TP-LINK 7DR7250拆机Wi-Fi7 无线路由器, CPU不是6nm制程?

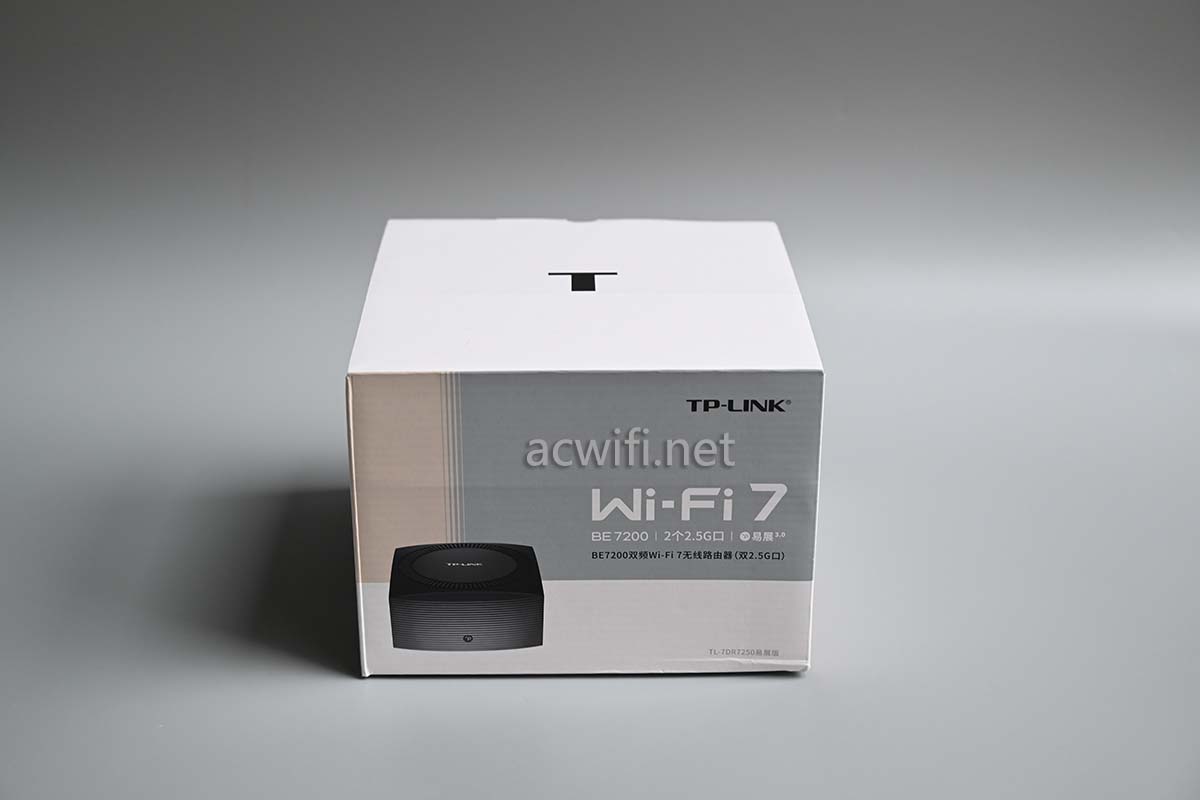

TP-LINK 7DR7250的外包装如下:

双2.5G网口、易展3.0:

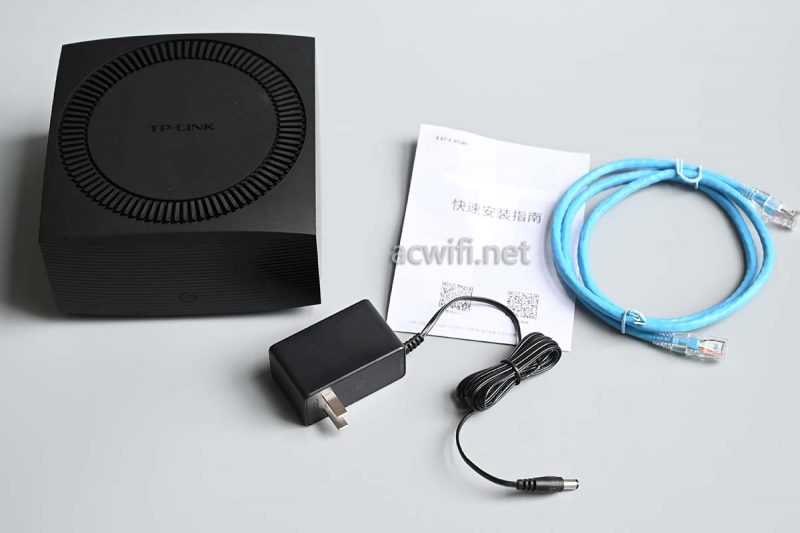

机身和配件:

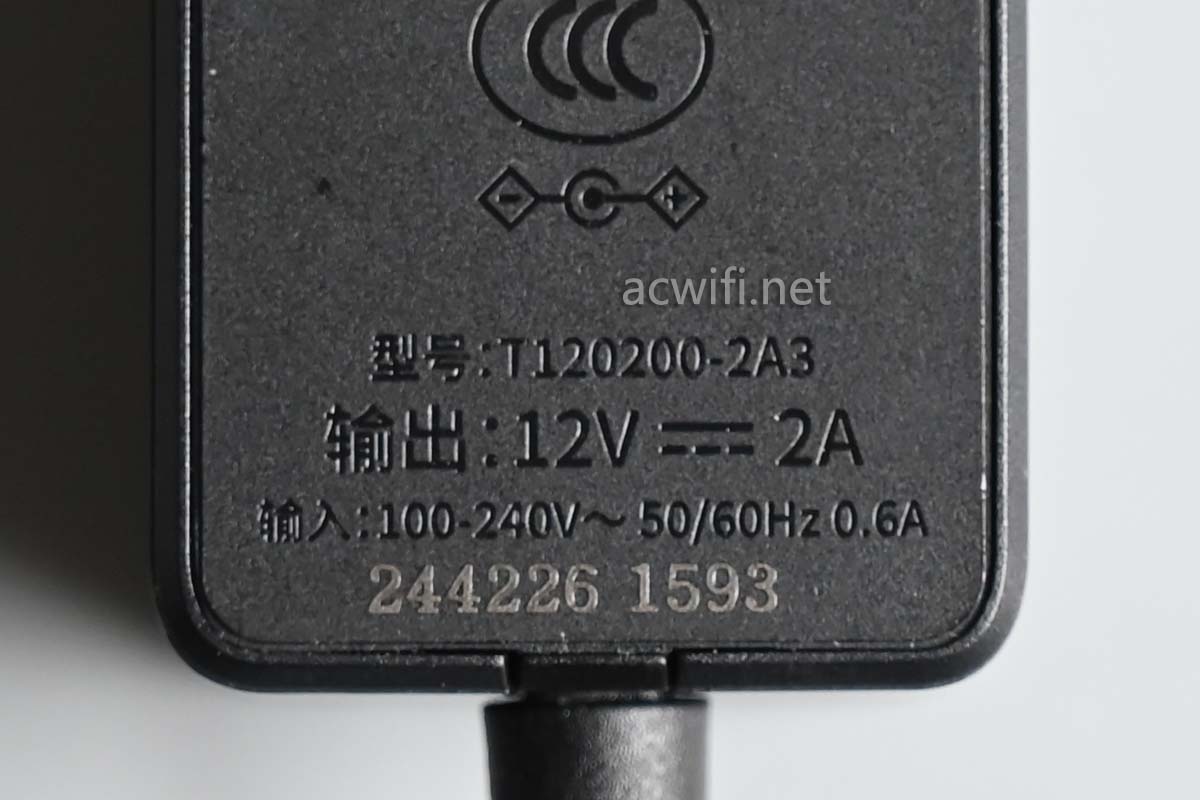

电源输出规格是12V/2A,实测空口待机功率为6.5W,插两个2.5G网口时的功率为8.6W。

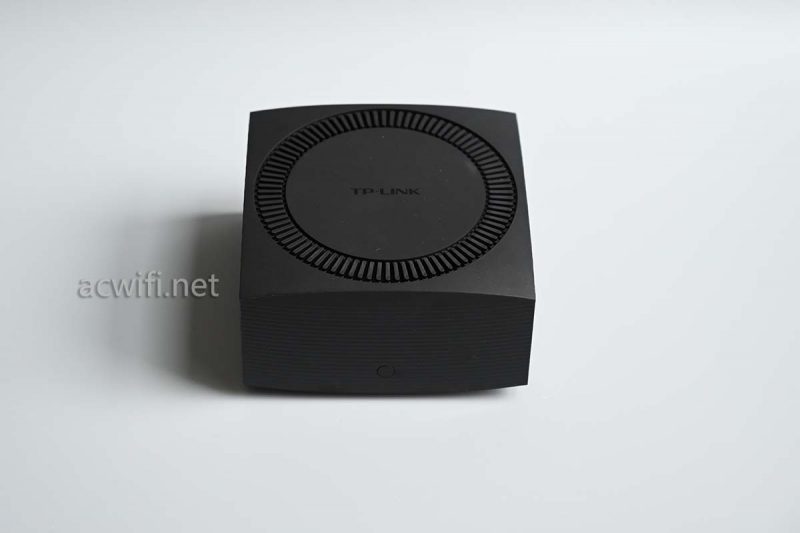

机身是旧款外款外壳,没什么特别。

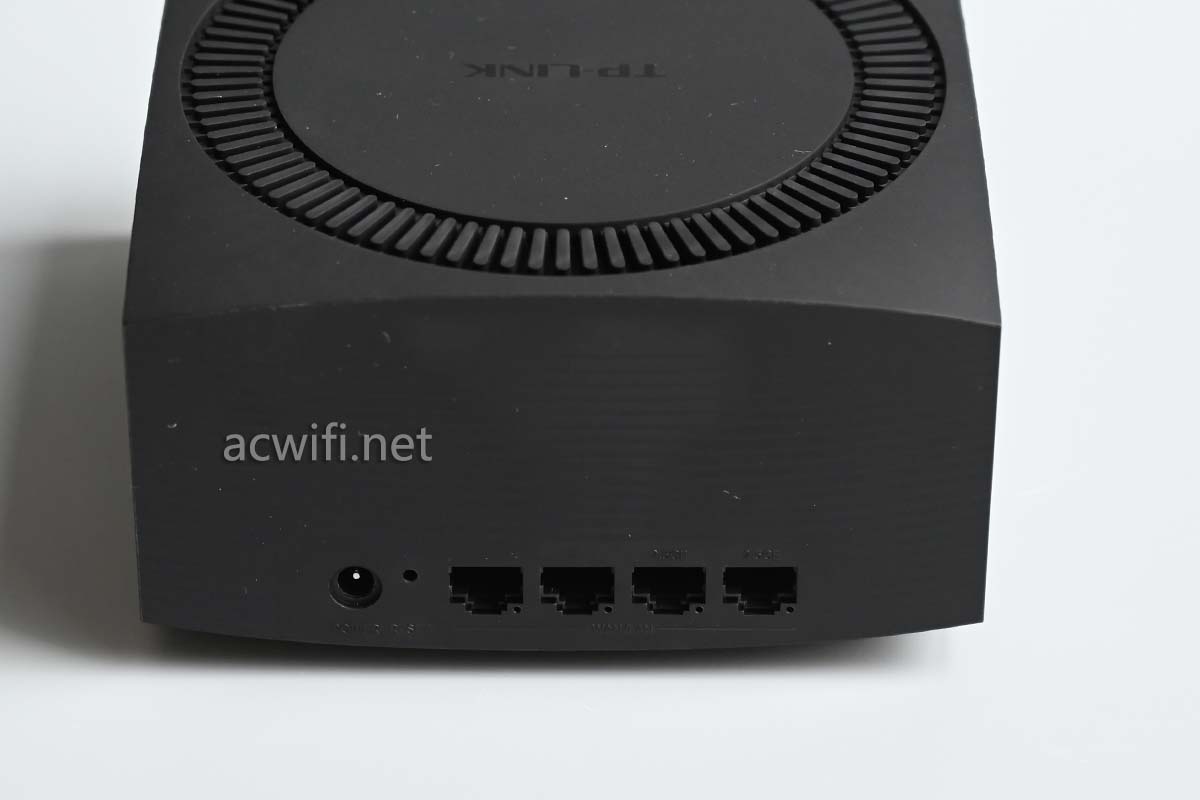

背面:

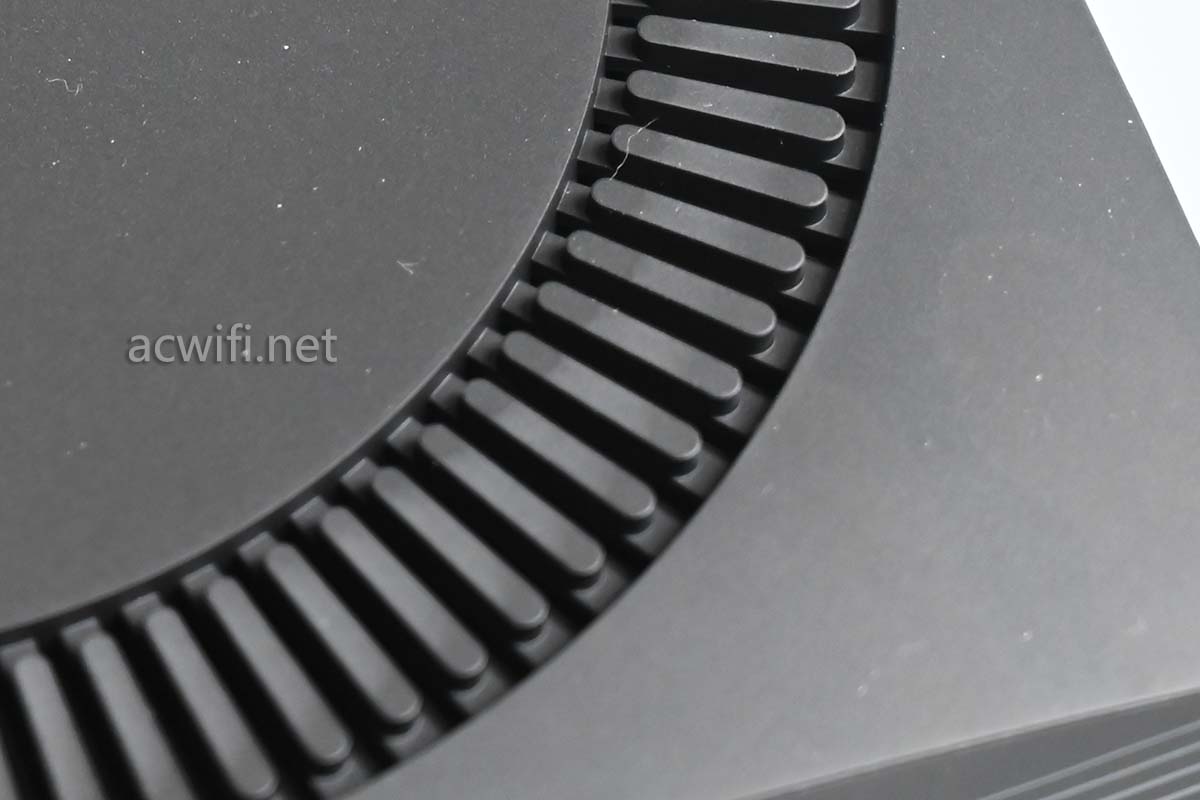

机身顶部一圈的透气孔:

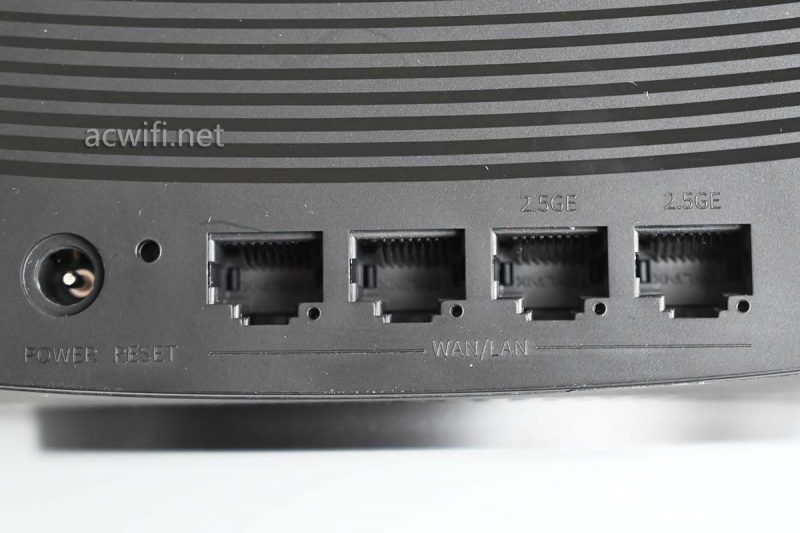

两个千兆网口,两个2.5G网口:

机身底部:

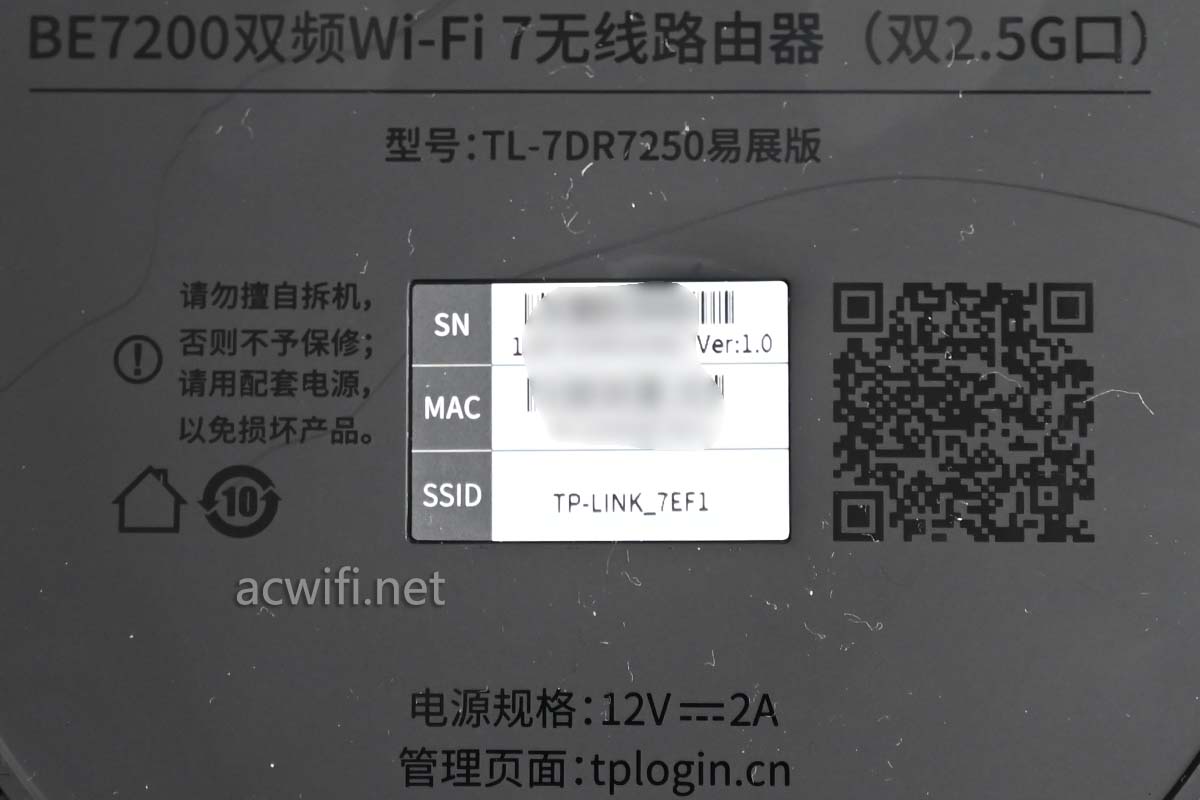

底部标签,型号:TL-7DR7250易展版。

机身正面的易展按键,主机按一按,副机按一按,马上得左。

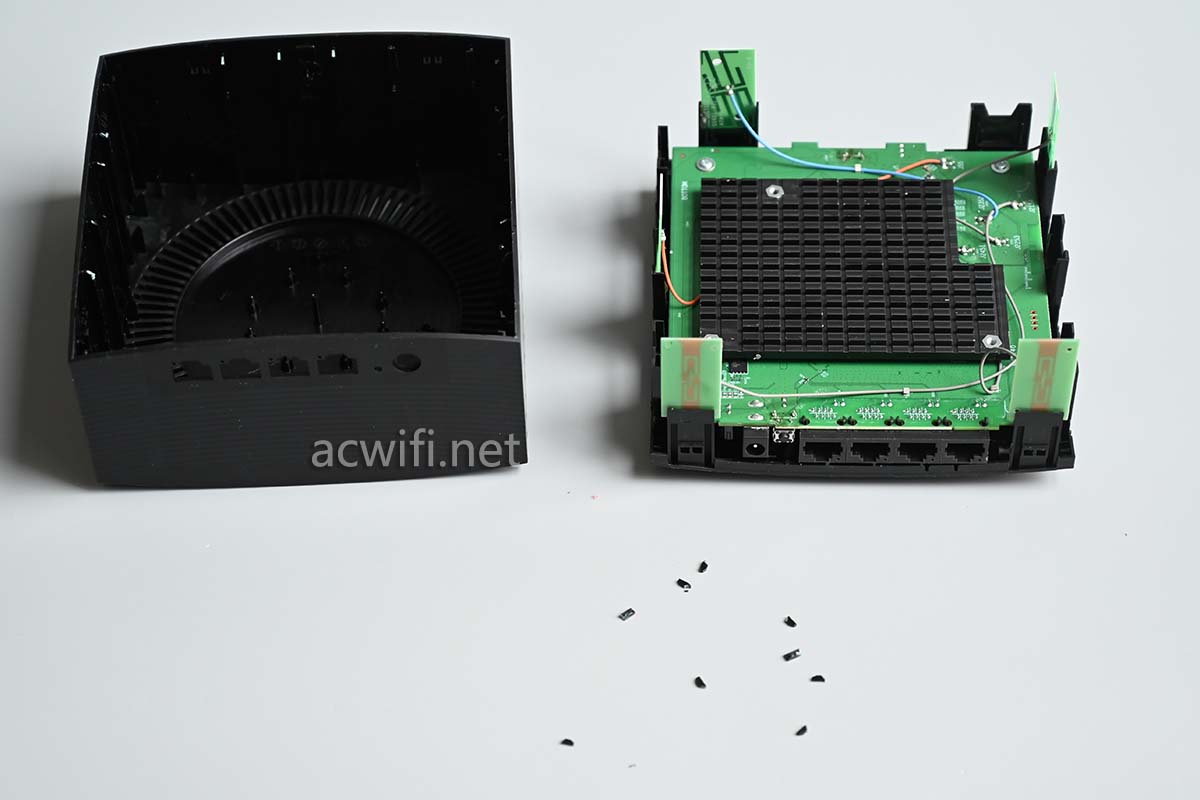

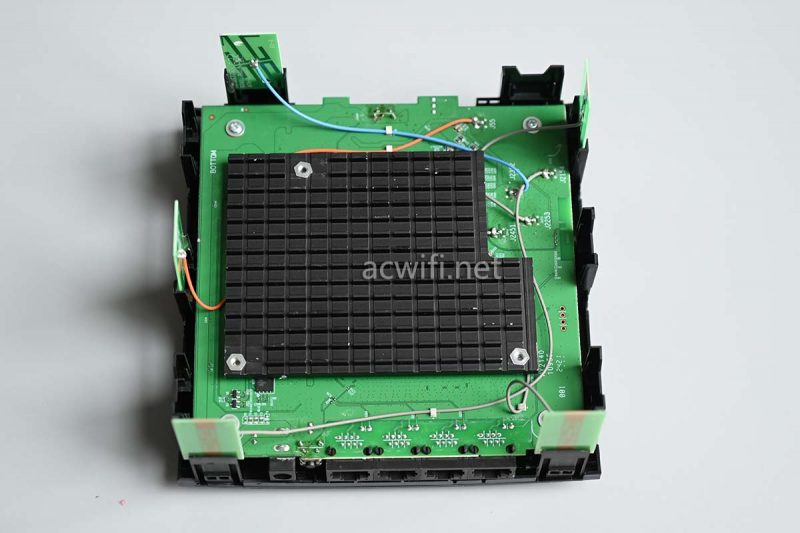

拆开外壳:

上图的一堆黑点不是曱甴屎,是千辛万苦撬开外壳后断掉的卡扣。真的真的好难拆开。

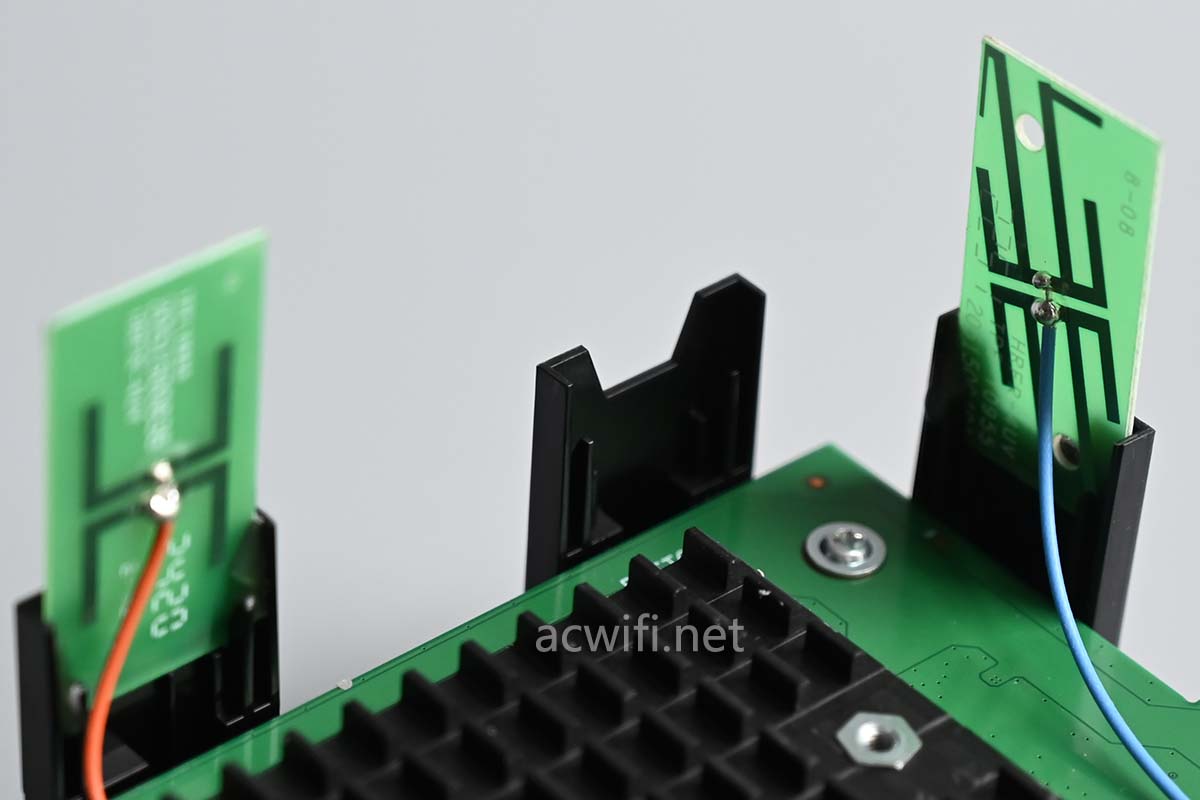

一共有5片天线,但有点奇怪,一共有三片不相同的天线。想不明白!

这样的天线一共有3片:

以下是两片天线是独有一片,左边是第五号天线,猜是单频5G 天线,右边的跟上图的是双频天线。

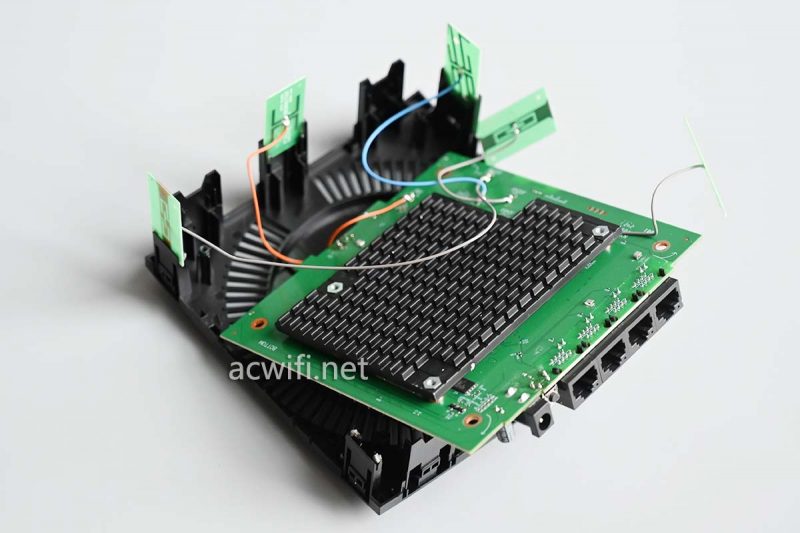

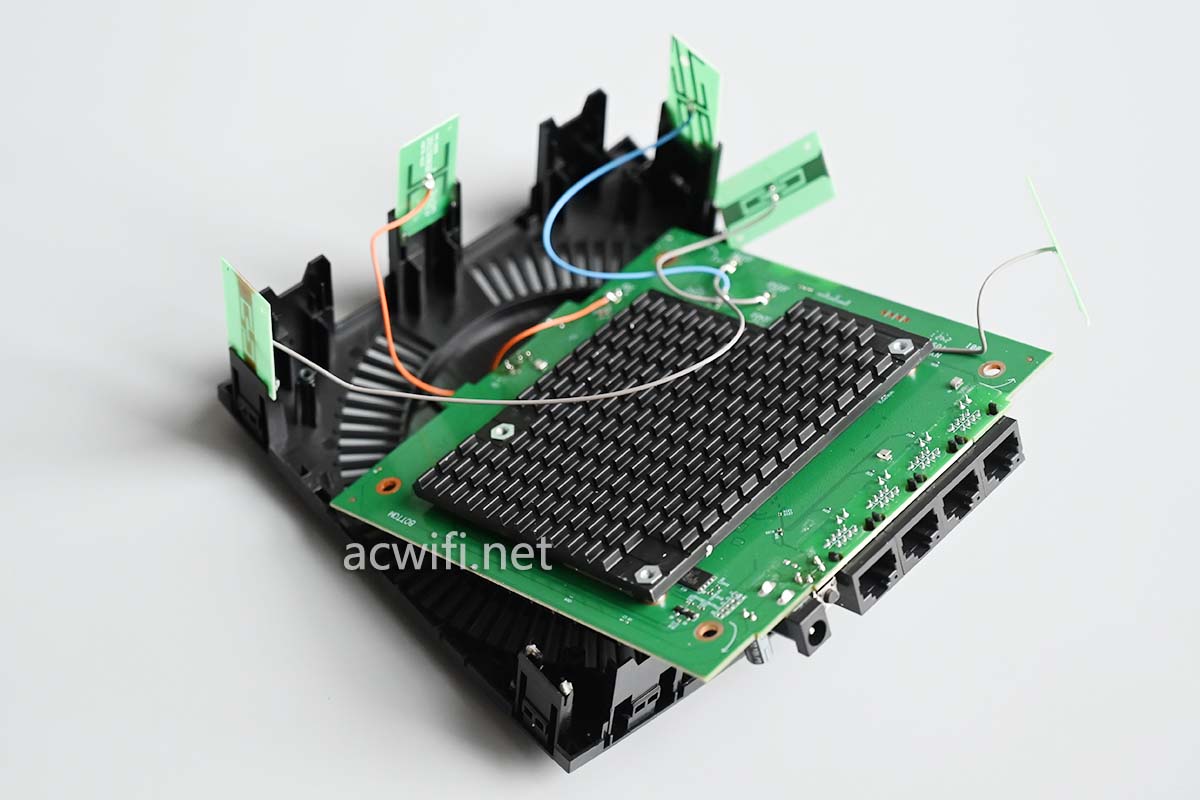

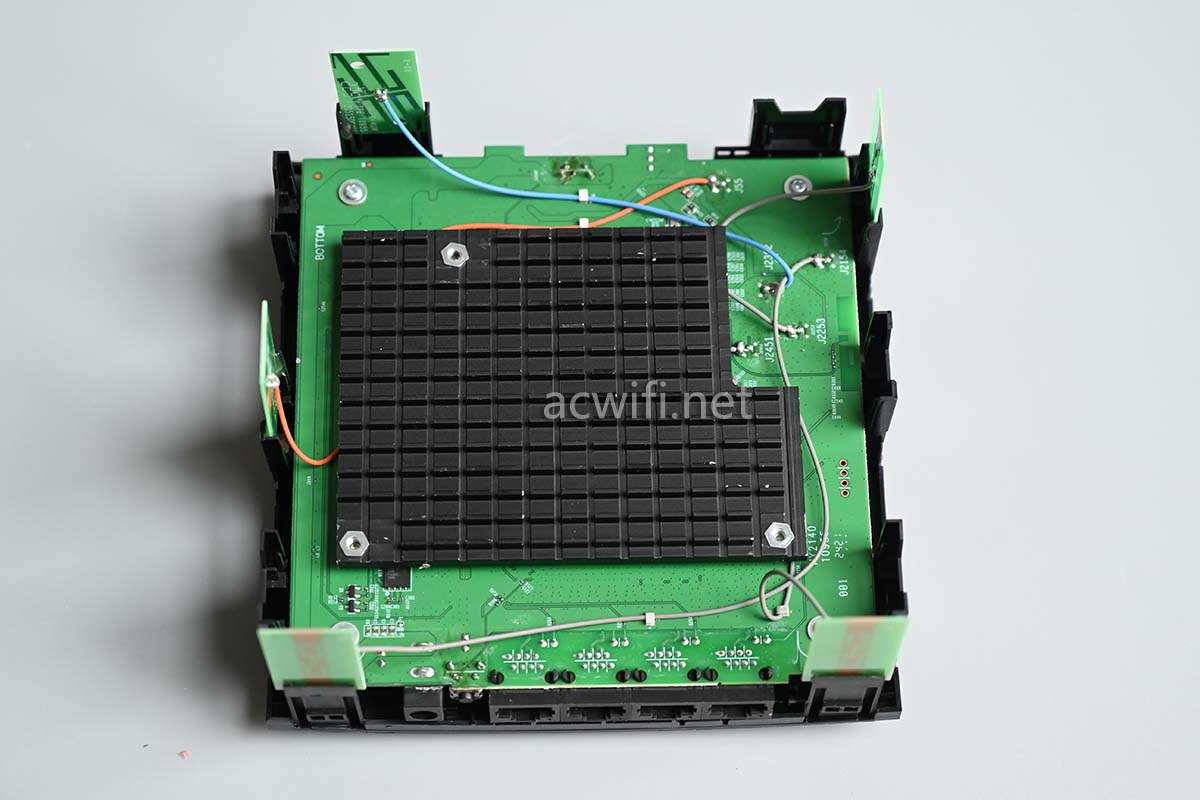

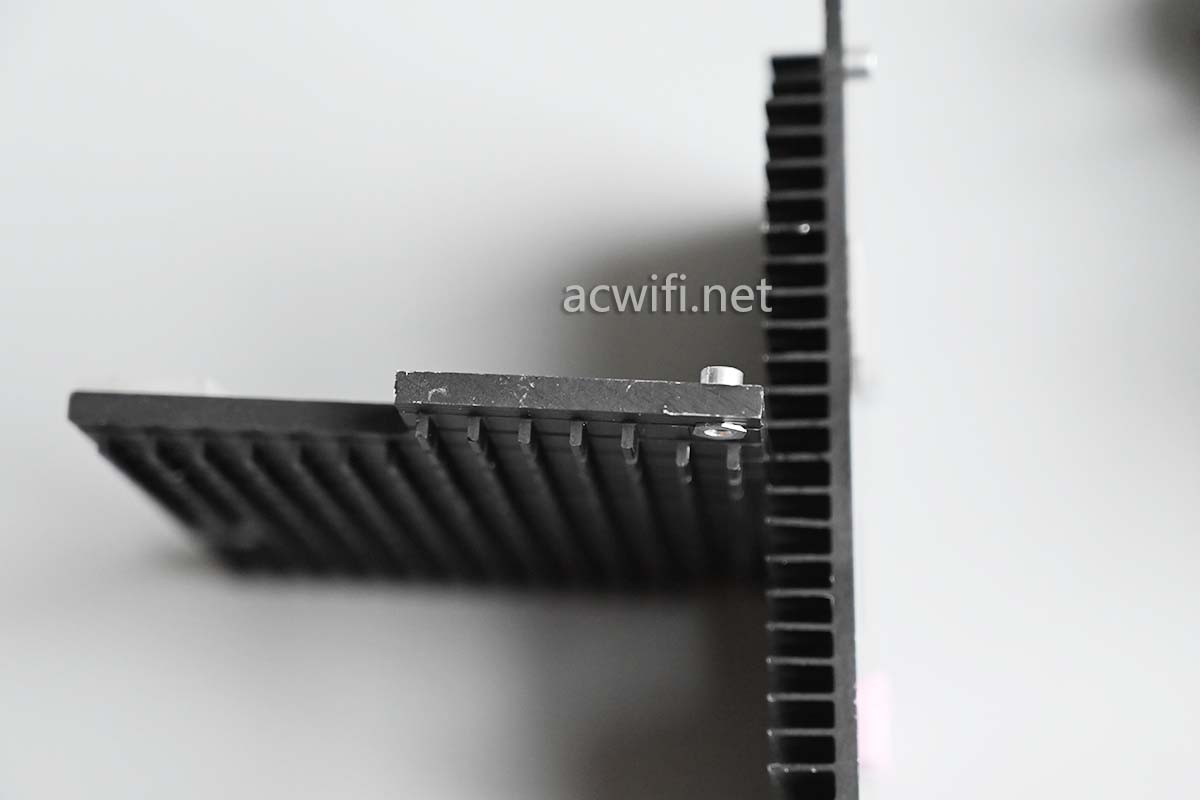

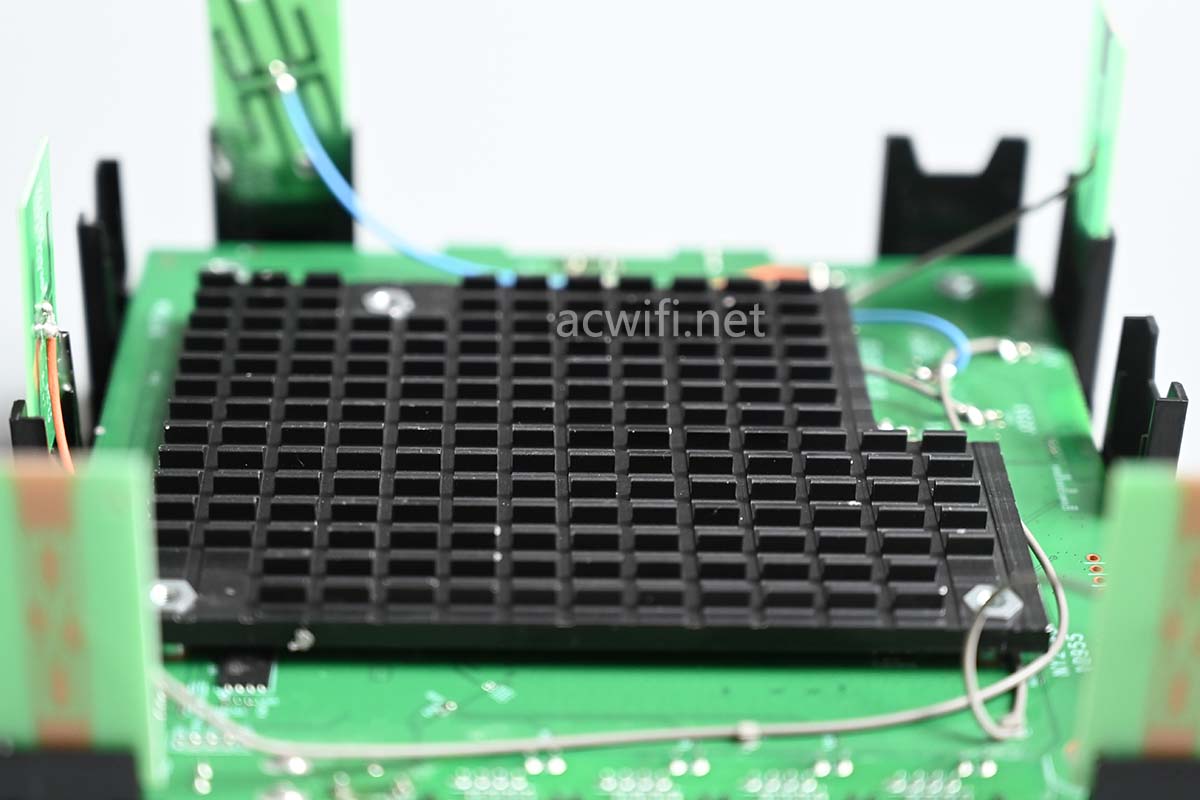

为什么散热器底部很厚而鳍片却做很得很短,明明上部有足够的空间。你看看周围的天线便知答案!

想翻转主板背面不容易,必须拆掉两片天线,而固定PCB天线的胶比较难除。

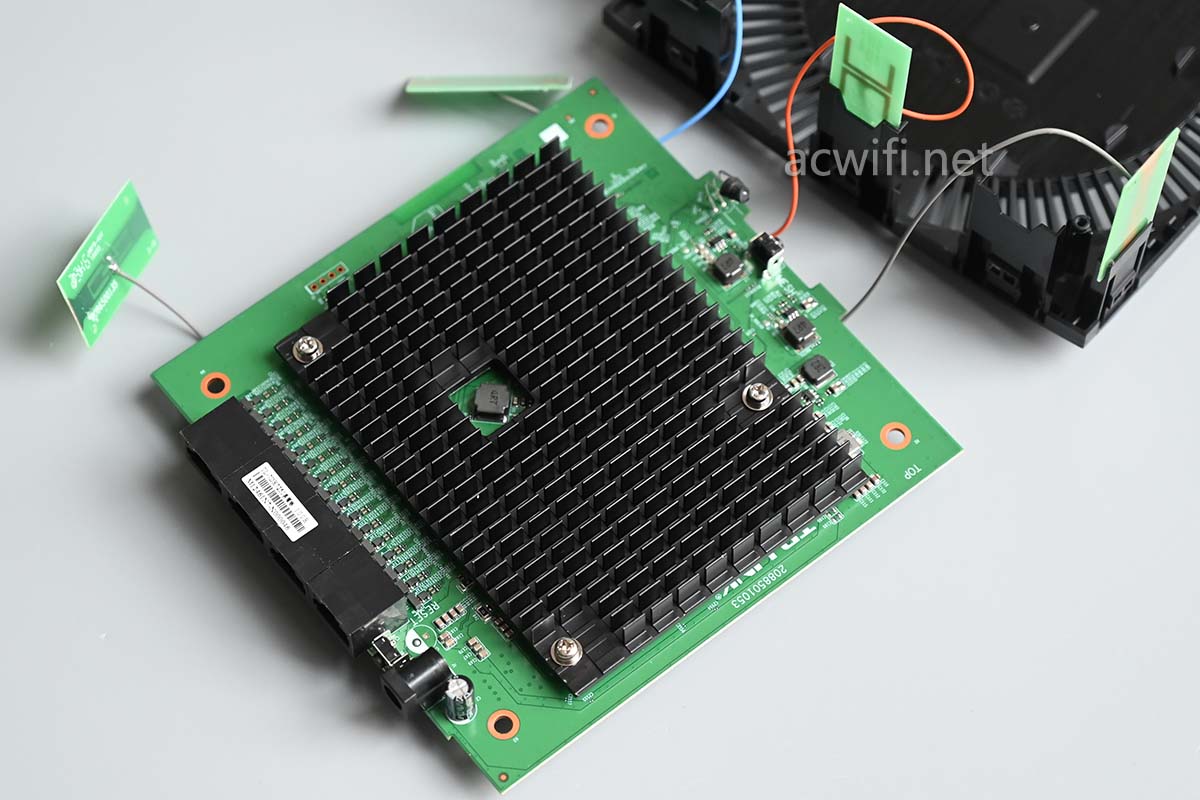

翻转主板,这里能看见网口,我定义为主板正面:

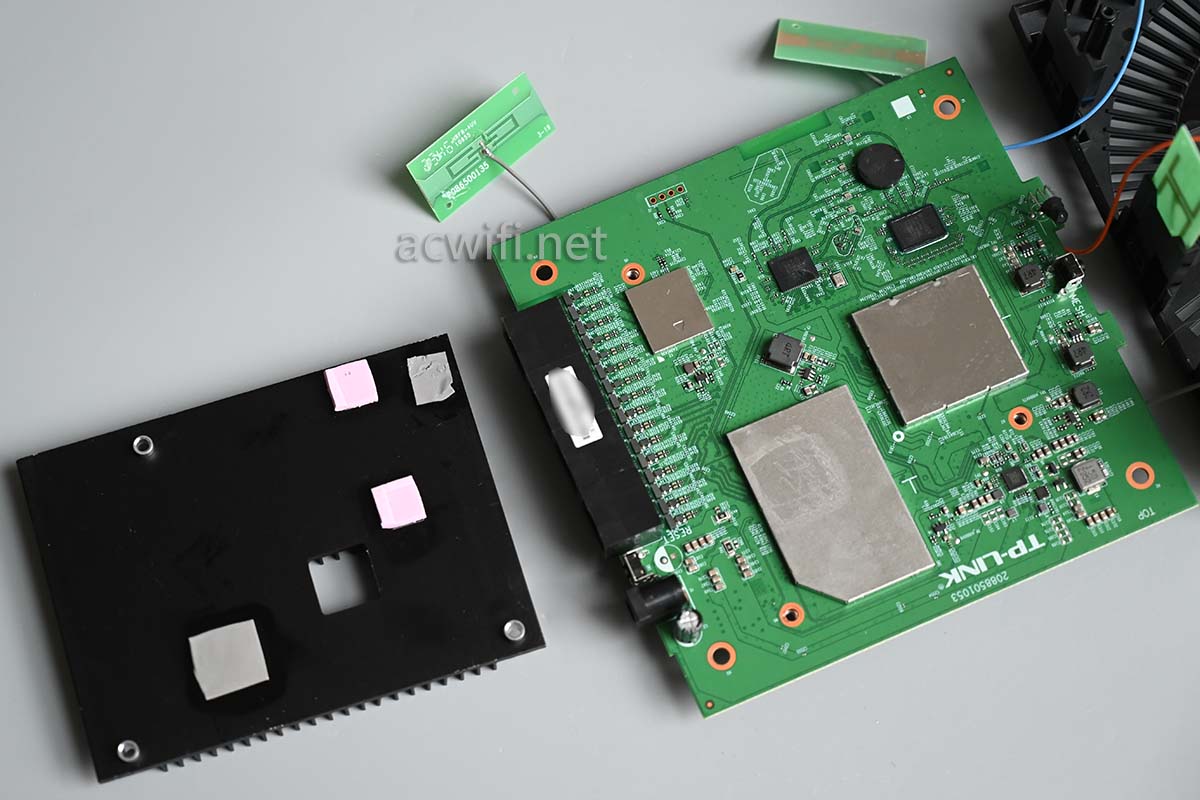

拆下散热器:

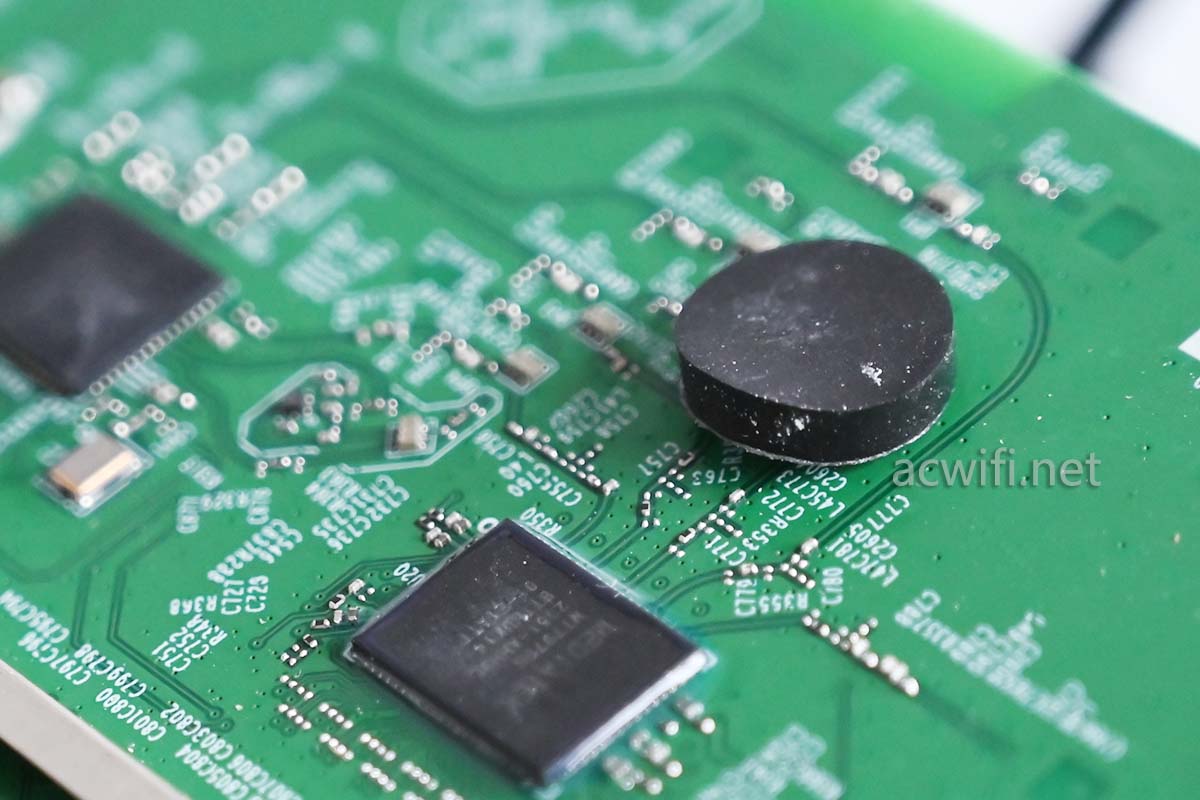

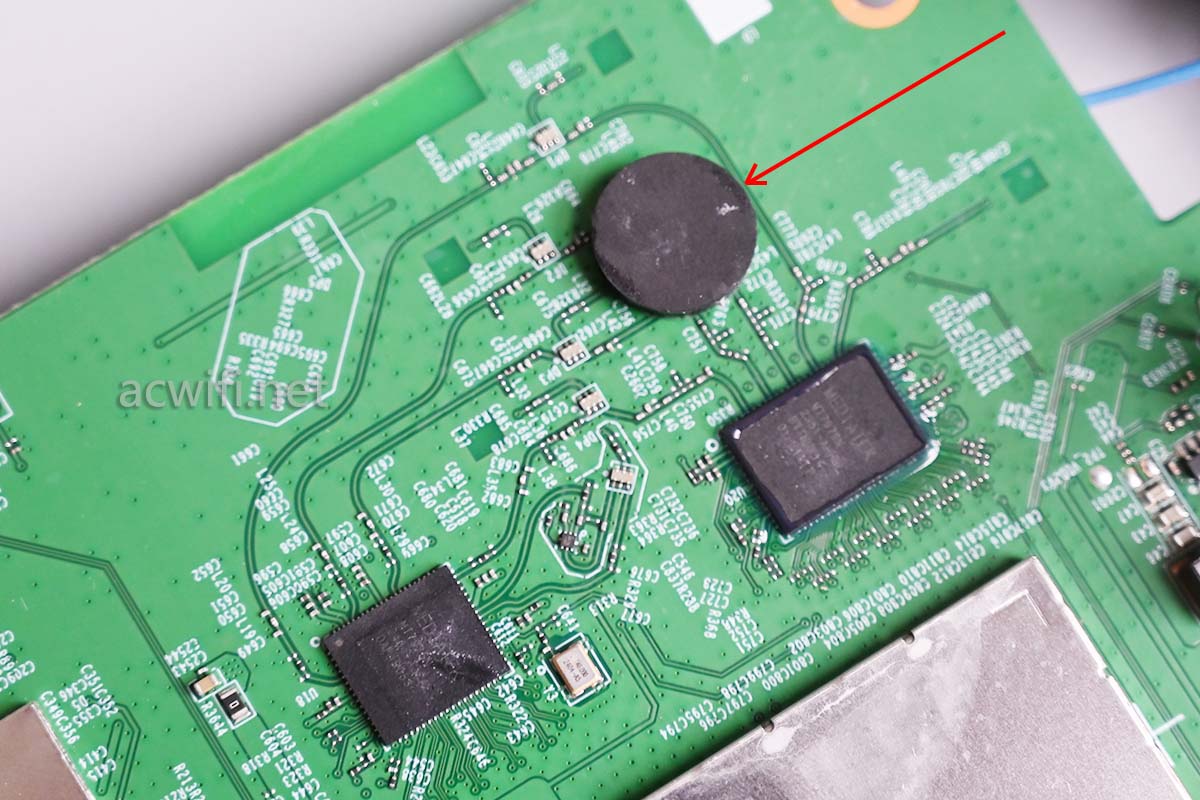

这里有一片奇怪的橡胶垫片:

感觉就像普通的橡胶片,不像吸波材料。

拿走它,底下没芯片。

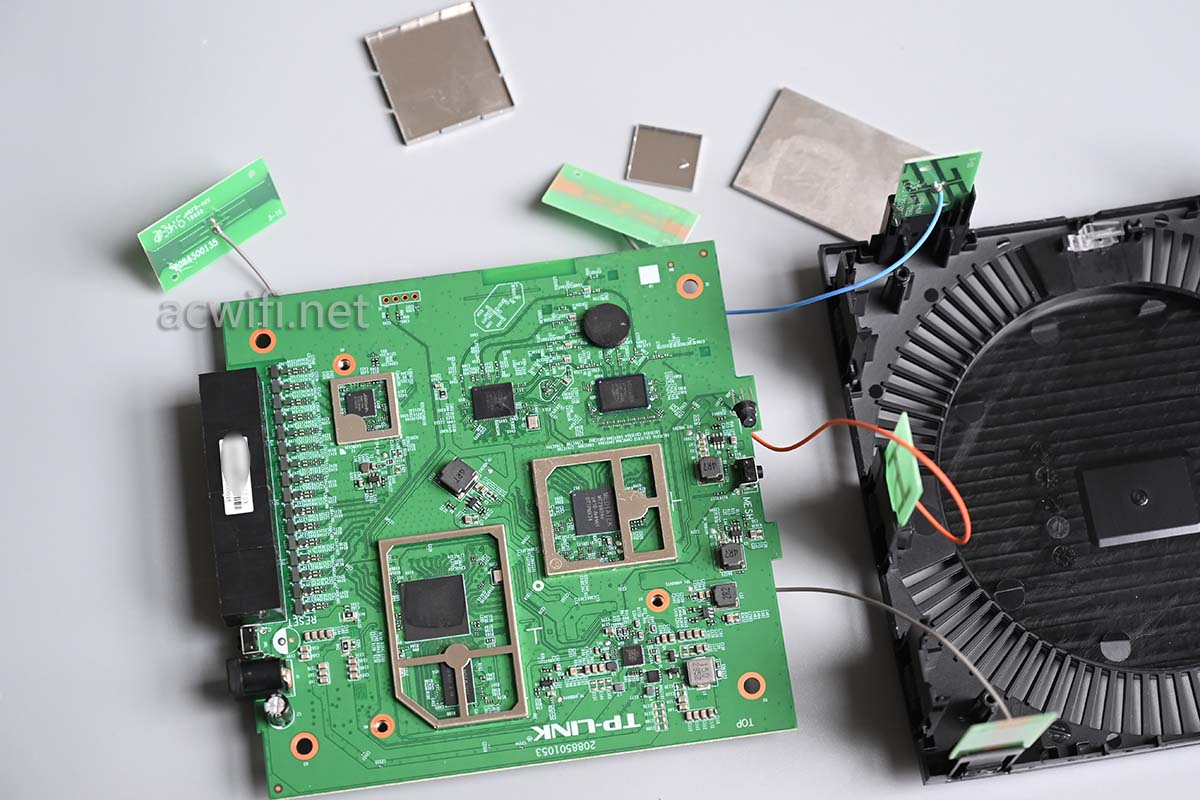

撬开所有屏蔽罩:

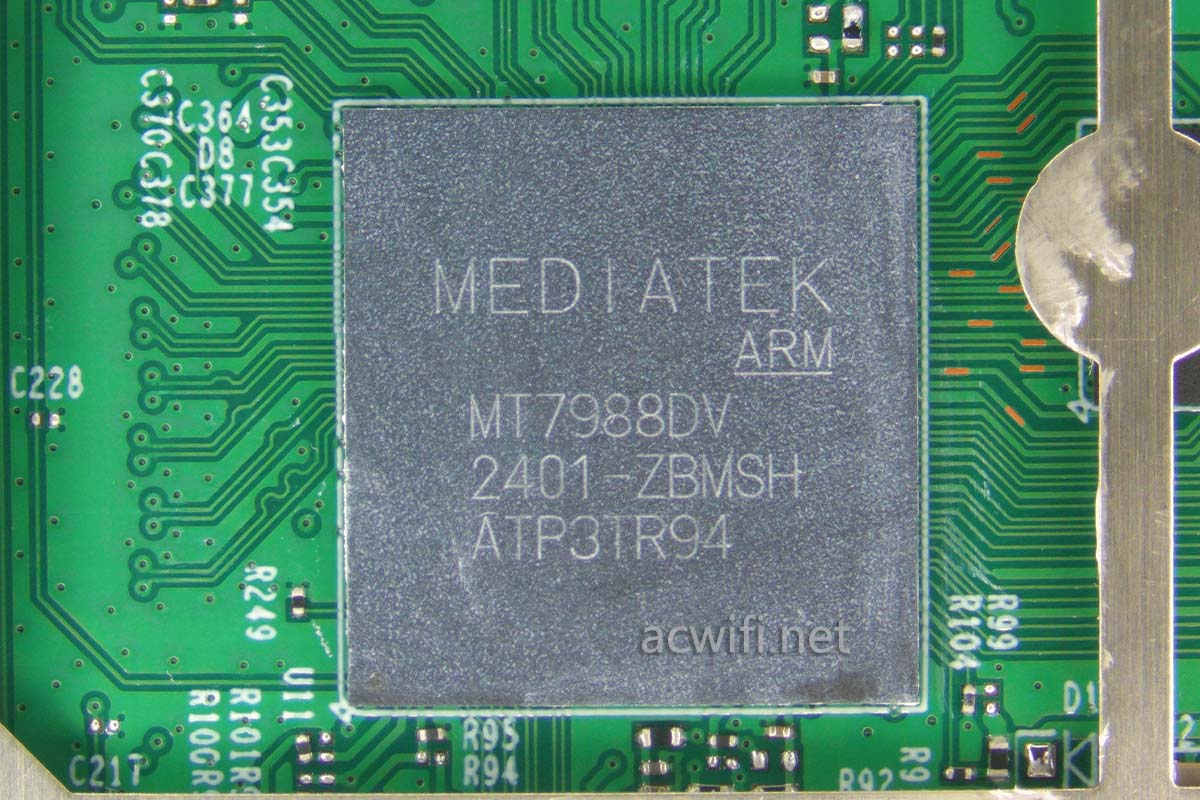

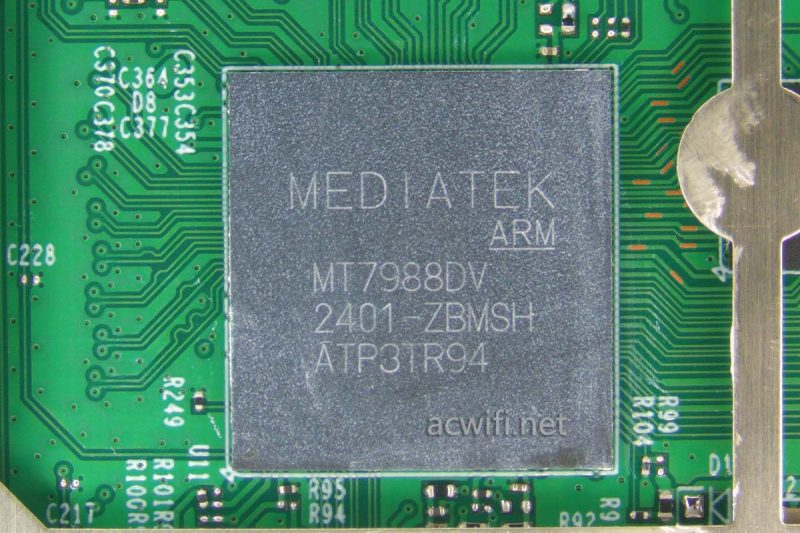

先看CPU吧。我们国内的联发科的BE7200产品,CPU 99.99%是用这颗MT7988D,三核A73,最高频率1.8GHz, 6nm制程。在制程方面,高通博通都不生性。。。。

从官网找了这段描述,原链接:https://i.mediatek.com/zh-cn/press-room/mediatek-expands-wi-fi-7-portfolio-with-new-chipsets-for-mainstream-devices

面向企业和零售市场,Filogic 860 提供了完整的双频 Wi-Fi 7 接入点、路由器和 Mesh 节点解决方案。Filogic 860 搭载三核 Arm Cortex-A73 CPU,支持强大的硬件加速,拥有先进的网络隧道技术和安全功能,可充分满足企业和服务提供商的需求。

Filogic 860 平台的主要特性还包括:

先进的高能效 6nm 制程设计
支持 Single-MAC MLO
支持 4096-QAM和 MRU
支持双频 Wi-Fi 7,双频 MLO 速率高达 7.2Gbps
双频双并发功能,2.4GHz 4T4R 可达 BW40;5GHz 5T5R 4SS 可达 BW160
多一根接收天线支持 Zero-Wait DFS
支持 Filogic Xtra Range 技术,多一根天线增加信号覆盖范围

据我依照字面的理解,有如下几个特点:

1、 Single-MAC MLO的意思是一颗芯片上同时集成了双频,所以MLO只需要在这一颗芯片上面即可实现,好处是降低延时;

2、5G多一根天线,等于多一个R,即多一个接收做最佳选择,即上述的支持 Filogic Xtra Range 技术;因为有多一根天线,所以可以专门让出来做DFS信道检测,在1分钟的检测时间里不用断开连接,检测完成后马上切换到新信道,做到0等待。

3、强调了支持双频,即不能三频,强调了BW160,即不能支持320MHz频宽。

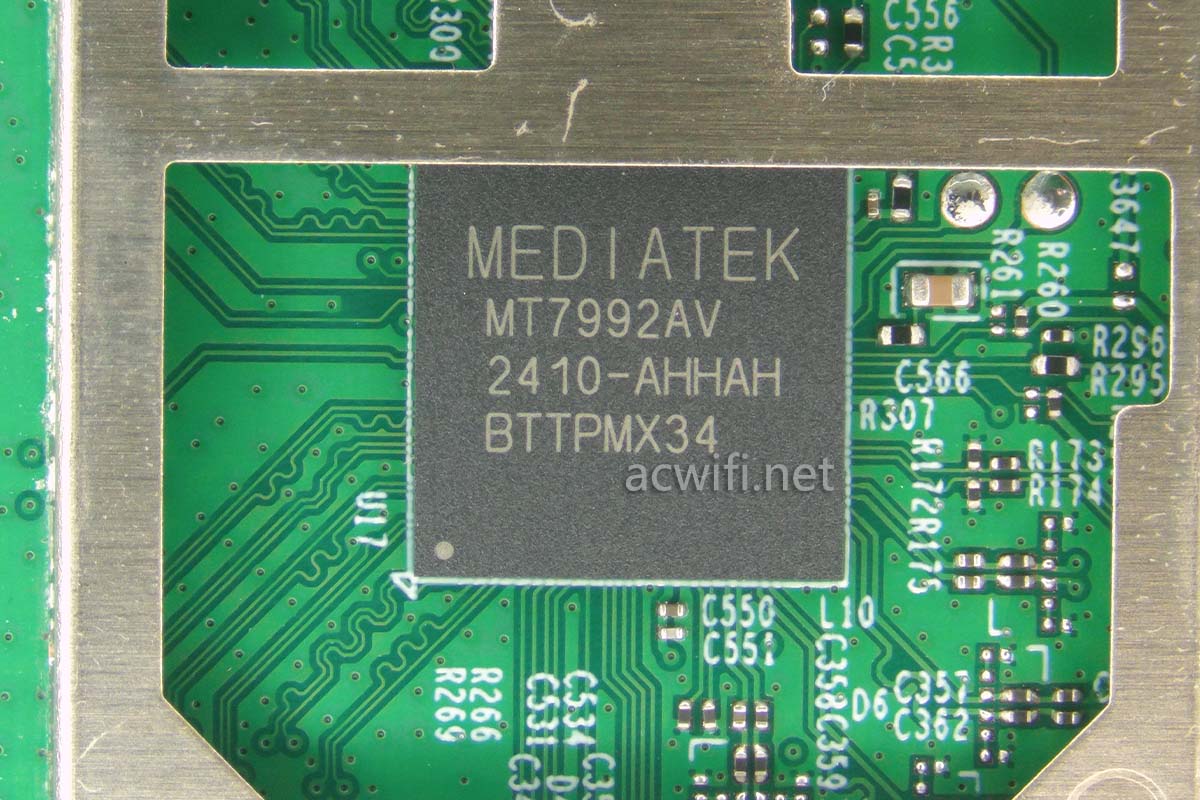

QAM调制方式、MRU、MLO和频宽这些是无线基带芯片负责的,所以上面的Filogic 860也就包含了无线基本BB和无线MAC,即以下的这颗MT7992A:

以下描述也是来自于前面的那外链接:

高效能 6 纳米制程单芯片 MAC MLO
DSP 用于 Tx memory DPD 算法(EVM +5db)
OFDMA RU(8+16)、MU-MIMO(4+4)
MAC Entries(Flexible shared 512 HW)
MBSSID(16+16)

重点来了, 6 纳米制程单芯片 MAC MLO。  意思是,6nm制程的是这颗MT7992A,MT7988D不是6nm,而是12nm。我的理解就是:

MT7992A是6nm制程;

MT7988D是12nm制程。

然后是MT7992A内置了DPD算法,就是数字预失真,即:“通过对输入信号进行预失真处理,使得经过功率放大器(PA)后的输出信号尽可能接近理想的线性放大状态,从而提高信号质量、降低误码率”。

至于无线速率和无线带机量方面:

集成了双频4x4MIMO, 2.4G在4096-QAM和40MHz频宽下,最高无线速率为1376Mbps;5G在在4096-QAM和160MHz频宽下,最高无线速率为5765Mbps。2.4G和5G的无线带机量各是512台;2.4G OFDMA用户最高是8个,5G是16个。

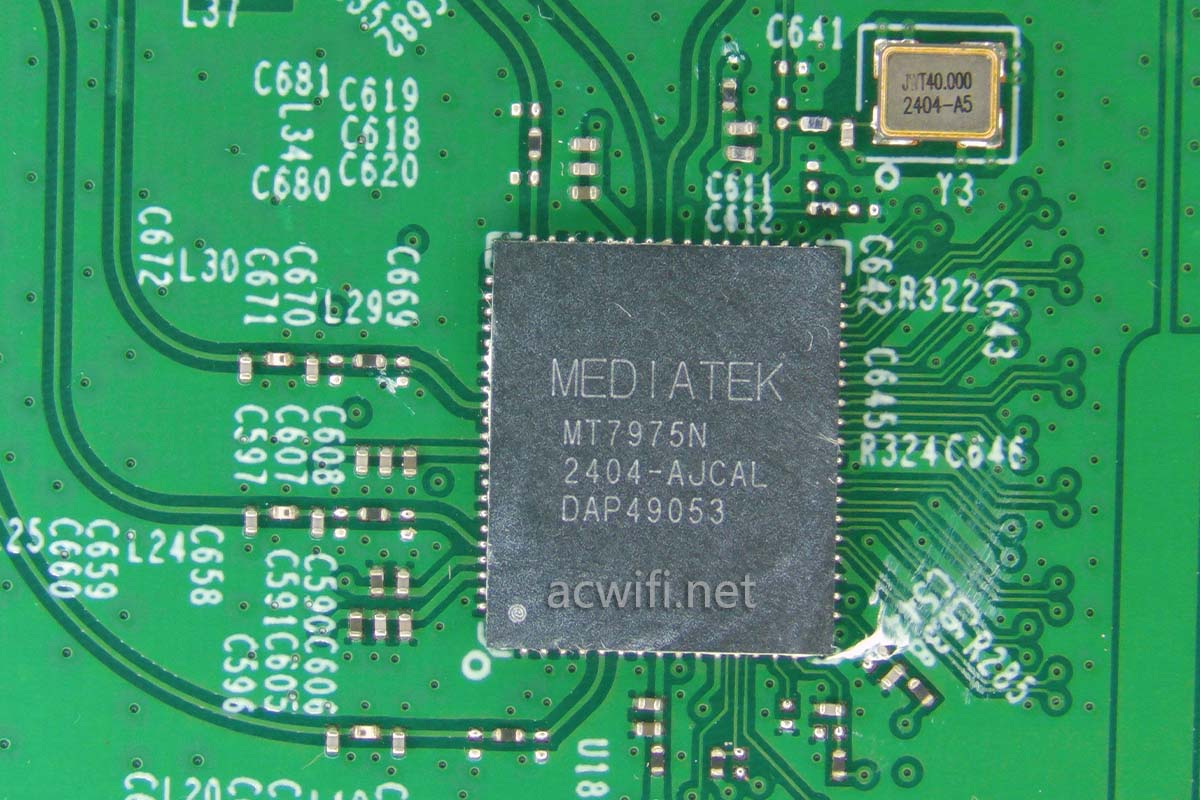

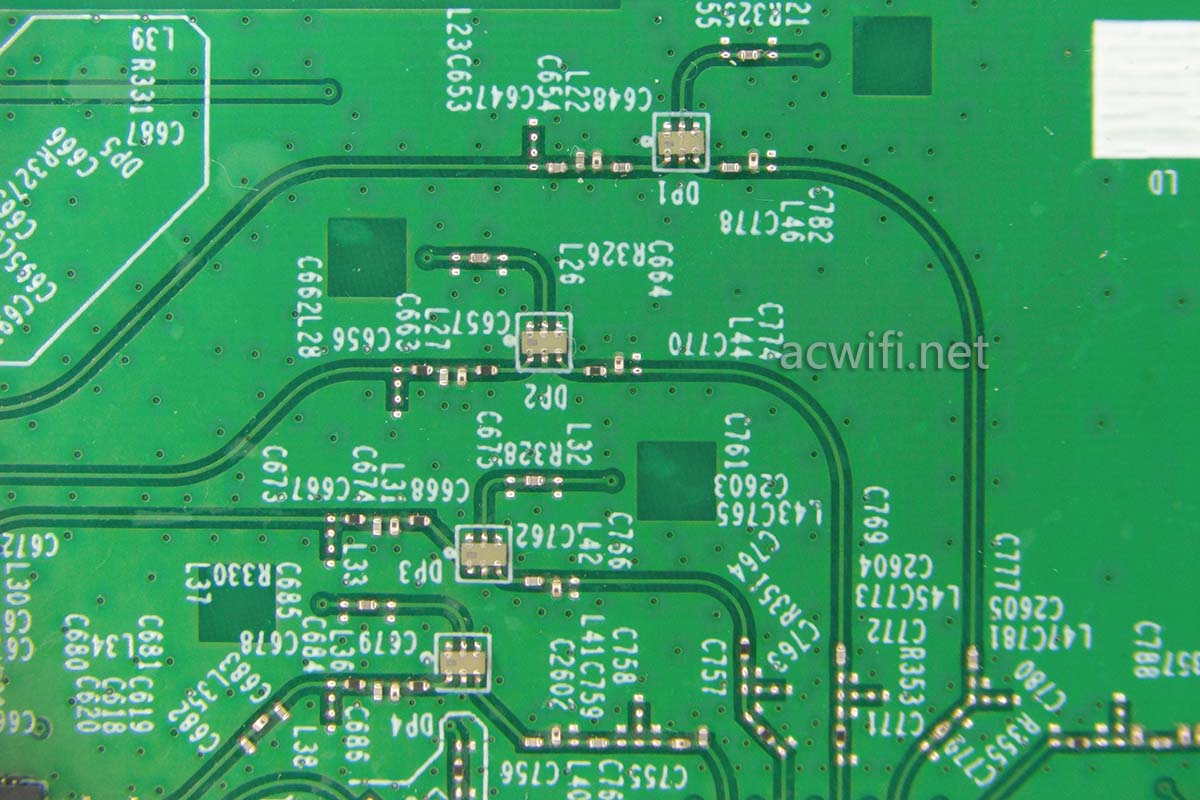

看完无线MAC,接着来看无线射频(RF)。下图这颗是2.4G无线射频芯片MT7975N,支持4T4R,集成了FEM。

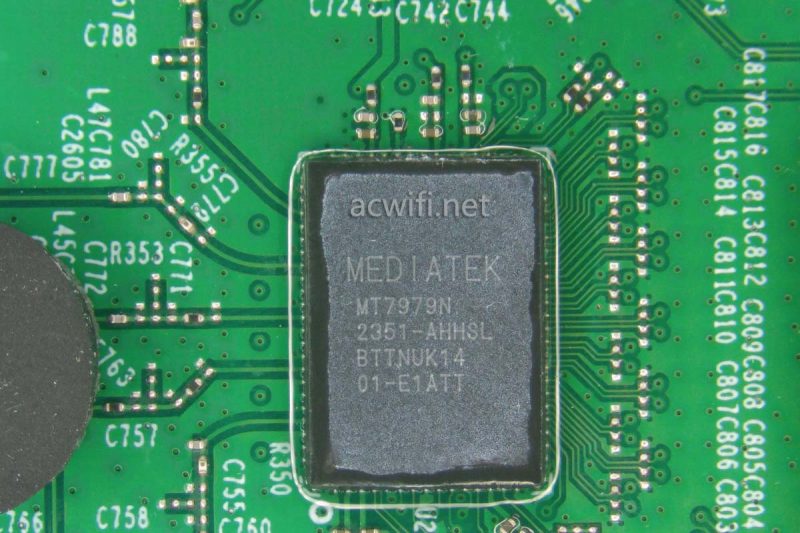

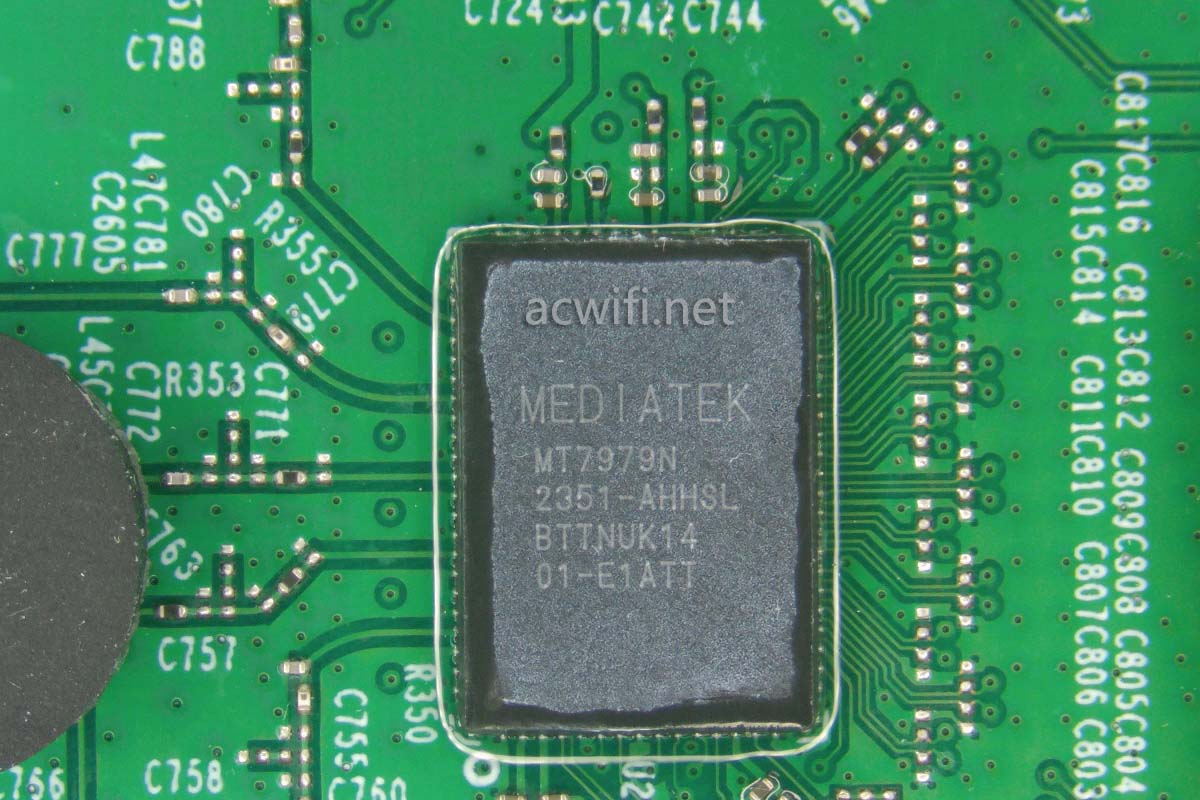

下图这颗是5G无线射频芯片MT7979N,支持4T5R,可以这样理解:有4路PA和5路LNA:

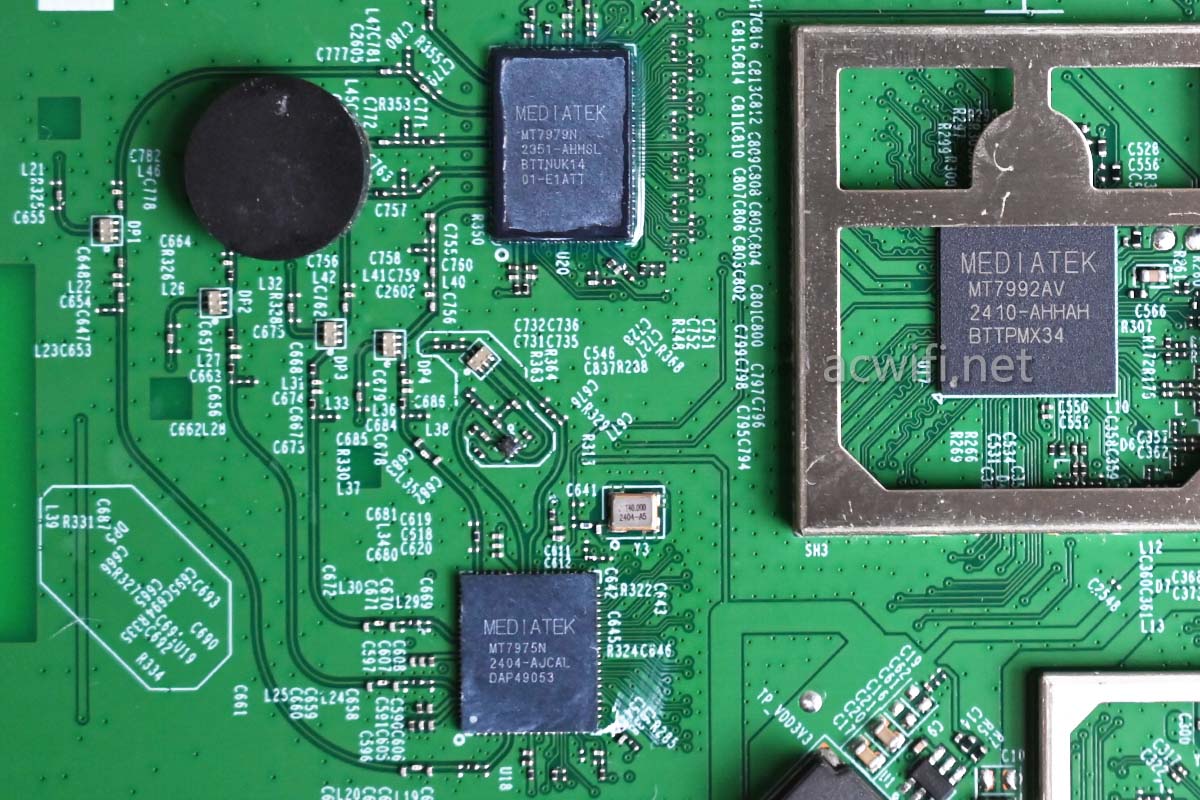

以上三颗芯片的位置关系如下图:

MT7975N和MT7979N两颗RF芯片都是55nm制程。

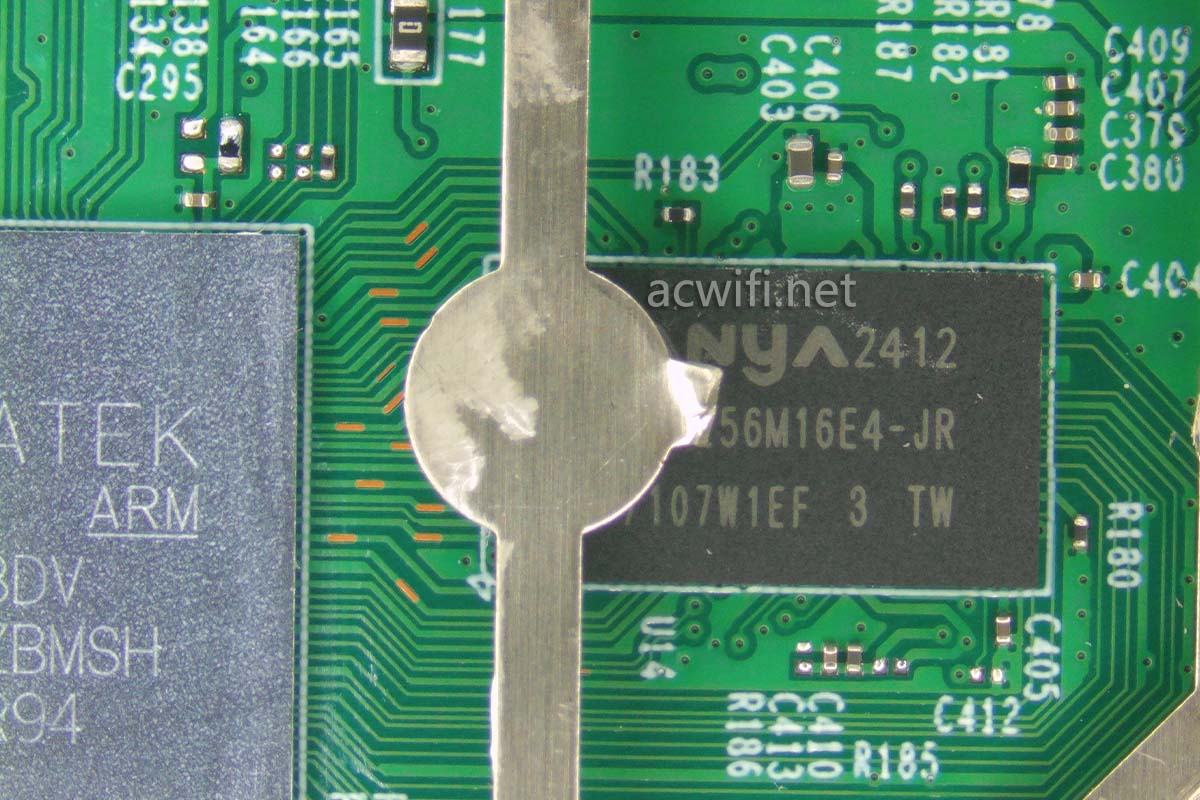

MT7988D旁边的内存芯片,型号是NT5AD256M16E4-JR,容量512MB:

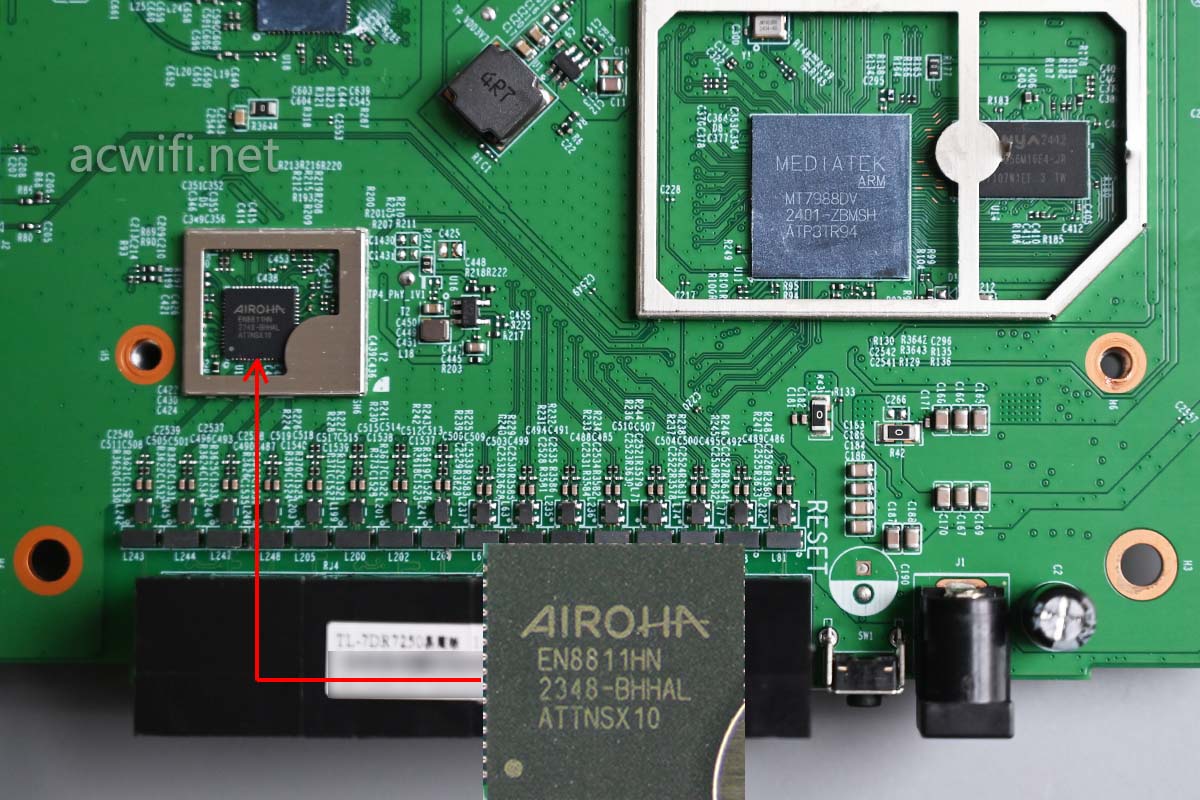

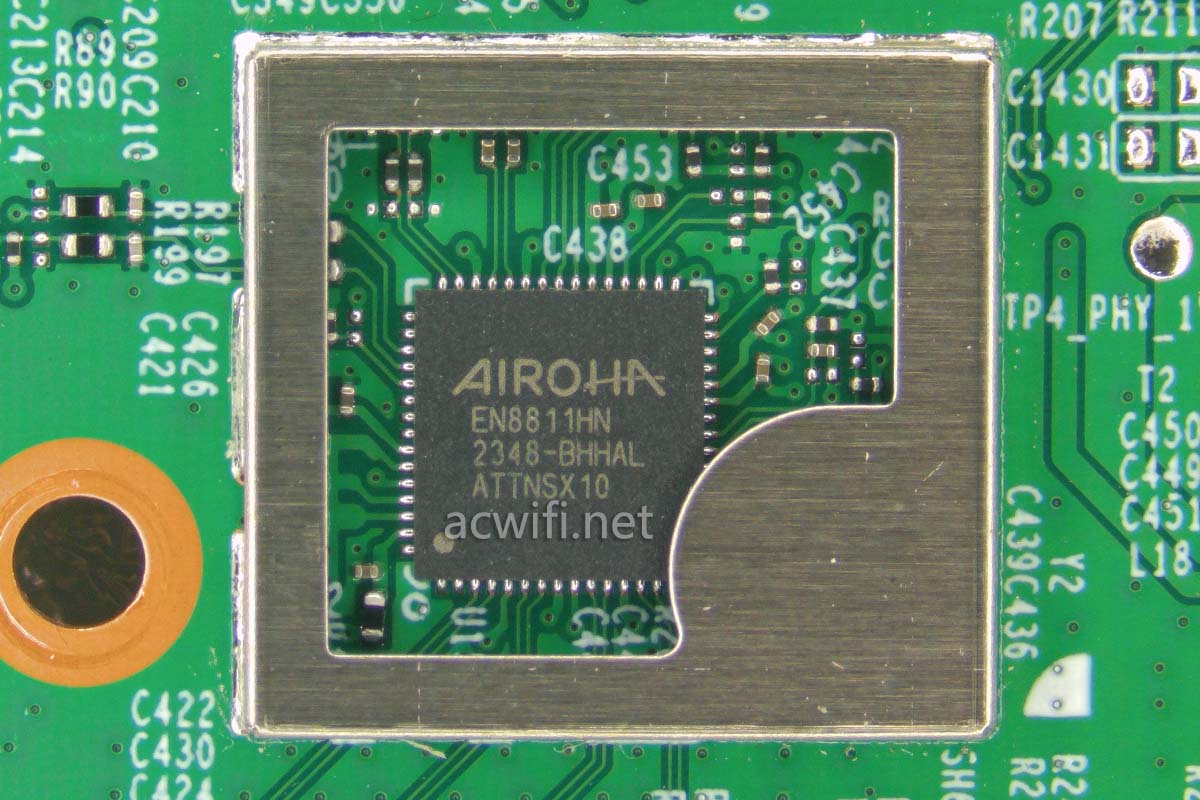

有一颗2.5G PHY, 型号是EN8811HN,属于达发科技的芯片,由络达科技与创发科技合并组成的公司,属于联发科的子公司。简而言之:EN8811HN是MTK的芯片。



双2.5G网口为何只用了一颗2.5G PHY芯片?

因为MT7988D集成了一个 2.5Gbe PHY和4个千兆口,另外还有一个USXGMII ,可以用来接上面这颗EN8811HN,就有了双2.5网口了。也正因为MT7988D只有一个USXGMII ,因此做不了双10G的路由器。

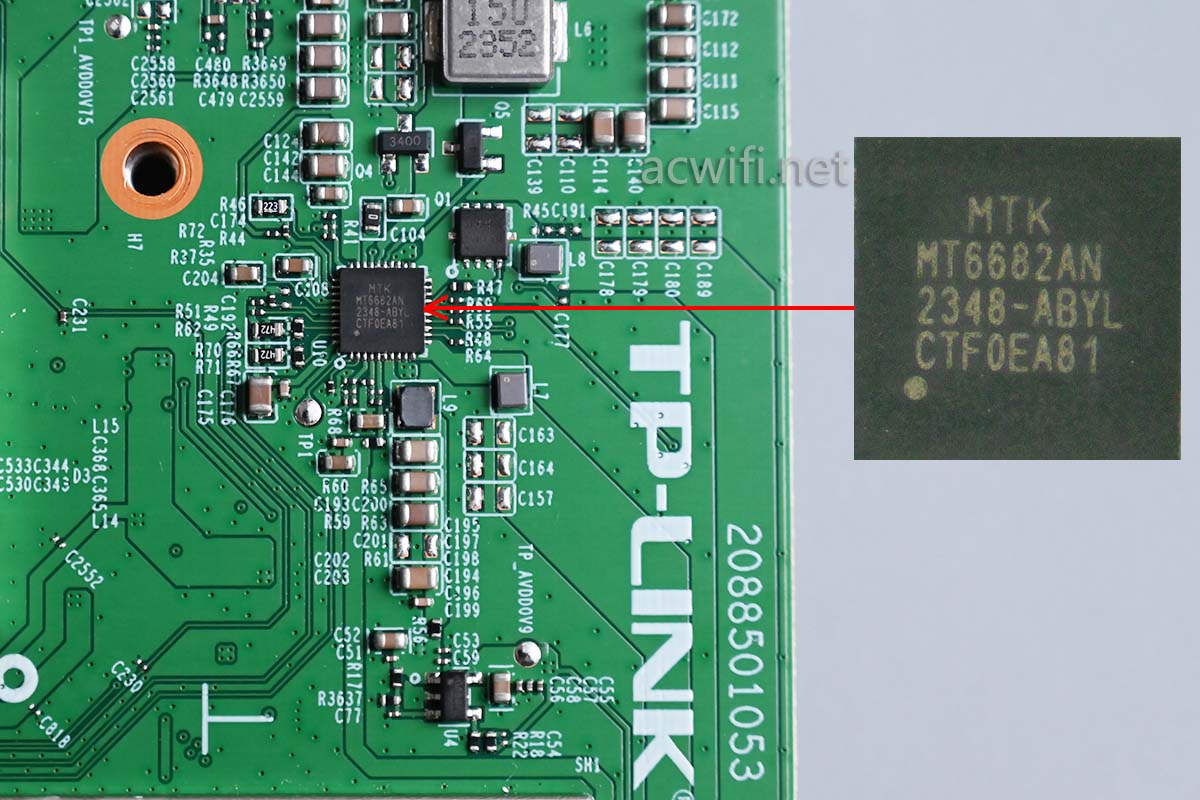

电源管理IC:MT6682AN

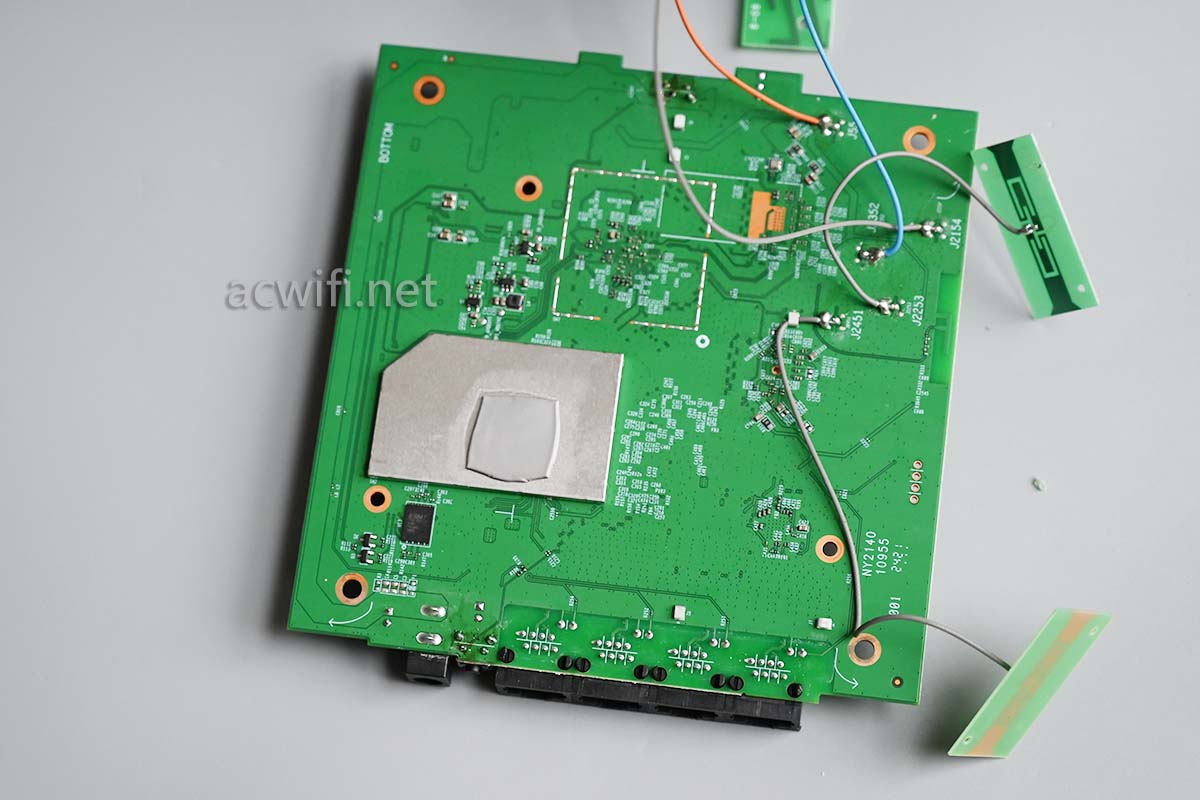

拆开主板背面的散热:

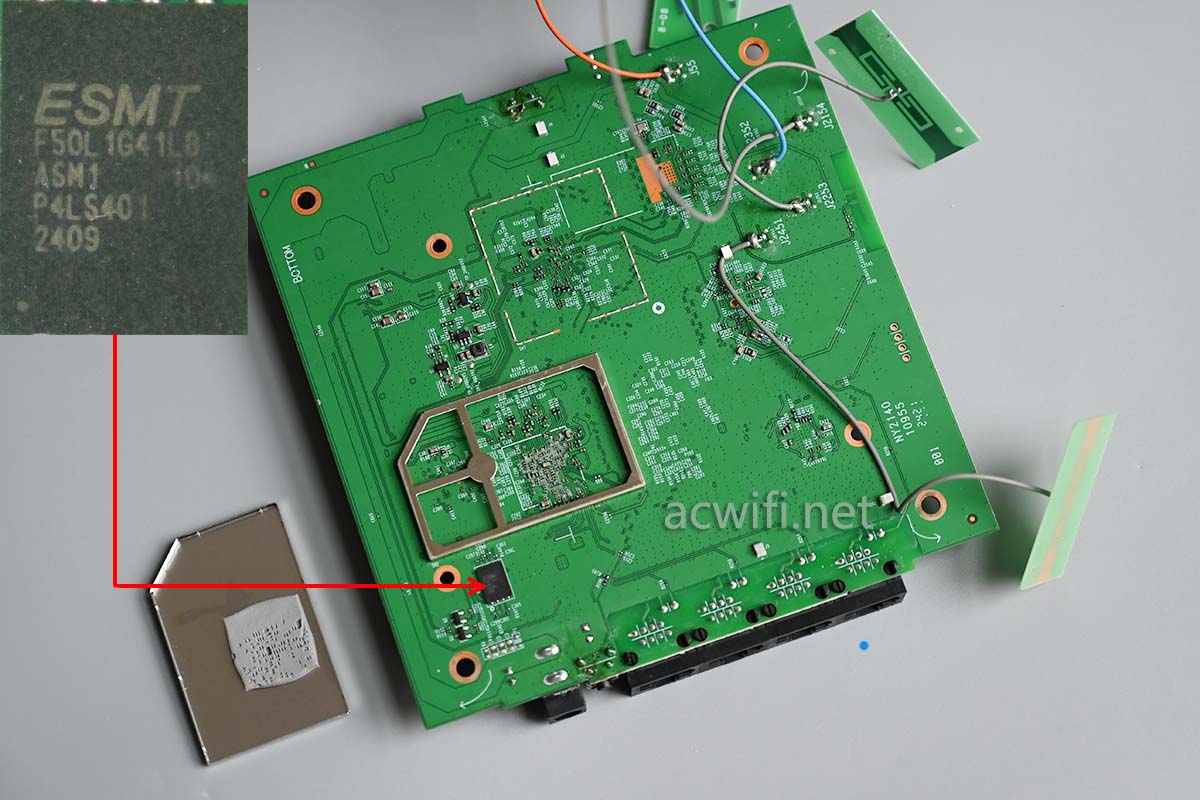

撬开唯一的屏蔽罩,里面没啥。旁边的闪存芯片,型号是F50L1G41LB,容量128MB:

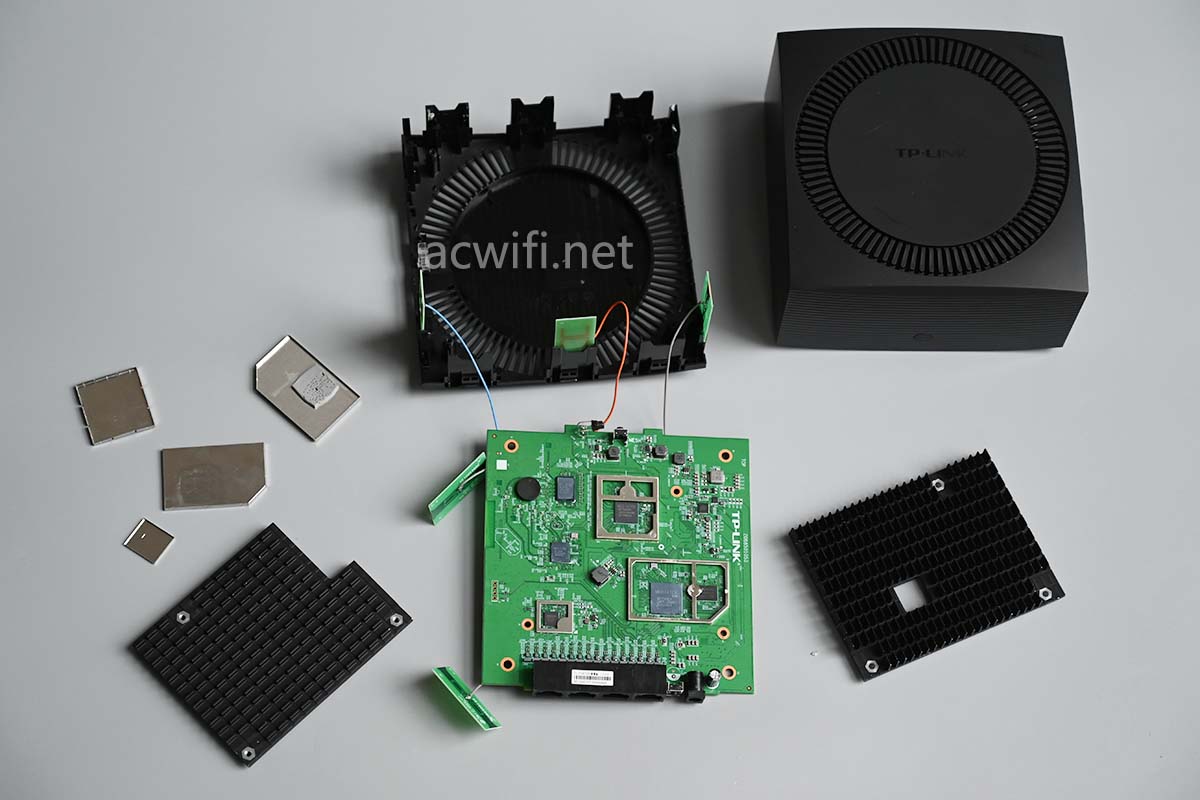

7DR7250拆完了。

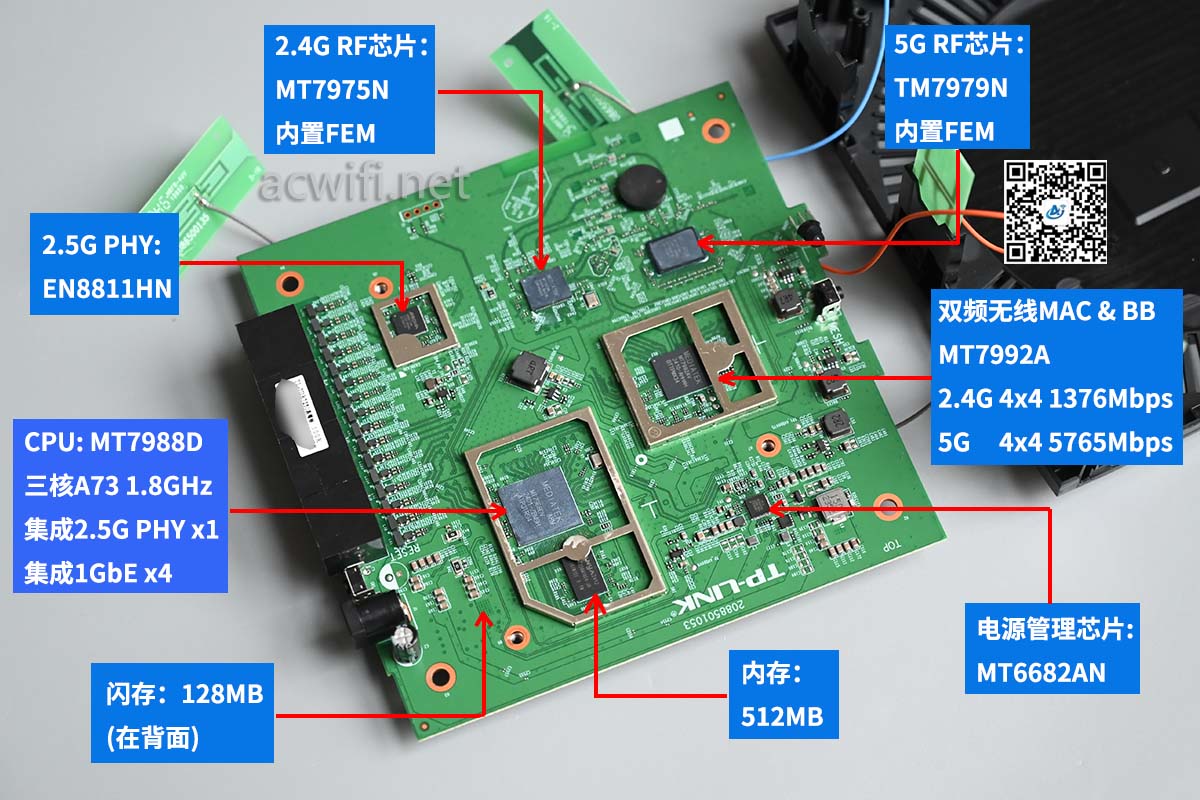

7DR7250的所有芯片型号汇总如下图:

重启D点位置,为了区分之前的D点,用K点替代,就是快测点的意思。为了贴近大多数朋友的摆放习惯,我把路由器放在电视柜之上,靠近过道的位置,一定要放近过道位置,这样有利于信号的覆盖。详情说明如下图:

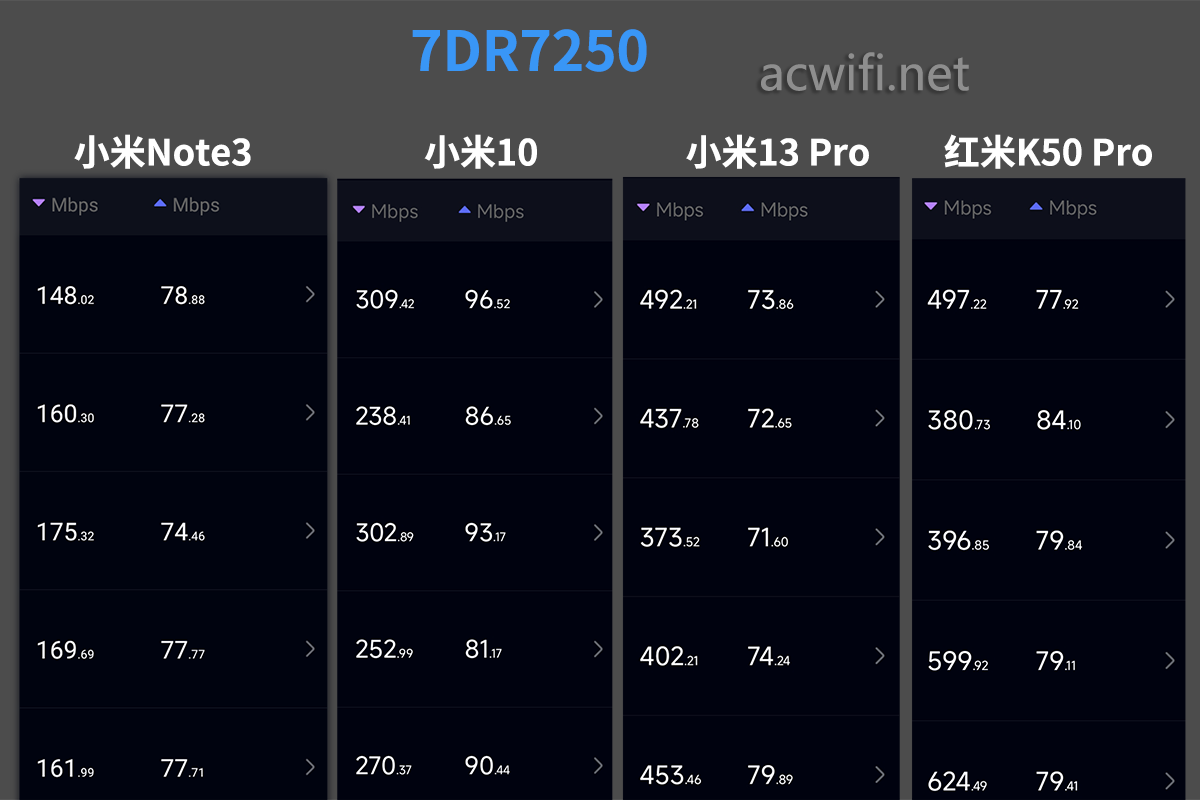

联通千兆宽带,7DR7250拨号上网模式,5G设置44信道,手机用花瓣测速 APP连续测速5次。四台手机的测速结果如下图:(有没有必要加入苹果手机的测速呢?)

由于没有参照样本,不知速度如何。

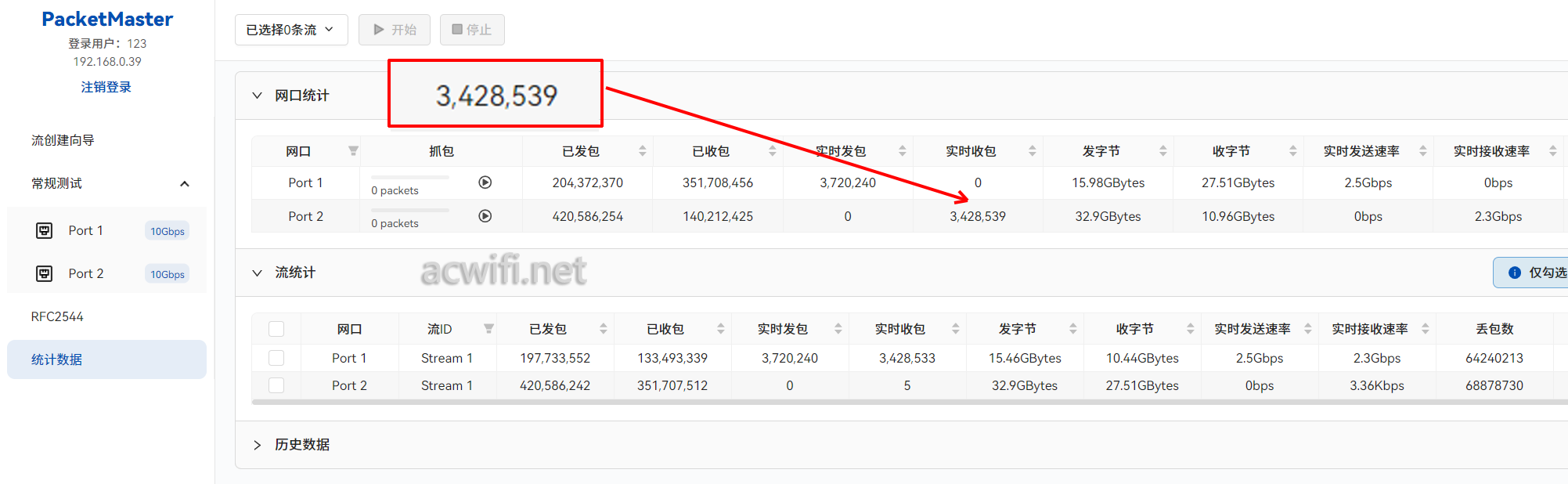

用PacketMaster工具测试一下7dr7250的小包转发性能,wan to lan的64字节转发率是3.428Mpps,差一点,没有跑满。

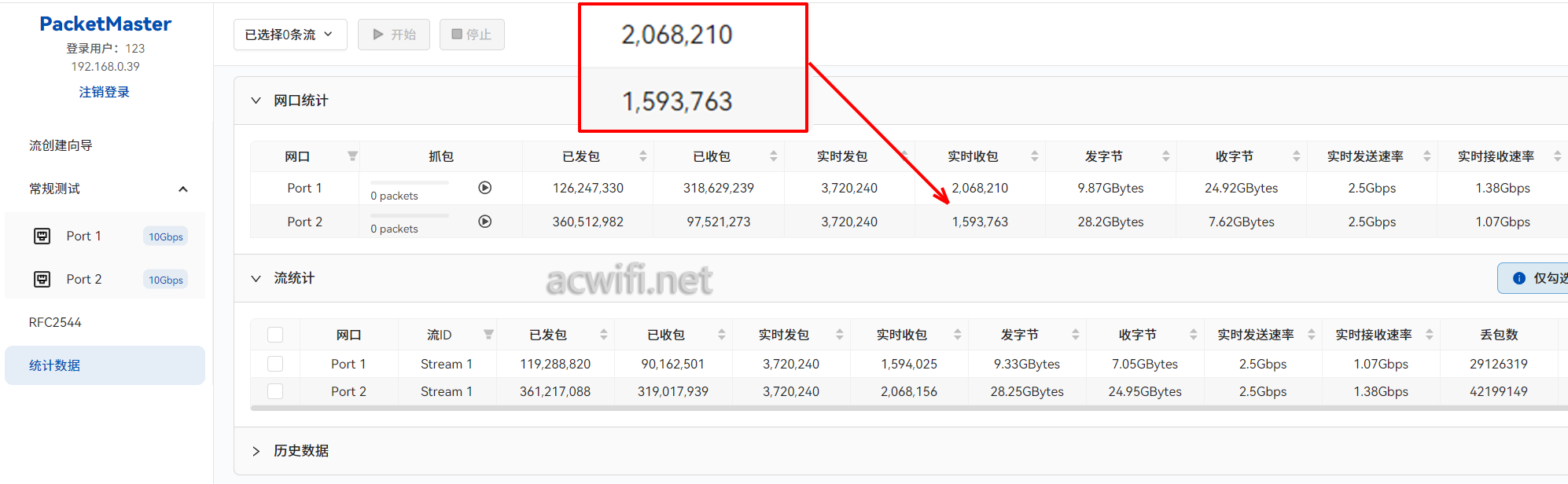

双向同时转发的结果如下:也没满。

MT7988D的双向转发性能比AN7563(7DR5160)强点。感觉不应该呀!MT7988D应该满满的呀,真奇怪!

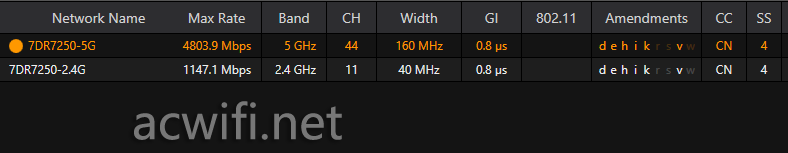

用winf查看,默认支持k和v:

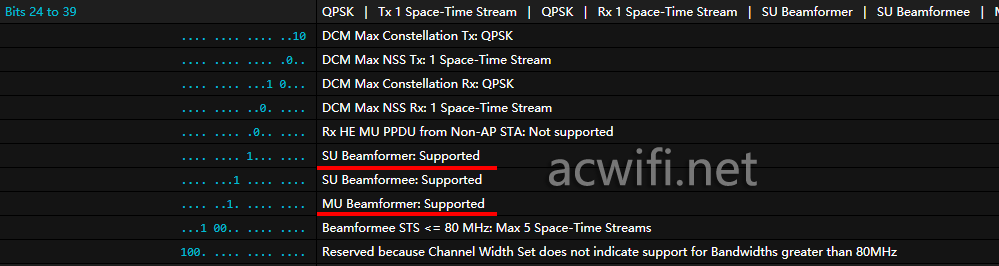

默认支持mu-mimo和波束成形:

(如果找不到winfi这个工具,可以在acwifi公众号发送消息winfi,即可获取下载链接。)

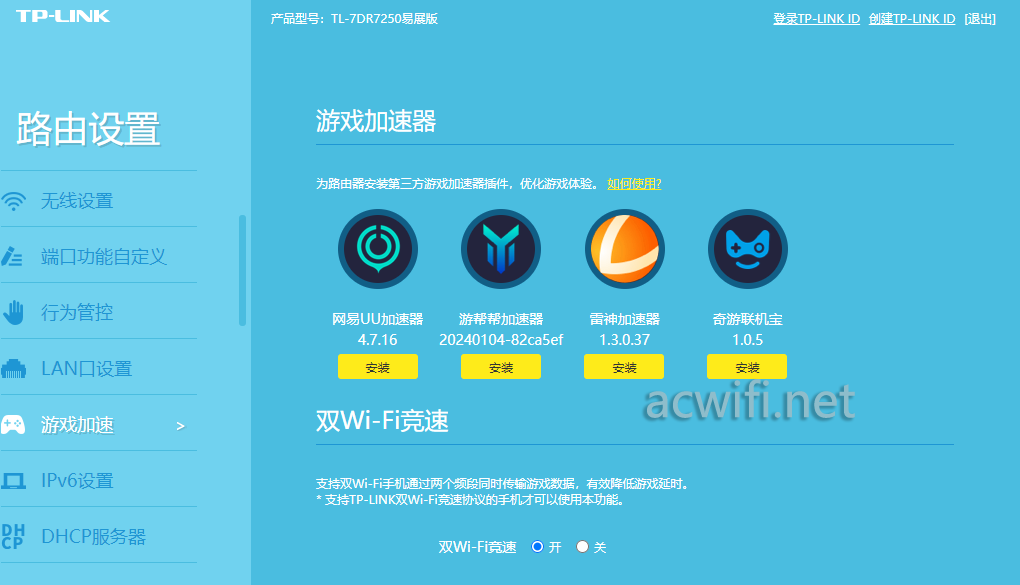

TP-LINK的Wi-Fi 7产品在功能上越来越丰富,而界面始终如一。有实用的行为管控,有游戏加速插件;每台路由都可以用TP免费的DDNS;支持ipv6防火墙开关,支持IPTV。

看不上BE5100的3×3,就买双频都是4×4的,如果面积不大,BE5100就够用,也没必要买更贵的。因需选择吧!
