TL-R5406PE-AC拆机,比R5408PE少了2个千兆口,值得吗?

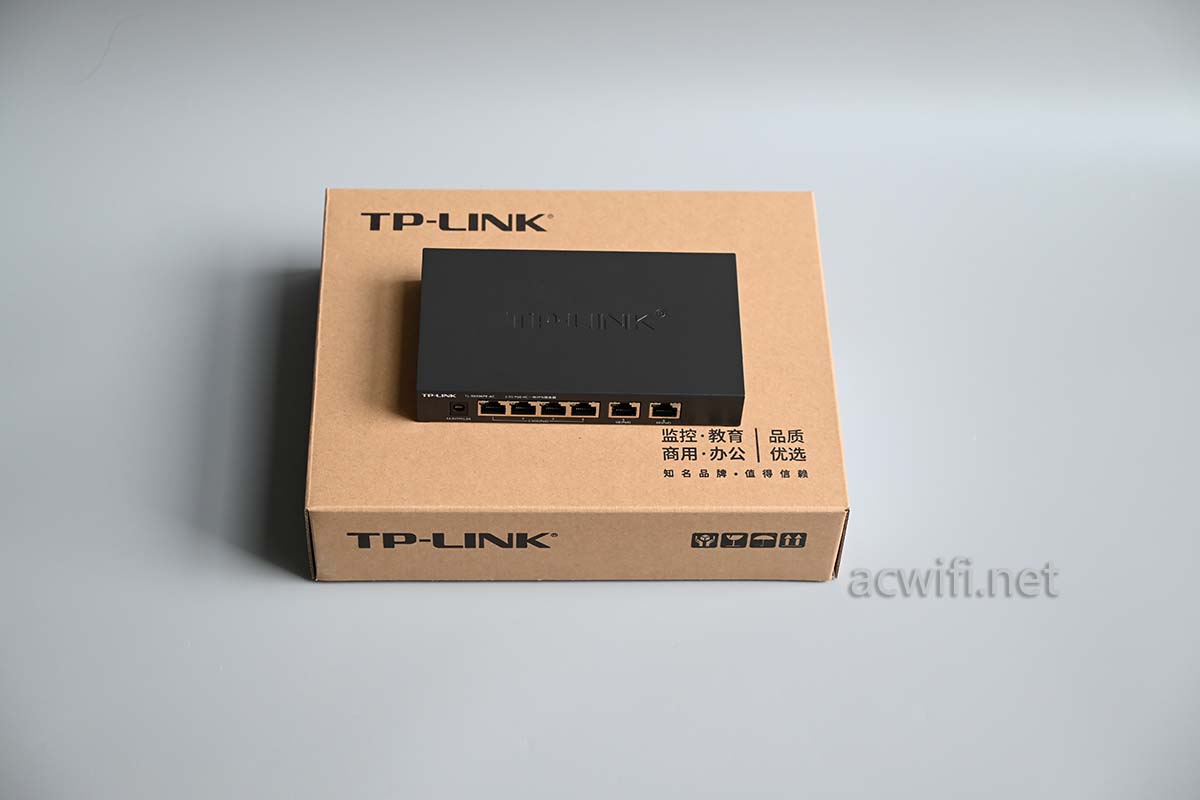

TL-R5406PE-AC的外包装:

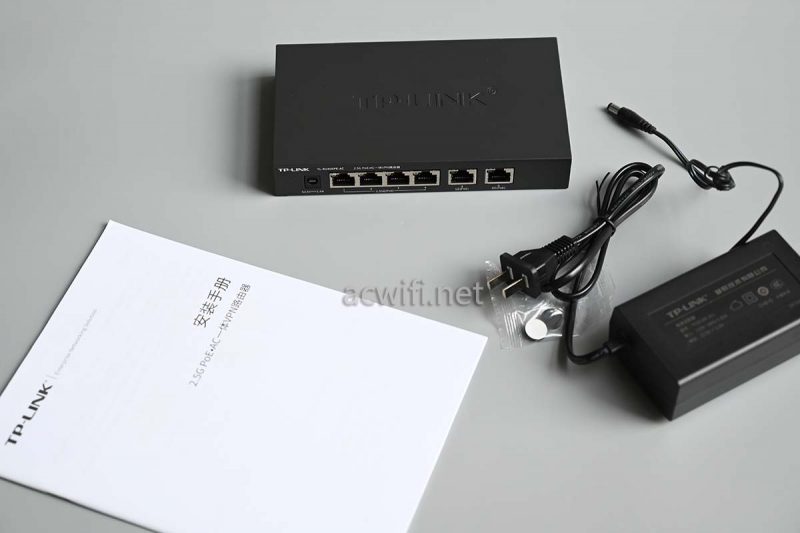

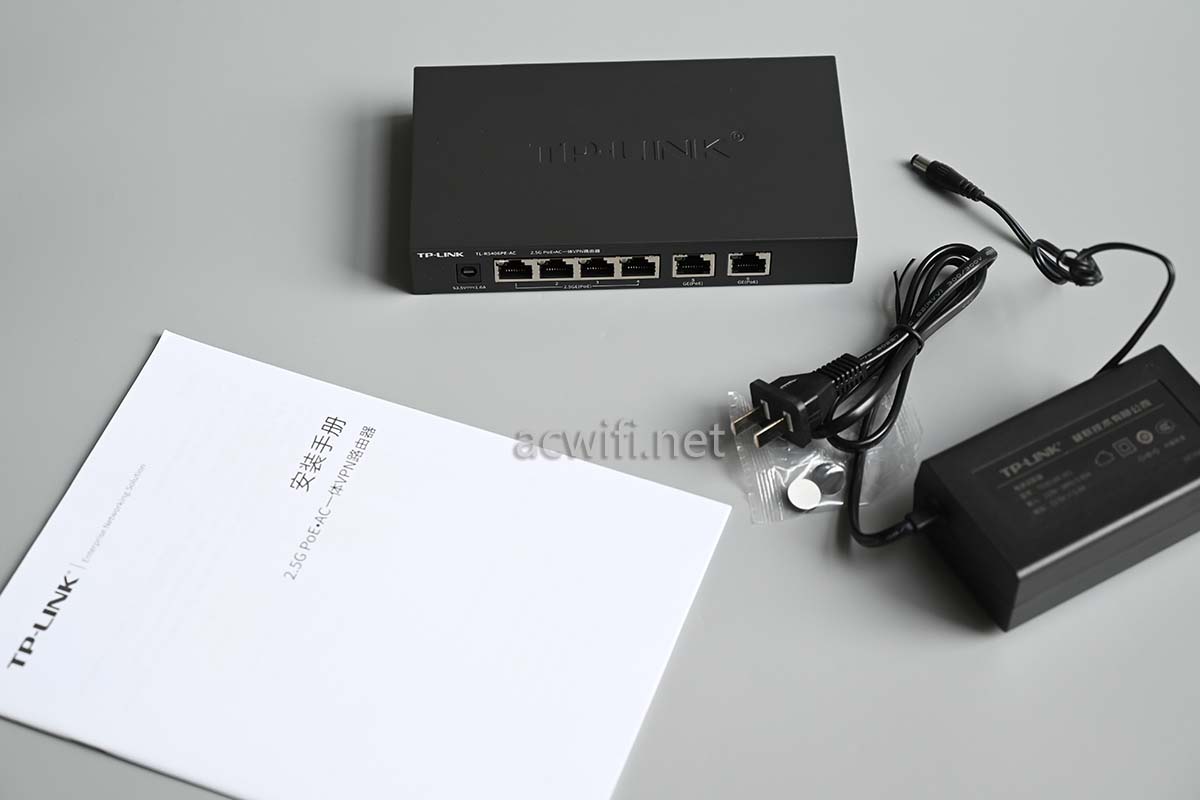

机身和配件 :

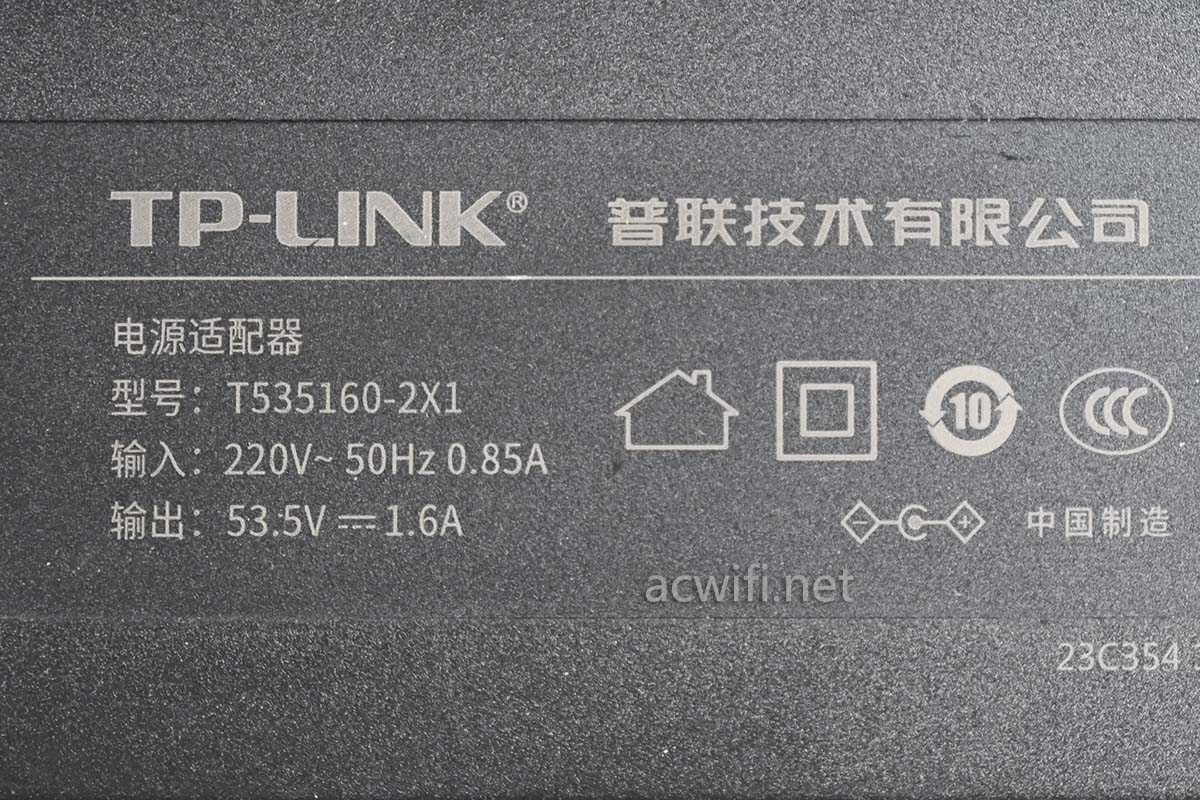

电源输出规格是53.5V/1.6A,整机PoE最大输出总功率为75W。实测不插任何网口的情况下功率为4W,插两个2.5G网口时功率为5.3W。

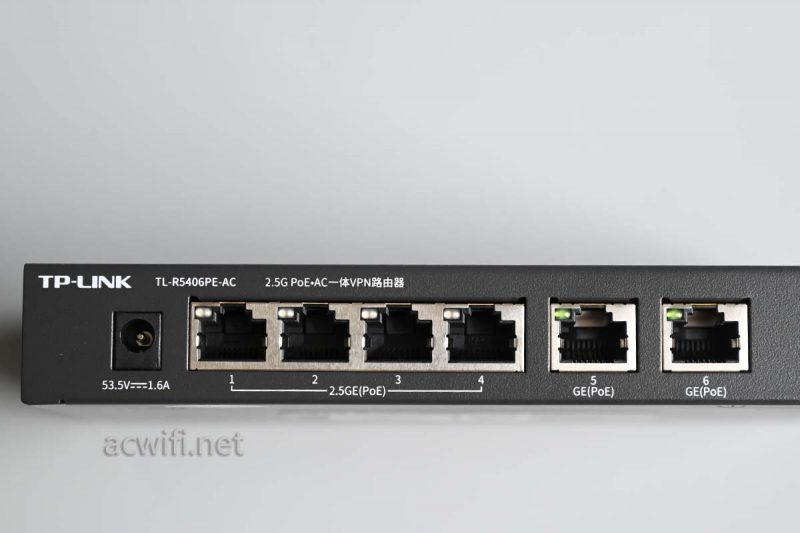

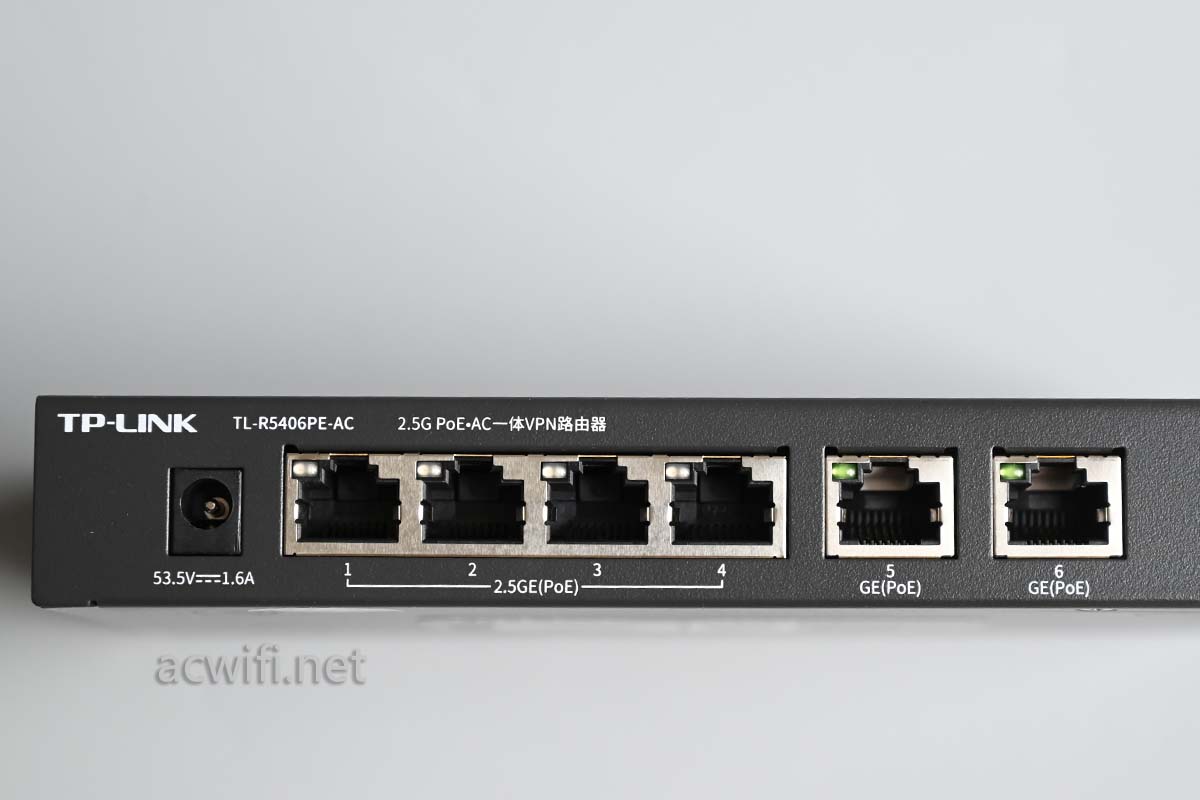

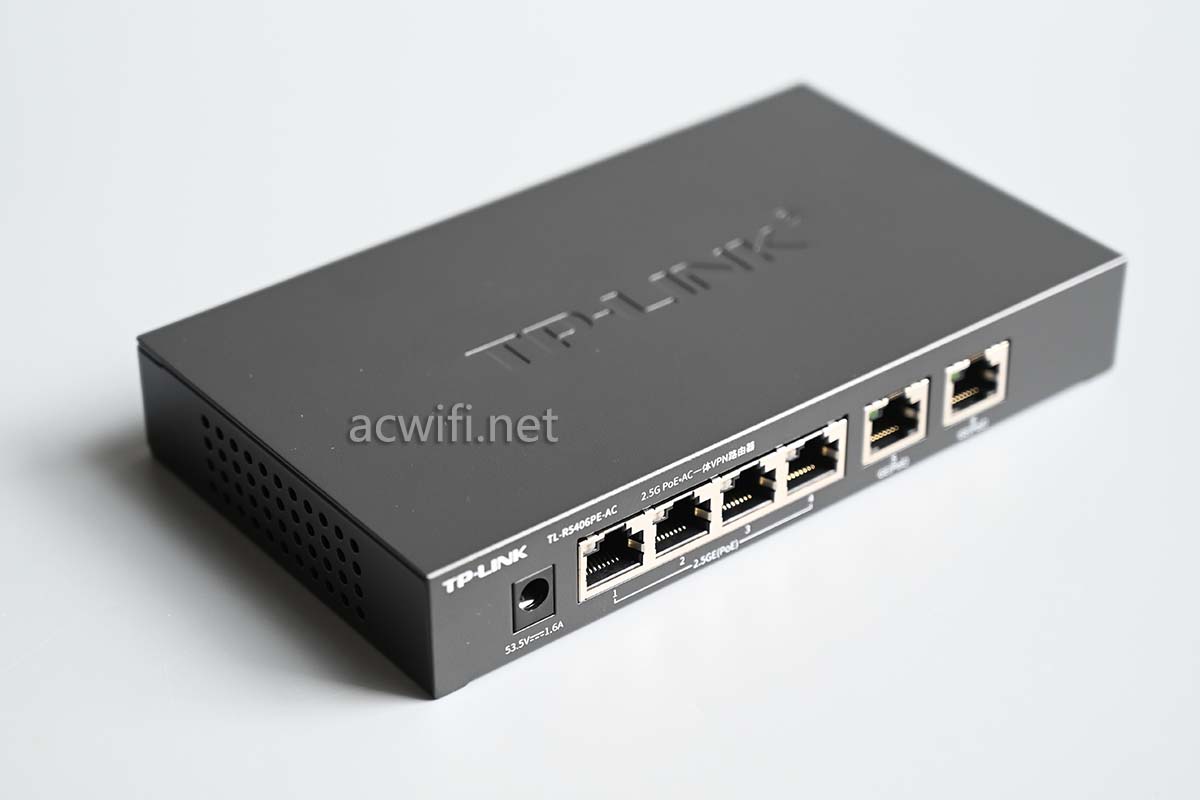

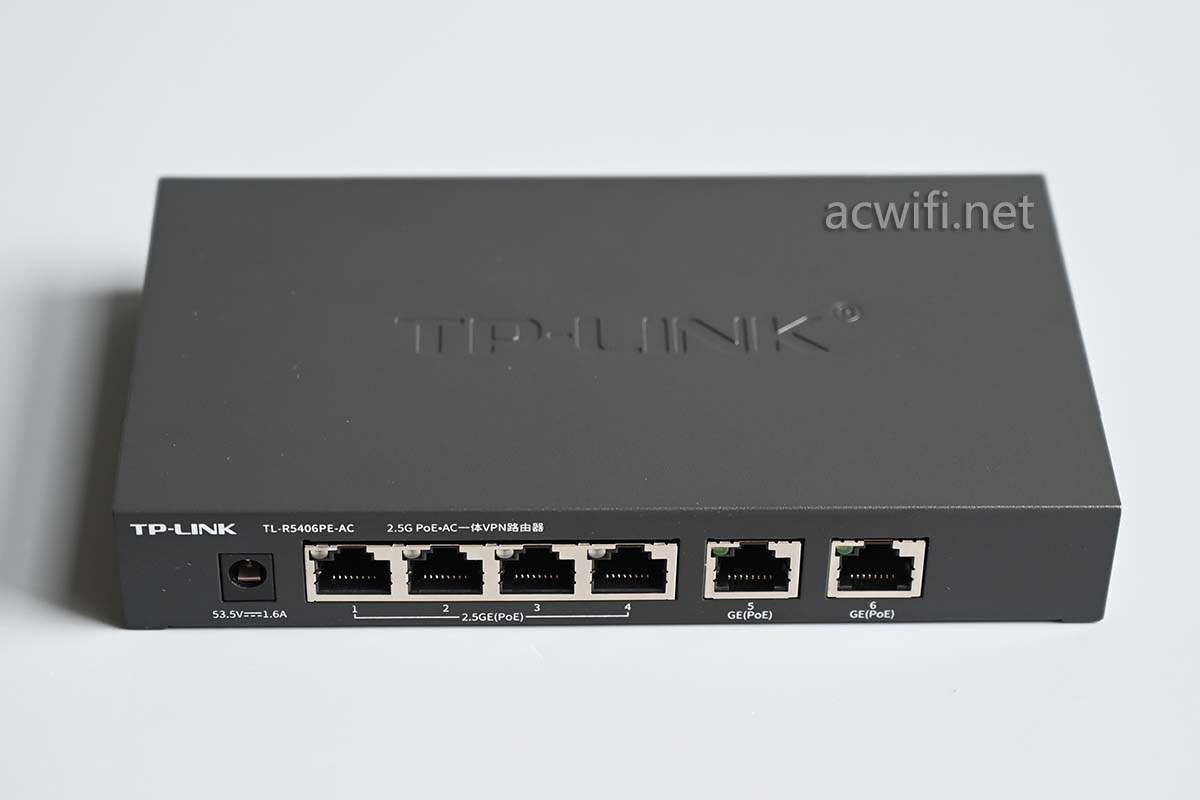

机身正面:

DC插头跟网口在同一面。一共有6个网口,其中有4个是2.5G口,2个是千兆口。

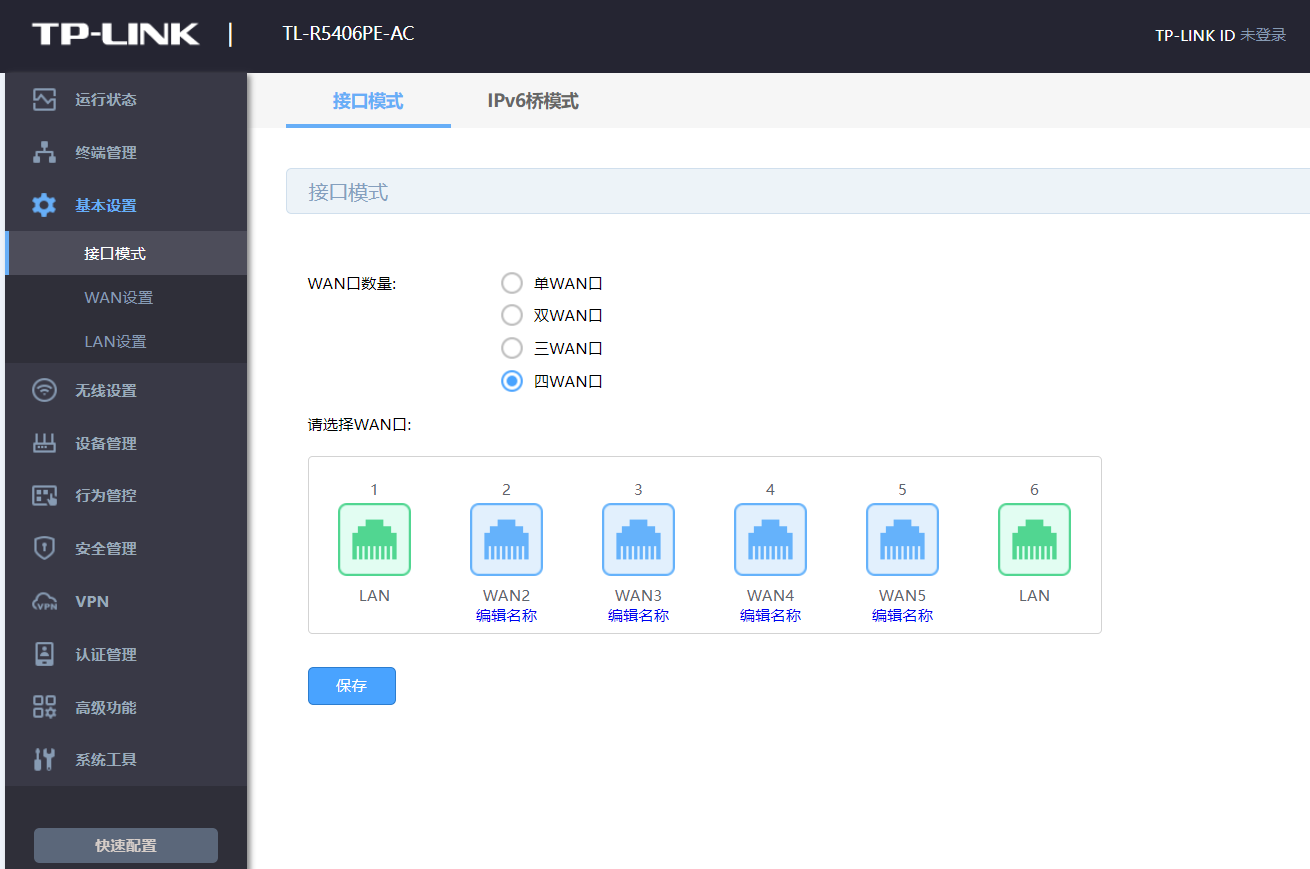

最多可以支持四WAN,任由选择做WAN口:

侧面透气孔:

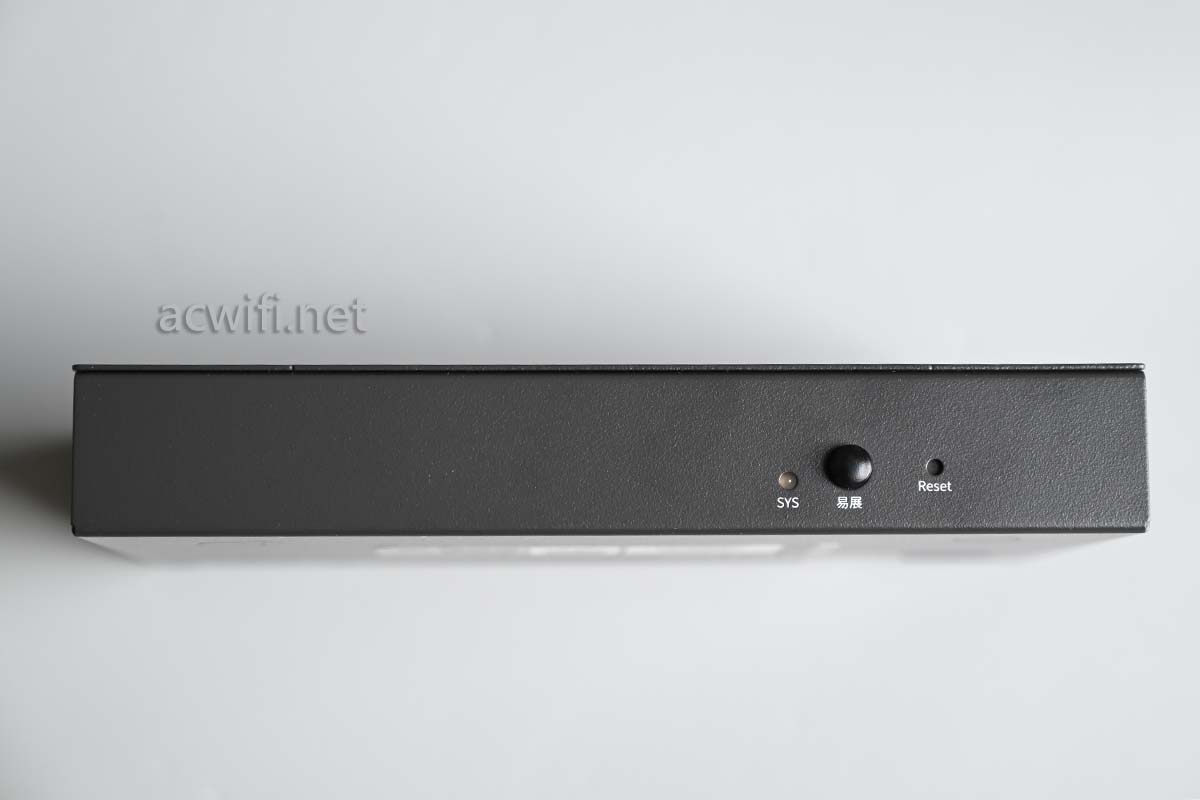

机身背面有“易”展组网按键:

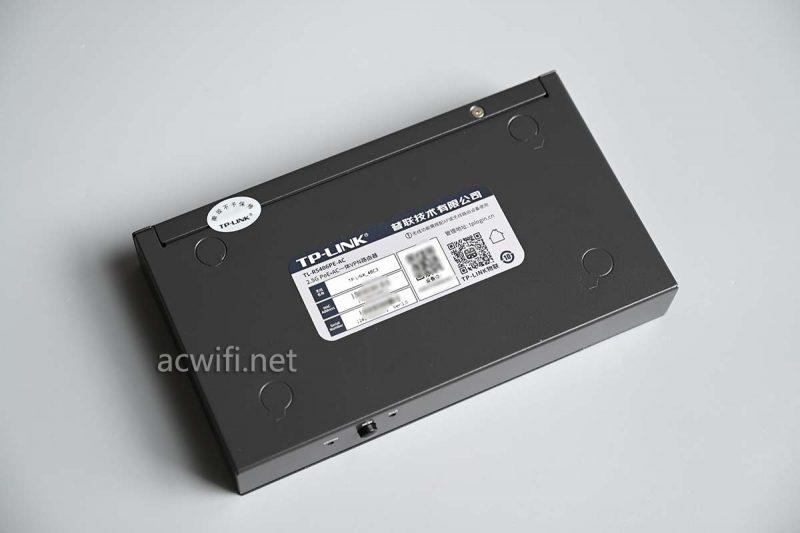

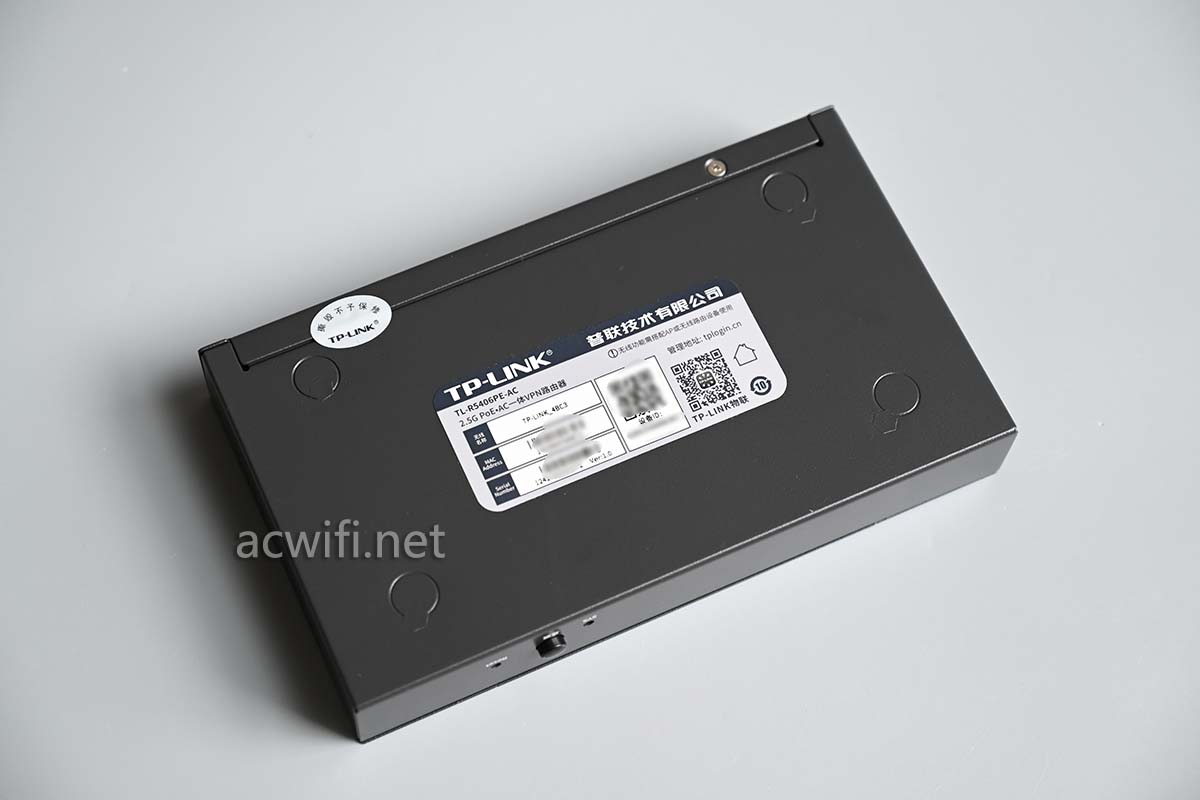

机身底部:

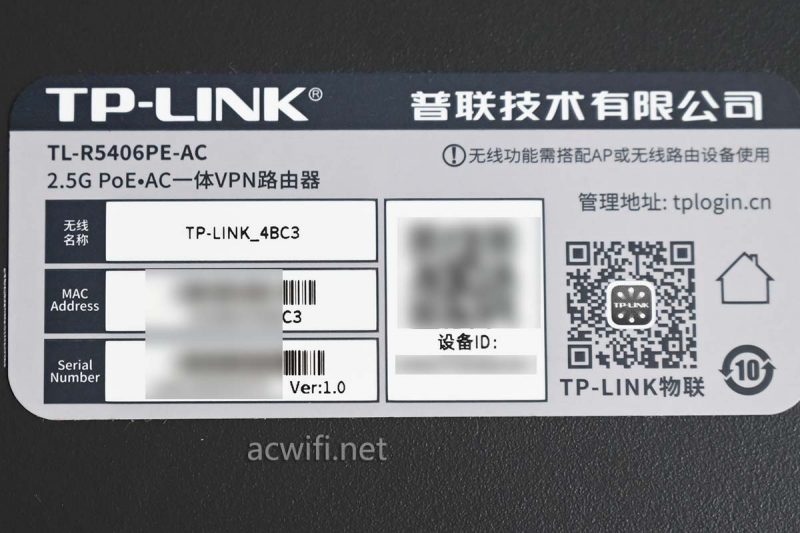

标签信息:型号TL-R5406PE-AC。

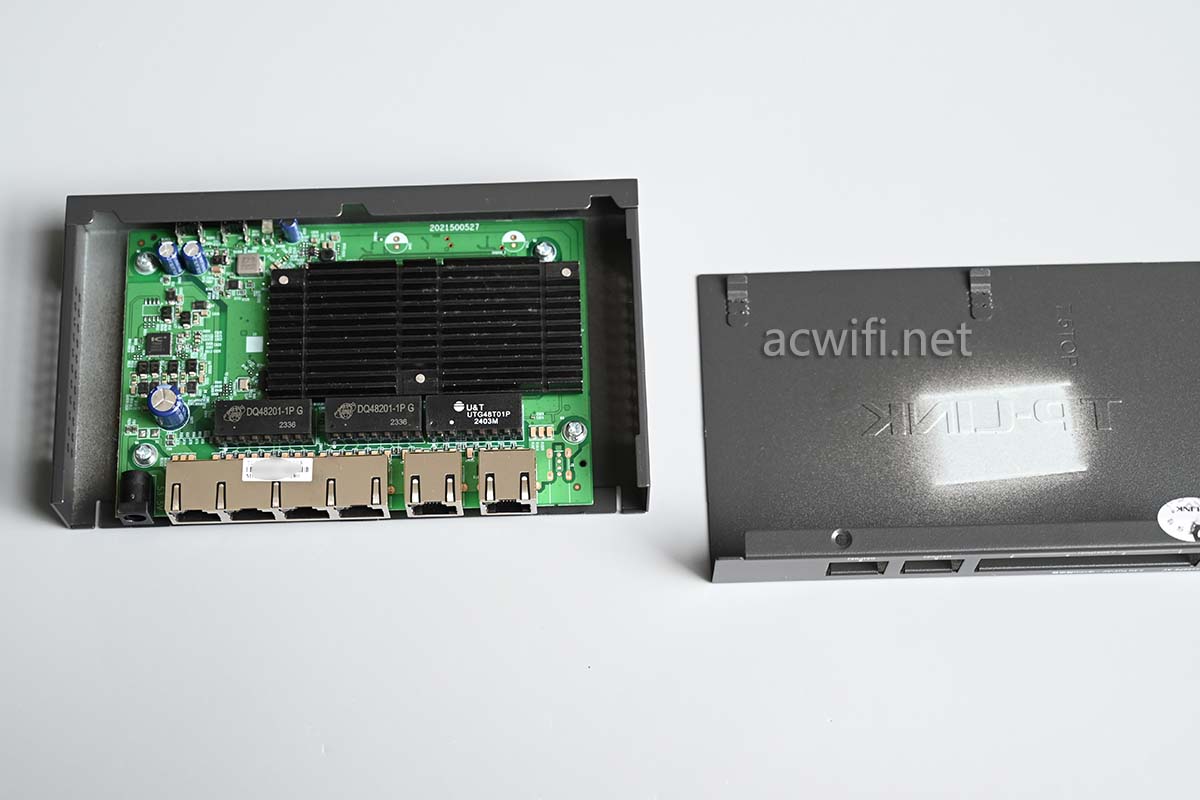

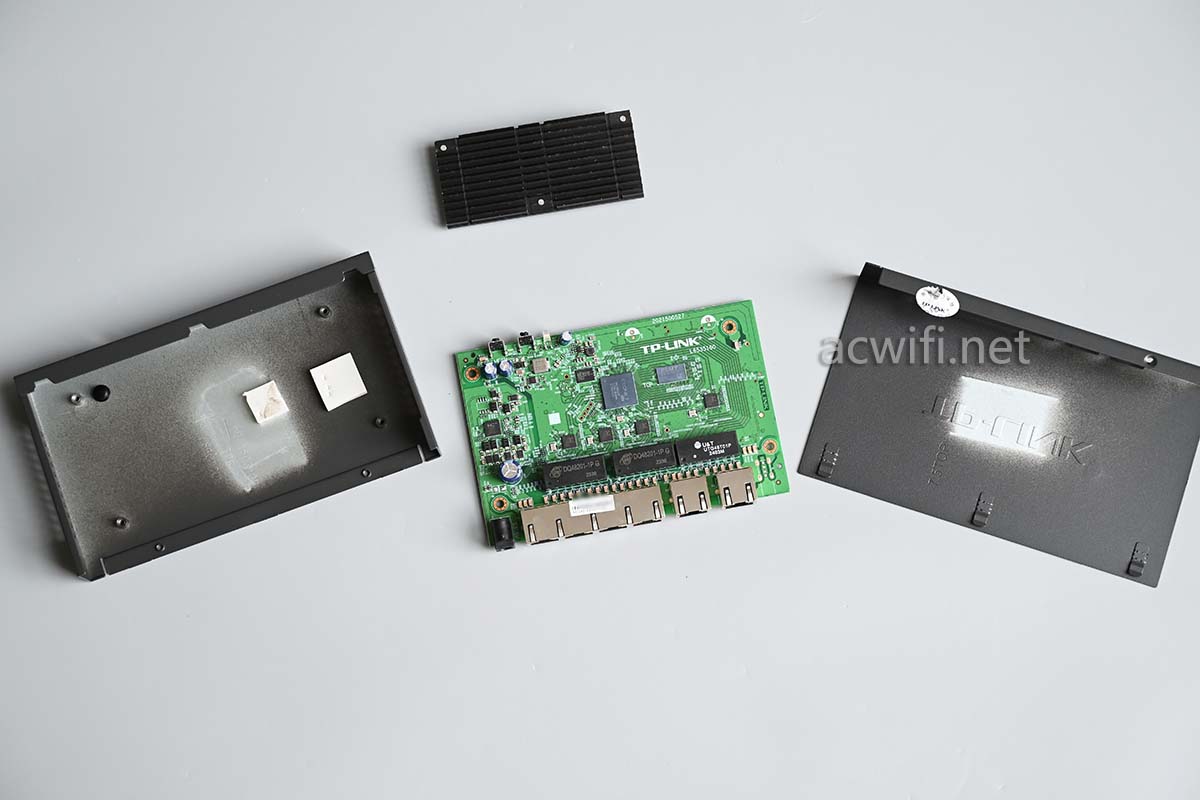

拆开外壳:

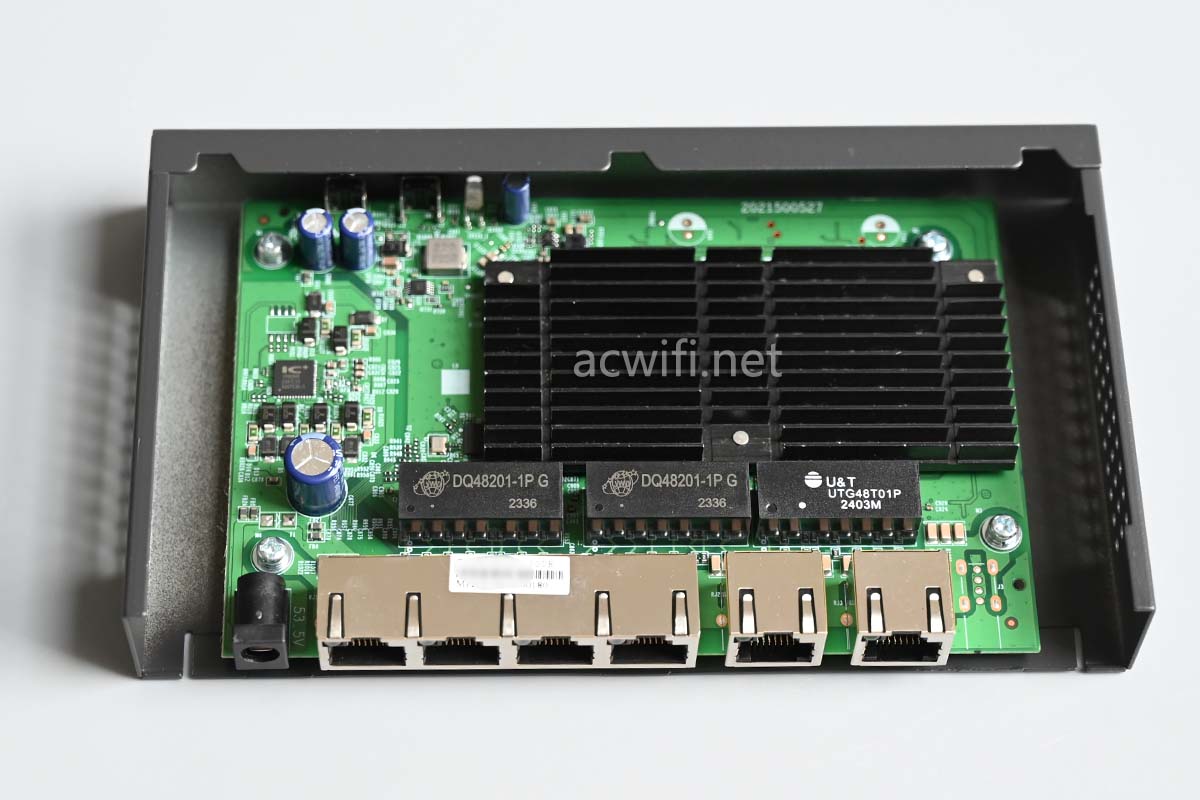

主板上有比较大的散热片:

拆下主板并翻转到背面:

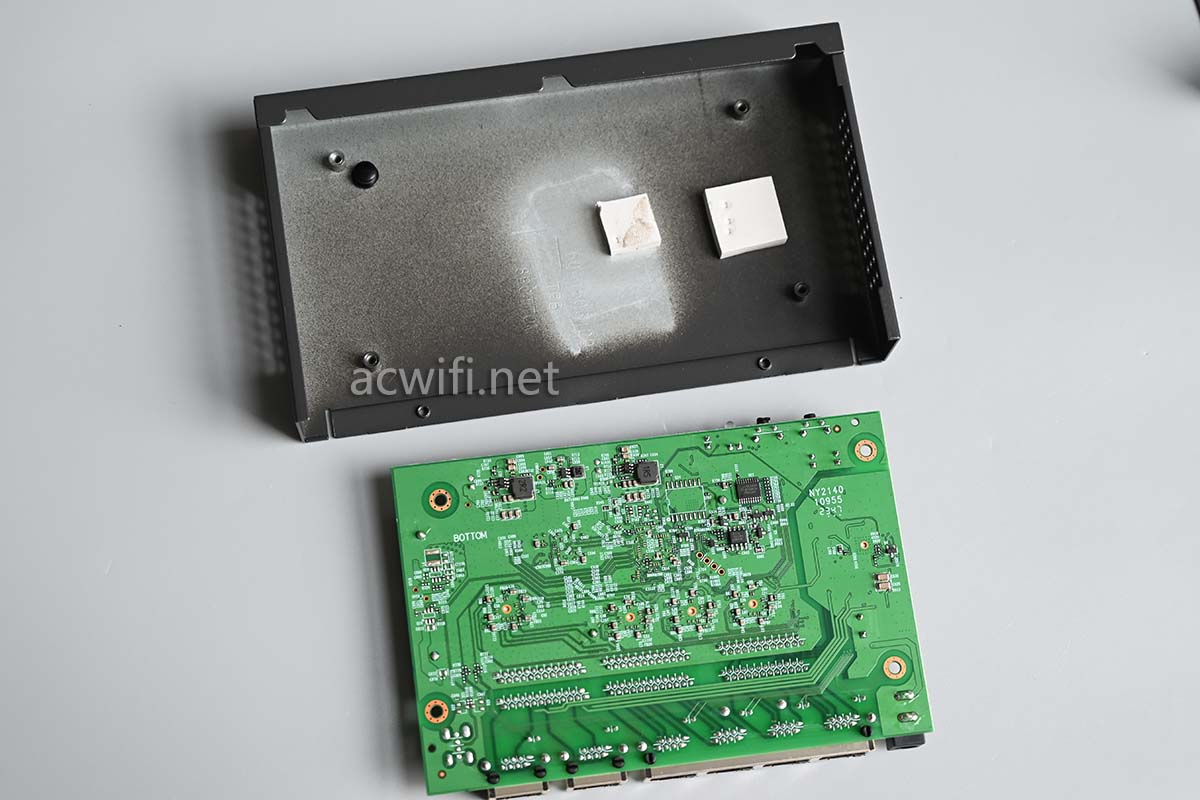

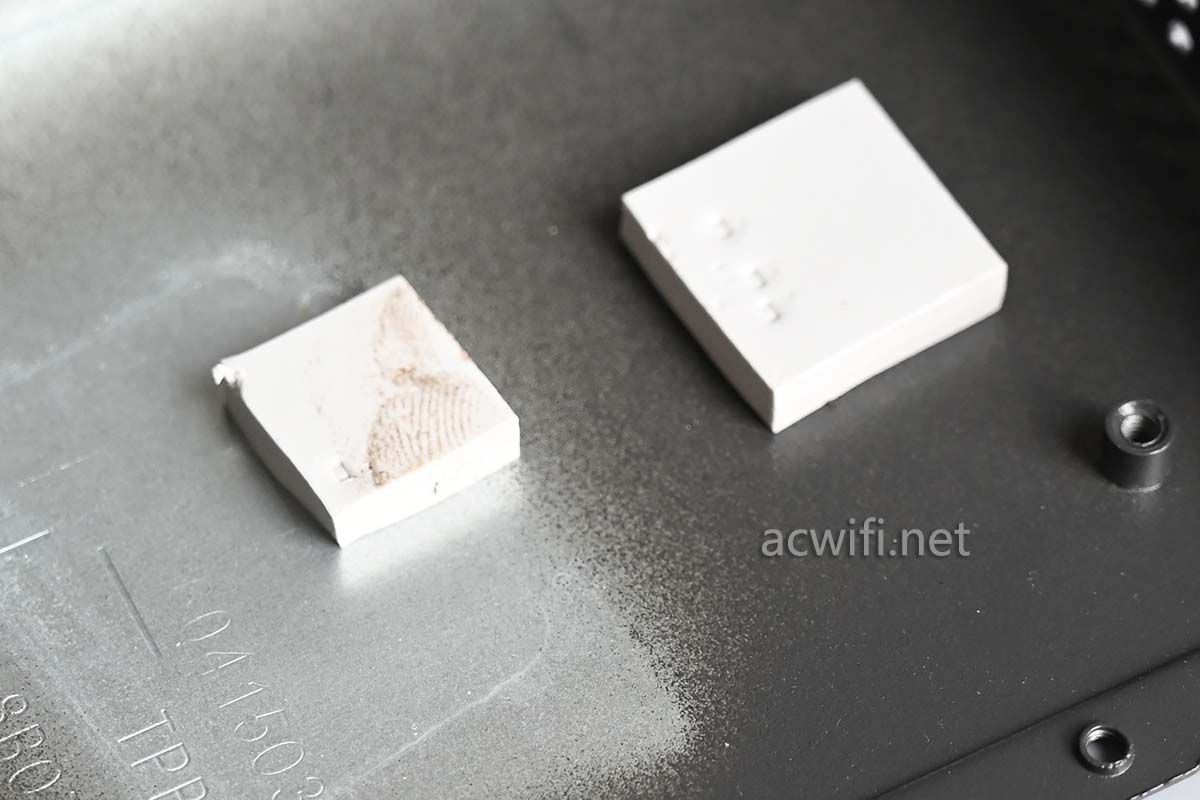

底壳有两片导热硅脂垫片:

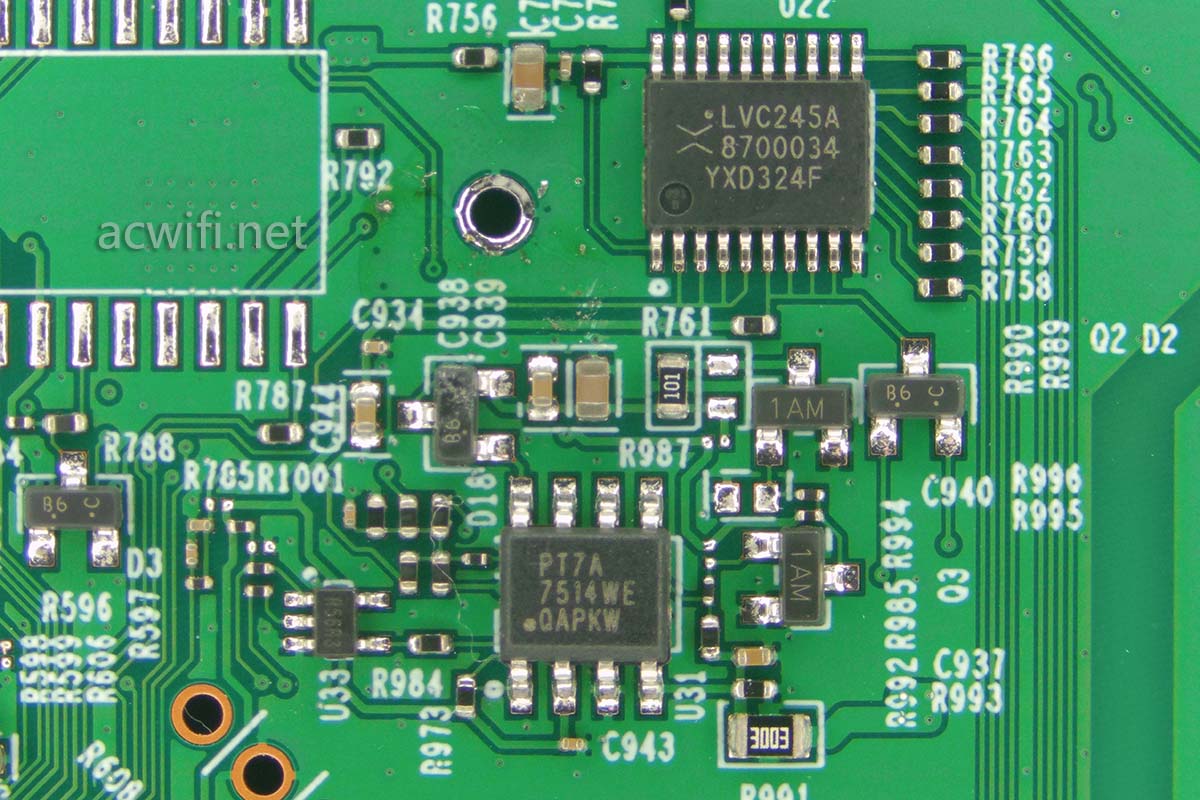

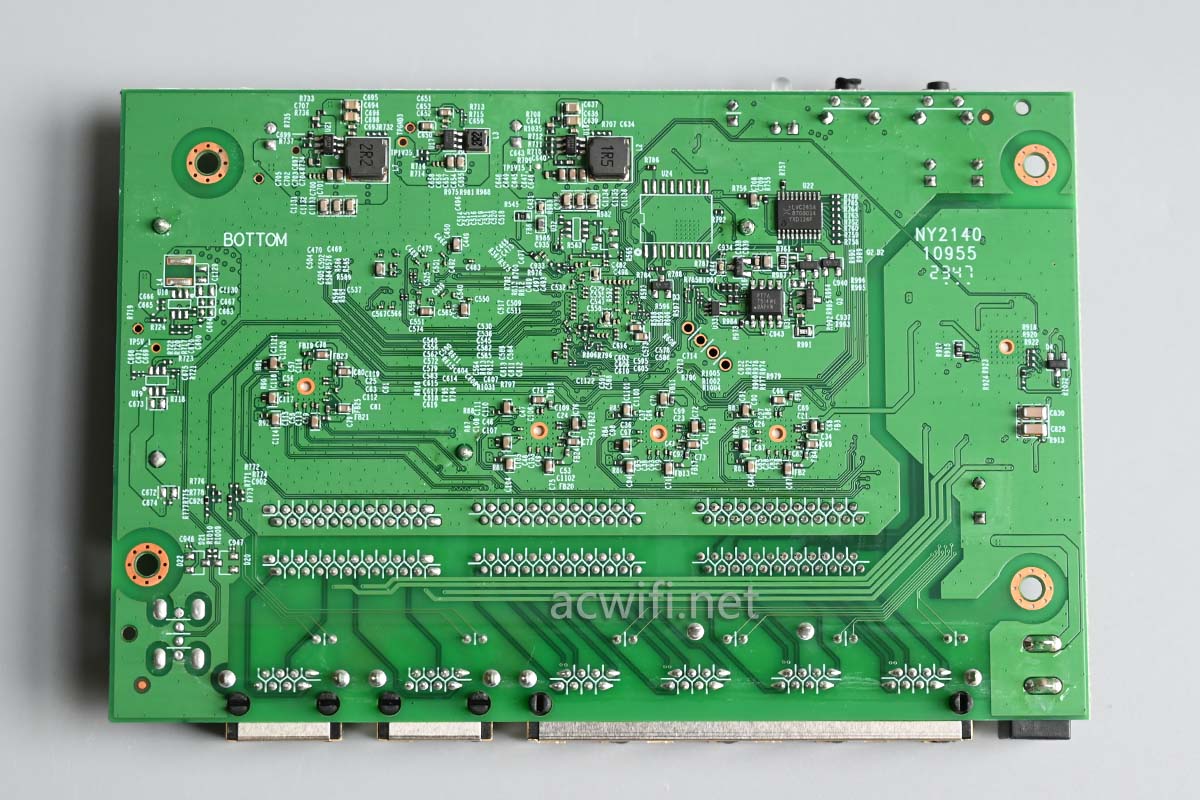

主板背面的两颗IC:PT7A7514WE、74LVC245A:

其它没啥看了。

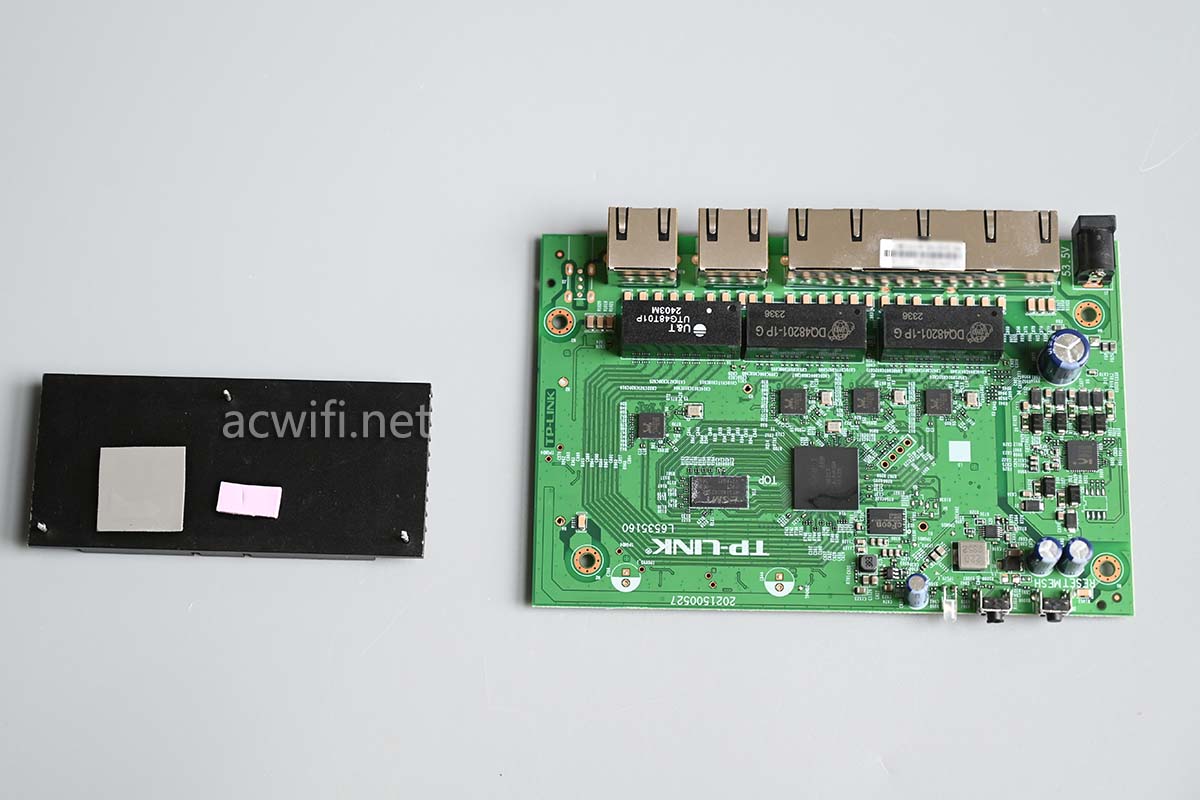

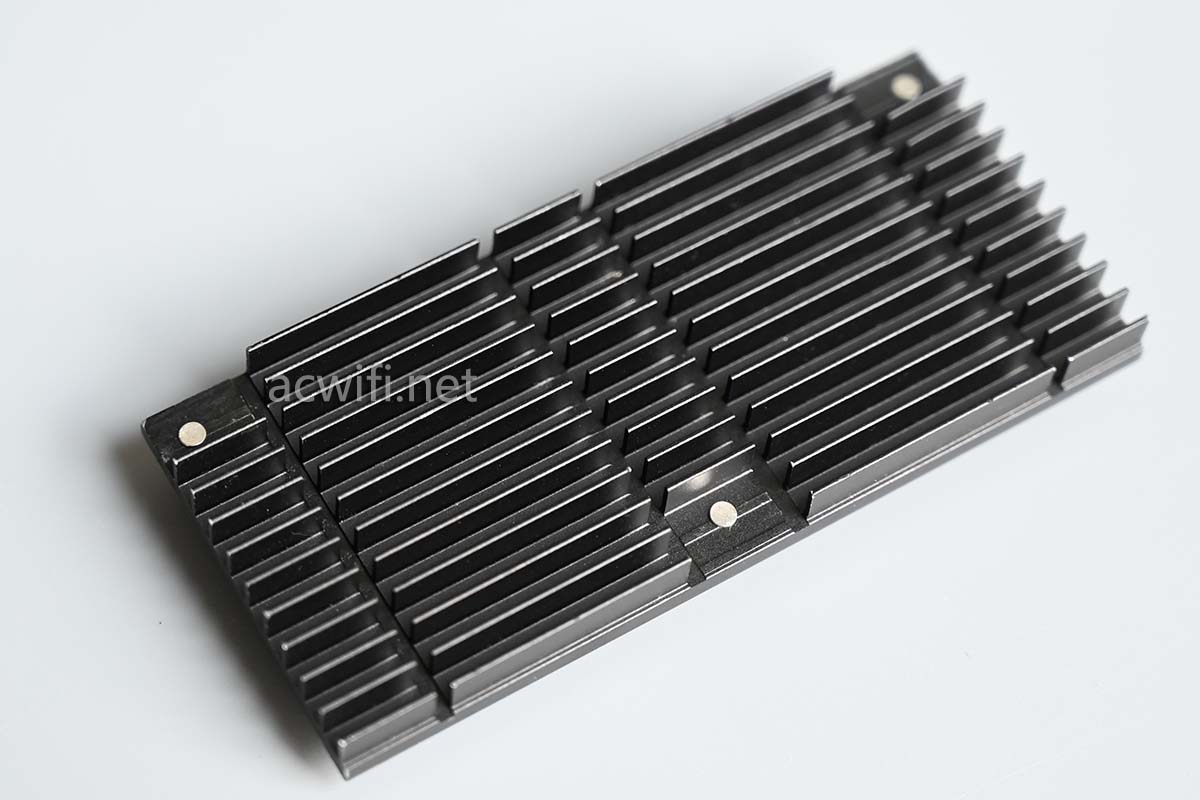

回到主板正面,先拆下散热片:

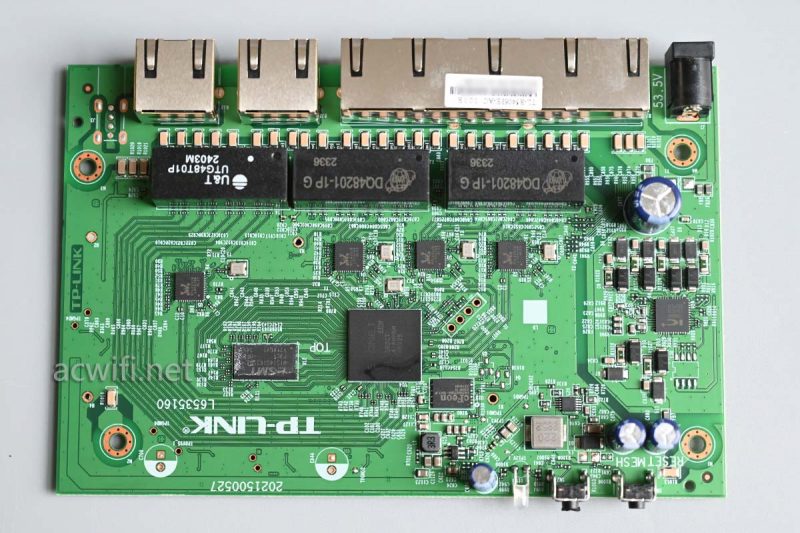

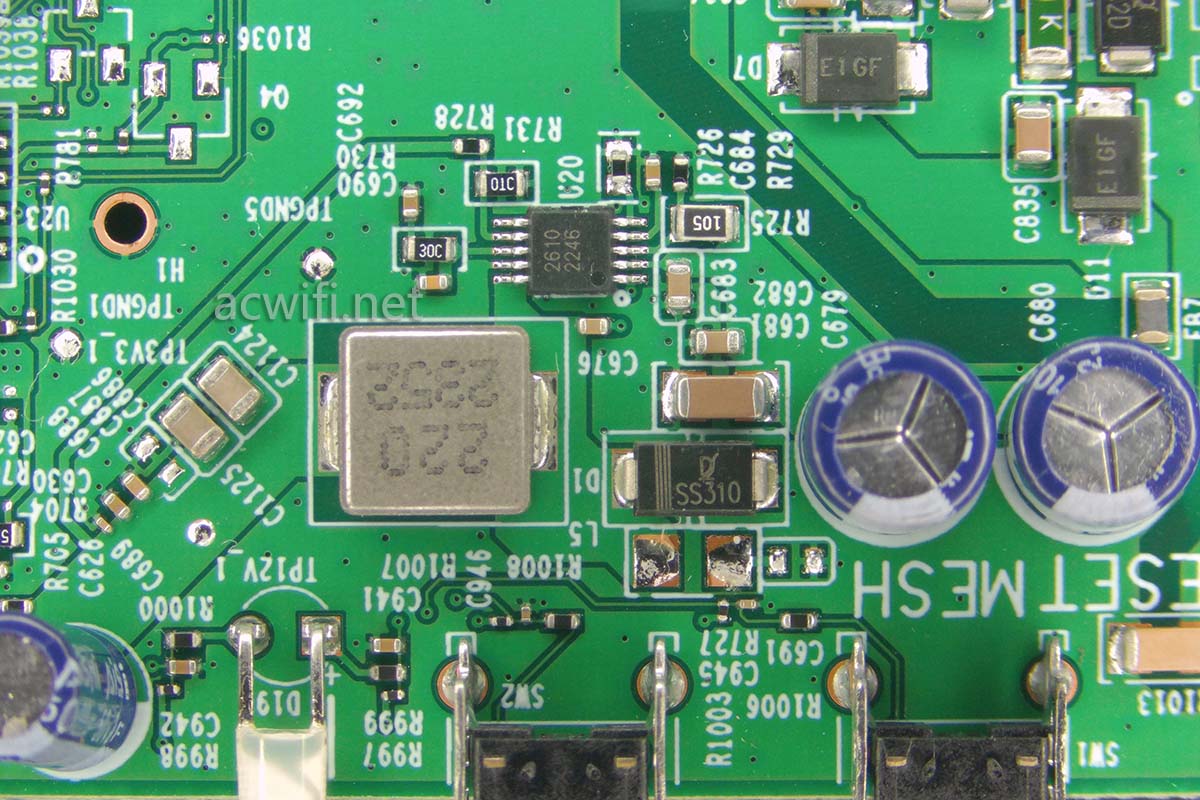

主板全貌:

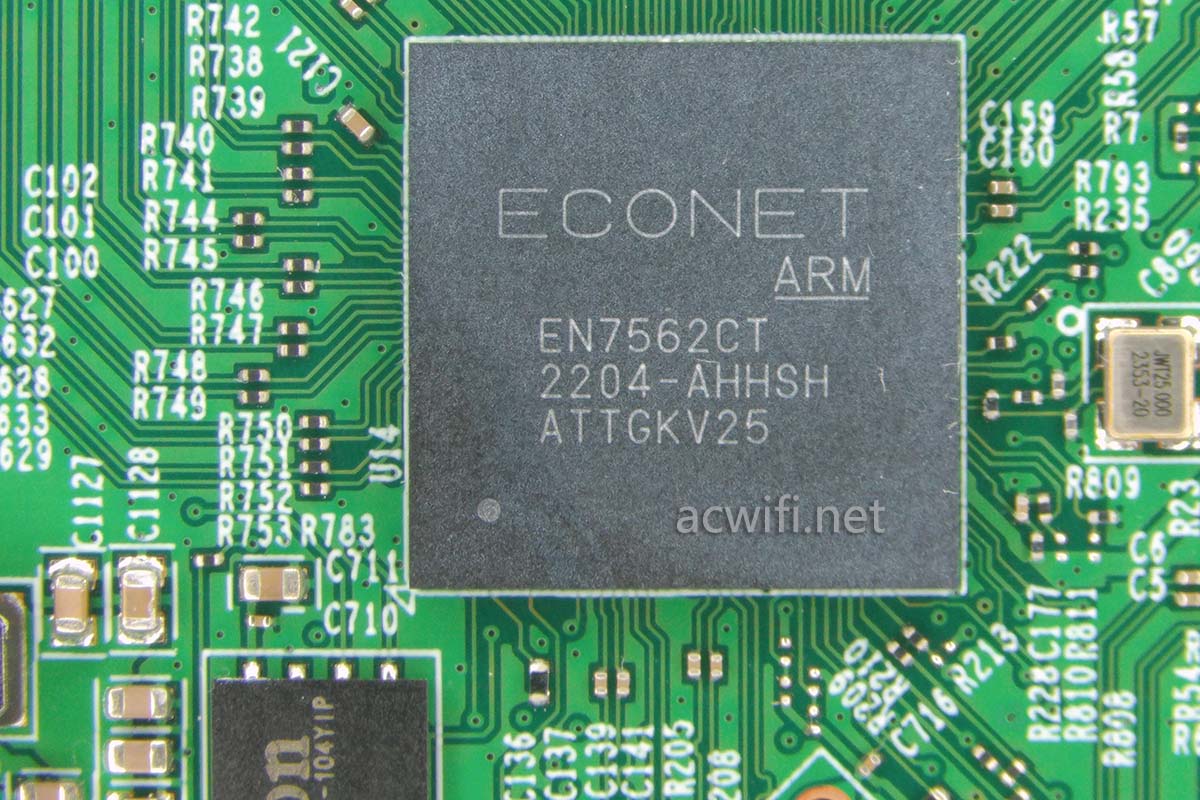

R5406PE-AC的CPU型号是EN7652CT,末位T代表是扩展内存,如果是U就是集成了内存。R5010PE-EN用的是这颗EN7562CT。都是A53架构,双核1GHz。

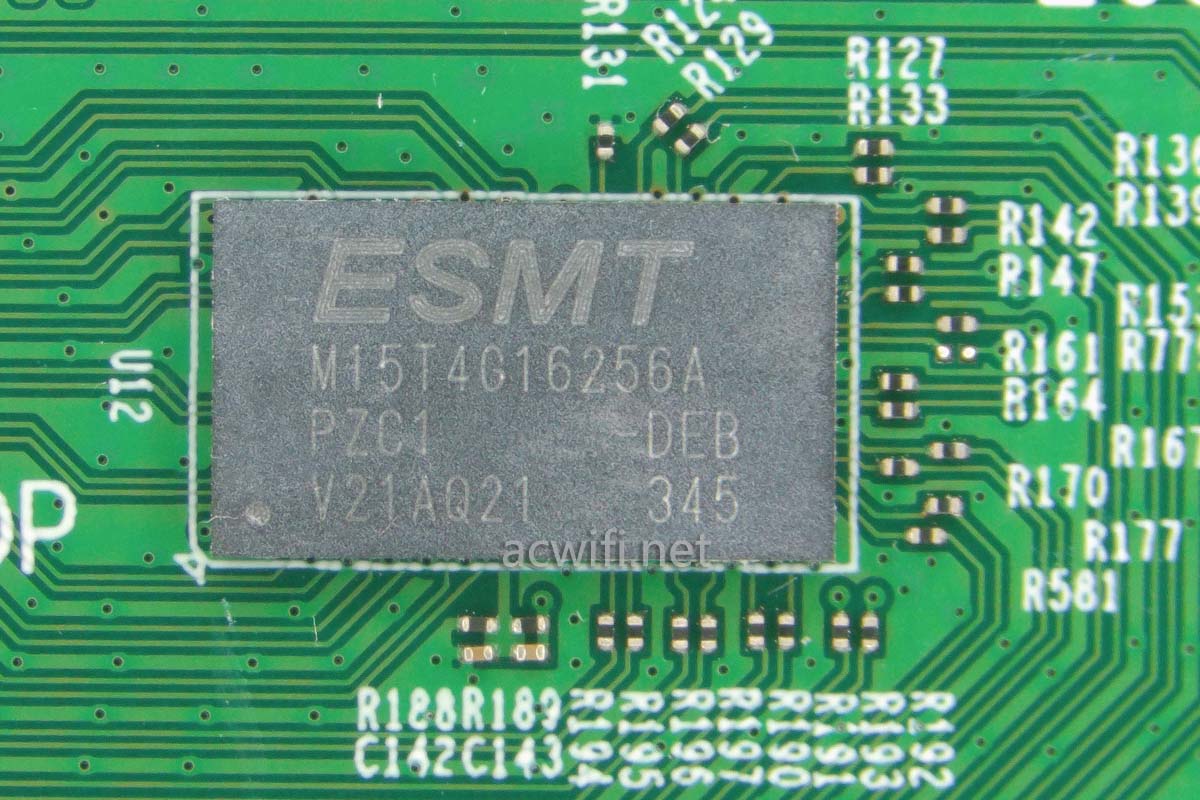

旁边的内存芯片型号是M15T4G16256A,DDR3内存,容量为 512MB:

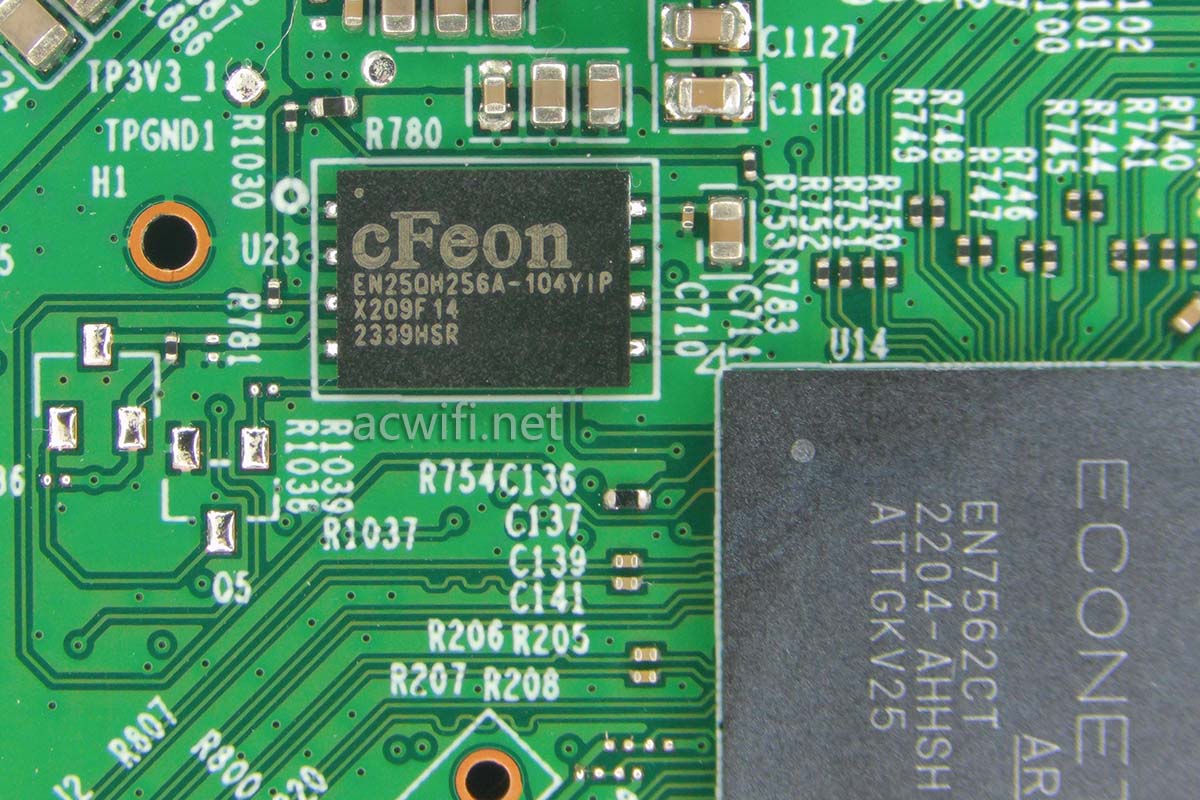

还有这颗闪存芯片,型号是EN25QH256A-104YIP,容量32MB:

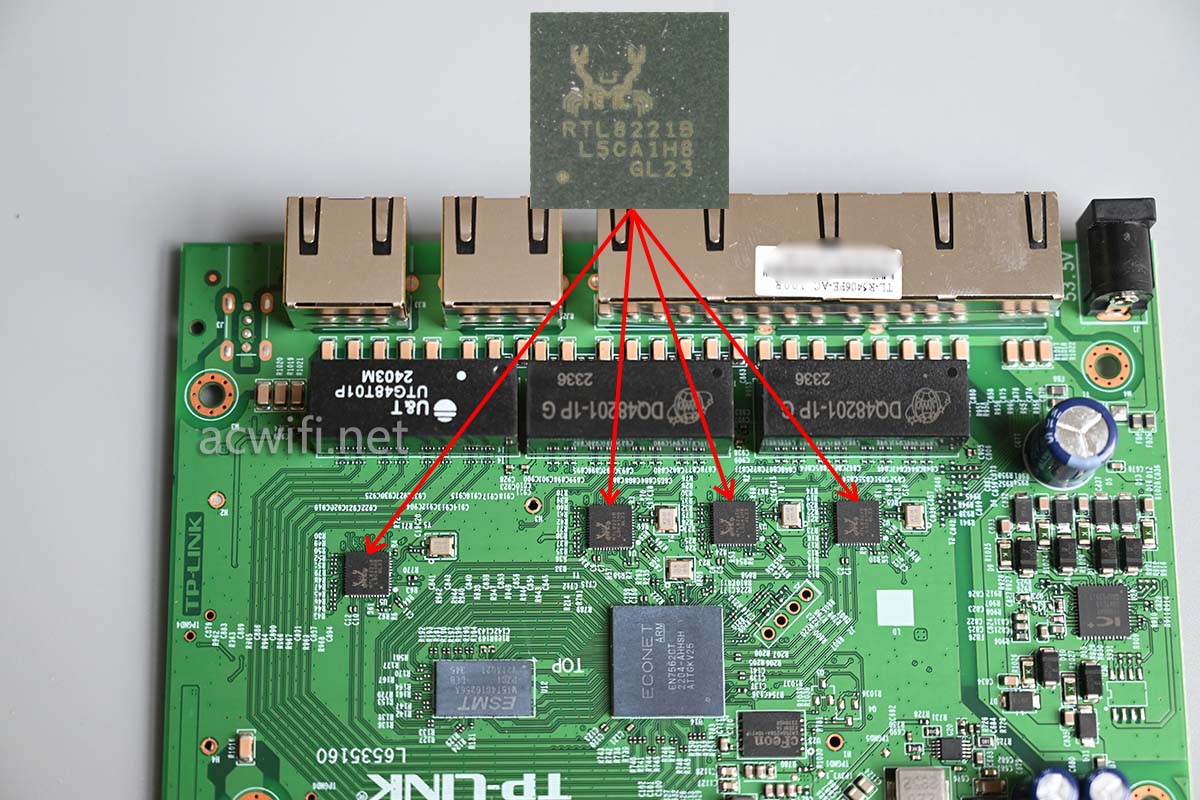

四个2.5G网口各连接着四颗2.5G PHY芯片:RTL8221B。

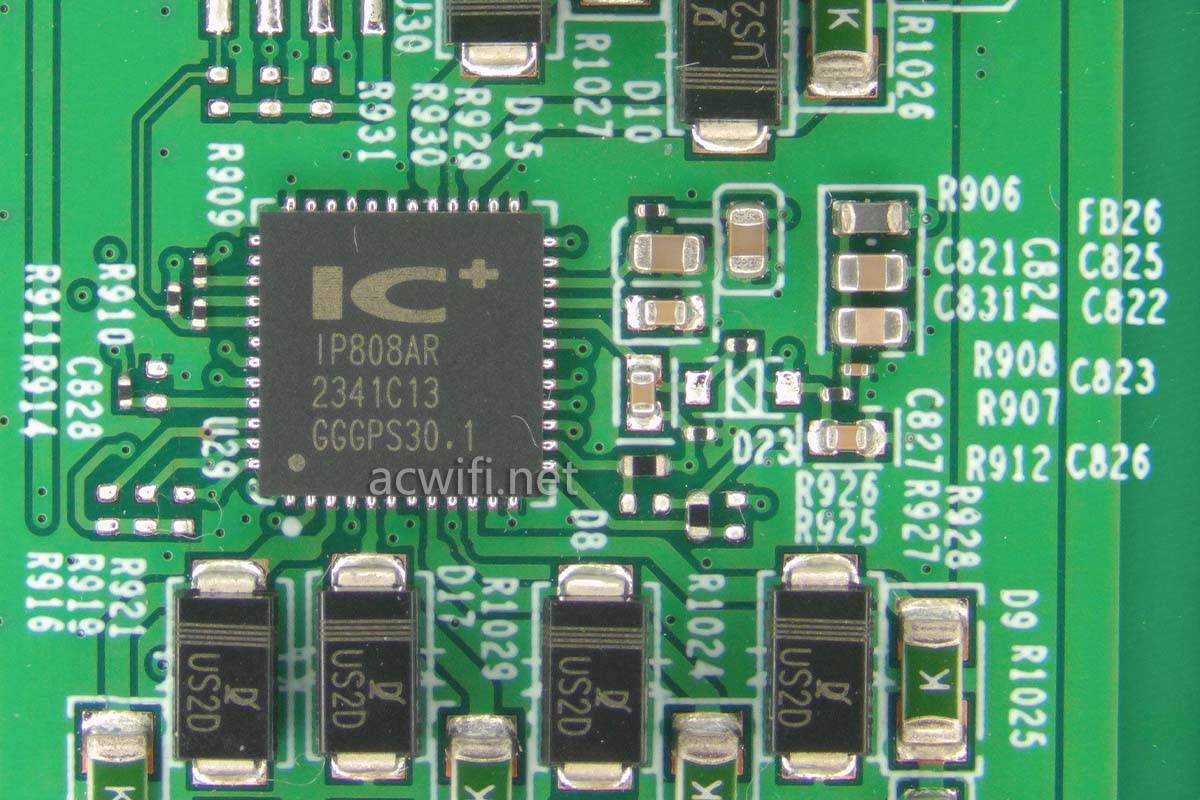

然后是PoE电路方面,PSE控制IC是IP808AR,支持8端口802.3AT。

其它没什么看了。

至此,R5406PE-AC拆机完成。

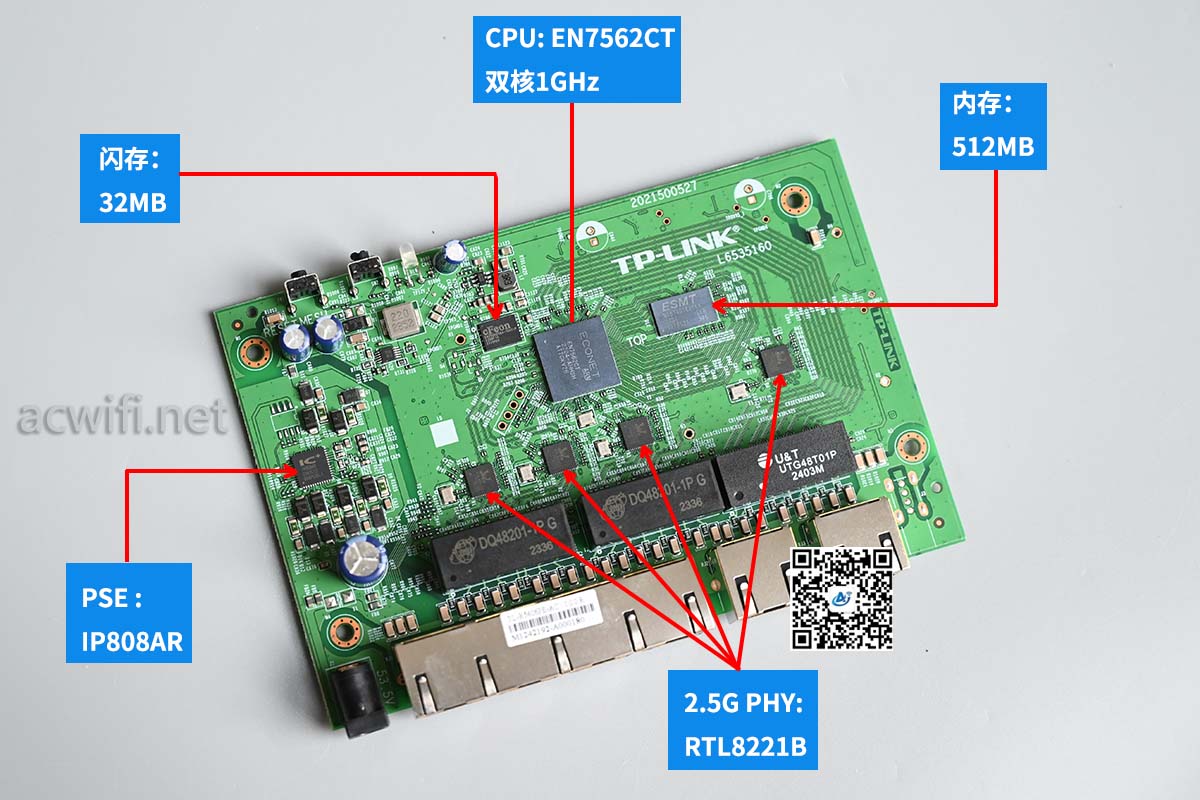

R5406PE-AC的所有芯片型号汇总图如下:

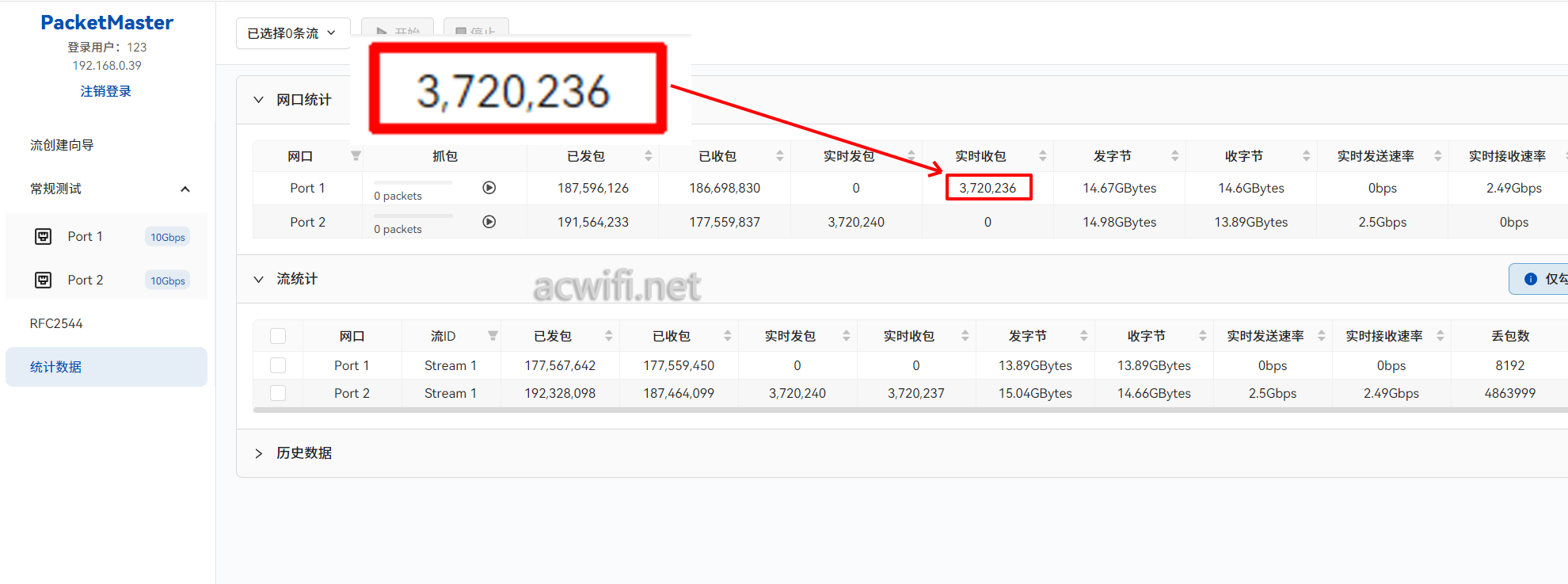

测试R5406PE-AC的小包转发率看看。测试用的工具是PacketMaster,首先测试单向的wan to lan,小包能跑满的:

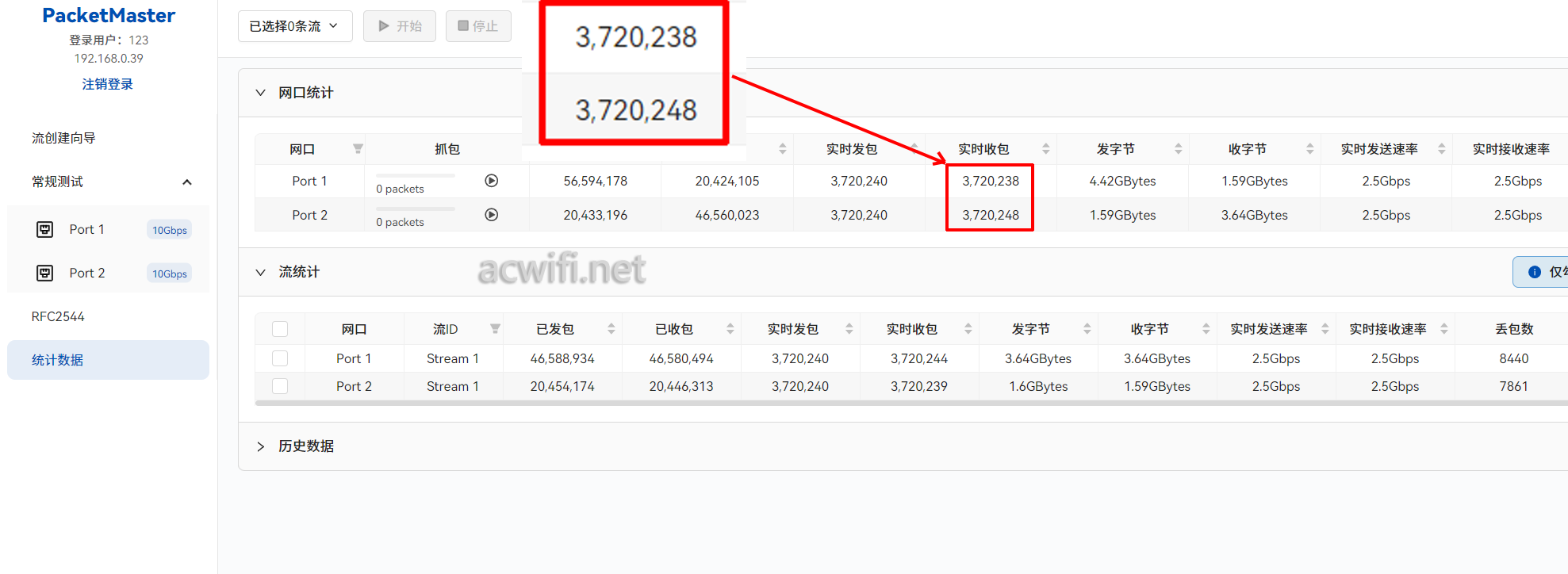

然后测试双向,也能跑满:

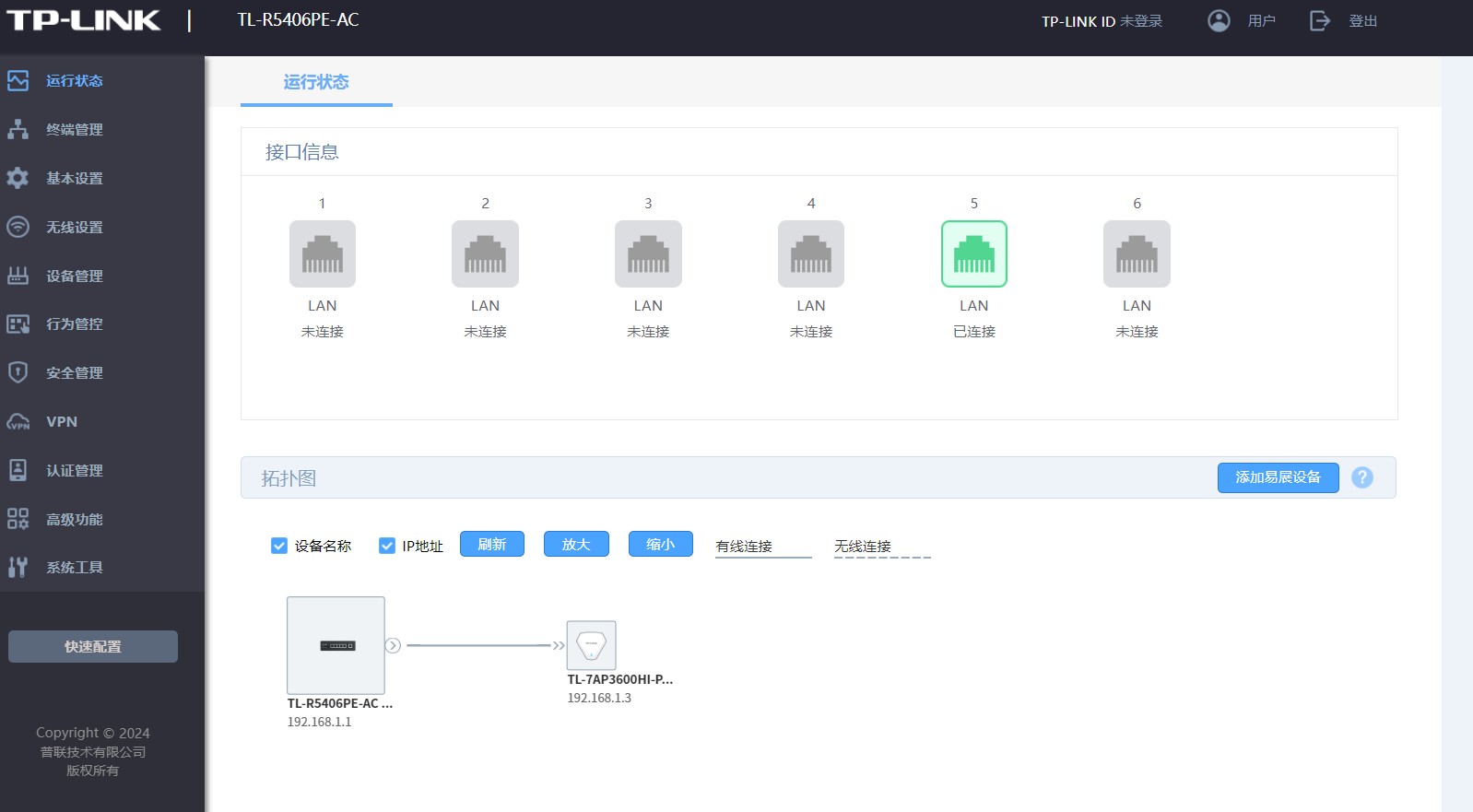

系统界面:

最新版本是1.0.4 Build 240126 Rel.37268n, 目前还没支持802.3be和MLO的设置。

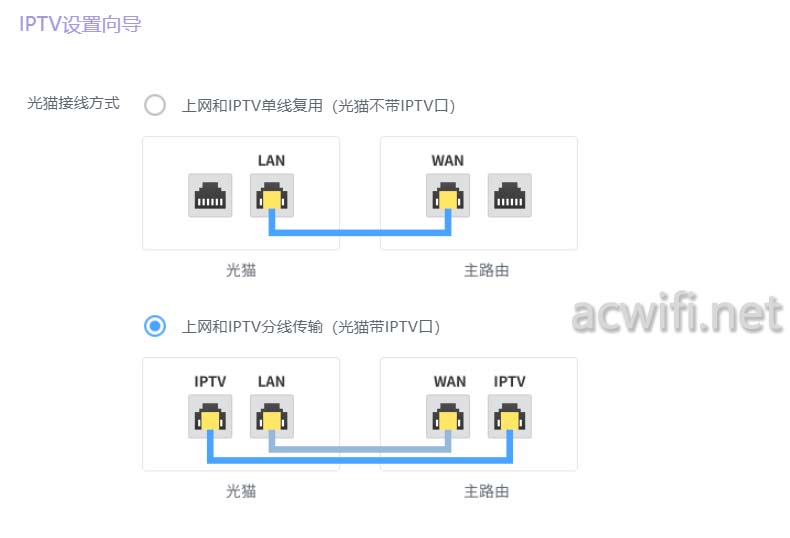

支持IPTV设置:

没找到IPv6防火墙开关设置。

我拆过的R54xx系列一共有这些: RM5480M、R5408PE、R5408PB、R5406PE。4代表着支持最多4WAN,这是一个重要特色。CPU均是EN7562C系列。性能是一样,不同的只是端口数量和PoE参数。

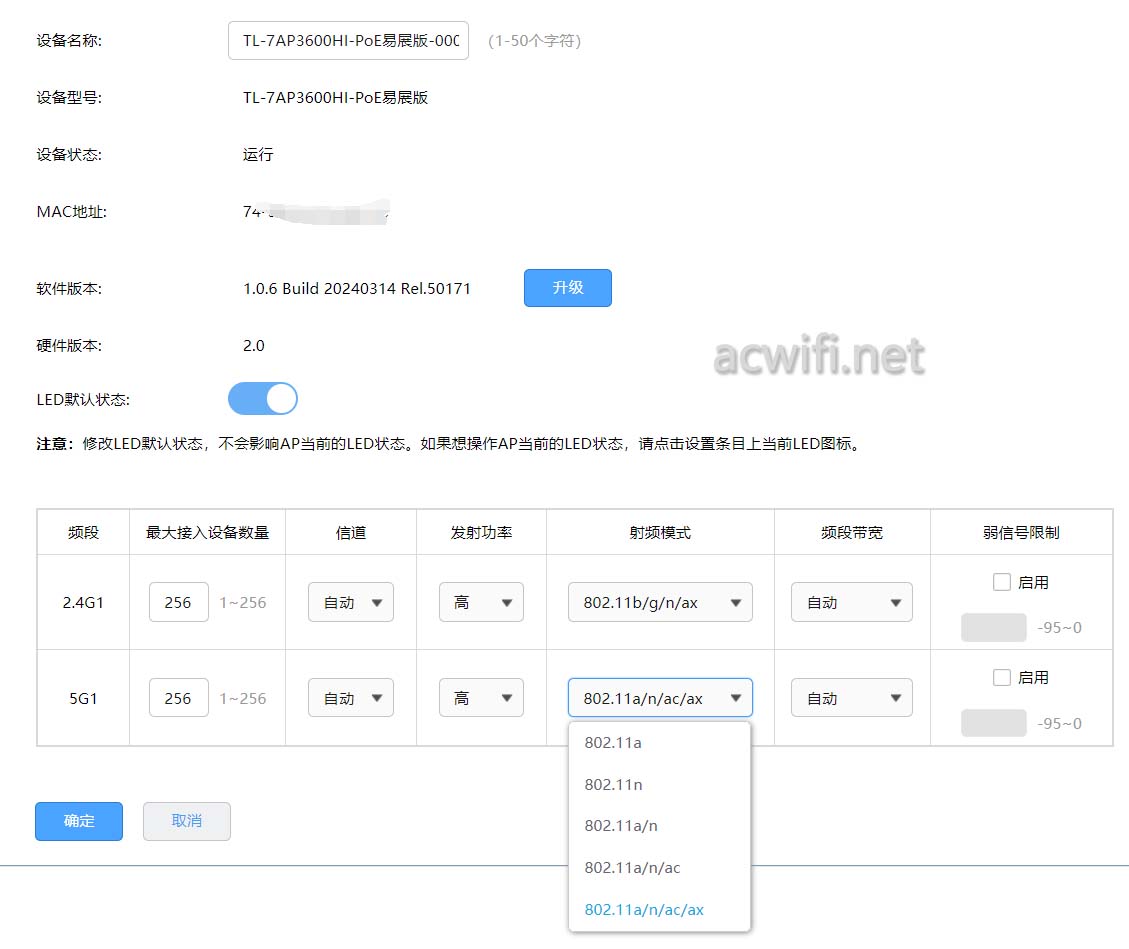

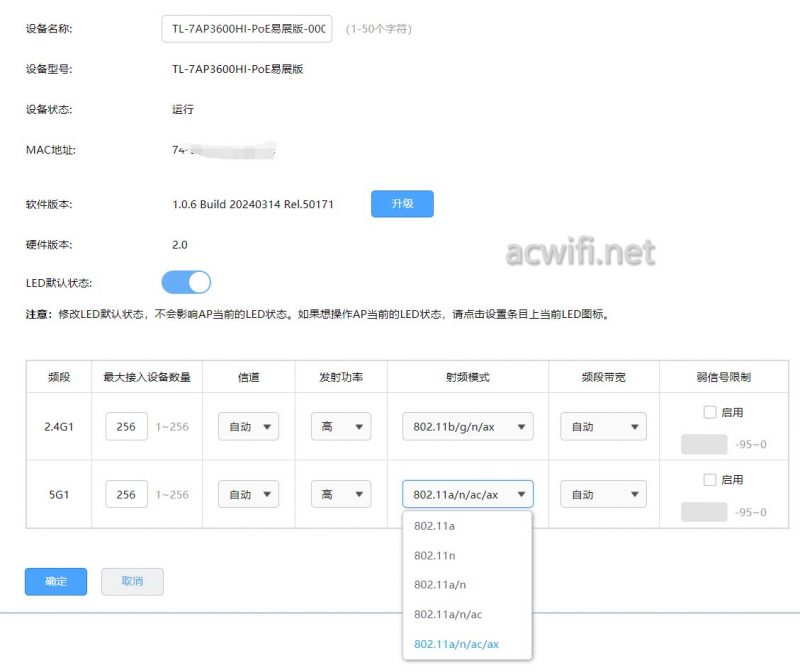

根据需求选择吧,这台价格500多元,比R5408PE便宜200元,少了2个千兆口,感觉R5460PE更划算呀。只是目前还不支持Wi-Fi 7 AP的属性。由于体积小,外壳是有点温度的,购入需考虑这些情况。不过AP用FAT模式来接入使用,是没不影响7的。
