小米千兆交换机拆机SW-108G 我第一次见这芯片

售价是129元,且是塑料壳,算是高贵了。

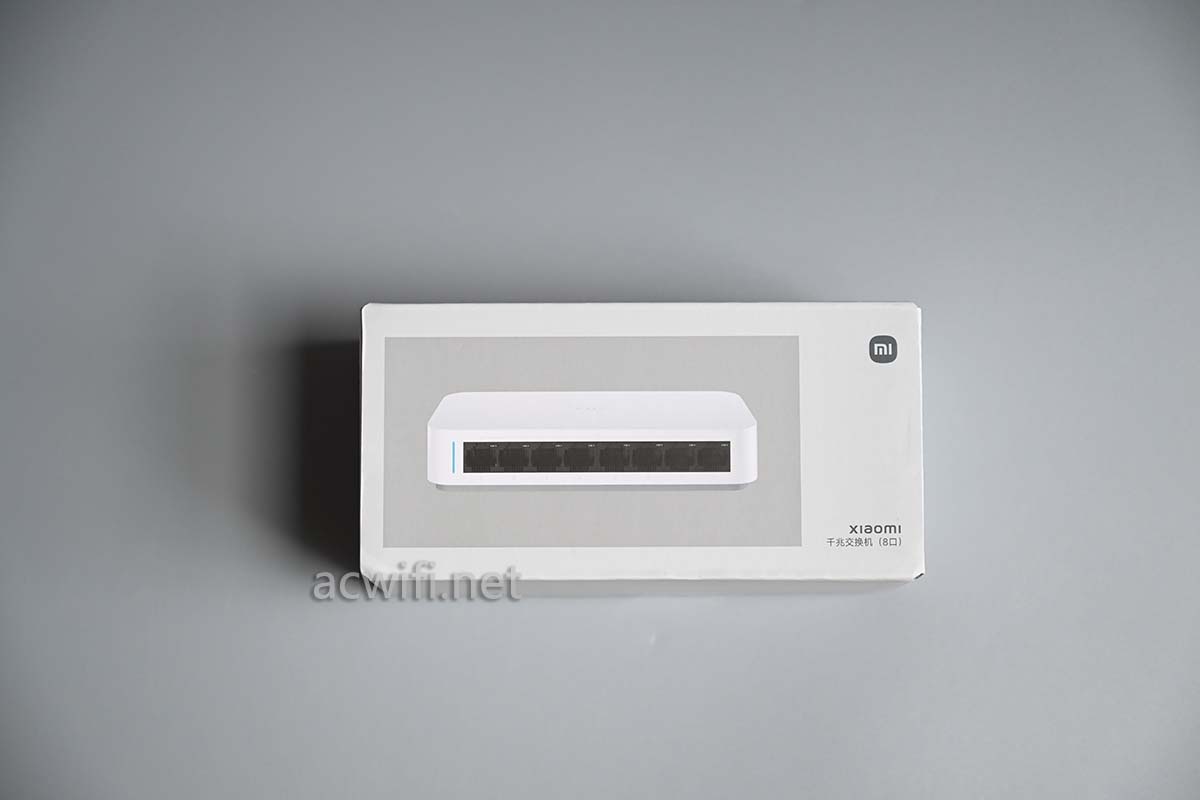

小米千兆交换机的外包装:

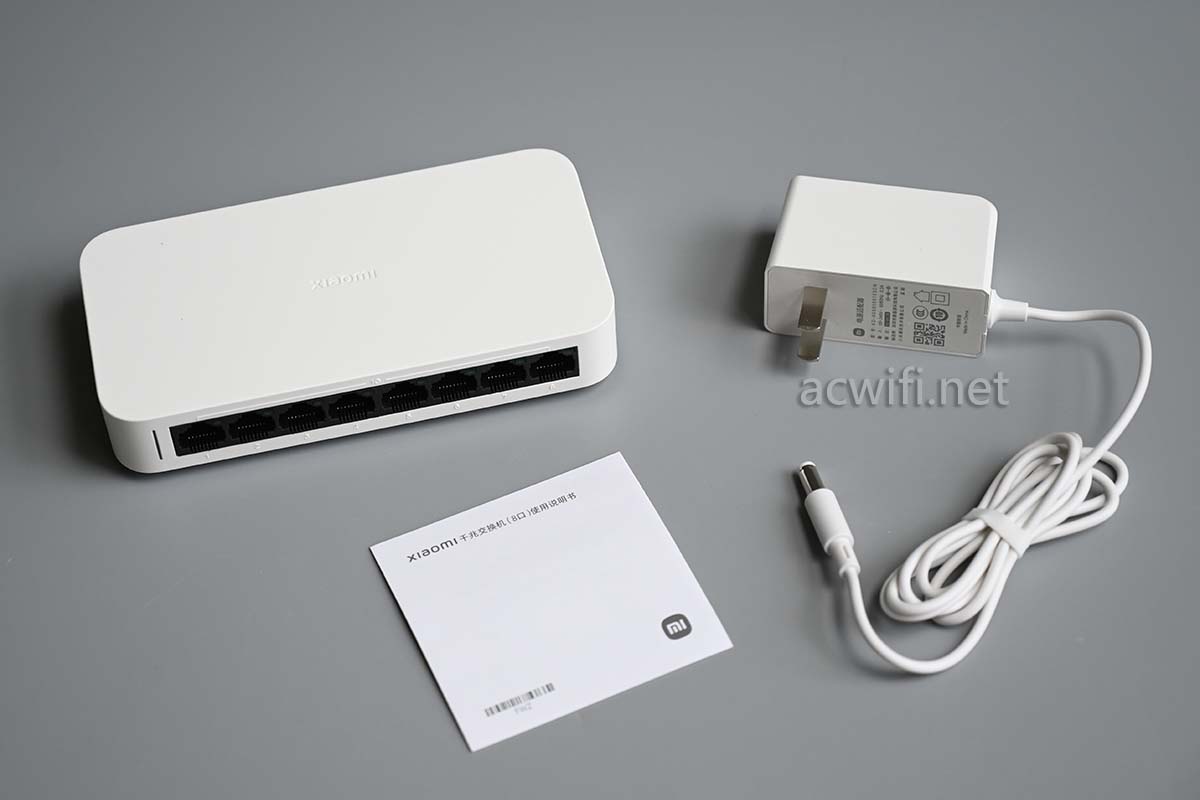

机身和配件:

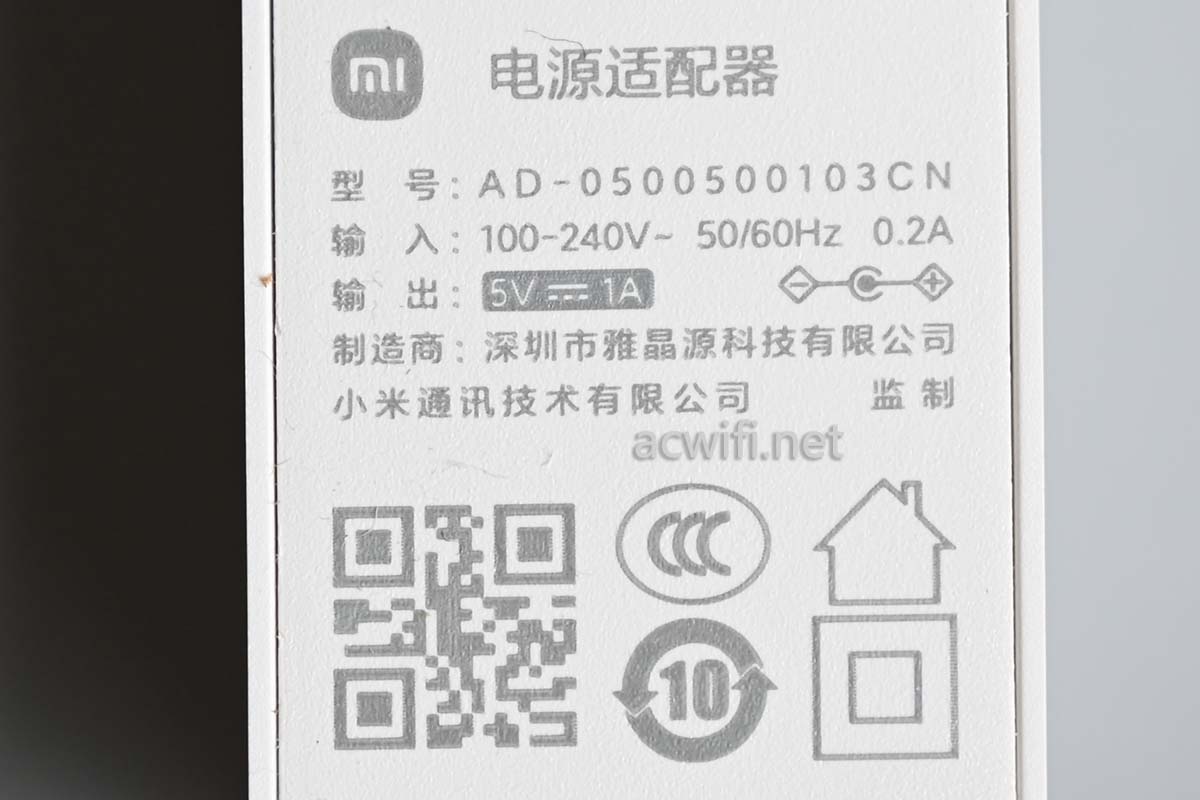

电源输出规格是5V/1A ,实测空口待机功率是0.56W, 能给你5W的电源,它满载也不会超过3W。这个DC插头尺寸是5.5/2.5mm的。可能怕你拿12V的DC头 5.5/2.1mm插进去交换机,造成烧毁的风险吧,毕竟这款小米交换机的DC输入电路只用了10V的电容。

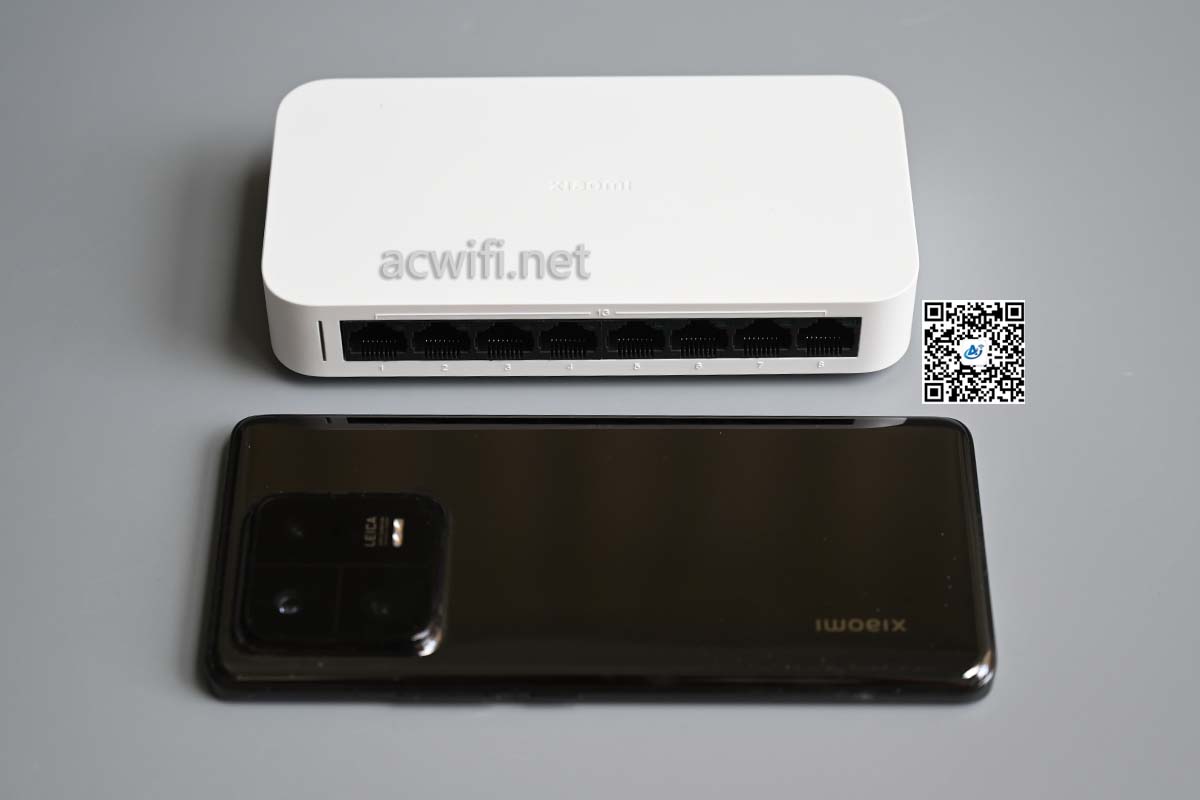

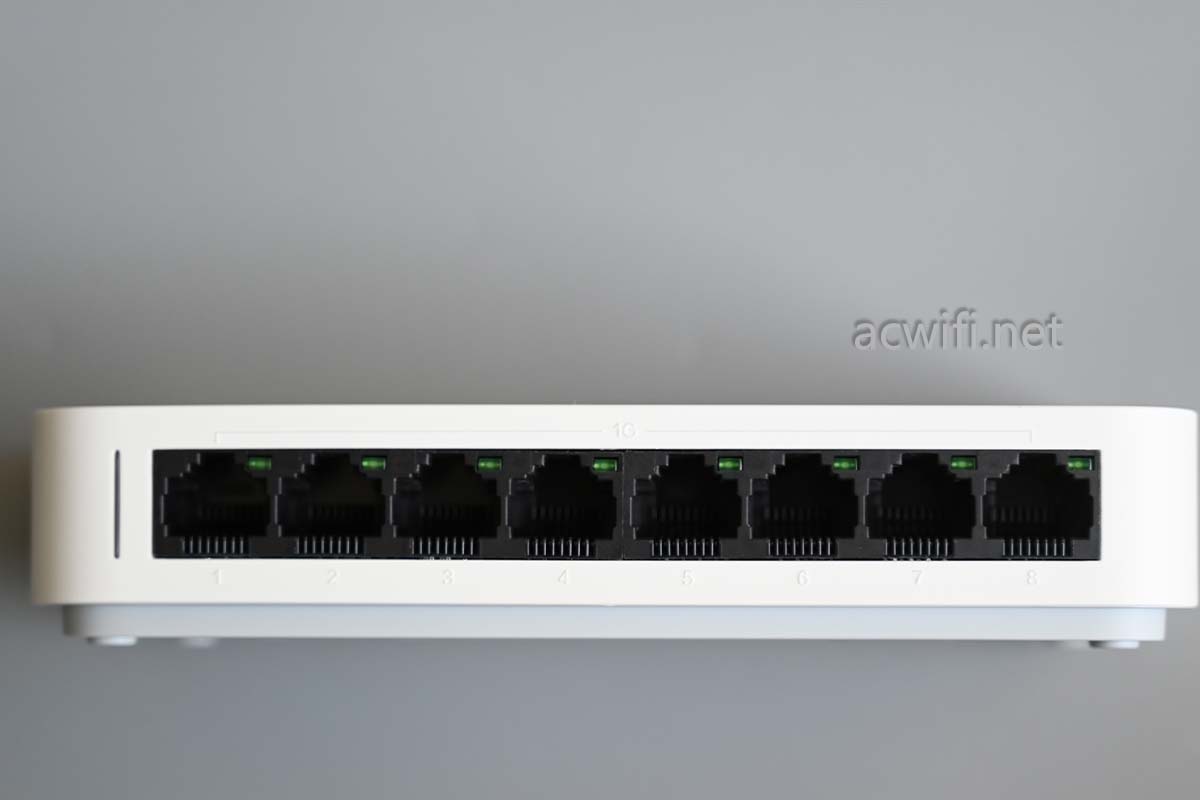

交换机尺寸比较小,比手机还要小。

左边浅蓝色电源指示灯:

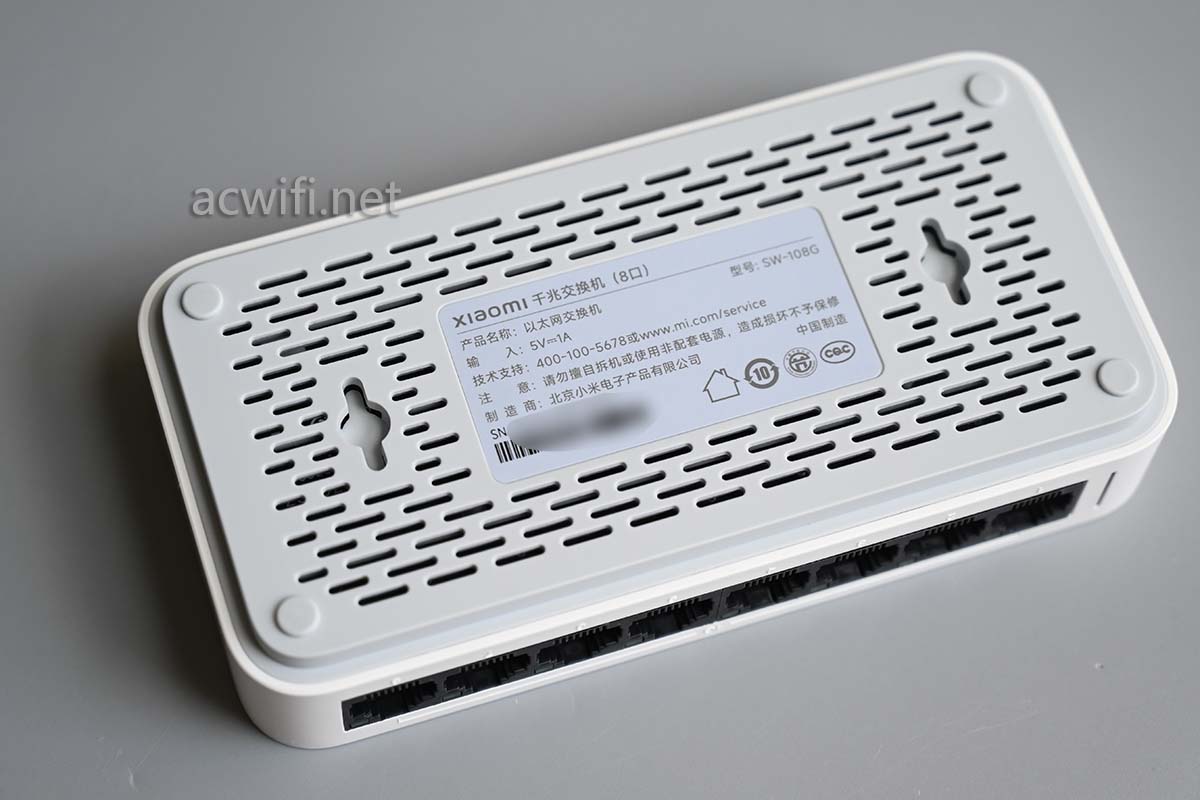

机身底部:

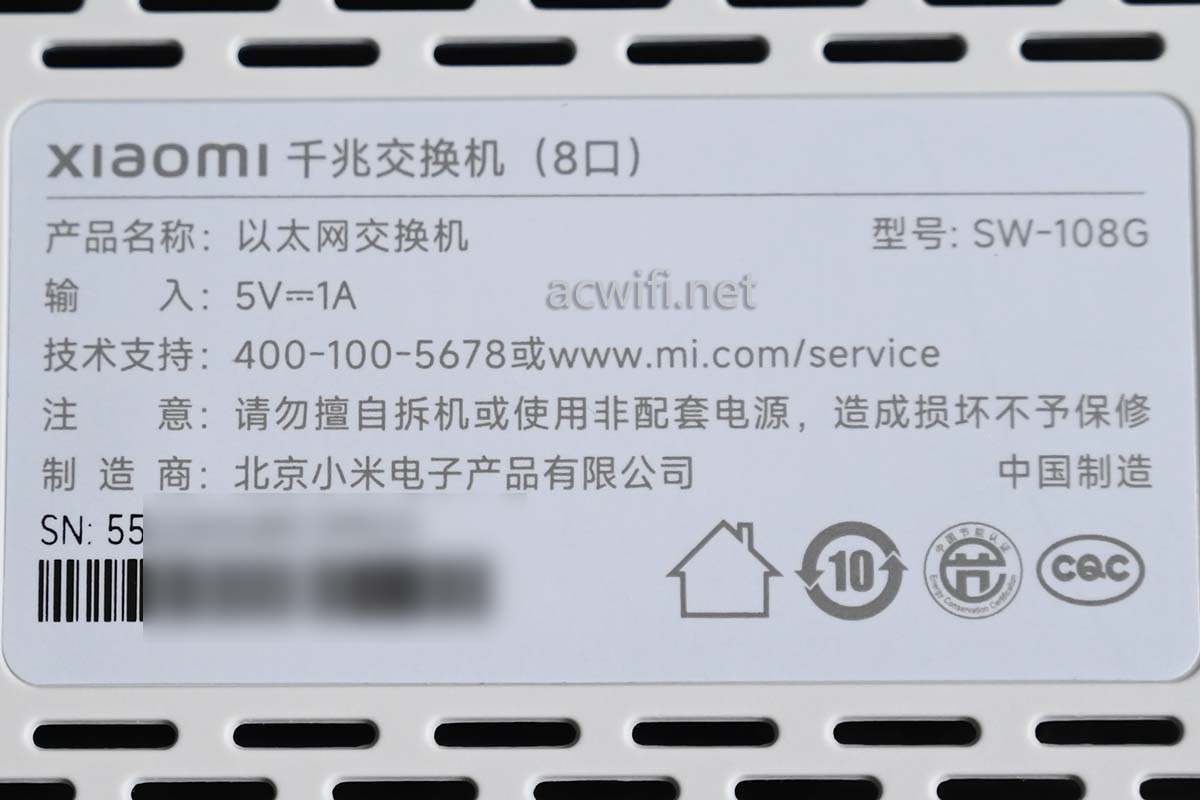

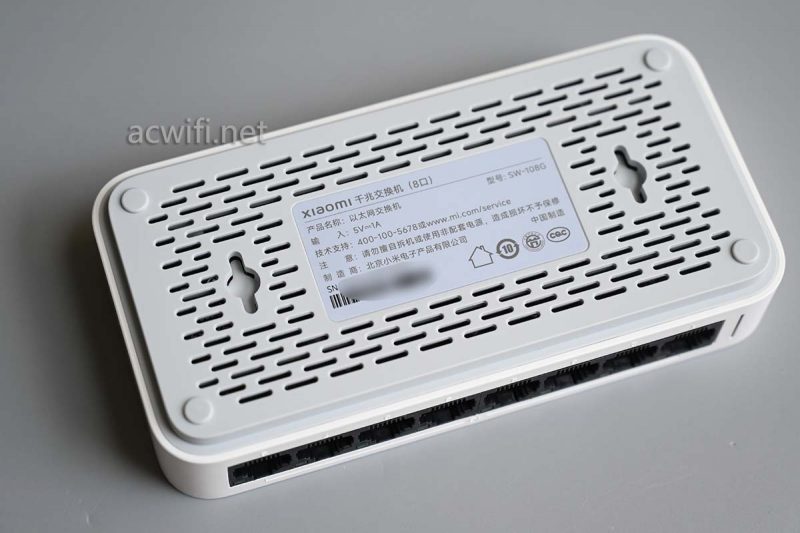

标签内容:

型号:SW-108G,输入电压5V。

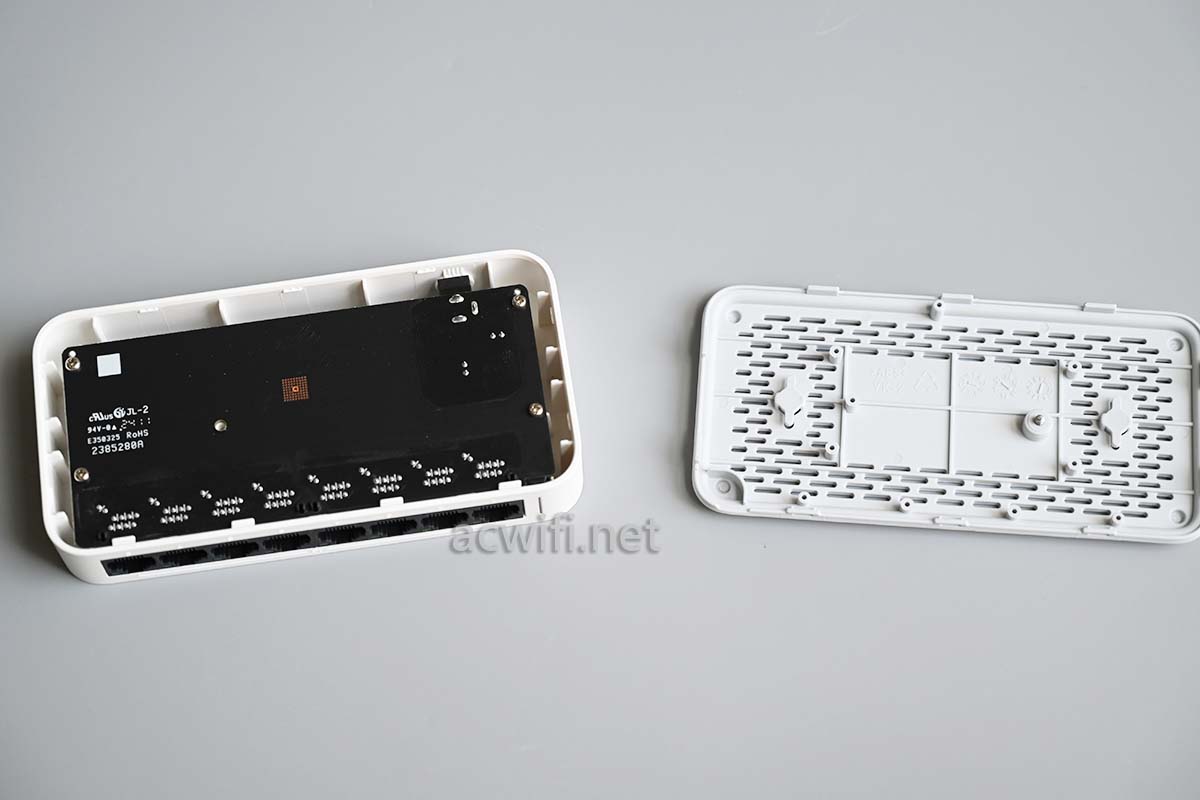

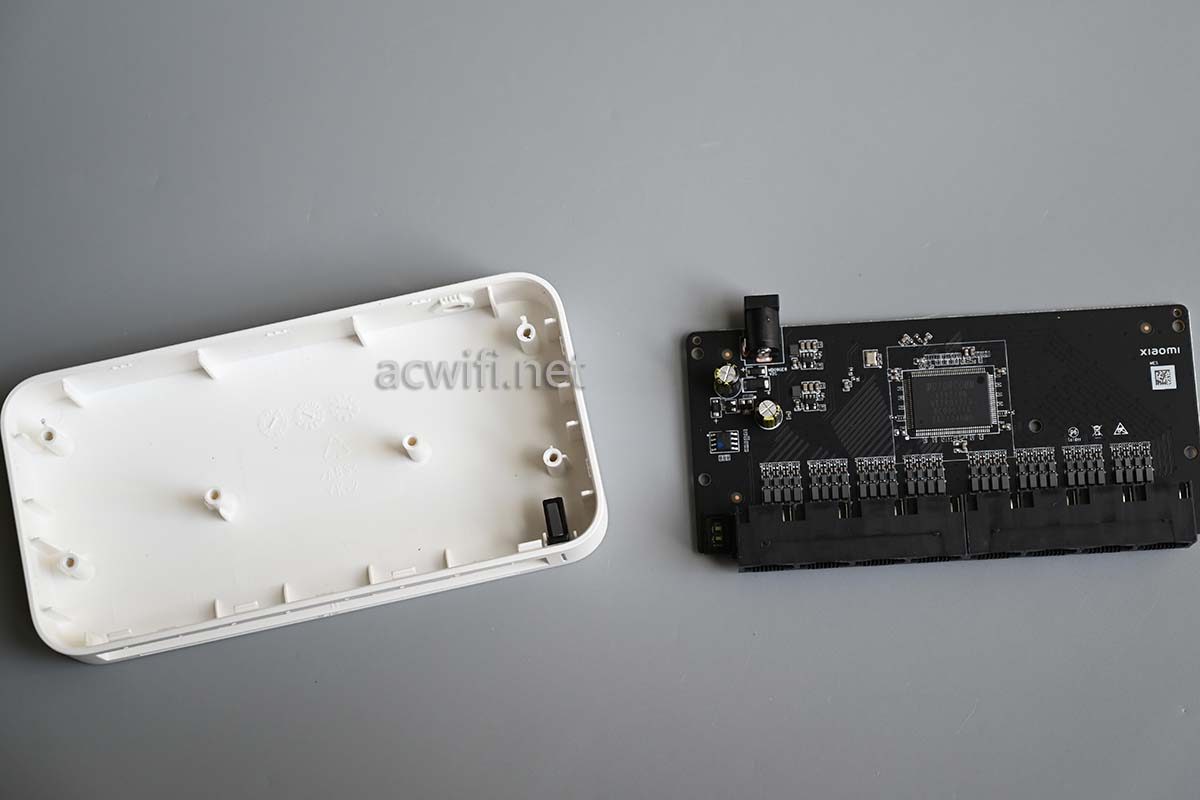

折开外壳:(标签底下有一颗螺丝)

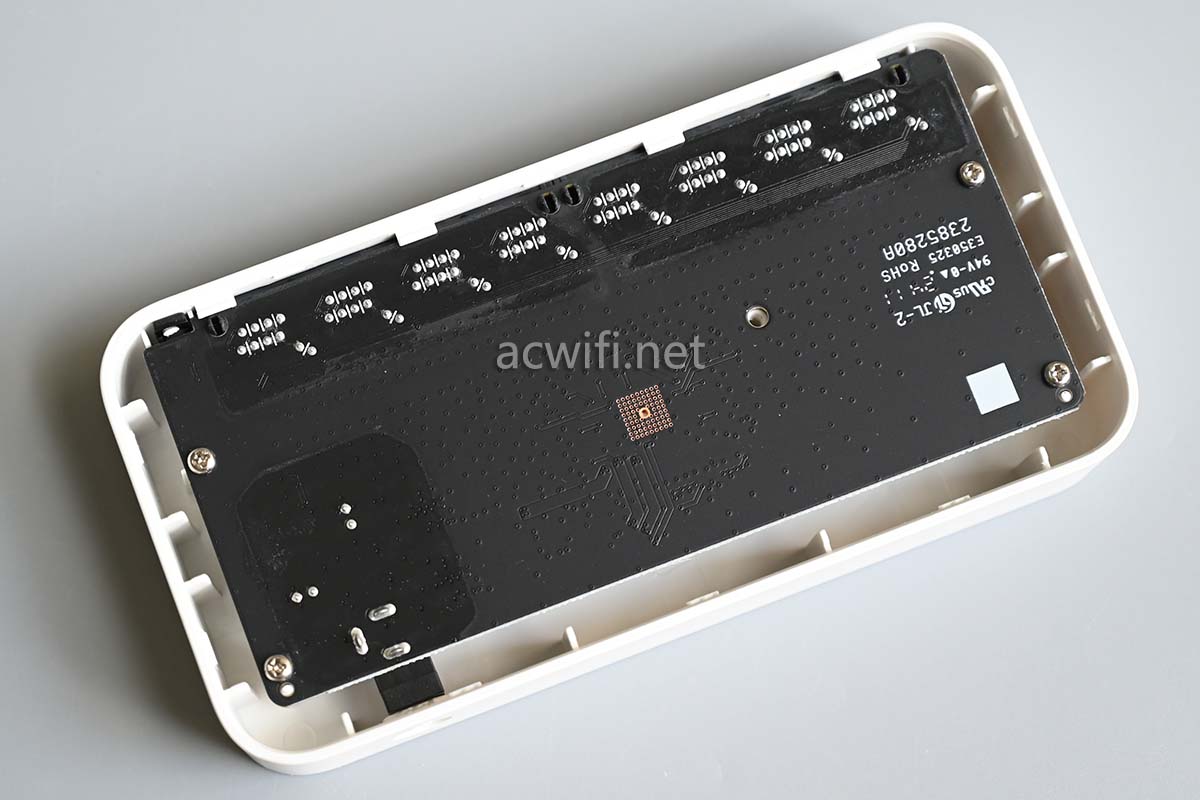

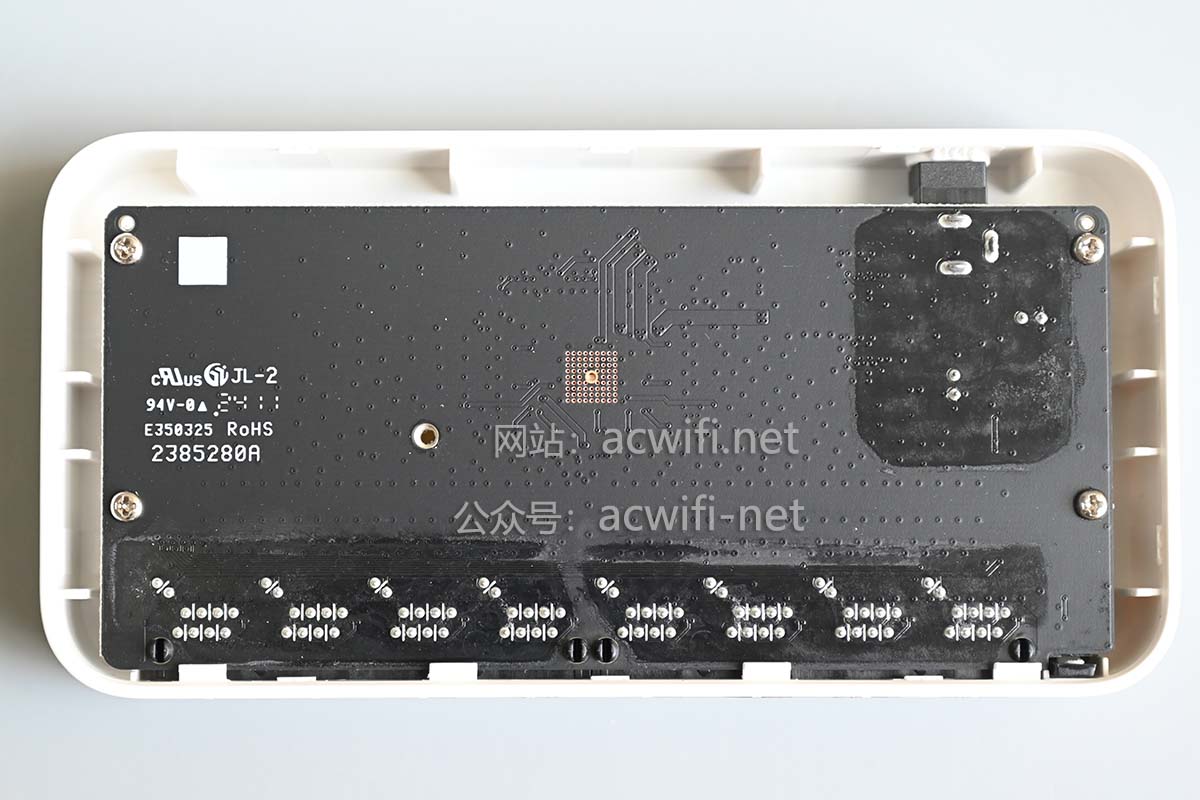

黑色的主板:

不知是哪家代工的呢。

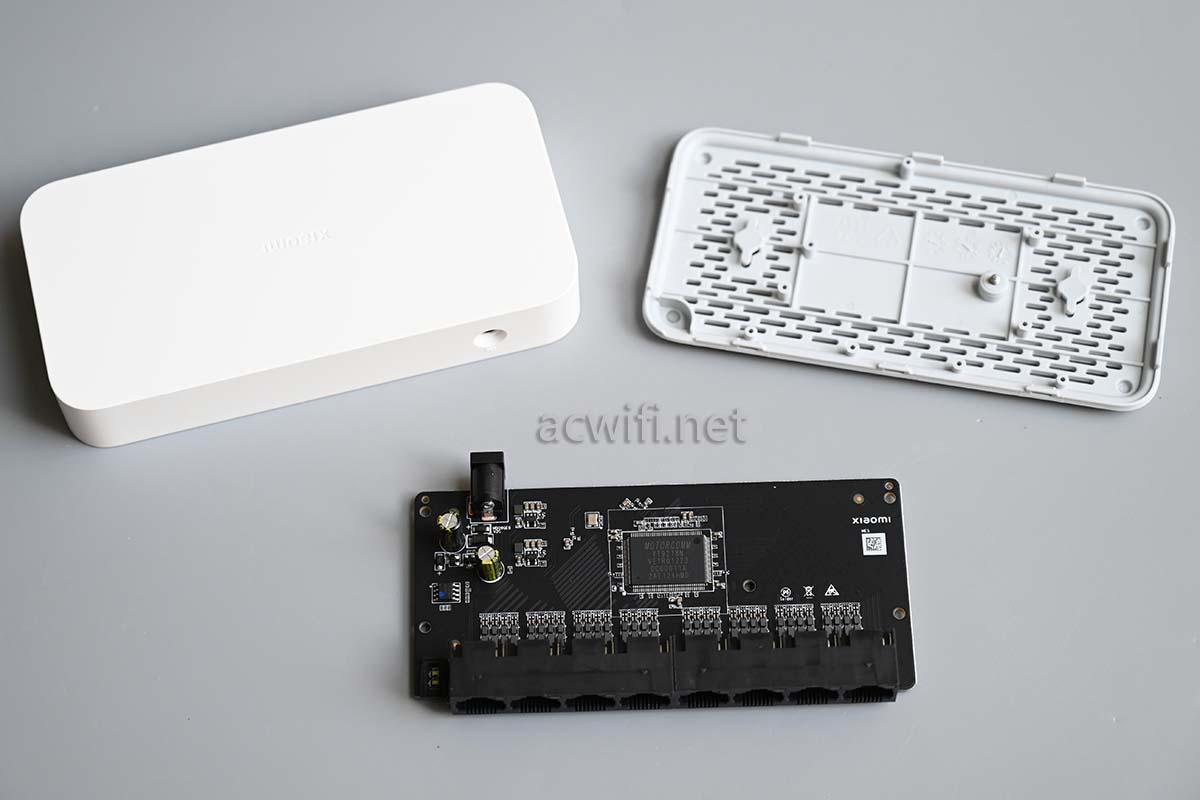

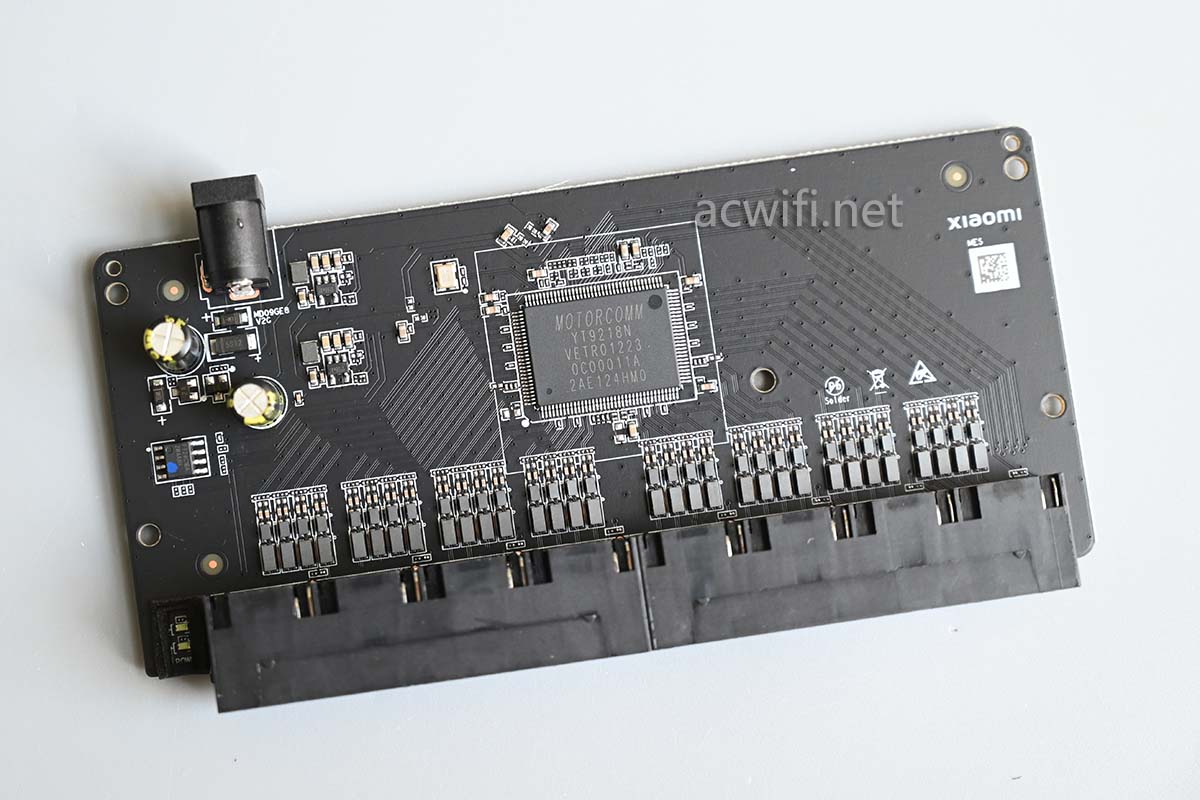

拆出主板:

就一颗芯片,型号也很明显了:

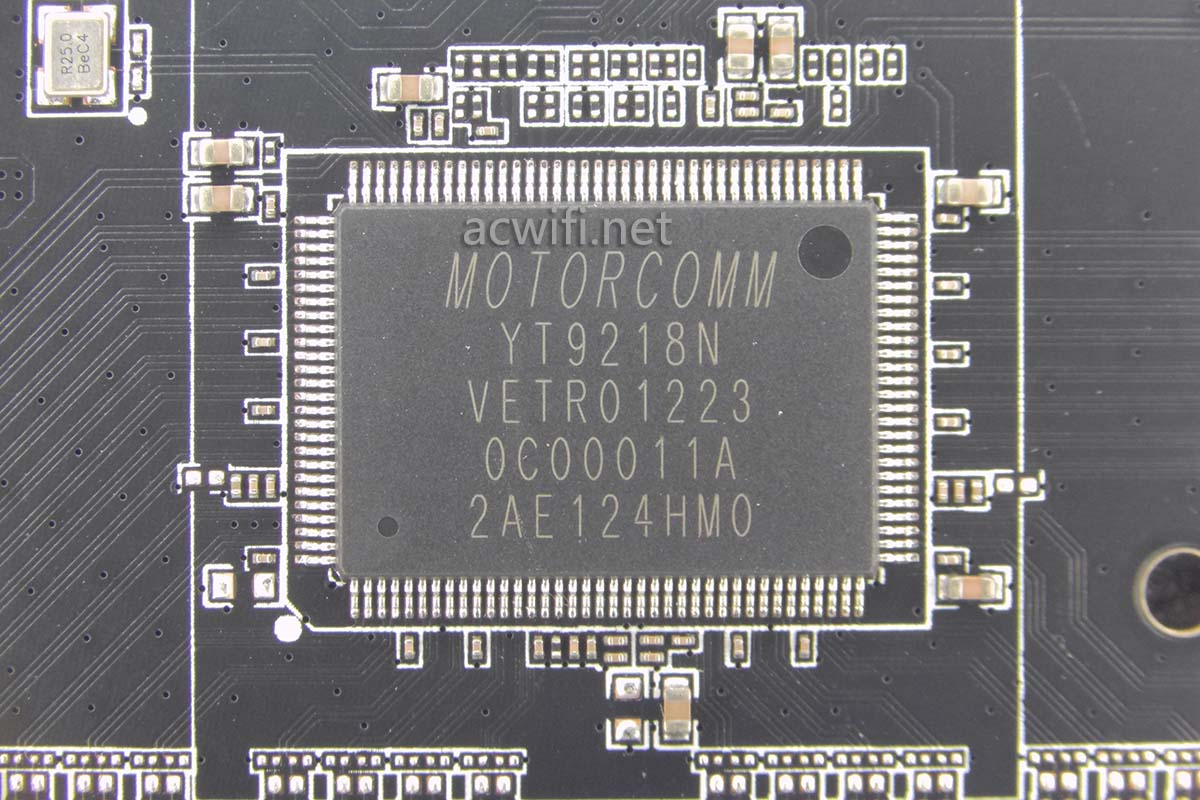

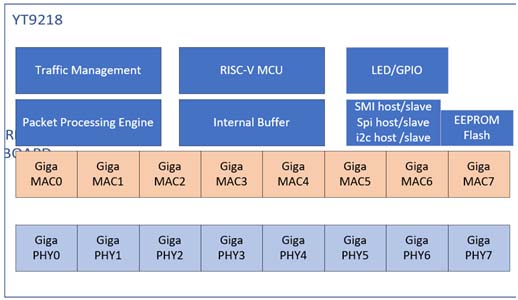

再凑近点看,这交换机芯片是裕太微j电子的产品:YT9218N。

YT9218N is high-performance 8-port Gigabit Ethernet switch.It integrates eight PHY ports support 1000Base-T/100Base-TX/10Base-Te.

Supports SMI/IIC/SPI interfacesand EEPROM or FLASH for functional configuration.

我还以为小米这款千兆交换机会用螃蟹芯片的呢。

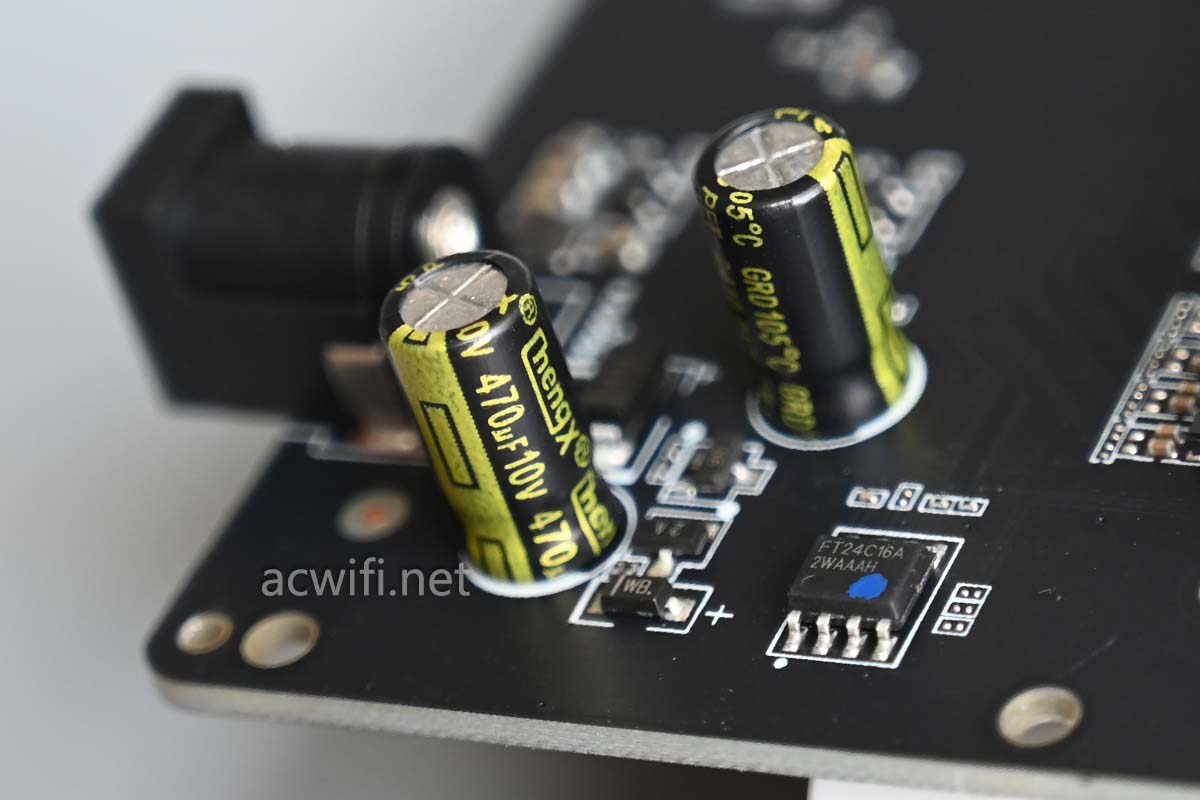

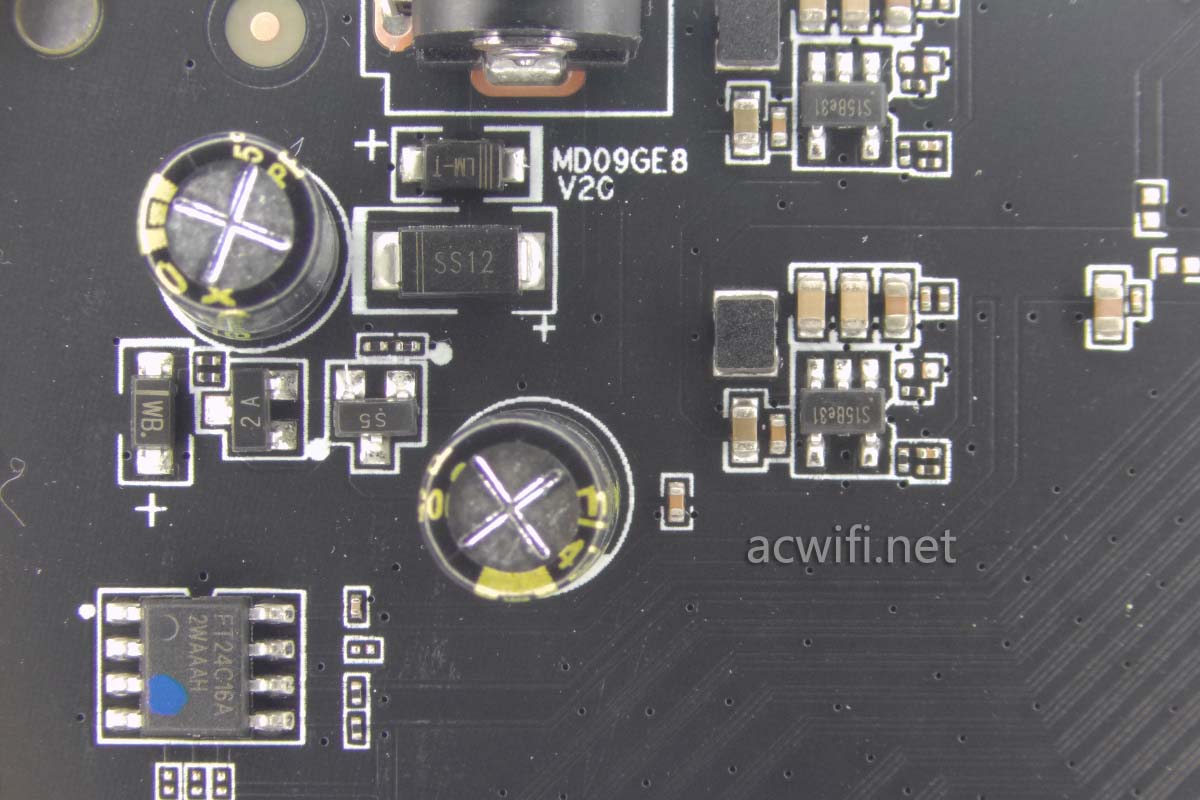

两颗10V/470μF电容,理论上如果接12V电源,有烧的风险。

好了,这台小米千兆交换机就简单拆机完成了。

不做汇总了吧,就单一颗芯片。

好了,没啥好说的,喜欢小米的就买吧。

小米千兆交换机京东链接

用更小的价格能买到钢壳的。比如:

水星SG108D 79元 京东链接

腾达TEG1008M 89元 京东链接

不过。小米交换机的外壳是比较好看一些。
