岭雁YHGGPON41光猫拆机

这是装联通宽带时配送的光猫,简单拆一下。这是千兆口的。放了几个月后,再拿出来用时,已经坏了:光纤指示灯亮红,后来报修,免费换了个中兴的旧猫F607Za。

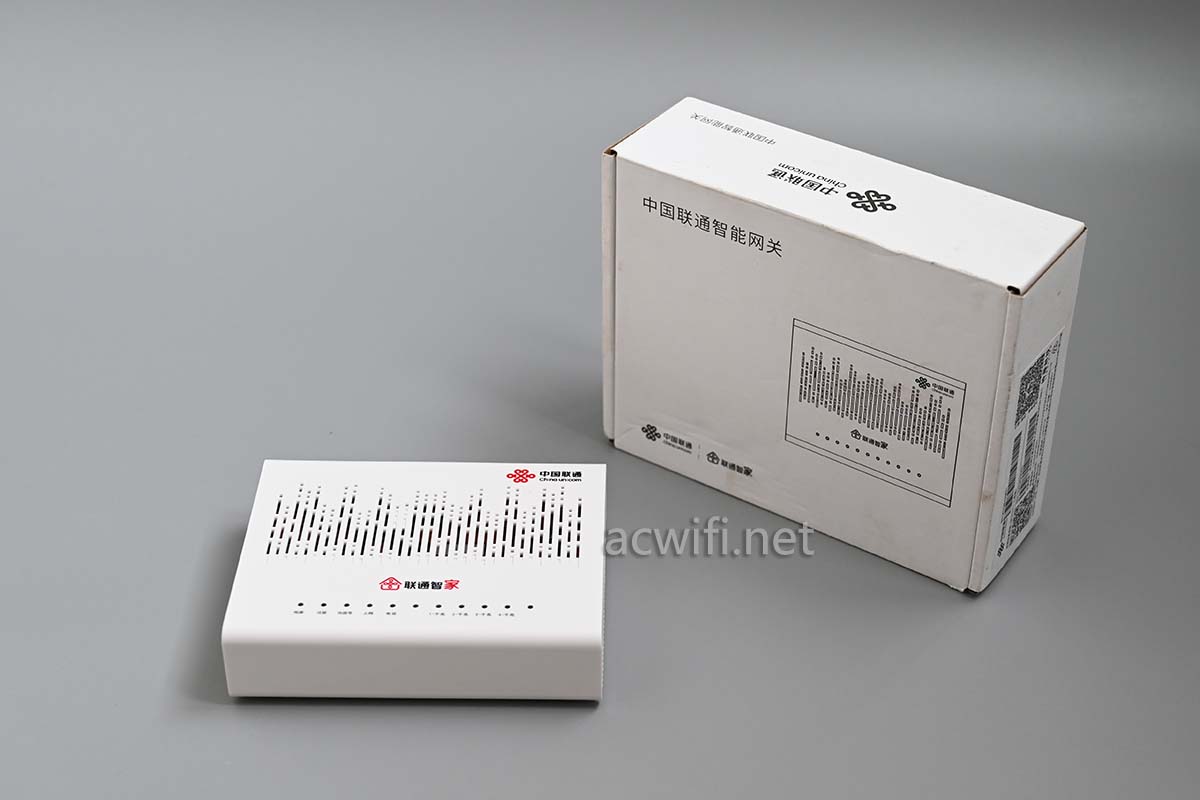

岭雁YHGGPON41的外包装:

包装盒上的标签信息:

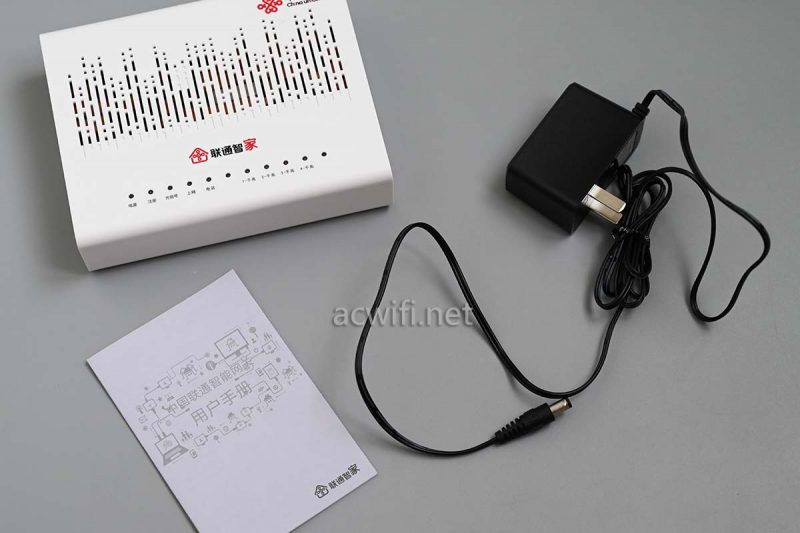

配件:

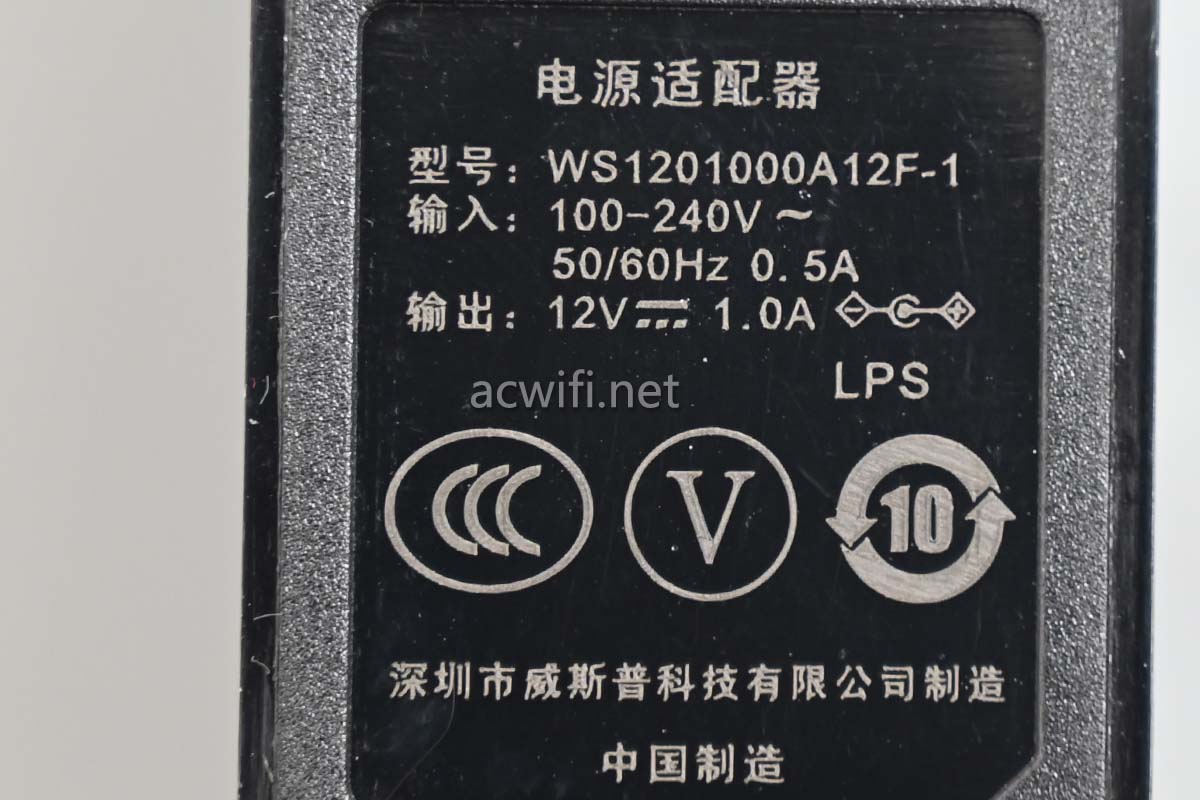

电源输出规格12V/1A

实测待机功率是2.9W,这款是纯有线光猫,功耗是真的很低很低很低。

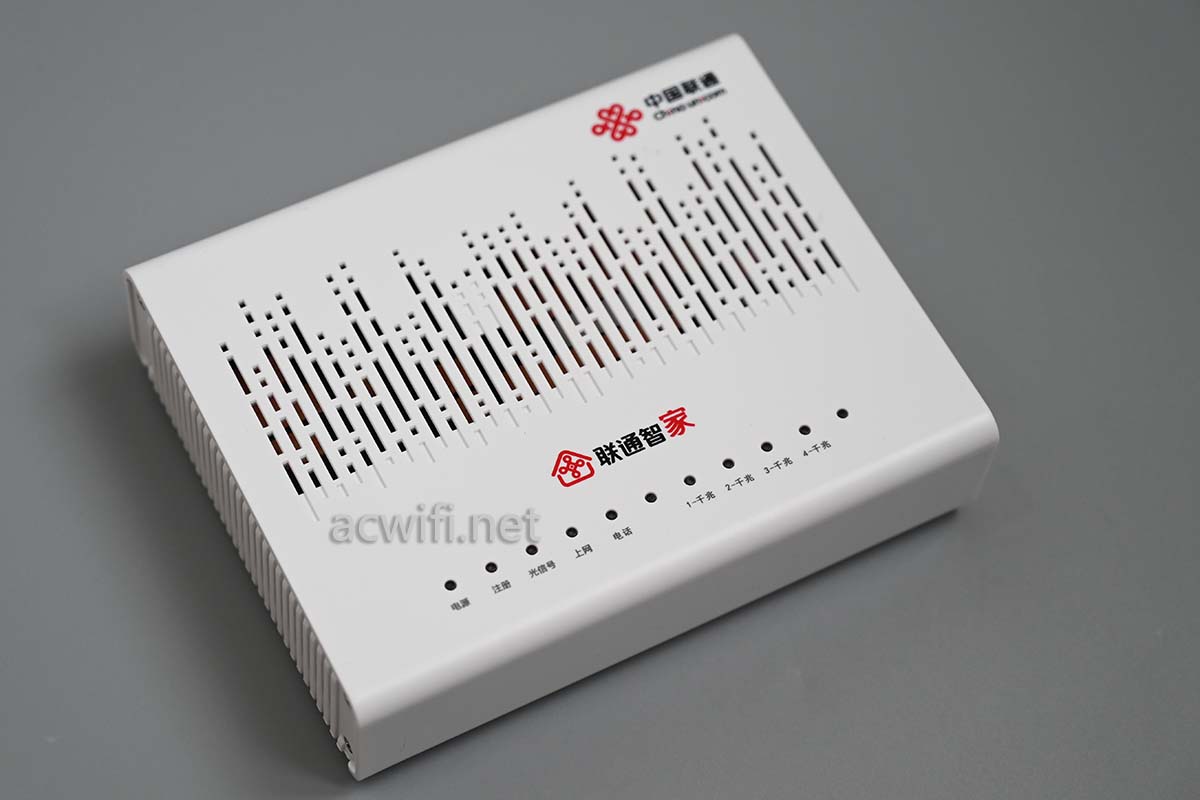

体积不大:

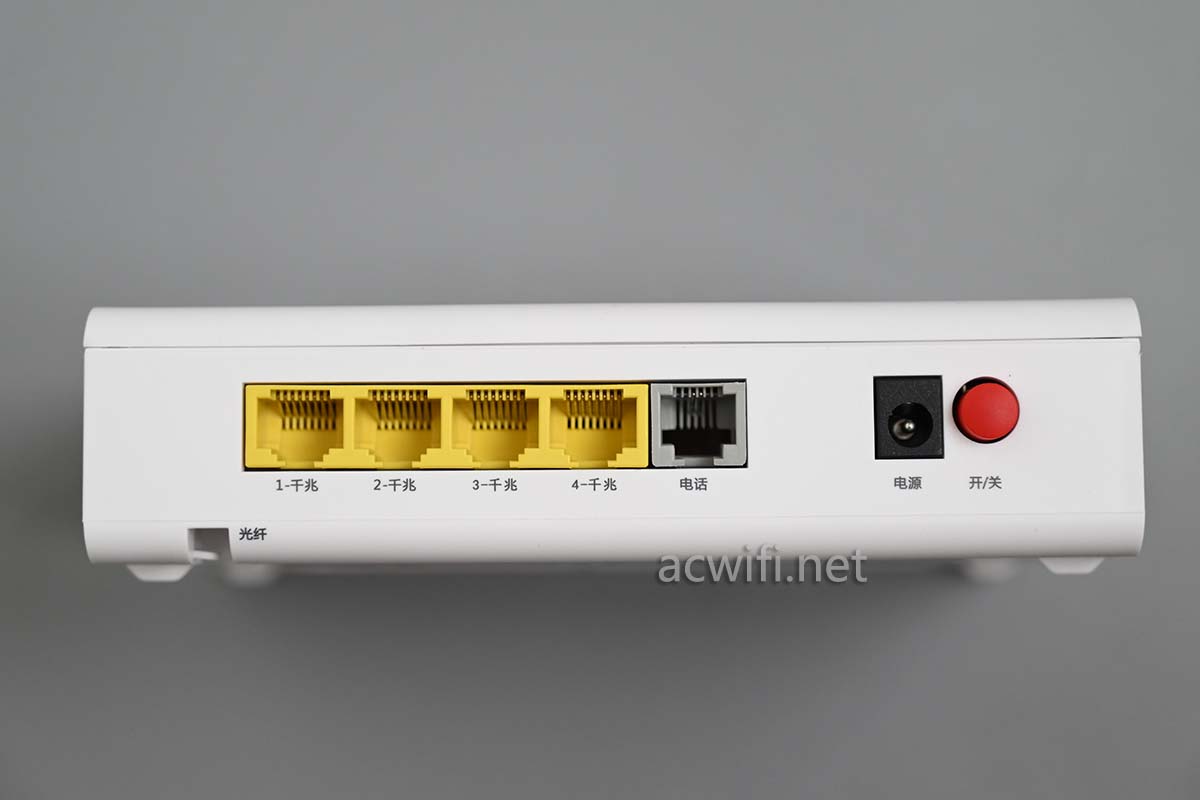

接口:

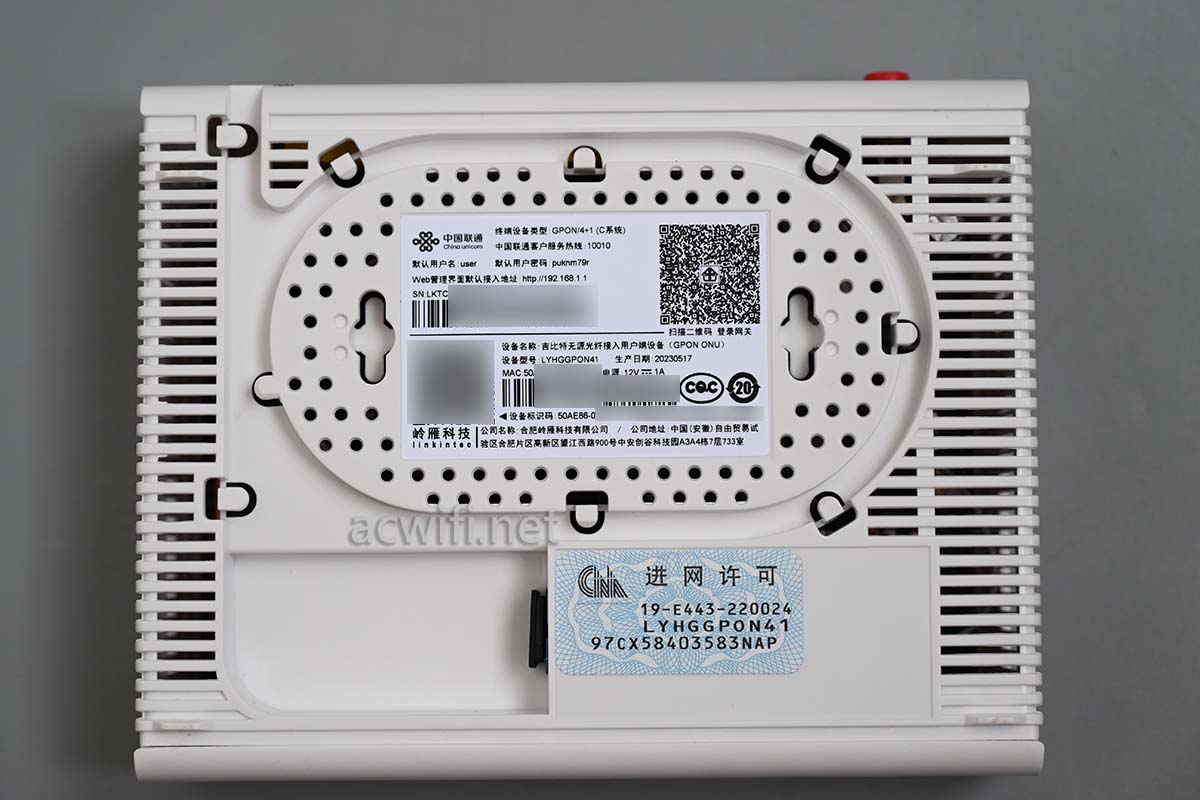

底部:

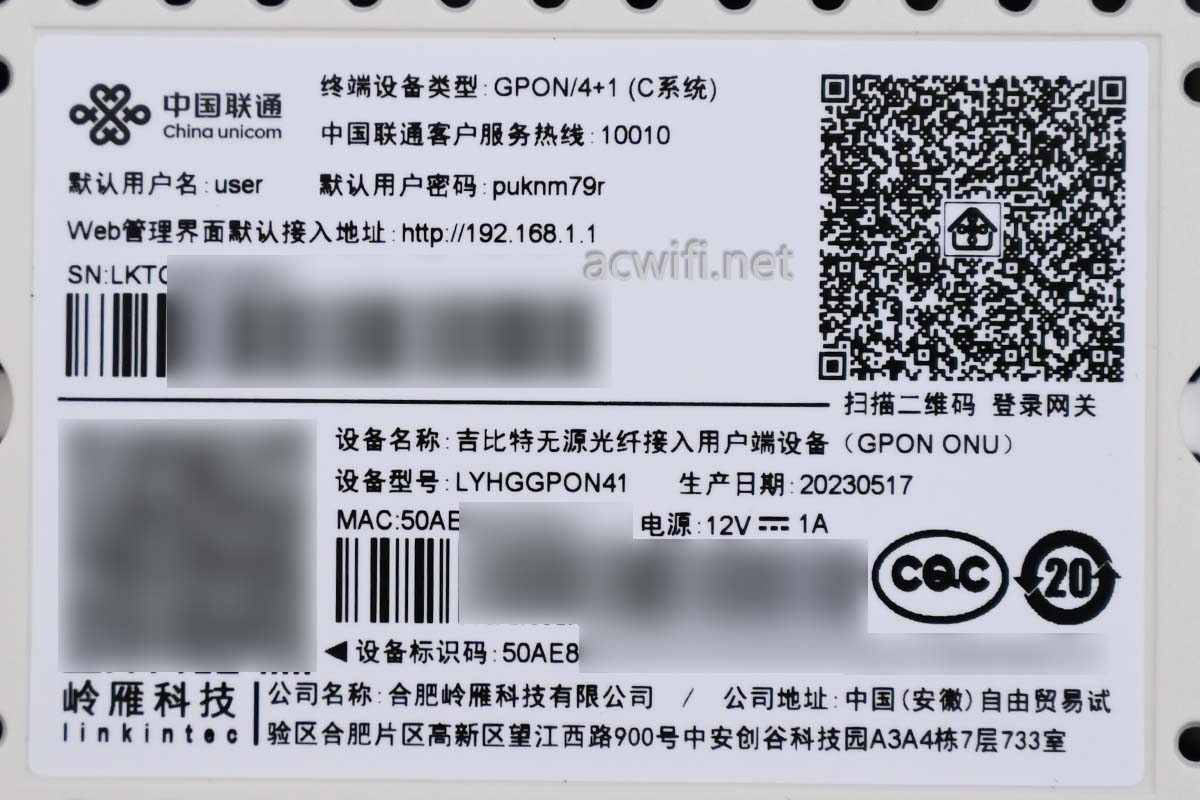

标签内容:

设备型号:LYHGGPON41

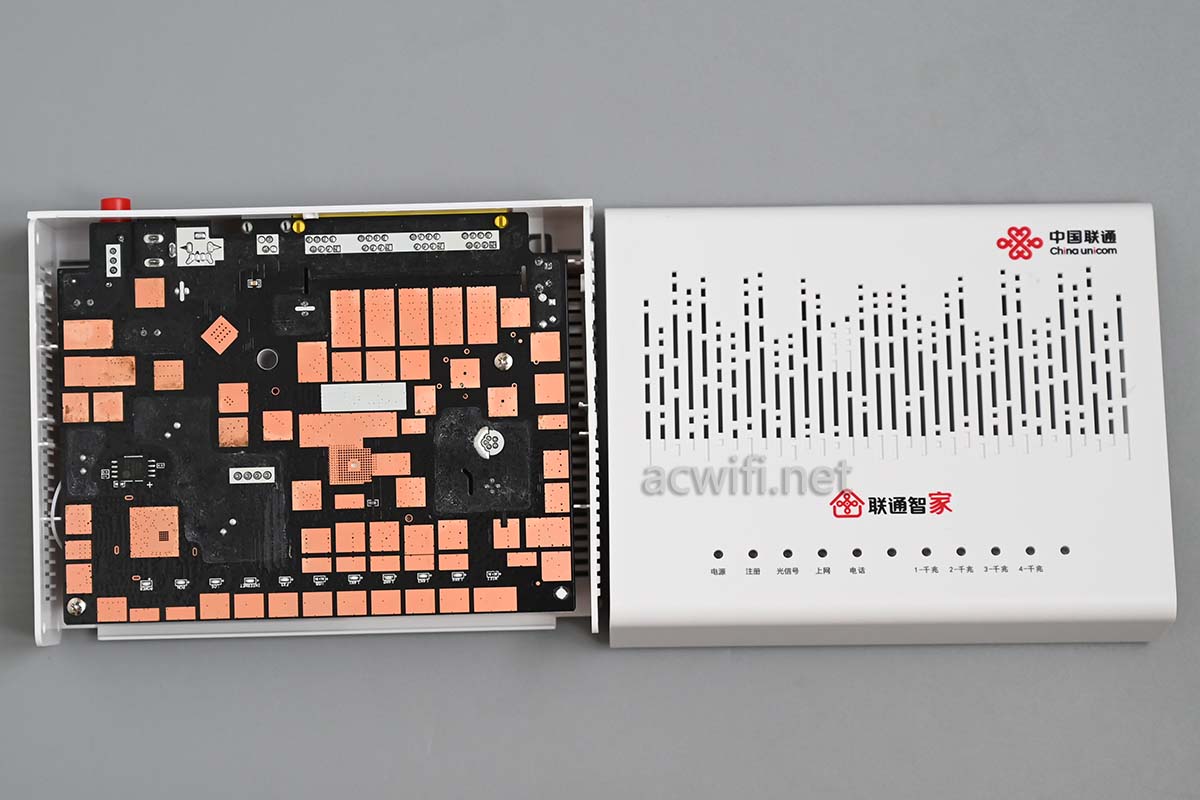

打开外壳:

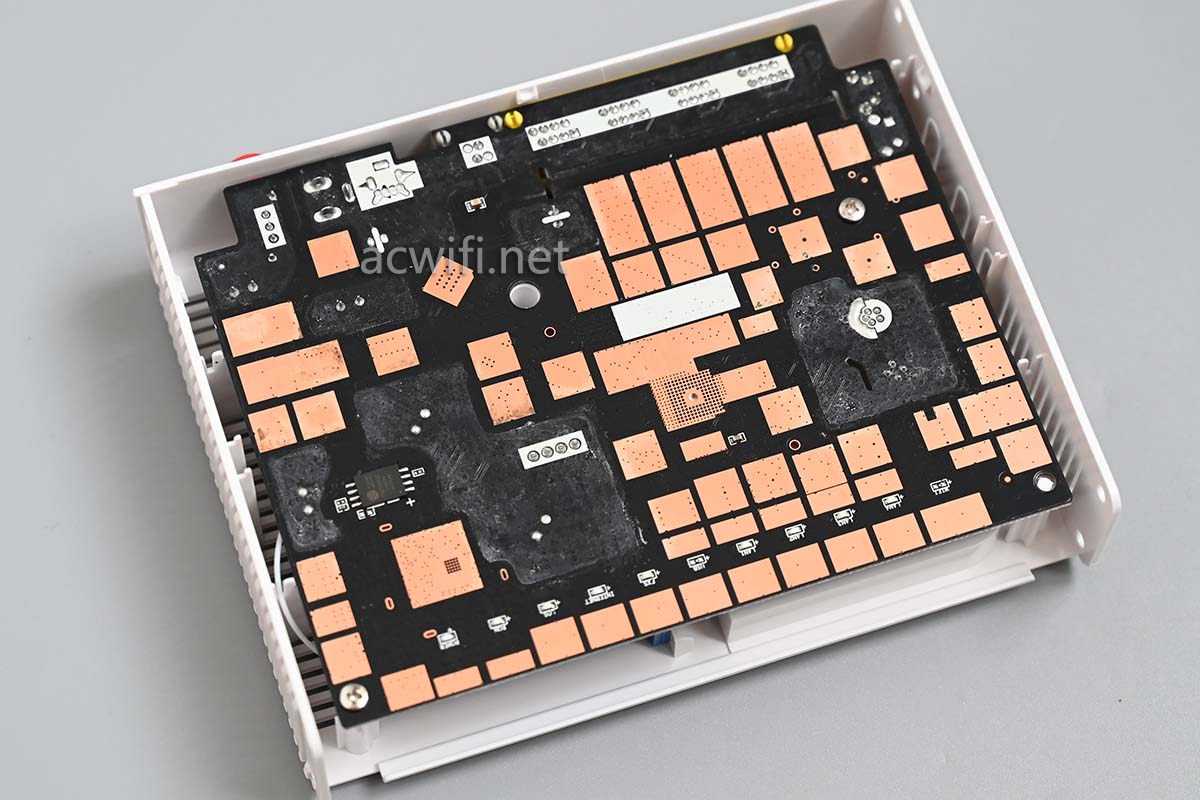

好多覆铜,利于主板散热。(闪存忘记拍了,估计是256MB)

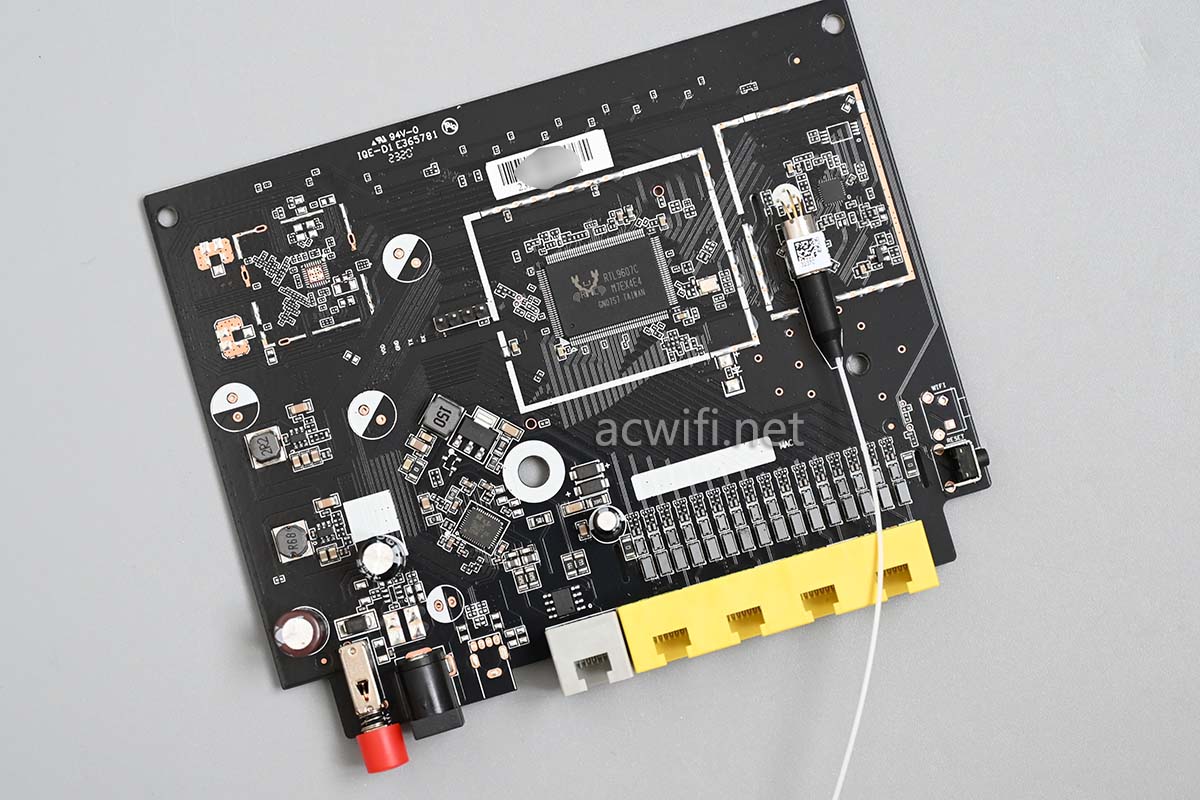

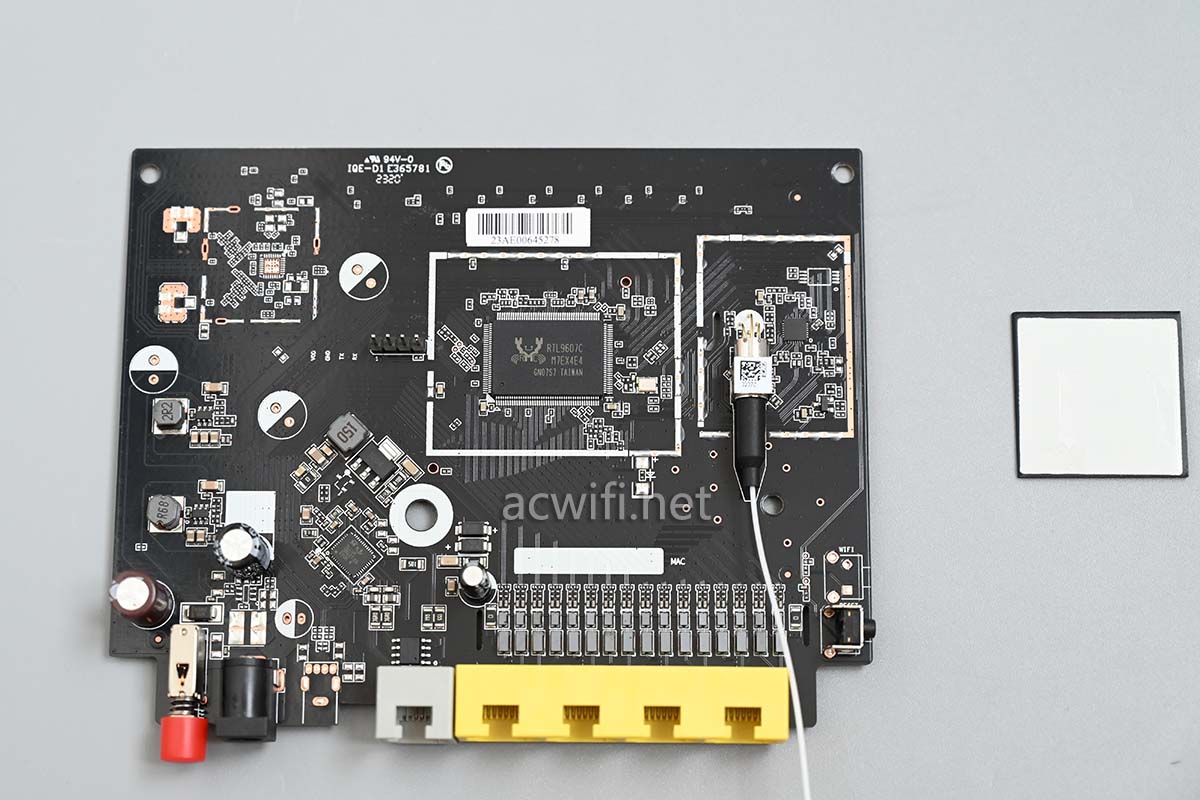

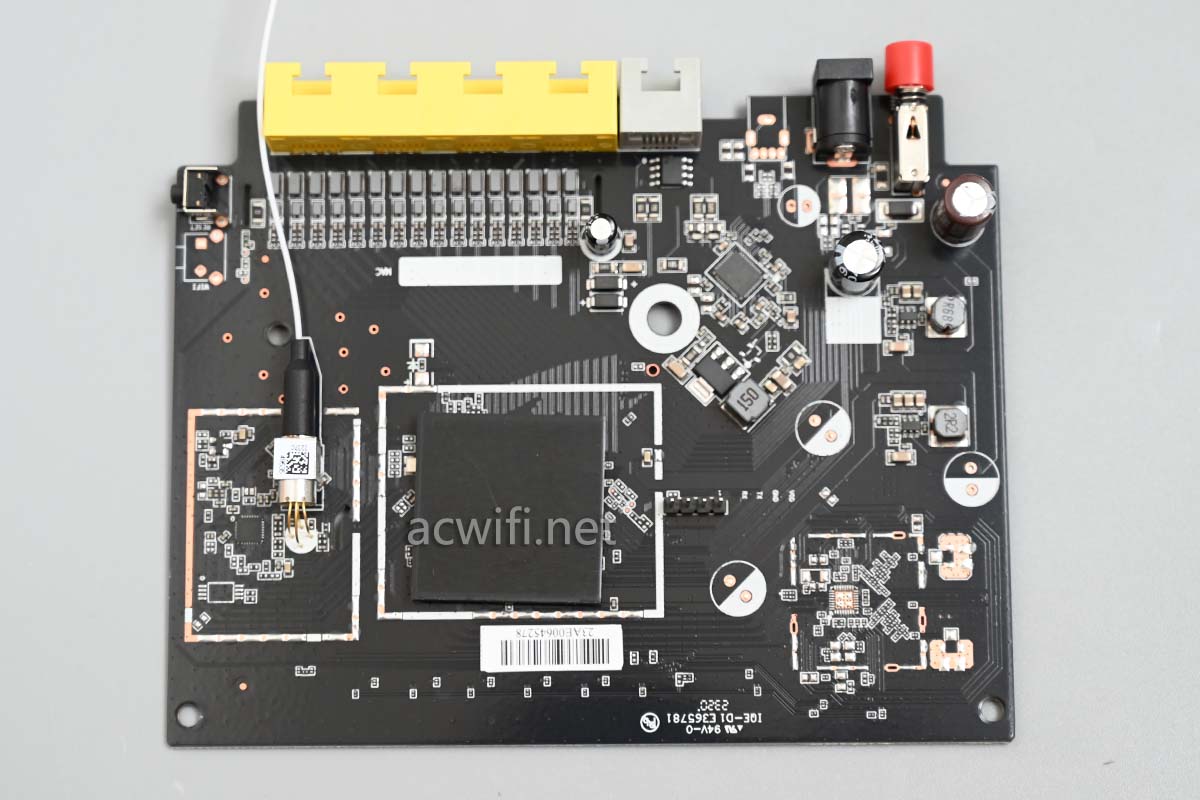

拆出主板,这一面看见网口,所以我定义为主板正面:

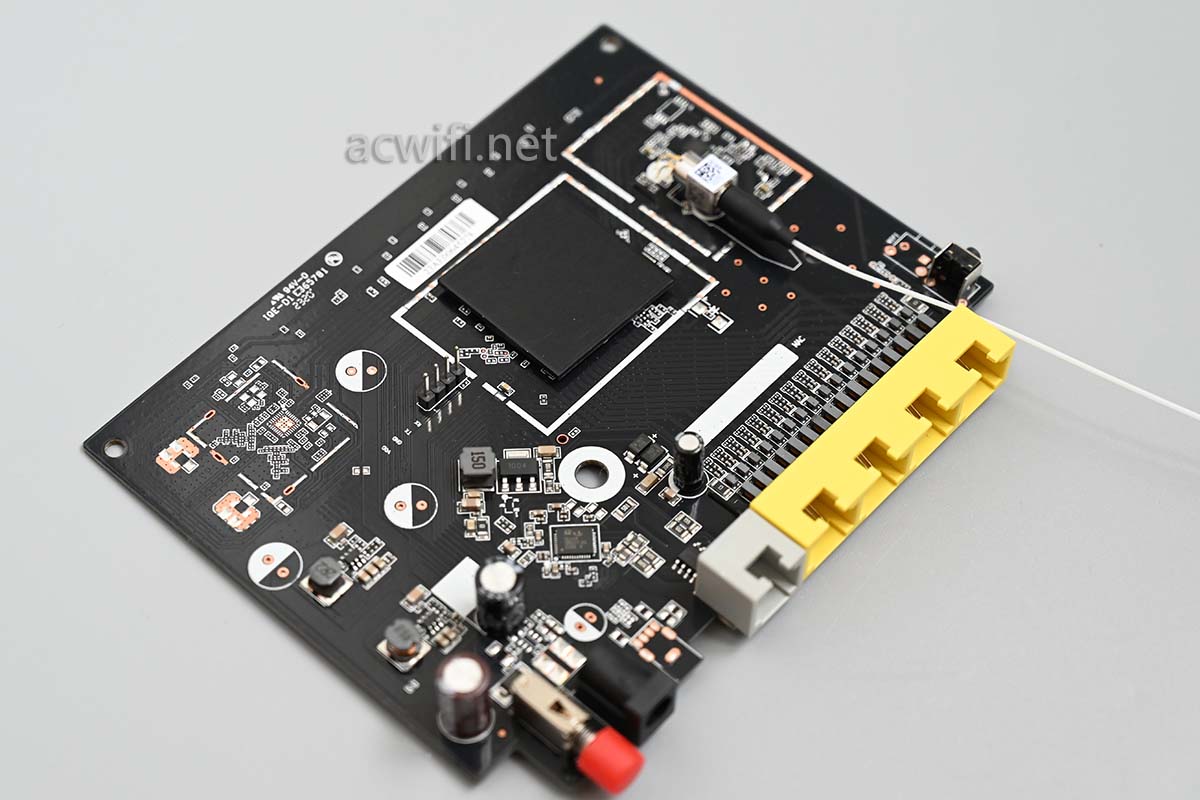

CPU芯片上粘了一片小小的铝片:

扯下这片黑色的小铝片,可见是螃蟹芯片的主控:

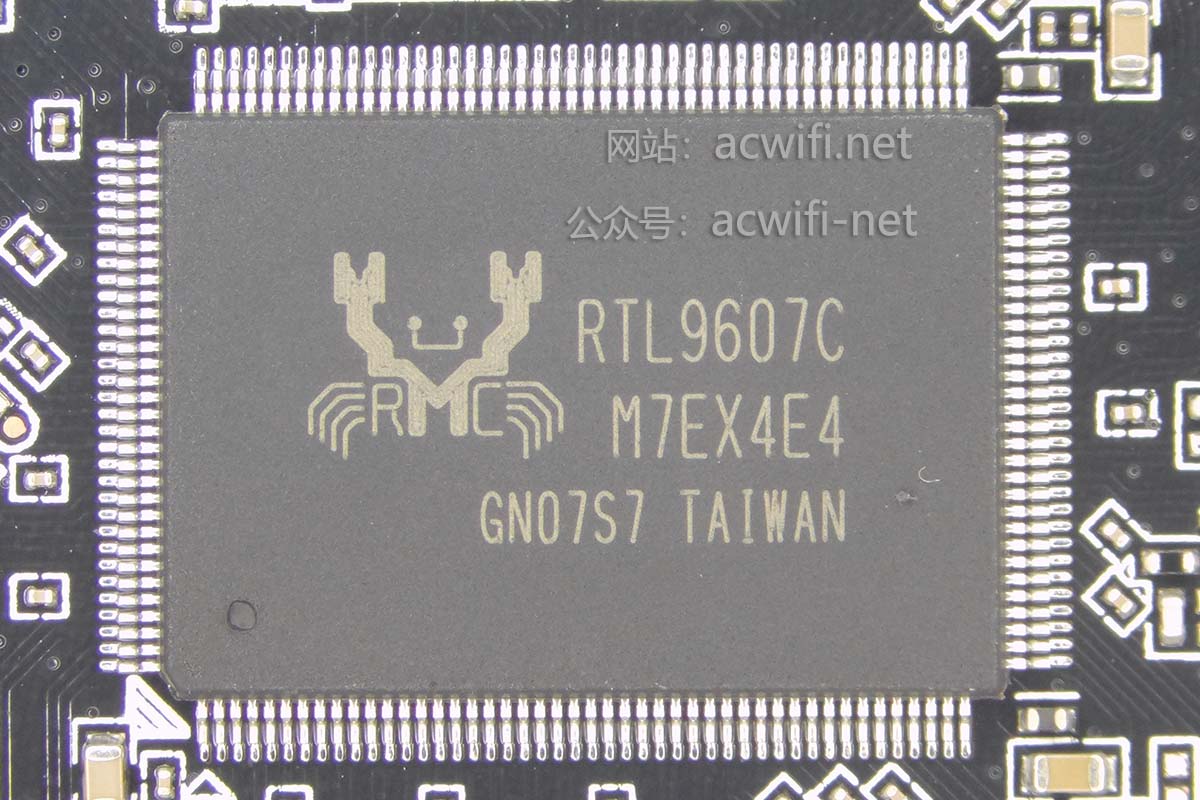

这款岭雁YHGGPON41光猫的CPU型号是RTL9607C:

它是一款PON芯片,也可以支持802.11ac Wi-Fi,不过这款产品并没有放上无线射频芯片;集成四个千兆口。不清楚是几核和什么架构,也不知道集成的内存是多大的。

无线电路的空焊盘:

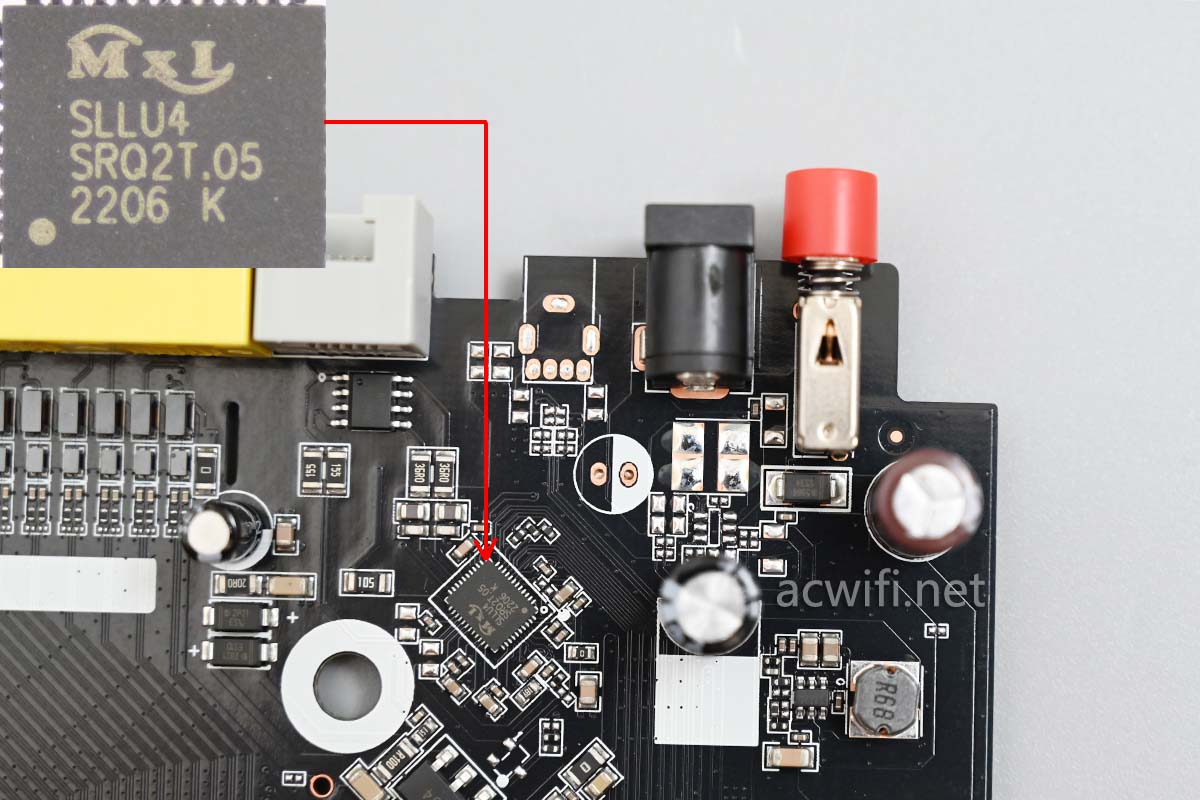

电话口旁边的语音网关IC上面丝印着“SLLU4”,型号是PEF31001VSV12:

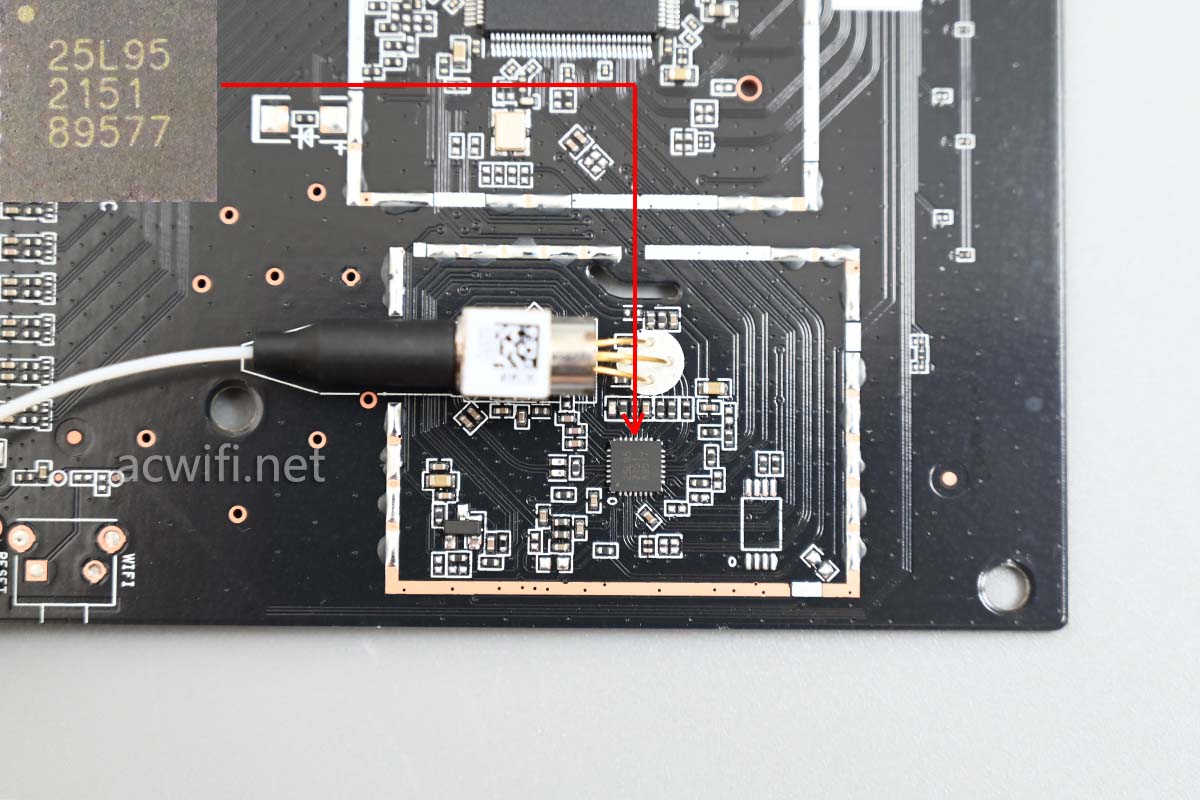

然后是这颗1.25G 光PHY芯片“25L95”,瑾是GN25L95:

芯片少就不做汇总了。

没有截图主界面,现在想补上也不行了,因为已经被装维师傅收了回去,以一换一嘛。

除非是新用户,否则多数不会给你更换全新的光猫,听说要申请,然后进入漫长的等待。

光信号的红亮故障,装修师傅估计一年也遇不上一次这样的故障。

我最近在闲鱼收了不止一台2.5G光猫,到今天为止,一共有三款不同厂有的2.5G光锚收到货了,明天还有一台​。今天是2.5G光猫的暴发​期呀。

都是200元以内的。但目前有两台能拨号上网,但​被自动跳转到注册页,等于上不了网。。目前我还没解决!(非中兴的)
