花“小米万兆交换机”的钱就能买到的4+2+POE+网管的hasivo2.5G交换机拆机

这台4个2.5G网口加上2个10G光口的交换机型号是S600WP-4GT-2SX-SE,端口配置跟所谓的小米万兆交换机是一模一样的,价格也一样,都是299元。 它和小米也是属于2.5G交换机!

hasivo的2.5G PoE交换机还有个特点:1号端口支持90W供电,即支持802.3bt,通过实测,的确如此,原理就在那颗PSE芯片身上。

hasivo2.5G交换机的外包装:

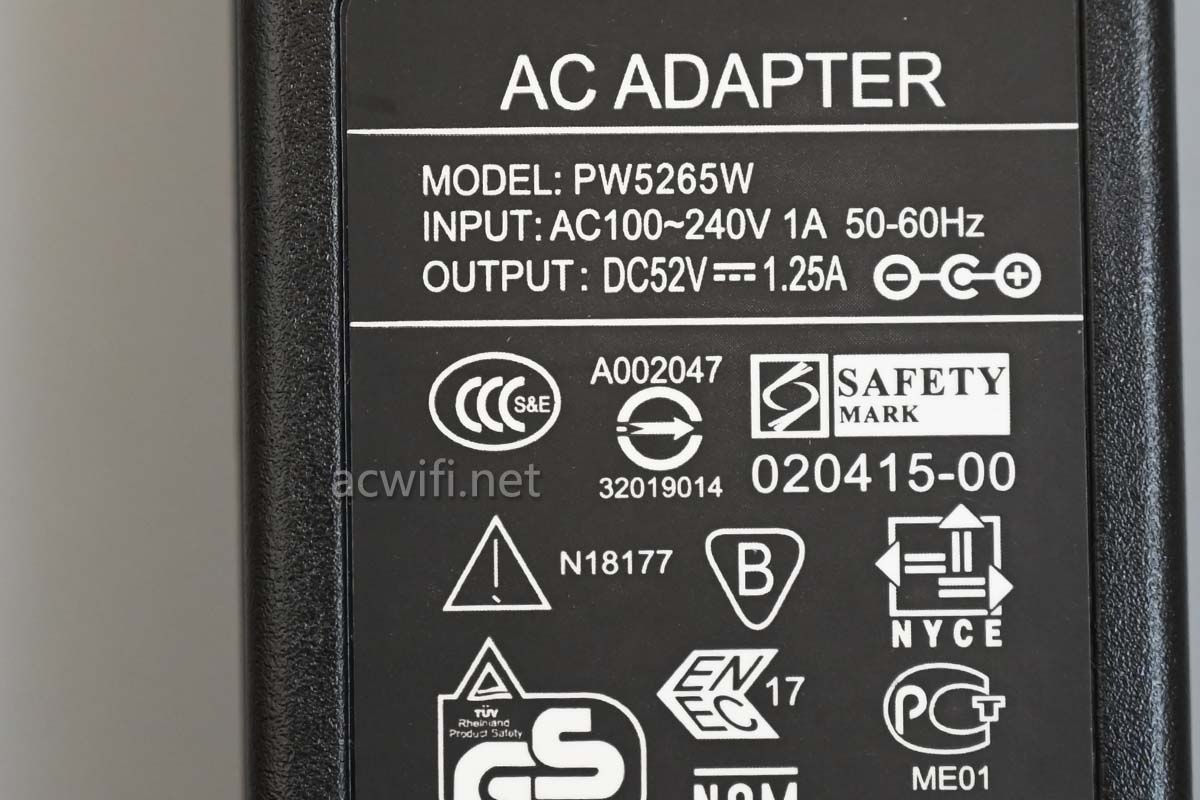

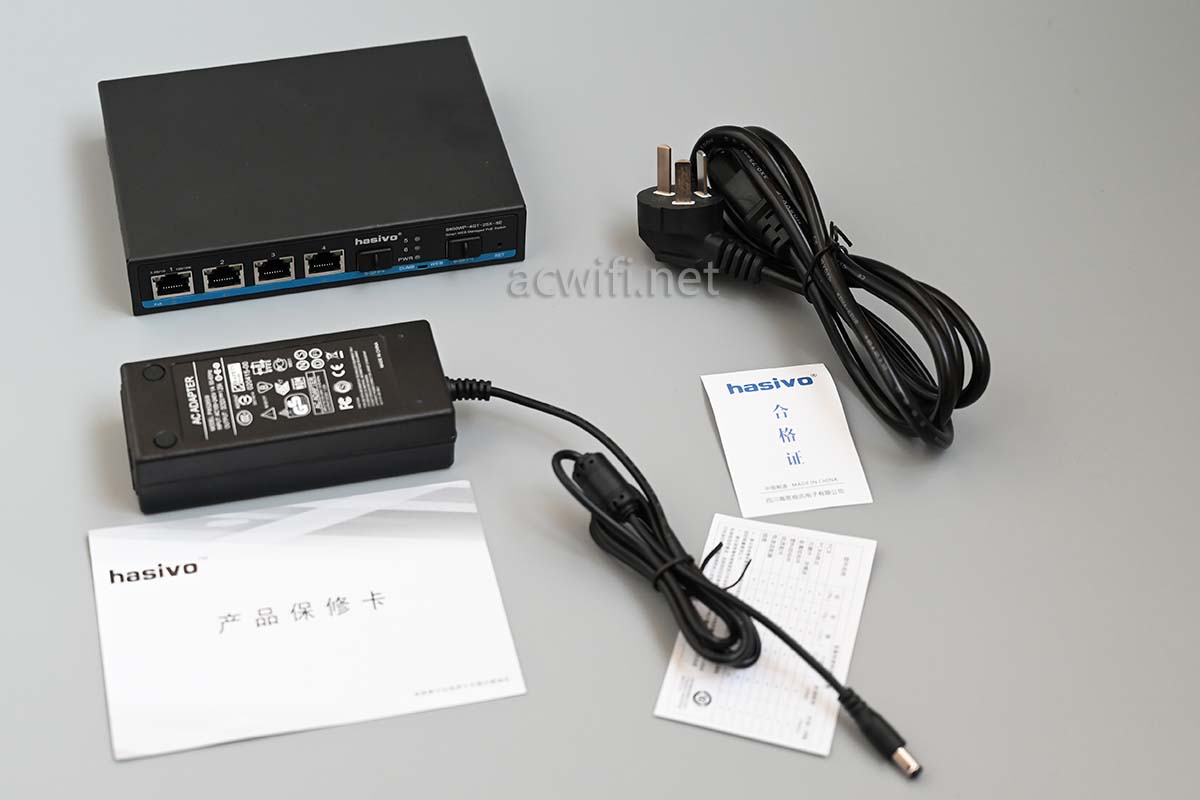

电源输出规格是52V/1.25A,额定输出功率为65W,这台交换机空口时的待机温度很低:2W,插入2个2.5G口,功率3.1W。听人说,加钱能换大功率的电源。想用大功率电源的可以问问商家。

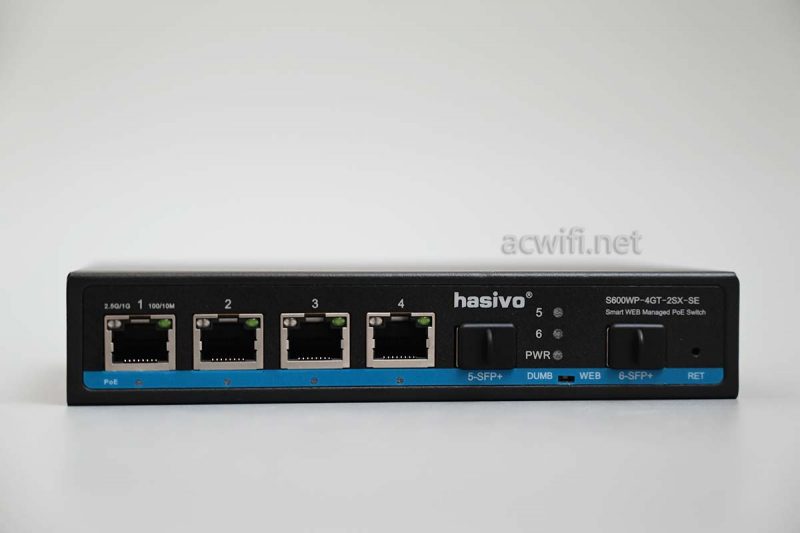

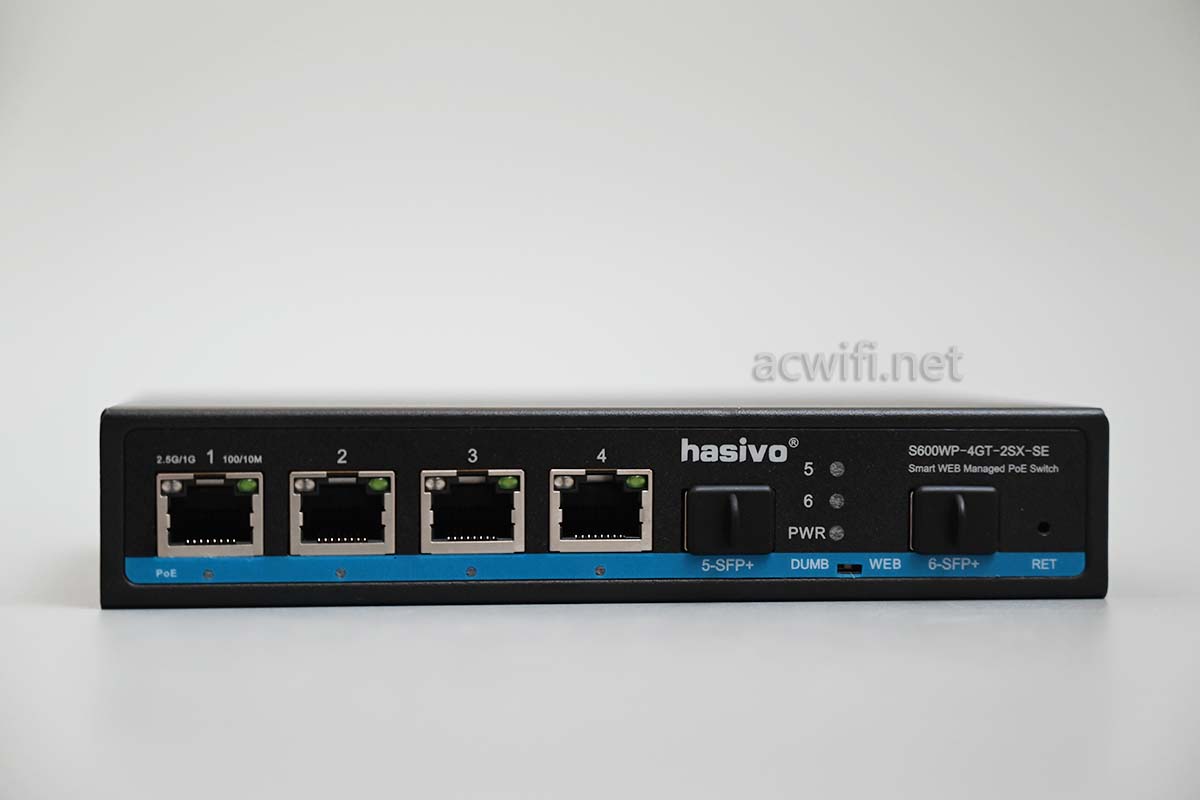

机峰前脸:

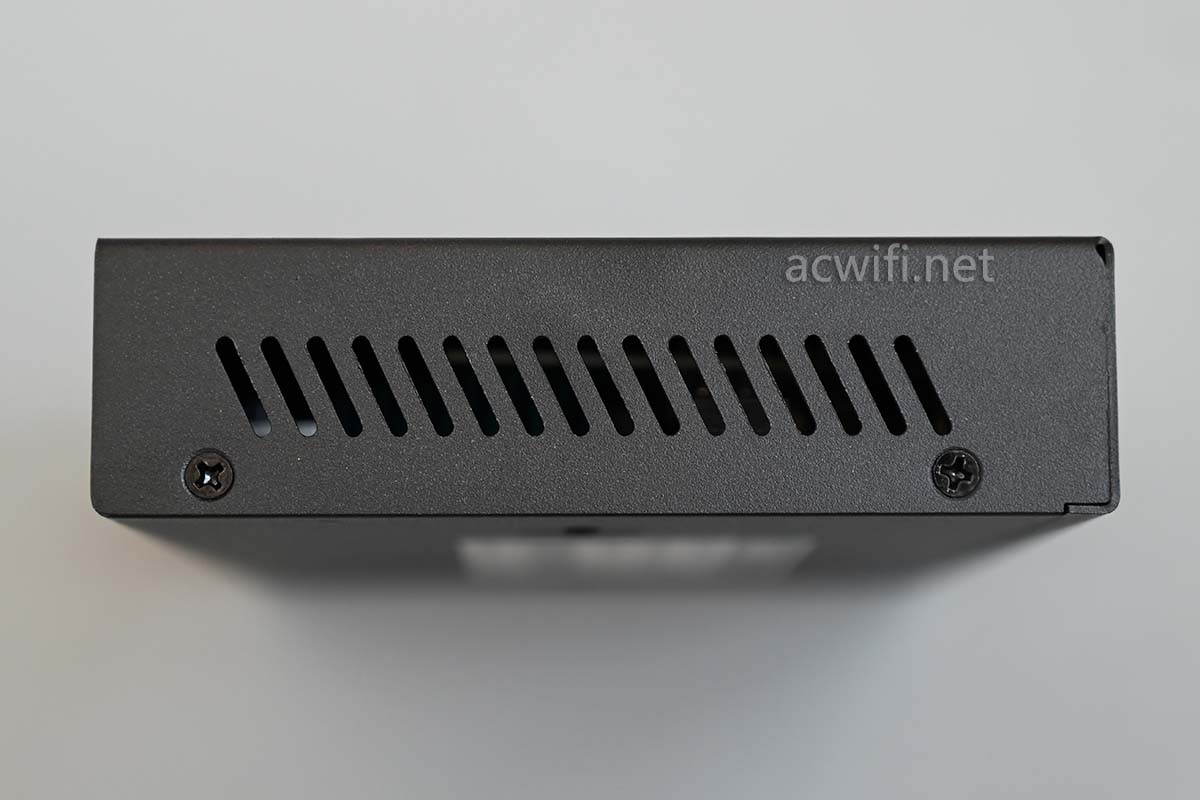

侧面透气孔:

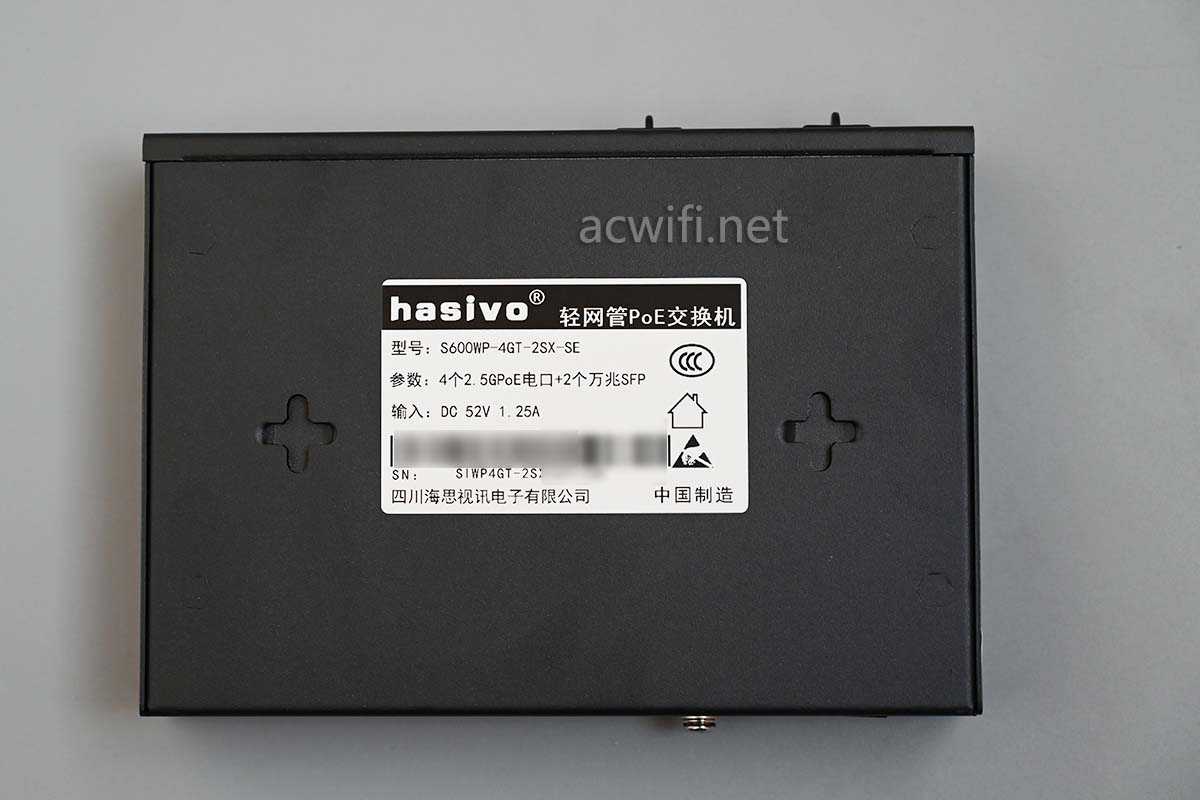

底面:

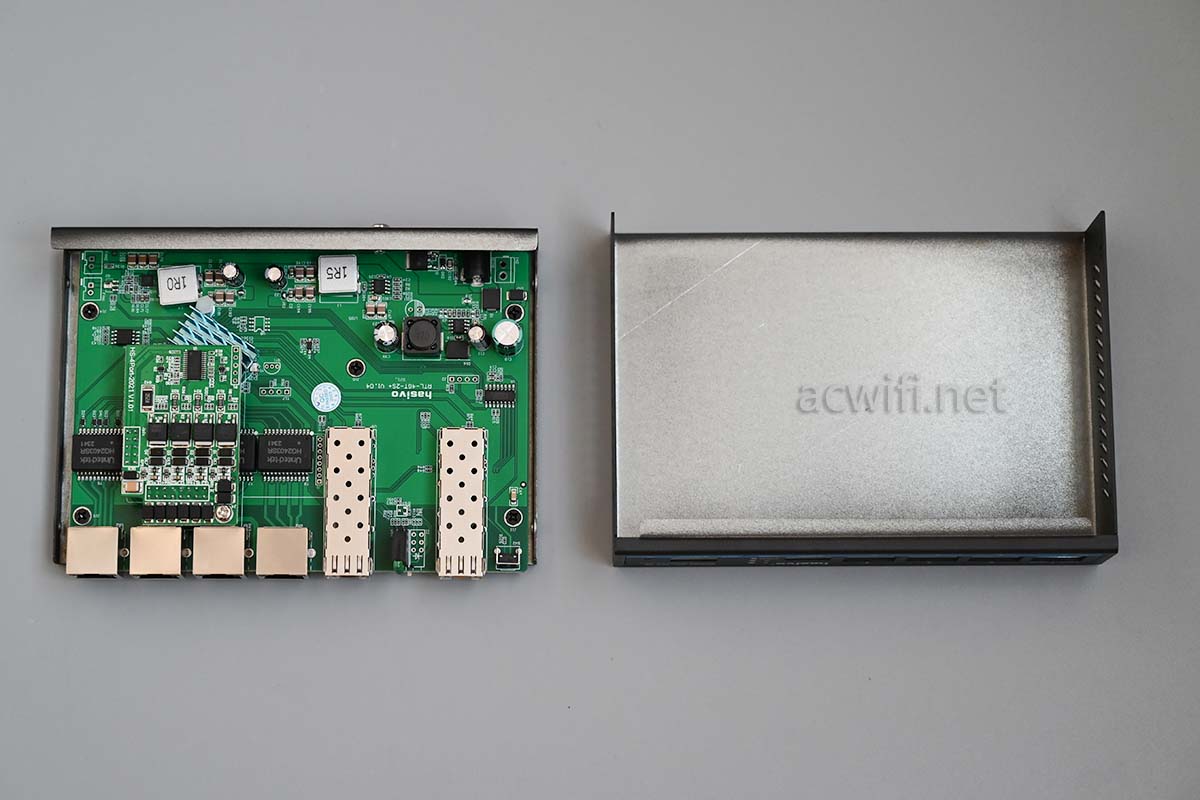

拆开铁外壳:

由于外壳模具和芯片方案,跟其它品牌的产品都差不多,所以在这里就不细说了。

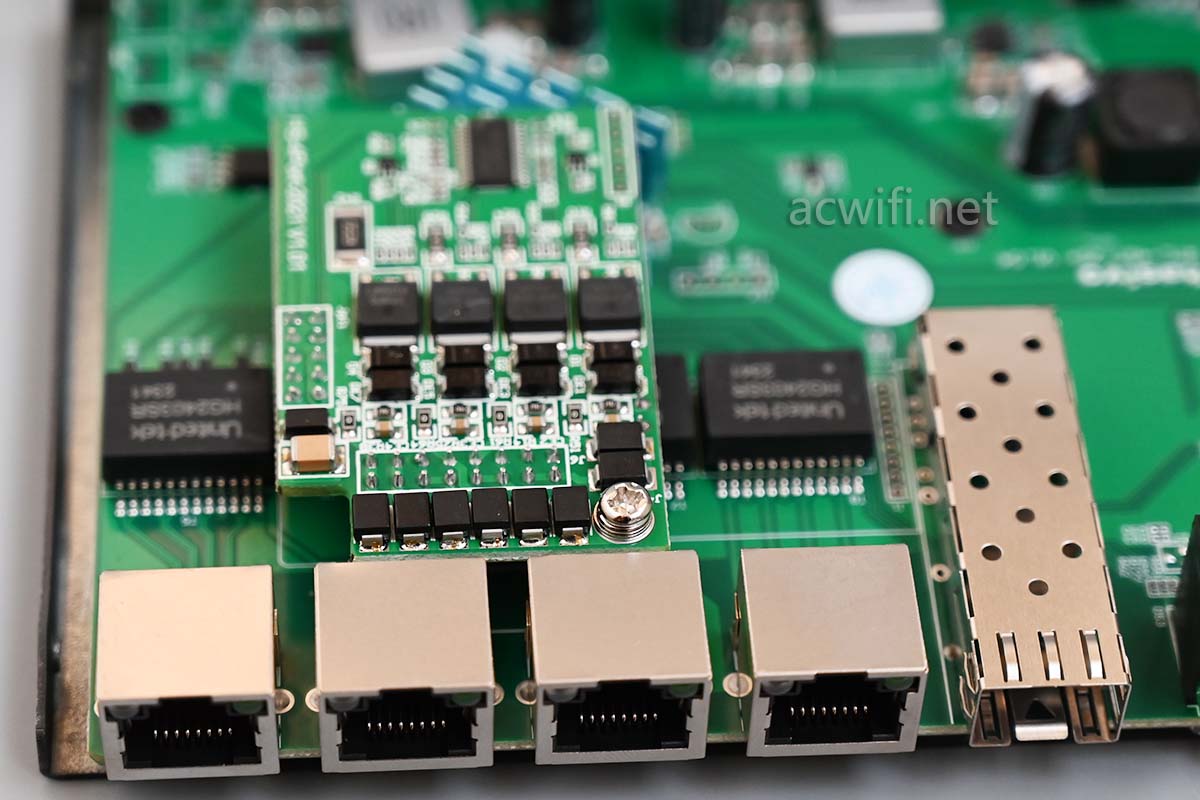

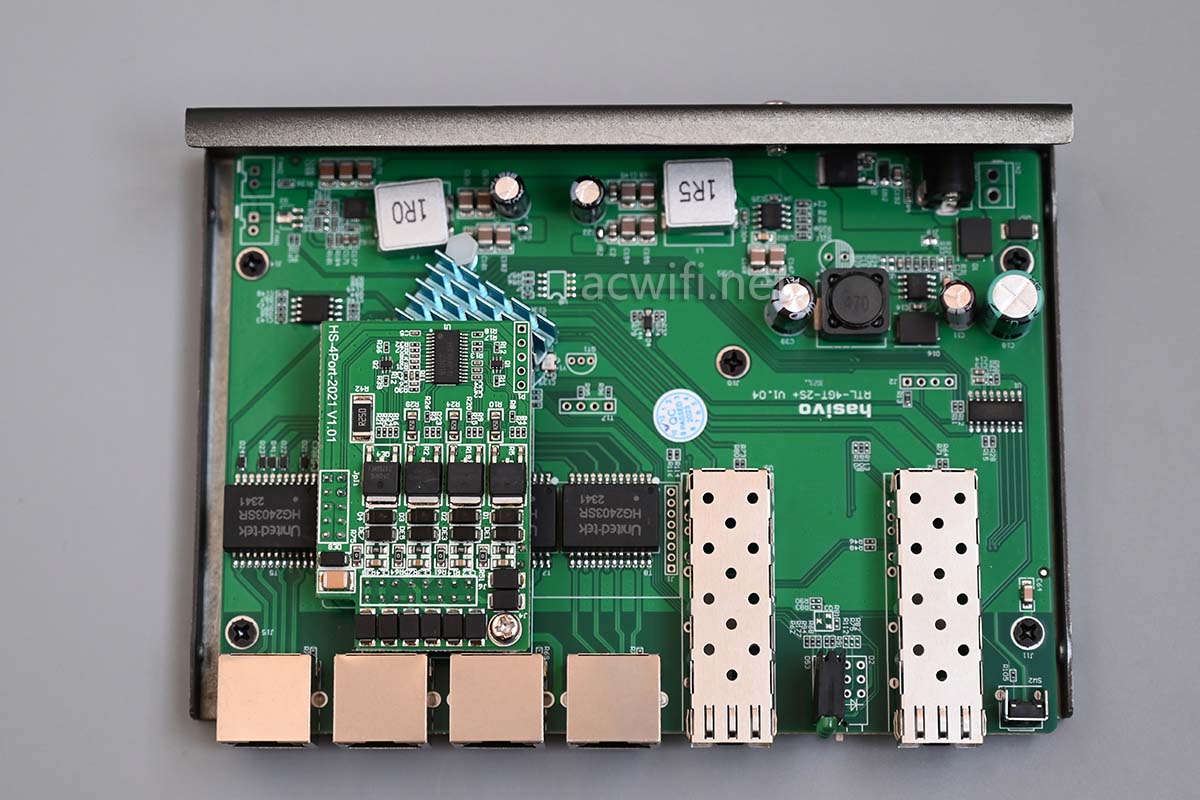

网口旁边有一片子板,负责POE供电。如果是非POE的机型,拿走这片子板和使用12V电源就OK了。我说是这么说的!

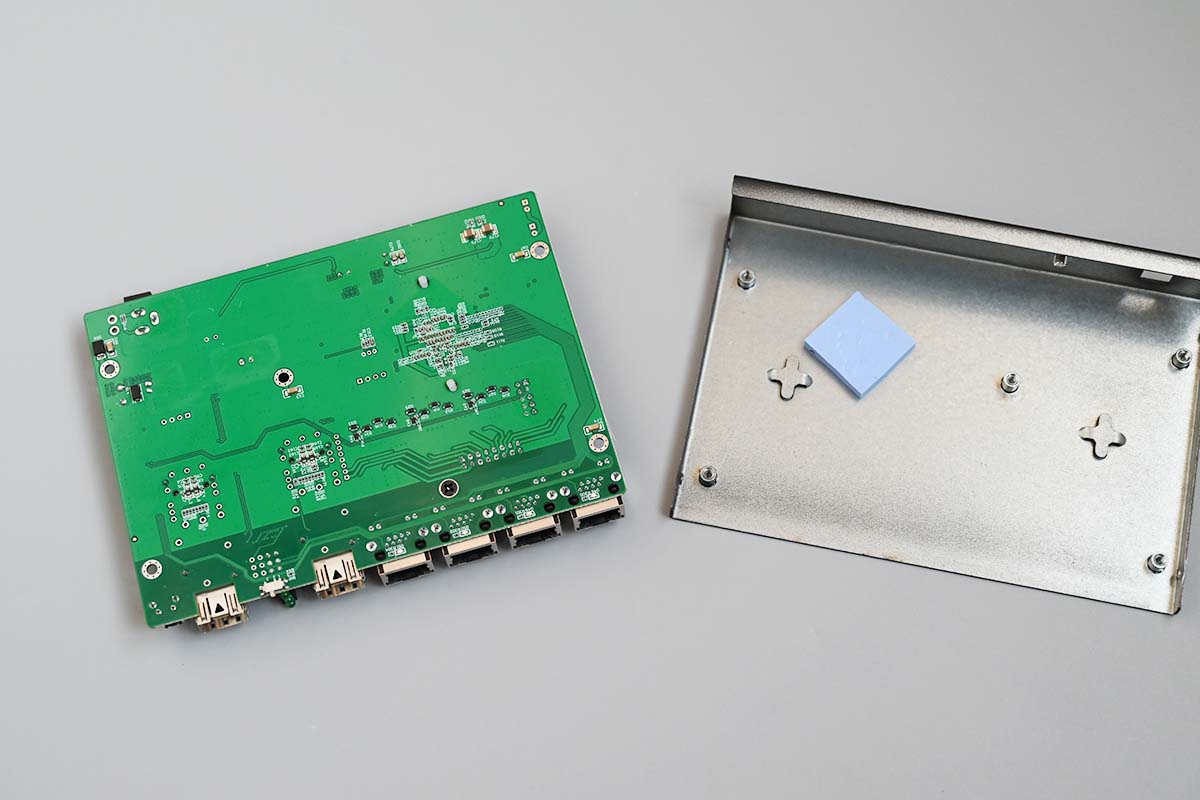

拆下主板后翻转:

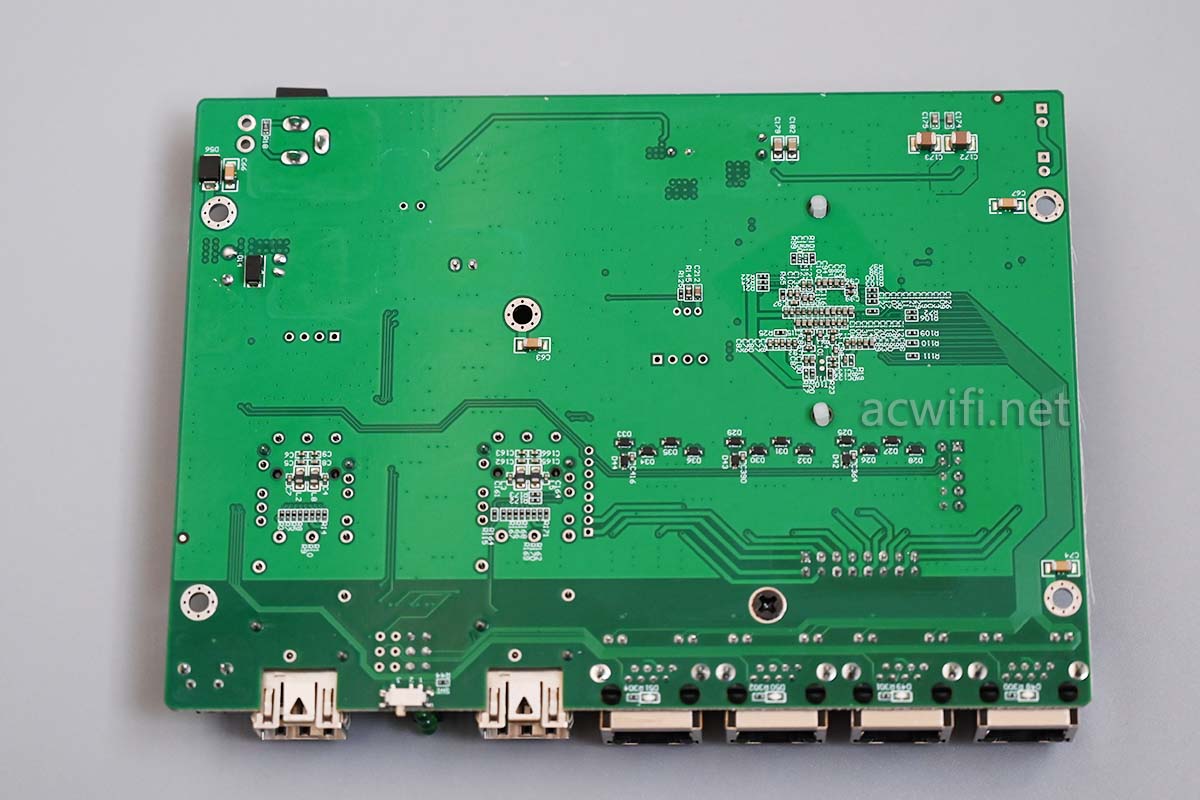

主板背面的样子:

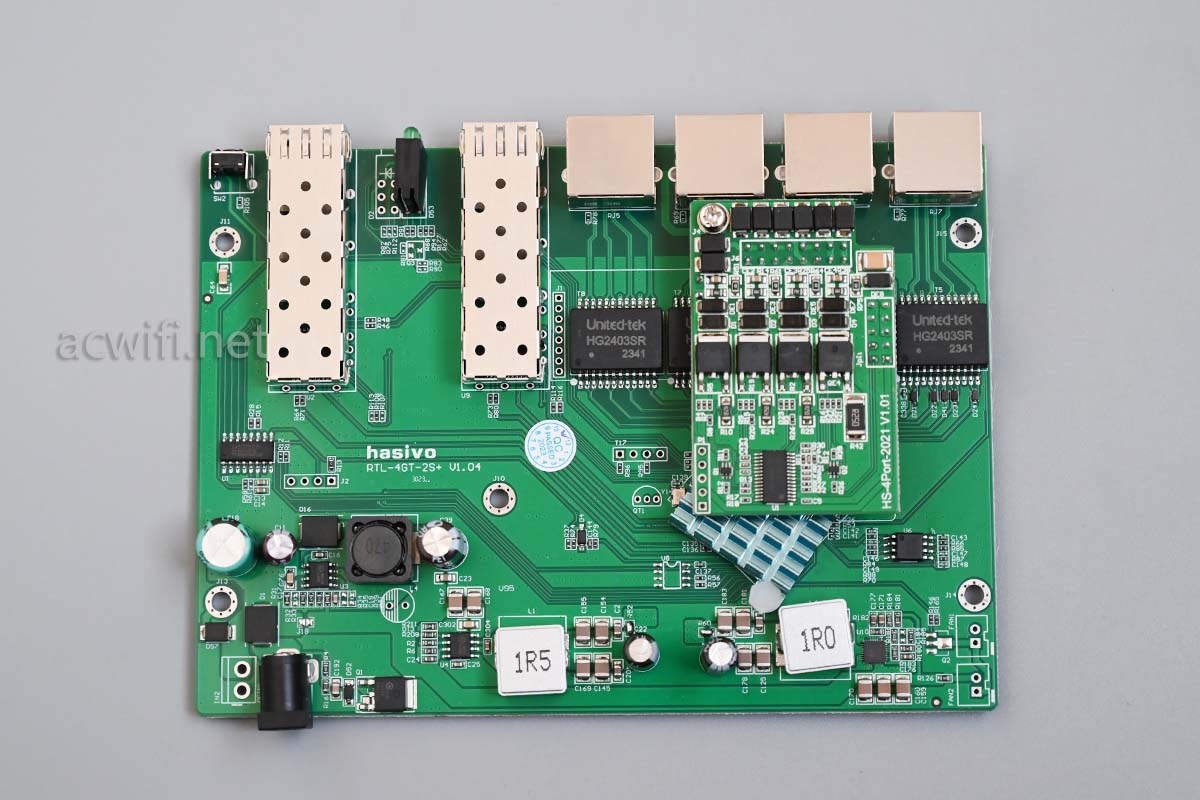

翻过来看主板正面:

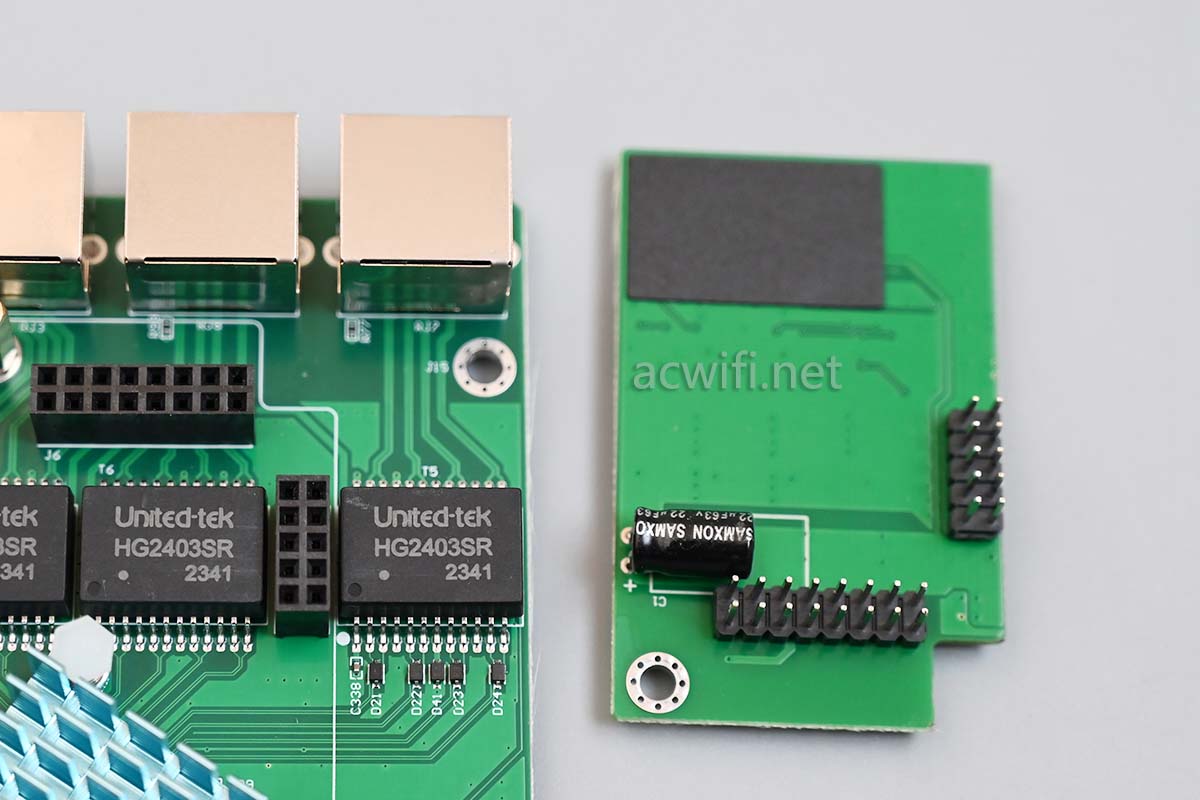

拿下子板:

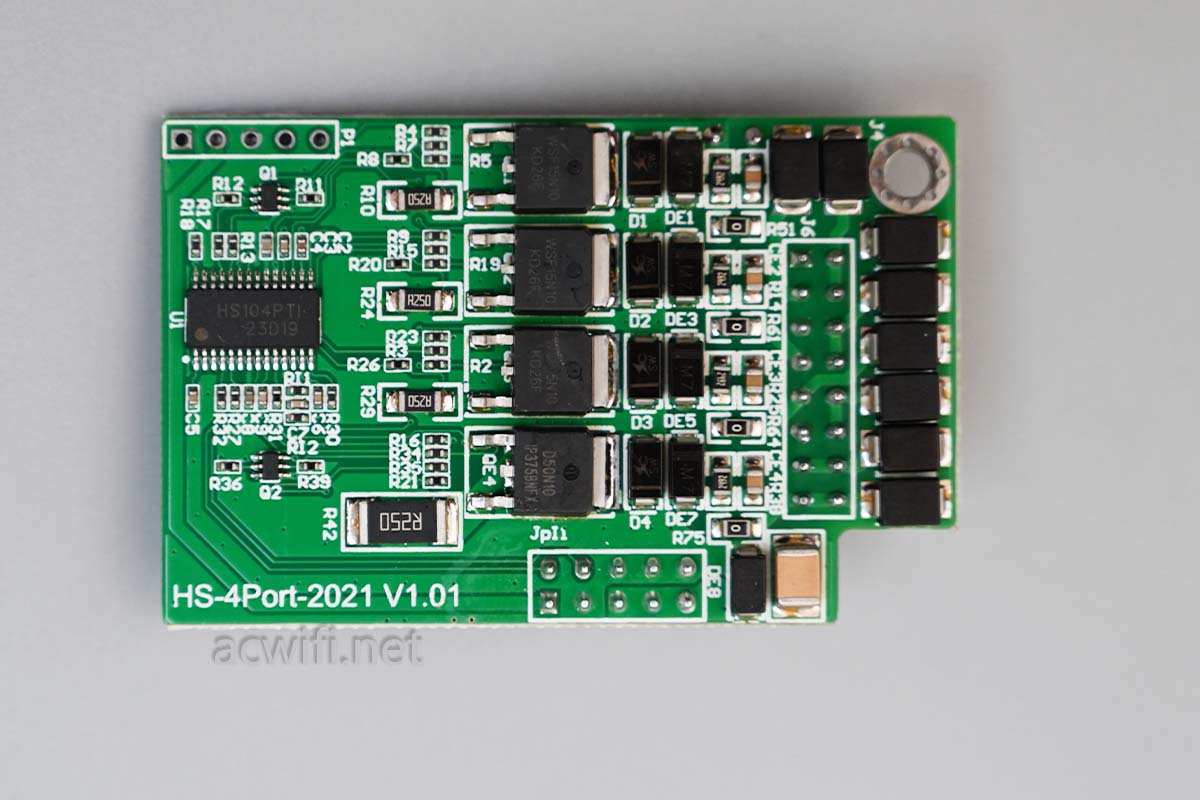

子板的另一面:

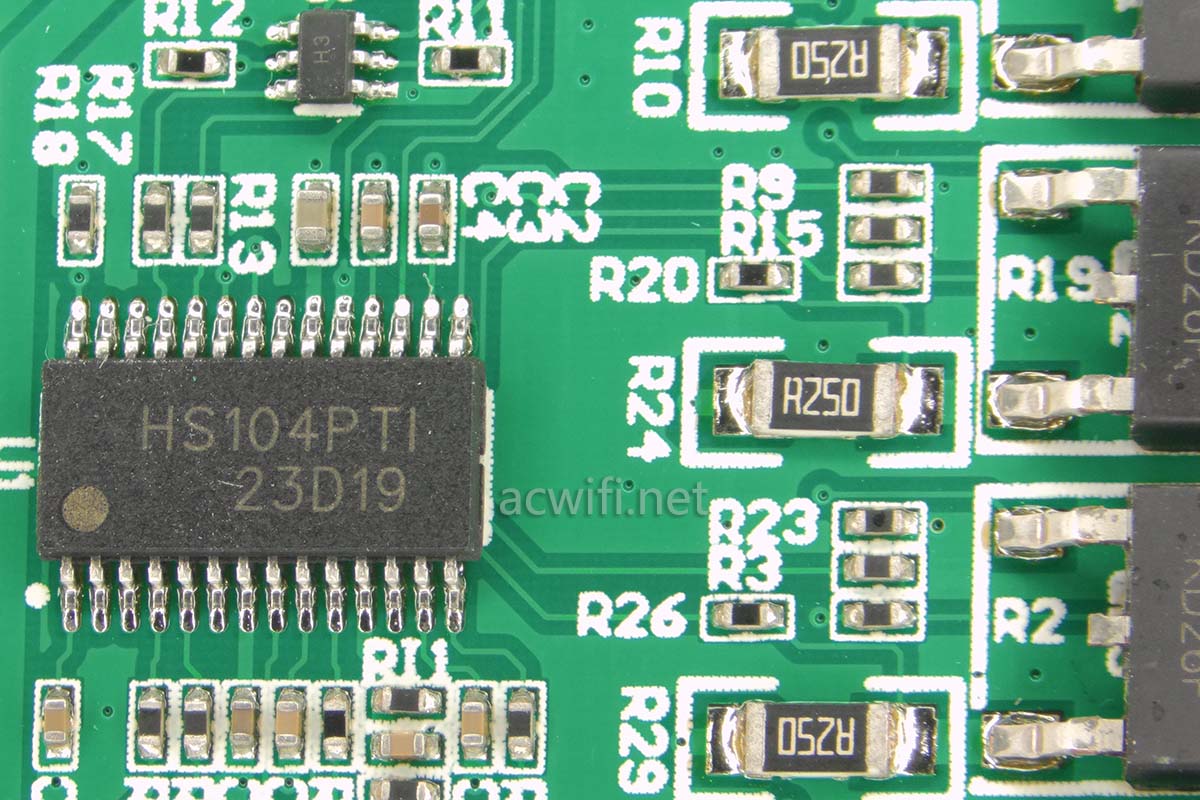

上图左边长方形的是PSE芯片,型号是HS104PTI,这是hasivo(海思视讯)自己设计的芯片。

HS104有两款,一款是上图这颗HS104PTI,另一款是HS104PBI。前者是90W x1+30W x3,后者是90W x 4。好容易理解吧!

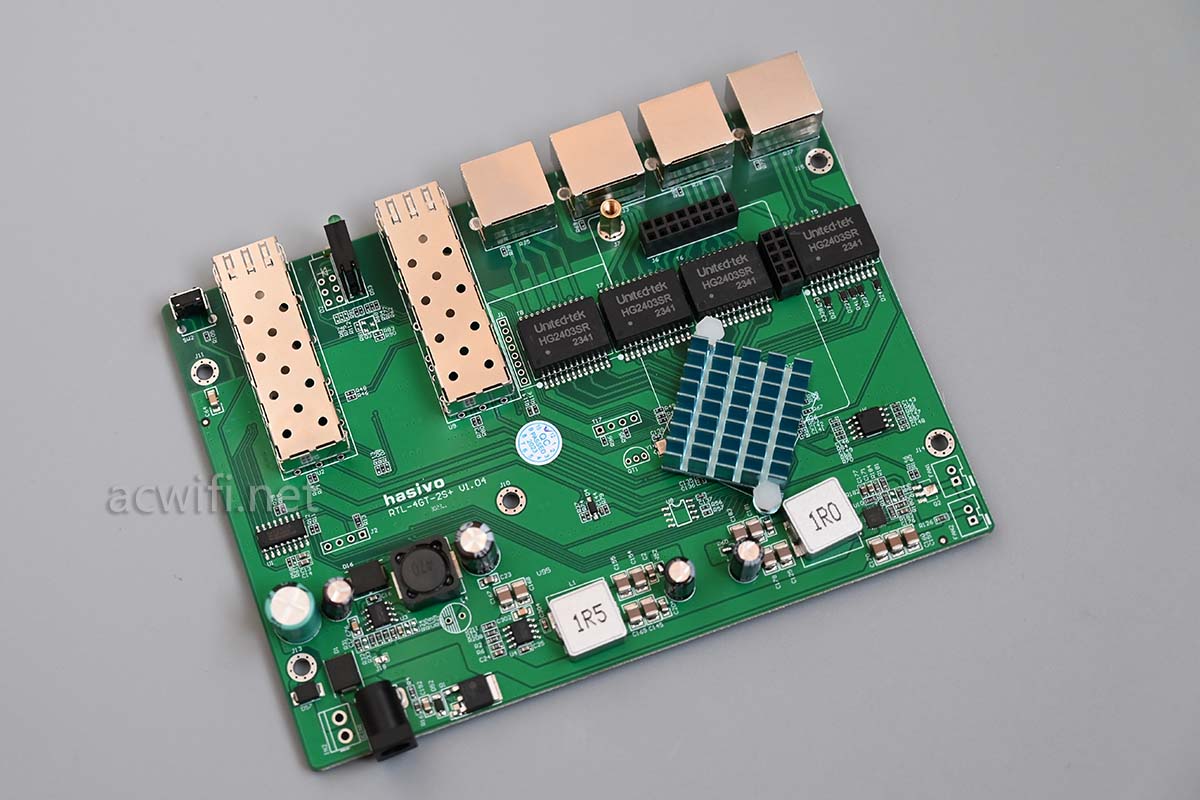

交换机主板正面:

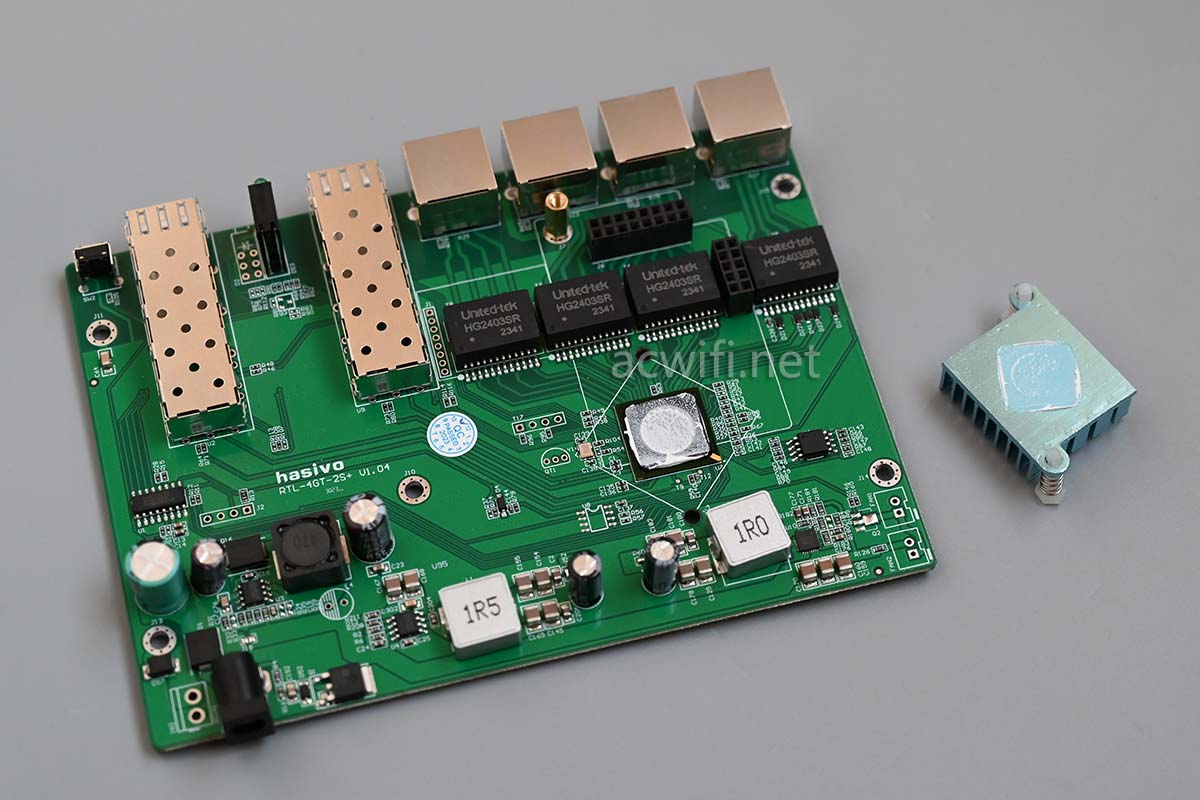

摘下散热片:

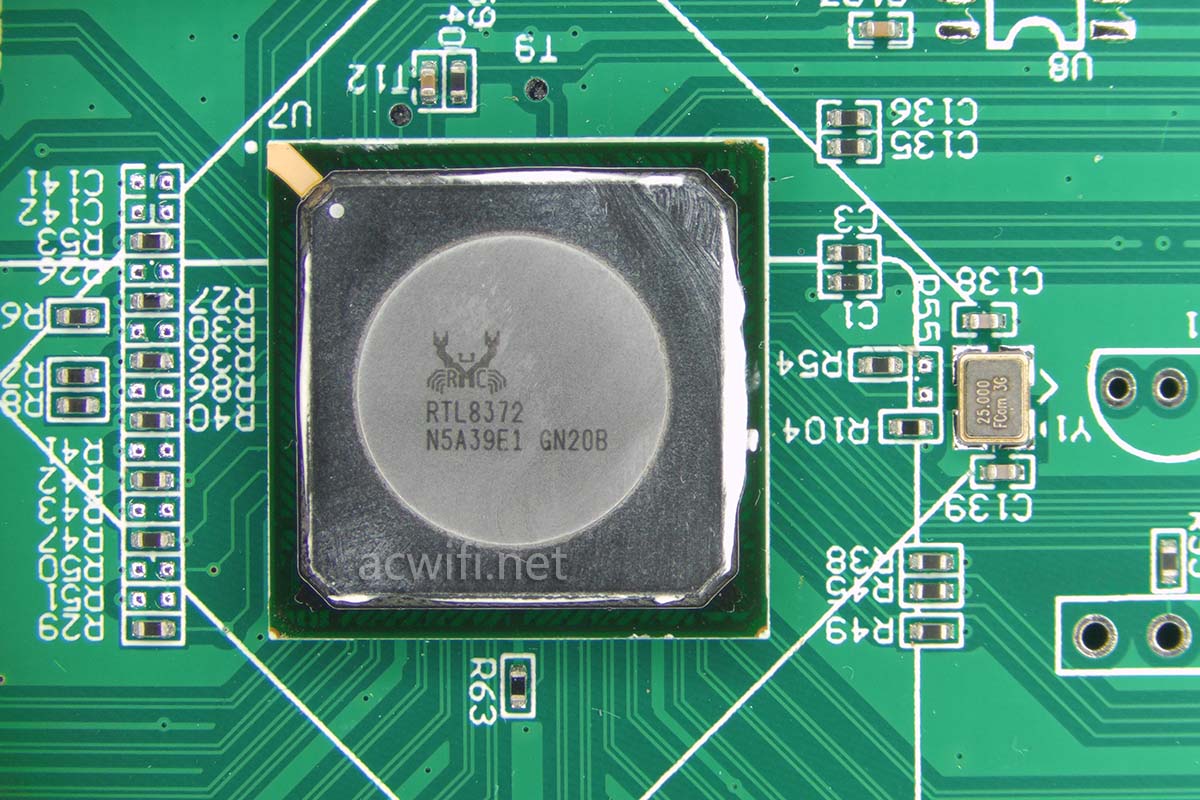

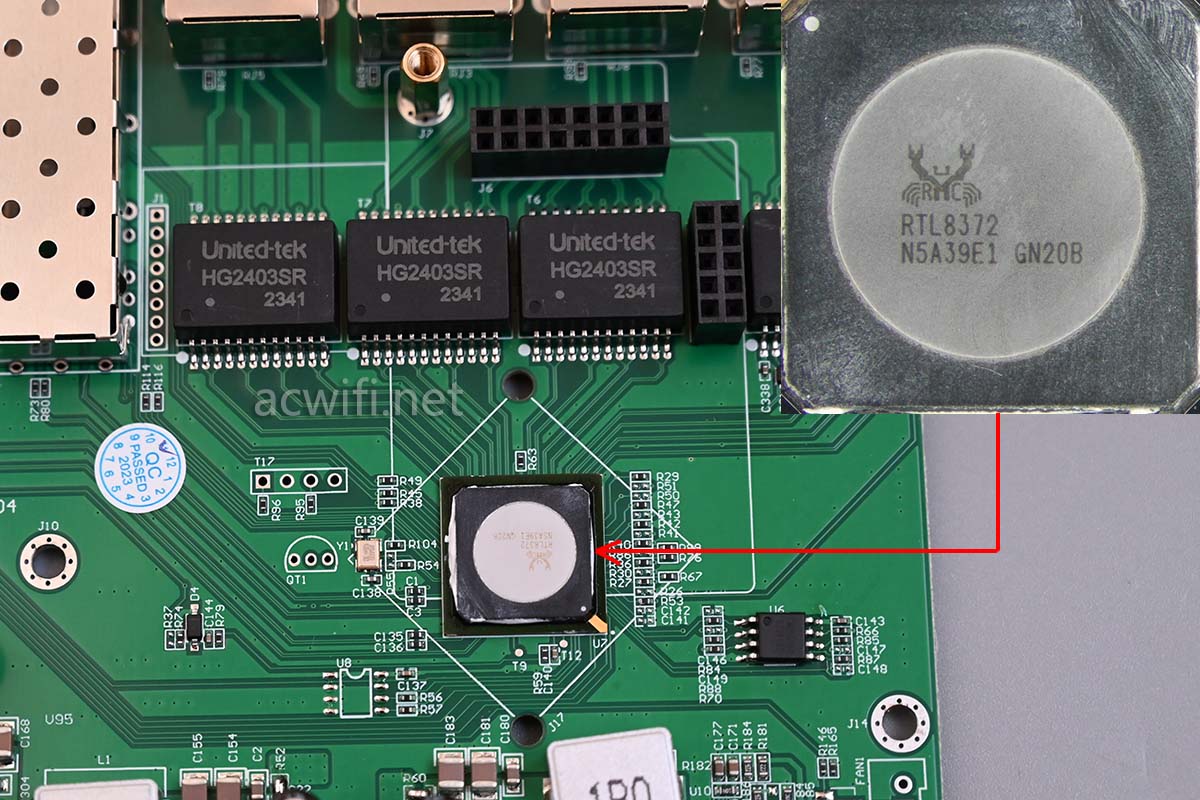

海思视讯S600WP-4GT-2SX-SE的交换机主控芯片型号是RTL8372:

RTL8372,可以看作是RTL8372里面集成了RTL8371和RTL8224,反正只要看见四个2.5G网口+2个10G口的,都是用了这一颗RTL8372。(小米2.5G交换机也是)

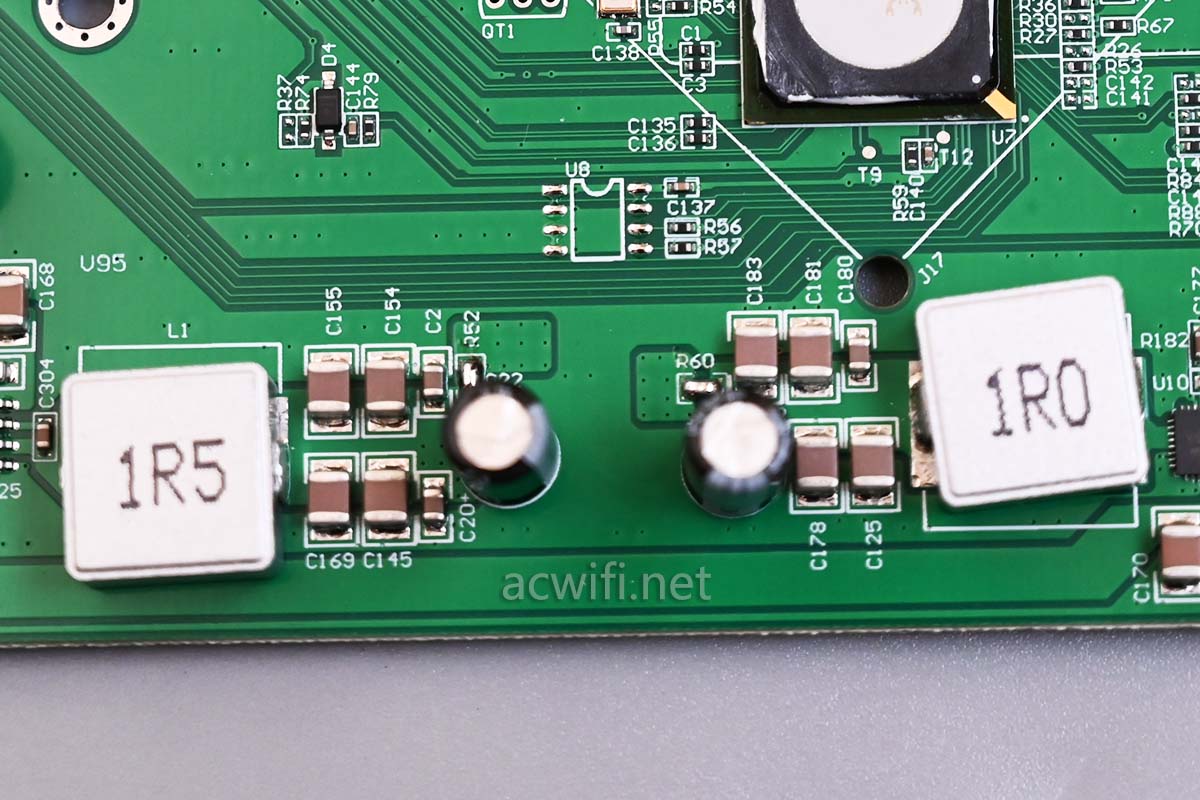

这2颗电感的贴的有点丑了,虽然不影响使用。

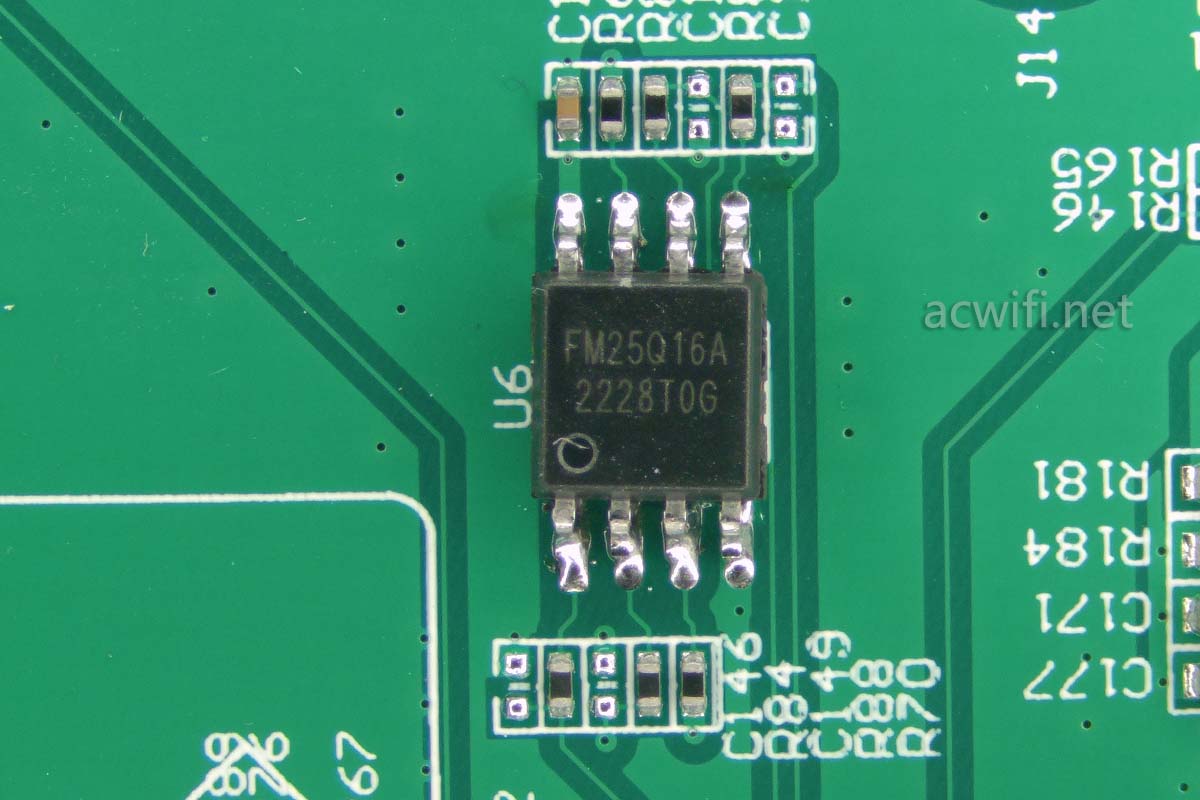

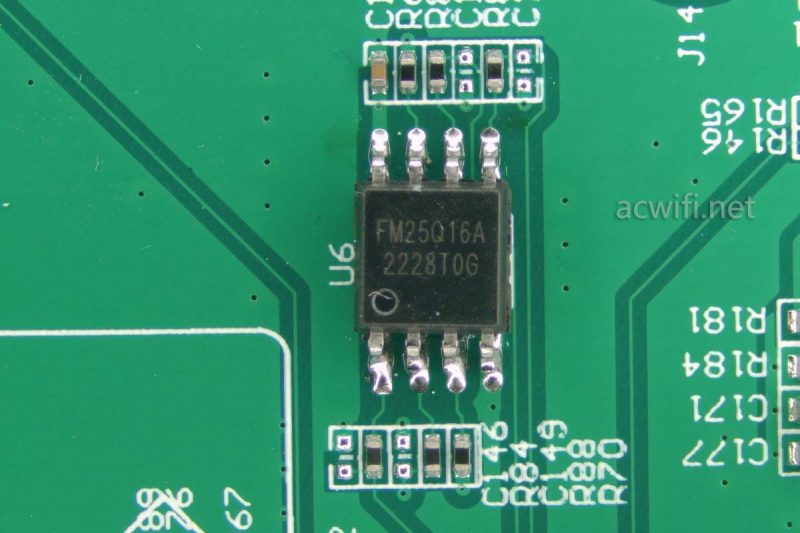

由于是支持网管的,所以要有一颗闪存存放管理后台的系统。型号是FM25Q16A,容量2MB。

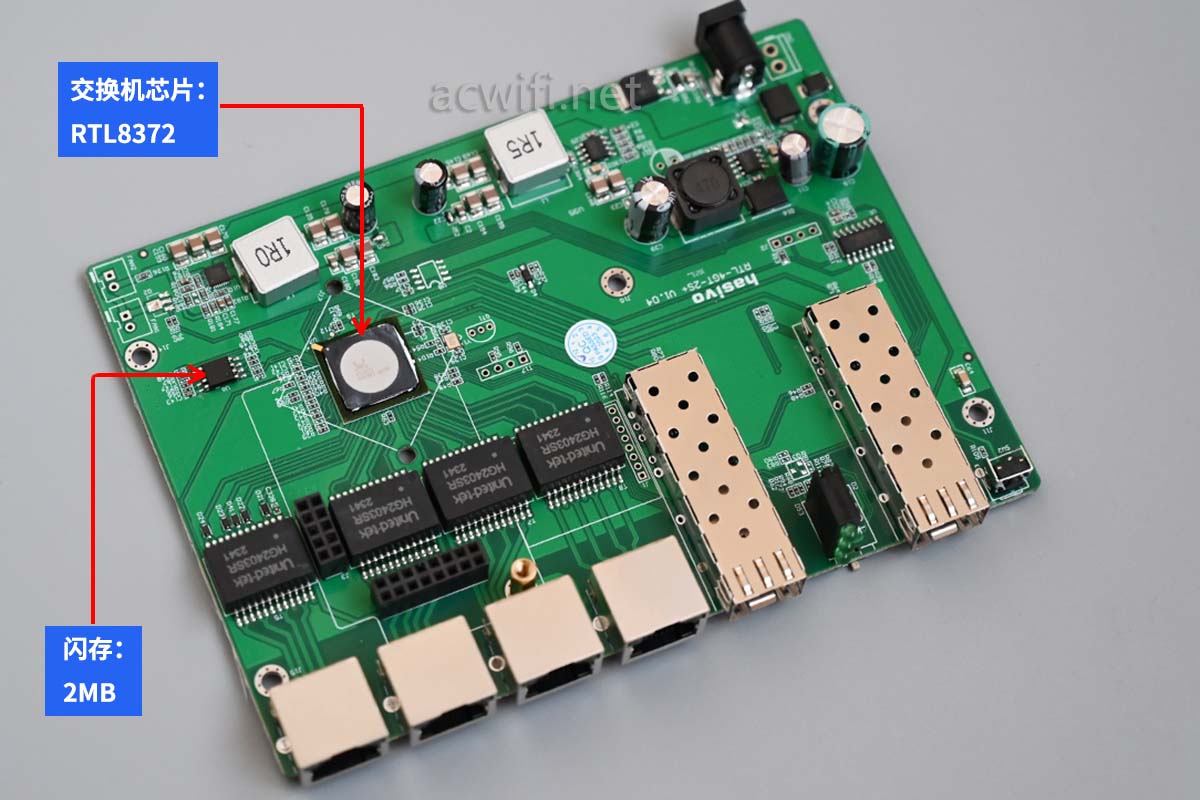

好了,基本拆完了。芯片型号汇总图如下:

要看网管系统界面的,可以移步到这篇里看:

最便宜的2.5G PoE网管交换机(8+1光)拆机S1100WP-8GT-1SX-SE

2.5G交换机有好多厂家生产,可以根据自己对网口、PoE、网管、外观、价格等综合因素进行选购,选择多,就是爽。

S600WP-4GT-2SX-SE交换机京东购买链接

8+1的带POE带网管的,贵100元,京东链接
