TP-LINK TL-R5005P-AC 拆机 五个2.5G口AC一体机

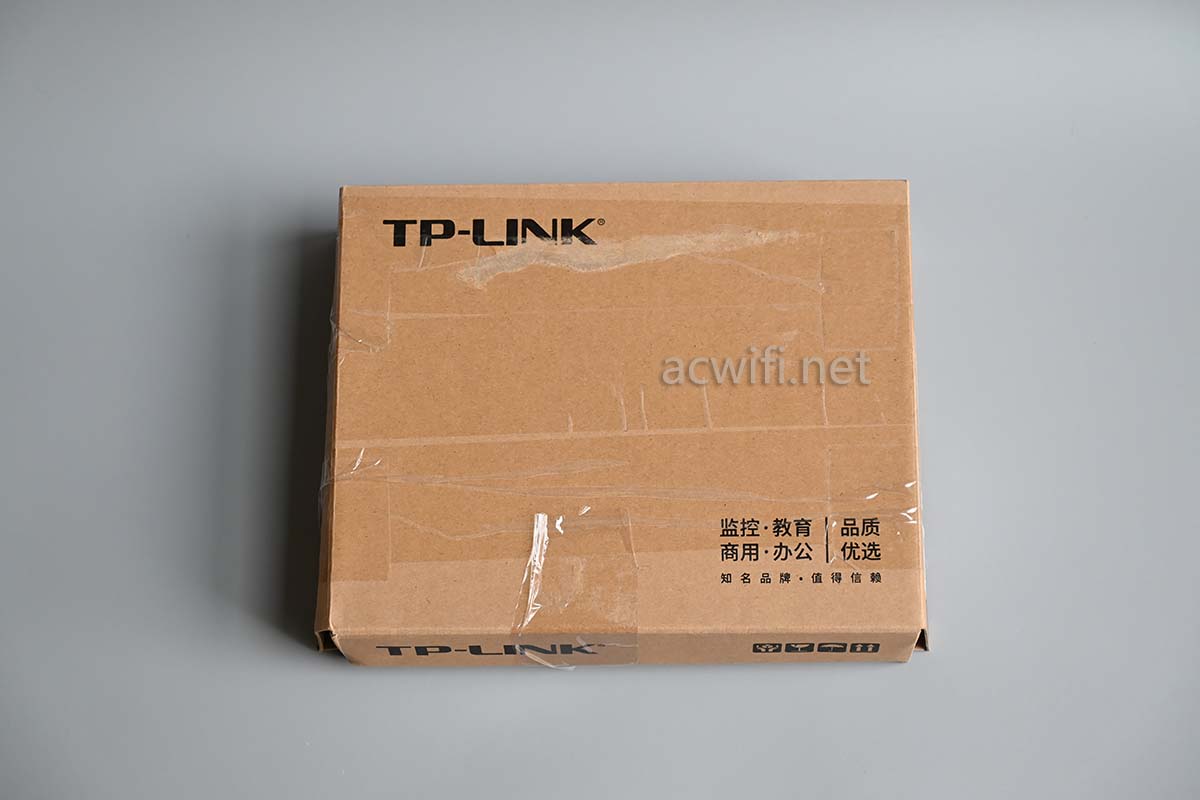

R5005P-AC的外包装:

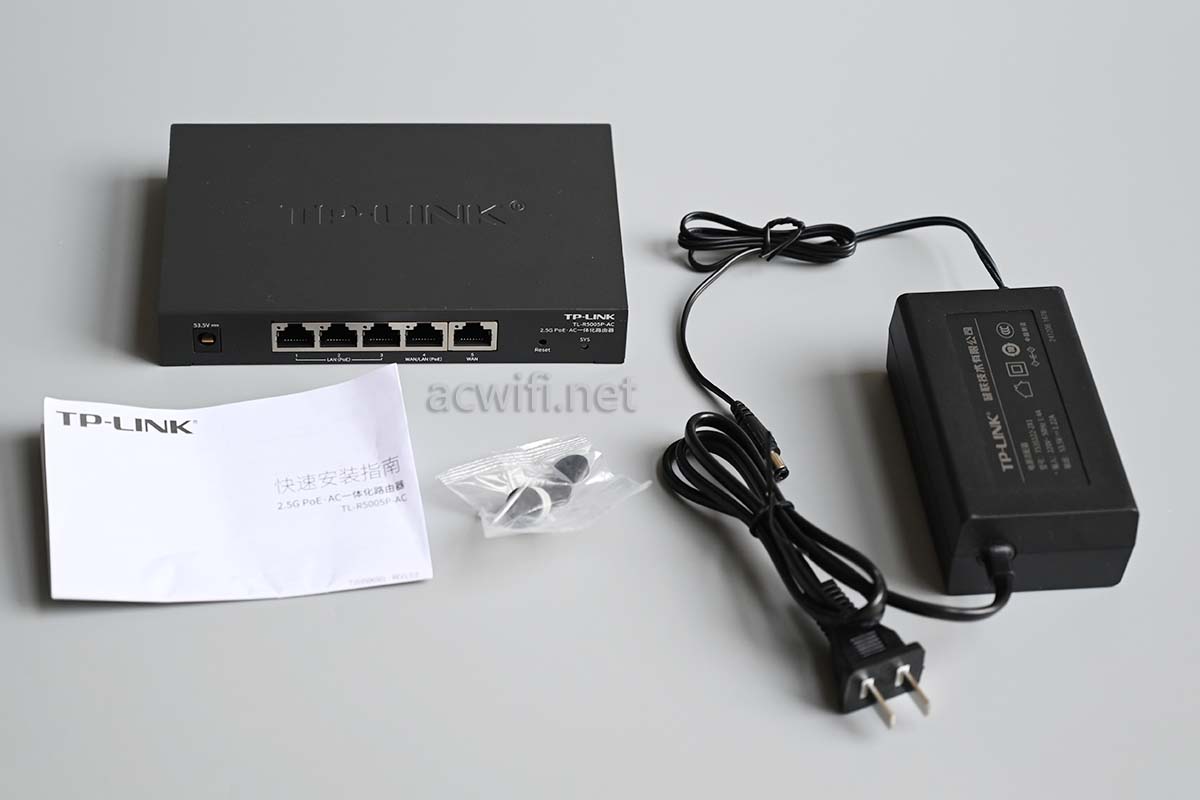

机身和配件 :

R5005P-AC为啥型号后面不带E呢?因为带E的是另一个版本R5005PE-AC,差别在于这个PoE电源额定输出功率,即机身没差别,差别在电源。

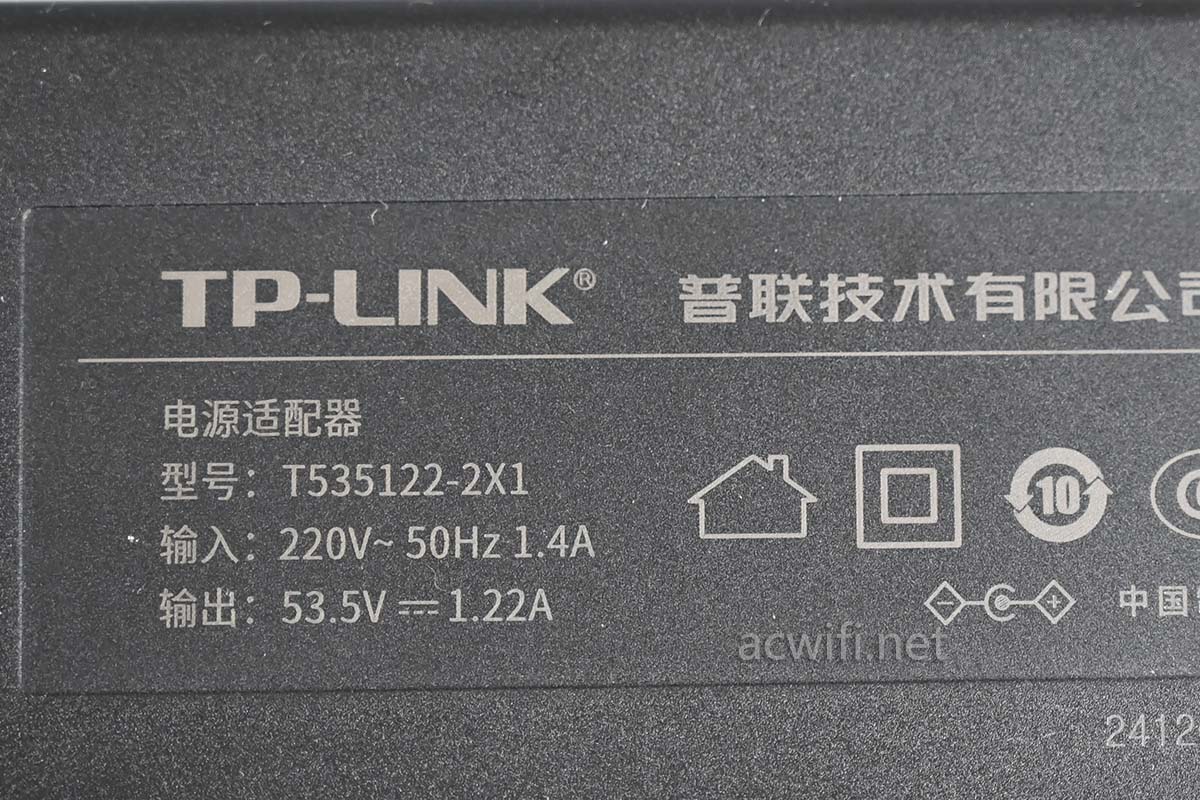

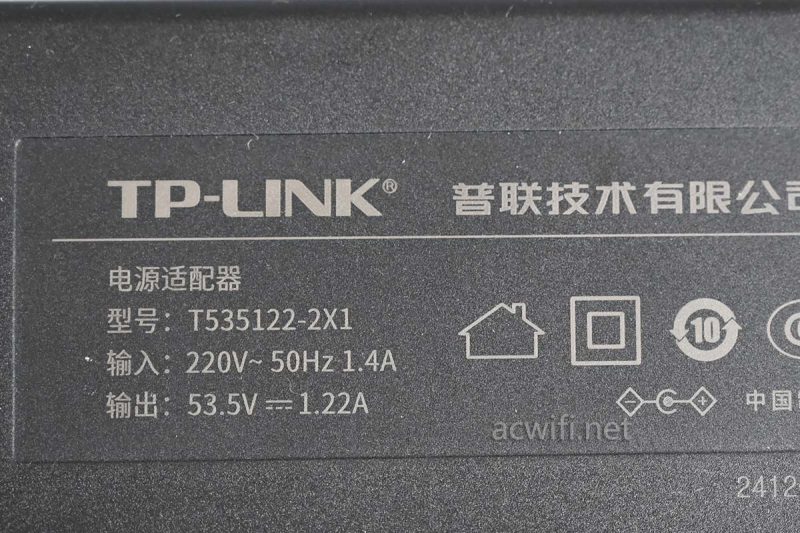

R5005P-AC的电源输出规格是56.5V/1.22A,POE总功率是50W。如果用它去接XAP6000GC或7HDAP13000TCS,AP只能半血运行。带四个BE5100的吸顶或面板AP是肯定没有问题的。

看了R5005PE-AC的电源参数,电源输出规格是53.5V/1.6A,整机最大PoE供电功率是75W。跟不带E的这台相比,多了25W PoE功率。如果差价小,比如20元以内,买R5005PE-AC。如果只是接四个BE5100就没必要用E的版本。

实测空口时的待机功率是3.1W,插一个2.5G口是功率4W,每多插一个2.5G口大约增加0.8W。

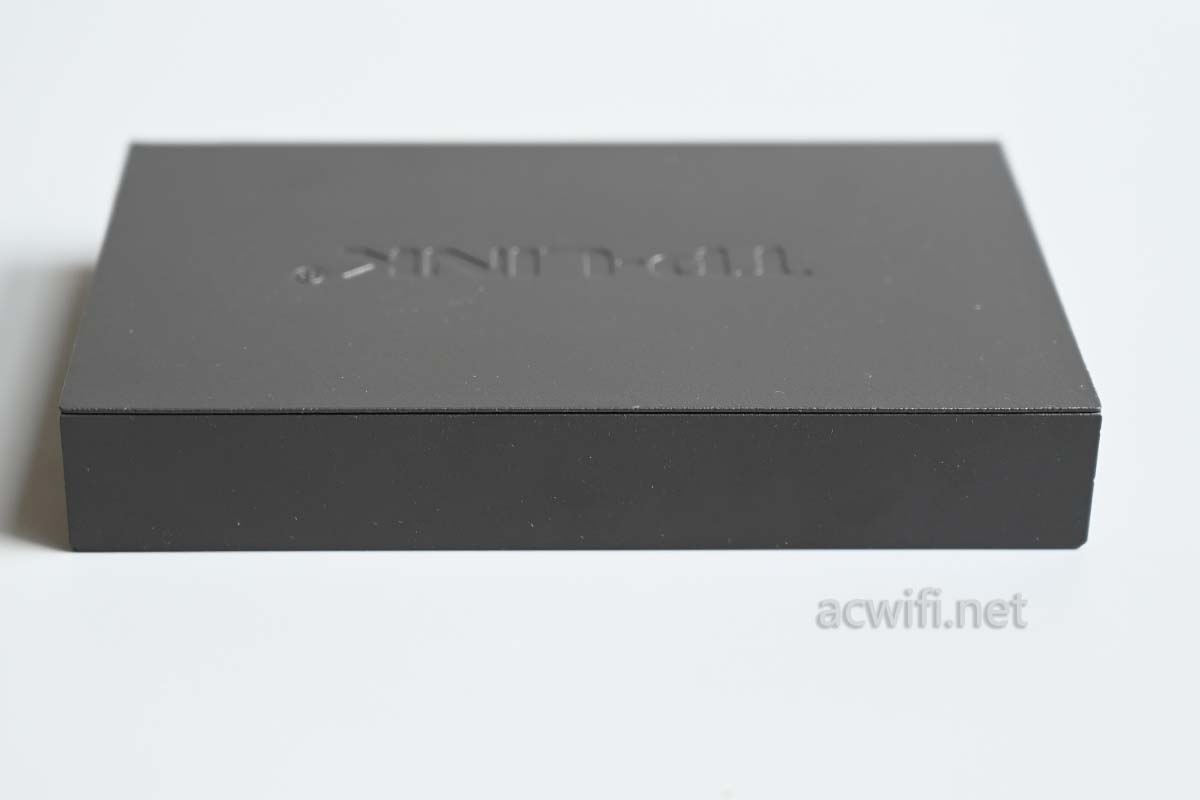

机身尺寸很小,16x10cm,厚2.5cm:

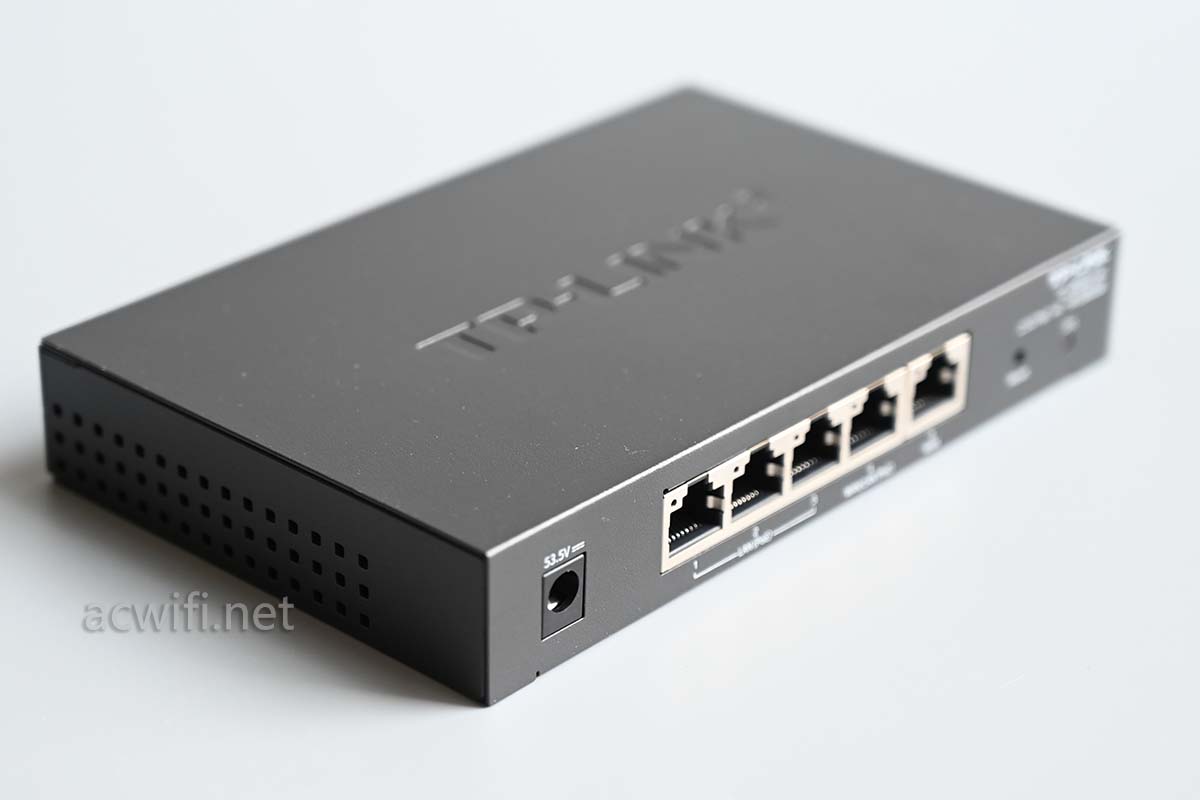

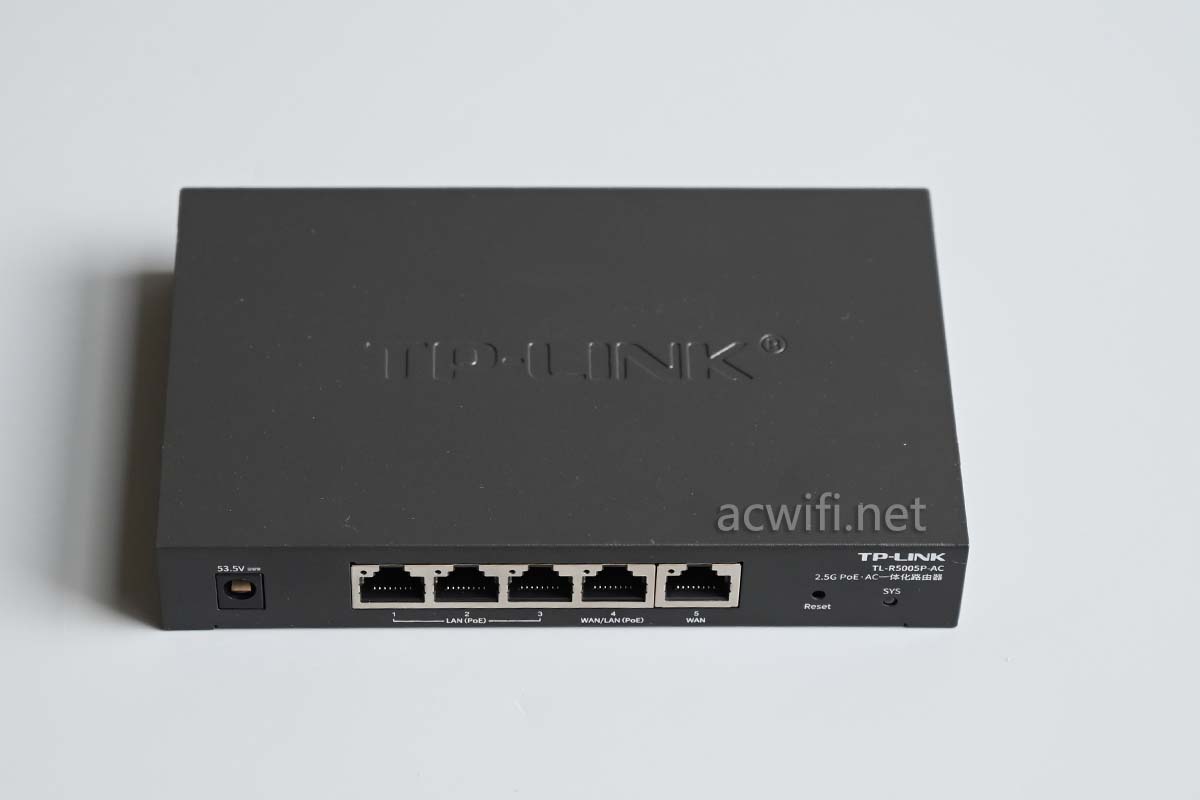

机身背面:

侧面有透气孔:

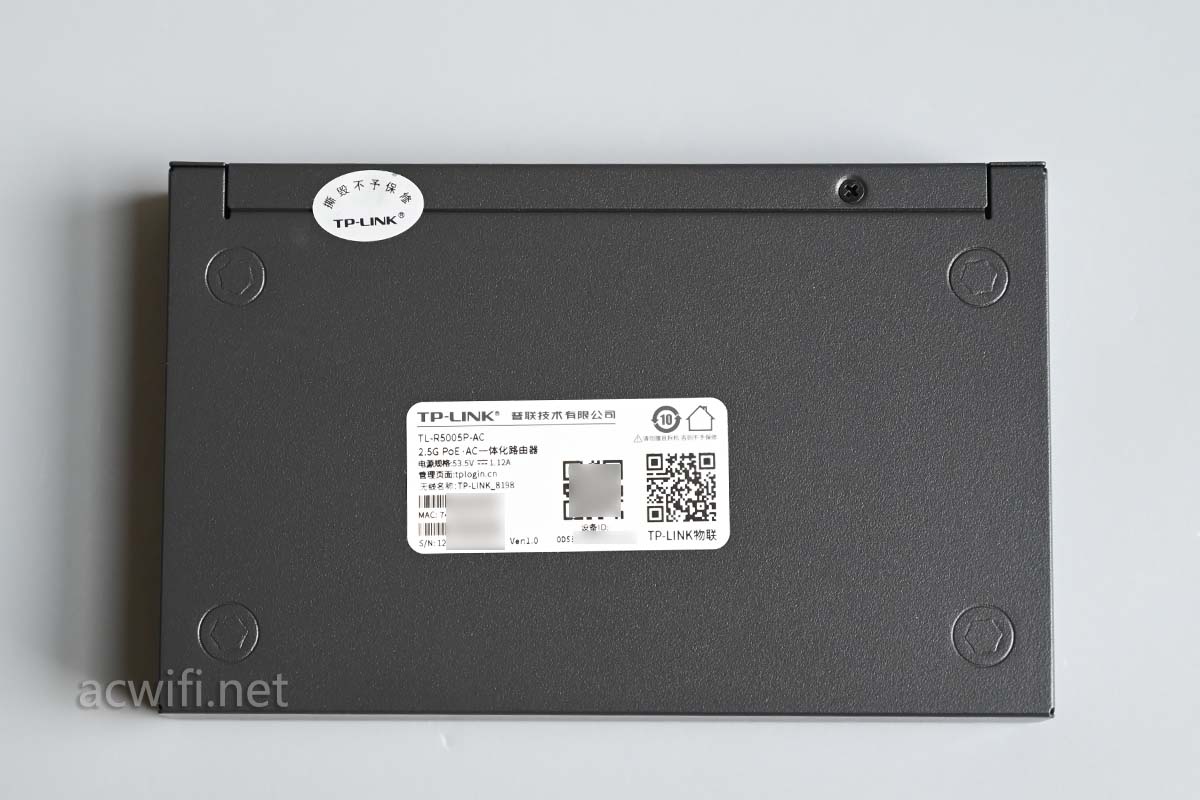

底面:

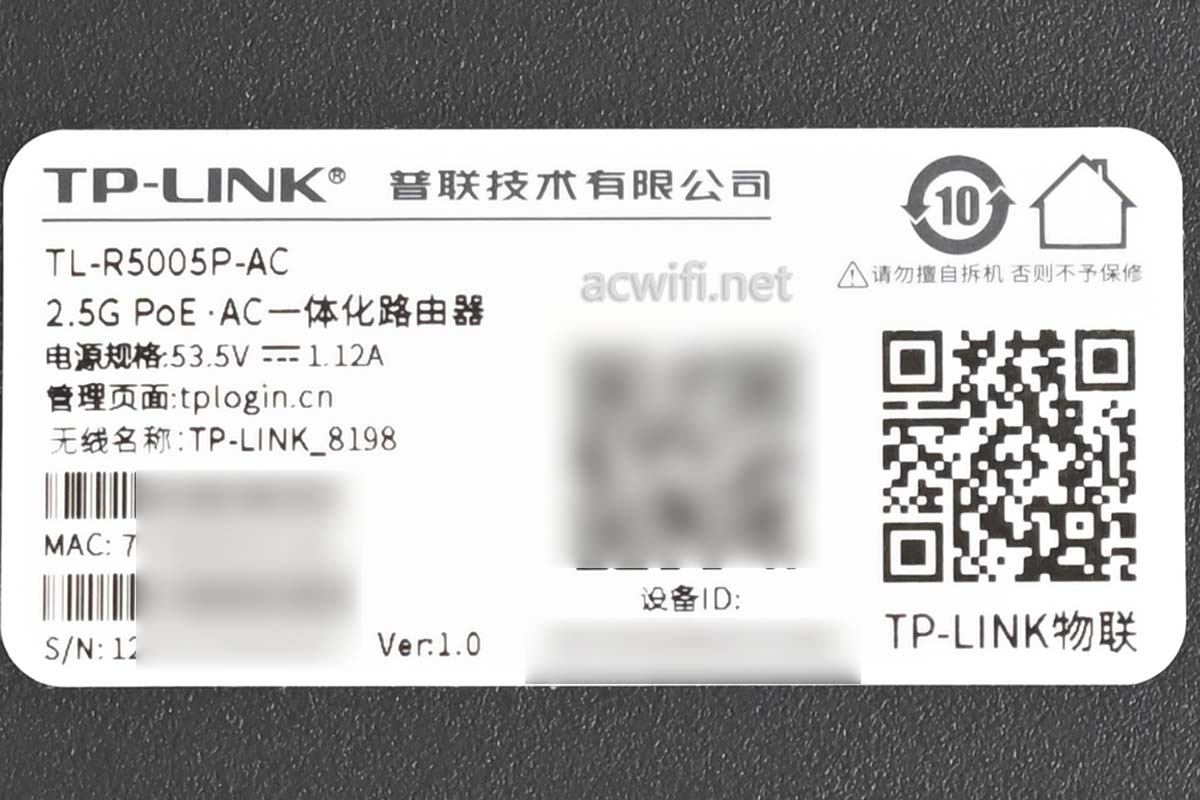

标签内容:

TL -R5005P-AC  2.5G PoE AC一体化路由器。

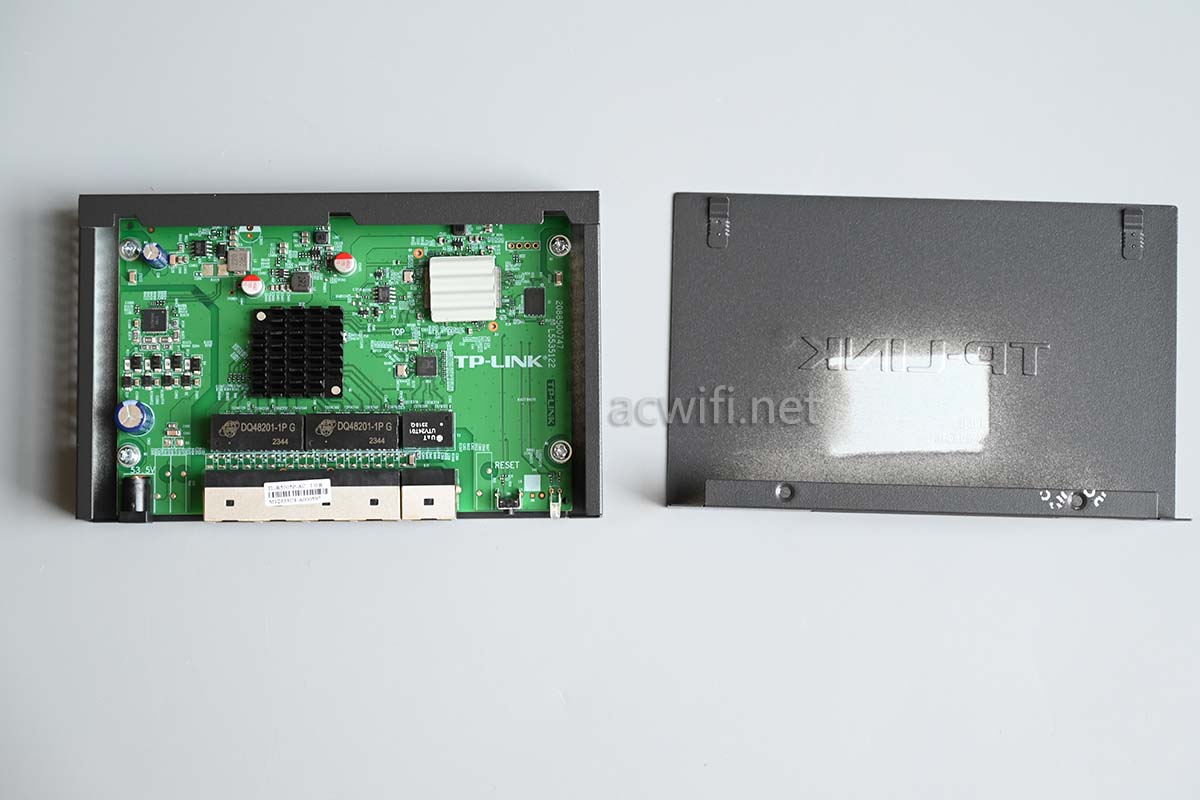

拆开铁外壳:

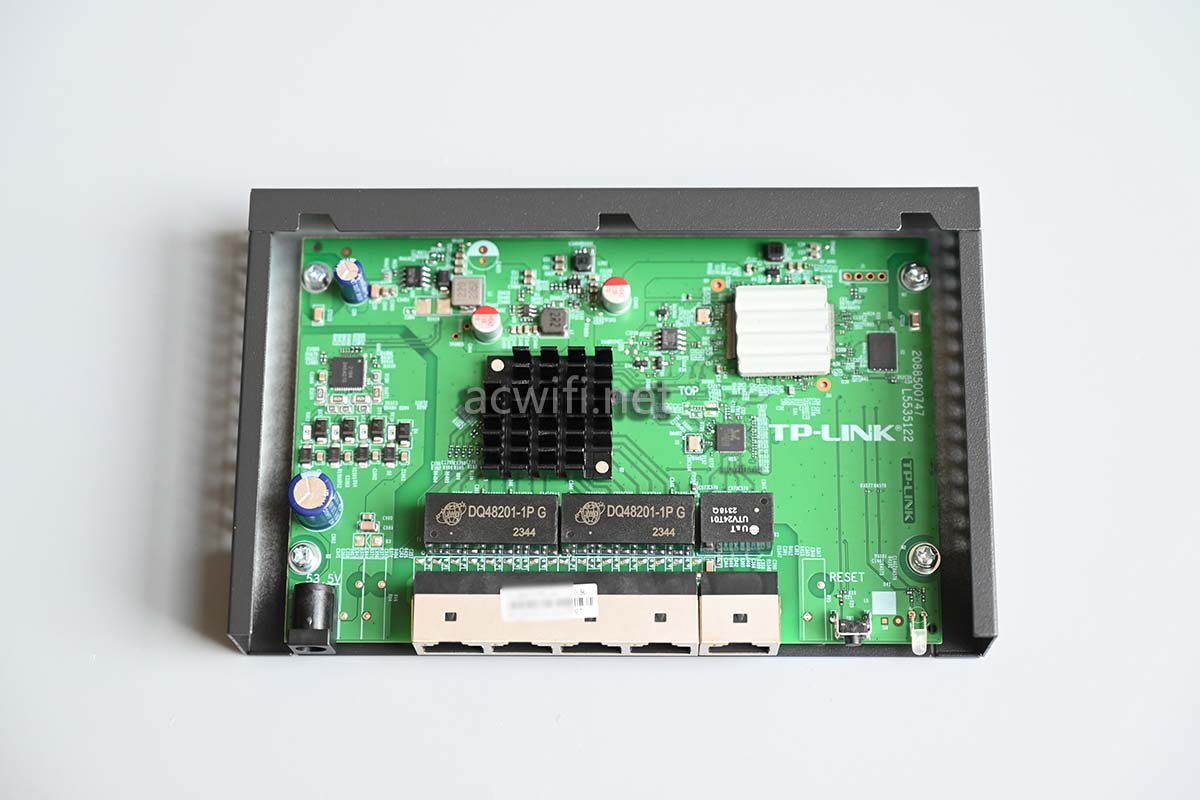

取出主板并翻转:

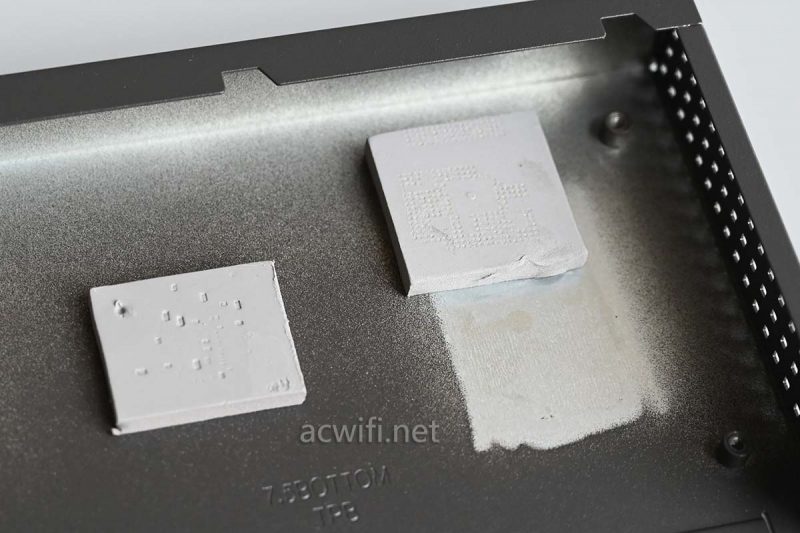

主板底部有2片厚厚的导热硅脂垫片:

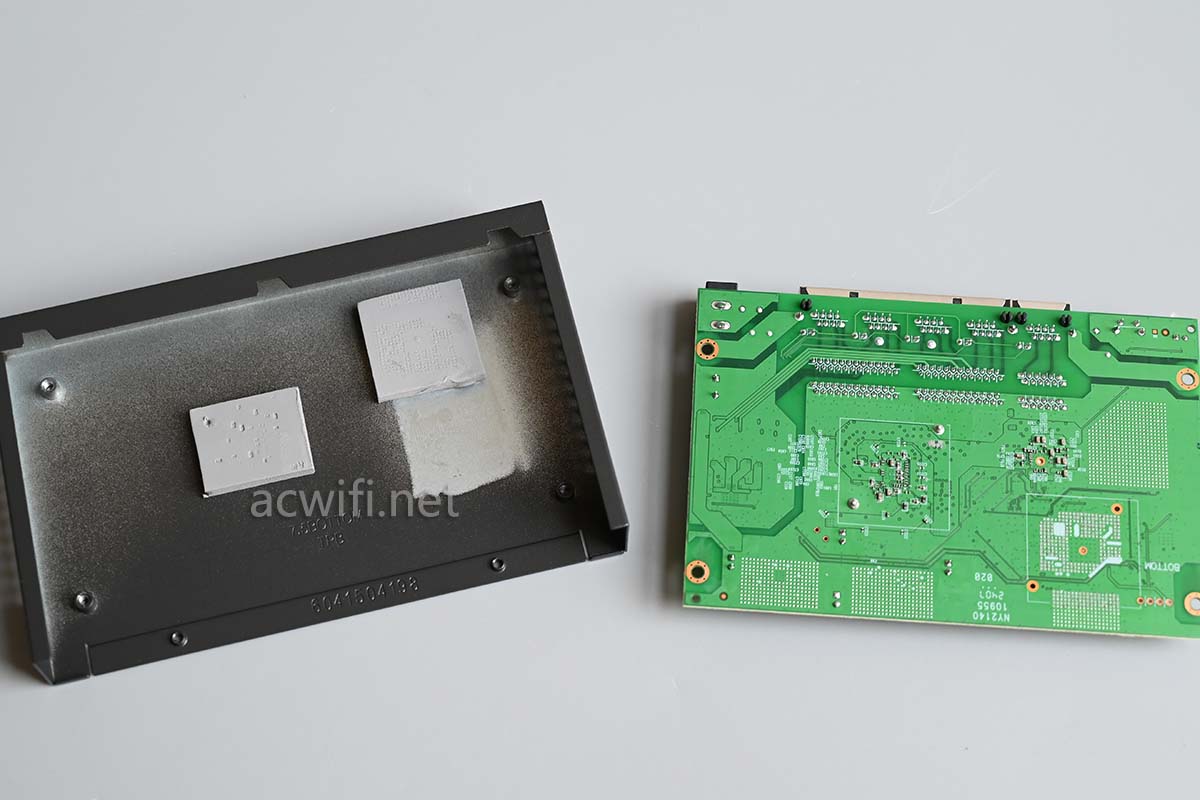

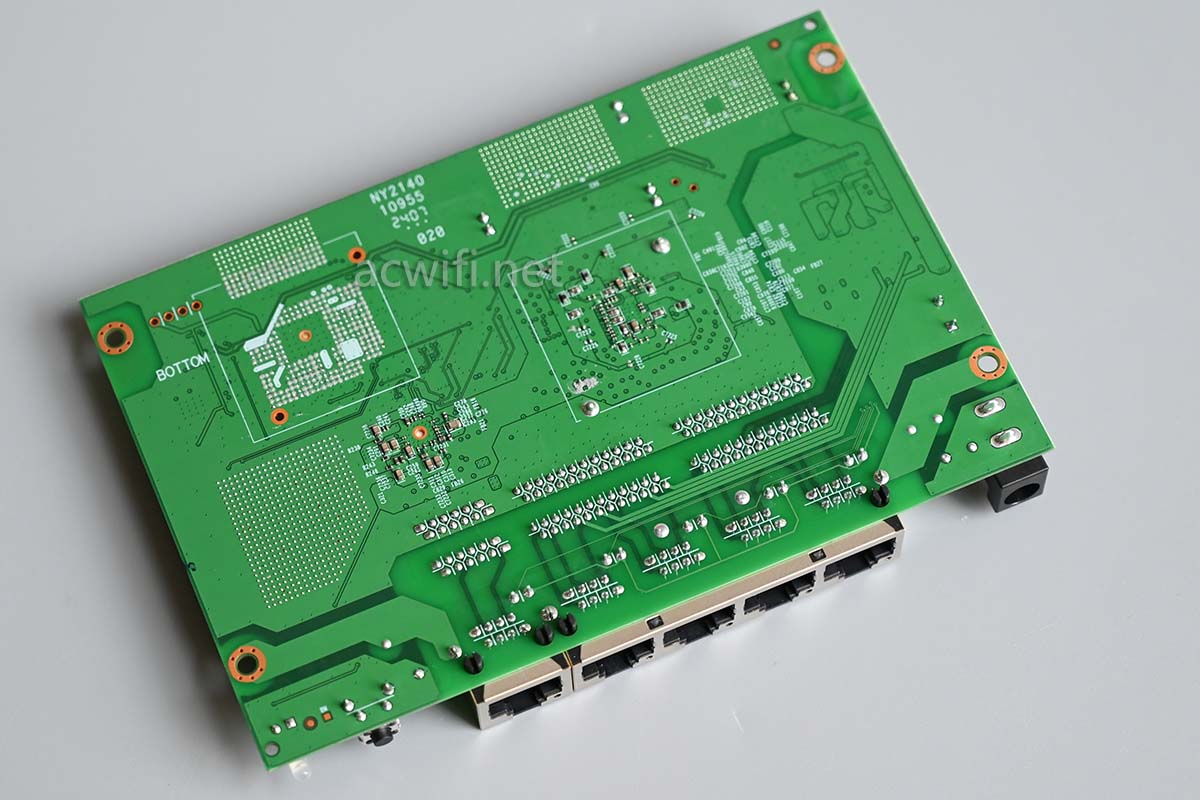

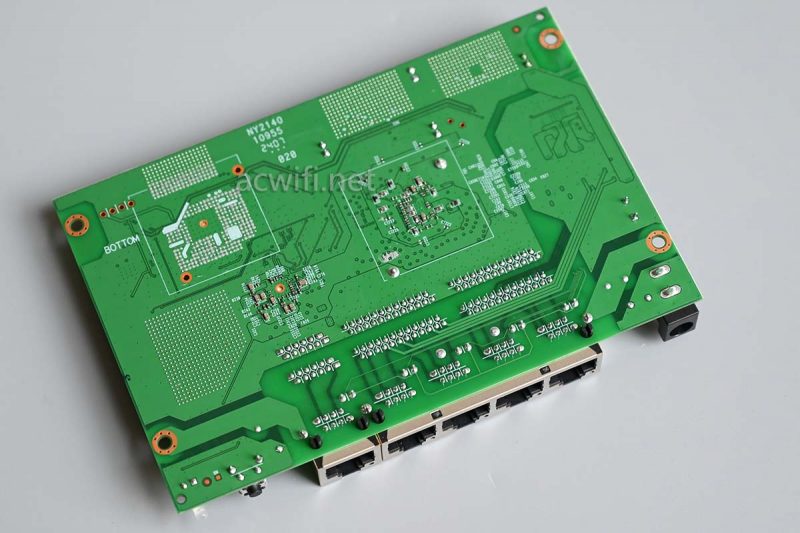

主板背面没有主要芯片:

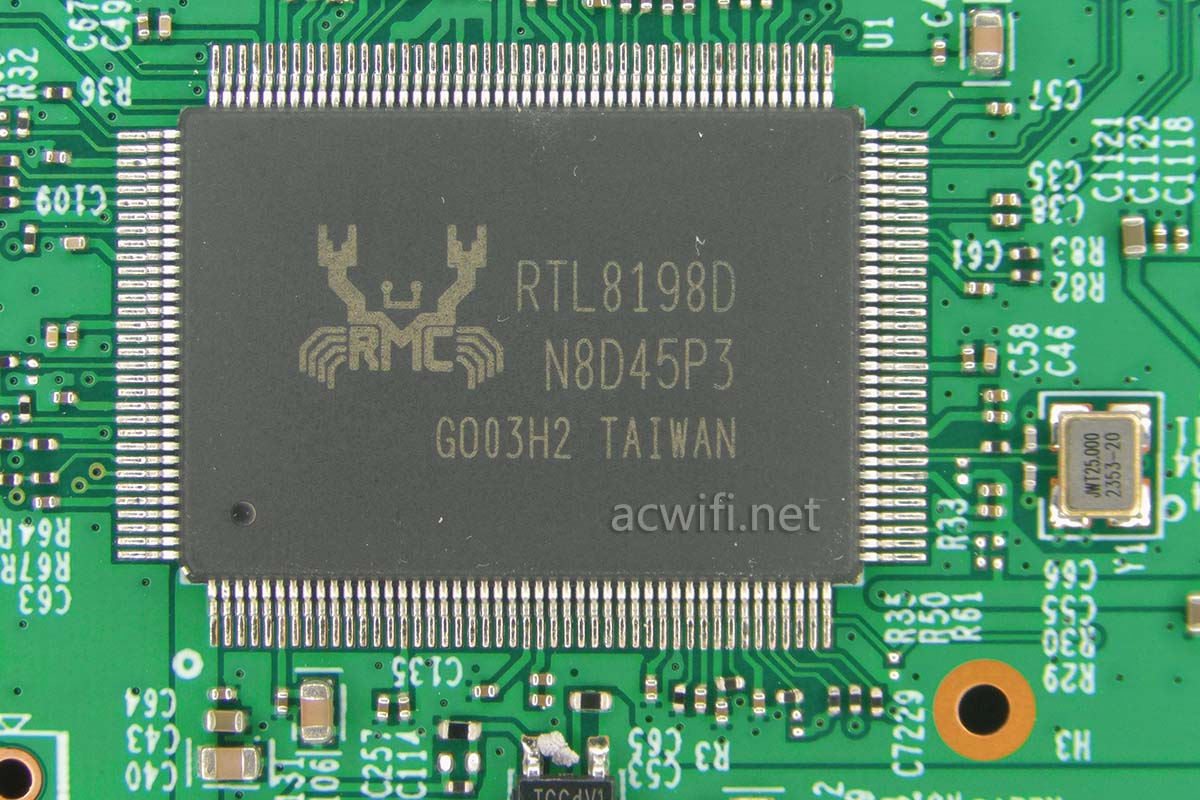

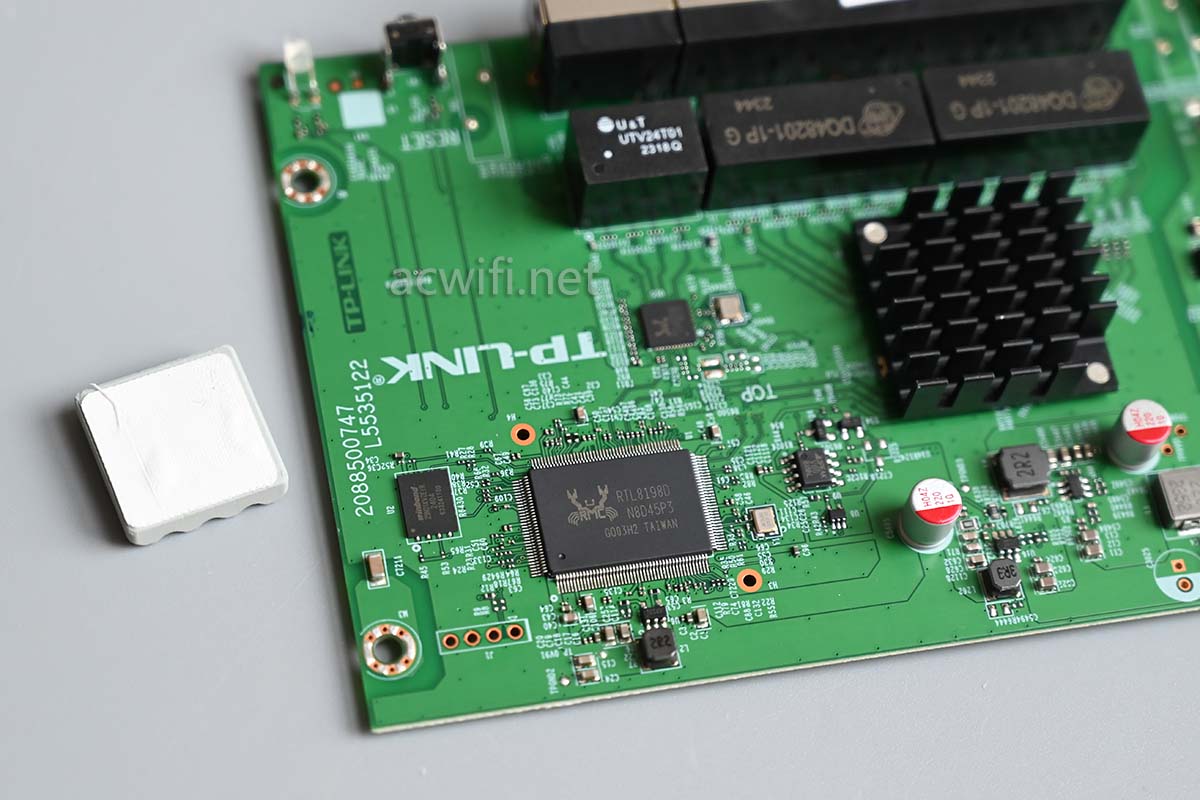

回到主板正面来,把碳化硅散热片拿走就能看见R500P-AC的CPU了:

CPU型号是RTL8189D,以前常见于AX1500的无线路由器里面。双核900MHz,MIPS架构,28nm制程,集成四个千兆口,支持HSGMII。内存也集成在里面,但不知道内存容量是128MB还是256MB还是512MB。已知系统待机时的内存占用率是20%,屈指一算,应该是256MB内存。

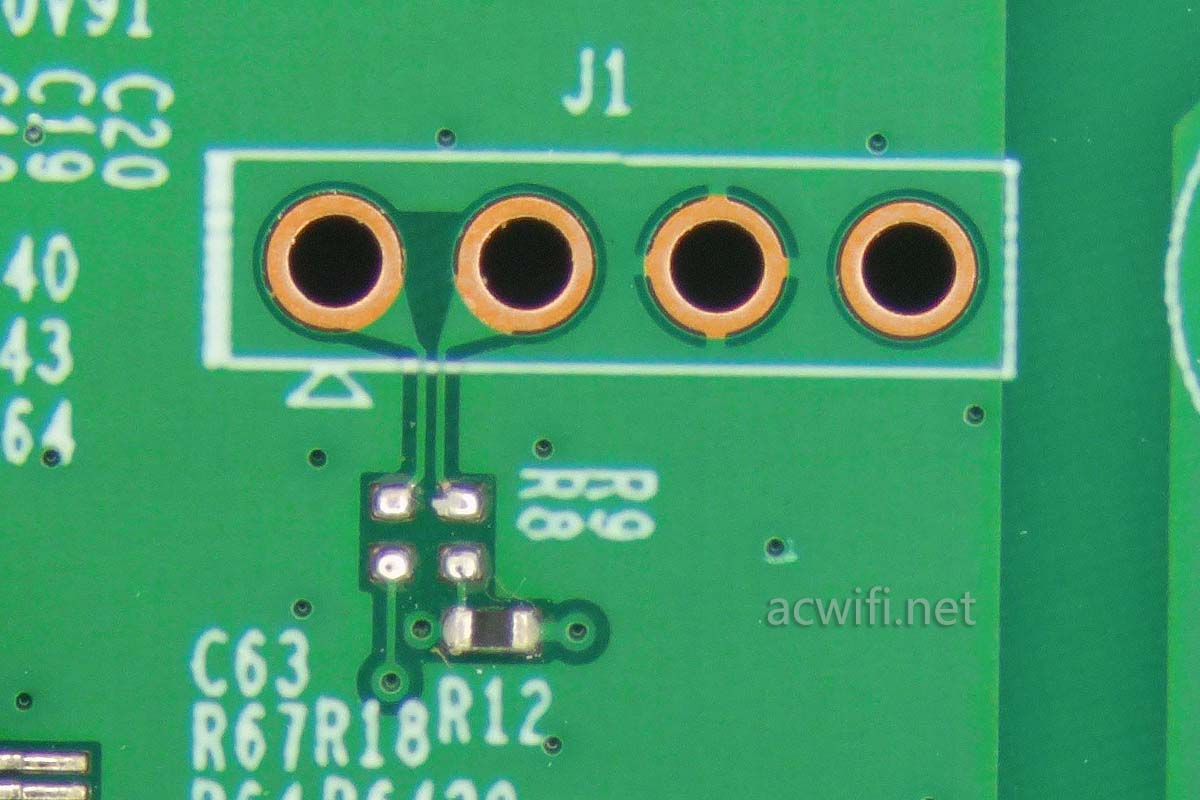

看不了TTL启动信息,原因看下图便知:

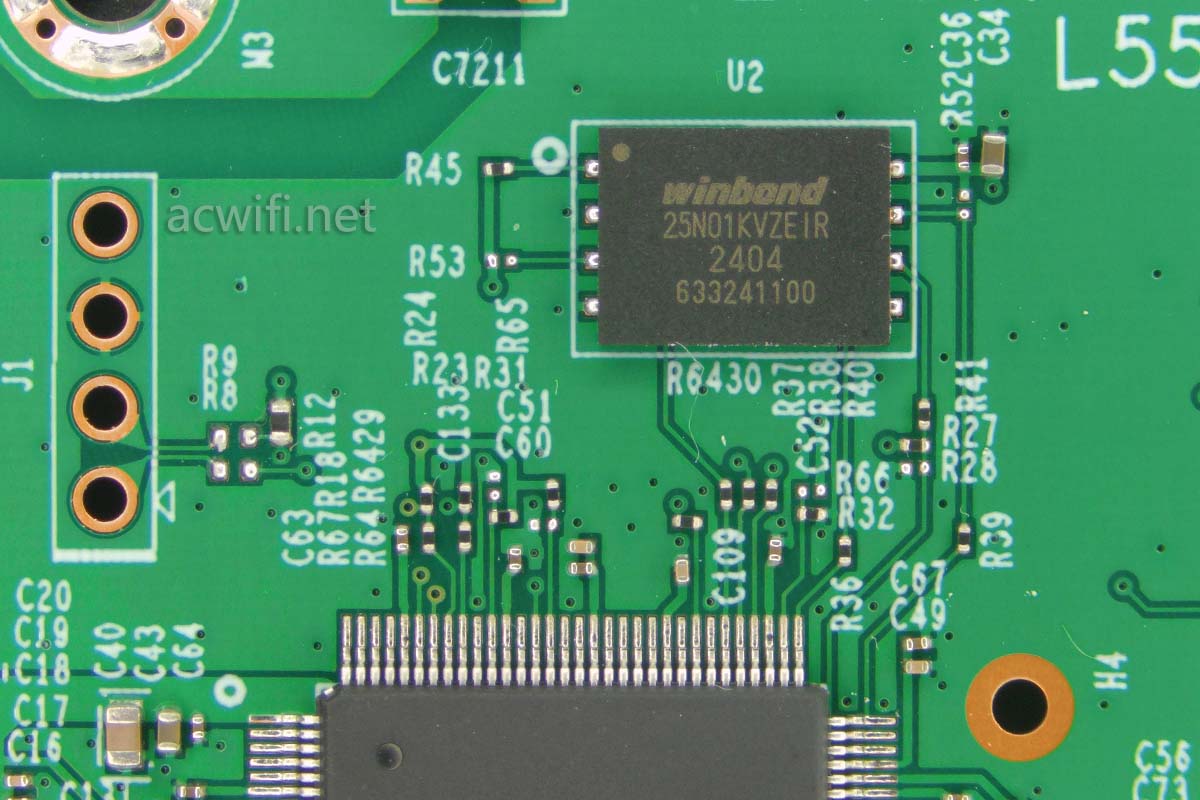

CPU旁边的内存芯片是W25N01KVZEIR,容量128MB:

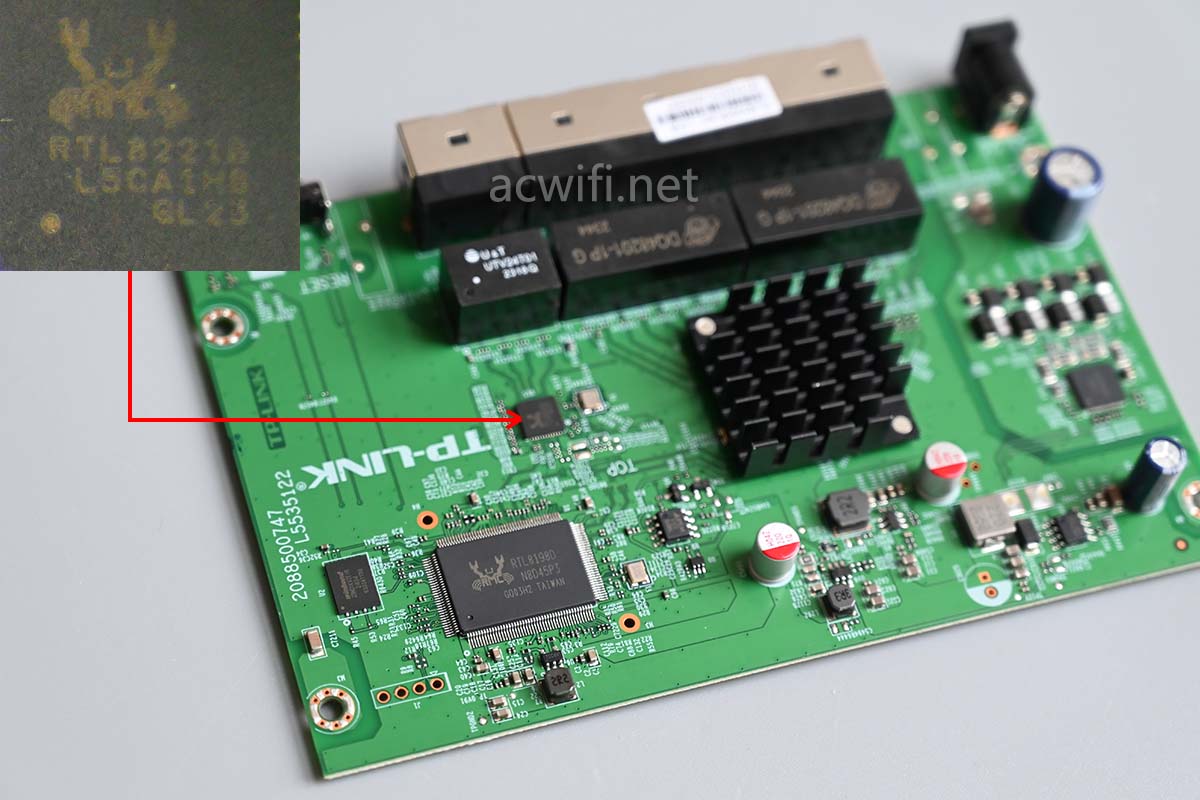

CPU连接着一颗2.5G PHY芯片:RTL8221B

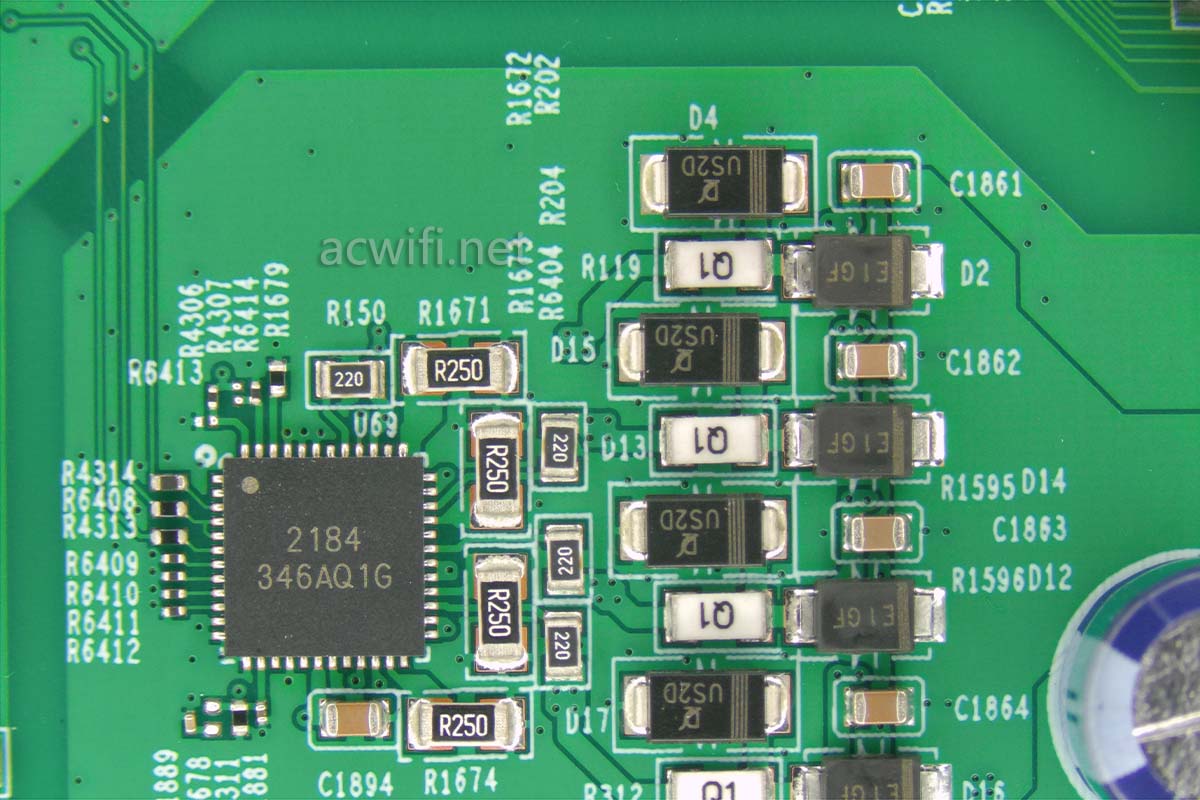

上图主板右边的以太网供电控制器(PSE)的型号是XS2184,支持四通道,每个端口最大功率30W。

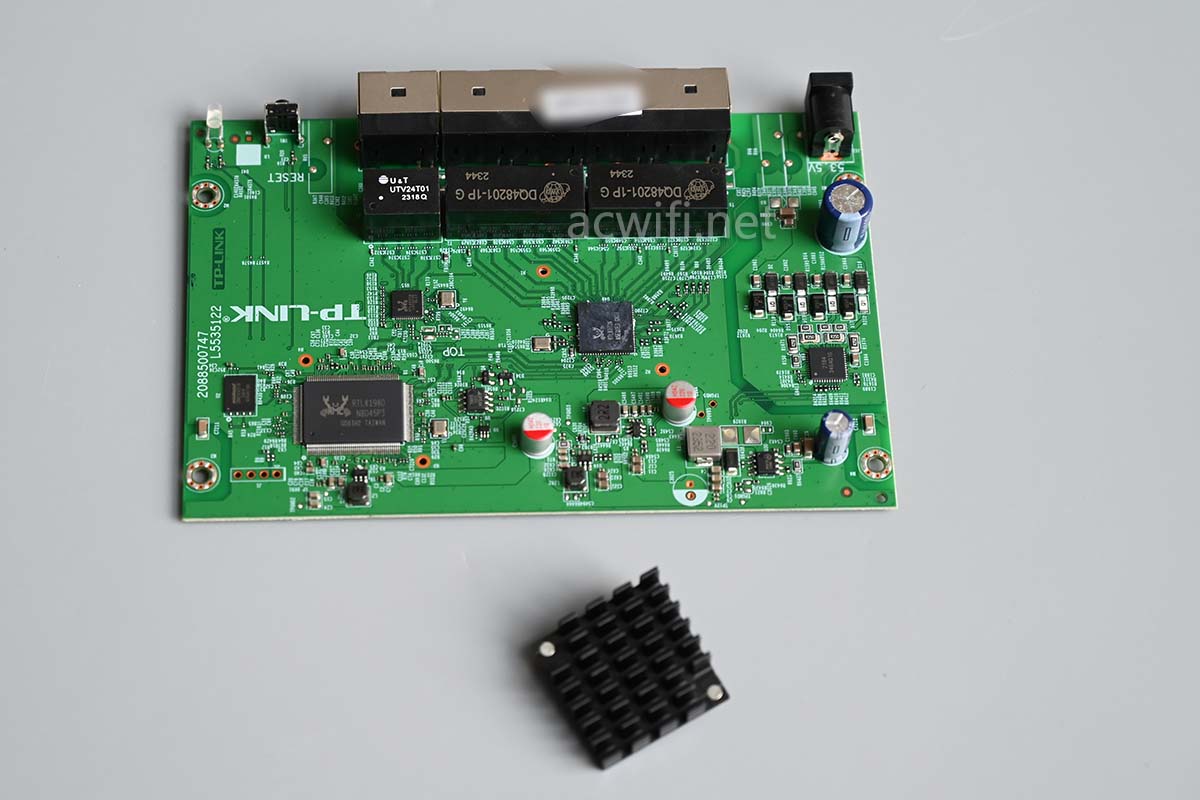

用吸锡器拆下散热器:

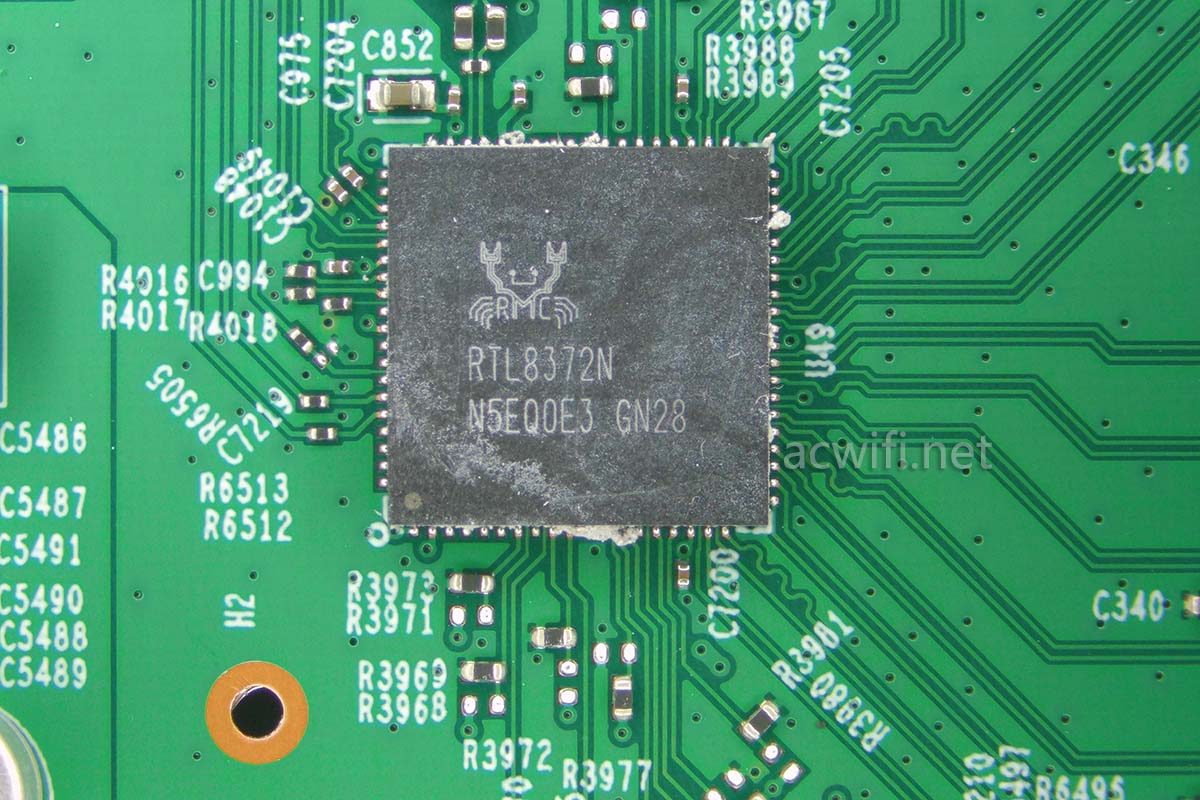

散热器下的是四口2.5G交换芯片,型号是RTL8372N:

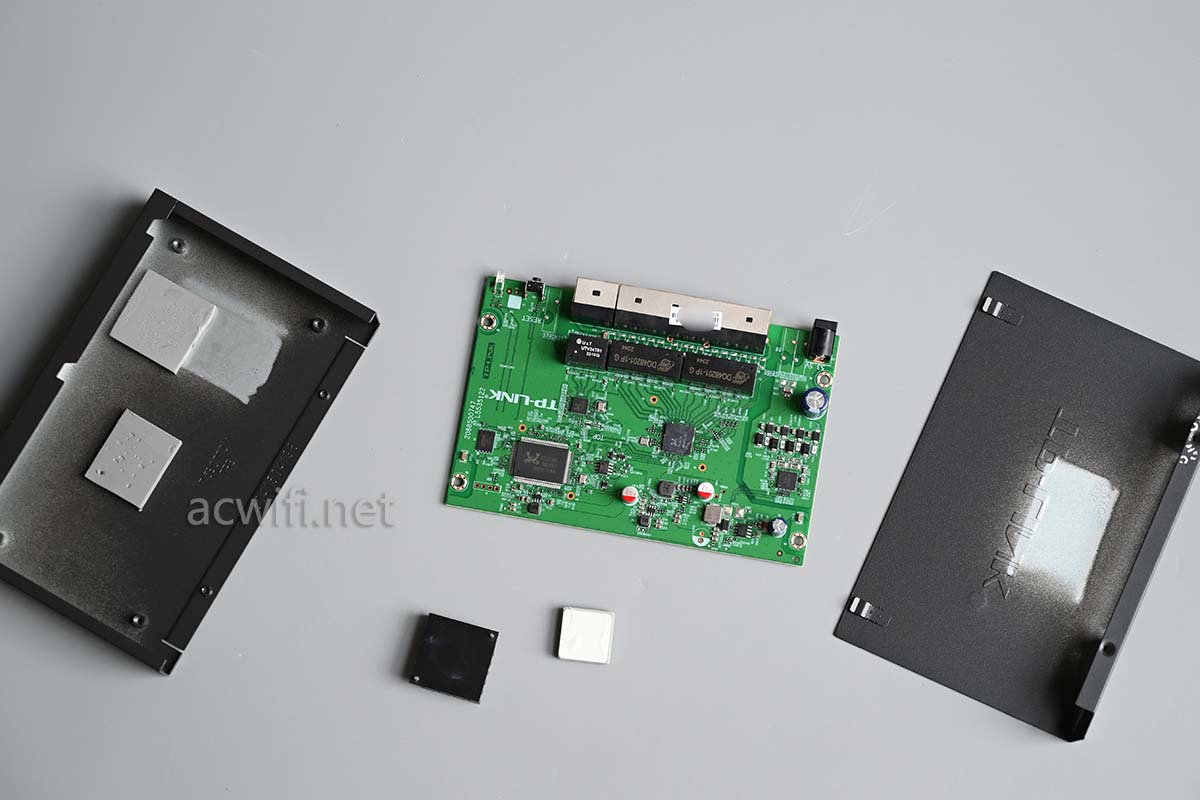

R5005P-AC拆完了:

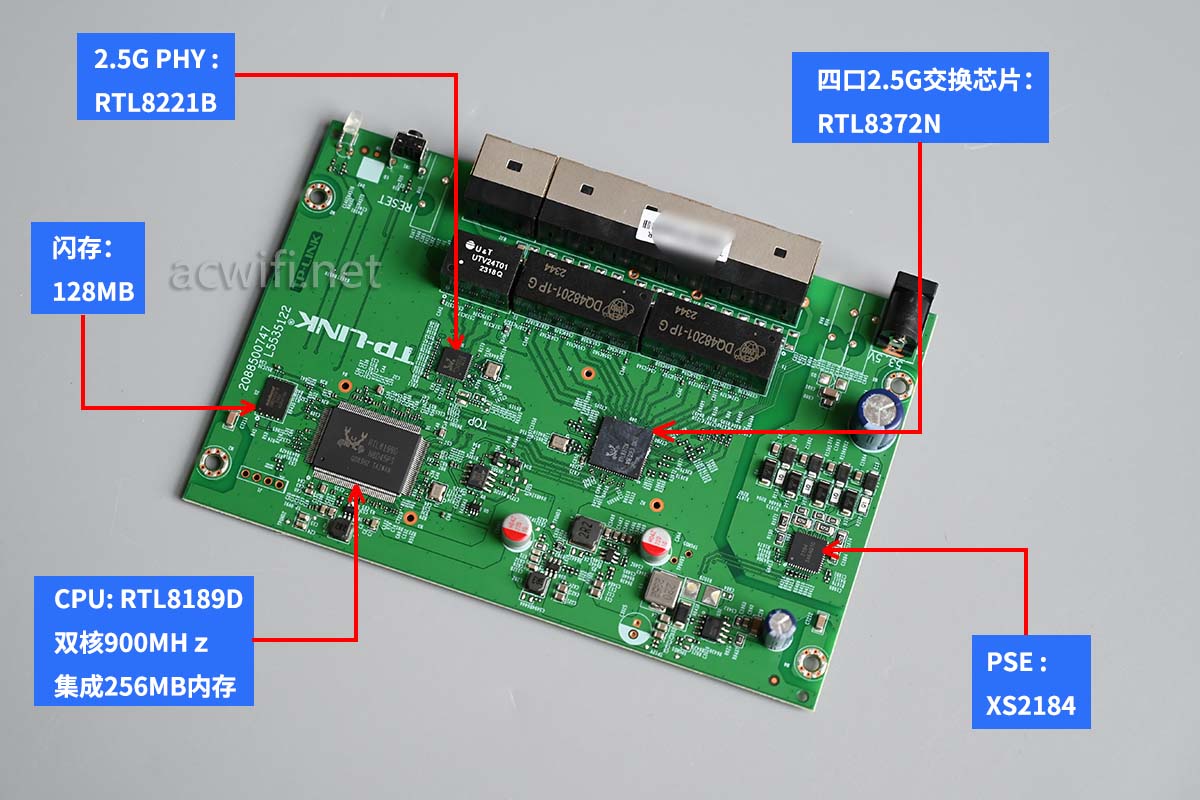

所有芯片型号如下图:

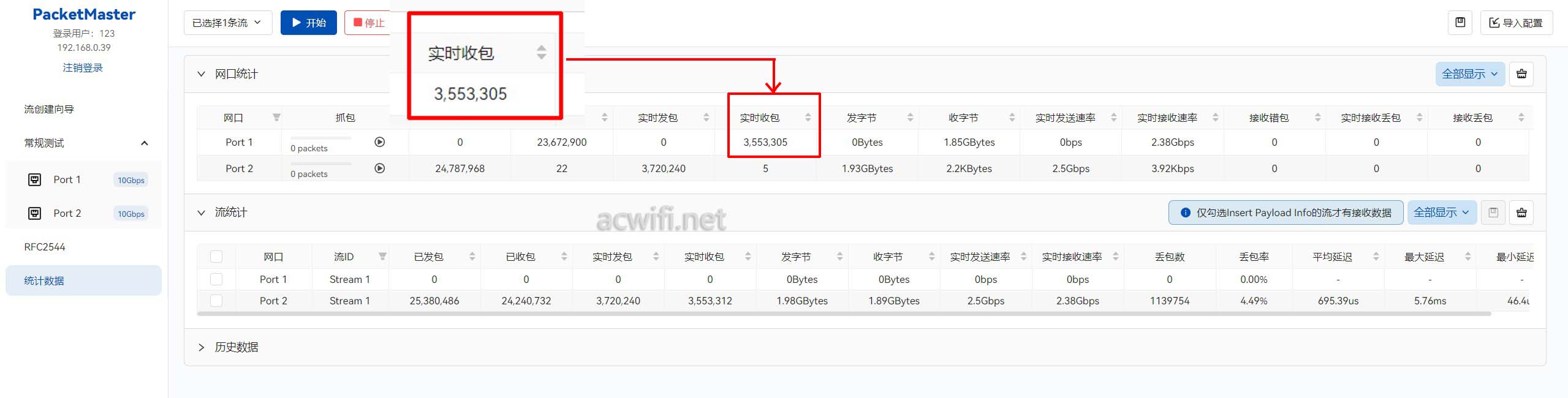

使用PackerMaster工具测试R5005P-AC的小包(64byte)转发率,测得的结果是3.553Mpps,差不多满了。

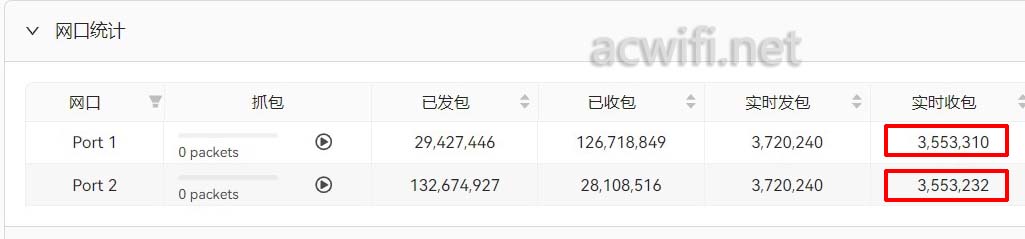

然后测一下双向转发,结果跟前面的一样,两个方向都能跑到3.553Mps:

硬件转发性能是没有问题的。

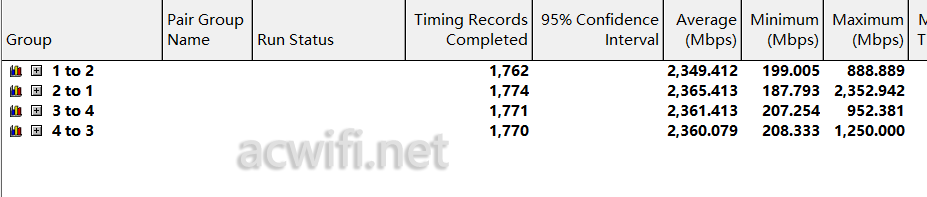

四个2.5G Lan同时双向打流,也没有瓶颈。各口各方向都达到了2.5G端口的上限。

如果关闭硬件加速,WAN to LAN只有不以400Mbps。

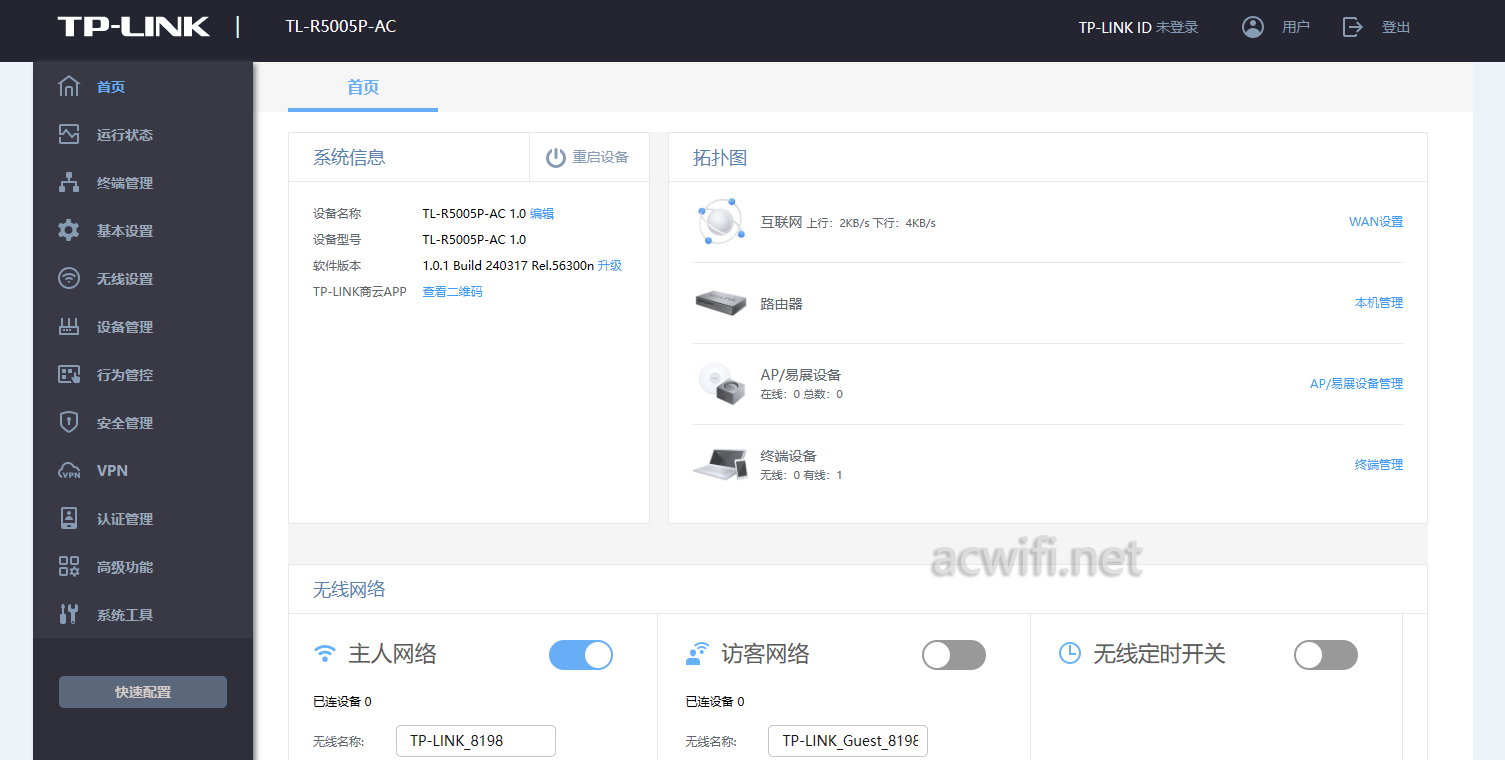

系统界面:

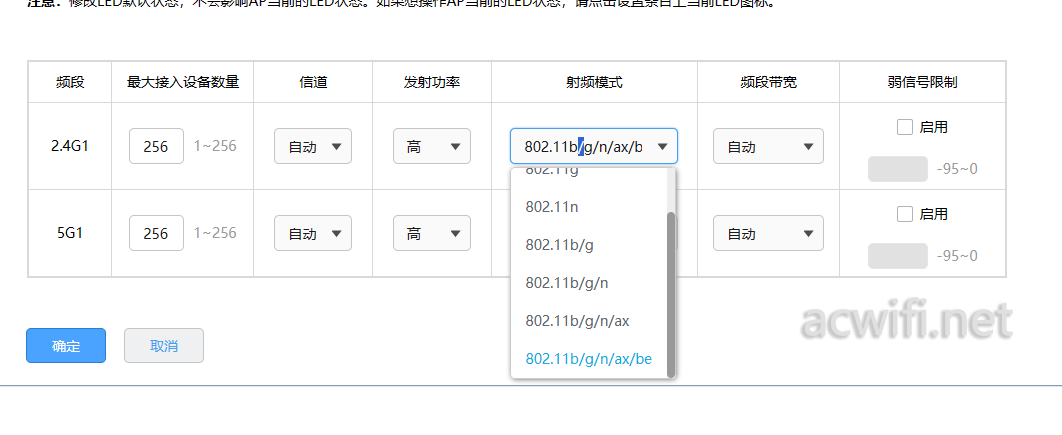

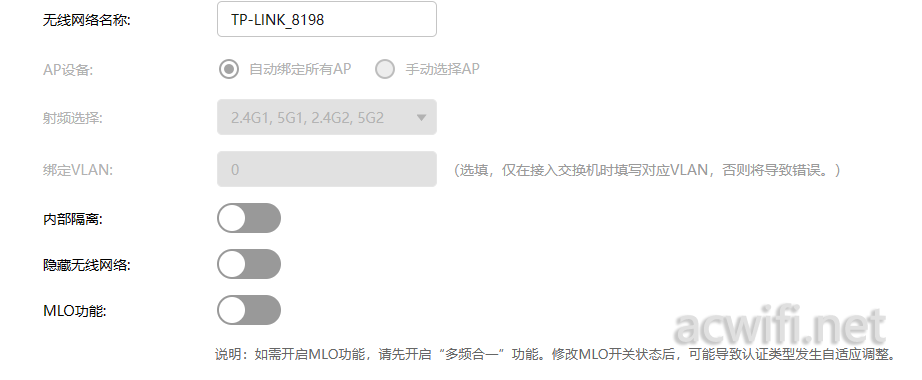

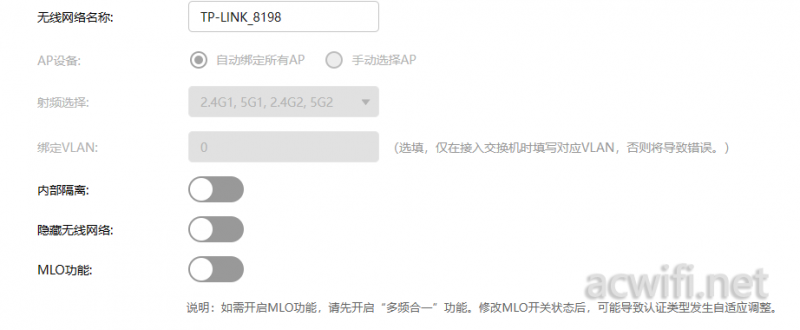

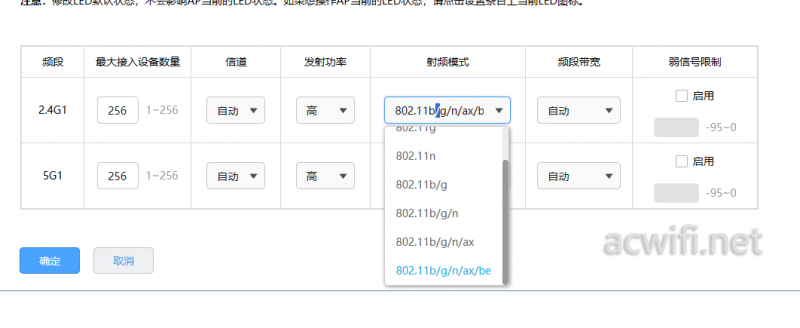

支持双WAN,支持IPTV设置。支持控制Wi-Fi 7 属性和MLO:

R5005P-AC 370元的价格,拥有五个2.5G网口,其中四个2.5G PoE供电,也能控制新出的AP和无线路由器。性价比是不错。
