TP-LINK TL-2420PB交换机拆机

这台交换机单手拿不起来,拆到我身水身汗。重,很重,非常重!5.5KG。

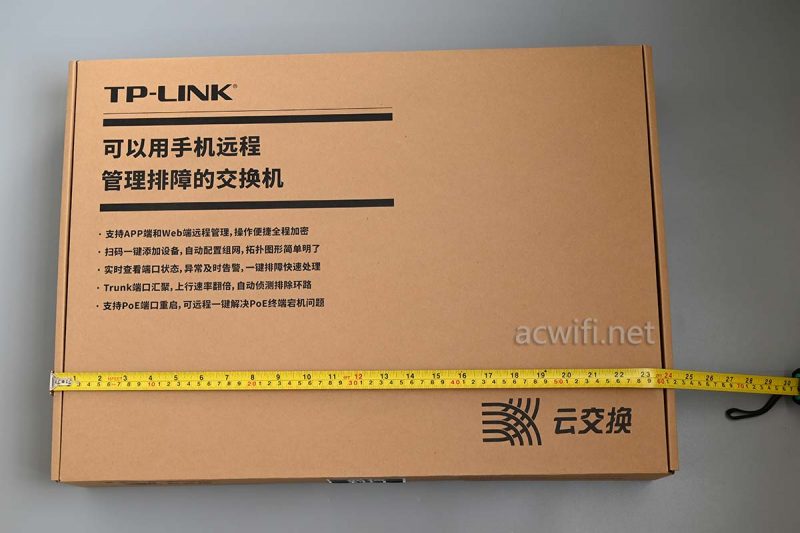

TP-LINK TL-2420PB的外包装盒也很大:

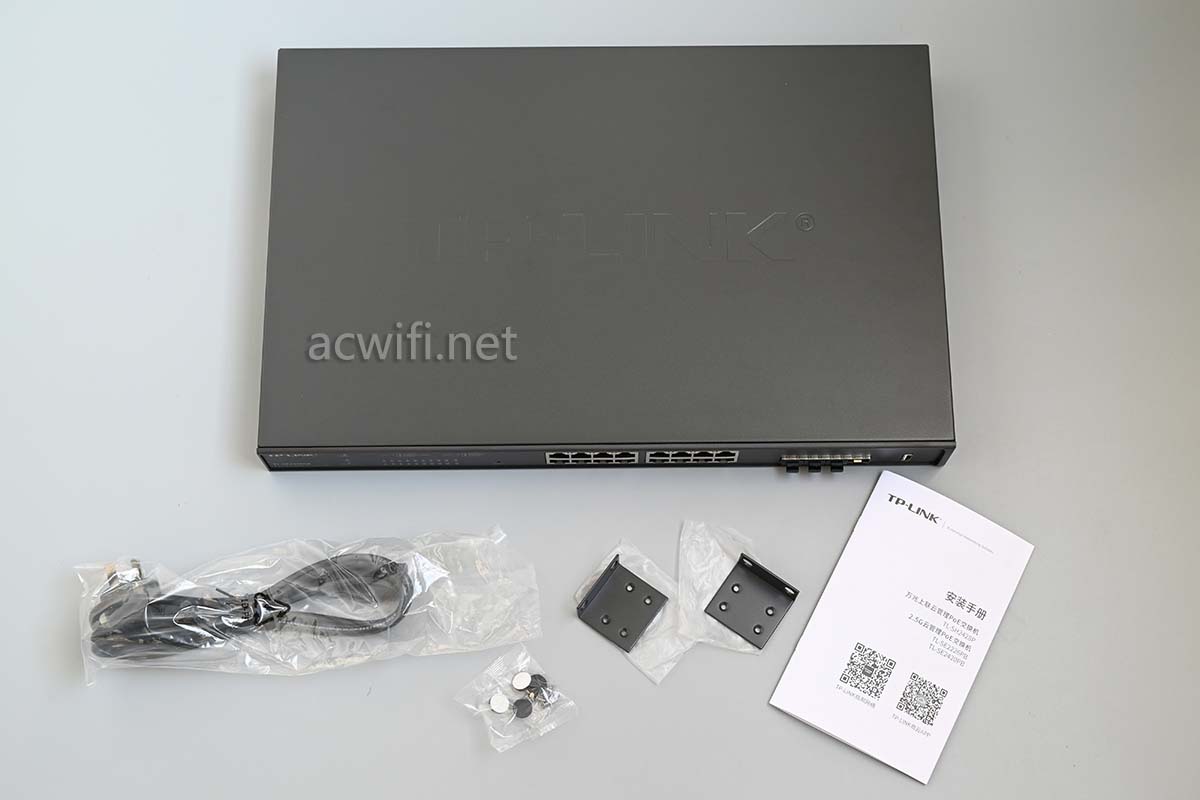

取向机身和配件:

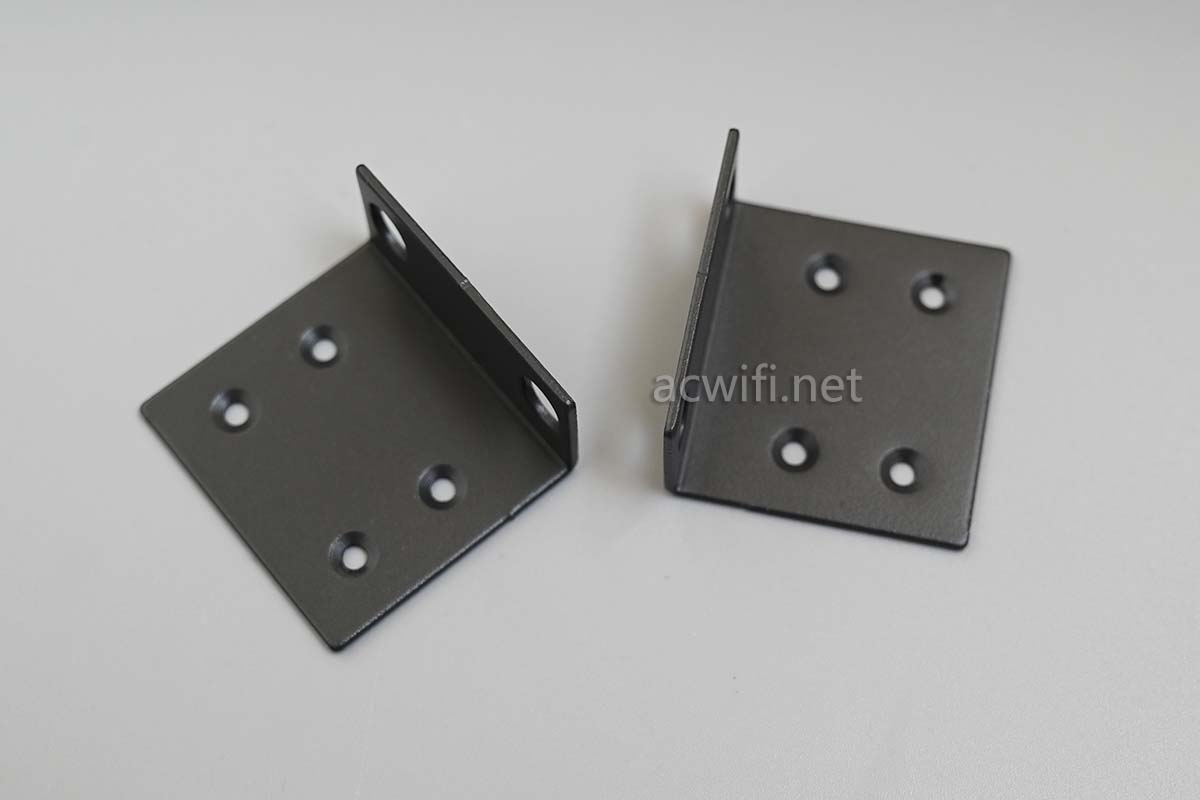

耳朵那么短小,机身就必然很大。

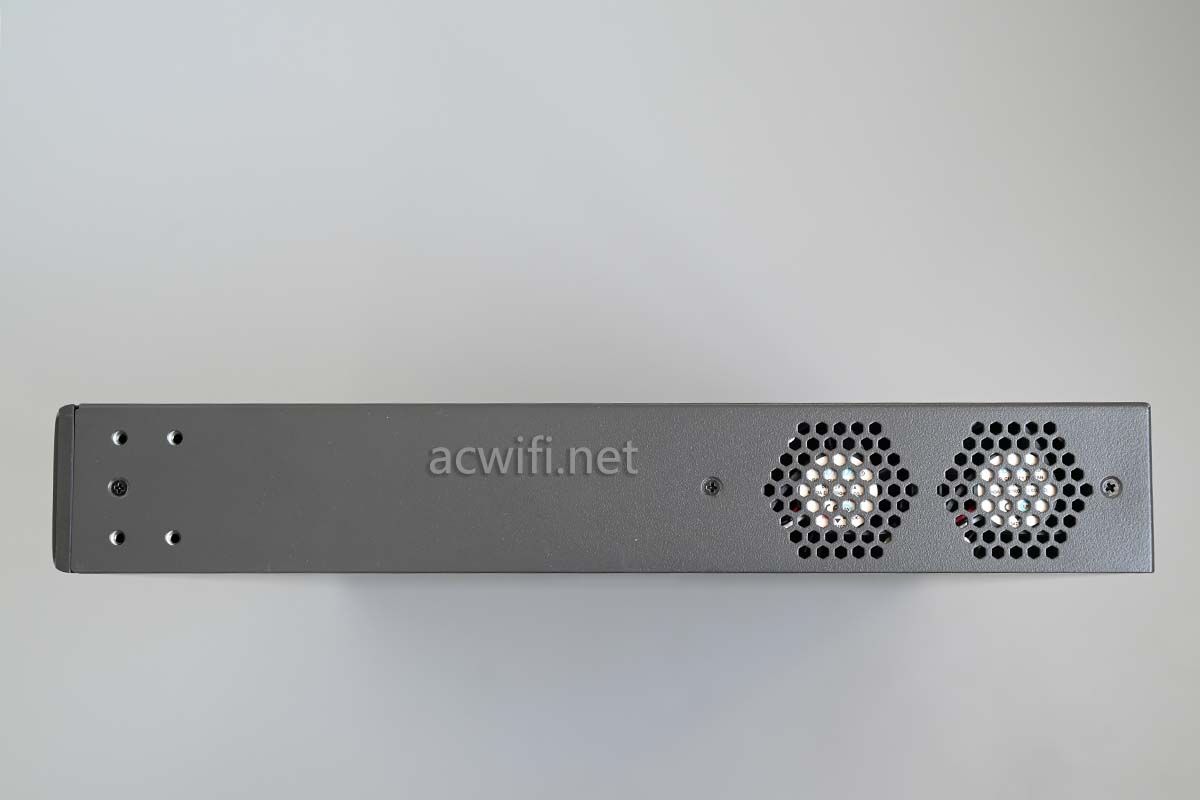

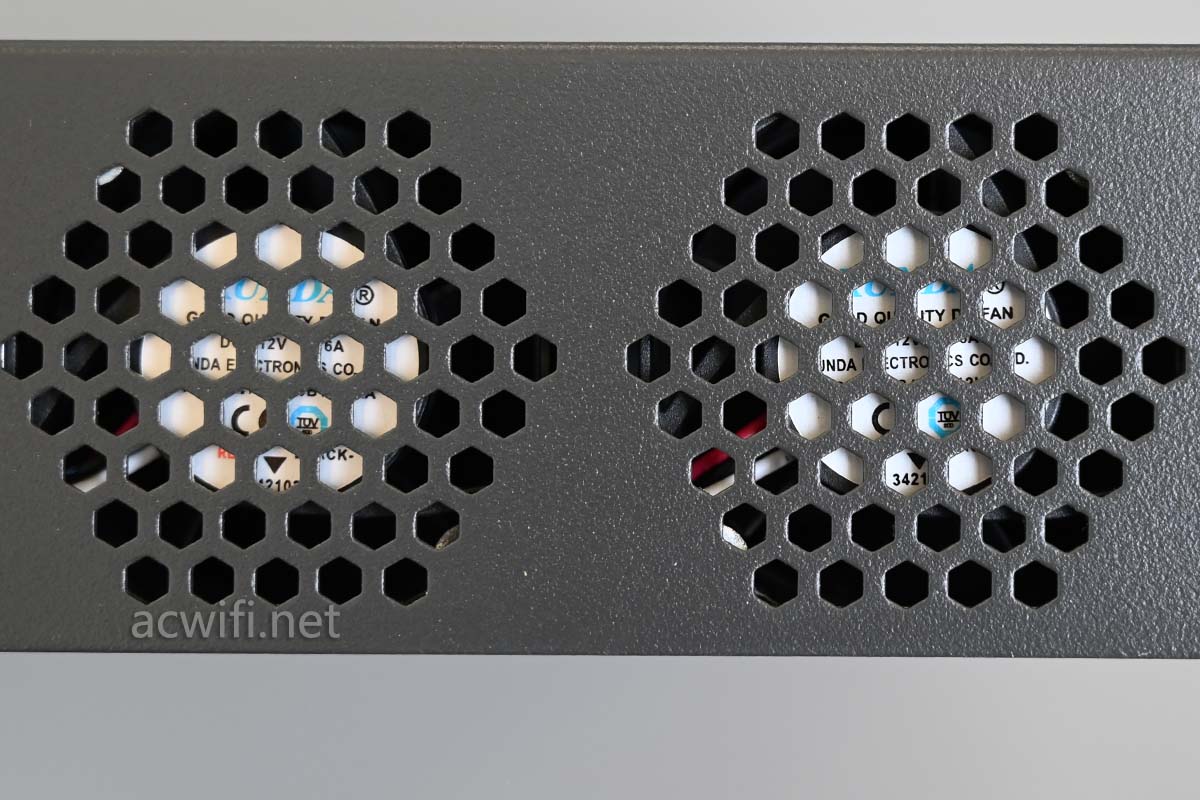

机身一侧有两个散热风扇:

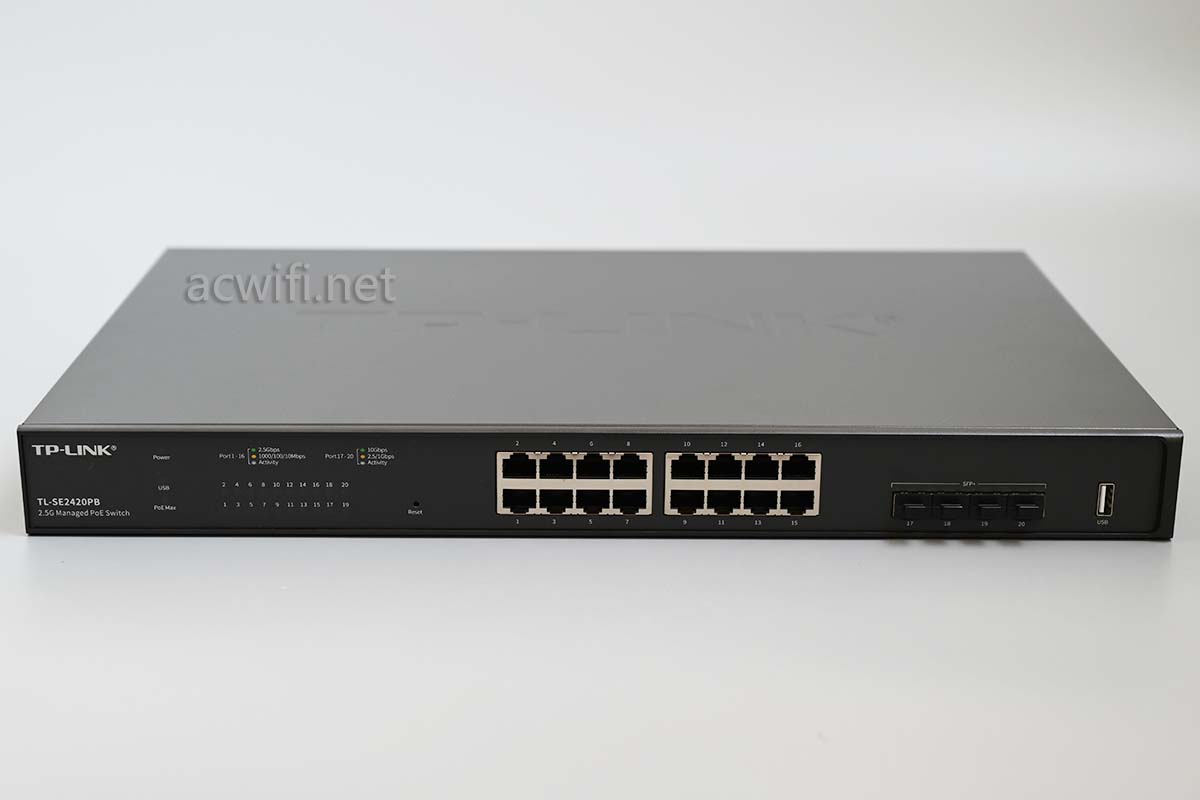

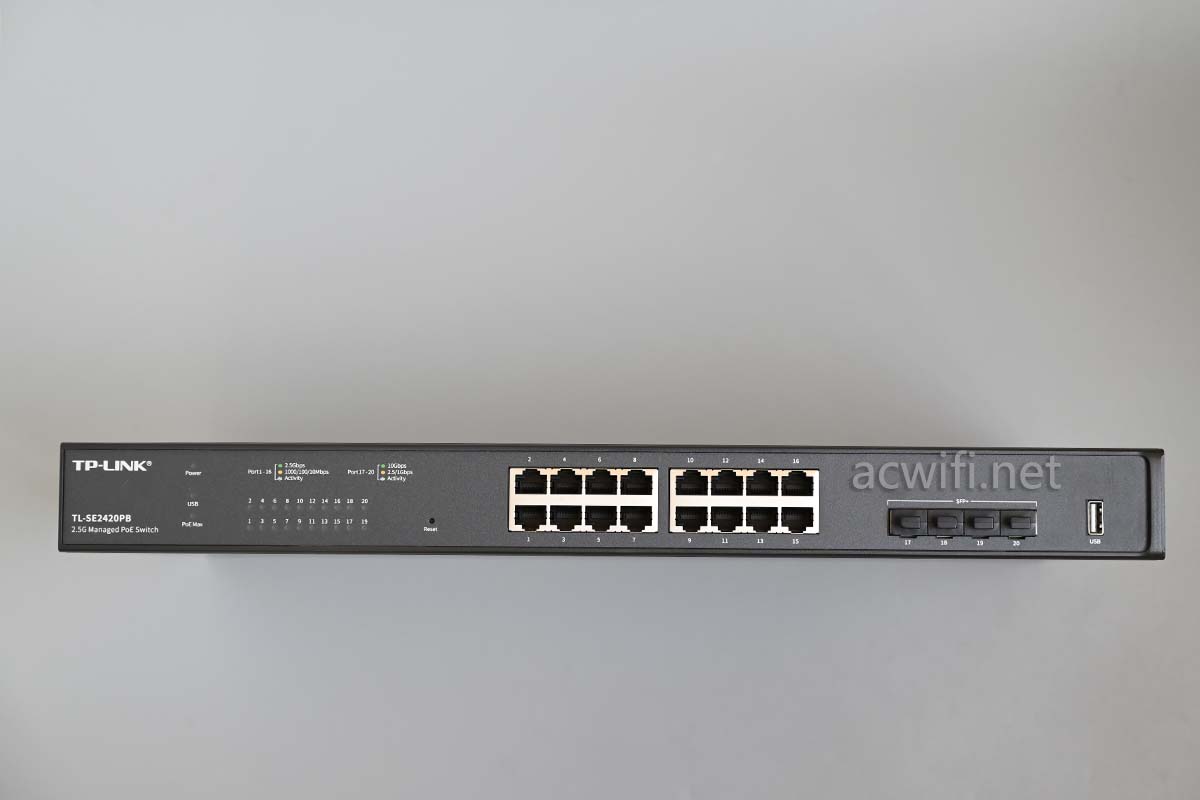

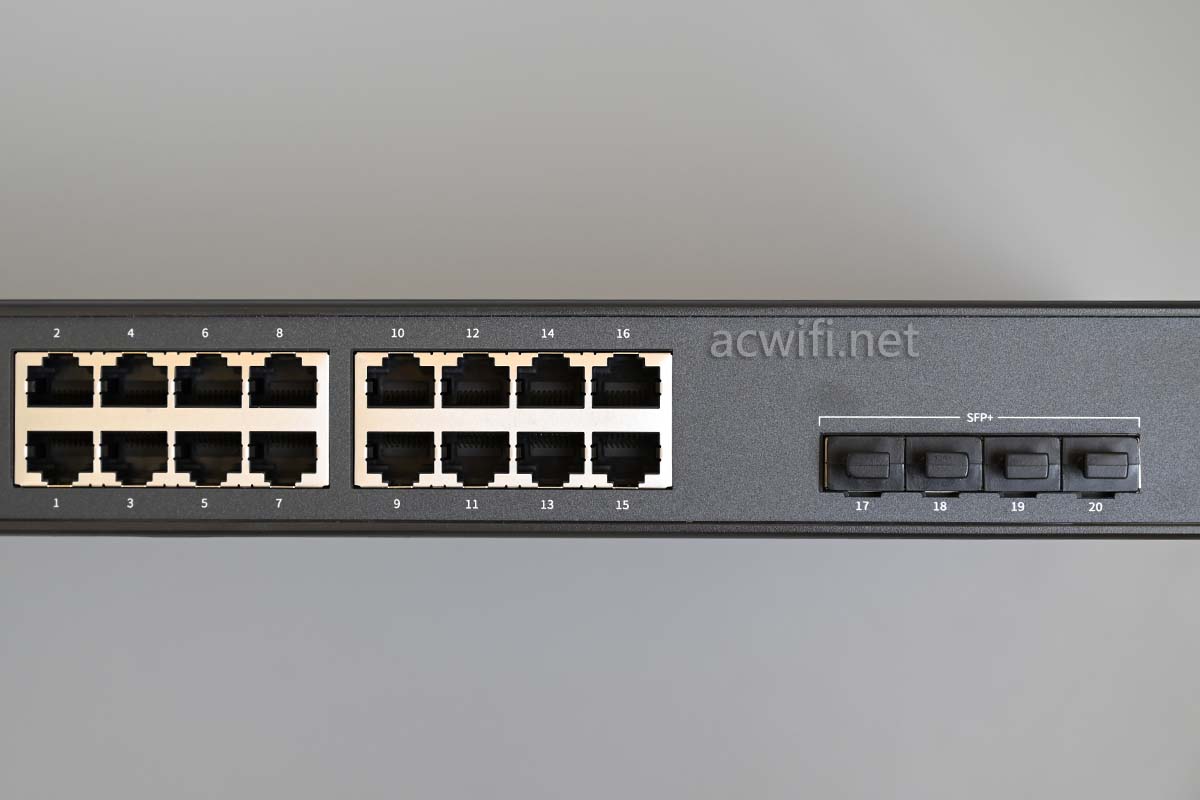

交换机正面:

2.5G网口一共有16个,10G SFP+ 一共有4个。端口数量比较丰富,如果SE2109PB满足不了你,那么这么翻倍的2.5G网口数量且还多了3个SFP+的SE2420也许适合你。(价格当然也翻倍了)

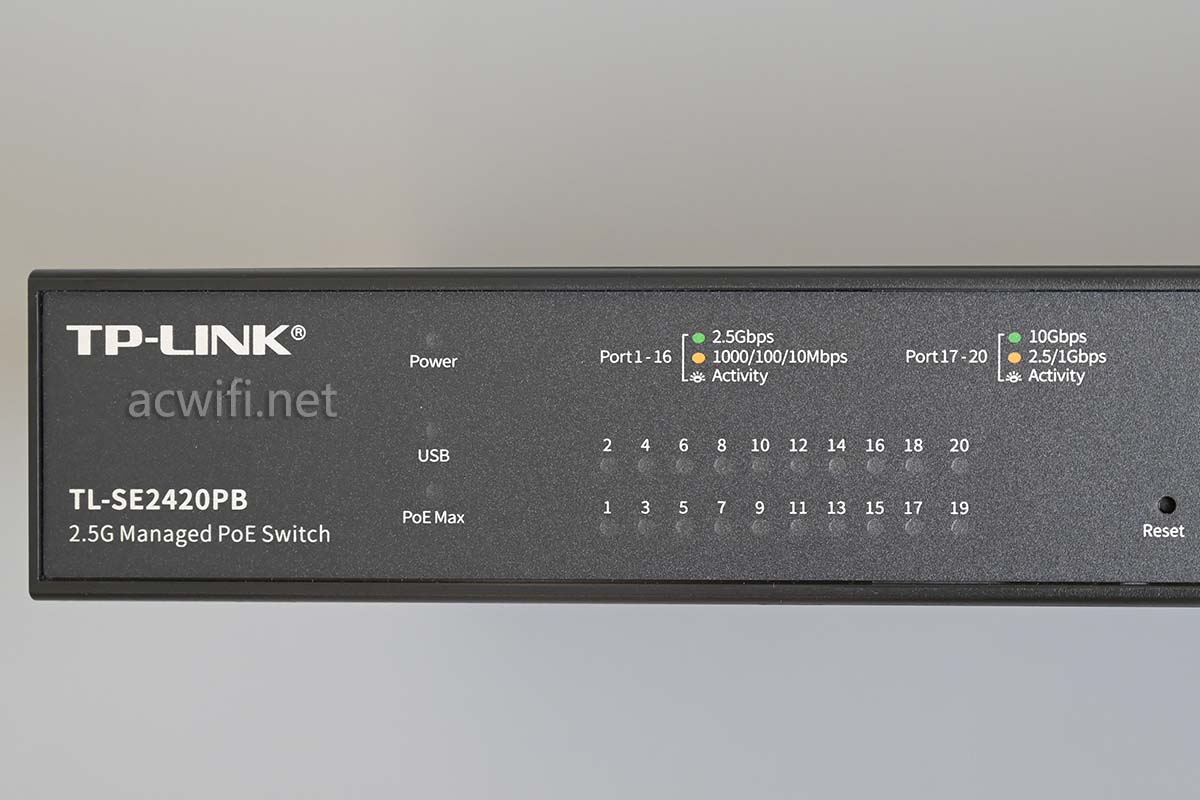

指示灯面板:

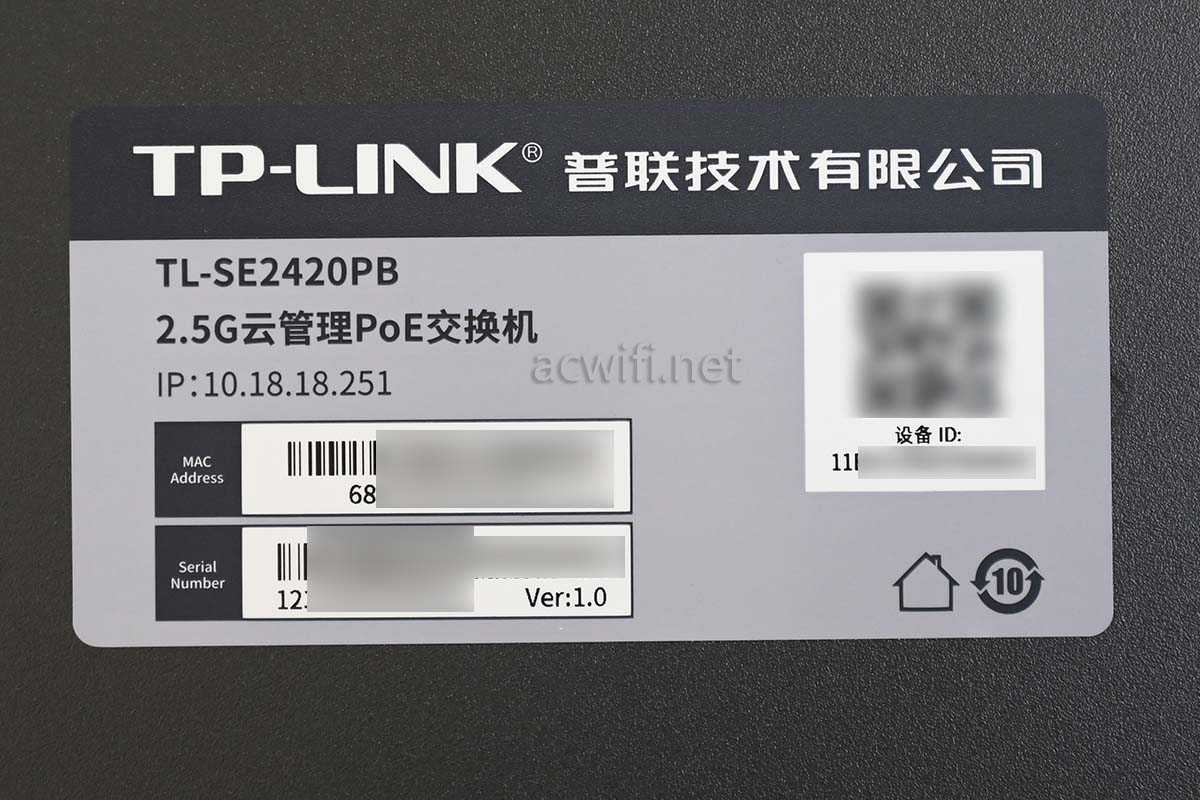

机身底部标签:

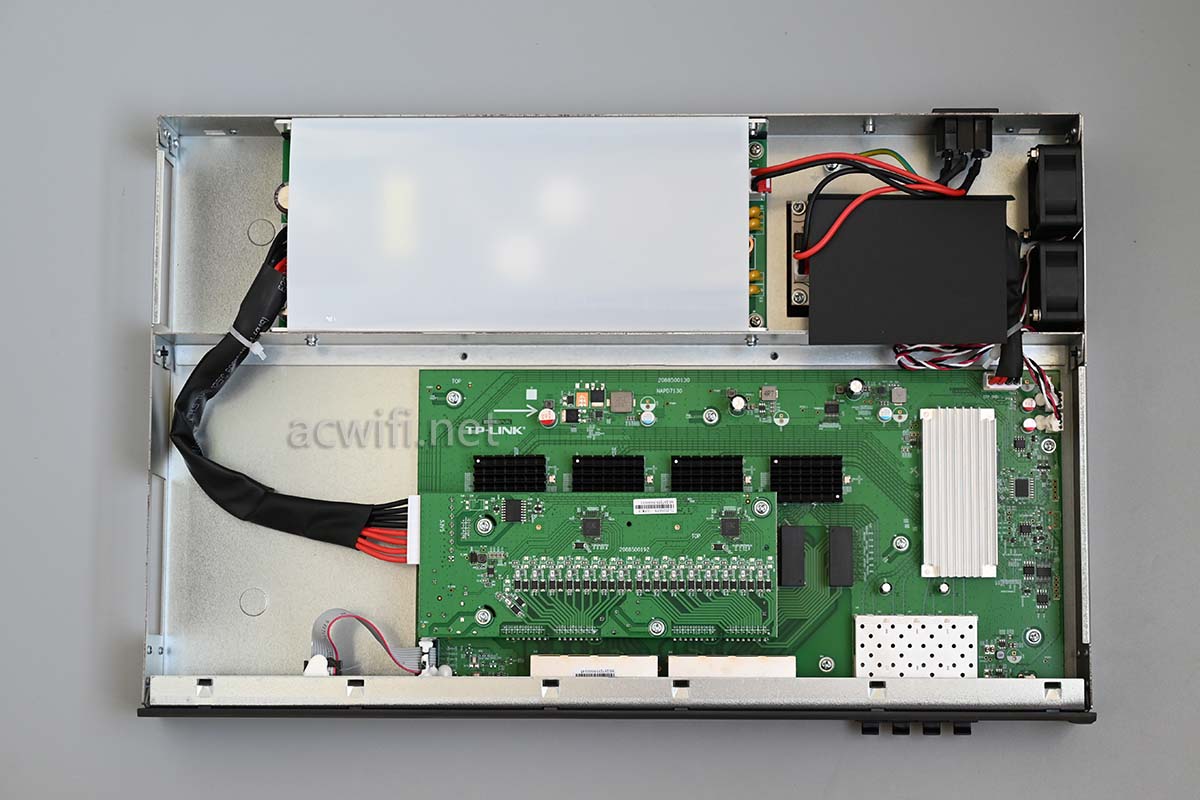

艰难地分开外壳,可见有2个独立的电源,一个体积巨大的DC 53.5V,另一个体积较小的DC 12V。

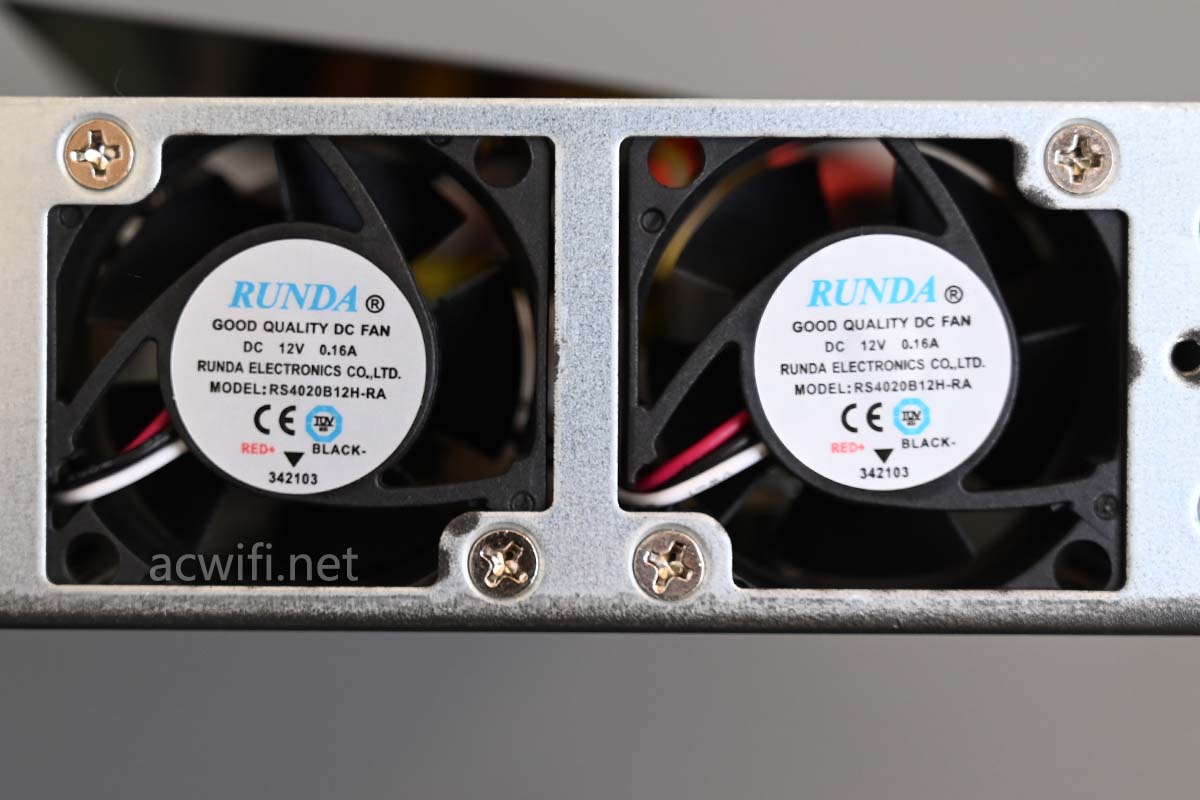

散热风扇的型号是RS4020B12H,4020的规格,12V/0.16A,最高转速9500,噪音35.1dBA。刚接通电源时,风扇满速,交换机系统启动完成之后降速,噪声就会明显降低,但2个风扇待机时的声音,也有点受不了,若放在机柜里,声音会小一些。稍后你看电源功率,便知这两把风扇的重要性,没错,就是为了电源散热。

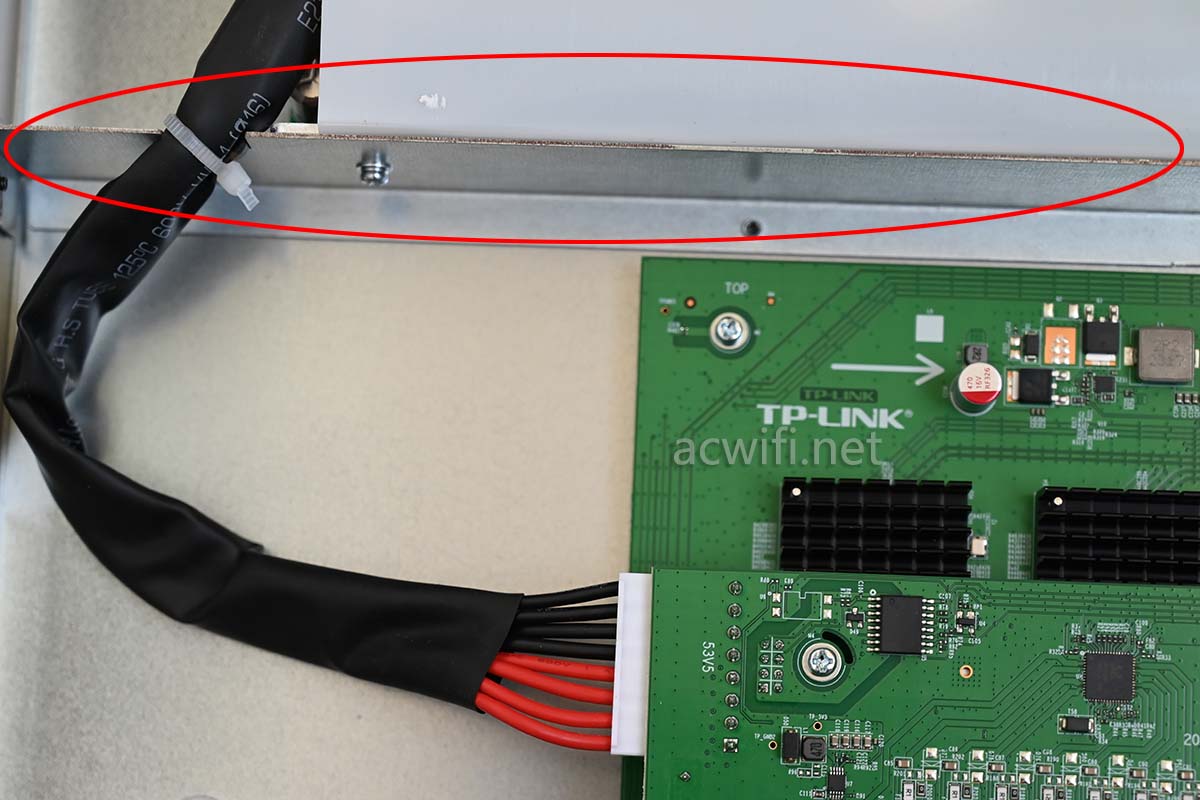

主板与电源板之间有一片挡板,拿内部空间分成了两部分:主板靠被动散热,电源靠主动散热。

介意噪声大的,可以改风扇,但会失去保修。

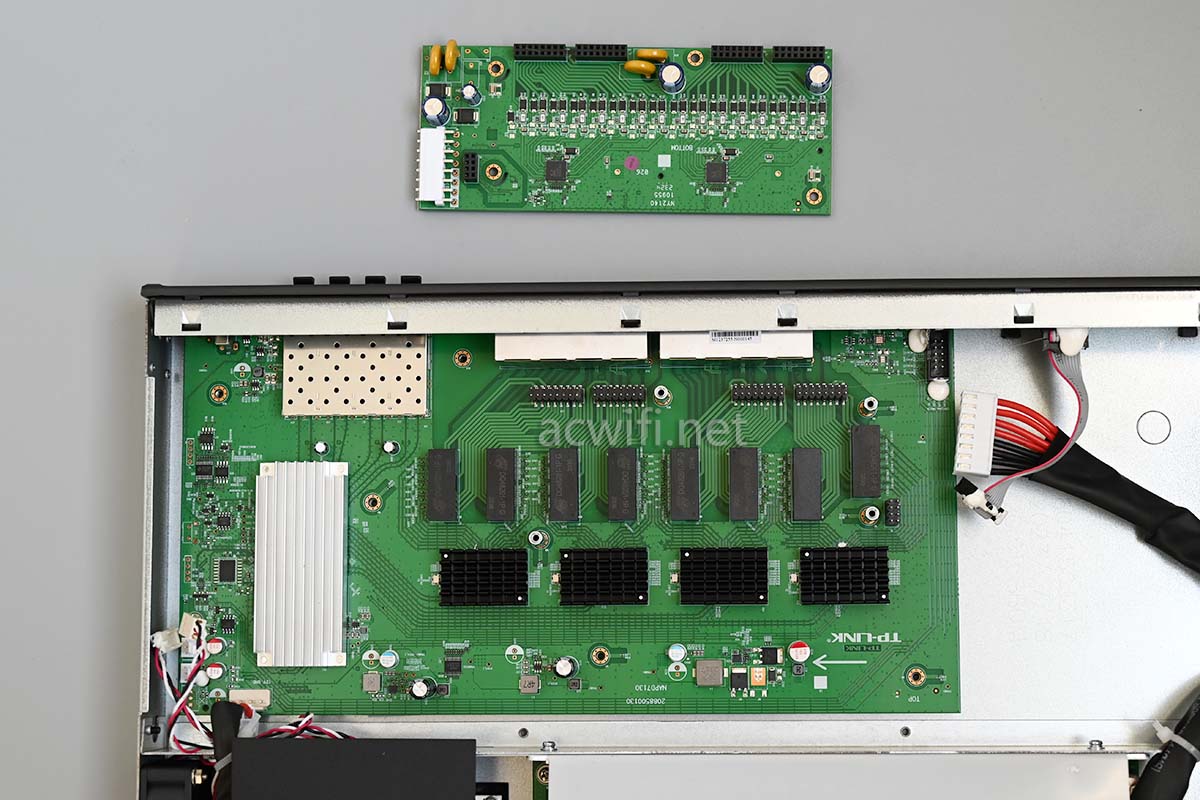

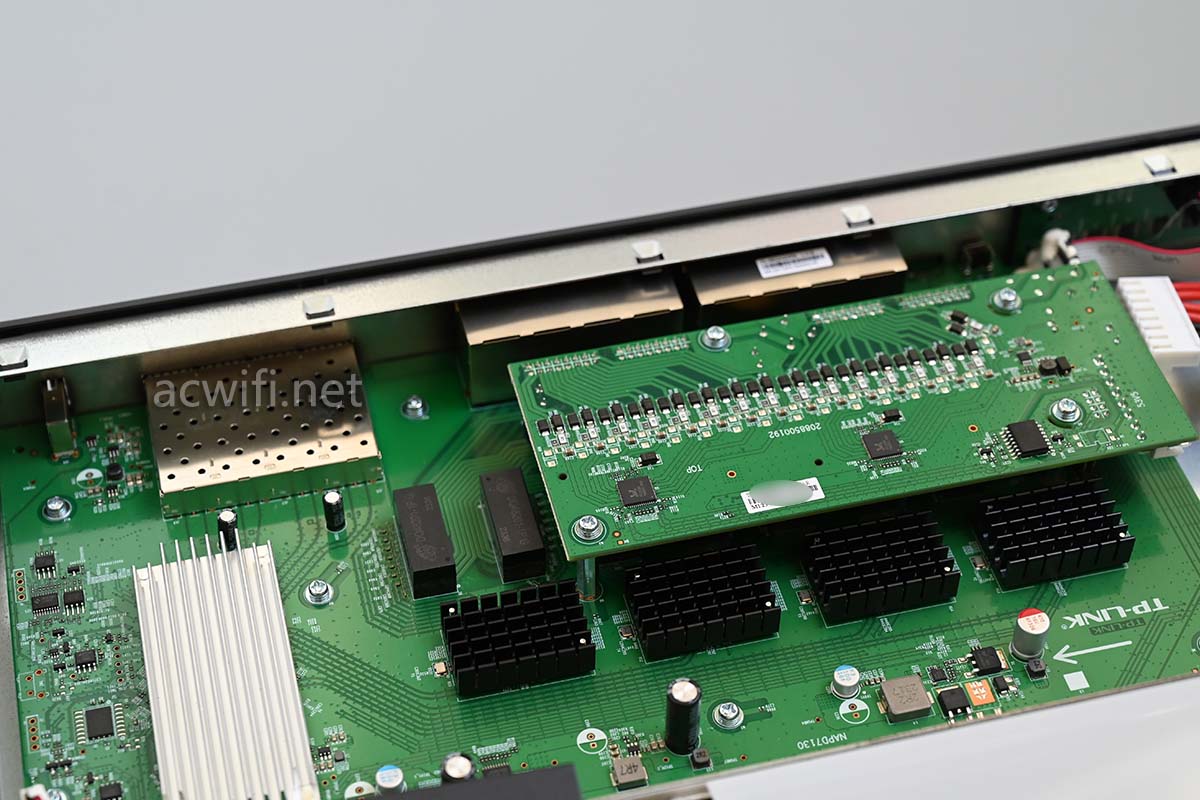

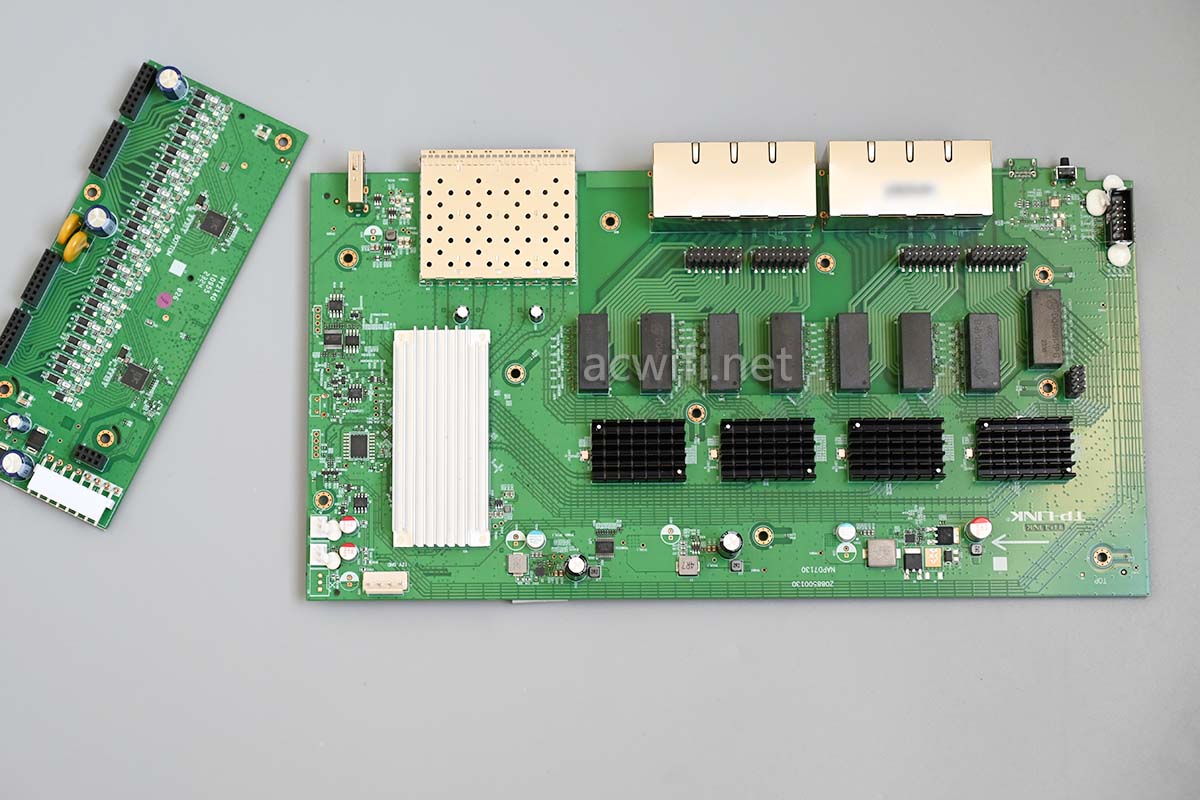

有两块电路板,较小子板是负责POE供电。

拆出子板:

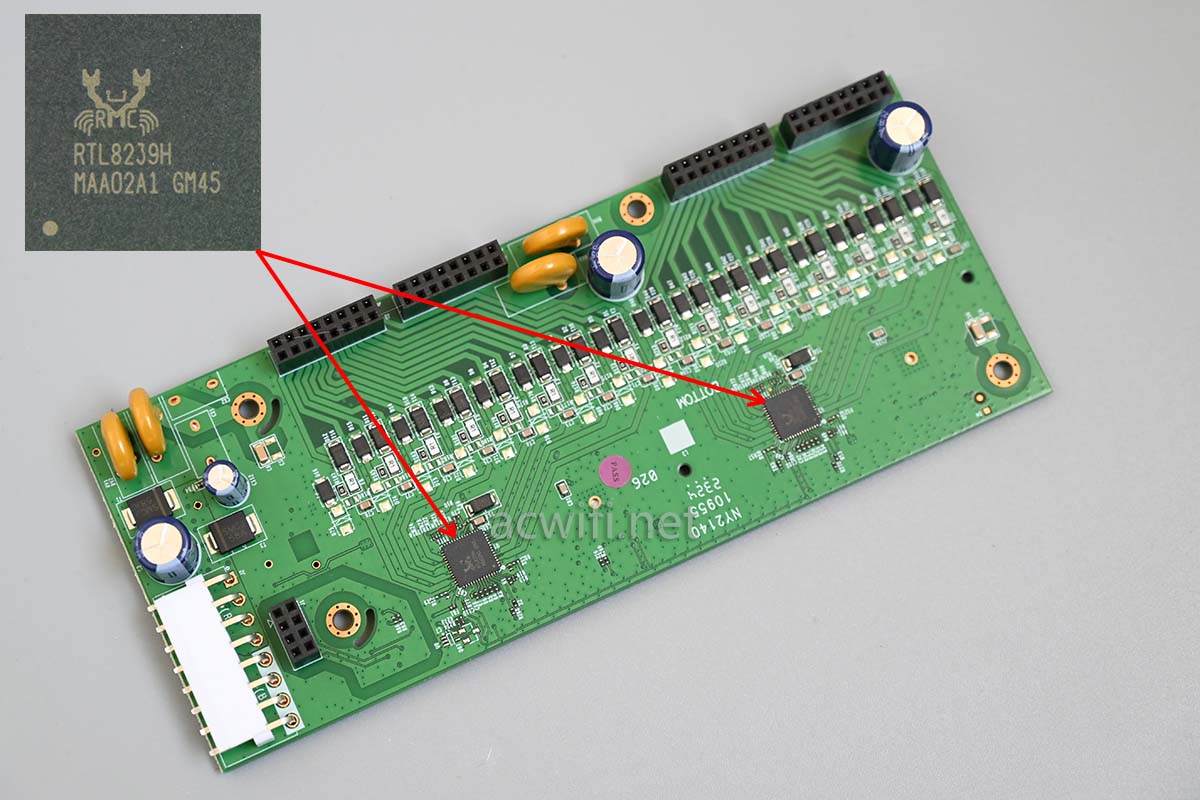

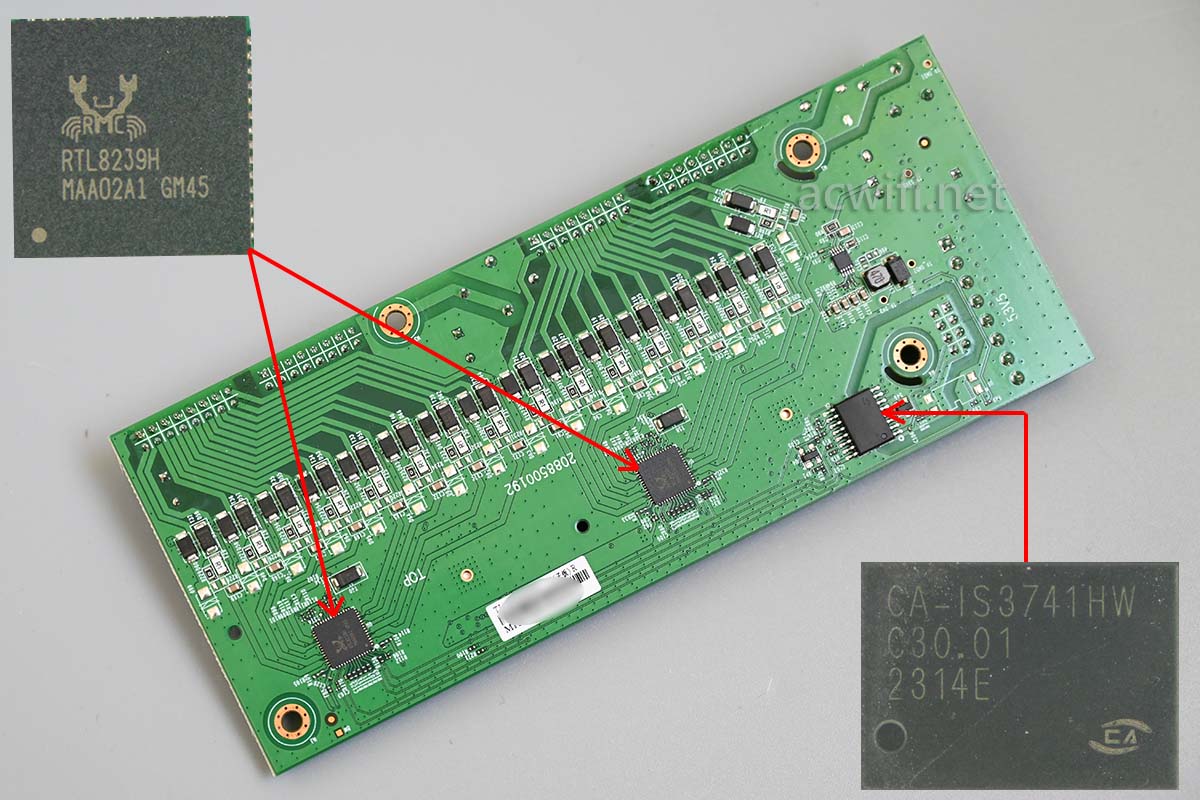

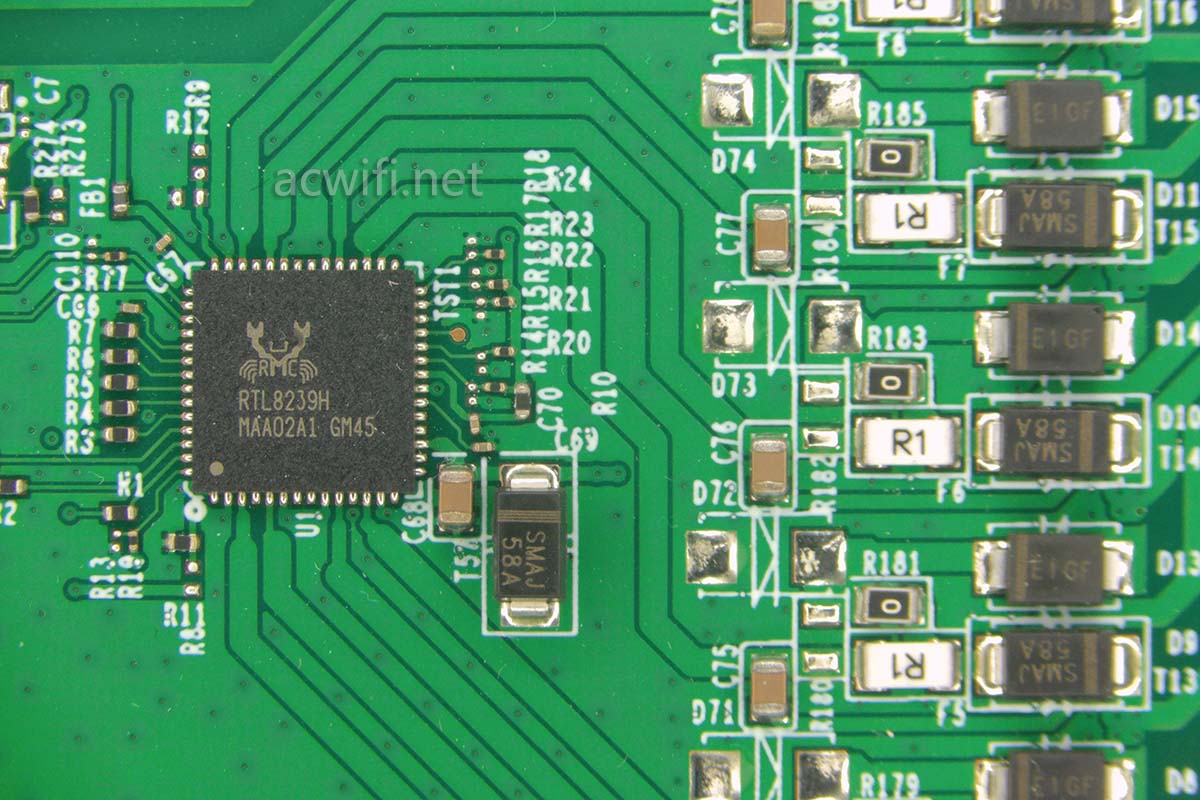

子板两面各有两颗RTL8239H,它是POE供电控制IC,SE2109PB也是用它。每一颗支持4个端口,每个端口支持最大功率90W。

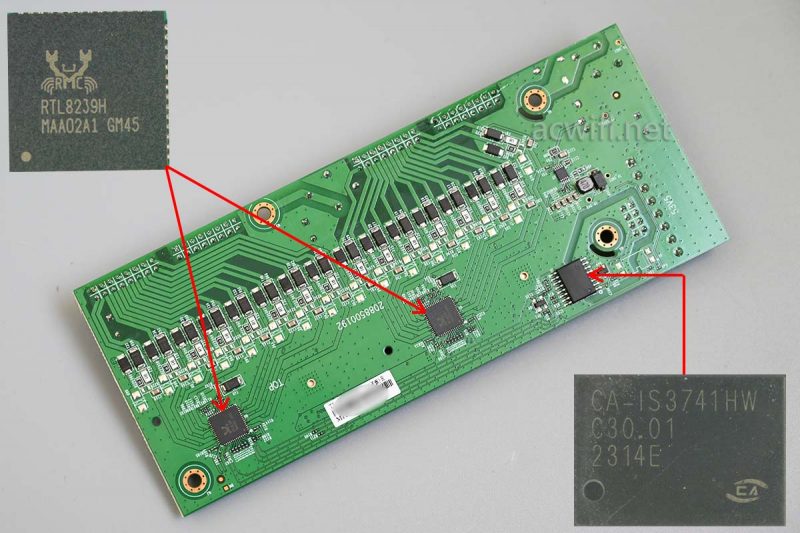

另一面:

两面一共有四颗RTL8239H。还有一颗高性能四通道数字隔离器CA-IS3741HW。

铜柱也要拧下来,方能拆出主板。

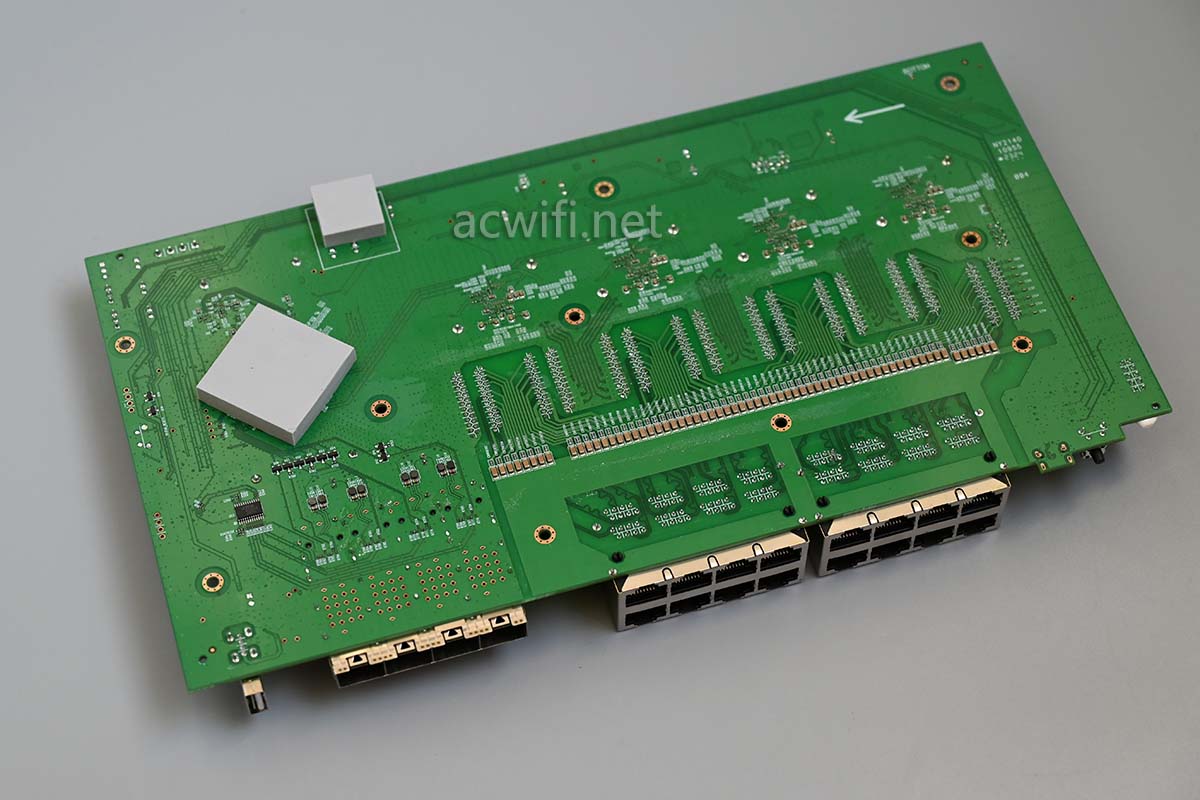

拆出主板并翻转,主板背面没啥芯片。 有2片导热硅脂垫片,较大的那片就位于主控芯片的背面。

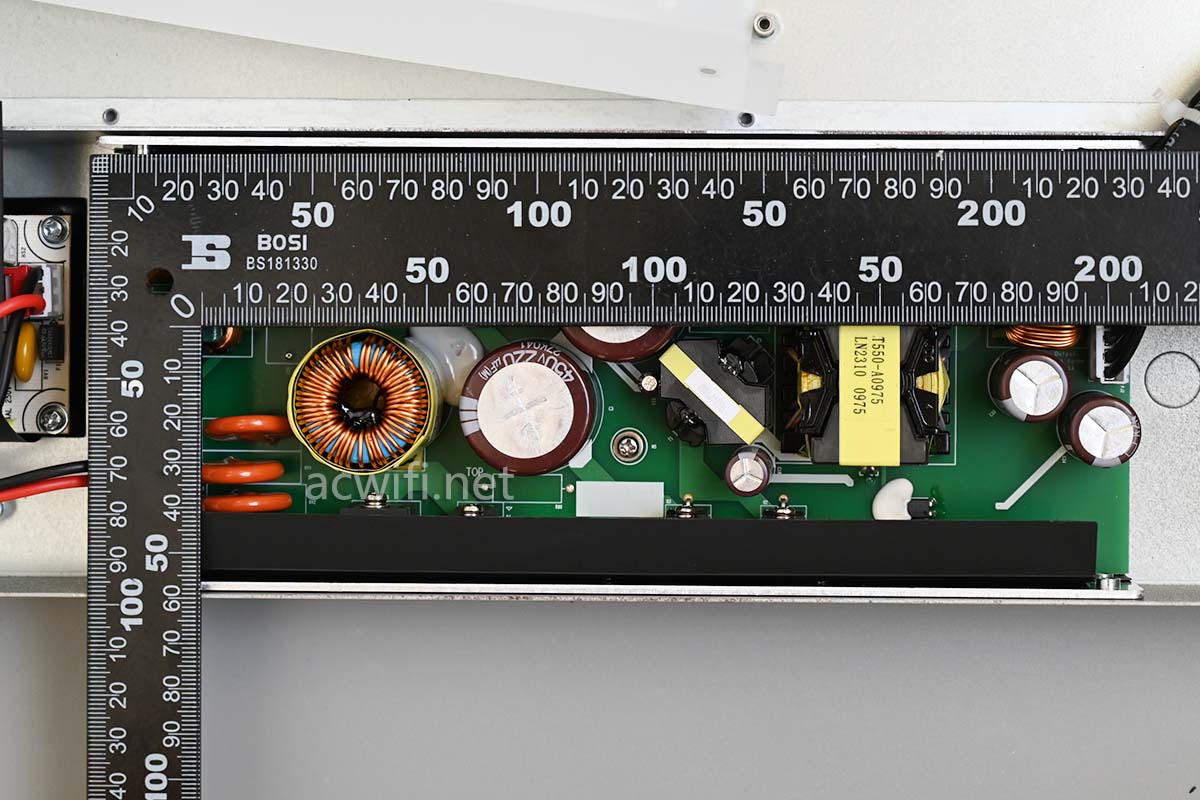

现在看电源部分,把白色的绝缘塑料片拿走后,量一下电源尺寸,大约23x10cm:

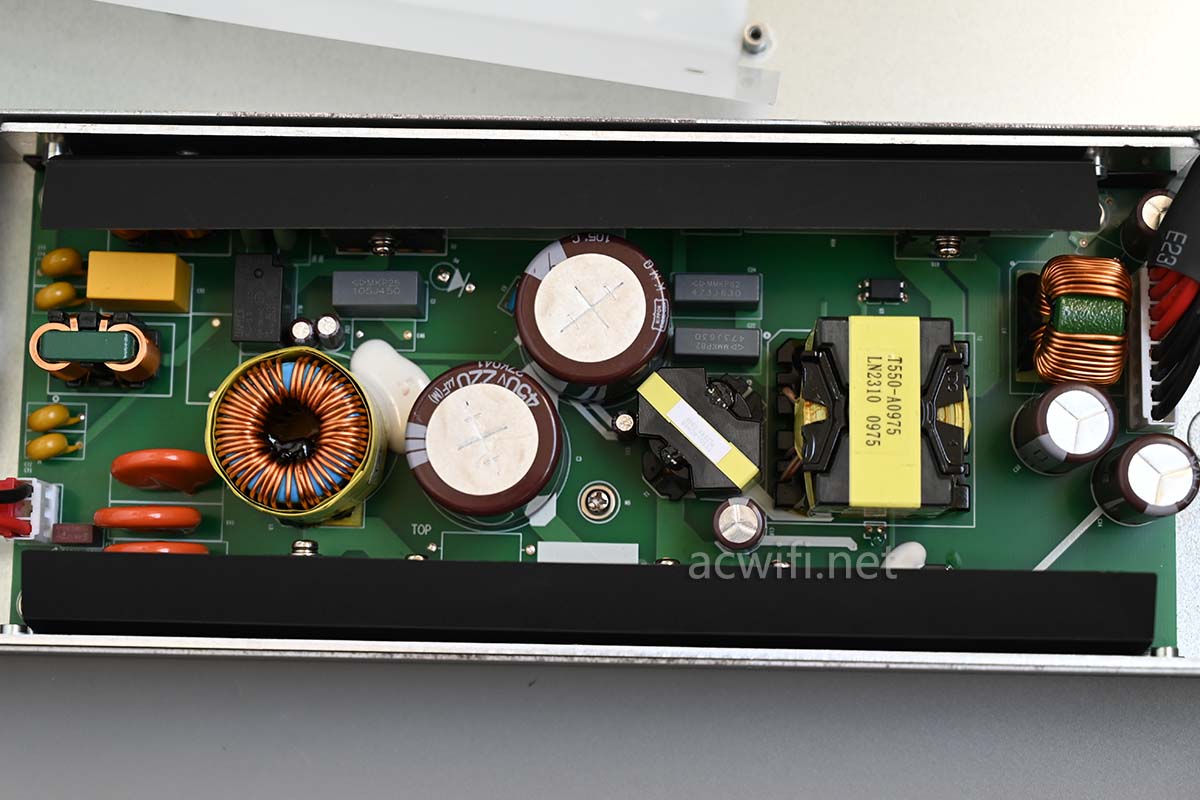

这个大电源的输出规格是53.5V/9.5A,最大输出功率508W。

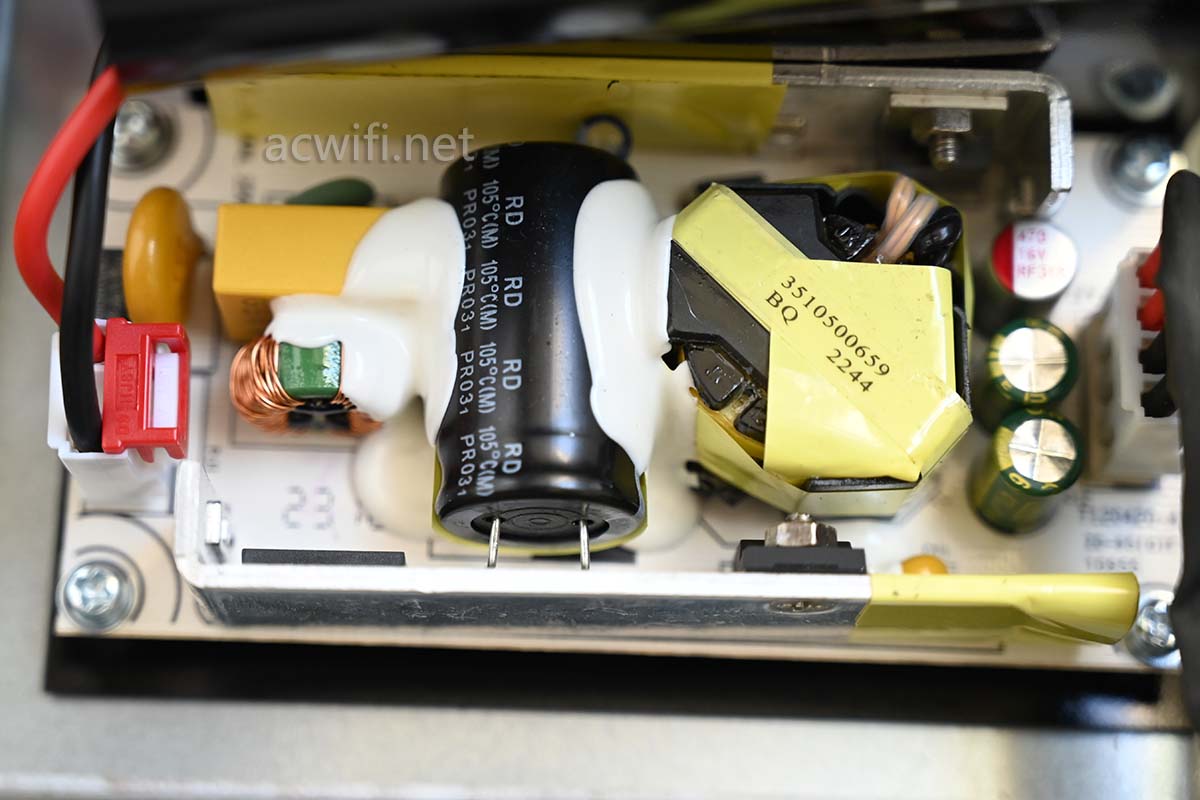

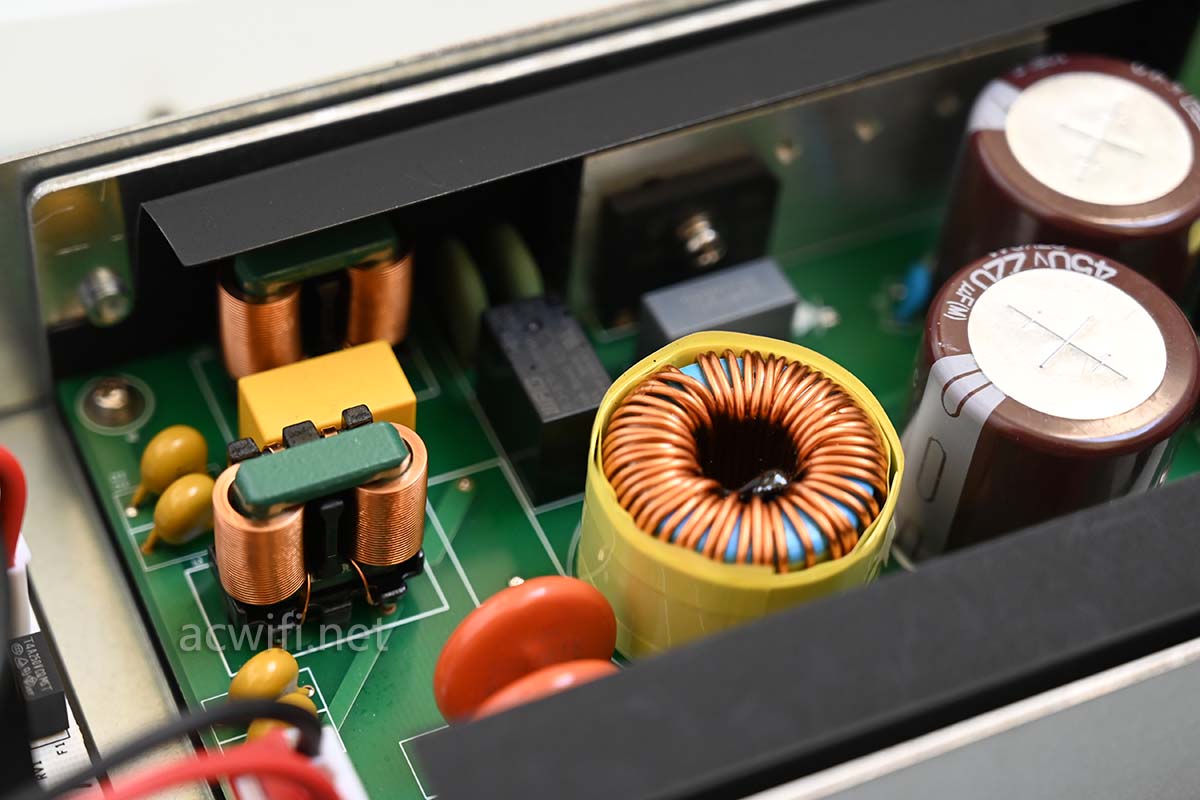

输入端:

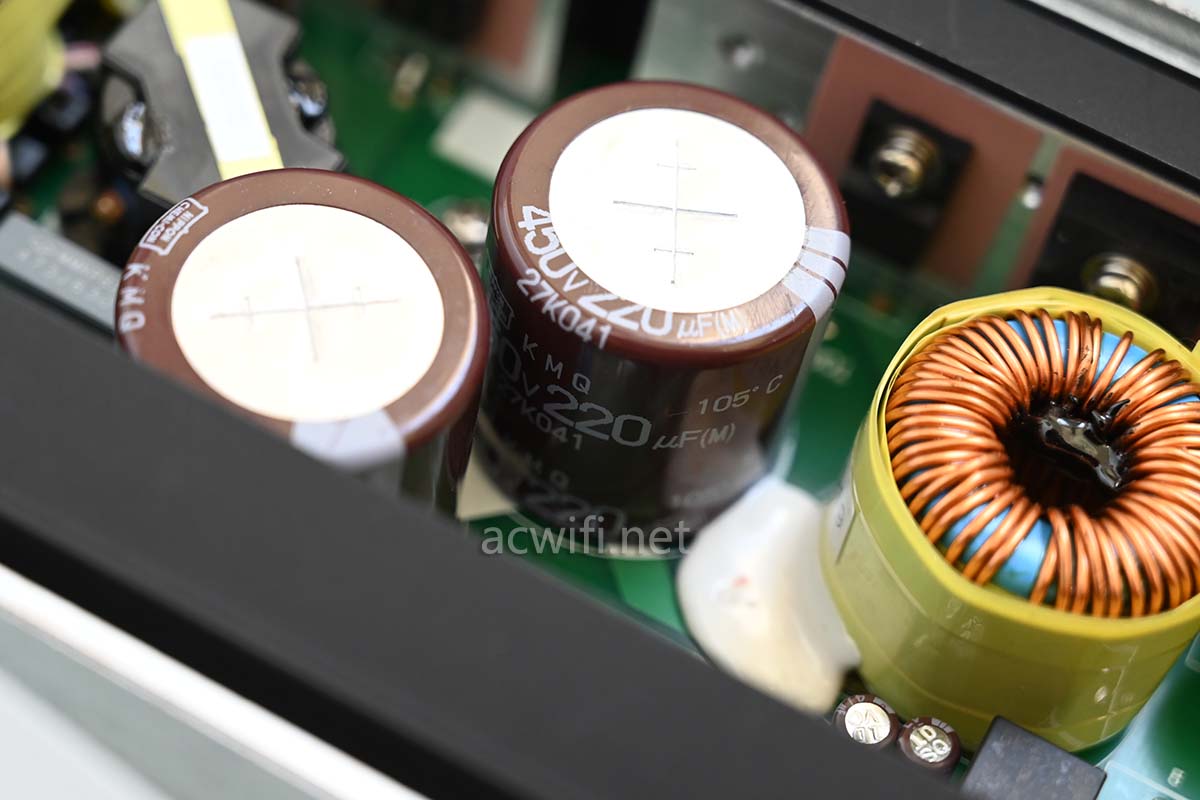

两颗450V/220μF。

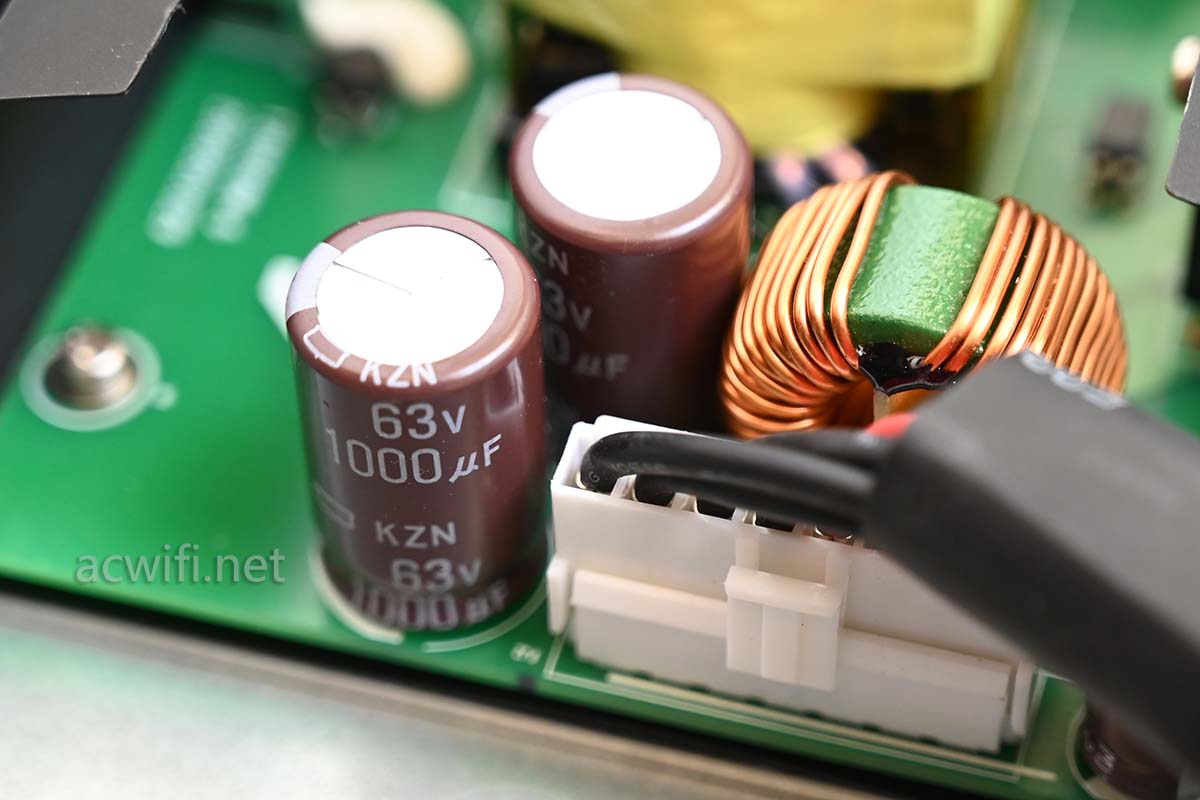

两颗63V/1000μF:

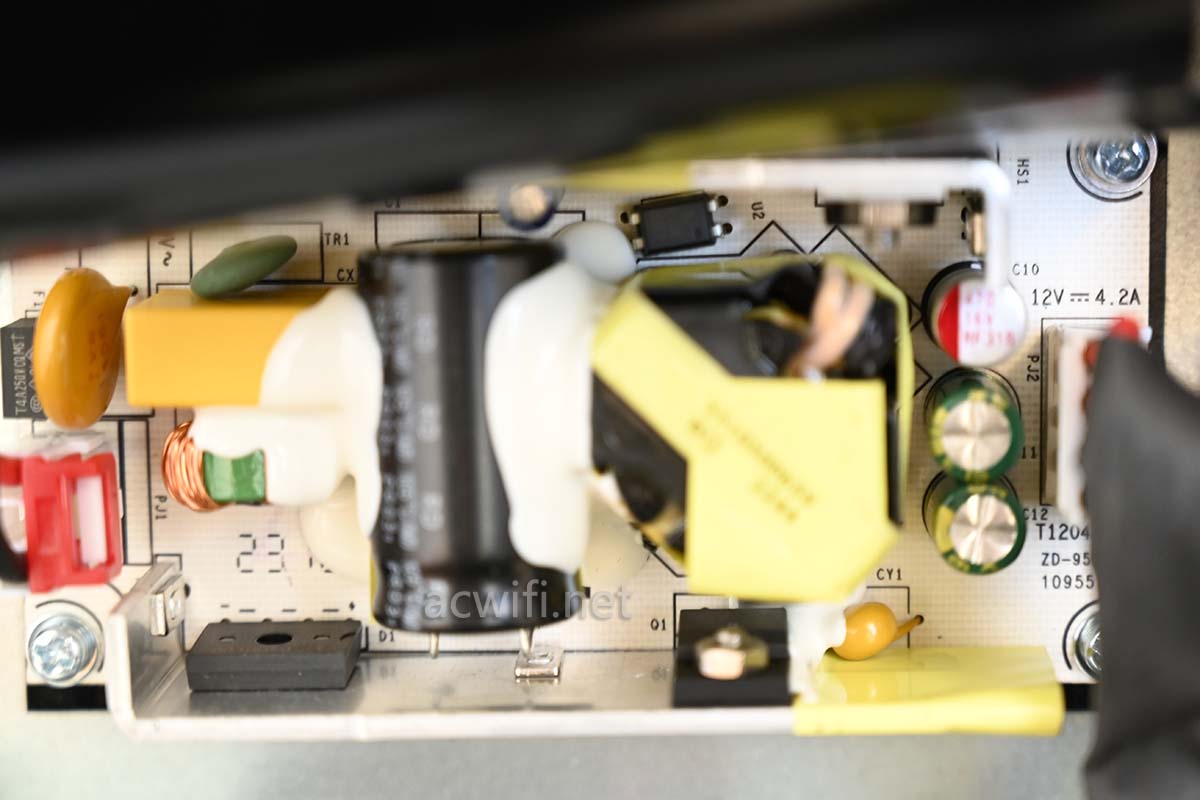

另一个较小的DC电源:12V/4.2A。

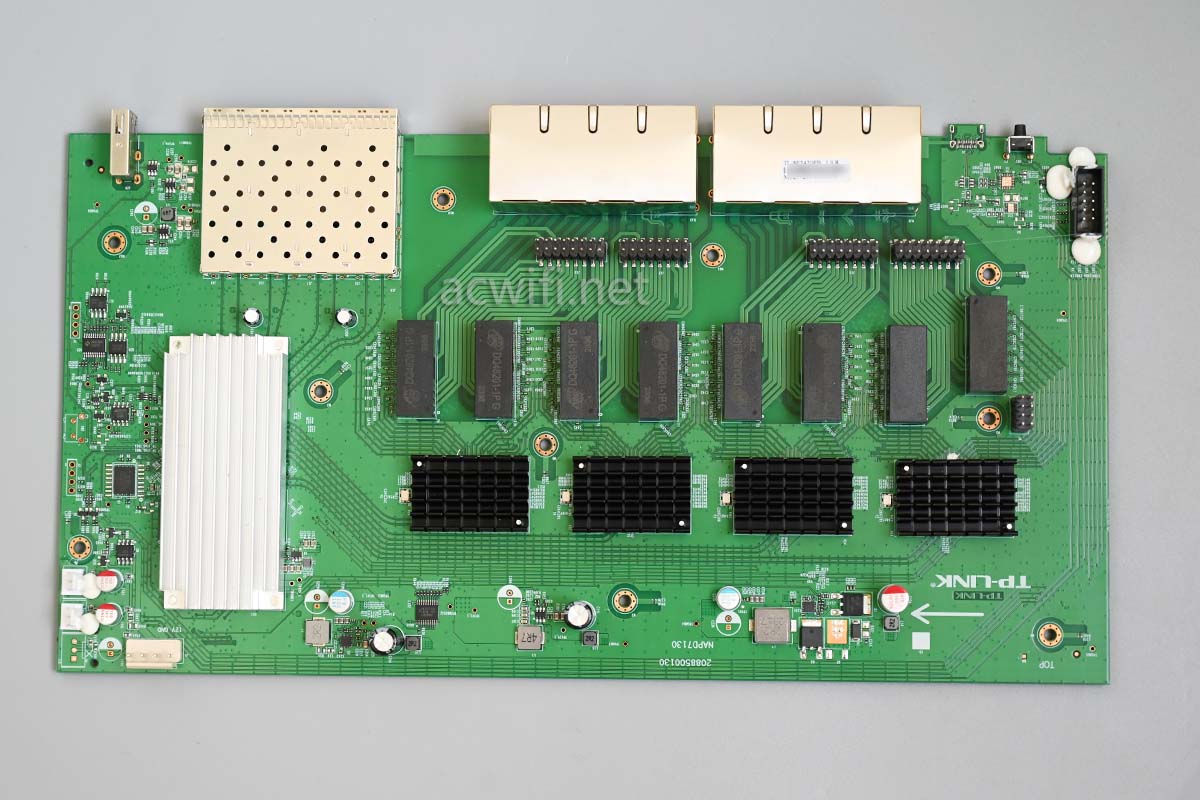

子卡已经看完了,准备看主板正面。

散热器都是焊锡安装,不好拆。根据16和4的倍数关系得出:四个小的黑色散热器下的芯片是一样的。所以我只拆一个。焊锡就算了,它还用了带胶的硅脂,非常难拆。

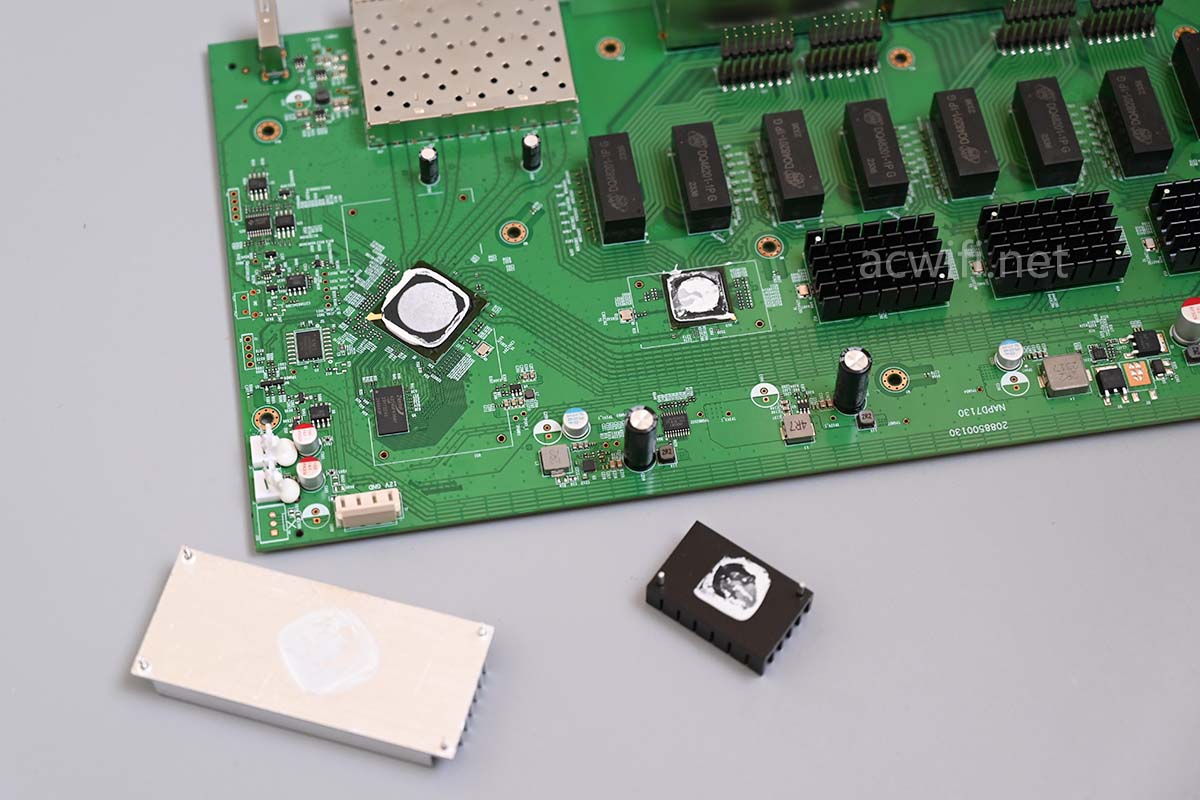

经过2个小时的日与夜,终于取下来了:

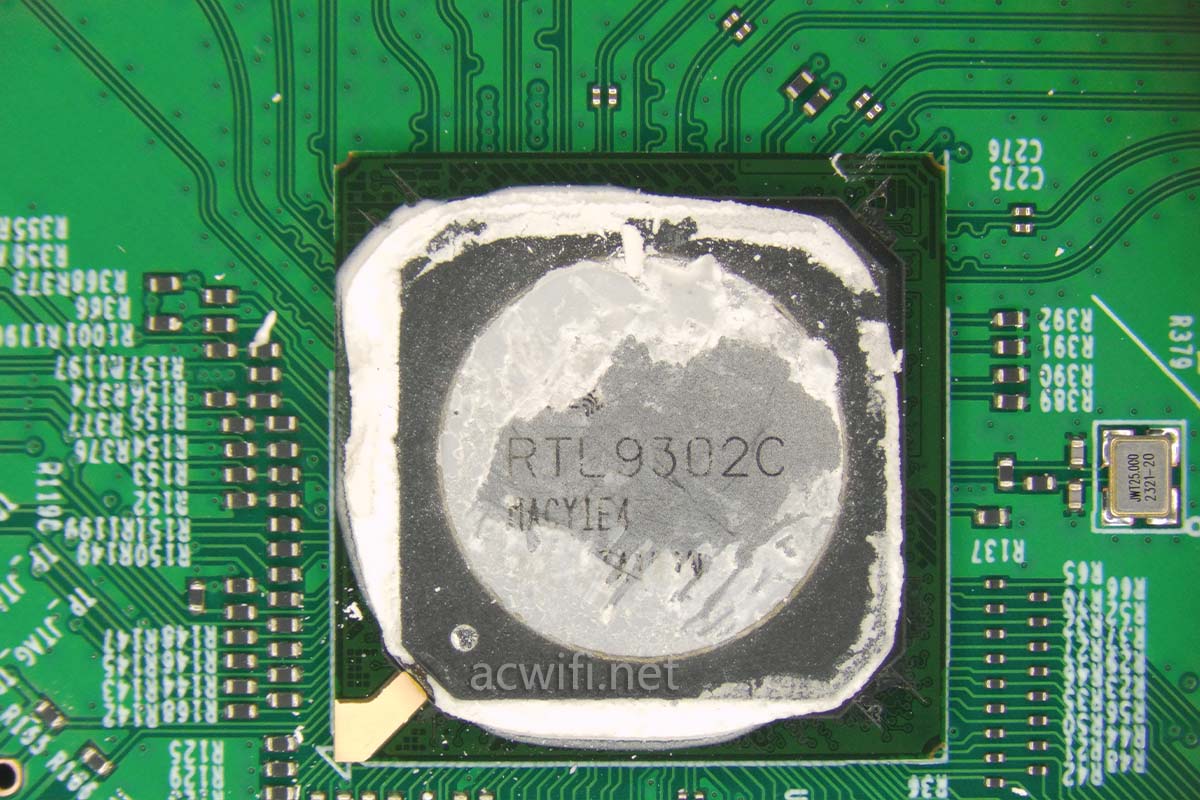

这台SE2420PB的主控芯片是RTL9302C:

RTL9302C-CG
LAYER 3 MANAGED 16*2.5G+4*10G PORT SWITCH CONTROLLER
General Description
The Realtek RTL9302C is a highly integrated Layer3 switch supporting Energy Efficient Ethernet (EEE). It has up to 16-port 2.5G and 4-port 10G Ethernet MAC.

The RTL9302C is embedded with an up to 800MHz MIPS-34Kc CPU. It supports Maximum 64Mbyte SPI NOR Flash, and 1G-Byte DDR3 SDRAMs (maximum). An embedded 64KB SRAM can be used for time-sensitive applications.

Features
160Gbps switch capacity
Maximum 64 Mbyte SPI NOR Flash or 512MB SPI NAND Flash and maximum 1GB DDR3 SDRAMs for internal MIPS-34Kc
Embedded MIPS-34Kc with MMU
Applications
LAYER 3 MANAGED(16*2.5G+4*10G ) Switch

RTL9302C支持16个2.5G加4个10G,这台交换机充分利用上了。

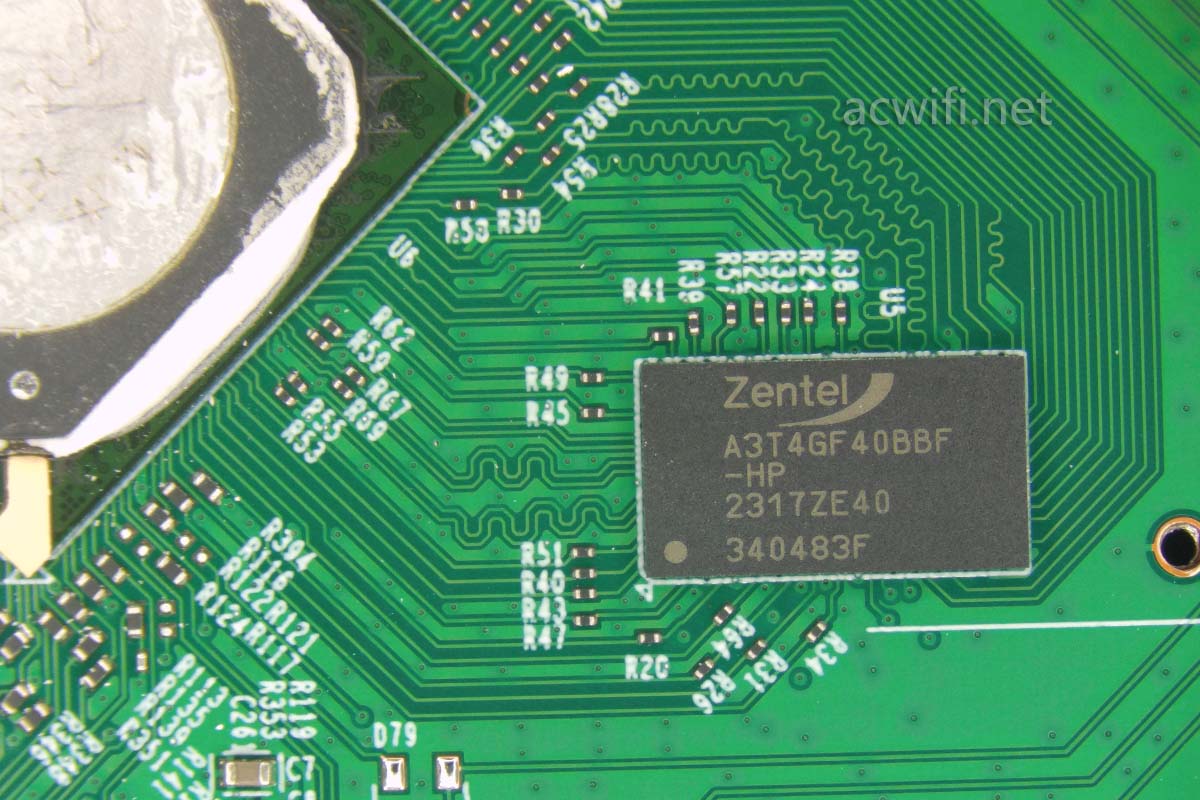

旁边的内存芯片:A3T4GF40BBF-HP,DDR3L,容量512MB。

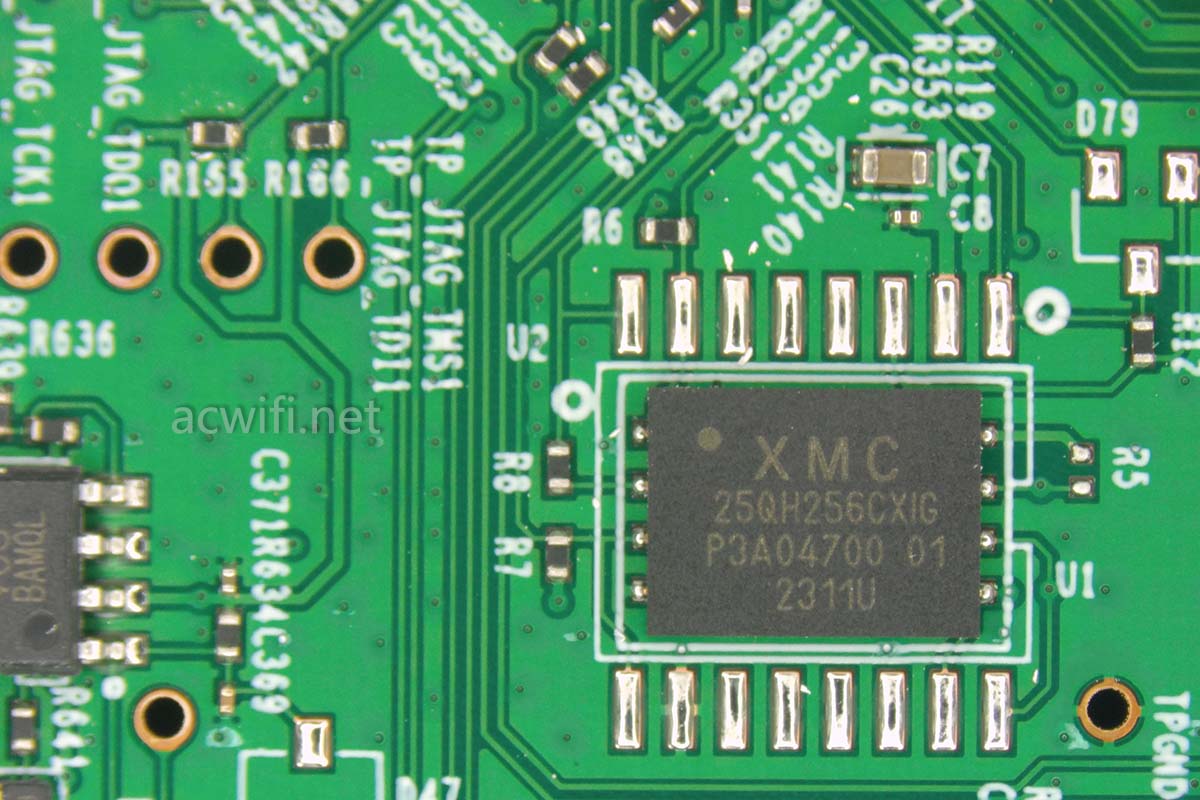

不远的地方就是闪存芯片,型号是XM25QH256C,容量32MB:

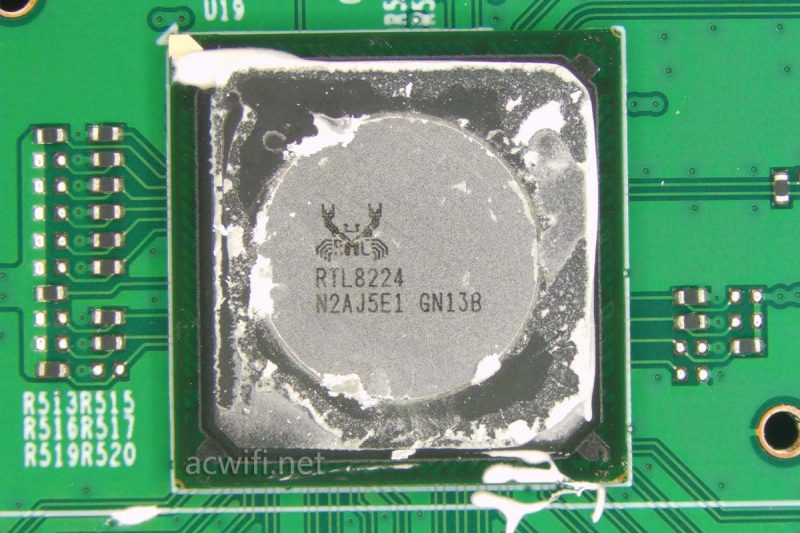

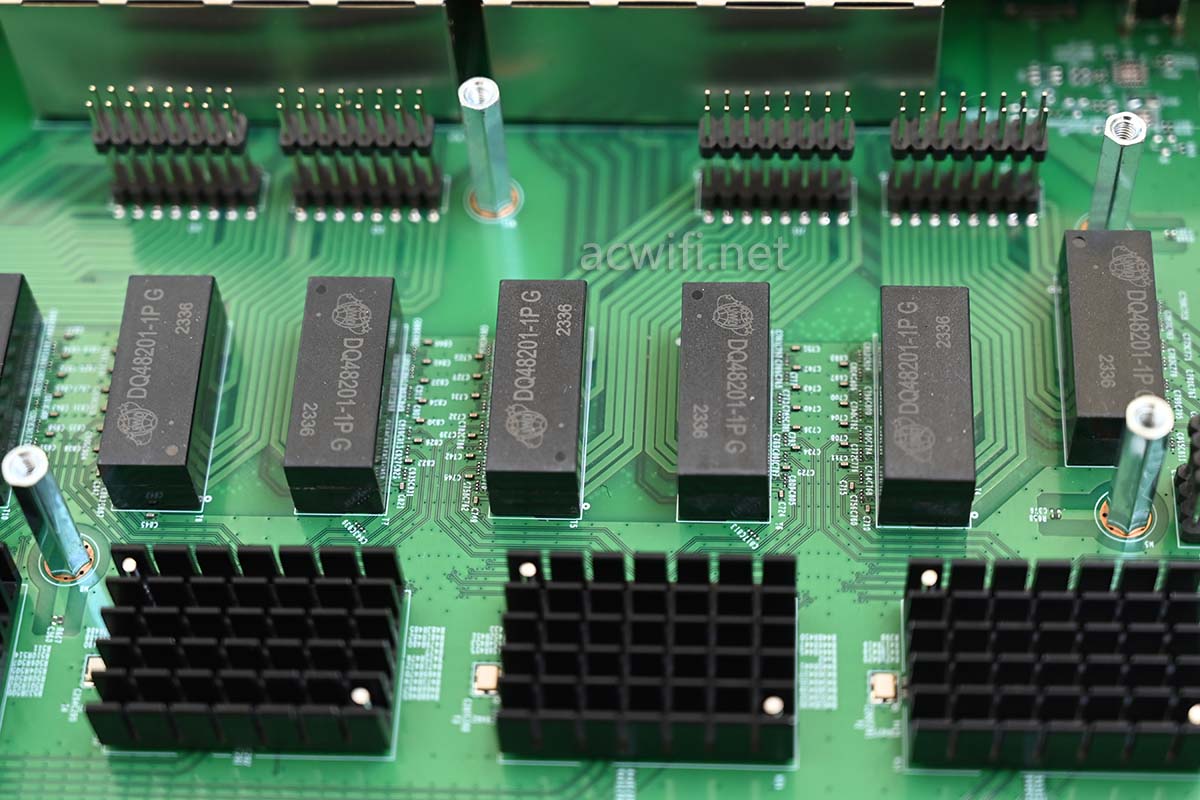

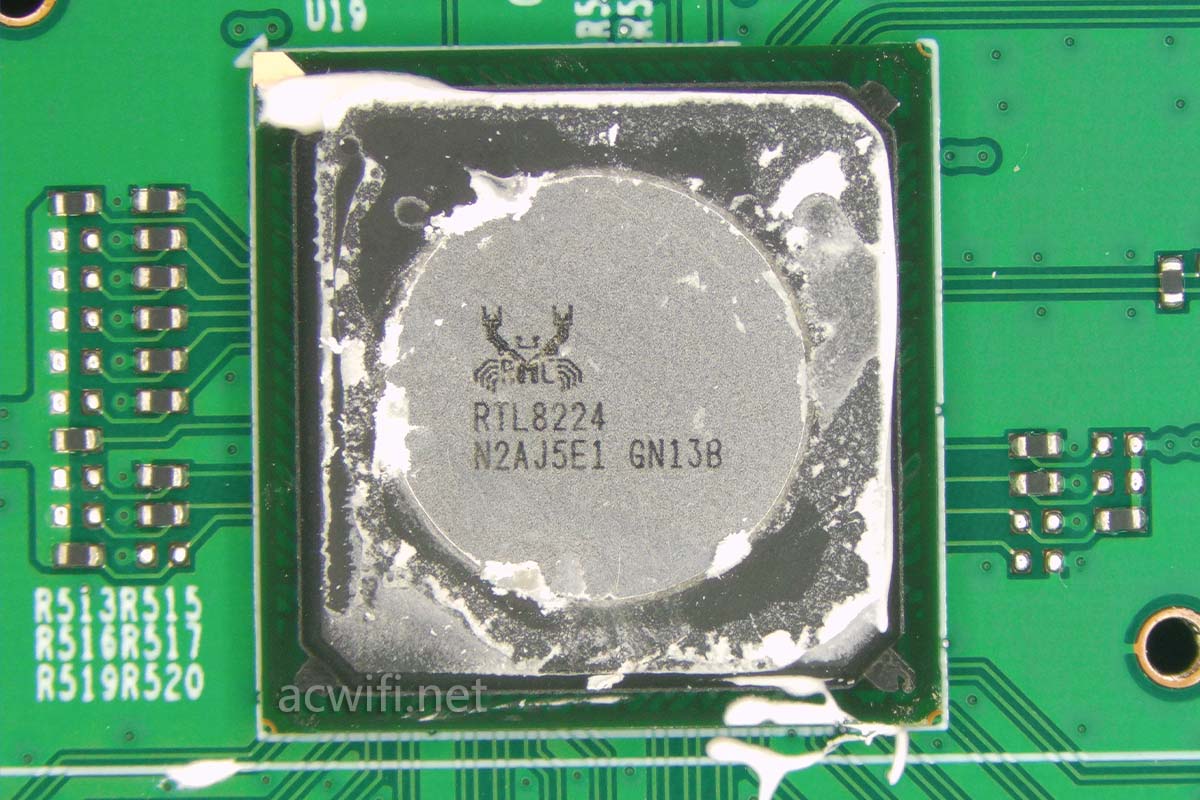

黑色散热器下的芯片是RTL8224,是一颗四口2.5G PHY芯片,一共用了4颗,所以能满足16个2.5G网口使用。

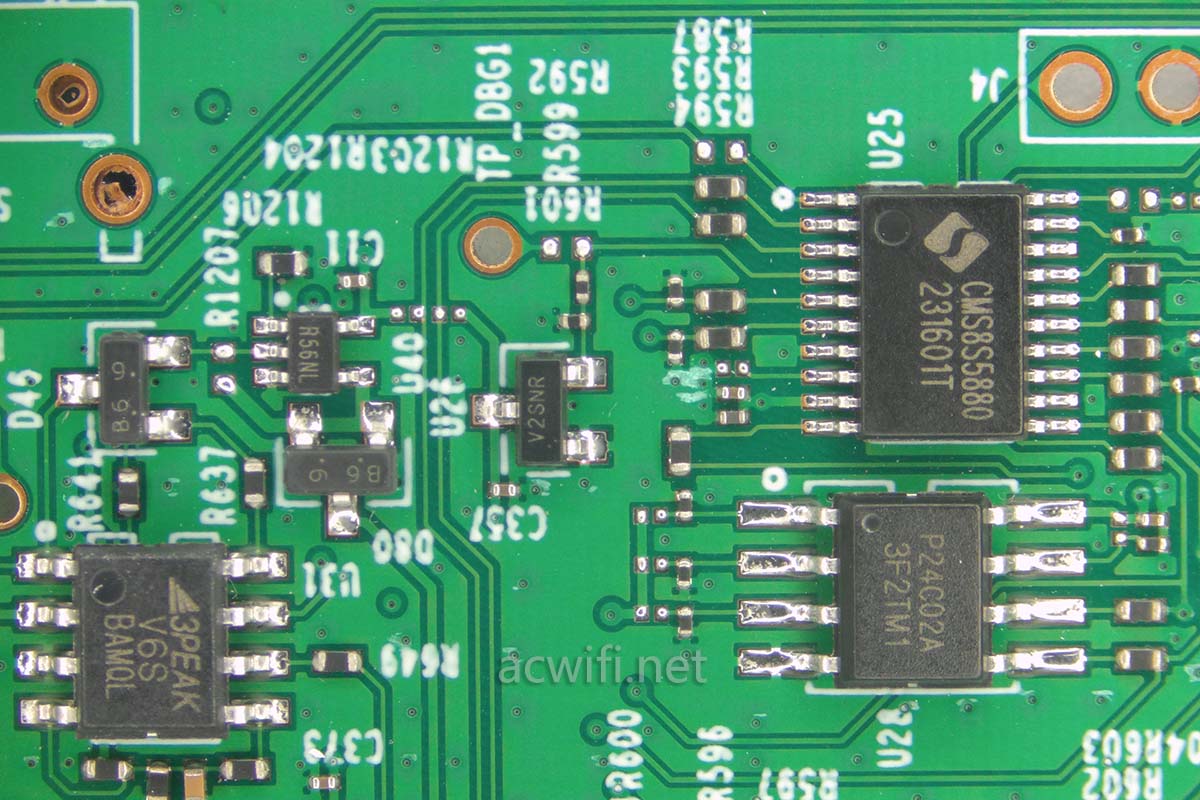

其它没啥好看了。

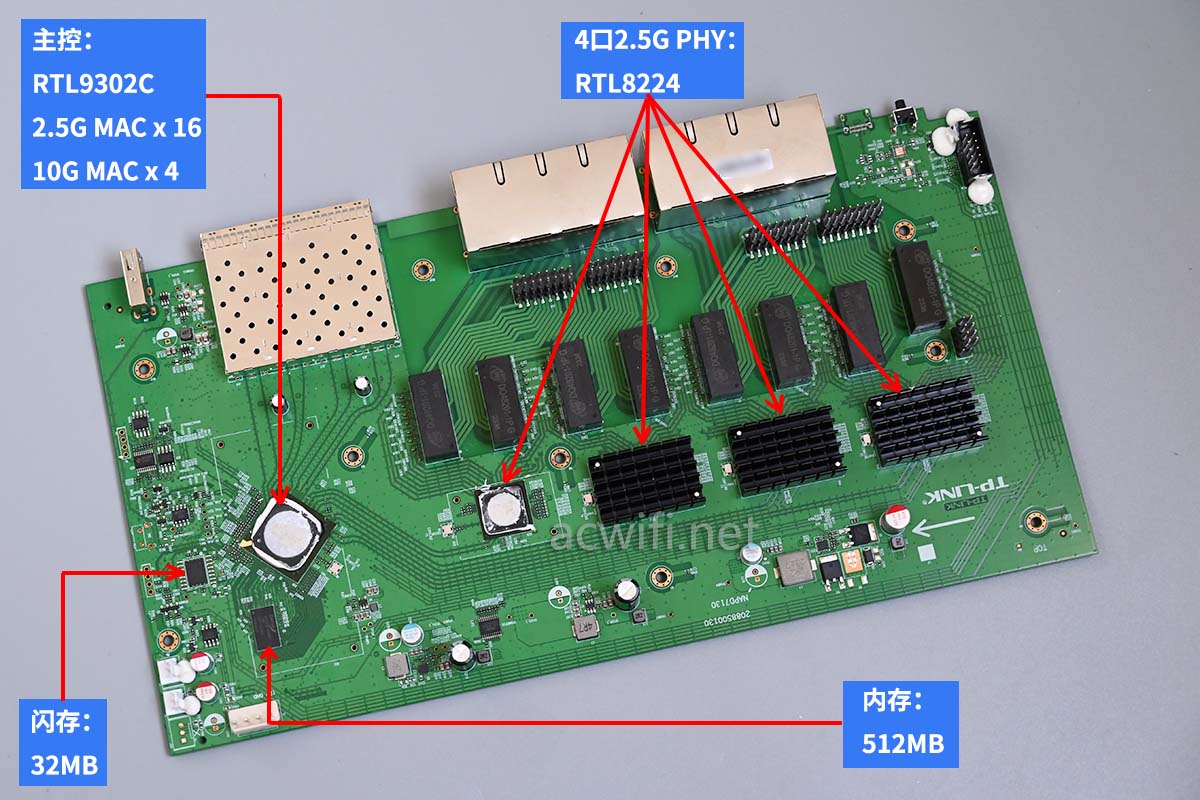

SE2420PB的主板所有芯片型号汇总如下:

整机空口待机功率为13.3W,每插4个2.5G速率的网速,功率增加3.1W,插入四个10G多模,功率增加3.9W。(这是没有PoE设备下的功耗)

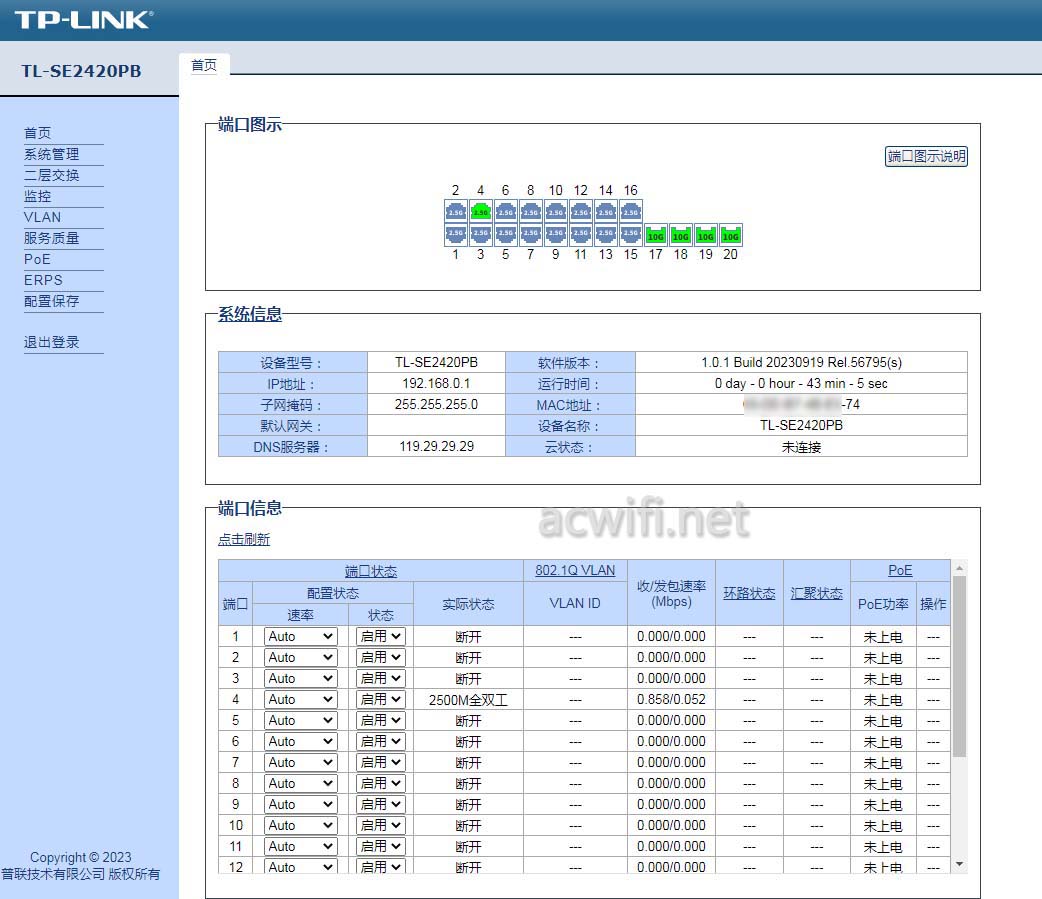

SE2420PB是二层管理PoE交换机。它的主界面:

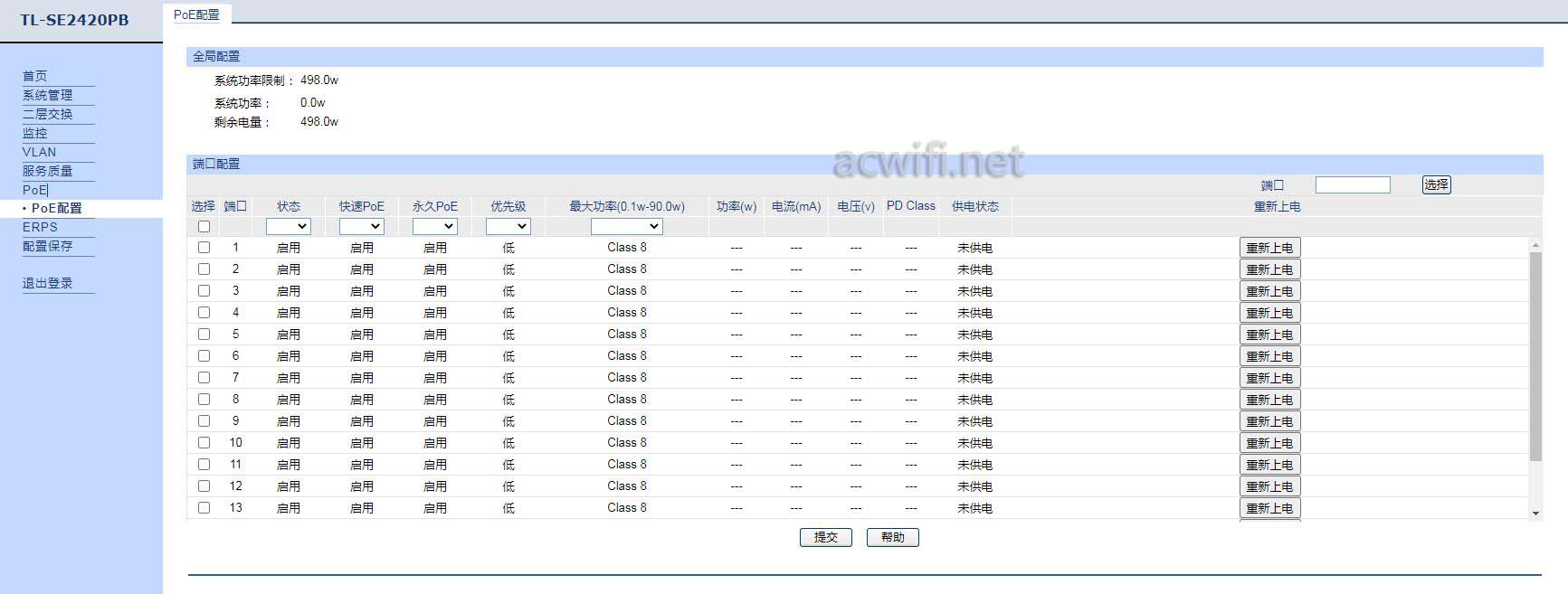

PoE配置页里,显示PoE最大总功率是498W。

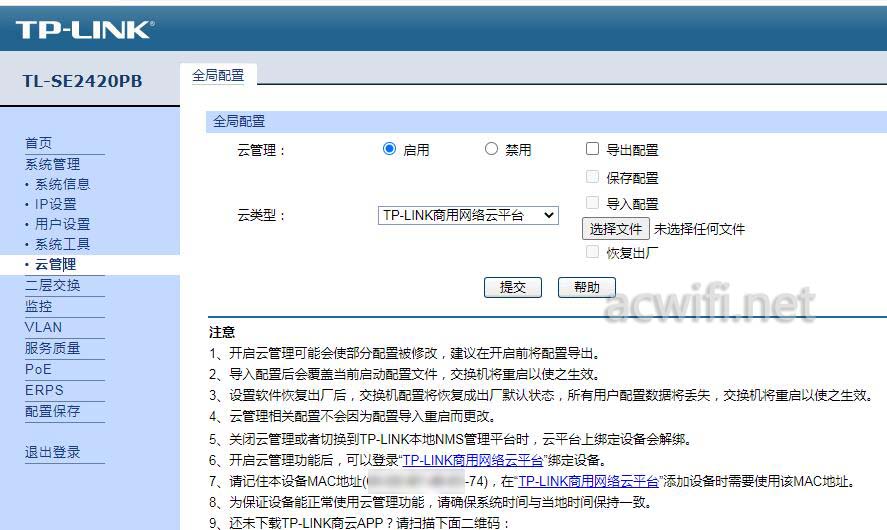

支持云管理:

产品种类众多,一定要结合自身需求,比如网口的速率和数量、PoE功率、SFP+数量、体积尺寸、噪声要求,等。。。也可以用2台不同的型号连接一起使用,只要空间能塞得下。

闲鱼2050元的价格,根据自己需求选择吧。如果不需要PoE,有对应的版本SE2420,便宜500元。

京东价格高,我就不放链接了,哪里便宜哪里买就行。
