TP-LINK BE5100 7DR5130拆机，新的6nm芯片-路由器交流

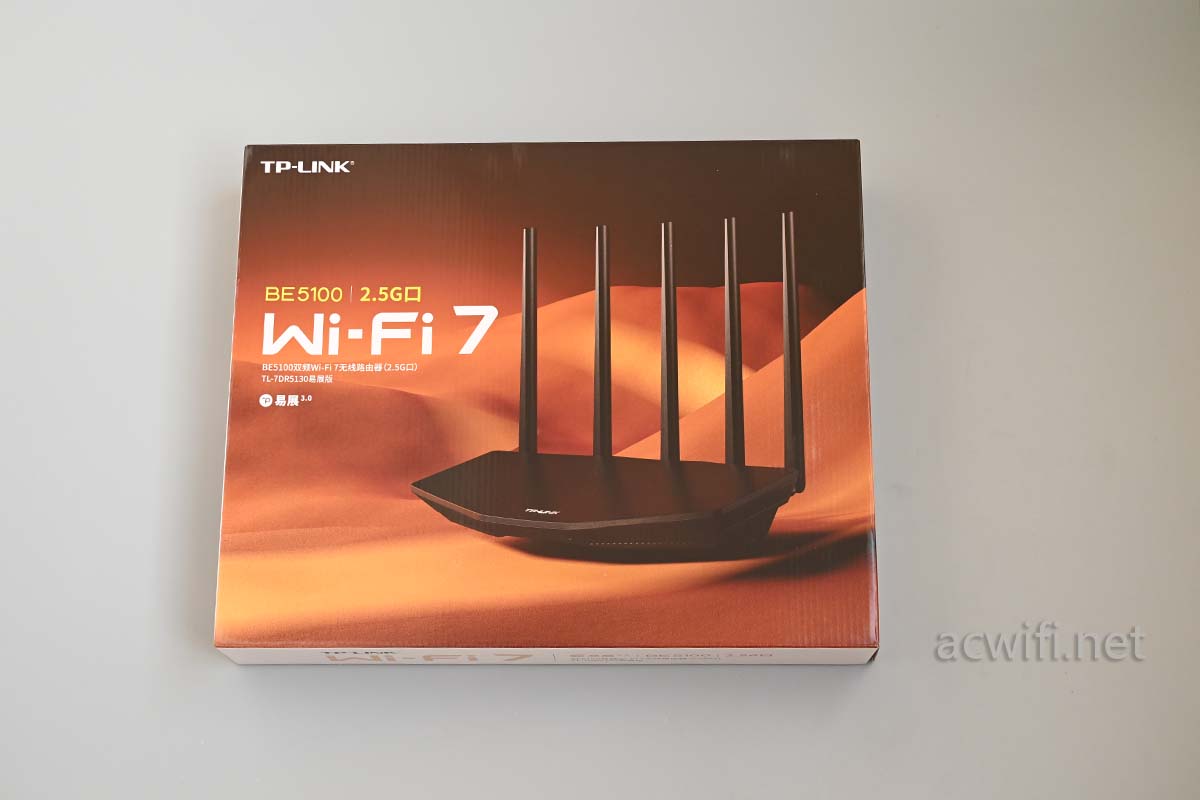

7DR5130的外包装如下：

BE5100 2.5G口 Wi-Fi 7，易展3.0。3.0是可以跟TP-LINK智能家居设备联网的，比如门锁、门铃、摄像头等。

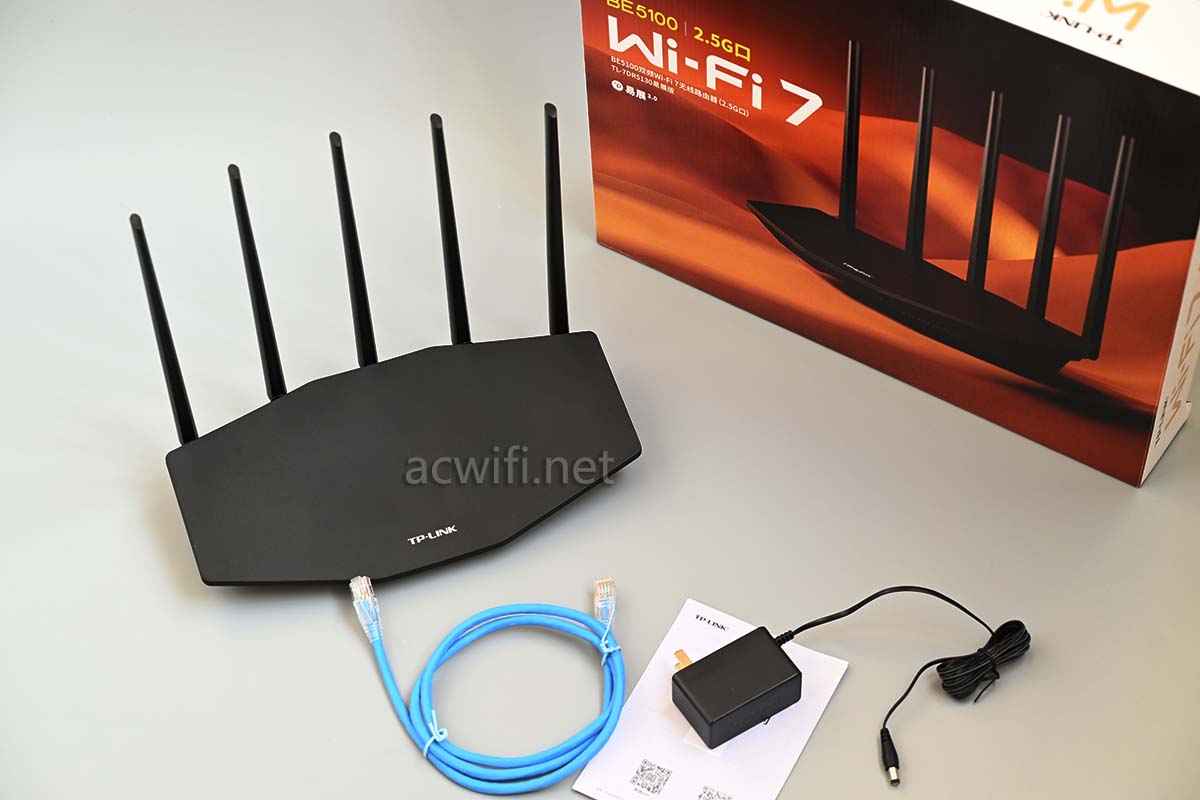

机身和配件：

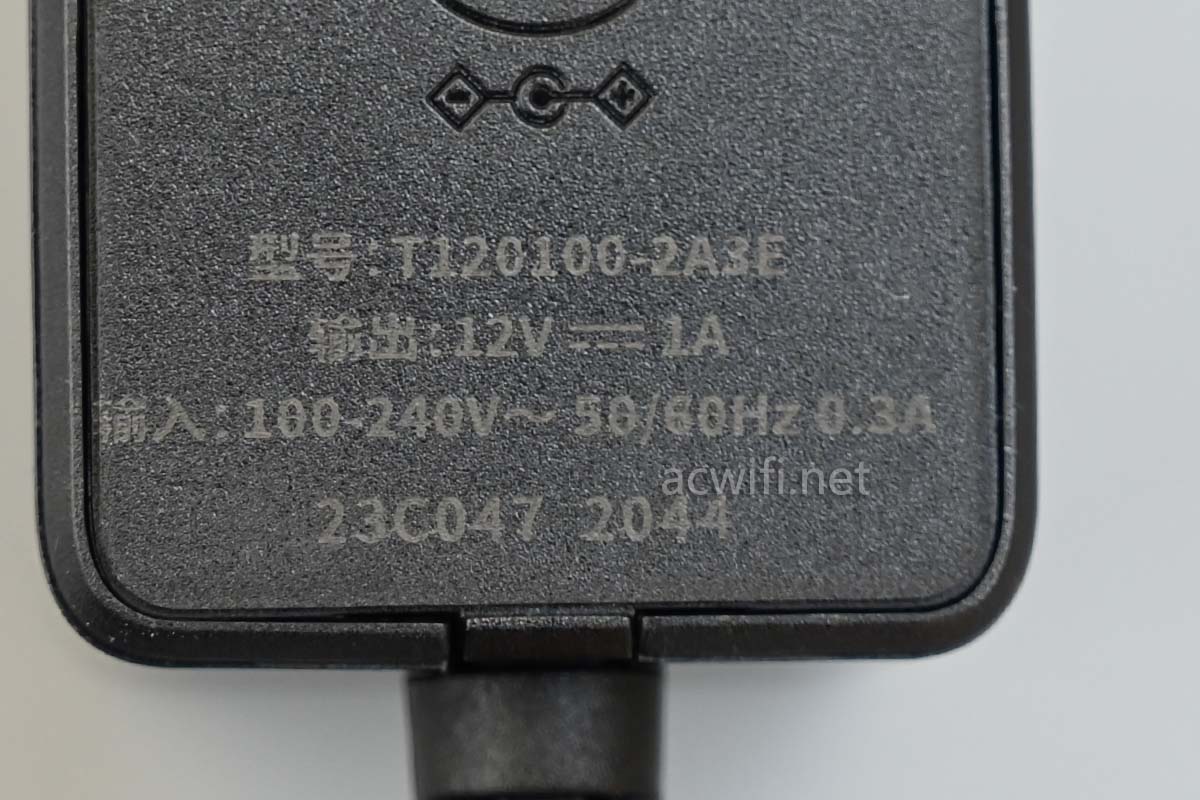

电源输出规格是12V/1A，实测联网后的待机功率是4.8W。功耗低。

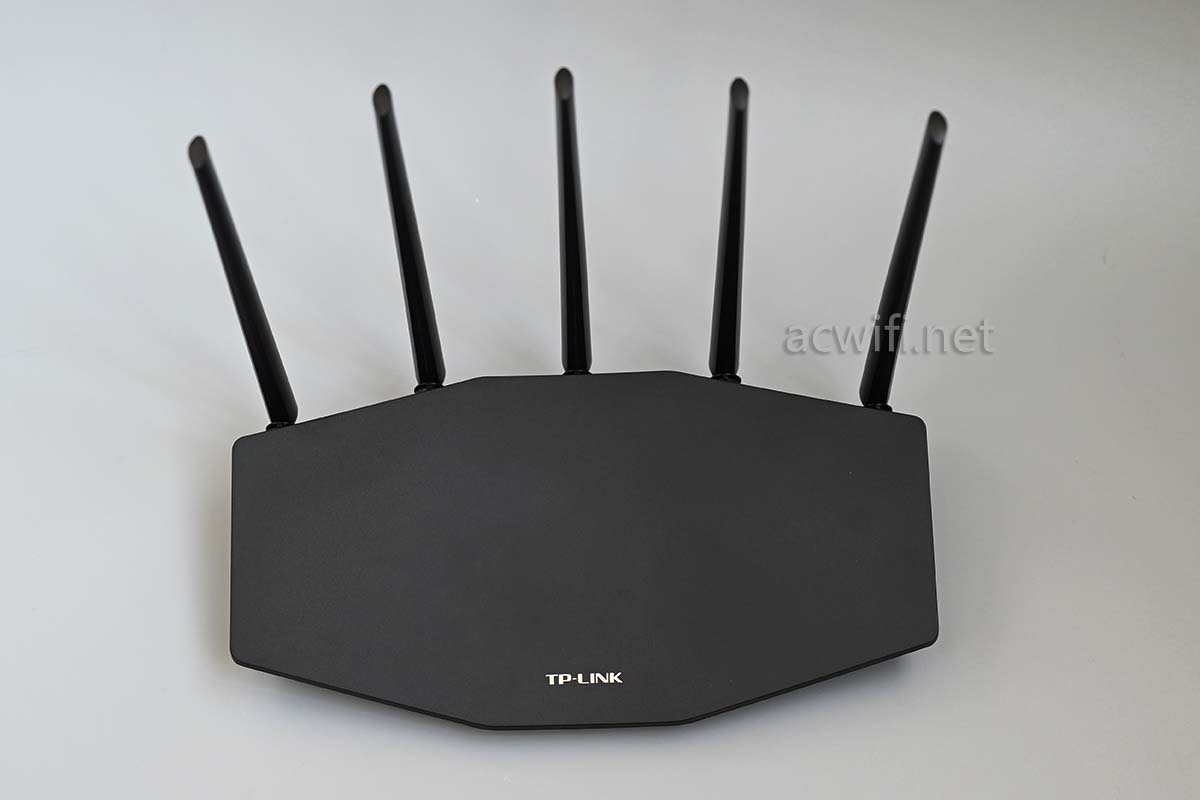

这是一款新的模具：

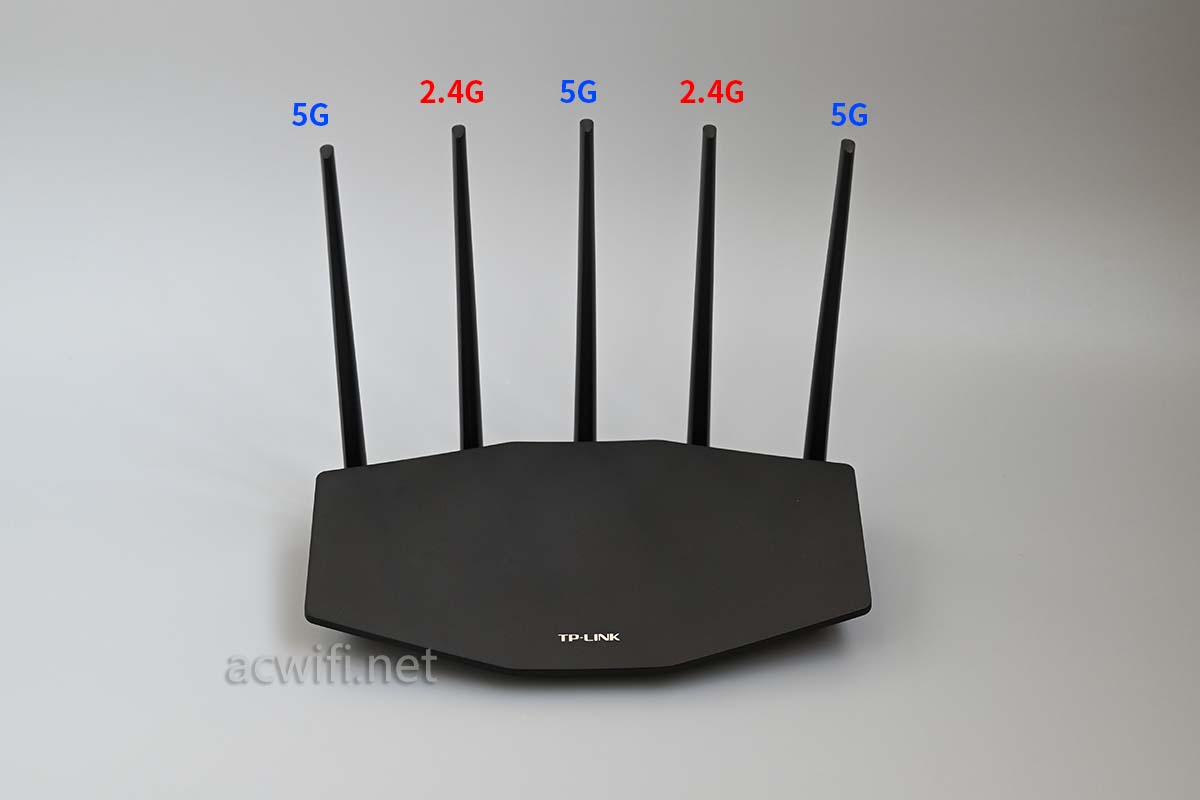

天线布局如下：

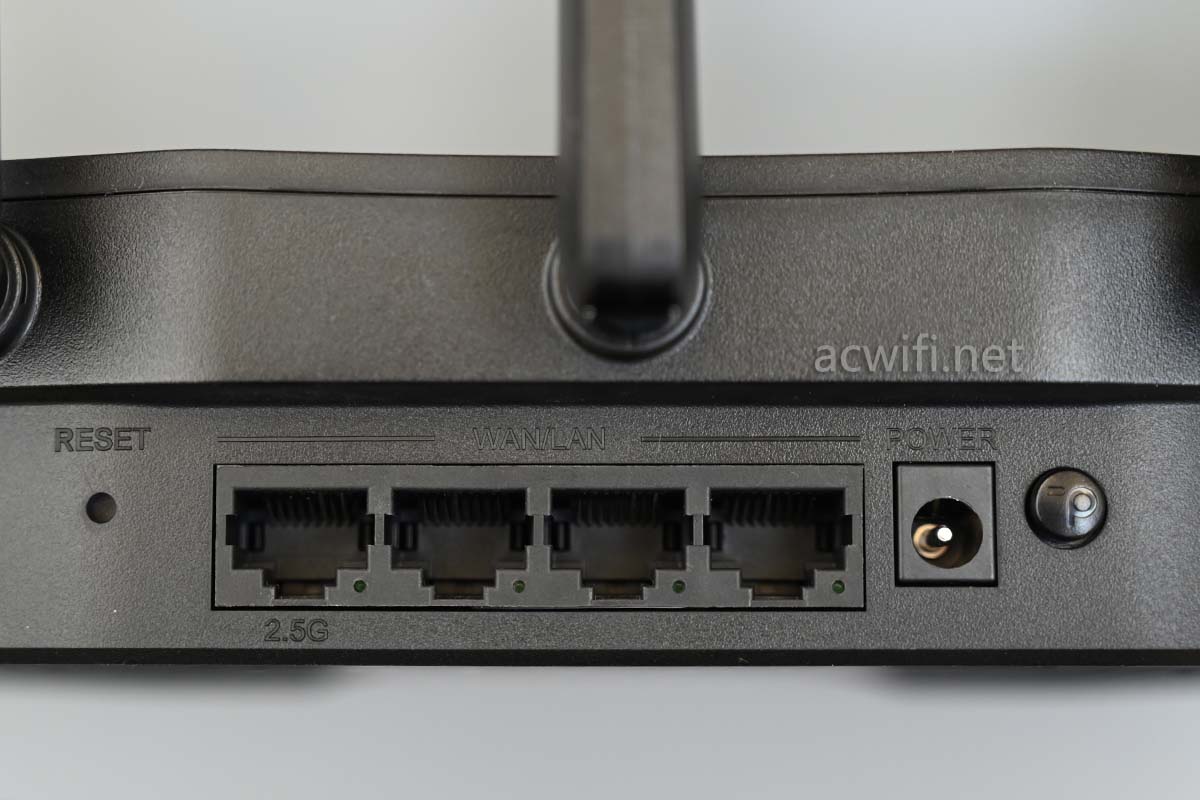

背面的接口，靠近RESET键的是2.5G网口，其它三个是千兆网口，支持盲插，即自动识别哪个是WAN口。最右边是易展键。易展组网非常简单：主路由设置好上网，然后副路由恢复出厂设置，重启后不需要插网线，各在两台机身上按一下易展，等个15秒，就组上了。组上之后，你插网线就会自动切换有线MESH，不插网线就是无线MESH，到底是哪种MESH，要视乎你的摆放位置有没有网线可以插。易展属于MESH组网，MESH不是组网的唯一方式，大家千万不要被MESH绑住了你的手手脚脚。MESH与自动切换Wi-Fi无关。记住了！如果记不住，请经常上来acwifi看看。

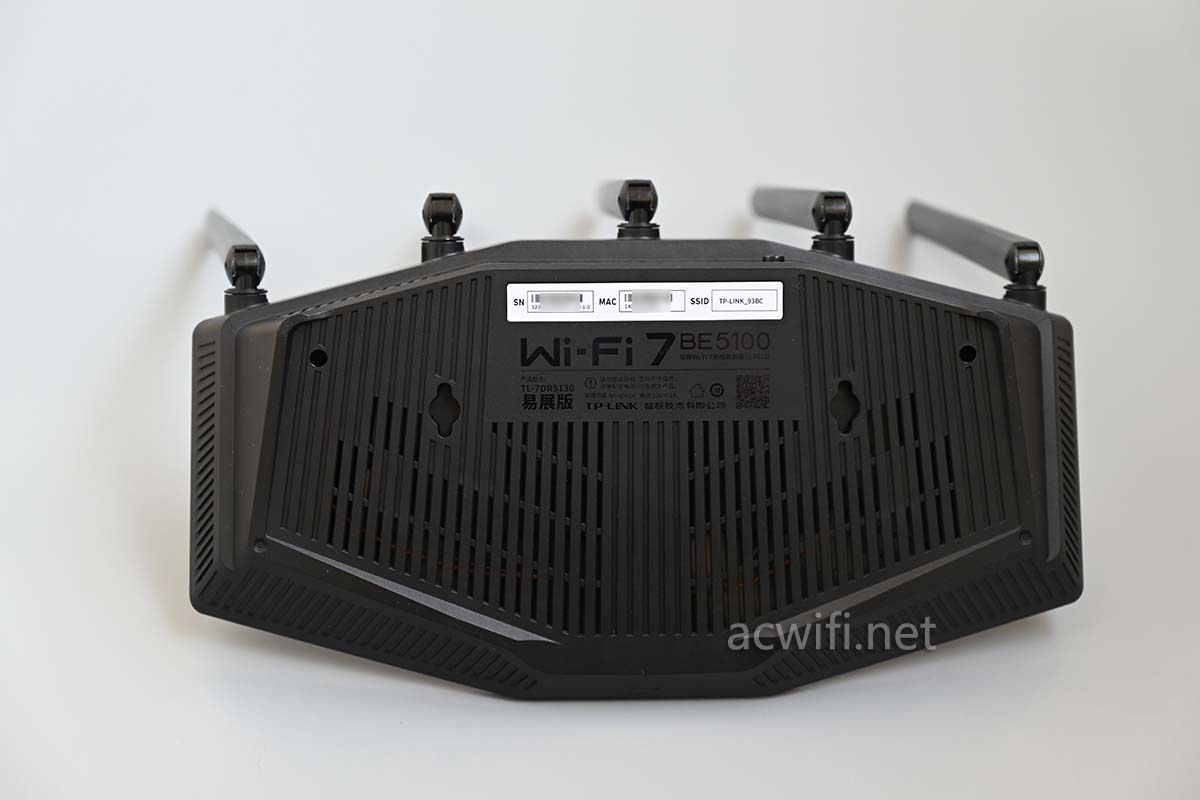

机身底部：

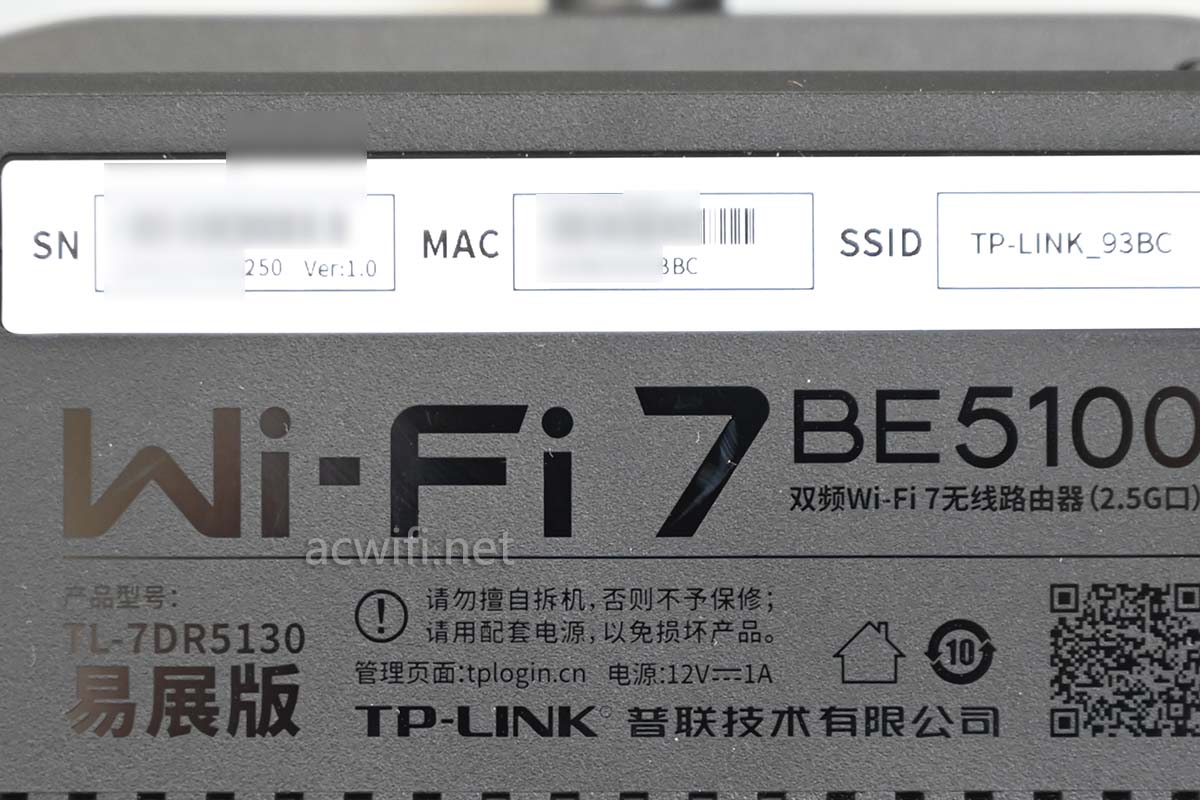

标签内容：

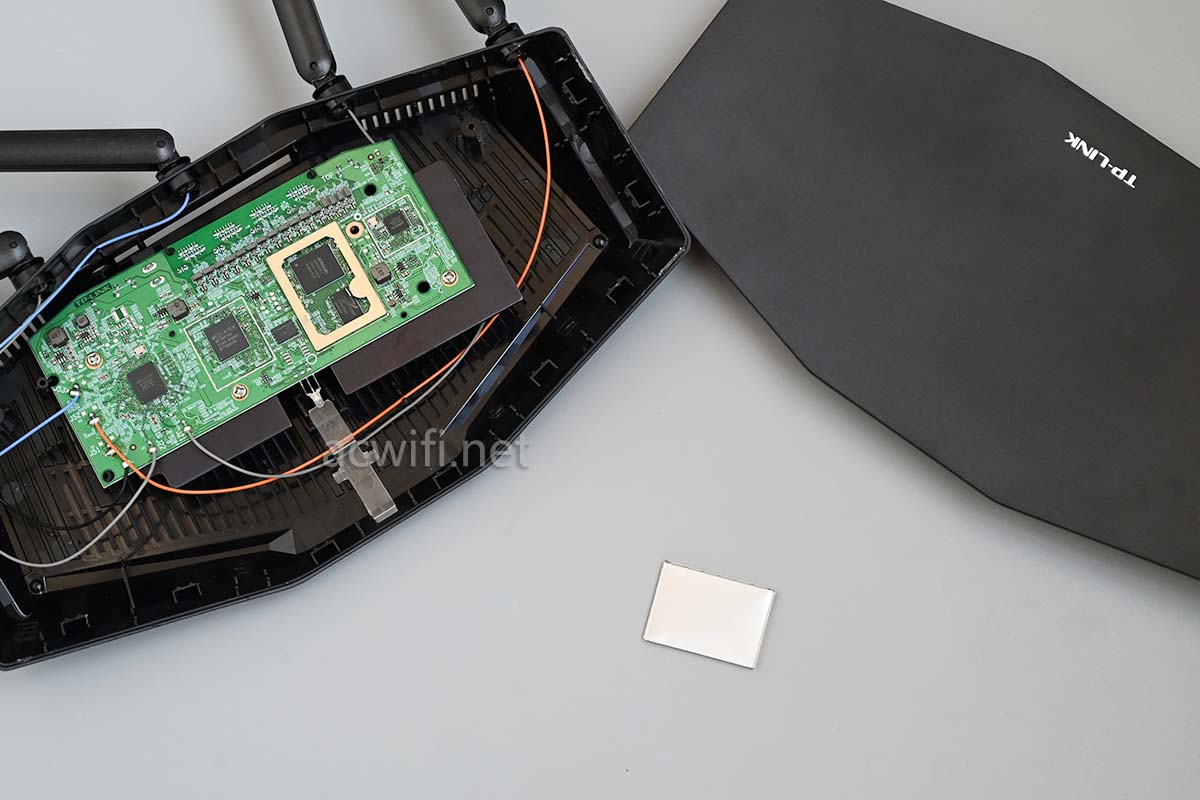

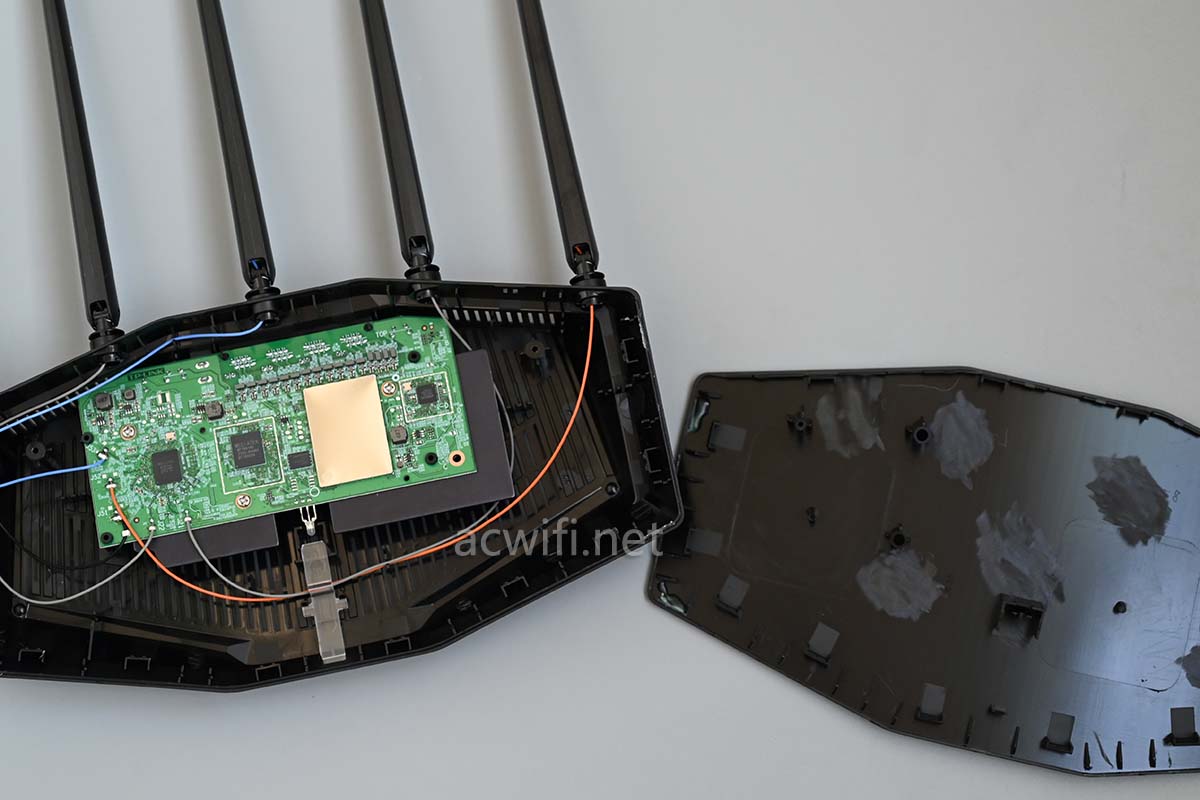

拆开外壳：

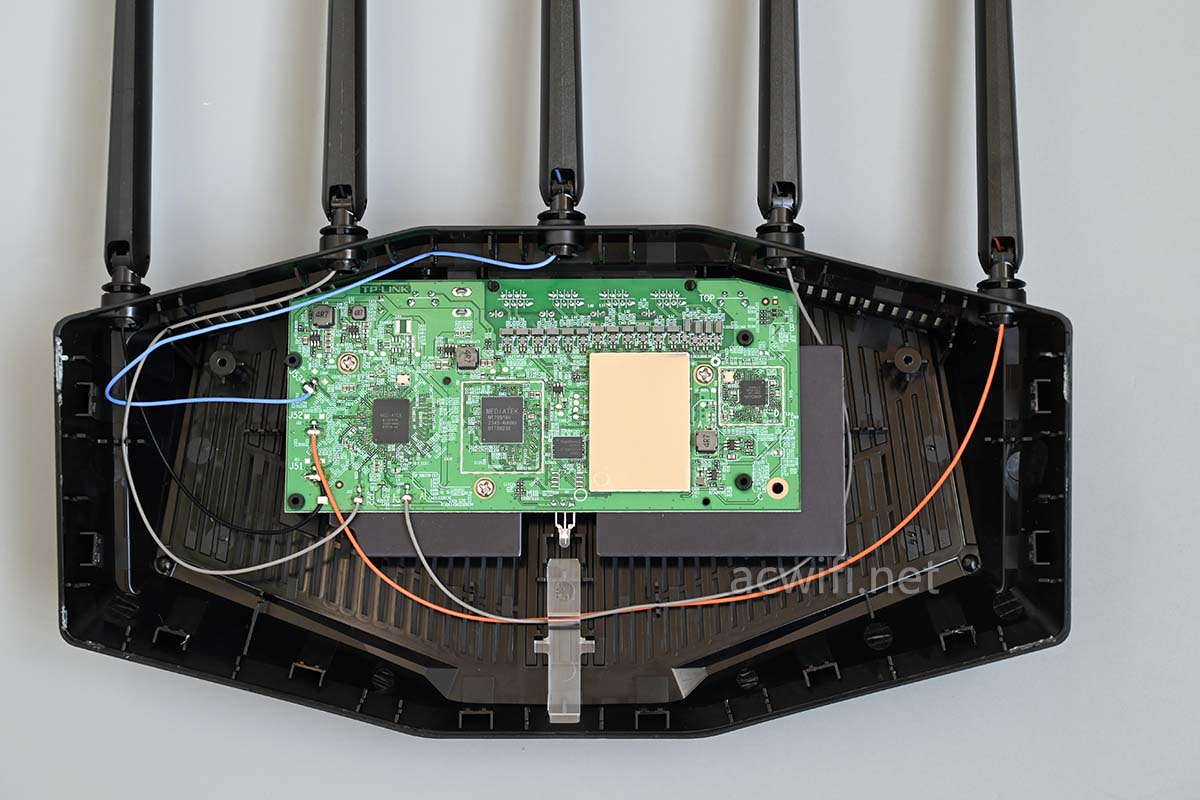

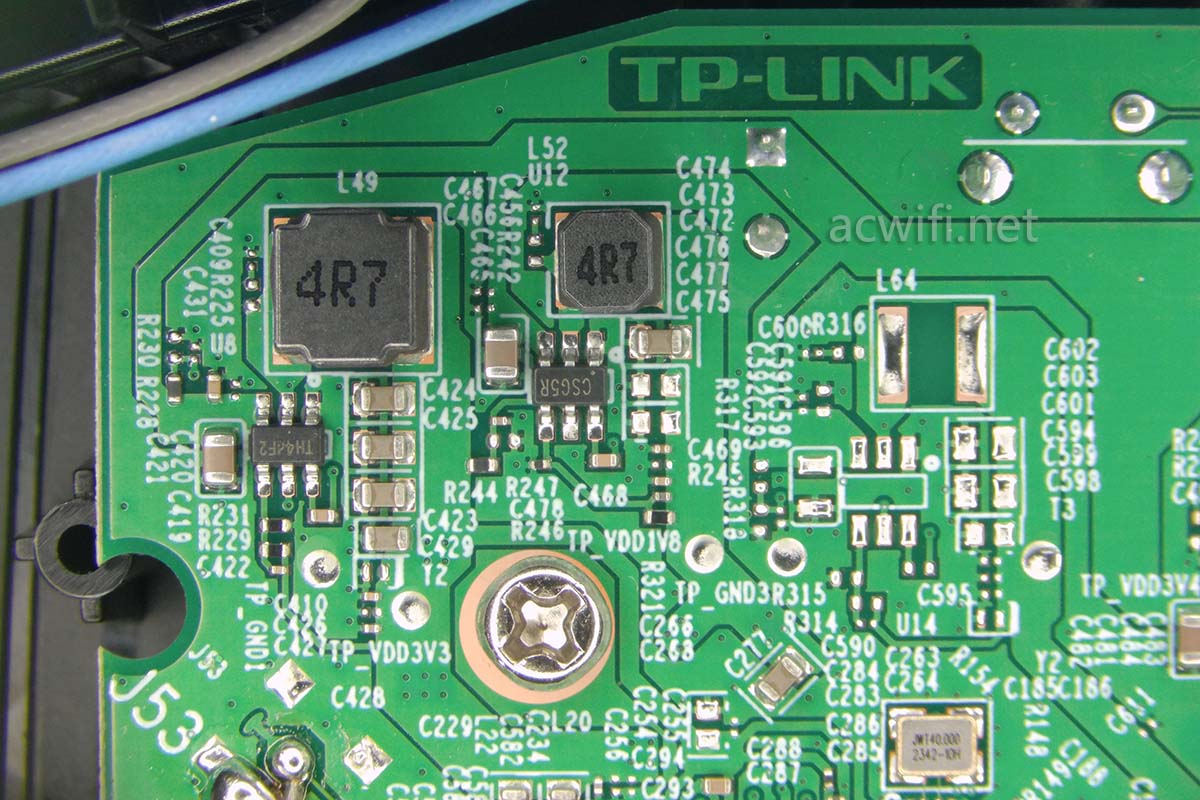

主板尺寸不大：

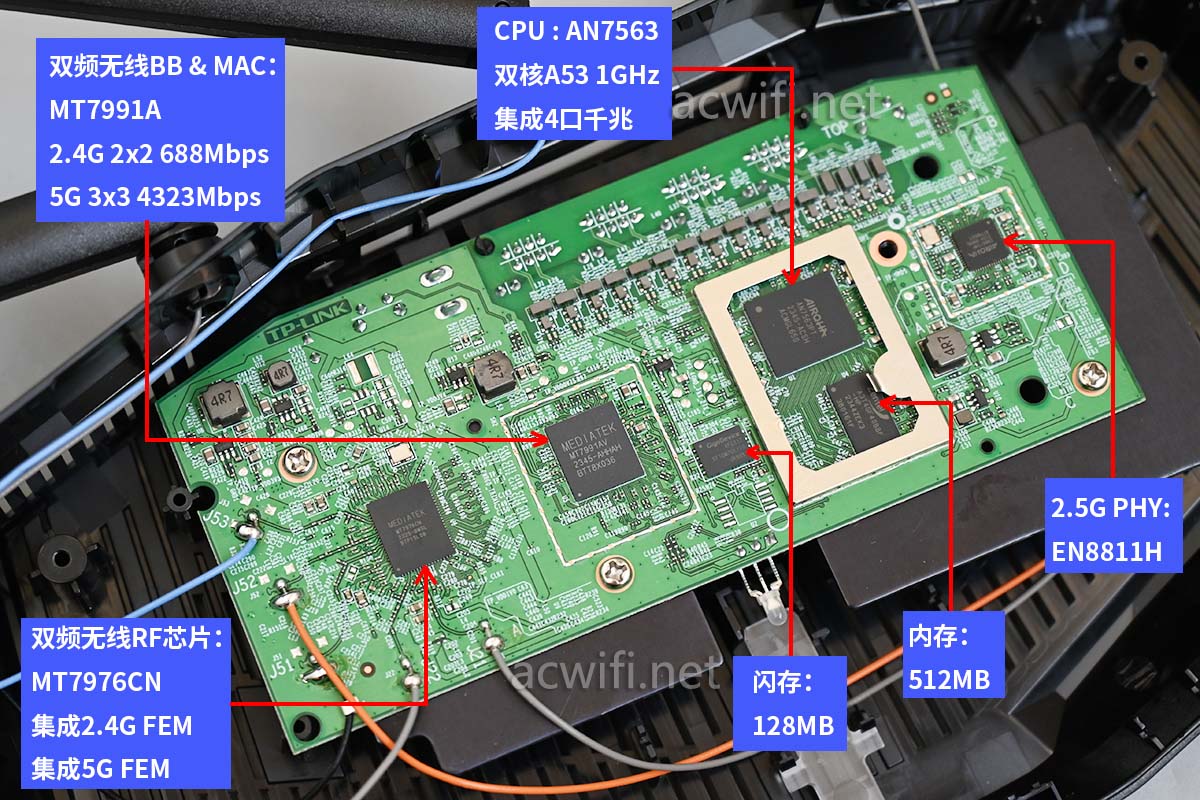

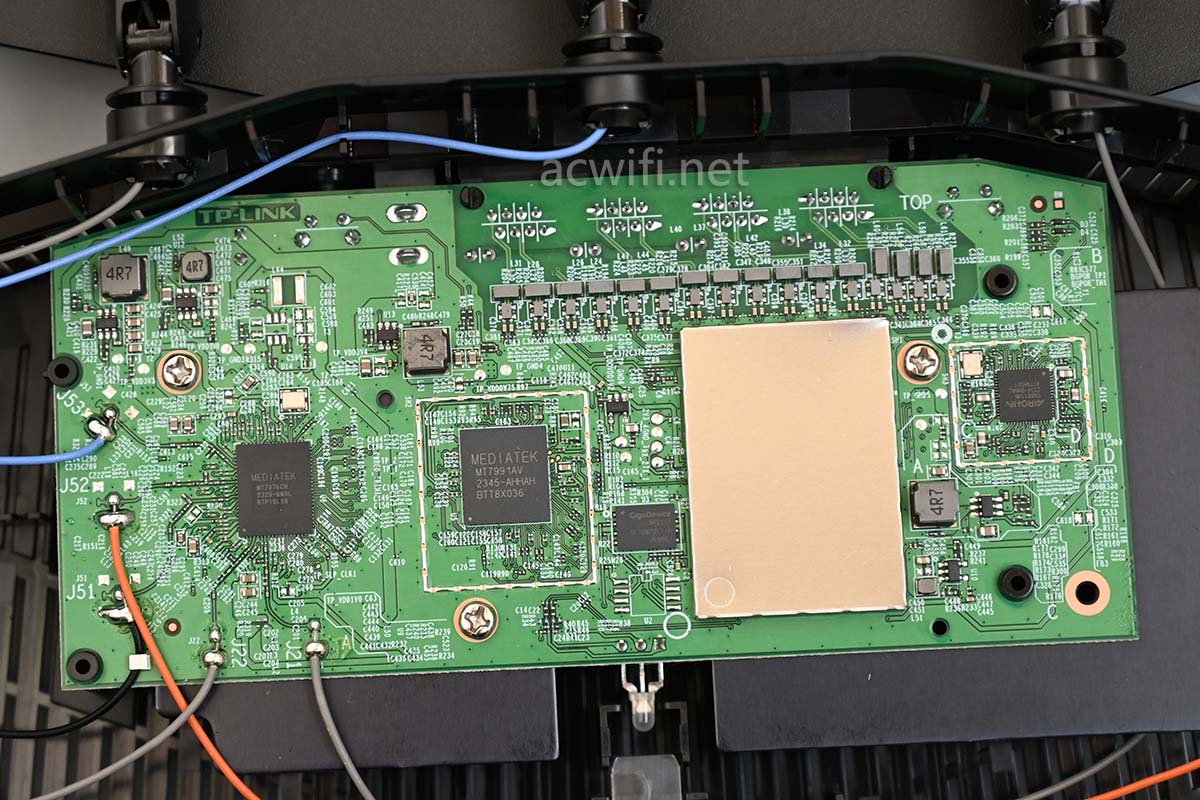

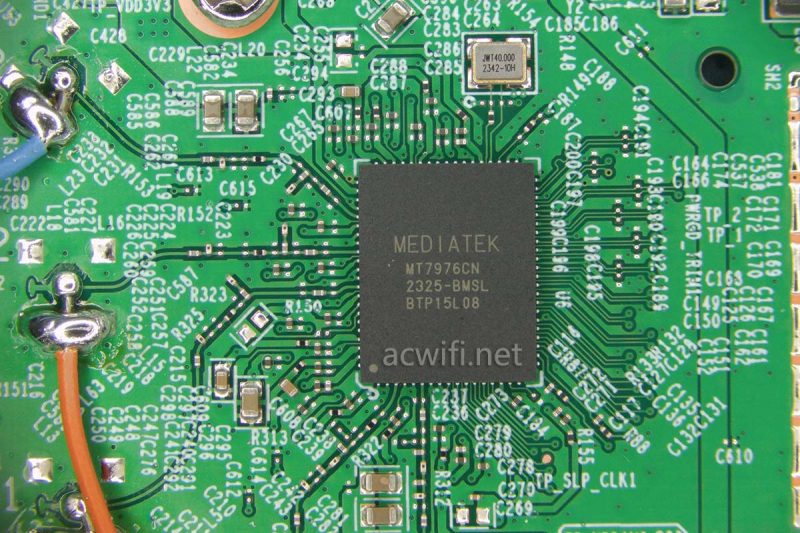

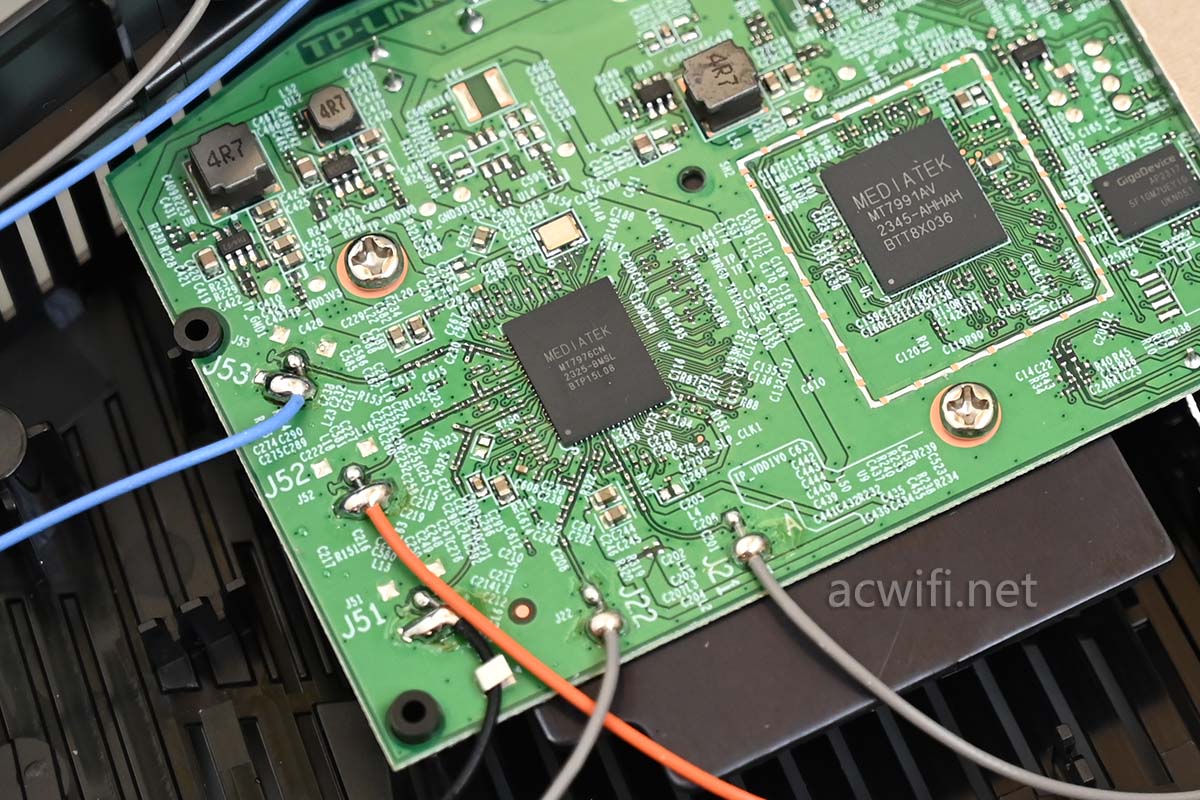

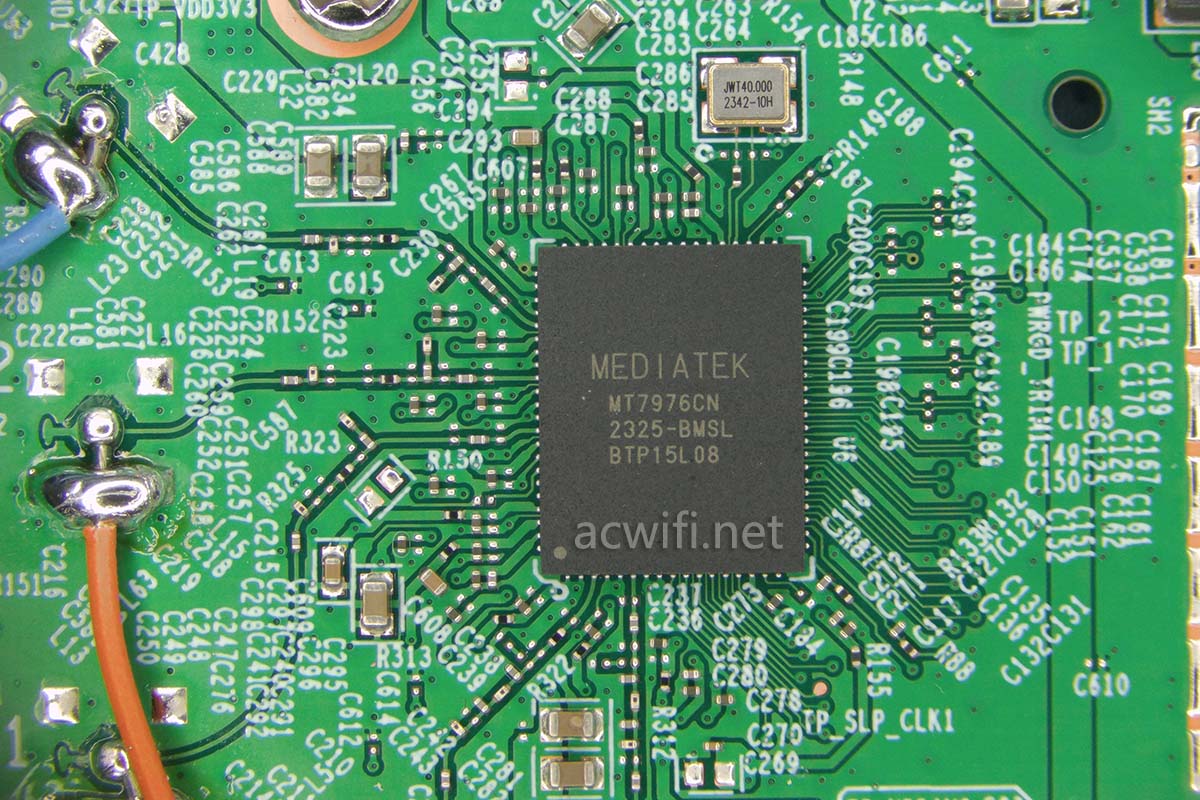

这是联发科的芯片方案，这是多么熟悉的射频电路。

翻转主板：

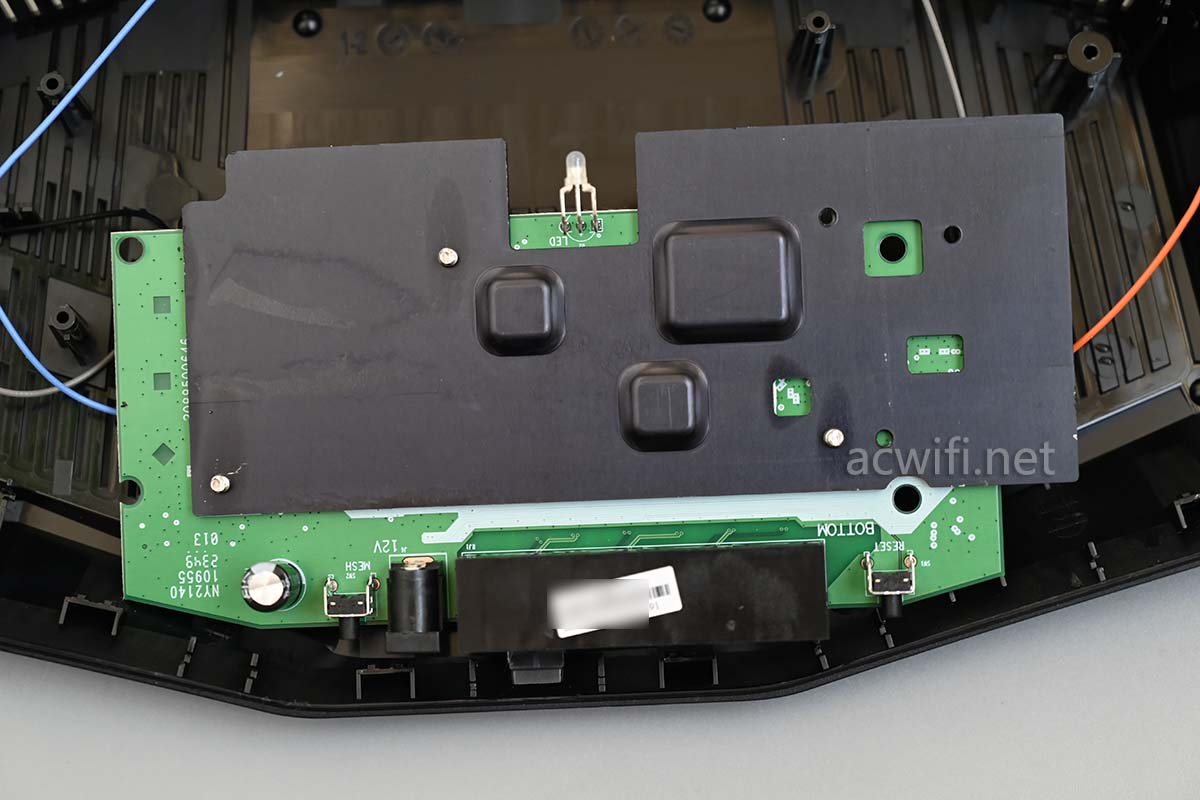

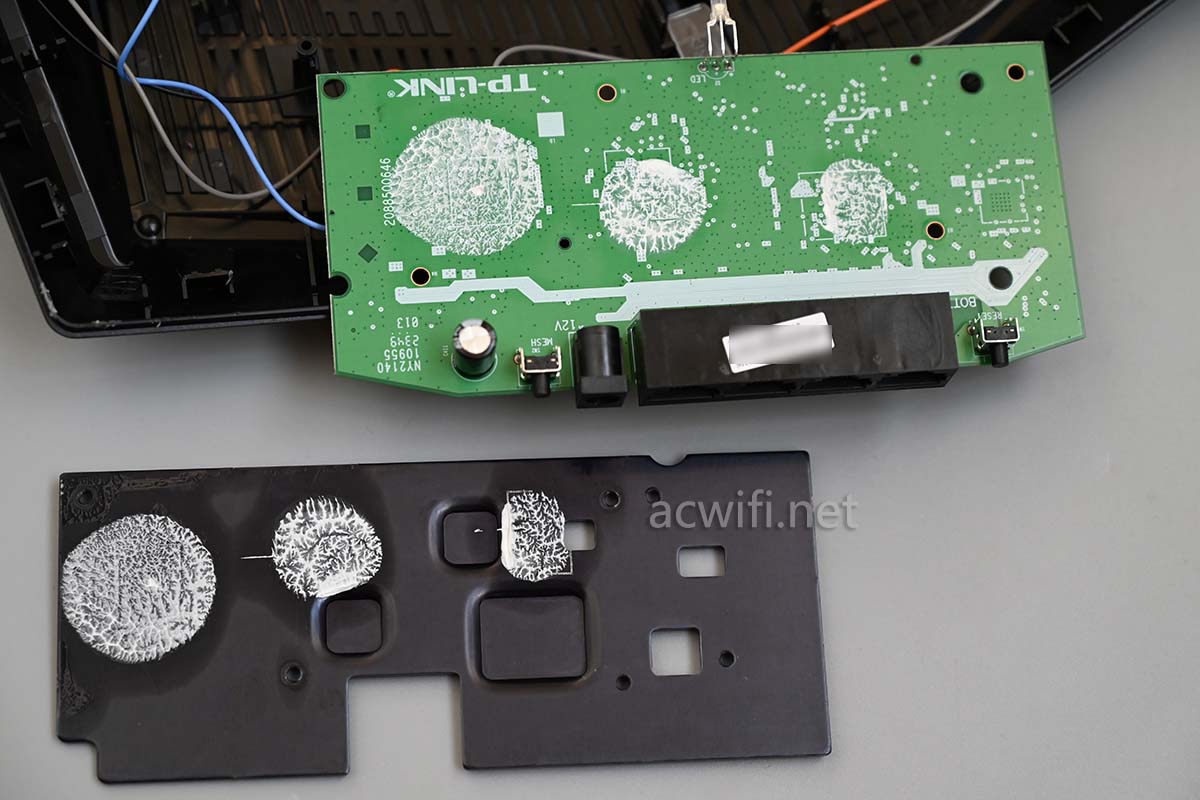

拆开黑色的均热板：

如果你担心它的散热，那真是“多交鱼”了。功耗那么低！为什么不放在芯片上面？肯定有原因的。

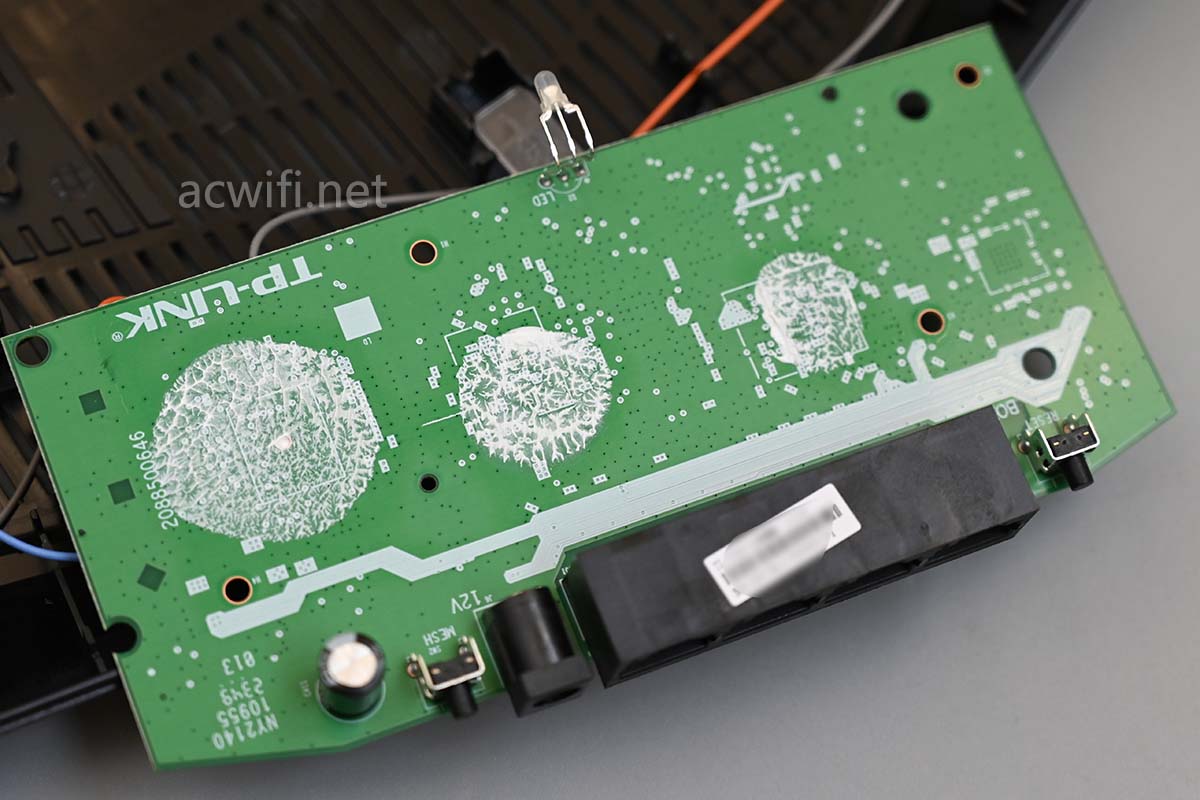

这一面看见网口，所以我定义为主板正面。

这一面没有芯片，翻过去主板背面看吧。

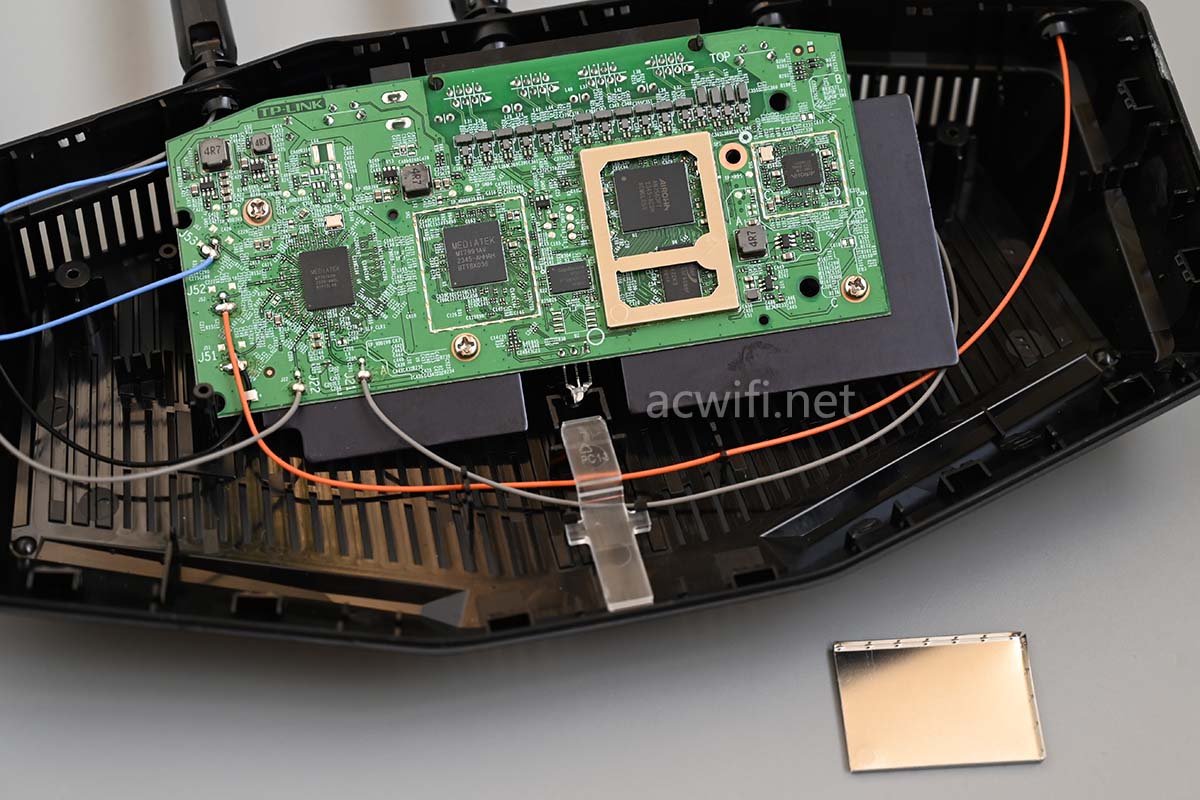

撬开唯一一片屏蔽罩：

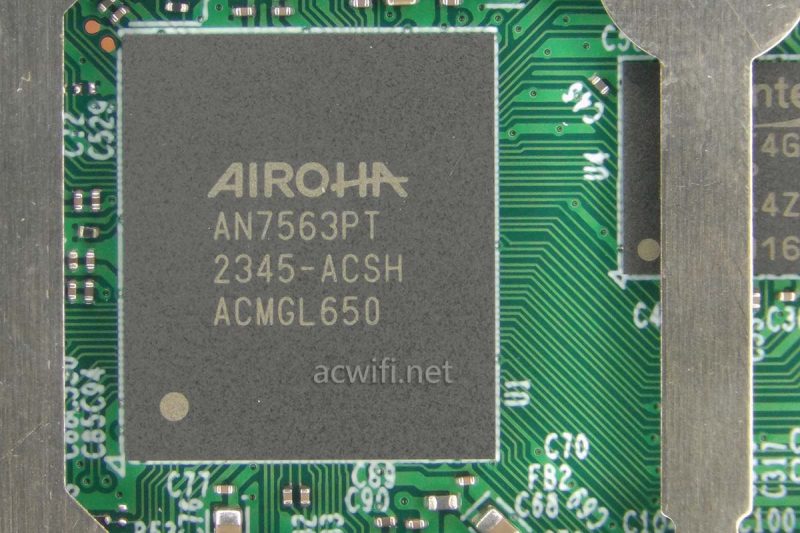

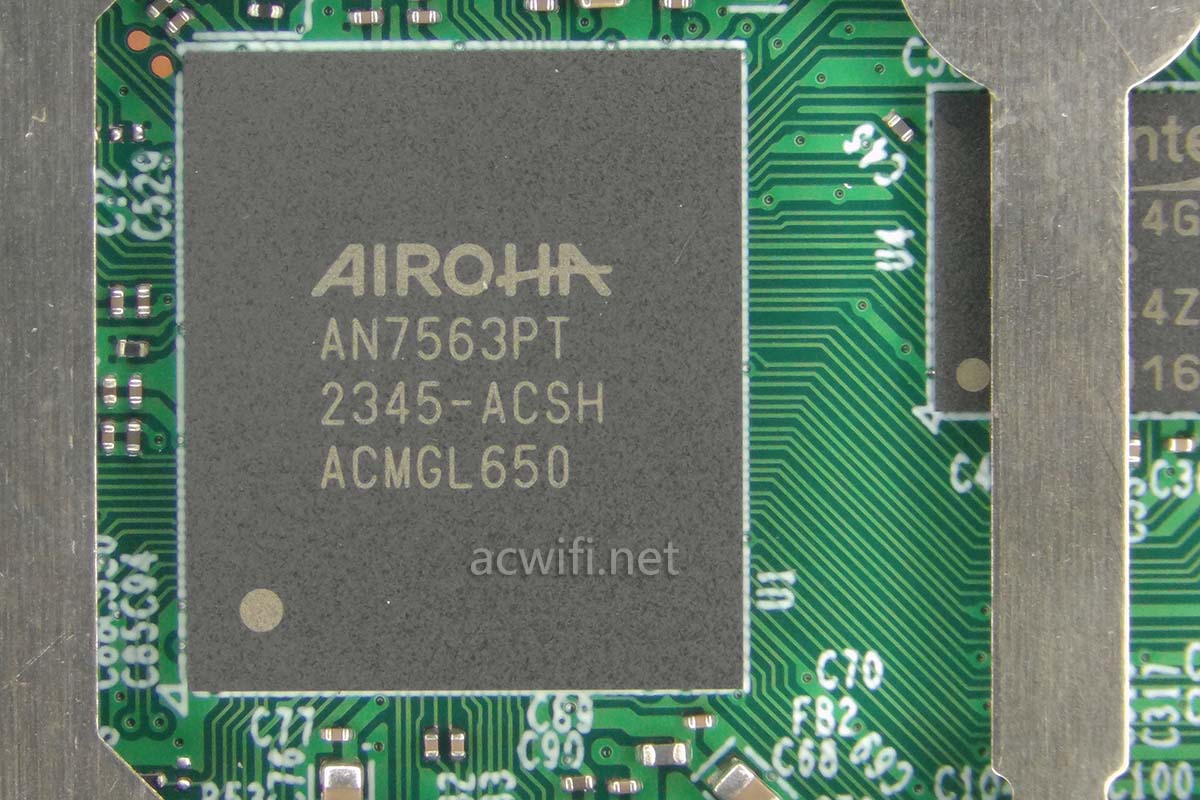

这款7DR5130的CPU型号是AN7563PT，AIROHA是联发科的子公司，前两年跟ECONET合并了。从我的第六感和第七感来看，这颗AN7563在2023年上半年上市，是一颗AP SOC，即专门用于无线路由器或无线AP。它是双核ARM，频率1GHz，估计是A53，集成了NPU。不用怀疑它的小包转发能力。

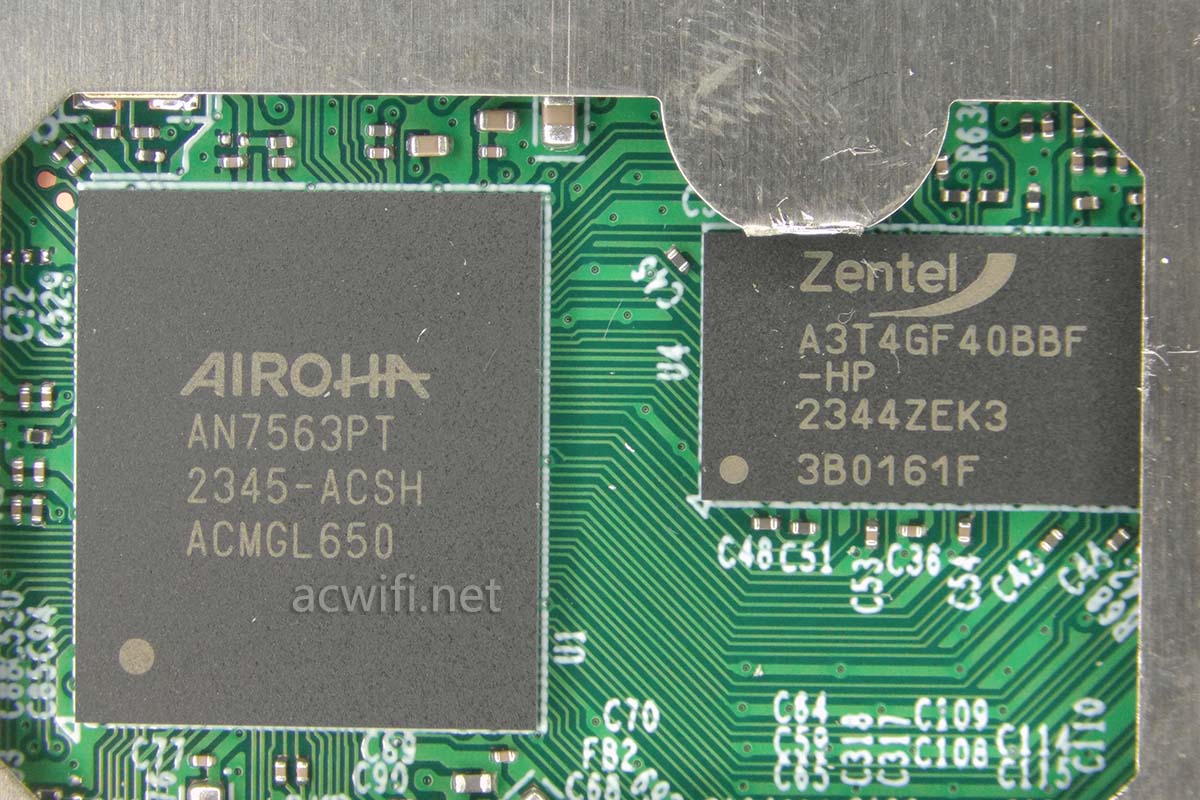

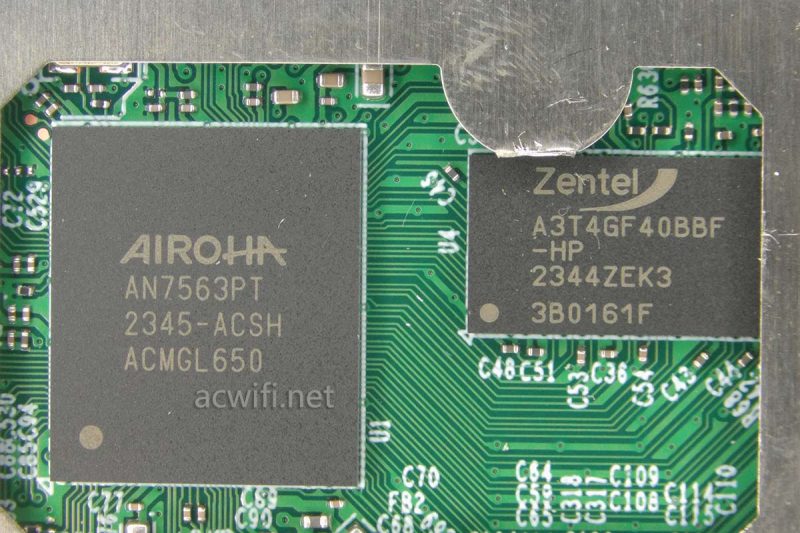

CPU旁边有颗内存芯片，为了让你们看清楚芯片型号，我把挡板剪断了。内存芯片型号是A3T4GF40BBF-HP，DDR3-1866，容量512MB。

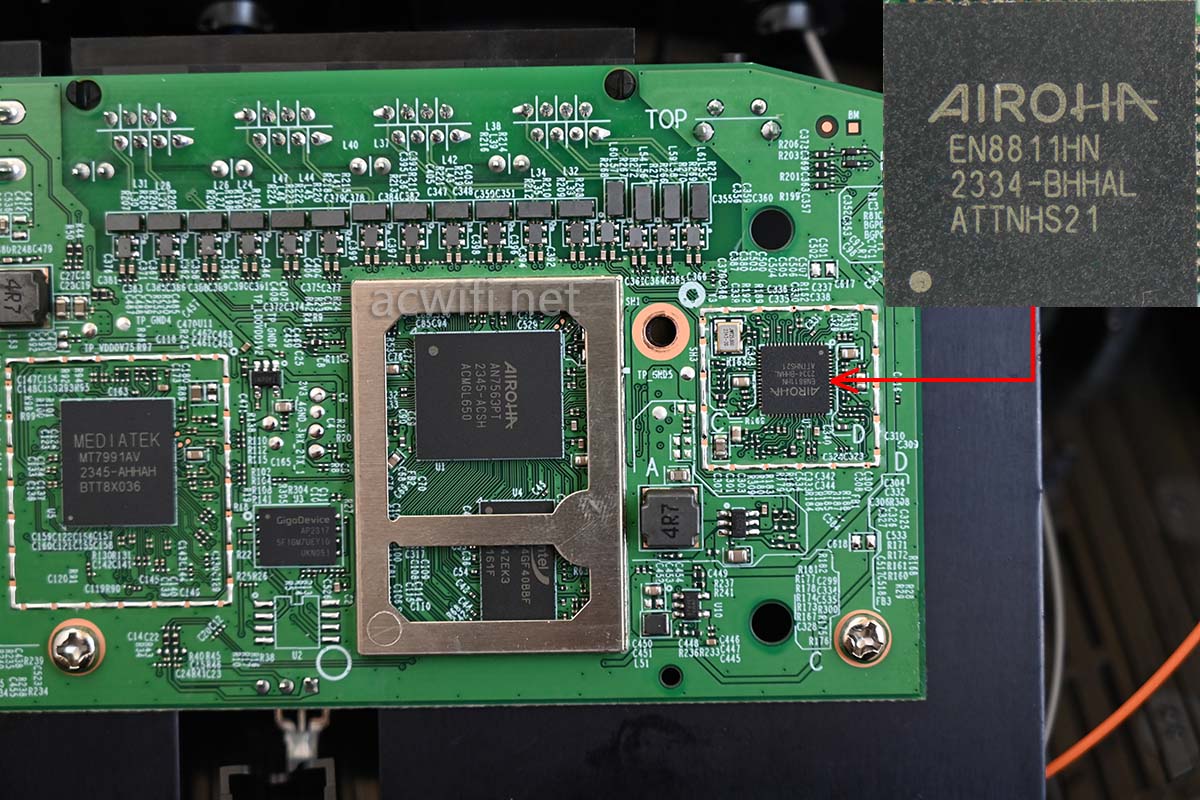

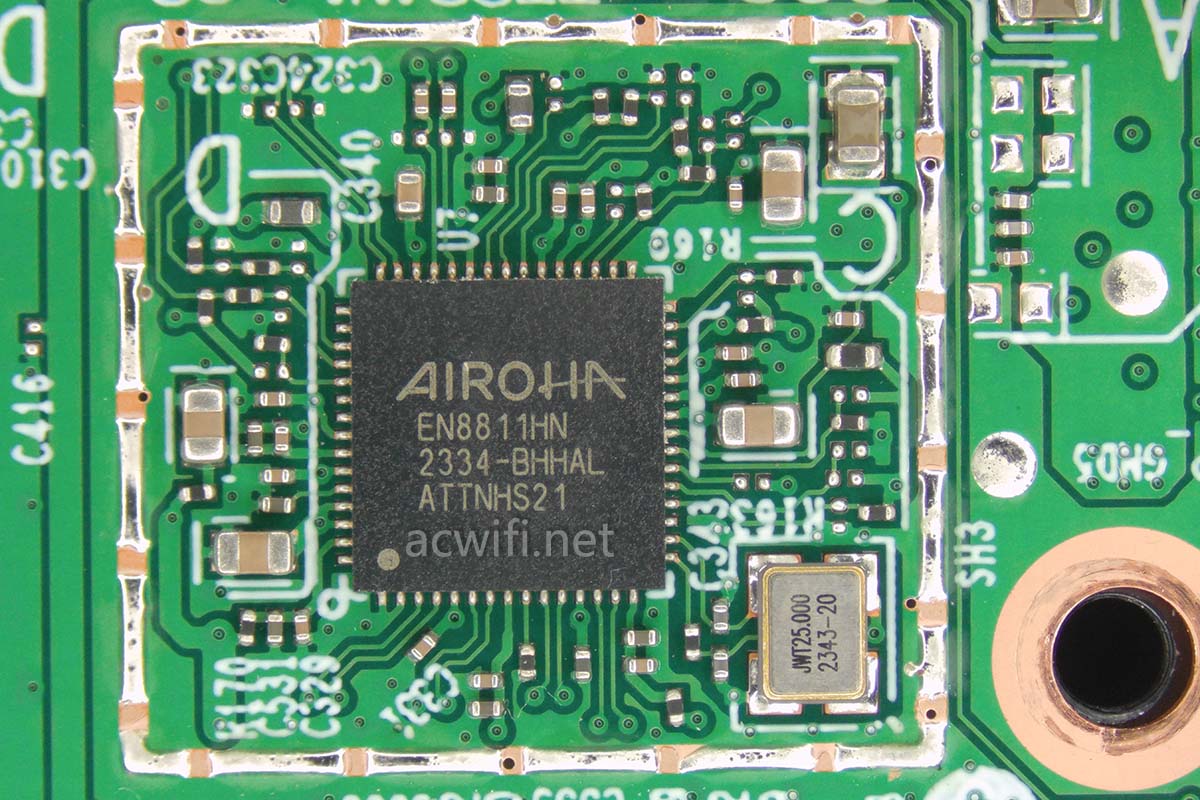

附近有一颗2.5G PHY芯片，也是联发科子公司AIROHA的芯片，型号是EN8811H。

The Airoha® EN8811H is a low power and highly integrated single-port Ethernet PHY transceiver. It performs robust data transmission and reception capabilities, is well-suited for routers, switches, and home gateways applications.

On the Ethernet twisted pair interface, the Airoha ® EN8811H is compliant with 100Base-TX (IEEE 802.3u), 1000Base-T (IEEE 802.3ab) and 2.5GBASE-T(IEEE 802.3bz).

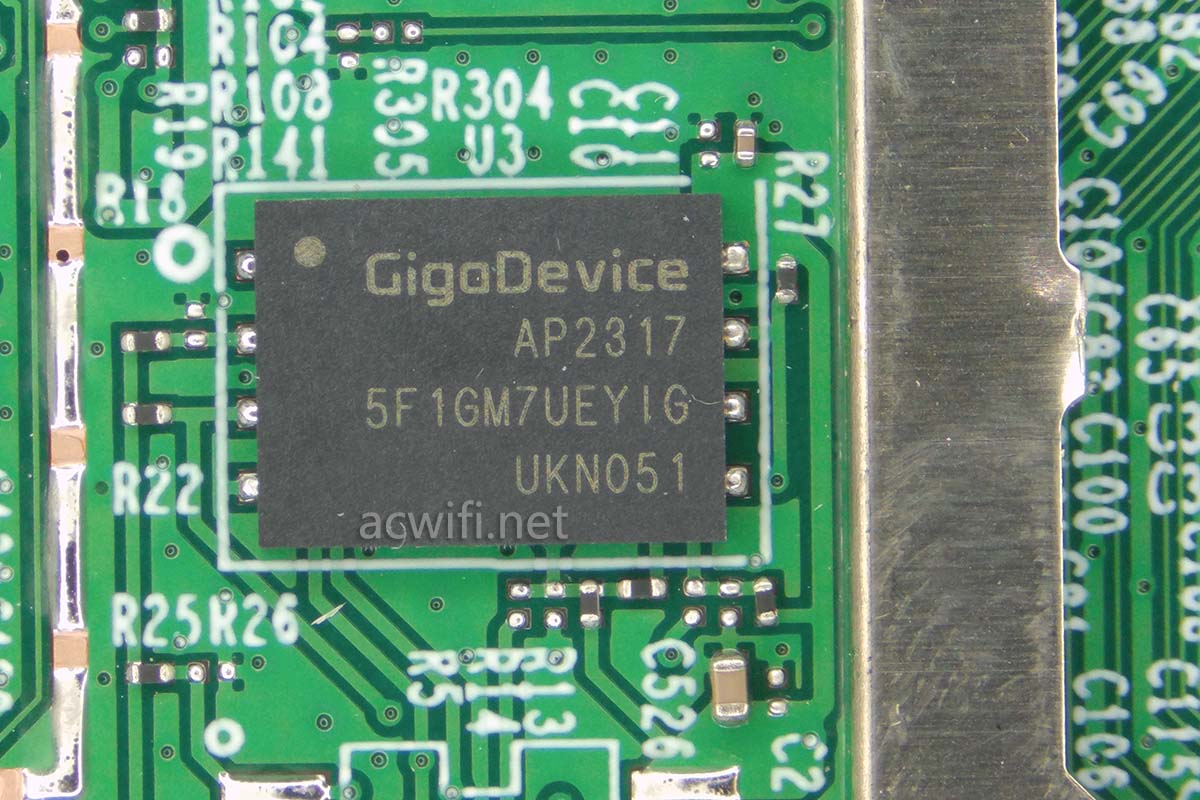

CPU的另一侧且颗闪存芯片，型号是GD5F1GM7UEYIG，容量128MB。为啥不用16MB呢？因为家长控制呀，游戏加速插件呀这些拿16MB闪存是塞不下的。

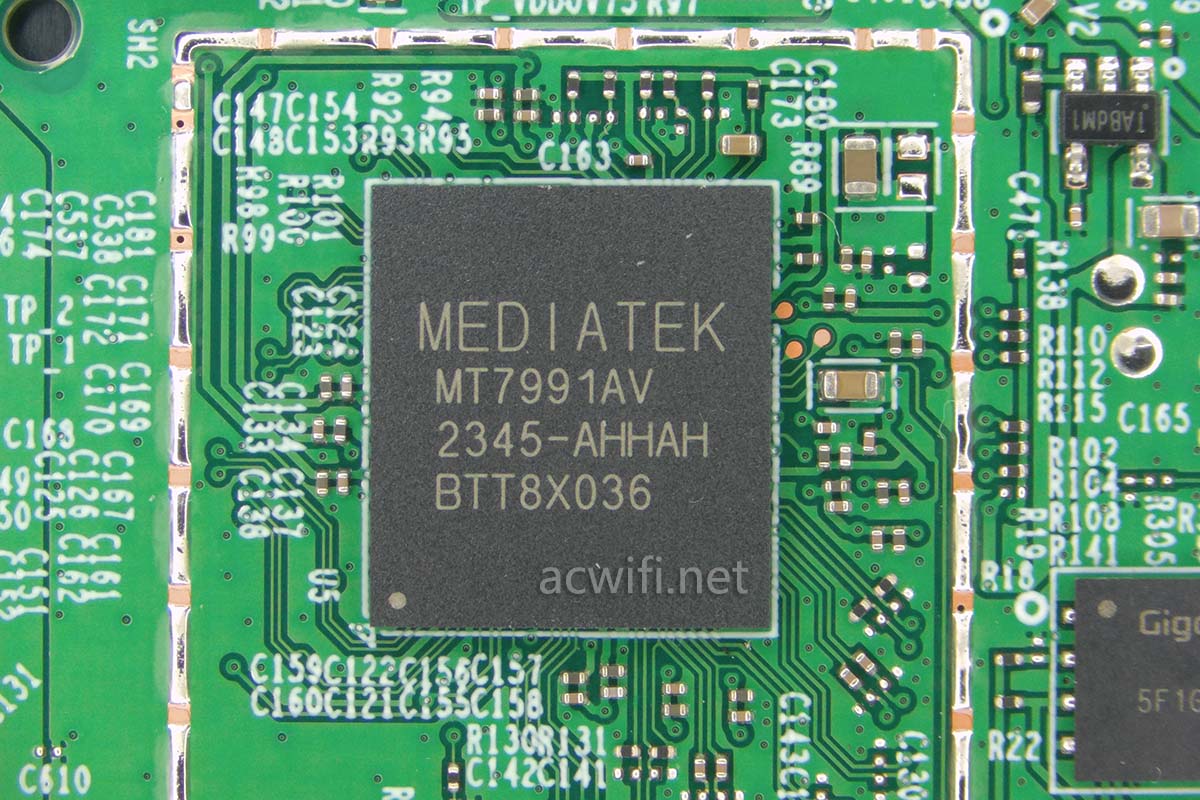

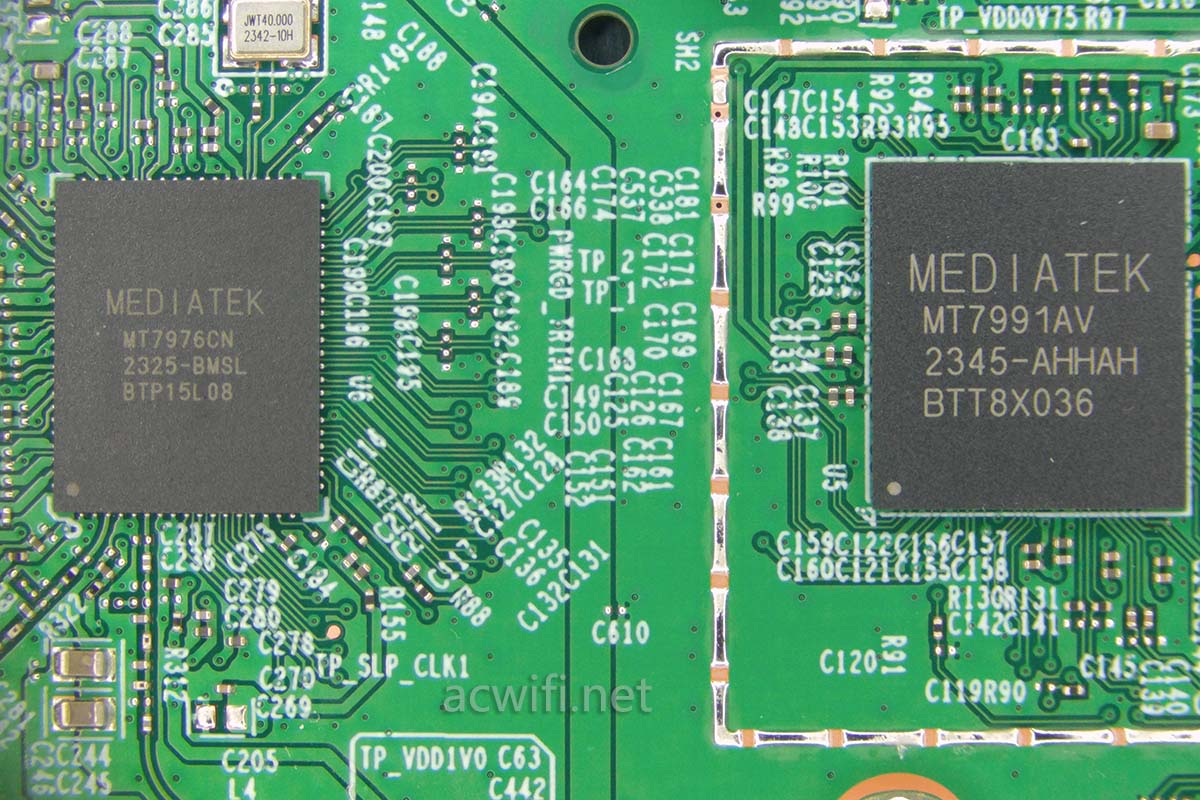

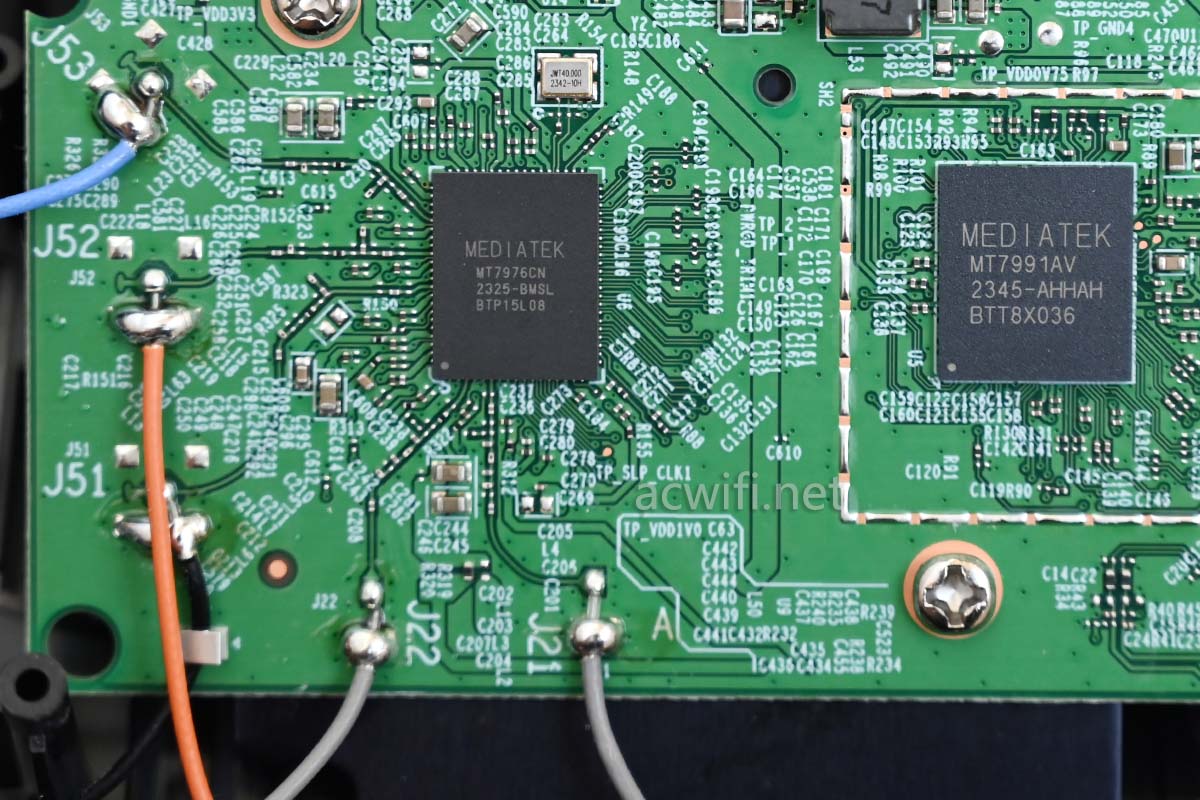

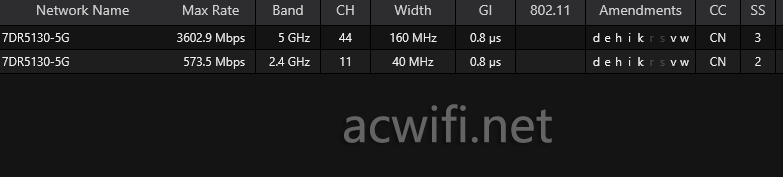

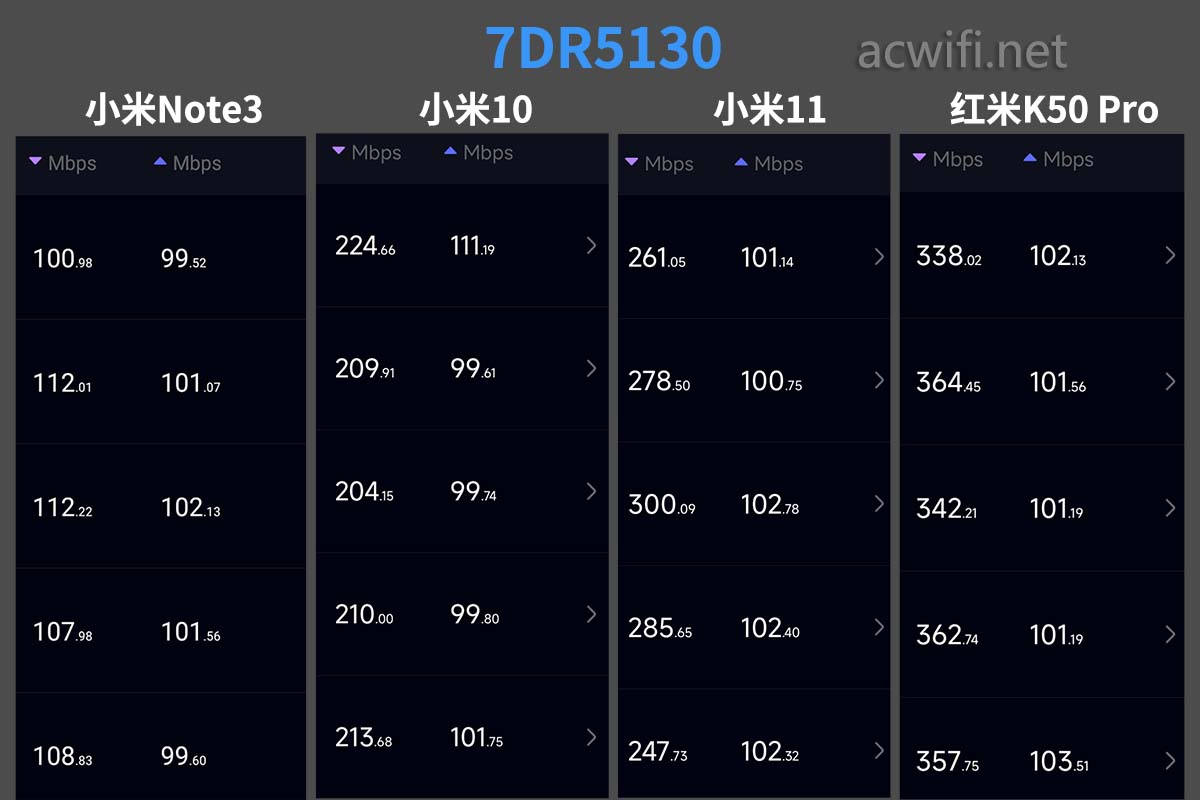

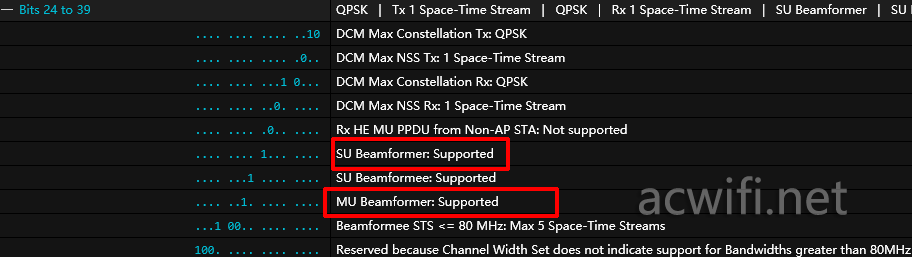

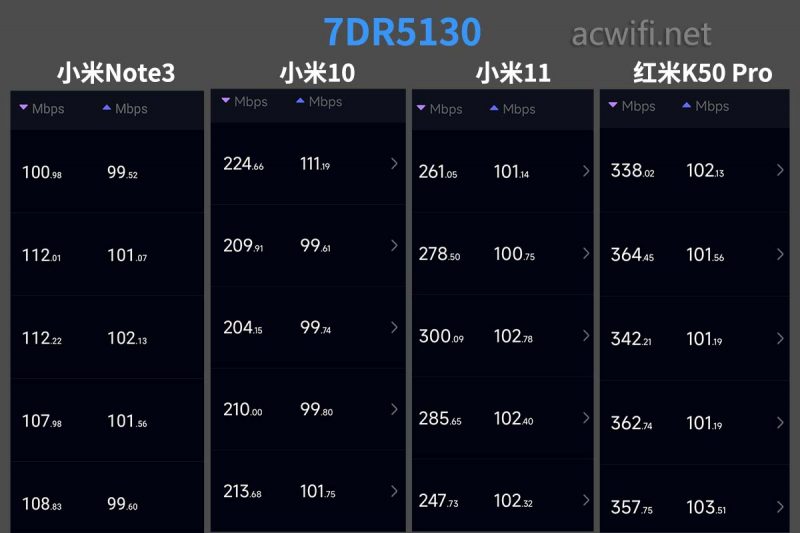

然后闪存的边上是一颗双频无线基带芯片（BB & MAC），型号是MT7991A。这是一款支持Wi-Fi 7的无线MAC，重点是6nm制程，所以它的功耗很低，发热很少很少，少到冇人有。它是双频的无线MAC，支持2.4G和5G。2.4G是两条空间流，5G是三条空间流，即2.4G支持2x2MIMO，5G支持3x3MIMO。2.4G在4096-QAM和40MHz频宽下，最高无线速率688Mbps，5G在4096-QAM和160MHz频宽下的最高无线速度是4323Mbps，双频速率的总和是5011Mbps，取整叫BE5100也合理。
