中兴巡天AX3000 Pro+ 无线路由器拆机

中兴巡天AX3000 Pro+是目前最便宜的双2.5G网口 Wi-Fi 6 无线路由器。拆机看一看它的硬件芯片。

产品外包装：

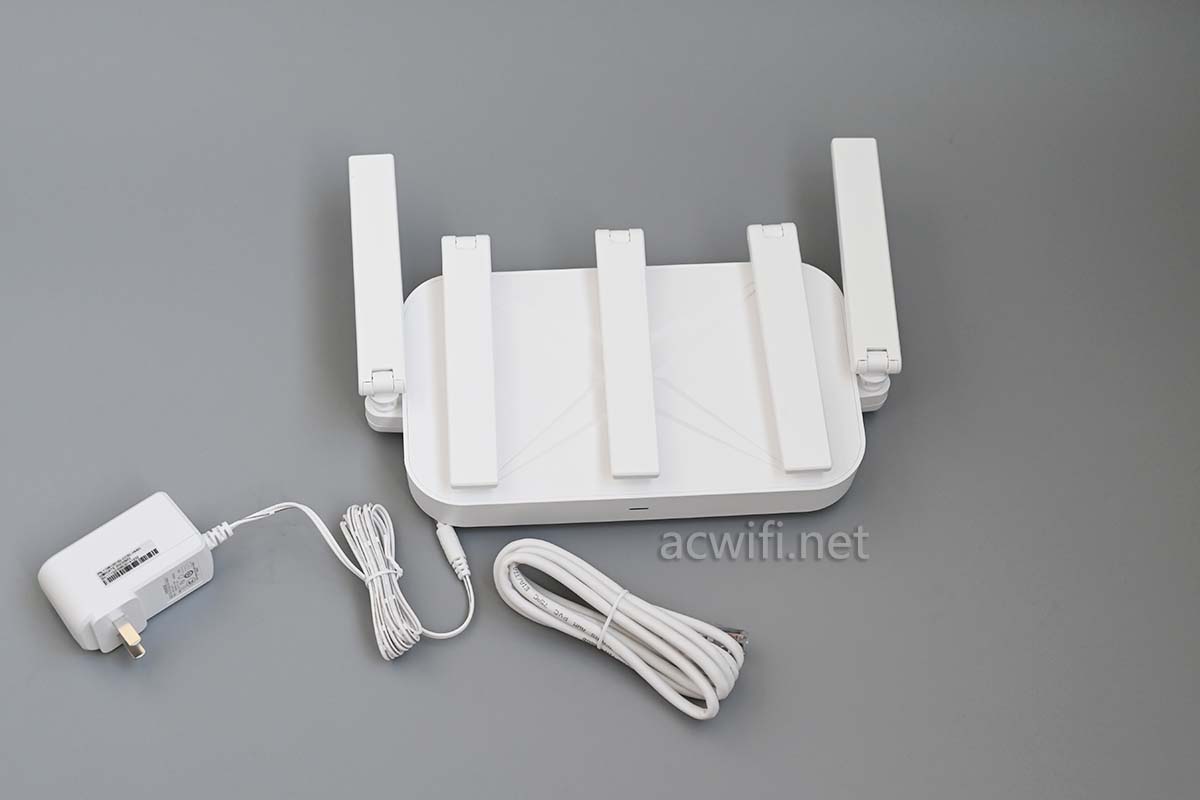

机身和配件：

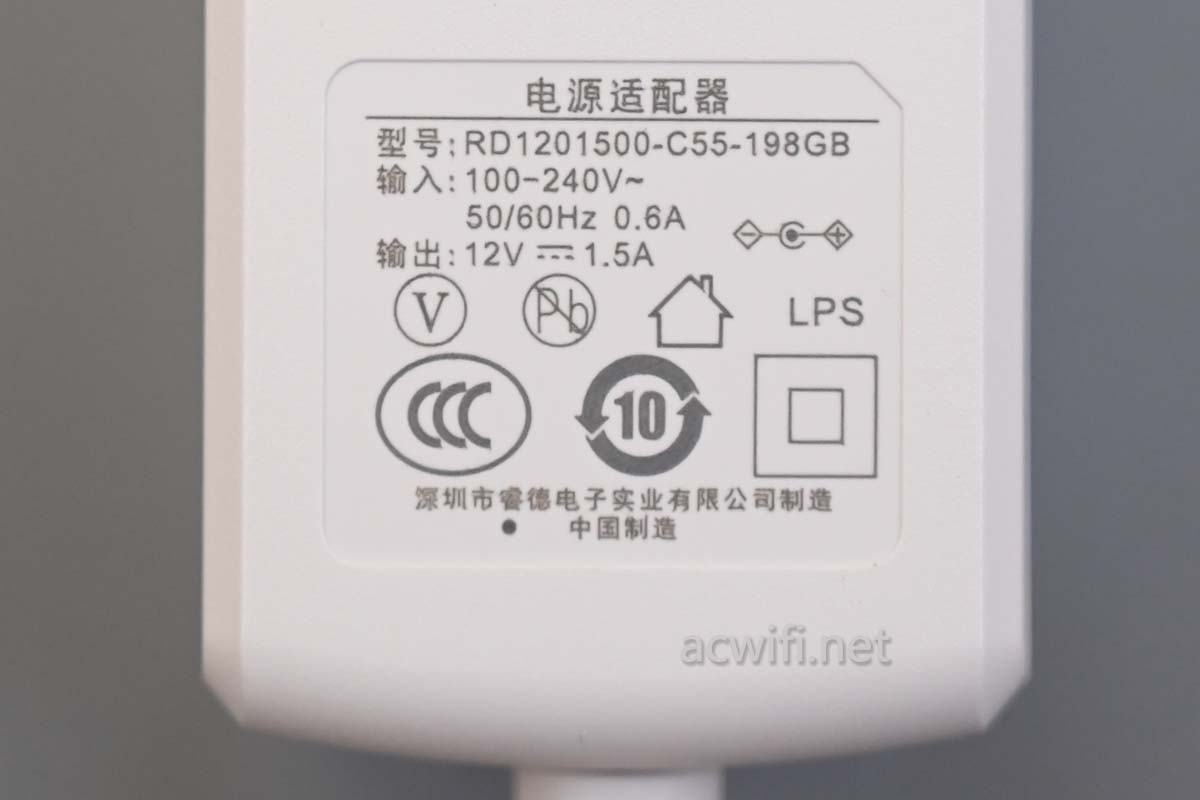

电源输出规格是12V/1.5A，额定输出功率是18W：

实测接两个2.5G网口时的待机功率是5.9W，因为两个2.5G网口，所以电源功率给得大一些。

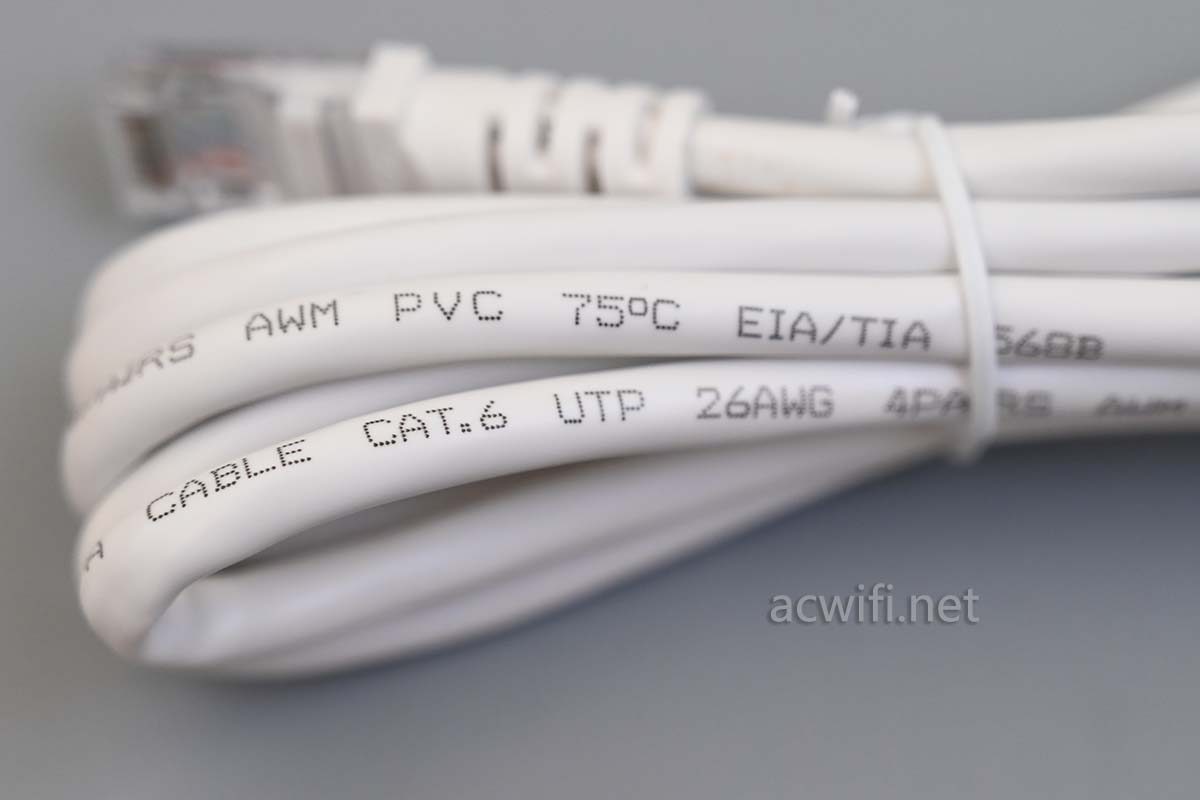

附送的网线是六类：

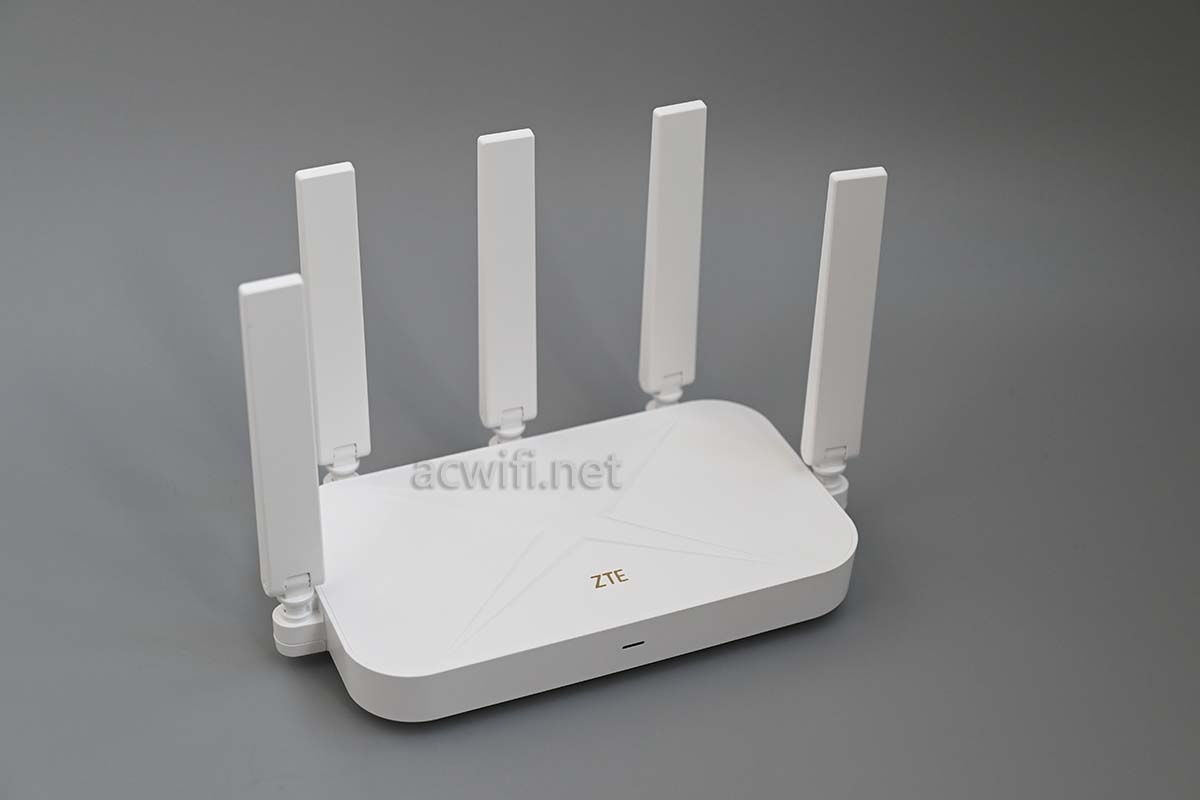

中兴巡天AX3000 Pro+外置五根天线：

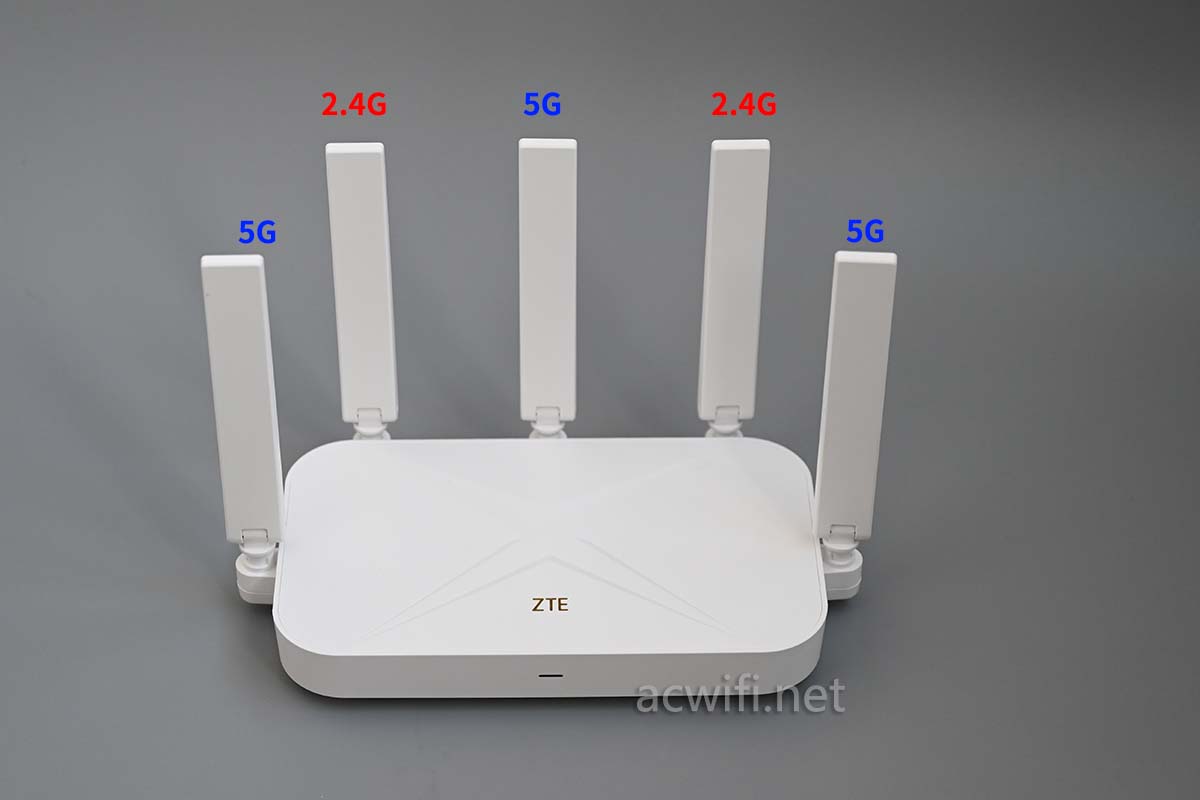

五根天线的布局如下：

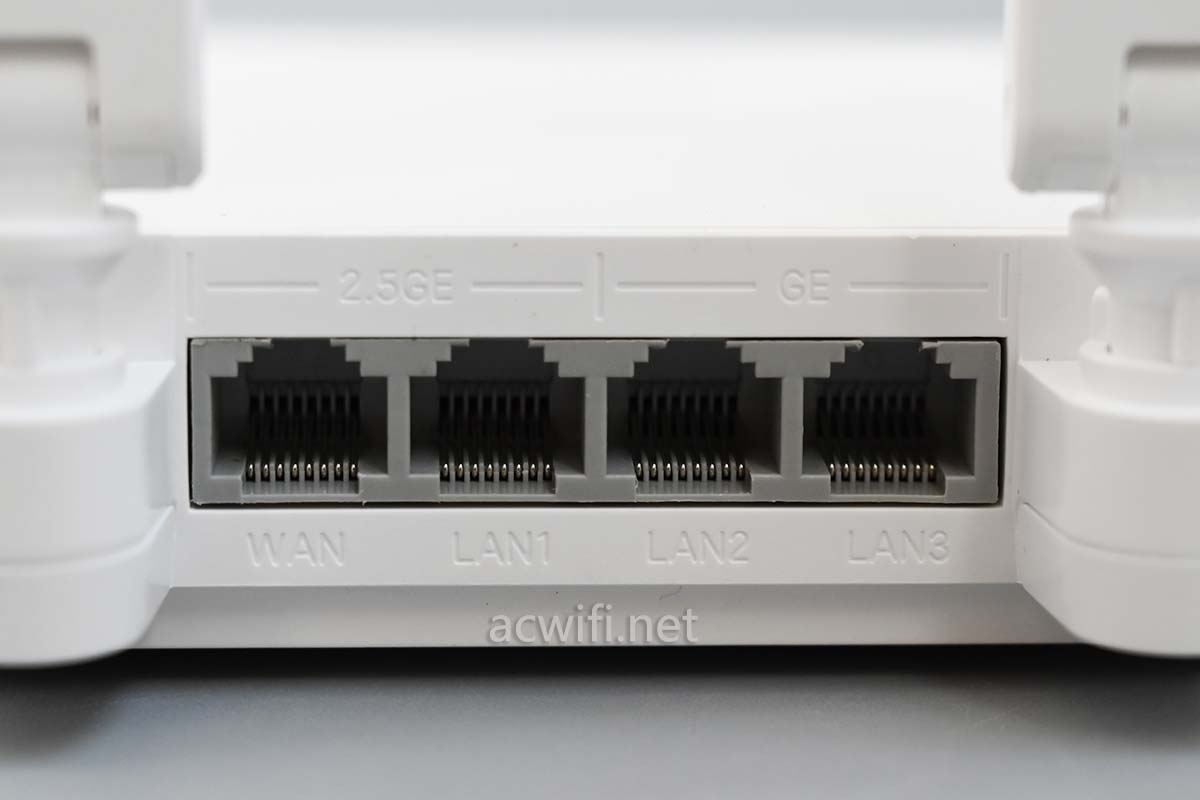

四个网口，其中两个2.5G，两个1G：

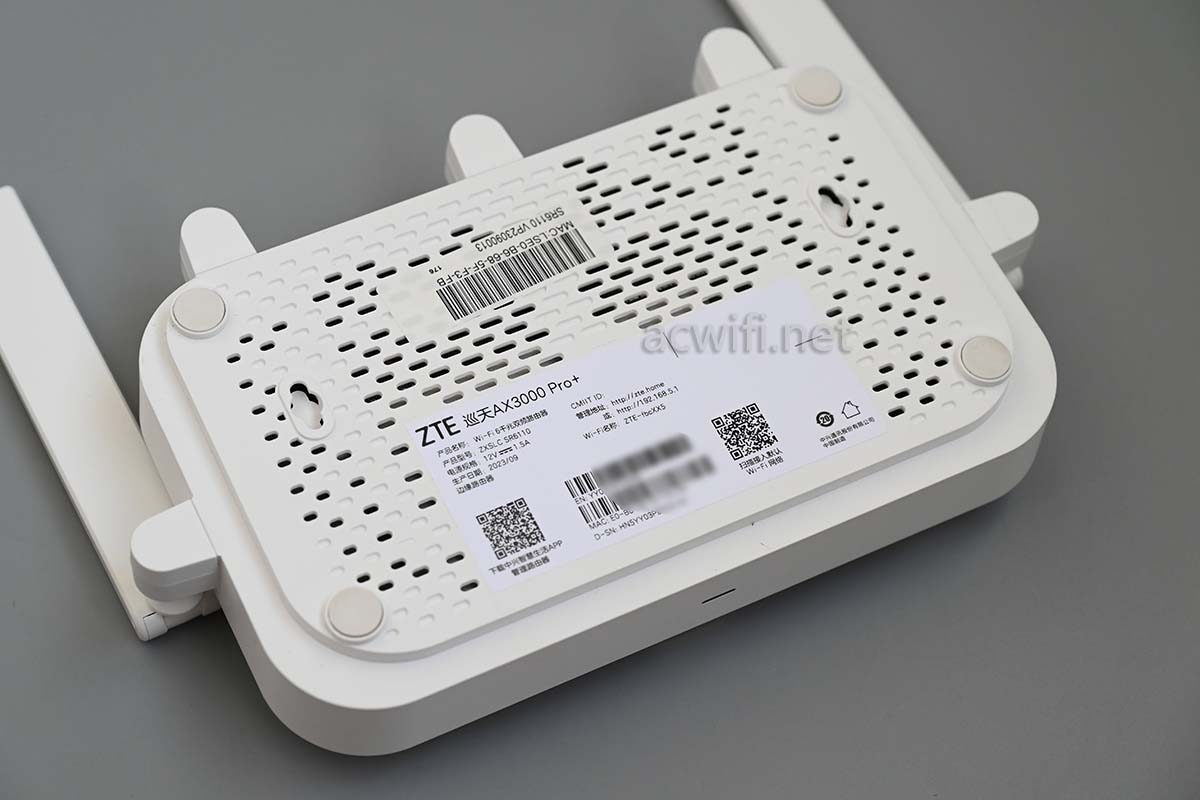

机身底部有好多细小的散热孔：

标签内容：

型号：ZXSLC SR6610

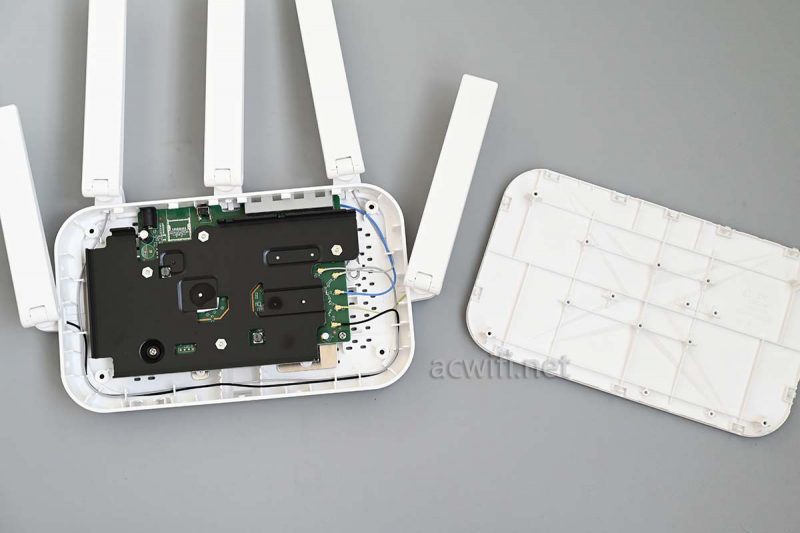

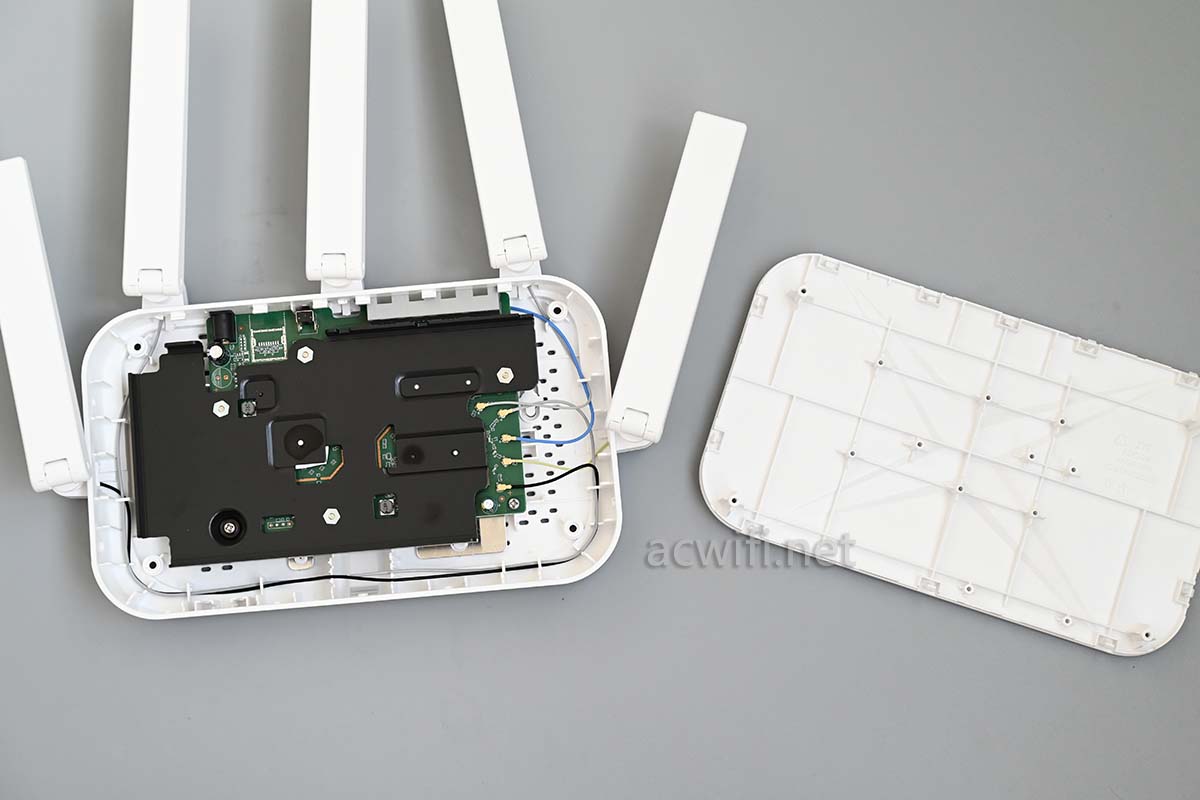

拆开外壳：

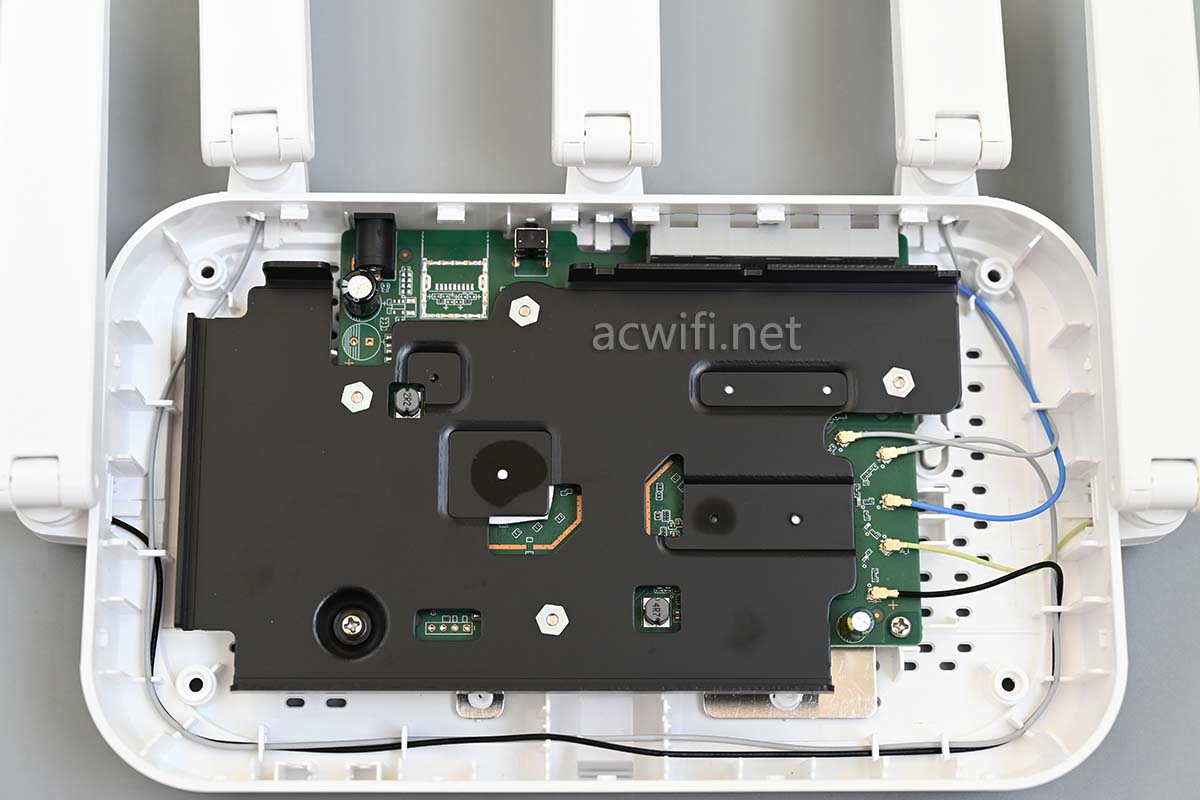

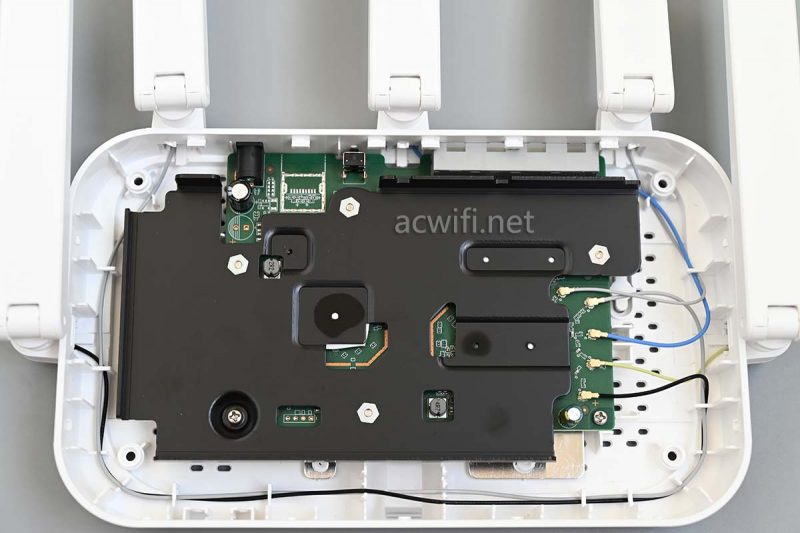

主板被一大片散热铝板覆盖着：

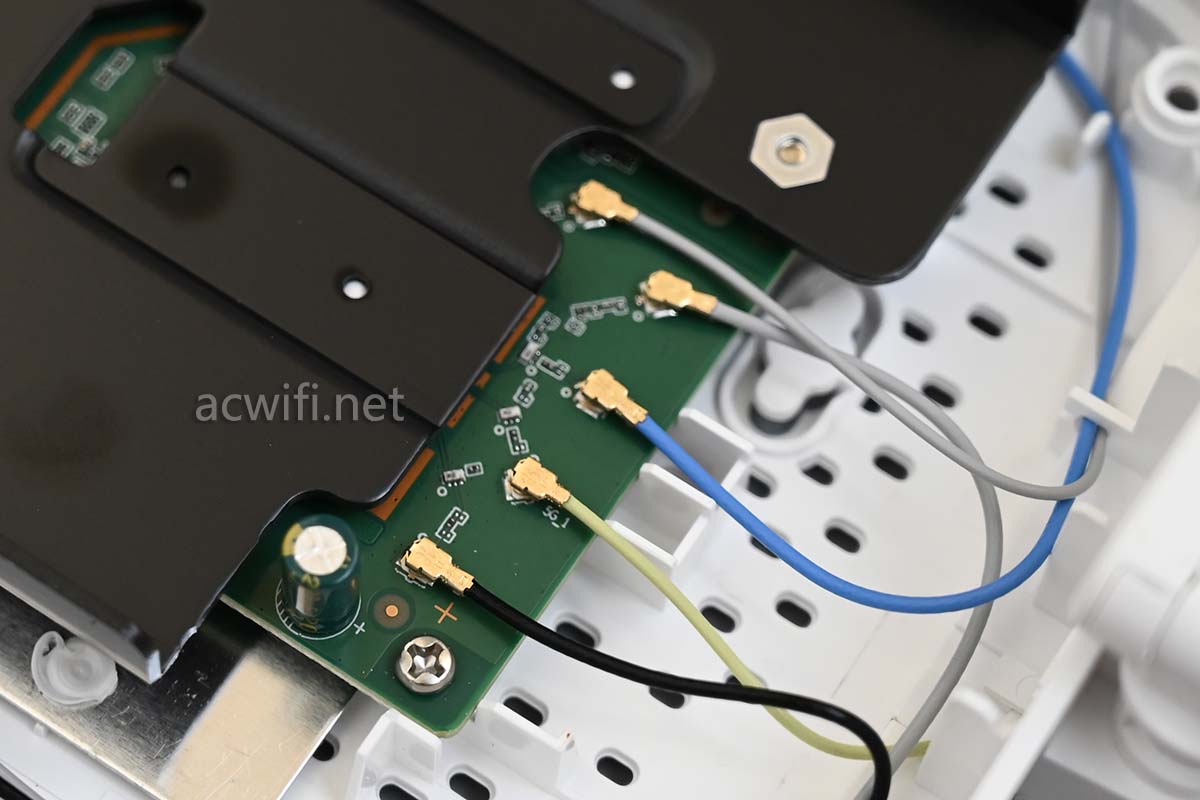

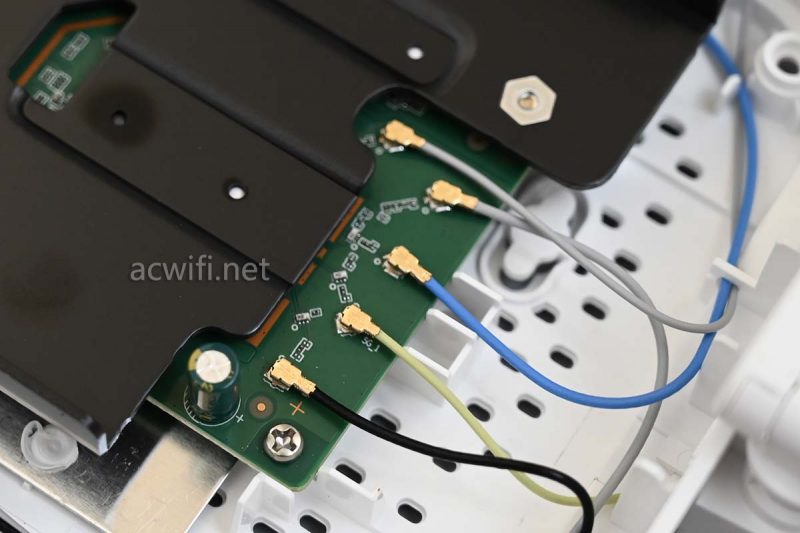

五根天线馈线插头：

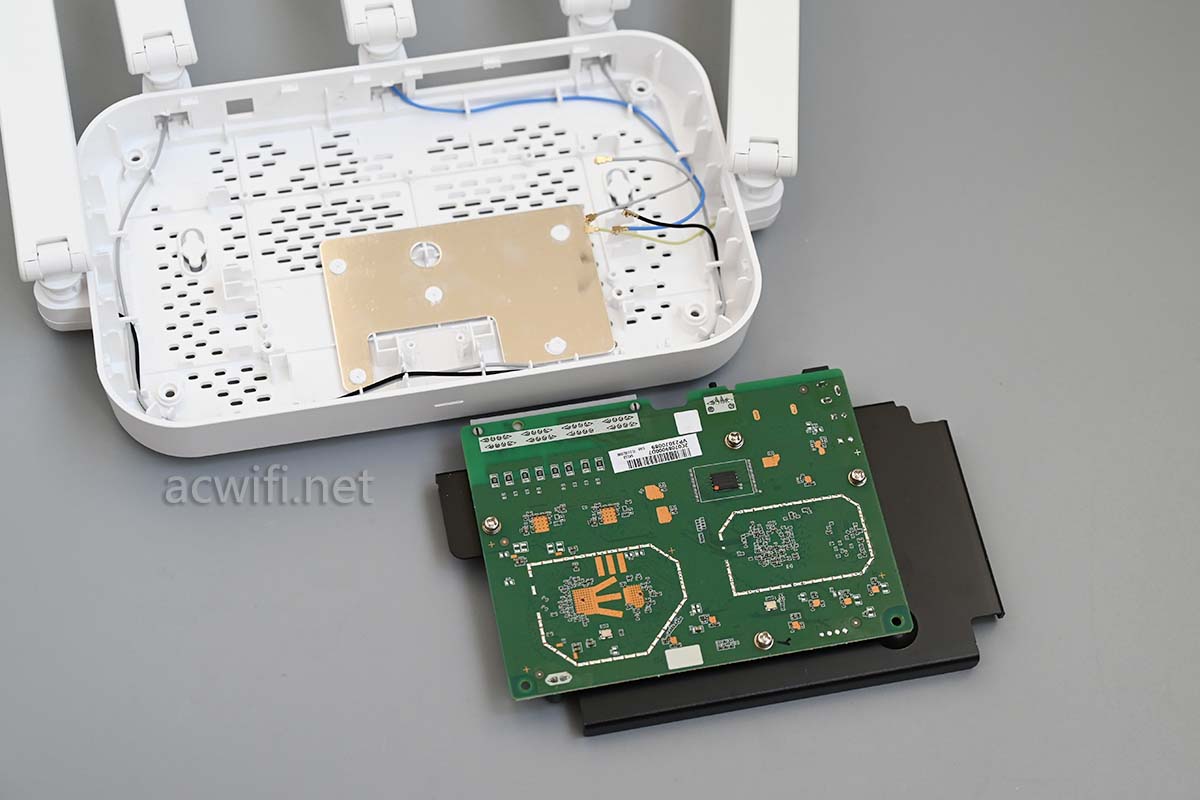

插头拨下，取出主板：

想不到主板底部还有一片铝板，因为它与主板之间并没有导热介质，我猜它的作用不是散热。从位置来看，像是帮助无线电路做屏蔽的。

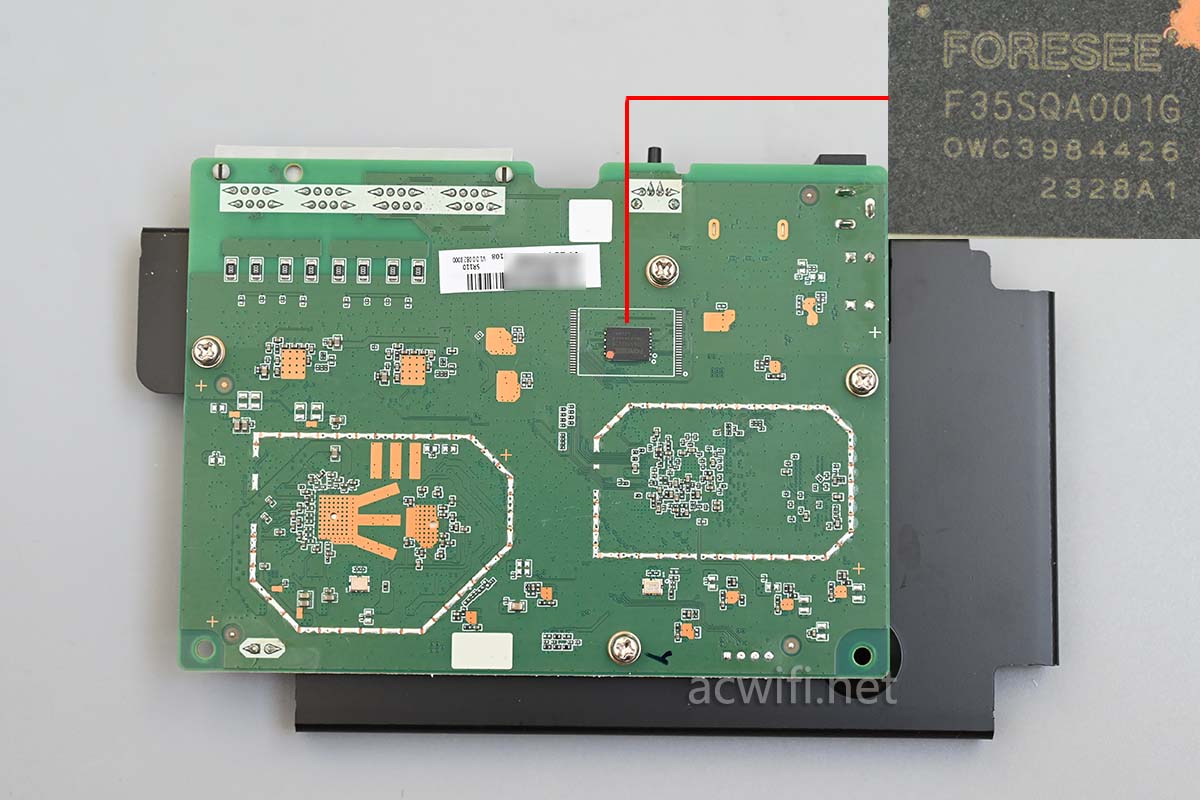

主板底部这一面有一颗闪存芯片，型号是江波龙的F35SQA001G，容量128MB：

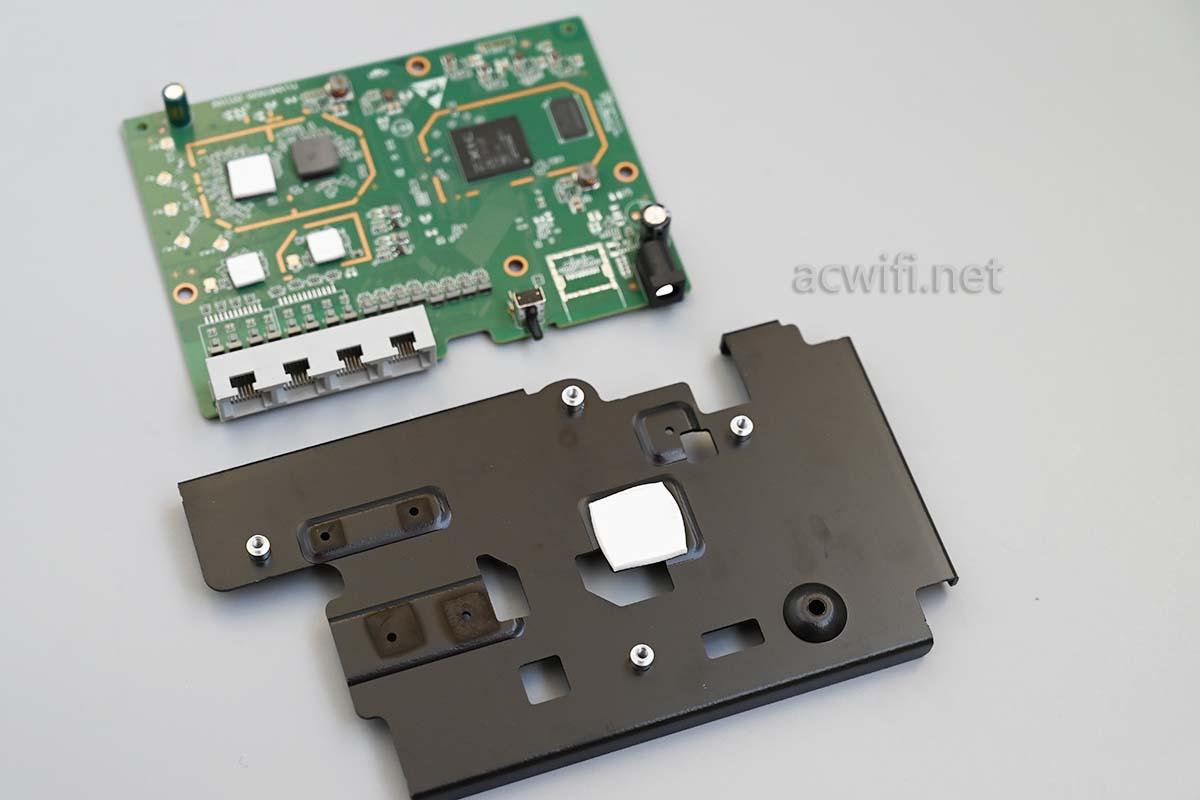

拧出四颗固定散热铝板螺丝，分离开：

除内存没有导热硅脂垫片，其余芯片均有：

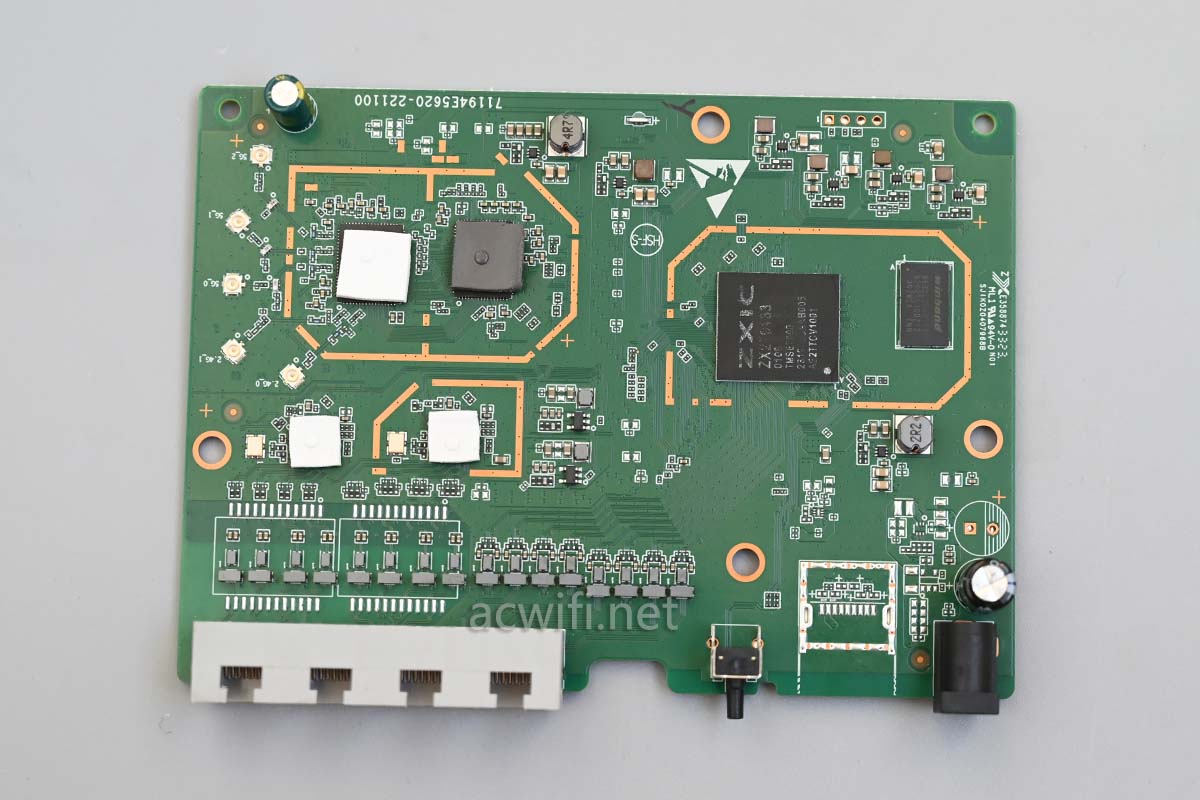

移走导热垫片之后：

先看主控吧。

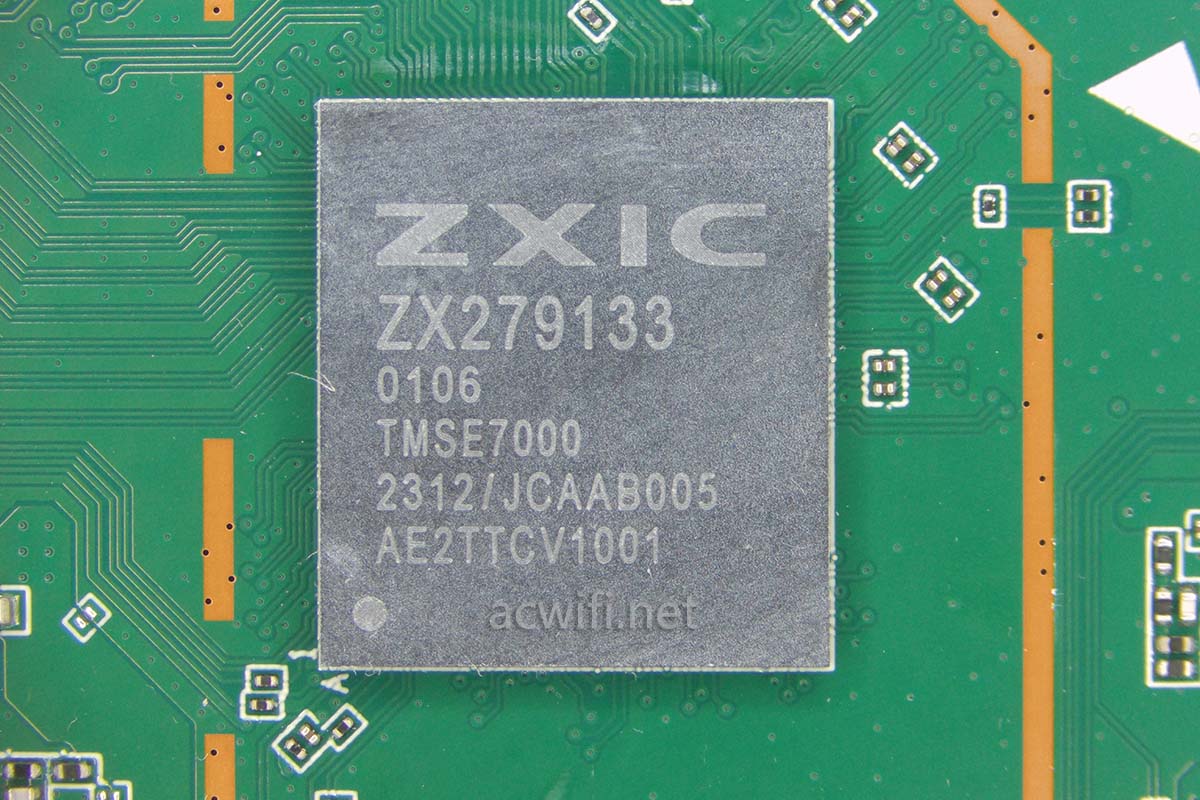

中兴巡天AX3000 Pro+的CPU是中兴自研的ZX279133：

这颗ZX279133的资料很少很少。只知道有NPU负责处理 ETH 和 Wi-Fi 的加速。

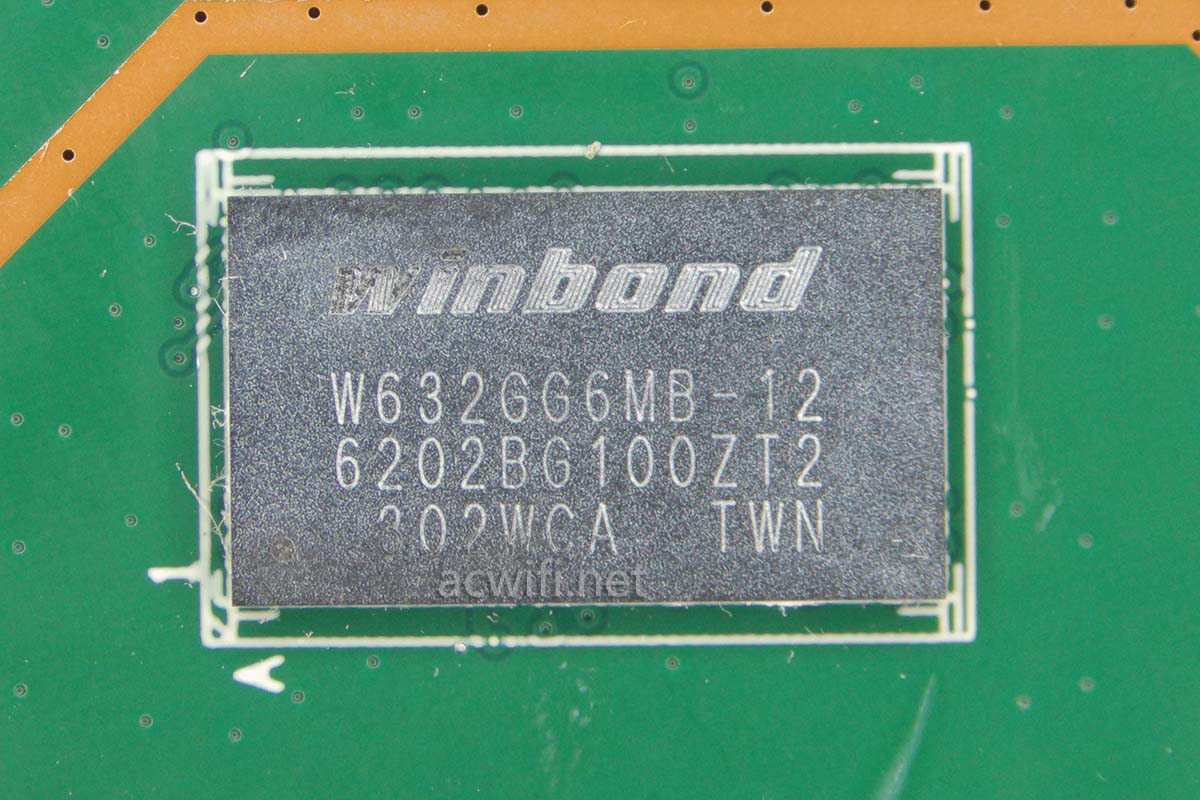

CPU旁边的内存芯片型号是W632GG6MB-12，DDR3，内存容量256MB：

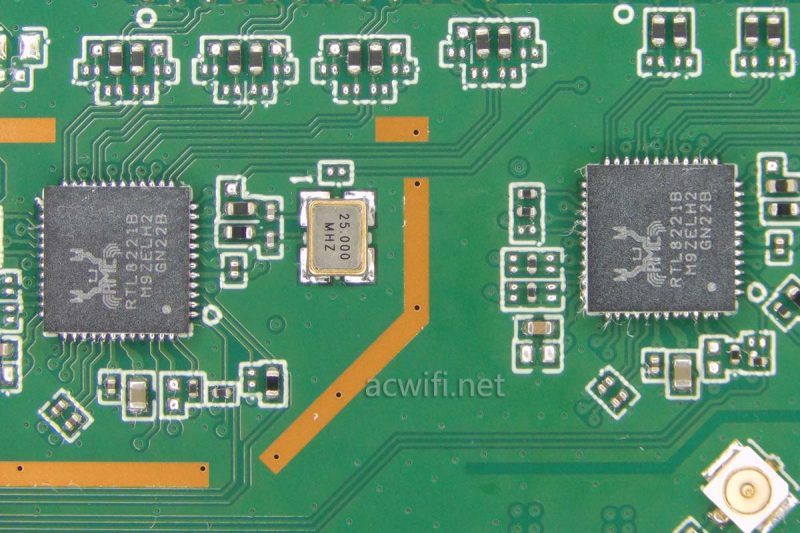

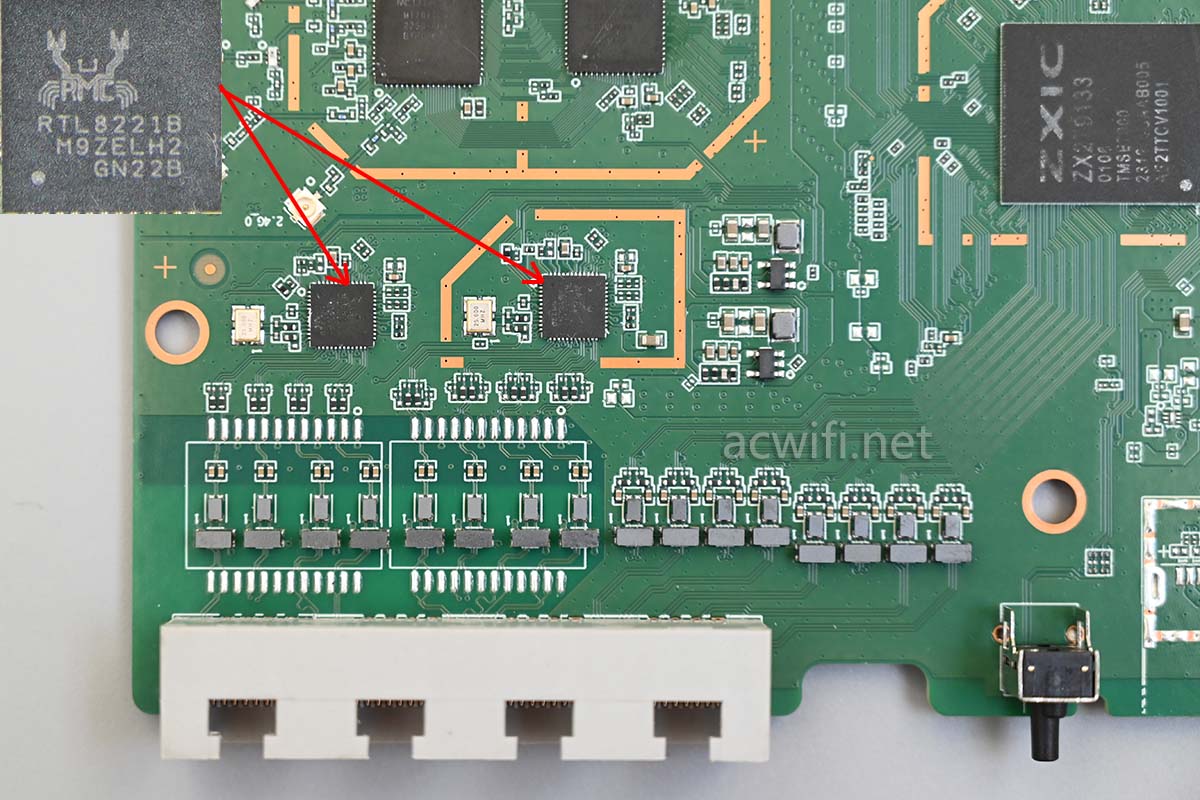

CPU直连两颗2.5G PHY芯片，型号是大家已经很常见的RTL8221B：

每一颗RTL8221负责一个2.5G网口，两个2.5G网口，所以需要两颗。

然后是无线芯片，跟之前的巡天版一样，用的是MT7976DN+MT7916AN。

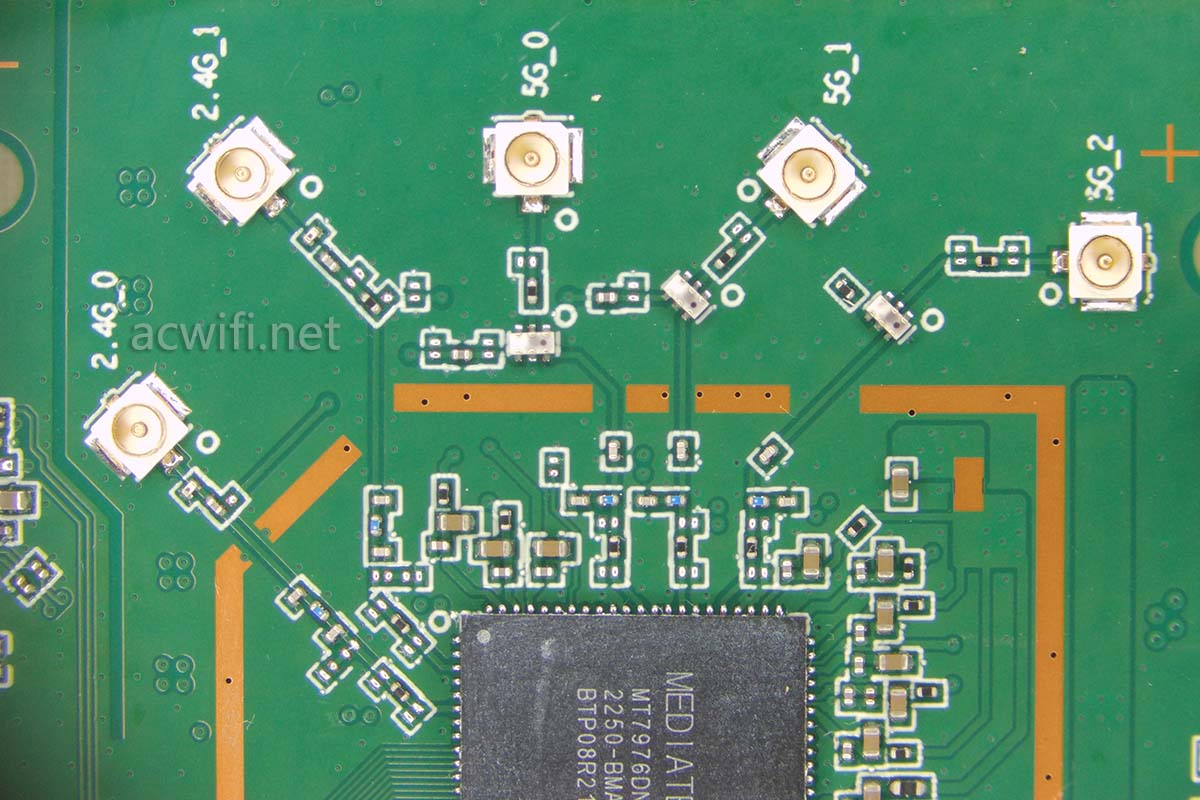

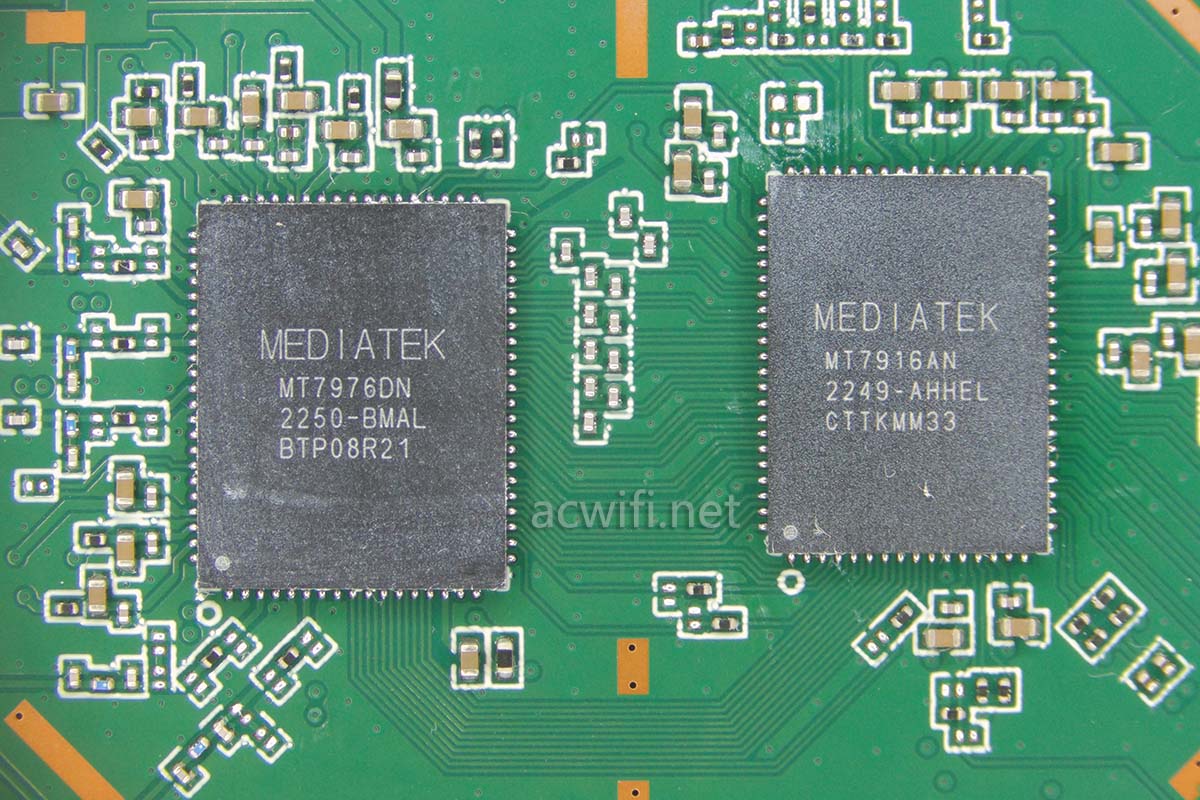

下图左边的MT7976DN是一颗无线射频芯片（RF），右边的MT7916AN是一颗无线基带芯片（BB & MAC）。

MT7976DN集成了双频无线，2.4G支持2T2R，5G支持3T3R，双频均集成功放芯片。

MT7915AN，2.4G 支持2x2MIMO，在40MHz频宽下最高速率574Mbps；5G支持2x2MIMO，在160MHz频宽下最高速率2402Mbps。

由于5G射频是有3发3收，在物理上可以选择最优的两路来工作，所以无线信号质量一般比其它2T2R的要好些。

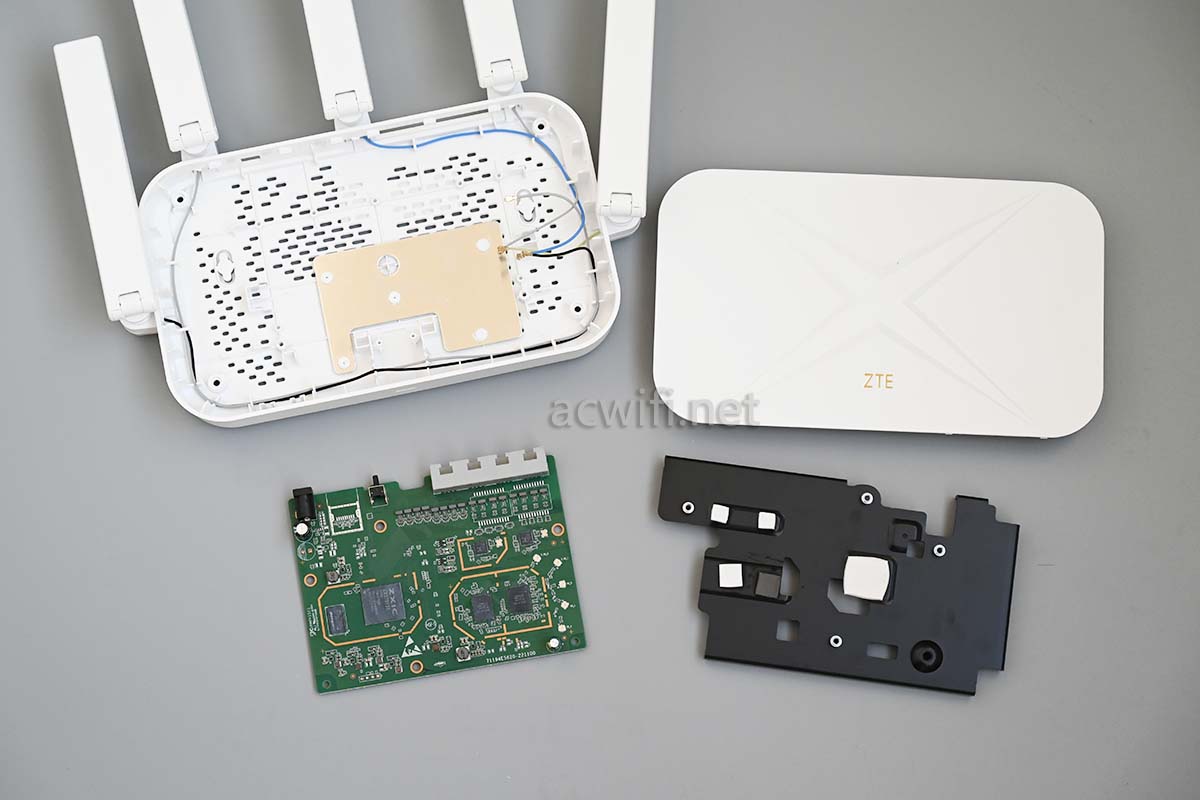

至此，这台中兴巡天AX3000 Pro+拆机完成。

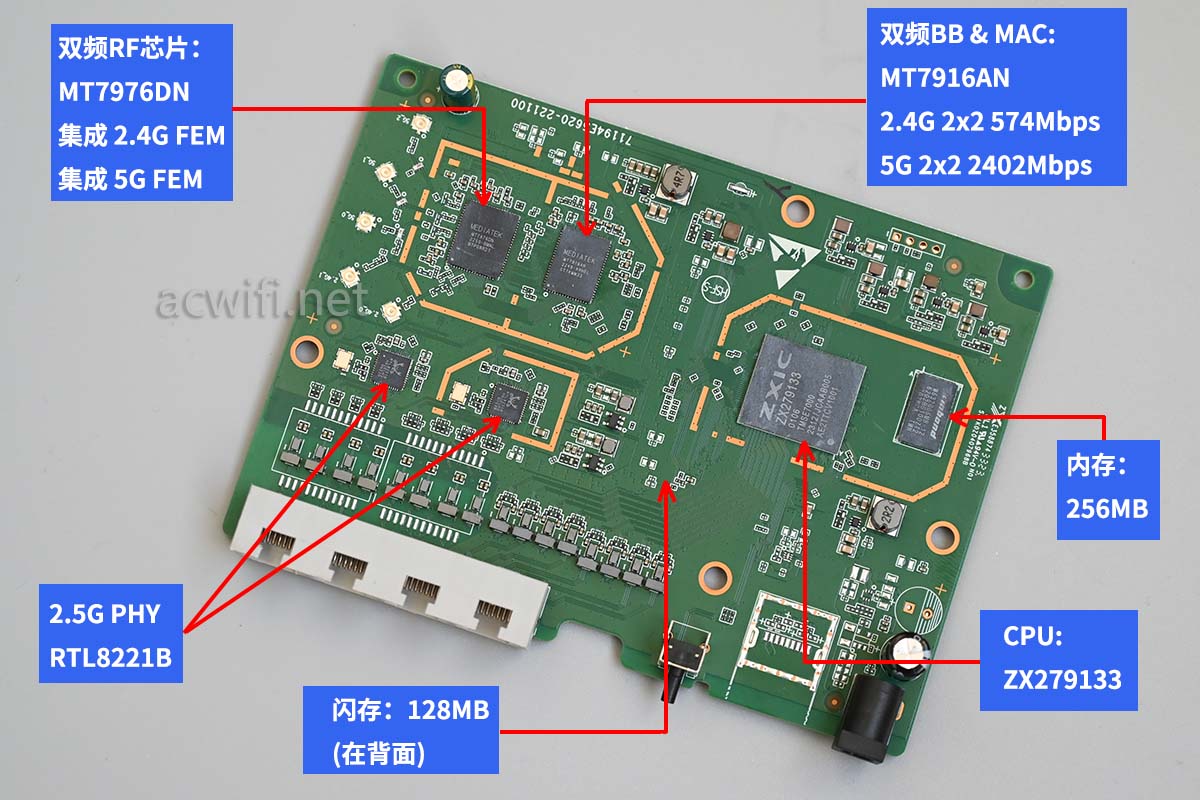

中兴巡天AX3000 Pro+的所有芯片型号汇总图如下：

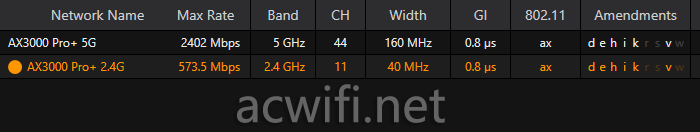

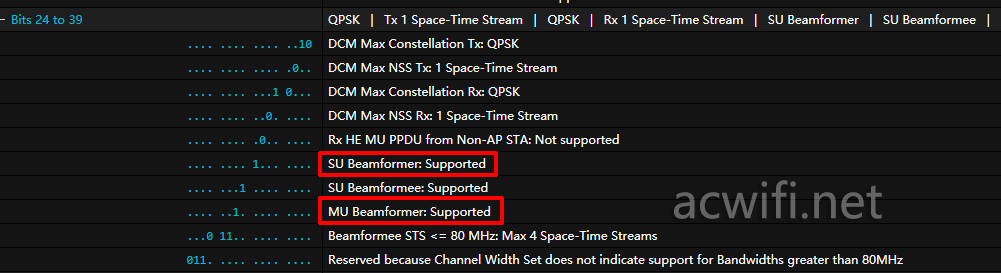

无线方面，默认支持MU-MIMO和波束成形：

默认支持802.11k和802.11v：

由于小米4C爆屏了，两台先后爆在同一个位置。断触了，所以我就没测D点。小米4C也要退出历史舞台！我也不知道用啥来代替它。

中兴巡天AX3000 Pro+拥有两个2.5G网口，299元也是很给力，也是目前最便宜的带双2.5G网口的Wi-Fi 6 无线路由器了。如果你完全不需要2.5G网口，就买全千兆口的巡天就可以了。
