大唐小主机MTN-305N拆机和测试N305小包转发率

这台大唐NUC小主机是双2.5G网口,我重点想看看它的CPU:N305的小包转发性能。

外包装:

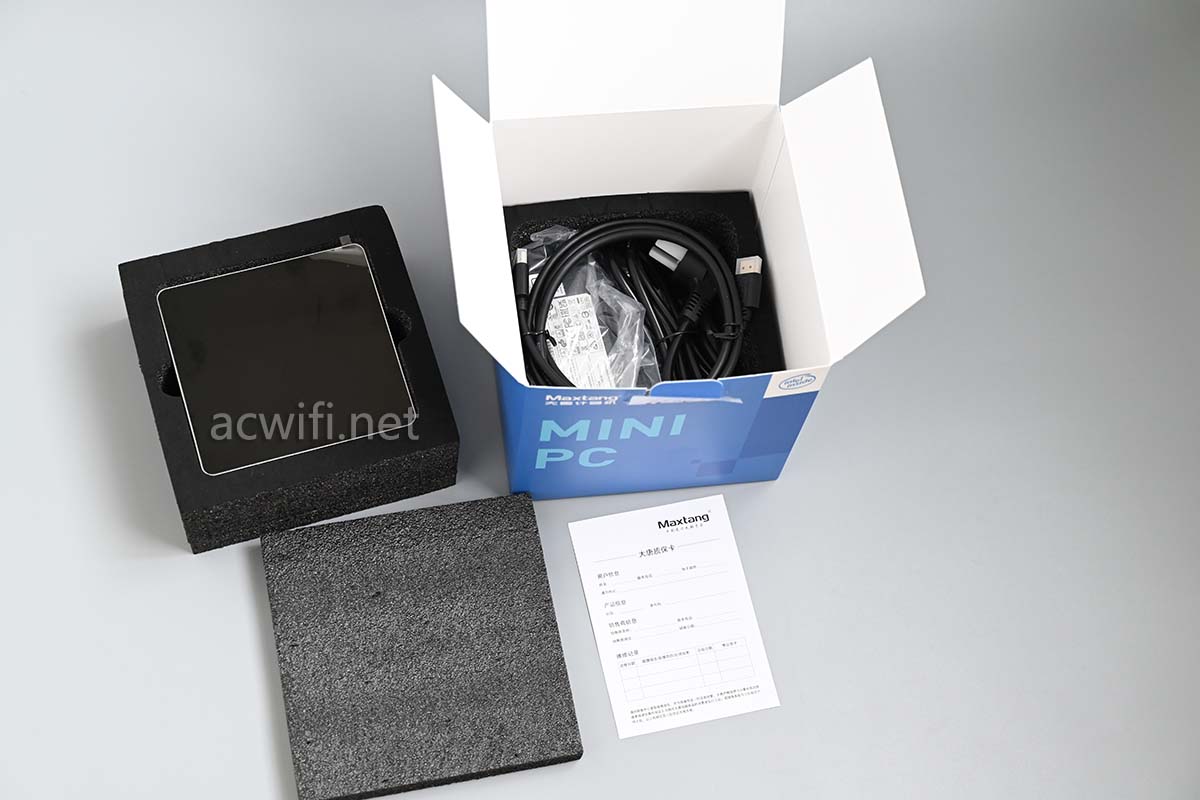

打开包装盒:

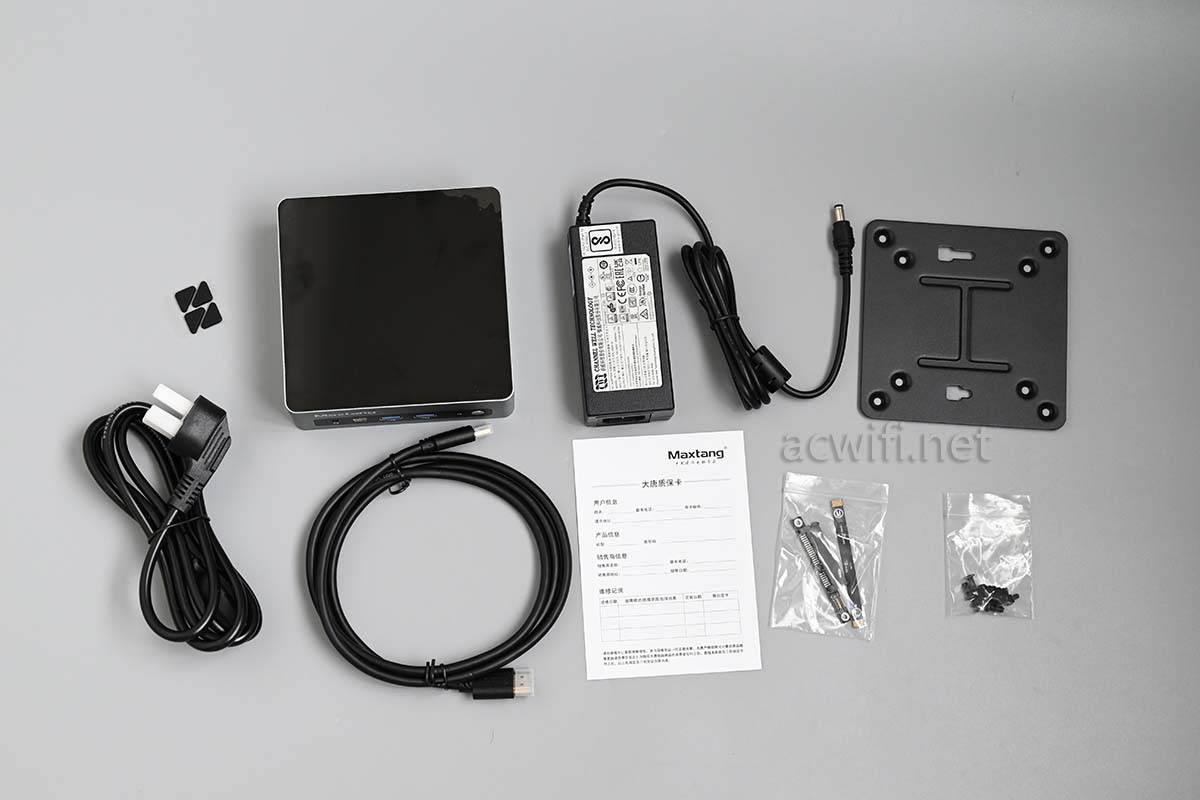

取出机身和配件:

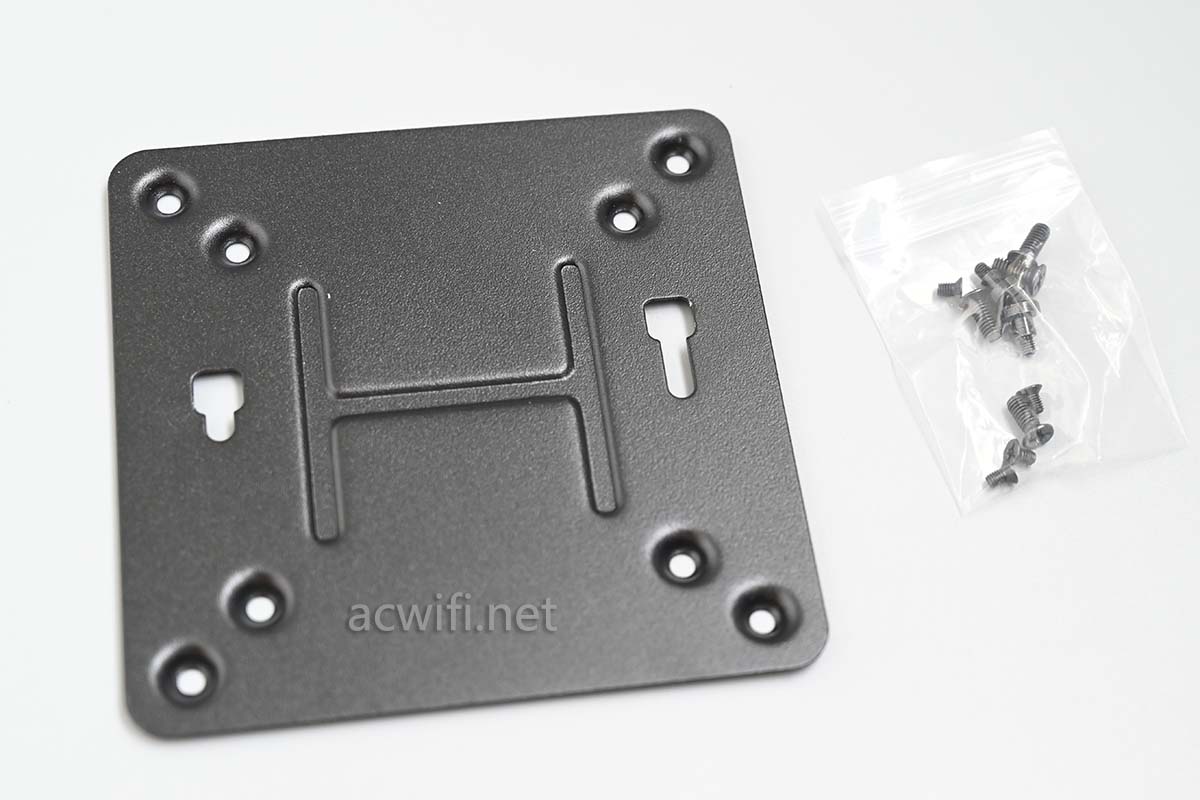

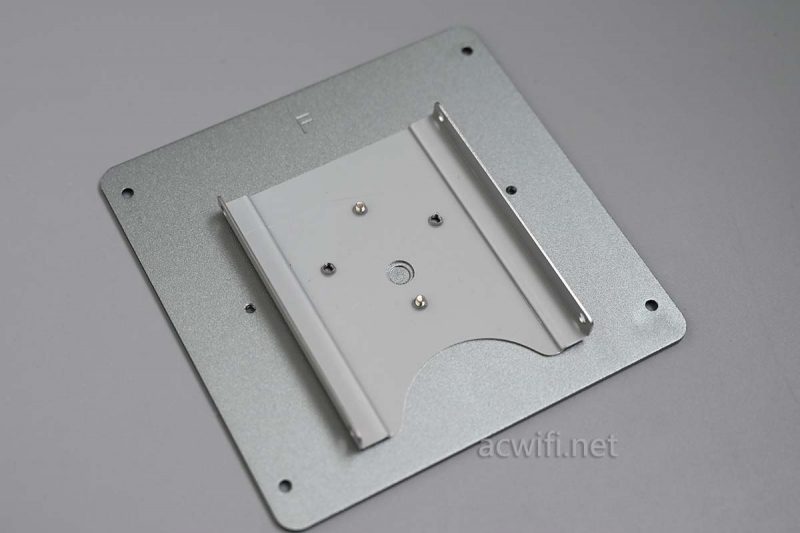

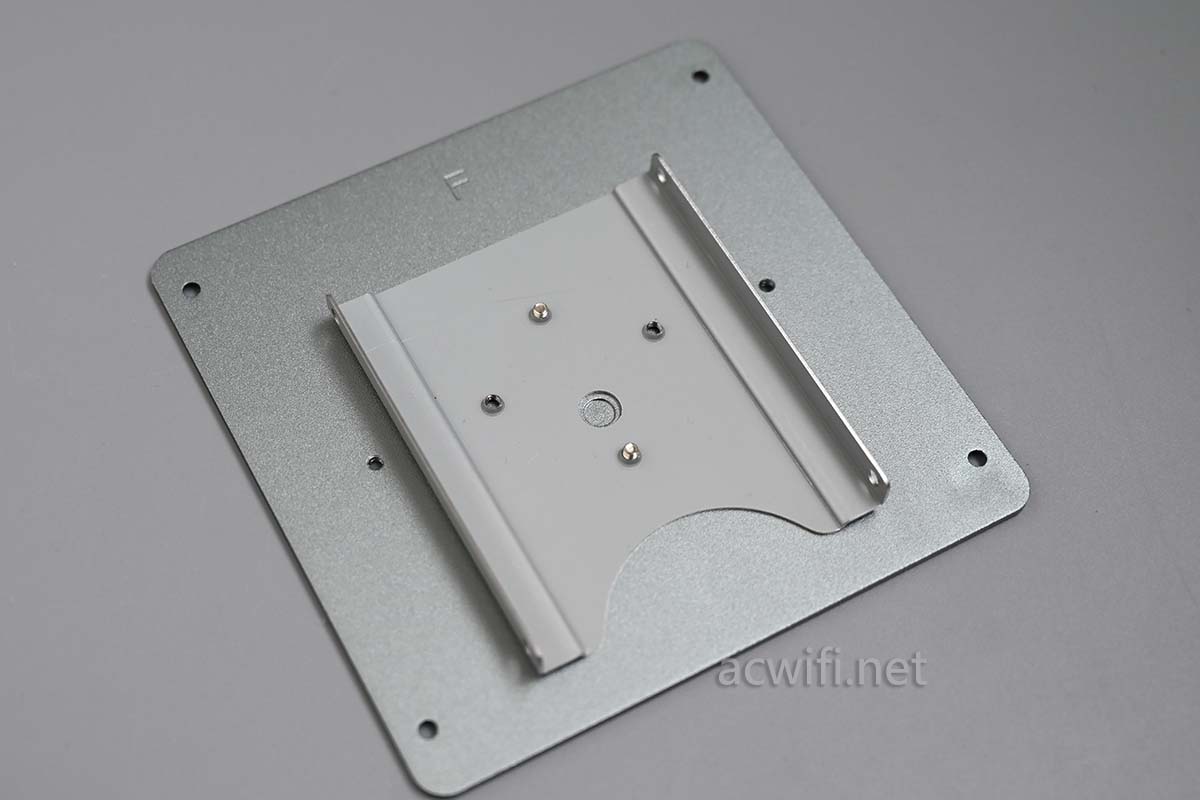

正方形铁板,是显示支架,装在显示器背面,然后机身装上两颗螺丝直接挂上去。还附送了HDMI线。

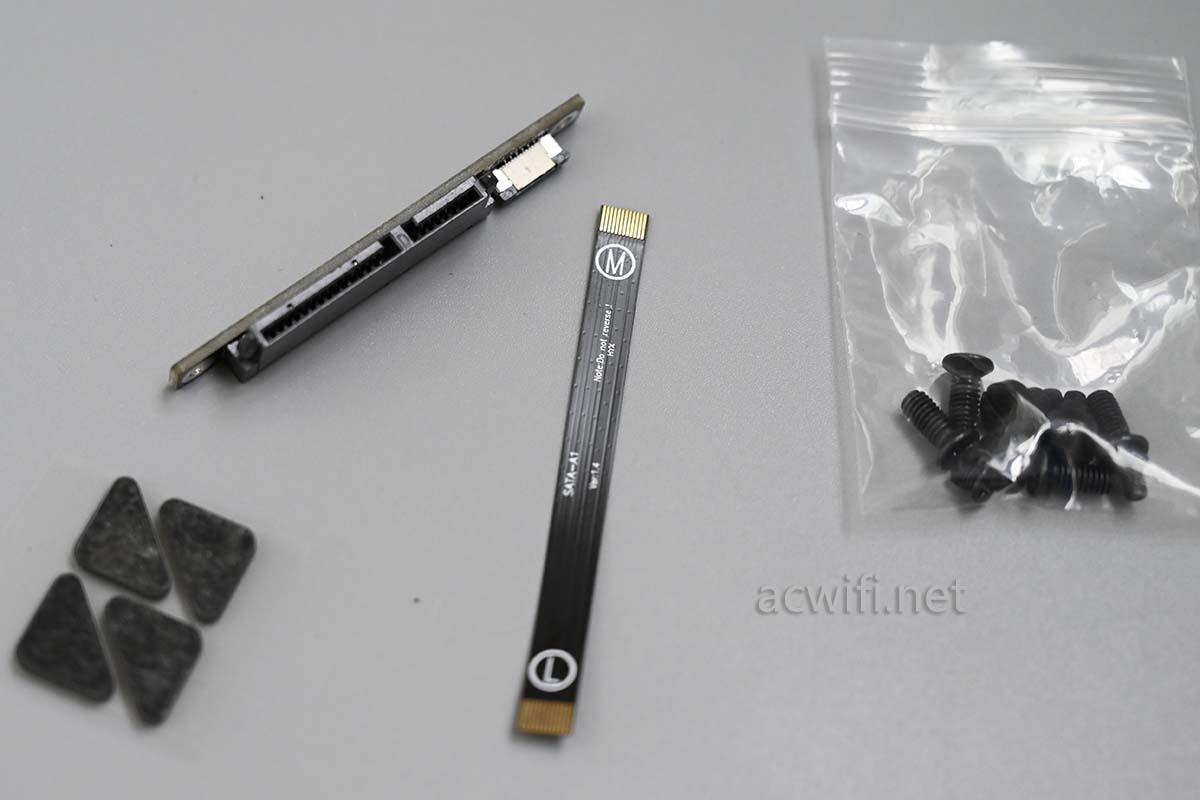

有一排线和长条的satat硬盘接口小板,排线有两头,一头M一头L。我猜M是主板的意思吧。。。

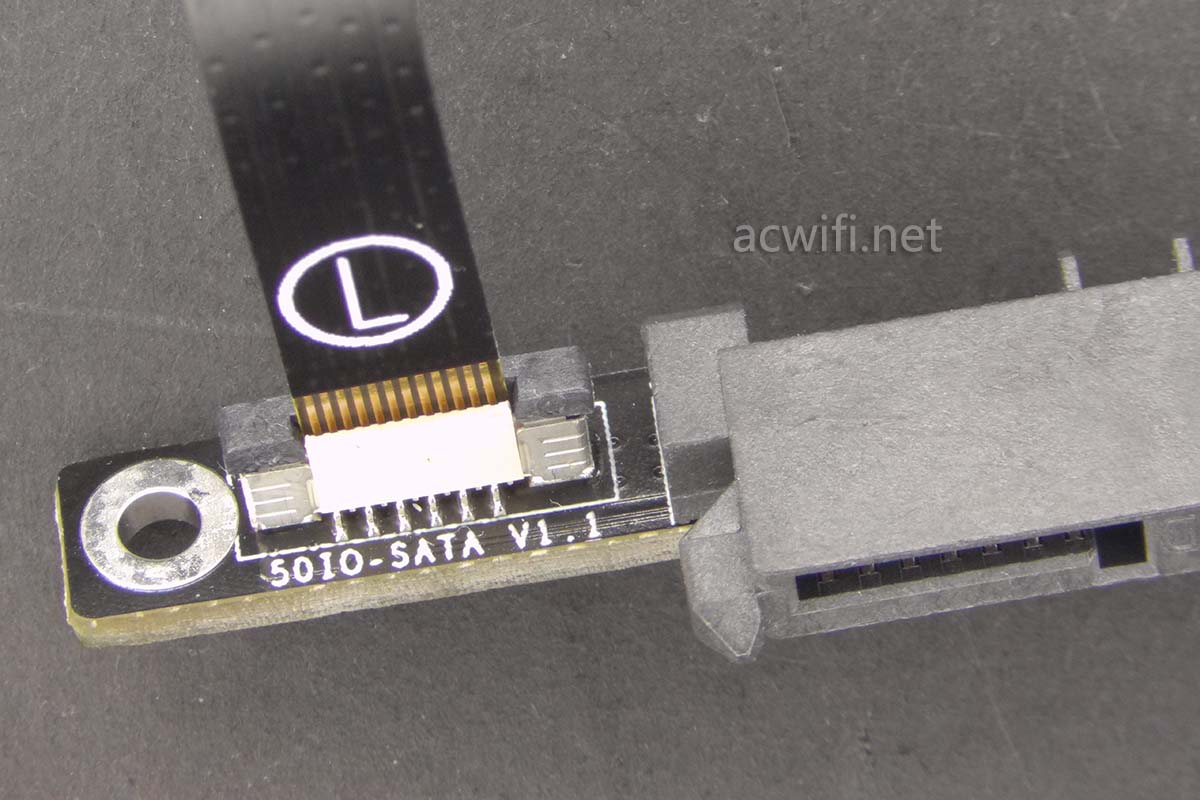

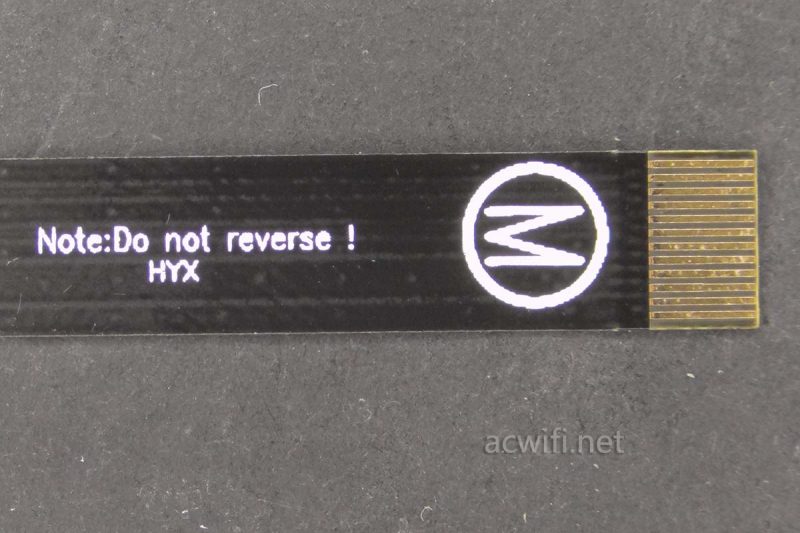

这排线集成了电源和数据传输,一共12针,上面提示了不能接反,是这意思吧?

实测这样的接线是可以识别到sata硬盘的:

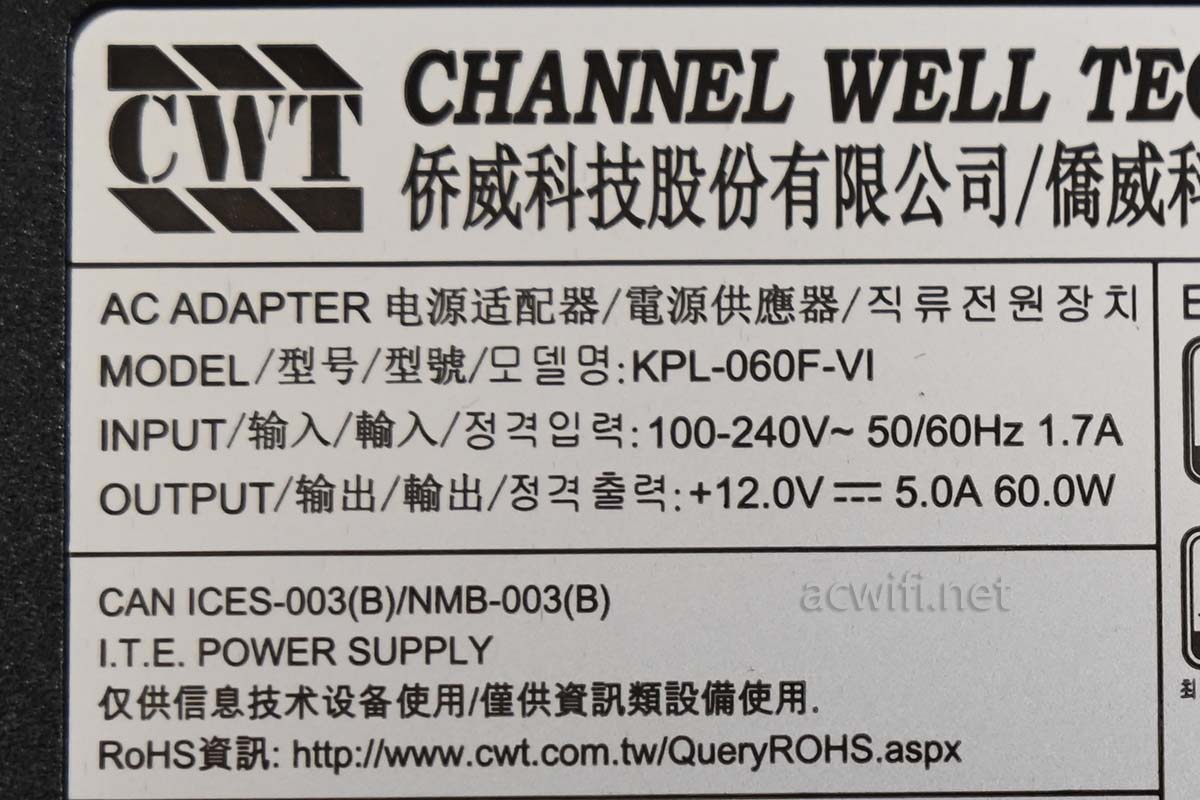

乔威电源,超过15年的工厂。输出规格是12V/5A,额定输出功率是60W,对于这样的小主机来说,这电源很足够了。在我实测网络性能试,它的功耗最高35W左历。如果播放4K视频,功率26W左右。待机功率13W左右,不管是win10和openwrt。

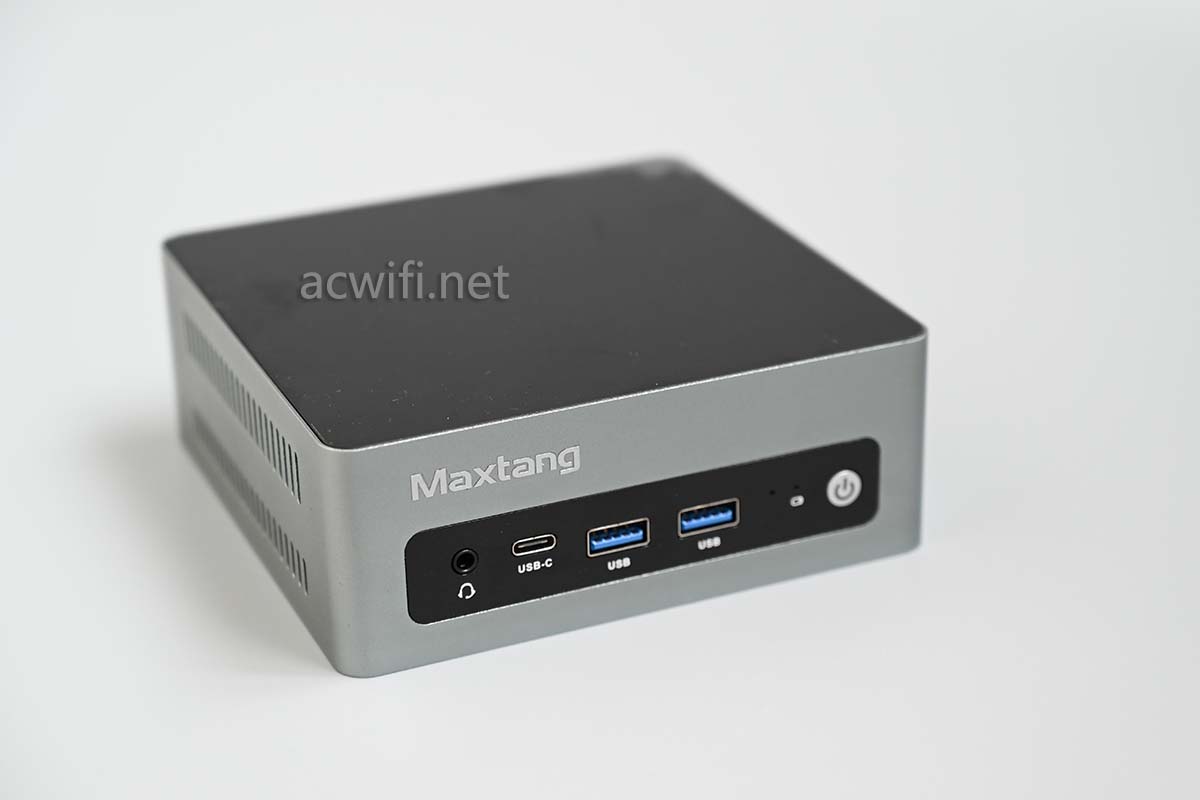

主机外壳不大,129x127x48mm。

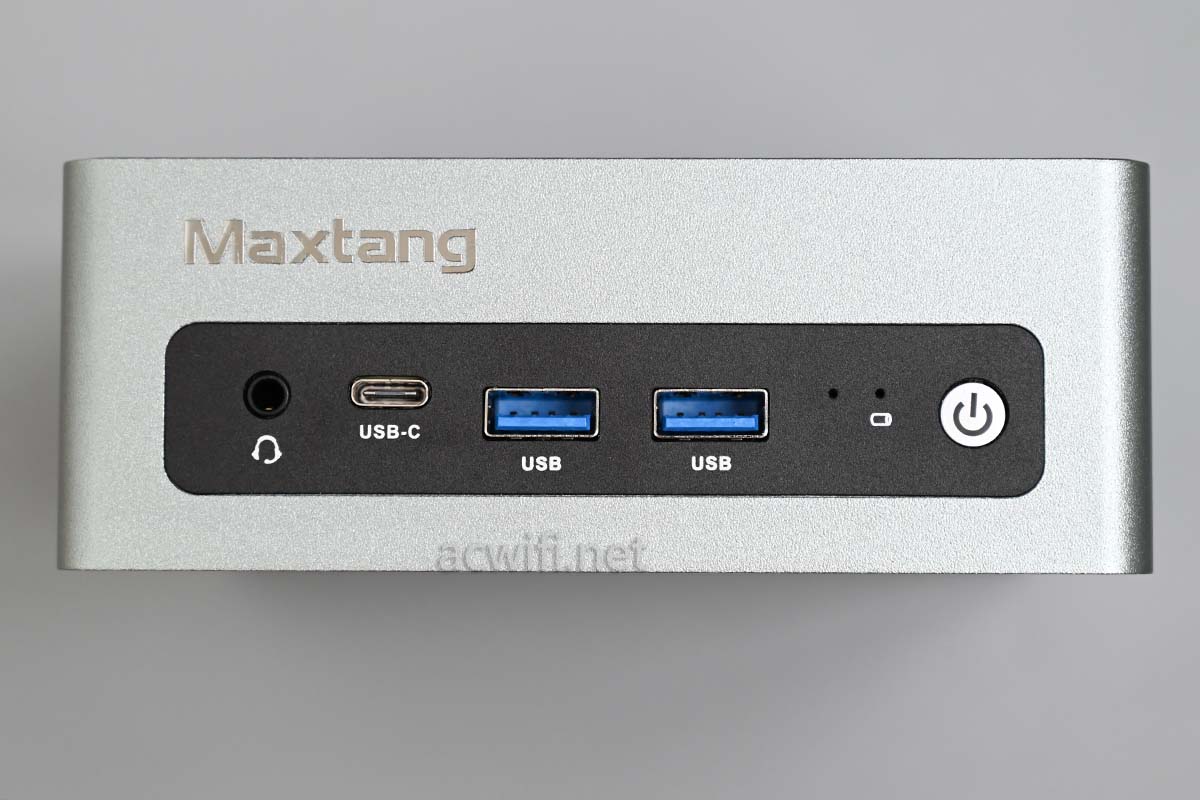

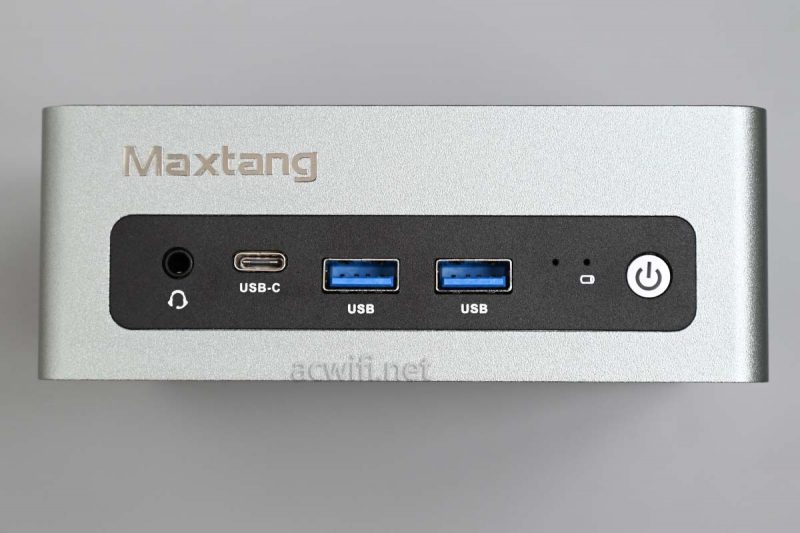

正面接口:耳机、Type-C、USB3.0,电源键:

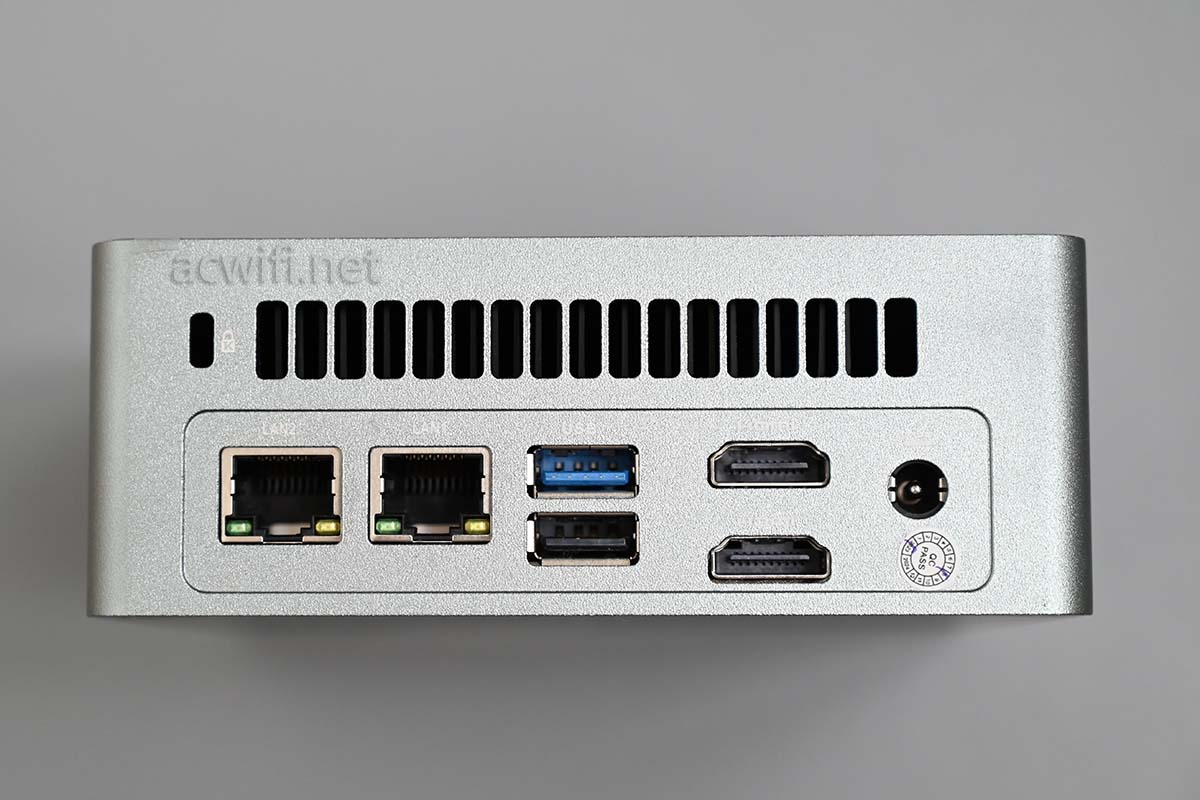

背面接口:两个2.5G网口,一个USB3.0一个USB2.0,两个HDMI,一个12V DC电源输入口(5.5/2.5mm)。上方栅格是散热器出风口。

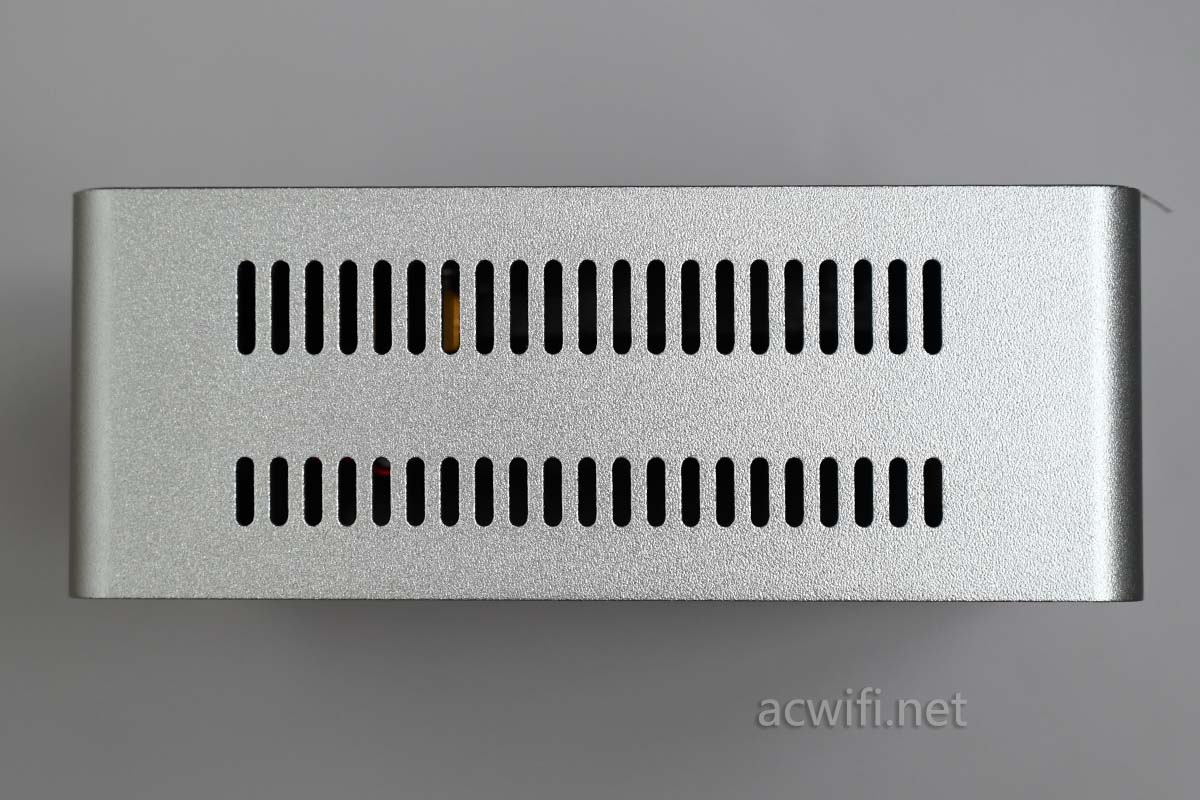

而两个侧面均是进气栅格:(有入就有出)

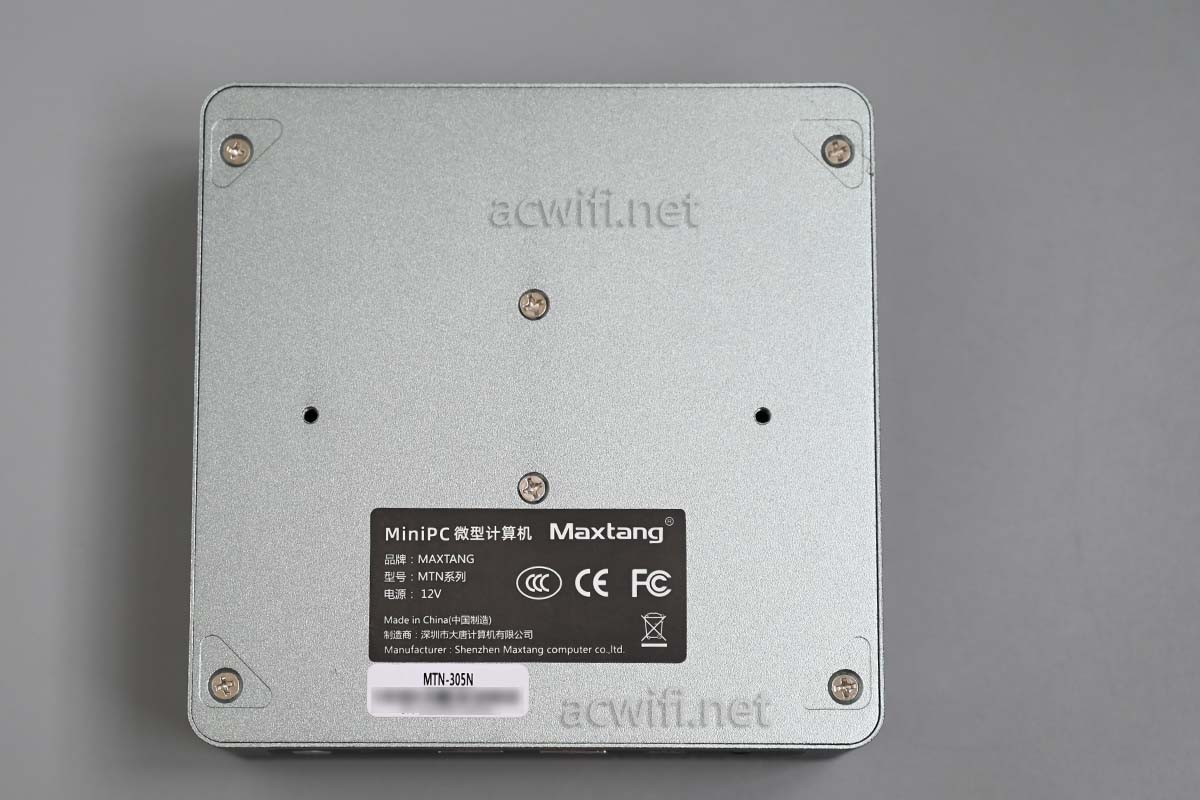

机身底部,中间2个螺丝位是固定2.5寸硬盘支架的,空螺线位是安装显示器支架固定螺丝。

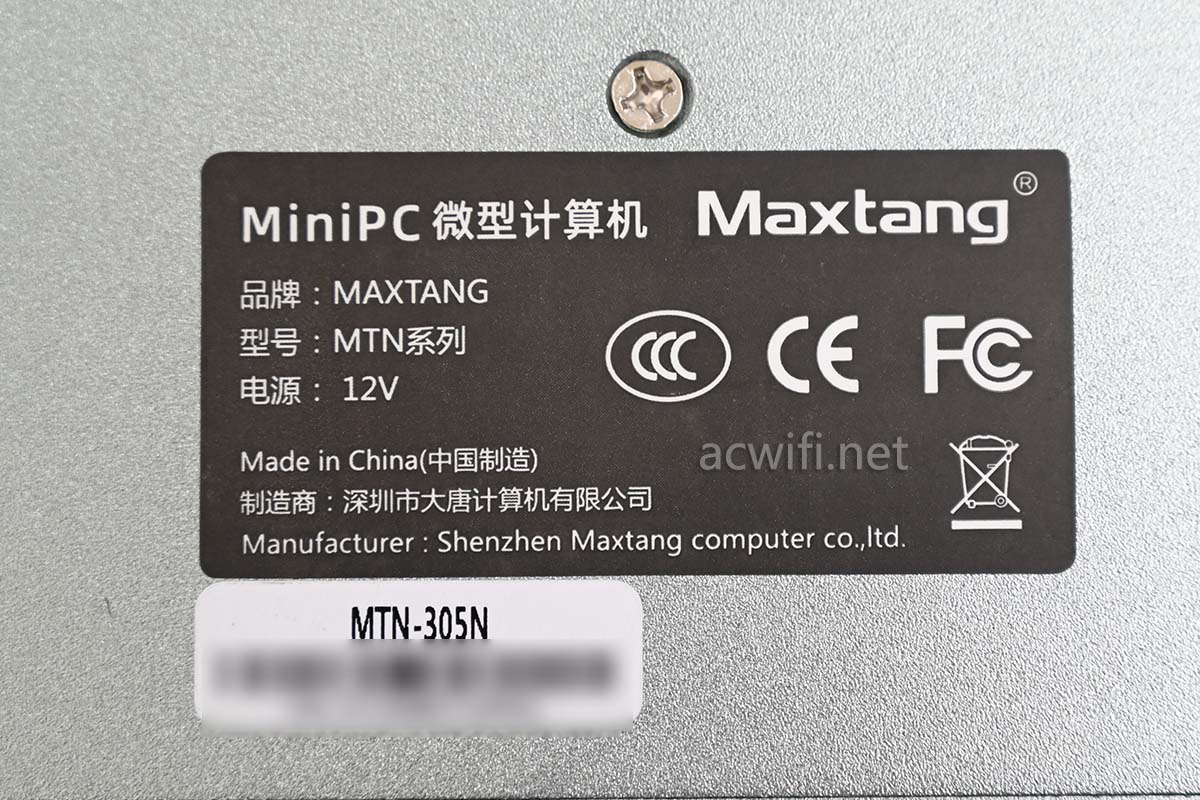

型号:MTN系列

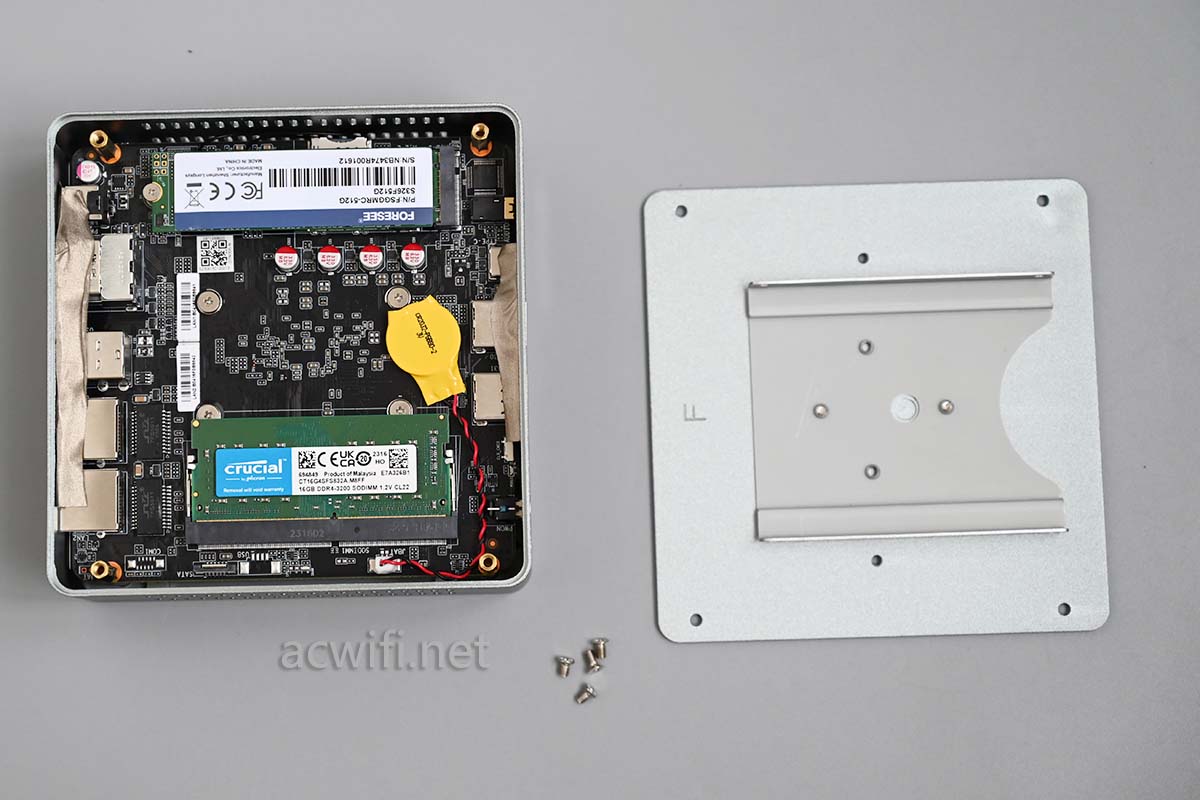

拧下四个角的螺丝,拆下底板:

这是2.5寸硬盘支架:

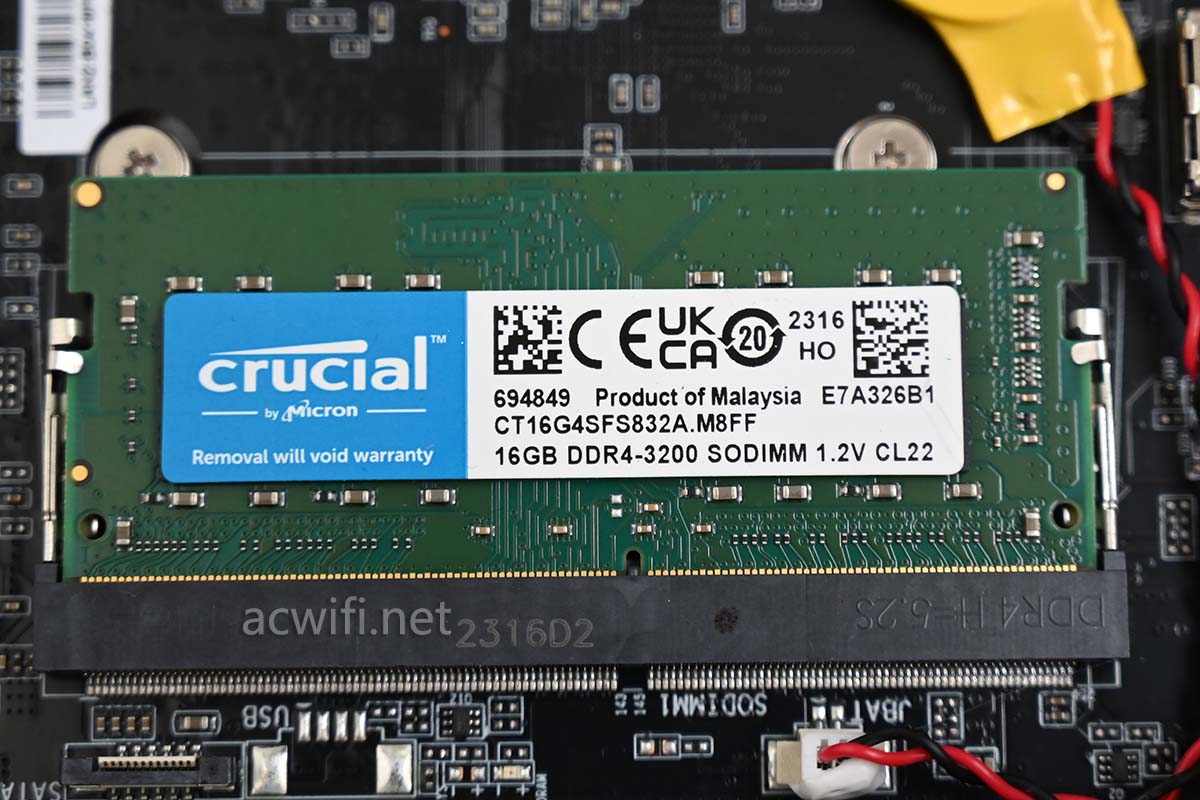

单条内存插槽,跟机的英睿达内存条,16G DDR4-3200:

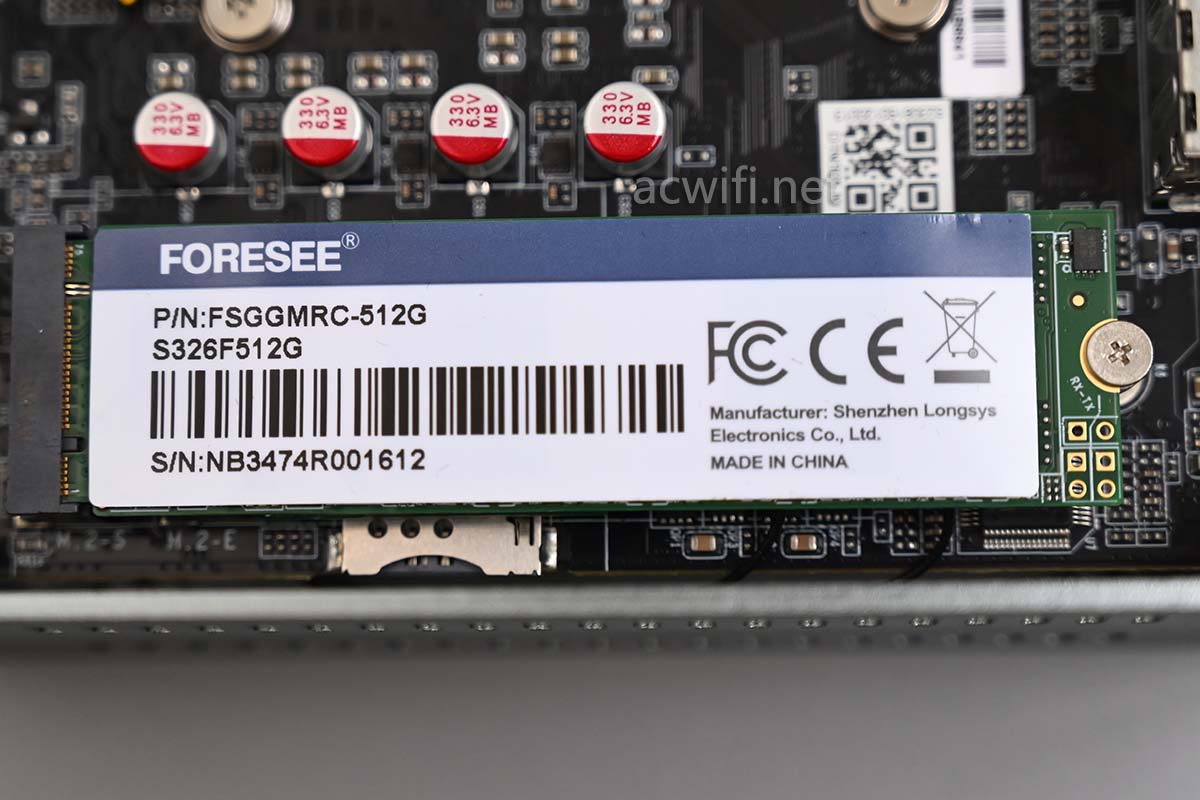

跟机的金波龙固态硬盘,sata协议,容量512GB:

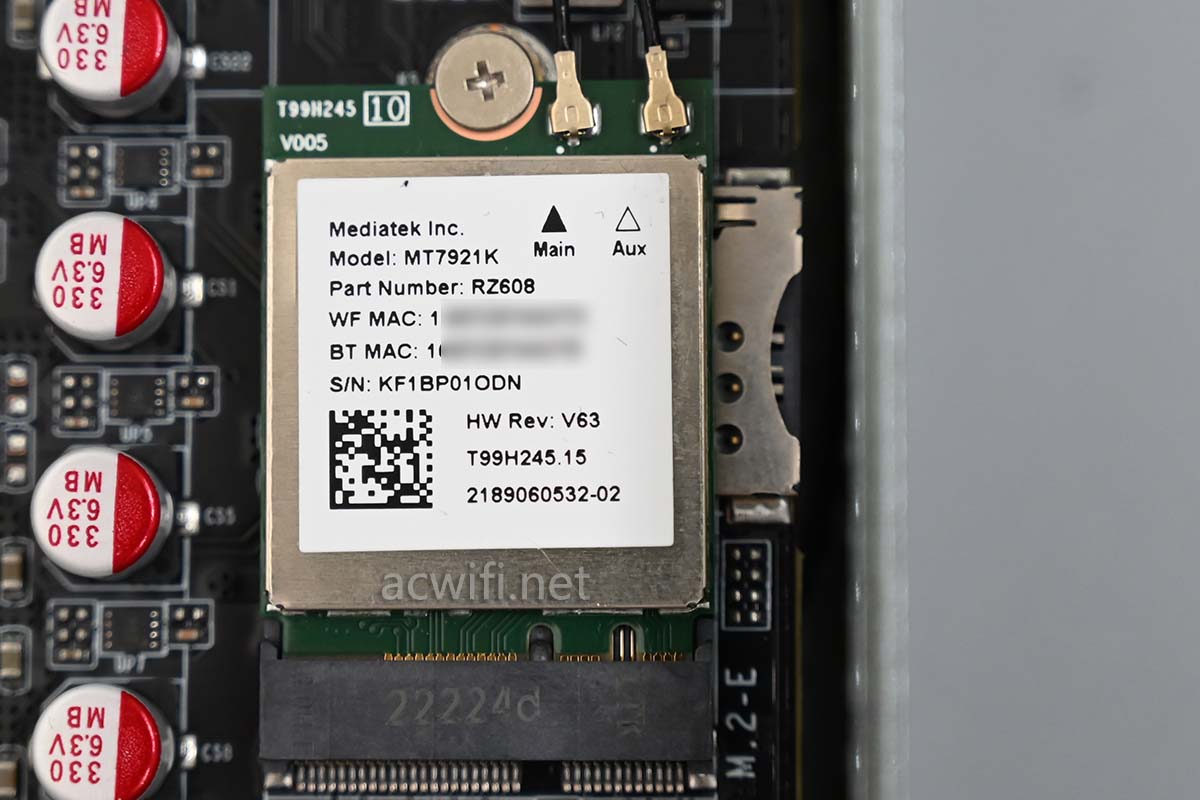

固态硬盘下方是无线网卡,型号是MT7921K,这是联发科的Wi-Fi 6无线网卡,支持2x2MIMO,只是它的最高频宽是80MHz,5G最高无线速率是1201Mbps,强烈建议换成MT7922或AX210、AX200,也就几十块的东西,即可大大提升5G无线速度,前提是你要有AX3000、AX5400、AX6000这样的无线路由器\ap。高通的WCN6856在win10下安装不保证一定能正常使用,包括驱动能装上,但WIFI一直是关闭状态打不开。WCN6856它在win11下没问题。

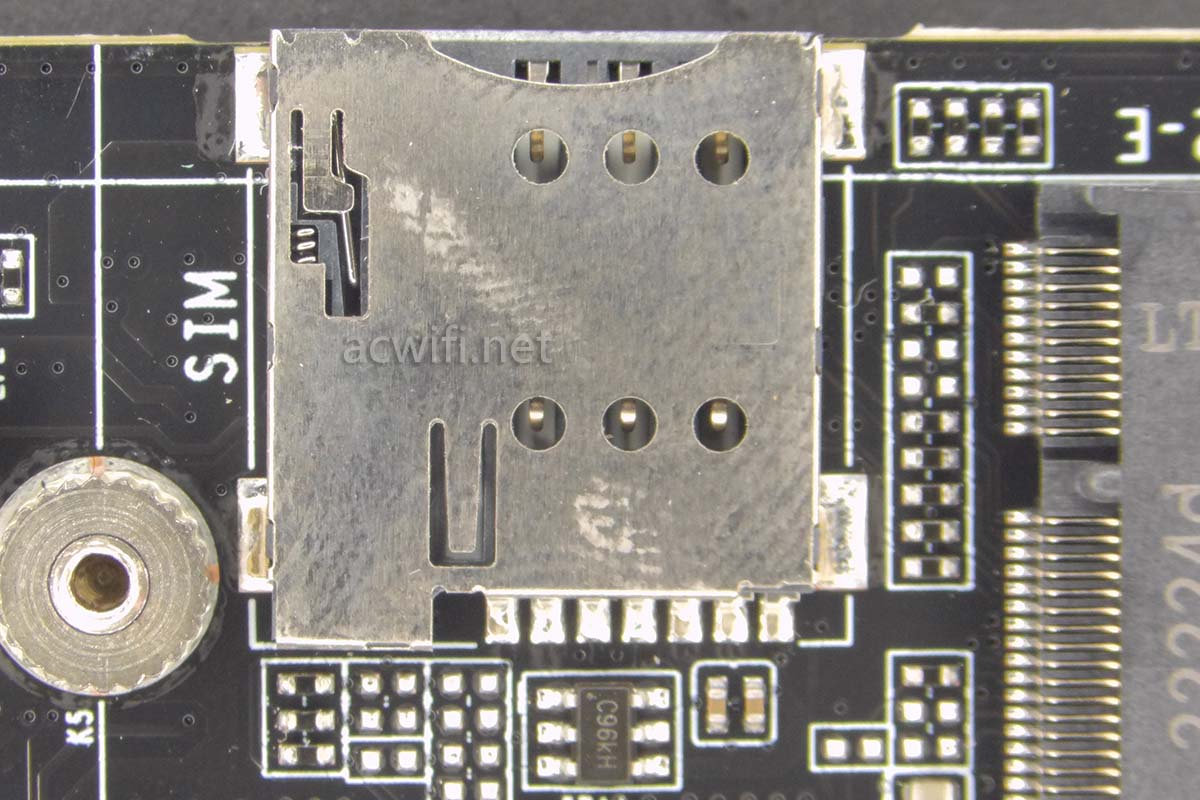

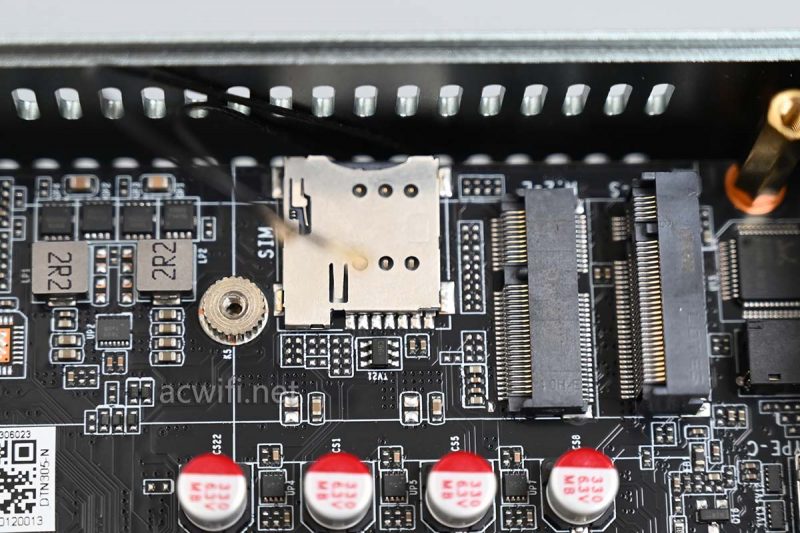

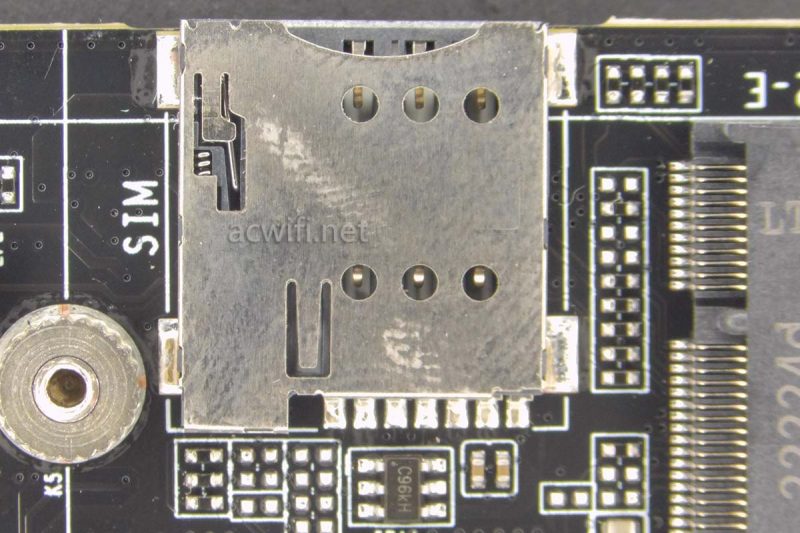

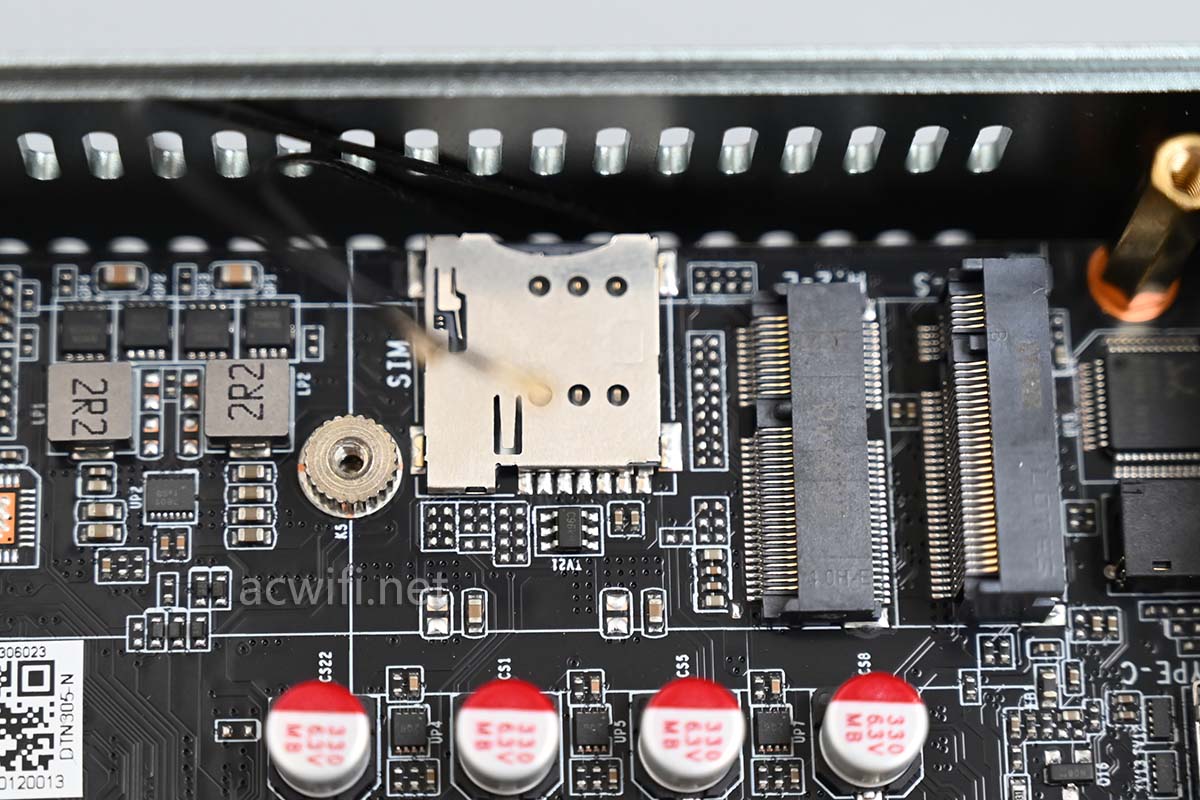

取下M2无线网卡,底下有个SIM卡槽,理论上换上M2的4G或5G模块再配上驱动就可以用。

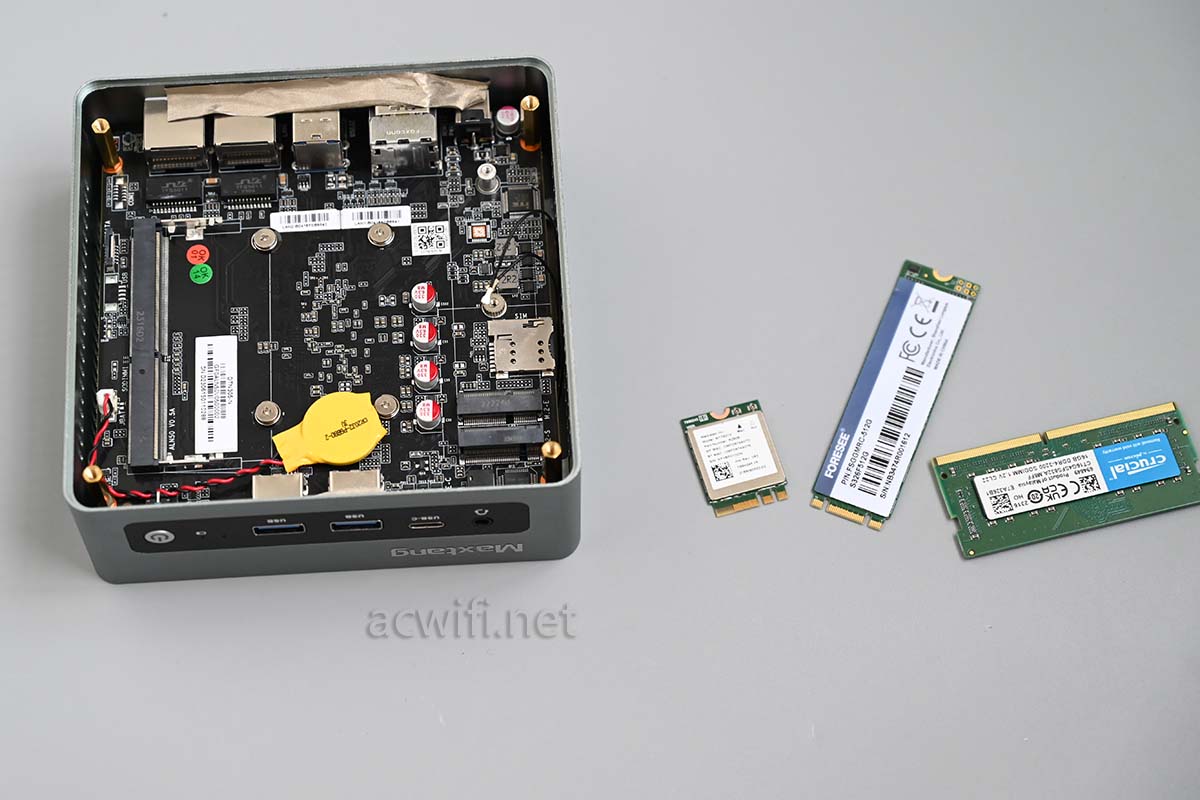

内存、硬盘、无线网卡都取下来之后准备拆出主板:拧下4颗铜柱,撕下USB口上的屏蔽胶带。

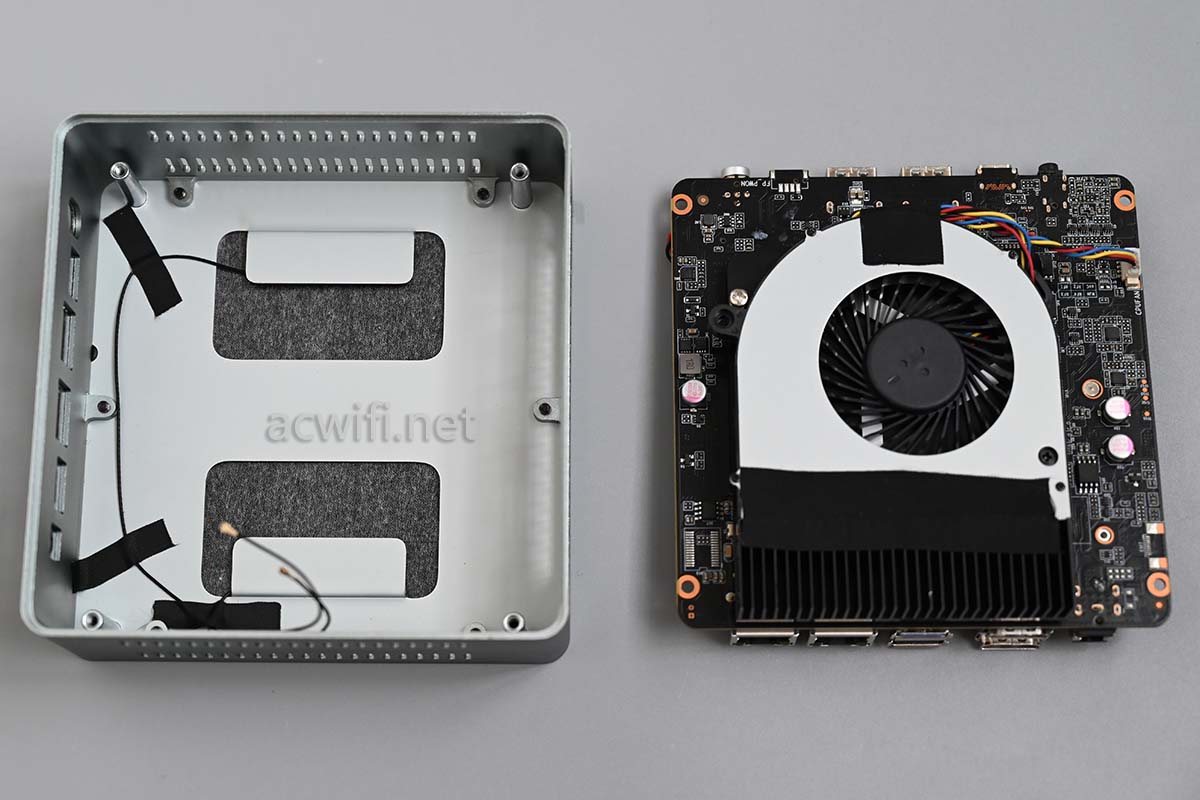

拆出主板:

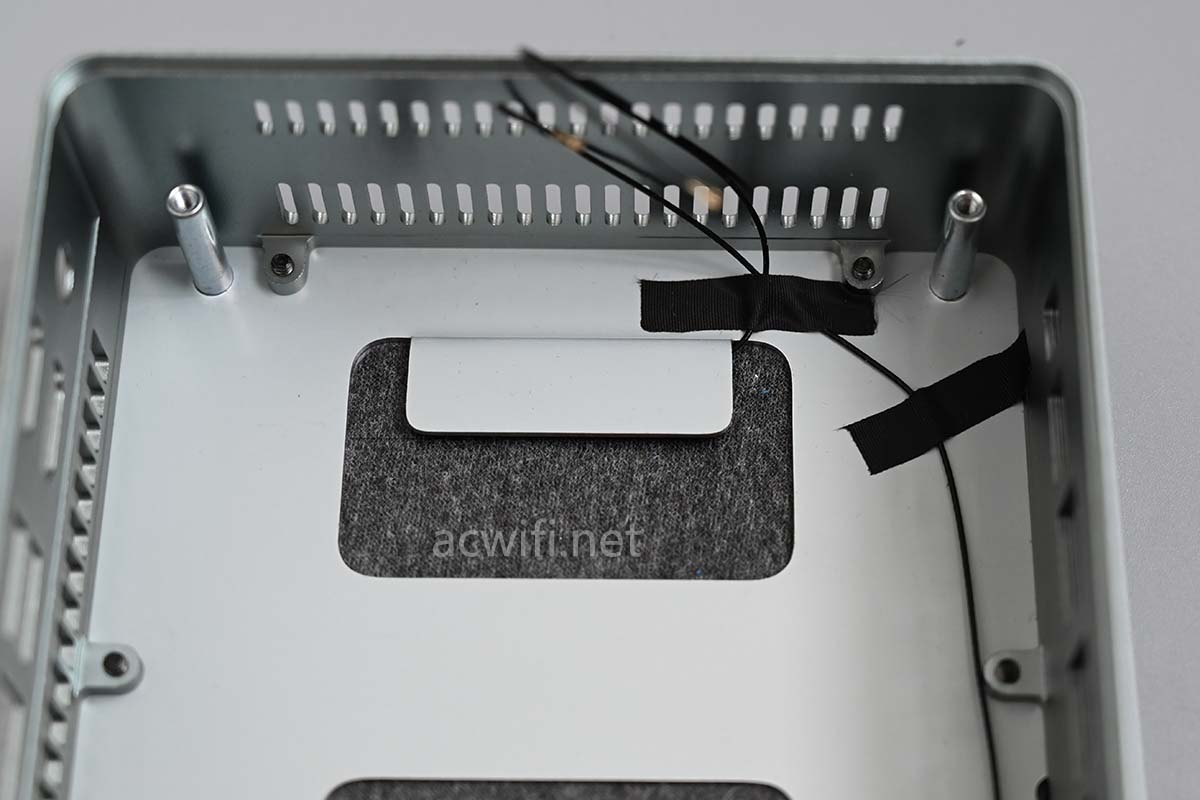

这是顶盖,塑料顶盖下方藏着两片双频PCB天线,如果是金属顶盖,藏天线就是藏了个寂寞线。

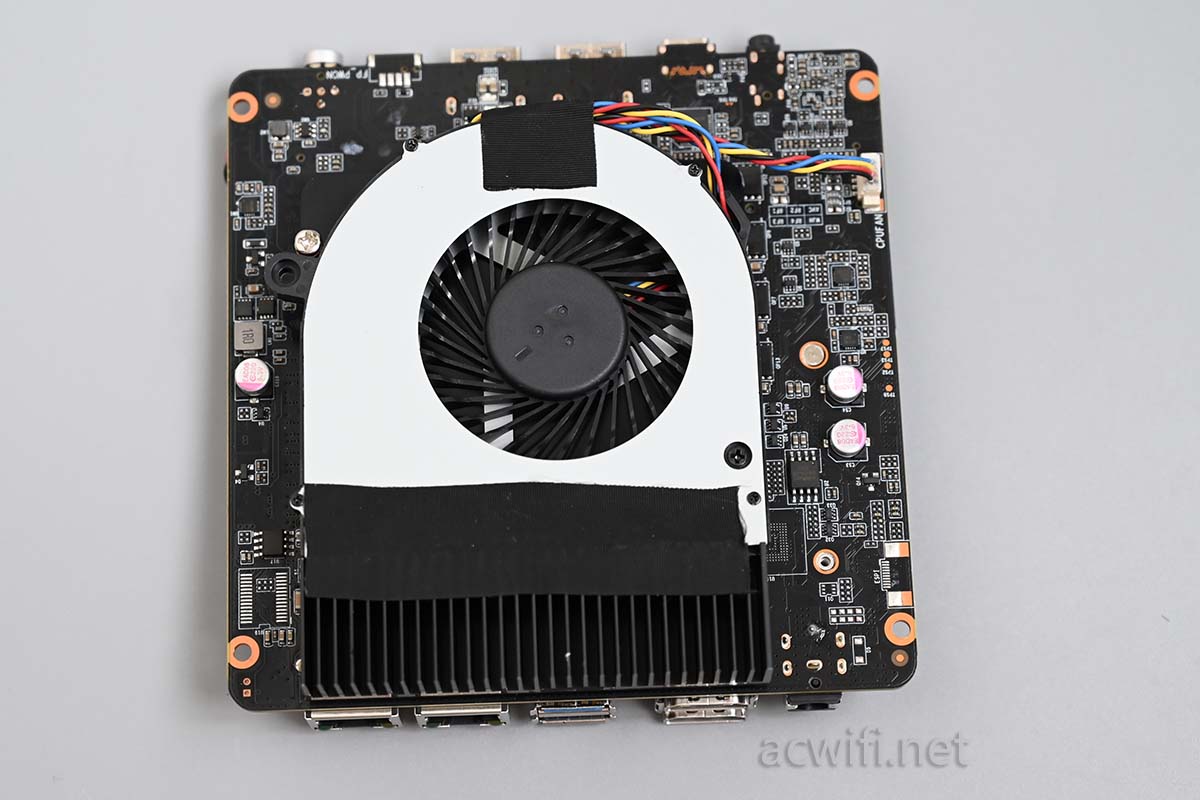

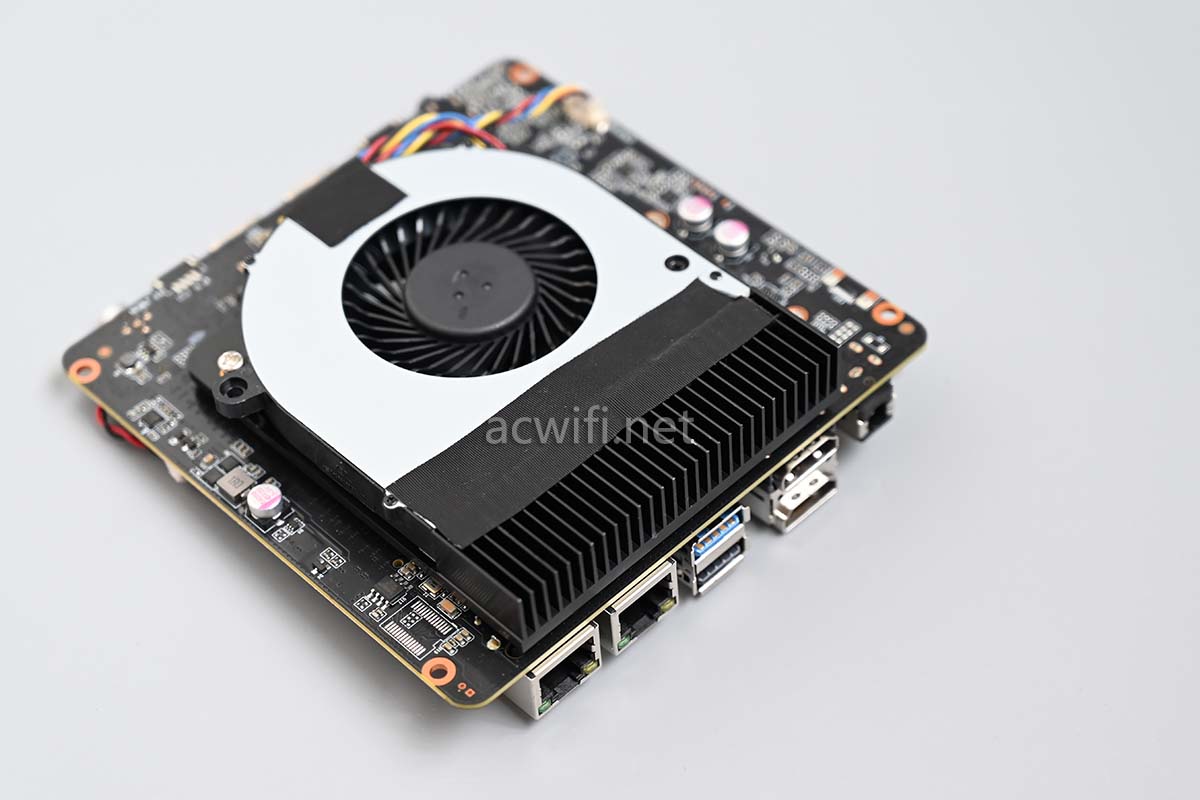

主板尺寸大概就是nano-itx主板,尺寸大约12x12cm,具体没量。主板上覆盖了很大比例的散热器。体积做得大的好处也就是能放下较大的散热器,在需要它的时候它能解决问题,比如在高负载的35W功耗时,它机身温度也不会很有明显升温。

有些东西该大时就要大:

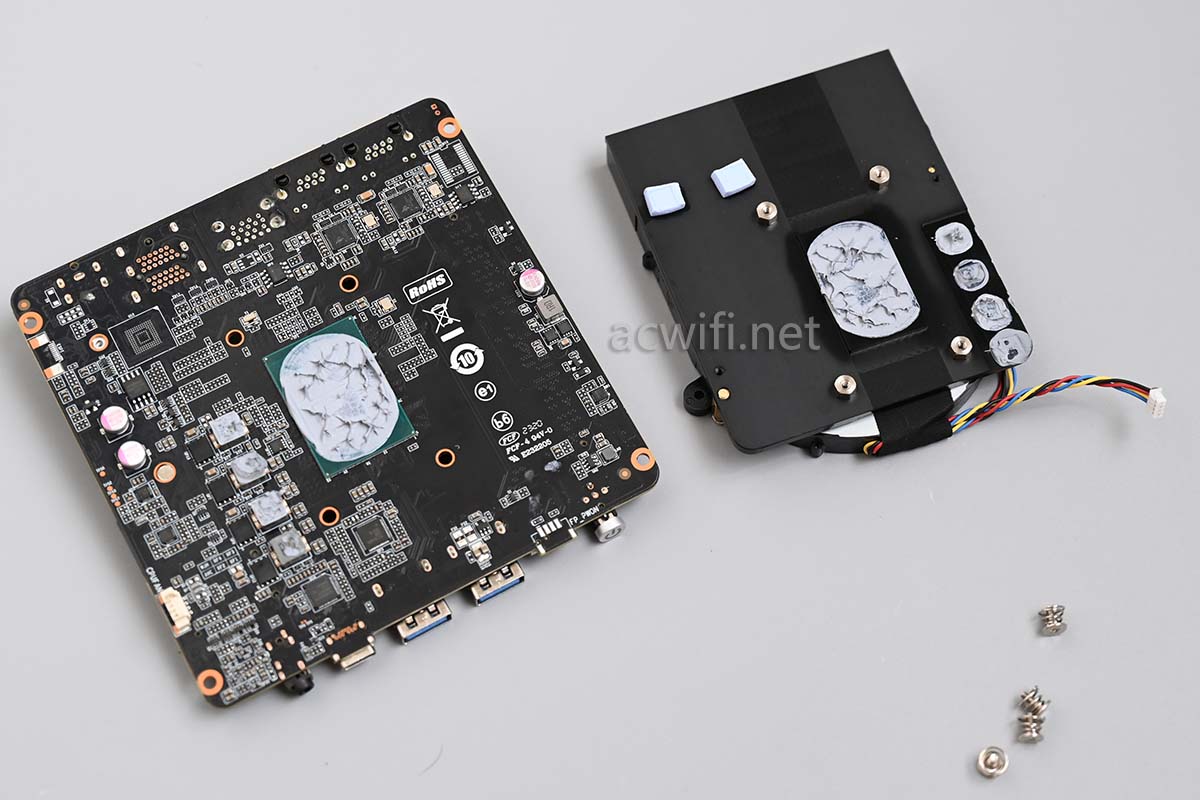

拆下散热器:

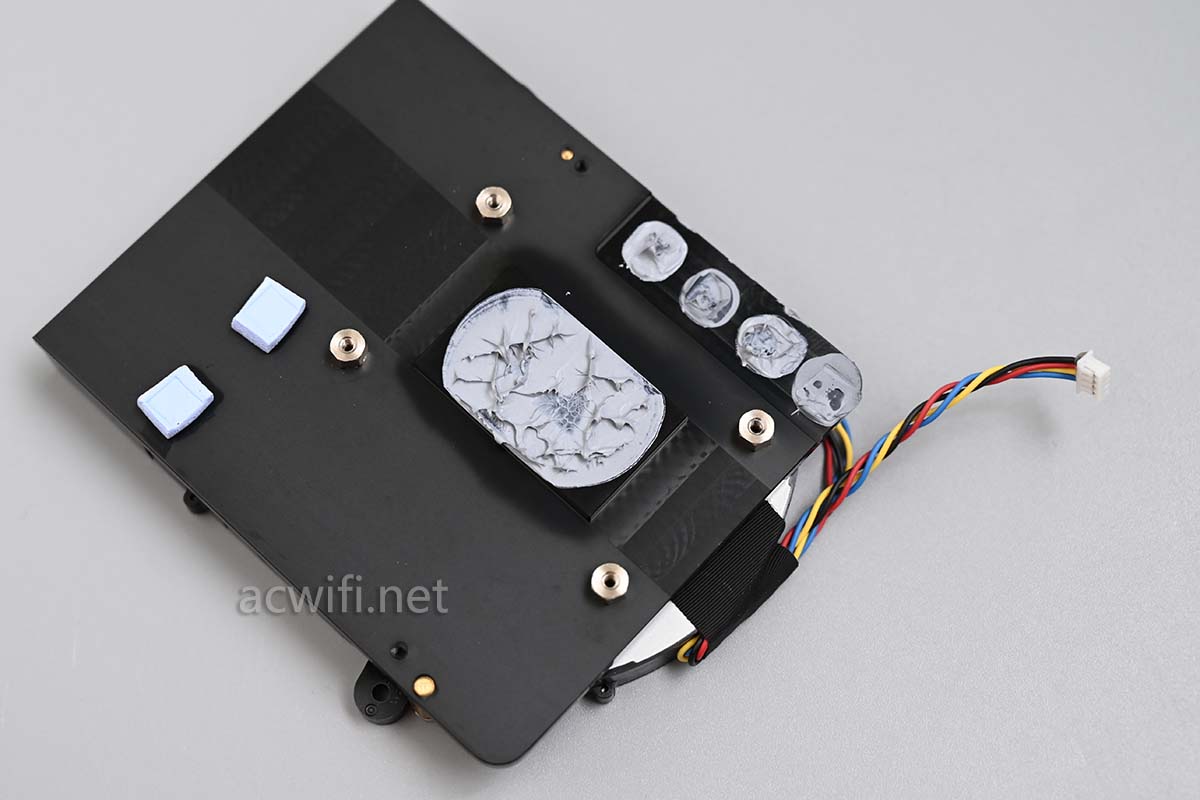

散热器还肩负了两片2.5G 网络芯片和四颗电感的散热:

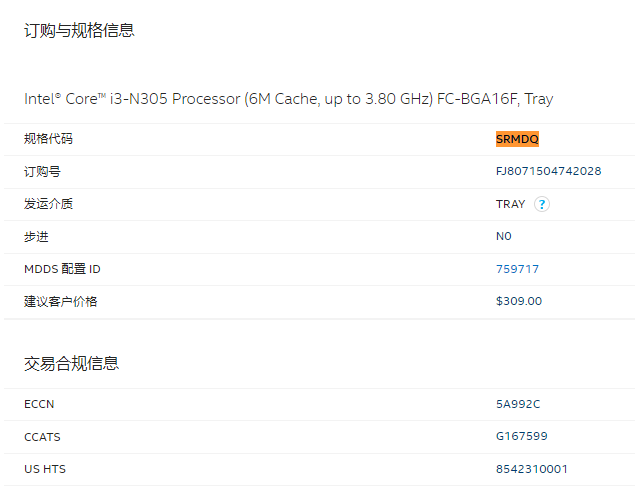

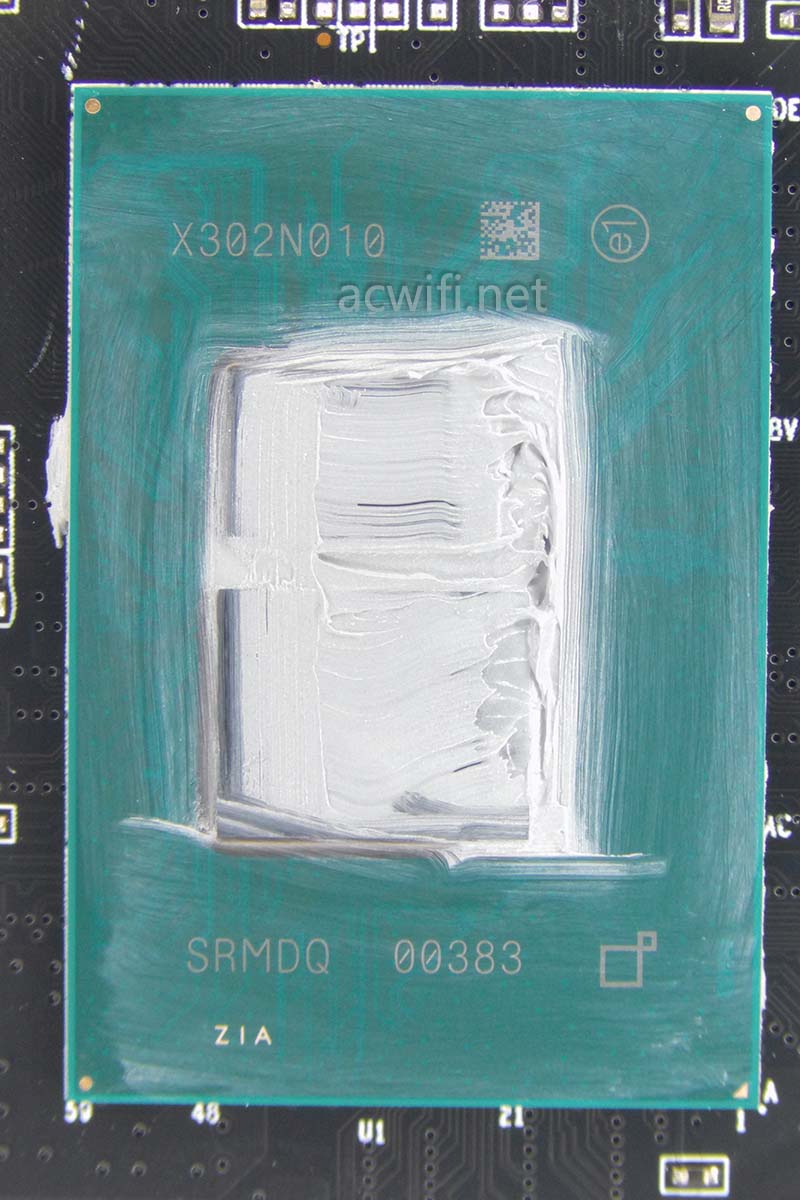

从CPU上的丝印”SRMDQ“,可以查出型号是N305

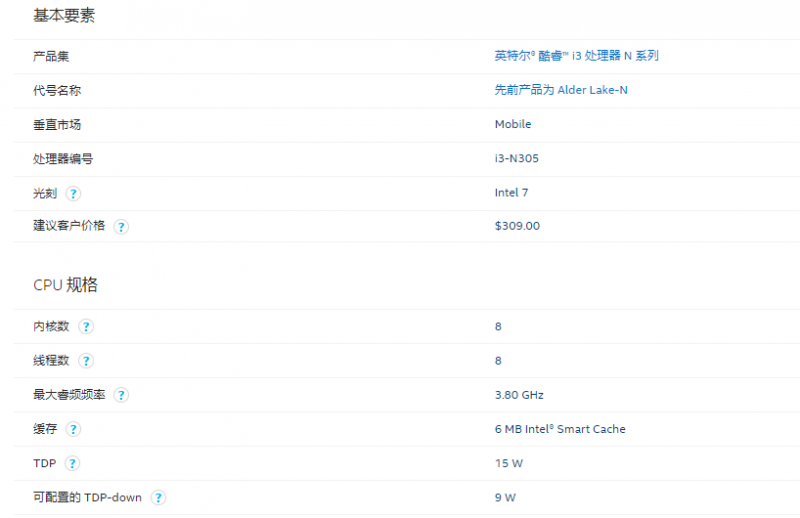

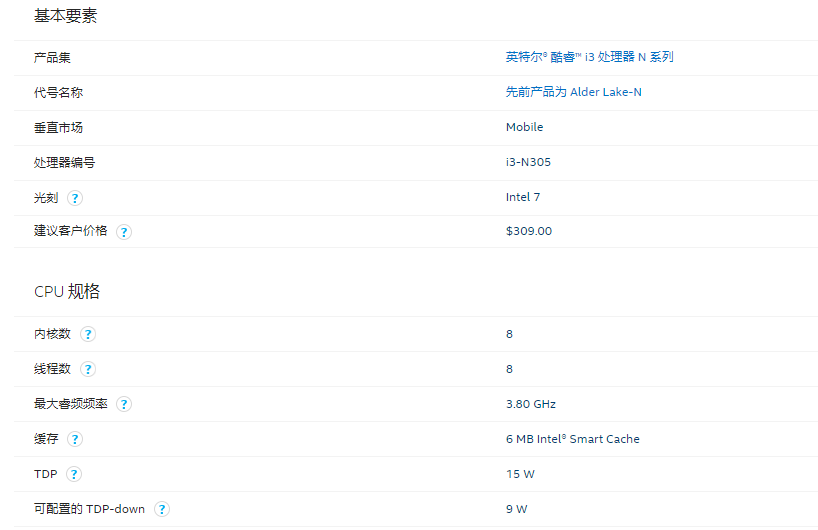

N305是8核心8线程,工艺用intel 7,7这个字不太好,明明是10nm,非要用7。你可以理解为intel 7=10nm plus。全是小核,但它的频率高呀,最高3.8GHz。拿它当软路由时,处理器的高频率对小包转发性能是等比的关系。

TDP看看就好。但它的待机功耗还是比较低的(13W左右)。你插1G内存和千兆设备,它的功耗会更低的。信我!

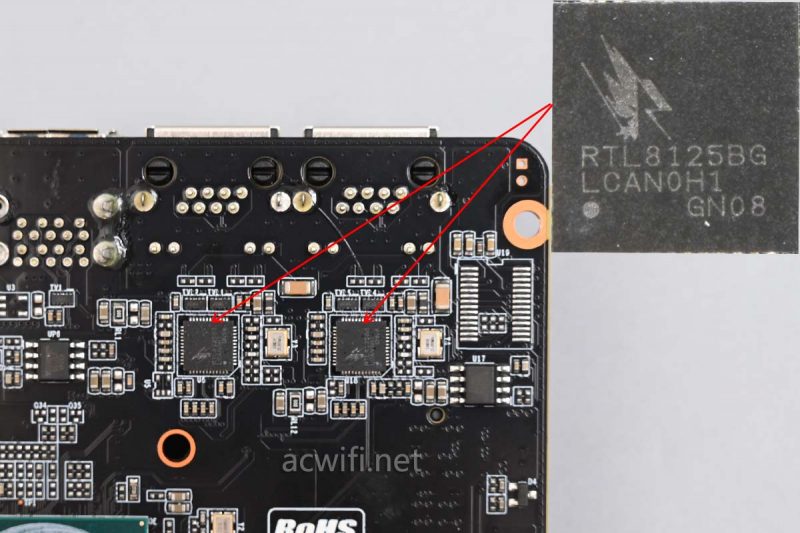

2.5G 网络芯片是RTL8125BG,功耗低,网络性能较以前的千兆芯片,比如RTL82111系列,有很大的提升,大家可以翻看我以前测过的小包转发性能。RTL8125BG跟Intel的I225/226很接近了(小包转发性能)。

不是随口说或网上的人云亦云。详见下表:

后面的测试结果,也可以拿来跟上面的表格做对比,因为测试的是同一个固件版本。

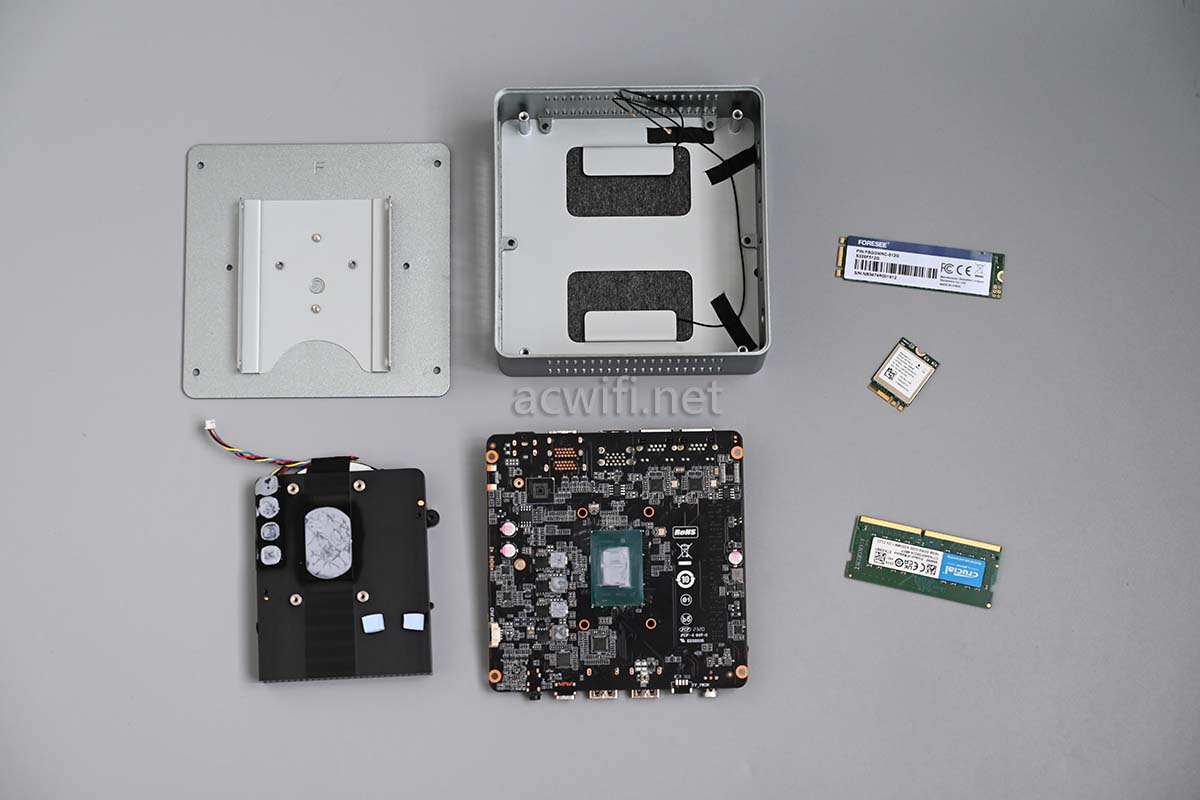

拆完了:

现在测试N305这颗CPU配RTL8125BG的小包转发率。(openwrt固件)

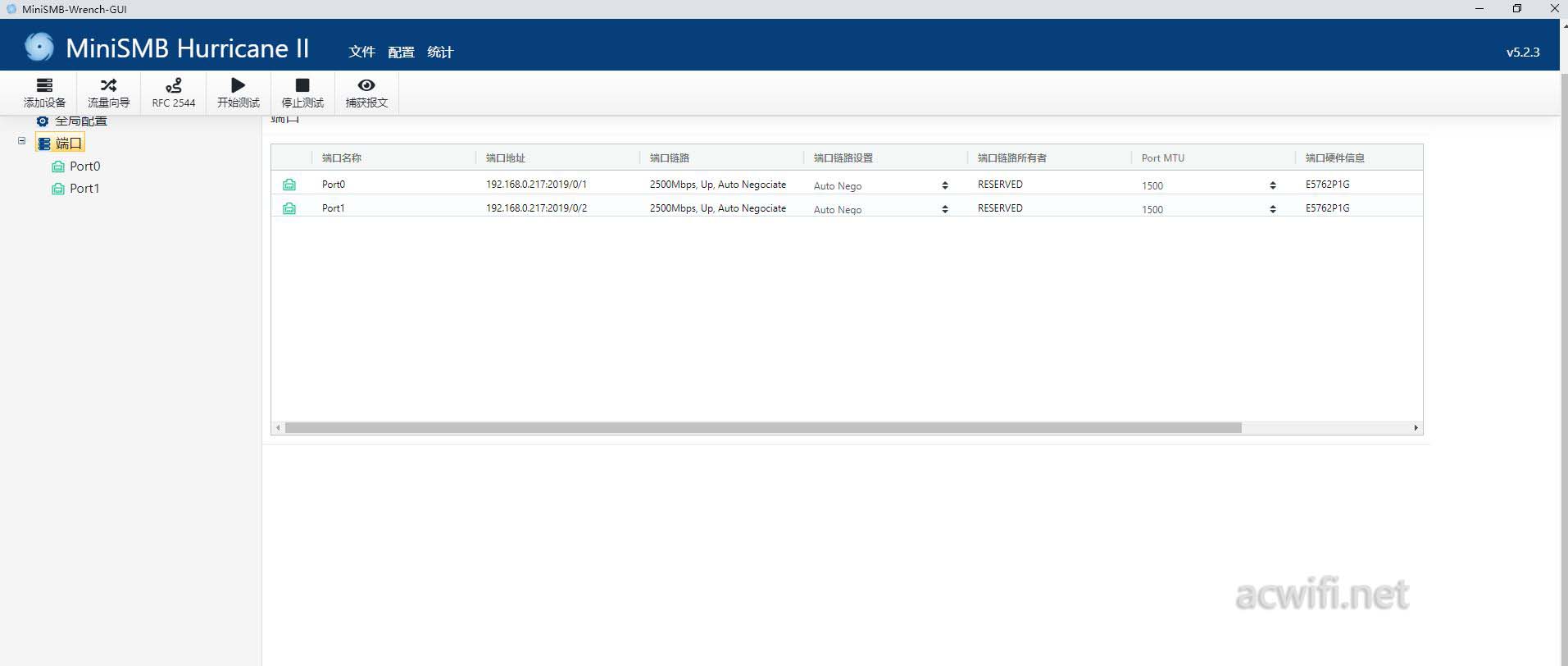

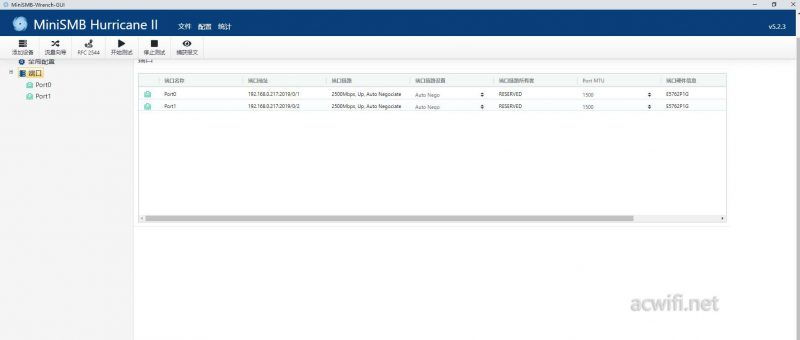

测试的工具是MiniSMB,分别接在了这台小主机的两个2.5G网卡,显示端口速率是2500Mbps:

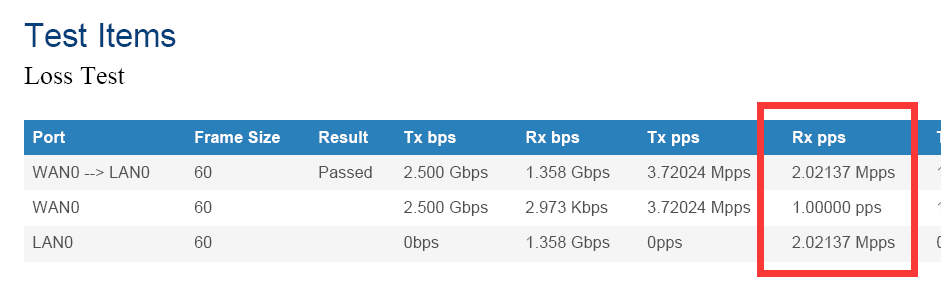

测得wan to lan的小包转发率是2.02Mpps,这成绩很不错了。比前面的几款测过的都要高。

N5105的测试结果

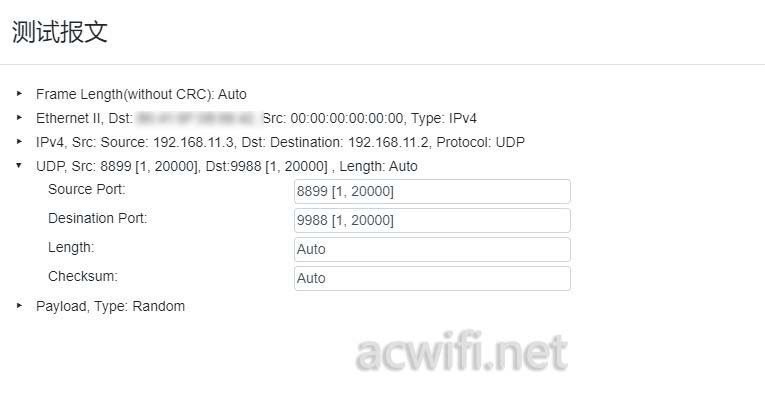

顺便测试了多条流下的情况,办法比较简单,IP保持不变,改变的只是WAN口和LAN的端口号,这样形成了多条流。比如这样

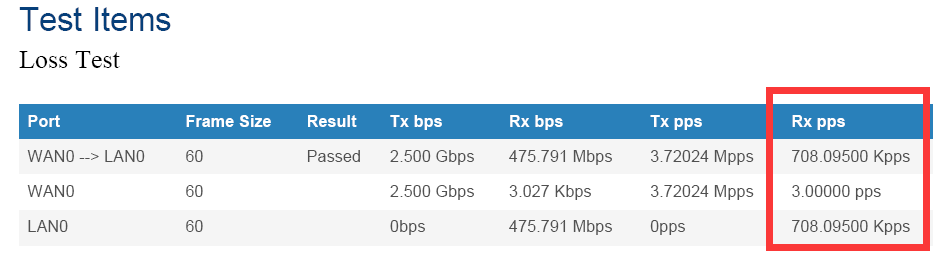

直接测两万条流,结果是0.708Mpps,也很不错了,5000条流的结果是1.456Mpps。

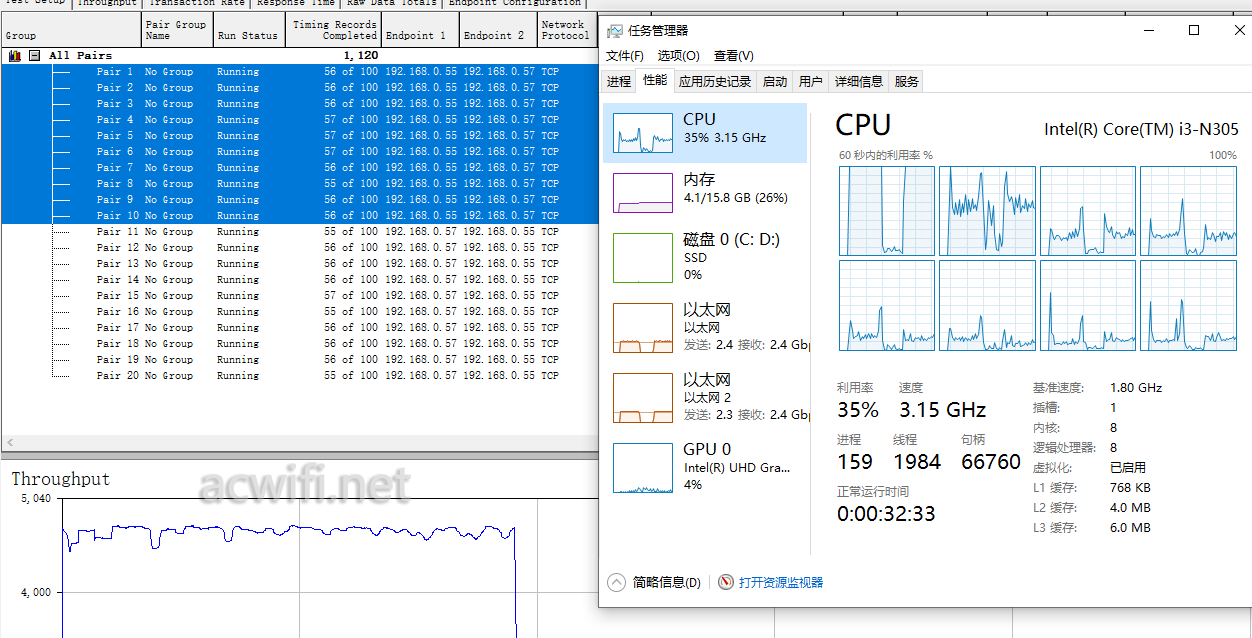

在win10下用ixchariot测两个2.5G网口双向时的CPU占用率 40%不到,也不错。

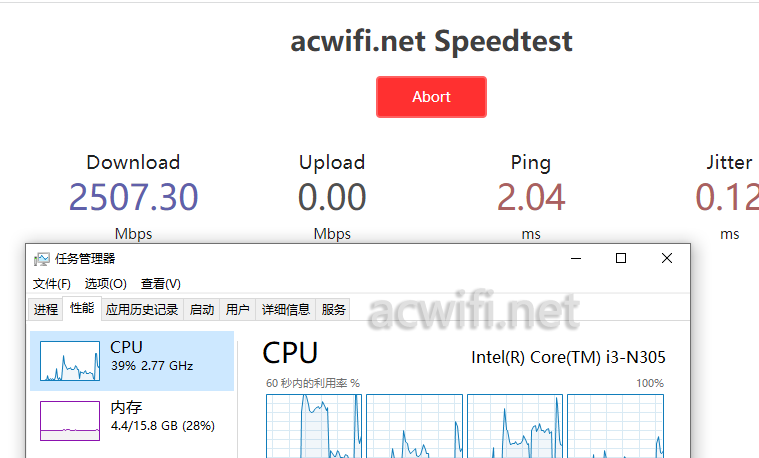

用作客户端测自建speedtest,CPU占用差不多,可以用当测试机了。(用作服务端和客户端)

这台大唐小主机的价格是1799元,我可以装在显示器后面当作一体机来用。也不错!

你们根据需求选择吧。京东购买链接
