上赞SZ50 air 5G随身wifi免插卡拆机和评测

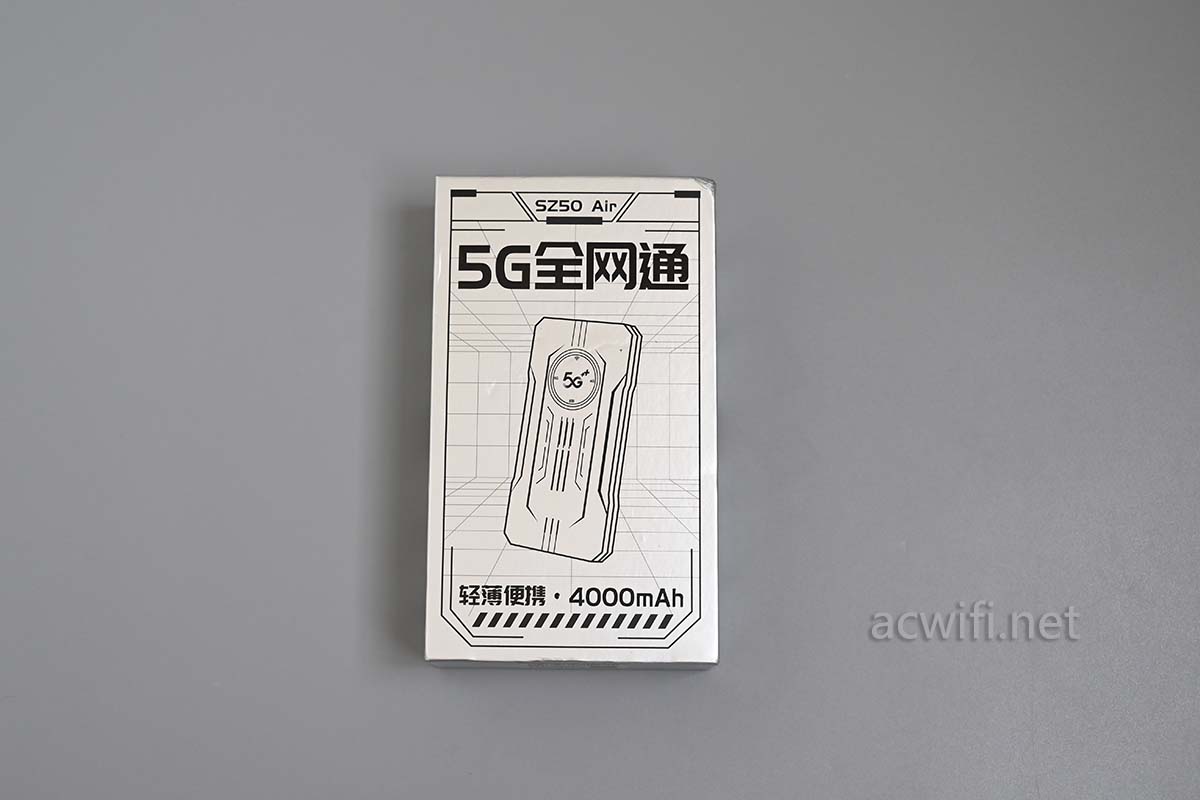

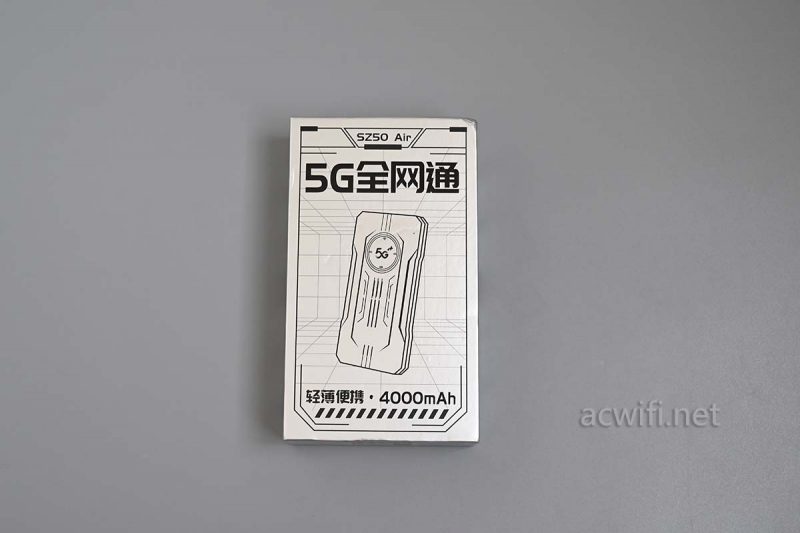

上赞SZ50 air的外包装:

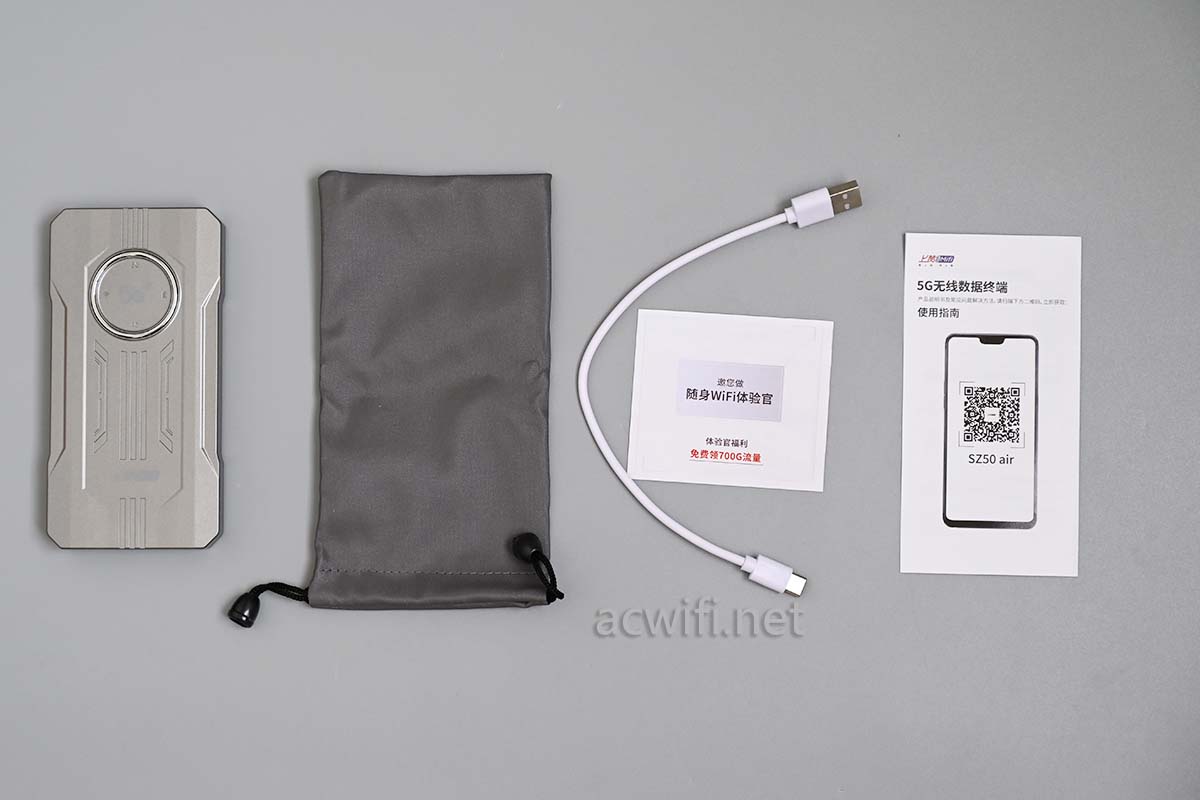

取出机身和所有配件 :

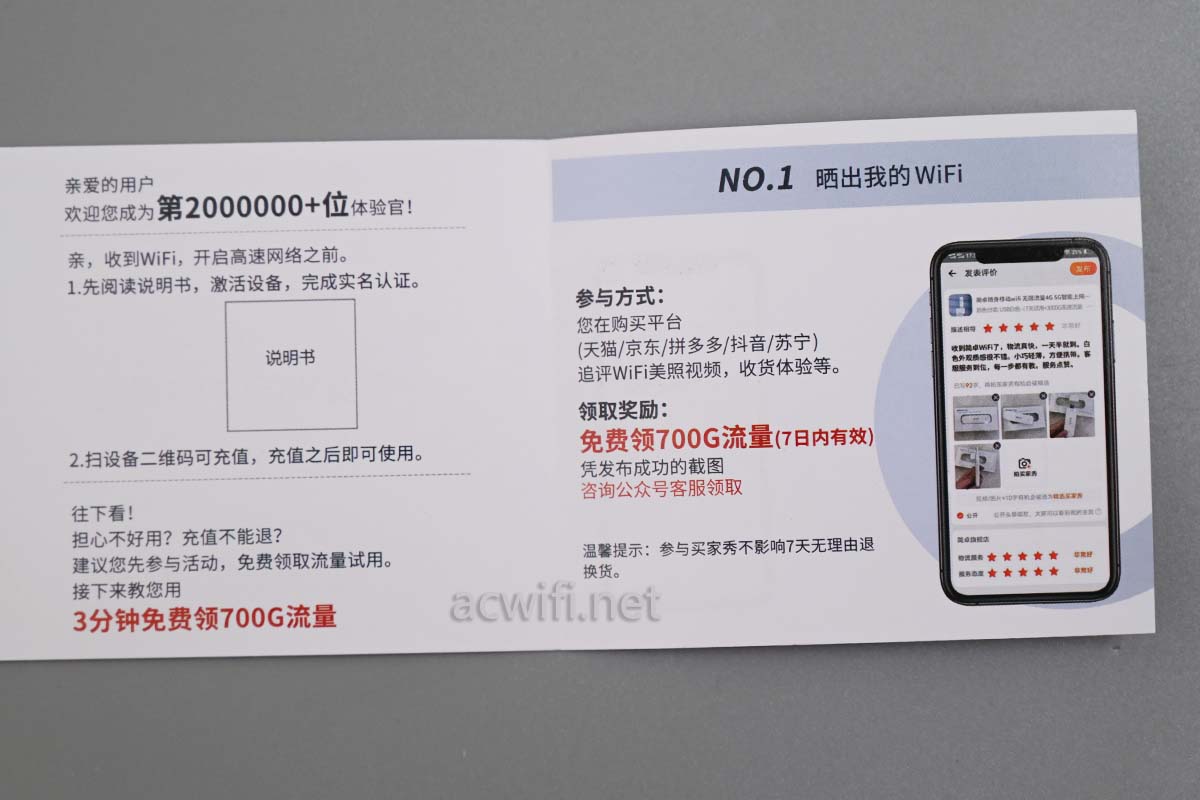

说明书:

机身正面:

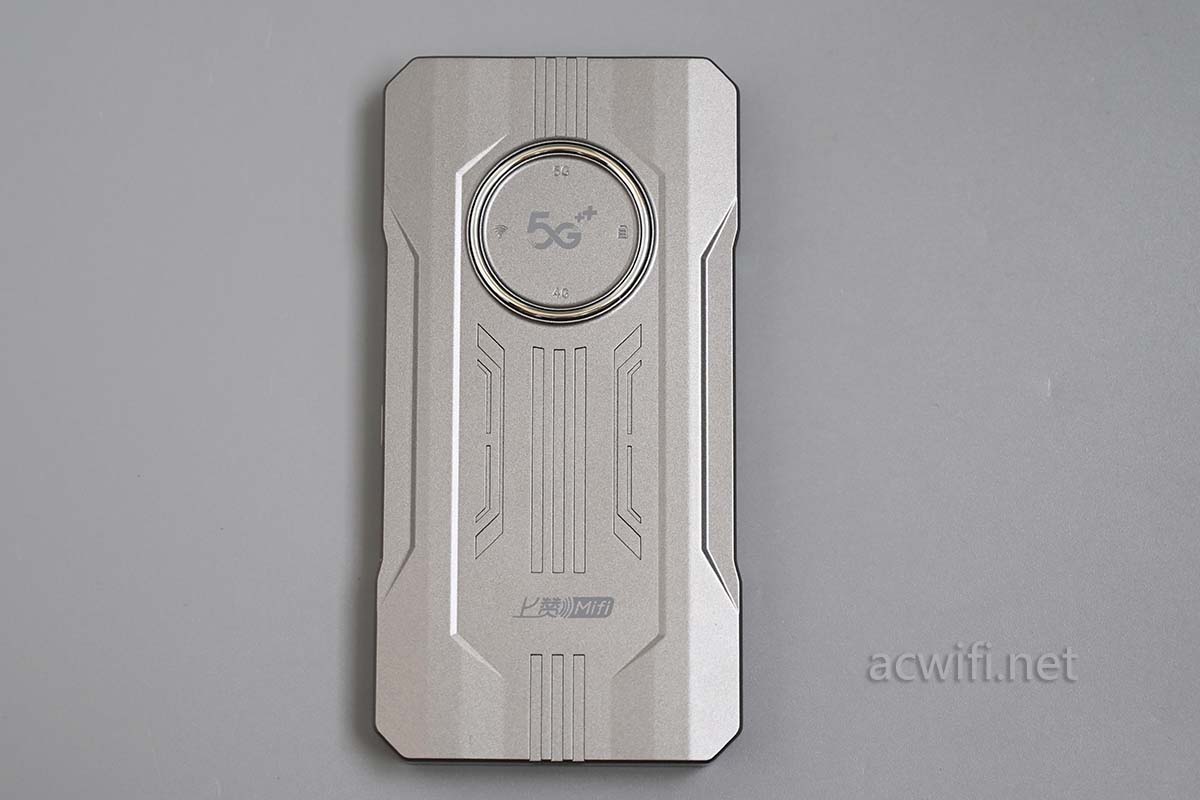

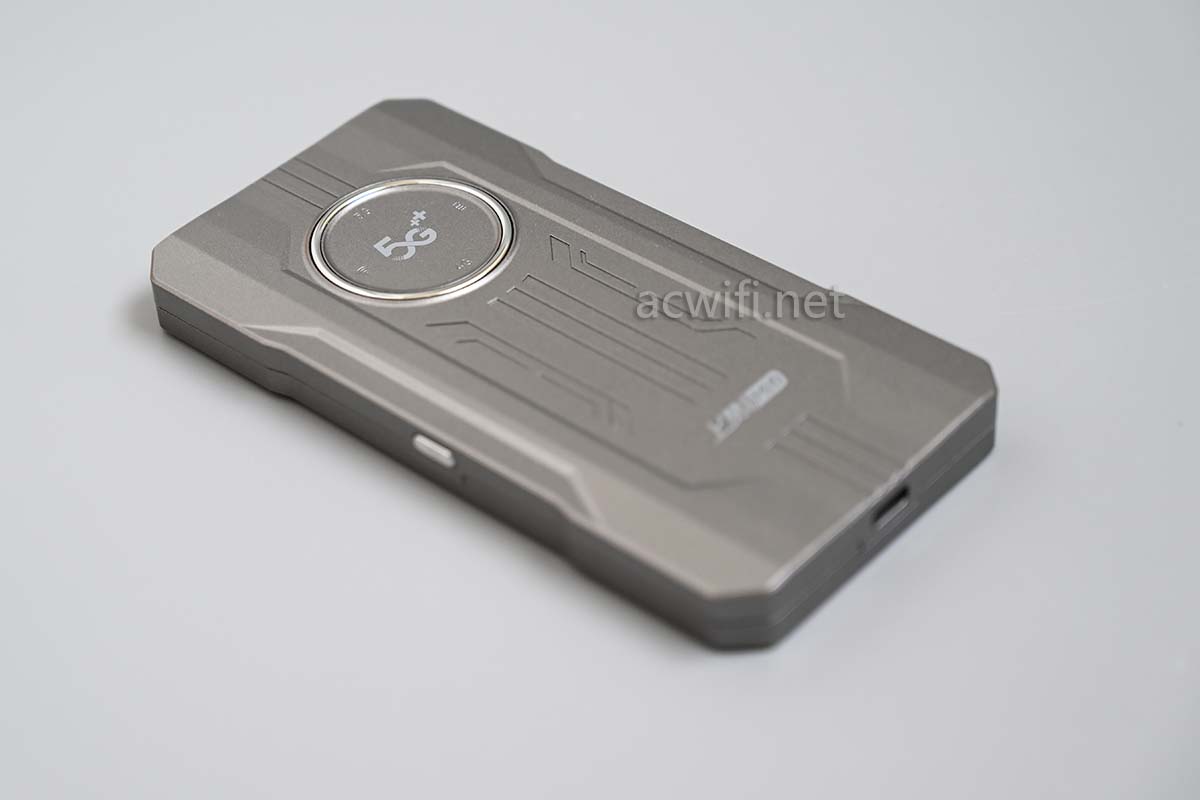

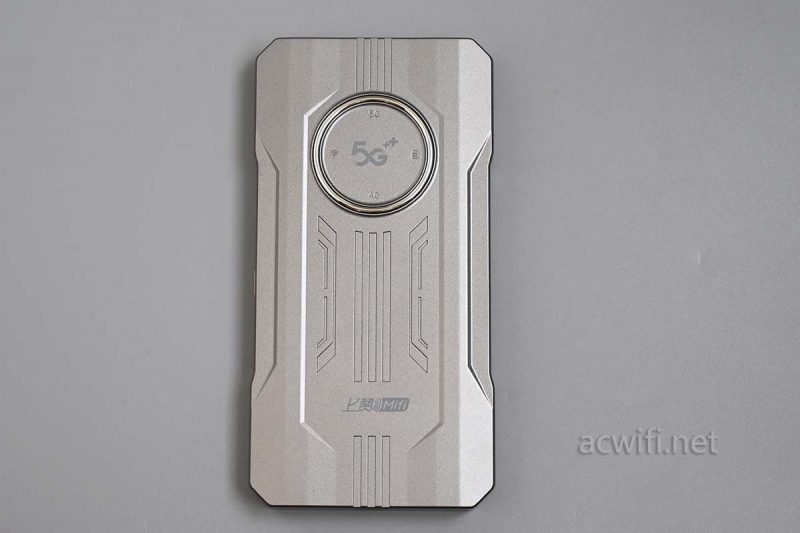

机身背面:

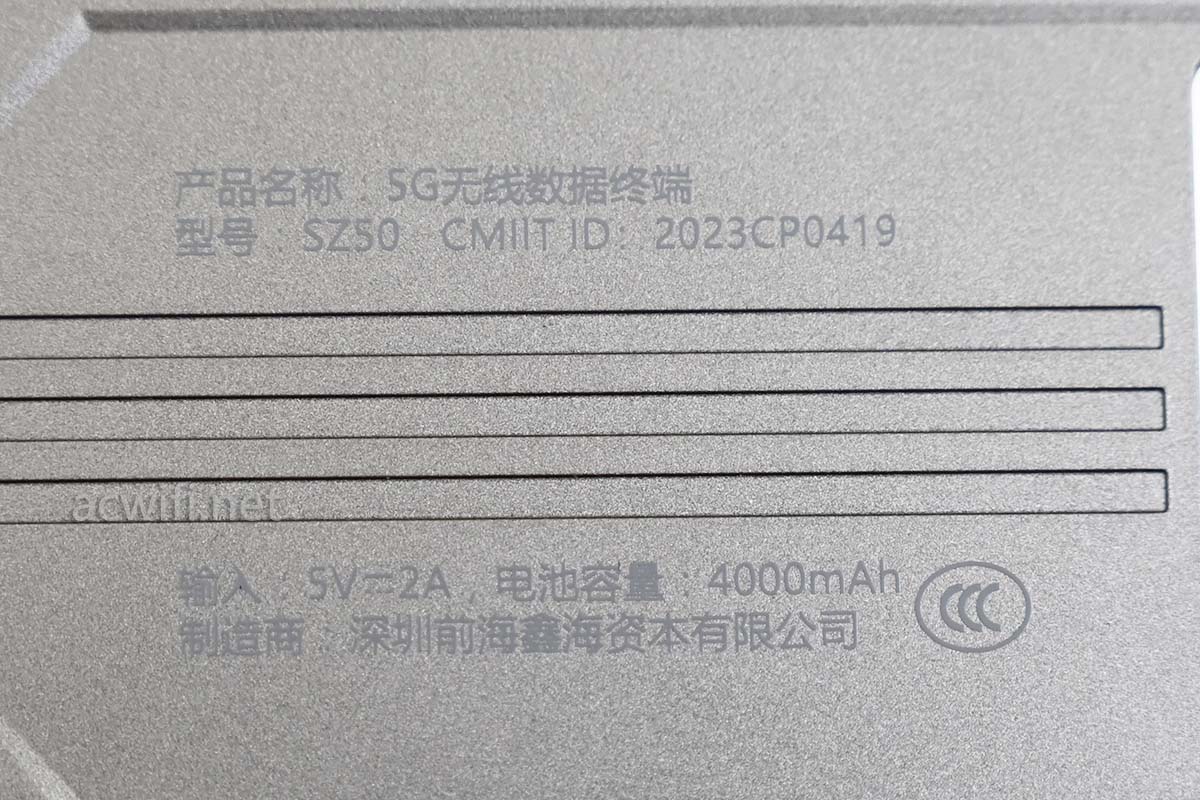

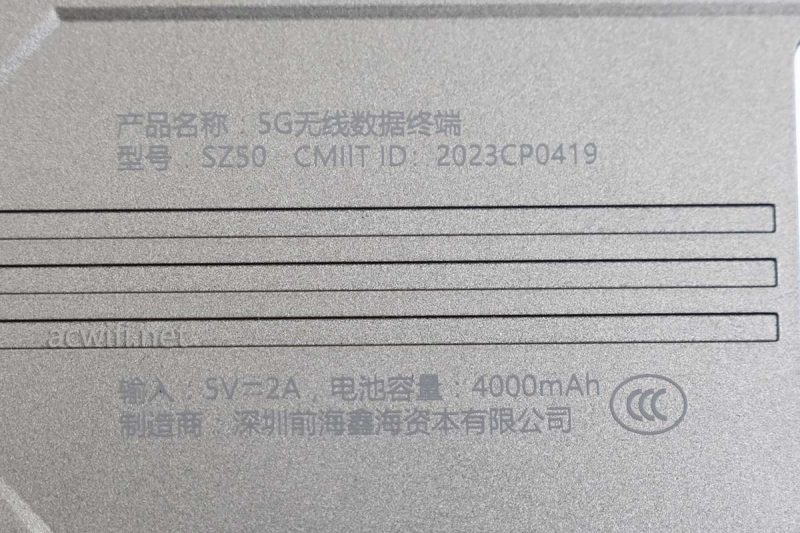

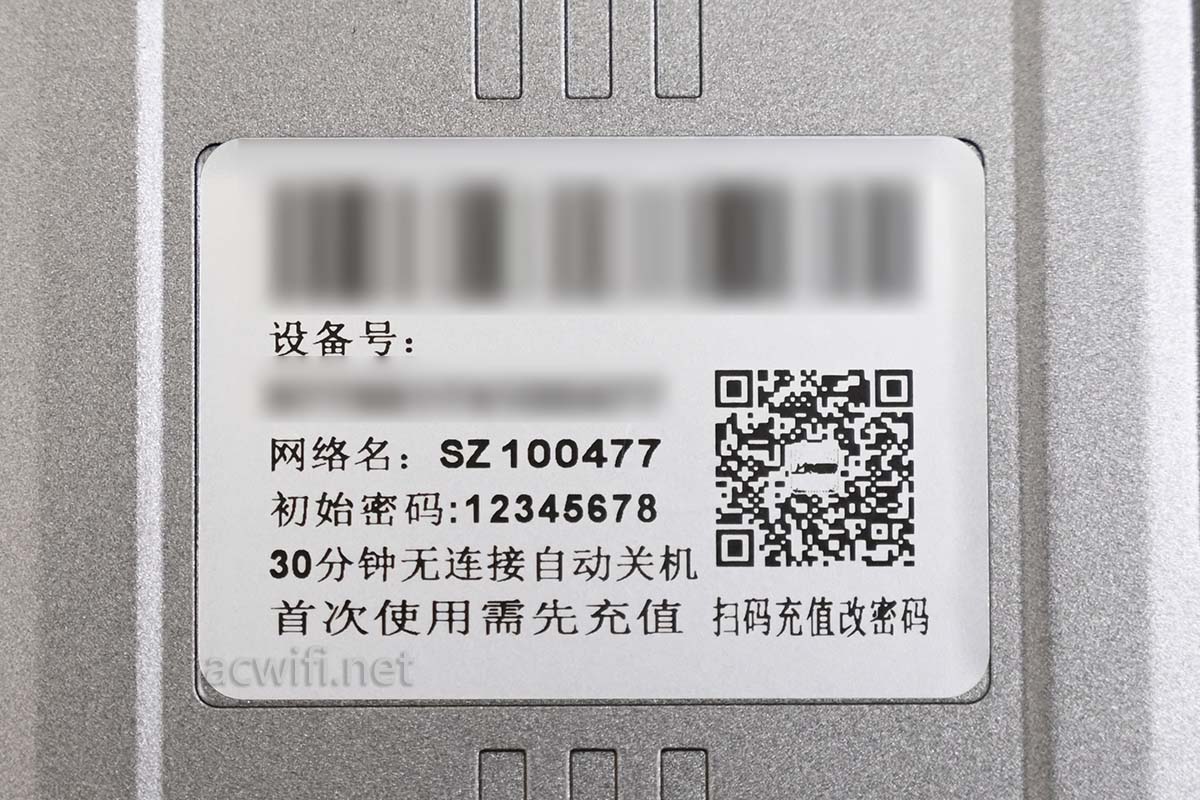

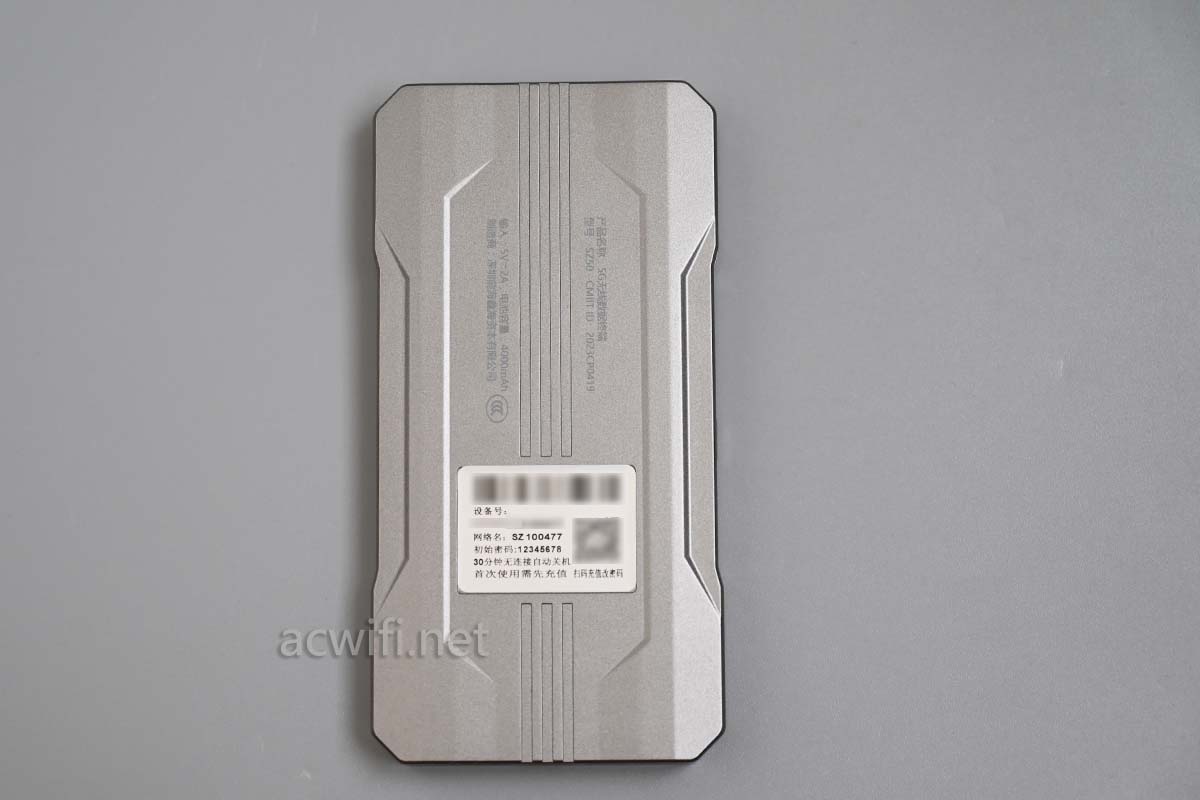

背面的标签比较重要,要保护好:

产品名称:5G无线数据终端

型号: SZ50

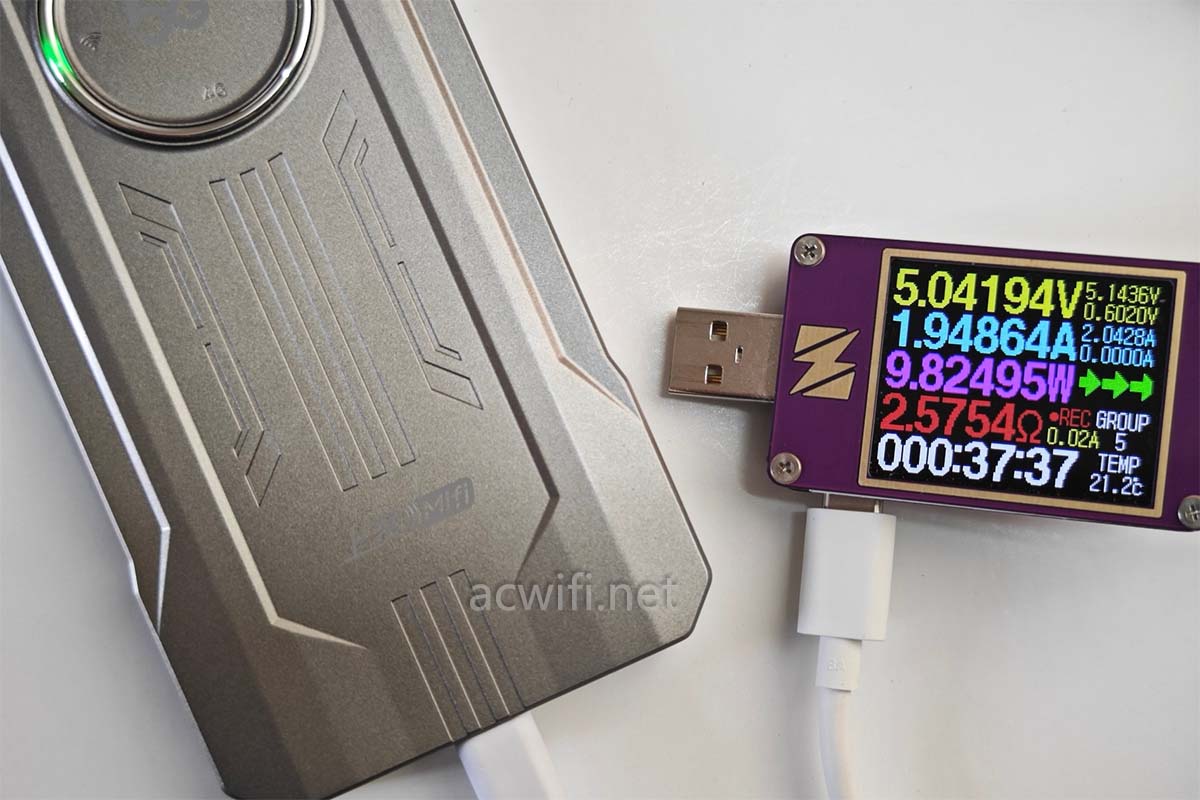

电容容量4000毫安时,充电规格是5V/2A。实测上赞SZ50 air在充电时也达到这个规格:

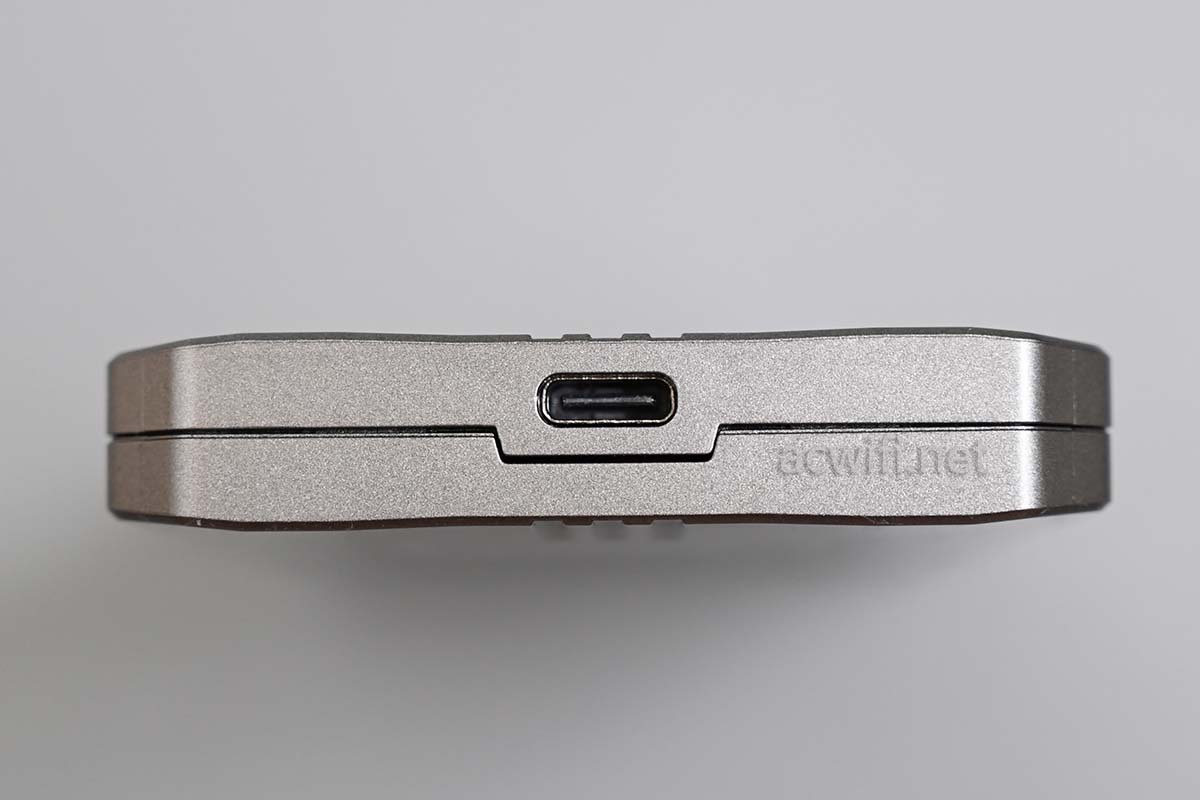

typc-c充电口:

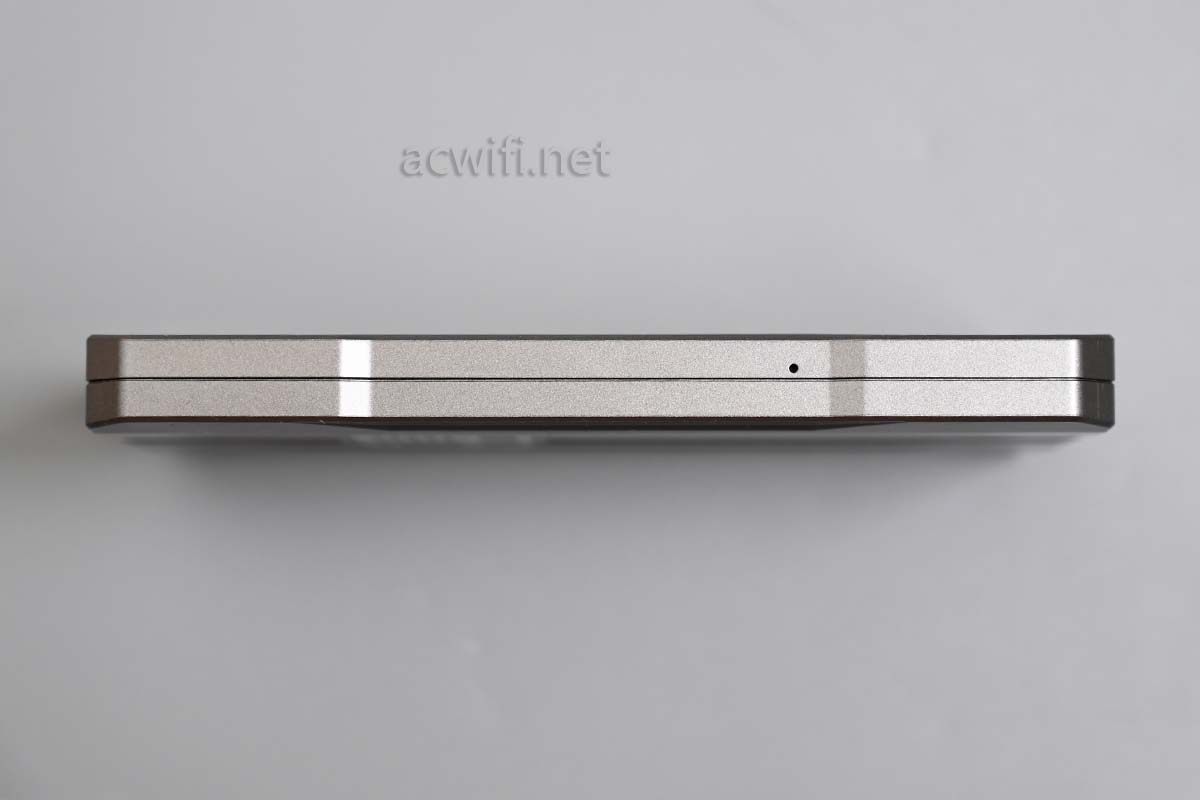

一侧有复位孔:

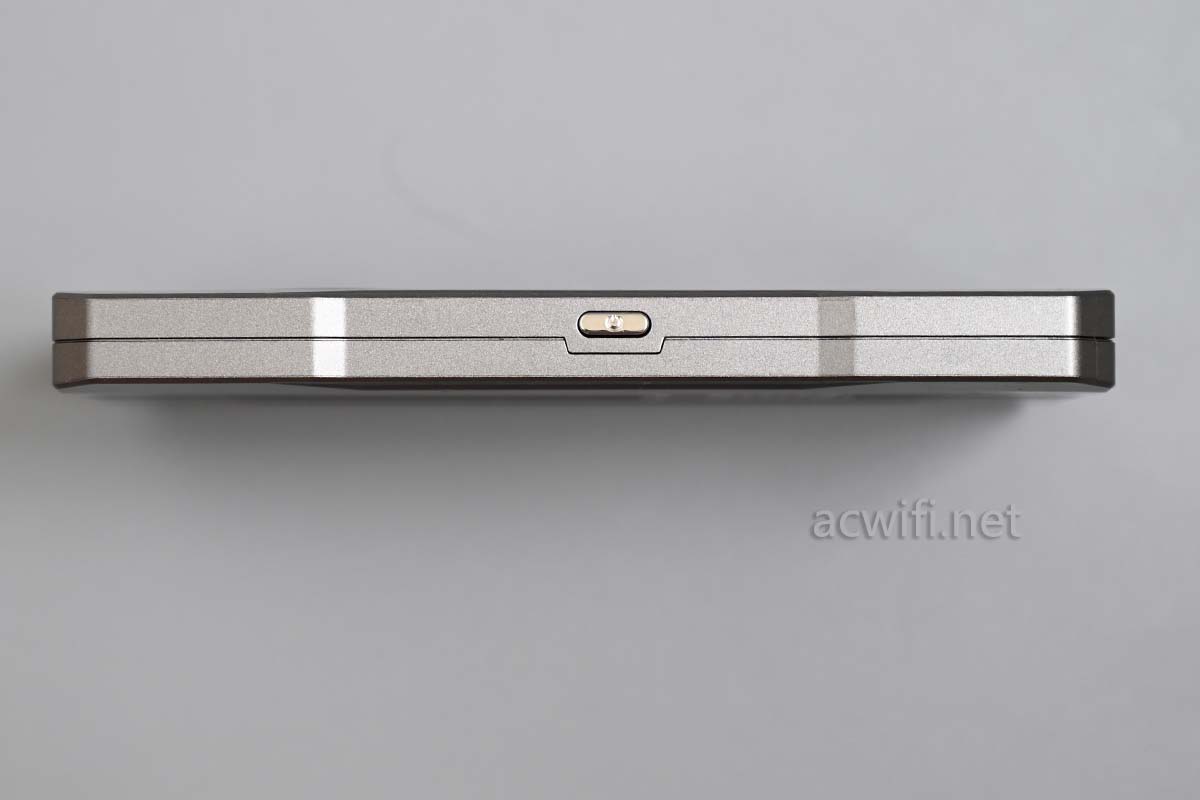

另一侧有电源按键:

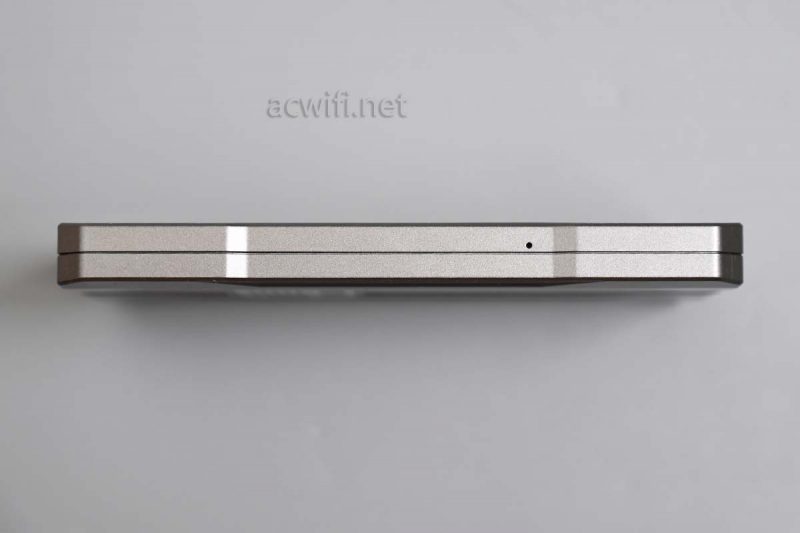

整个机身是比较轻薄(133克,69x14x136mm):

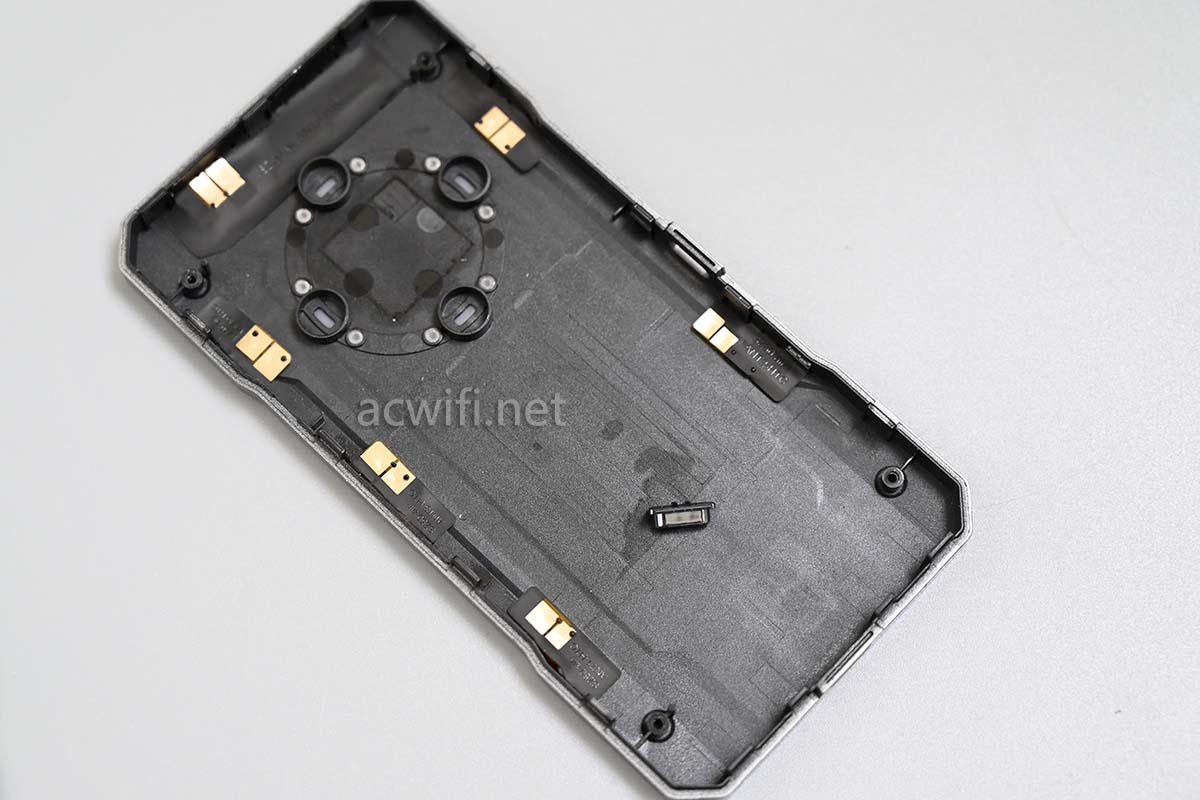

撬开外壳:

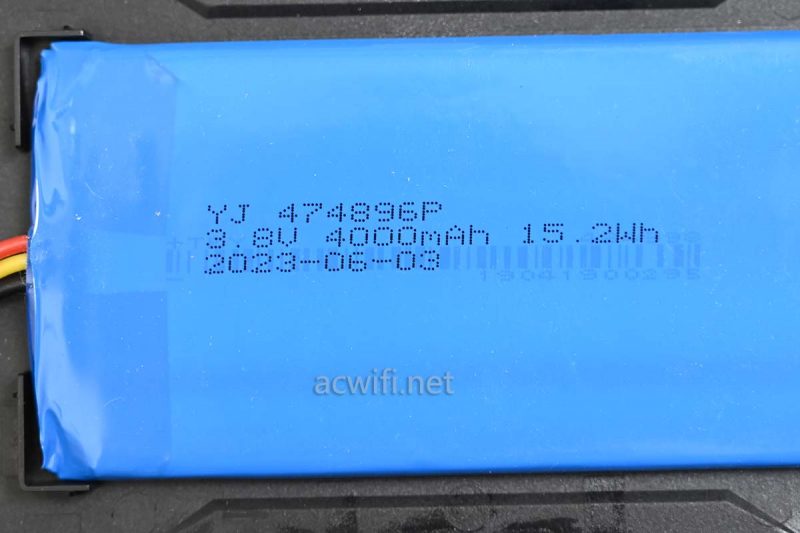

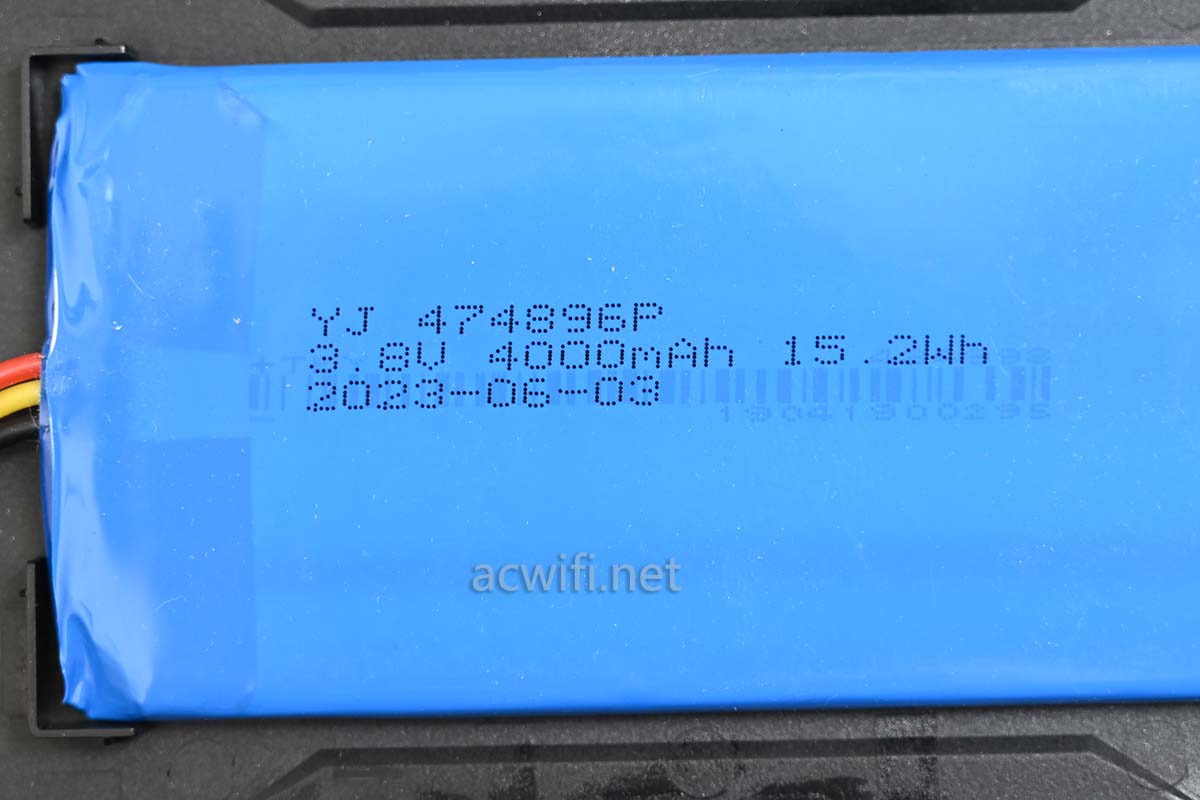

锂电池上面的丝印:

15.2WH的电池,用5V/2A的充电头,理论上充电一个半小时左右就能充满,由于电池提示没电的时候(电压低于某个值时),里面还是有电量的,实测从自动关机的没电状态开始充电,1小时15分就能充满。

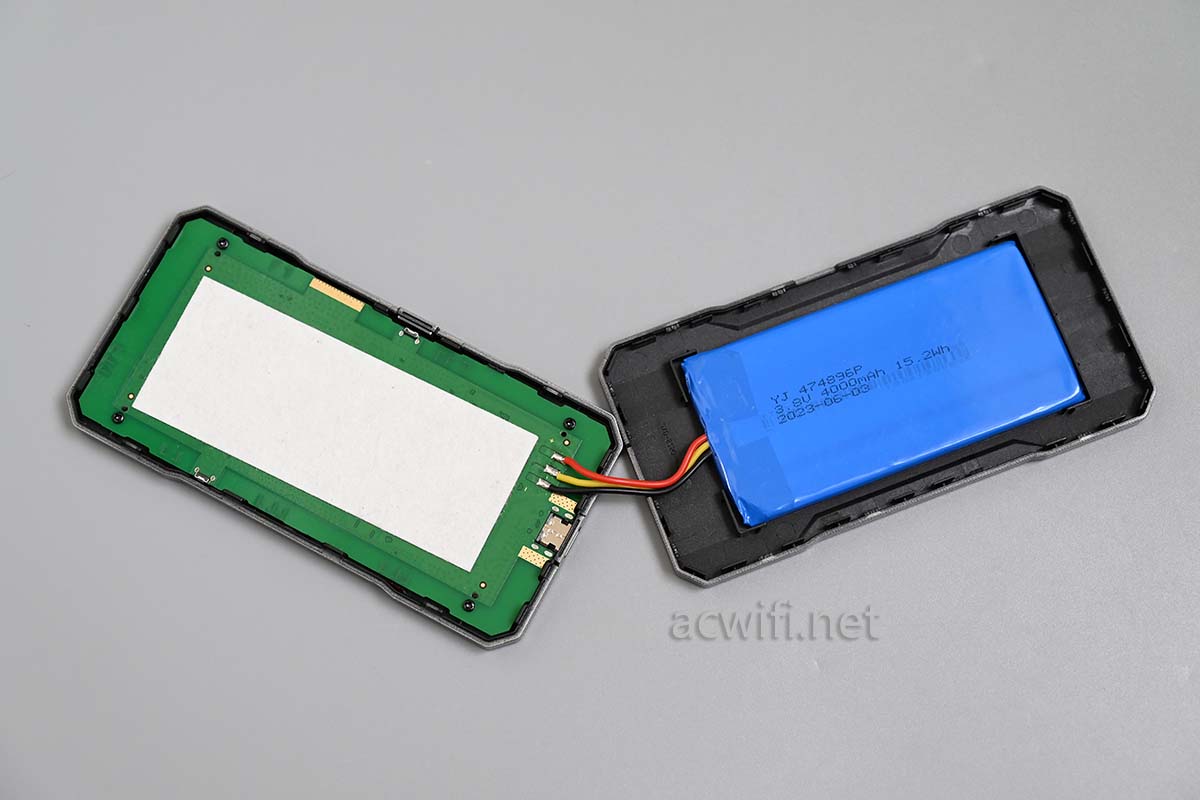

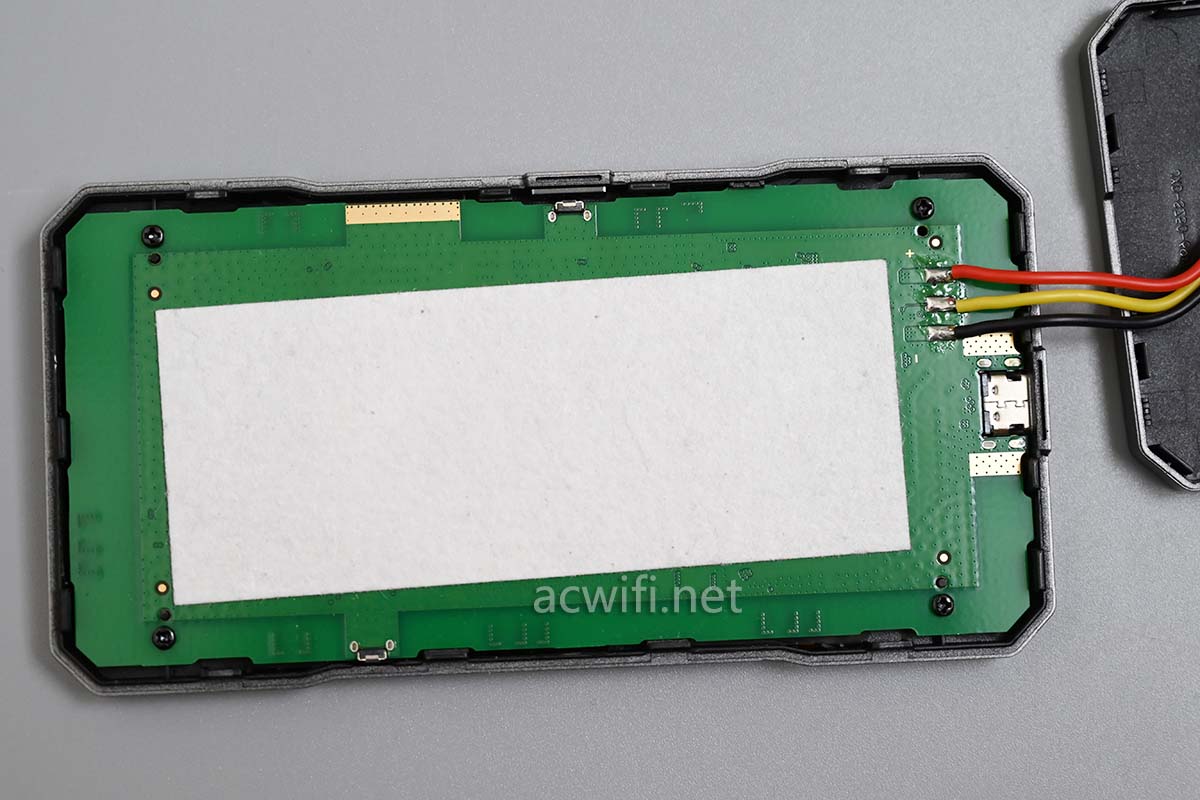

主板与锂电池之间有一片缓冲垫:

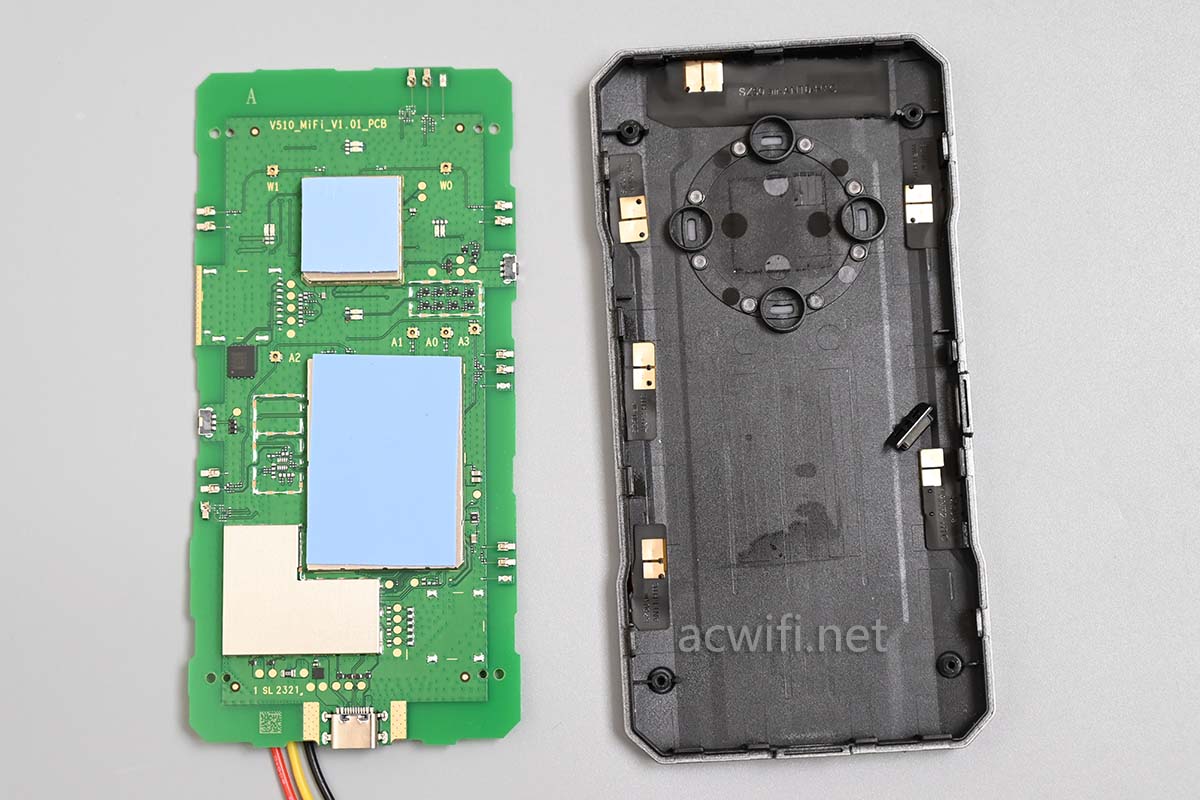

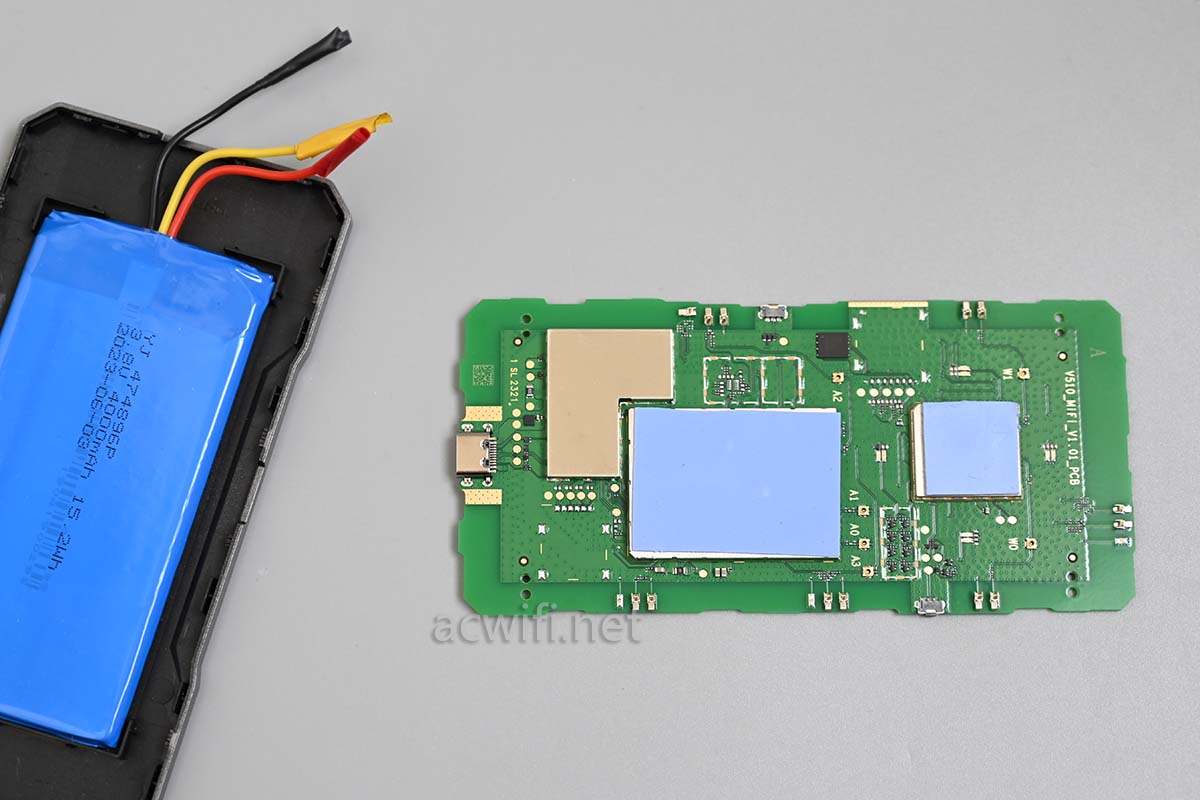

拆出主板:

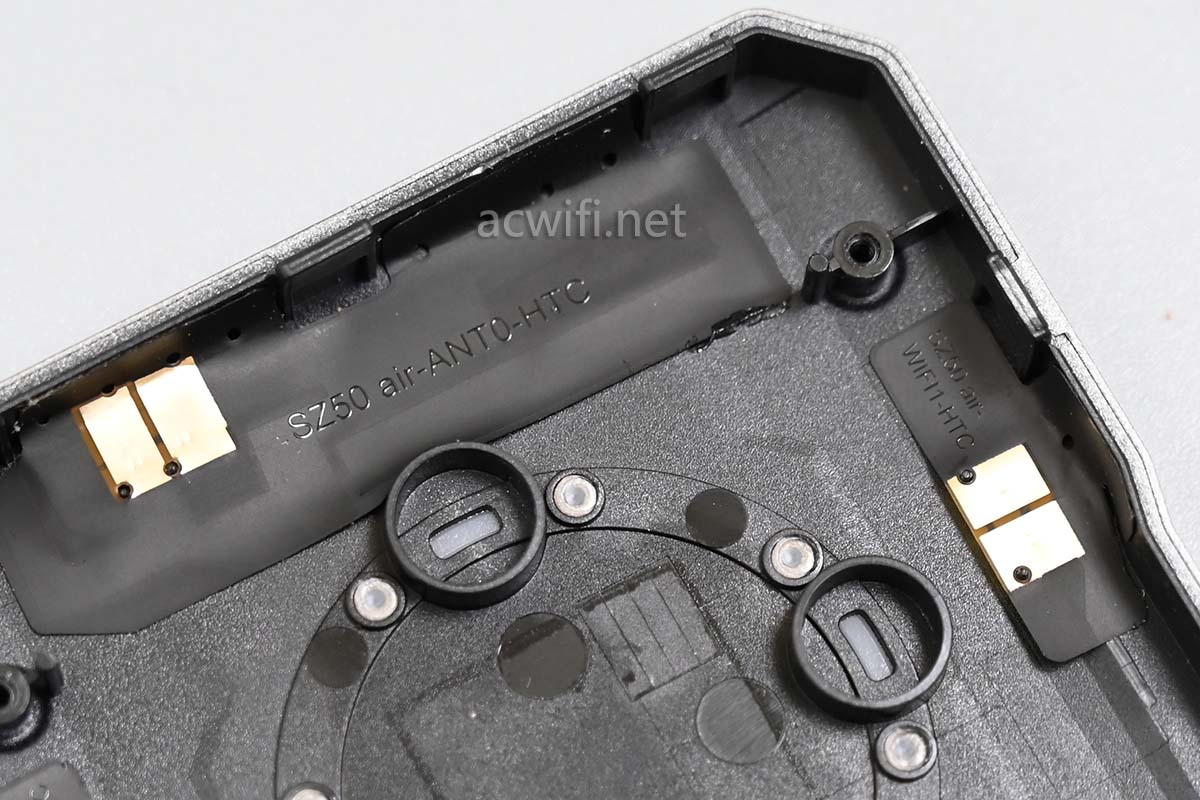

所有天线都贴在外壳之下,包括两片双频Wi-Fi 天线,其它4片是4G、5G天线。



主板还连着锂电池,在拆的过程中,万一碰短路就麻烦了。还是先断开电池再拆吧:

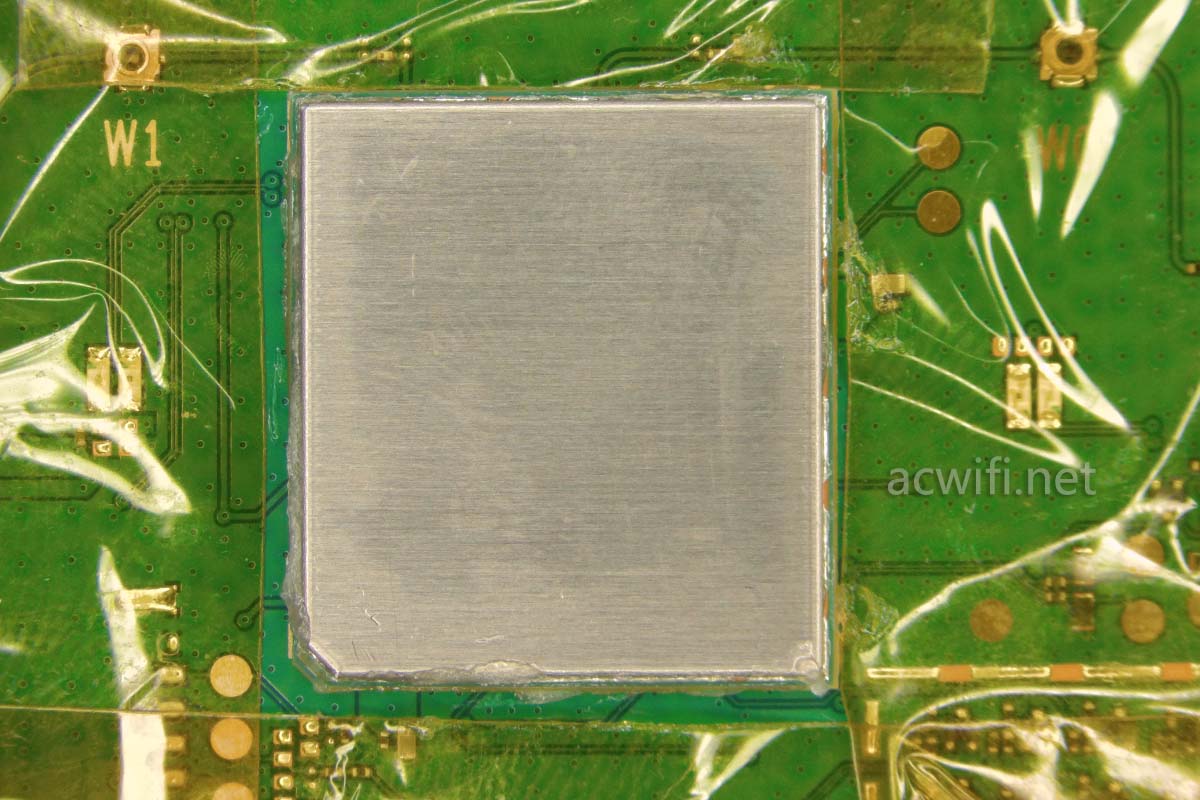

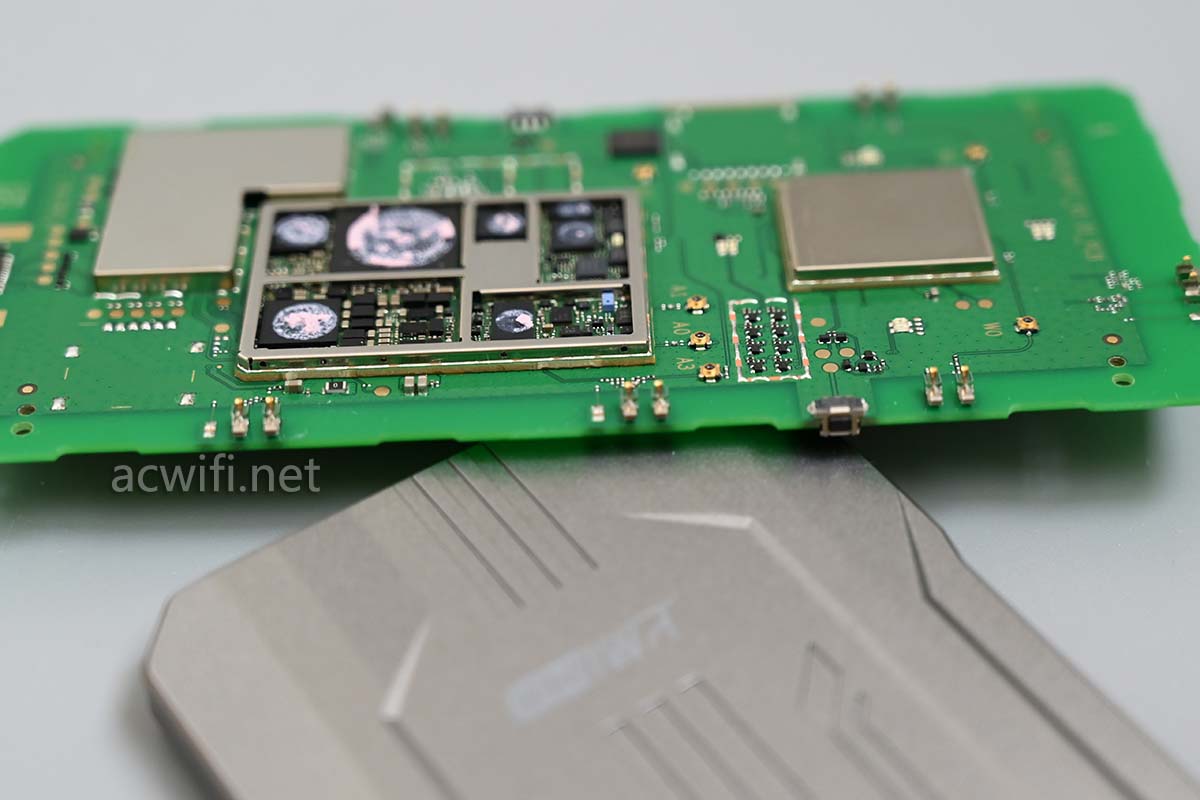

主板上面最大的屏蔽罩应该就是这款随身Wi-Fi 的5G模块了:

其它两边屏蔽罩焊接的,我撬不开,最后再想想办法吧。

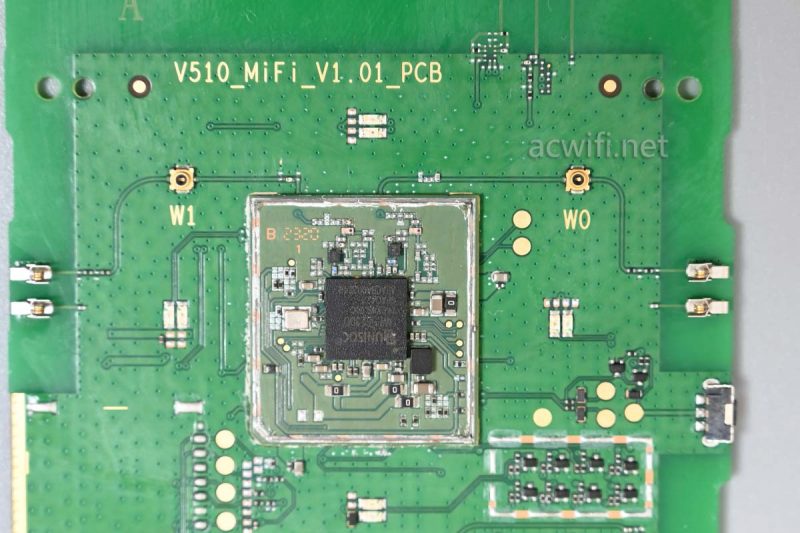

这款5G模块的全貌:

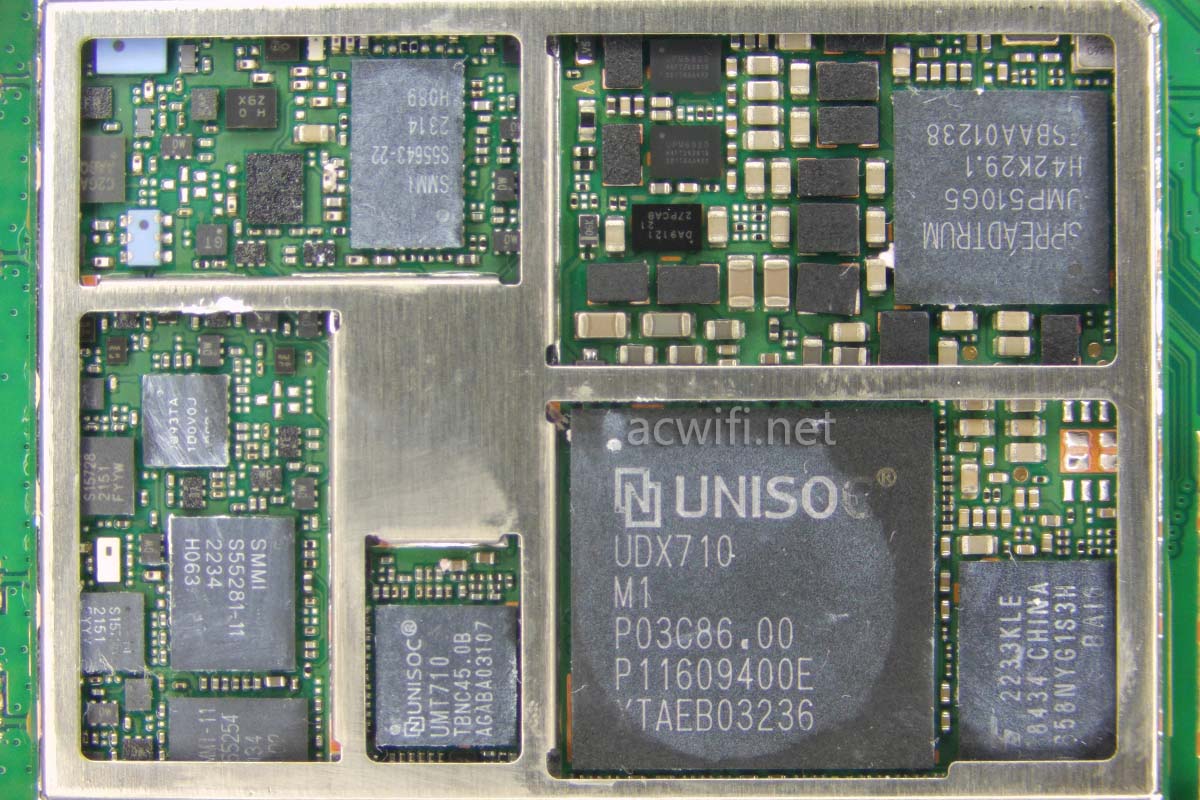

它是紫光展锐的5G模块(春藤V510),主控是UDX710(基带),12nm制程,双核A55, 1.35GHz 。

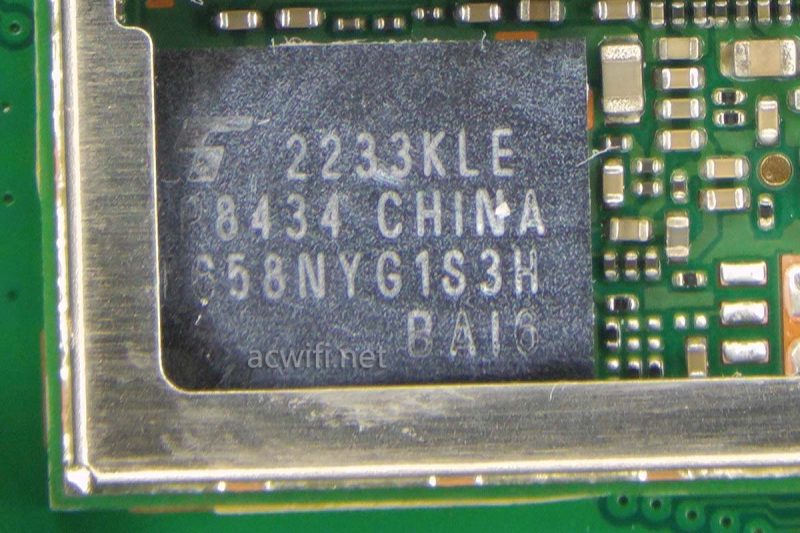

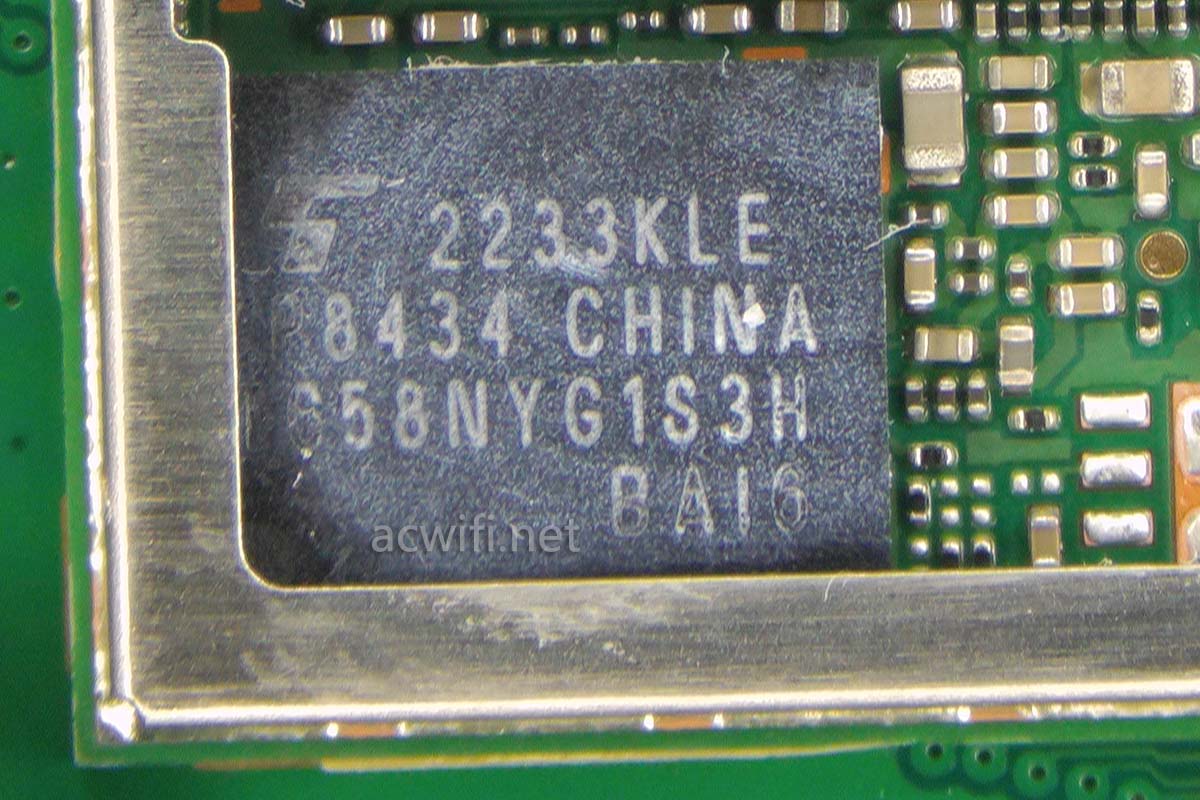

UDX710的右边是一颗256MB的闪存,型号估计是TC58NYG1S3HBAI6:

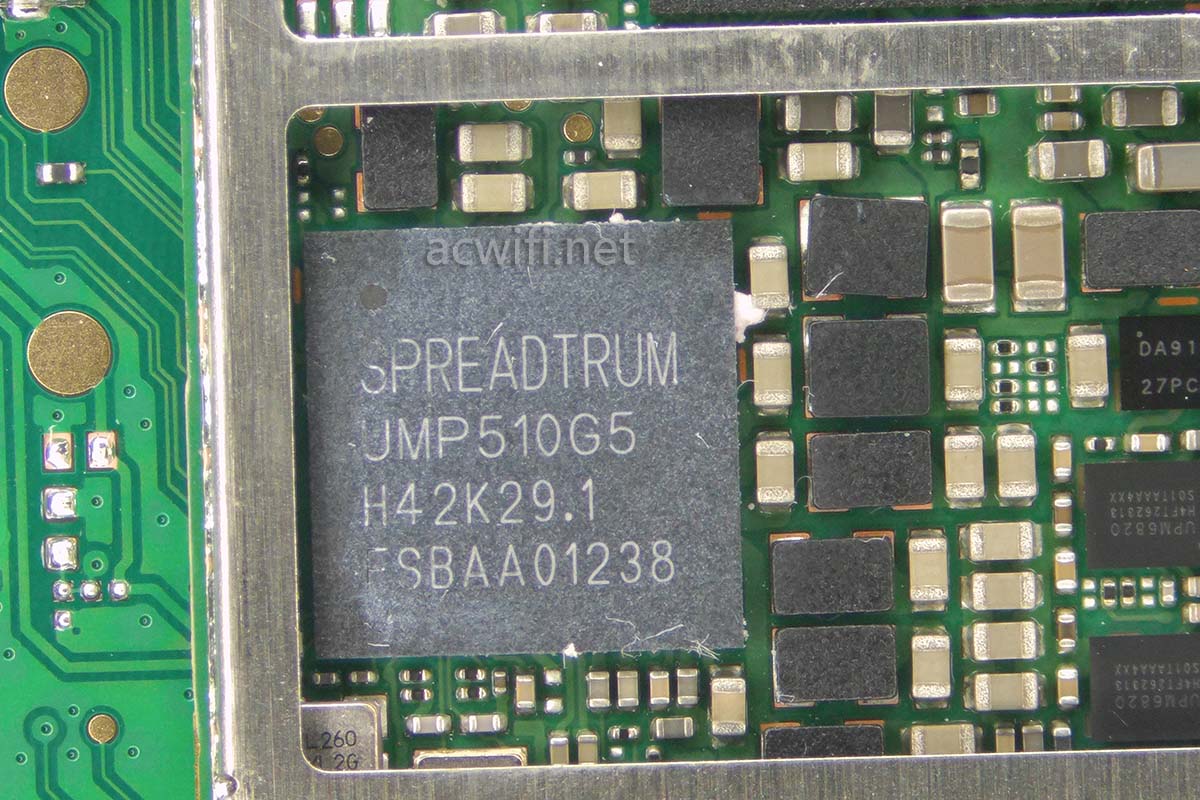

UDX710主控上的主面是一颗电源管理IC,型号是UMP510G5,紫光展讯的产品:

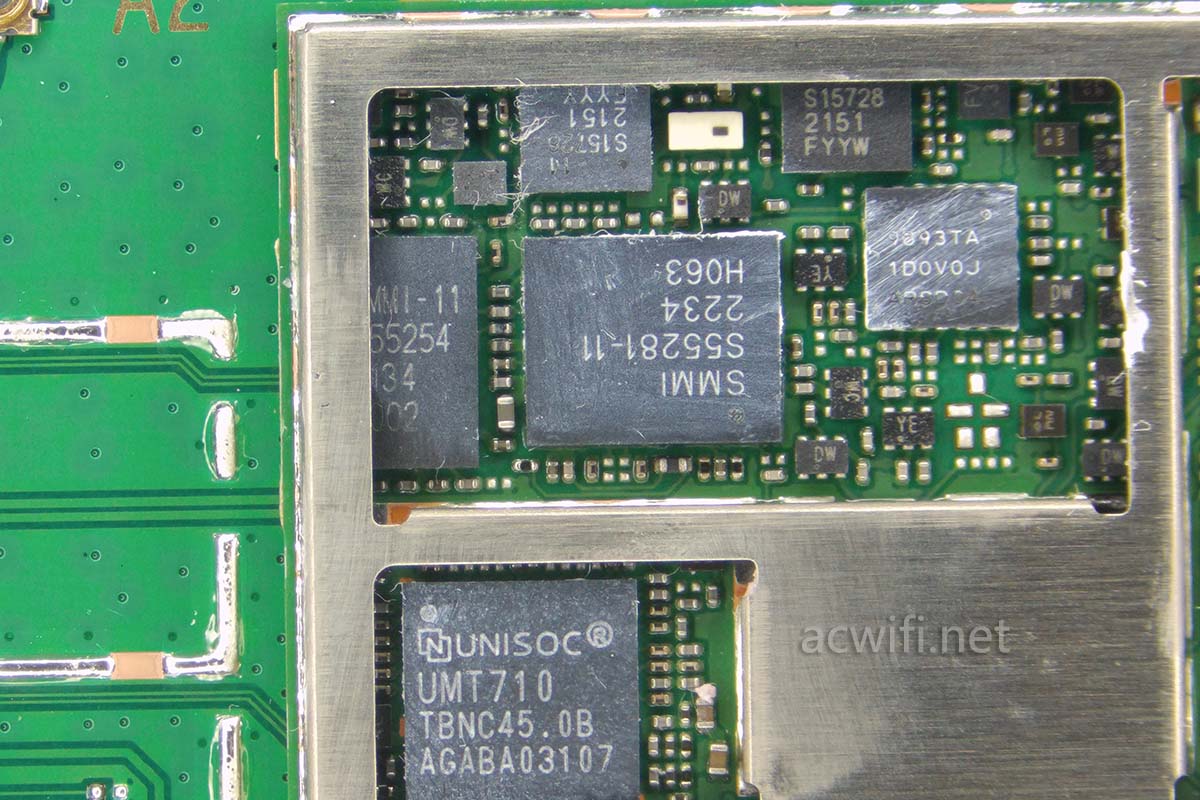

附近有一颗型号为UMT710的5G RF(射频)芯片,它上方有几颗芯片,分别是对应的5G和4G射频前端芯片(FEM),比如比较大尺寸的”S55281-11“,它是一款基于慧智微5G技术平台AgiFEM5G™的第二代高集成射频前端芯片,芯片集成了PA、LNA、滤波器及开关等器件,单芯片支持n77/78/79 1T2R架构。

好多FEM我都不认识,所以不细说了,不是我不想,是我能力有限。

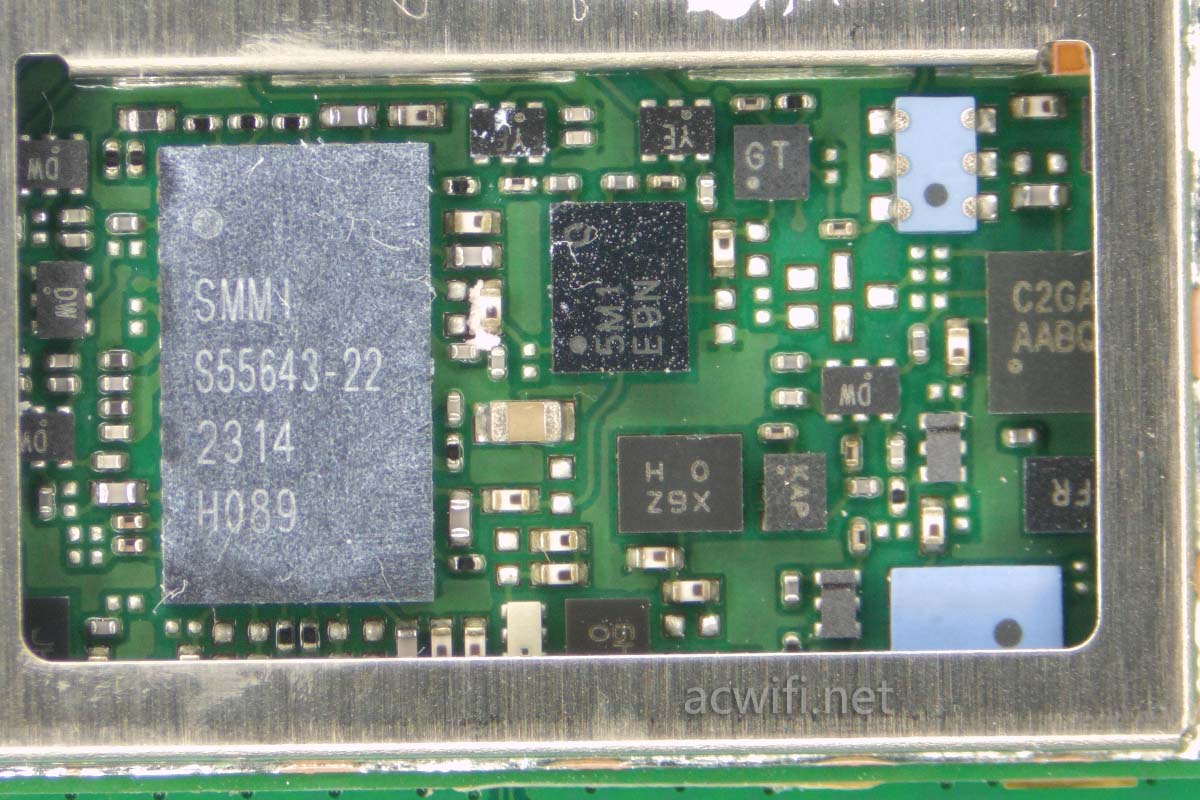

下图的”S55643-22“是一款基于慧智微PA技术平台AgiPAMTM的“Phase5N”NR多频多模PA模组芯片,芯片集成了LB、MB、HB三路高性能PA,支持NR sub-3GHz所有主流频段,同时支持最新3GPP Release16的大信号带宽。支持的频段有:LTE/NR B1/2/3/4/5/6/7/8/9/10/12/13/14/17/18/20/25/26/28/30/34/38/39/40/41/44/66/68/71

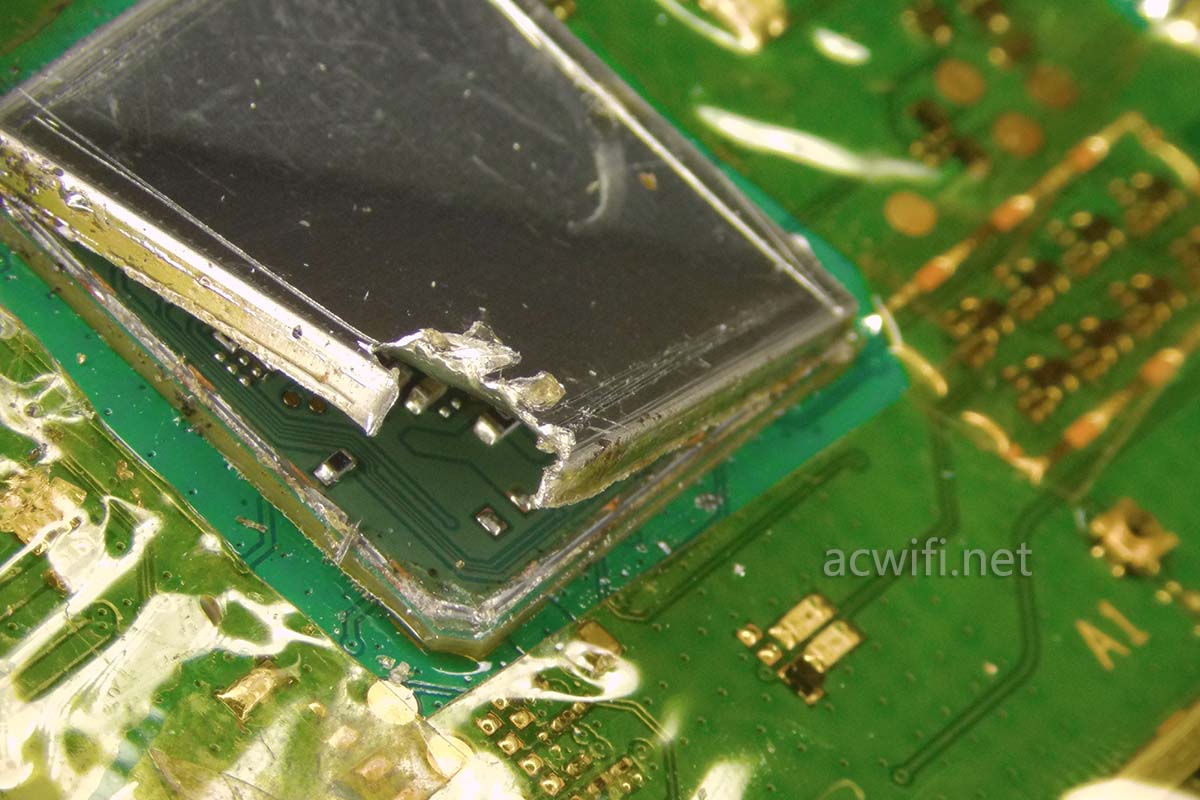

另个的屏蔽罩,我想用热风枪吹一下,看能不能吹下来,通常用高温锡,要吹久一点,但加了焊油开400度吹好久都不动。我敢开450度,怕90多元的热风枪把里面的贴片元件吹至起舞就坏了。

唉,没有办法呀,还是决定使用”acwifi专用常温拆屏蔽罩大法“吧:

撕开屏蔽罩后,观察里面的贴片元件没有移位或竖立着,安心了一些。

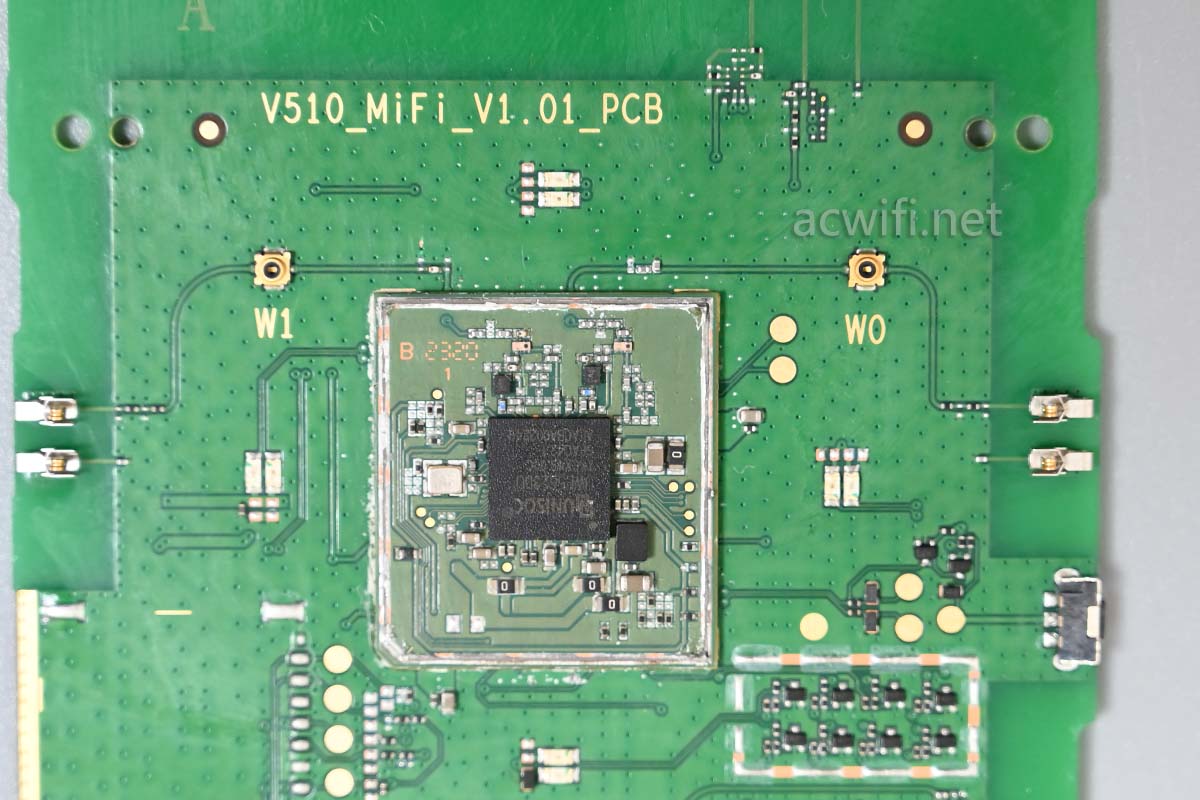

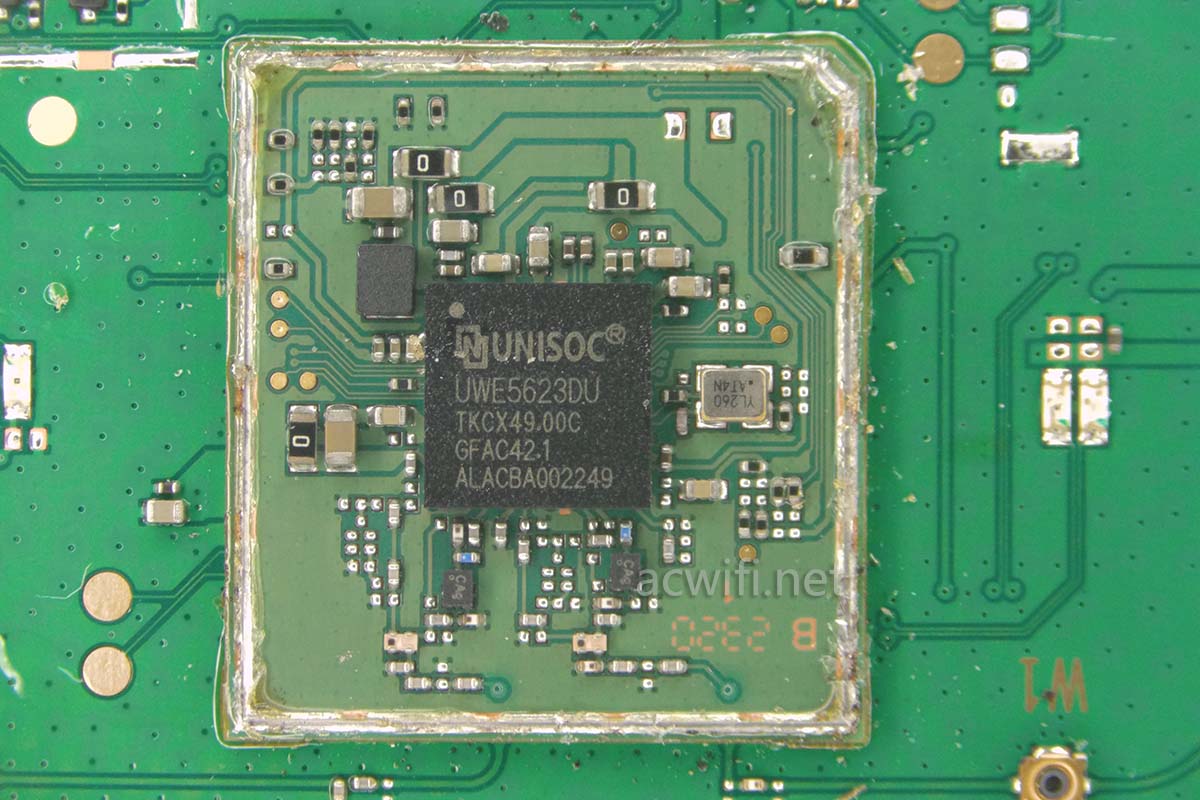

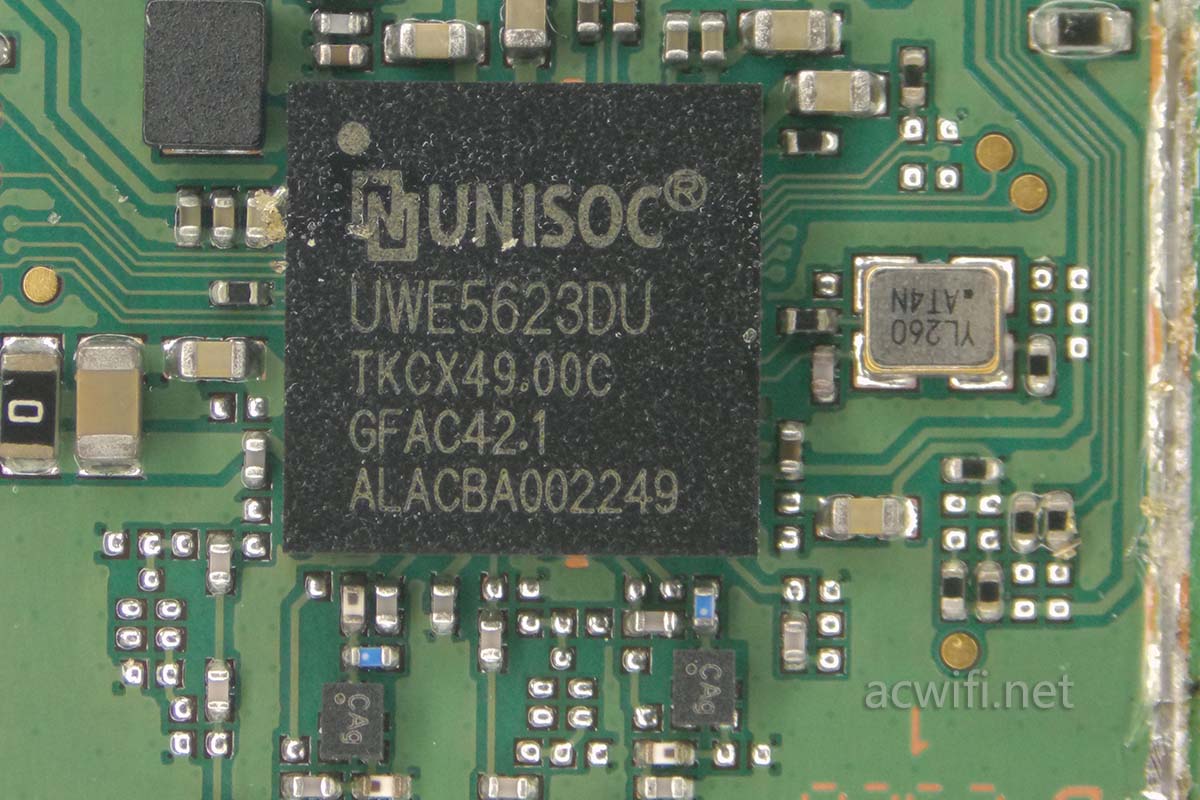

里面是一颗我第一次看见的芯片,可能拆手机的人经常见吧,型号是紫光展锐的UWE5623DU(集成了Wi-Fi 和蓝牙)。它支持802.11ac,2.4G和5G均是2x2mimo,2.4G也支持256-QAM,所以2.4G最高速率是400Mbps,5G最高速率是866Mbps。它做AP角色的时候,不能双频并发,所以系统里选择是用2.4G还是用5G,就像手机开热点一样。(现在有没有手机开热点能双频并发的?)

(没有独立的FEM芯片)

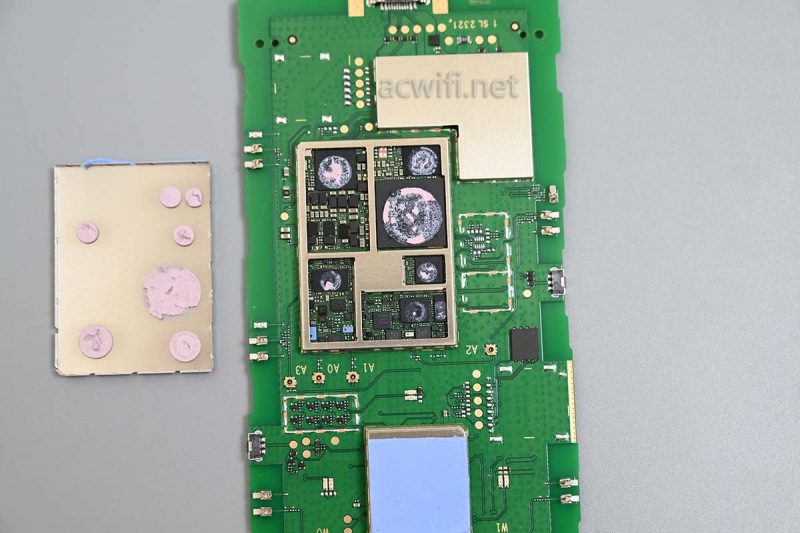

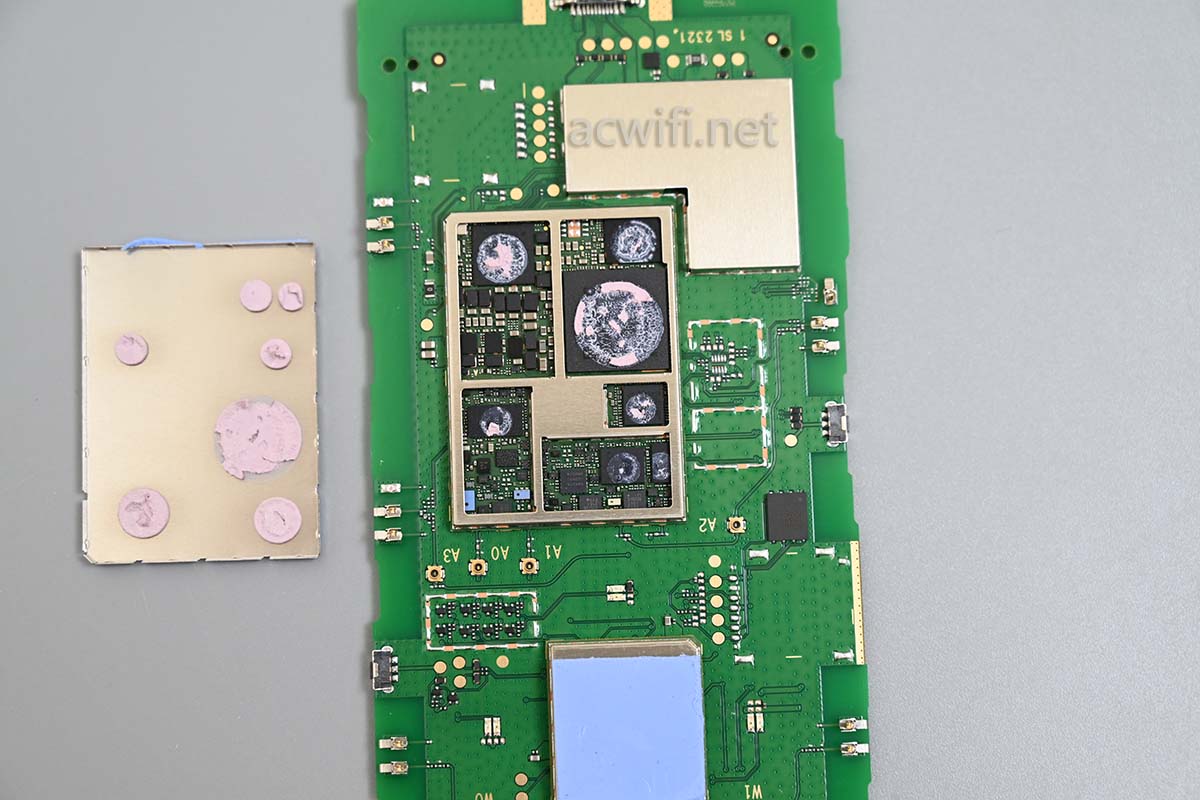

另一个屏蔽罩用同样的方法撕下来了:

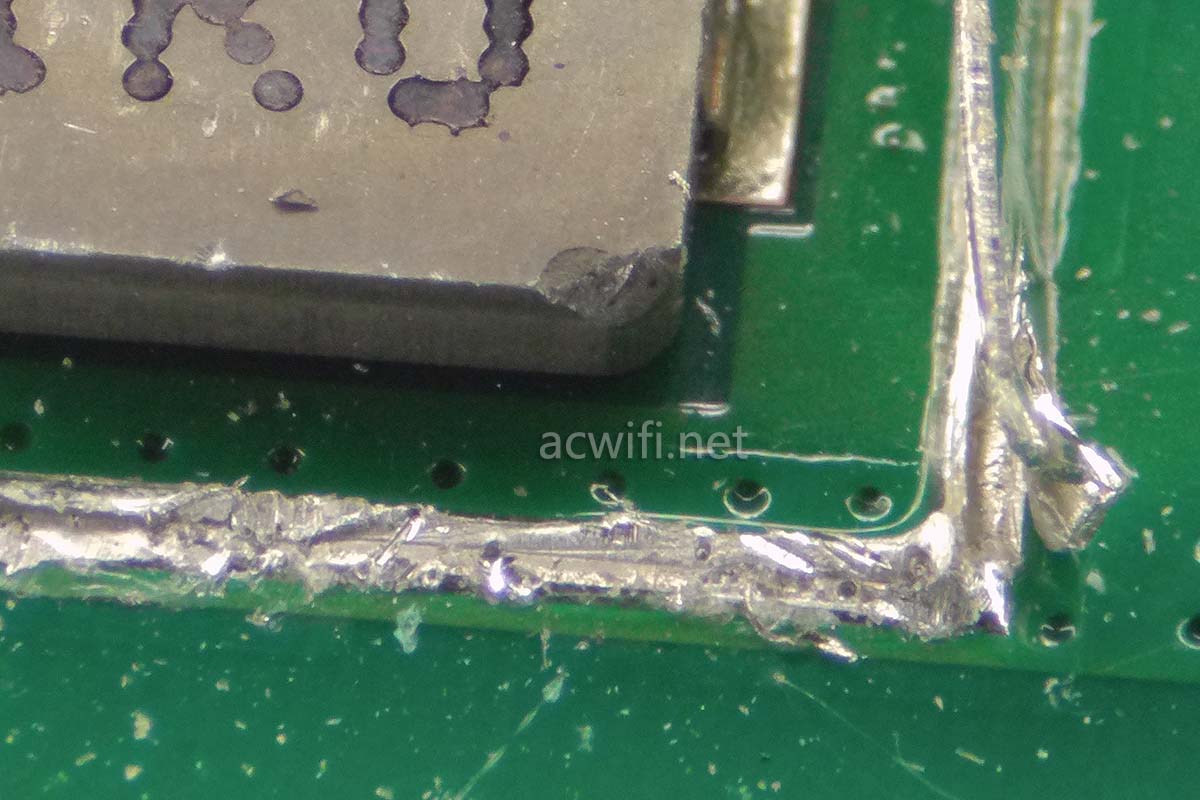

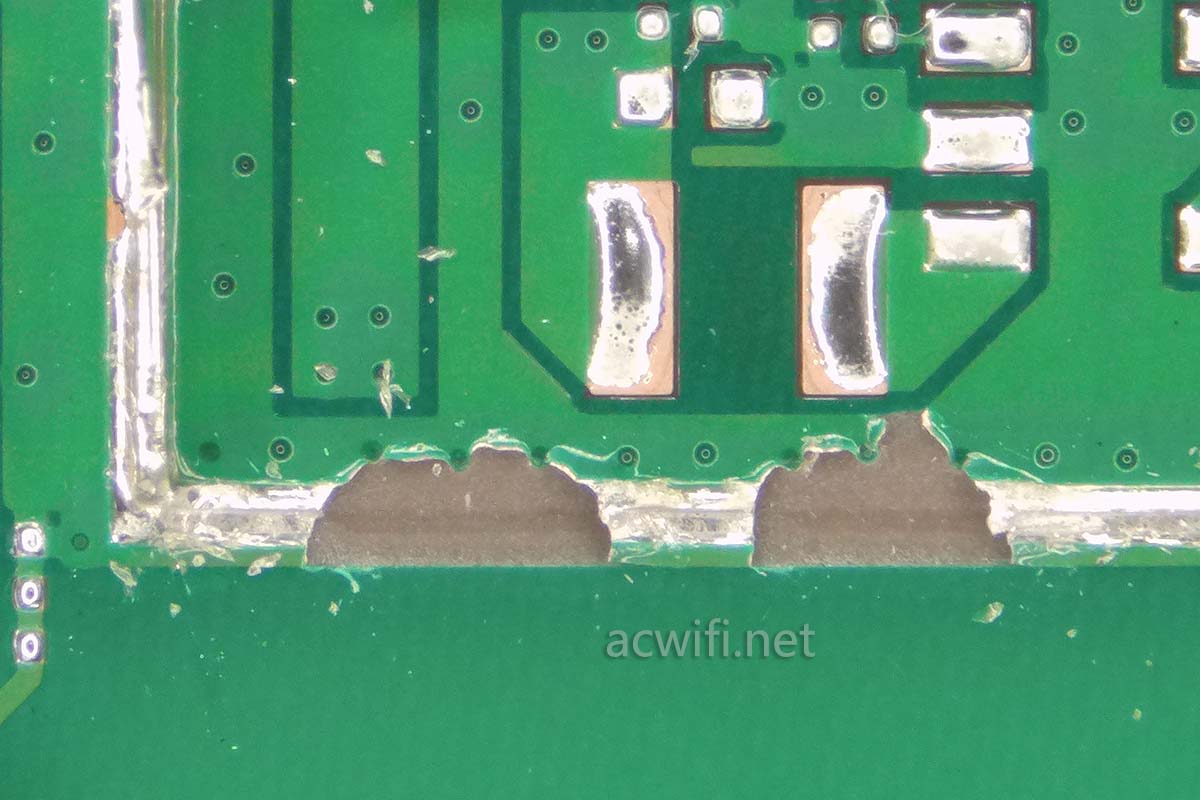

破了一点点铜皮,没影响:

电感破了一点点角,没影响吧,常在河边走,哪有不显鞋的。

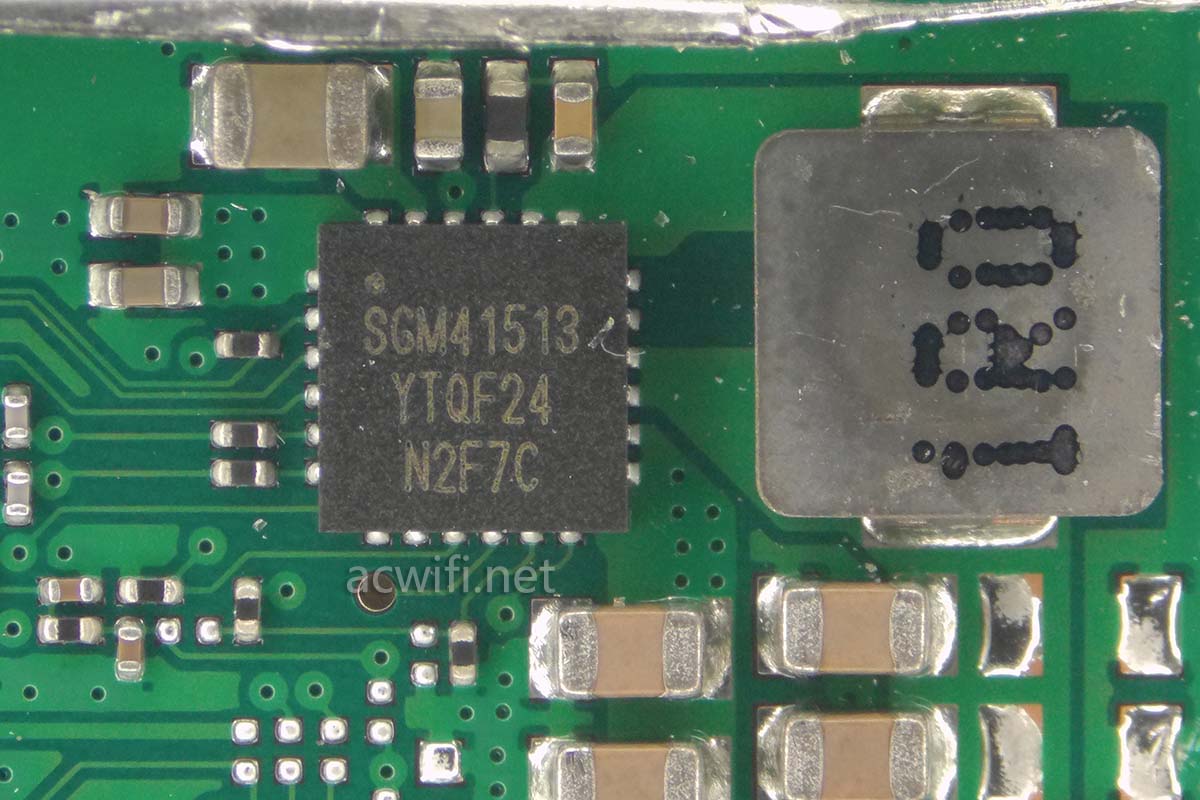

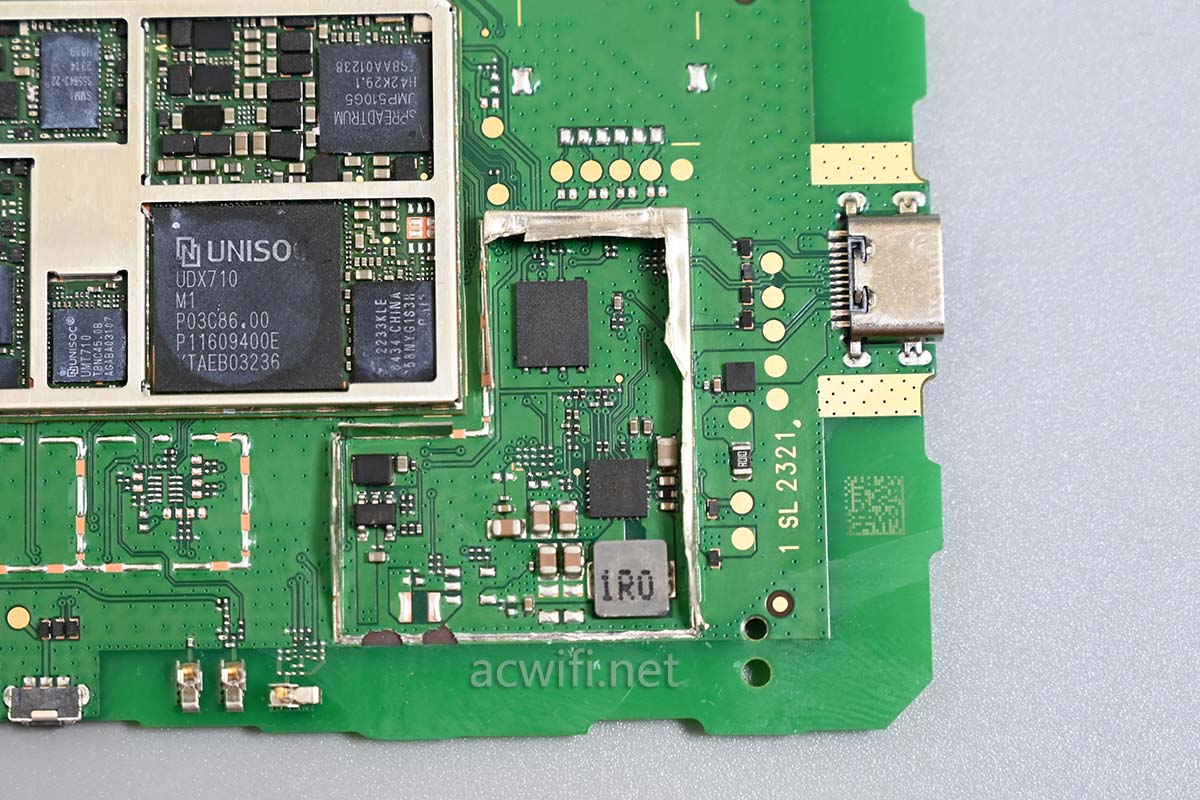

电感的上方有一颗芯片,型号是SGM41513, High Input Voltage, 3A Single-Cell Battery Charger with NVDC Power Path Management ,充电芯片。

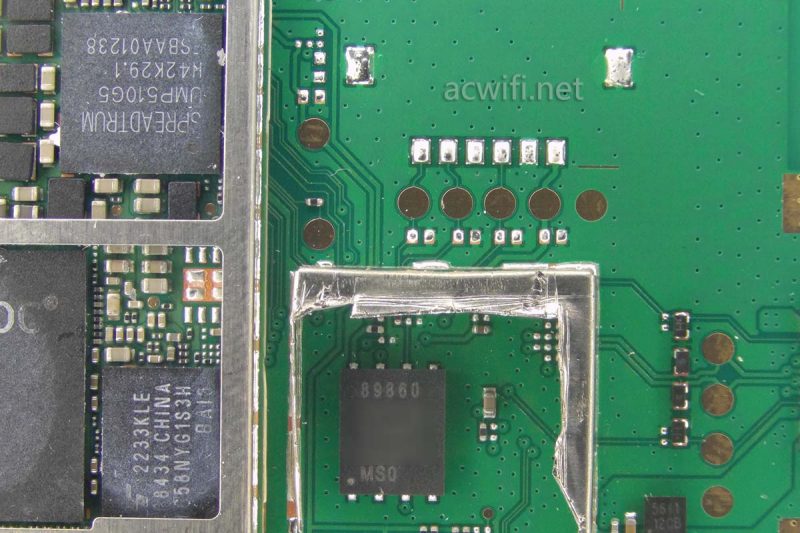

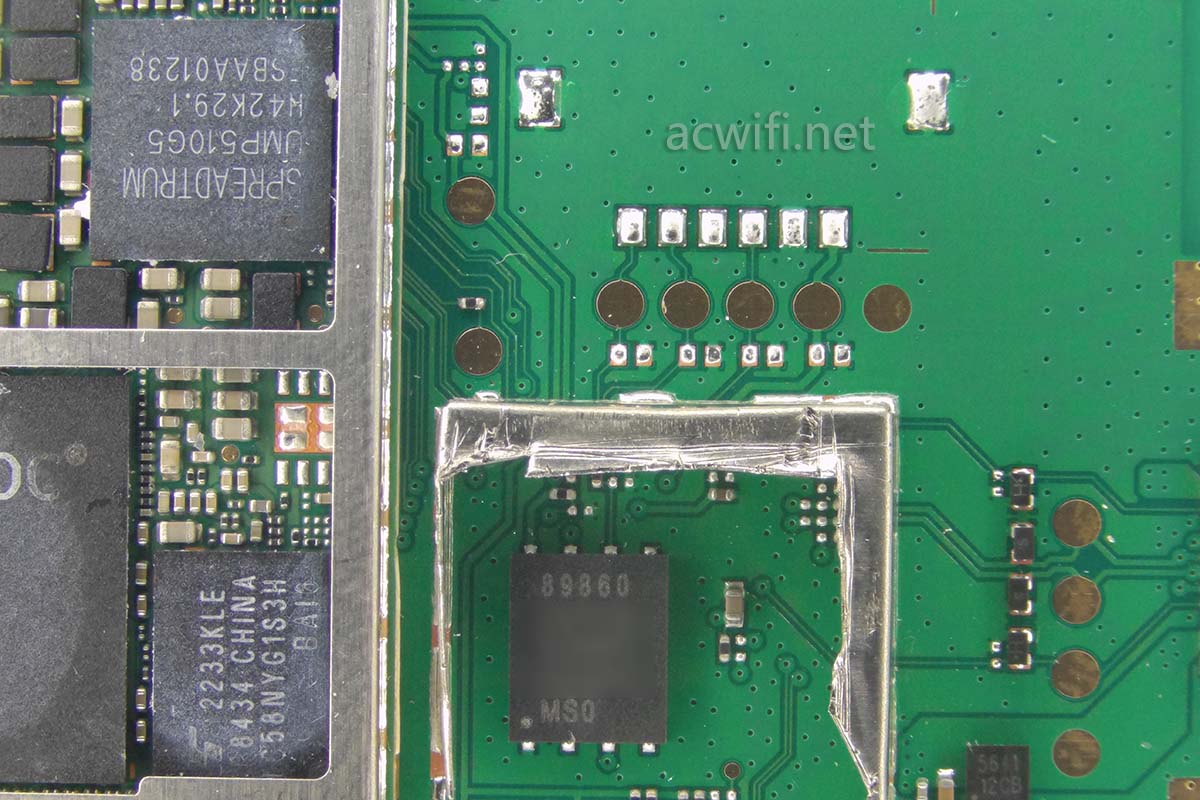

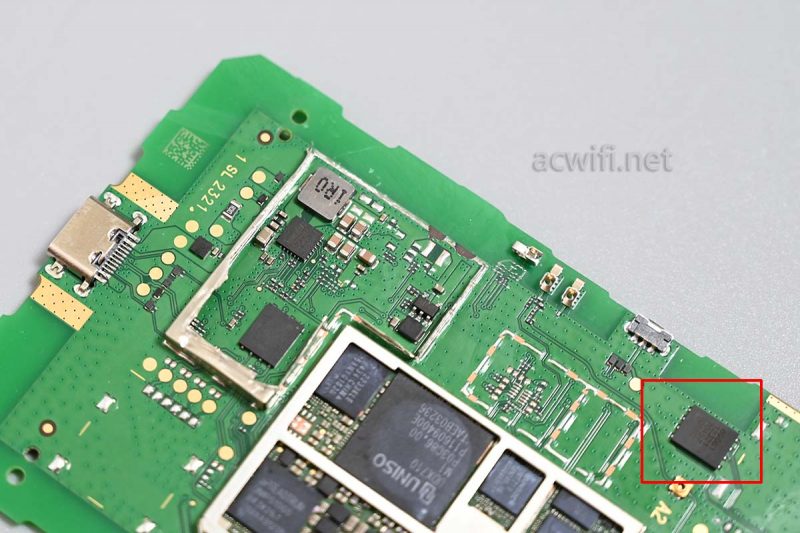

屏蔽罩内的另一颗芯片”898604“。。。。后面的数字我打码了,估计就是物联网卡的一串ICCID码,把”SIM卡“写入了芯片内。

不只一颗,这里还有第二颗”电子SIM卡“:

为啥要用两颗?因为它的5G网络是一个号(中国电信运营商),4G网络是另一个号(中国移动运营商)。

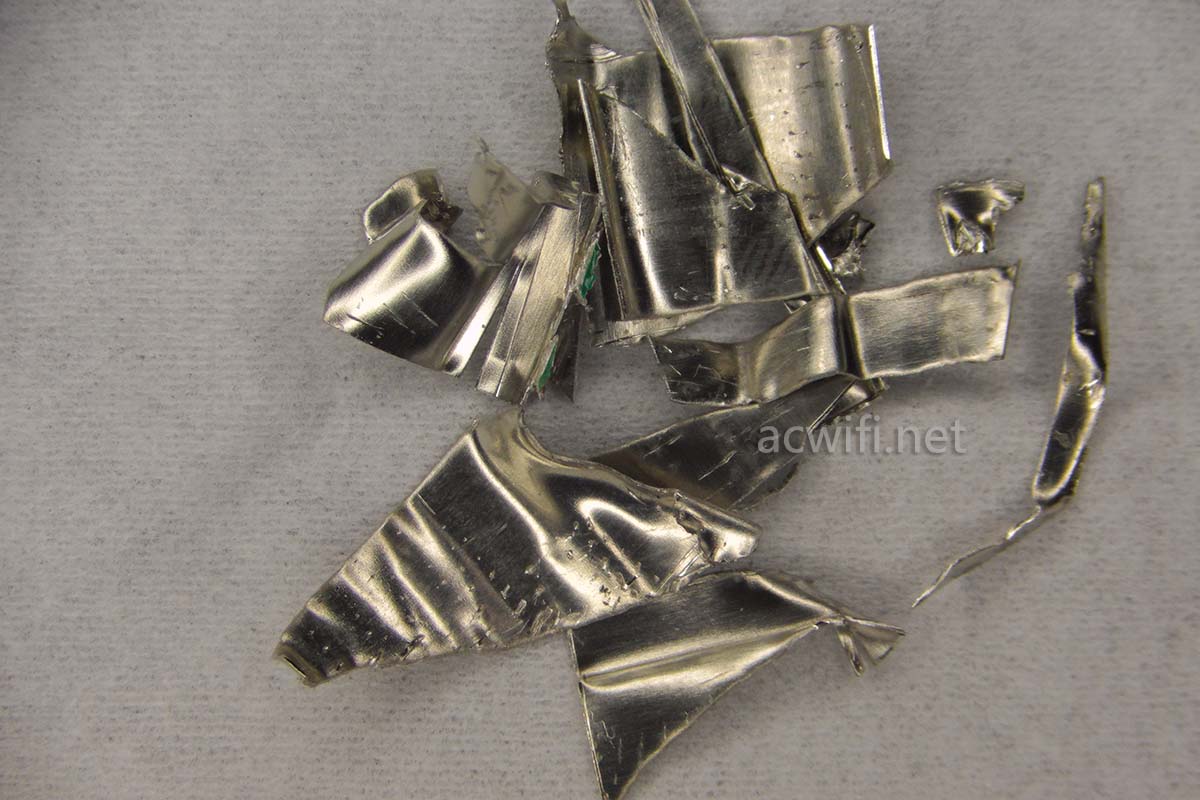

这是撕下来的屏蔽罩碎片,都是铜呀。

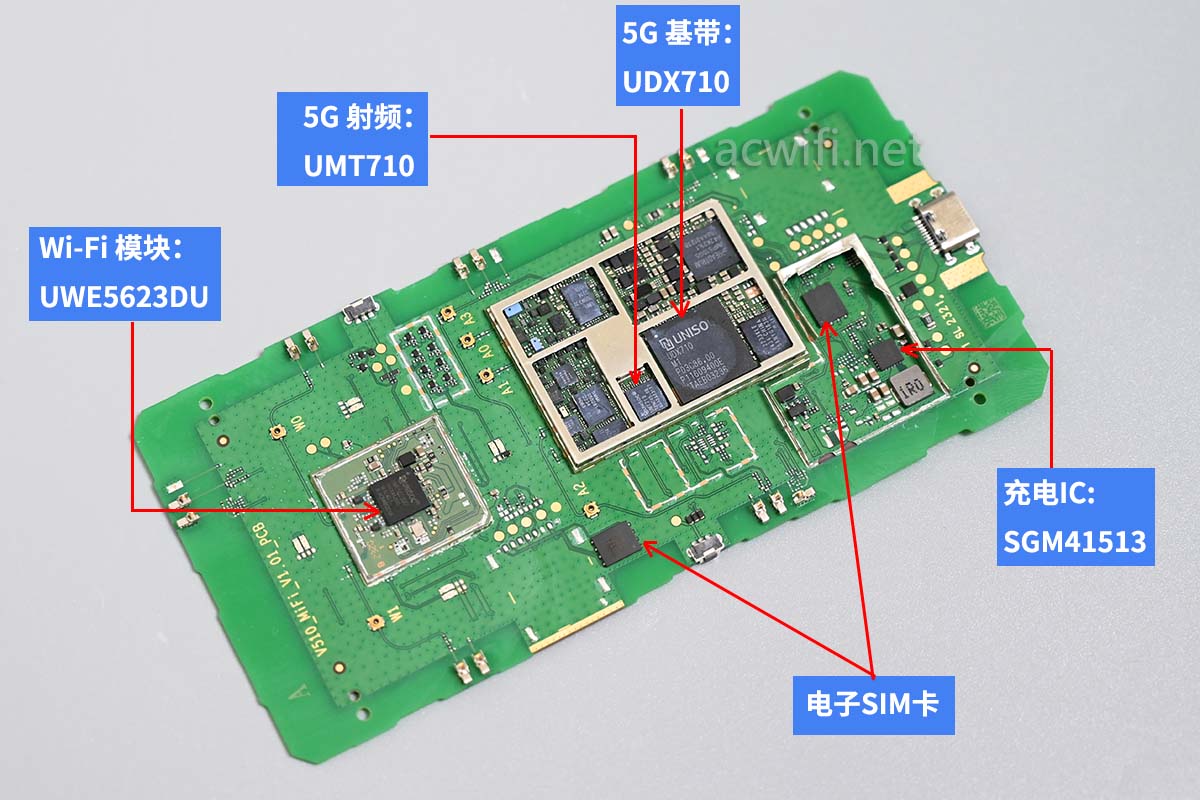

这台上赞SZ50 air随身Wi-Fi的芯片型号汇总图如下:

安装回去,开机,测速一切正常。让你们失望了吧!

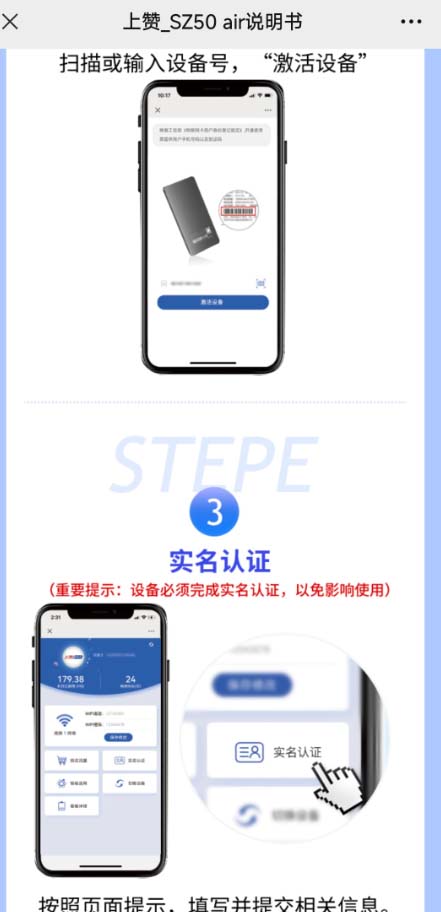

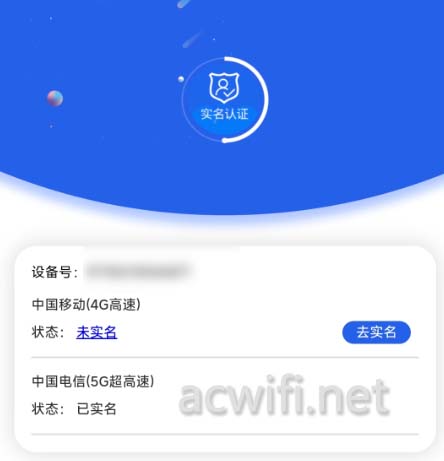

按照说明书上的操作,先要激活设备,对内置的物联网卡进行实名认。不实名是不能使用的,也就是没有任何网络。

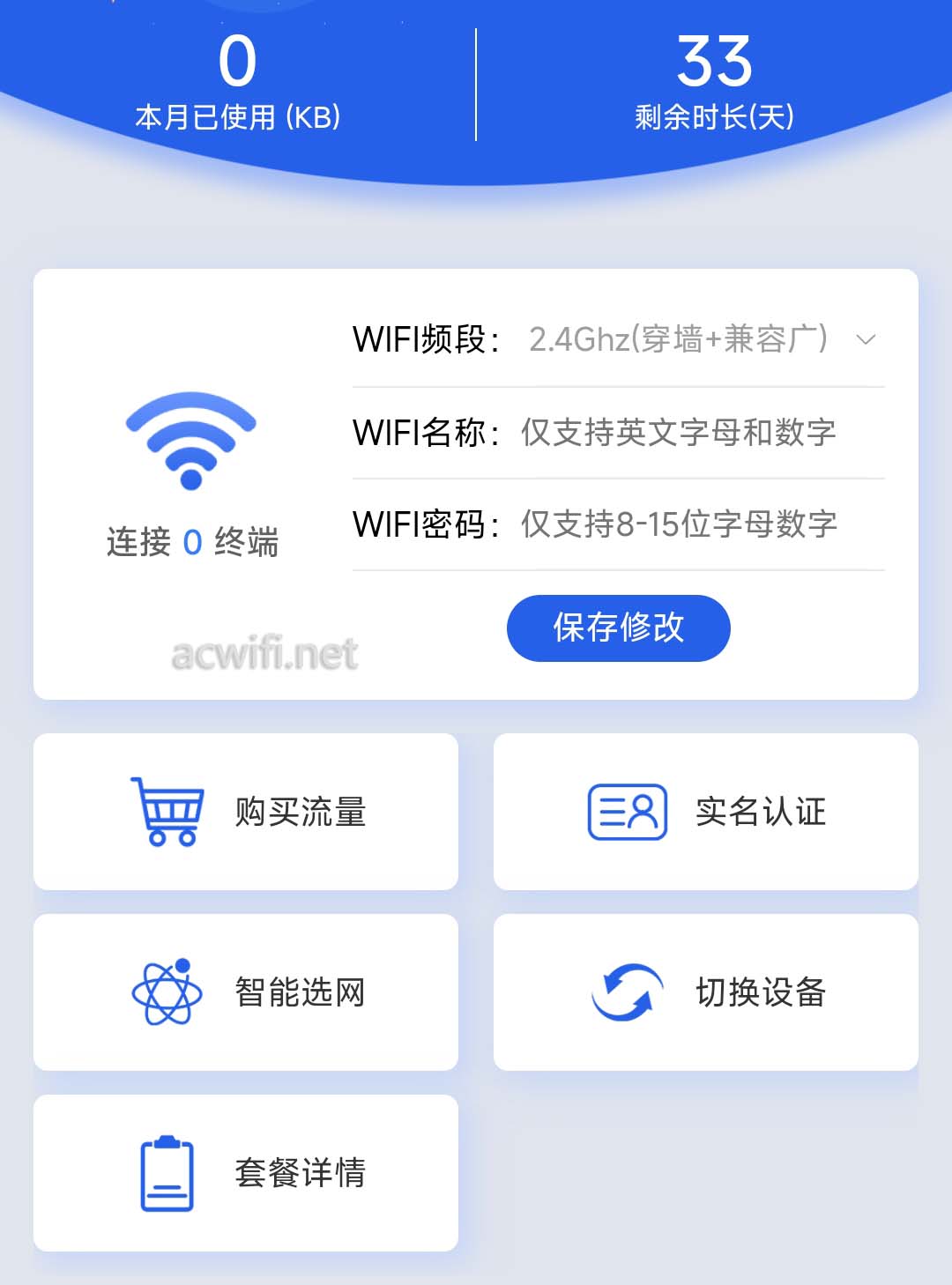

没有APP,用微信可以打开它的系统界面,可以设置wifi名称,选择用2.4G Wi-Fi还是5G Wi-Fi,前面说过了,不能同时用2.4G和5G。

我只实名了5G,因此,后面也只测了5G的速度。跟物理手机卡的实名数量不冲突(因不同地区而言,通常每一个运营商限制5个卡)

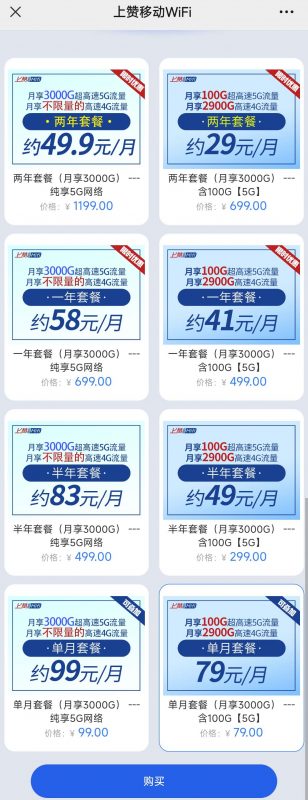

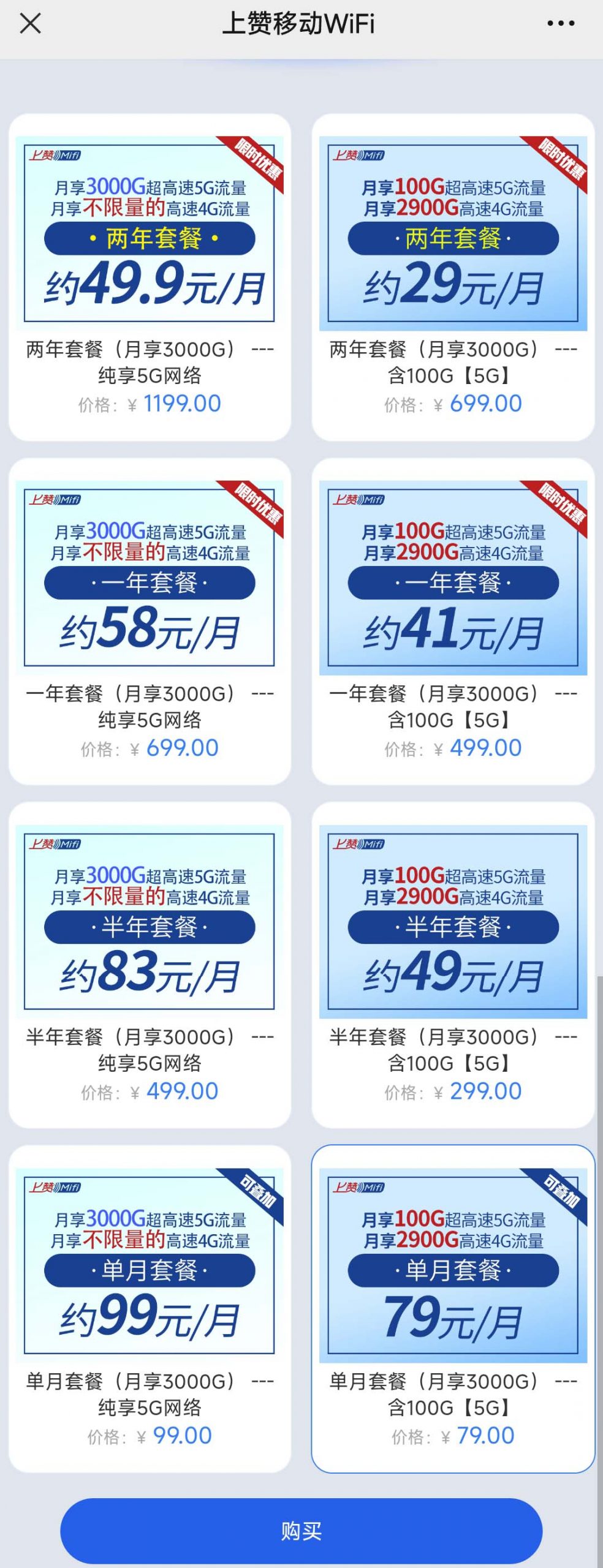

以下是购买流量的套餐费用:

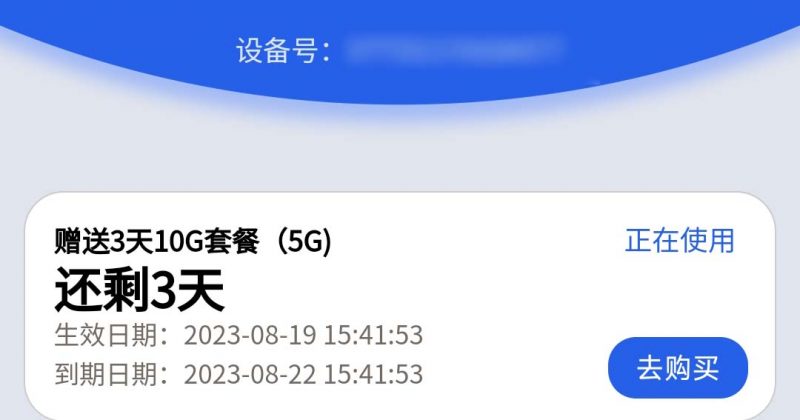

新设备激活后会有流量赠送:

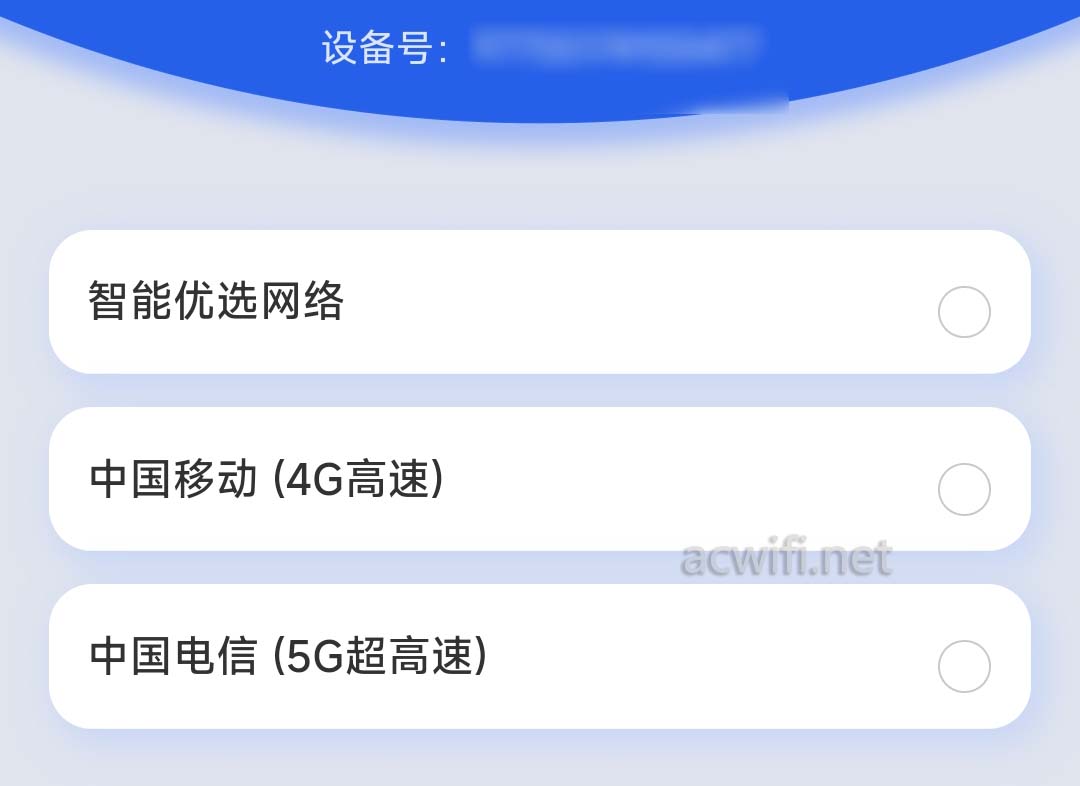

你可以选择啥时候用4G或只用5G,也可以让系统自动择优选择对应的网络:

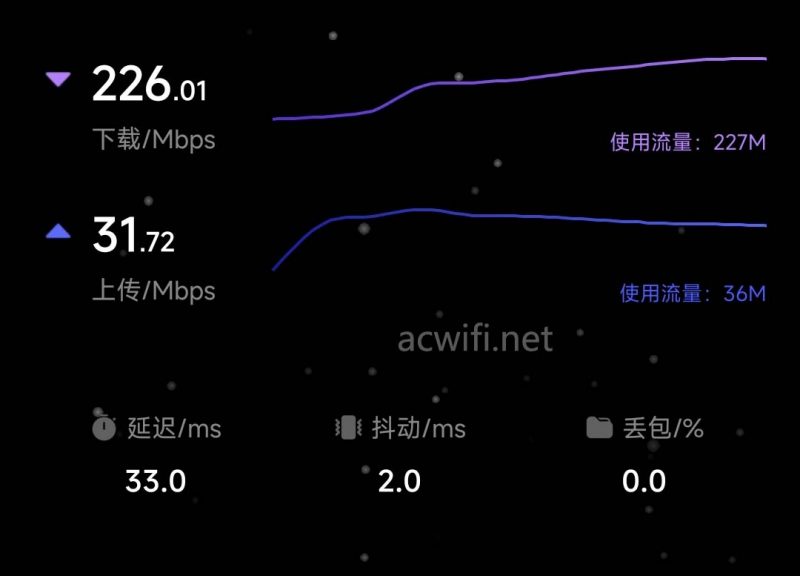

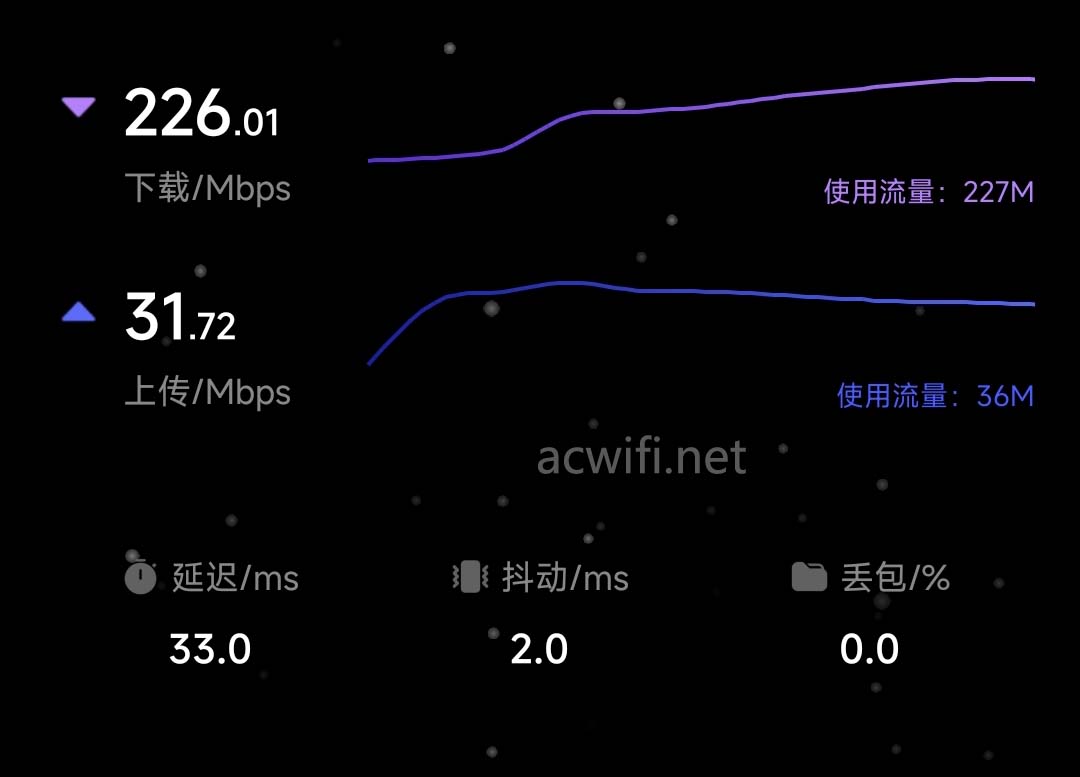

把这台随身Wi-Fi 放在二楼的窗边位置,测速220兆下行,上行31兆。

有时也能达到300兆的速度:

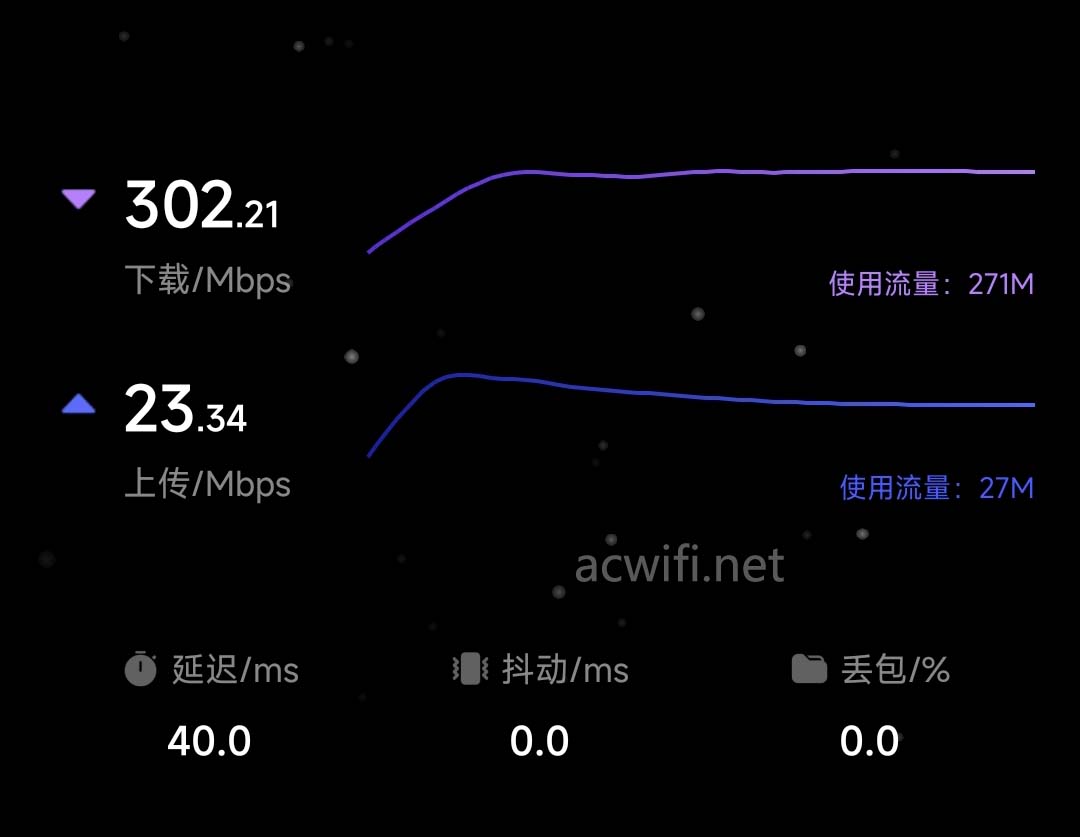

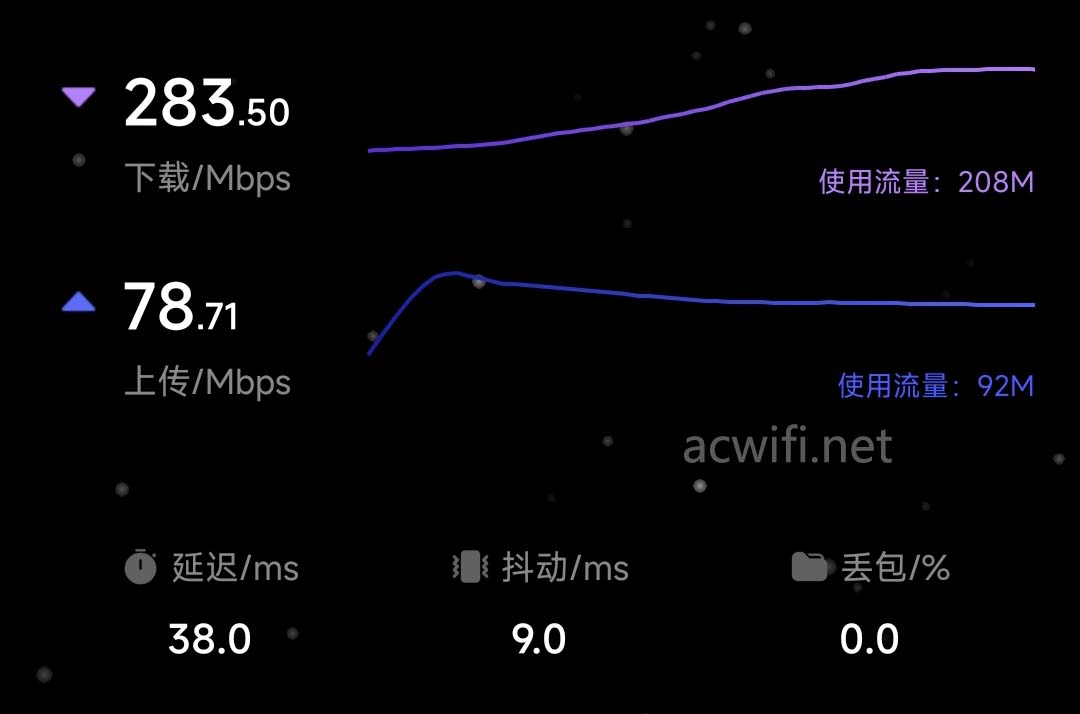

不知道是这台设备的限制还是流量套餐上的限速,在楼顶信号好的地说话,速度也就300兆左右,不过上行速度就明显高了许多,有70多兆:

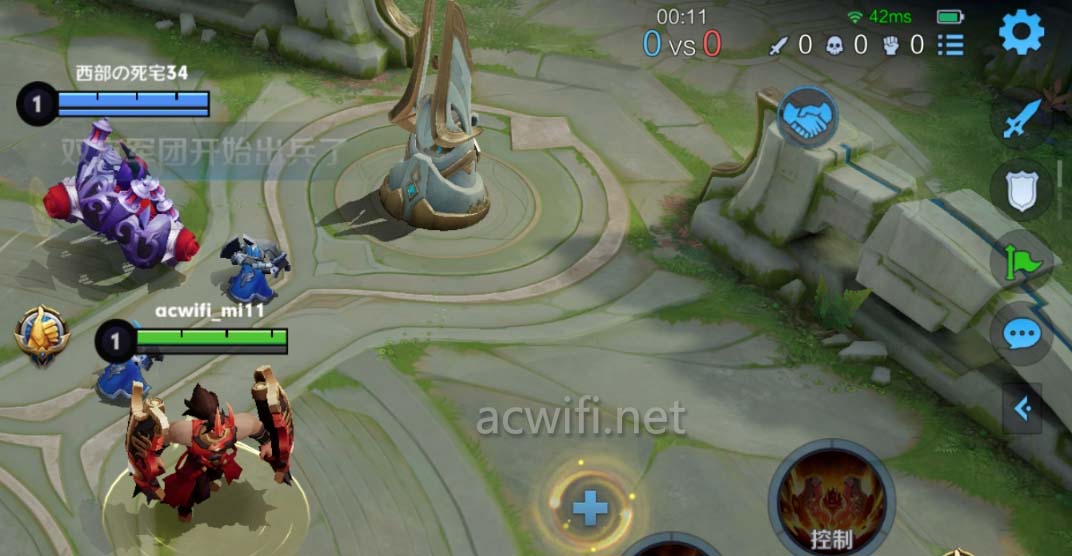

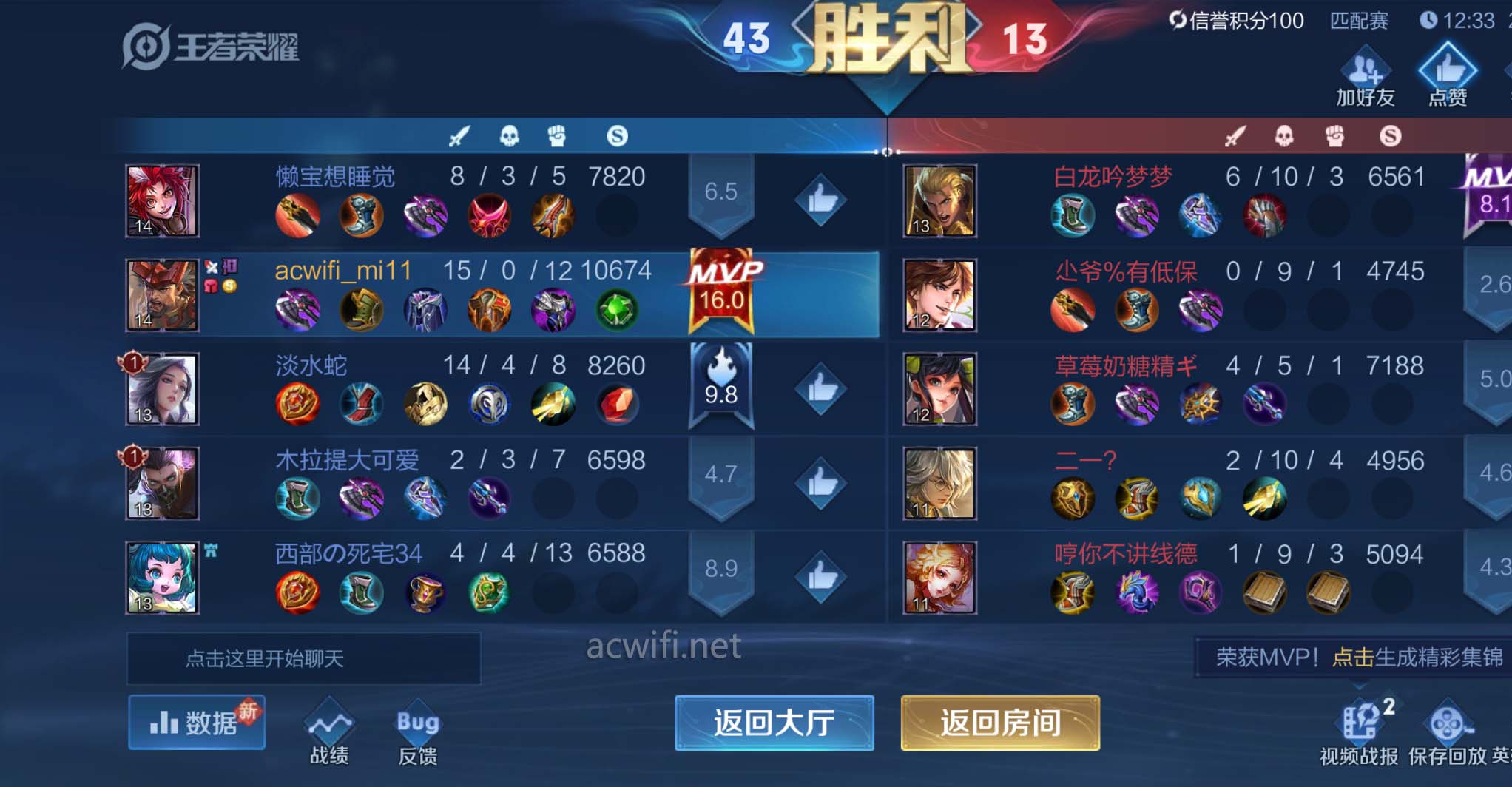

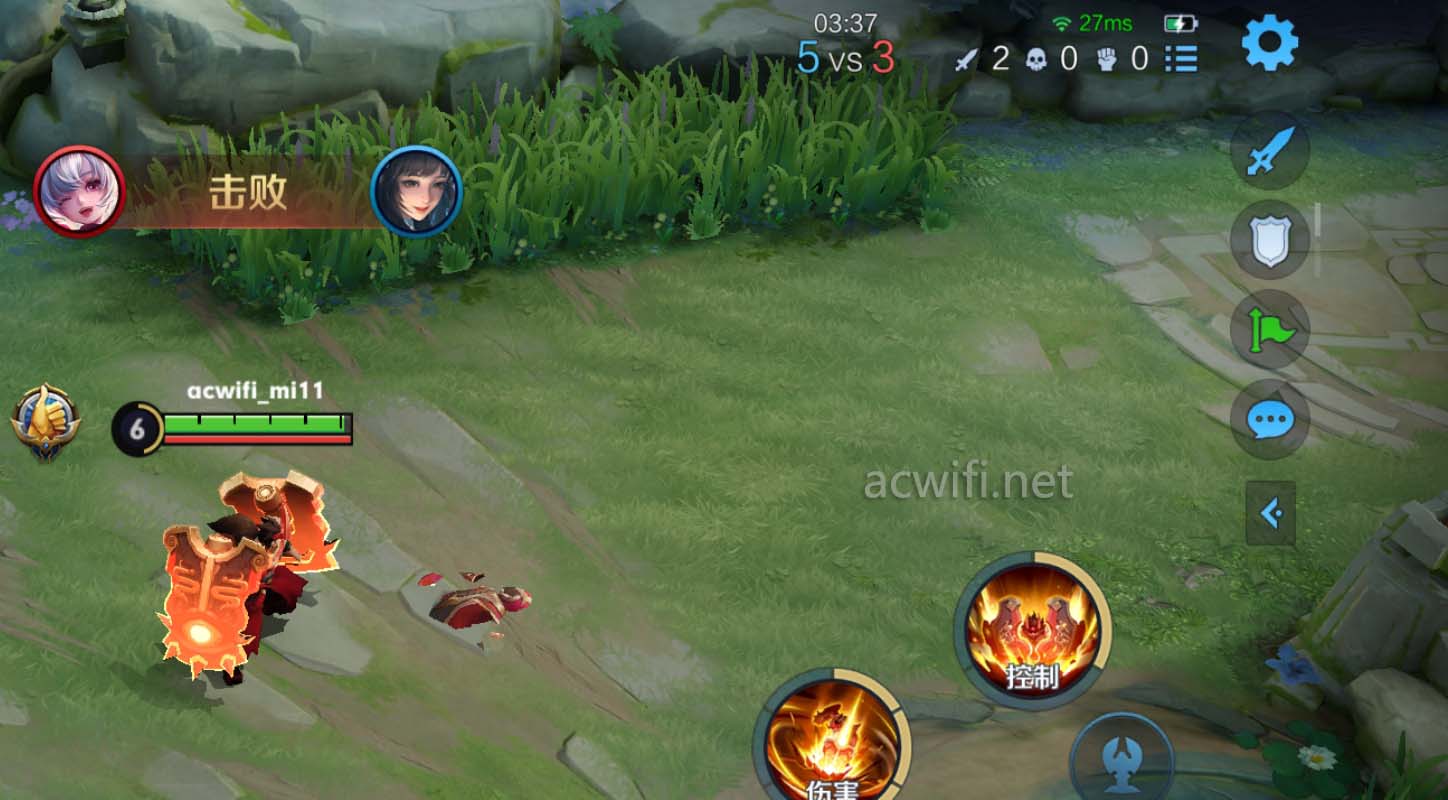

用小米11连接它的5G  Wi-Fi,使用电信的5G流量,打开没玩许久的王者,玩了好几局,延时都在30多40多ms之间,没有出现一次卡顿,一次也没。

有时也能低于30ms:

无敌最寂寞呀,唉。

Wi-Fi信号还可以,把上赞SZ50 air 放在下图的WIFI位置:

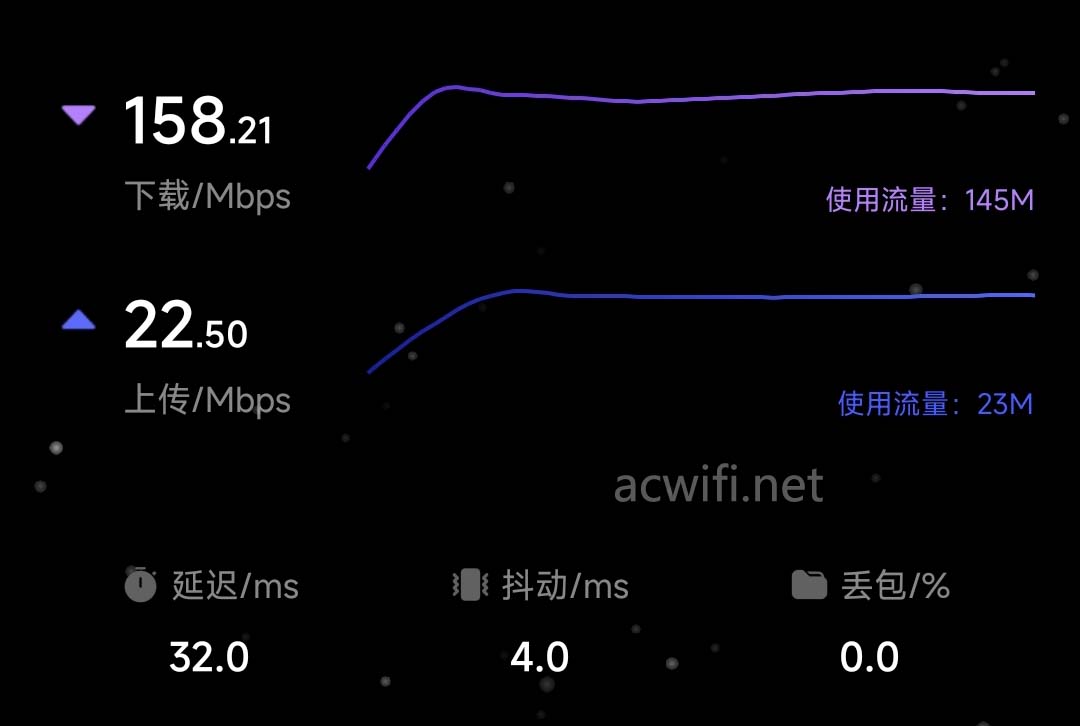

小米13 Pro放在上图的B点位置测速,还能有158Mbps的速度:

关于续航方面,待机时间足够长的,开了5G流量,一台手机连接,偶尔开个视频看看,偶尔开一局匹配玩玩,待机了10小时才自动关机。能用多少时间,要看你的使用强度。

不过,最多只能连接9台设备。

上赞SZ50 air在京东上的价格是299元,对于5G随身Wi-Fi 设备来说,不贵。因需选择吧!

上赞SZ50 air京东链接
