接网络面板和光纤面板之67篇

接了终端盒之后，打红光都能有光，我以为冇问题了。

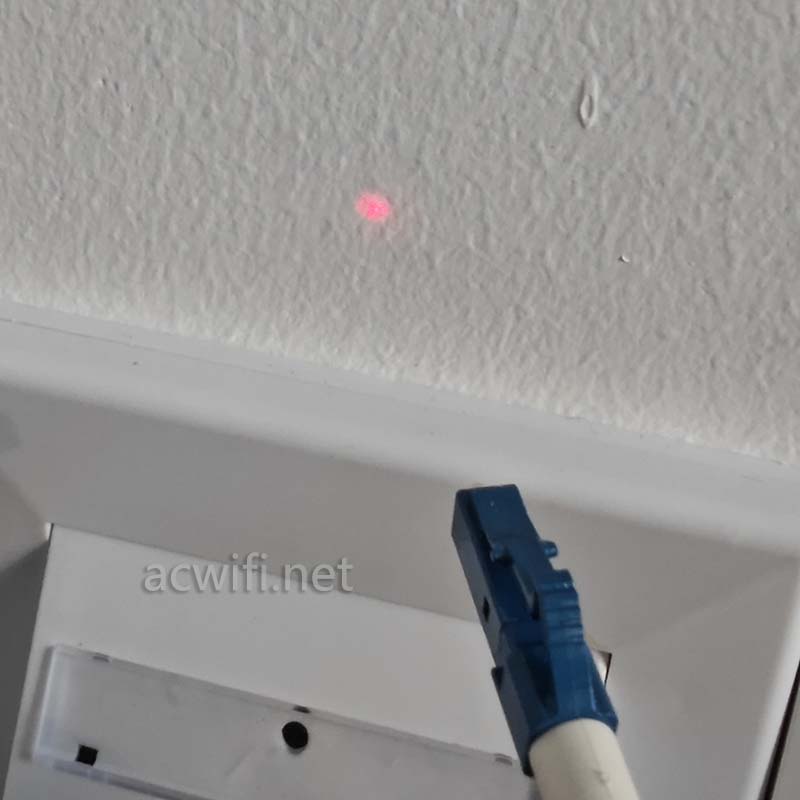

出问题不只是一个地方，还有一个地方，打红光后很弱：

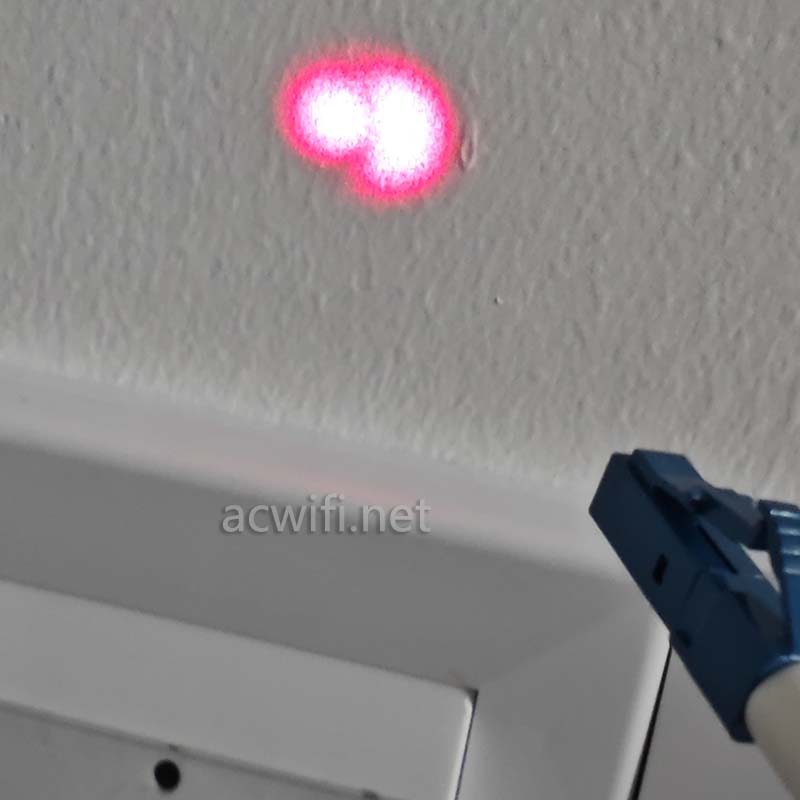

双LC的另一根光纤没问题，很强的光：

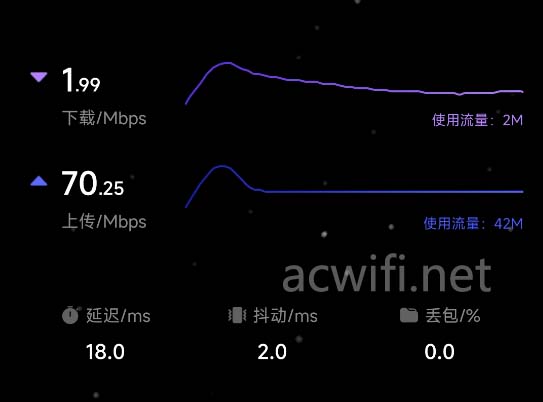

这样还能通信的，只是有一个方向非常非常非常慢，把这个LC头通过2.5G光模块接在XDR3060上，然后小米13 Pro连接XDR3060的5G Wi-Fi测速如下：

上行跑满了，下行只有不到2兆。

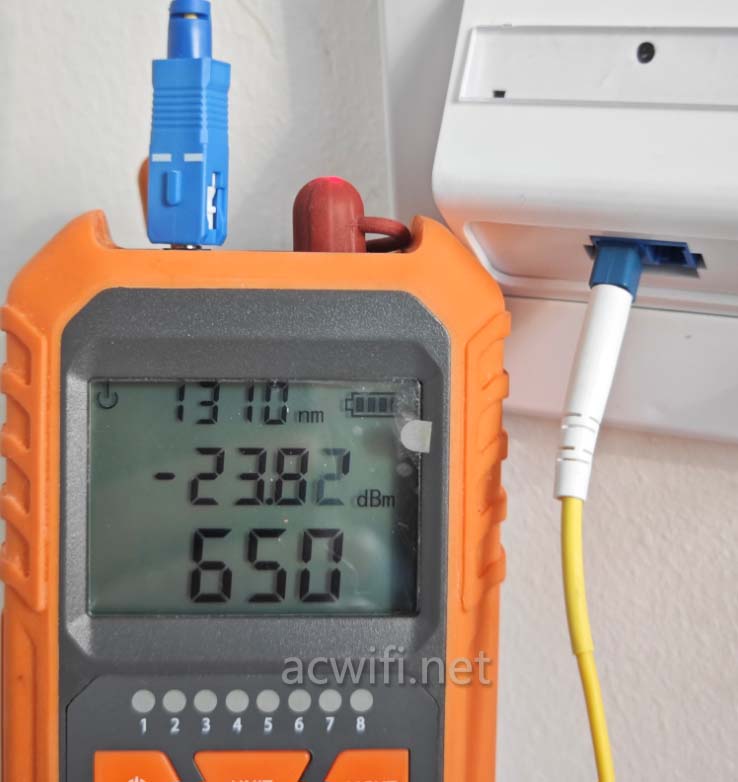

找来一台爱快的S3009MT交换机，插进10G双口单模模块作为发射端，用功率计测得功率是-23.8dBm，损耗非常高（直连-1.2dBm）。

我怀疑接的不好，剪了重新接尾纤，依旧，最后检查弱电箱里终端盒时发现，我没插紧，没有完全插进去。我顶。。。。

以上还好解决，接下来吸顶AP位置的光纤就难了。

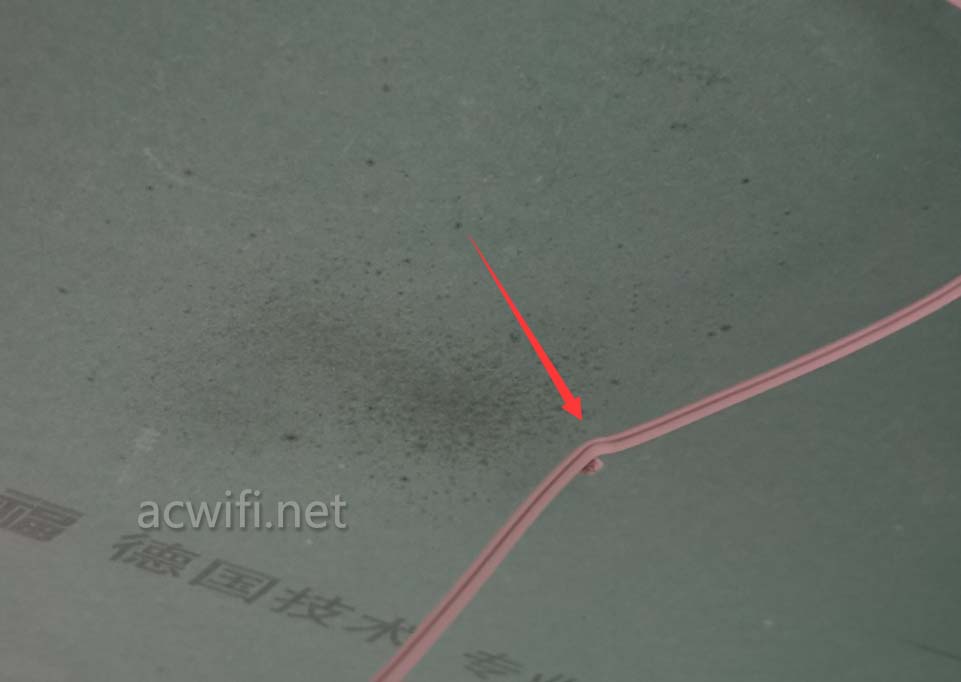

吸顶AP位置的LC插到爱快S3009MT交换机上的SFP+口，指示灯不亮，打红光也不弱呀，为啥不通呢。查了两端的接口也没毛病， 会不会是中间有个拐弯折得太厉害了？马上回想起刚拉好水电后的情形，当时就观察到了这个位置有一个不自然的折弯，如下图（当时的拍照）

不知是如何产生的，当时我就心里一凉，但还有心存侥幸的心态，认为影响不大吧。如果当时重新拉一根，用旧线带新线的方式重新拉一根，也不至于现在这么麻烦。

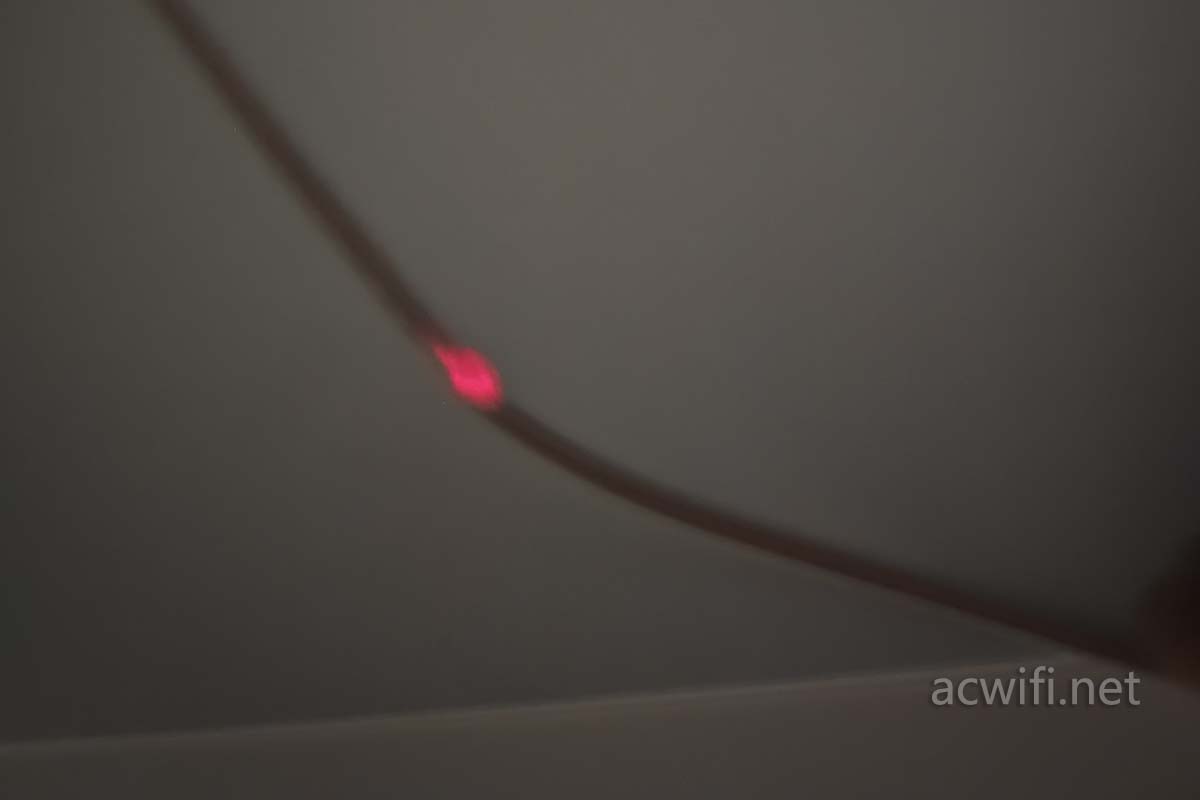

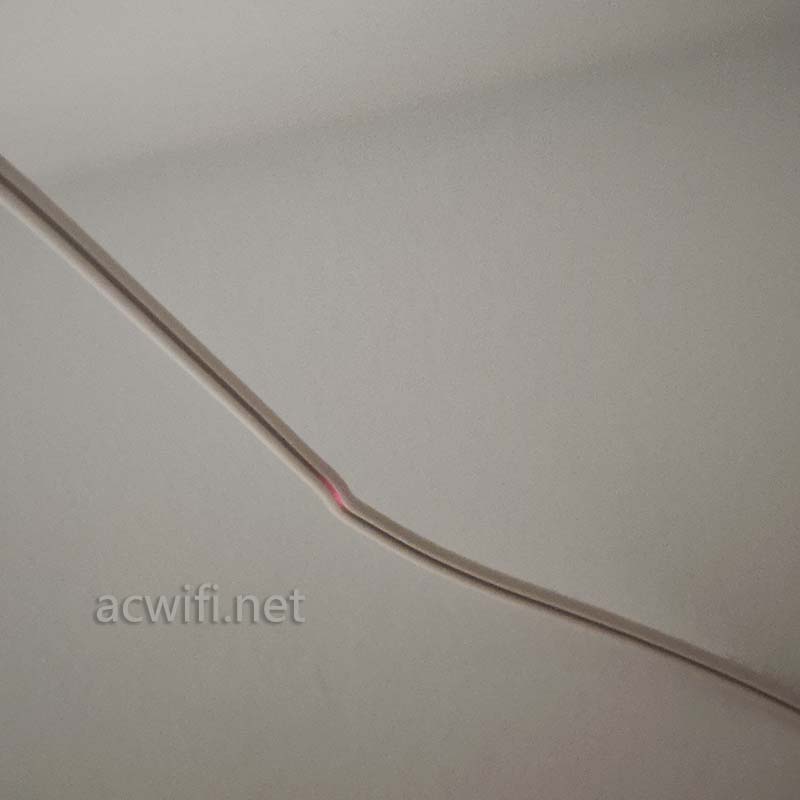

找到同样的位置，果然，漏红光了：

很麻烦吗？是的，因为这个位置在接近天花板，我怎么熔？？

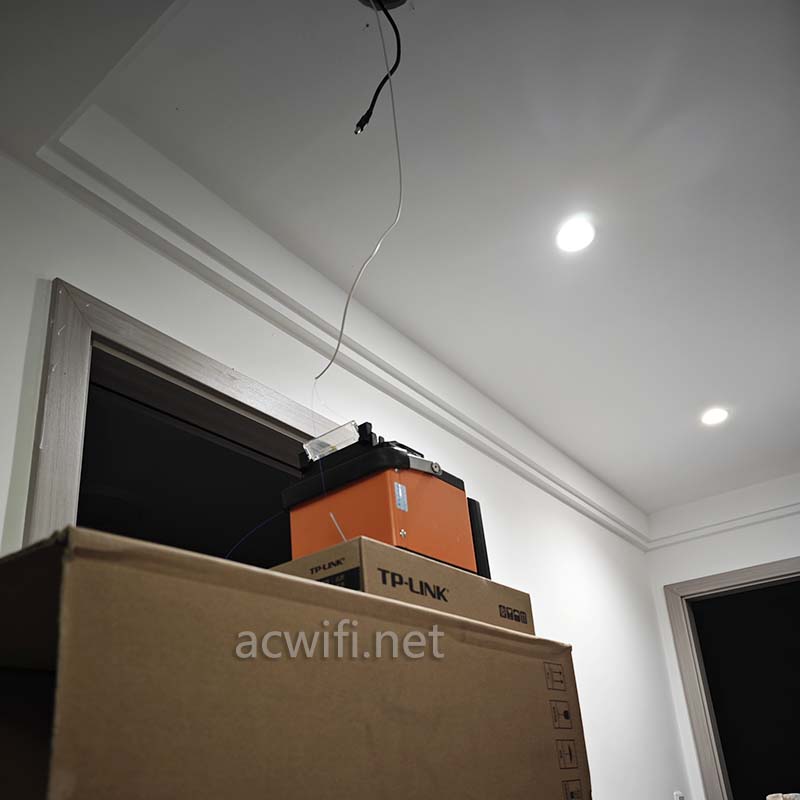

从弱电箱里拆出LC头，天花板这边轻轻的往久抽拉，再用一个桌子再加一个空调内机的箱子立起来，最后在上面放上熔接机，这样操作之后，还勉强够得着熔接。旁边放把木工椅子，人踩在上面，不好受。力气不敢压在纸皮箱子上面，怕这熔接的东西掉下来那就扑街了。这时候学会了单手拿切割刀进行切割。

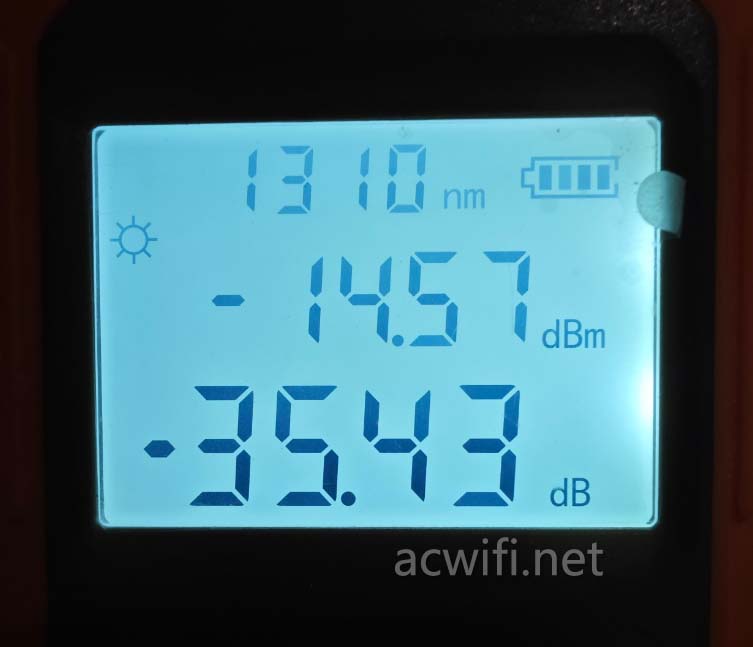

经过满头大汁之后，测一下功率损耗，我尽力了：

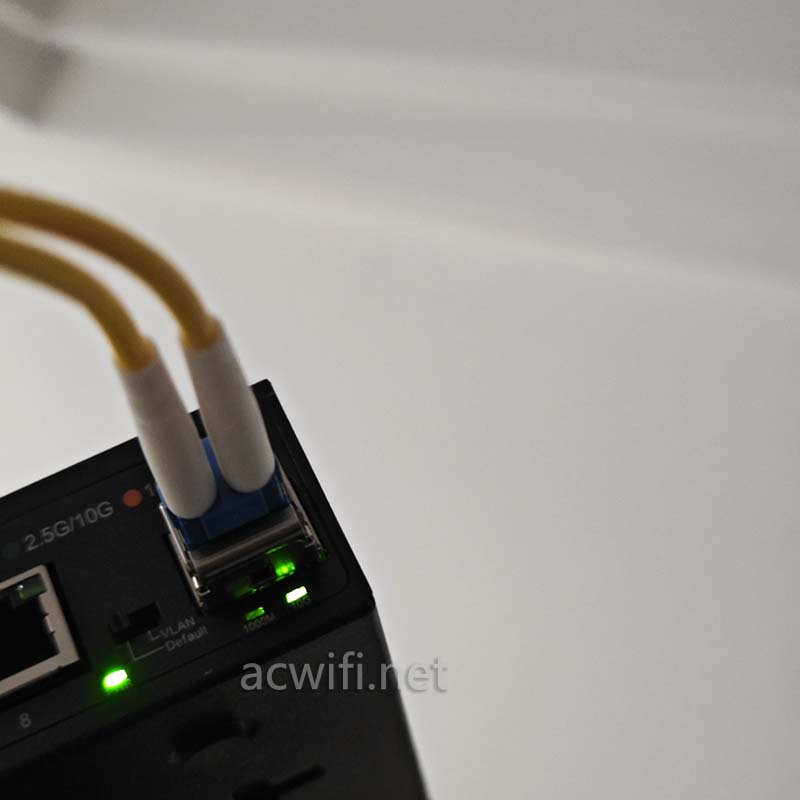

接到交换机上，10G提示灯亮了。

接到XDR3060所插的模块上，测速上、下行均正常。

就这样用吧。有空进行各根网线和光纤的测速看看。
