接网络面板和光纤面板之后篇，装宽带换光猫破千兆

前篇到现在已经过了一个多月，不好意思呀各位！原文再续书接上一回。话说好久好久以前有一座山。。。。。

前文链接：接网络面板和光纤面板之前篇

所有网线面板和光纤面板都接好了，现在开始整理弱电箱。

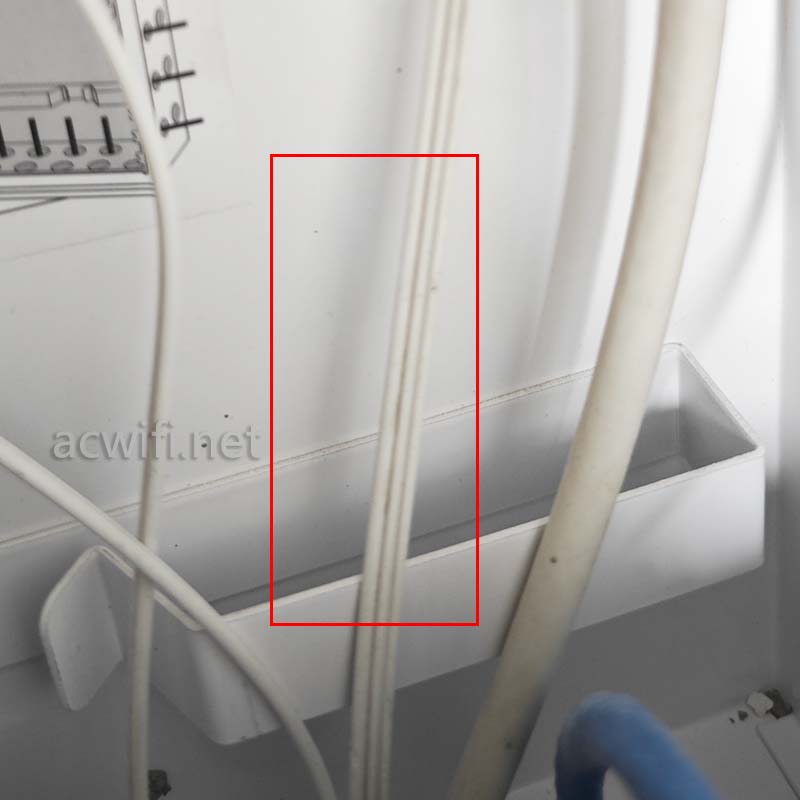

有一根双芯入户光纤，我以为小区这么好呀，入户给了双芯的，心里想拉2条便宜的宽带挺好呀。就是下图红框里面的，你也要留意它右边的粗大的同轴线。

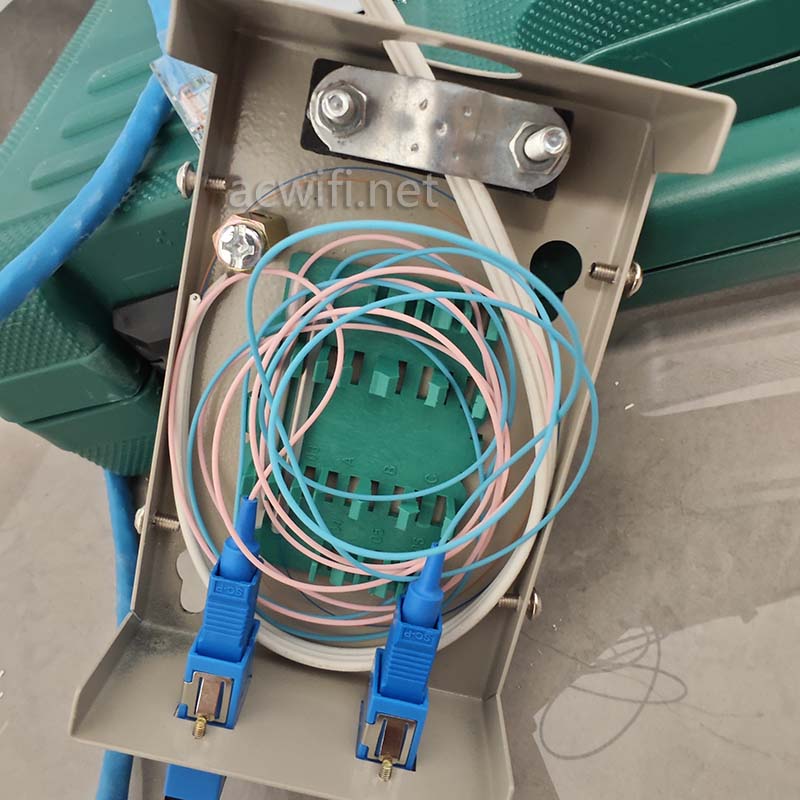

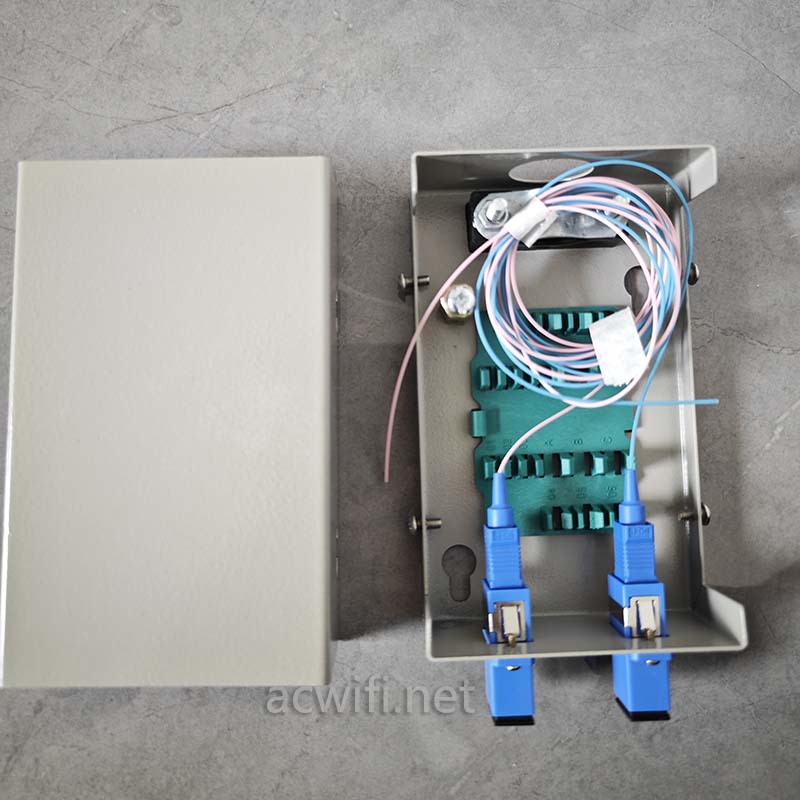

买个双SC口的终端盒接上：

我把皮线也绕了进去，占空间也丑，我不懂嘛。

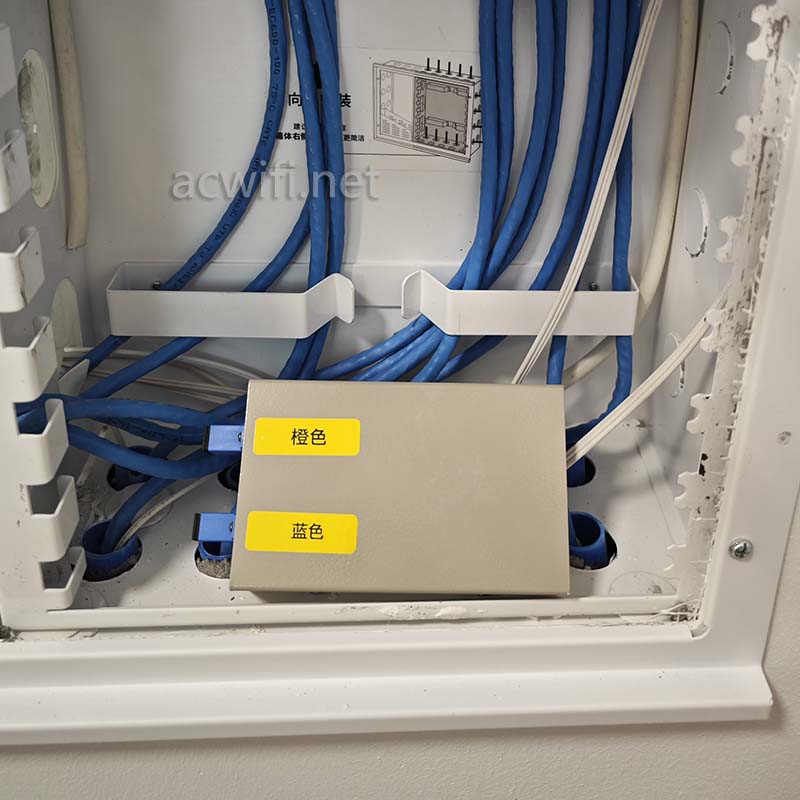

我还细心的打上了标签：

我整理弱电箱的当天也约了宽带的师傅上门安装。在上门之后，我也刚接好了这根光纤，我就就跟师傅说我接好光纤了，然后师傅用红光接上任意一根，就去找机房找红光了。

找不到光，换另一根插，还是找不到光。。。。

找不到光，找不到光，找不到光，会不会是光纤断了？？我说不可能呀，跟同轴电视线一起穿管入户的！

同轴电视线。。。。。我小喇叭，那是广电网络专用的光纤。

我接了个寂寞呀！

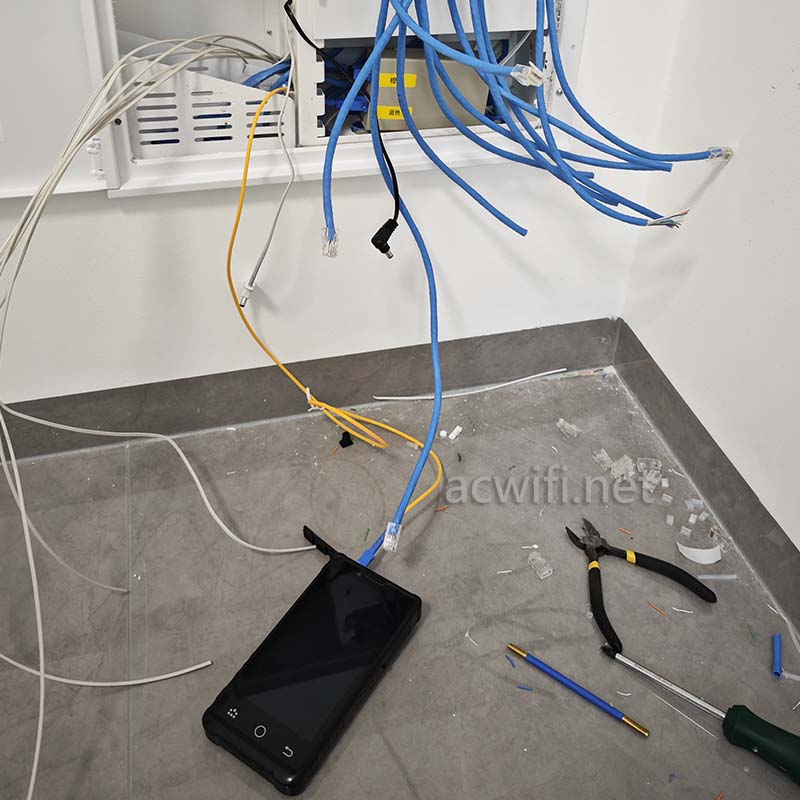

最后从一扎单芯光纤中找出与其它一根不一样的，师傅接的，插上PDA，是它了。

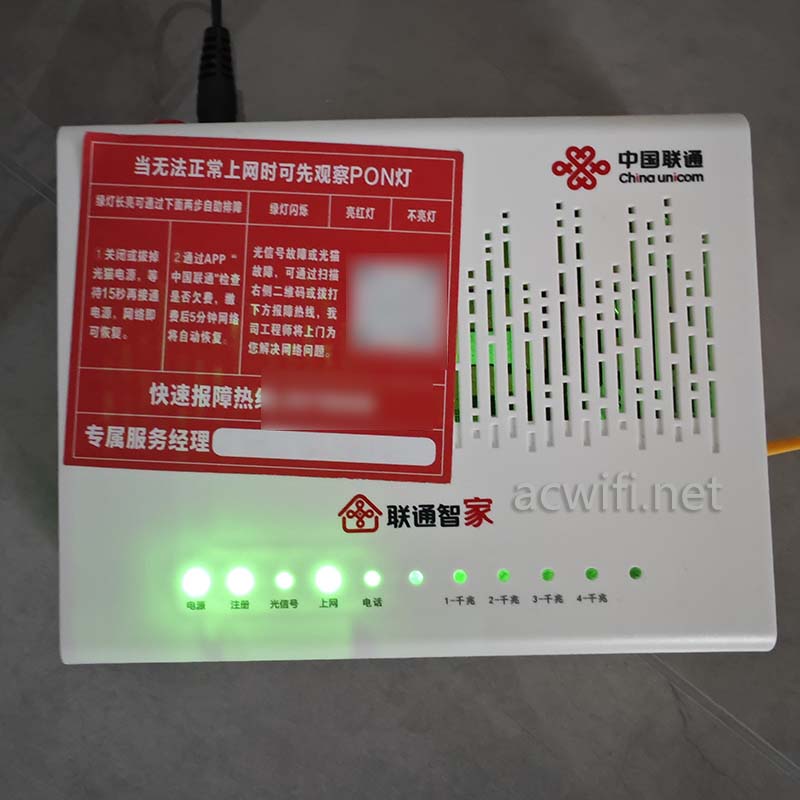

送了这个光猫，还有荣耀XD28无线路由器，型号忘记了。交了200元初装费。

我叫师傅帮我改桥接，改完后，把宽带帐号和密码给我拍照就走了。

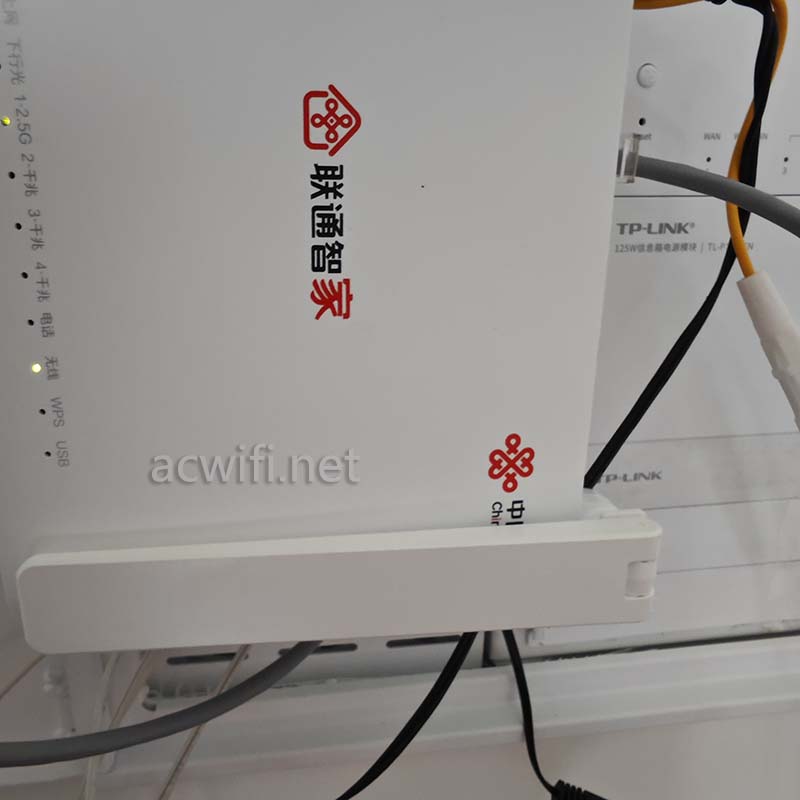

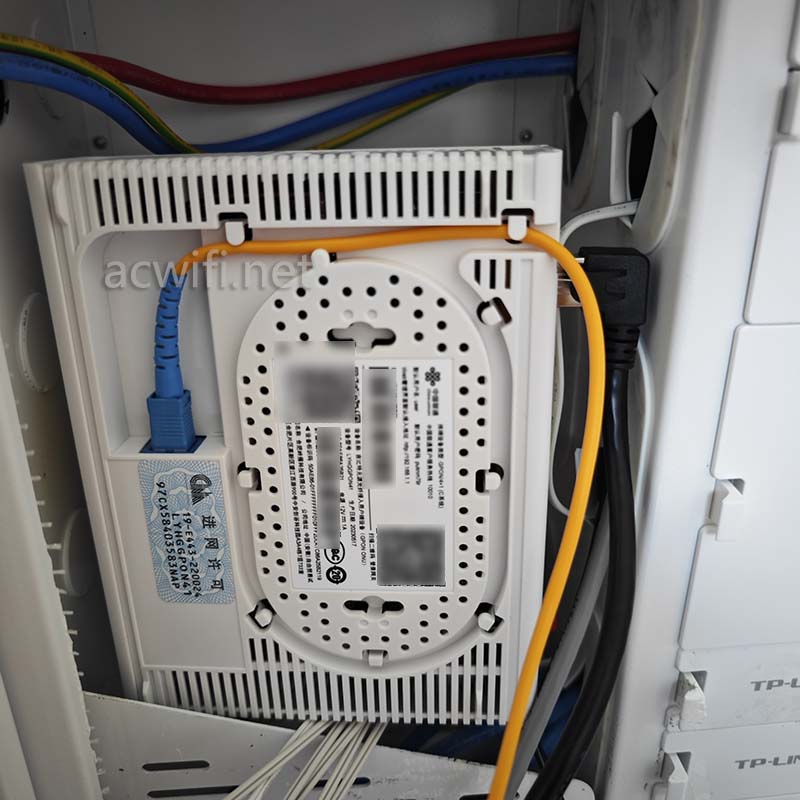

这款TP的弱电箱，塞下这种纯光猫，还是比勉强，最佳的方案是买90度拐弯的网线，比如这样：

中兴G7615是塞不下这个弱电箱了，

怎么办呢？简单啦，把光猫放电视柜就解决了。我电视柜里拉了2根双芯单模光纤，3根六类网线。

换光猫的前担是要有逻辑ID，你可以打电话问客服索要这个光猫逻辑ID，也用超密进去查看。

联通固件的光猫要在后面加cu.html，就有管理员登录页。默认管理地址是192.168.1.1，那么管理员登录页就是http://192.168.1.1/cu.html 。如果用默认的超密进去不（CUAdmin ），这时可能被系统修改为cuadmin加上你光猫的MAC前6位的小写了。我这台就是这样！

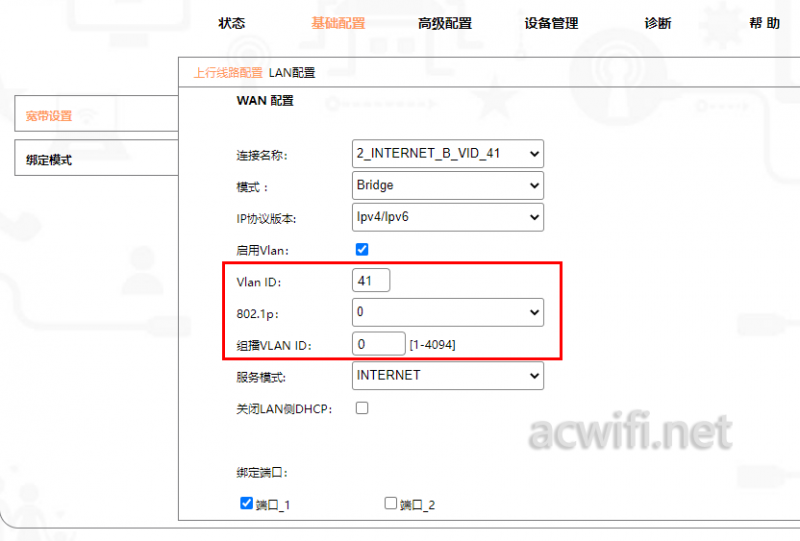

把逻辑ID复制出来保存好，还要把VLID后面的数字抄下来备用，万一不能完全自动下发配置，就需要手动设置这些参数。

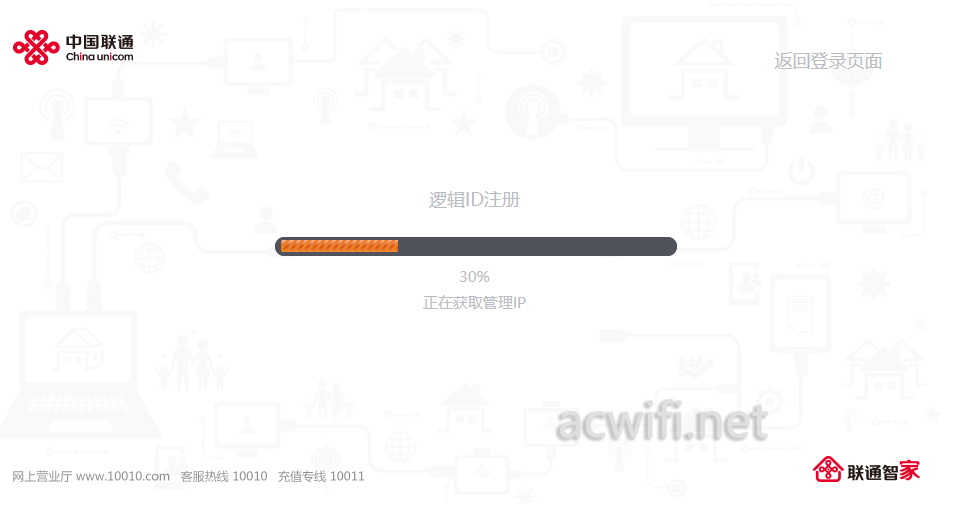

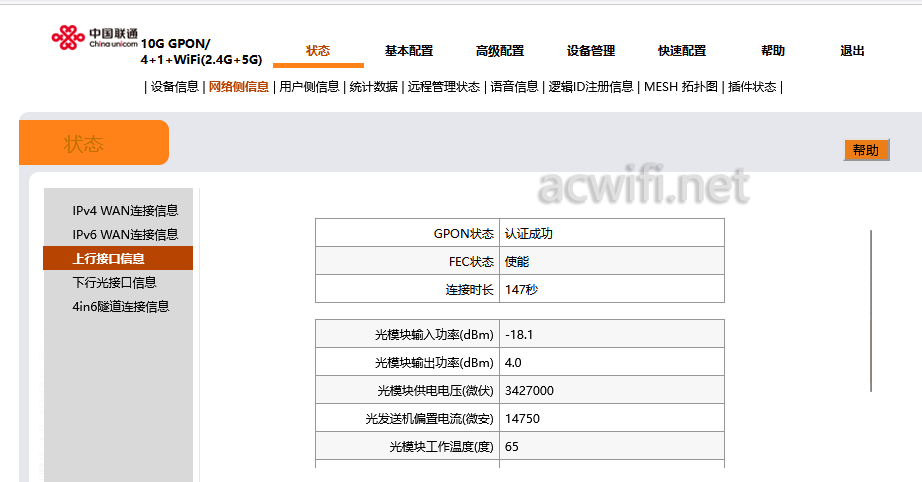

中兴G7615注册到30%就不动了，证明不能自动下发配置，没关系，只要到30%就是已经注册成功了。

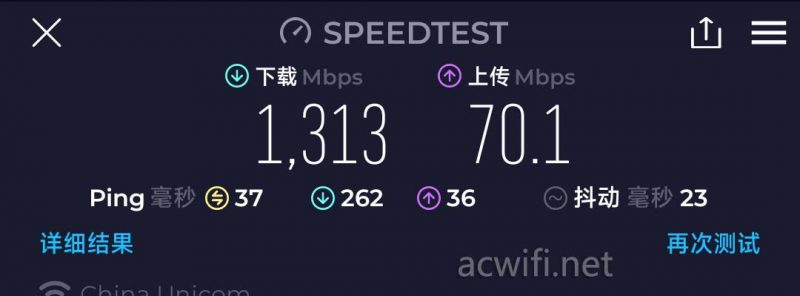

在网络连接里填上VLAN ID这些信息后，设置路由模式，让光猫拨号，小米13 Pro连接它的5G Wi-Fi，测速看看。1300兆，哈哈。

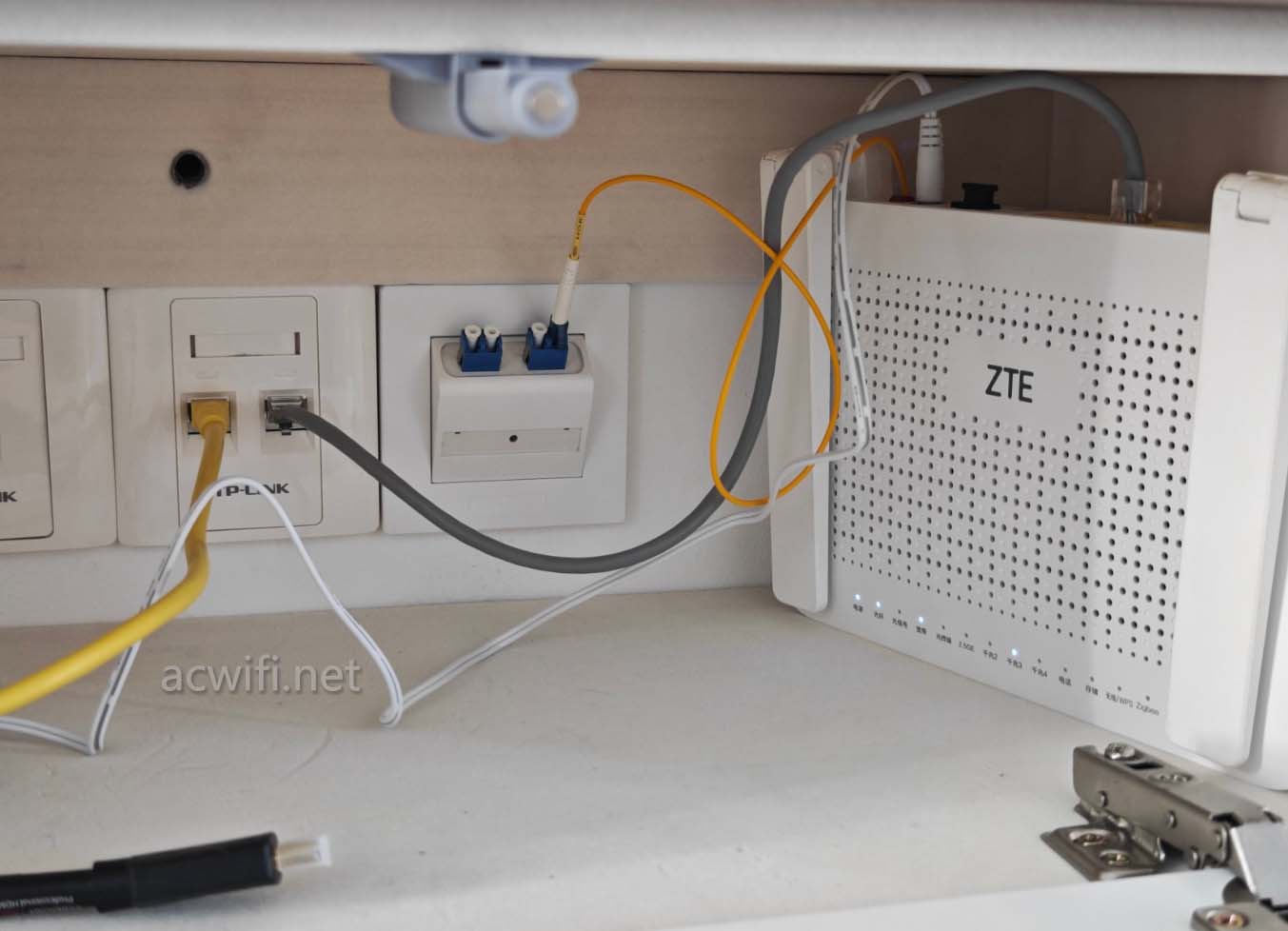

由于我电视柜和弱电箱接的都是LC，所以如果要接光猫，就要用两根LC转SC口的线（下图照片是用中兴F7607P）

两头都接了一个法兰，损耗怎样呢？

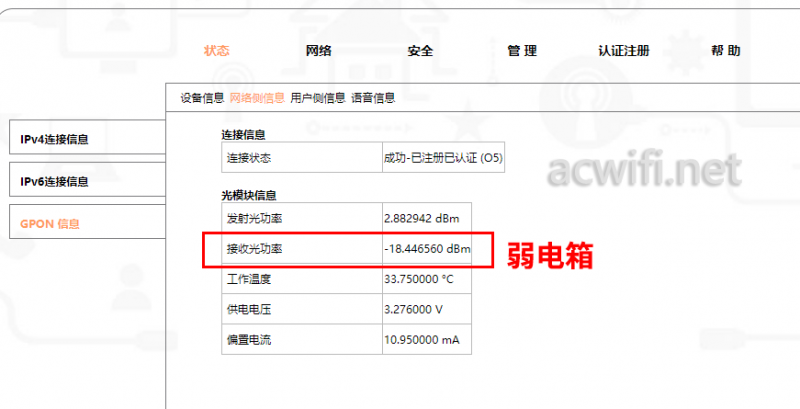

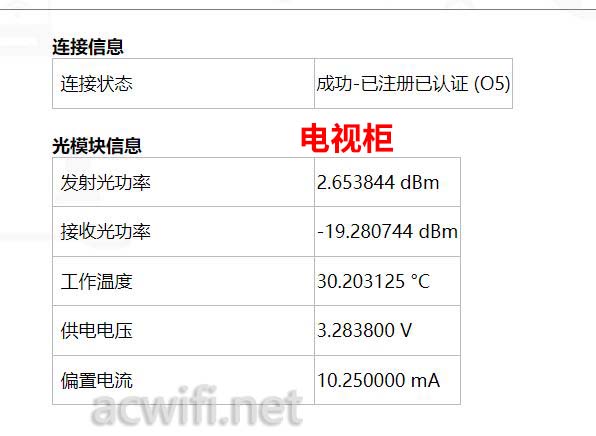

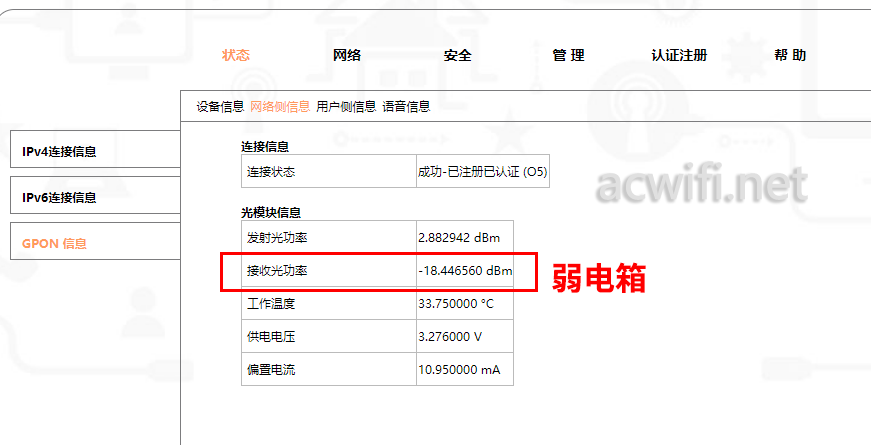

我只记录了送的千兆光猫放弱电箱和放电视柜的光功率参数

相差0.8 dBm。

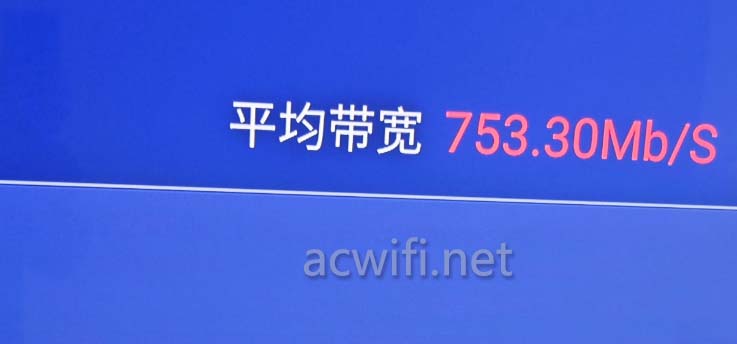

说起电视柜。。。。话说我安装电视的时候接了USB3.0转千兆网口的东西（RTL8153B），等于把电视的USB3.0变成千兆网口，装好宽带就测个速吧，用电视自带的，测得700多兆，听说有人测过也是这个速度。

我想，不对呀，会不会是自带的测速软件有瓶颈呀。

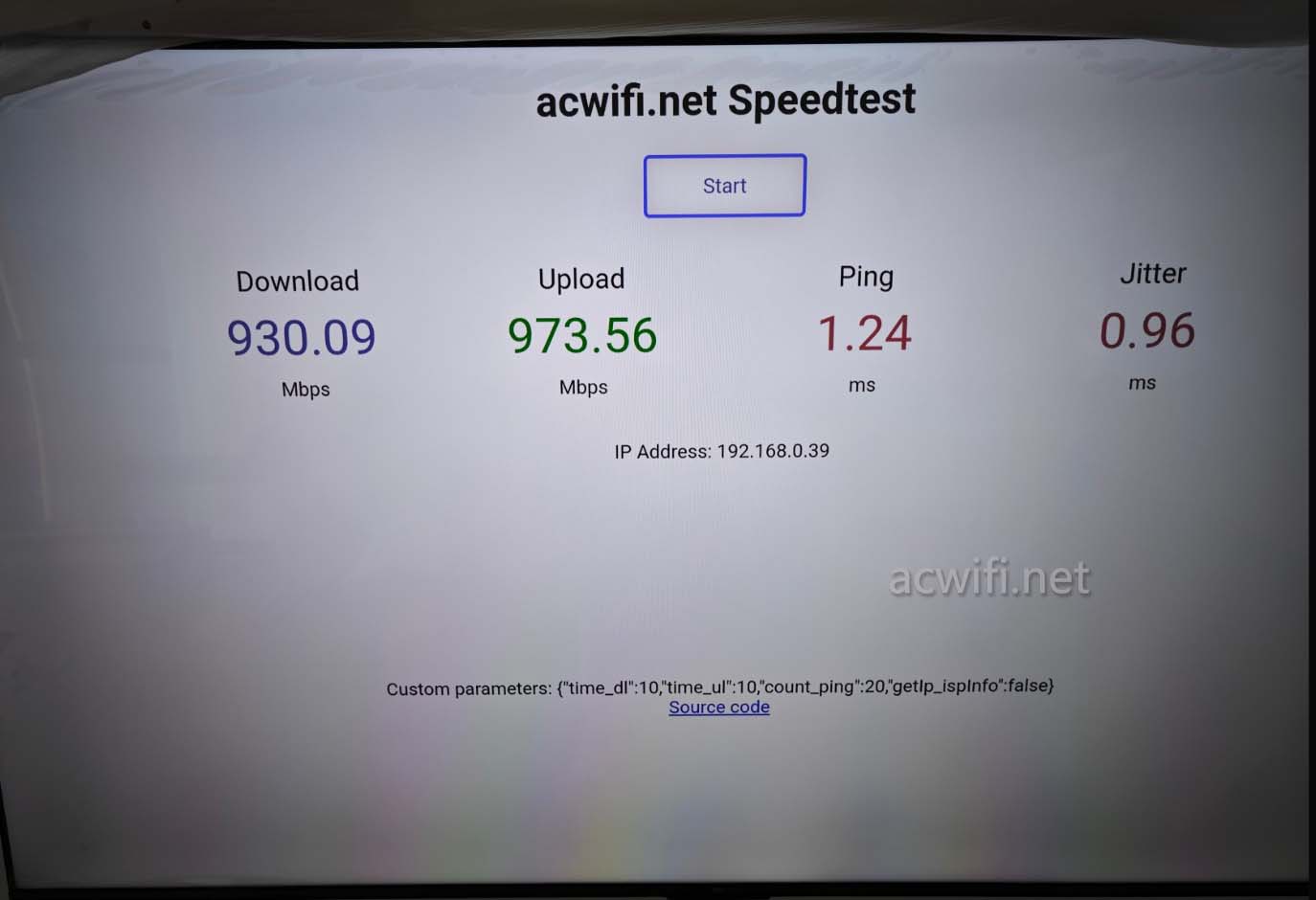

于是用自建的speedtest测速看看，但先要在电视上安装网页浏览器，安装好后测速。。。这就对了嘛，可以跑到900多。于是，这台85T8G就一直插网口使用。

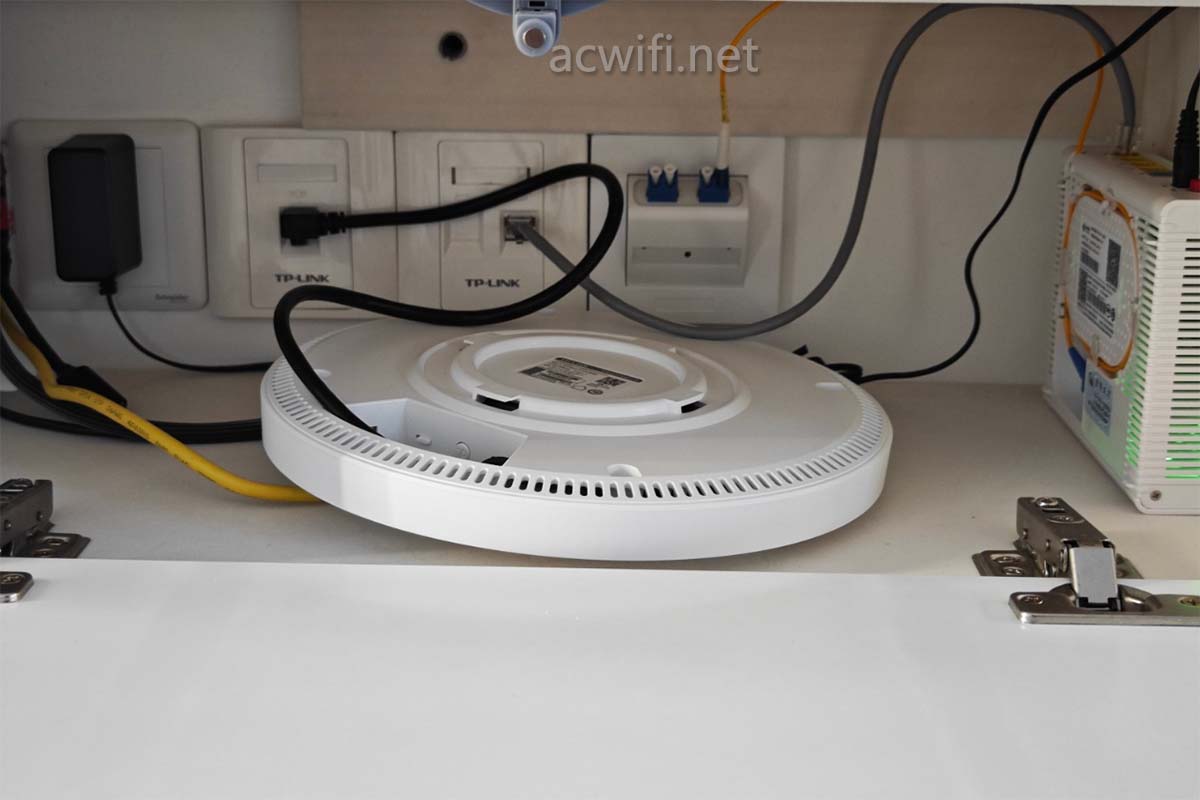

只要你愿意，你甚至可以把吸顶AP也塞进去电视柜里面：

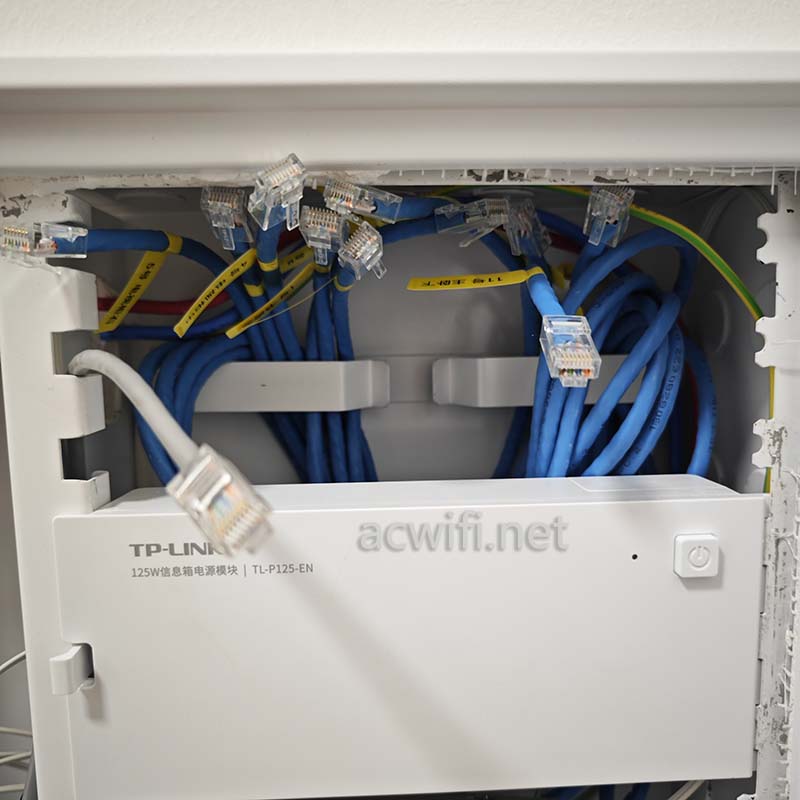

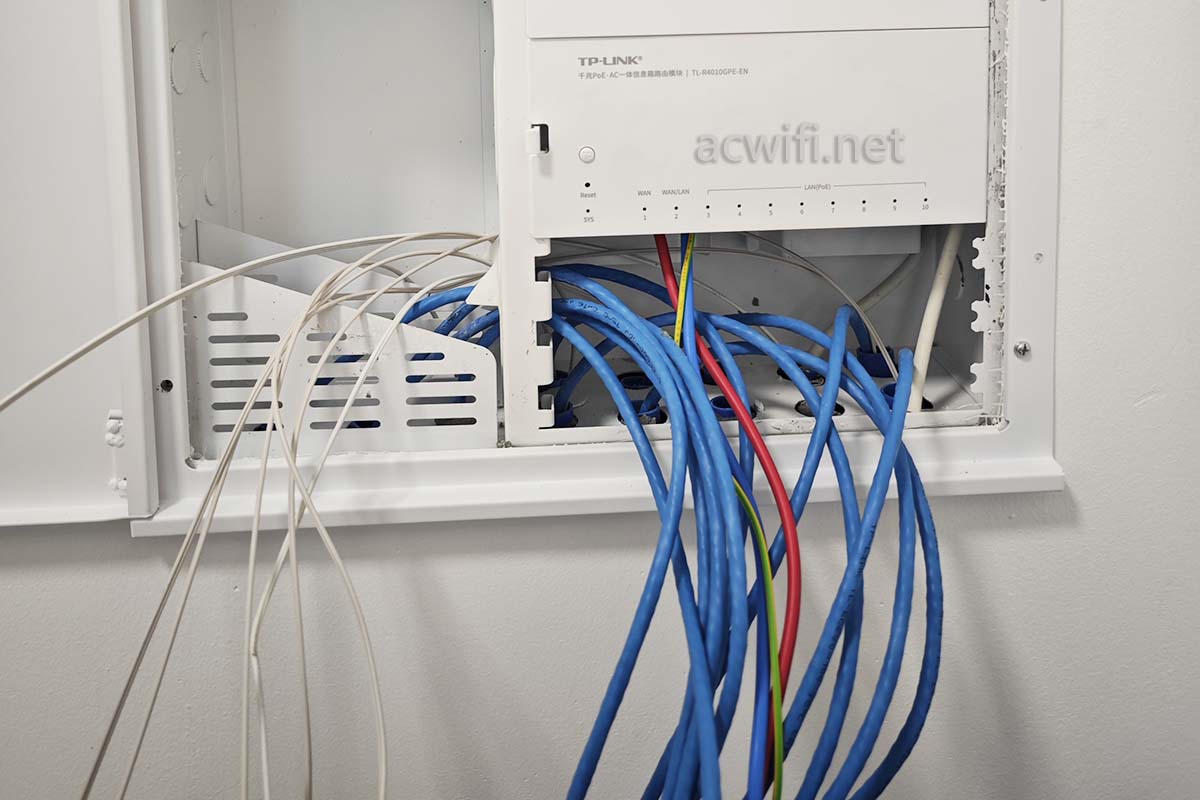

再回到弱电箱里来，TP的电源模块我接好电源线后放在中间位置，然后把AC PoE一体模块放在最顶部，这样的目的可以让网线留得长一些。

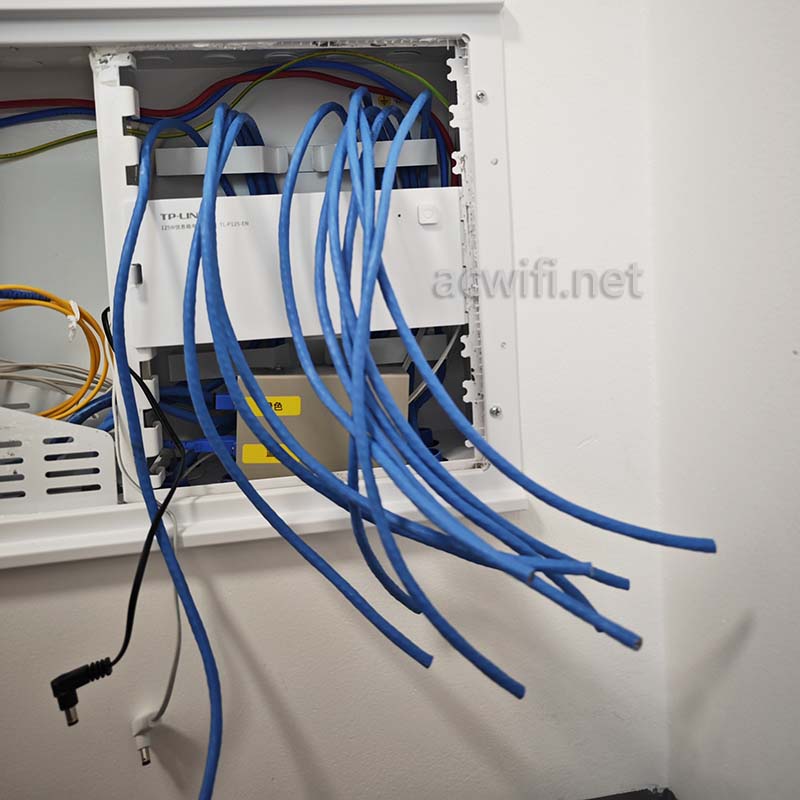

所有网线从底部向上穿，再放出来，留足一些长度，以便以后在弱电箱面前放一个12U机柜，网线也能够得着。

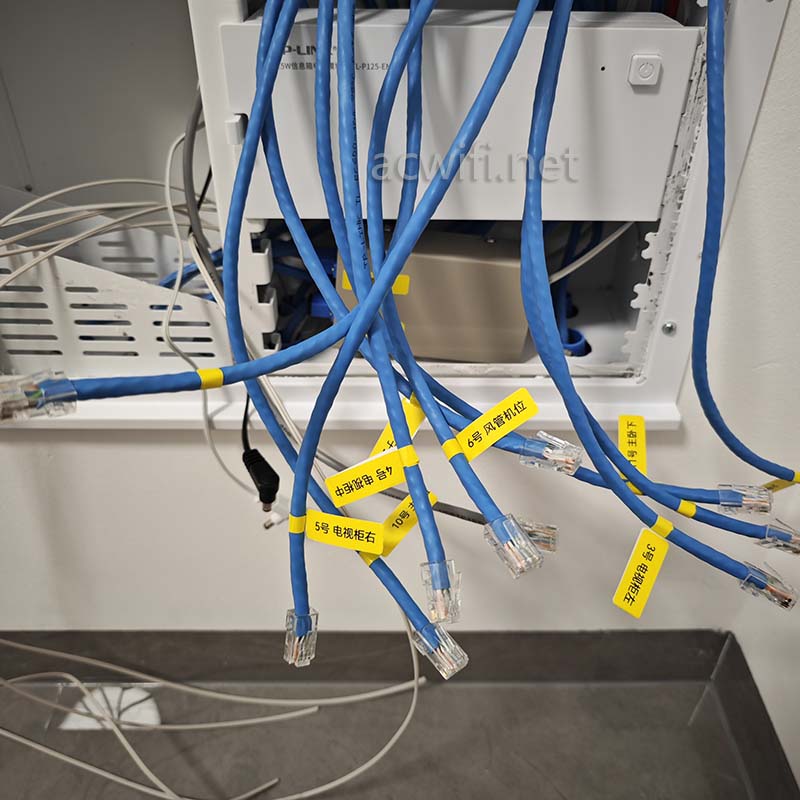

统一打上水晶头，打完之后，用测线仪里的寻线功能，一一找出对应的网口然后打上标签：

标签机我用的是精臣 B18，碳带，长时间不怕掉色。面板开关我也用它（白色标签）。

网线都U字形后回到顶部位置（处理好长度余量）：

把一体机模块的全部网口插上（网口不够我插的）

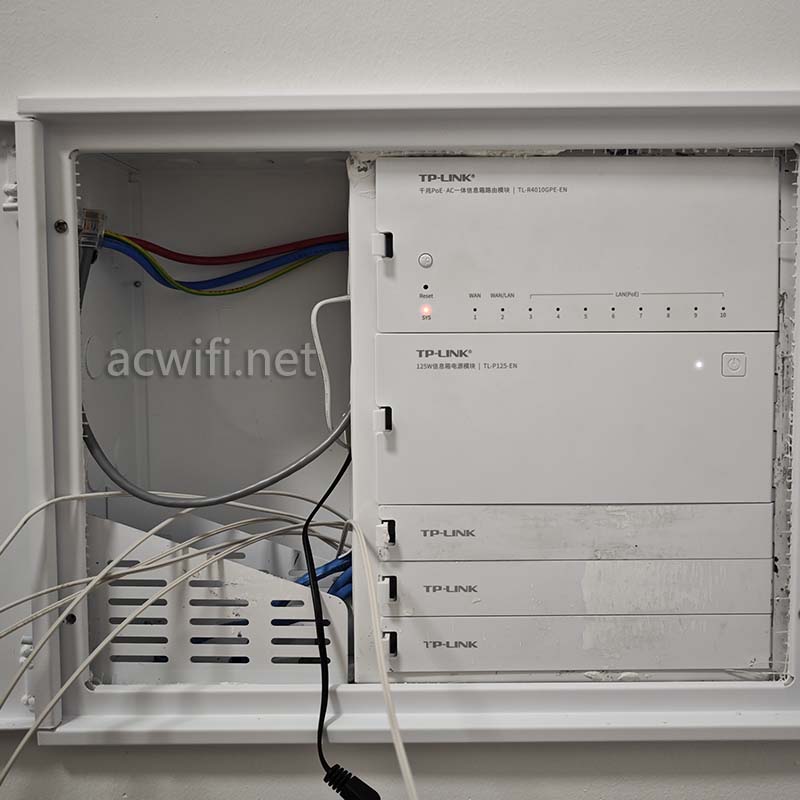

卡进去，再把底部的块小挡板装上，，真漂亮：

你们一定一定一定要把弱电箱保护好，不然，刷墙的会把它弄得好脏好脏，就像在垃圾堆里面捡回来的样子。

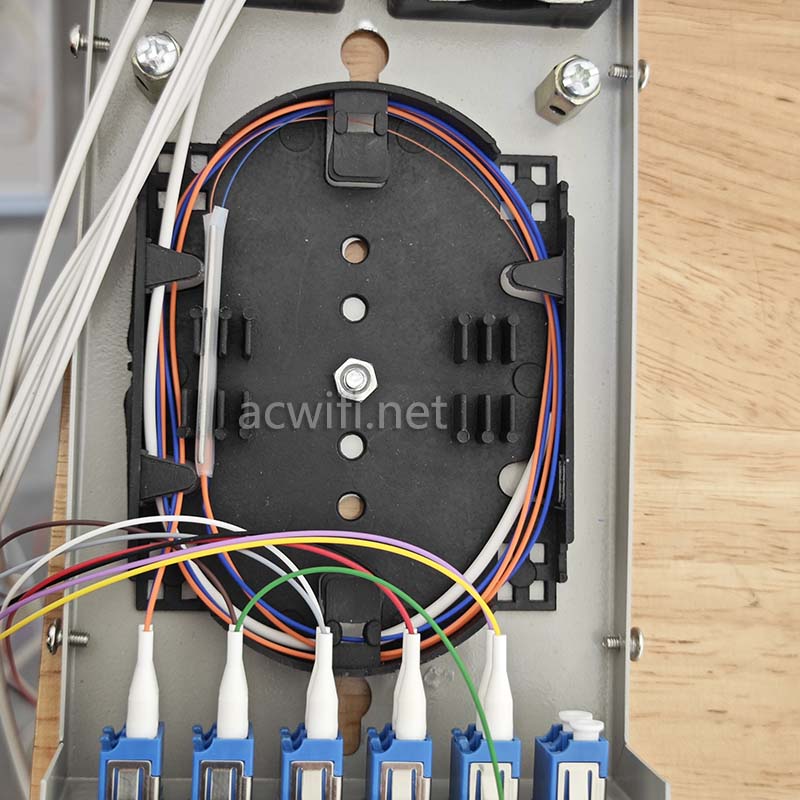

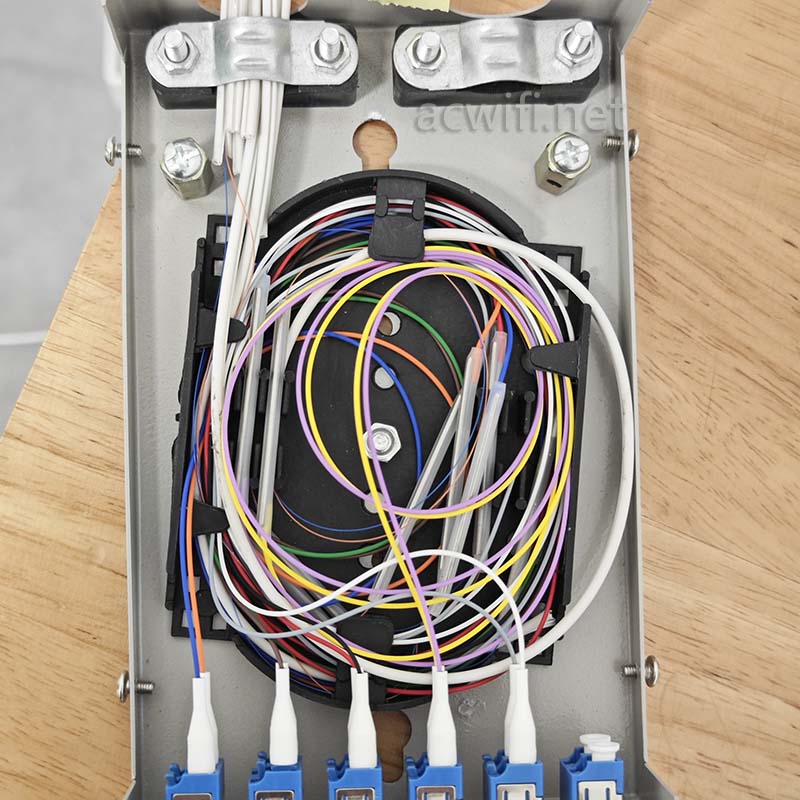

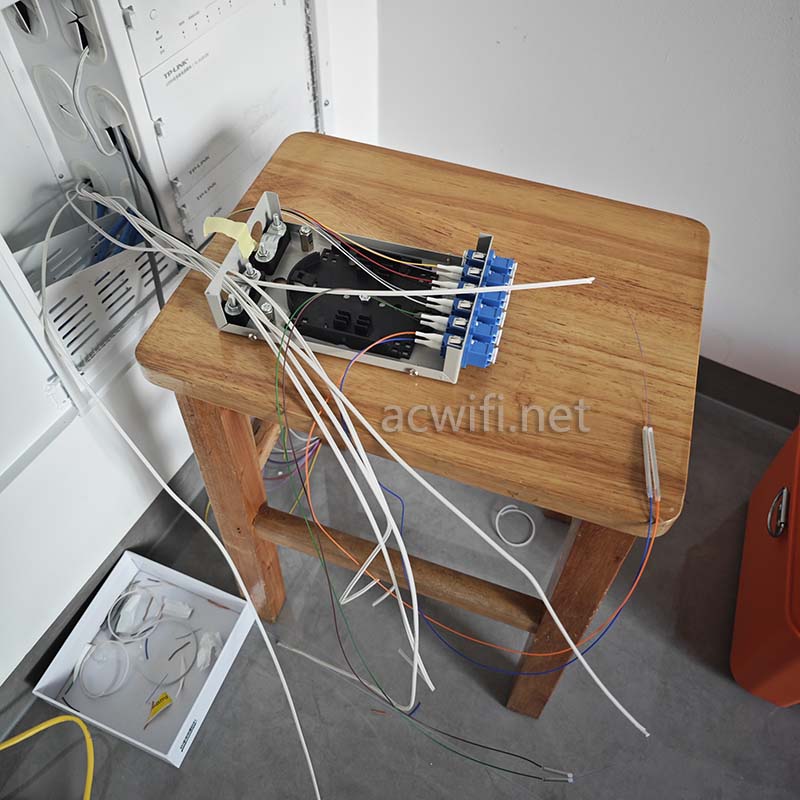

网线处理好之后，就要接5根光纤，把它接在六口的终端盒里。

慢慢地一步一步来：

完成：

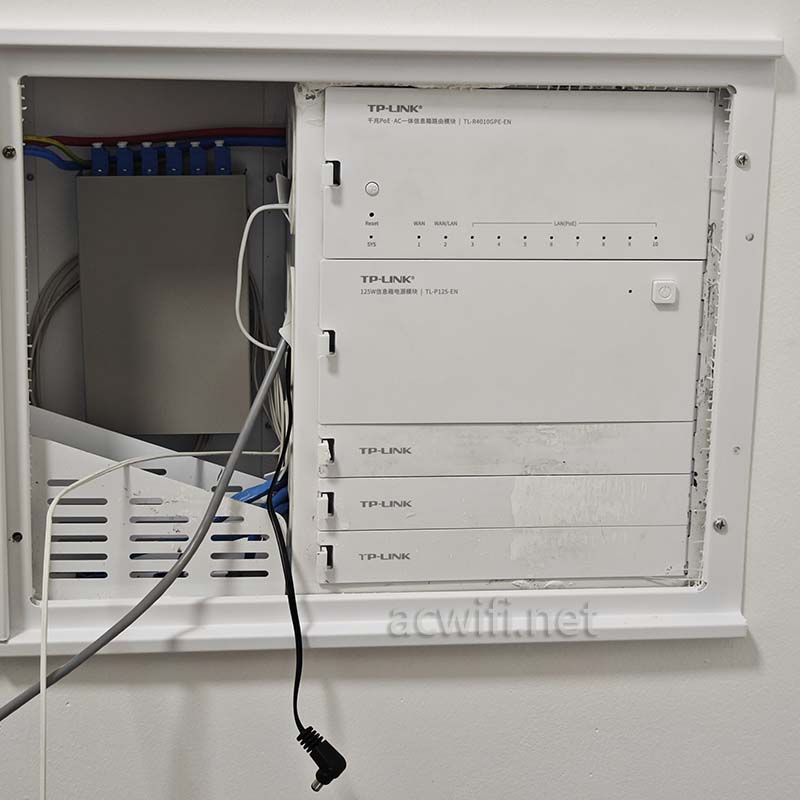

盖上盖子塞进去箱子里：

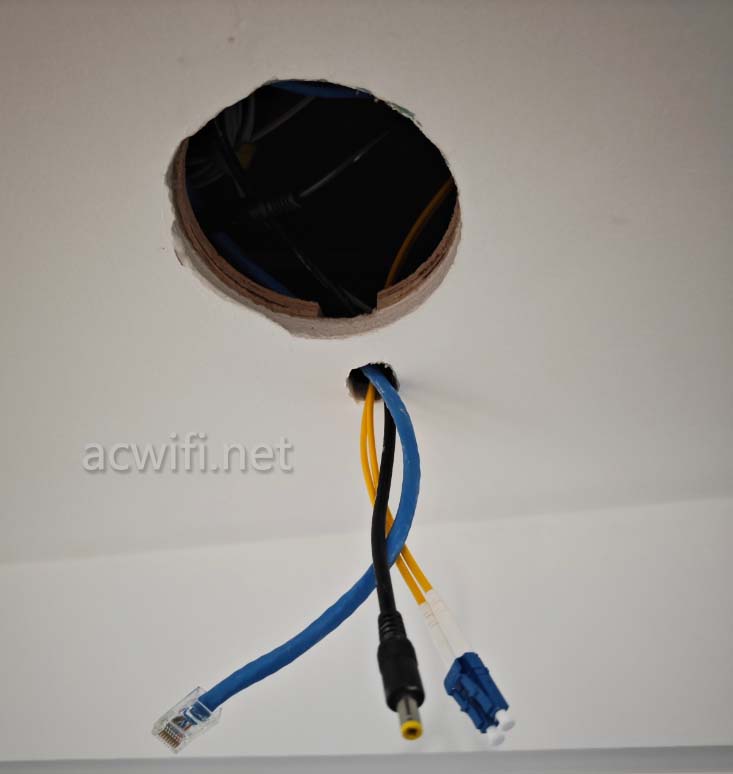

关于我那个天花板上的大洞的，旁边本来有个穿线洞，补刷墙的抹平了，我用螺丝刀捅开了：

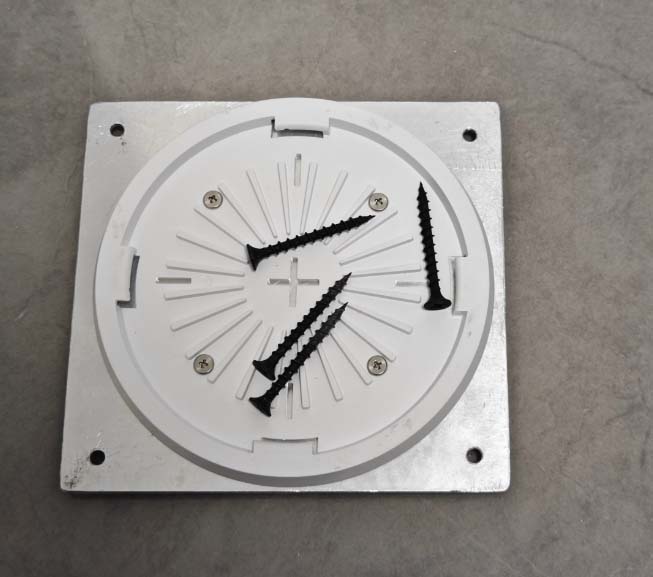

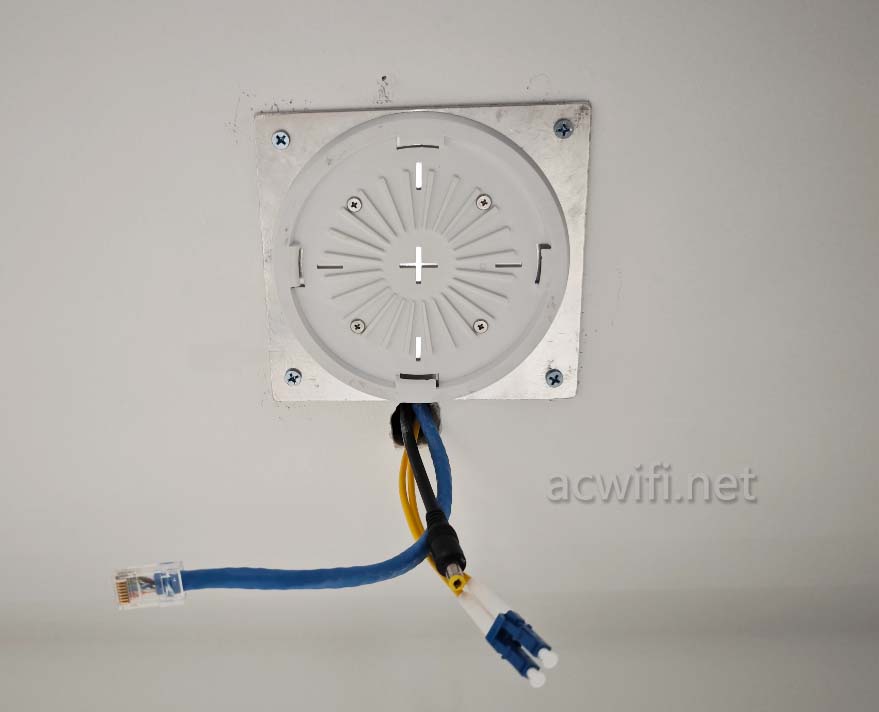

用DIY铝板，装上无线AP的支架后，再把这个铝板固定在这个大洞的位置，就OK了。

自攻螺丝直接拧上，不过我买的这黑色的螺丝有点丑，换了AP配件里的。

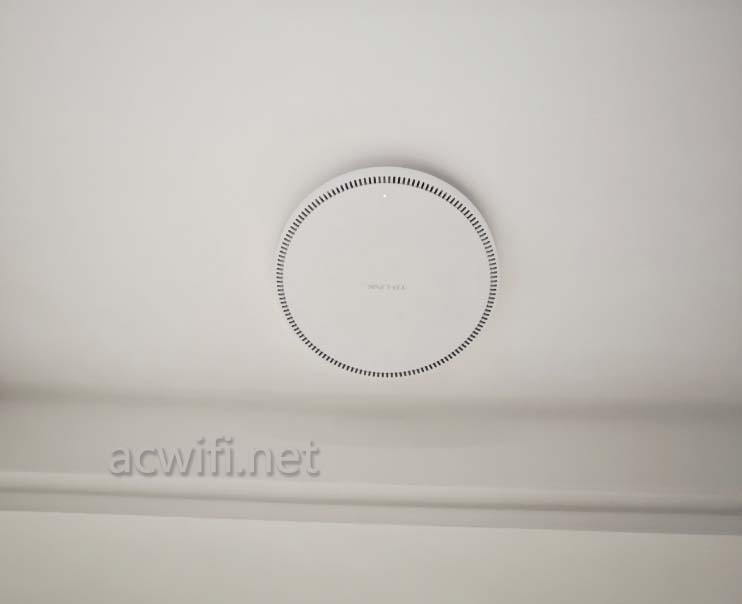

扣上吸顶AP后的样子：

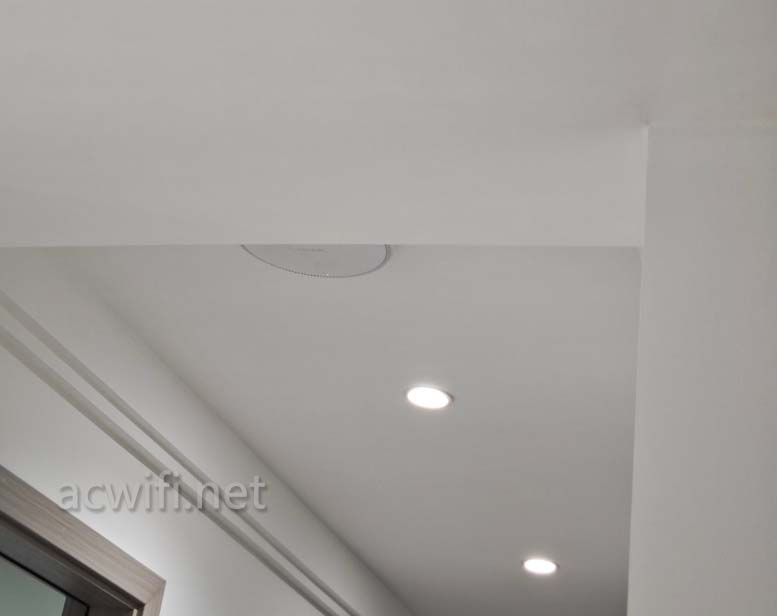

从客厅看过去，不显眼的

好了。此篇完！

还会有后续的，因为检测发现有两根通红光但不通信。。。
