华为K662d拆机

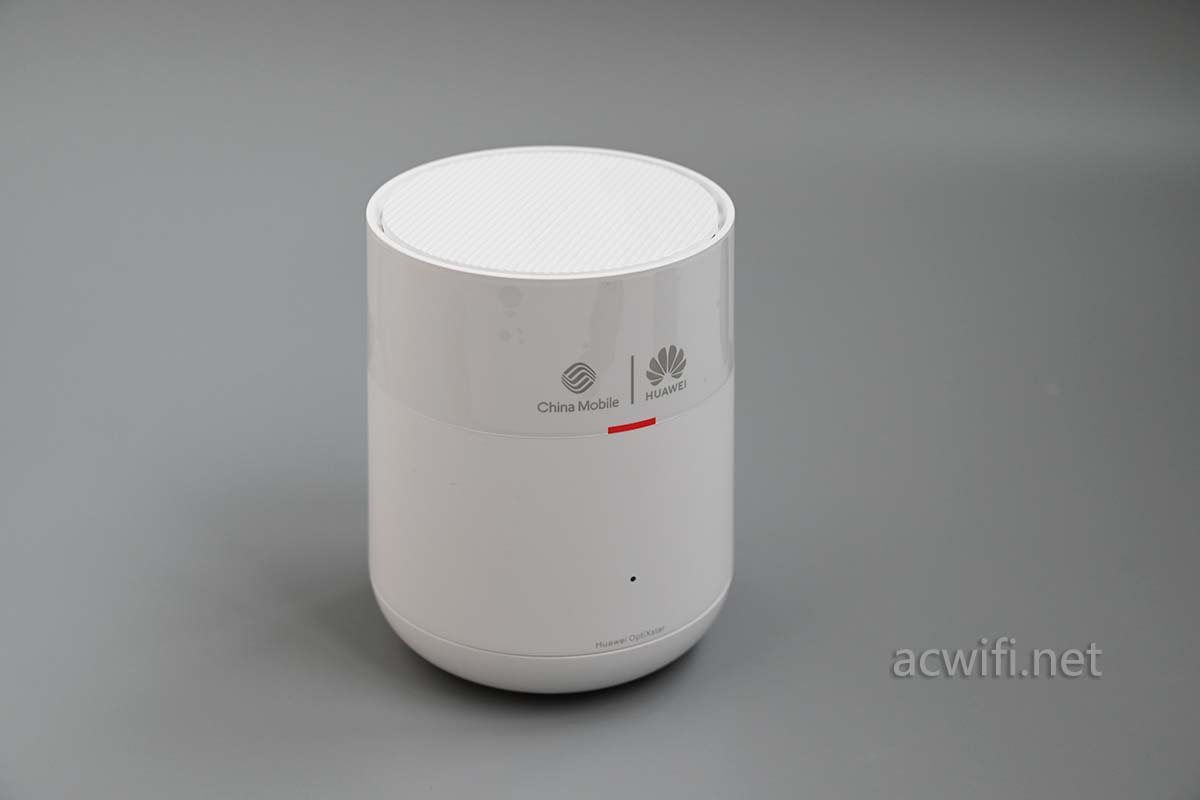

华为K662d，机身外观：

非常好看的机身，比华为AX3那种4根天线的好看多了。

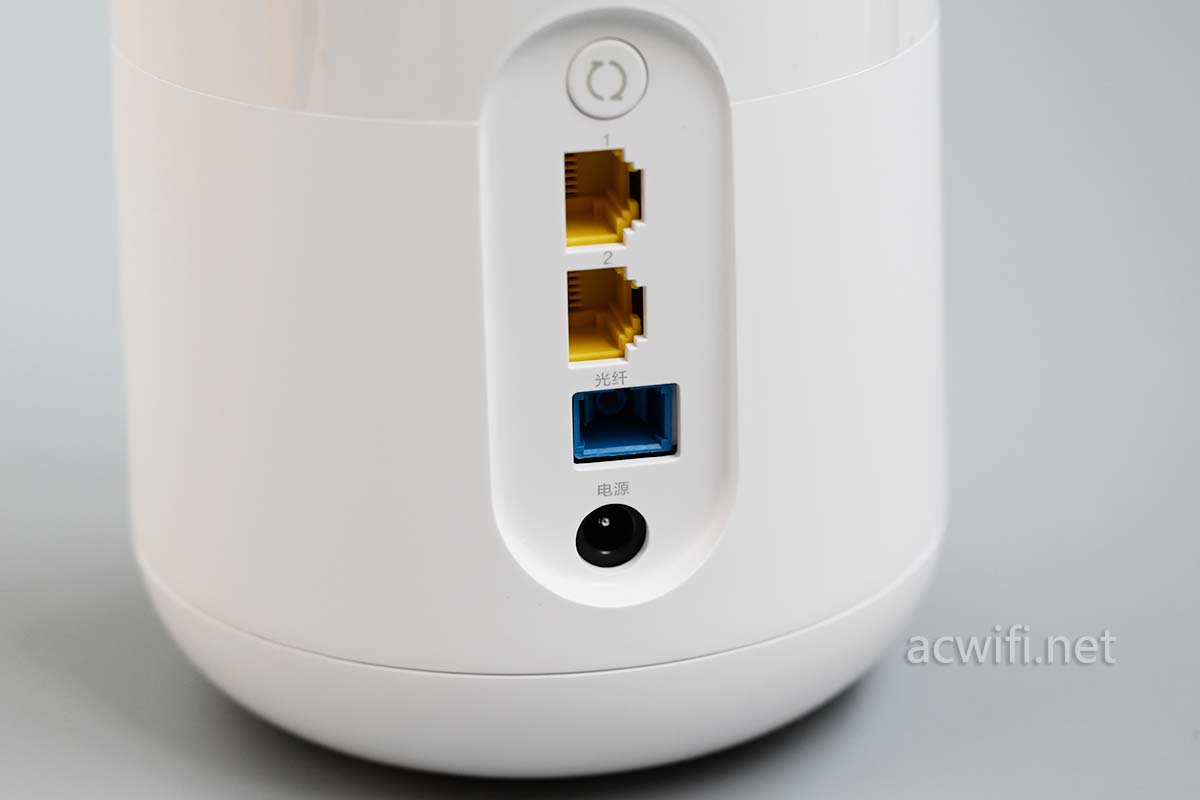

背面的接口：两个千兆网口，还有一个SC口，连接分光器。

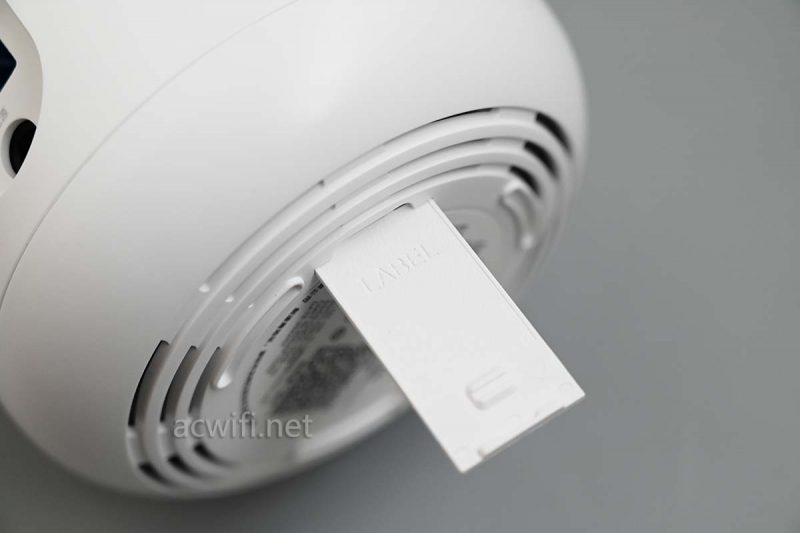

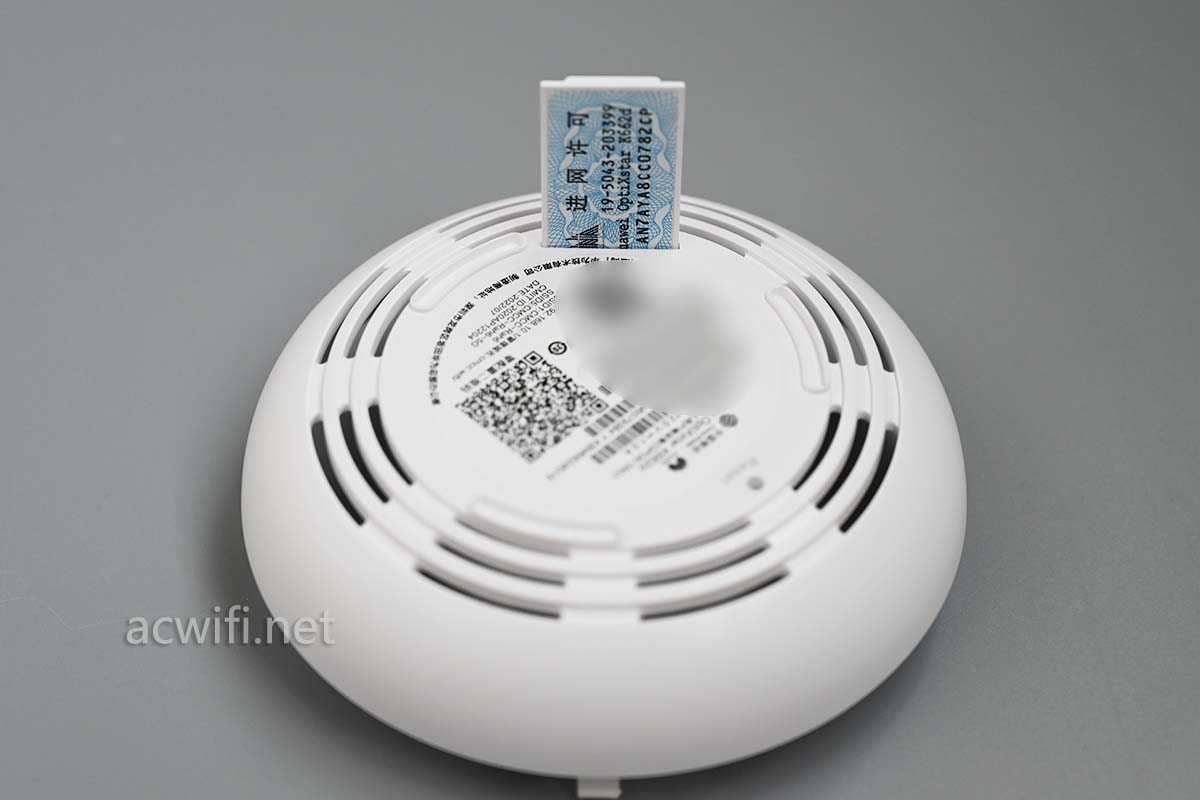

它的机身底部有个小卡片可以抽出来，有一面贴了进网许可证，可能底部的地方有限，所以这些信息只能以“收纳”方式灵活展示。

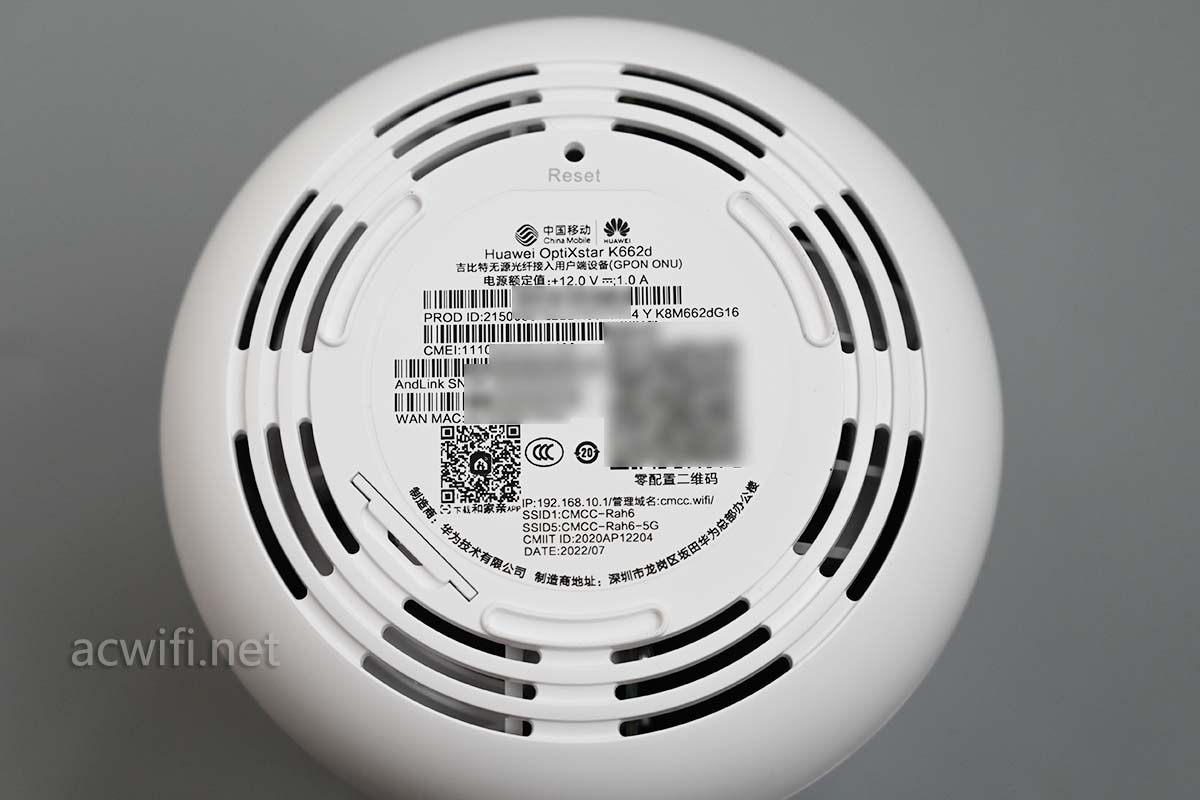

底部有三圈透气孔：

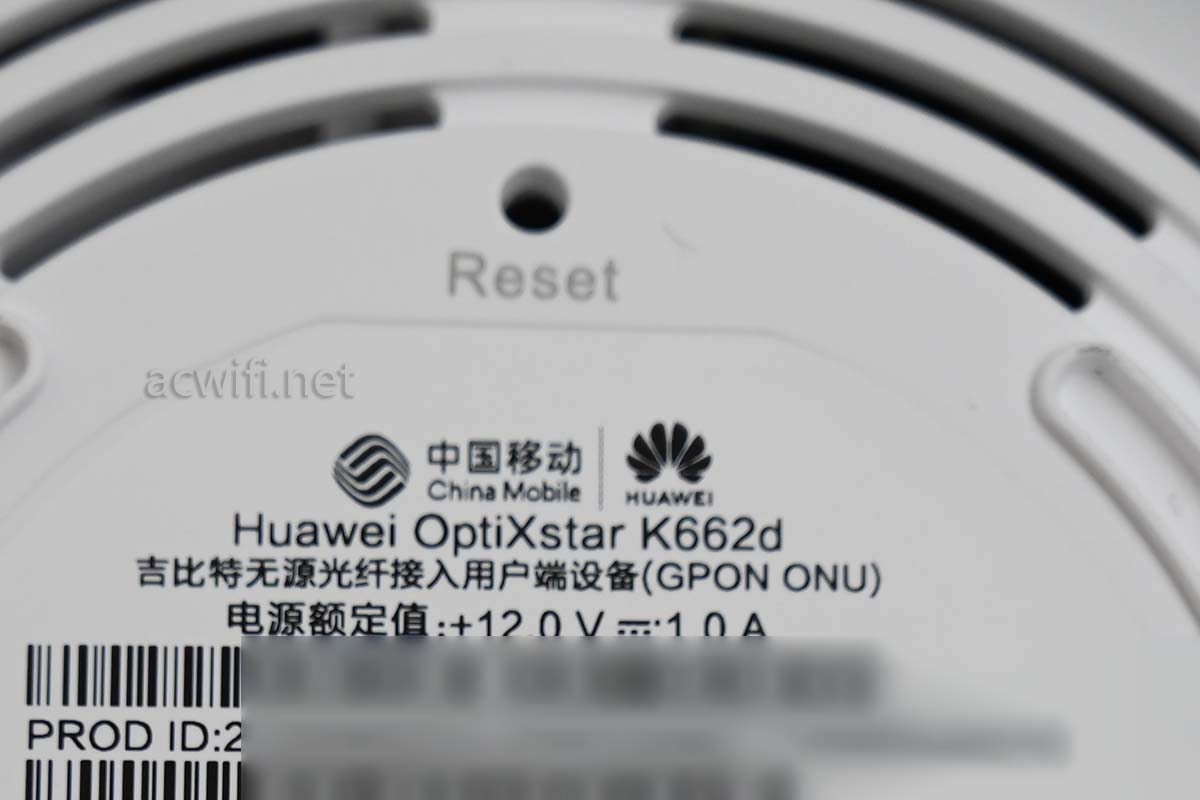

RESET键也在底部。

型号：Huawei OptiXstar K662d

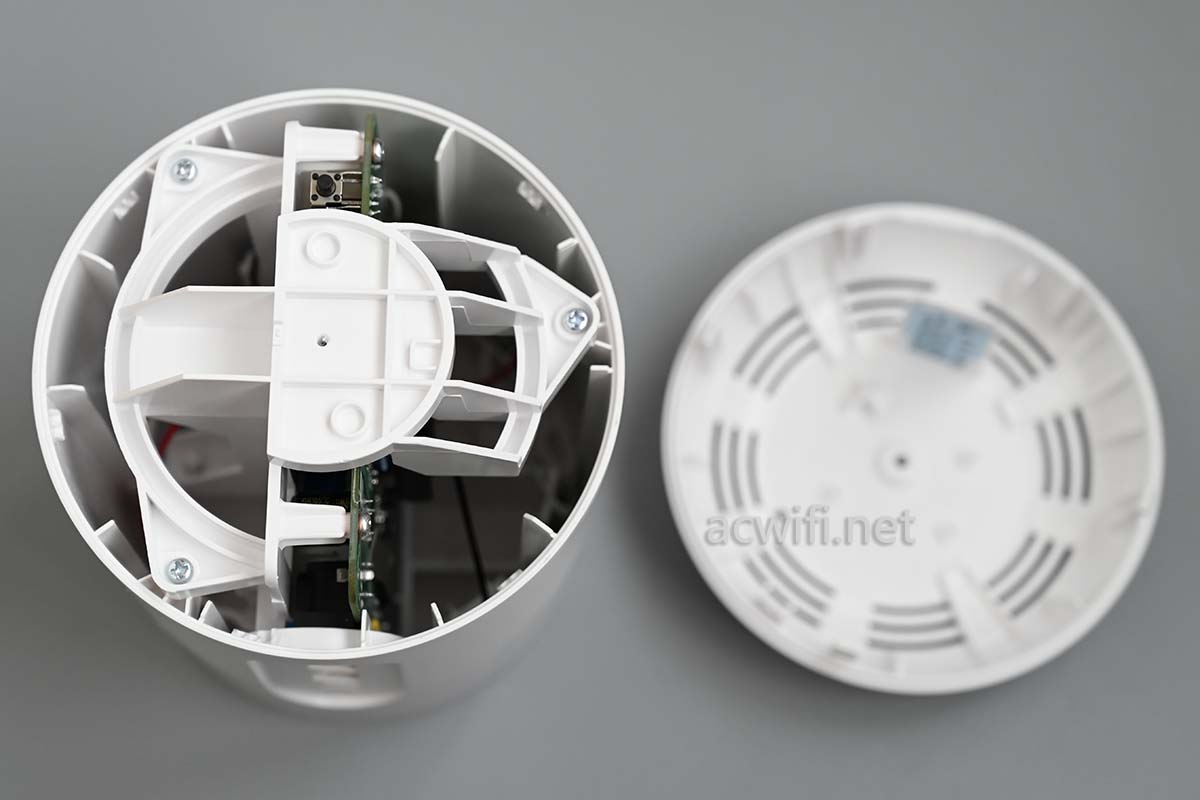

扩下底壳：

如果万一呀，万一，这台子光猫坏掉了，你别扔呀，就像新会柑一样，你可以扔了肉，别扔皮呀。。你把底壳拆出来，抽出进网许可证，然后就可以支起一盘蚊香了。为了防火，最好贴一层铝箔再使用。

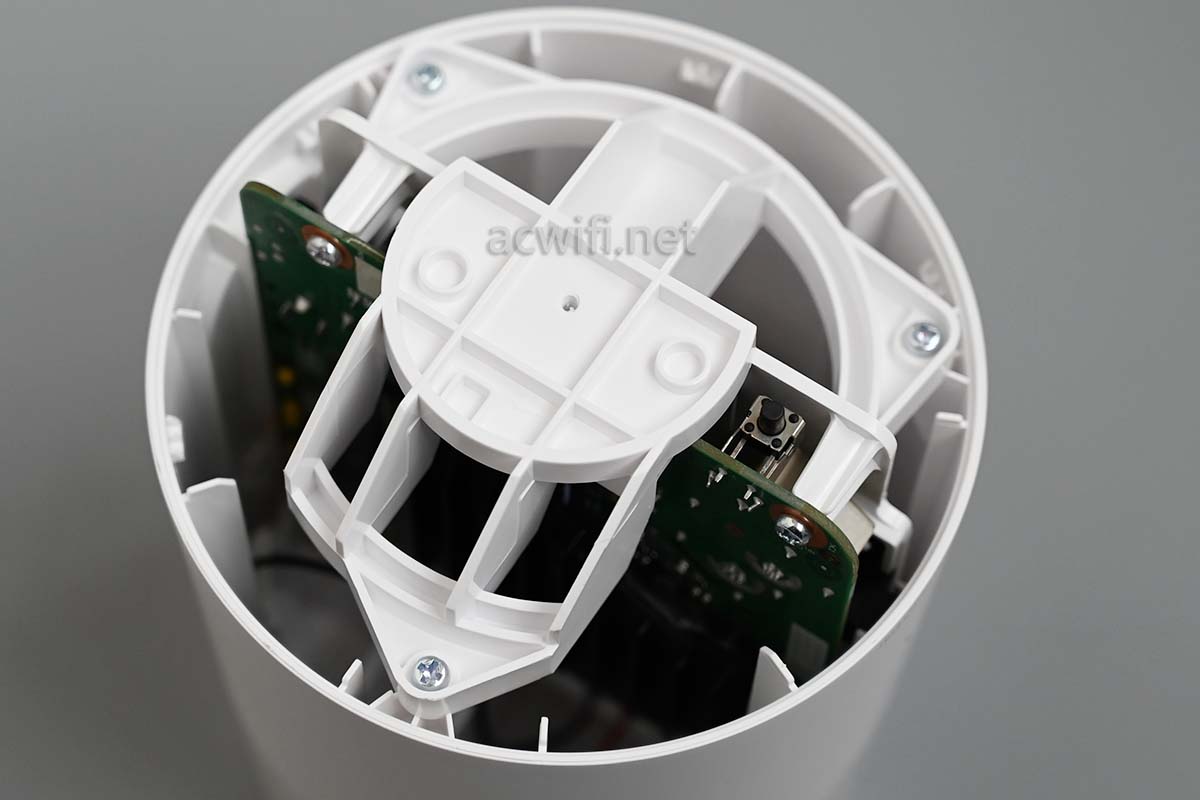

结构好像有点复杂：

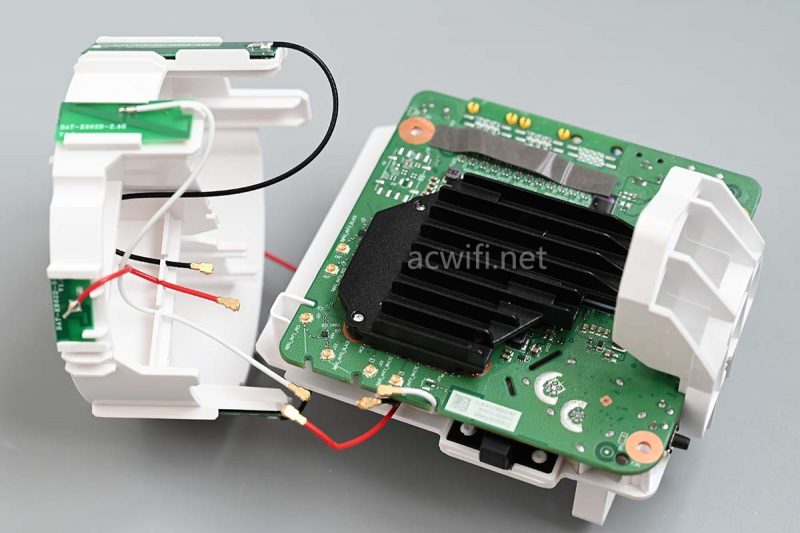

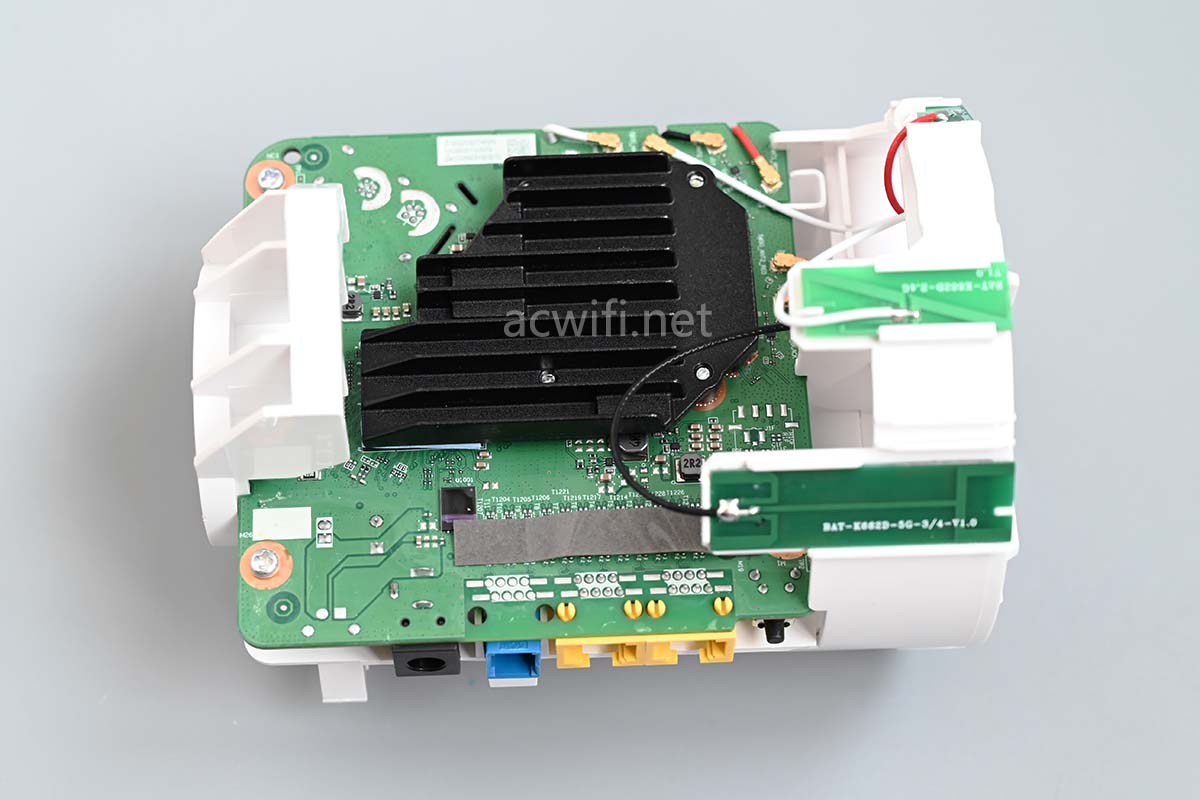

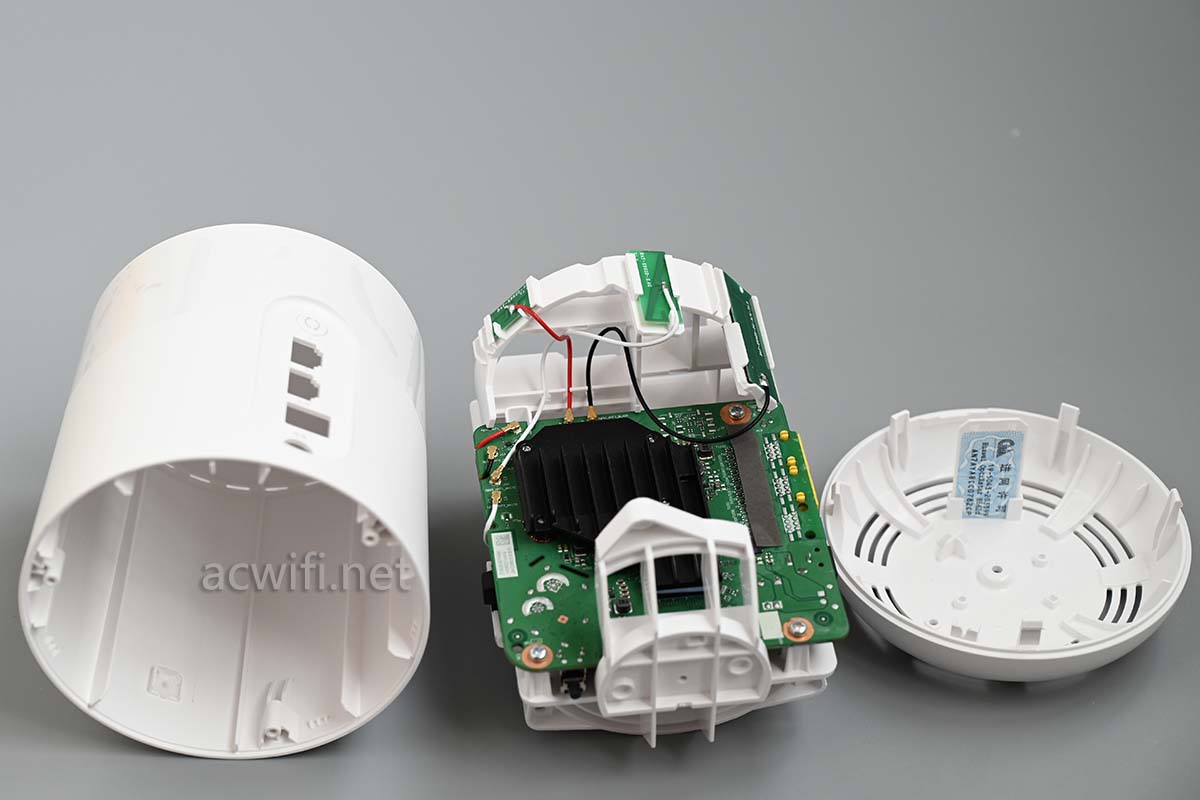

拆出主板和支架：

这散热器，尺寸不算大。

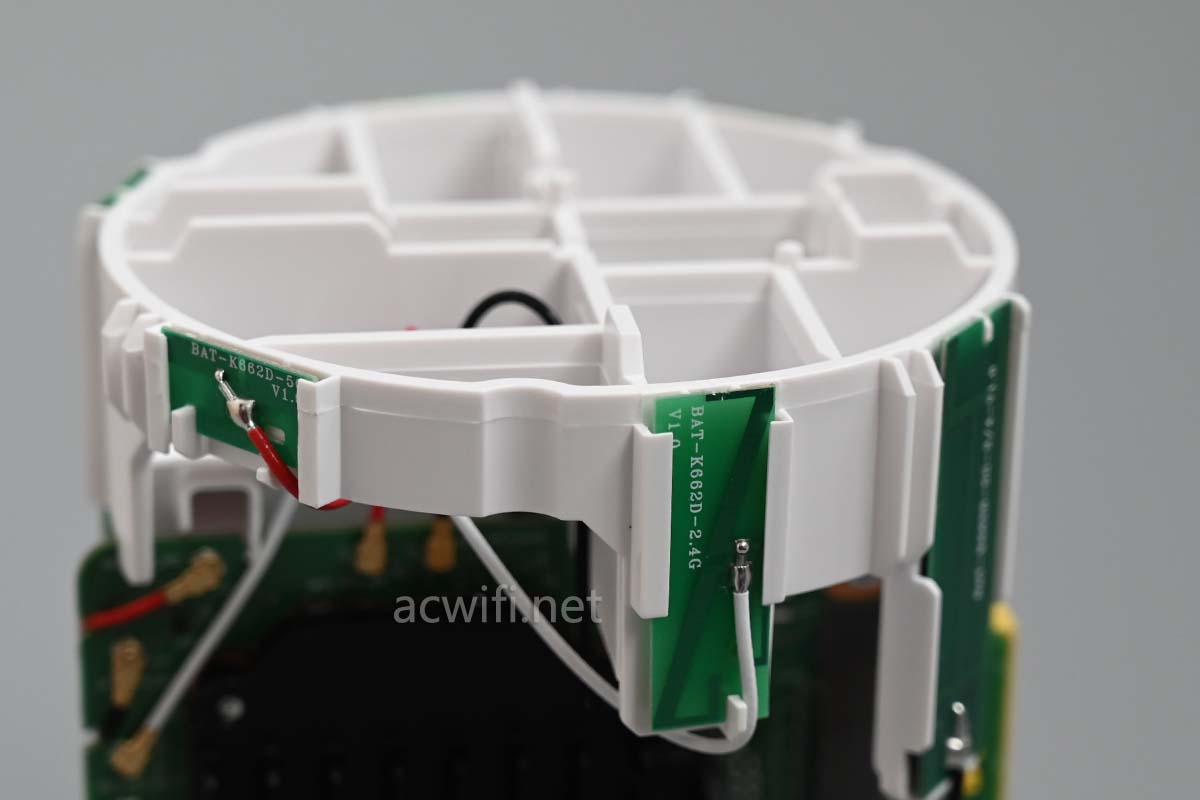

PCB天线上印上了型号：BAT-K662D-2.4G，三片长度不一样呀。

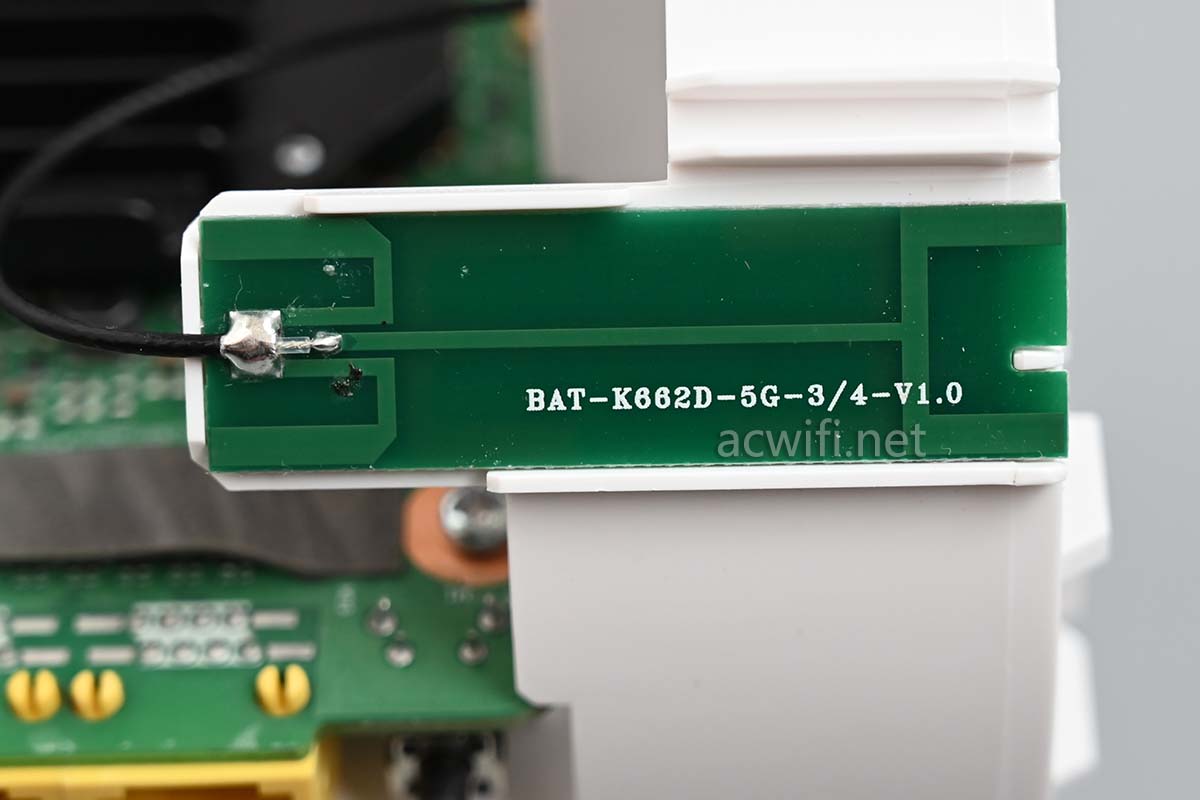

5G天线：

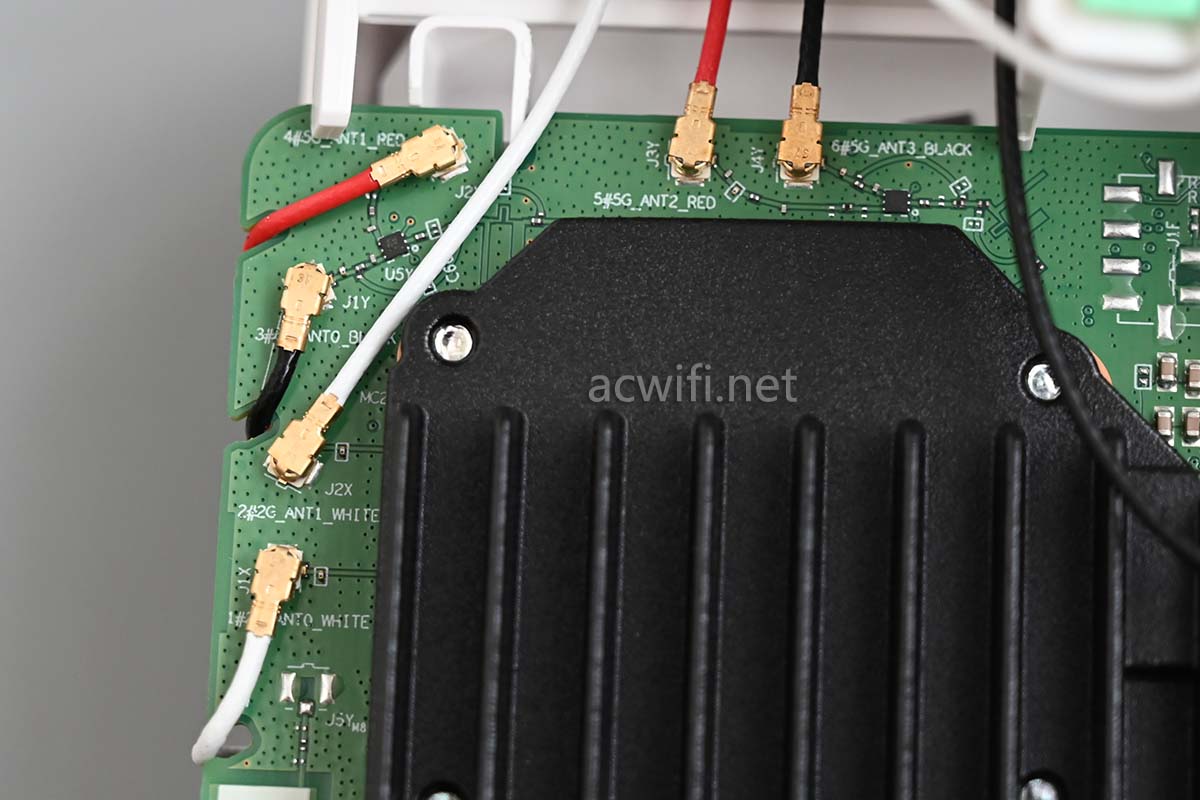

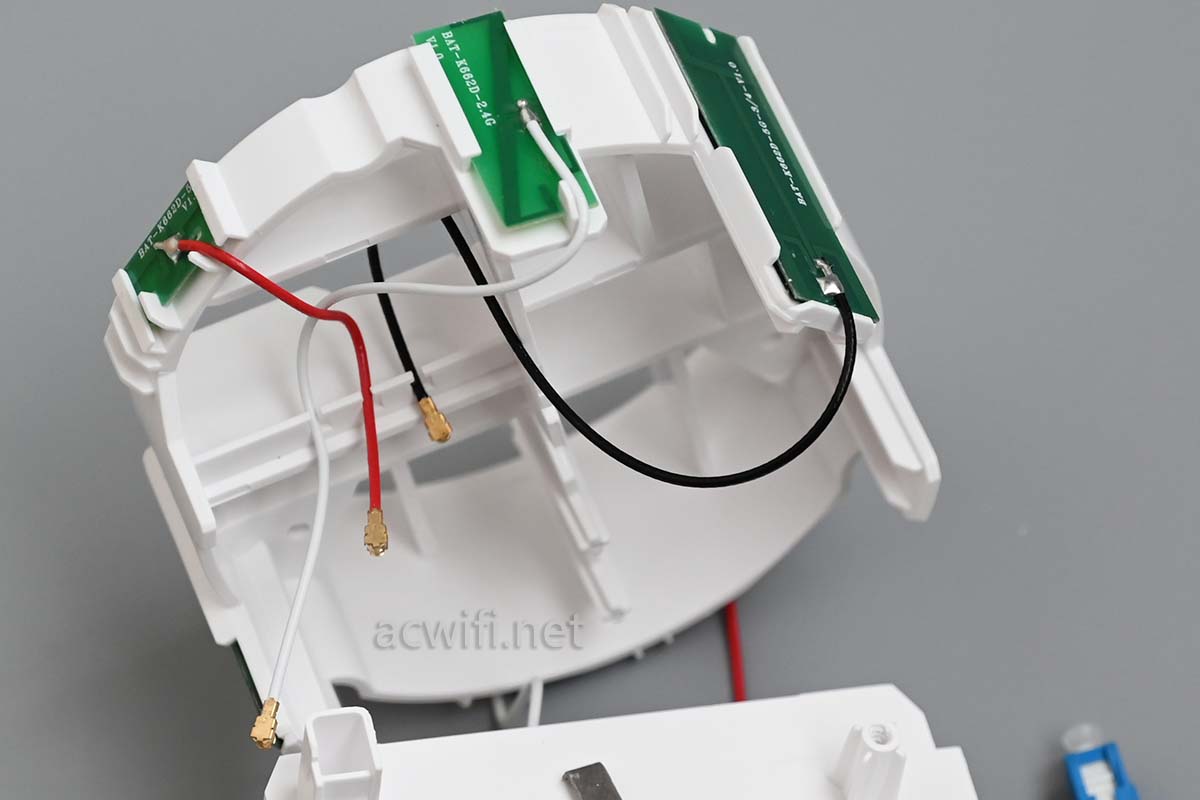

好厉害呀，一共6个天线接口，两根白色的是2.4G天线，5G有两组，一黑一红：

解开天线接口：

一红一黑都是5G天线，一竖一黄，一长一短，作用：通过算法计算，哪根反馈回来的信号强就用哪根。我猜的！但信无妨。

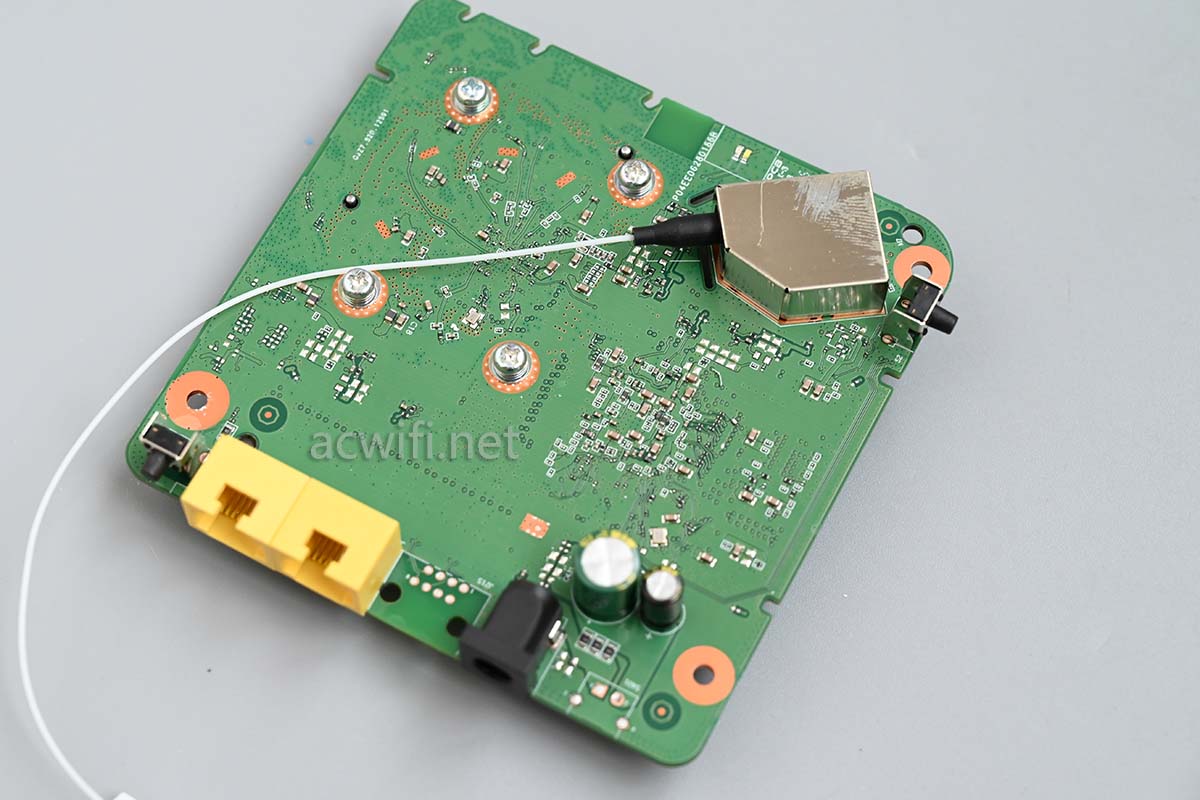

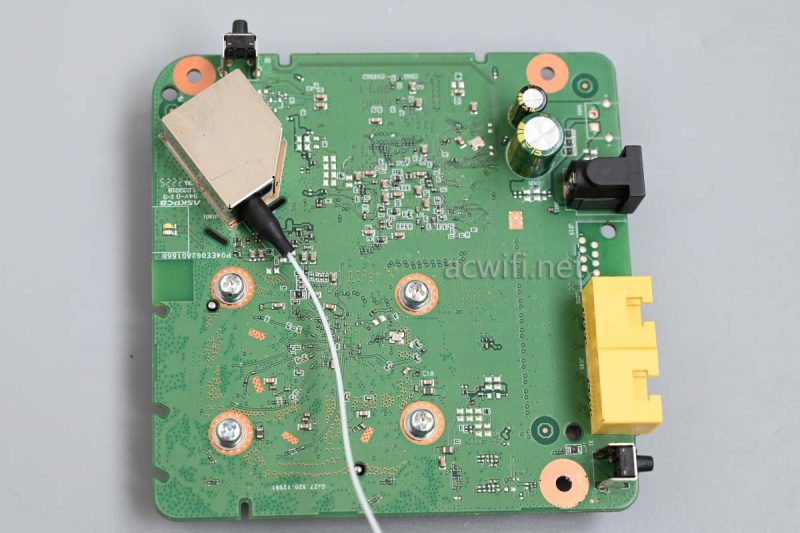

acwifi自定义主板正面：（看见网口）

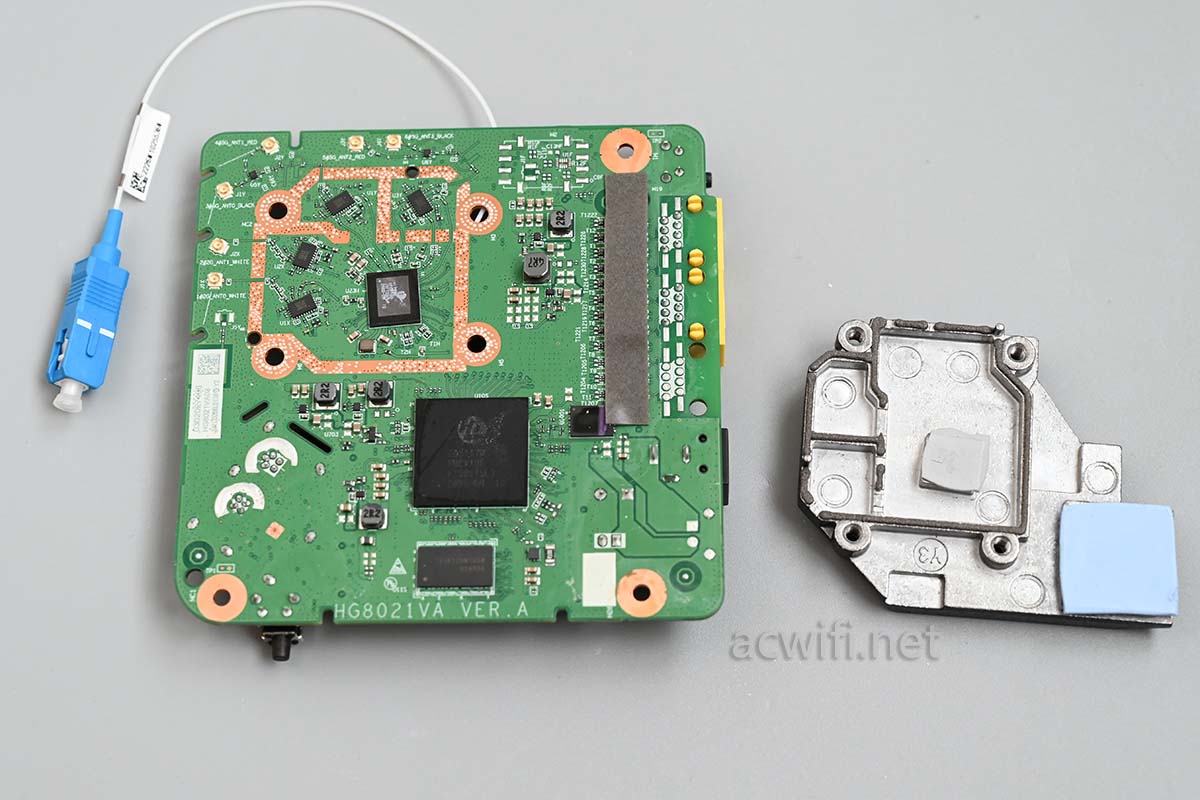

主板背面，拆开散热器：

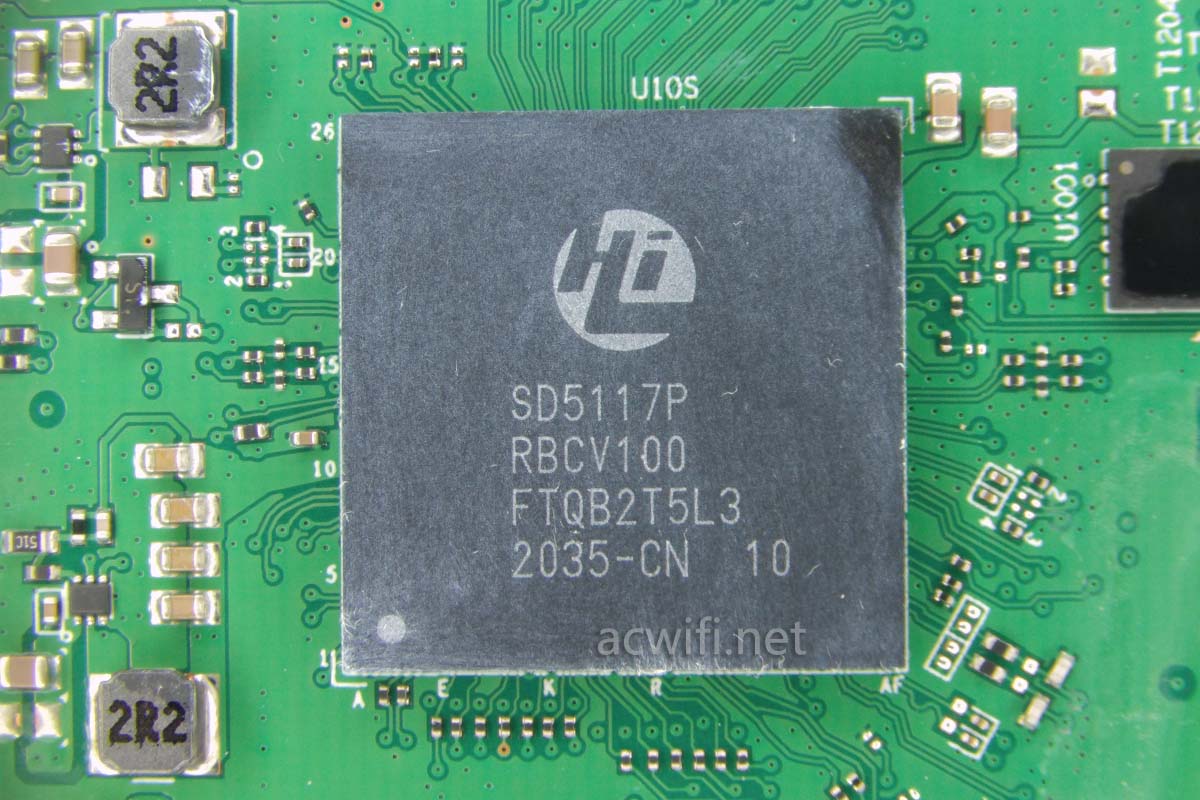

CPU型号是海思SD5117P，双核1GHz，ARM A9架构，集成四口千兆交换机，集成2.5Gbps/1Gbps的光MAC。华为光猫里比较常见的SOC，我第一次遇见它时，是在华为K662C身上，随后是在HS8145X6身上。

这台华为K662D只作为子光猫的角色（FTTR组网）。

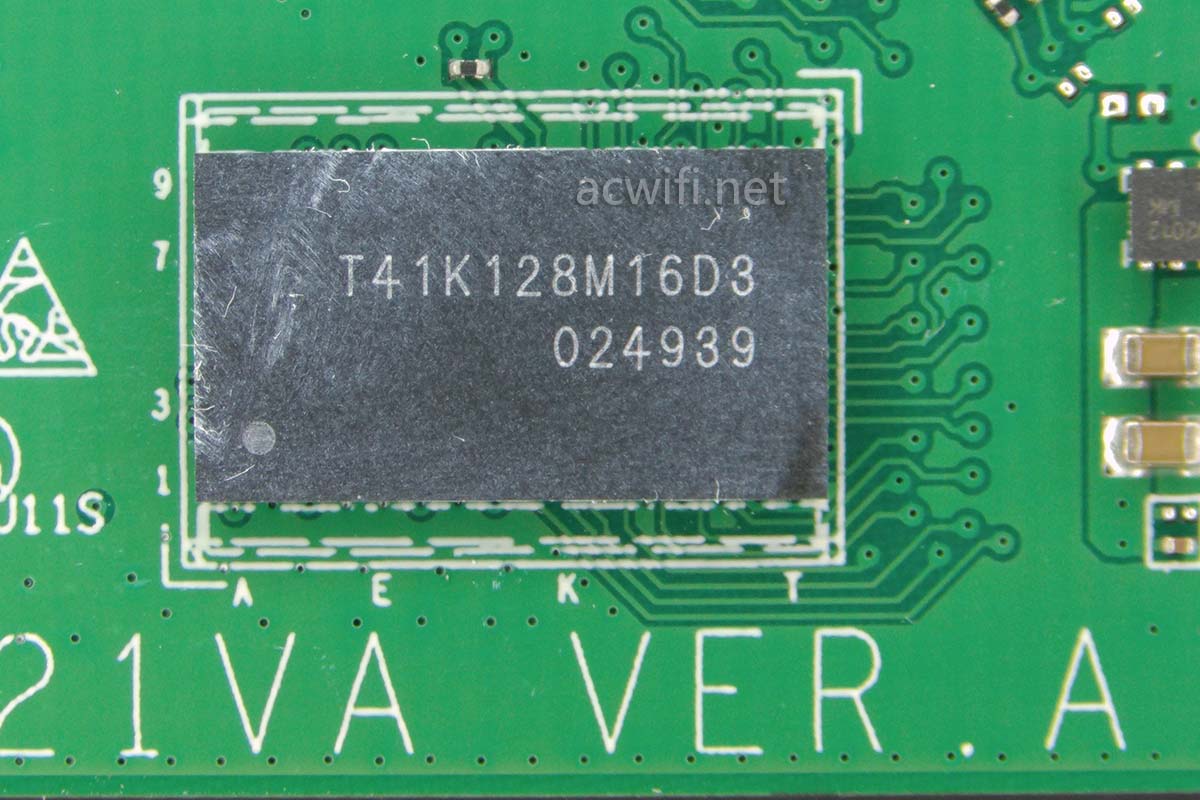

内存芯片上面丝印着T41K128M16D3，查不到型号，容量是256MB：

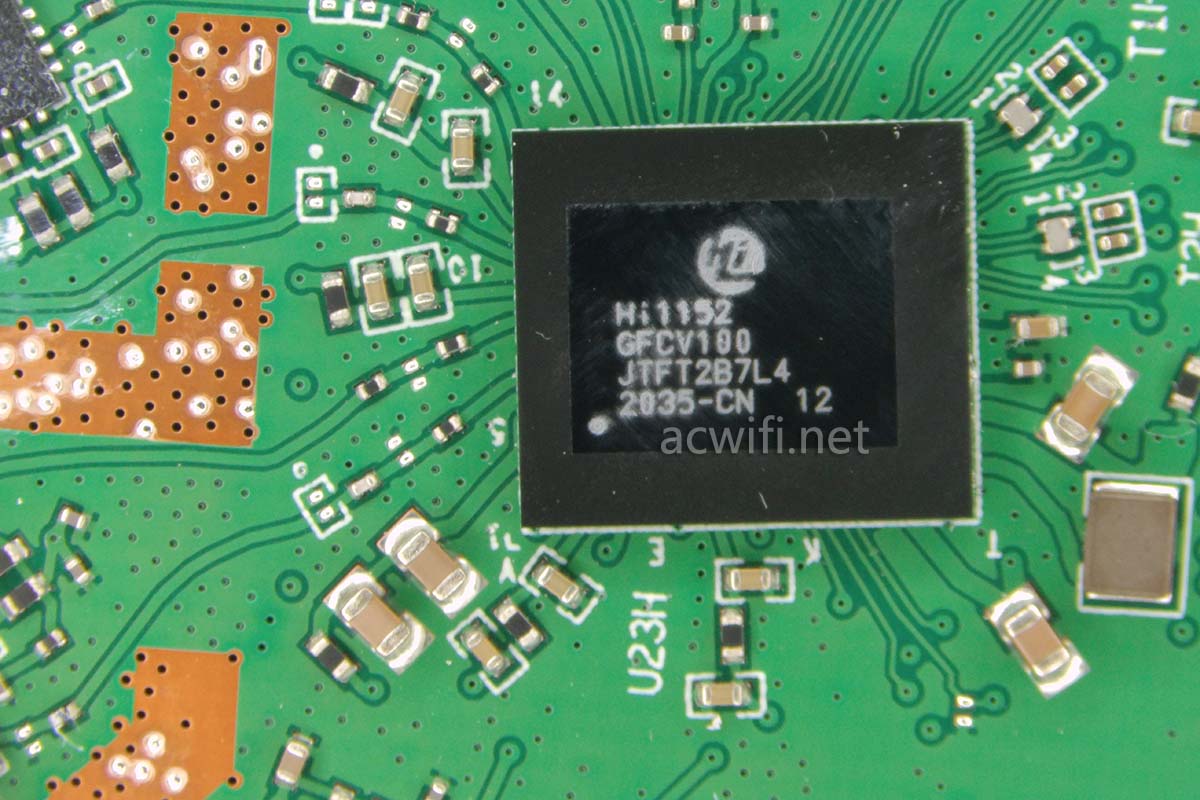

无线芯片是这是颗海思Hi1152，集成了双频Wi-Fi  6，2.4G支持2x2MIMO，最高速率574Mpbs，5G支持2x2MIMO，最高速率2402Mbps：

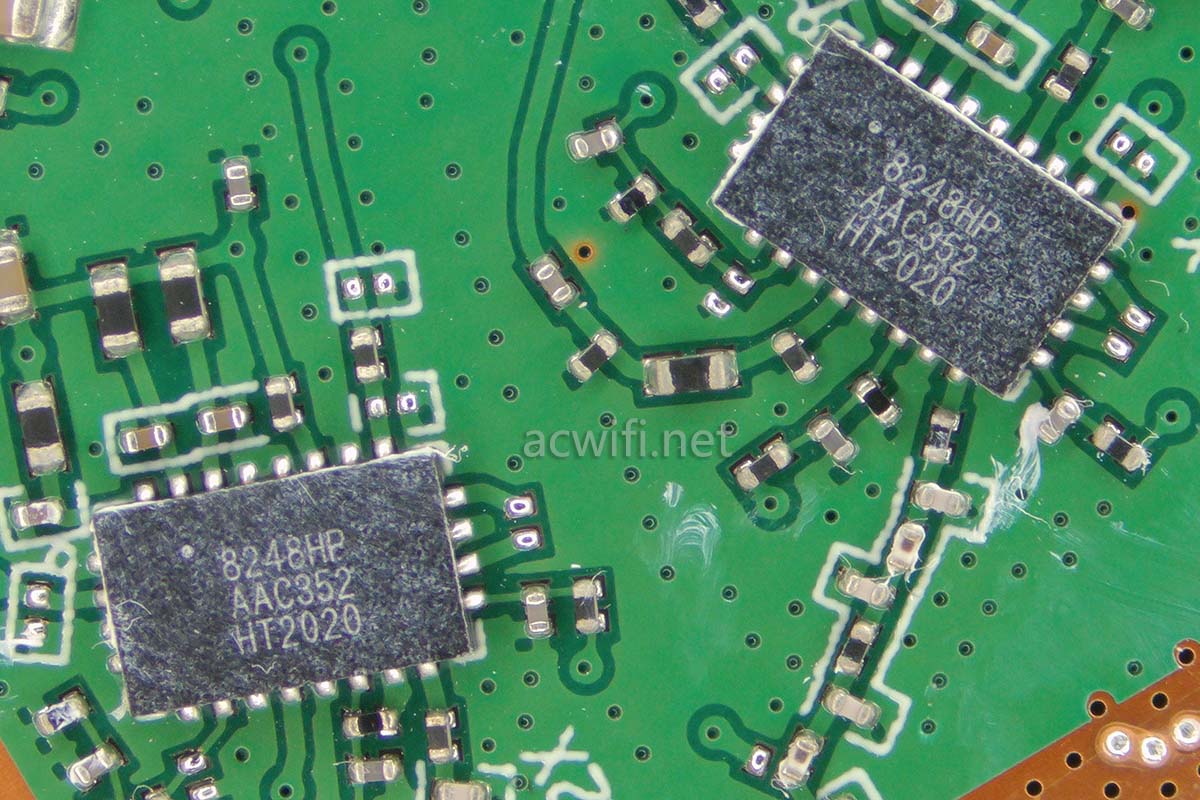

丝印着8248HP的芯片是2.4G FEM，查不了资料，看代号像是上海康希通信公司的产品，可能是为华为特别订制的型号，估计跟KCT8248HE差不多，但信无妨的。看尺寸便知不弱的，通常这个尺寸的都不会差。摄影界里常言道：“低大一级压死人”。看来FEM也是这个道理。

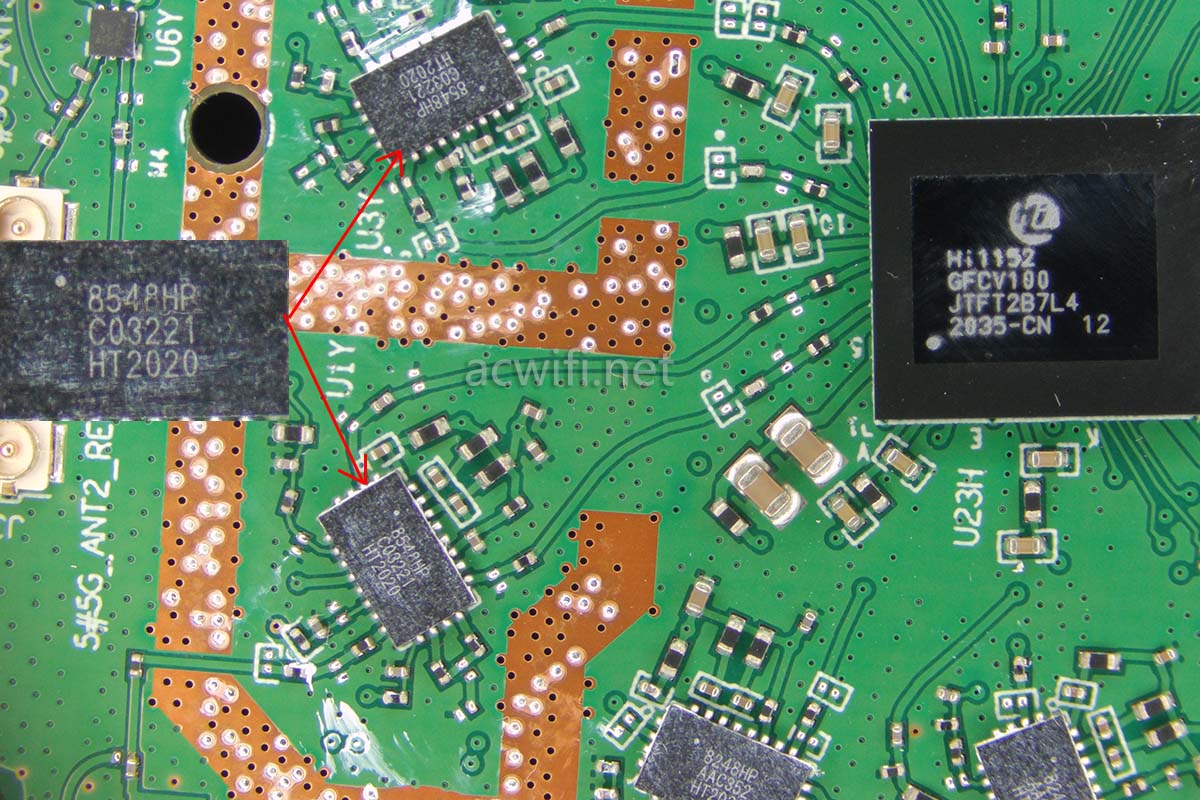

5G FEM芯片是KCT8458HP，查不到资料，估计跟KCT8548HE差不多。京东云雅典娜用的就是KCT8548HE，这款信号还不错的。

发KCT8548HE的参数：

Integrated high performance 5GHz PA, LNA with bypass and T/R switch
Fully-matched input and output
Integrated power detector
Transmit gain: 30.5dB at 5V
Receive gain: 16dB at 5V
Noise figure: 1.9dB at 5V
Output power:

+16.5dBm @ -43dB HE160, MCS11 DEVM, 5V
+21dBm @ -40dB HE160, MCS11 DEVM, 5V
+23dBm @ -35dB VHT80, MCS9 DEVM, 5V
+24dBm @ -30dB HT20, MCS7 DEVM, 5V
ESD protection circuitry on all PINs
Minimal external components required
Small package: QFN-24L, 3mm x 5mm x0.75mm (MSL3, 260 oC per JEDEC J-STD-020)
RoHS and REACH compliant

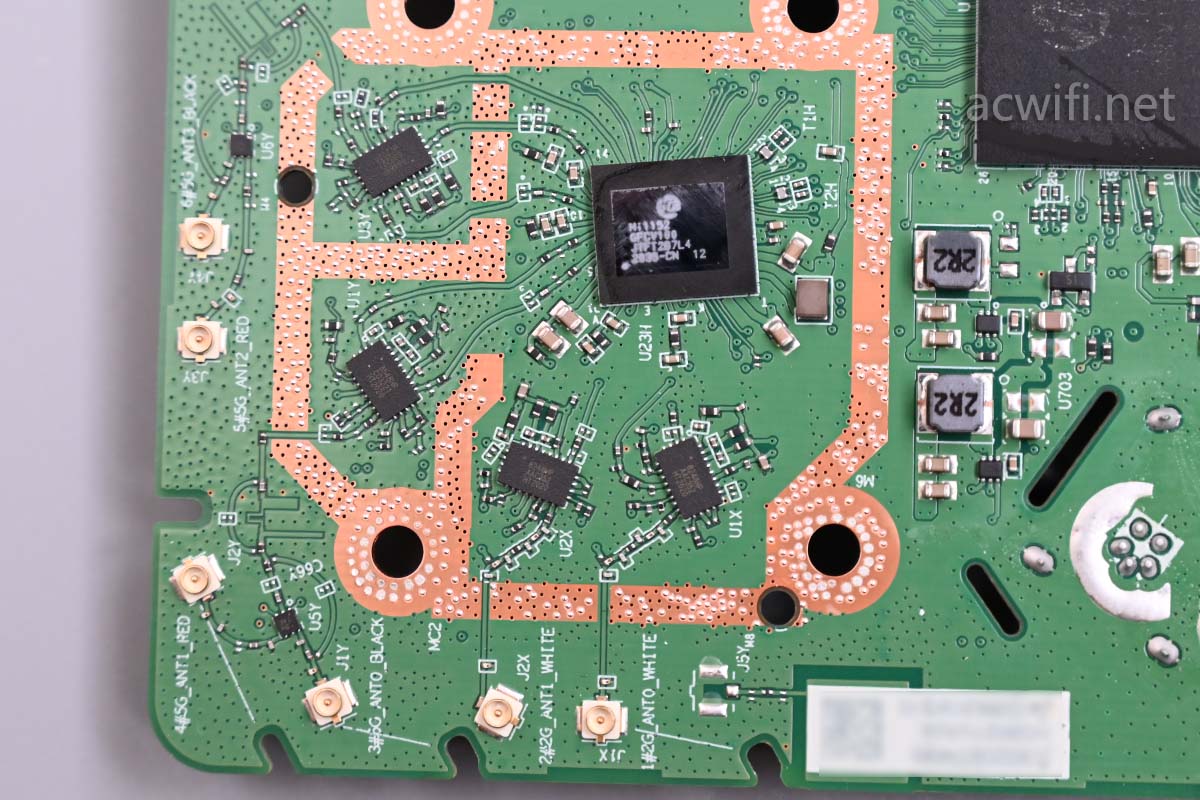

射频电路：

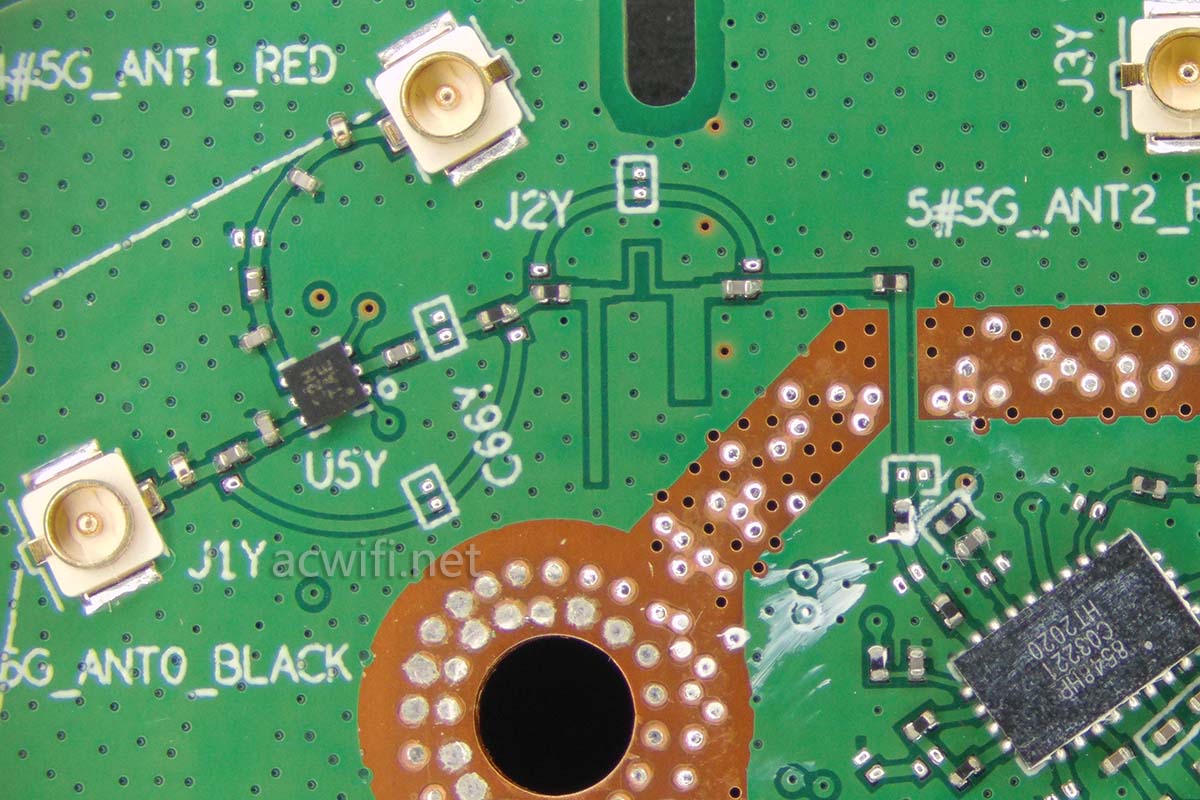

这台华为K662d的特点就在这里了：

择优路线，再配合较强的FEM，打出一套↓↘→↘↓↙← A，即“放大招”。

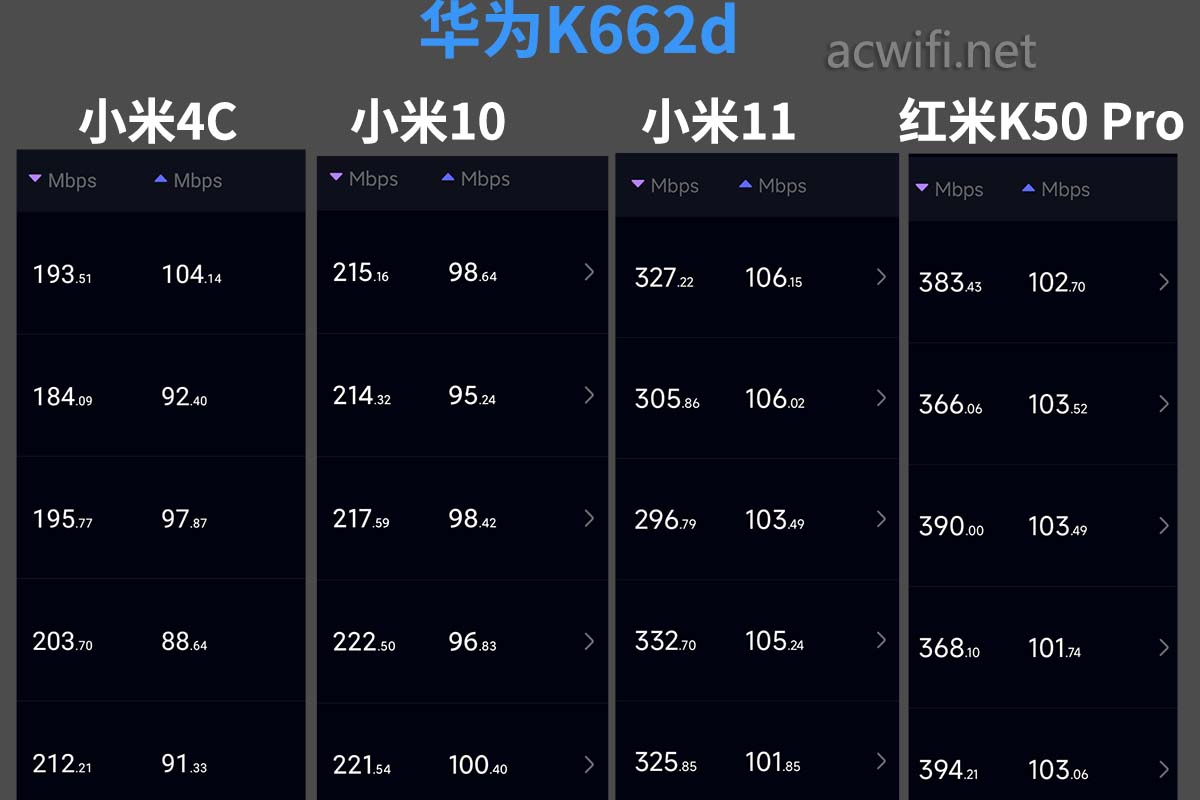

通过D点测速，也的确是有点大招效果:

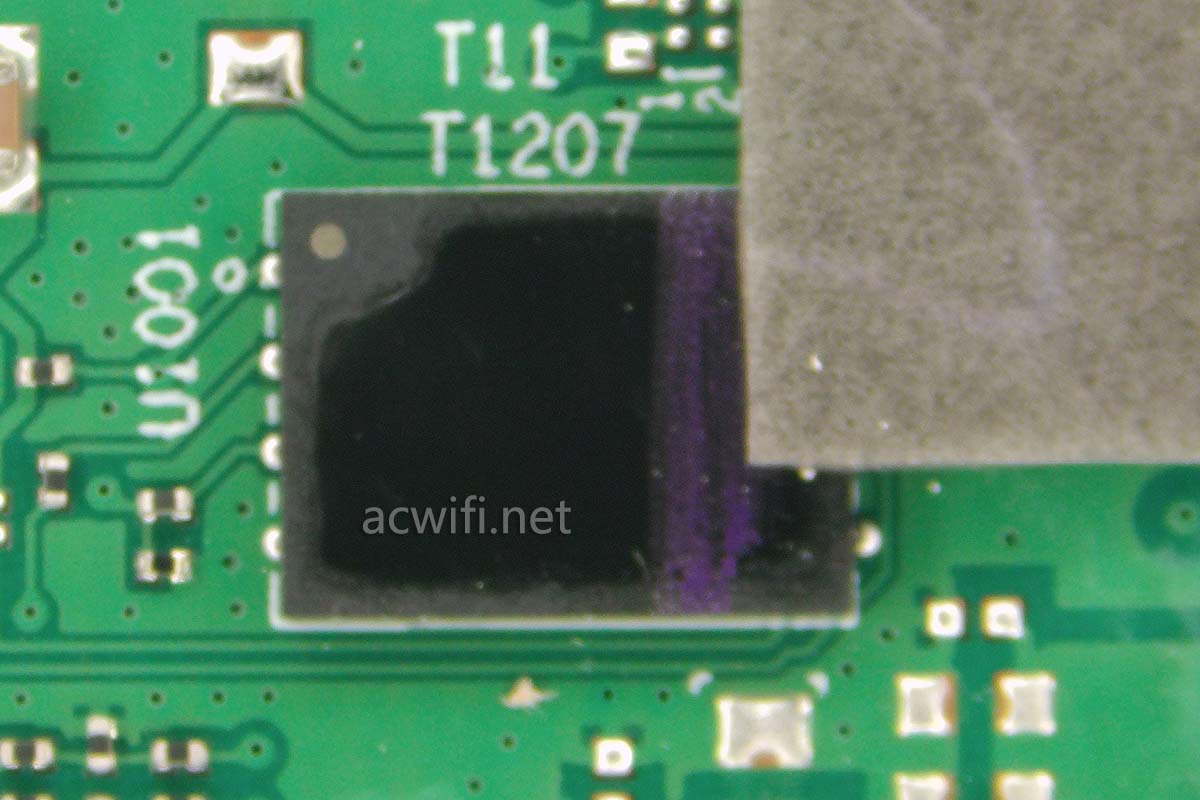

闪存芯片是打磨的，盲猜是128MB。

华为K662d所有芯片型号汇总图如下：

光PHY那里忘记开屏蔽罩看了，估计跟主光猫用的一样：UX3326

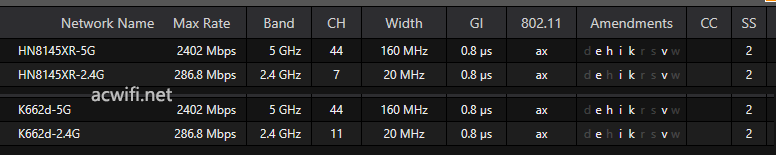

用winfi查看默认支持K和V，也支持MU-MIMO 和波束成形，跟主光猫HN8145XR一样了，毕竟 同一款无线芯片嘛。

如果拿华为K662d单独做AP使用，会出现频繁的断网的，查看是否160版本的固件，如果是，请想办法更换其它版本的固件即可解决。

这款华为k662d的无线是挺强的，外观也好看，因此我最近又买了一台。130多元，买多一台组网看看内网传输会有怎样的表现。
