接网络面板和光纤面板之前篇

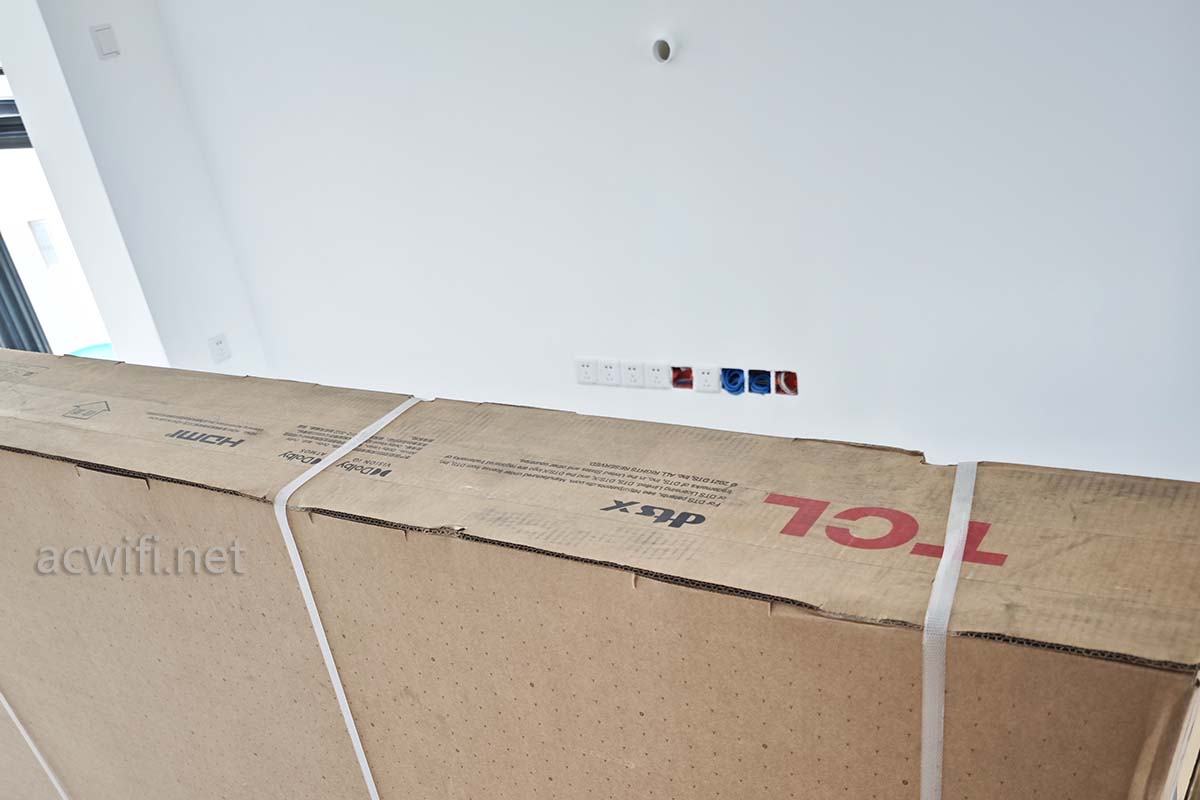

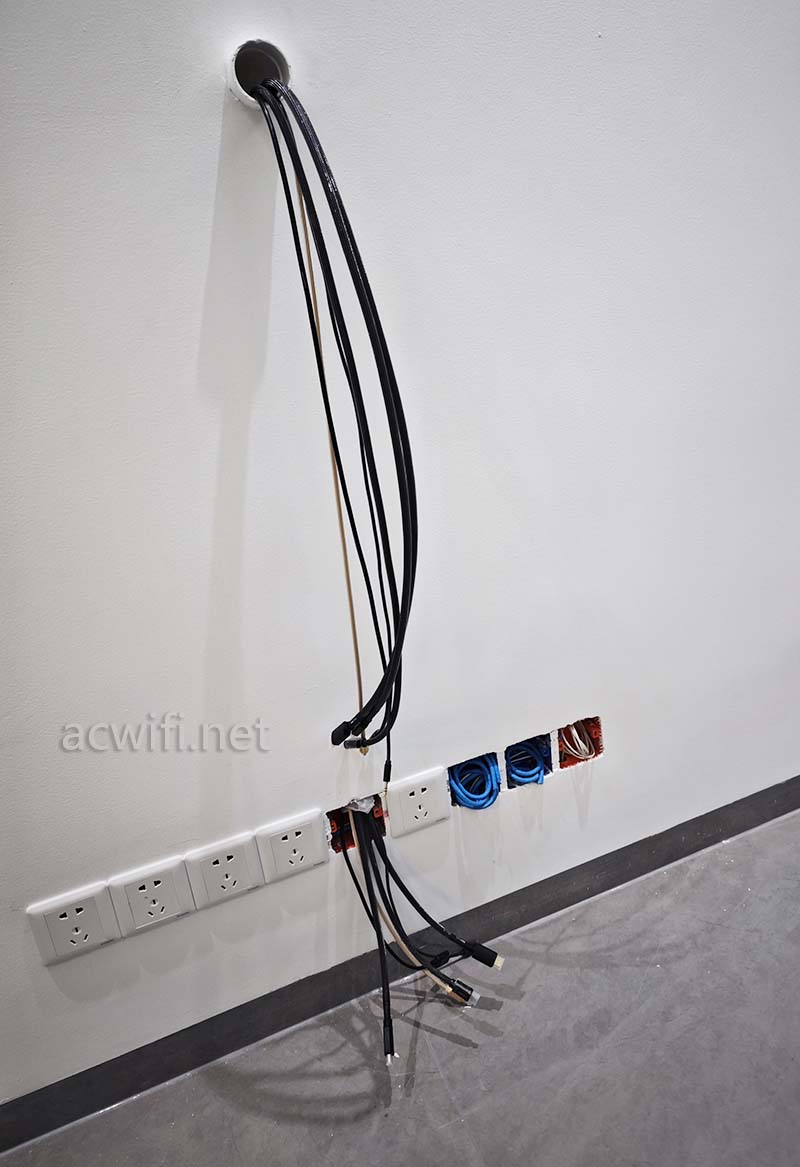

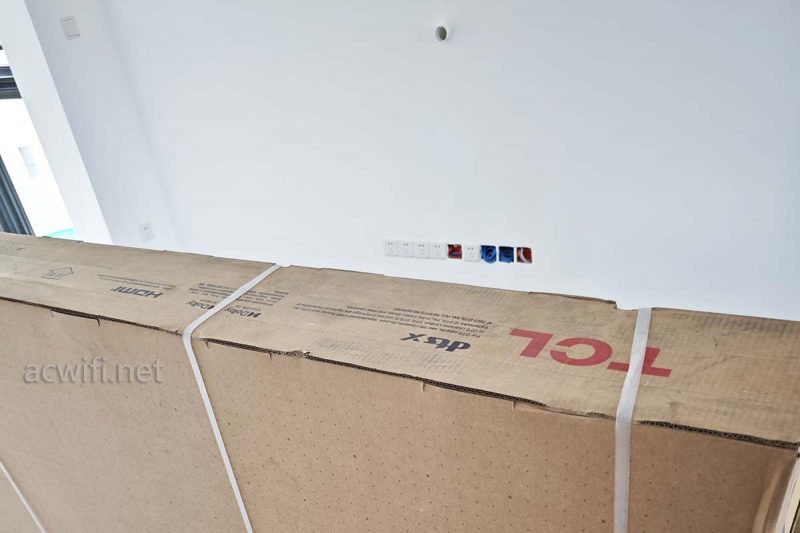

本文分前篇和后篇，因为弱电箱还没时间去接。只用手机简单记录，图片未必清晰。下图电视柜留的三个底盒，本来是左边三个蓝色底盒放网线和光纤，电工不知为何在最右侧放了强电走线。

我先去接吸顶位置预留的光纤。怕在熔接的时候，安装电视的师傅来到，打断了我的工具布阵。 电视已经送来：（85T8G Max，没买MINILED是因为买了就没钱买路由器拆给你们看呀。）

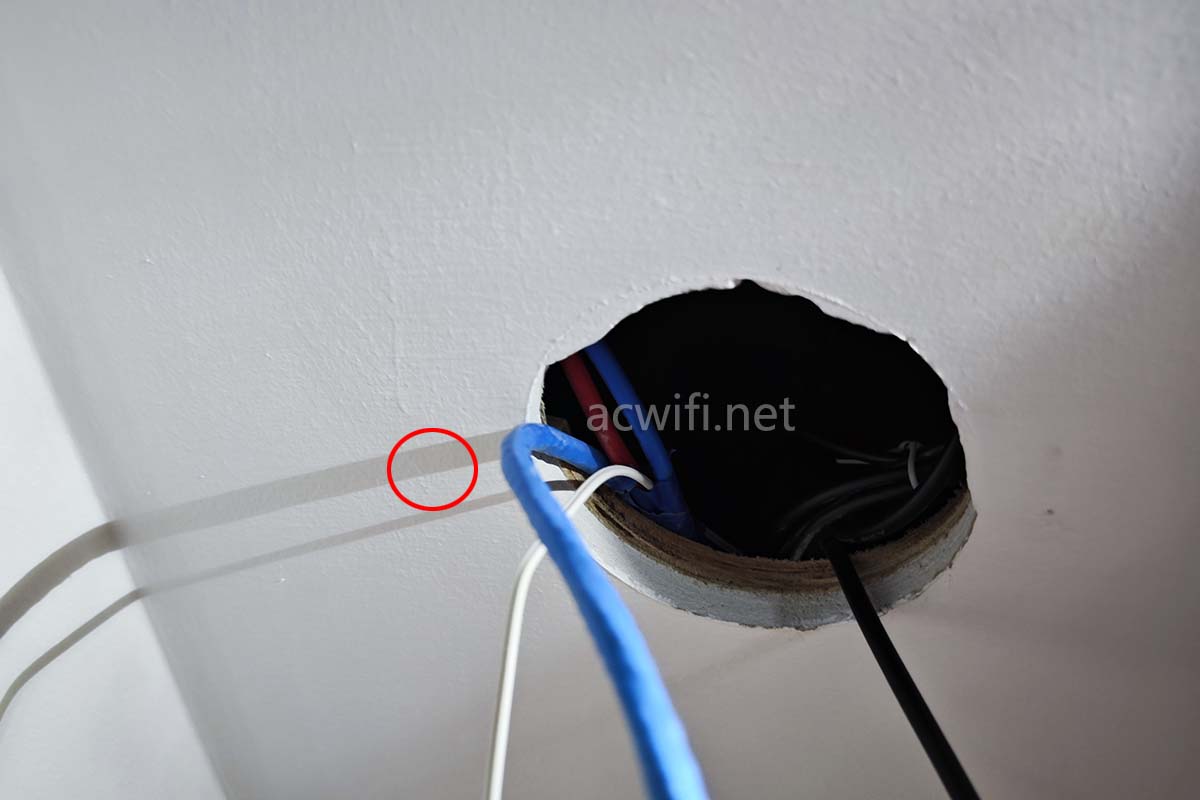

安装吸顶的地方，我让木工师傅开了个10cm的孔，红圈位置还有个2cm的穿线孔，我现在才察觉到这个小孔不见了。应该是刷灰的帮我填补了，而且填补很足。。。

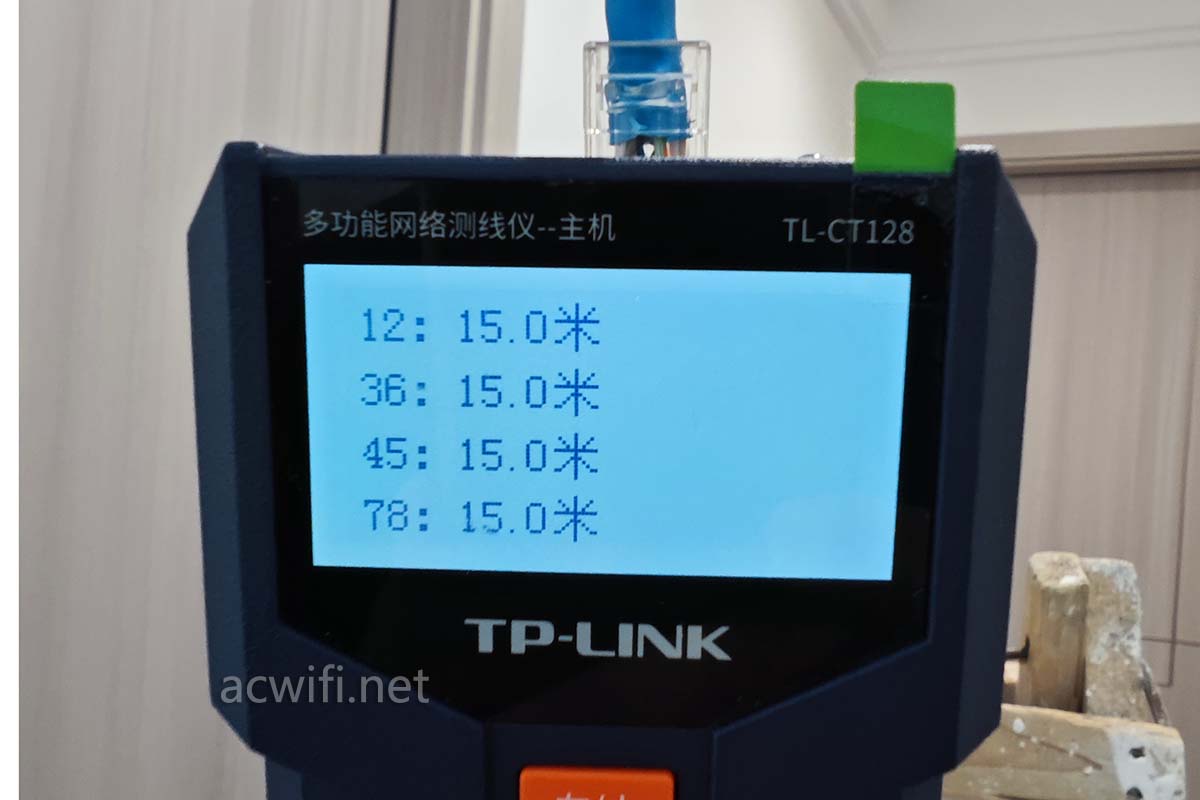

打水晶头好简单， 六类非屏蔽罩，两件式六类水晶头，三下五除二打好之后，直接测一下长度（另一端还没打水晶头），如果四组数字一样，代表全通了。这测线仪真方便实用高效快捷。

光纤熔接，有一段时间没练手，熔一根花了不少时间，甚至忘记了要剪多长。。。从碎片记忆中获取到是16mm。

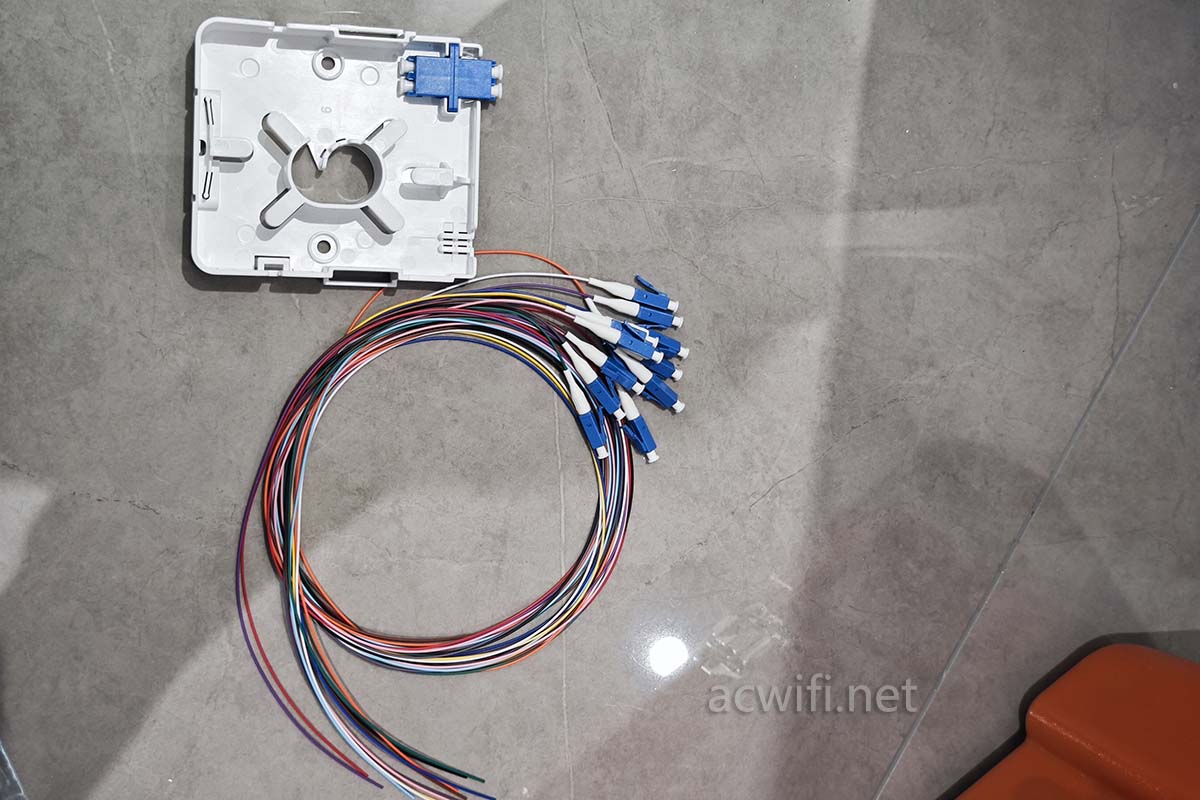

准备了一个华为FTTR用的光纤终端盒，5元左右一个不含邮，我买了好多个。买了2束单模LC尾纤，每束大概16元左右，具体价格忘记了。

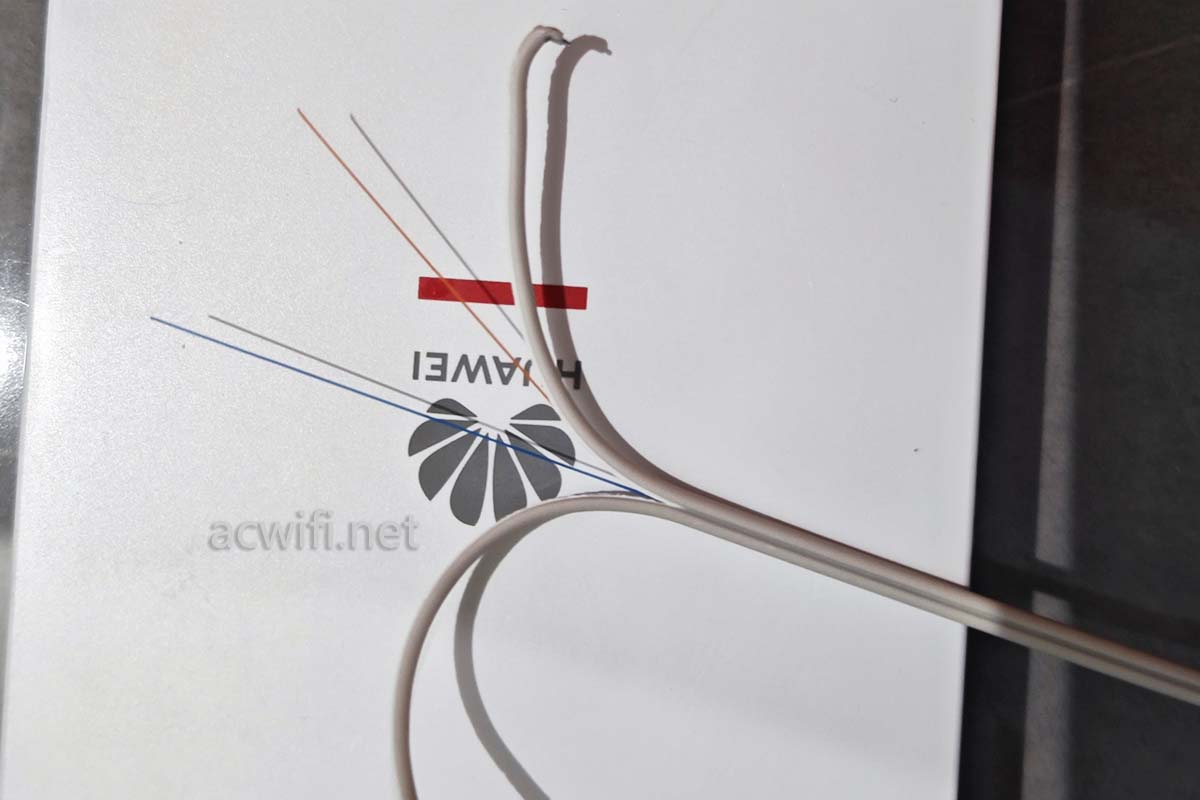

拉的光纤是单模双芯皮线，也叫蝶形光纤，看样子就知道了，两根钢丝中间夹着两根光纤裸纤，钢丝加上裸纤上的保护层，非常的抗拉。我预留的光纤长度是可以接触到地面，留足够的长度才能方便熔接。

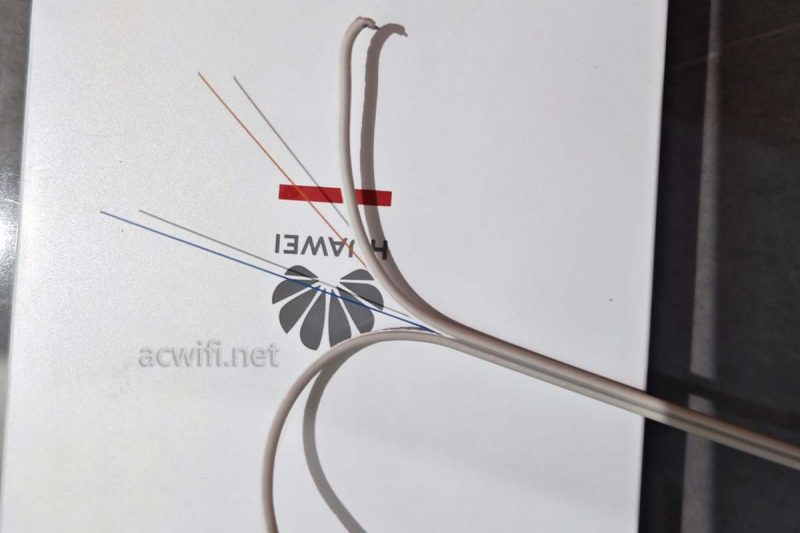

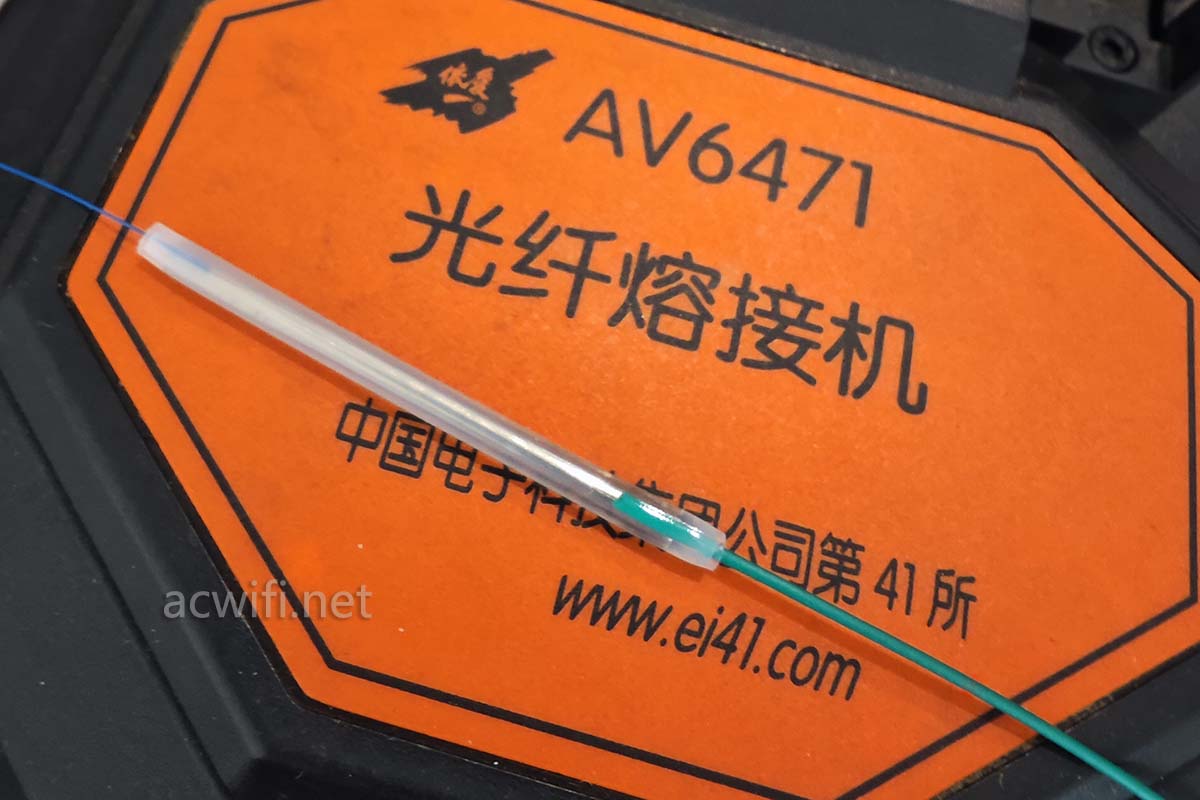

撕开，让裸纤有20cm左右的长度，以方便放上熔接机。为了方便塞入86终端盒和后面的塞86底盒，我用了45mm热缩管：

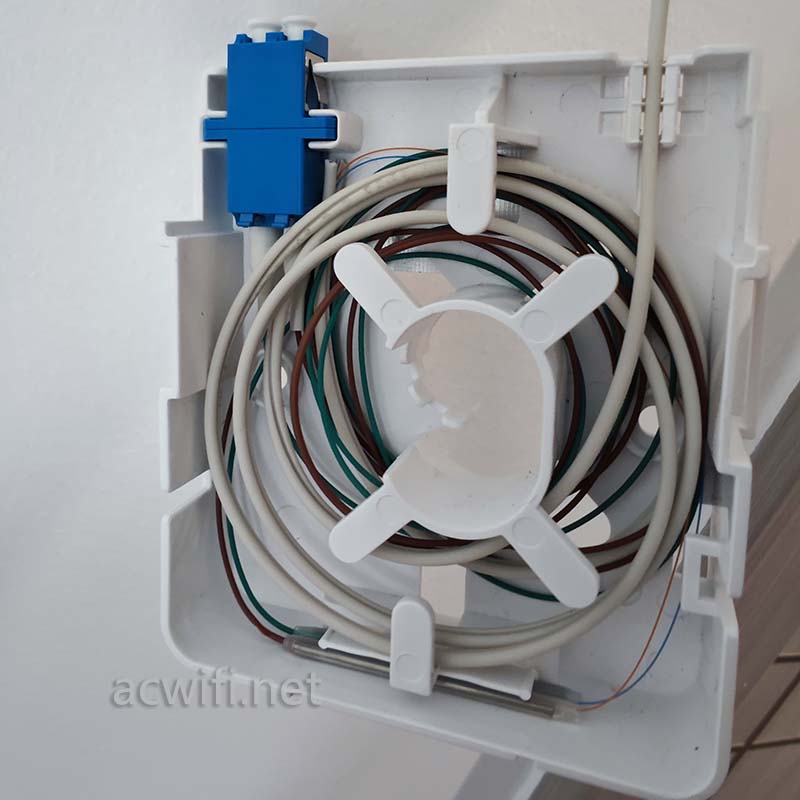

两根裸纤都与尾纤熔接好之后，盘入终端盒，有卡子把皮线卡得死死的，不容易抽得动。华为这款终端盒自带一根45mm热缩管和一个SC法兰，我自己换双LC法兰。

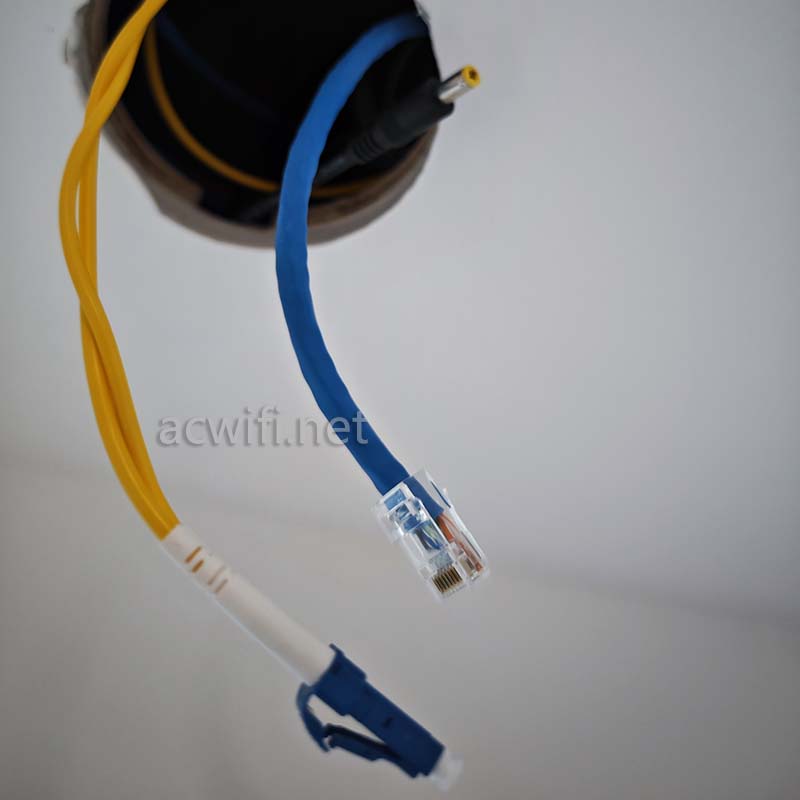

终端盒接上单模LC光纤跳线，这样DC电源、双口LC、六类网线都预留好了。洞里面还塞个一个米家智能网关。这个洞如何安装吸顶AP，还要多等会。

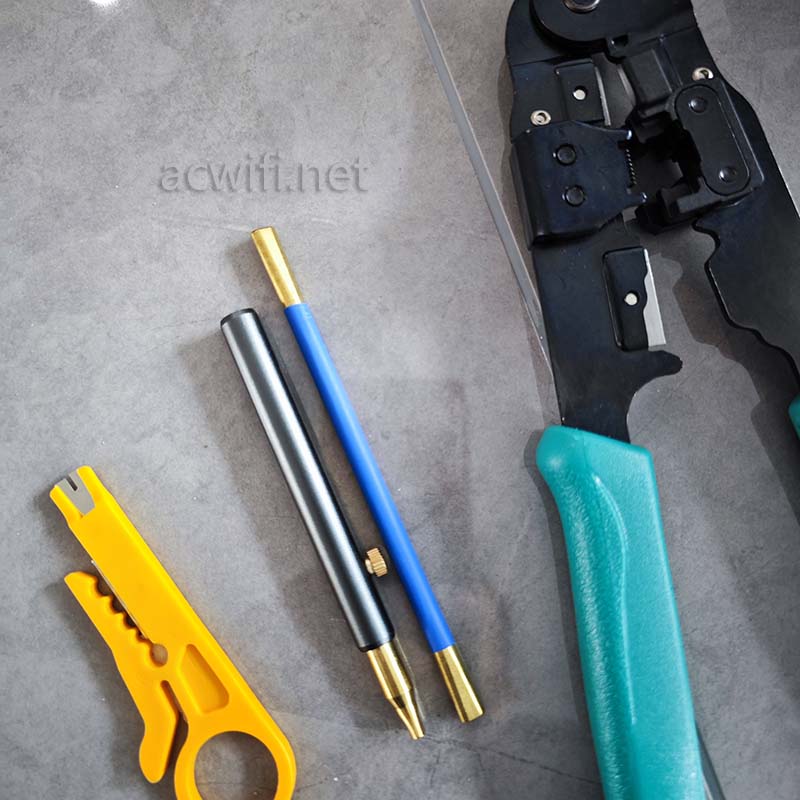

打水晶头用的工具，下图中间两条野，是松双绞线的神器，几块钱的东西，真是实用，蓝色那根好用一些，套了热缩管也防滑，用起来很顺手。强烈建议买来用。（把开口端插进一对双绞线，然后拧几圈后抽出来。两端开口尺寸不一样，适合不同粗细的网线）

在套入”排线器“之前，把网线斜剪，这样方便插入排线器，然后再剪齐平。

安装电视的师傅装备过来，来之前我把准备的延长线塞放了预埋的50管：

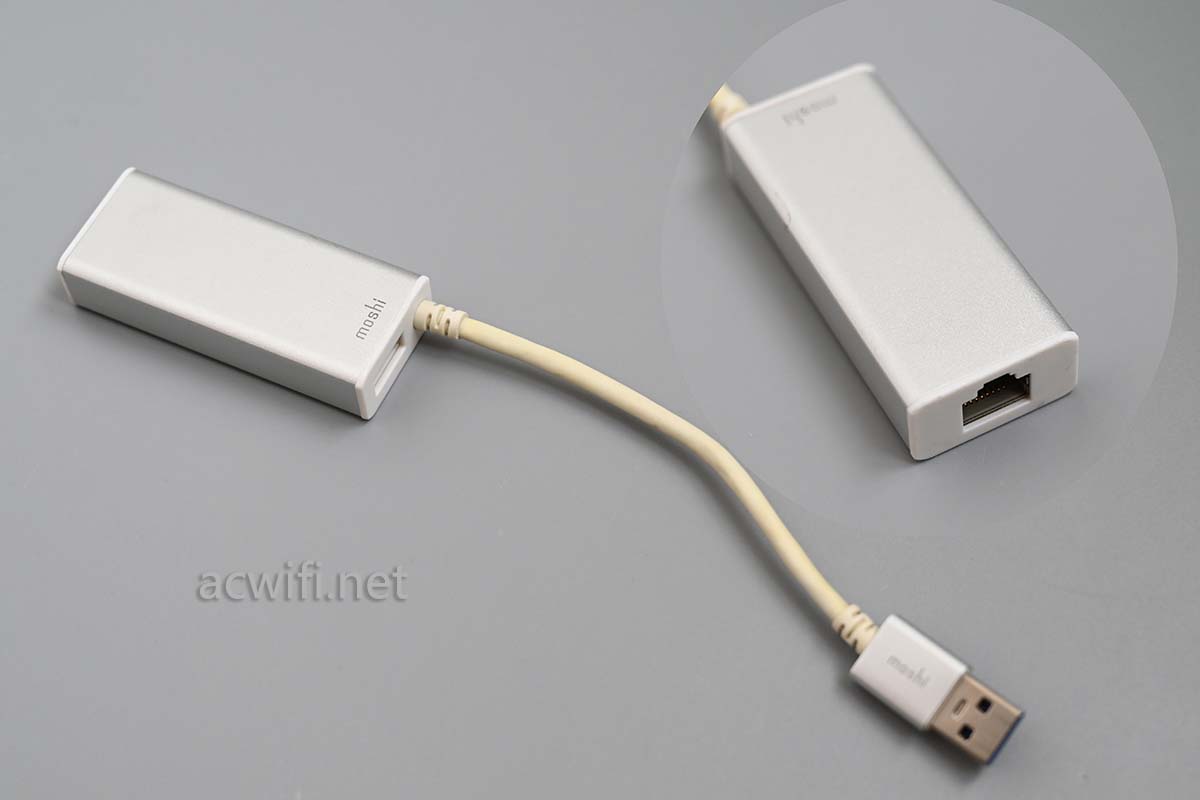

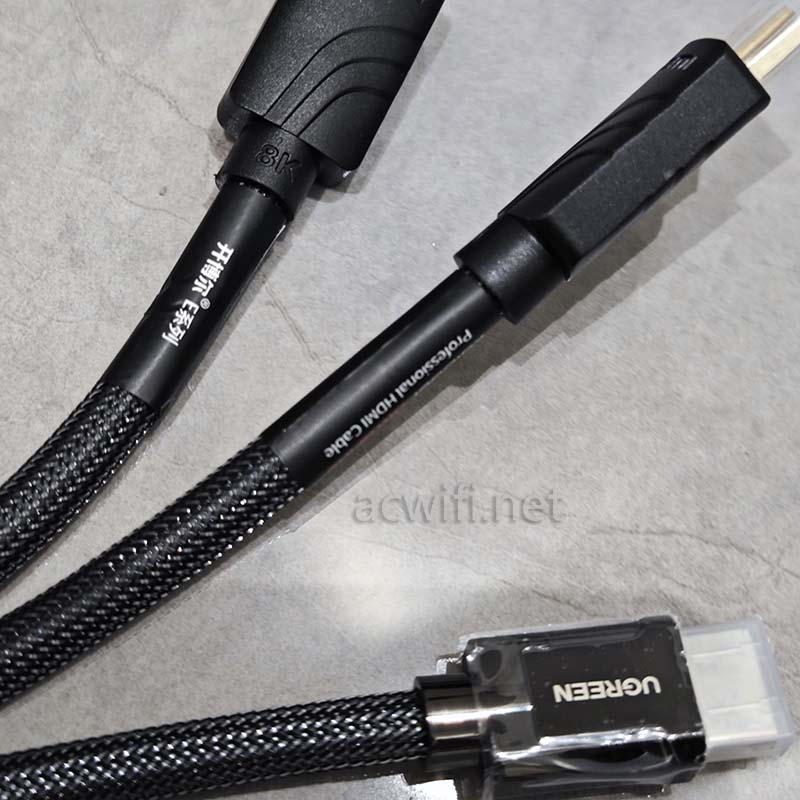

3根HDMI，USB2.0，3.5mm音频线这些是2米长，USB3.0是1.5米长。我买的USB转千兆网卡是二手的这款，30多元包邮：

RTL8153B芯片，里面有颗GL3521 芯片，可以分出USB3.0口。。网线插网口，USB3.0延长线接在它的USB3.0口。实测这台TCL电视可以认出这个设备，断开WIFI连接，它就能走这个千兆口，速度还不清楚能达到多少。还没拉宽带。

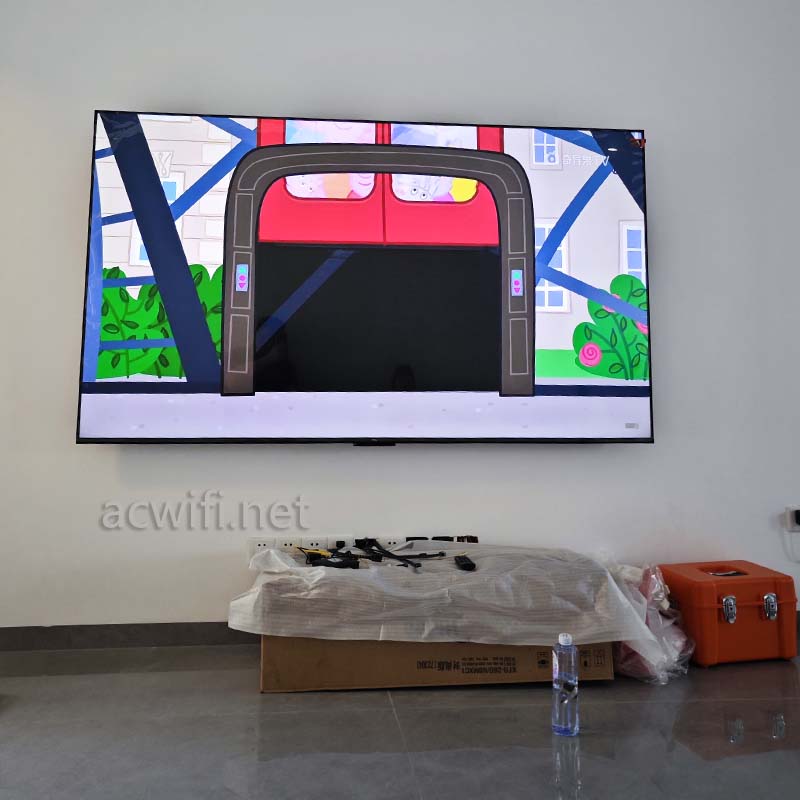

自备挂机，标准收费240元。师傅说我有帮忙挂上去，只收了我两百蚊鸡。

（电视接口面板位于面对电视的右边与中心点中间的位置，大概是这样，4个HDMI，我只接了1、2、4号。）

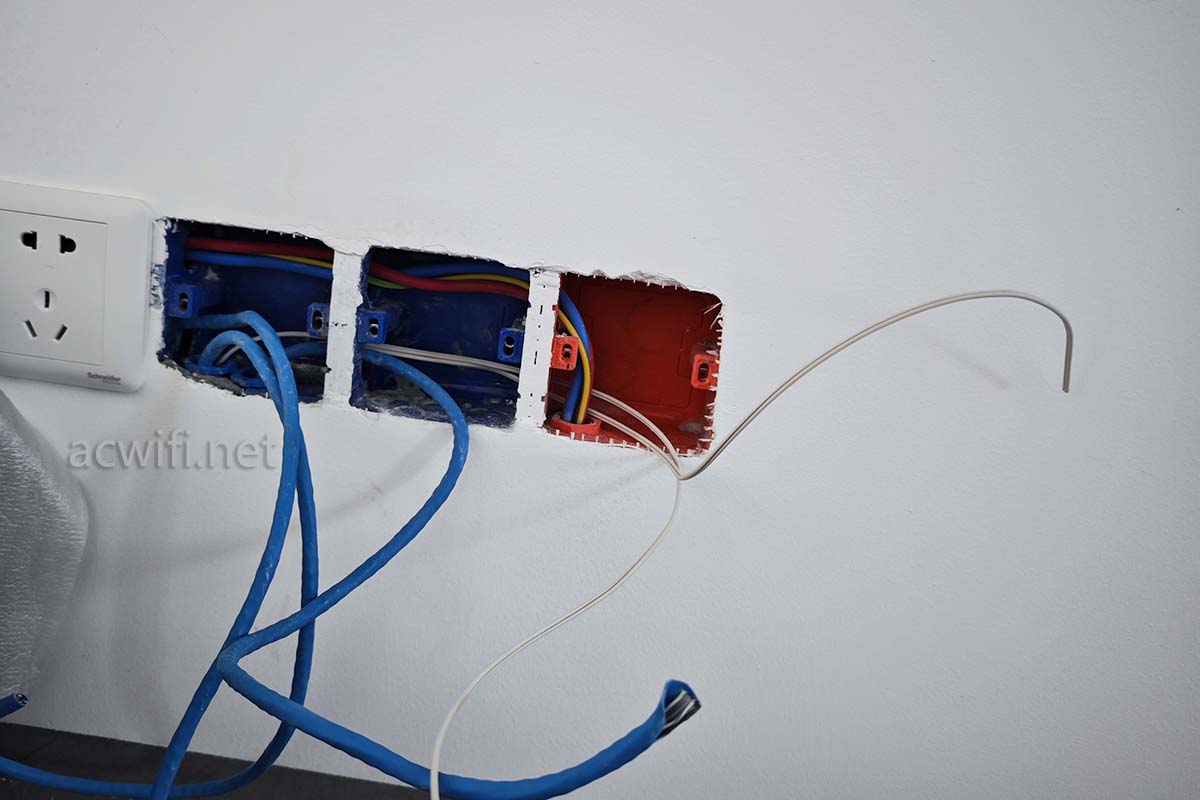

继续接网线面板，电视柜我拉了两根双芯皮线，有一根比较短，但还仍是足够的。

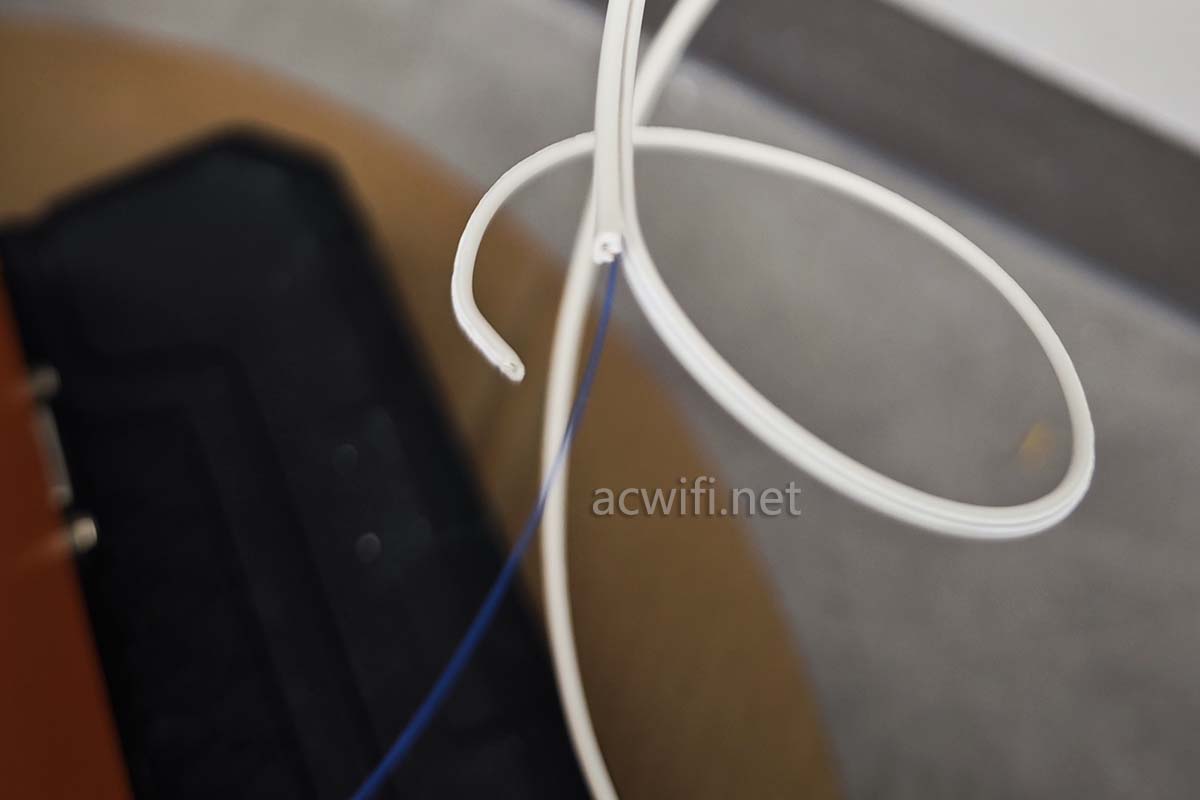

本来够短的了，还剪错了一根没接的：（蓝色那根已经熔接好）

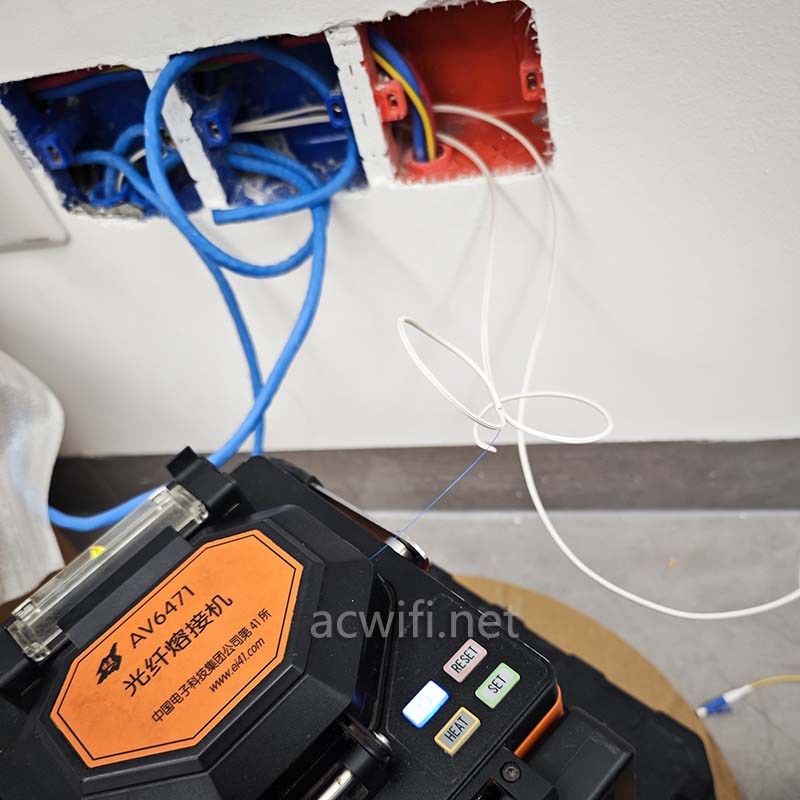

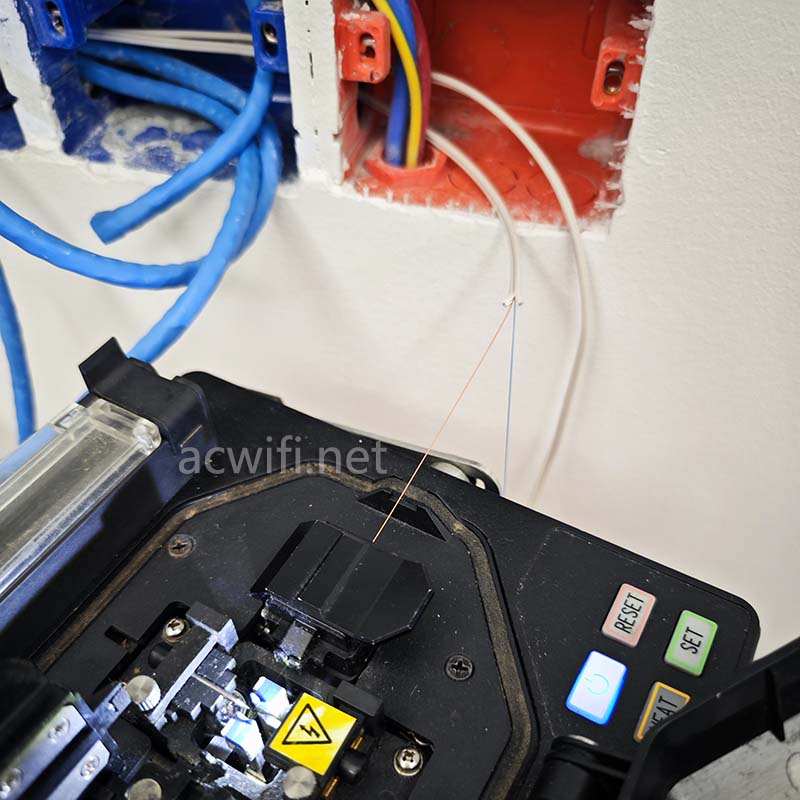

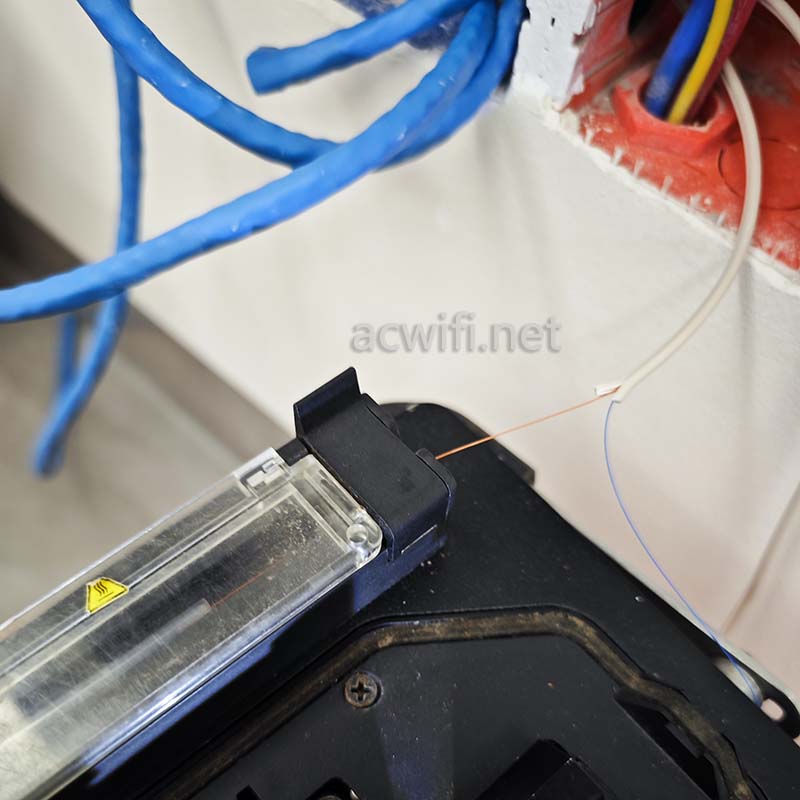

真的不能再短了，机器都要撞墙了：

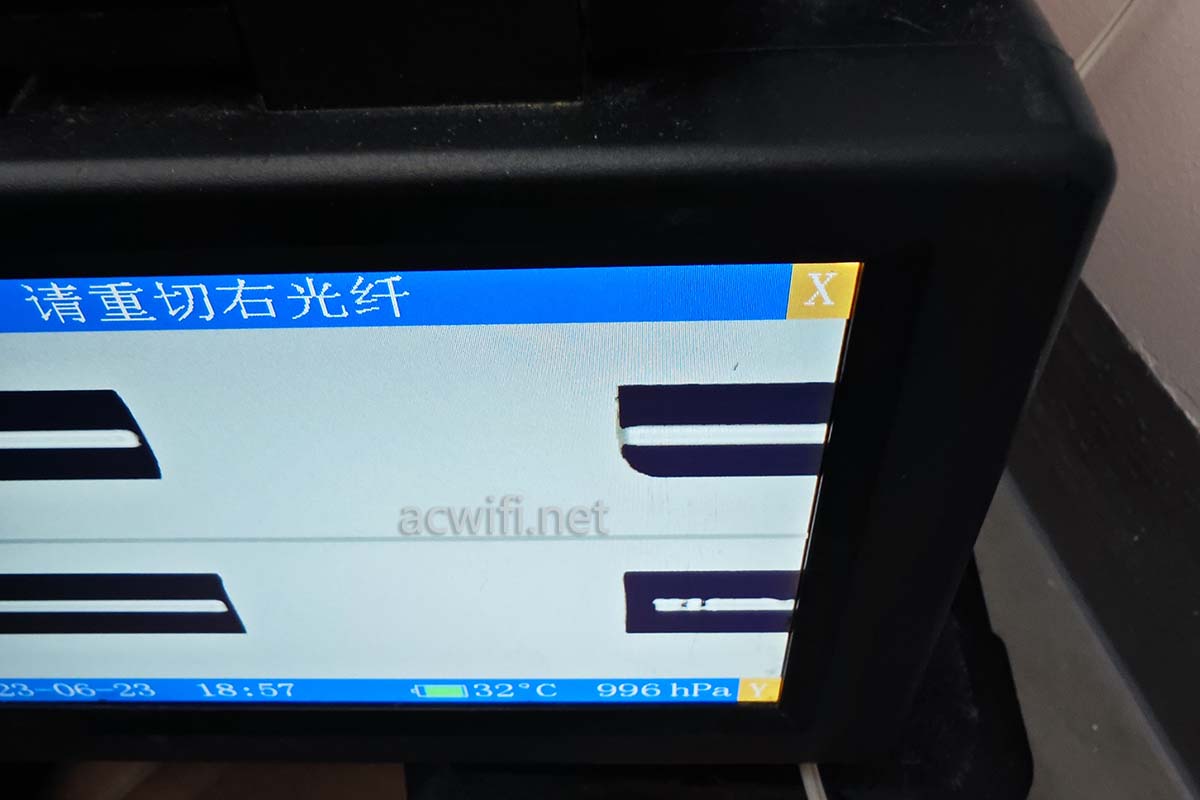

结果，，心急，切的不好，提示要重切。。。

没办法，要再切短一点。。。总算成功。

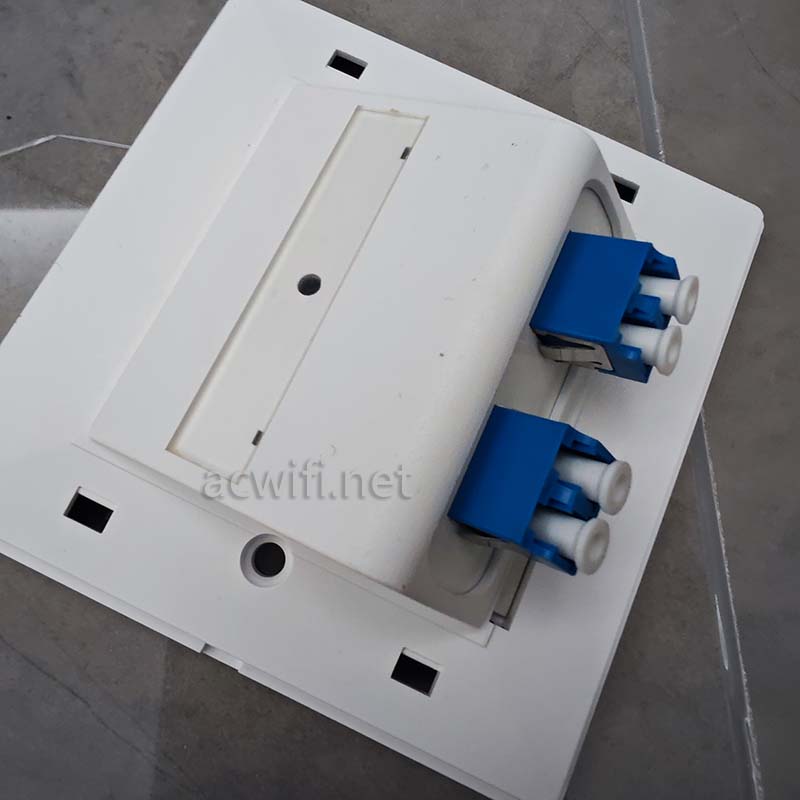

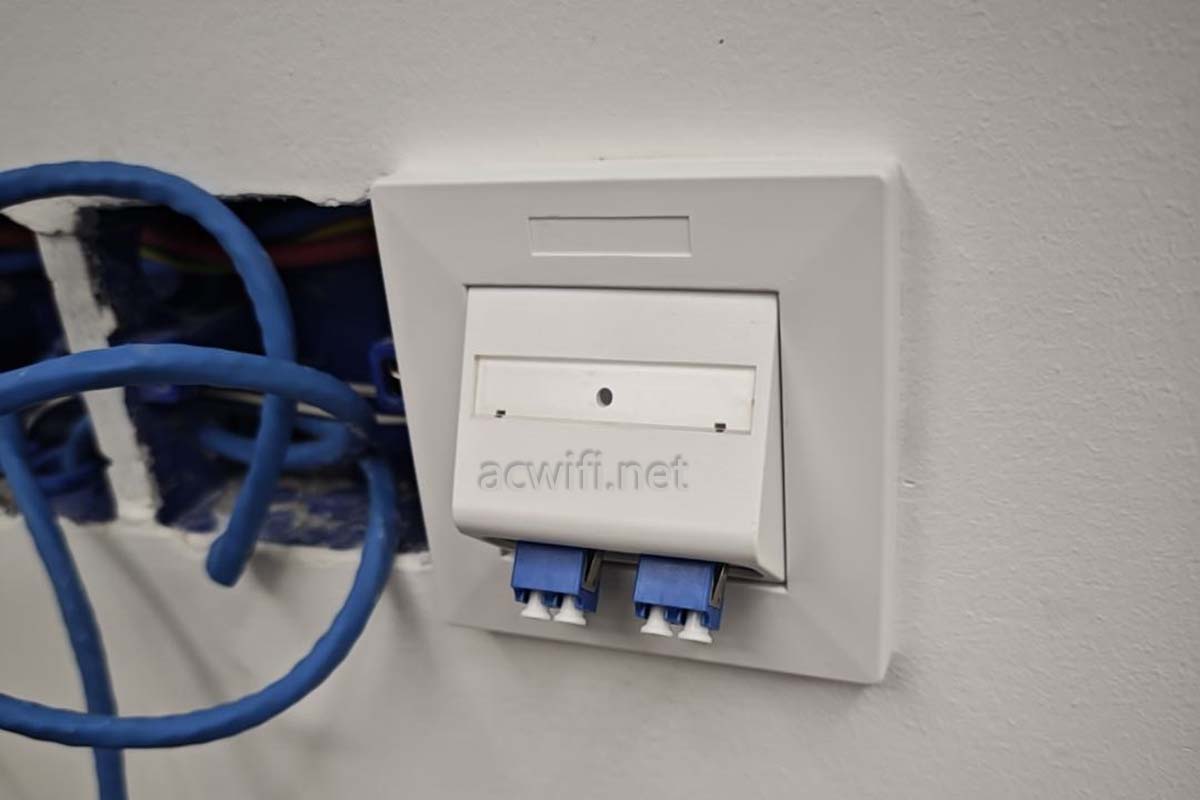

光纤面板用的这种，丑是丑了点。在电视柜里也看不见，优点是底盒的空间很充足。

我应该先把尾纤剪短一些的，四根呀，塞进底盒里，不好盆线。。。。

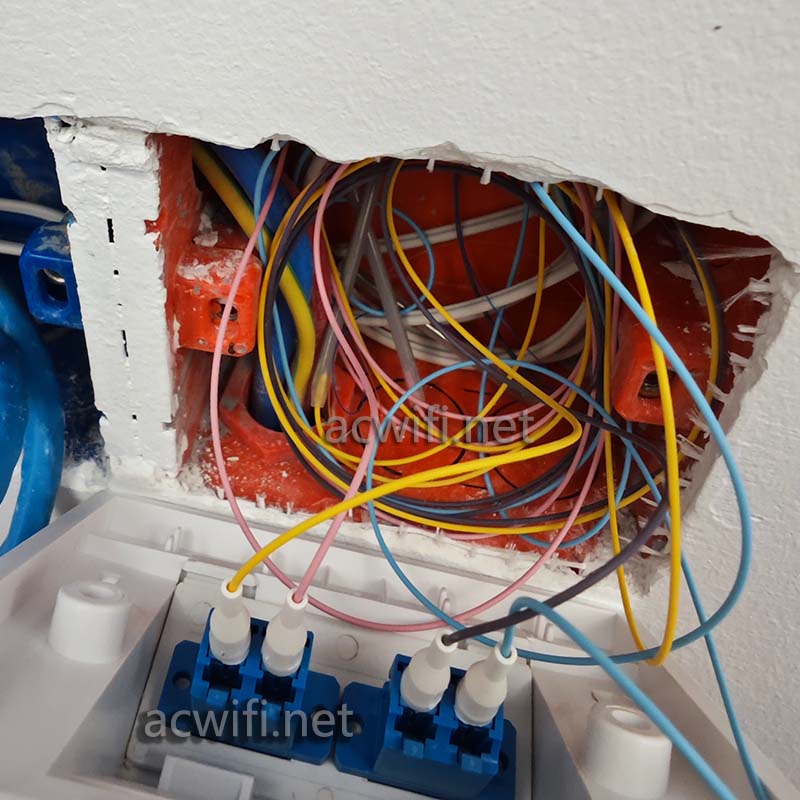

不管了，我要硬塞：

搞定：

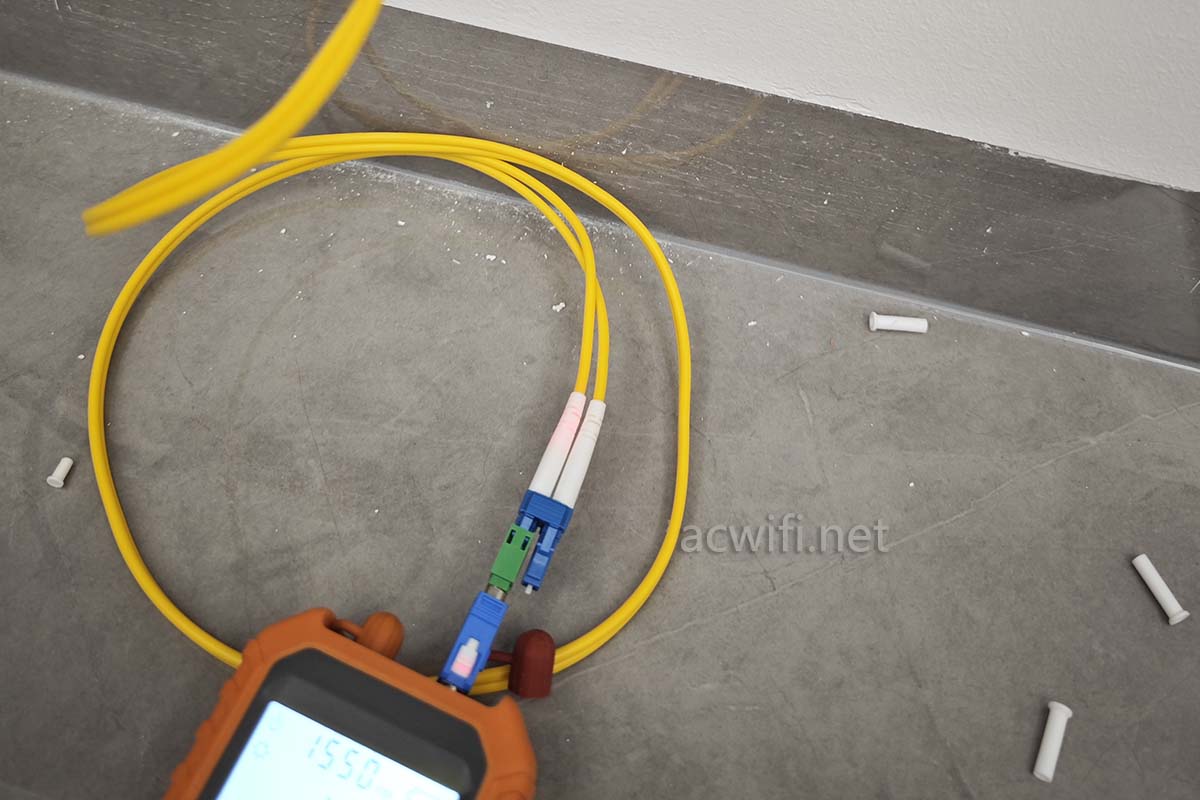

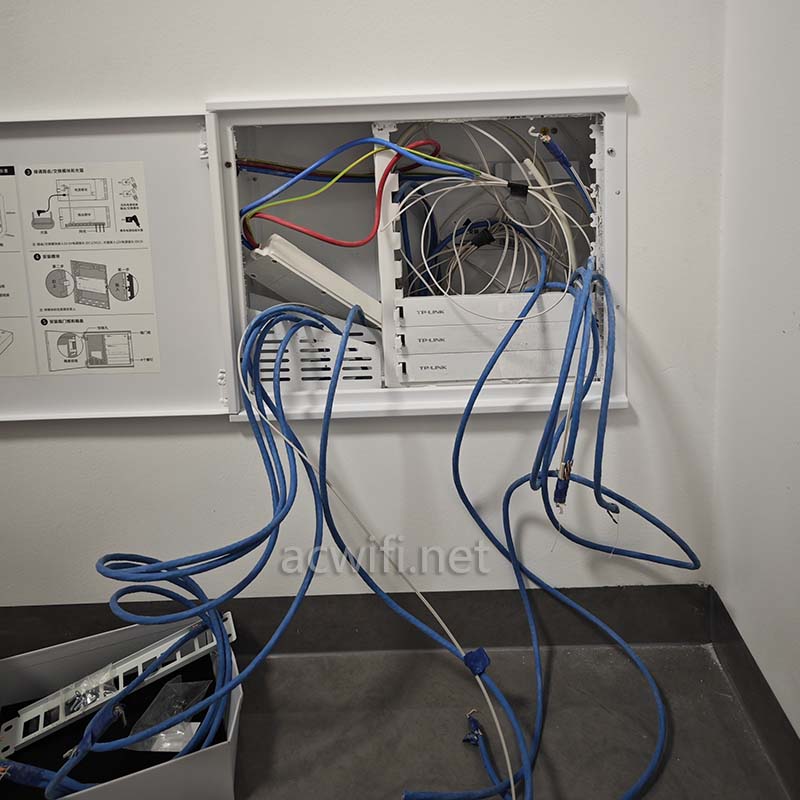

弱电箱所有线都没接，拿红光测一下，再跑去弱电箱，四根光纤都通。还没100%确认有没有问题！

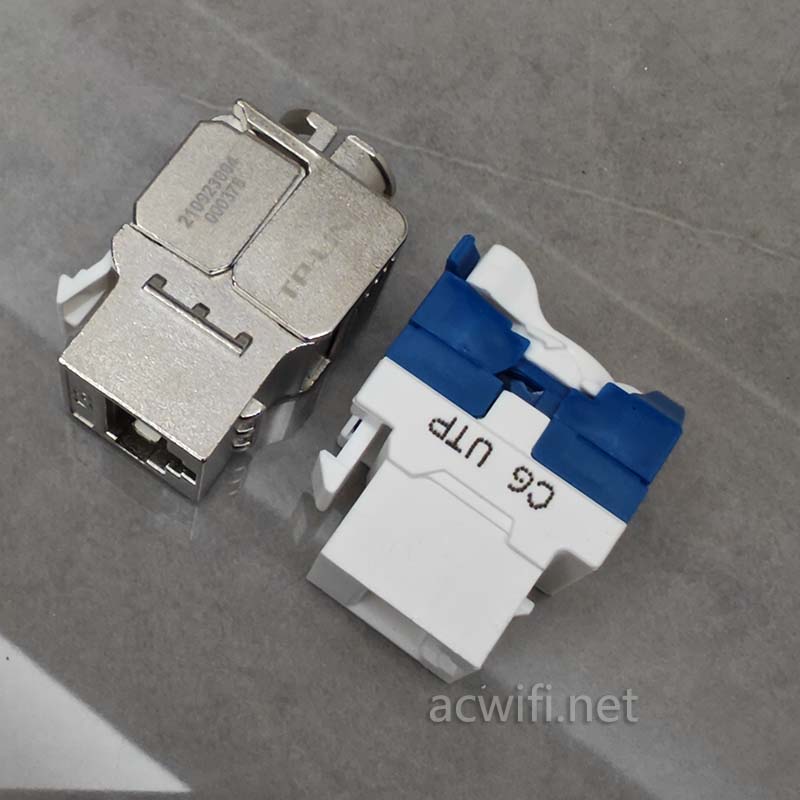

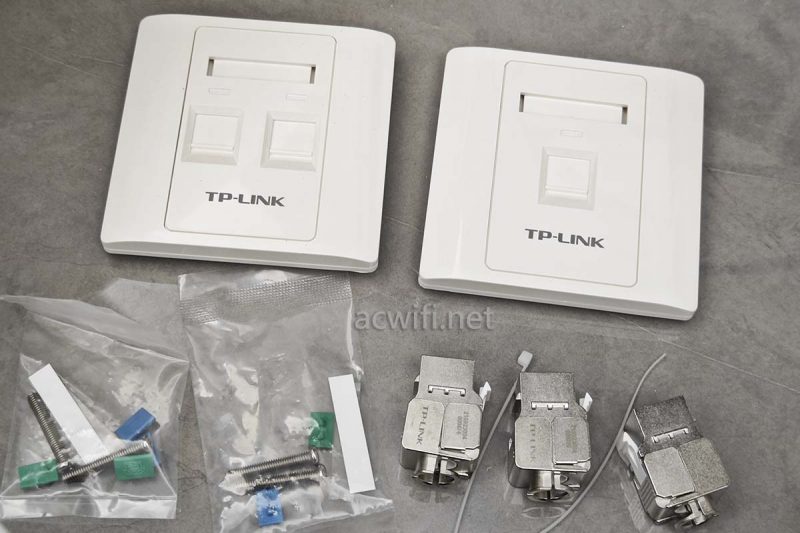

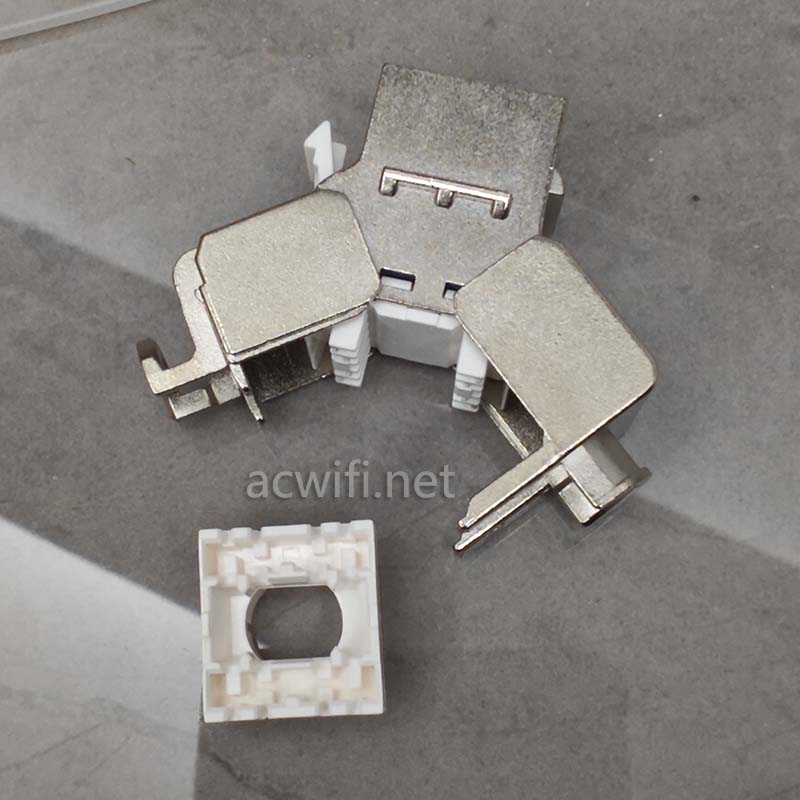

电视柜的三个六类模块，我用的这种，无它，男人都喜欢有质感的东西，，这六类屏蔽模块手感真心不错：

非屏蔽网线用屏蔽罩模块，没毛病吧？？

也买了这种免打的六类模块：

用在其它地方。

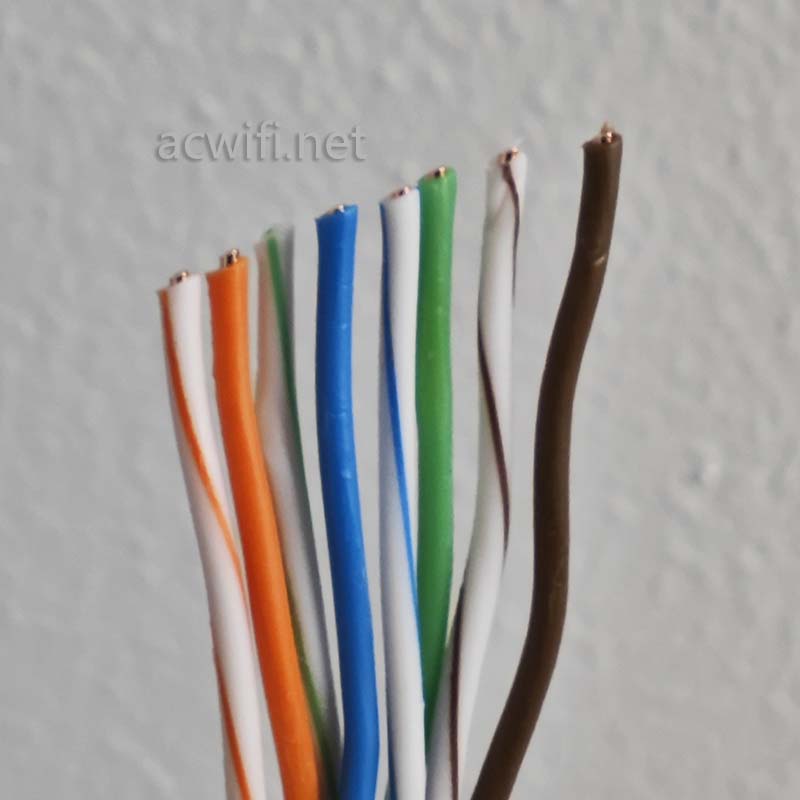

根据线序排好放好，然后放回去，压紧就行，很简单。）

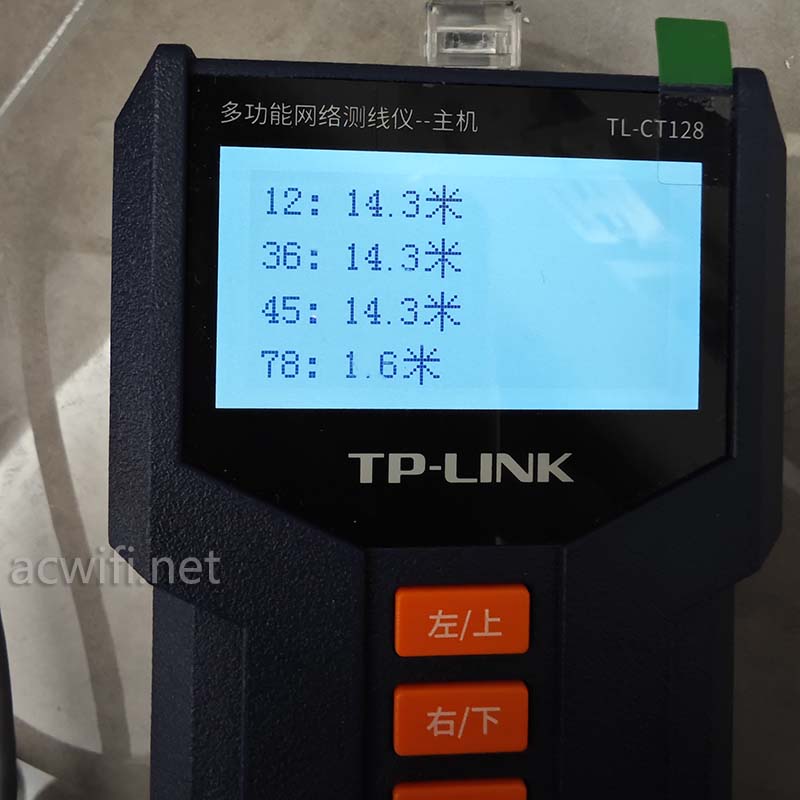

但也有失手的时候，接第三根后，测长度发现7和8断了。（1.6米是连接测试仪与面板之间的网线长度）

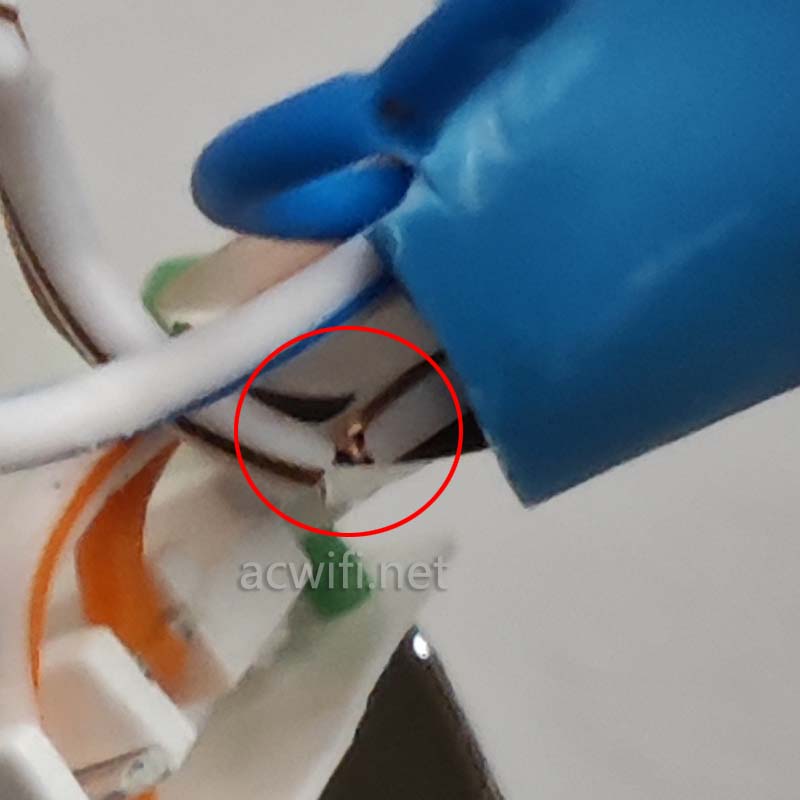

拆开来看，是白棕这根线，估计在我剥外皮时割深了，造成后面的折断。

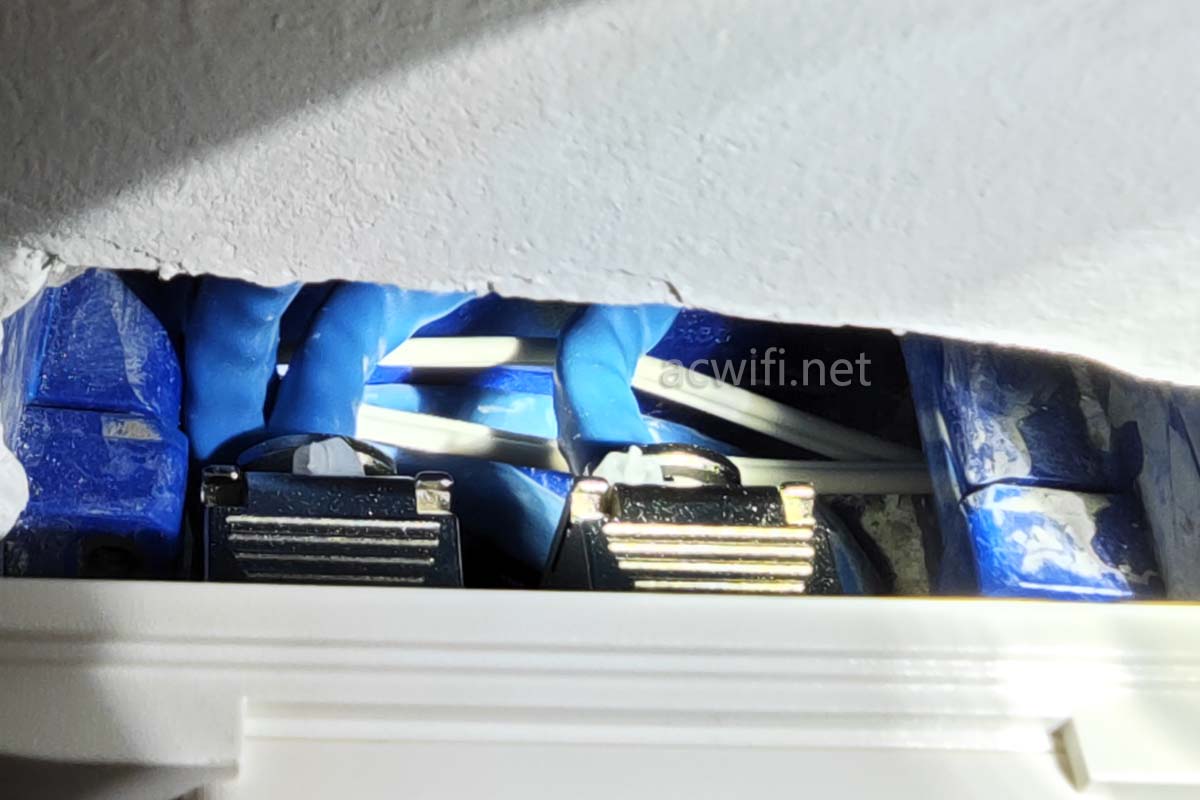

重新接上OK。双口的面板，网线要留短一点，两根我都留了30多cm长，比较难挤得下

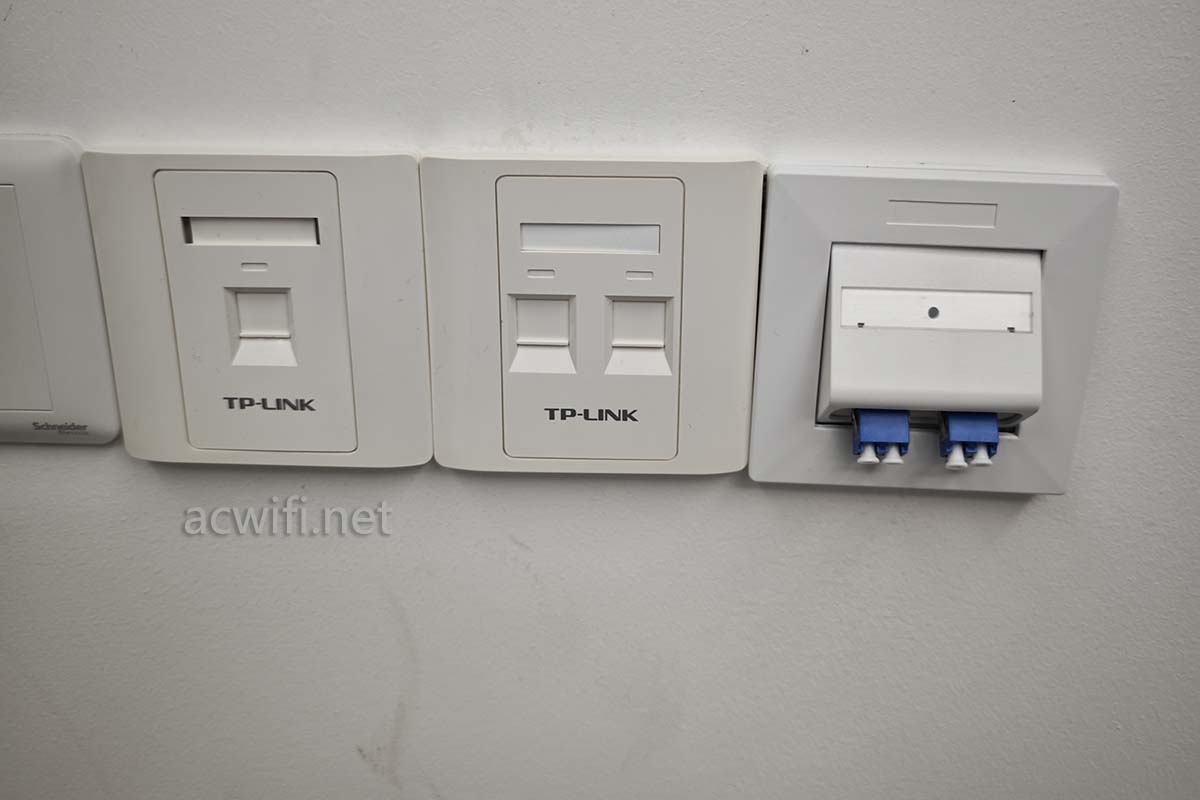

电视柜的网络面板接好了：

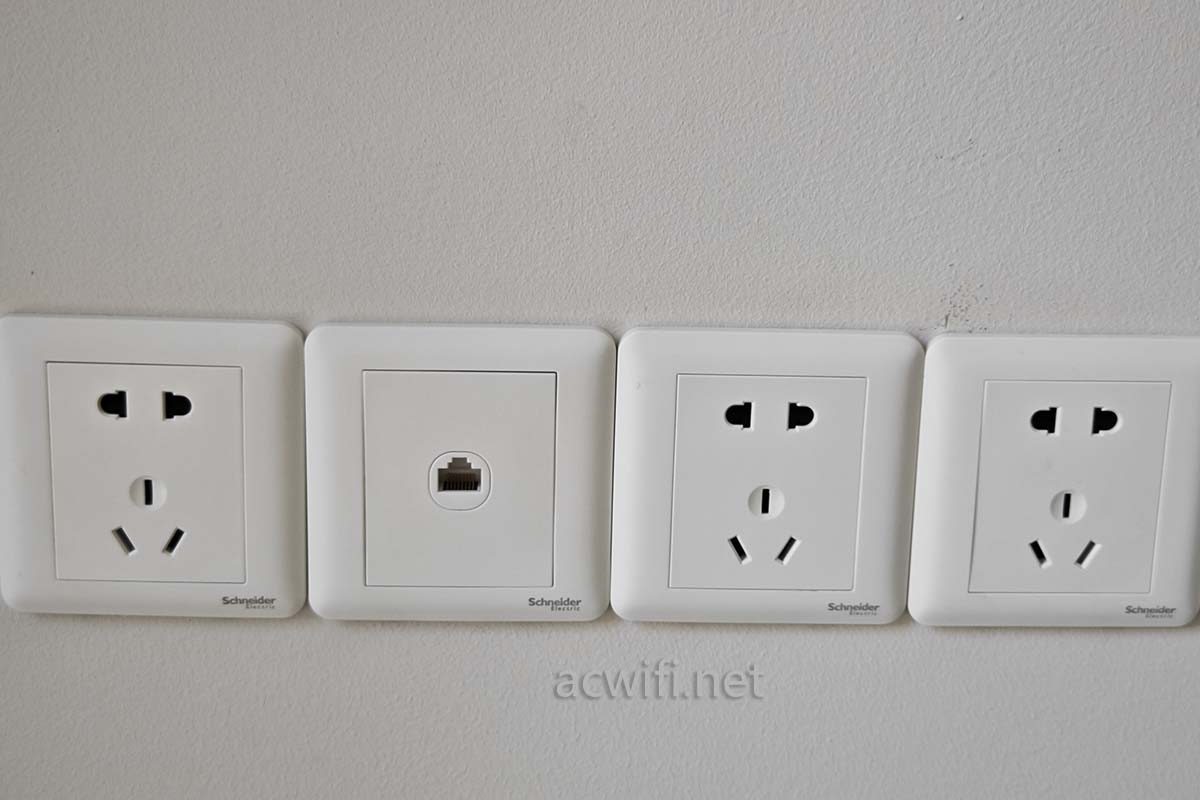

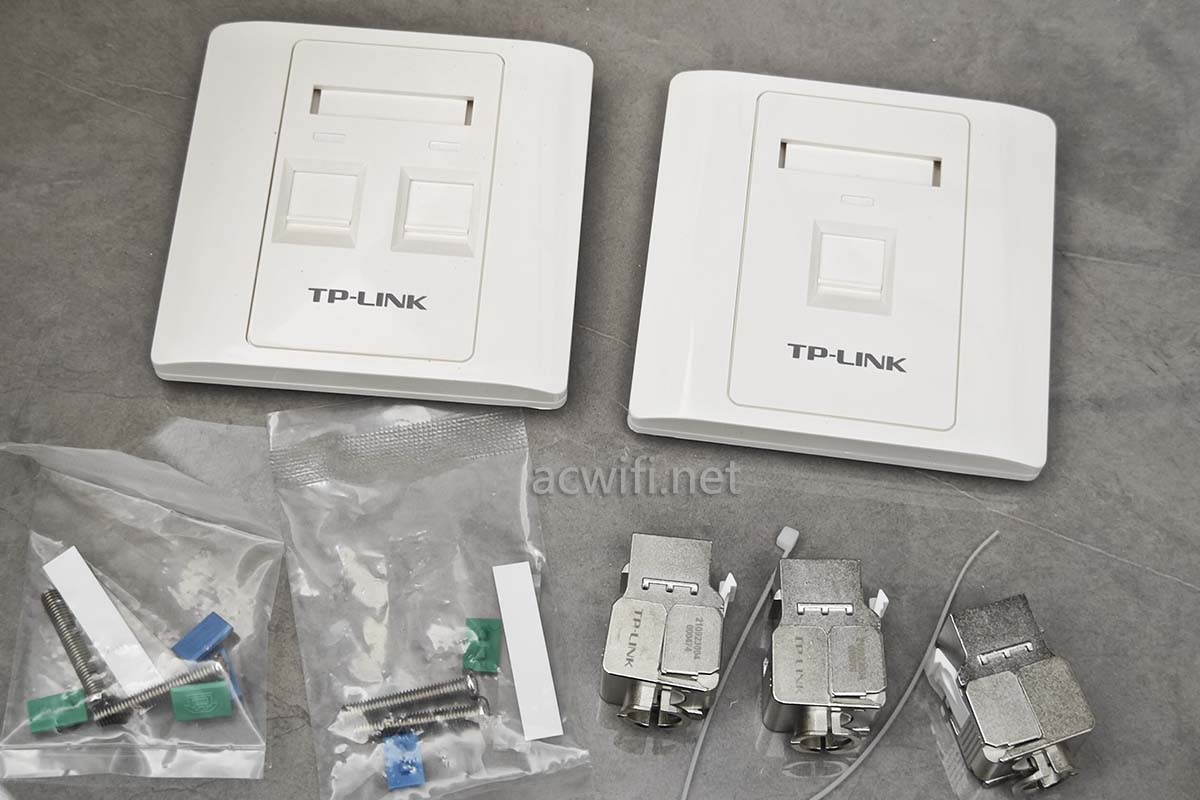

桌面以上的显眼位置的网络面板，我买了跟插座同一系列的，这样显得协调一些。

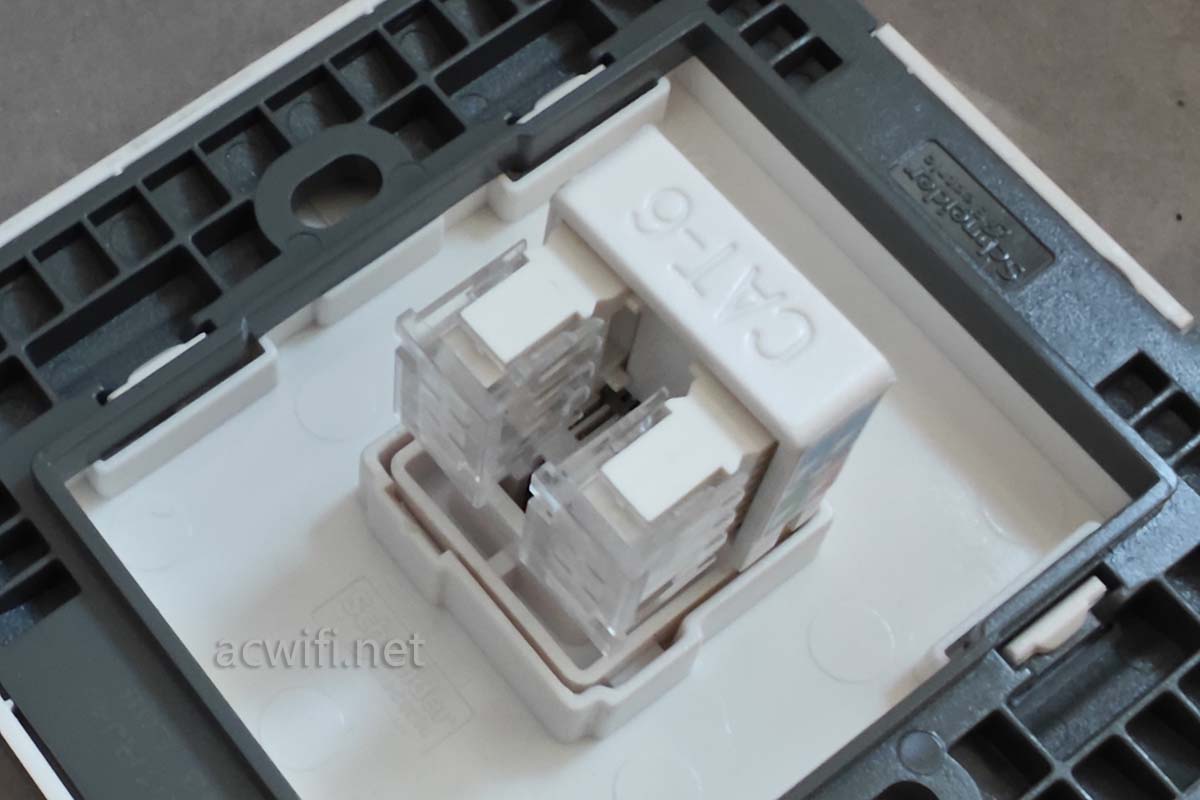

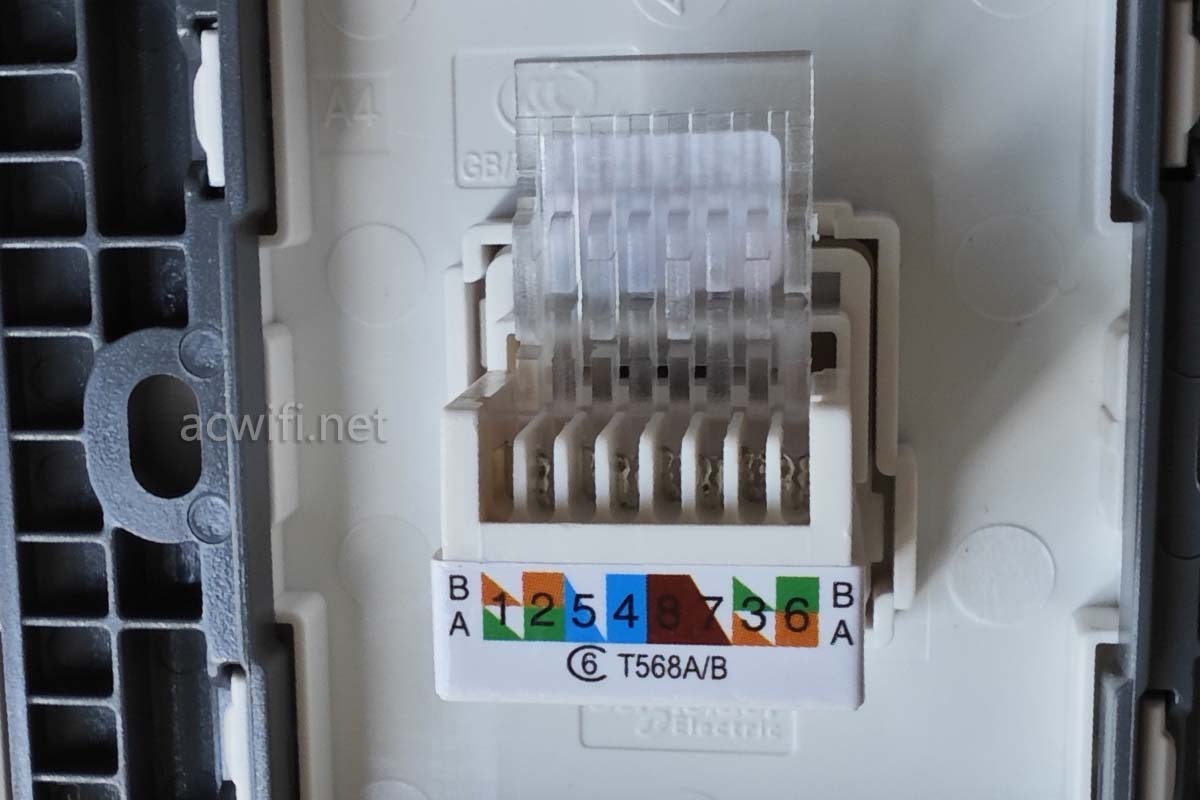

分开两次各买了一个，有一个模块不一样，这是比较传统的免压模块，不管怎样，按照给出的”B类“颜色放进去一压就行。

现在的交换机都有自动反转功能，接A接B问题不大，能用。但为了减少麻烦，全部要按T568B的标准接线顺序。

（我无聊地数了全家的面板数量，一共112个。）

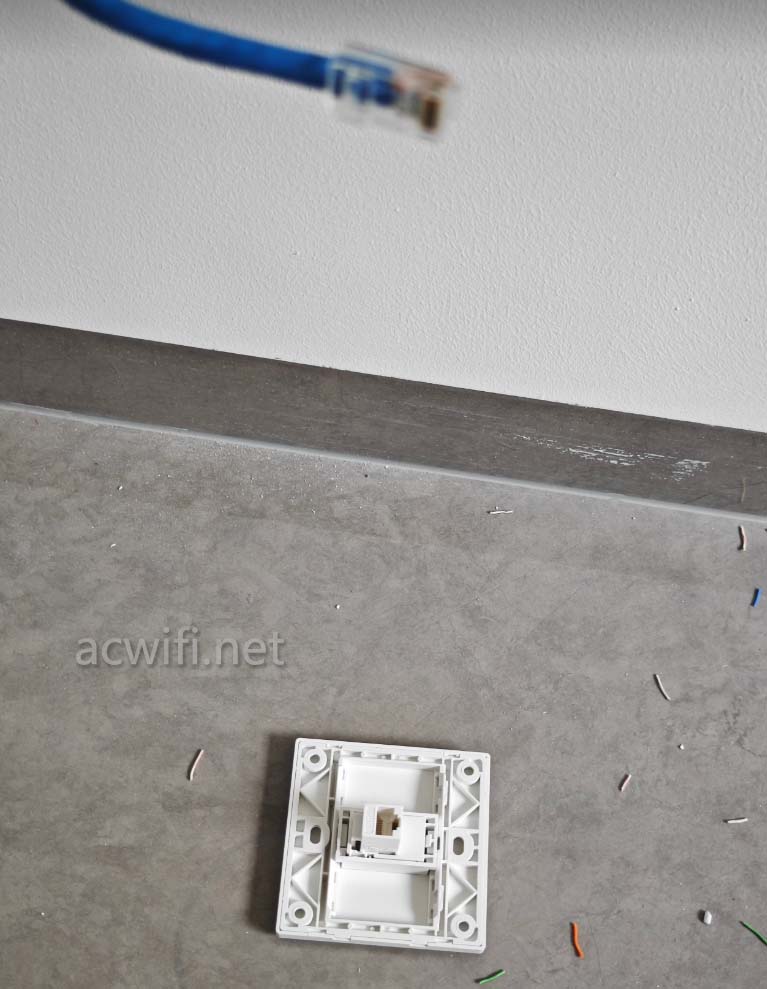

书房有一个单口面板，我用直通模块，如果一个吸顶覆盖质量不挂，可以这里放个86面板AP：

弱电箱过几天再搞了。本篇完！
