TL-ST1008FV2.0拆机八口万兆SFP+交换机

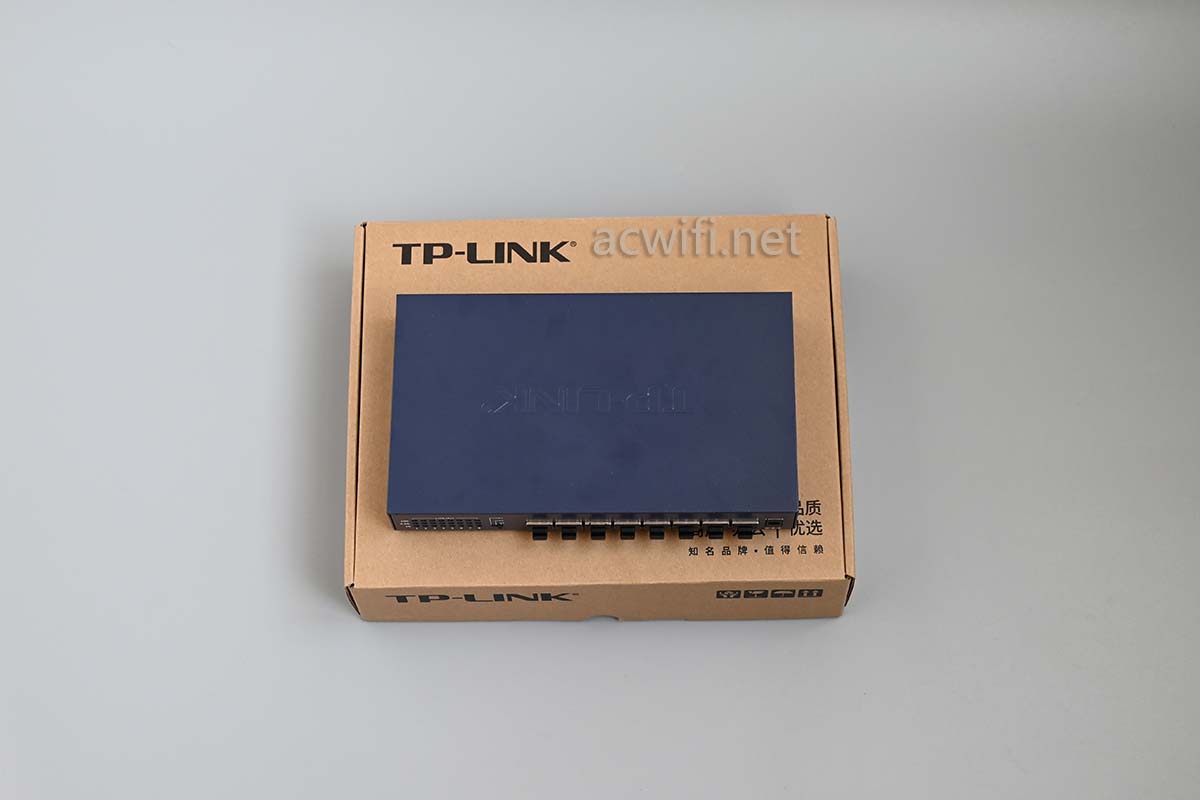

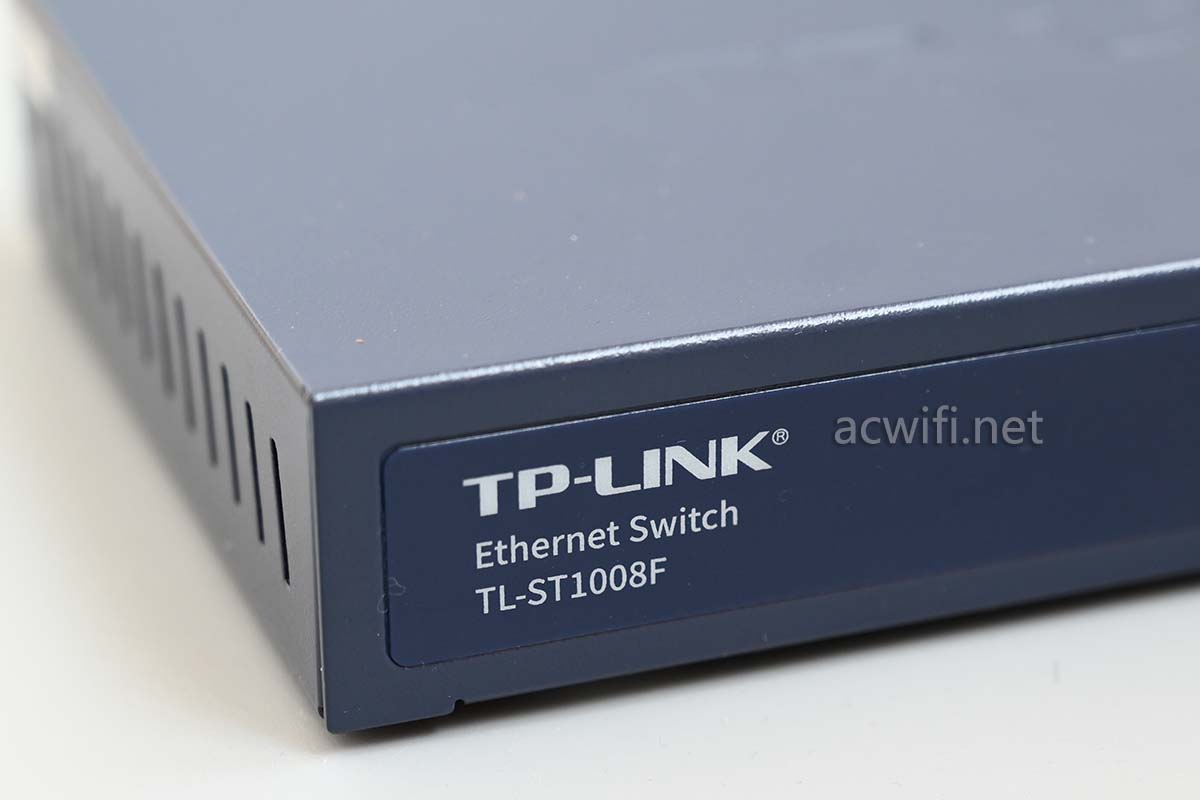

外观和包装:

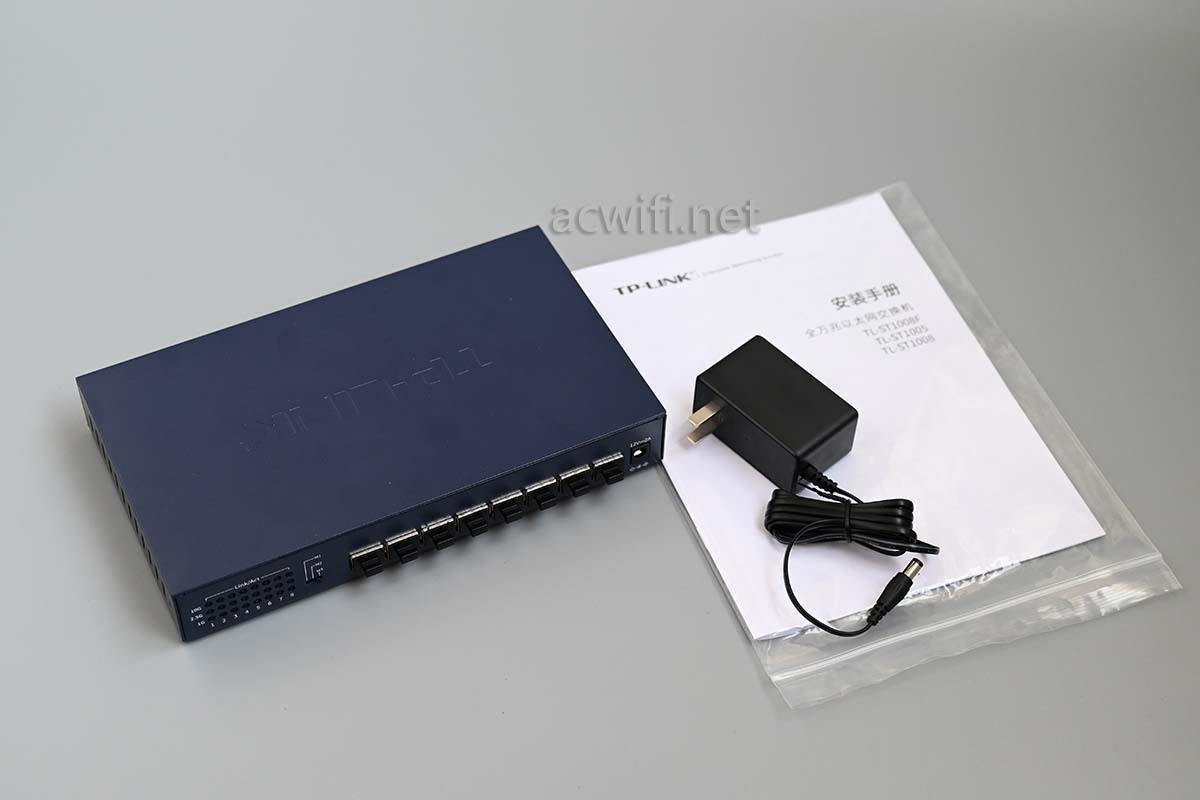

配件:

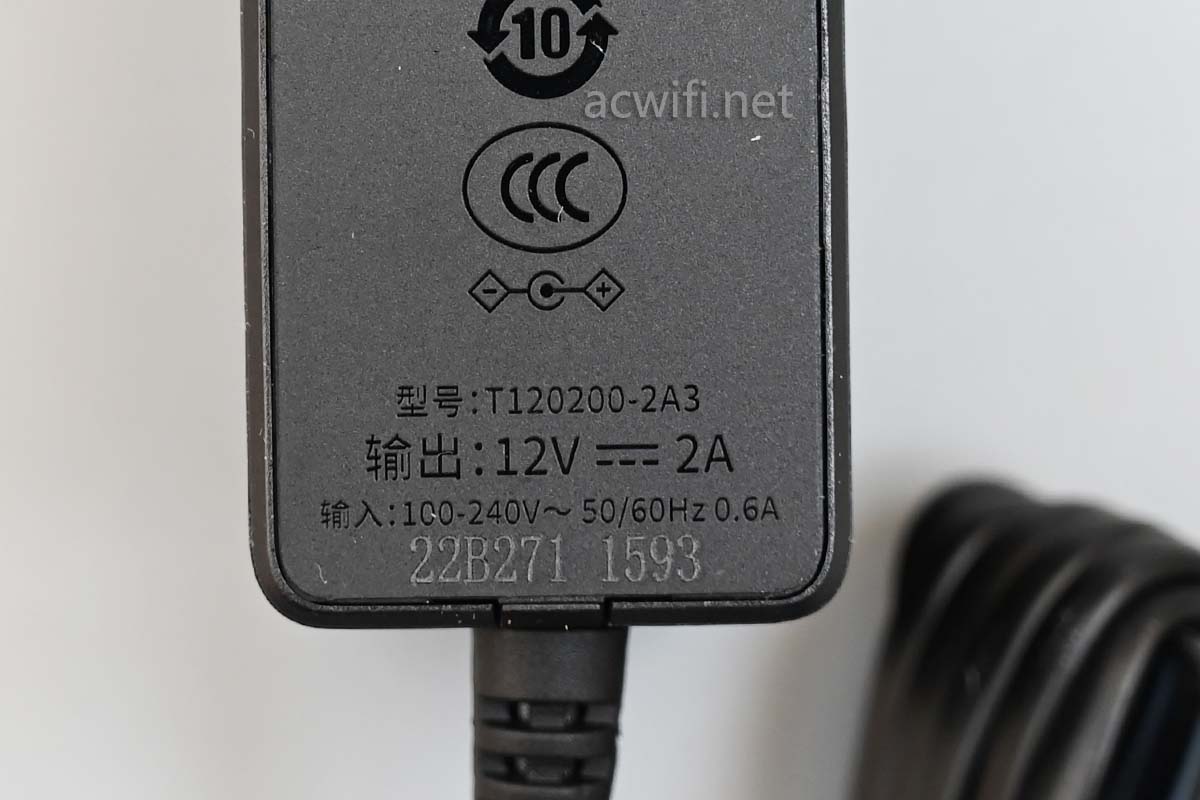

电源输出规格是12V/2A,实测空口待机功率是3.9W。

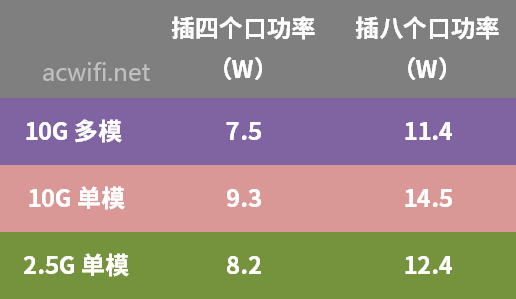

我拿了一些模块实插进去,实测了在不同速率不同数量下的实时功率。我买的二手模块数量不多,一斤左右吧。有10G有2.5G,有单模也有多模。这个实测也告诉你们单模与多模的功耗差别。

单模比多模功耗高些,发热也高些,多模用LED,单模用激光,LED当然要省电些。是不!

另外,只插两个10G电口模块功率就上到了10.5W。因为10G电口模块发热巨大,因此,说明书里也提醒了,最多插2个10G电口模块,且不能插在相邻位置:

需注意:万兆电模块(TL-SM510U)的功耗大于常规光模块,一台TL-ST1008F最多只能同时接入2支万兆电模块,且建议不要并排接入,避免接入位置温升过高,影响模块性能。

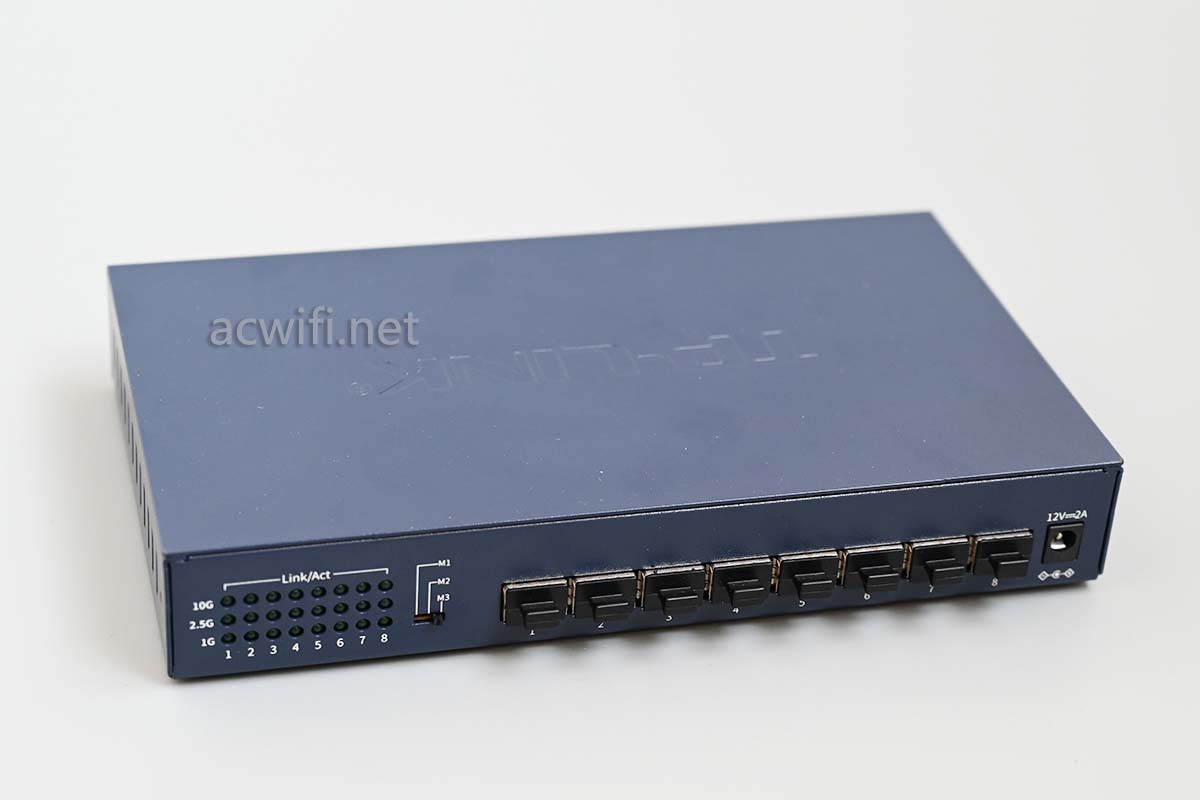

接口面板:

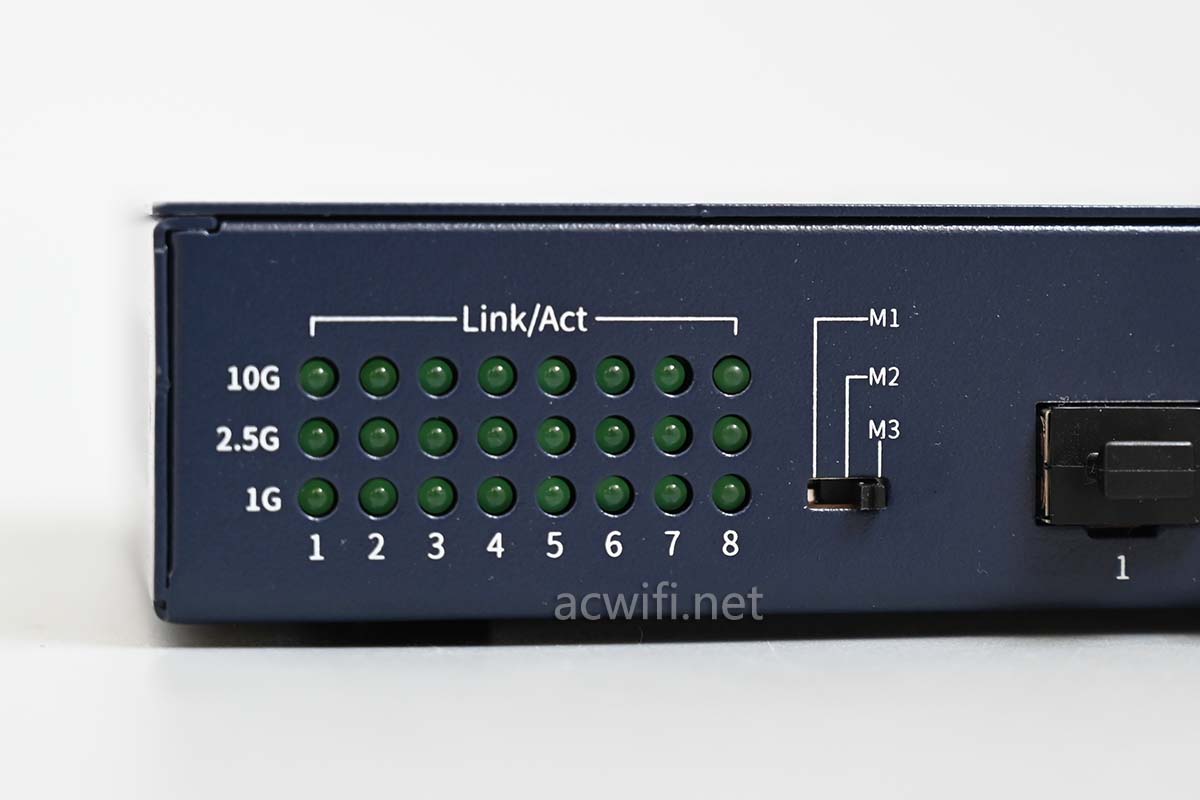

有切换开关,M1、M2、M3:

这三个切换开关的定义:

M1:开关左拨,1~8端口速率均为10G/1Gbps;
M2:开关中拨,1~4端口速率为10G/1Gbps,5~8端口速率为10G/2.5Gbps;
M3:开关右拨,1~8端口速率均为10G/2.5Gbps。

V2.0才有能支持2.5G速率,旧版V1.0只支持10G和1G。

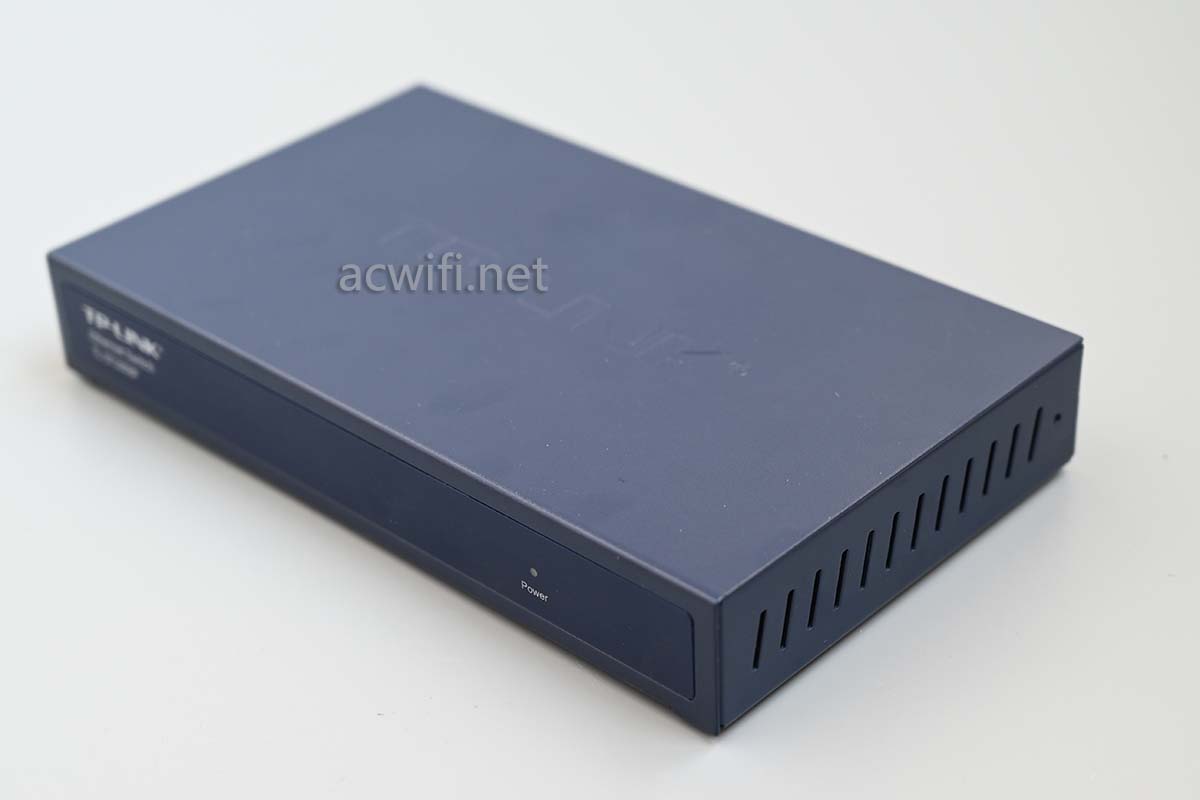

侧面:

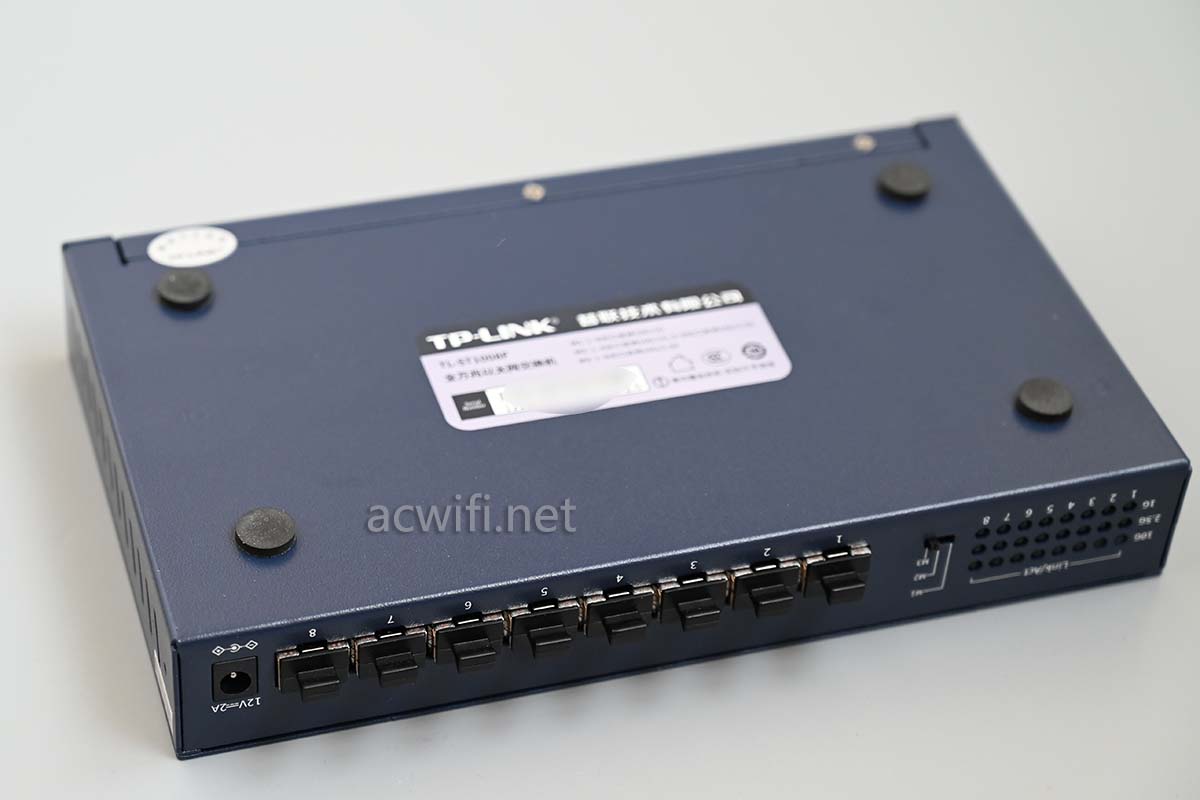

底面:

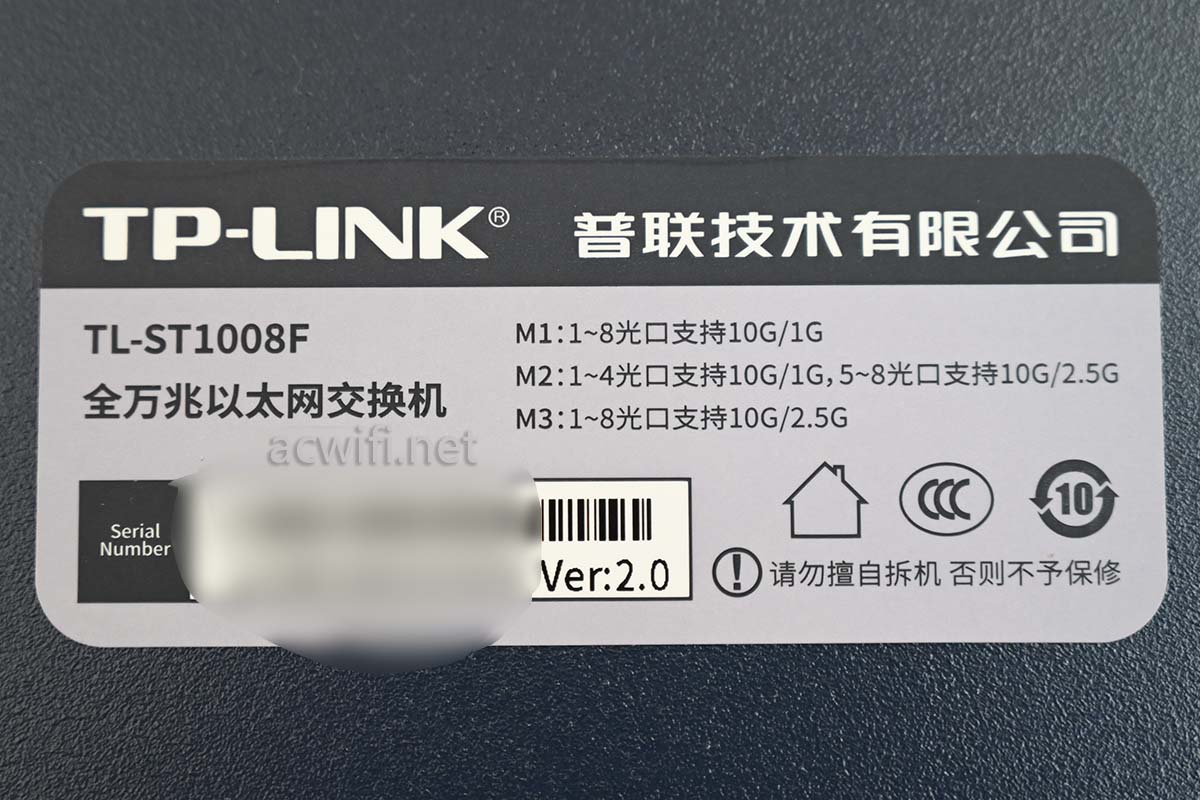

型号:TL-ST1008F,后面版本号Ver:2.0。

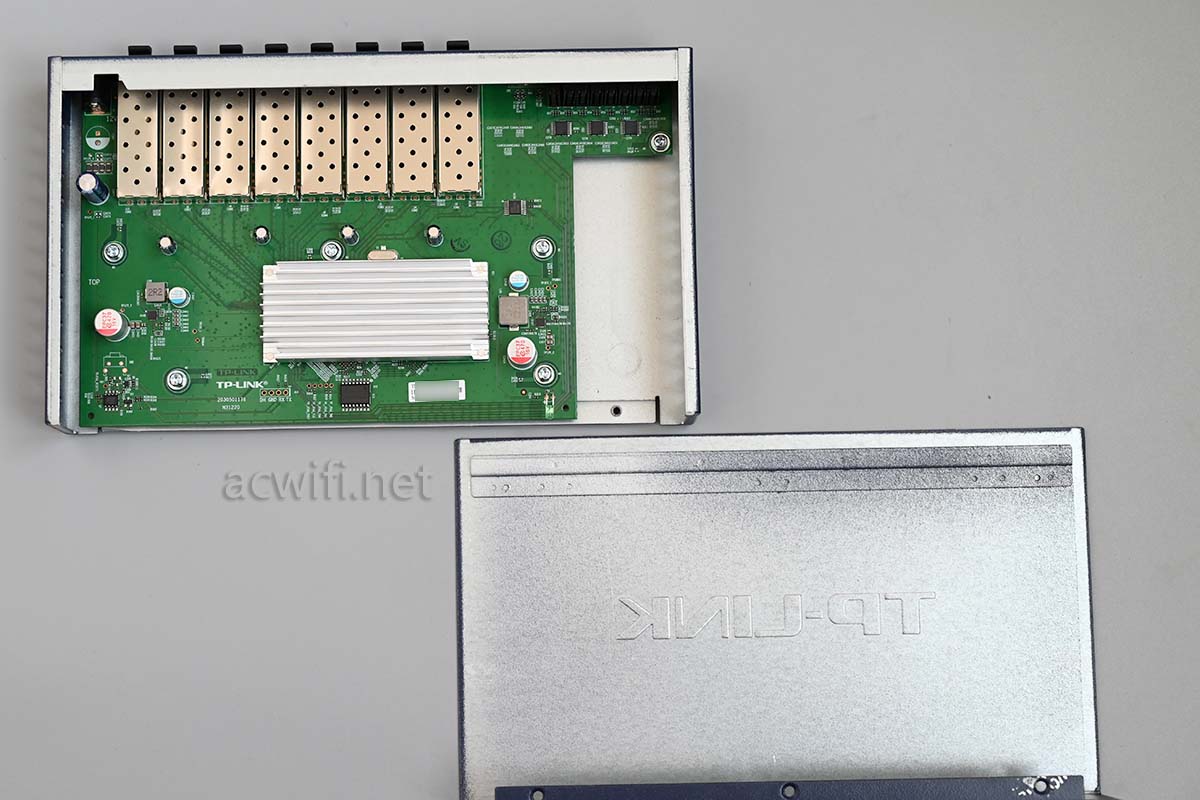

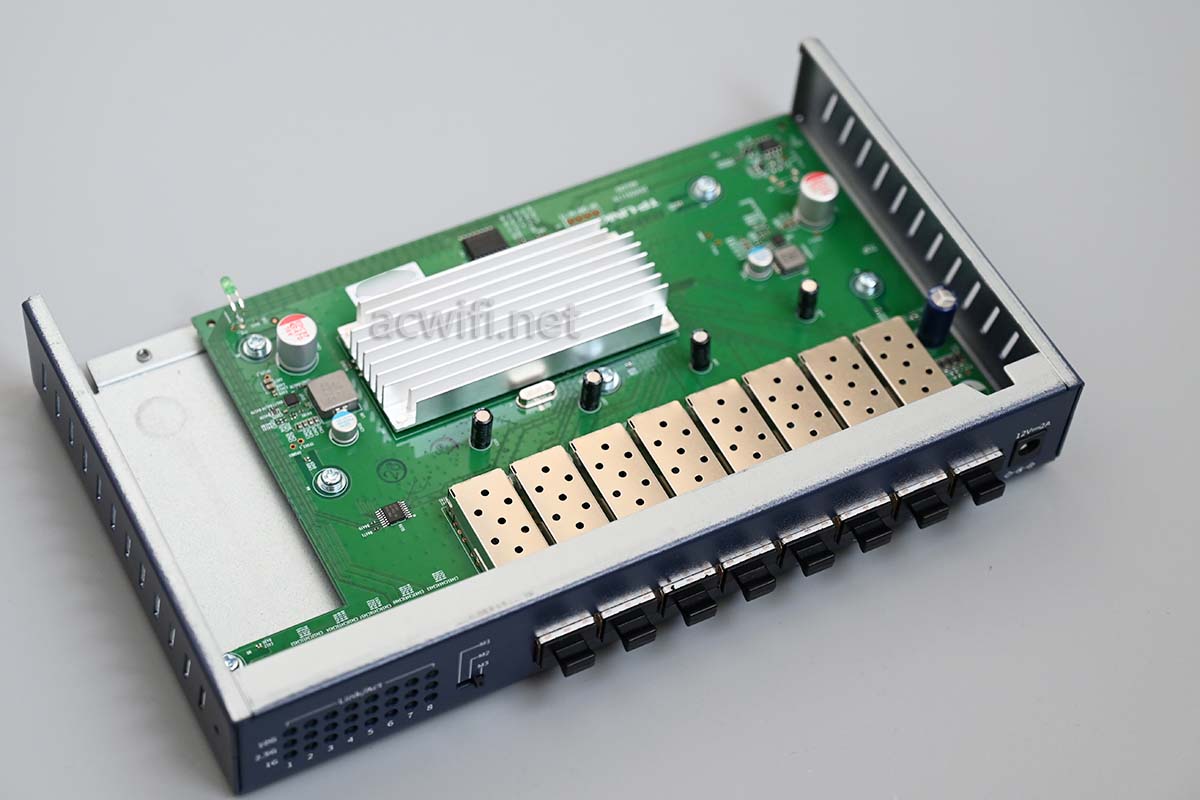

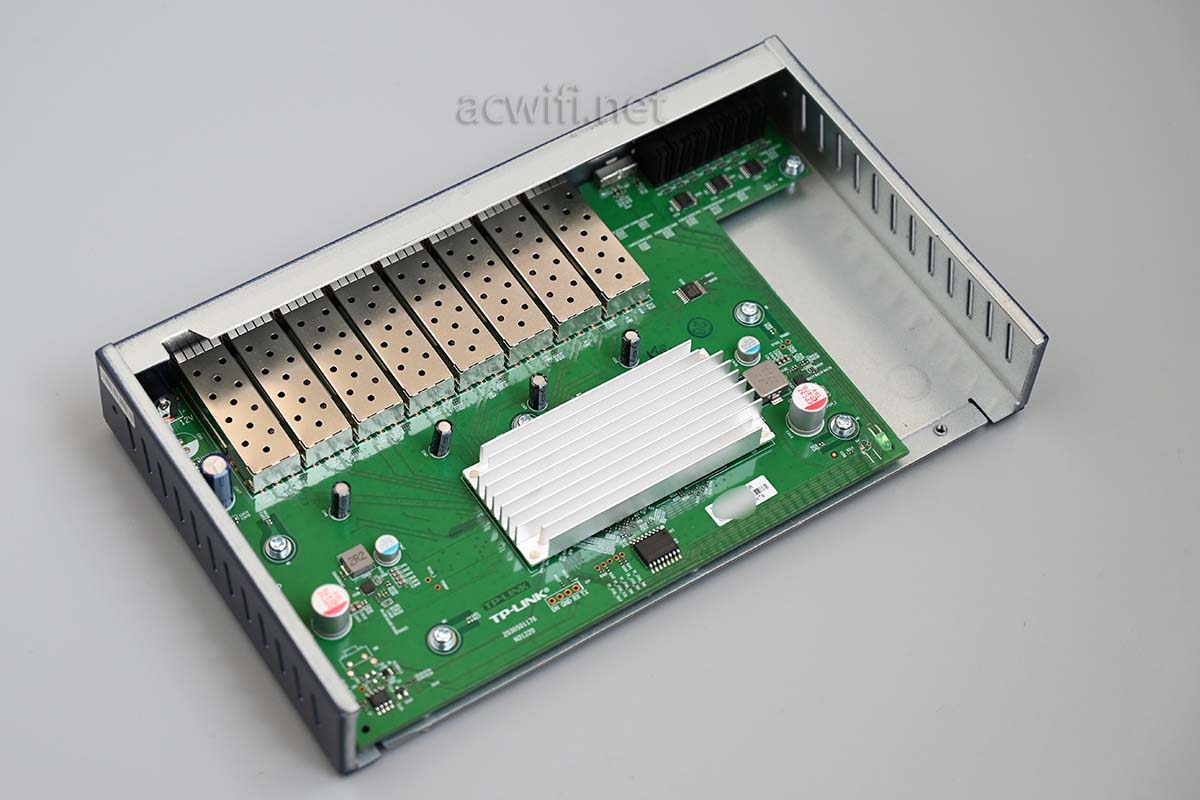

拆开外壳:

SFP+笼子上面并没有贴散热器和硅脂垫片把热量传到顶盖,所以厂家建议最多插2个电口模块且不能相邻,不无道理。

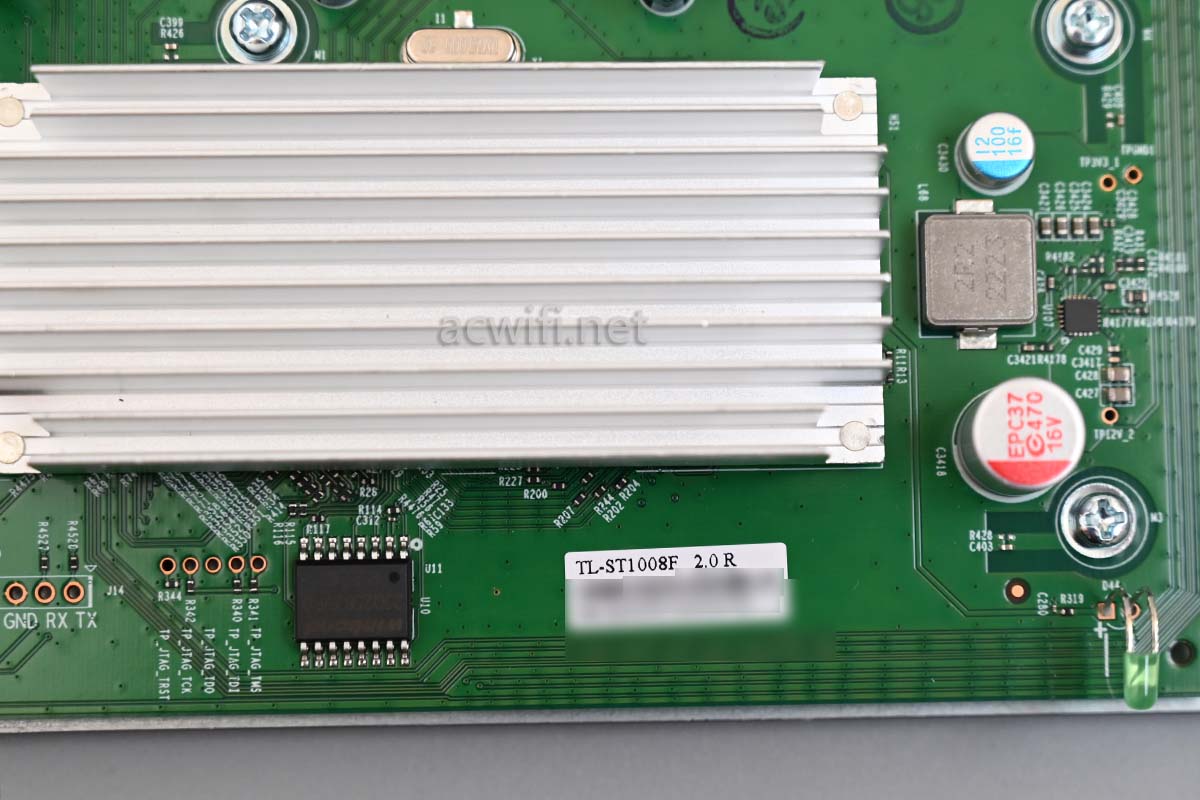

散热器底下就是万兆交换芯片,再下方是一颗闪存芯片。

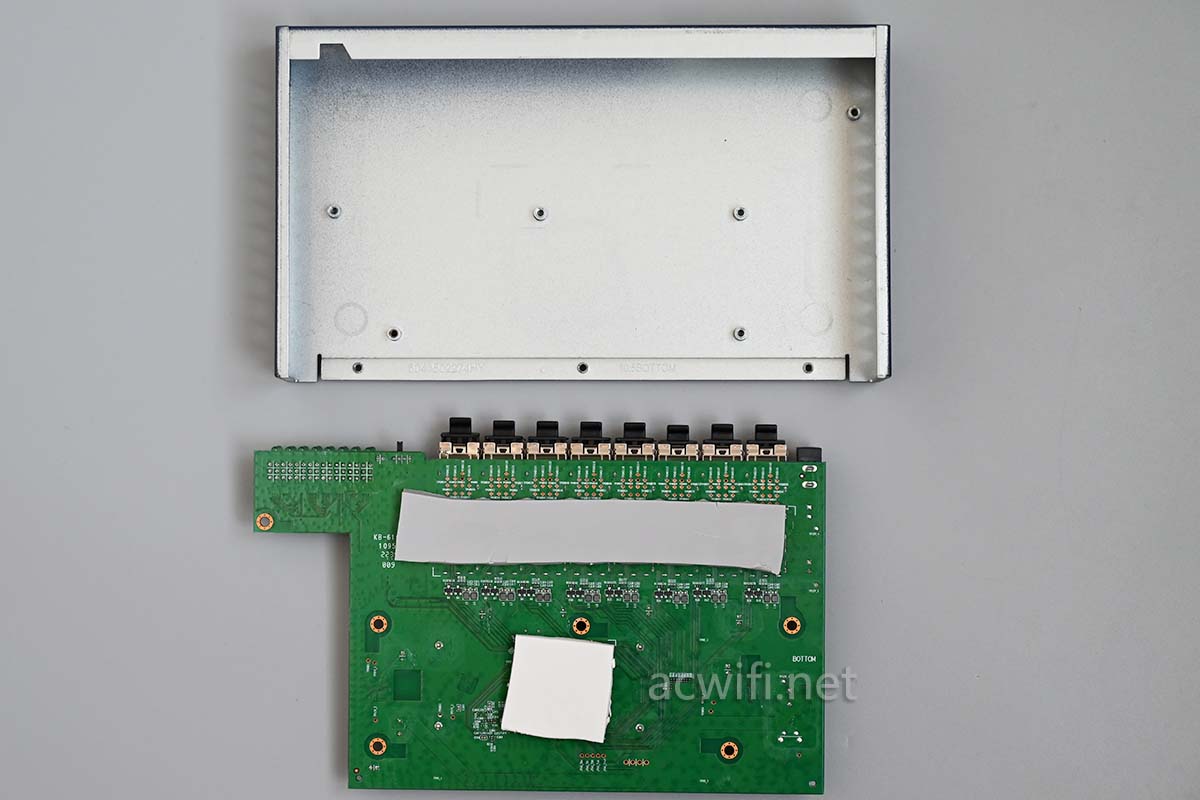

主板上有几颗固定螺丝,拧出来就搬开主板。

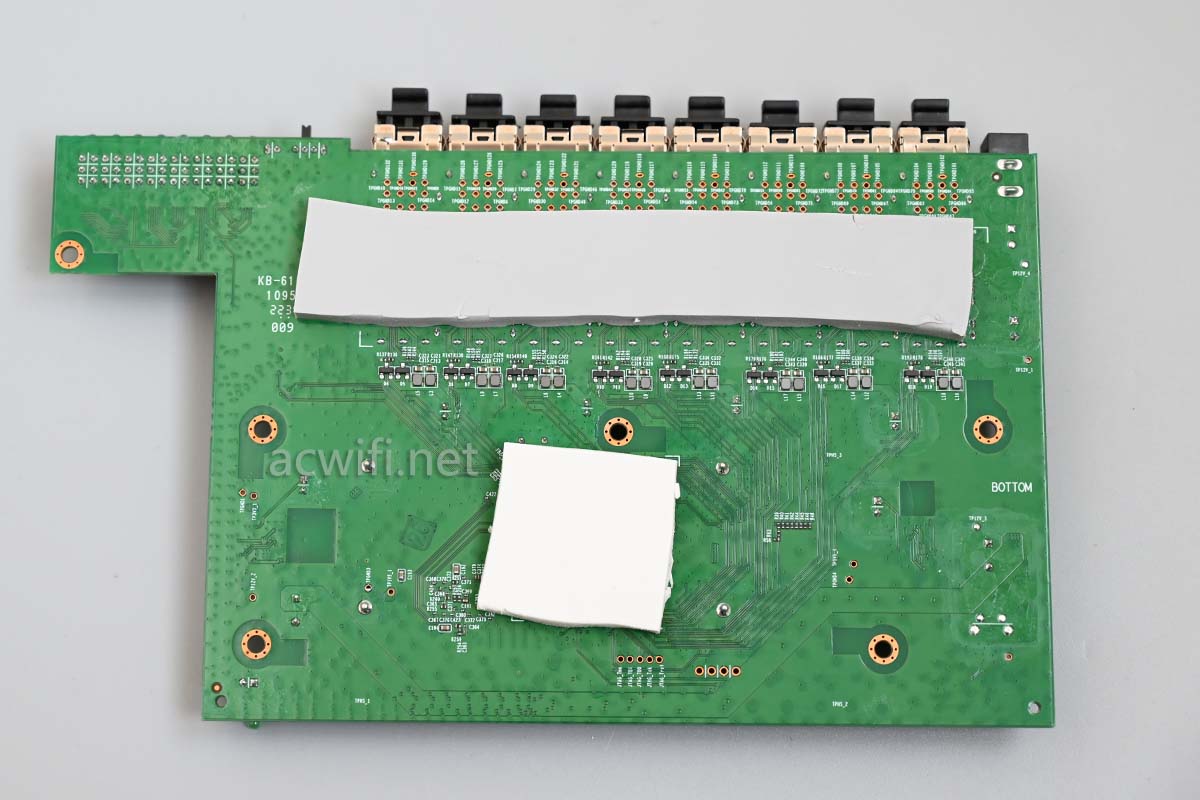

为啥用撬字,因为底下有一长条的导热硅脂垫片,附着力很强。原来SFP+接口通过底部散热:

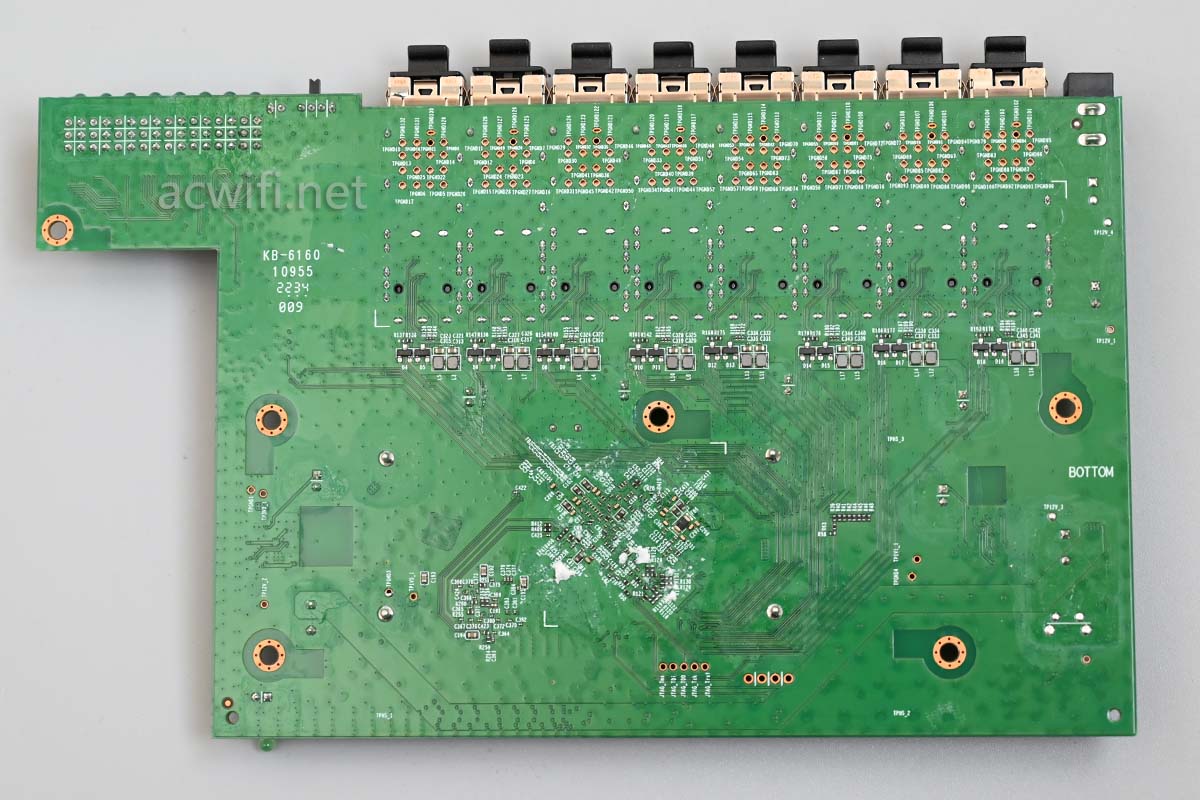

撕开:

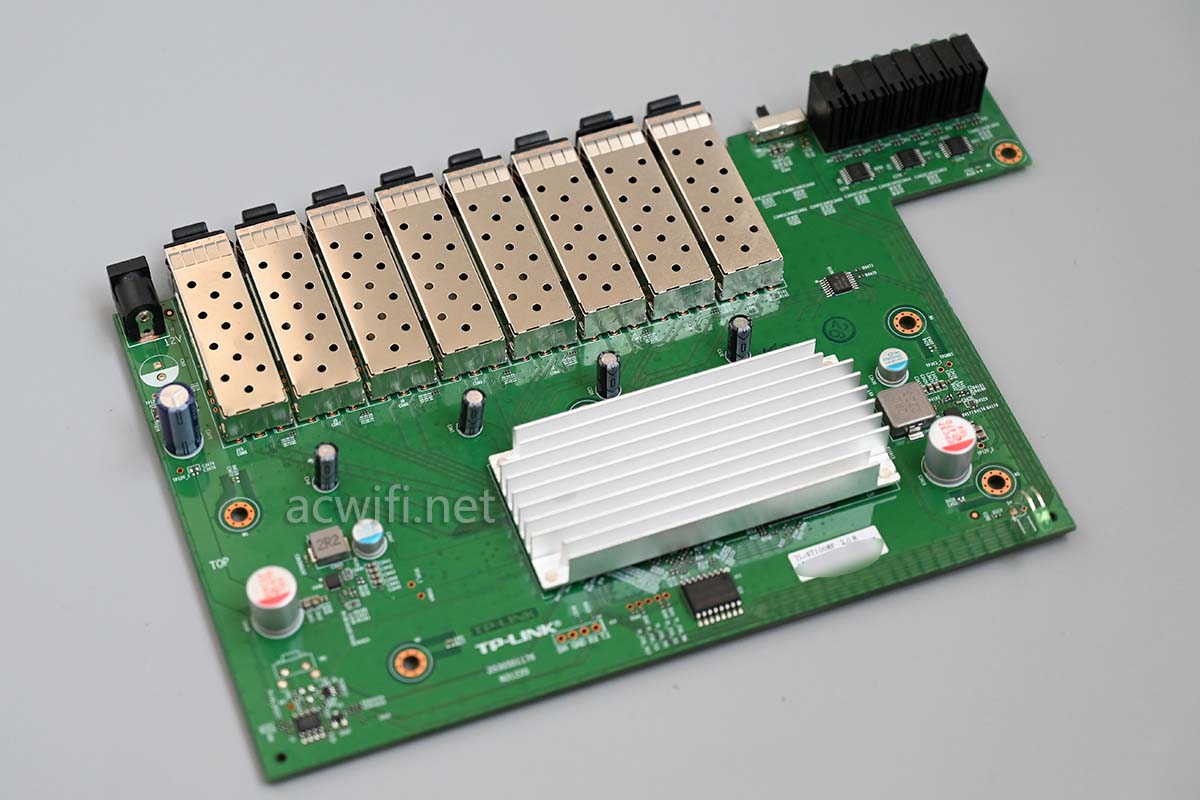

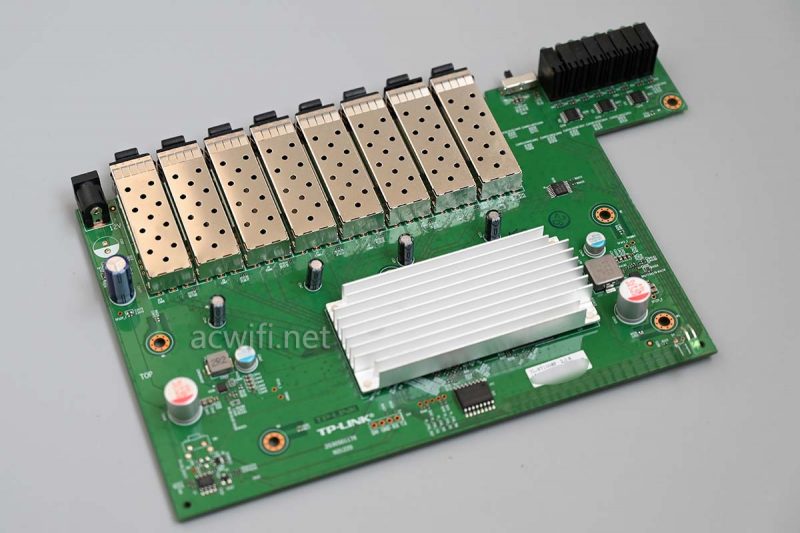

主板正面:

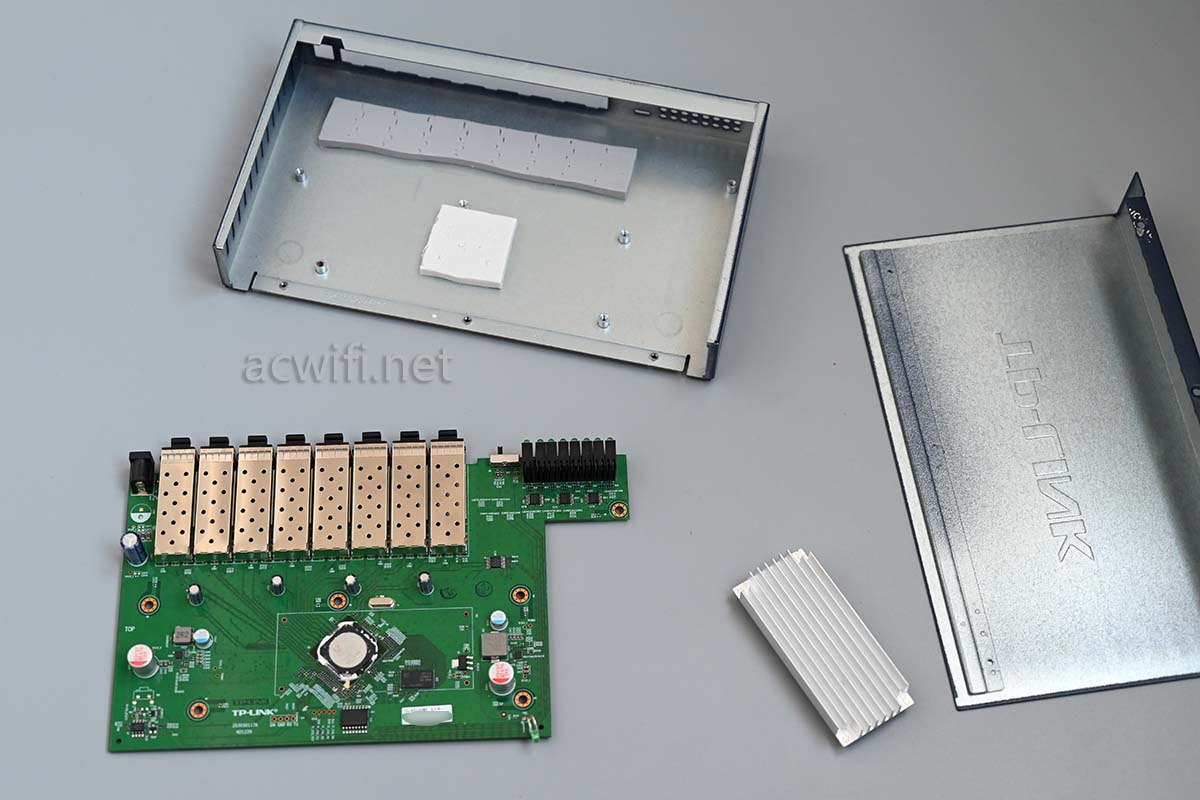

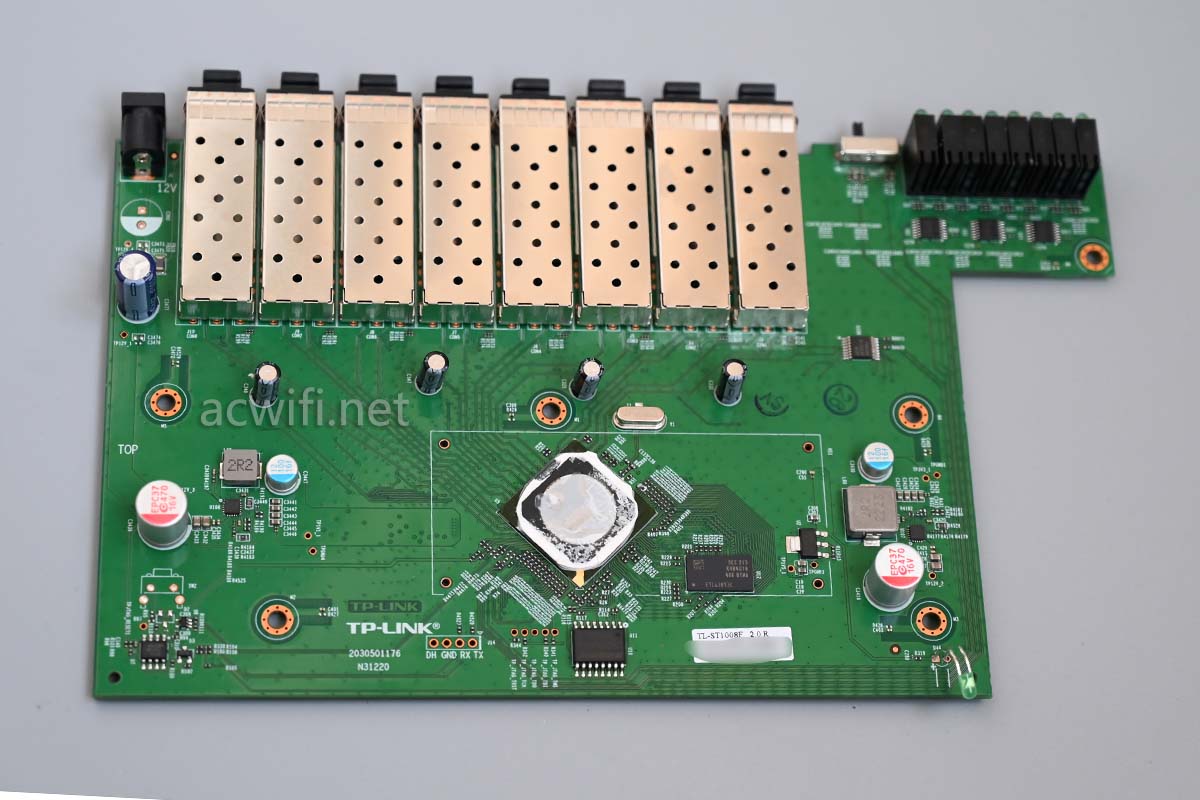

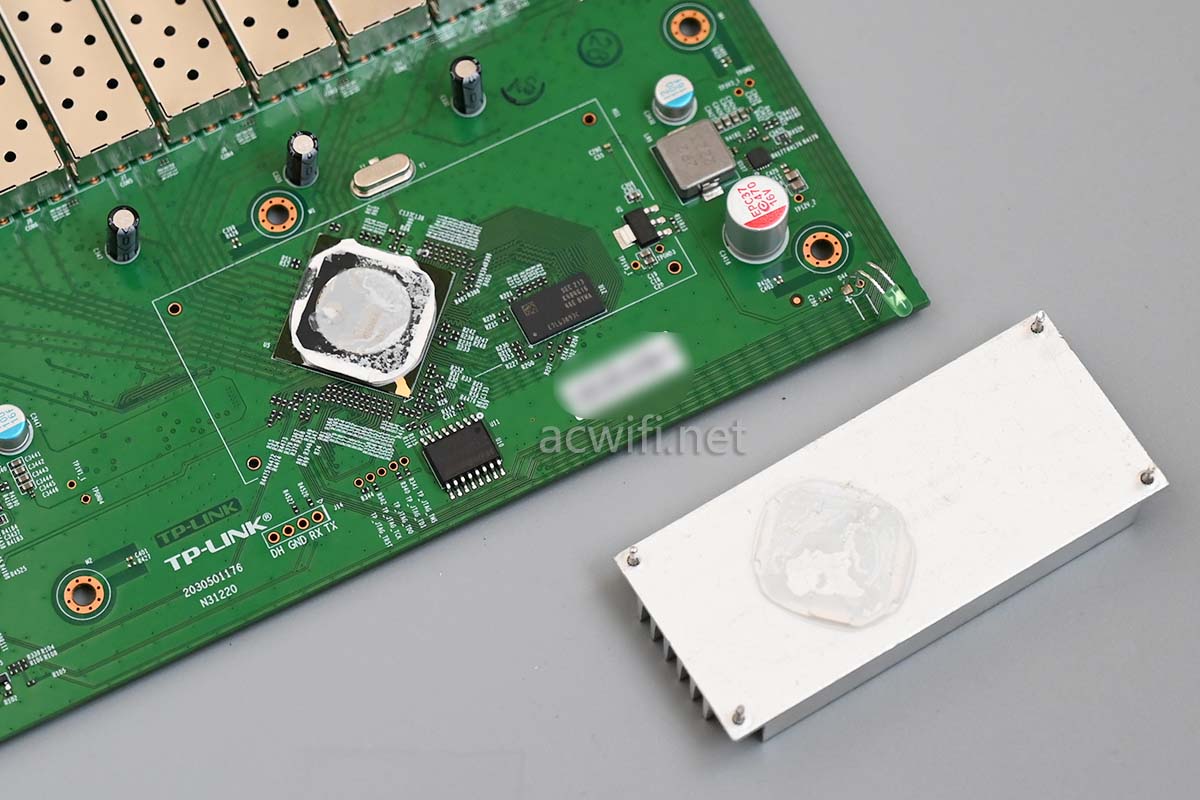

散热器四个脚焊锡固定,用我熟练的焊工和吸工,拆开散热器:

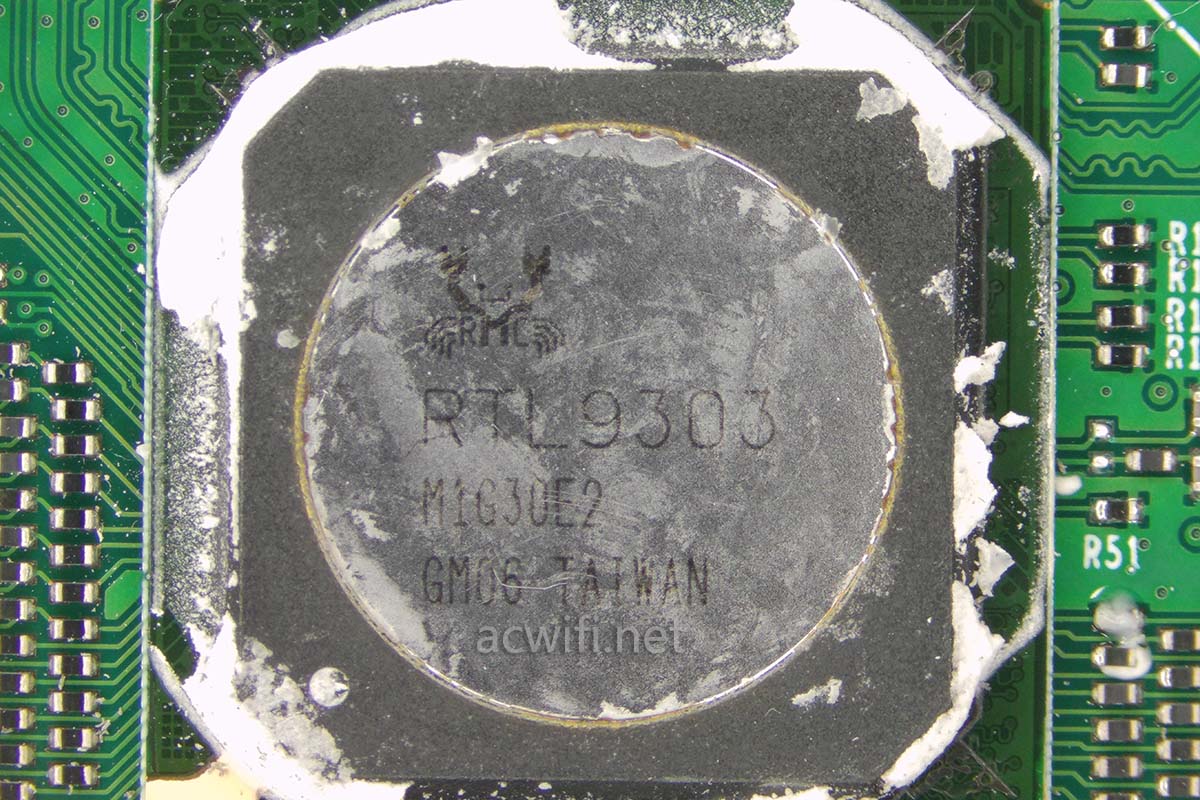

万兆交换芯片型号是RTL9303:

RTL9303是一颗八口10G交换芯片,背板带宽160Gbps。

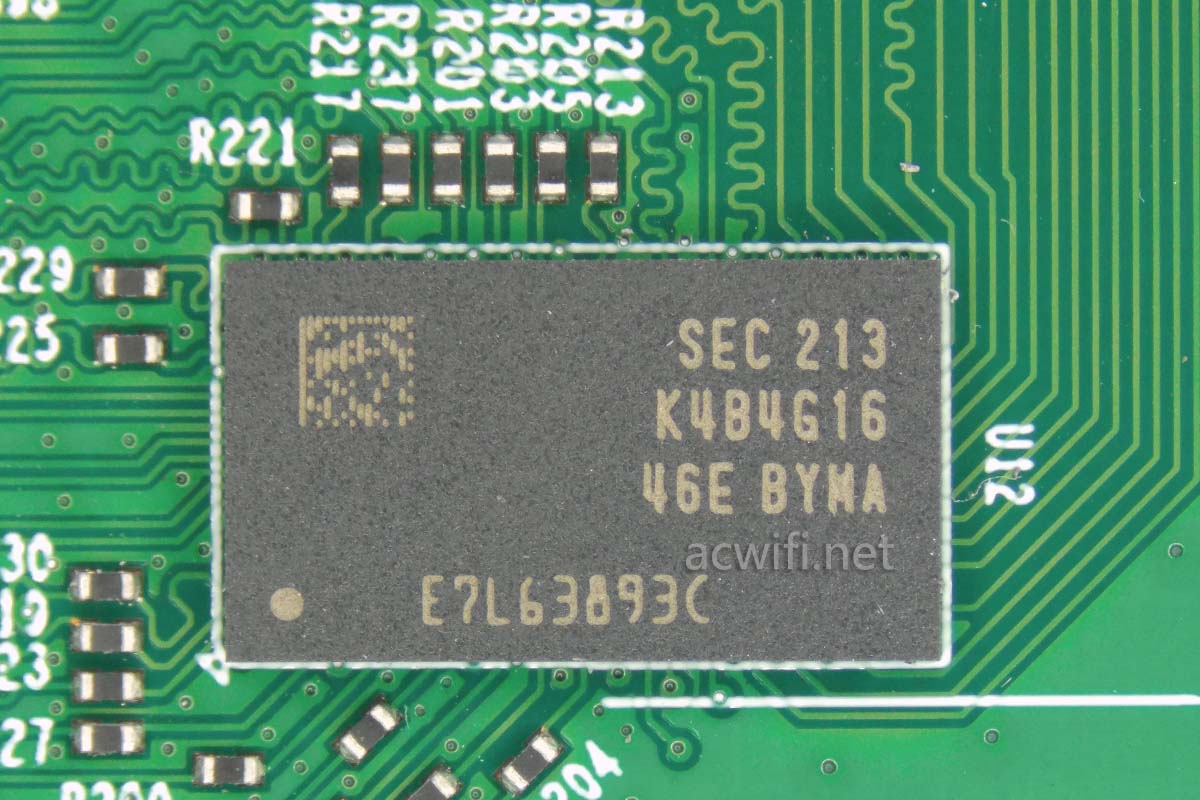

旁边有一颗内存芯片,型号是K4B4G1646E BYMA,DDR3,容量512MB:

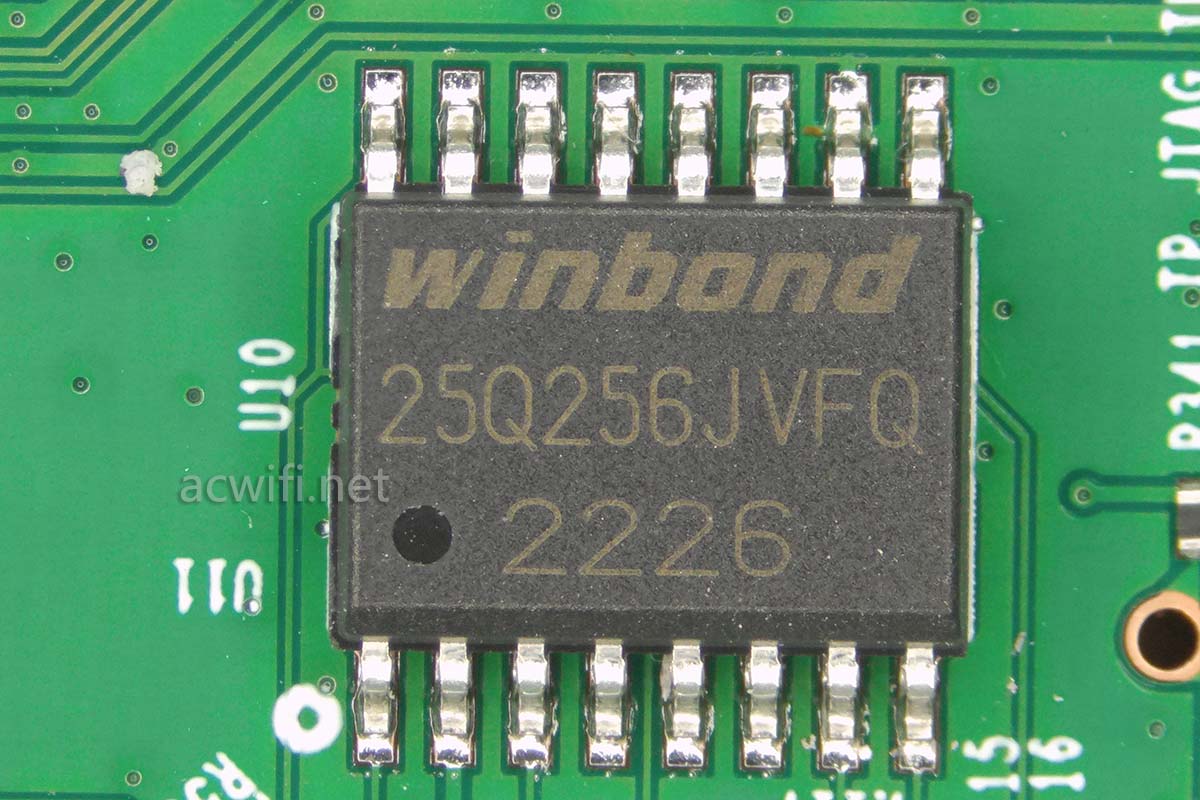

还有一颗闪存芯片,型号是W25Q256JVFQ,容量32MB:

其它没啥好看了。

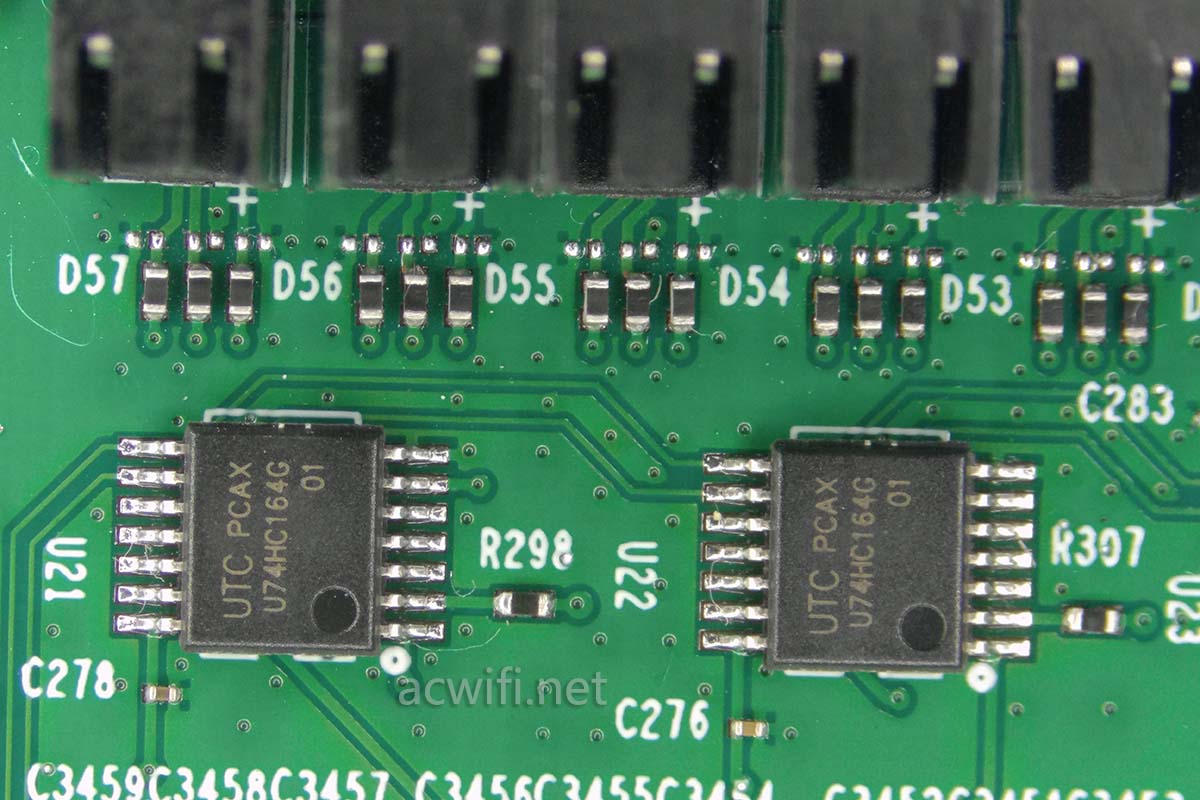

状态指示灯控制芯片:

ST1008F V2.0拆机完成。

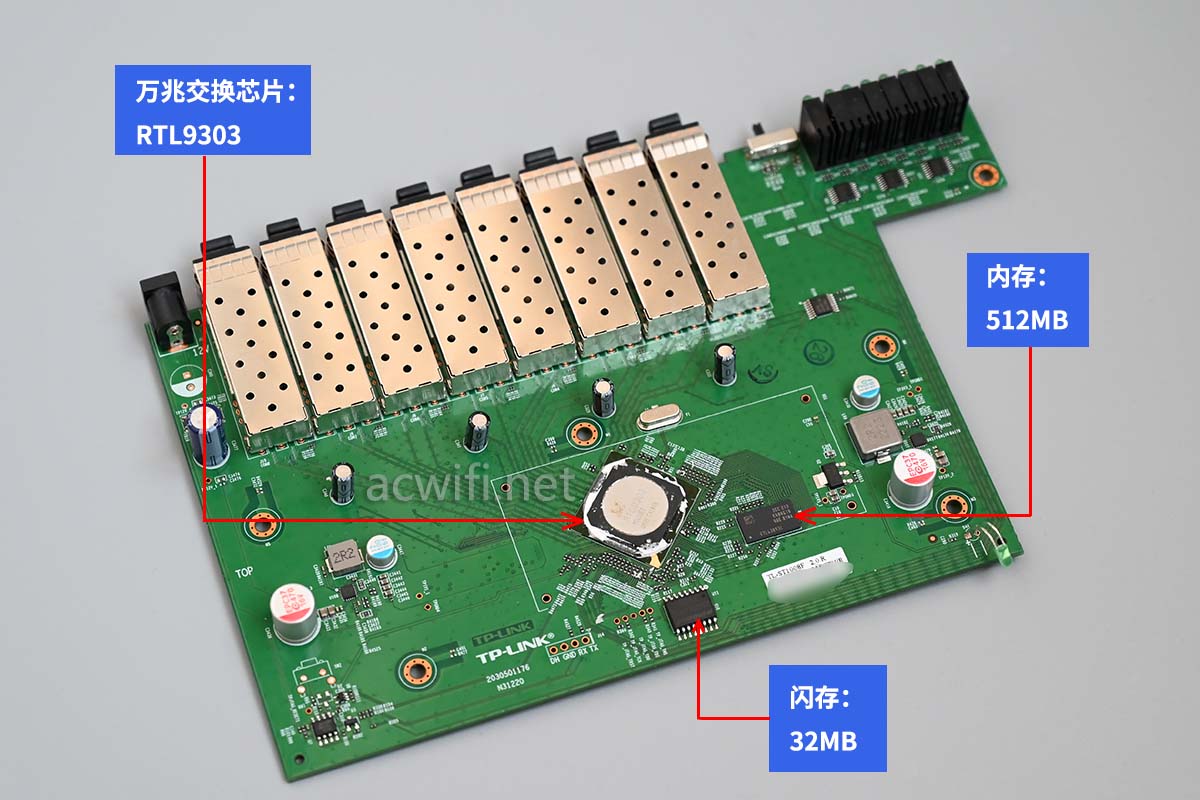

所有芯片型号汇总如下图:

交换机是挺简单的。接下来测试一下8个网口的总吞吐率是多少!

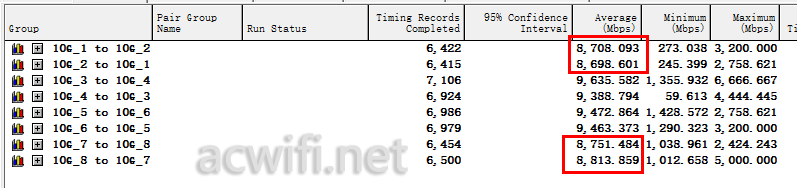

切换到M1模式,用了8根多模跳线,分别接入三台电脑的四个双口万兆网卡当中,同时双向打流。

经过几次反复测试,发现1和2,7和8的双向吞吐率比其它四个口代了一点点。印象中,1和2接了X710网卡,3和4也是另一张X710,5和6是X520,7和8是BCM57840,应该跟网卡性能无关,万兆而已。

说起X710和X520就肉痛,分别对应提华为SP330和SP310,最近查看闲鱼价格,比我上年购入时便宜了近一半。。我三张华为SP330都是900多买入的呀。。。想不到楼价降了,网卡也降了这么多。

关于发热量问题,插满多模速也有几个小时了,摸外壳并不觉得烫手,光口交换机温低不高,如果全插单模,温度会高点,毕竟功率高了3.1W。热量都插到了金属外壳,我认为这款不用担心散热问题。

闲鱼599元很有性价比,但有人告诉我,加200元就能买到拥有网管功能的ST5008F V2.0,更有性价比。如果要用到网管功能的话,好像是这个道理!
