XTR8488拆机,三频AX8400无线路由器

XTR8488三频12流,即三个频段都是4x4MIMO,无线规格是AX8400,它属于轻舟系列,所以肯定是MTK方案,但好奇5G2会用的啥芯片。

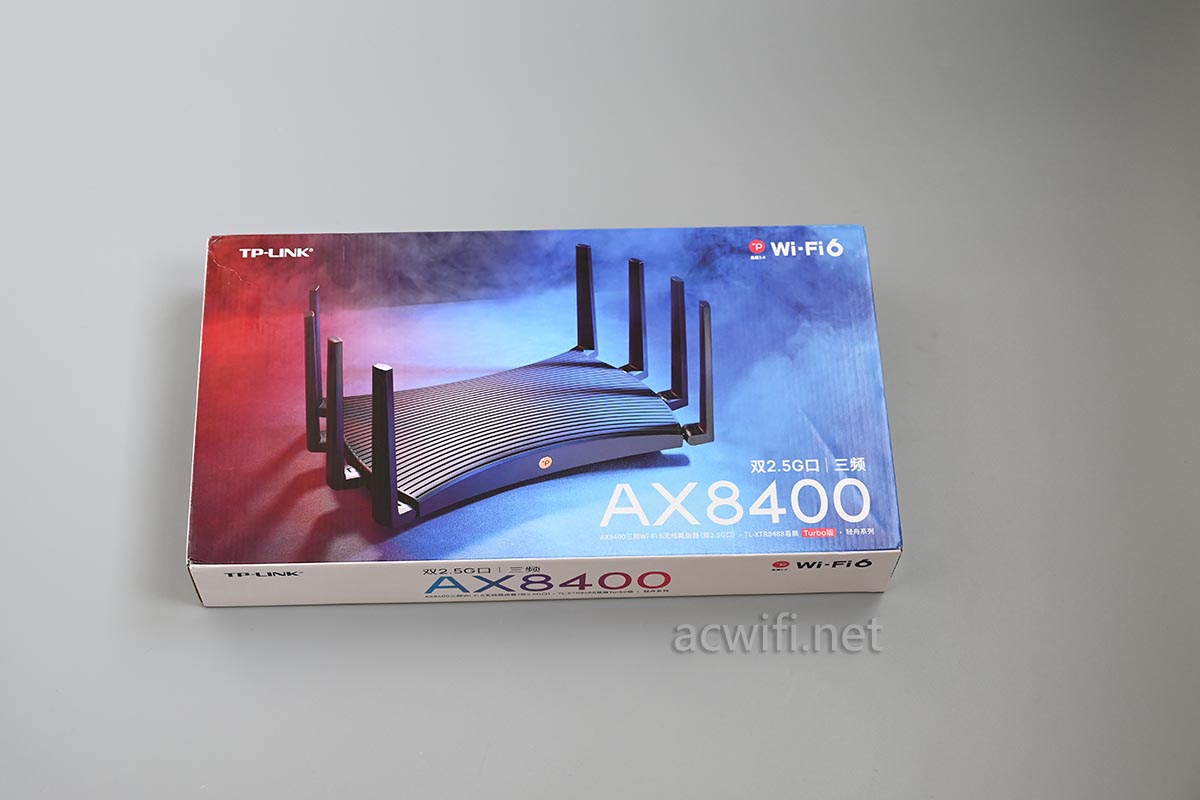

外包装这配色好看:

描述的参数:

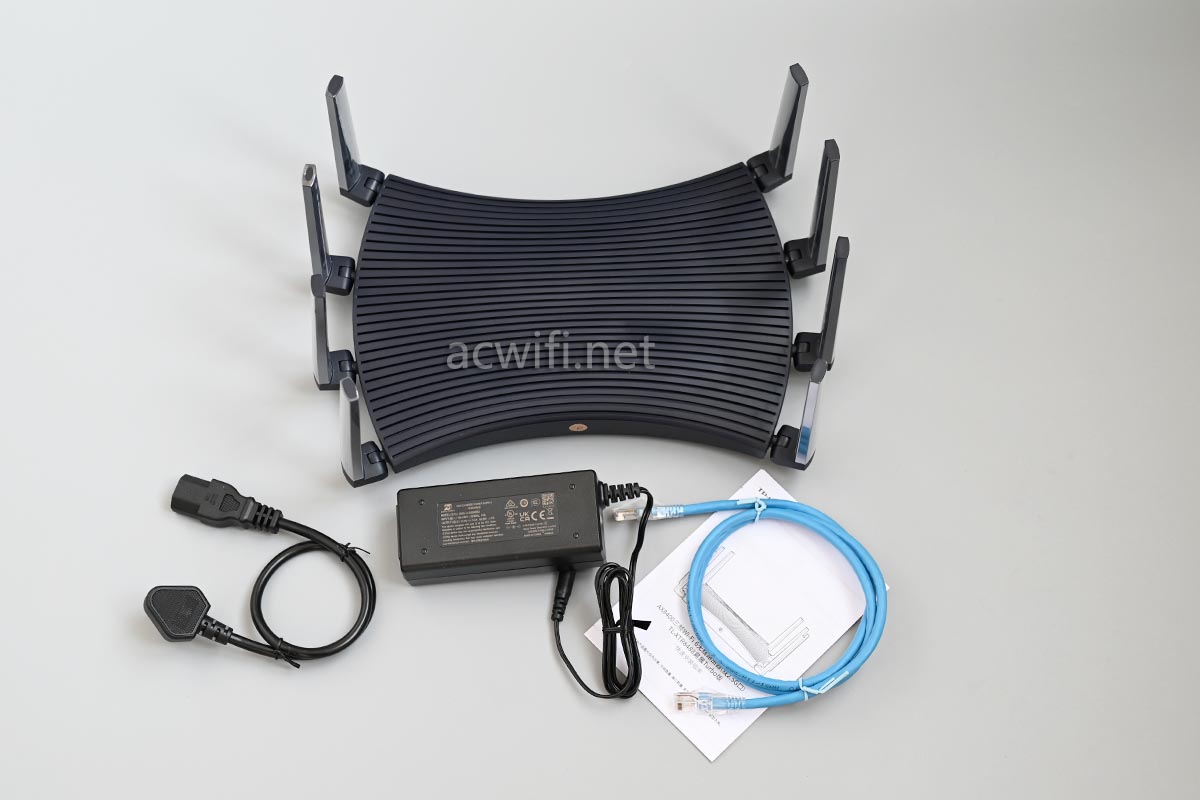

这电源也太大个了吧。

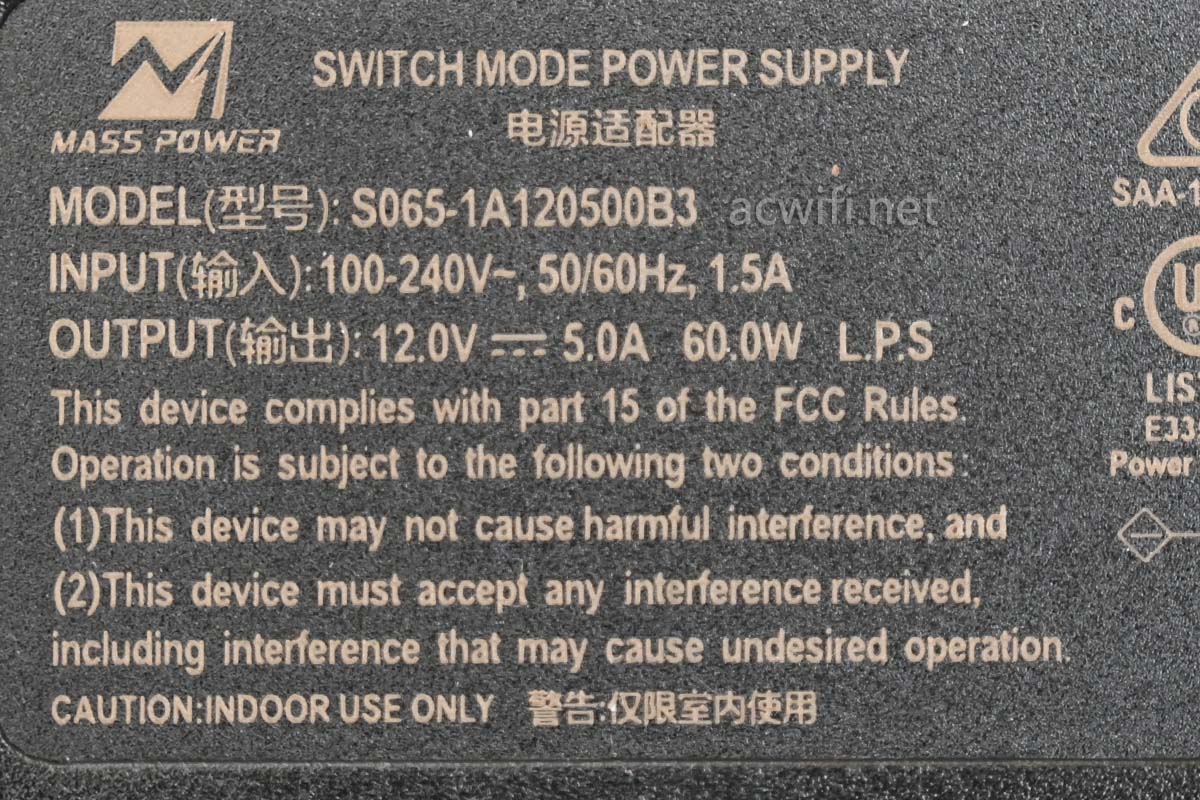

电源输出规格是12/5A,实测联网后的待机功率是11.6W,三频功耗,是高一些。

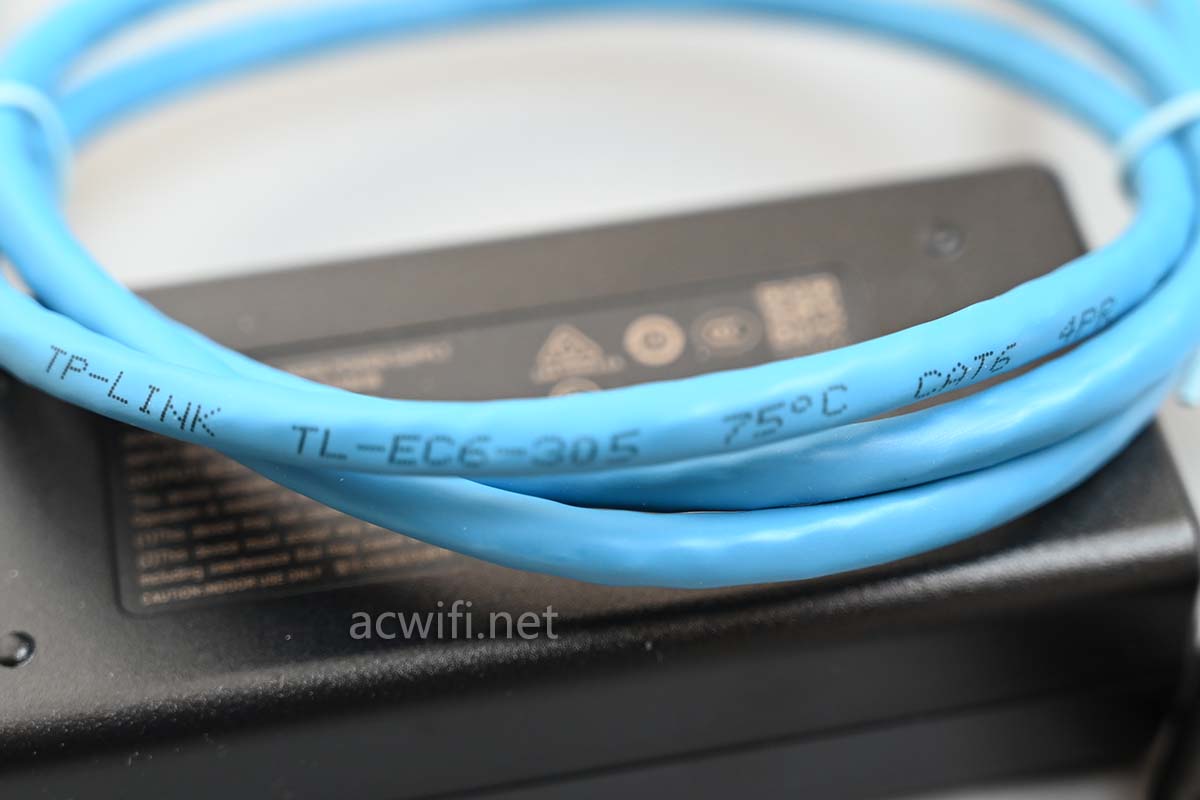

六类网线:

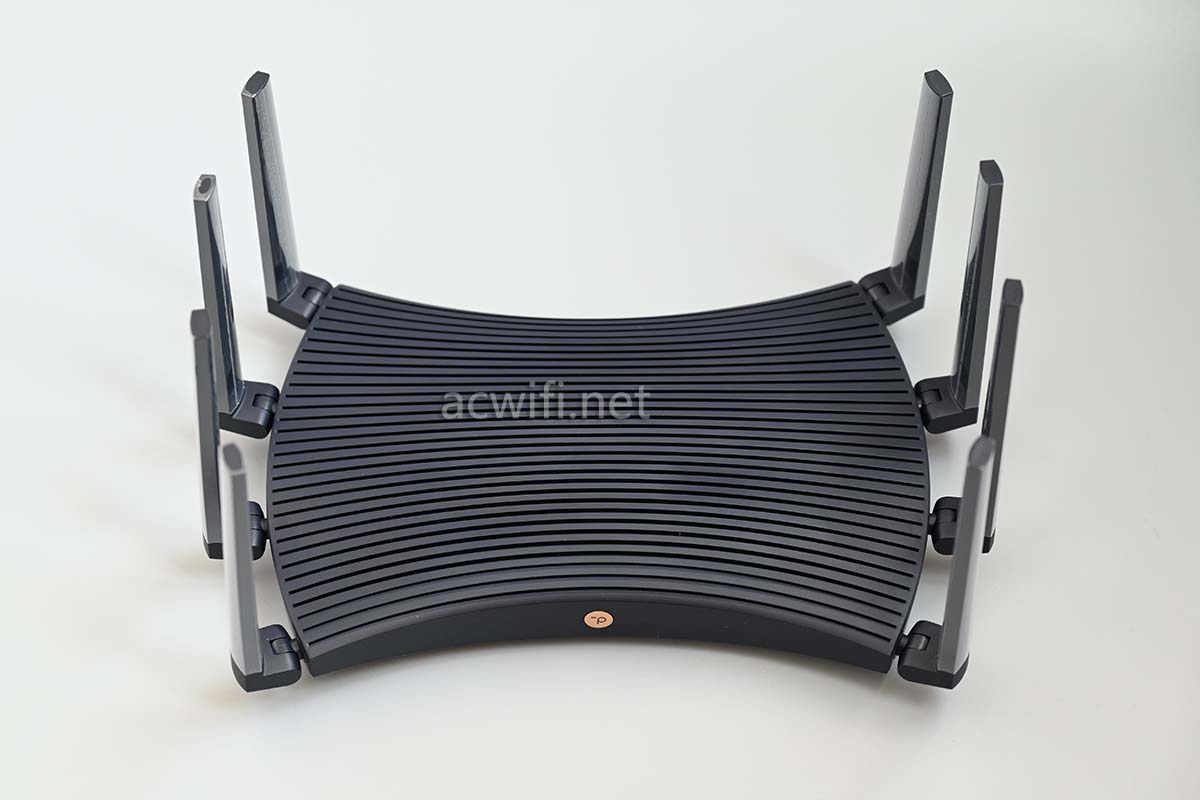

外观不细说了。

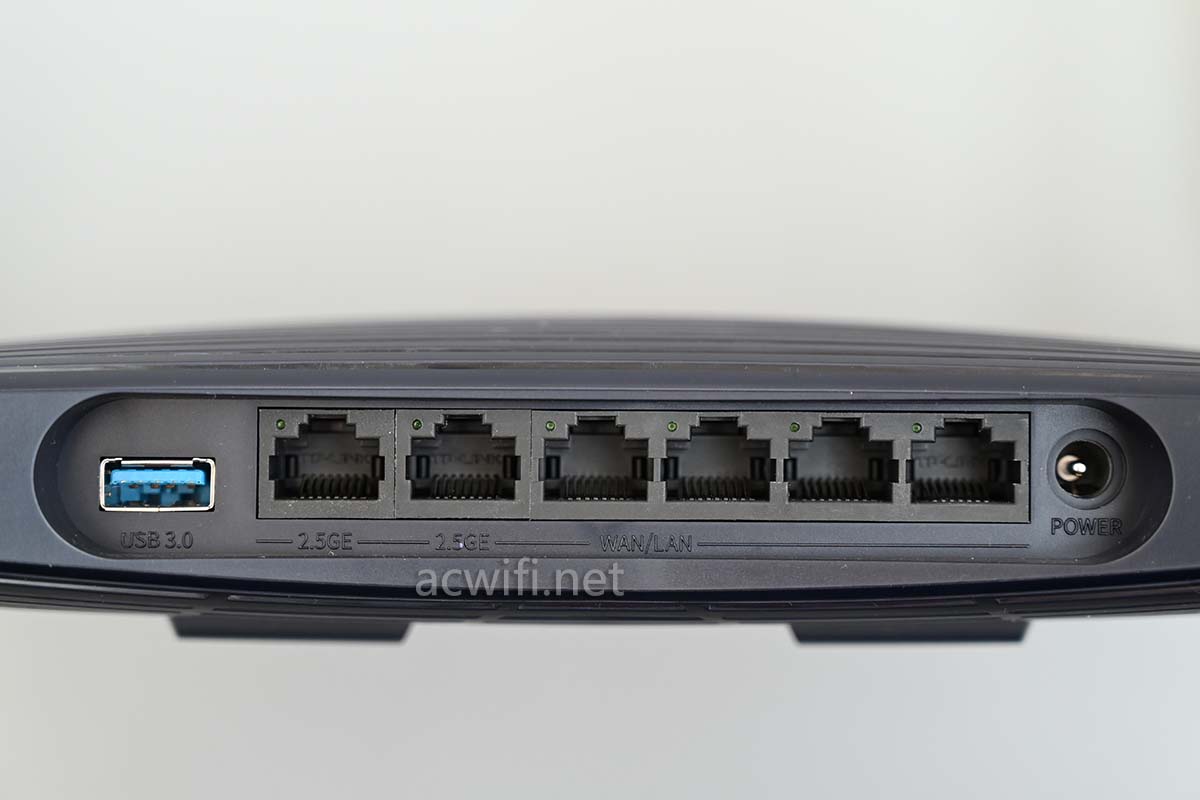

接口丰富:USB3.0,两个2.5G网口,4个千兆网口。

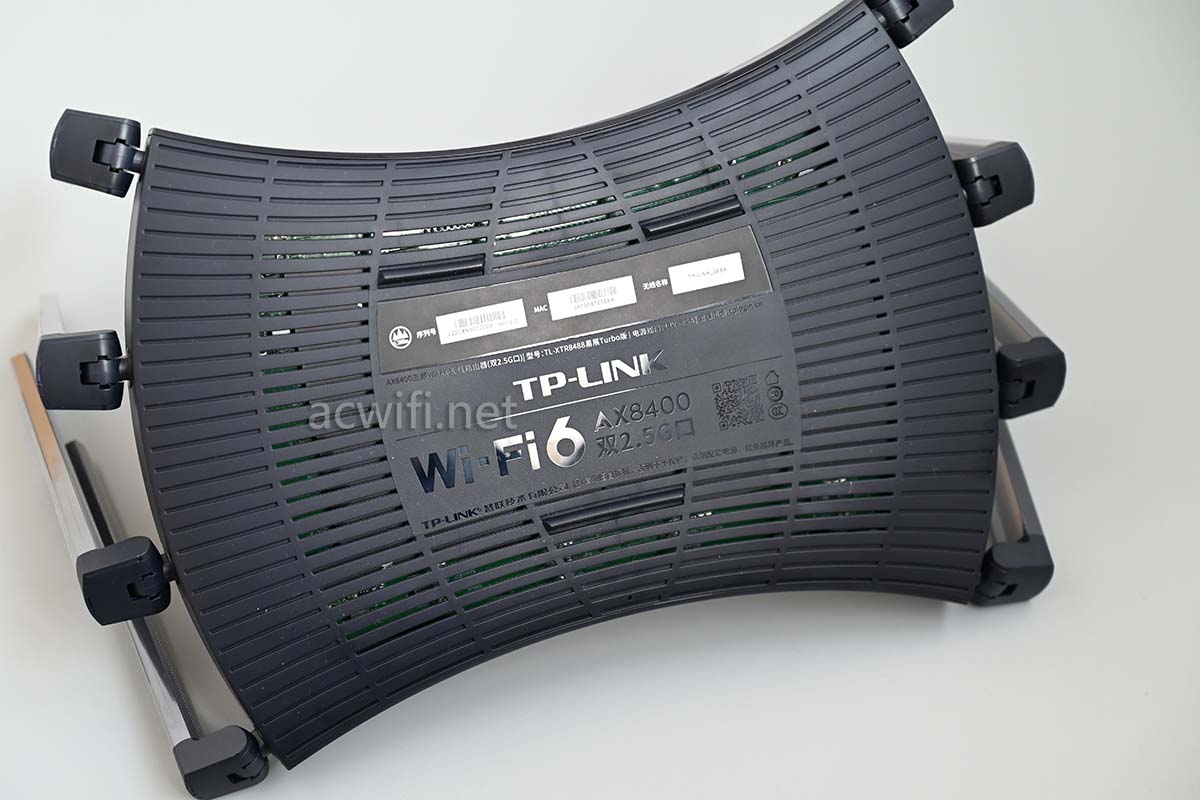

底部:

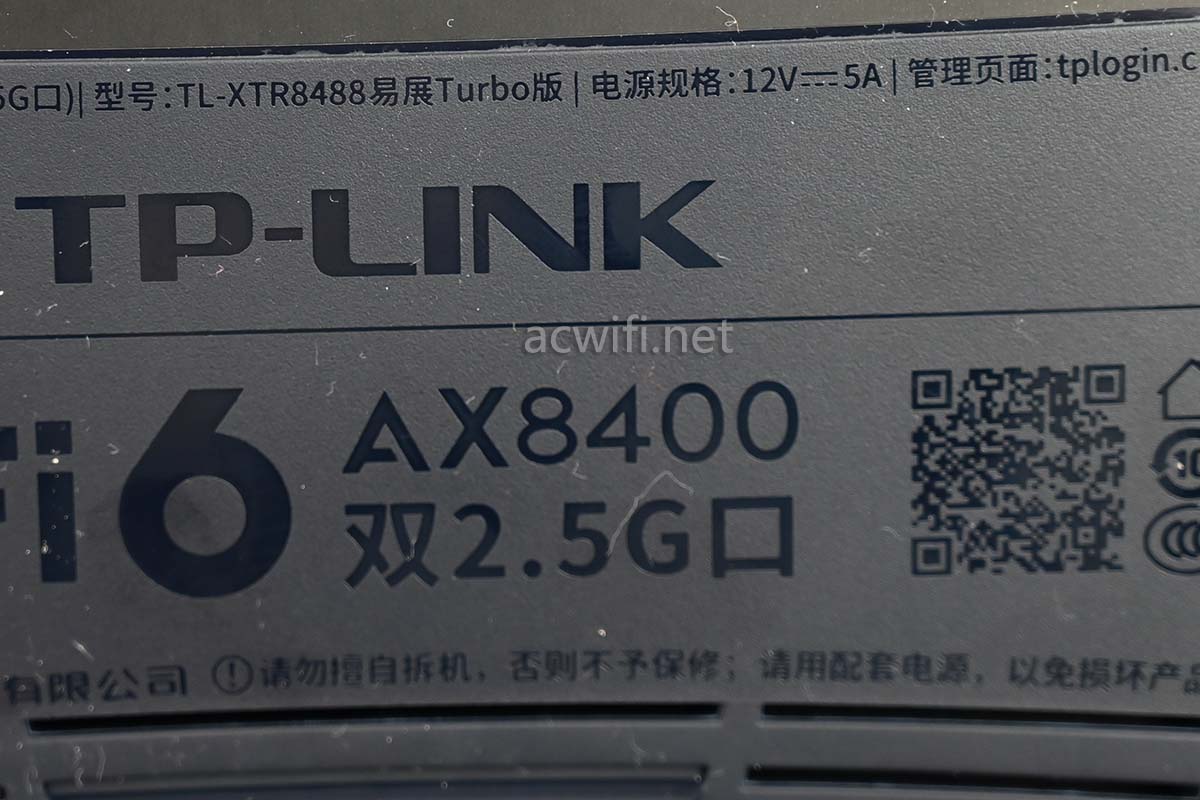

型号:

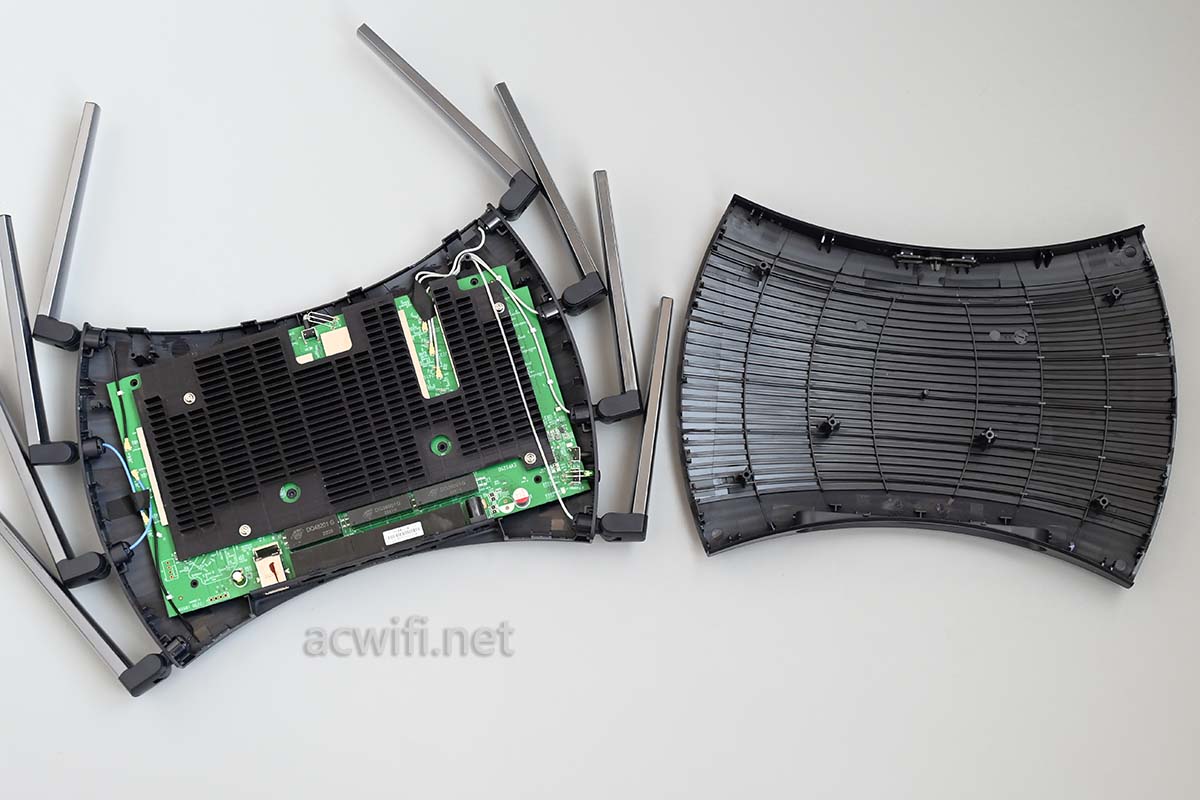

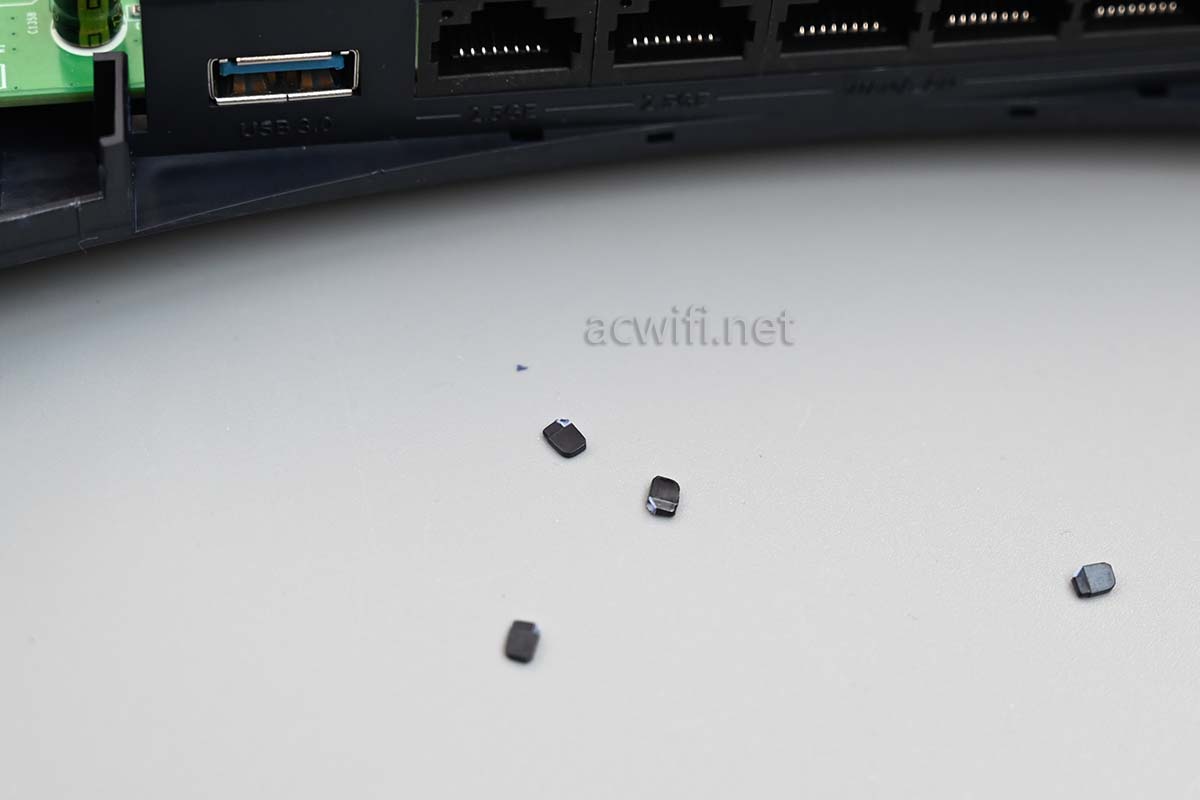

拆开外壳,总会拆断卡扣的:

主板好大,塞满了底壳。

天线排列比较特别,特别的简单,同频就直接在同一侧,没有交叉错开。

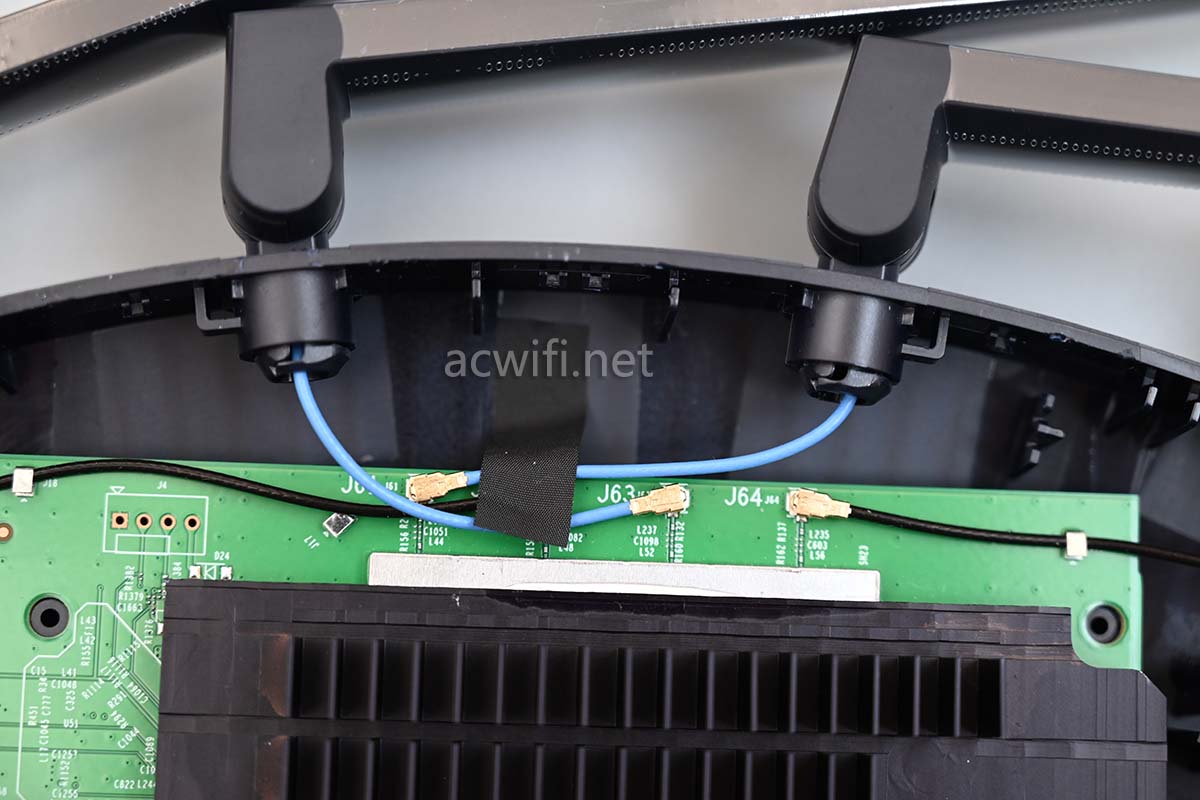

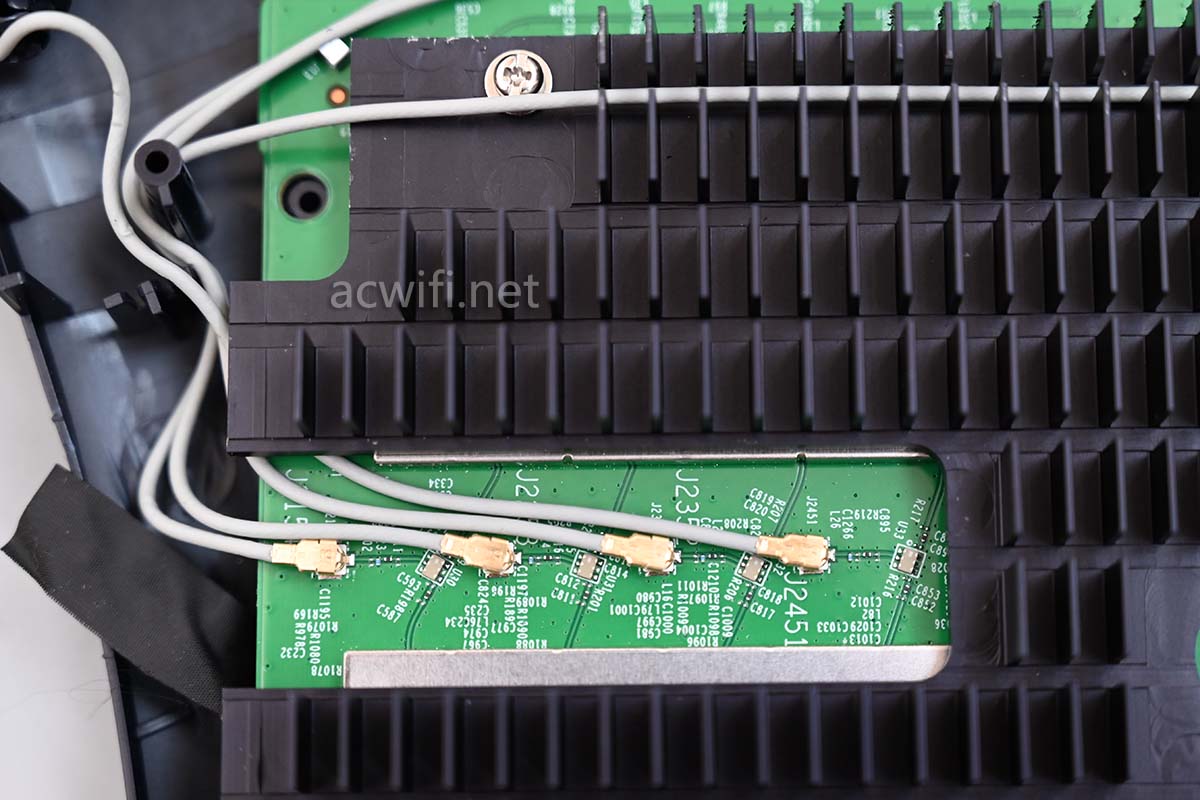

机身正面的左侧位置这里,全是4根5G1天线:

右侧是2.4G和5G的双频天线:

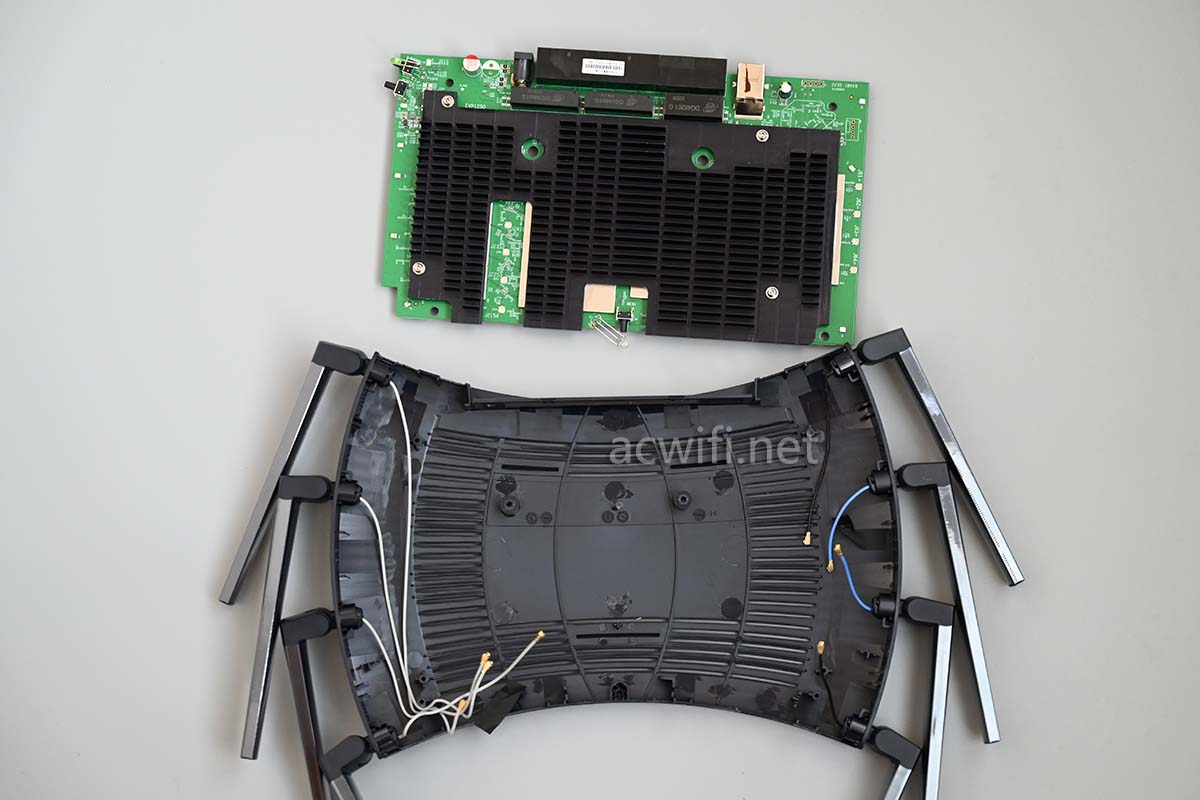

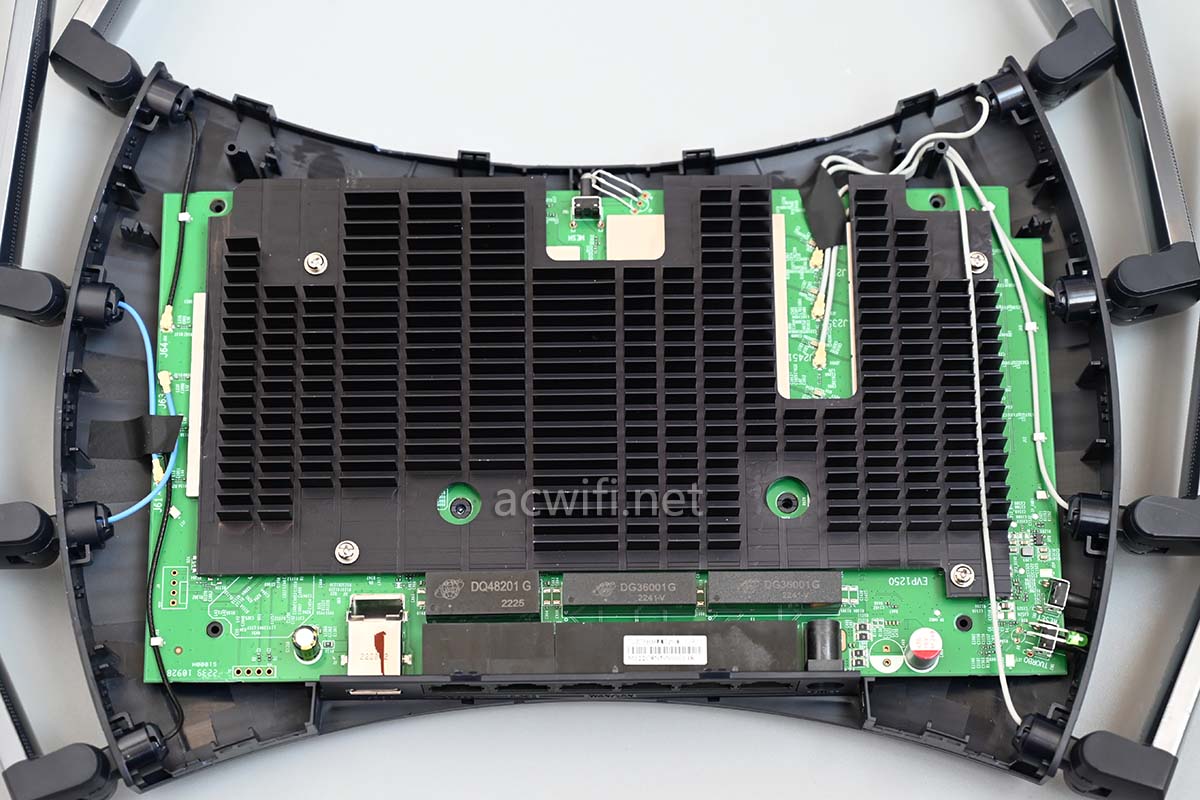

把主板和底壳分离:

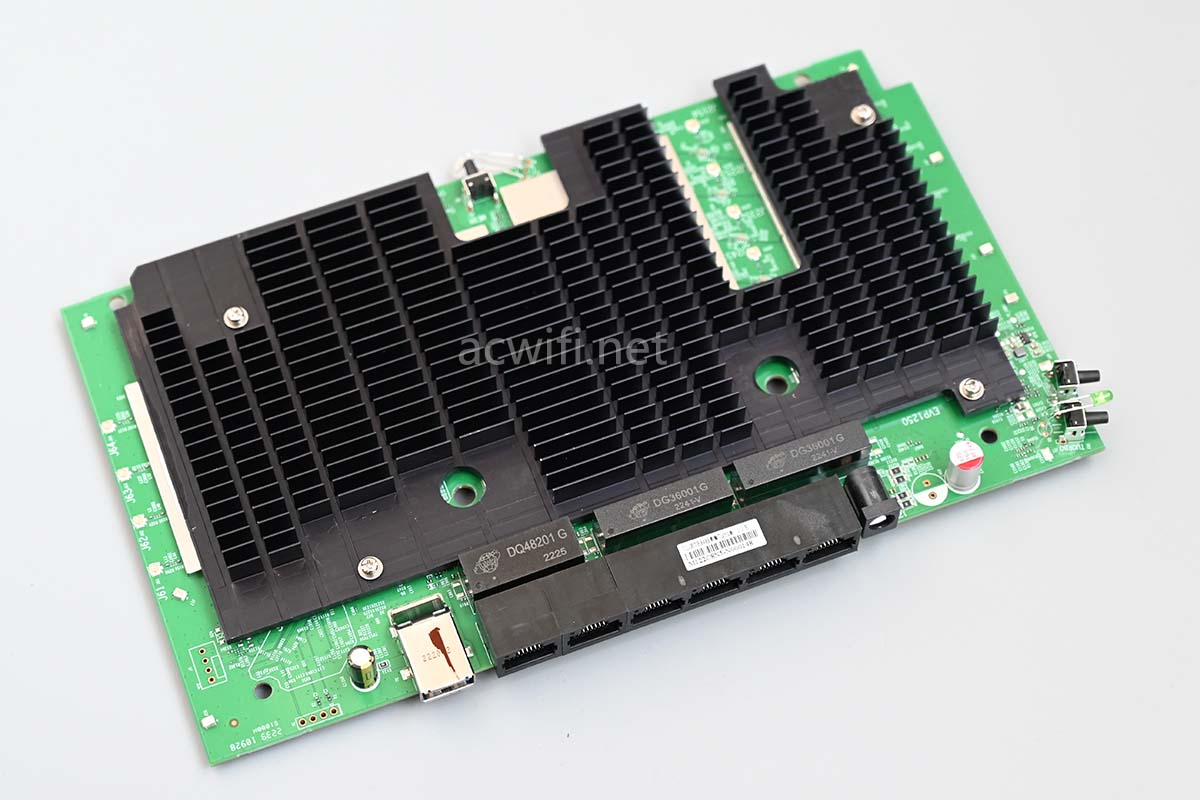

散热器很有份量,所以整台路由器拿在手上,比较沉。

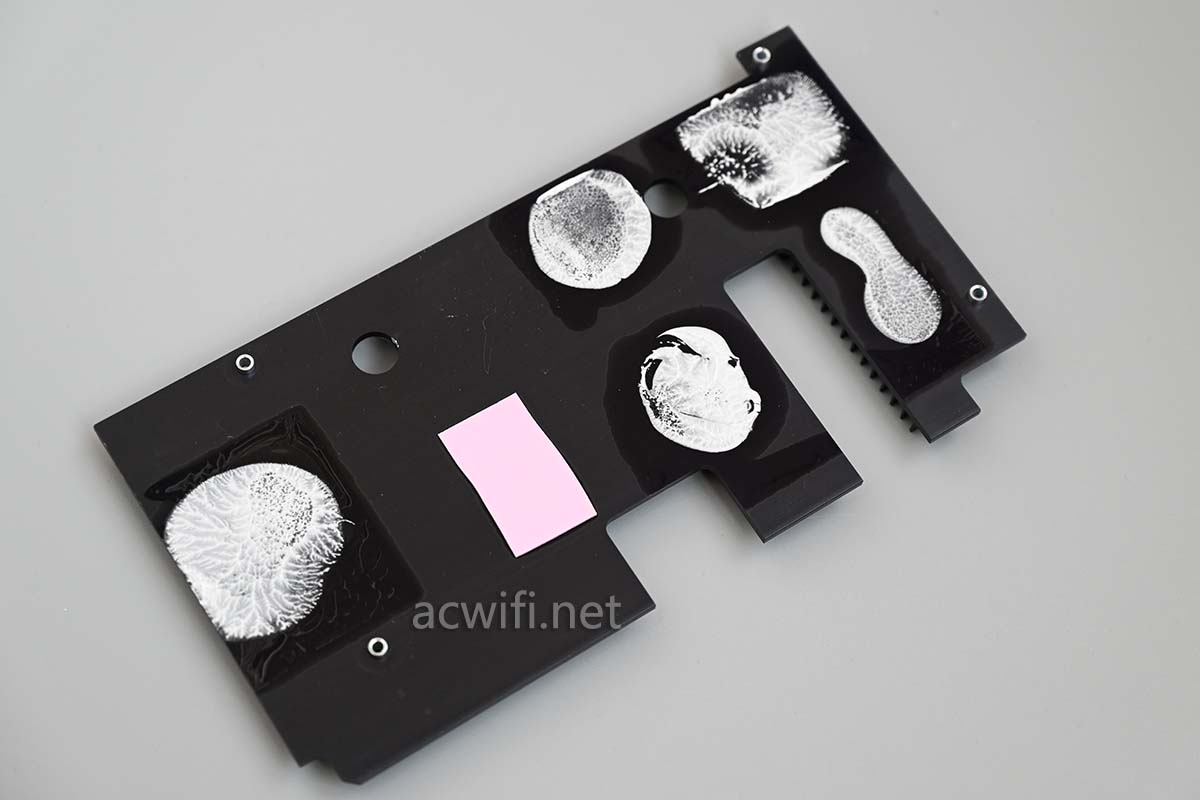

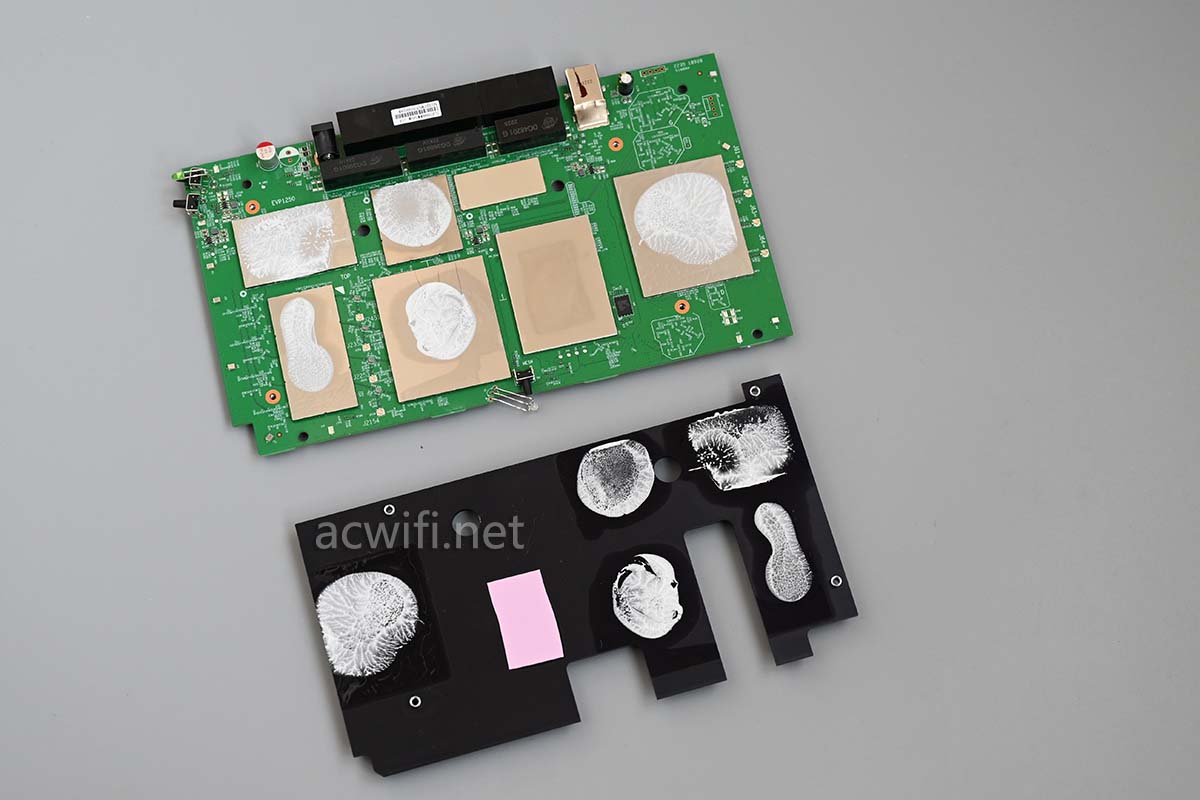

拆下散热器:

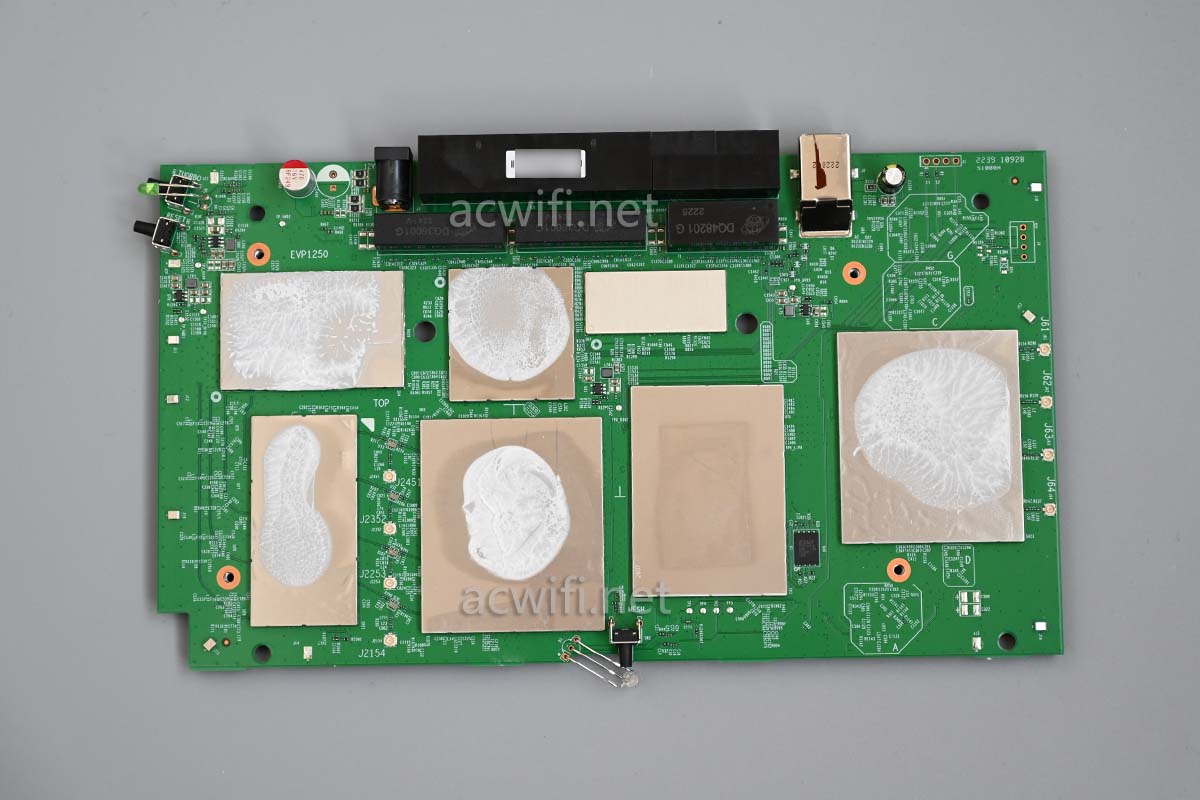

撬开屏蔽罩之前,先清楚干净上面的硅脂,免得弄脏了手和背景布。

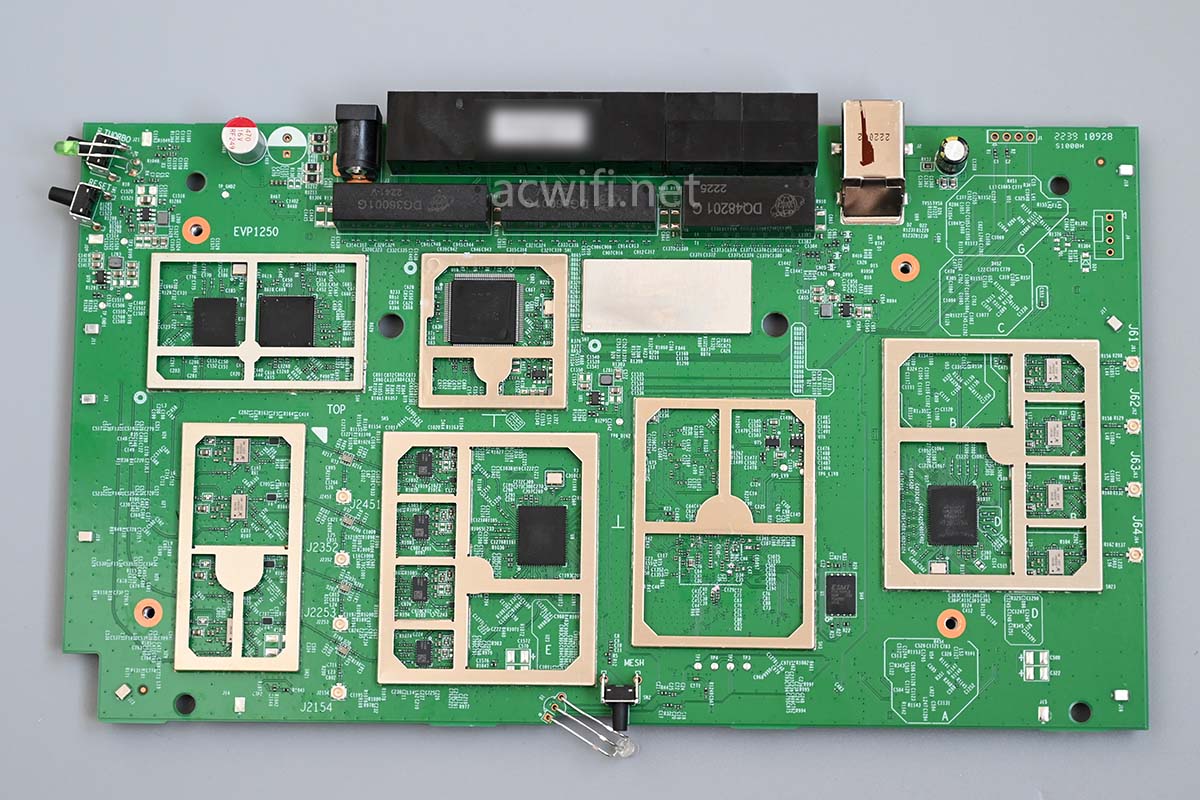

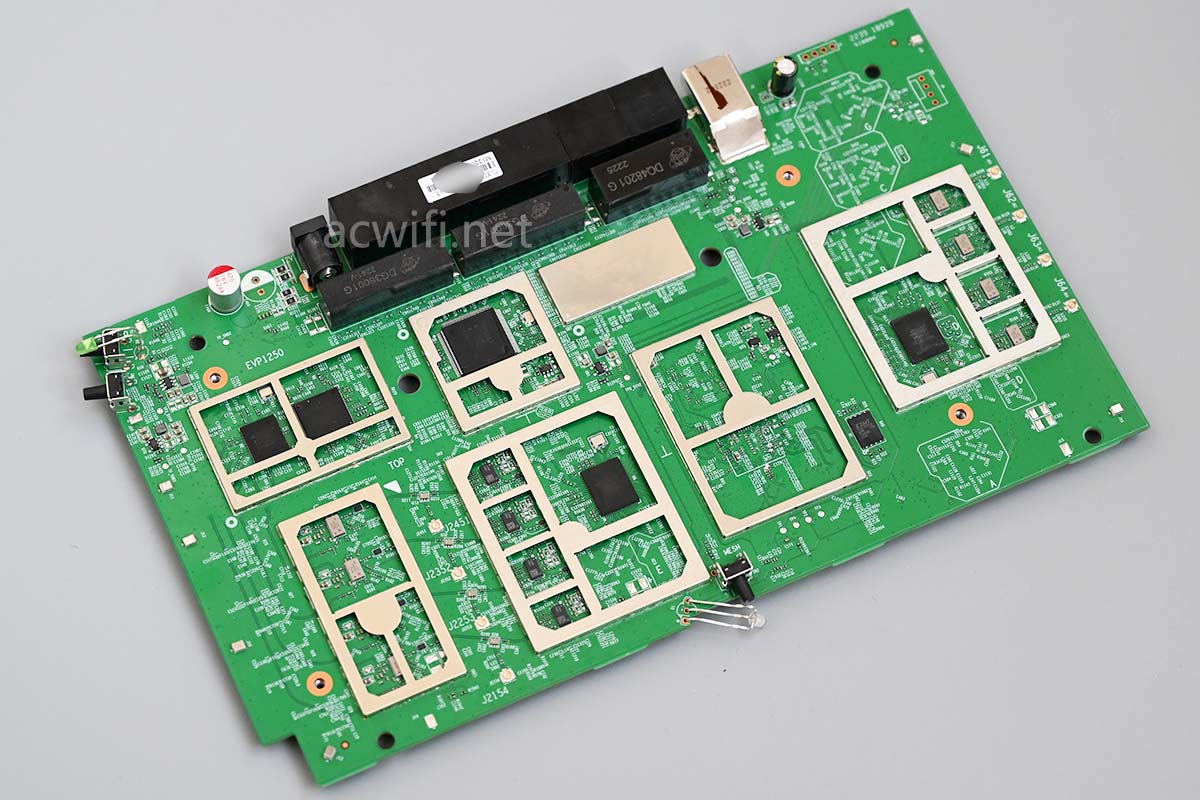

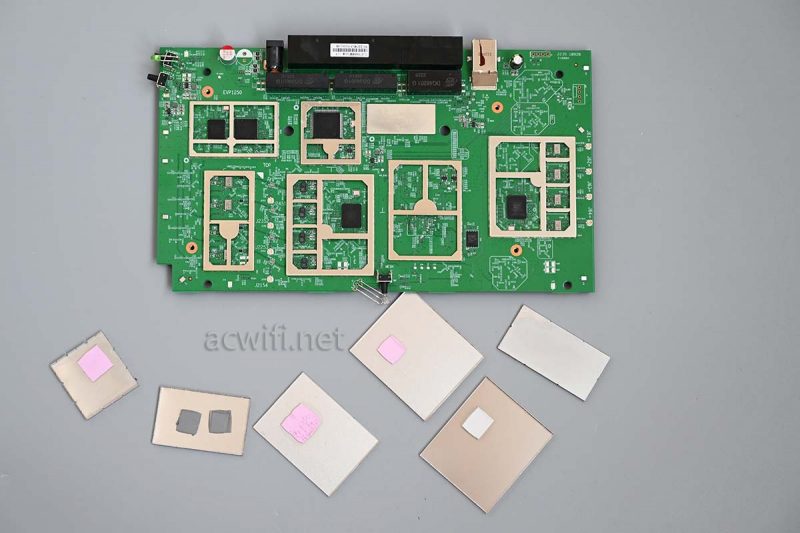

撬开屏蔽罩之后:

真想不到MTK的方案会用上SKY85743-21这款高功率FEM呀,而且还是在TP-LINK身上。。。

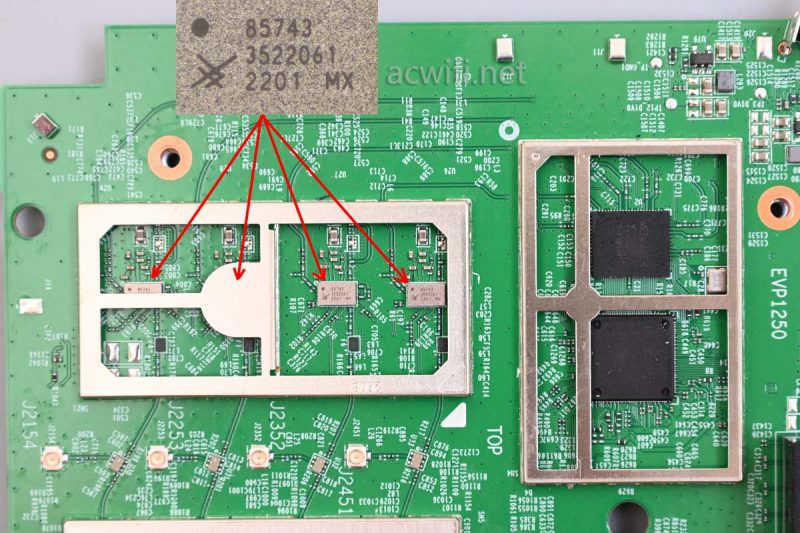

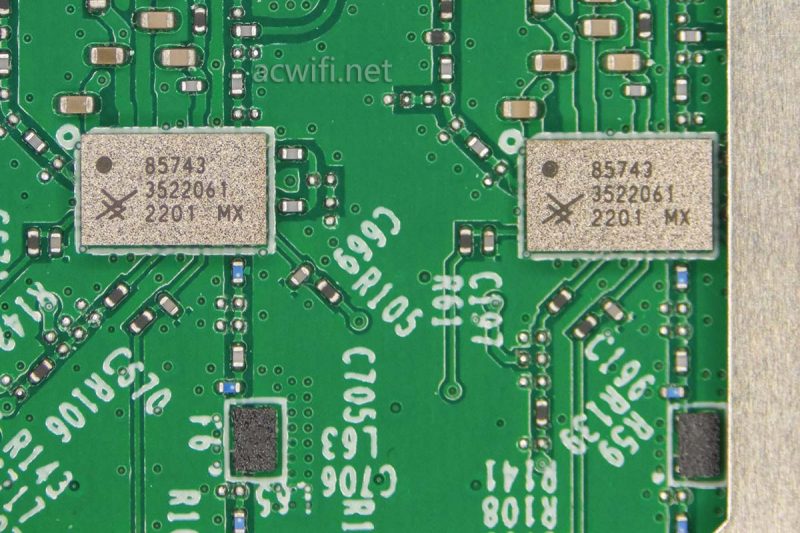

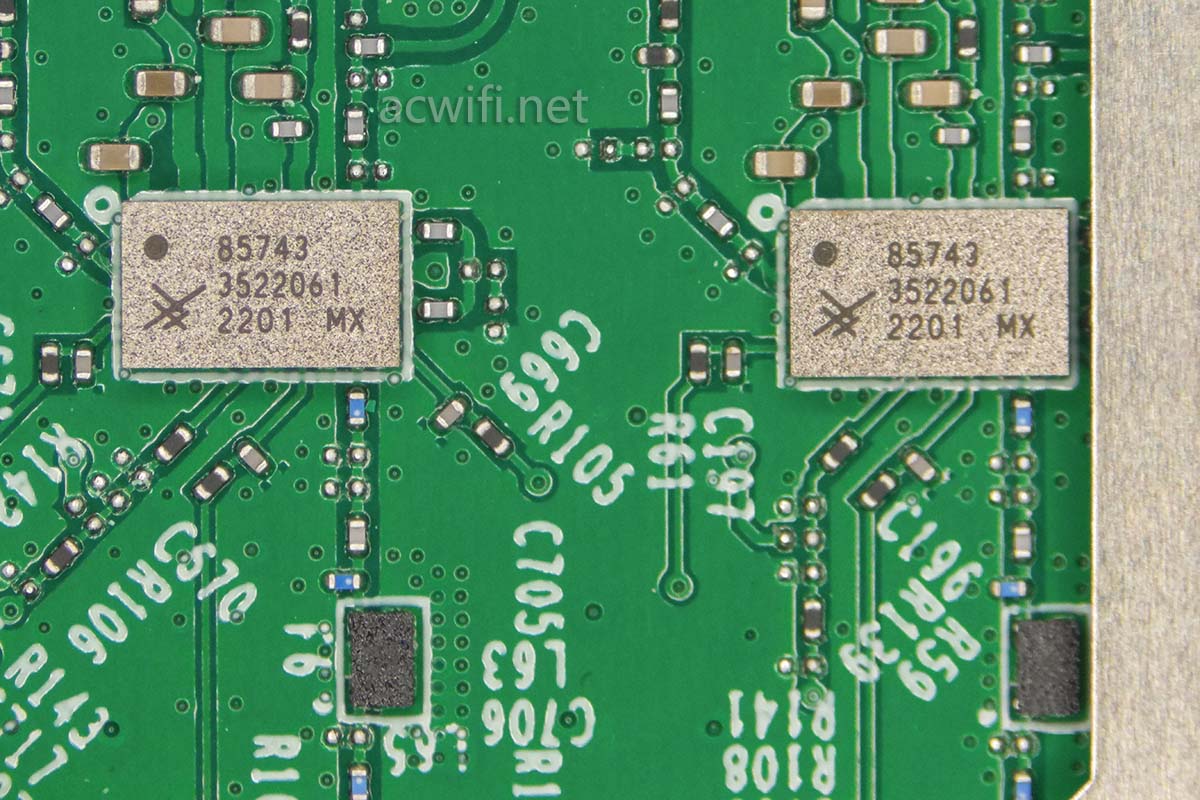

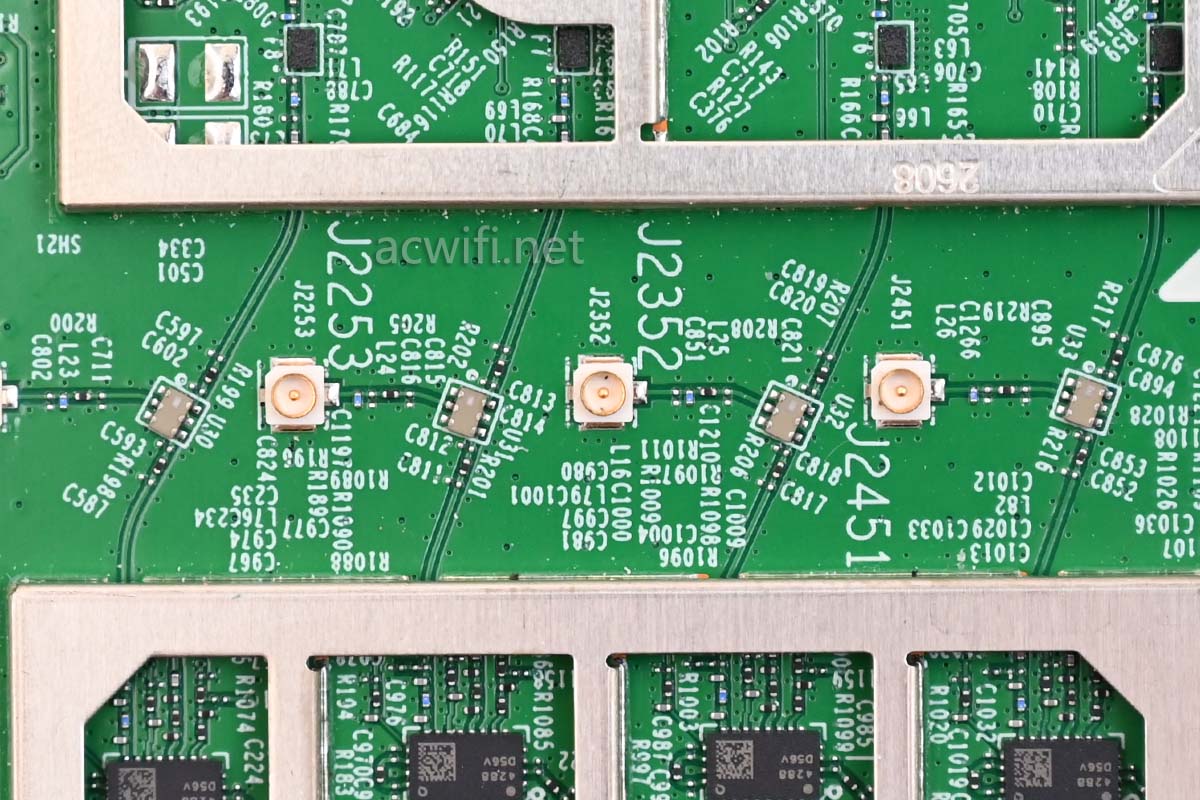

两个5G频段的FEM均用了SKY85743-21,下图FEM芯片下方黑色的小方块是滤波器。 这种成本比那种体积大的陶瓷介质滤波器高点,TP-LINK的三频均用下图中的这些小黑块。

可能要弥补滤波器带来的信号衰减,所以用上了这款高功率FEM,不然信号拼不上双频的。两个5G一共用上8颗,售价1199元,依物料成本来说不无道理。

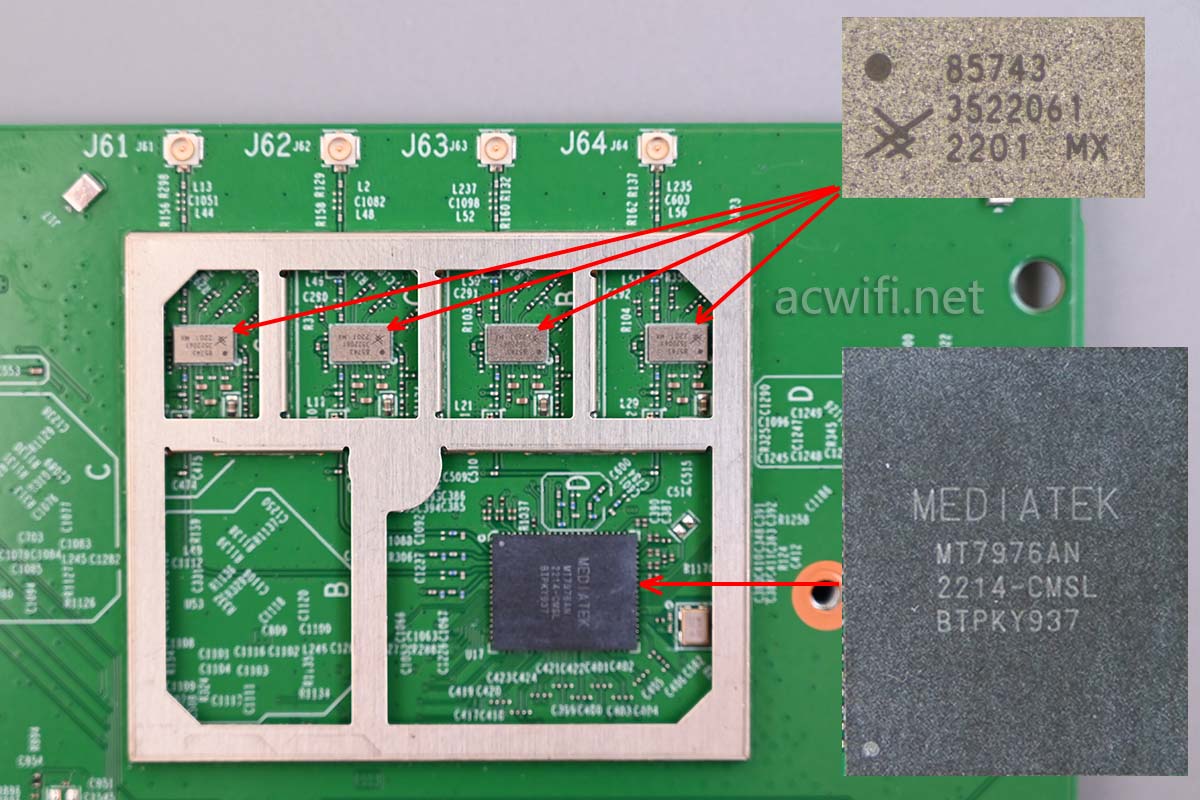

低频段5G(5.2GHz)无线射频芯片型号是MT7976AN:

MT7976AN,即使用内置的PA,信号也很强的,如果外置FEM用一般般的,还真不如不用。

MT7976AN+SKY85743-21,实属罕见,这种组合,使我想起了小米万兆路由,QCN6274+QPF4559,这两款三频路由器可以比一比无线性能。有线性能就不用比了,小米胜。

反正无线规格是一样的,我到现时为止,也不认为4096-QAM能有1%的速度提升,这是我花7千买了小米13 Pro和小米万兆路由实测出来的结论!

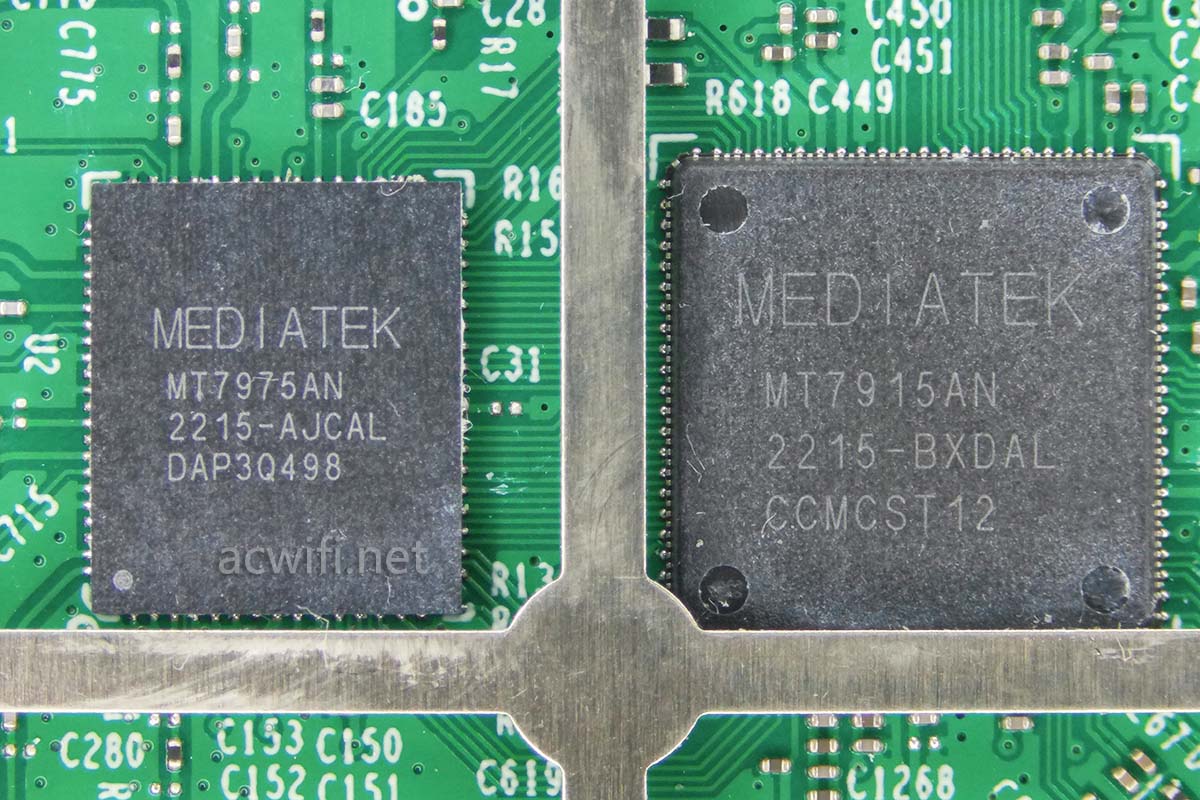

继续看主板另一侧放着的高频段5G(5.8GHz)无线芯片,下图右边型号MT7915AN,属于无线基带芯片(BB & MAC),右边型号MT7975AN属于无线射频芯片(RF),支持4x4MIMO,但不支持160MHz频宽,最高无线速率2402Mbps:

为什么这里不用MT7976AN呢? 因为MT7976AN只是RF芯片,无线基带放在CPU里面了,CPU只放了双频的无线基带,若这里再放一颗MT7976AN,是无法工作的。况且它只定位于AX8400的无线规格。

换句话说,MediaTek在Wi-Fi 6三频产品里,最高无线规格是AX8400。

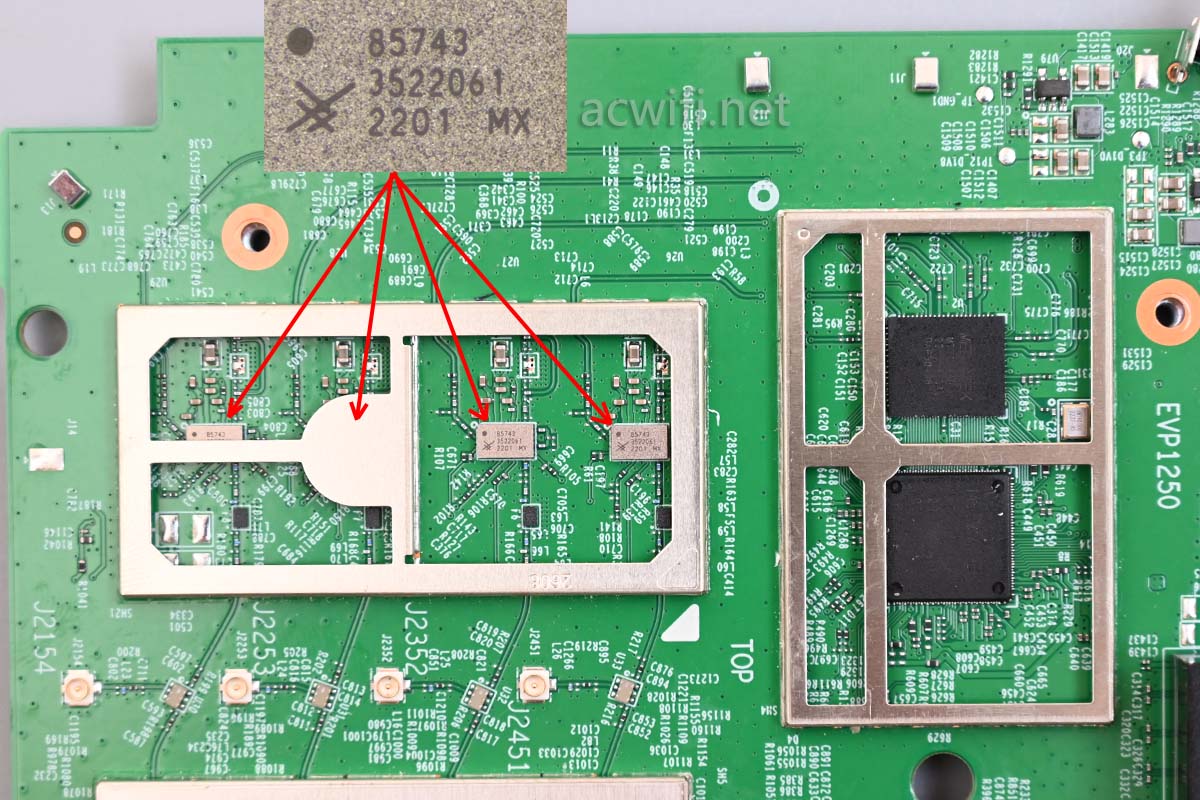

这里用的外置FEM芯片也是SKY85743-21:

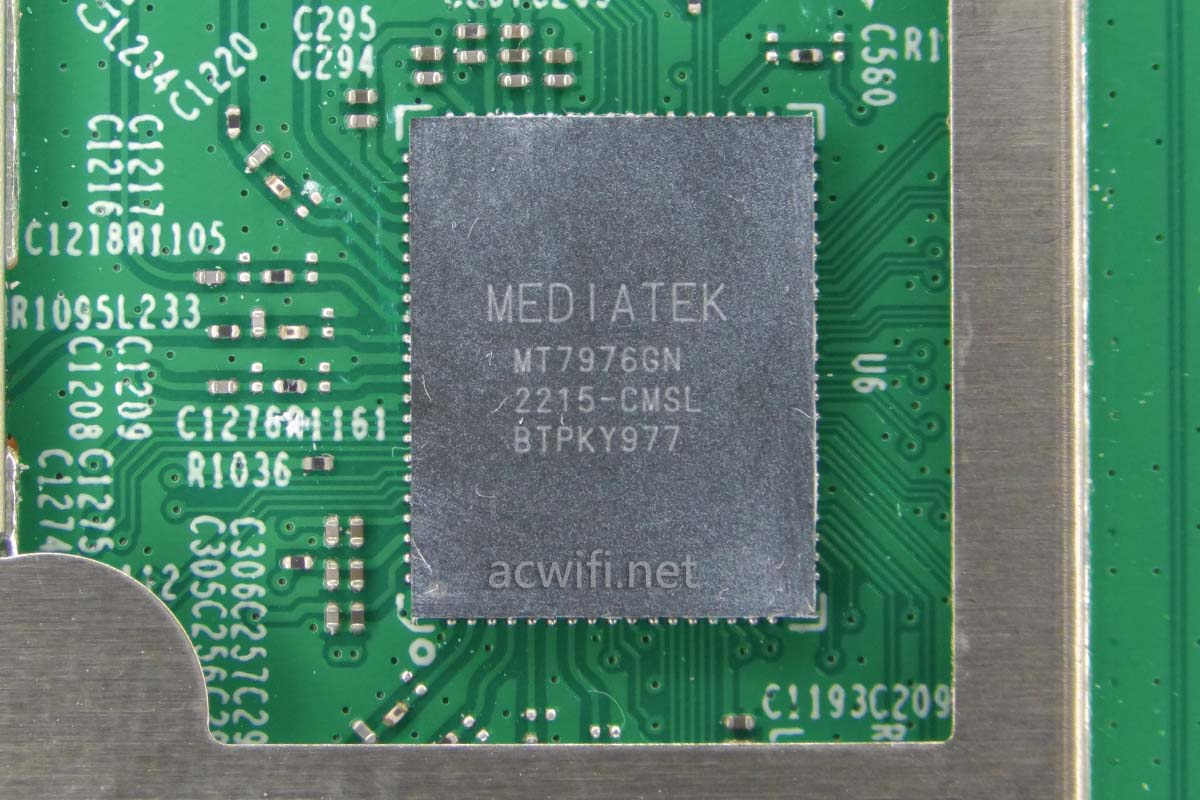

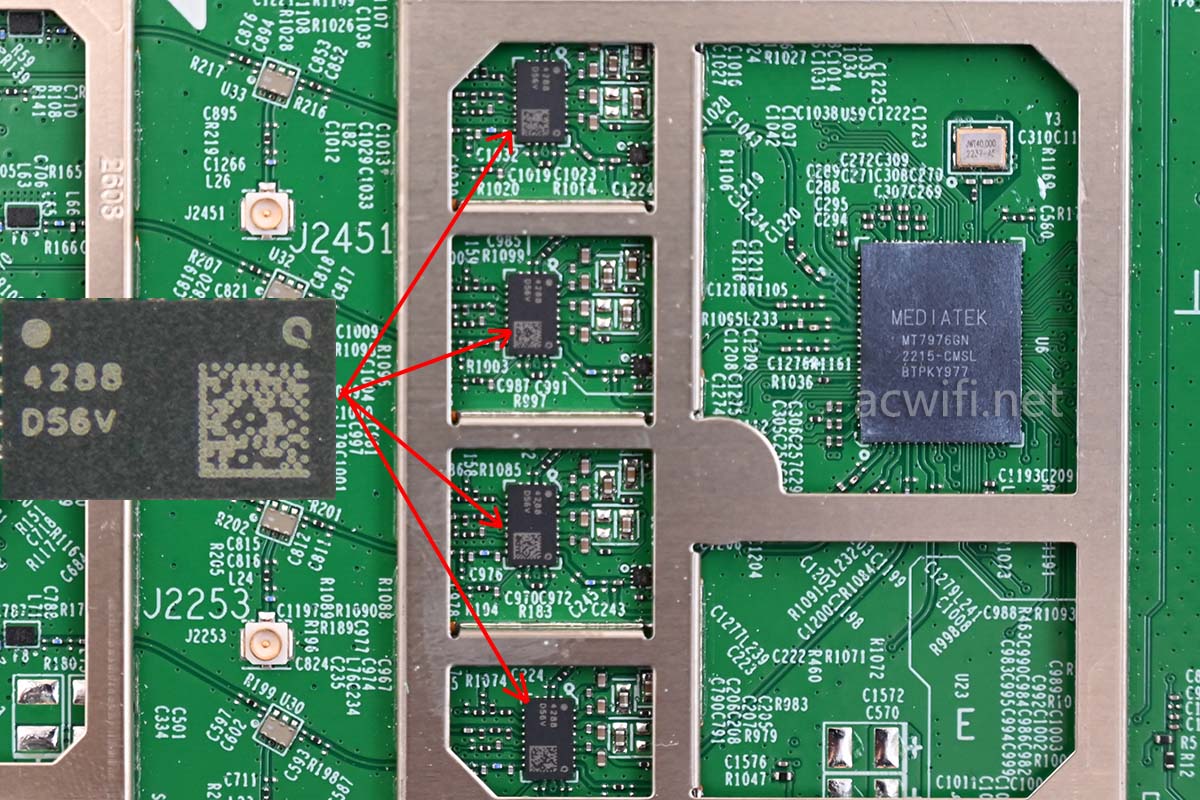

XTR8488的2.4G射频芯片是MT7976GN,支持4x4MIMO,最高速率1147MBps。

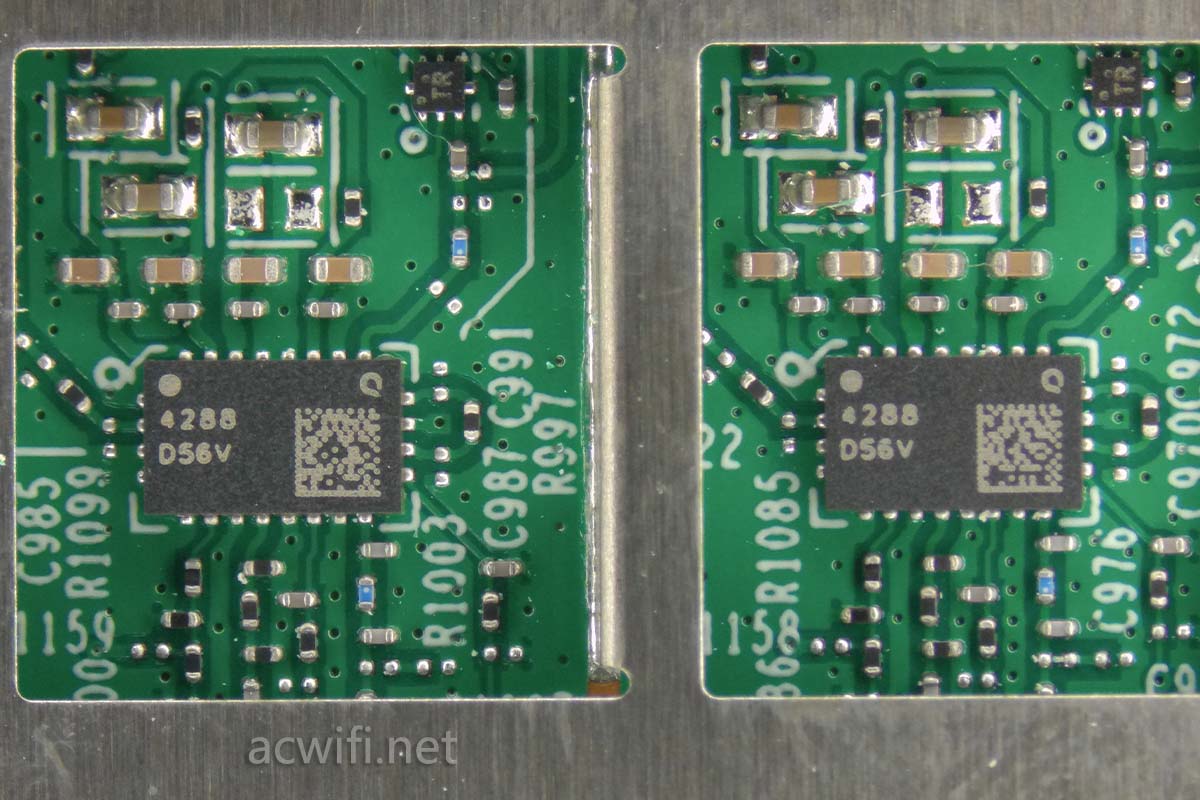

2.4G外置FEM芯片型号是QPF4288,高功率芯片。

2.4G和高频段5G的天线用了双工器合路。双工器和滤波器都会造成很小量信号衰减。低频段5G是主力,那么2.4G选择跟高频段5G合路也很合理。

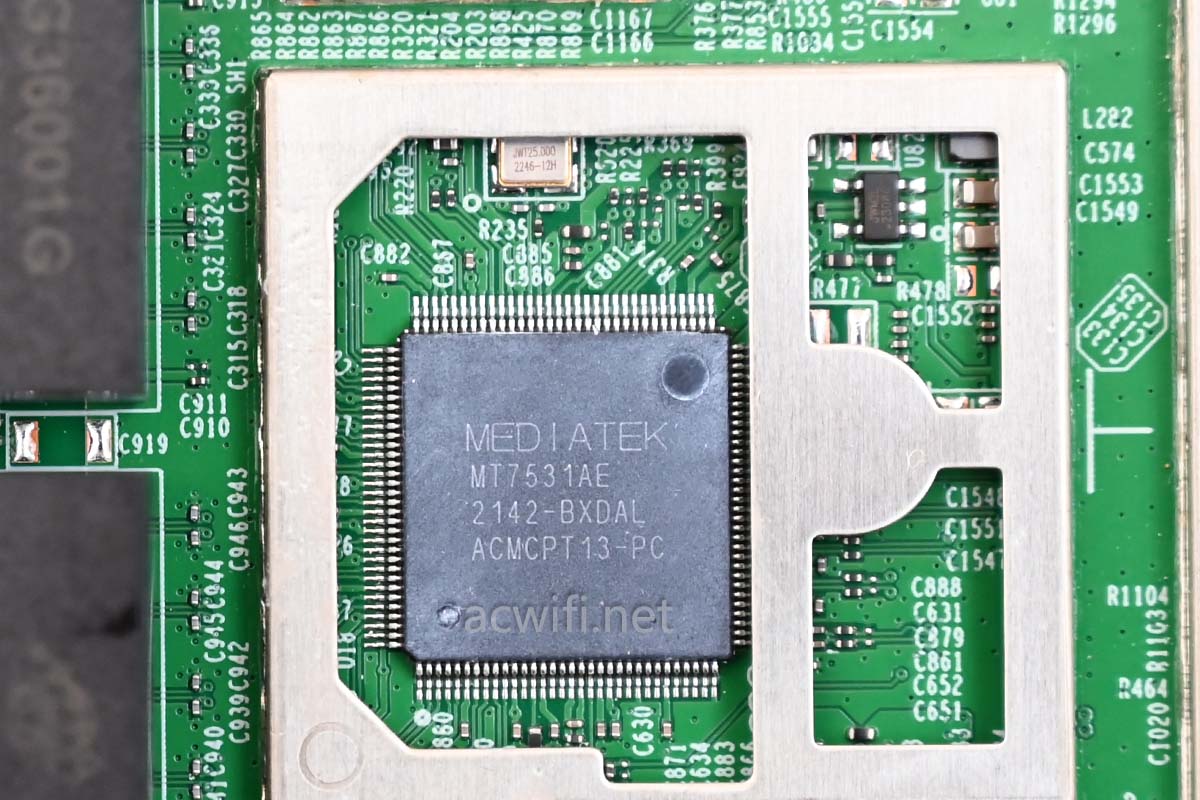

千兆交换芯片型号是MT7531A:

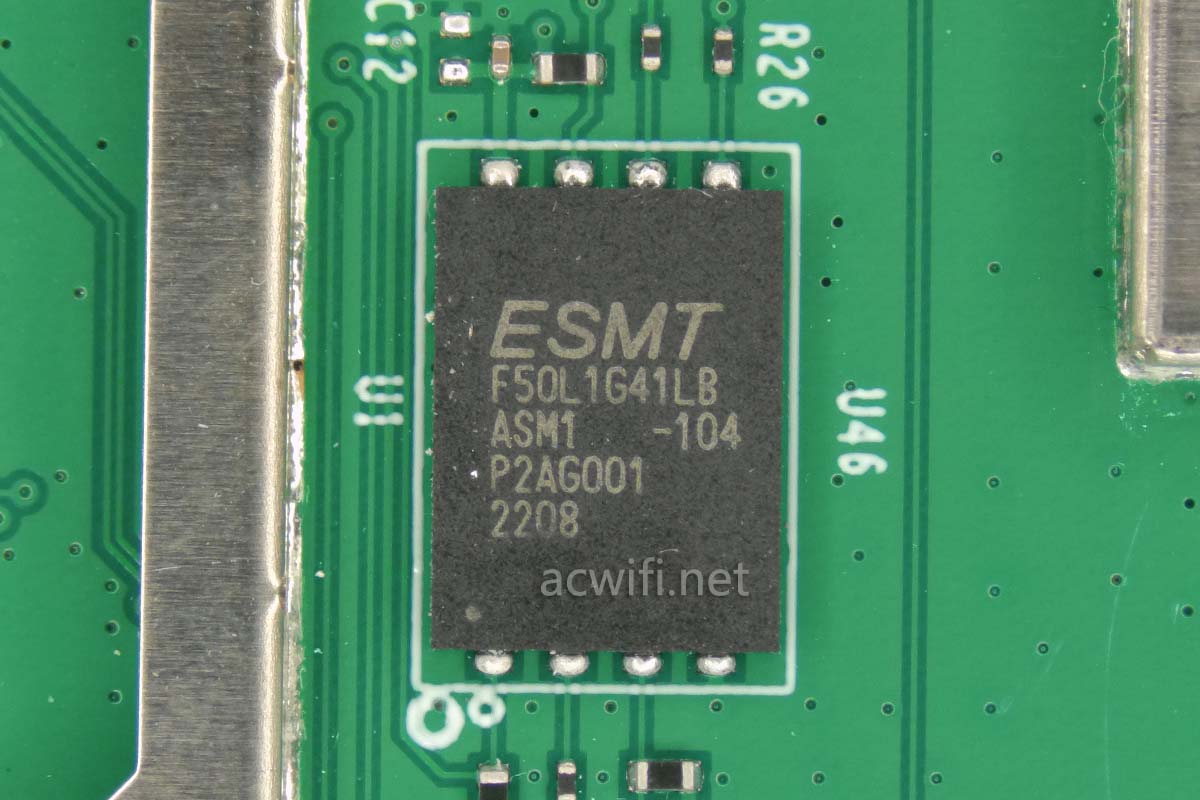

闪存芯片的型号是F50L1G41LB,容量128MB,轻舟系列都是这个容量。

有个长方形的屏蔽罩是焊锡固定,撬不开的,不拆也知道里面是2.5G PHY芯片: RTL8221B。

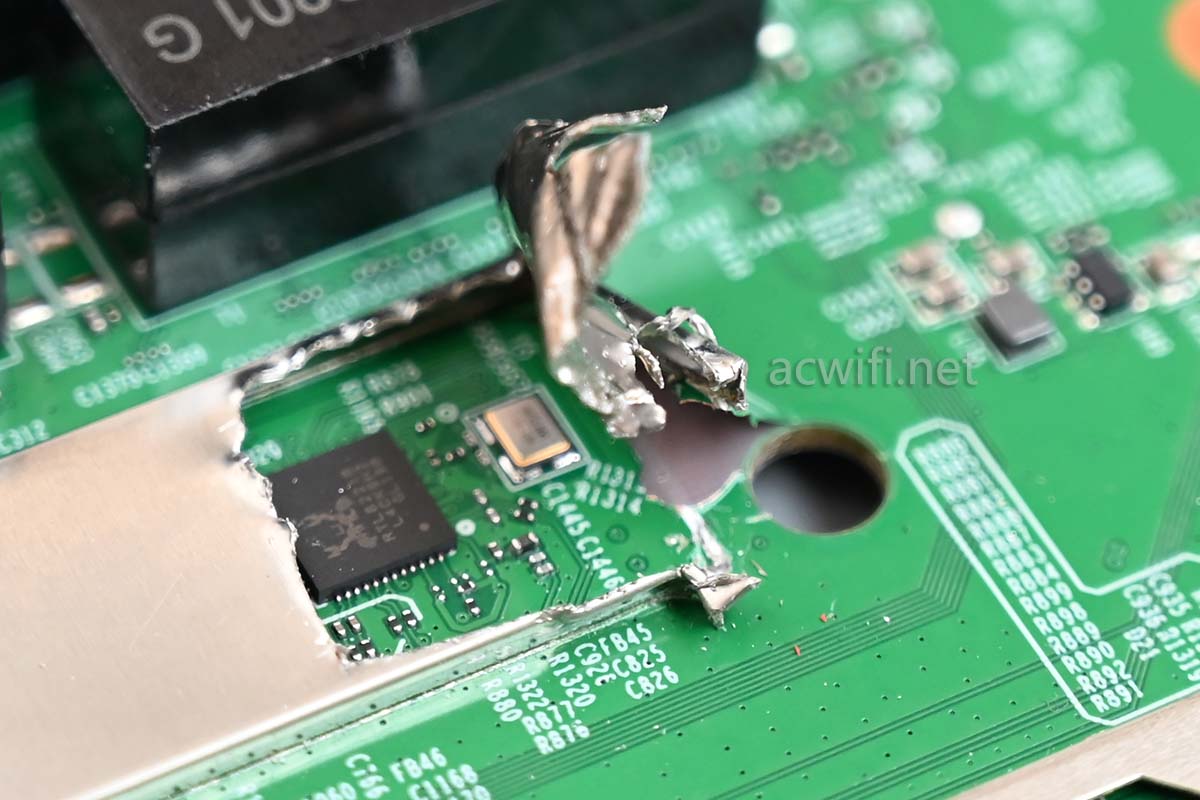

为了拆个完整明白,还是冒着风险整它,风险绝对存在的,不只限于撕破主板的表皮:

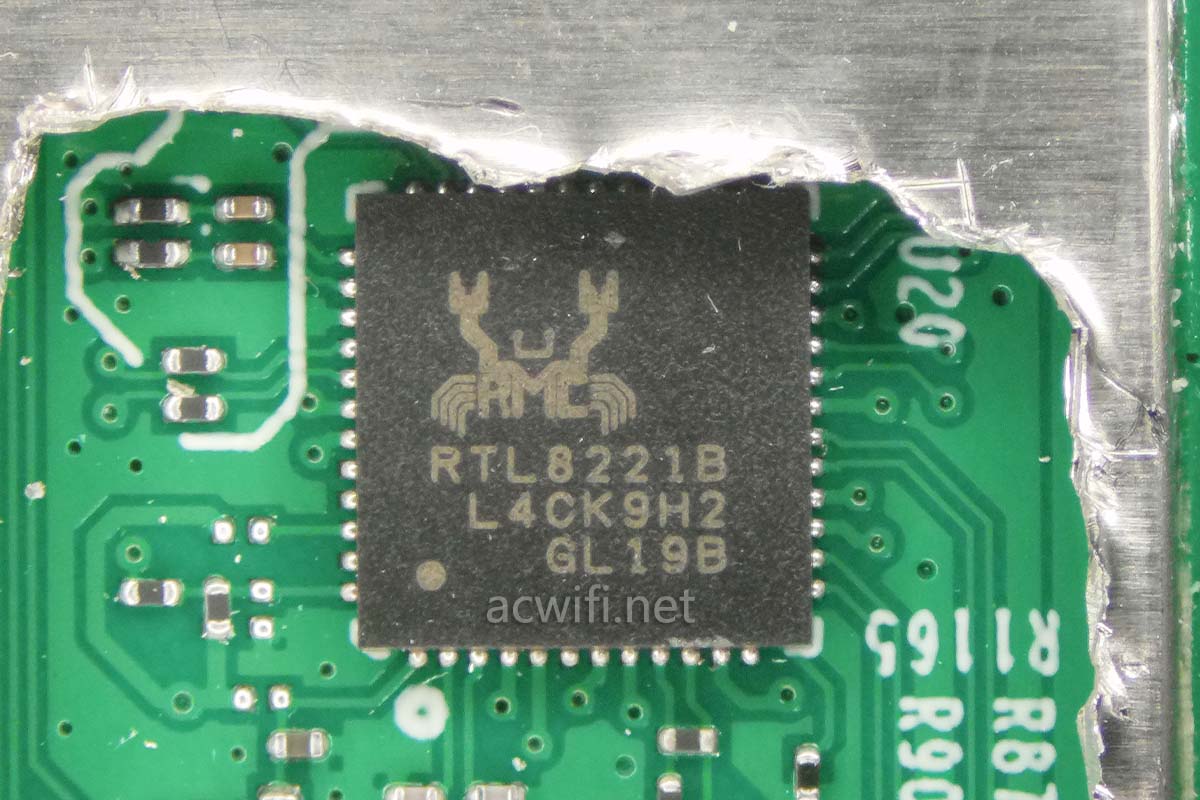

2.5G PHY芯片就是RTL8221B:

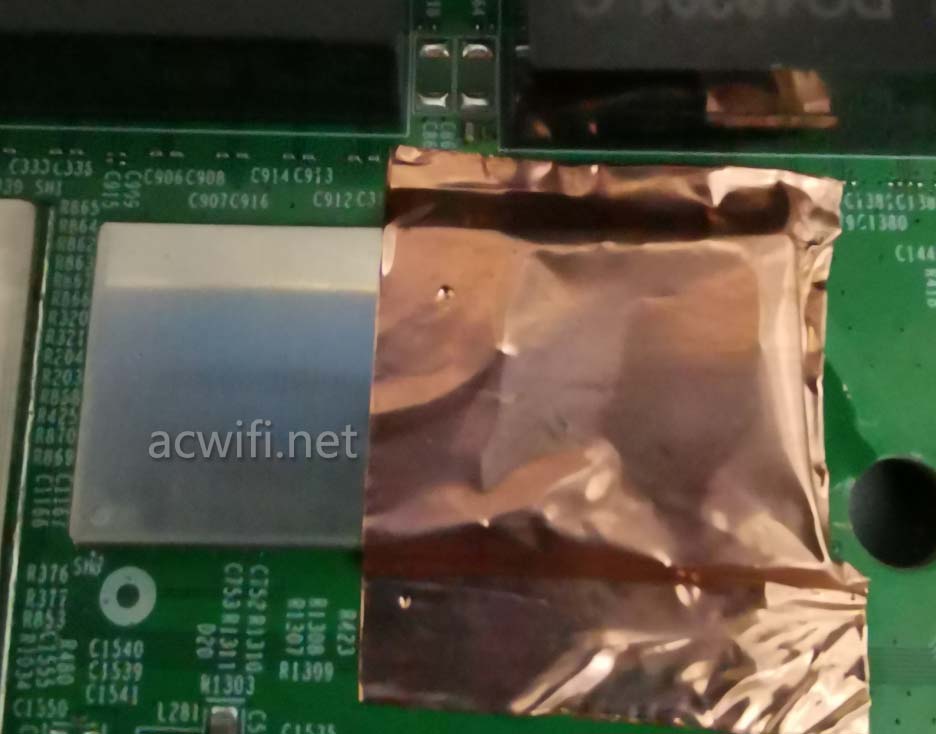

用单导铜箔补上这个洞:(手机补拍的照片)

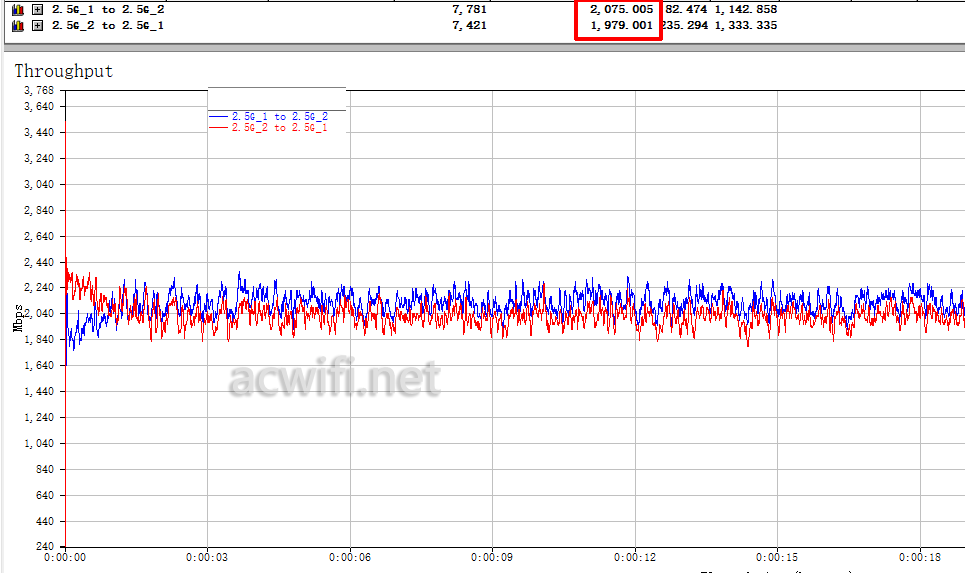

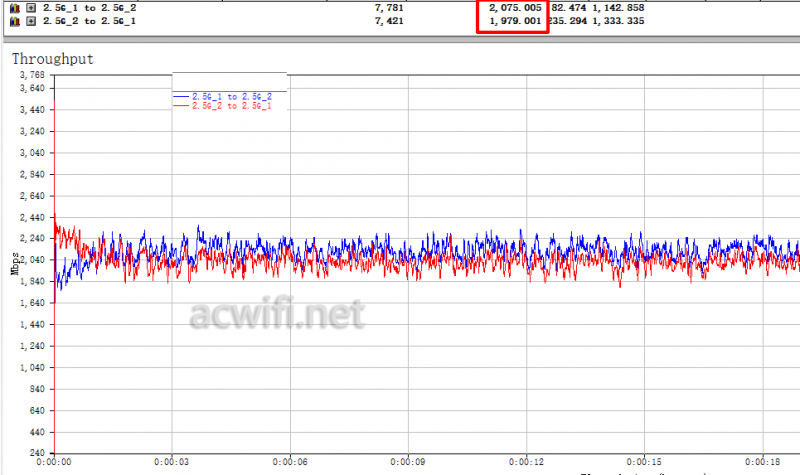

担心电路有损坏,实测一下两个2.5G口,单向均能跑到2.36Gbps,没影响。同时双向的总速度是4Gbps

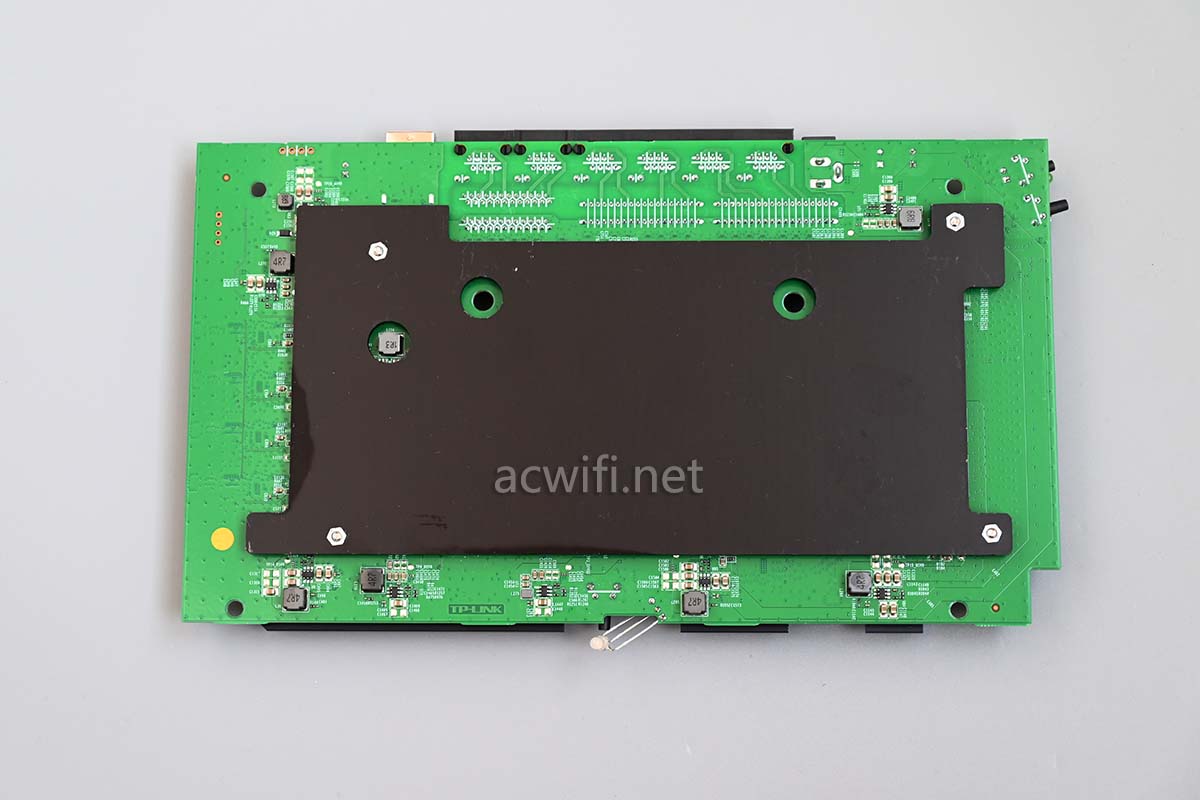

主板的这一面就看完了。翻过来看另一面,也有一大片铝散热板:

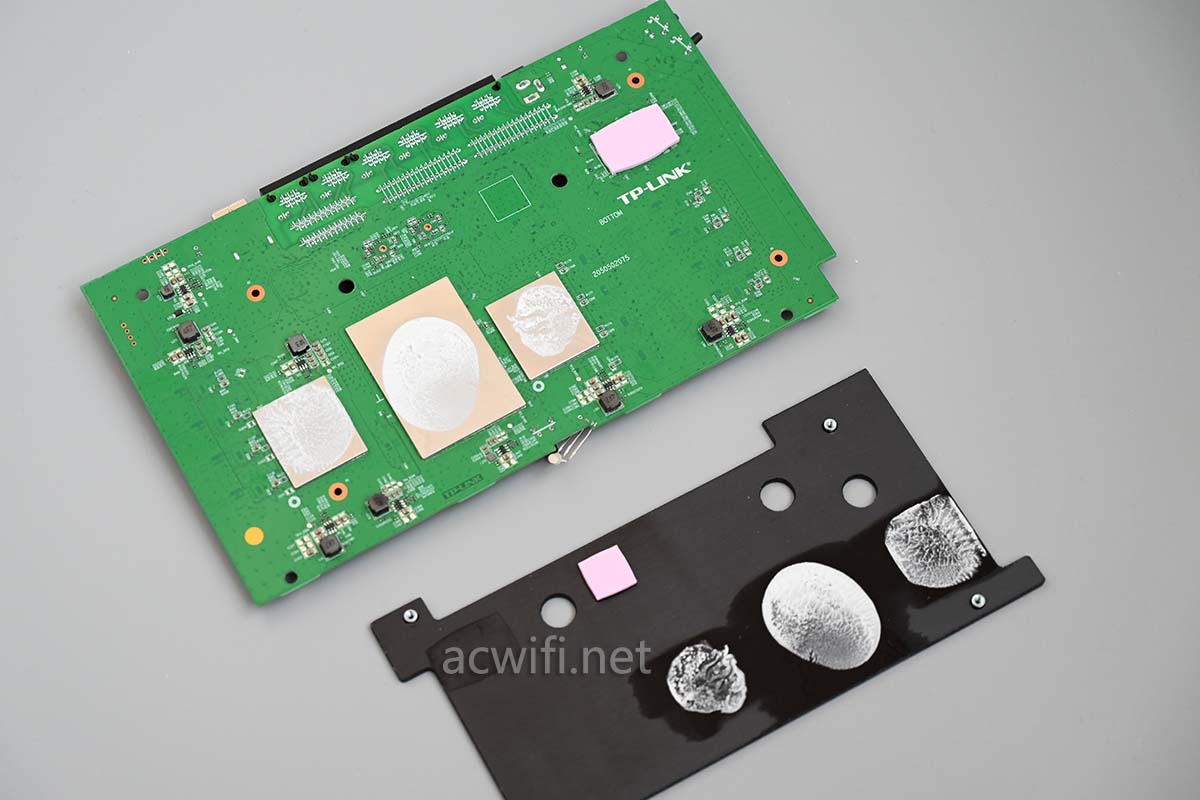

拿走散热板:

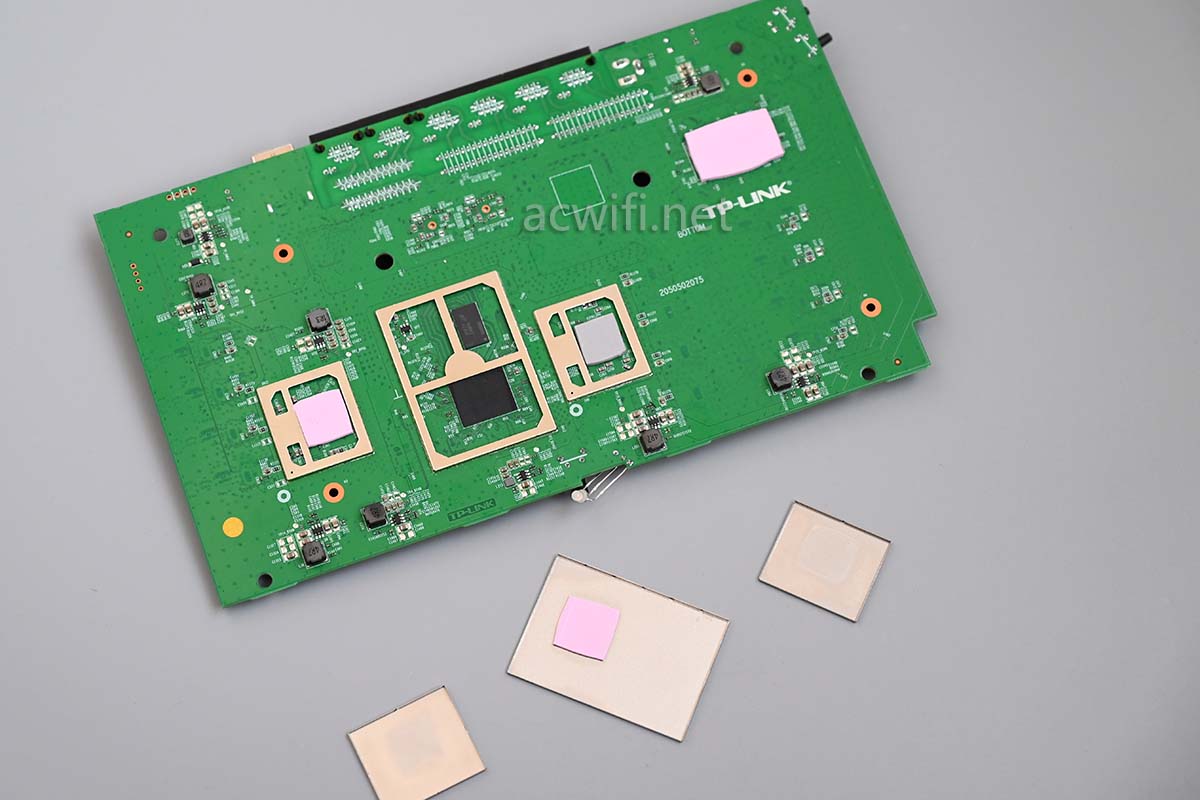

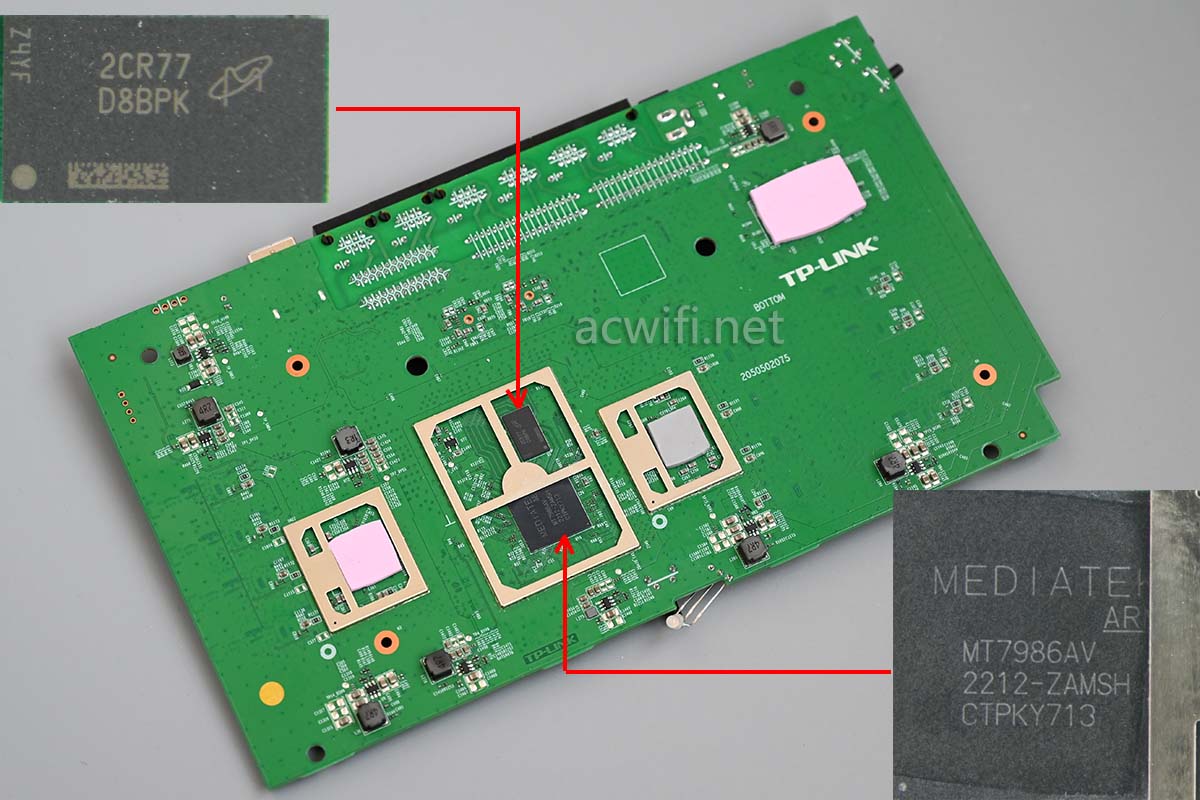

撬开屏三片屏蔽罩后看见CPU和内存了。

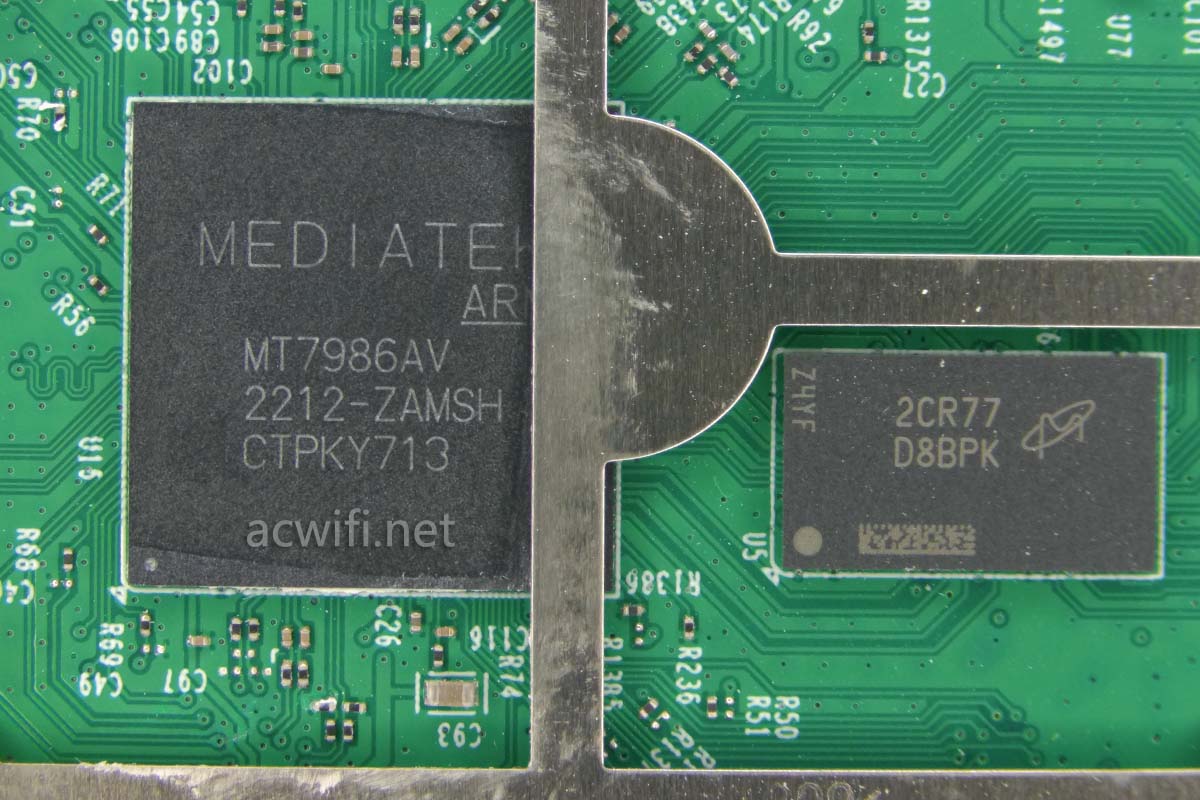

XTR8488的CPU是MT7986A,四核A53,频率2.0GHz,12nm制程,集成了2.4G和5G的无线基带。旁边的内存芯片上面的丝印“D8BPK”,查出型号是MT40A512M16TB-062E:R,DDR4内存,容量1GB。

三频嘛,多一个无线频段,多占用一些内存。有了1G内存,Docker会不会更好用一些?

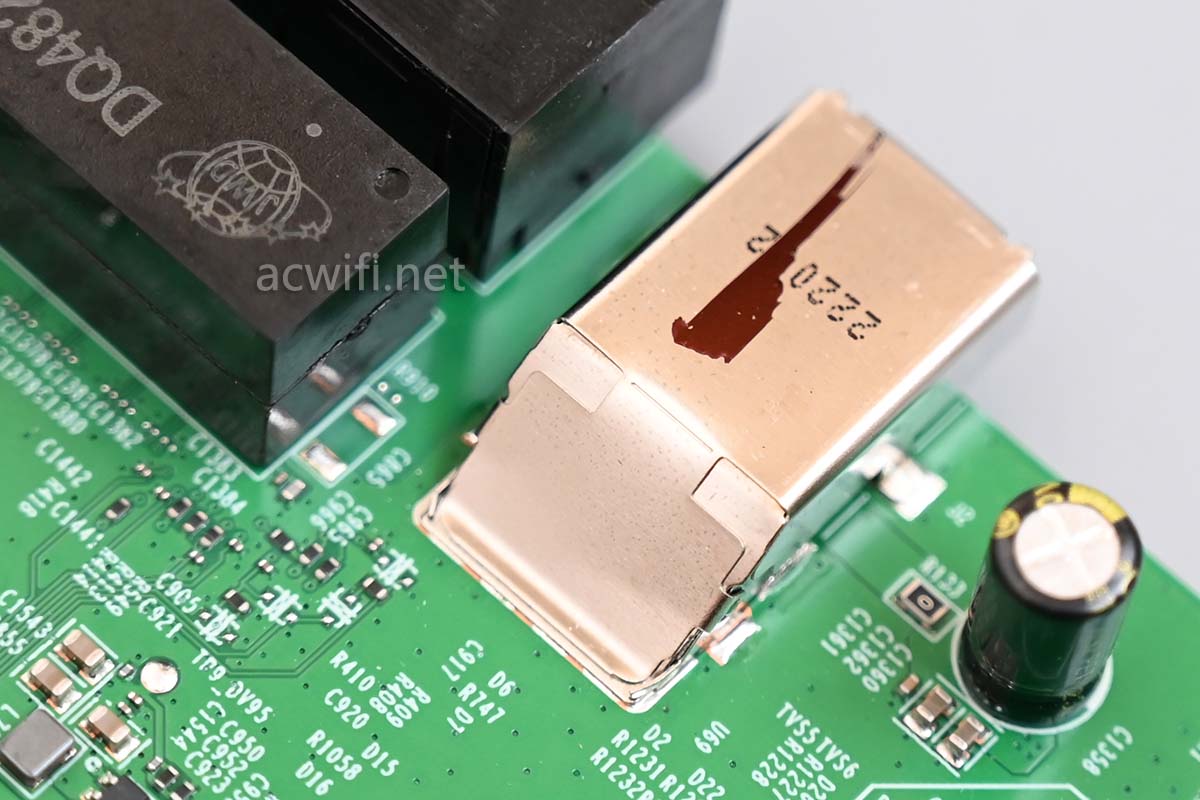

其它没啥看了。USB3.0接口有屏蔽:

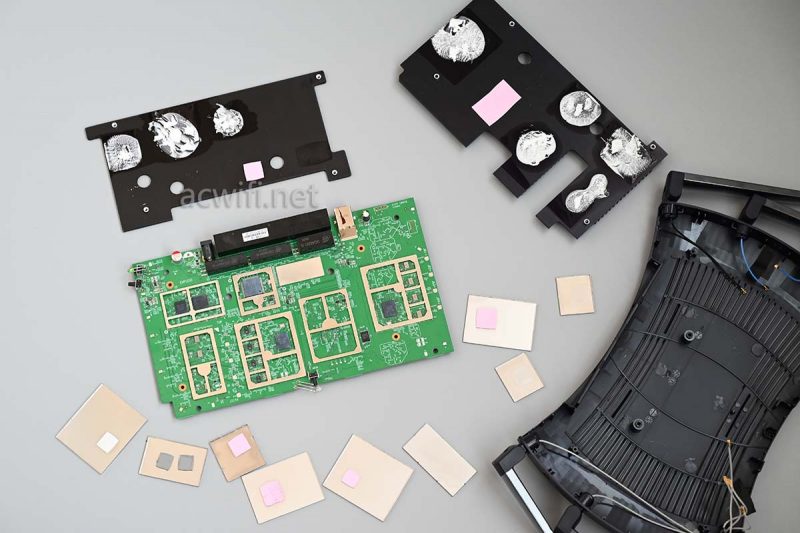

至此,这台XTR8488拆机完成啦。

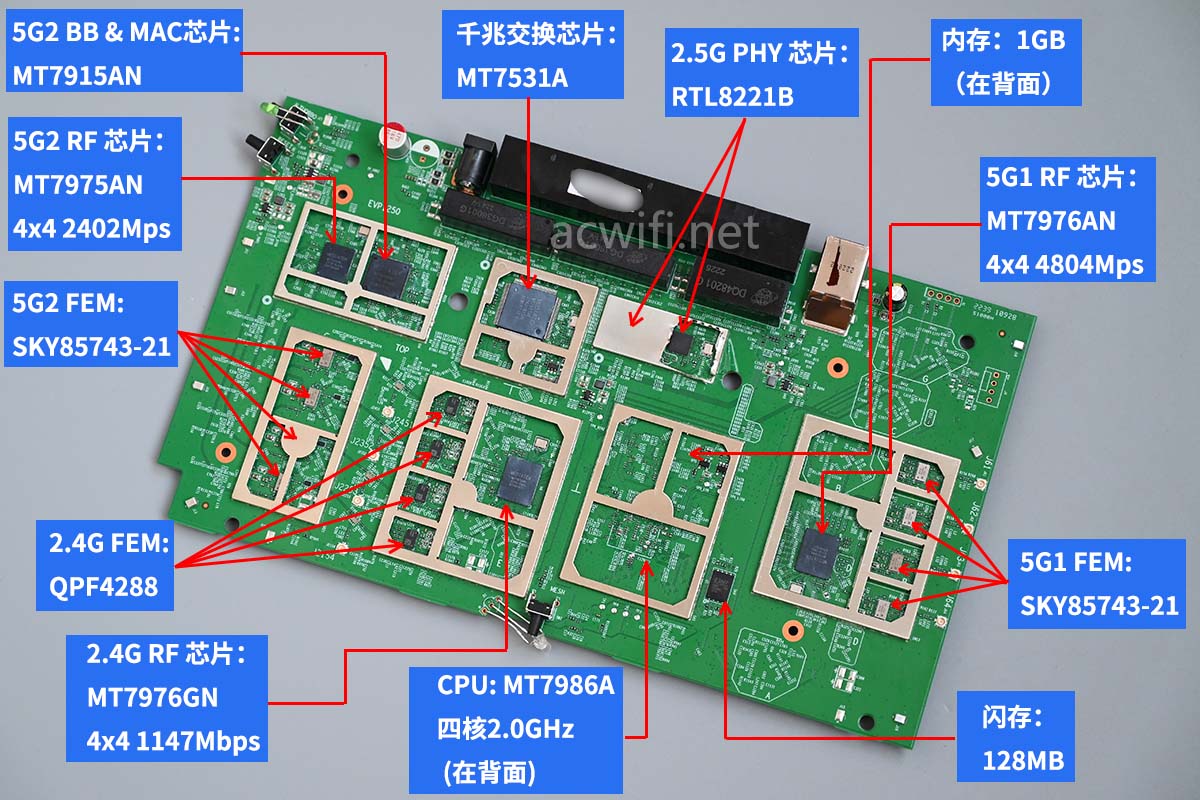

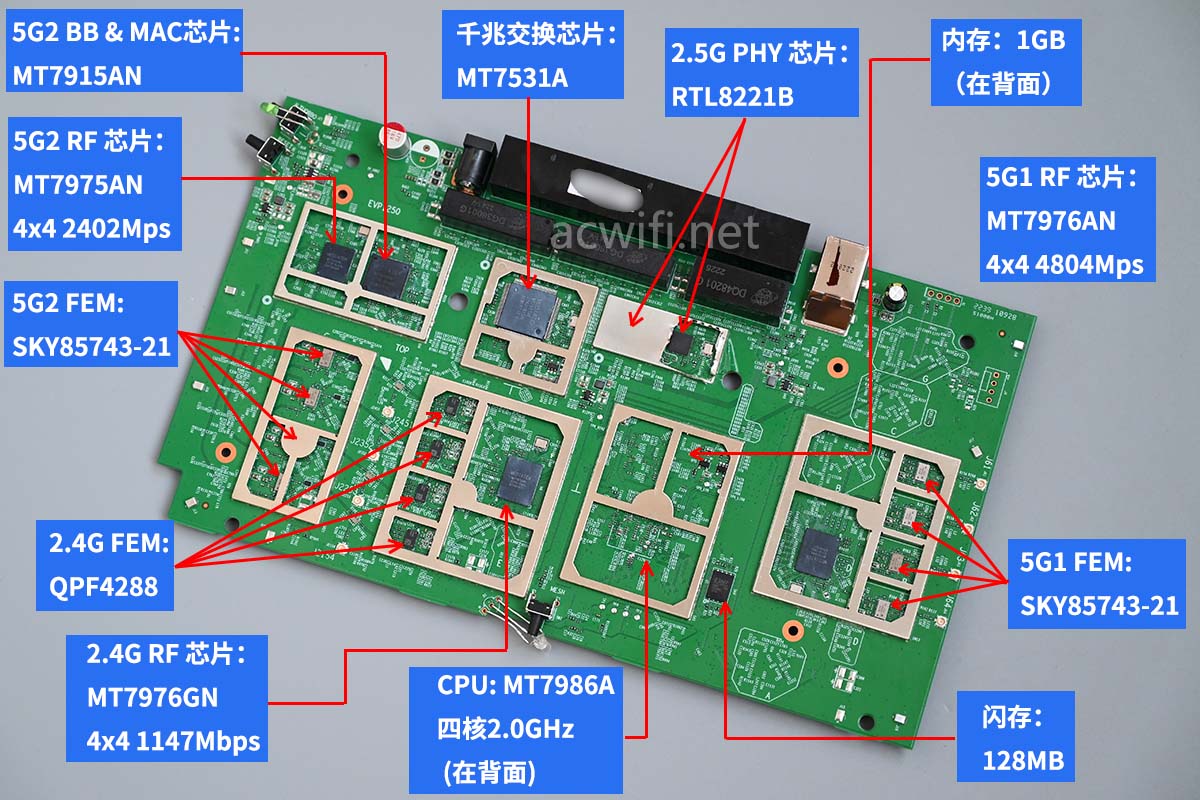

XTR8488各芯片型号汇总图如下:

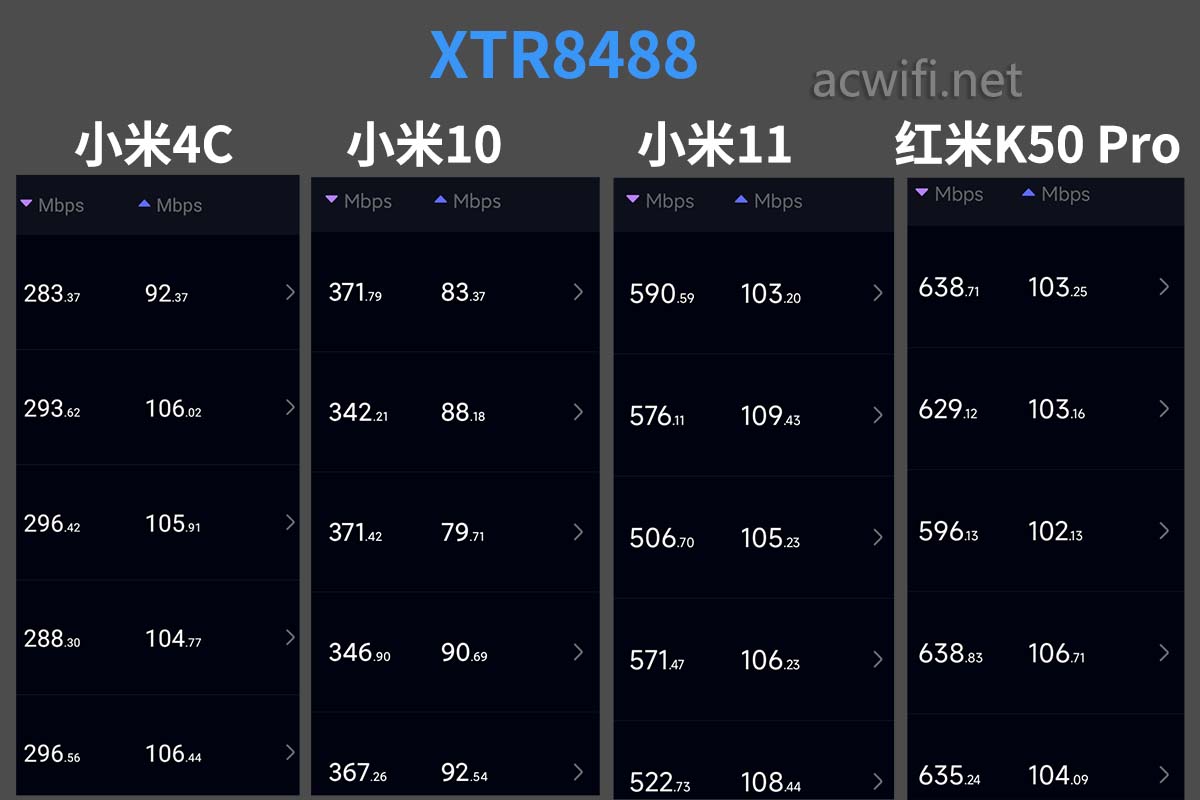

在D点用花瓣测速APP连续测5次看看,只测5G1,信道44,电信1000下行100上行。XTR8488放在下图中的“WIFI”位置(二楼),有些新读者不清楚D点(一楼)是什么样的位置,为啥D点跑不满千兆,看下图就明白了。

对于三频路由器来说,这结果算不错了。到底信号好不好,要找个对比才能更清楚。

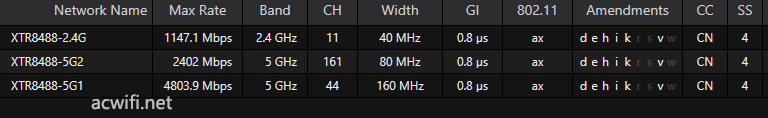

三频默认支持k和v:

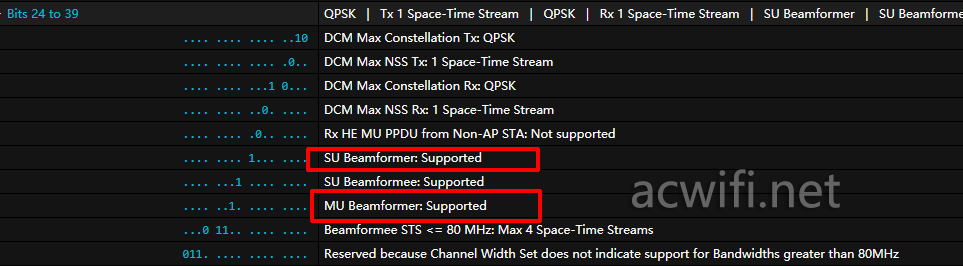

两个5G都是默认支持MU-MIMO和波束成形:

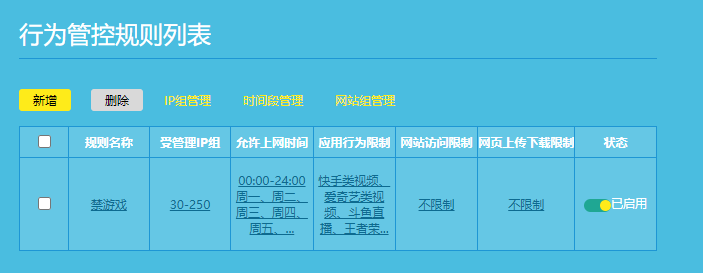

轻舟系列的无线路由器都有行为管控功能,很实用。

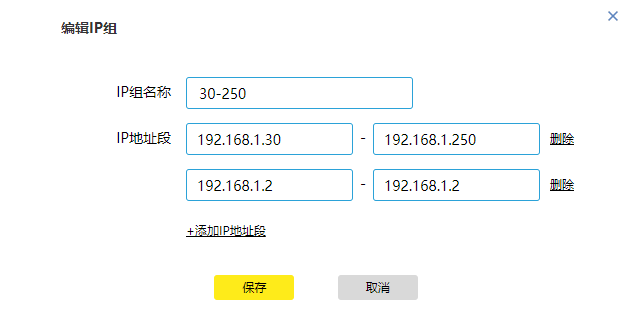

设置某些时间禁某些应用,比如王者这个越来越不好玩的游戏,禁一些视频APP。可以编IP组,比如,可以把旁路由尼条契弟的LAN IP也放进去,那就真是。。。。一切尽在掌握中。

关于XTR8488的发热问题,自我感觉比XDR6080要低温一些,比XDR6088要热一些,毕竟多了一个无线频段在工作。我觉得不插电的路由器是最低温的!

XTR8488,三频AX8488,有速度很快的USB3.0,有我不懂的Docker功能,有强的CPU,有强的数据包转发能力,有双2.5G网口,有两个5G频宽,看电影游戏两不误,还有1G大内存。如果没有三频需求,双频的XDR6088更有性价比。按自己的需求选择!
