Hinlink路由器H68K拆机和小测试,出差神器

Hinlink H68K外观:

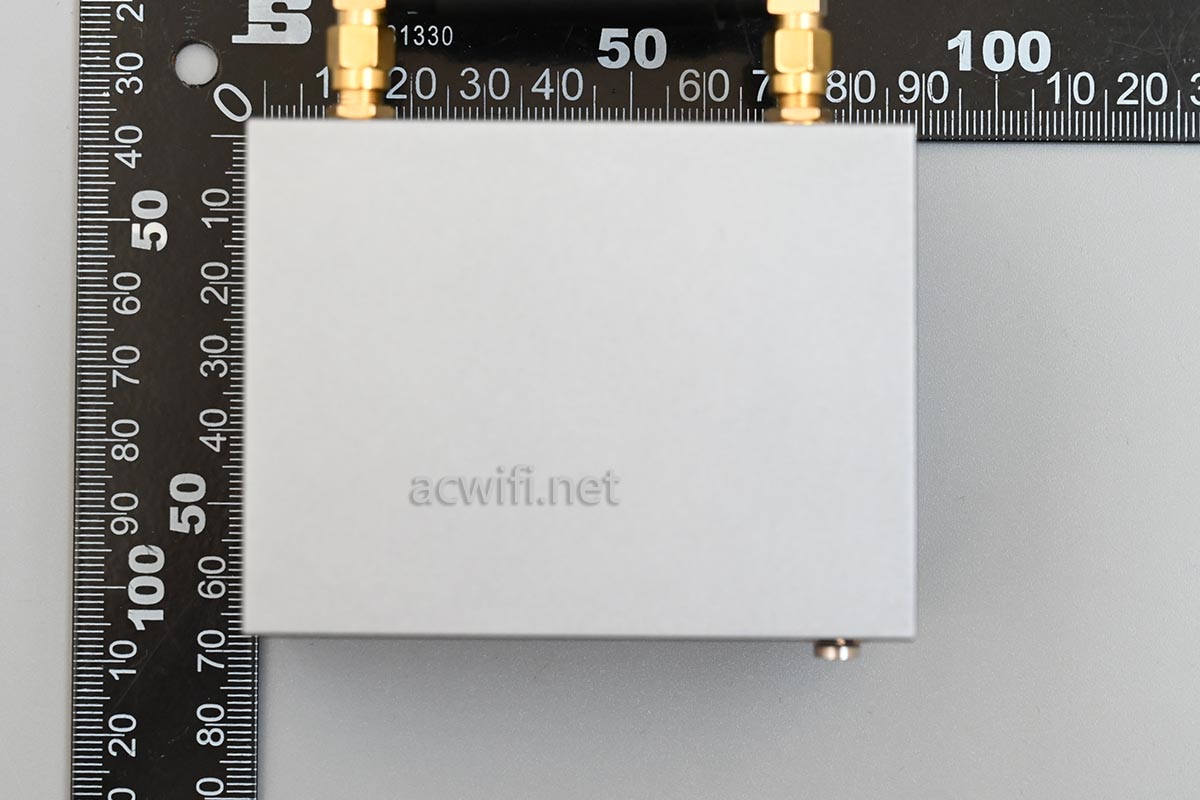

先看尺寸,大概85x65mm,轻松放进口袋,出差神器呀。

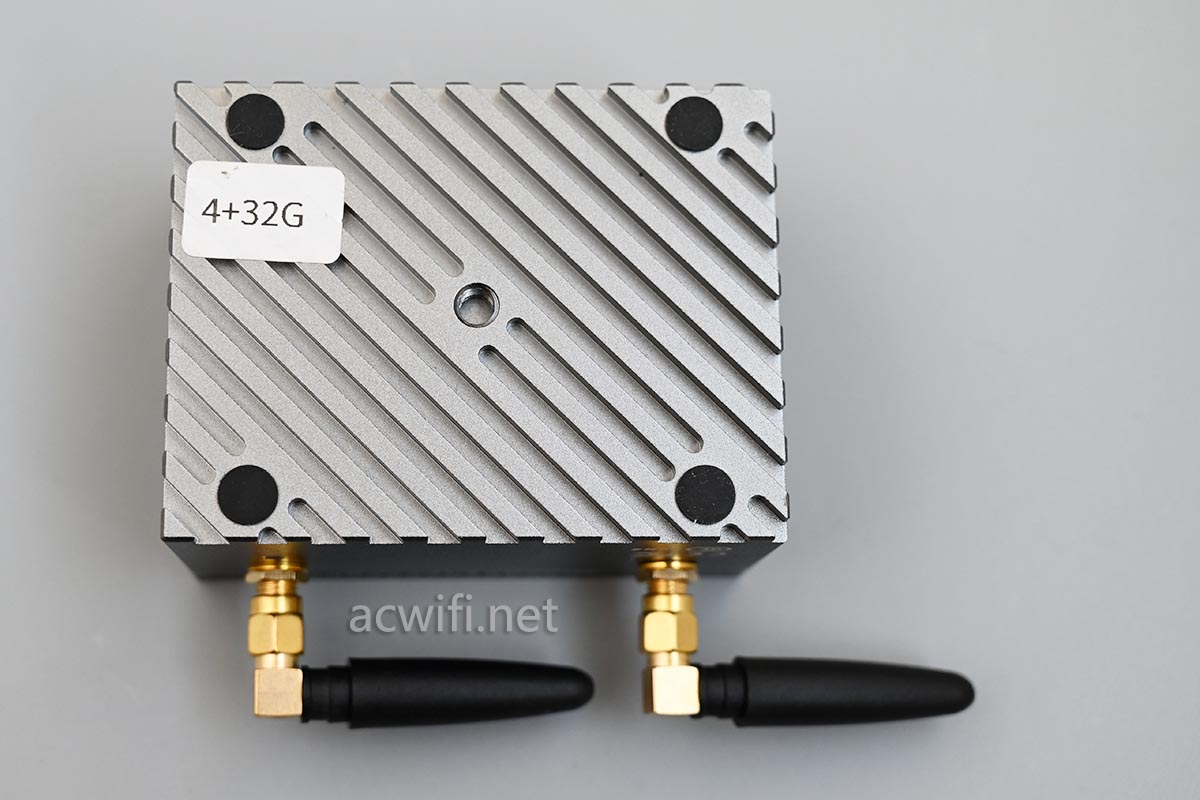

这是机身底部,有四个脚垫。这台是4G RAM,32G EMMC的H68K-D旧版本。价格500多元,跟相同硬件配置的电视盒子价格差不多,还多了2个2.5G网口。况且它真的能做电视盒子!

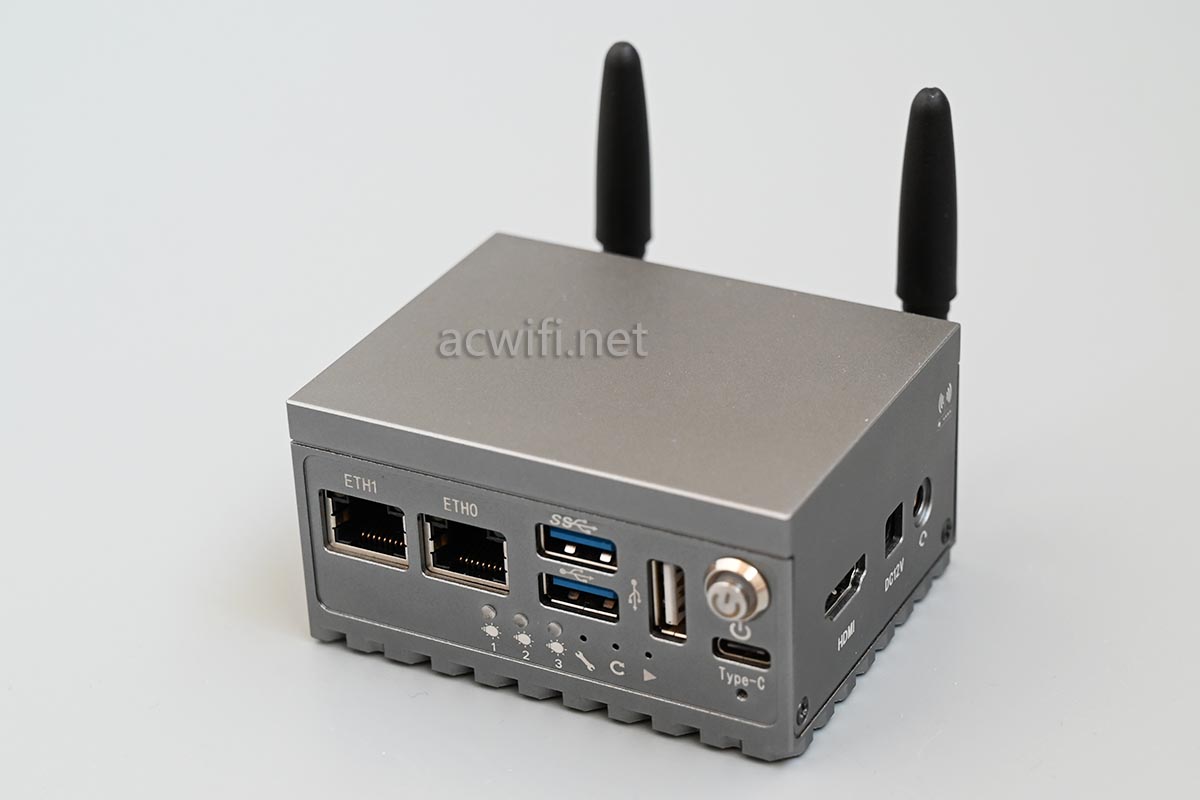

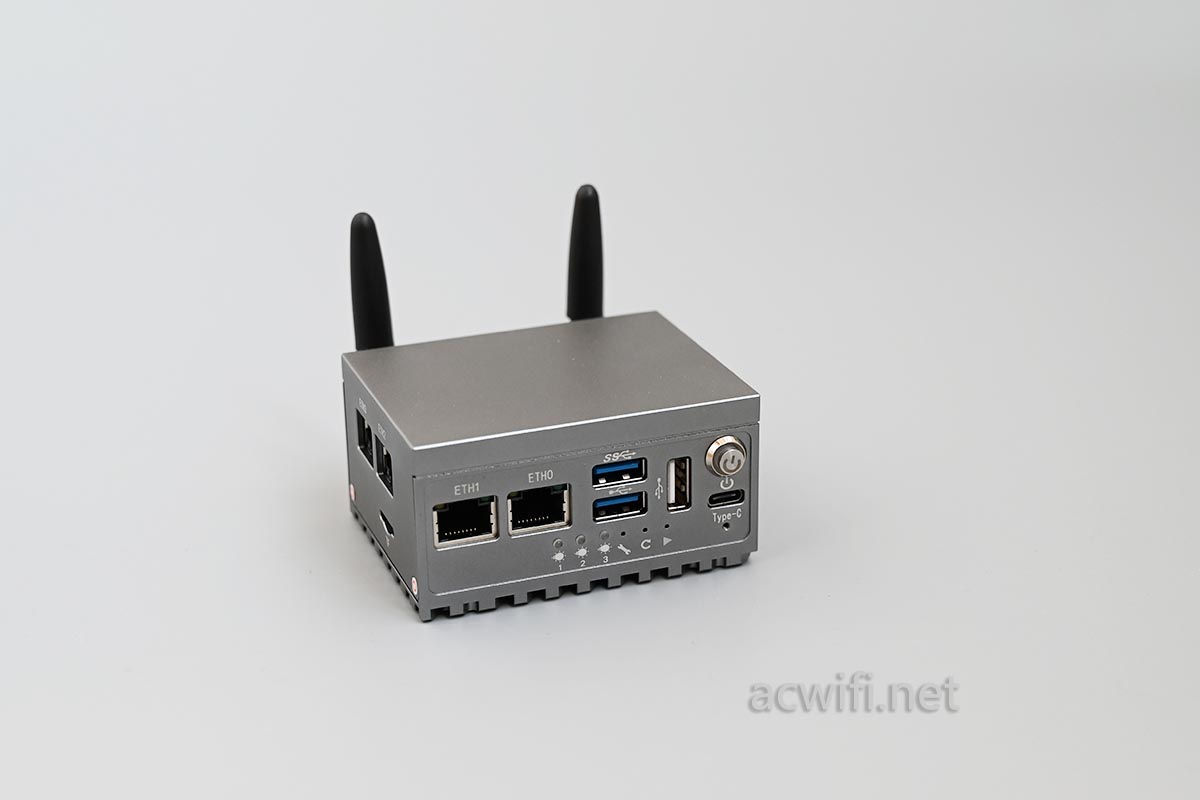

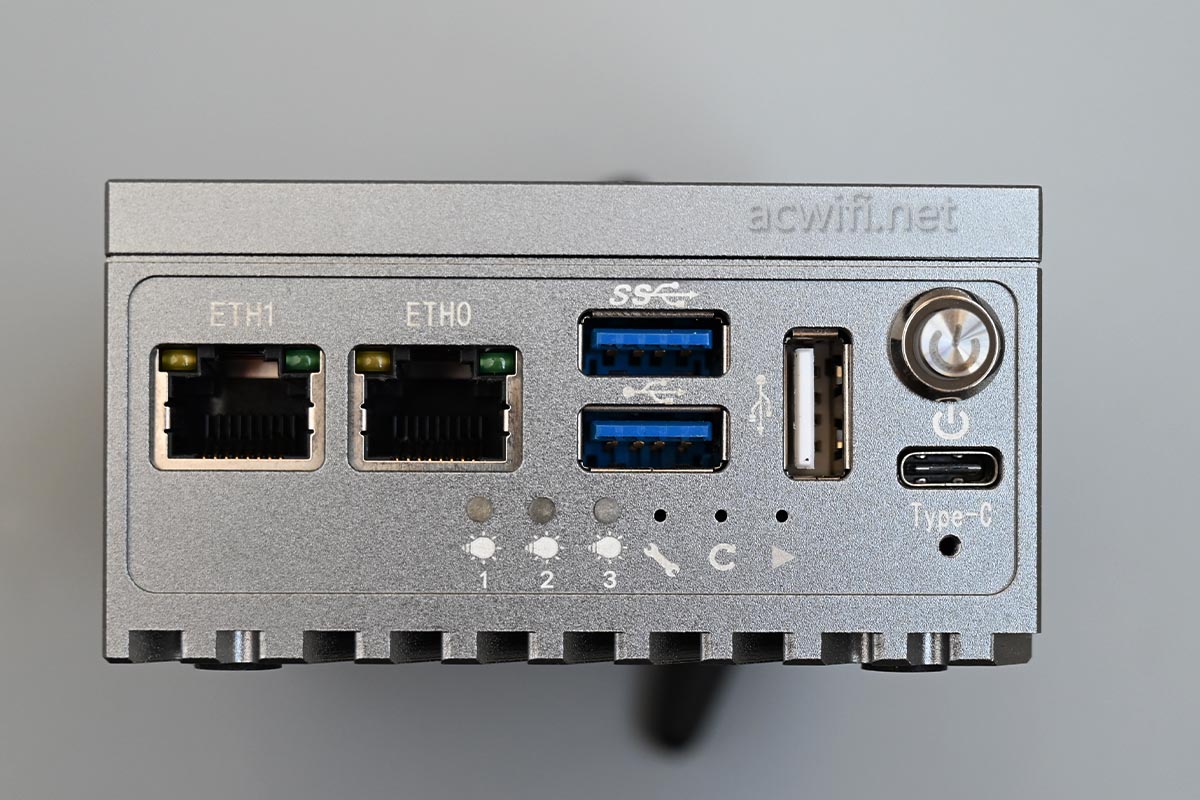

正面的接口:

ETH1和ETH0是千兆口,刷好的OP固件,默认ETH0是WAN口。两个USB3.0和1个USB2.0,还有Type-C口,可以做为C口供电,方便。但,不要用快充的充电器,要用5V输出口,接C口供电。实测用固定5V输出口,插Type-C口供电正常。用快充,开不了机。简而言之,这C口不支持PD电源,只支持固定5V供电。

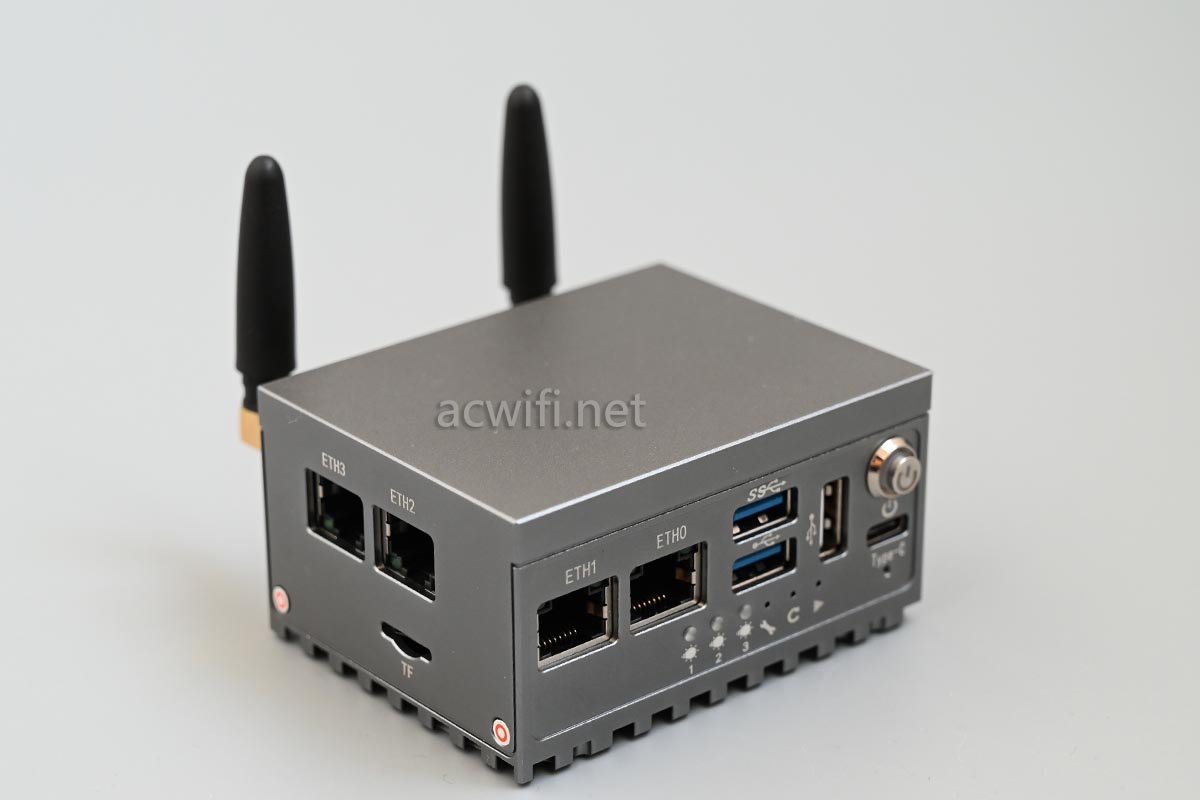

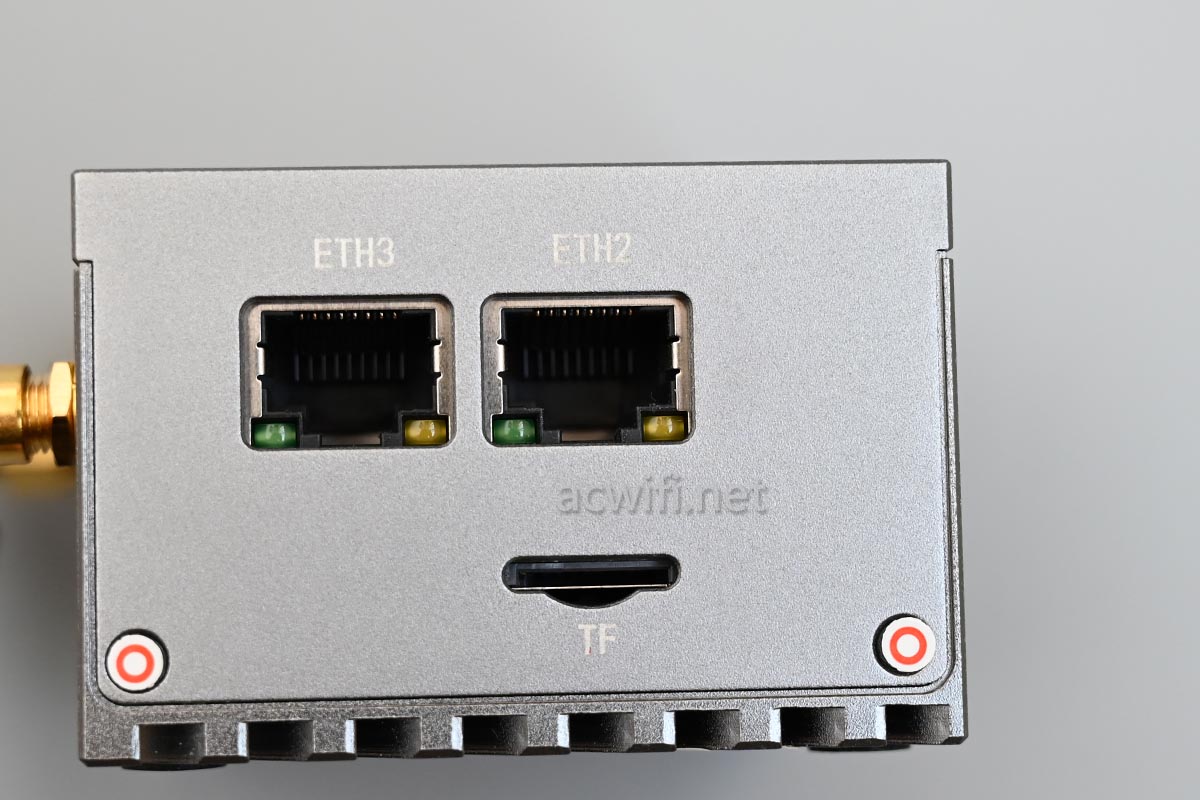

左侧面有两个网口,分别是ETH3和ETH2,均支持2.5G速率。下方是TF卡槽,插入写好固件的TF卡后,默认开机会从TF引导。等于是通过插拨卡来控制进入电视盒子安卓系统还是OP系统。

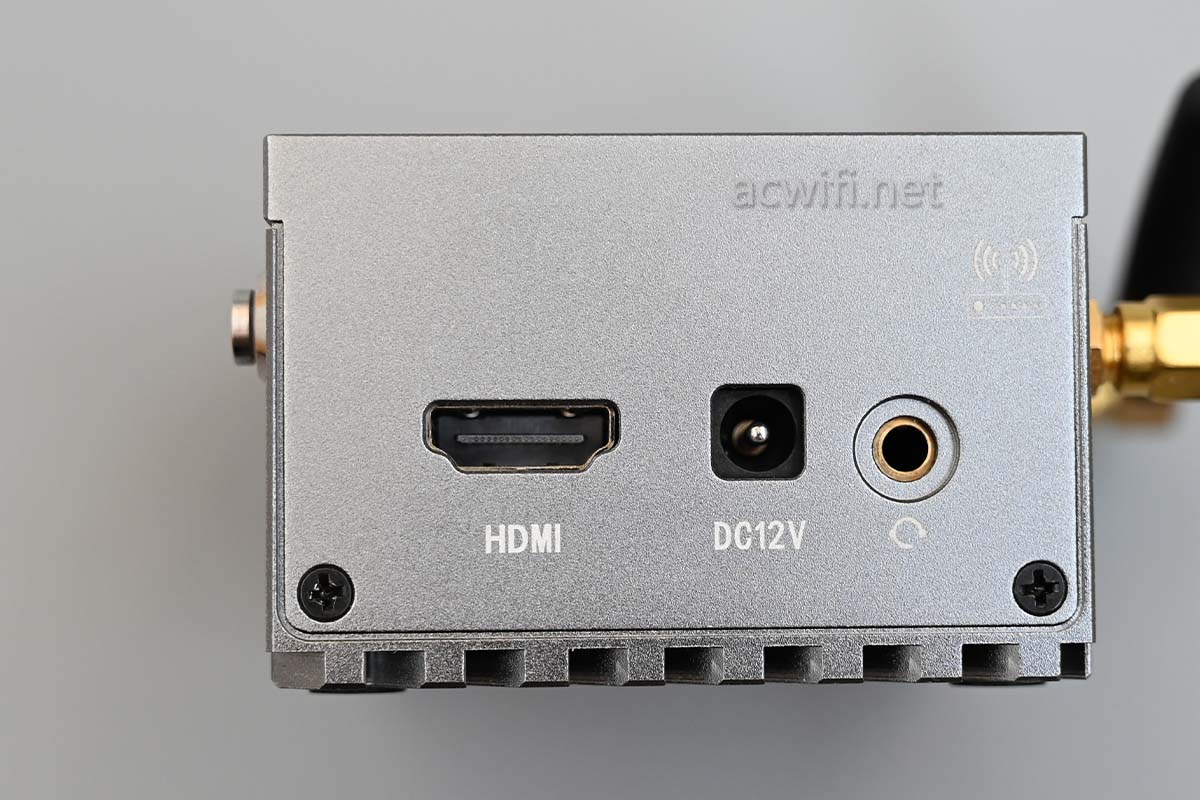

右侧面一个HDMI输出口,一个DC  12V供电器,5.5/2.1mm,也可以用5525,但会比较松,建议用5521的接口,紧一些好些。建议12V/1A的,如果接移动硬盘,就用12V/3A的源。

作为电视盒子时,待机功率是4.5W;

作为软路由时,插以千兆行机功率是4.8W,插双2.5G口时待机功率5.8W,四口插满时的待机功率是6.7W。

只插双千兆时,机身漫游不高,插双2.5G口的话,热量就上来了,但不至于发烫的程序,可以接受。

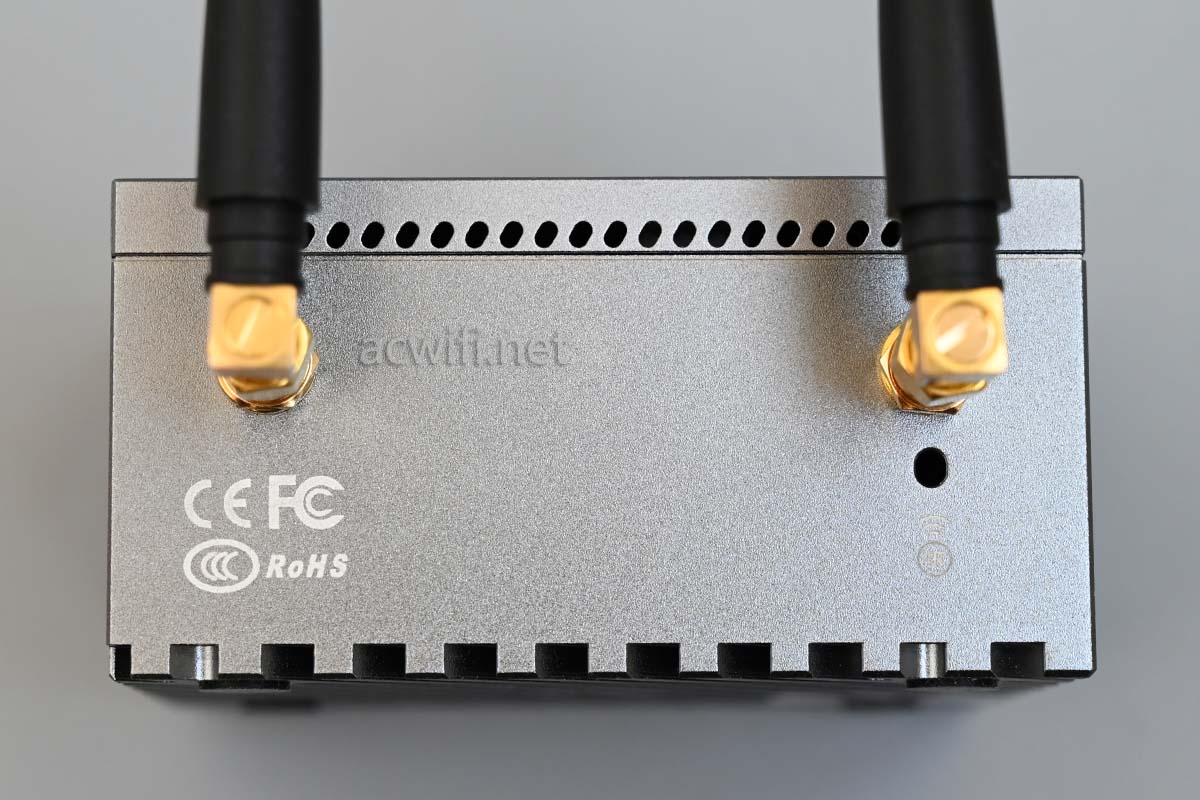

背面天线接口:

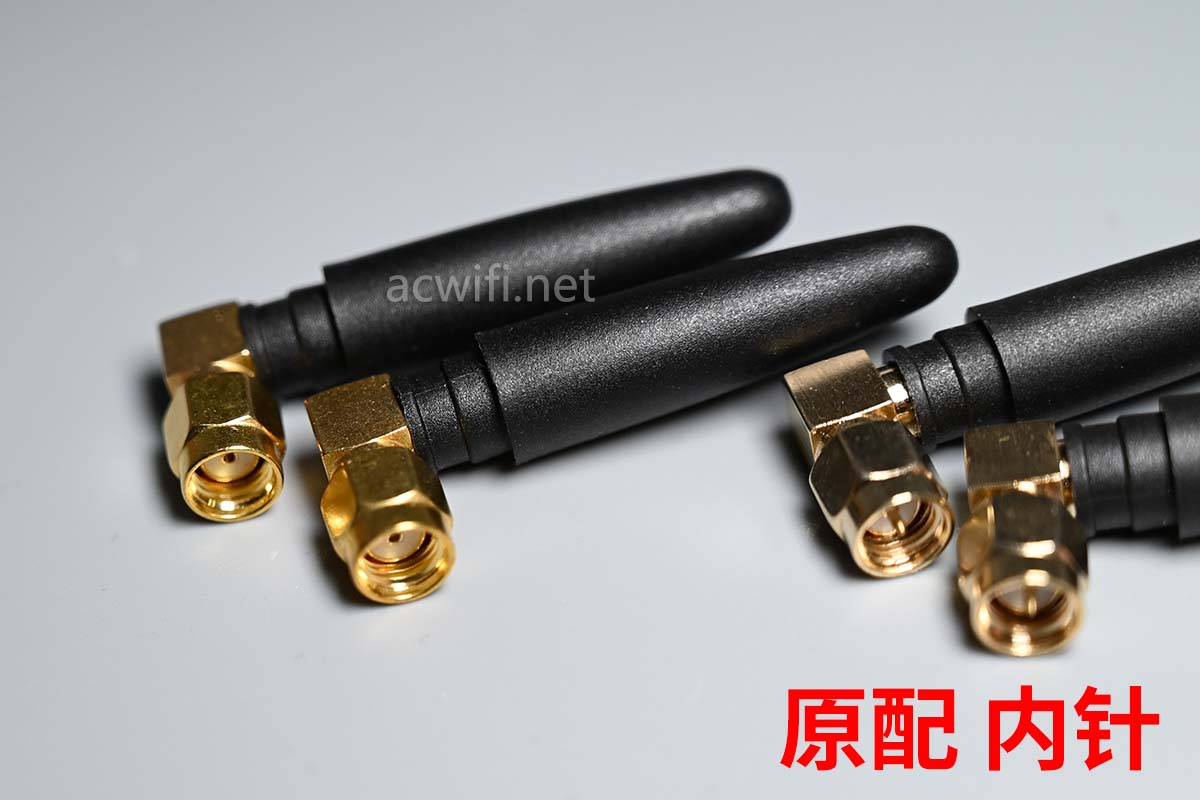

原配的无线网卡是1代IPEX,天线接头是内针,SAM天线接口是内孔,我把闲置的MT7921换上去之后才想到前面的这些都不适用。需要换成4代IPEX的馈线,SAM也要换,折腾了一番。

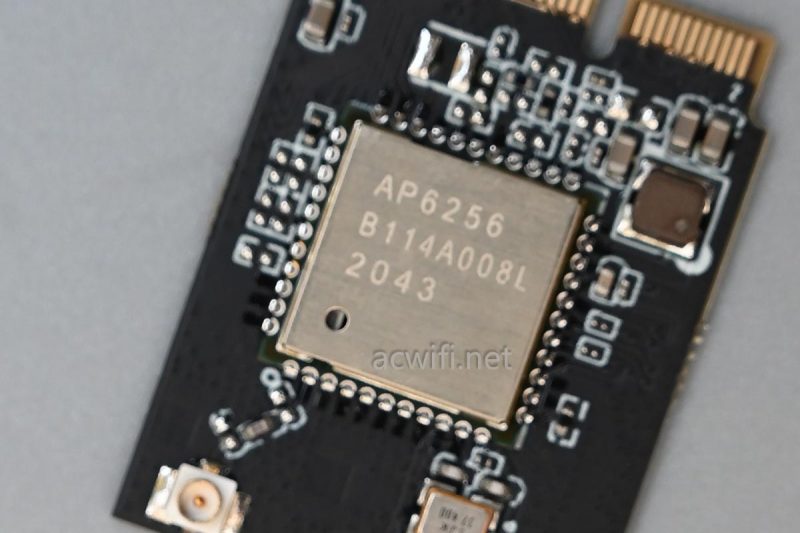

这是换出来的原配Wi-Fi 模块:AP6256,芯片是BCM43456。听说后来的新版本采用USB网卡了。

如果你有2.5G网口的NAS,这些拥有2个2.5G网口的路由器,可以省去一台2.5G交换机了。

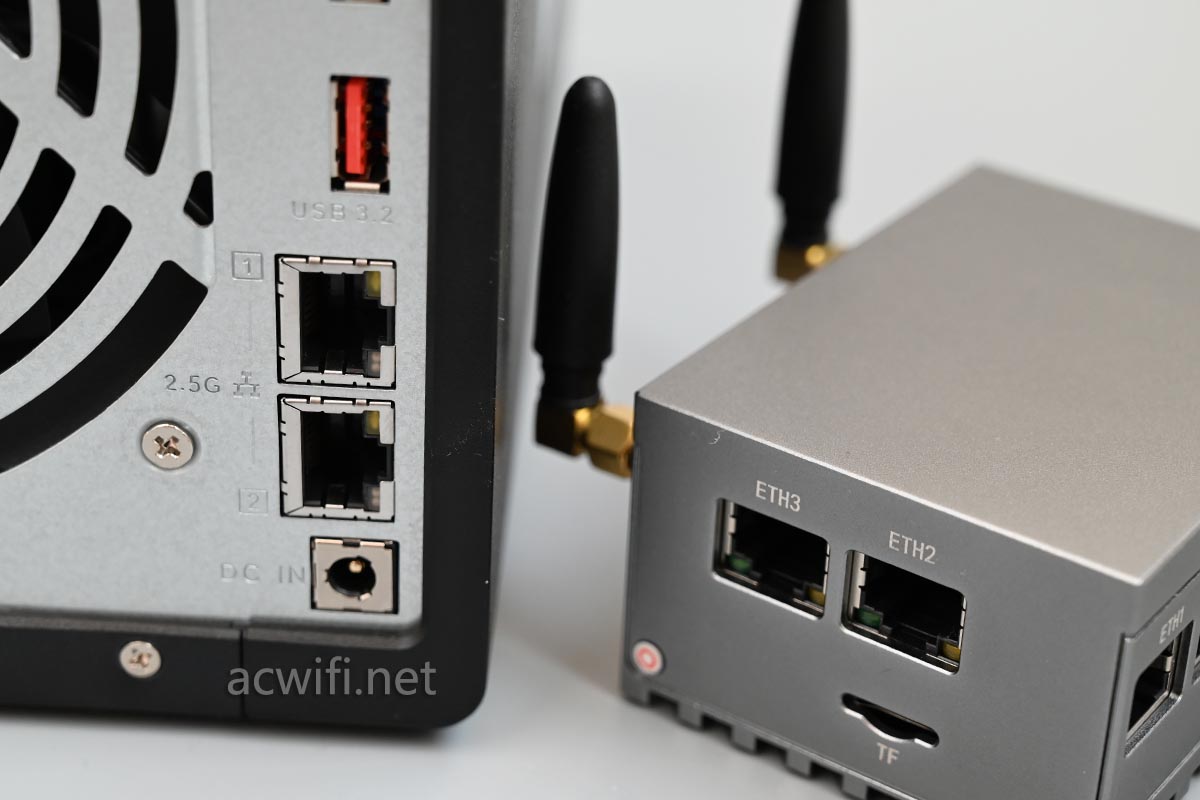

不过有些NAS即有2个2.5G网口,比如威联通TS-464C:

这么小的体积,当一个旁路由的角色也不错哟,功耗也不算高。你要知道一台路由器上面,不可描述的功能与行为管控功能是相冲突的,不能同时起作用,所以呢。需要不可描述的就用旁路由做网关,需要行为管控的就用主路由做网关,比如TP-LINk的R5408M。后面会说一下使用设置和注意事项!

侧面一共四颗螺丝,拧出来之后拆开外壳:

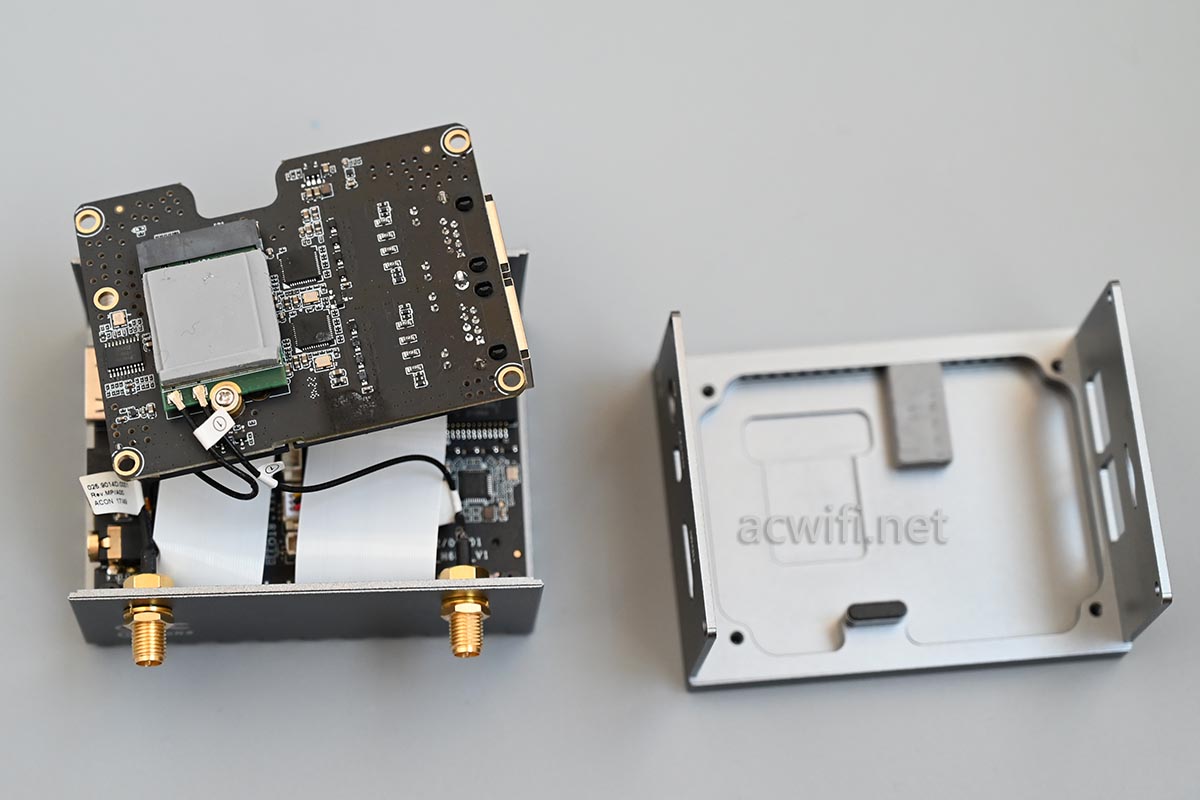

把上图下方的主板螺丝拧出,与上壳分离:

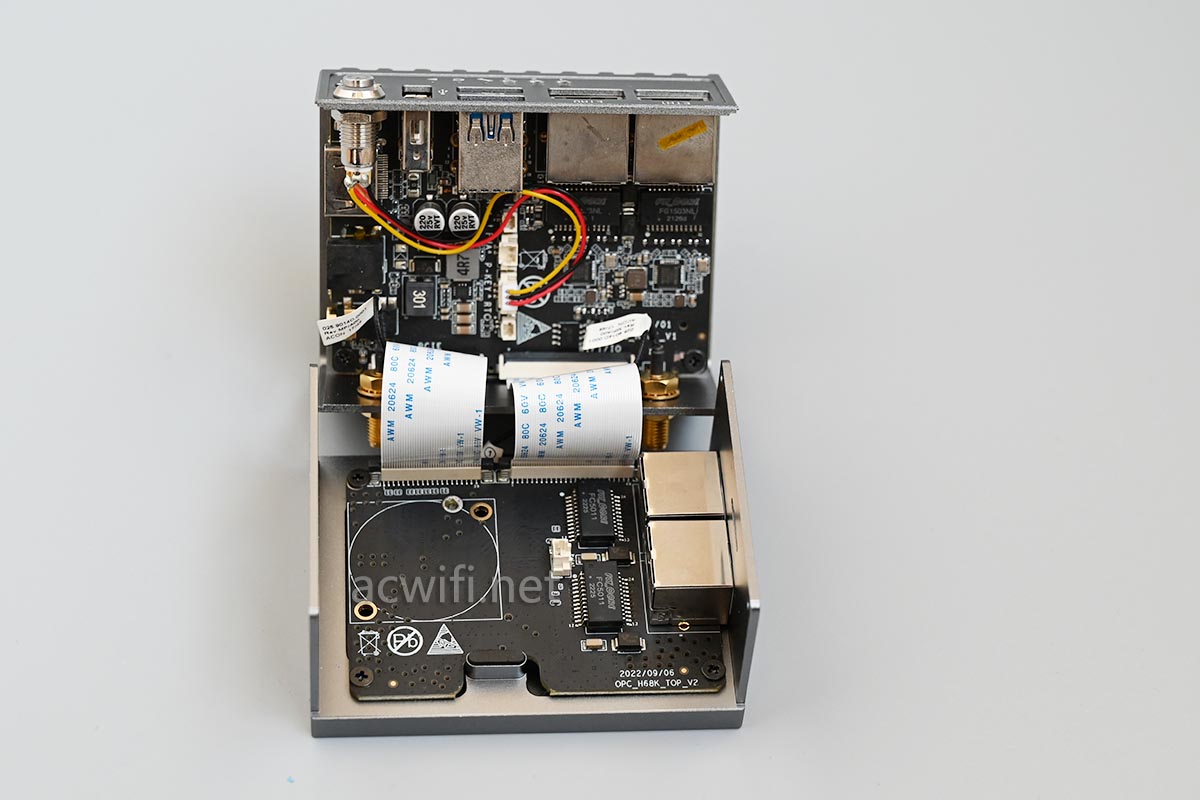

断开两片排线,下图中的壳子是顶身顶部。

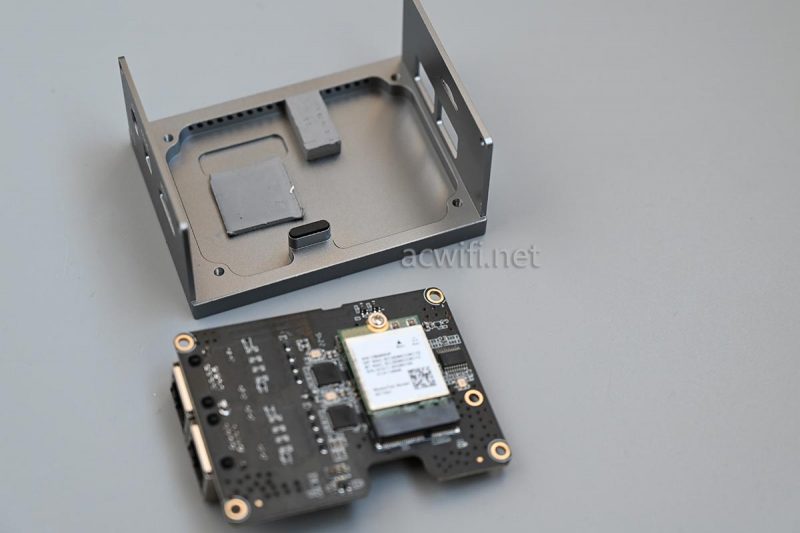

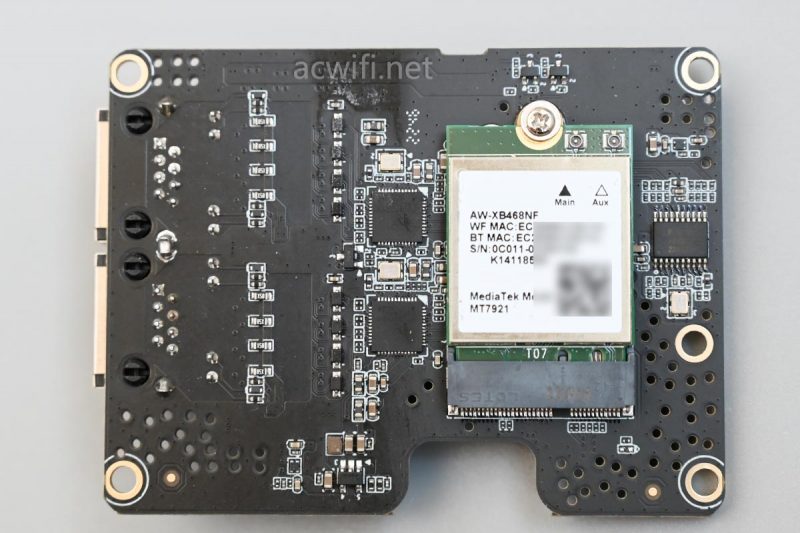

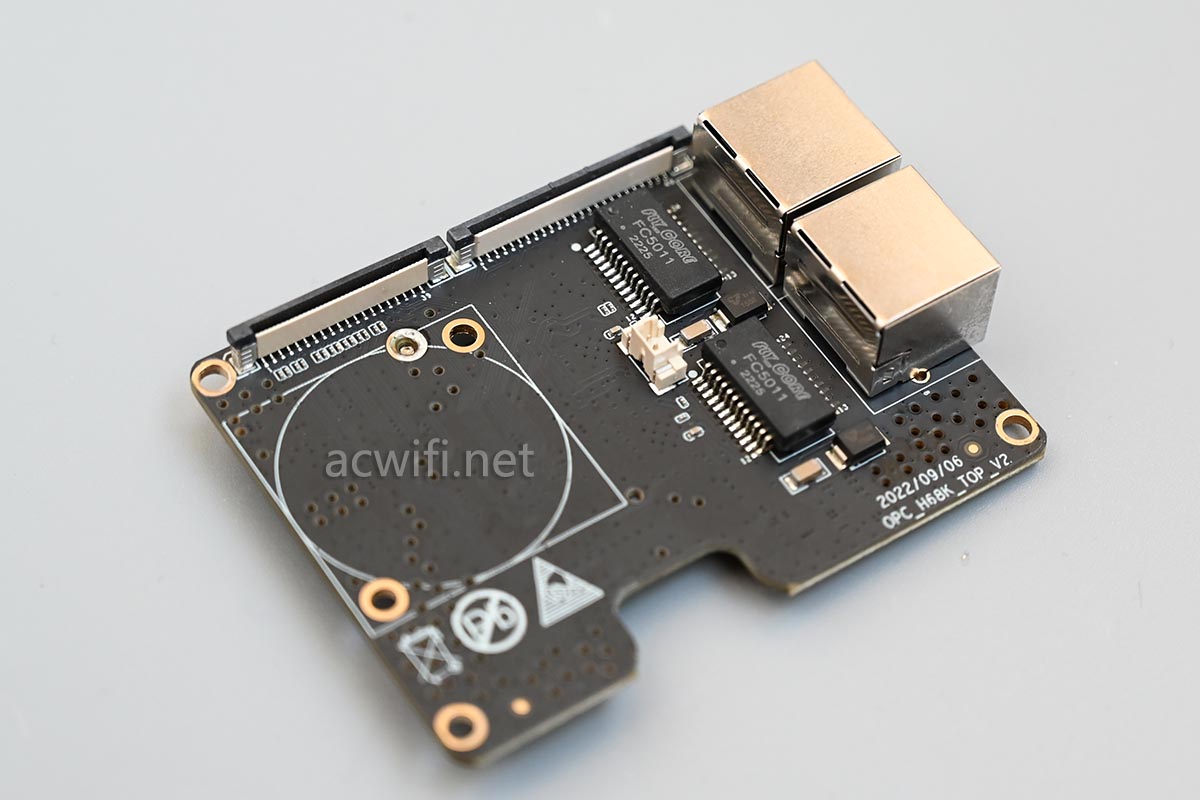

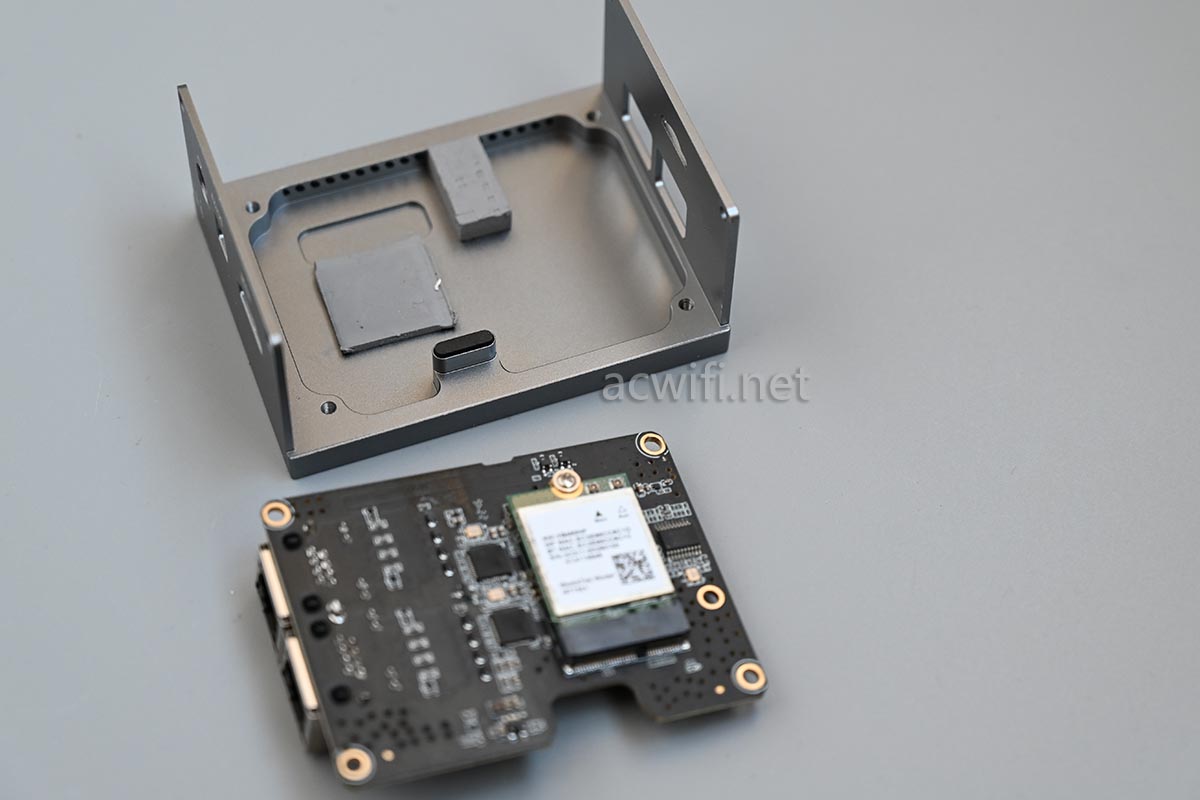

这片主板主要负责扩展接口,包括M2和两个2.5G网口。自换的MT7921网卡,如果你需要软路由也带无线,可以直接买MT7921的版本。但目前只能支持单频,要么设定发射无线2.4G信号要么5G。希望以后的版本可以支持双频并发。如果拿来做有线主路由,无线网卡就不必要了。

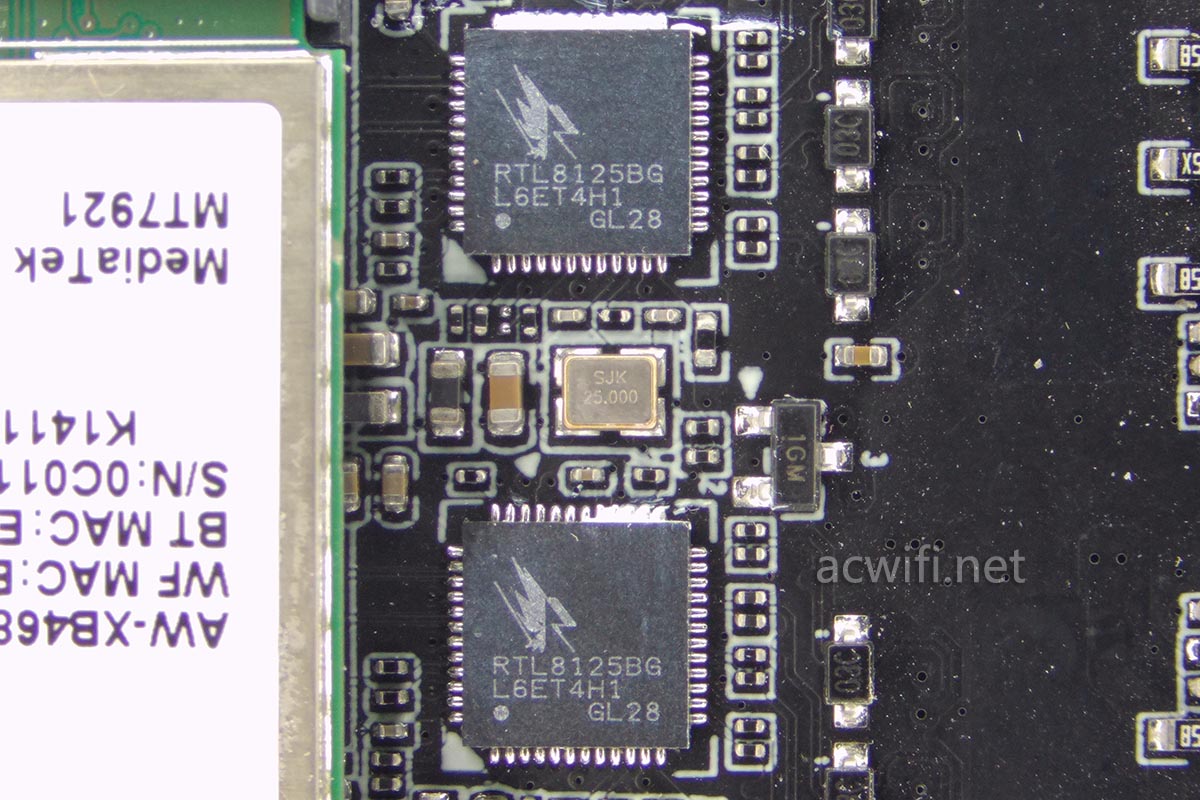

两颗2.5G PHY芯片,型号是RTL8125BG,10/100/1000M/2.5G以太网控制器。

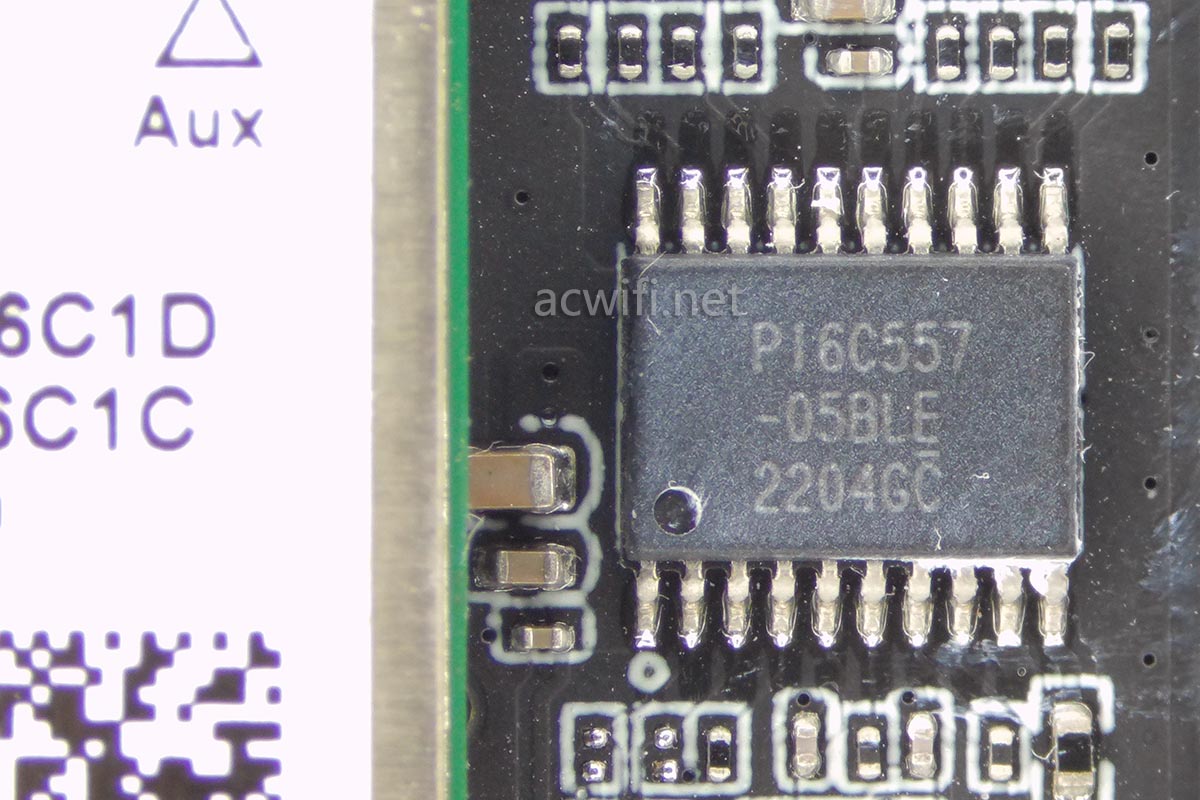

M2的另一侧有一颗PI6C557-05B,它是一款扩展频谱时钟发生器,符合PCIExpress3.0和以太网要求。该设备用于PCor嵌入式系统,大大降低了电磁干扰Interference(EMI)。所以这M2是PCI-e 3.0规格。

翻过来另一面,就两个2.5G网络变压器和网口:

继教拆剩下的部分:

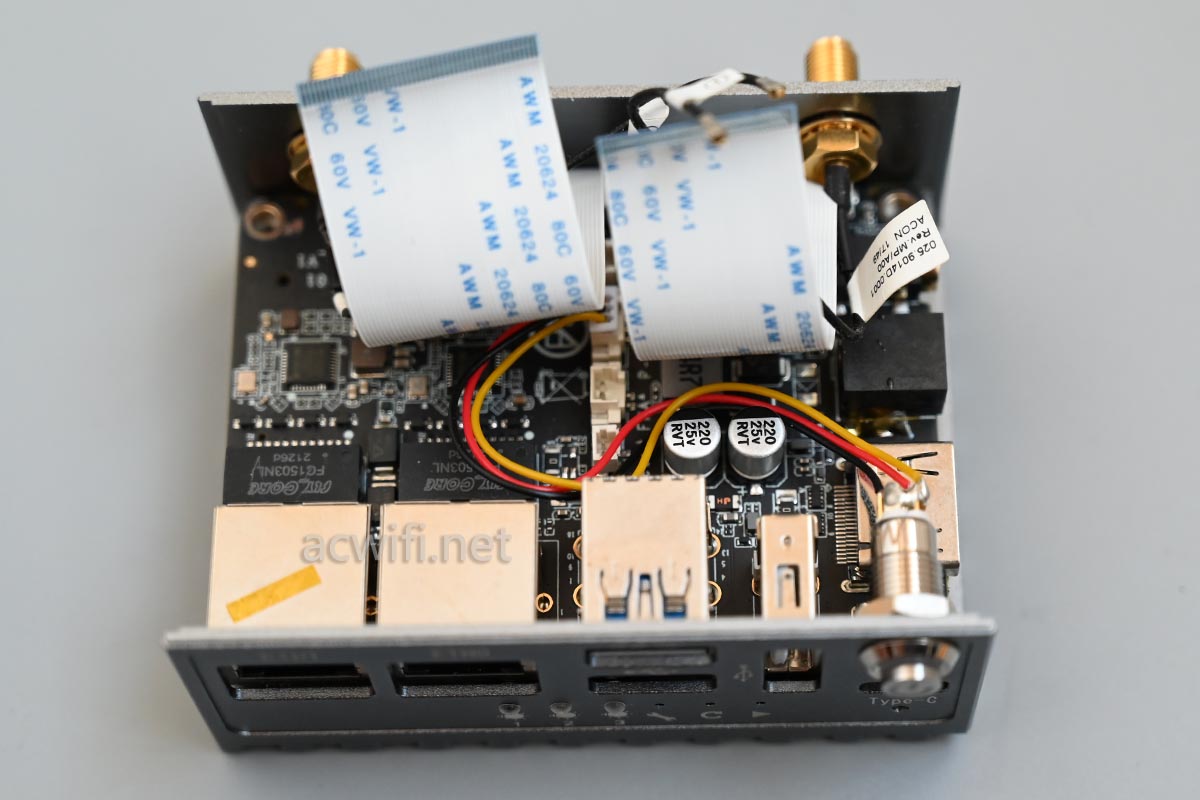

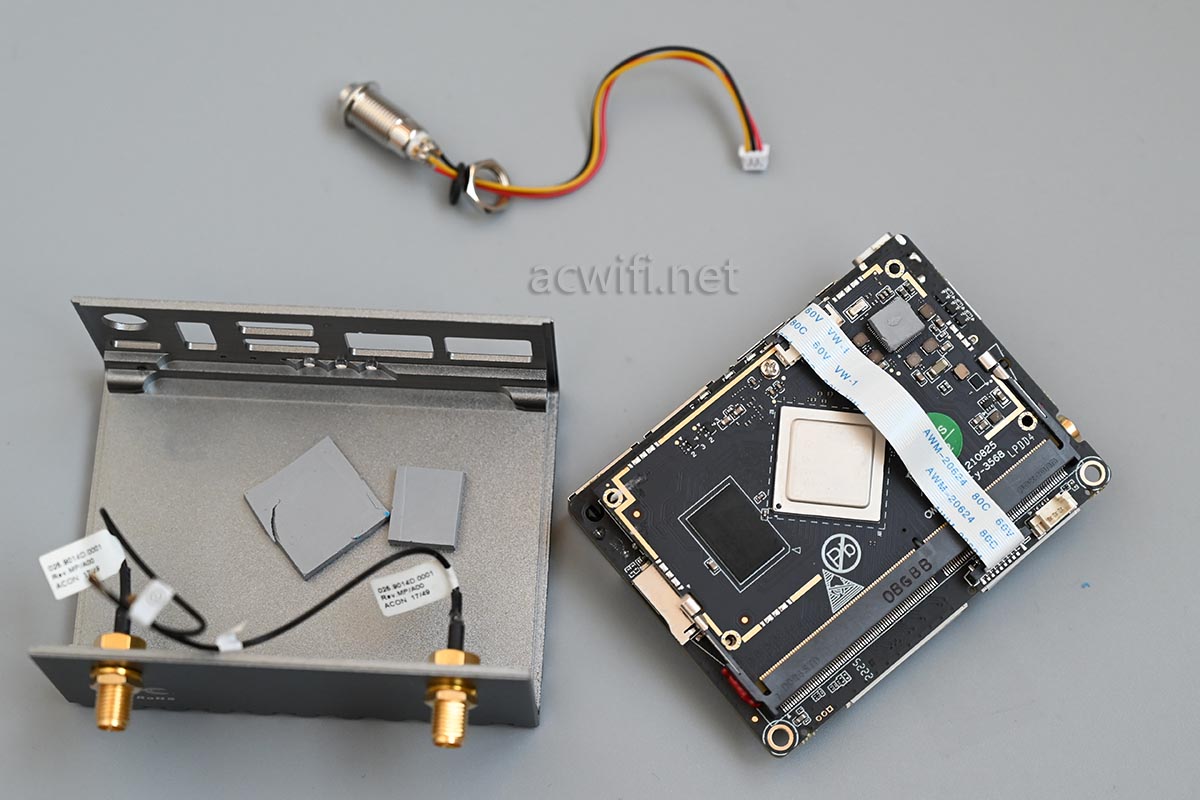

把电源插座先弄出来方可拆出主板:

想不到底部的主板是两层夹在一块呀,那么这小小的机身里面一共有三片电路板:

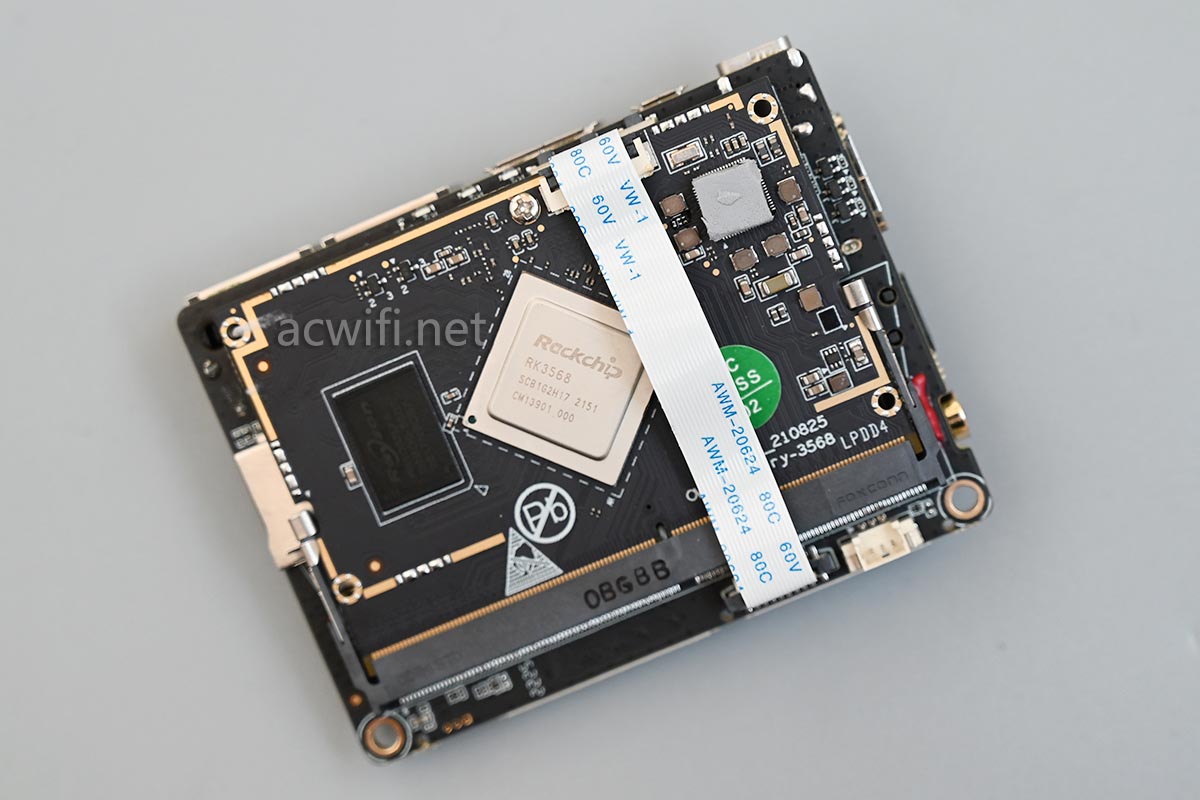

较小的板子通过插卡的形式连接:

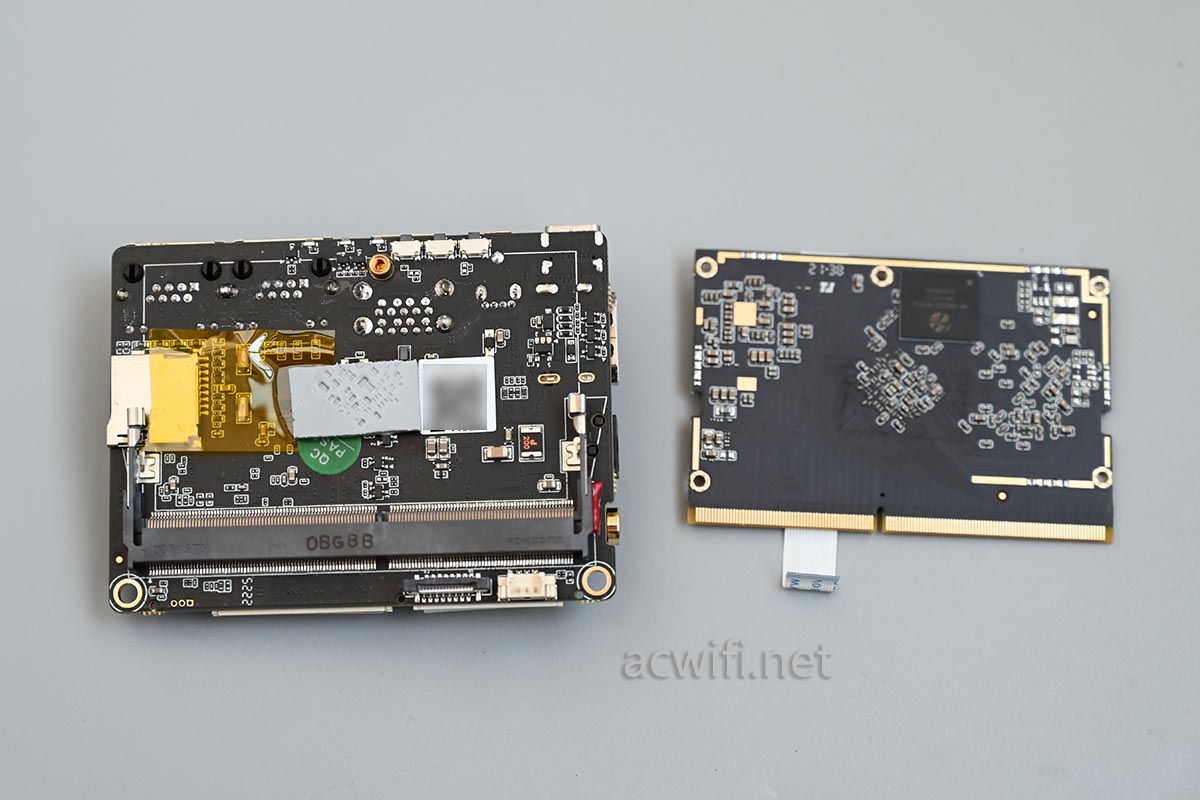

松开排线,拧出一颗固定螺丝,分离两片板子:

先看较小的。

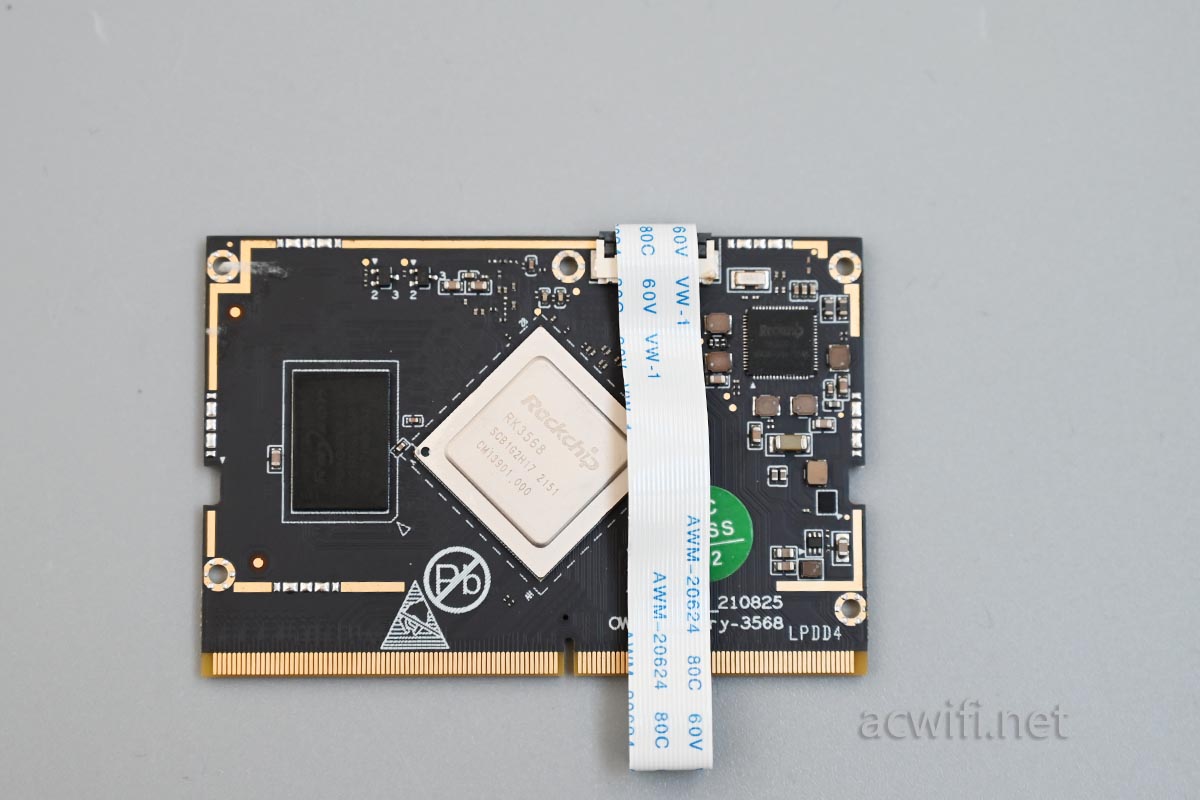

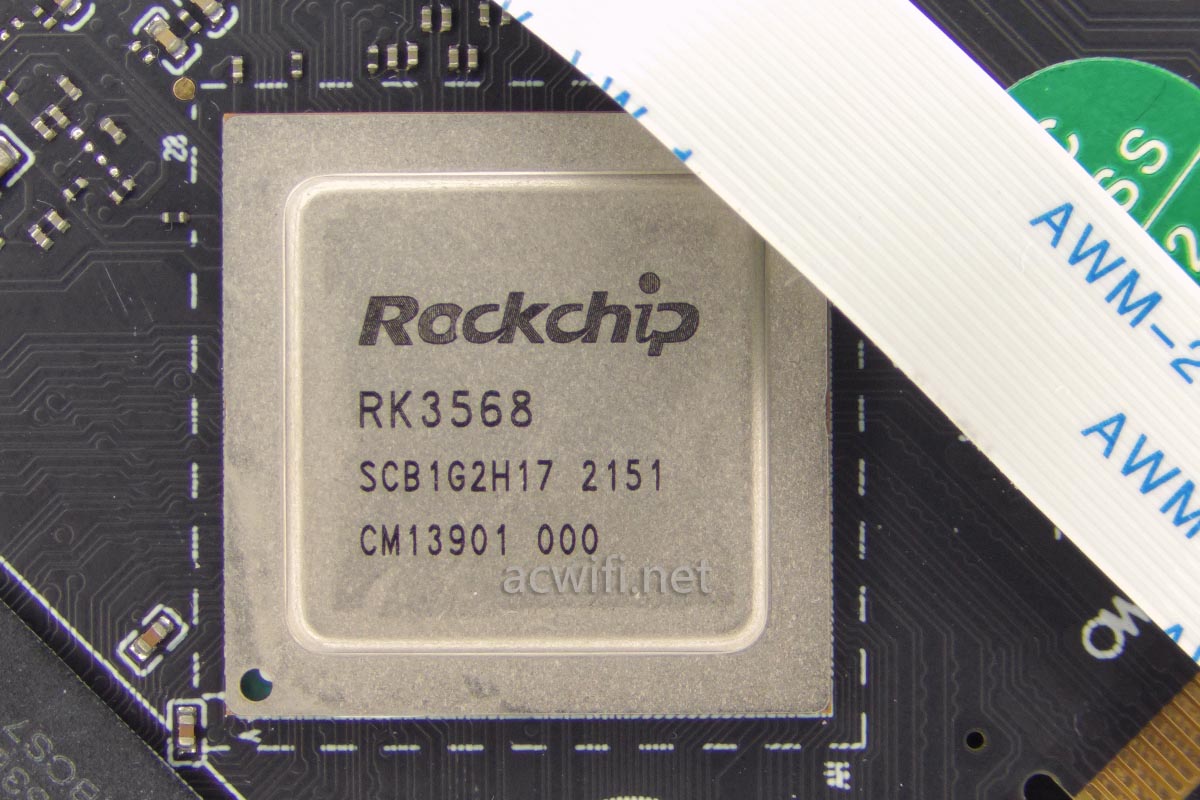

这款H68K的CPU型号是RK3568,四核A55,最高频率2.0GHz:

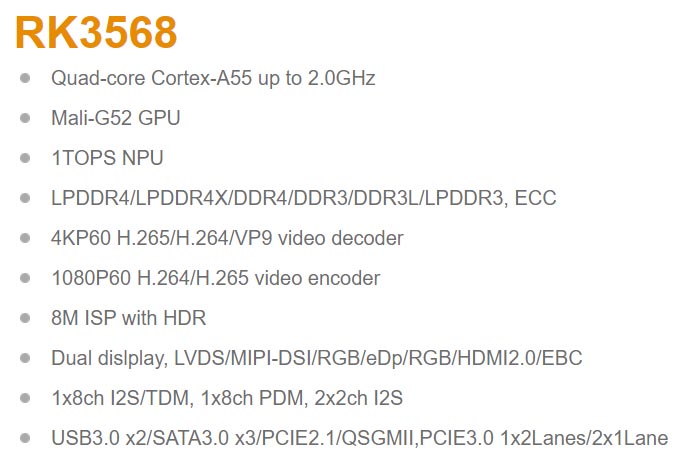

RK3568的参数如下:

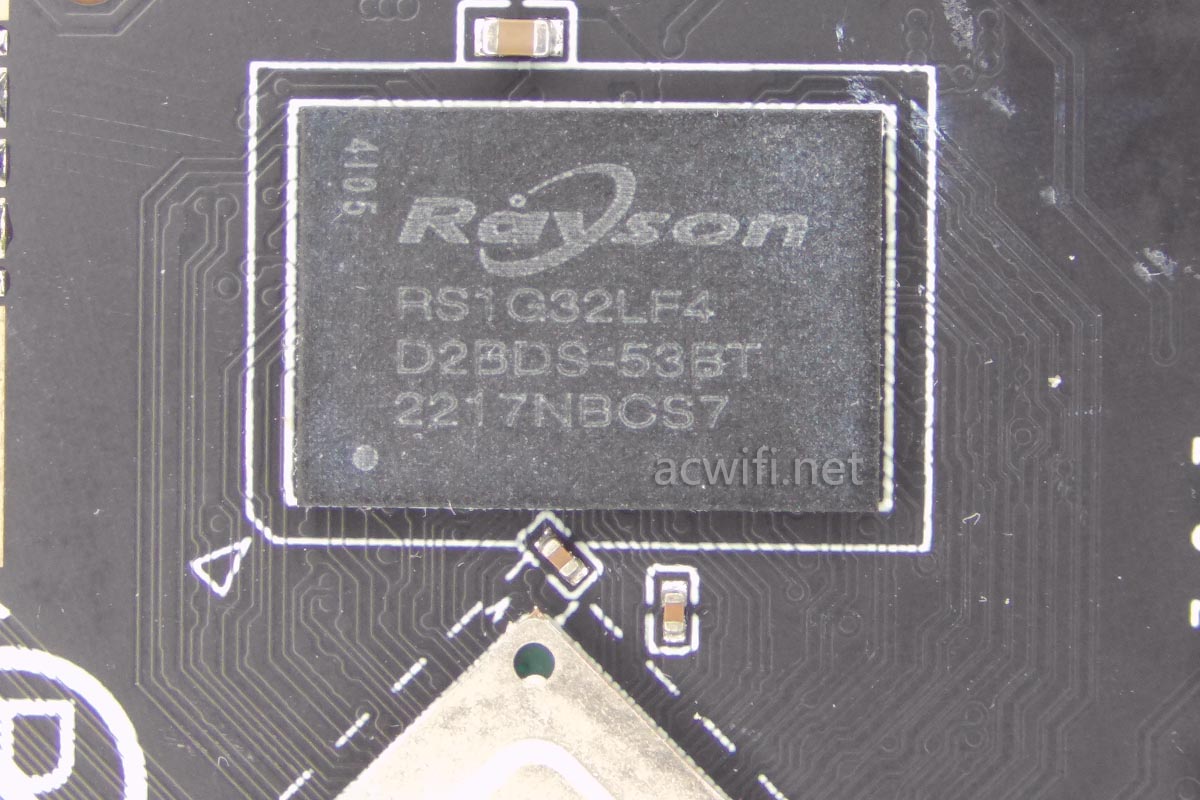

CPU的一角边上有一颗内存芯片,型号是 RS1G32LF4D2BDS-53BT,容量4GB,DDR4-1866MHz。

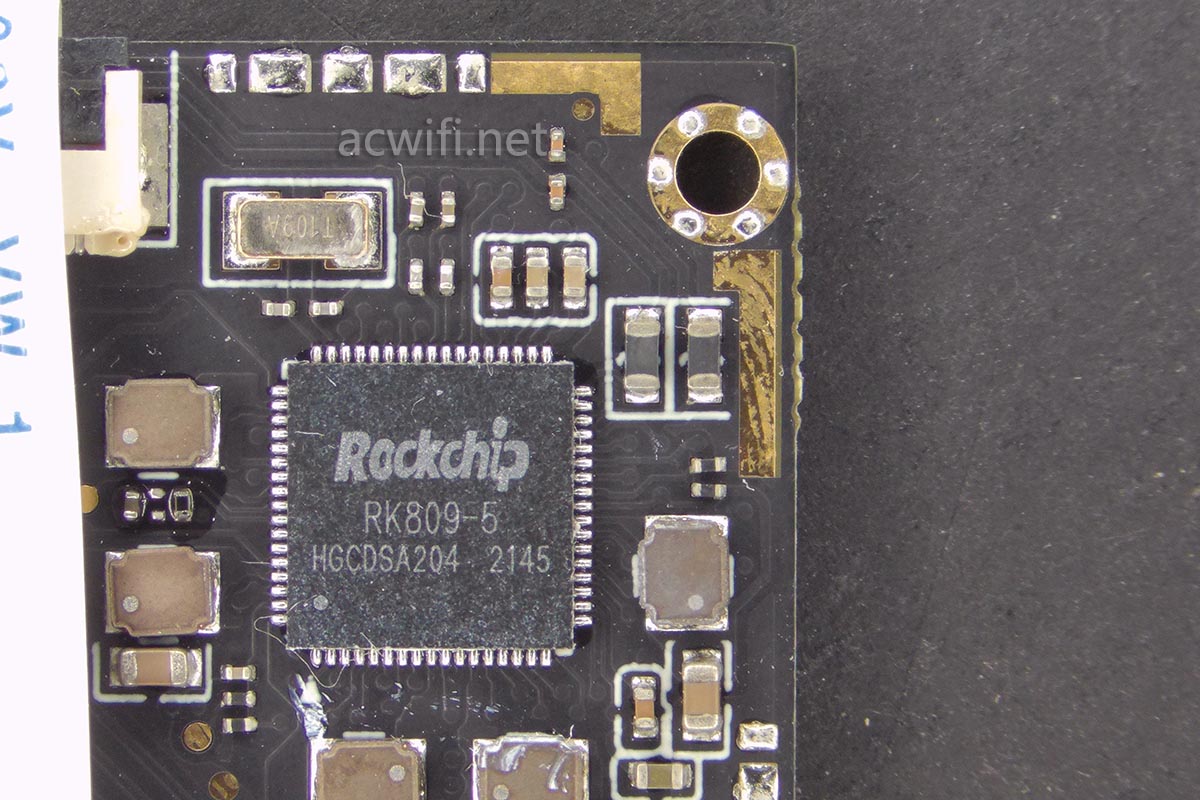

板子的一角有一颗RK809,属于电源管理芯片。RK809集成5个大电流 DCDC、9 个 LDO、2 个 开关SWITCH、 1个 RTC、1个 高性能CODEC、可调上电时序等功能。

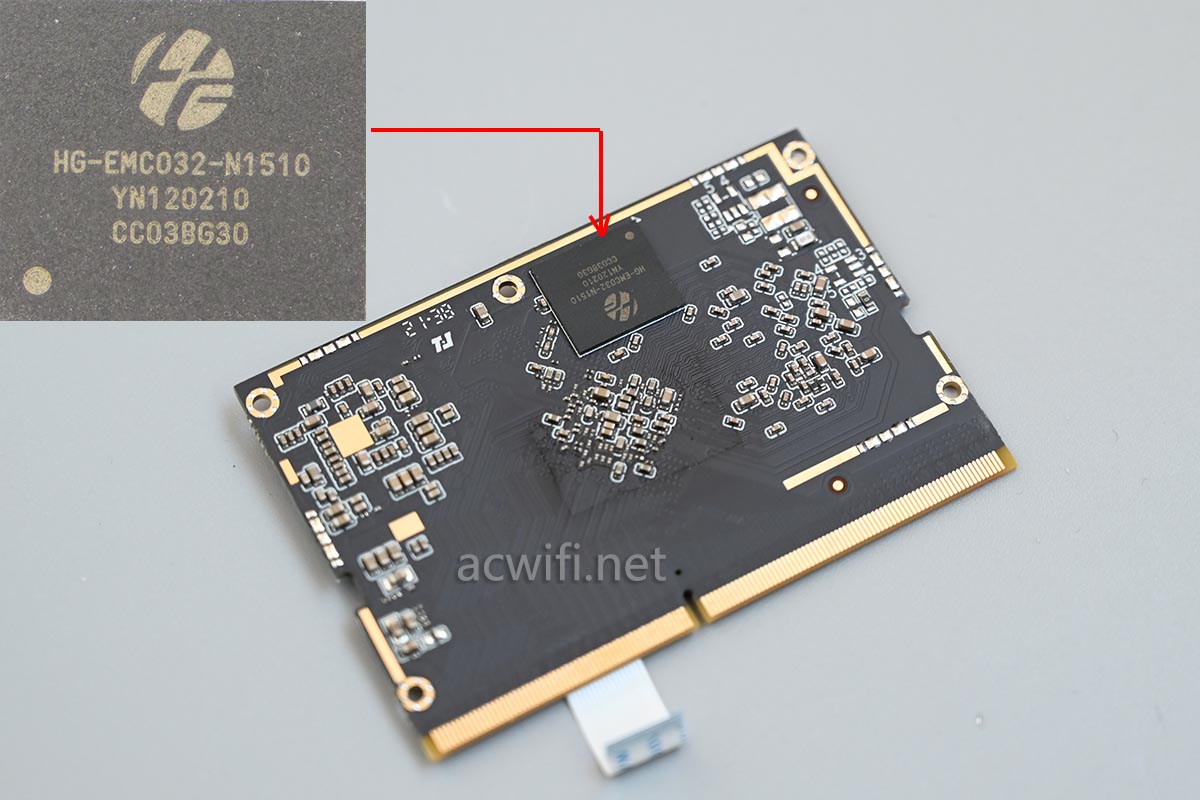

另一面有一颗EMMC芯片,型号是HG-EMC032,容量32GB:

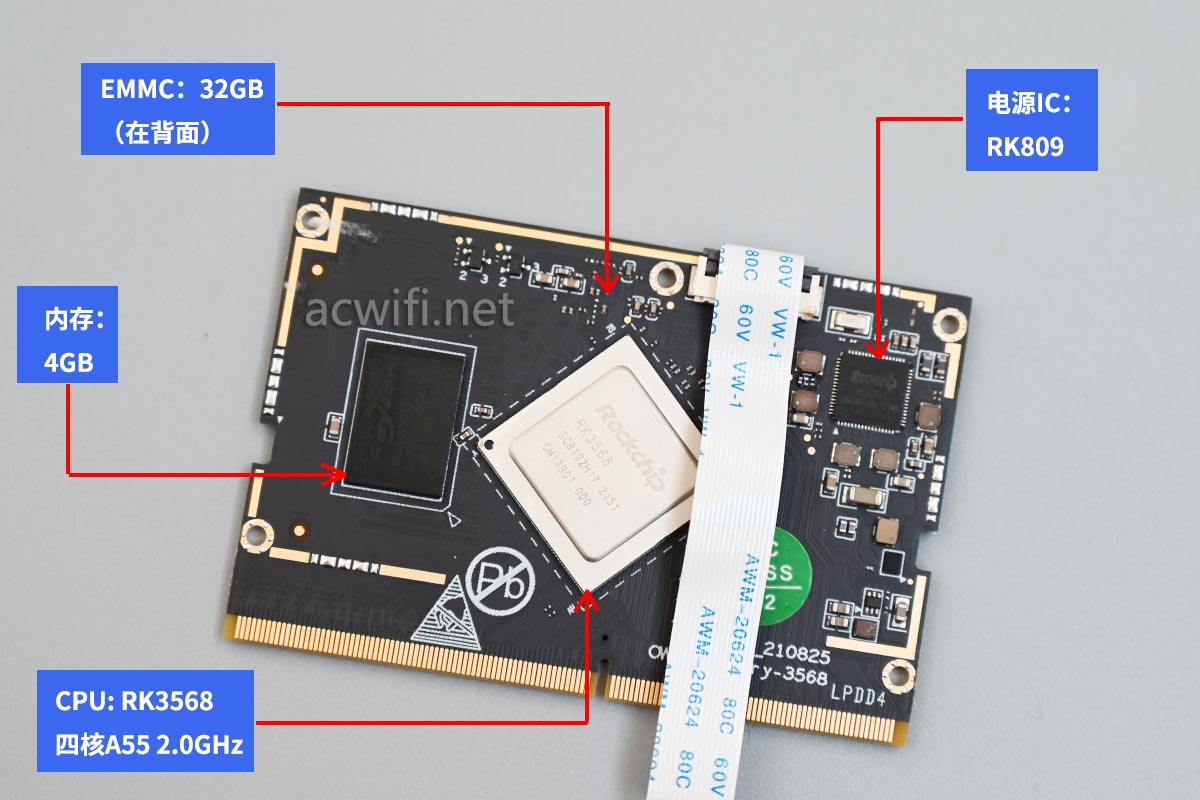

芯片型号汇总:

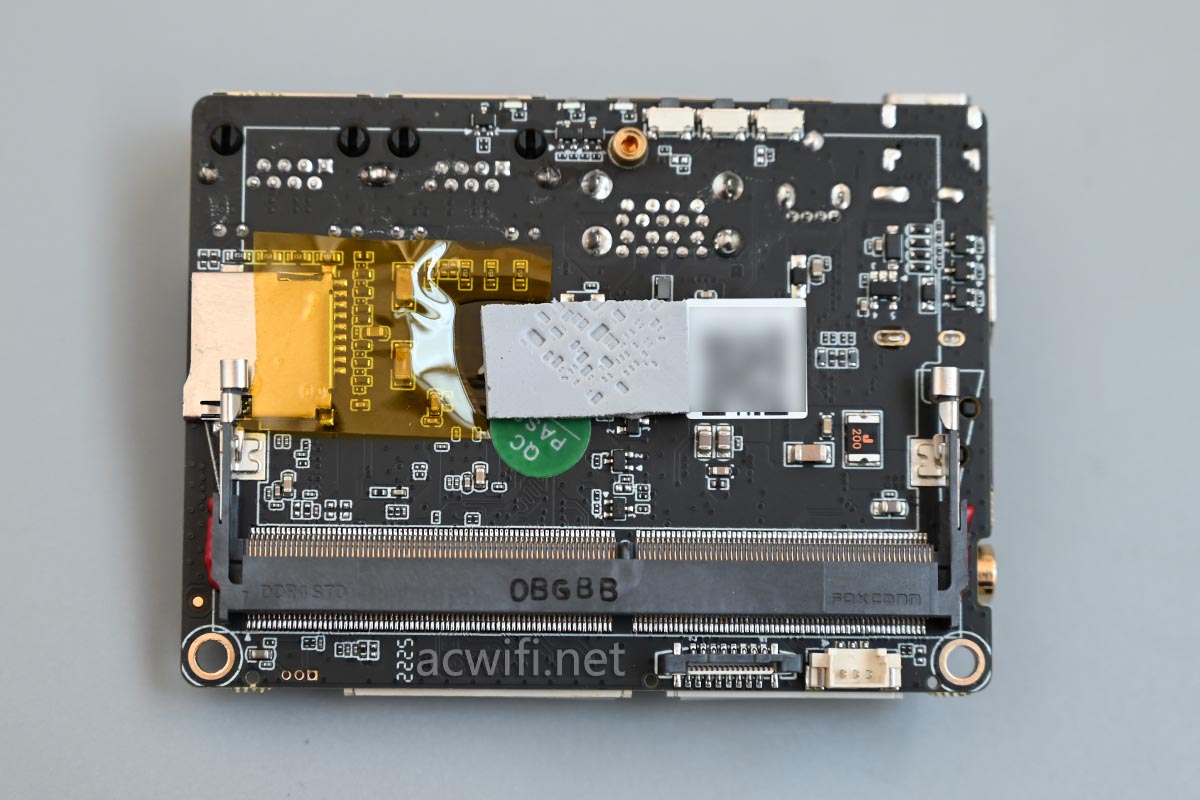

继续看最后一片板子:

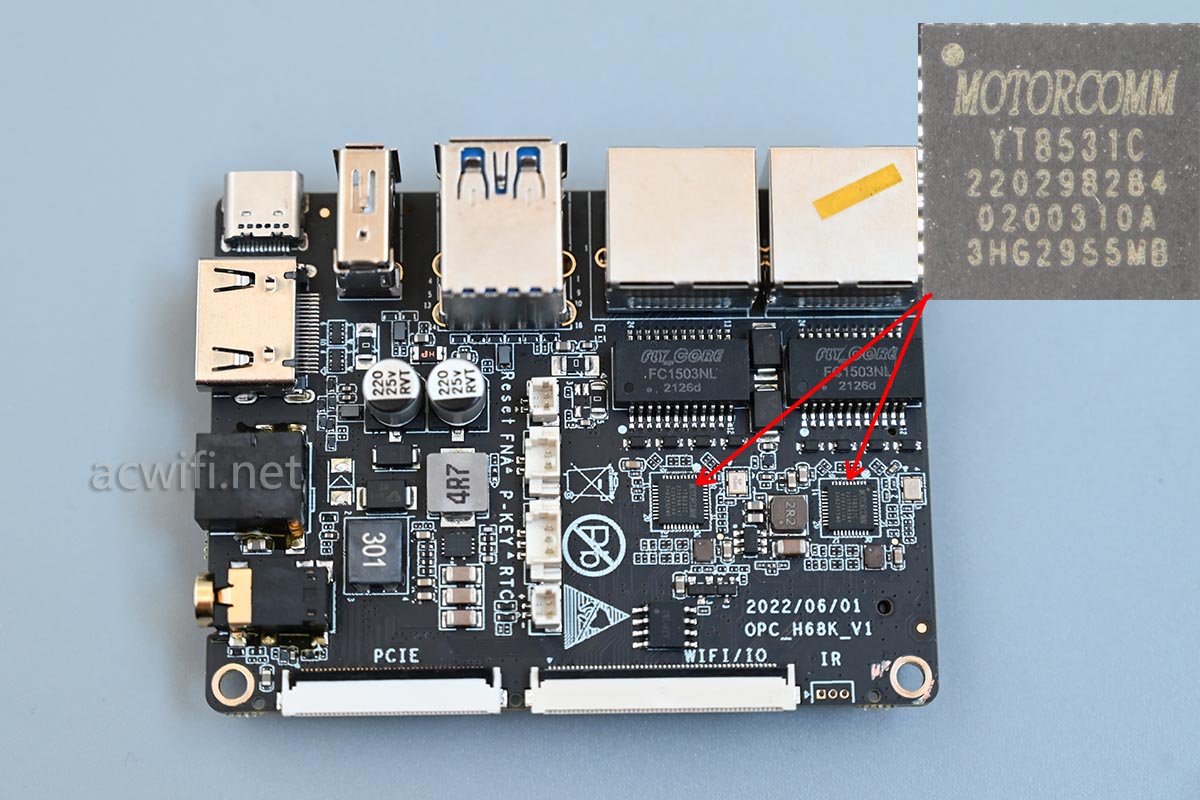

另一面,主要的扩展接口在这一片板子上面了,千兆PHY芯片也在这里,型号是YT8531C,国产裕太。

据了解,新的H68K的千兆采用了RTL8211,提高了网口兼容性和稳定性。

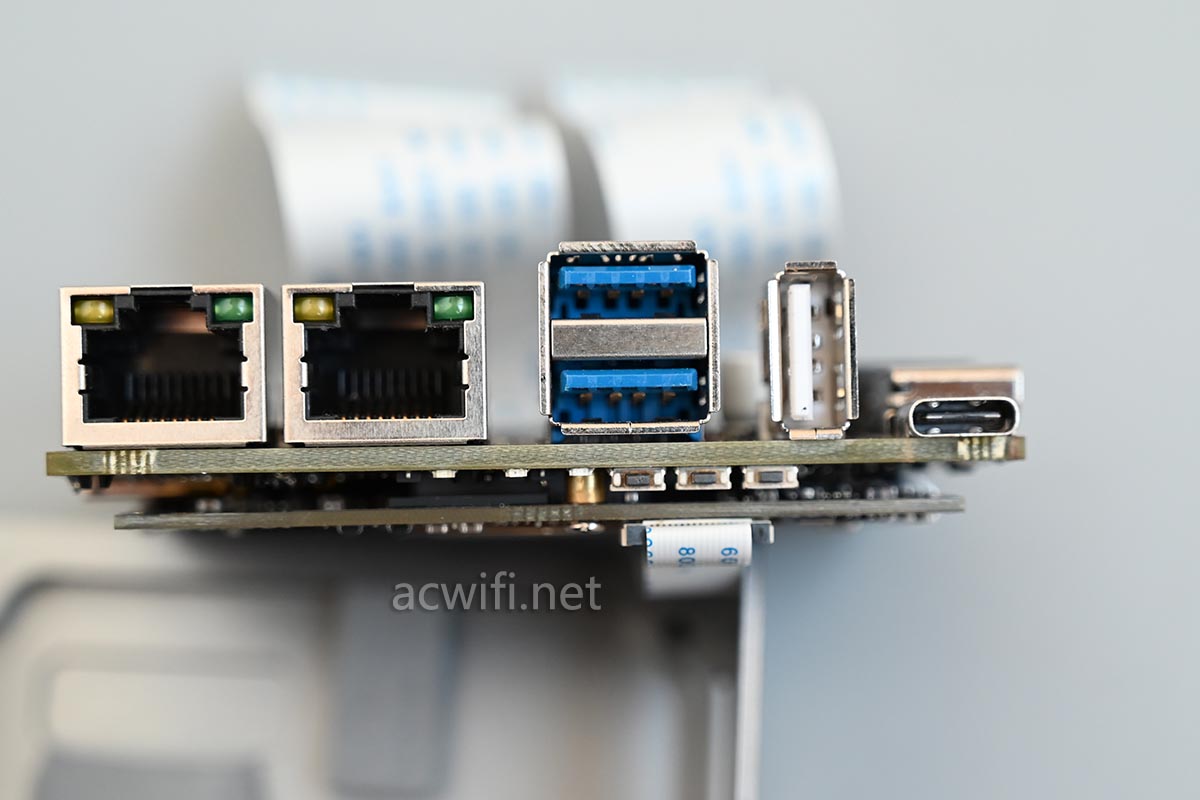

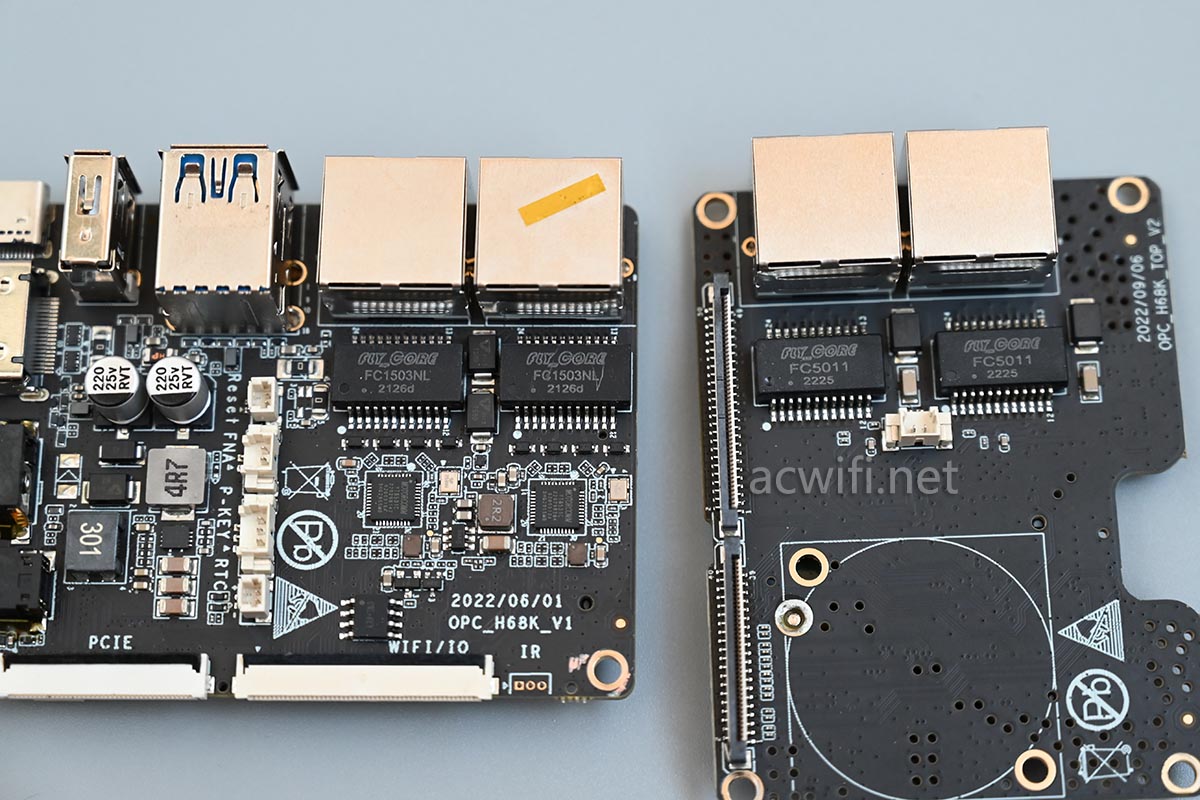

两组网口放在一起:

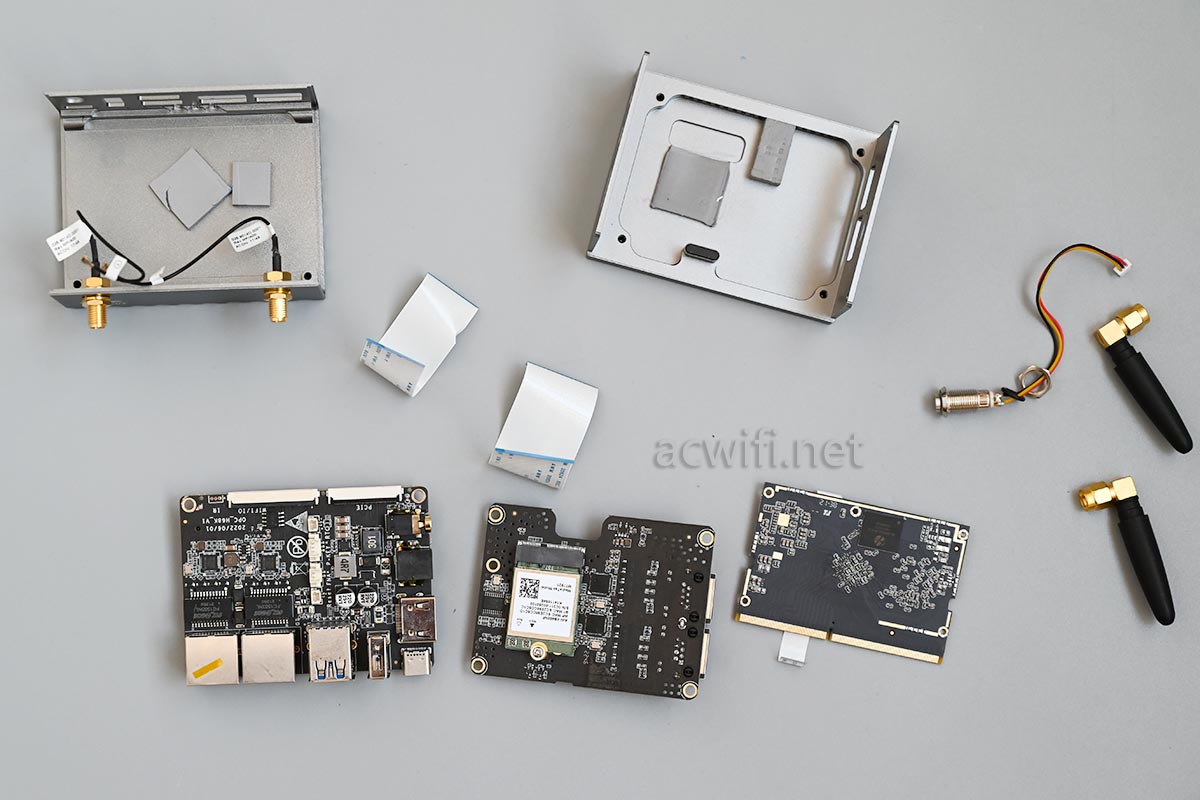

至此,H68K拆完啦:

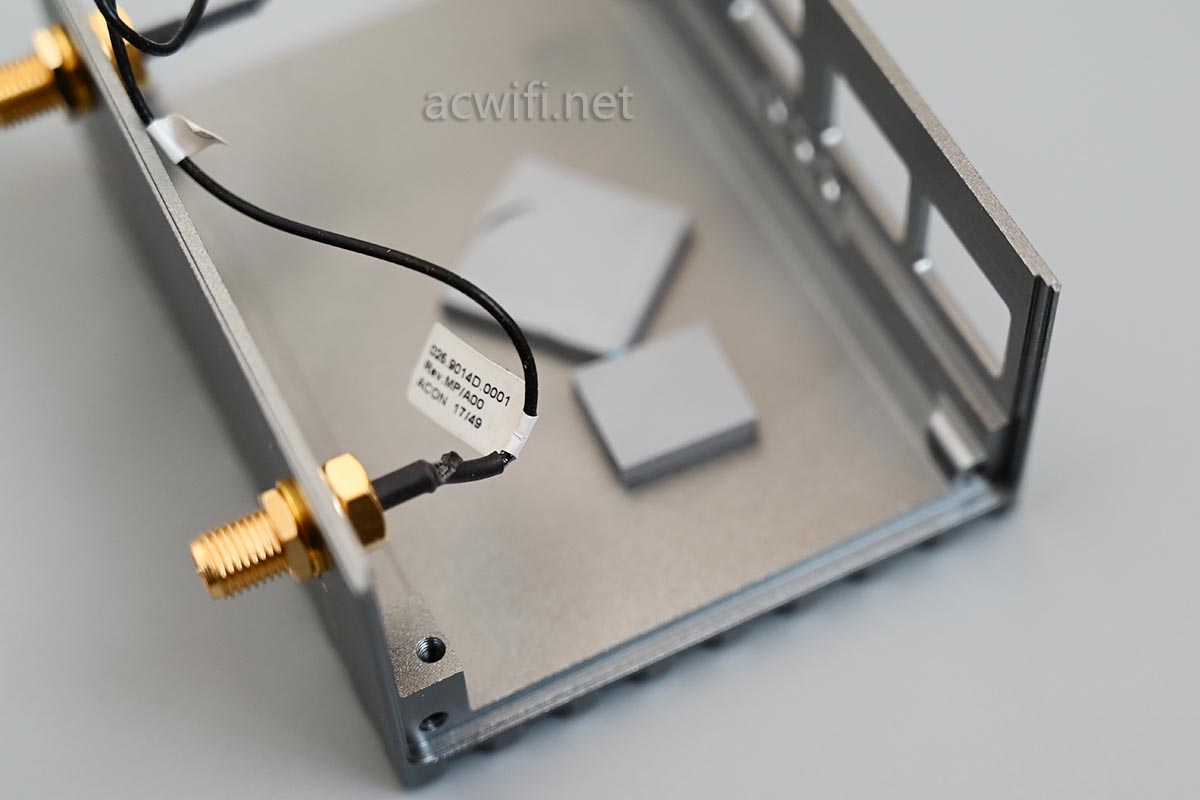

这款外壳做工精良。

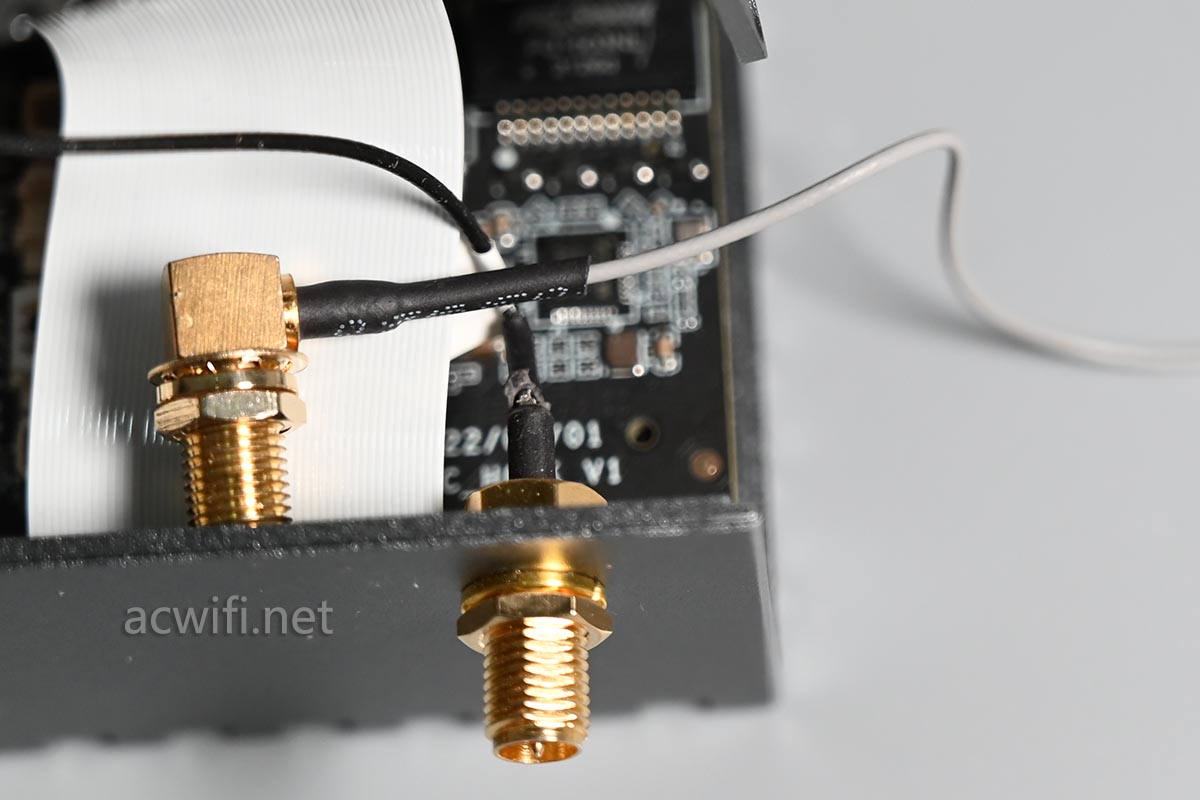

自己换的SAM母座是直的,所以被网口压破了皮,原装是拐个直角的,避免了这种情况发生。自己更换时要注意这点。

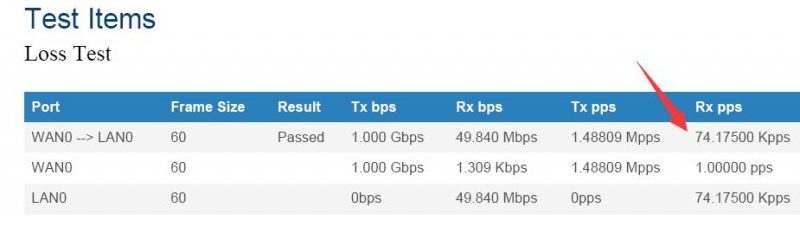

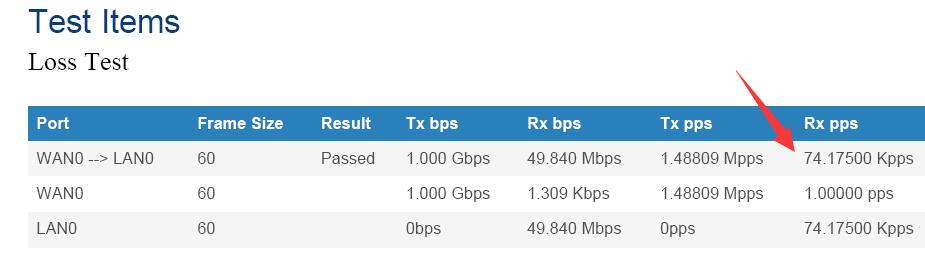

小包转发性能测试,我测出只有74Kpps,理论上这个性能连千兆都跑不满。改用2.5G  wan 和2.5G lan后,结果也一样,好奇怪的现象。

可是,测速却达满千兆。

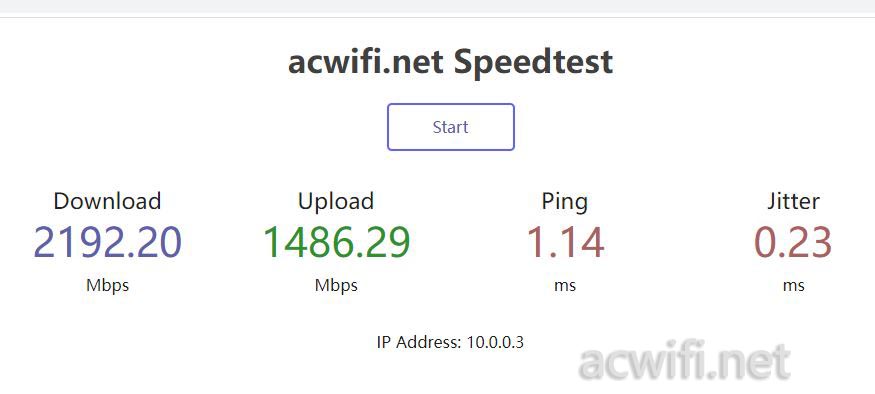

用自建speedtest测速2.5G  WAN和LAN,下行速度可以达到2千兆:

所以呢,我不知道小包测出这点性能,问题出在哪。

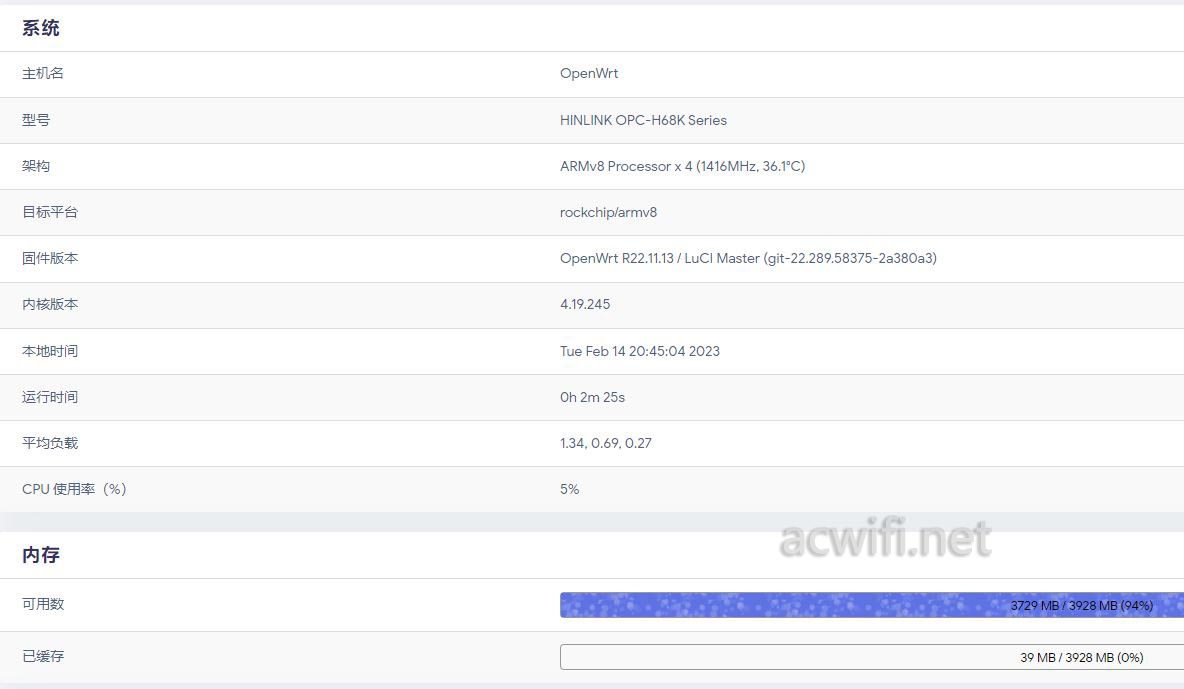

OP系统版本:

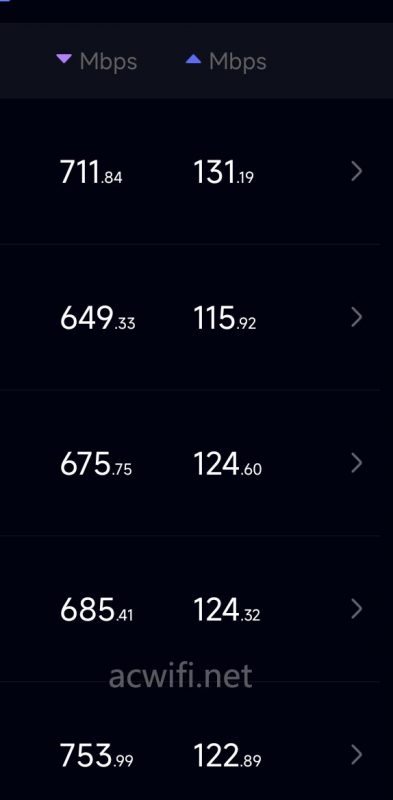

OP里的无线只能开2.4G或开5G,开5G做无线AP,测速5次,结果如下:



无线速度是600多兆,无线网卡本身功率小,所以不适合穿墙使用。至少不需要再接个无线路由器做AP,出差神器。

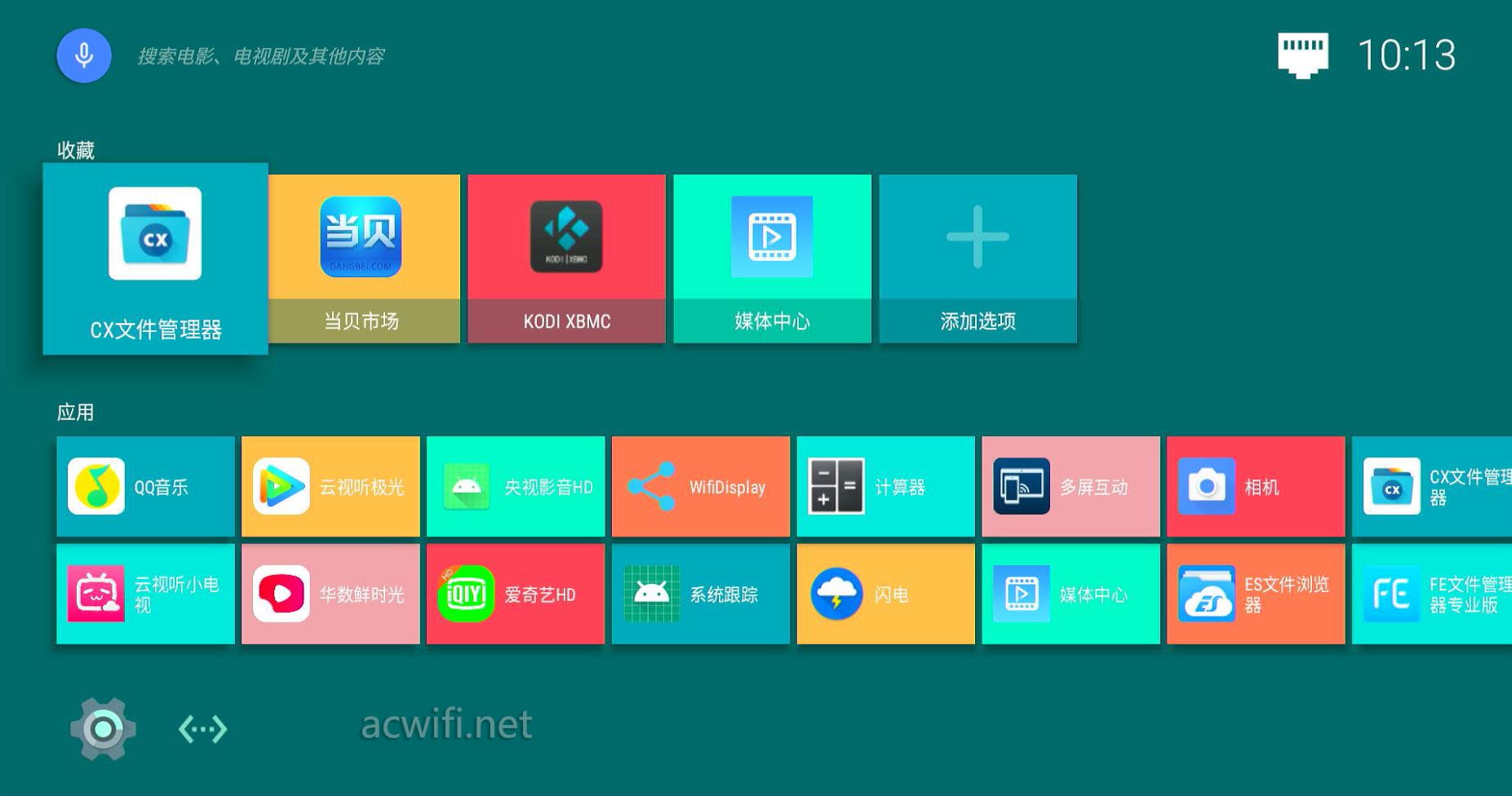

电视系统界面:

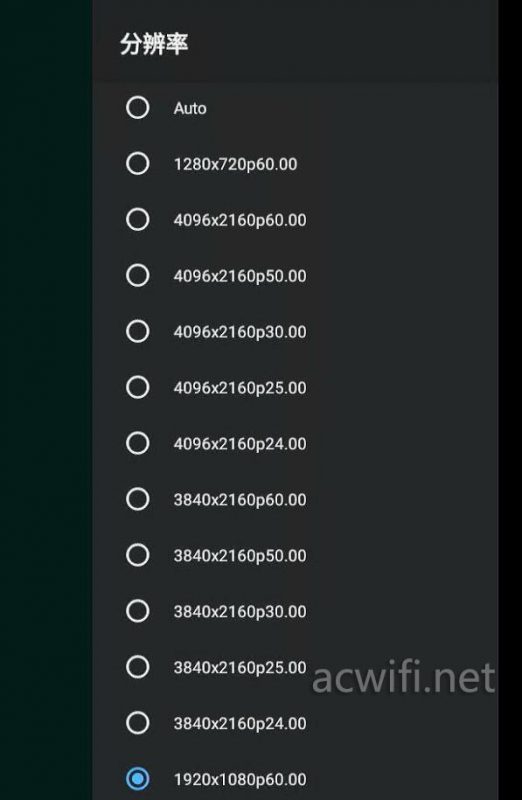

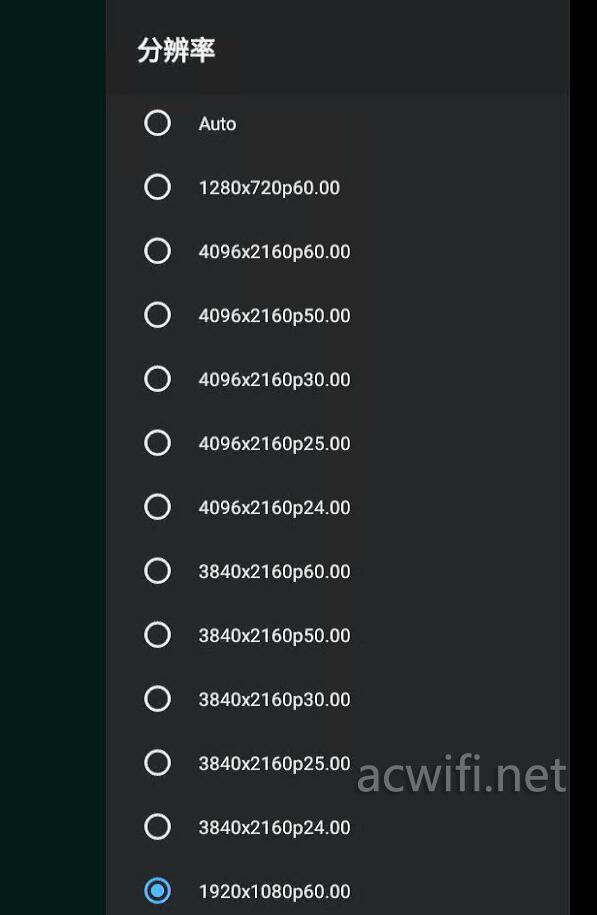

可支持的分辨率:

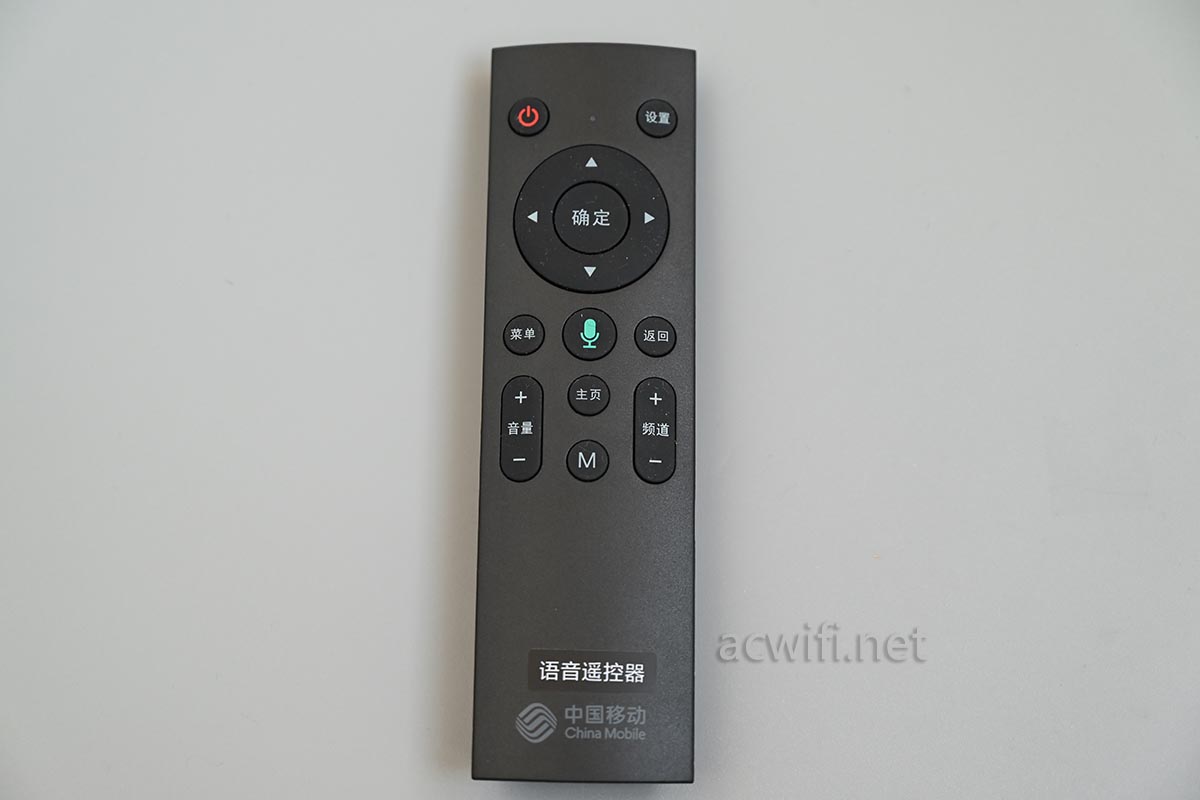

遥控器我买了这样的,2.4G无线。

说一下作为旁路由的设置。我理想的是有行为管控和不可描述的功能。这两种功能是相互冲突的,不可兼得。所以呢,不同需求的终端各用不同功能的网关就OK了。

主路由器啥都不用设置,不用改动任何设置。主路由用R5408M,它的LAN IP是192.168.68.1, DHCP分配的终端网关和DNS也就是192.168.68.1了。

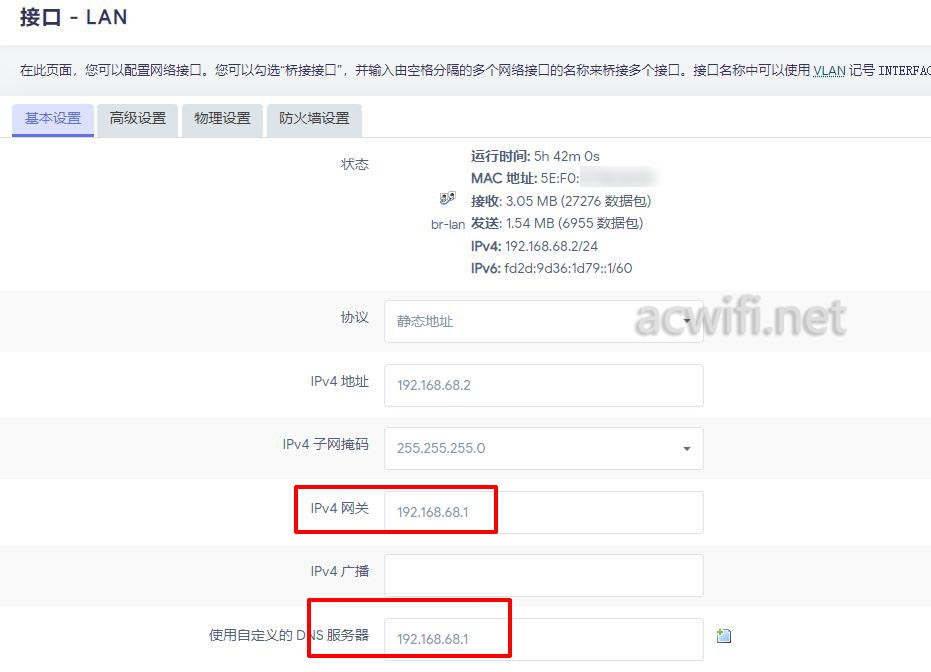

做为旁路由的设置,进入OP系统,先设置LAN口IP,与主路由同一个IP段,比如192.168.68.2(以后就用这个IP登录去管理系统)。重点是要把网关和DNS服务器都填成主路由的LAN IP地址,即192.168.68.1

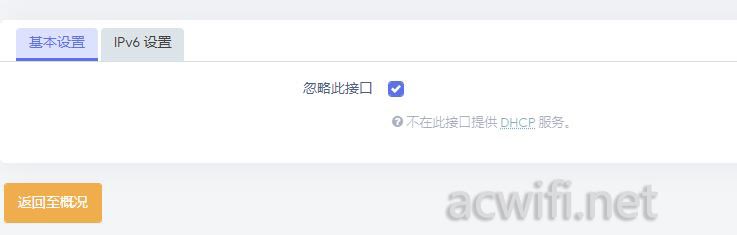

还要关闭DHCP服务,把下图中的忽略此接口勾选上。即不在此接口提供DHCP服务。

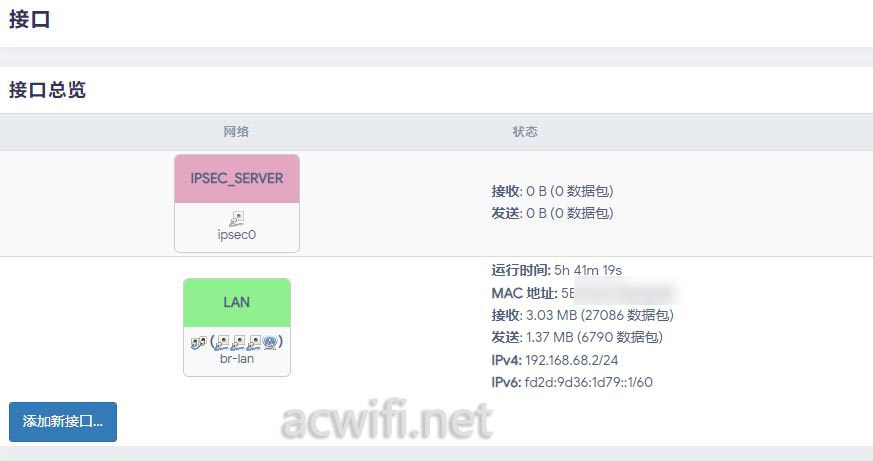

然后在接口设置里把LAN以外的接口全删了:

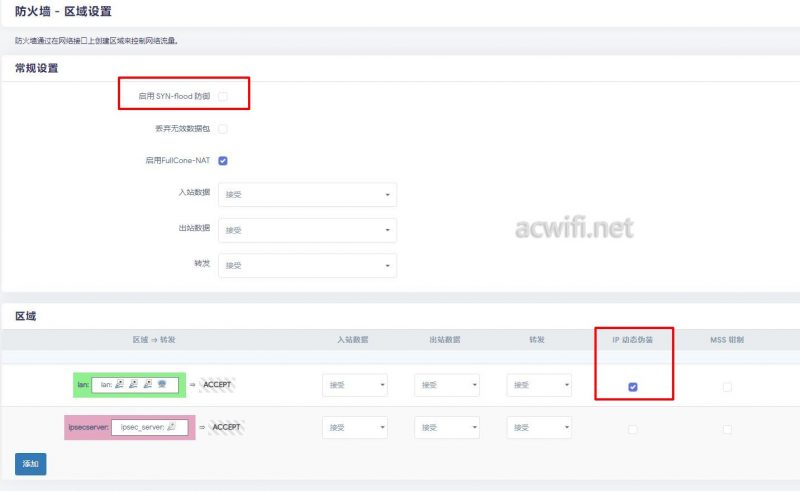

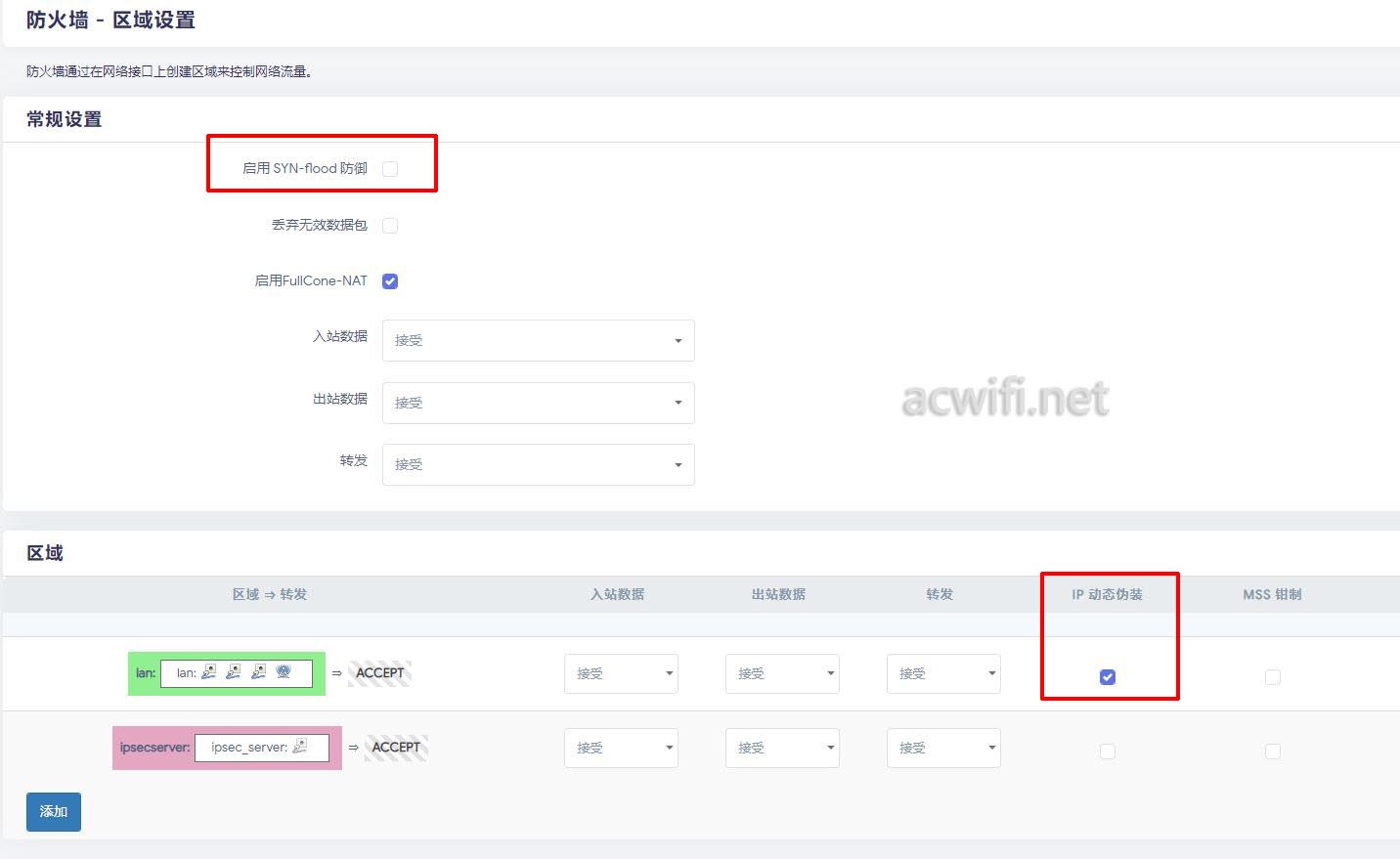

最后到防火墙里设置,把“启用SYN-flood防御”的勾去掉,重点还有,把“ IP动态伪装”勾选 上,不然,国内的网站打不开。(不用取消桥接接口)

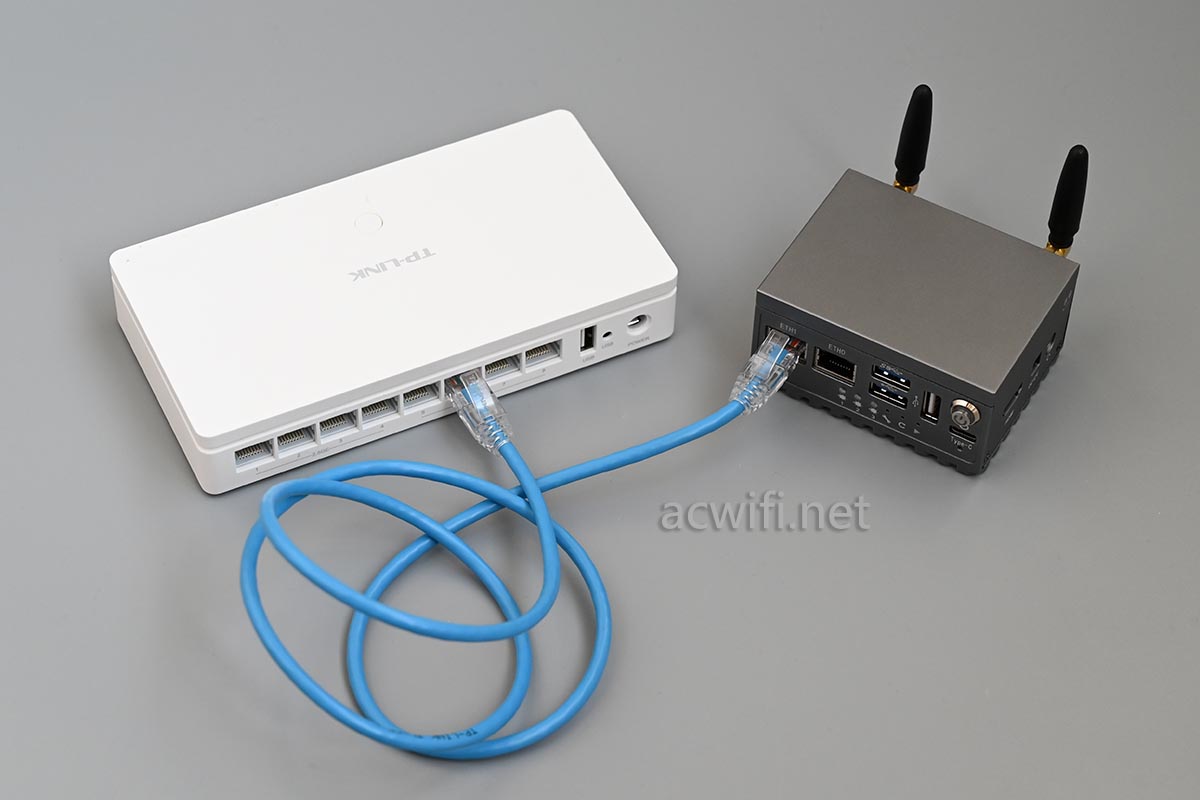

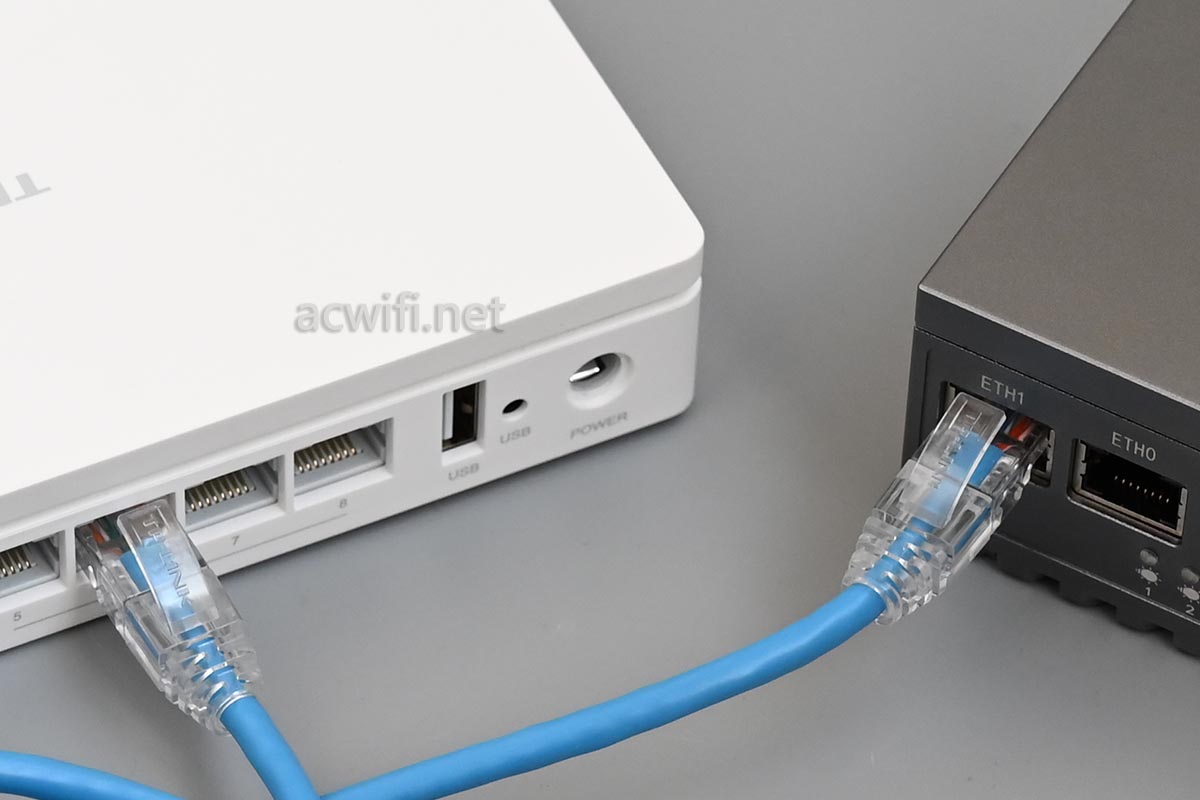

主路由和旁路由之间用网线连接各自的LAN口即可:

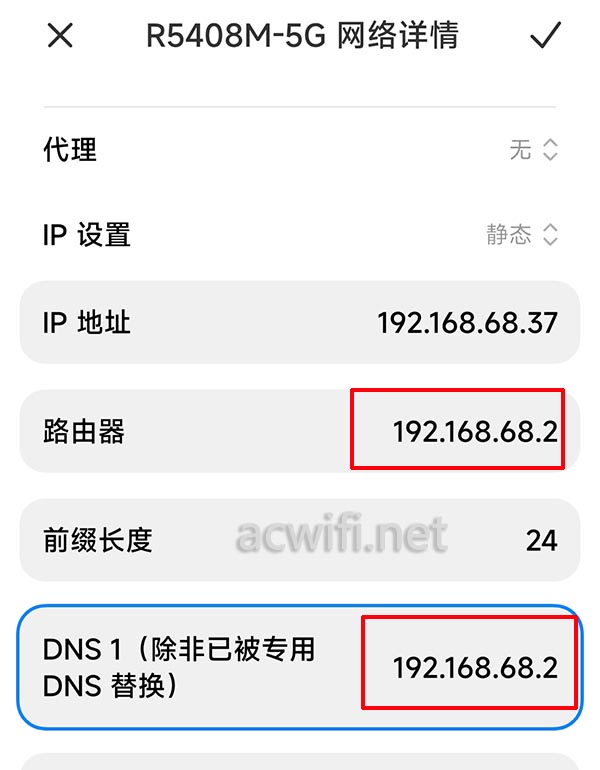

需要不可描述的终端,就手动设置网关和DNS为旁路由的LAN IP,即192.168.68.2:

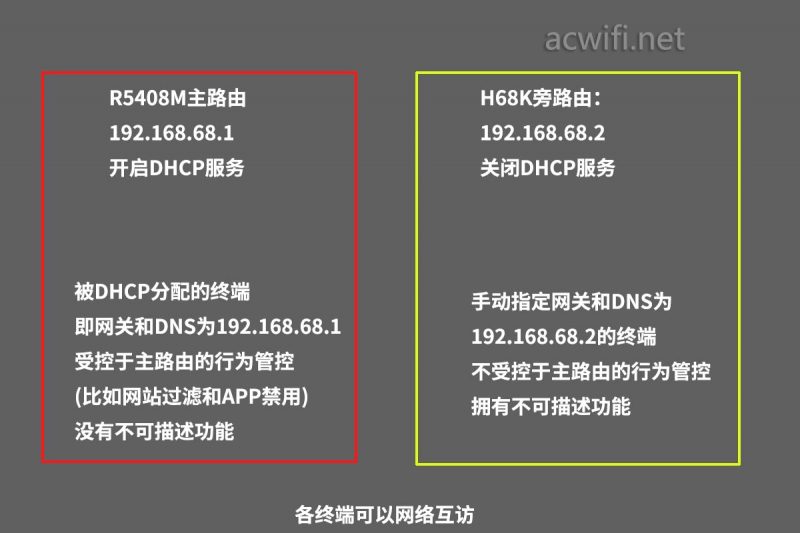

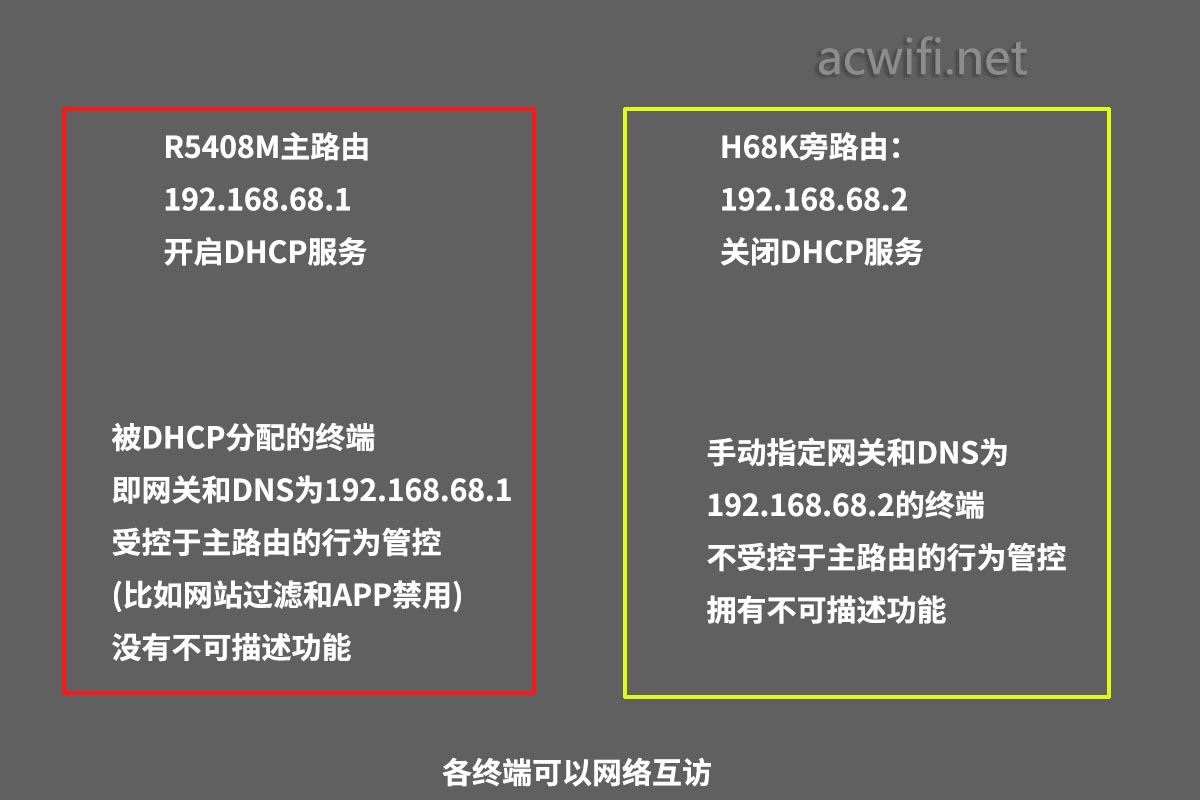

简单概况如下图:

(这种网络结构,严格上不叫旁路由,叫旁路网关还更贴切一些。)

H68K体积小巧,做工精致,带无线。500多元,看自己需求吧。
