小米WR30U无线路由器拆机 AX3000联通定制版

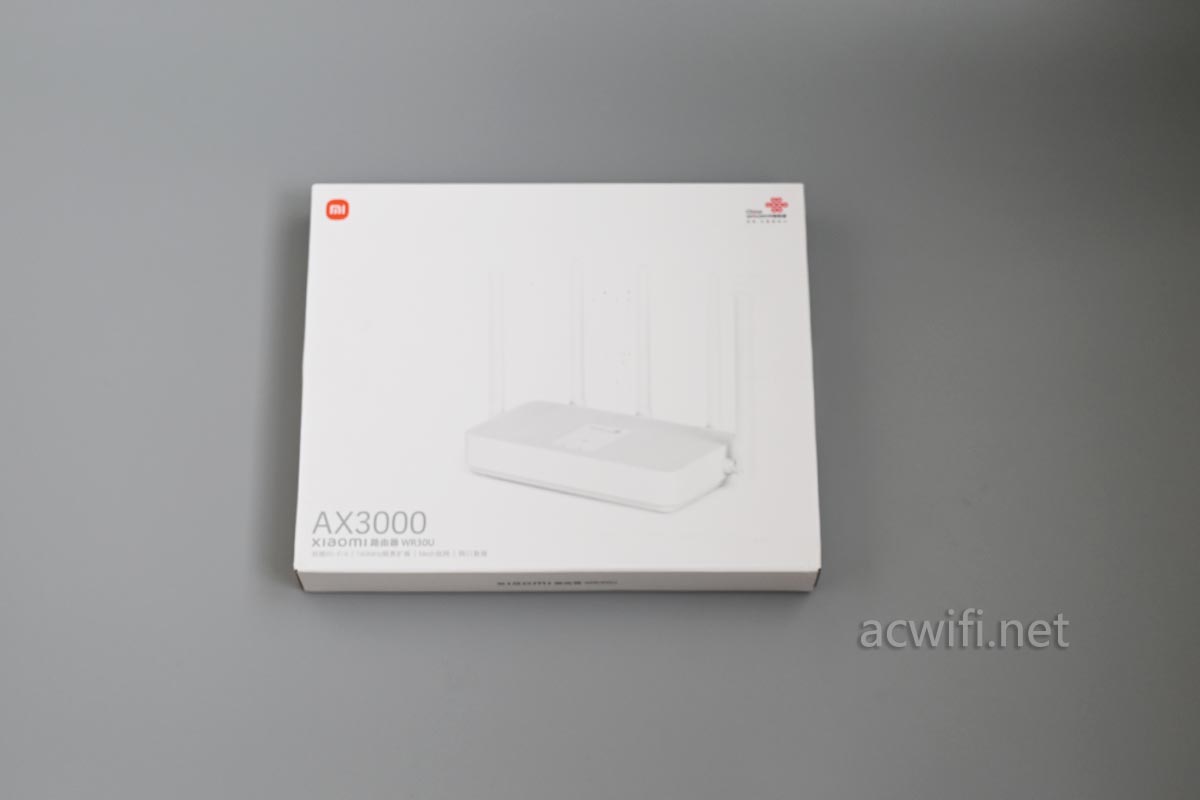

小米WR30U外包装:

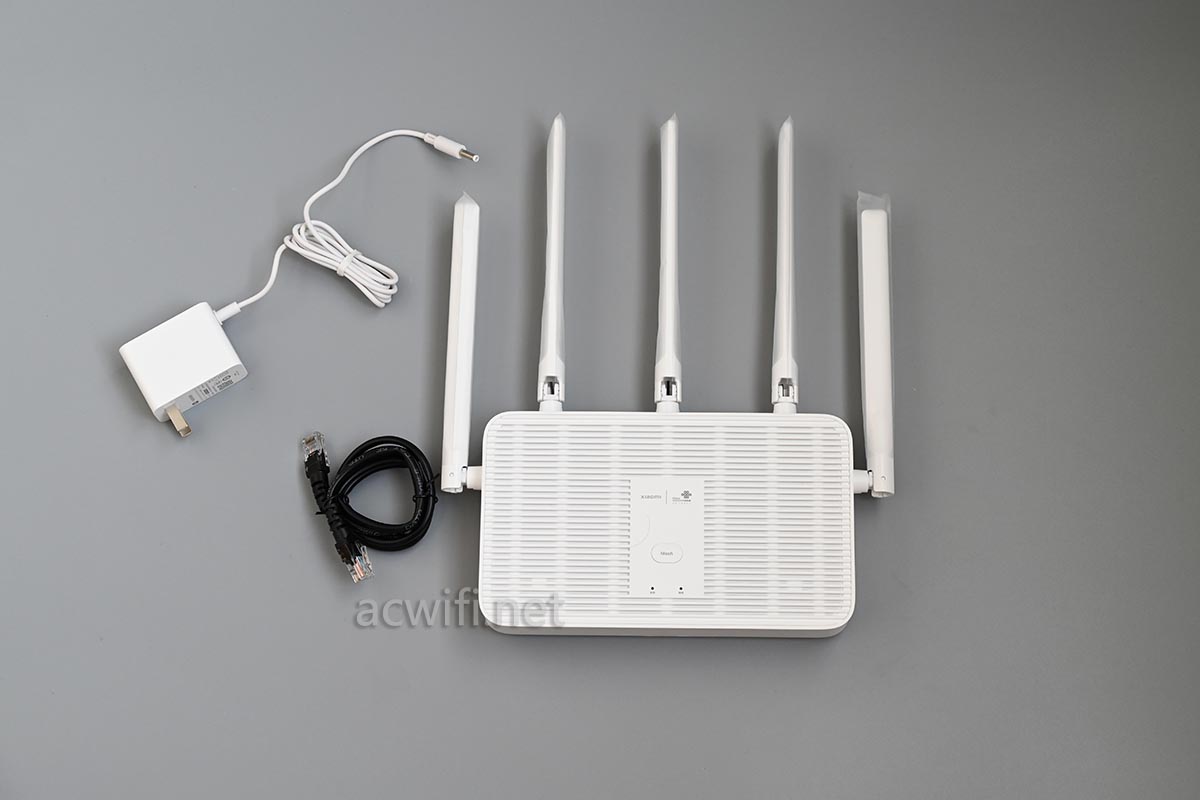

机身和配件:

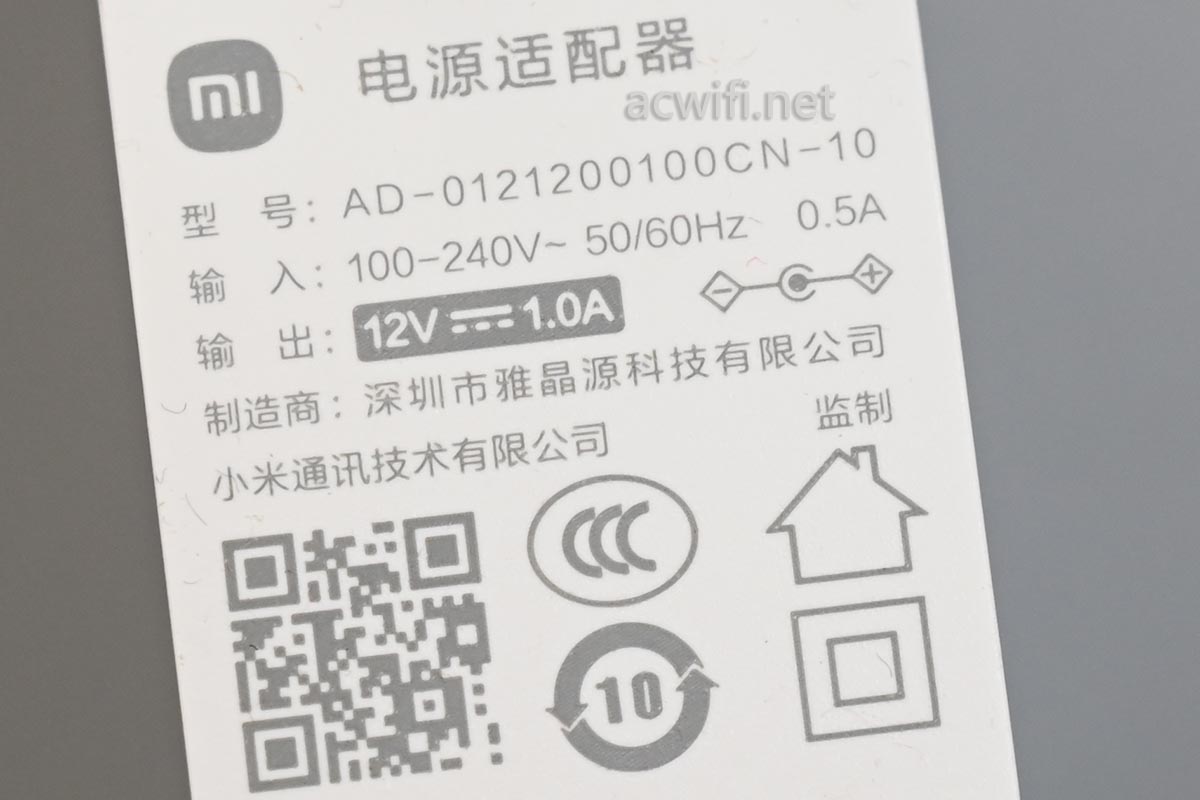

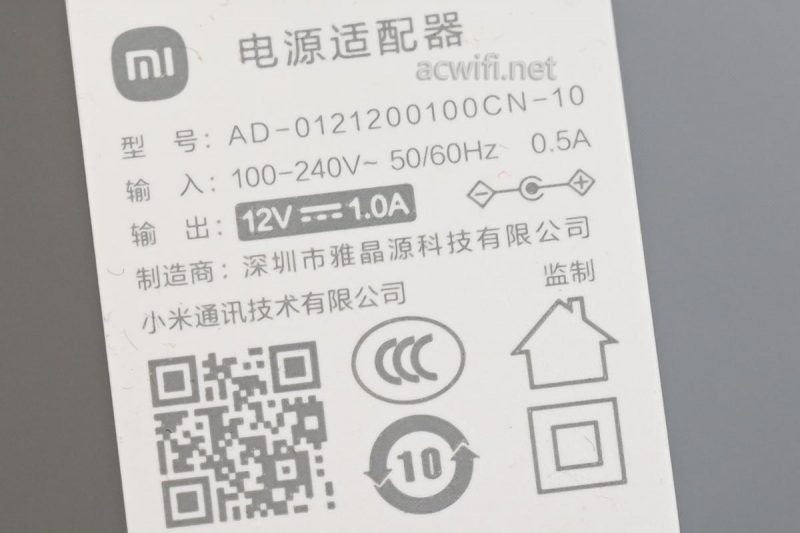

电源输出规格是12V/1A:

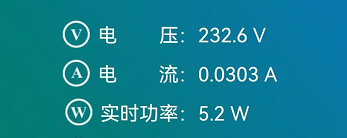

实测联网后的待机功率是5.2W,与我预估的4W多的功率高一了点点。

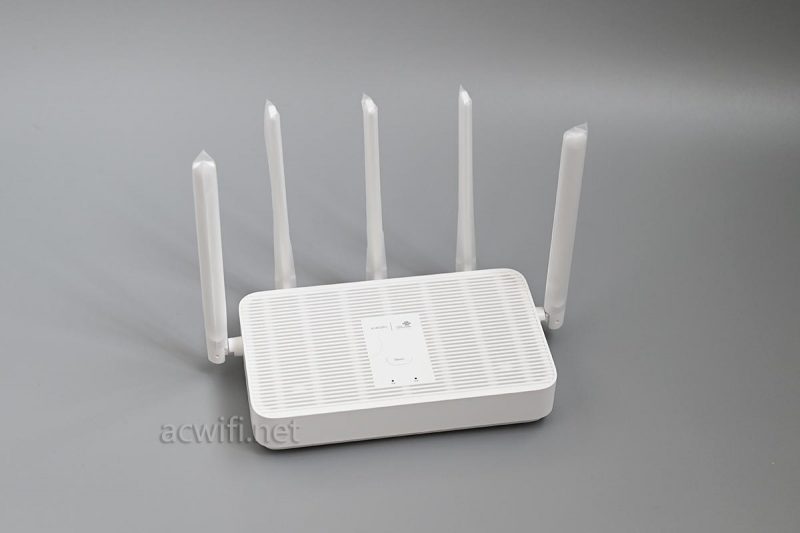

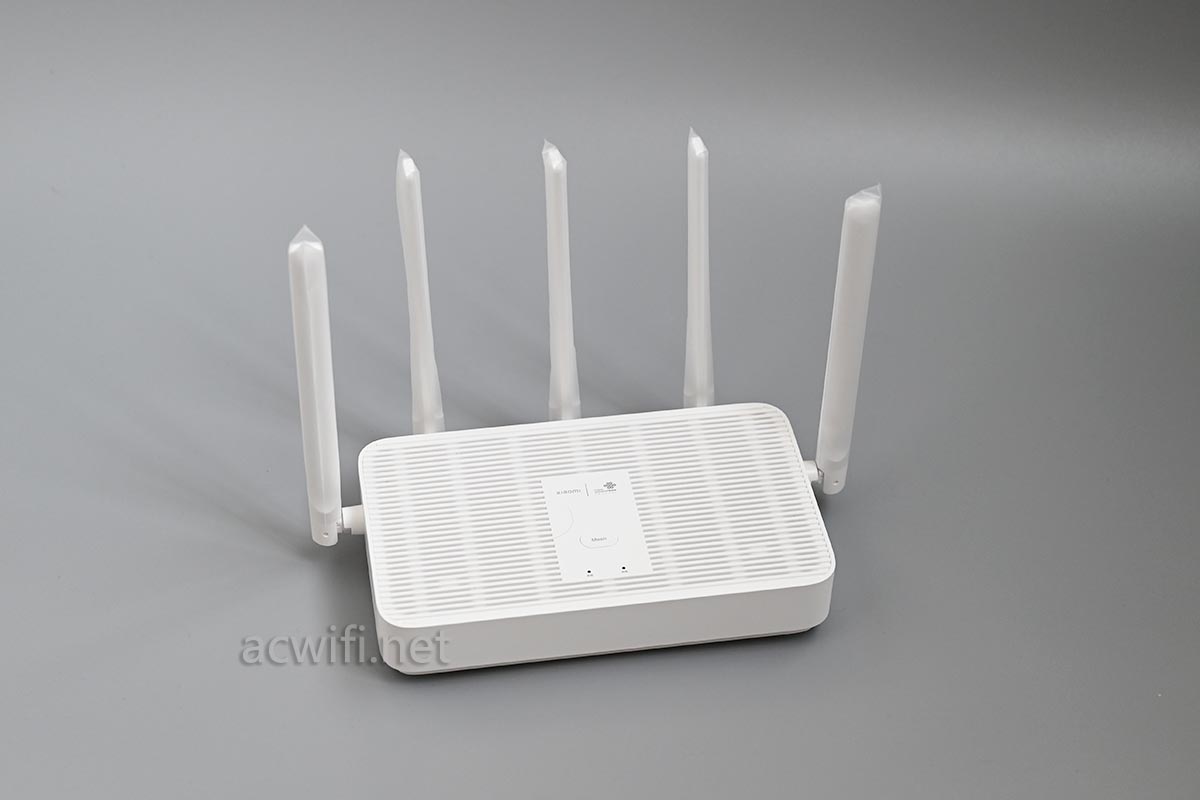

机身:

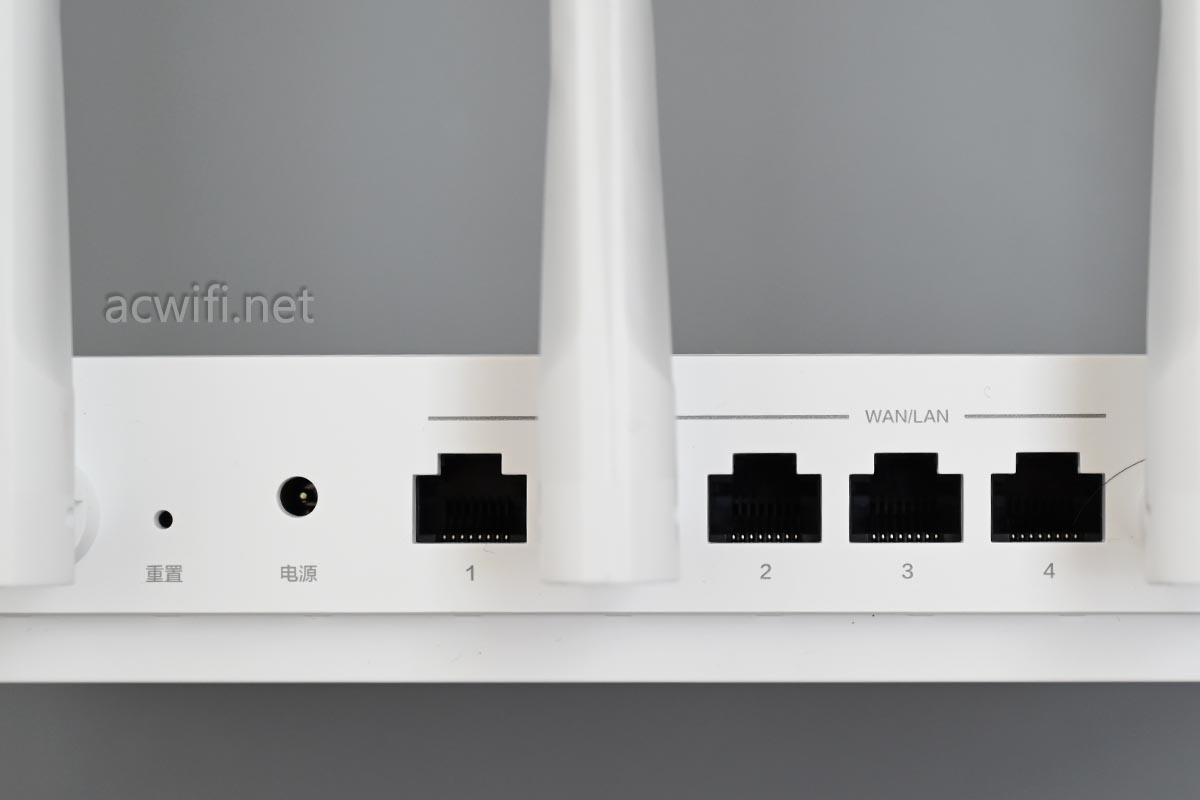

机身背面接口:

四个全千兆网口,支持盲插。话说运营商定制机都很少很少支持盲插的,我都怀疑不是运营商的机型了。

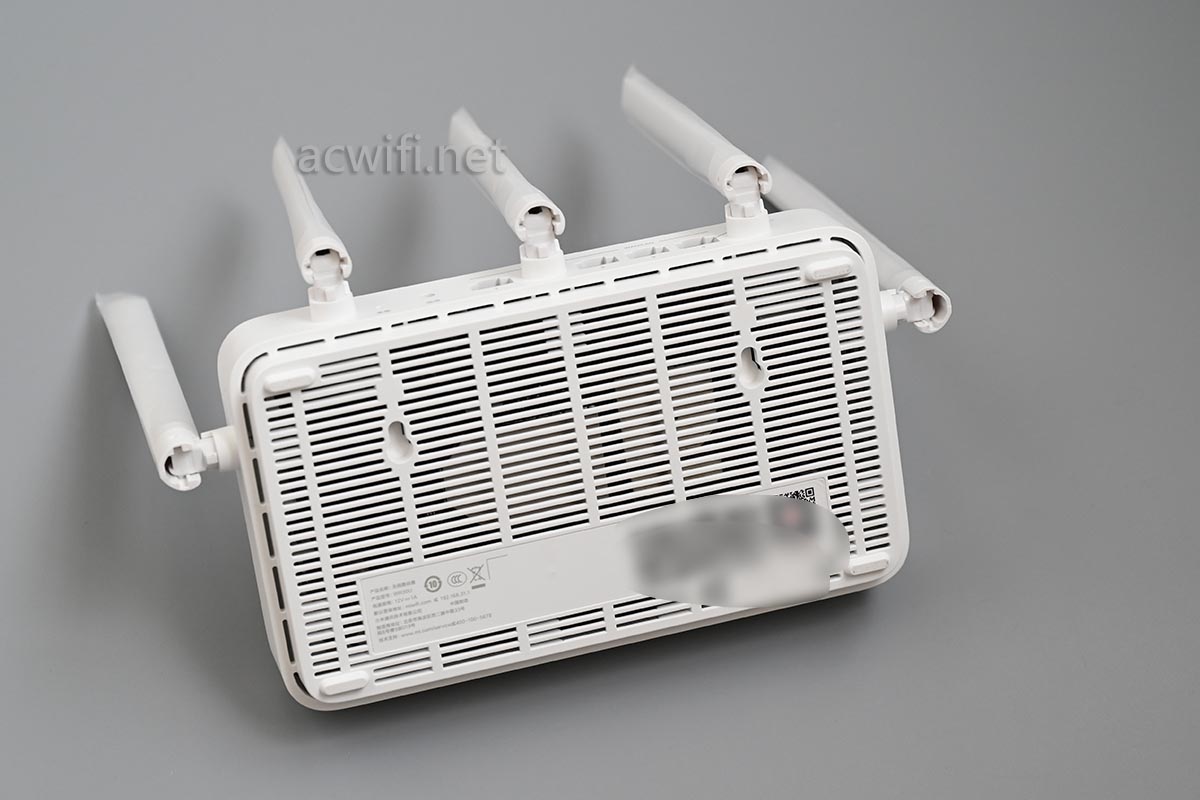

机身底部:

这种”猪笼入水“的外壳设计,肯定不用担心散热问题。

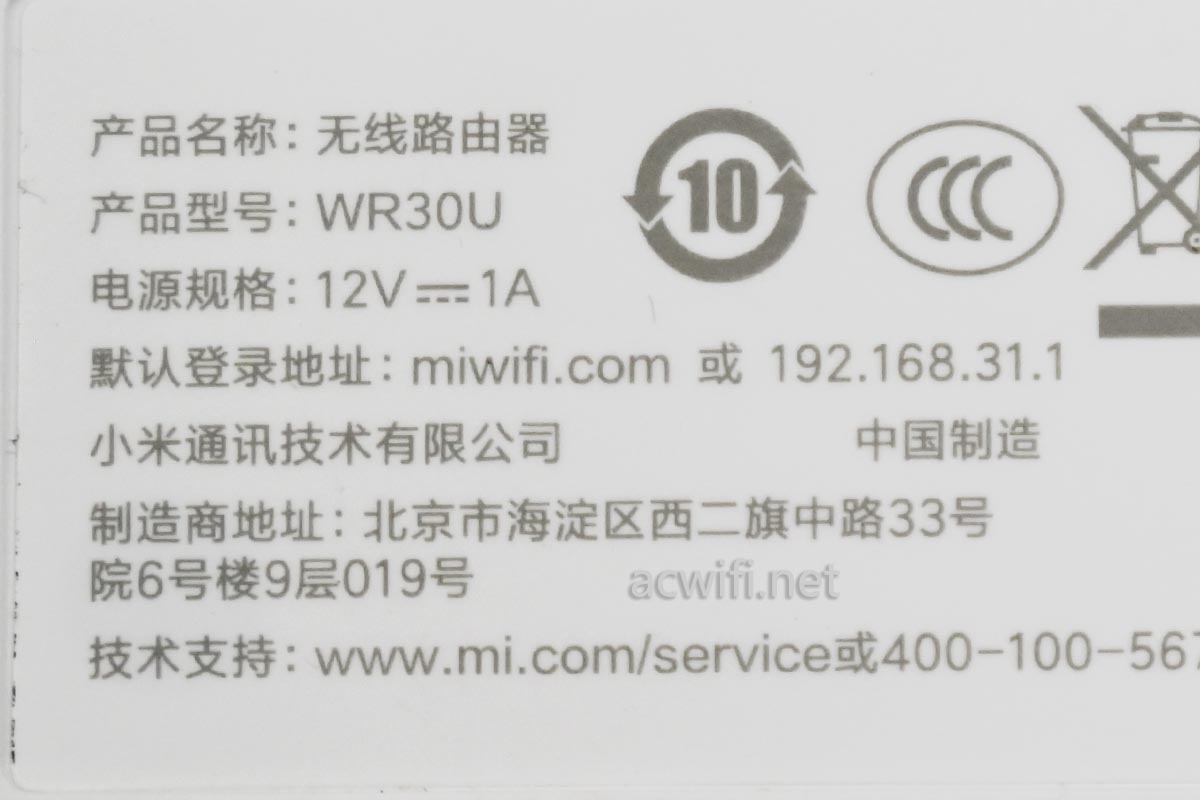

标签内容:

产品型号:WR30U

拆开外壳:

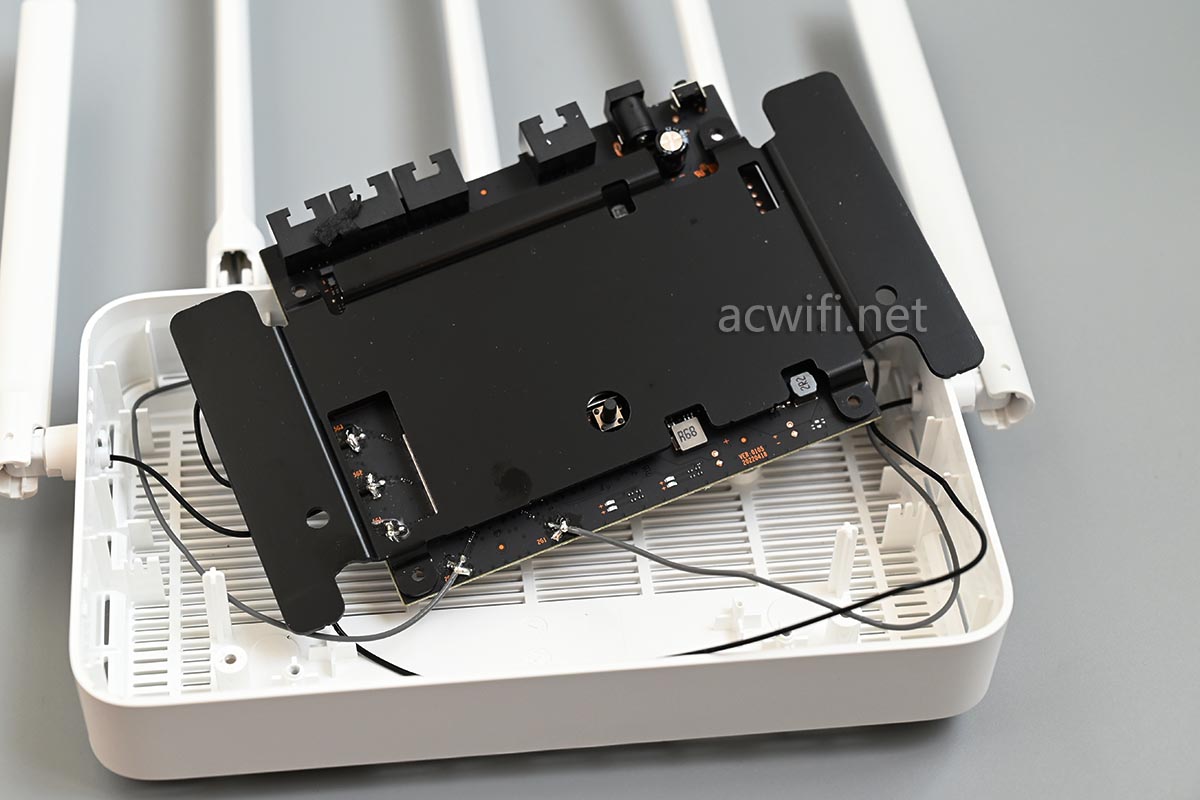

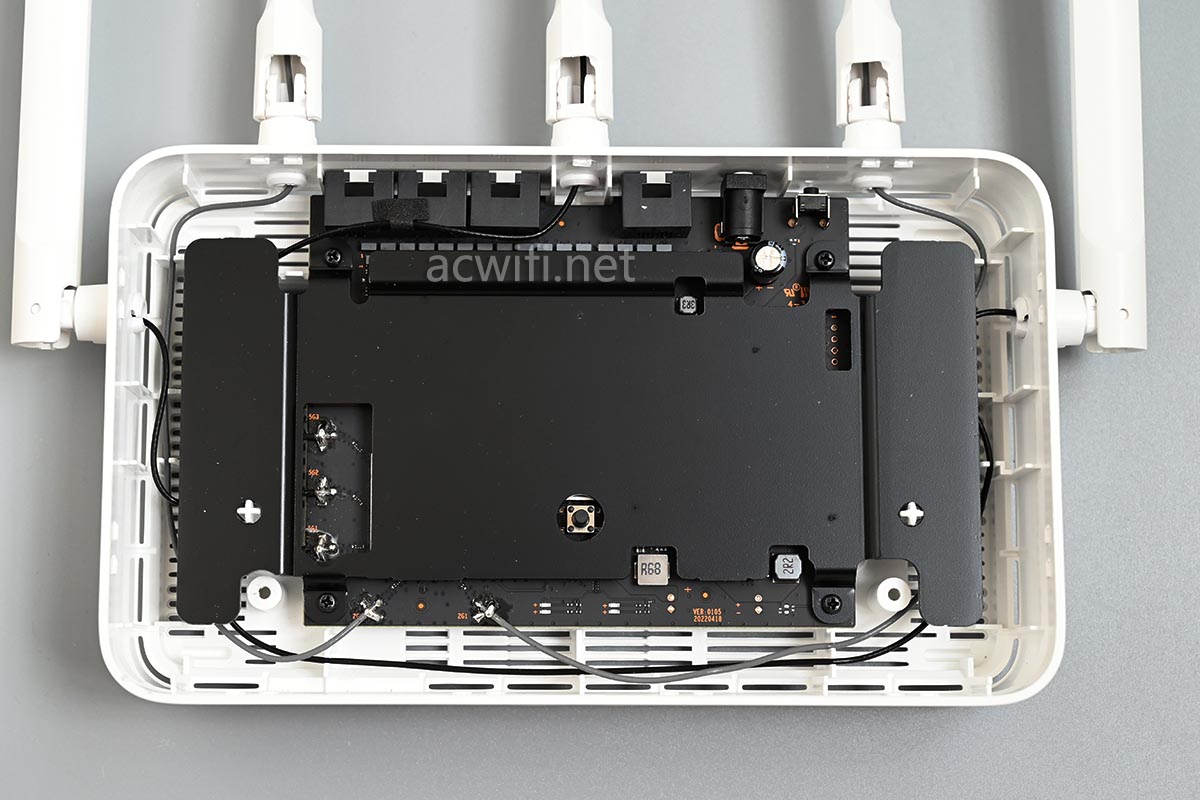

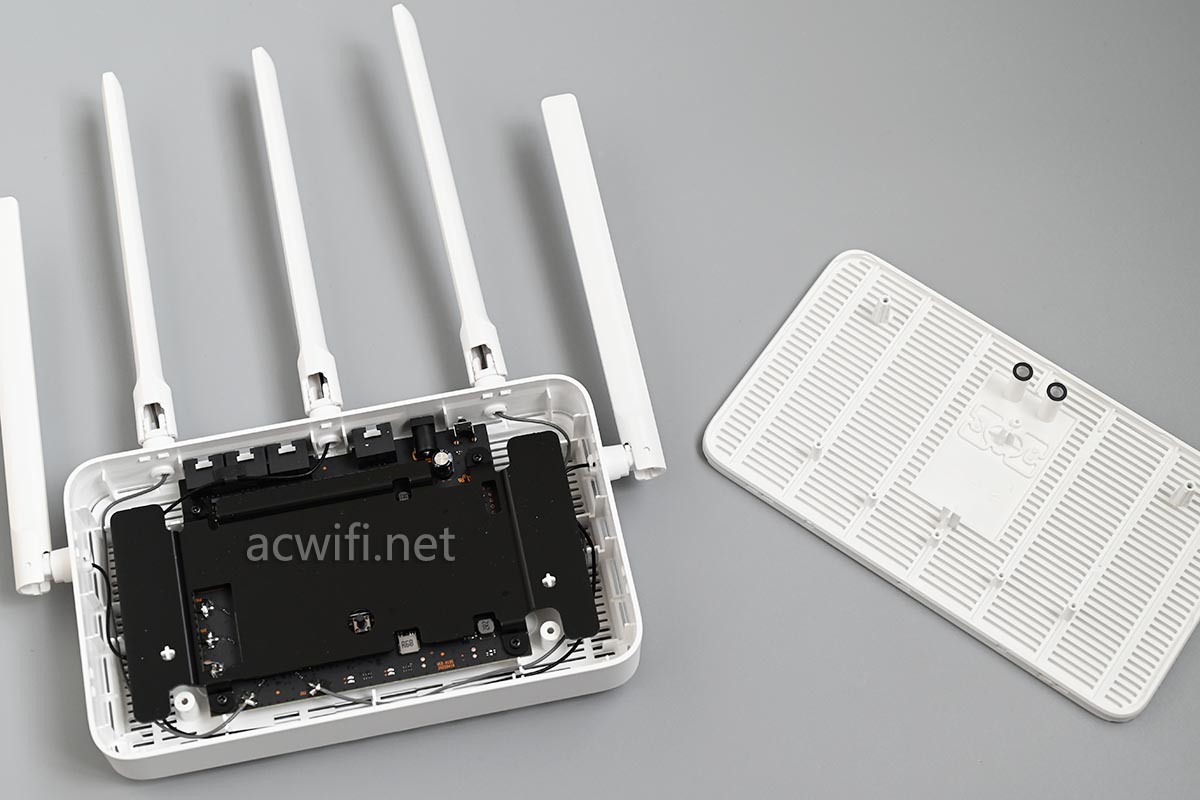

一大片黑色的铝散热板横贯了整片主板:

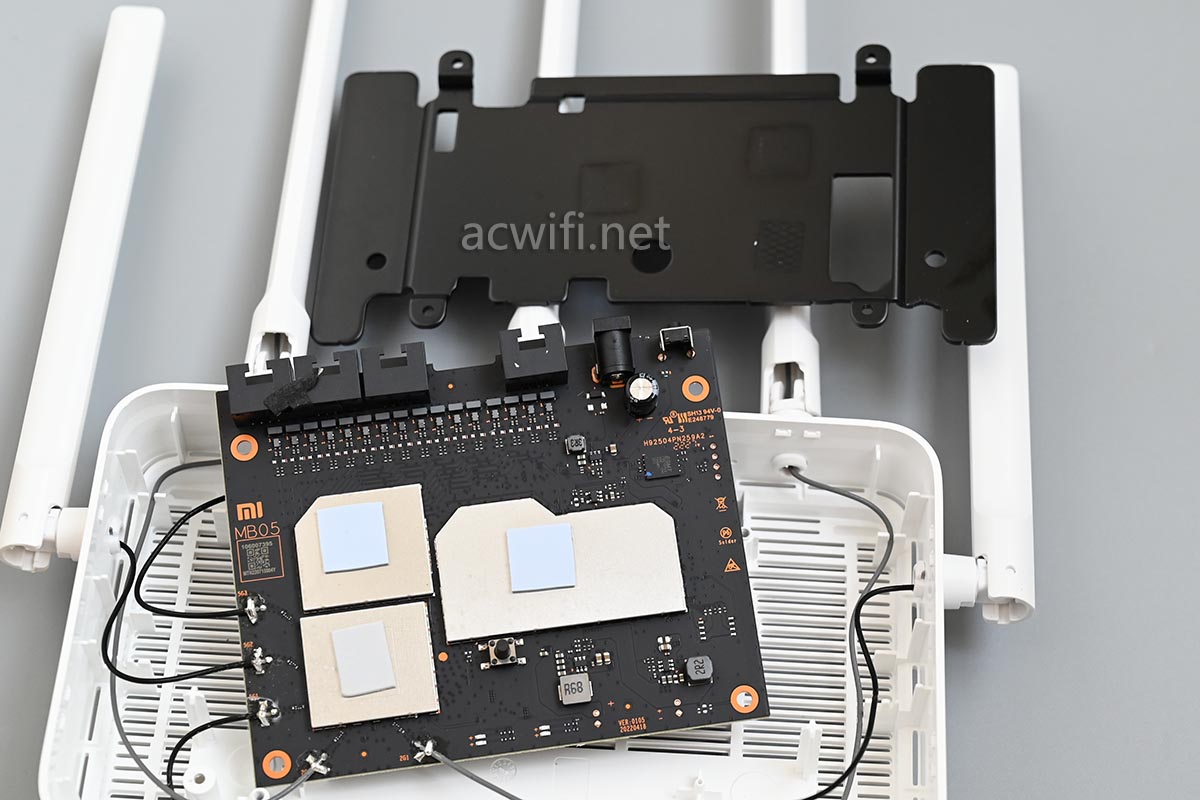

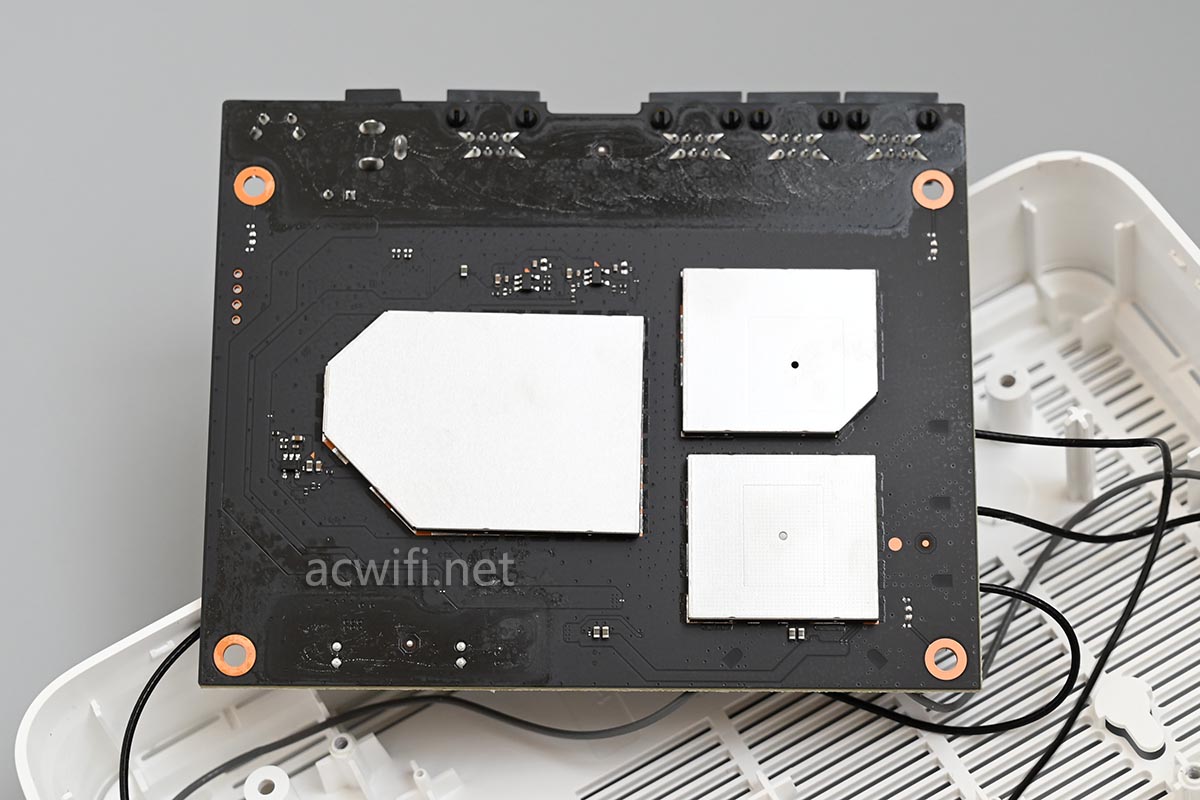

拿走散热板:

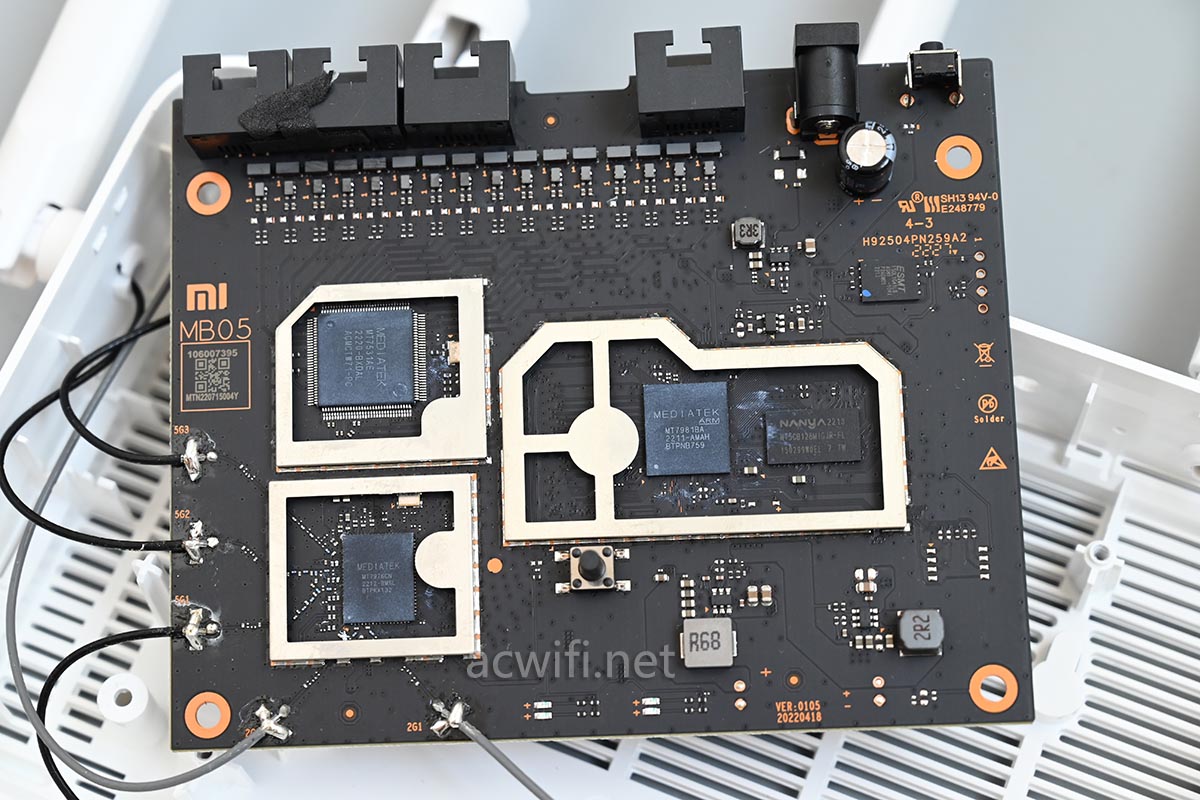

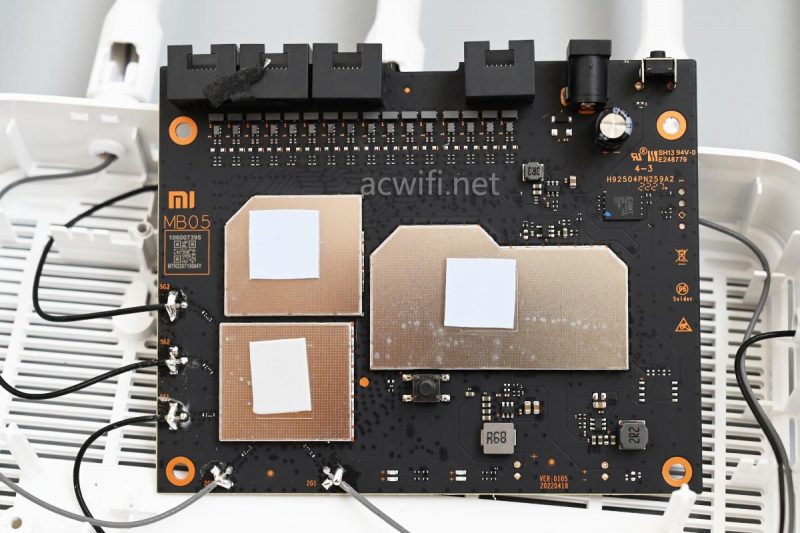

主板正面的样子:

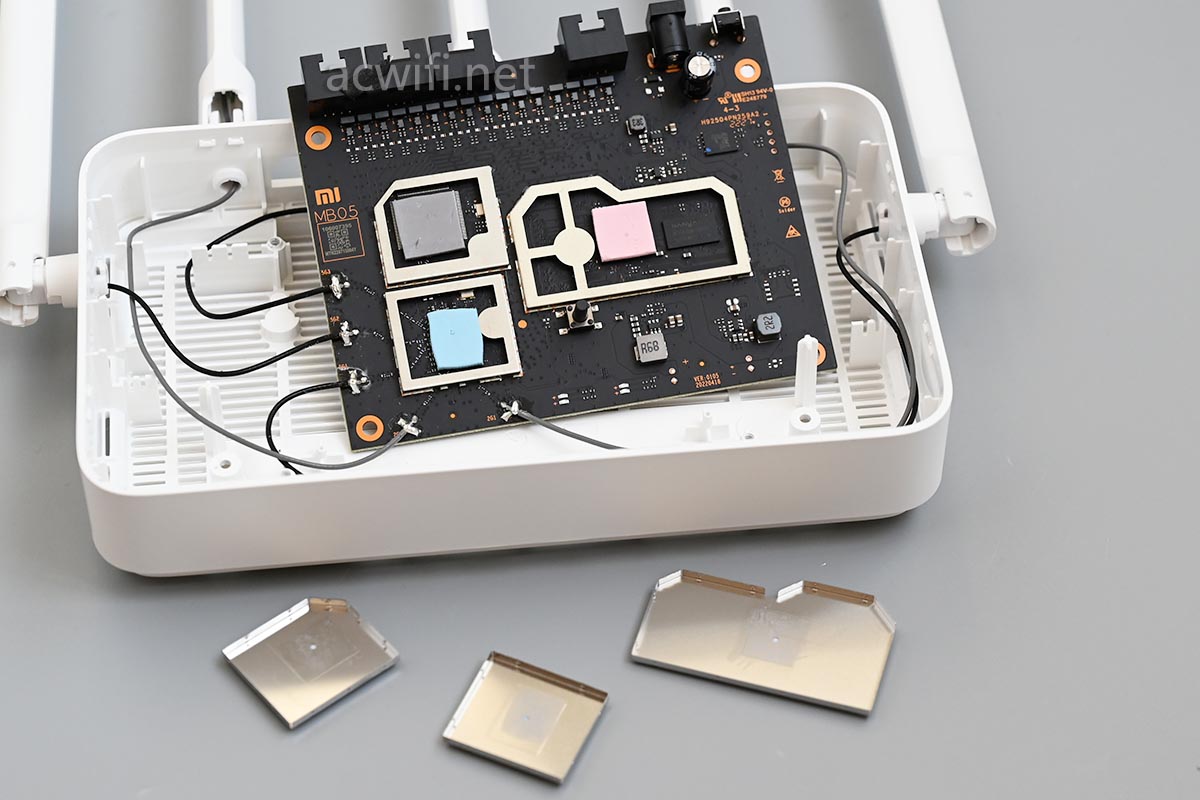

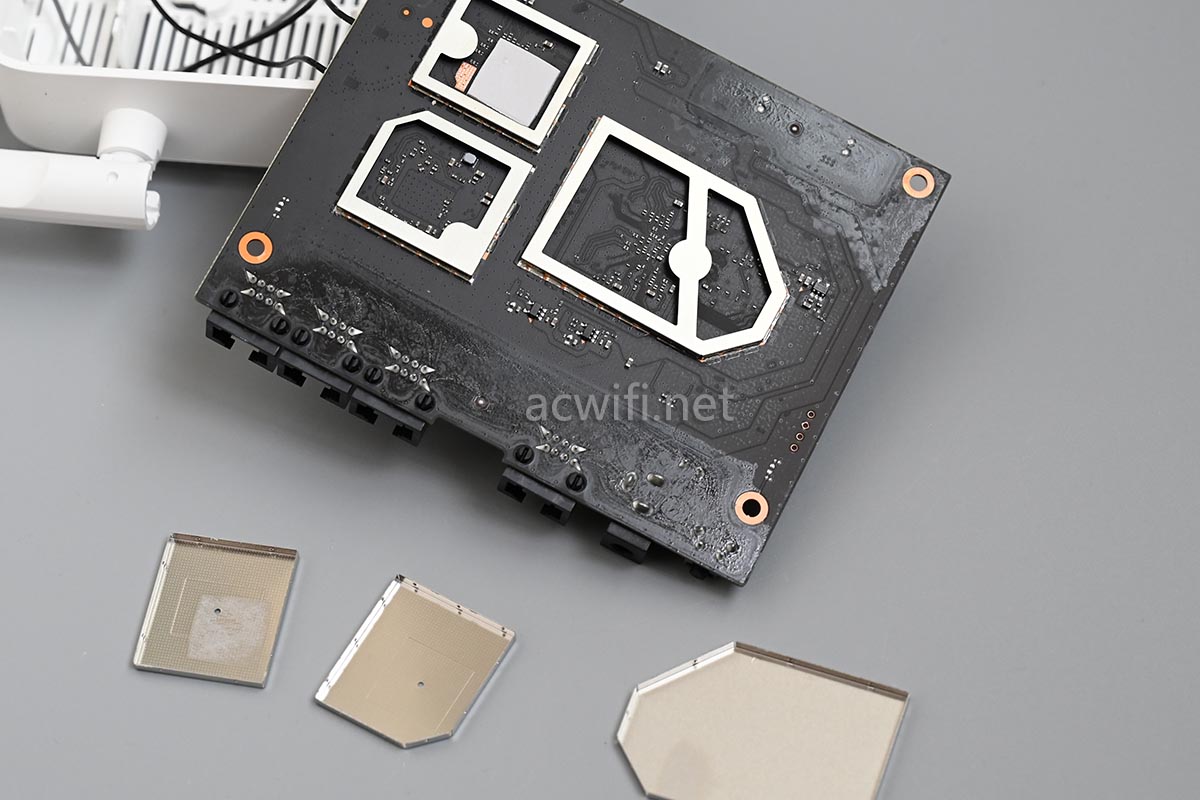

撬开三片屏蔽罩:

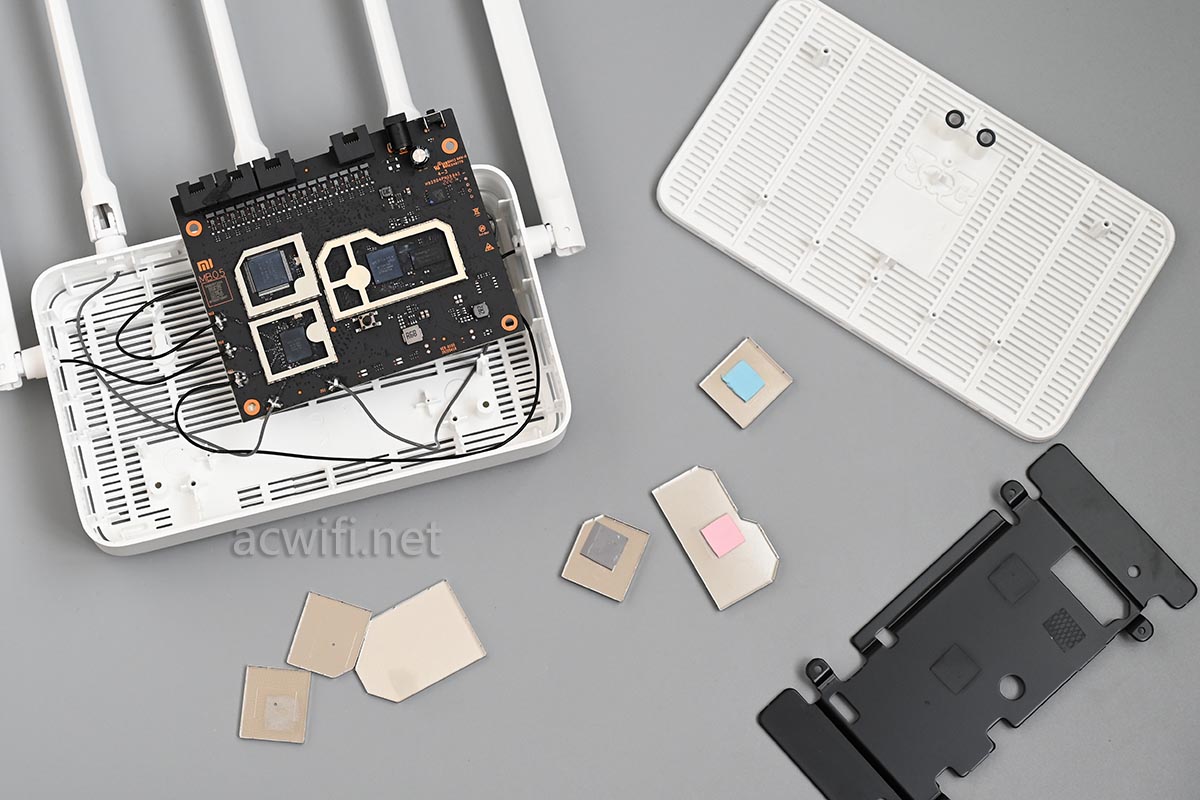

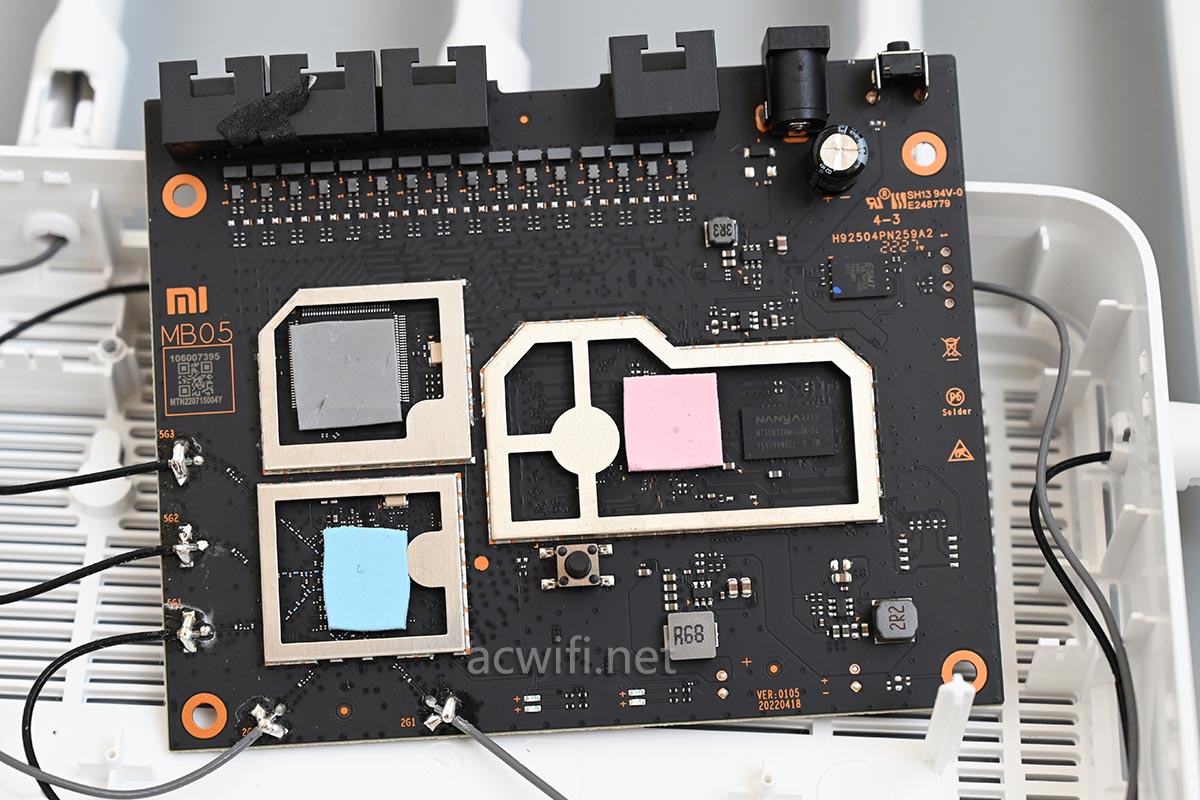

屏蔽罩内均有导热硅脂垫片:



这款小米WR30U是一整套”发哥“的方案:

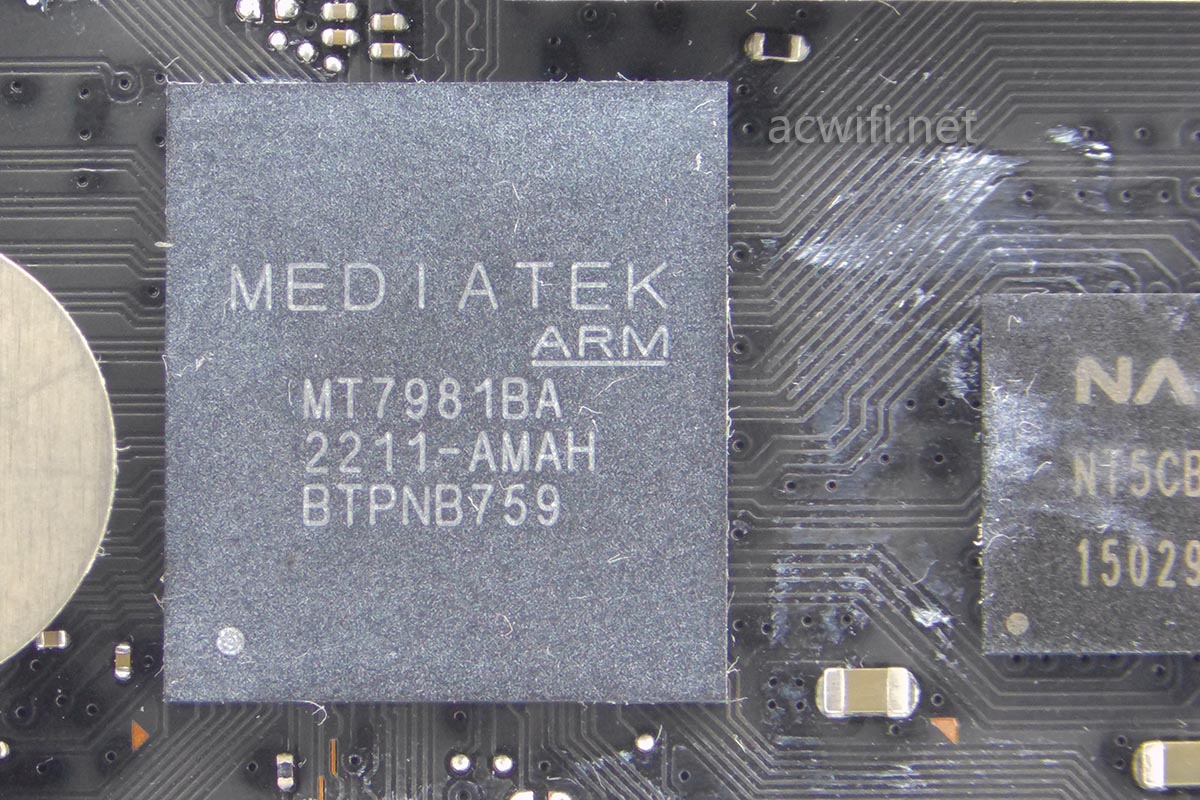

小米WR30U的CPU型号是MT7981B,双核A53,频率1.3GHz,还集成了2.4G和5G的无线基带和MAC。

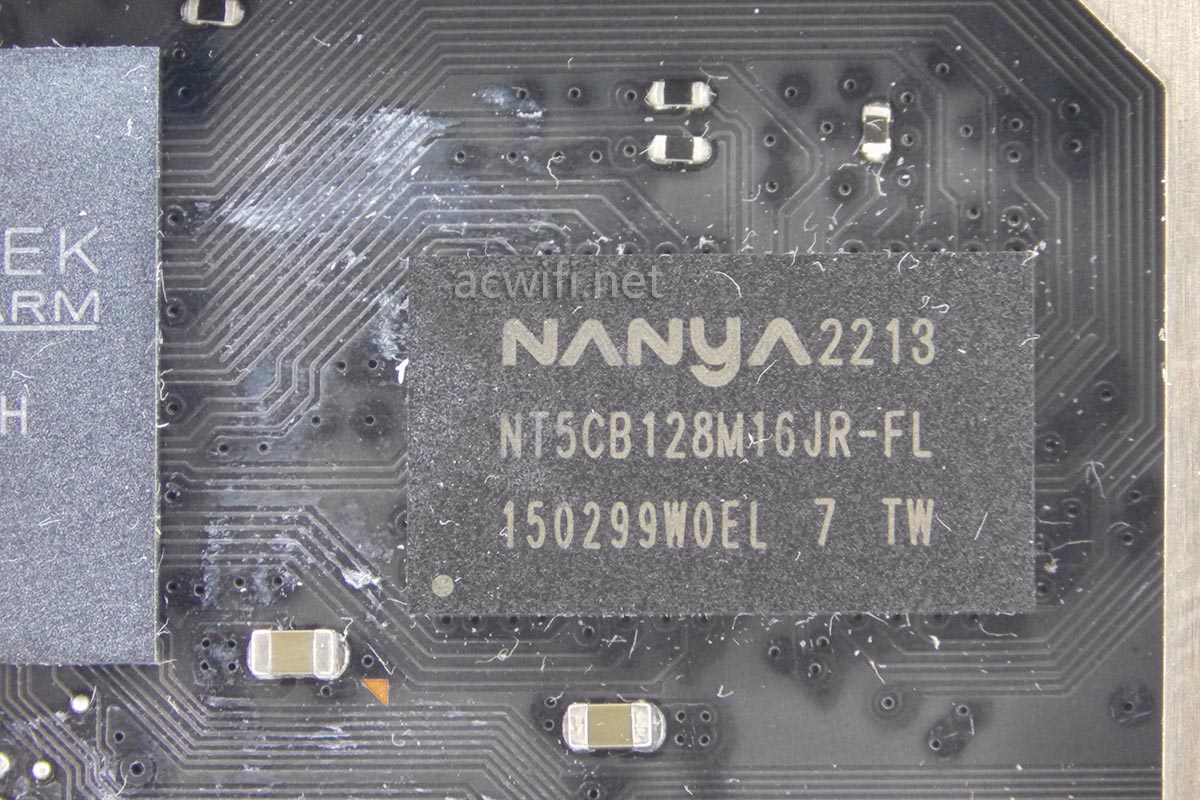

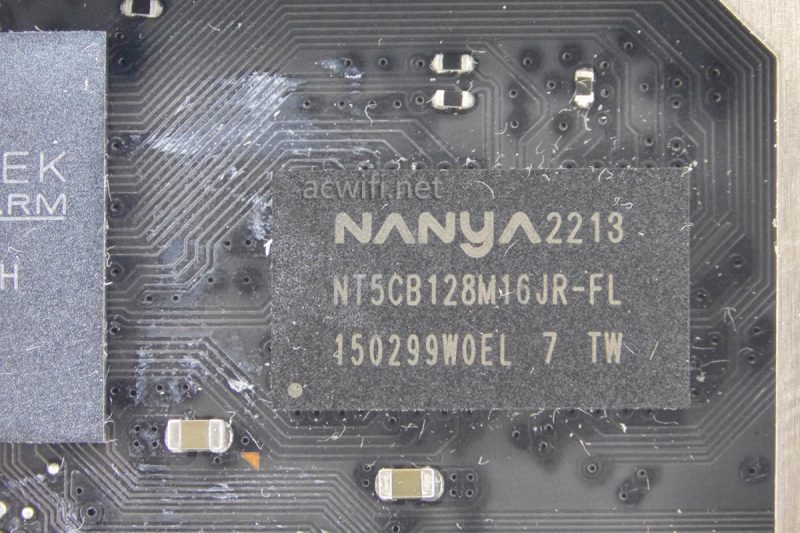

CPU旁边的内存型号是NT52B128M16JR-FL,容量256MB。

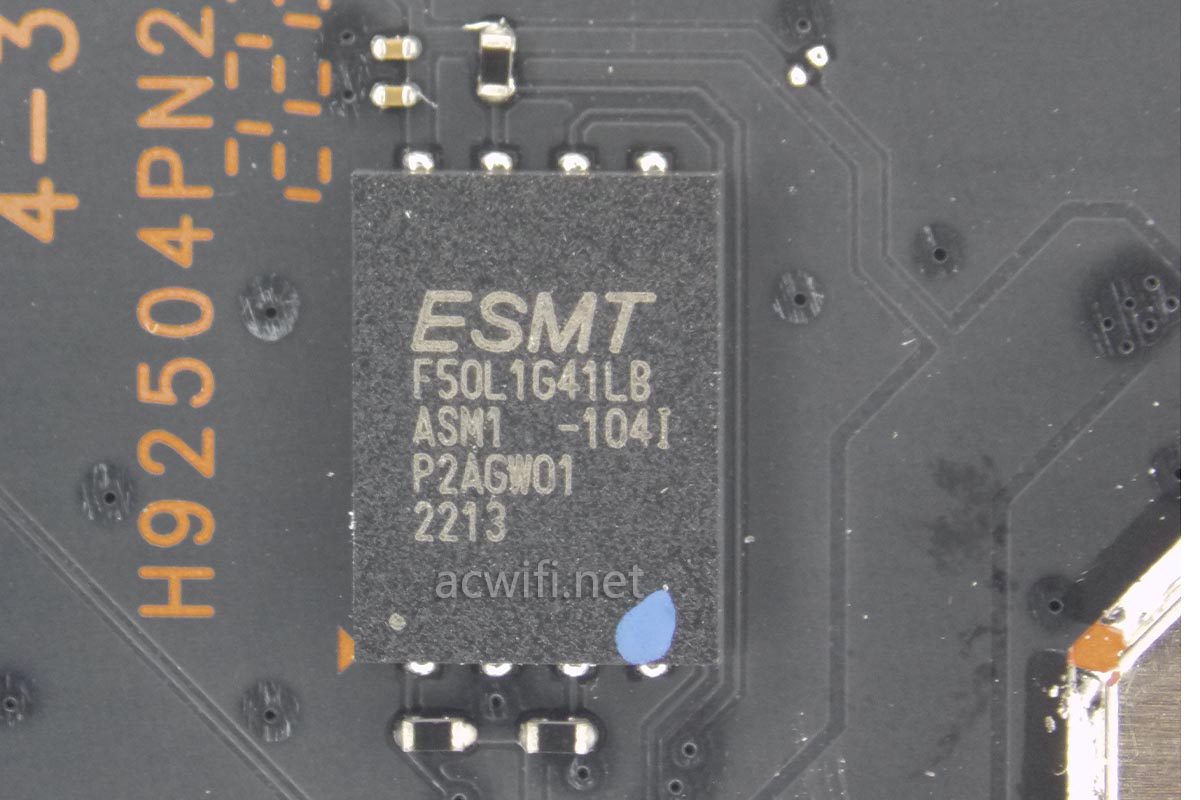

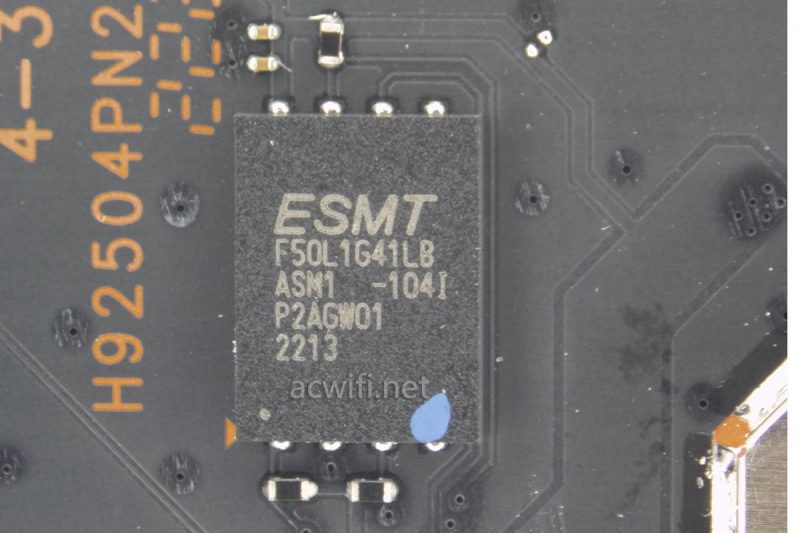

再往上是一颗闪存芯片,型号是F50L1G41LB,容量128MB。

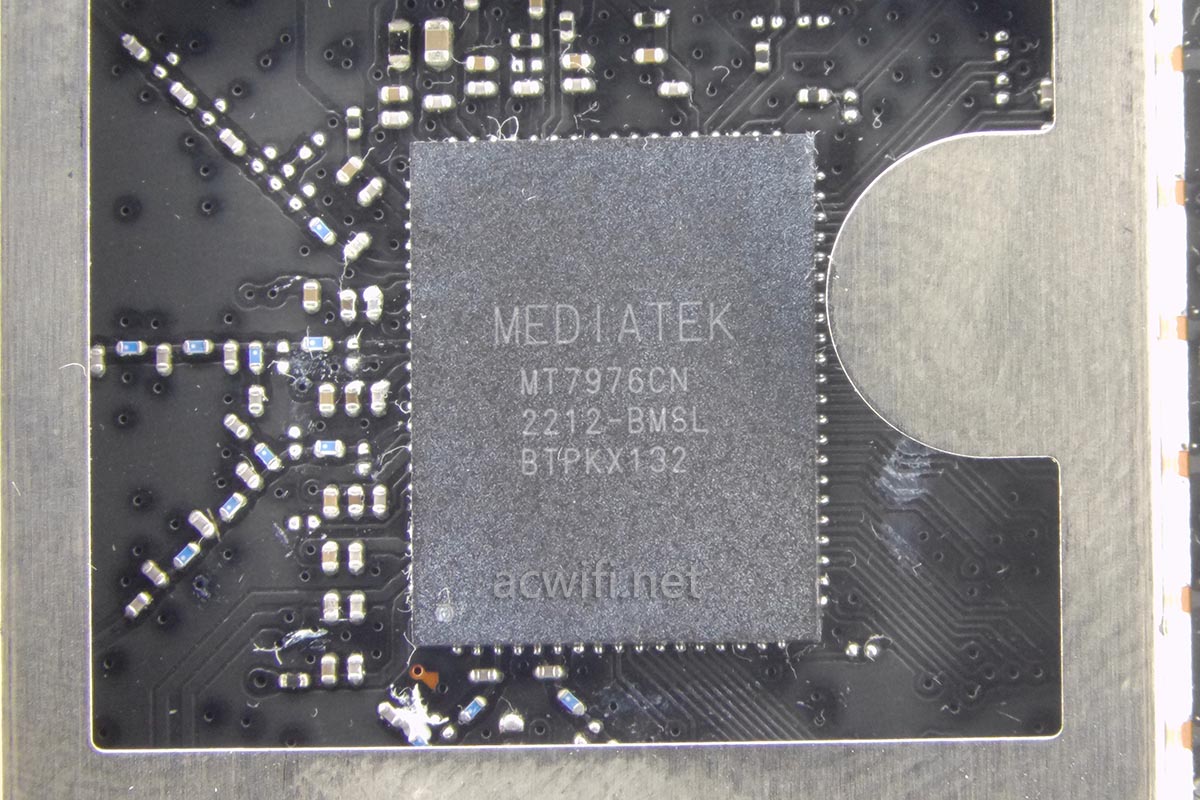

无线RF芯片是MT7976C,它同时支持2.4G和5G,

MT7976C的5G在3T3R下实测2x2MIMO,信号会强一点。

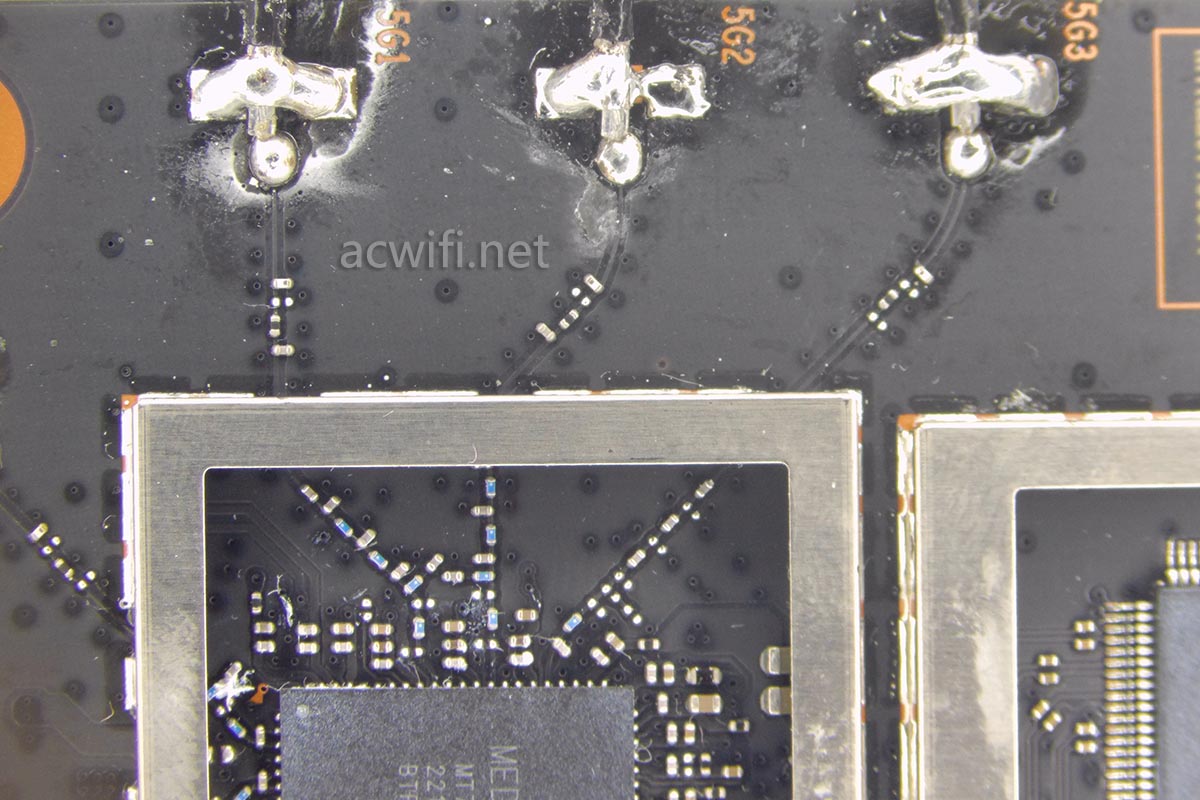

没有外置独立的FEM芯片,FEM用了内置的。

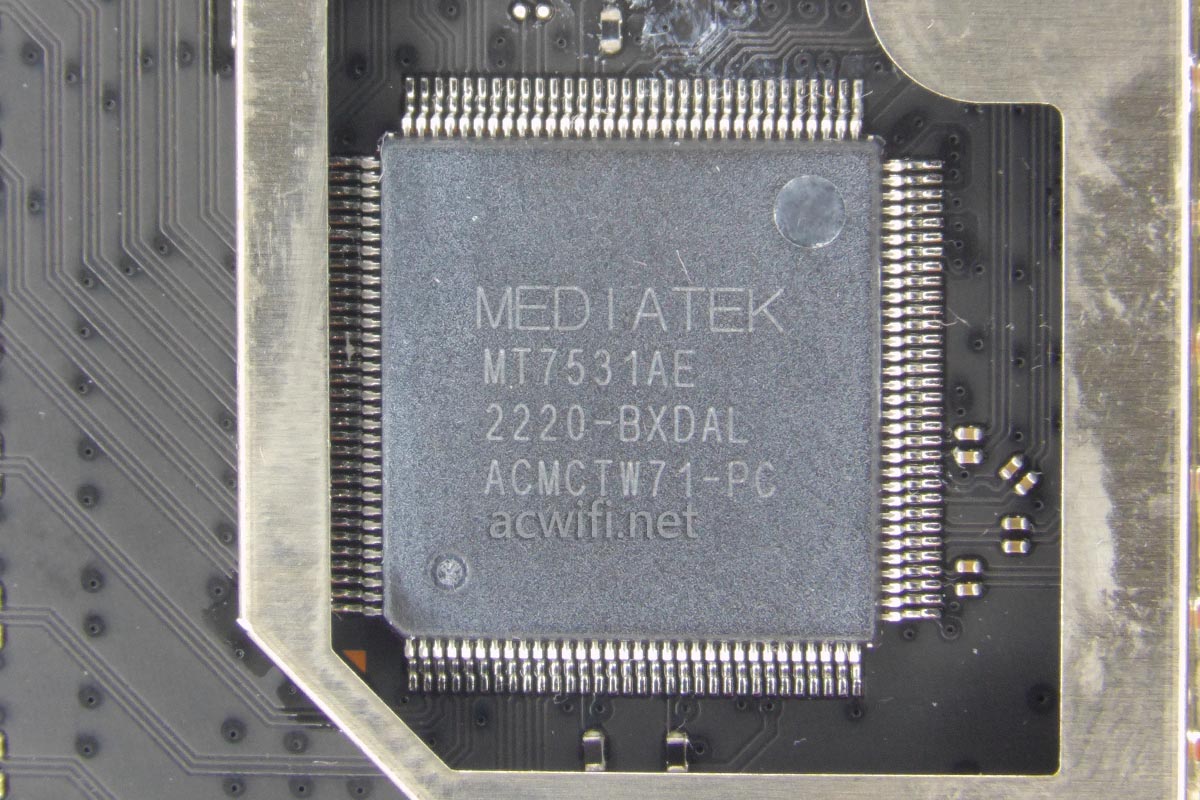

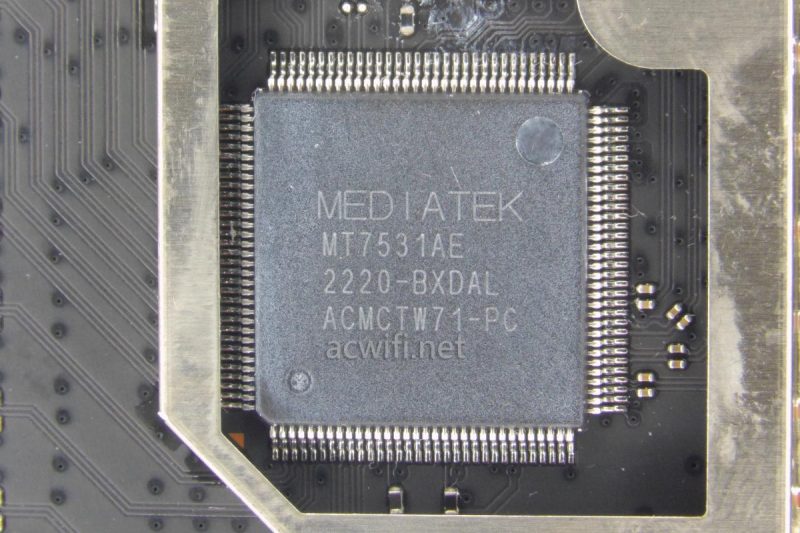

千兆交换芯片型号是MT7531AE:

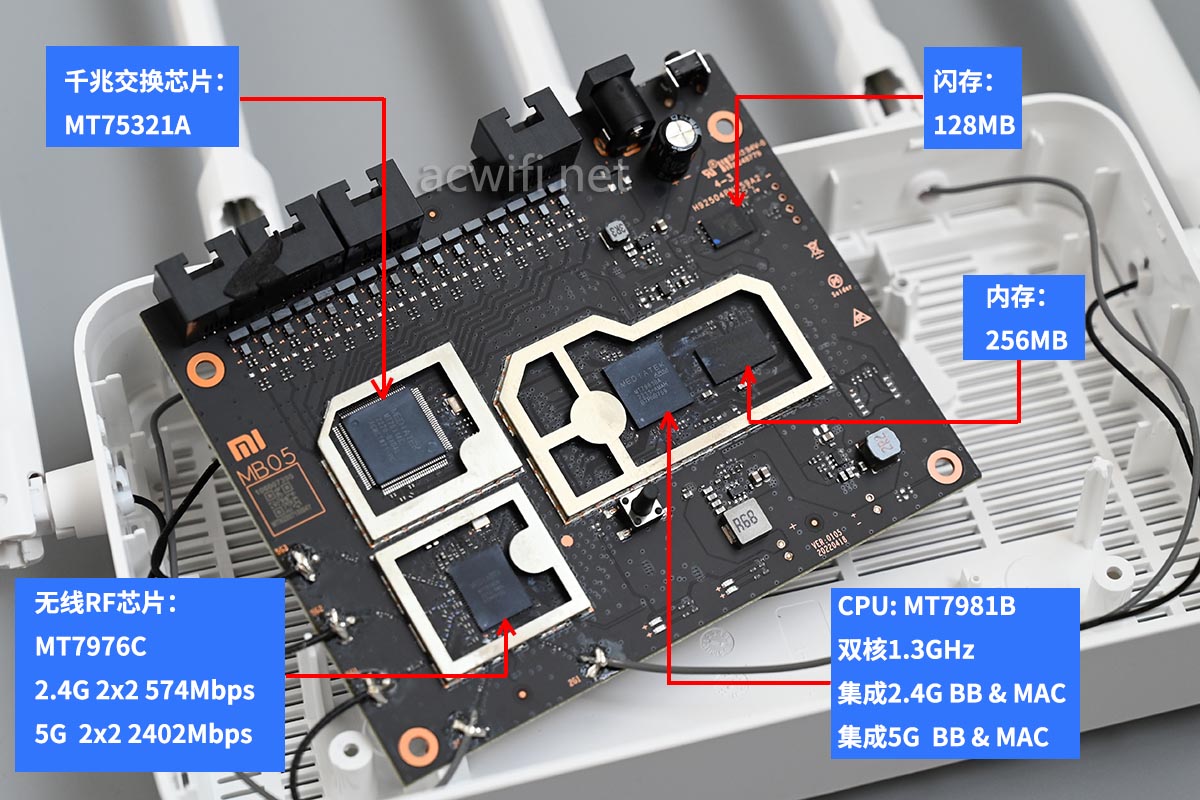

这一面的芯片型号汇总图:

翻过主板背面:

撬开屏蔽罩,里面空的。

至此,小米WR30U拆机完成。

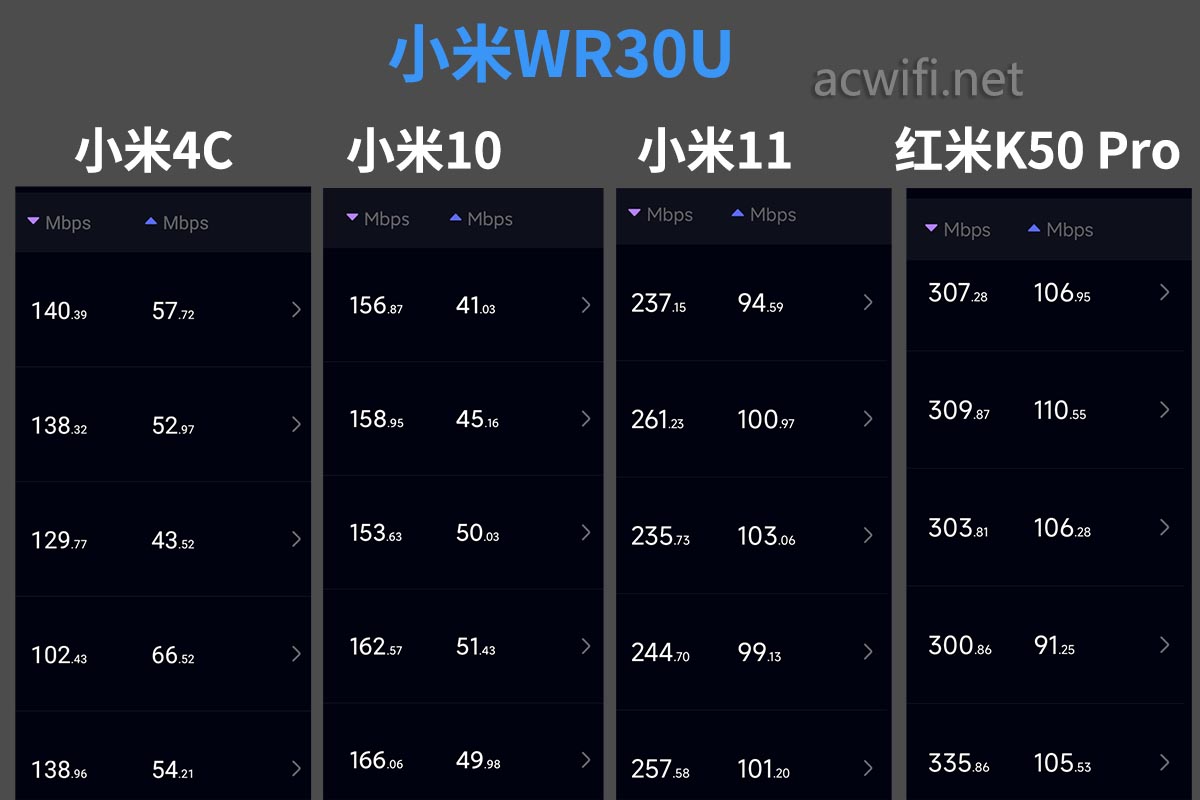

在楼下D点位置,用花瓣测速APP测速看看,只测5G,信道44,叫信1000下行100上行。

80MHz频宽的表现差些,因为小米10的速度不高。信号比360 T7差点!

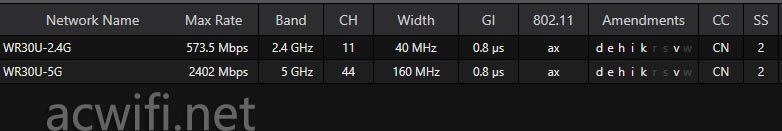

默认支持802.11k和802.11v:

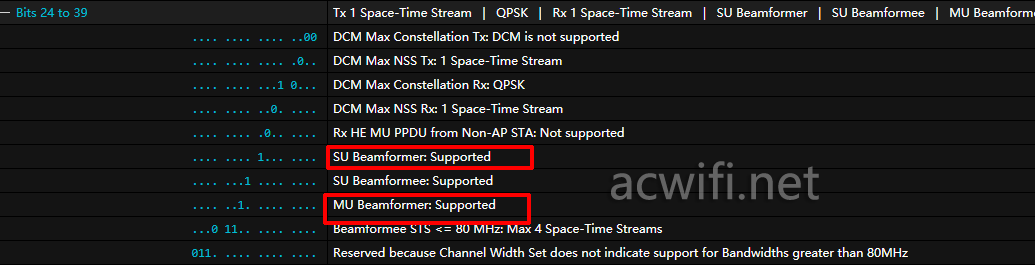

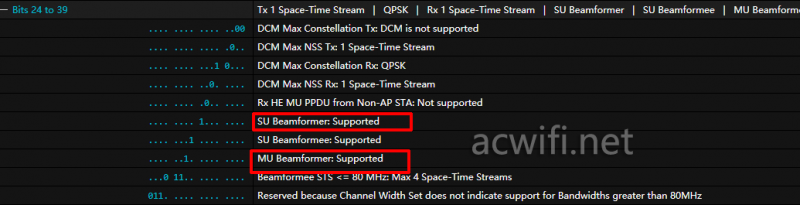

默认支持MU-MIMO和波束成形:

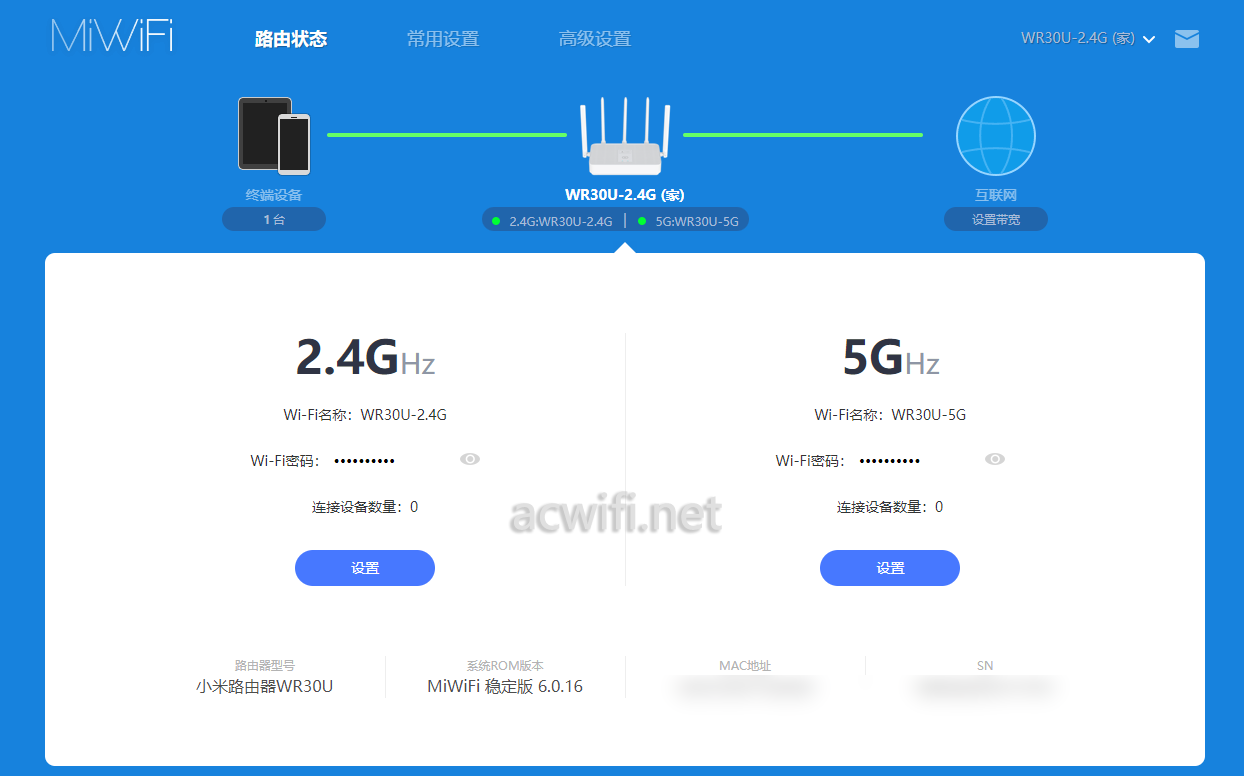

系统界面就是小米的,功能上是没啥功能。也有IPTV,这个功能好像是定制机的标配。

我在春节前闲鱼162元买的。

它跟同方案的360 T7相比,不知为何待机功率会高0.8W,想不通。有些人不喜欢360 T7单薄的散热设计,可以考虑这款小米WR30U。
