小米万兆路由外包装：
在拆之前已经进了简单的测试，详细文章 ：
外包装内包装外壳，这些跟小米AX9000一样，细节图就不多发了。时间也比较紧，因为阴雨天！

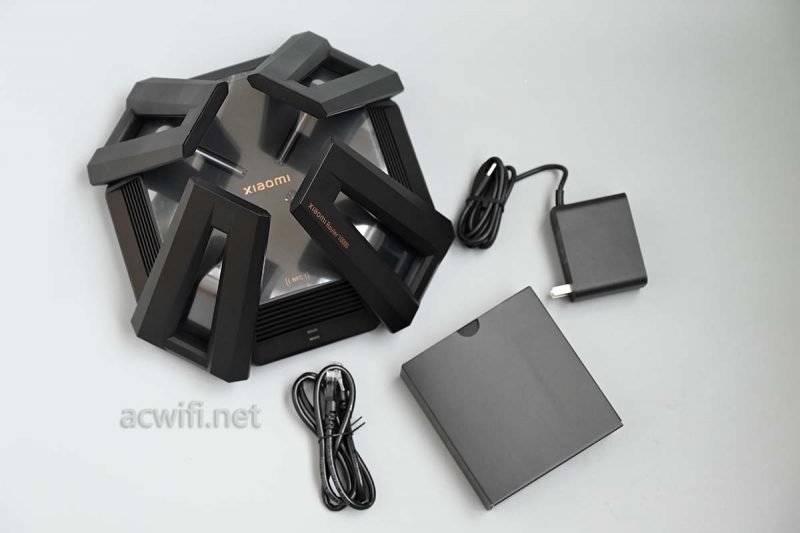

机身和配件：
网线是CAT6，即六类网线，短线的话，超五类六类，没两样。在10G下的速度一样的。

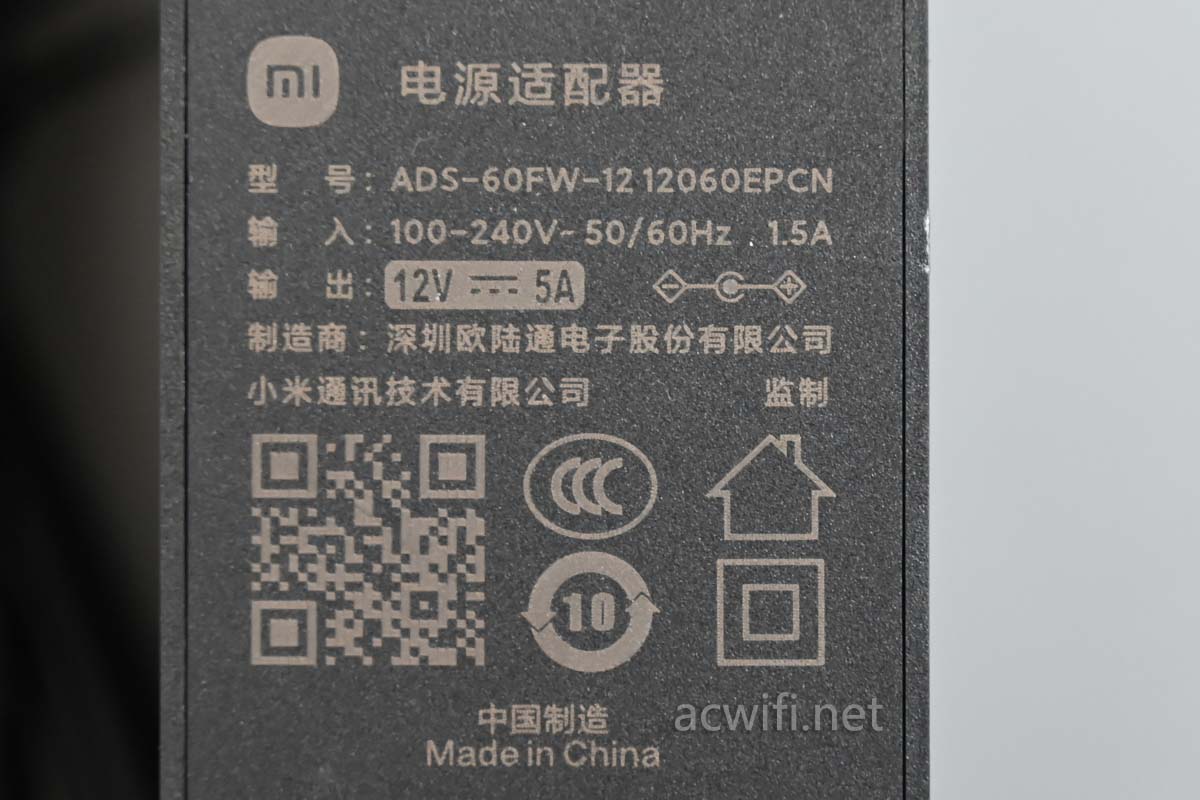

电源比较大一块，电源输出规格已经用到12V/5A，比小米AX9000的4A还要高一点额定输出电流以，但接口还是用了4.0*1.7mm:

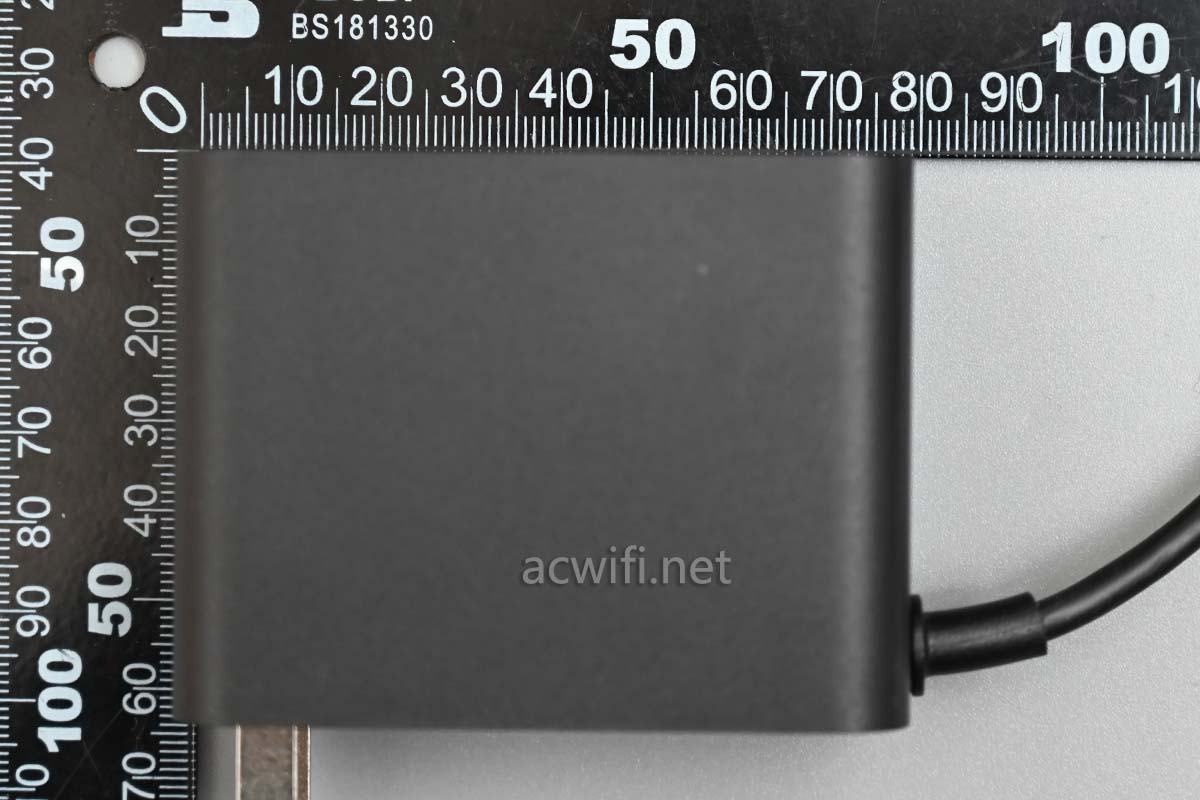

电源外尺寸：
连接两个2.5G口并联网后的待机功率是16.2W，小米AX9000的待机功率是12.6W。盛世XTR10890的待机功率是14.5W。
如果拨掉一个2.5G口插至10G并识别10Gbps速率，这时待机功率是17.1W。如果插的是SFP+光电转换模块，待机功率达到18.1W。
总之，这台小米万兆路由的行机功率挺高的。A73的处理器嘛，而且继续用的14nm制程。我认为与之相关！直接相关！

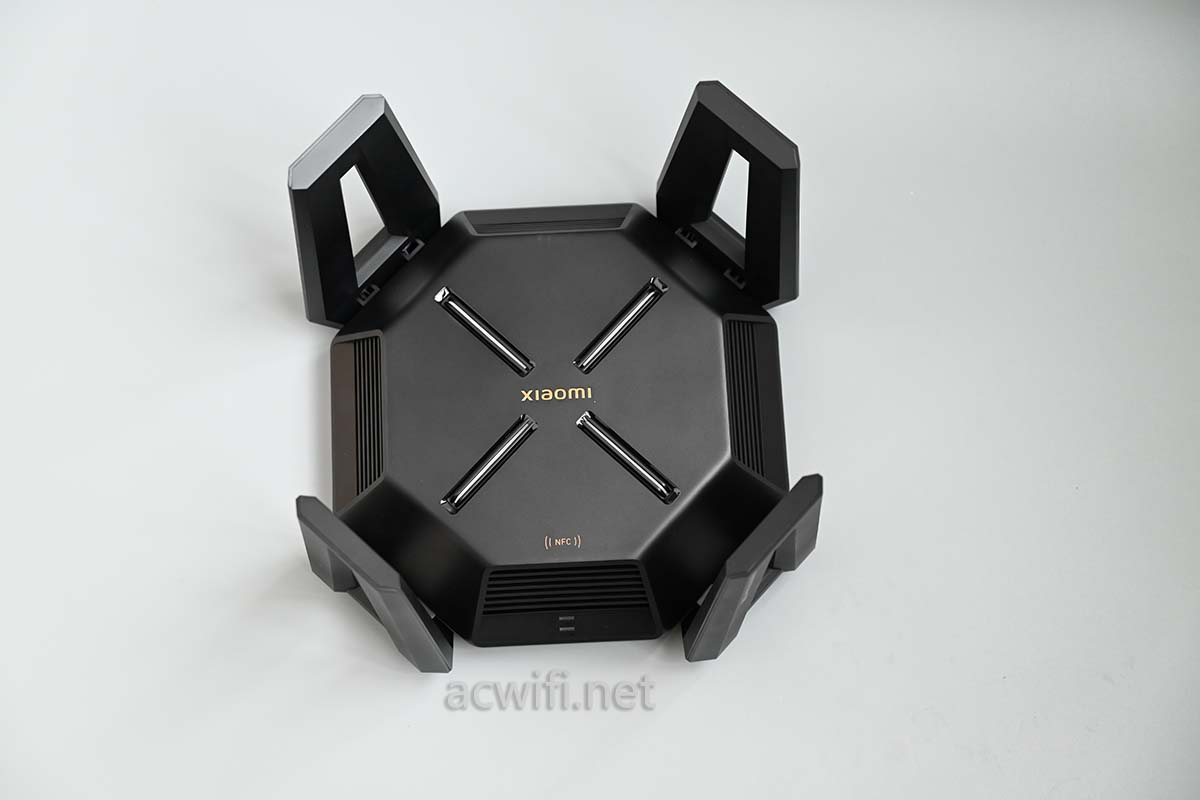

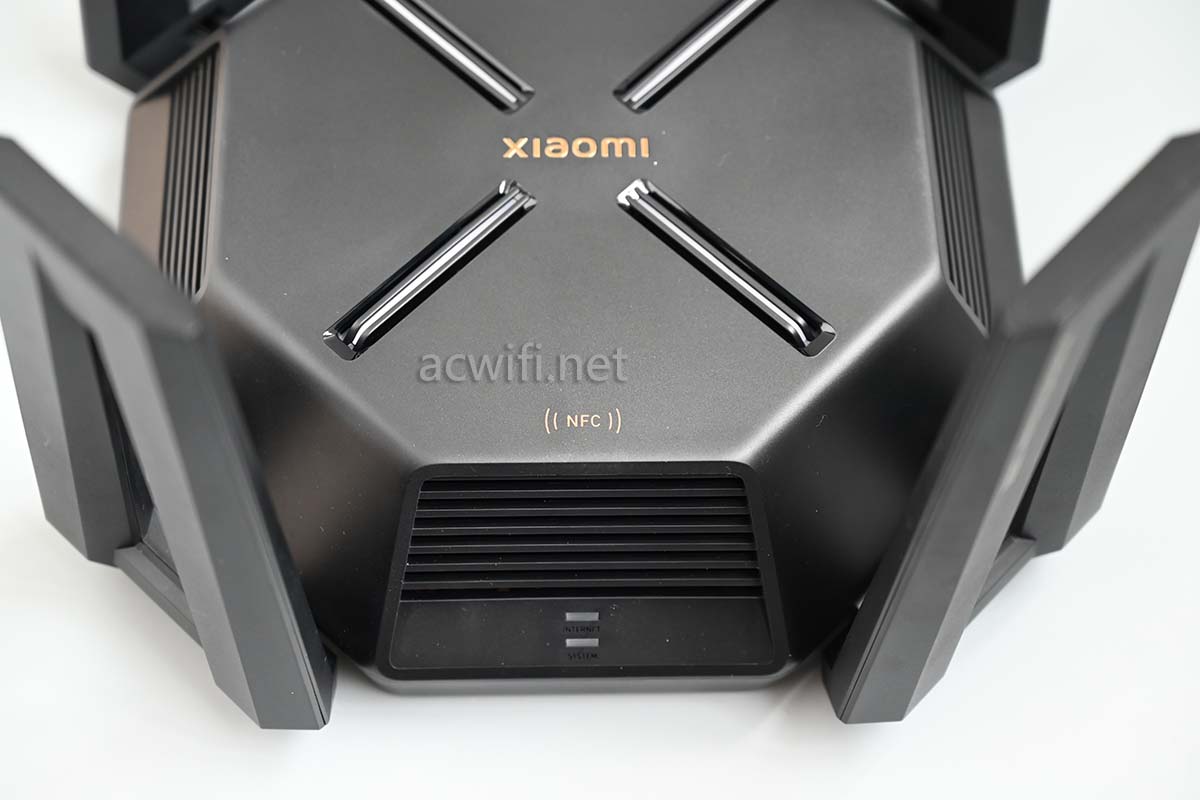

机身上方有个NFC感应区域，碰一碰就能连接WIFI，当然还要经过询问你是否连接，你同意就能免密码连接WIFI，默认连接的是5G GAME，即我常说的5G1，不会接2.4G，NFC一碰即连我觉得是挺实用的功能。
顶部的十字ROG灯，用APP可以控制，电脑WEB端没相关设置。

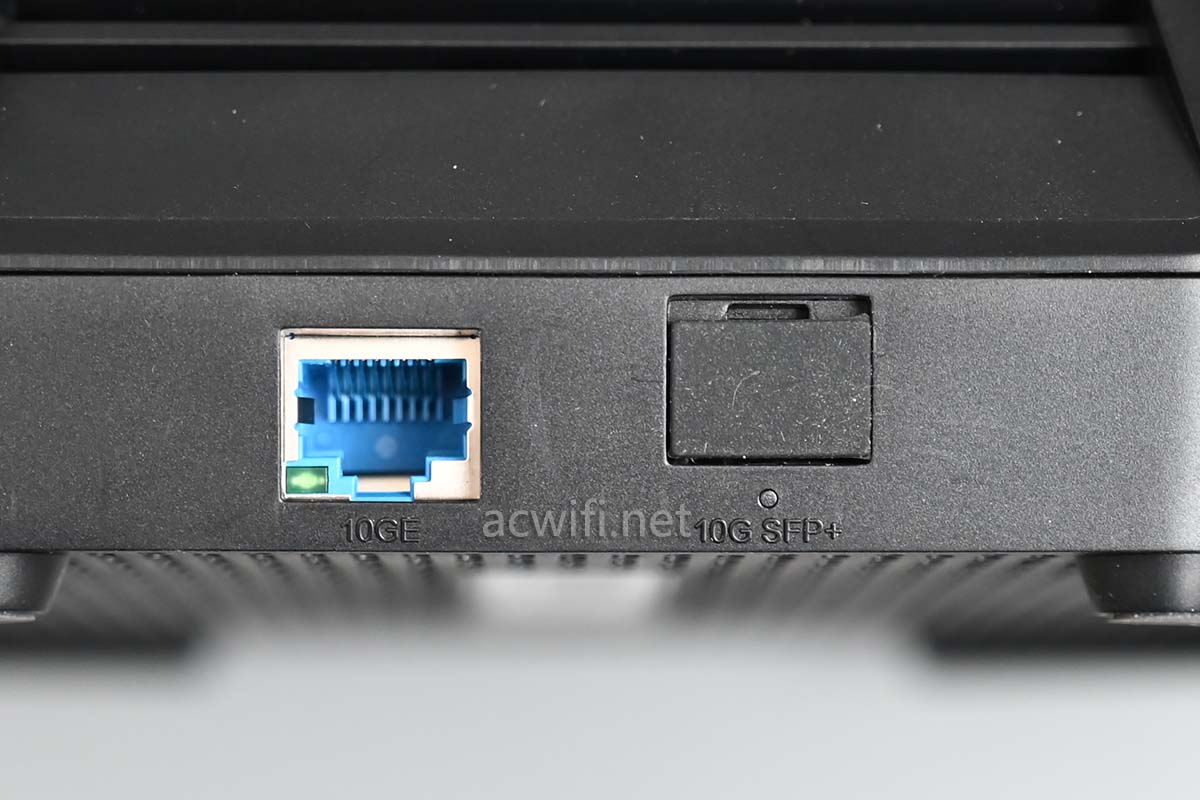

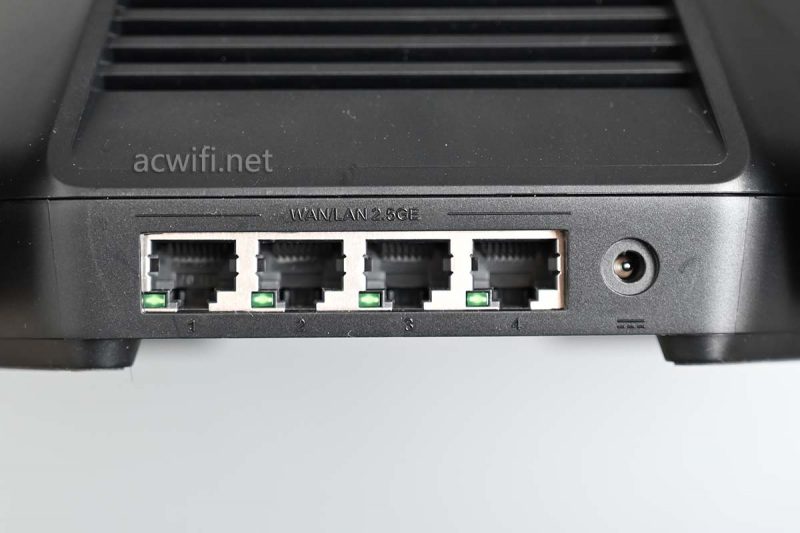

网口方面，宣传已经说过了。4个2.5G网口，1个10G网口，1个10G SFP+口。
SFP+可以接不同的模块达到不同应用需求，插光口模块就支持10G光口，买二手的光模块就行，华为中兴10多块钱随便买。为此，我在另一篇文章说过模块的事情：
插电口模块就可以变成一个网口，10G电口模块都比较贵，要200多元，当你需求2个10G网口时，才有这种电口模块需求。（电口就是网线接口）
常常有人会问是否直接接宽带的光纤来代替光猫？ 是的，可以，你如果是GPON的宽带，可以买GPON的猫棒，它也是模块。如果是EPON。。。。好贵的，不建议。
SFP+支持2.5G速率，插上TP-LINK的2.5G电口模块也可以用上2.5G网口。不过小米这台已经有四个2.5G网口啦，不必再变多一个出来用吧！

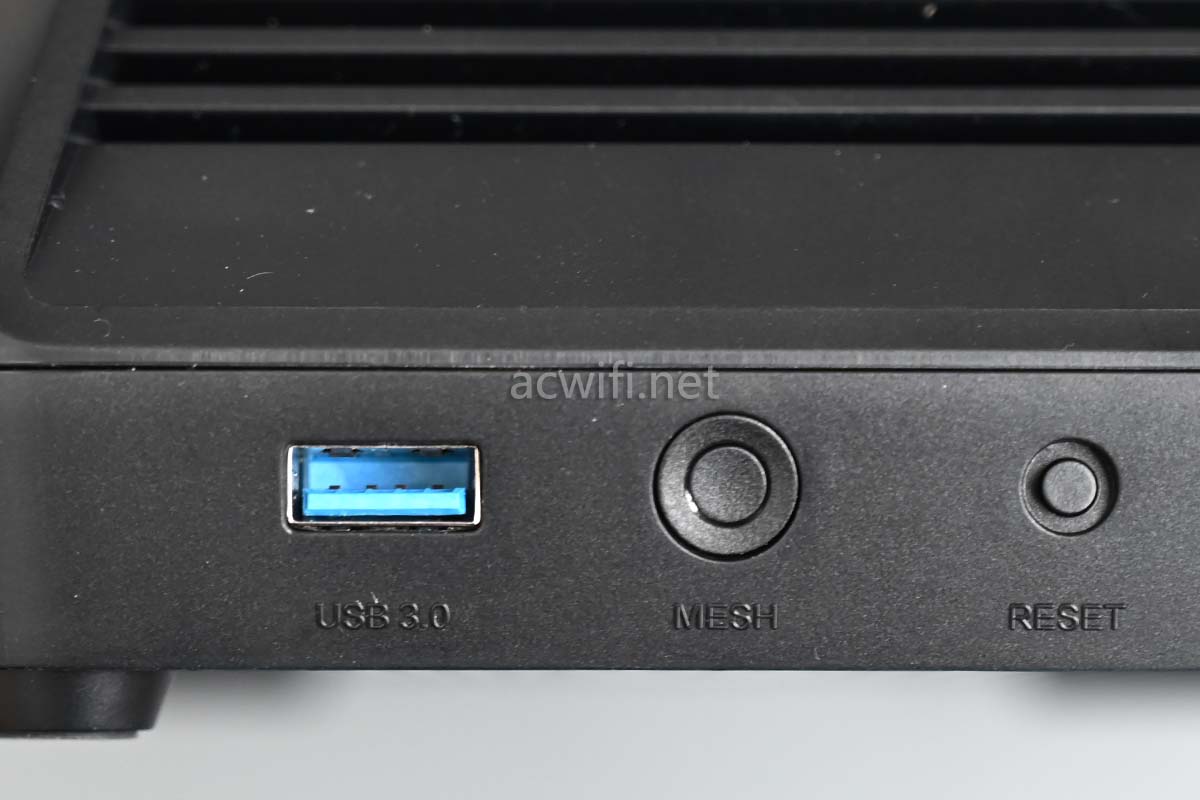

有一个USB3.0，不得不说，在四核A73的处理器下面，这个USB速度很快。特别是写入速度达到了320多MB/秒。详细的测试速度可在开头位置的测试文章跳转阅读。
在这补充一点，因为不支持FTP，而ES文件浏览器对SMB的支持很差，造成速度很慢。后来补充其它文件浏览器的速度，也很不错。只是写入的时候会出错。唉。！
有人问可以备份手机视频照片不，可以的，用APP即可。

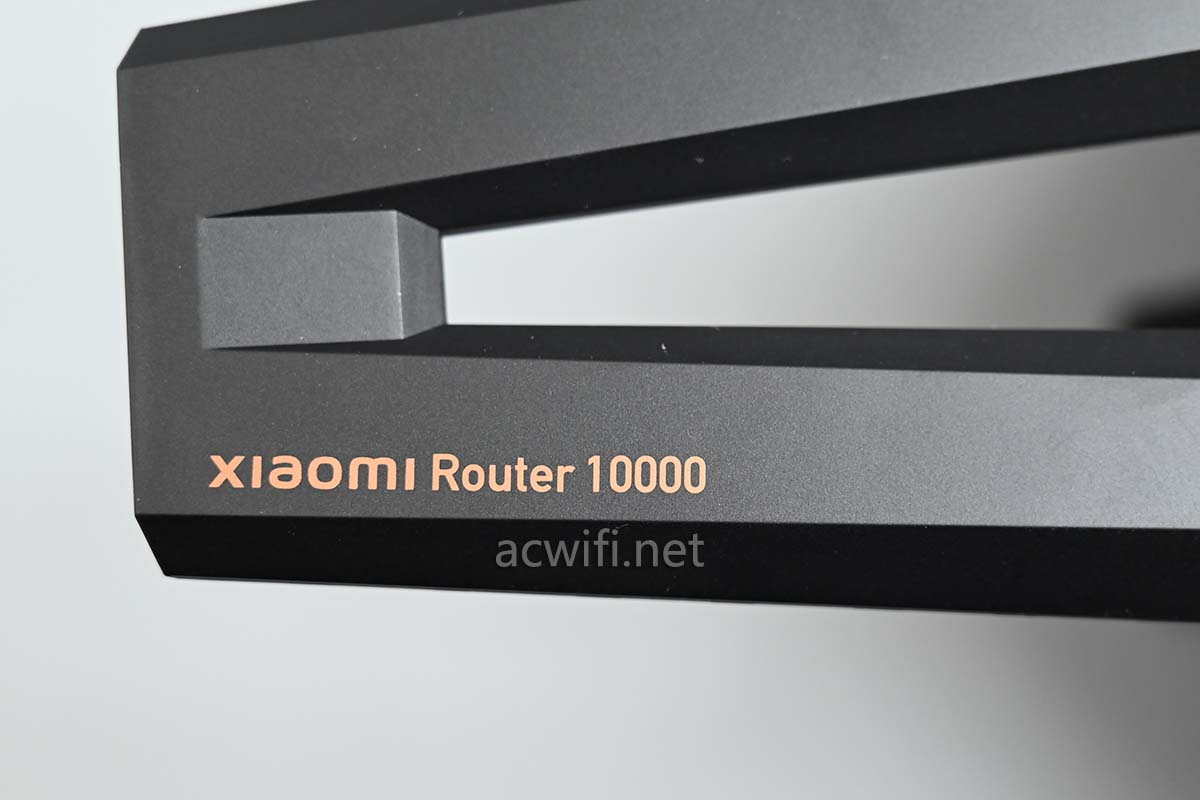

一共有4片天线，其中有一片上面丝印了XIaomi Router 10000，没有说是AX10000，也没说是BE10000，我就当它是AX10000。
天线我没有拆，三频各四条流，即每片天线里面都有2.4G、5G1、5G2天线。

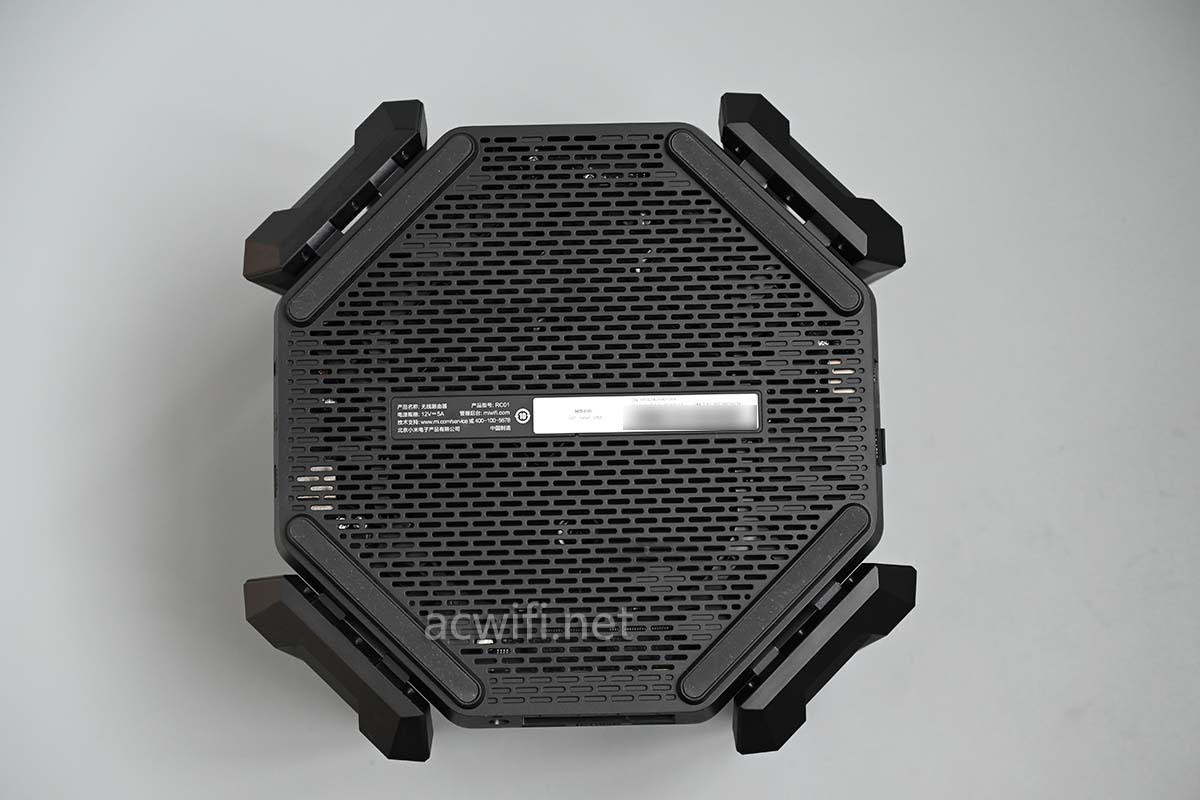

机身底部好多好多散热孔：

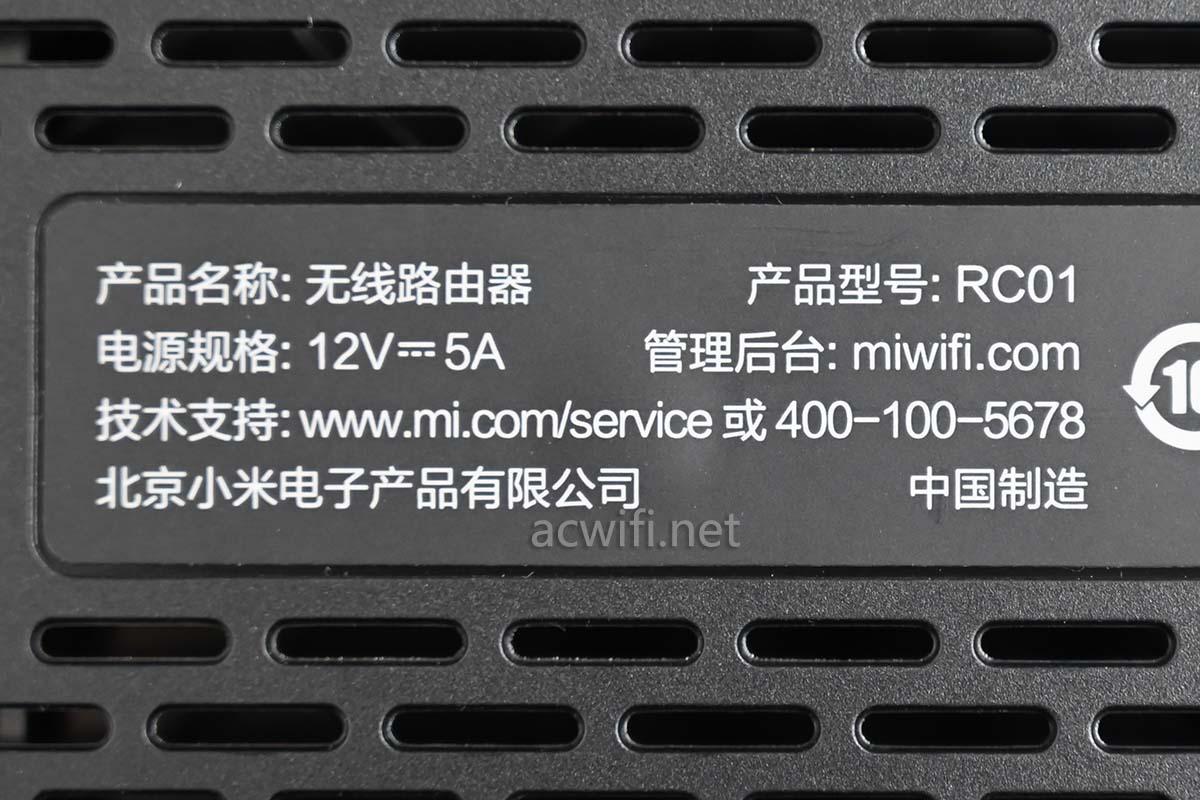

底部标签写的型号是：RC01
底部四个脚垫下各有2颗螺丝，加上标签底下的2颗，一共10颗。

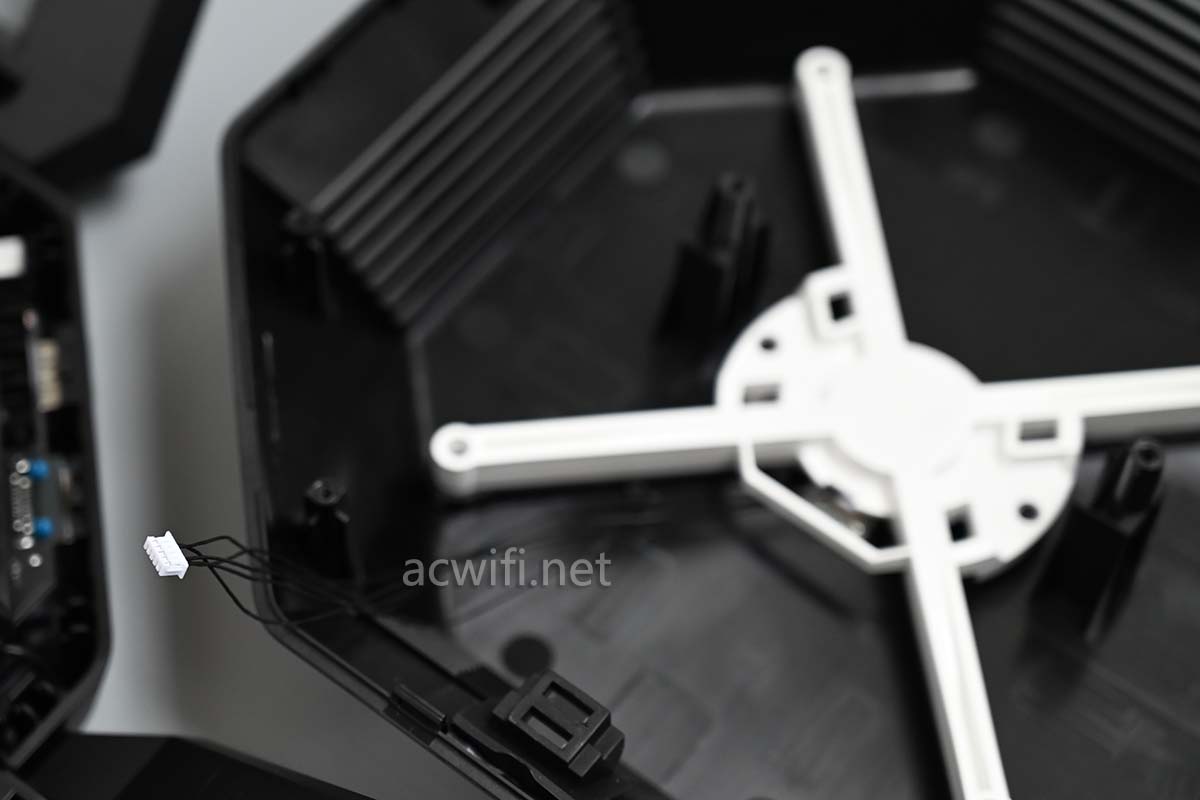

灯光控制线插头：

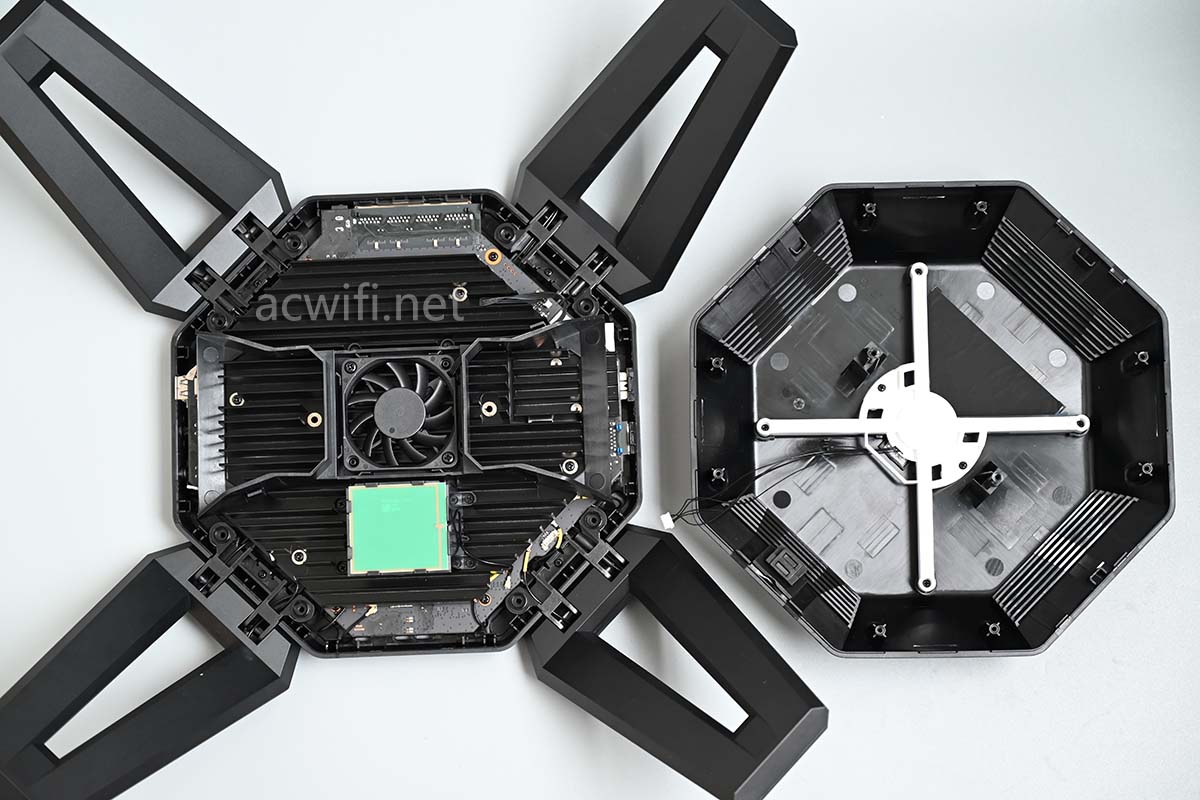

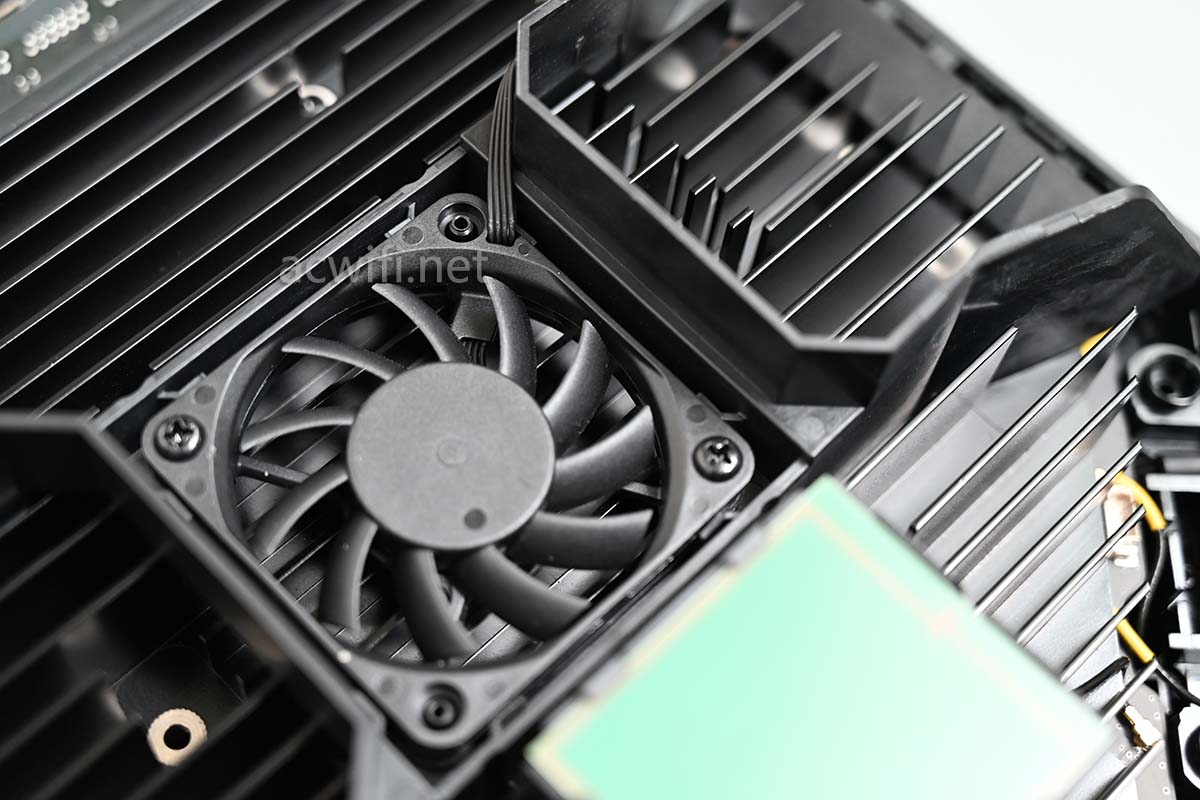

散热器正中间有个风扇，边长大约65mm。有人问风噪大不。我把耳朵贴在外壳上，听不出有声音，我不知道有没有转。四线的温感风扇，以现在的气温来说应该不转的。

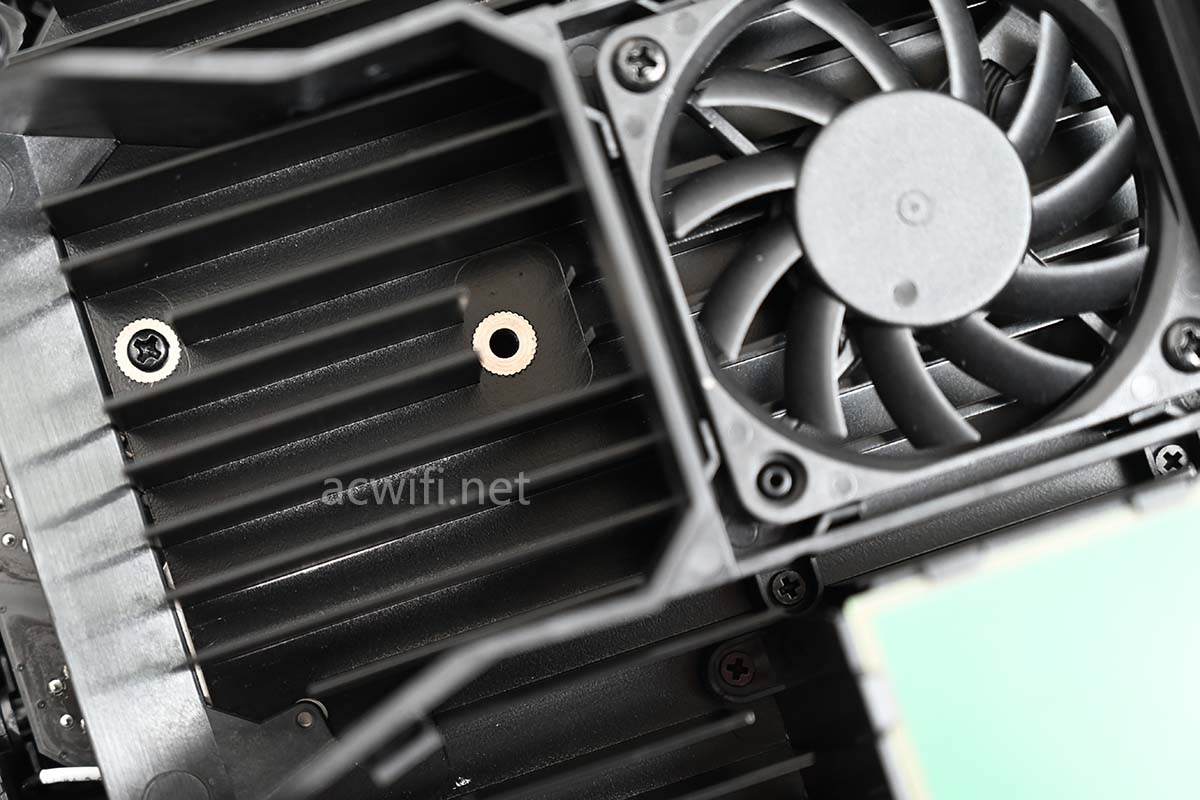

风扇的两侧各有一个空的螺丝孔位，可能觉得不需要了，就没计划打上螺丝。能省些成本！不影响使用。我臆测的！

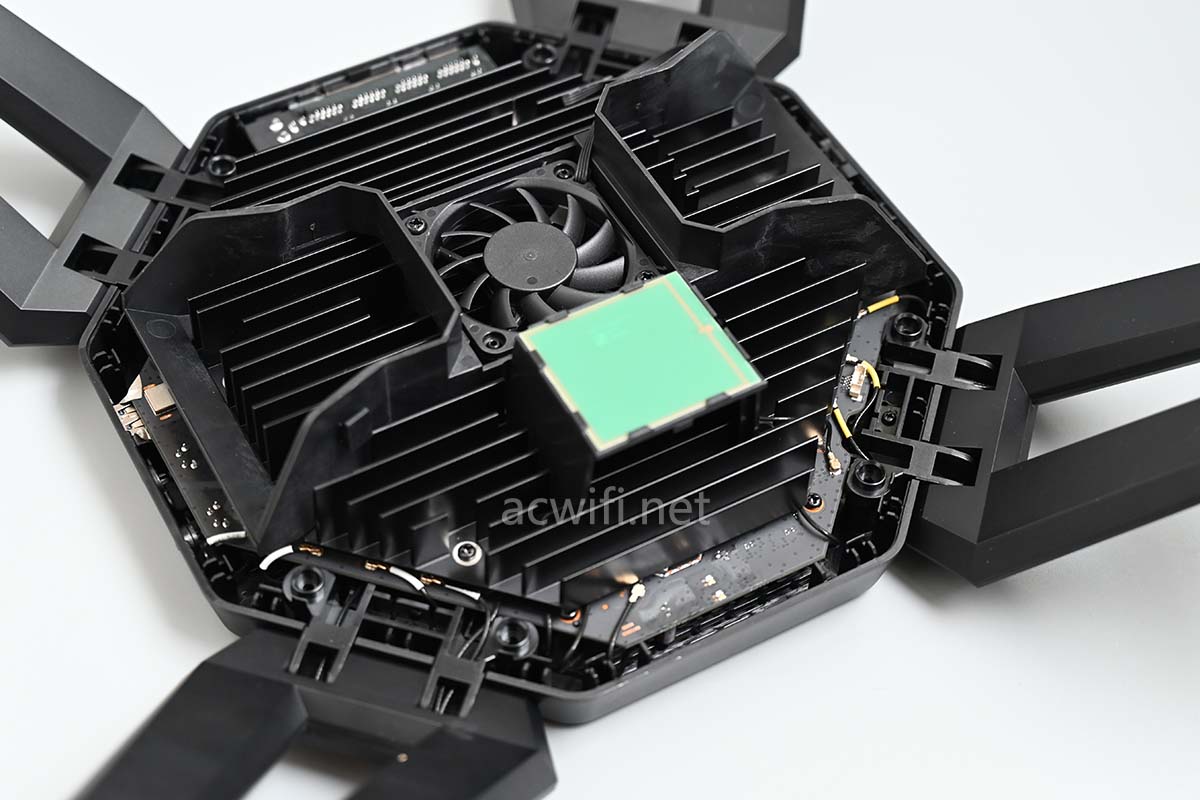

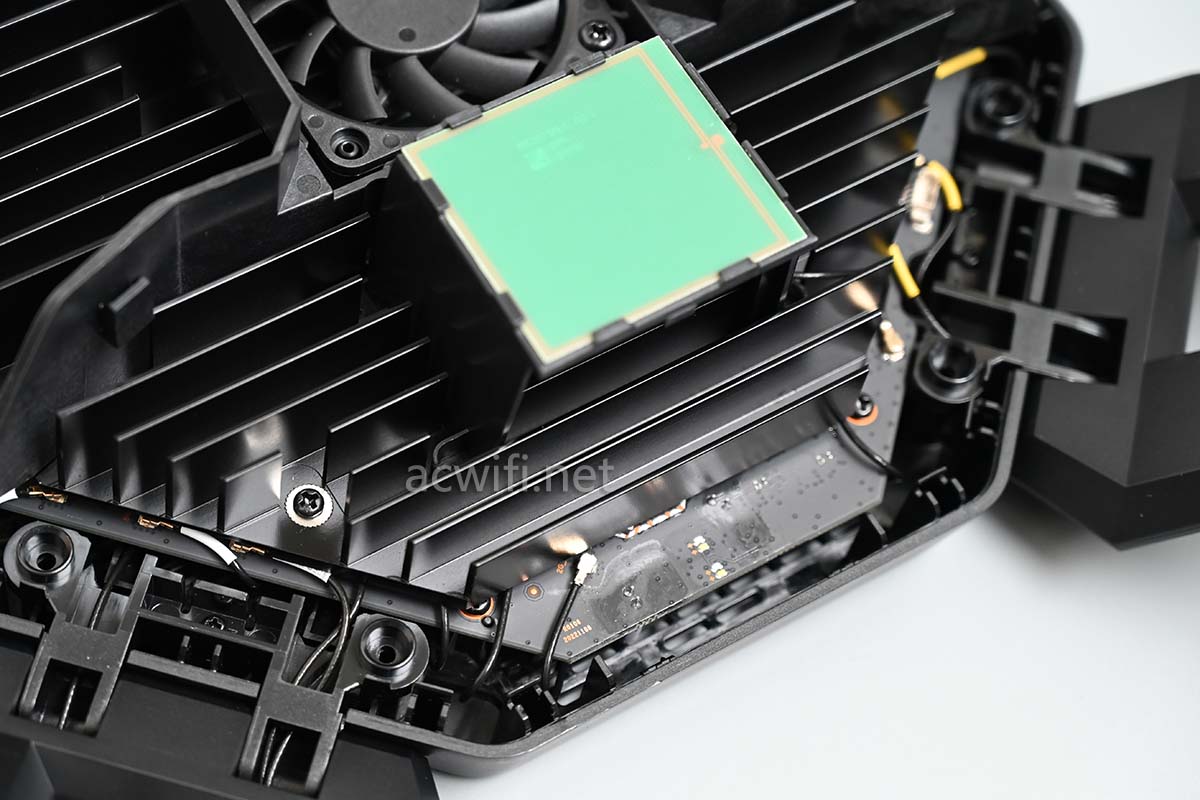

绿色的是NFC天线：
很大的散热器，所以呢它的机身很有份量。
有人说旗舰机也不换个新外壳，开模成本高呀。而且这套模具很适合做三频的产品，里面还有足够的散热空间。

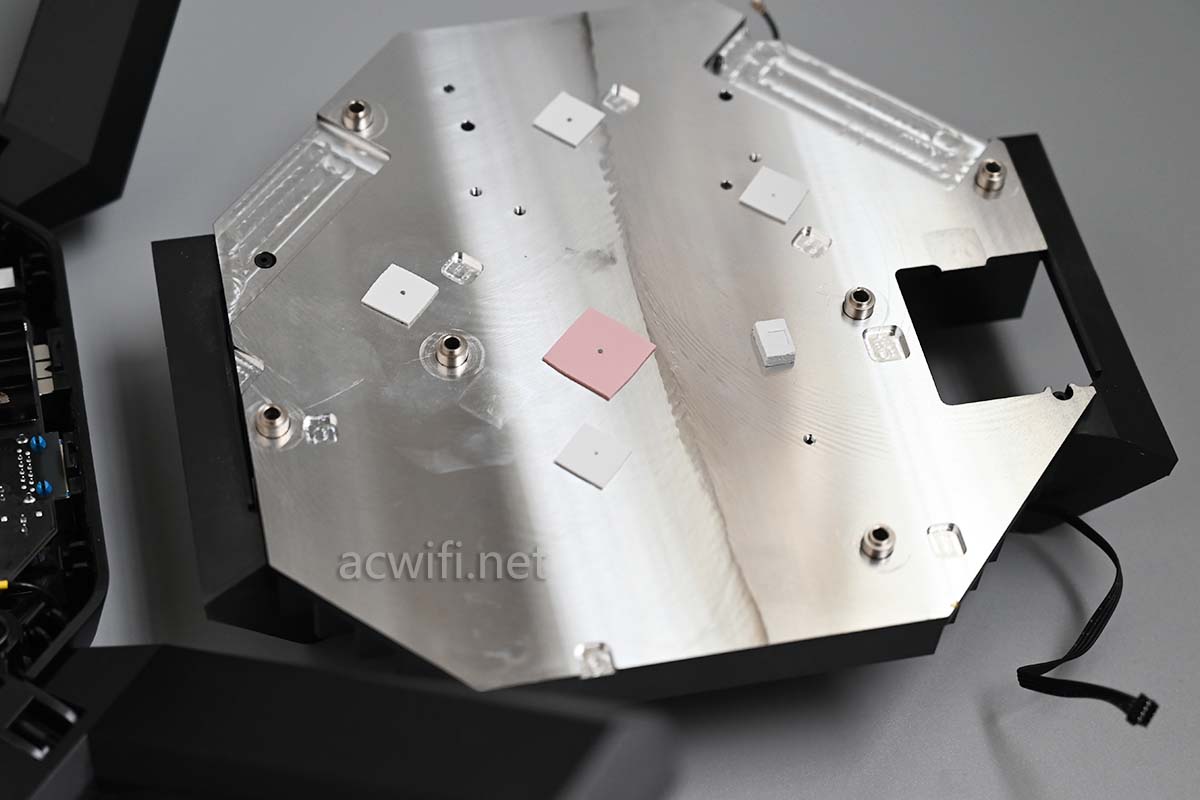

拆除牛乸甘大的散热器：
当这台路由器几年后报废掉，可以拆出这牛乸那么大的散热器出来照镜子，每天当闹钟使用，可以把自己帅醒。真的！

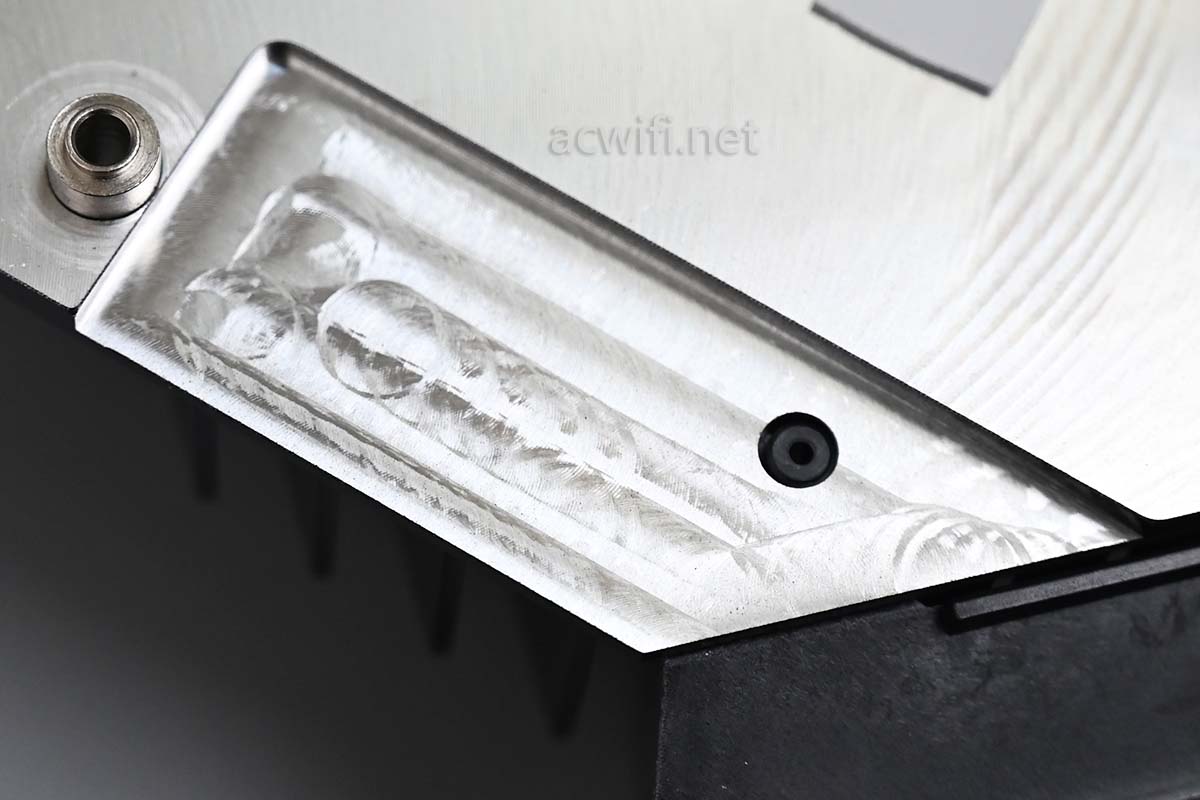

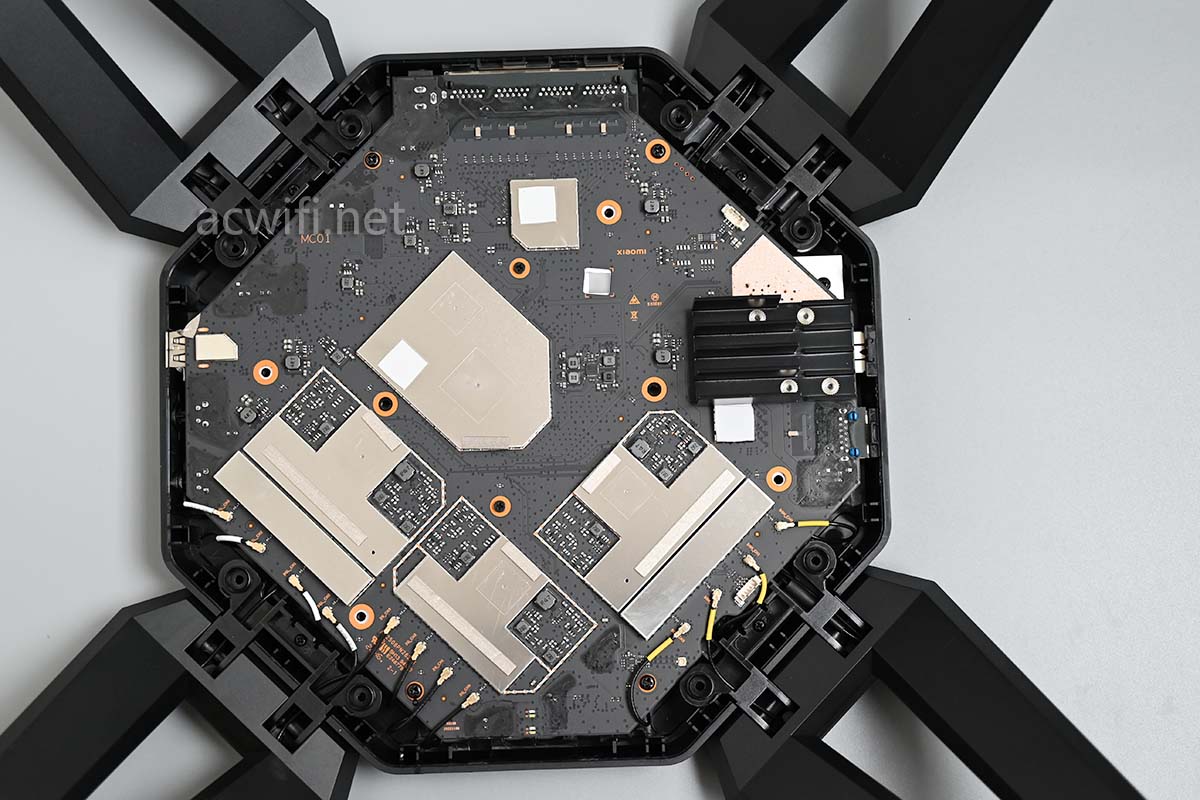

只是有点粗糙：

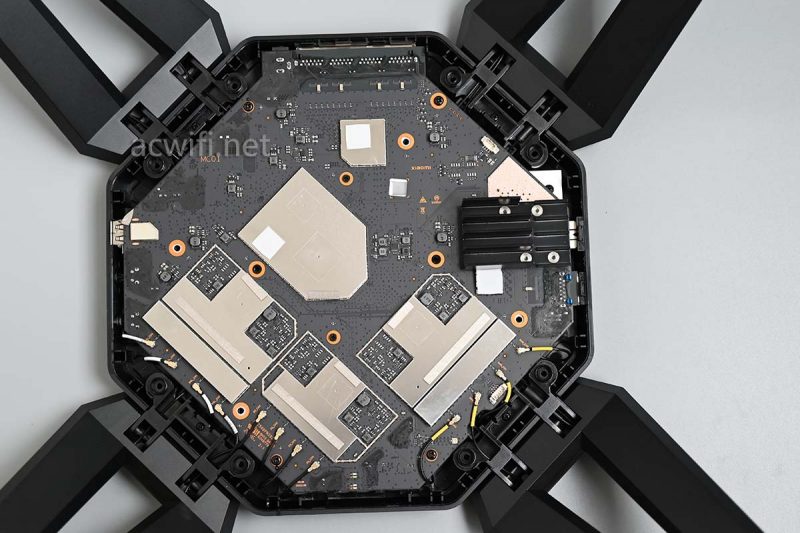

T字型的屏蔽罩里面必然是无线频射电路。中间是处理器和内存了。

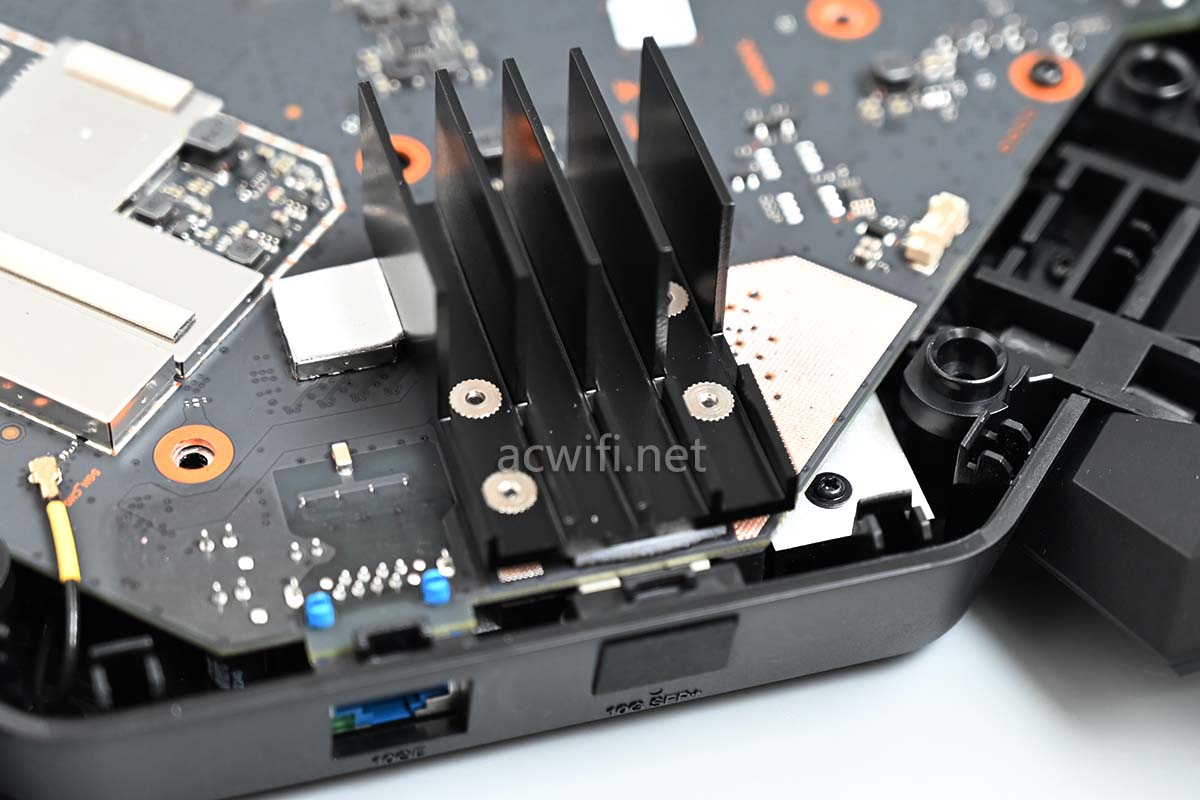

SFP+笼子上覆盖了一个较大的散热器，帮助插入模块时的散热，这点做得不错。特别是光转电的模块，发热量很大的，能达到烫手的温度。插光模块温度就低些。

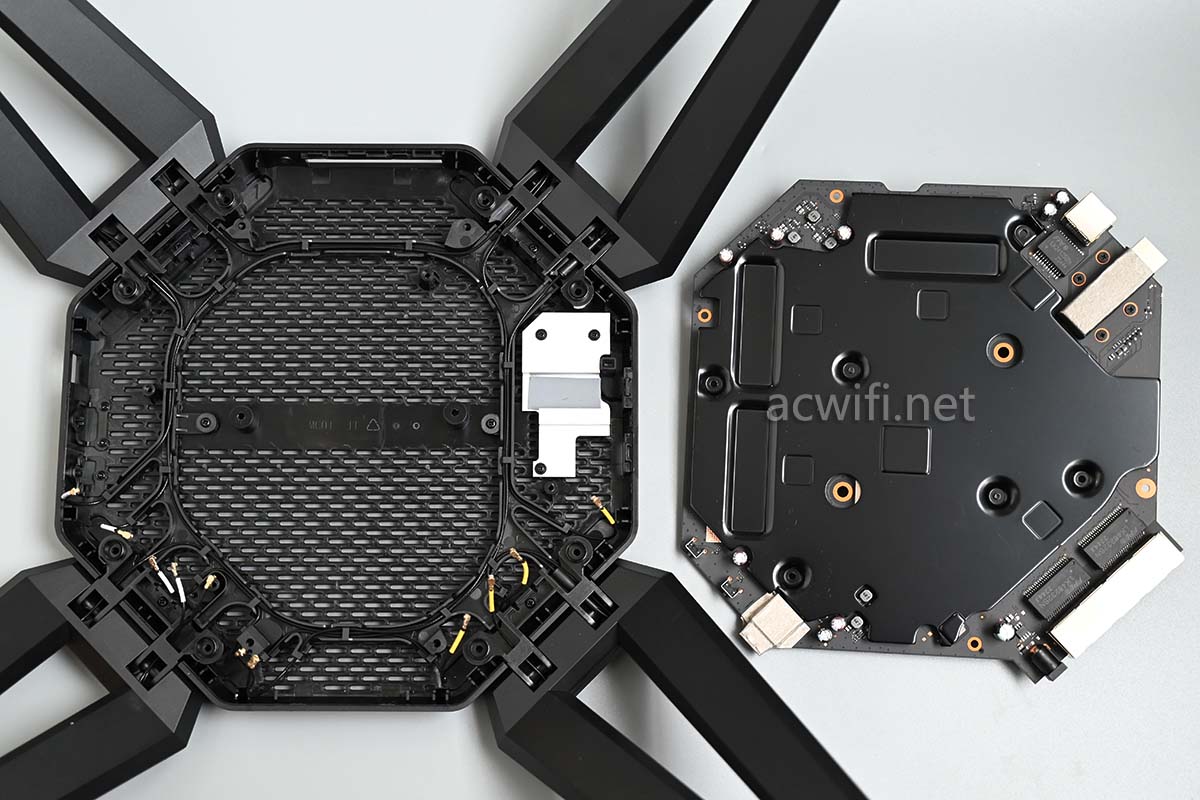

拆出主板并翻转：

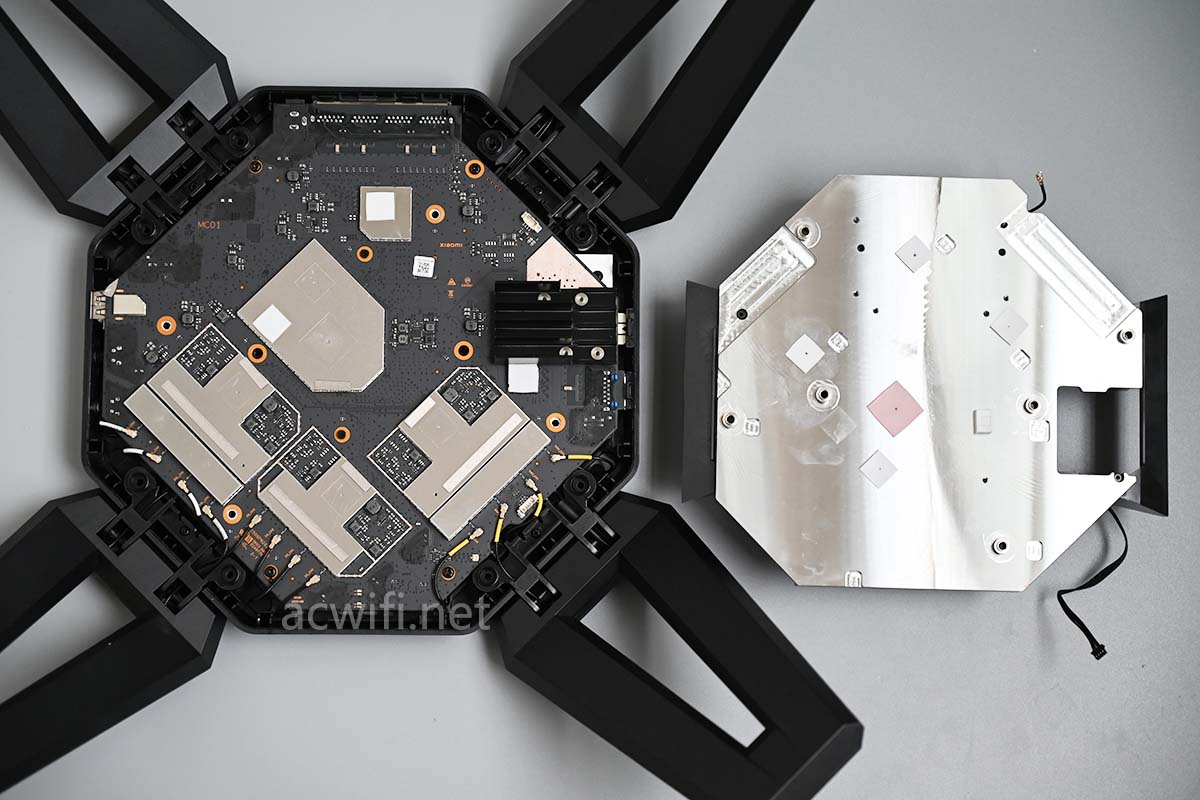

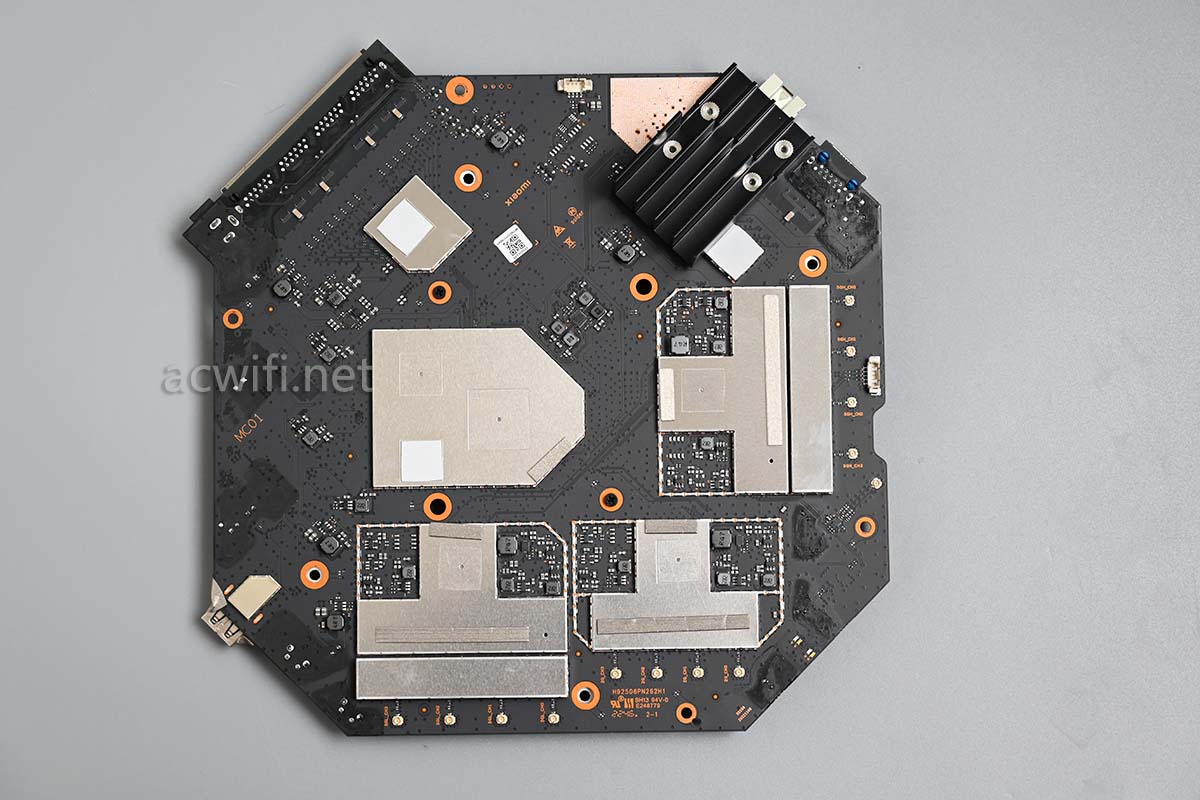

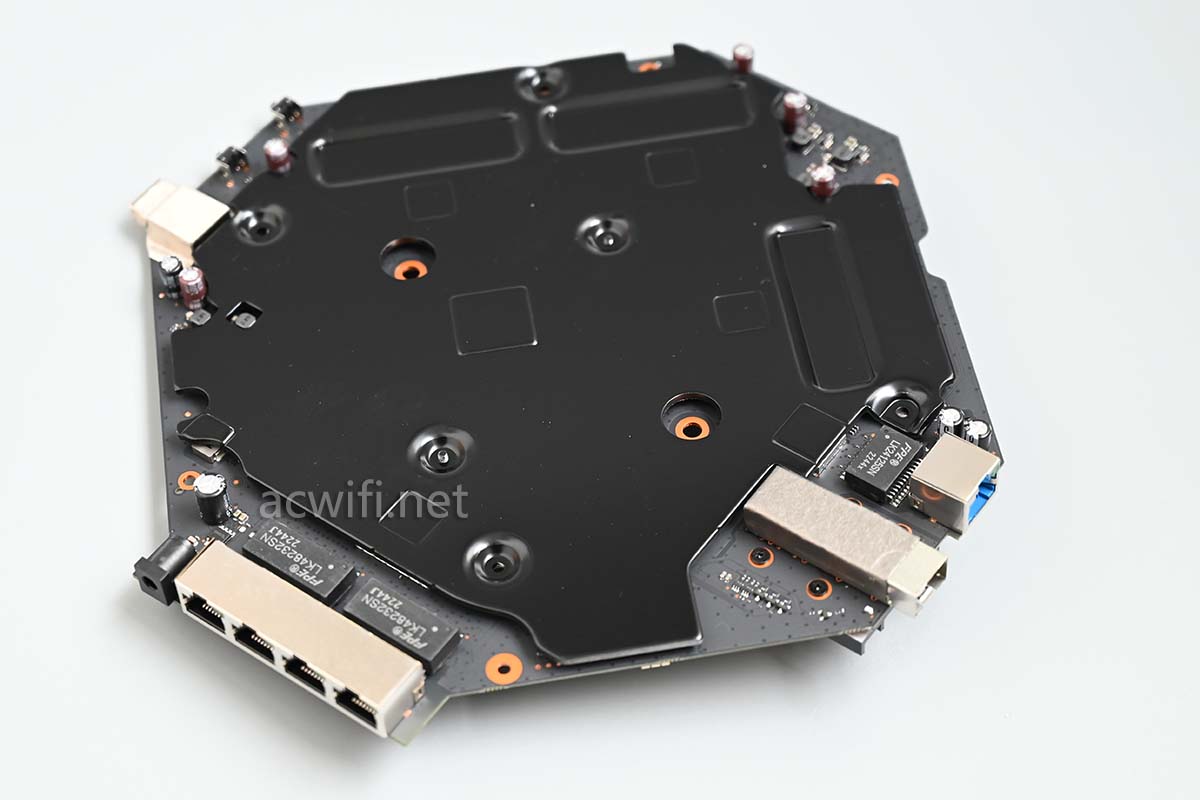

这一面也有一大片铝散热板，能看见网口，所以我定义为主板正面：
那这一面是主板背面：

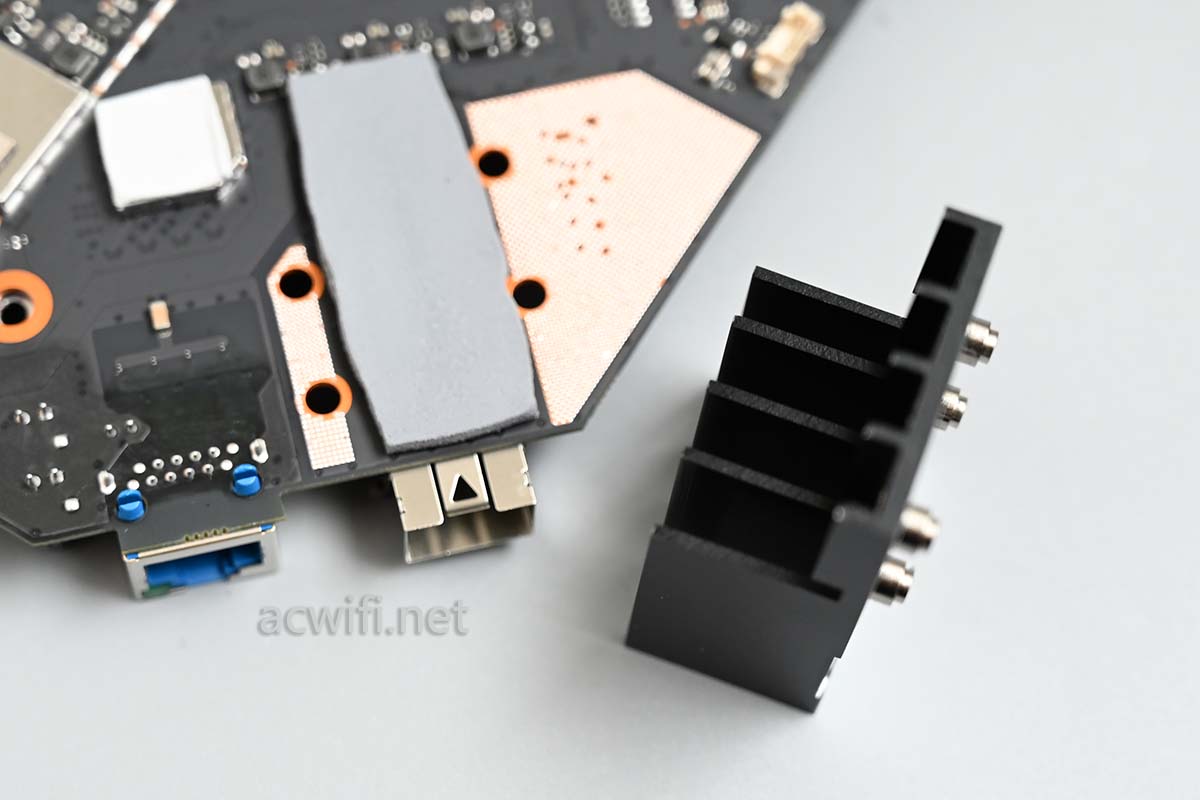

把SFP+笼子上的散热拆下：

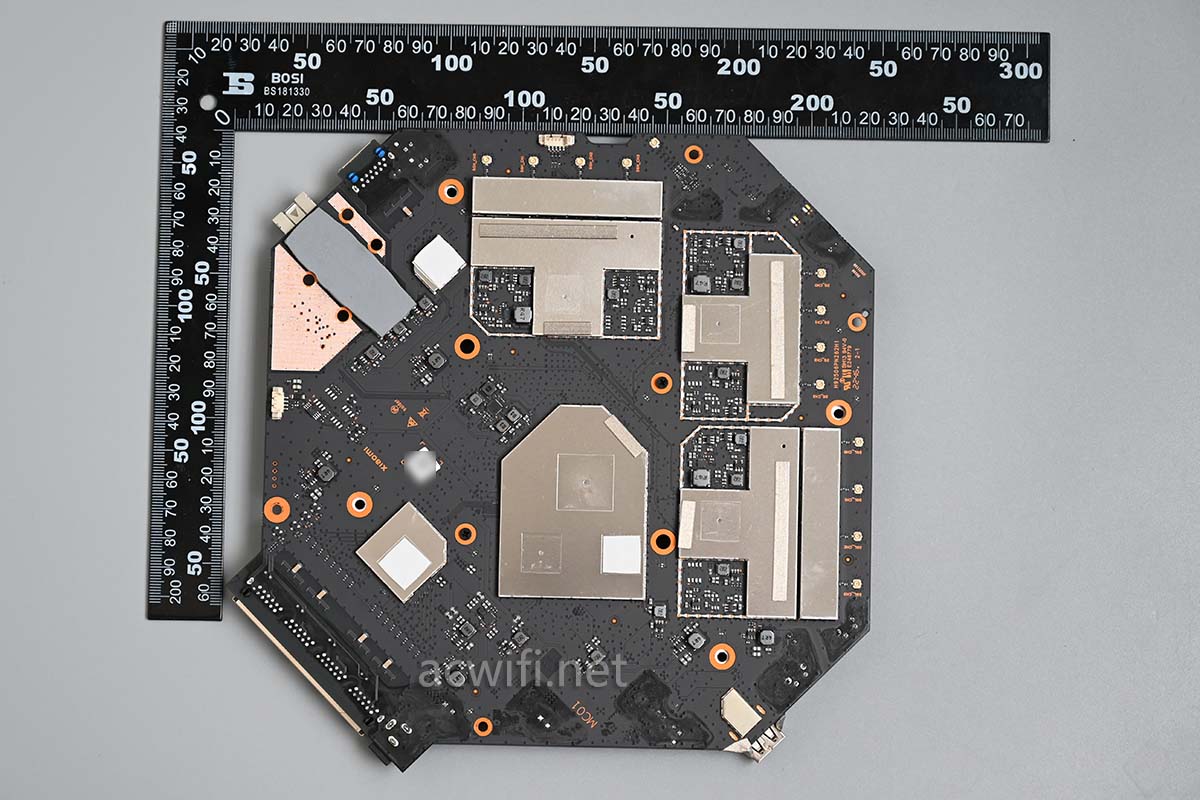

主板比我的尺子还要大：
先看什么呢。一样样拆开看吧！
我最想看的是四个2.5G网口，是怎样的设计，我原以为四个2.5G PHY也集成在了处理器里面，看见这些网口连着一个屏蔽罩电路，里面应该有料到。

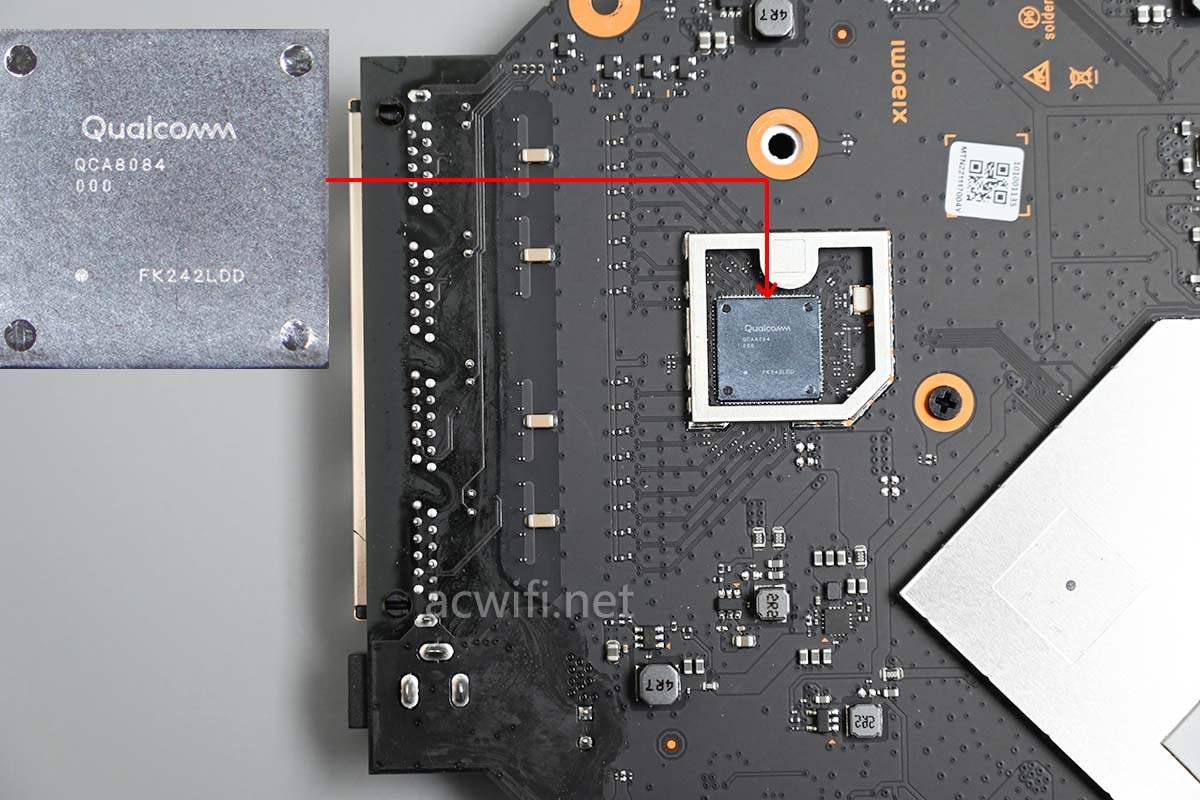

QCA8084是四口2.5G PHY芯片，不是交换芯片，四口2.5G交换芯片在处理器里面集成了。以往集成5口千兆交换，以后会流行集成多口2.5G交换。因为千兆口已经不能满足160MHz频宽的需求了。更不用谈240MHz频宽和320MHz频宽的无线。这是趋势！
我之前就说过了，如果没10G需求呢，这款可以暂缓考虑。因为以后有更多选择！ 处理器集成的东西，你还怕它跑走吗，还怕它卖得贵吗。

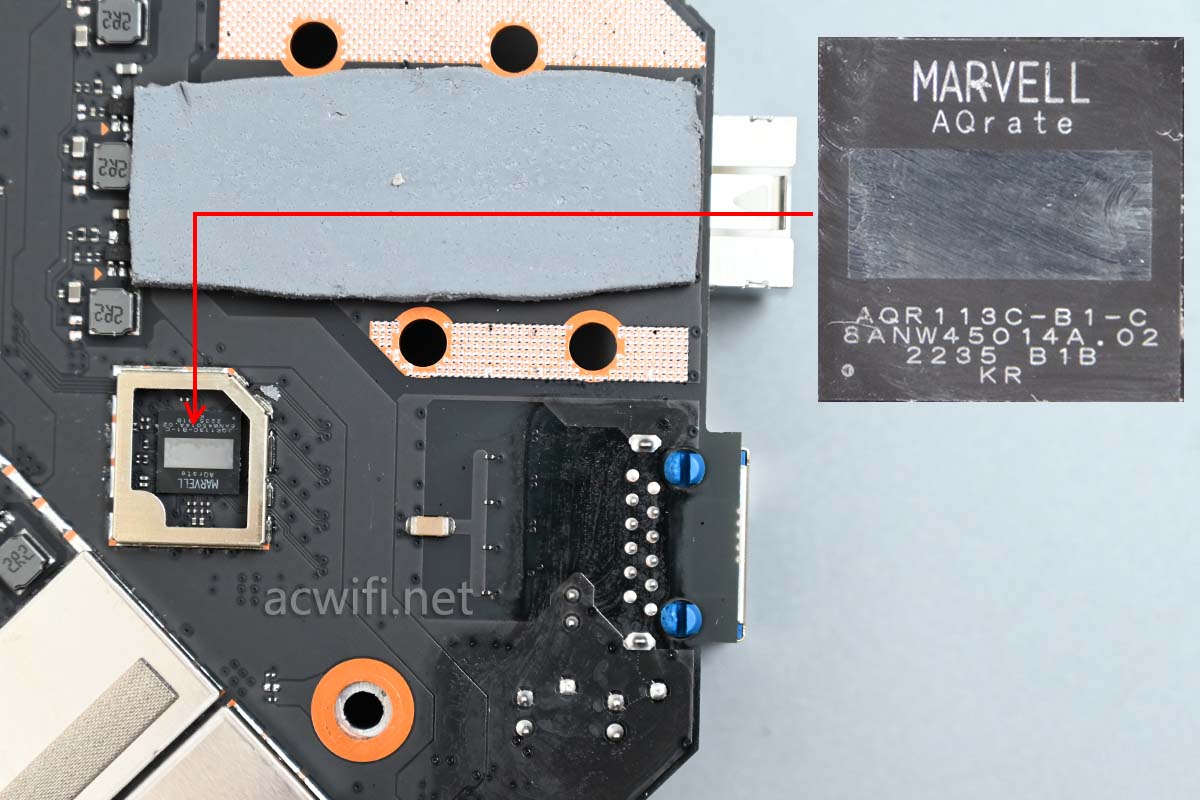

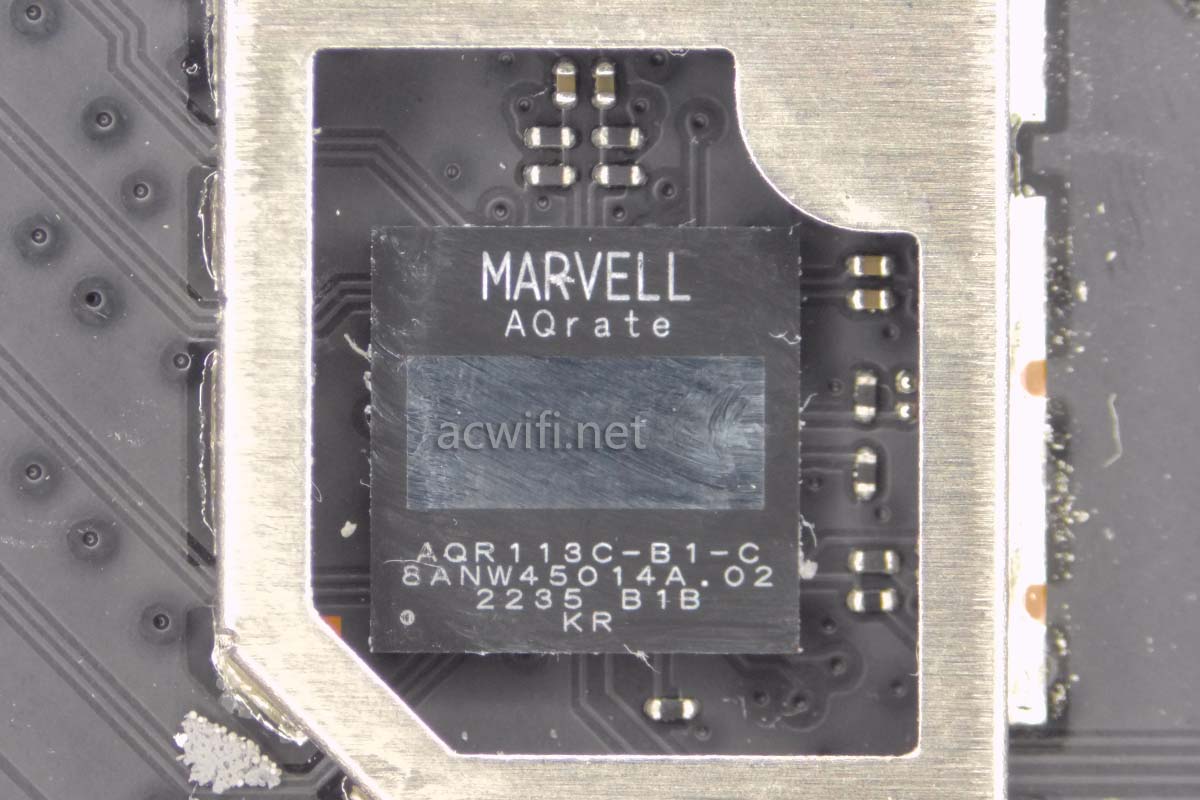

继续看，10网口用的PHY芯片，型号是AQR113C，”Single Port Copper mGig10G, 10M/100M/1G/2.5G/5G/10G PHY with MACsec support“
AQR113C支持多种速率，除了10G和1G还支持2.5G和5G。

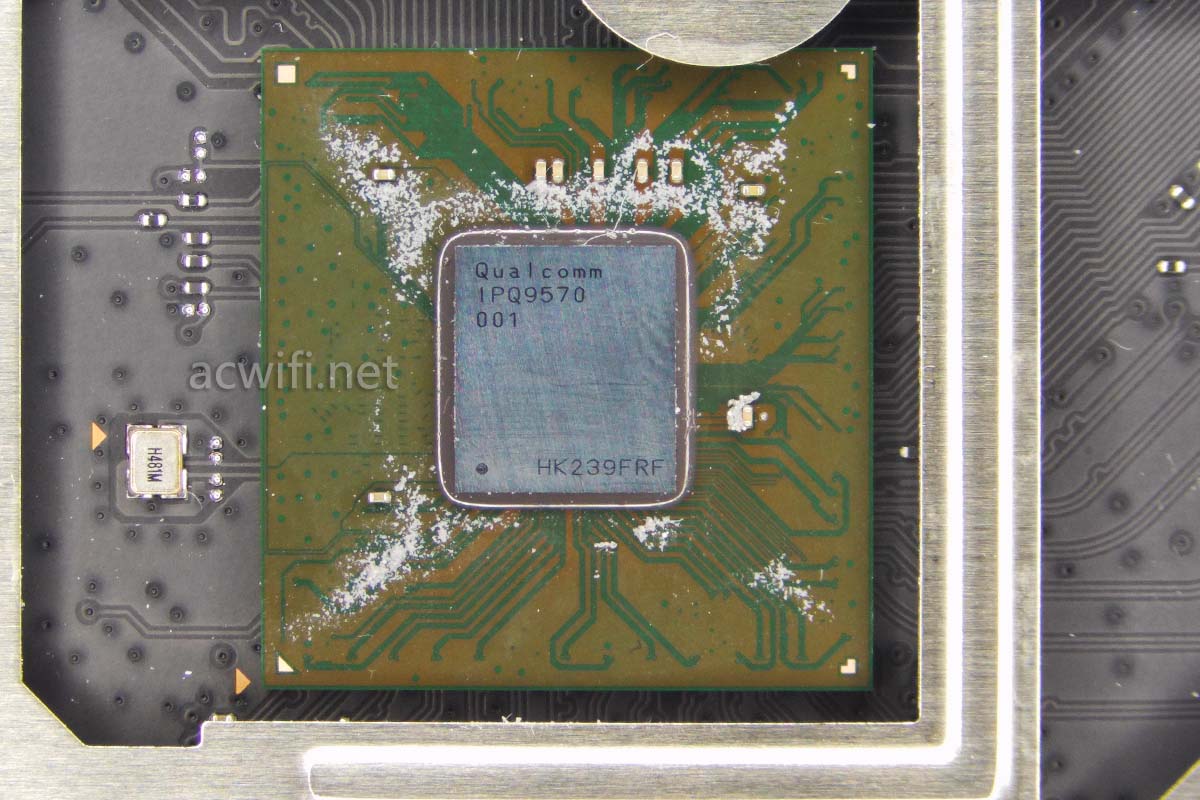

现在看最重要的CPU，型号是高通的IPQ9570，四核A73，运行频率最高2.2GHz。二级缓存达1Mbyte，支持DDR4。它属于Networking Pro 1220 Platform系列。
IPQ9570最多支持12条空间流。重点是集成了四口2.5G交换芯片。
集成4条PCI-e 3.0，有两条是x2，两条x1，充分满足以后的多频段和高频宽高速率的需求。
两个10G口，小包转发率几乎跑满了线束，小包转发性能比IPQ8078A提升了51%。实测！为什么不写50%？因为51%显得专业和准确！你们多看发布会就知道这些数字的奥义了！

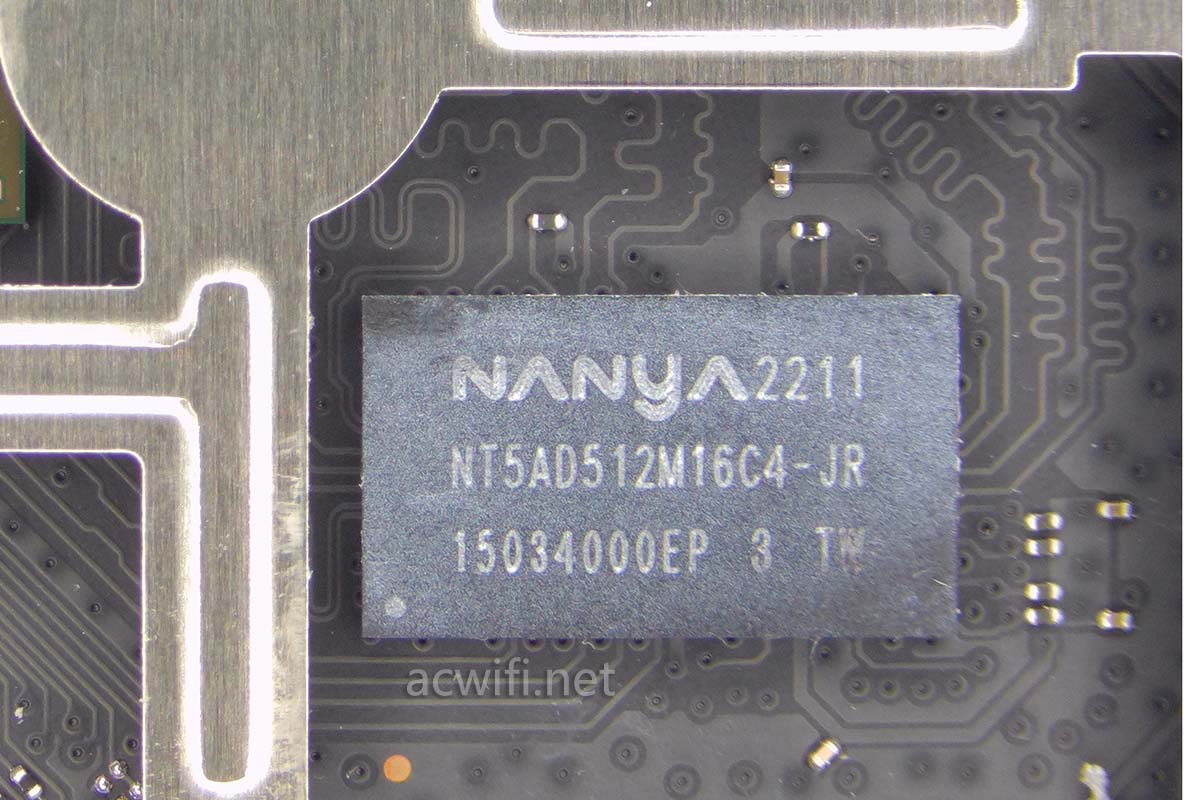

内存芯片型号是南来的NT5AD512M16C4-JR，DDR4-3200，内存容量是1GB，两颗一共2GB内存。

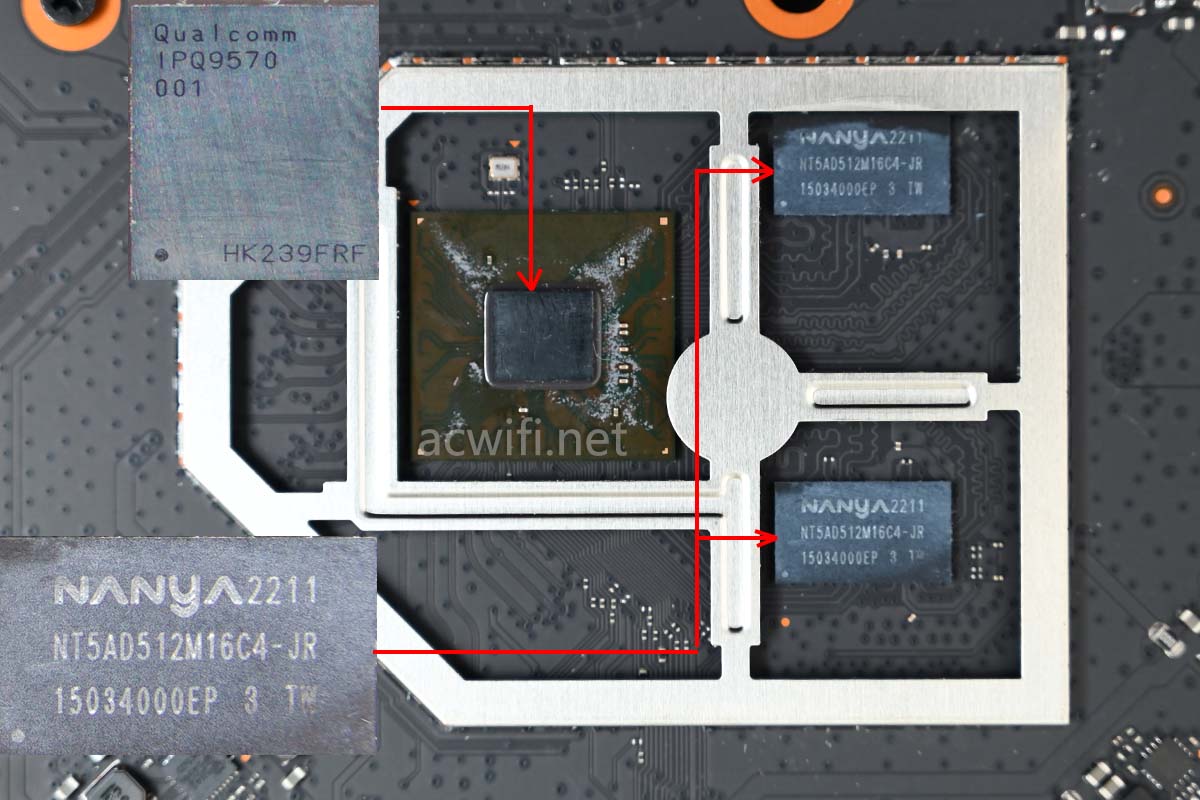

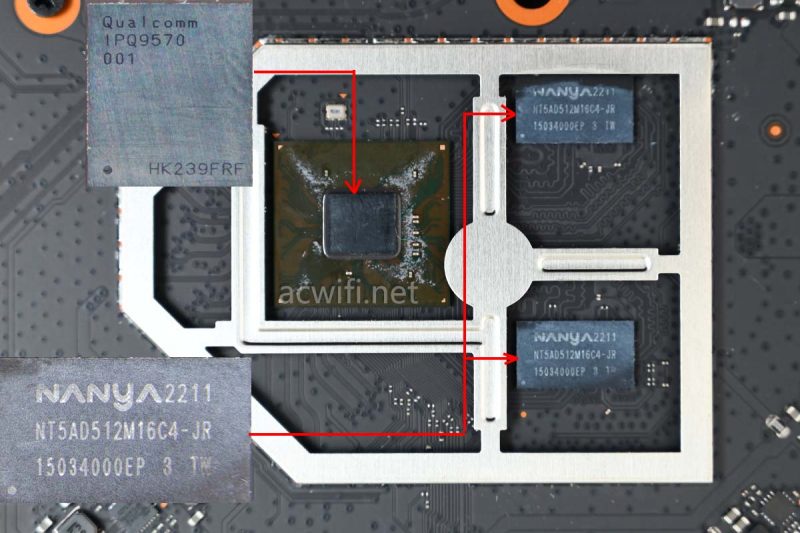

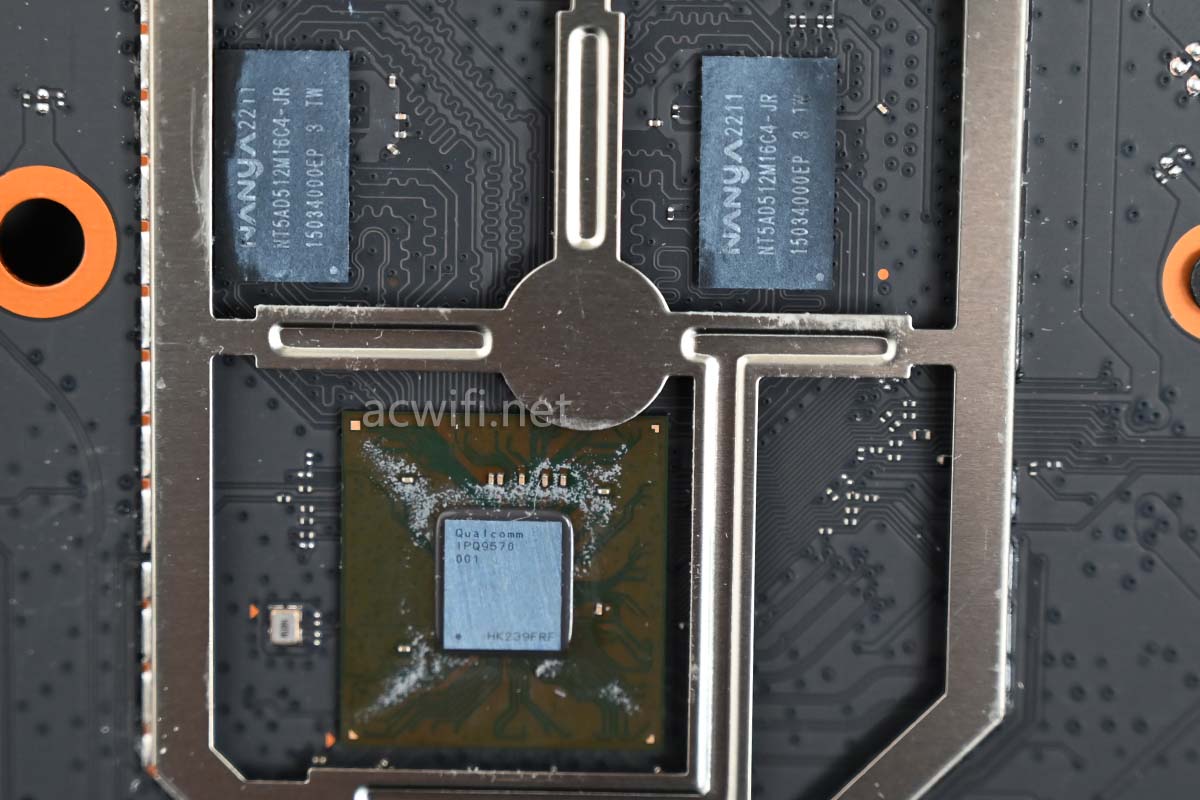

IPQ9570和内存的位置关系图：
IPQ9570不是高通顶级的处理器，上面还有个型号。希望以后能看见！但也很强大了！
但就不是最顶的！2G内存，真足。再来一张打了光线的，更清晰：

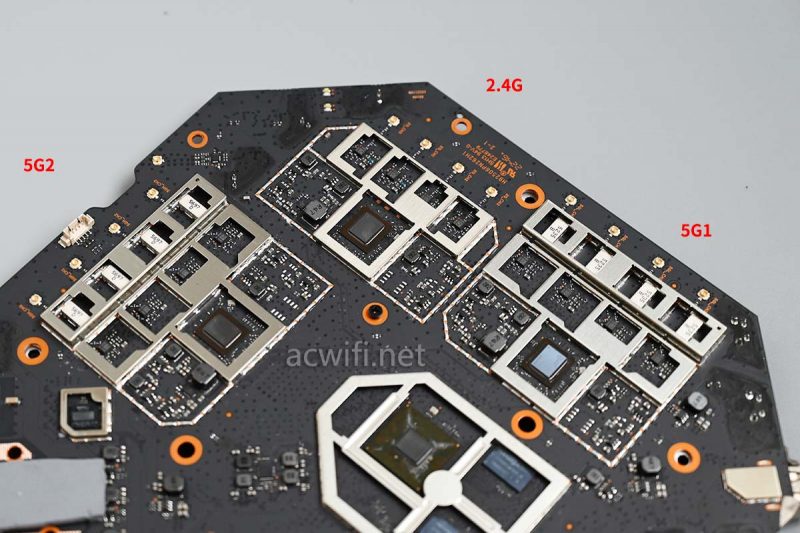

接下来看无线射频电路。

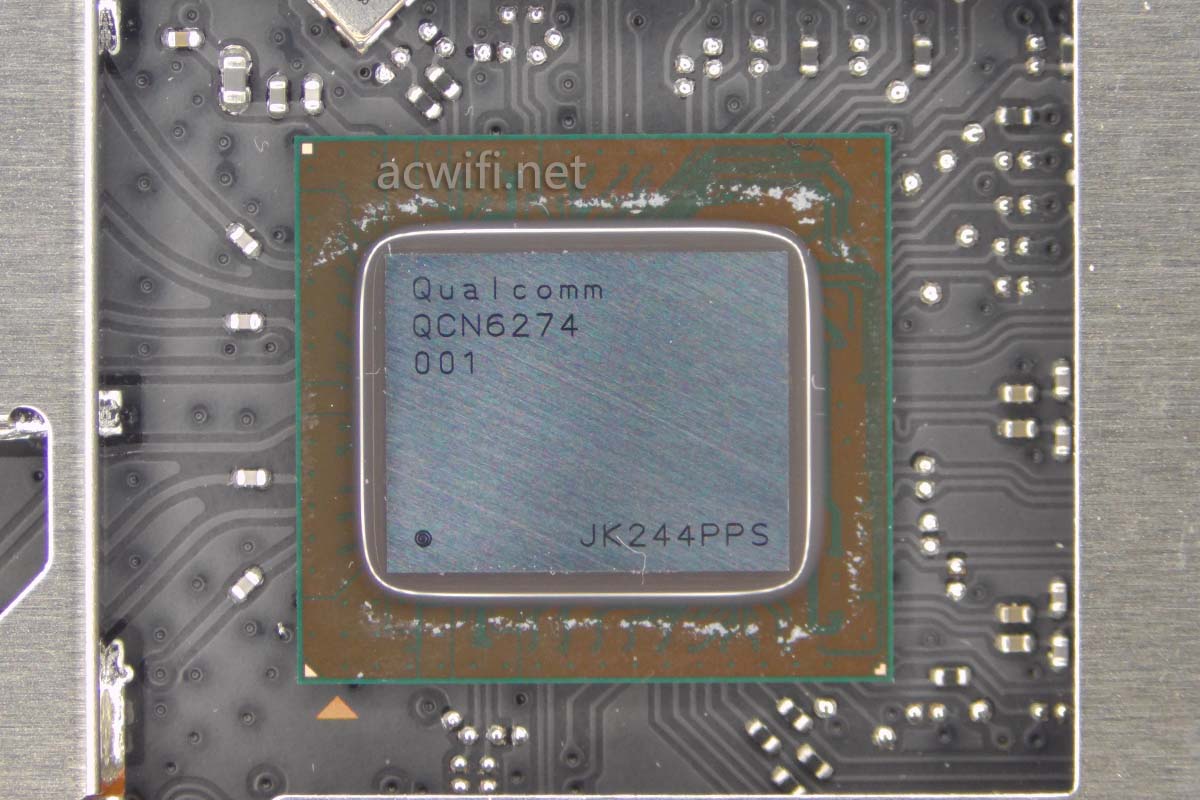

低频5G，即5G1的无线芯片型号是QCN6274，看6字头的感觉不是顶级的是不？是的，它不是最顶的那款无线芯片，还有高一档的。QCN6274支持工作在2.4GHz、5GHz、6GHz，最高支持4条空间流。也可以拆分成2x2MIMO+2x2MIMO，可以自由选择三种频段里的两种来组合。可以变换出不同的产品规格！变形金刚！
支持的频宽除了160MHz外还可以240MHz和320MHz，均在4x4MIMO下。但因为国内频段的限制。单频最高160MHz！
QCN6274的带机量方面，最多256台，而OFDMA用户数量是16个。这方面的参数跟小米一直用的QCN9024一致。从这参数也可以看出QCN6274不是最顶的一款。
QCN6274支持4096-QAM，且在4x4MIMO下也能支持，就如华为AX6的速率一样，5G1无线速率最高是5764.8Mbps。
我是希望它的4096-QAM真的有速度上的提升，但用小米11和WCN6856实测没提升，反倒慢了许多，不知问题出在哪里，这一点我表示好失望。

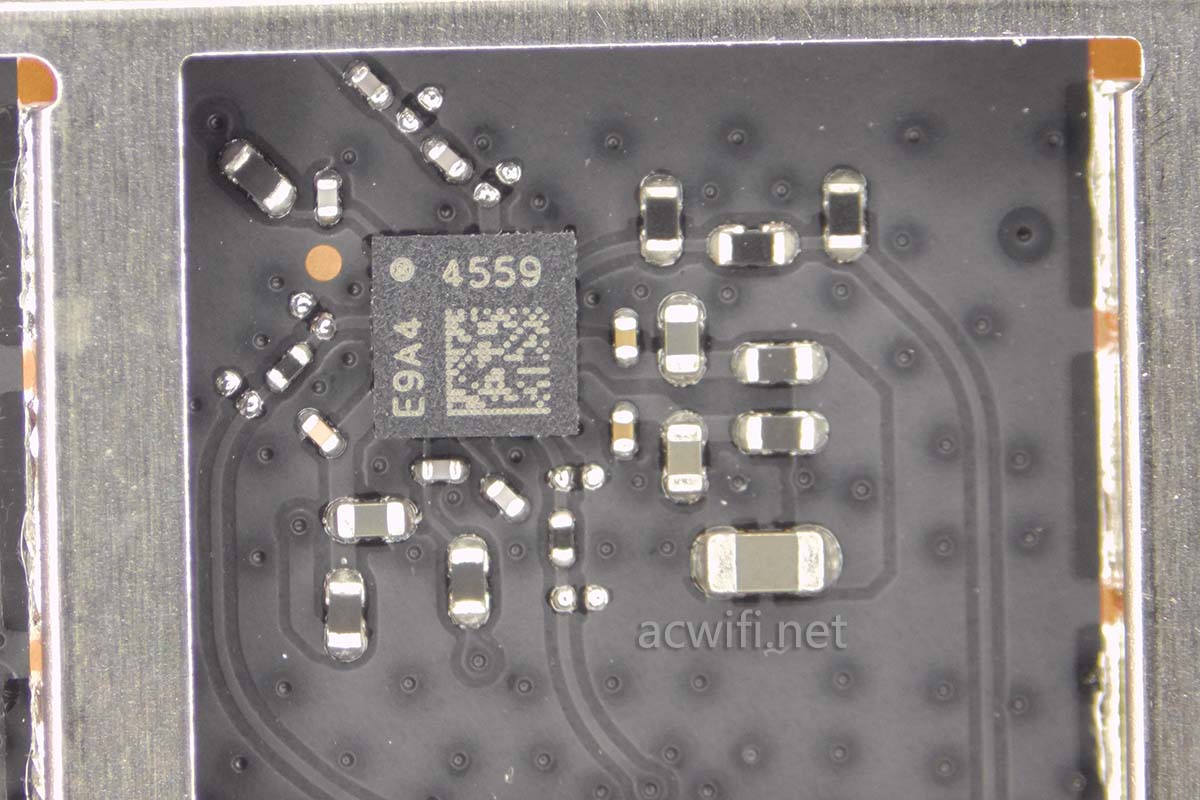

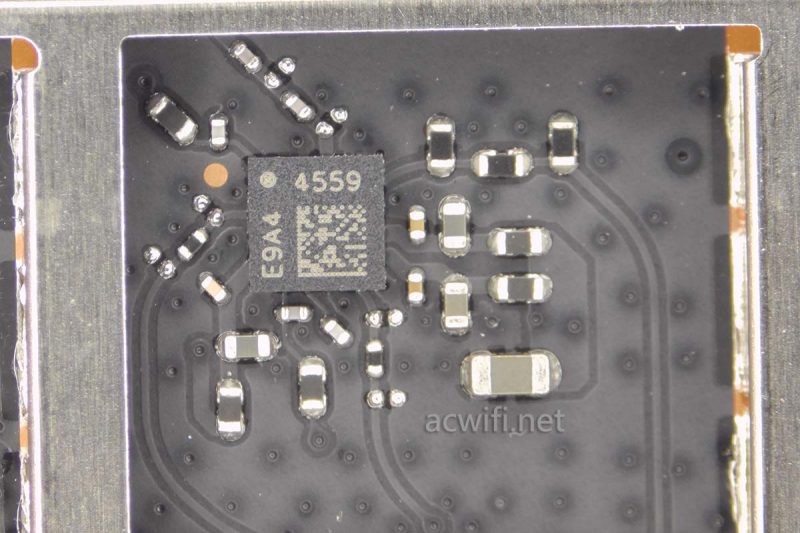

5G1外置了四颗FEM芯片，型号是QPF4559，3x3mm，16针脚。
QPF4559是Qorvo新推出的能支持Wi-Fi7 的射频前端。看体积就知道功率不是很大，从参数上来看也不明显不如QPF4588.
QPF4559的参数如下：
5150 – 5895 MHz
POUT = +15 dBm MCS11 HE160 -43 dB Dynamic EVM
POUT = +16 dBm MCS11 HE80 -43 dB Dynamic EVM
POUT = +23 dBm MCS9 VHT80/160 -35 dB Dynamic EVM
POUT = +27 dBm MCS0 HT20 Spectral Mask Compliance
Optimized for +5 V Operation
32 dB Tx Gain
2 dB Noise Figure
15 dB Rx Gain & 8 dB Bypass Loss
25 dB 2.4 GHz Rejection on Rx Path
Integrated RF Couple and DC Power Detector
它的工作频率是5150 – 5895 MHz，不能支持到7.125GHz，所以不能支持6GHz频段。
支持Wi-Fi 7的属性，比如在4096-QAM和320MHz下仍有不错的功率，不确定QCN6274能否使用QPF4588。
可能Qorvo还没推出高功率版本的WI-FI 7 FEM，所以小米没得选！不然这超过1500元的无线路由器，还只用上这么小点的FEM。不太合逻辑呀！不符合性价比高的品牌的性质！
一定是没得选！你说是不？

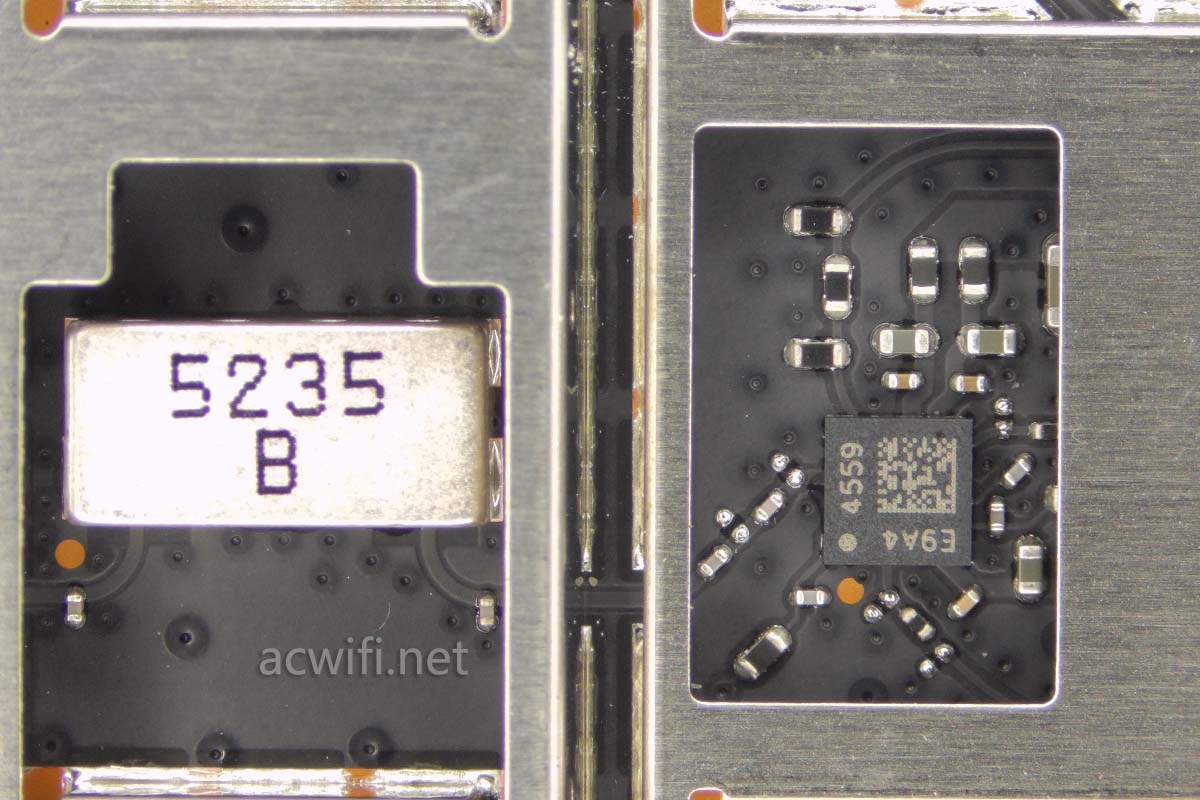

5G低频段用的陶瓷介质滤波器，从上面的数字符号便知它是工作在低频段的。这种陶瓷滤波器的成本较低。
（馈线接头位置也写了5GL）

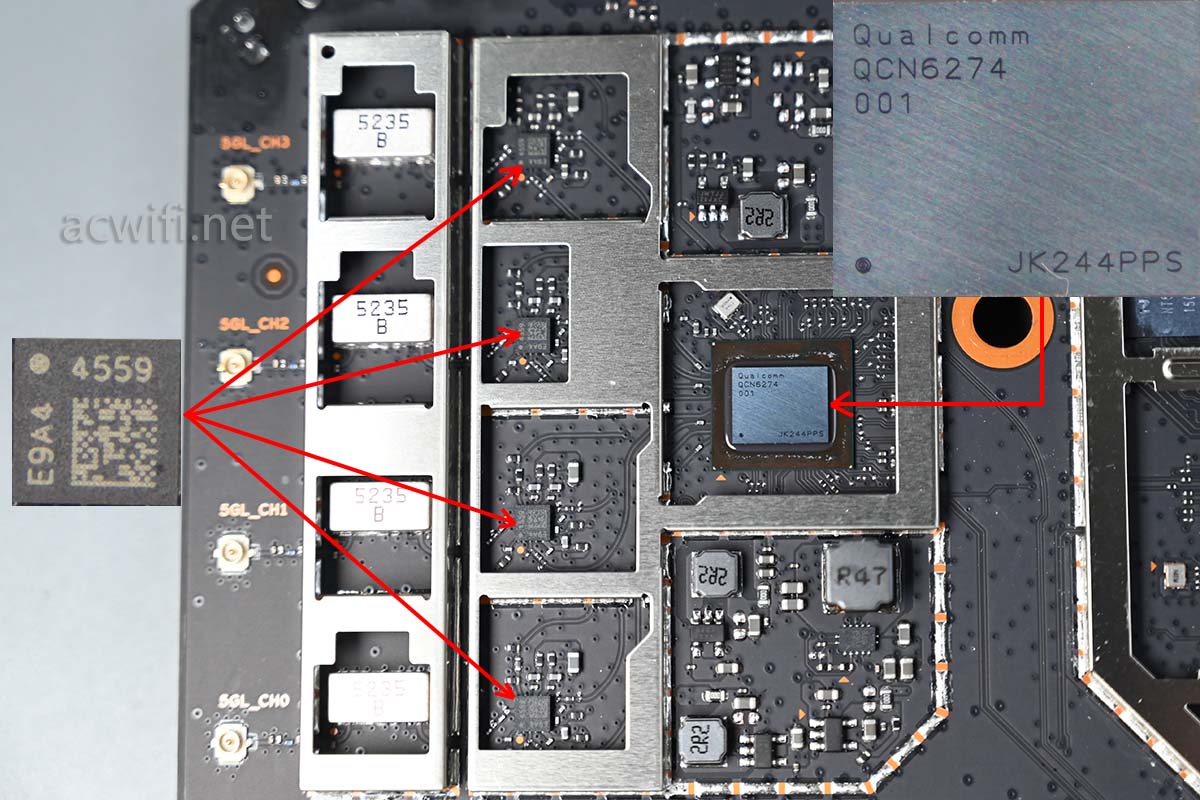

5G1的无线射频电路汇总图如下：

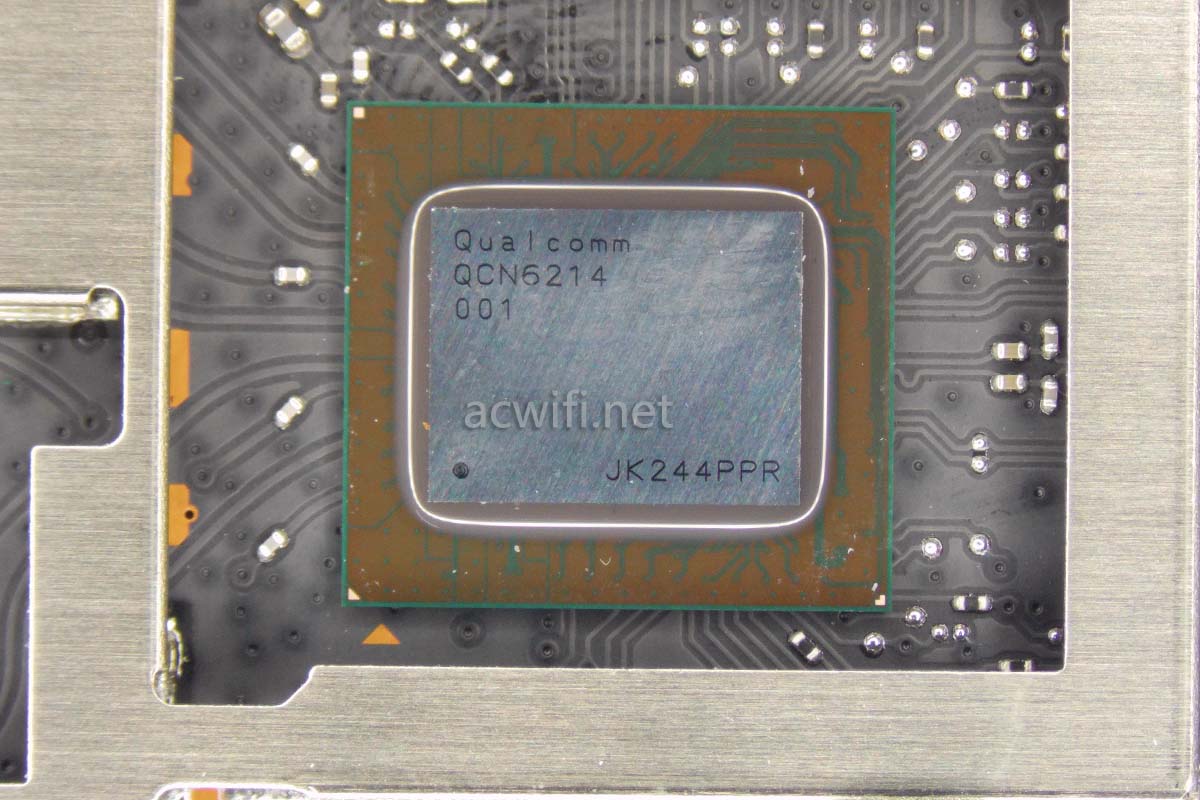

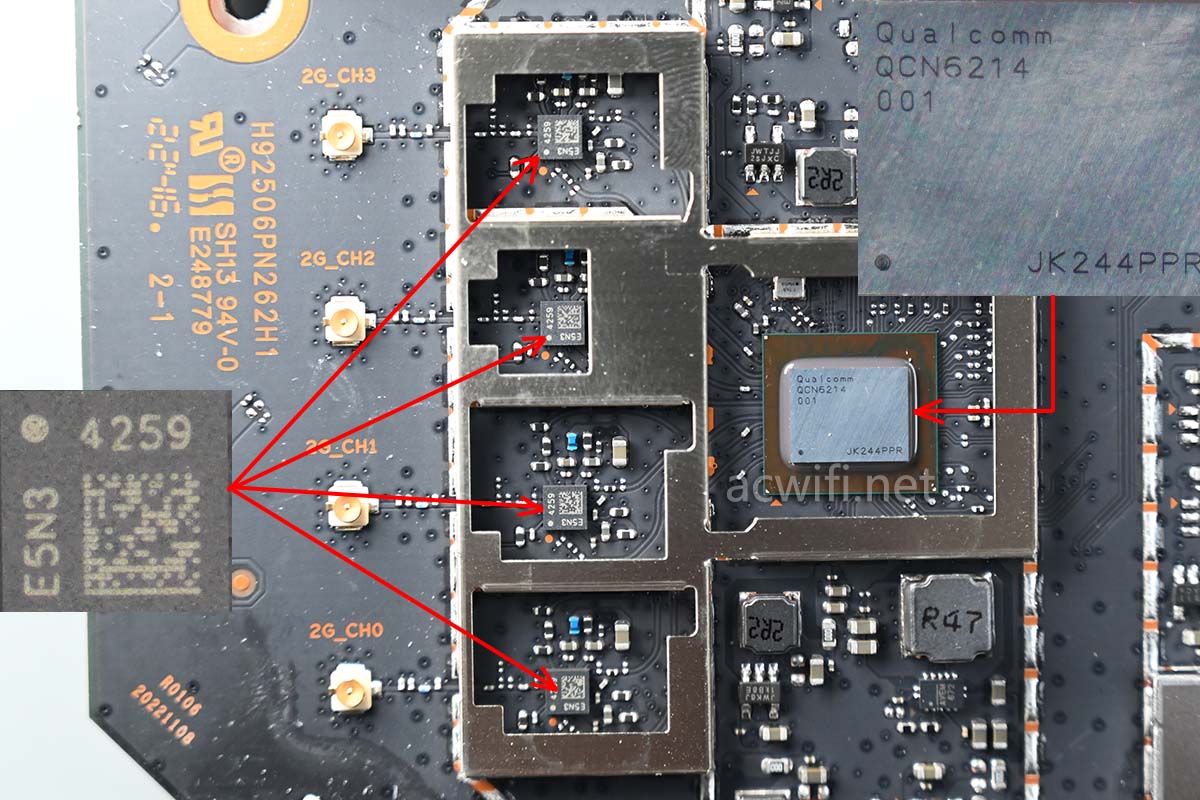

顺下来是2.4G，无线芯片型号是QCN6214，只支持2.4GHz频率，支持4x4MIMO和4096-QAM，在40MHz频宽最高速率是1376Mbps。

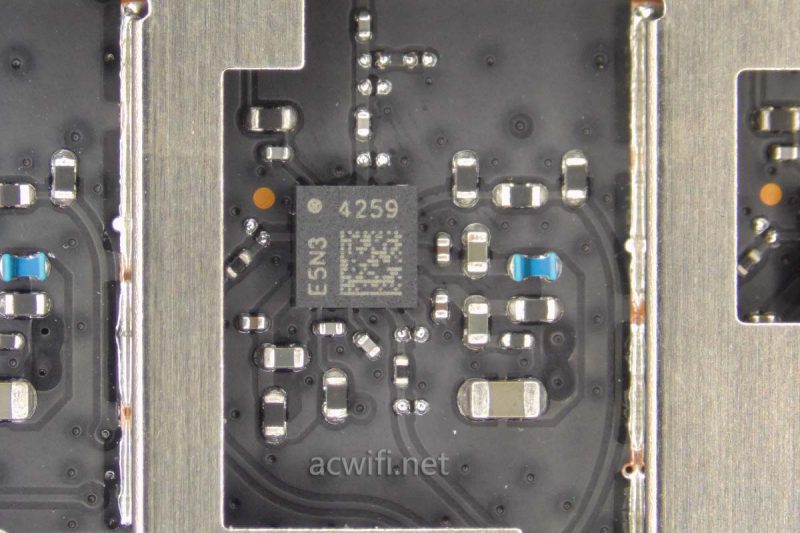

外置了四颗2.4G FEM，型号是QPF4259，也是支持Wi-Fi 7属性的射频前端。
QPF4259的参数如下：
2412 – 2484 MHz
POUT = +15 dBm MCS13 HE40 -47 dB Dynamic EVM
POUT = +16 dBm MCS11 HE40 -47 dB Dynamic EVM
POUT = +26 dBm MCS9 VHT40 -35 dB Dynamic EVM
POUT = +27 dBm MCS0 HT20 Spectral Mask Compliance
Optimized for +5 V Operation
32 dB Tx Gain
1.9 dB Noise Figure
15 dB Rx Gain & 8 dB Bypass Loss
15 dB 5-7 GHz Rejection on Rx Path
Integrated RF Couple and DC Power Detector
功率比QPF4288低一点。
2.4G射频电路汇总图如下：

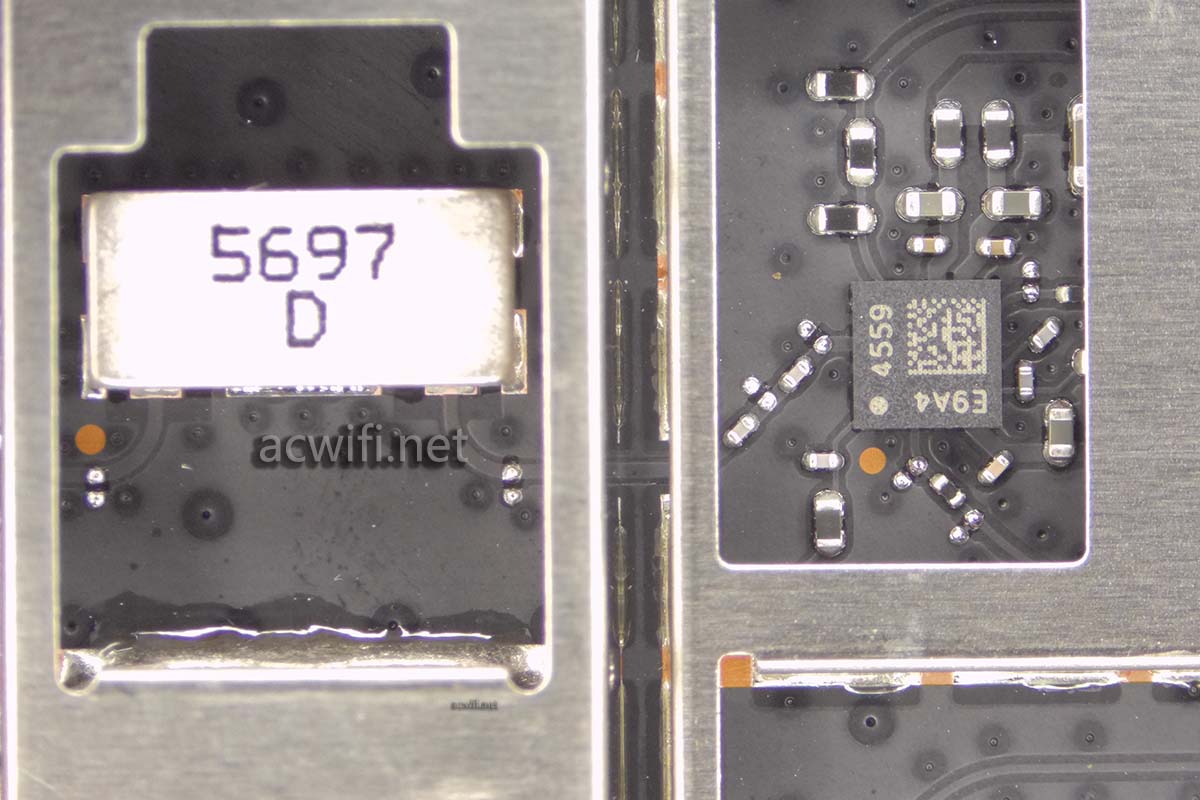

高频段5G2的无线芯片和FEM跟5G1是一模一样的。滤波器不同，必然要不同。这颗”5697“滤波器的工作频率是5545-5850MHz。不支持6GHz！

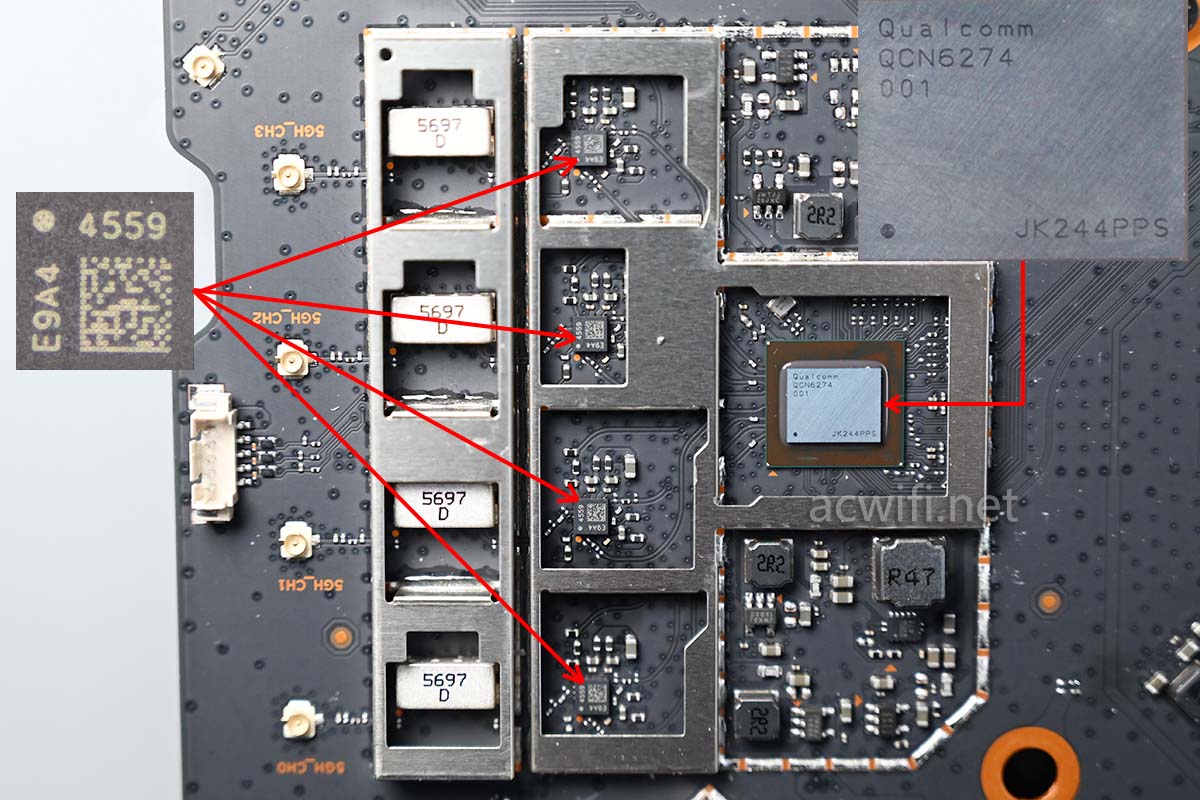

5G2的无线射频电路汇总如下图：

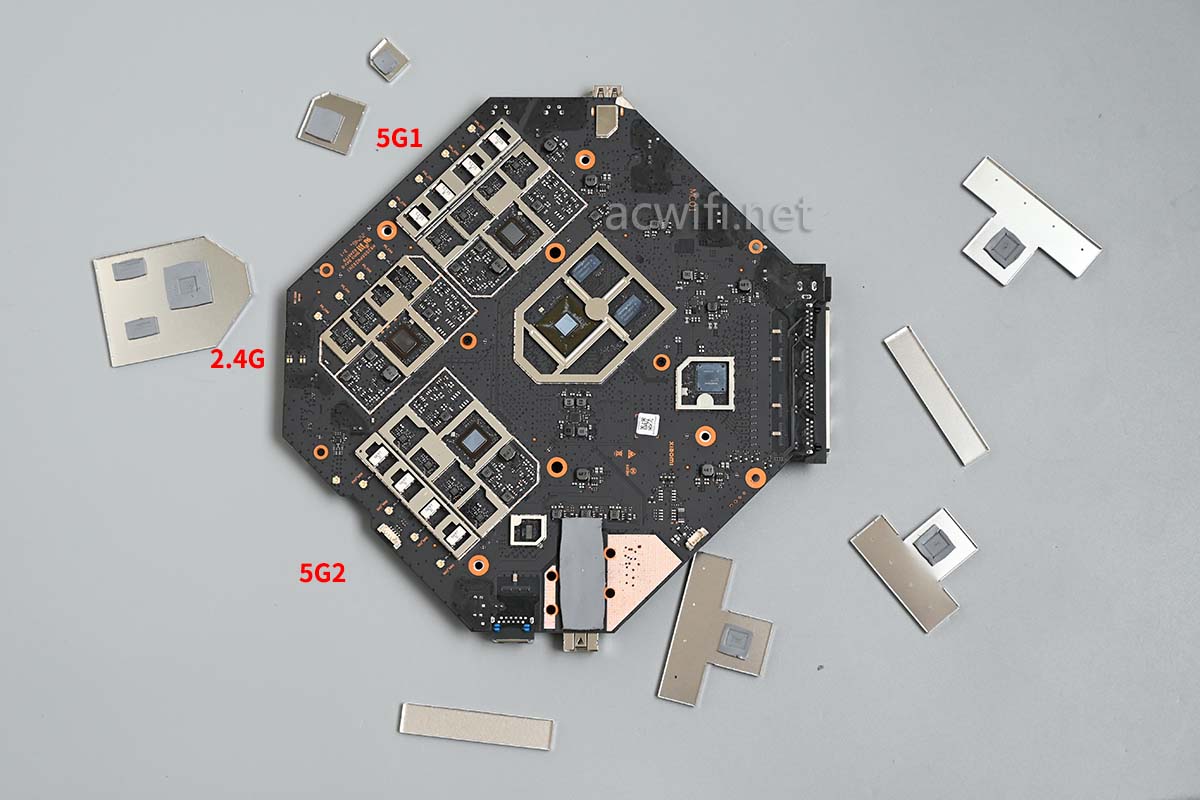

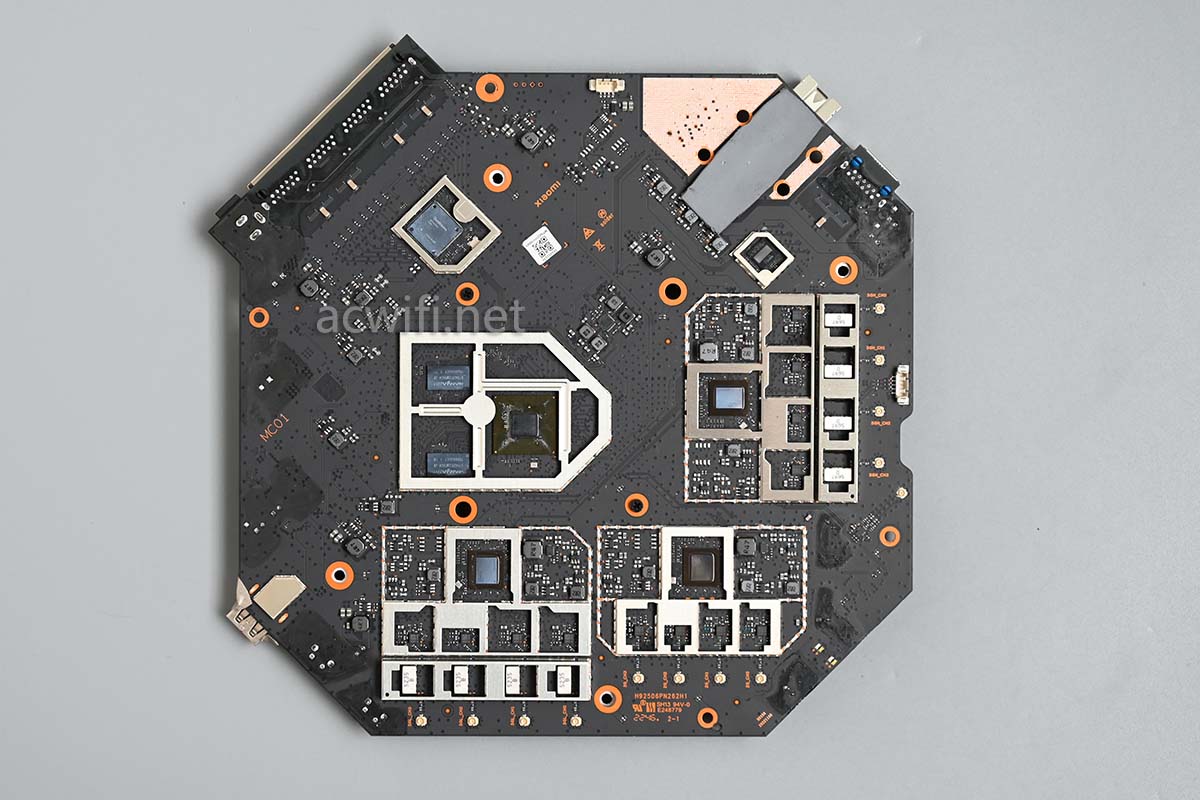

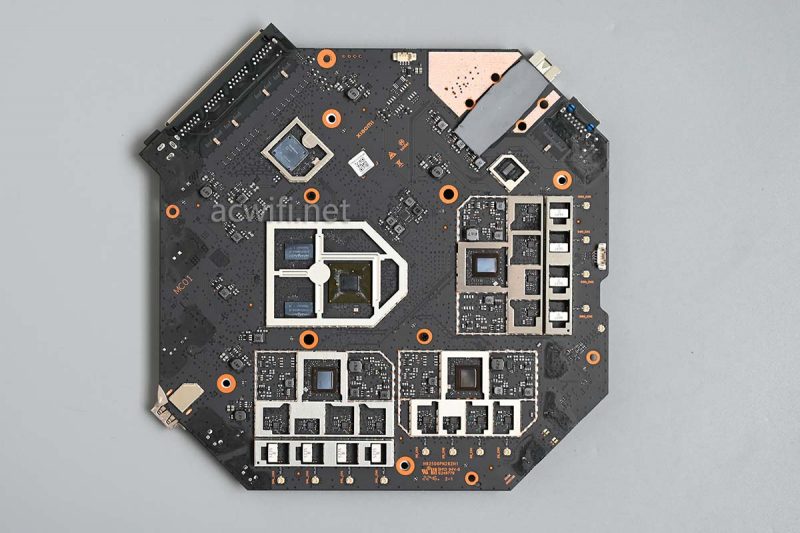

好了，整张主板撬开屏蔽罩的样子：
CPU与无线芯片：
看完另一面再做个型号汇总。
还有，NFC芯片，跟小米Xiaomi HomeWiFi用的一样，型号不详。

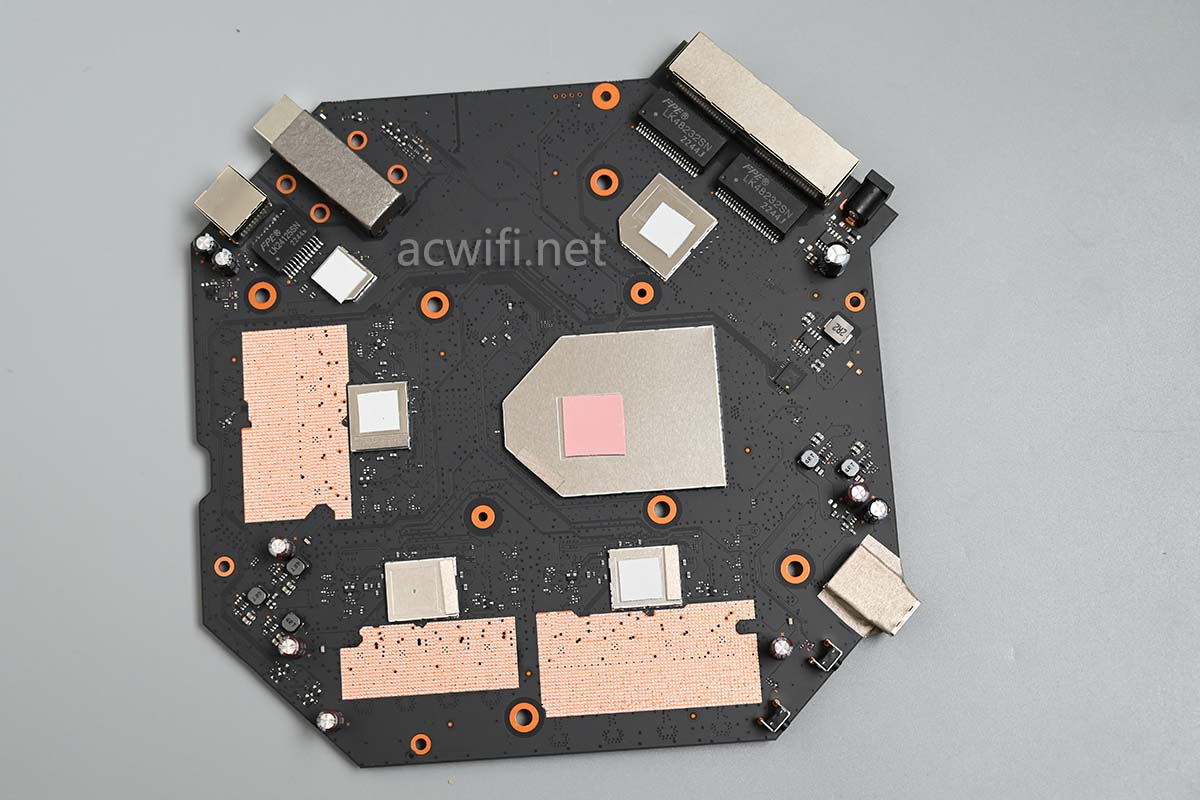

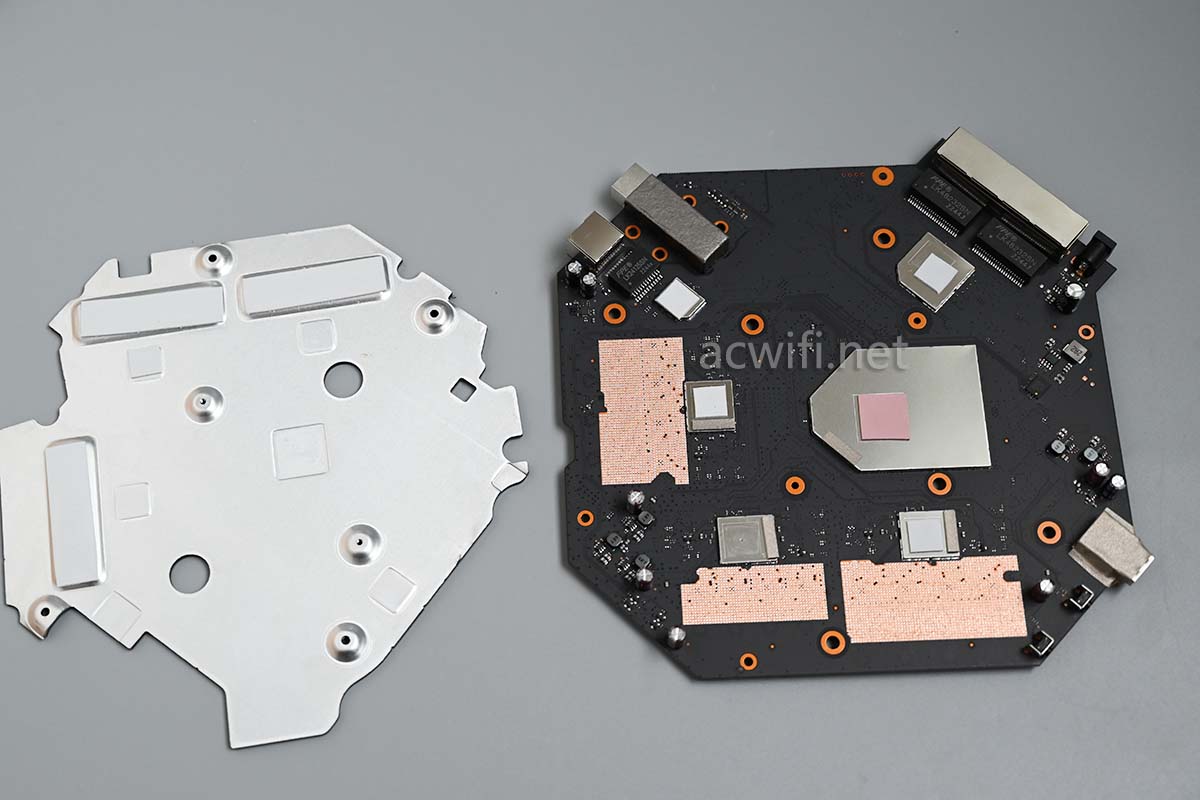

翻过主板面，拆下散热板后：
芯片都出现了，所以这一面多数只是屏蔽作用，屏蔽罩里面没主要芯片。

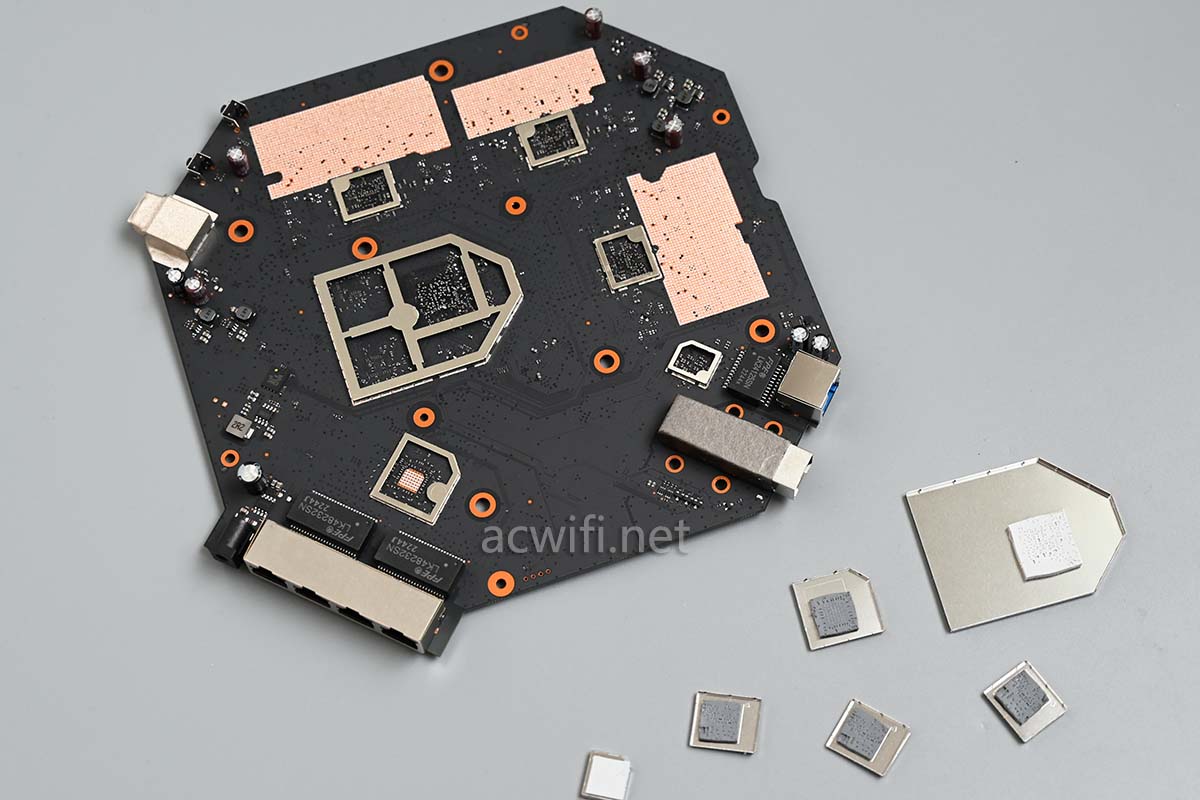

拿走所有屏蔽罩：

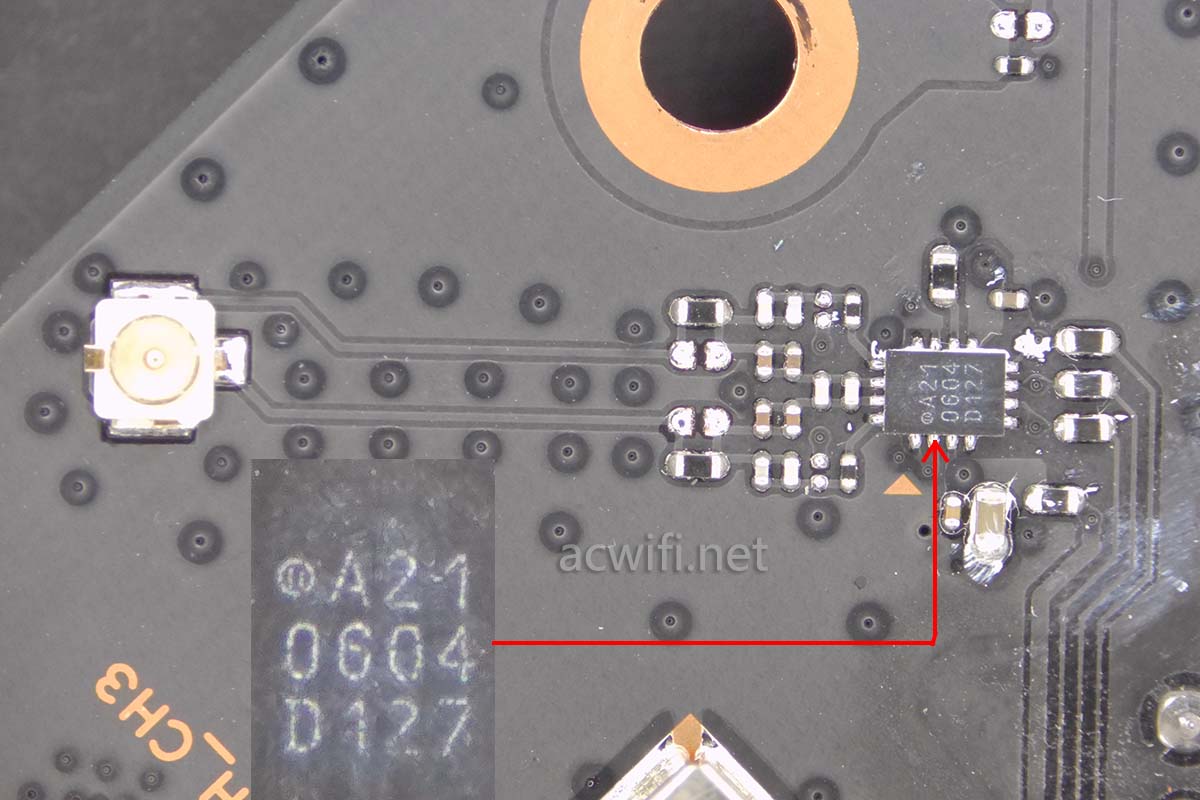

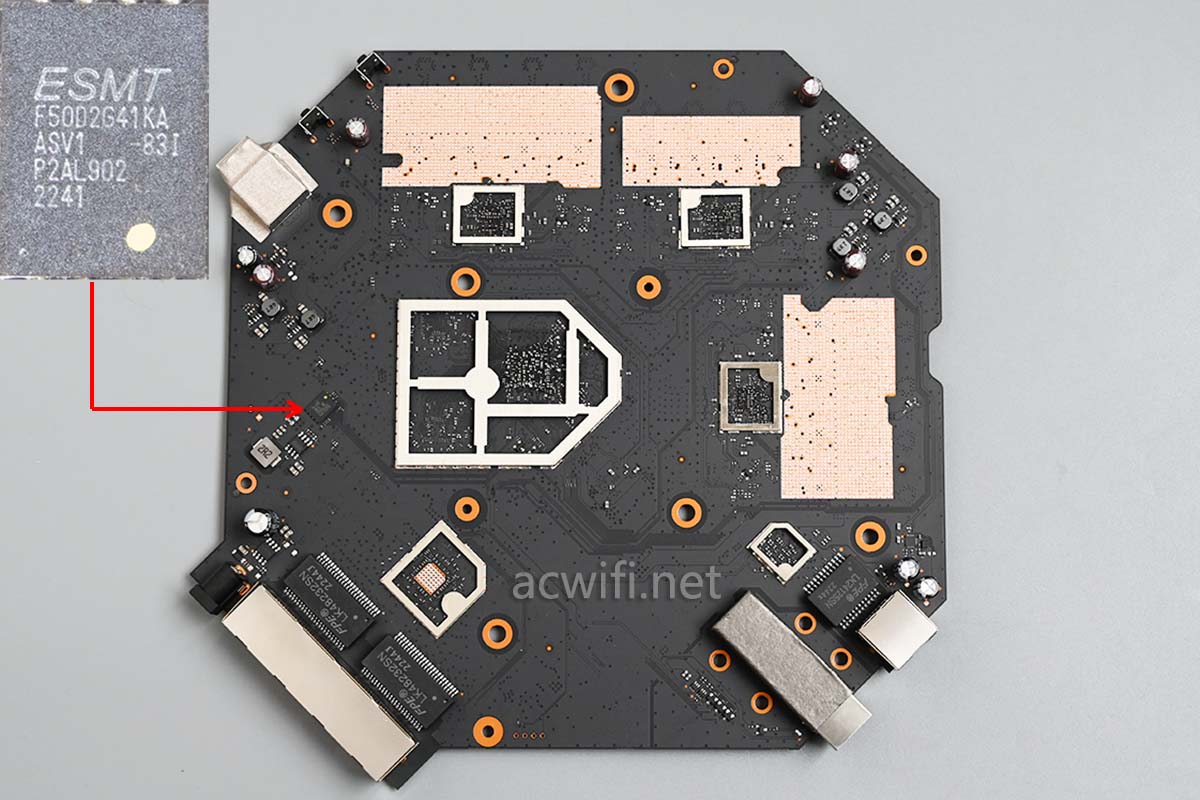

闪存芯片在这里，型号是F50D2G41，容量256MB：

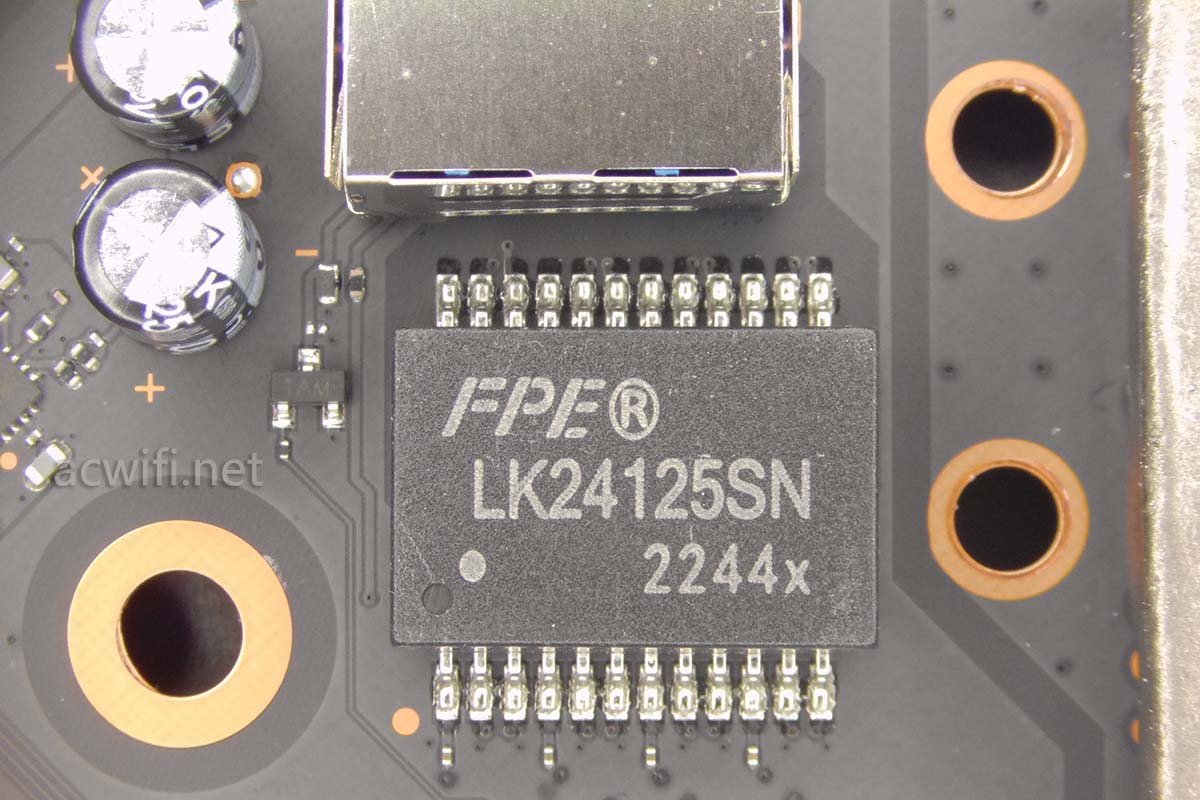

10G网络变压器型号：

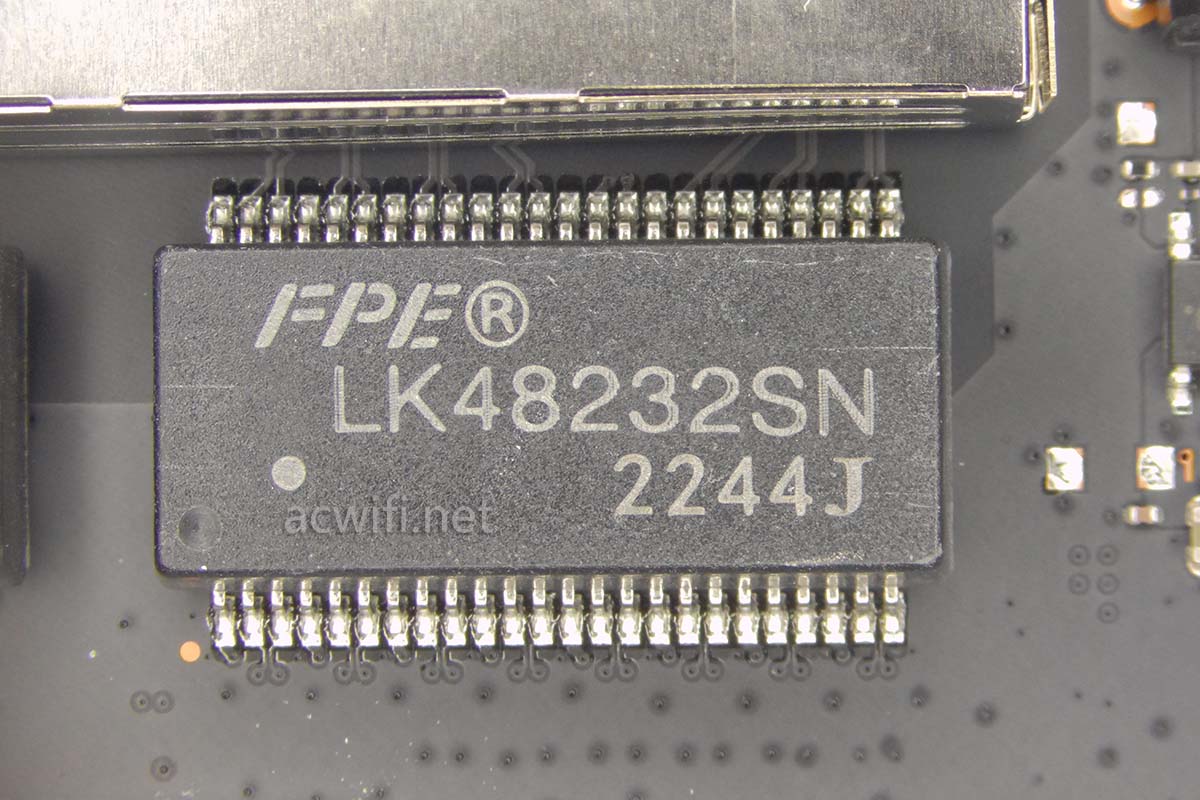

2.5G网络变压器：

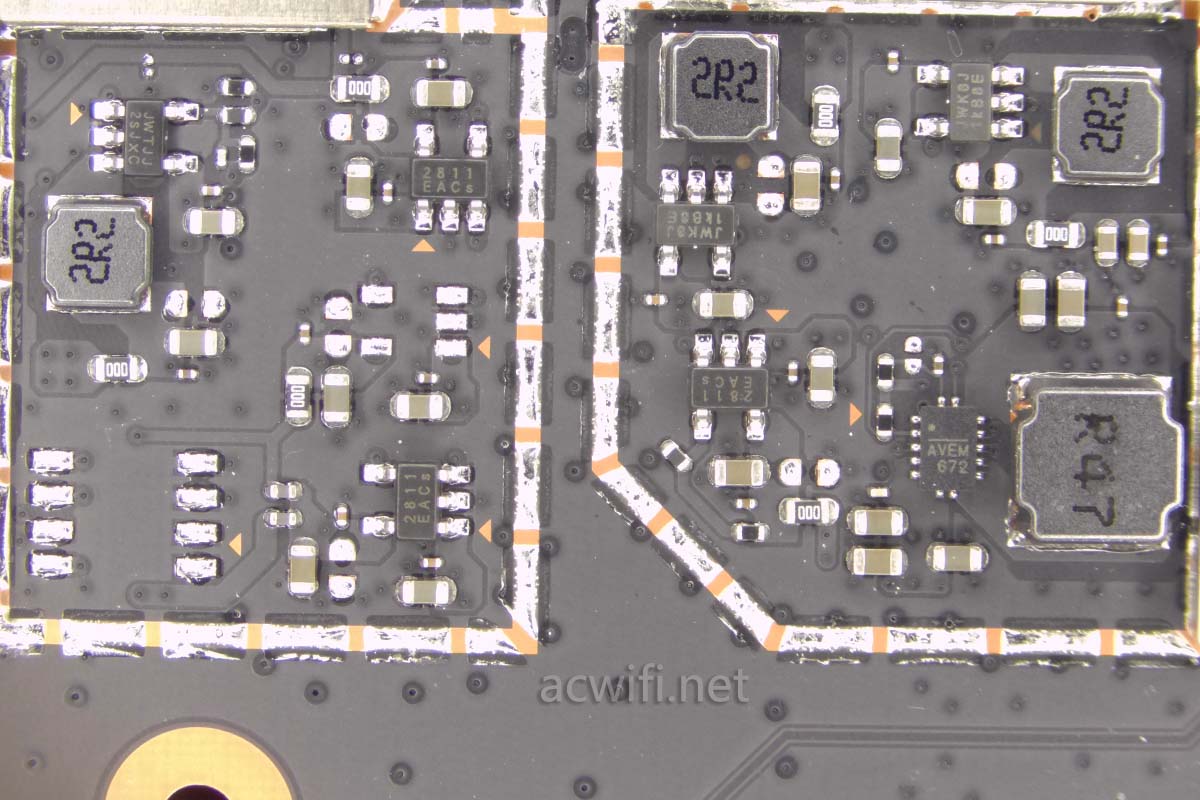

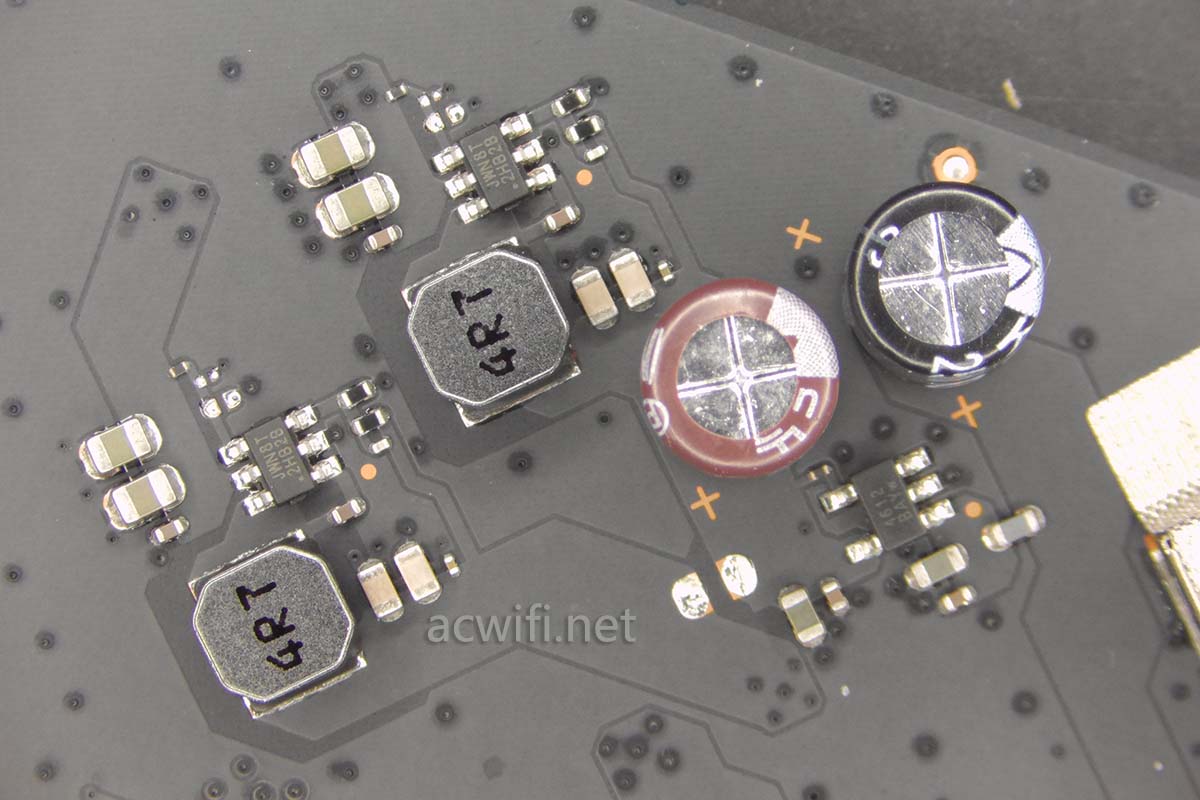

无线芯片供电电路：
USB旁边的供电电路：
USB3.0接口有屏蔽罩胶带。有人问开了3.0怕影响2.4G，不用怕。

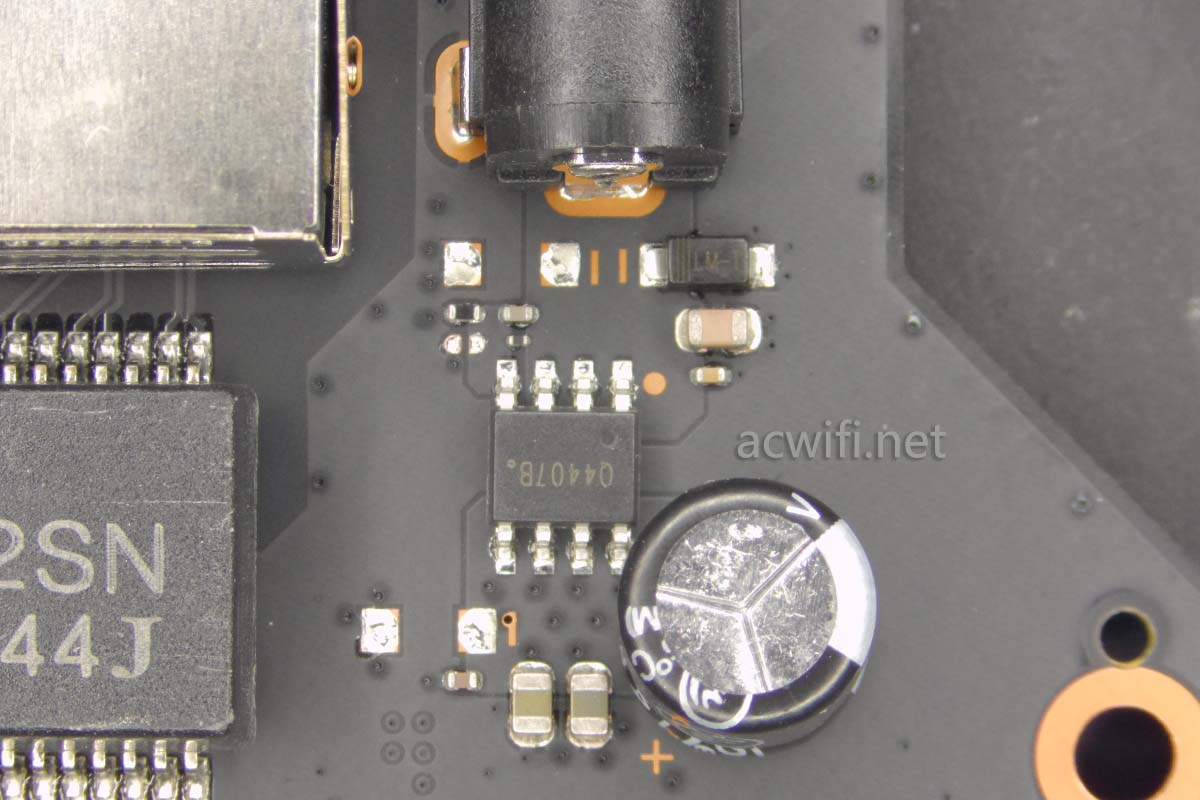

DC供电输入电路：

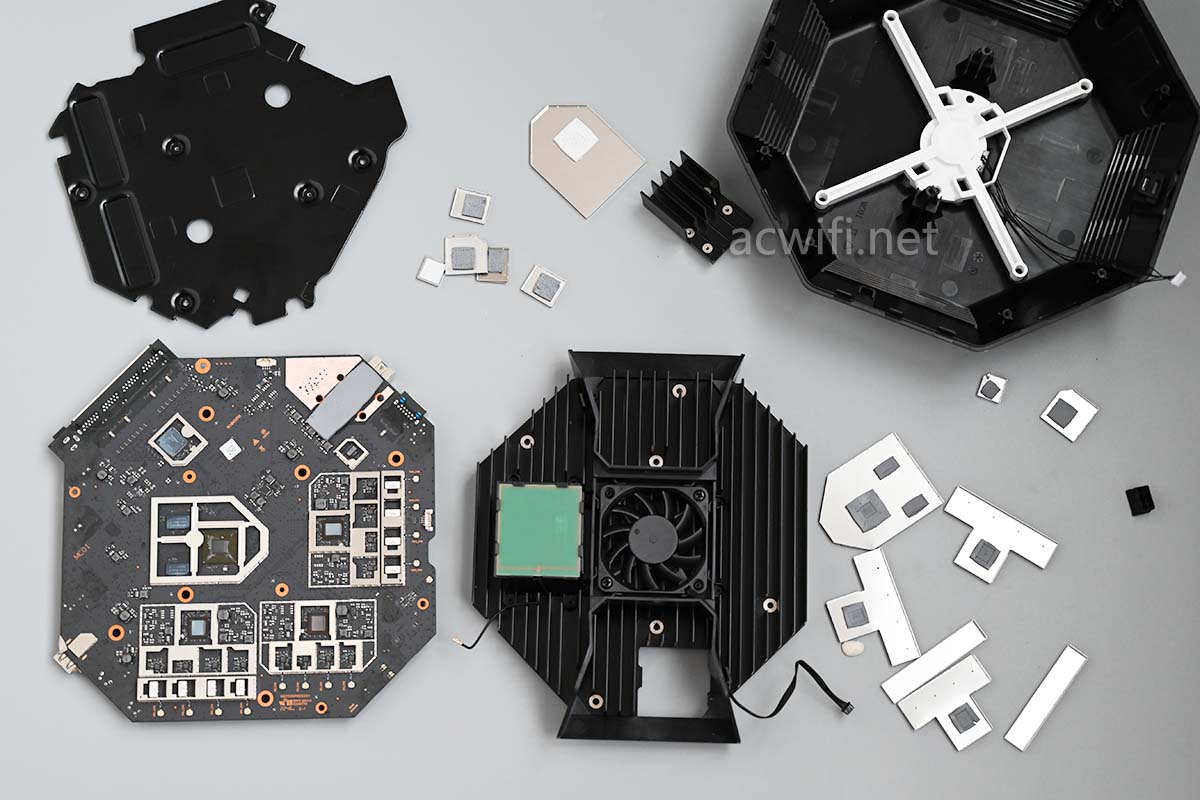

其它没什么好看了，小米万兆路由拆机完成。

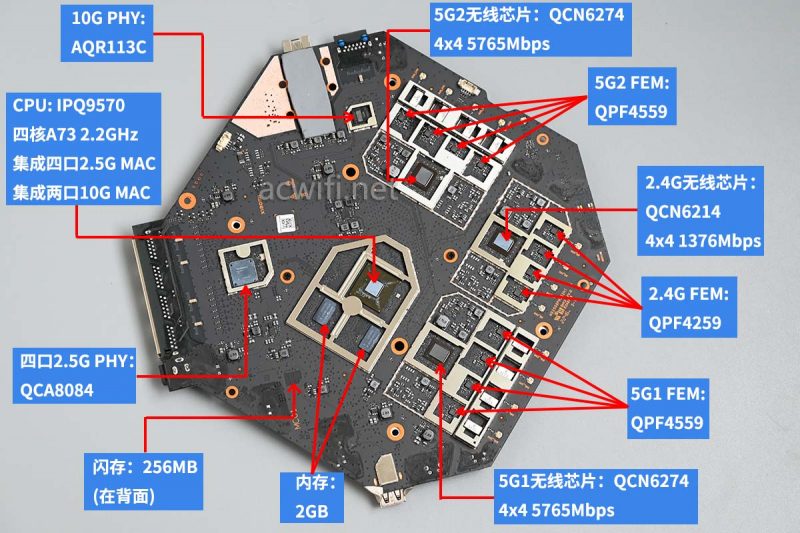

小米万兆路由的所有芯片型号汇总图如下：

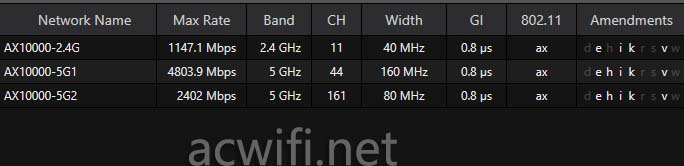

默认支持K和V，以前小米的要么双频合一，要么组MESH才会有k和v。

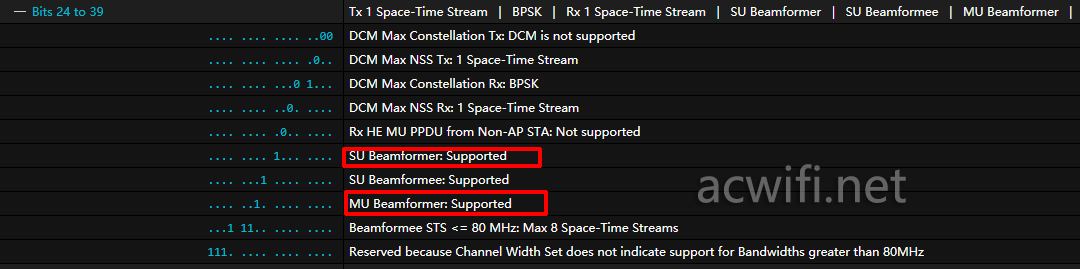

5G1和5G2默认开启了MU-MIMO，且都支持波束成形：

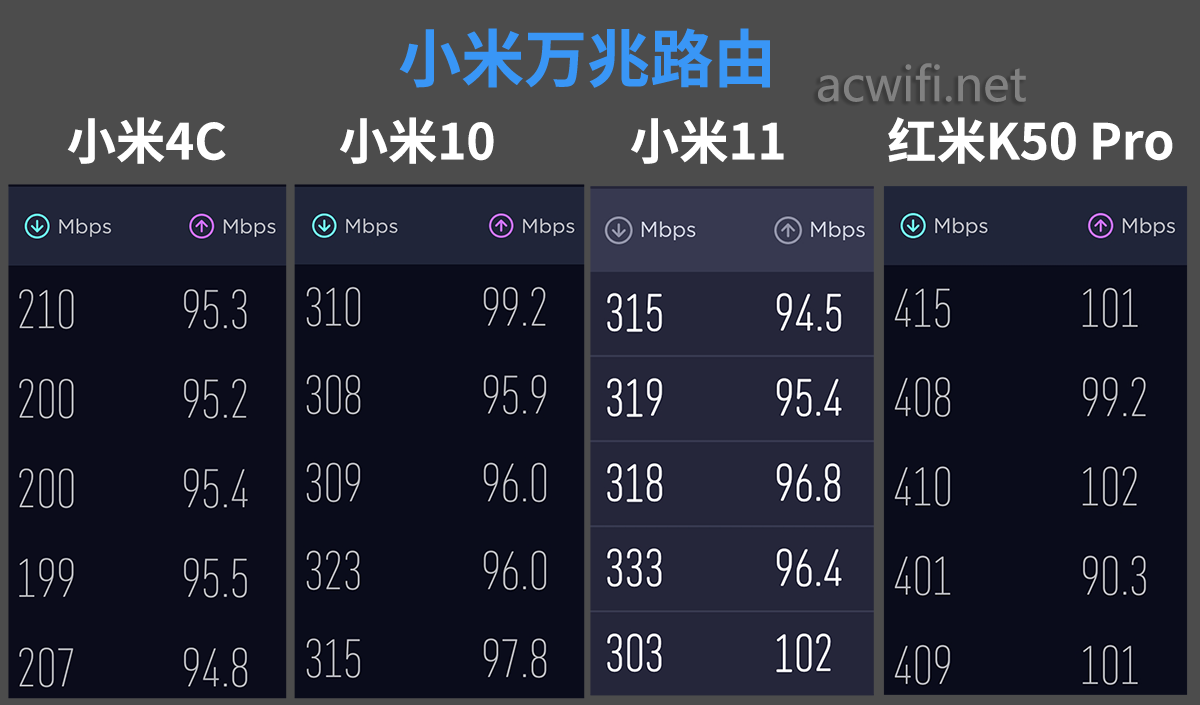

在D点的测速如下：
三频本来就要弱一些，再加上不是高功率的FEM，所以这样一般般的测速结果，也不是意料之中。面积大的，买两台组网就行了。要啥有啥了！
今天下单了小米13 Pro，京东显示发货日期是12月30日，当我的热情冷却后，好可能不想买手机来测了。也就测个MOL叠加无线速度的效果罢了。小米11测的4096-QAM依然没有提升！
这台不知道是不是抢购版的关系，固件不一样吗？无线测速都很差！很失望。
只有小米13 Pro连接双5G才能体现出它的无线提升。其它终端都是”得个睇字“！
不过，2个10G口+4个2.5G口，打动了好多人！的确在当前来看很吸引，等于加500元就有了强的CPU和三频4×4的无线，很划算！
如果没有10G口需求，可以继续等一等，到时有多个选择，再考虑清楚也不晚。
总的来说，CPU和无线芯片是次顶的，FEM不是很强的，而就目前国内的产品来看，配置的确相对是顶级的。
