中兴G1620拆机 (FTTR子光猫),测试PON速率

中兴G1620在PDD上看见110元就能拿下,于是收了买回来拆机看看,也顺便了解一下我不感兴趣的FTTR组网产品。当我再买来一套华为FTTR后,再水一篇关于FTTR的文章。偶尔有人问FTTR的问题,所以还是要亲自摸一下。我代你们摸索一下!

中兴G1620的外包装:

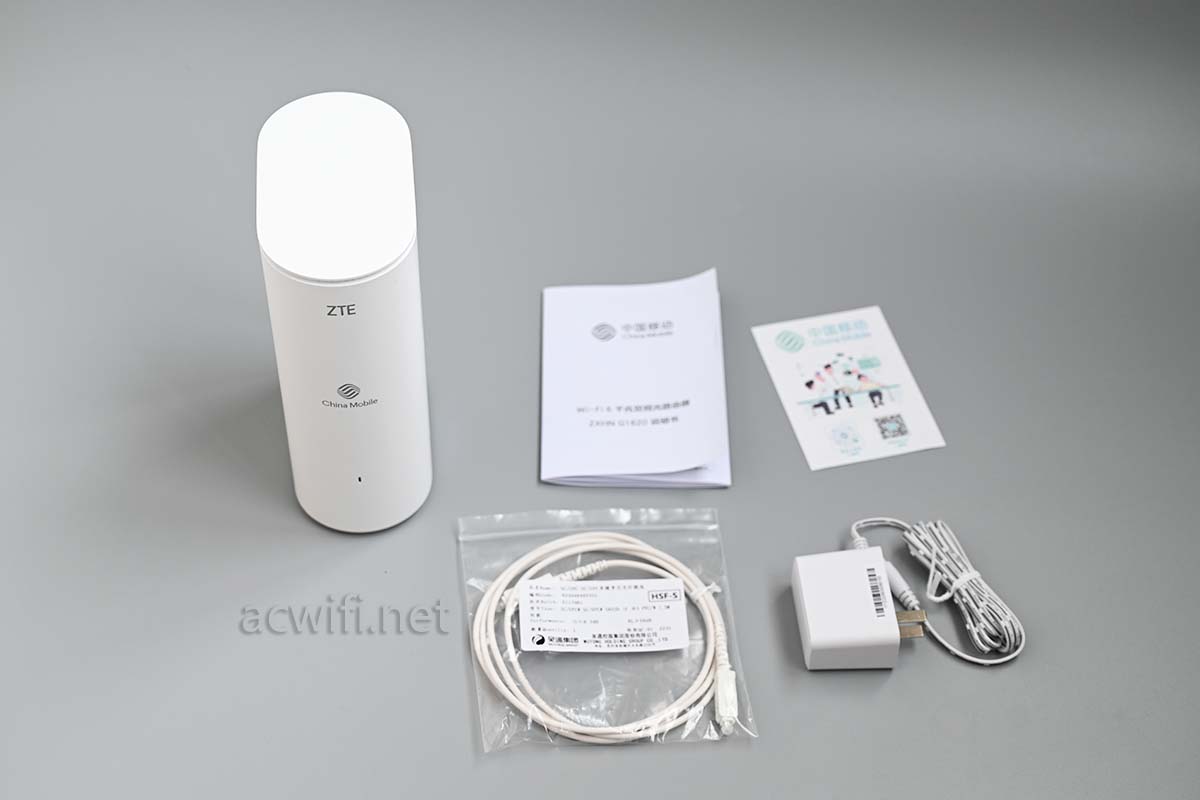

取出机身和配件:

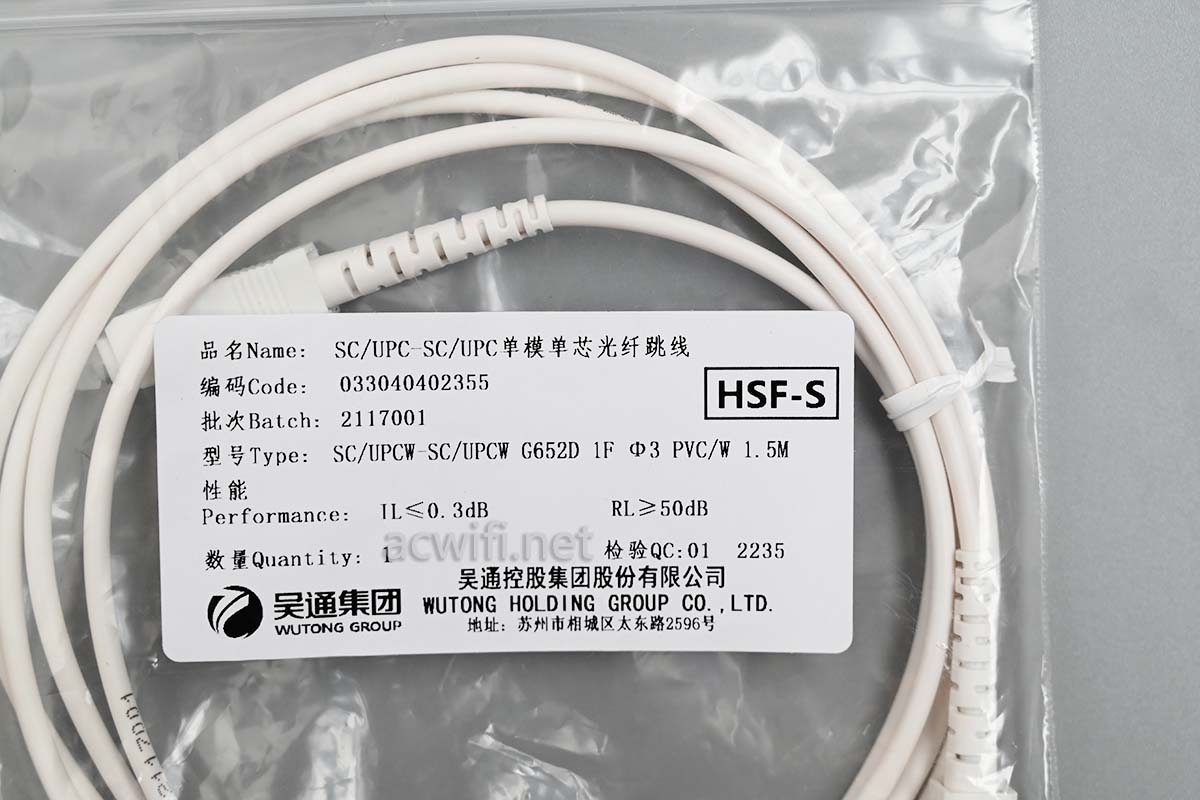

附送一根SC单模单芯光纤跳线:

分光器是我另外买的,30元一个。幸好我手多多买来了这个分光器,否则G1620直连F7607P的PON端口不认,我还一直以为是什么坏了,折腾了个小时。

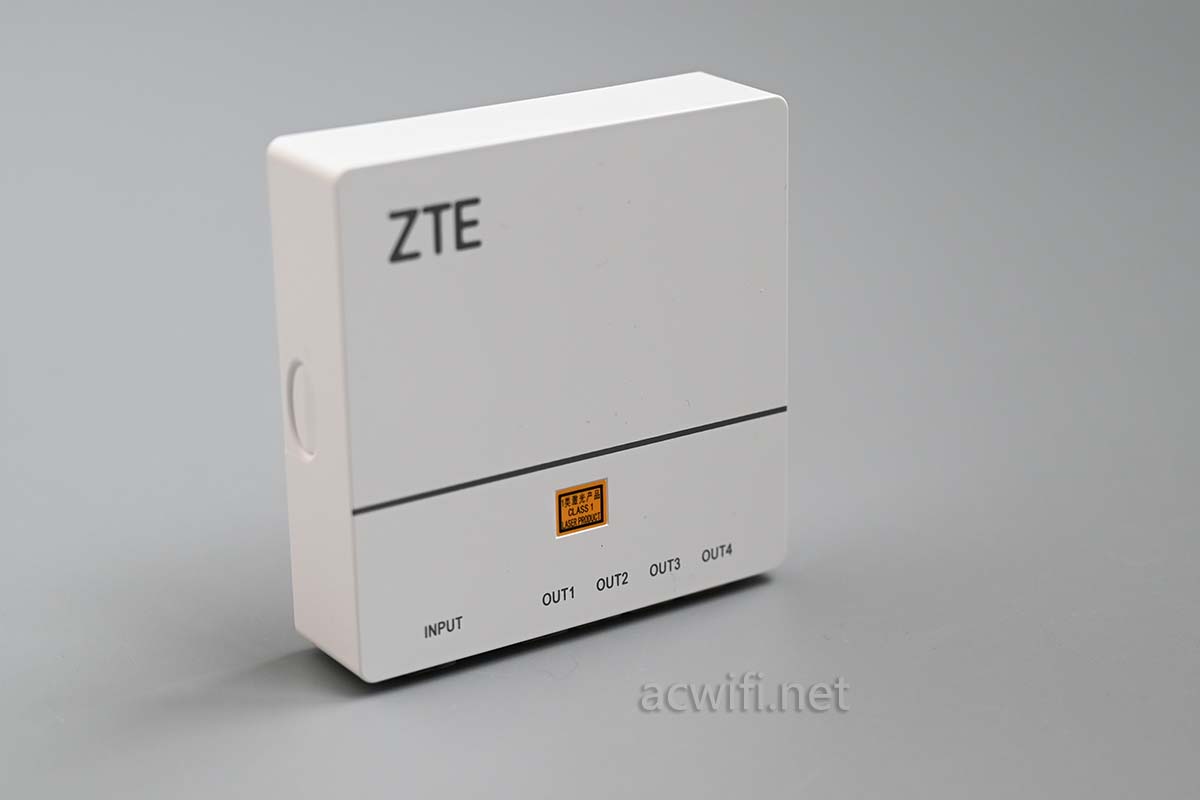

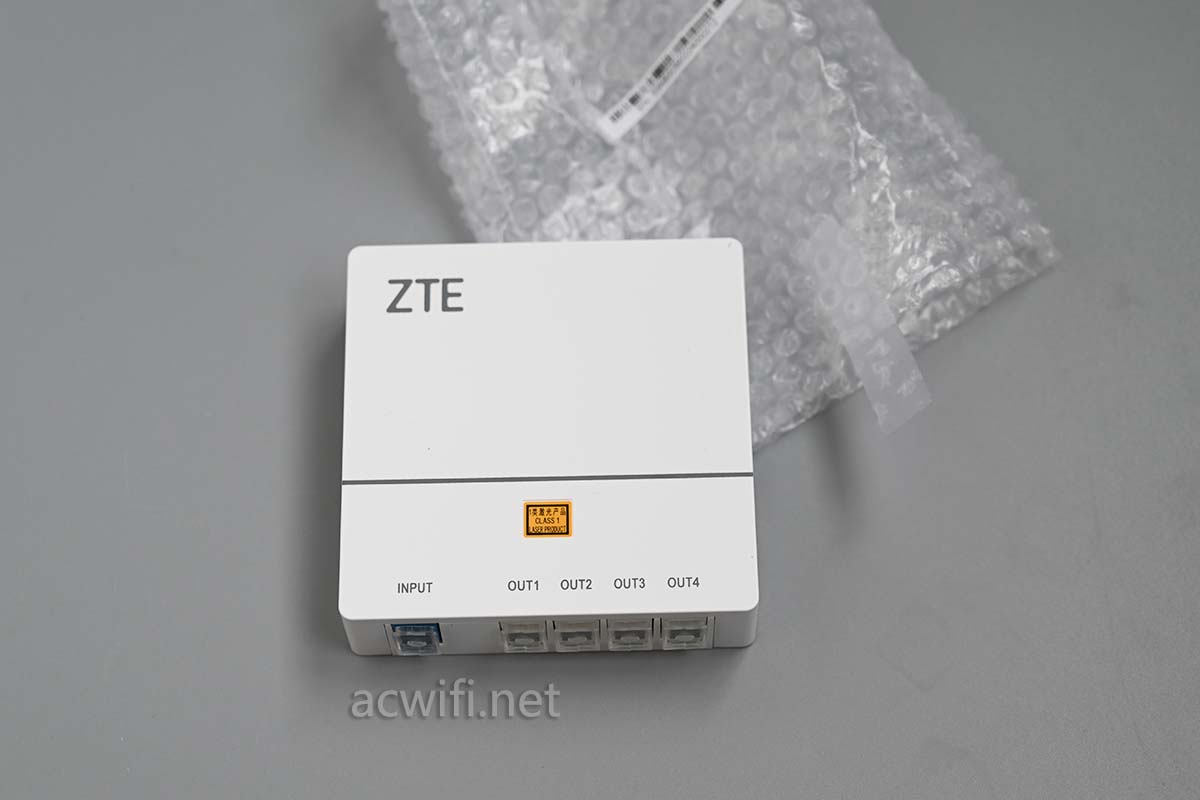

我也想看看是什么样子的,拆开分光器看看:

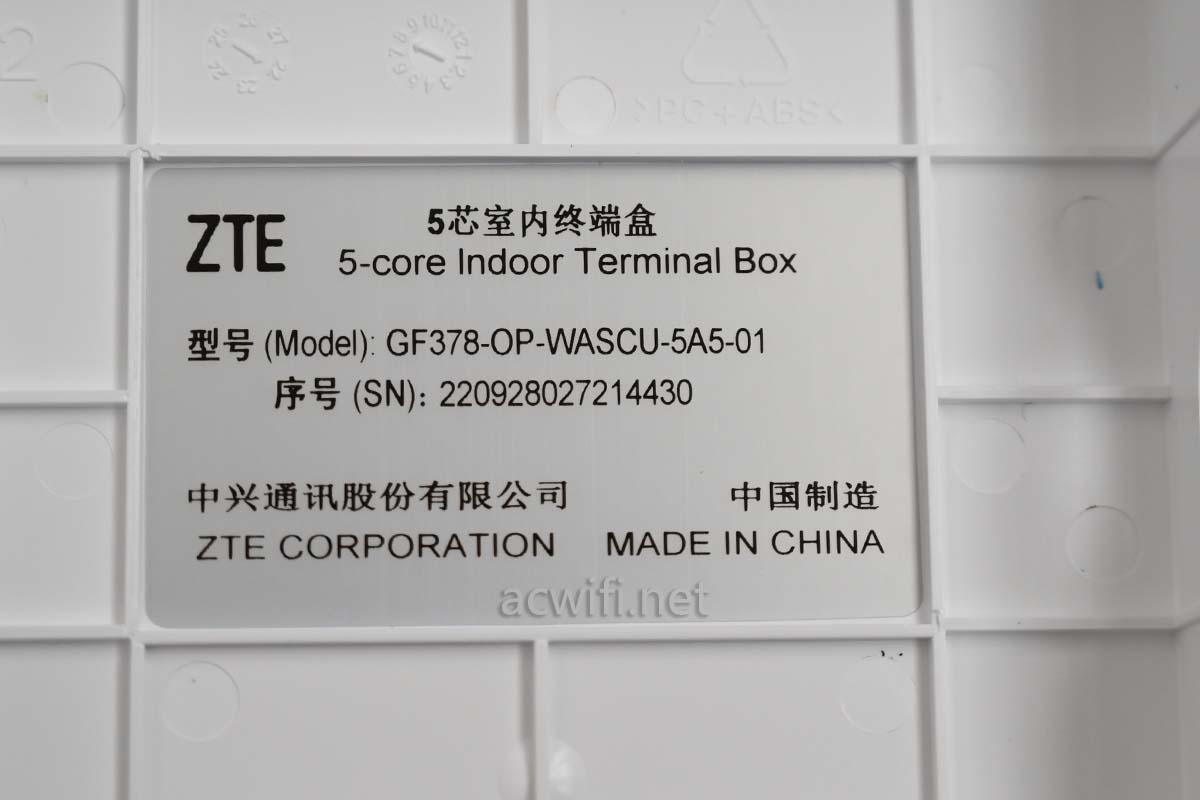

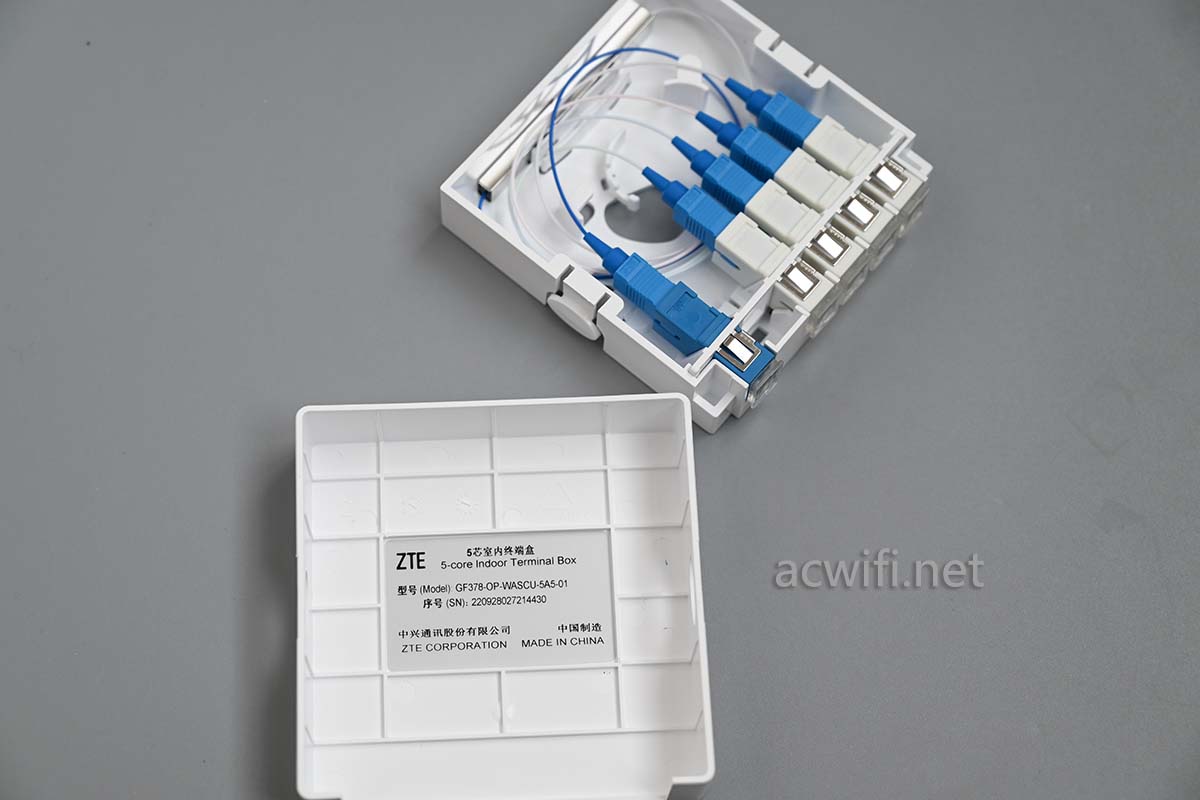

壳子里面有一张标签,型号是:GF378-OP-WASCU-5A5-01,

名称: 5民间室内终端盒。

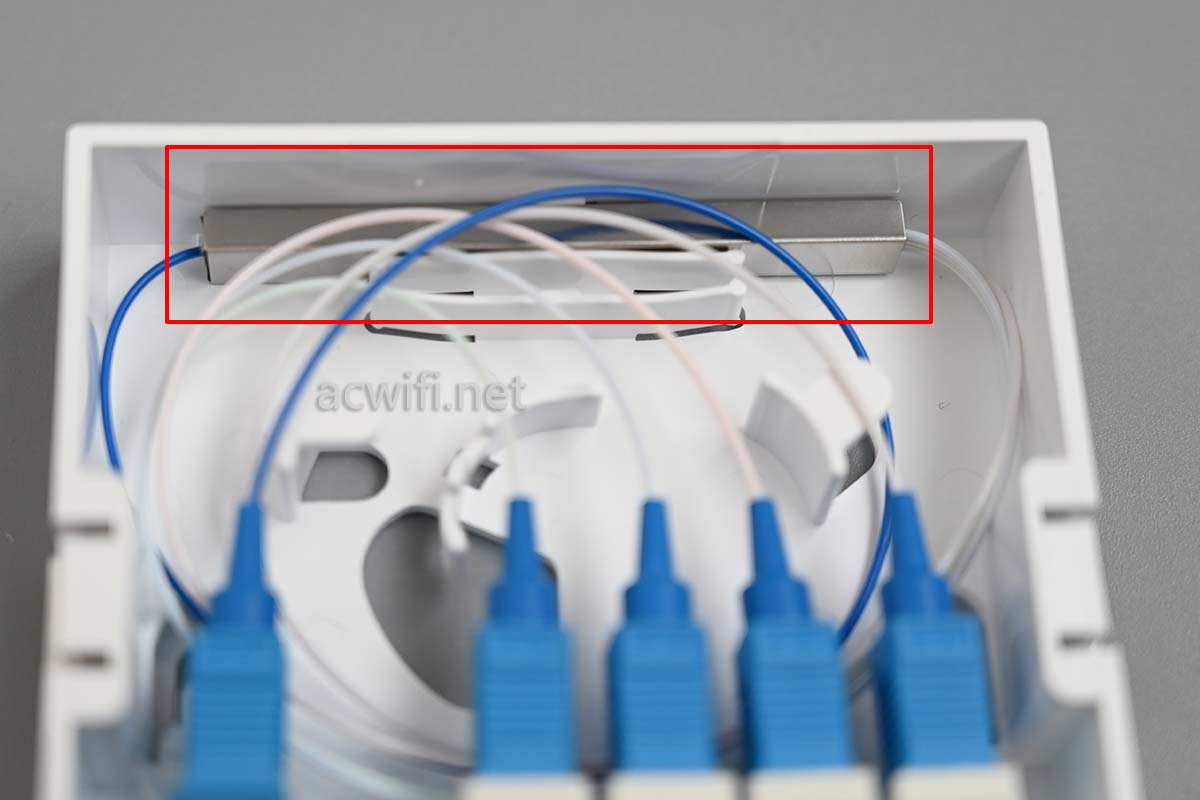

光纤终端盒里面装了一片或一组“棱镜”,把一束光线平均分成四束光线。

你可以叫它1分4分光器或分路器。

分出来的光功率是会有衰减的!衰减后的光功率才能被子光猫G1620识别,超过设计的光功率上限就不工作了。所以子光猫一定要接分光器来使用,不能直连主光猫。

通常所说的光纤终端盒是下图右边的边种吧?

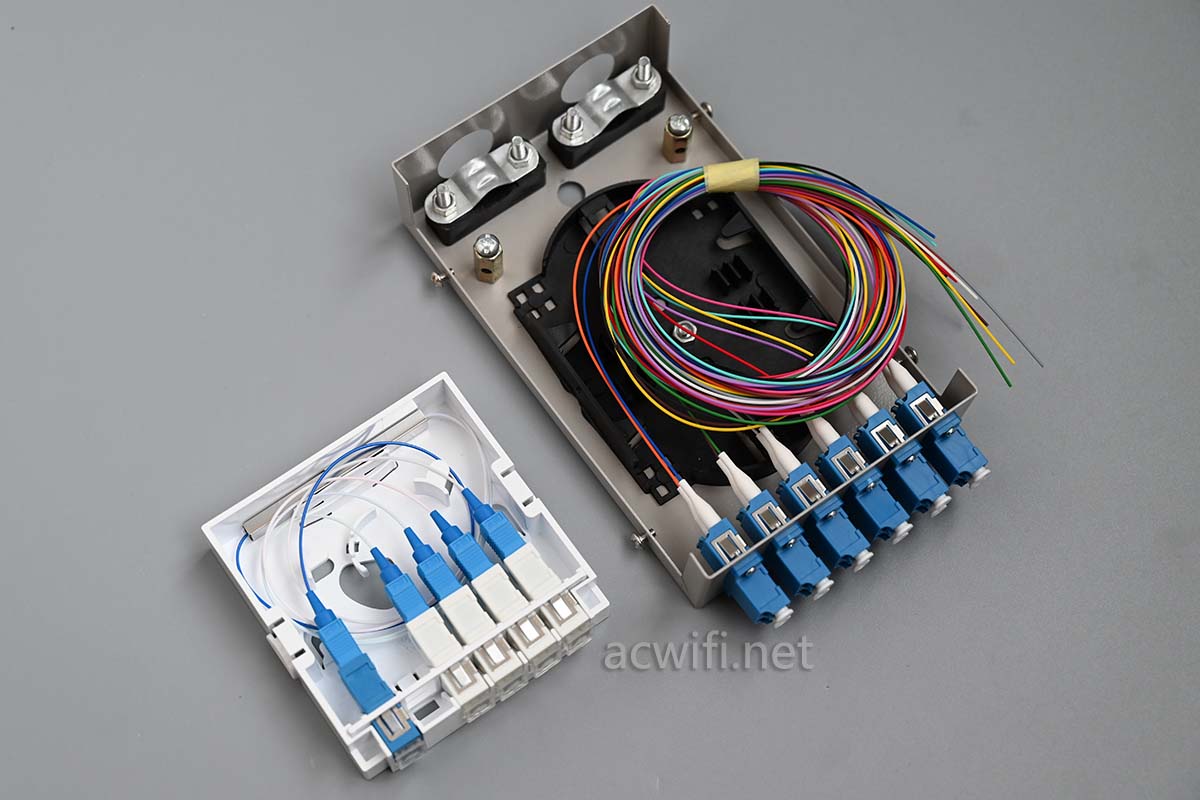

这个6口双LC单模终端盒,52元。。我买来备用!打算放在弱电箱。

这个盒子的外壳质量真不错。

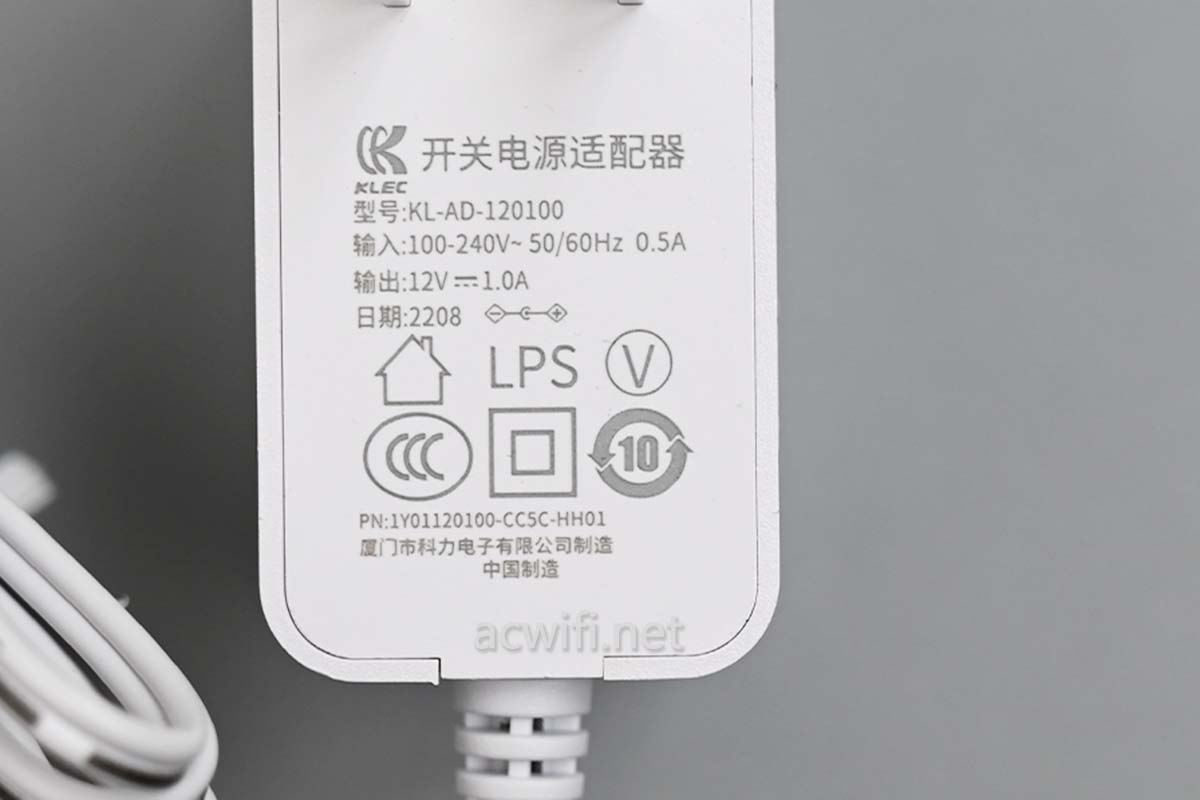

电源输出规格是12V/1A,实测待机功率是6.9W,接上光纤和网线后的待机功率是7.2W。

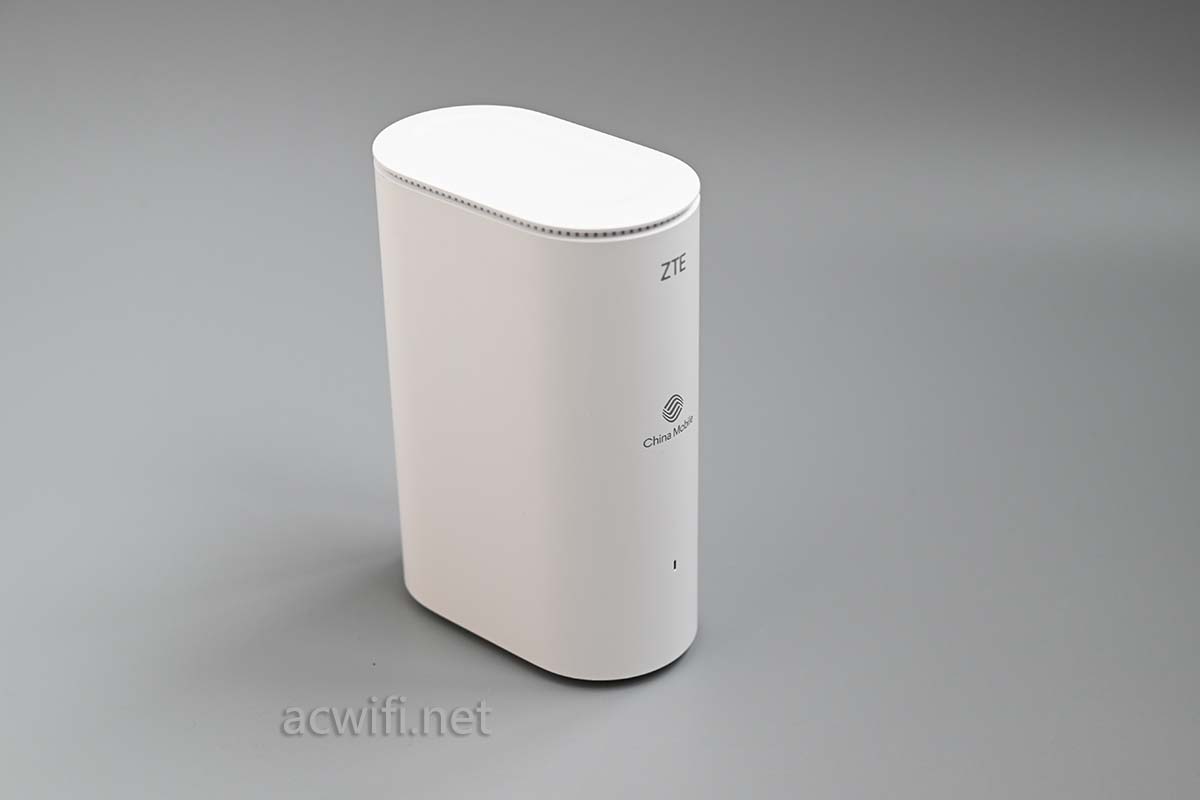

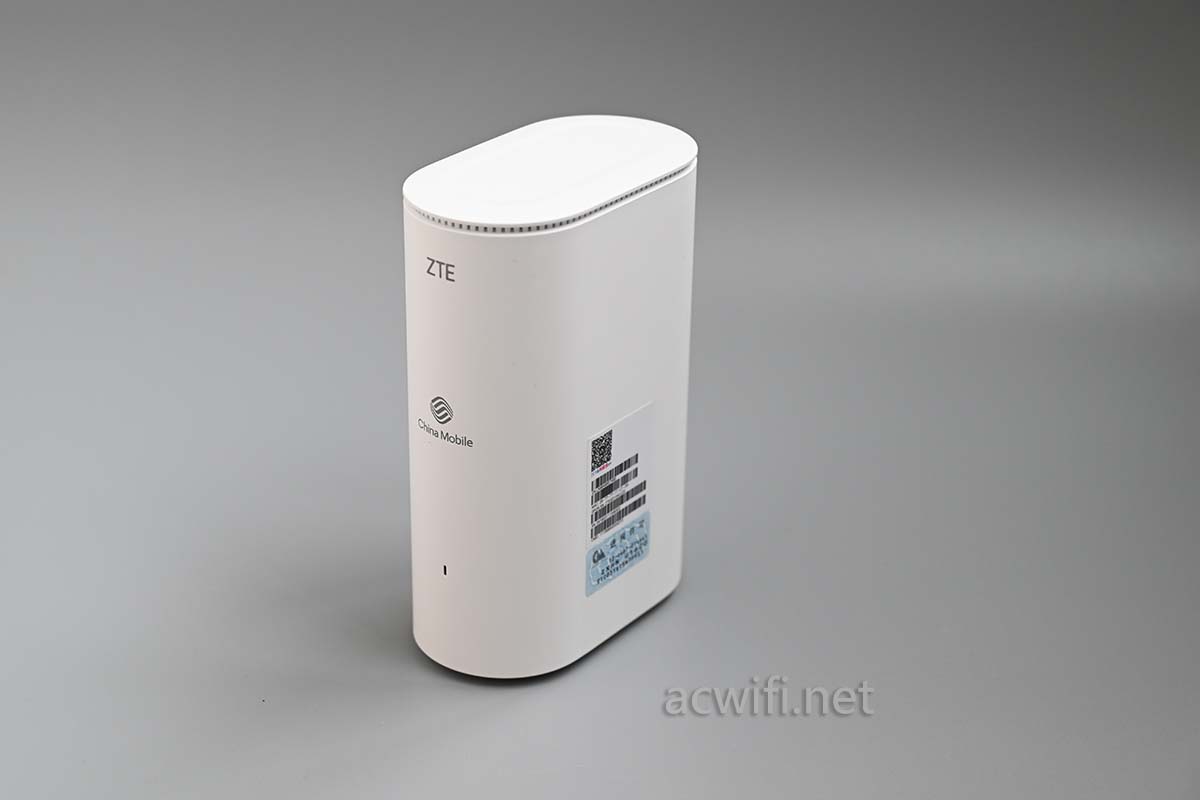

这台中兴G1620的外观很好看呀:

白色+内置天线,跟家居比较搭。

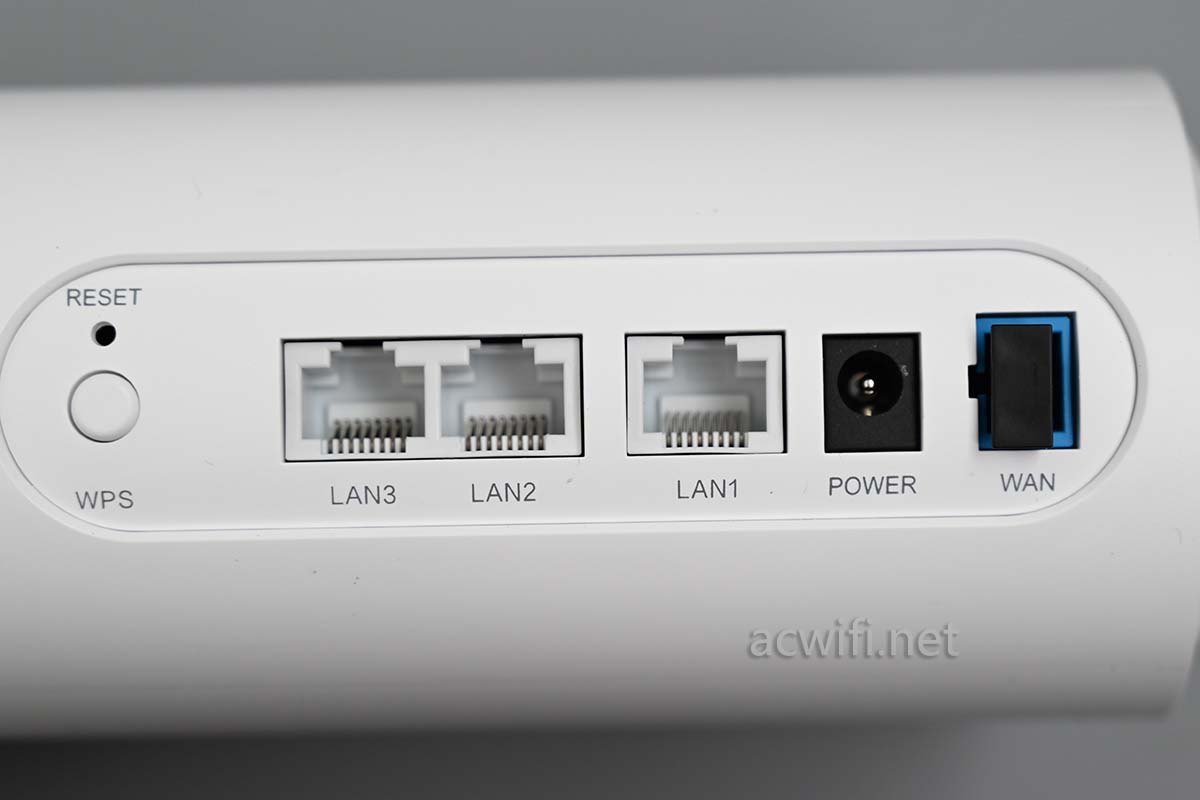

三个千兆网口,当它的角色是主路由器时,LAN1就成了WAN口;

当它是子光猫使用时,三个网口均是LAN口,而蓝色的WAN口,即PON端口接分光器,分光器接主光猫。G1620不能当普通光猫使用,因为它是子光猫,它只认F7607P或F4607P主光猫。

后面再说说这个PON速率问题。

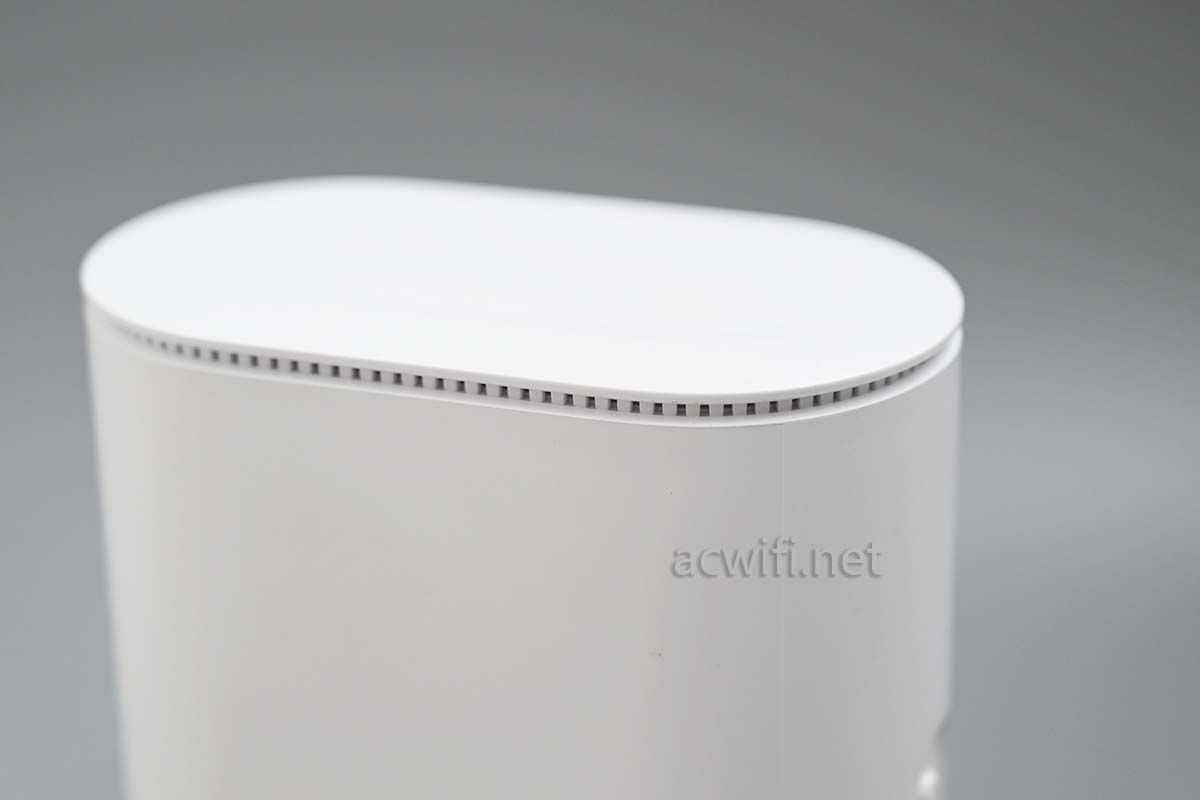

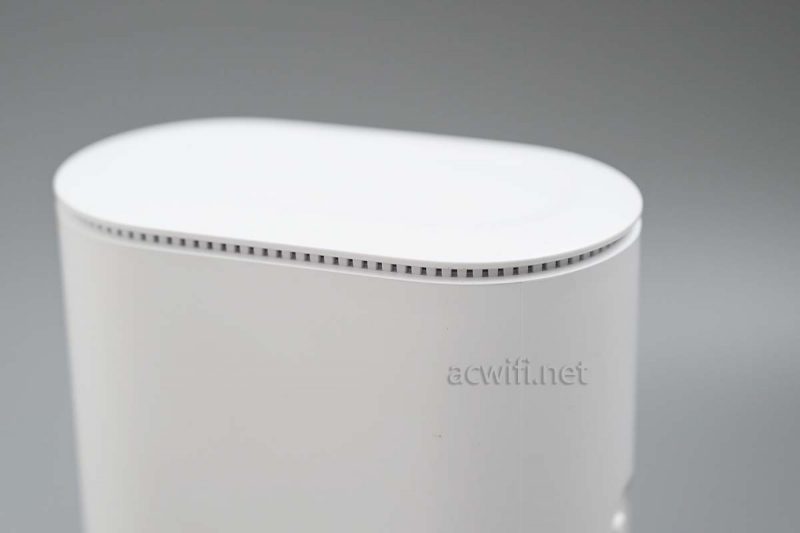

顶身顶部一圈散热孔:

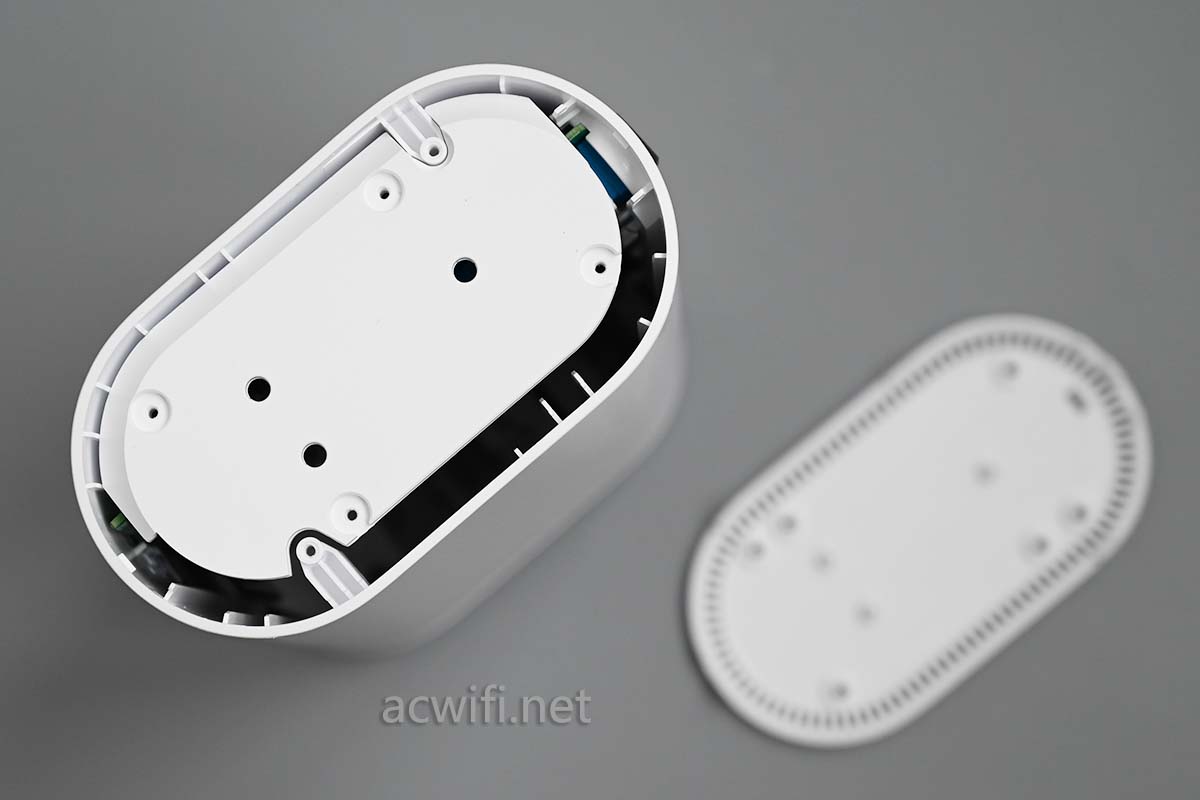

机身底部:

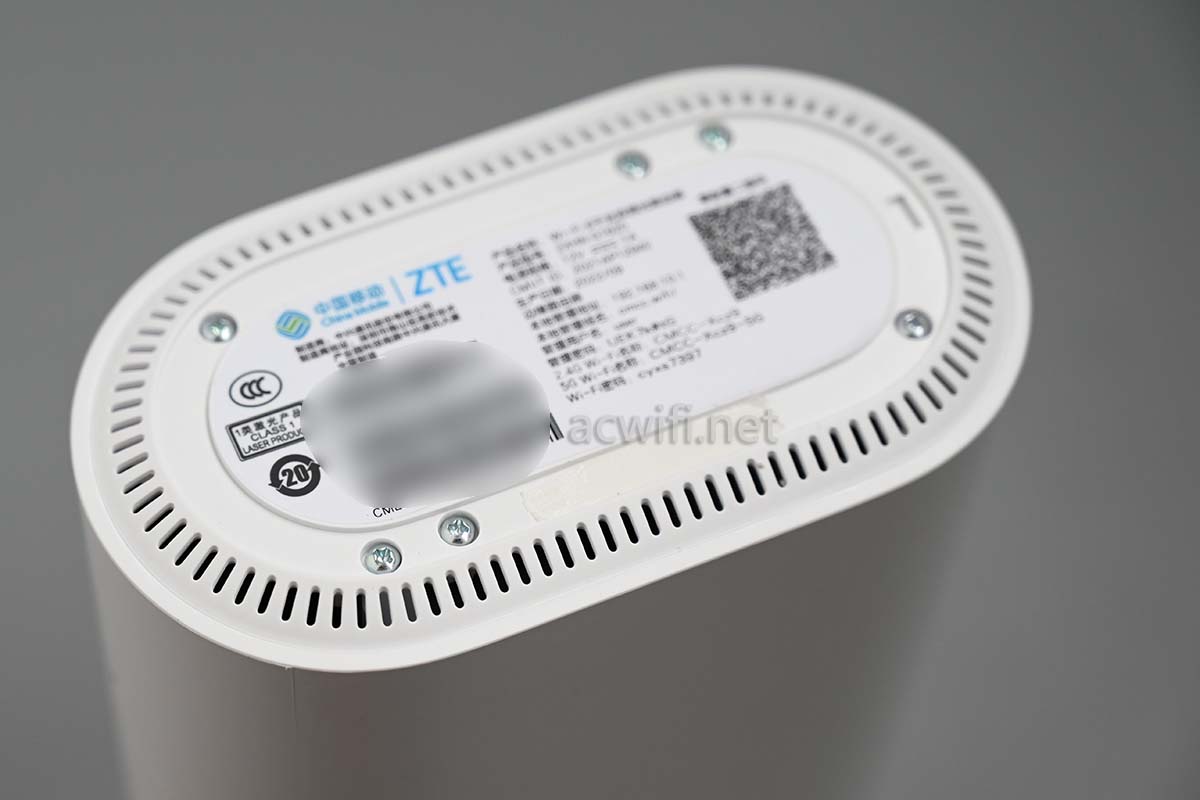

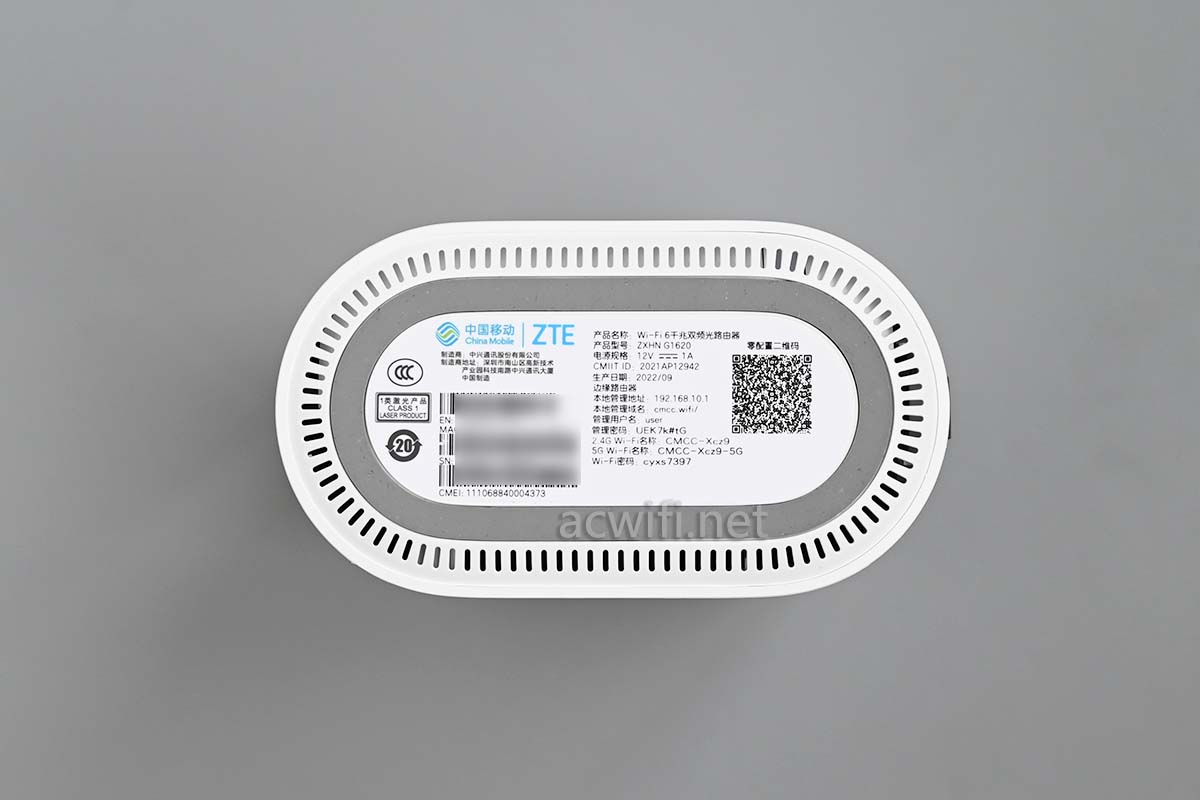

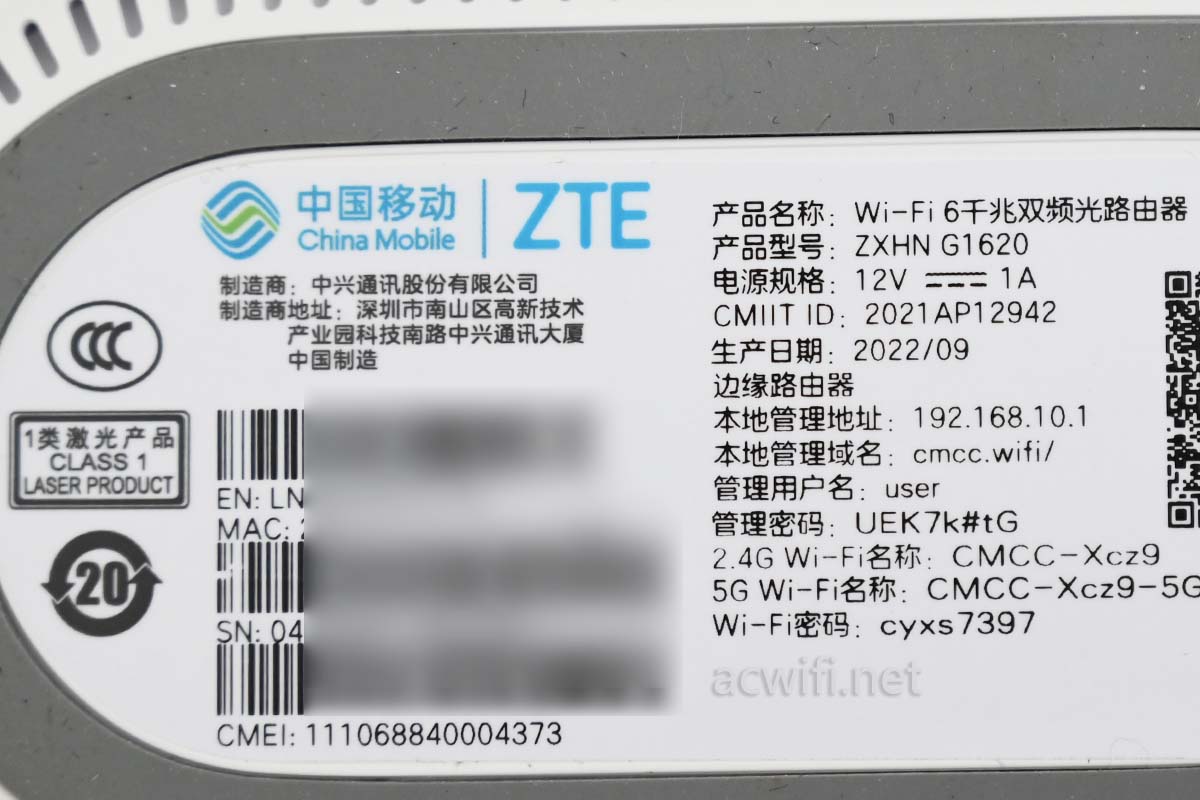

标签内容:

产品名称:Wi-Fi 6千兆双频光路由器

产品型号:ZXHN G1620

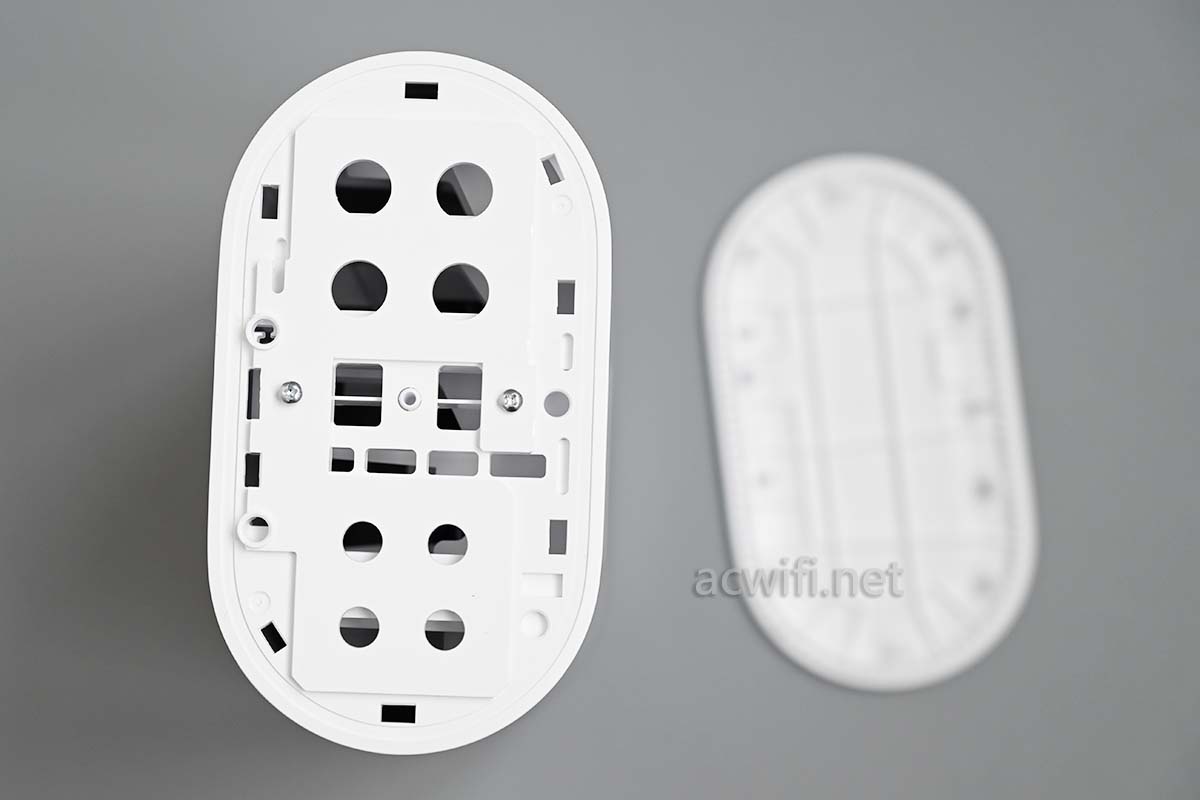

底部拆开垫圈可见六颗螺丝:

打开的一瞬间以为是两个三筒呢。

把两个三筒都拧不出来。。。。螺丝拧出来之后:

想把它抽出来,可是动弹不了。底部动不了,那就拆顶部看看吧,撬开顶盖,有2两颗螺丝:

可是也动弹不得呀,本以为到这里就柳暗花明又一村,变成了又一蠢。

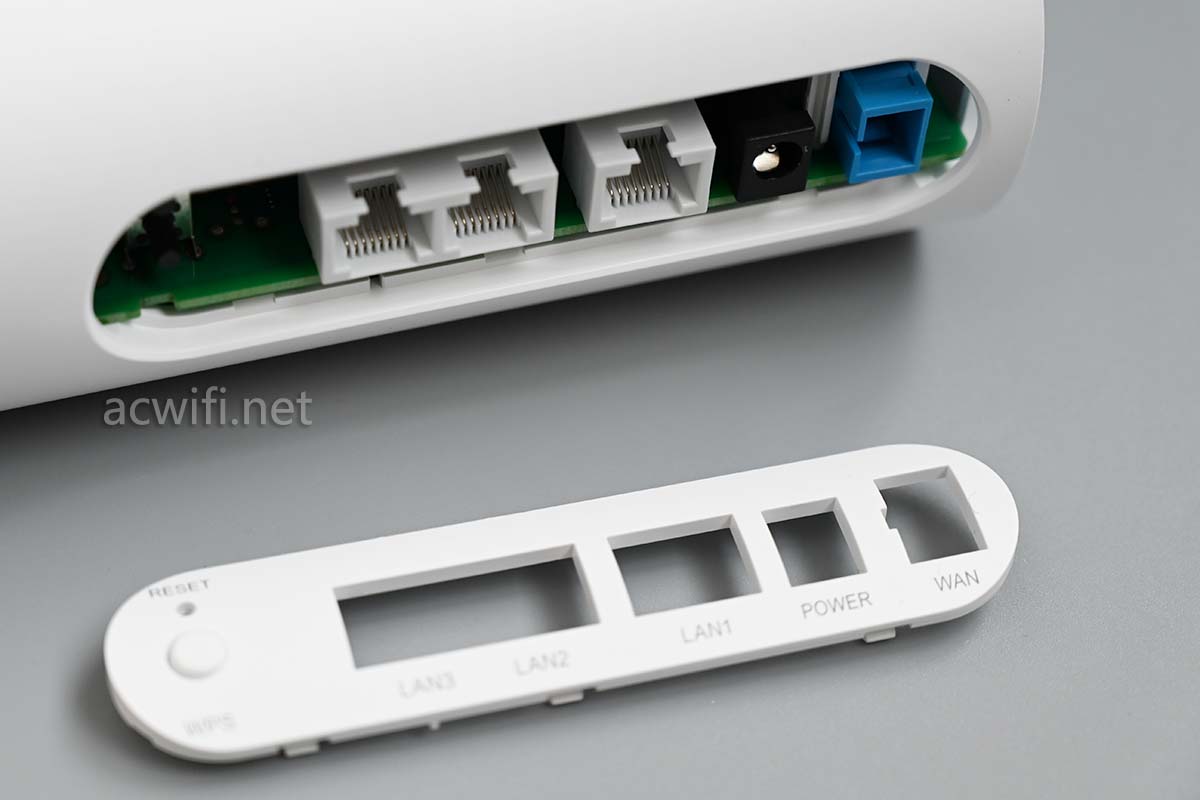

上、下松开都动不了,那就剩下侧面了,就是这里,把这个接口面板撬走:

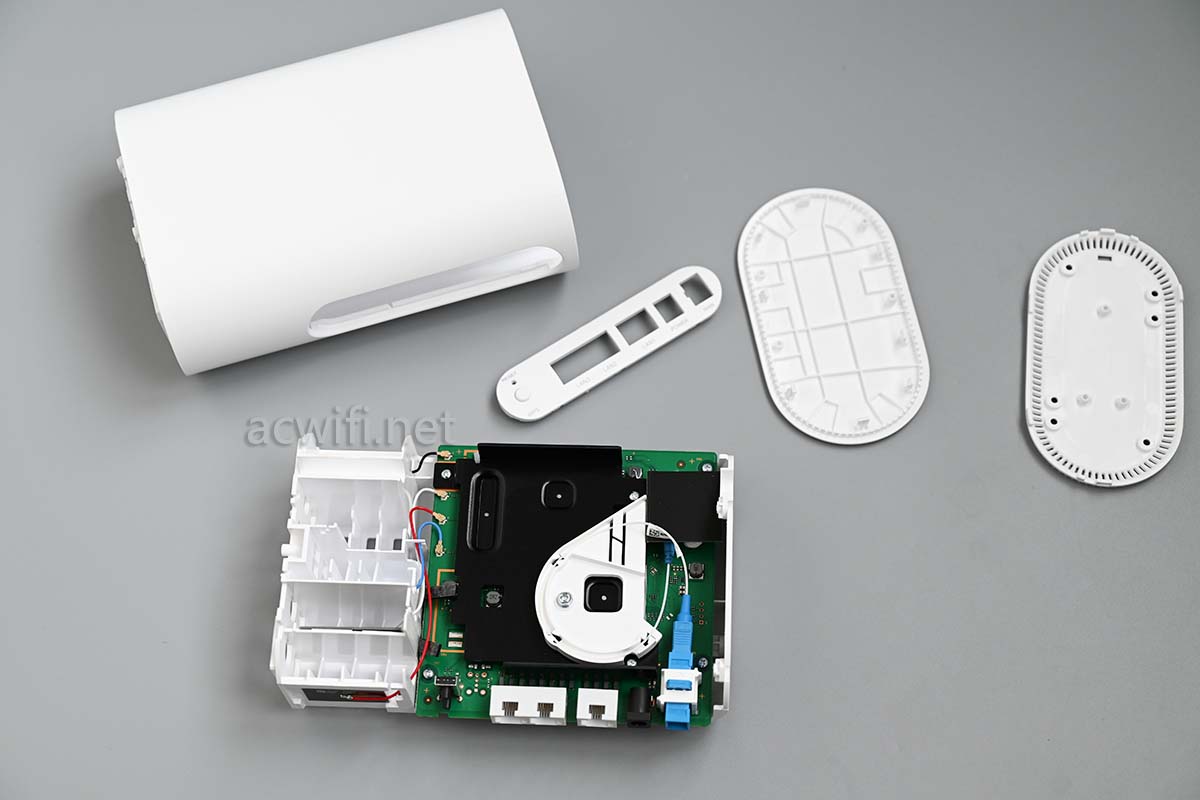

抽出主板:

这只是花100元多一点而已呀,但拆到我身水身汗。

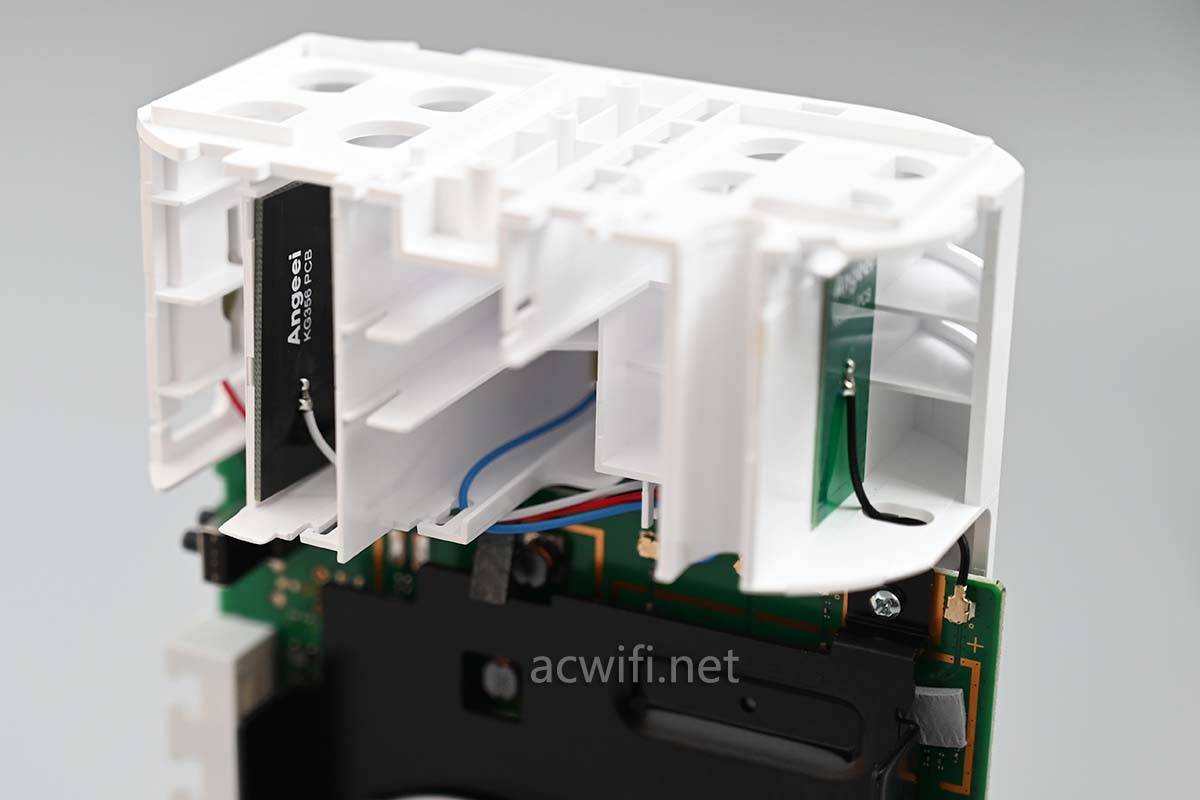

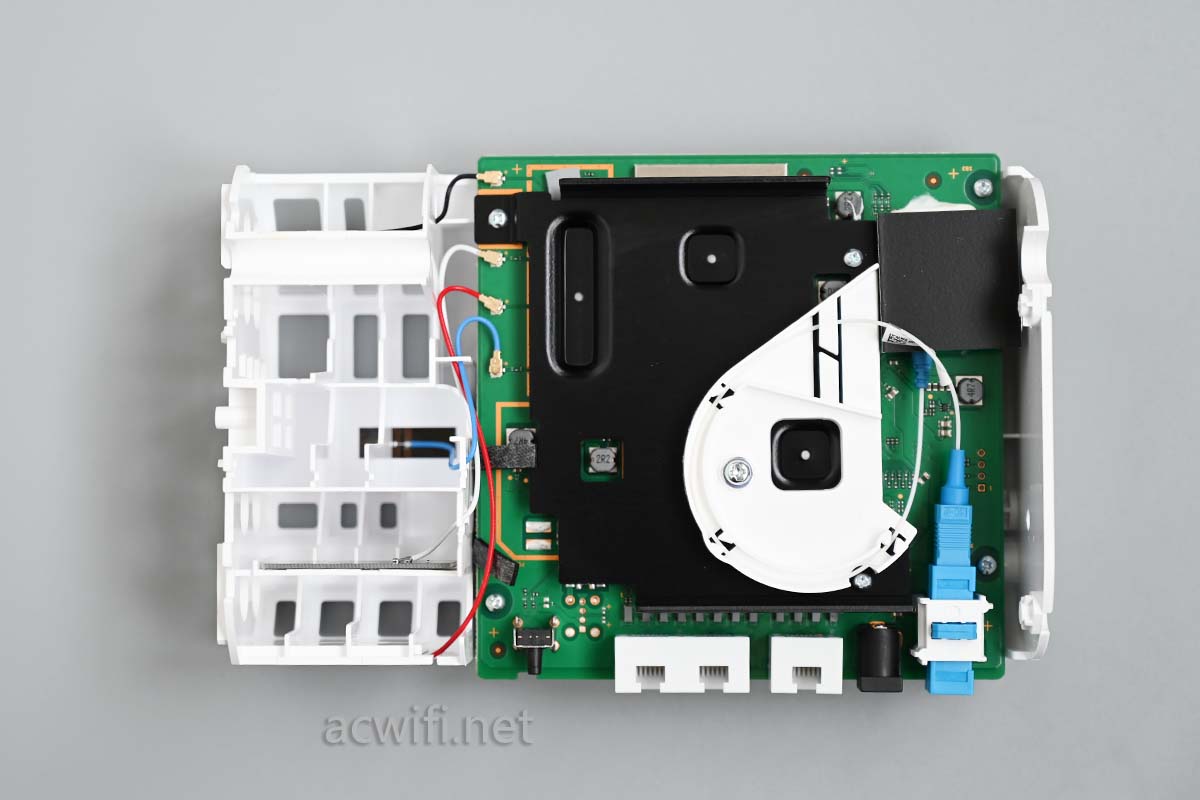

四片PCB单频天线,不同颜色的馈线:

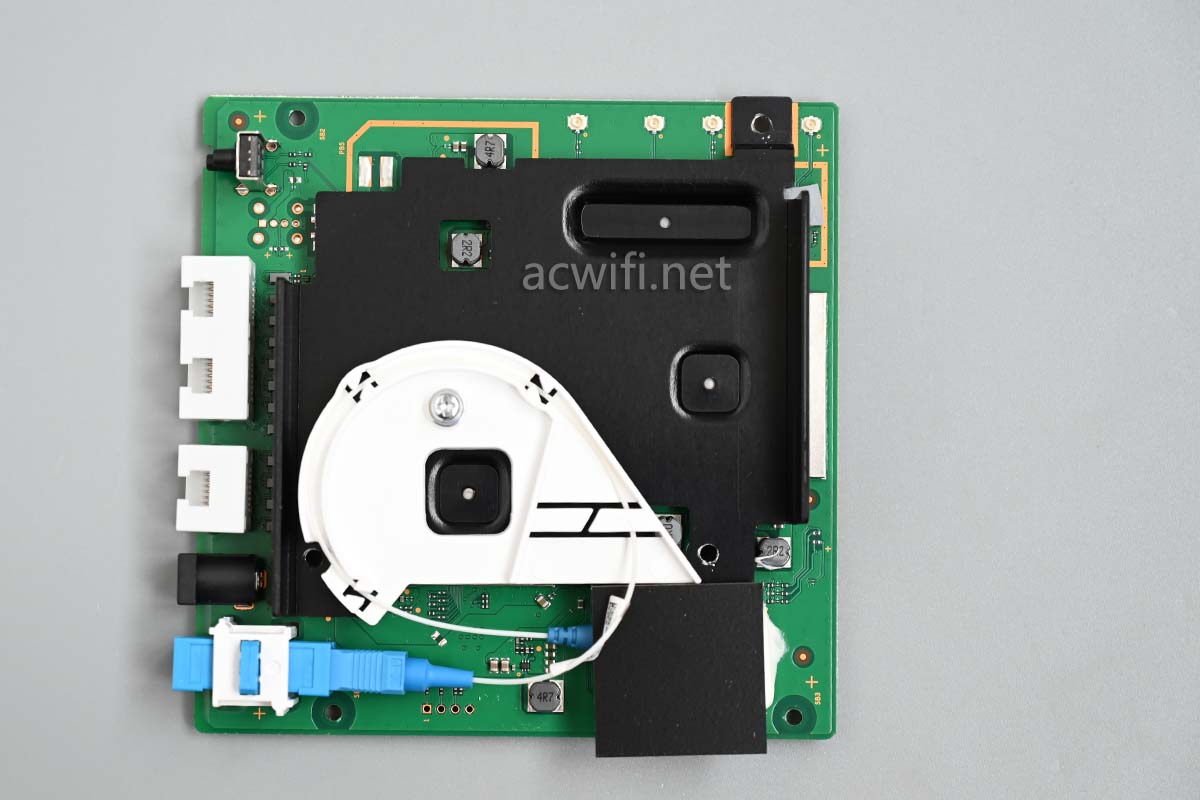

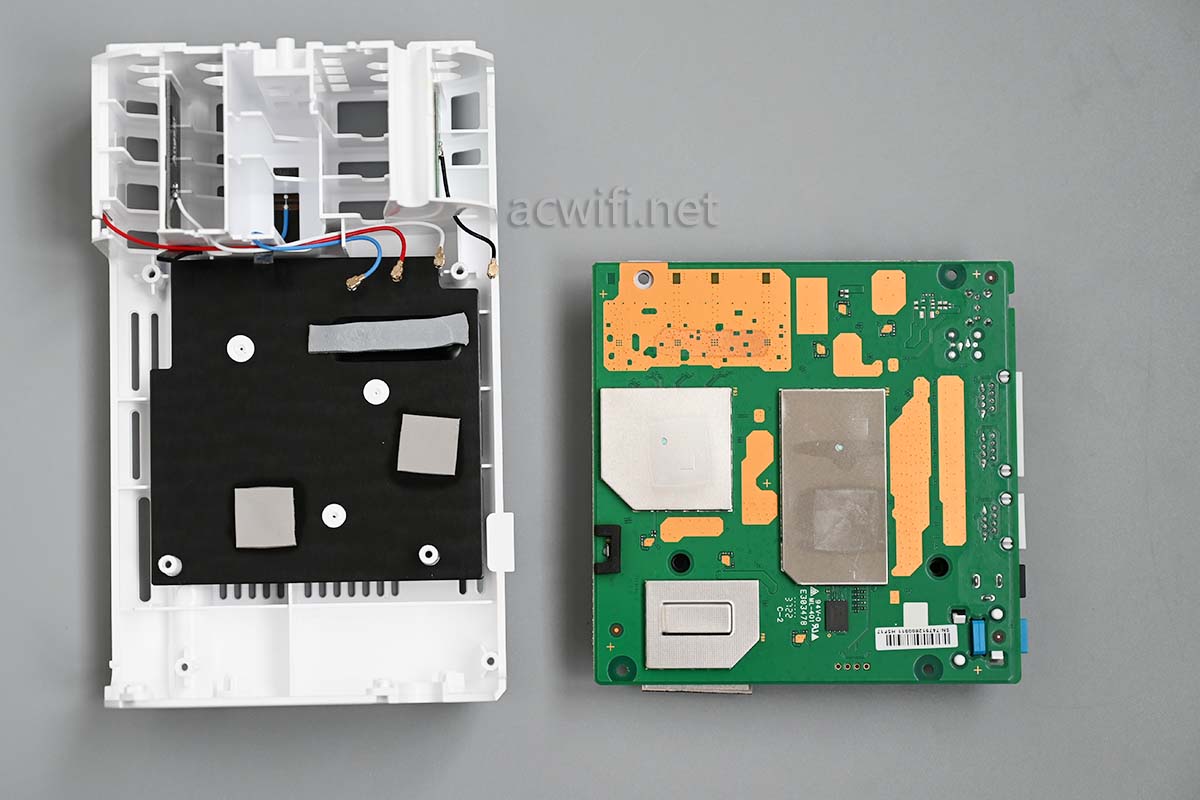

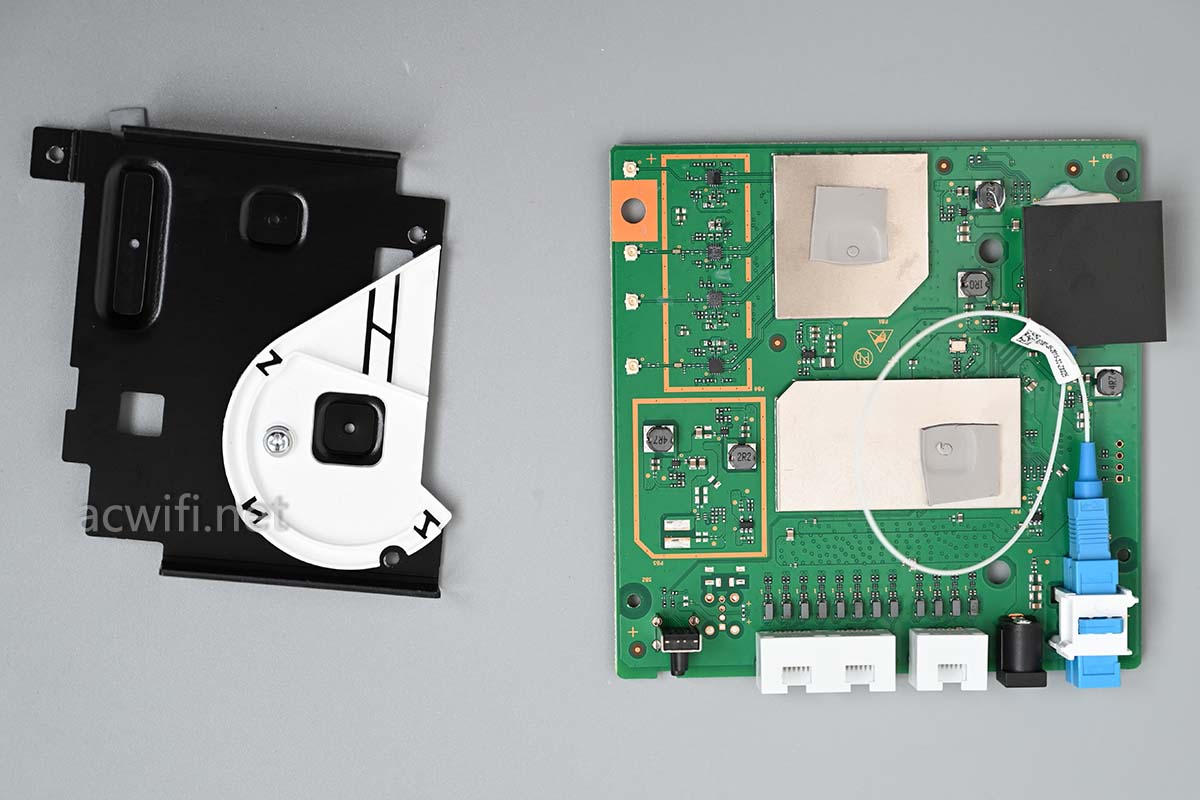

把主板拆出来,并翻转背面:

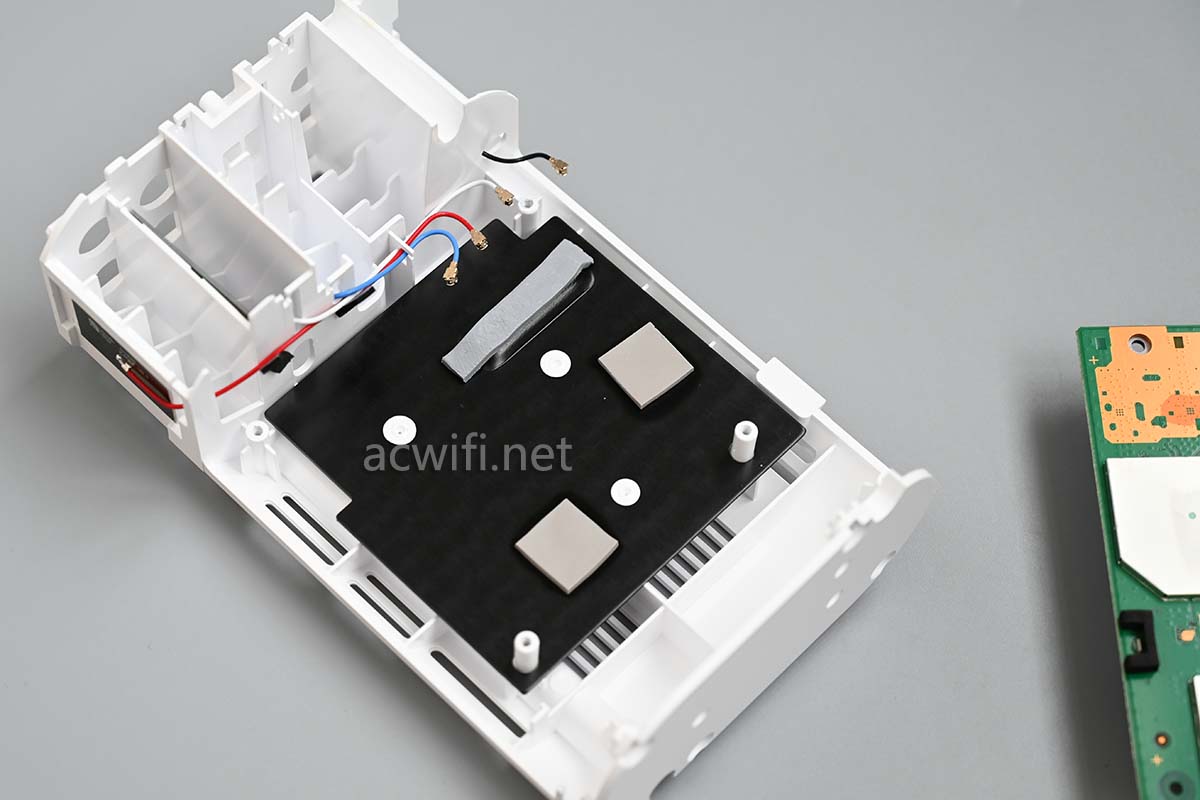

主板背面也有一片黑色的散热铝板:

主板背面:

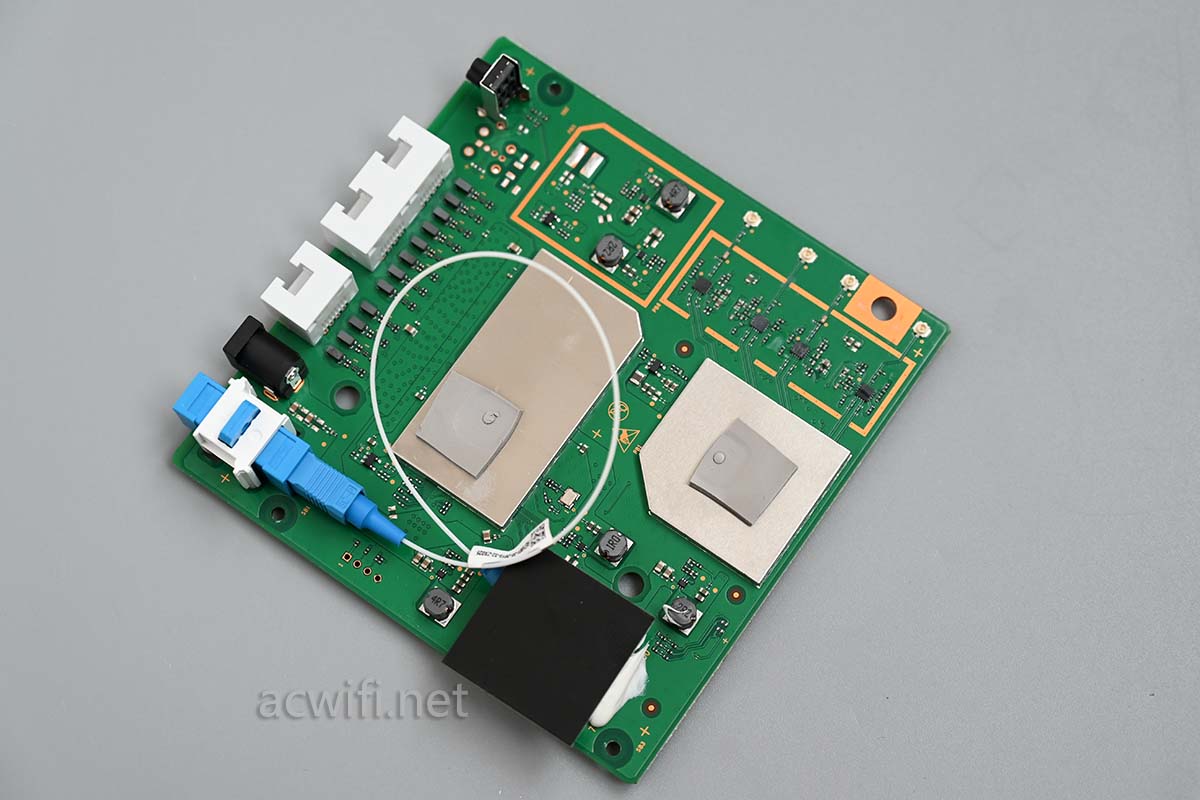

主板正面:

先从正面开始拆吧。

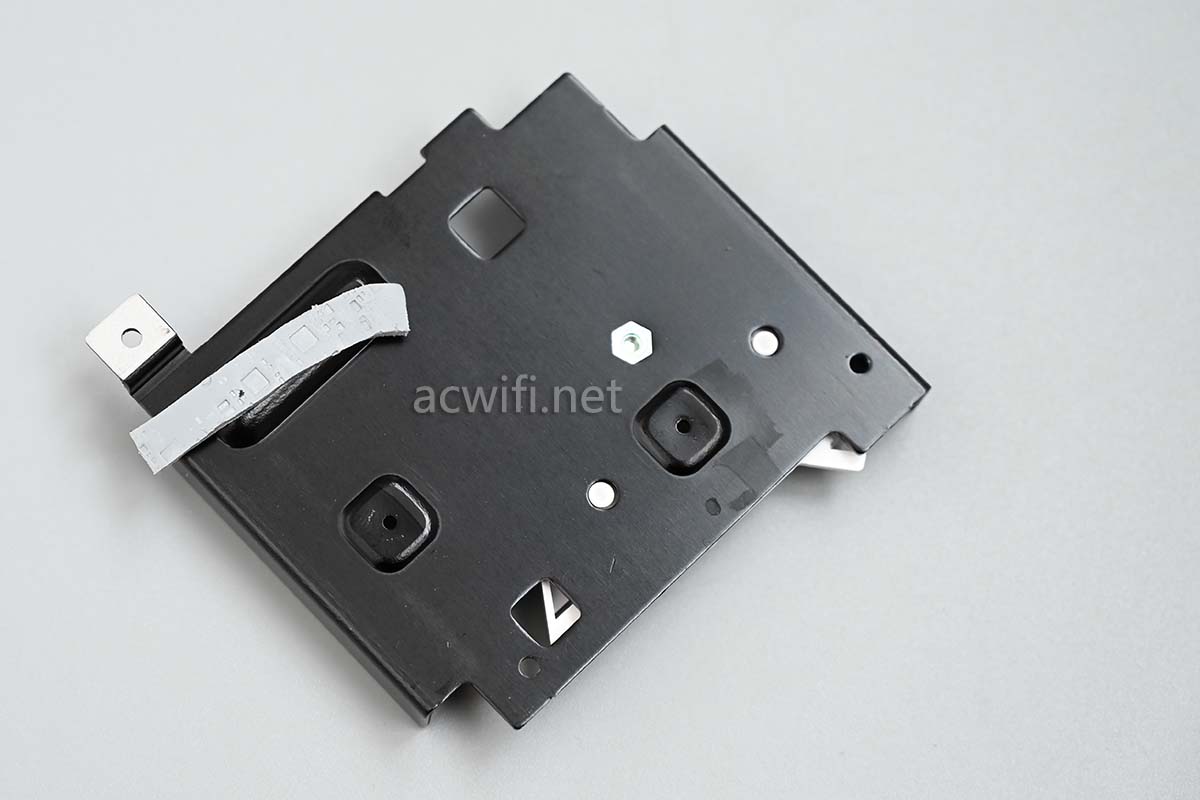

散热板:

百来块钱的运营商定制机,,很少能拆这么长的篇幅。我想简短一些了,写那么详细也没几个人来看!

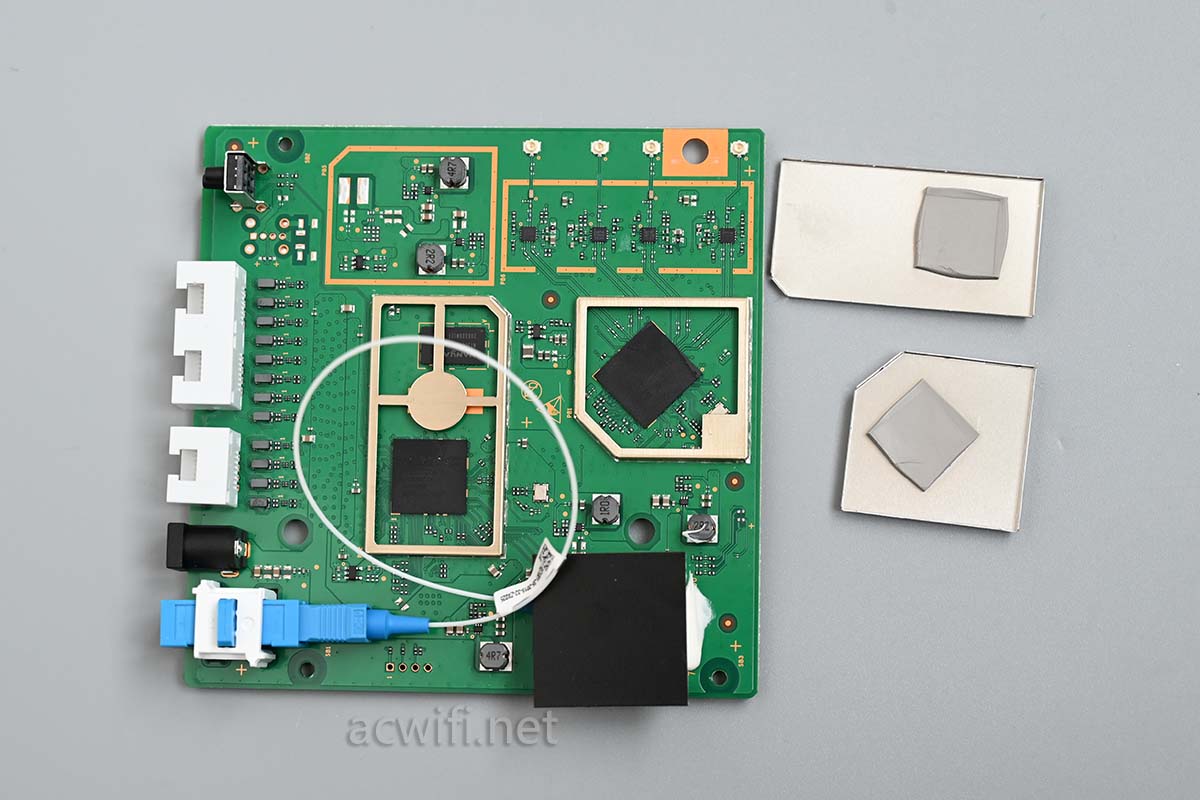

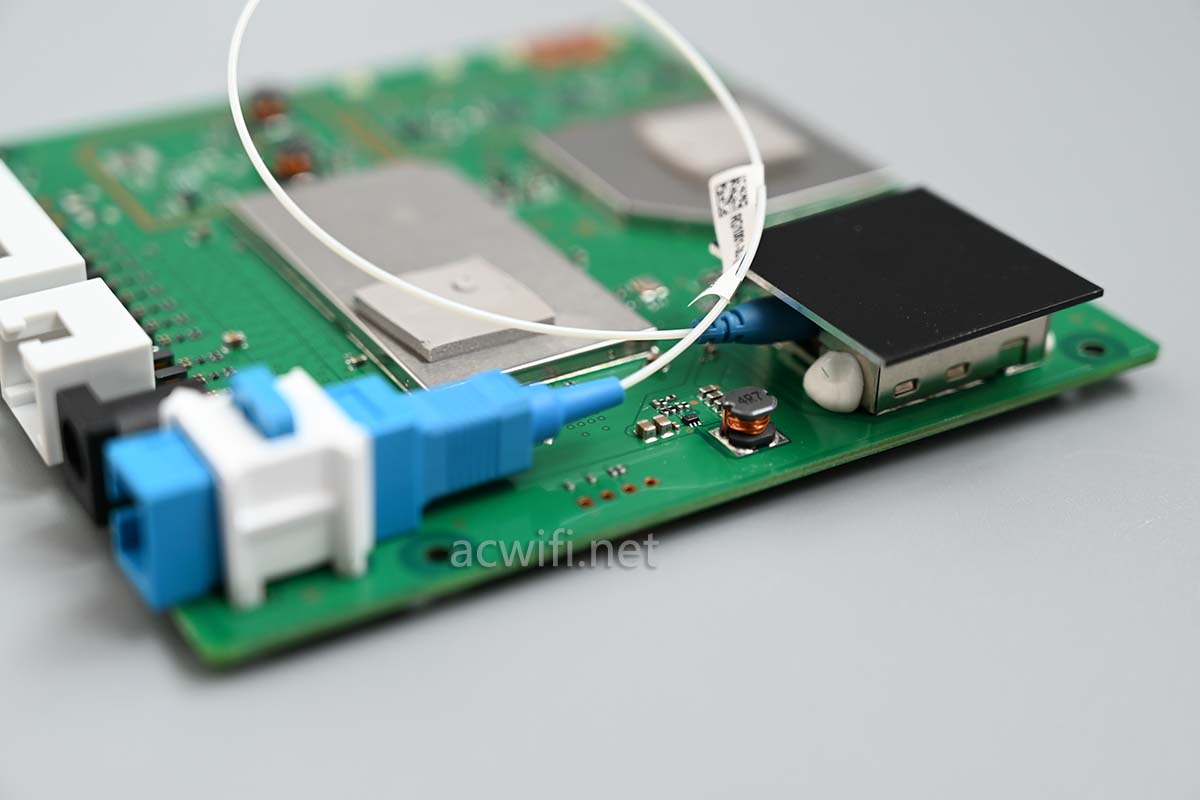

负责子光猫工作的硬件:

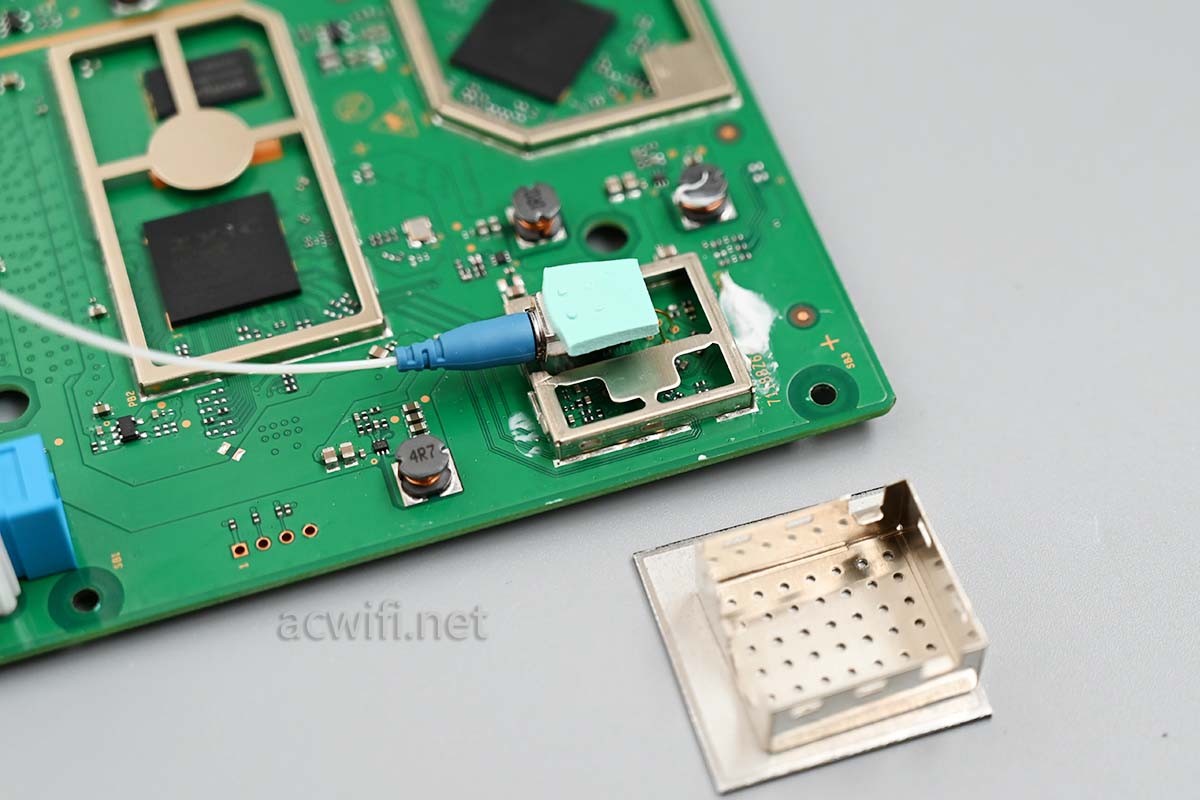

屏蔽罩拿走:

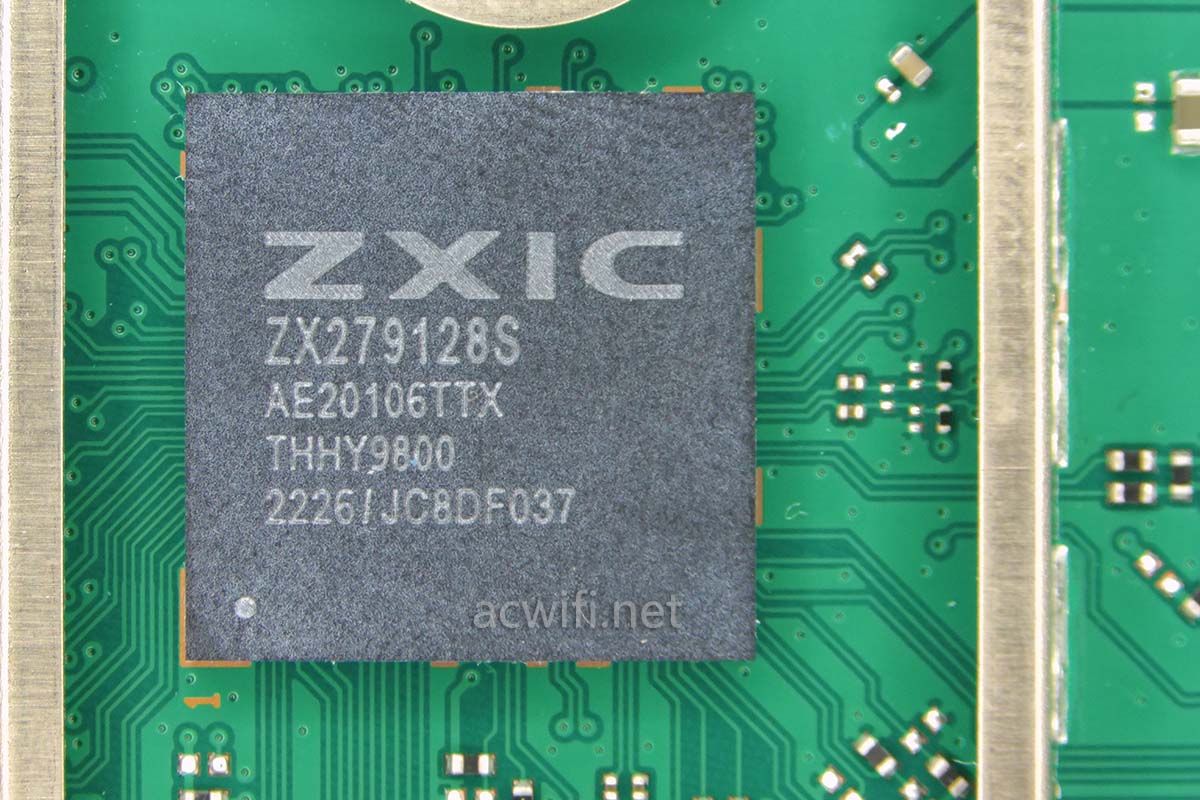

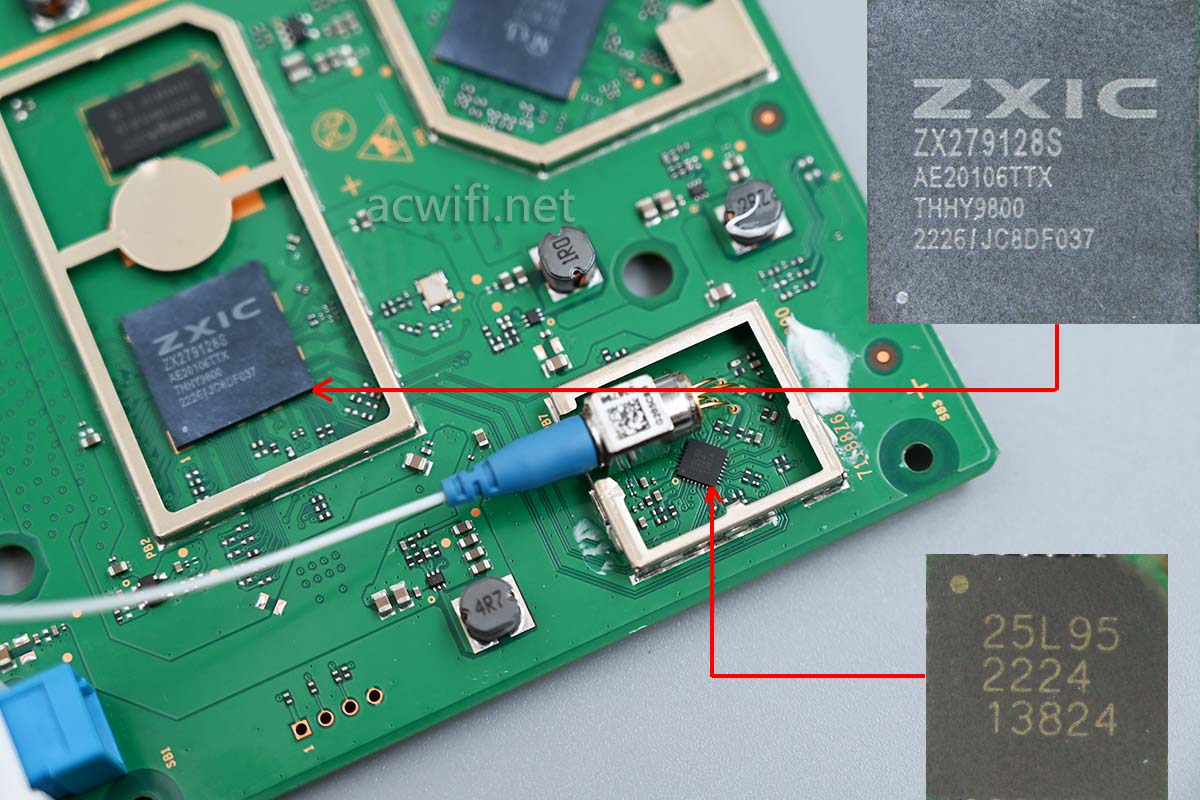

先看中兴G1620的CPU型号:ZX279128S,双核A9,频率1GHz,集成4个千兆PHY,支持USB3.0和USB2.0,有2条PCe2.0  x1。。

它跟ZX279128R是一样的芯片,S用于光猫产品,R用于路由器产品。

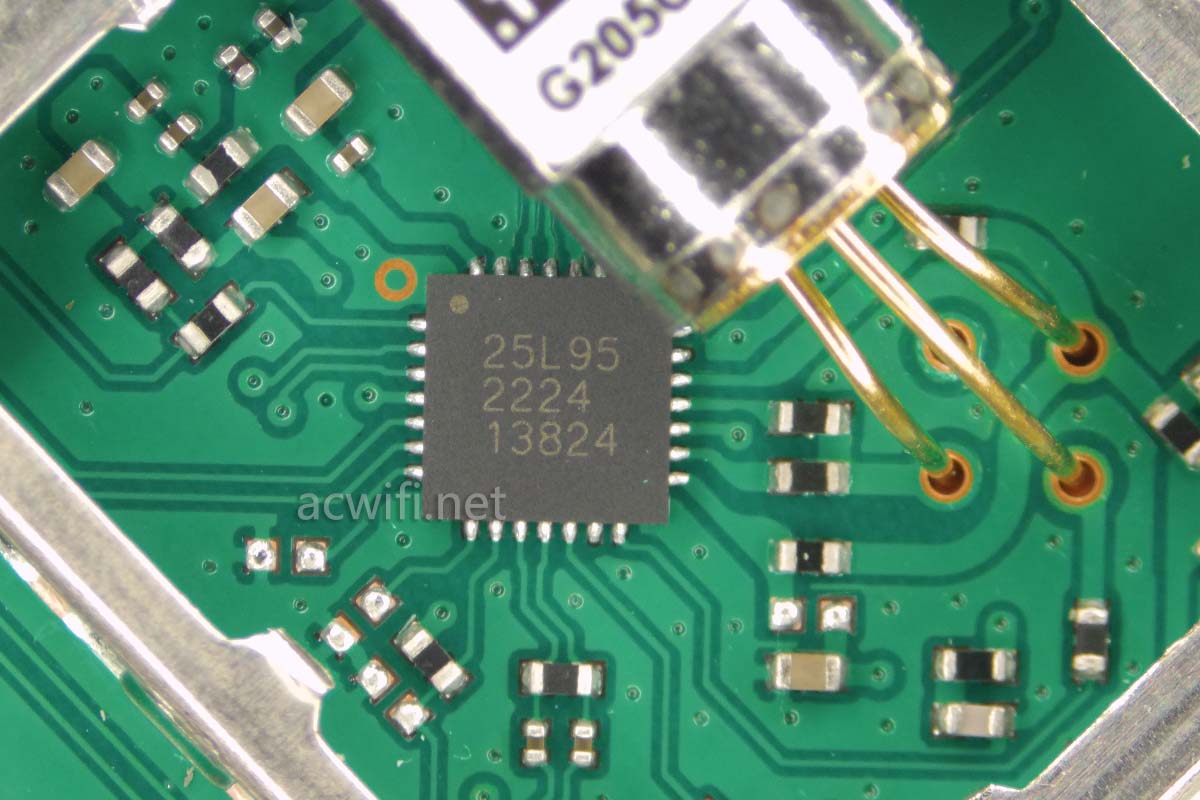

下图芯片的型号是GN25L95,是一颗光PHY芯片,支持最高速率2.5Gbps:

ZX279128S跟GN25L95通过SerDes连接。那么ZX279128R可能没有这个SerDes接口。差别就在于此!

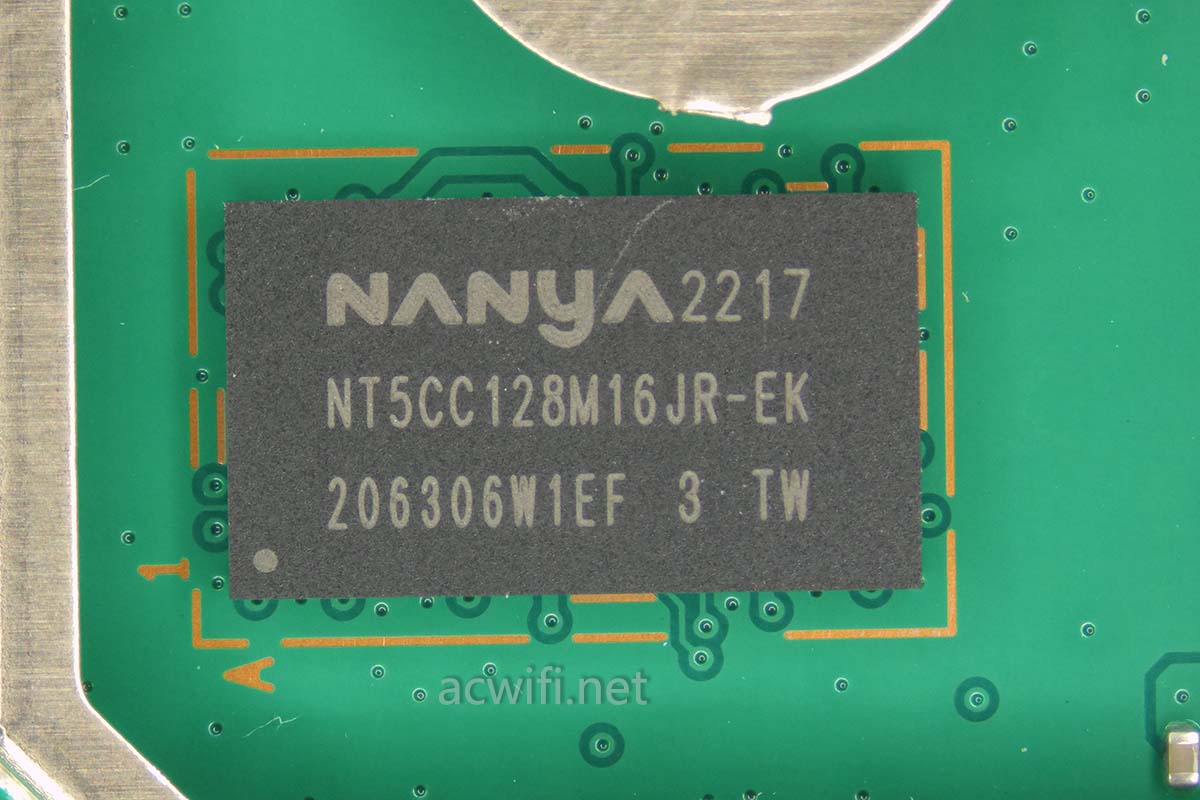

CPU旁边的内存型号是NT5CC128M16JR-EK,内存容量256MB:

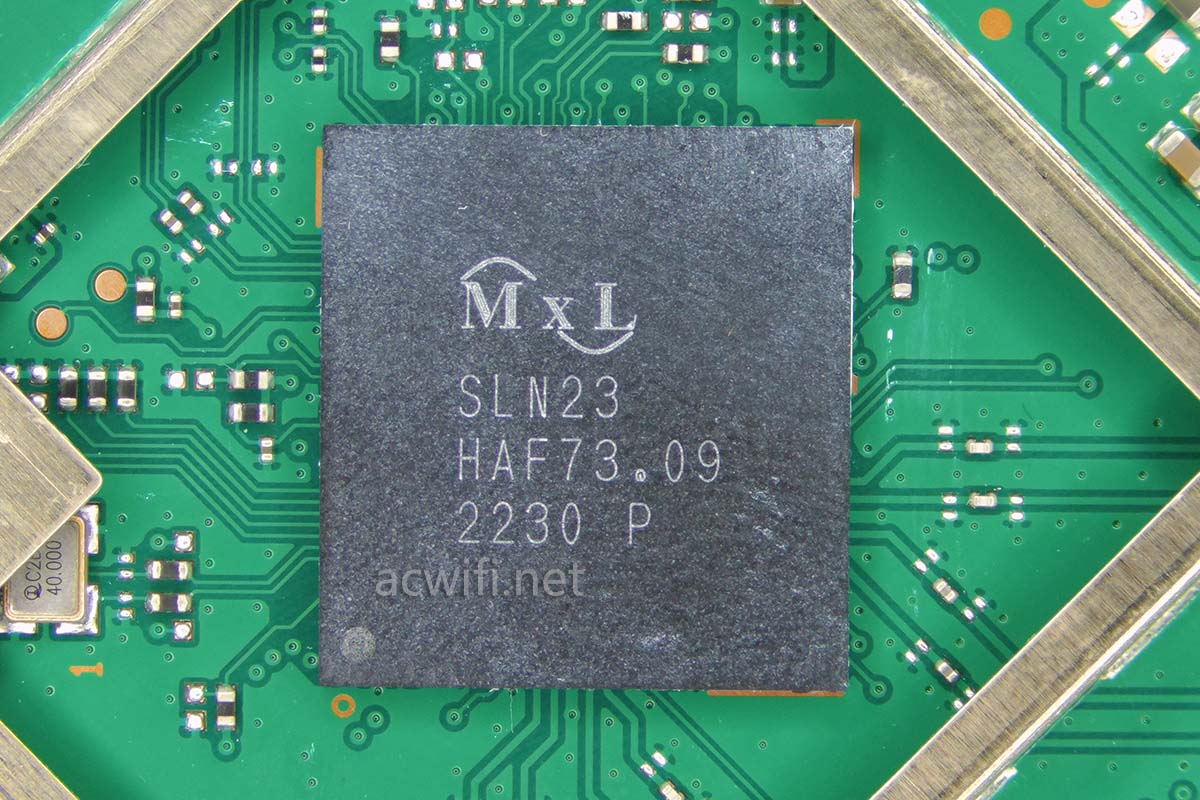

无线芯片是Intel的WAV654,支持双频并发,2.4G 支持2x2MIMO ,最高速率574Mbps,5G支持2x2MIMO,最高速率2402Mbps:

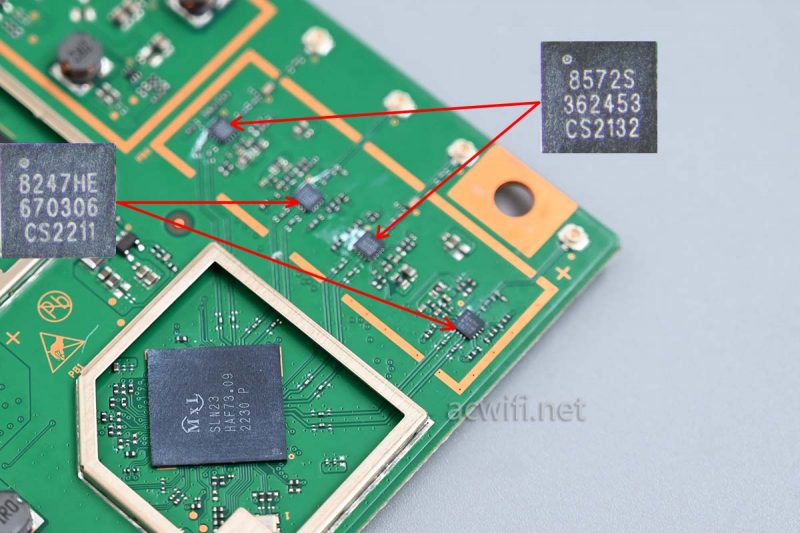

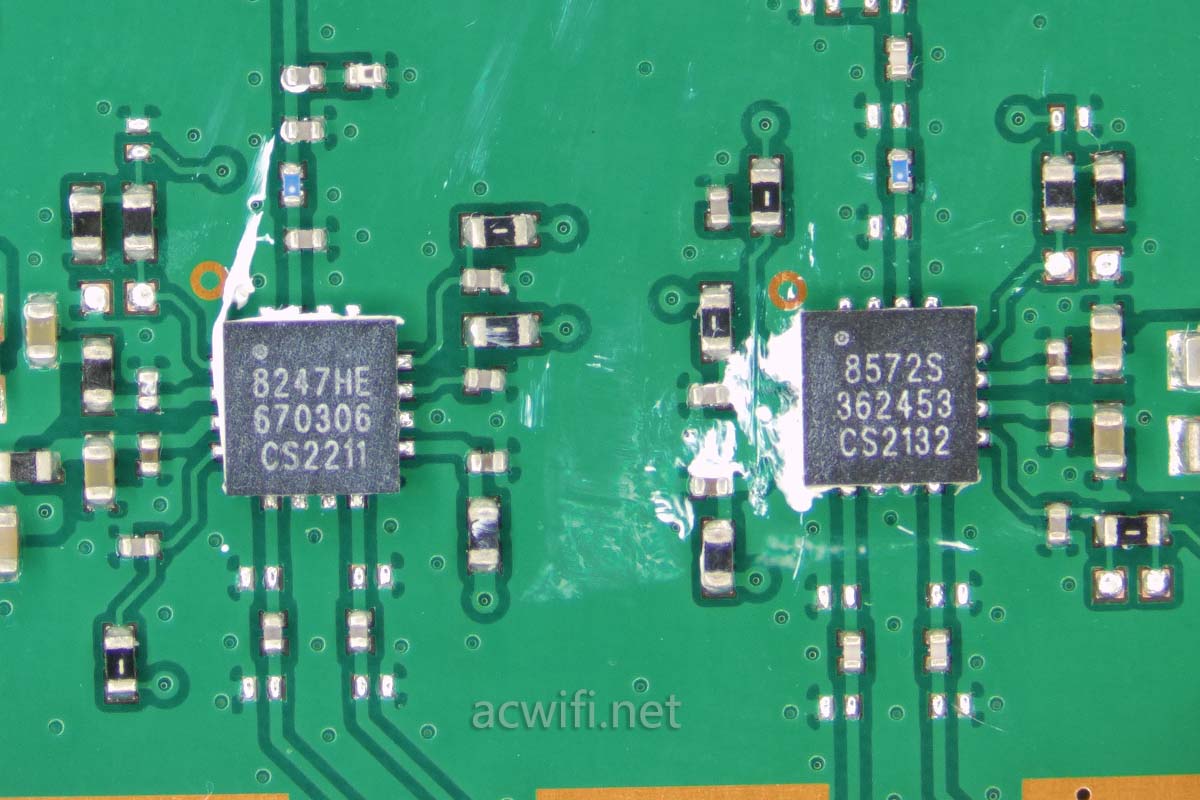

双频均外置了独立的FEM芯片,型号分别是:

2.4G KCT8247HE

5G KCT8572S

无线芯片和射频前端芯片布局如下图:

G1620用的无线芯片与功放芯片跟中兴F7607P用的一模一样。

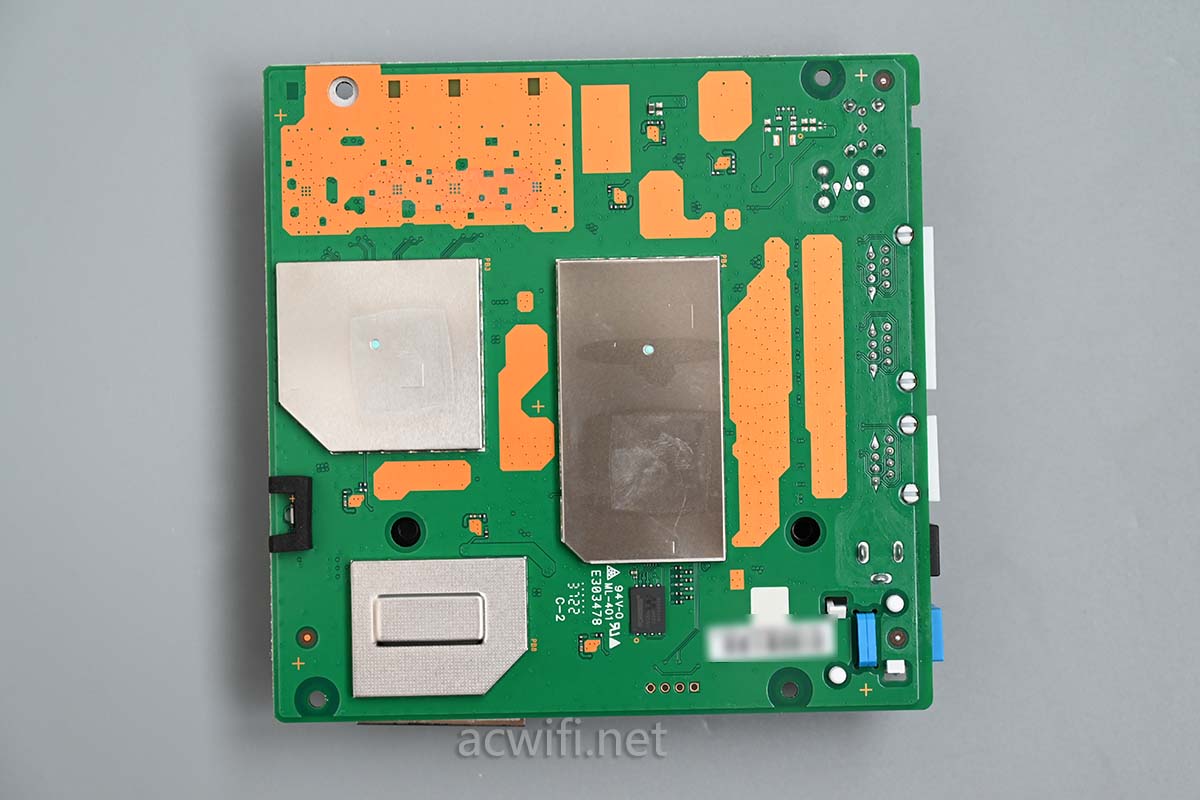

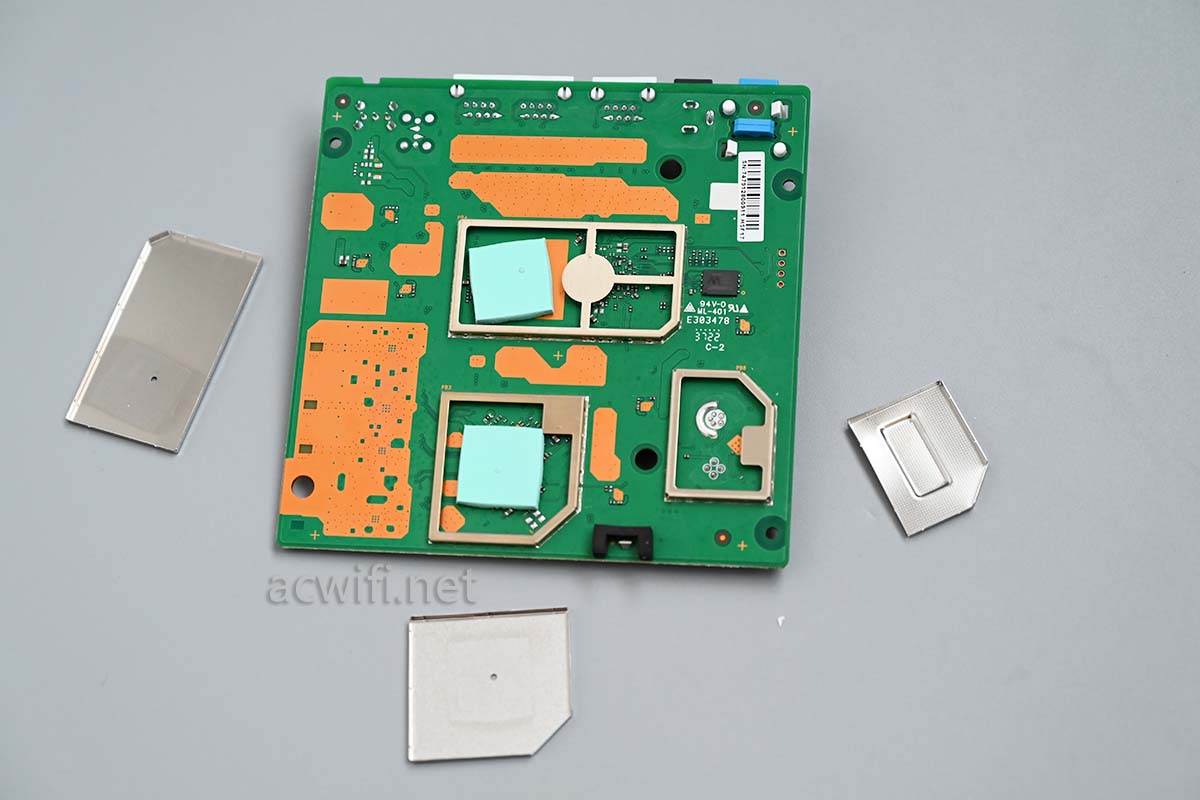

把主板背面的屏蔽罩全打开:

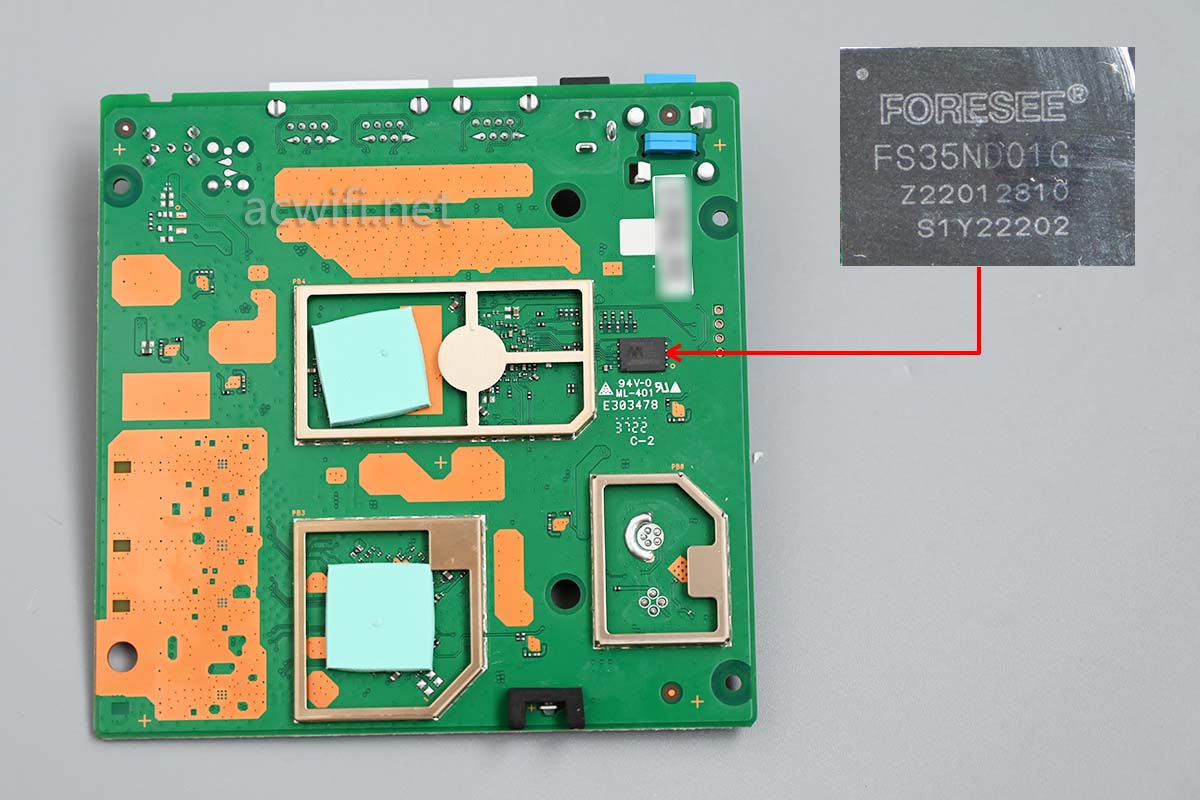

这一面只有一颗闪存芯片,江波龙的FS35ND01G,容量128MB:

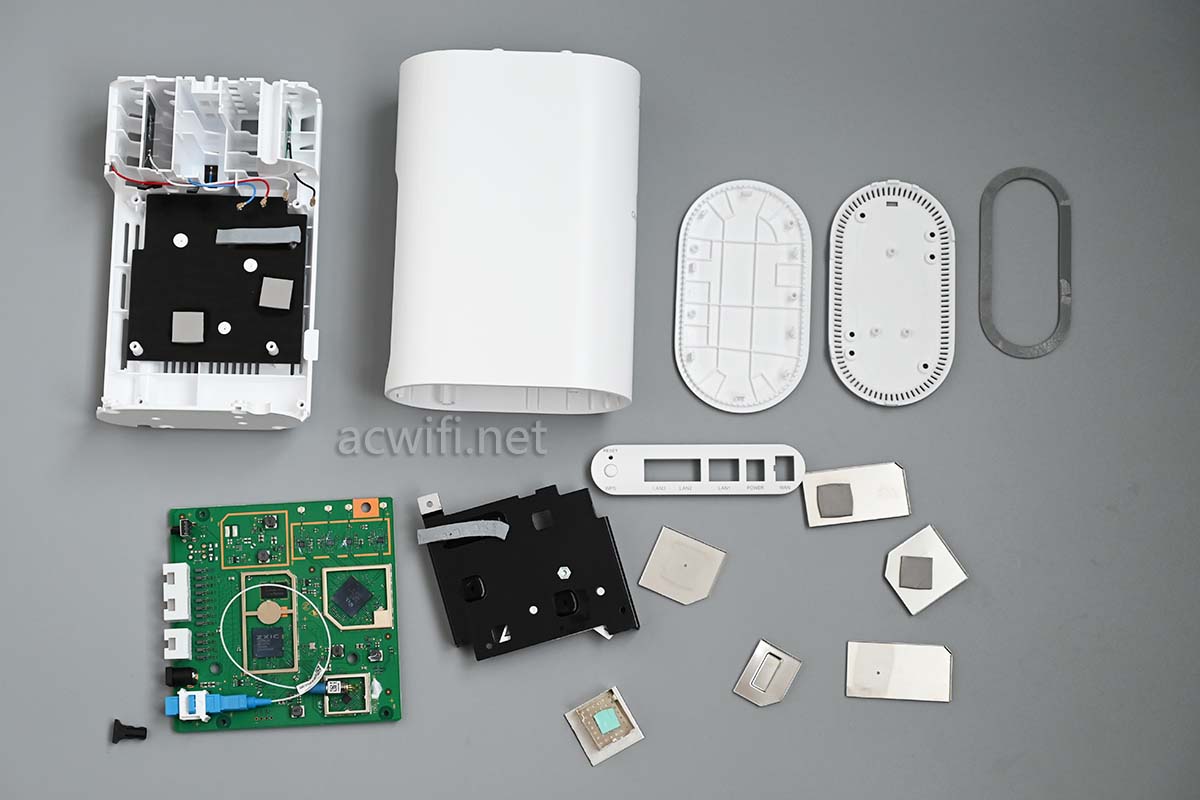

好了,这台中兴的G1620拆完了。

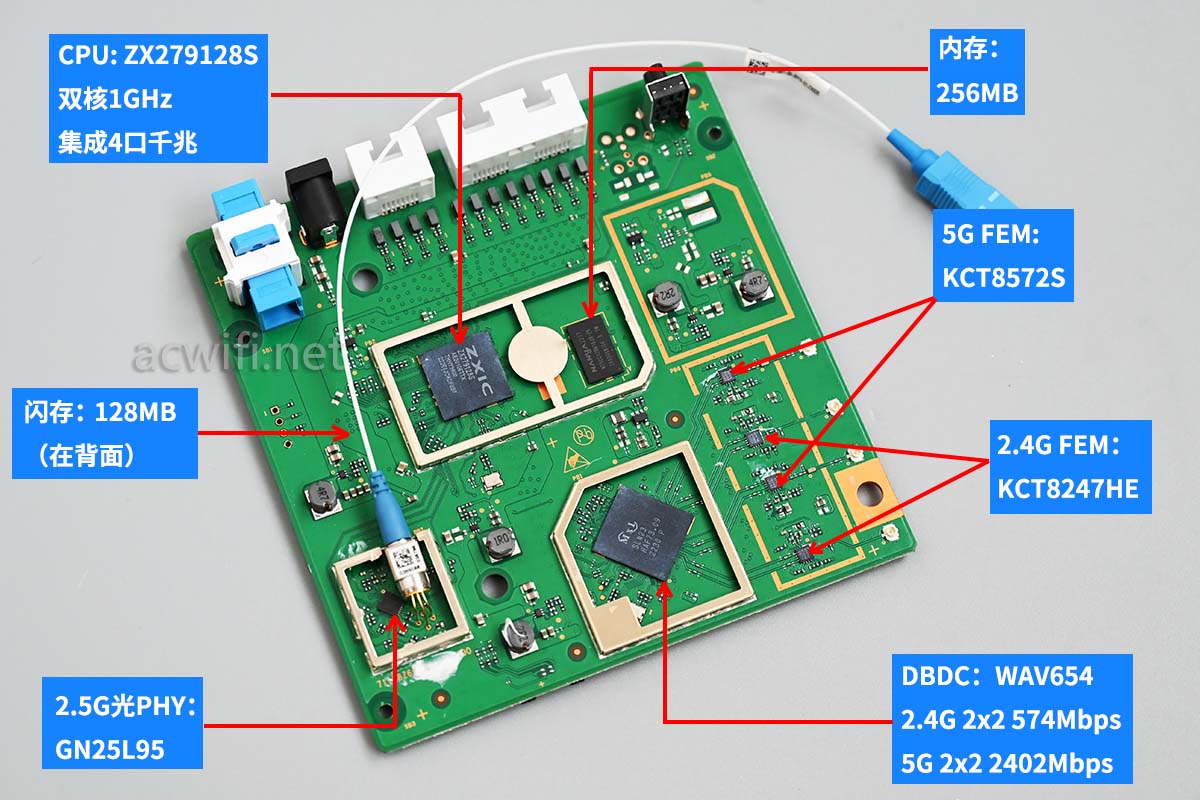

所有芯片型号汇总图如下:

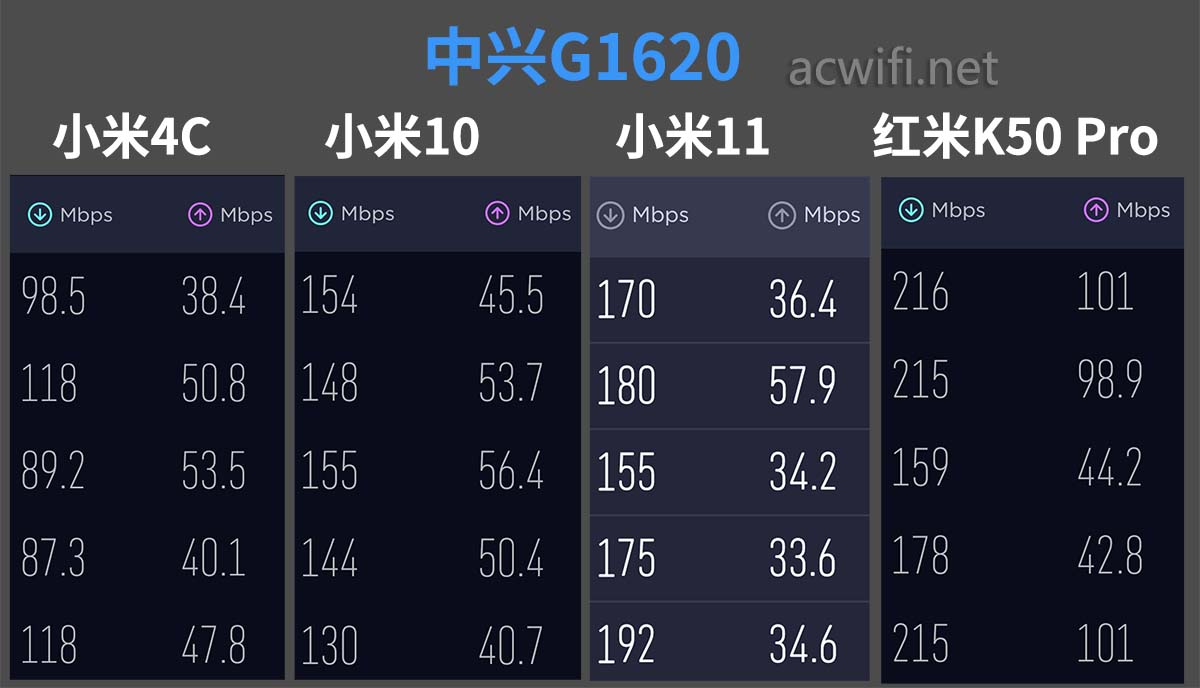

简单在楼下D点测一下测,只测5G,信道44,电信千兆下行百兆上行。

很一般!从没觉得intel的这款无线有多强,这测速结果预料之中。

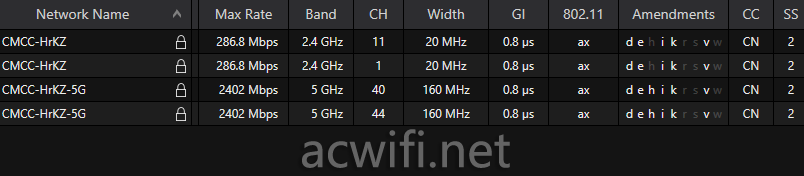

默认就支持k和v,下图是跟F7607P组FTTR后的:



信道自动错开了。有人问信道不一样会影响漫游不。没关系的!

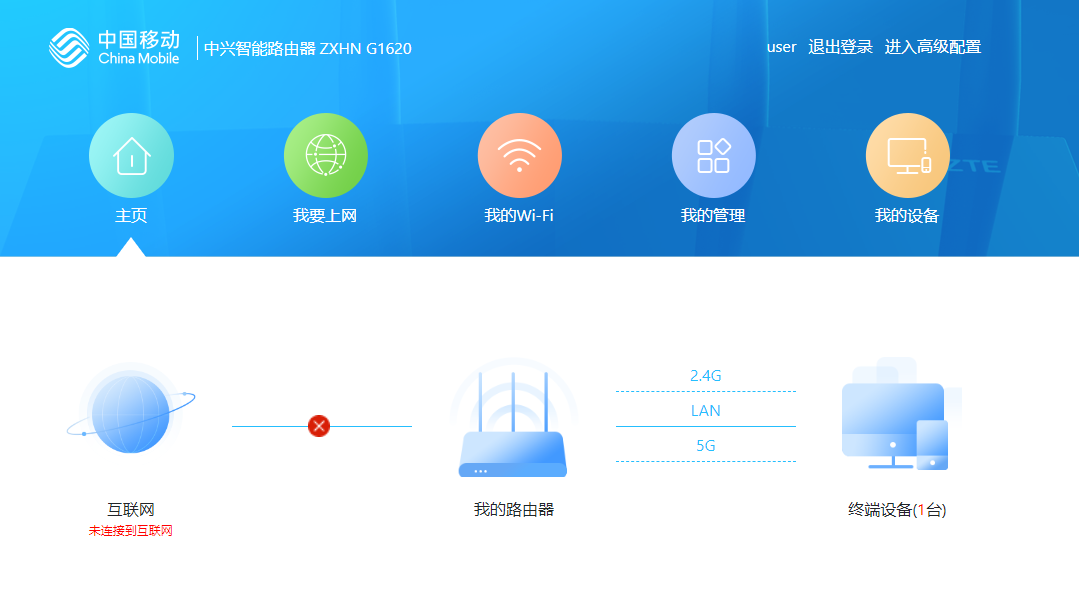

中兴G1620的主界面:

G1620可以拿来做主路由,即可以接光猫进行PPPoE拨号上网。

也可以跟F7607P进行无线mesh组网。按一下机身上的键就自动组了。mesh就是在大简化了组网的人手操作!

MESH跟无缝漫游没有一点关系!

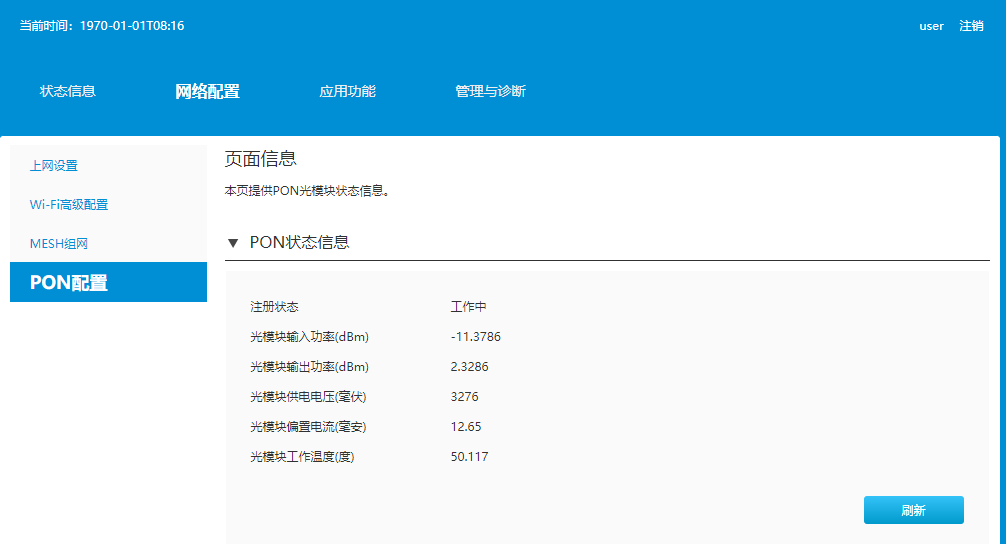

中兴G1620与中兴F7607P要进行FTTR组网,好简单的,机身后面的PON用SC光纤插到分光器上面就行,不用其它操作。不一会就会在PON状态信息里查看到注册状态是工作中,这时就是组上了。

PON端口的下行速率最高是2.5Gbps,上行速率最高是1.25Gbps。

这个速率我不知道在系统的哪个菜单可以查看得到,不过可以通过实测,找出这个值。中兴F7607P有一个2.5G网口,做这种测试最方便了。

中兴G1620三个网口均是千兆,插光纤组FTTR后,中兴G1620的LAN2接电脑获取不到IP地址,好奇怪,希望是个例。

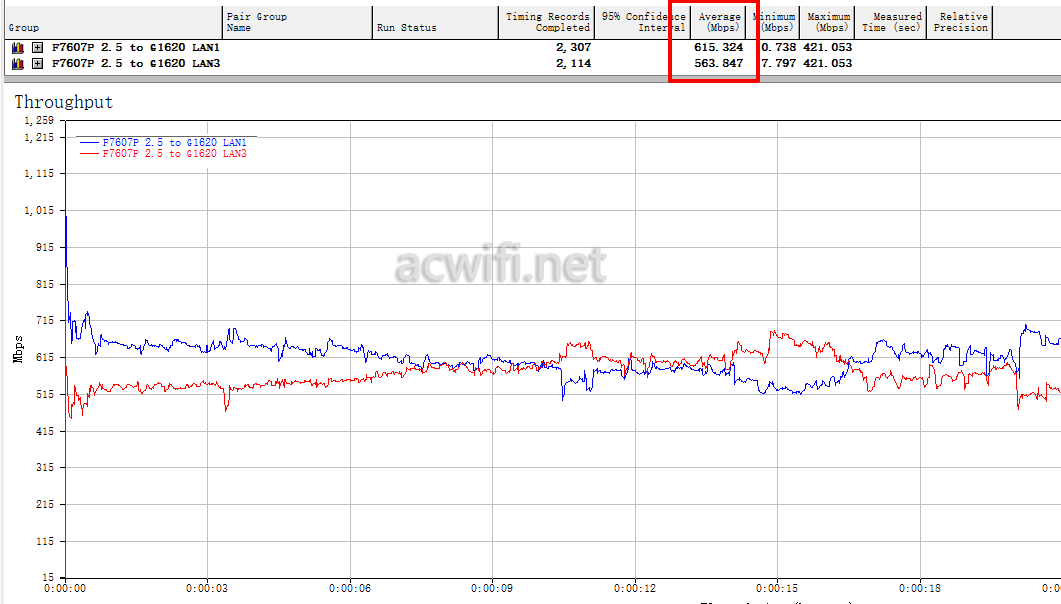

从中兴F7607P的2.5G网口同时向中兴G1620的LAN1和LAN3打流,只有1178Mbps,达不到1800Mbps。这可能是内部用了SGMII连接多个千兆PHY,所以瓶颈在于此。



既然此路行不通,就找另一条路,那就是用上无线。ZX279128S是有PCI-e 2.0的,用来跟无线芯片WAV654连接。所以一个网口加上一个5G连接就可以塞满2.5Gbps带宽吧。

连接G1620的5G终端用的是小米11。

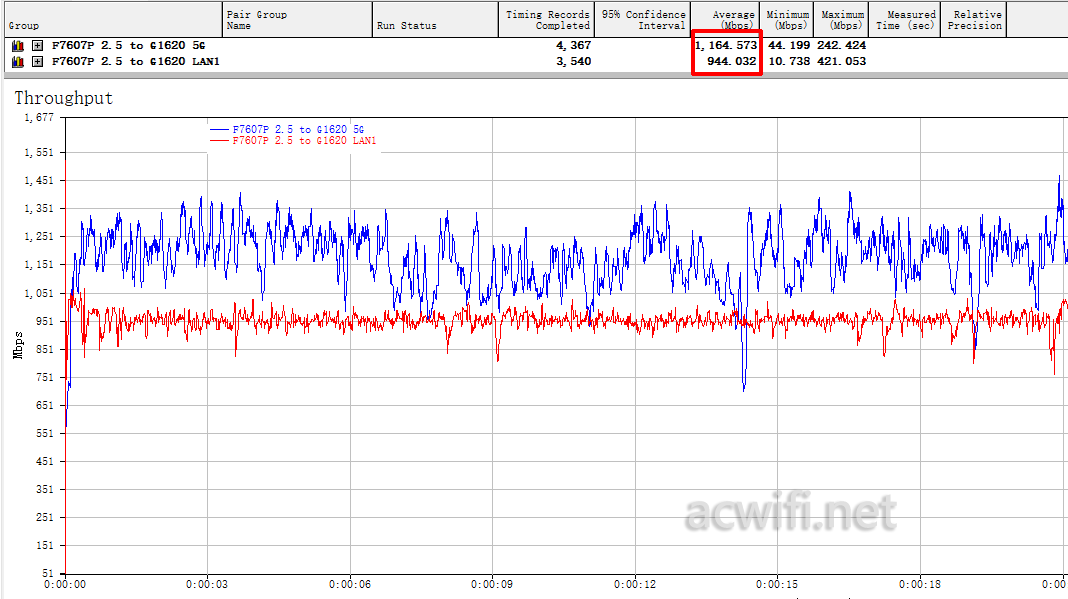

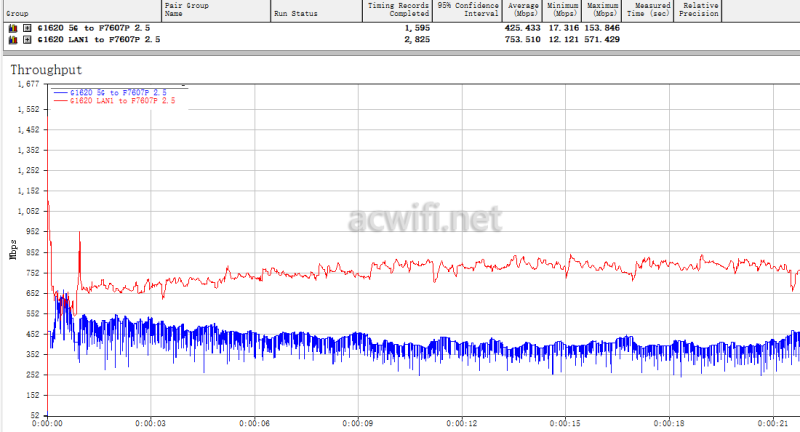

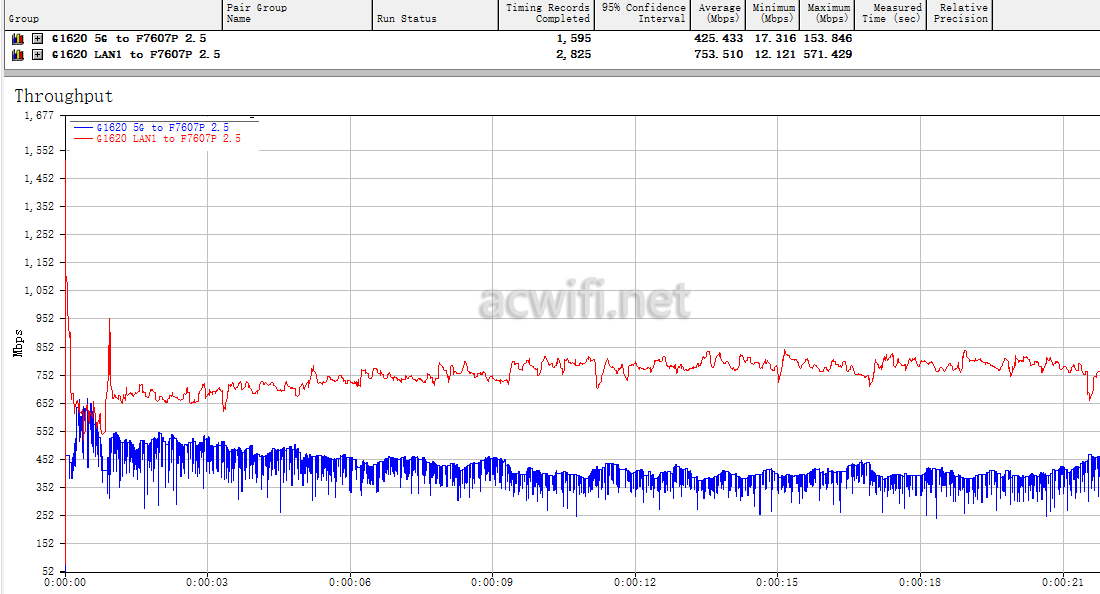

实测结果是2108Mbps,已经突破2千兆了,但离2.3Gbps差一点点。

反向测速,也就是PON作为上行。测速结果是1178Mbps。

从上面2张图就可以得出结论了,FTTR组网所用的PON下行速率是2.5Gbpps,上行速率是1.25Gbps。

其实这些实测是多余的。FTTR组网用的是2.5G速率的GPON,它的上行速率就是1.25Gbps。

如果你本身没有拉网线,而要解决组网问题,FTTR是不错的解决方案。每月交多几十块钱,有人上门帮你免费施工了,可以是拉明线也可以是拉隐形光纤。

如果你对内网传输有要求,FTTR不适合你、瓶颈很明显。而且多台子光猫之间通信都要经主光猫!

因需选择吧!本篇完。
