兆能ZN-AX1800Pro拆机 黑色版

我记得这个型号是拆过了,然后就放一边,又感觉没拆过,同一个型号有不同的外壳,真是服了。兆能ZN-AX1800 Pro!

外包装:

包装背面的标签:

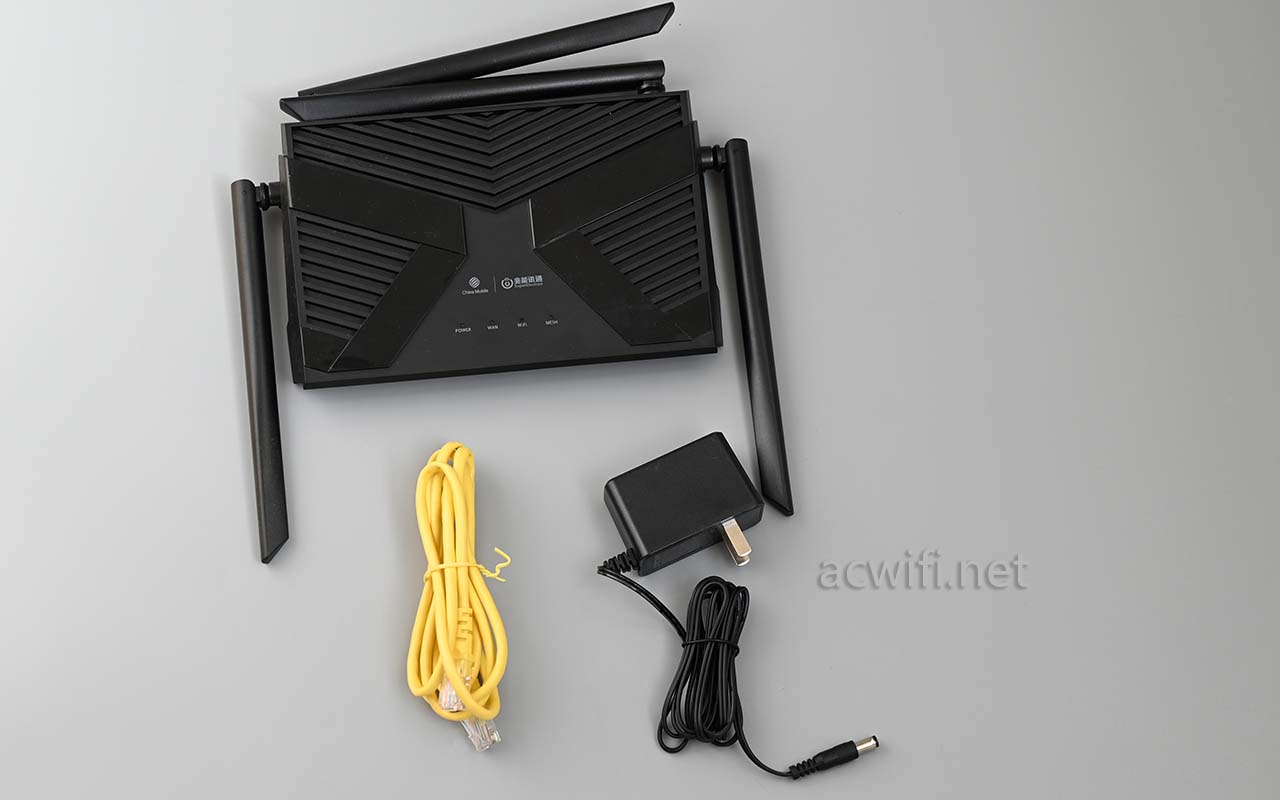

机身和配件 :

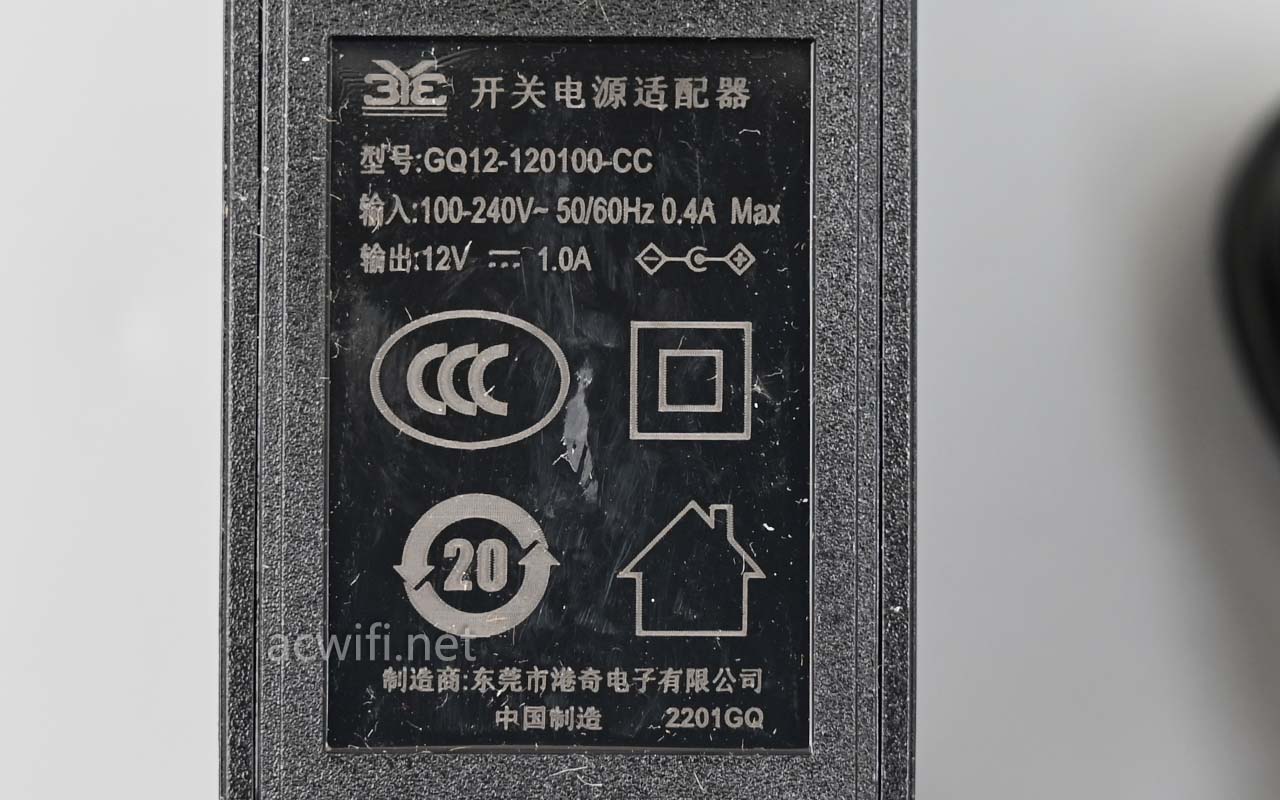

电源输出规格是12V/1A,实测待机功率是4.9W。

今天广东的天气不错呀,阳光灿烂,ISO值终于可以用上400。

还有一个星期就到“大雪”节气,现在还穿着短袖。。。而明天好有可能要穿毛衣+厚外套了!

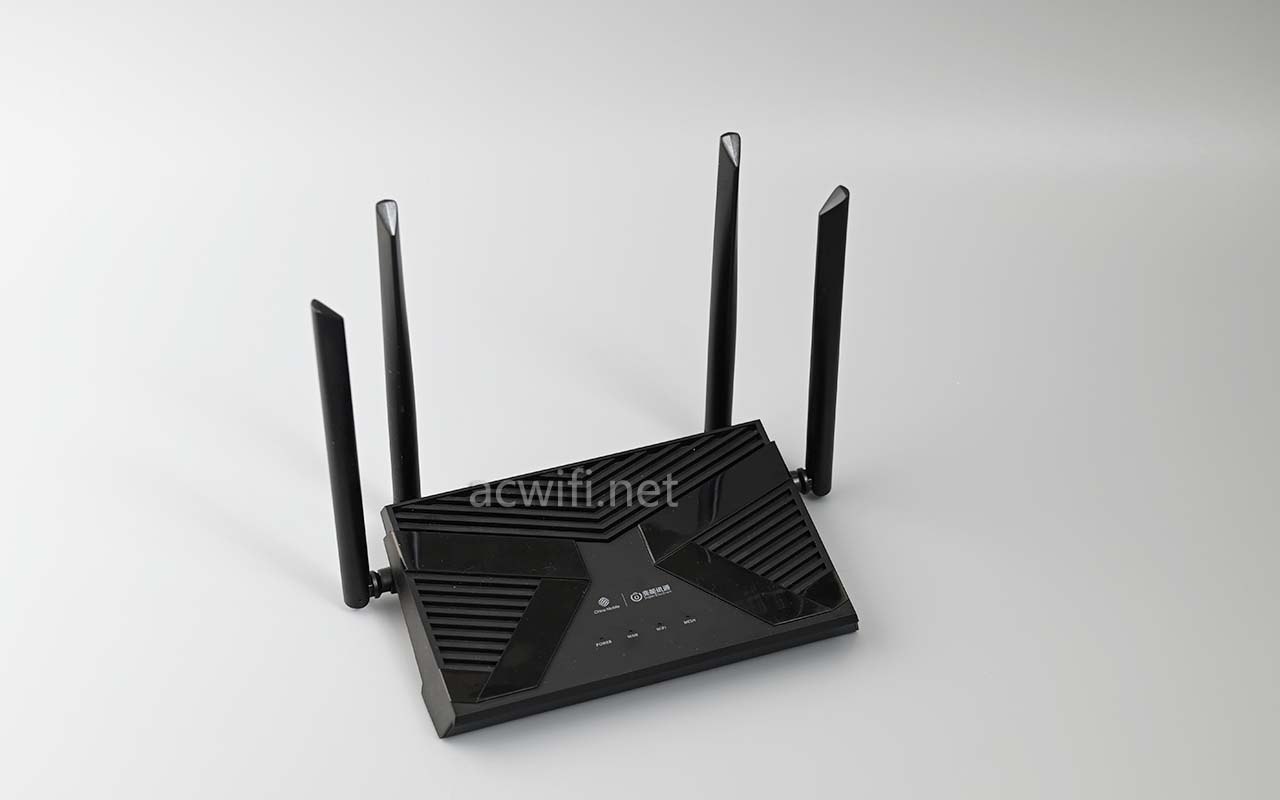

机身:

67了,忘记了拍背面的网口,反正四个网口,3LAN加1WAN,固定WAN口。

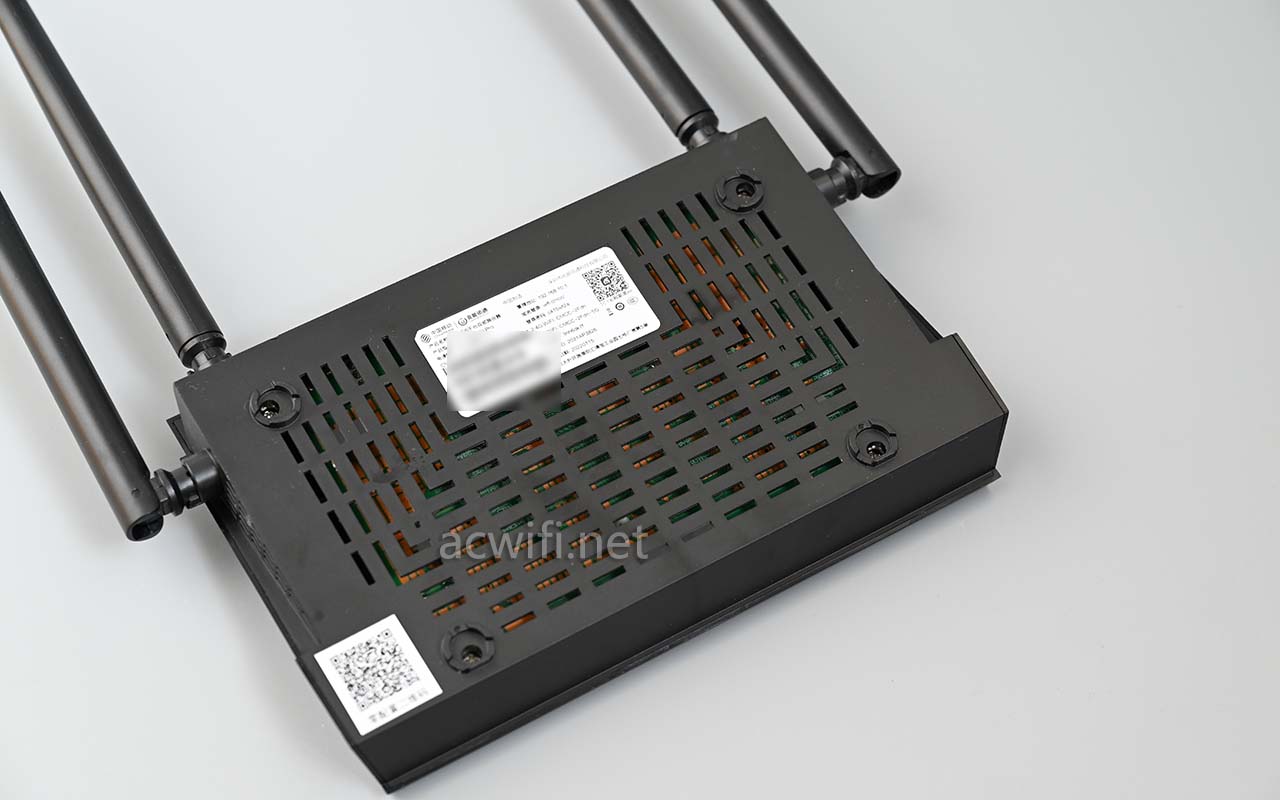

机身底部有好多散热孔:

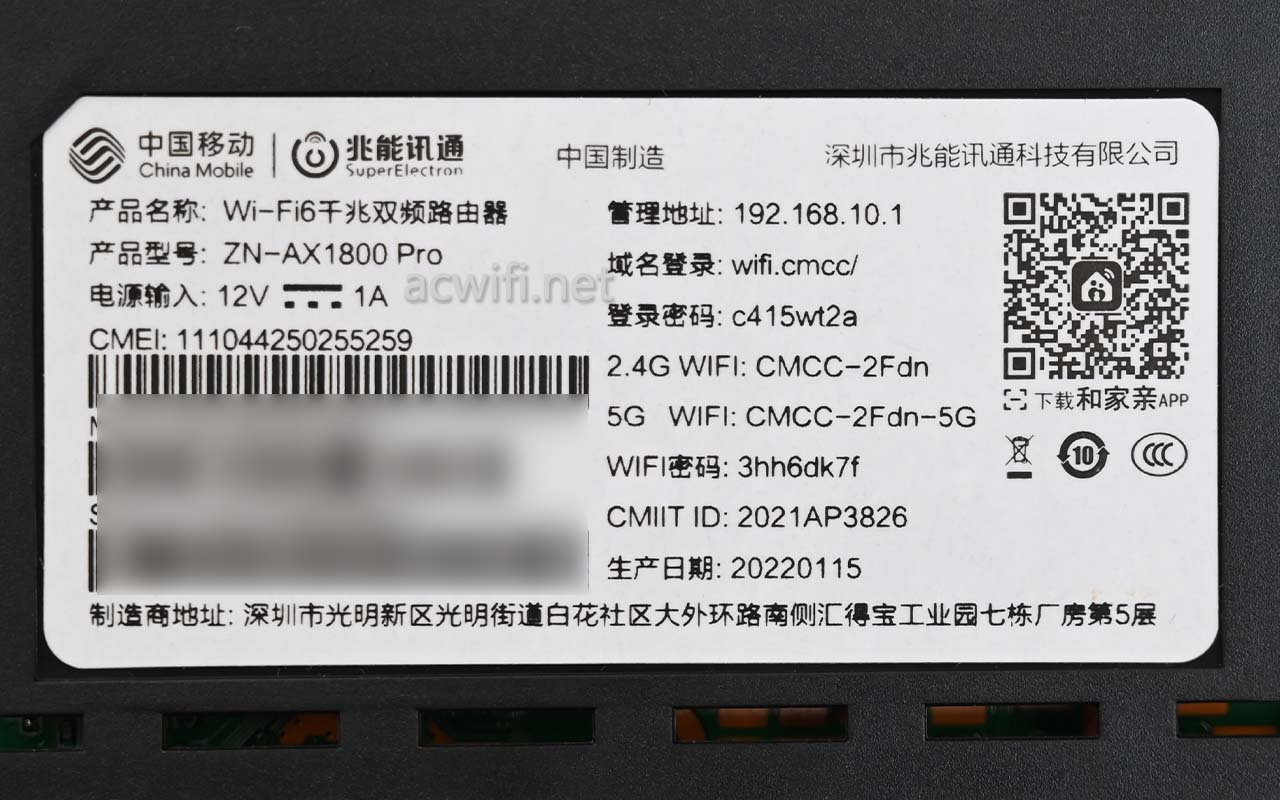

机身底部的标签:

产品型号:ZN-AX1800 Pro

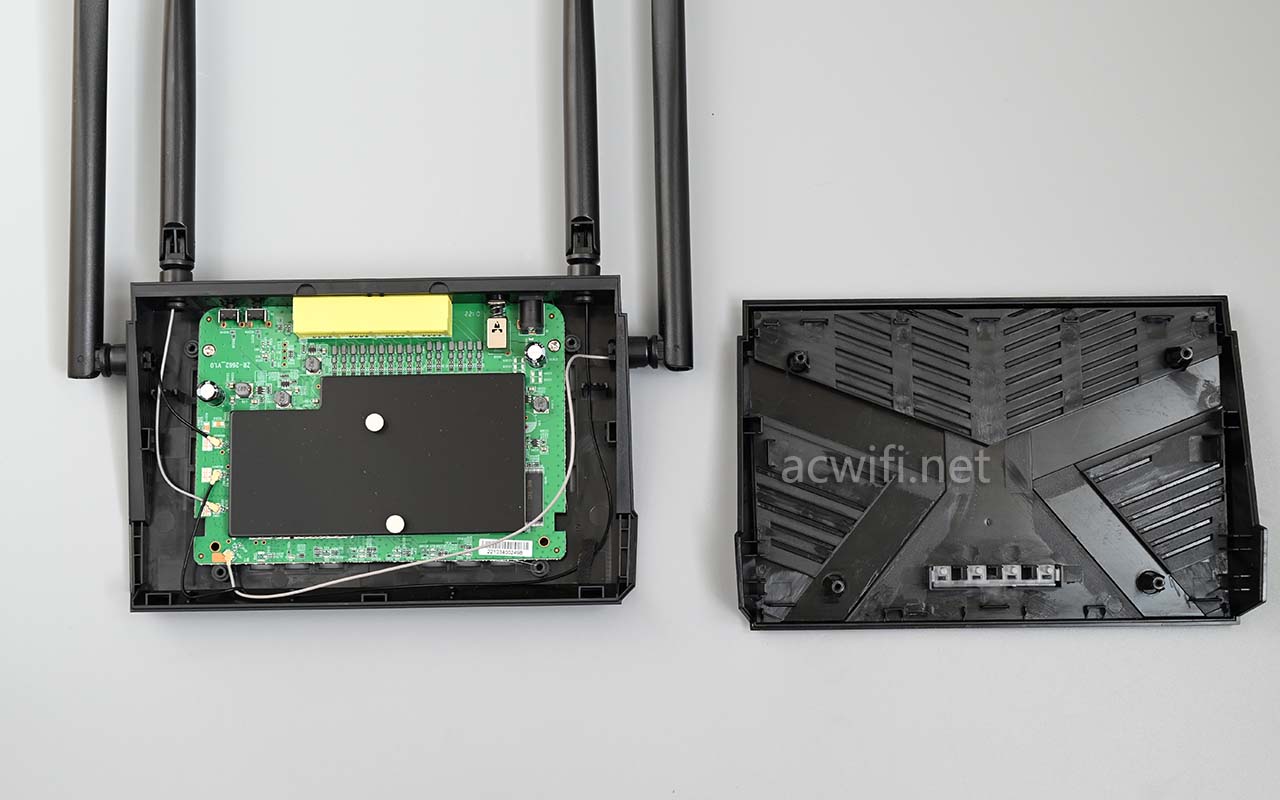

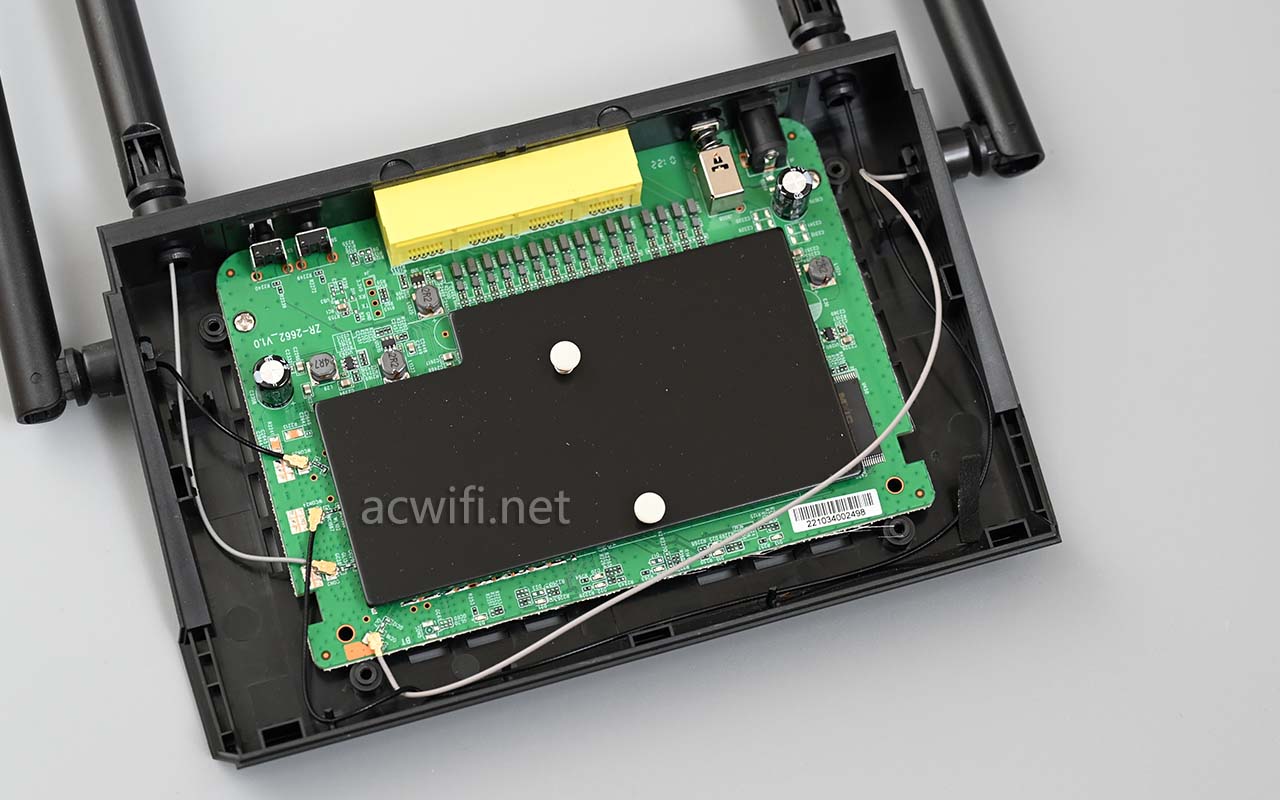

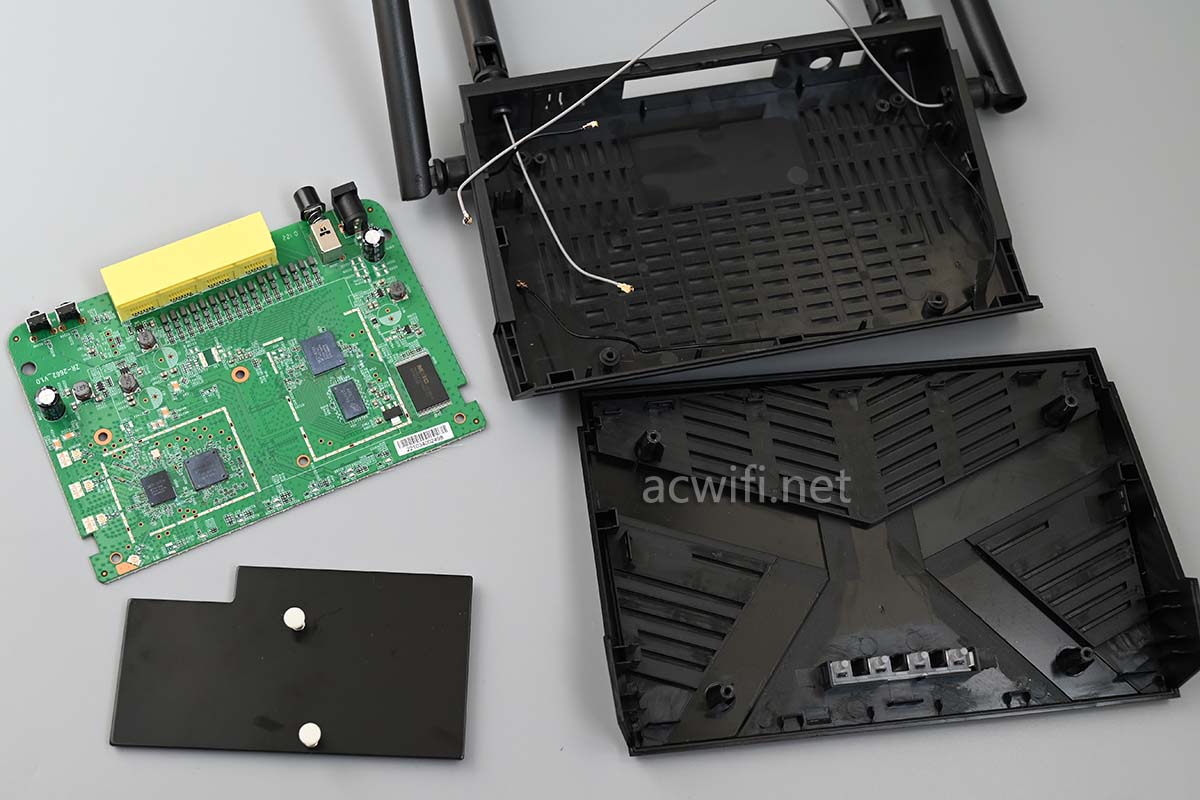

拆开外壳:

打算简简单单随随便便拆机,因为这配置不新鲜。

单薄的散热铝板:

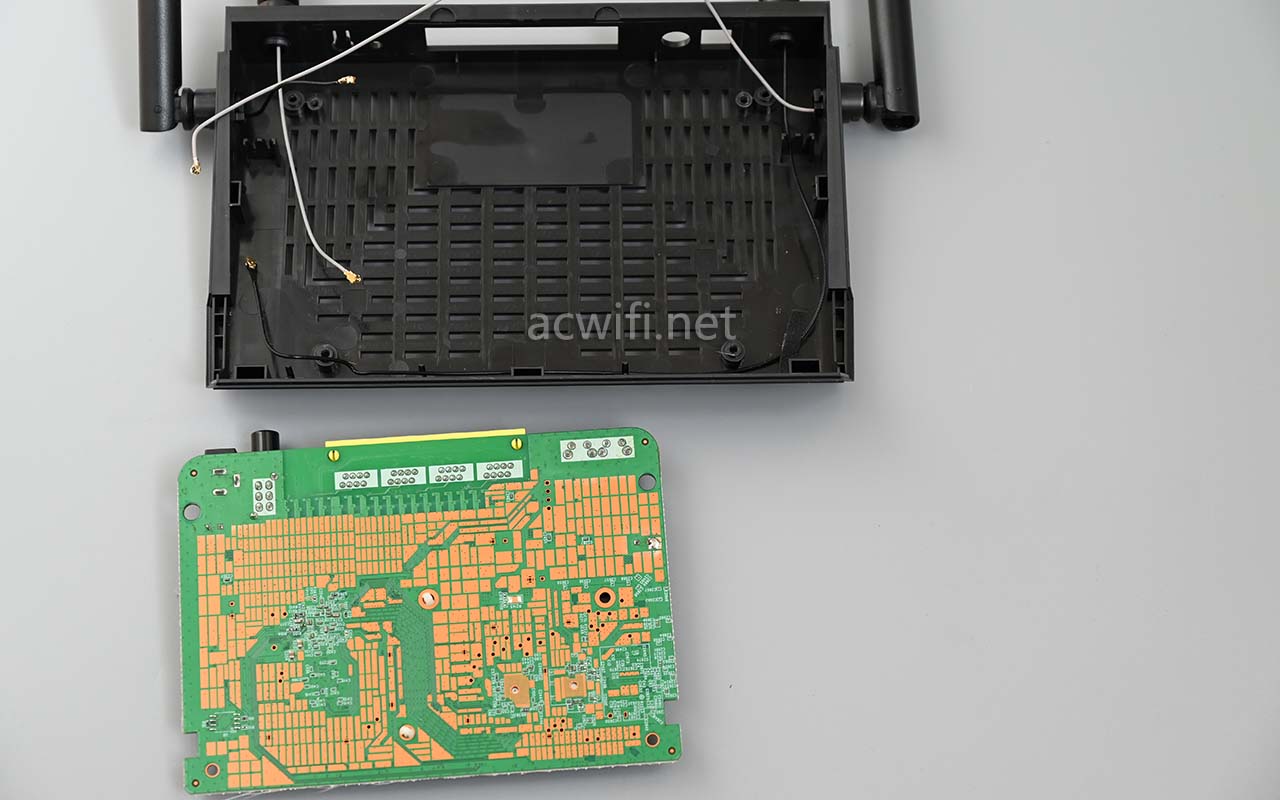

拆出主板,并翻过背面:

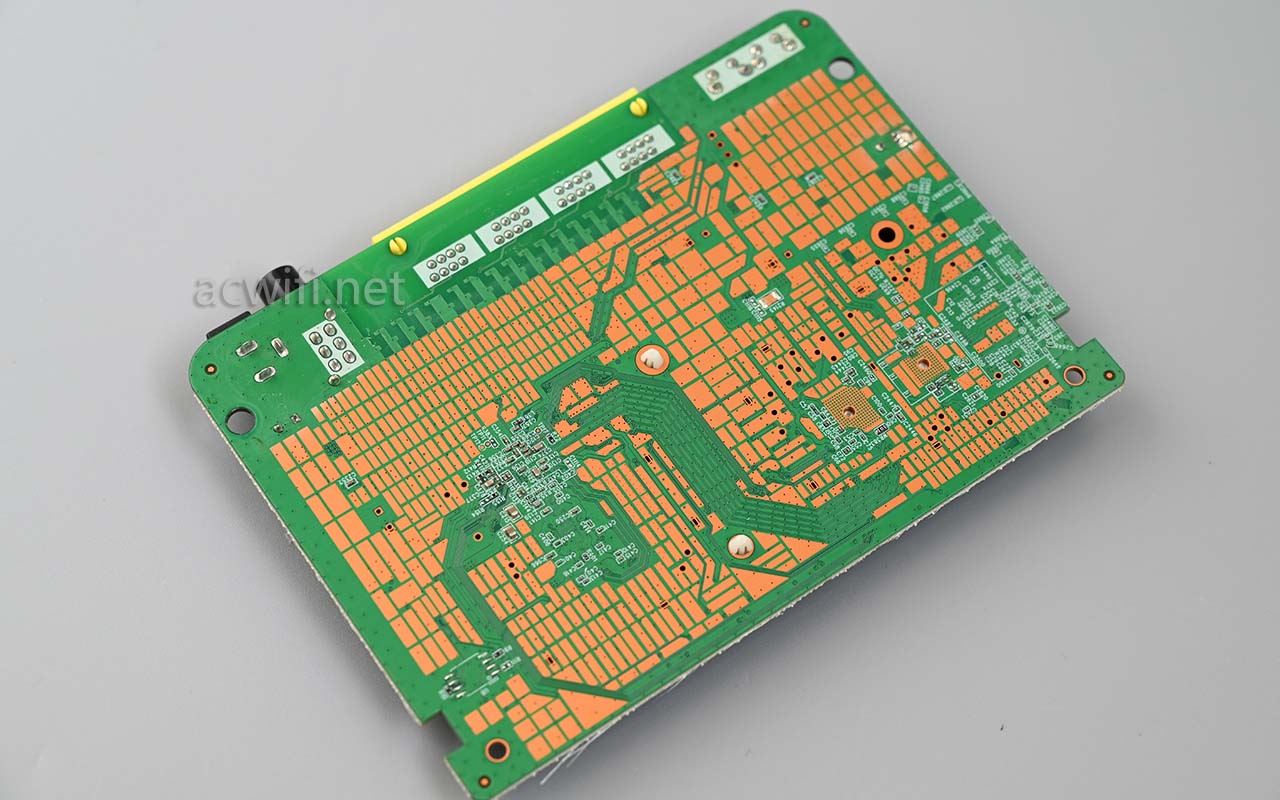

主板背面并没有散热片:

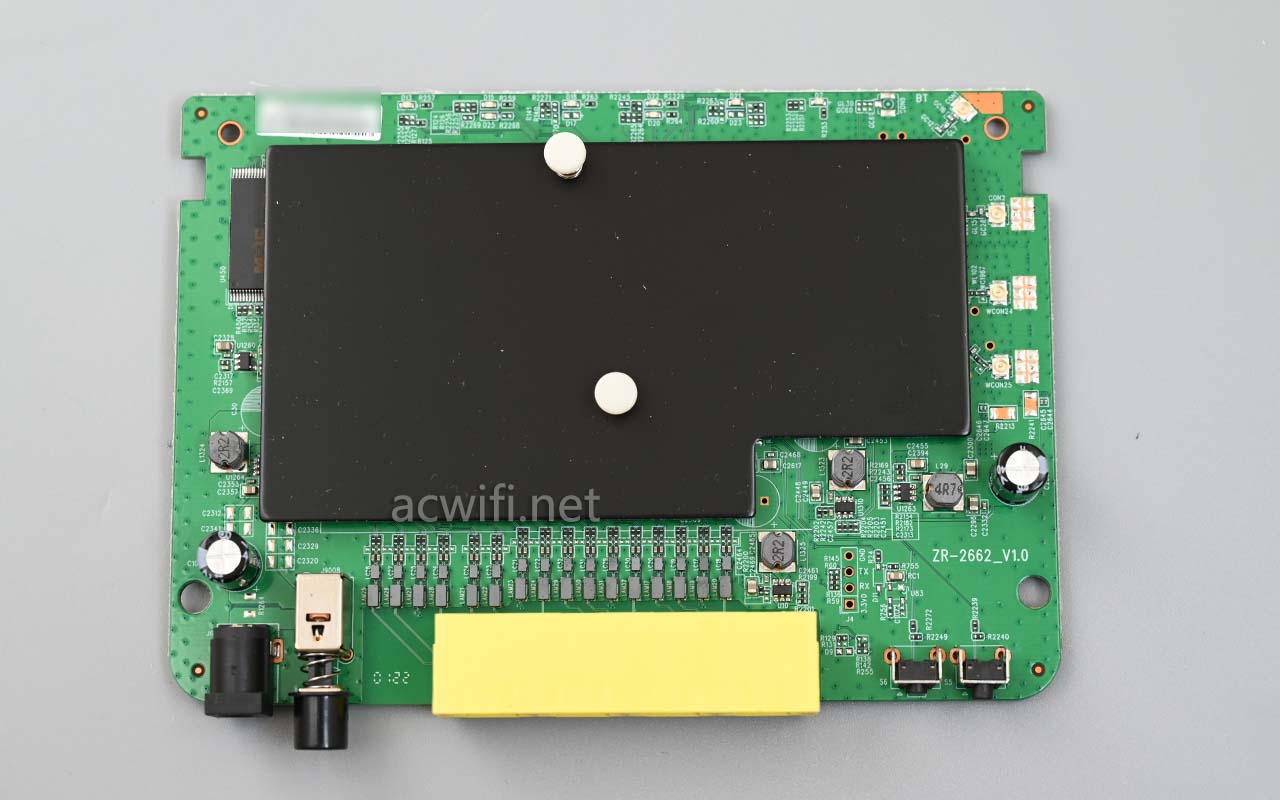

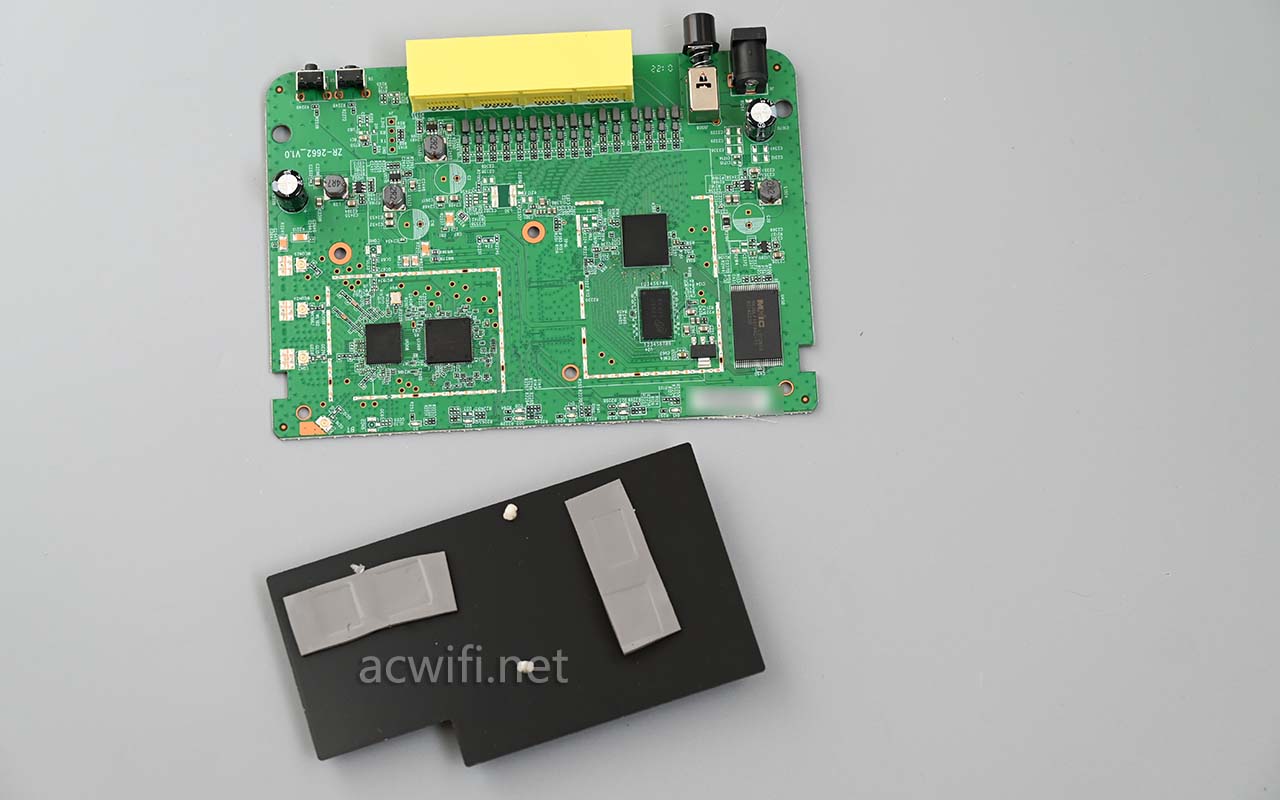

翻过正面,拆开散热:

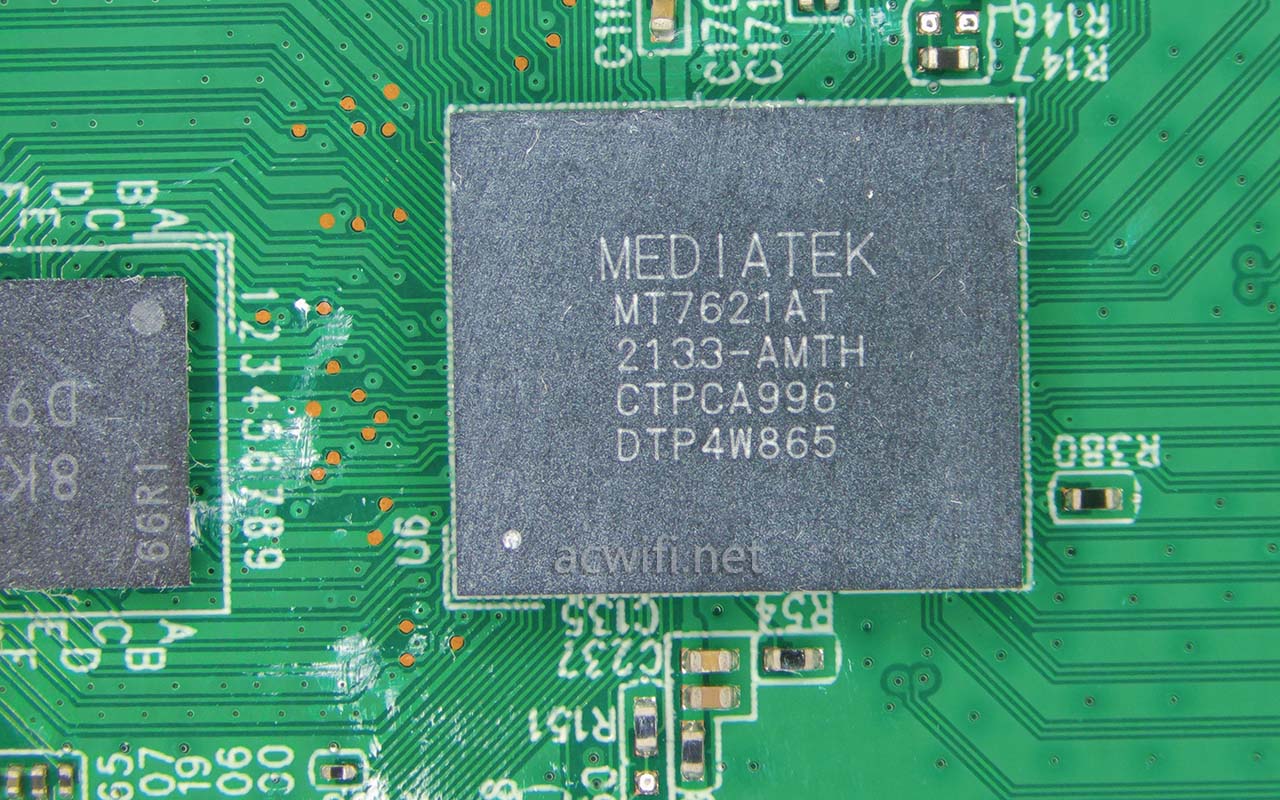

这款兆能ZN-AX1800 Pro的CPU型号是MT7621AT:

双核880MHz,集成5口千兆。

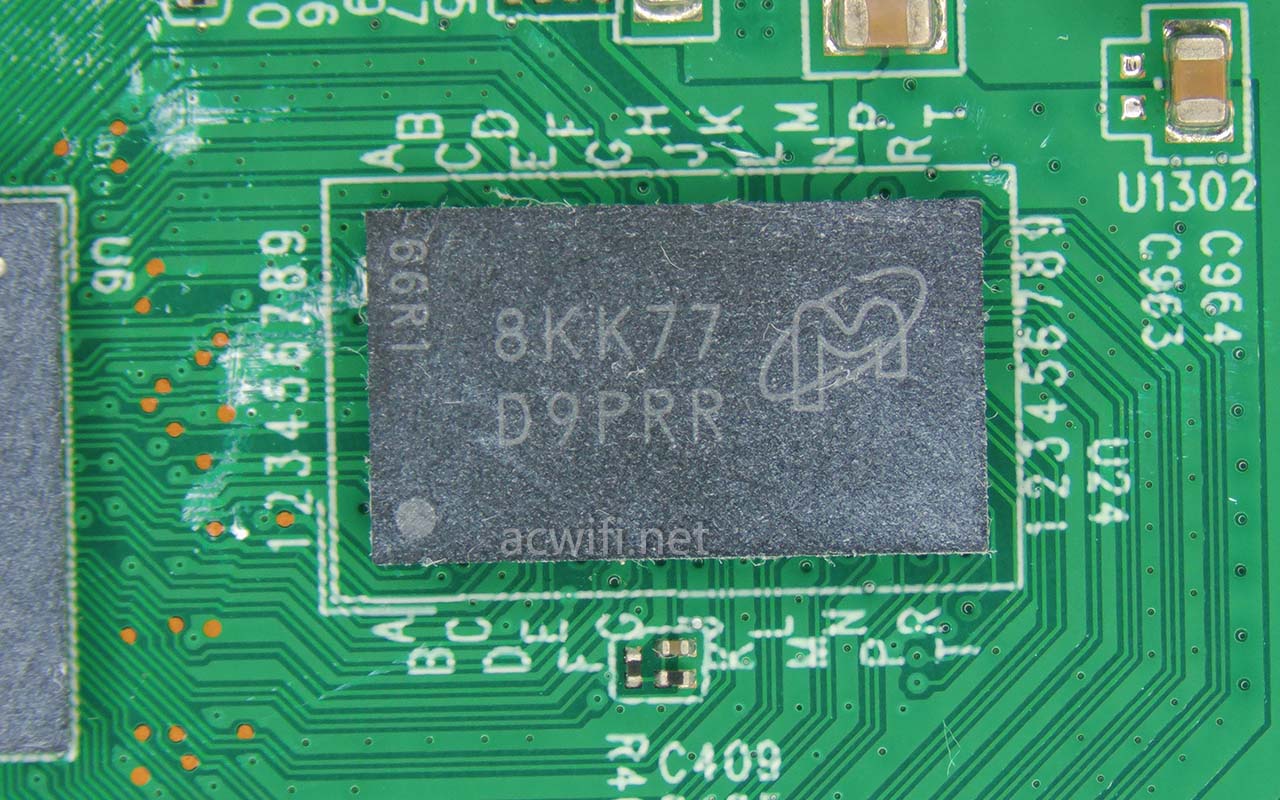

旁边的内存芯片,型号是MT41J128M16JT-107:K,容量256MB:

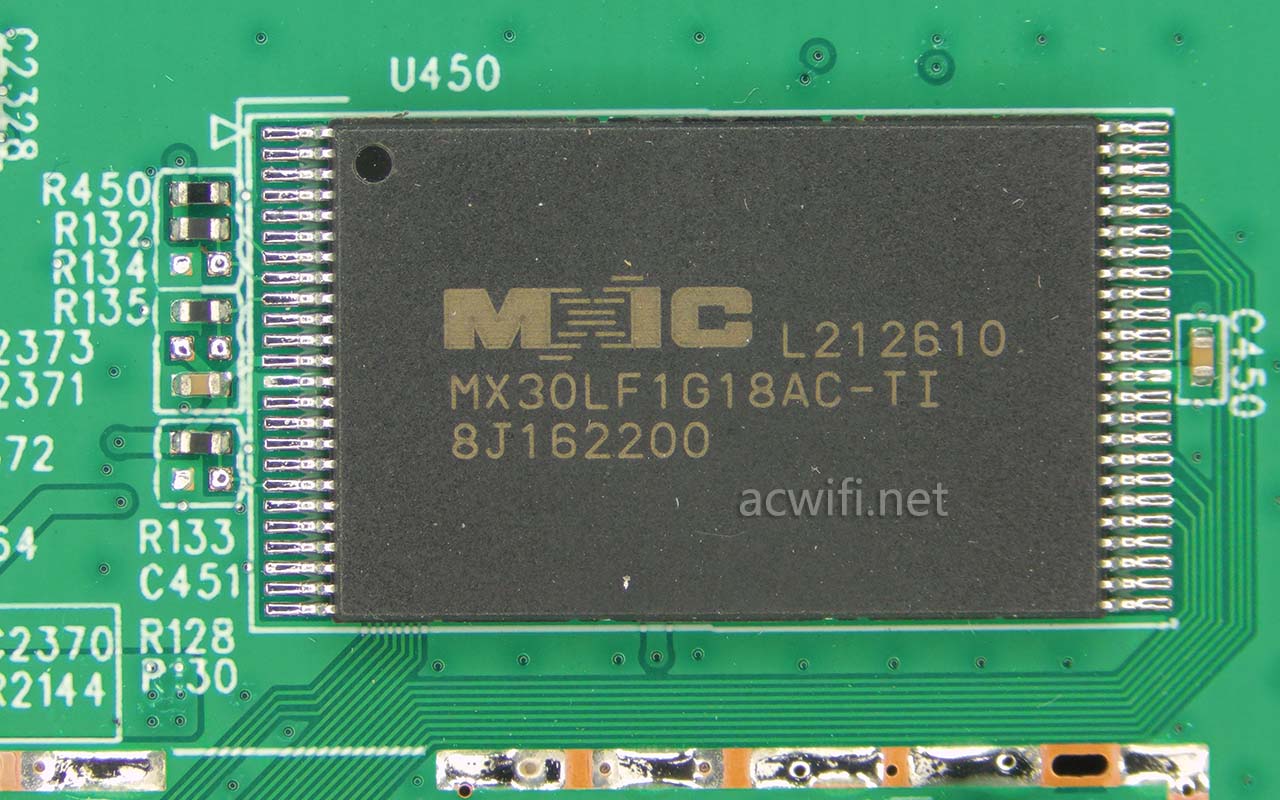

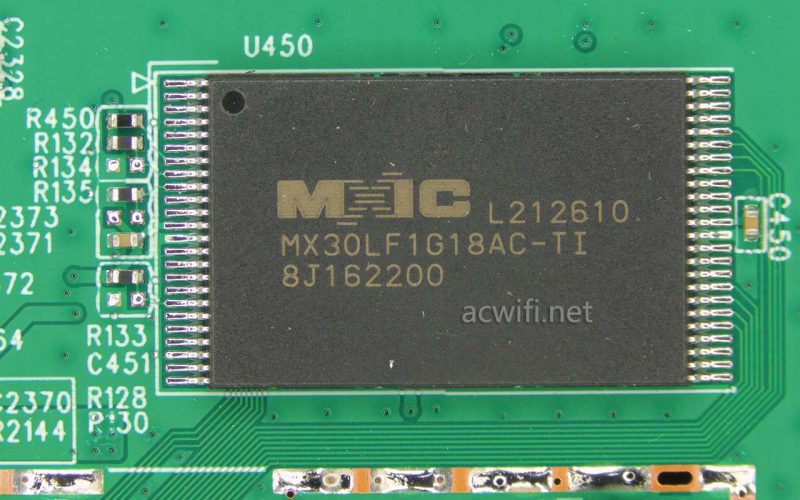

闪存型号是MX30LF1G18AC-TI,容量128MB:

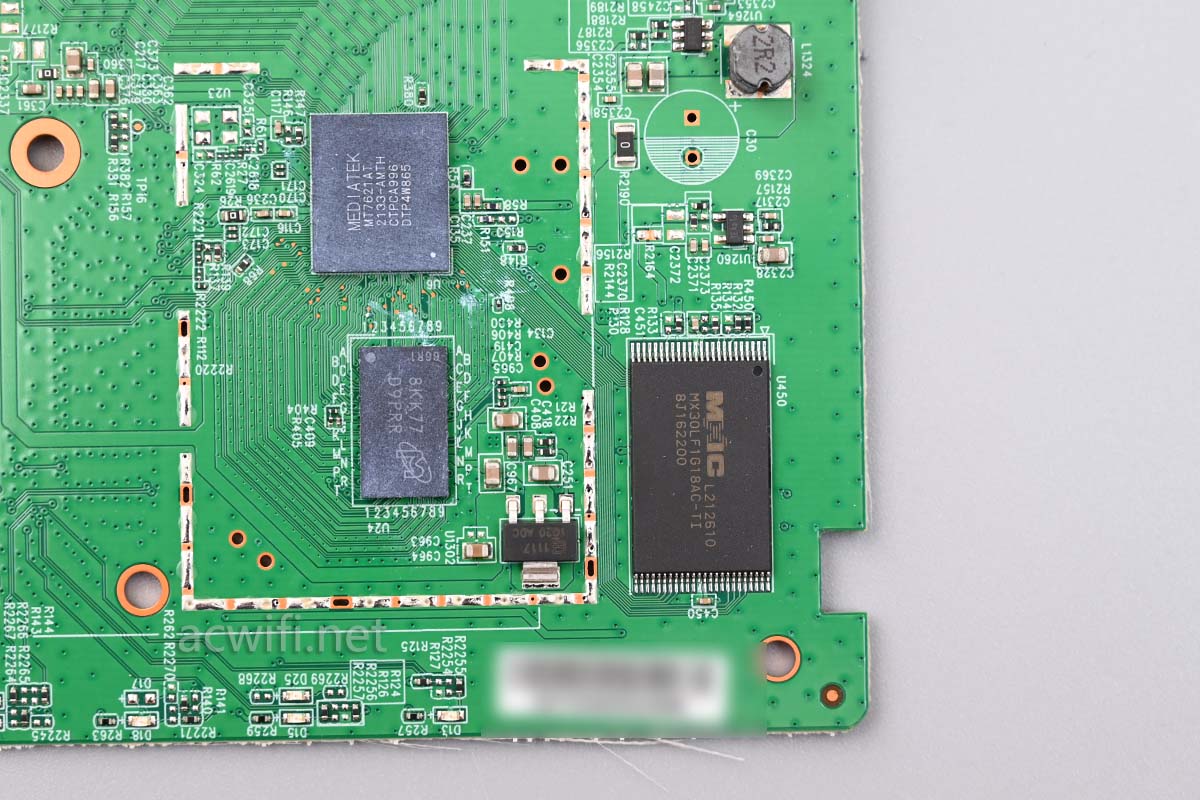

以上三颗芯片的位置关系:

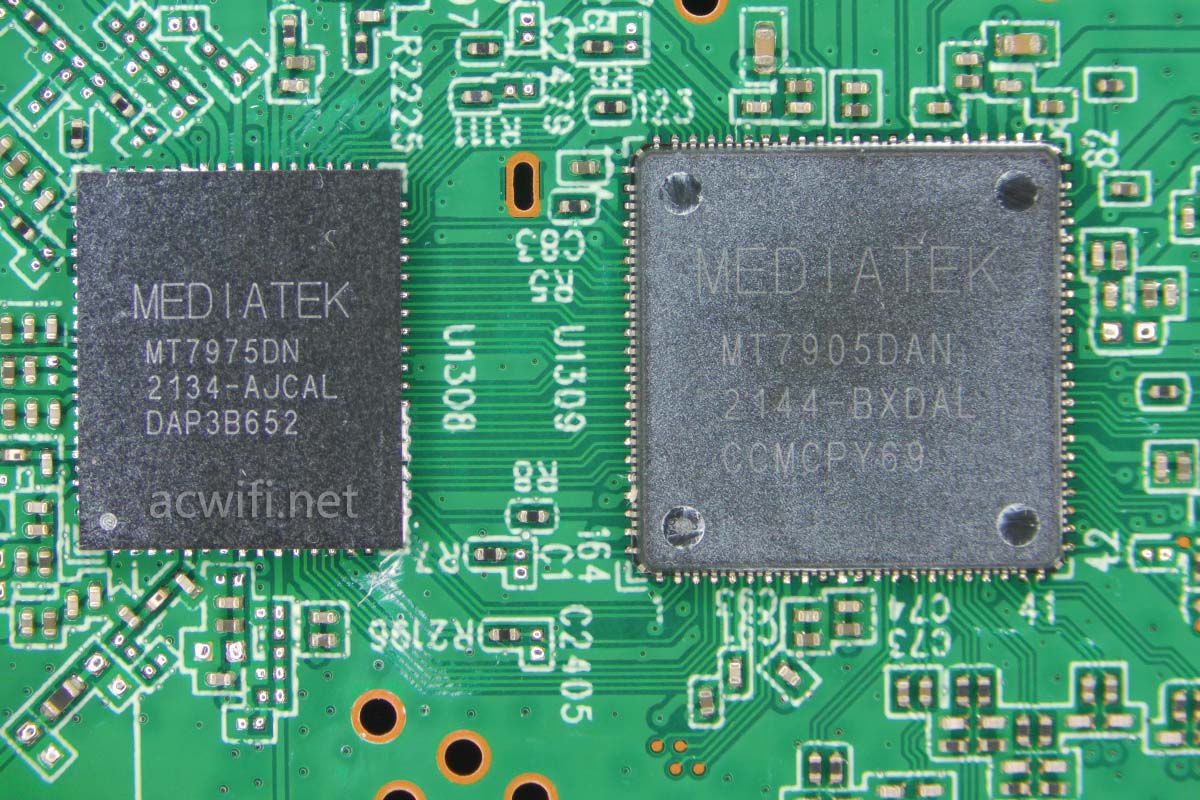

无线芯片方面:
负责数字处理的芯片是MT7905DAN,即无线MAC芯片,集成了无线基带(BB);

负责数模转换的芯片是MT7975DN,即无线RF芯片,同时也集成了FEM在里面:

支持2.4G和5G同时并发,2.4G支持2x2MIMO最高速率574Mbps,5G支持2x2MIMO,最高速率1201Mbps。

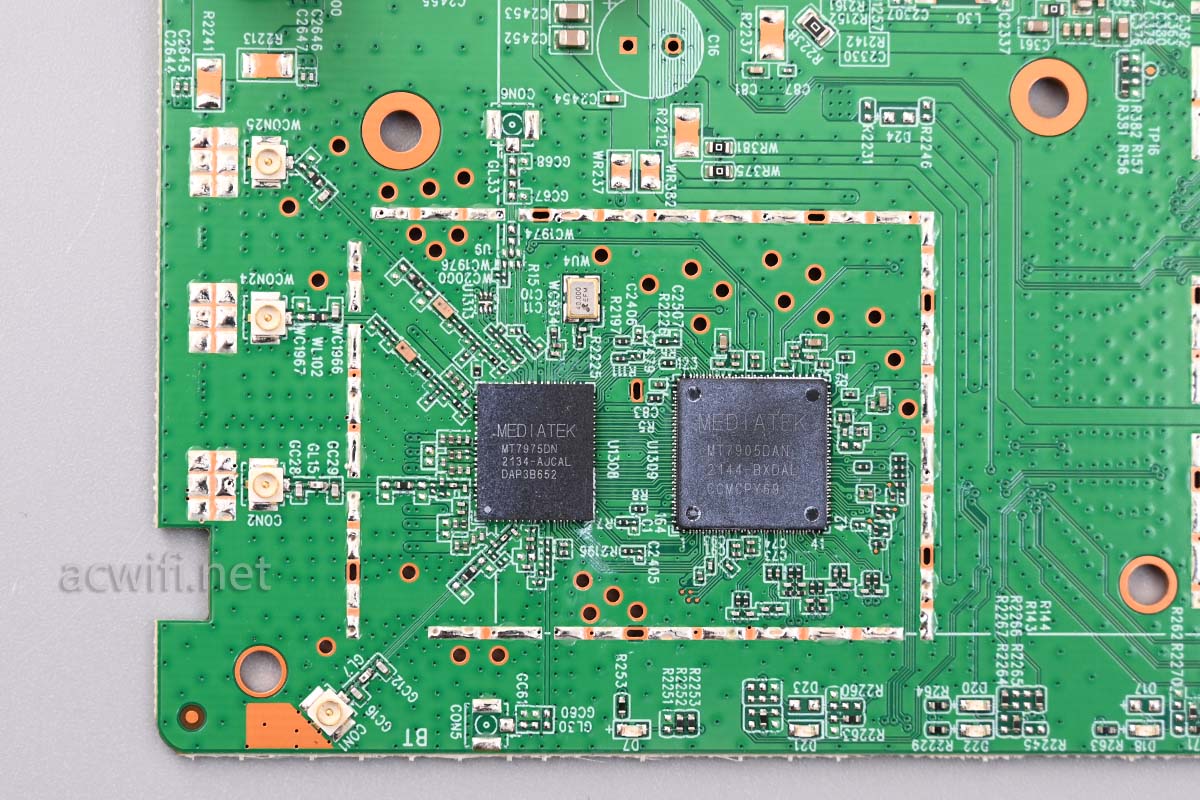

分别接两路单频天线:

其它没什么看了。

拆机完成:

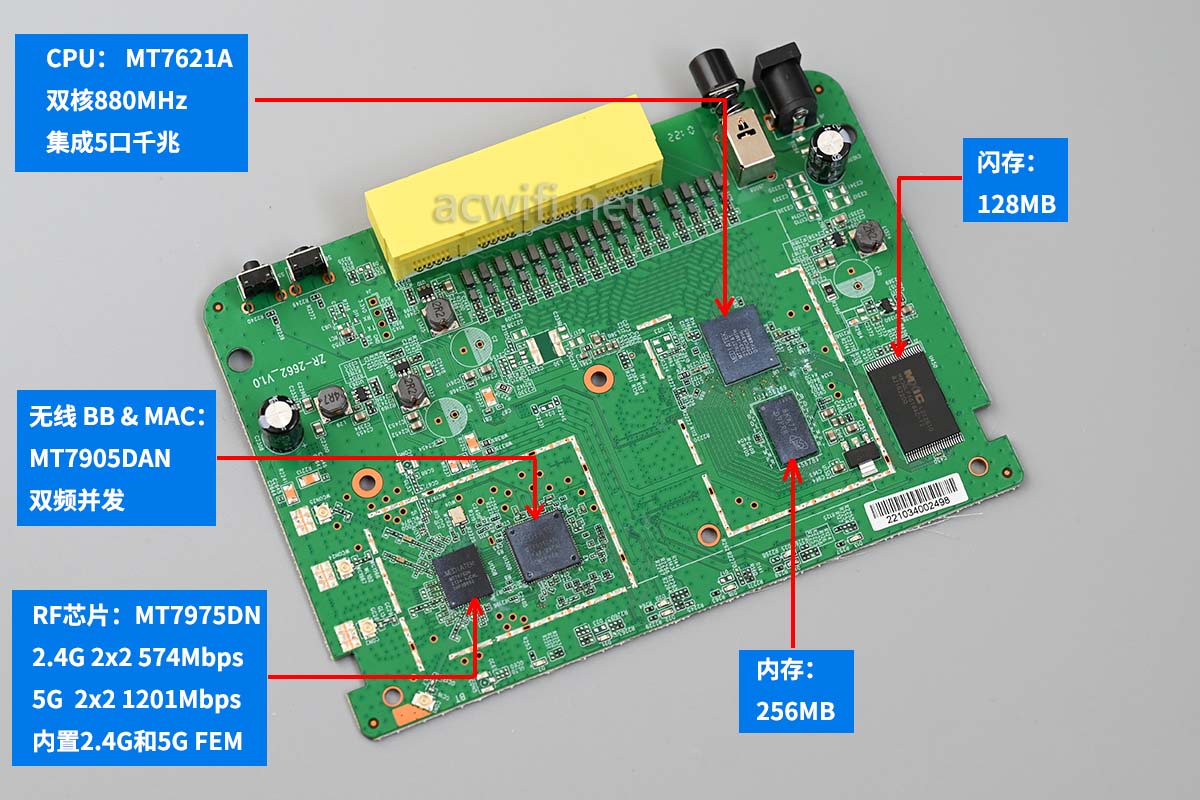

兆能ZN-AX1800Pro的所有芯片型号汇总图如下:

我拿着手机跑到D点的时候扑街了,潜意识不想手机摔在地上弄坏了就测不速,于是我拿着手机的手就如死鸡撑饭盖一样,结果是腰和大腿先着地,手指还压破了皮。。。小喇叭!真伤!不测了!

其实,强一点弱一点又有什么关系呢,面积小的能用就行,面积大些的,你买两台组网呀,百来块钱的东西,浪费时间纠结。

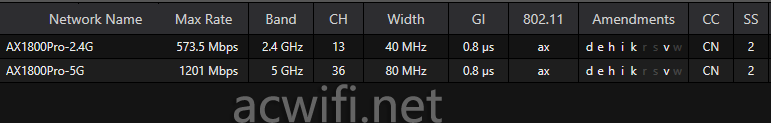

默认支持k和v,组不组mesh都不影响它的无缝漫游。

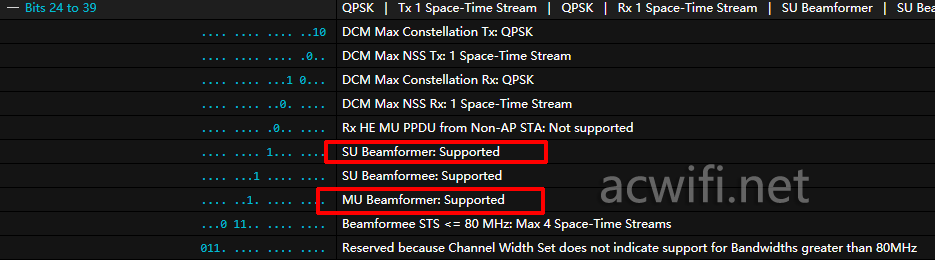

也支持MU-MIMO,那么就一定支持波束成形:

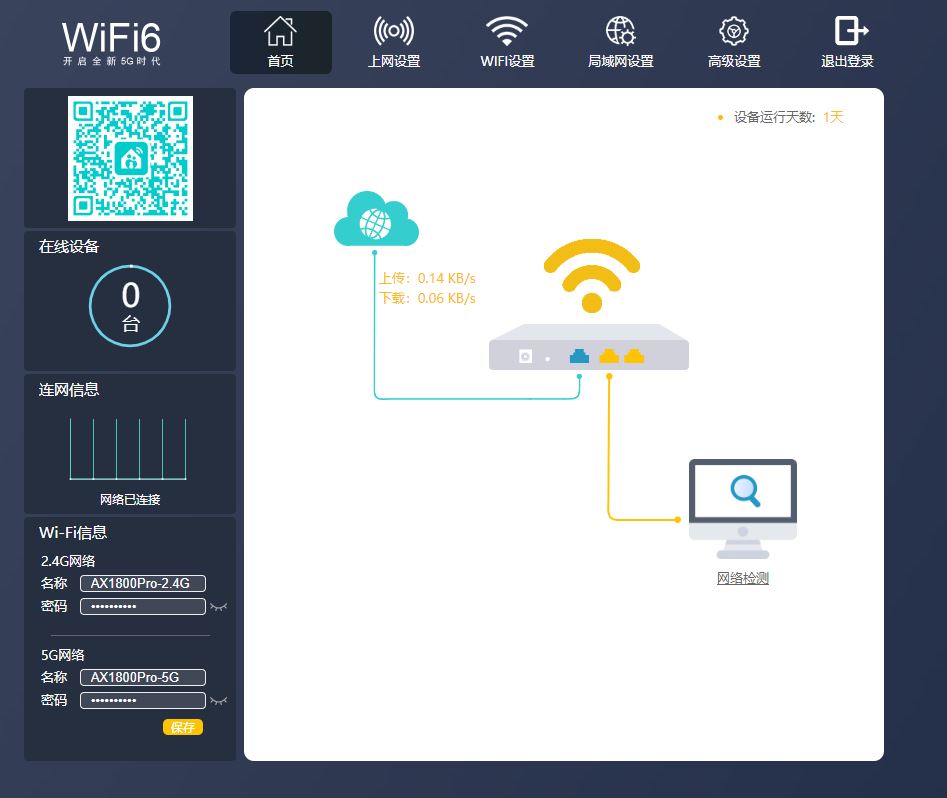

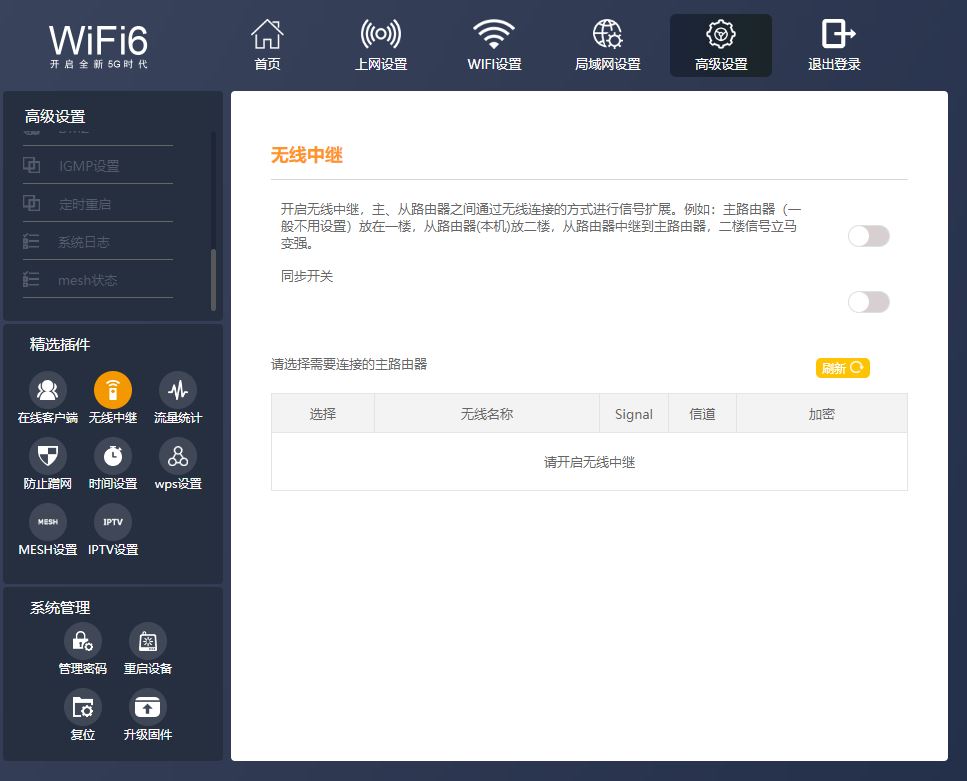

系统界面:

很少很少运营商机器可以在线更新固件。这台居然可以!升级固件后多了一个无线中继功能。

多台不管你mesh不mesh组网,只要都支持k和v,且都在同一个局域网内,无线名称一样,密码一样,加密方式一样,就可以自动切换,也叫做无缝漫游。绝大多数是可以的,如果不可以,再来找我!

这不是绝对的。如果不行,你就留言告诉我路由器型号和手机型号。

我再强调,MESH与无缝漫游没有必然关系,重点是802.11k和802.11v,而这协议跟MESH没有一点点点点点点关系!

你当前在用A品牌的,以后看见B品牌的也喜欢,你大胆可以买回来用,不必MESH,只要支持k和v,即可大胆一起用。

总之:不要把MESH看得很重要! 选择自己喜欢的,才重要!

不说了,我要擦药酒去!
