联通VS020 AX3000无线路由器拆机

上次拆过了联通VS010,这次拆联通VS020,这台在闲鱼上有人问我要不要,他拆过外壳,只要没坏,没关系,然后130包邮收来了!

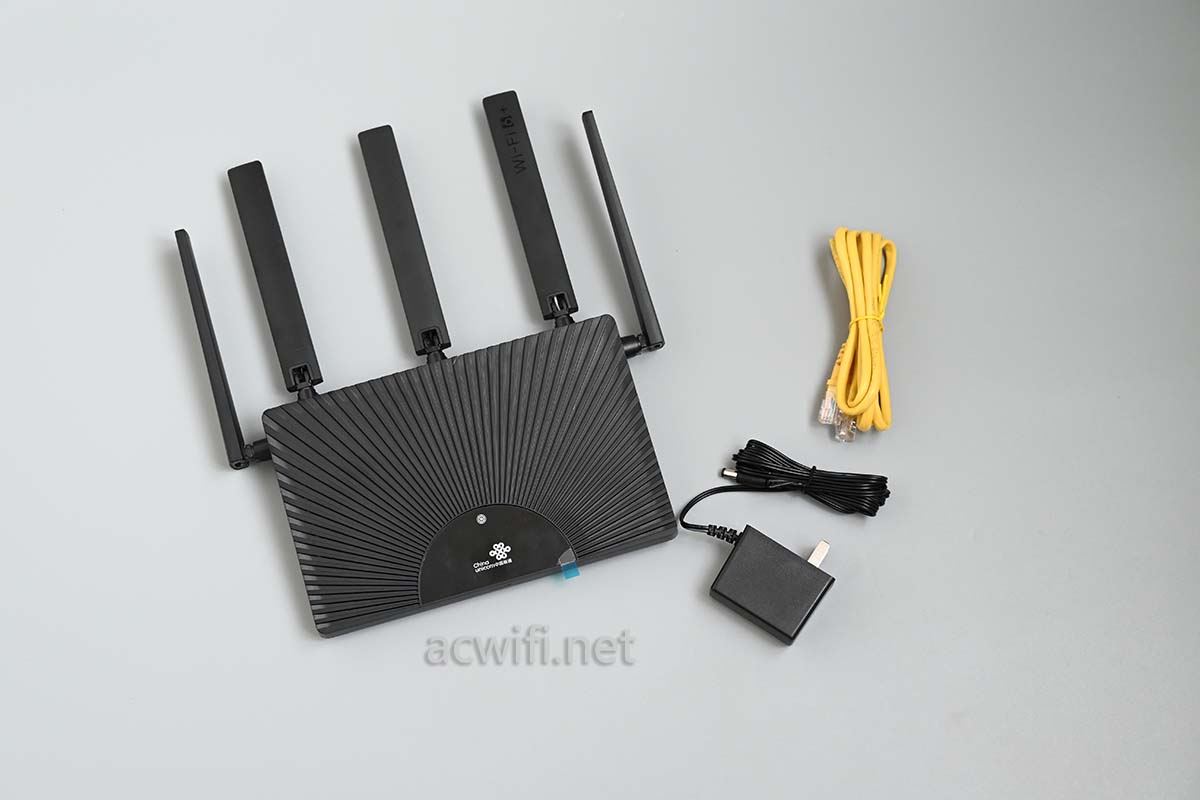

机身和配件 :

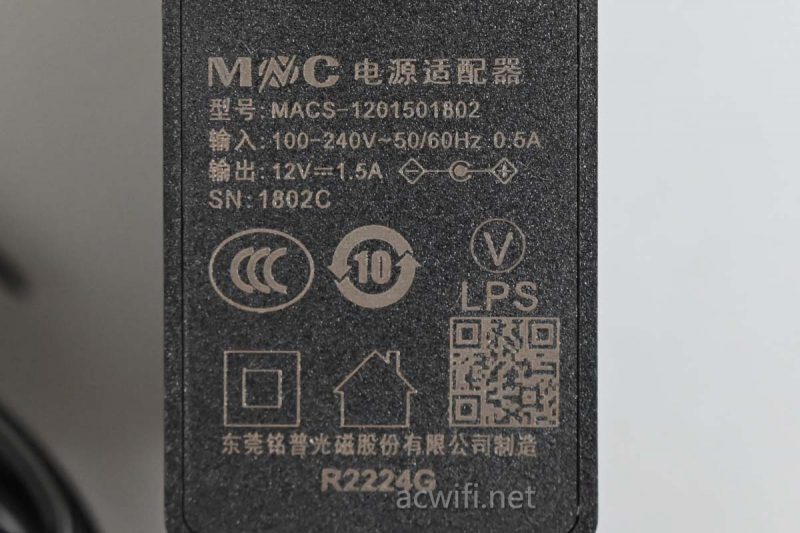

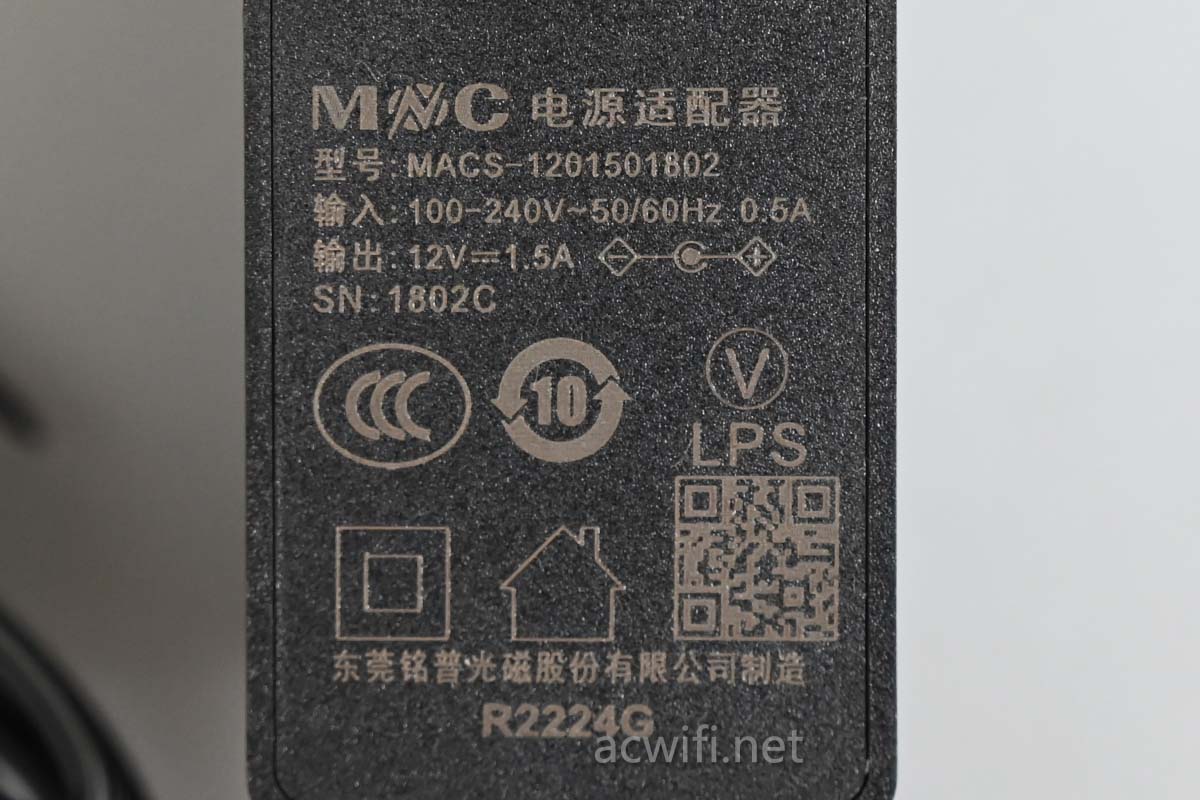

电源输出规格是12V/1.5A,实测待机功率是5.6W,咦~~~一看功率,不像是用360T7的方案。

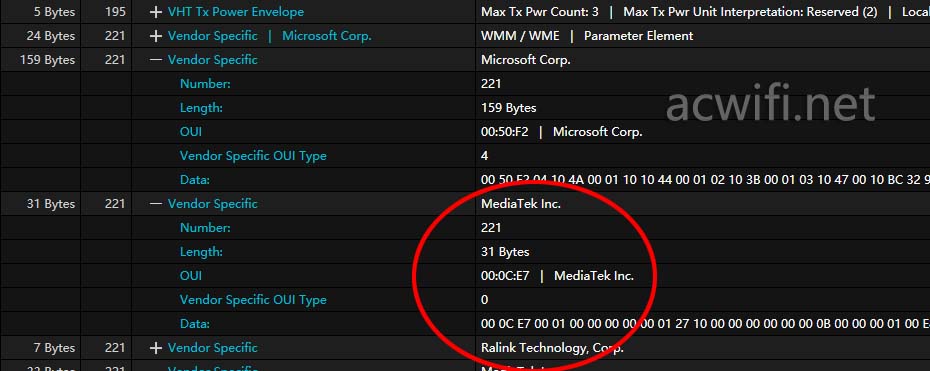

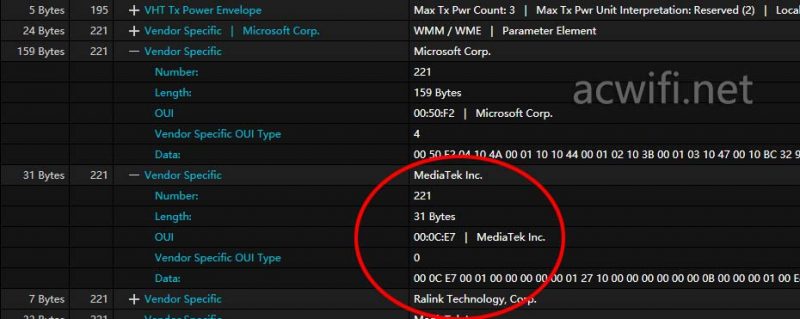

我之前说过用WinFi也能查看芯片厂家的,就在这里:

AX3000的MTK4。。待机功率这么高,不可能是12nm的MT7981B,信我没错的。呃你有饭开咩!

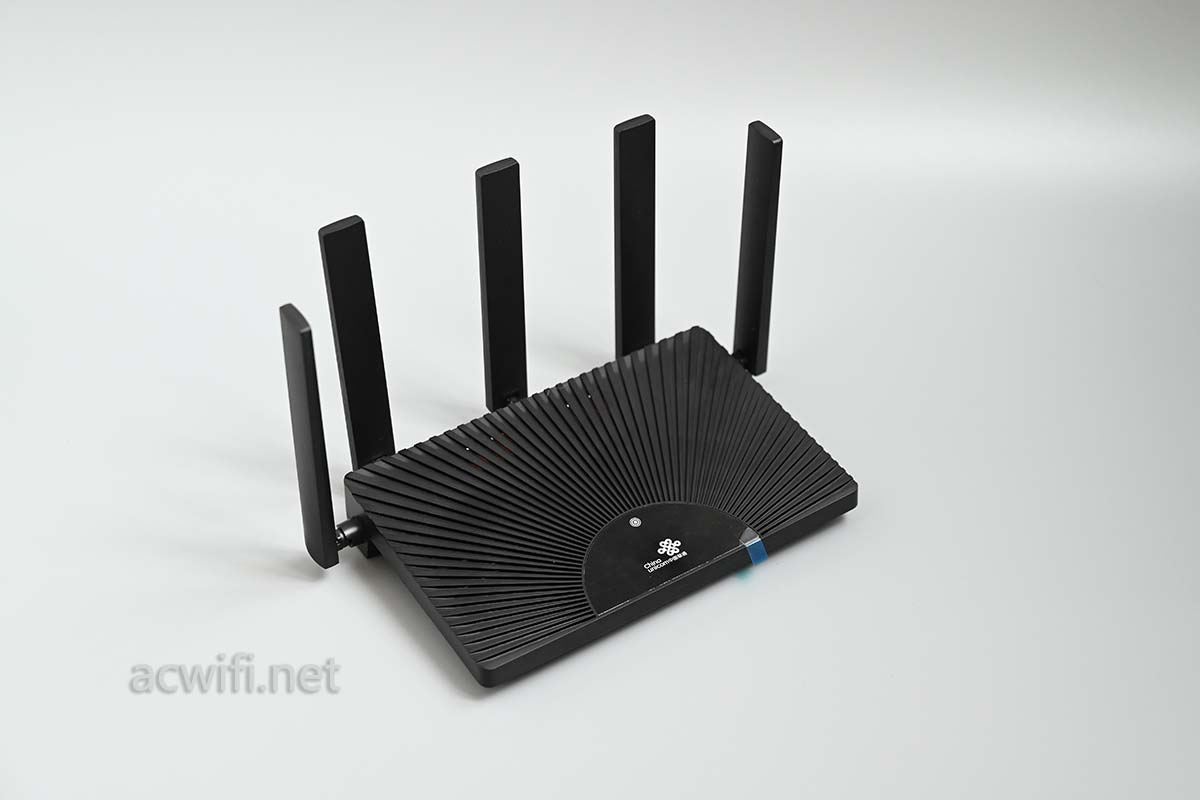

五根天线:

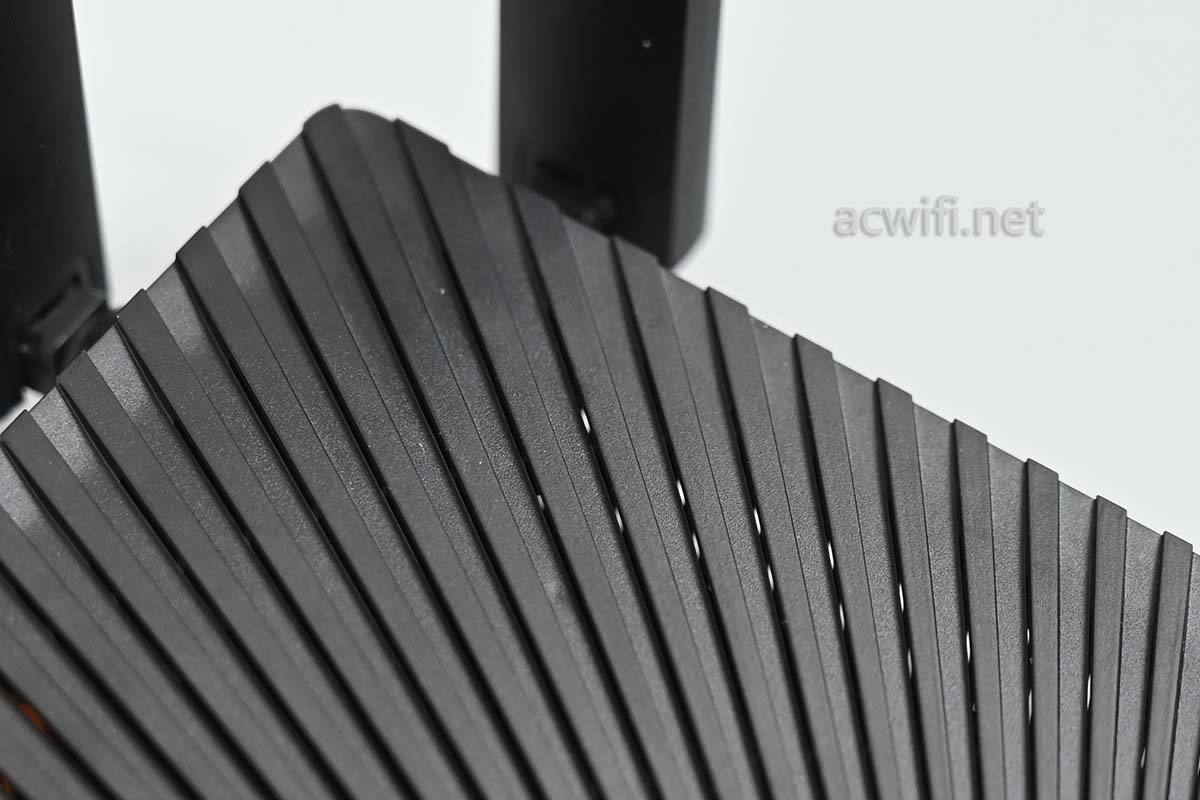

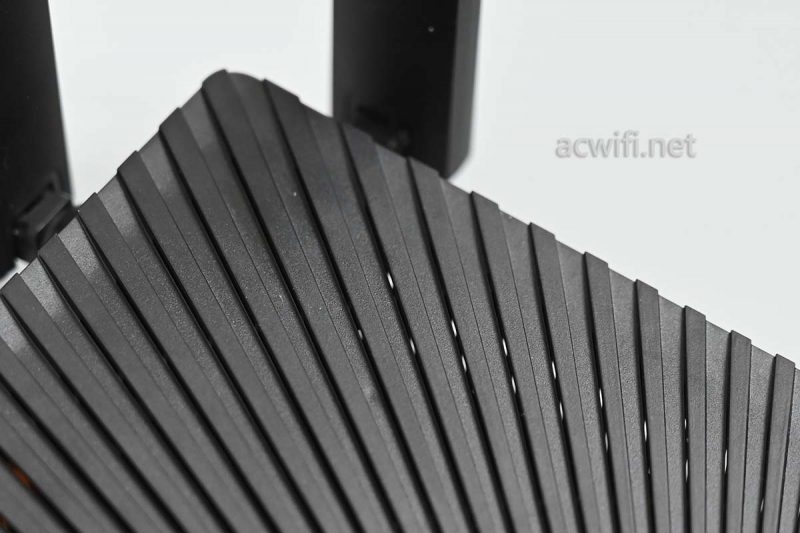

顶部有散热孔:

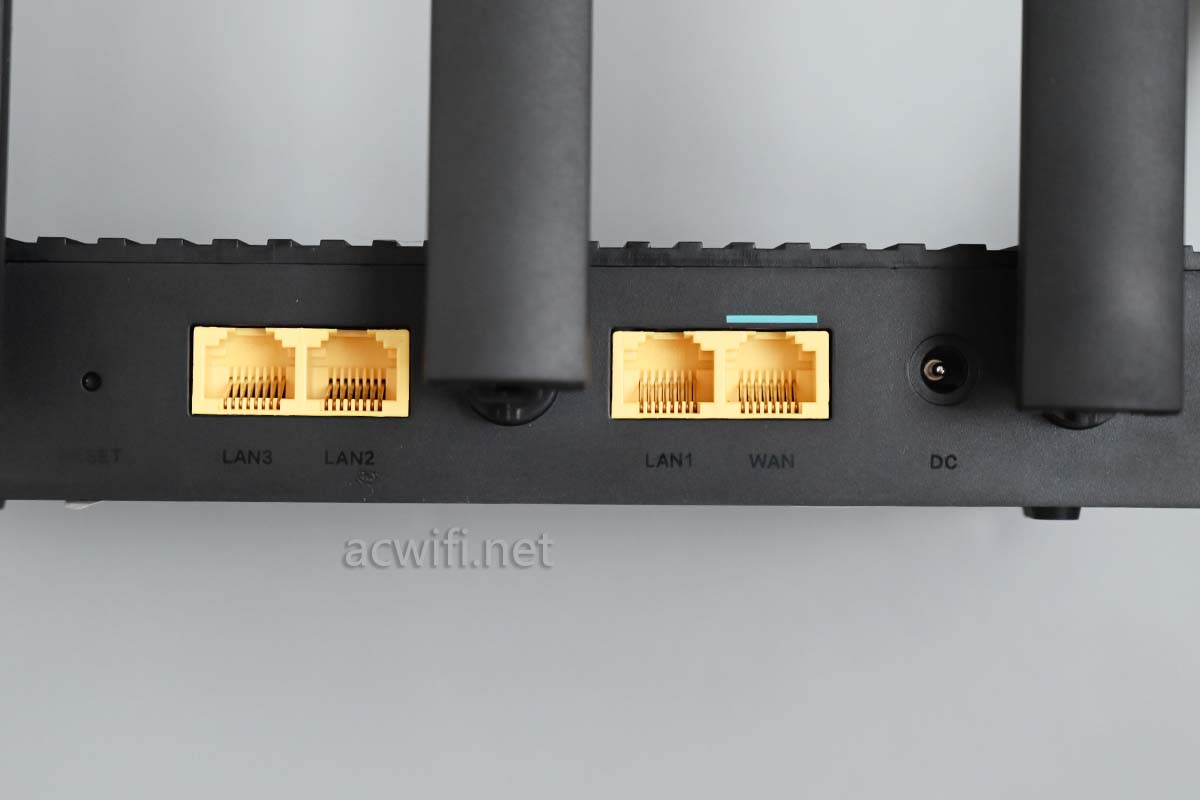

运营商定制机都是有固定WAN口,一共4个千兆网口:

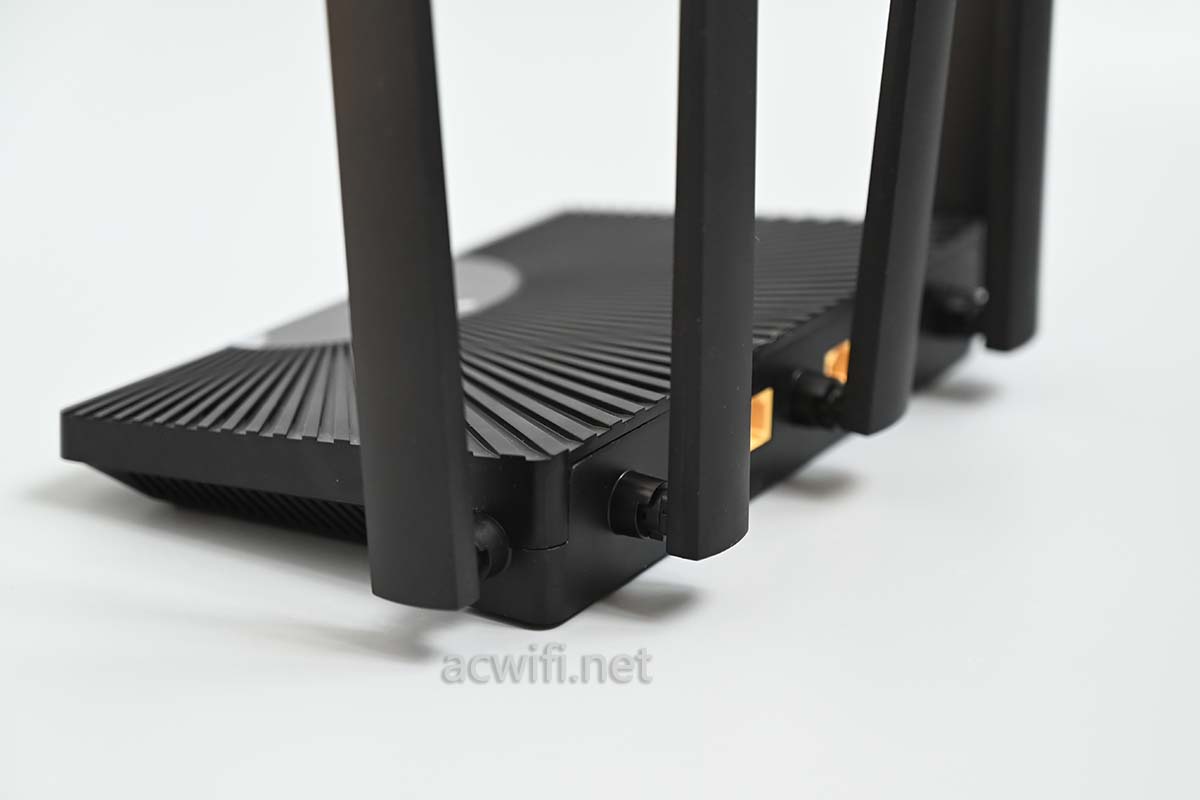

侧面:

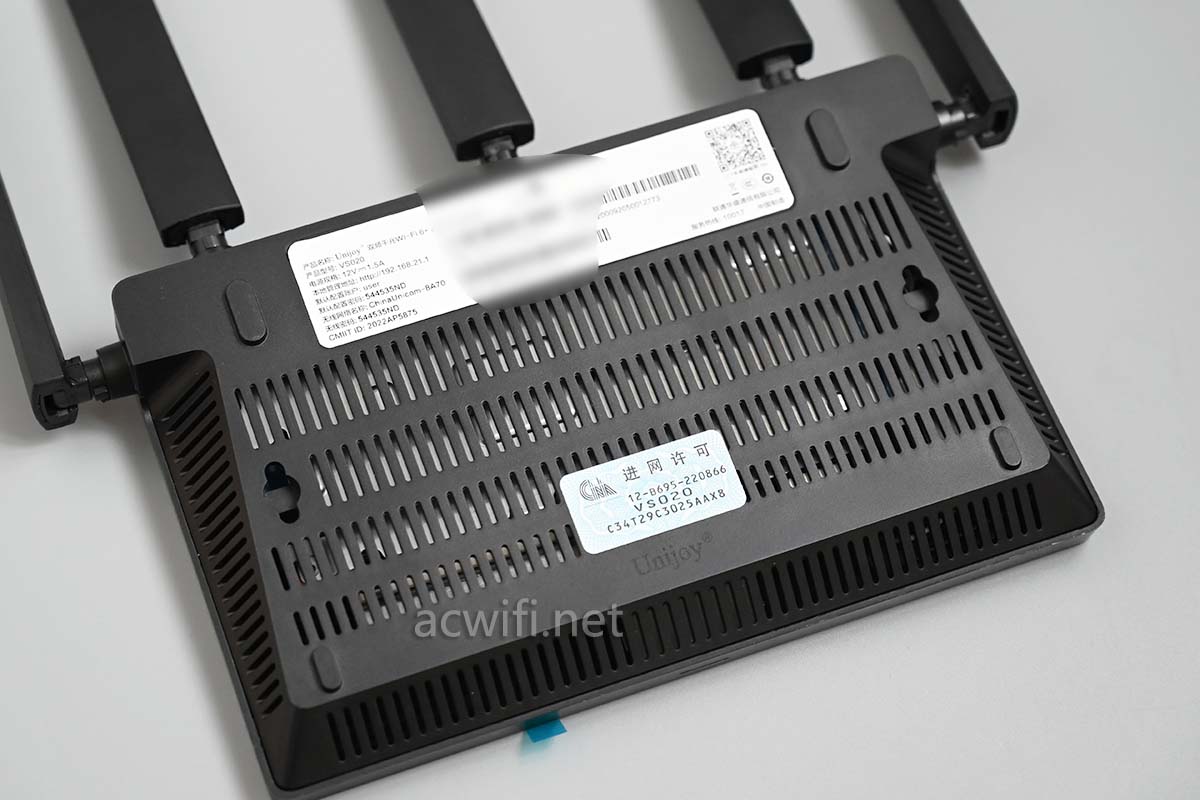

底面也有好多散热孔,也有壁挂孔:

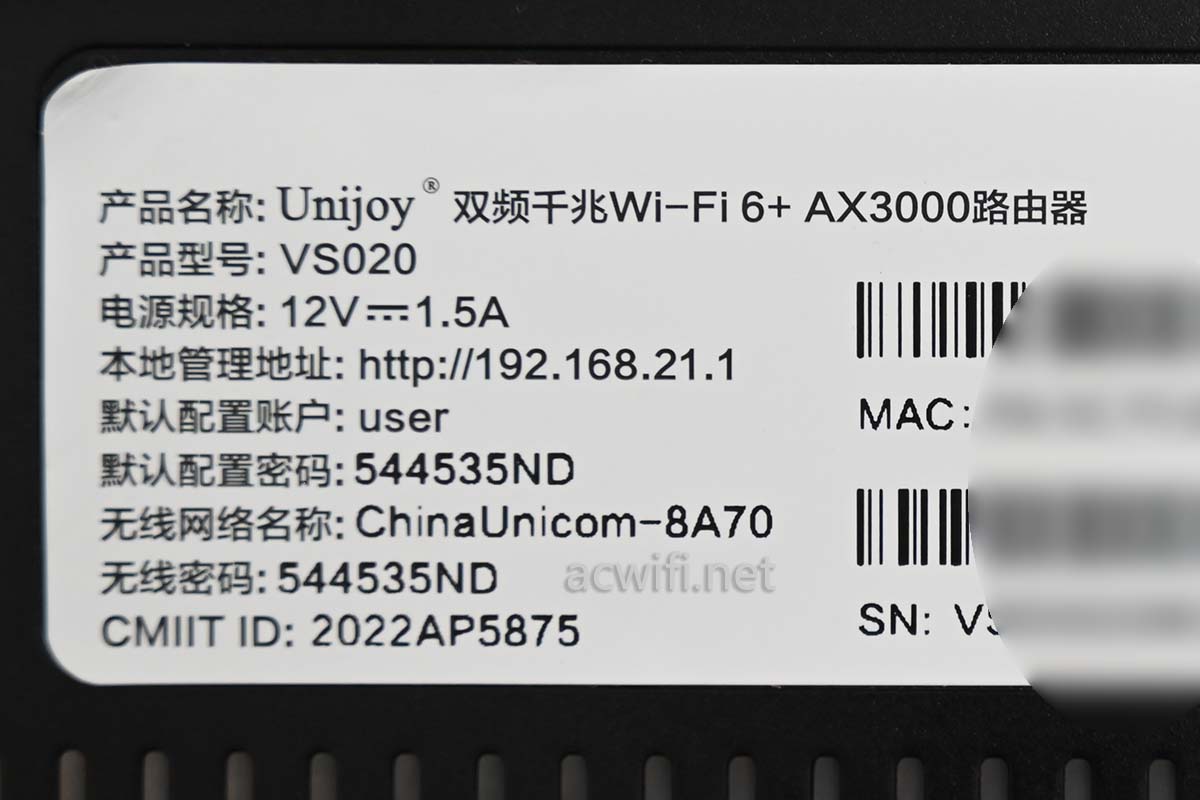

标签内容:

型号:VS020

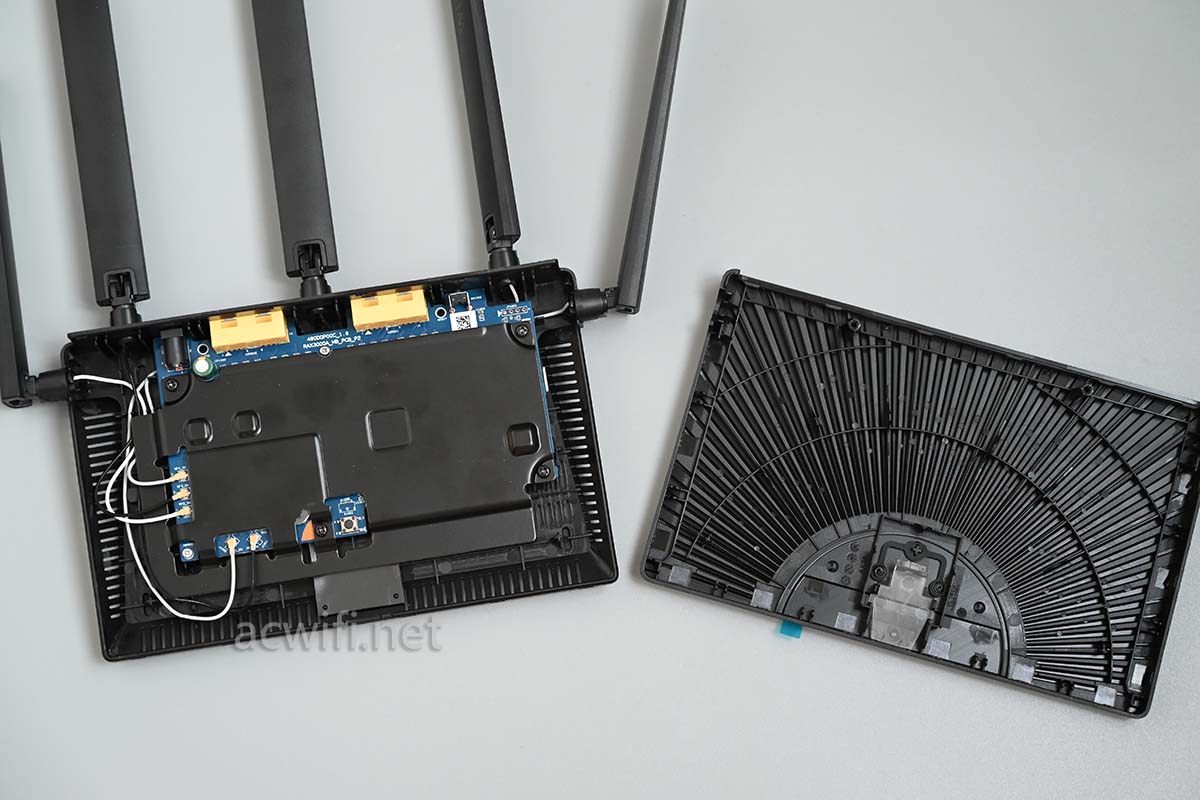

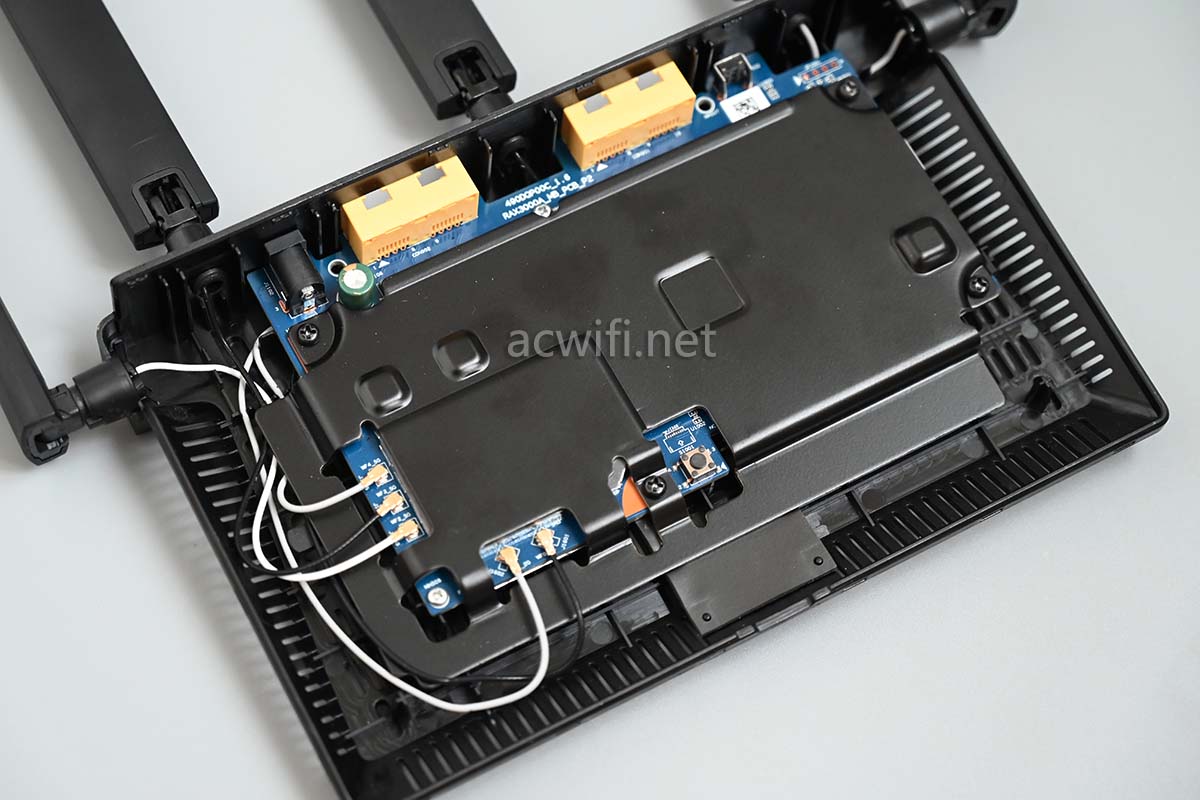

拆开外壳:

散热上的指纹不是我的。

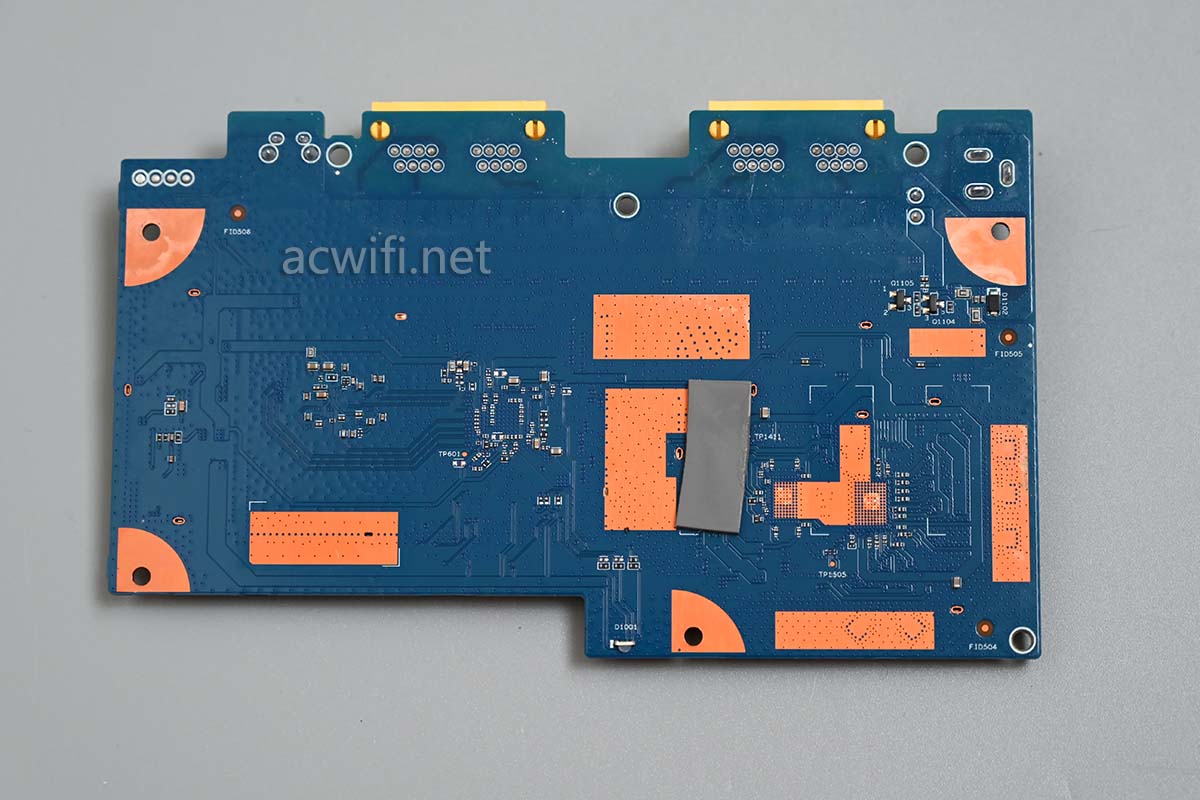

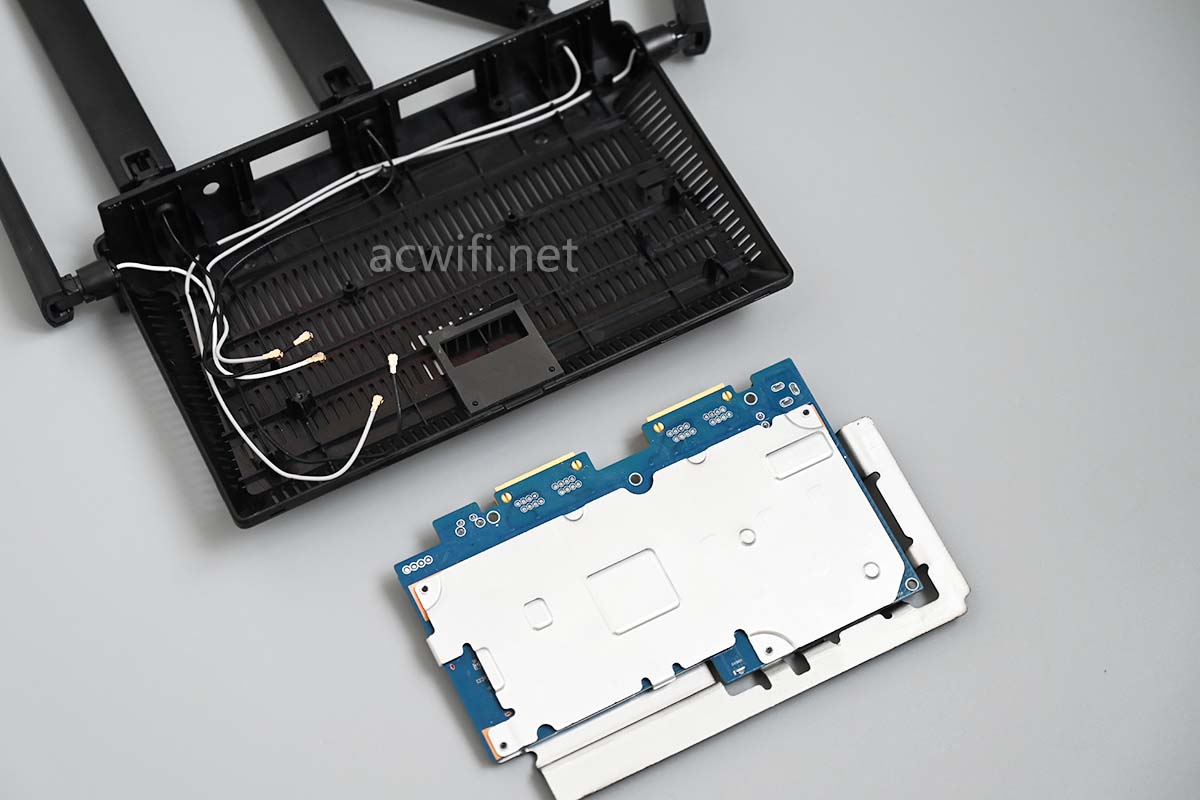

主板有固定螺线,抽出主板并翻转背面看:

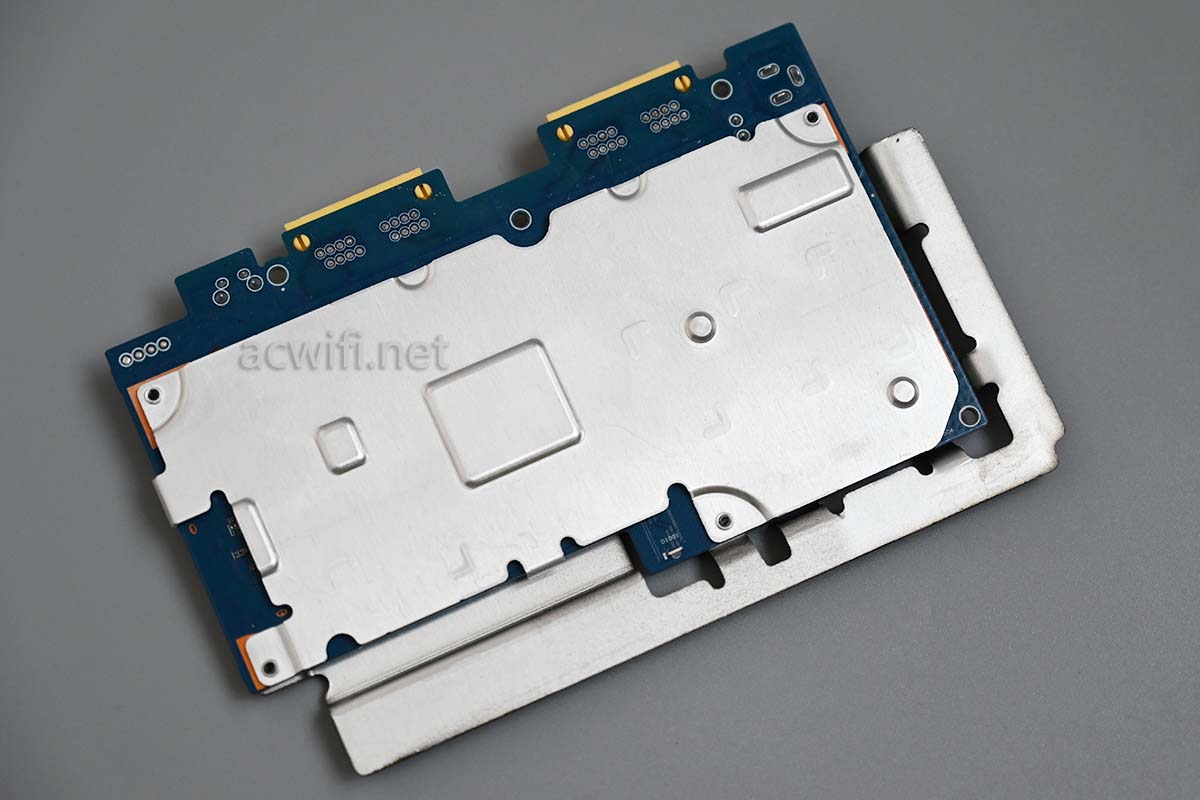

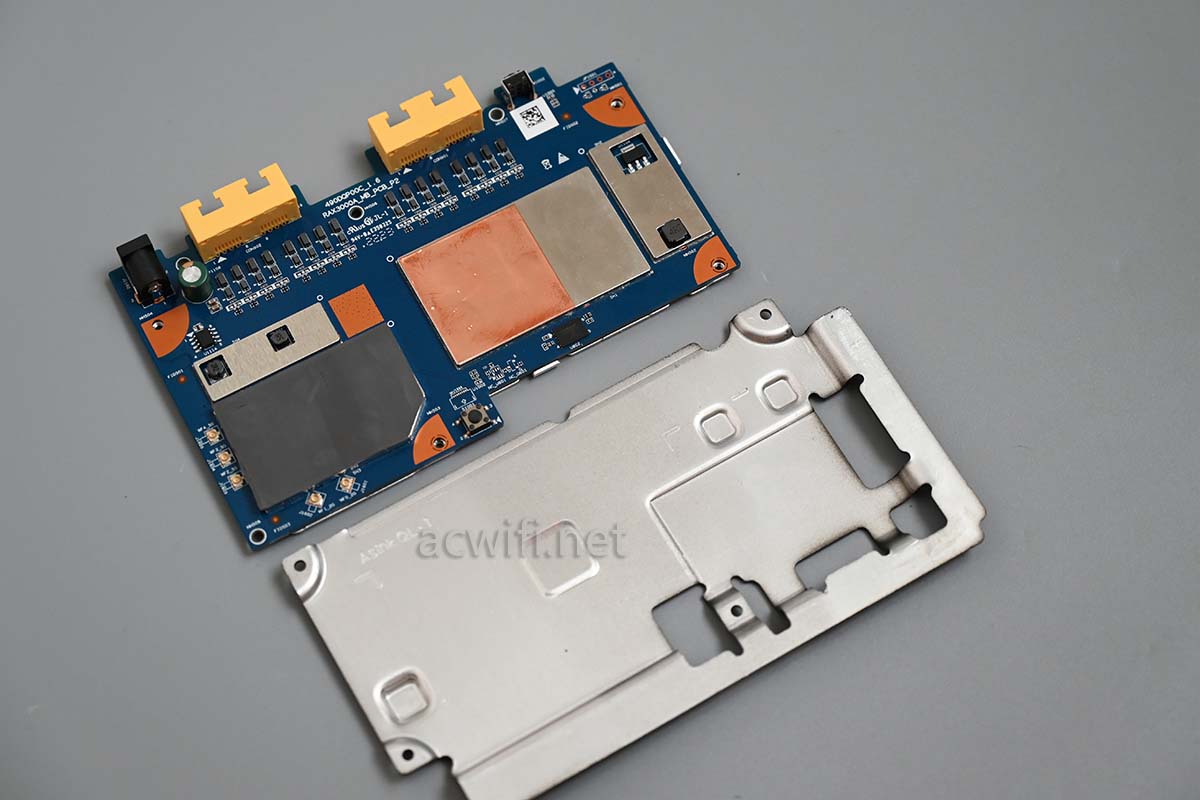

主板背面也有好大一片铝散热板:

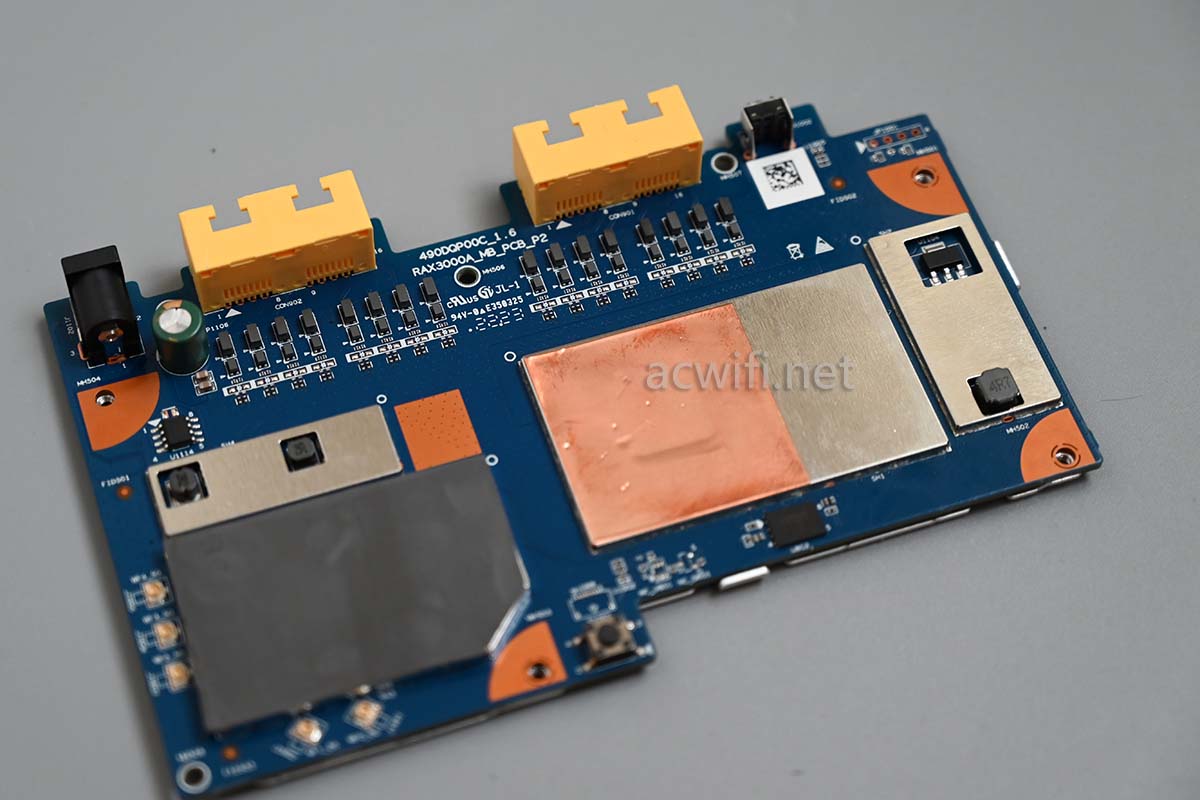

固定两片铝散热板的螺丝要从正面拧出,所以先从正面拆:

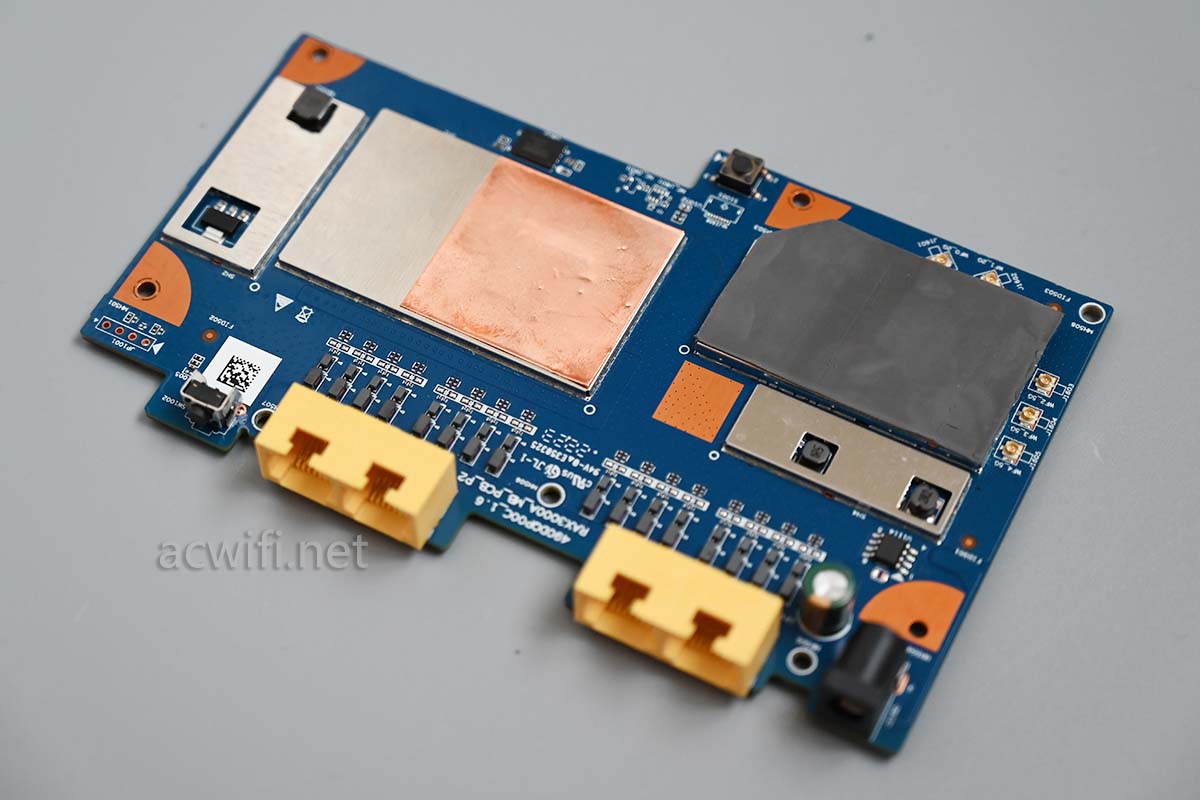

这运营商的定制板,,这用料好像有点过了吧。屏蔽罩不要钱似的,屏蔽罩可是铜呀。为啥我强调铜,因为这次双11空调没怎么降价呀。

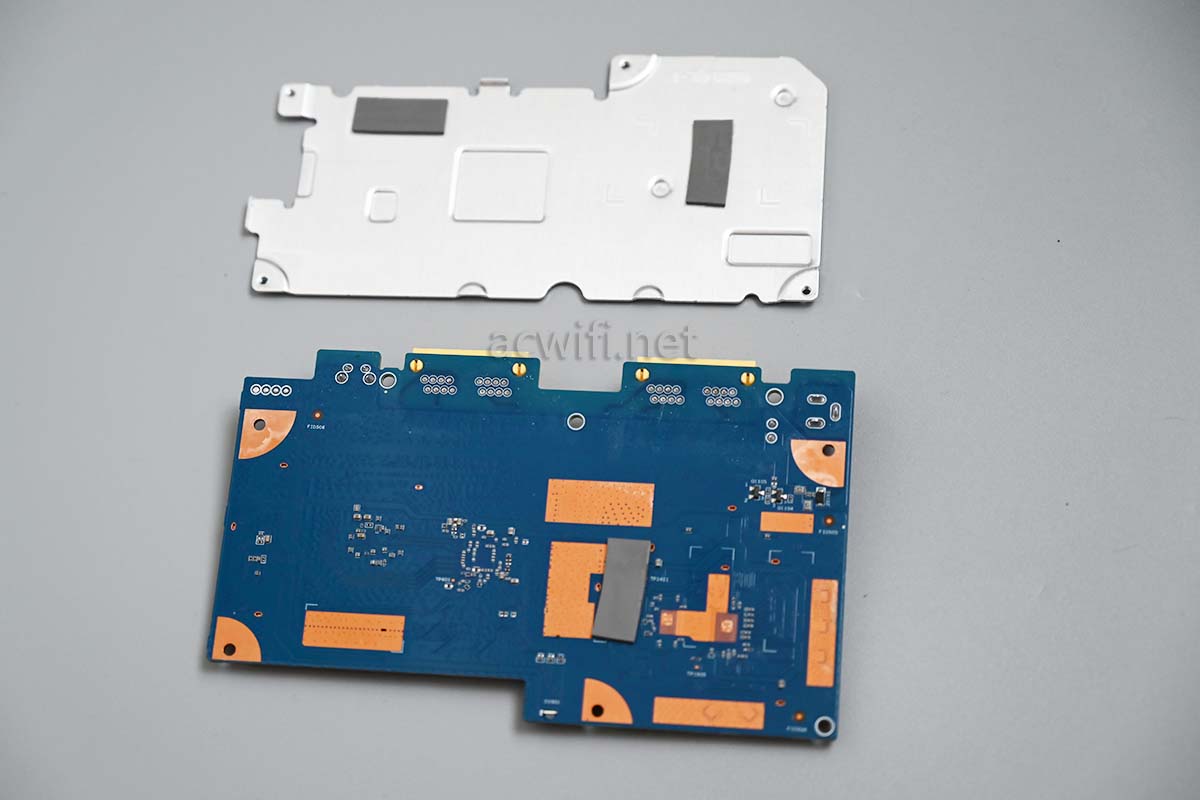

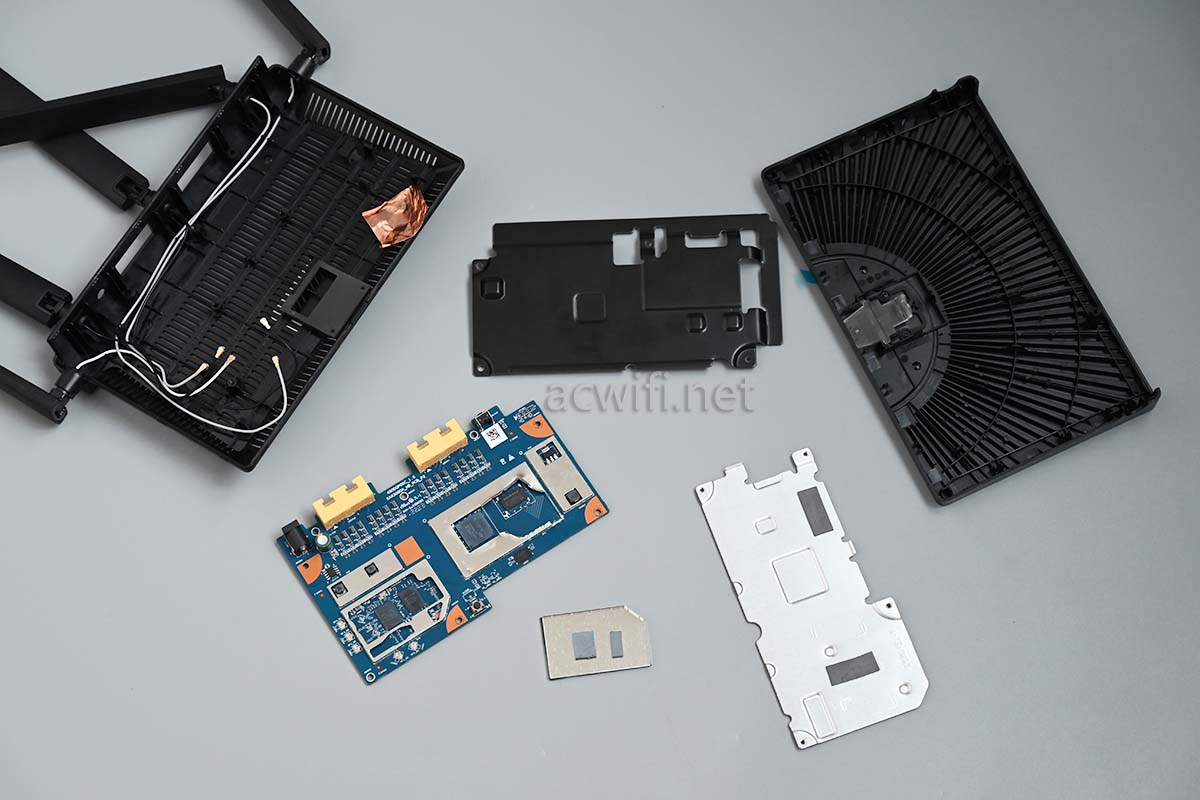

主板背面的铝散热板也拆了,不过这里并没有芯片:

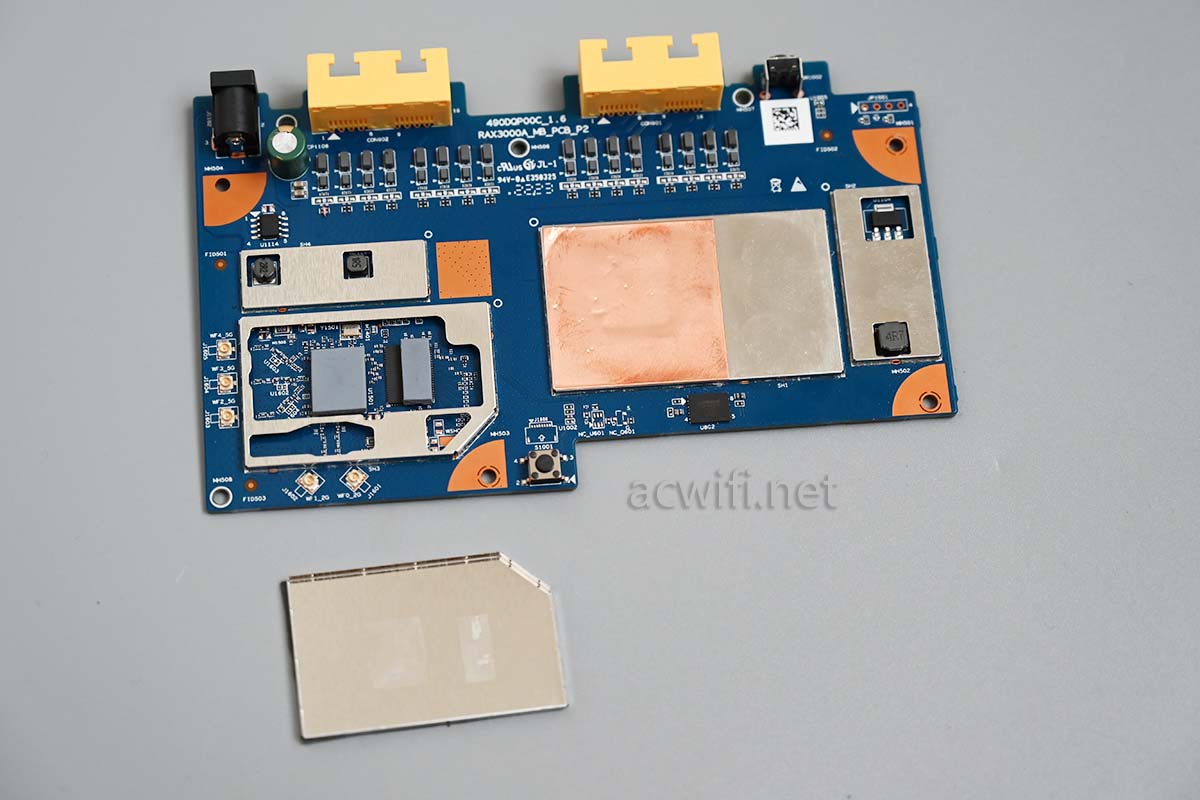

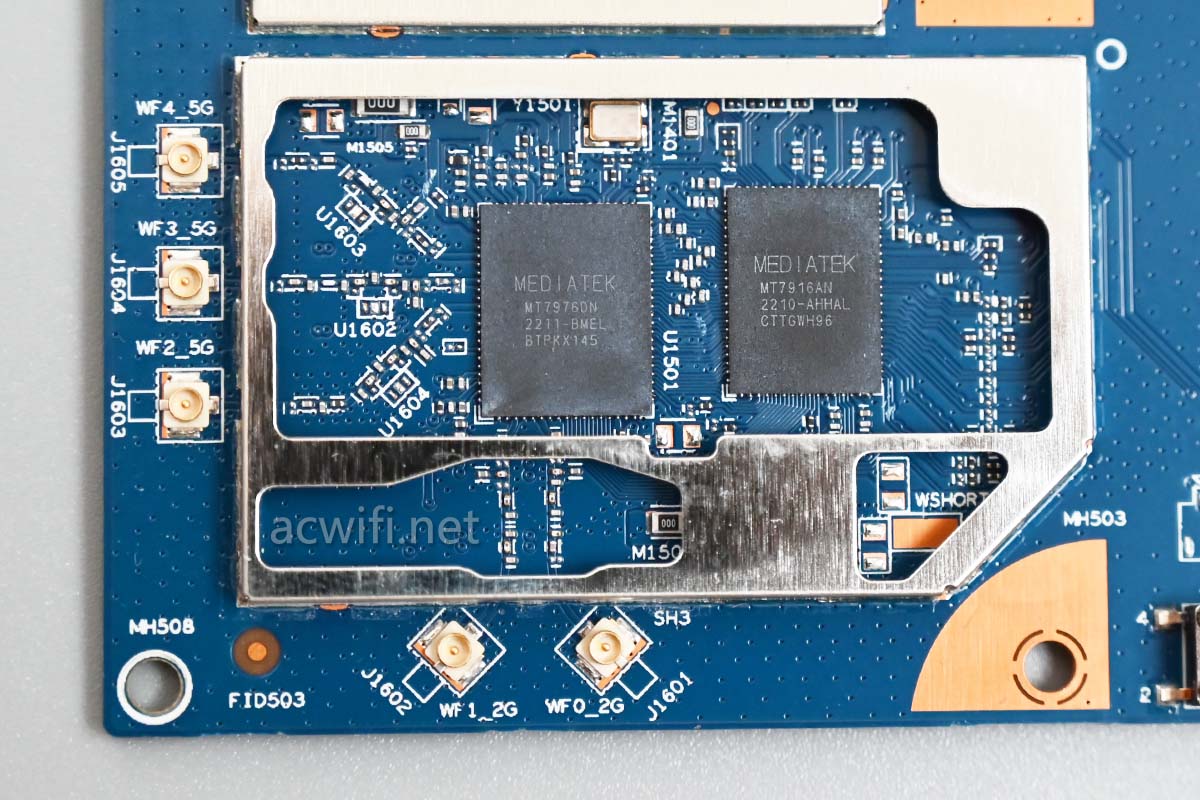

继续看主板正面吧,撬开屏蔽罩:

为什么只撬开了一片? 不是我不想呀,是只有这个能撬开,其它的都焊死了。。。。没门。
先看看无线芯片吧。

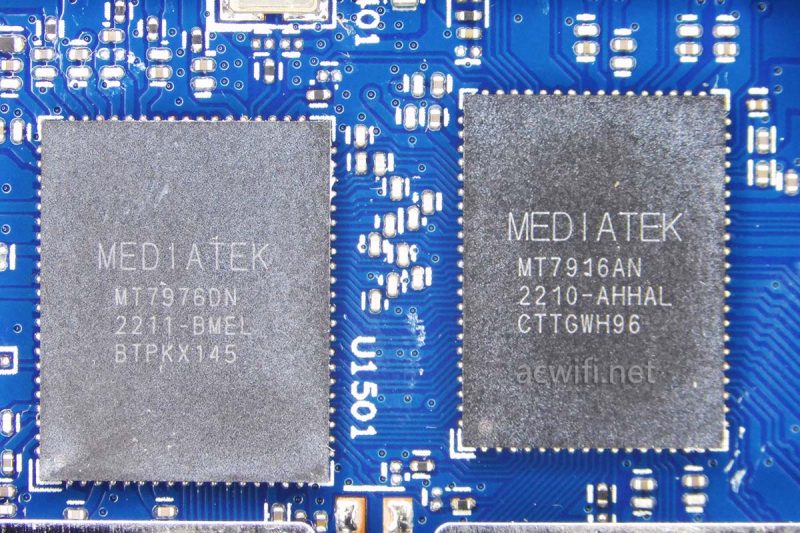

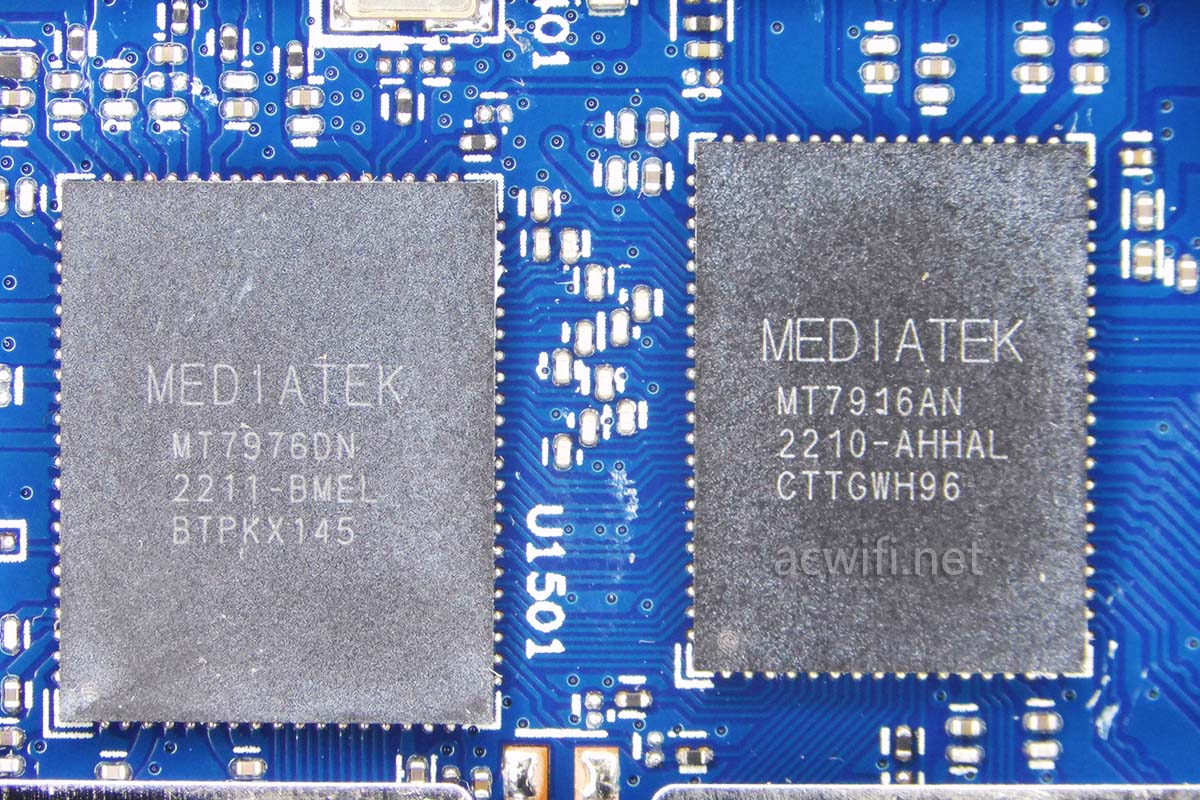

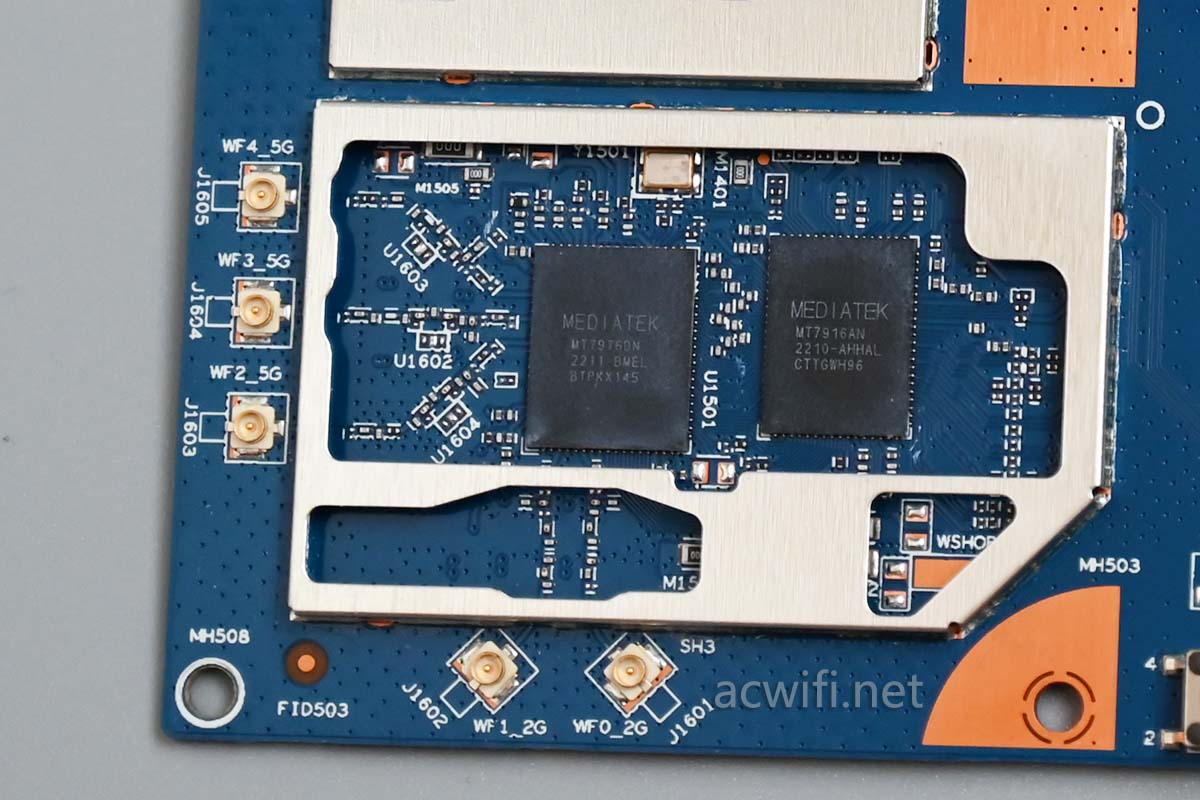

MT7976DN+MT7916AN:

MT7916AN集成了无线基带芯片和MAC;

MT7976DN休成了无线射频芯片,也集成了FEM。没有采用外置独立的FEM。

它的5G用了3T3R来支持2x2MIMO,支持160MHz频宽,最高速率2402Mbps;

2.4G是2T2R,支持2x2MIMO,最高速率574Mbps,所以这是AX3000的无线规格。

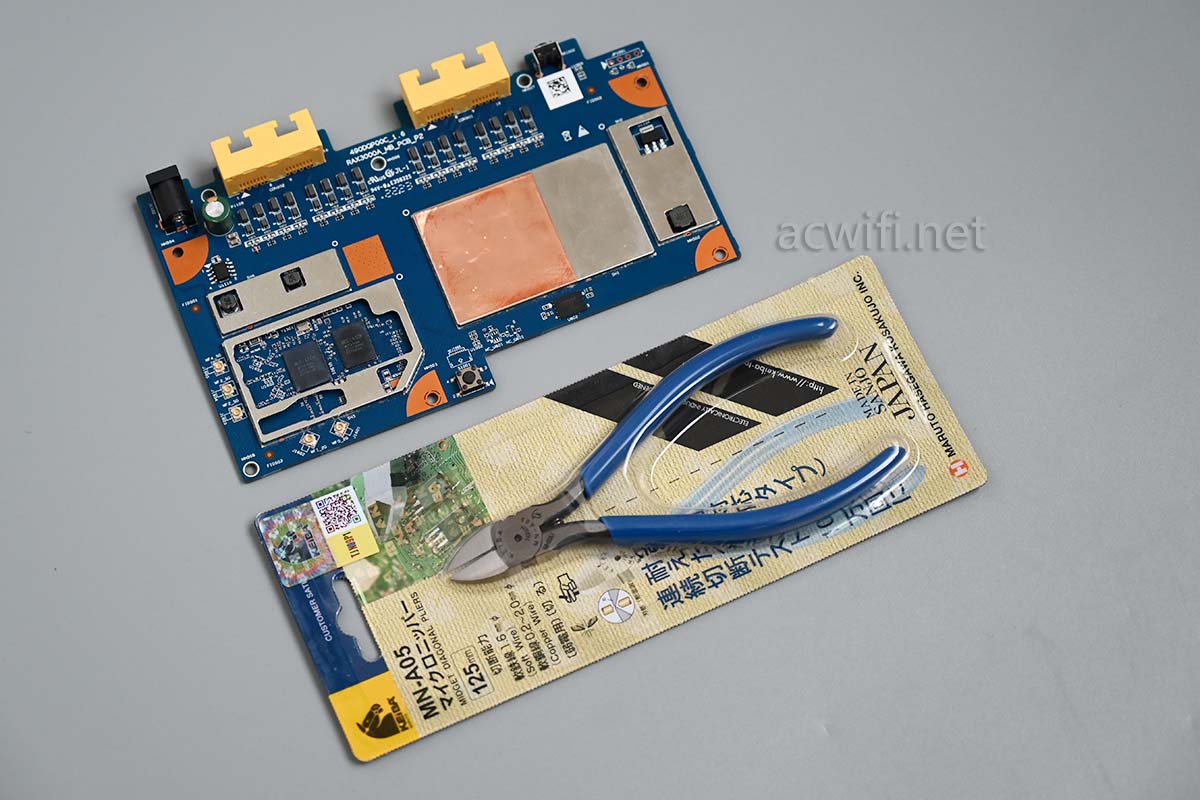

好早前有人留言说要买这个钳子,比较好用。我买回来N久没有开封。这次能用得上了:

是很锋利,剪起来轻松,不知用久了之后会不会变钝。

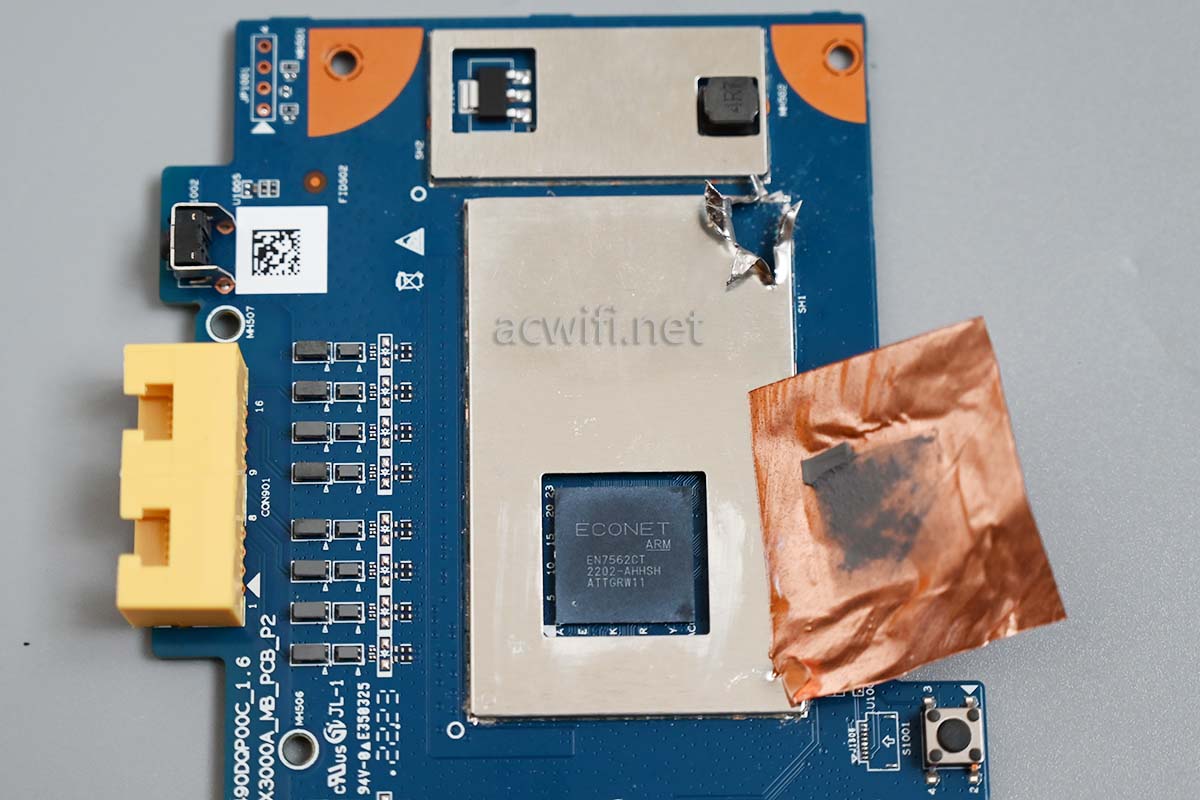

在剪了一角之后,我觉得呢,这片单导铜箔碍事,想撕开它再剪,一撕开。。我小你喇叭。。。。

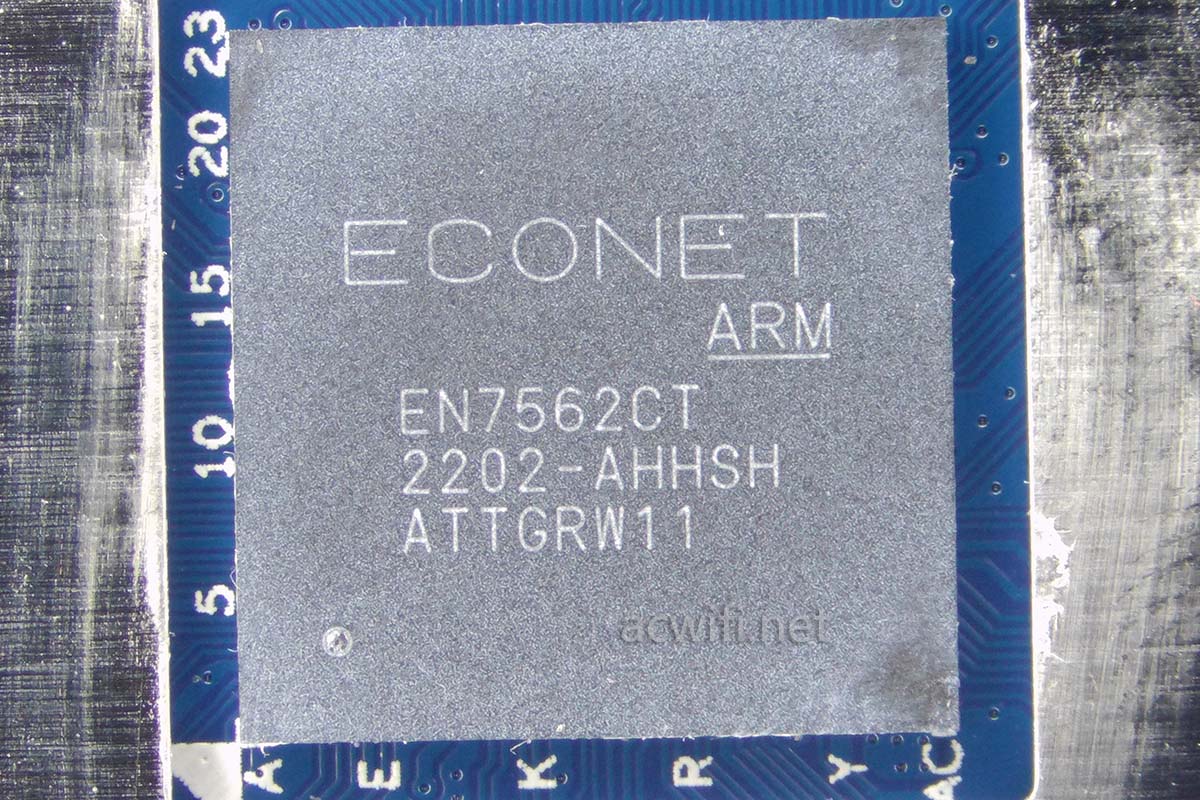

联通VS020的CPU型号是EN7562C:

EN7562C是一颗双核A53架构,频率1GHz,最高支持无线规格是AX3000,集成了NP OFFLOAD,即NETWORK PROCESSOR OFFLOAD,专门用于处理网络转发的电路,这种可编辑的电路,俗称硬件转发,而装X一点的说法叫做NPU。

EN7562C还集成了4个千兆口,还有HSGMII。

屏蔽罩里面可能还有东西呢,继续剪吧。

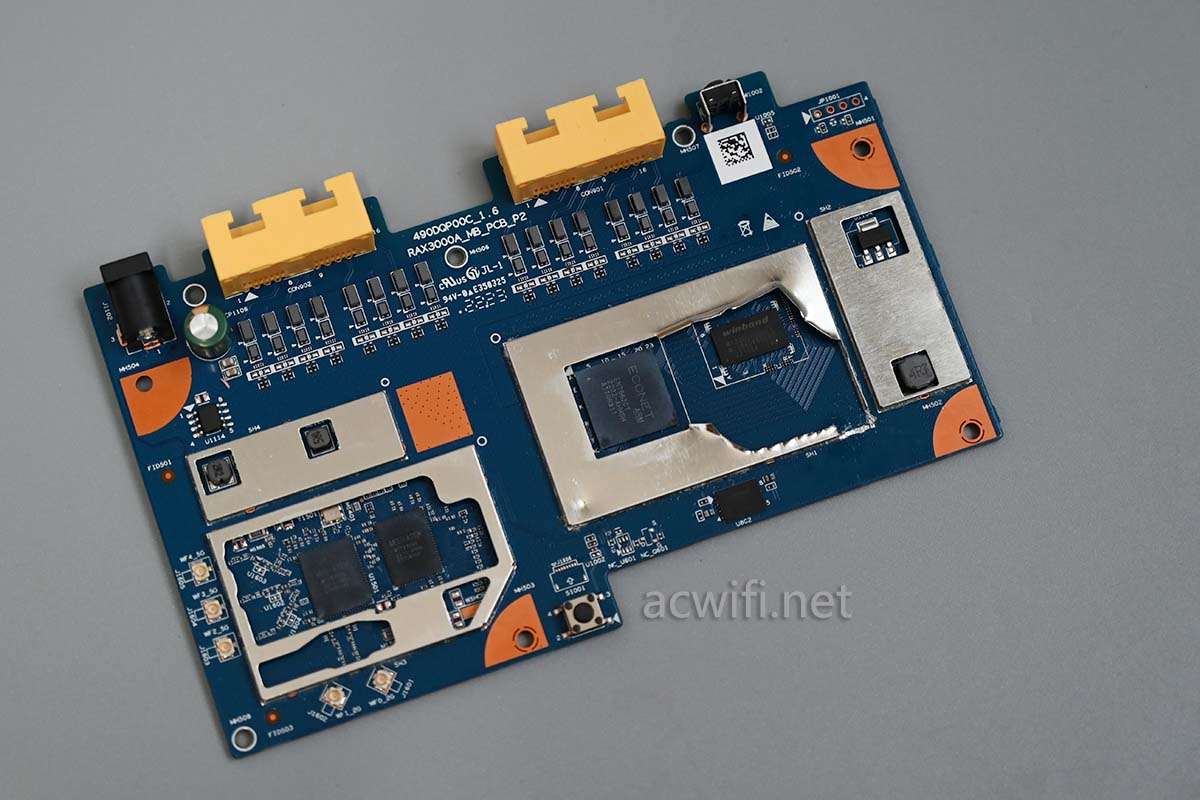

功夫不负有心人:

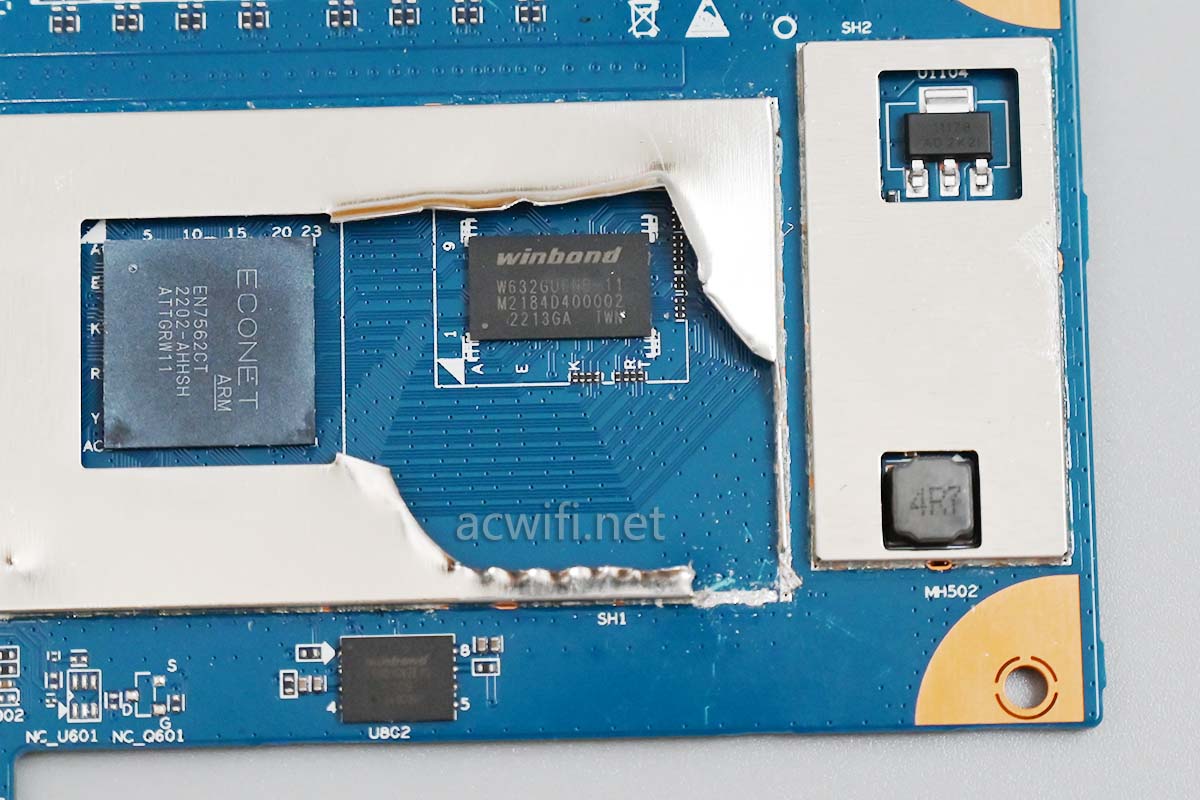

里面还有一颗内存芯片,型号是W632GU6NB-11,容量256MB,DDR3L。

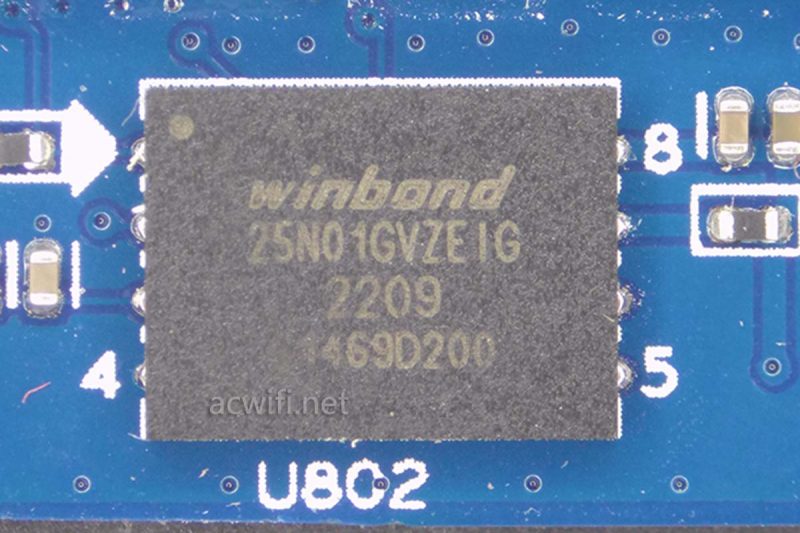

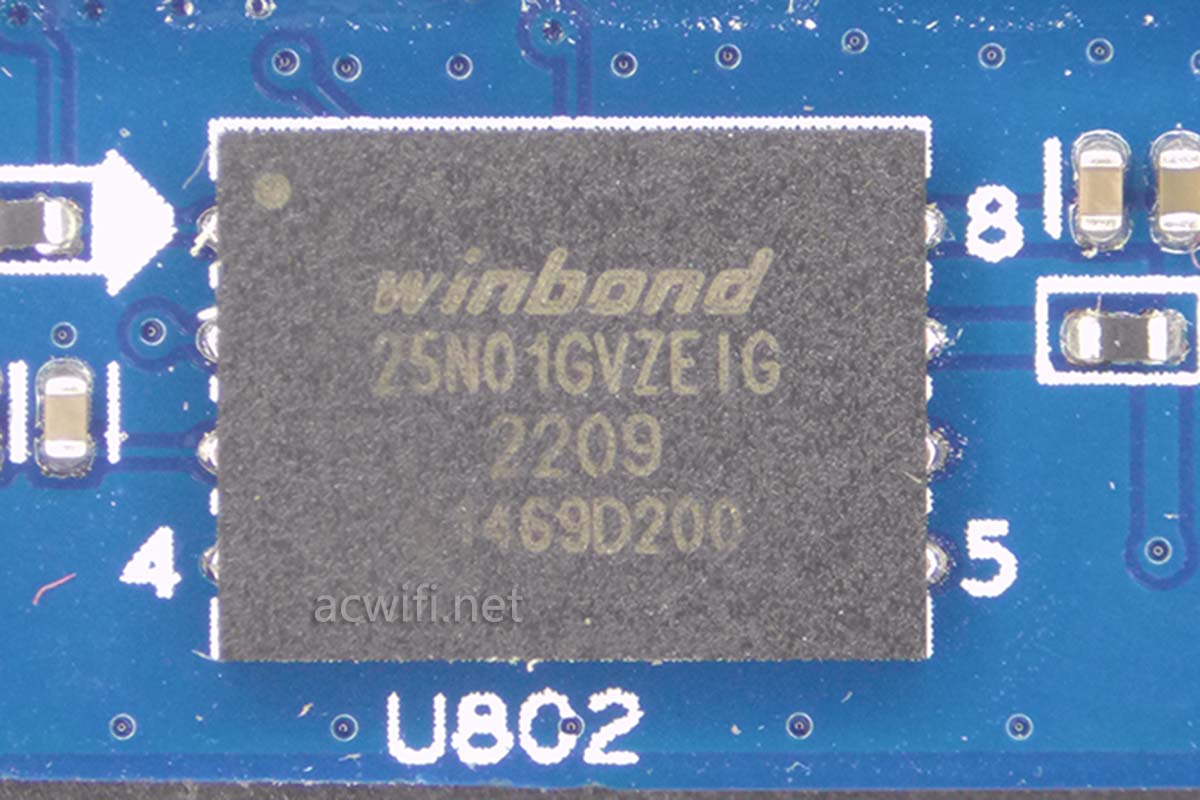

屏蔽罩下说话有一颗闪存芯片,型号是华邦的W25N01G,容量128MB:

以上的芯片位置关系如下图:

上图右边的屏蔽蛋就不,里面是DC-DC电路。

这台联通VS020就拆机完成了。

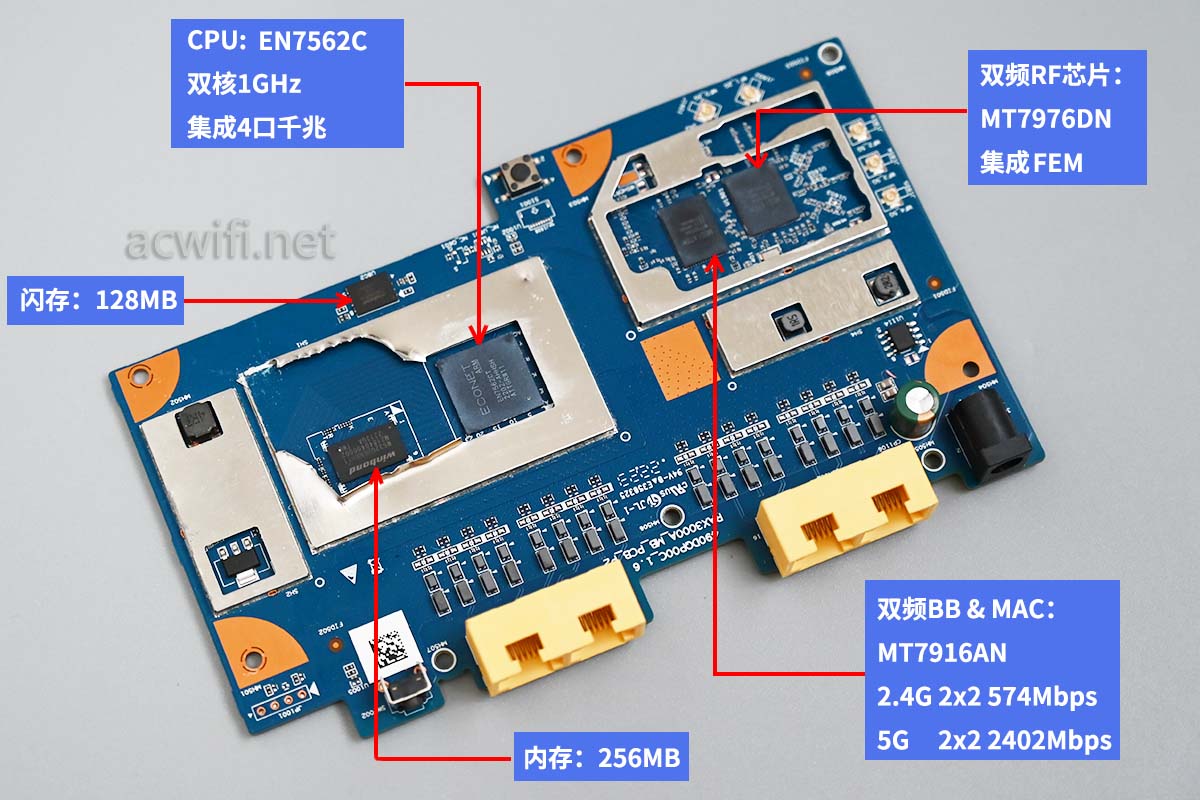

所有芯片型号汇总图如下:

D点测速如下,电信1000兆,只测5g 44信道:

一般。

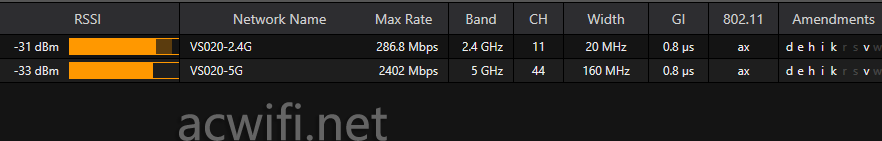

然后默认支持k和v:

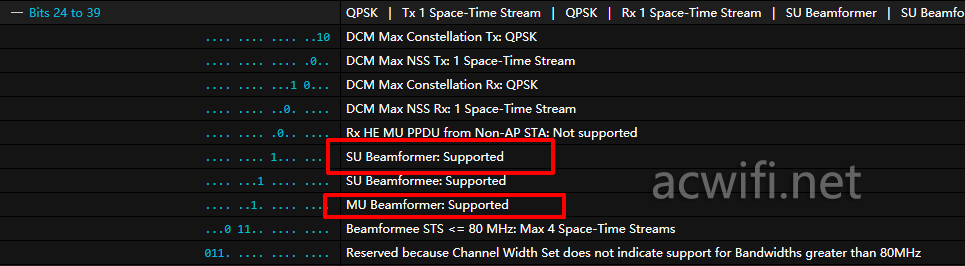

支持MU-MIMO和波束成形:

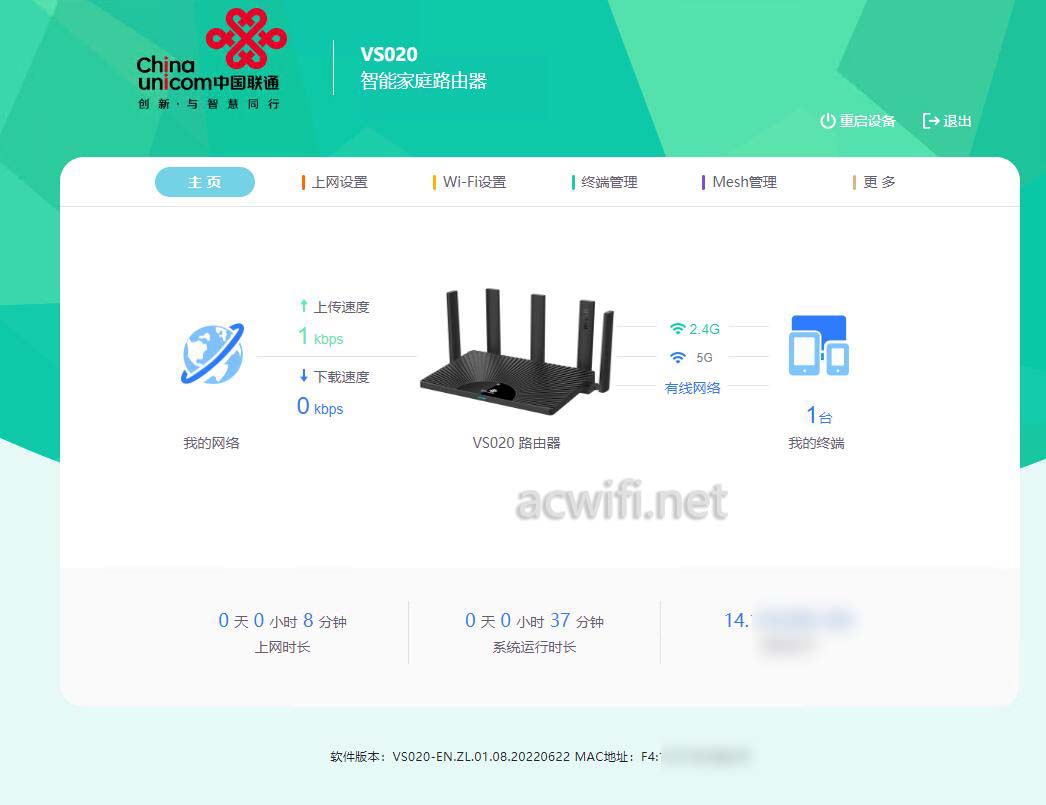

系统界面:

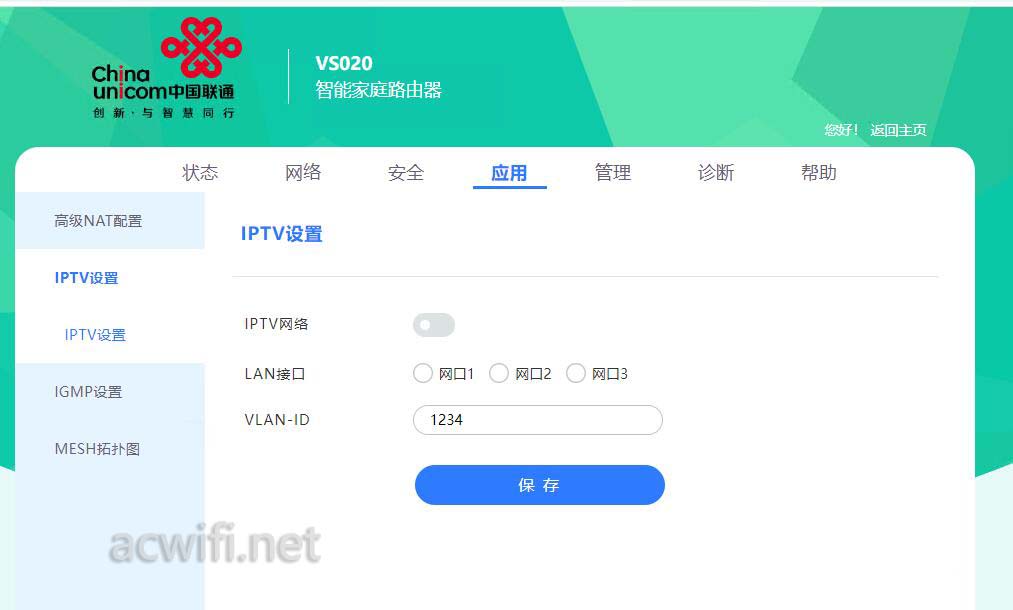

绝大多数运营定制机支持IPTV:

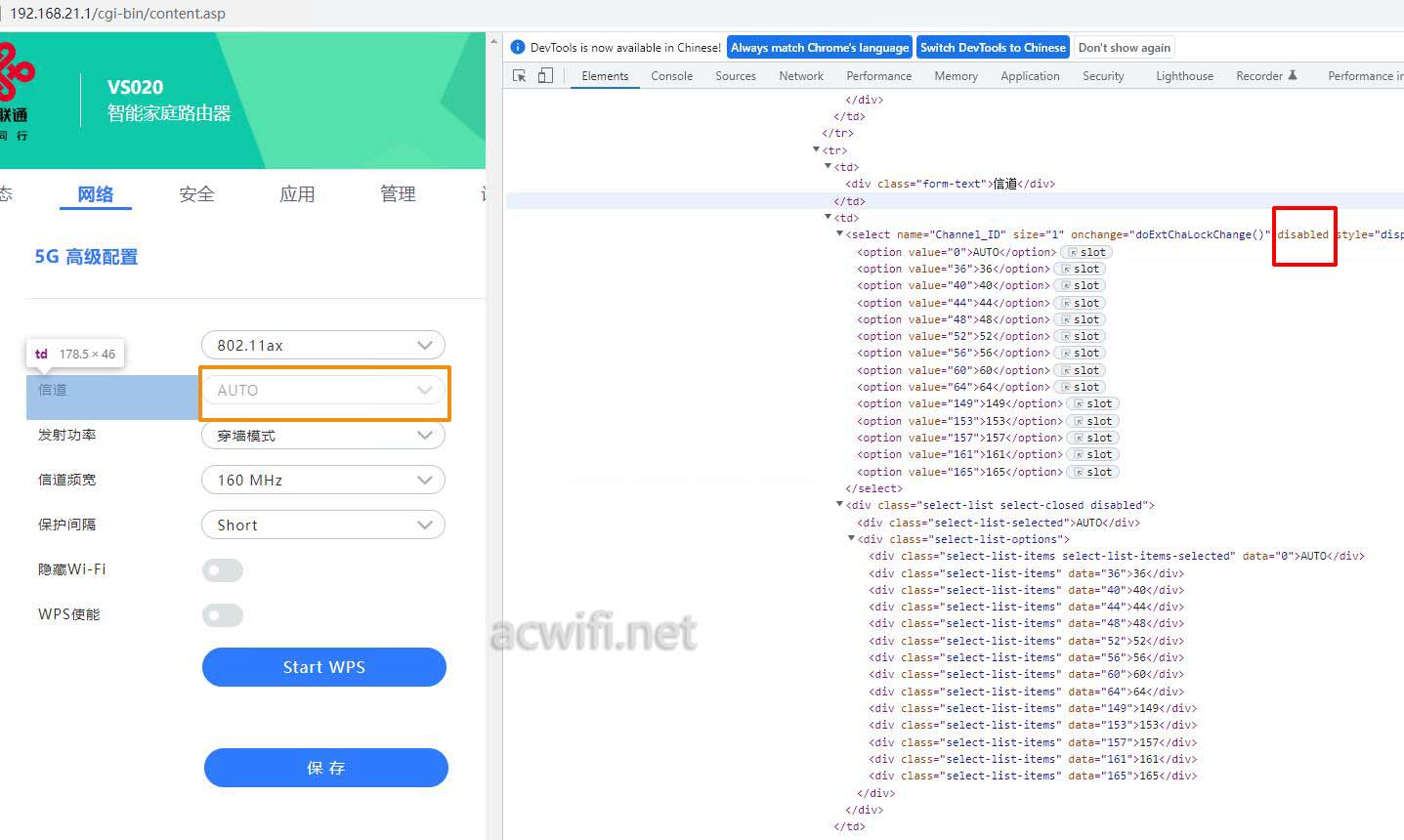

这台VS020设置信道复杂一些,赤色的,不能动,但通过修改后端就能让它生效。在信道上右键点击检查,然后删去红框里的disabled就行。

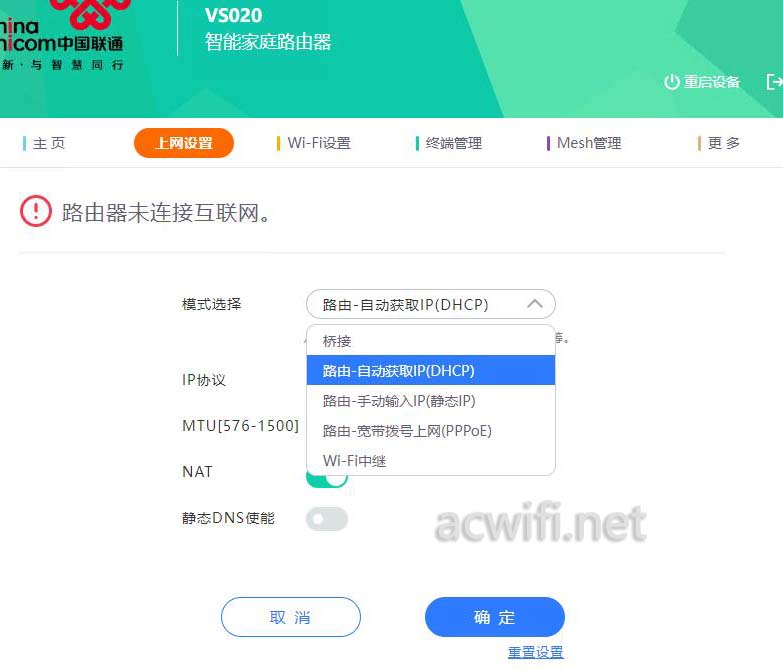

上网模式:

好了。就这样吧。

因需选择呀。我一直认为百来块钱的东西,没啥好挑的,强点差点,没所谓,当AP挺好用的。不好用的话你扔掉也不心痛。不像买个贵的,不好用吧,当初花一千多两千买的,扔了又舍不得,真是食之无味而弃之又好鬼死可惜。阴公。
