R5010PE V1.1新版拆机,是否修复了三个旧问题

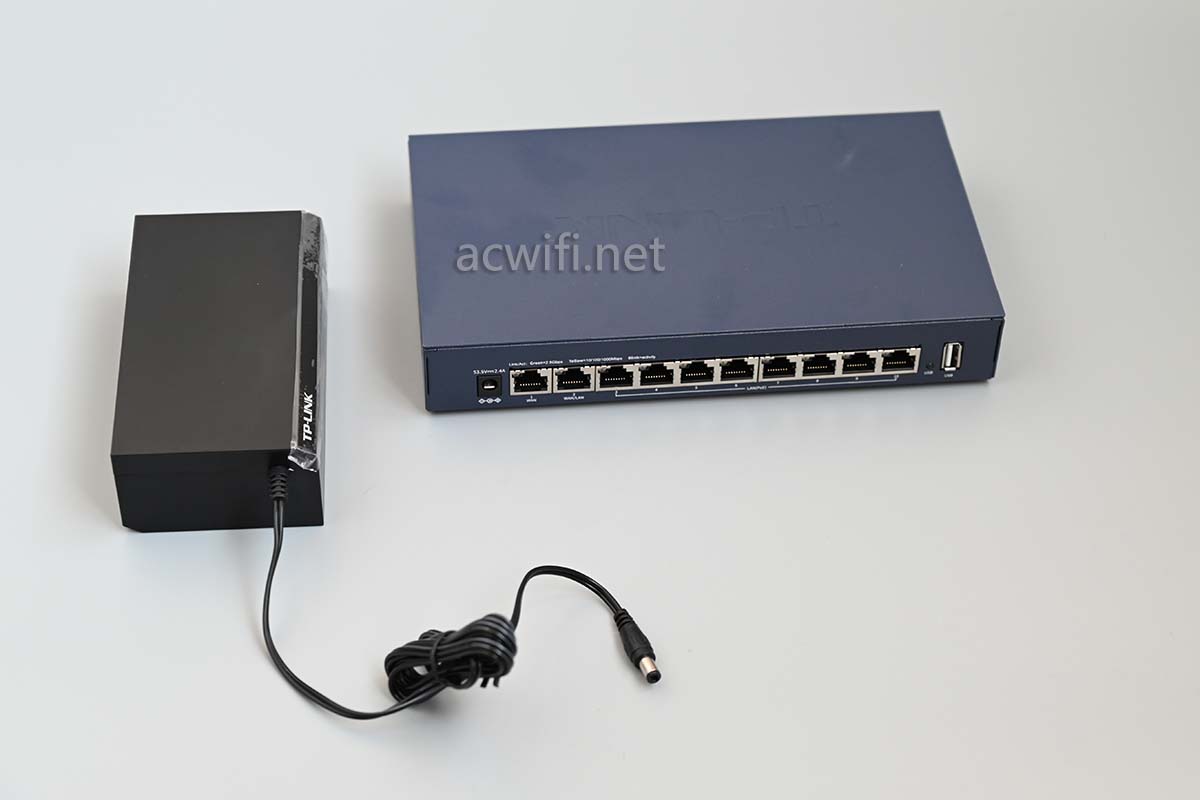

新的TL-R5010PE,硬件版本是V1.1,在外包装标签和机身底部的铭牌也有注明。 包装不拍了,直接机身和电源:

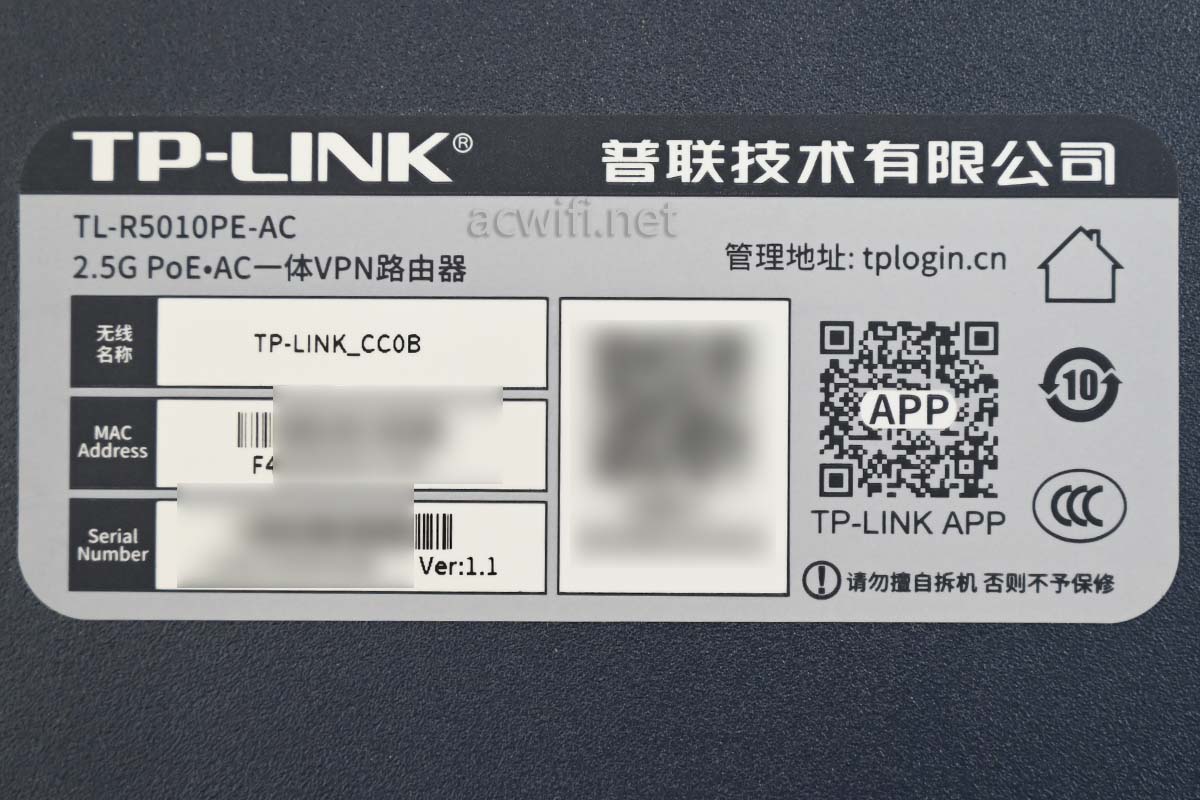

底部标签:

旧的拆机文章在这里,在往下看之前,如果之前没看过的可以先浏览一下,本篇不做太多细节上的描述,因为一样的硬件芯片。只改了散热和固件。

TP-LINK TL-R5010PE-AC新款一体机拆机

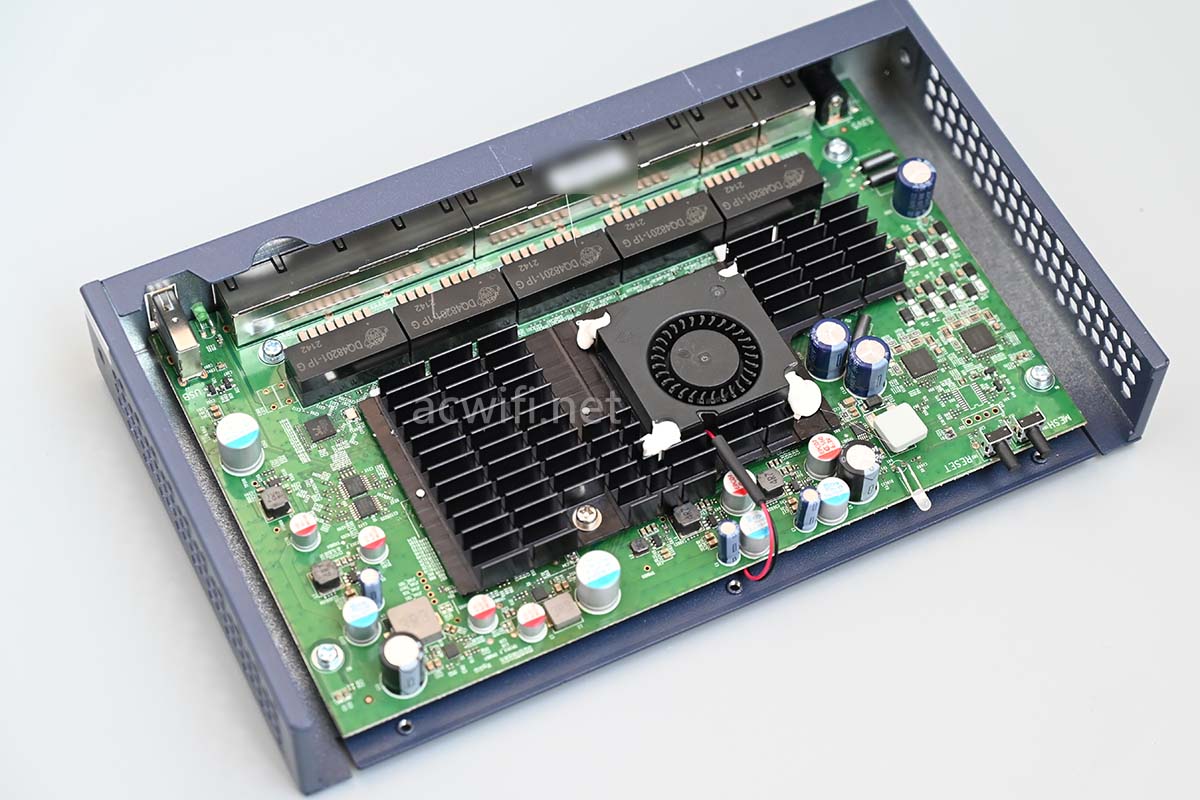

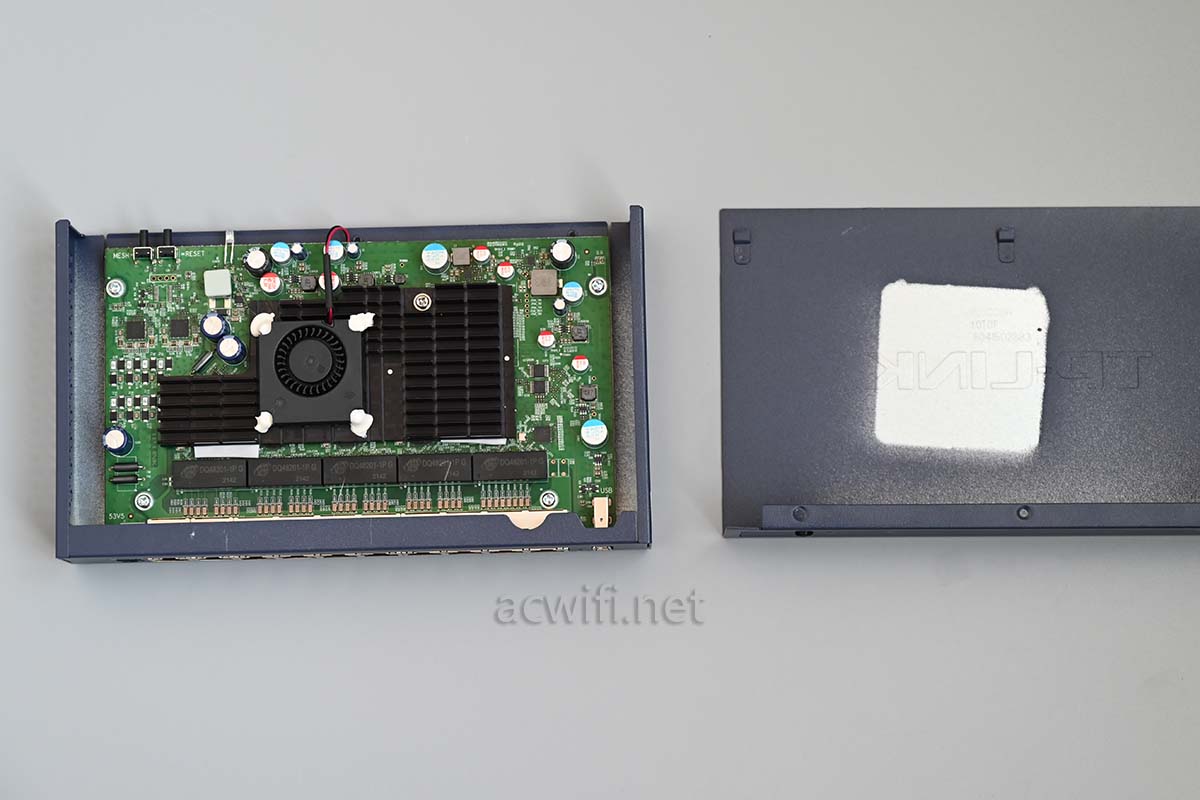

拆开外壳:

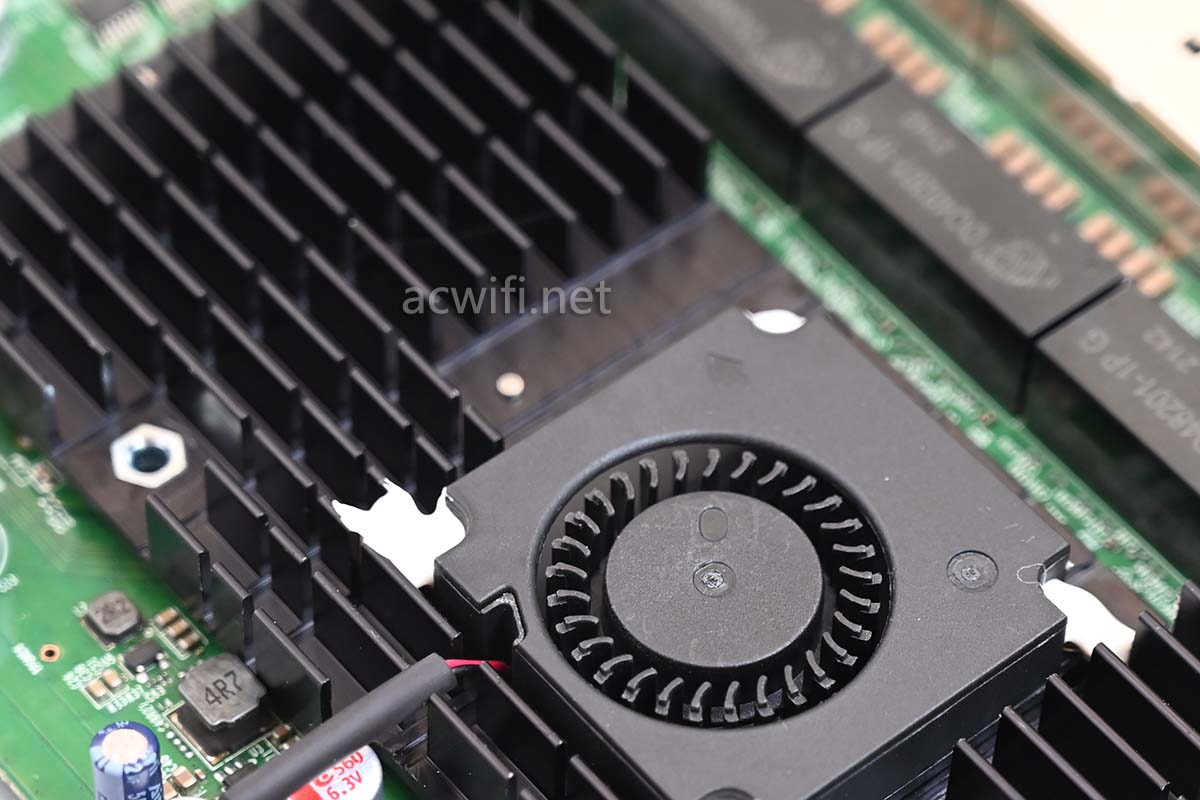

明显增加了一个散热风扇,由V1.0旧版的被动散热改为主动散热,且散热器面体积也增加大了, 把9颗2.5G PHY芯片也覆盖了:

4cm涡扇,向着万兆交换芯片的方向吹。现在即使接上5个无线AP后,机身也感觉不到温度(室温23度),只是风扇有明显的噪声。

五台AP分别是:

TL-XAP3000G   固件: 1.0.13 Build 20211209 Rel.59759
TL-XAP3022GI  固件: 1.0.5 Build 20220524 Rel.66393
TL-XAP3002GI  固件:1.0.18 Build 20220807 Rel.52029
TL-XAP5407GC 固件:1.0.14 Build 20211227 Rel.35350
TL-XAP5400GI  固件:1.0.0 Build 20220515 Rel.39712

这时的待机功率是51W。为啥我接了五台AP?

因为有人絷接多个AP后,会有不定期的AP掉线现象,我接上挂了一晚上和一早上,没见一个AP掉线。

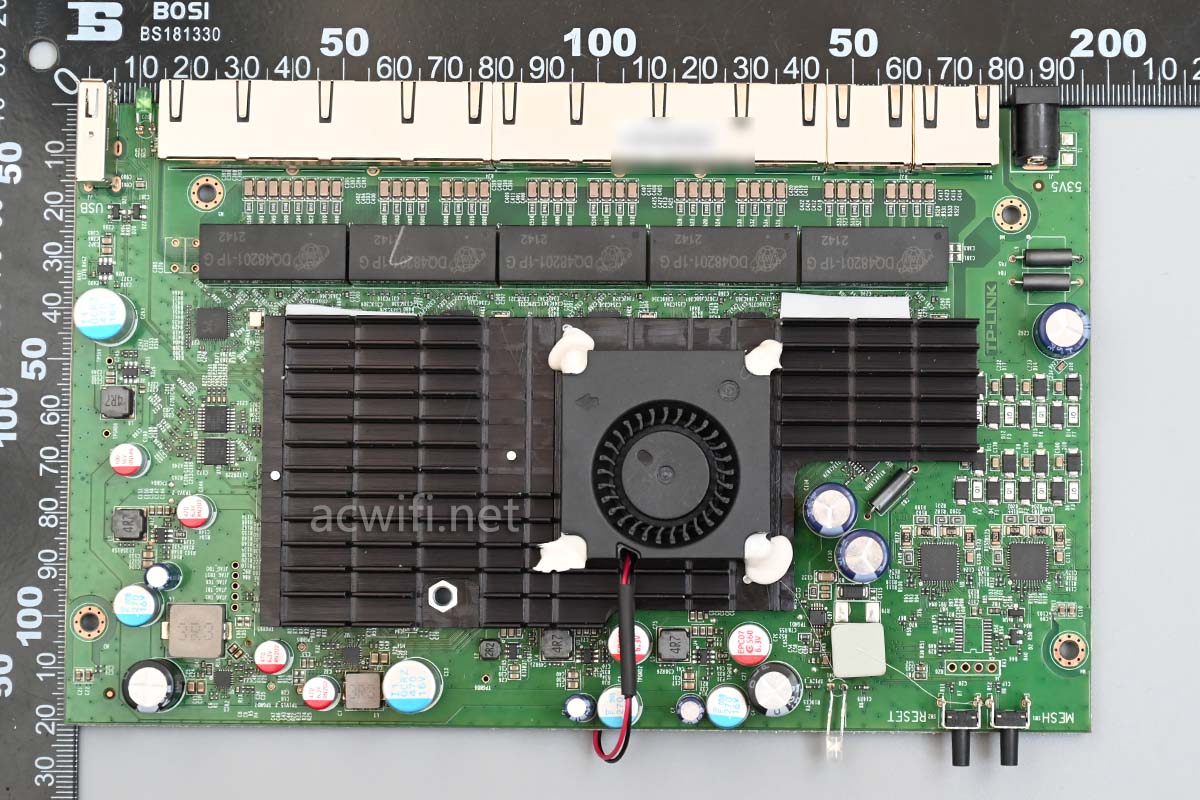

板子大概尺寸:192x121mm

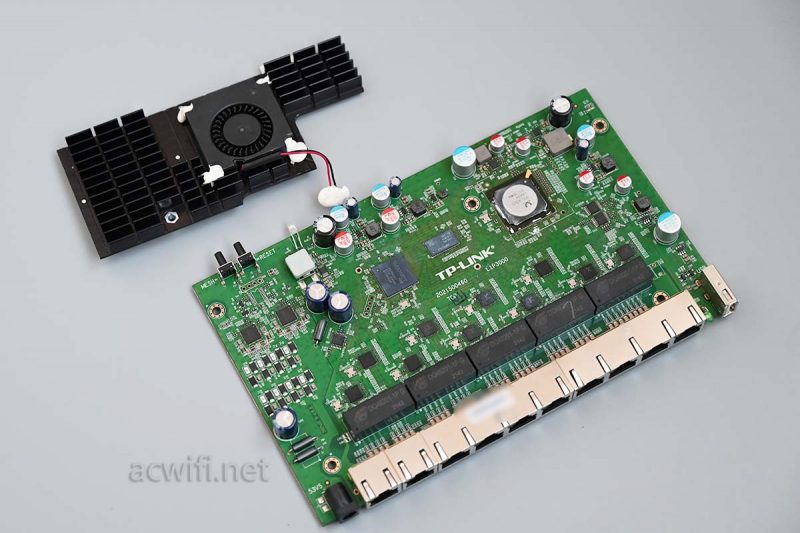

散热器同样的是焊锡固定的。拆出散热器:

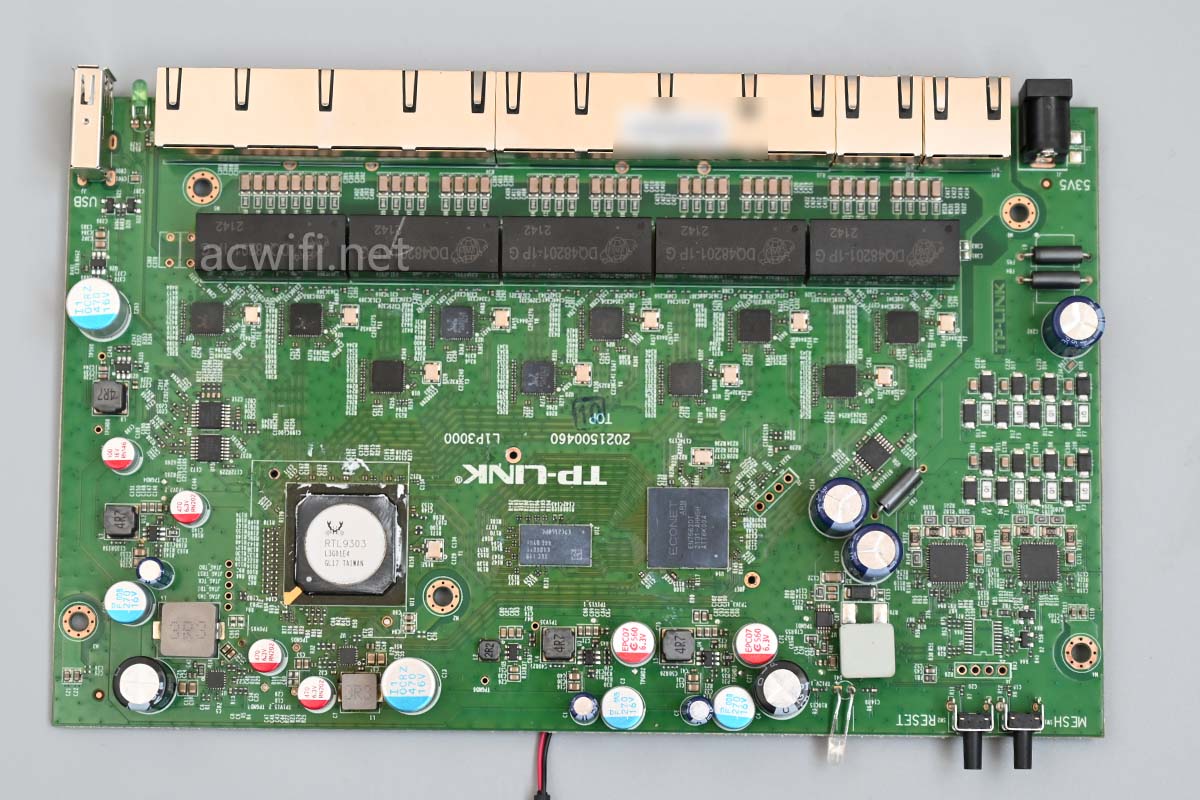

主板全貌:

与旧版的芯片型号一样的。

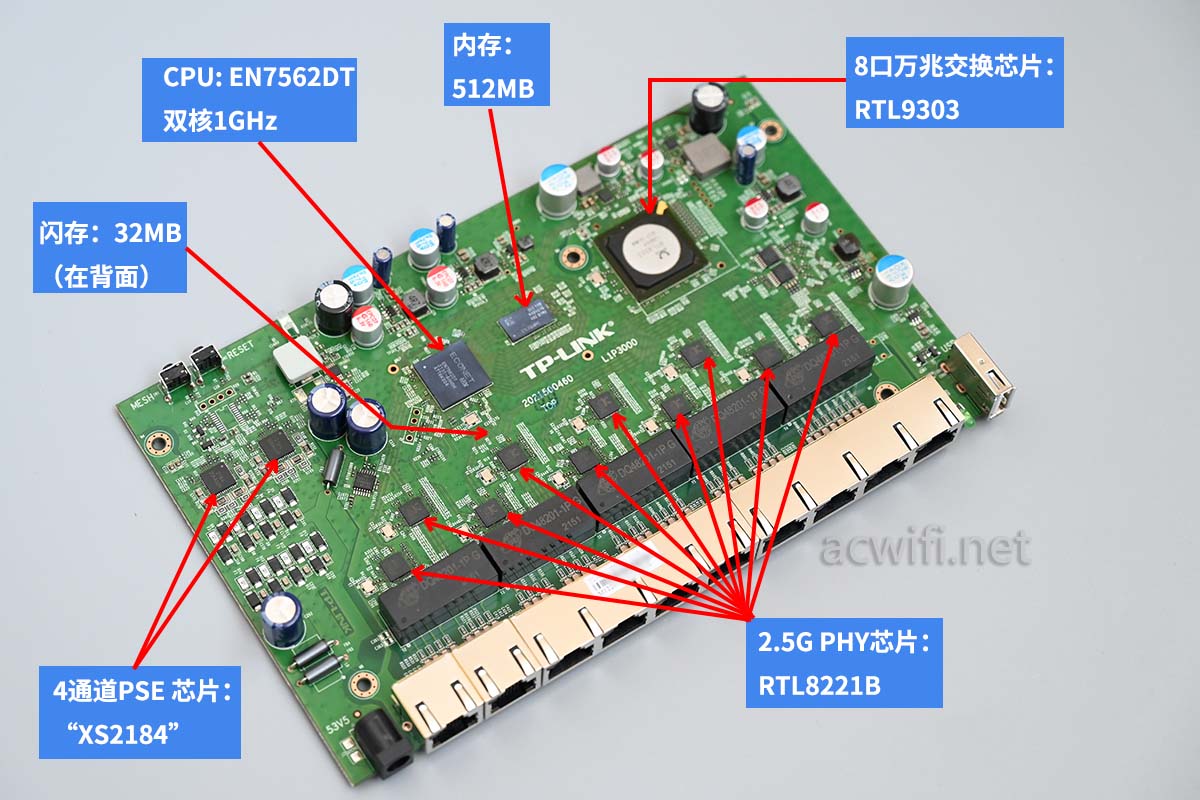

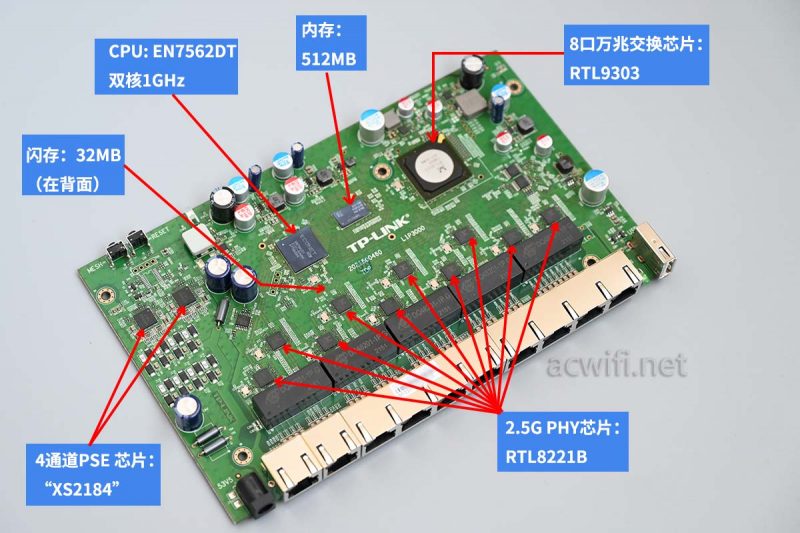

所以我直接用旧版的芯片型号图片了:(下图是旧版)

RTL9303在这里是降级使用了,它本身支持10G速率,在这里全接了2.5G PHY芯片所以每个口的最高速率是2.5Gbps。10个2.5G网口,有8个支持PoE供电。

之前旧版有三个明显的问题。

一、开机启动慢的问题。

启动时间是指从接通电源到LAN口能获取到IP地址的时间,旧版需时220秒左右(之前算过),现在这新版本V1.1的启动时间是1分50秒即110秒(连续测2次均是这个值),缩短了一半的时间。

启动时间慢的问题,归根于RTL9303,它有很多条开机自检指令,新版本对自检过程优化了吧!

二、发热问题。

旧版没有风扇,被动散热,且2.5G PHY芯片上均没有覆盖铝散热器,因此机身发烫。

改版后加大了散热器体积,覆盖到了9颗2.5G PHY芯片上,还加了风扇让动散热,吹向发热大户RTL9303。使得带5个AP,机身仍是凉快的,缺点是增加了噪声。没有完美的东西!

希望R6812TP也能加个内置风扇。

三、背板带宽问题。

这个问题是严重影响使用。前面两点可以将就或用自己处理好散热。这个是自己不能解决的重要问题。即多个LAN口的总带宽才2.5Gbps,体现不出10个2.5G网口的优势。

新版也解决了这个问题。直接测试8个支持2.5G PoE的网口,每个口每个方向均能满跑2.5G端口。

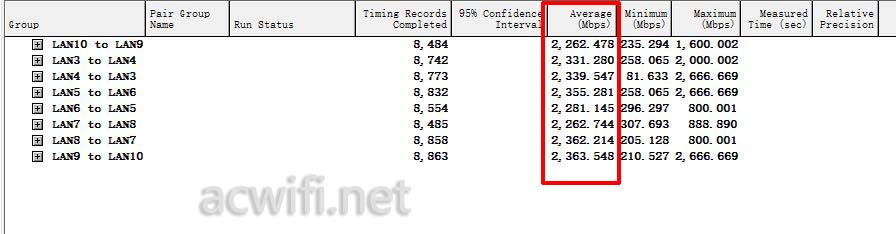

测速结果如下图:

关于测速,为什么不是2500Mbps,因为每个IP封包必有一些“特征码”开销,这些都要占用一定的字节空间,测速结果是显示传输的数据量。

正如你用千兆网口测速永远只有950Mbps左右就是这个意思。这并不是跑不满,总有人这样误以为!

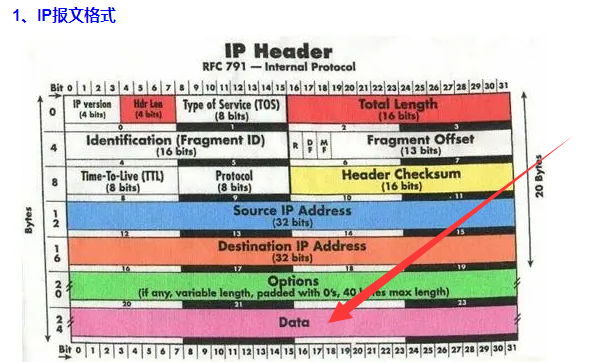

还不理解的话,看下面这张图:

(图片出处:https://www.likecs.com/show-204923538.html#sc=933

这款R5010PE怎么适合接2.5G网口的无线AP。就是贵些,没办法!用的是万兆交换芯片!

然后,这个CPU是EN7562DT,之前已经测过它在2.5G WAN口时的小包转发率是3.59Mpps了。64byte是可以跑满2.5G线速的,不用怀疑它的转发性能!

因需选择吧!(最高支持双WAN)

旧版V1.0没发现能升级固件!

感谢公众号里有个朋友回复说可以联系商家换新版。

说一下无线AP的设置。*也适用于其它的AC一体机)

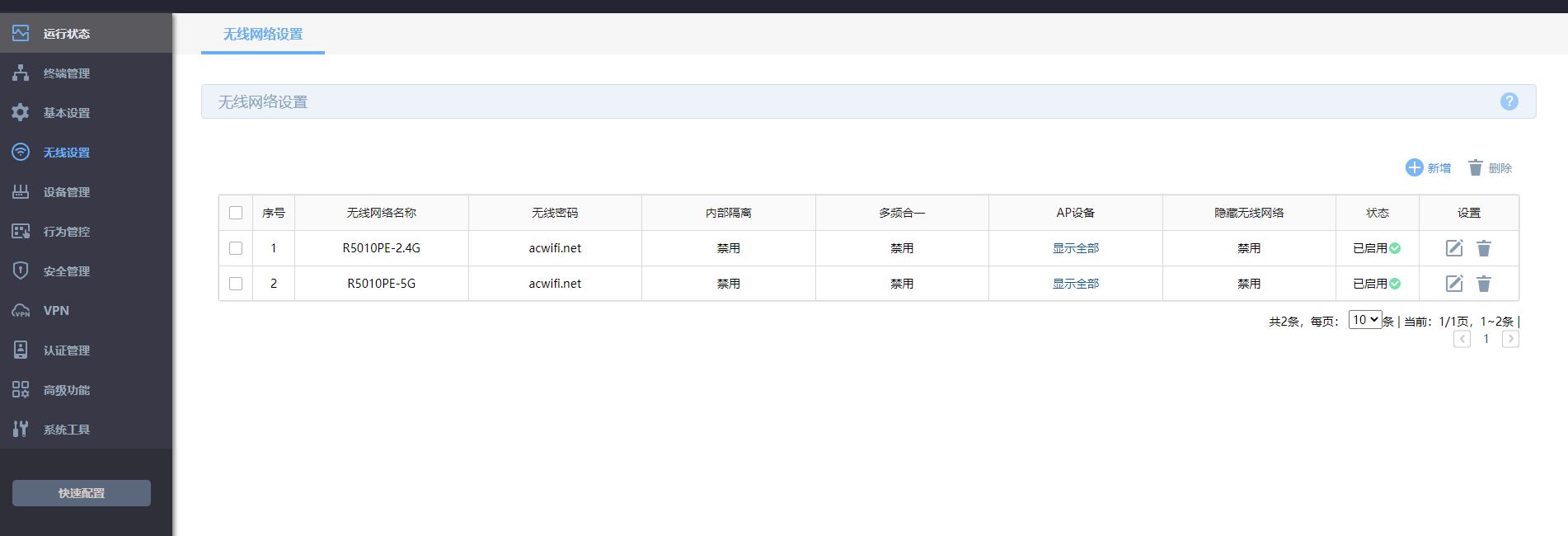

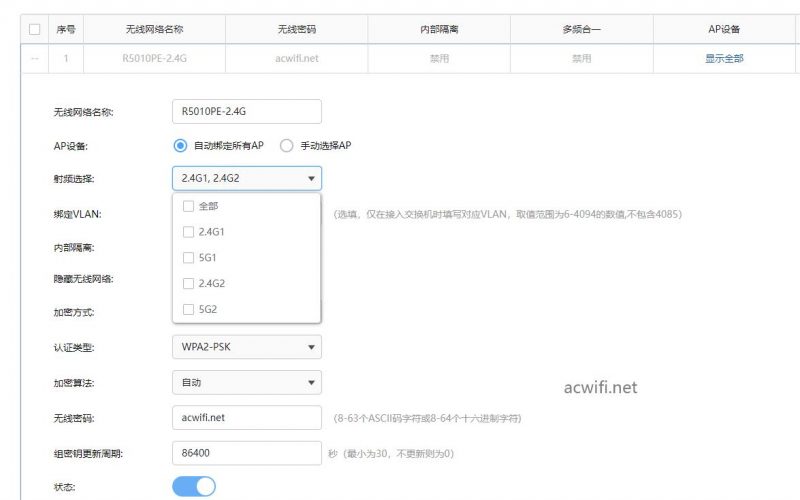

无线名称密码和绑定的AP,是无线设置里面设置的:

可以设置不同的无线名称,也可以把不同的AP绑定到你想要的无线名称里面。

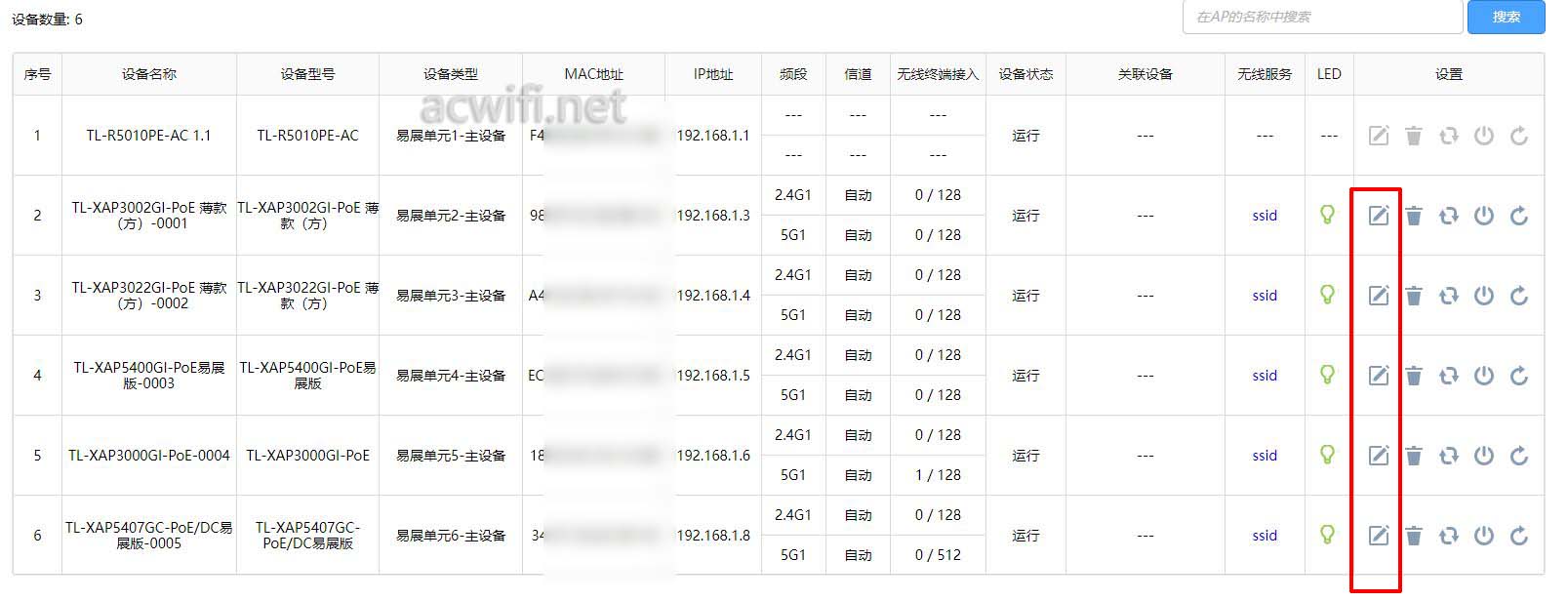

下图是在“设备管理”-”集中设置“-”设备设置“里。红框里的图标是对单台无线AP的详细设置。

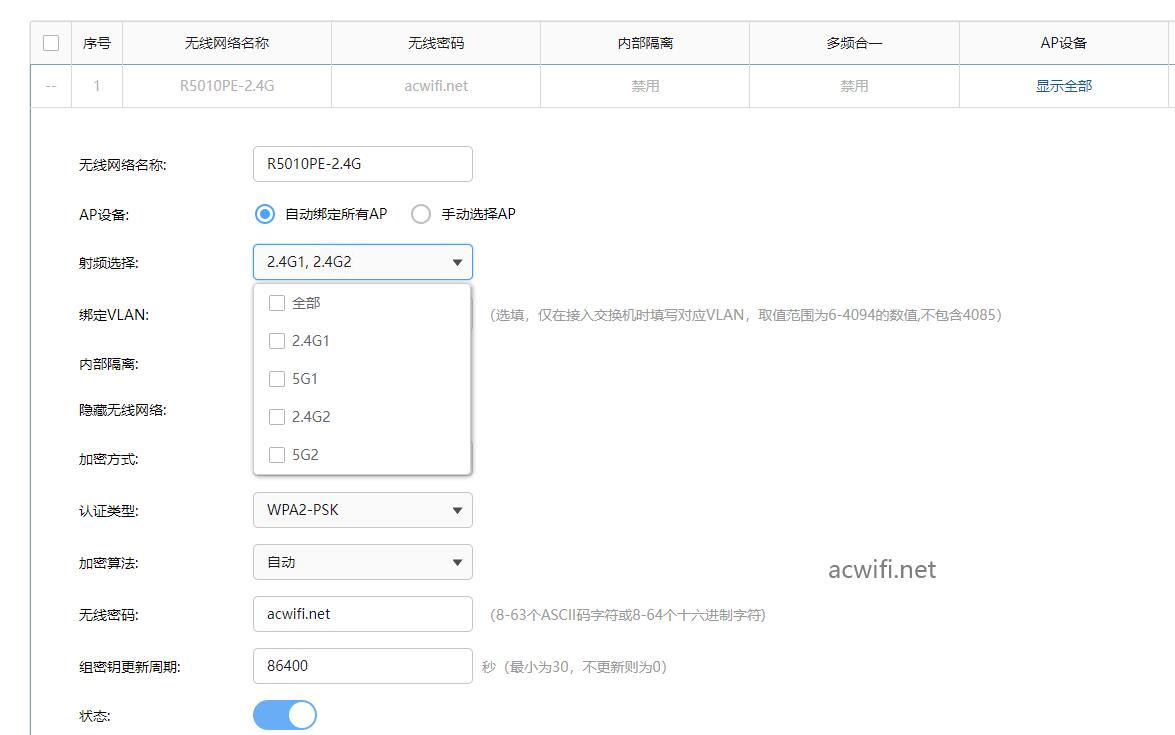

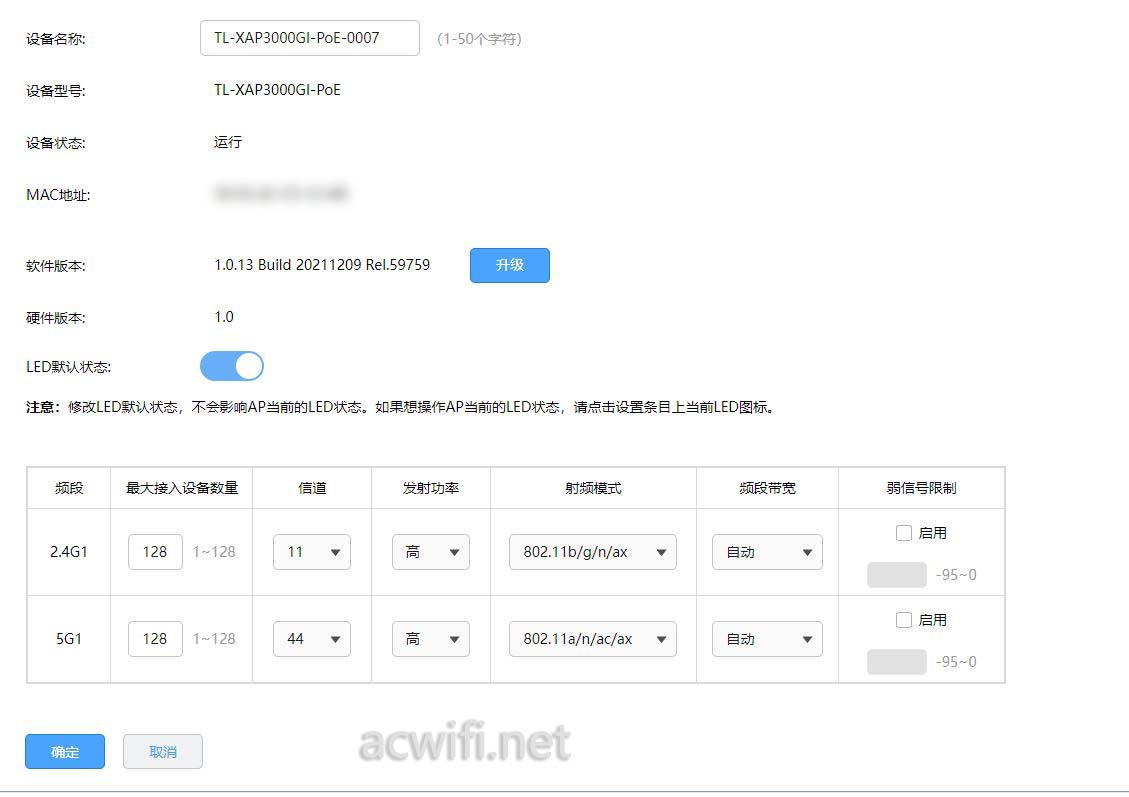

点进去就是对单台的具体无线参数设置:

对了, 为啥没有TWT呀,OFDMA呀,MU-MIMO这些无线参数设置的????真奇怪!

怪不得有人问我找不到这些设备,原来是真的没有!!!我看比较新的XAP5400GC这是这样!

补充一下有些朋友的提问。

AC100 V3.0不支持设置AP的Wi-Fi 6参数,能设置的只是Wi-Fi 5参数,V4.0没这个问题,V4.0还增加易展组网功能。

AC100可以让无线绑定VLAN,有更全面的无线设置,而ER2260T集成的AC控制器正是AC100的AP管理功能,而像这台和R6812TP都是简化了一些的。

包括AC100控制器和其它的一体机,在射频设置里面,均没有TWT、FODMA、MU-MIMO这些参数设置。很是让我费解!

好了,本篇完。

若有任何疑问可留言或关注微信公众号acwifi-net,人工回复!

明天举行最后一波抽奖免费送无线路由器活动,详情留意公众号动态文章。

如需转载请注明来源和链接,否则视为侵权行为!:路由器交流 » R5010PE V1.1新版拆机,是否修复了三个旧问题
