不用AC,多个AP组网方法教程

用无线AP,不一定非要用AC控制器的,包括含有AC控制器功能的一体路由器,本篇简单说一下。

选择面板AP或吸顶AP的,绝大多数有主路由了吧,如下图里的各设备连接示意图:

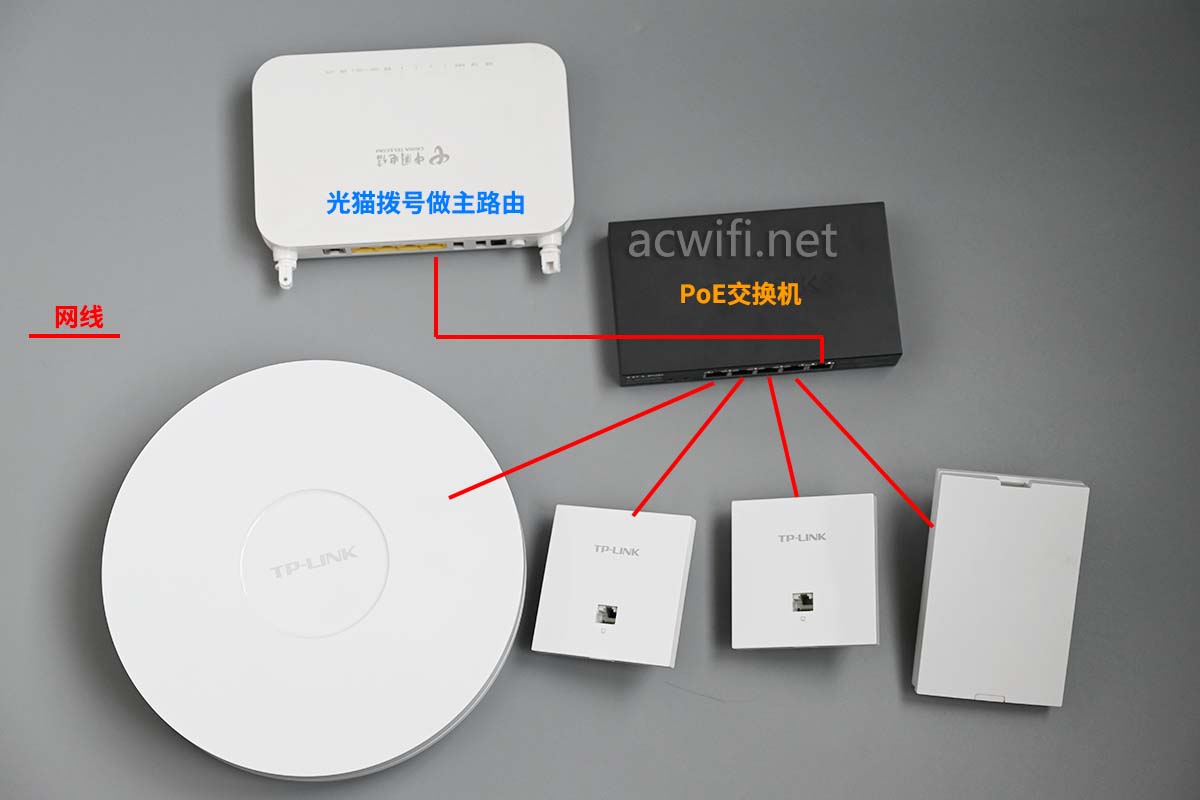

我经常说,如果对功能没有什么要求,直接用光猫拨号也可以的。现在的光猫性能也不差,差的话再想办法!光猫与交换机和AP的连接示意图如下:

不管用前面哪款上网方式,均可用两种方式组网。

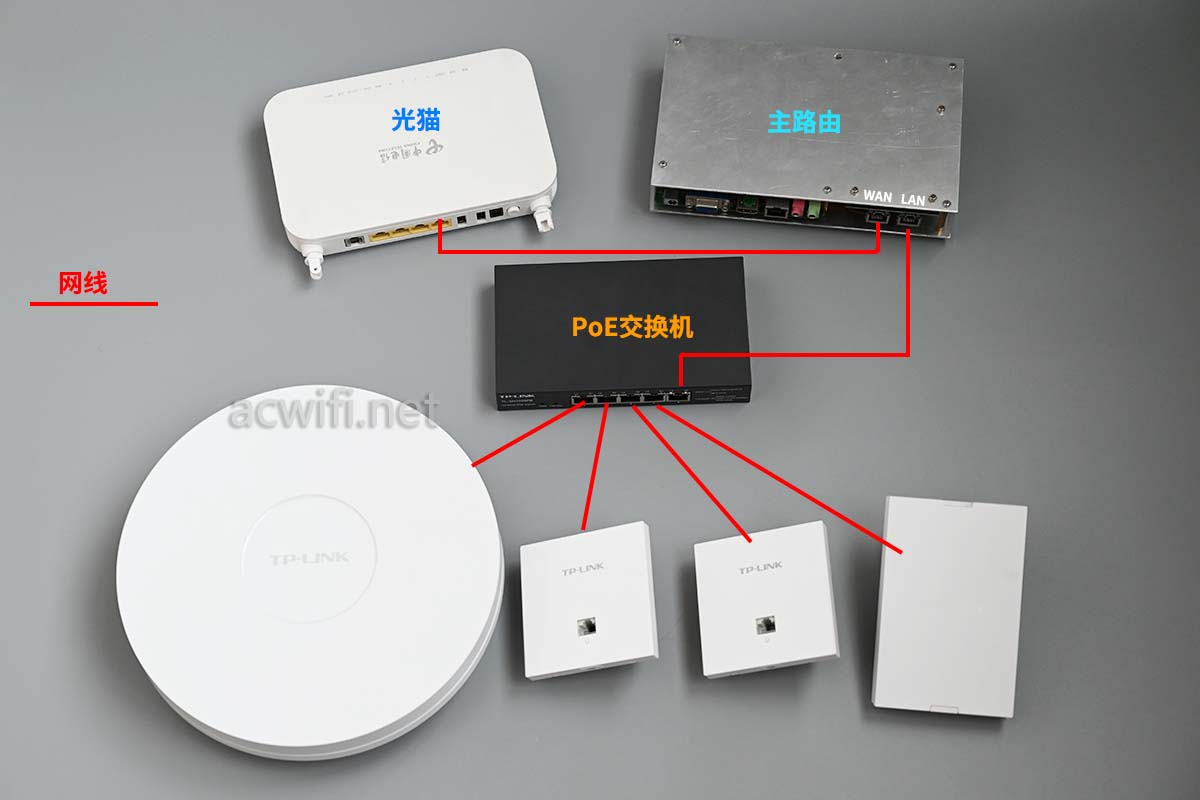

先上上图里的设备:

PoE交换机是5口2.5G PoE交换机,型号是SH1005PB,

吸面AP型号是XAP5407GC,固件版本:1.0.14 Build 20211227 Rel.35350

面板AP:TL-XAP3022GI,固件版本 1.0.5 Build 20220524 Rel.66393

面板AP:TL-XAP3002GI,固件版本 1.0.18 Build 20220807 Rel.52029

面板AP:TL-XAP5400GI ,固件版本 1.0.0 Build 20220515 Rel.39712

以上各款的拆机文章如下:

2.5G POE交换机SH1005PB拆机

拥有2.5G网口的吸顶AP:TL-XAP5407GC-PoE/DC易展版拆机

TL-XAP3022GI拆机,2.5G面板AP

XAP3002GI薄款拆机

TL-XAP5400GI拆机,2.5G网口的86型无线AP面板

顺便再说一下,这四个无线AP接在台PoE交换机上待机功率一共是多少。答案是41W,再说下交换机热不,底部热的。

一、利用易展组网

这个方法操作简单,跟用无线路由器组mesh差不多。缺点跟无线路由器组mesh(易展)一样:不能对单个AP进行单独的设置。

这些AP名称后面都带有易展二字,说明每个AP之间是可以通过易展组网的,包含有线和无线。

随便找台AP做“易展主AP”,切换到FAT模式,即胖AP。(如果用AC控制器就切换到FIT模式,即瘦AP)

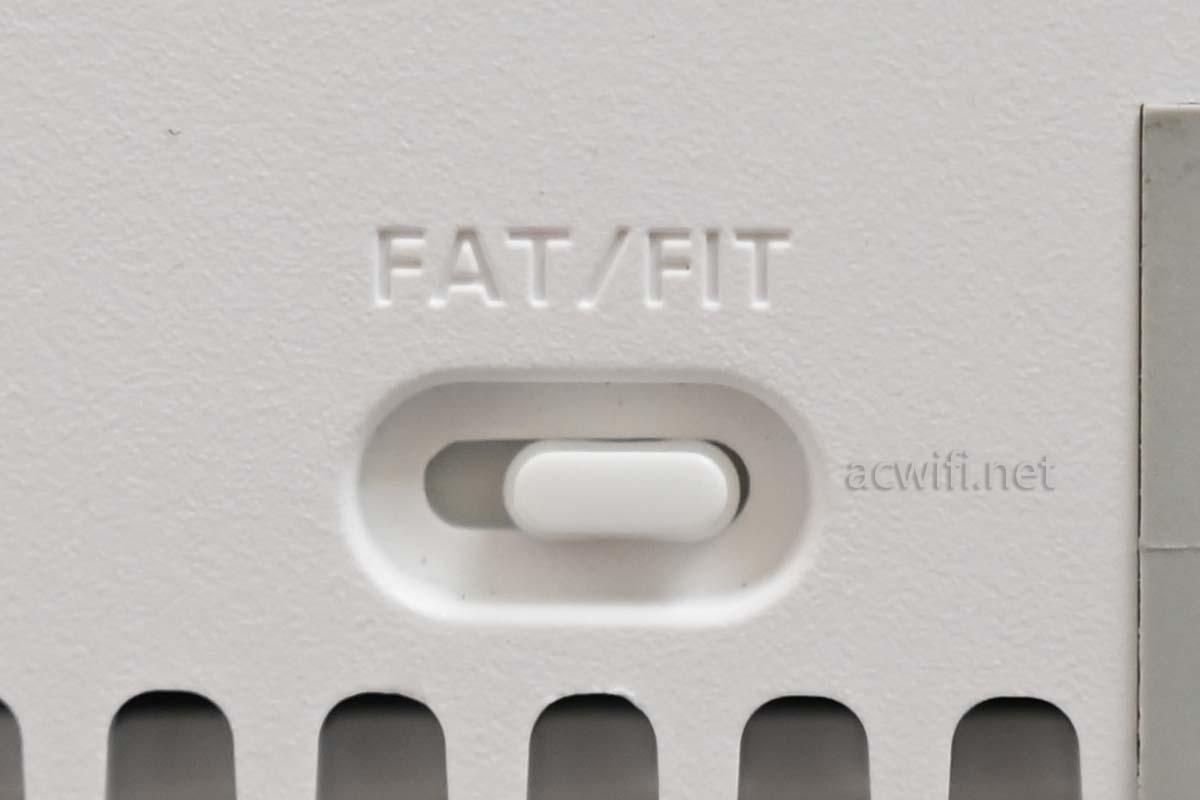

把上图中的切换键打到“FAT”后,上电,接入到当前的网络当中。这里我拿了XAP5407GC做易展主AP。

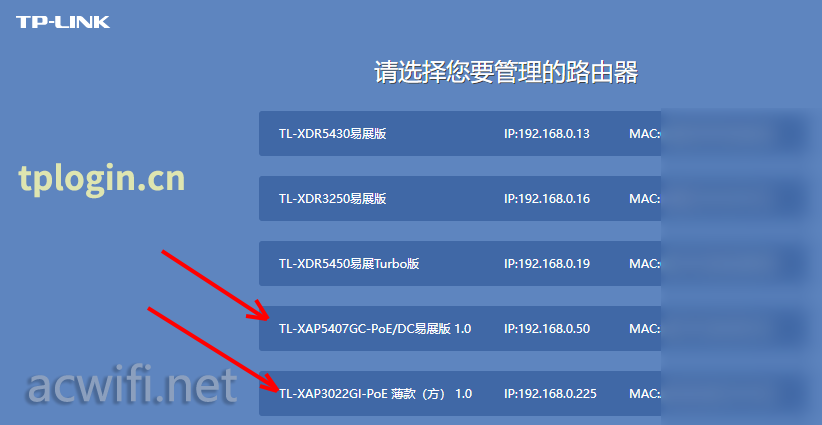

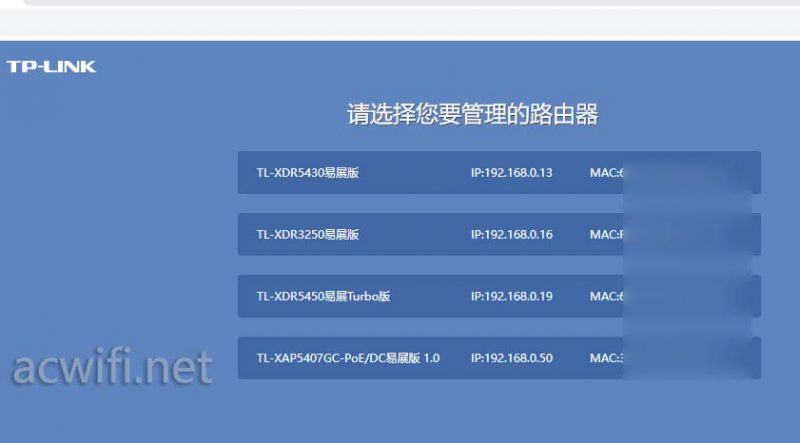

电脑和待设置的AP都接入现有网络当中,电脑浏览器输入tplogin.cn,就可以看见设备列表,如下图:

点你要设置的AP就行了。(请无视前面的易展路由)

(如果上述方法打不开这个界面,或界面里没有这个AP设备,就把电脑网卡设置IP 192.168.1.随便,然后浏览器打开192.168.1.254,这也是管理页面地址。)

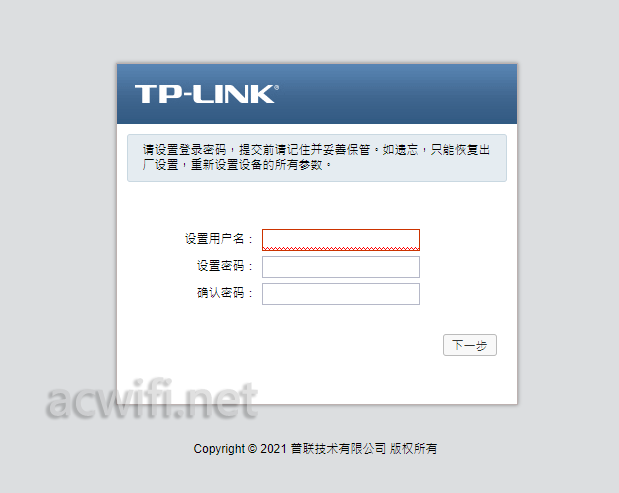

初次登录需要设置用户名称管理密码:

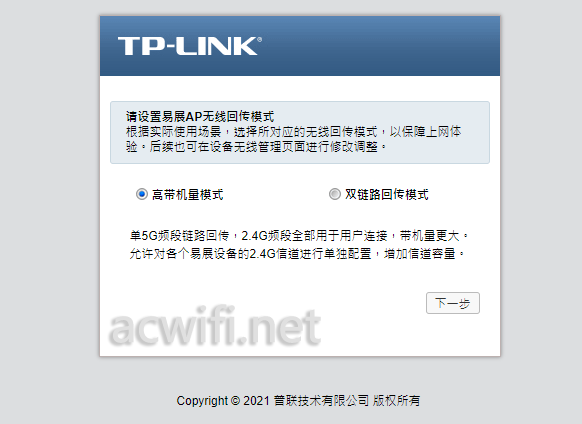

然后选择,高带机量模式,还是双链路回传模式。有线组网,选啥都行,随便。

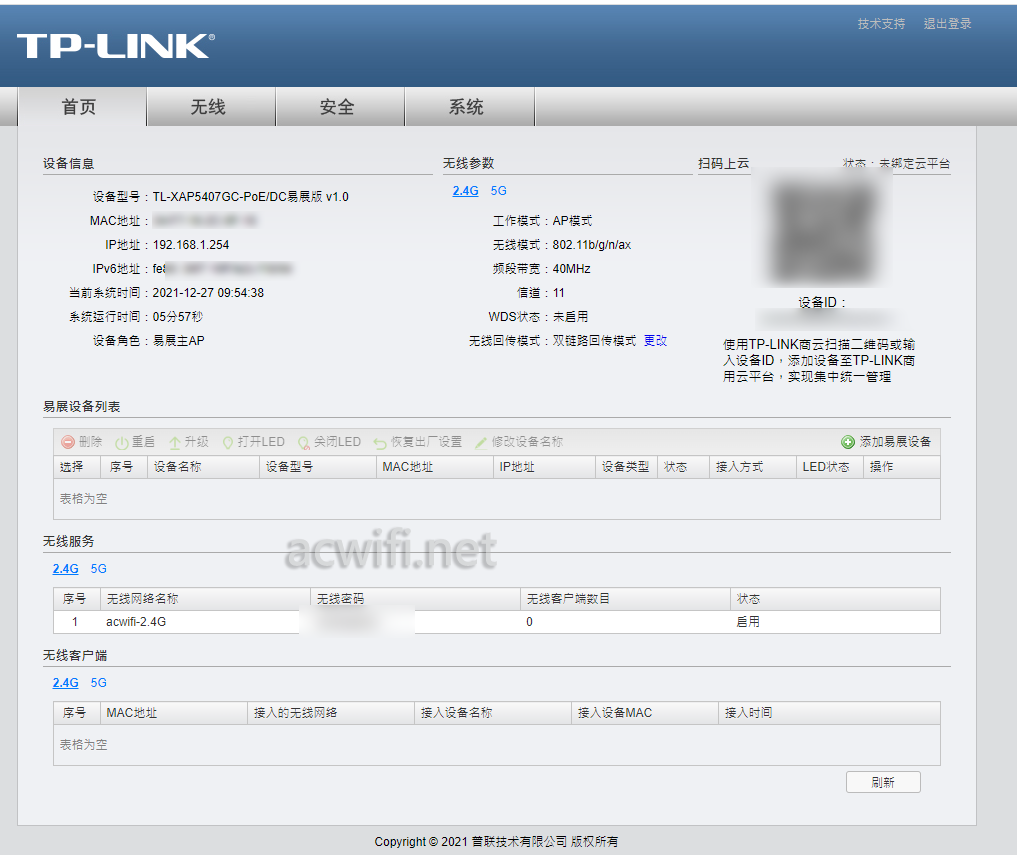

这是AP主界面:

留意到上图中间位置有个 易懈设备列表不?右侧还有个添加易展设备的键。

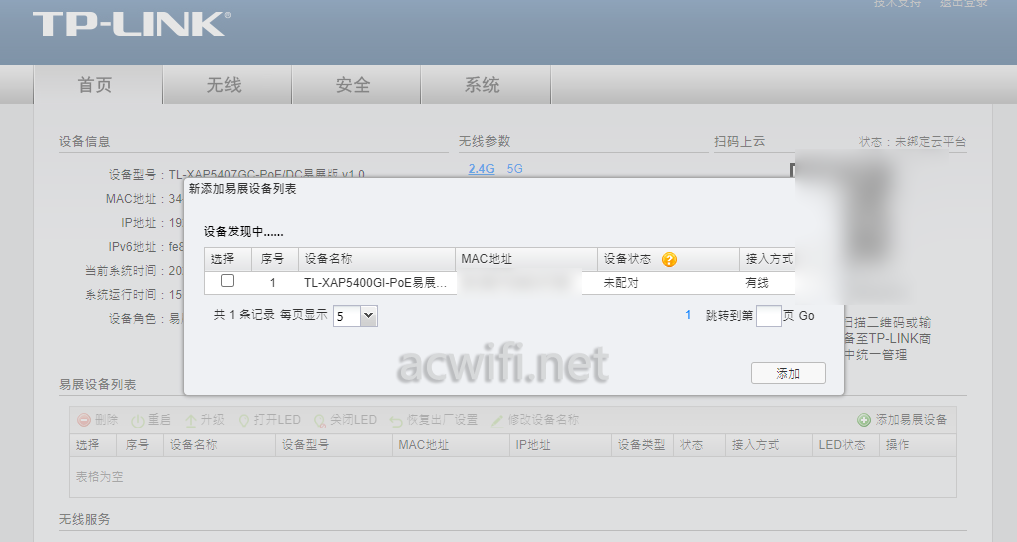

其它AP也拨到FAT模式后插网线开机,然后点这个添加易展设备,就会发现易展AP,点添加就可以了,所有AP都开机然后批量添加也行。如果开机后没反应,就长按一下WPS键或易展键,再不行就对待添加的AP进行恢复出厂设置。

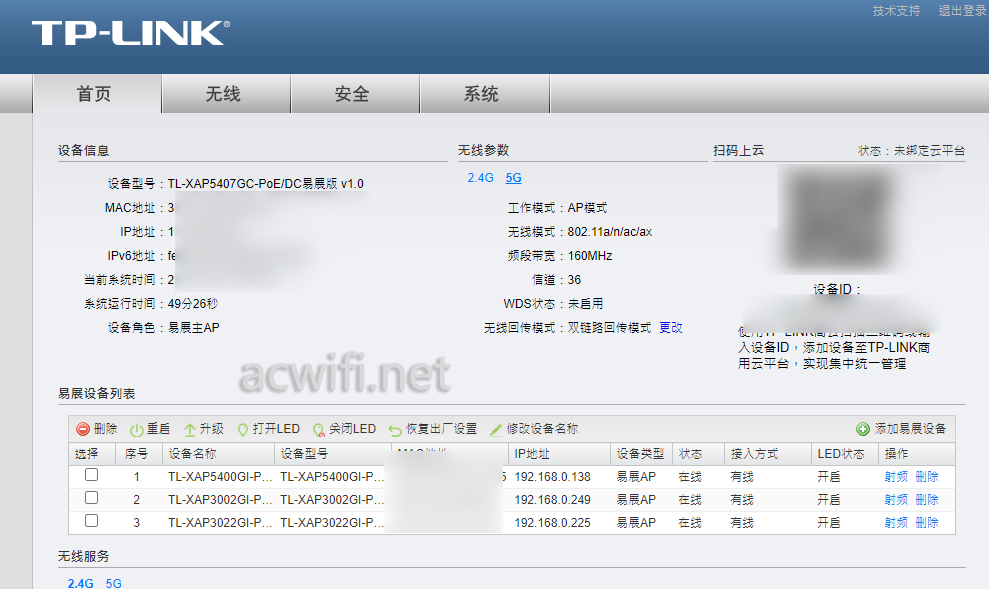

其它三个AP均组完了,在易展设置列表里显示:

这台易展主AP的所有无线设置均会自动同步到其它AP。但不能对单台AP进行单独的设置。这就跟易展路由组网一样了。

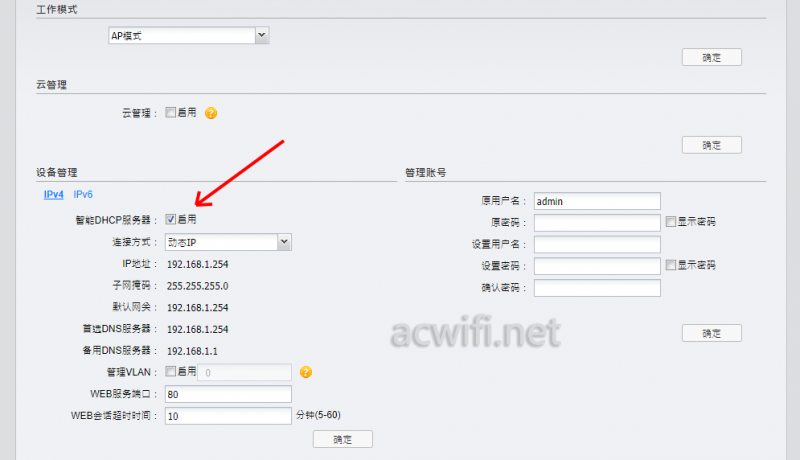

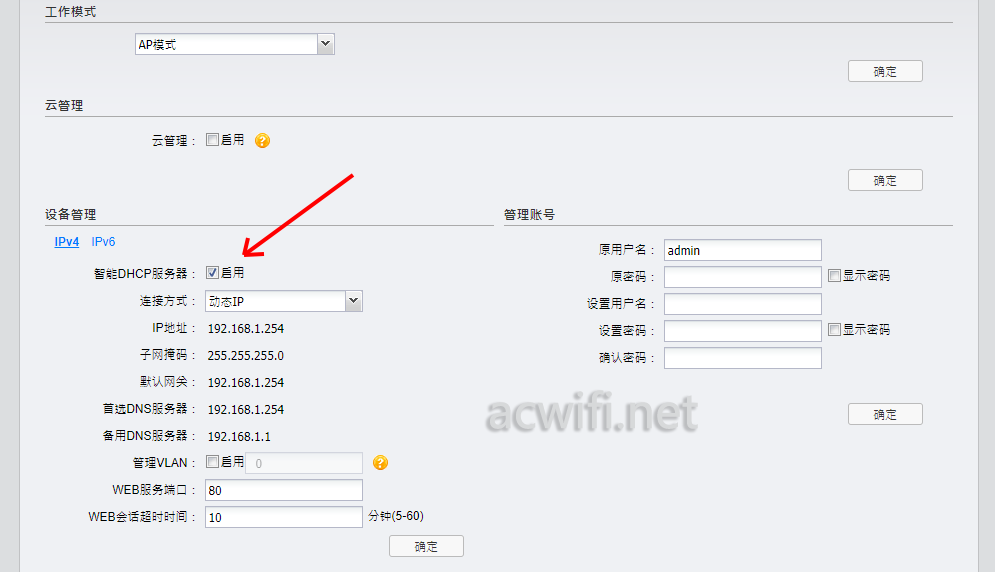

建议把”智能DHCP服务 “关闭,理由是:我怕它有一天充当了主角。

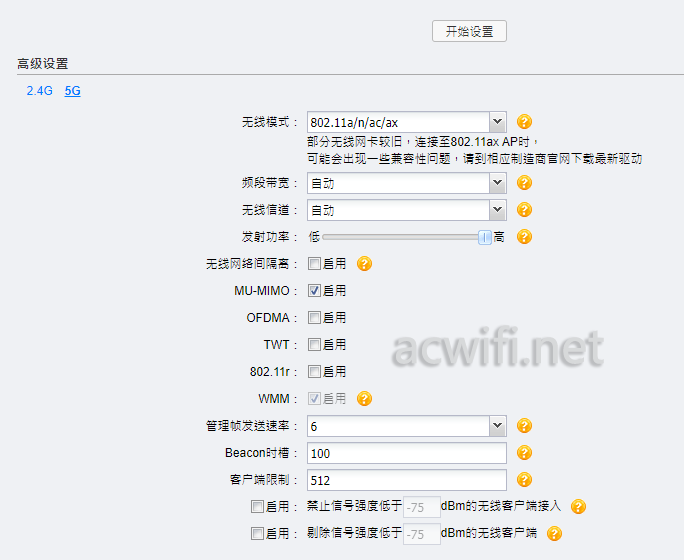

添加完其它AP之后,就可以设置无线参数了。默认是关了OFDMA和802.11r,根据自己需求开启吧,建议开OFDMA,802.11r不开。

下图最低部是弱信号剔除,根据求设置吧,不设也行。这功能适合高密度AP的布置,即无线信号已经设置低无可低了,才用它。这是我的个人理解,不代表是定理。(每一项设置后面都有个问号,你鼠标放上去就有详细解释)

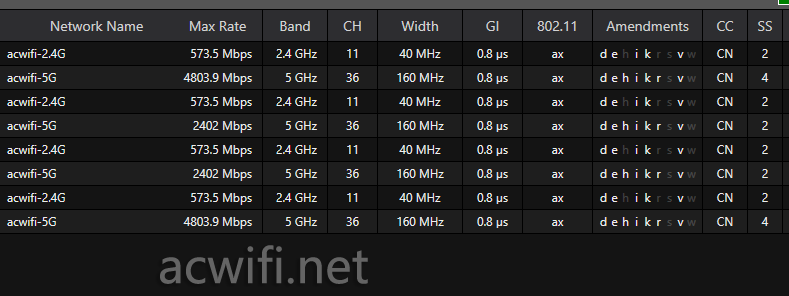

动一发以牵动全身,启用后802.11r后,所有AP都同步了设置,都支持了,如下图:

二、不利用易展组网

是的,第二种方式就是不利用易展组网,每台都用FAT模式直接接入,单独设置。你可以自己错开信道,可以把2.4G根据不同覆盖区域设置不同的无线名称,让不同的区域的智能设置连接指定的就近的2.4G无线。可以设置某个AP的弱信号剔除和漫游阈值,而不需要像前面的一改就全部改。

如果同型号,你需要记一下哪个MAC对应的是哪个,否则不知道进哪台设置设置。

这种方式,每台单独设置,麻烦一点。

跟前面的易展方式,互为优缺点。因需选择吧!

最好是两种方式都试过,哪种好用就留哪一种。哈哈!

支持k和v就能自动切换,影响自动切换的还有终端本身,还有强信号的叠加区域范围。

希望大家都勇于尝试,然后到这里来反馈问题,不然怎么叫做路由器交流呢。

若有任何疑问可留言或关注微信公众号acwifi-net,人工回复!

如需转载请注明来源和链接,否则视为侵权行为!:路由器交流 » 不用AC,多个AP组网方法教程
