TP-LINK XDR6010无线路由器拆机

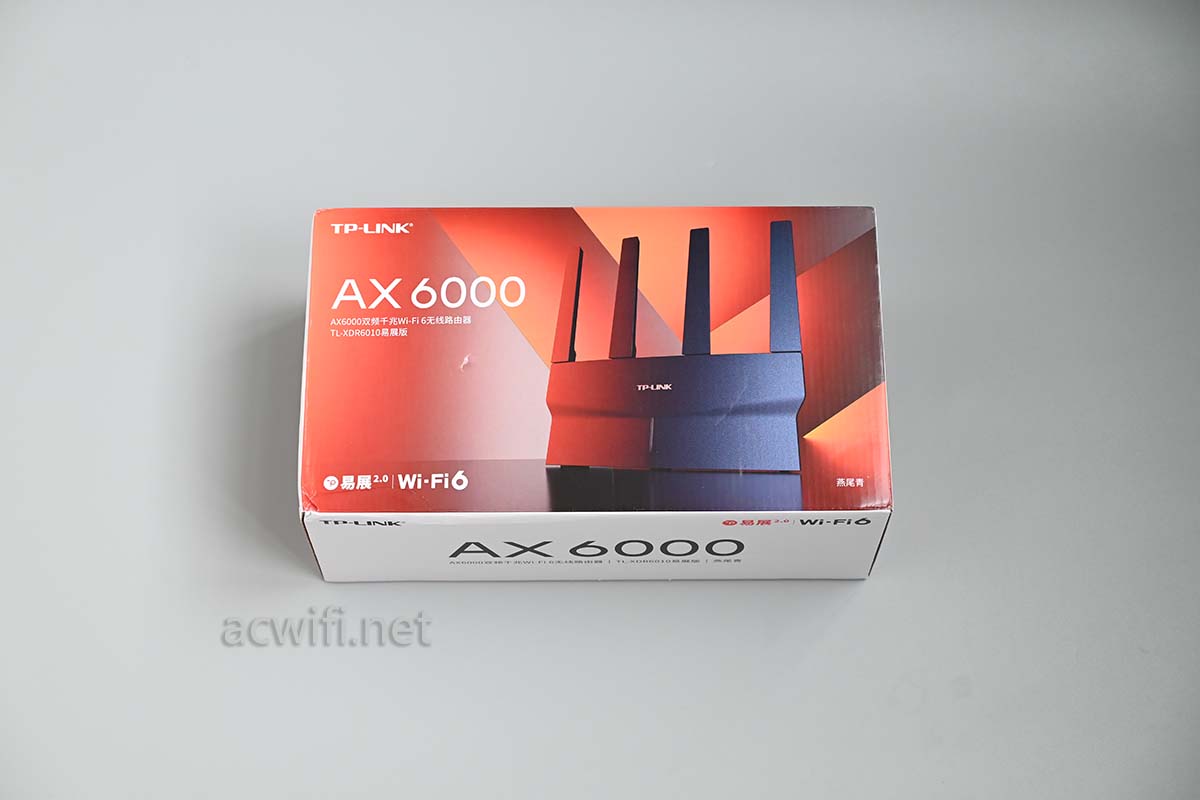

XDR6010的外包装:

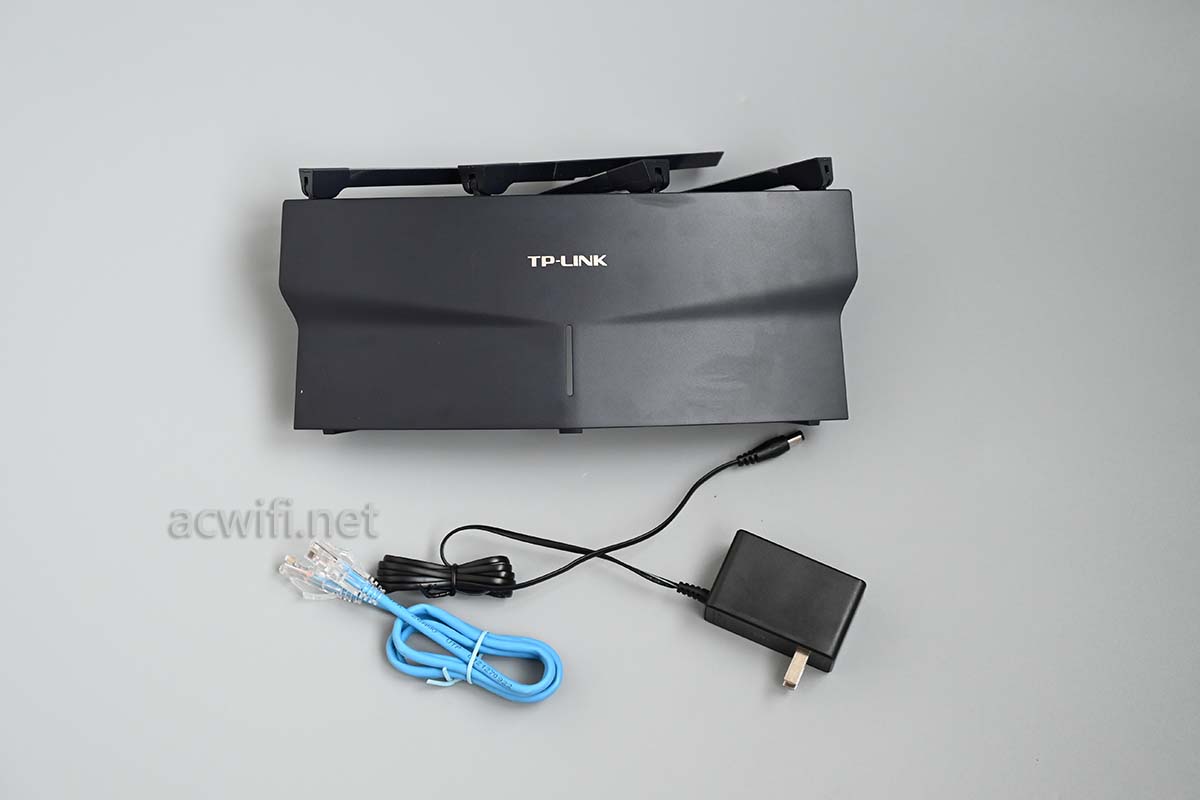

机身和配件:

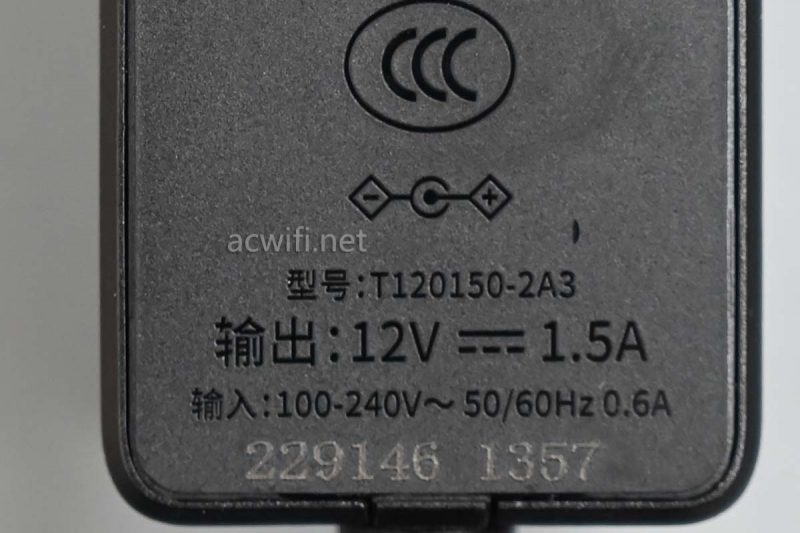

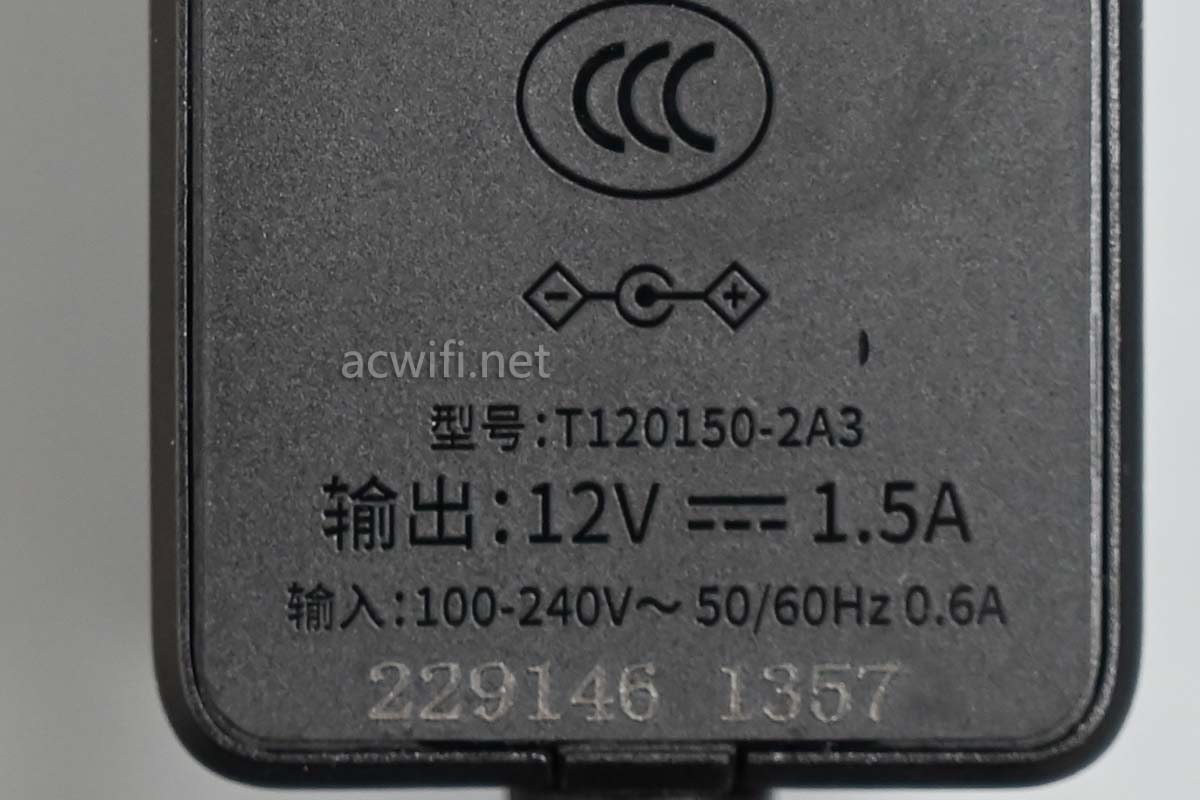

电源输出规格是12V/1.5A,实测联网后的待机功率是5.1W。对于AX6000的无线规格来说,低功耗啦!

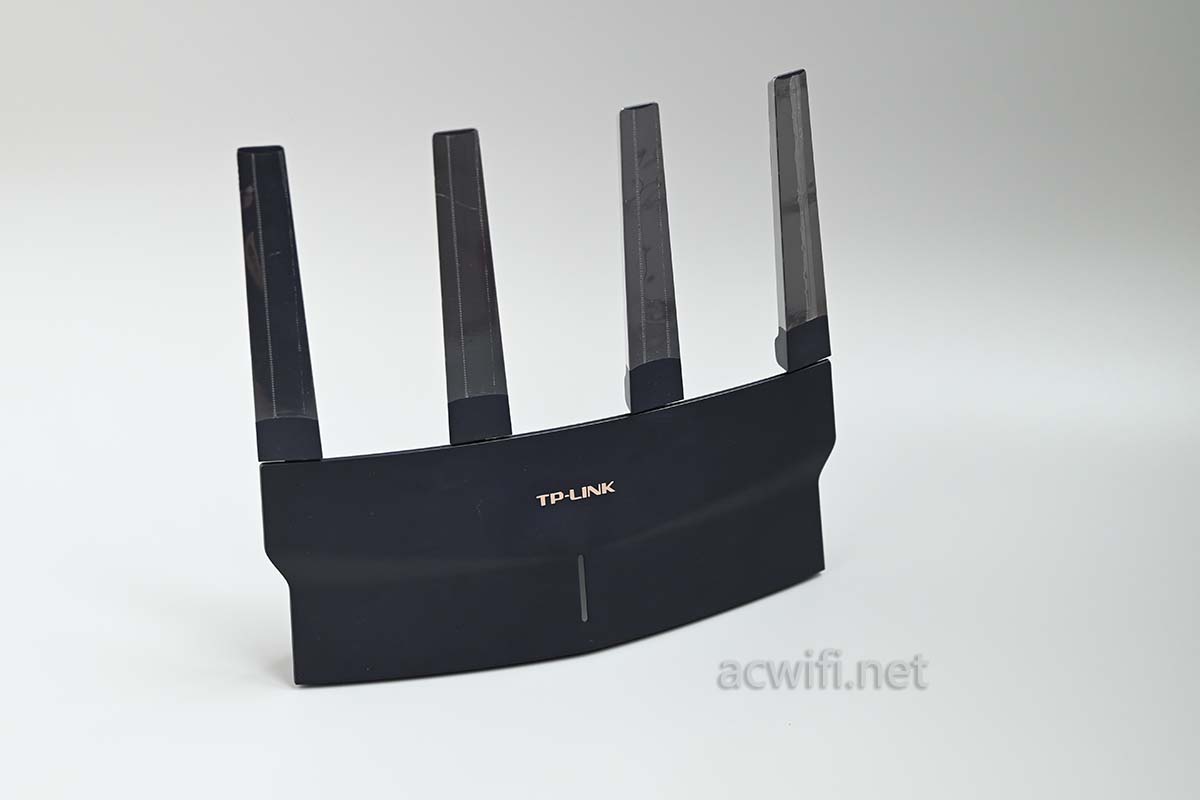

四根双频天线:

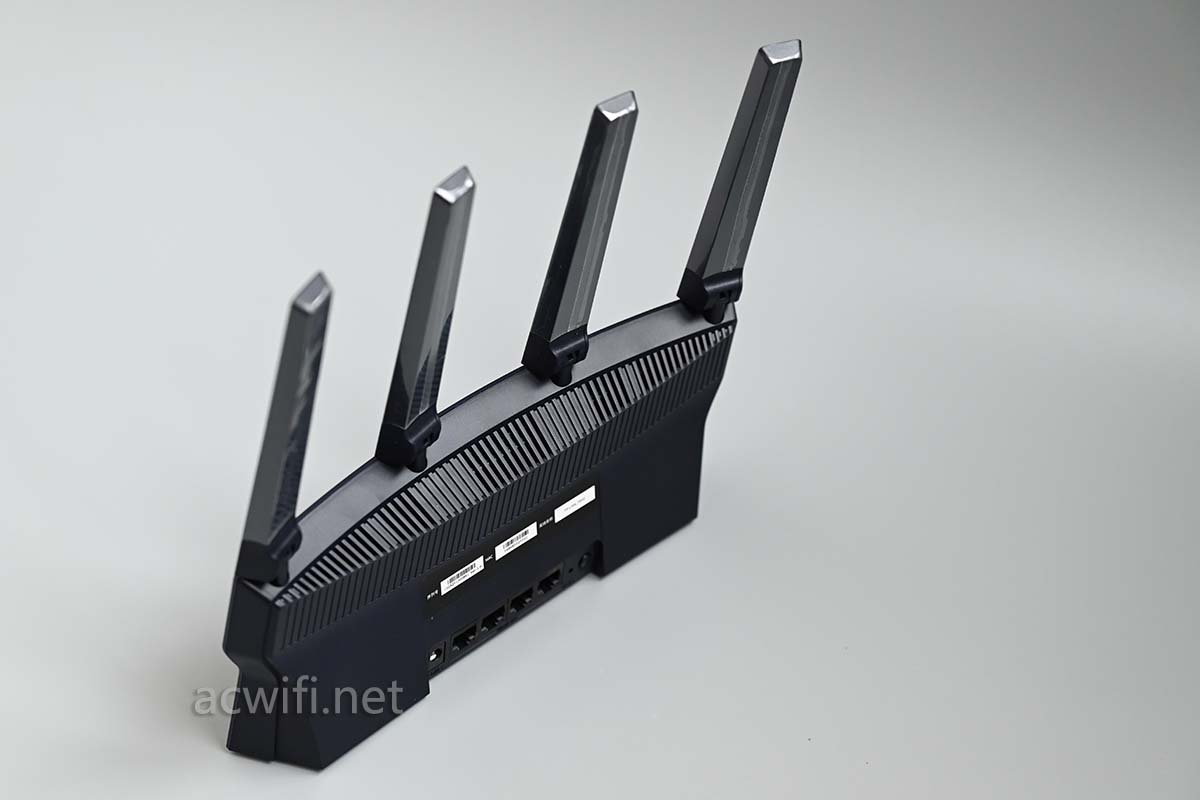

机身不是黑色的,是藏青色吧。顶部散热孔:

底部也有散热孔:

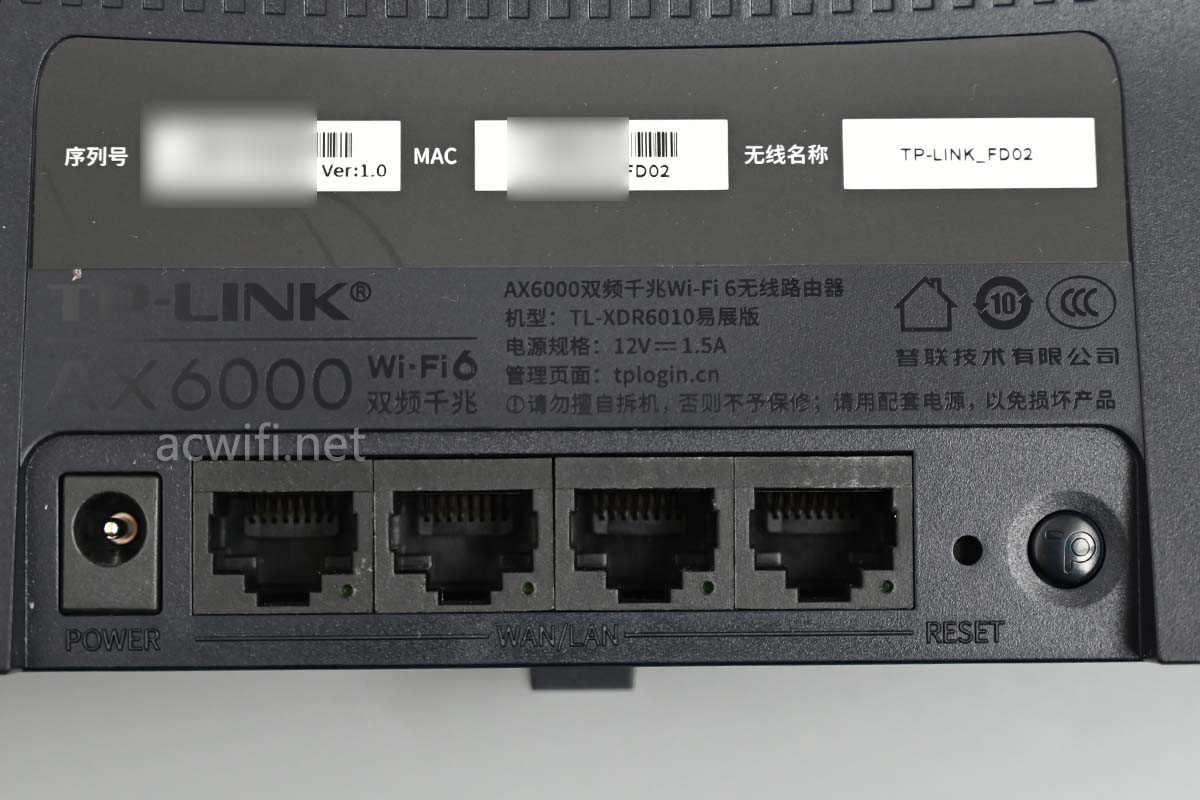

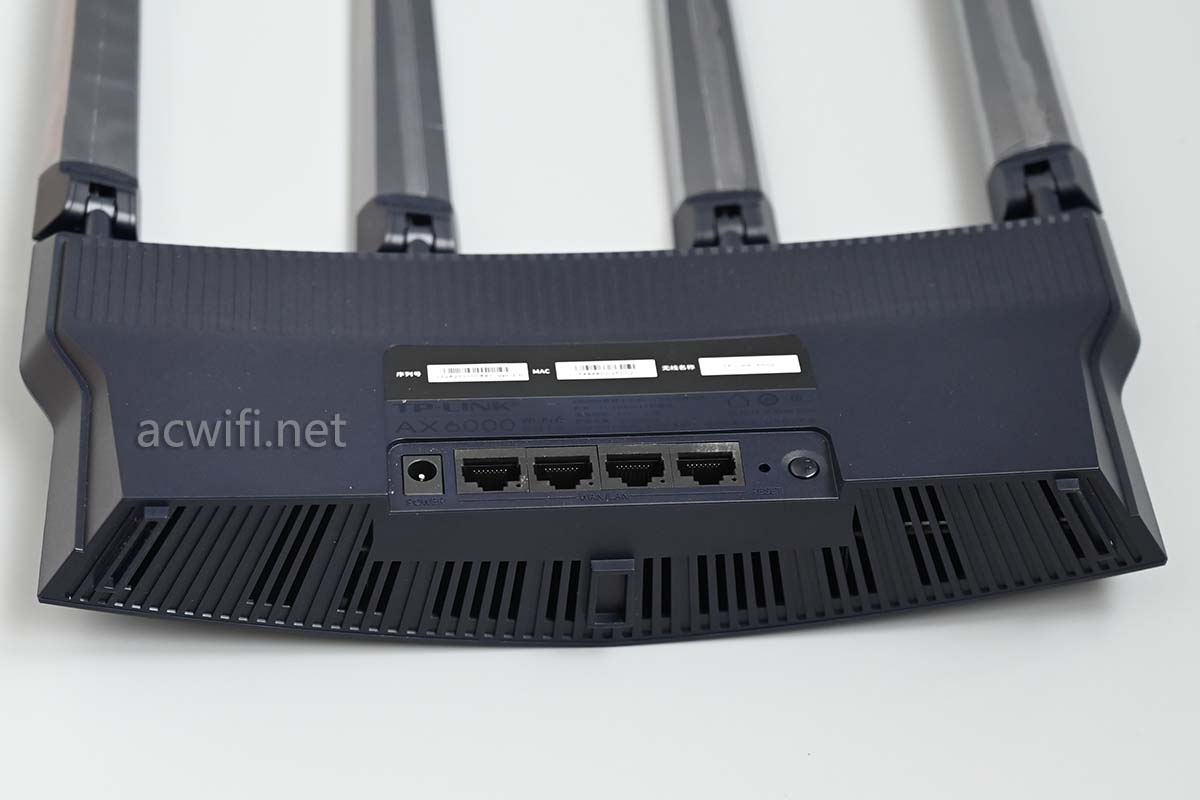

四个全千兆网口。

型号:TL-XDR6010易展版

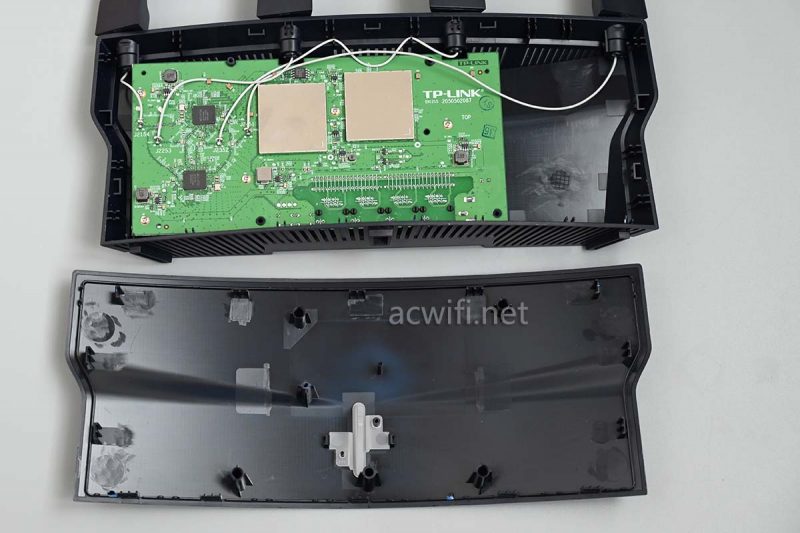

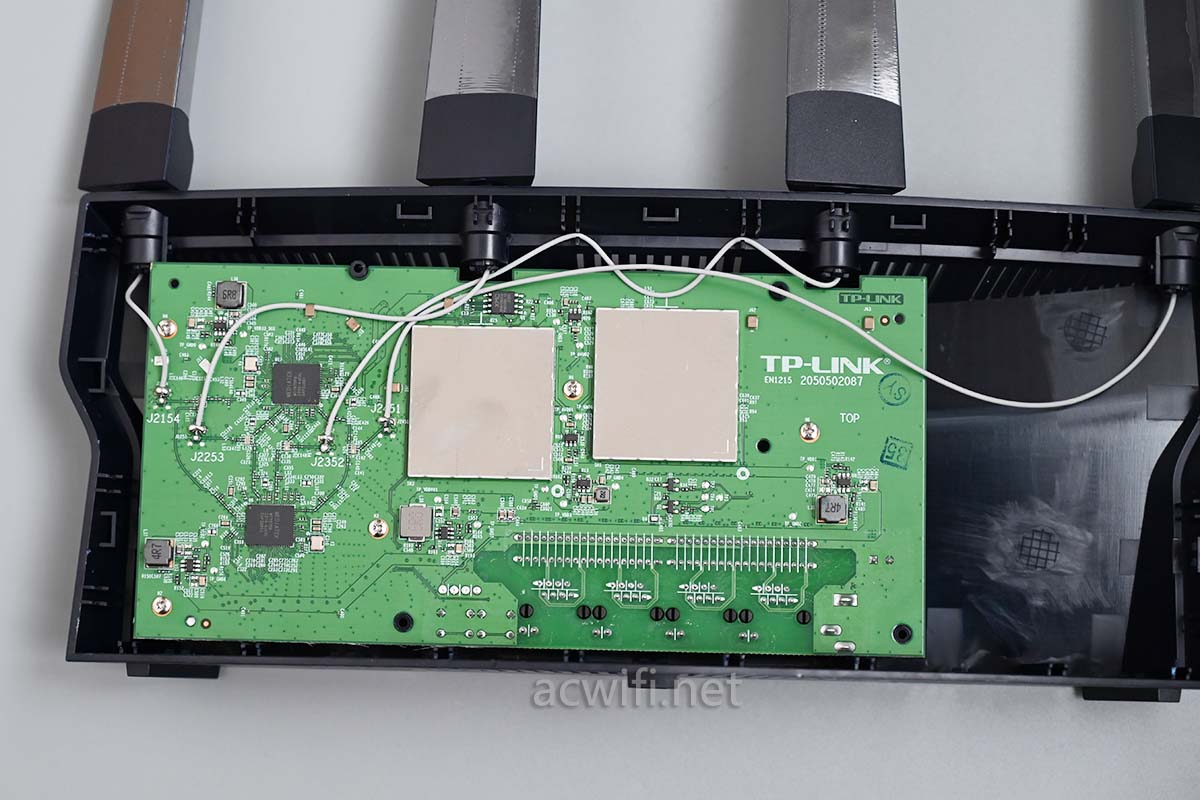

背面只有一颗螺丝,拧出来之后撬开外壳:

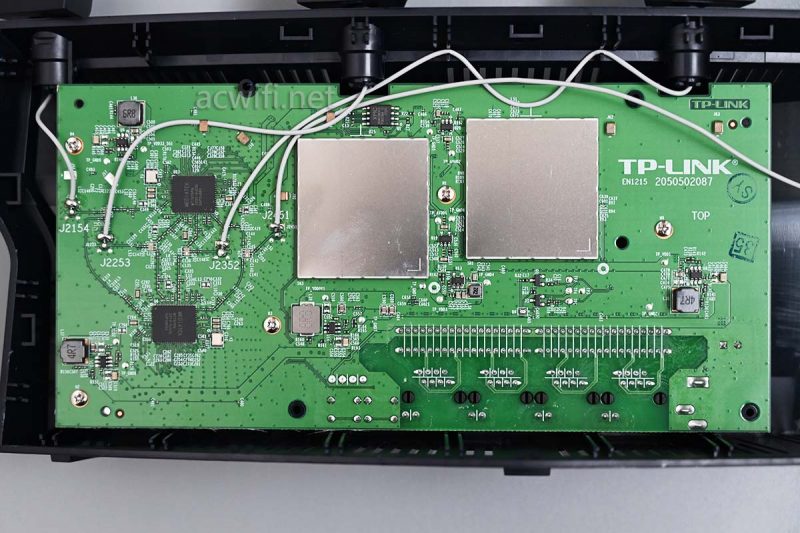

右边还有空位呀,我真怀疑以后会有个三频的主板塞在这个鸟里面。

看见这颗芯片,就知道是什么方案了吧:

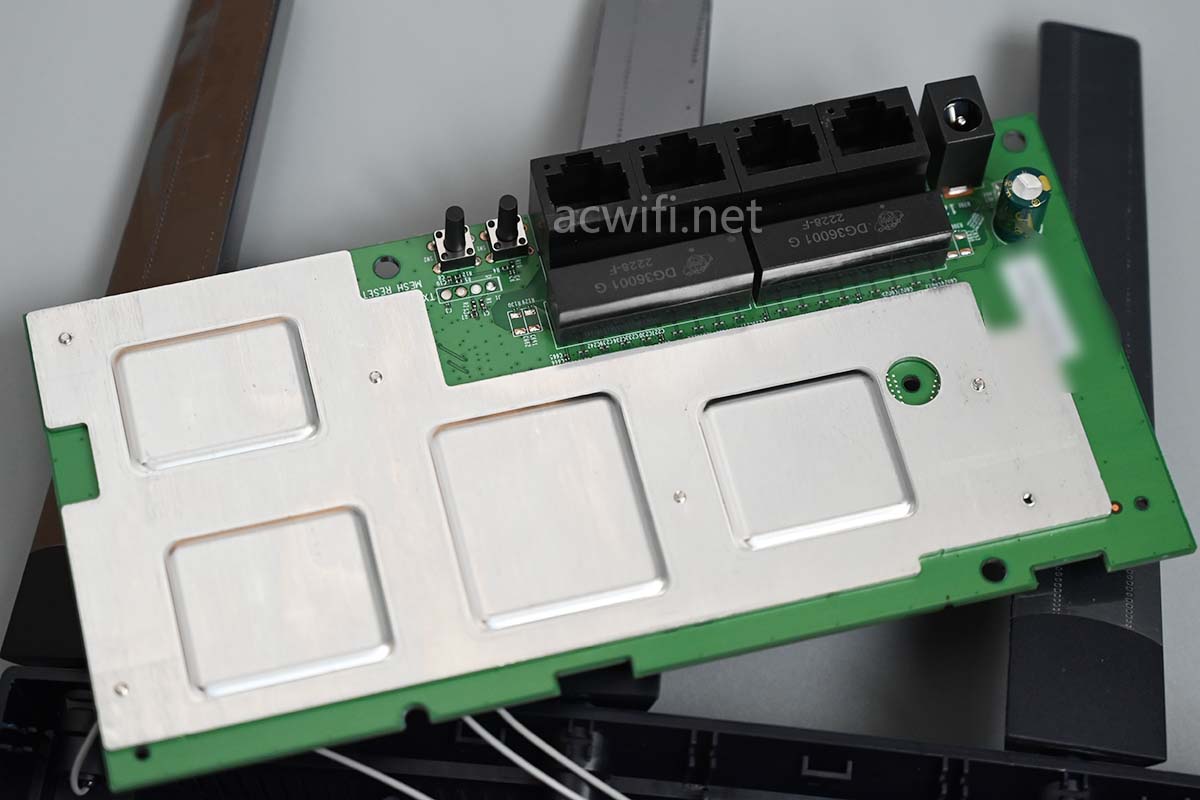

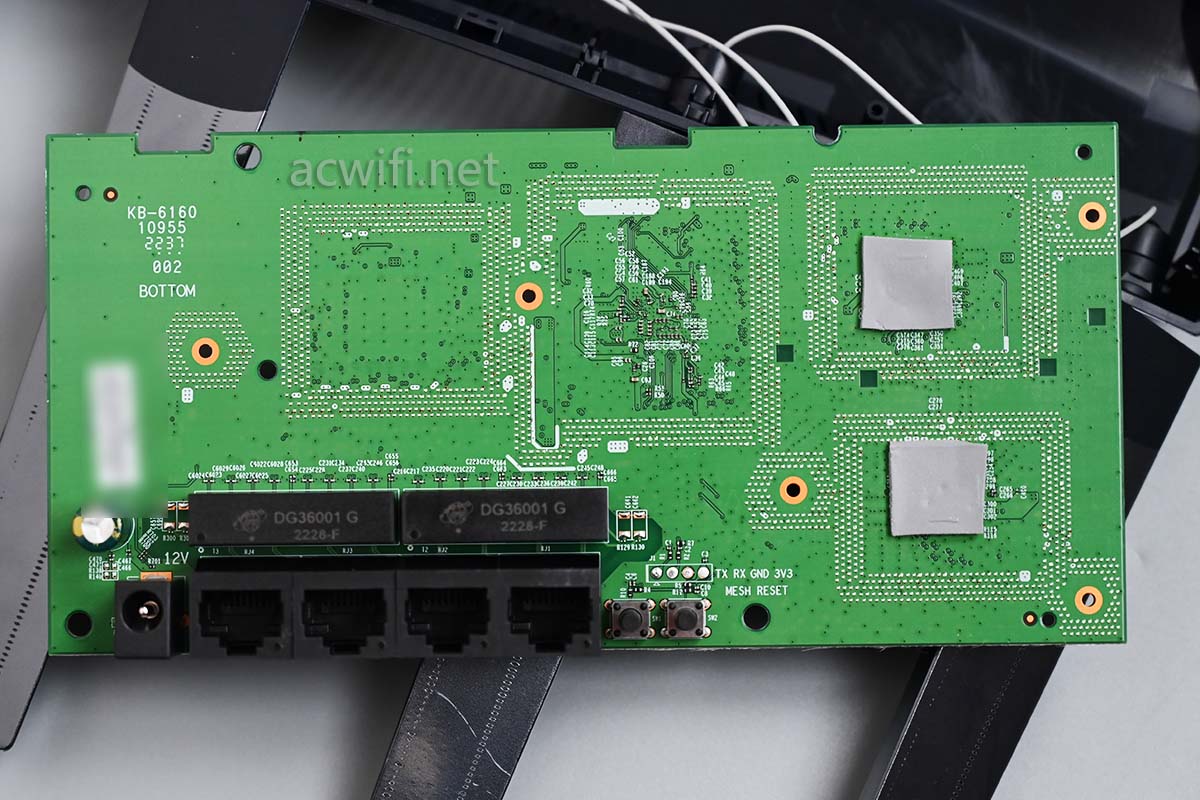

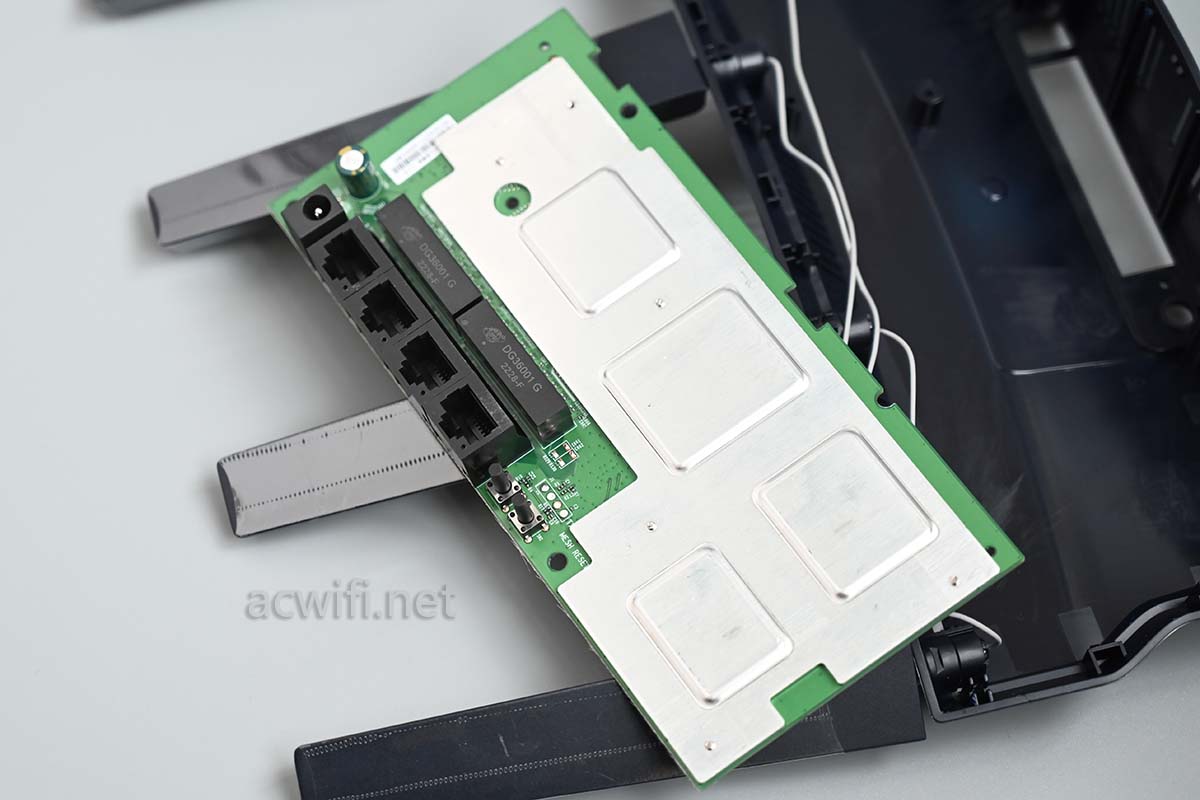

把主板翻过背面:

这背面的铝板,起到屏蔽和散热的作用。

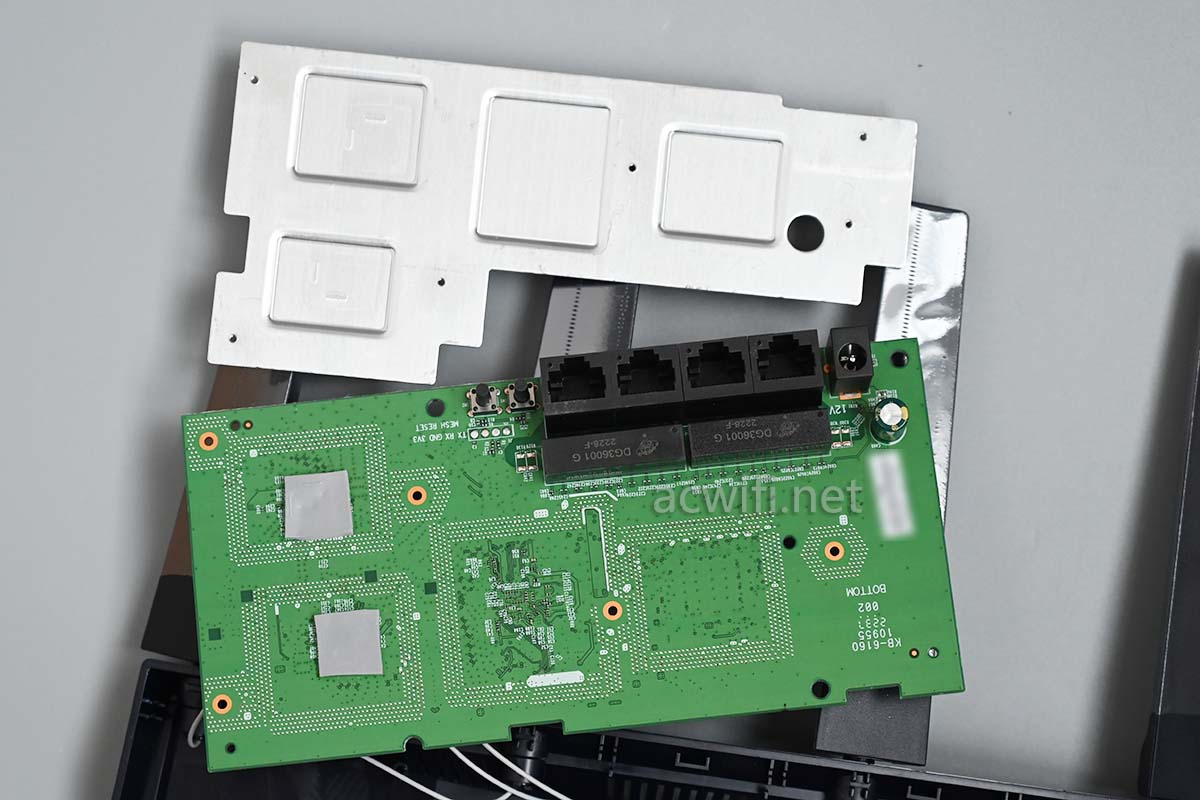

拆出这片铝板:

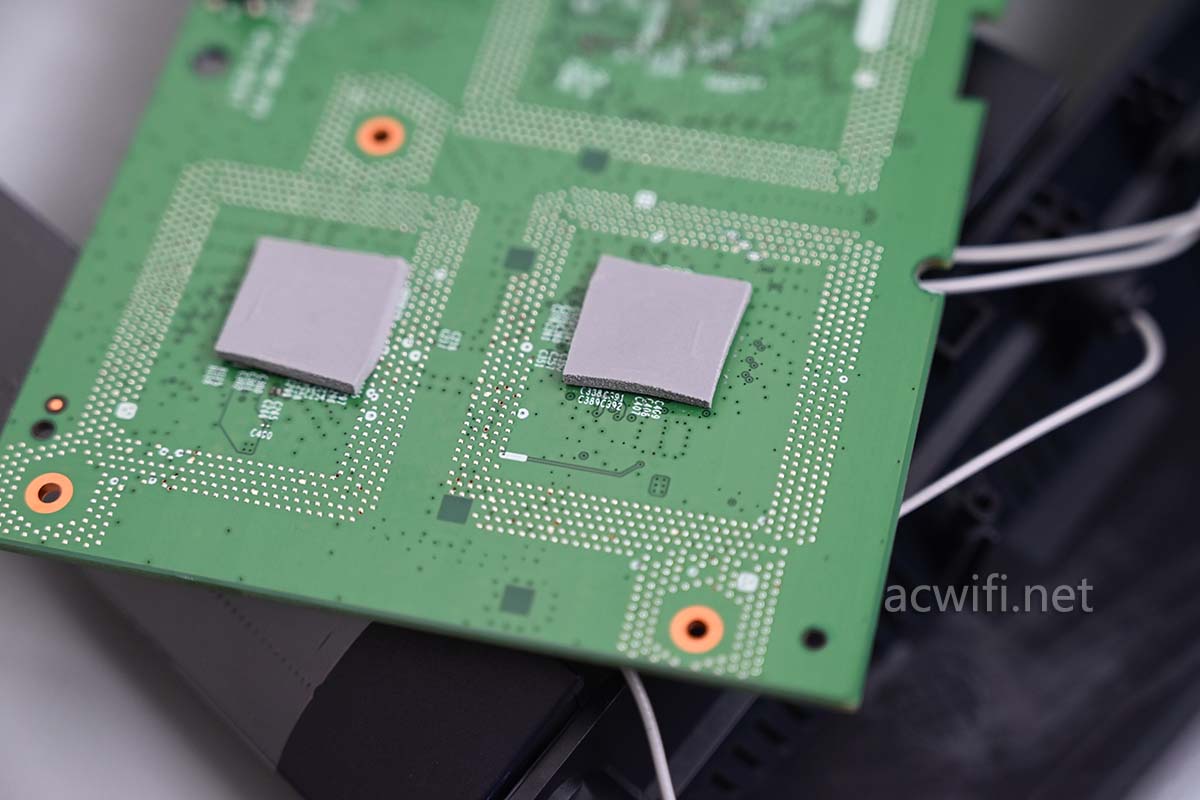

两片导热硅指垫片在两颗无线射频芯片的正下方:

这一面就是没芯片的:

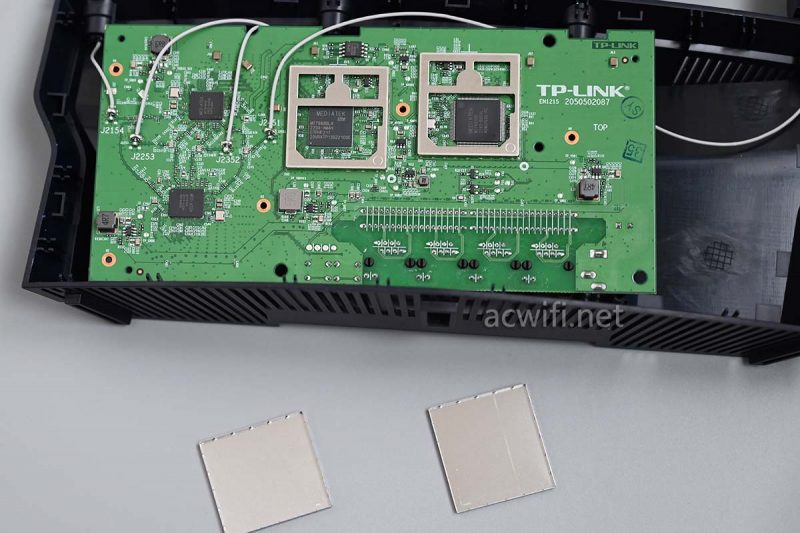

翻转到另一面,并撬开两个屏蔽罩:

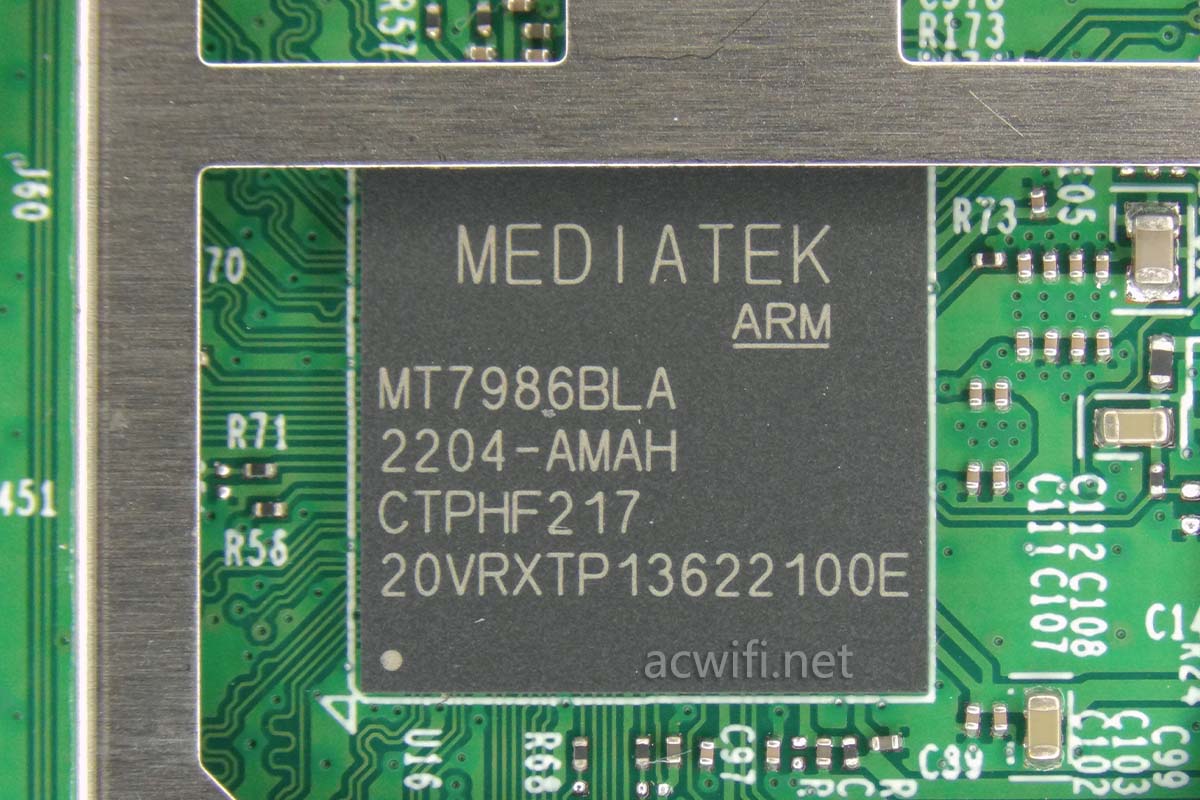

玄鸟XDR6010的CPU型号是MT7986B,四核A53,核心频率1.6GHz,12nm制程,集成512MB内存。

MT7986B还集成了2.4G和5G无线基带和MAC。2.4G支持4x4MIMO,最高速率1147Mbps;5G支持4x4MIMO,在160MHz频宽下最高速率4804Mbps。

偶尔还有人说他的手机连接速率怎么不是4804Mbps!!!!!!!!

我也想知道哪款手机能这样的5G连接速率呀!

12nm制程,1.6GHz不算高频,所有使用这款方案的机型,发热都低。

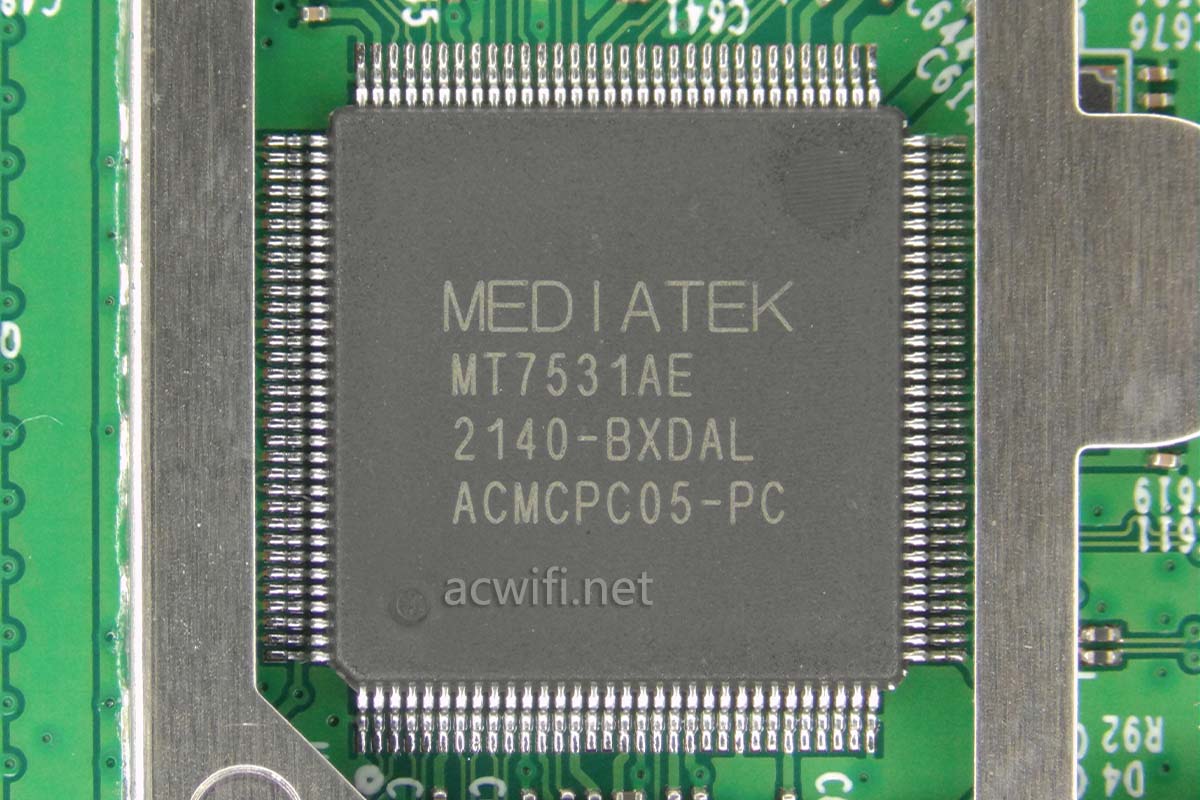

千兆交换芯片型号是MT7531A:

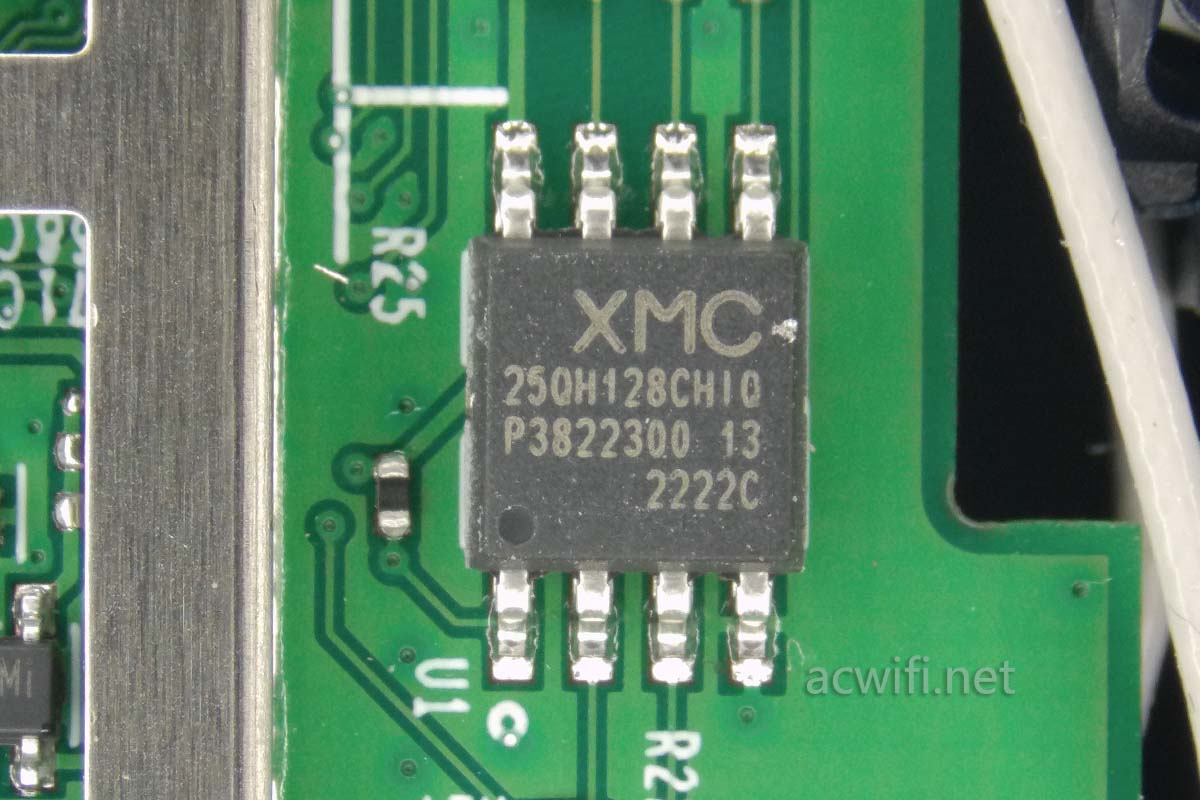

闪存型号是XM25QH128C,容量16MB:

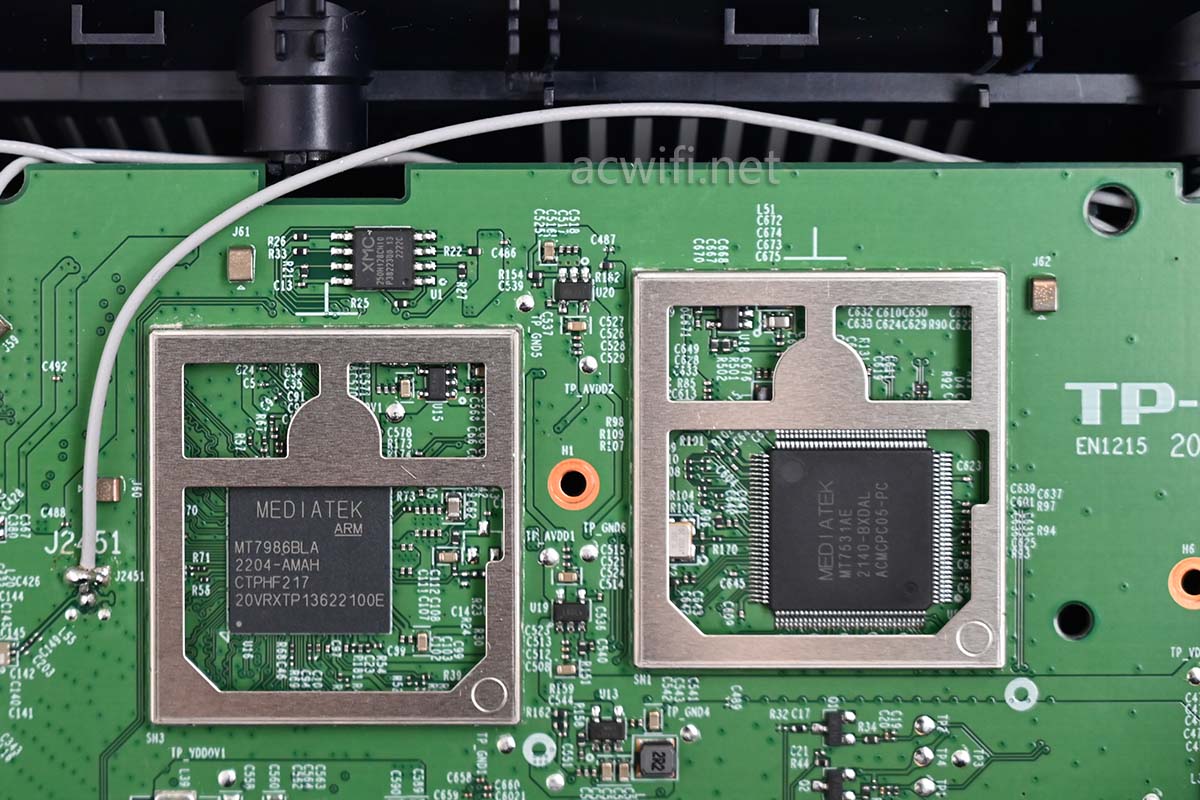

以上三款芯片的位置关系如下:

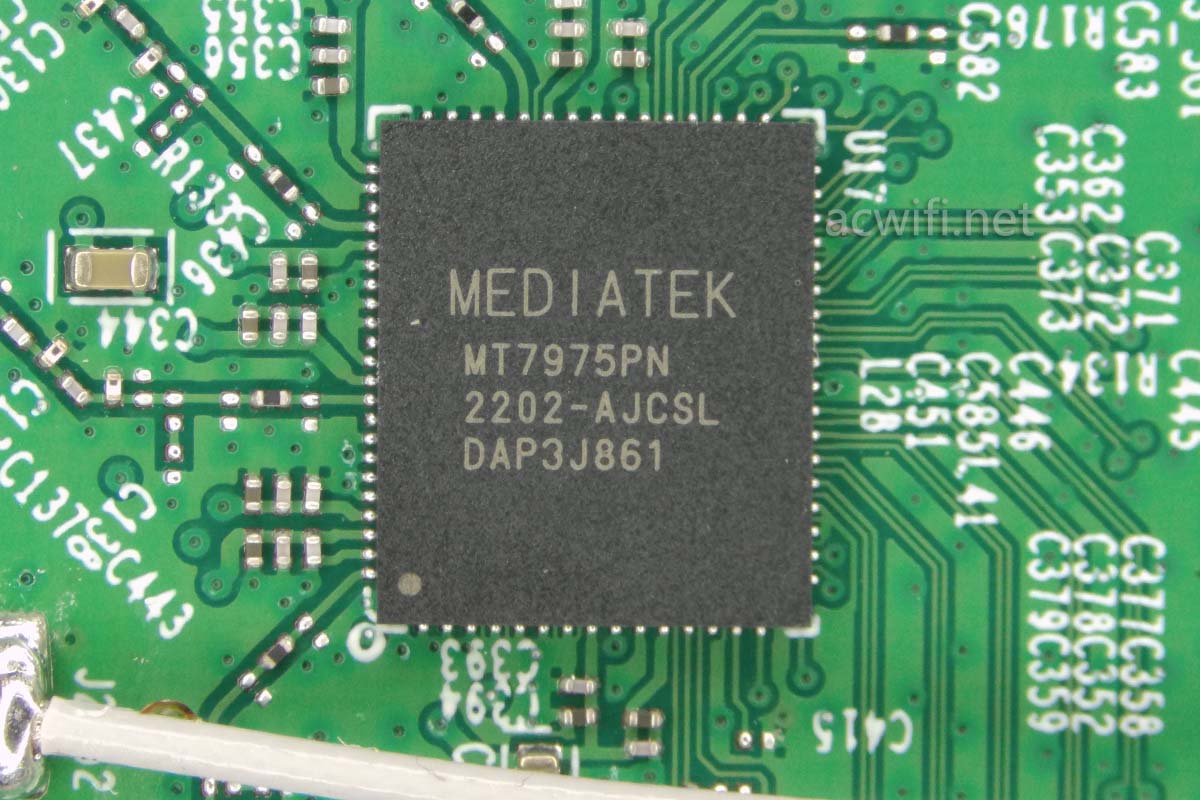

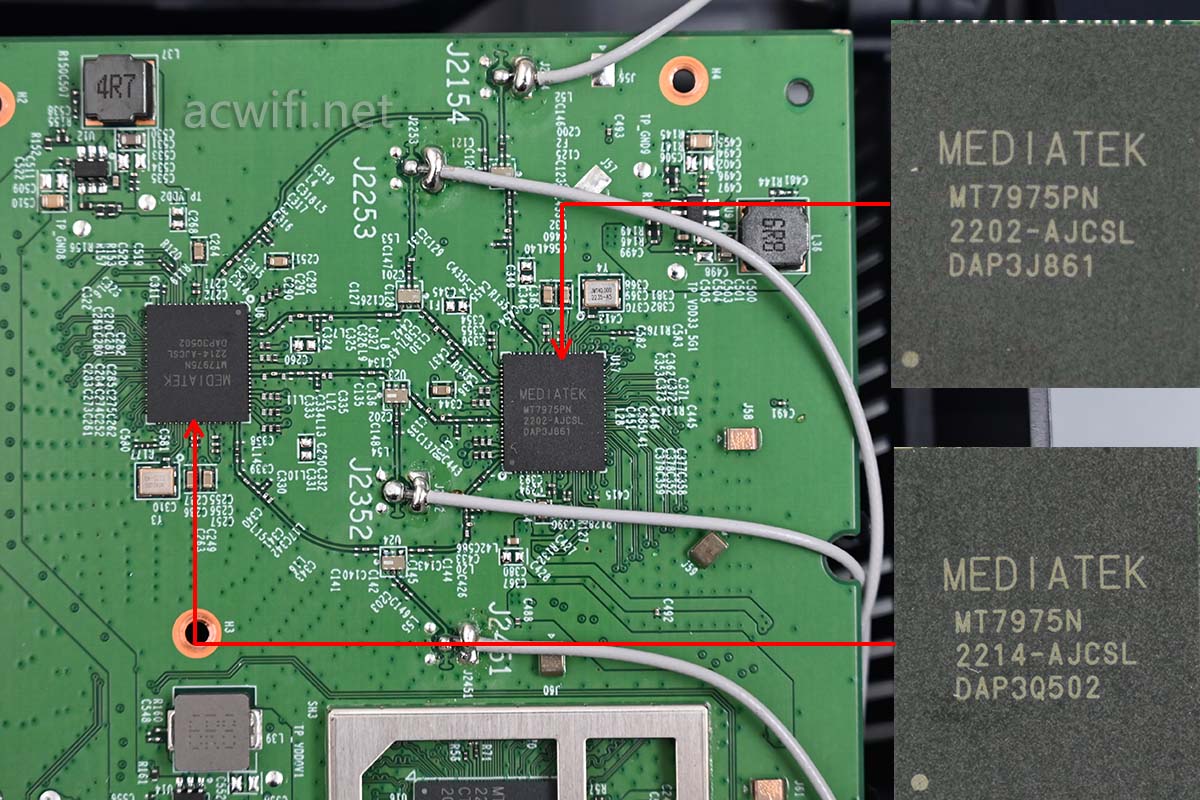

XDR6010的5G射频芯片型号是MT7975PN,集成了5G FEM:

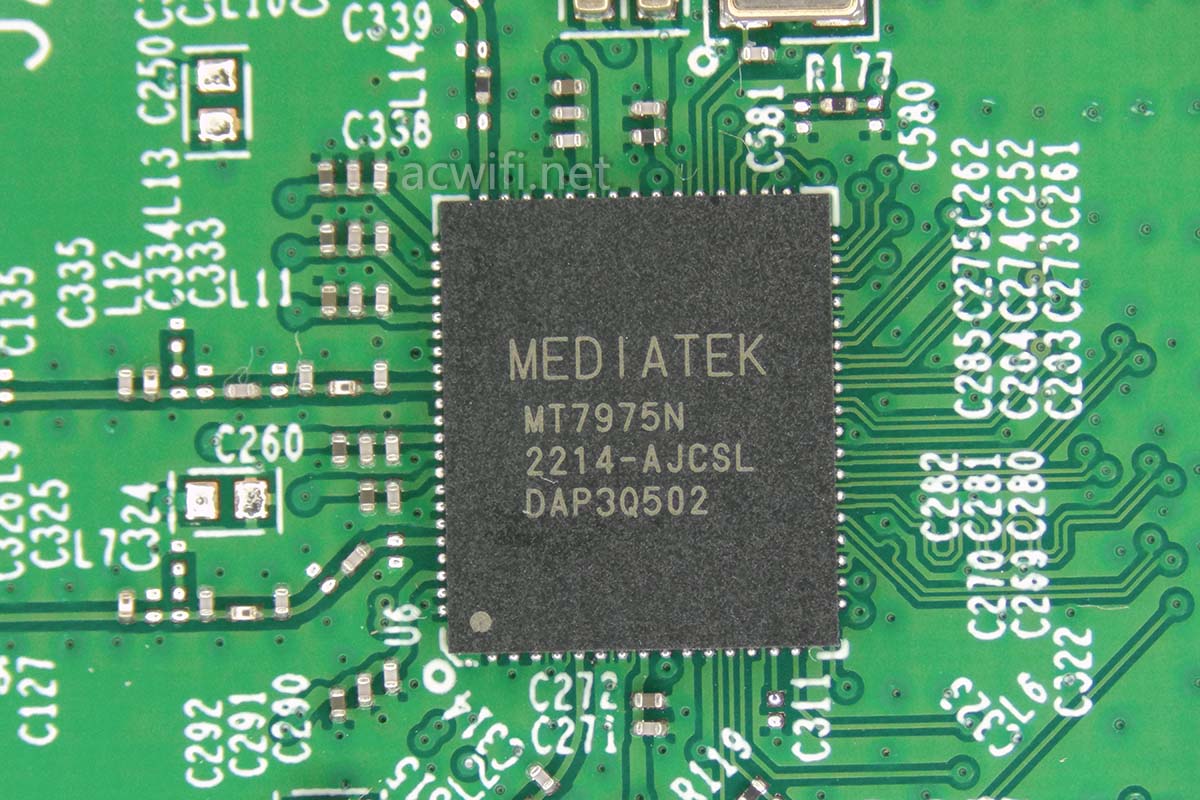

2.4G射频芯片型号是MT7975N,集成了2.4G FEM:

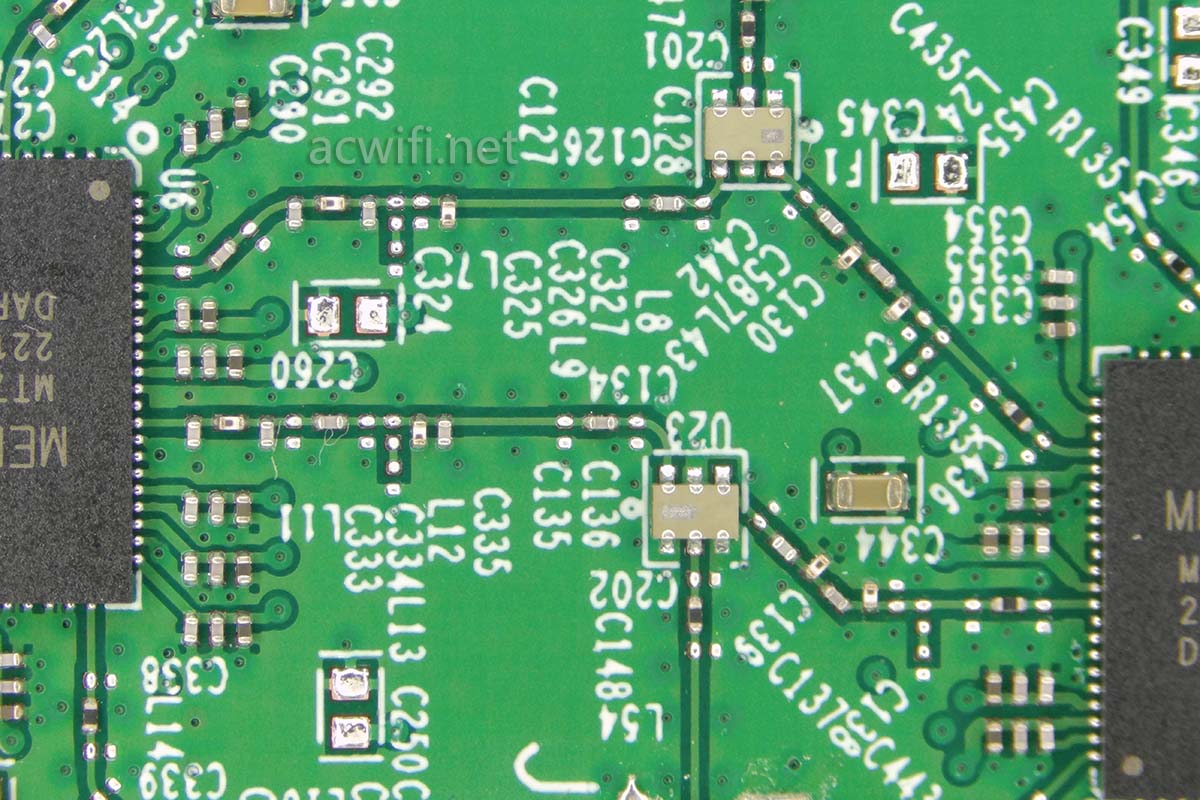

2.4G和5G天线通过双工器合路输出:

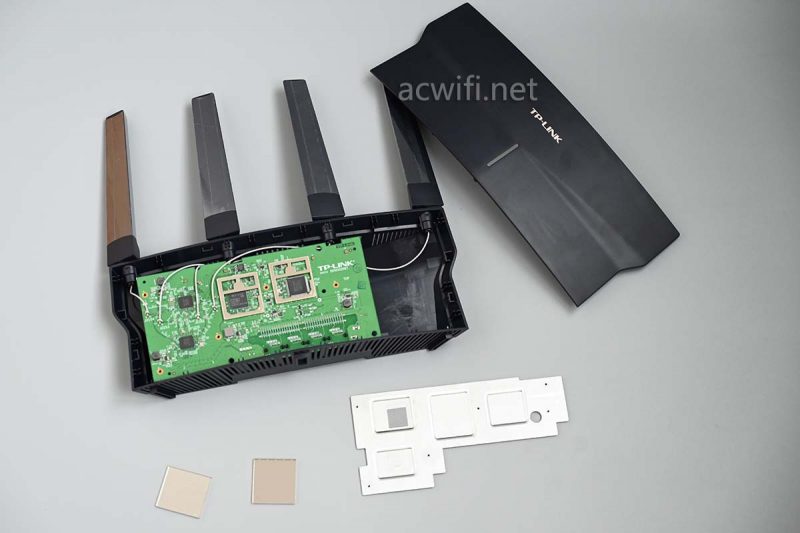

好了,XDR6010拆机完成:

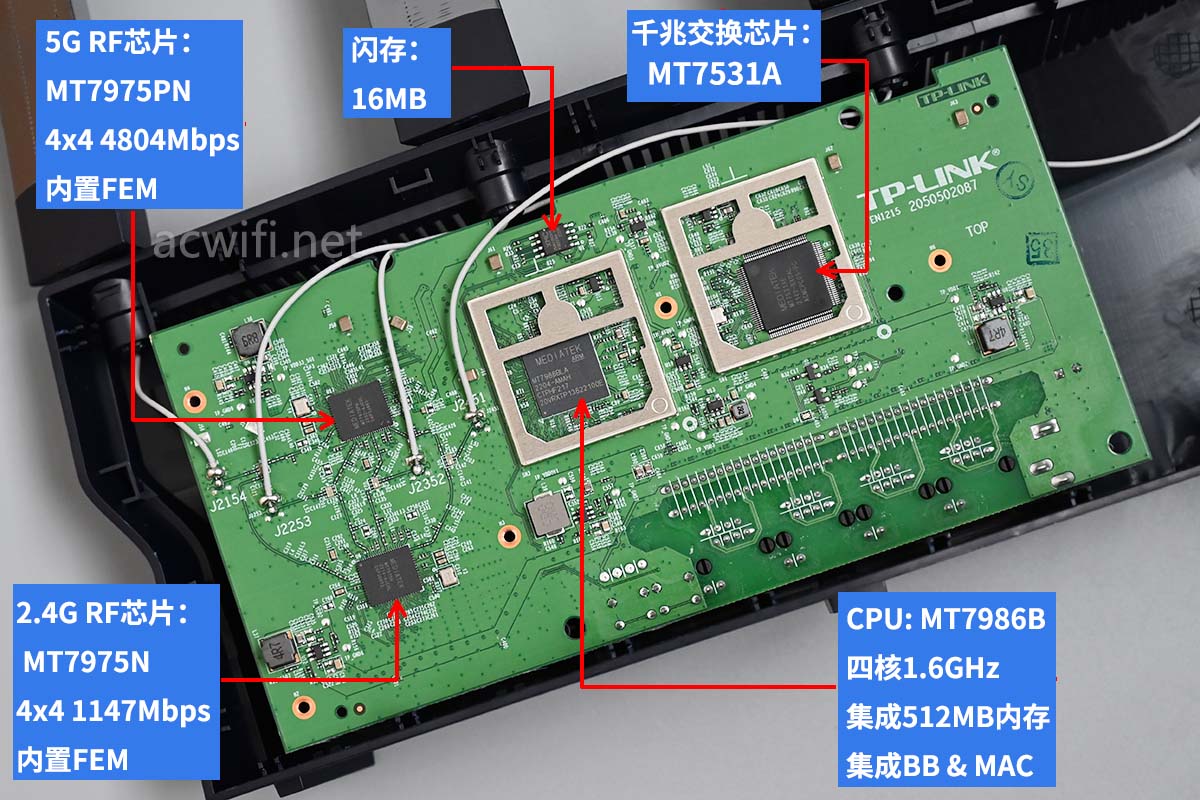

XDR6010的所有芯片型号汇总图如下:

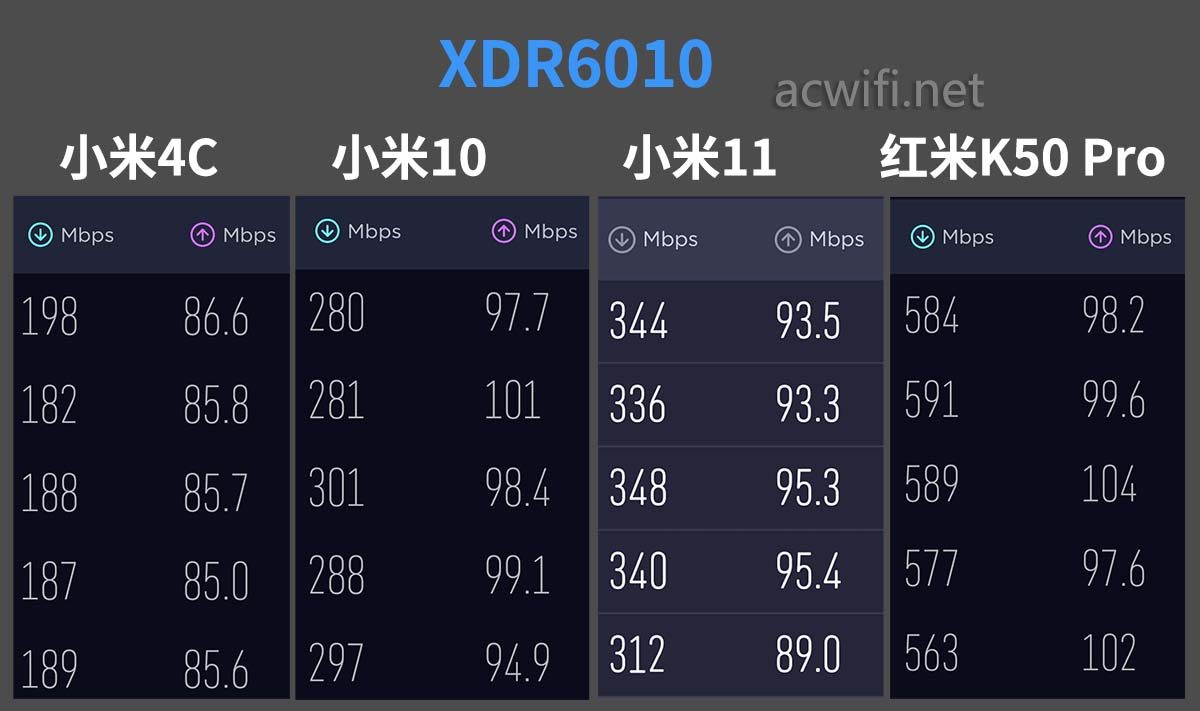

在D点测速看看(电信千兆,只测5G,信道44,MU-MIMO和FODMA开启)

我在今年1月才升级的千兆宽带,2021年是500兆,再早之前是200兆,。所以你对比之间一定要看拆机文章的时间。

从小米4C测速来看,这XDR6010不算强,小米10也是,不到300,红米K50 Pro还可以。

我觉得这无线有点不如同芯片方案的XDR6050和XDR6020。这是我在拆机之前测的,不会是拆机所影响! 难道是湿度大影响了? 怪不得内裤也不干了!好讨厌这样的天气!

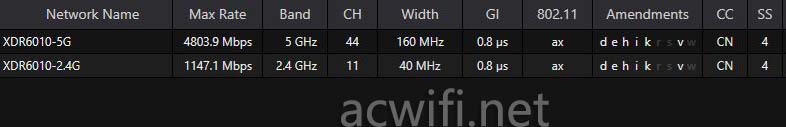

TP-LINk的Wi-Fi 6型号都是默认支持K和V了:

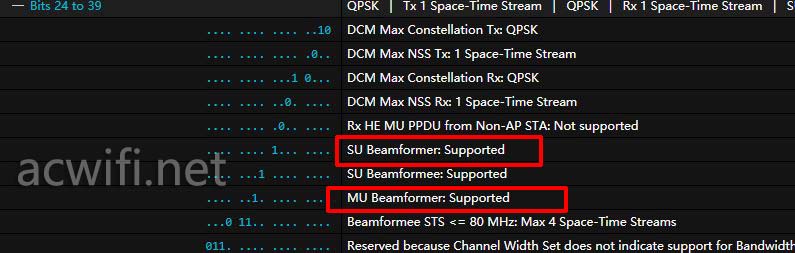

同时也支持波束成形和MU-MIMO:

这些信号都可以用winfi软件查看,在我公众号发送winfi即可自动回复最新版的下载,不需要修改时间就能打开。

这软件还能查看芯片所用的是哪个厂商。有兴趣的可以自己打开看看。查看第三个“221”就是了。

我一直认为这套方案是比较均衡的,CPU和无线都比较强,且功耗低呀,发热低。今天室温22度摸机身都没啥温度。

479元,看自己需求吧,特别适合对温度敏感的朋友,也可以考虑XDR6020和XDR6050
