九州WF-7021无线路由器拆机

今天继续找箱底货来拆。这台120多元收来,无线AX1800的规格,其实用抓包或用winfi软件就可以看出是哪家的芯片。

包装盒我不拍了,好多灰!

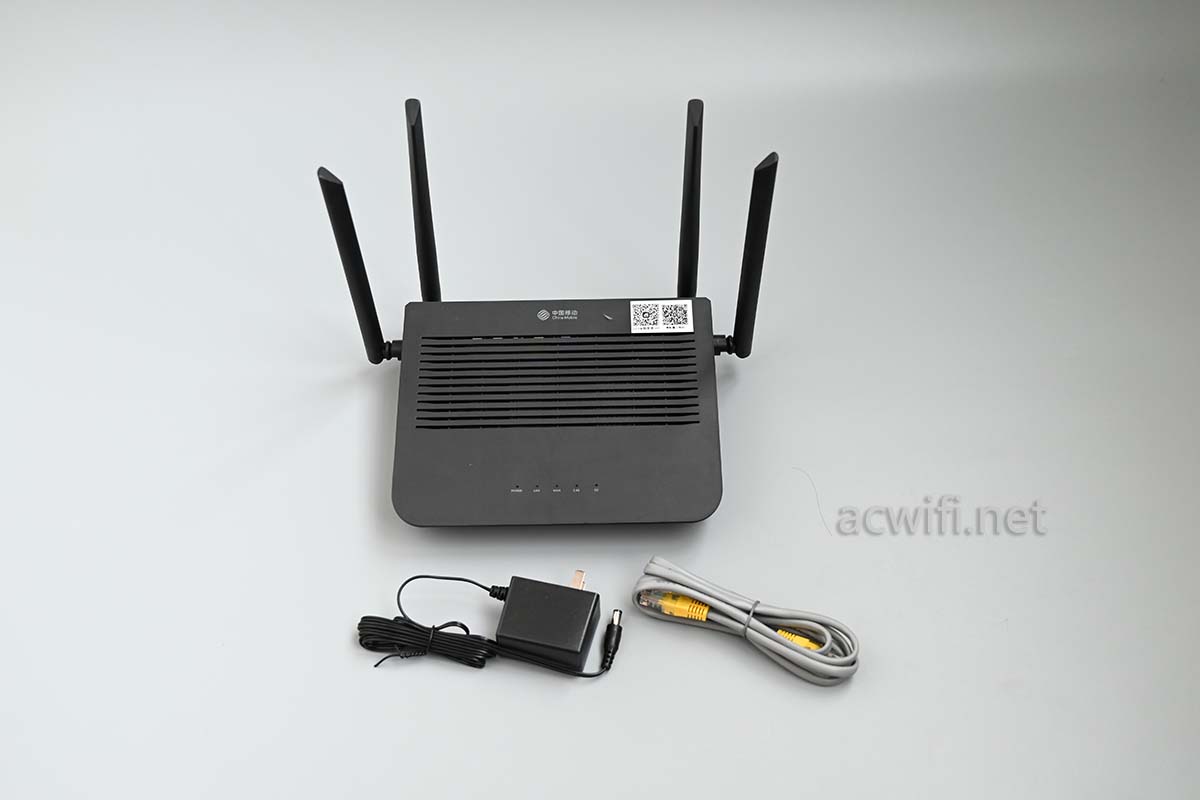

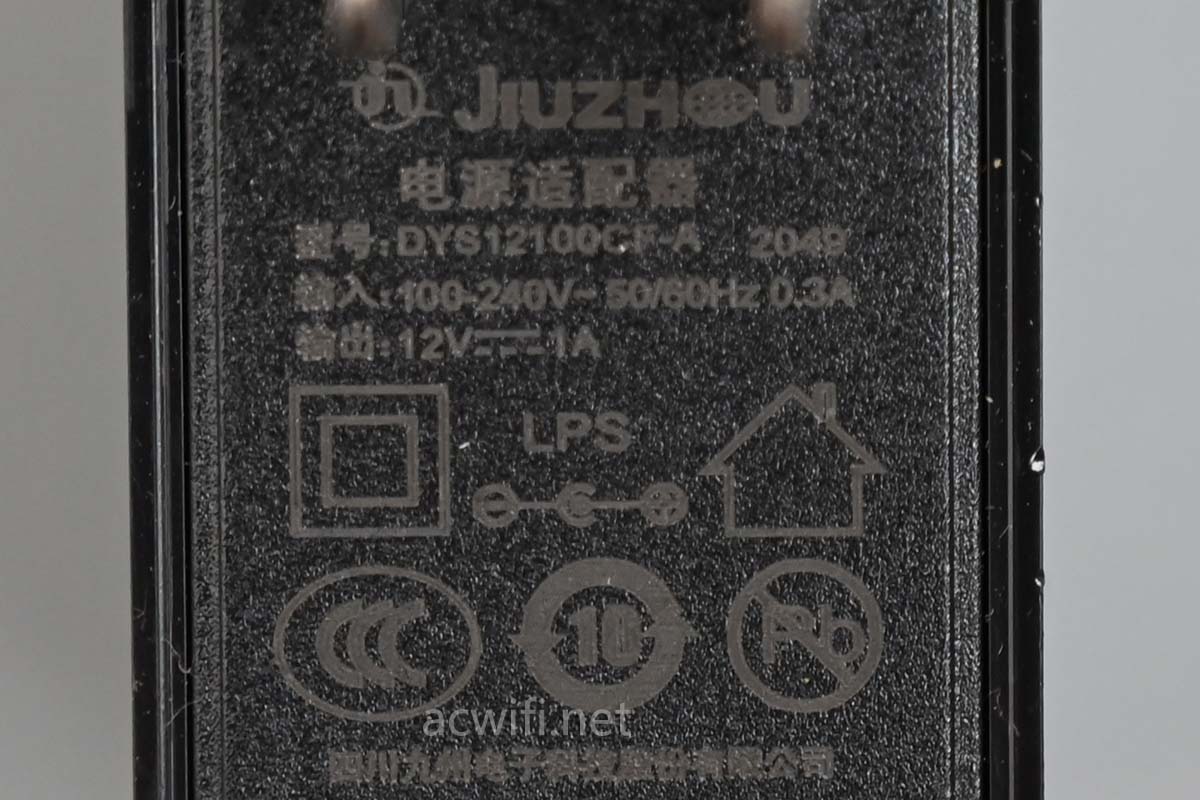

电源规格是12V/1A,实测联网后的待机功率是4W,不高。

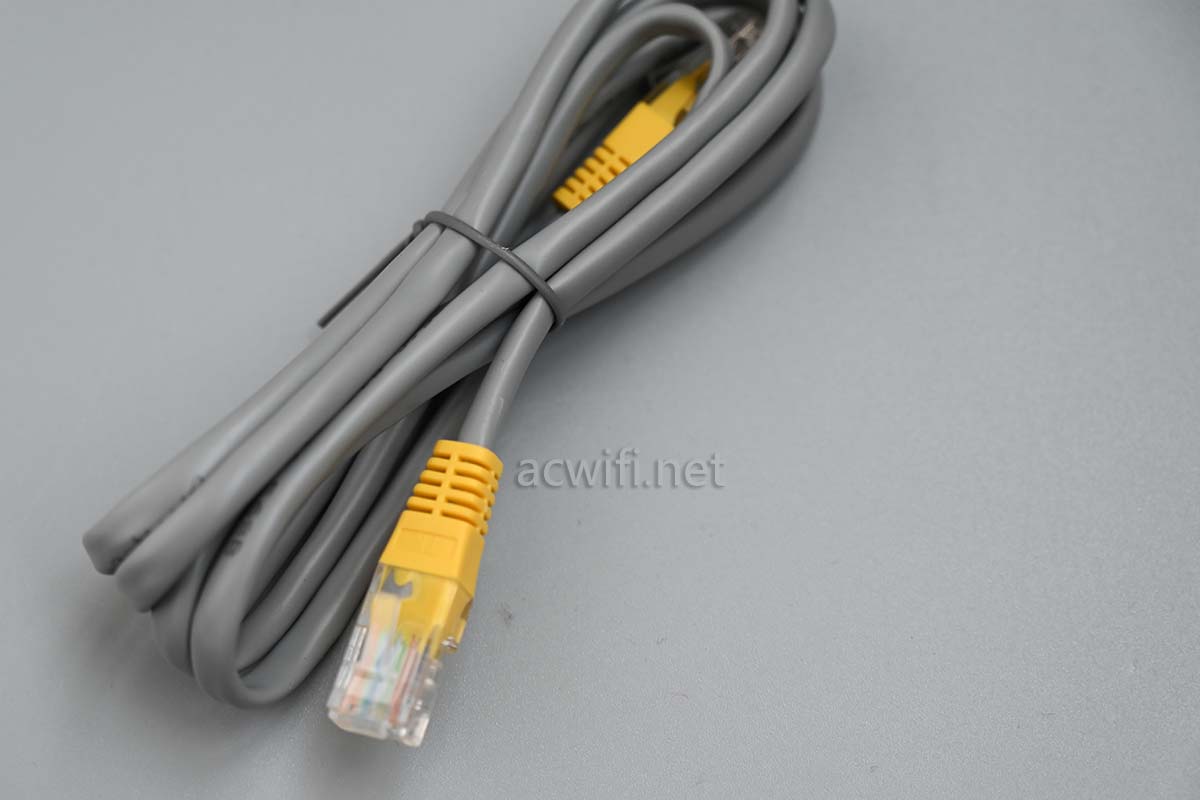

现在网线也流行双拼色了吗。

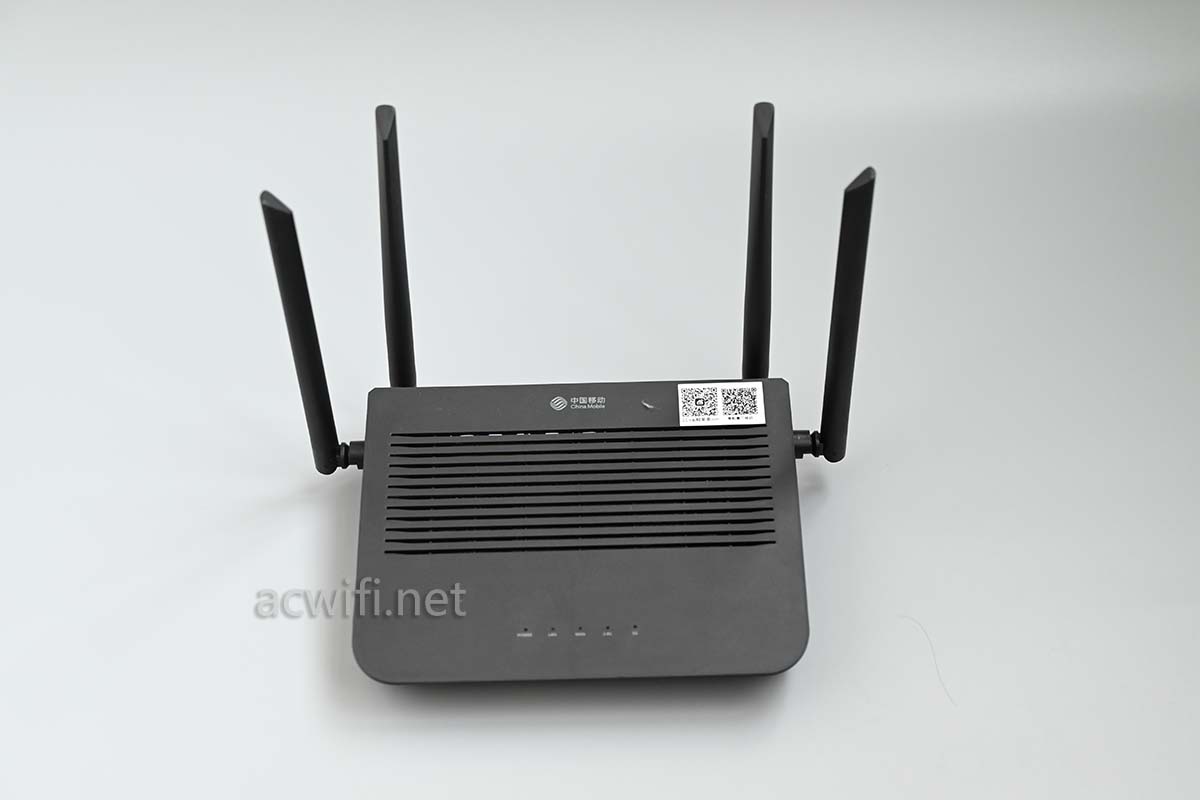

四根外置单频天线,黑色的机身,顶部有散热孔:

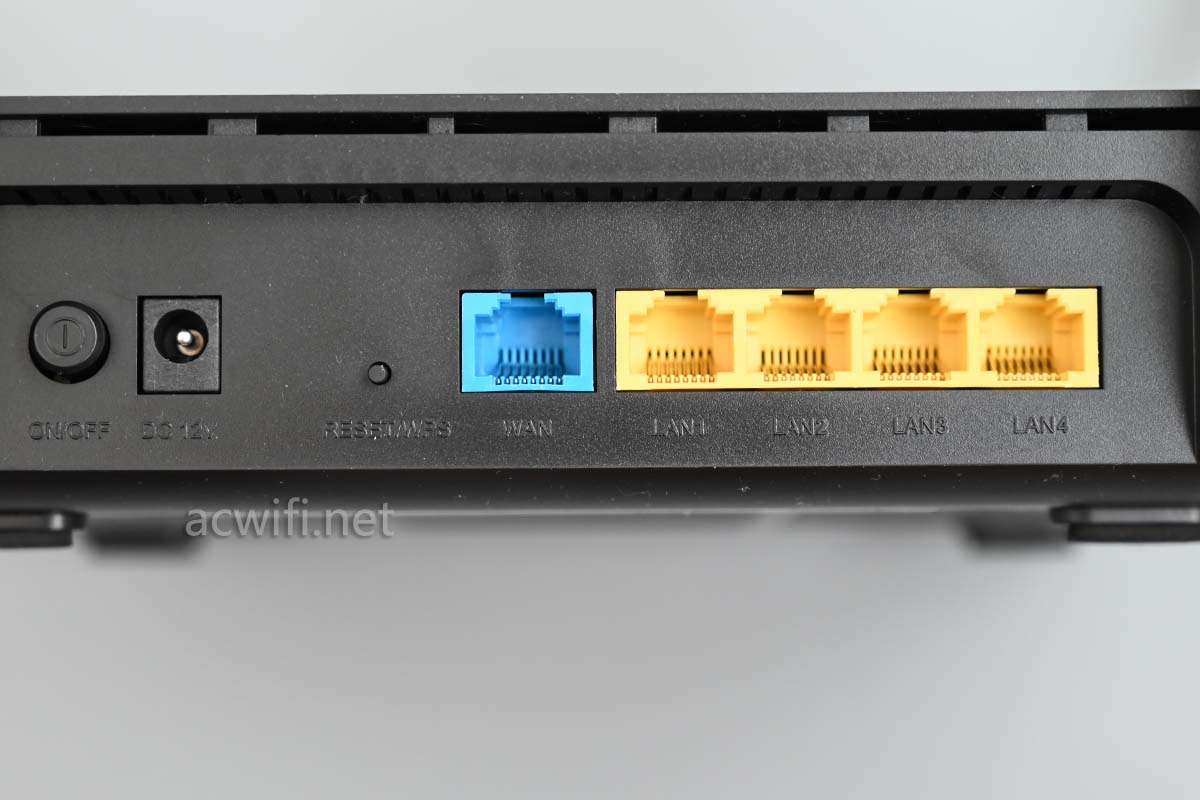

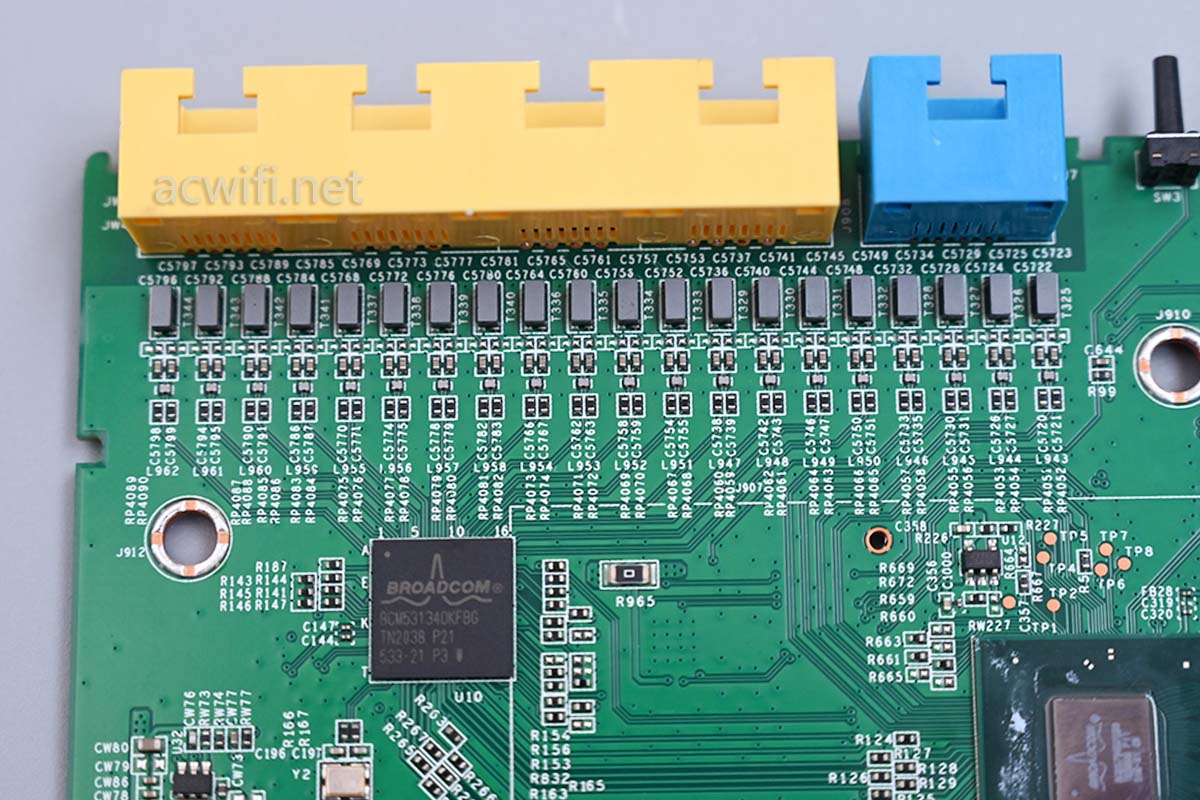

好少有呀,运营商的机子会有5个千兆网口,如果有这需求的,直接可以考虑这款了。网口用了水蓝色来区分,不再因为统一颜色而傻傻分不清。比如有美女打电话问你光猫的网线插路由器哪个口。

美女:要插哪呢?

你:蓝口。

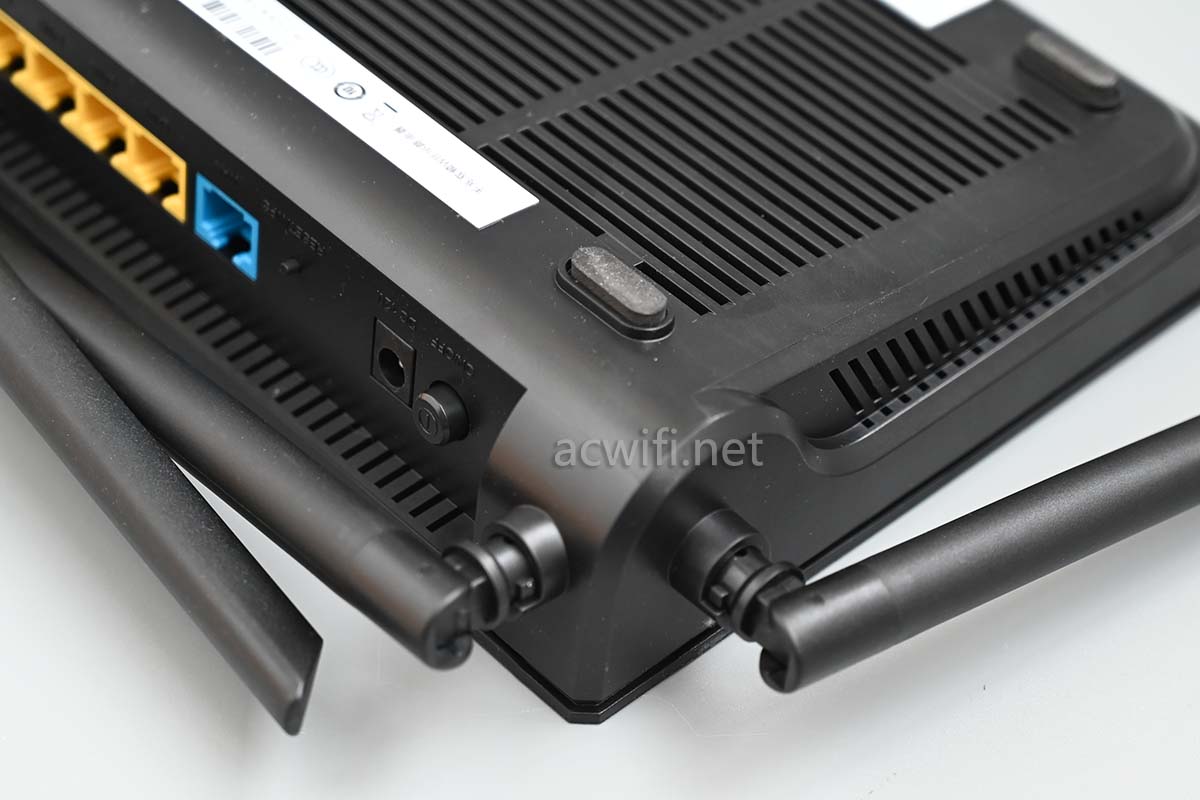

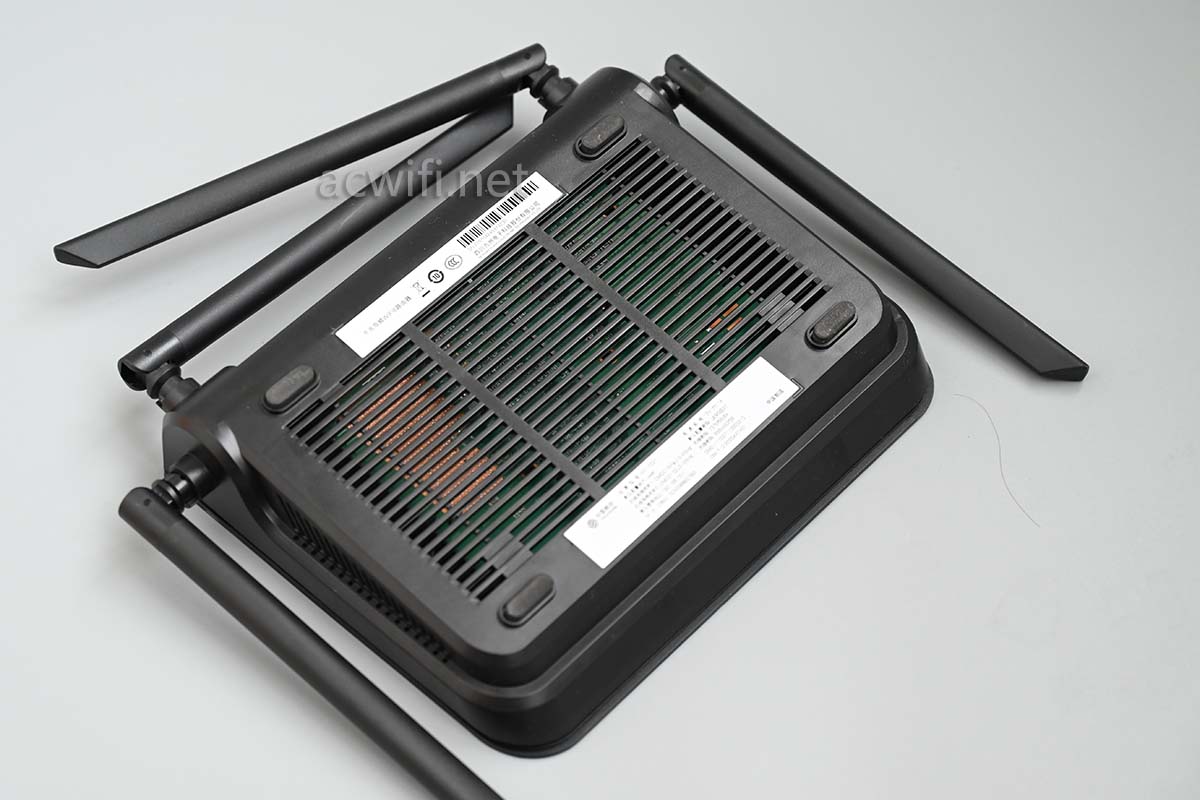

机身底部:

这款想热都难,那么多散热孔:

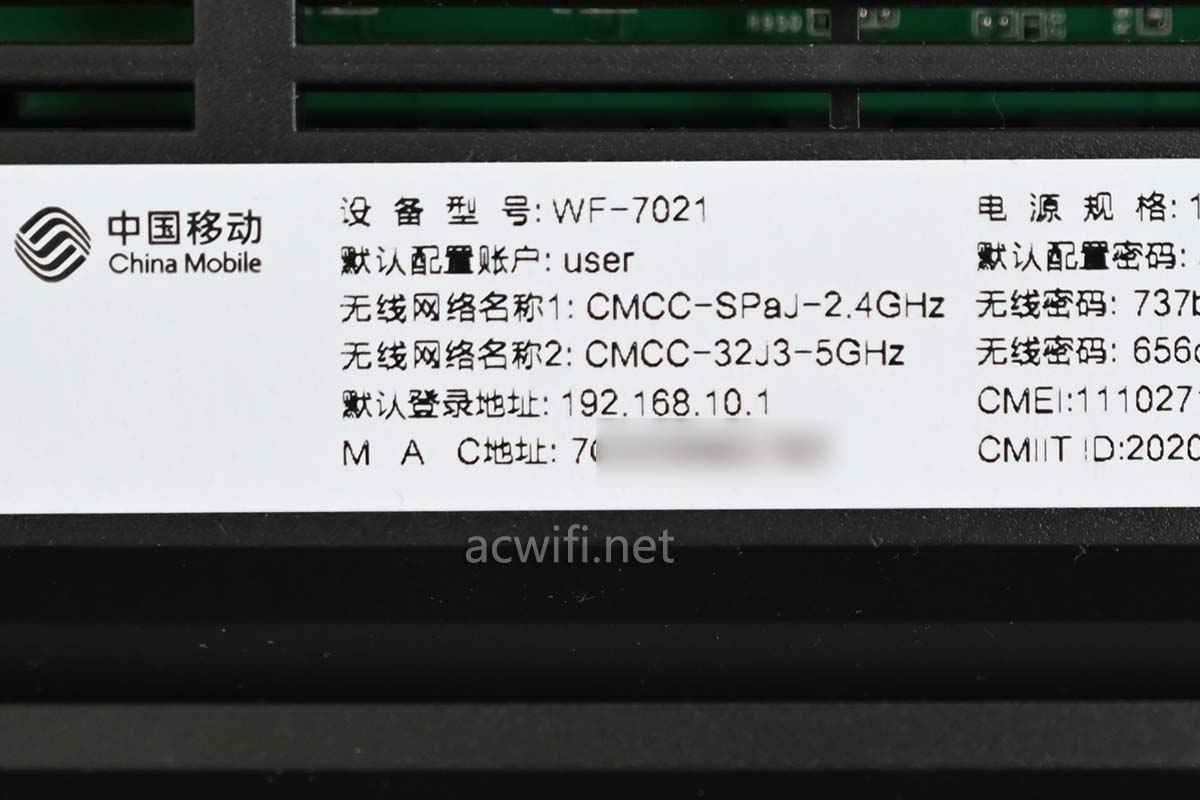

型号:WF-7021

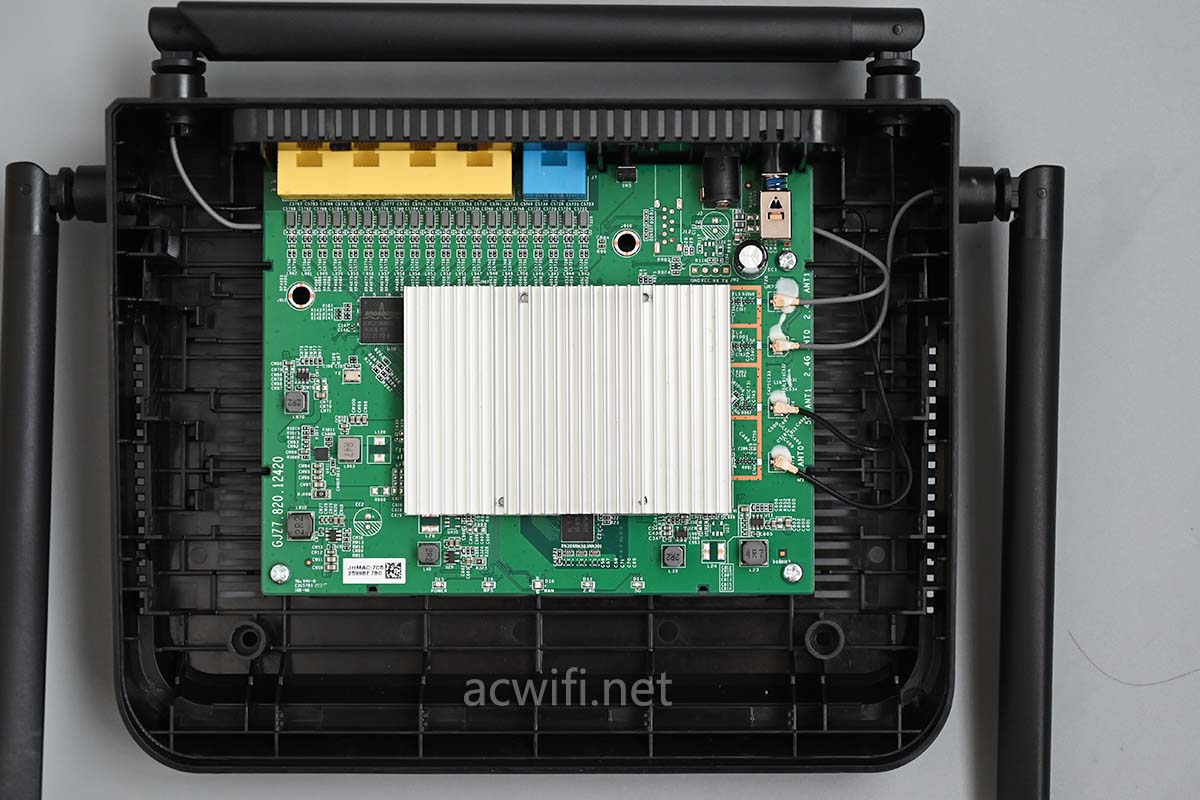

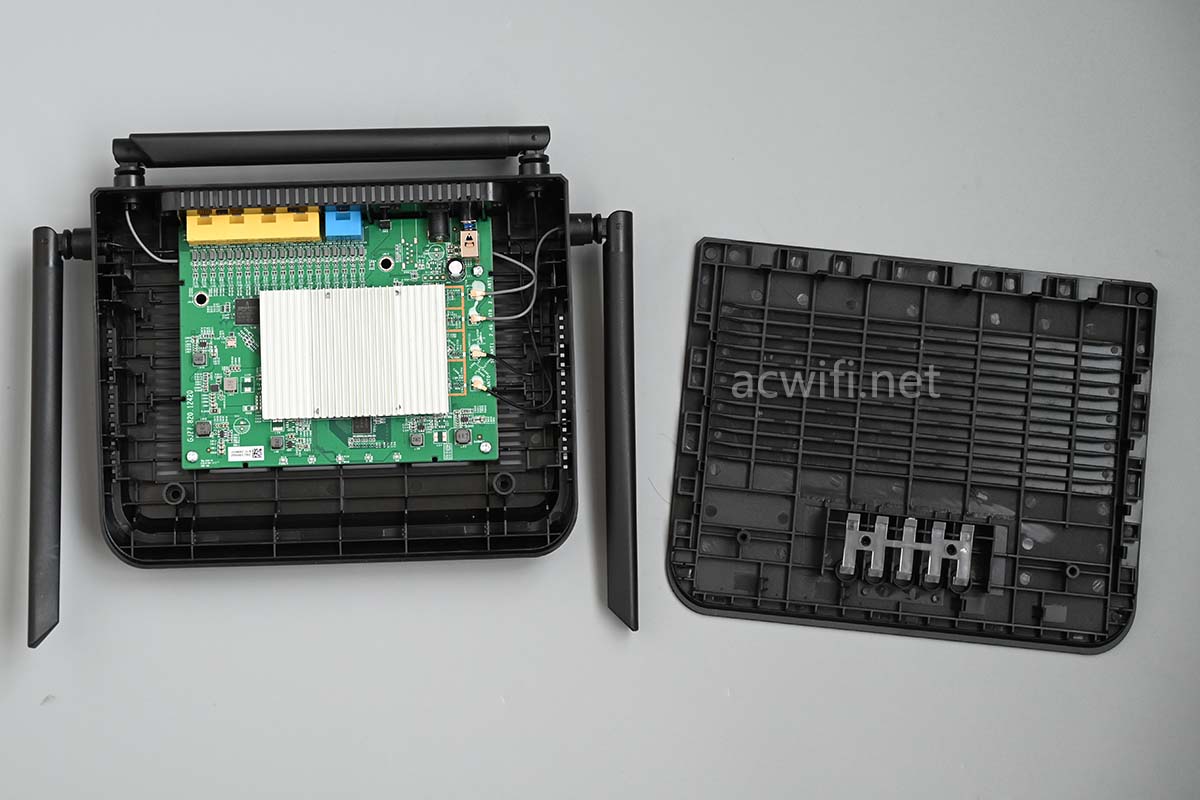

四个脚垫两个螺线,拧出,撬开外壳:

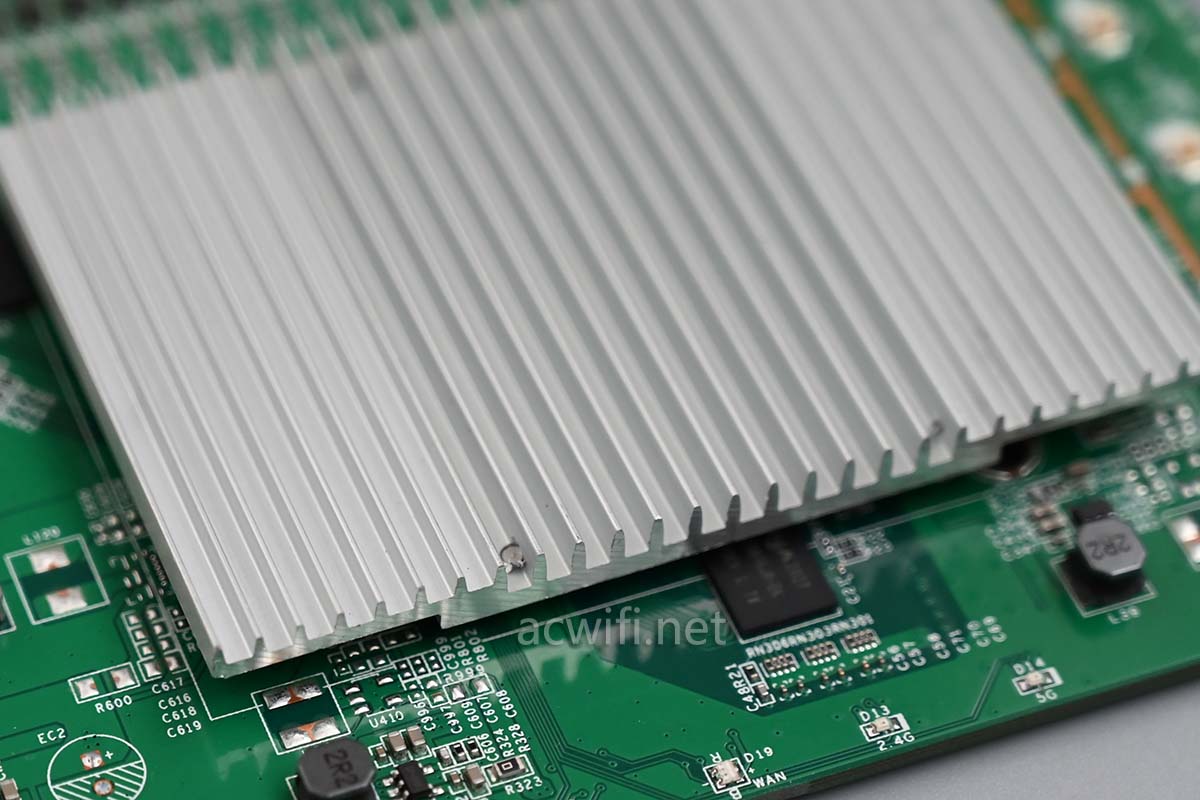

散热器不大。

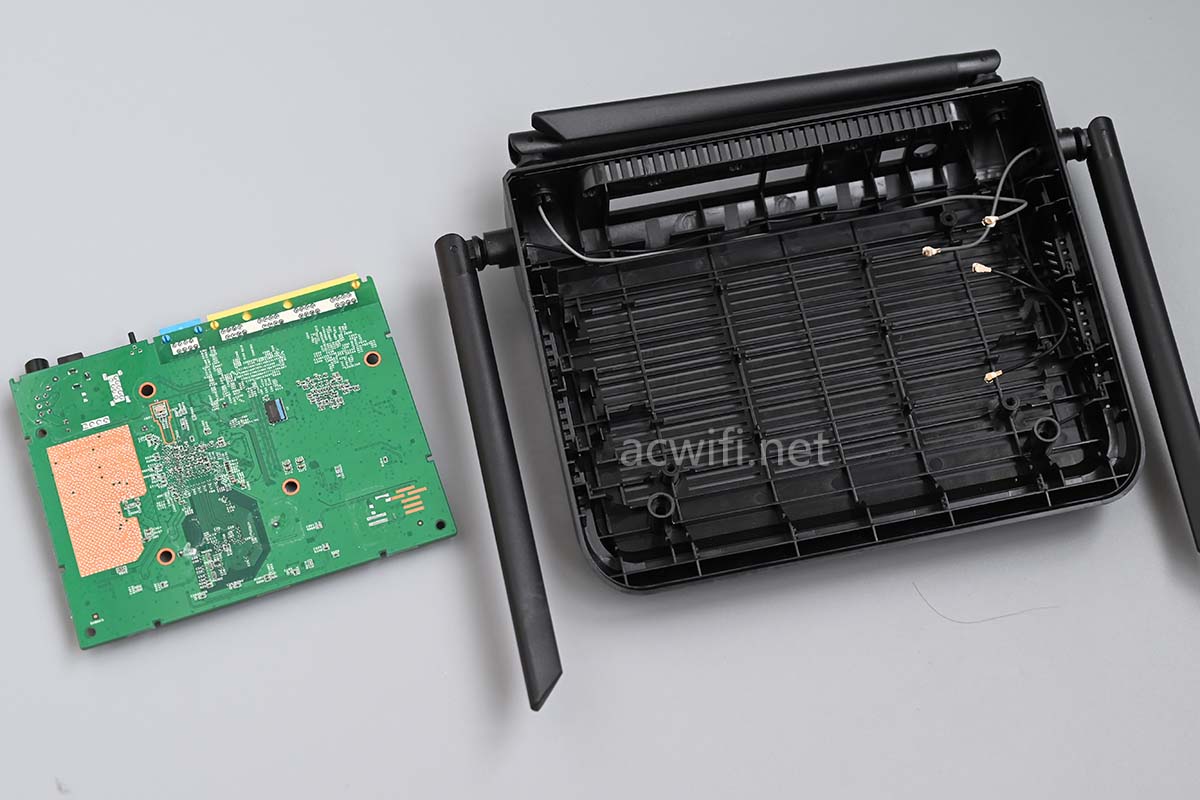

取出主板并翻转背面:

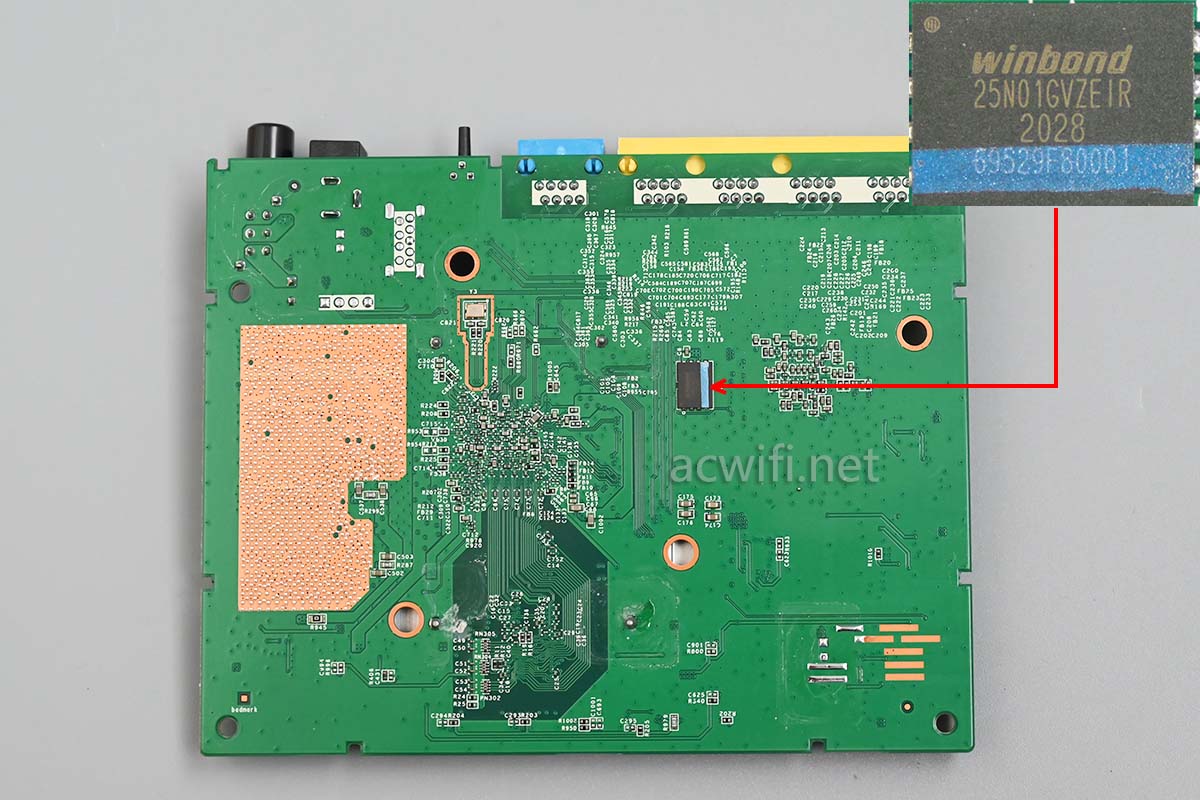

有一颗闪存,型号是W25N01GVZEIR,容量128MB:

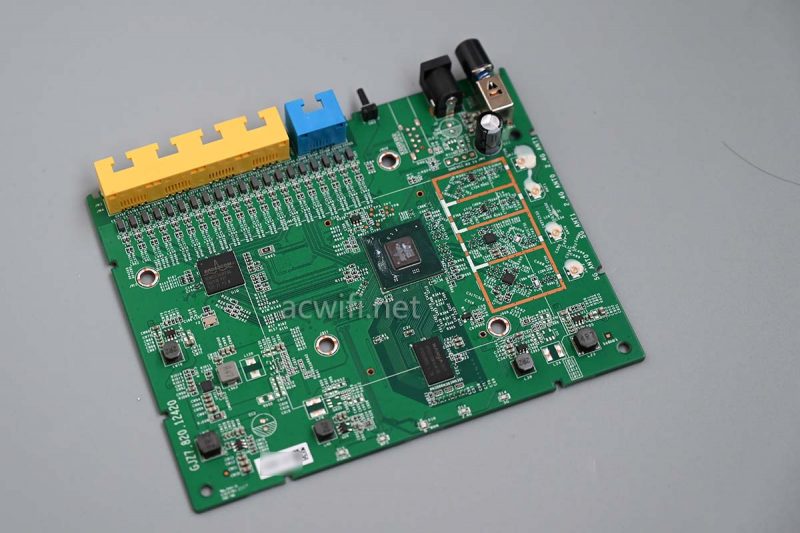

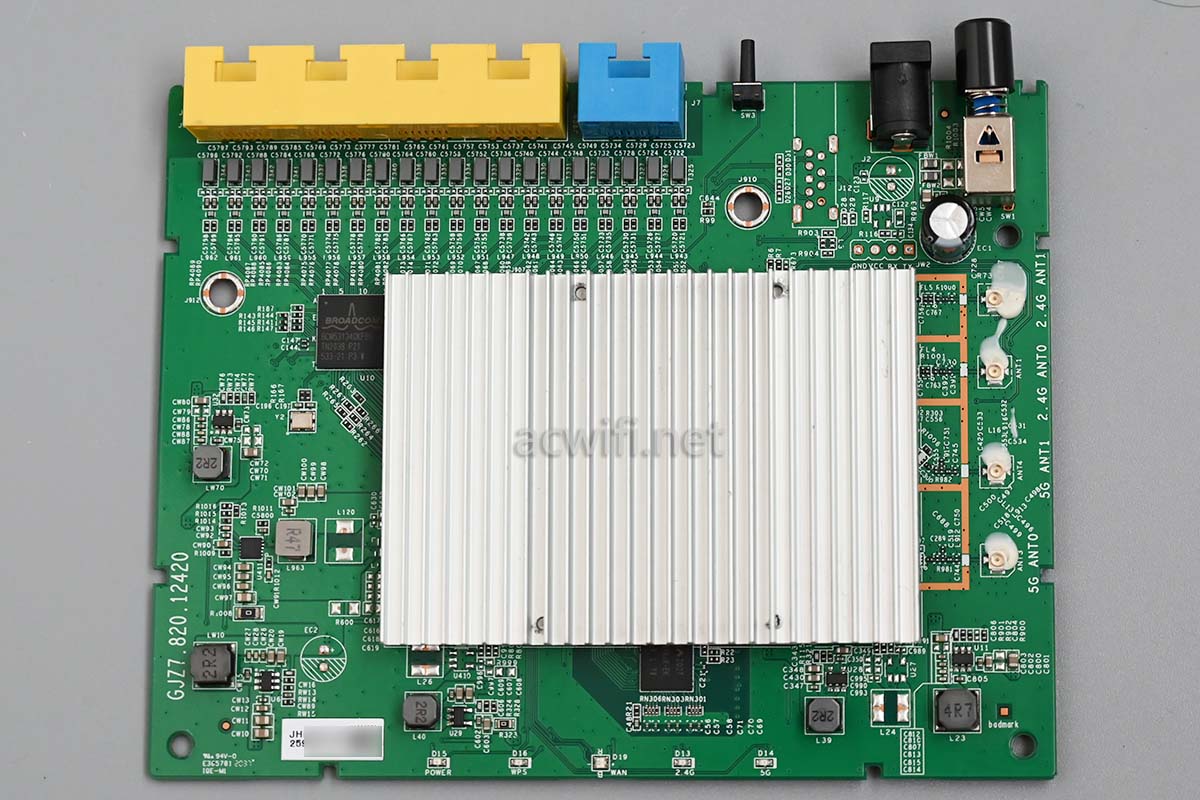

回到主板正面:

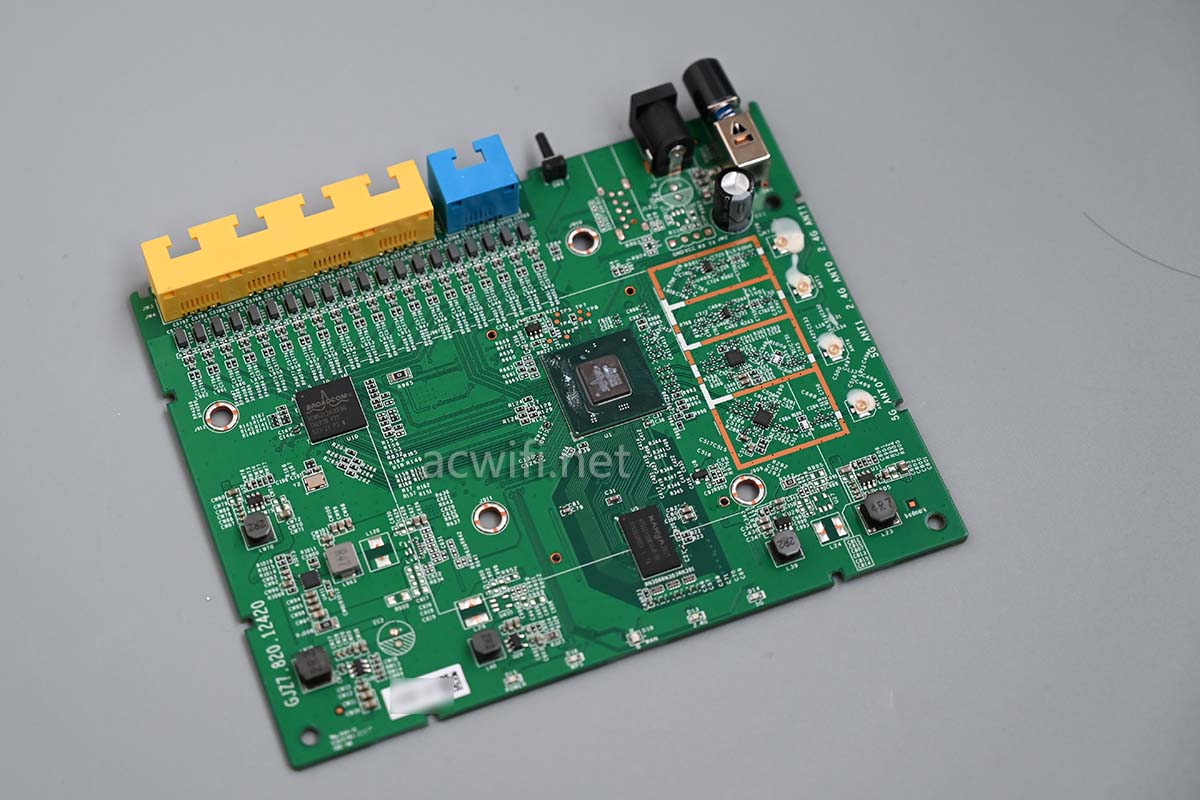

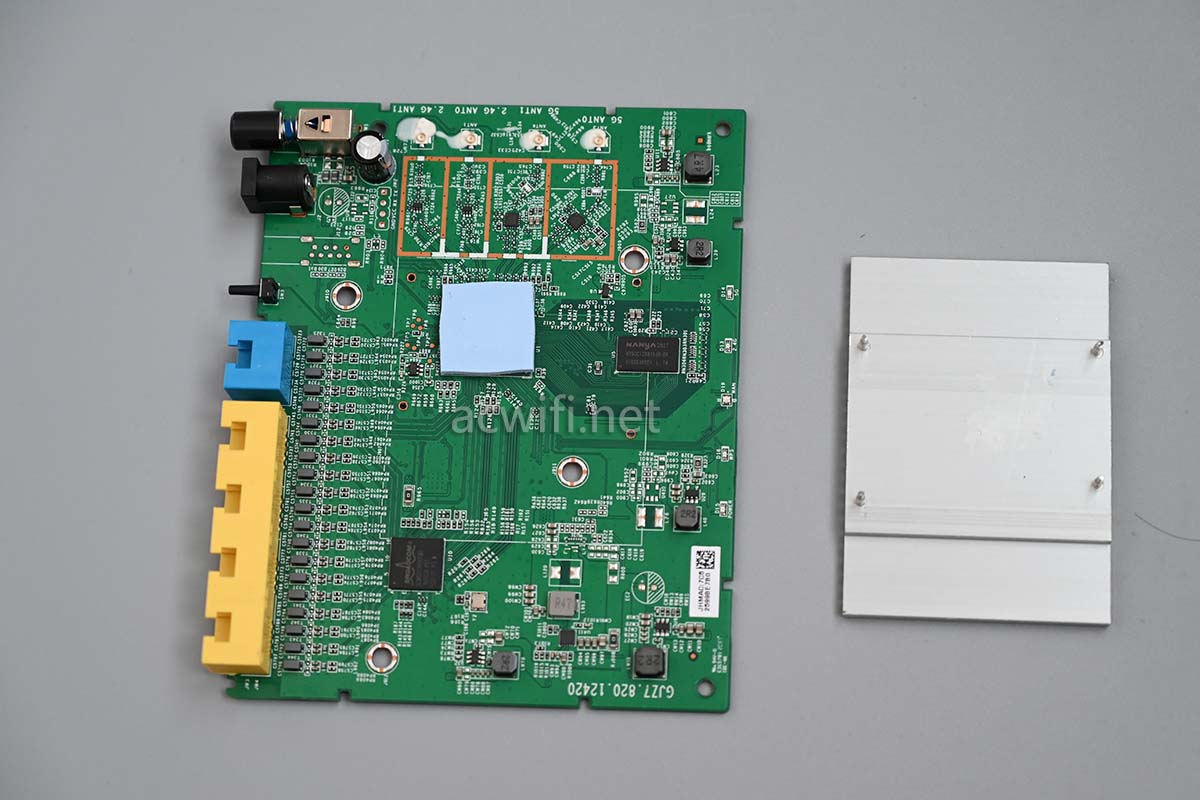

散热器上的四个脚焊在主板上,没关系,手动吸锡对我来说已经很熟练。说不定到了哪天,我一手拿放大镜一手拿吸锡器就能完成操作。

拆机时是阴天,所以没用放大镜,而用了焫鸡”搞掂了。

博通方案:

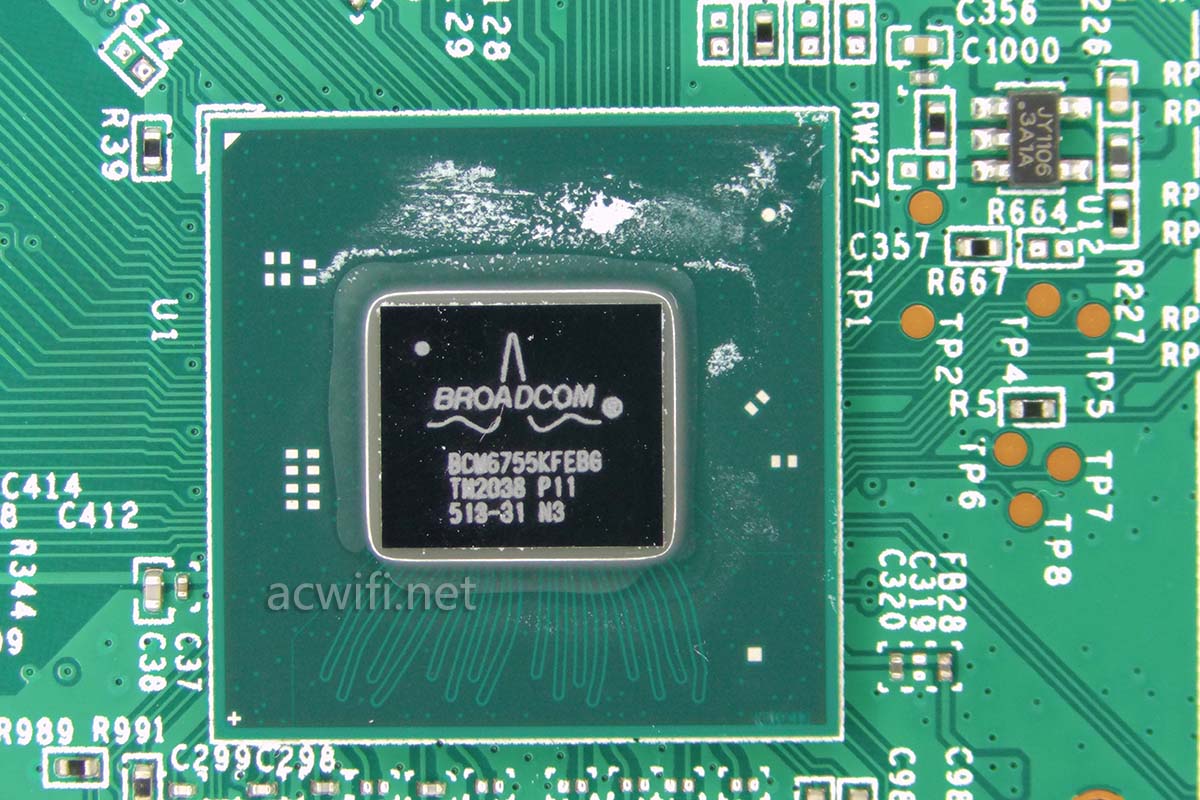

九州WF-7021的CPU型号是BCM6755,不用多介绍了吧。这颗温度不算高的,但那颗支持AX3000的BCM6756因为提升了0.2GHz频率,所以发热明显比这颗大了。

5G有外置独立的FEM,2.4G用CPU内置的FEM。

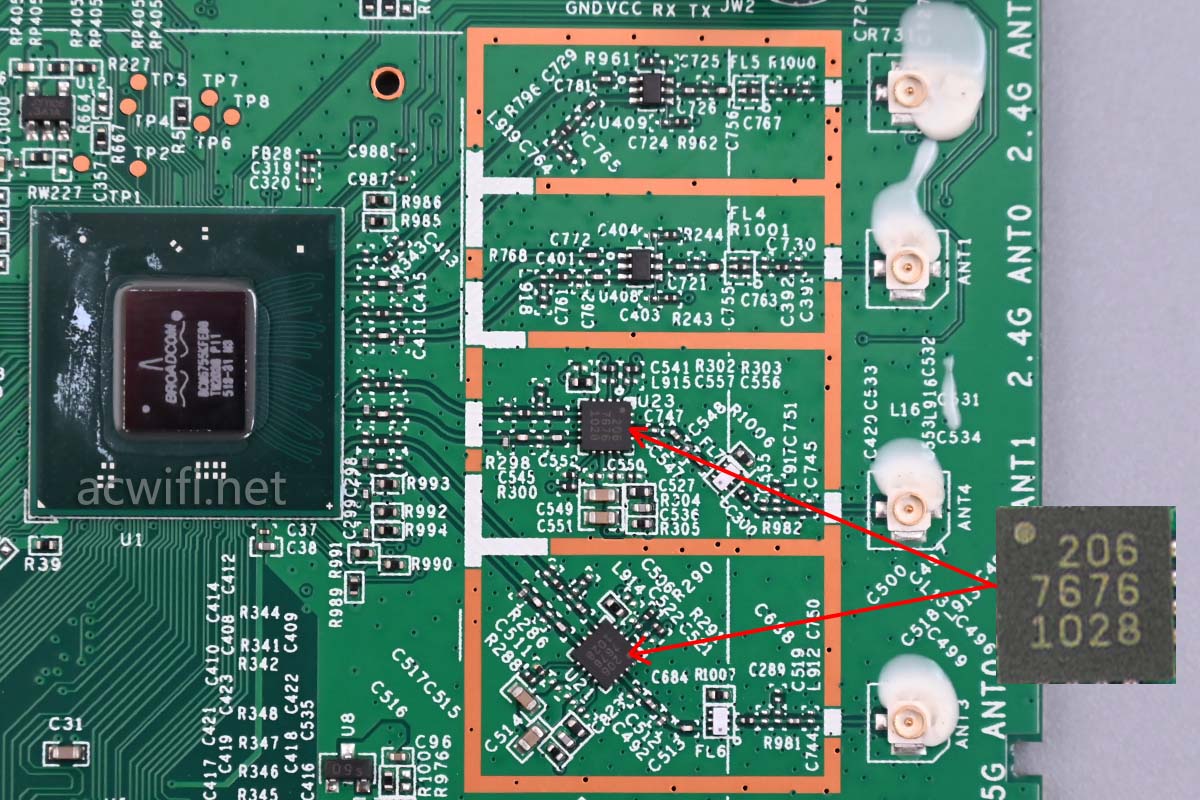

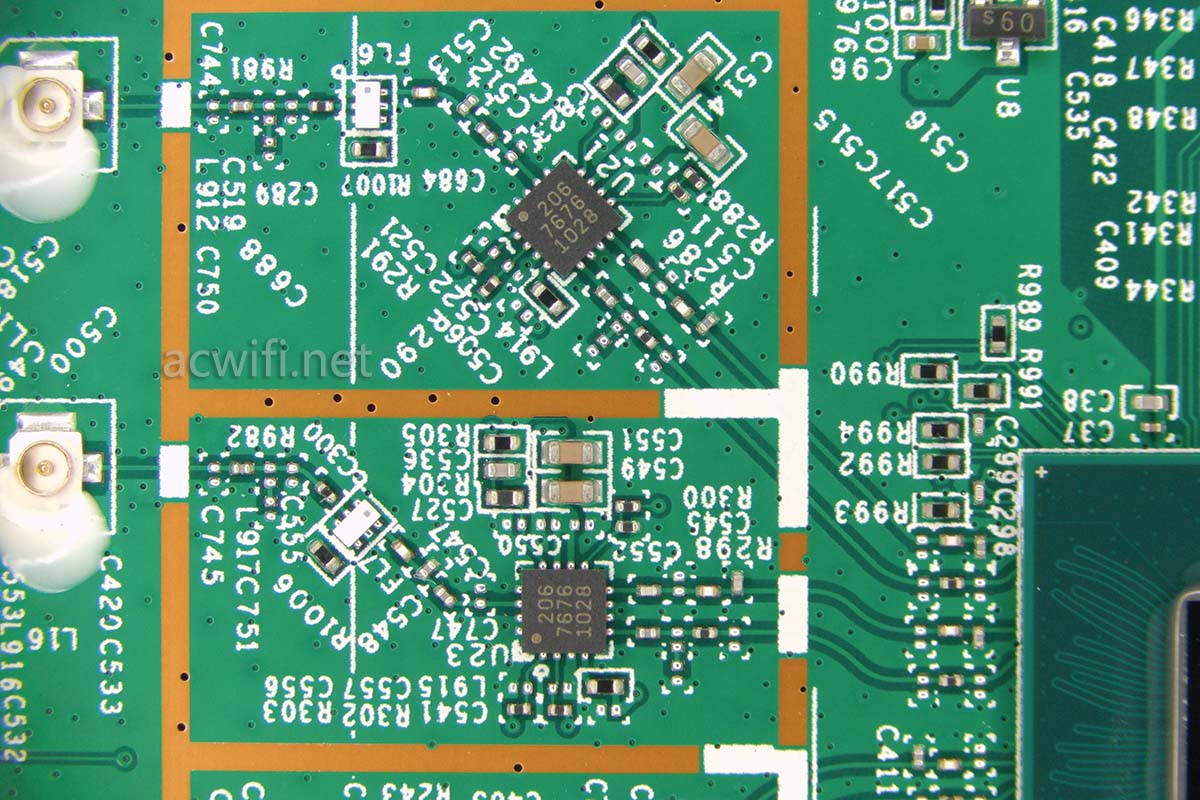

5G FEM芯片型号是RTC7676:

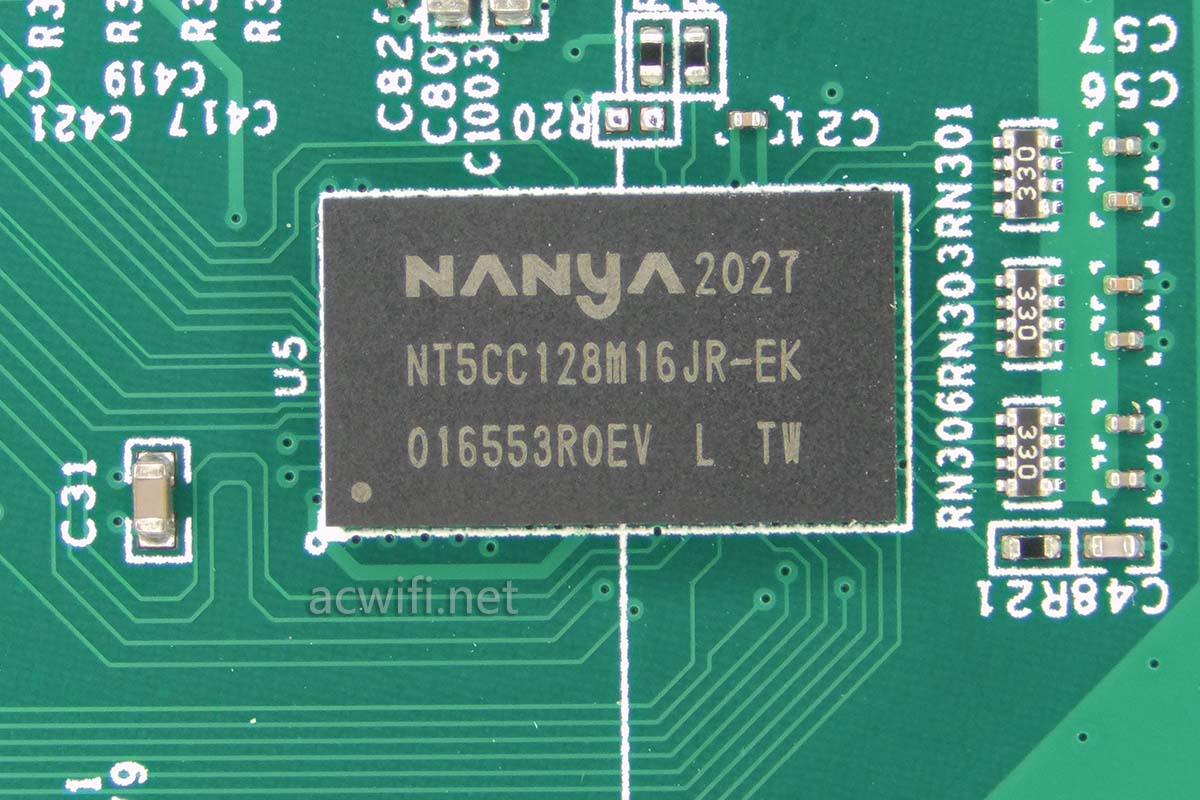

内存芯片型号是南亚的NT5CC128M16JR-EK,容量256MB:

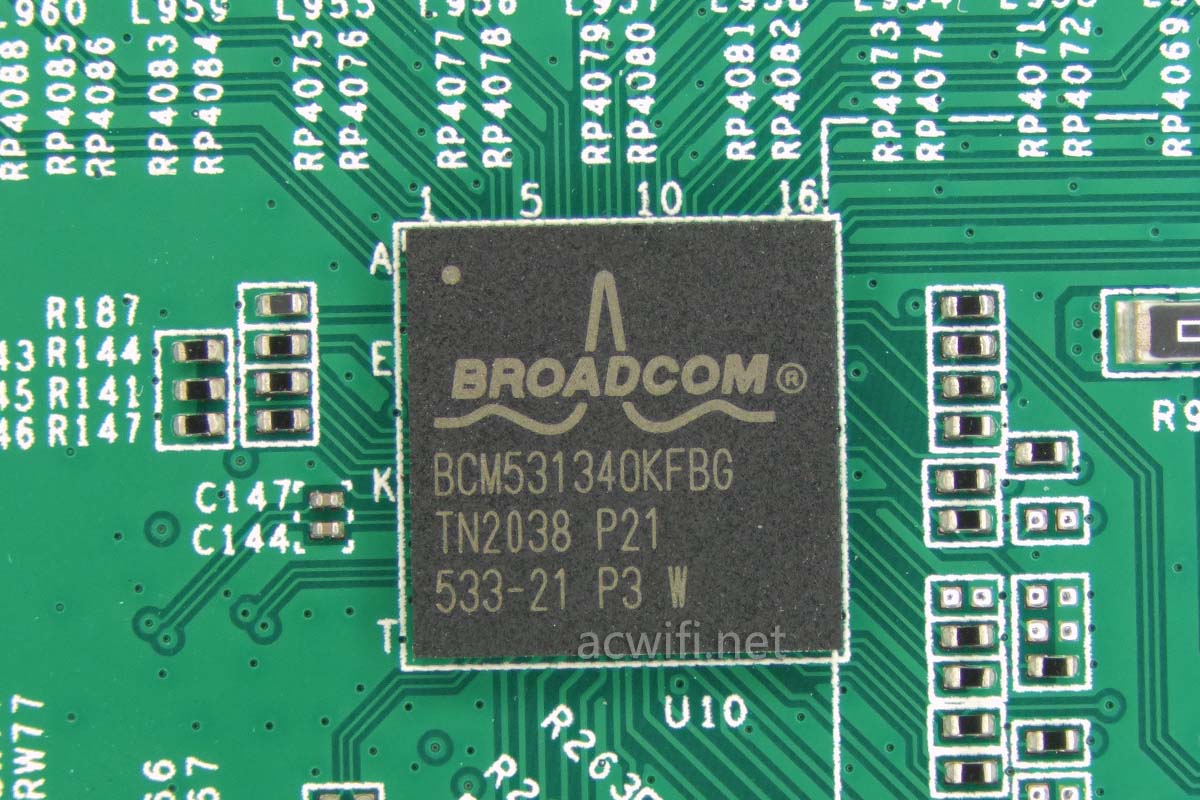

千兆交换芯片型号是BCM531340:

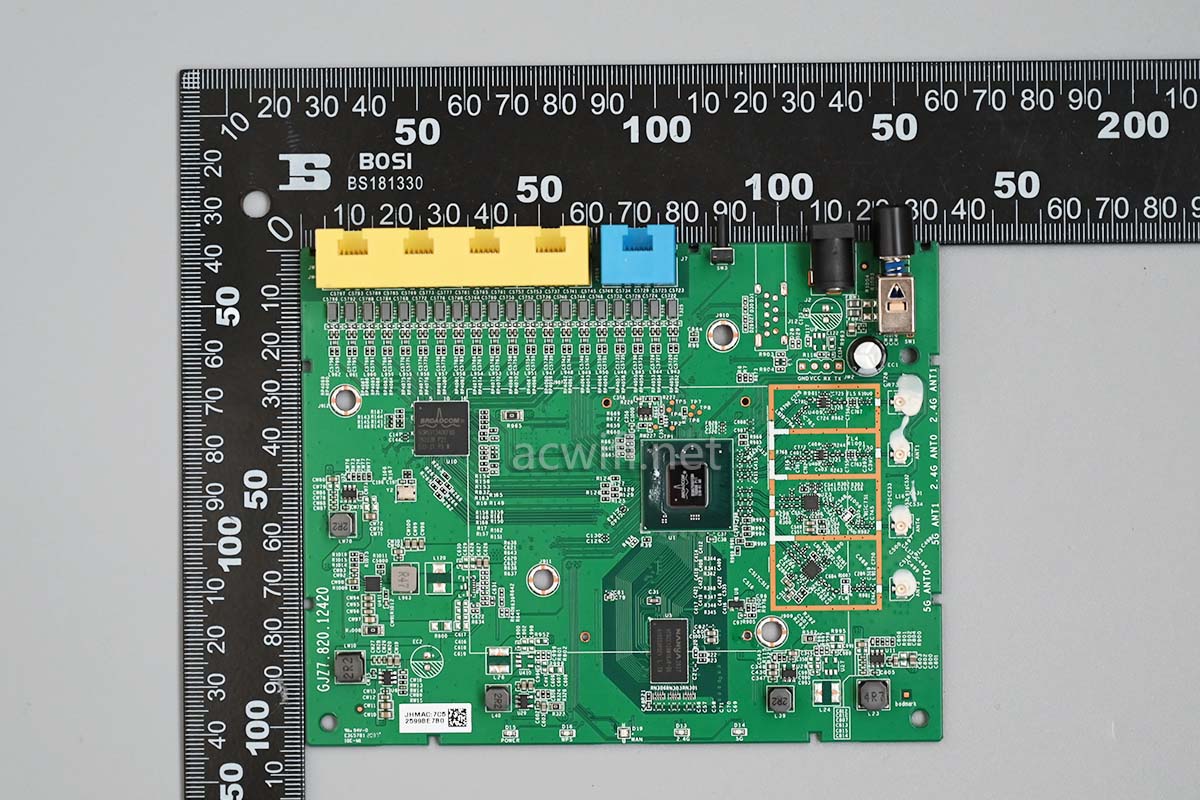

其它没啥好看了,附上主板尺寸:

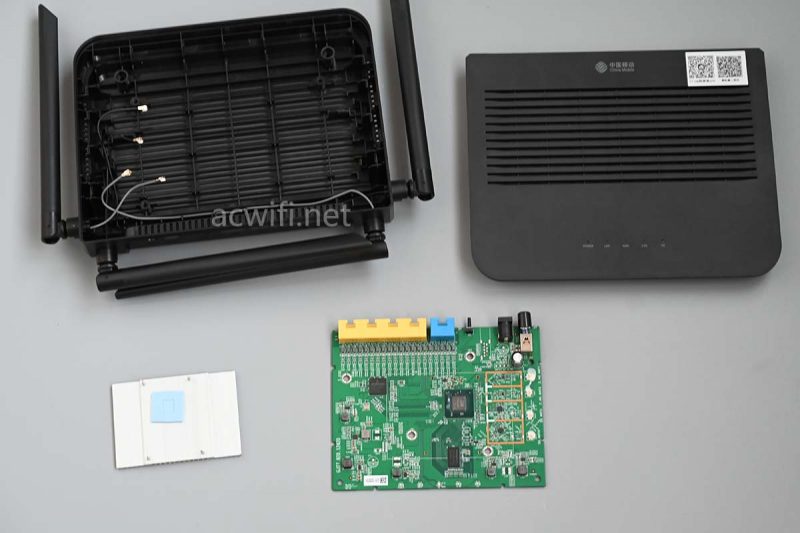

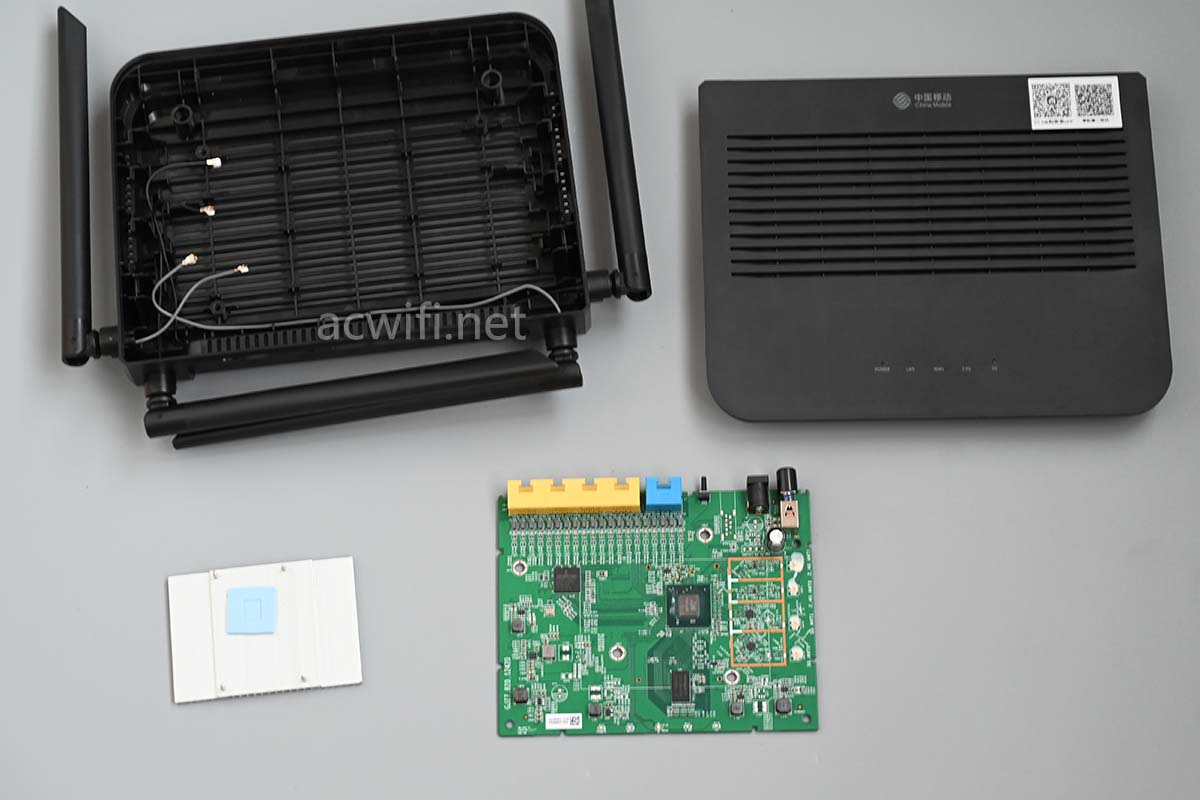

拆完了。

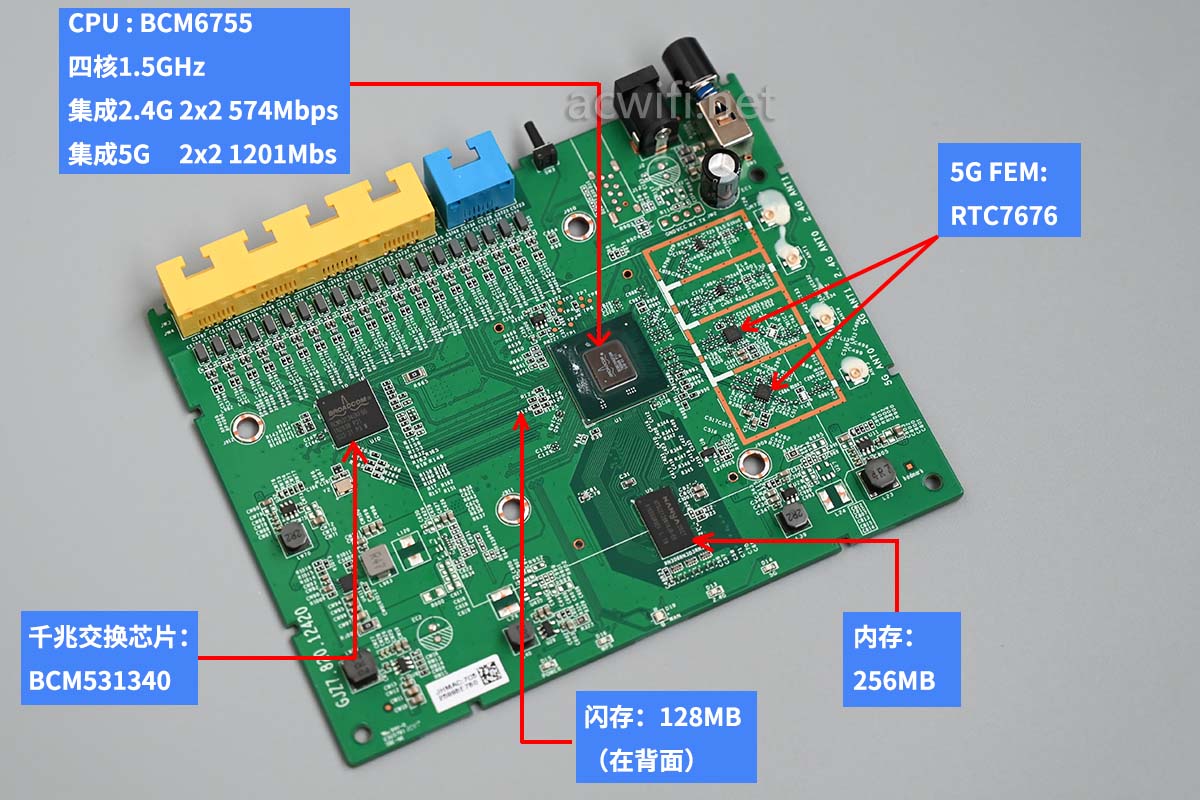

九州WF-7021的所有芯片型号汇总图如下:

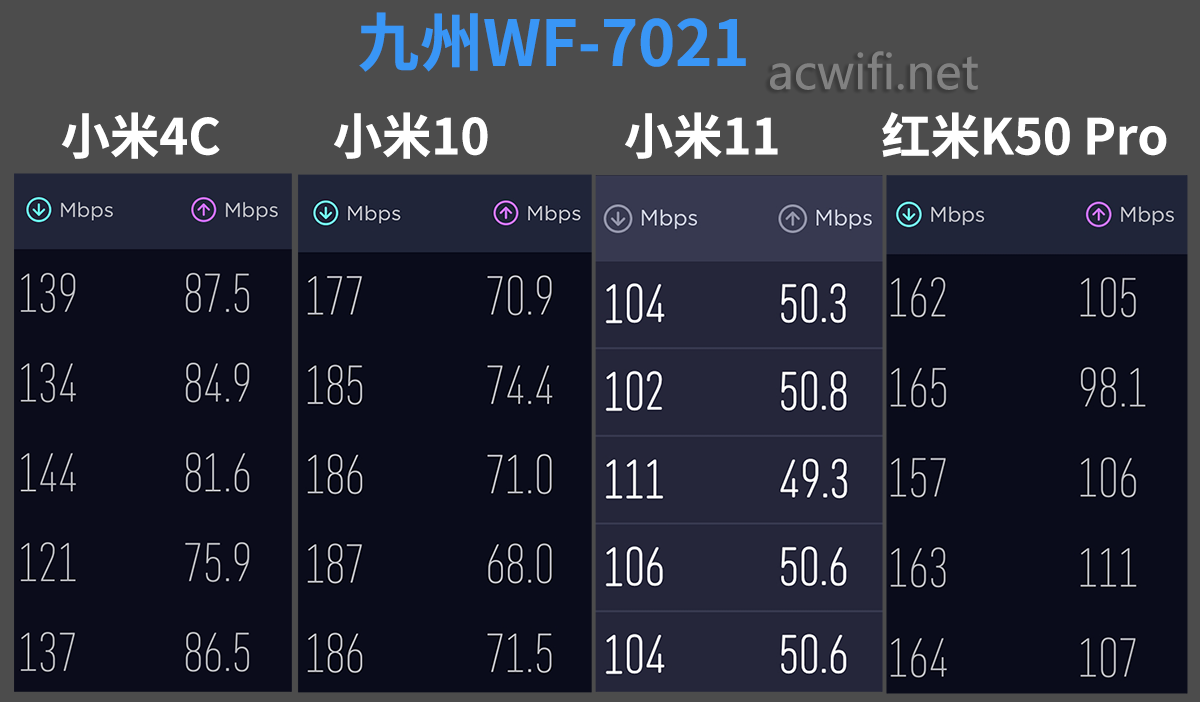

D点测速如下:(只测5G 信道44,电信千兆宽带)

一般。 这台只支持80MHz频宽,后面两台测速都不会高。而且可以看出,在没有160MHz频宽的高速率下,小米11的速度是多么的难看,小米11的wifi接收能力较弱。还不如只支持Wi-Fi 5的小米4C呢。

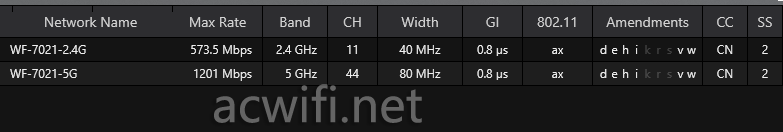

默认只支持V没有K,双频合一后也没有。所以,不太建议买它来组网,会影响自动切换。

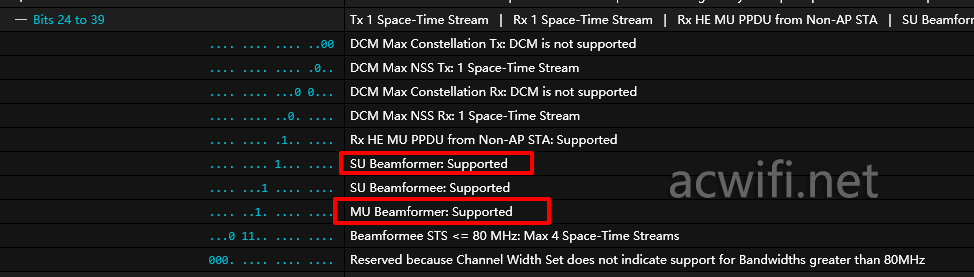

支持MU-MIMO和波束成形:

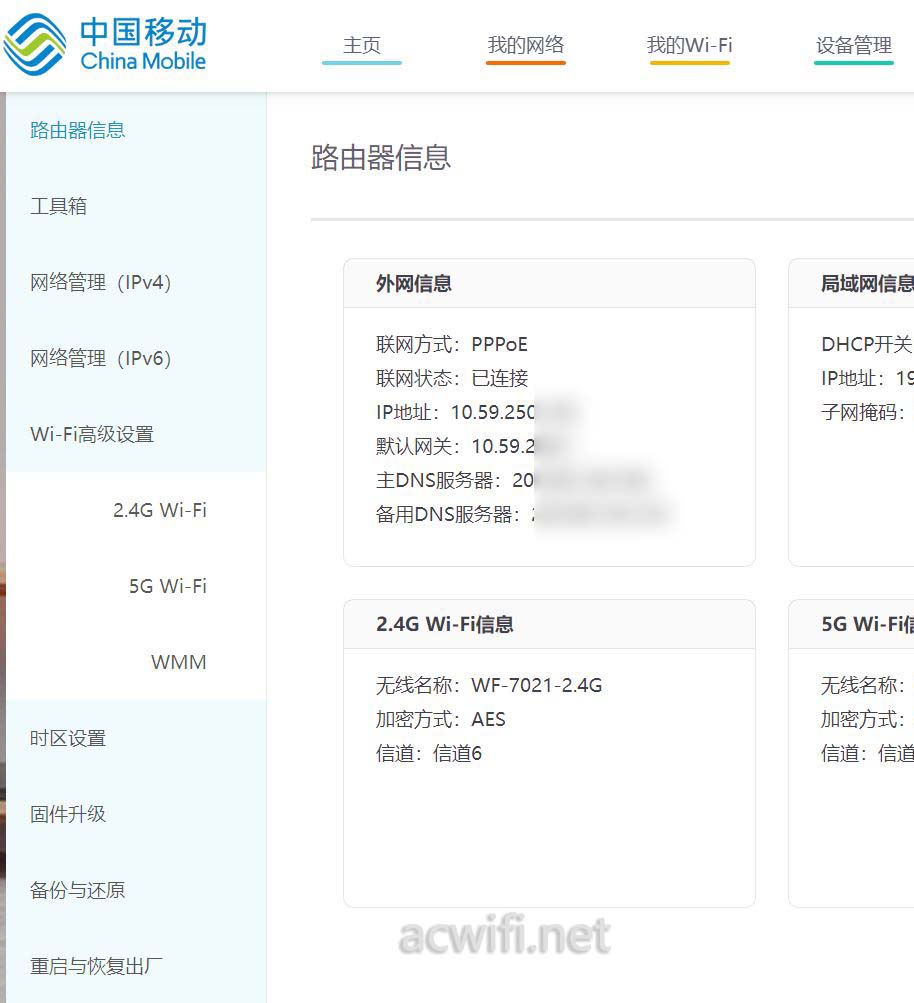

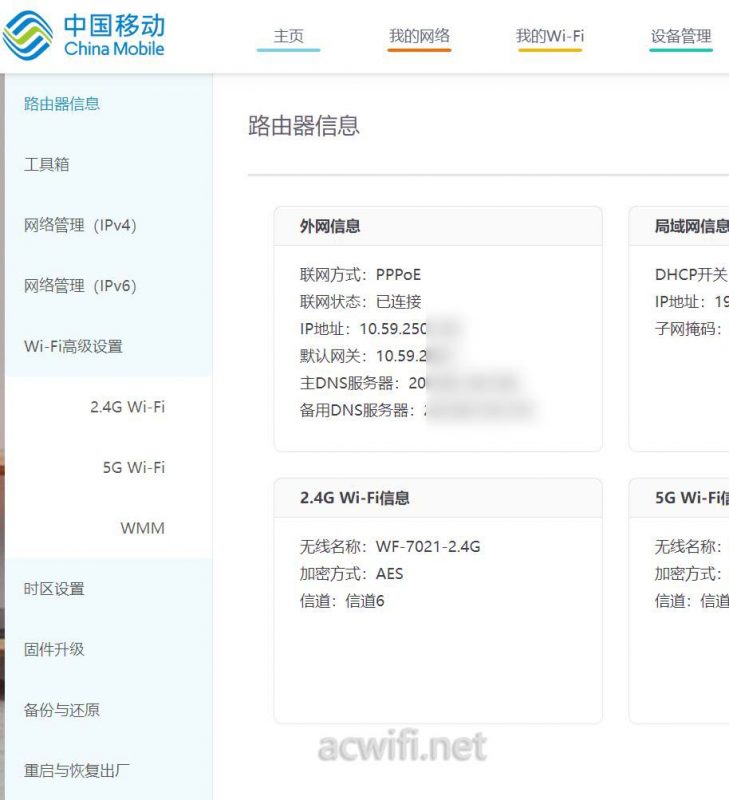

然后是系统界面,也没啥功能。可以用用简陋来形容。



好了。本篇完!
