联通VS010拆机,AX3000无线路由器

这台联通VS010我买的价格是130元包邮,看购买记录是在今年三朋份收来,一直压箱底没留意,直到一个星期前有人在闲鱼问我要不要收VS020,我才知道我有VS010。VS020已经在路上,也很快收到,收到就拆。

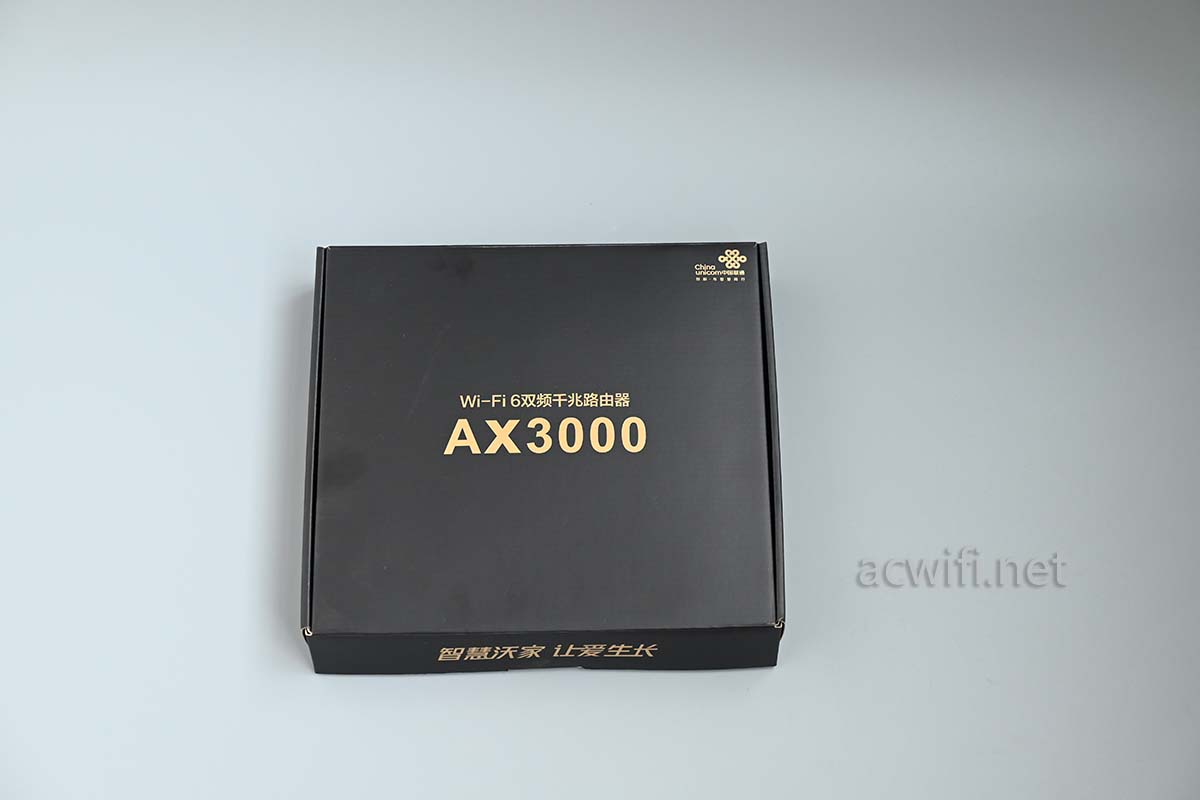

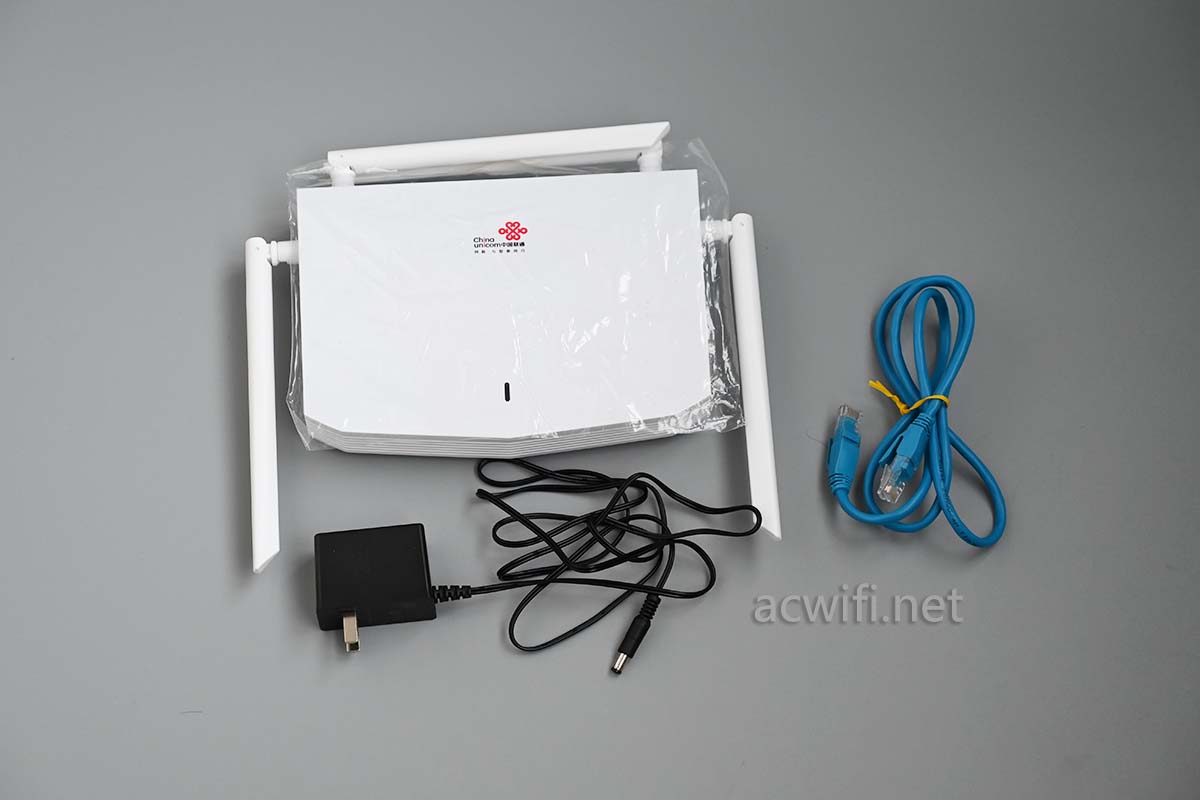

联通 VS010的黑色包装里藏了白色的机身:

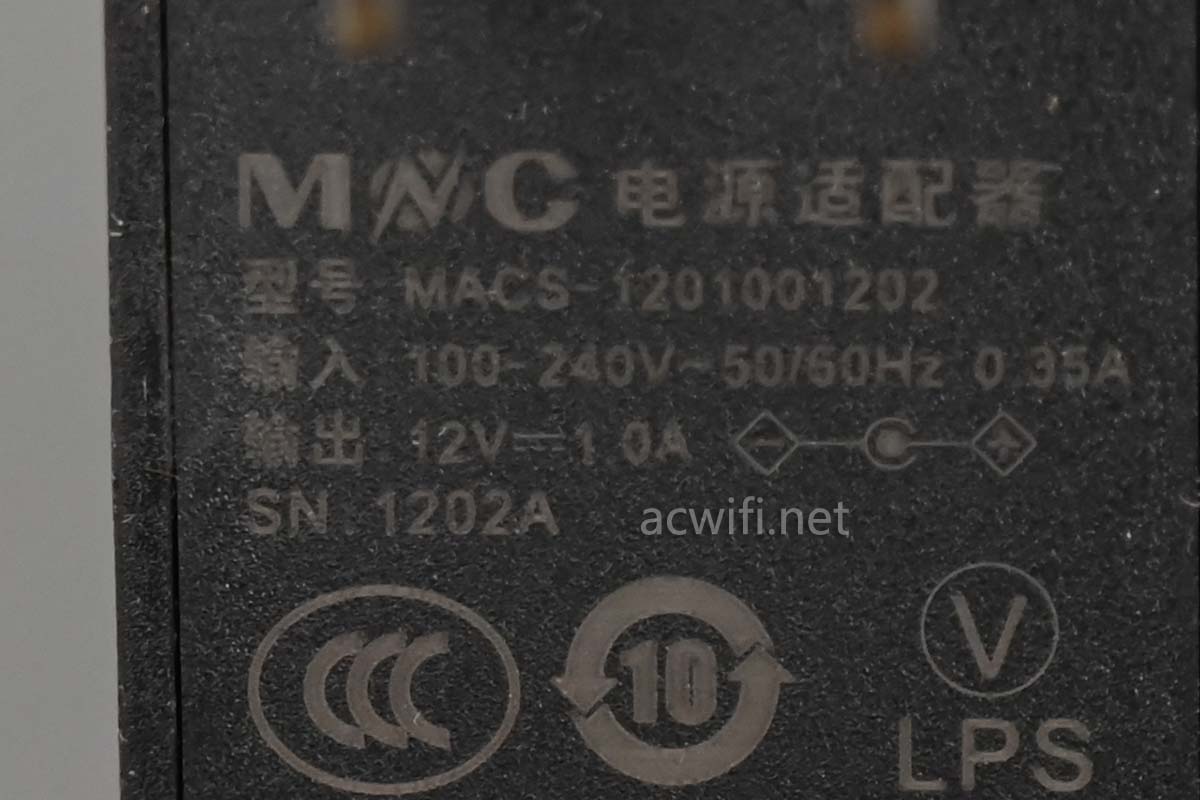

电源输出规格是12V/1A,实测联网后的待机功率是5.3W:

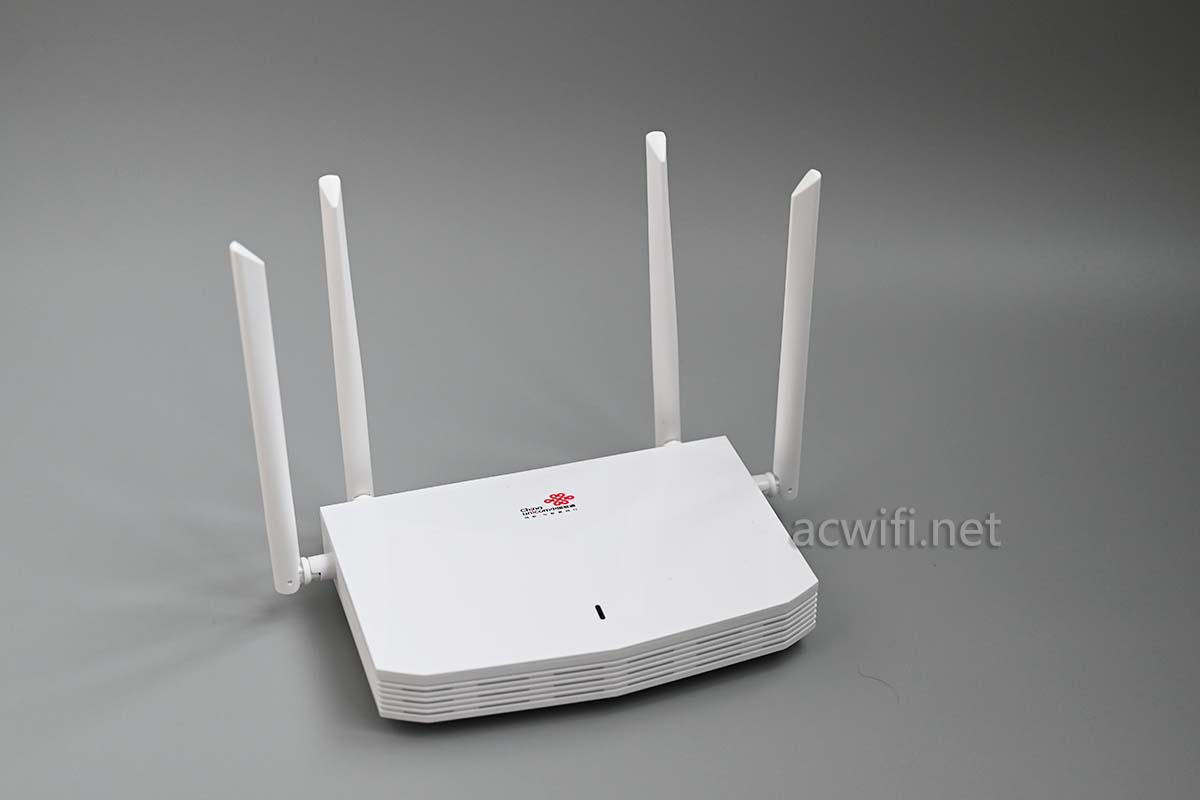

机身:

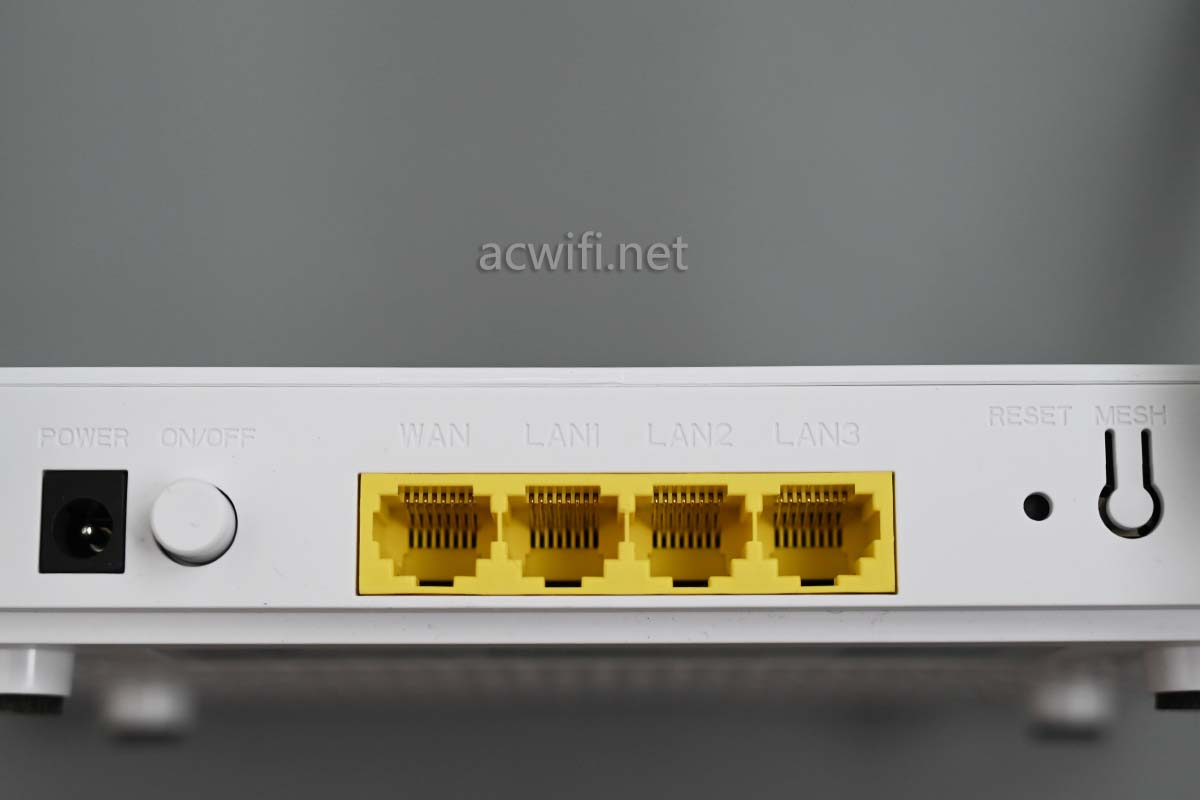

运营商定制机,都有固件的WAN口,靠近电源的就是WAN口。

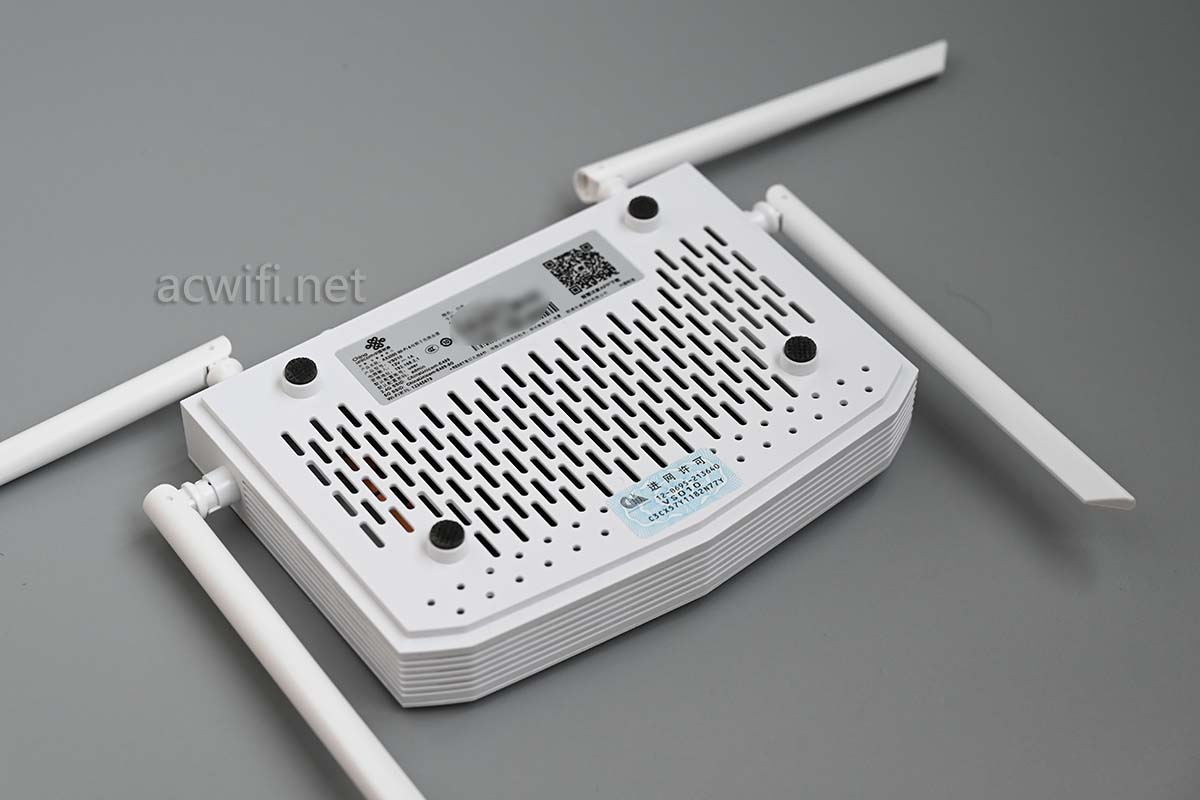

底部蛮多的散热孔,包括机身的三个侧面也有散热孔:

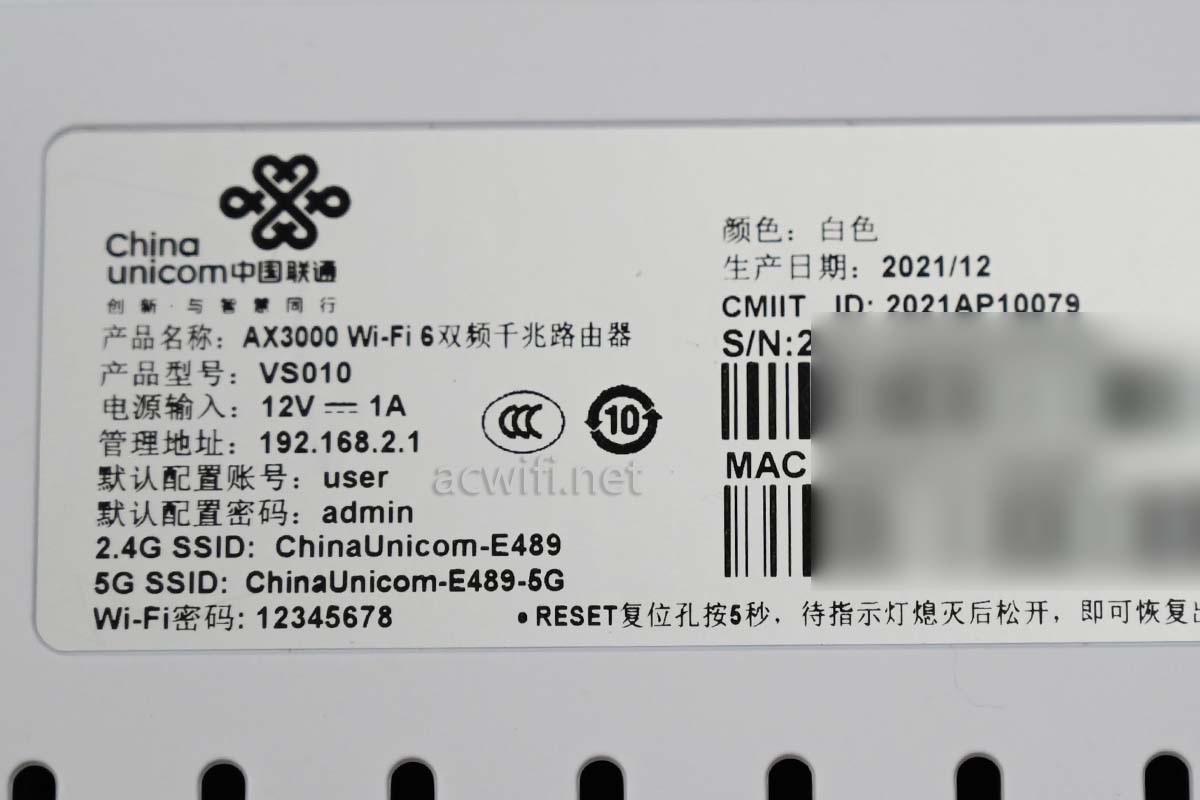

标签:

产品名称:AX3000 Wi-Fi 6双频千兆路由器

型号: V010

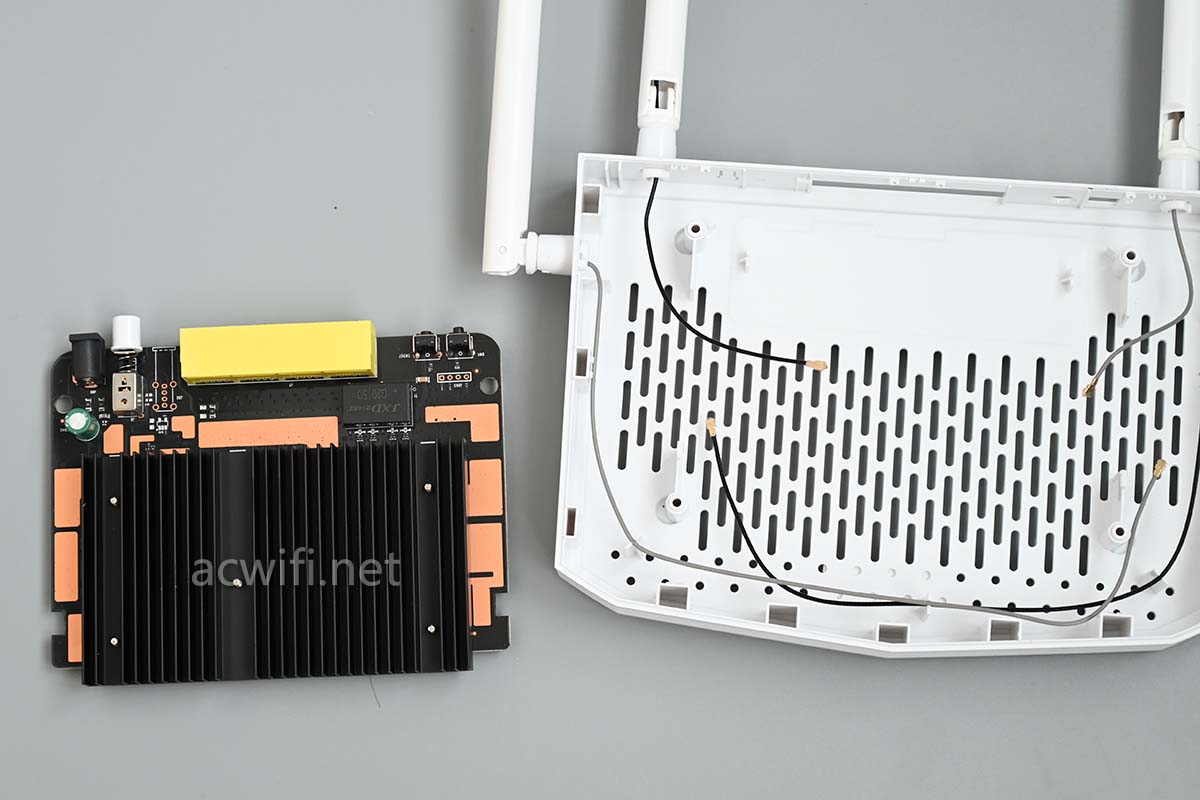

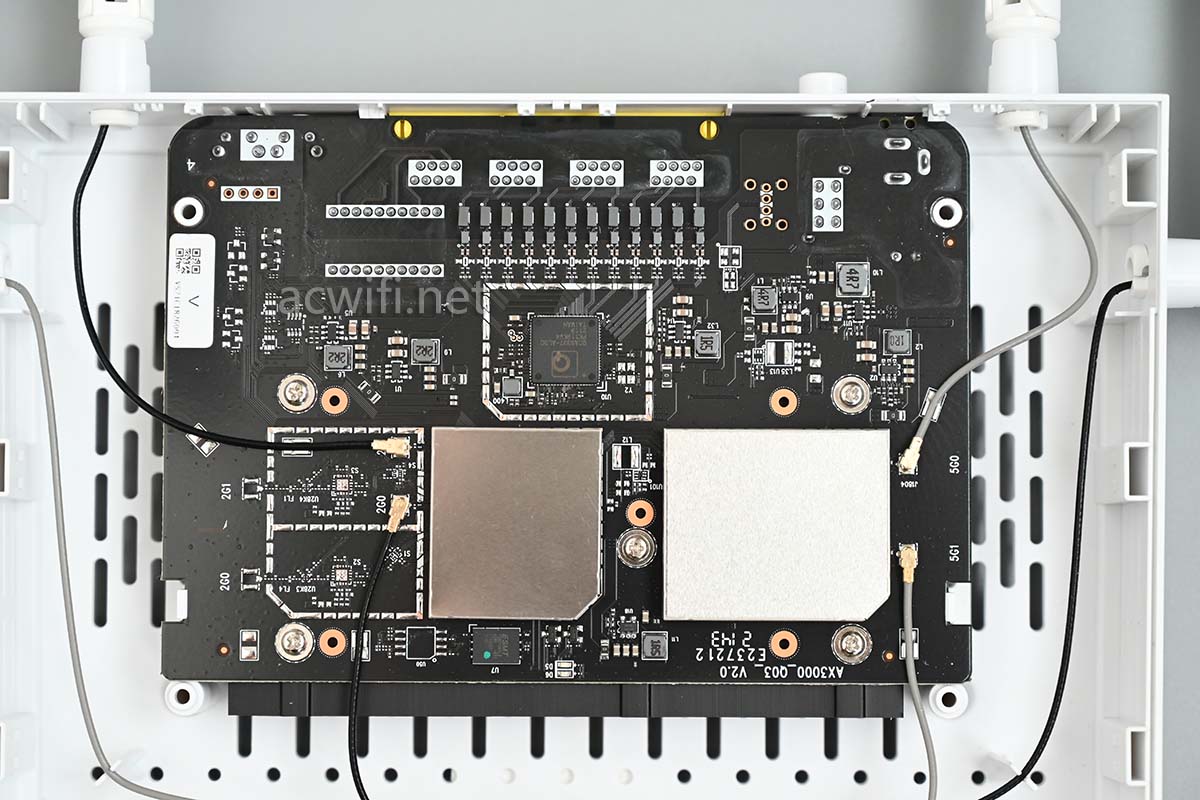

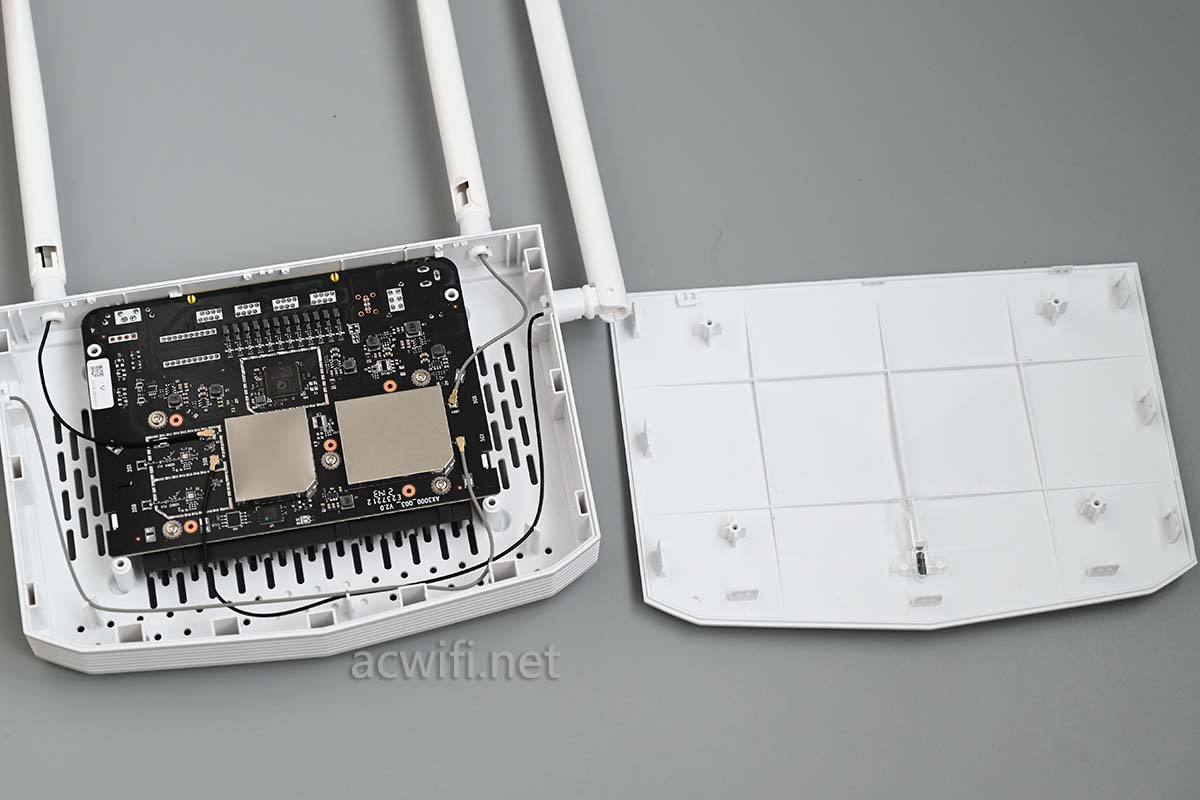

拆开外壳:

迎面而来的只有两个屏蔽罩,凭拿在手里的份量来算,是有散热器的呀。

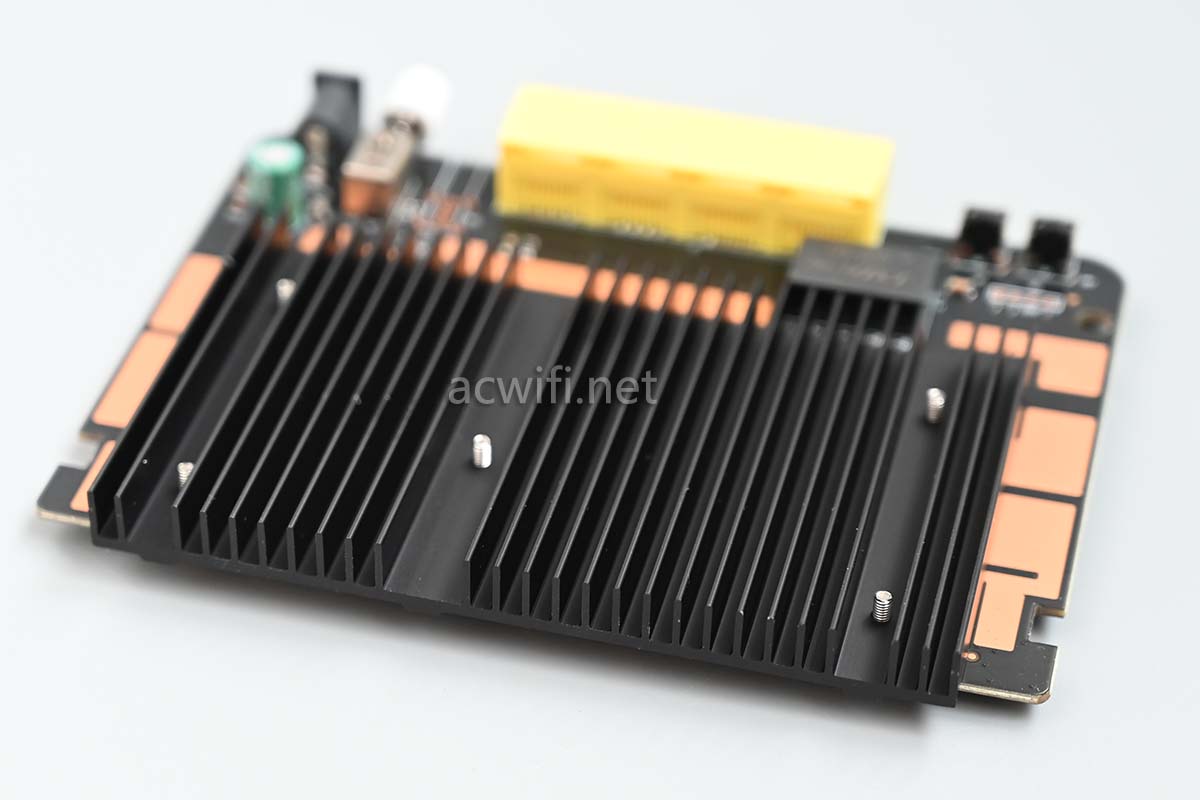

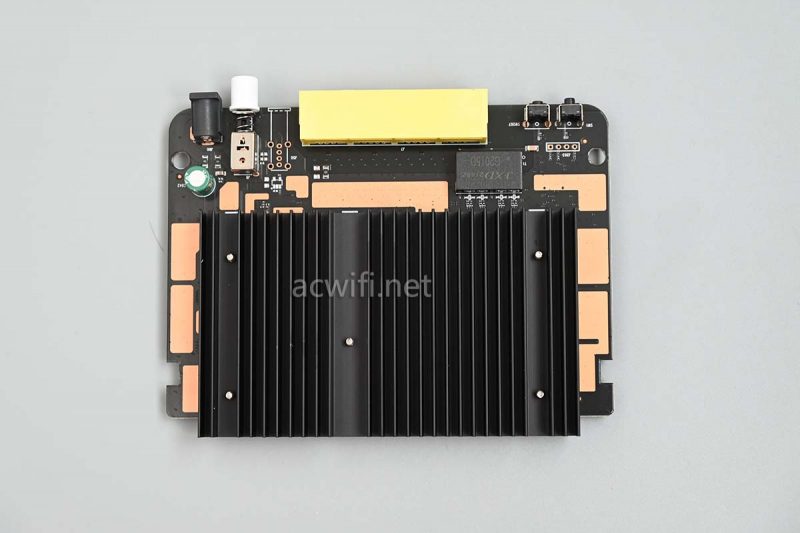

拆出,翻过另一面,果然有,而且这体积不小。

很小能在运营商定制机里能看见这么大的散热。跟我昨天拆的那台天邑无线路由器用的散热器来比,这块大的惊人。

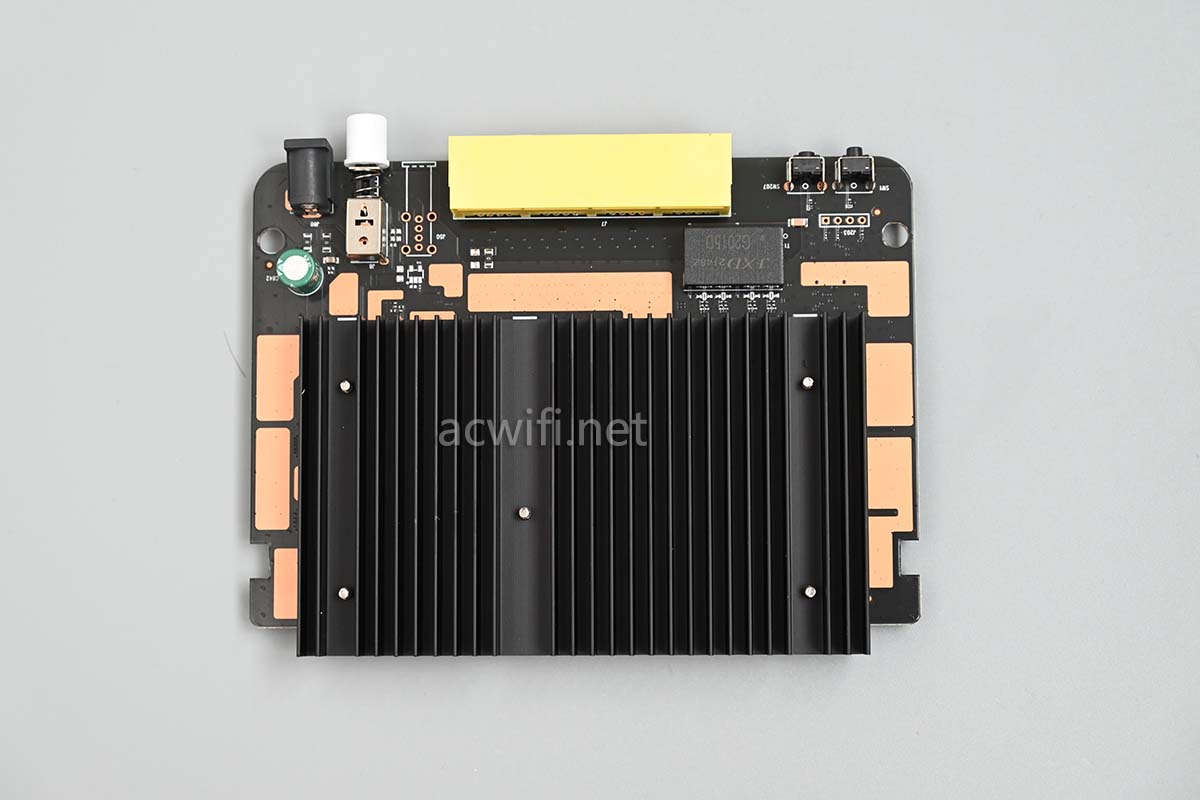

这一面能看见网口所以我定义为主板正面。(我一直这样自定义)

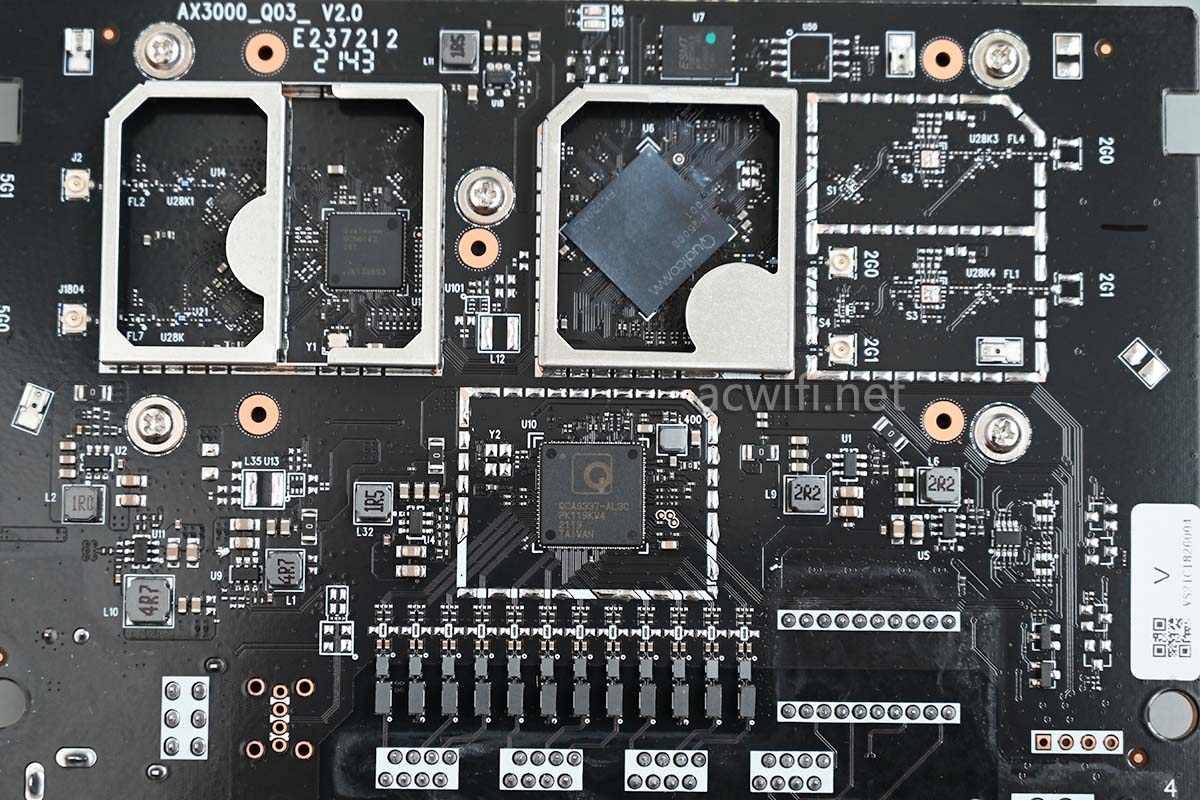

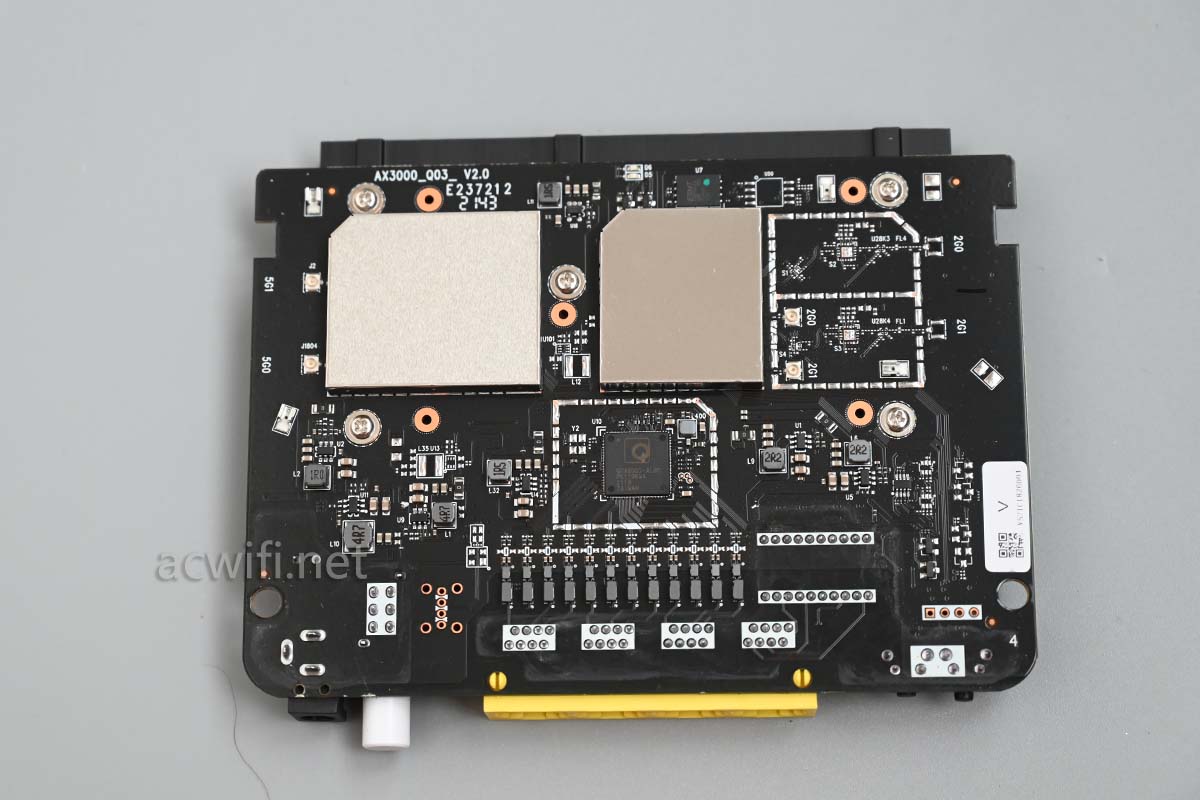

那这一面就是主板背面:

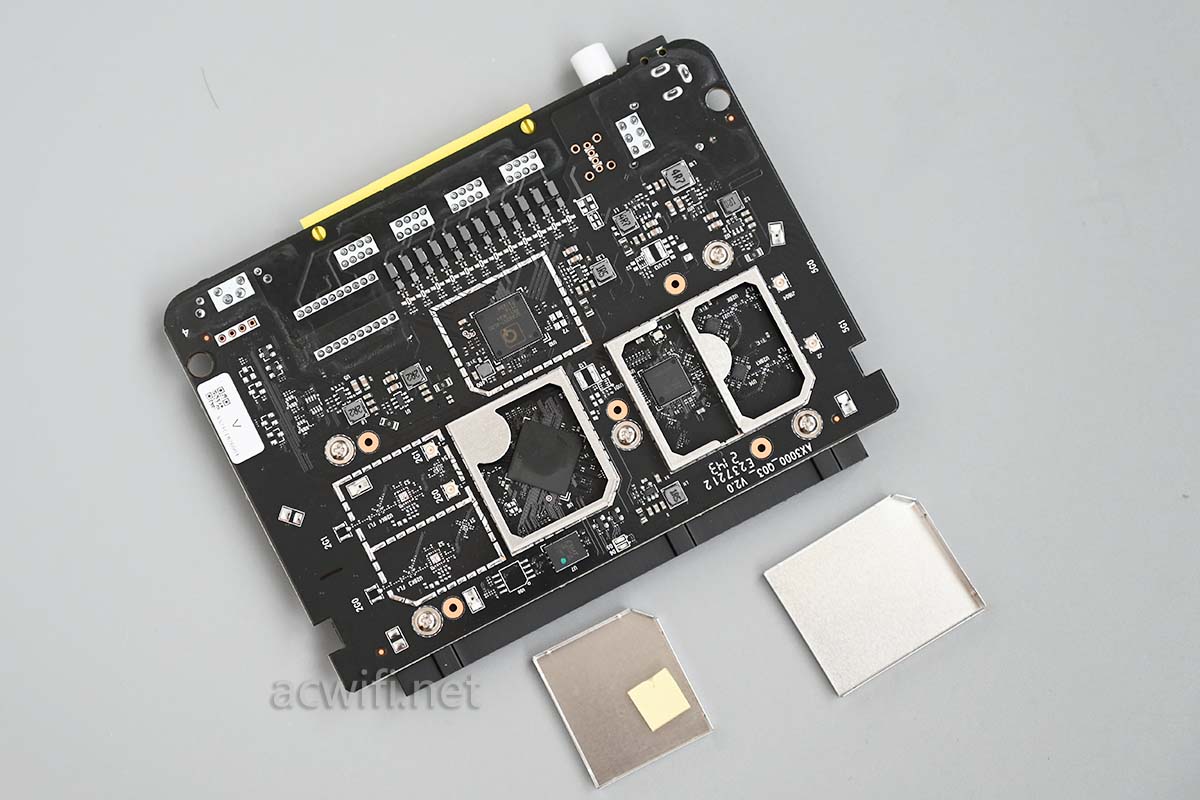

撬开屏蔽罩:

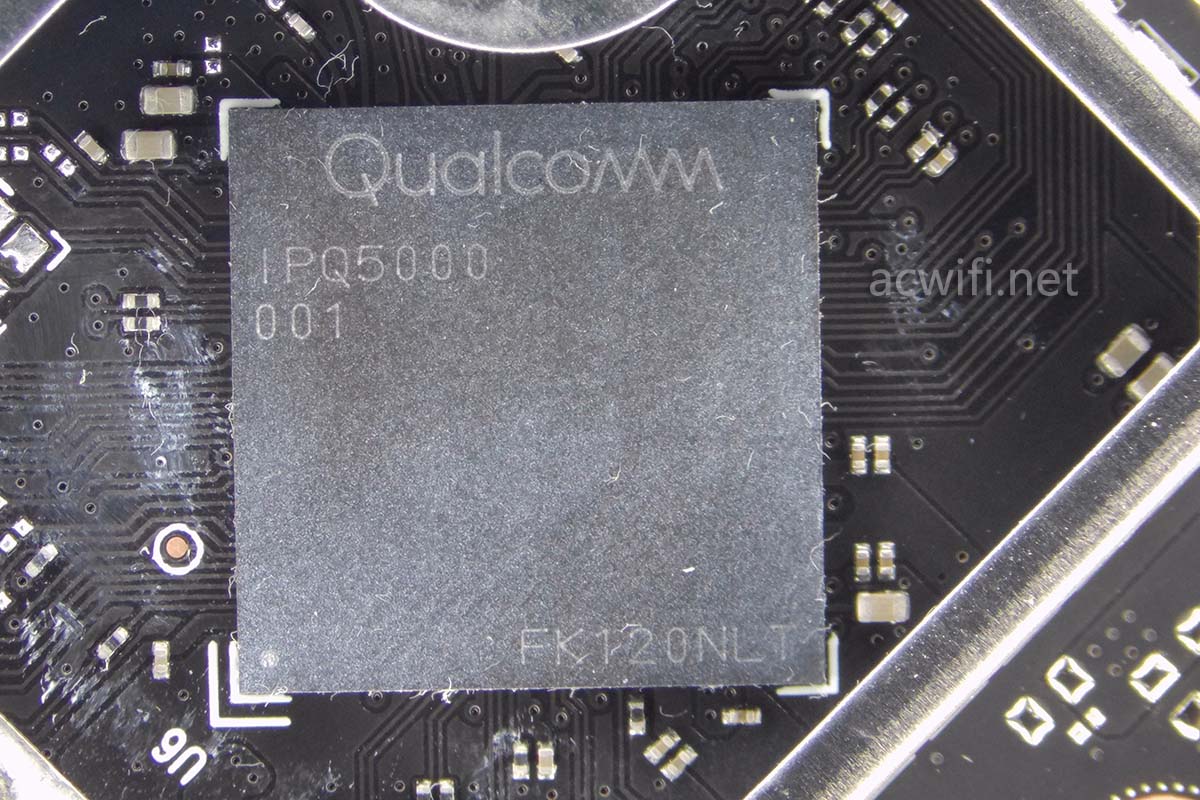

联想VS010的CPU型号是高通的IPQ5000,双核1GHz,集成了256MB内存:

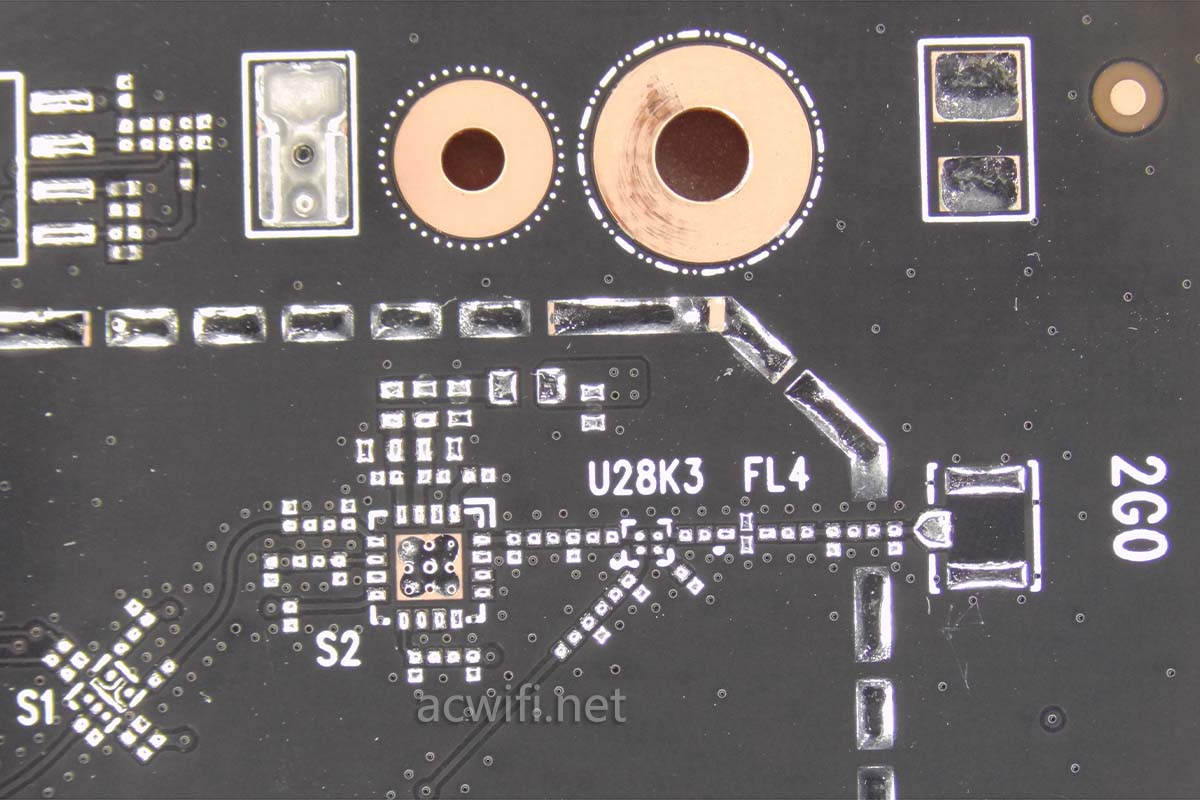

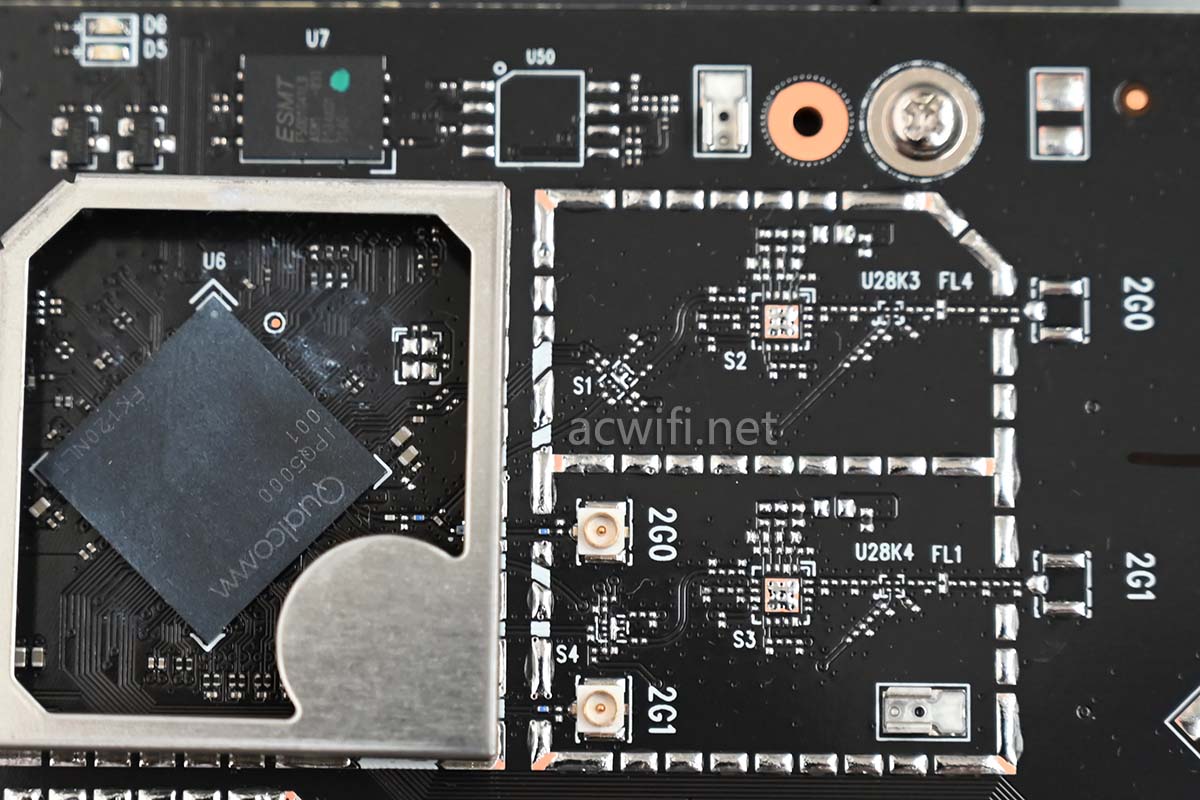

IPQ5000集成了2.4G,最高无线速率574Mbps,只用了内置的FEM,并没有外置独立FEM芯片:

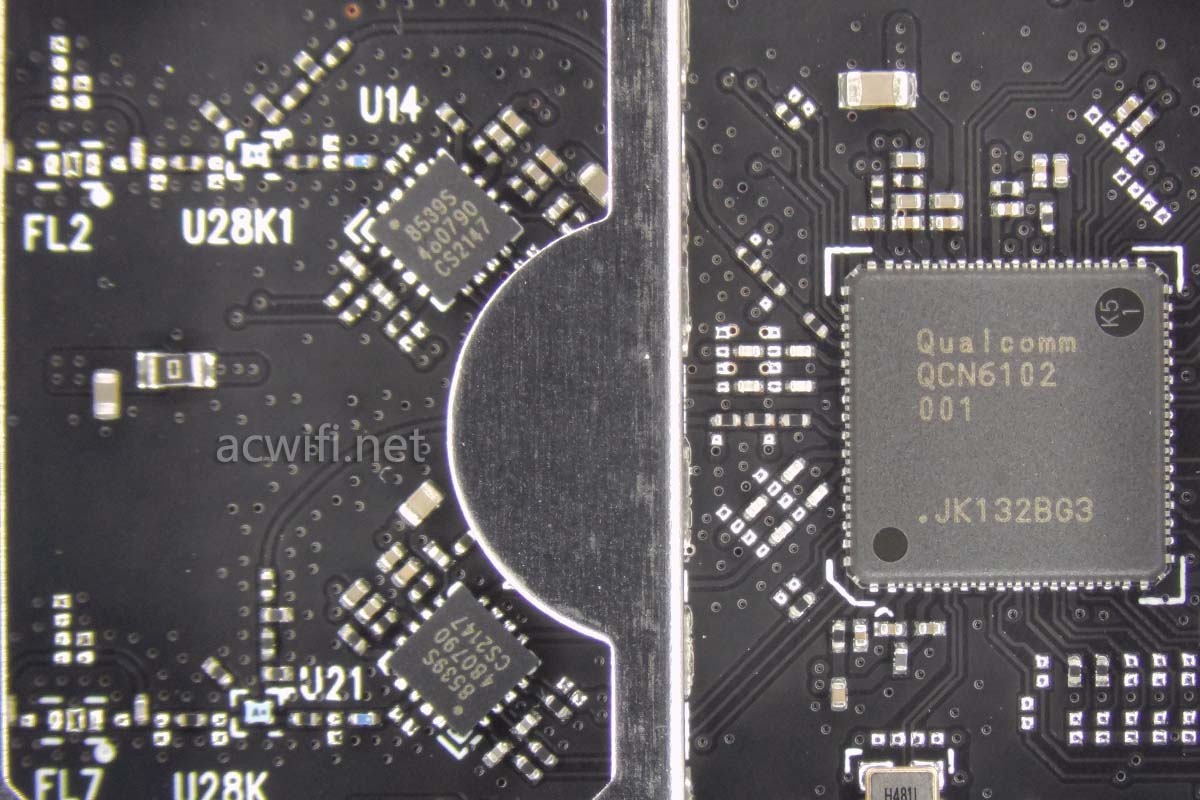

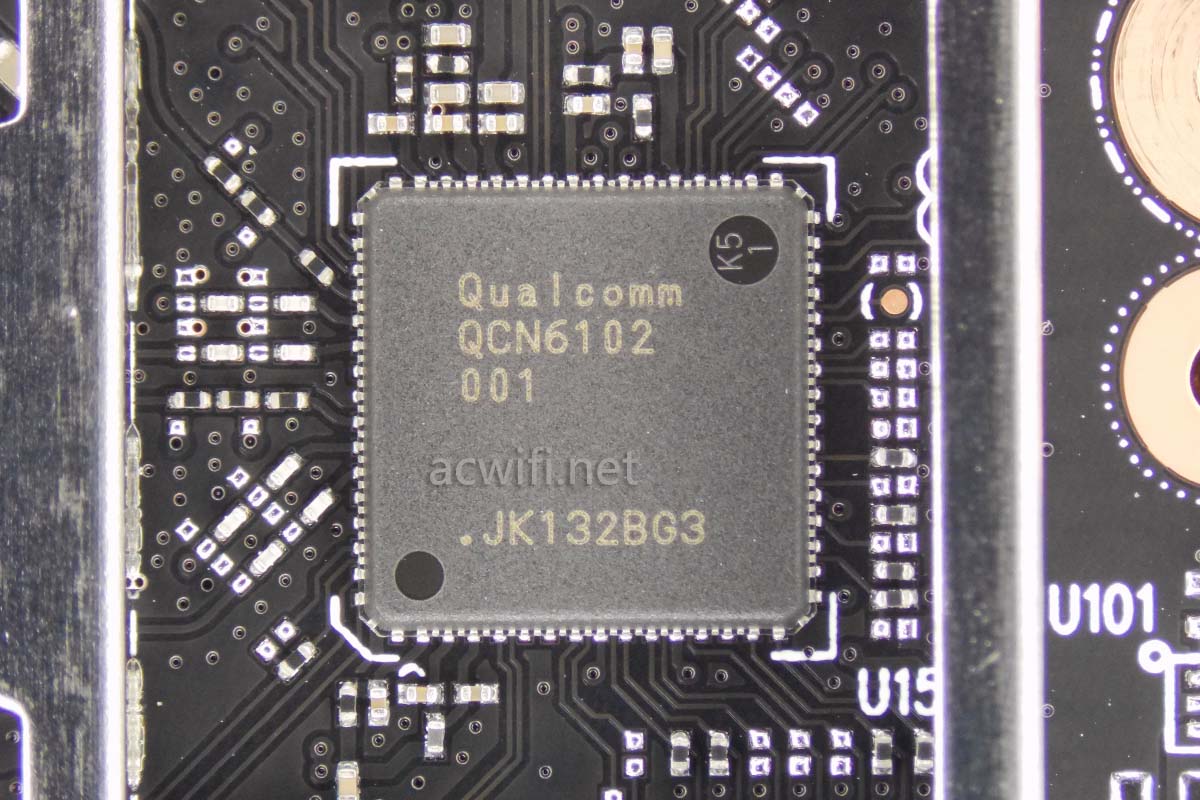

5G无线芯片型号是QCN6102,支持2x2MIMO,最高速率2402Mbps:

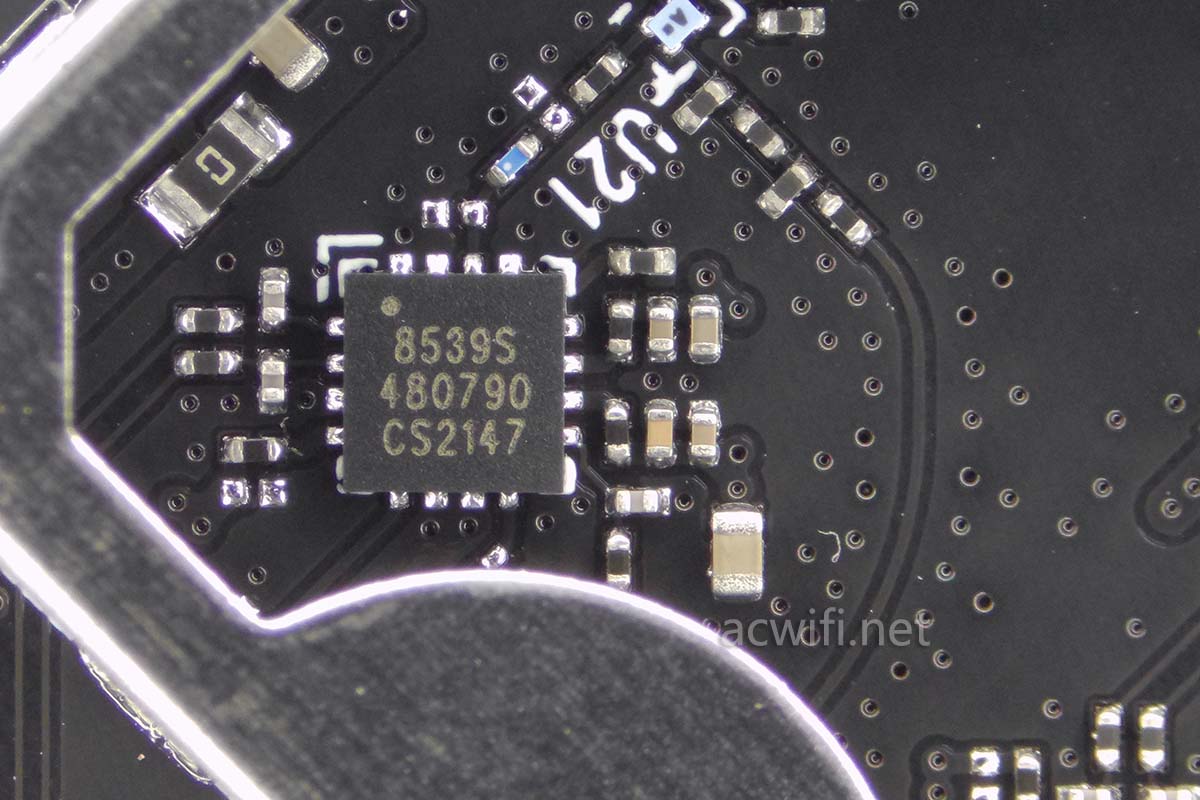

有两颗独立的FEM芯片,型号是KCT8539S:

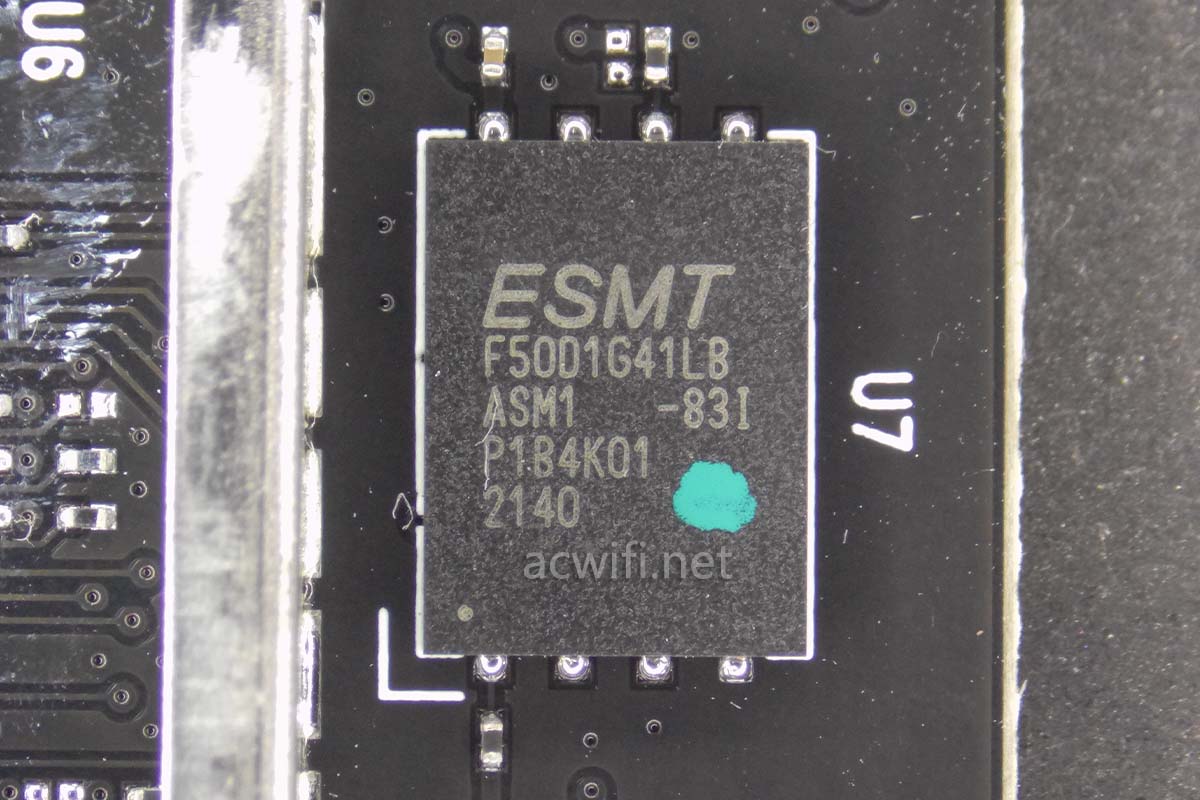

闪存芯片型号是F5D01G41LB,容量128MB:

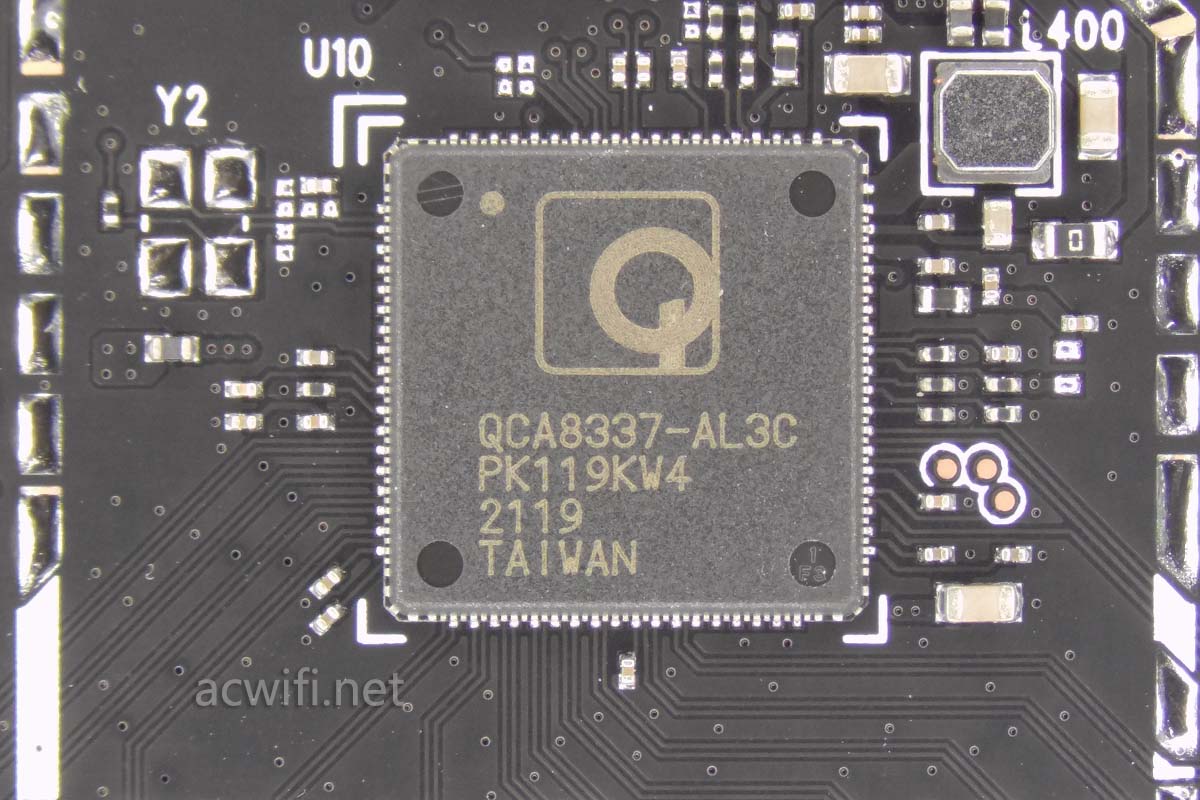

最后是千兆交换芯片QCA8337-AL3C:

这一面就看完啦。

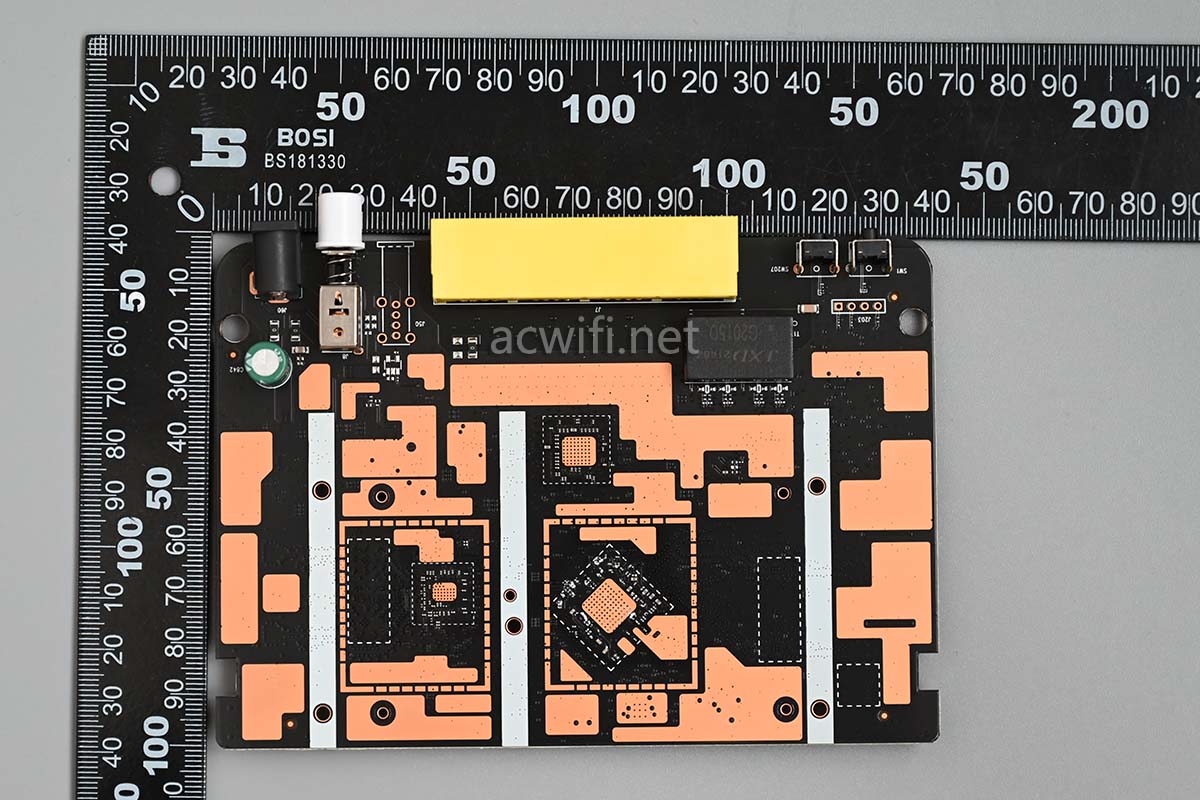

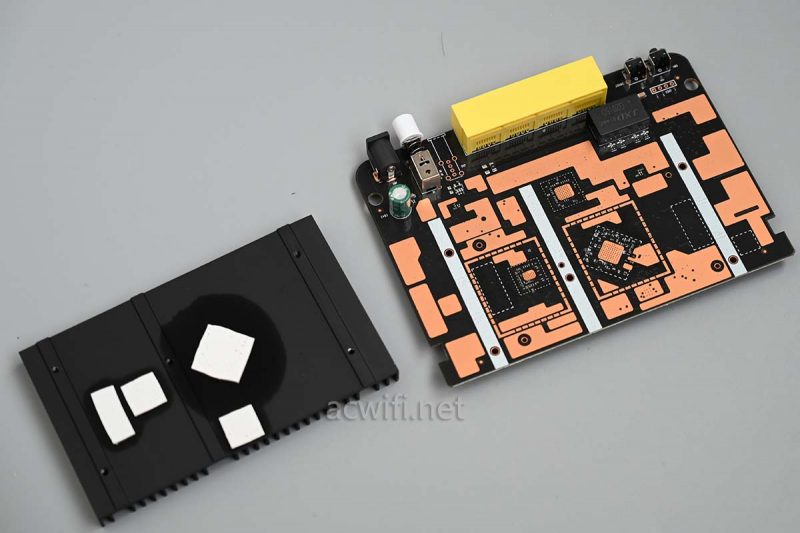

翻过去看主板正面,且把散热器拆下来:

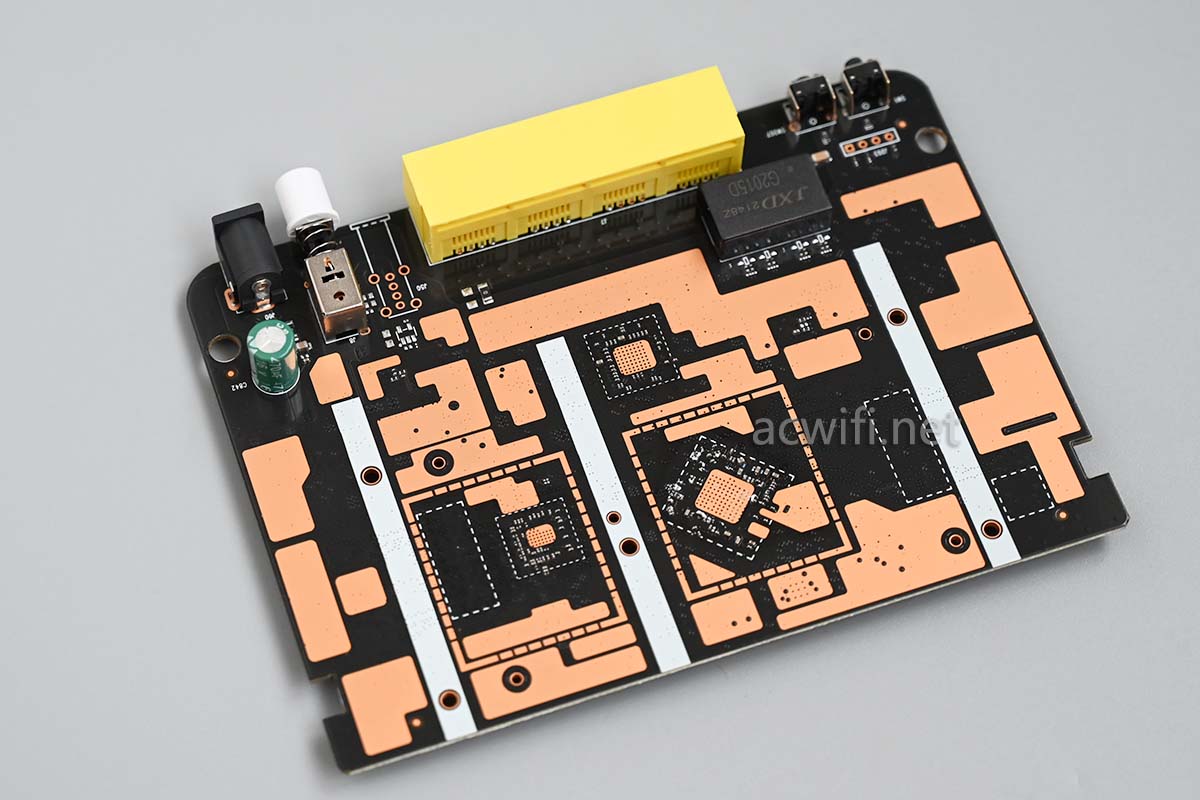

好多地方做了覆铜处理,铜的导热系数好高,把主要芯片的热量传导到散热器上。主要靠这一面来散热了,也就是朝向机身底部的。今天降温了,在室温26.1度下,运行了2小时后摸它的机身底部,只是微温。 这款散热做得真好。

好多不能完整地取出主板,所以慢慢就不去量主板的尺寸了。

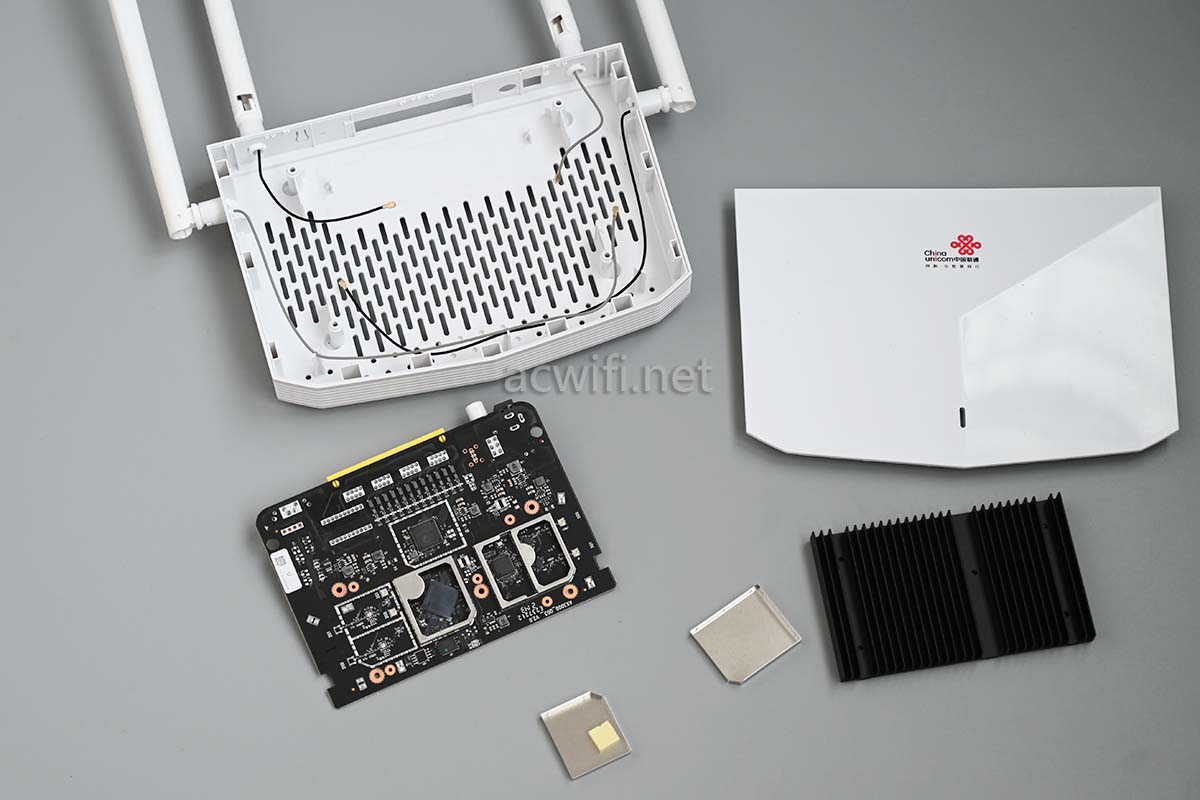

至此,这款联想VS010拆机完成了。

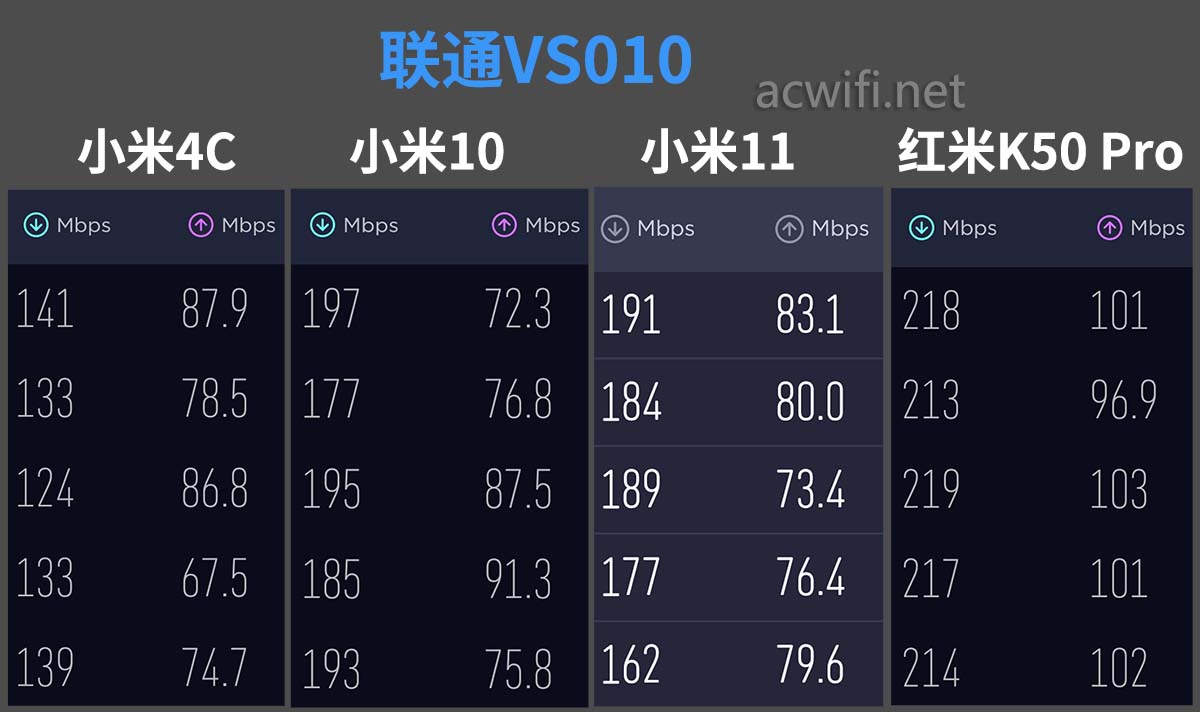

在D点测速如下:

一般。

默认支持K和V:

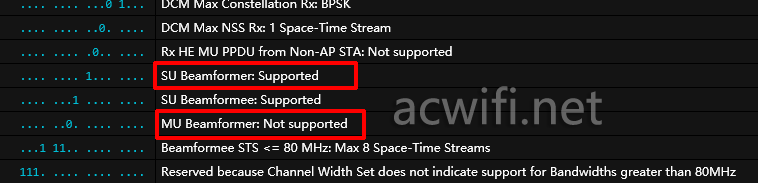

不支持MU-MIMO,但支持波束成形:

(以上信息是用winfi截取的,在我的公众号里发送消息winfi即可有下载地址和使用说明。)

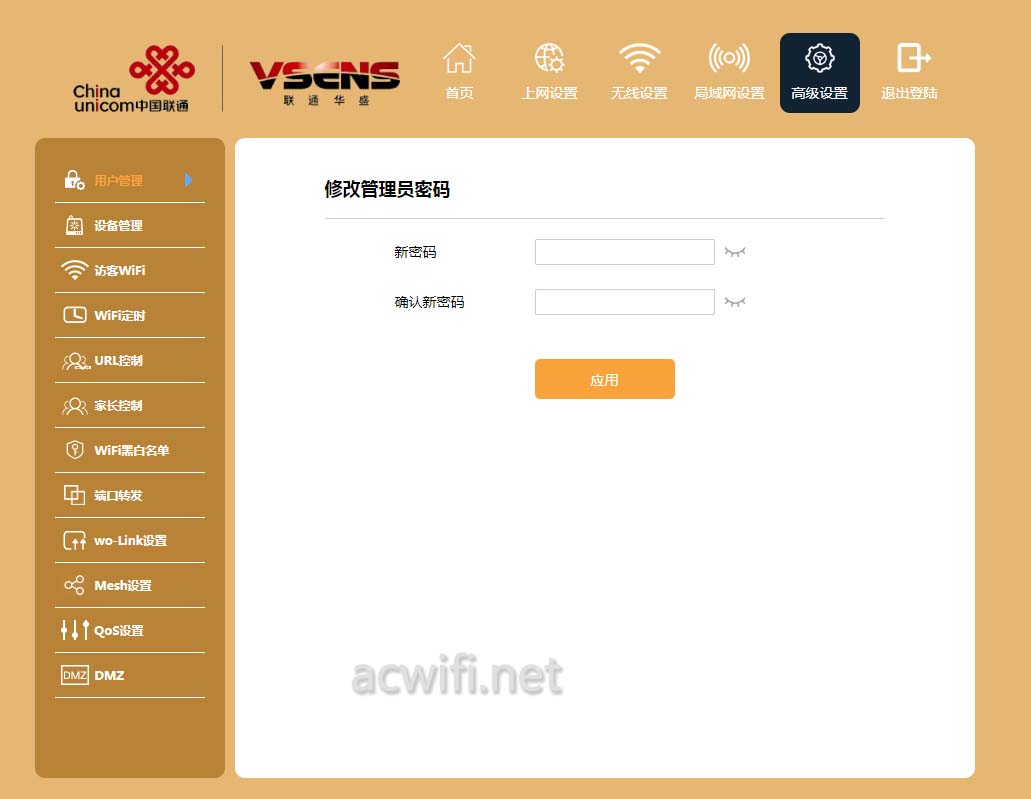

联通VS010的界面:

功能不算多。

运营商定制机胜在便宜,不到150元就有AX3000,这种条件的型号有许多。面积小的就一台足够,有盲区的就再添加一台组网就行。信号强一点弱一点,影响不大,再强也飞不起来。

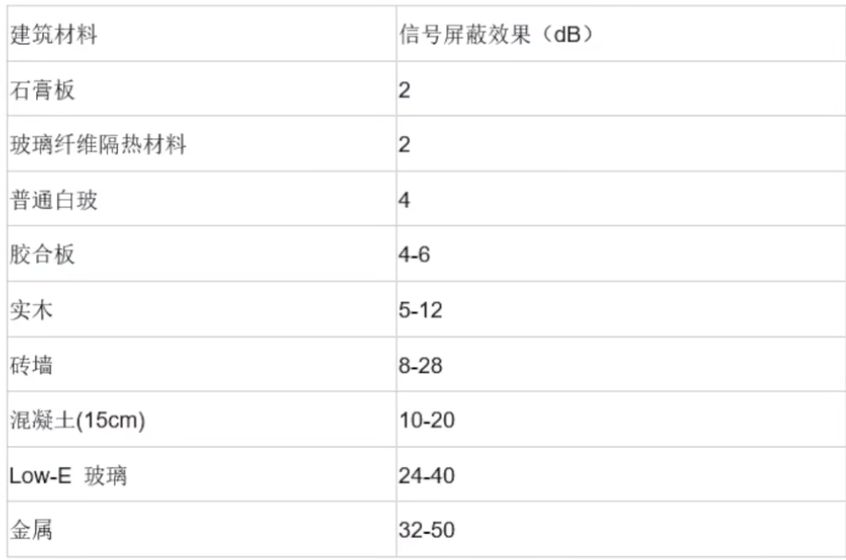

最近在看Low-E玻璃资料的时候,看到了这张图,关于不同建筑材料无线信号屏蔽效果的,分享给大家,出处忘记了。只是没有列出详细的规格,比如厚度。

想不到Low-E玻璃比混凝土墙还要厉害。

看来把无线AP或无线路由器塞在石膏板吊顶里面,也不是不行哟。

补充:上面的表格截自以下的B站视频。

【家里省电的秘诀。一条视频解决LOW-E玻璃的所有问题。】

好了,本篇完。

若有任何疑问可留言或关注微信公众号acwifi-net

如需转载请注明来源和链接,否则视为侵权行为!:路由器交流 » 联通VS010拆机,AX3000无线路由器
