天邑TY6201A Pro拆机

天邑的TY6201A就拆过,这款多了个Pro,且是AX3000的无线规格,简单拆机看看吧。价格不记得了,买来有两个月了吧!

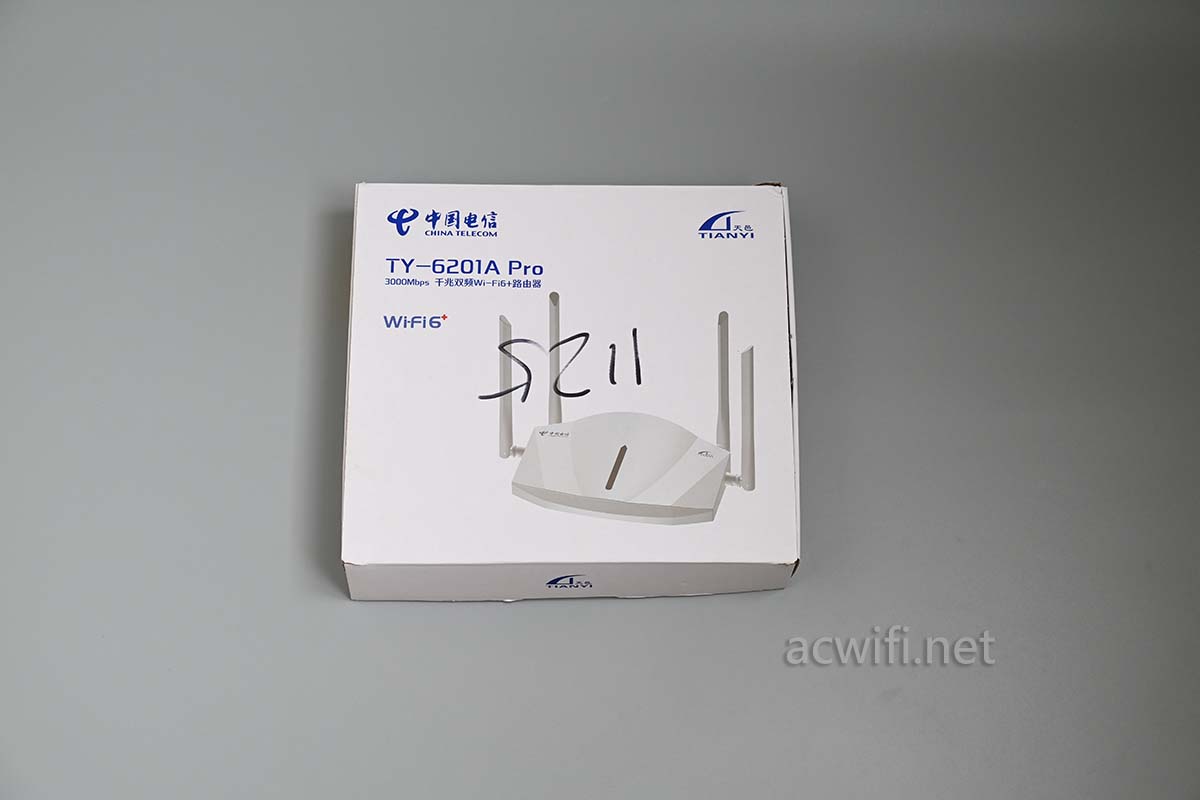

TY6201A Pro的外包装:

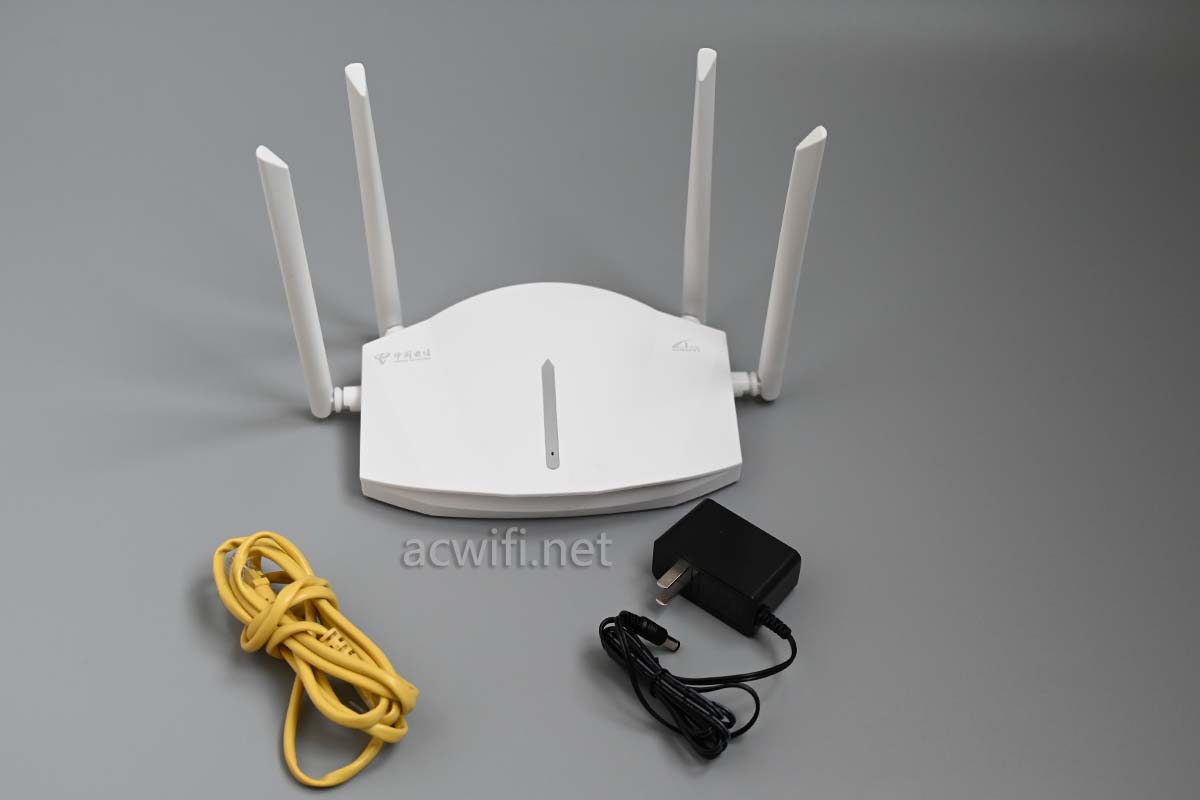

机身和配件:

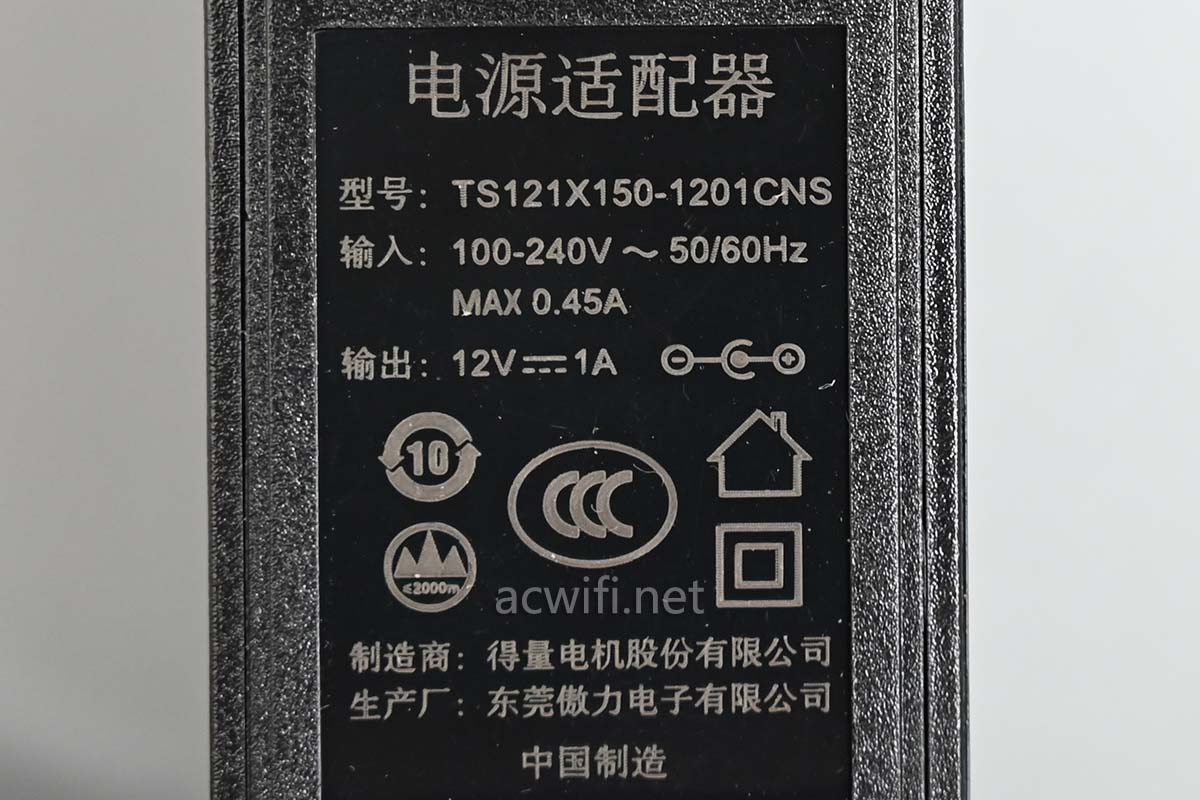

电源输出规格是12V/1A,实测联网后的待机功率是5W。

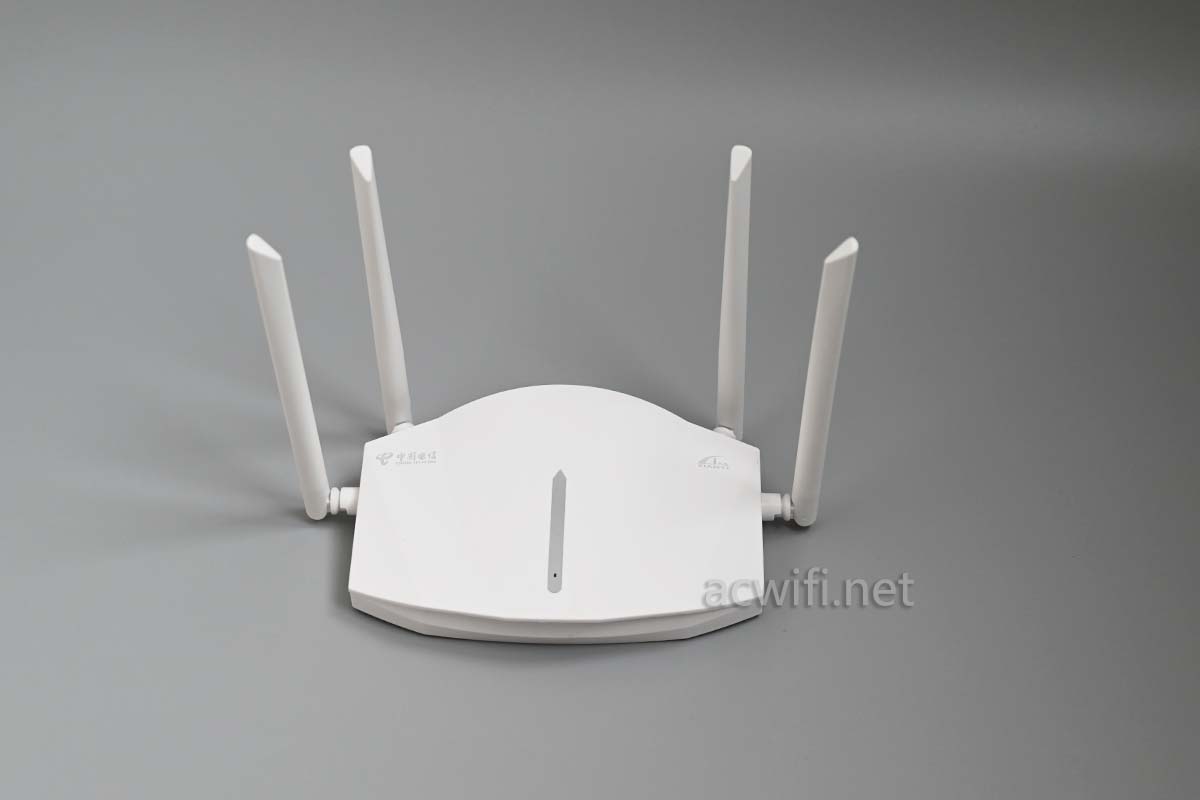

雪白的机身:

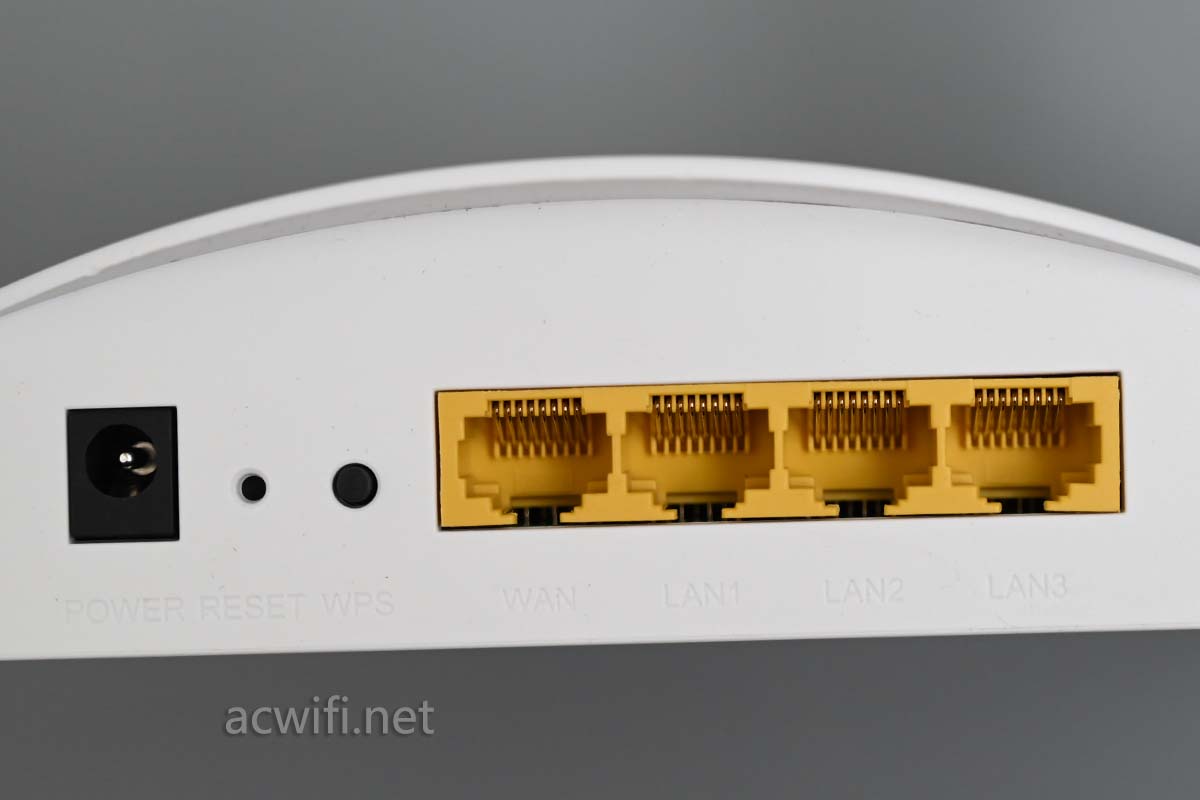

四个千兆网口:

看不见哪个是WAN口没关系,万能法则:靠近插口的网口是WAN口。

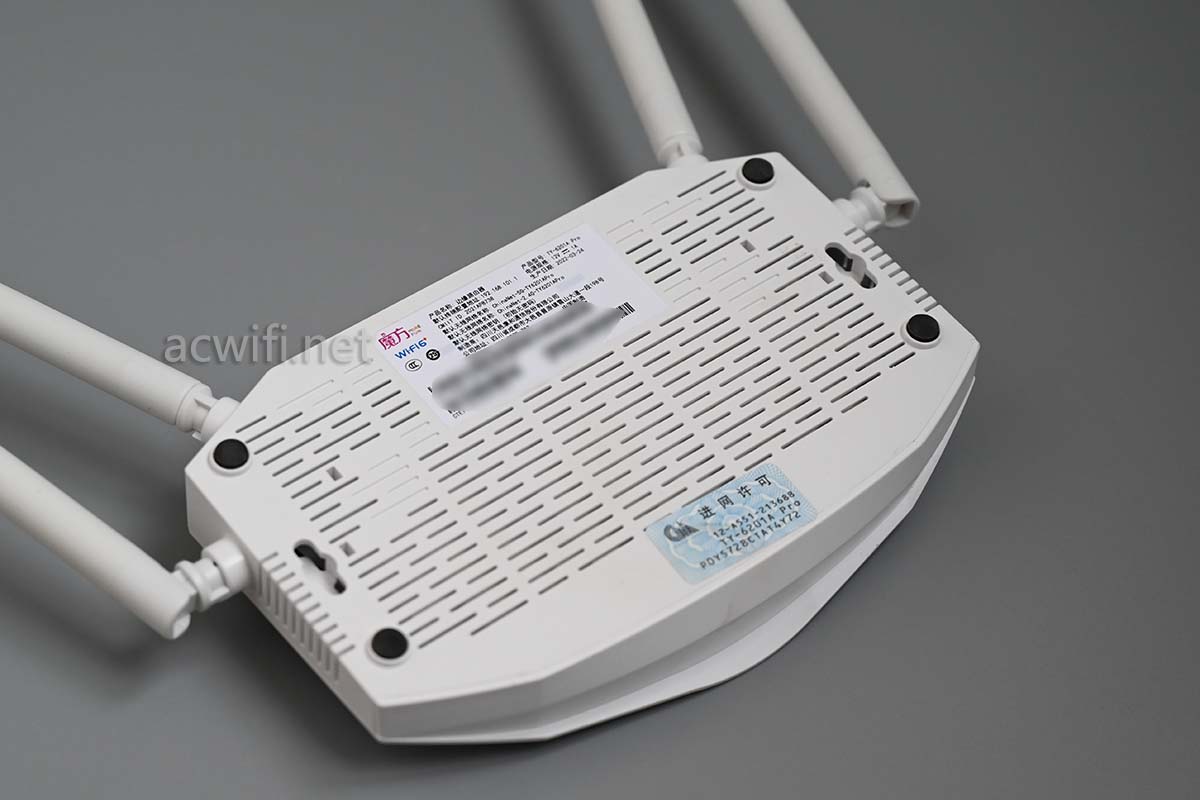

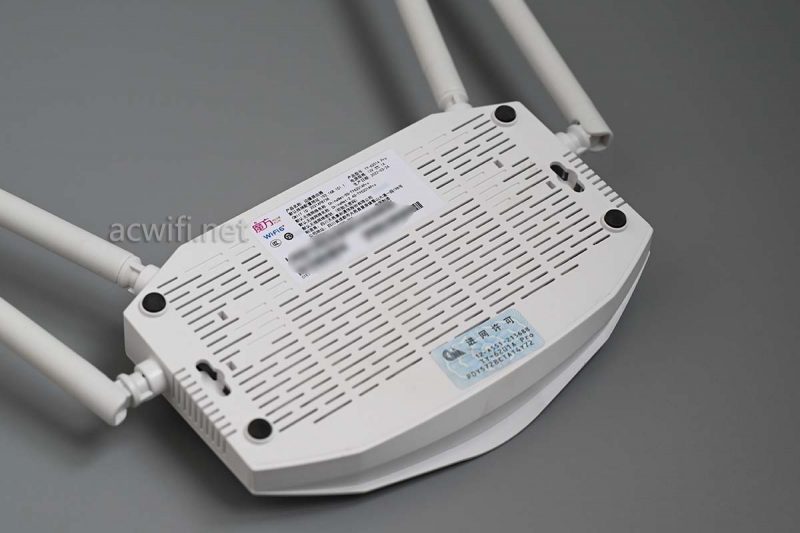

机身底部有好多散热孔,虽然这么多散热孔,但这款机身底部挺热的。

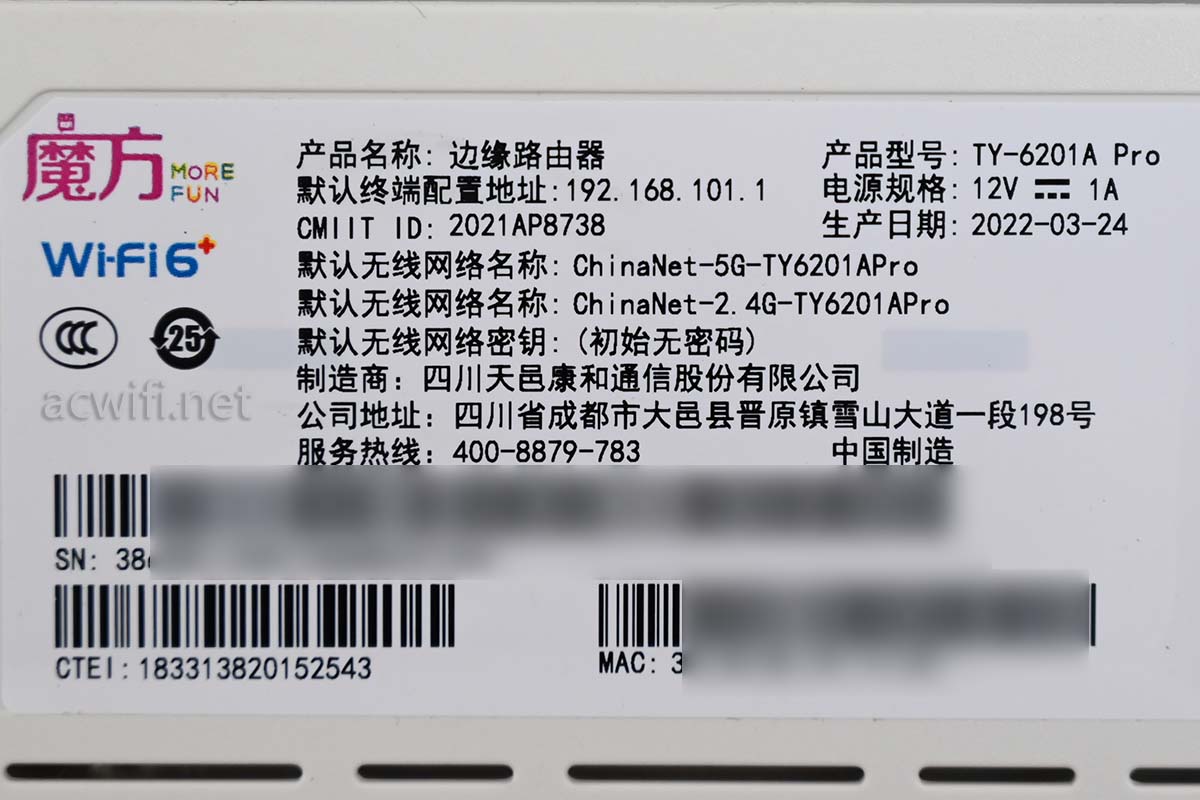

标签:

型号:TY-621A Pro

四个脚垫下面有两颗螺丝,撬开外壳:

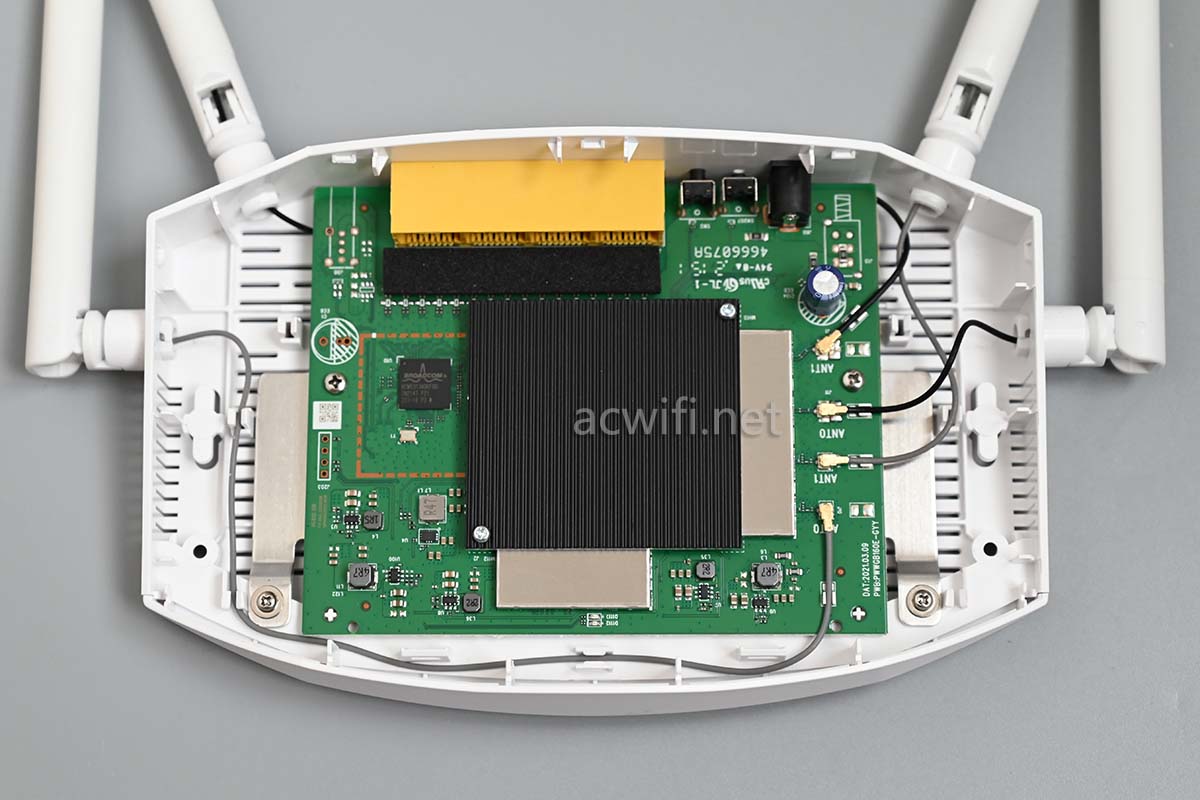

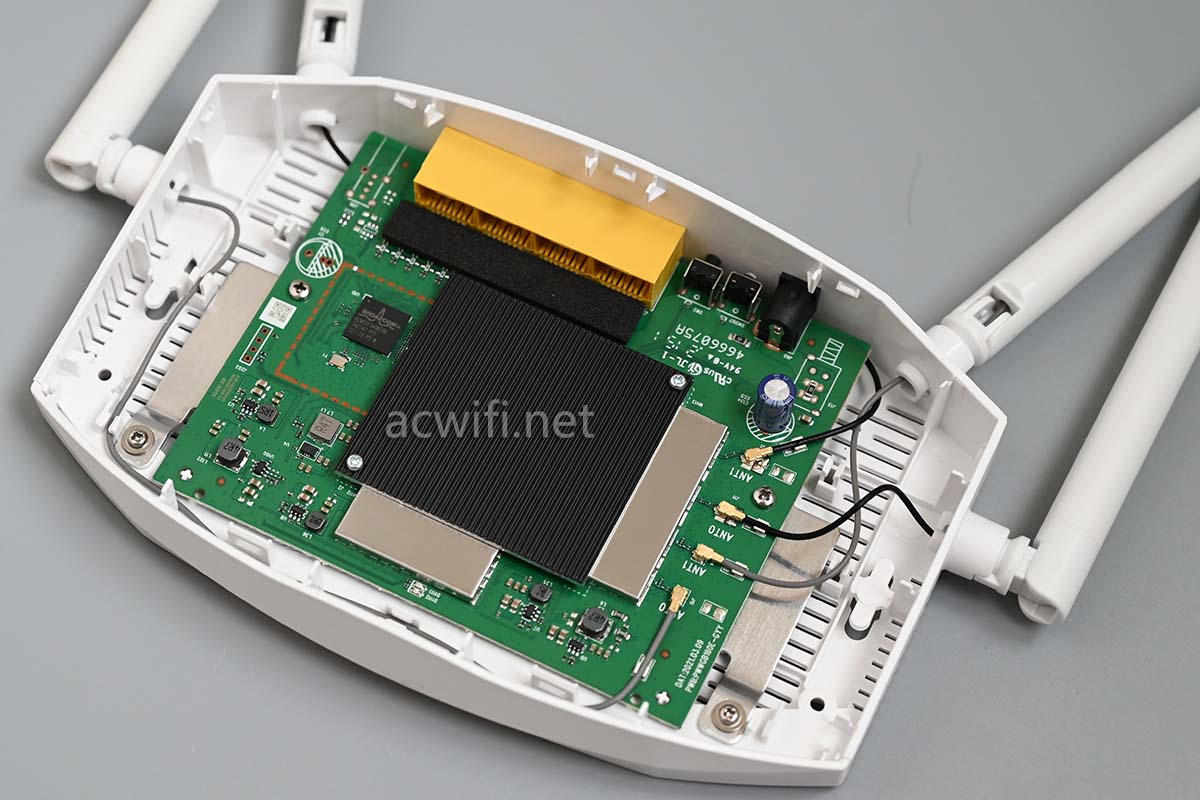

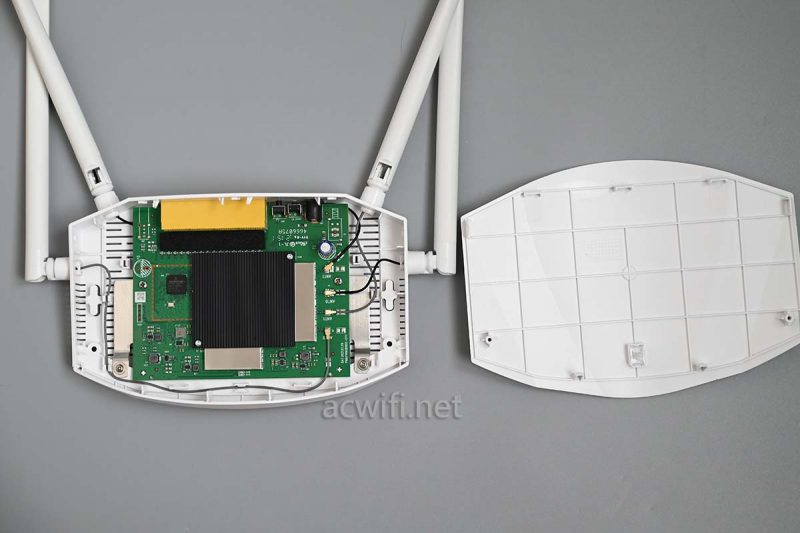

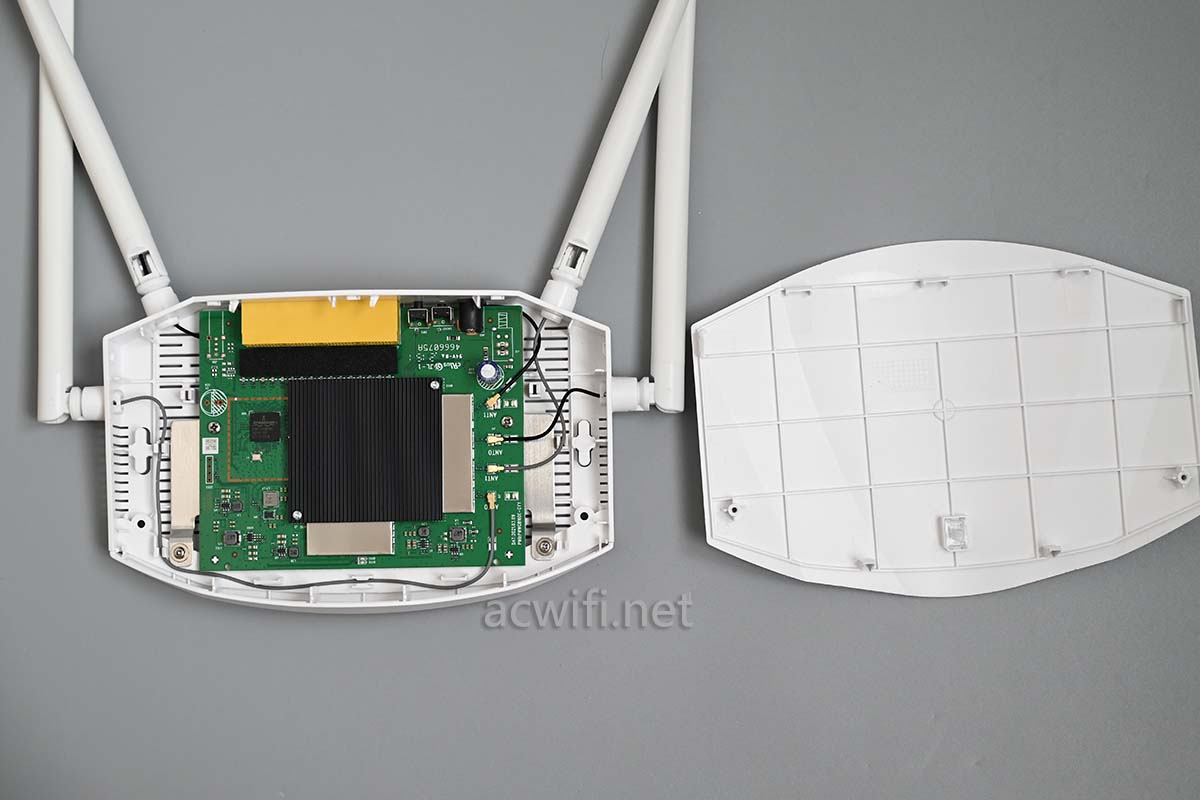

多么熟悉的布局:

真搞不懂,还坚持用这么小的散热片:

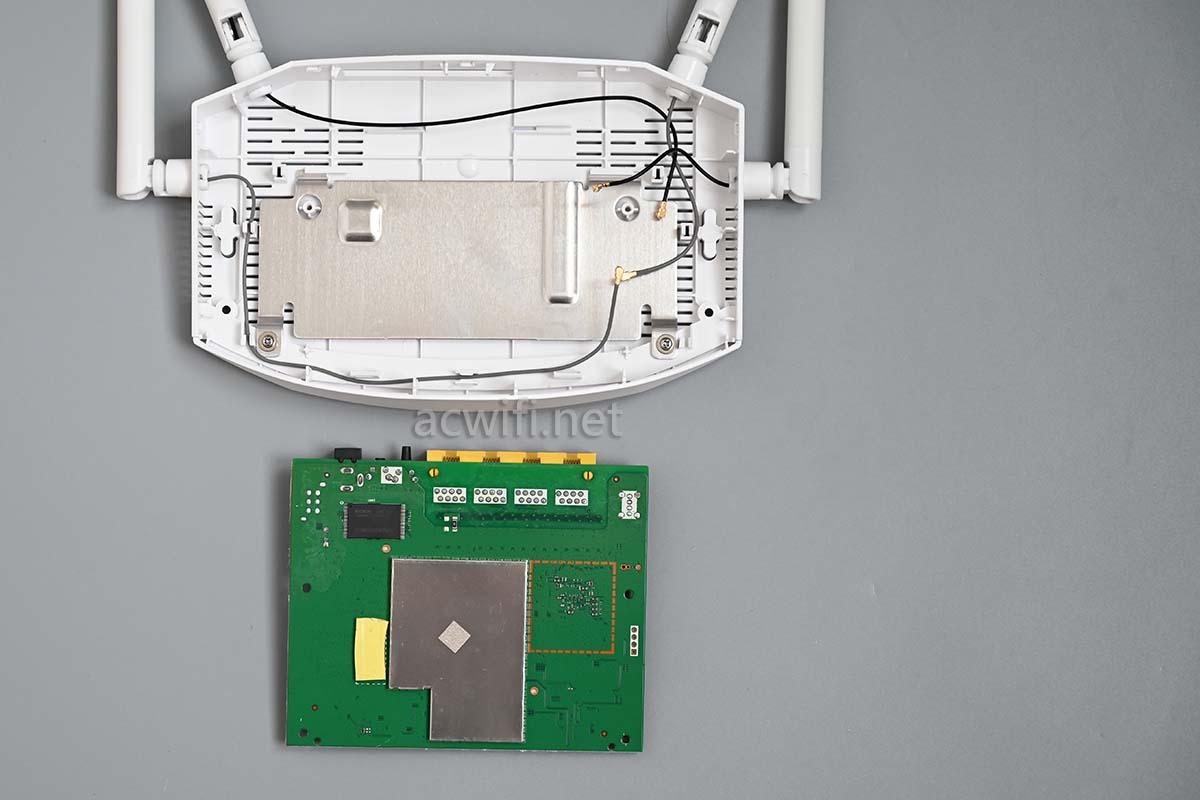

取出主板并翻过背面:

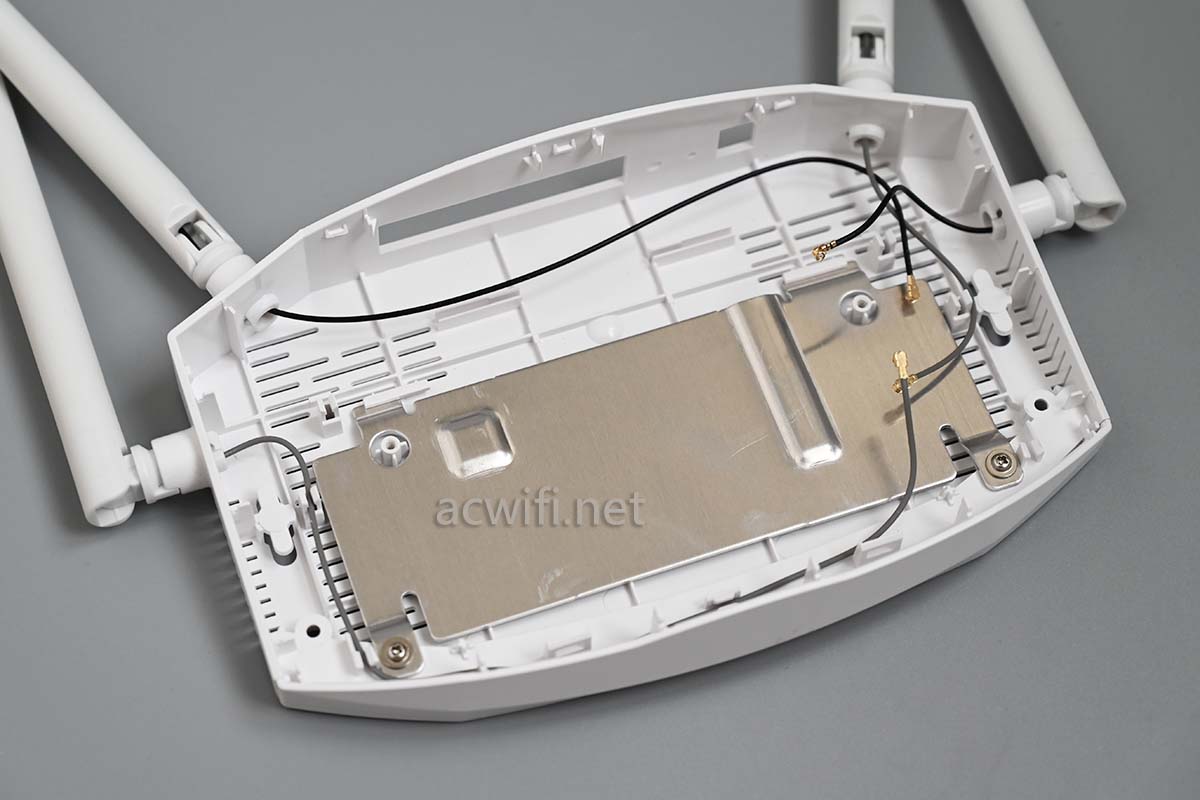

机身底部一片铝散热板:

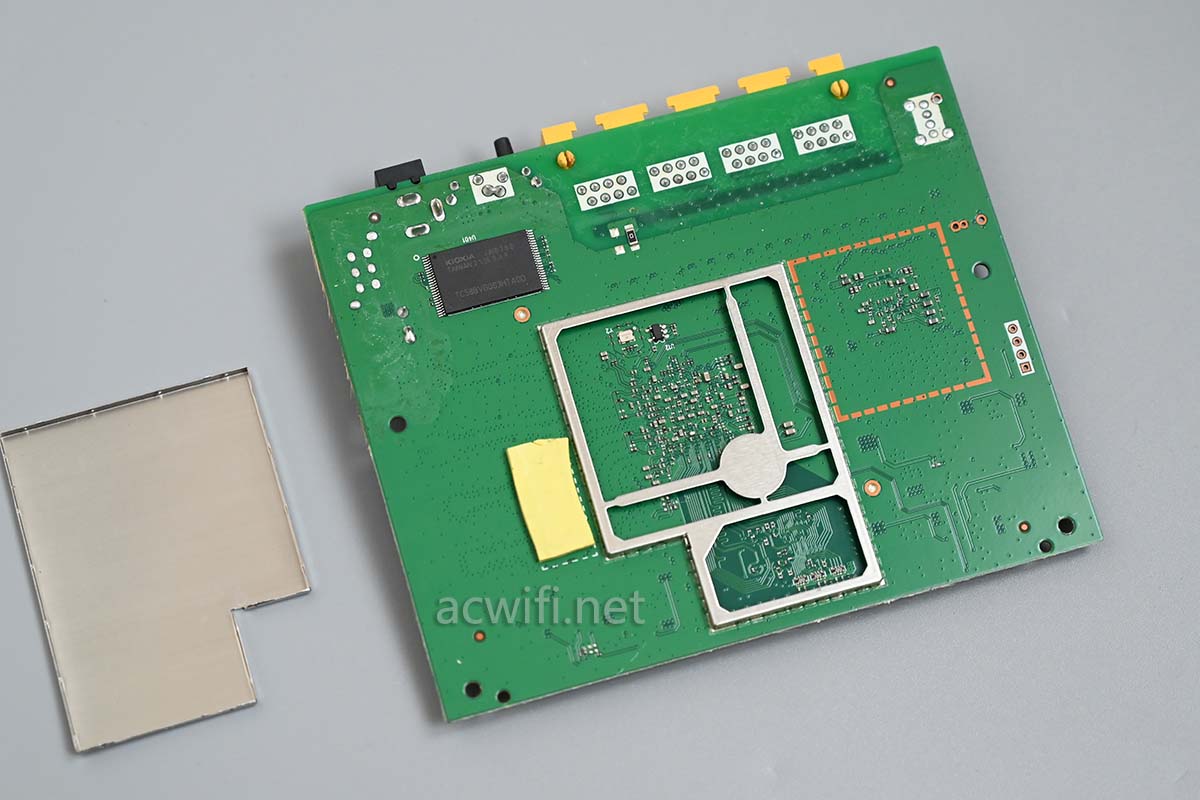

撬开主板背面上的屏蔽罩:

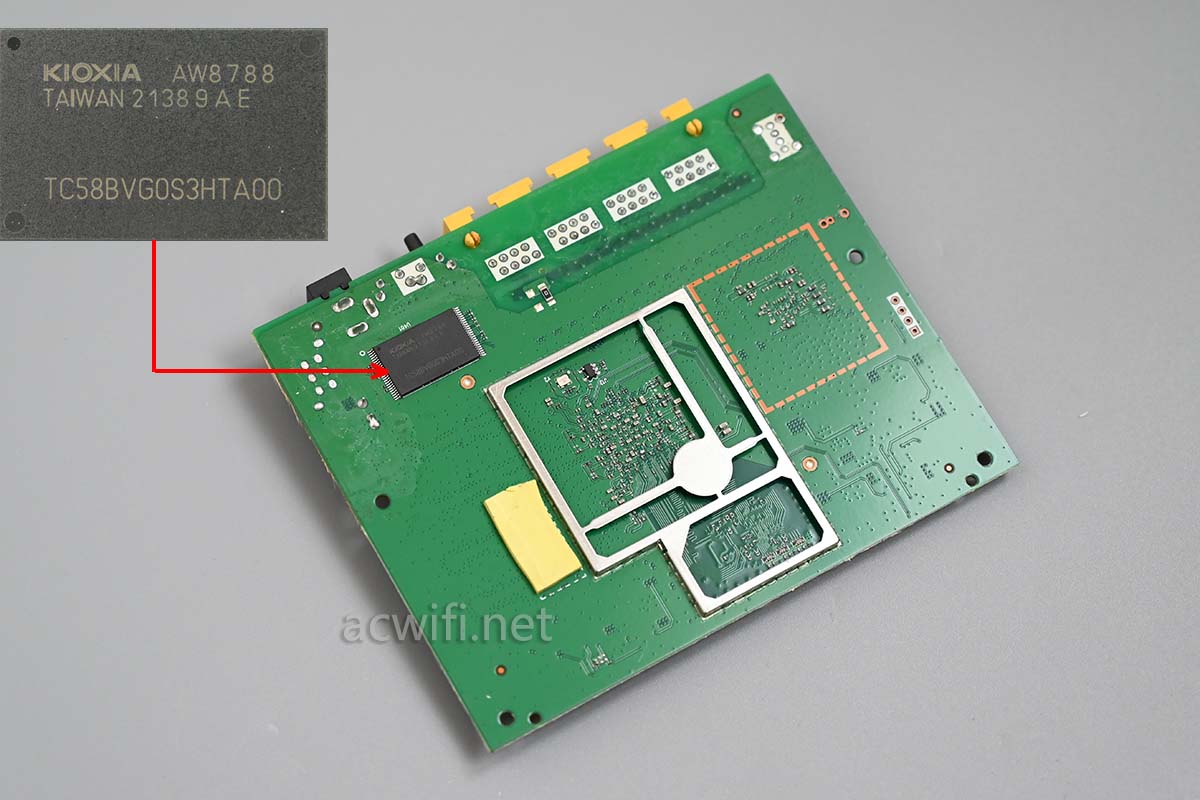

有一颗闪存芯片,型号是TC58BVG0S3HTA00,容量128MB:

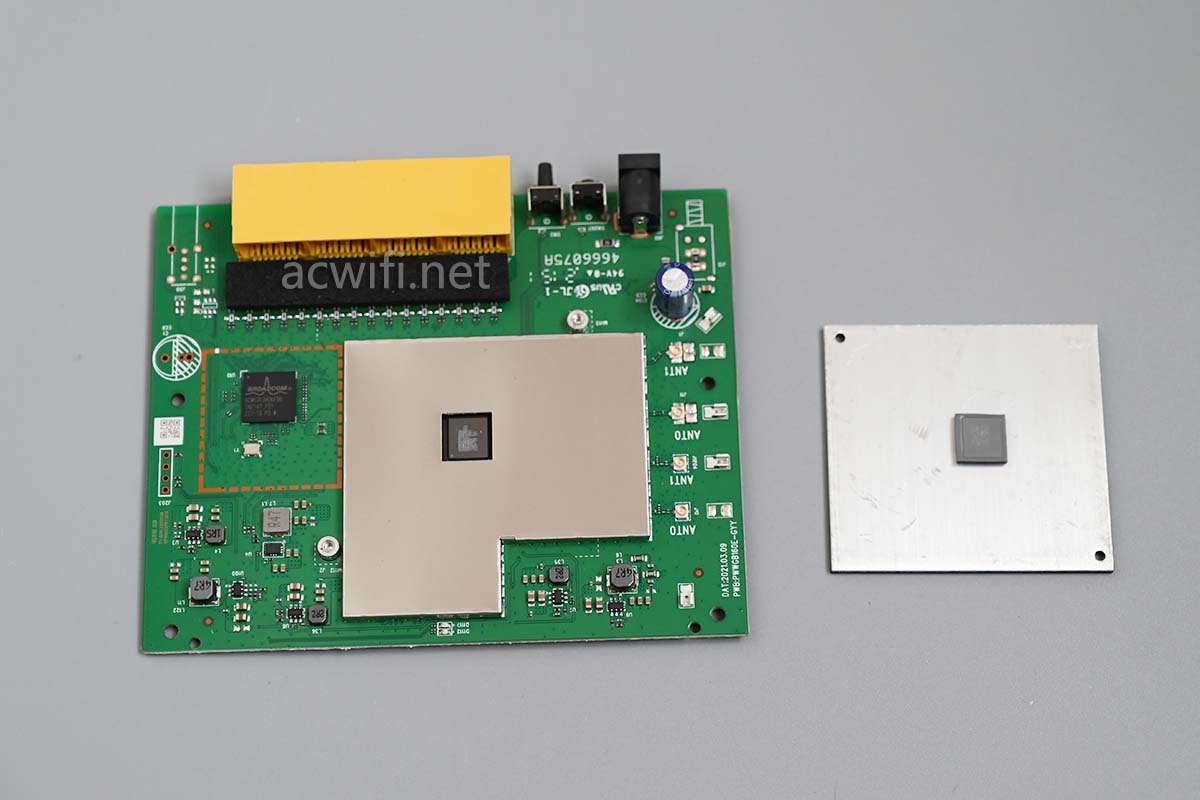

翻过来看主板正面,并拆下弱小的黑色散热器:

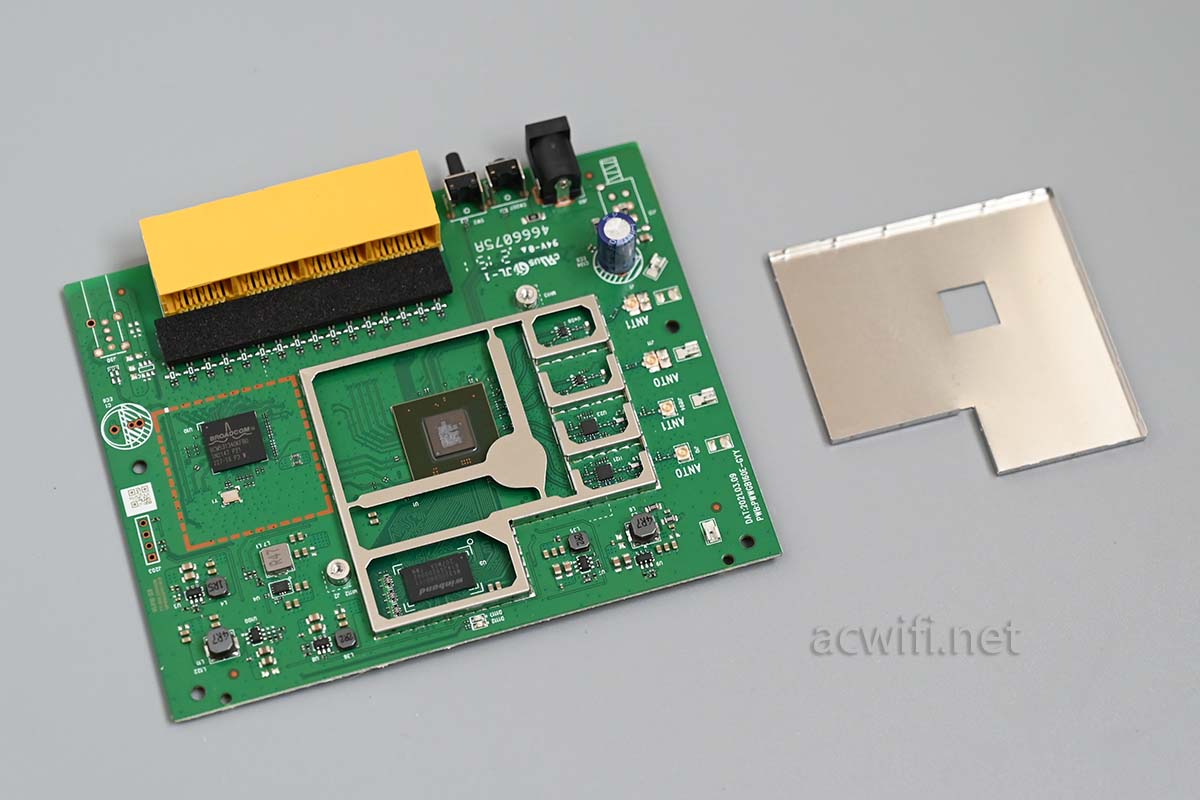

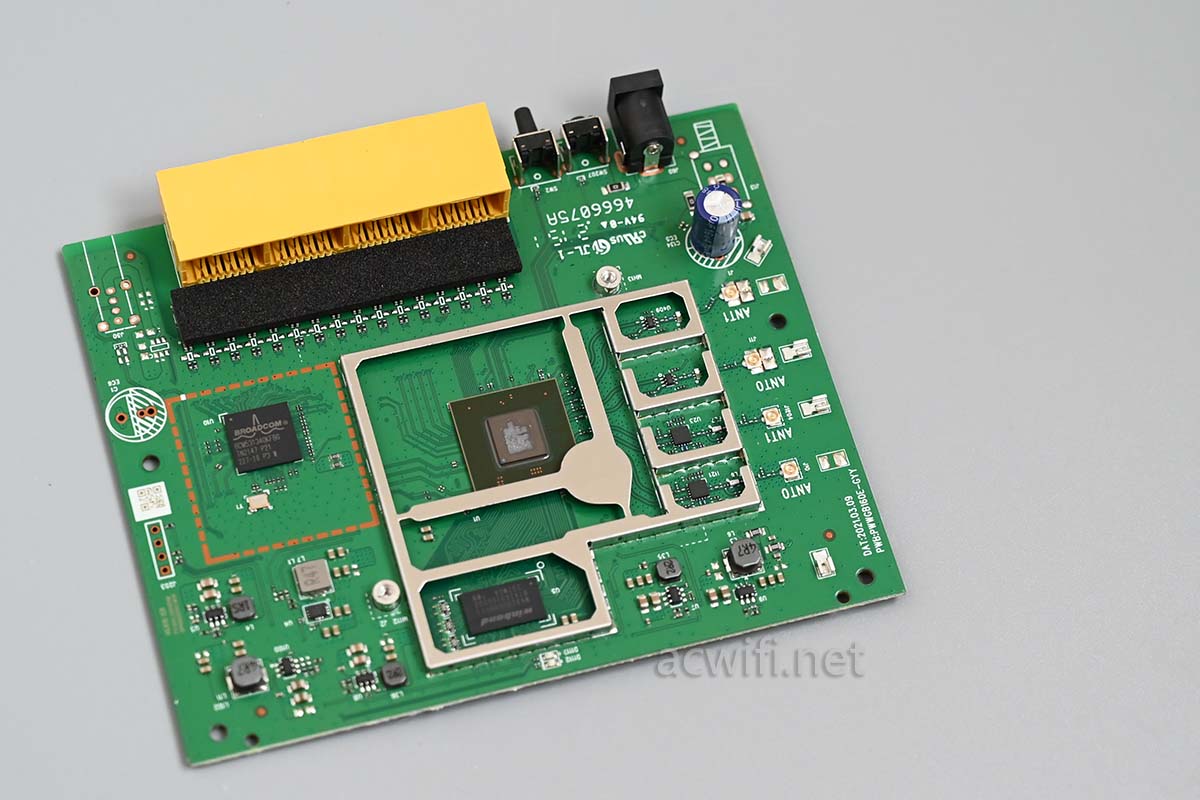

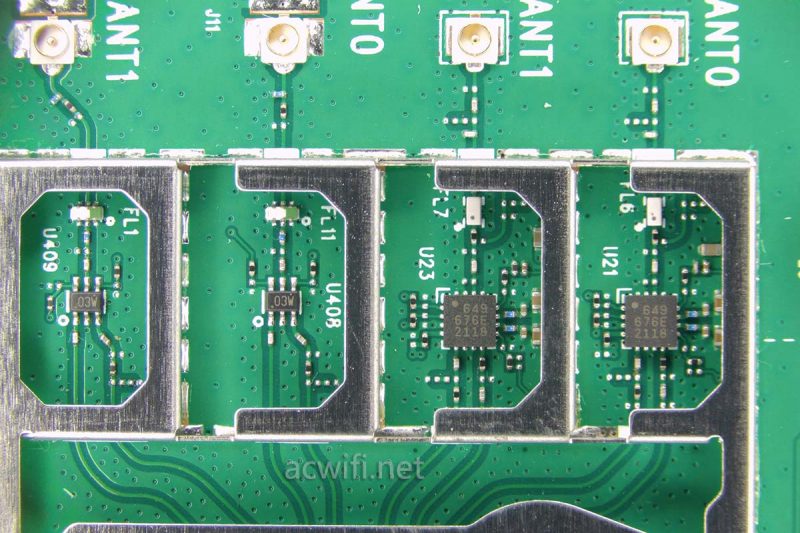

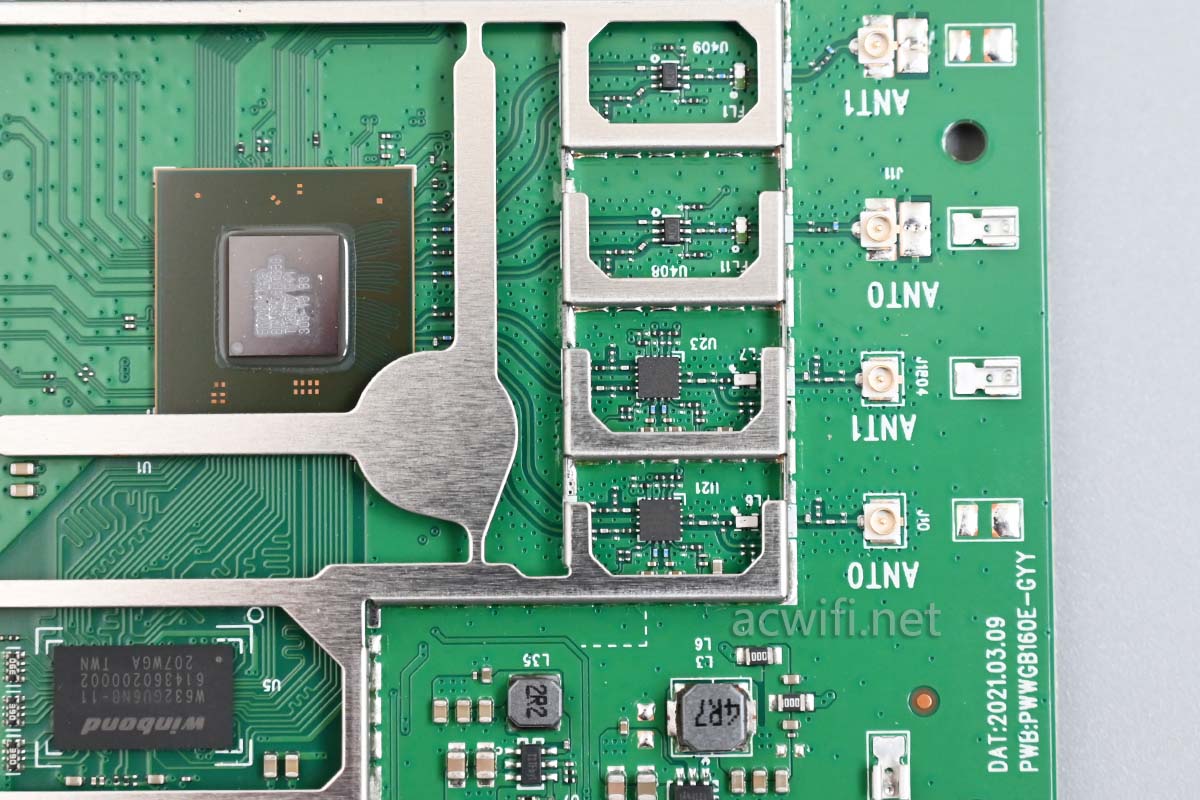

撬开屏蔽罩:

唉,这货就是TY6261M呀。我都想直接上芯片型号汇总图了,连FEM芯片也一样。

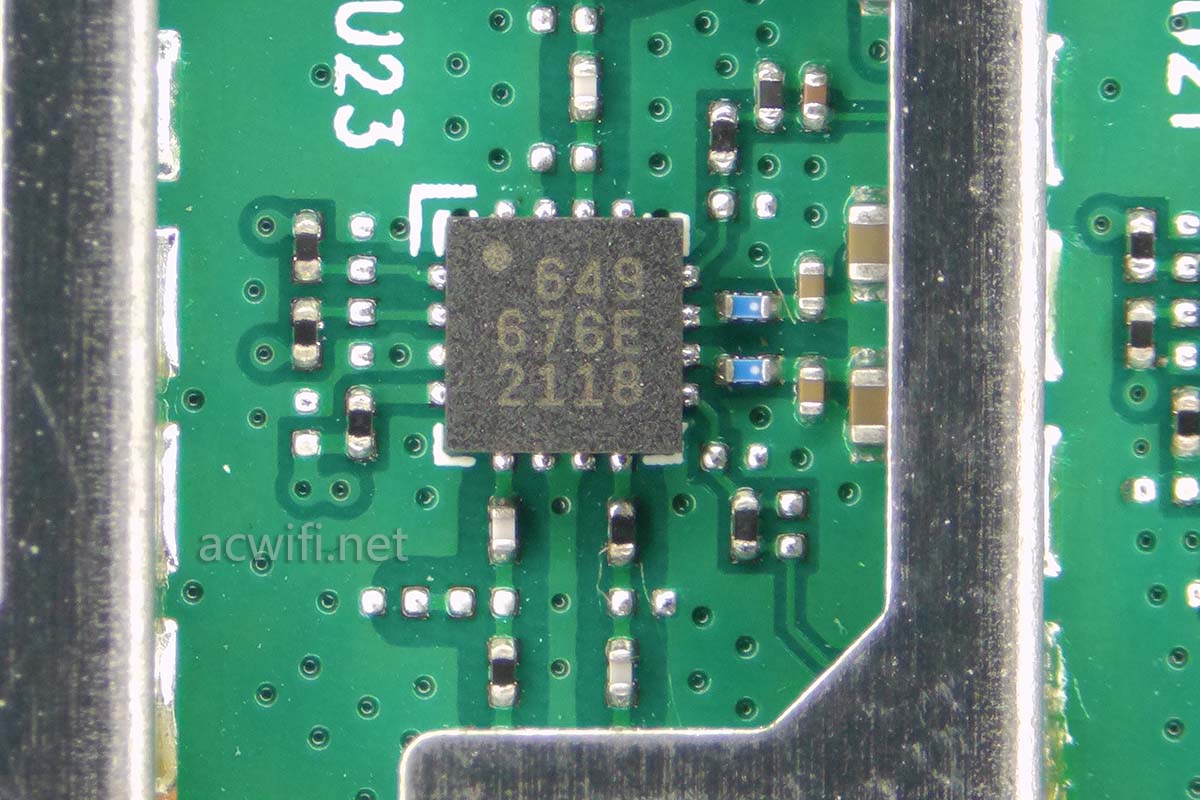

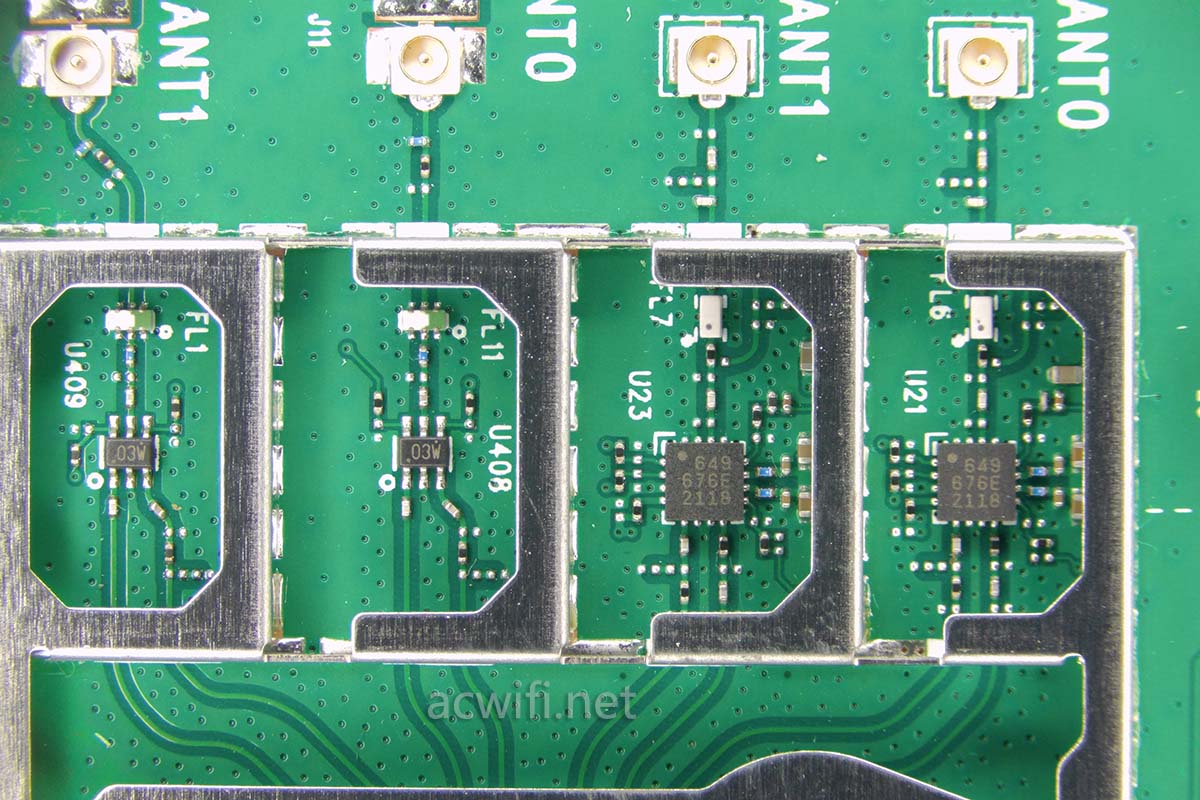

TY6261A Pro的5G FEM芯片型号是RTC7676E:

2.4G也没有FEM芯片,用了CPU里面集成的。

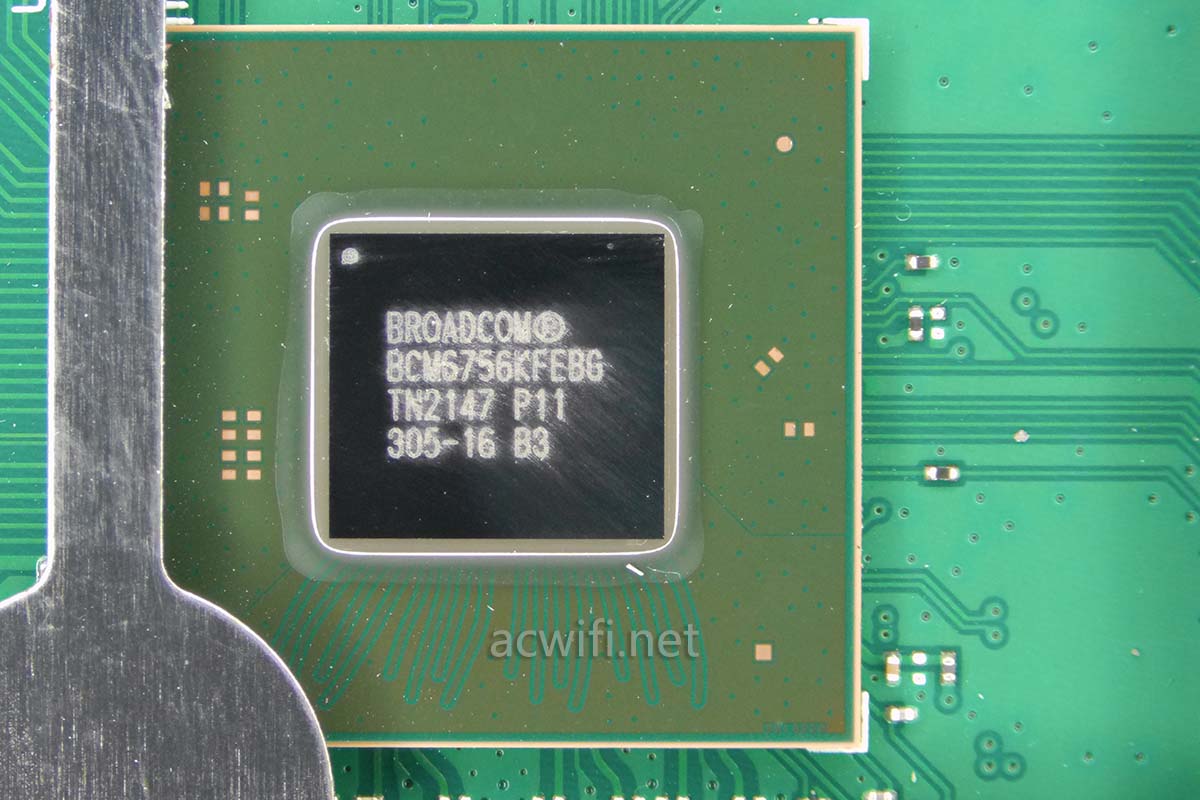

TY6261A Pro的CPU型号是BCM6756,四核1.7GHz。频率比BCM6755高了0.2GHz,发热量也就变大了。

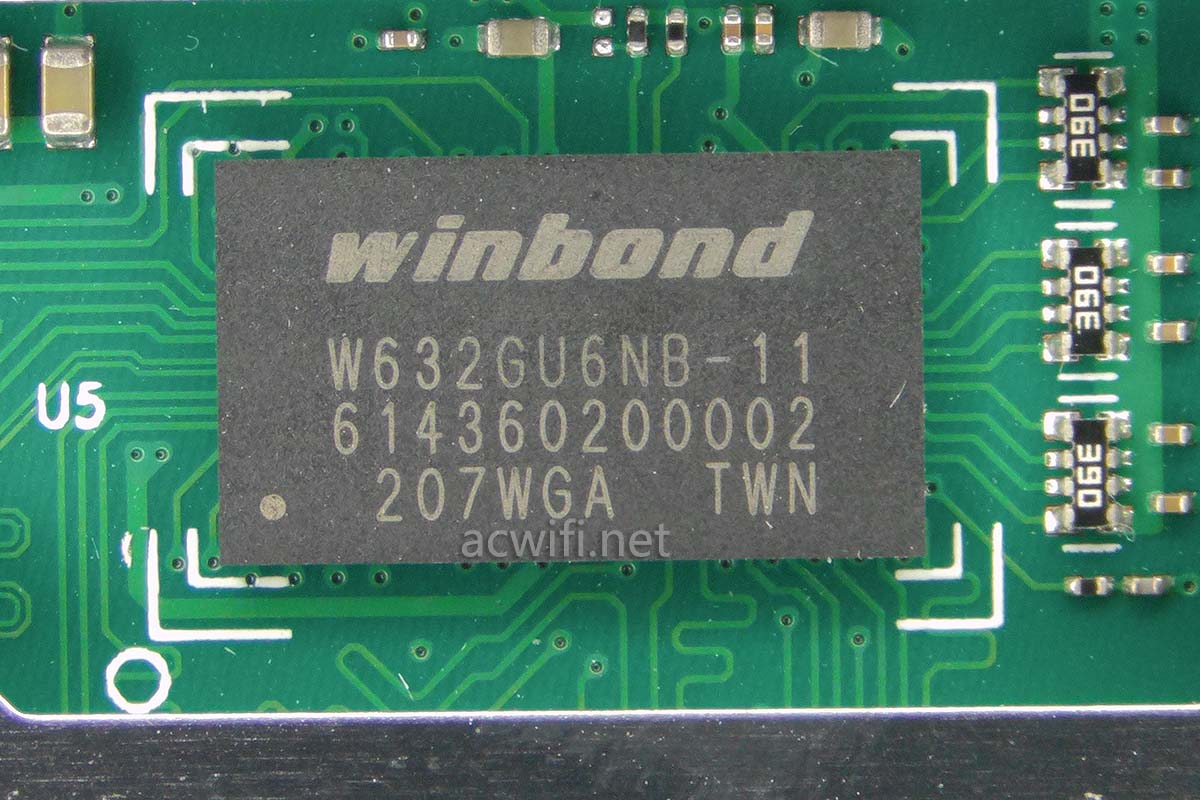

内存型号是W632GU6NB-11,容量256MB:

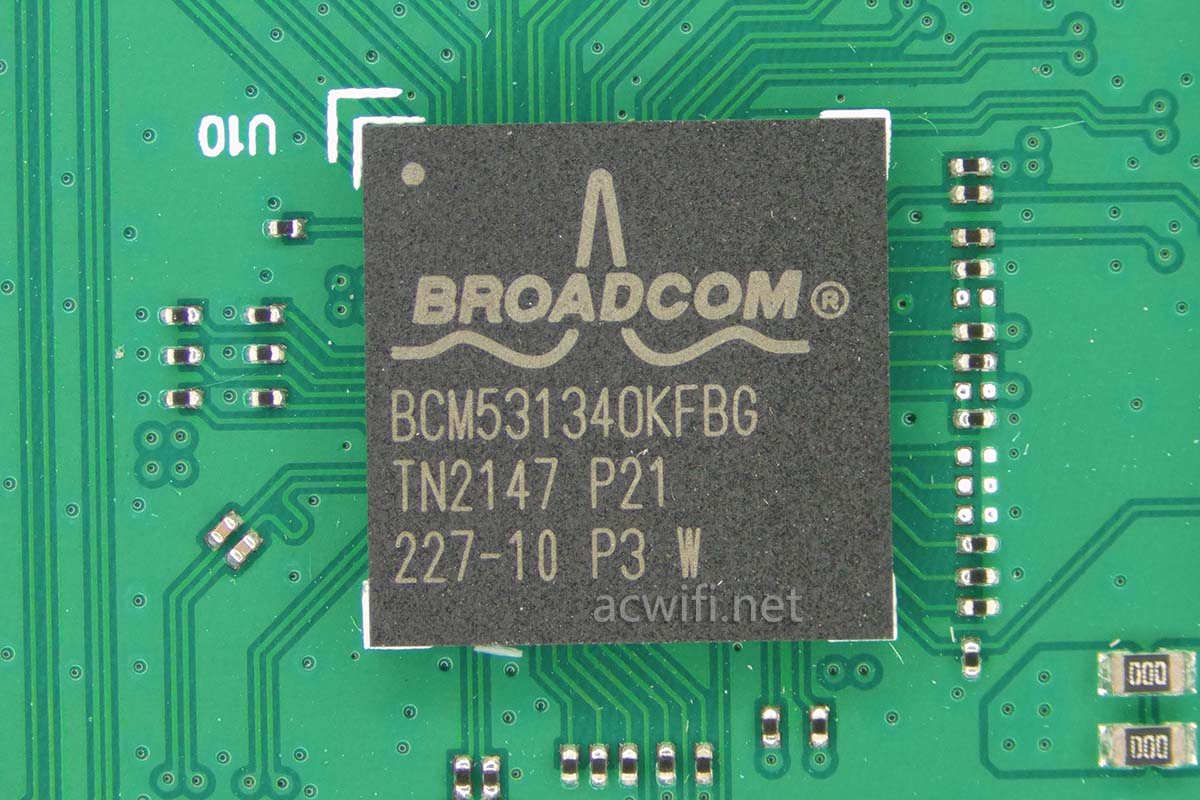

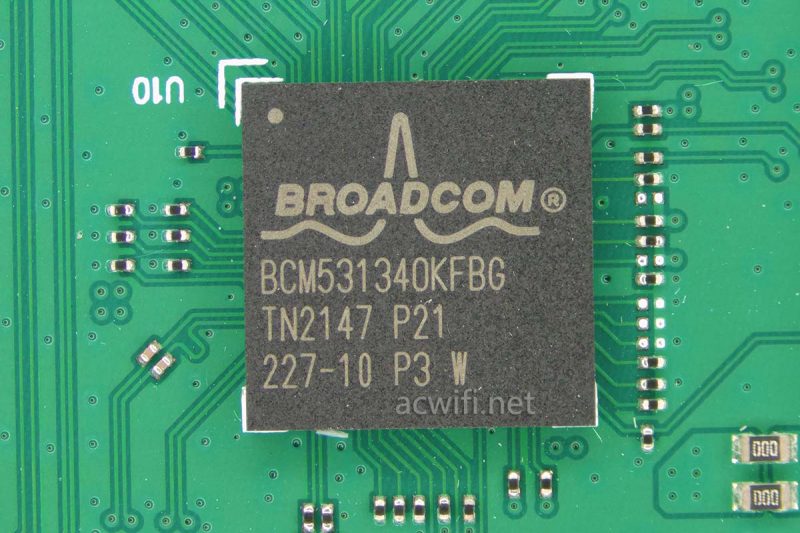

千兆交换芯片型号是BCM531340

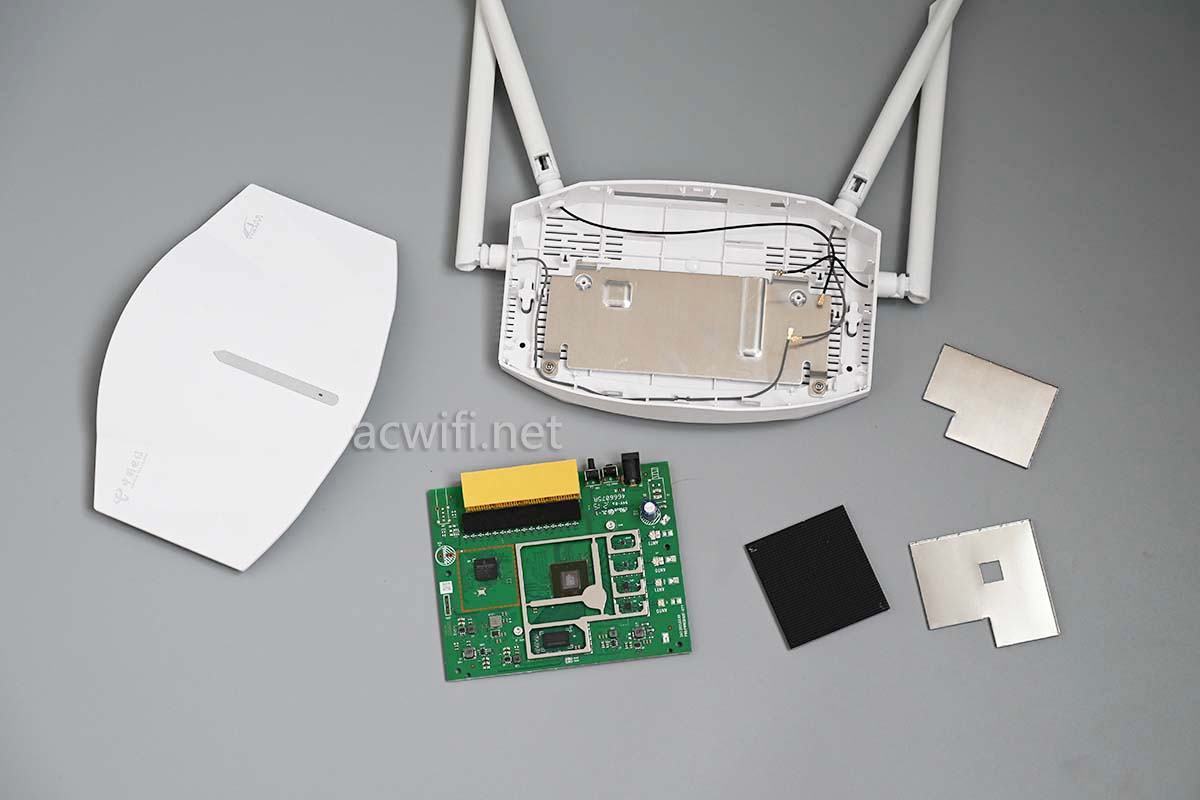

拆完了:

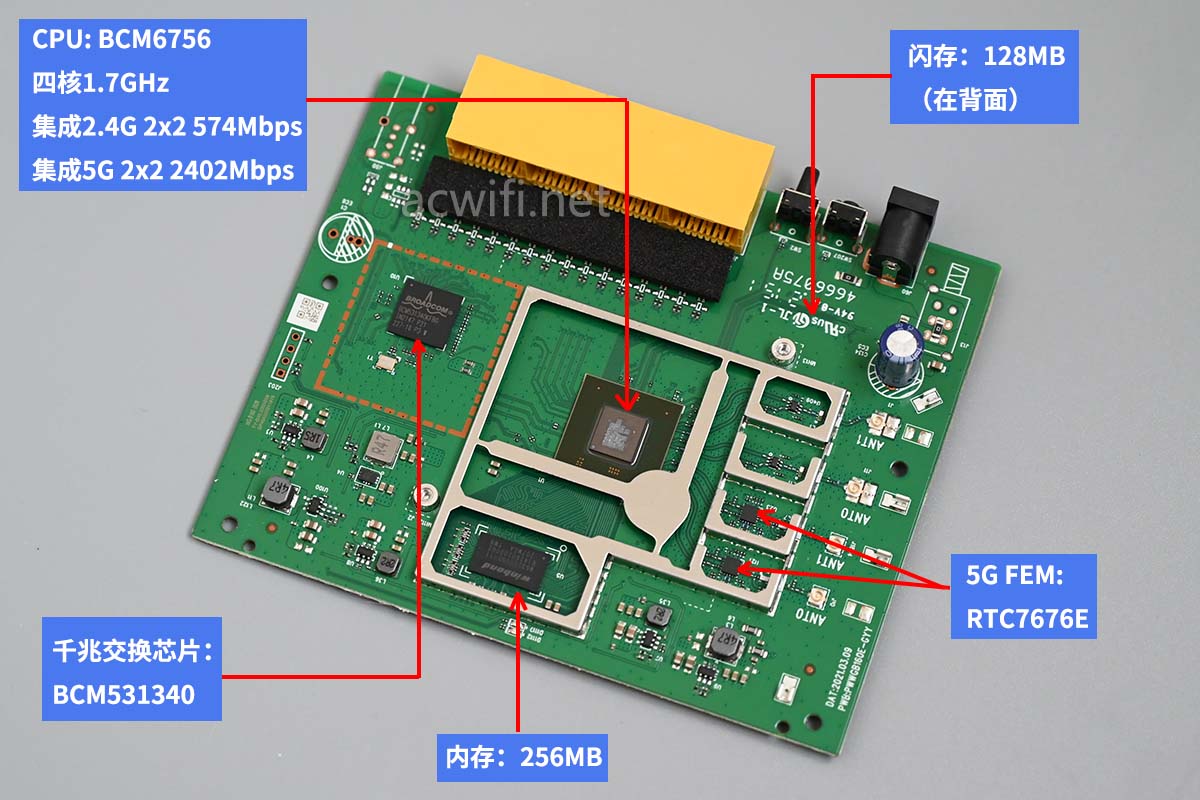

TY6201A Pro 的芯片型号汇总图如下:

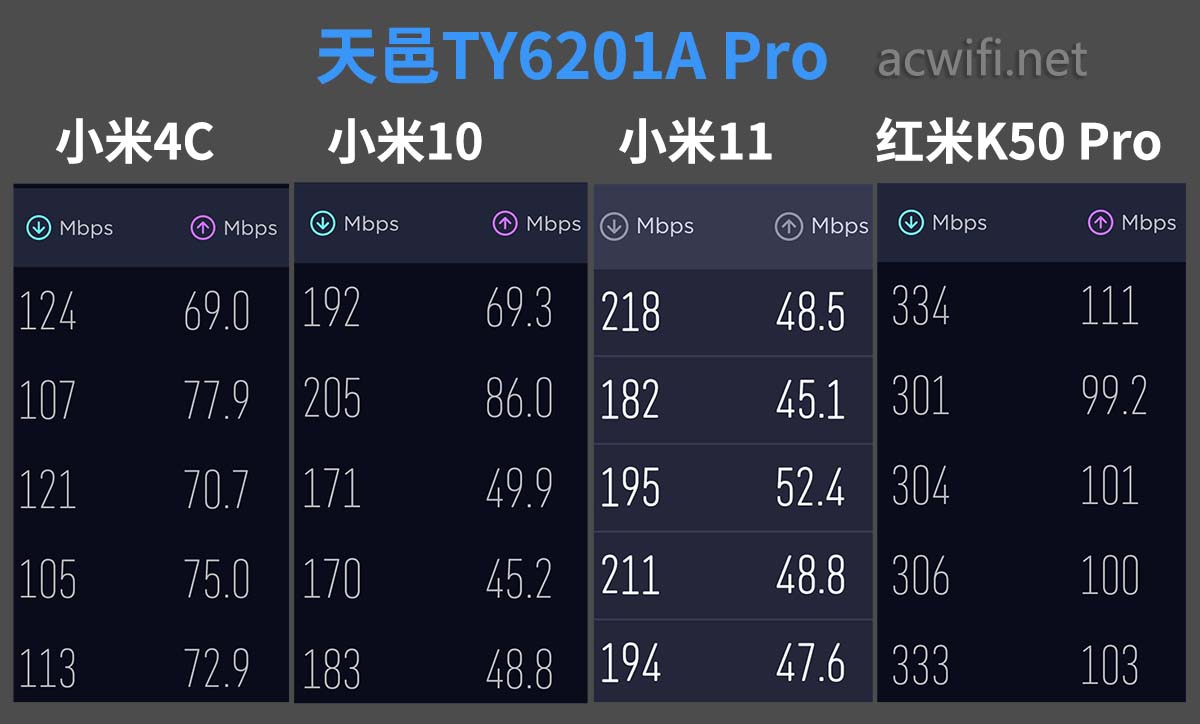

在楼下D点测速结果:

从小米4的结果就知道一般般。

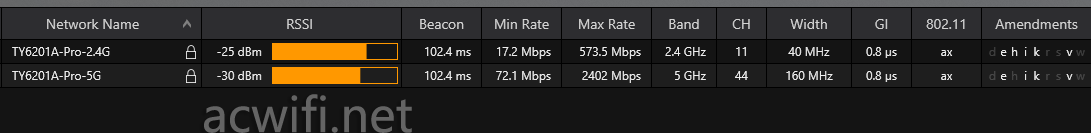

默认支持k和v:

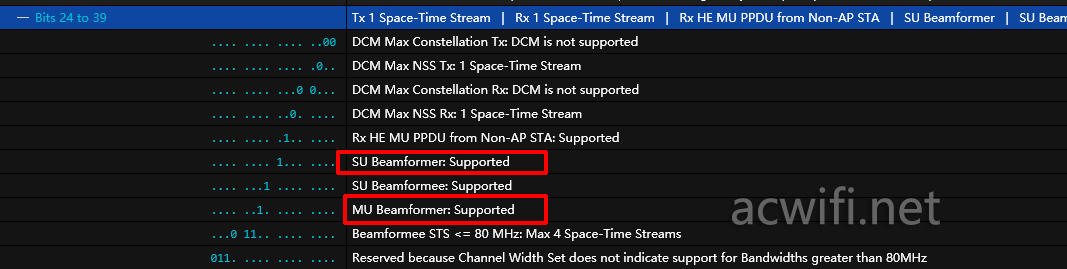

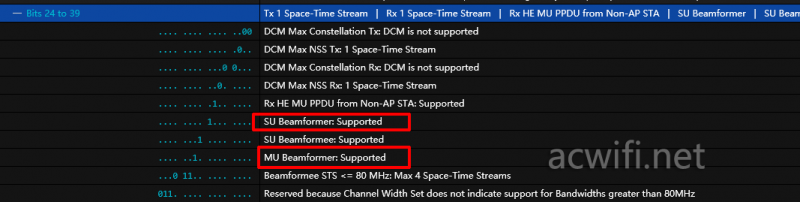

支持MU-MIMO和波束成形:

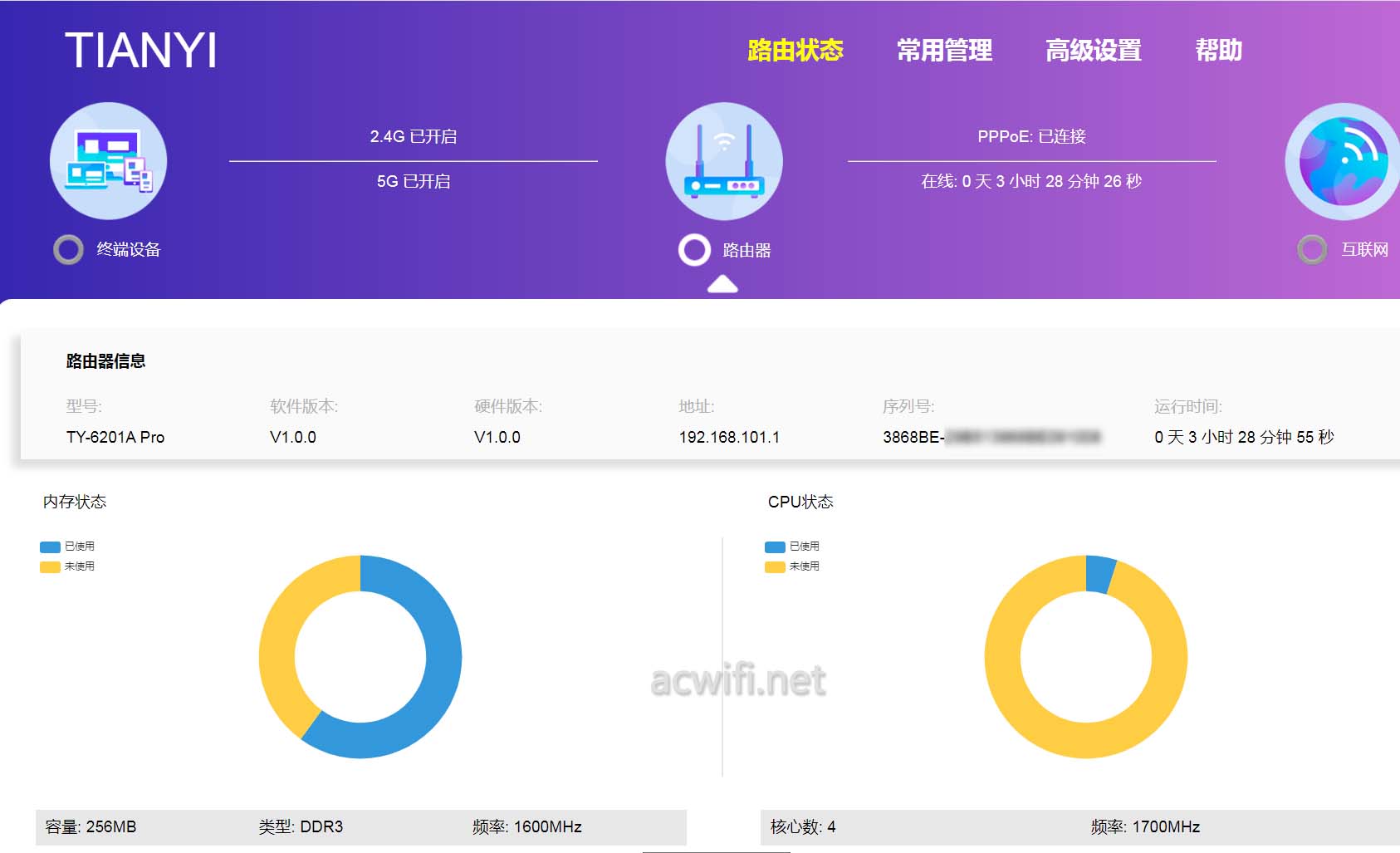

系统界面:

本篇完。
