TP-LINK玄鸟XDR5410 AX5400无线路由器拆机

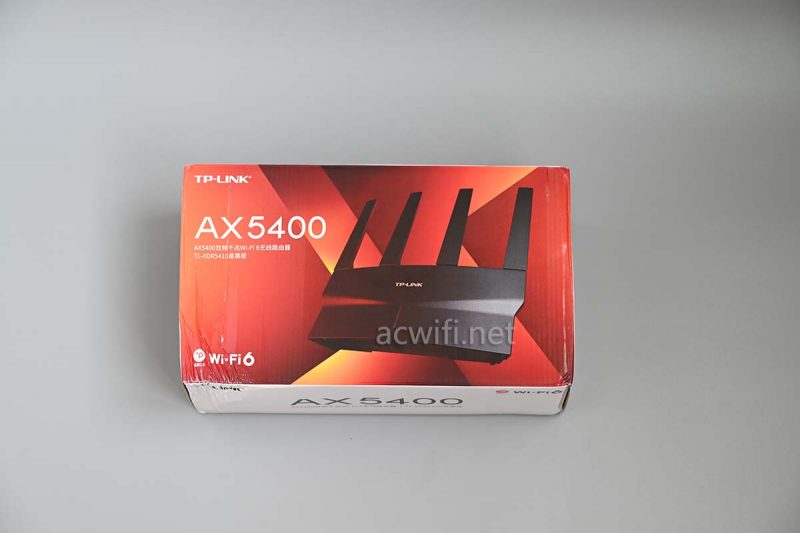

捕获了一只玄鸟,放在下图中的红色盒子里:

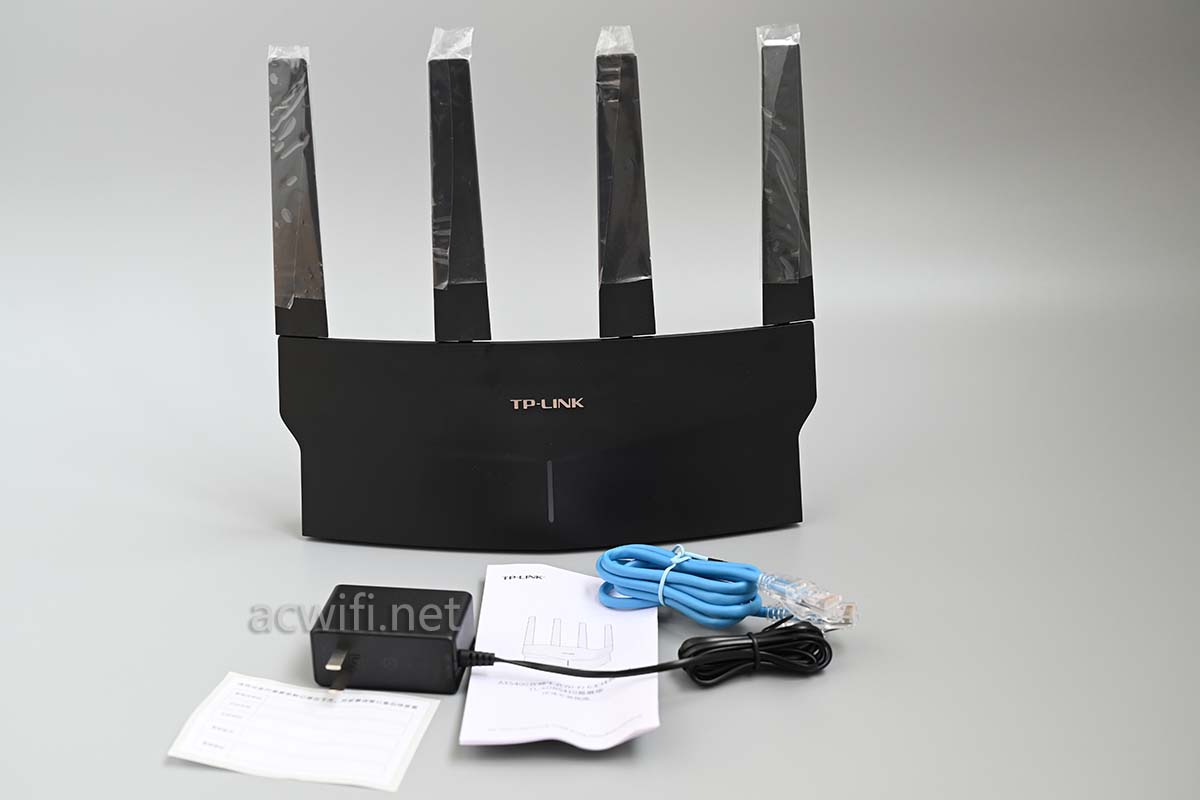

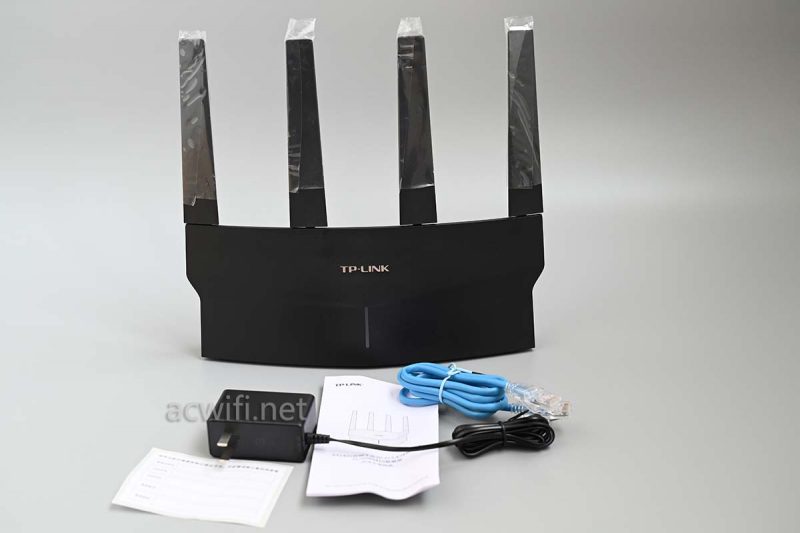

掏出玄鸟和它的配件:

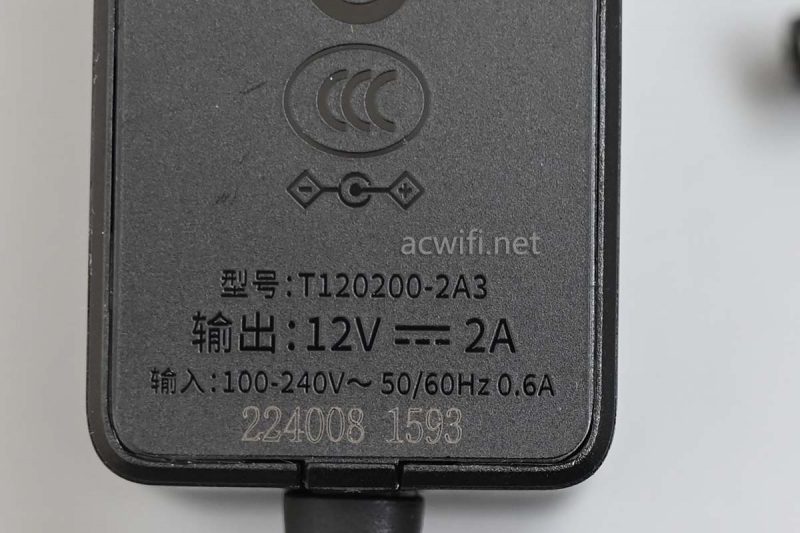

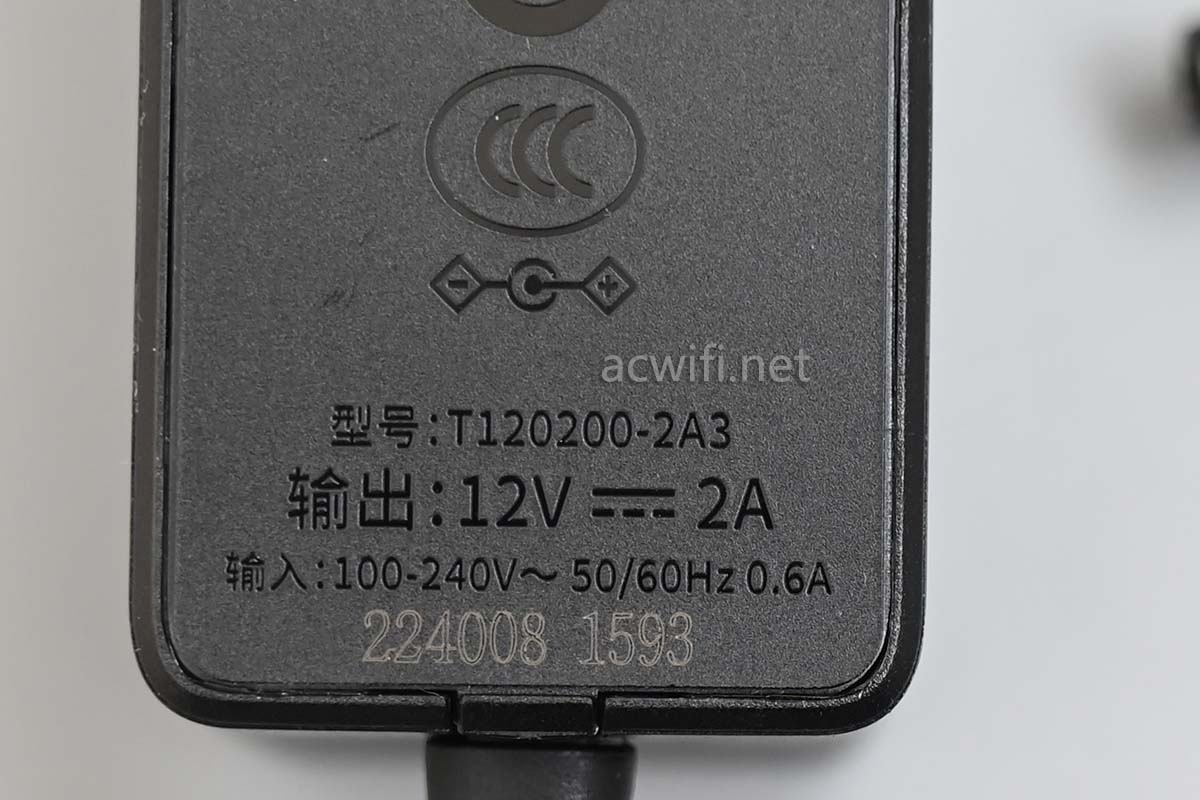

电源输出规格是12V/2A,实测联网后的待机功率刚好8W,功耗不算低。

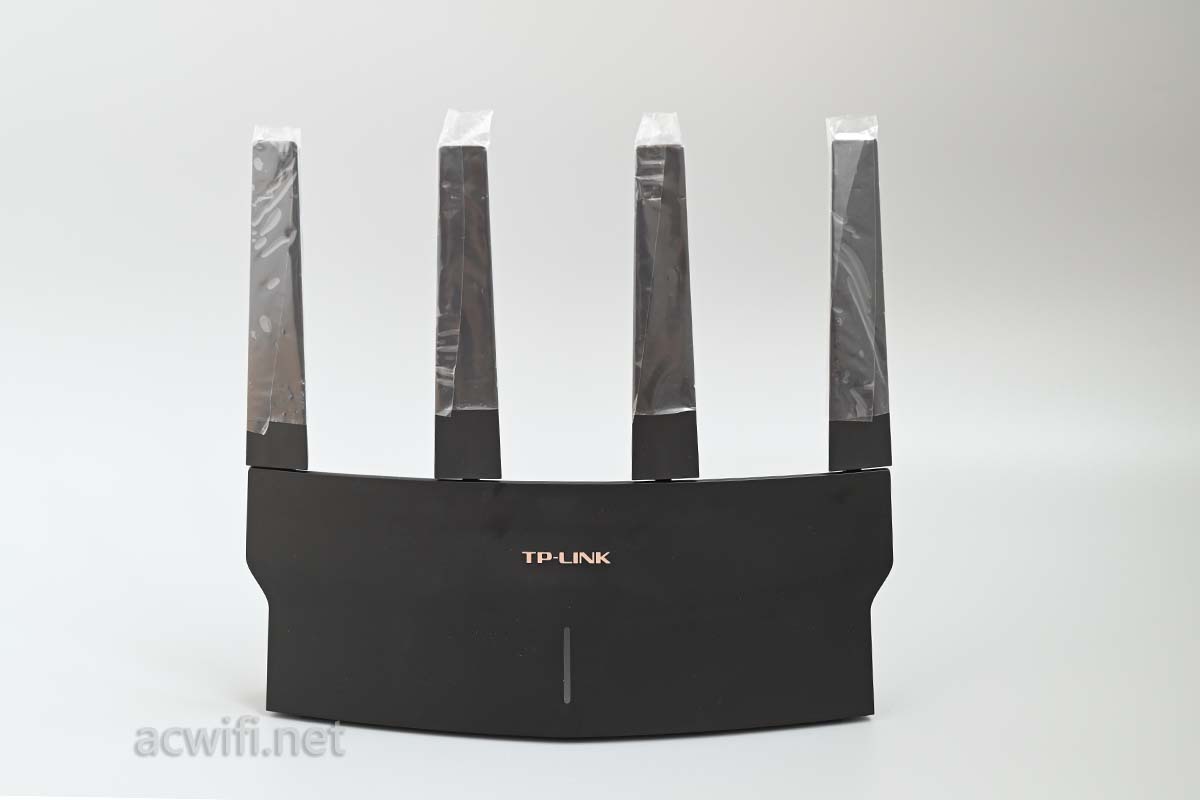

立式的设计让摆放省一些地方,天线也高一些。

散热也会好一些:

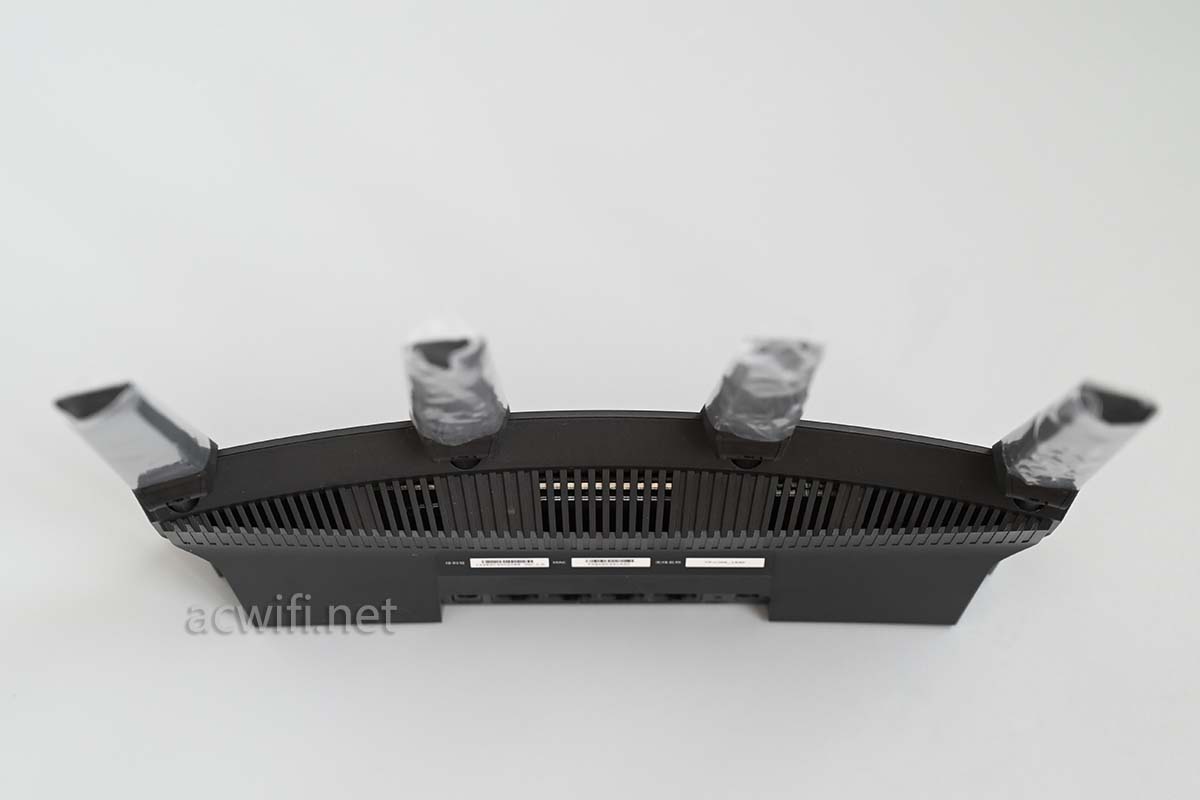

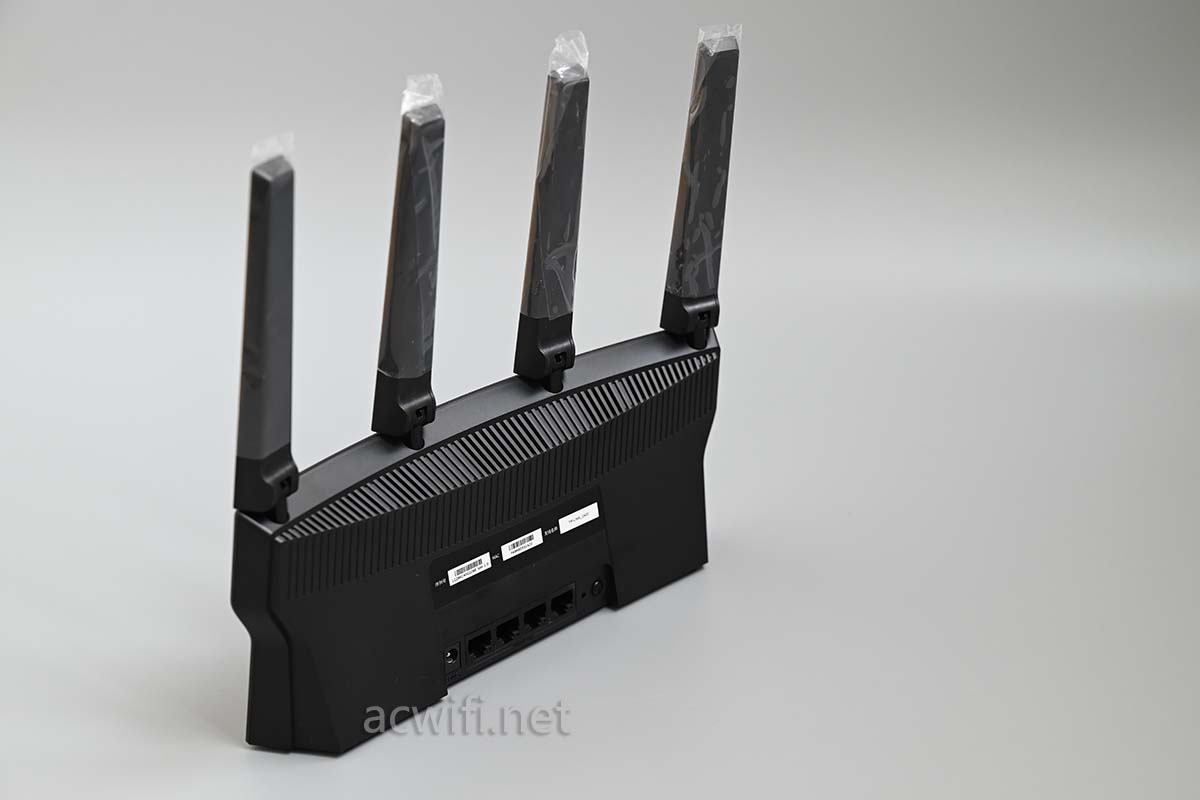

背面没散热孔,散热孔在底面和顶面,形成对流散热。

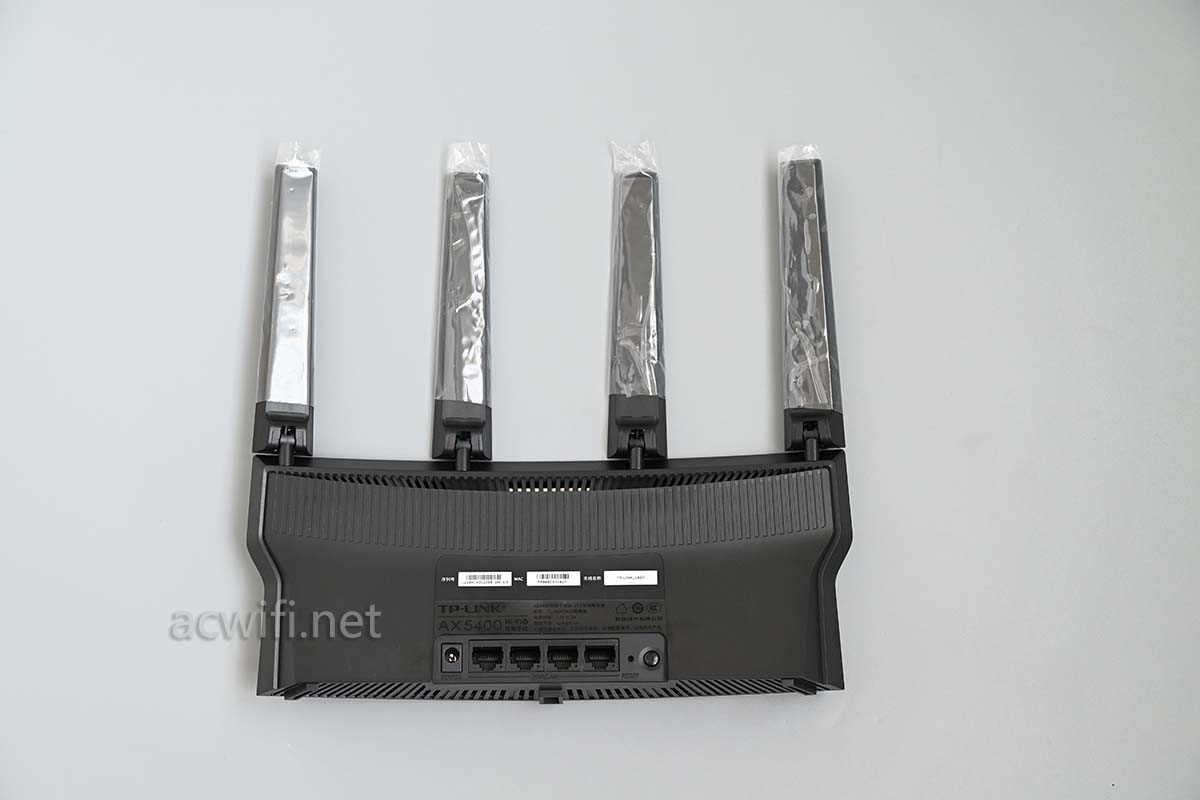

一共四个千兆网口:

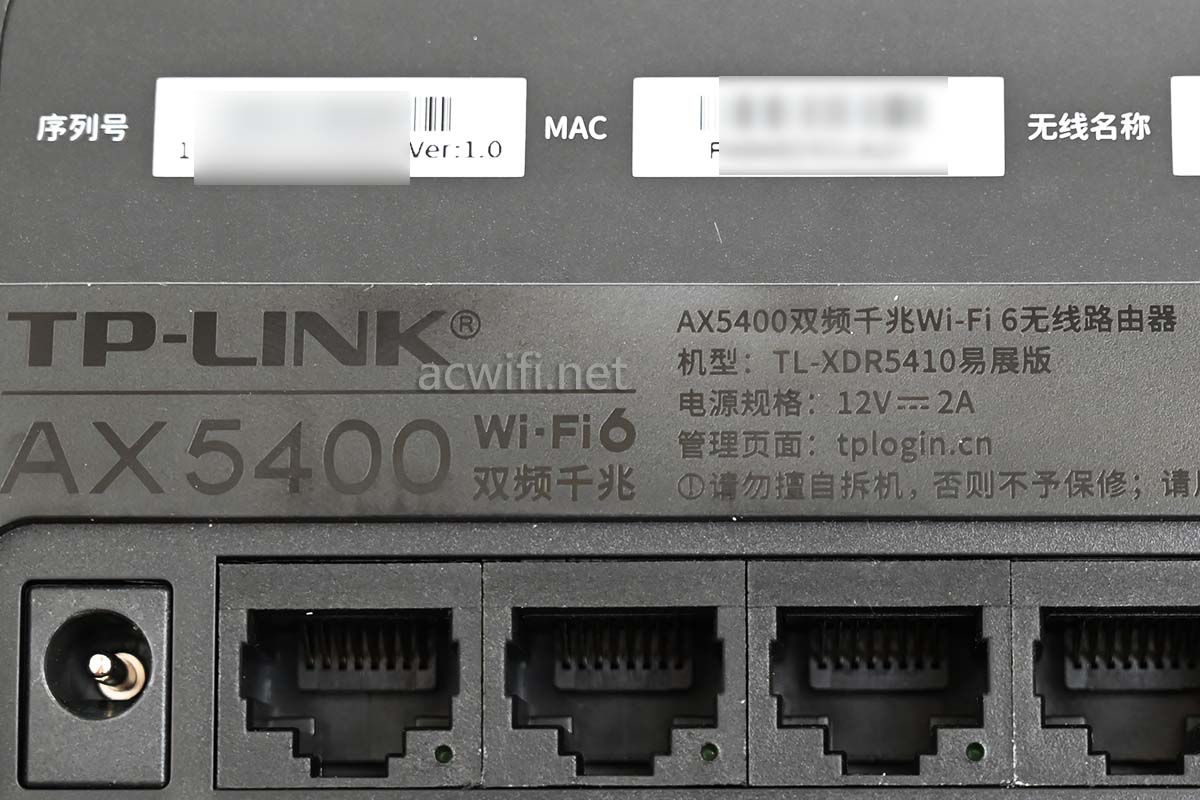

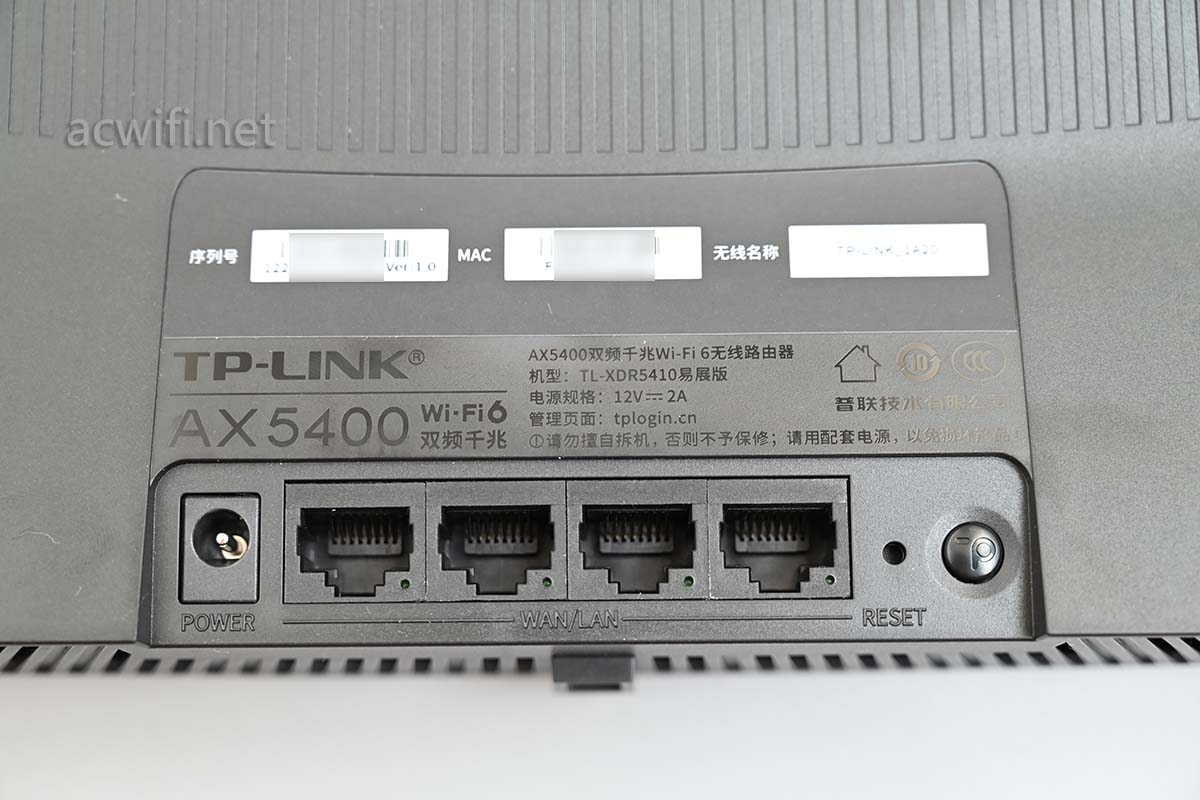

标签:

型号:TL-XDR5410易展版

标签里面有一颗螺丝,拧出来之后可以撬开外壳了:

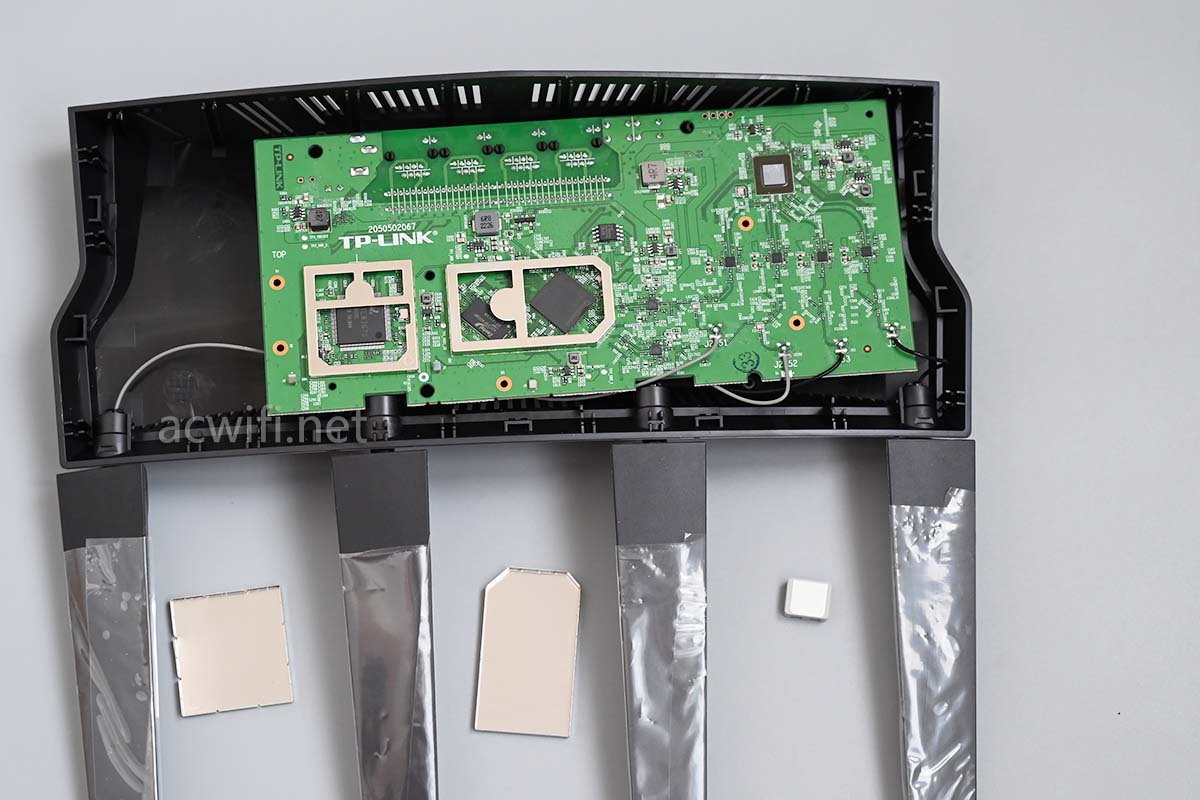

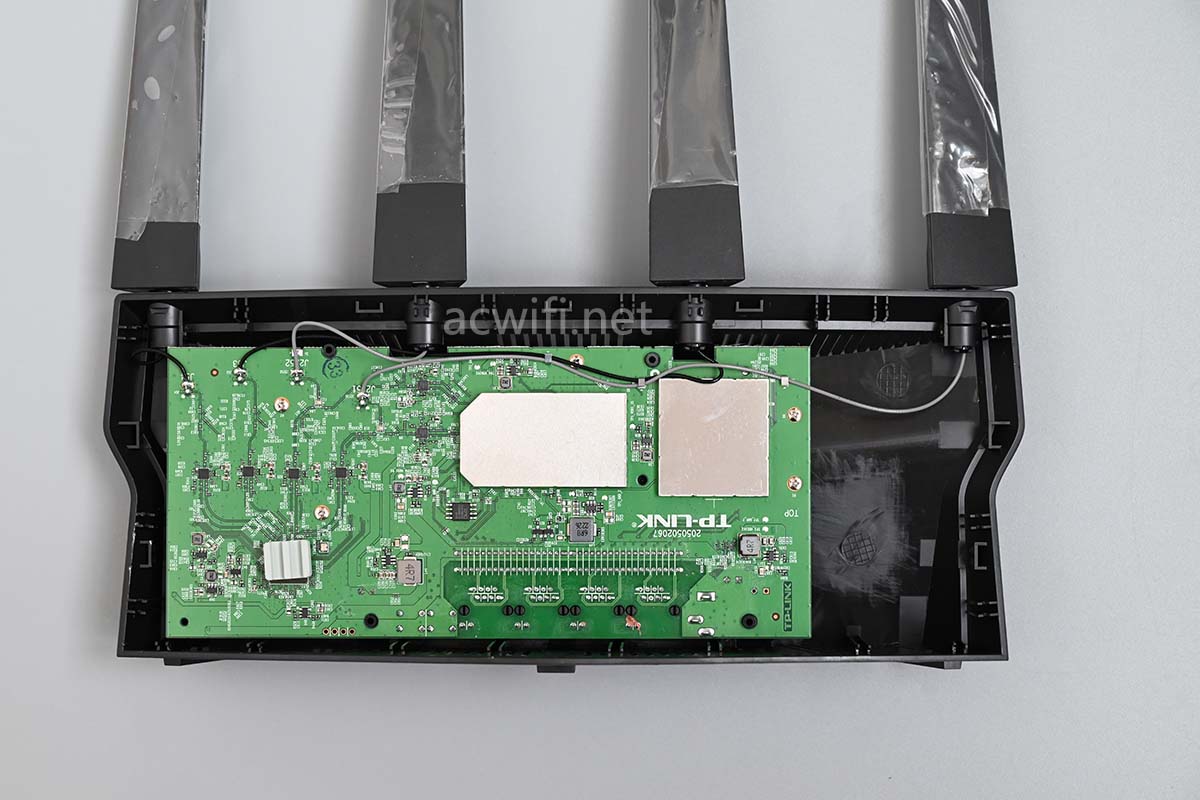

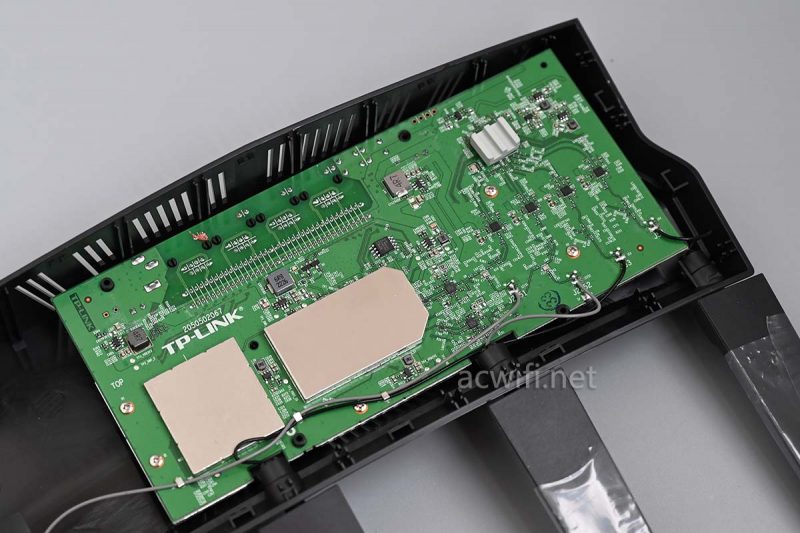

主板这一面朝着机身前脸,这一面没有散热器:

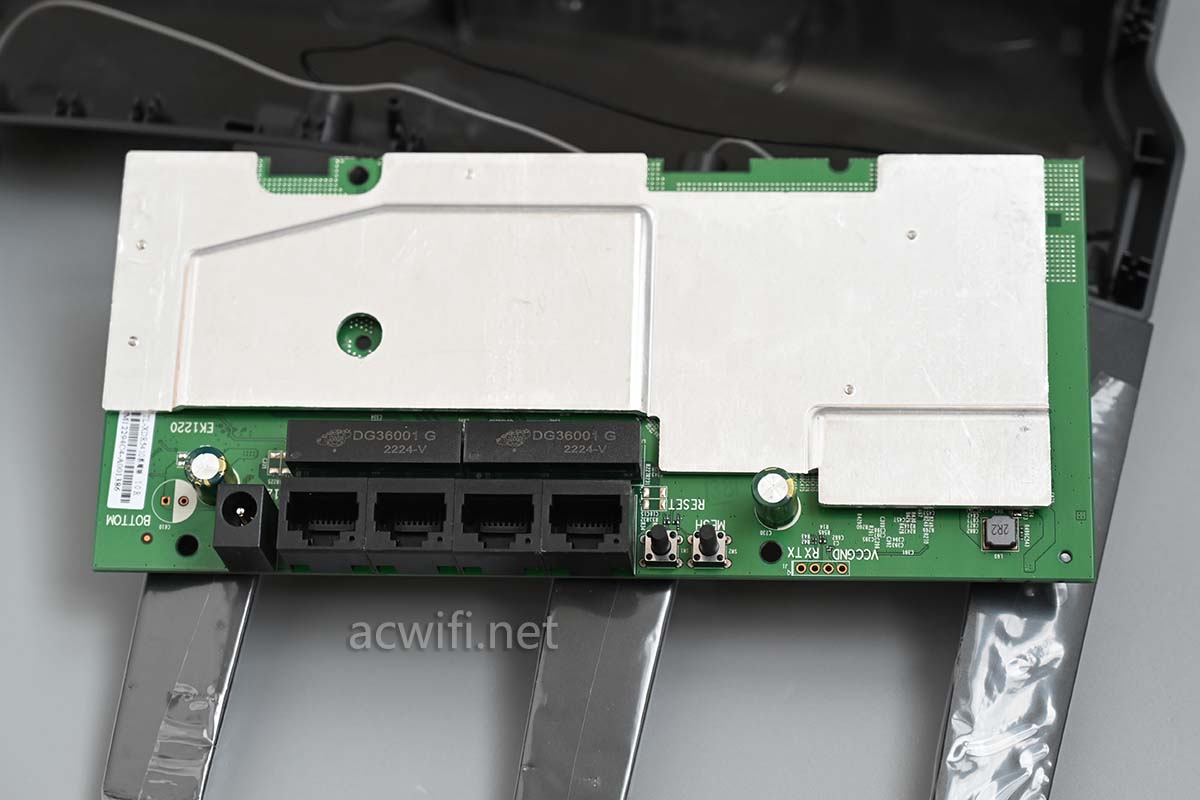

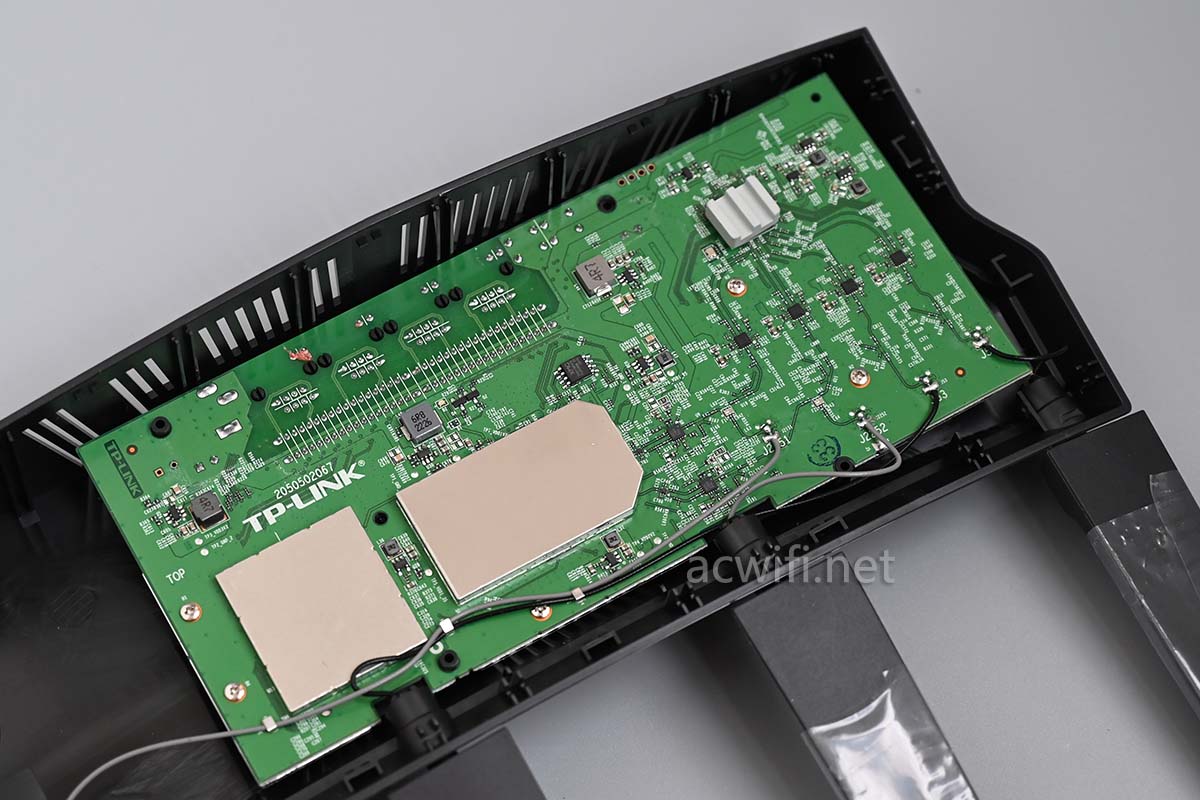

翻转主板看见一大片散热铝板。

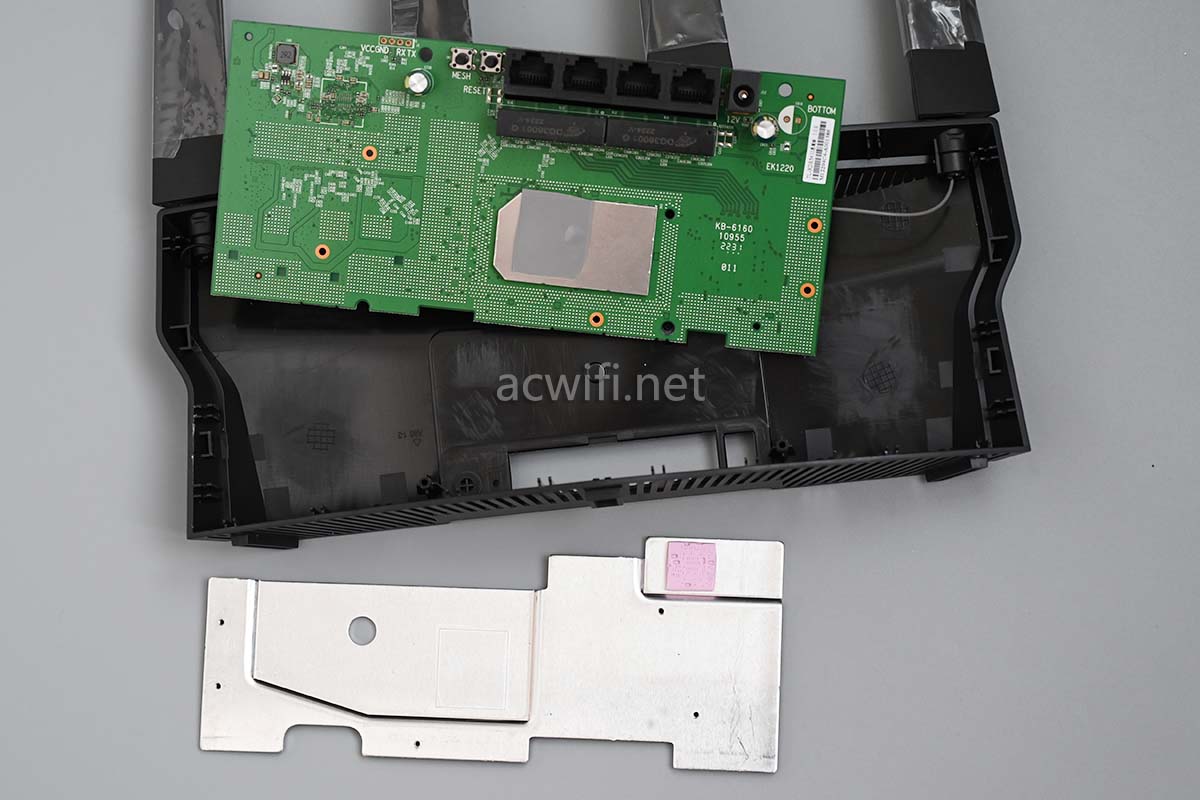

拆下这片散热:

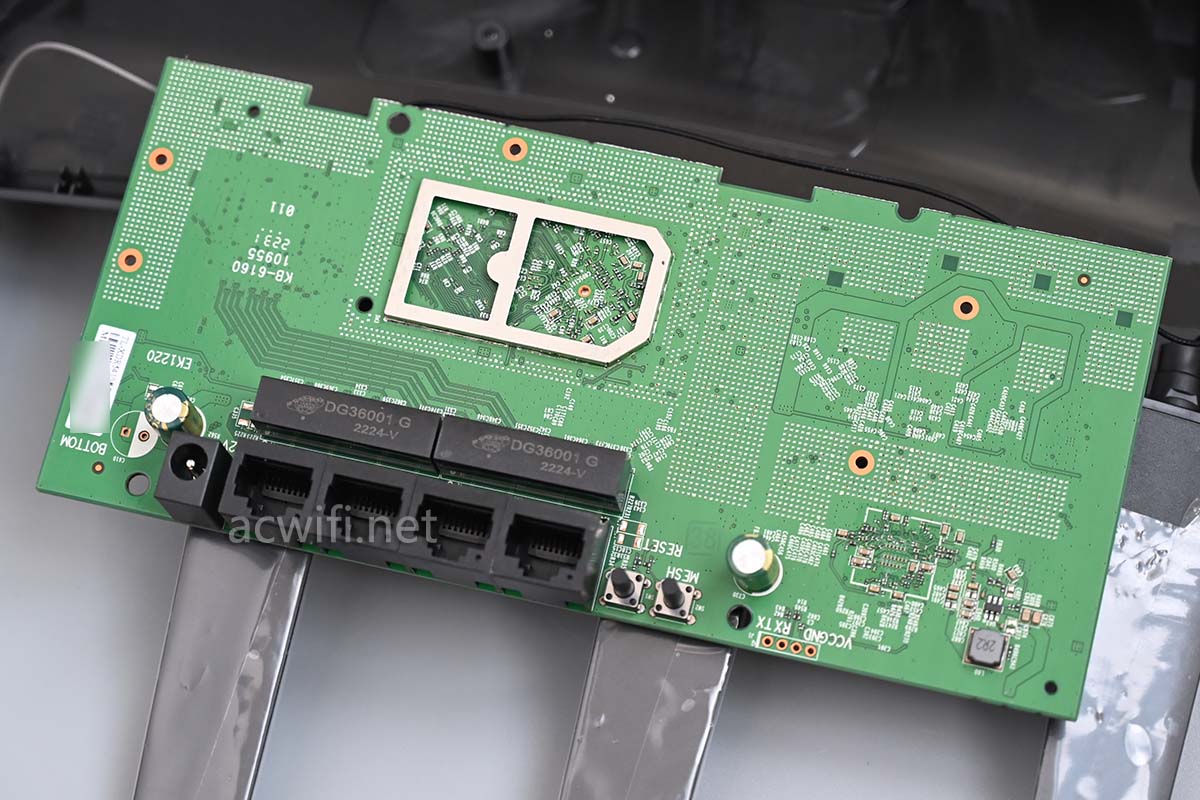

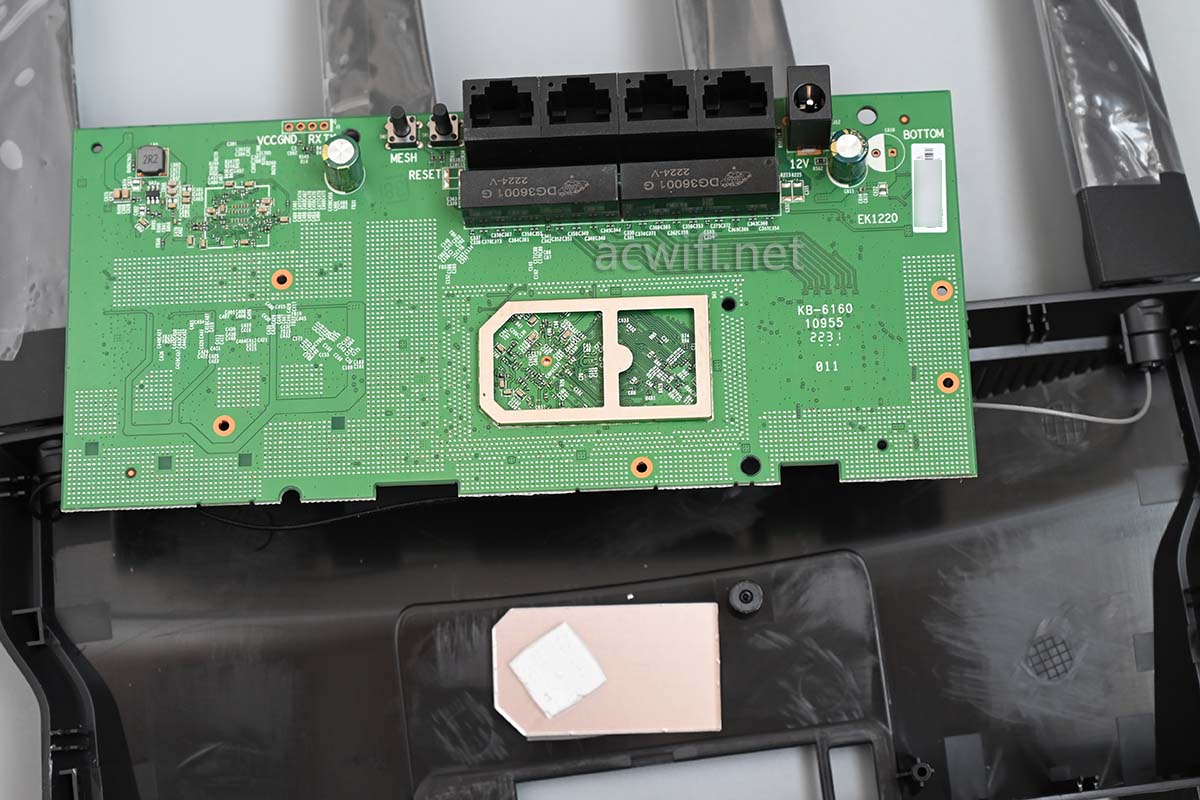

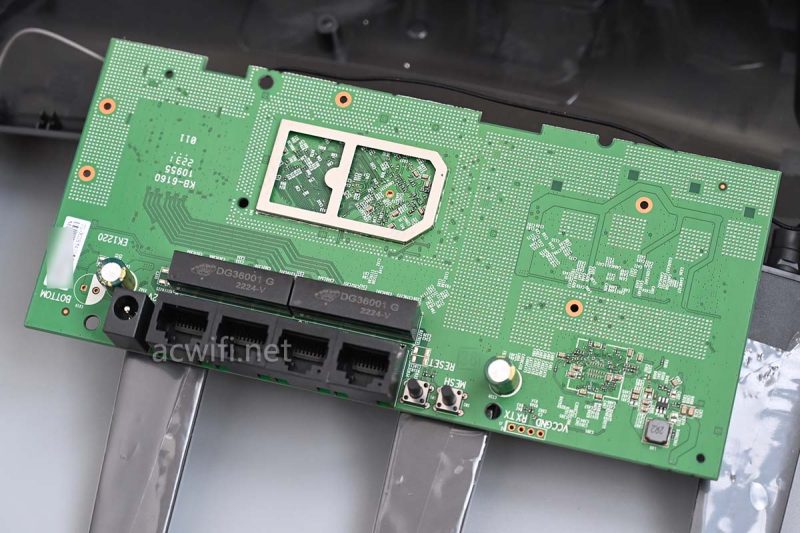

有一个屏蔽罩,撬开:

里面空的,这一面也没啥芯片。

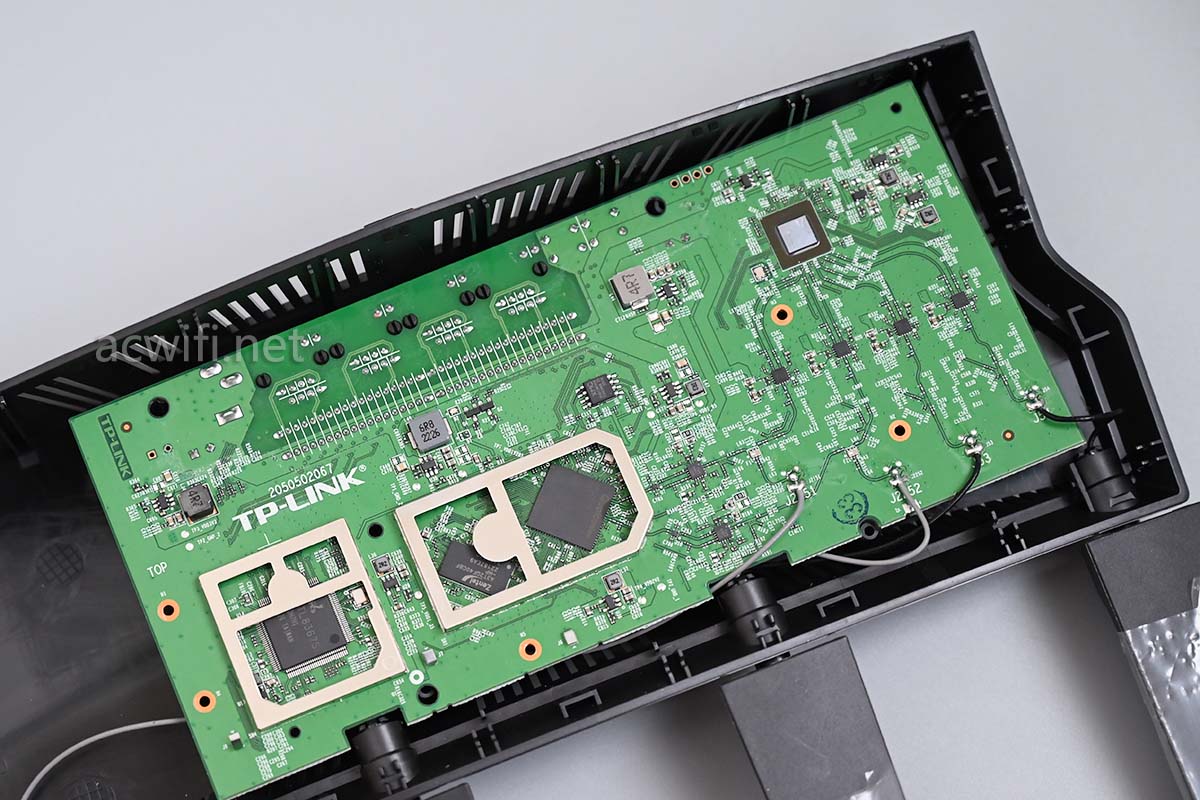

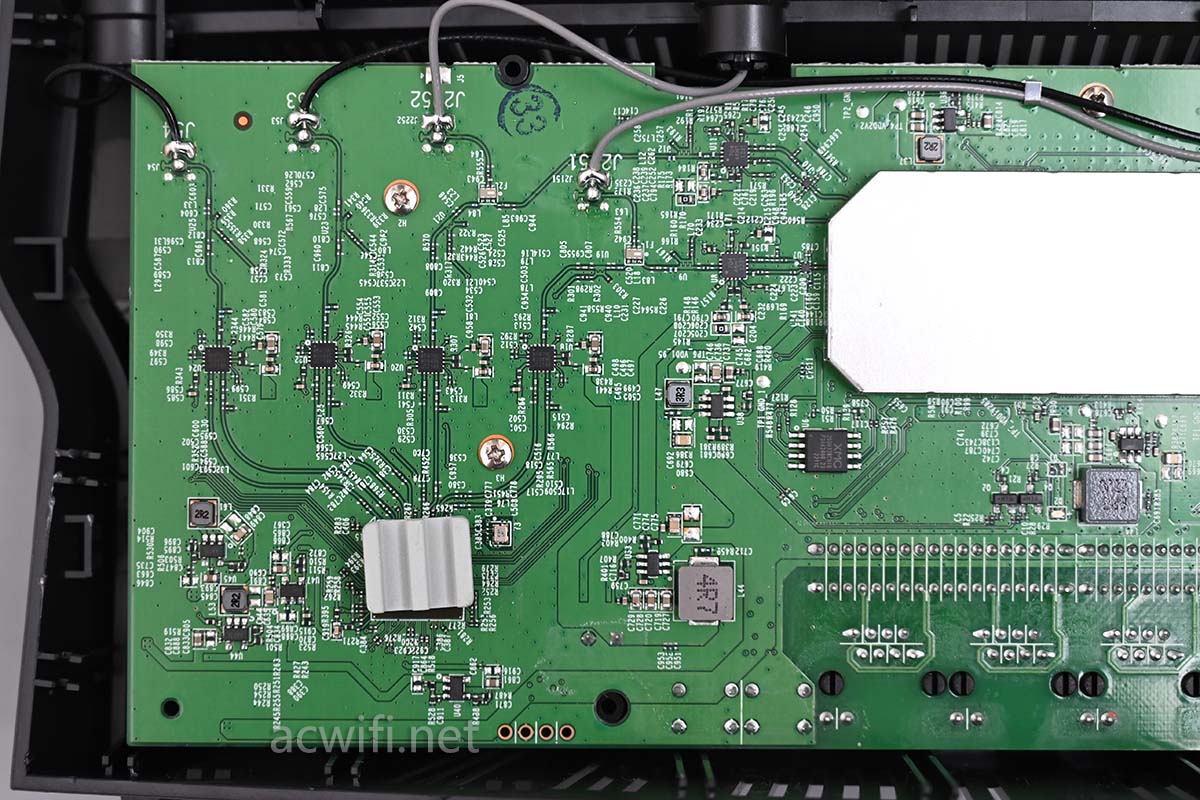

翻过去主板的另一面,话说这5G无线芯片就用这小小的碳化硅陶瓷散热片。。。

并撬开所有屏蔽罩,也就两片。

先看哪颗芯片好呢?

先看5G无线芯片吧。

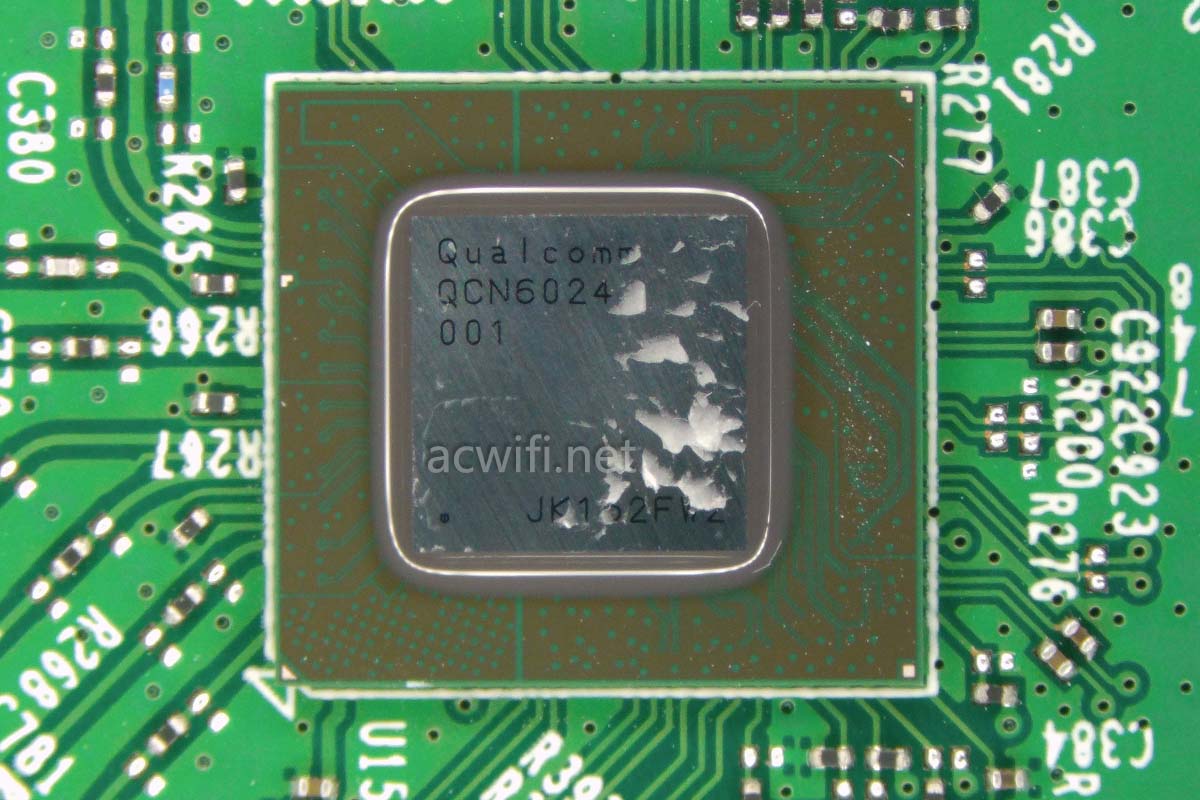

玄鸟XDR5410的5G无线芯片型号是QCN6024,支持4x4MIMO,在160MHz频宽下最高速率4804Mbps:

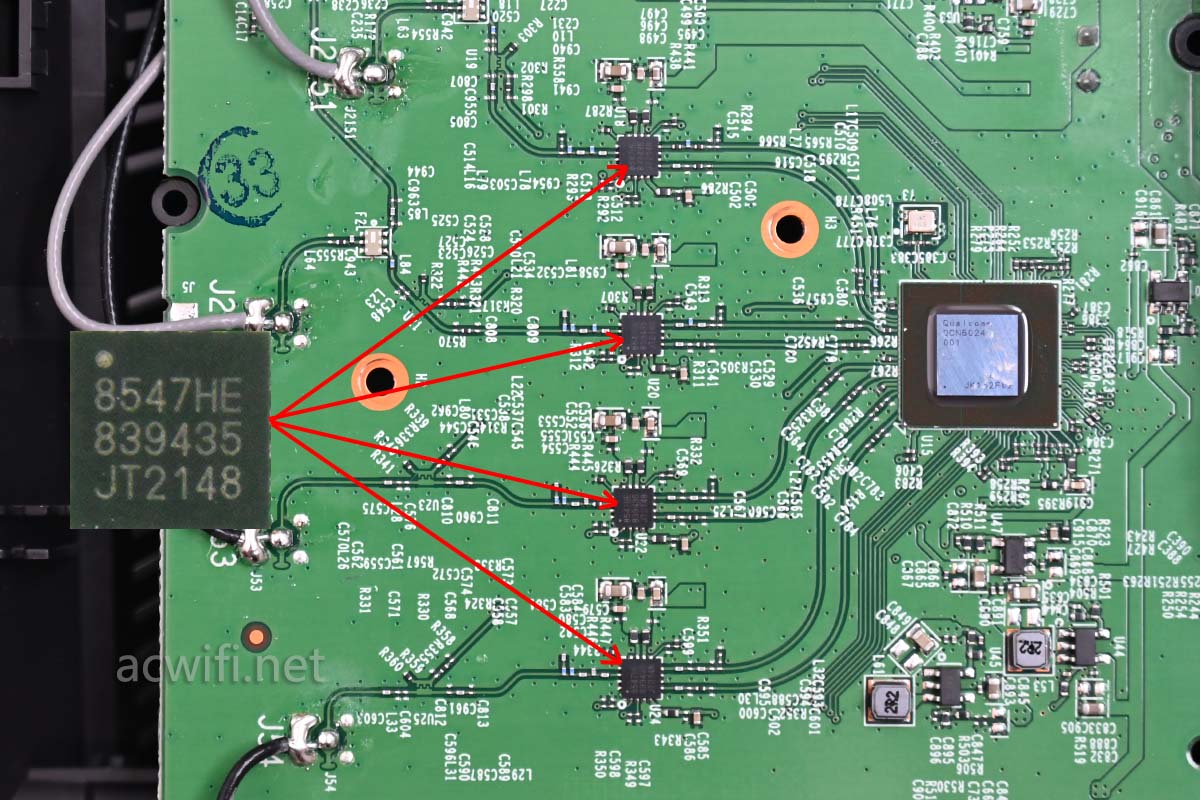

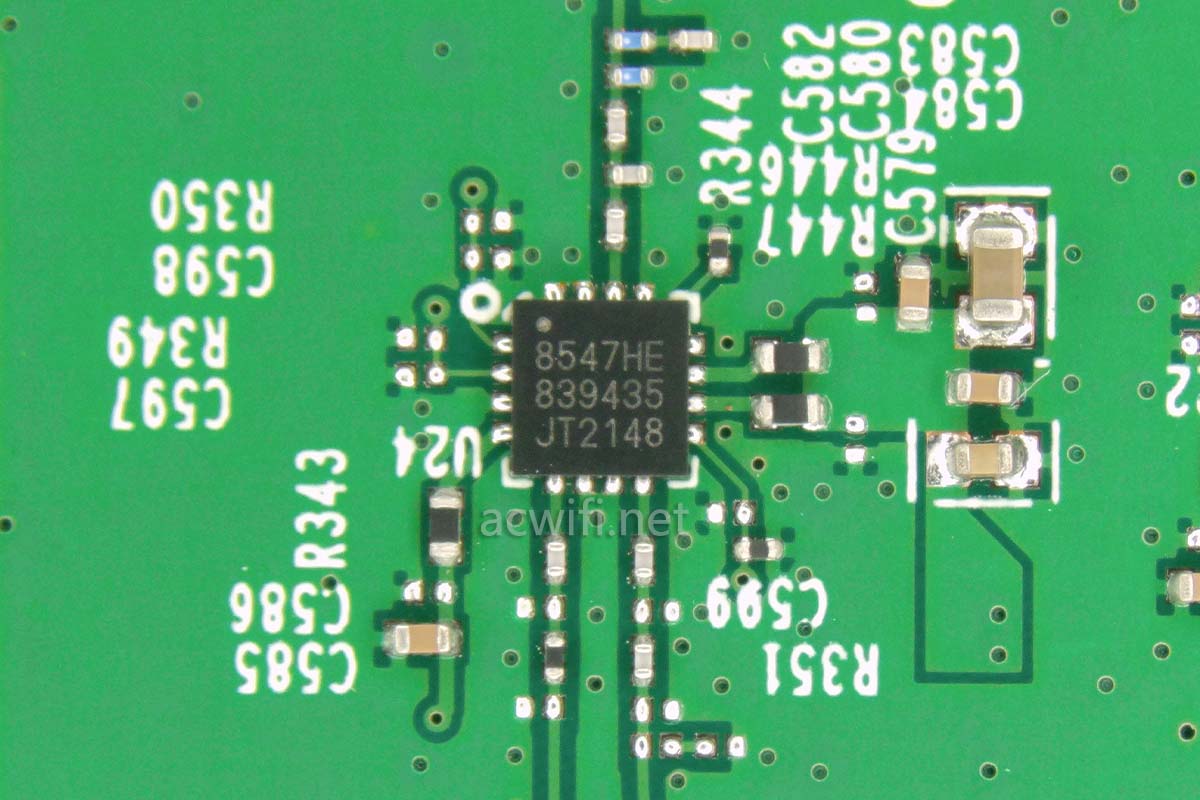

5G外置4颗独立的FEM芯片,型号是KCT8547HE:

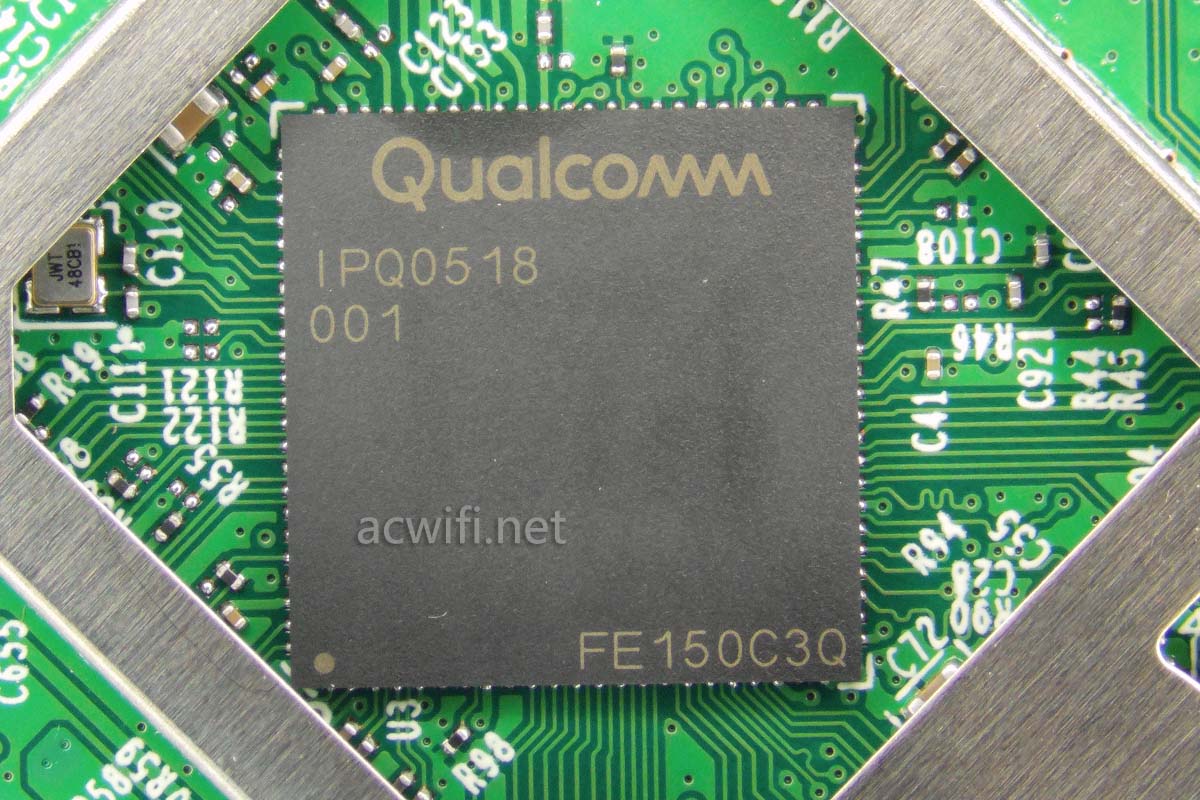

XDR5410的CPU型号是IPQ0518,双核1GHz,集成了2.4G Wi-Fi 6无线,支持2x2MIMO,在40MHz频宽下最高速率 574Mbps:

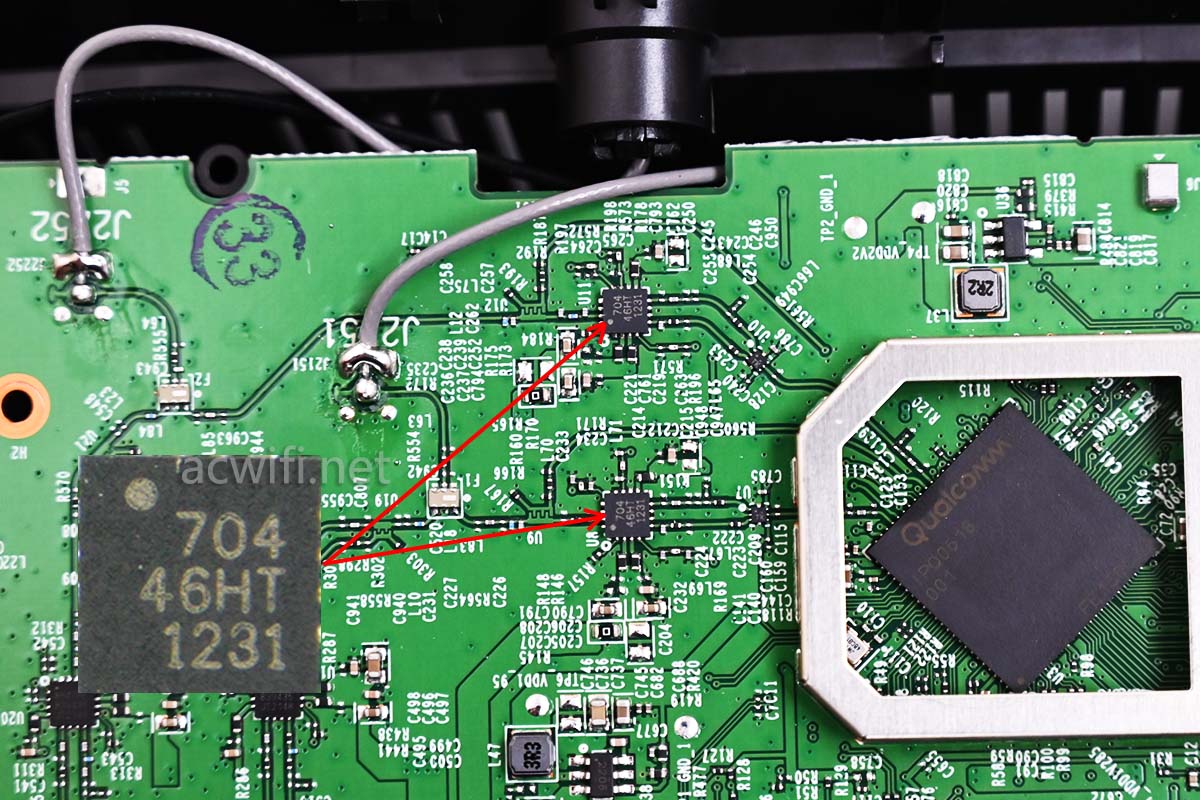

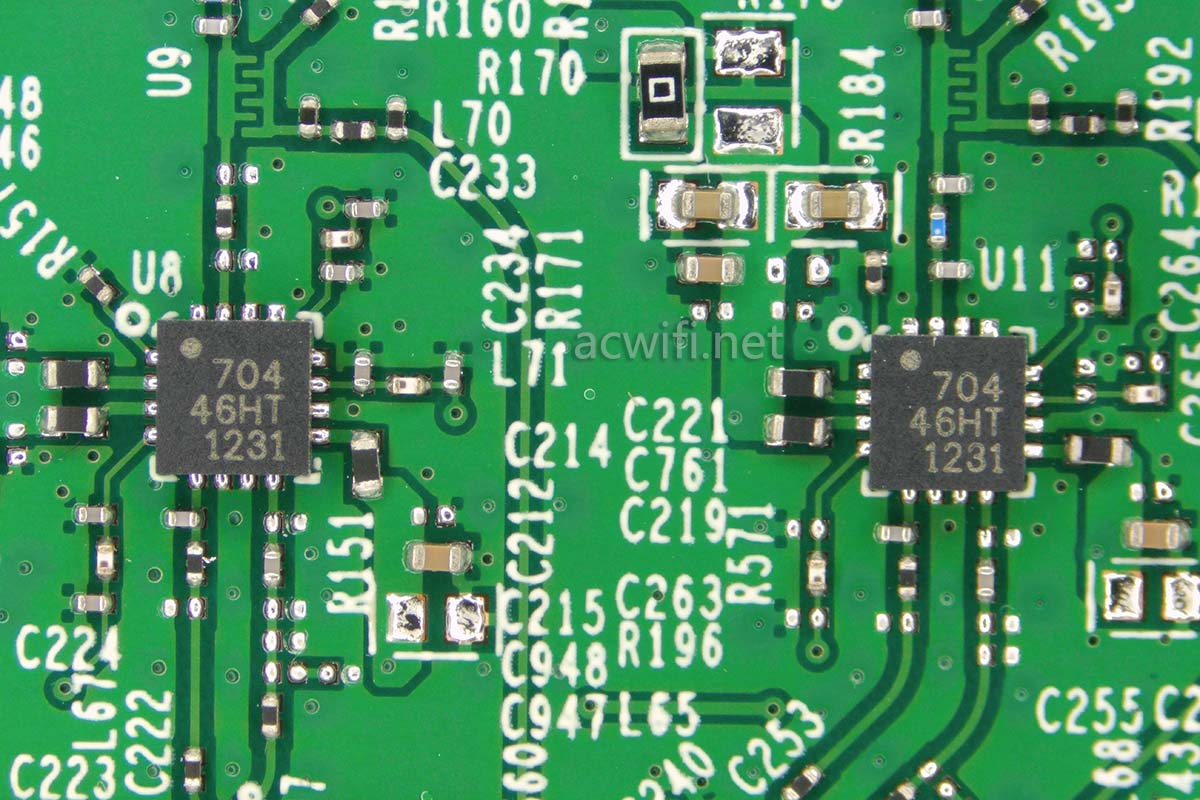

2.4G外置了两颗FEM芯片,上面丝印着“794 46HT”,型号是RTC7646。

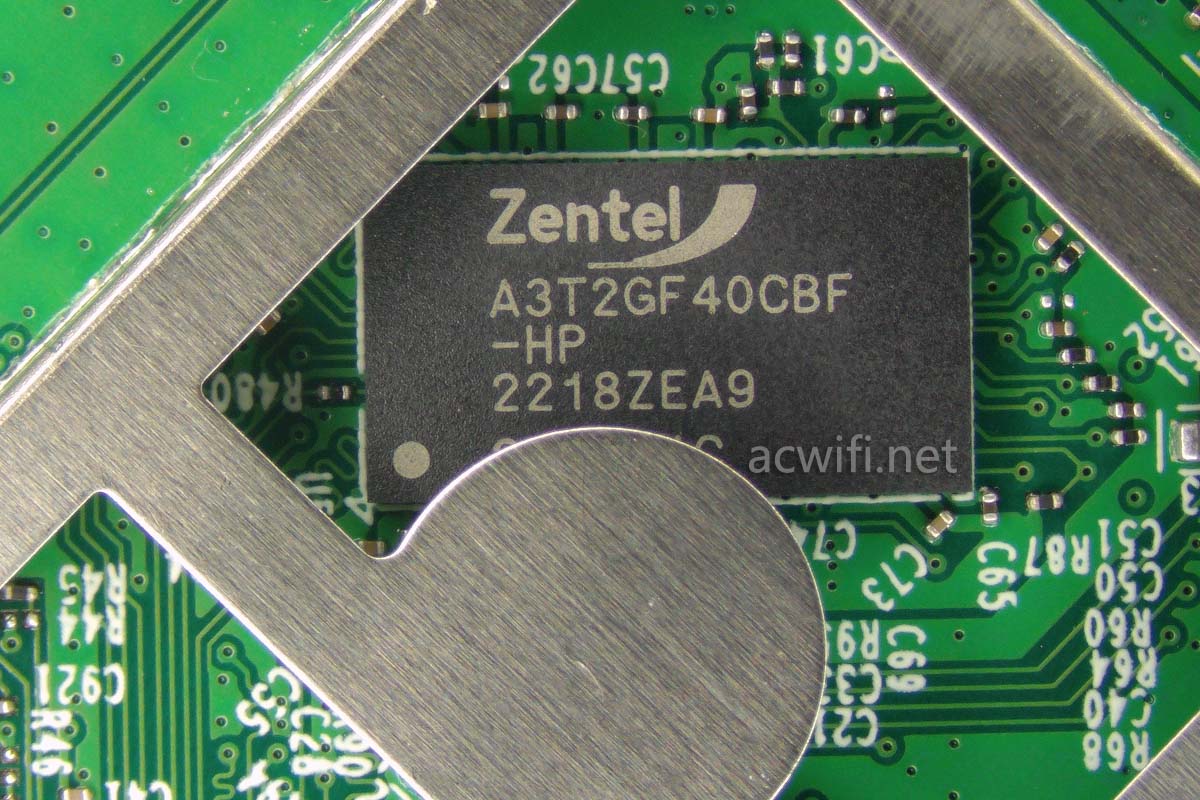

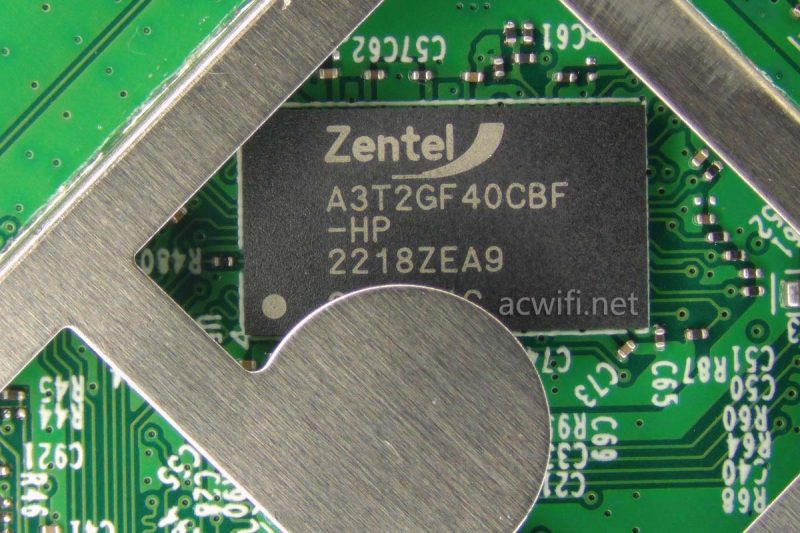

内存芯片型号是A3T2GF40CBF-HP,容量256MB:

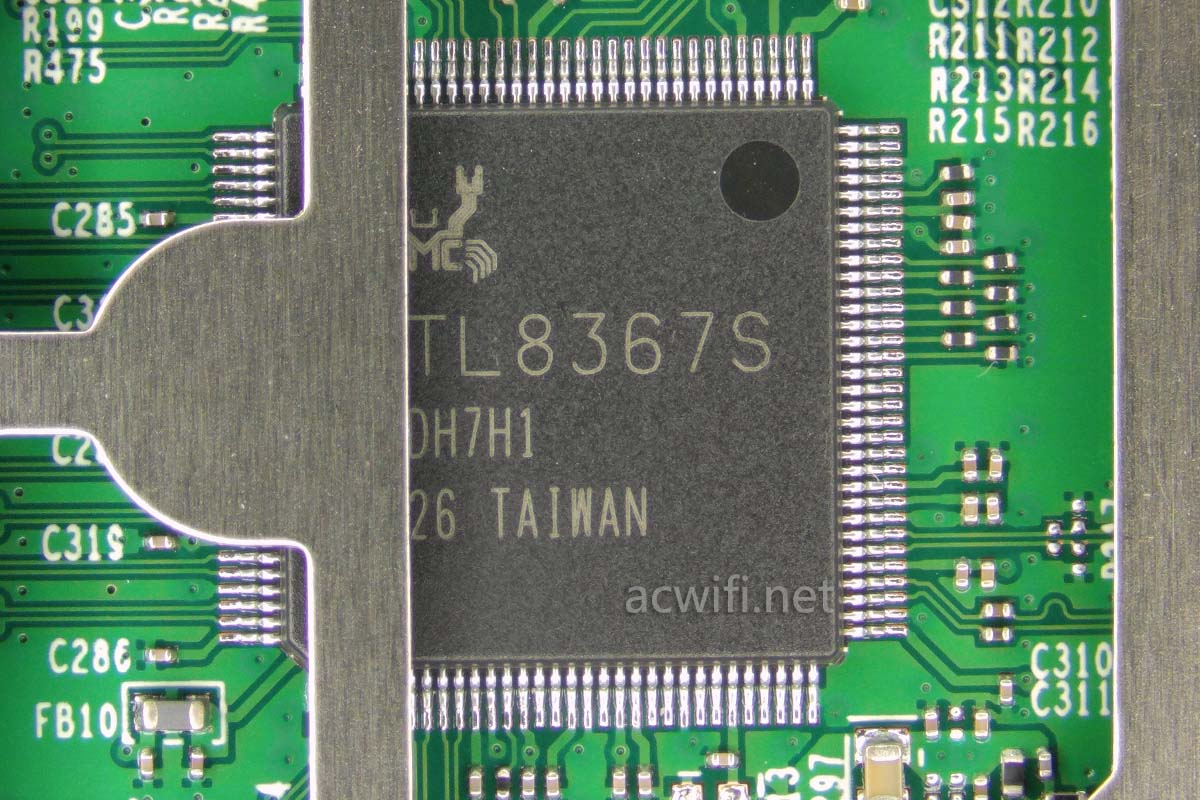

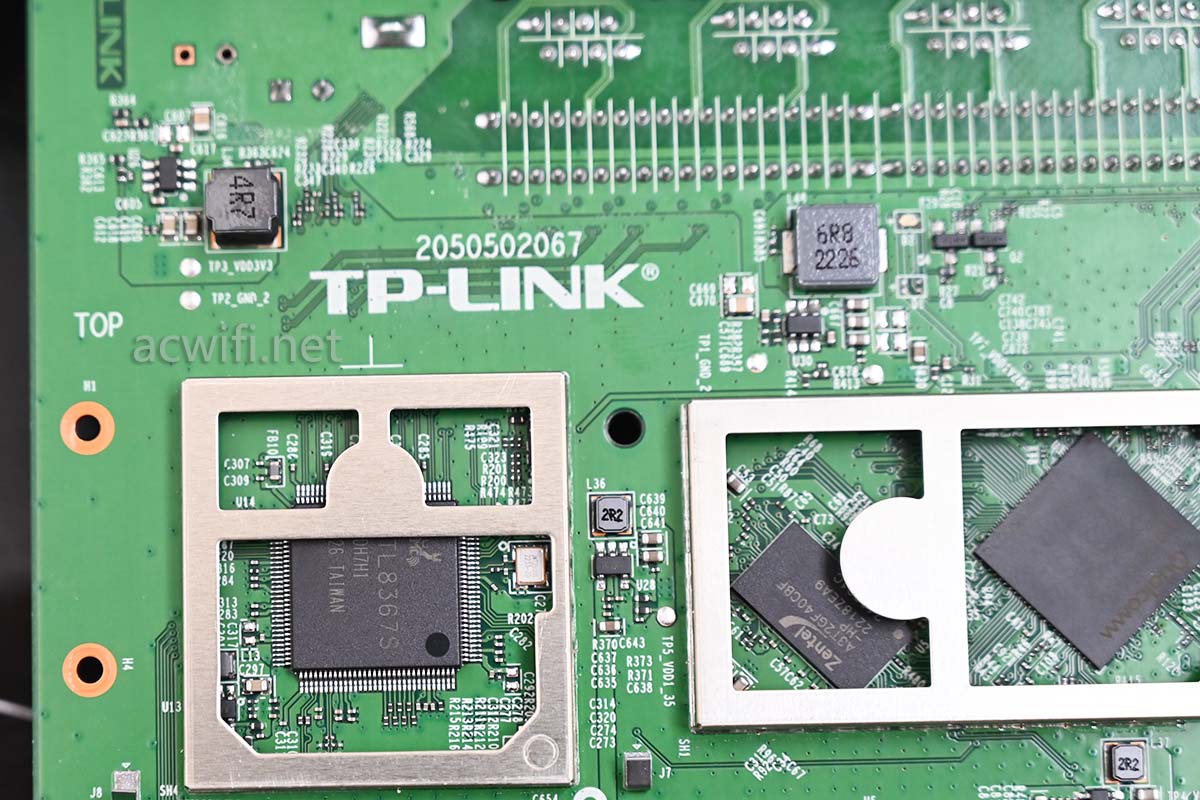

千交换芯片型号是RTL8367S

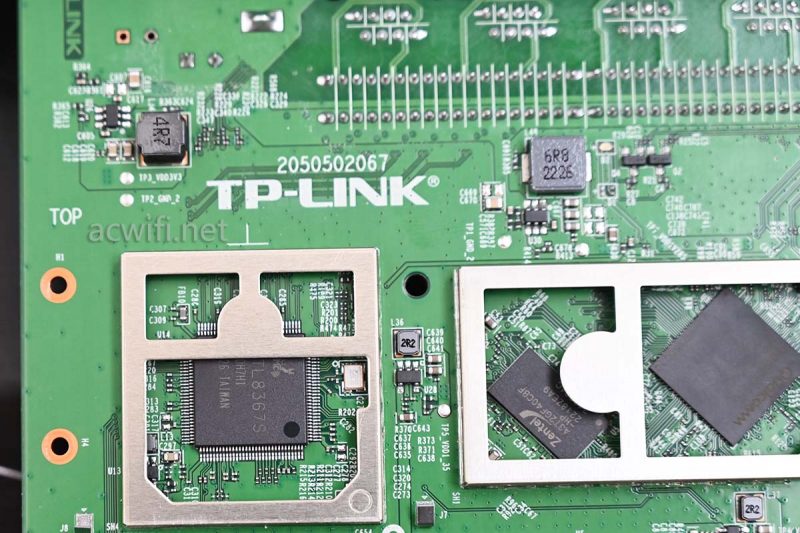

CPU内存交换芯片三者的位置:

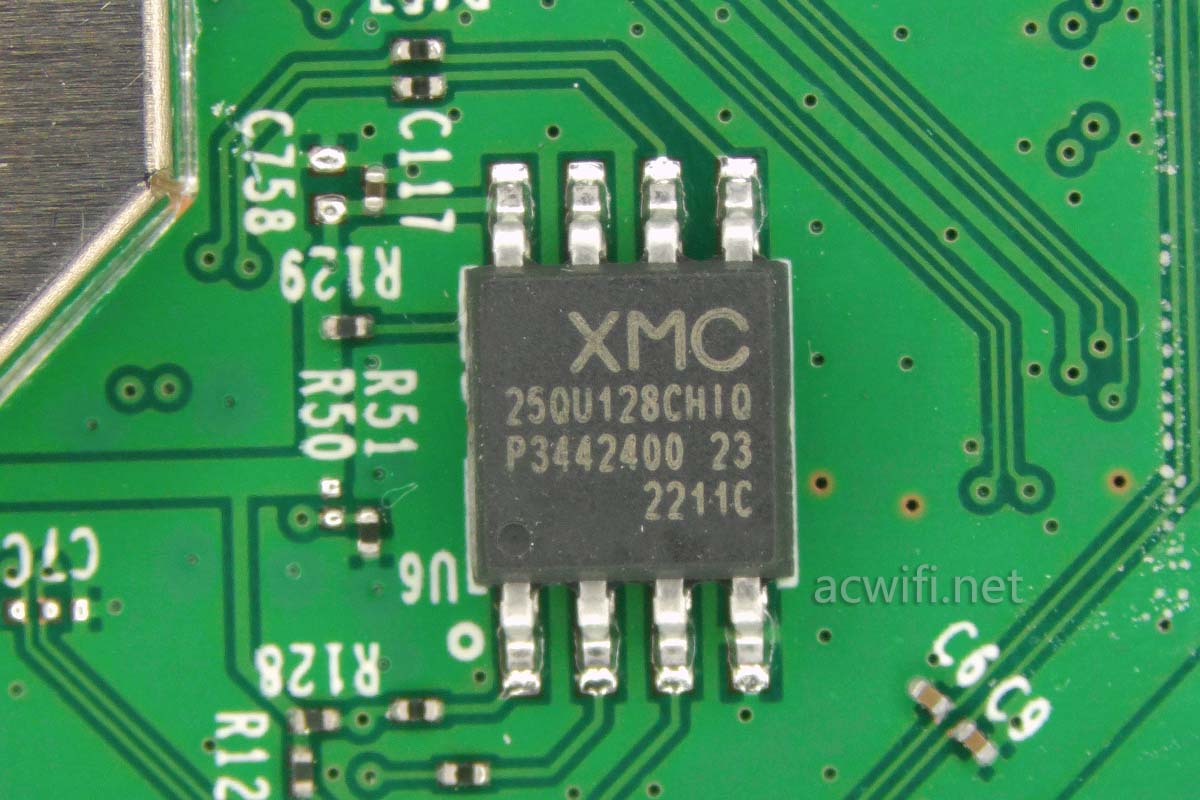

闪存容量是16MB:

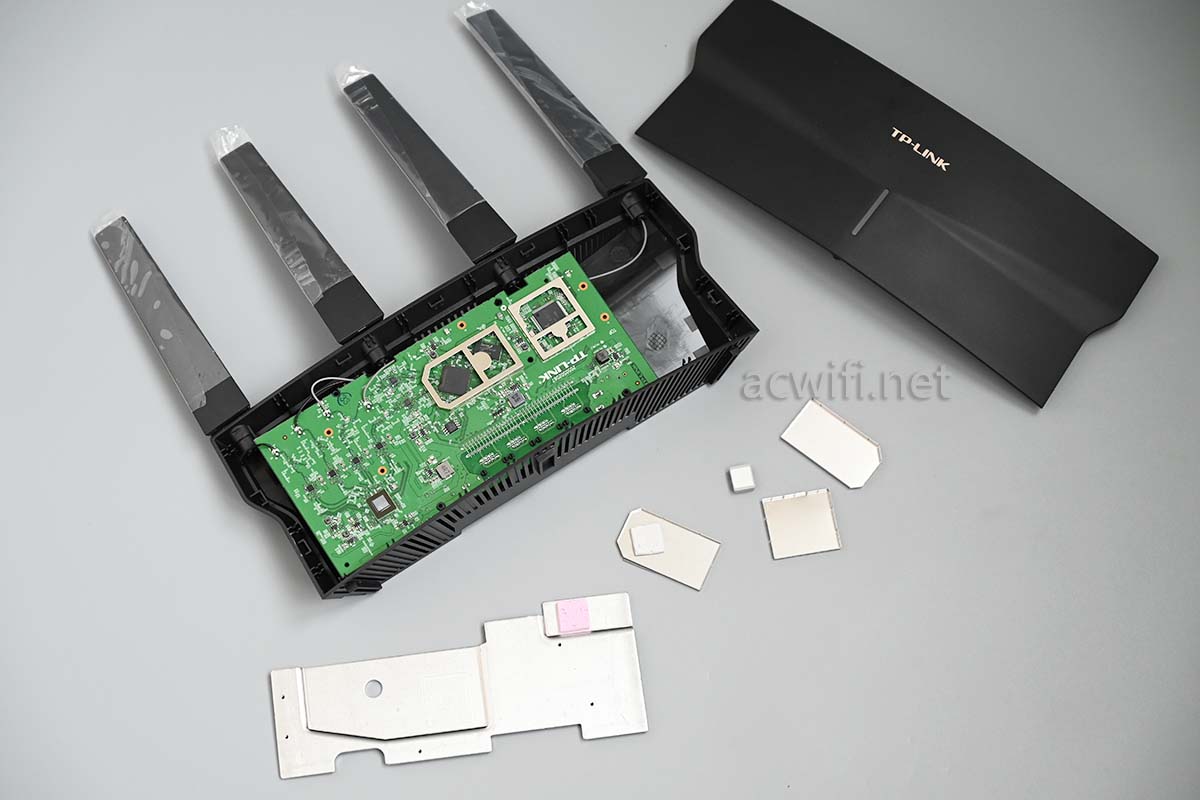

其它没什么可看了,至此,这台XDR5410拆机完成。

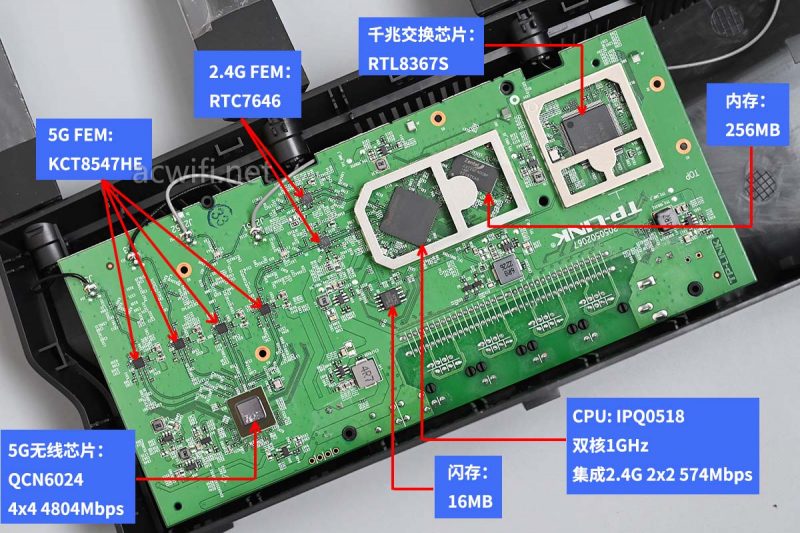

XDR5410的所有芯片型号汇总如下图:

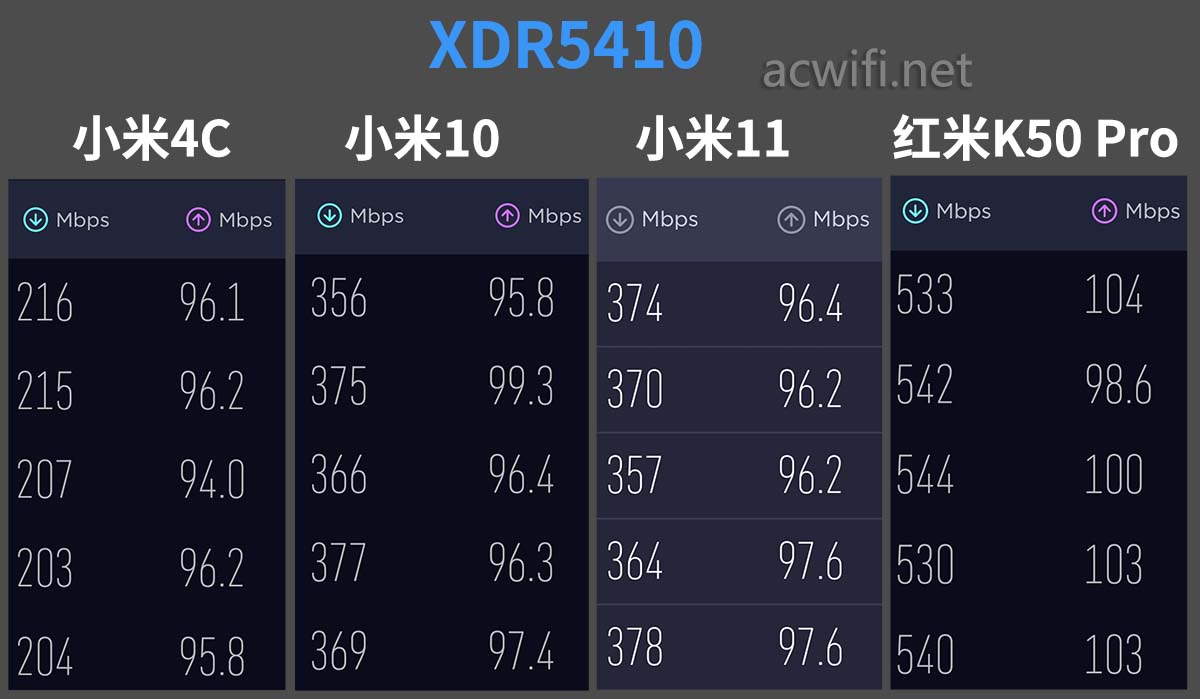

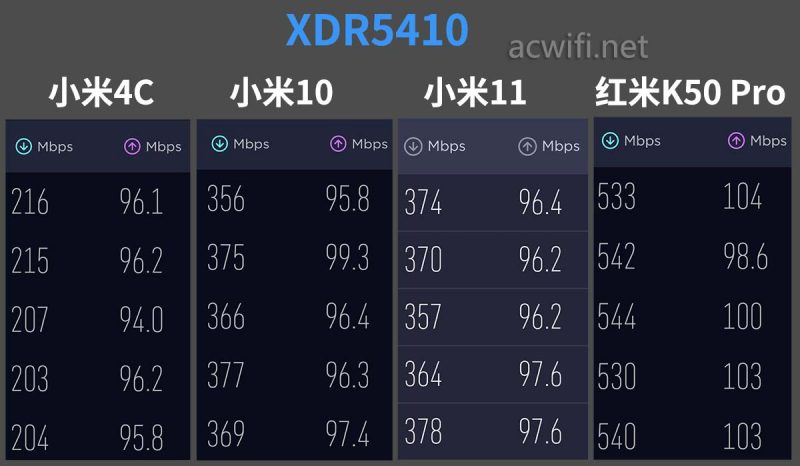

在D点测一下速看看:

小米11表现比较差,不知是不是Wi-Fi 模块快要挂了。。。我的还没售后过。

红米K50 Pro可以超过500兆,只支持80MHz频宽的小米10超过350,

小米4C超过200都算好的,但不算特别强。

TP-LINK的Wi-Fi 6路由器都是默认支持k和v,拆过这么多都是。

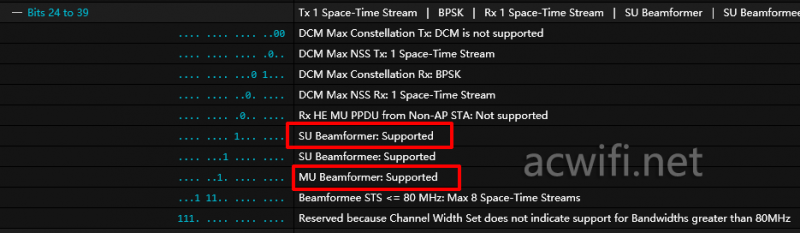

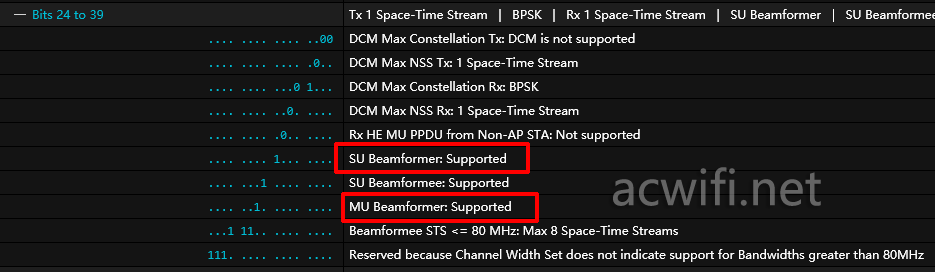

支持MU-MIMO和波束成形:

OFDMA默认关闭,当你Wi-Fi 6设备超过2台时,建议开启它,因为这是Wi-Fi 6的优点之一。它不会增加速度,但会减少小包的延时。

XDR5410待机功率8W,发热不会少,用了散热面积小的散热板,而没有采有面积更大的密齿散热器,这可能是机身外壳受限了。

底部和顶部都有散热孔,形成对流,散热效果肯定会比XDR5430的外壳要好些。

XDR5410与XDR5430v2的三个不同点:外壳、散热器、FEM芯片。

我觉得信号差不多的。XDR5410好摆放一些。

XDR5410京东购买链接

有300多的预算,请尽量选择4804Mbps的5G,即4条空间流的5G。不要跟我说手机最多支持2x2MIMO而路由器支持4x4MIMO没用的纸上谈兵的人云亦云的废话。但多台组网,不必每台都是这样。
