TP-LINK出了一款弱电箱,专业名称叫做模块化信息箱,型号是TL-EN4030,看型号便知尺寸是40x30cm,深度12cm。这是空箱,做成模块化的设计,可以根据自己需求买不的横块放进去,也可以把私房钱藏进去。空箱咸鱼价160元。这款弱电箱的铁皮比较厚,很重,质感不错。
以下是空箱:

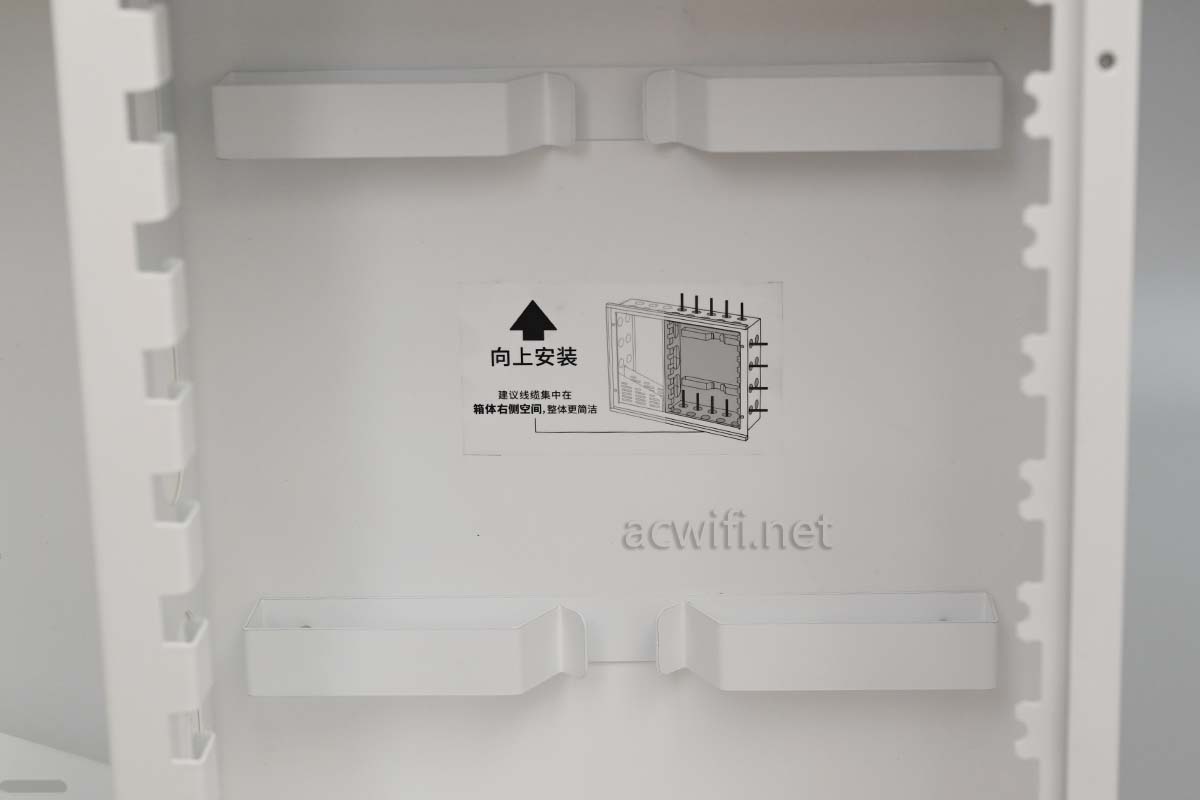

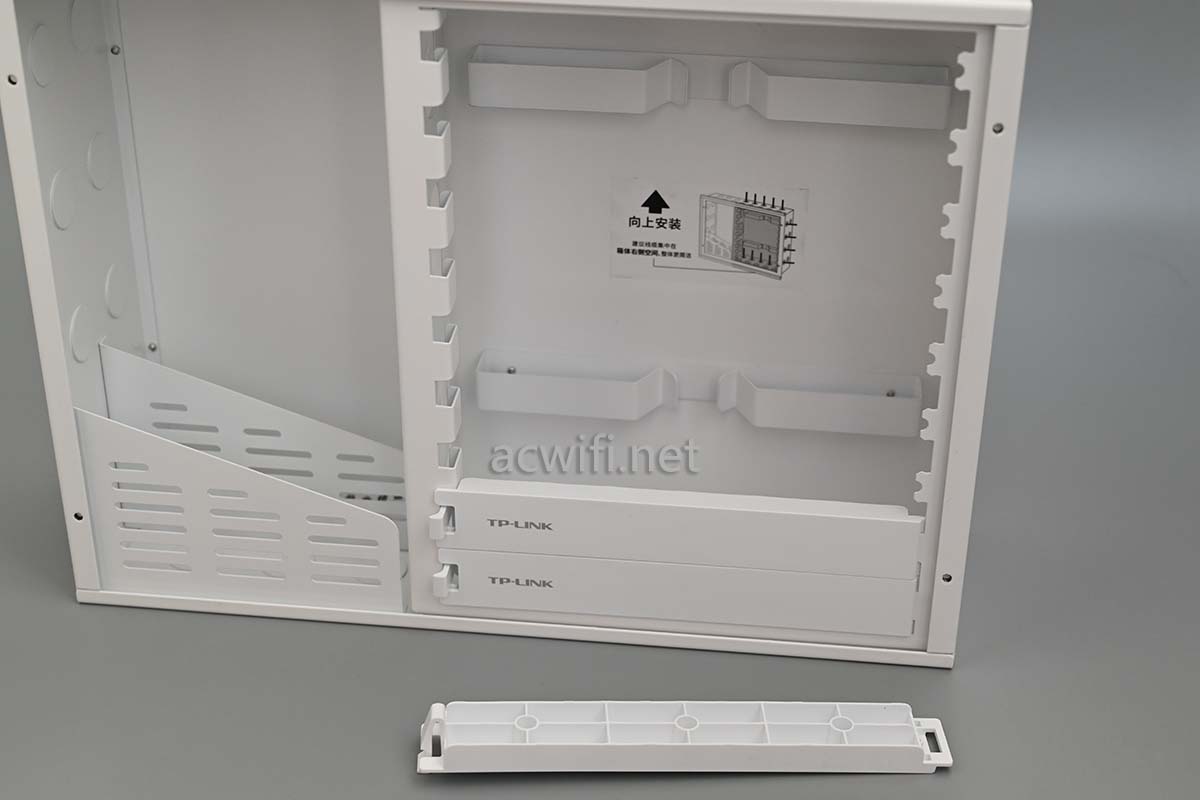

这是盖板:

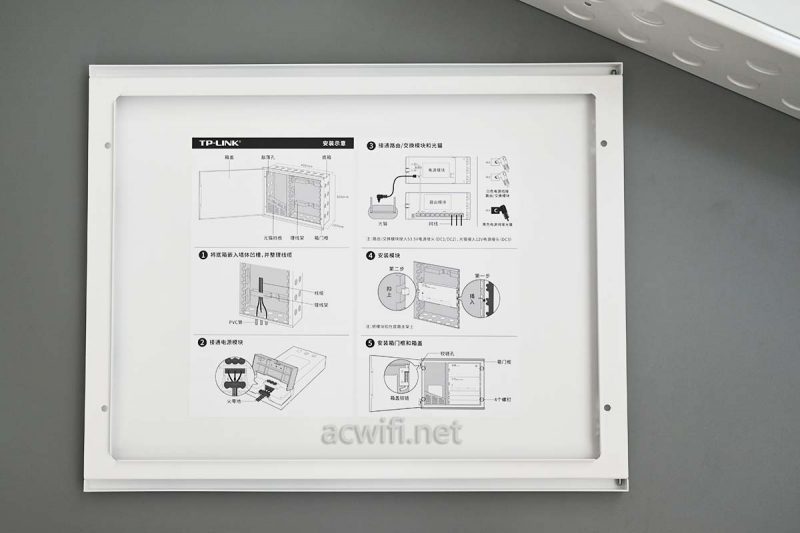

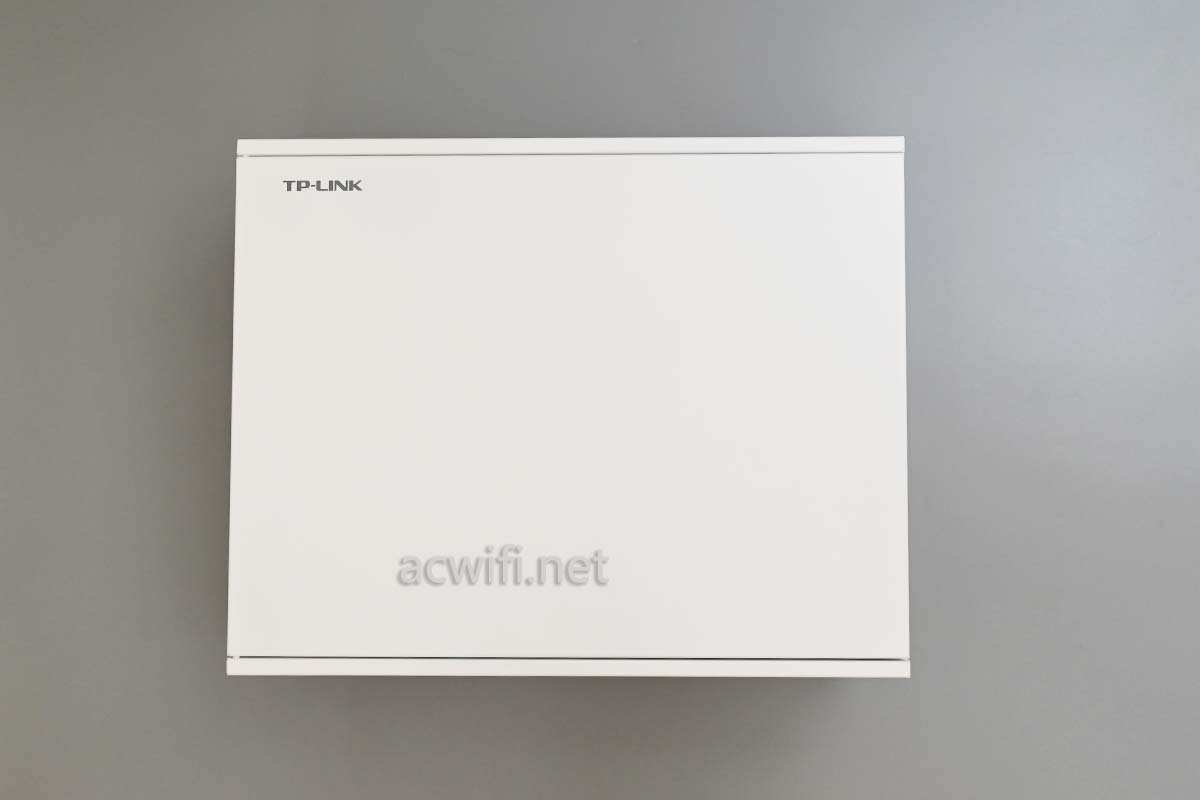

装上盖板的样子:

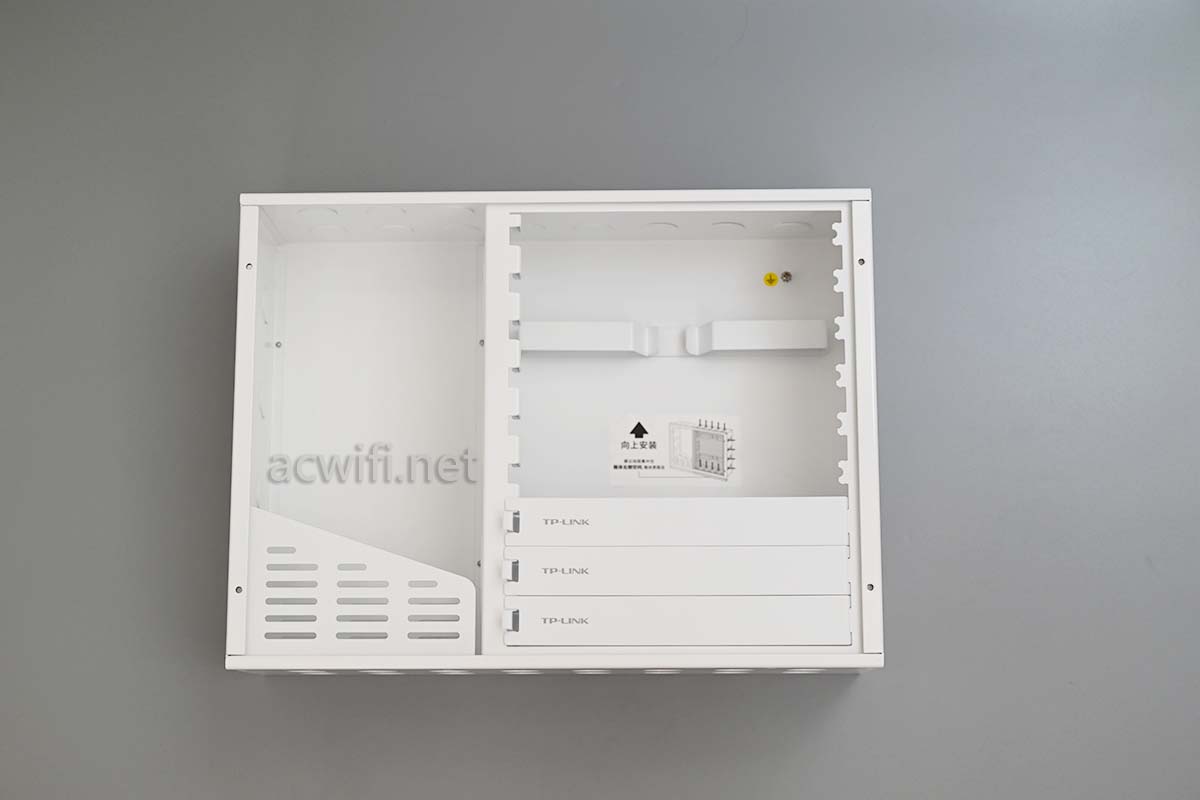

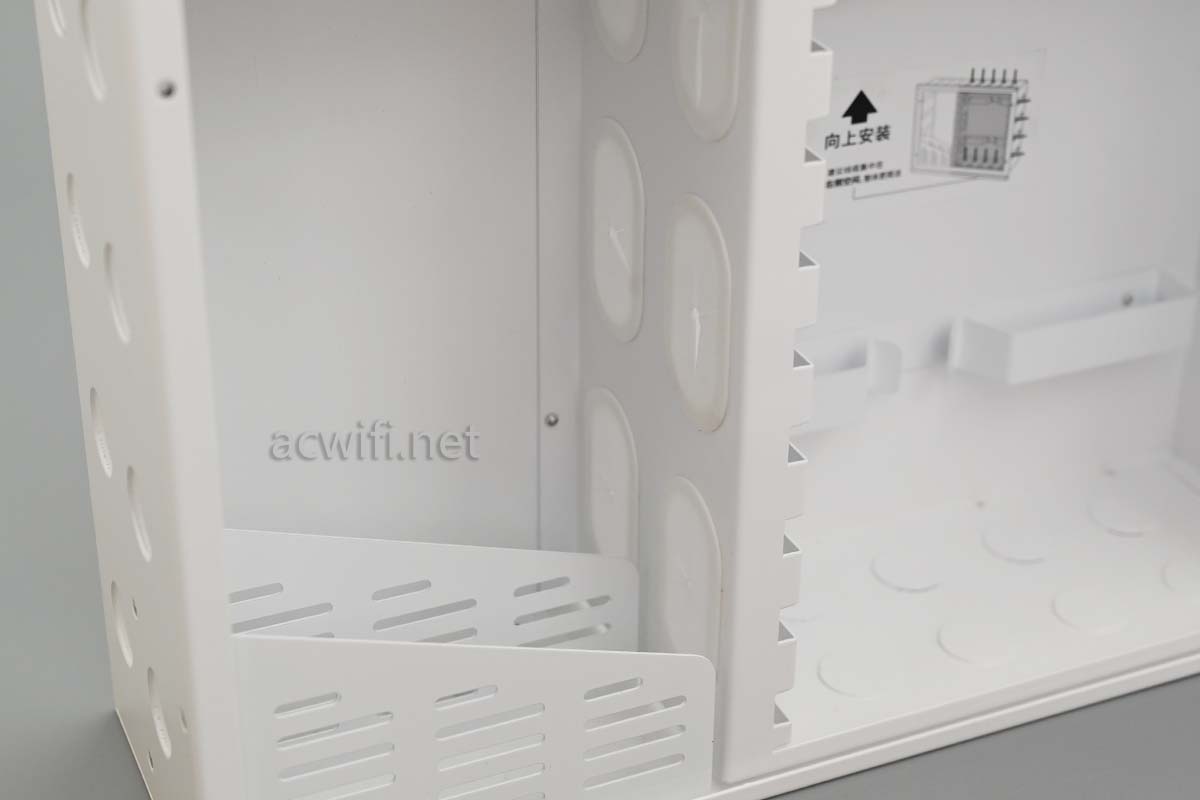

弱电箱里左侧有两个分隔空间,可以放两个光猫也没问题,右边是装模块用的空间。
左右两个空间可以自由穿线:
四个理线槽:

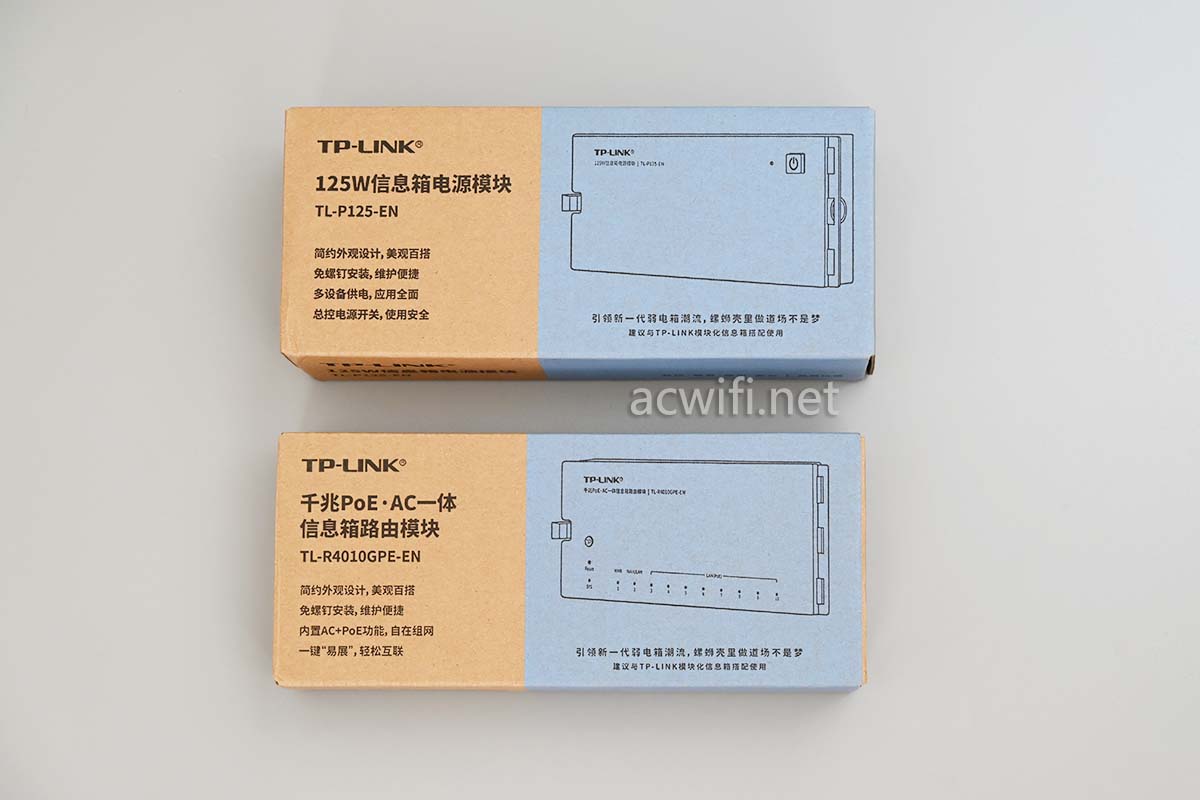

电源也有模块化,型号是TL-P125-EN,现在刚开卖,闲鱼价335元,功率125W,我觉得有些贵了。
路由模块现在只有一款在卖,型号是TL-R4010GPE-EN,闲鱼价330元,这是AC控制器、PoE供电、路由一体机。这型号看着很眼熟呀,之前拆过一款白色的R4010GP,估计硬件配置一样。

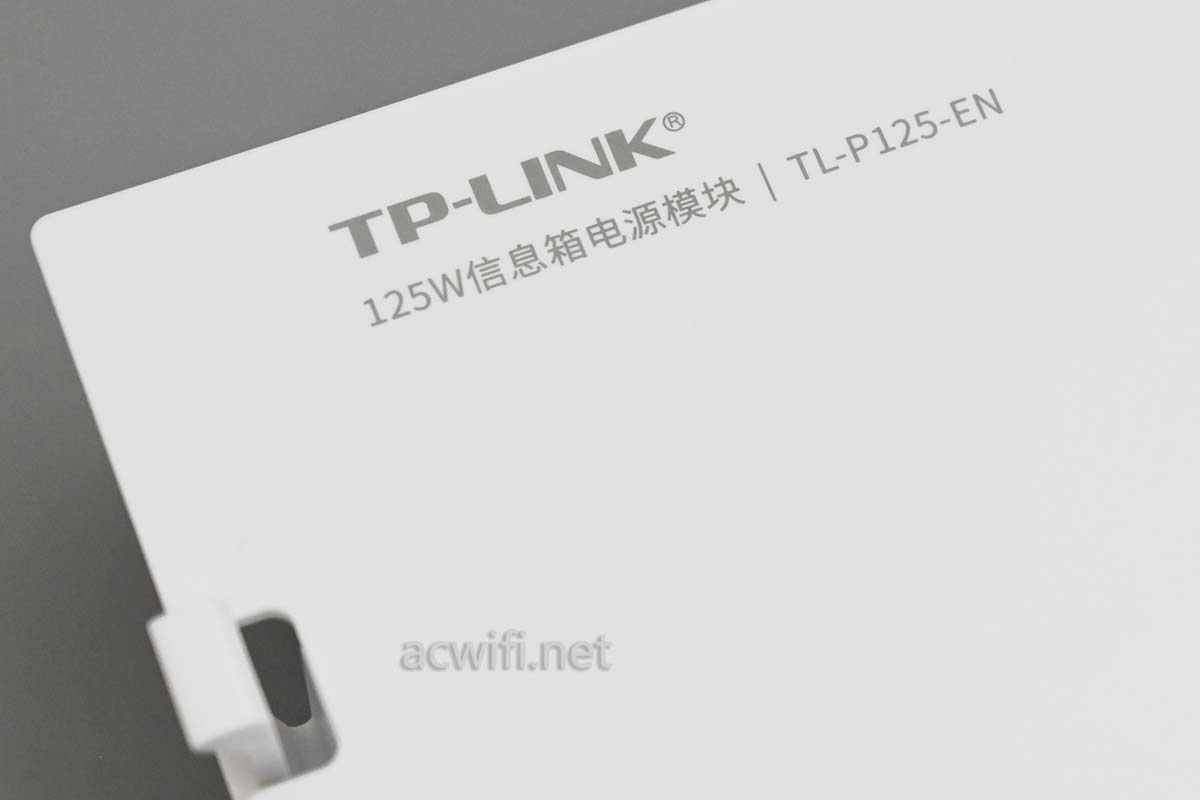

先看这款模块化的电源吧,P125-EN,P后面的数字就代表了输出功率,估计有更大功率的型号。

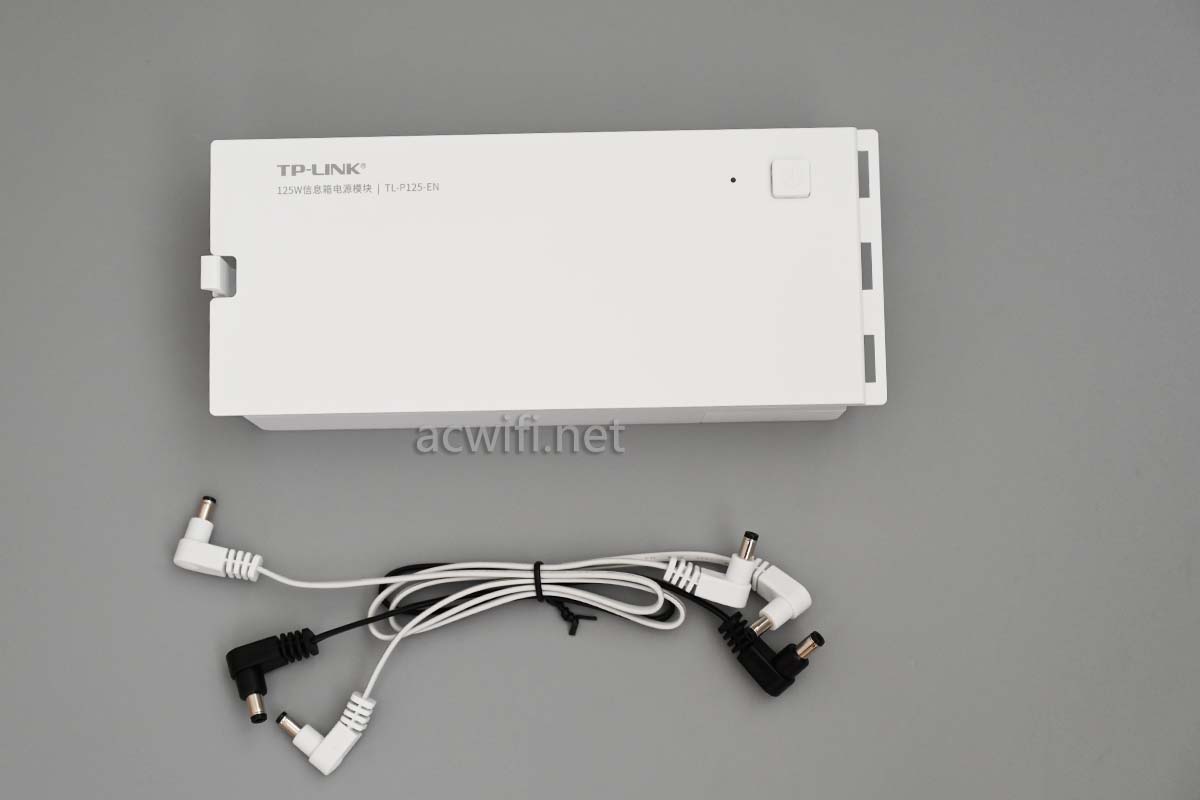

电源的颜色跟弱电箱一致,看着像是塑料的材质,实质是如你所说的塑料材质。右边有一个电源开关键:

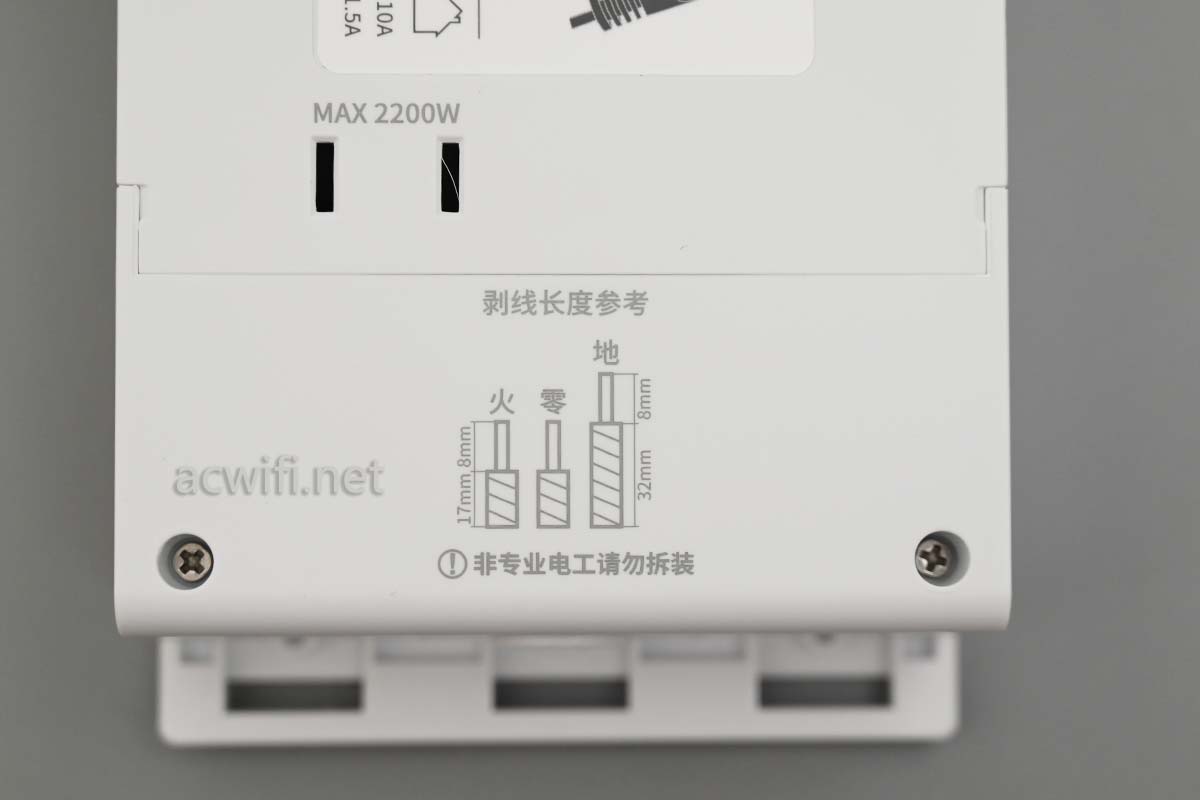

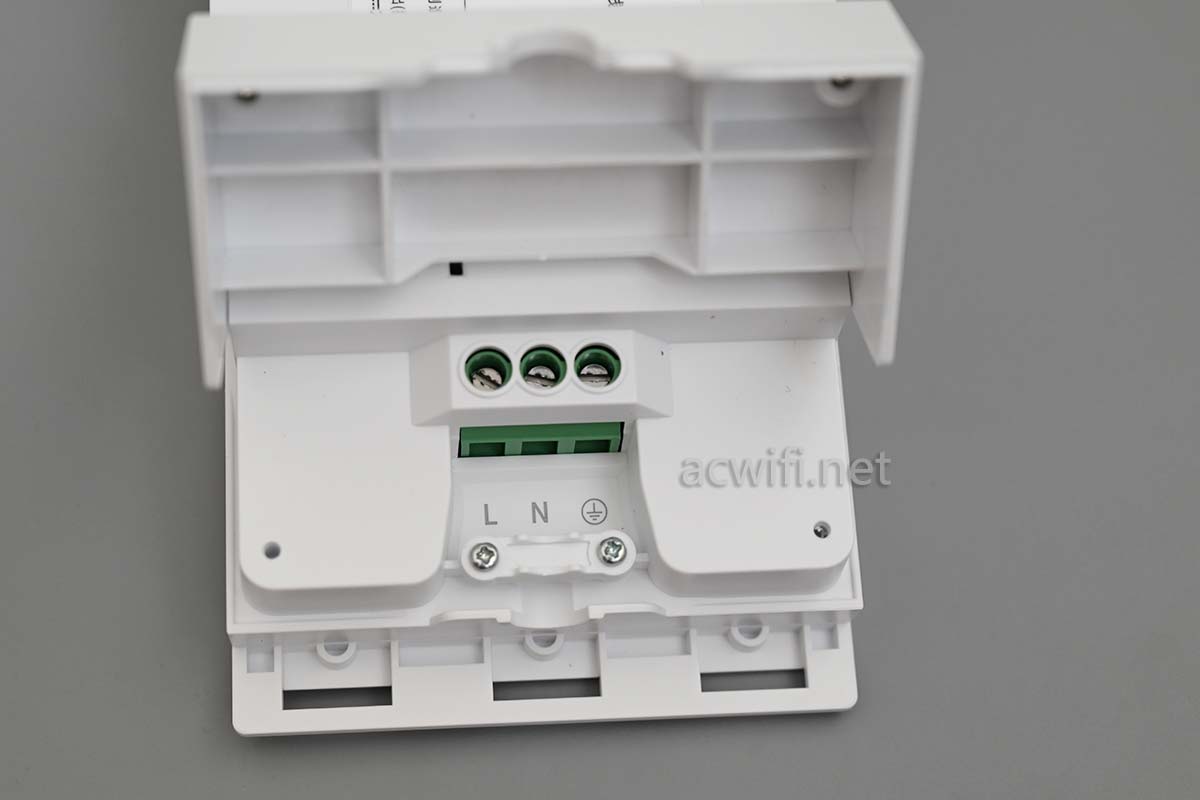

配件里没有电源输入线,意思就是你从强电箱里直接拉三根电线过去老弱电箱,直接接线供电。下图右边拧出螺丝就可以打开接线盖子。

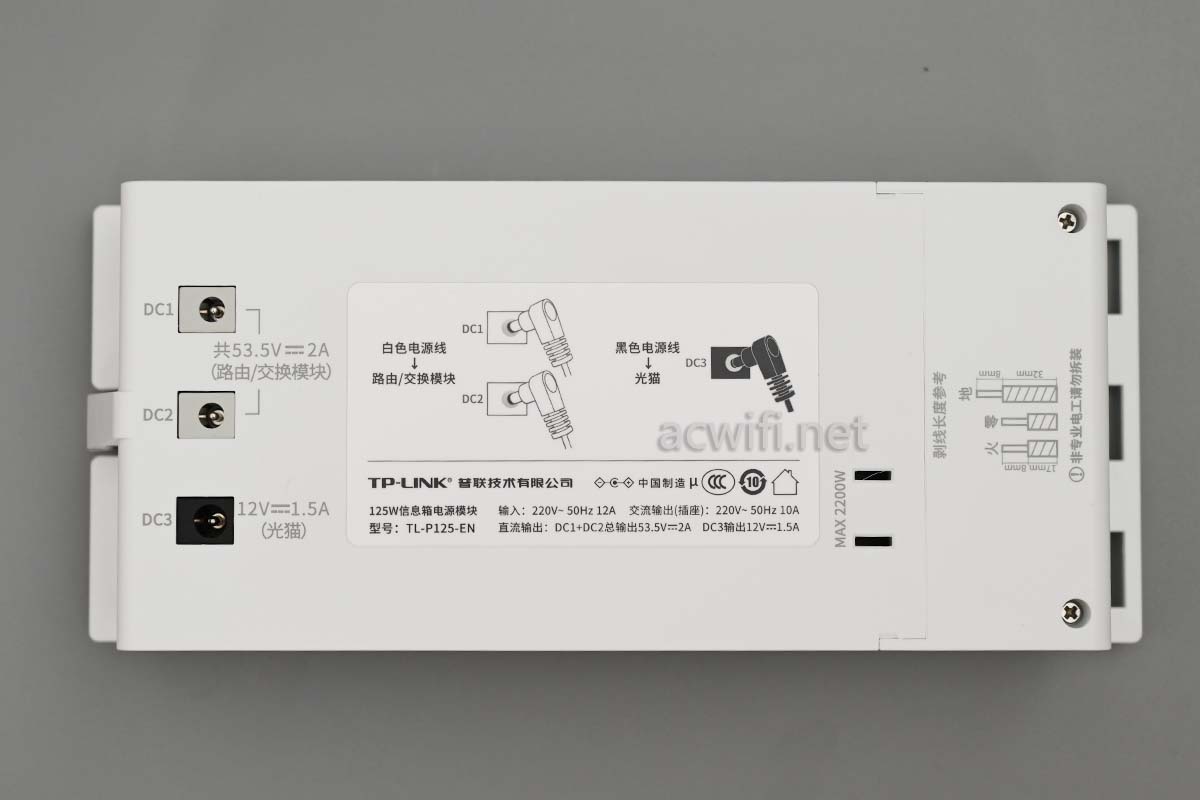

左边有三个DC电源输出口,上面两个是53.5V输出,一起输出最大2A电流,下方是黑色的DC插头,12V的,最大电流1.5A,可以供光猫使用。

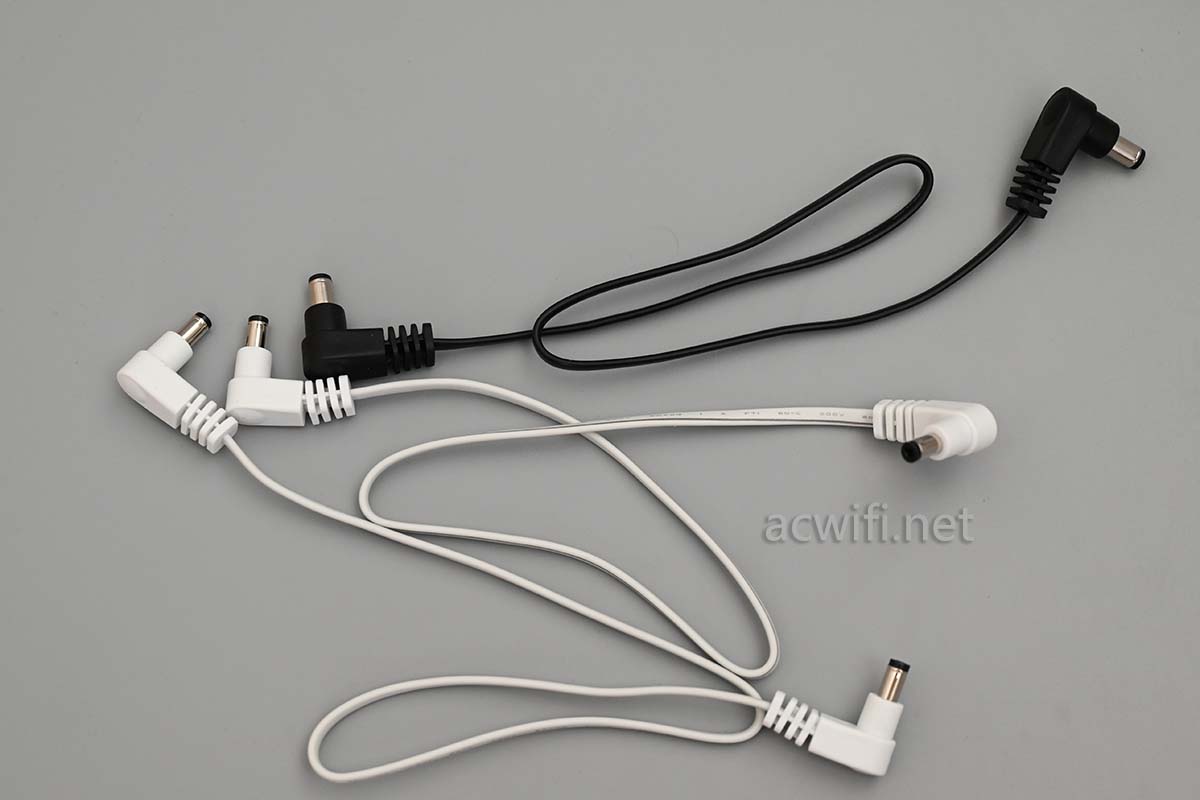

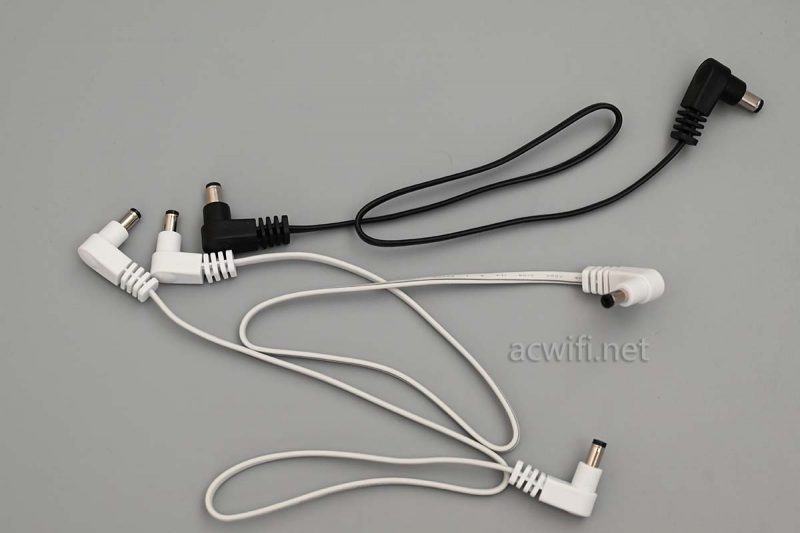

怕你插错线呀,所以白色和黑色是不同大小的DC插头:白色的是4.0/1.7mm,黑色是5.5/2.1mm。
接线盖板旁边有一个两脚的电源插孔,你当它是一个插座来使用就行。当模块的输出不满足你的使用时,可以让其它电源直接从这里取220V。我觉得这个两孔电源插座非常有必要,不然你还要拉一个线排进来,麻烦。

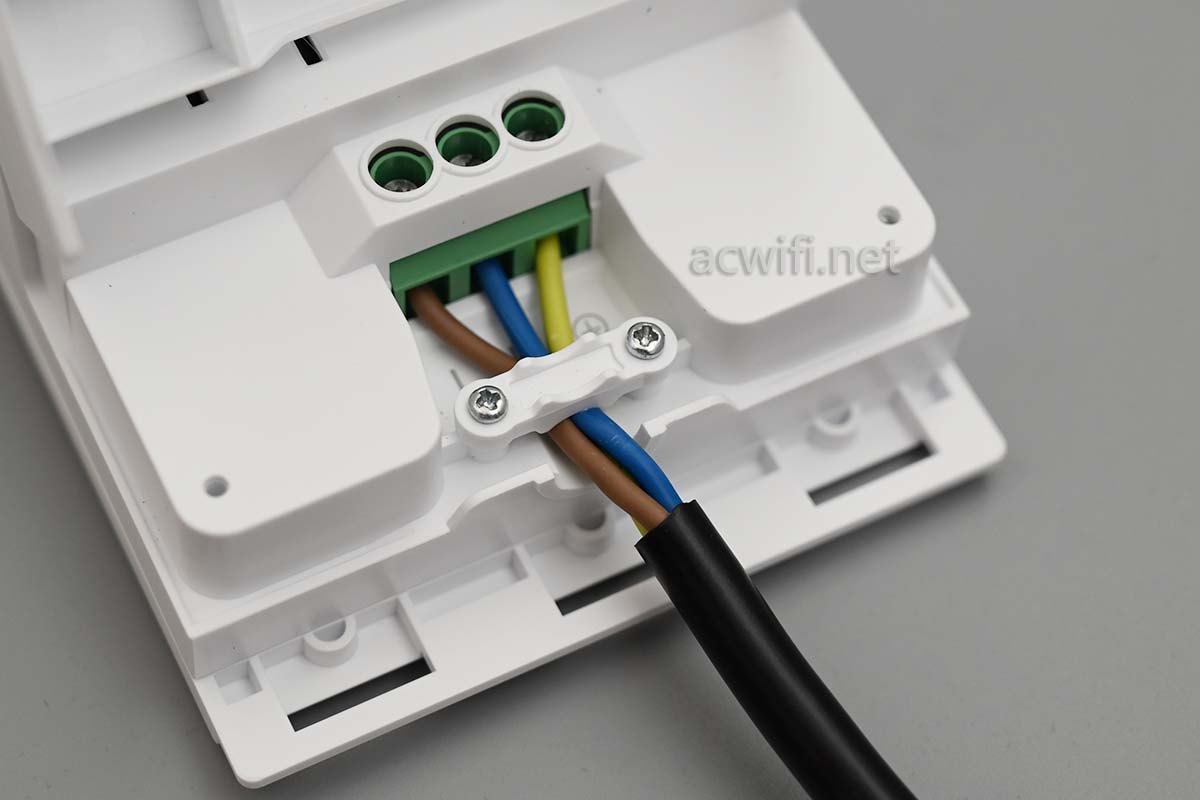

我直接找了根1.5平的电源线剪断,依照火线、零线、地线接上去,线的外径比较粗大,所以我只固定了三根线:
再次提醒!不懂的别乱接线,有很大的危险性。

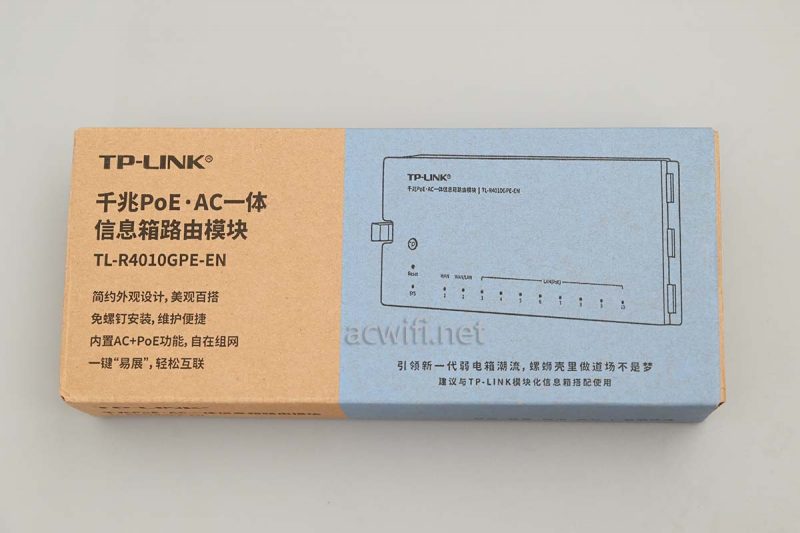

现在拆这个一体机:R4010GPE-EN

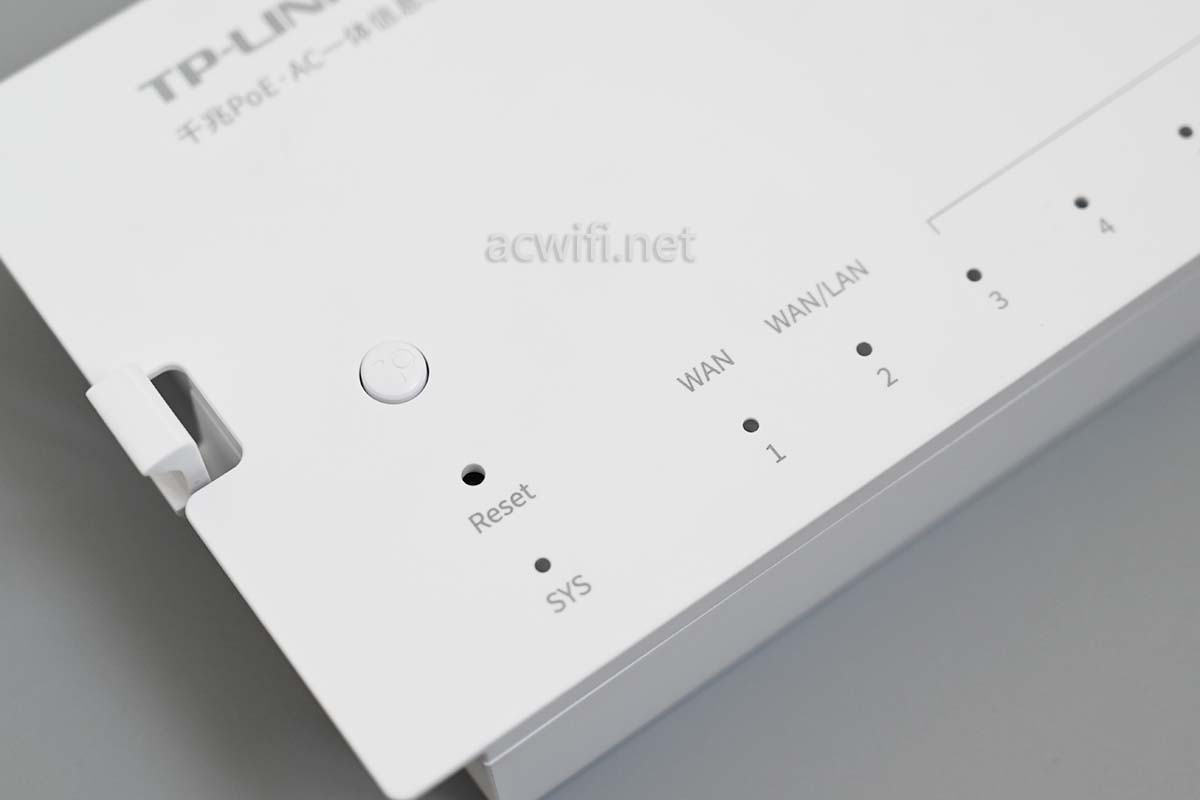

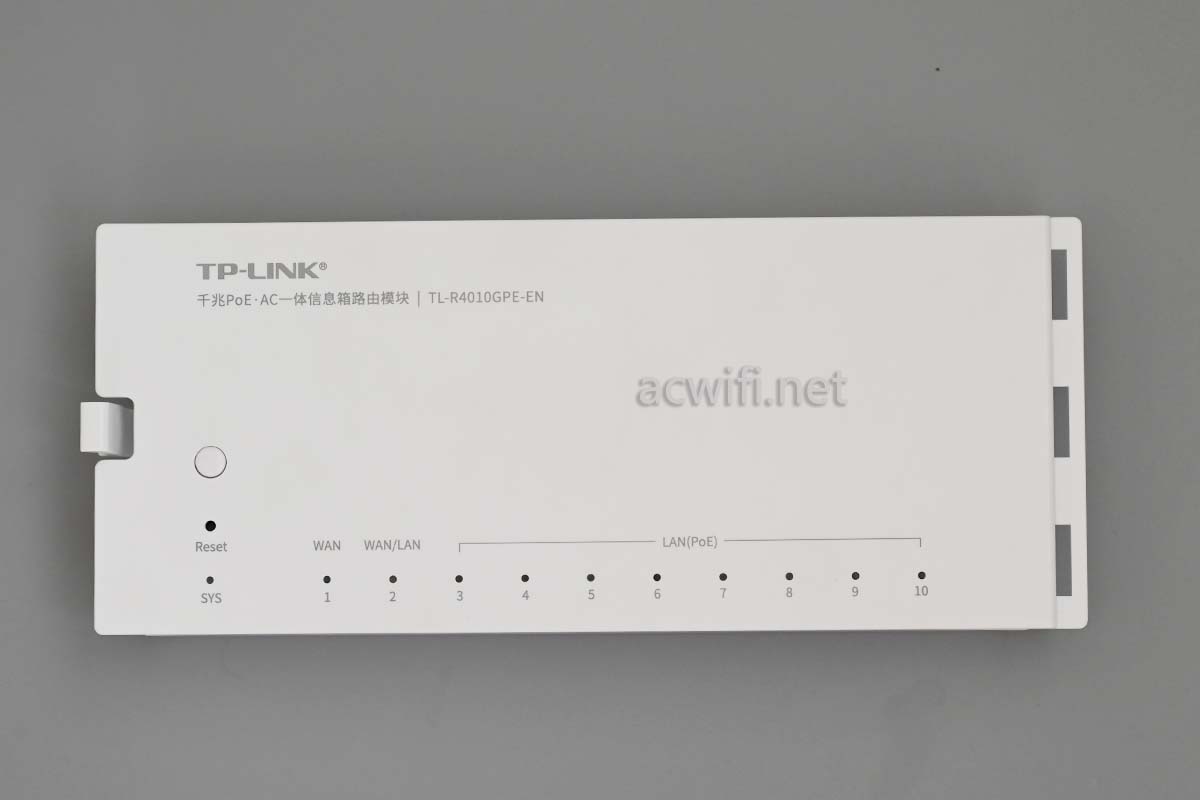

也是塑料的白色机身:

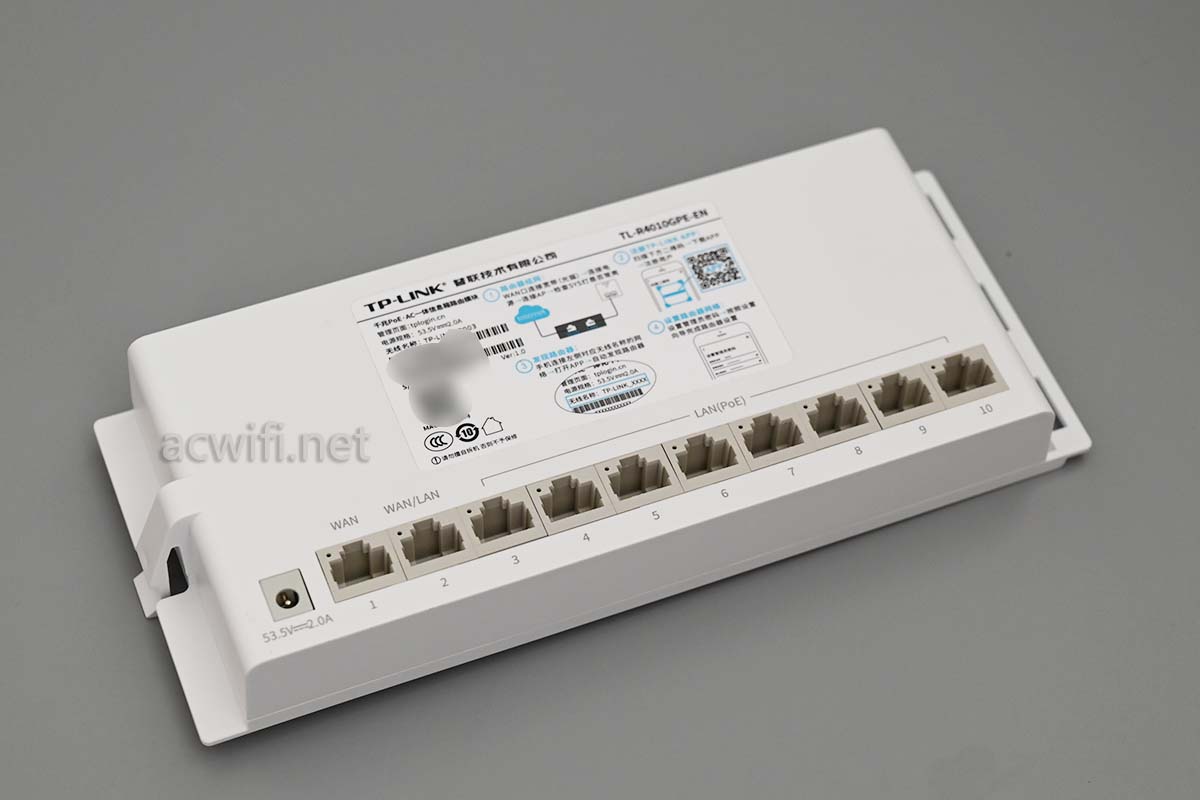

一共有10个千兆网口,支持双WAN,其它8个LAN口支持PoE供电。

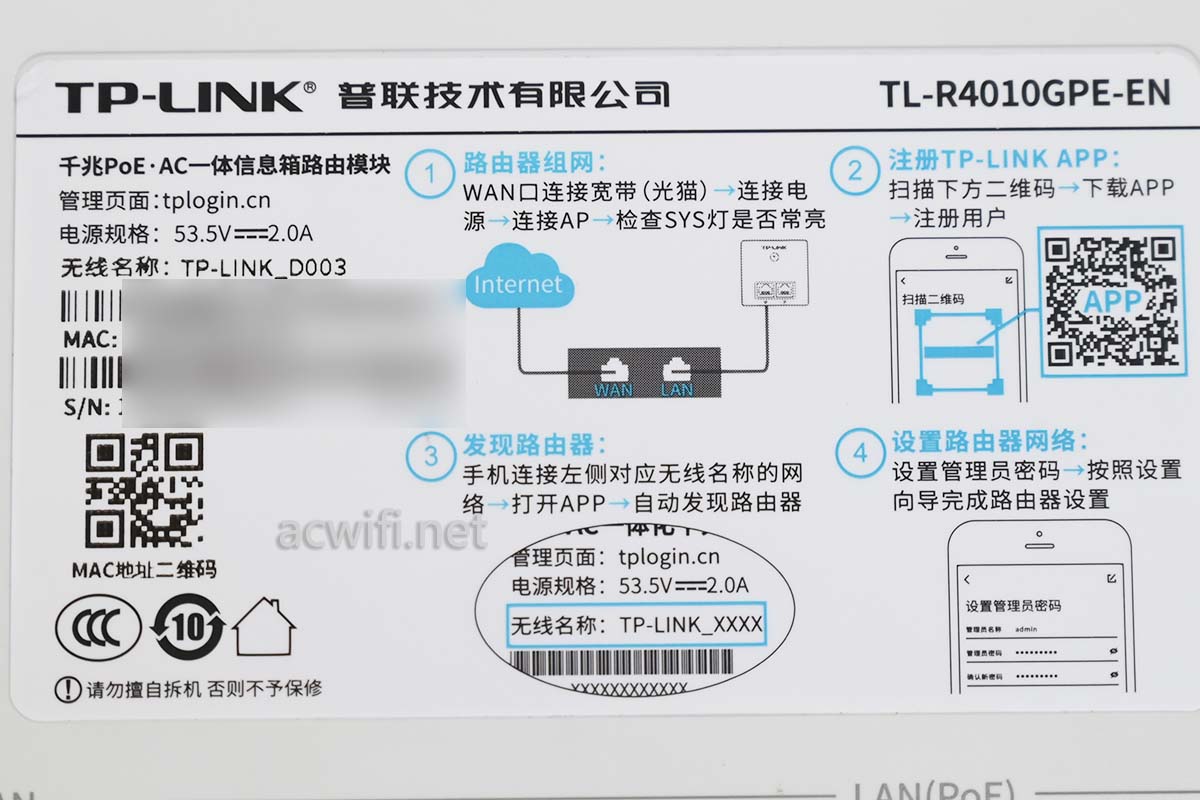

标签内容:
型号:TL-R4010GPE-EN
这款也有易展按键,意思是可以跟易展路由器mesh组网:
外壳没有螺丝,直接撬开:

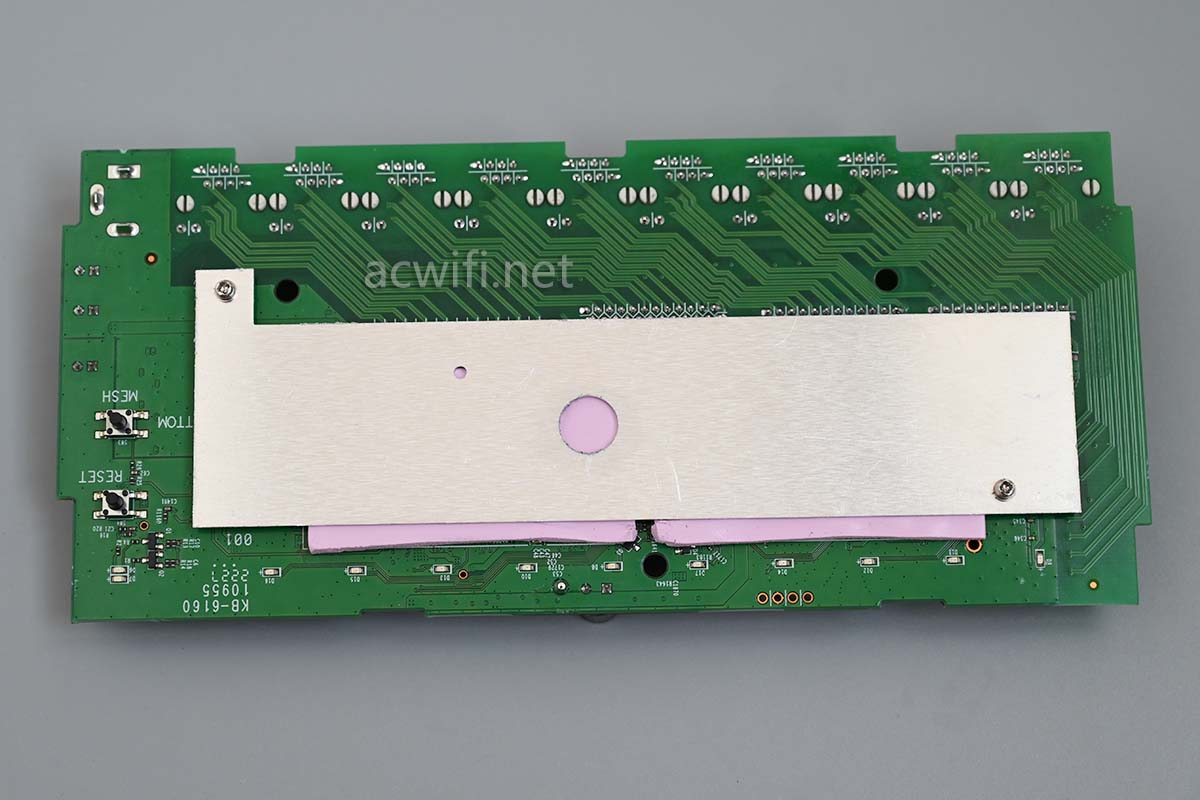

看见的这一面是朝岳前面板,有一片长方形散热片:

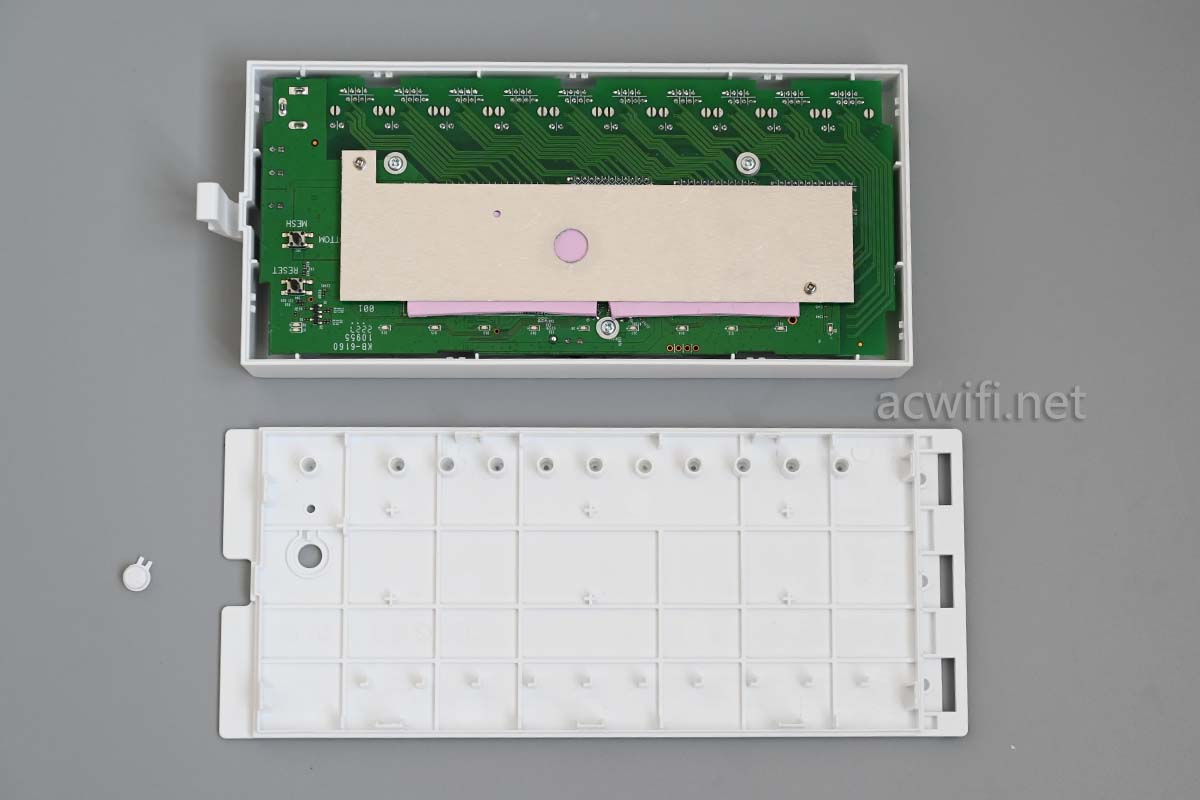

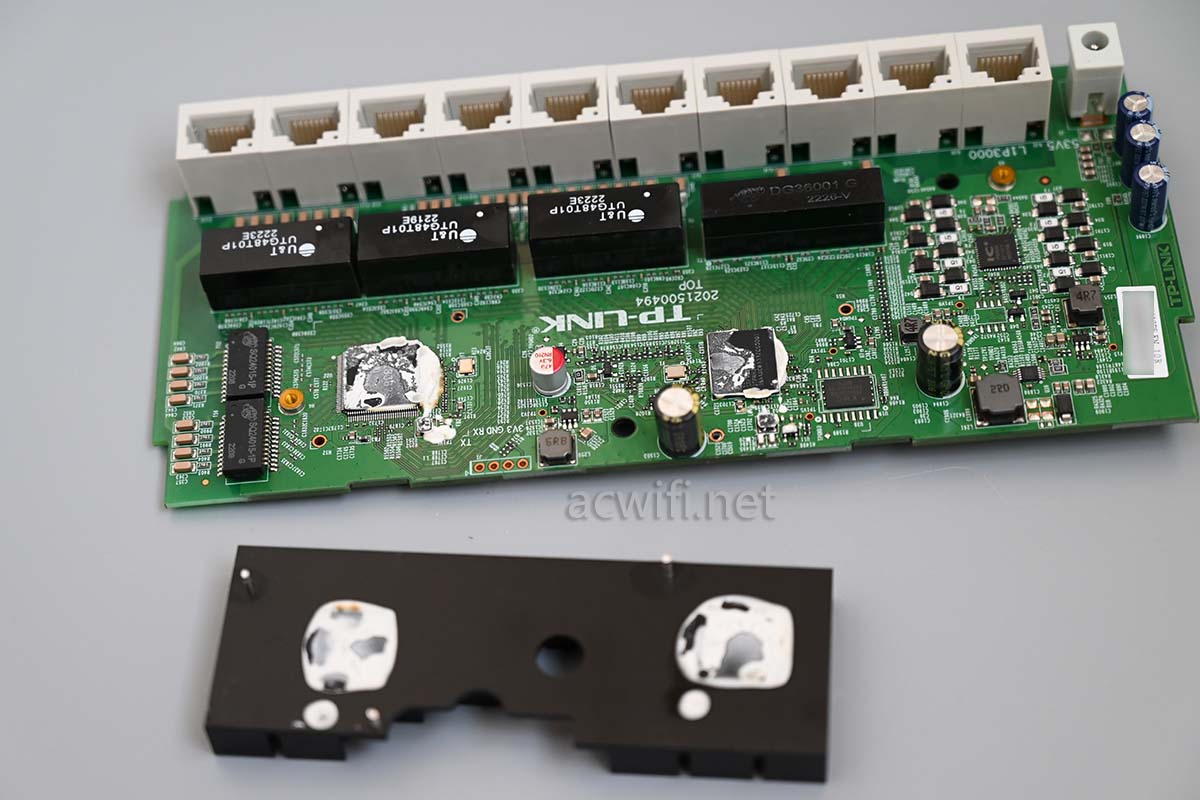

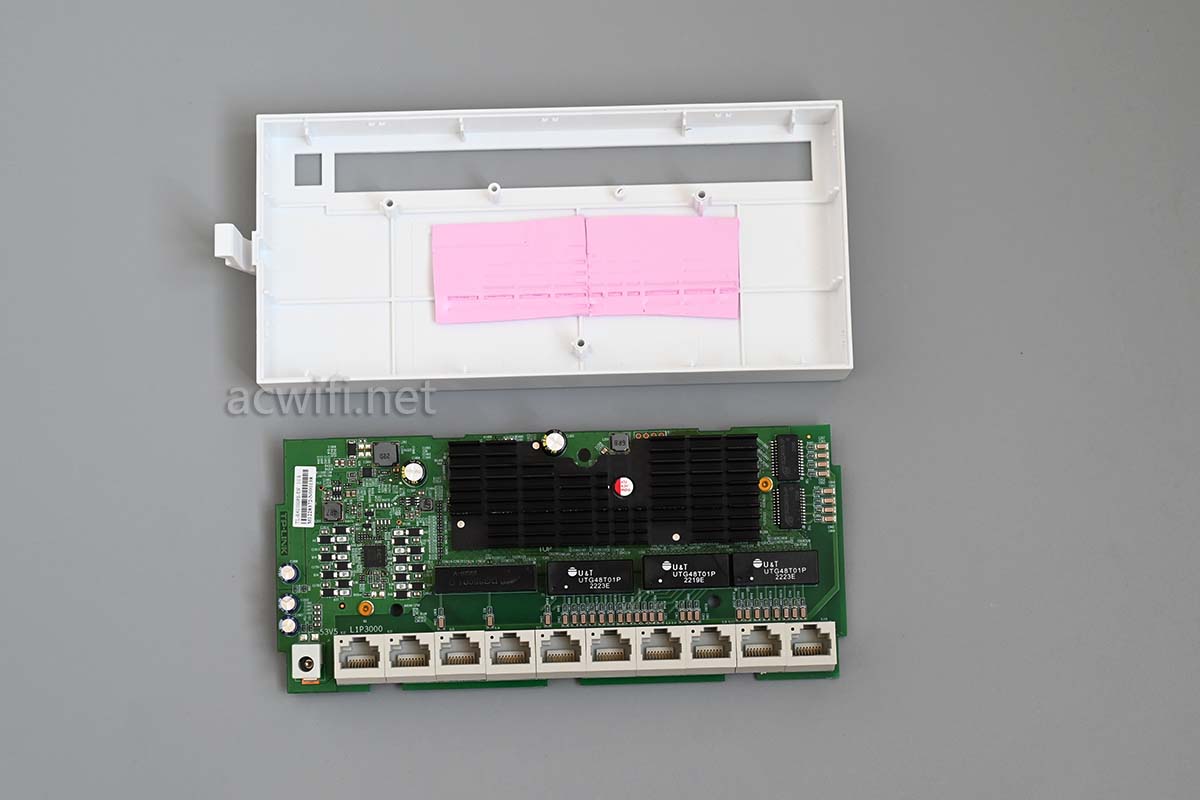

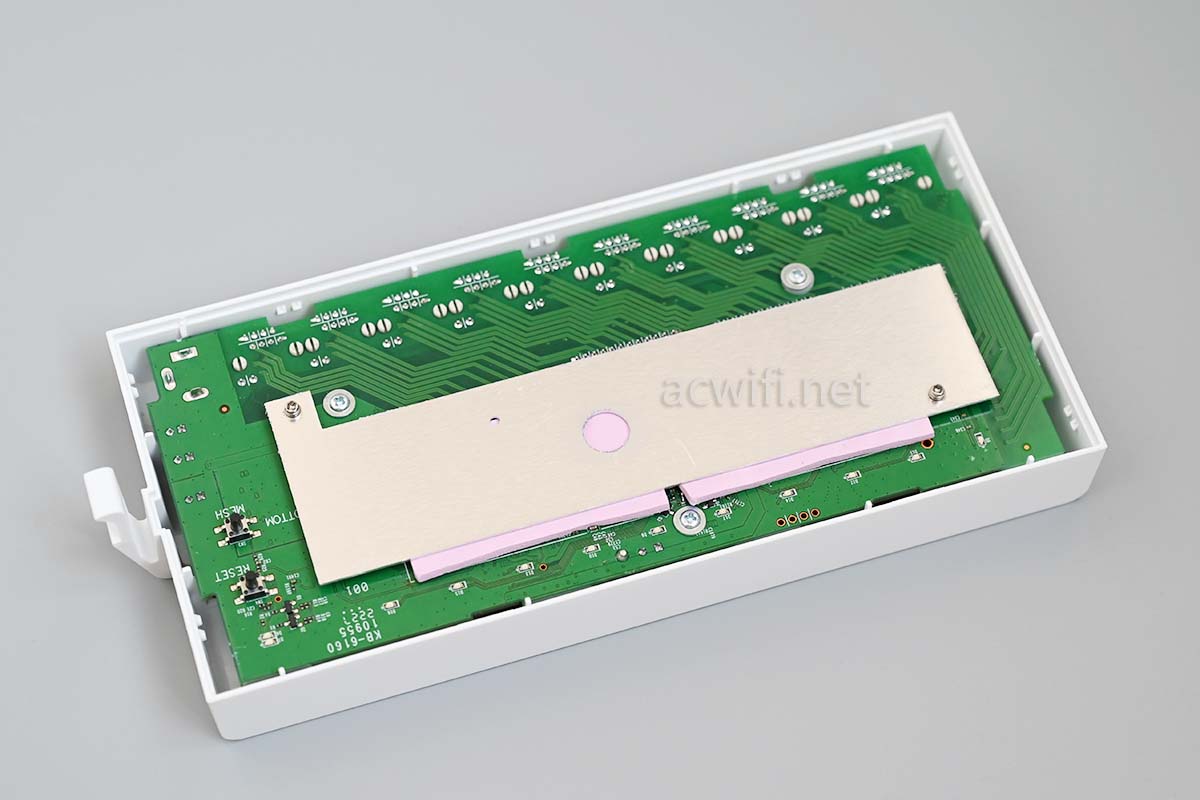

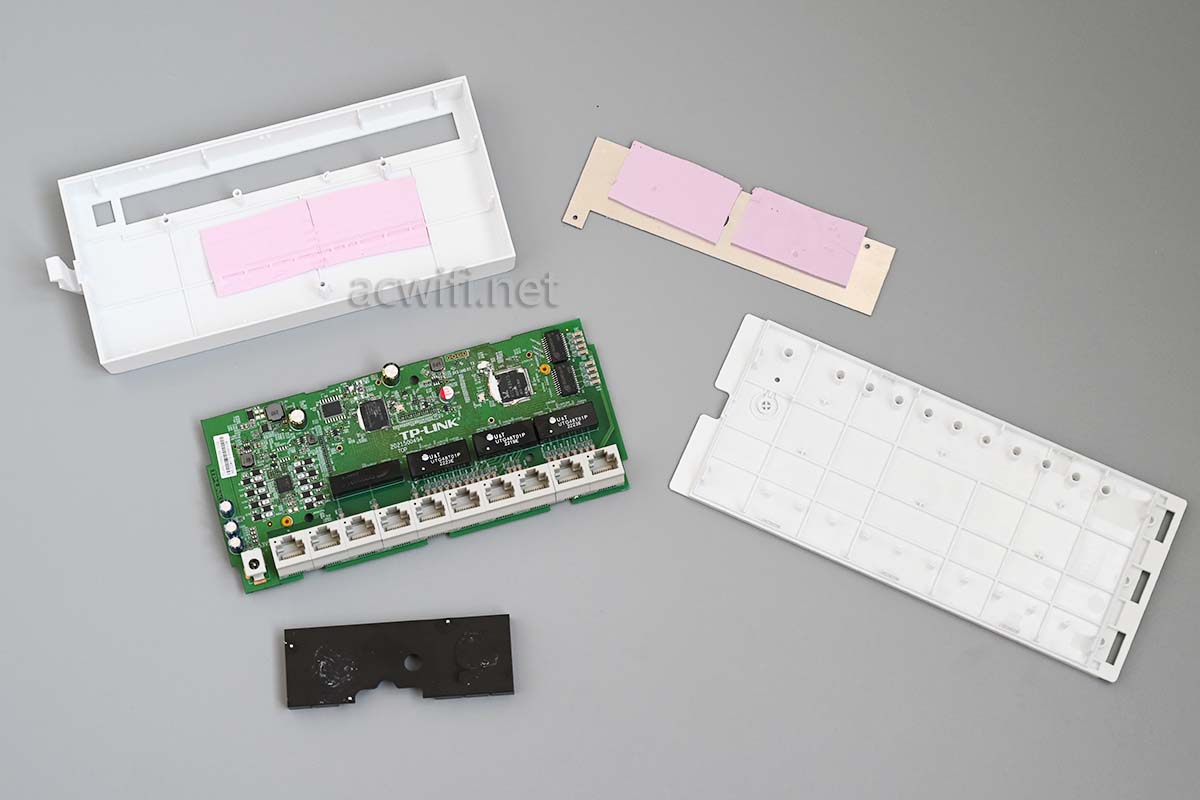

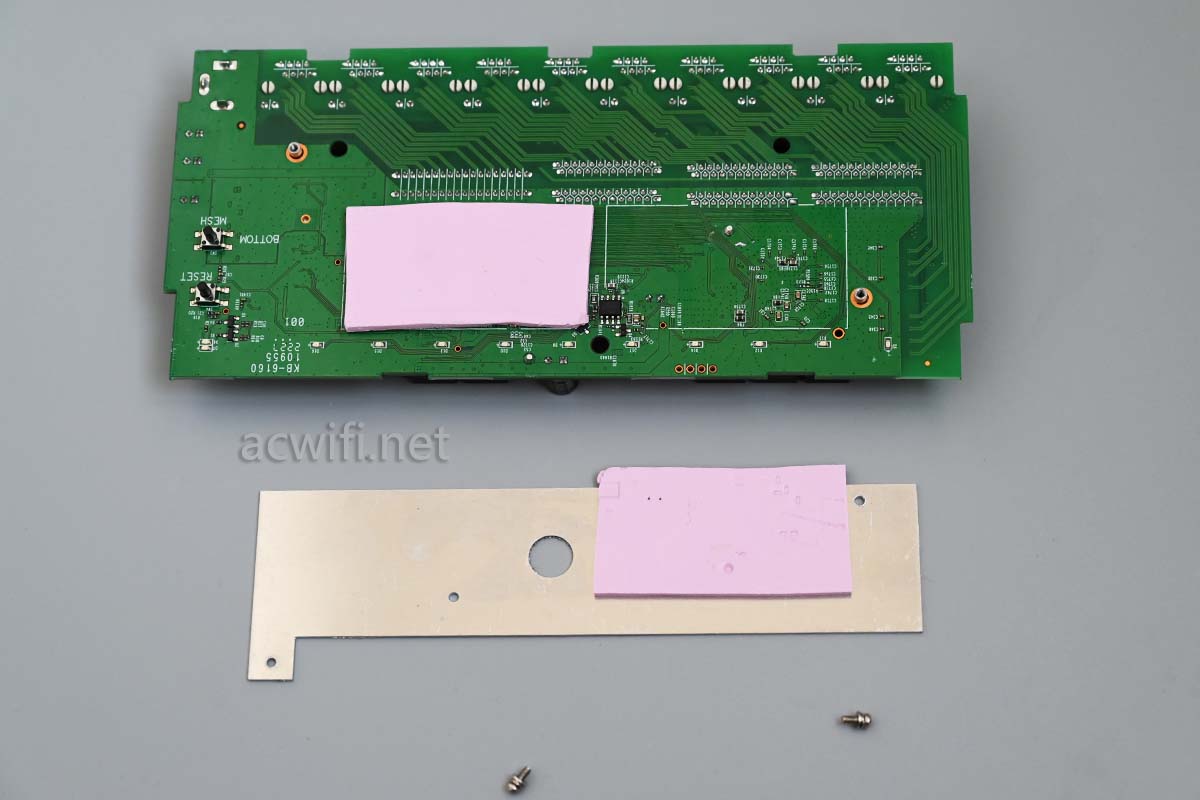

拆出主板,塑料底壳有两片导热硅脂垫片,它与散热器接触,把热量传递至外壳:

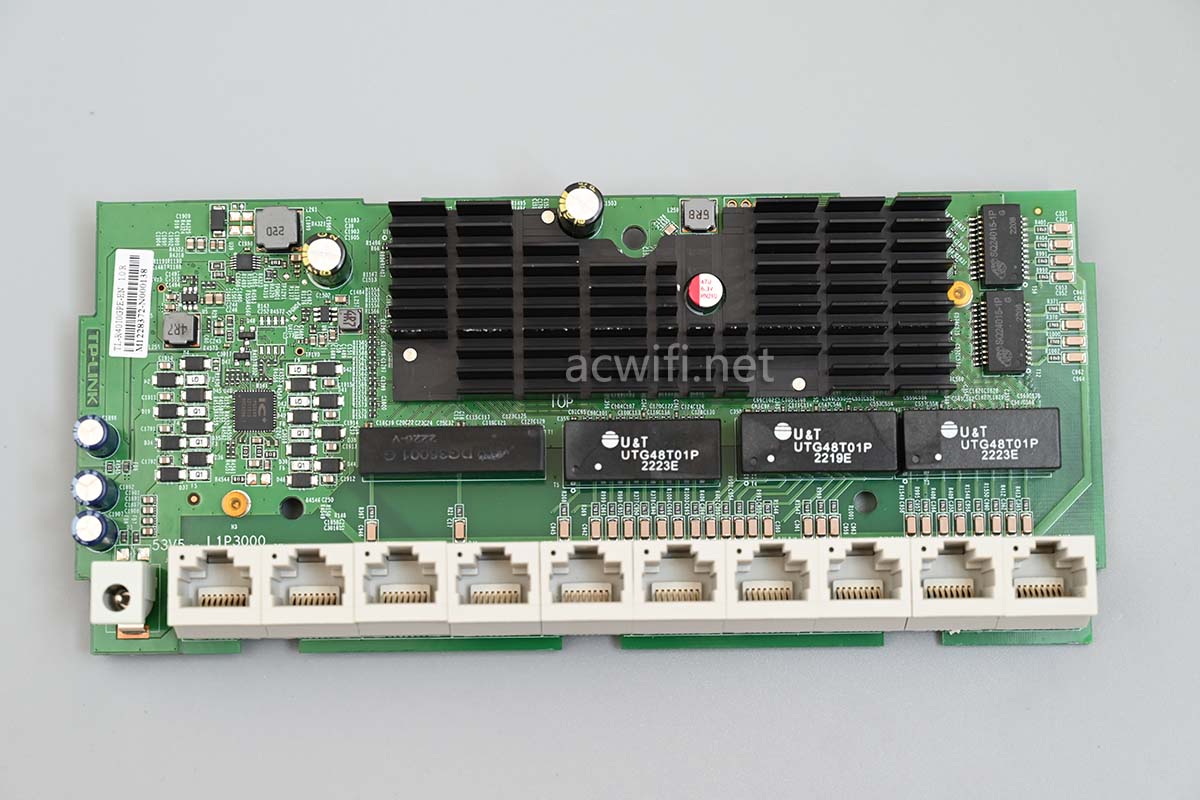

主板这一面能看见网口,所以我定义为主板正面:

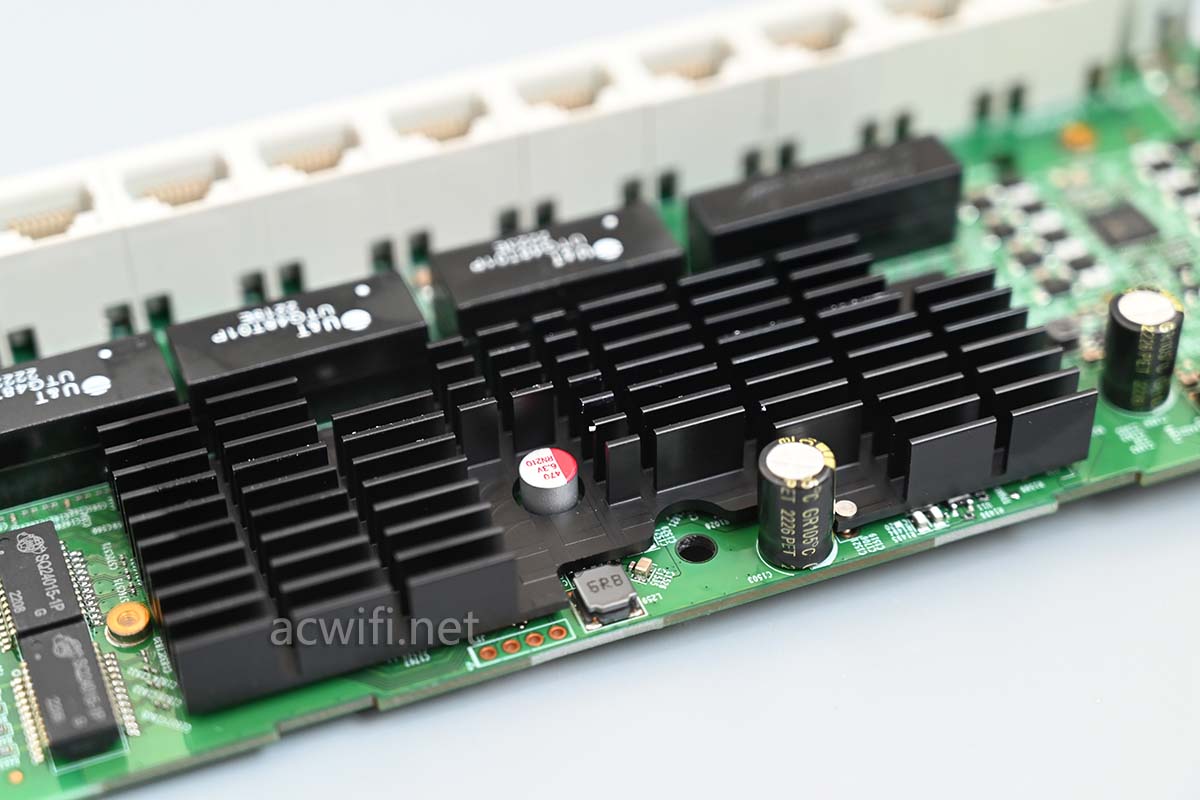

拆下这边长方形散热:

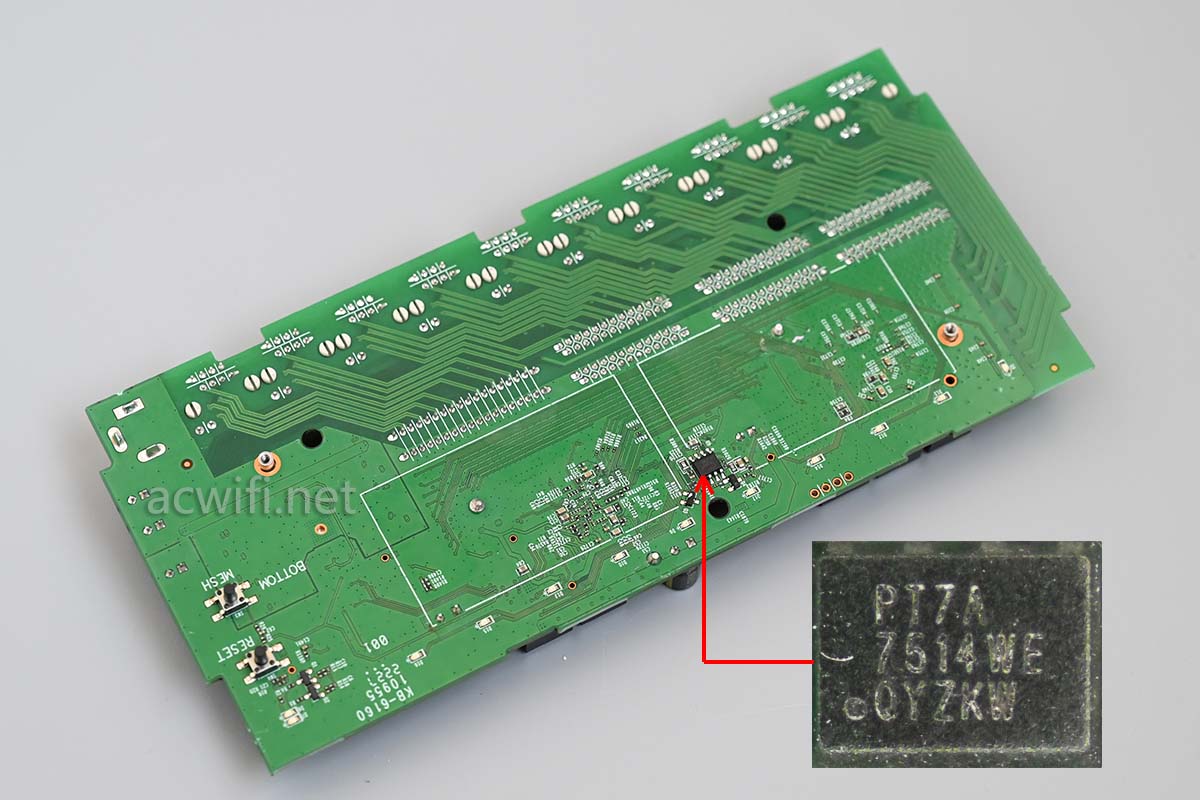

这一面没啥芯片,这一颗不知是不是控制LED指示灯用的IC:

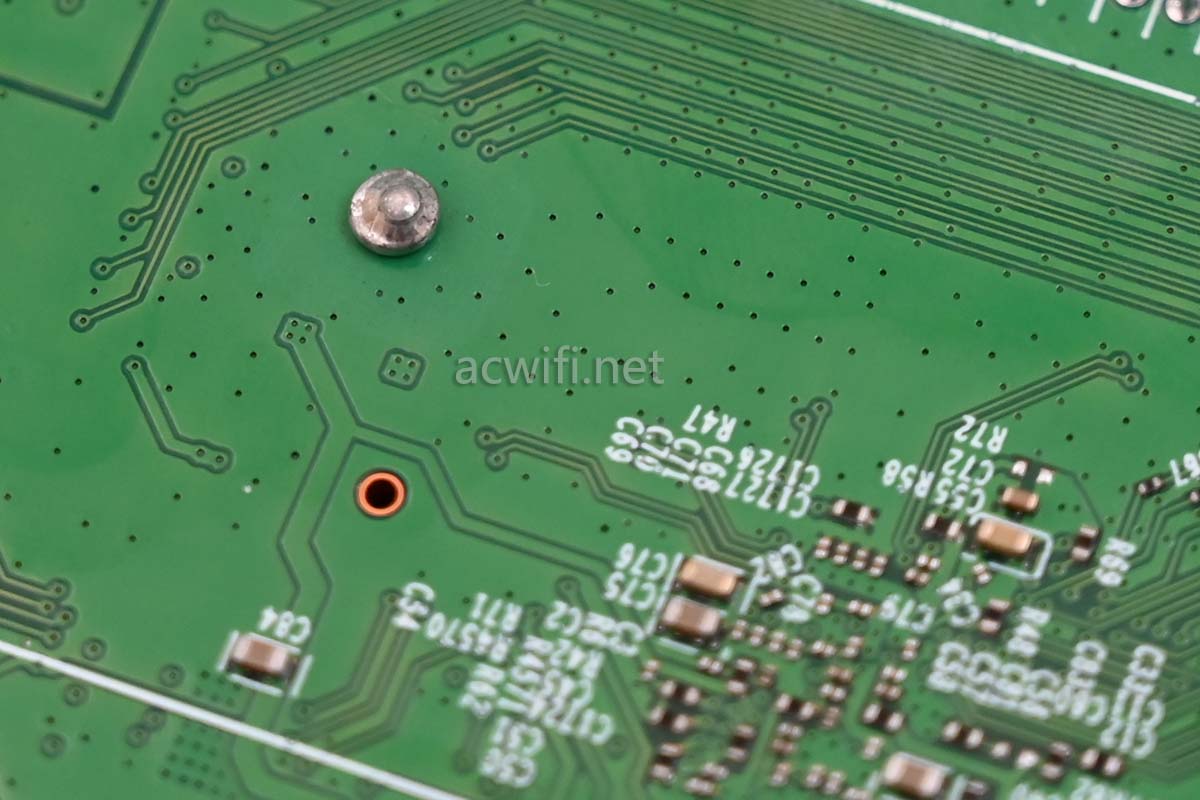

散热器有三个固定脚,用焊锡固定:
手动吸锡器一番简单的操作之后,撬开散热器。用撬开这个词,证明散热器和芯片之间用了粘性硅脂。
先看CPU吧。

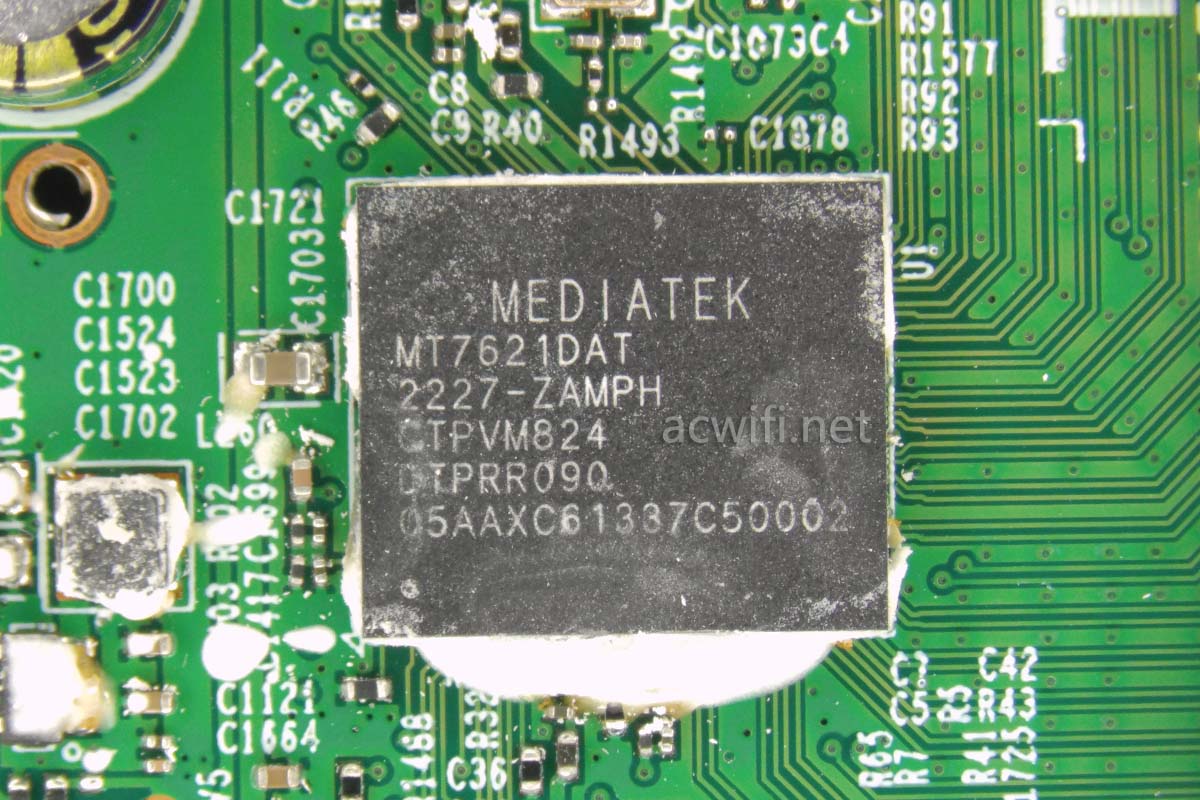

R4010GPE-EN的CPU型号是MT7621DAT,双核880MHz,集成了128MB内存,集成五口千兆。

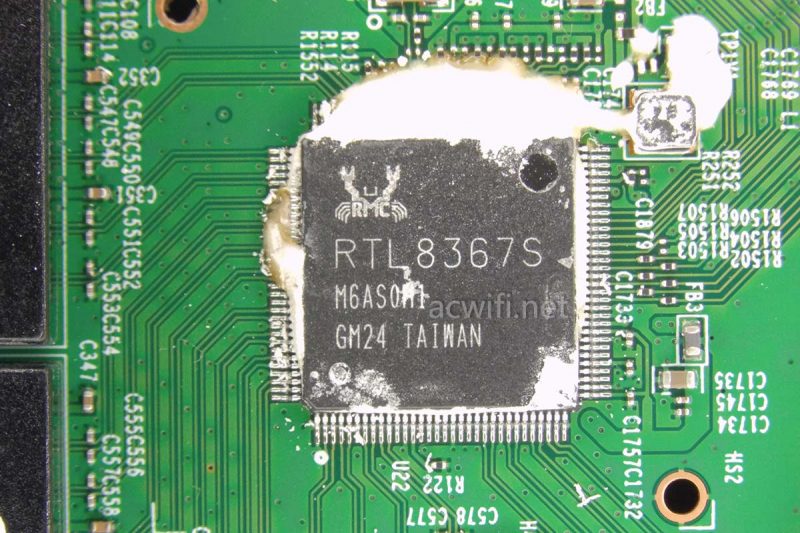

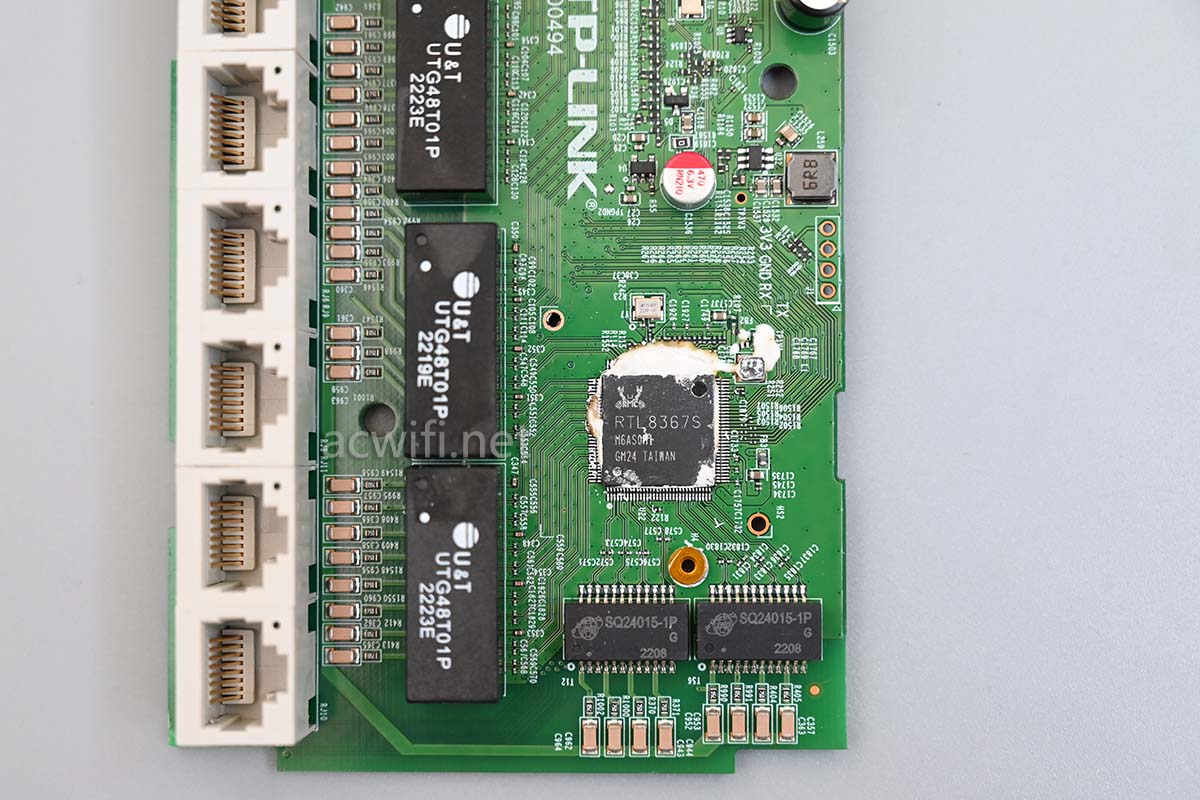

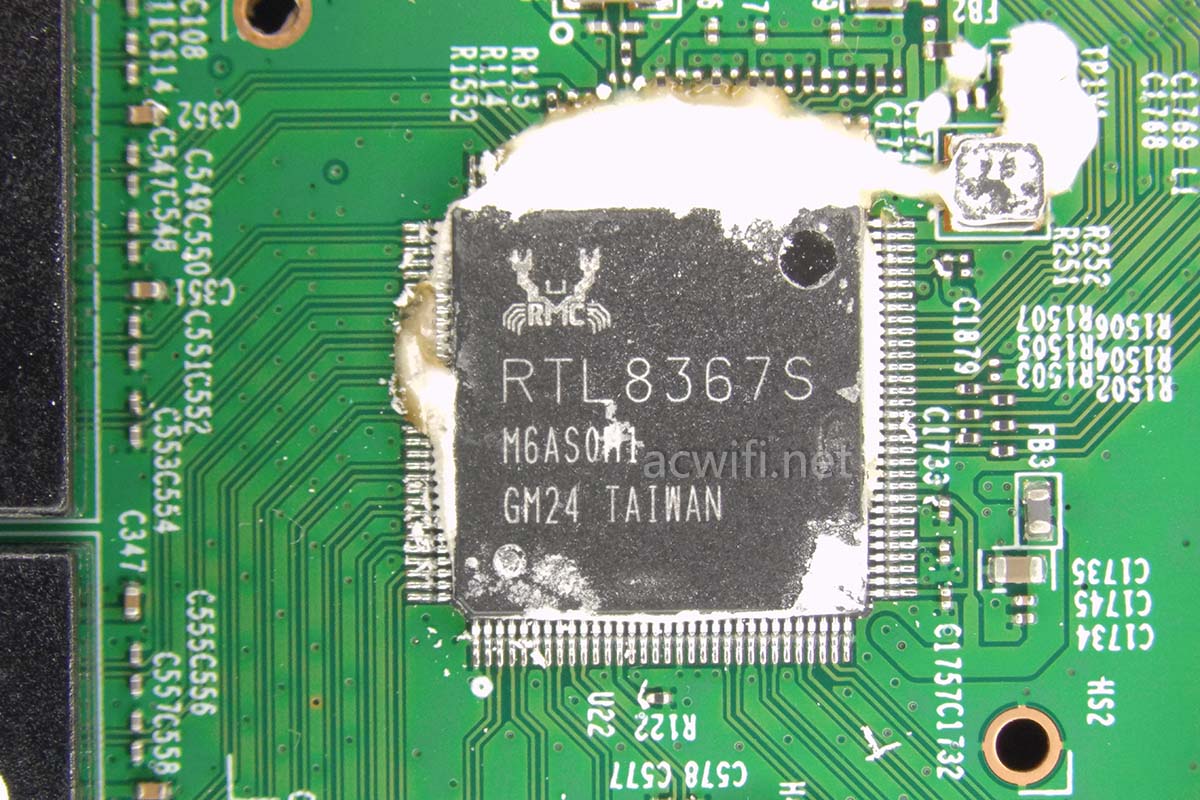

千兆交换芯片型号RTL8367S,一共有5个PHY,即有5个千兆网口,7,代表7个MAC,网口用去了5个MAC,还有两个MAC,一个是1G的RGMII,还有一个是2.5G带宽的HSGMII。
只是这颗CPU只有RGMII,所以呢。连接RTL8367S的5个网口与连接CPU的5个网口之间会有1G瓶颈。

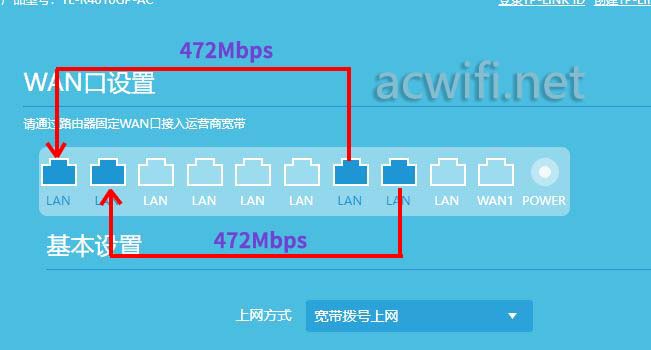

R4010GP也是这个配置,之前也实测过,的确也是如此。这台我就不再测试了,沿用R4010GP的图,倒一下网口方式就是R4010GPE-EN。
把多台经常要大流量传输的设备接在一侧吧。如果没这个应用场景,不用担心这个问题。
详情查看R4010GP的拆机:TL-R4010GP-AC拆机,一些功能设置说明

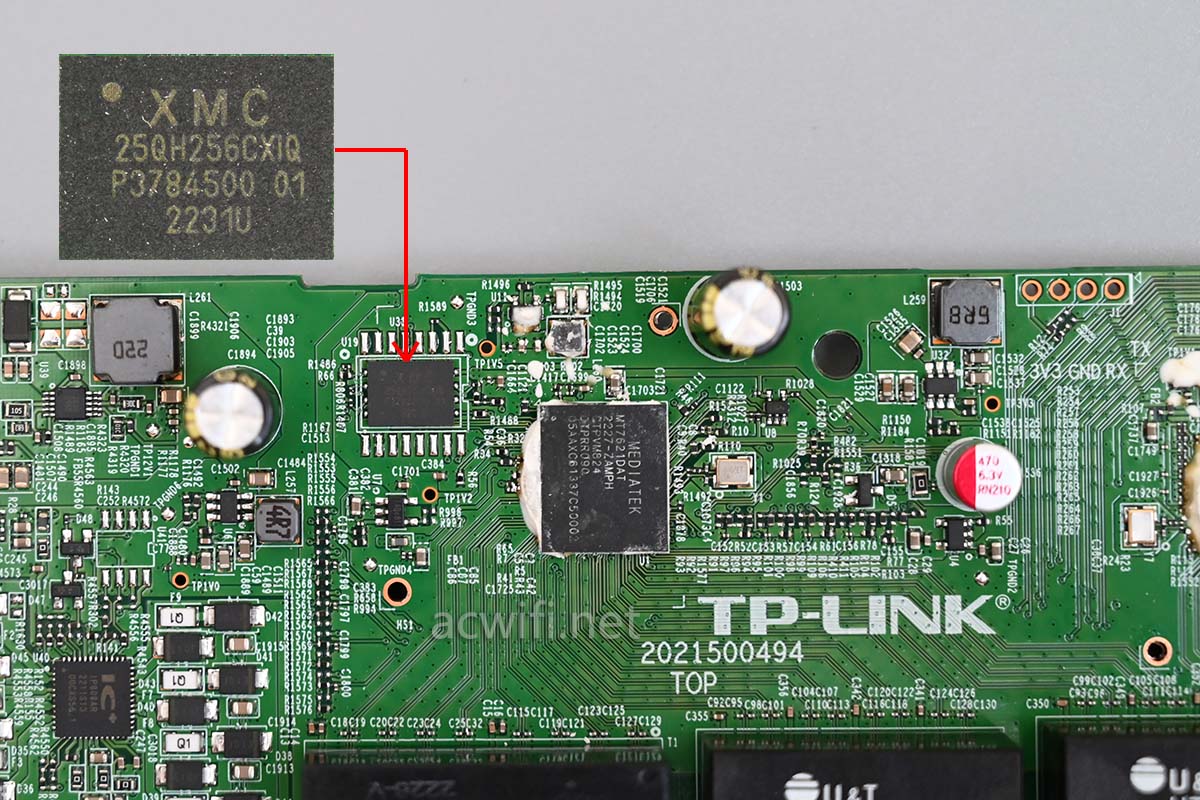

闪存型号XM25QH256C,容量32MB:

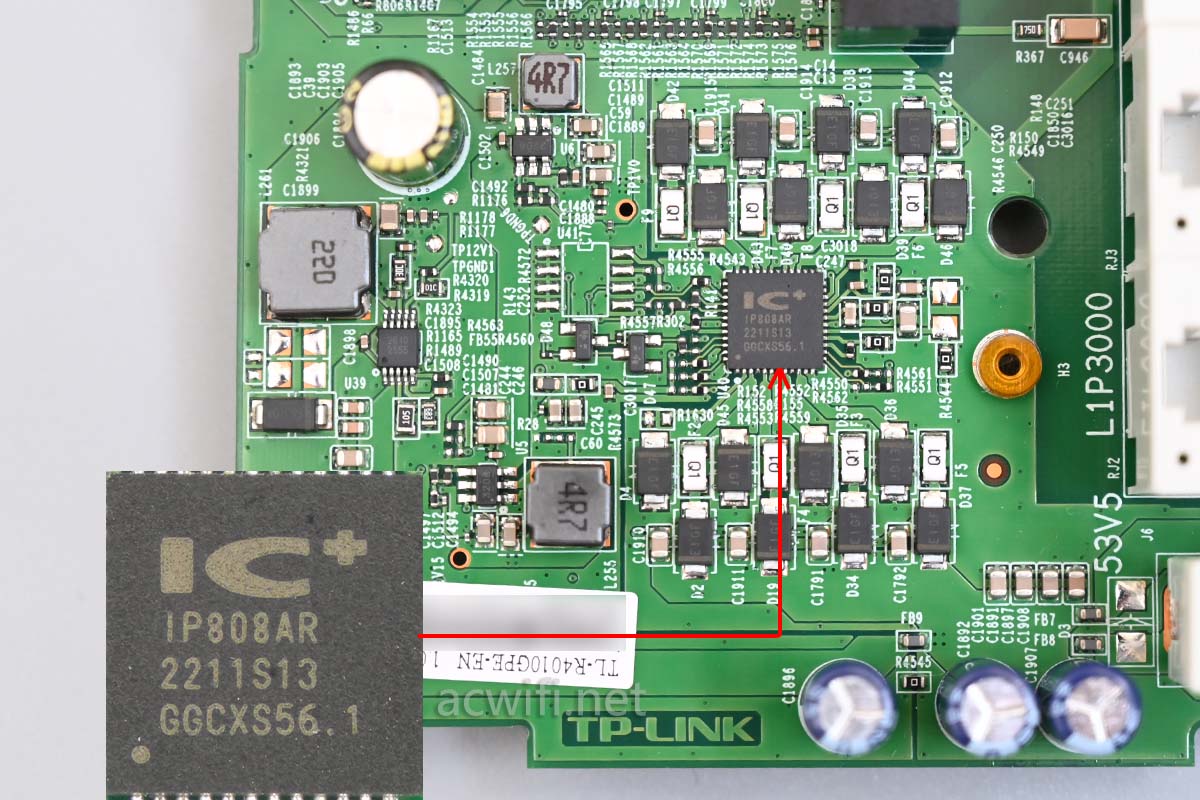

IP808AR,负责8口的PoE供电控制IC。”IEEE 802.3AF-2003 and 802.3AT-2009 compliant Single DC power supply voltage input (45~57V)“
拆完啦。

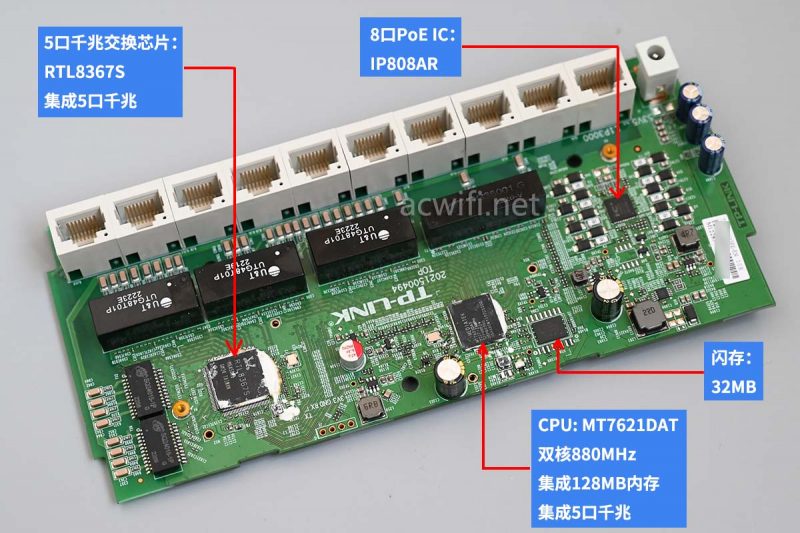

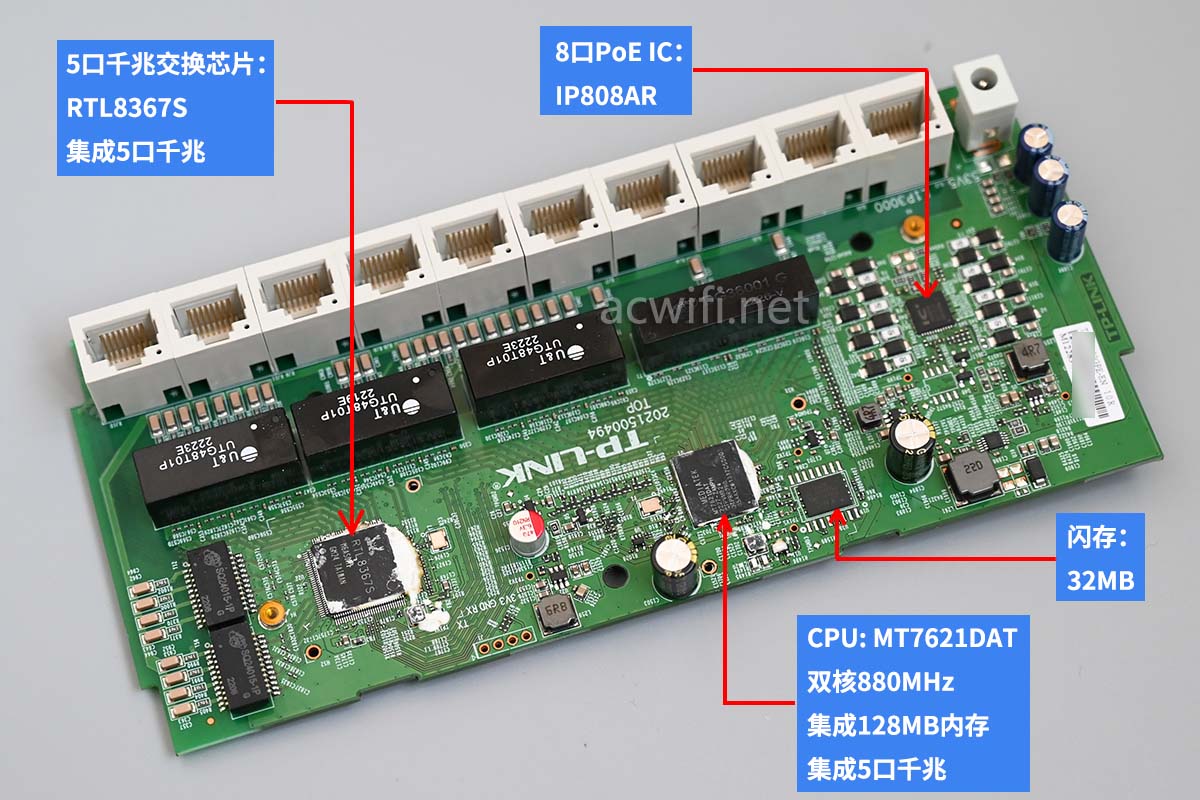

R4010GPE-EN的所有芯片型号汇总图:
R4010GPE-EN,像R4010GP-AC一样,没有行为管控功能。

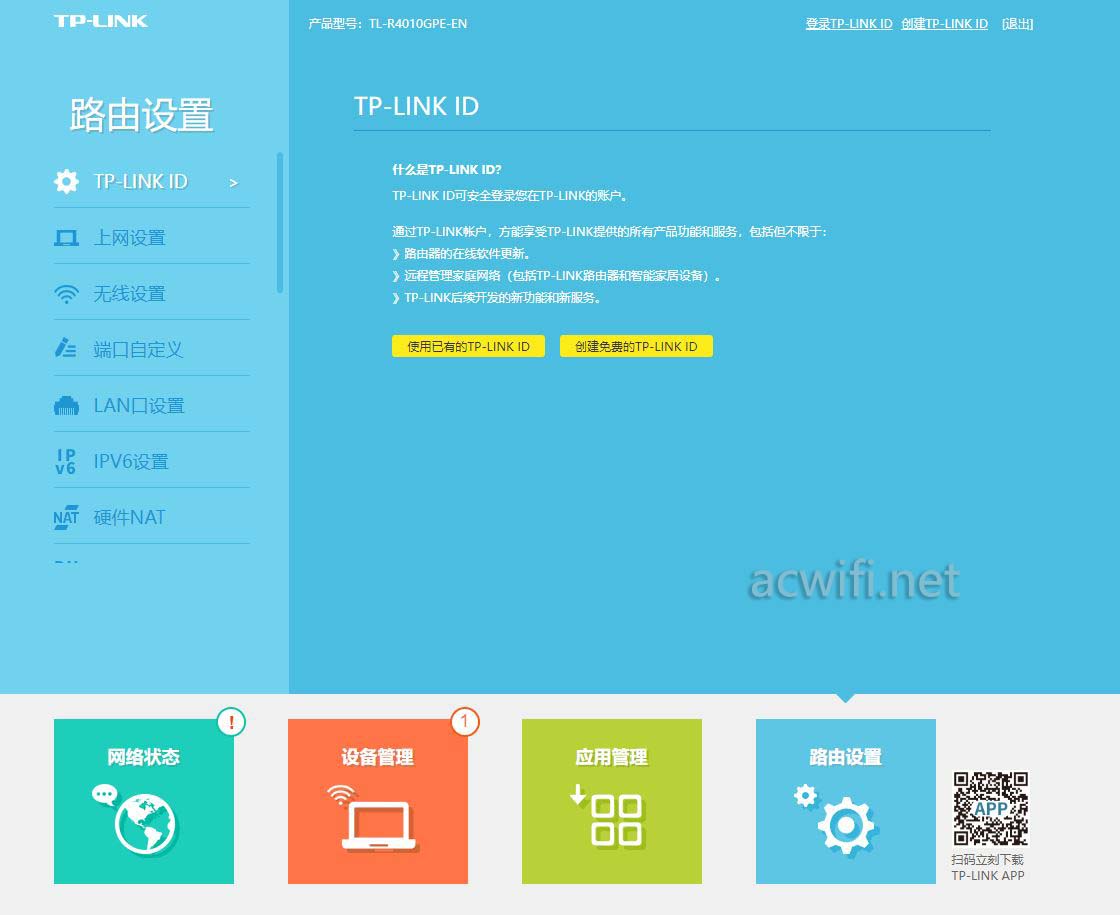

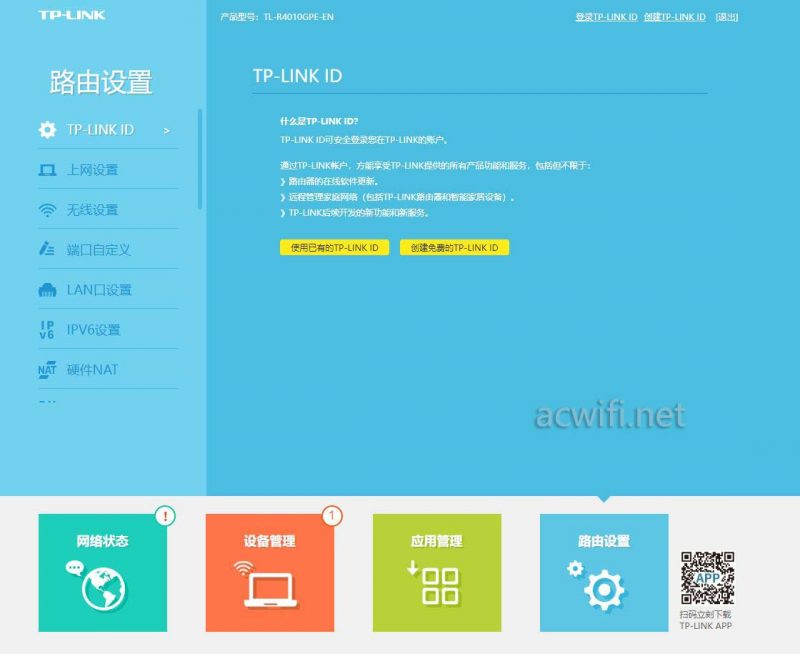

主界面:

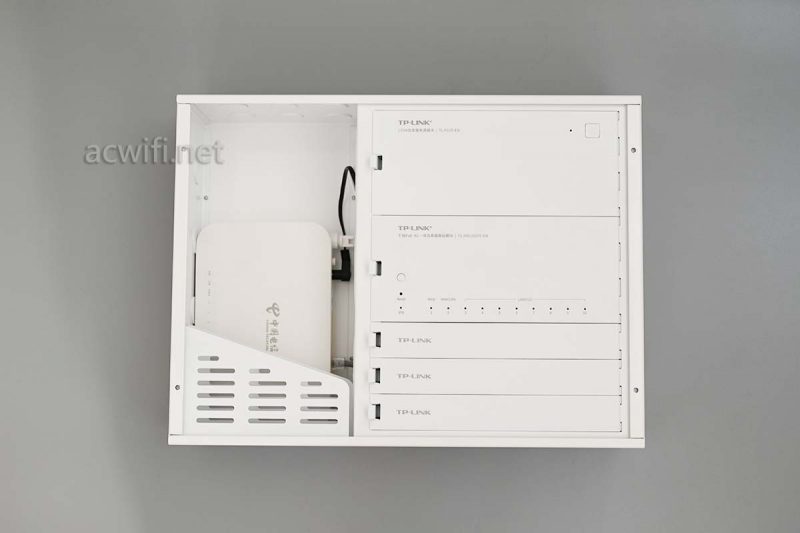

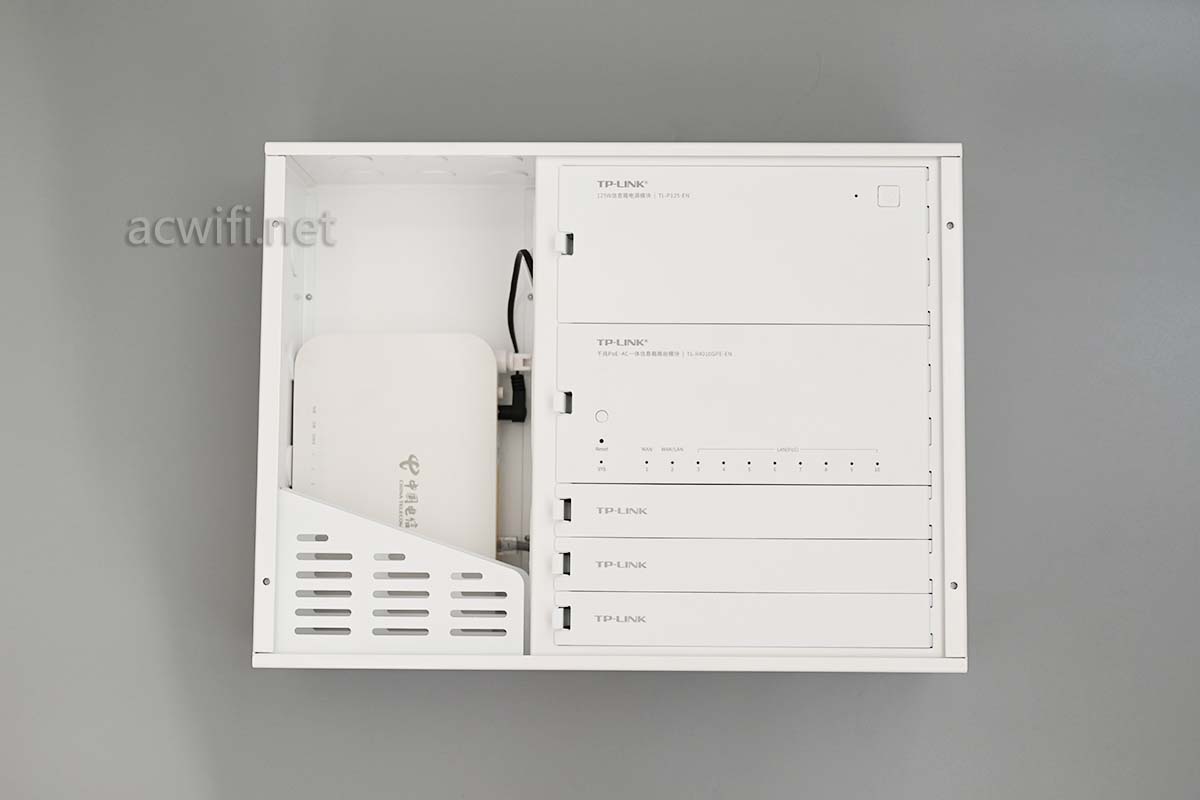

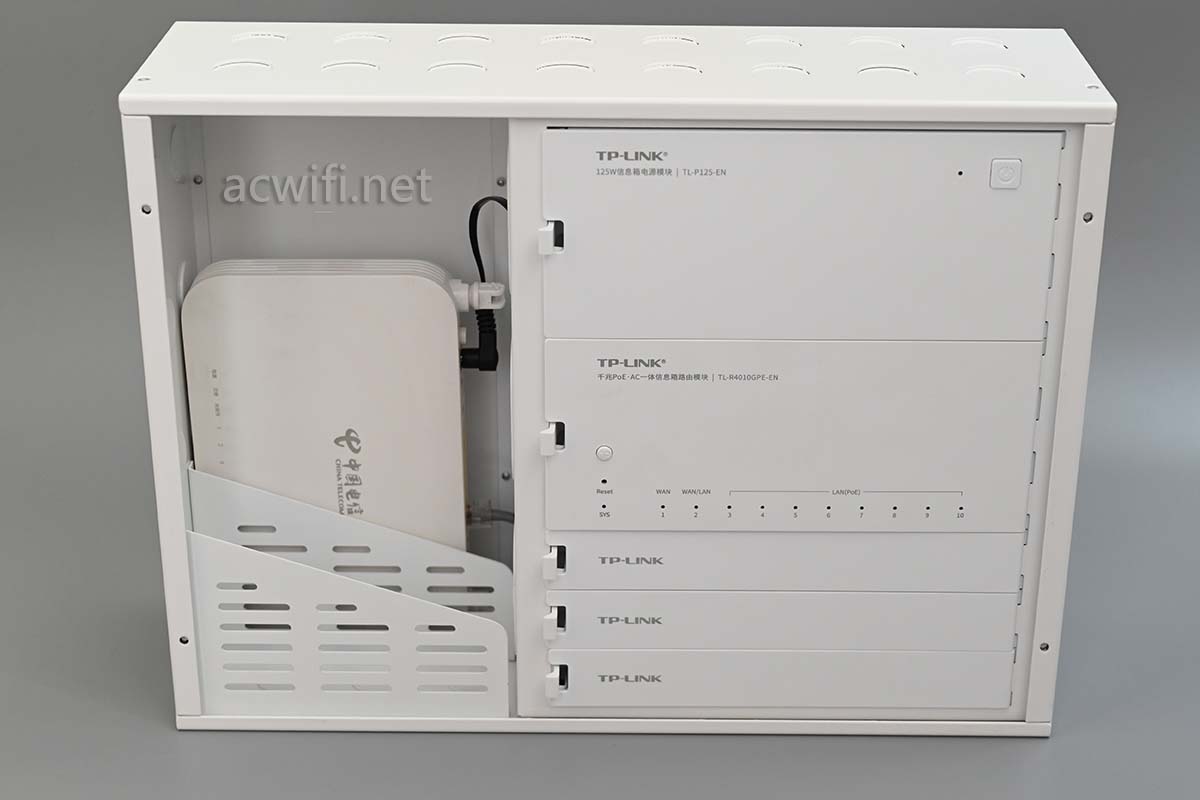

把电源模块和这台一体机模块塞进这个弱电箱,对了,还有塞一台华为HS8145x6进去。大概是这个样子啦!
还有个位置可以放软路由,只是供电要再接一个电源适配器,所以,那个电源模块,如果多一DC 12V/3A输出,多完美。
顺便说一下网线接头。

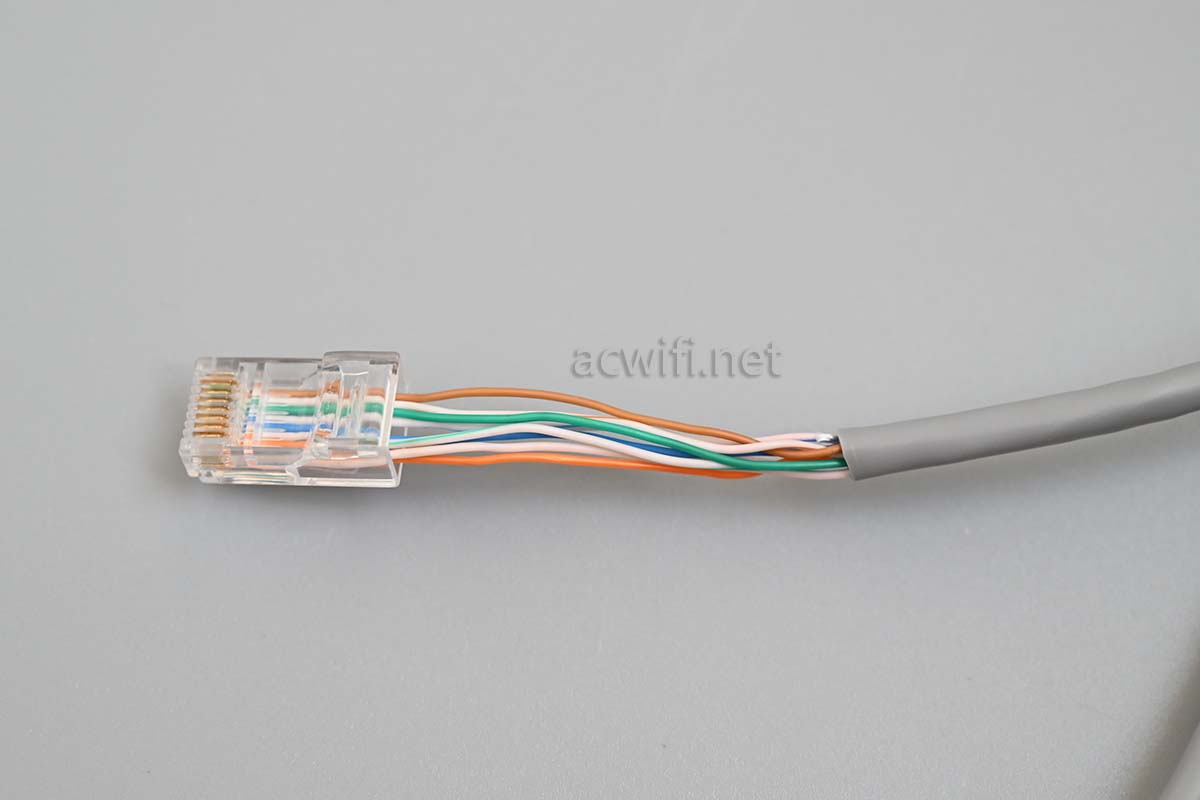

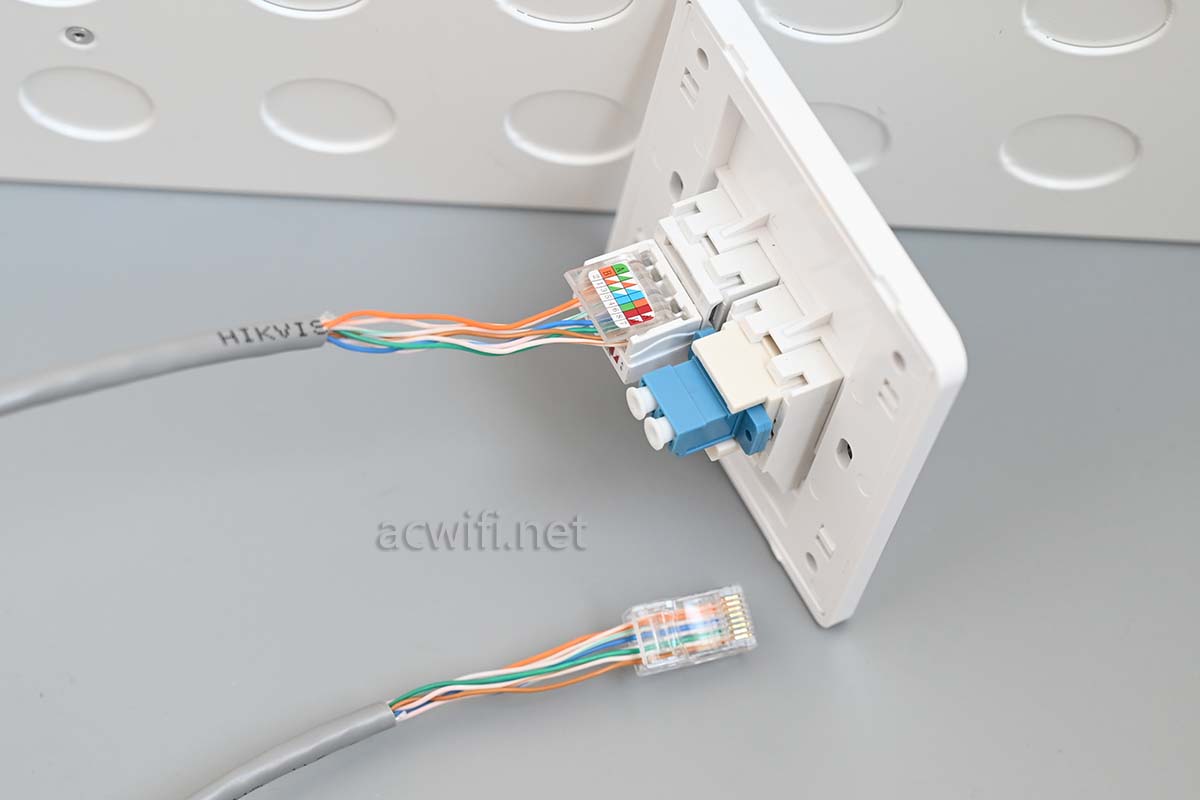

看看你们的弱电箱里的水晶头,看是不是这样接的:

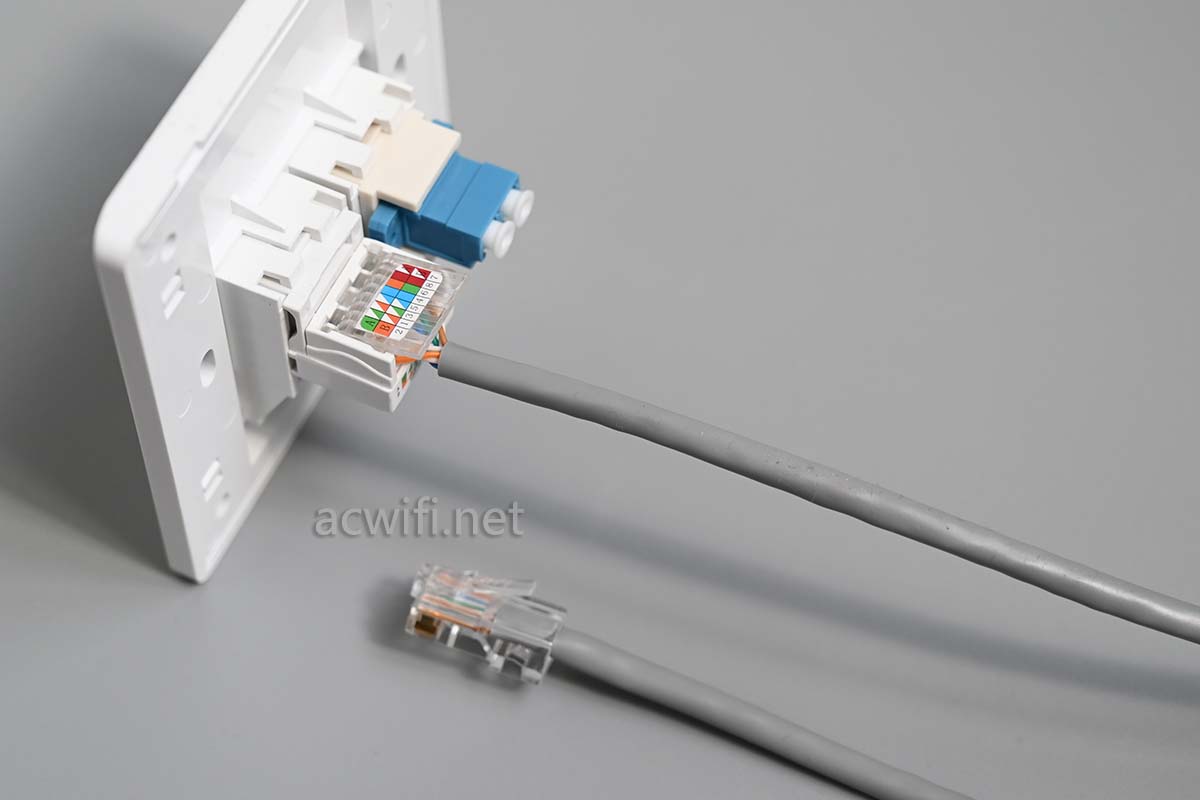

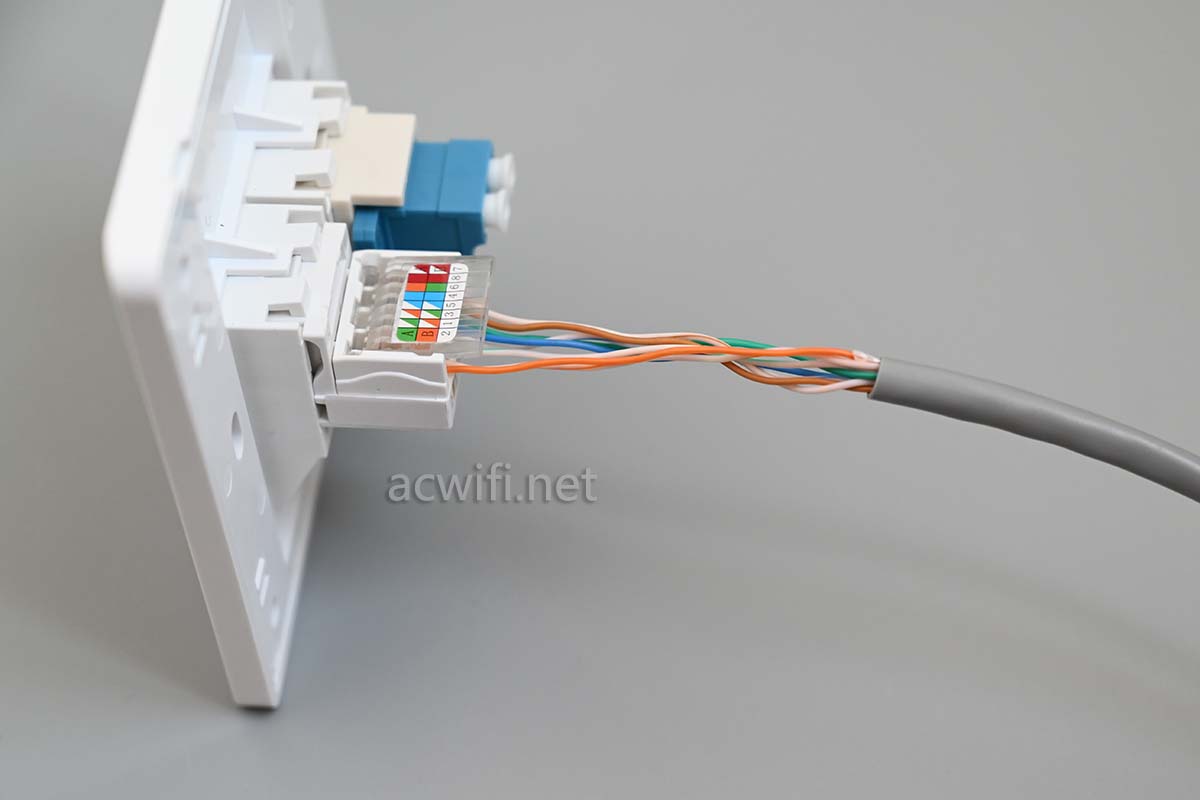

看看面板模块是不是这样接的:
如果是,就自己买工具回来重做吧。
特别是那些明明检查8芯全通,却只能百兆的,请重新做。把剥皮的那段做到最短。线都捋直了,还怎么抗干扰呢!
说回弱电箱,如果你不用TP-LINK模块化东西,买这个弱电箱好像意义不大,虽然用料挺好的,1.2mm厚的冷扎钢板。
如果要用它,至少买个电源模块和交换机模块。闲鱼卖家说交换机模块还没开始卖。
本篇完。还是那句,按需选择。
