TP-LINk TL-R4111GP-AC拆机,有个2.5G SFP

TL-R4111GP-AC虽然有个2.5G SFP光口,也能当WAN口,只是不能用它做单WAN,三WAN时才会用到它,WAN口不能自主选择。挺适合双WAN输入后用2.5G口输出的用户,而且这是一台AC控制

、路由器、PoE供电的一体机。闲鱼一有得                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                              卖就有好几个人来问我了。

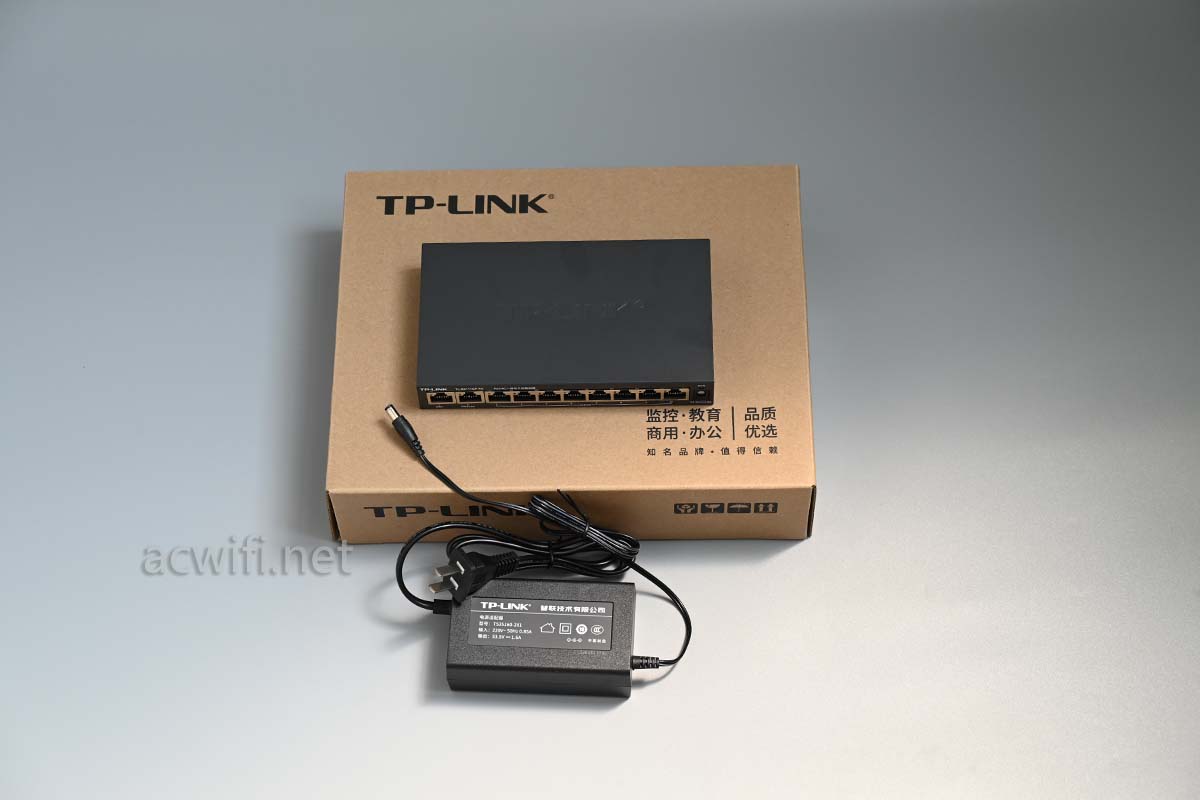

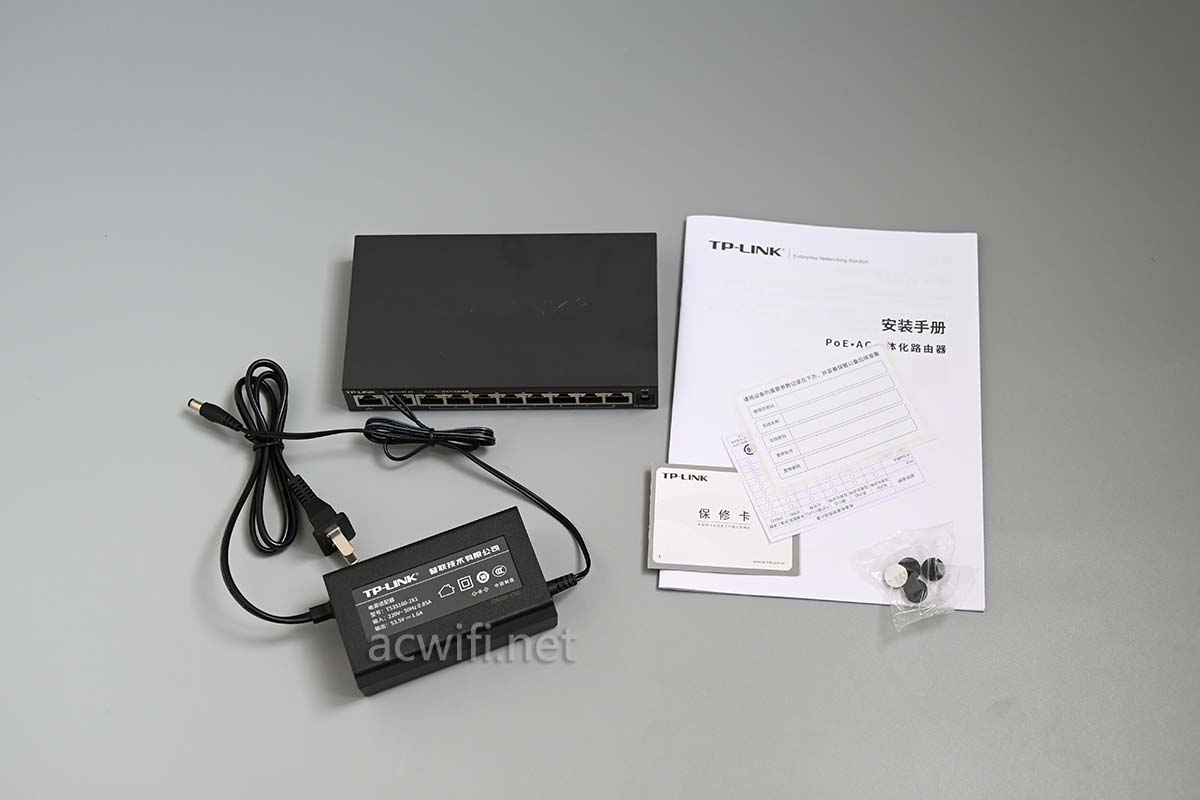

所有配件:

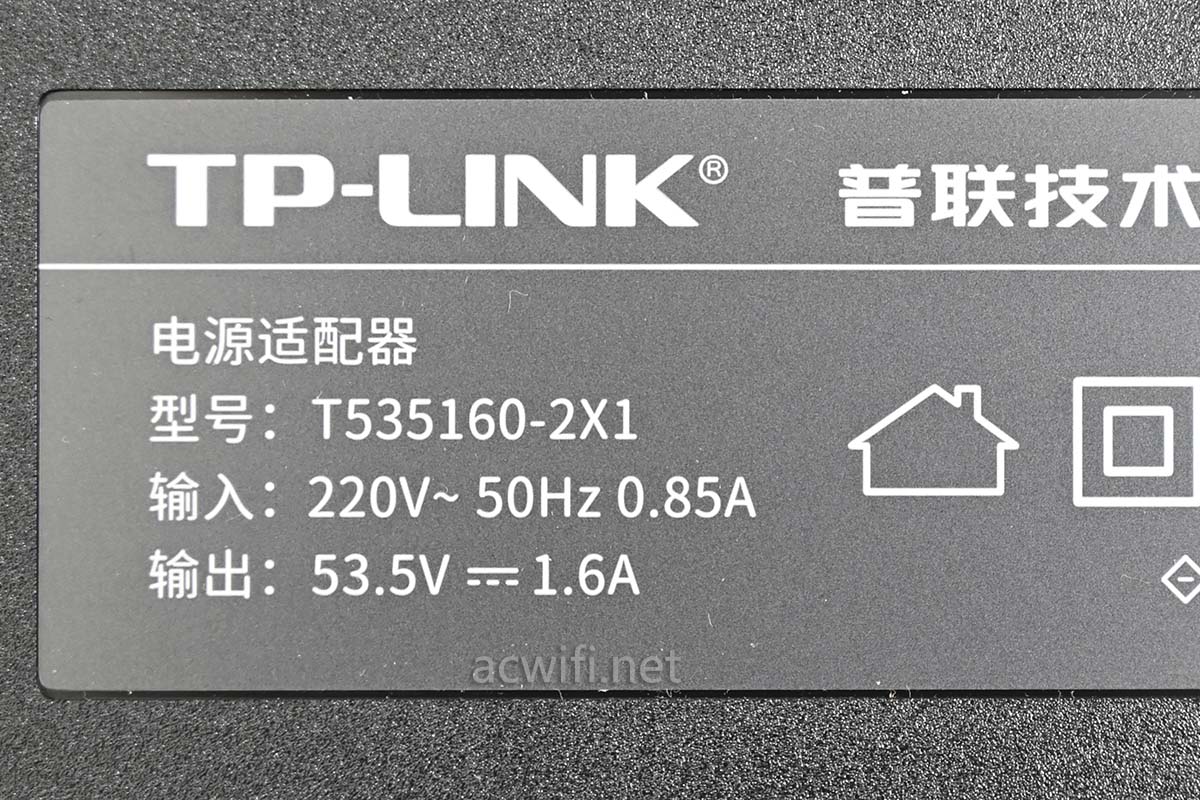

电源输出规格是53.5V/1.6A,电源输出功率是85W:

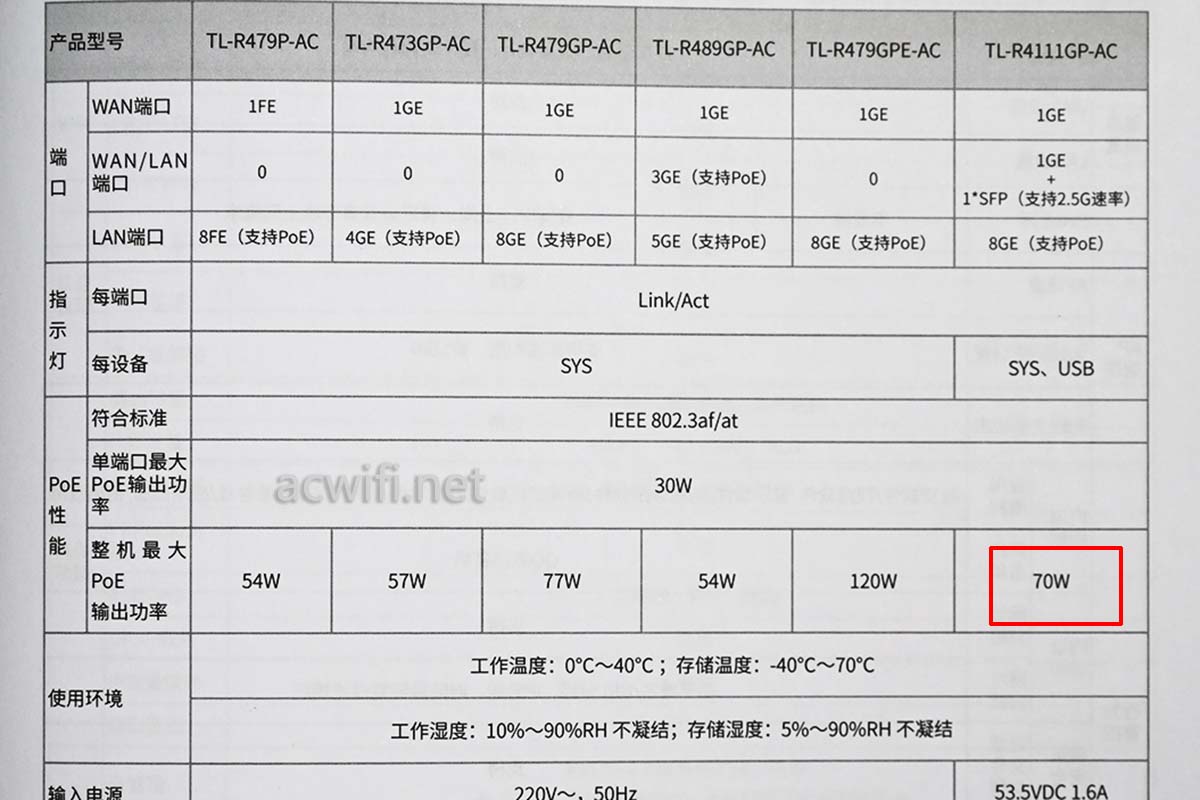

这款PoE总输出是70W,说明书里有列表详细参数,单口PoE供电最大30W。

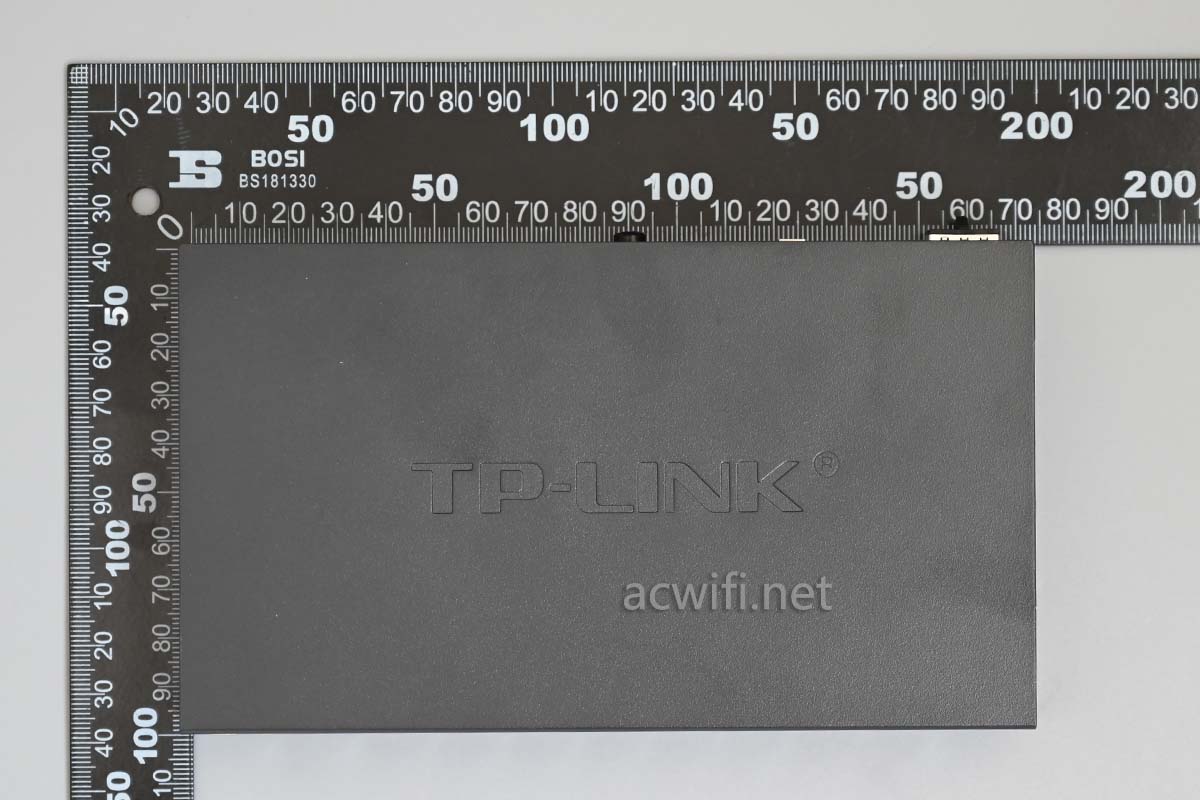

机身尺寸不算大,17 x 9.7cm:

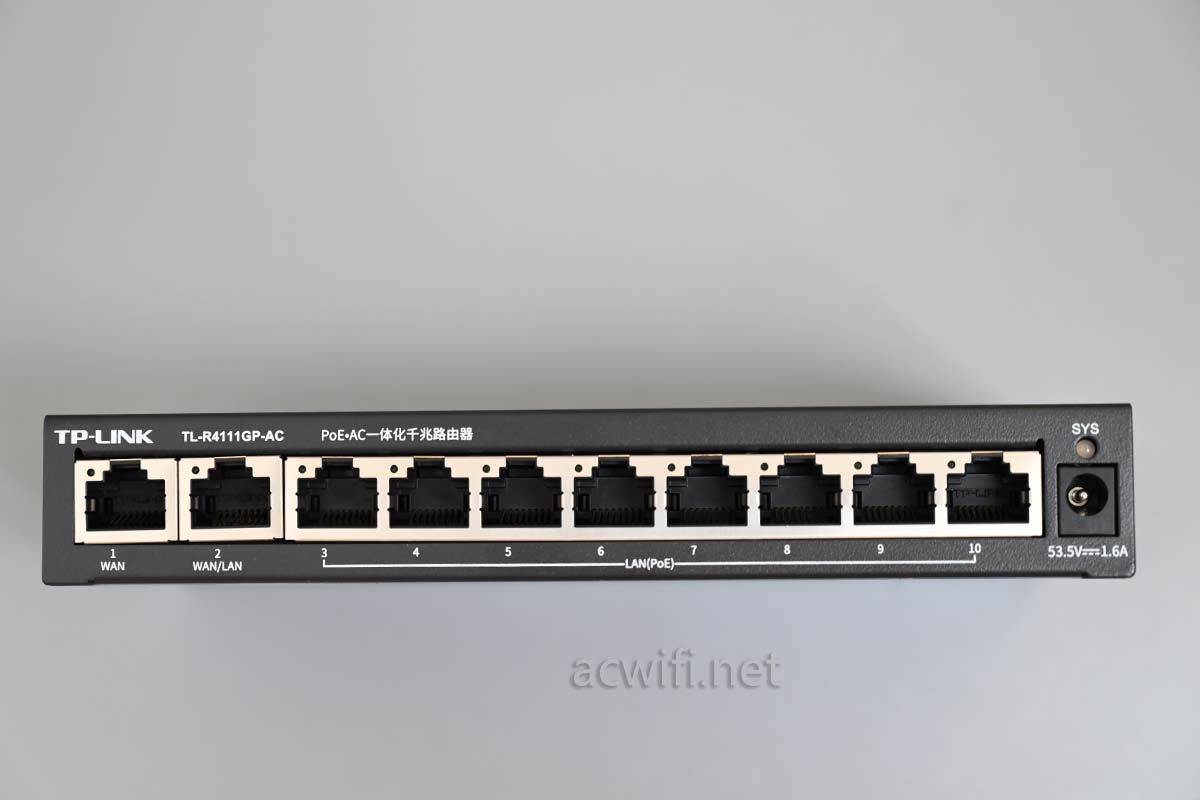

一共有10个RJ45网口,全千兆的,左边第一个是WAN口,左边第二个可做WAN或LAN:

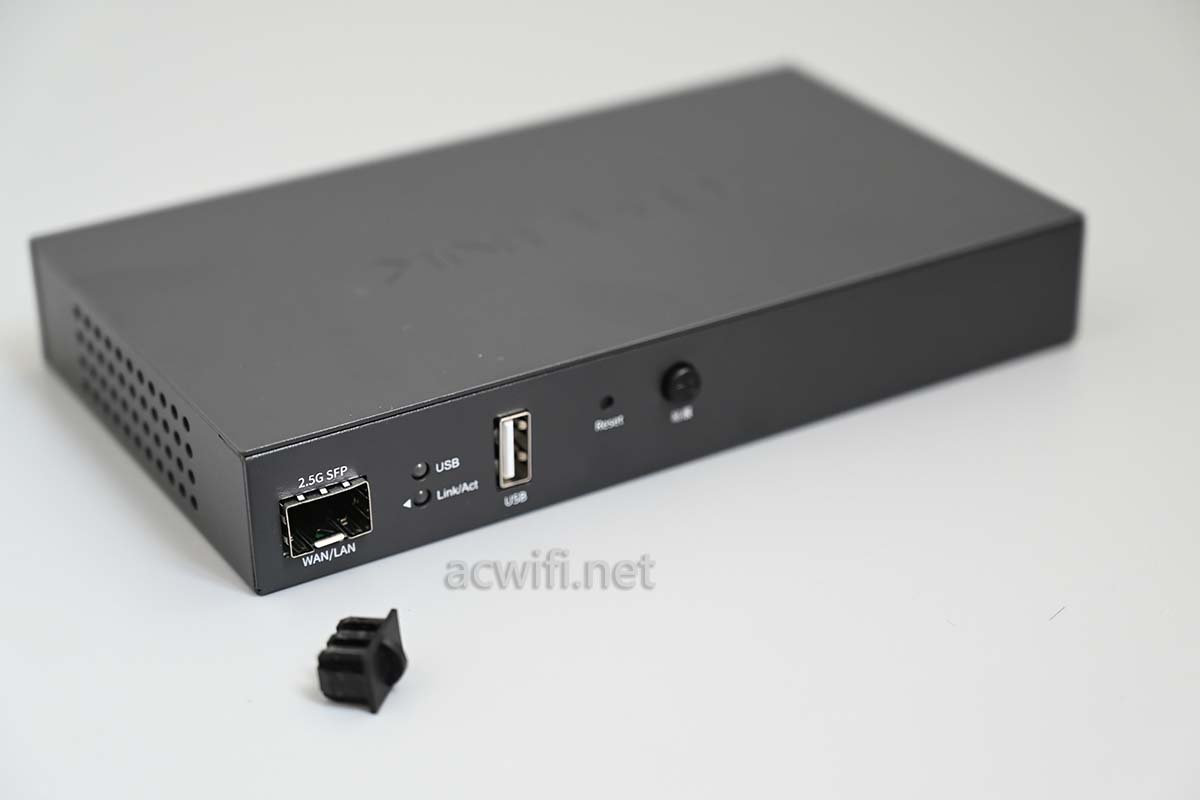

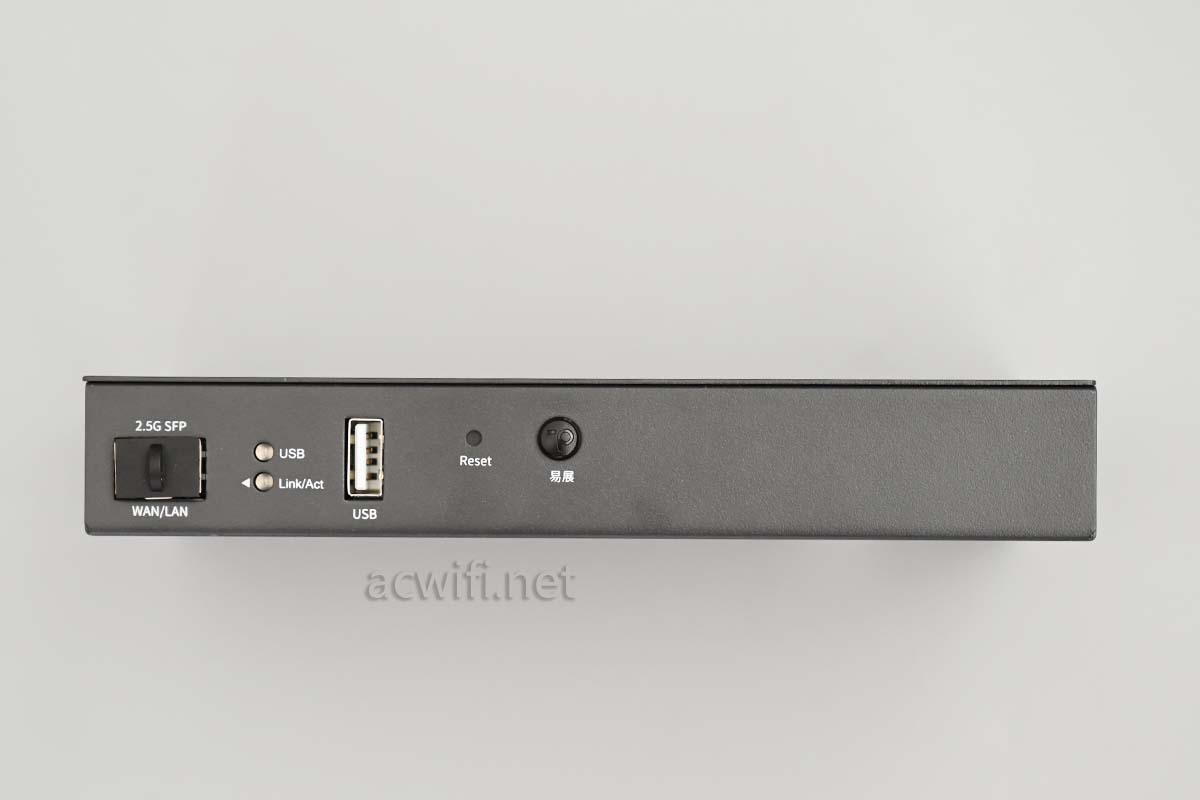

另一面有一个SFP光口,支持最高速率2.5Gbps;有一个USB2.0口,只支持文件共享,不支持打印共享;中间位置是一个易展实体键,有易展键的一体机都可以支持跟易展无线路由器组网。

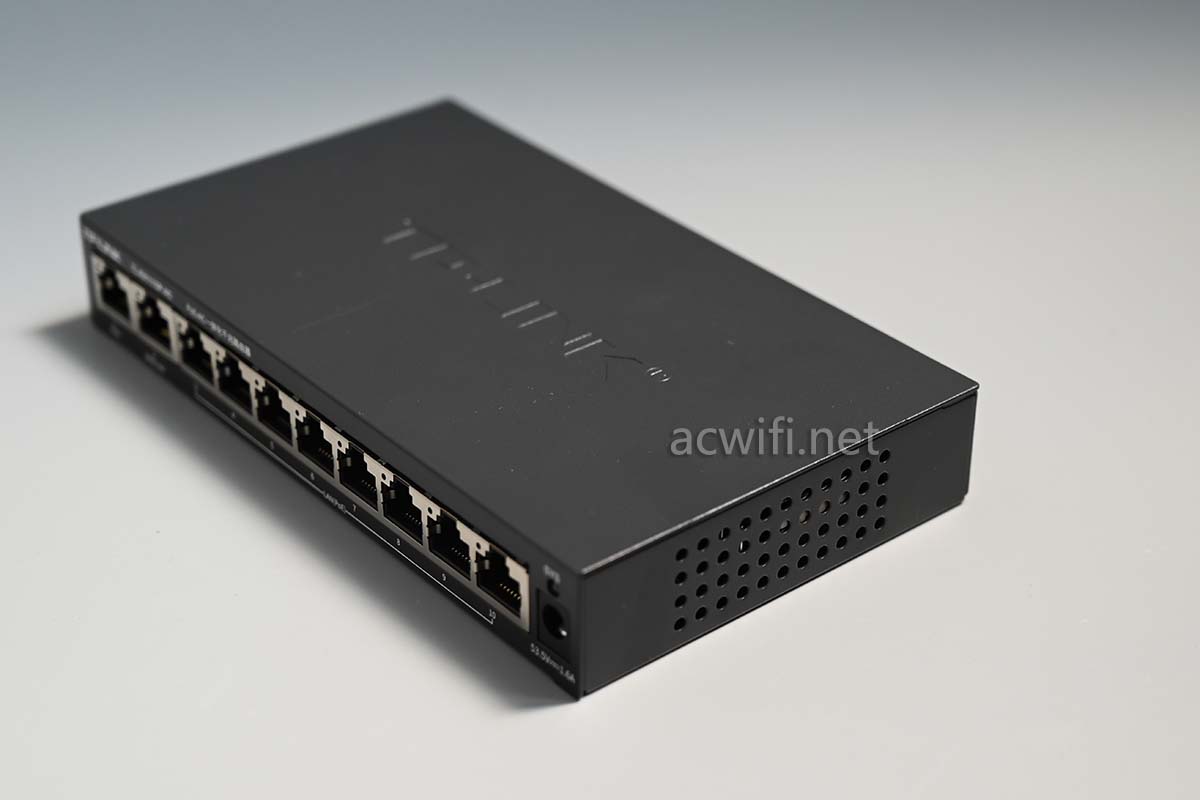

侧面有散热孔:

一体机因为有PoE供电,机身都不会凉快的。

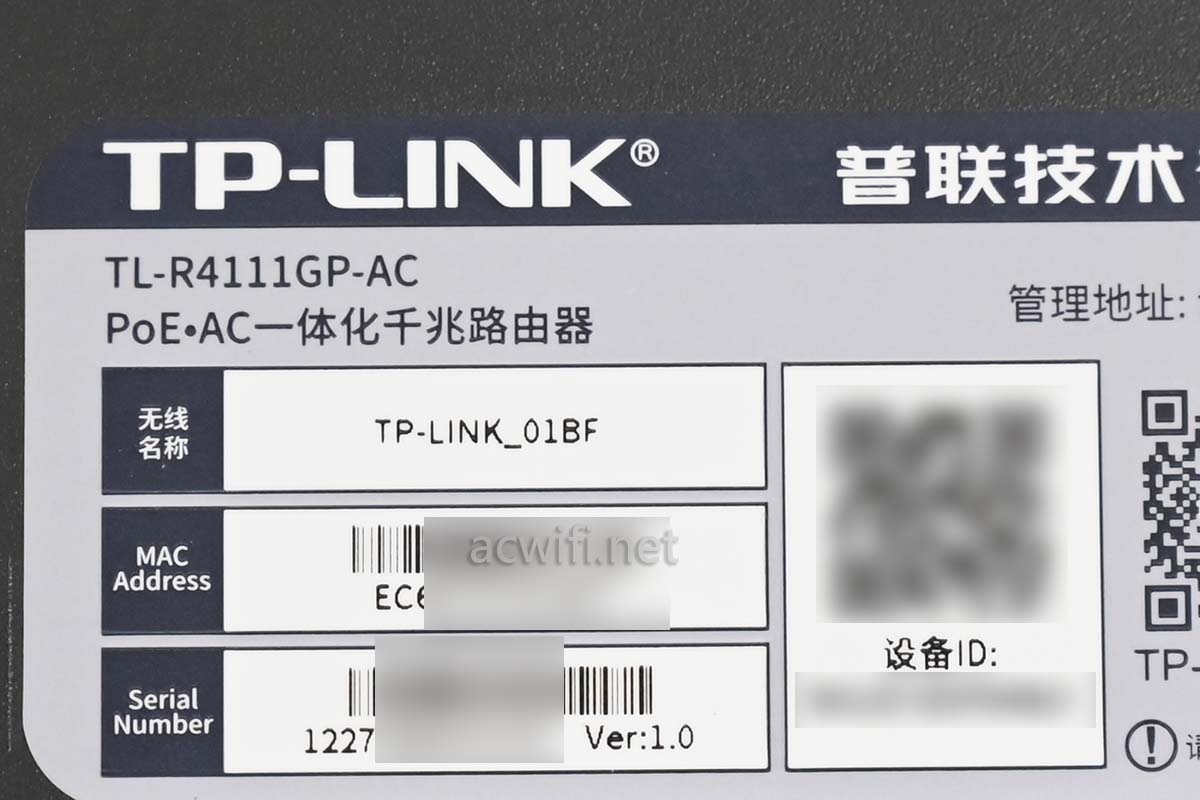

底部标签:

型号:TL-R4111GP-AC

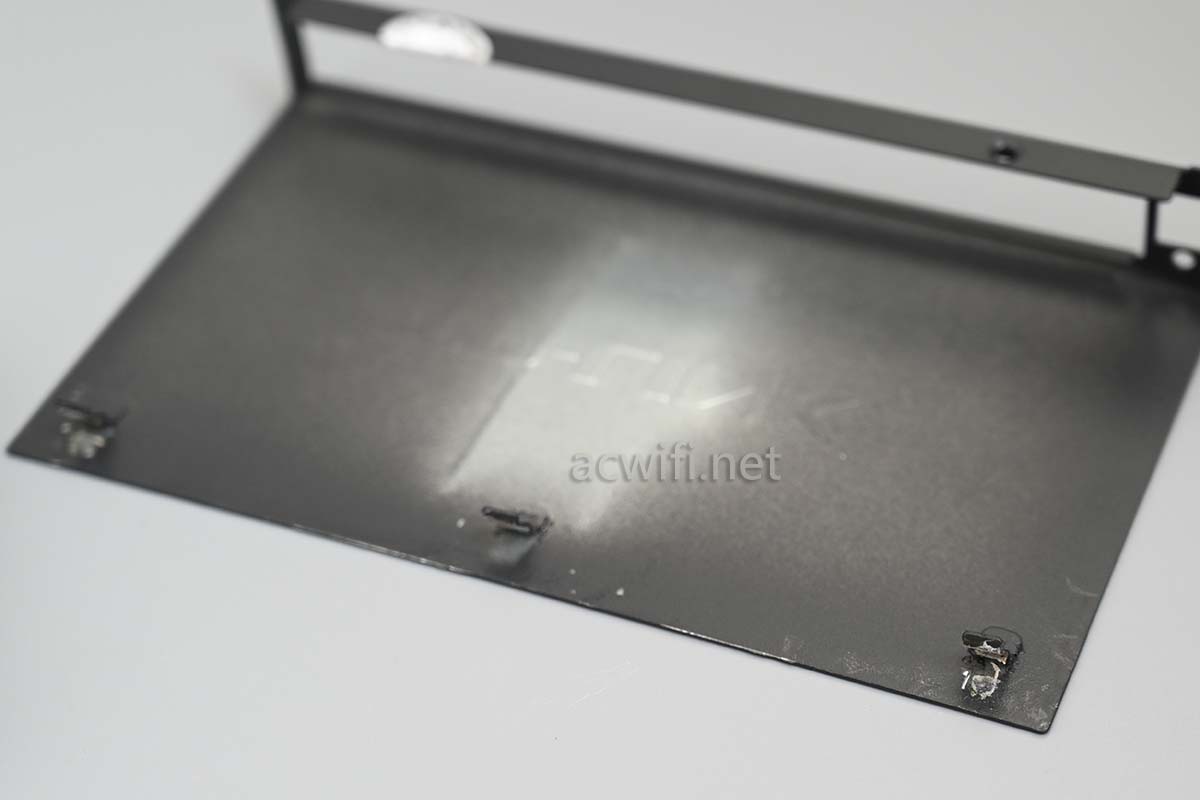

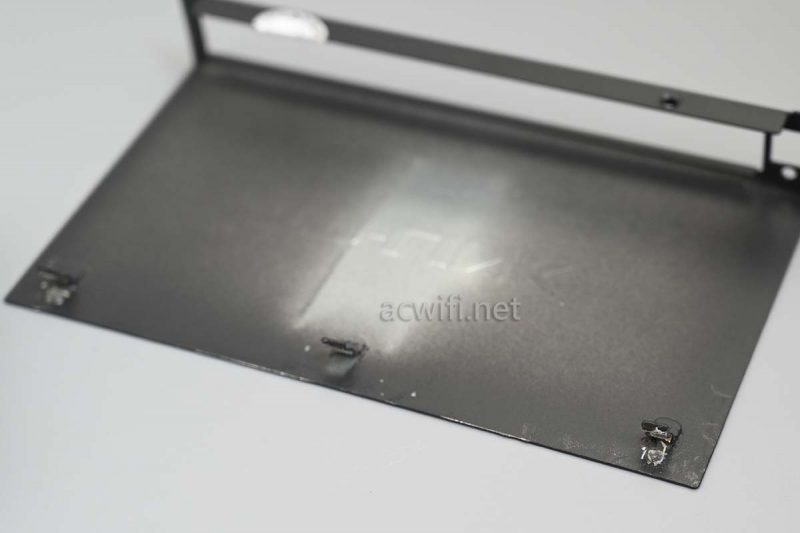

外壳不容易拆开,用胶粘住了前端的三个卡位:

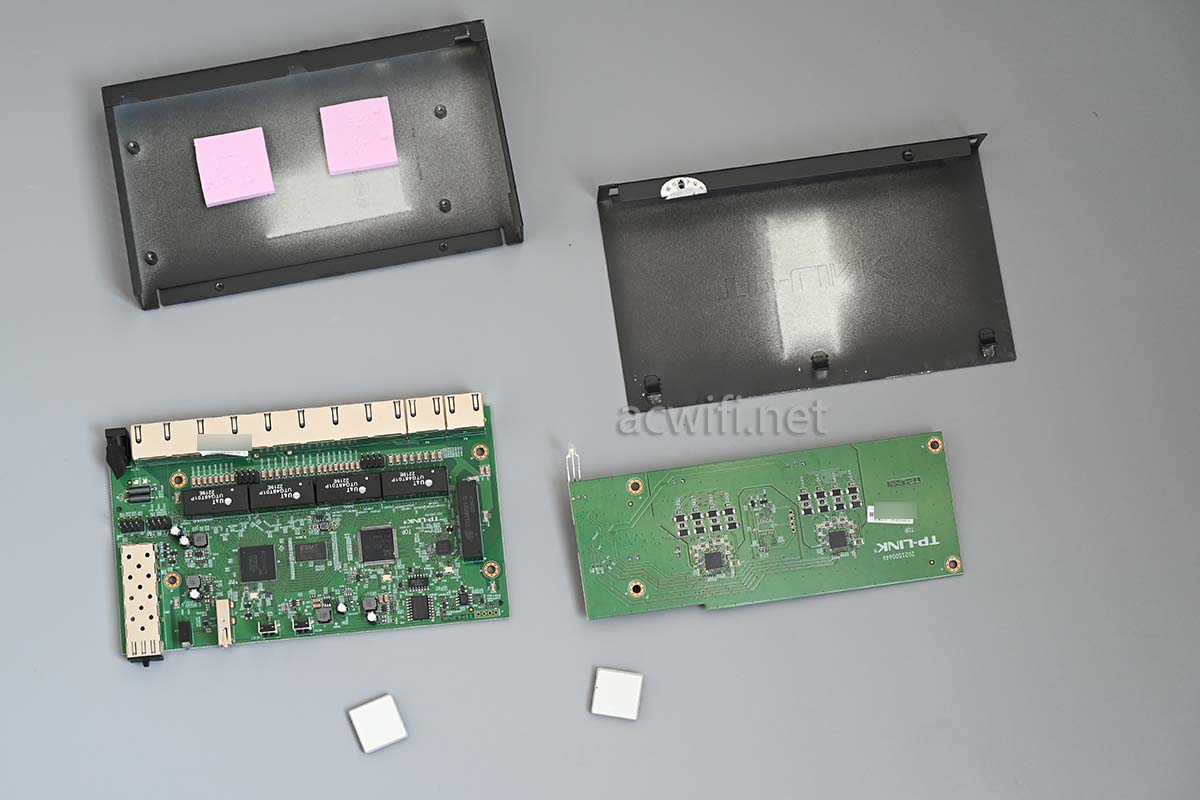

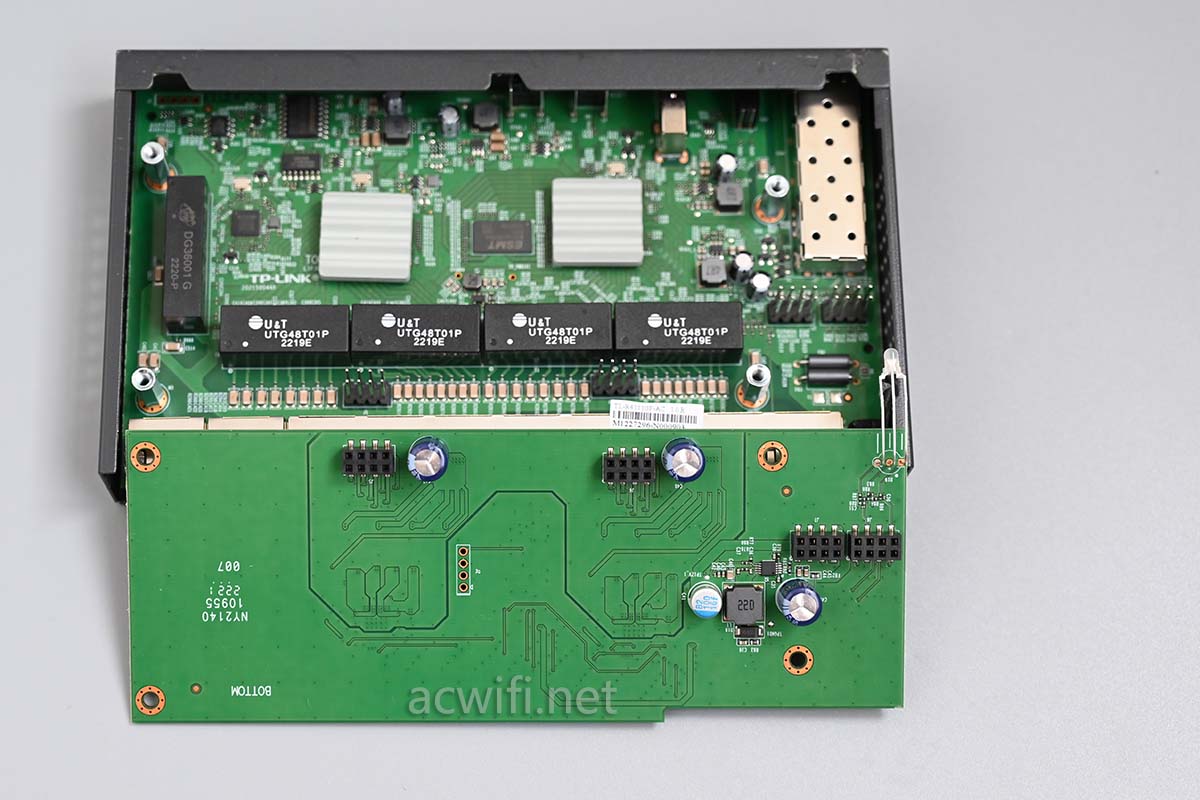

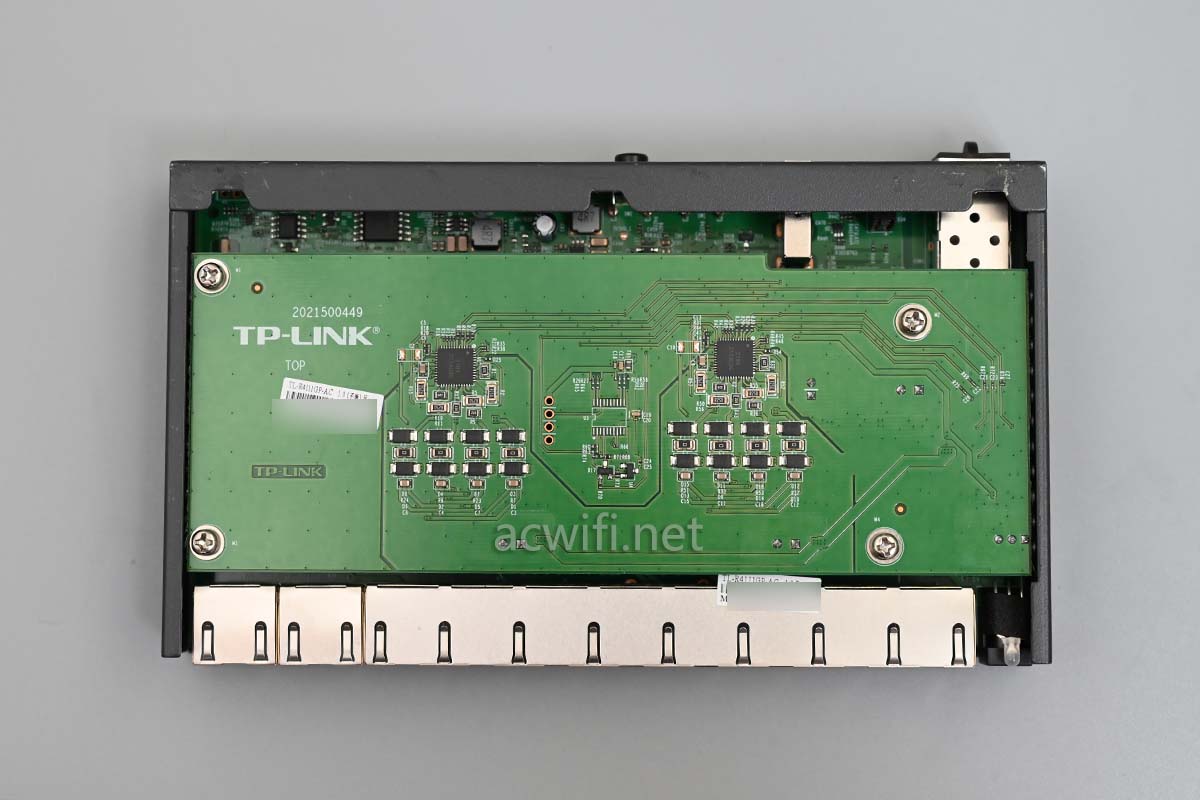

两片主板构成,跟之前拆的R4010GPE差不多。

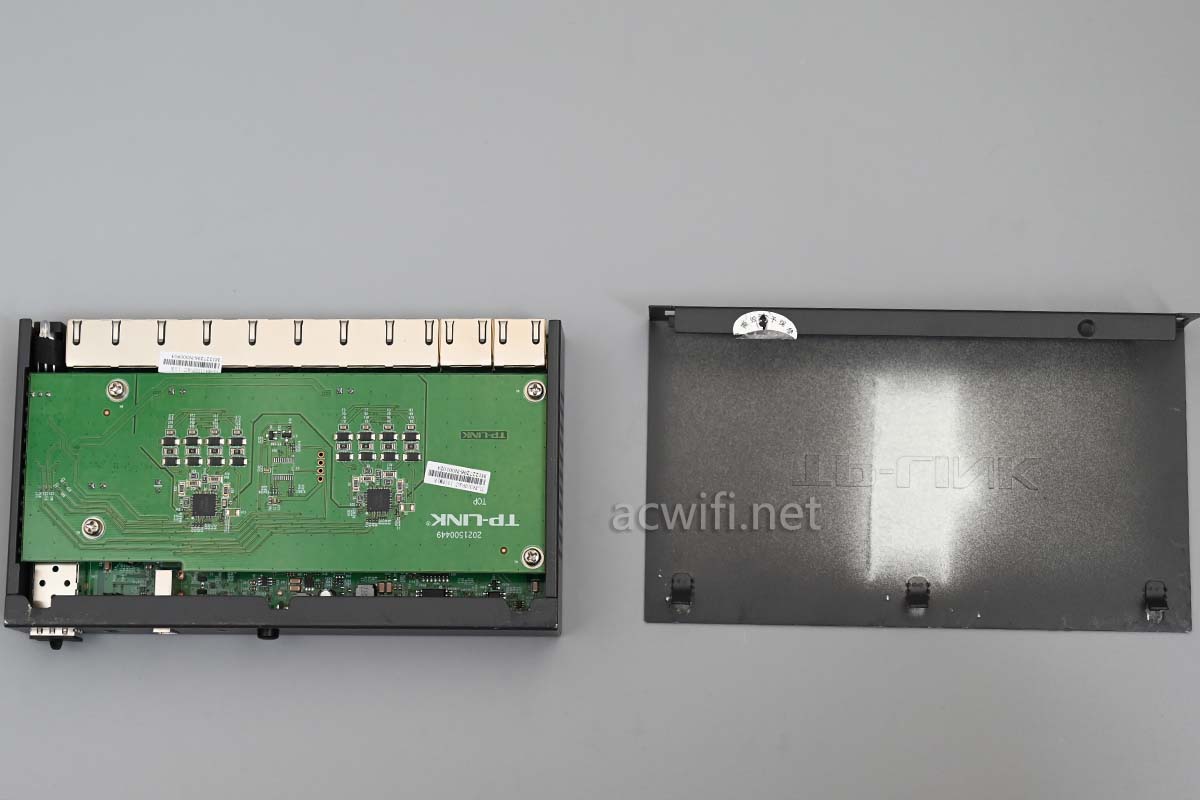

拆下顶层的板子:

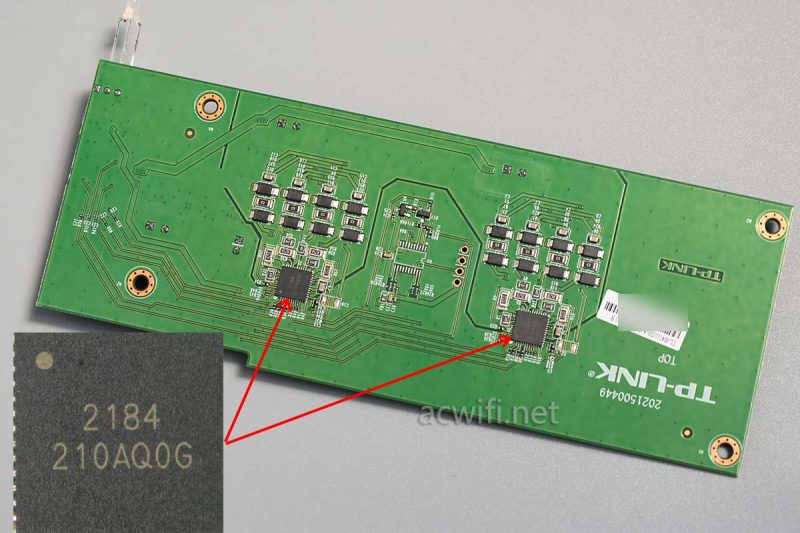

这主要是PoE供电电路,有两颗XS2184,每颗提供4口供电,两颗一共可提供8个 PoE供电。这台PoE供电口是第3至第10个网口。

然后看底下的主板:

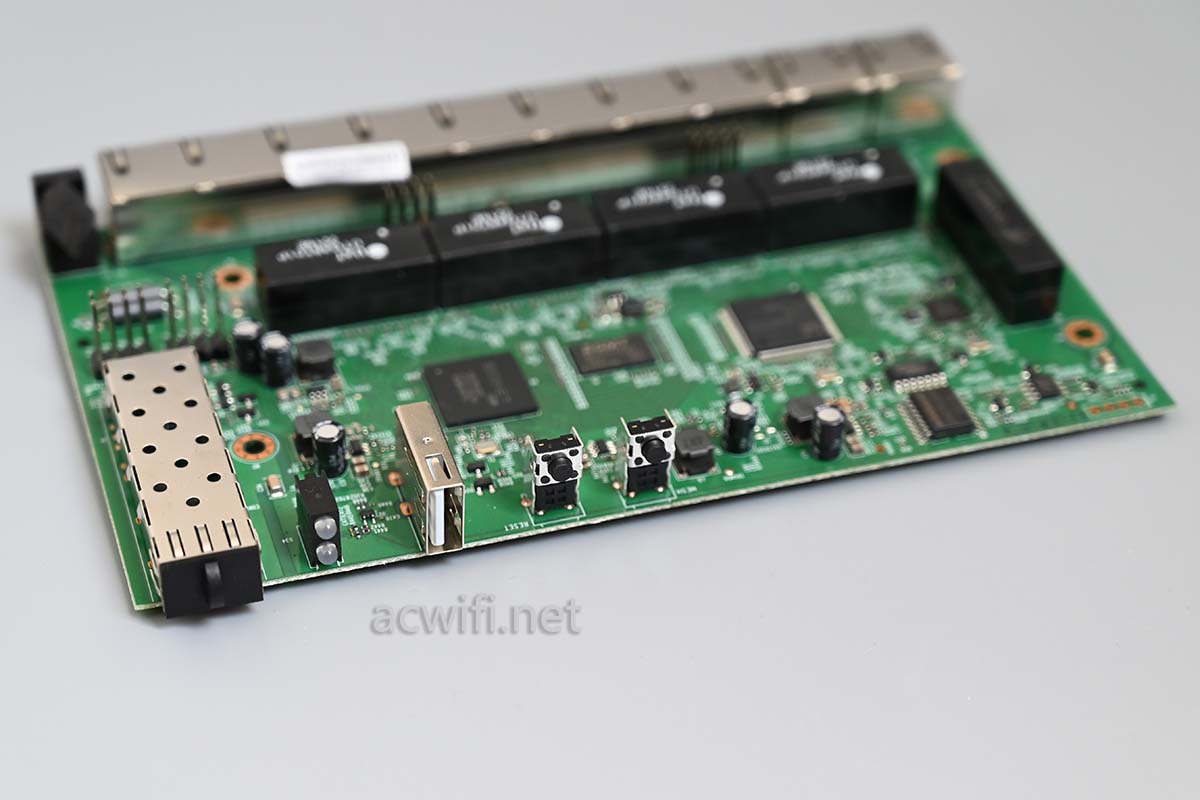

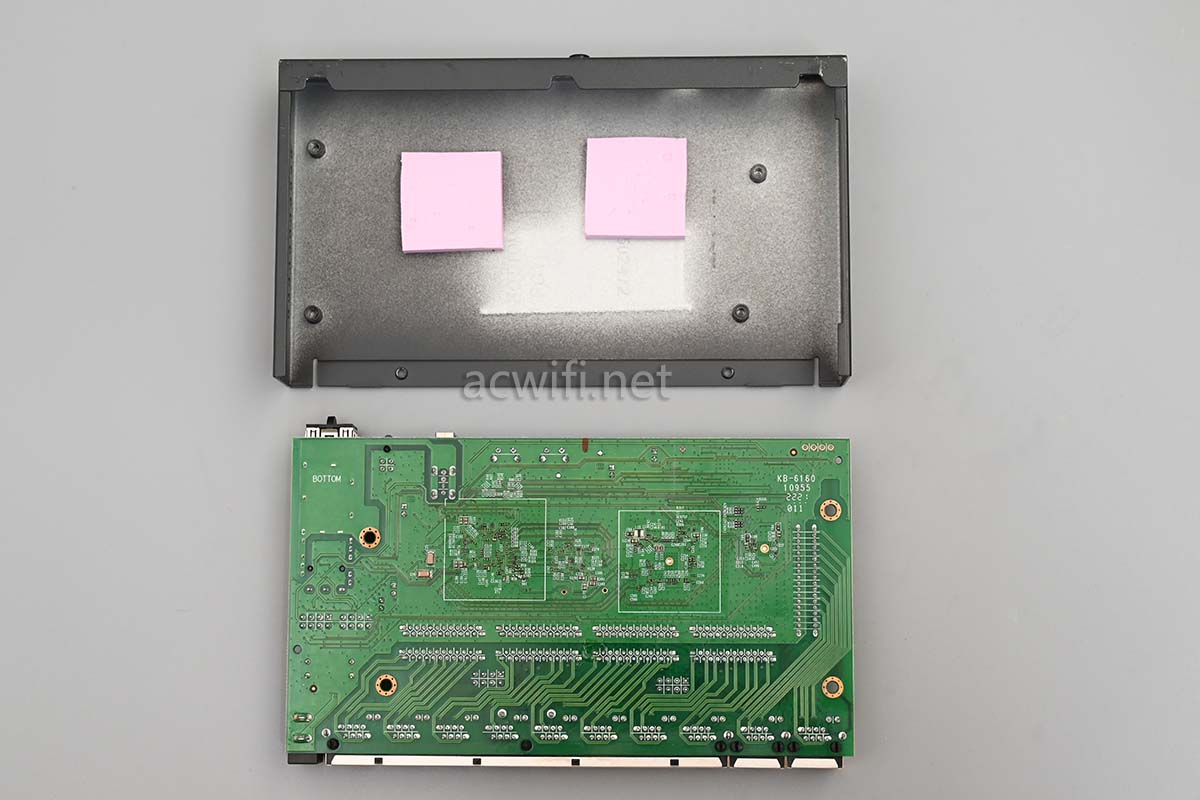

拆出来并翻过背面:

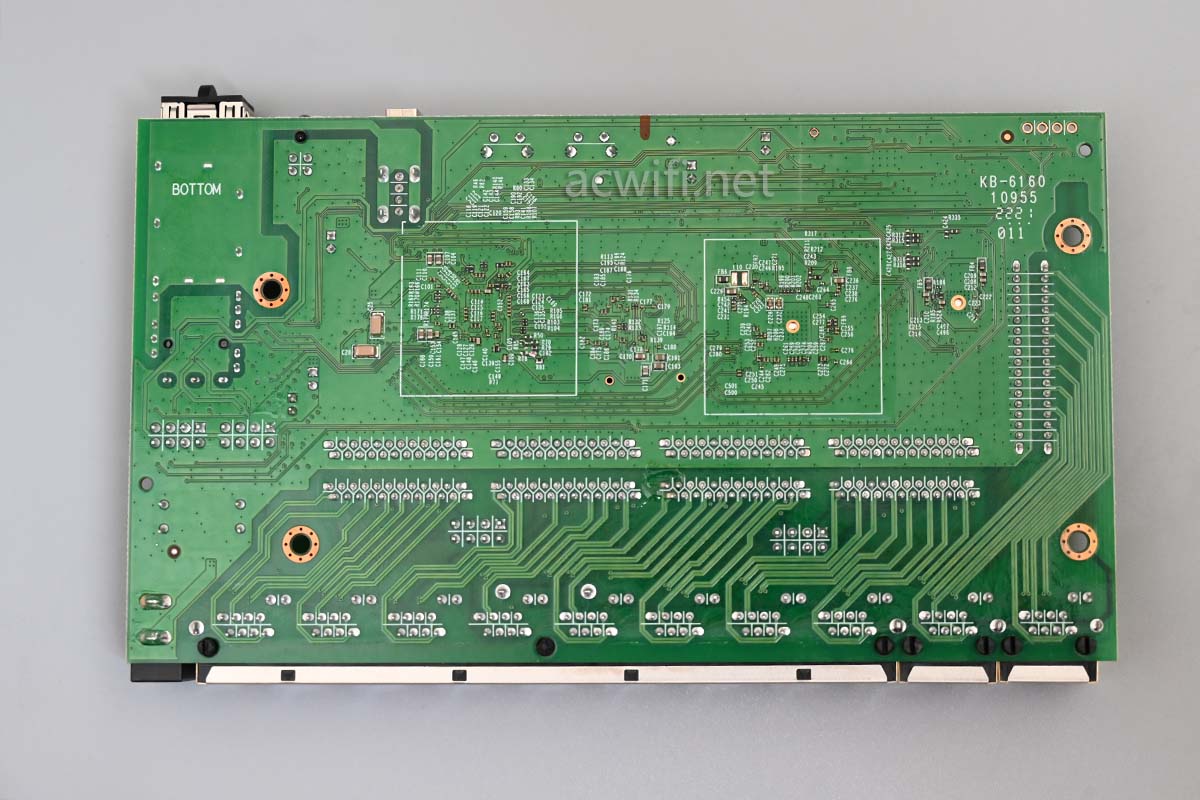

主板背面没啥芯片:

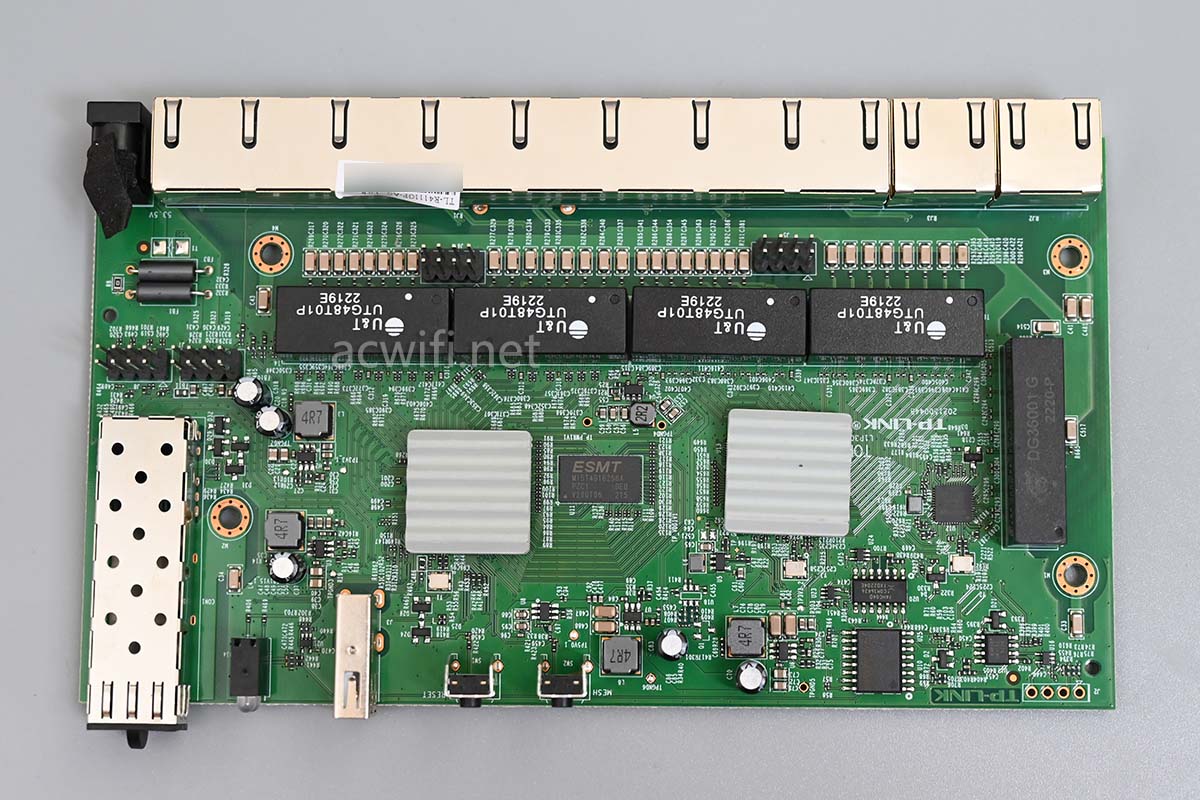

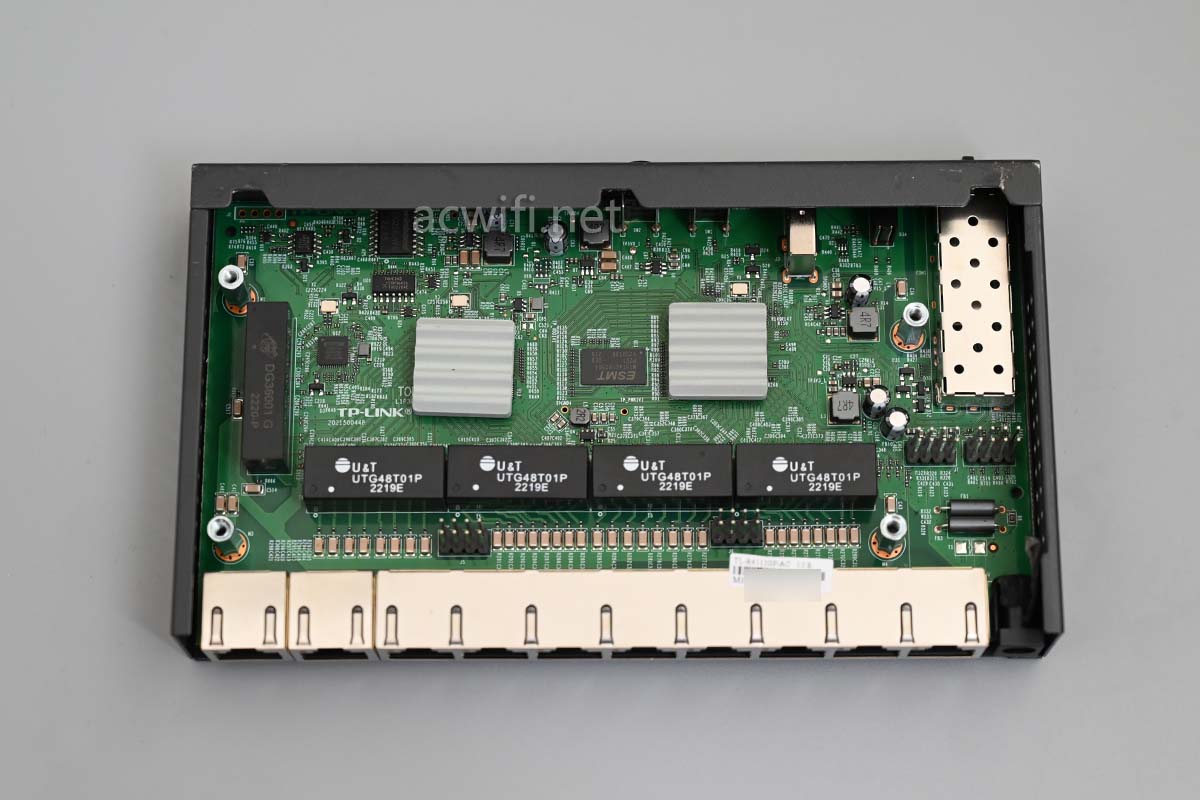

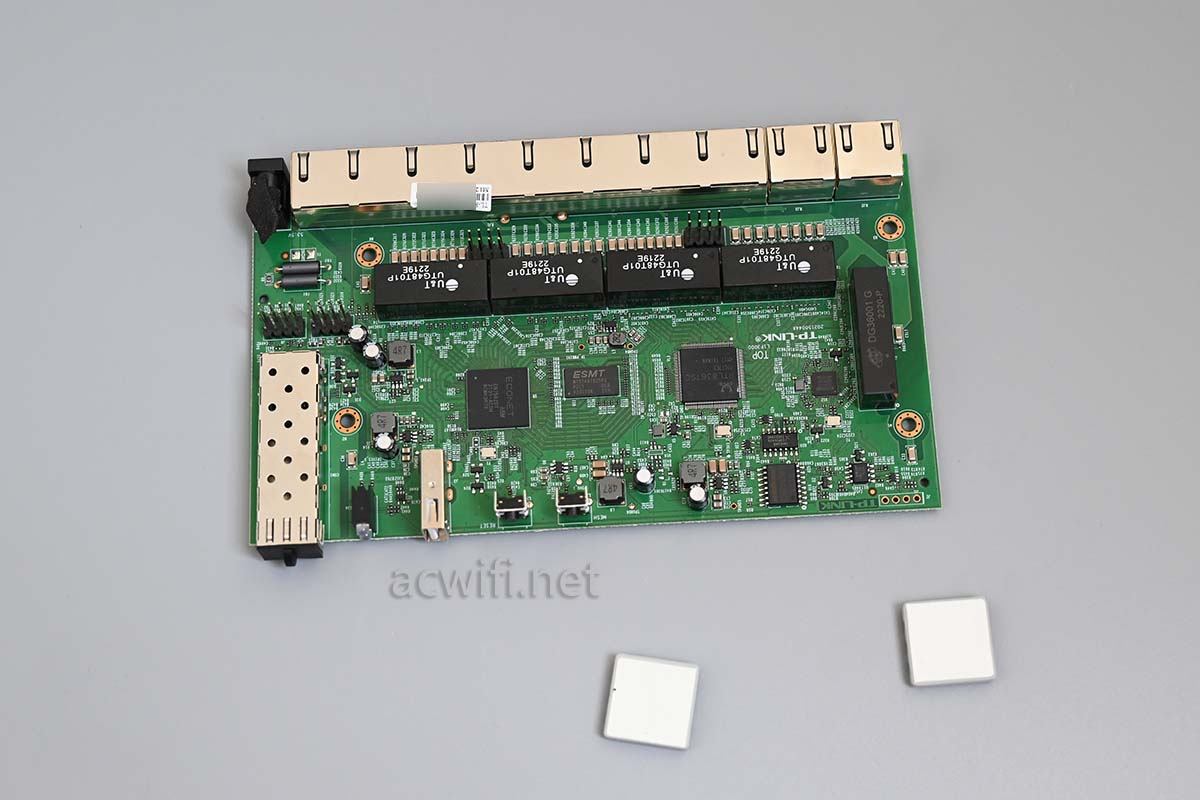

翻过来看主板正面:

拆开两片碳化硅陶瓷散热片:

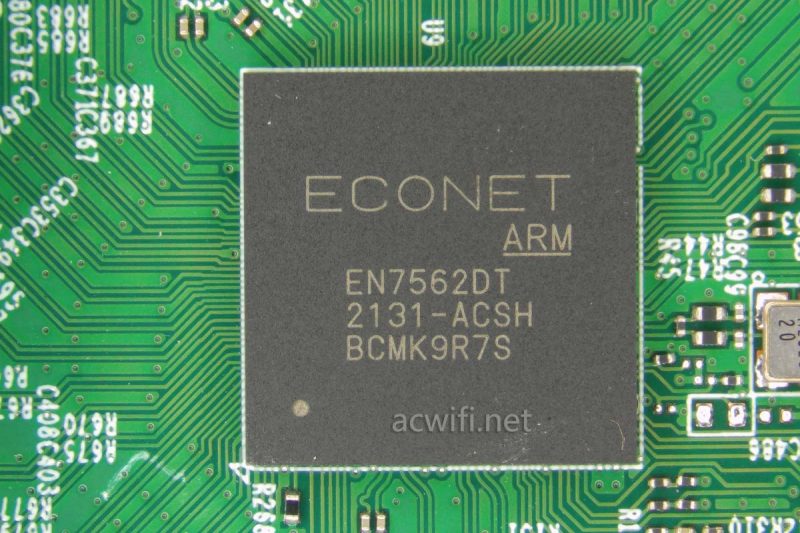

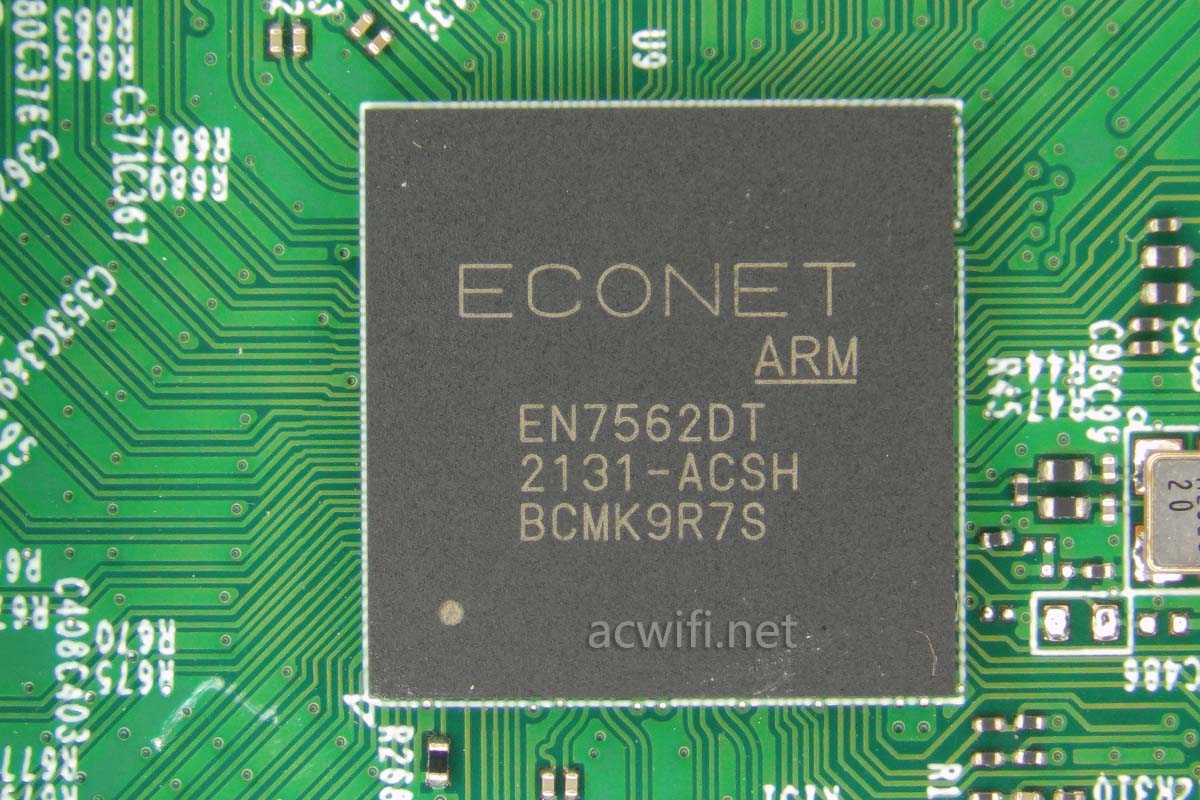

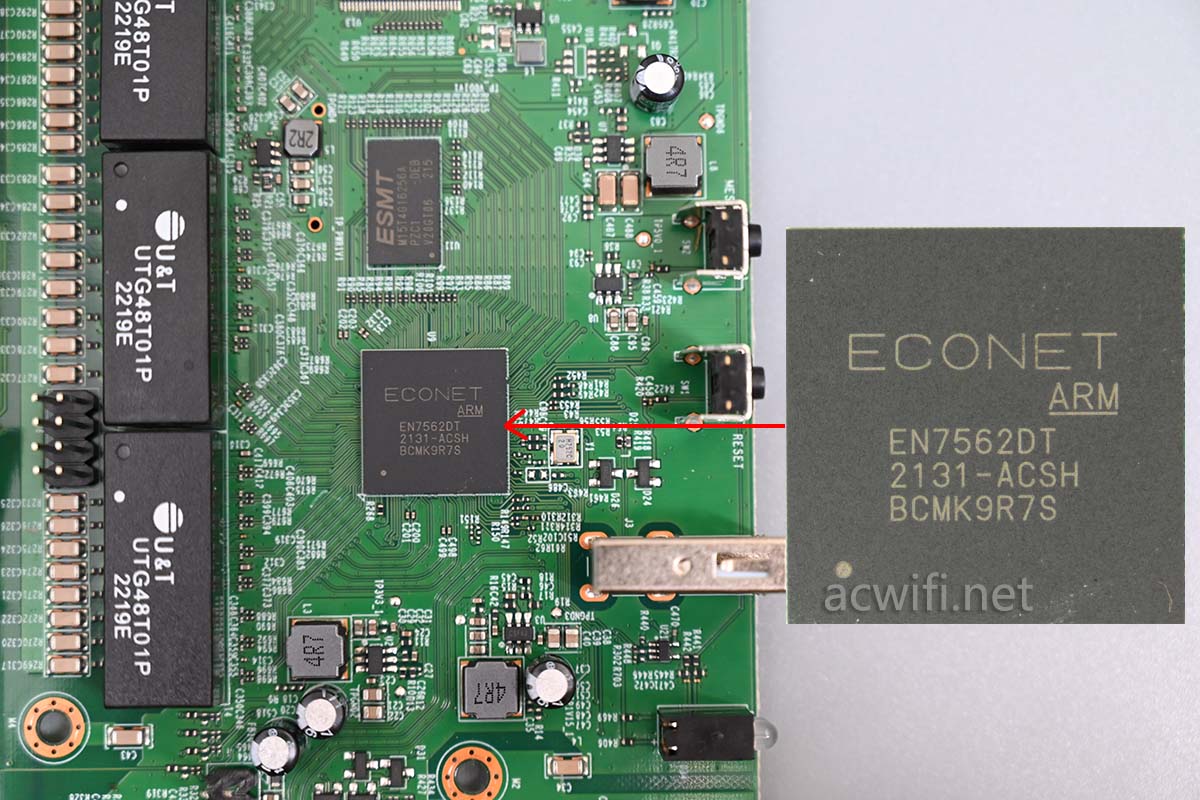

R4111GP-AC的主控是一颗EN7562DT,这颗在R5010PE身上也在用。双核A53,频率1GHz,都支持NP offload,可以理解成硬件加速。

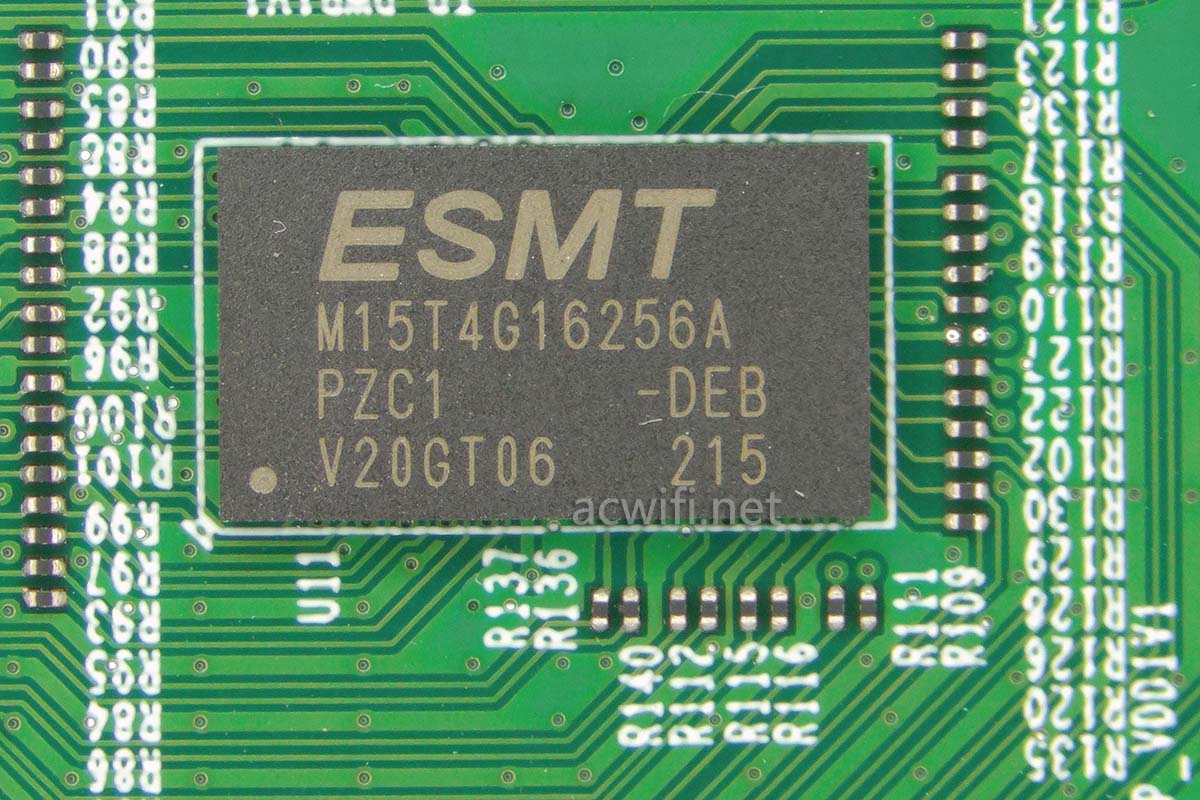

内存型号M15T4G16256A,容量512MB:

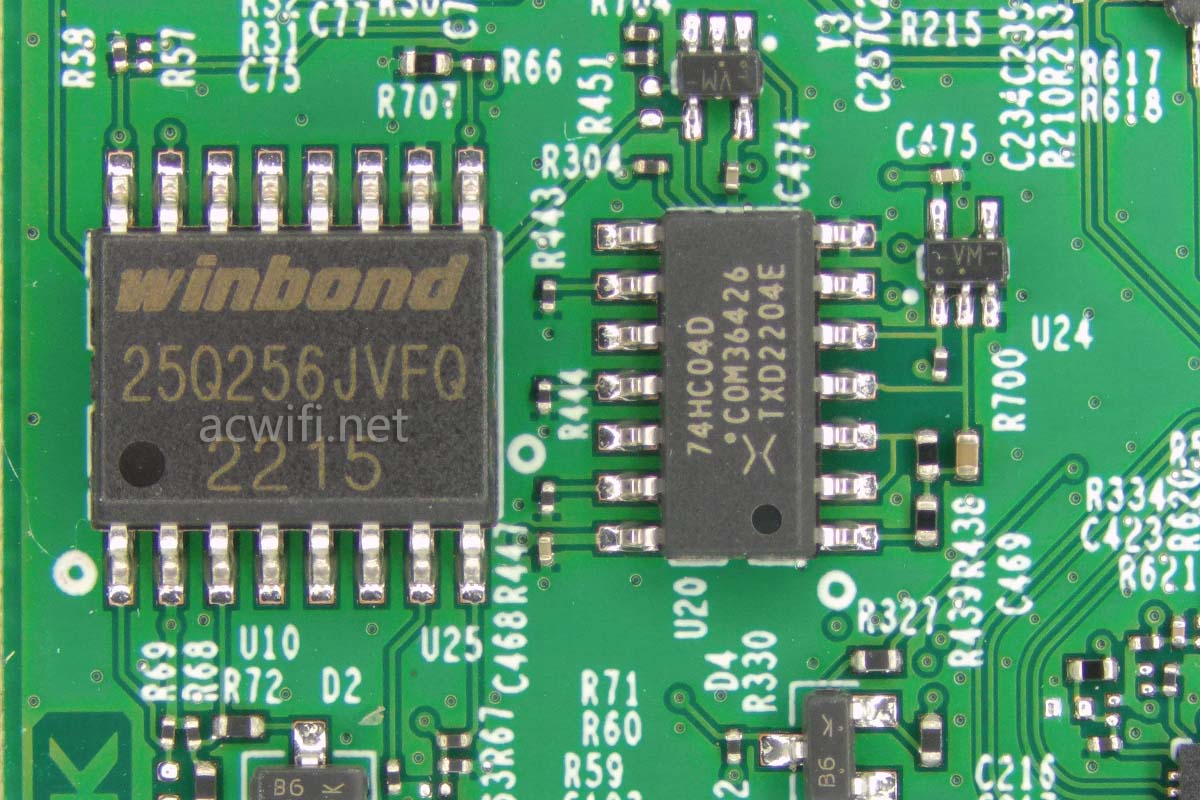

闪存型号W25Q256JVFQ,容量32MB:

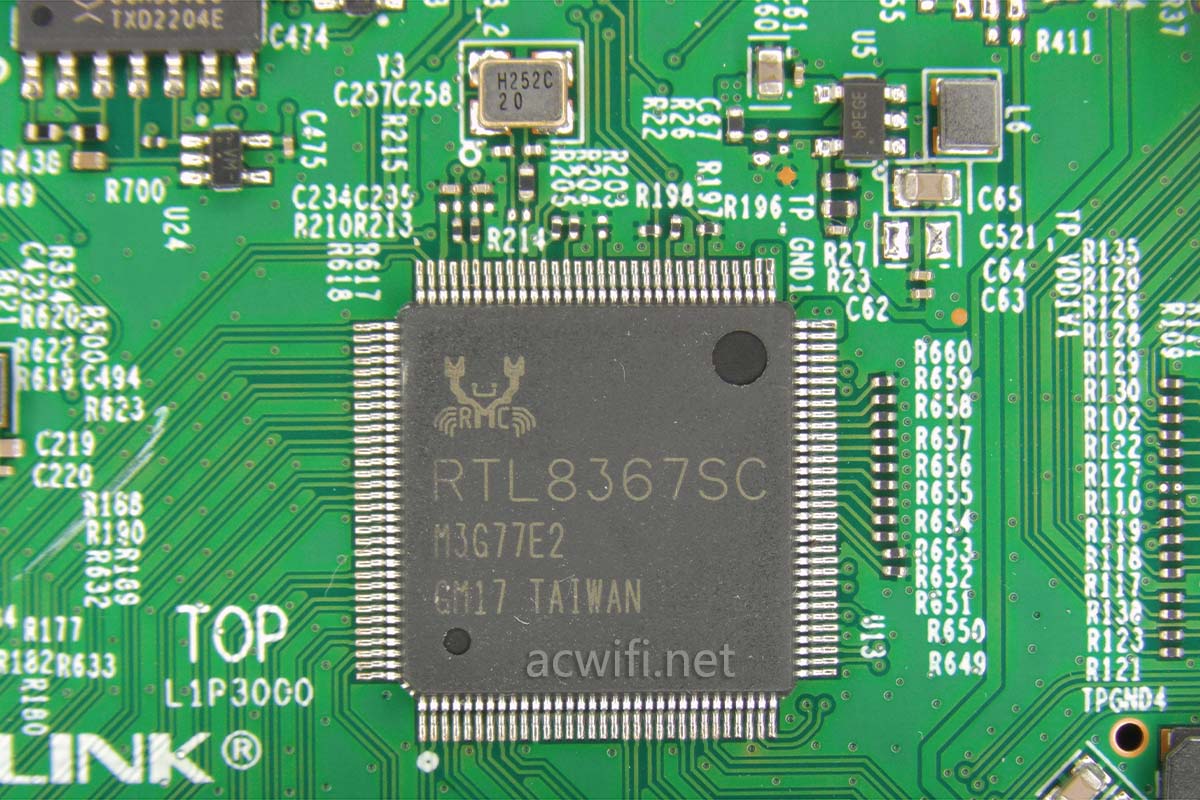

千兆交换芯片型号是RTL8367SC,支持5个千兆网口:

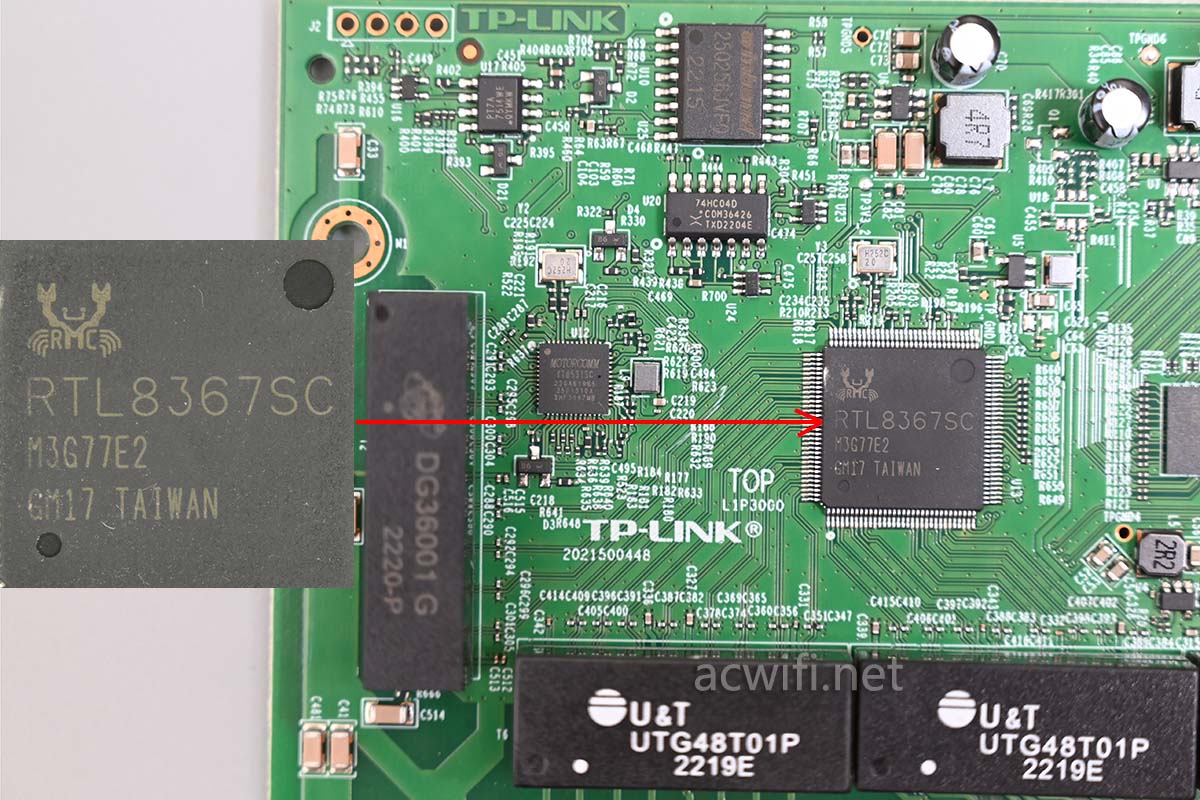

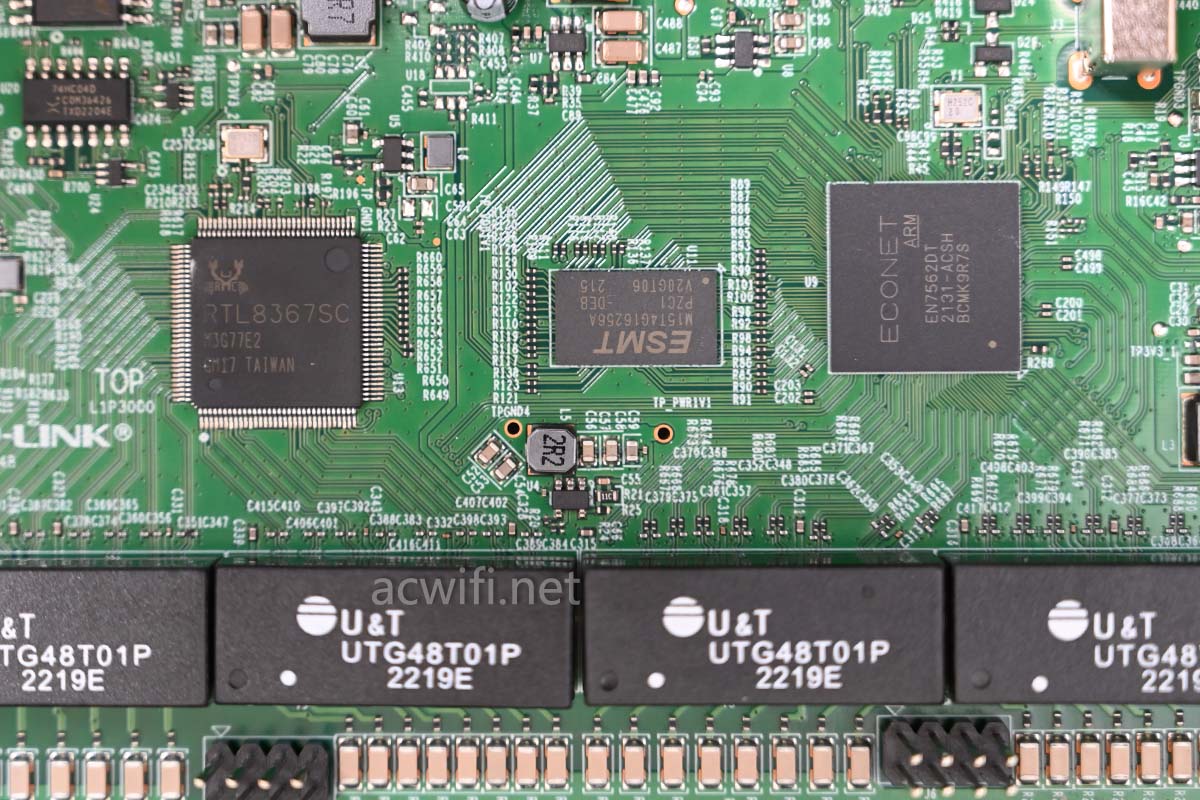

CPU、内存、交换芯片的位置关系:

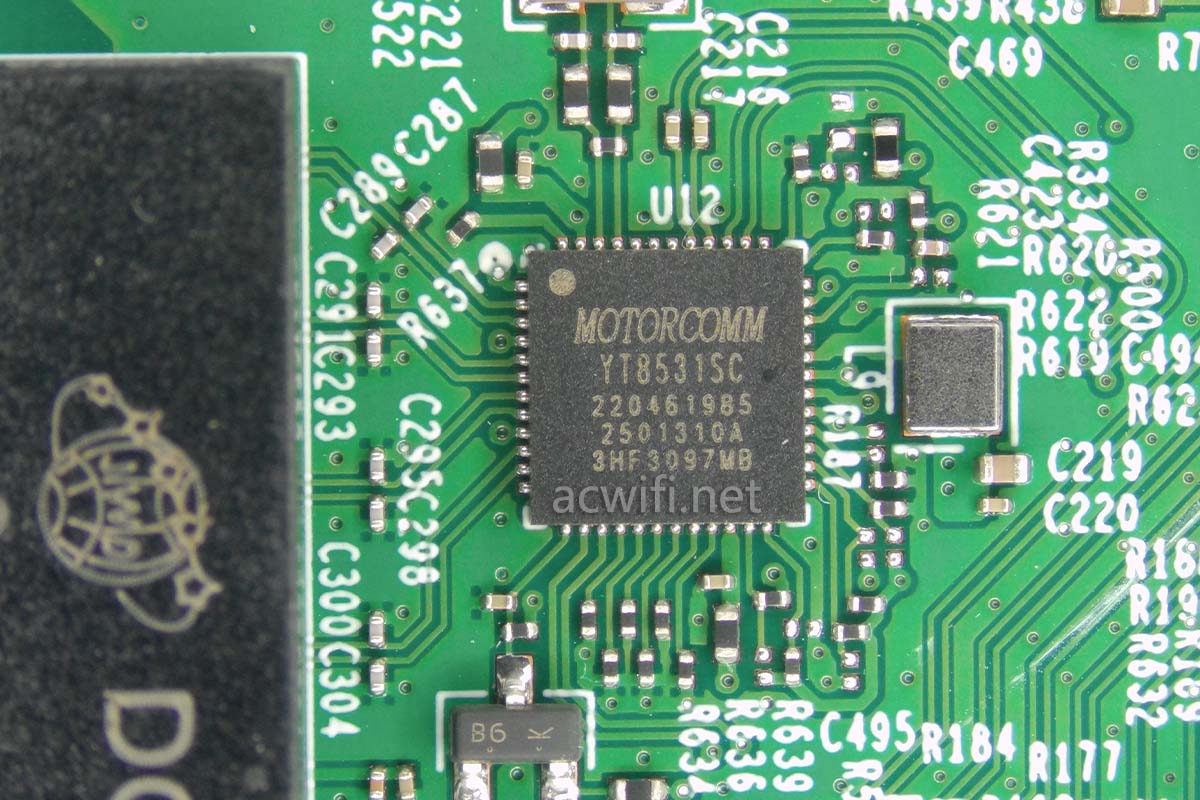

这里有一颗千兆PHY芯片,国产的裕太微YT8531SC:

”YT8531SC/YT8531SH 还支持可配置为 SGMII、1000BASE-X 或 100BASE-FX 的 SerDes 接口。“

所以呢,那颗主控EN7562DT集成了4个千兆网口喽,不然怎么得来的10个口。

其它没什么看了,R4111GP拆机完成。

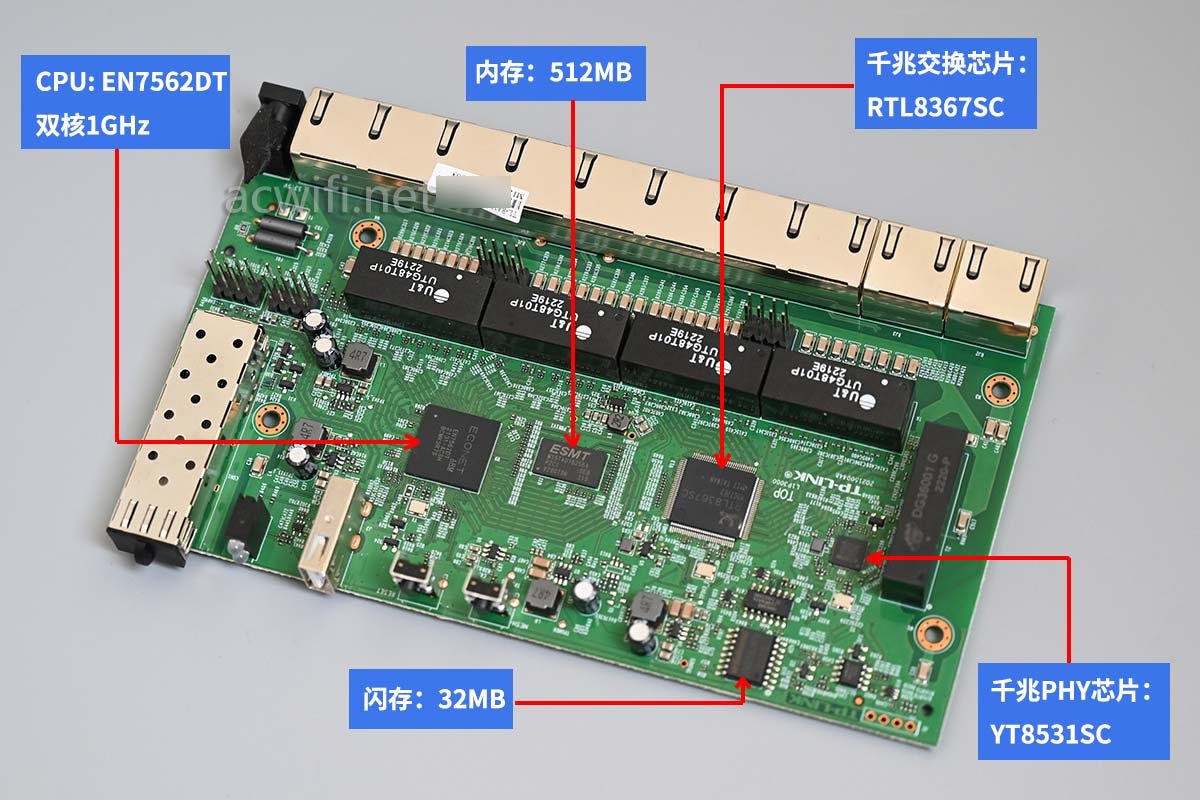

R4111GP-AC的所有芯片型号汇总图如下:

EN7562DT,在5010PE上已经测过它的小包转发性能了,双向同时转也也能达到3.5Mpps以上,所以这款R4111GP也不需要担心转发性能。

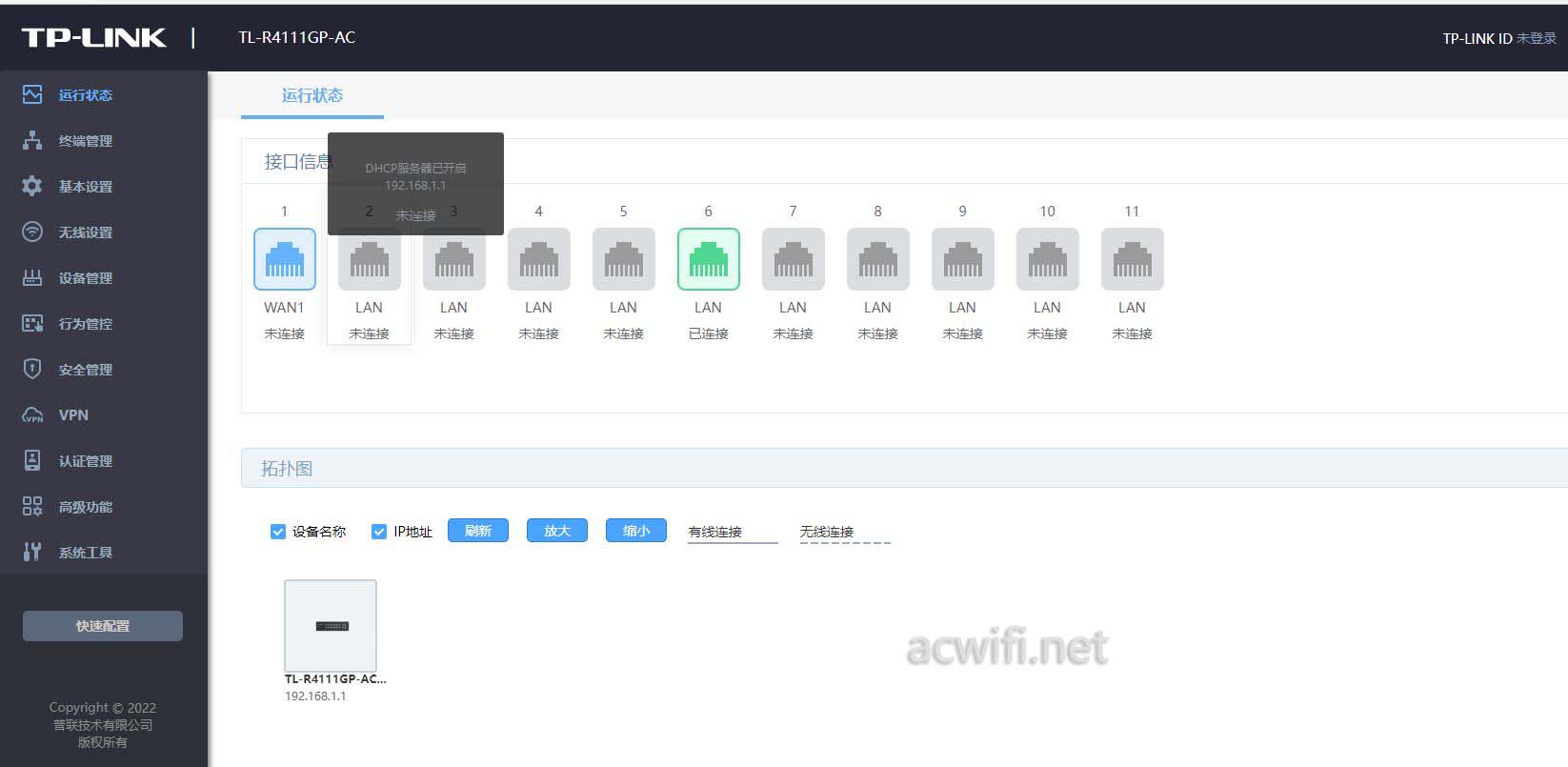

主界面:

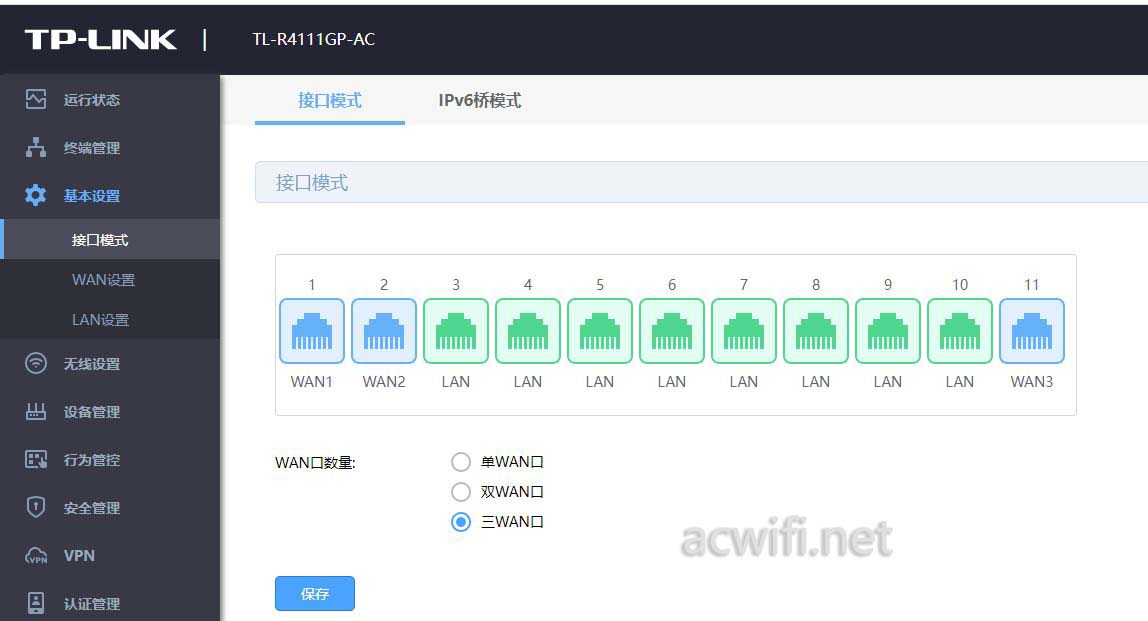

WAN口数量设置:

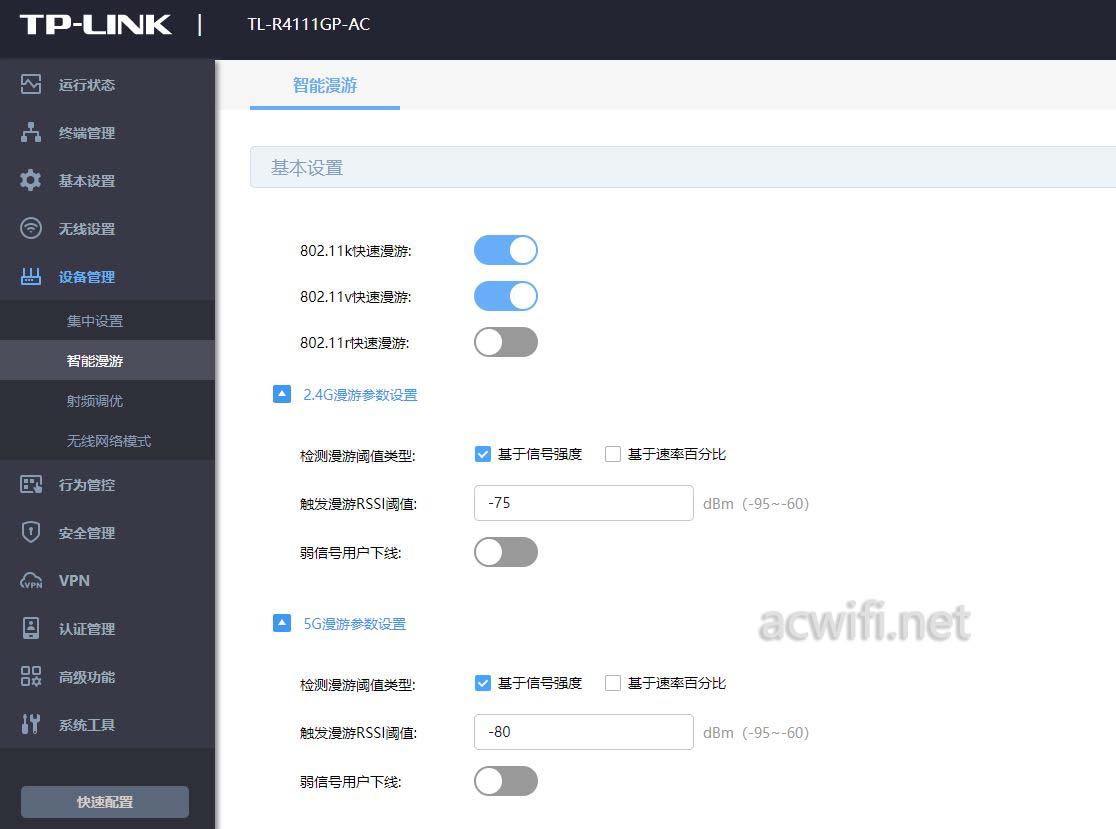

智能漫游设置:

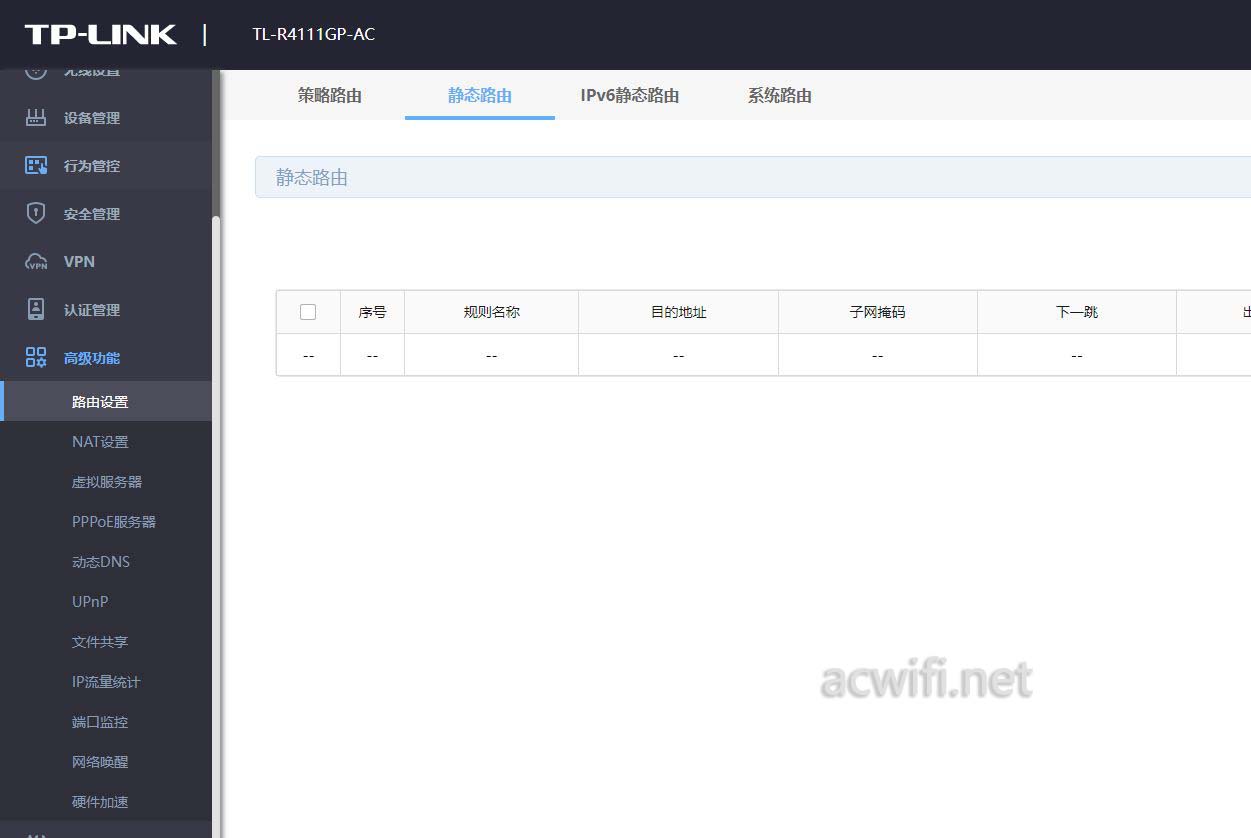

高级功能:

R4111GP闲鱼价590元,CPU用了跟R5010PE一样的CPU:EN7562DT,小包性能强,还有一个2.5G SFP口,只是。。单WAN不能做选择,也就是不能用2.5G SFP做单WAN口,可以双千兆接入,单2.5G口输出。性能肯定比R479GP和R4010GP强的!

按需选择吧。

若有任何疑问可留言或关注微信公众号acwifi-net,人工回复!

如需转载请注明来源和链接,否则视为侵权行为!:路由器交流 » TP-LINk TL-R4111GP-AC拆机,有个2.5G SFP
