腾达AX12 Pro拆机,AX3000 Wi-Fi 6无线路由器

京东首发买来有一个多星期了吧,总实付金额是267元。在炎热的这几天,无论早上9点还是晚上9点,室内温度都能达到33度,这台腾达AX12 Pro真的就显得比较烫呀。

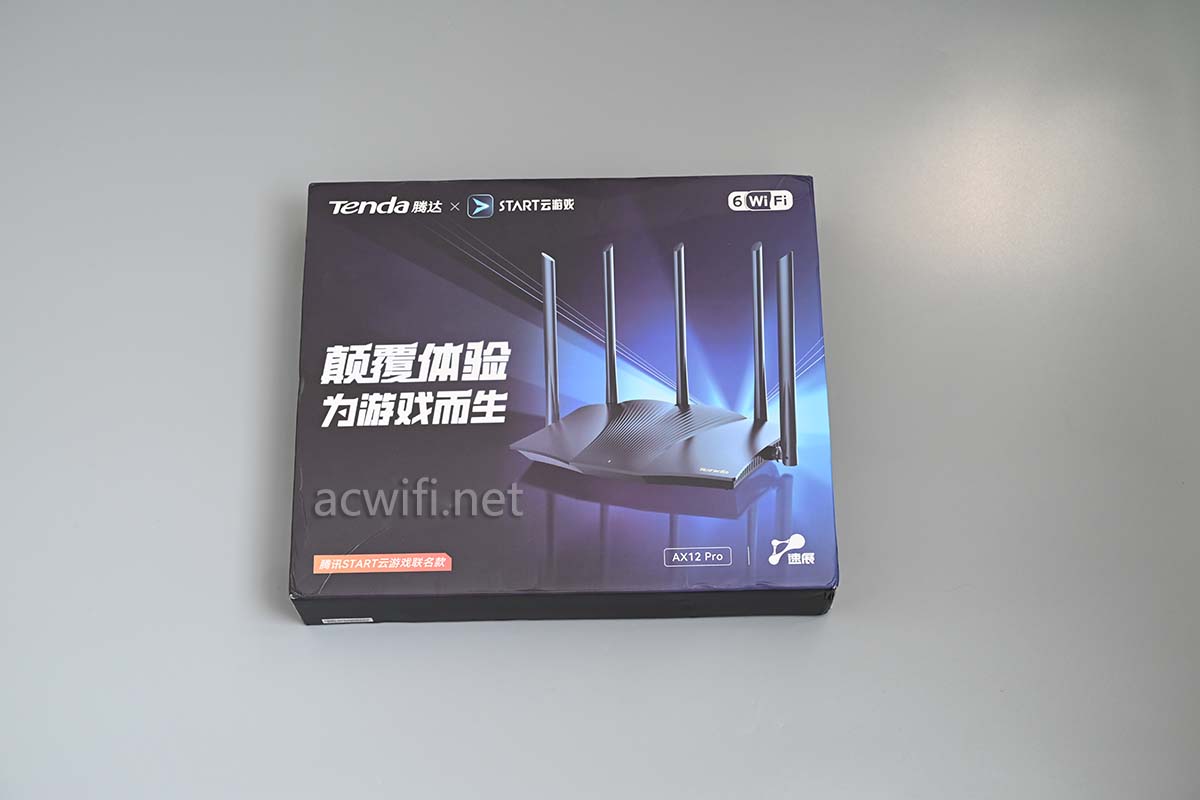

腾达AX12 Pro的外包装:(外包装没有封塑也没有封条)

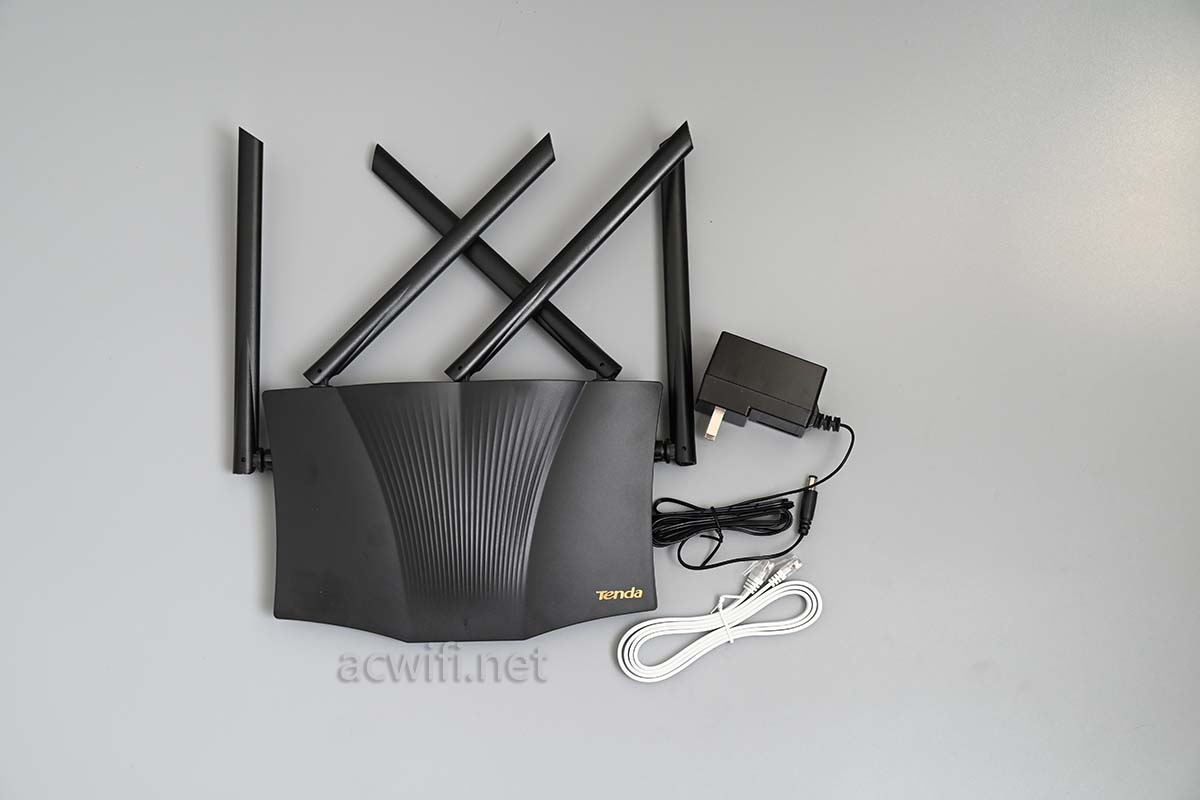

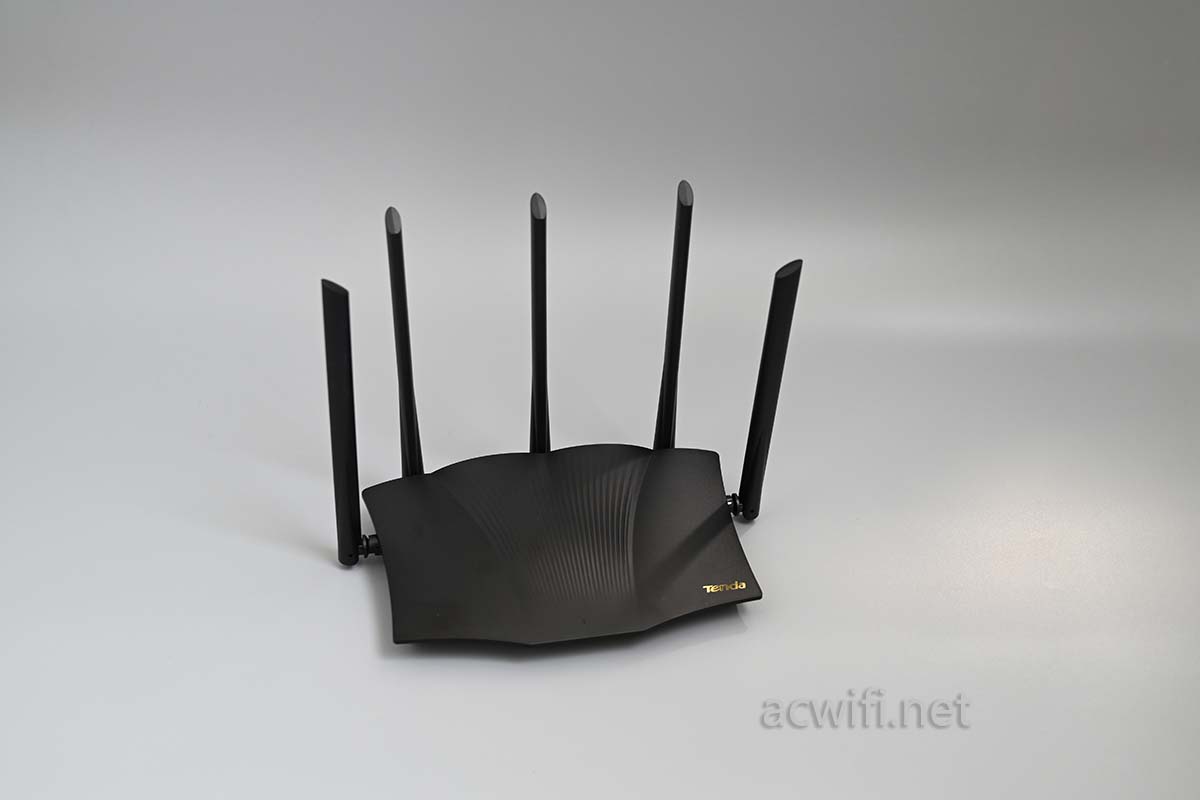

机身和配件:

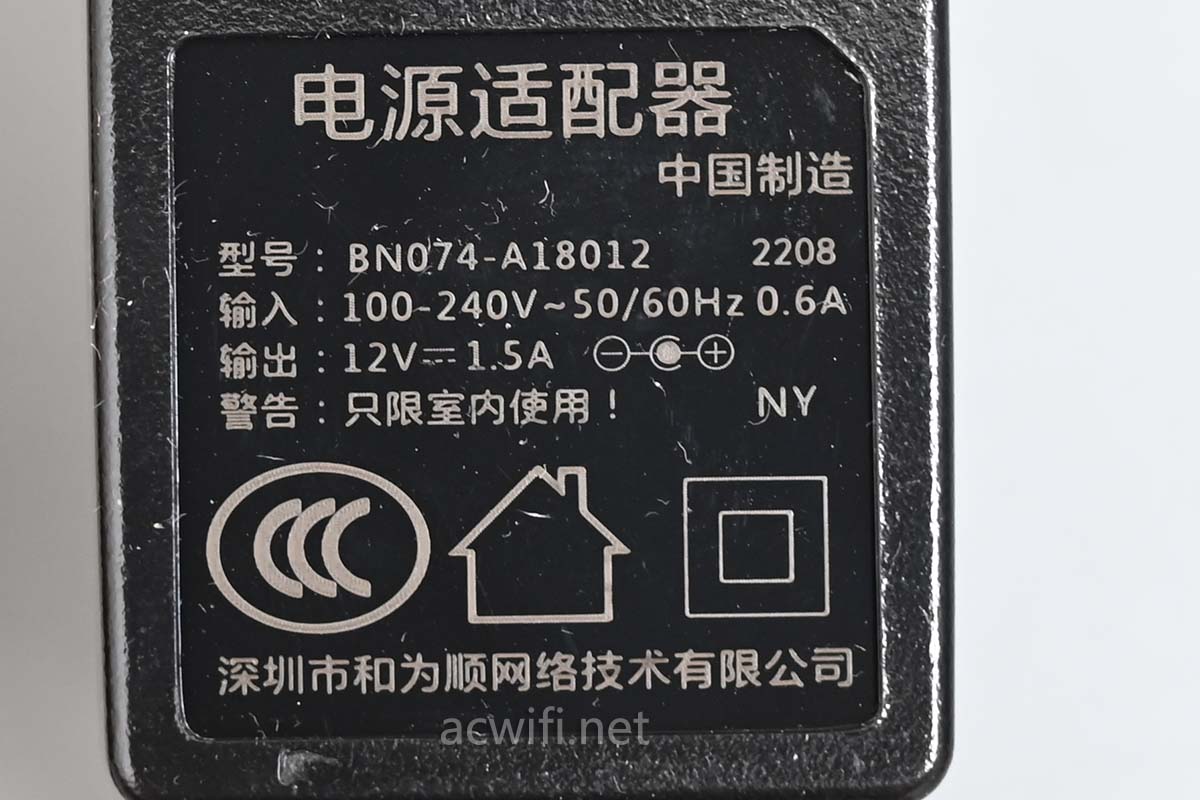

电源输出规格是12V/1.5A,实测联网后的待机功率是5.9W,中等,不算低,不算高。12V/1.5A是给得很足够了!

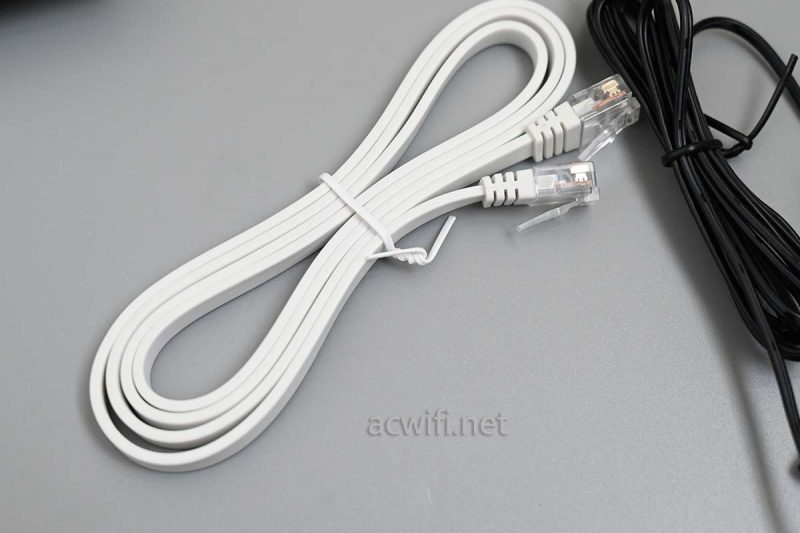

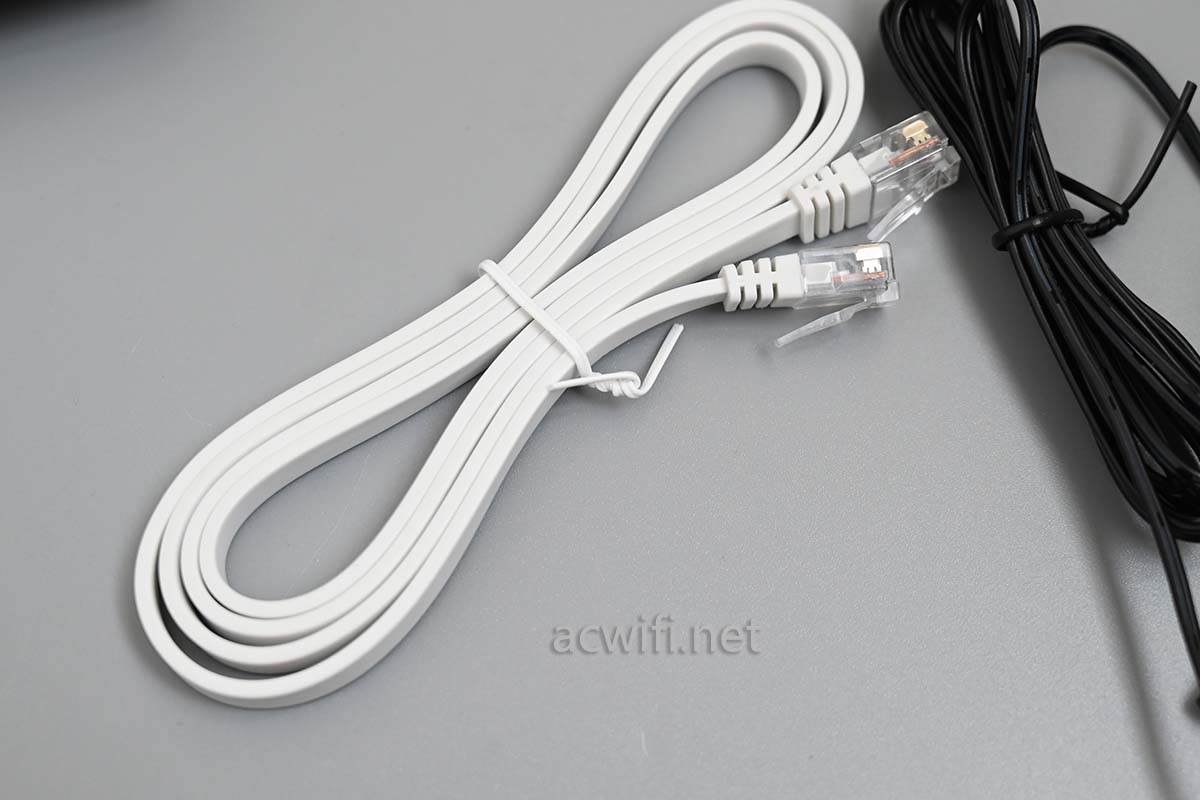

附送的扁平网线,短线没关系。

一共有五根外置单频天线,其中三根2.4G,两根5G:

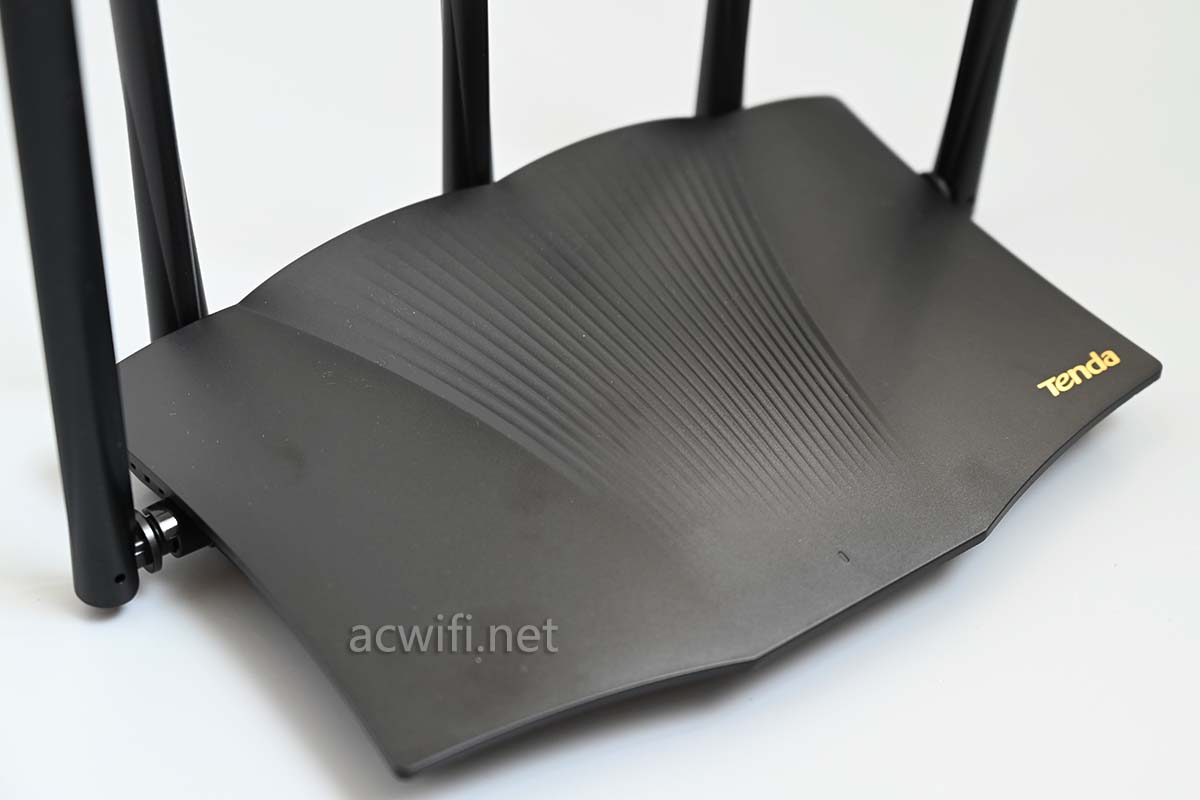

顶部:

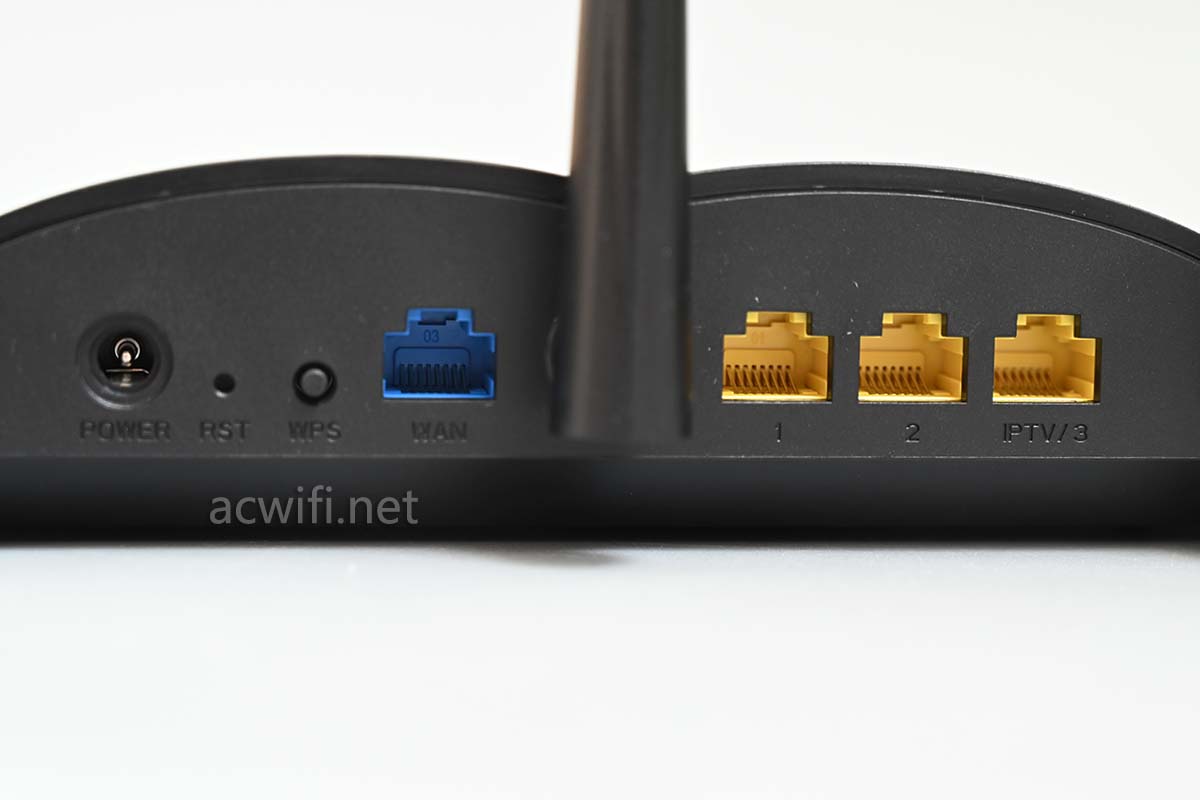

四个千兆口,WAN口做成了蓝色:

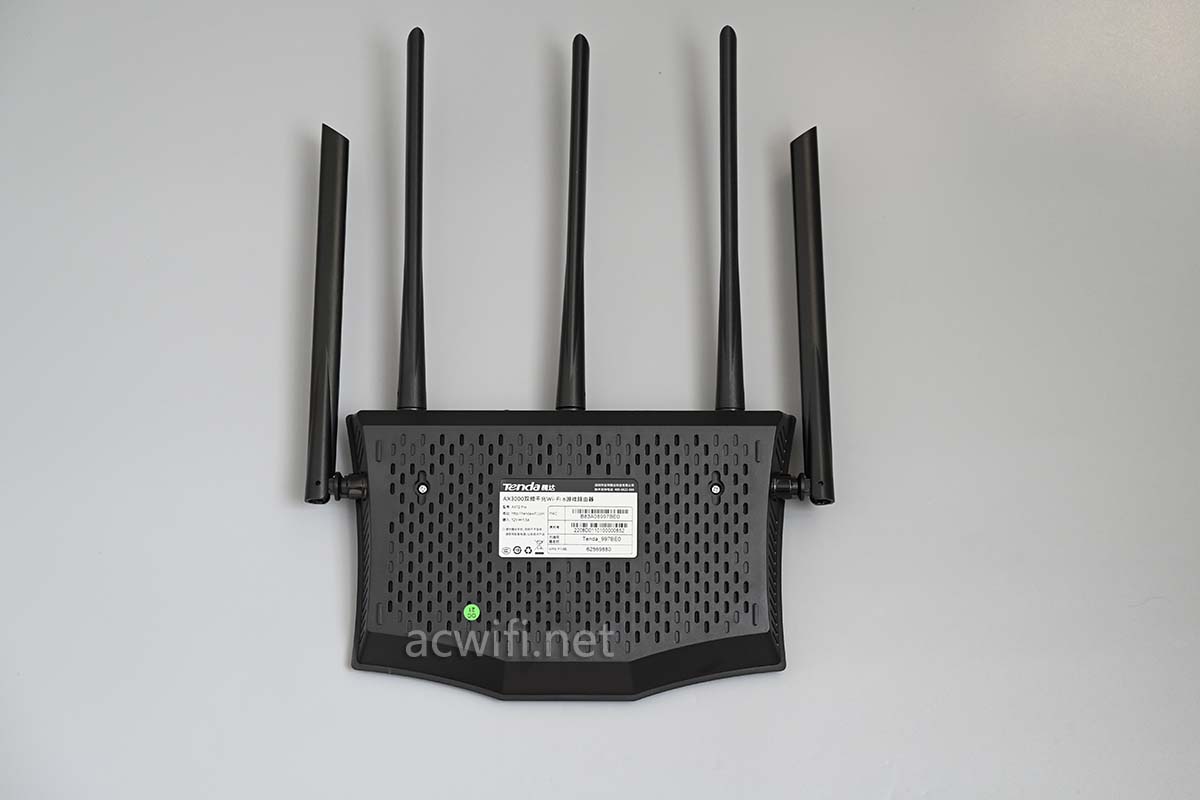

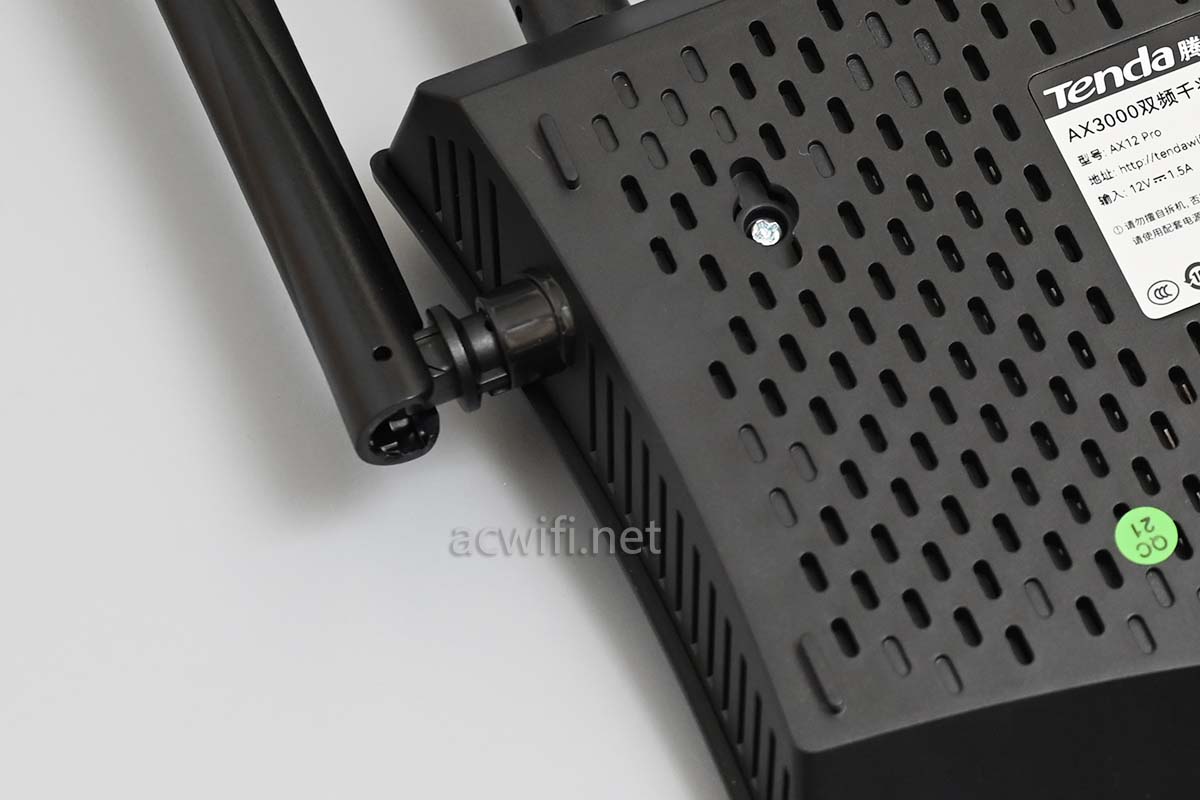

机身底部有挂孔:

虽然底部和侧面均有散热孔,可是运行两三小时后,用手摸底部有烫手的感觉。

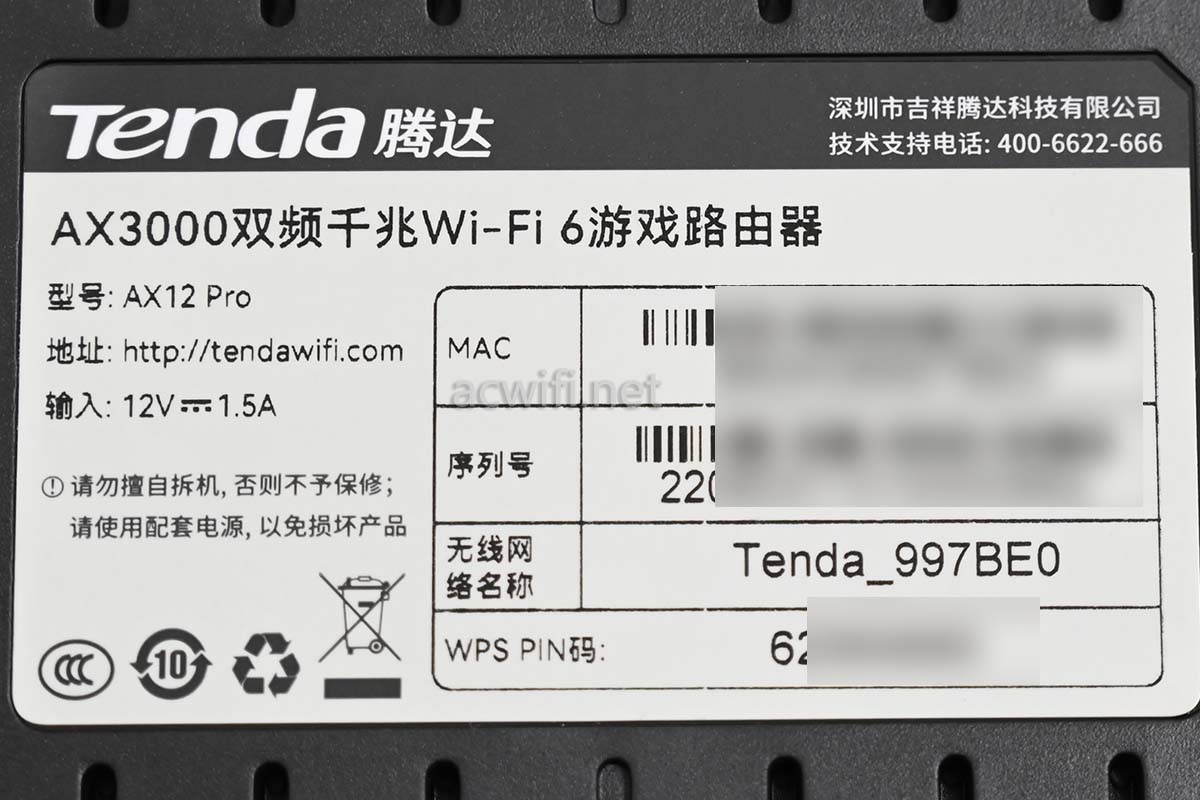

型号:AX12 Pro

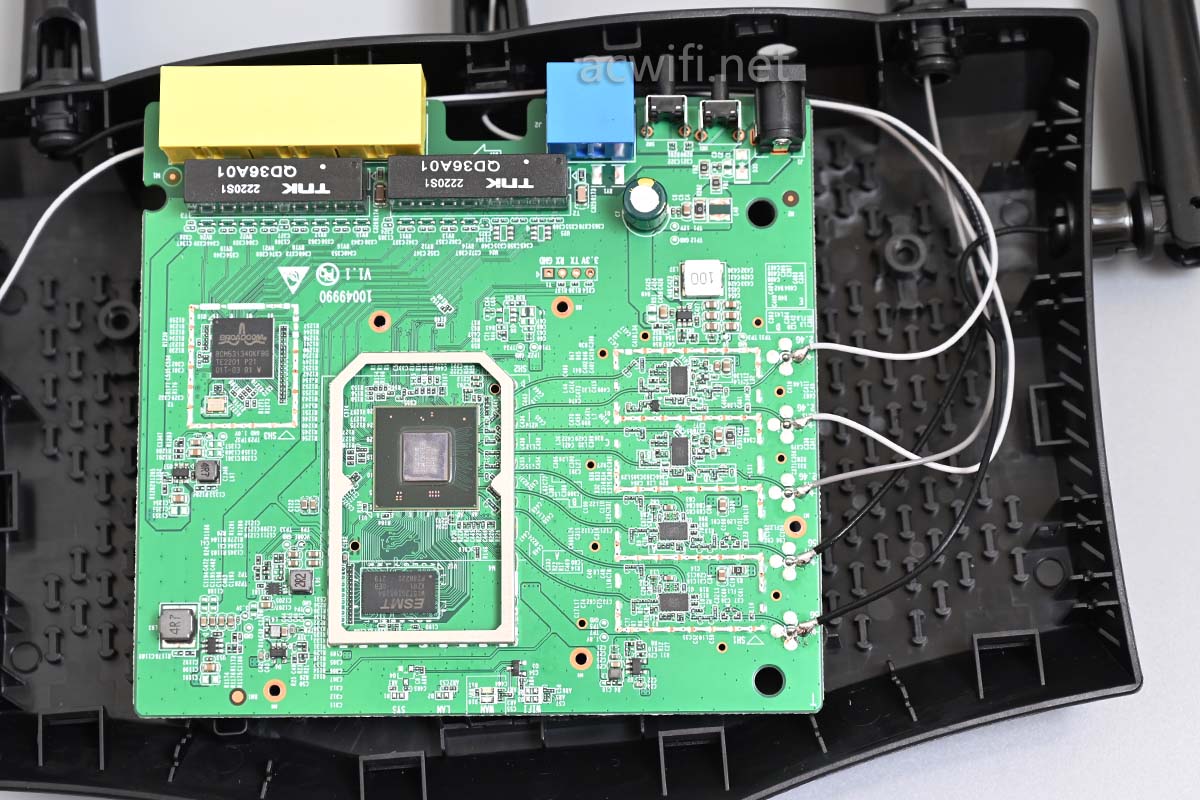

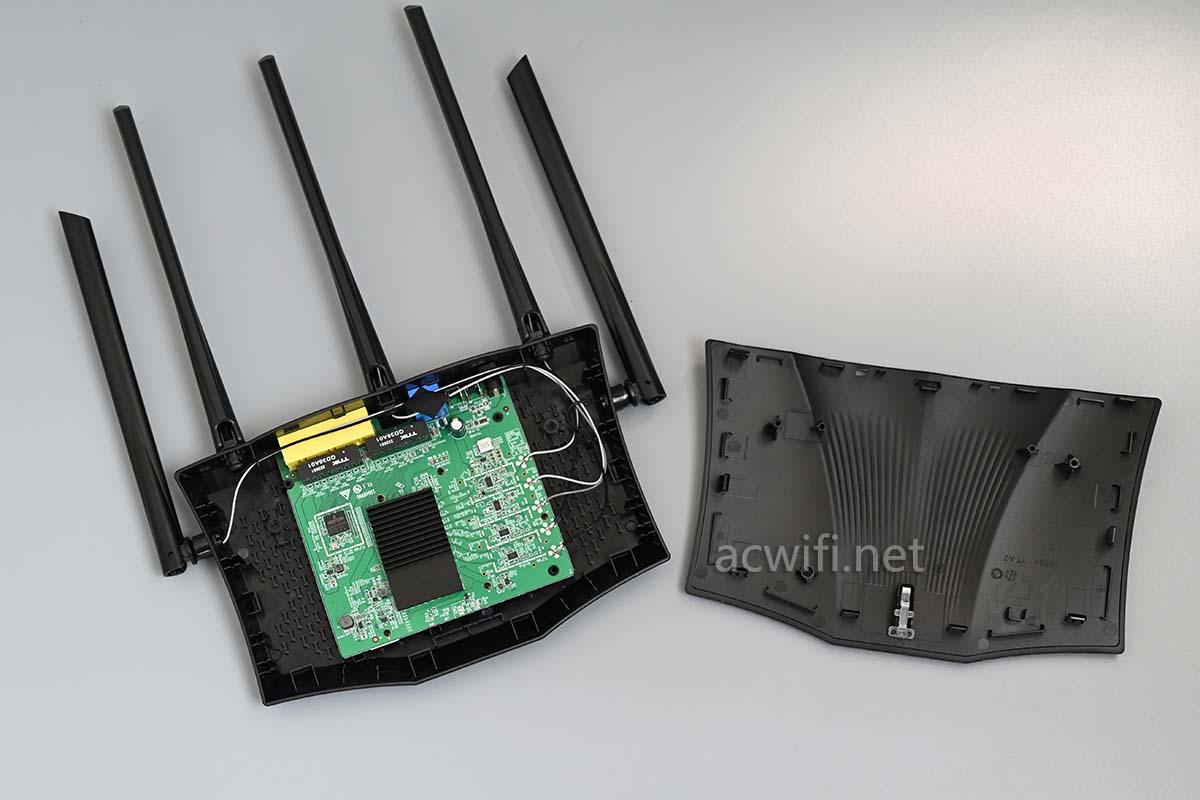

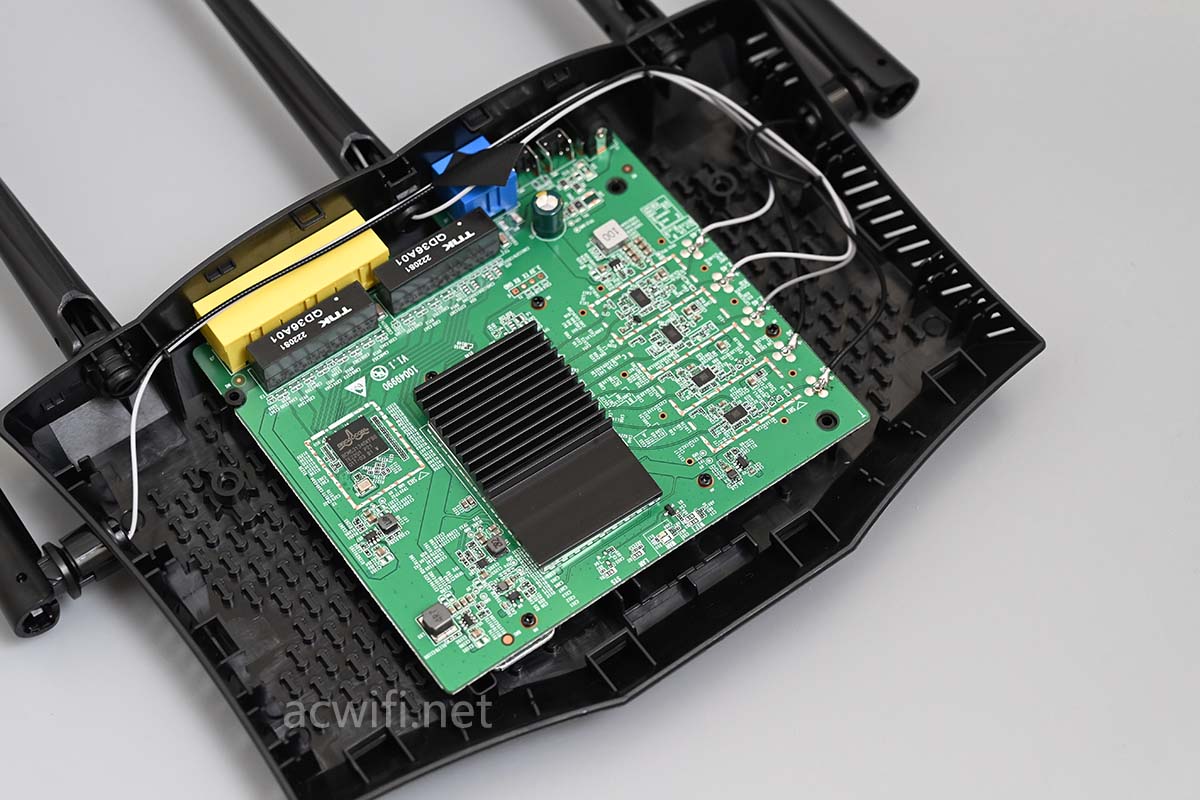

拆开外壳:

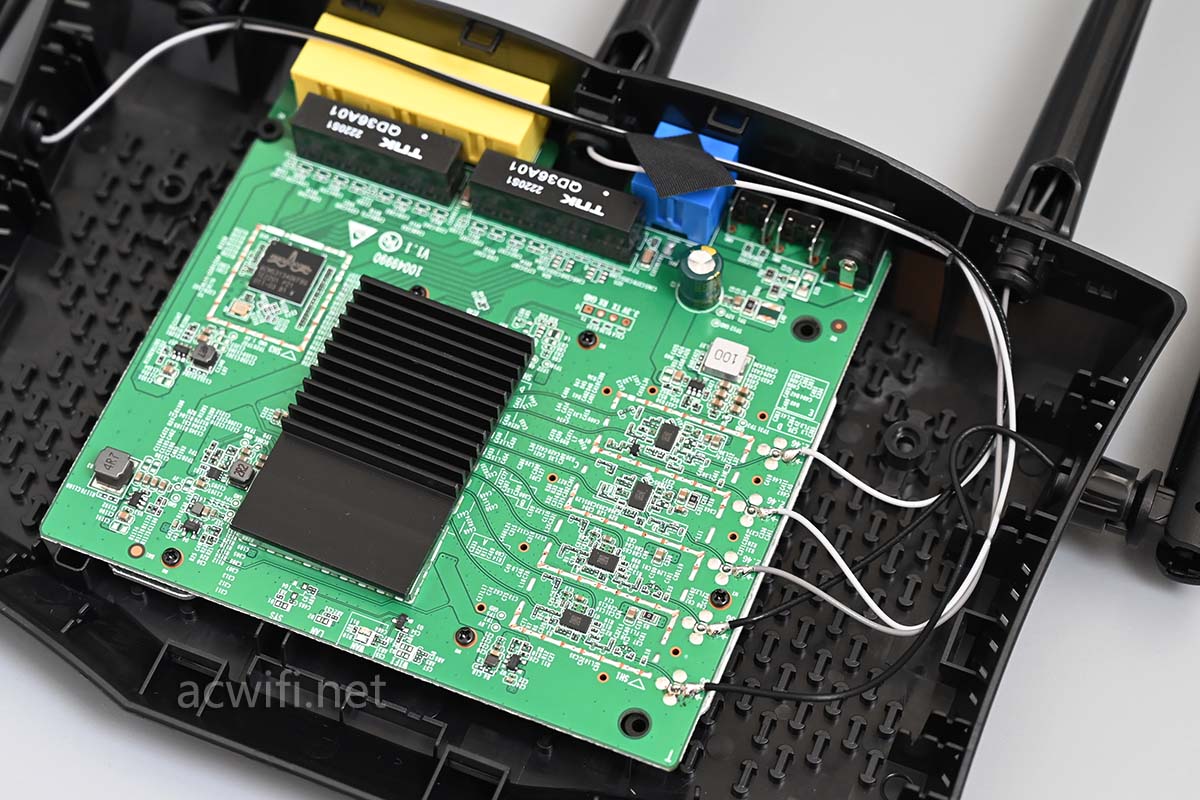

赫然看见比较小的散热片,见有博通的交换芯片,这就必然用了全博通的方案。

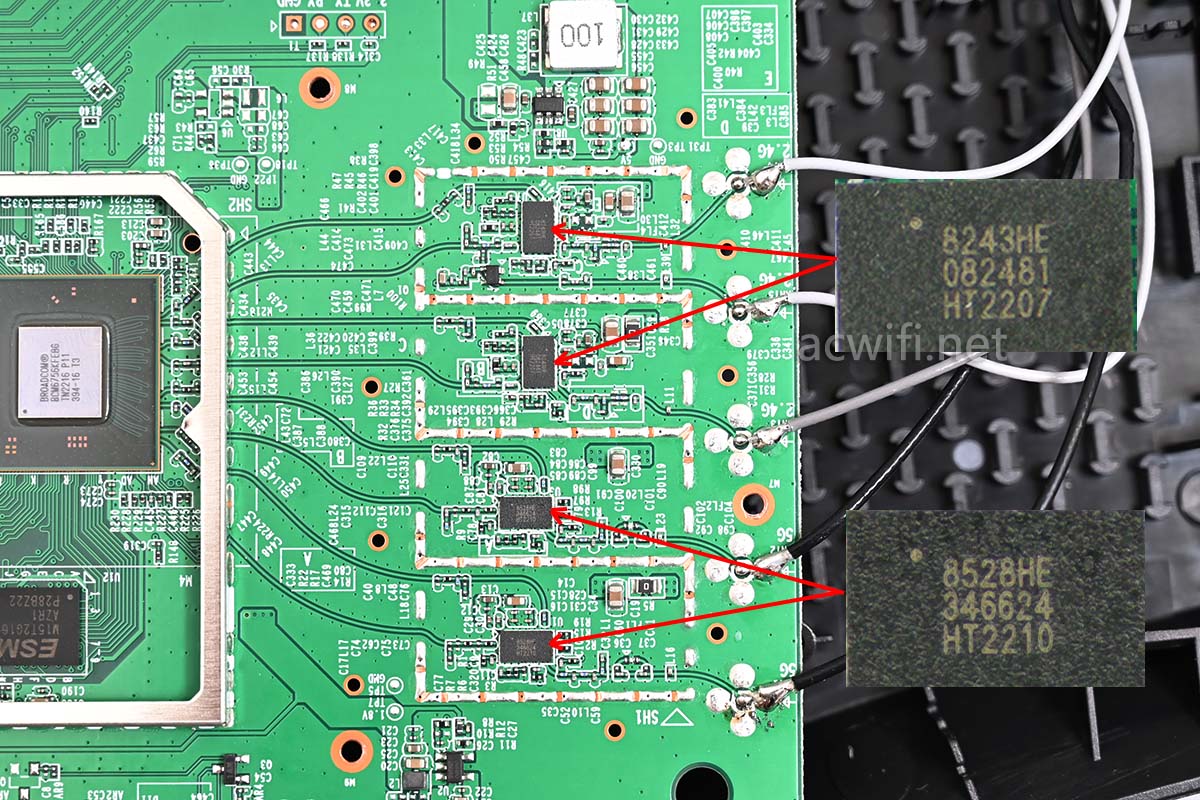

有四颗独立的FEM芯片,看样子芯片的体积较大。

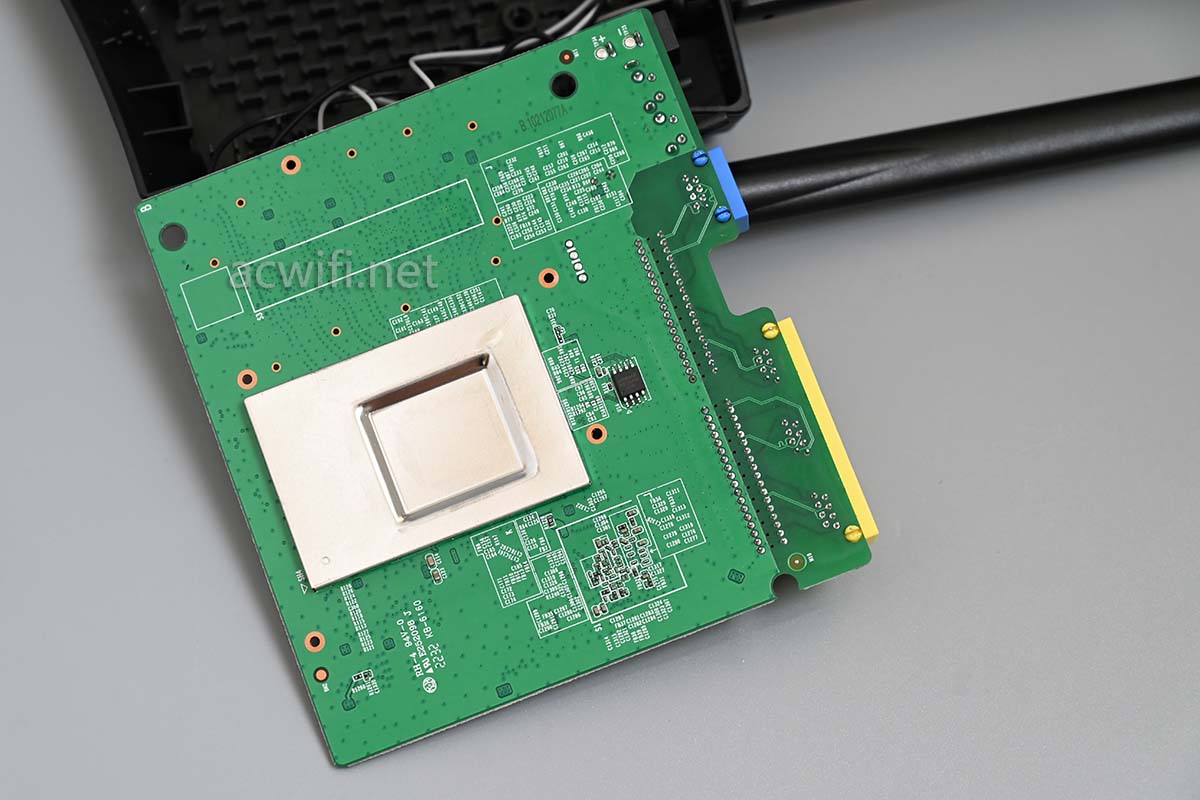

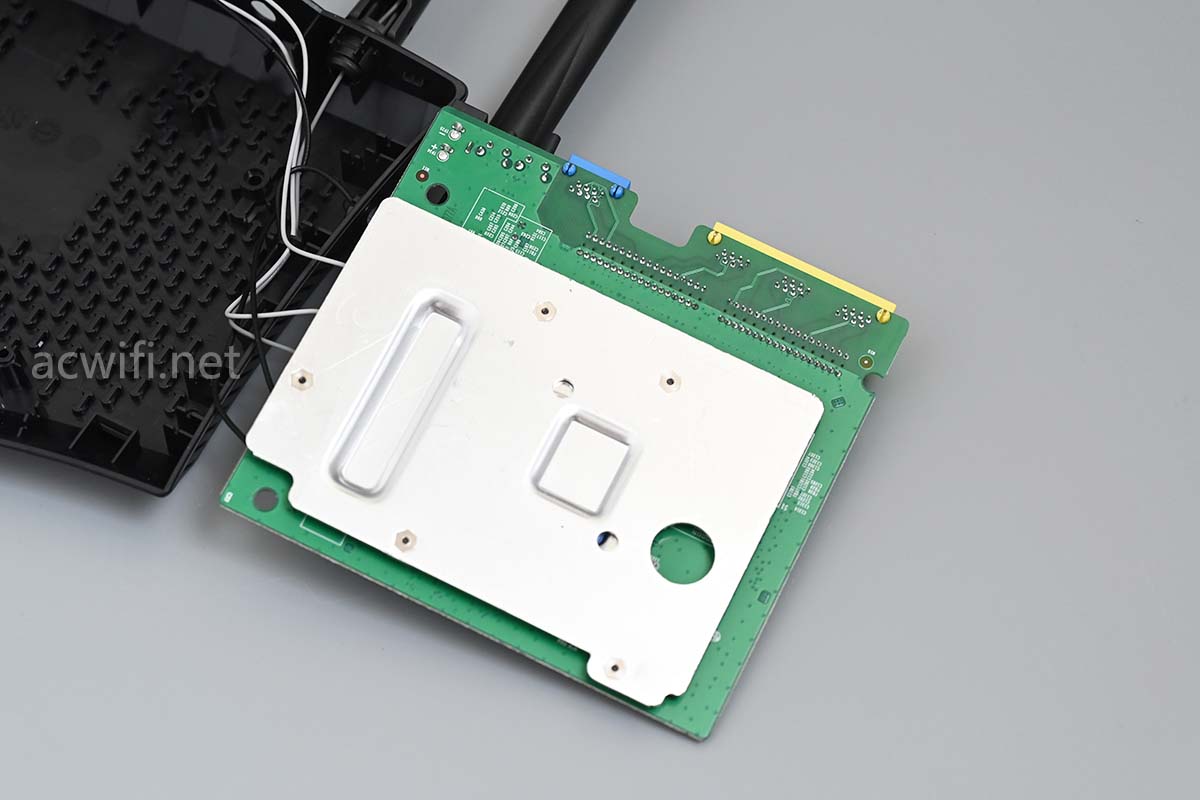

翻过主板背面看,有一片相对较大的散热板:

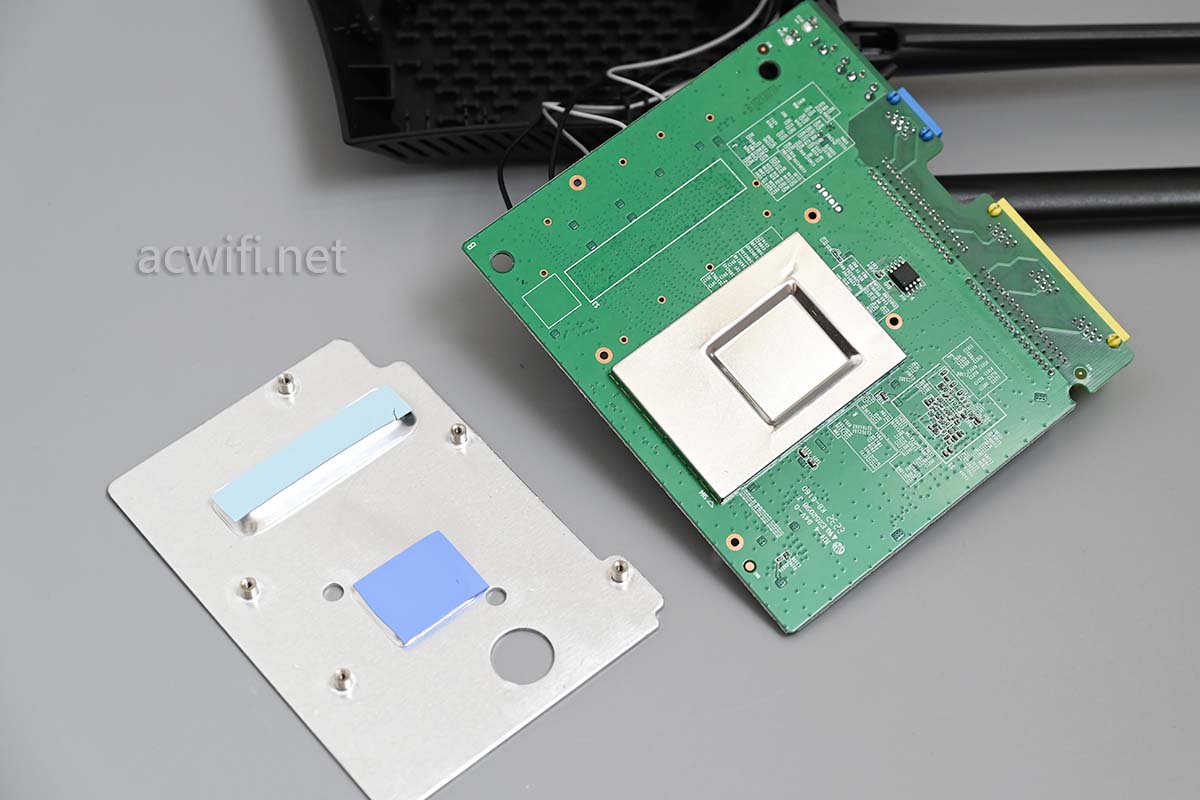

拆下散热板:

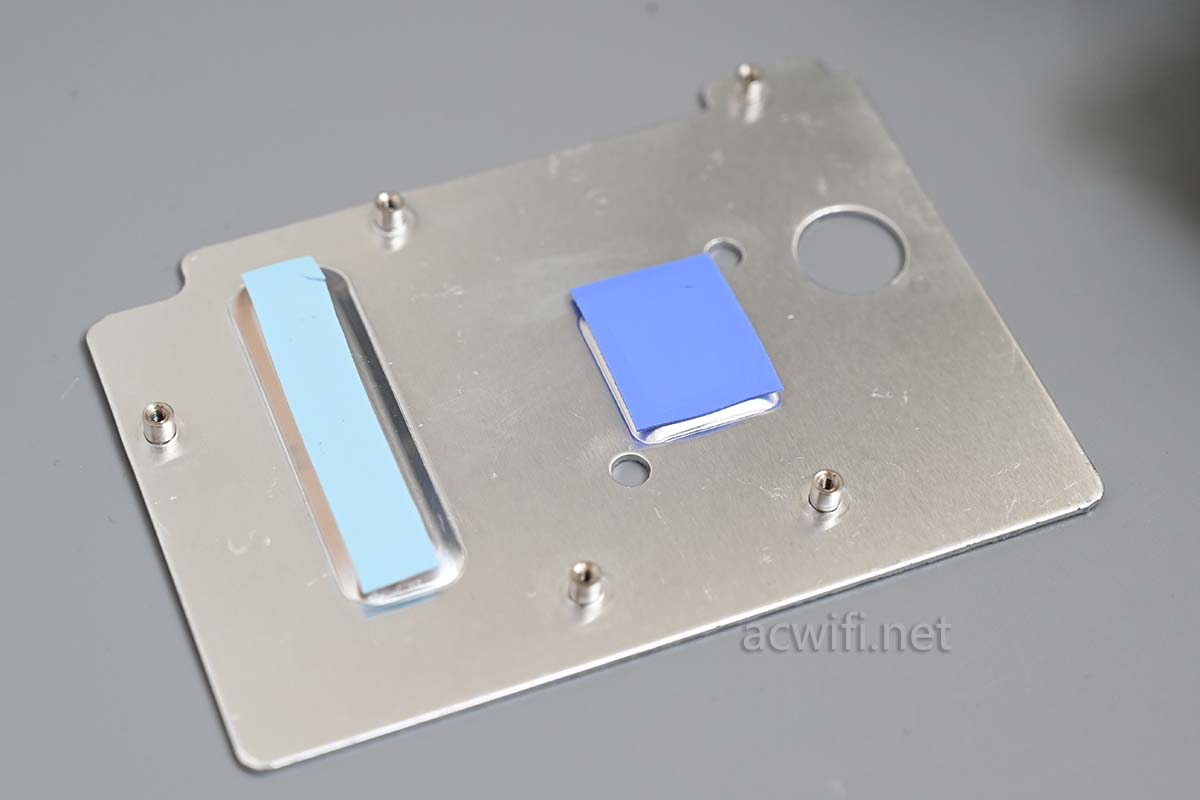

有两片导热硅脂垫片:

这屏蔽里应该没有芯片的:

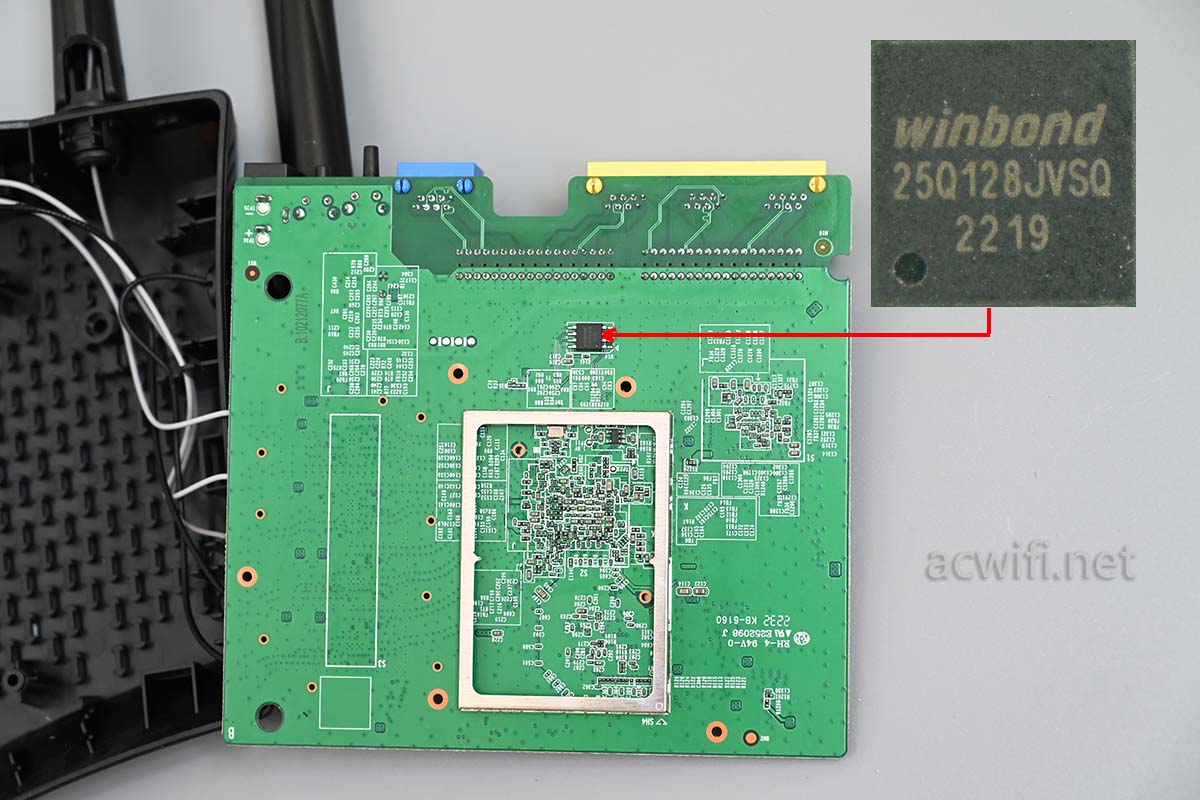

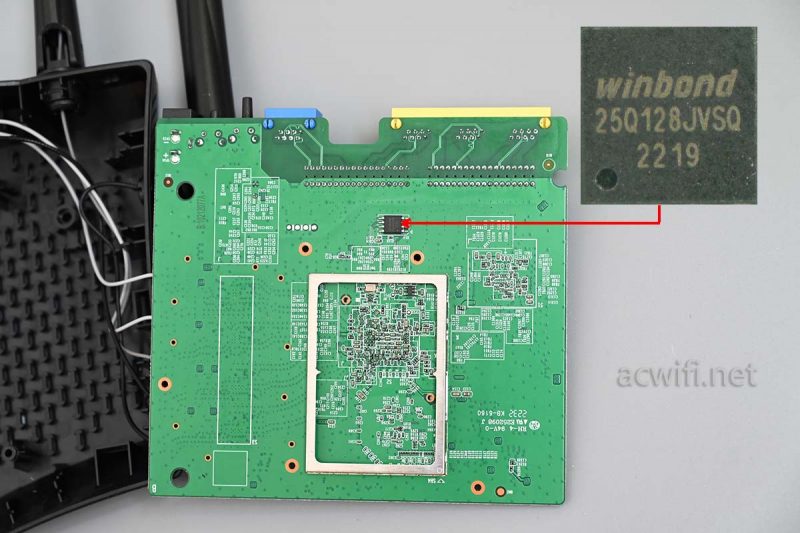

有一片闪存,容量是16MB:

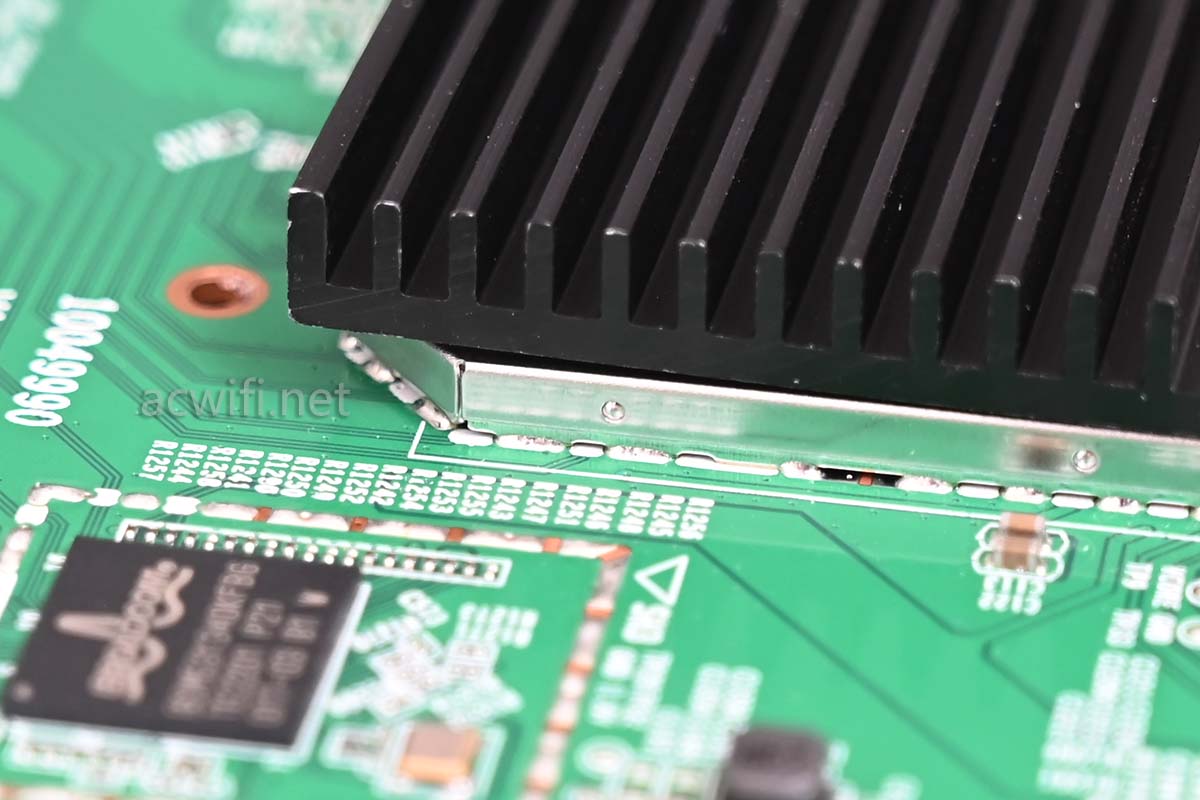

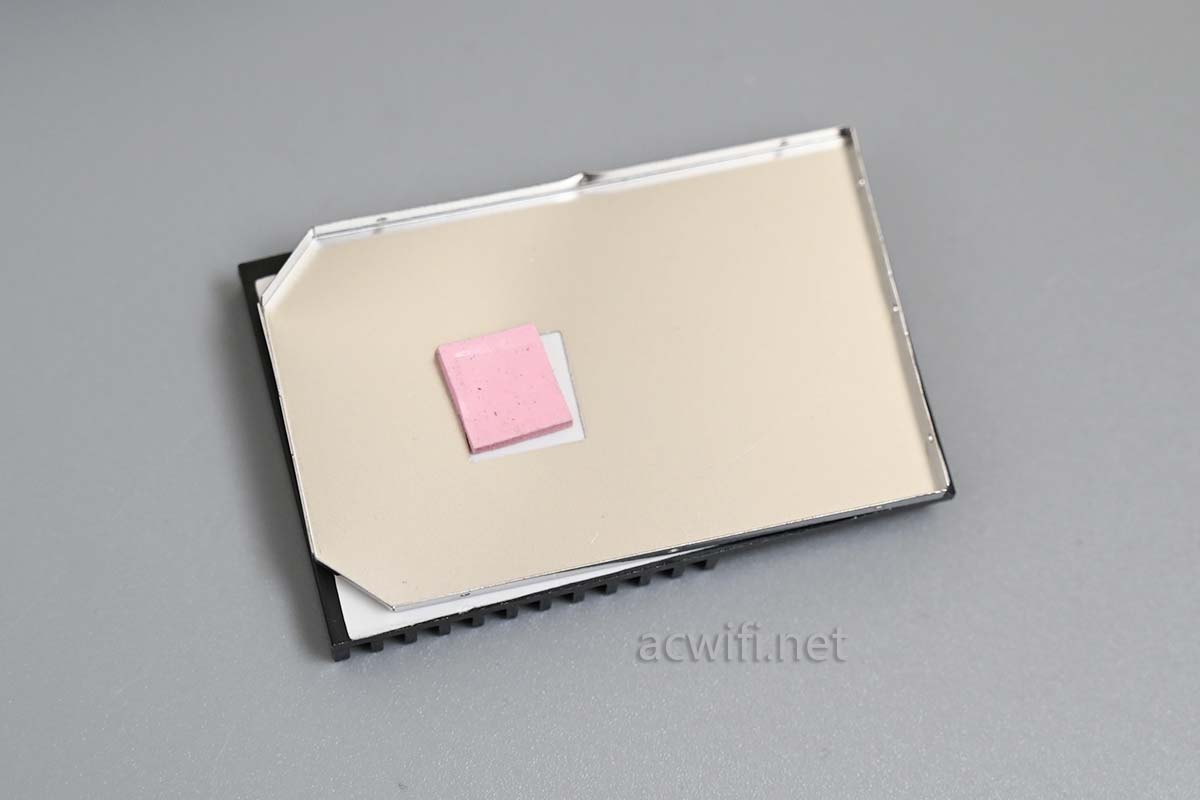

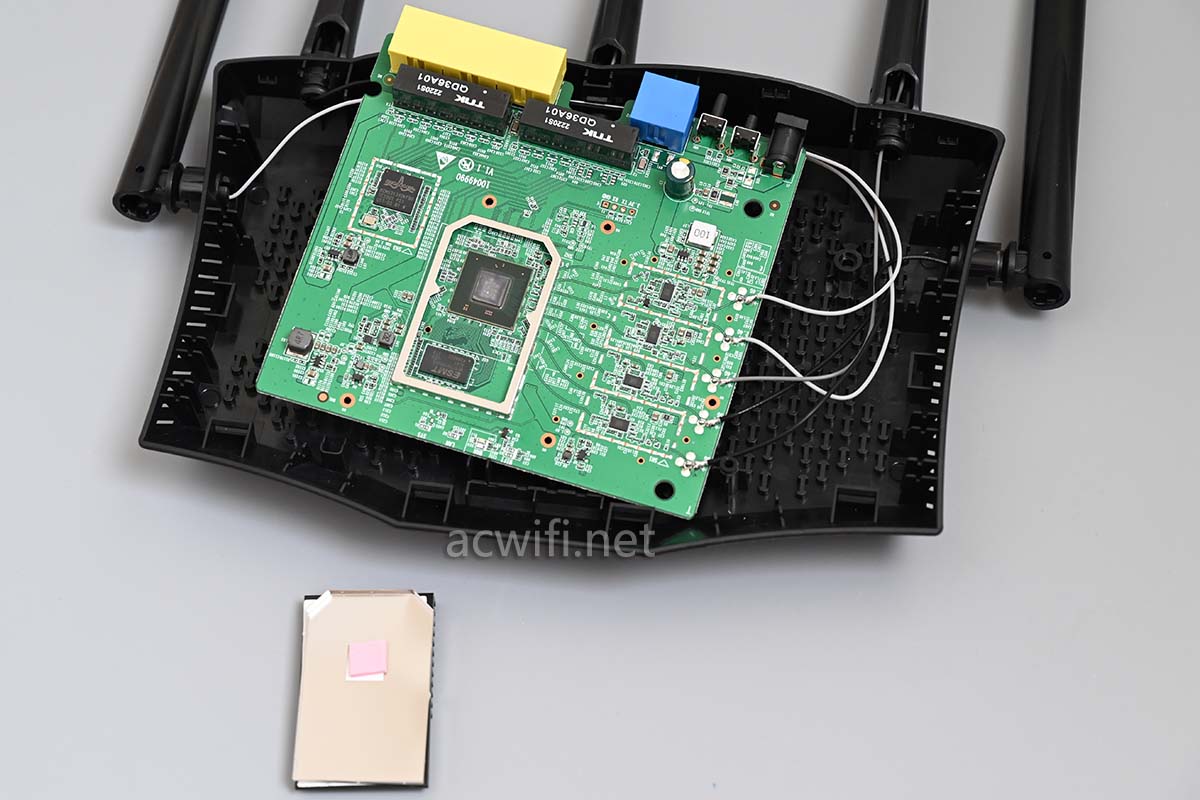

回到主板正面,这个小小的散热片,与屏蔽罩粘得非常牢固:

粘着散热片的屏蔽罩,变形程序有限,所以非常难撬开。



屏蔽罩中间有空洞,似乎这种设计专门为博通而设。从其它机型的拆机就可以看出这一点,并不是胡说。

这些2T2R的双频无线路由器拆机是挺简单快捷的,东西不多,也不用多解说,上次那台中兴2.5G光猫,我码字了三天,找资料又费时。

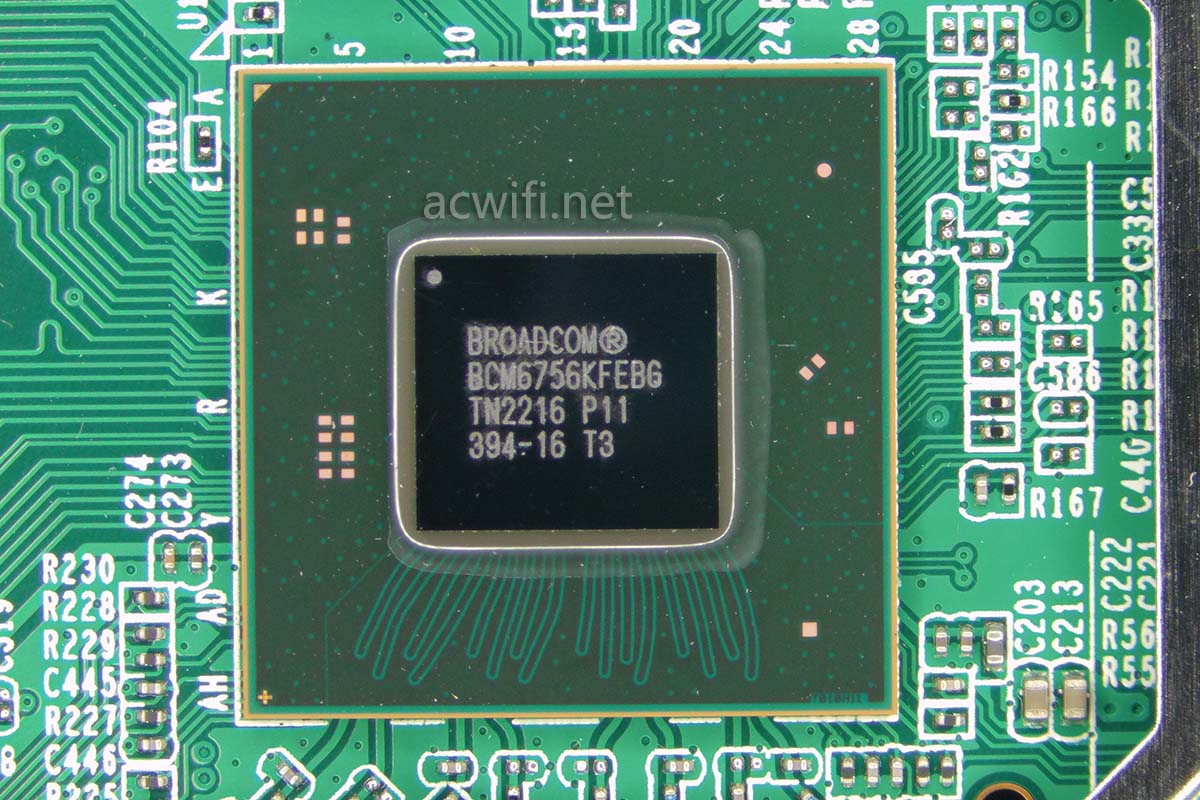

腾达AX12 Pro的CPU型号是博通的BCM6756,四核1.7GHz,集成了双频Wi-Fi 6,可以是2.4G+5G,可以是两个5G,也可以是2.4G+6G,更可以是5G+6G。

2.4G集成了功放,所以有些机型的2.4G没有外置功放,而5G一定要有外置的功放。因为它的5G没集成IPA。

2.4G支持2×2 MIMO,最高速率574Mbps,5G支持2x2MIMO,在160MHz频宽下最高速率2402Mbps。

严格来说集成了无线的CPU叫做SOC才对。但我都俗称为CPU。

”Dual 2×2 160MHz Wi-Fi 6/6E quad-core ARM SoC“

The SoC features a quad-core ARM Cortex CPU with a dual 802.11ax two spatial stream (2×2) 160MHz WLAN radio and an integrated 802.3-compliant Gigabit PHY.

腾达AX12 Pro的双频均有外置了独立的FEM芯片。

2.4G FEM型号是KCT8243HE。

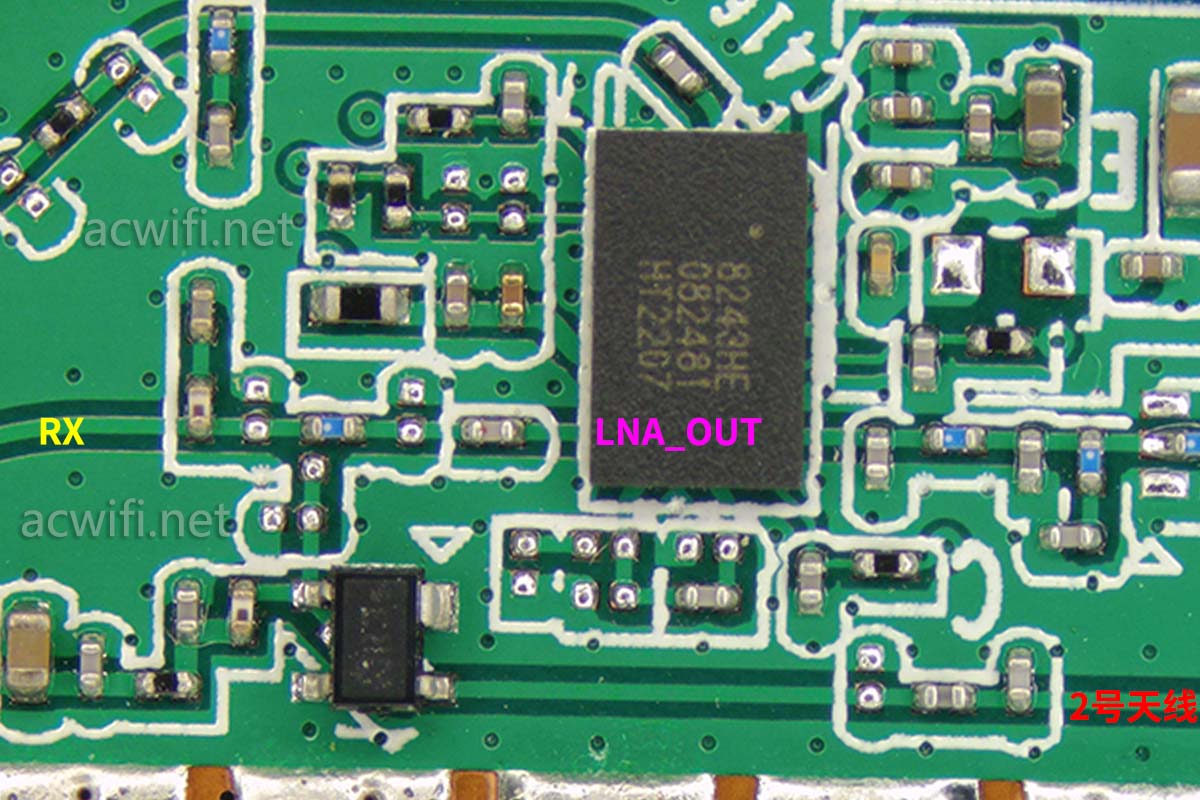

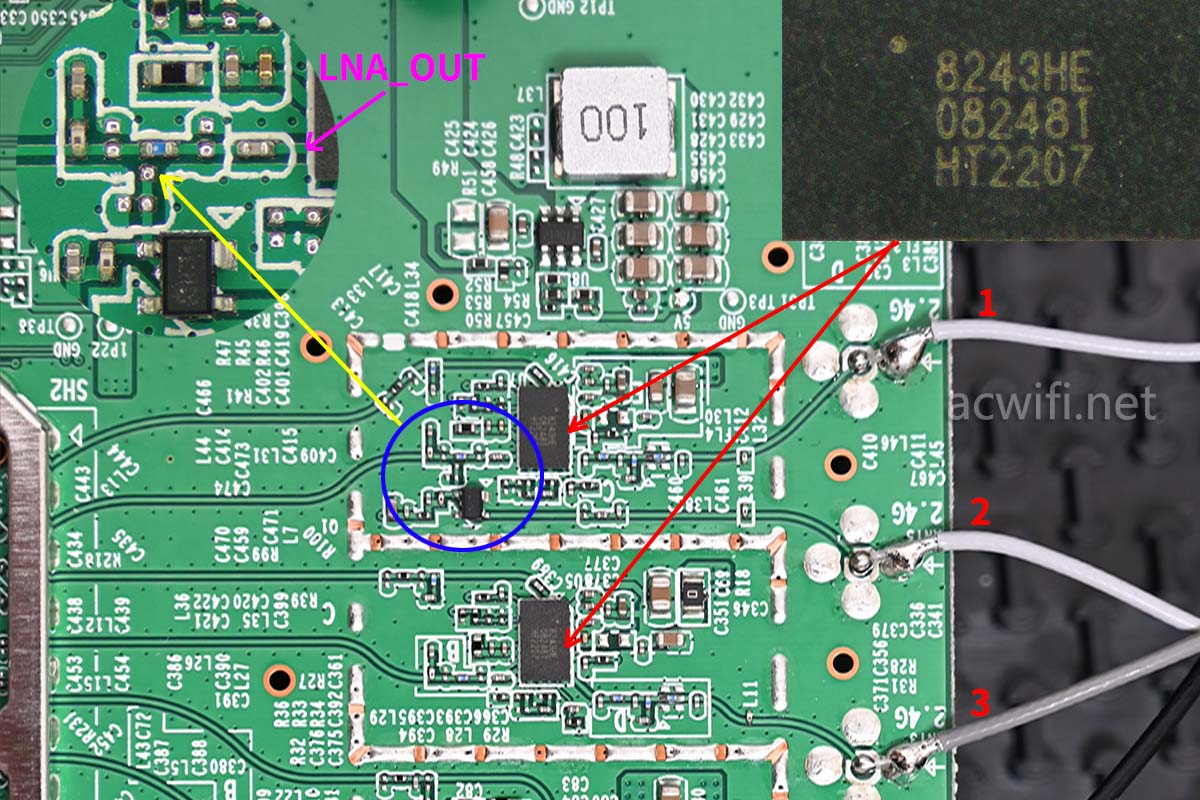

2.4G有三根天线,由上至下我做了标记,其中间2号天线连接到下图中的蓝色框位置,然后我把蓝色框里的电路放大放在左上角。下图紫色的”LNA_OUT“针脚是接收回来的信号通过低噪放大器(LNA)输出至无线芯片的RX端。可是2号天线最终没有连接LNA_OUT。我不是专业的,我看不懂!

我想大概是这个意思:这种可能是2T3R的天线分集设计,哪一路接收得好些就用哪一路的。而从电路图上,我的确看不出有接通无线芯片的RX端。

会不会是后期觉得这个辅助天线(2号)的接收灵敏度好难调,最后放弃了?

再放一张放大图给懂的人看看:

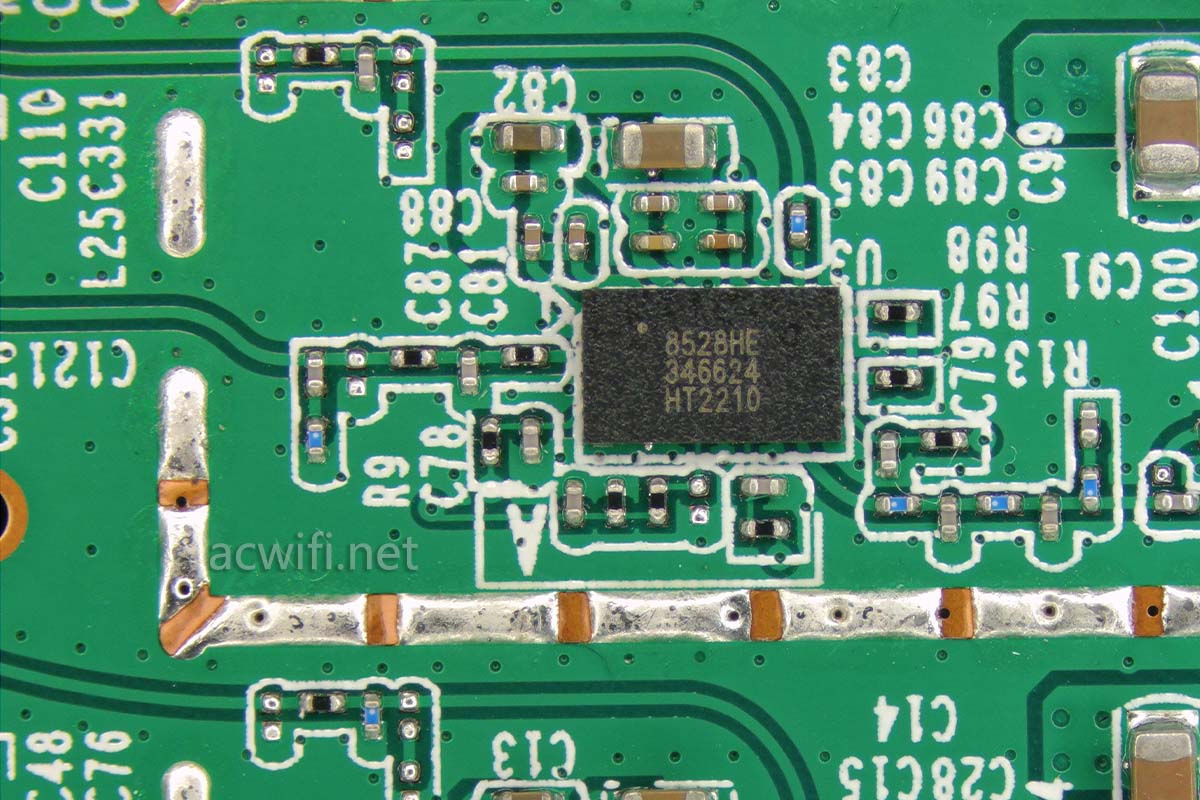

腾达AX12 Pro的5G FEM芯片型号是KCT8528HE:

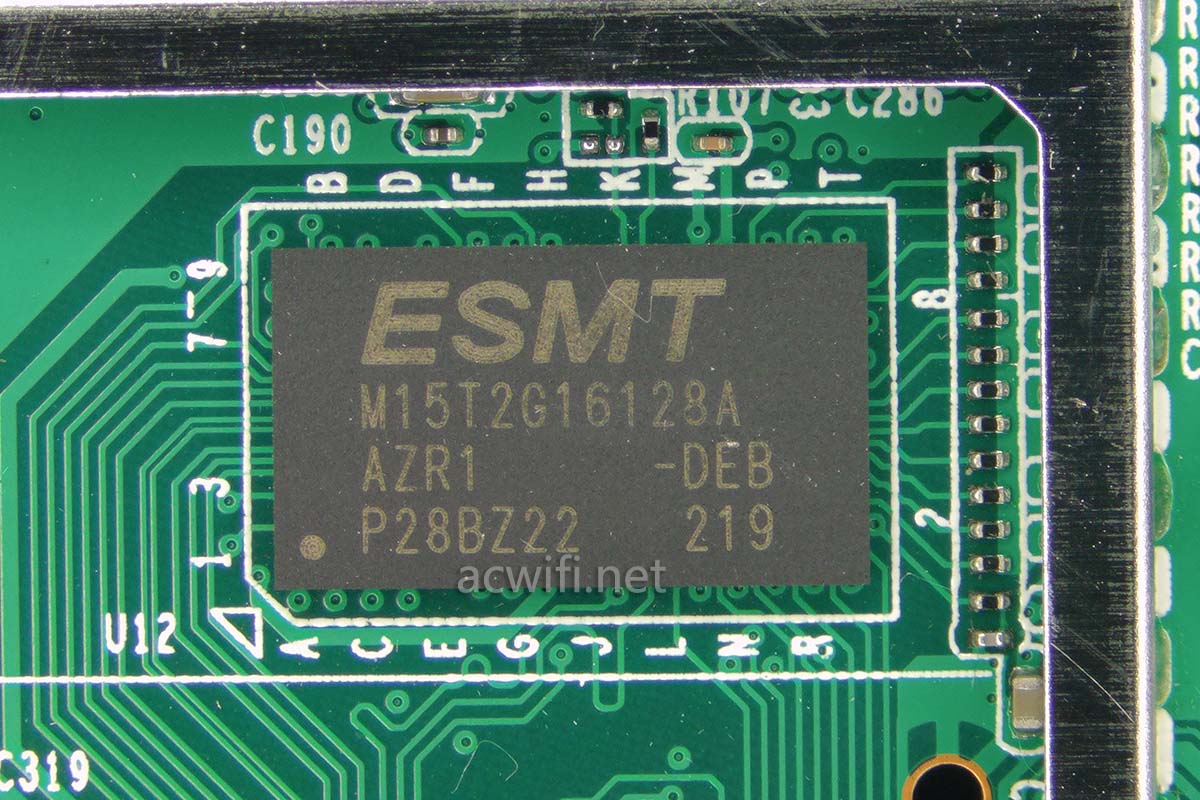

内存芯片型号是M15T2G16128A,容量256MB:

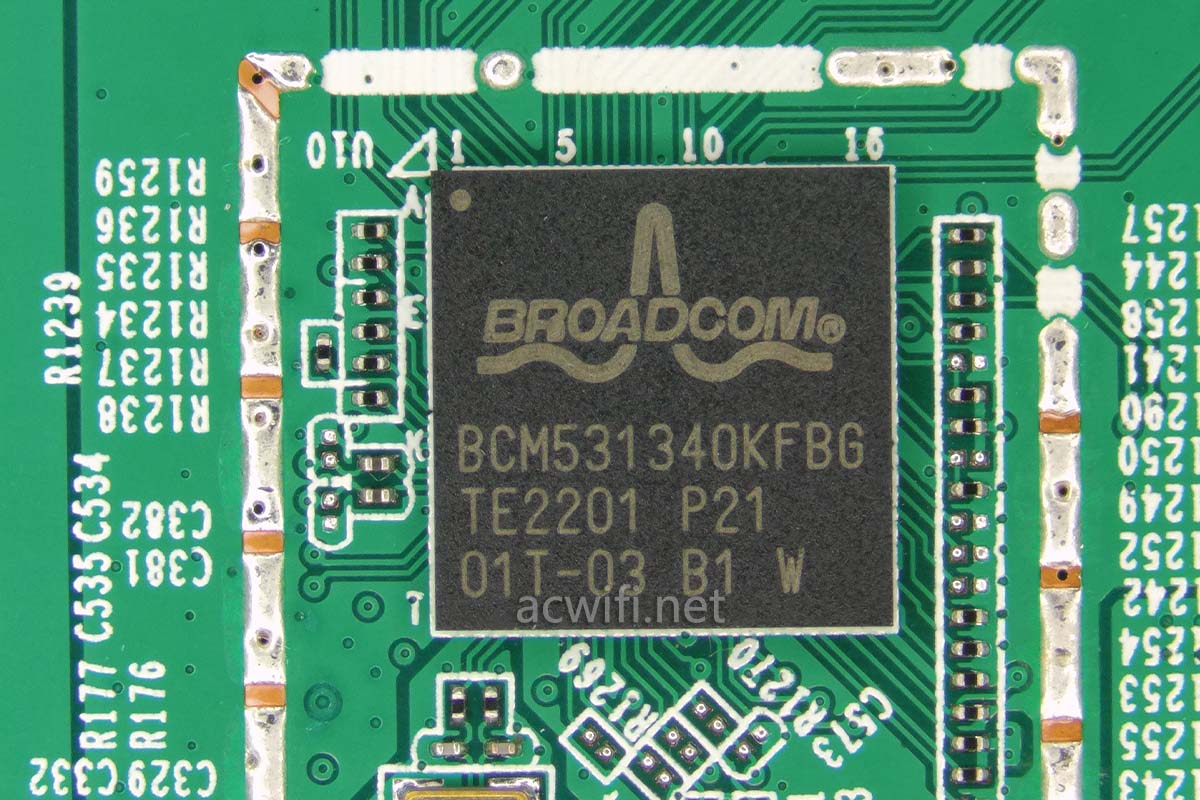

千兆交换芯片是博通的BCM53134O。

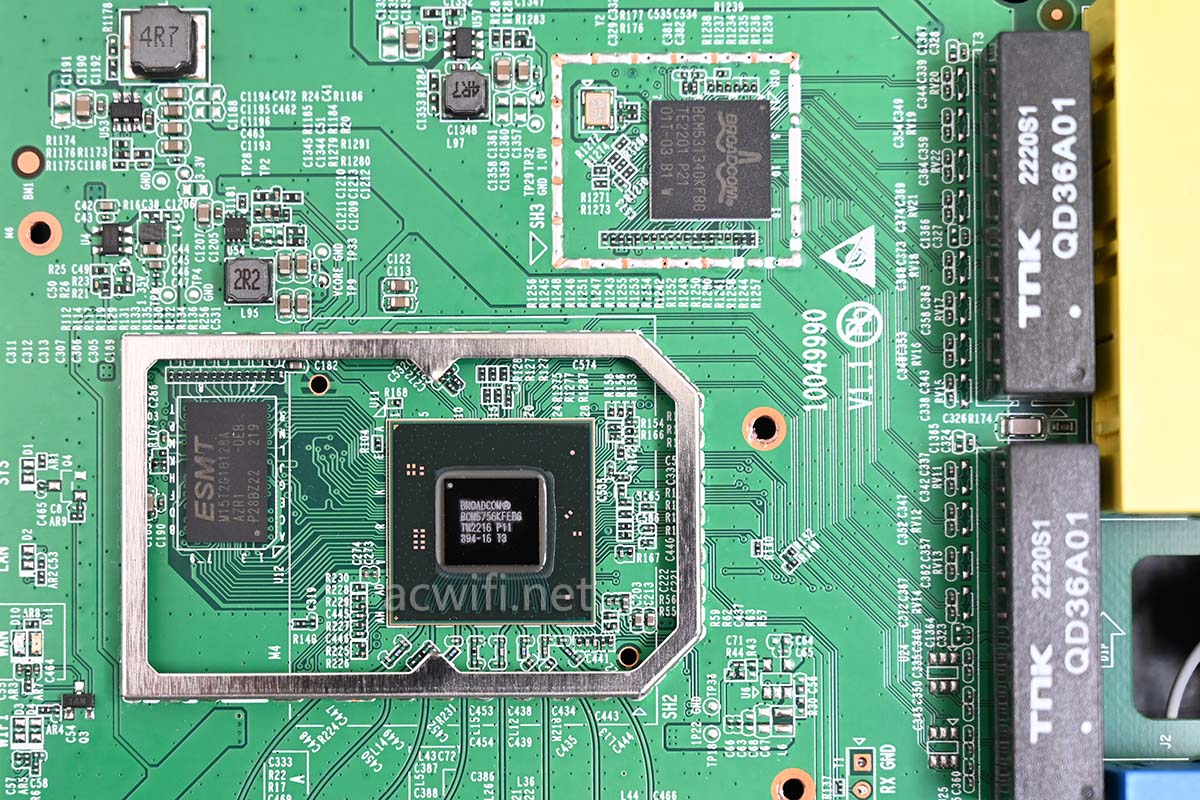

CPU、内存、交换芯片三者的位置关系:

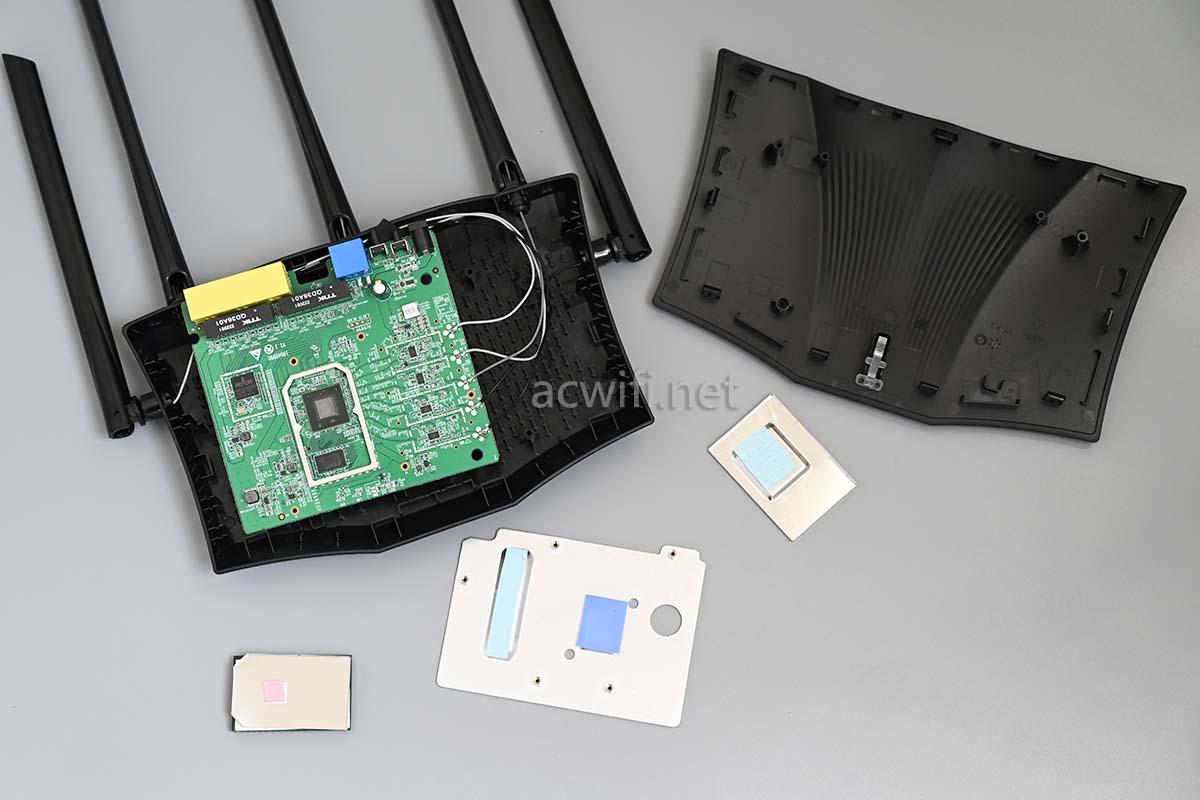

至此,这台腾达AX12 Pro拆机完成。

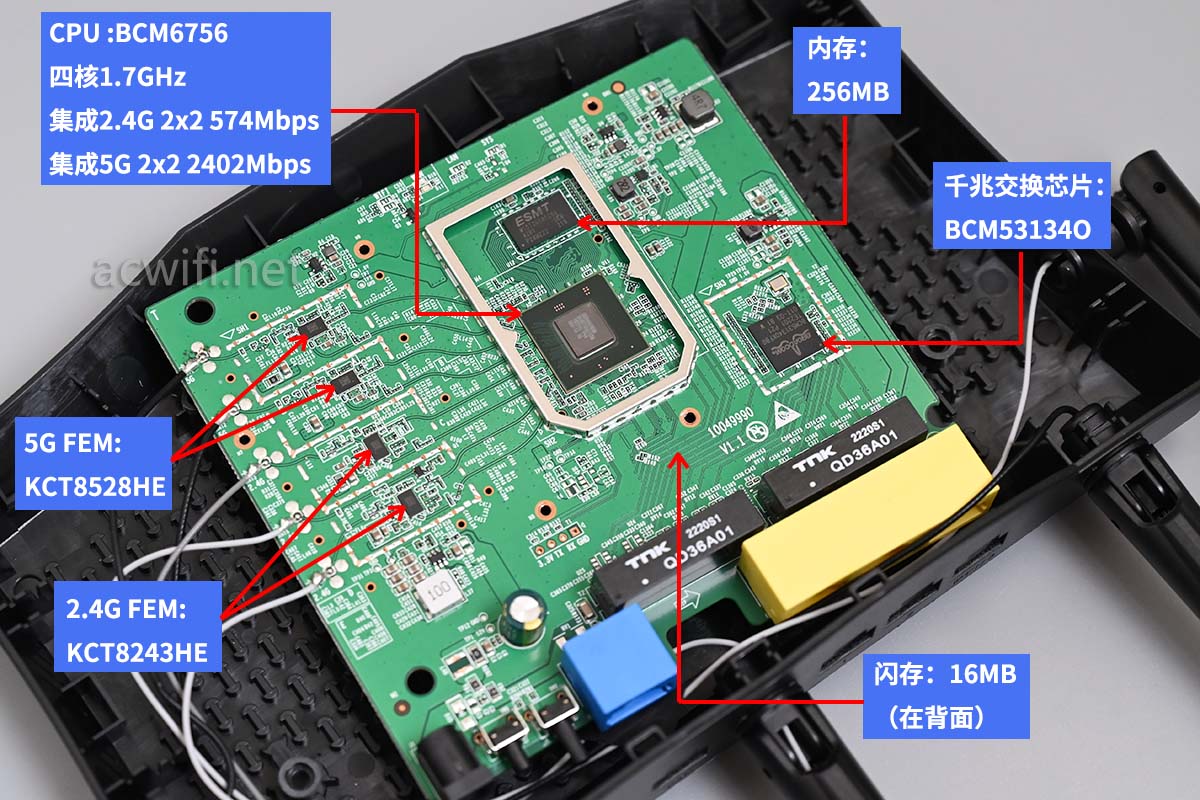

腾达AX12 Pro的所有芯片型号汇总如下:

最后在D点测速看看。有些人不懂D点是啥位置。D点是在一楼,路由器是放二楼:WIFI”位置。电信1000下行100上行。在D点是非常非常地难测到900兆以上,几首不可能,除非有个别变态的无线,用K50 Pro和小米11这种支持160MHz频宽的手机才行,公式是变态无线+160频宽终端=D点900+

中兴AX3000巡天版拆机评测

今天有人问AX3000和AX1800在千兆网口下有没有区别?如果你用80频宽的手机是没啥区别,如果用160MHz频宽的手机,区别就明显了,在中距离下仍然有高速率,有高速率代表有更高的速度。除非AX3000的信号特别差。

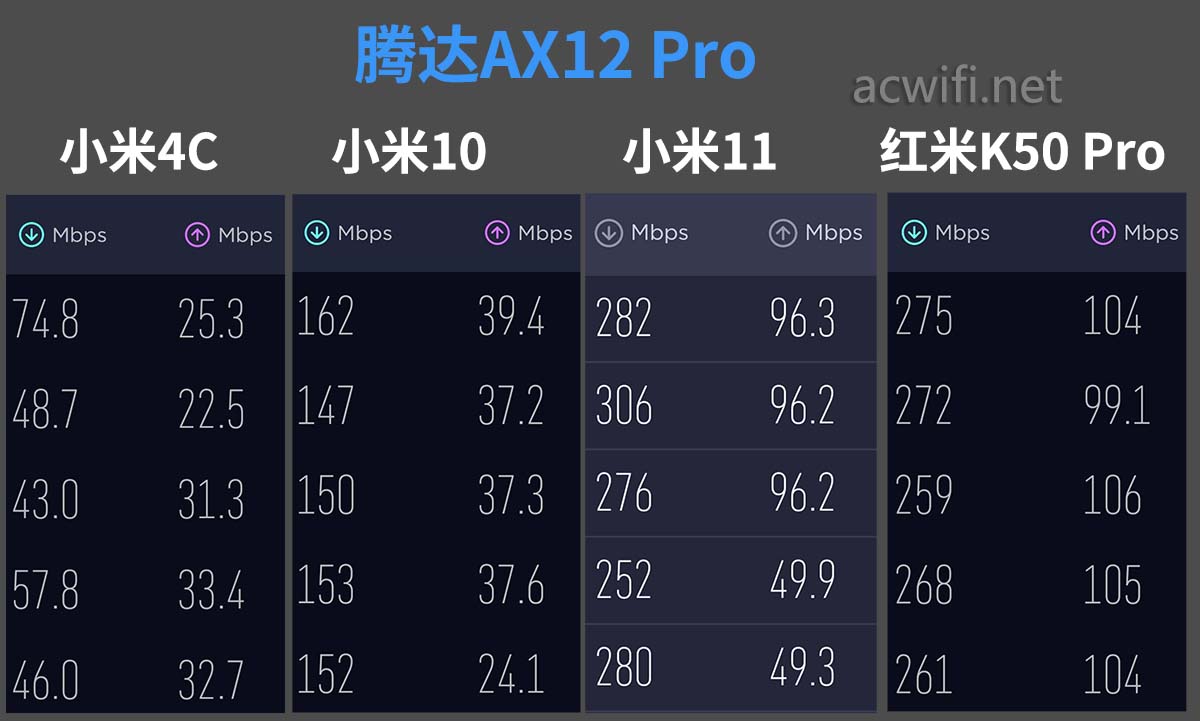

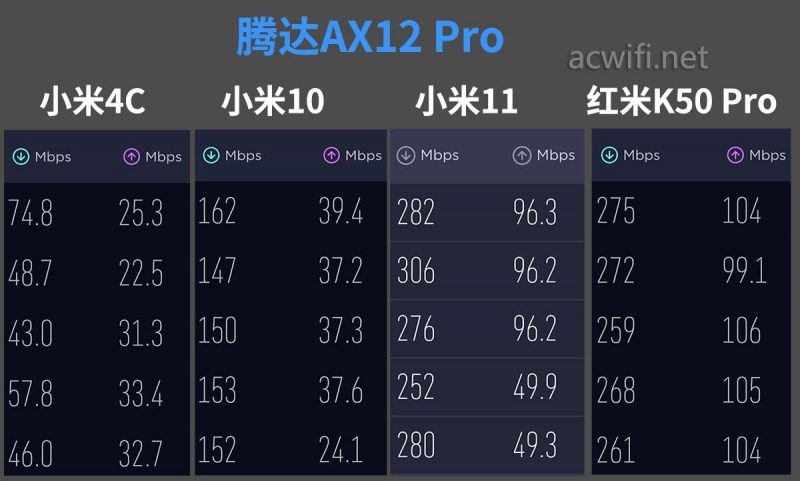

D点测速结果:

小米4C测速不到100,属于差了。但小米11和红米K50 Pro能超过250兆,160MHz频宽的效果还不错的,只差在80MHz频宽,或者说这80MHz频宽的无线一般般。

也有可能它的天线增益比较高所以不利于上下层的覆盖。

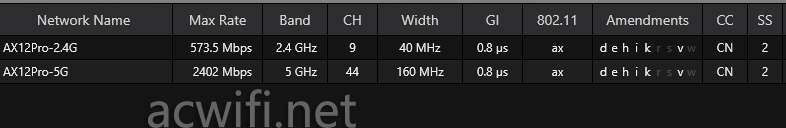

默认支持K和V:

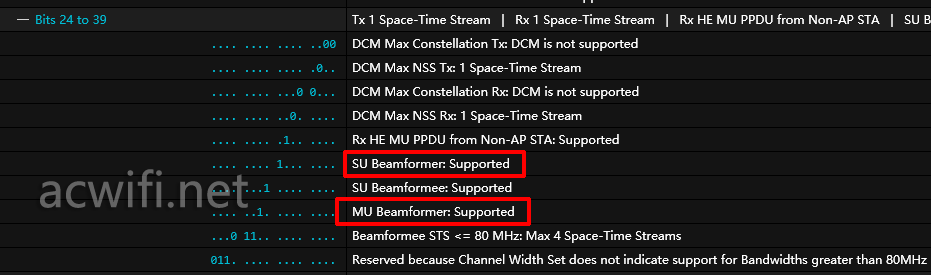

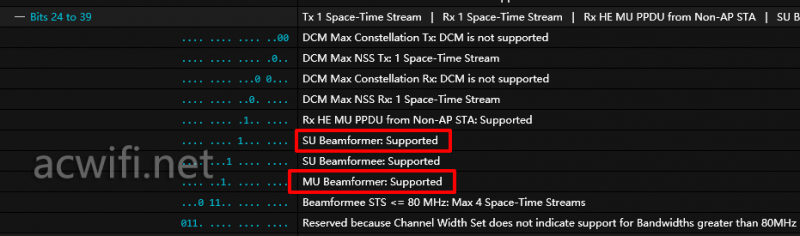

支持MU-MIMO和波束成形:

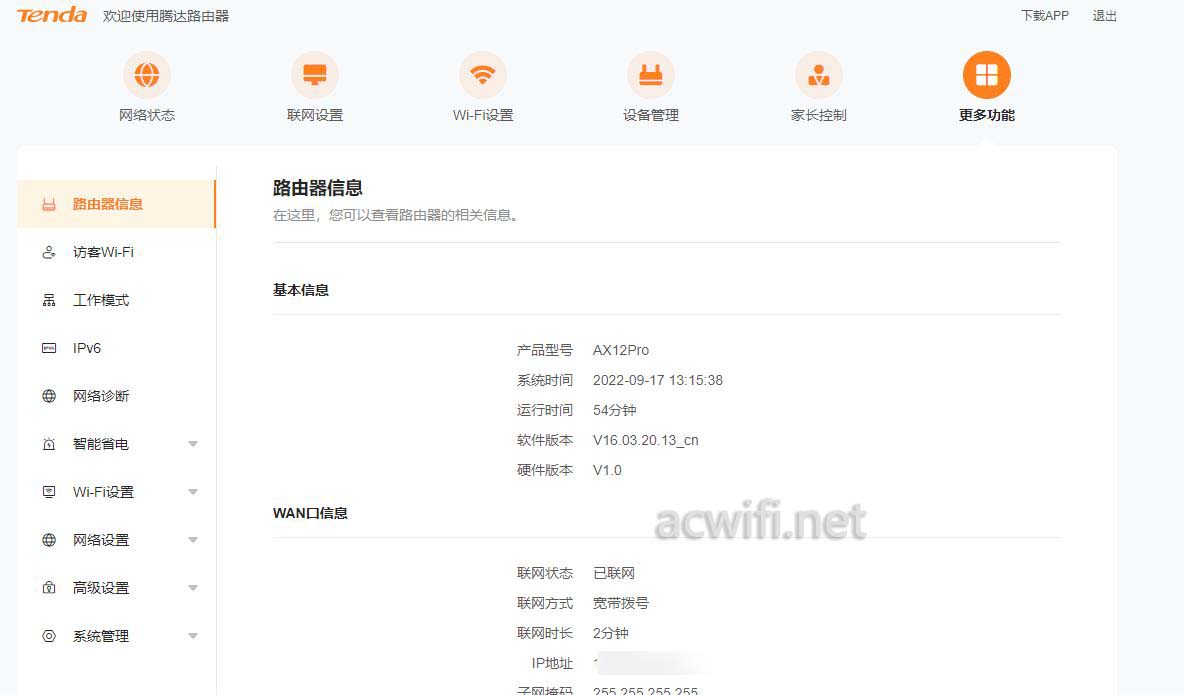

系统界面:

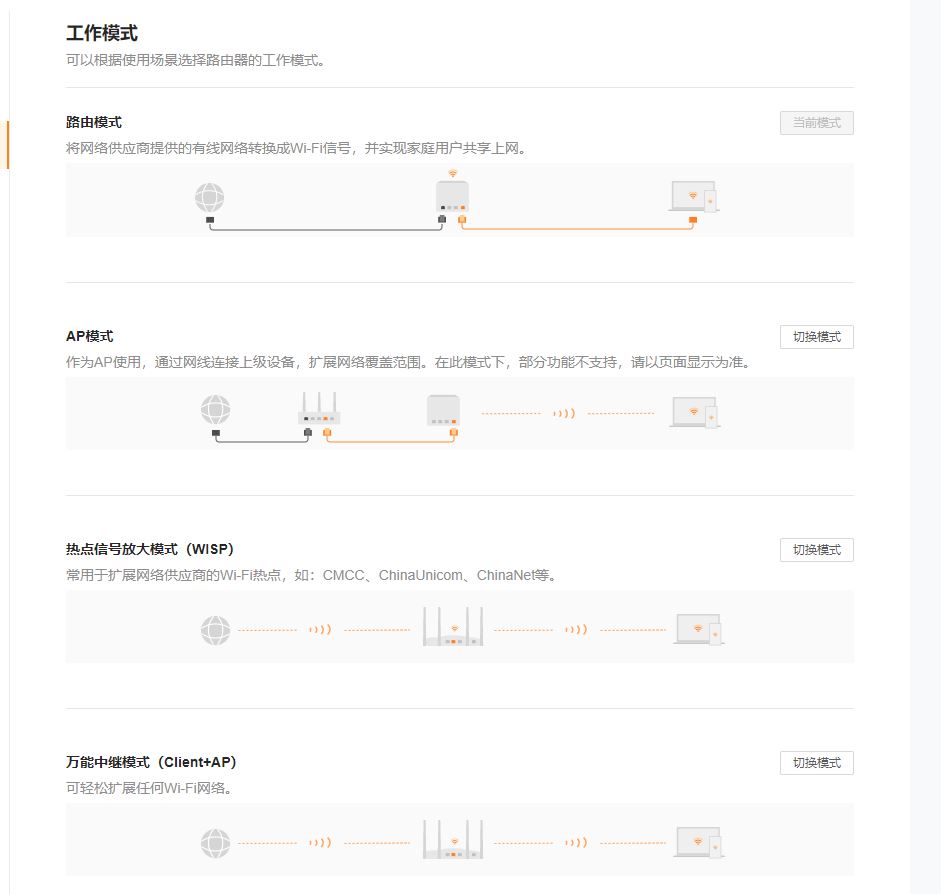

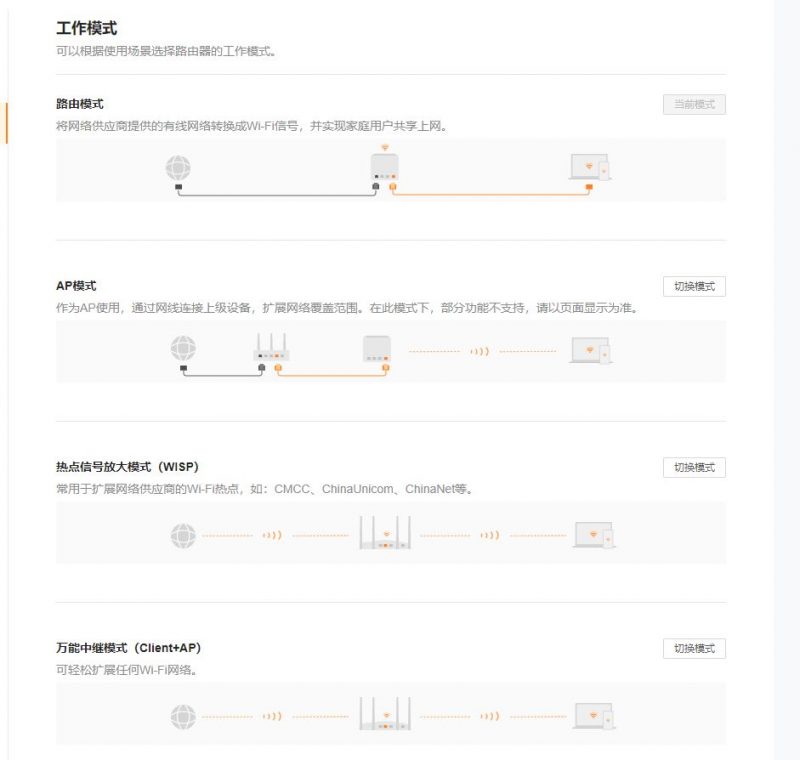

工作模式:

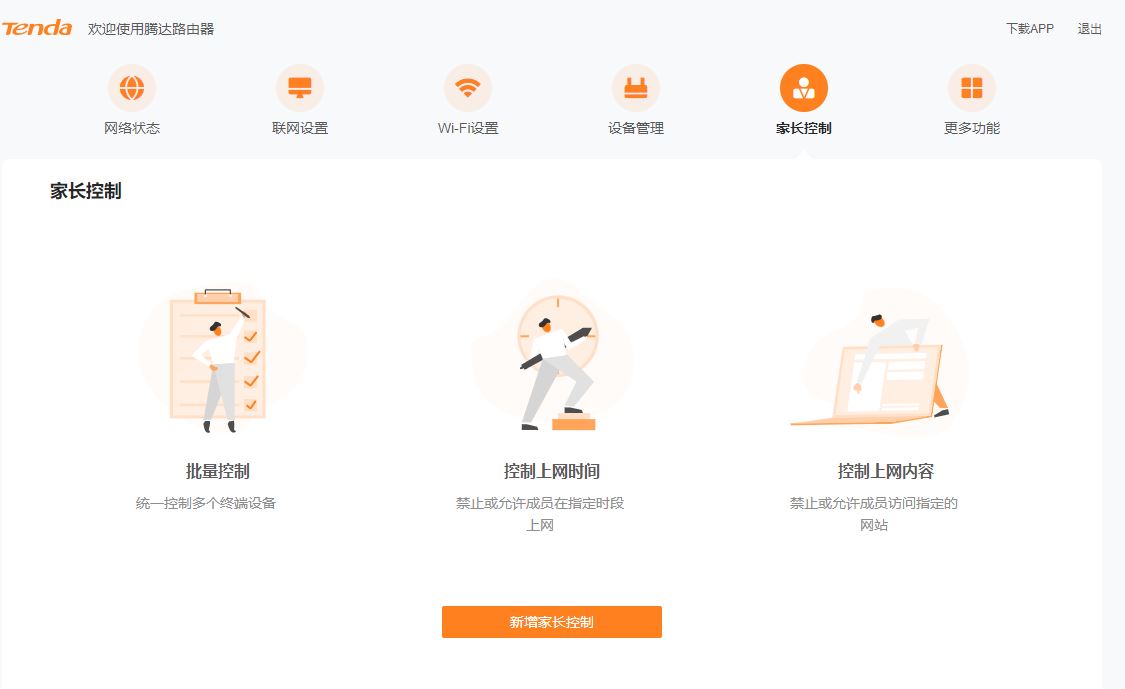

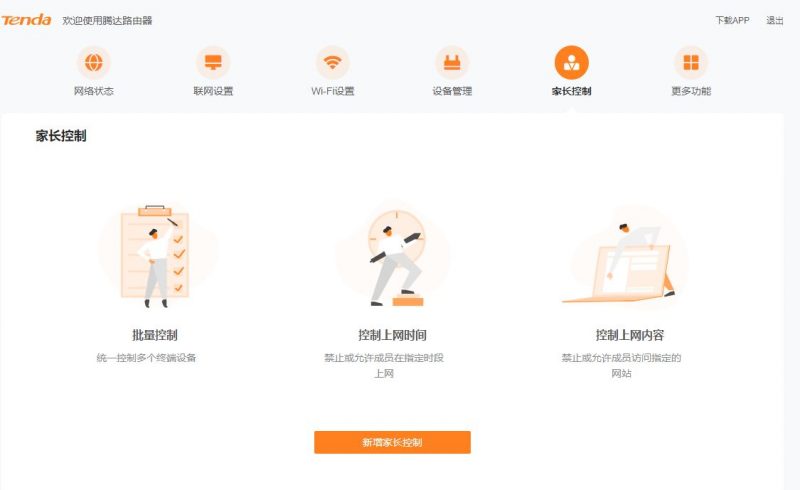

家长控制功能:

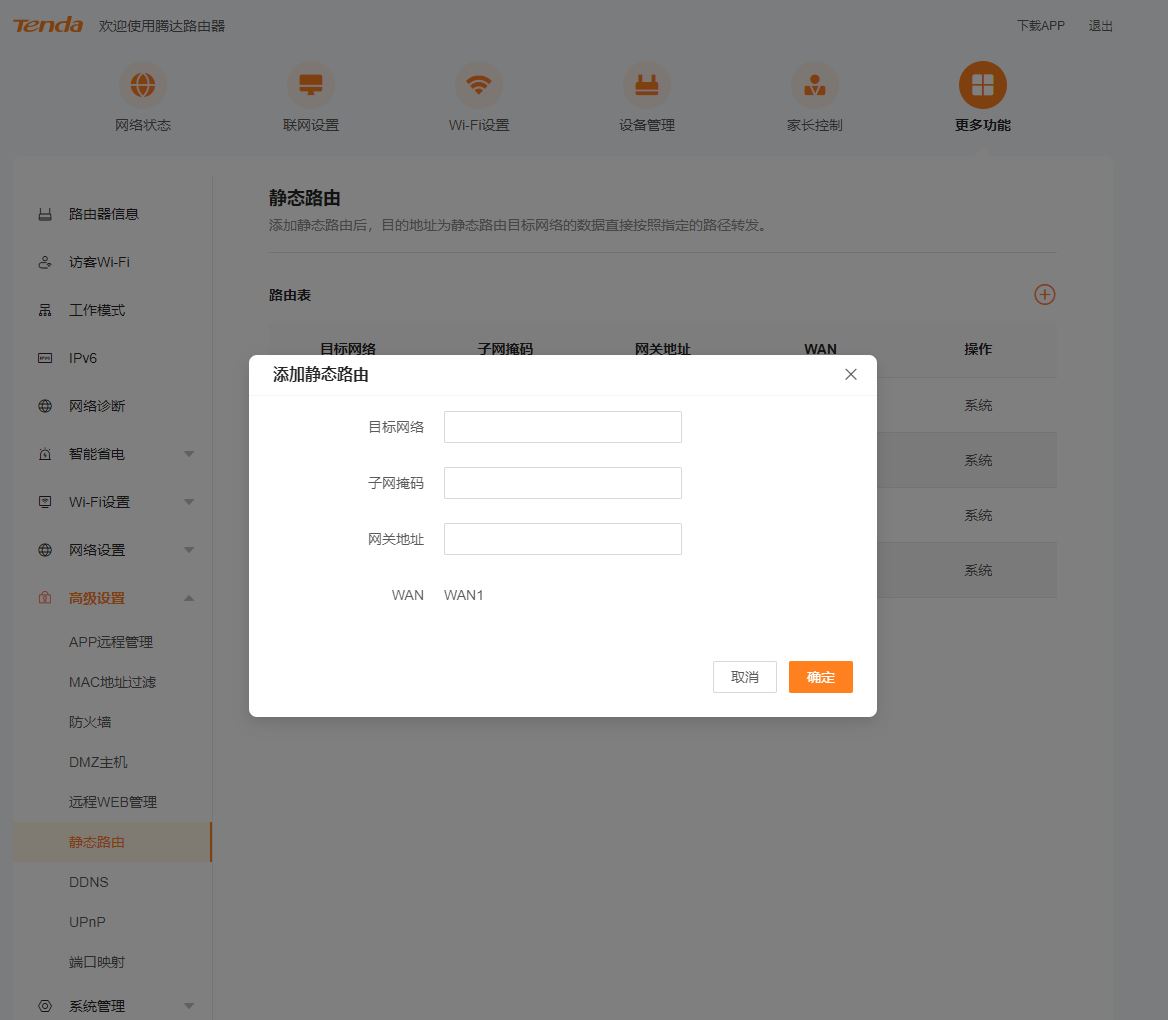

支持静态路由设置:

如果机身上盖可以有散热孔,底部就不会比较烫了。稳定不死机就行 ,管它多少度。

我个人认为,AX3000超过300块,都不值得,除非性能非常突出。以前没啥好选,现在多如脚毛。

同方案的华硕AX56U还卖到400多元。天呀!
