TP-LINK AX6000双频WiFi6 XDR6086易展Turbo版拆机

XDR6086是内置天线的轻舟,有好多人在等这款。话不多说了!

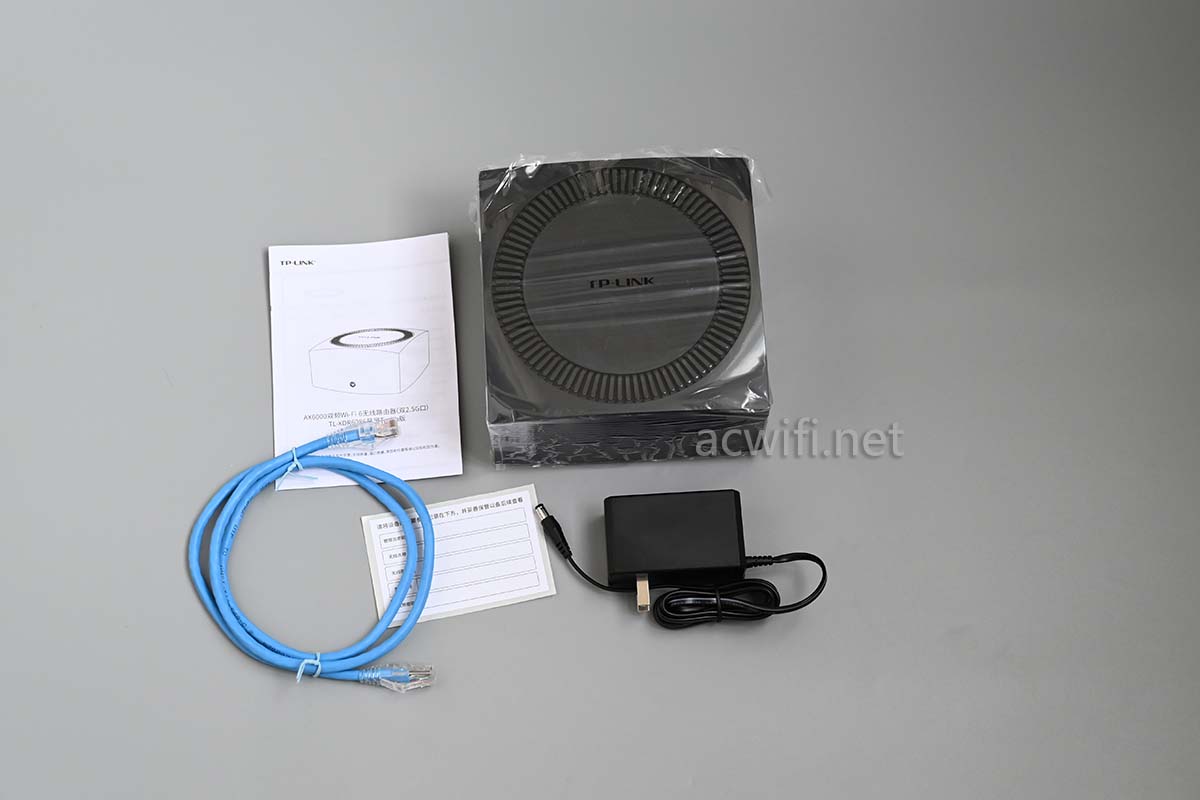

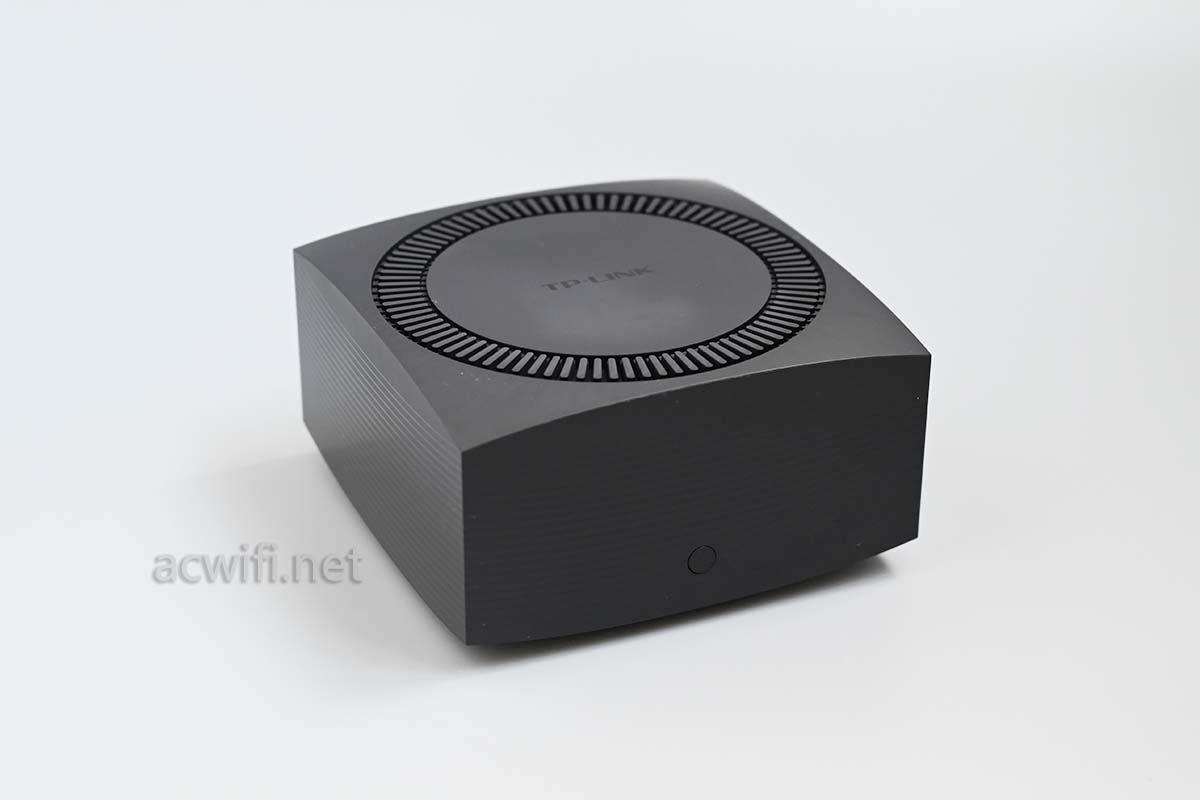

机身和配件 :

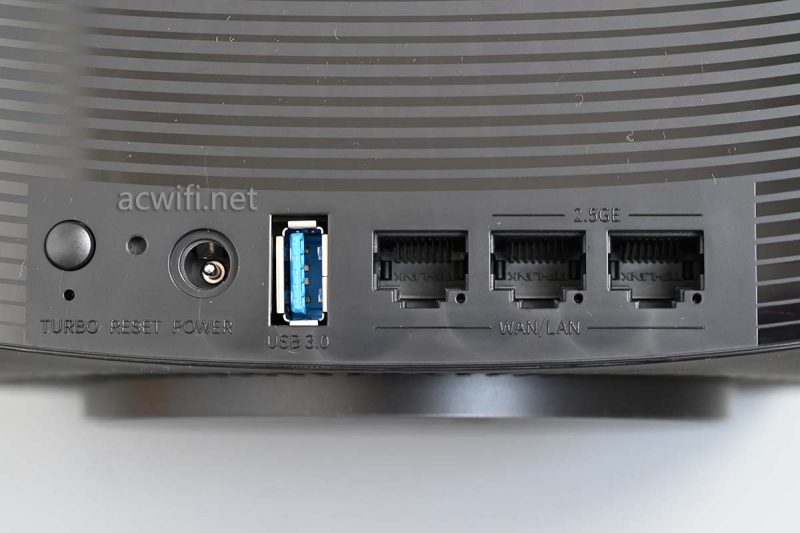

机身背面就三个网口,双2.5G口再加一个千兆口,还有一个USB3.0接口。现时千元以内,最快的USB3.0正是轻舟身上的。

有个TURBO键,有它就是有强的FEM芯片的意思。(XDR5450有点例外,但XDR5450的信号也很强)

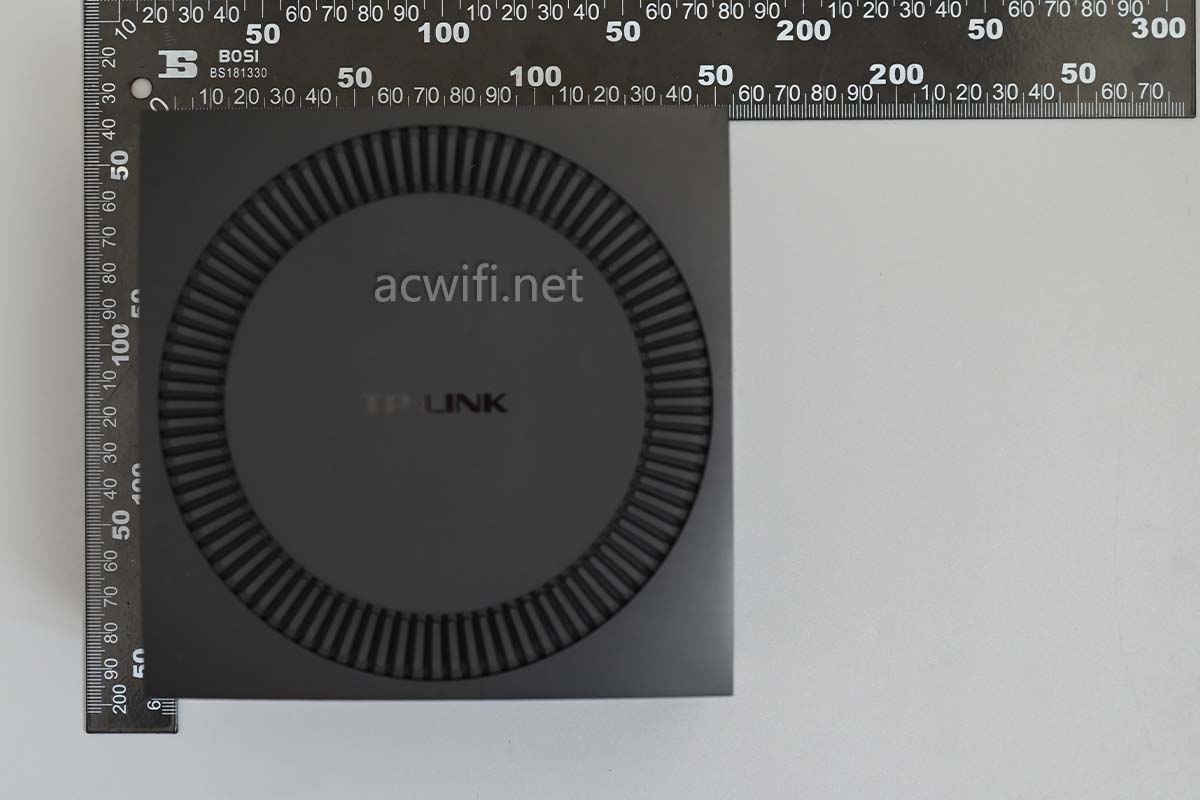

机身尺寸大红15x15cm,不大不小:

正面一个易展组网用的按键:

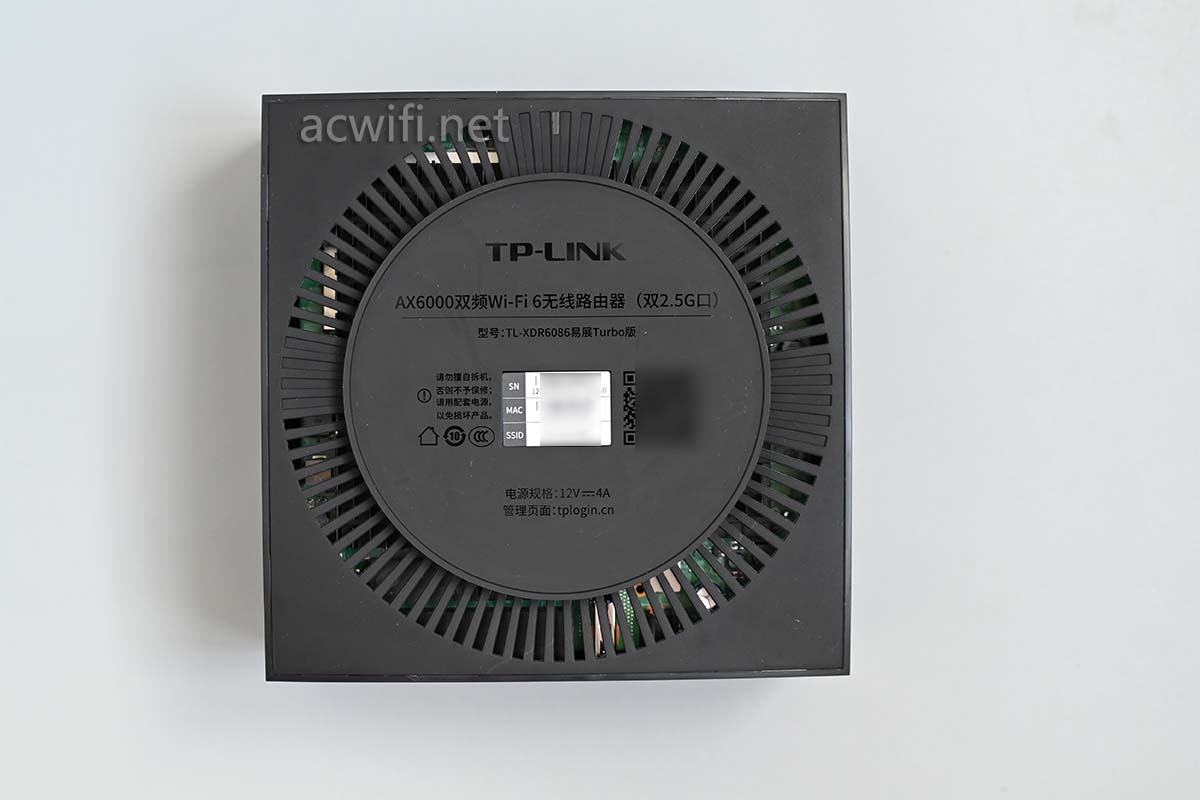

机身底部:

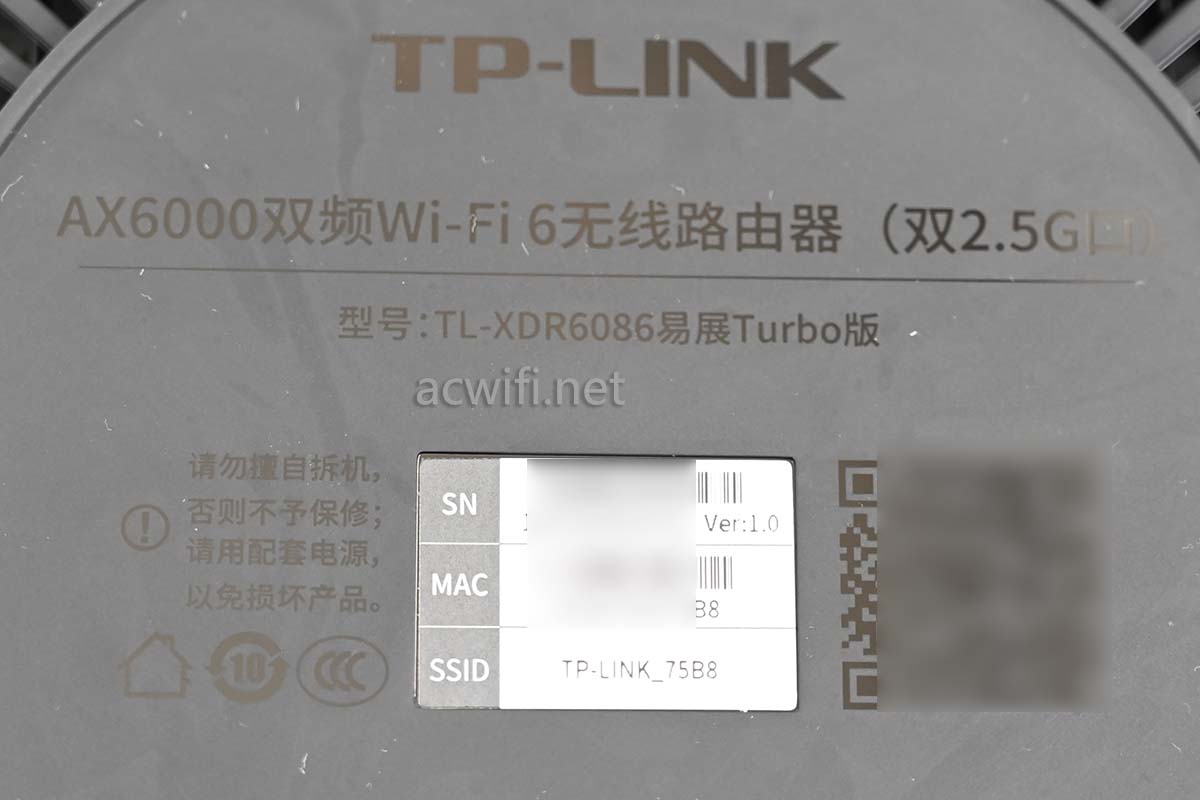

型号:TL-XDR6086易展Turbo版

包装盒忘记拍照了:

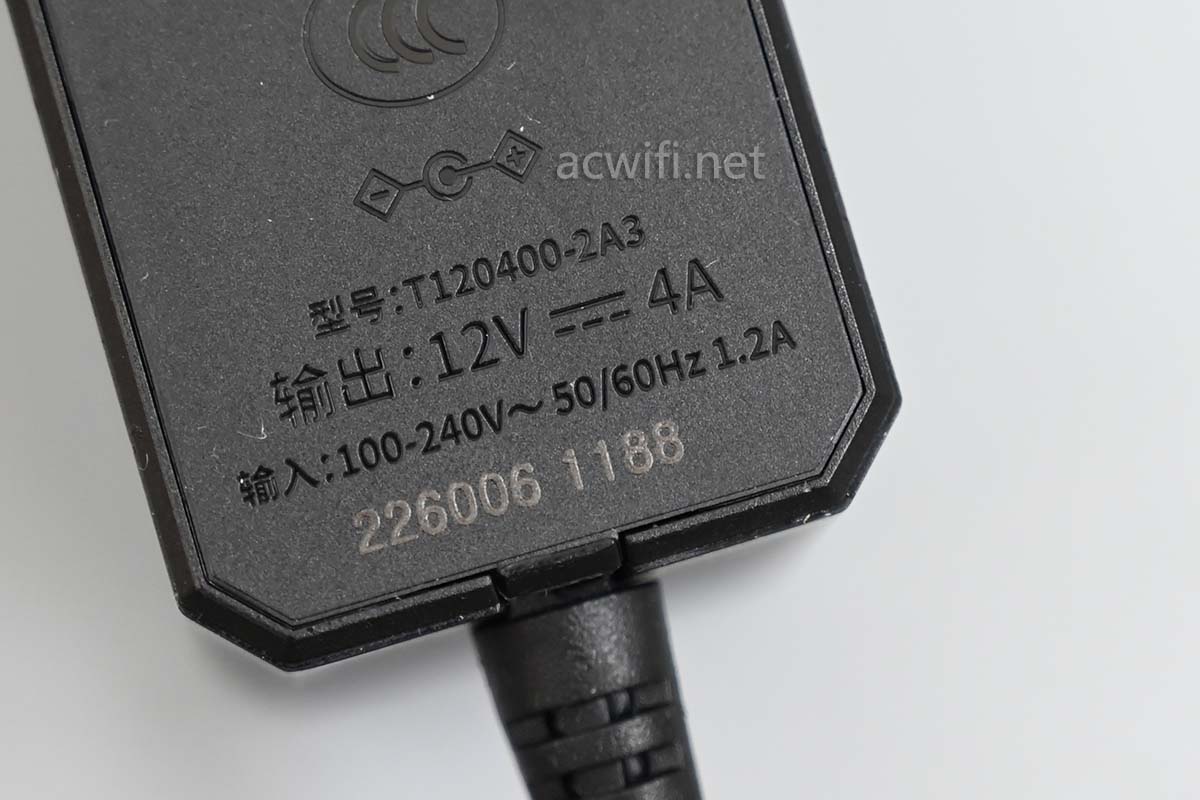

电源输出规格是12V/4A,真是牛那么大的功率。

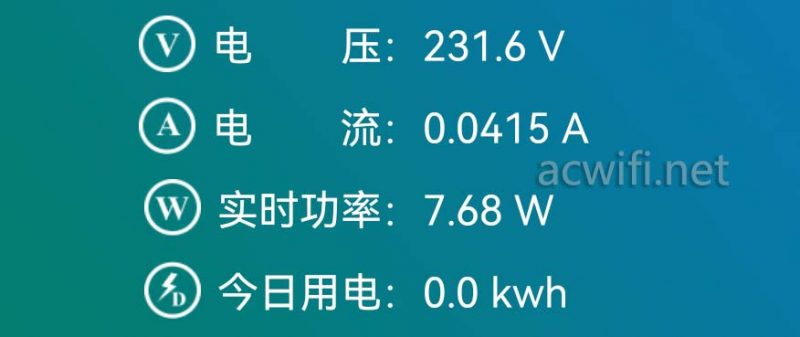

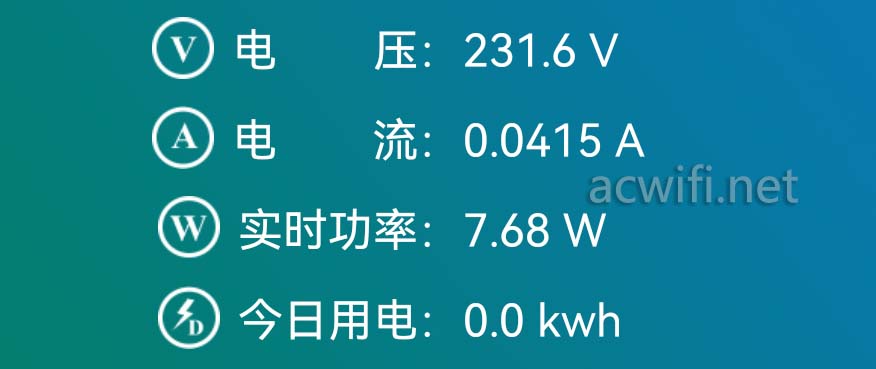

实测联网后的待机功率是7.68W:

对于双频均是4x4MIMO的Wi-Fi 6无线路由器来说,这点待机功率不算高。因为有USB3.0接口,所以电源给得足一些是很有必要的。

机身顶部和底部均有散热孔,开机一整天,机身温度不算烫,我要不要买个手机测温热像仪。。。。。。这样比较直观些。还可以”扮晒鱼虾蟹“。

机身没有用螺丝固定,直接撬开就行,肯定会断几个卡口的,温柔点就会少断一点。

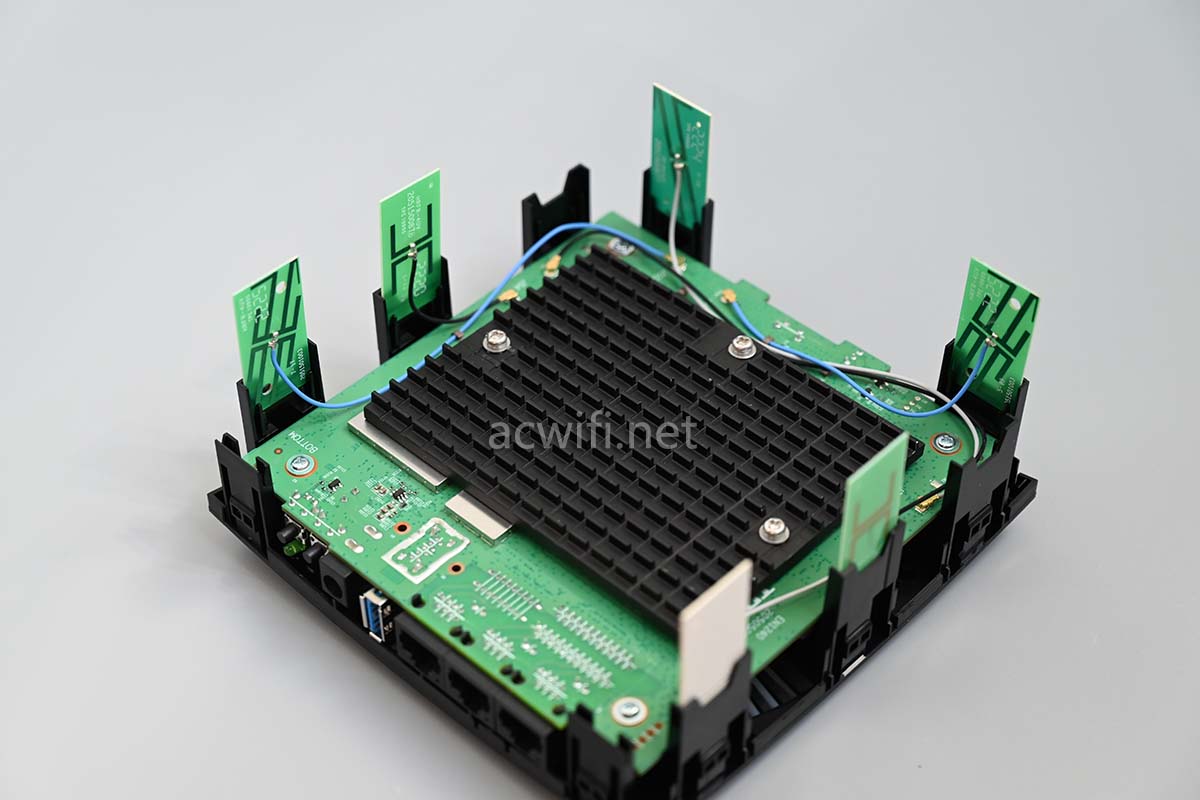

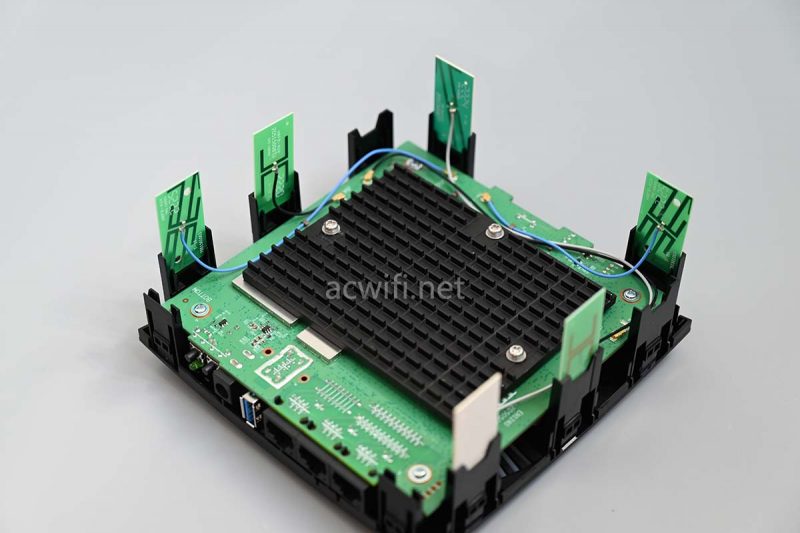

六片PCB天线:

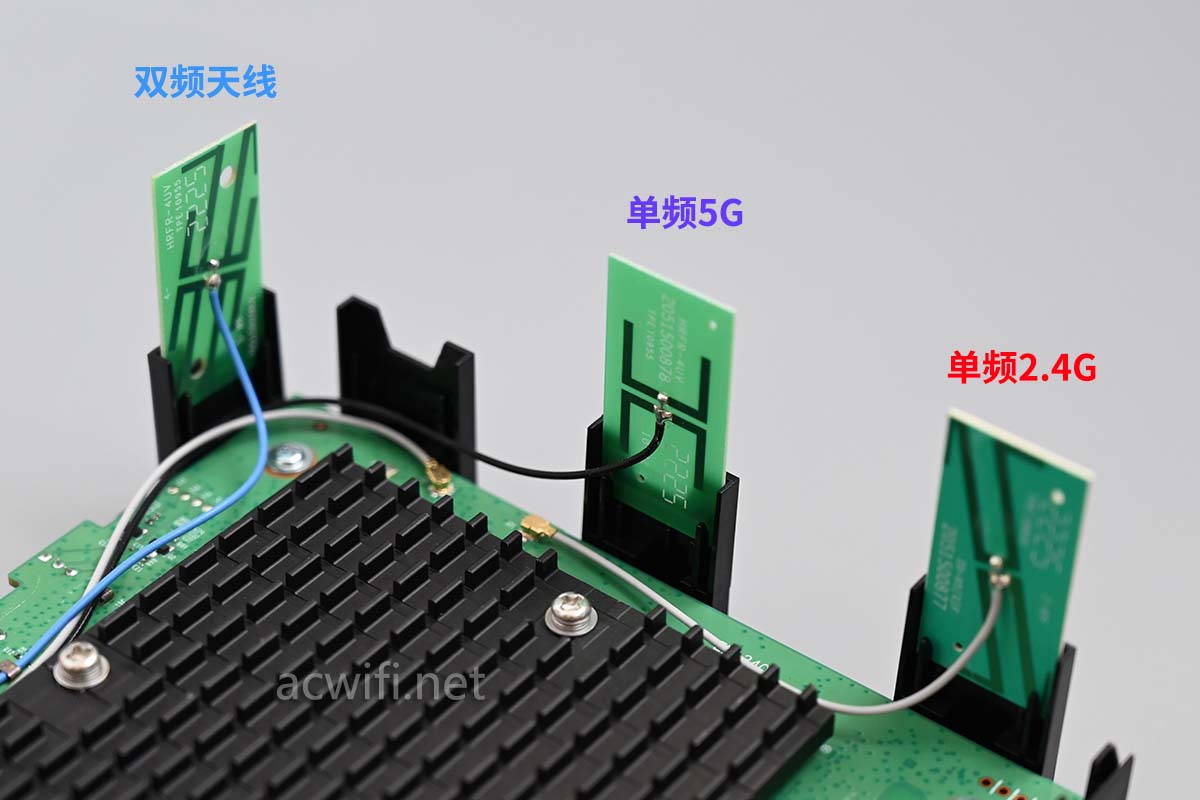

其实用四片双频天线就够了,而这里用了六片,那么有两片是双频天线,四片是单频天线。分布如下:

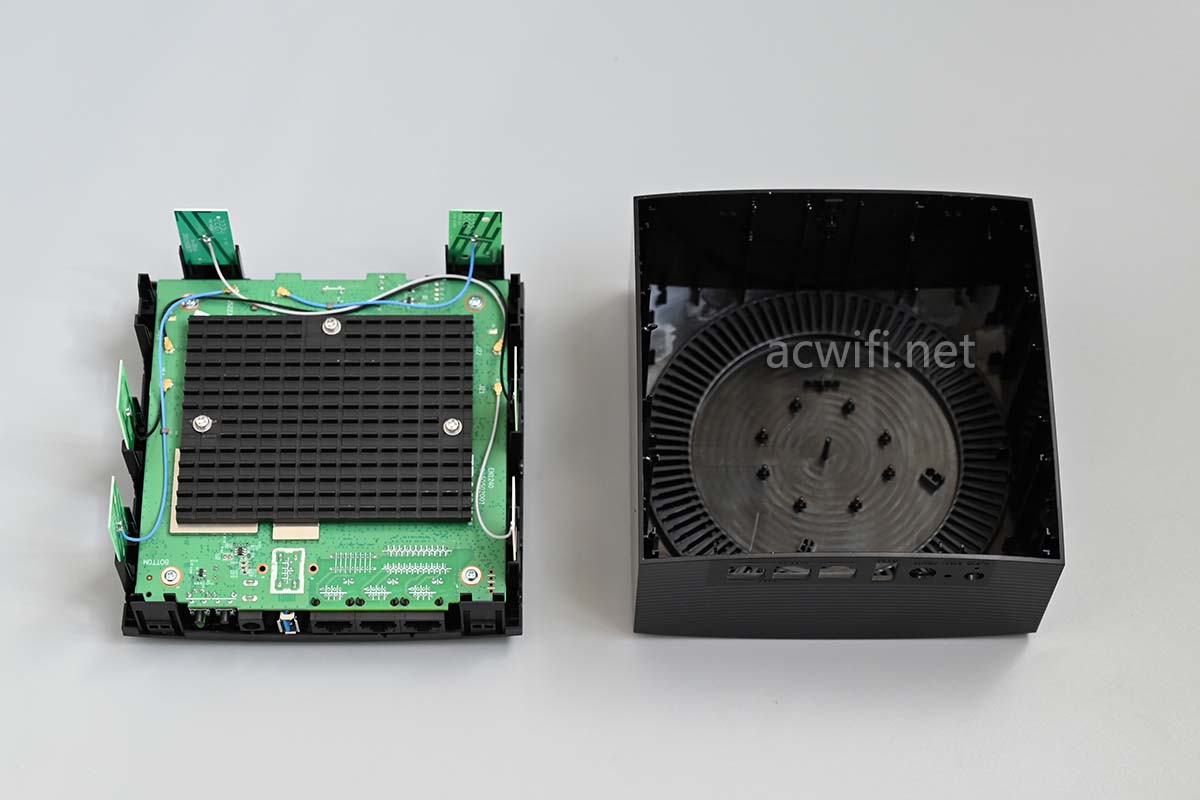

主板四角有固定螺丝,都拧出来,准备拆出主板。

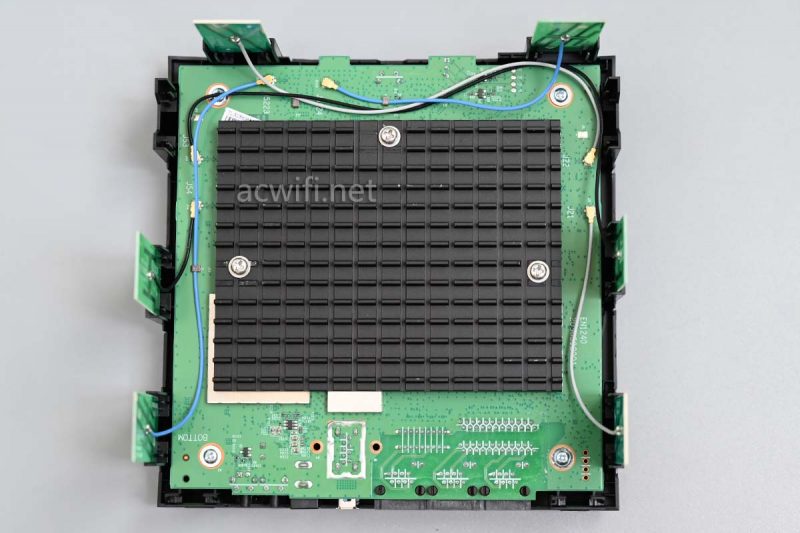

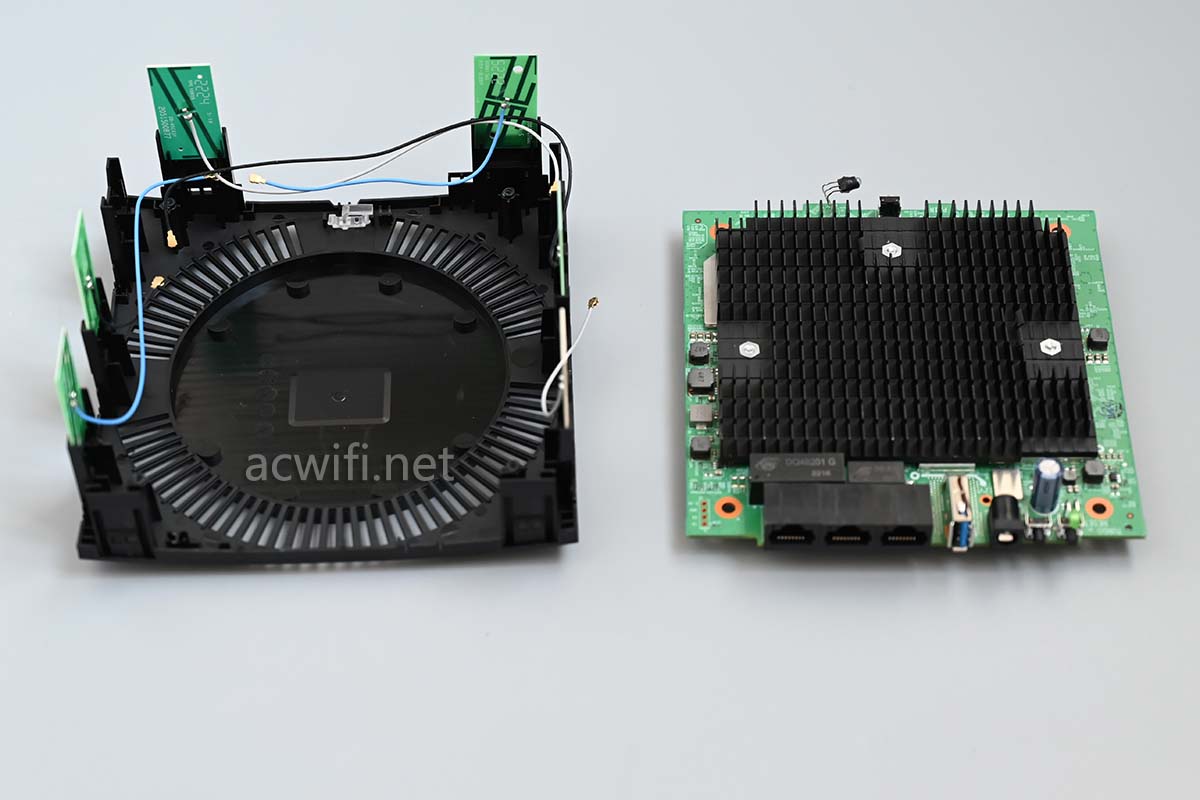

把天线接头撬开,慢慢取出主板,并翻转:

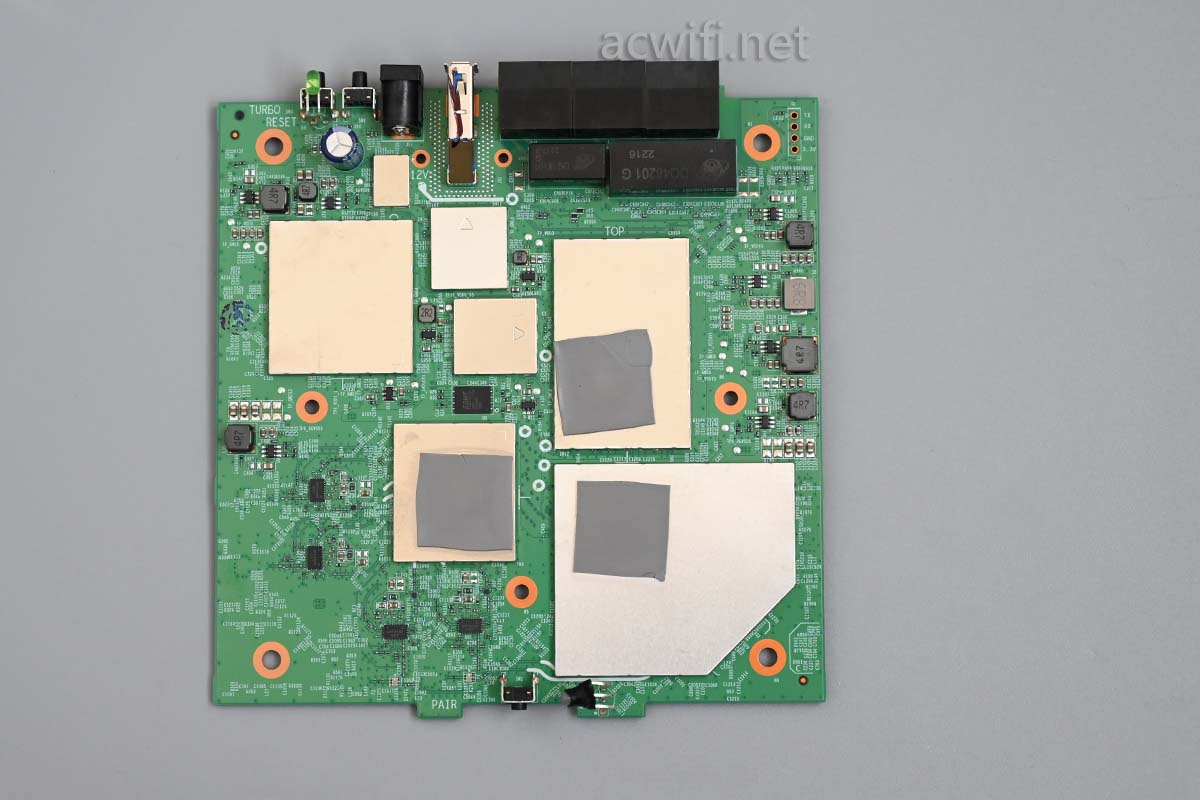

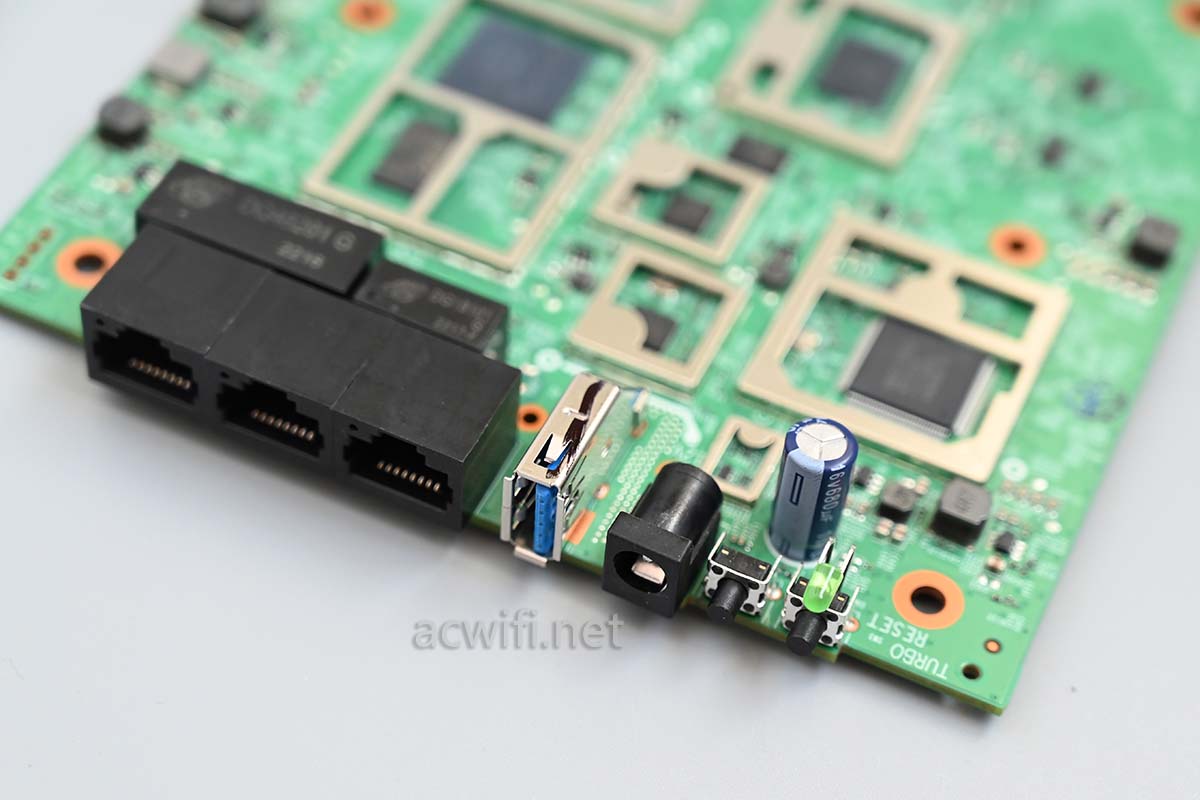

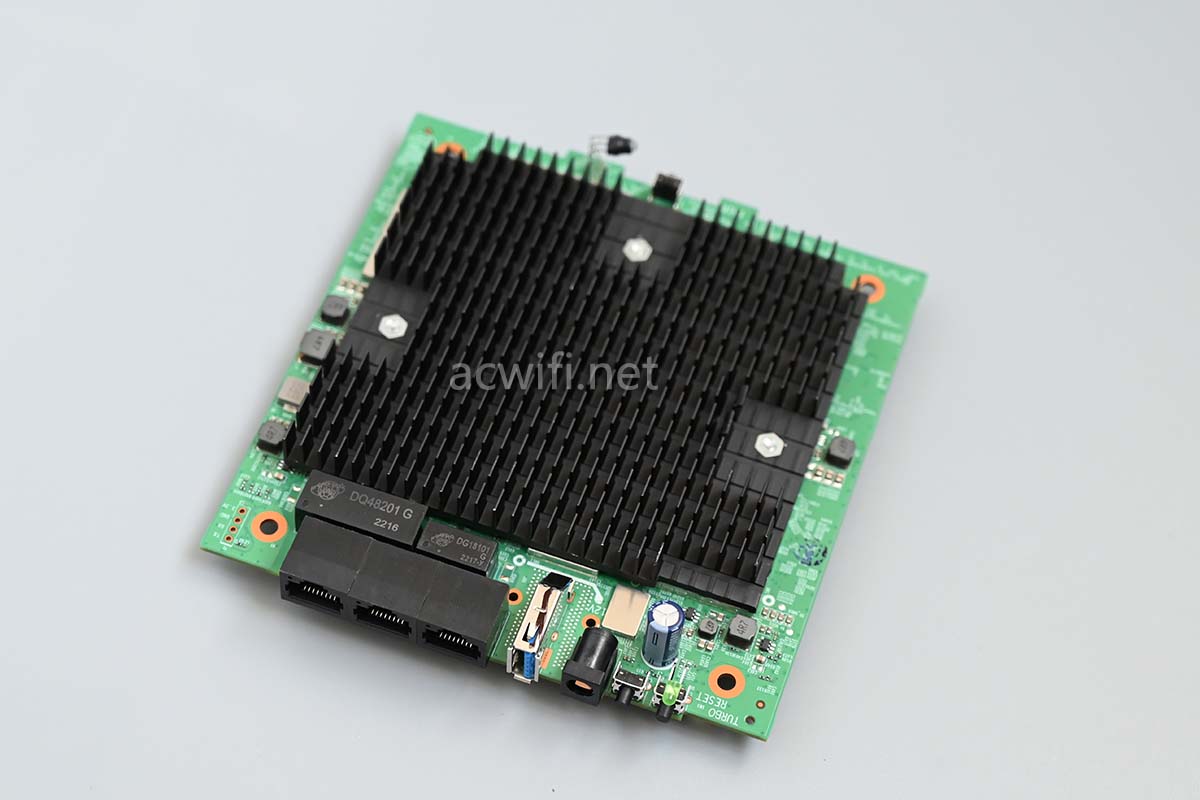

这一面的散热器面积更大,能看见网口,所以我定义为主板正面:

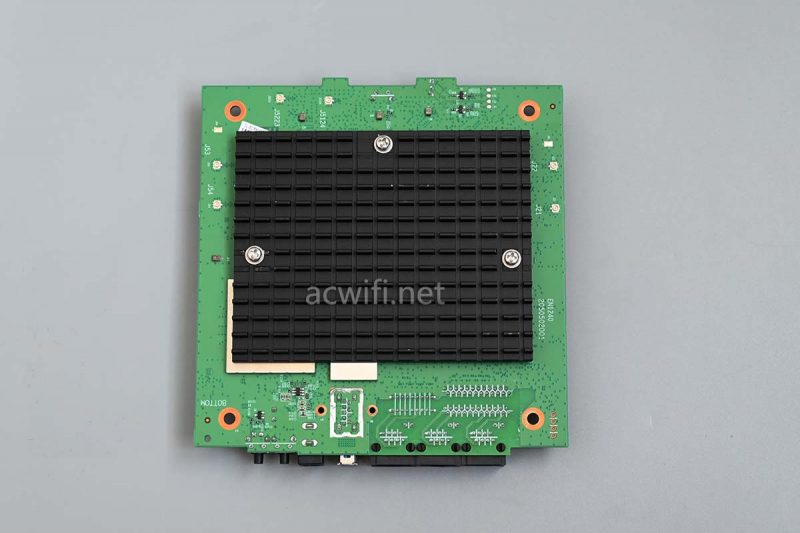

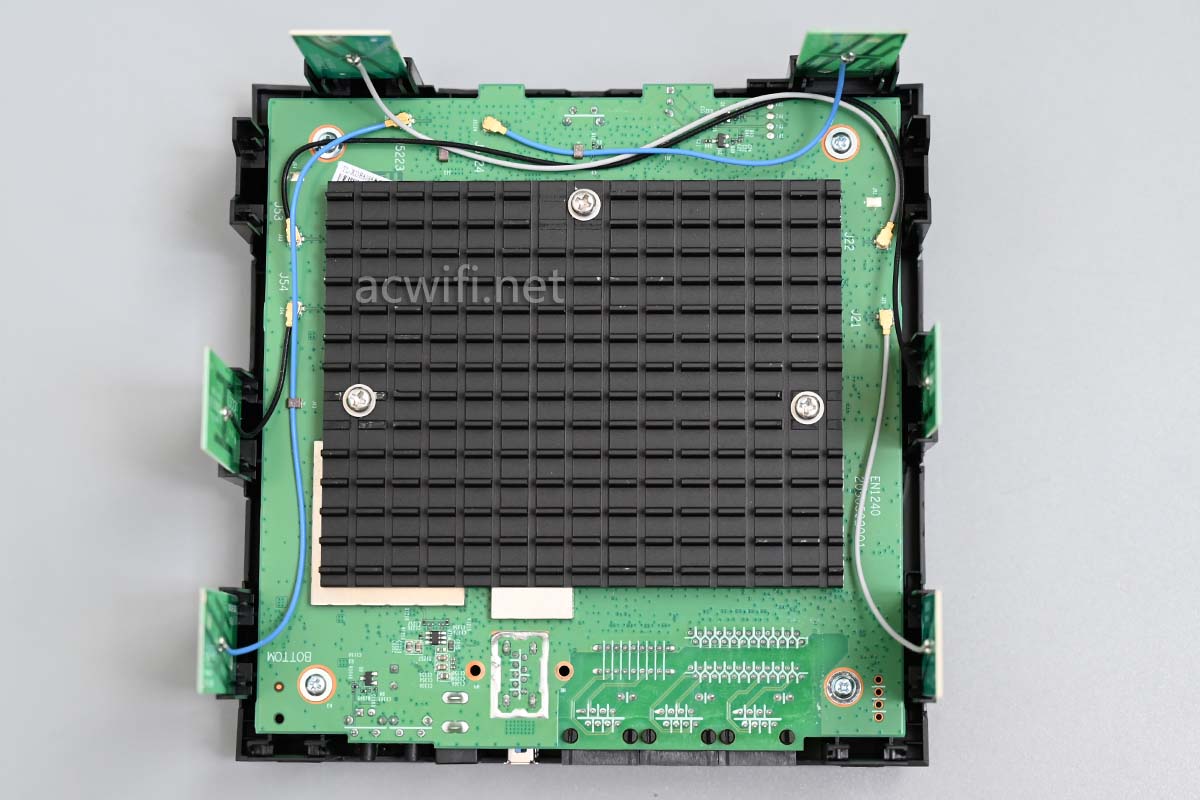

主板背面:

先拆背面吧,感觉东西少一些。

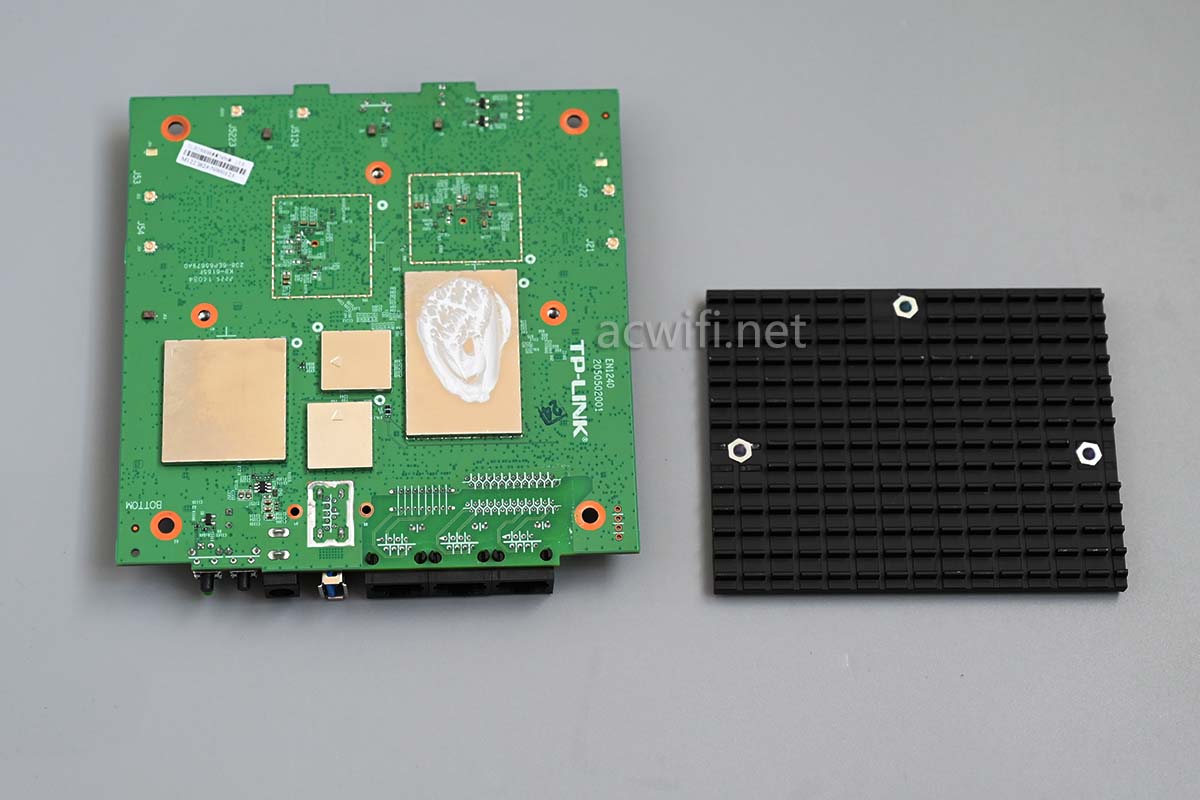

散热器上的三颗固定螺丝拧出来,移开散热器:

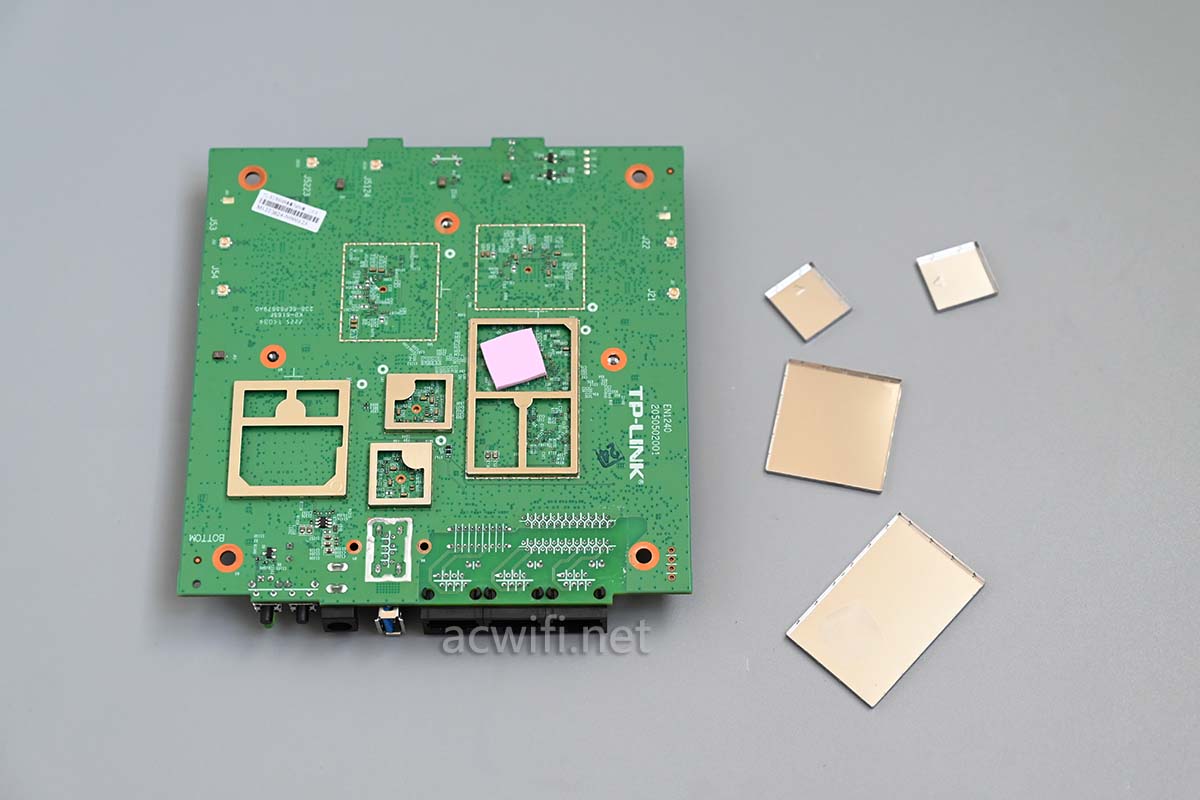

撬开四片屏蔽罩:

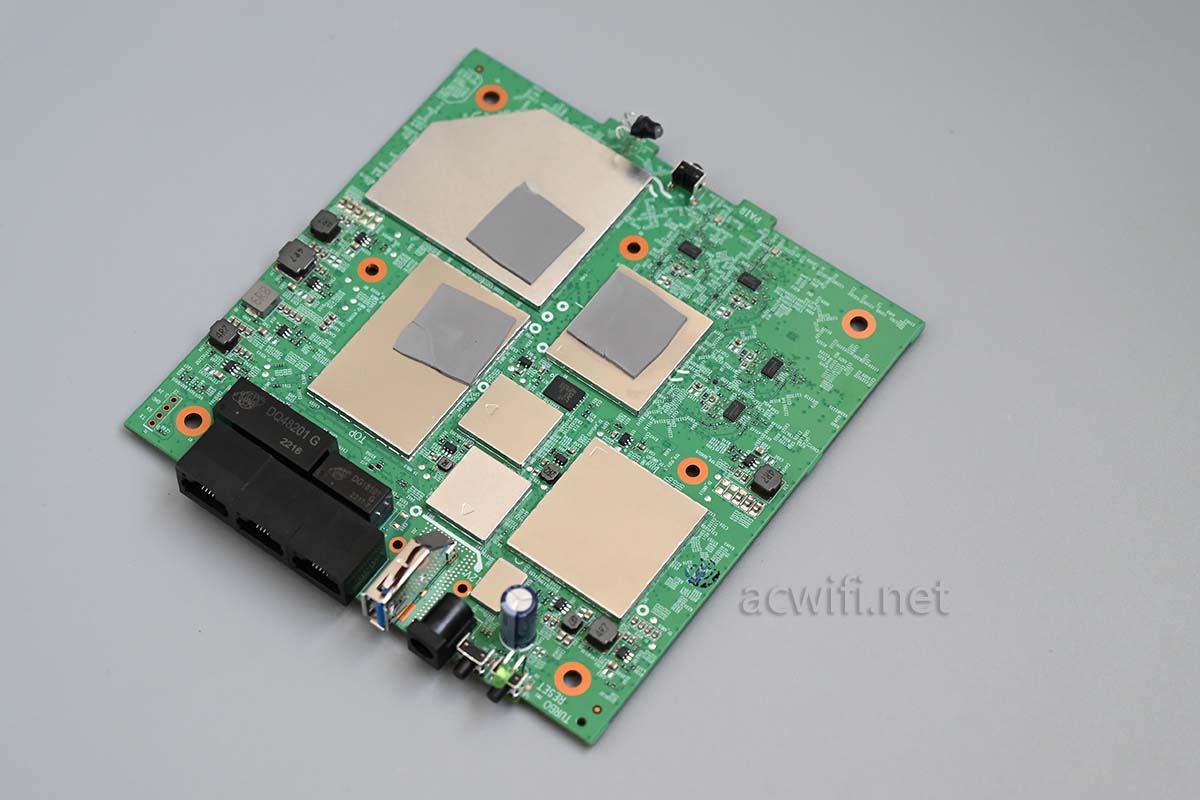

这一面没有芯片:

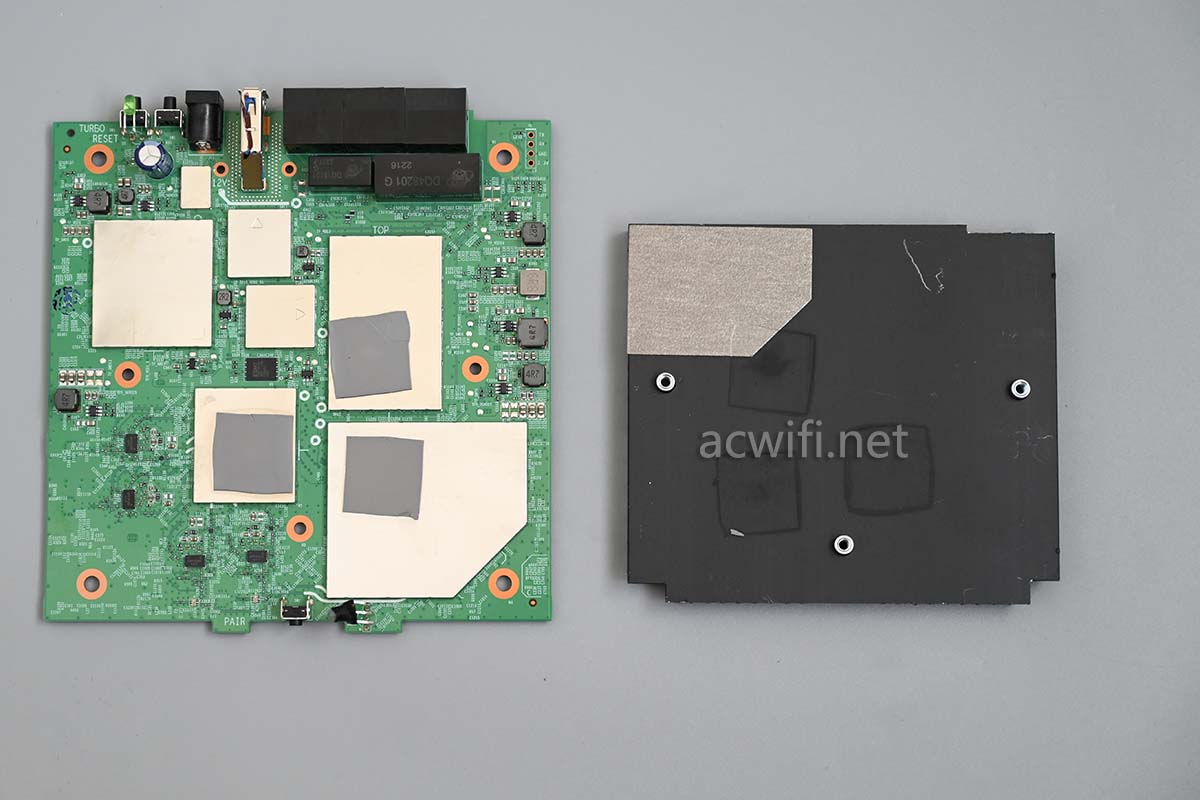

回到主板正面,因为固定散热器的螺丝已取出,主板正面的这片散热器也因为G的影响而自然松脱下来:

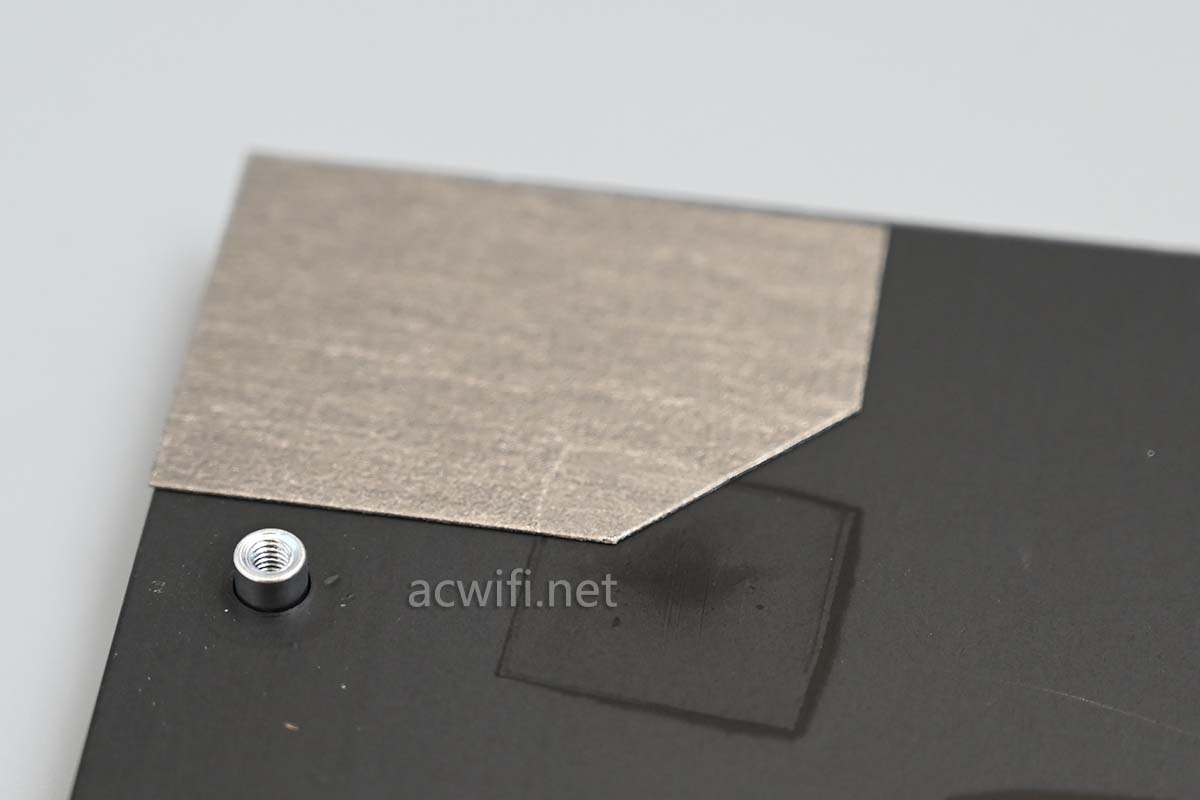

散热器的一角粘了一片EMI电磁屏蔽泡棉,覆盖于CPU芯片上方,作用就如它的名称。

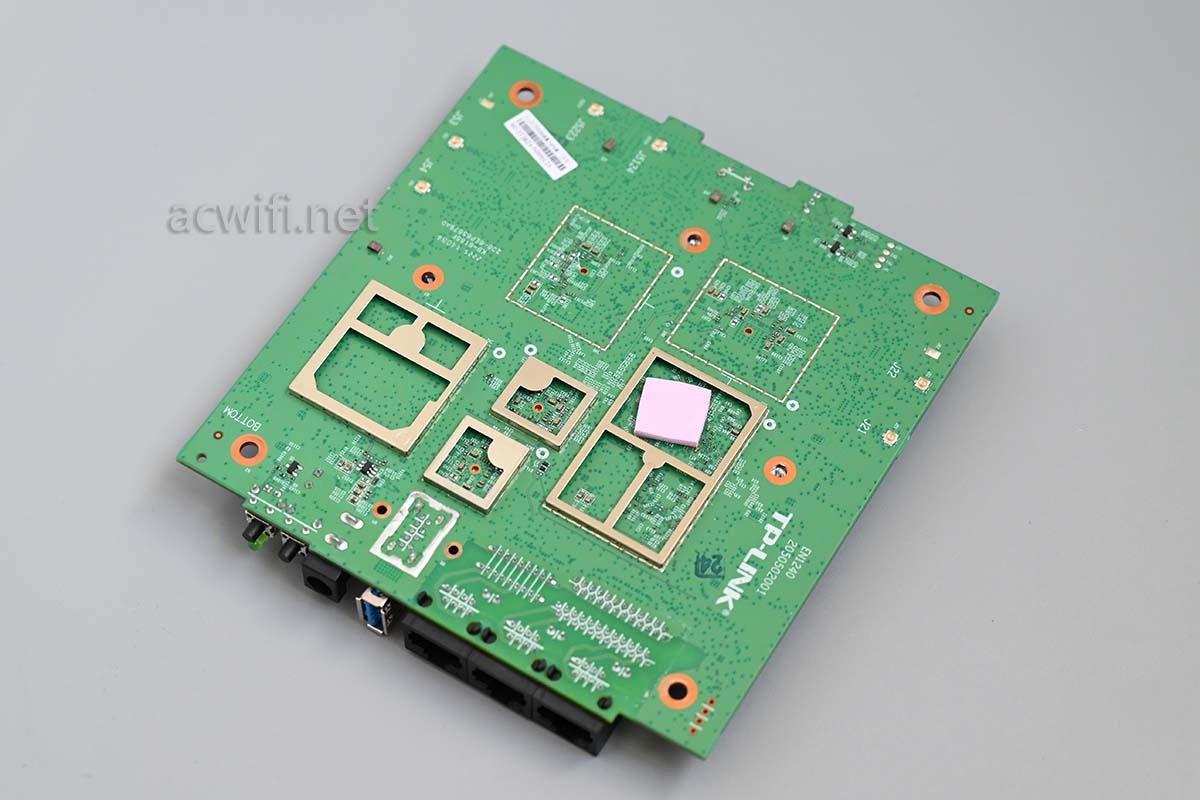

所有芯片均在这一面上,一共有柒个屏蔽罩,有四颗5G FEM没有屏蔽罩:

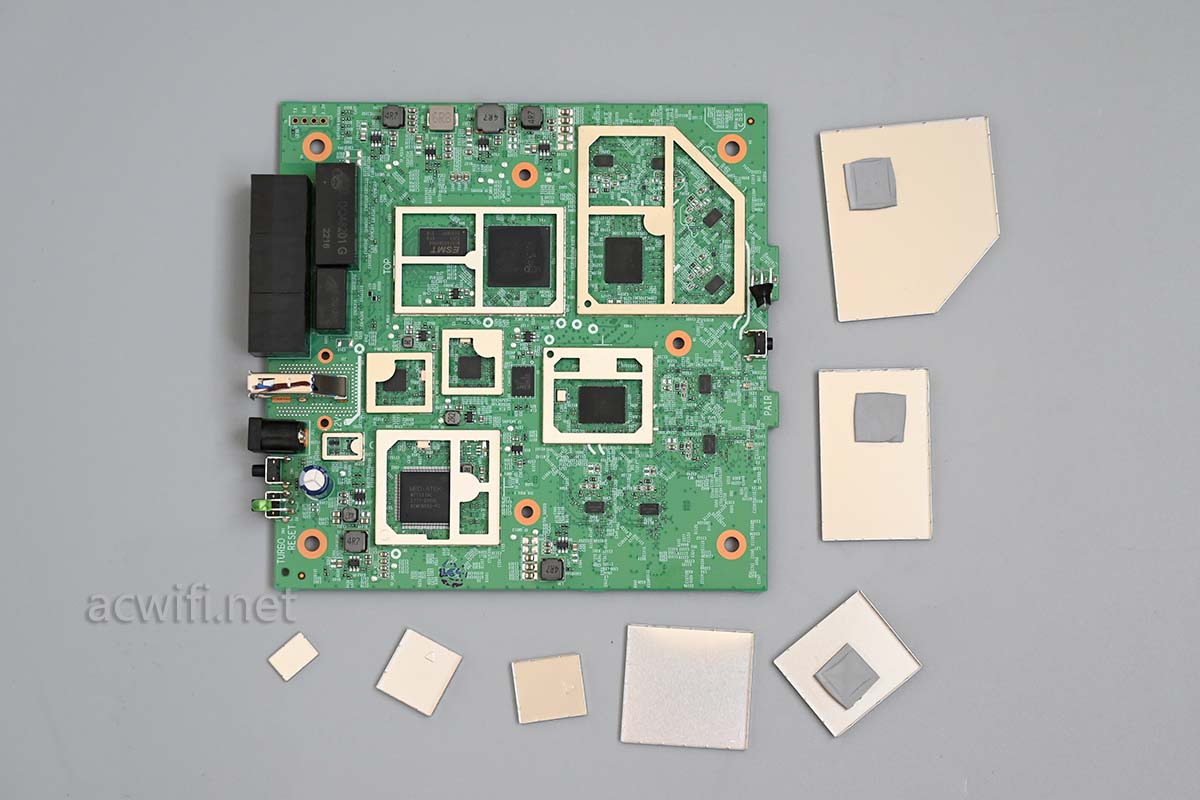

全都撬开:

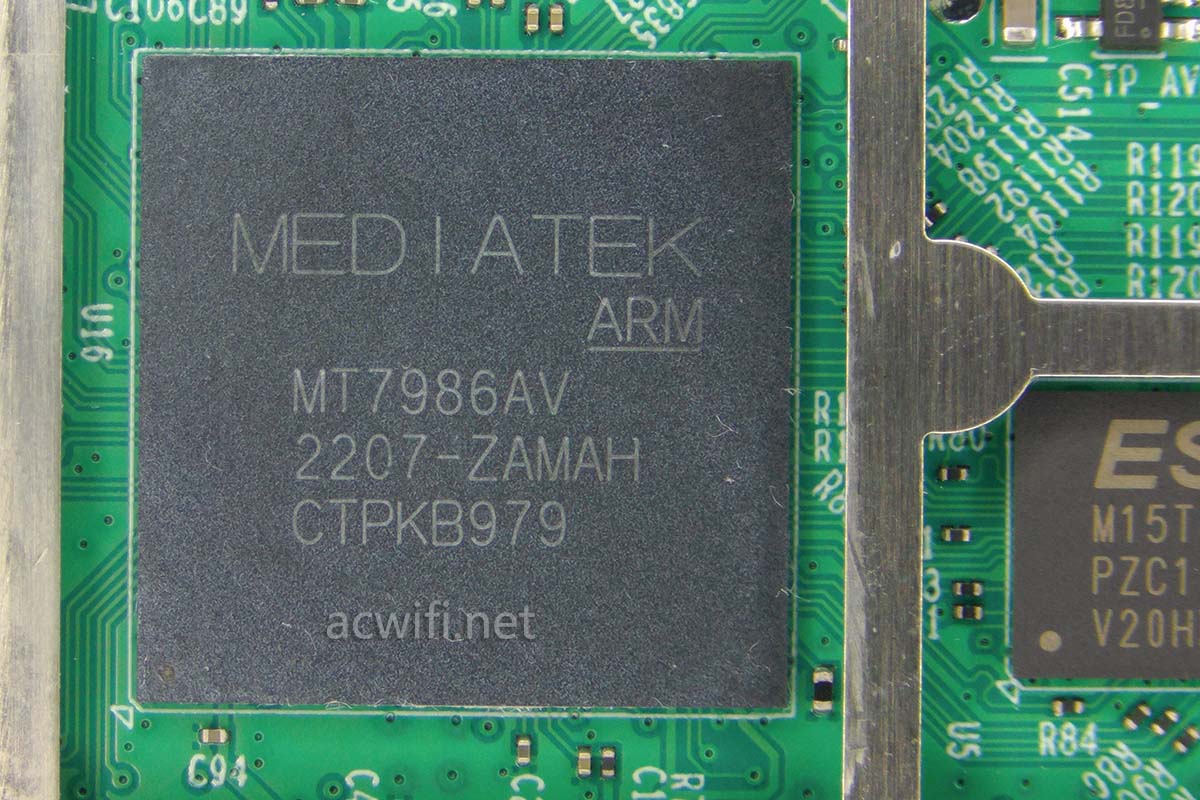

XDR6086的CPU型号是MT7986A,四核A53,频率2.0GHz,12nm制程。64字节小包也能轻松跑满2.5G端口,2.5G不是它的上限。

MT7986A集成了2.4G和5G的无线基带电路,跟高通的IPQ6000、IPQ8000系列一样的道理。不同的是,它用了12nm制程,所以呢,发热就少些。相对地!

5G支持4x4MIMO,最高速率4804Mbps, OFDMA用户数量最多支持16个,无线带机量256台;

2.4G支持4x4MIMO,最高速率1147Mbps,OFDMA用户数量最多支持8个,无经带机量256台。

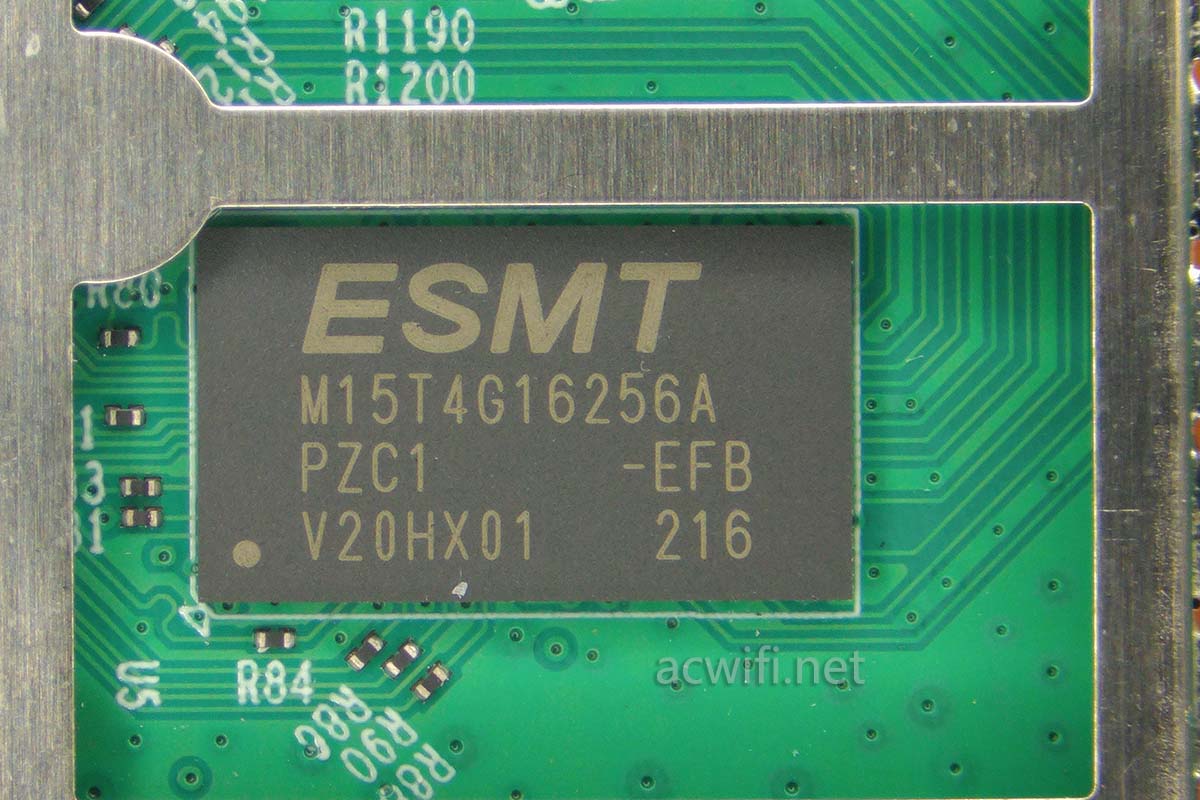

CPU旁边的内存芯片型号是M15T4G16256A,容量512MB:

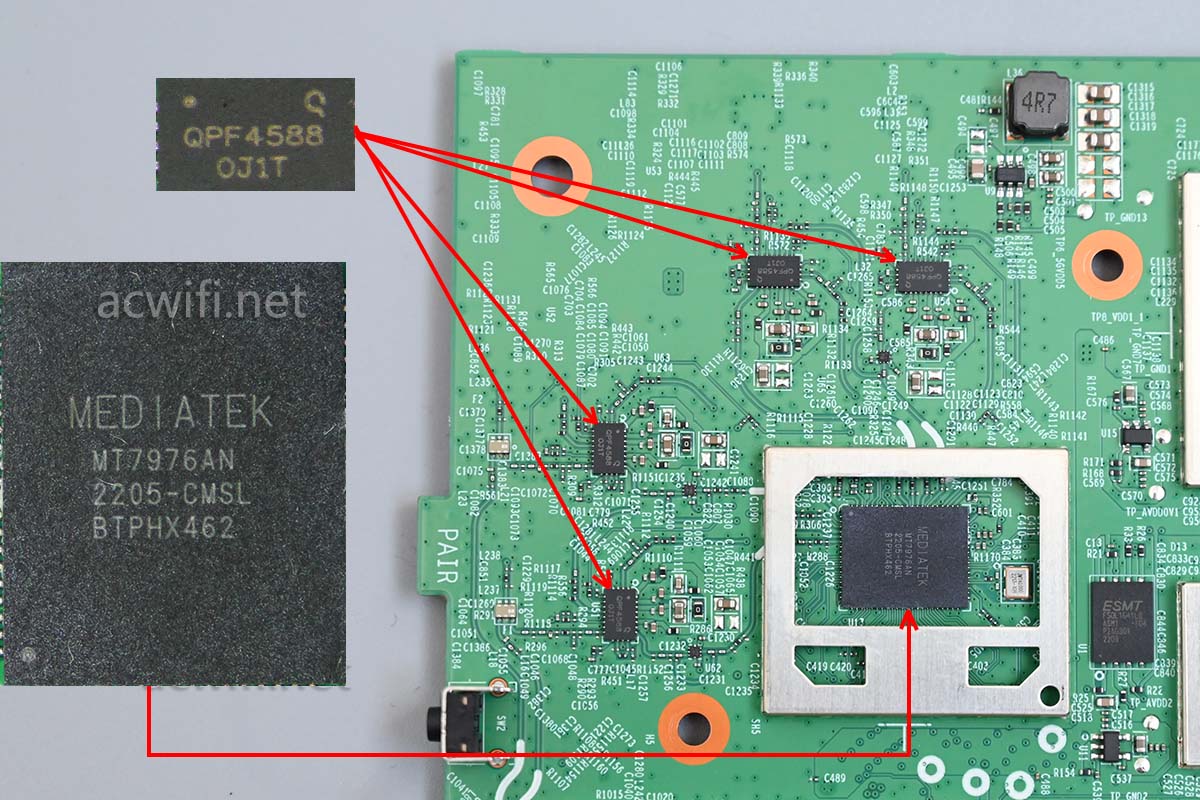

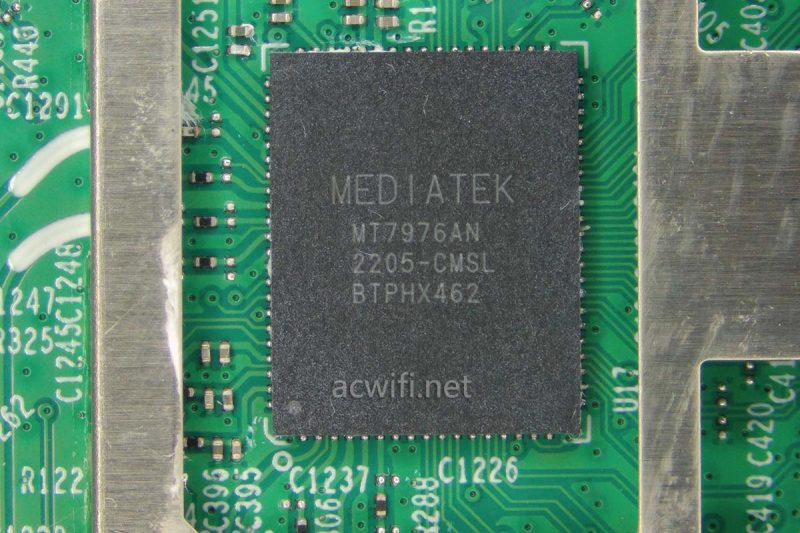

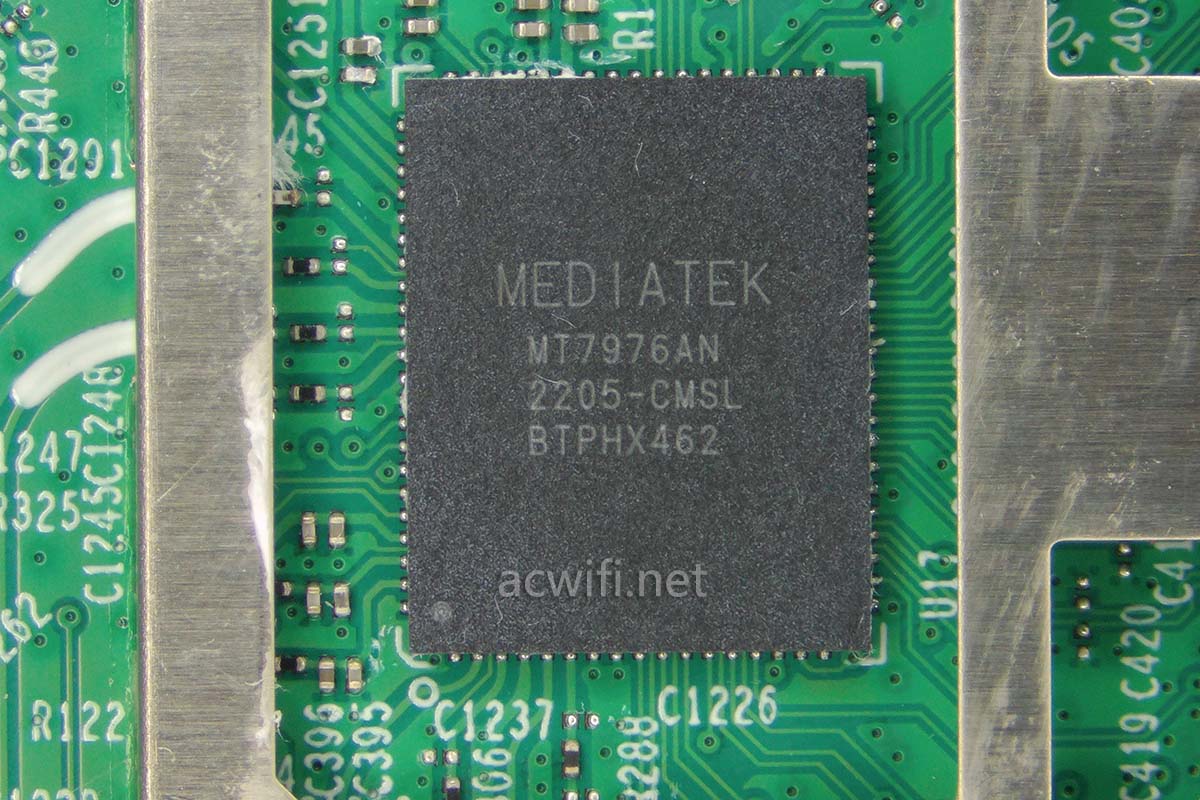

XDR6086的5G 射频芯片型号是MT7976AN:

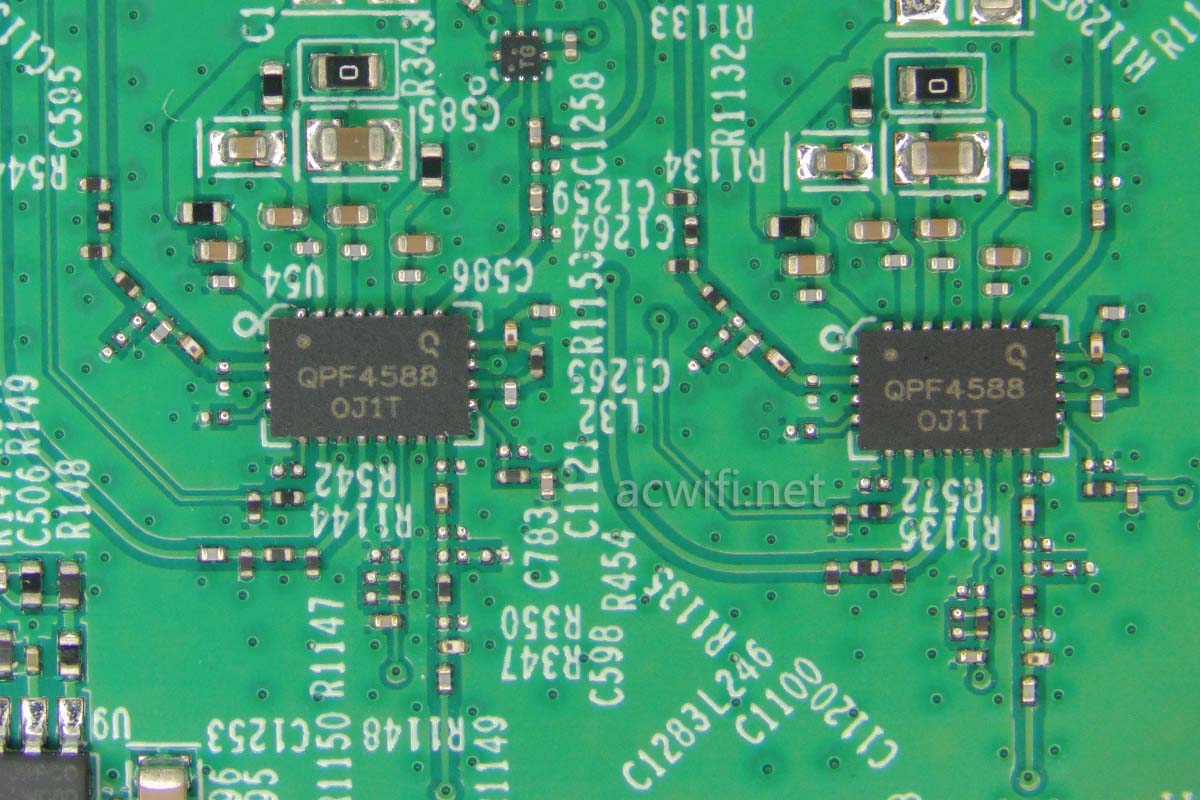

5G外置了四颗FEM芯片,型号是QPF4588,大家都熟悉了。高功率芯片,几乎所有Trubo版本都有用它。

5G射频电路如下:

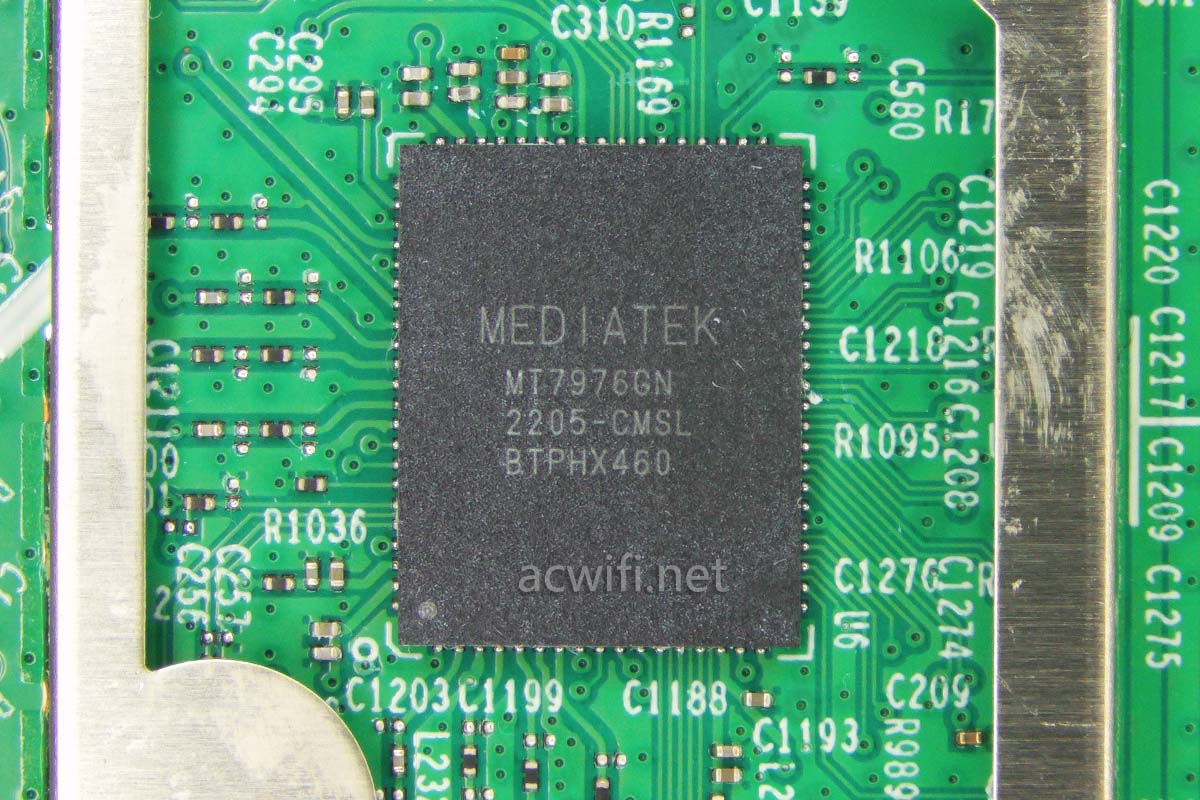

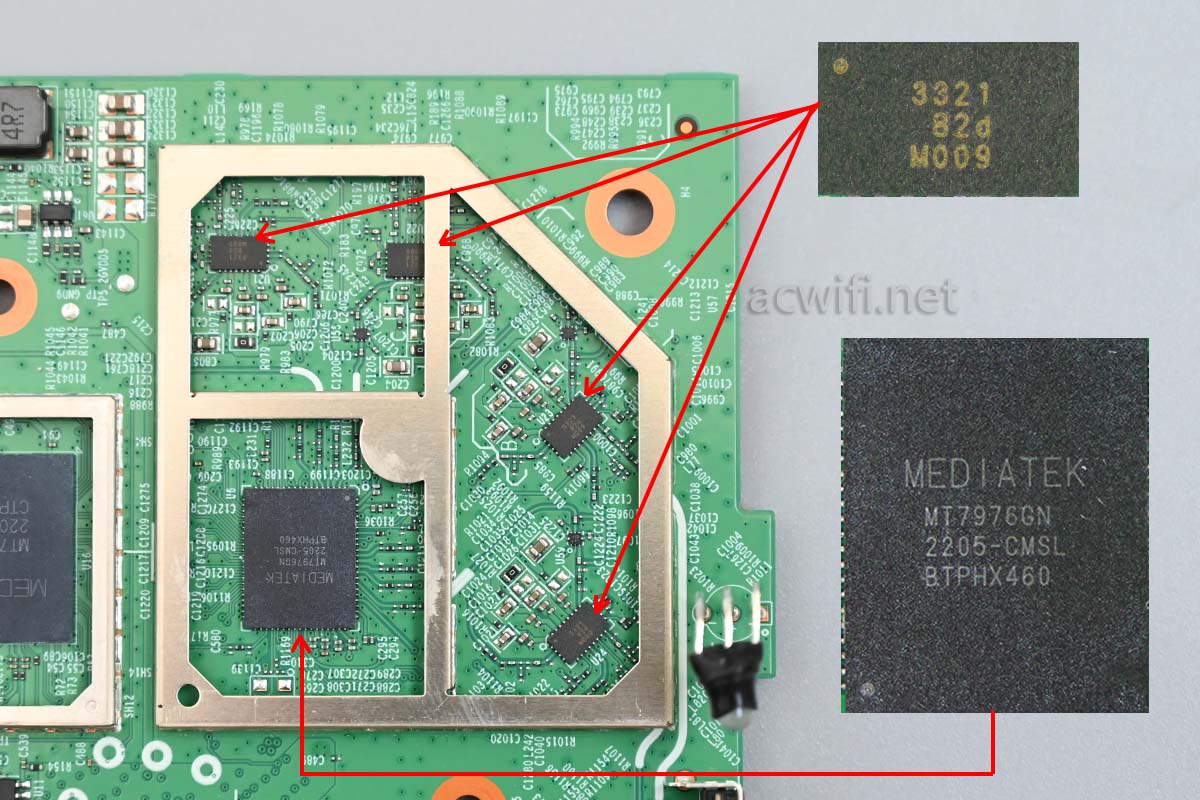

然后是2.4G射频芯片,型号是MT7976GN:

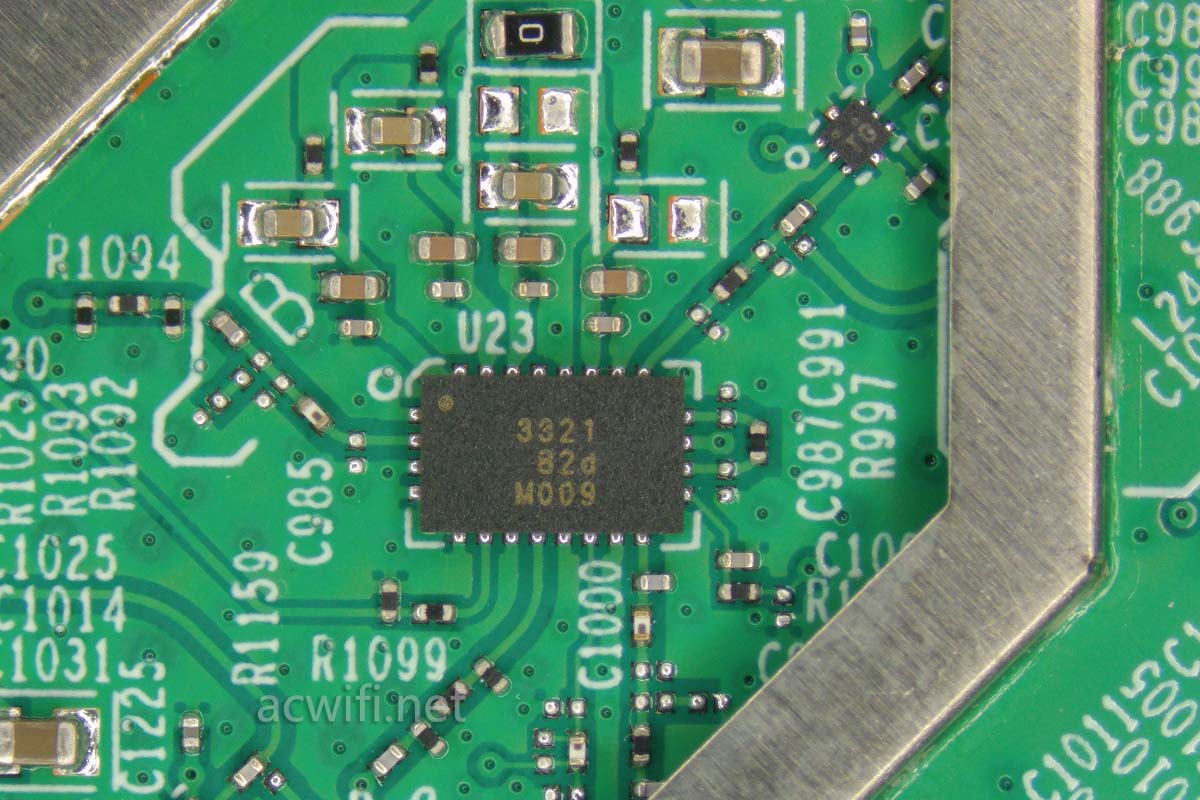

2.4G也有外置了四颗FEM芯片,型号是不知道,上面丝印着3321,也不知道参数,只知道是国产的芯片。没有任何资料。

XDR6088也是用它。

2.4G射频电路:

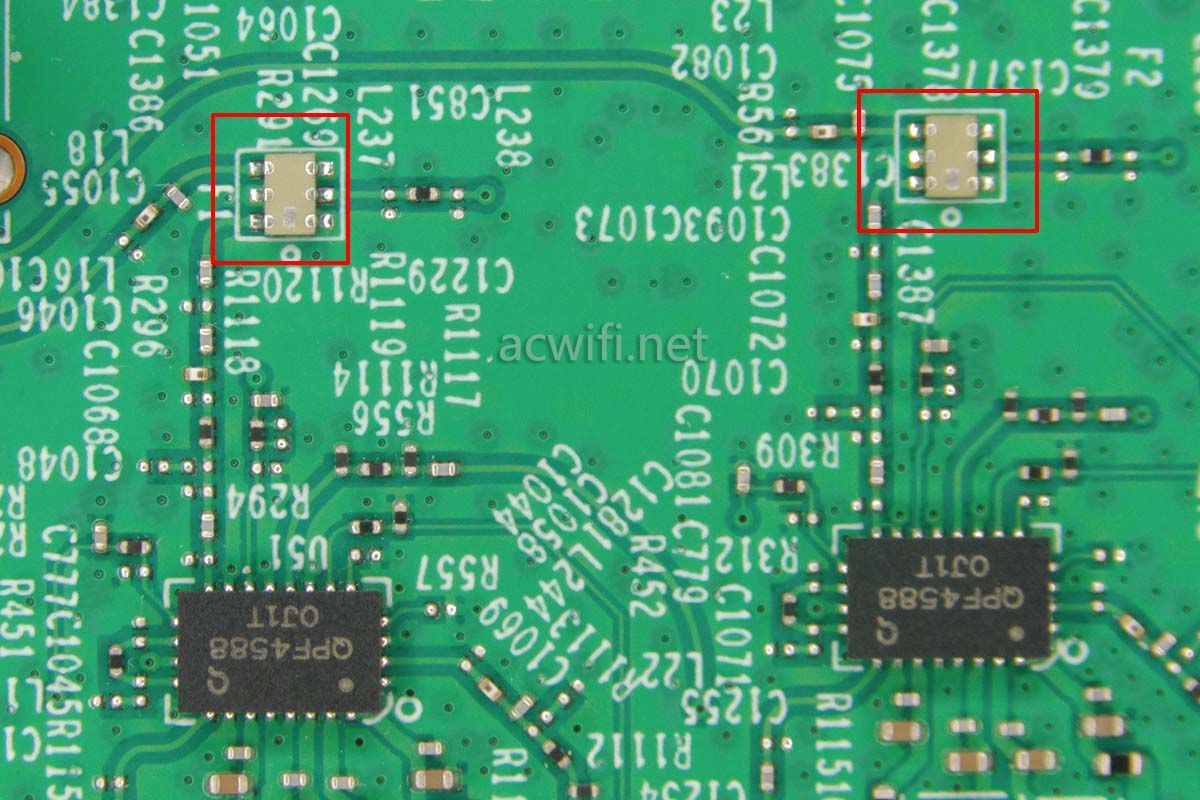

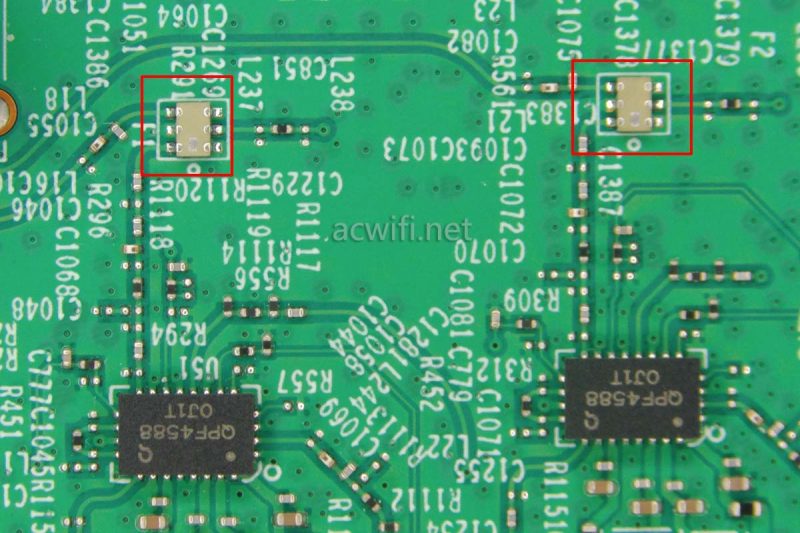

前面说了有两片是双频天线, 其中有两路5G和两路2.4G通过下图中红框里的双工器进行合路输出:

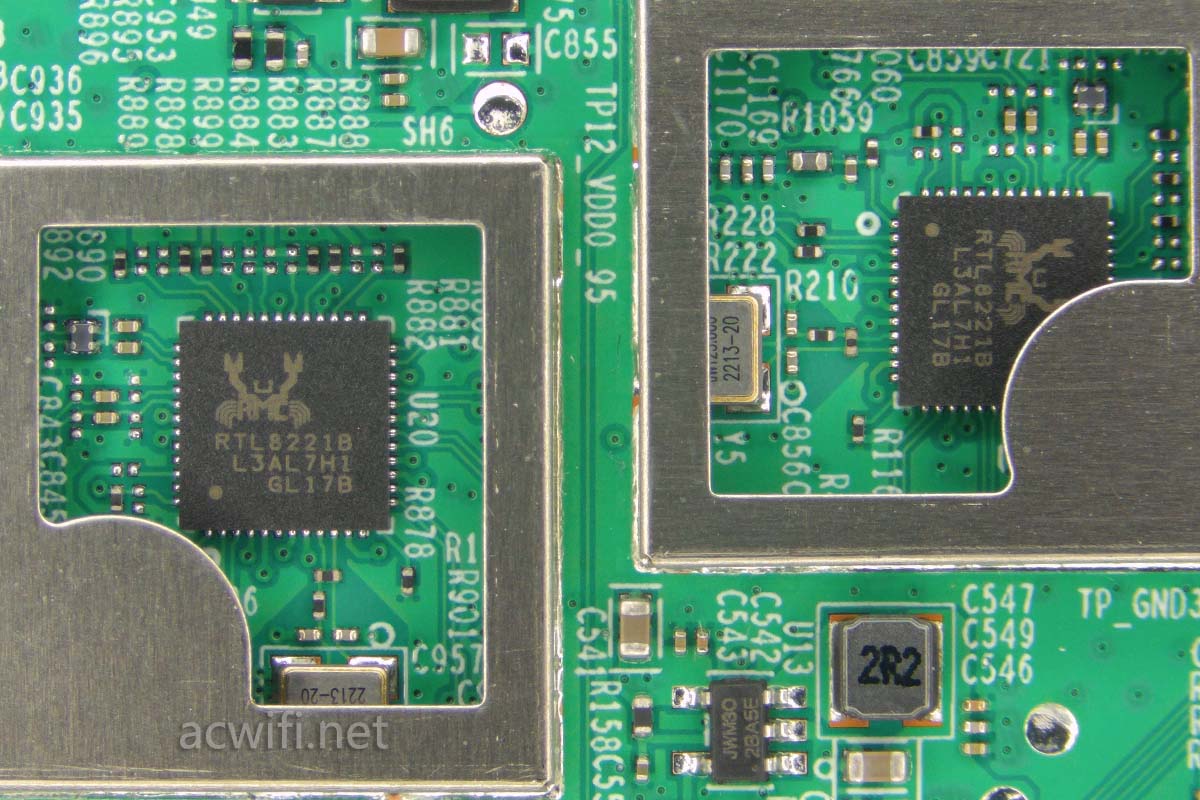

XDR6086支持双2.5G网口,所以要有两颗2.5G PHY芯片,型号是RTL8221B:

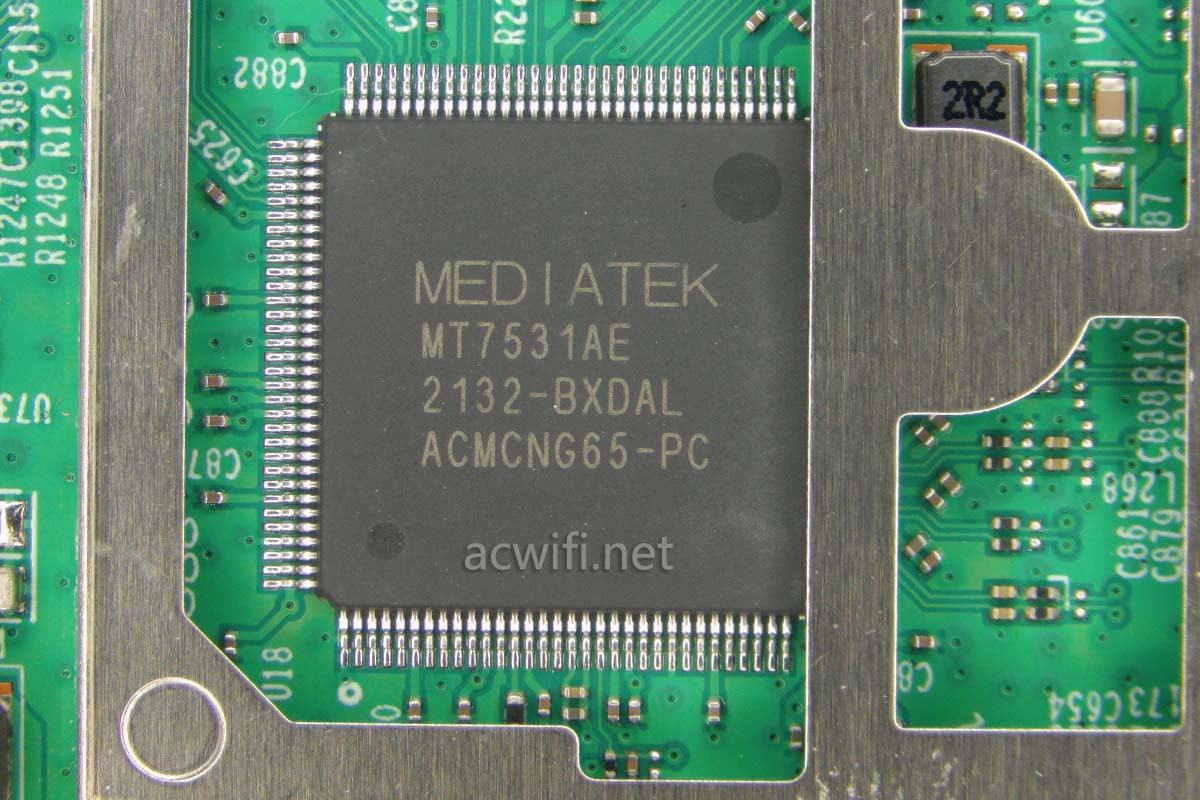

它俩附近有一颗千兆交换芯片,型号是MT7531A:

如果XDR6086这台无线路由器只有两个2.5G网口,一个千兆网口都不要,这颗MT7531A就可以去掉不要。

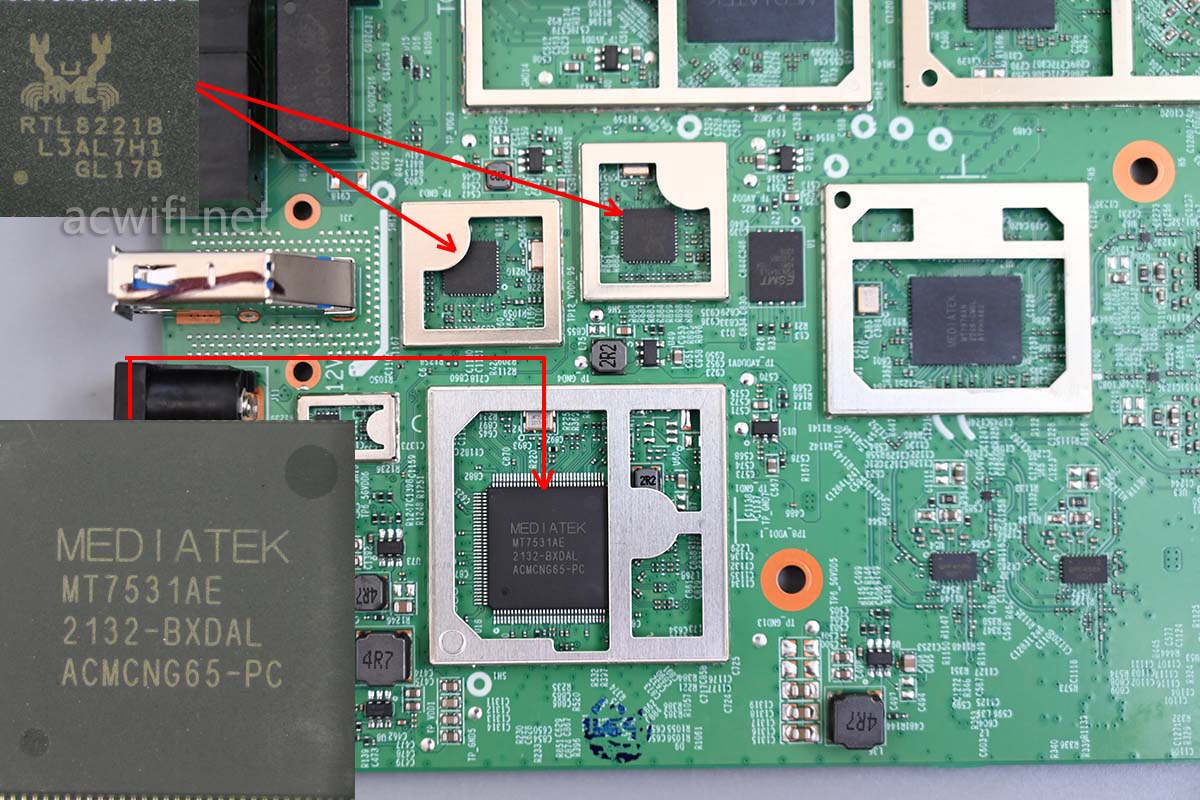

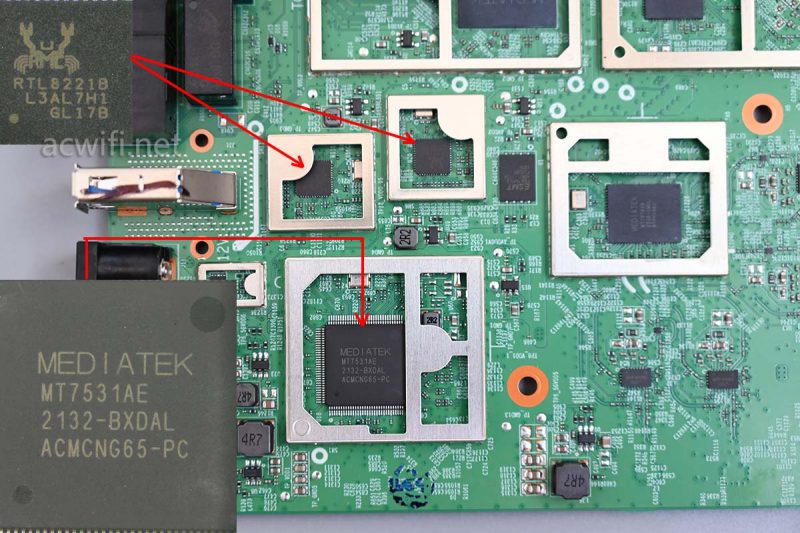

RTL8221B与MT7531A之间的位置关系:

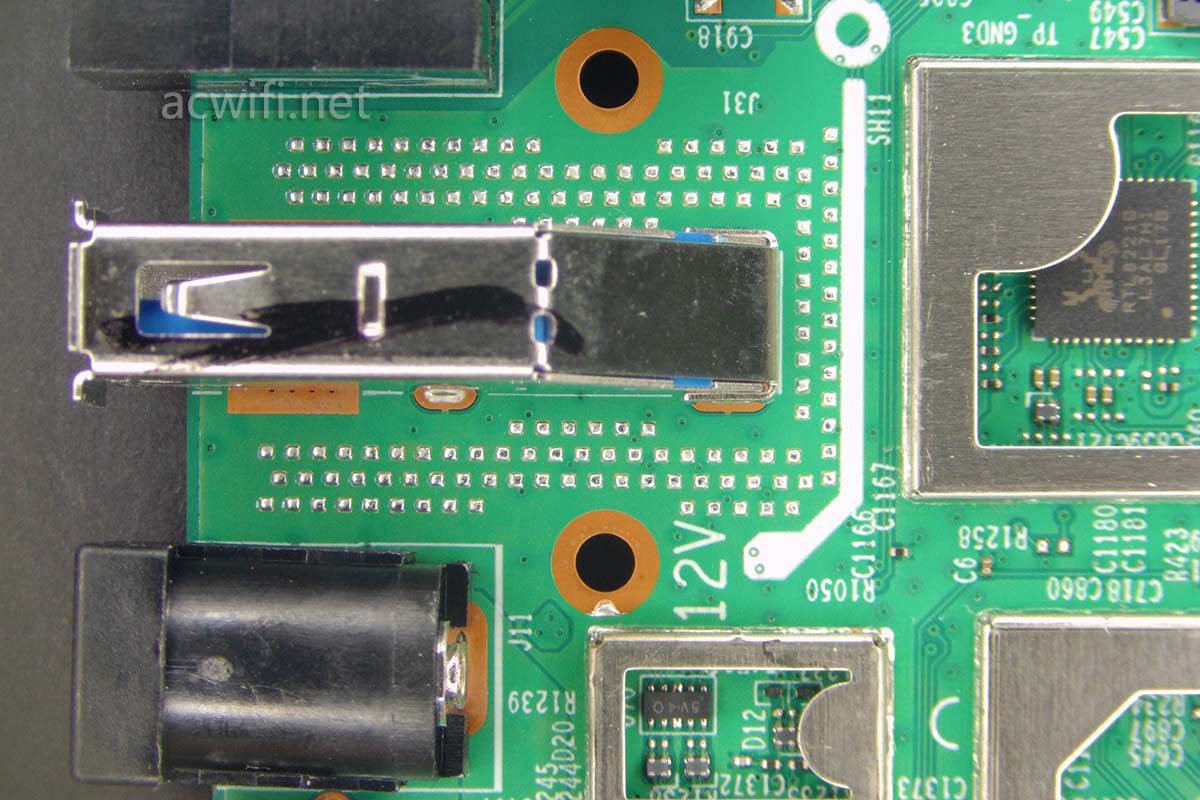

USB3.0没有做屏蔽:

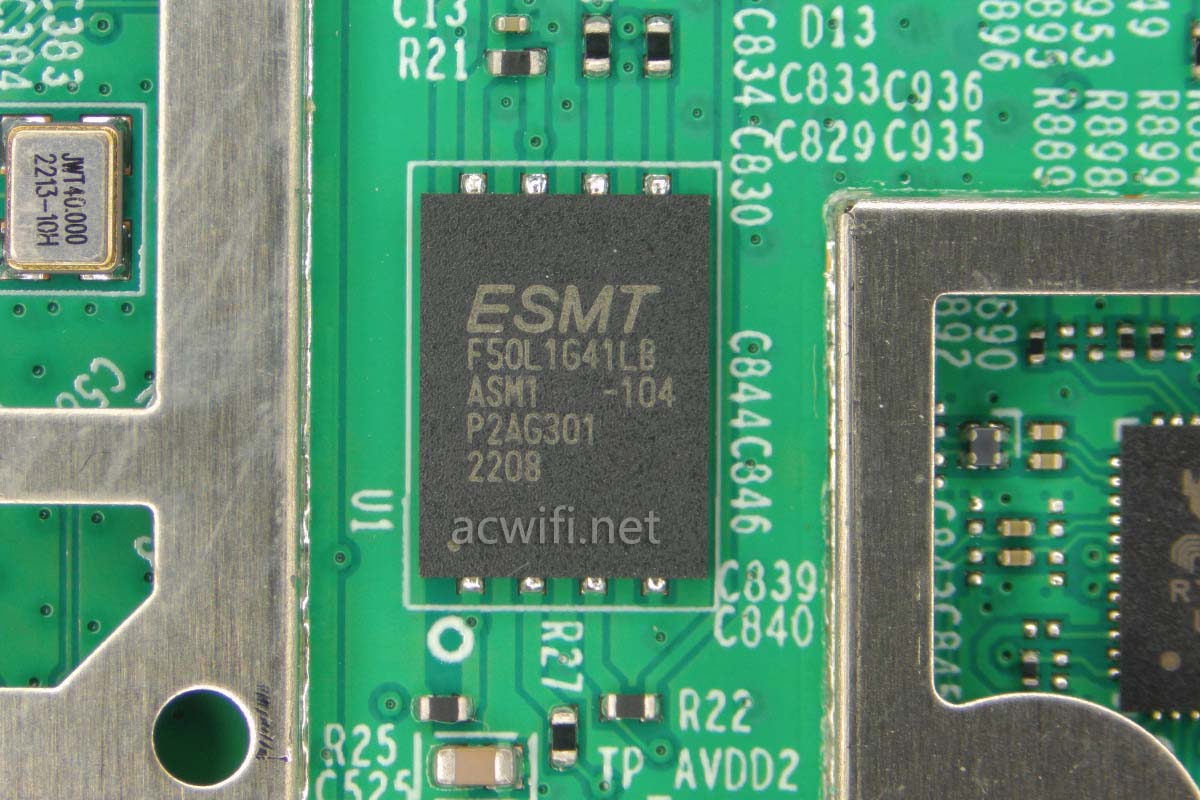

闪存型号F50L1G41LB,容量128MB:

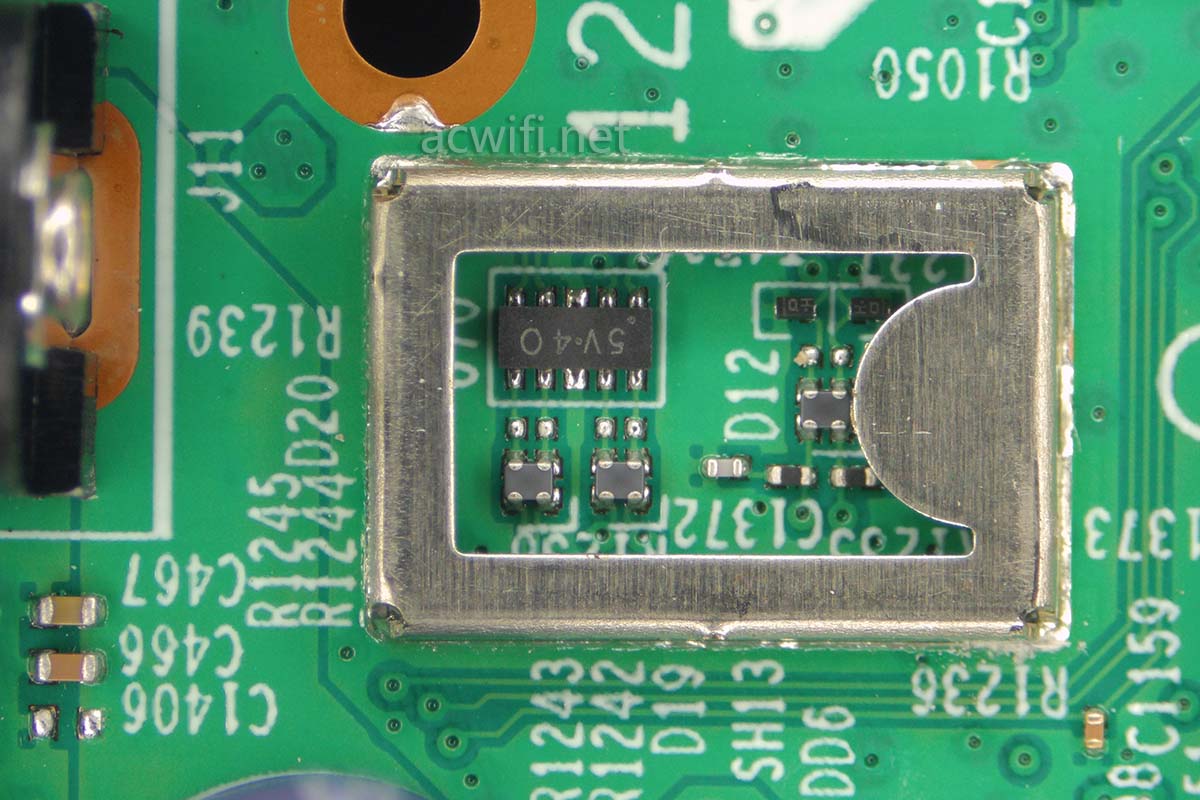

不知这里小小的元件为啥要用屏蔽罩,在DC电源接口的后面:

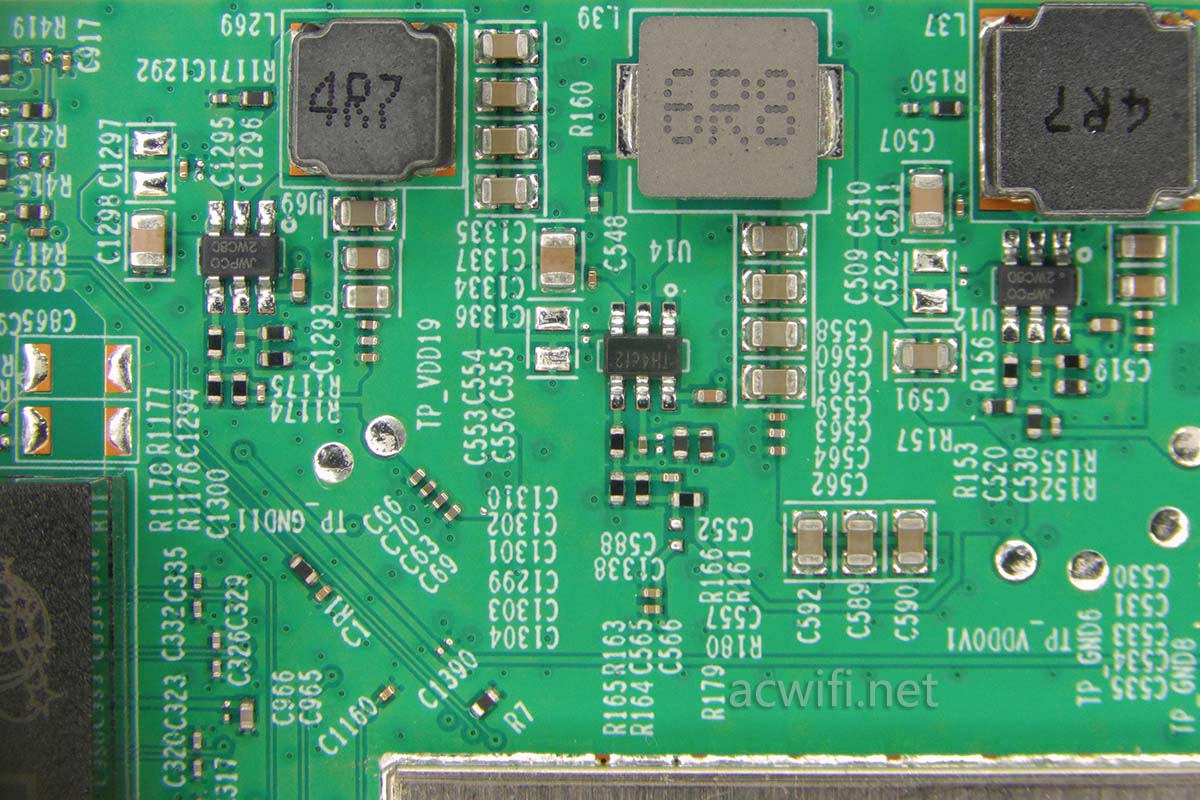

负责CPU的供电电路:(我猜的)

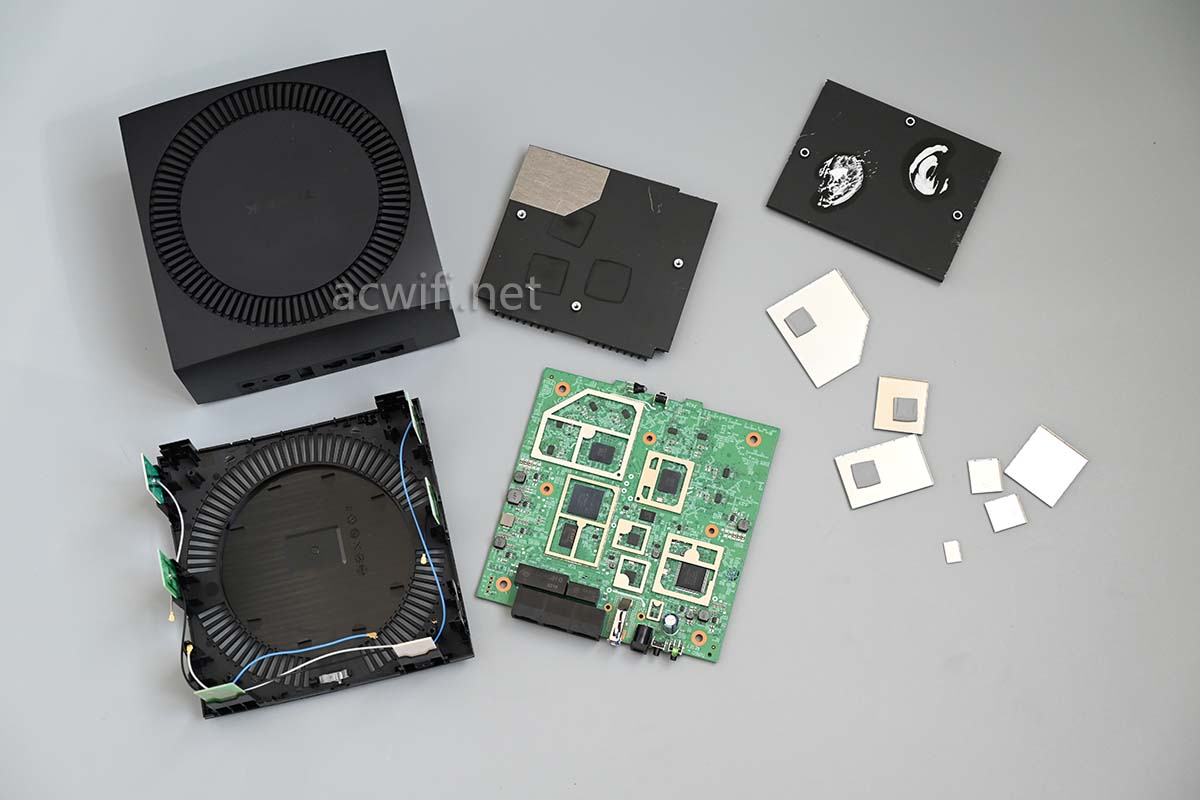

好了,至此这台XDR6086拆机完成。

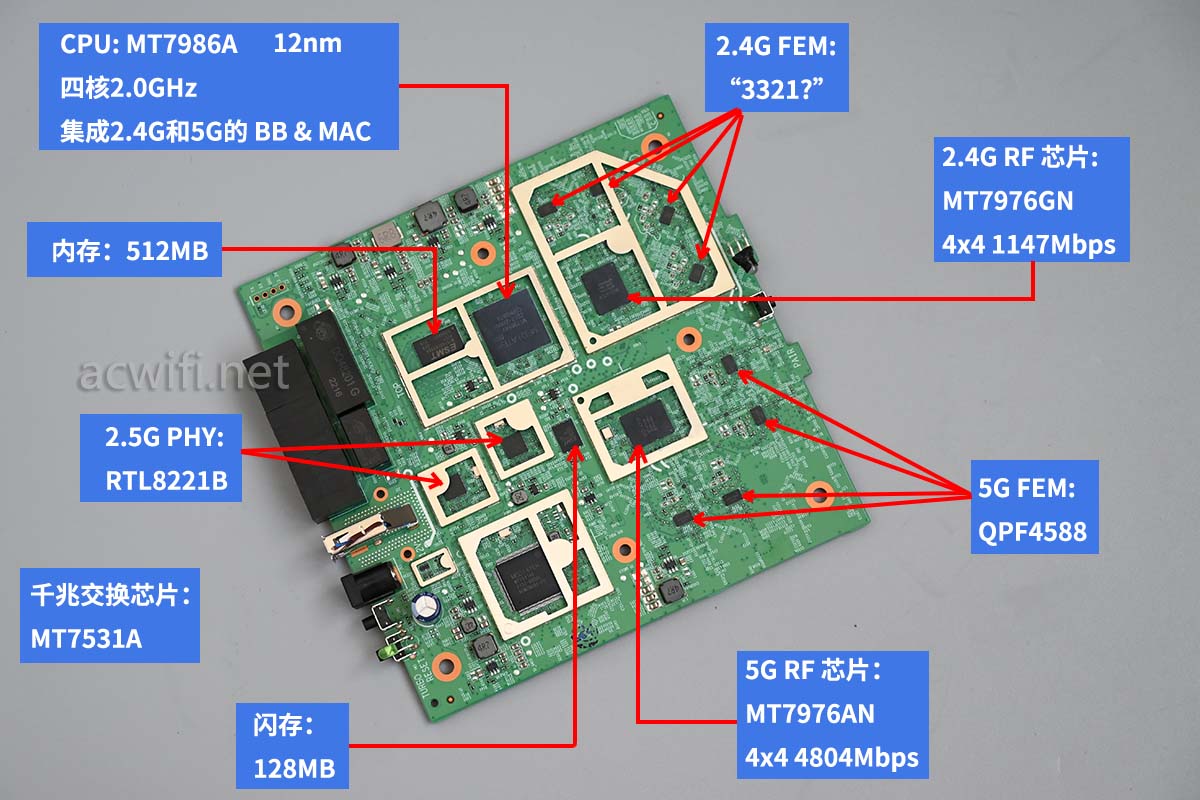

XDR6086的所有芯片型号汇总图如下:

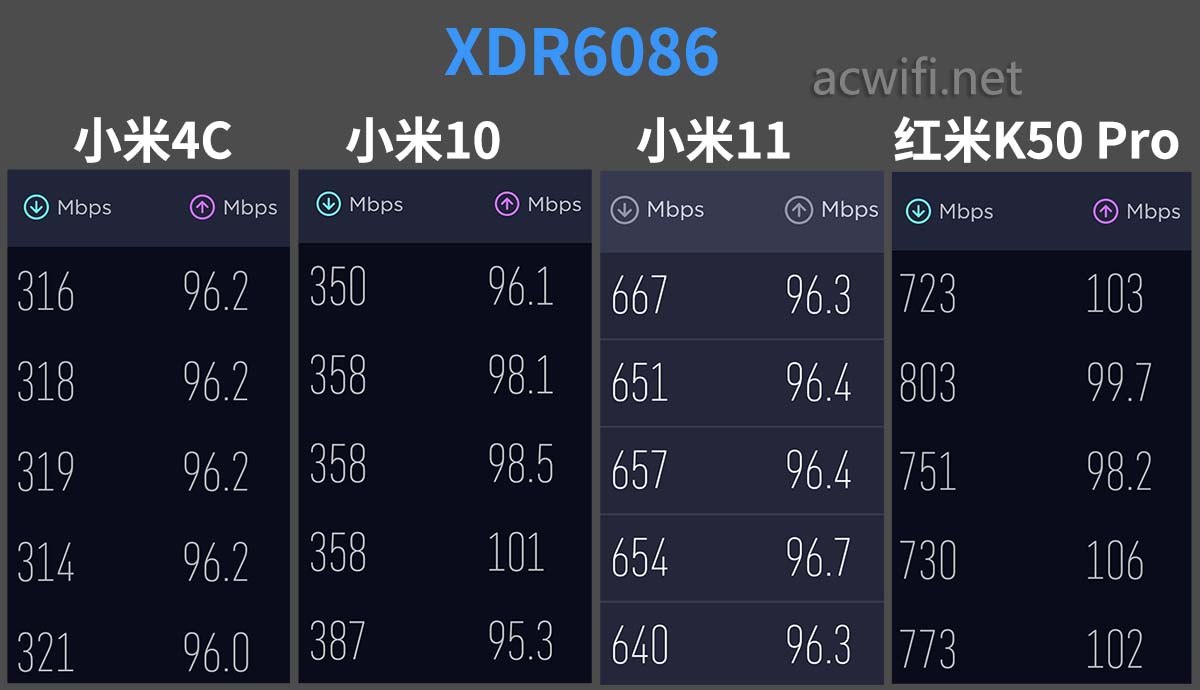

在楼下的D点测速如下:(只测5G,44信道,开160MHz频宽,电信千兆宽带,隔着一层楼板)

小米4C已经超过300兆,可以说明5G是很强的,只是小米10不到400,有点不如意,小米11有有600多兆,非常不错。

红米K50 Pro好像发了鸡瘟似的最高能有800兆。

手机在D点的测速,仅供参考!在我家的情况是这样,不代表在你家的情况也是这样。

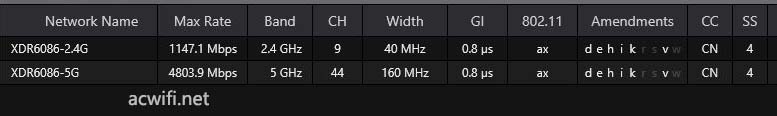

默认支持k和v:

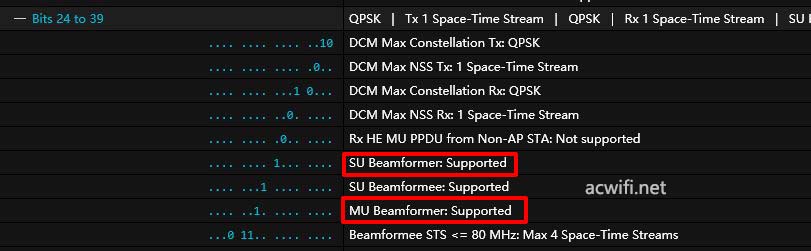

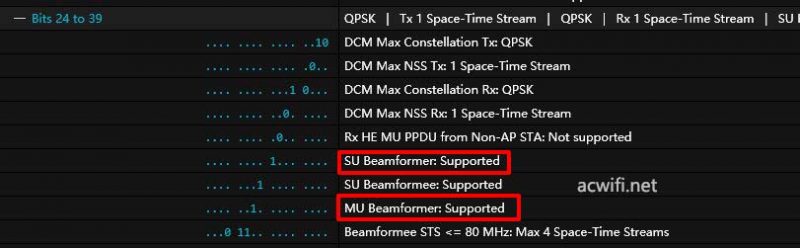

选项里默认勾选了MU-MIMO,所以是支持的,当然也必然支持波束成形了,支持MU-MIMO就一定能支持单用户和多用户波束成形。

支持4x4MIMO的无线路由器,波束成形的效果肯定绝对比2x2MIMO的效果好,从各款型号的D点测速也可以看出来这个规律。

如果有人说:手机最多只支持2x2MIMO,你买2x2MIMO的无线路由器就行了,不用浪费钱买4x4MIMO的。

那么, 你叫他上acwifi.net学习一下吧。数据说明一切!

多台组网或面积小的空间,用2x2MIMO的无线路由器也没毛病!

一切从实际需求出发,一切以实测为准!

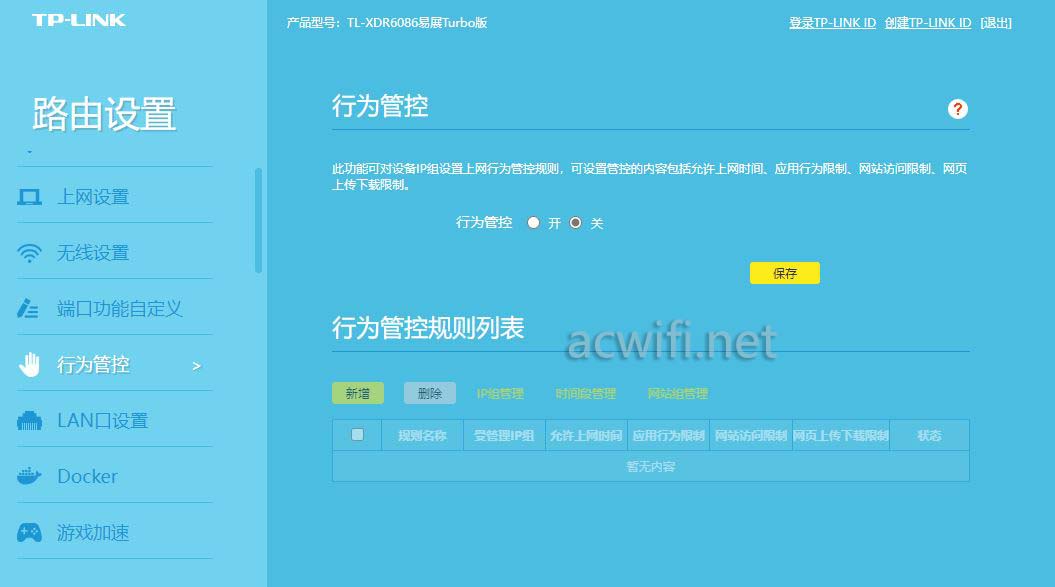

系统界面:

固件已经支持”Docker“和”行为管控“了。

Docker有100Mbps的限制,所以我之前在XDR6088上建的speedtest测速服务器,测出来不到100Mbps,就是这个影响。

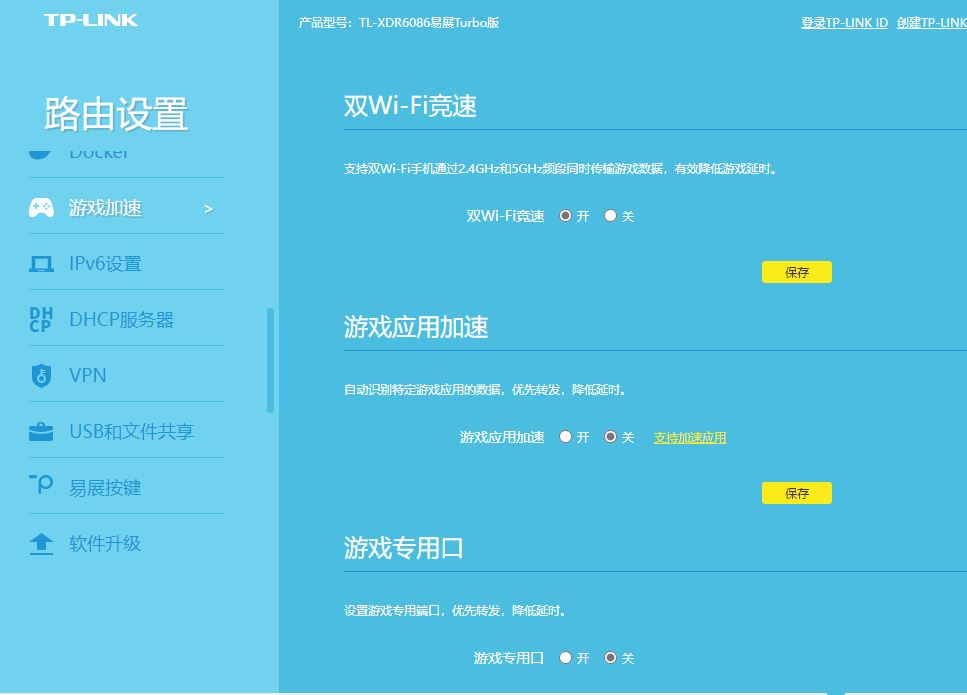

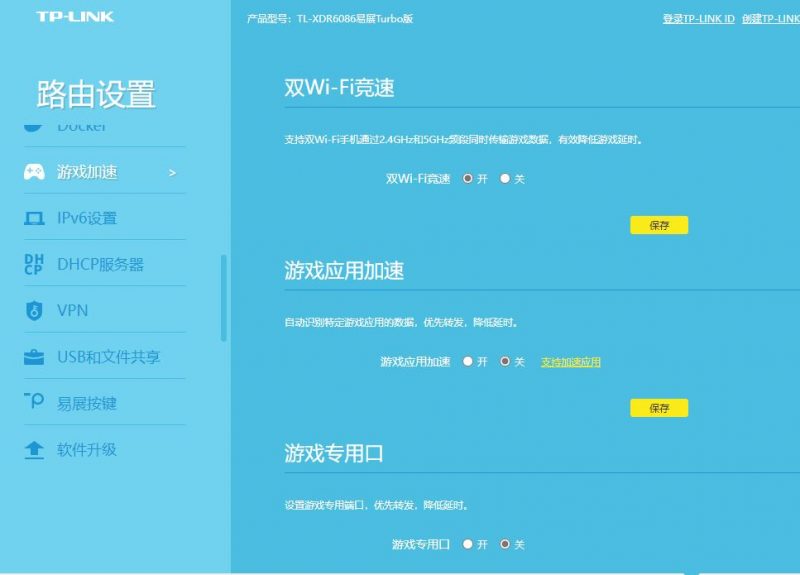

游戏加速功能:

双Wi-Fi 竞速,这个需要手机也支持,比如小米11,可以同时连接无线路由器的2.4G和5G。 游戏只需要很小的流量,但需要不停地发送小包,如果丢包率高一点,延时就会有波动,是这个道理吧!如果2.4G和5G同时发送同一个数据包,这样容错率就会提升。我是这么理解的!

目前的双Wi-Fi是不能叠加带宽用的,也没这个能力,这个能力要留到未来的Wi-Fi 7来达成。

游戏应用加速功能,里面有个游戏列表,原理就是监控到某个游戏的特征数码包,优先转发,刷小视频的一边等去,别挡我去推水晶。

XDR6086就是XDR6088的内置天线版本,少了3个千兆网口,USB少了屏蔽。便宜了80块钱!

XDR6086京东购买链接

有个神奇的现象,我有个小米智能插座 ,每天总会提示离线,自从把腾达TEG1016D换成TEG1016M后没出现过离线现象!

若有任何疑问可留言或关注微信公众号acwifi-net, 人工回复!

如需转载请注明来源和链接,否则视为侵权行为!:路由器交流 » TP-LINK AX6000双频WiFi6 XDR6086易展Turbo版拆机
