腾达TEG1016M拆机16口千兆交换机

上次拆了磊科S16G后有人留言,腾达有款16口千兆交换机也是DC供电的,外观更靓仔!价可还便宜些,我在PDD上135.9元买到了,京东现在188元,日常价219元??

拆开看看会不会跟磊科S16G用的一样芯片,还是有所不同的。

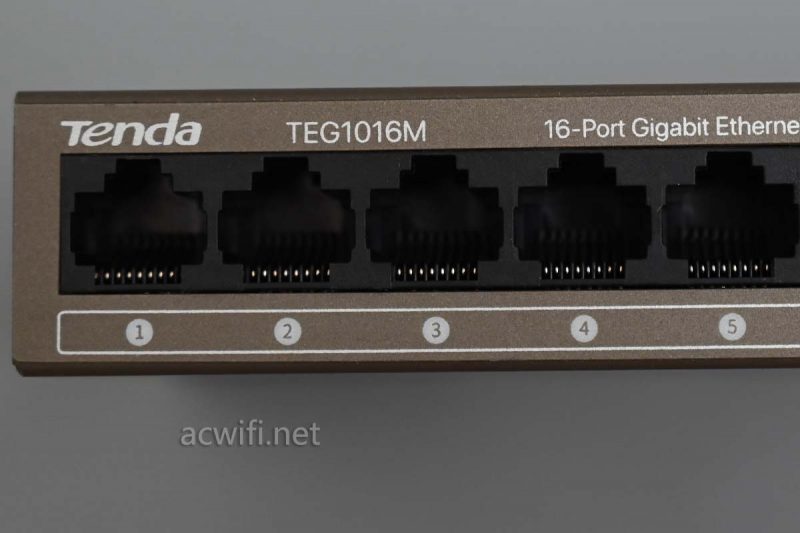

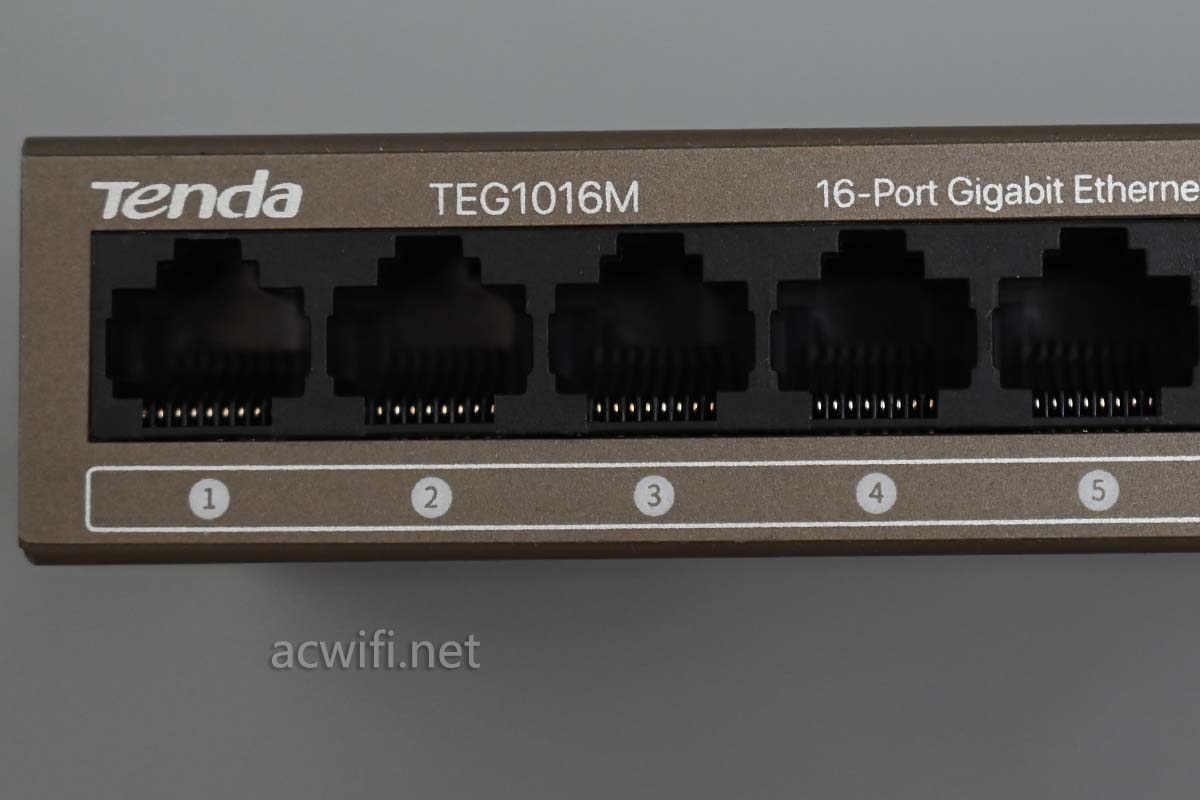

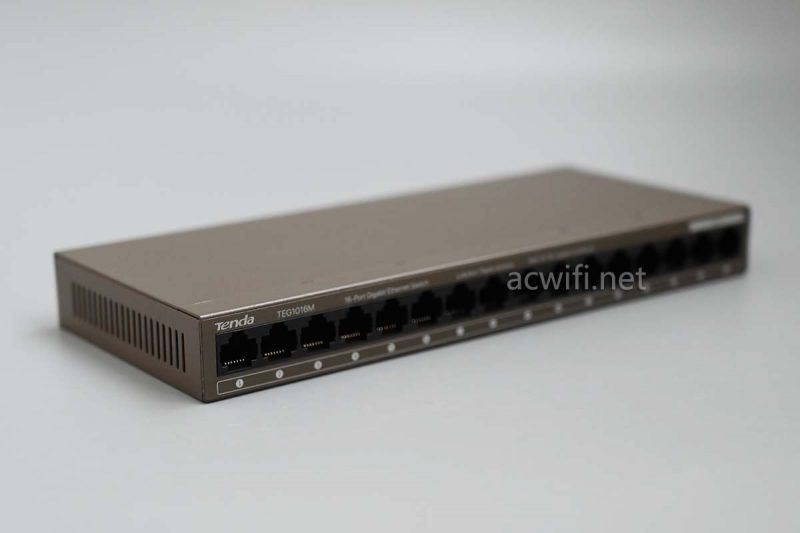

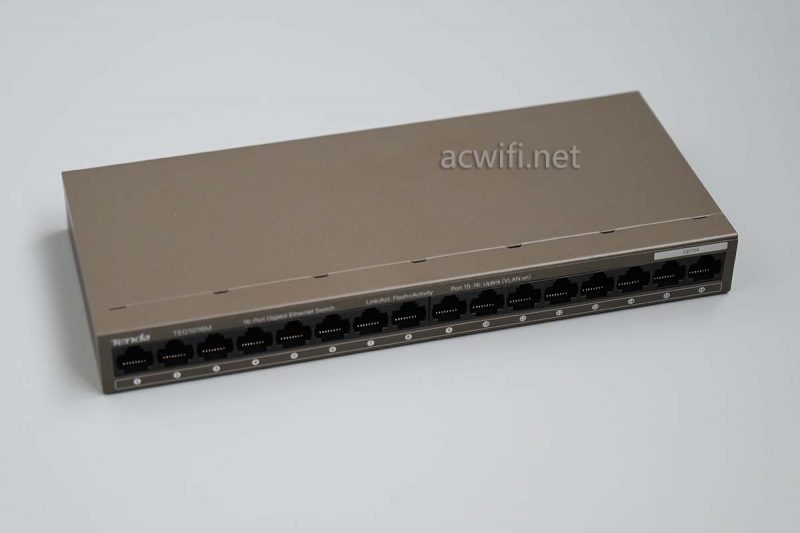

长条的机身尺寸,16个网口一字排开,为毛DC电源口不跟网口同一侧呢?

每个网口下方有一个状态指示灯,不算刺眼的灯光,排成一条直线,可以剪一条窄小的黑色电工胶带巾上,这样就不会有光污染了。要是有个物理开关就非常方便了。linksys就有一款交换机就有指示灯的开关。

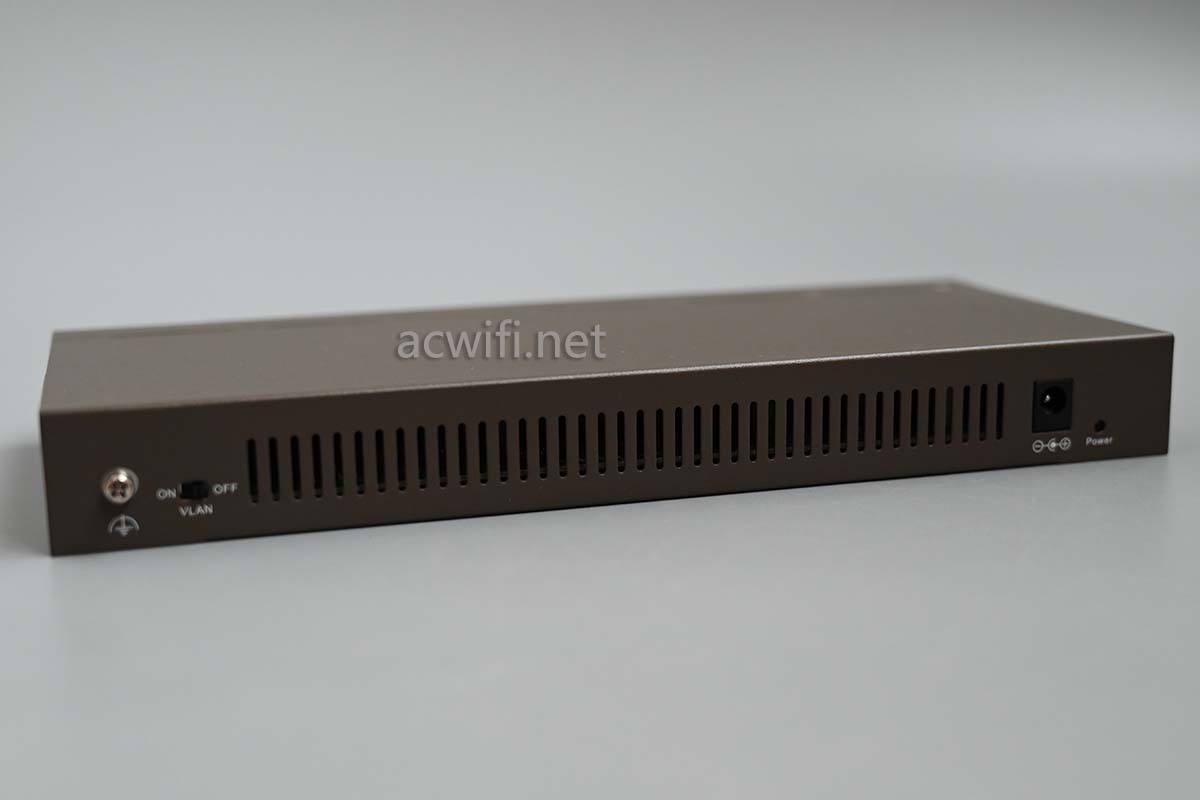

DC电源接口在背面,还有个接地线的地方,这样屏蔽类网线就可以接地了,网线只需要有一端有接地即可。是这样说的吧?

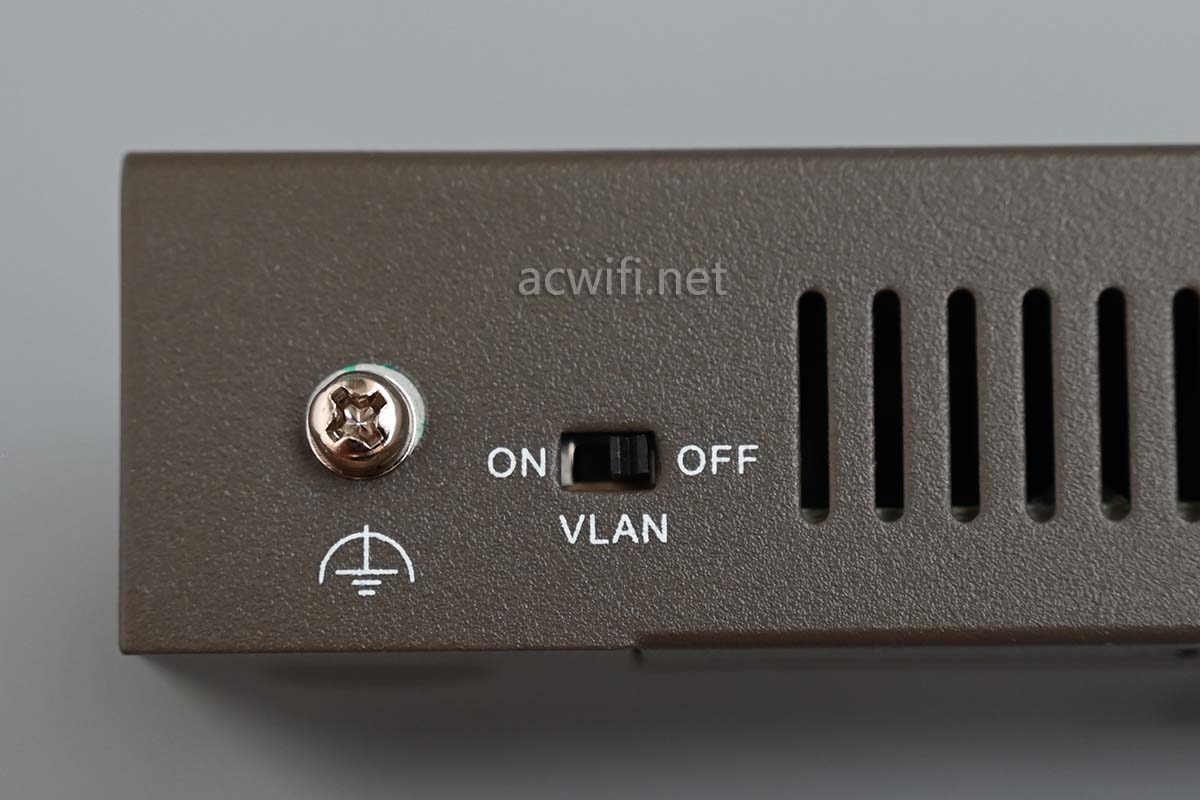

接地的旁边还有个VLAN隔离开关,意思是可以禁止内网互访:

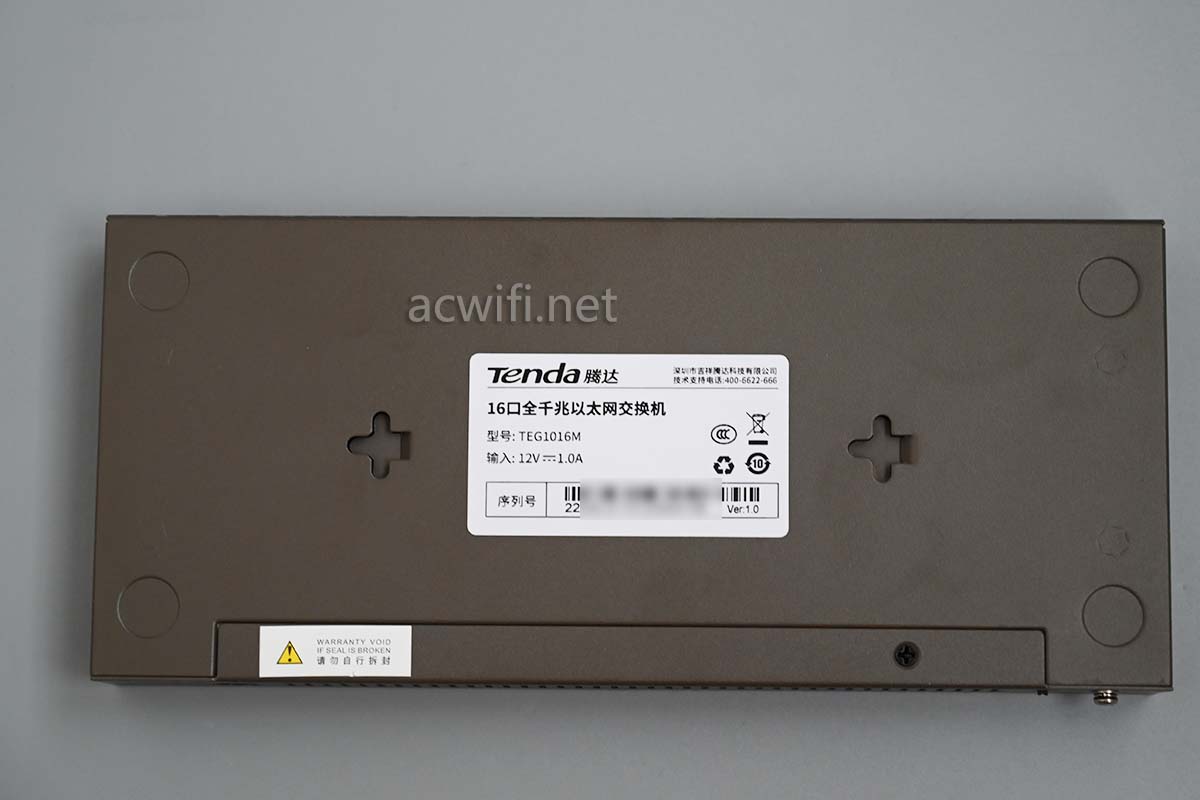

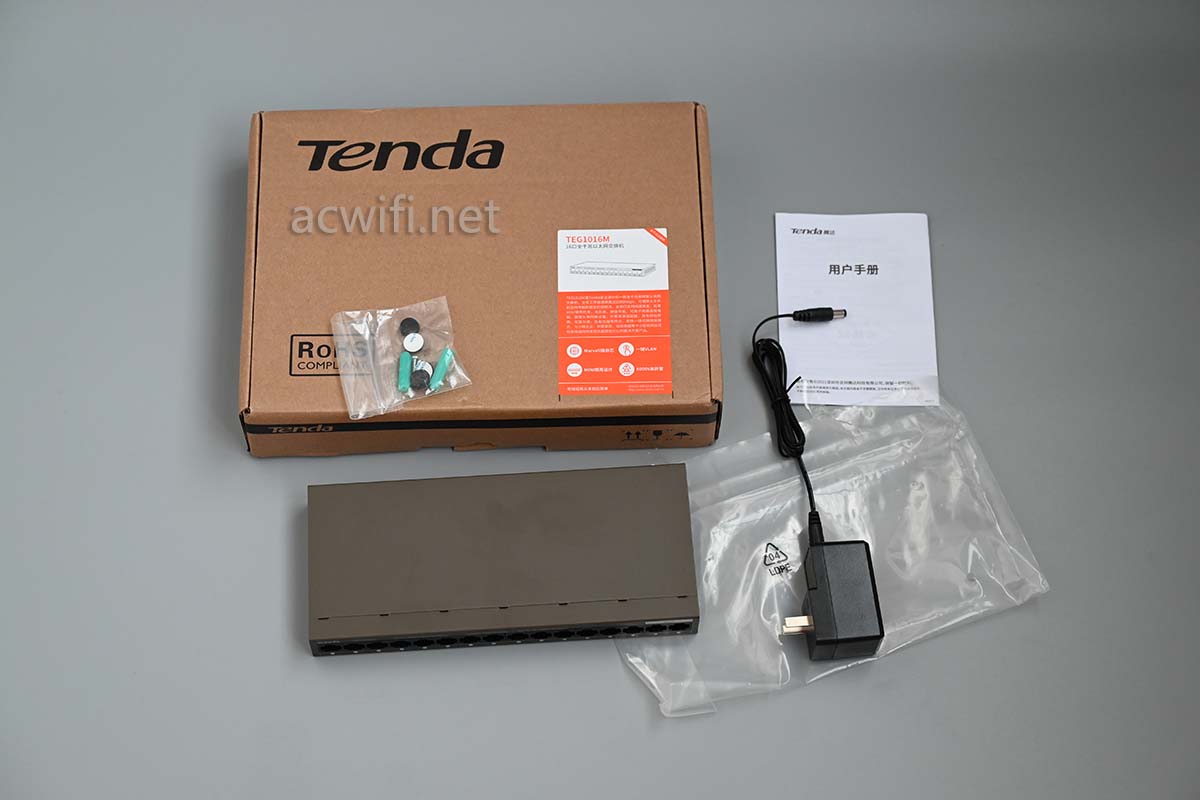

有壁挂的设计,还送了爆炸螺丝。

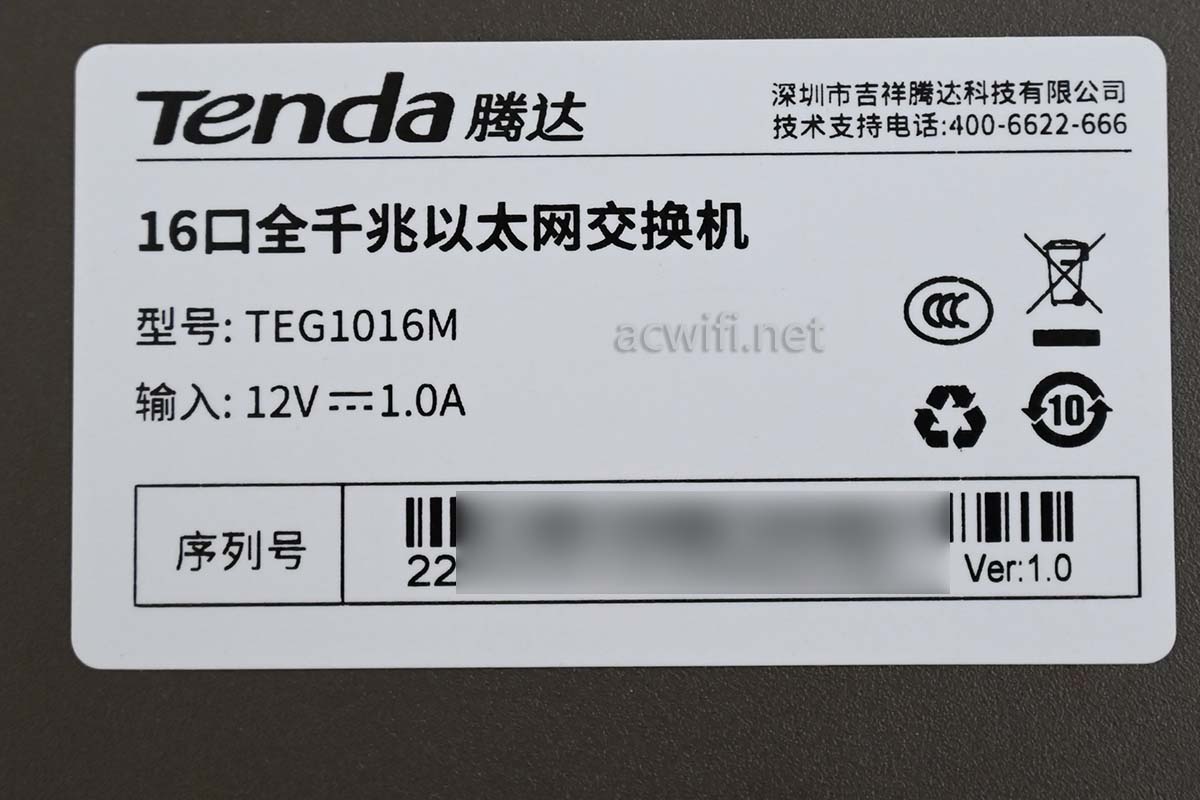

标签:(型号:TEG1016M)

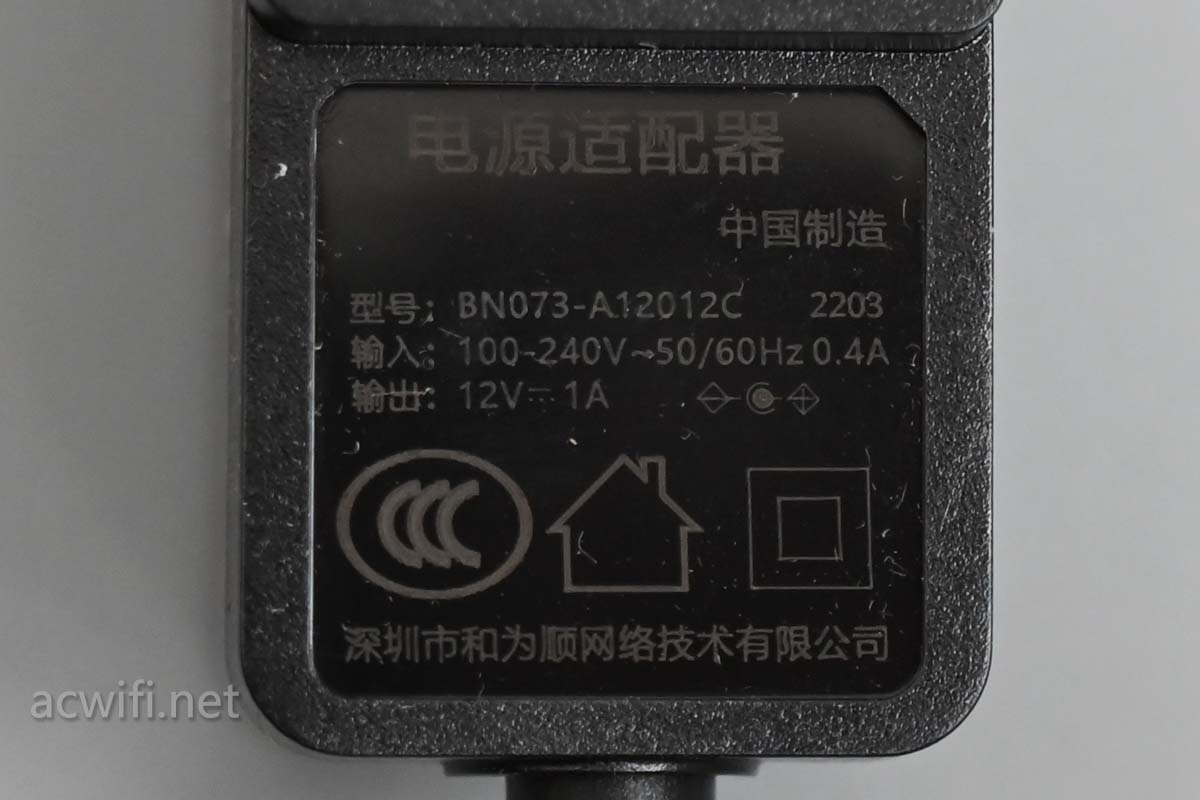

电源输出规格是12V/1A:

实测空截功率是2.8W,如果插满16个千兆网口,功率8.5W,这电源是足够用的。弱电箱集中供电的朋友,要注意这功耗。

.因为机身是铁壳, 所以也无需担心机身温度高的问题。而且机身两侧均有散热孔:

腾达这款交换机的功耗要比磊科S16G低一些,不管是空截还是满截。磊科S16G插满后的功率是9.9W。

从功率上来看,这两款交换机的方案就不会一样。如果不是螃蟹会是谁呢?

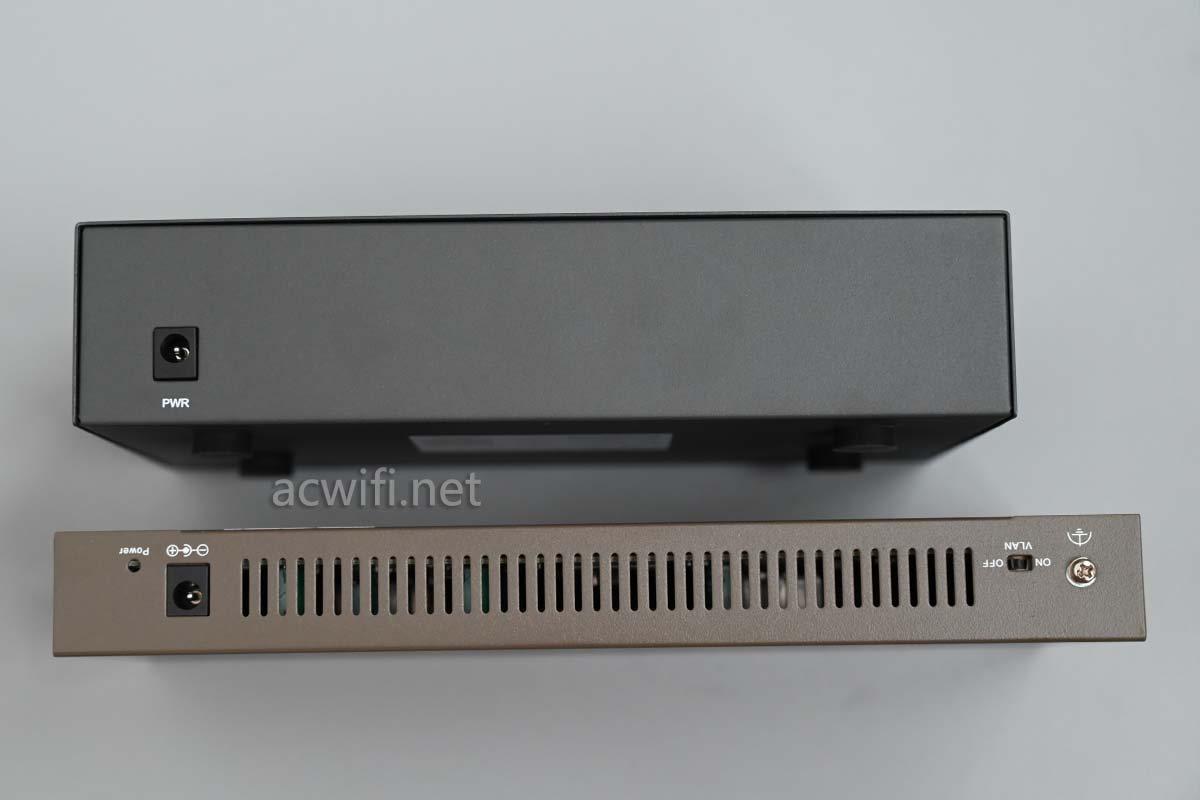

两者的背面合照:

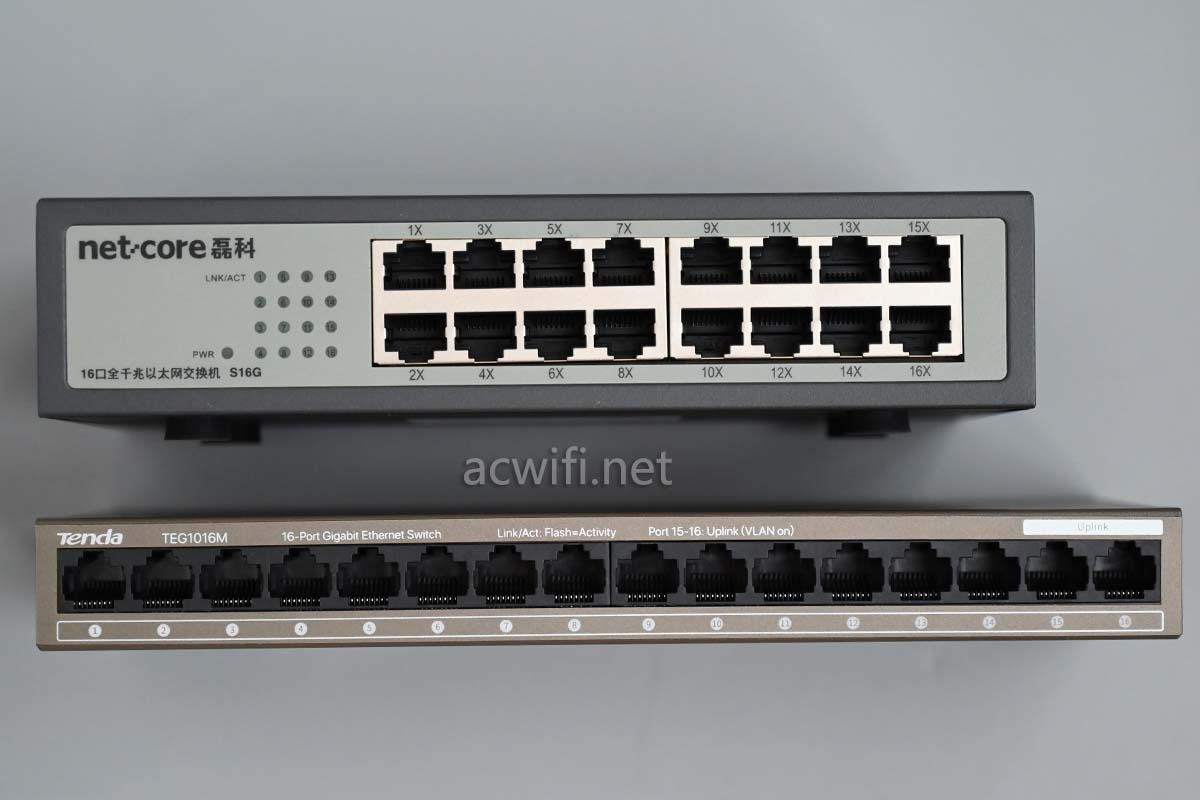

正面:

后面会贴出两台交换机的16个网口同时双向测速结果。上次说过了,如有空就会测插满16个网口的,为了这个测试,又打了6根超五类网线,就是上次买的100米海康威视的线。

路由器包装里都有网线,我懒得拿出来测完又要放回去,我有点收纳强逼症,过往抽奖免费送出的几十台无线路由器均网线配件齐全,就是这个道理。

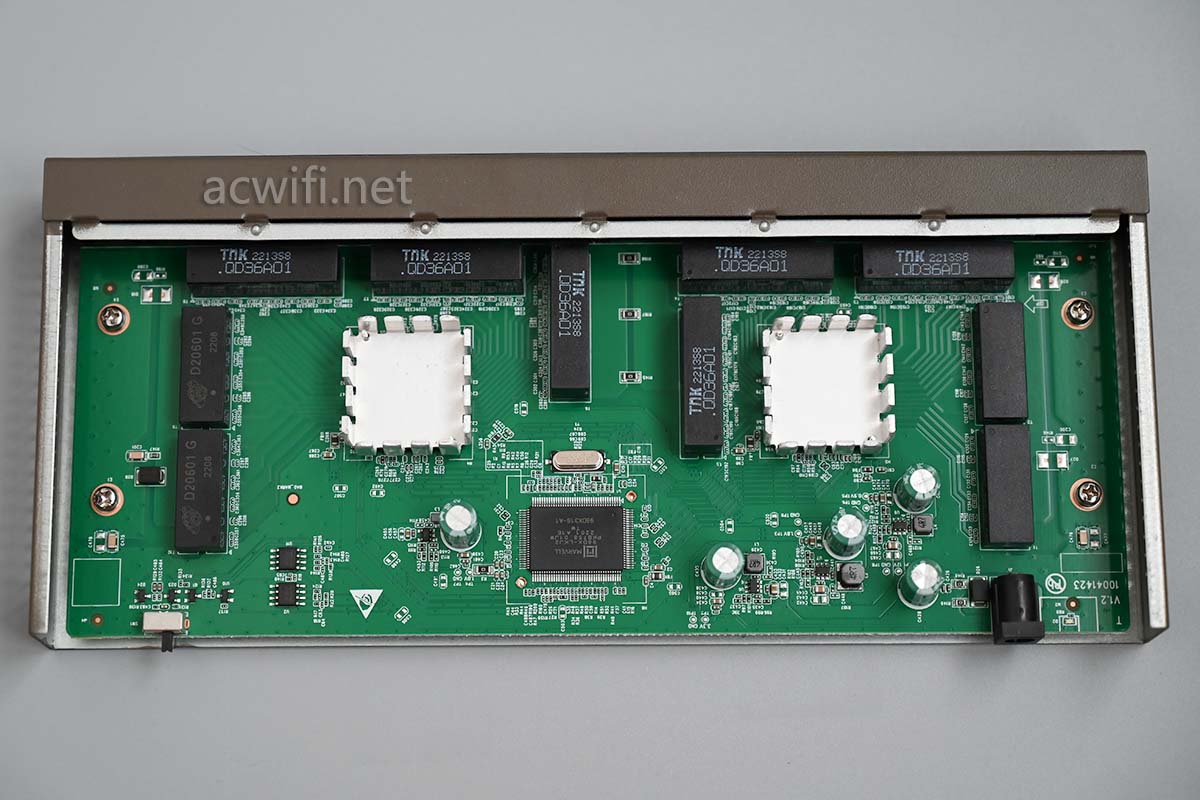

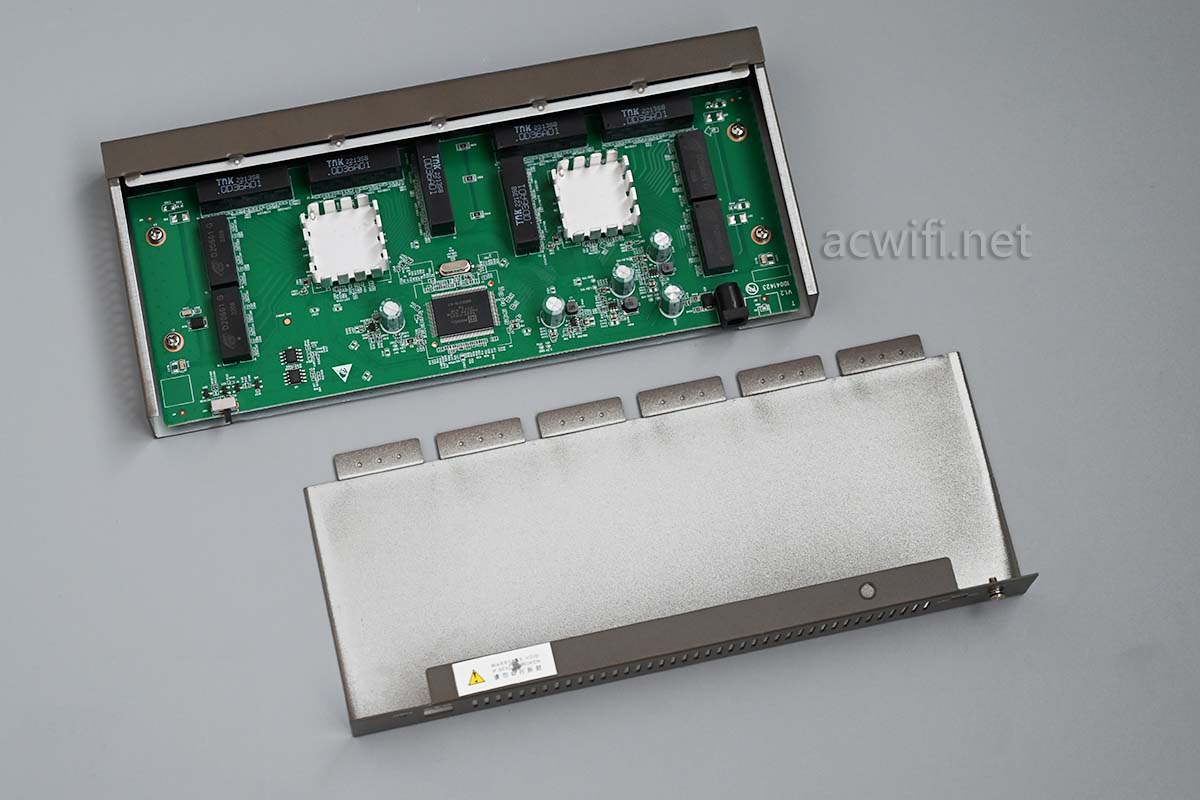

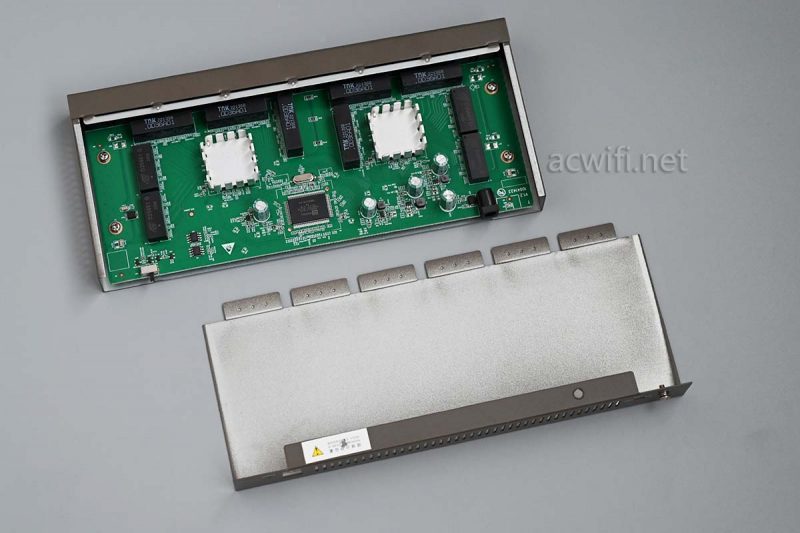

拆开外壳:

有两个不大的银色散热铝块,有一颗芯片没有用散热。

马牌的主控?MARVELL

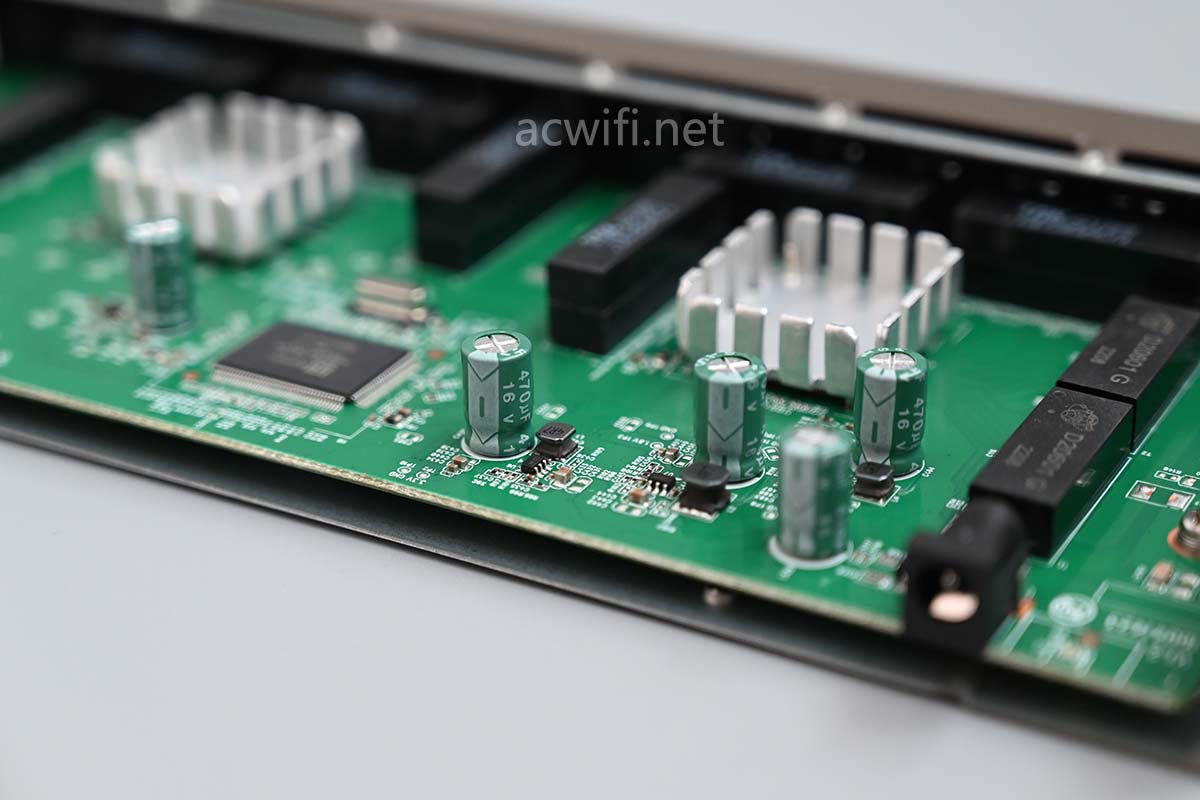

耸立的五颗16V 470μf电容,磊科也有。

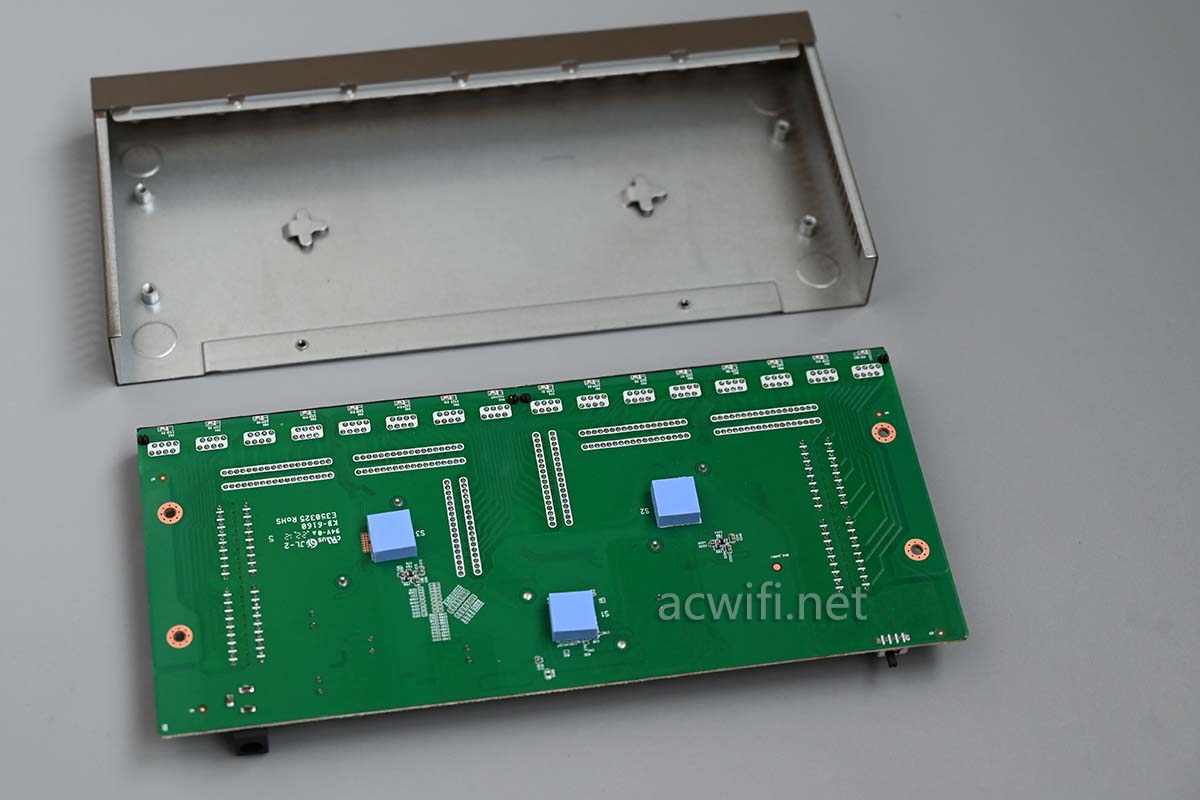

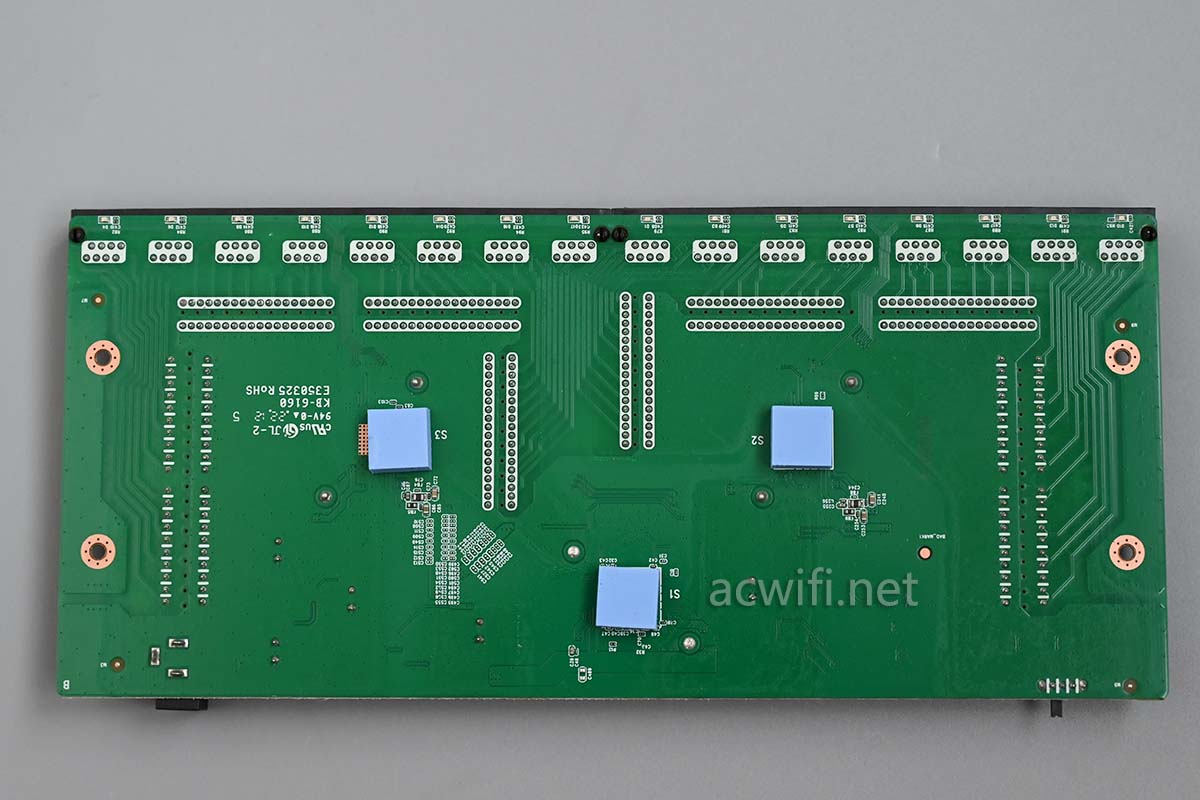

把主板拆出来并翻过背面:

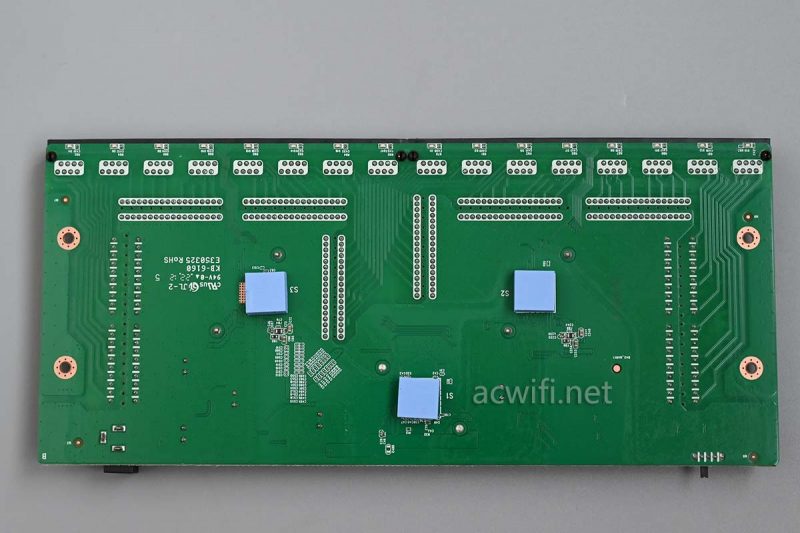

有三颗导热硅脂垫片,分别位于三颗芯片的正下方,帮助热量的传导。散热器通过焊锡固定:

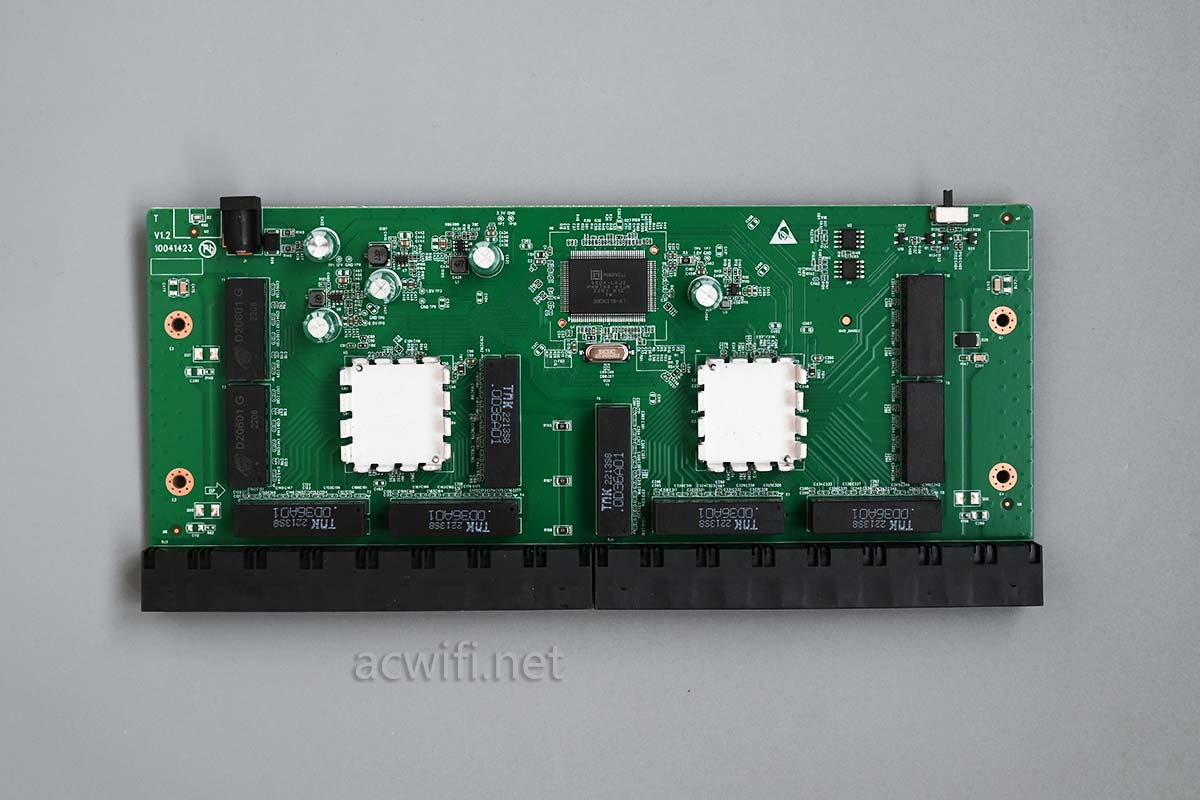

翻过来看主板正面,准备拆散热器:

这时候连续来了两个推销的电话,一个是提升文凭的,我几十岁人了提升个P,然后对方说有没有朋友要提升文凭的,我又说我的朋友也是几十岁人了,提个球。第二个电话是办理信用卡的,我问对方有没有不用还钱的信用卡?对方直接挂线了,真没礼貌!

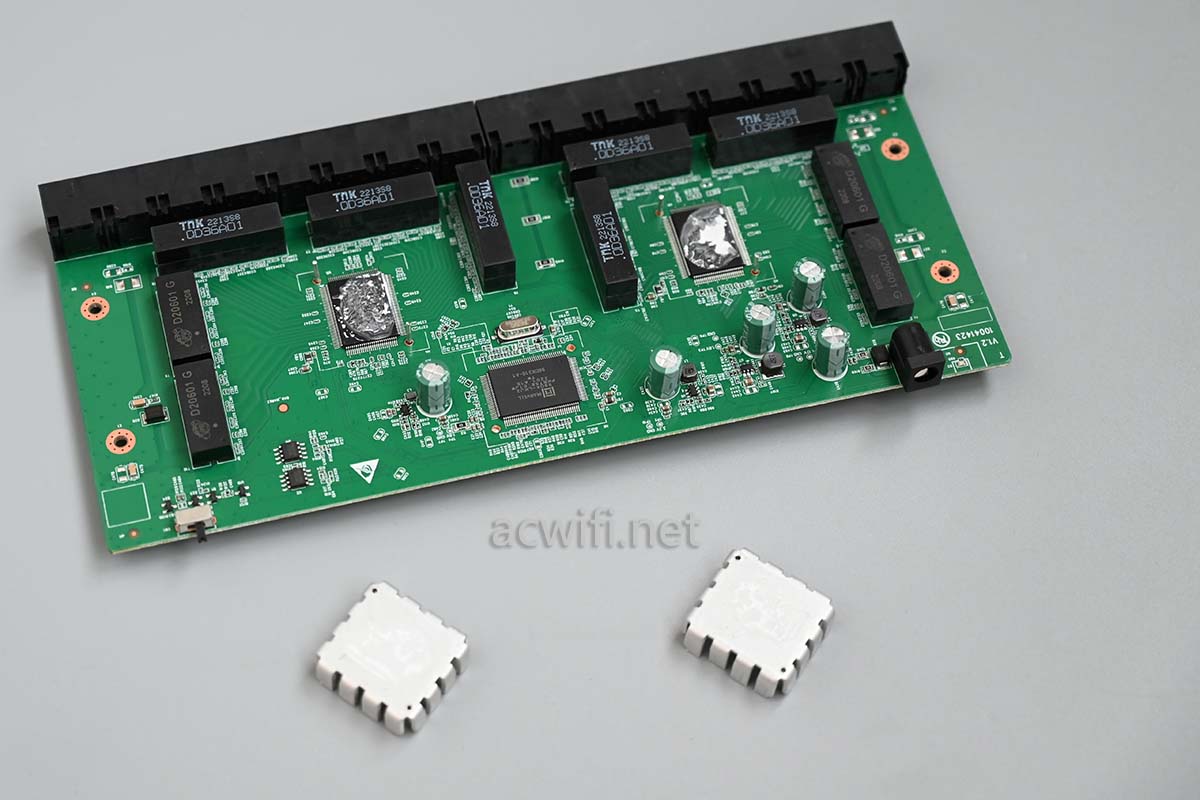

然后我好像忘记了些什么,用电吹风吹热后直接用钳子把散热器扯下来了:

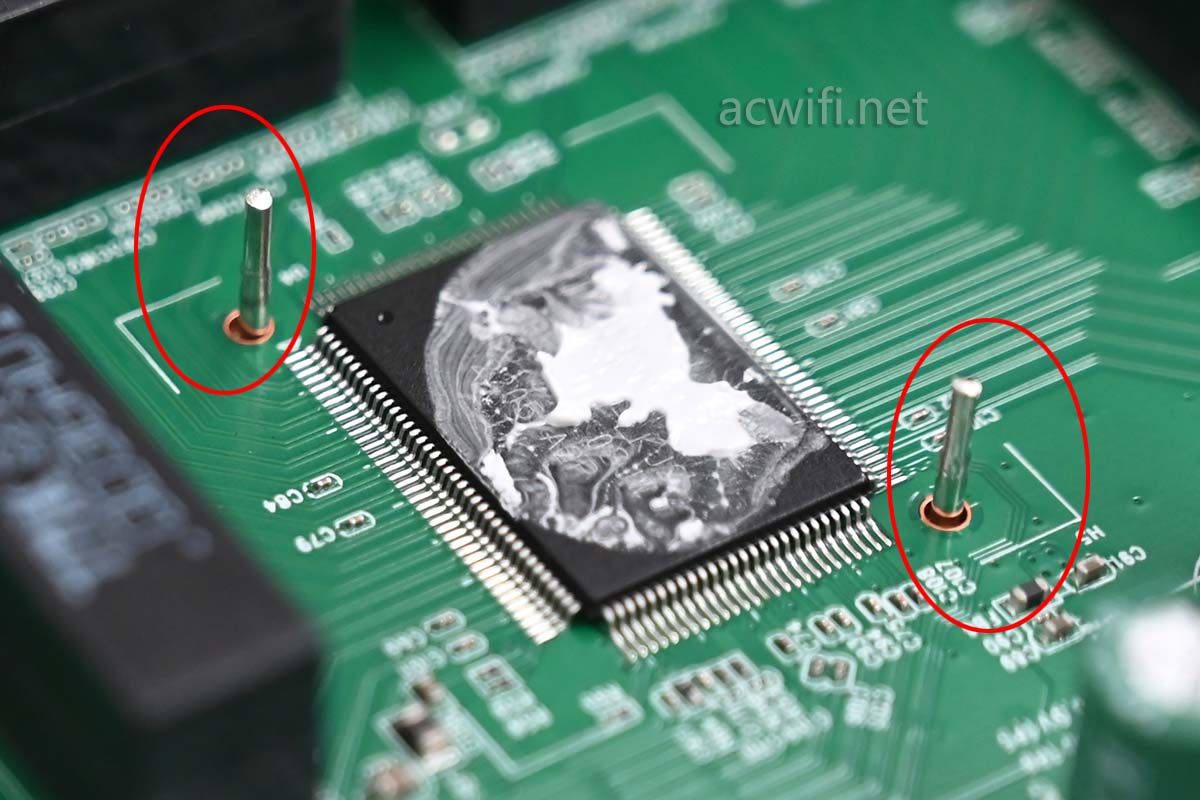

好熟练的步骤,但感觉有点不对劲,如下图! 真是大力真奇迹呀。

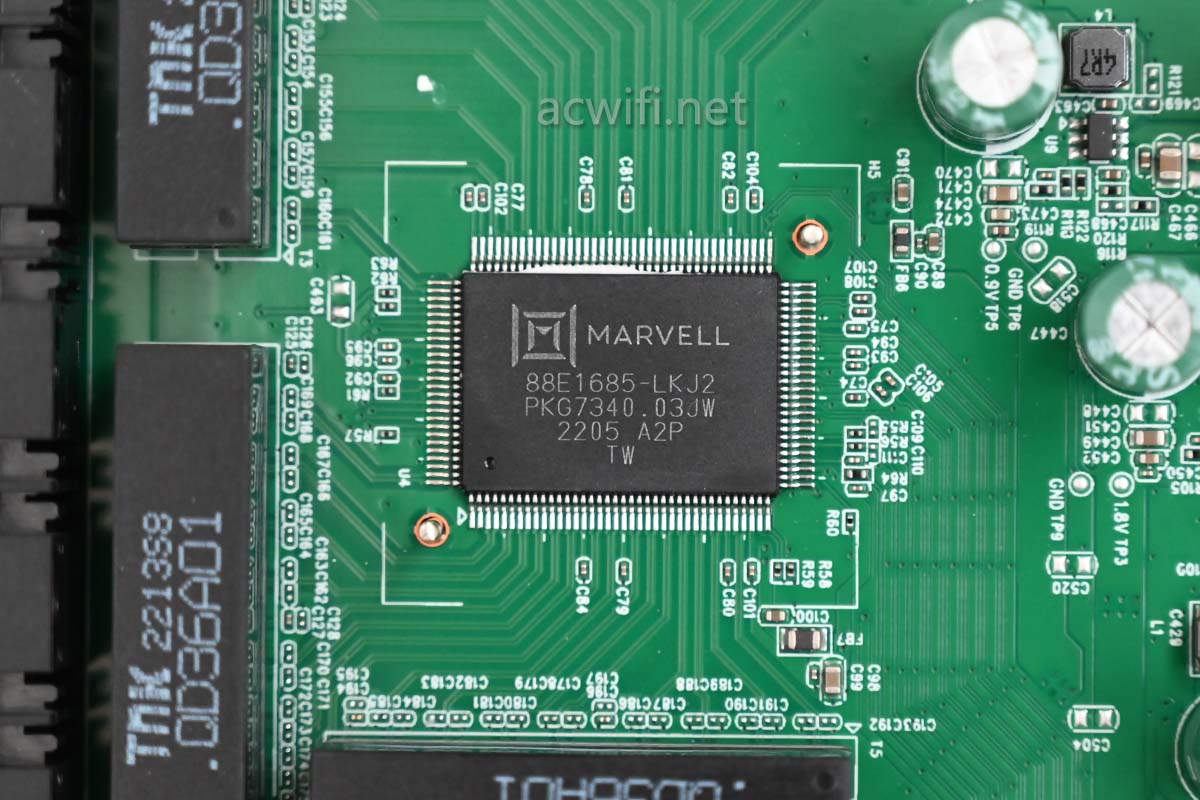

不管了。散热器底下的芯片型号是MARVELL的88E1685-LKJ2,很难找到这颗芯片的资料。只有一行:

“Eight port 10/100/1000Mbps PHY with QSGMII in a 128-pin LQFP package. No support for SyncE or PTP”

八口千兆PHY芯片,QSGMII接口,估计有2个QSGMII,不然8个网口与另外8个会有瓶颈,而实测是没有瓶颈的。交换机嘛,背板带宽肯定是没问题的。

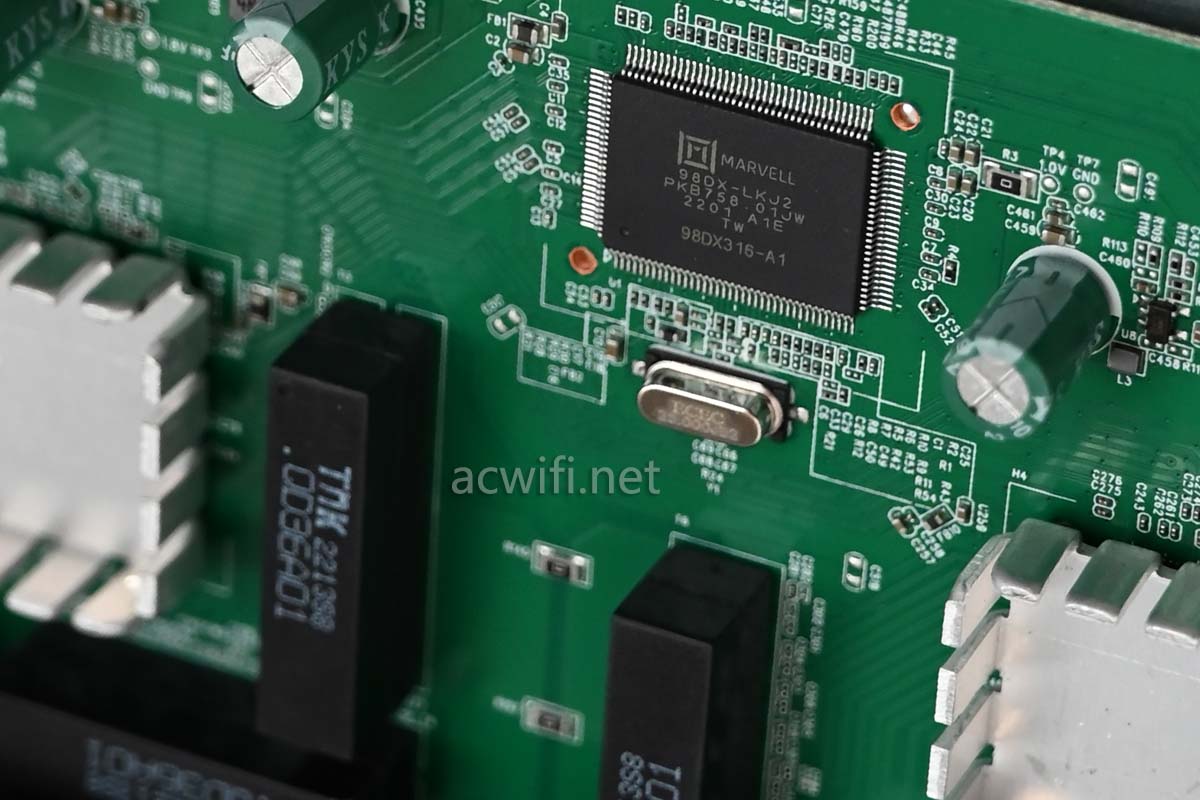

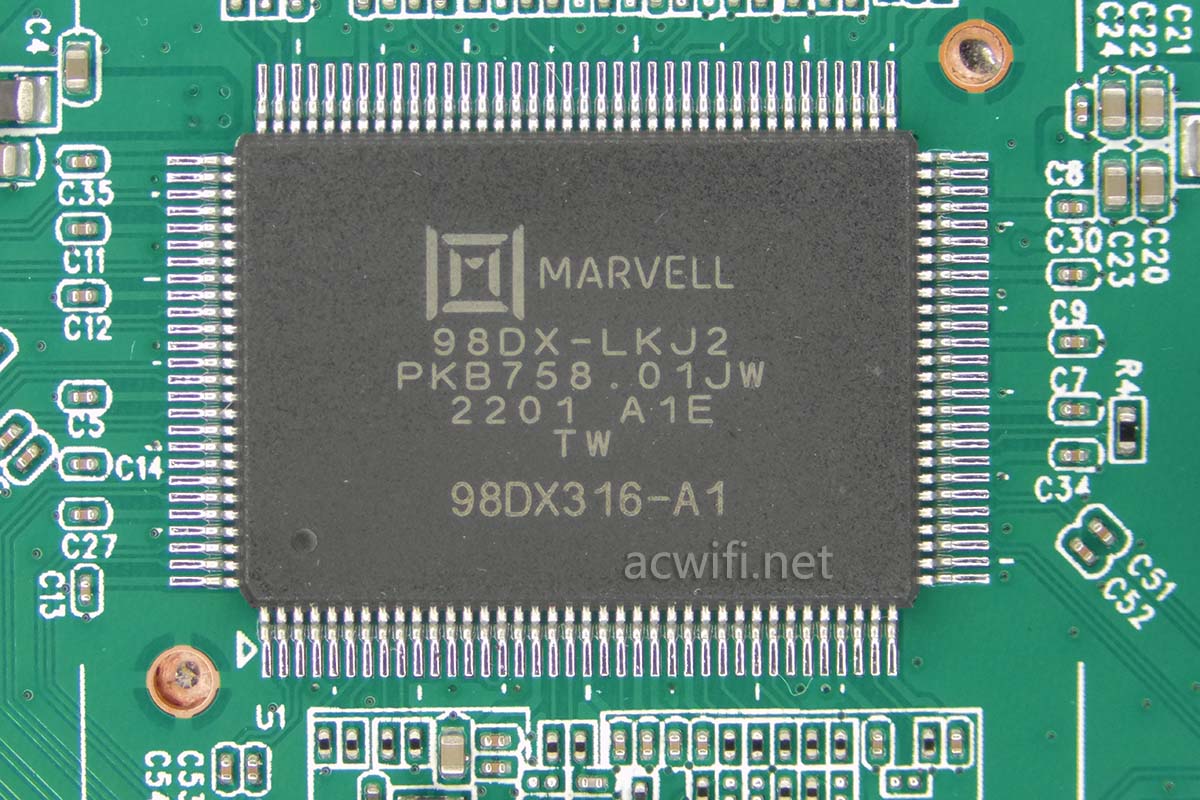

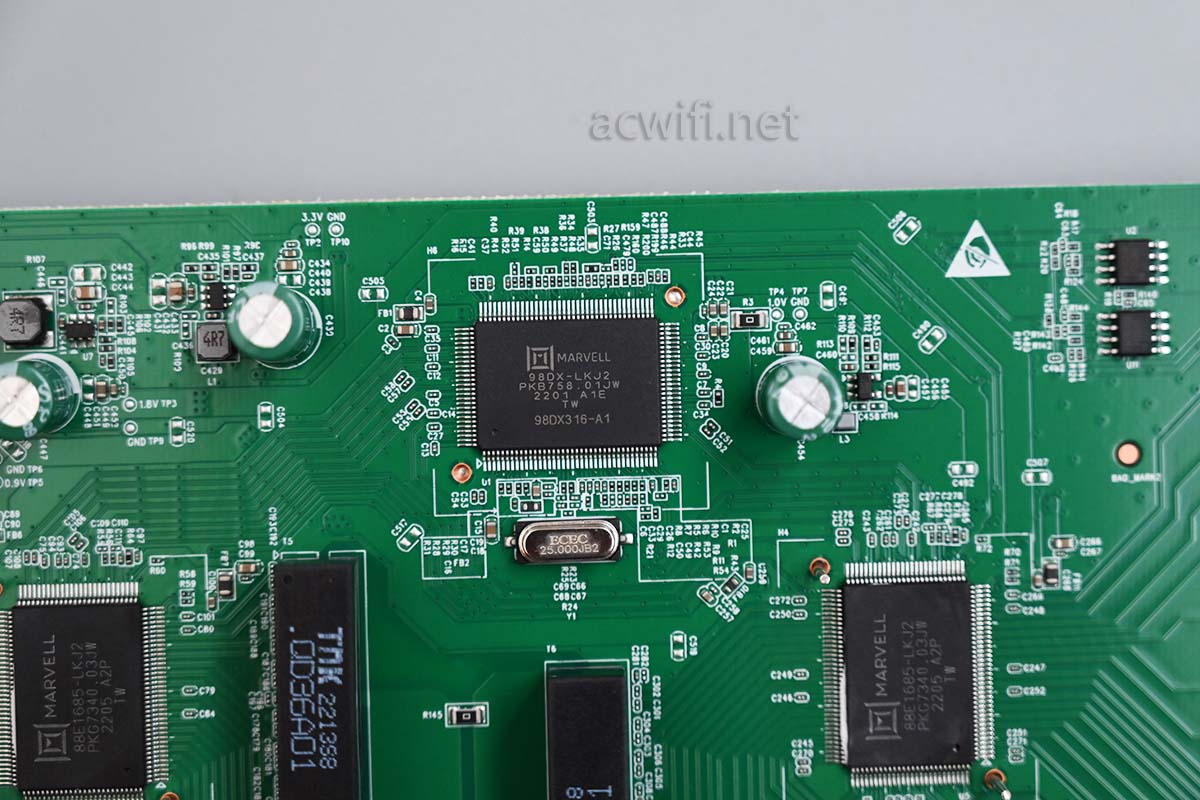

没散热片的芯片型号是98DX-LKJ2,又找不到资料。

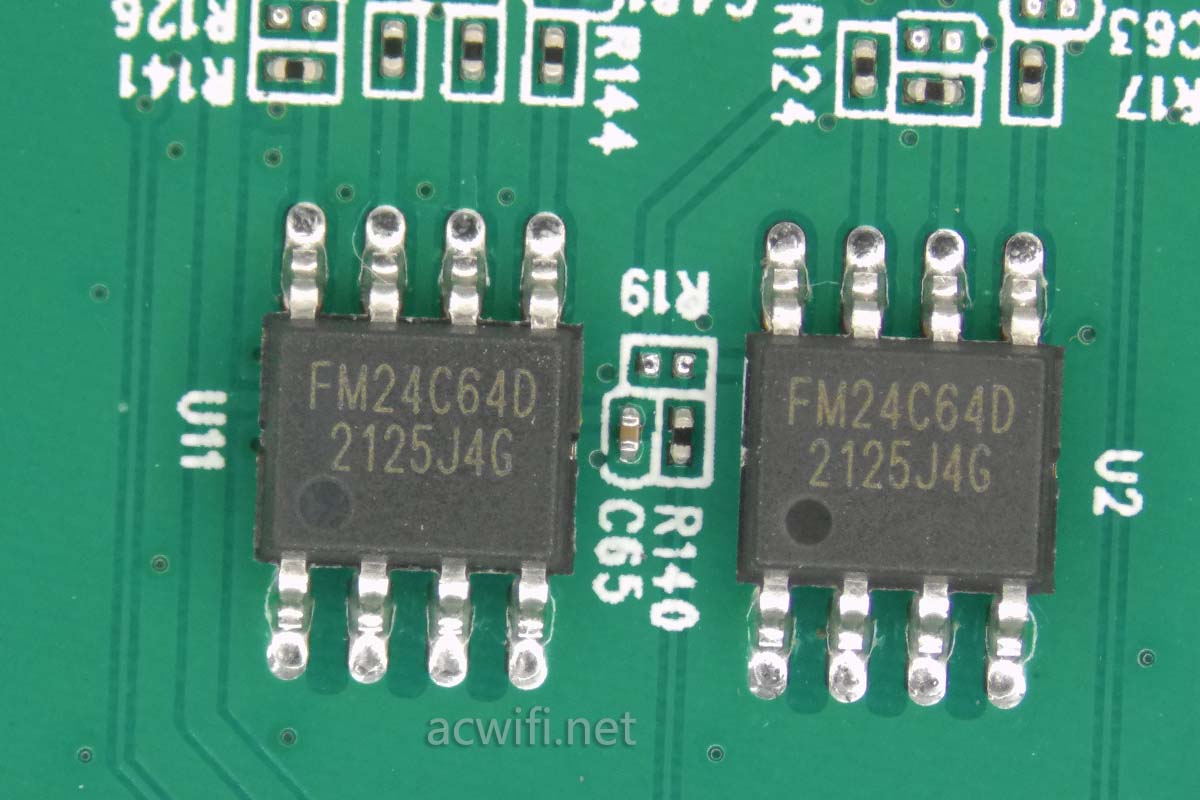

两颗网络寄存器:

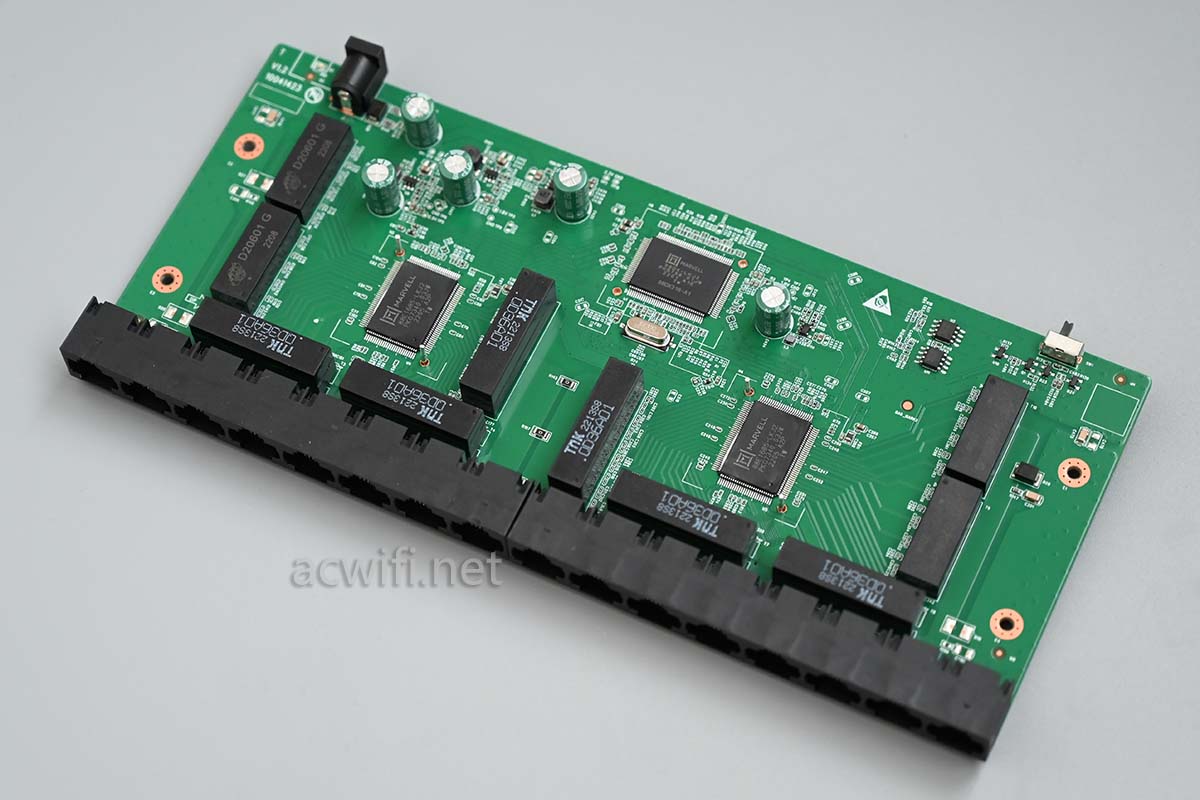

以上这一些芯片的位置关系:

不做芯片型号汇总了, 因为查不到资料。

随便开了三台电脑,插满这台16口交换机,如果不陏便开三台,可以挑选两台也可以插满16个口。随便不随便看心情了!

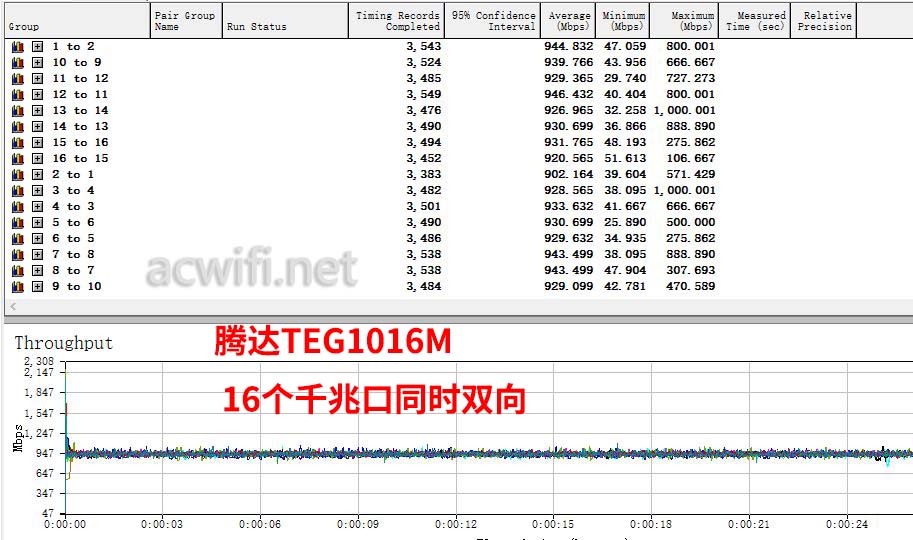

腾达TEG1016M的测试结果:

每个口都超过了900兆,没问题的。

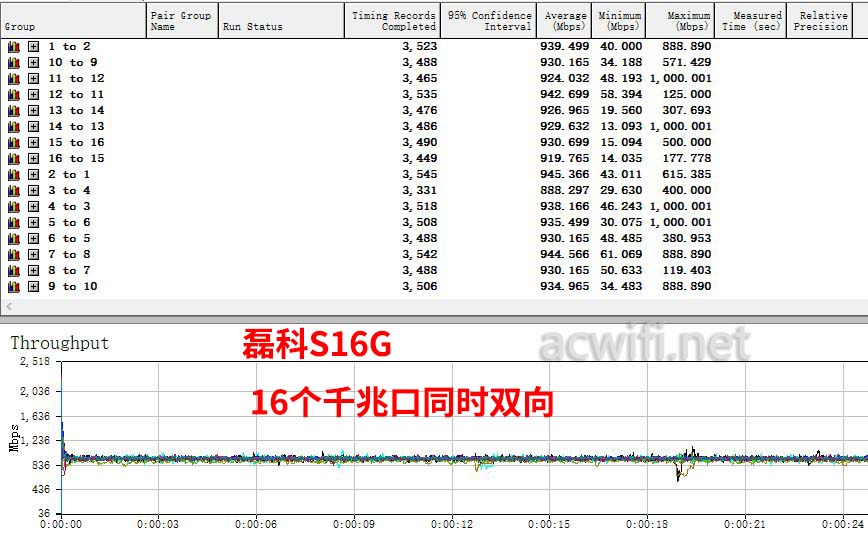

磊科S16G的测试结果:



磊科这台的测试结果,总会有一个口在890Mbps,不管重复测试多少次。数据不那么好看,不过总数是差不多的!

我觉得都没问题。

腾达功耗低些,外壳可接地,有VLAN隔离,更薄的机身,所有网口一字排开。就是指示灯不那么好“屏蔽”。

这样一对比,感觉磊科S16G没有腾达款TEG1016M香了。你觉得呢?

我没所谓的,两台我都可以同时用起来,交换机不嫌多。

这两款的指示灯都不能识别速率,不像网件S108G那样可以通过每个网口上的两个指示灯直观地看出当前连接速率。

就这样吧。

腾达TEG1016M京东购买链接

机身235mm长,如果放得下还是不错的,只是一般家用8口就有余了。

若有任何疑问可留言或关注微信公众号acwifi-net

如需转载请注明来源和链接,否则视为侵权行为!:路由器交流 » 腾达TEG1016M拆机16口千兆交换机
