TP-LINK TL-R5010PE-AC新款一体机拆机

TP新出的这款TL-R5010PE-AC一体机,几乎每天都有人问,闲鱼1500多。只要问得多了,基本都会拆,不需要什么一键三连呀也不需要赞赏呀关注呀这些,留言问得多的我就会关注相关机型。最近运营商定制机没出新款了吗,有也可以留言告诉我,在PDD黑我的号之前还可以买得便宜一些。

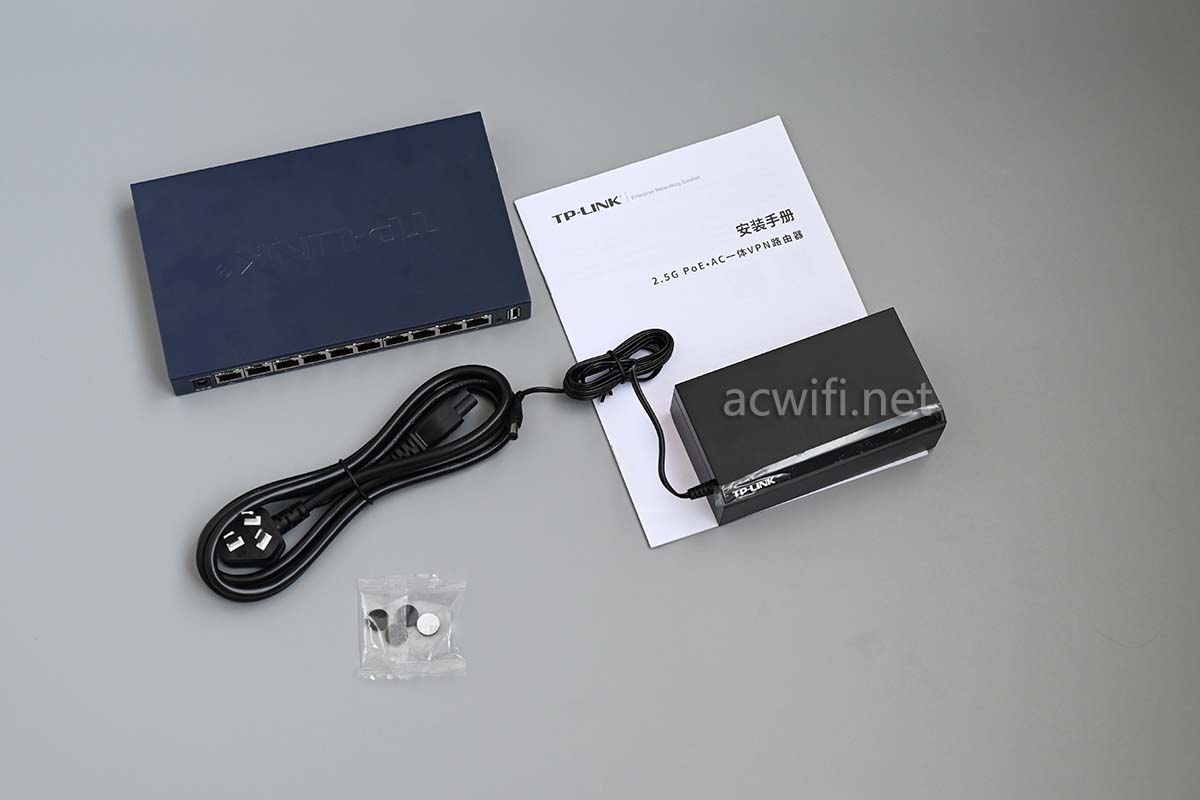

直接取出机身和配件:

在拆机之前我已经拿出来轻轻地测试了一番,所以机身上有不少指纹。

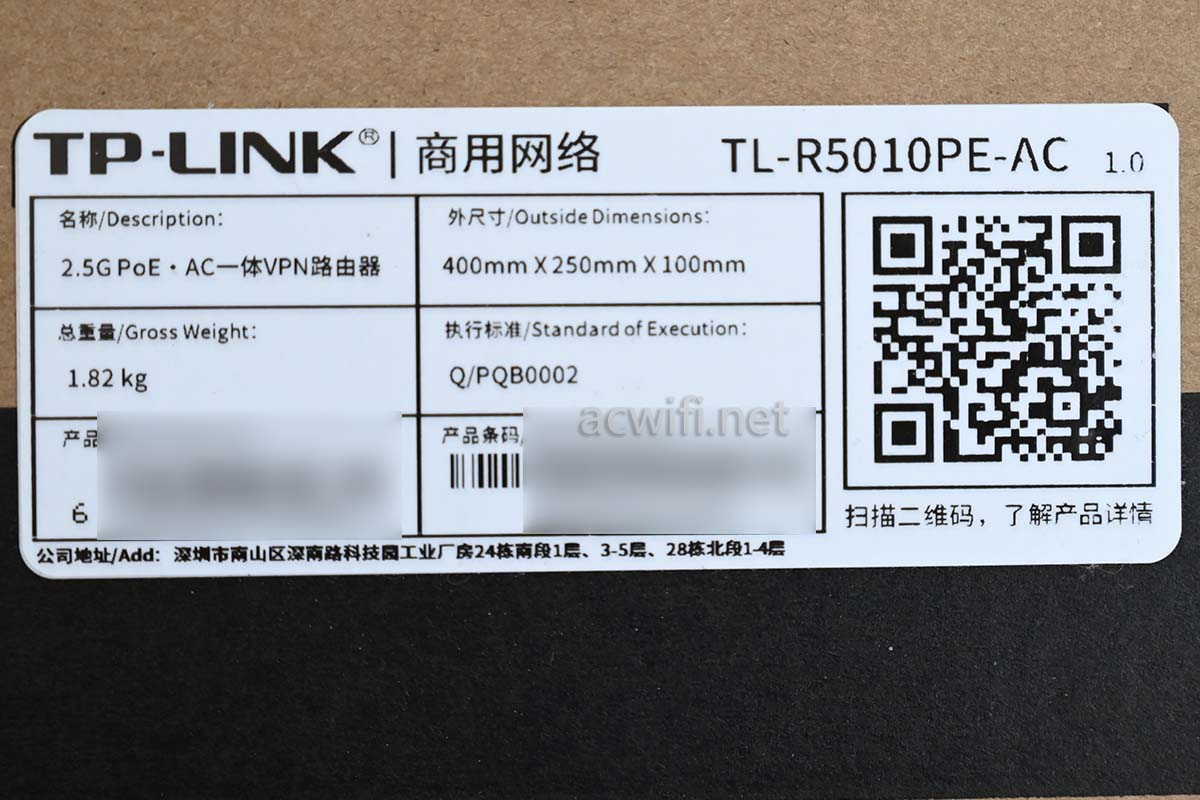

外包装上的标签:

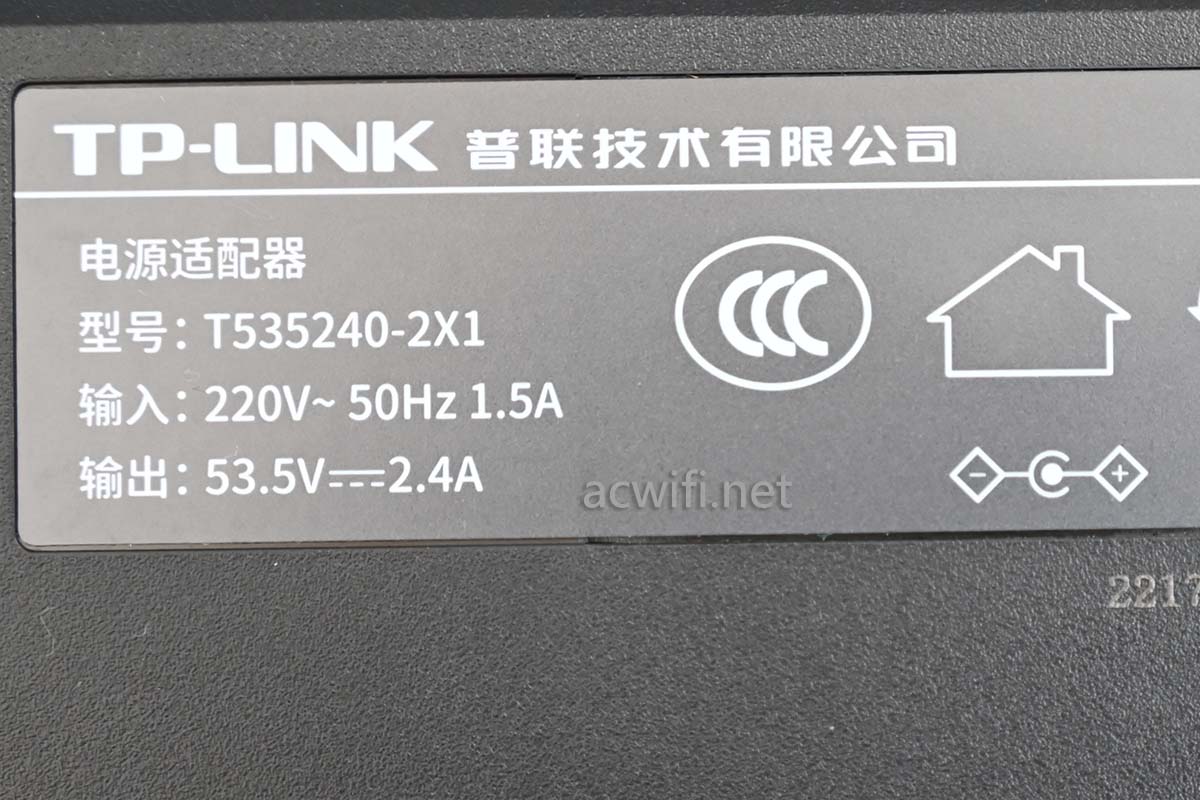

电源适配器输出规格是53.5V/2.4A,输出功率128W。PoE总输出120W,单口最大30W。

只插WAN口,待机功率15W左右,插满

开机看待机功率和发热量我就猜到里面有啥芯片了,因为它给我非常熟悉的感觉,跟R6812TP很相似:发热量很大。

没有最大只有更大,这款R5010PE发热量比R6812TP更大。开机半天后我不能拿起机身超过3秒。

开机时间比R6812TP更长,从通电到网口有反应,需要192秒,然后再加上20多秒,LAN口才能分配IP。

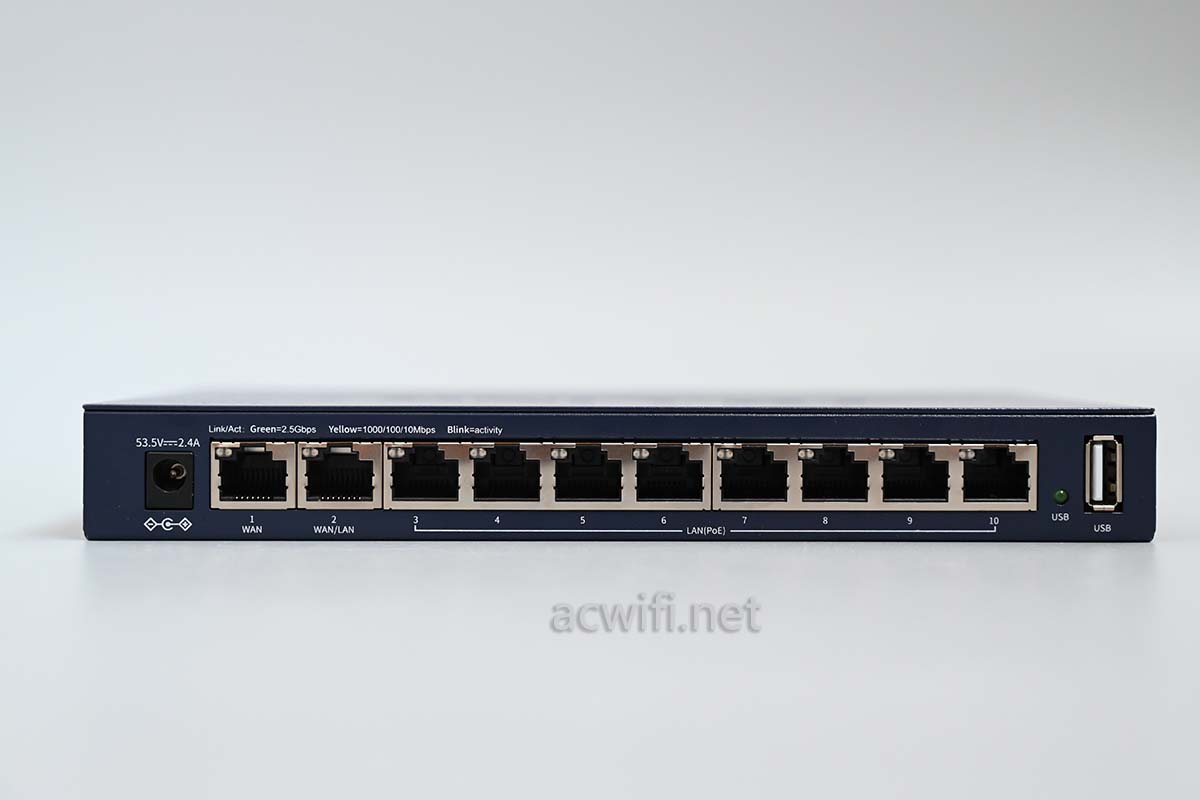

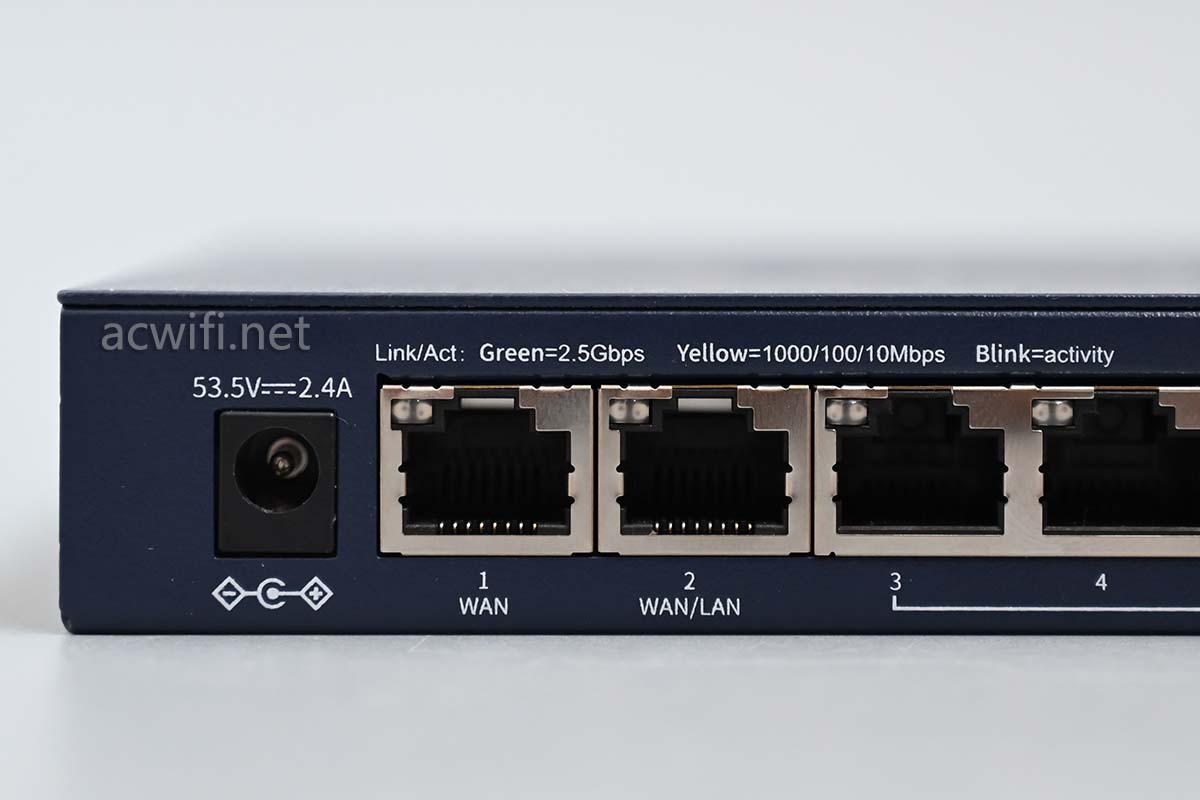

R5010PE的特点是10个2.5G网口:

其中有8个LAN口,其余两个可做WAN口,即可单WAN也可双WAN:

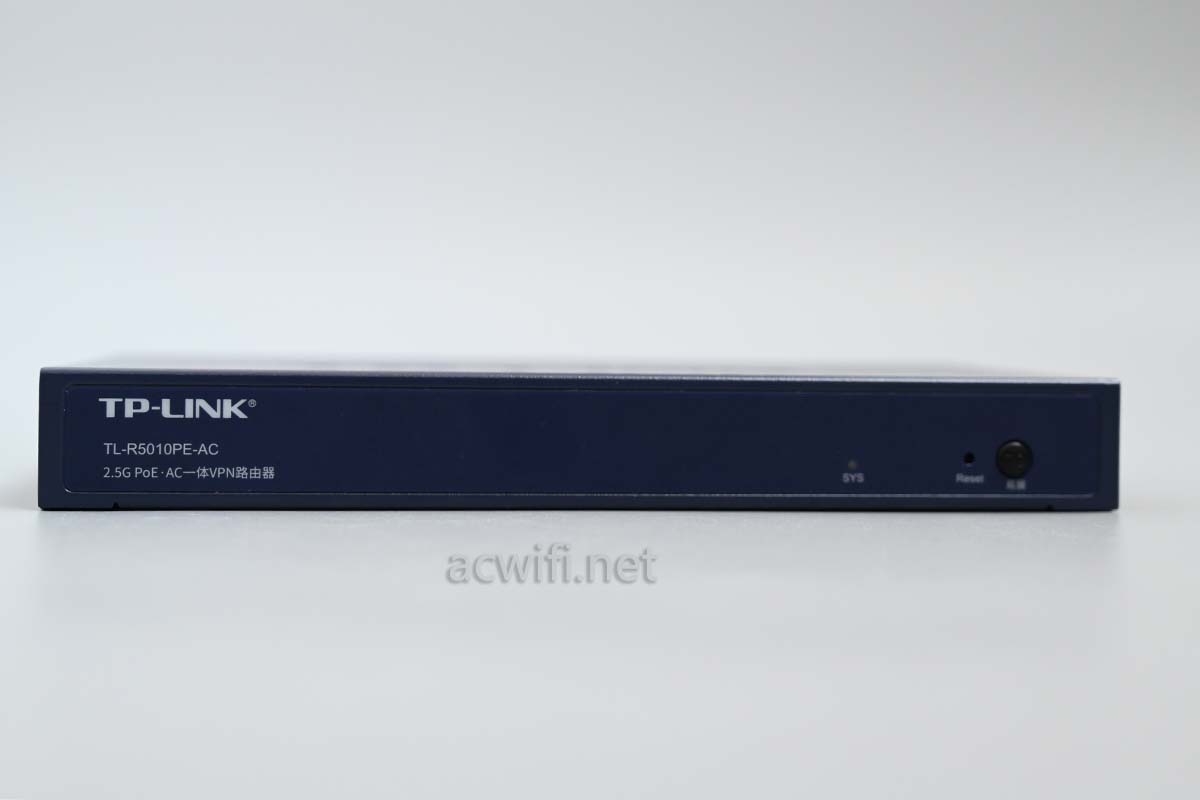

前面板最右边有一个易展实体按建,有这个按键的一体机机型,均可以跟家用易展路由进行有线组网。(总结的规律)

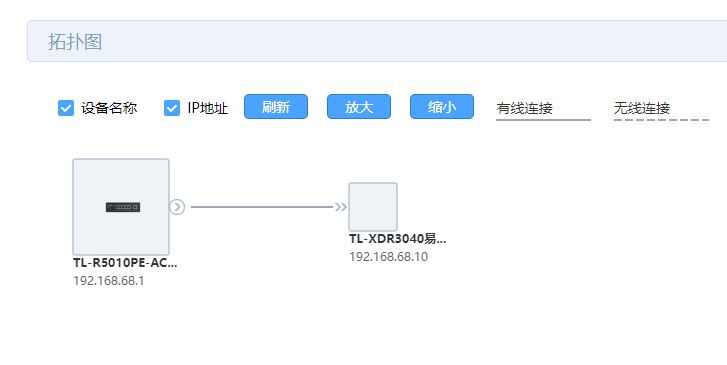

比如跟XDR3040有线组网:

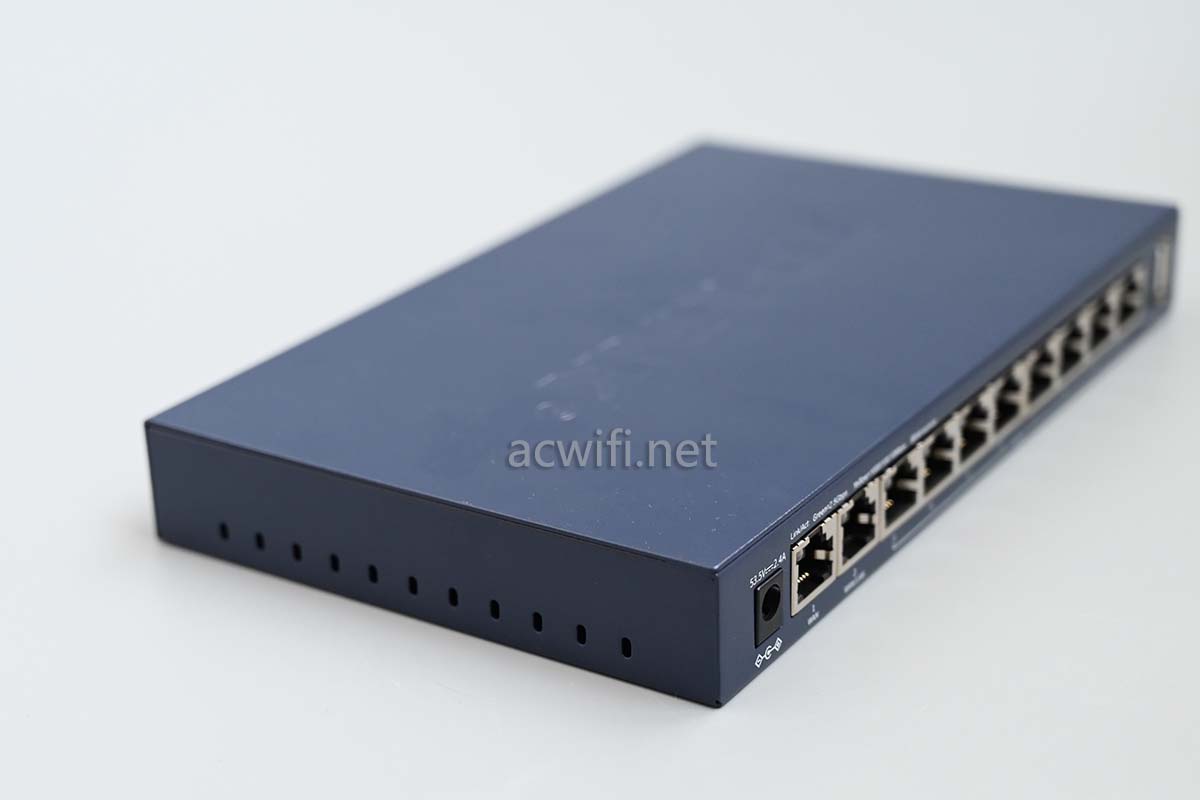

机身侧面有不多的散热孔:

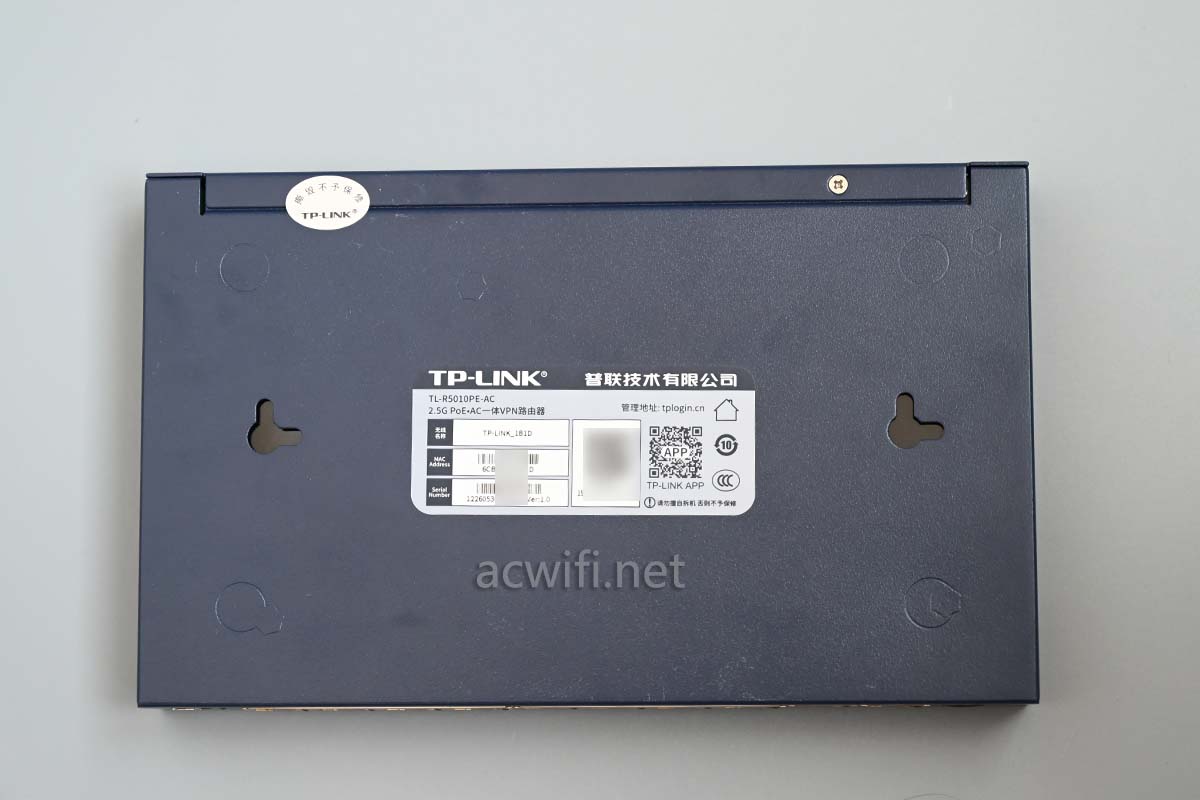

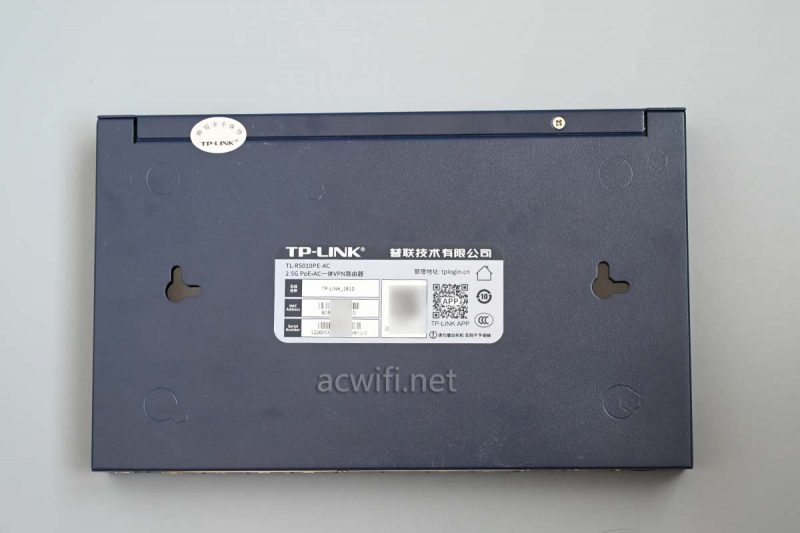

底部有挂孔:

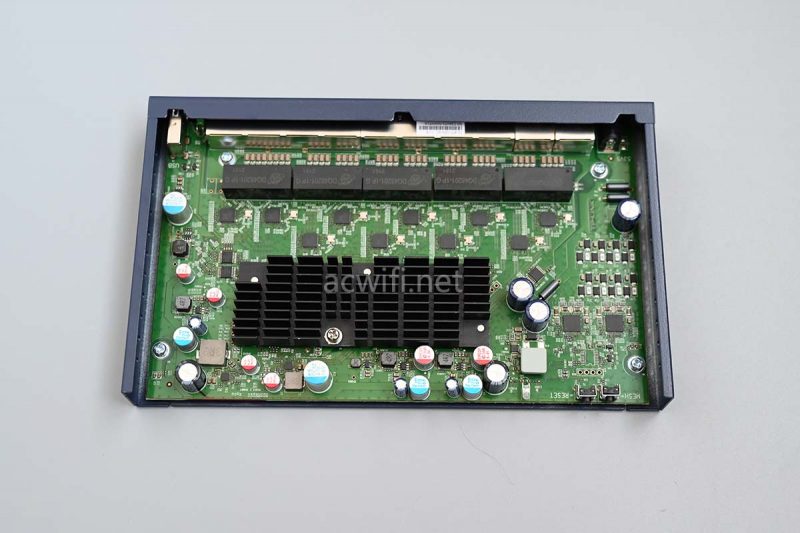

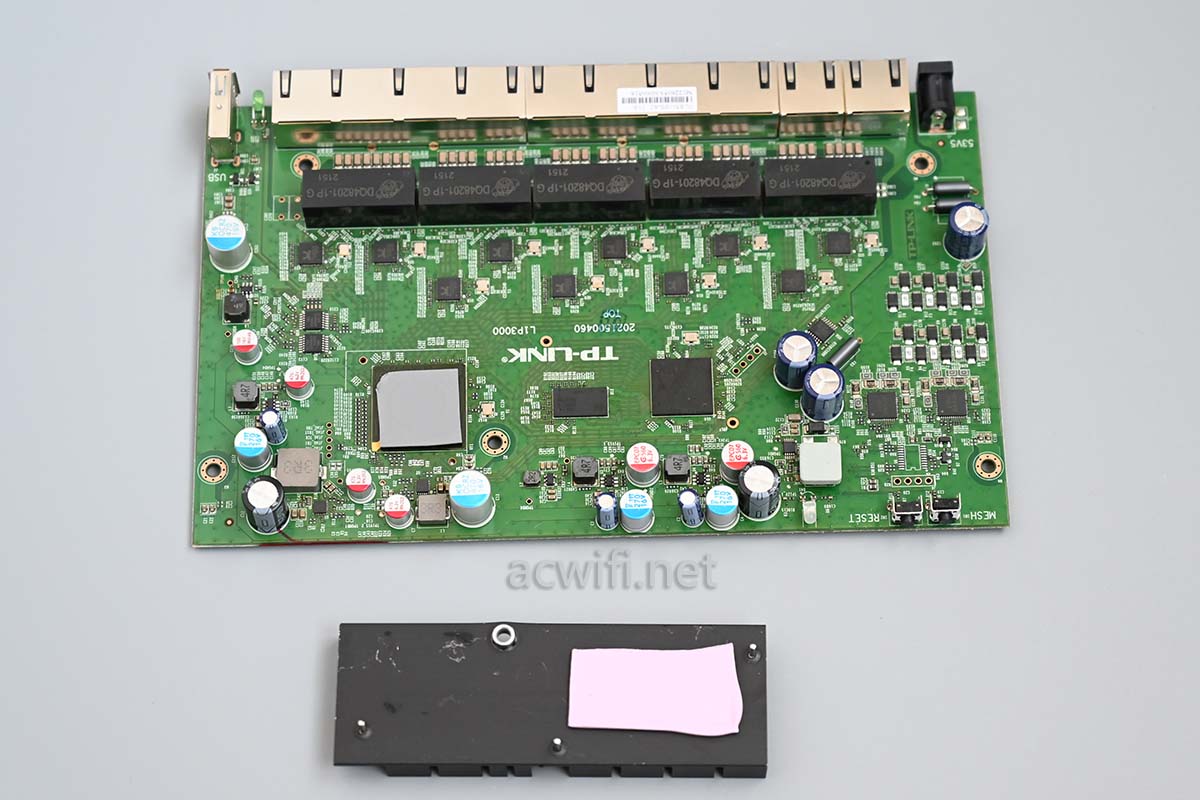

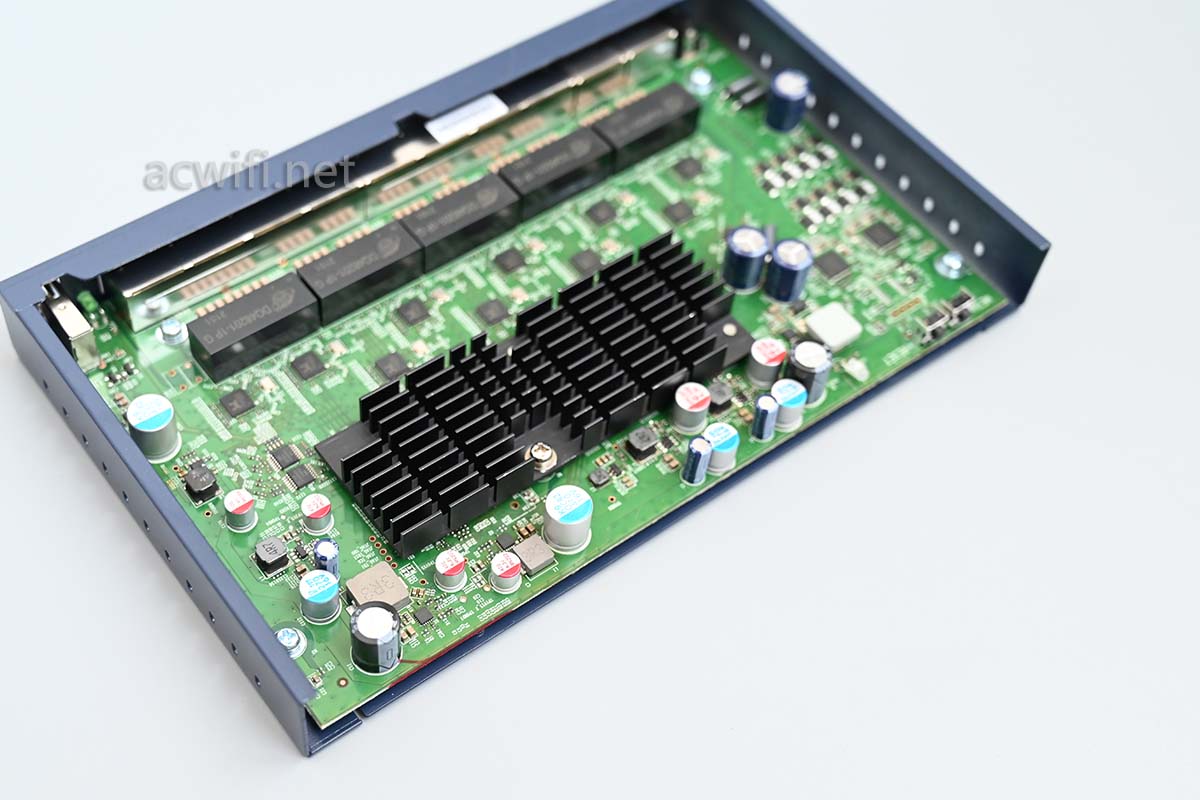

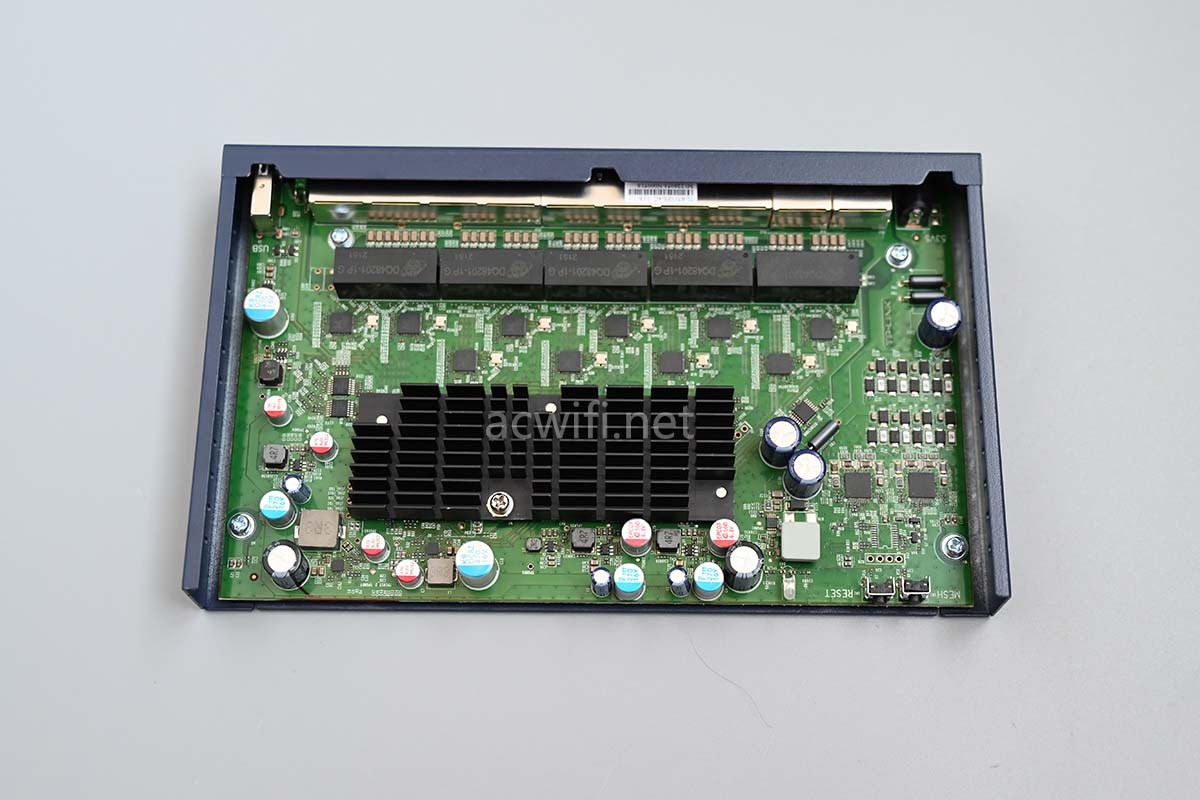

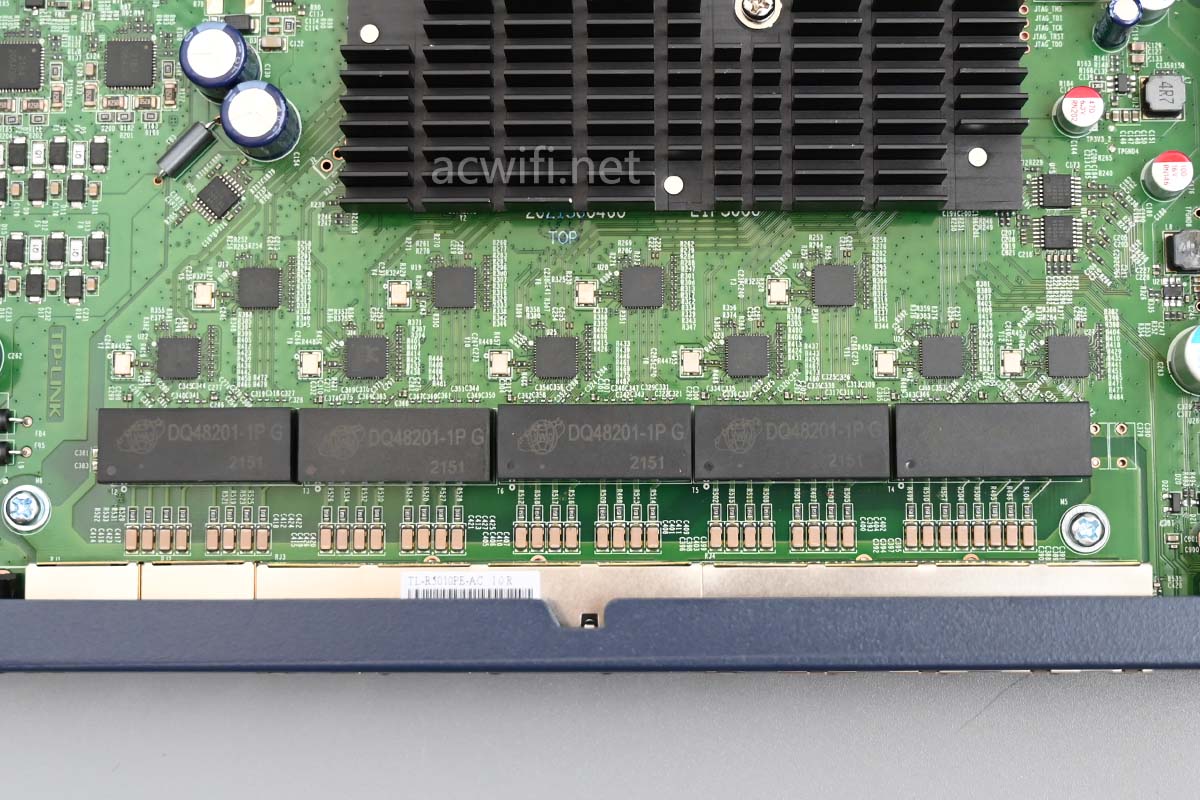

折开外壳,看见不算大的散热器:一共有10个2.5G网口,所以就会有10颗2.5G PHY芯片:

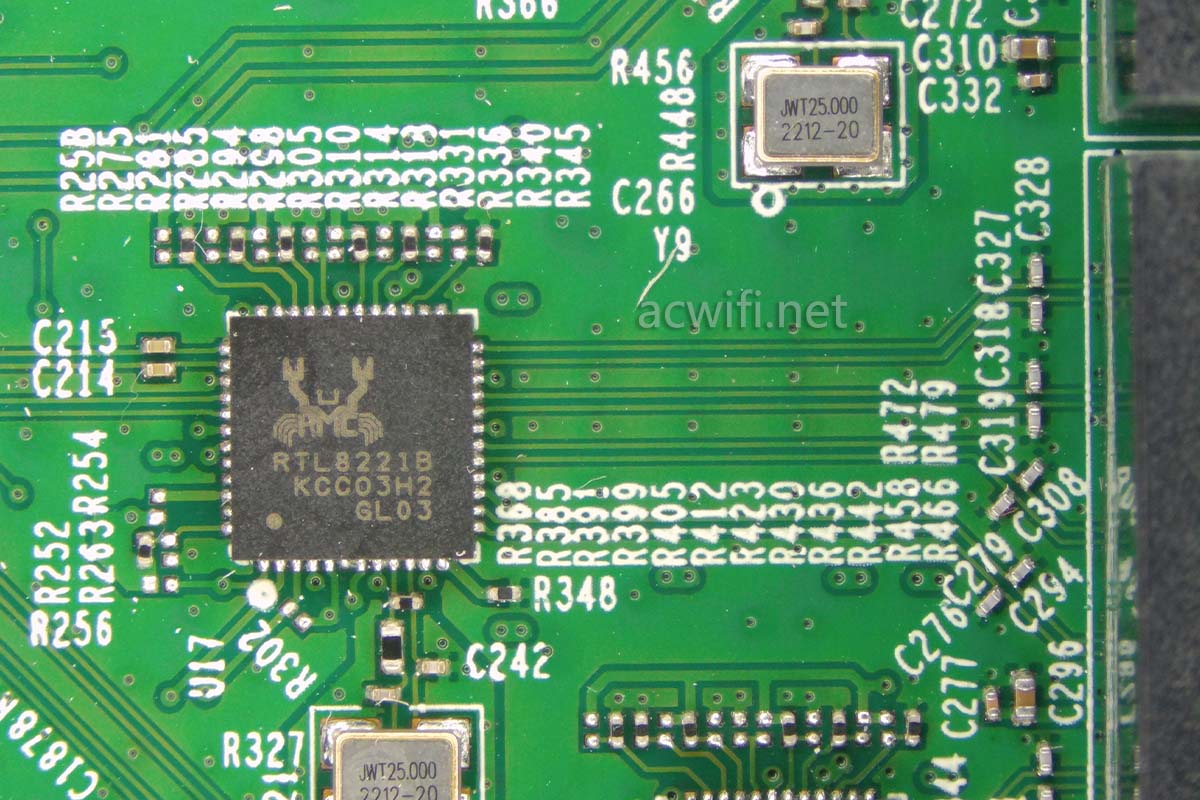

型号均是RTL8221B:

有一颗螺丝把散热器和主板都固定在底壳上,怪不得用力都撬不开主板。

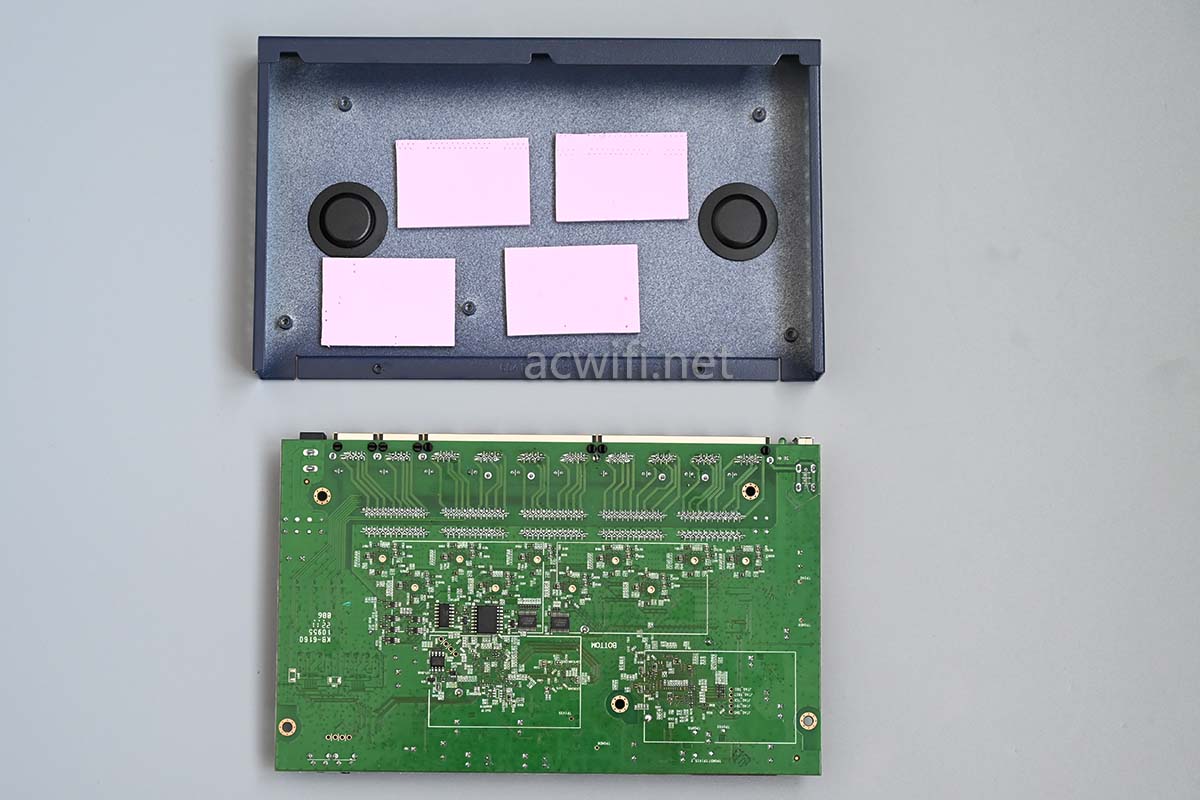

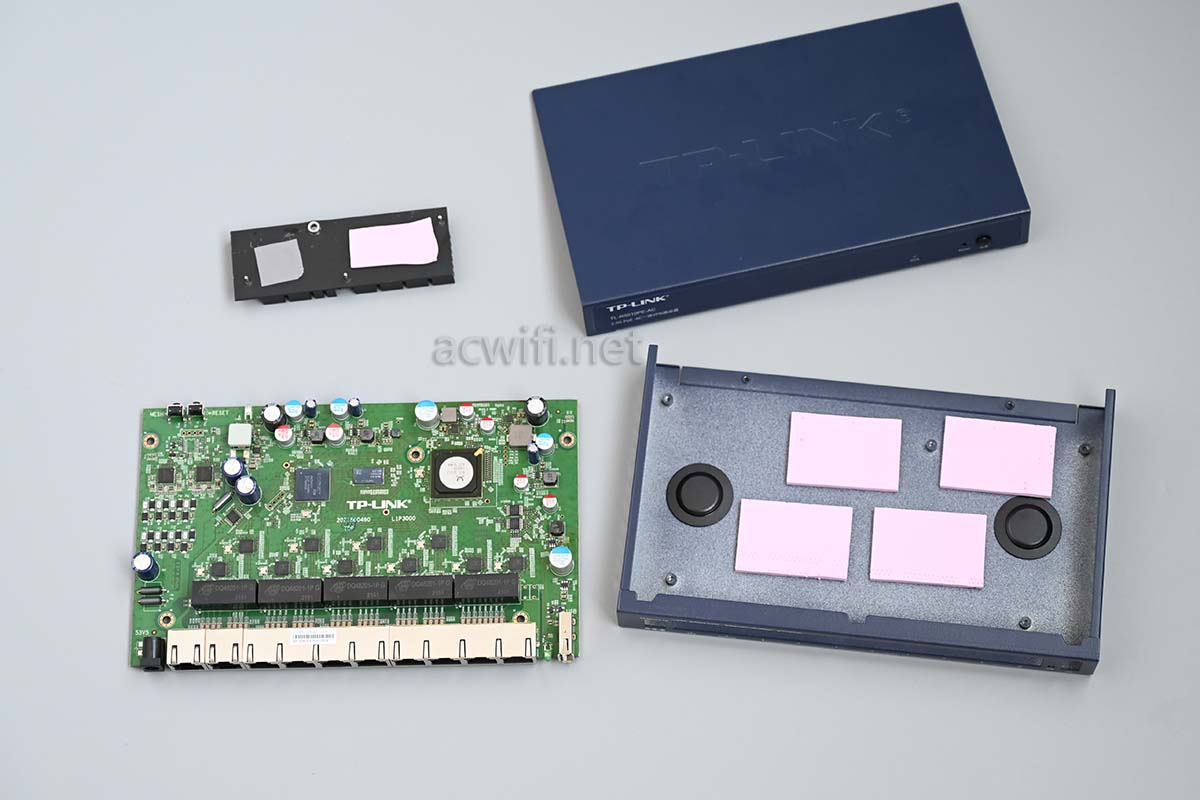

主板拆下来了,底部有四片大大的导热硅脂垫片。为啥要用4片而不是3片2片1片呢?因为四平八稳呀。你听过一平八稳、二平八稳、三平八稳了吗?没有吧,所以是4片喽。

这足够说明了这片板子的热量不少呀。

有两片黑色的小的”铝盘“,它的正下方就是挂孔位置。

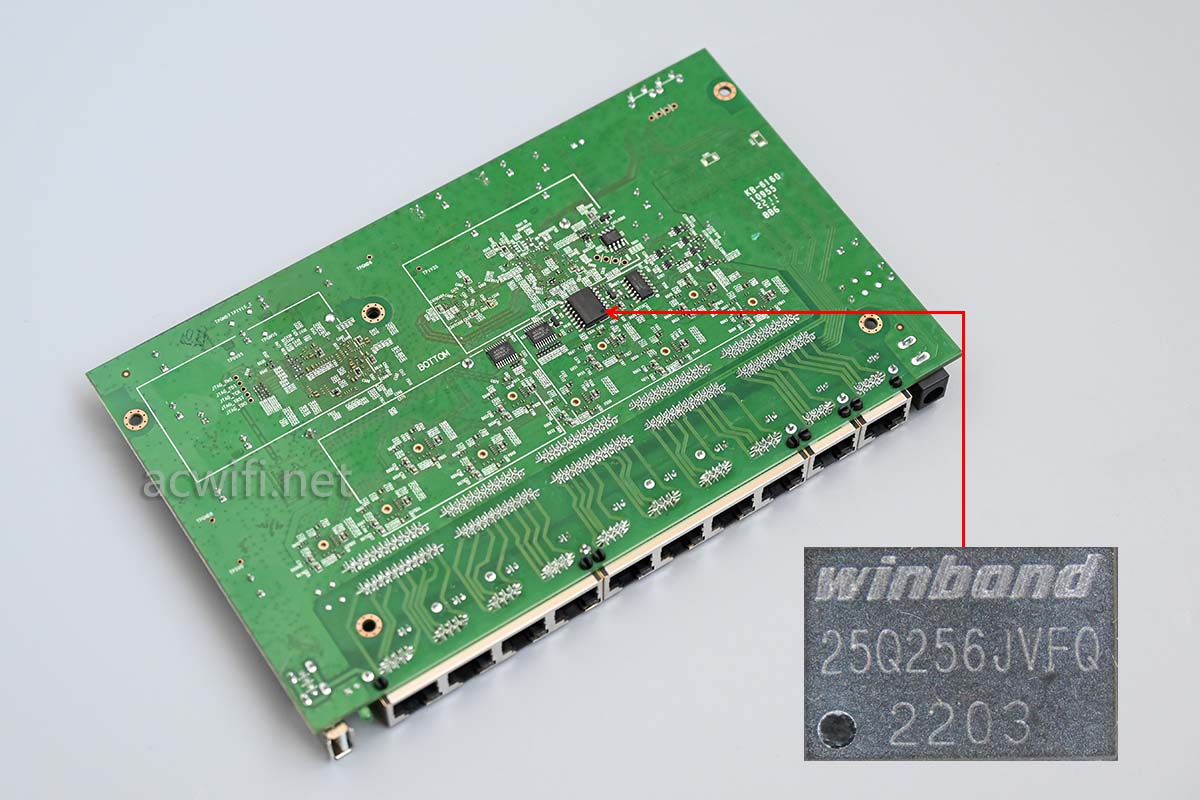

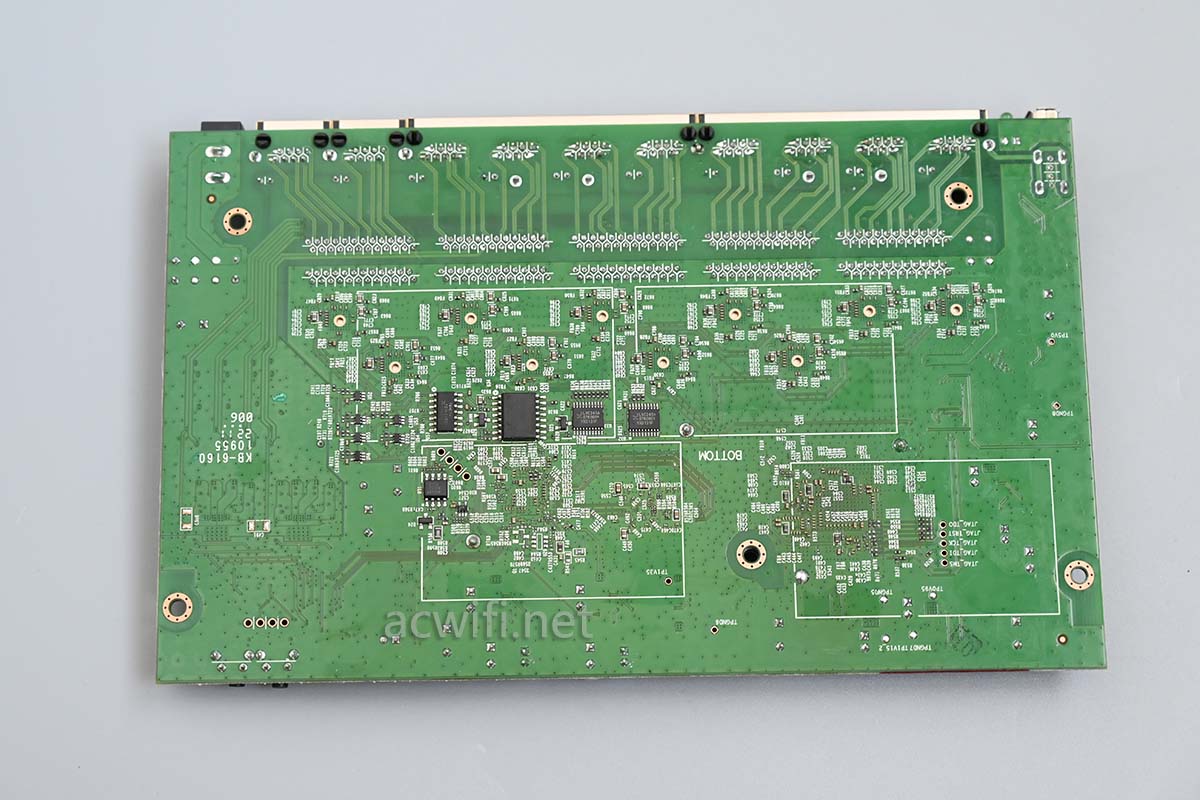

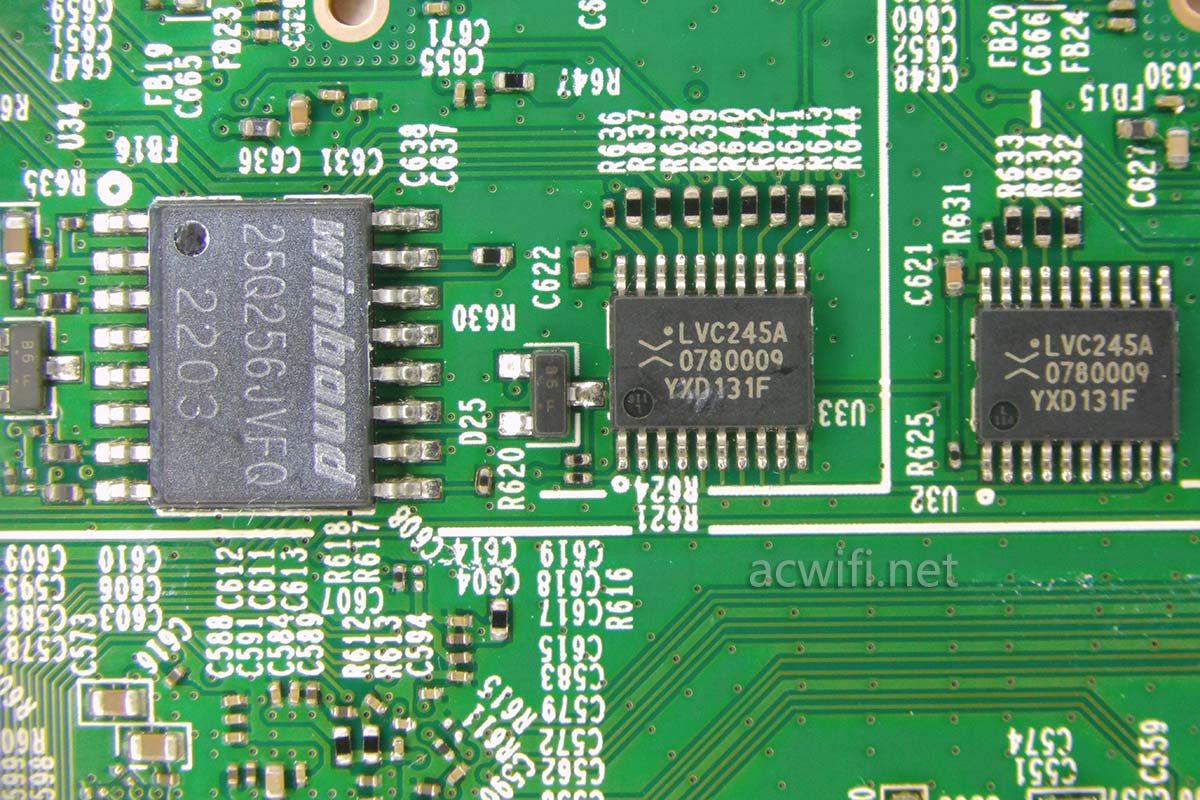

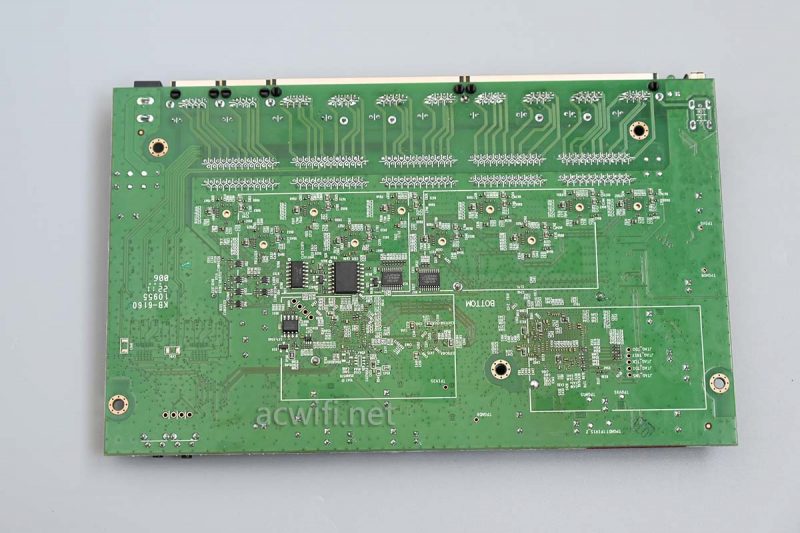

主板背面就一颗闪存和几颗网络指示灯控制芯片:

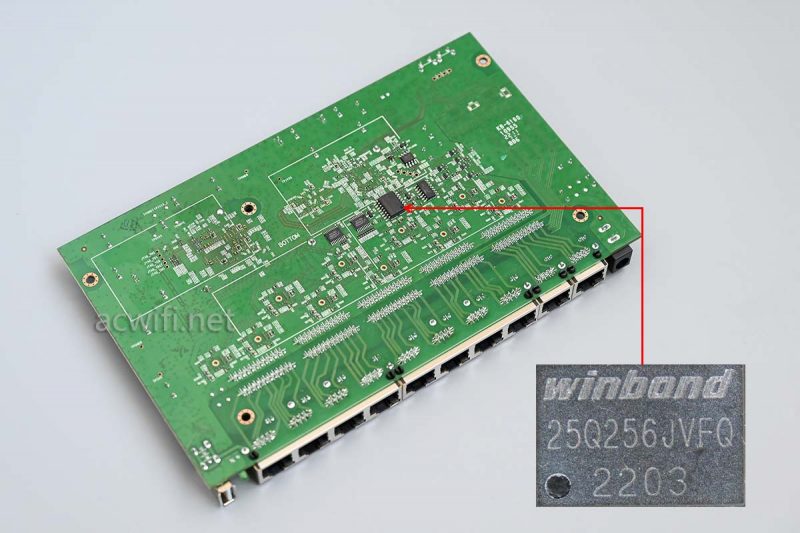

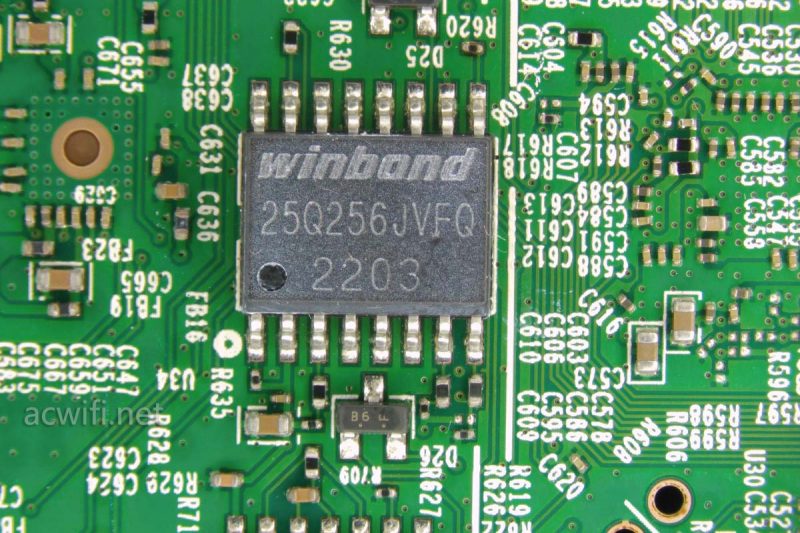

闪存型号是W25Q256JVFQ,容量32MB:

散热器焊接固定的,不过,在我的手动吸锡器和大功率”焫鸡“面前,都只是”湿湿碎”啦。

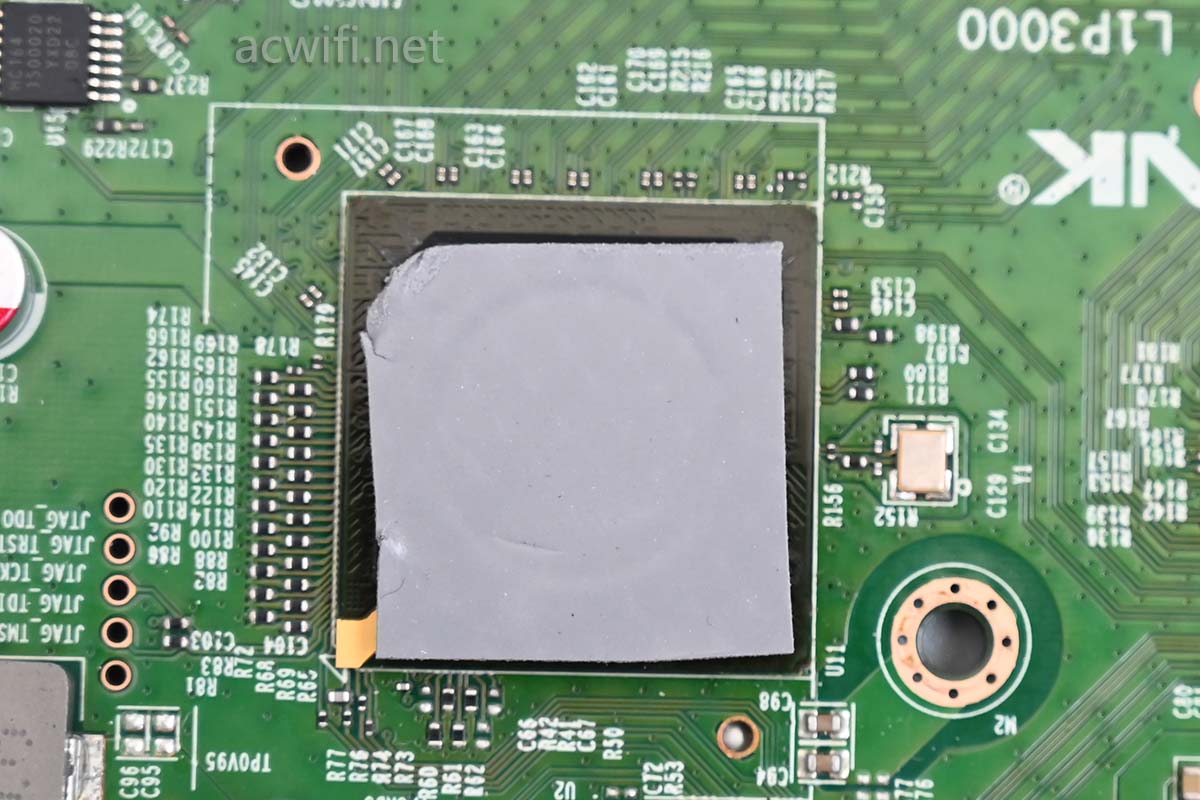

这次很快呀,不用5分钟,因为呢,散热器与芯片之间没有使用含粘性的硅脂:这样看下去,很像是高通的SOC芯片,是不,但你认真看,中间有一圈压痕呀:

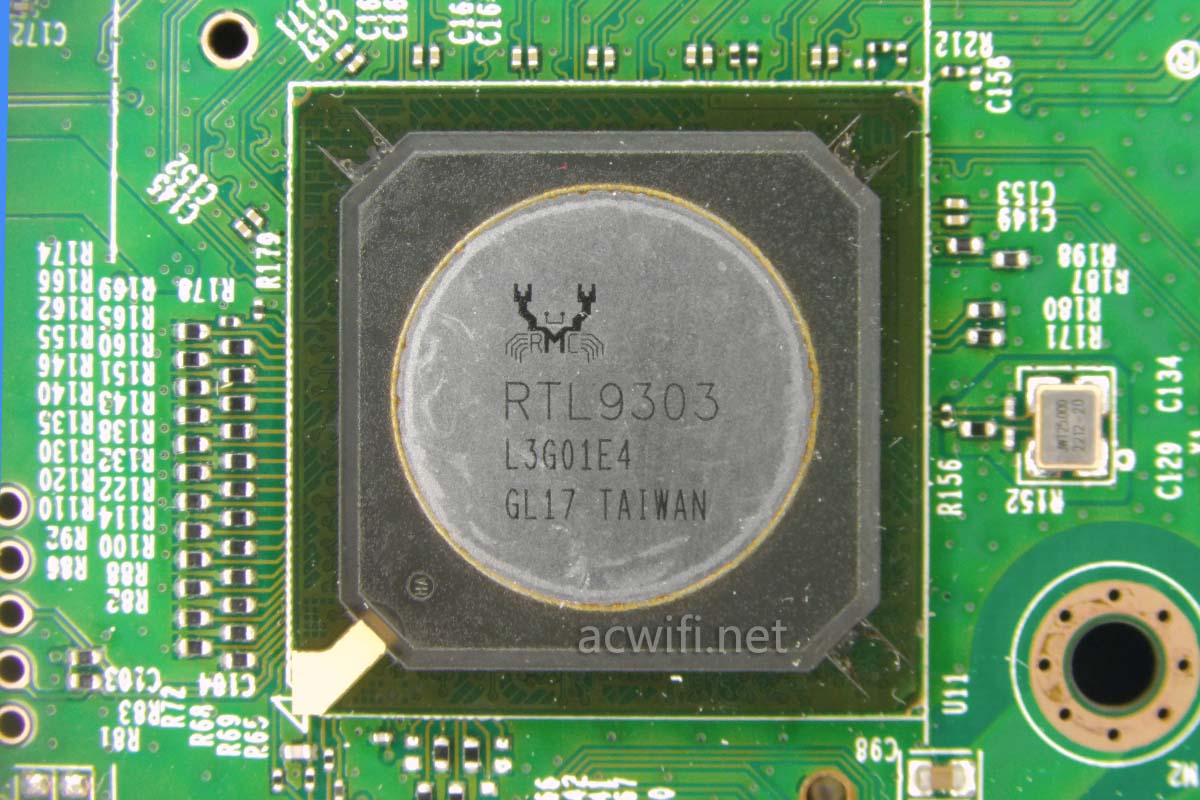

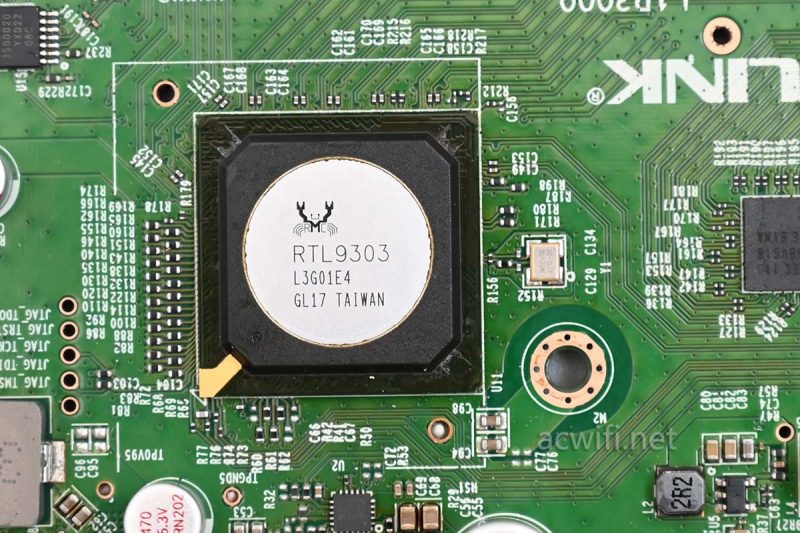

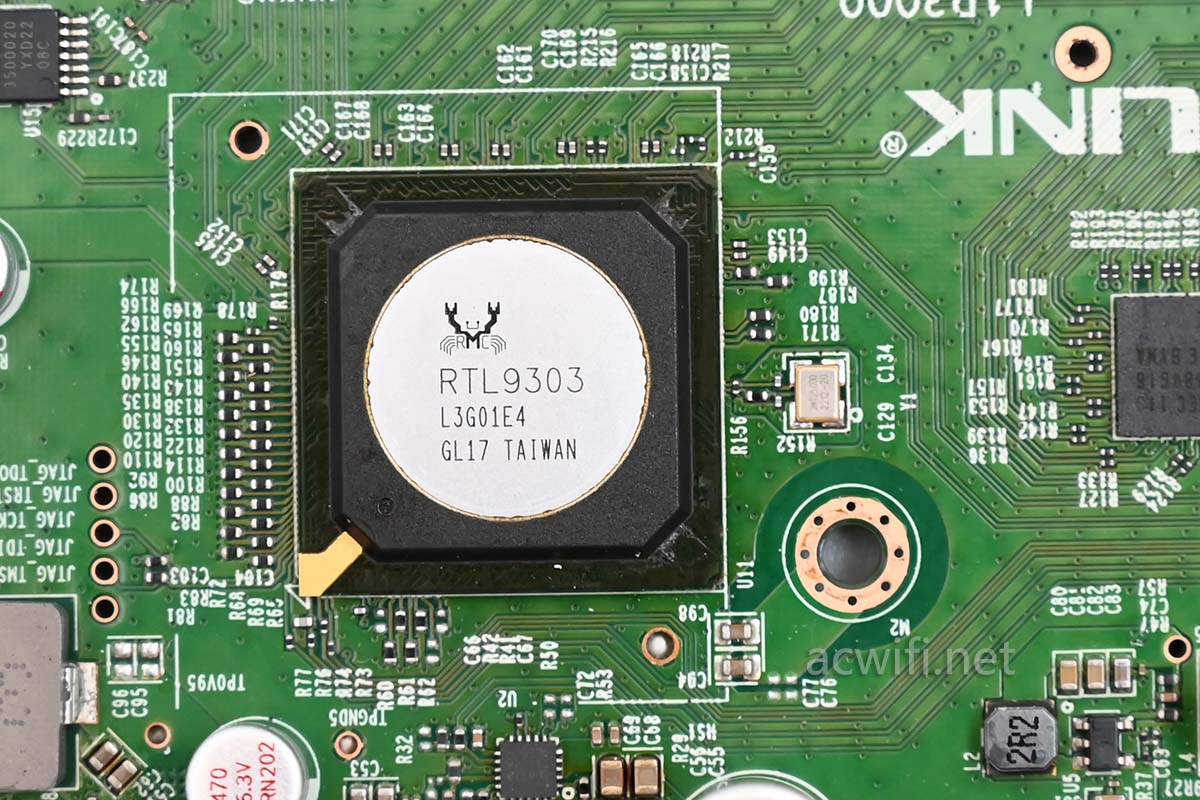

撕走它,看见了,是RTL9303,它不是主控,它是8口万兆交换芯片,支持多种速率:10G/5G/2.5G/1000BASE-T/100BASE-TX。(5G速率是猜的)

这里只接了2.5G的PHY,所以网口最高速率2.5G。

RTL9303有个大哥RTL9313,支持12个口。

整机最大的热量来自于这颗8口万兆交换芯片:

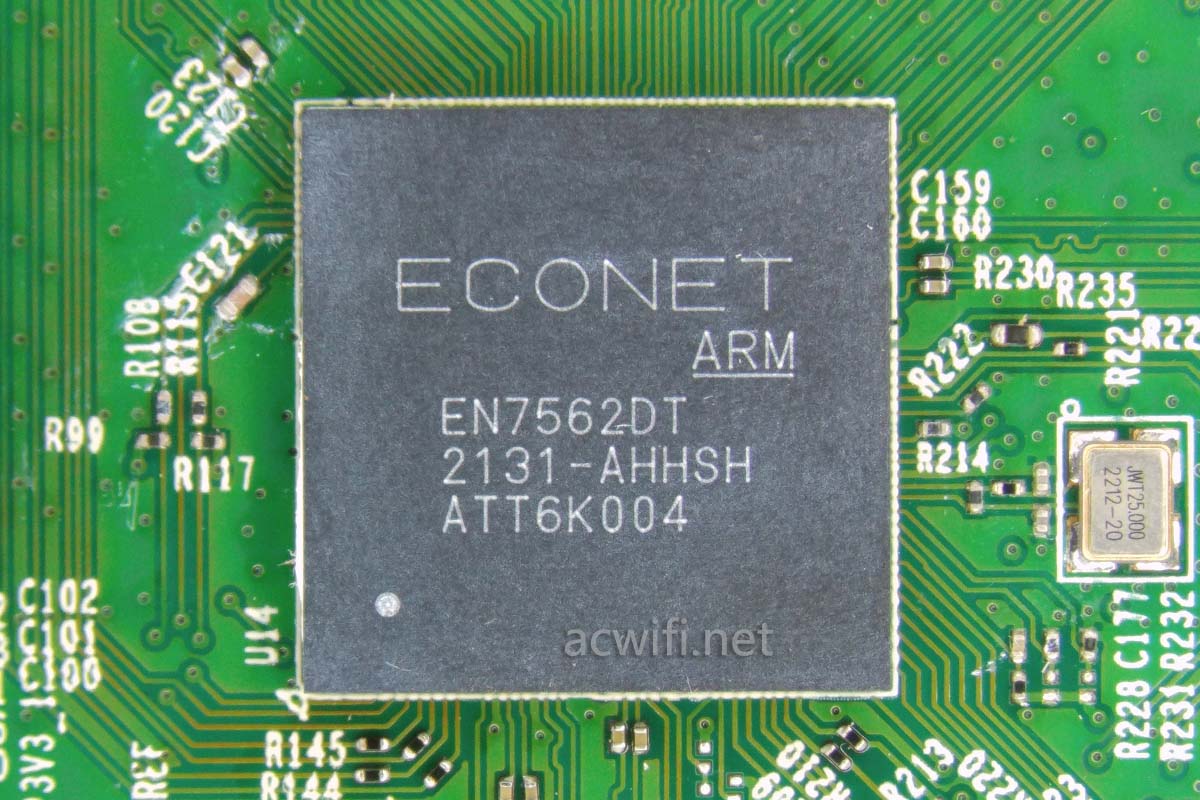

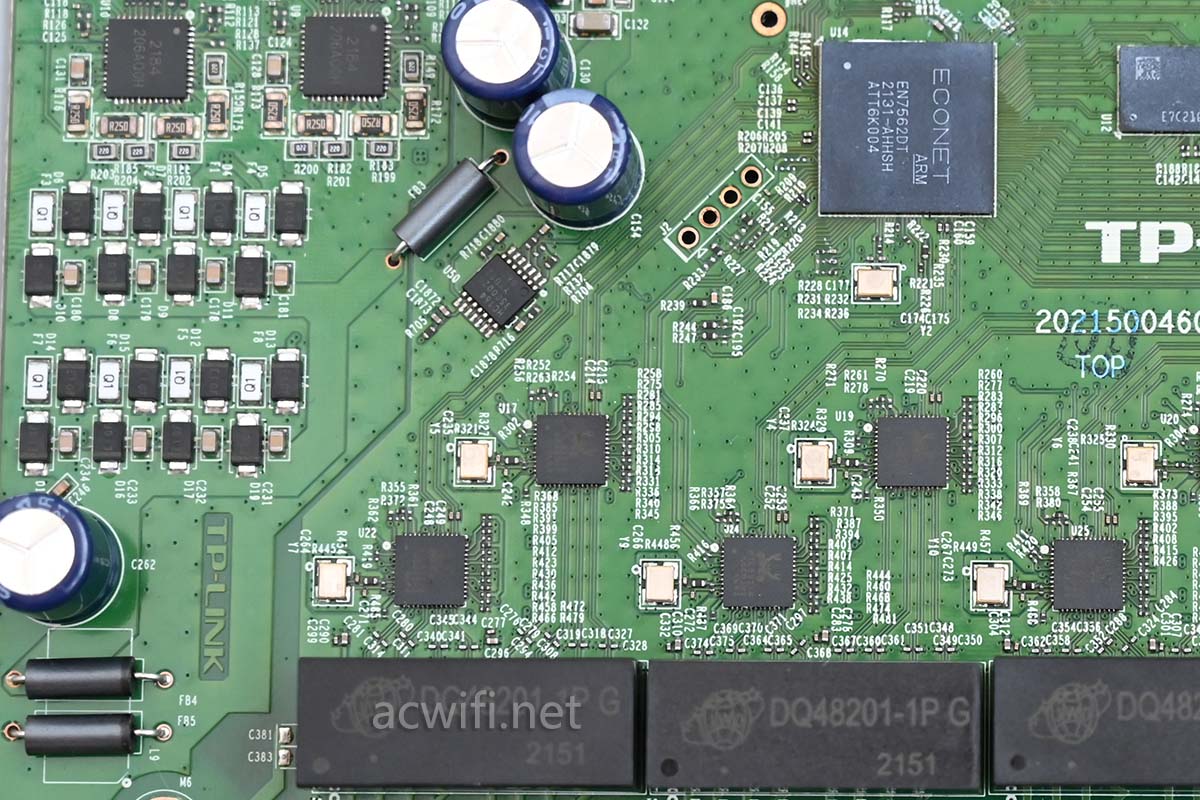

R5010PE的主控芯片则是这一颗:ECONET的EN7562DT,有大大的“ARM”字样:

还记得R5408PE用的啥主控不?就是EN7562CU。

EN7562CU集成了512MB内存,而这个EN7562DT没有集成内存,都属于EN762系列,都是双核A53,频率1GHz,都支持NP offload,可以理解成硬件加速。

5408PE能跑满千兆端口的小包,那么这款支持2.5G WAN口的R5010PE能否跑满小包呢?

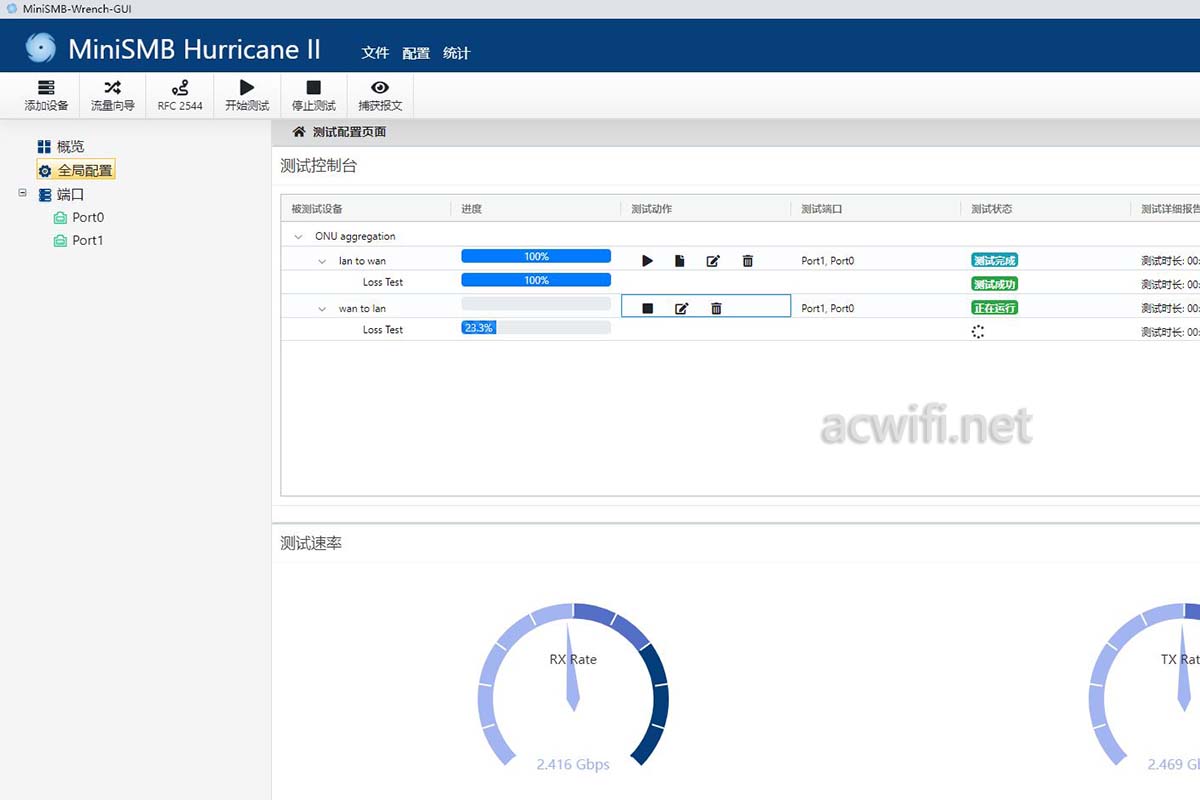

使用minismb测试一下小包转发率吧。

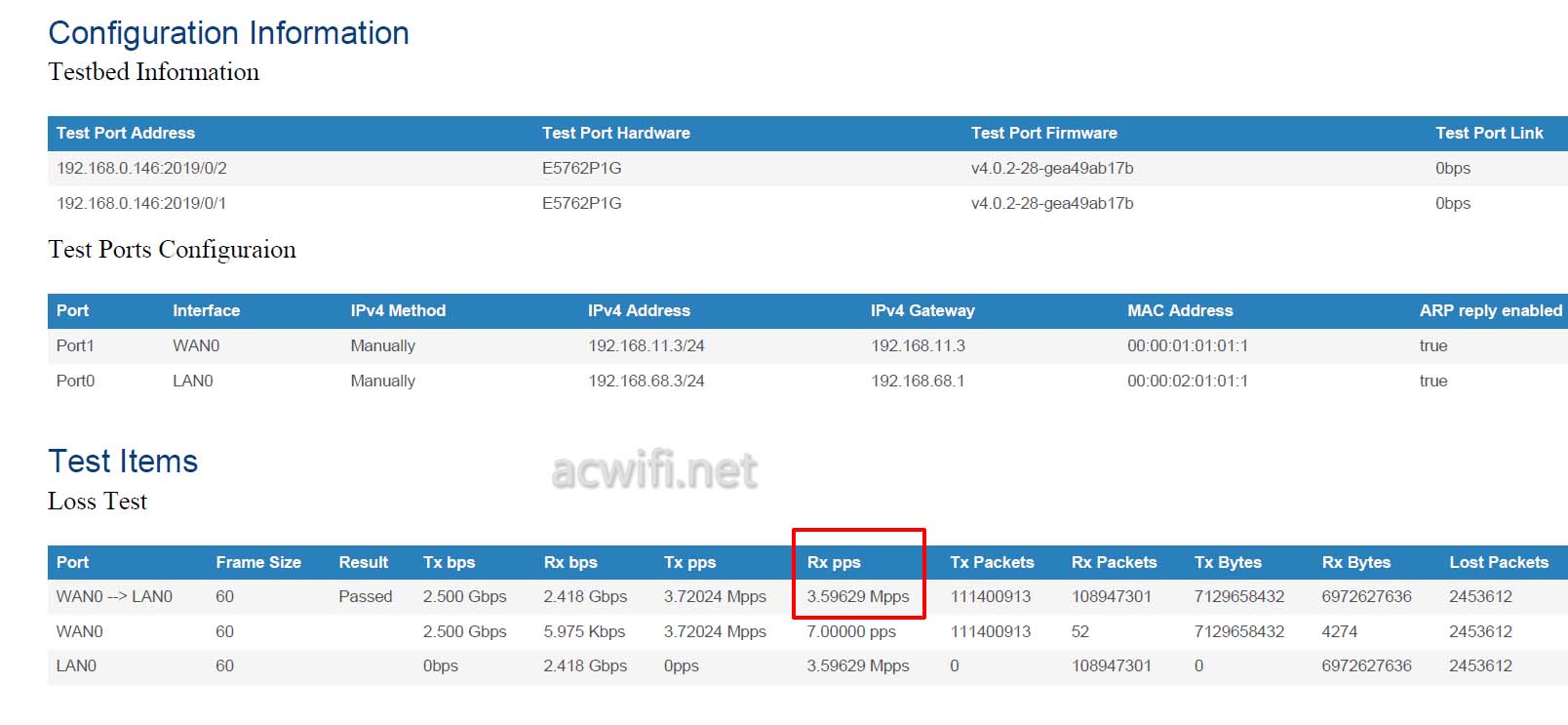

wan to lan的测试结果如下图红框里的数据:3.59Mpps。(理论值是3.72Mpps,但我的电脑测不出来理论值,不管在什么速率下)

可以说跑满了2.5G端口。

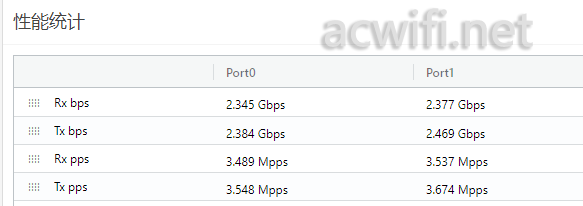

双向同时转发也不错哟,两个方向都能有3.5Mpps左右。

从走线来看,“WAN1”和“WAN/LAN”这两个网口,接在了EN7562DT芯片上:(可支持双WAN)

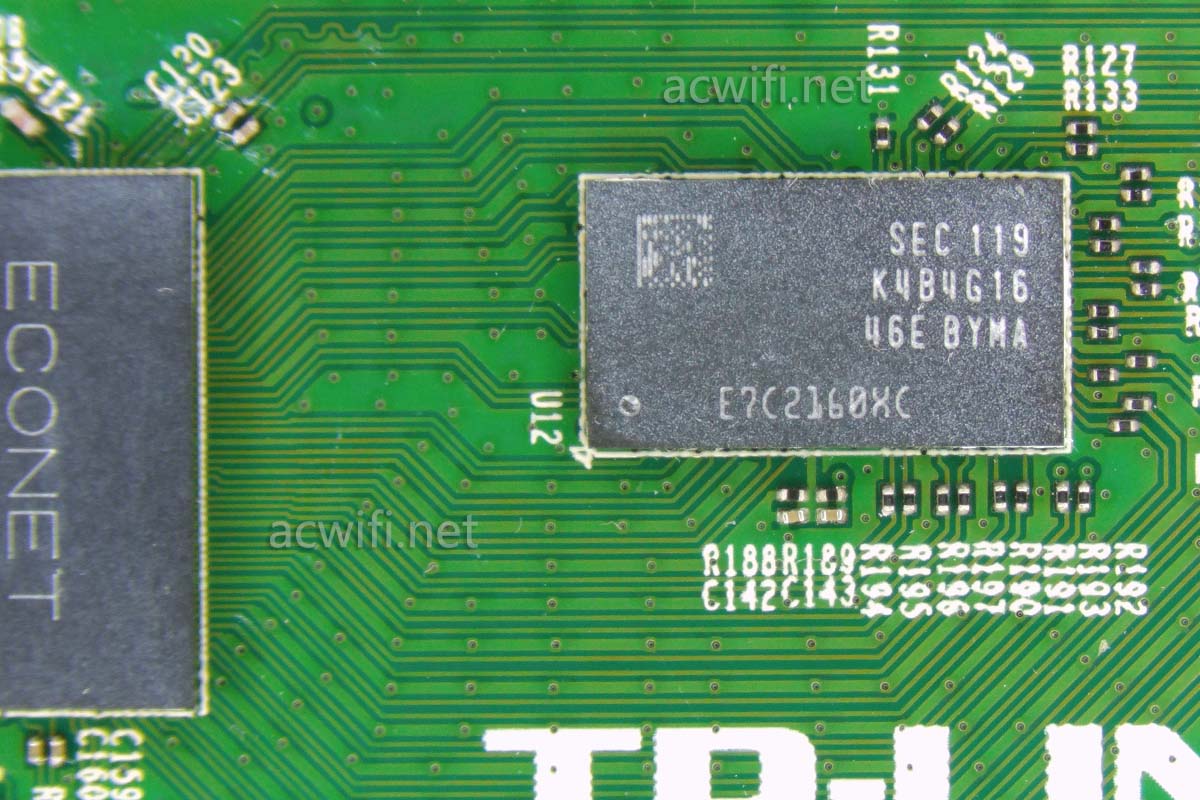

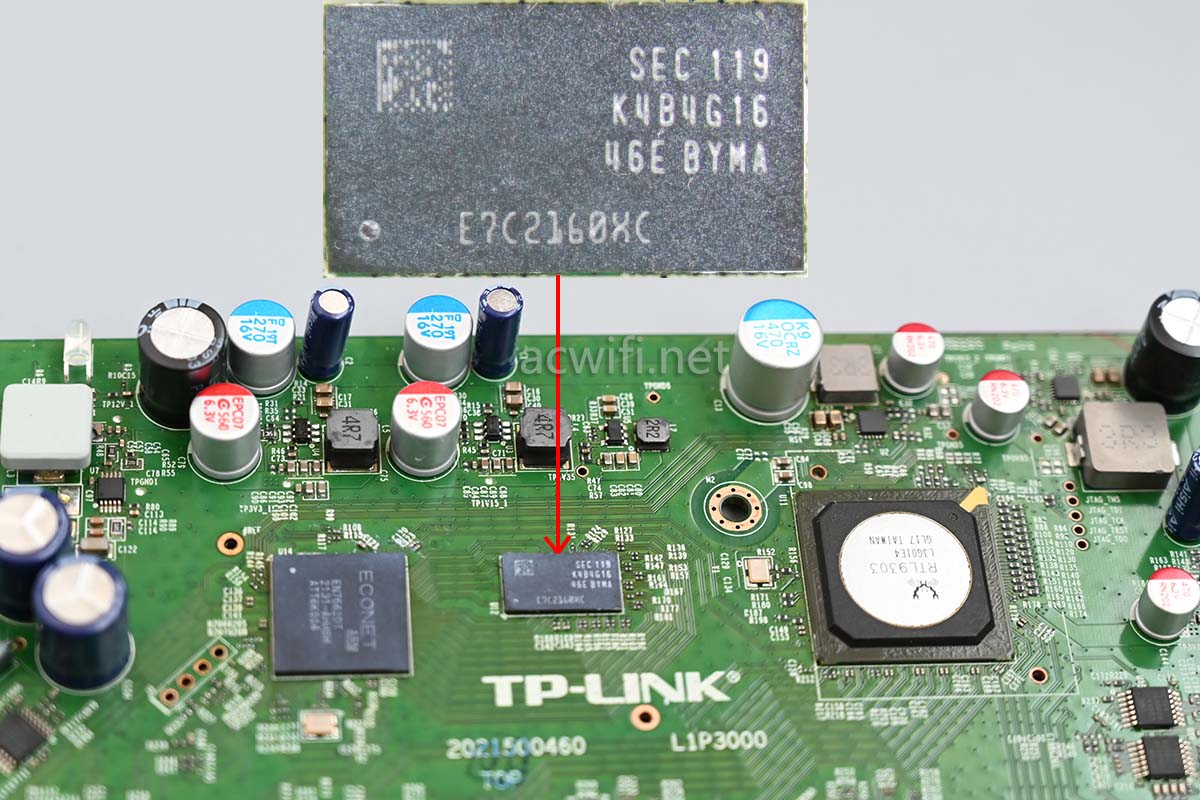

EN7562DT旁边的一颗内存芯片,型号是三星的K4B4G1646E-BYMA,DDR3-1866Mbps,容量是512MB:

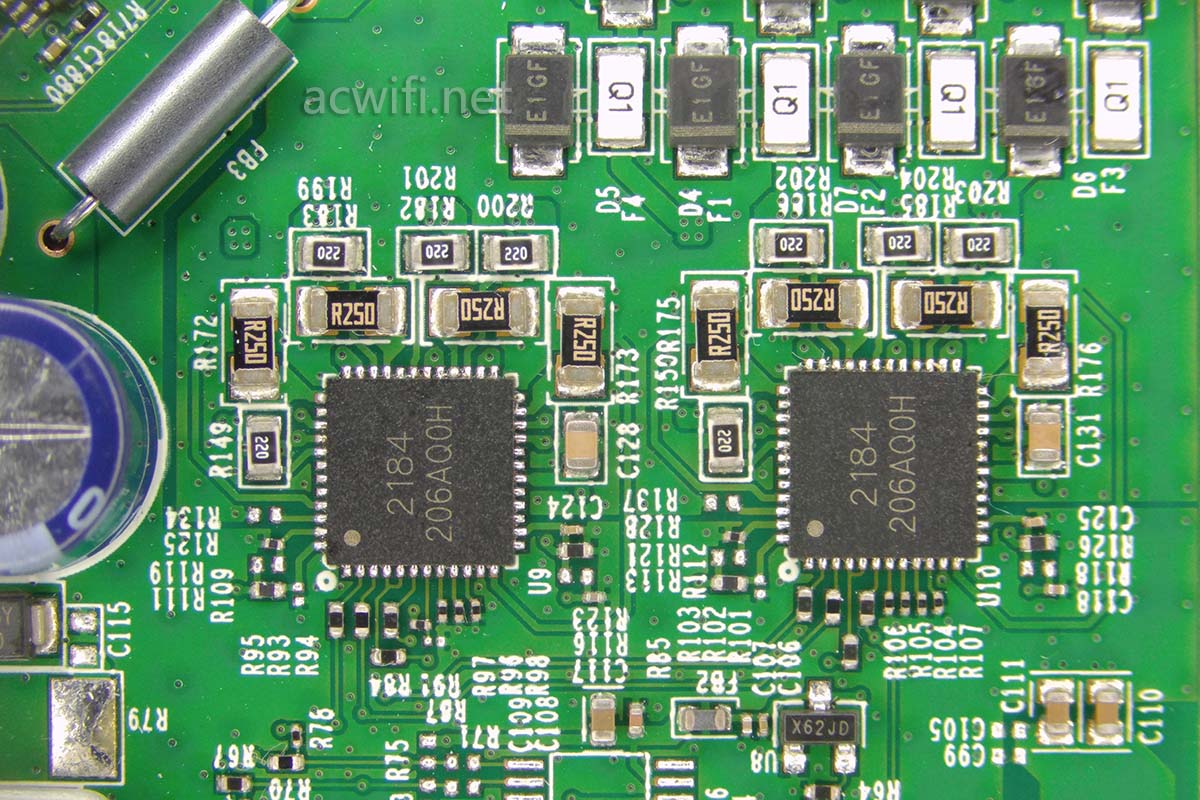

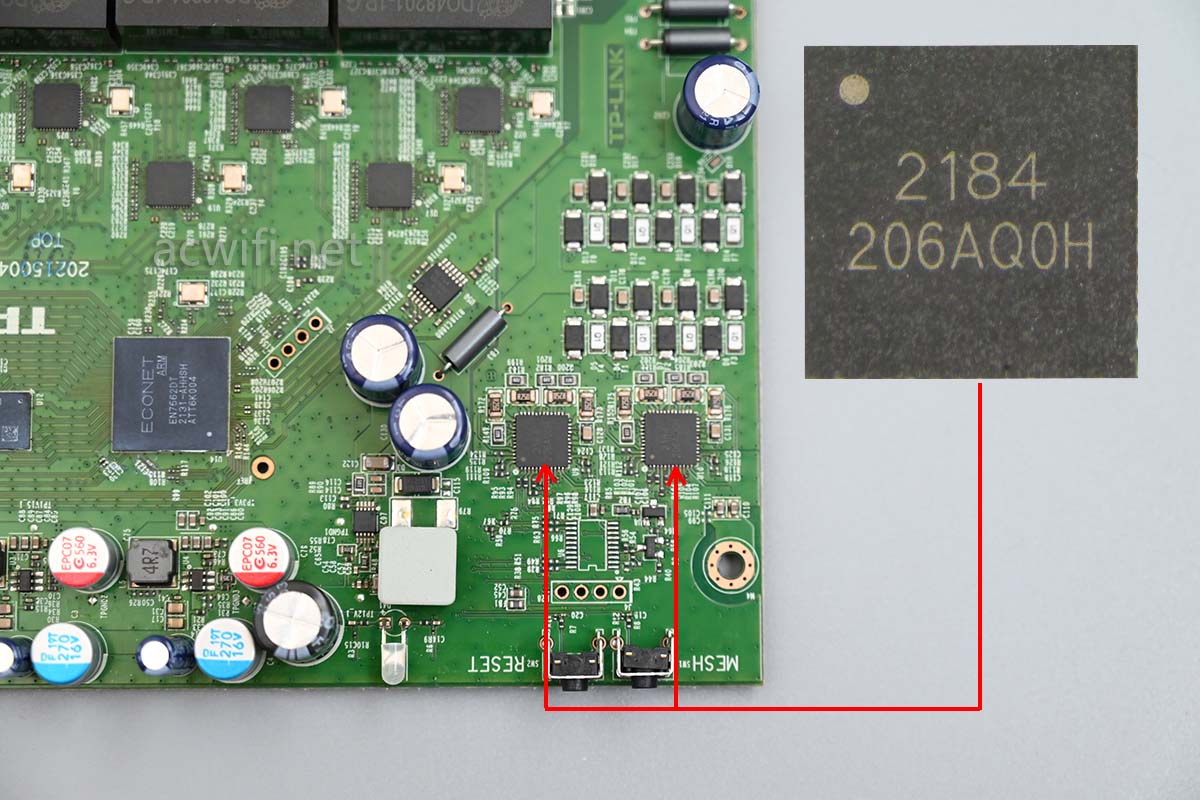

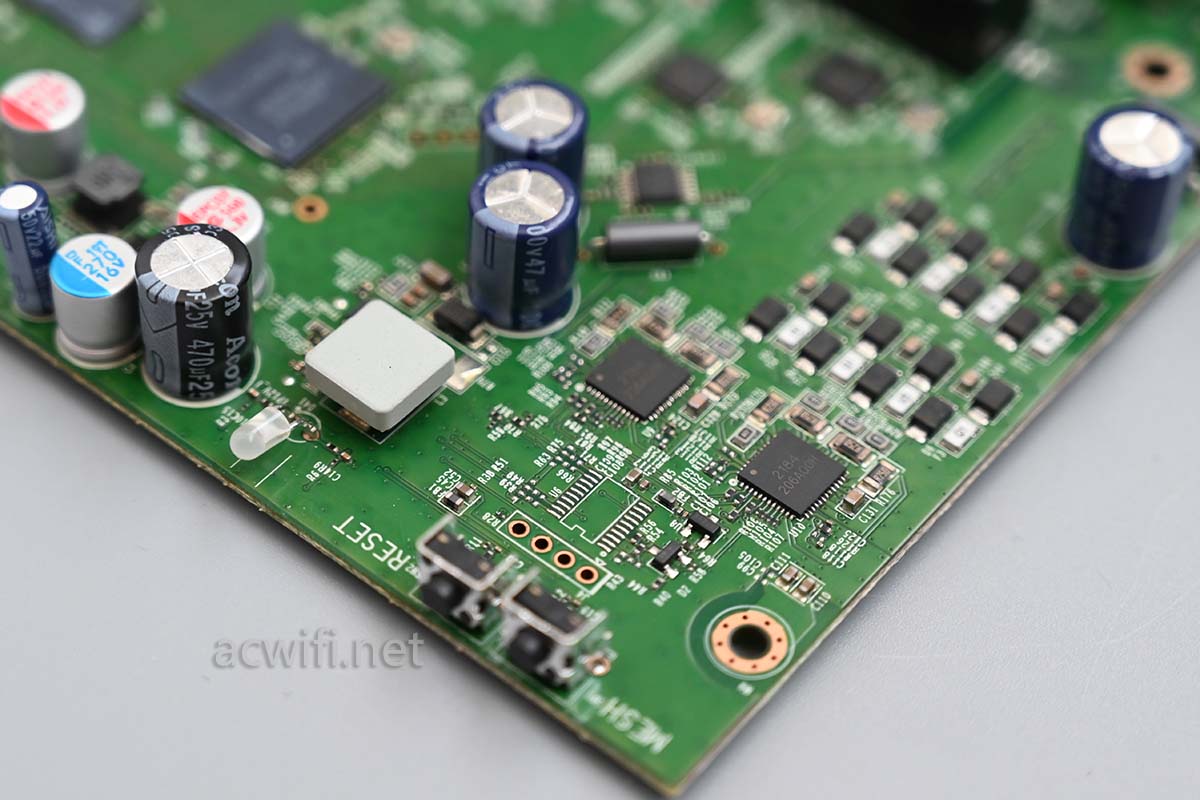

然后是PoE电路部分,有两颗丝印着“2184 206AQ0H”的芯片,型号是XS2184,支持四通道,兼容IEEE 802.3at/af,单口最大30W功率。所以这台8口供电就要用两颗。

(芯昇(原大华)XS2180,XS2184。国产唯一百万级出货验证,品质一流。但受限于产能)

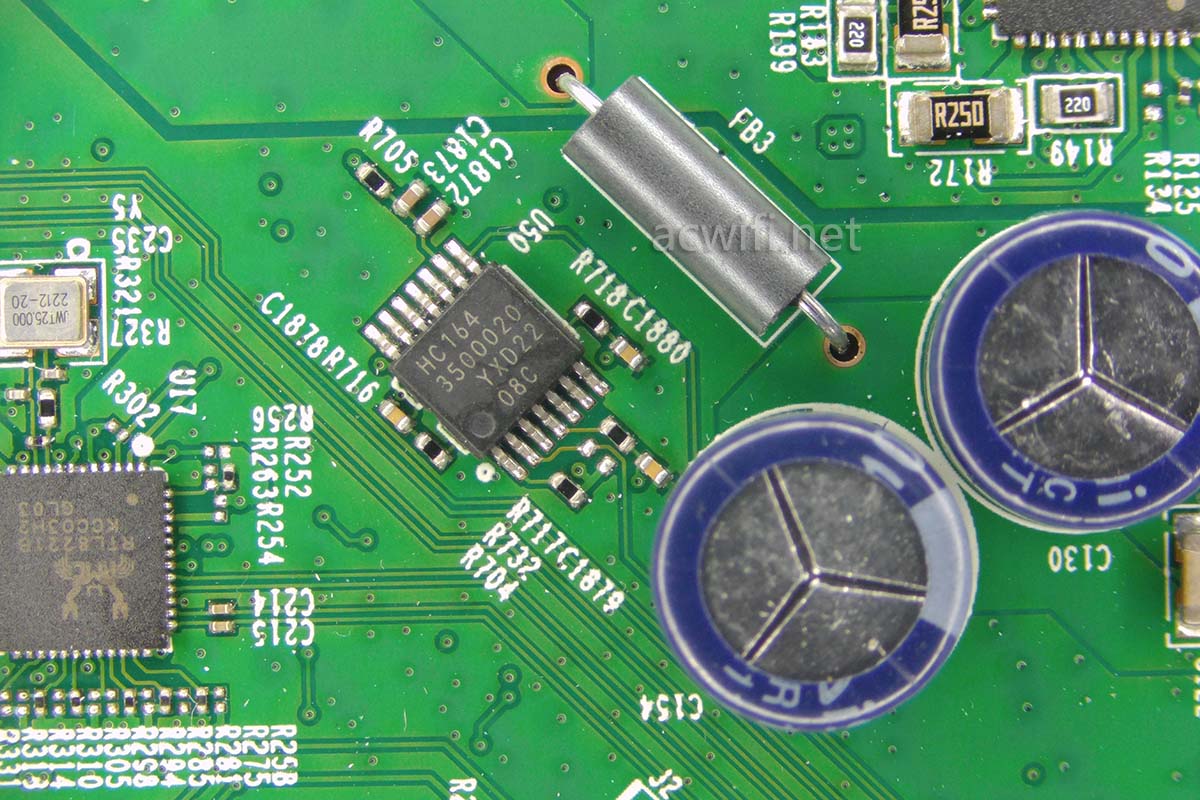

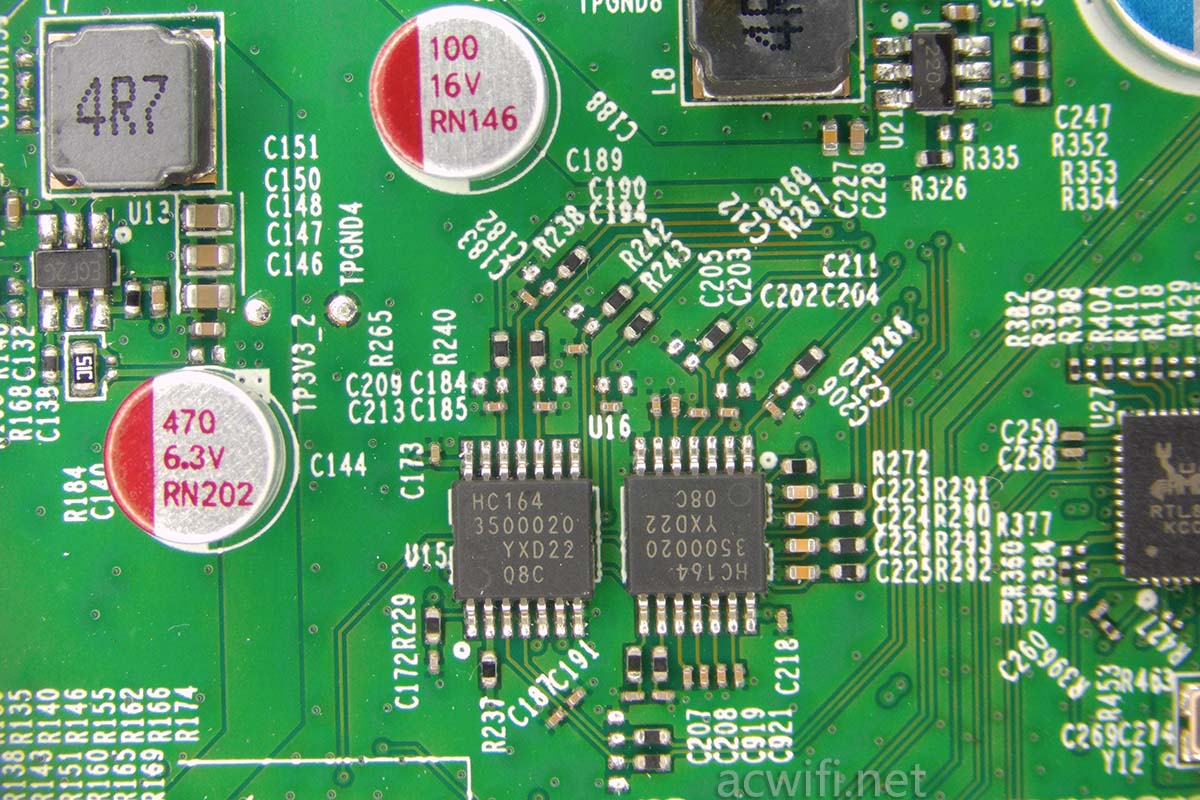

HC164是寄存器?

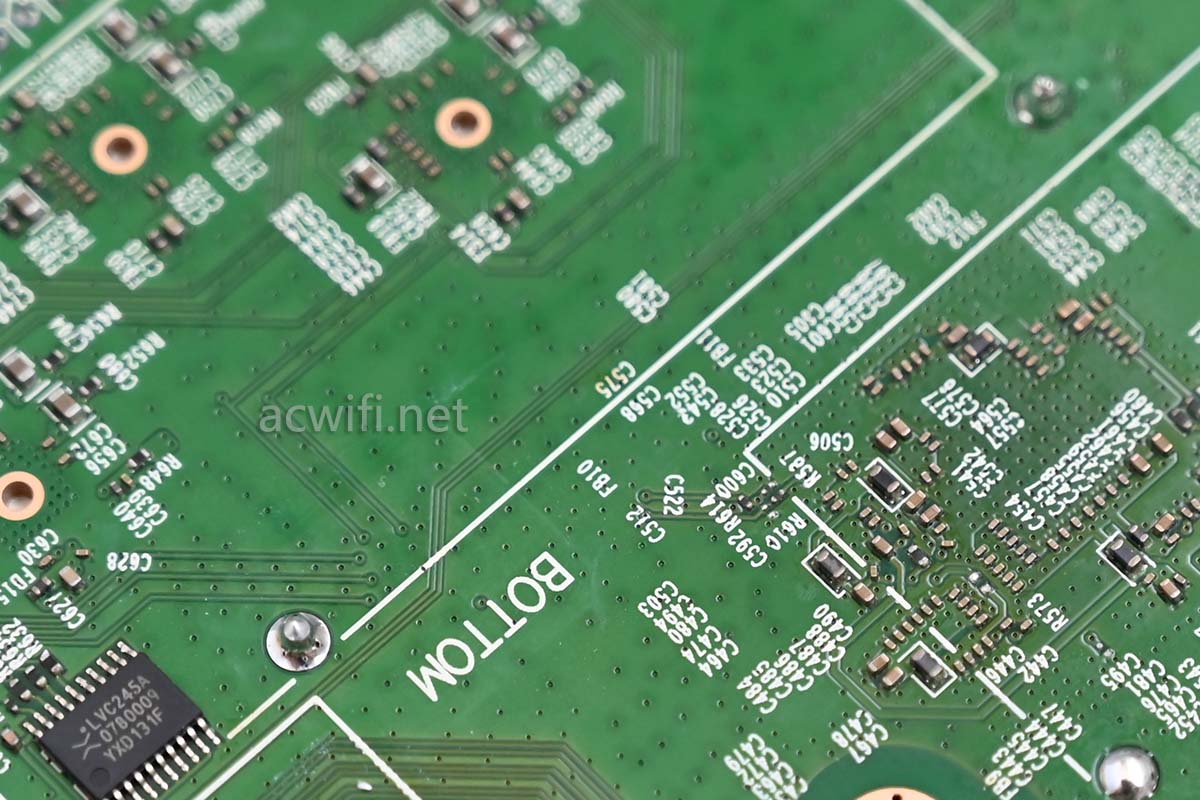

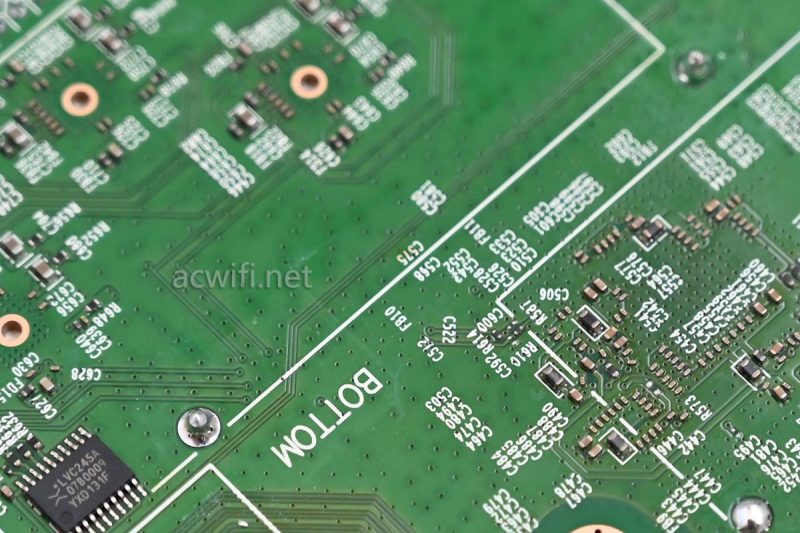

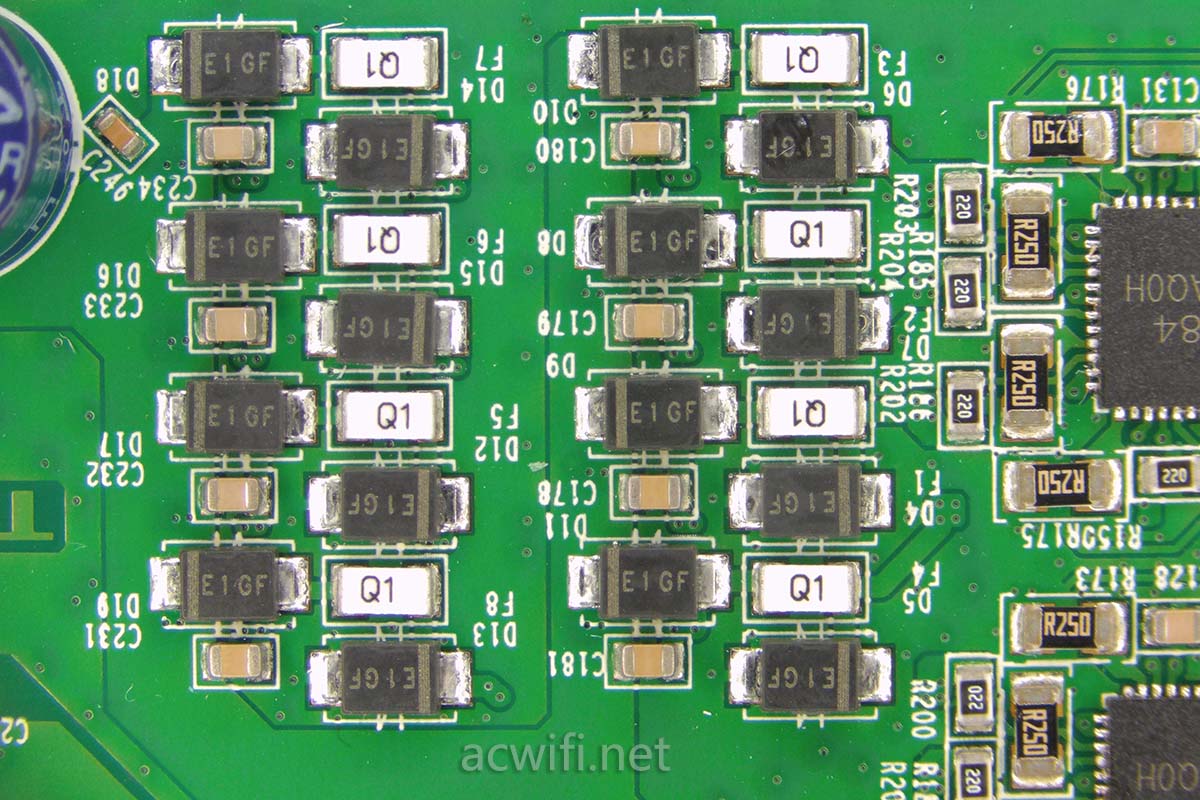

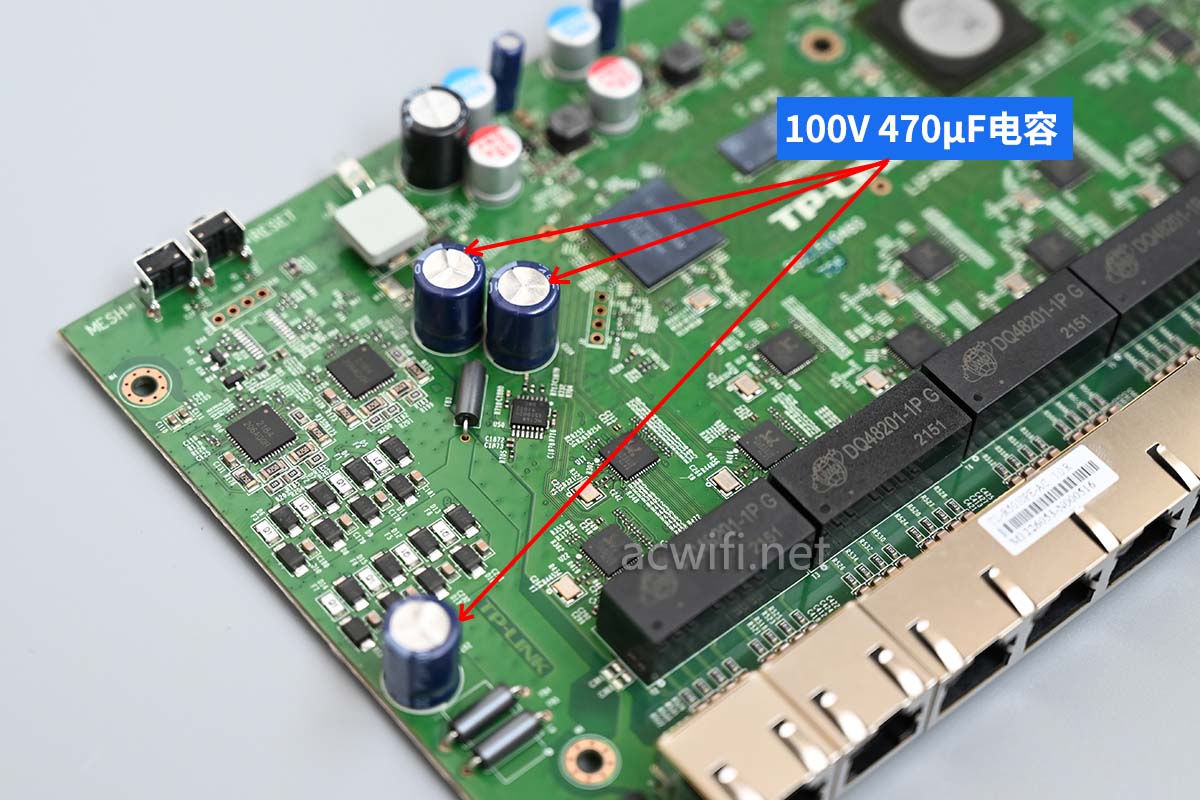

密密麻麻的:

这里也有HC164:

有一颗电感上有粘了陶瓷散热片:

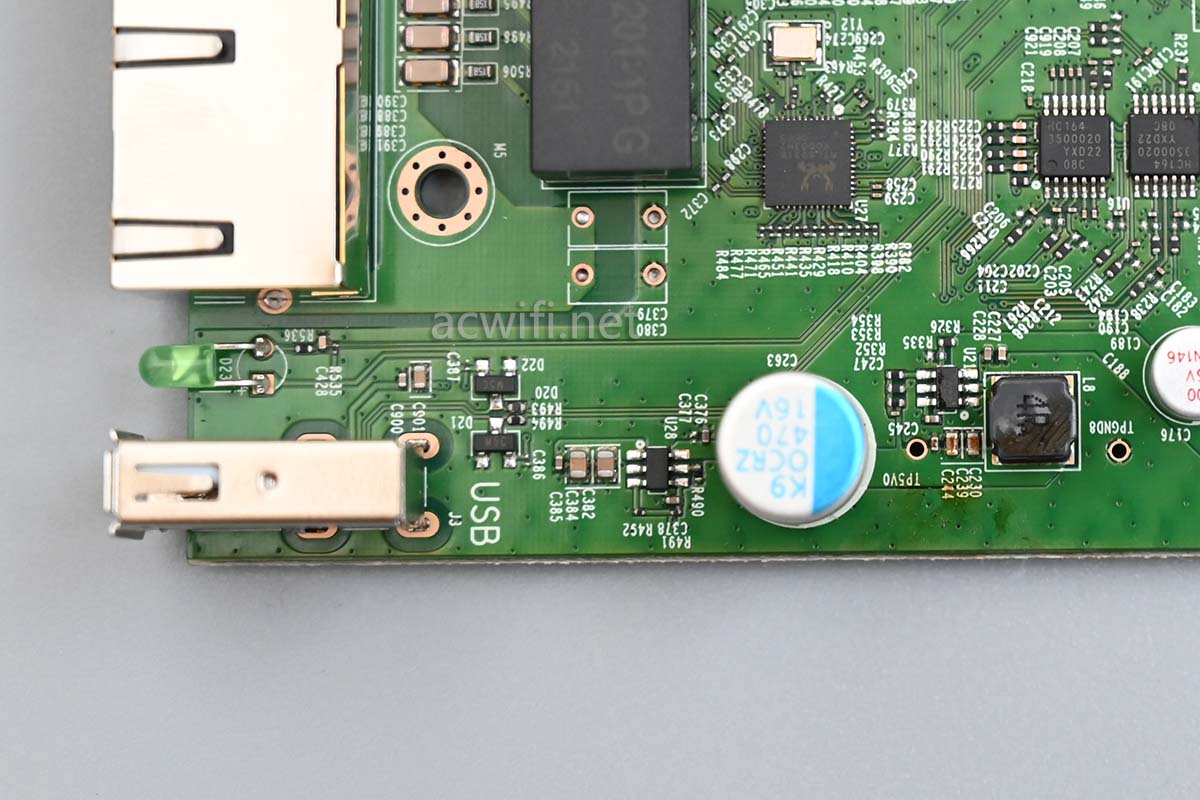

USB2.0:

其它没啥好看了。

R5010PE-AC拆机完成。

R5010PE-AC的所有芯片型号汇总图如下:

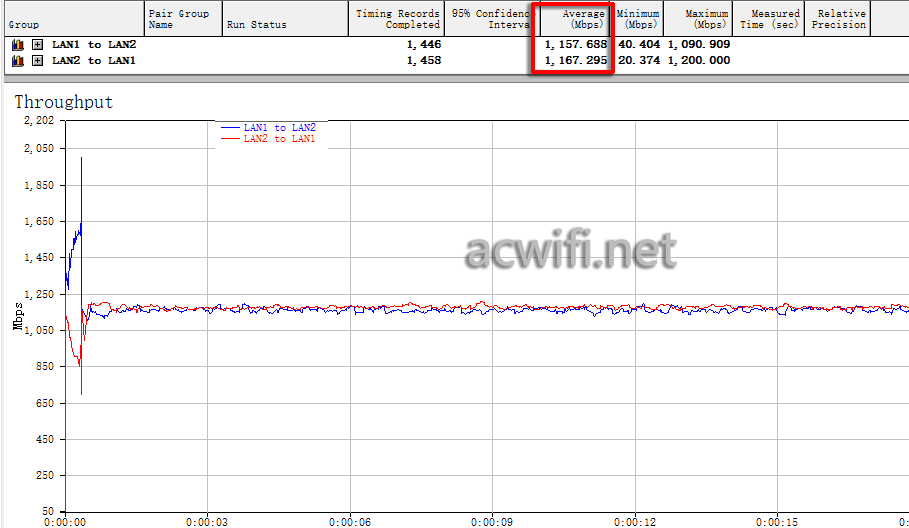

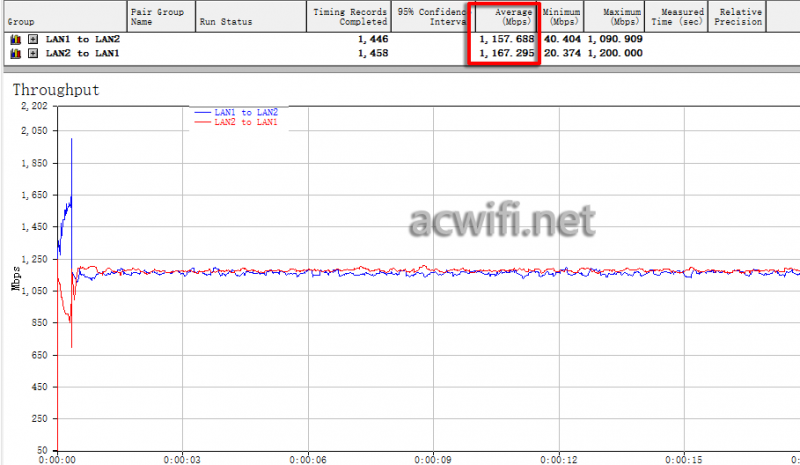

本想测一下它的8个2.5G LAN口的背板带宽,但任意双口双向都跑不满呀。双向时每个口只有1.15Gbps的速度:

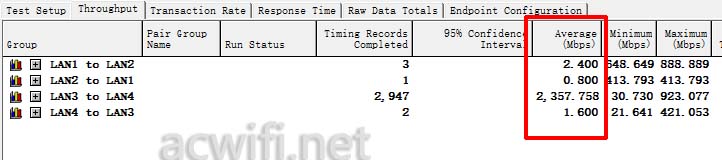

然后试了4个口的:



唉呀,四口之和才2.36Gbps呀,也就是说总和只有一个2.5G端口的速度呀,太不正常了。我不知道问题出在哪。

小包能跑满2.5G端口,双向也没问题。

但有两个很明显的缺点:

一是很烫很烫,这种烫来自于RTL9303;

二是连接RTL9303的8个 LAN口,总的背板带宽只有单个口的速度:2.35Gbps,这种BUG估计也来自于RTL9303。

前者可以通过安装主动散热风扇来解决,后者就只能等固件修复了。

R5010PE-AC高度集成了双2.5G WAN+八口2.5G PoE交换机,尤其是后者,这样一算,1500多并不算贵呀。

如果你只要4个2.5G PoE,那么1500多元,也可以买ER2260T加上一台五口的2.5G POE交换机了。(要把这两台以2.5G速率连通,还需要一个2.5G电口模块TL-SM410U)

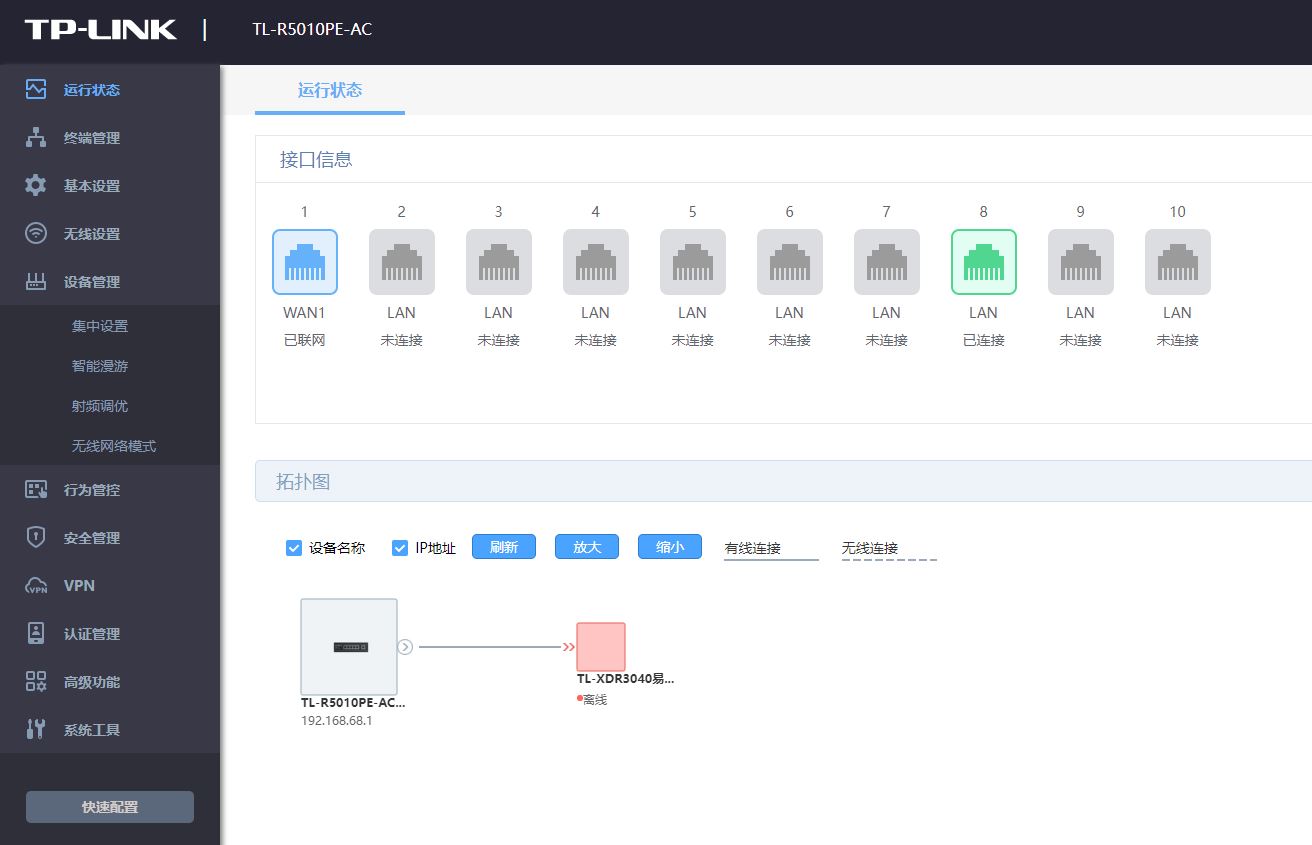

系统界面跟R5408PE、R6812TP是一样的:

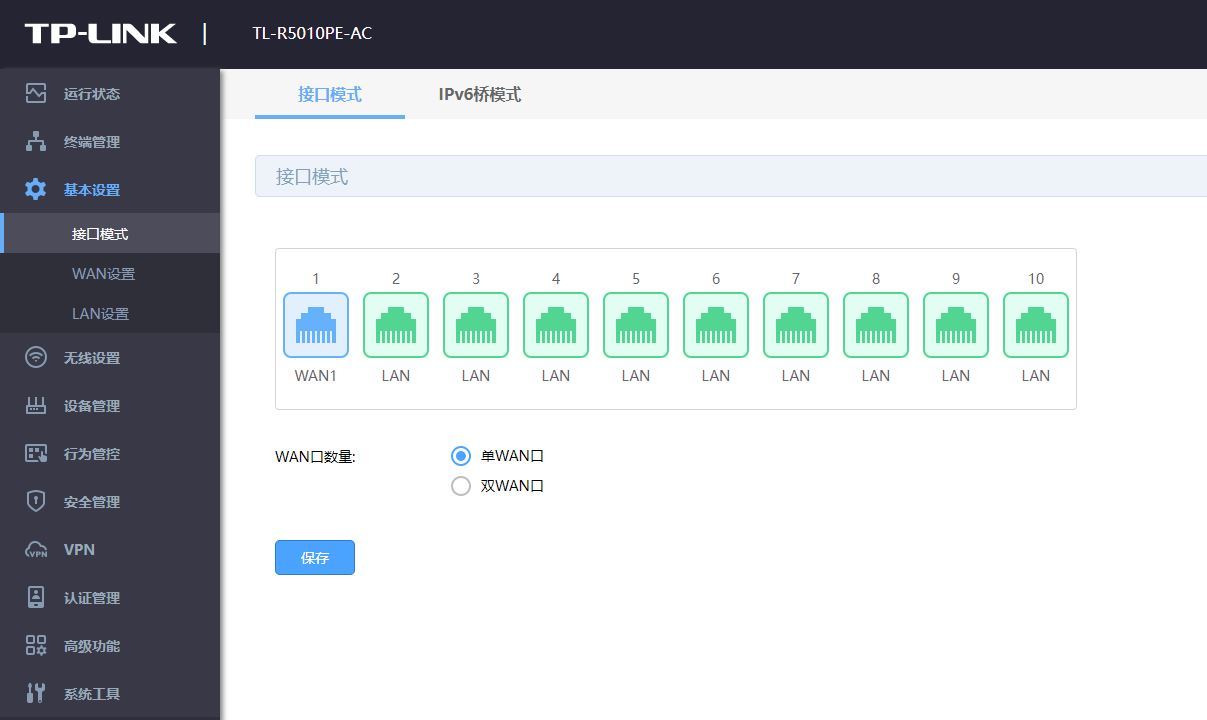

双WAN设置:

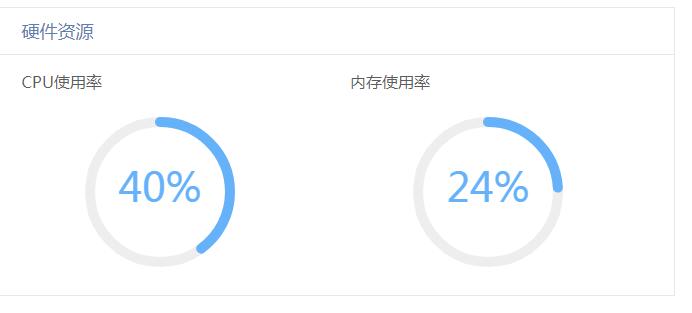

补充一下,关于系统界面显示的CPU占用率:

什么都不做,系统界面显示的占用率会在40%左右。

这个现象我在R6812TP时已经察觉,感觉系统界面里显示的CPU占用率非常不靠谱。

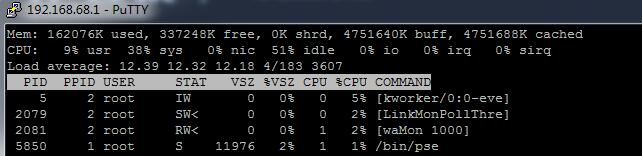

网上找方法破解root的密码,ssh登录上去用top命令查看实时的占用率:

CPU占用率从2%到15%的范围,上图是在开了IP流量统计之后有线连接的千兆测速跑到900多兆时的CPU占用截图。

还是那句:看需求吧。
