中兴E2633拆机

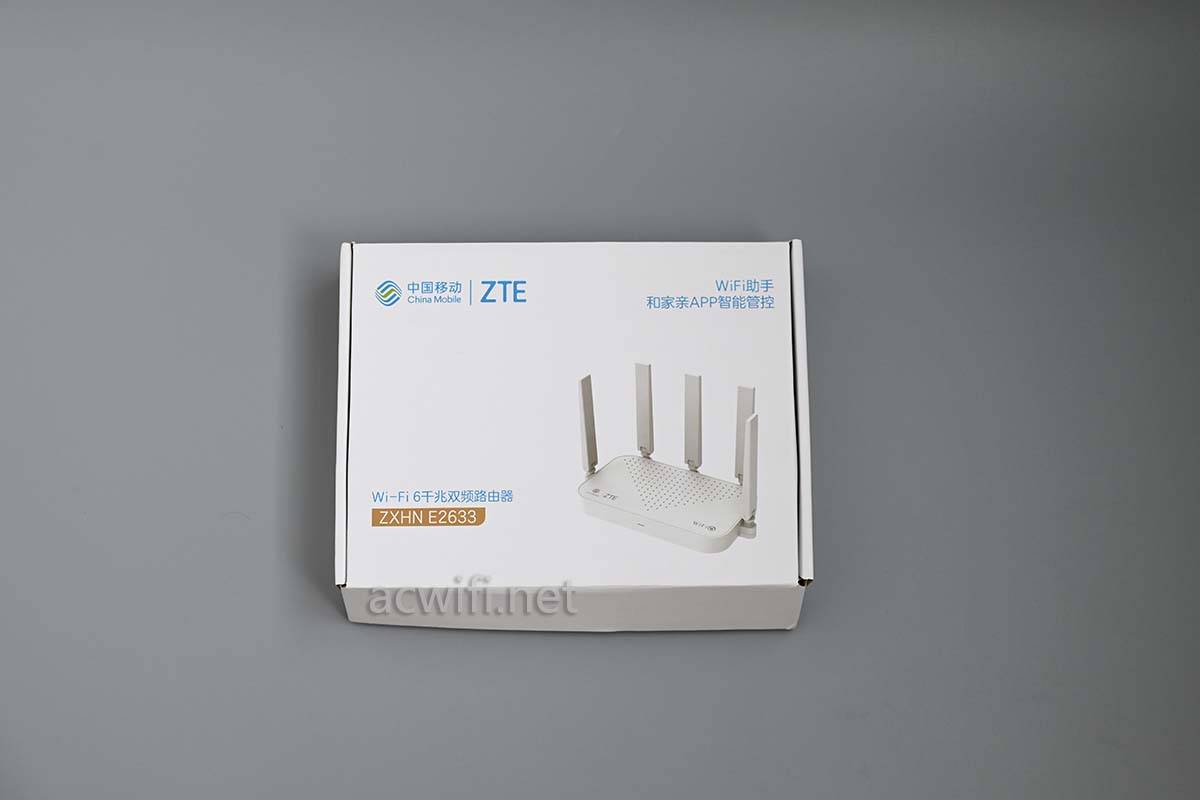

中兴E2633的外包装：

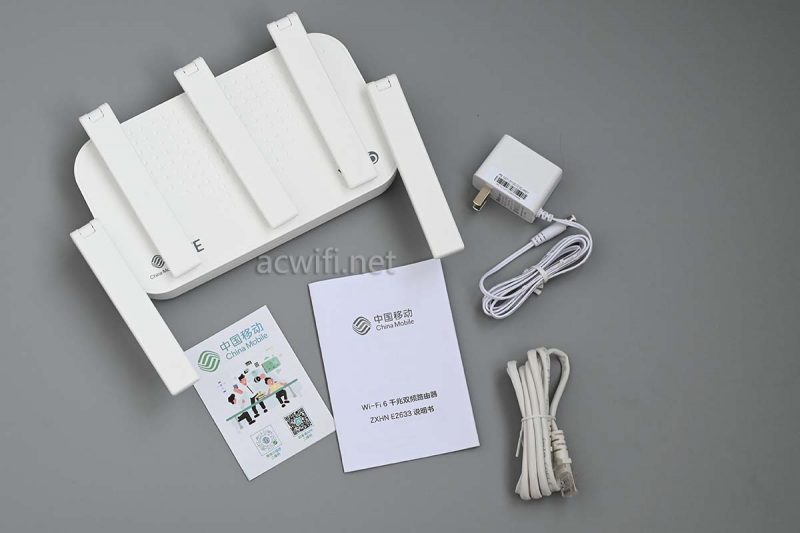

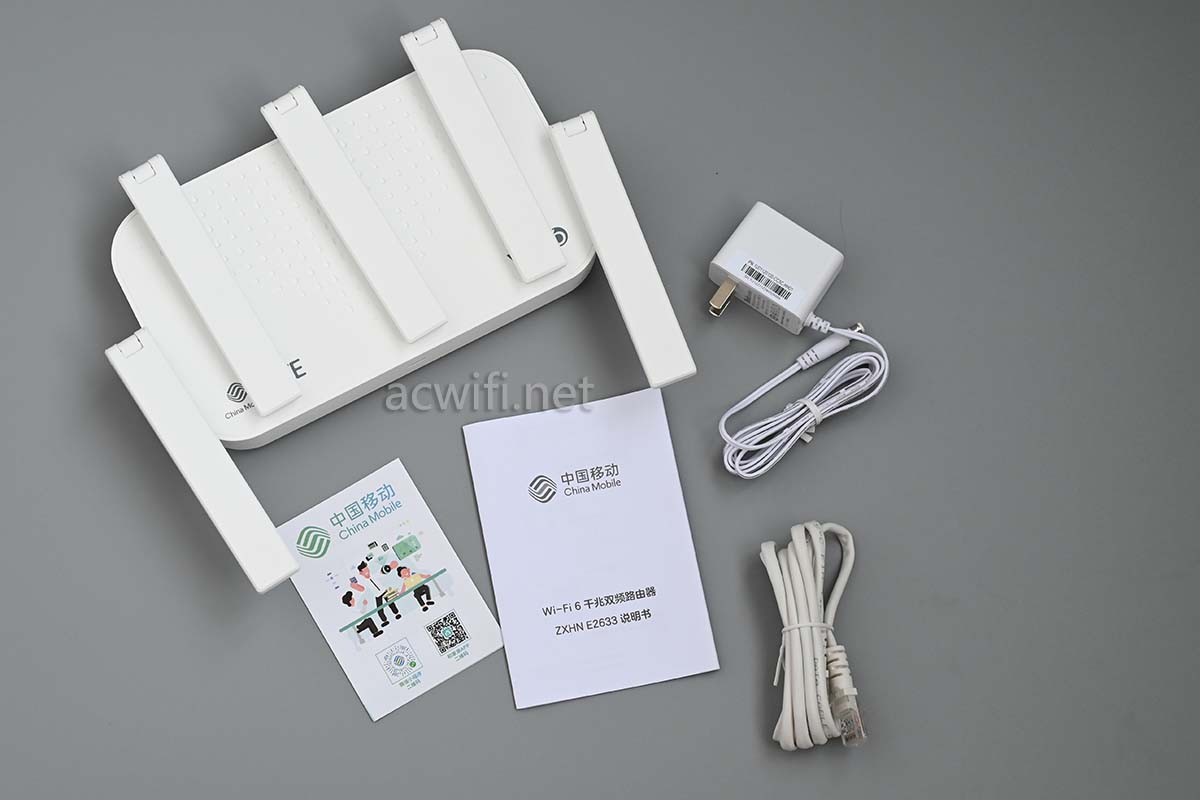

机身和配件：

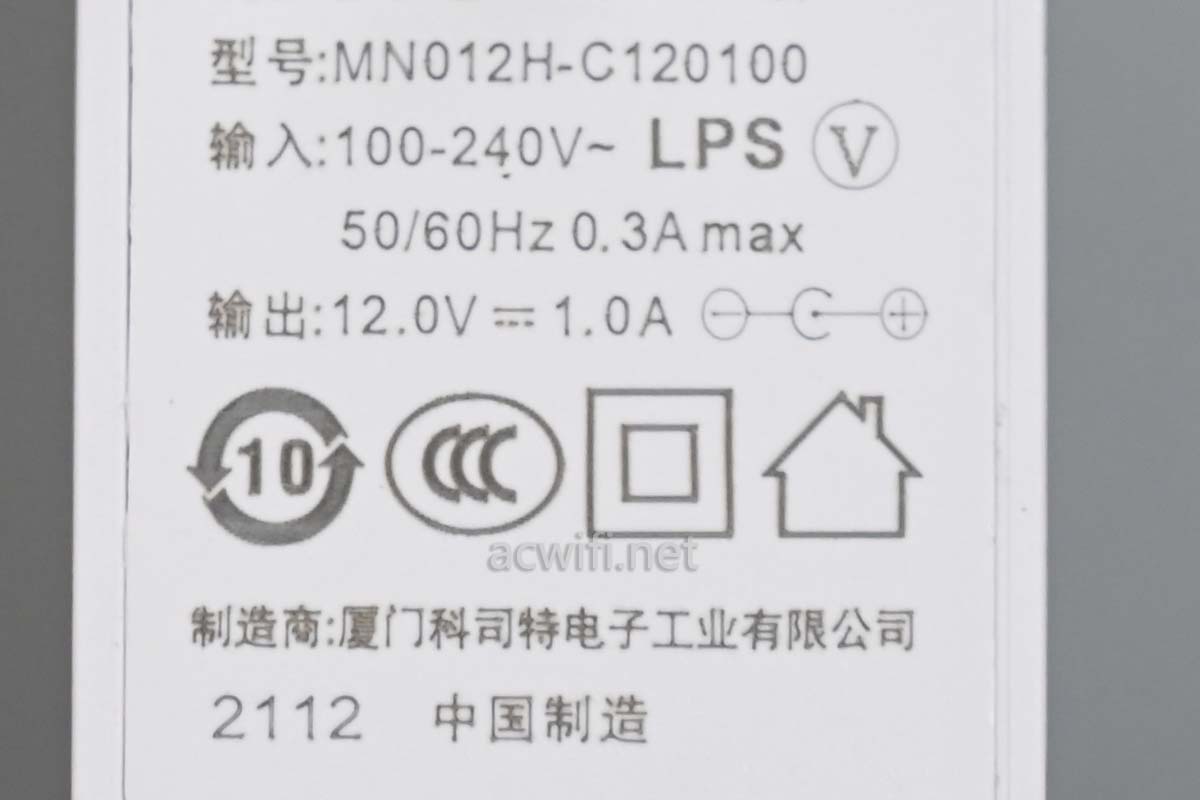

电源输出规格是12V/1A，实测联网后的待机功率是5.2W。

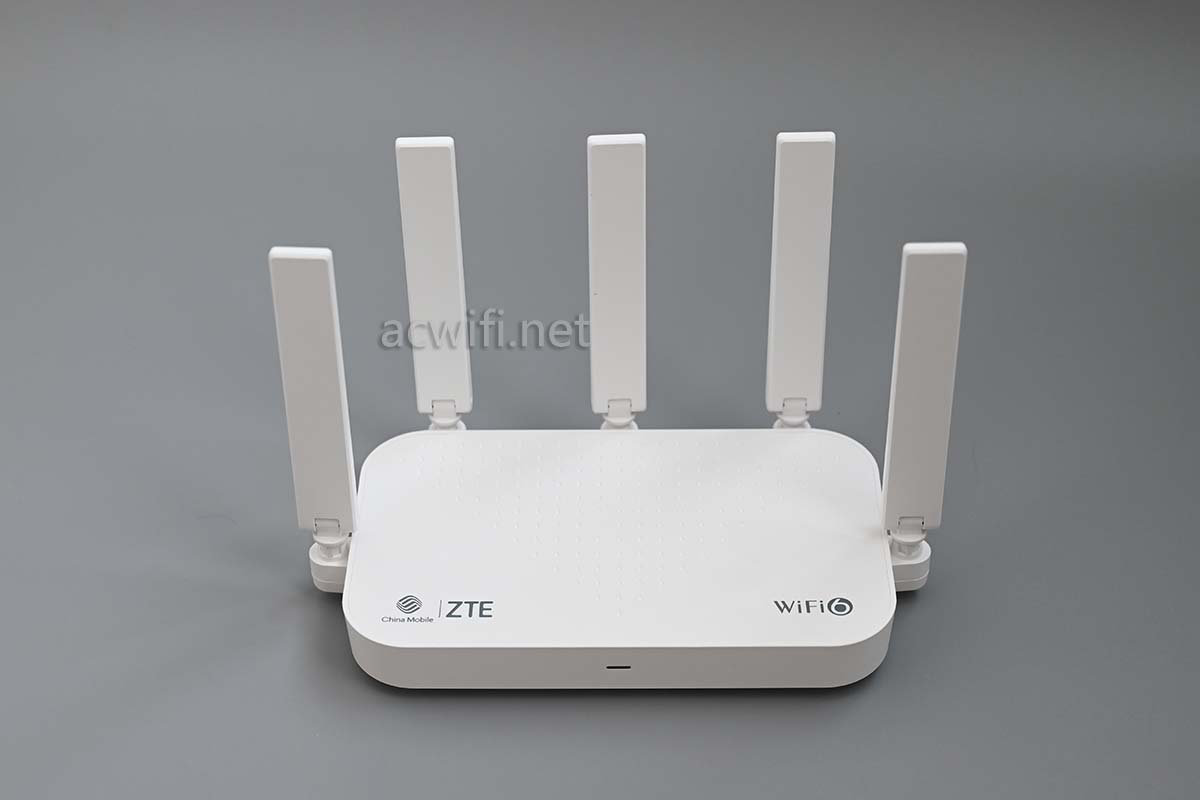

五根可折叠且可旋转的天线，最左、最中间，最右这三根是5G天线。

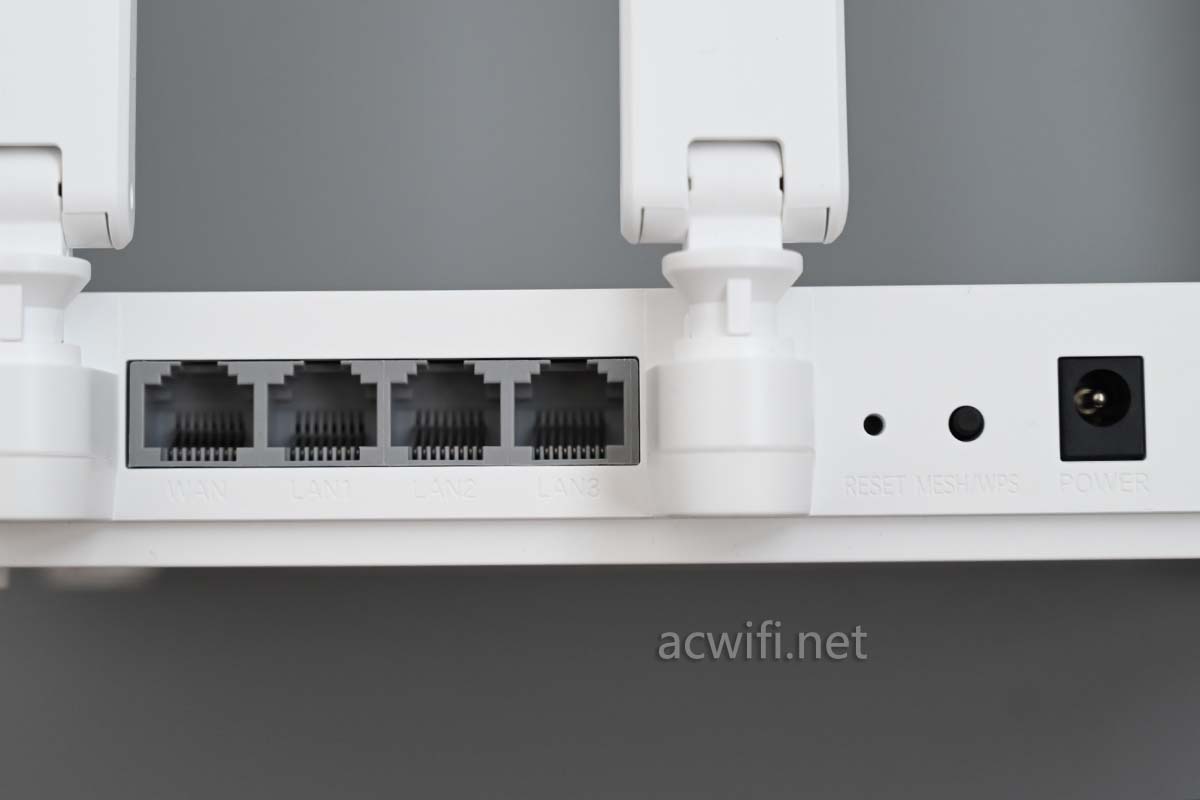

背面接口，最左边是WAN口：

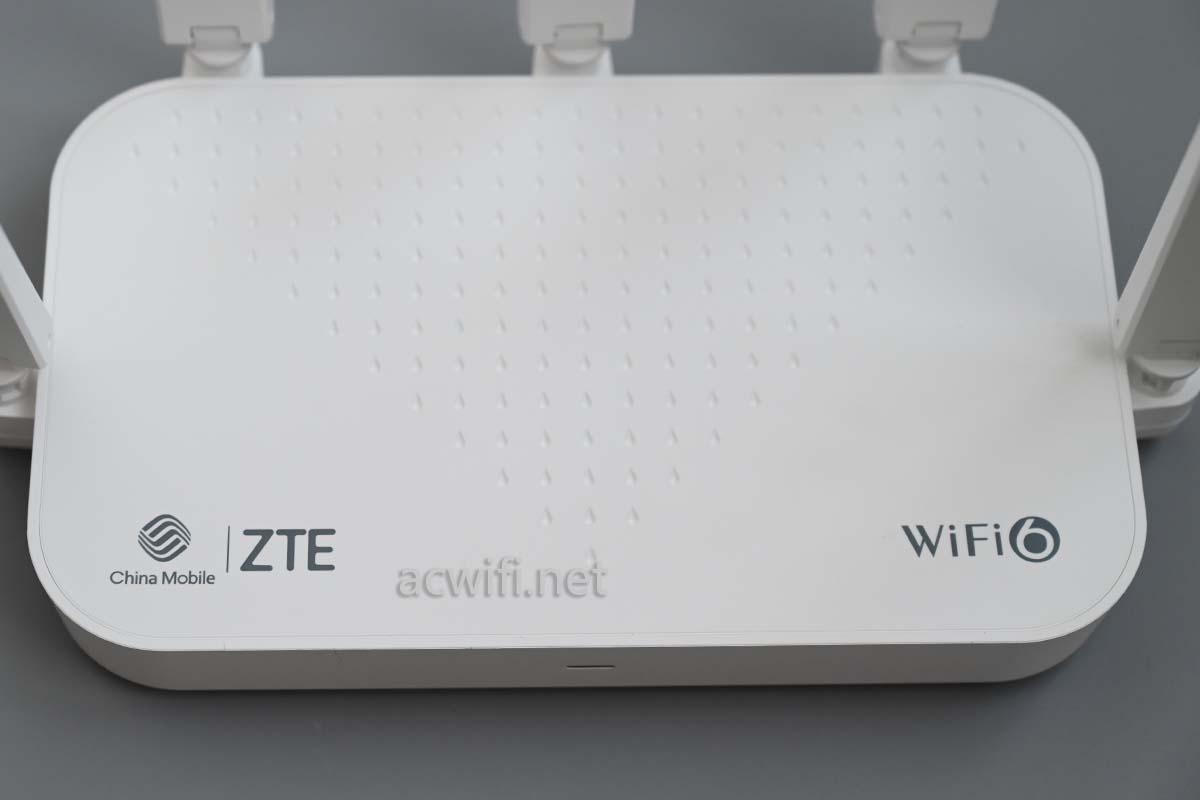

机身顶部没有散热孔，你看见的那些点点不是孔，而是坑。

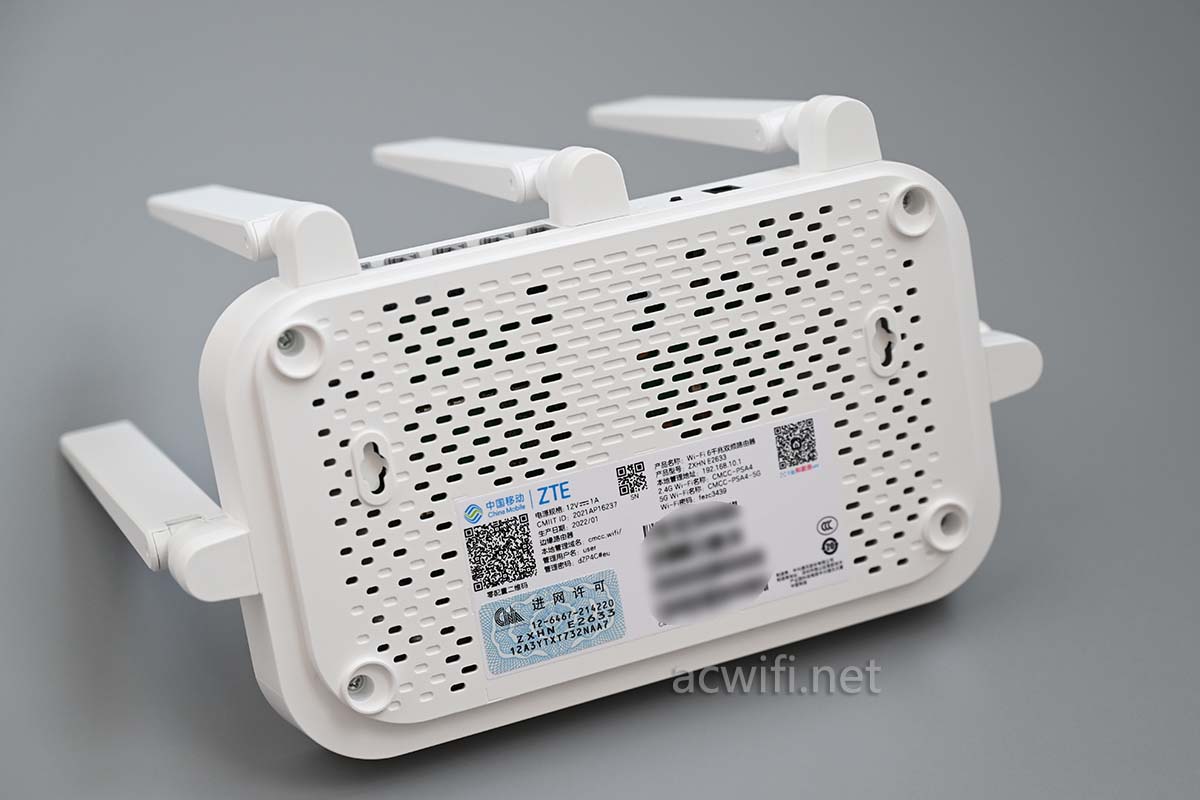

机身底部有不多不少的散热孔，也有两个挂孔：

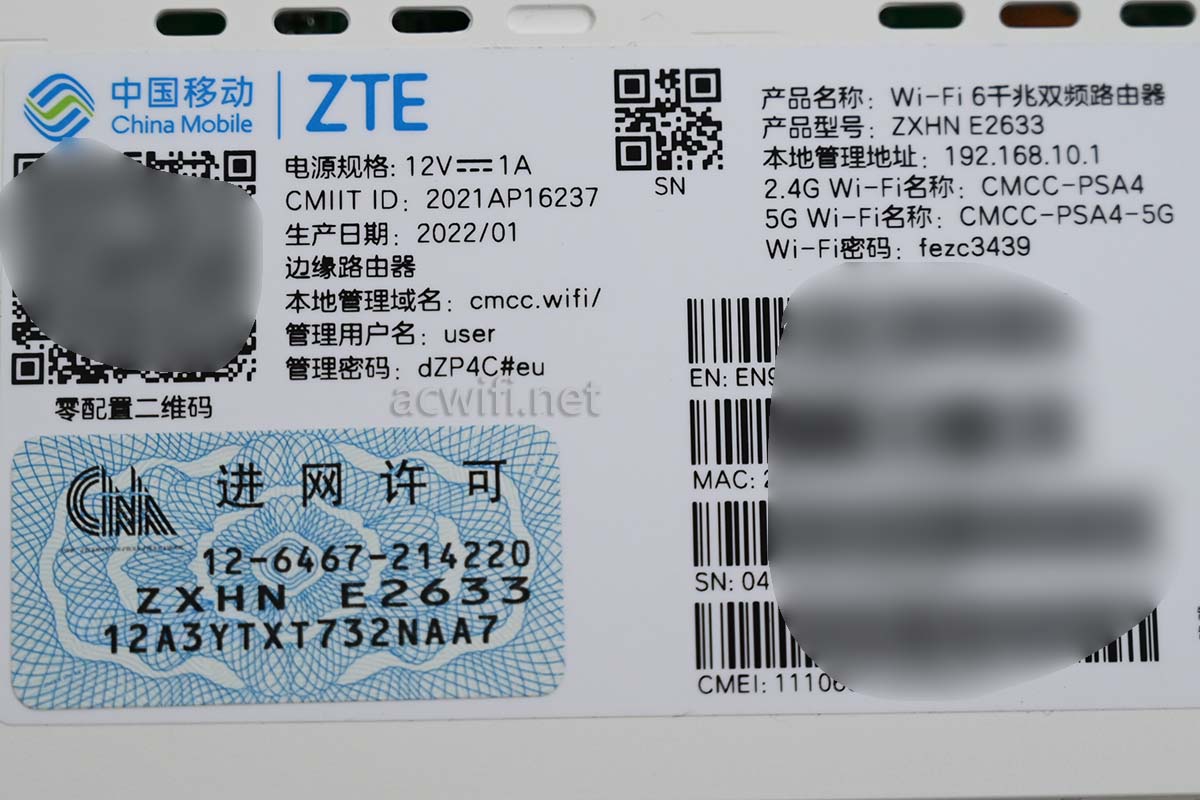

产品型号：ZXHN E2633

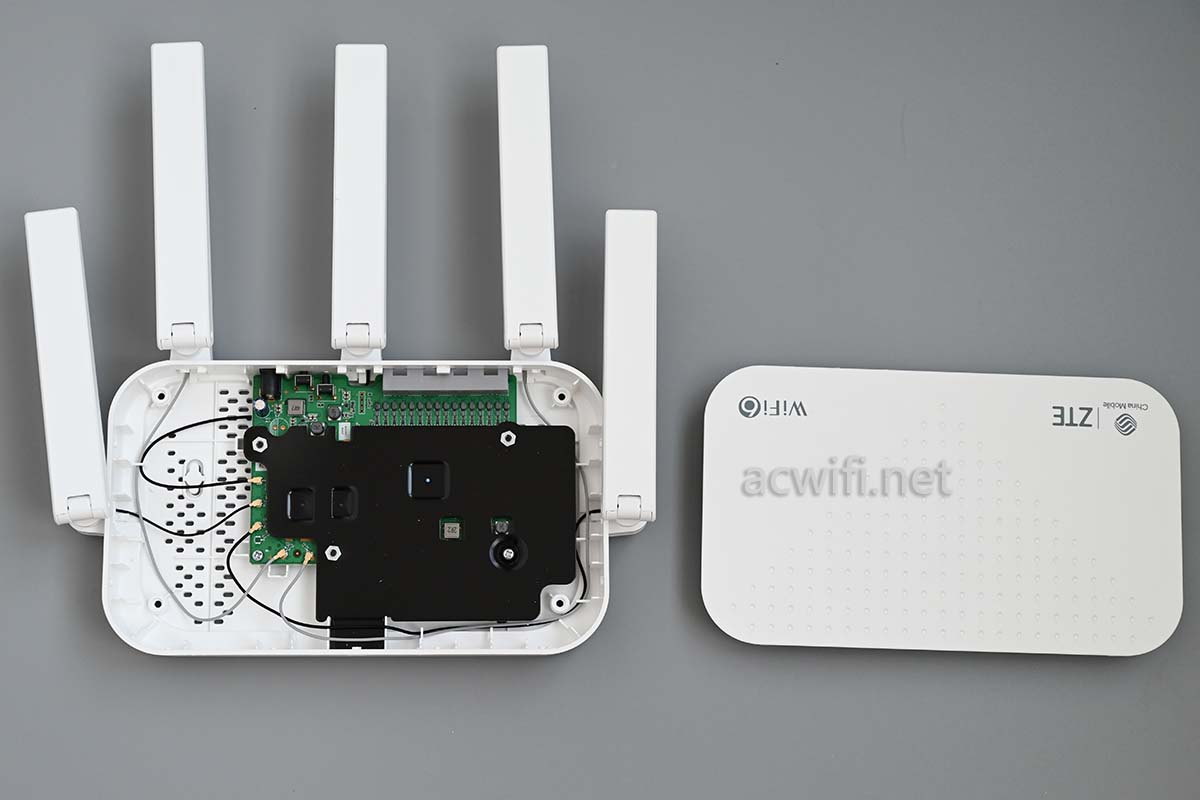

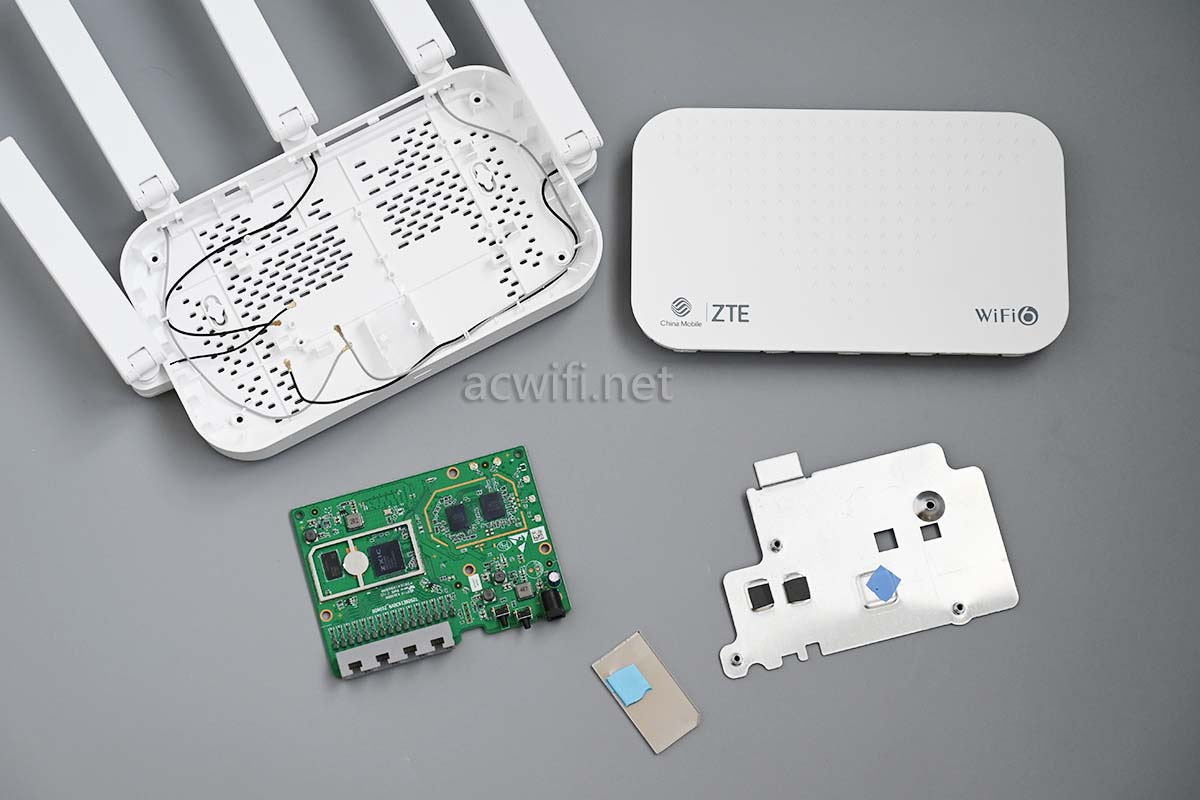

底部四个螺丝拧出来之后，从机身顶部撬开：

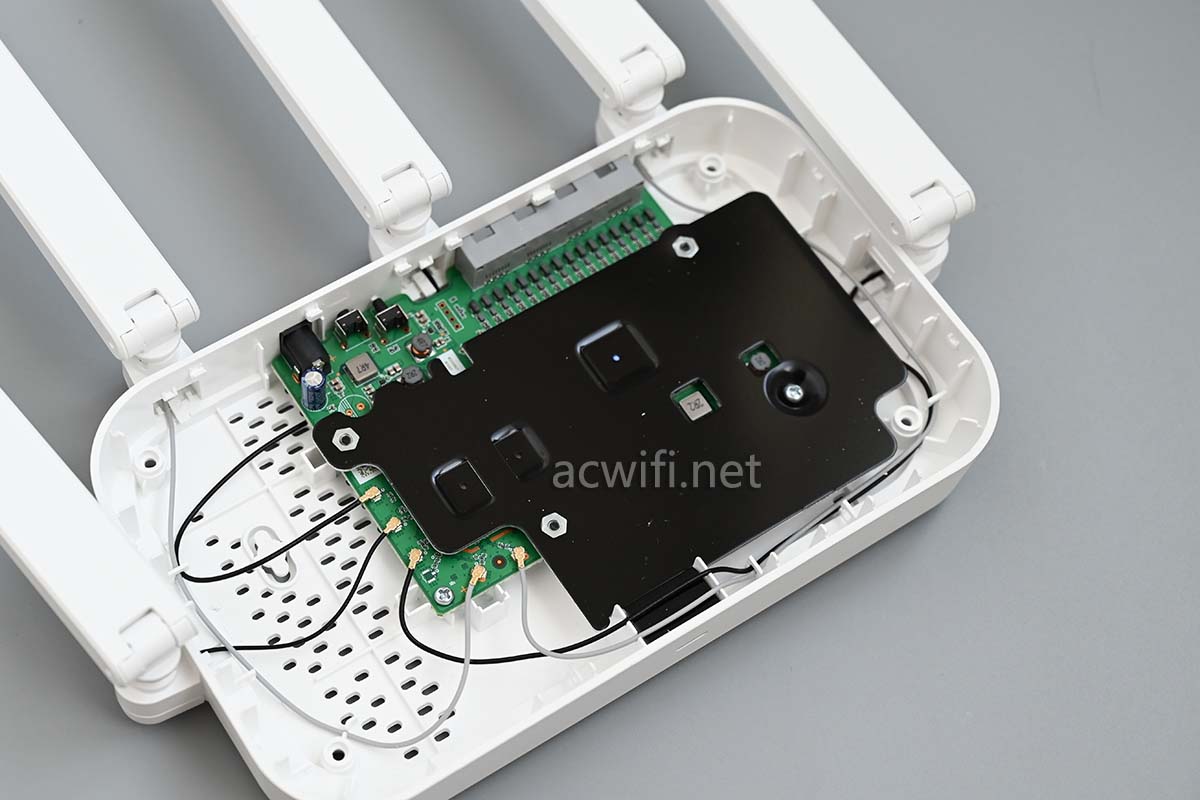

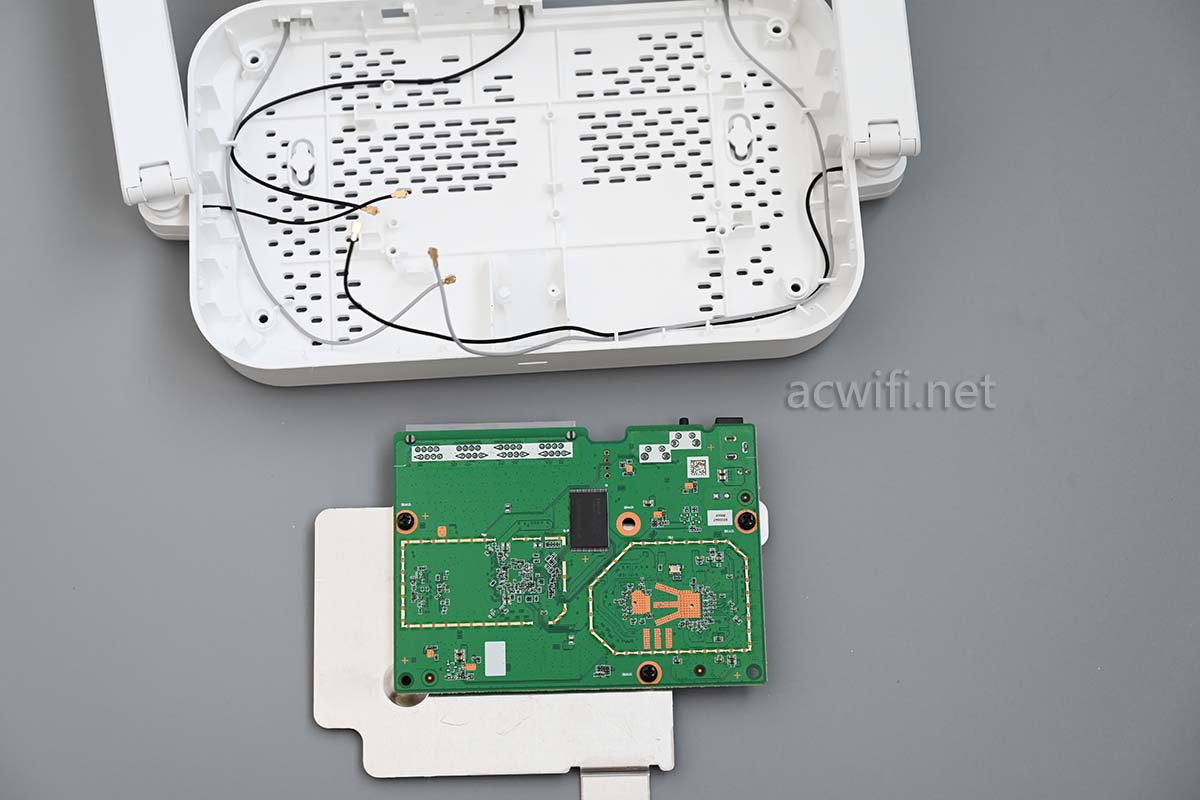

主板尺寸不大，相对于外壳来说。

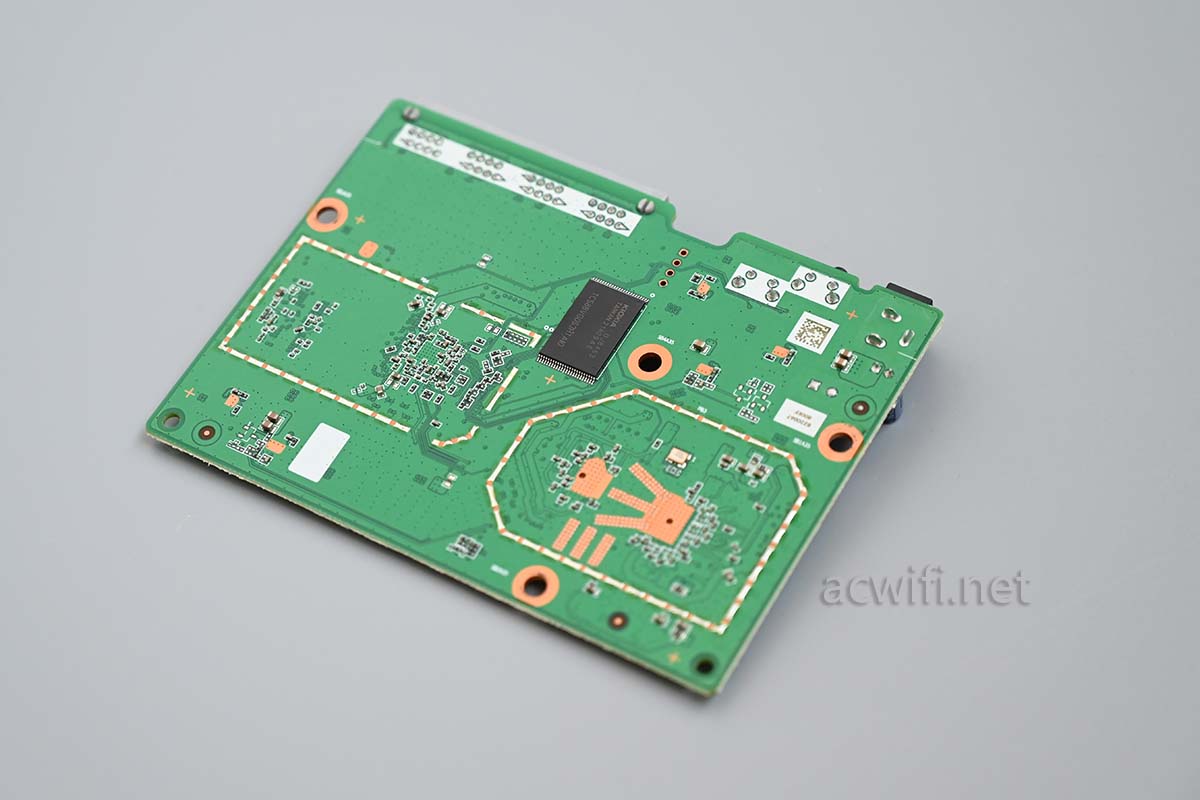

有两颗主板的螺丝，拧出螺丝后把主板翻过来看：

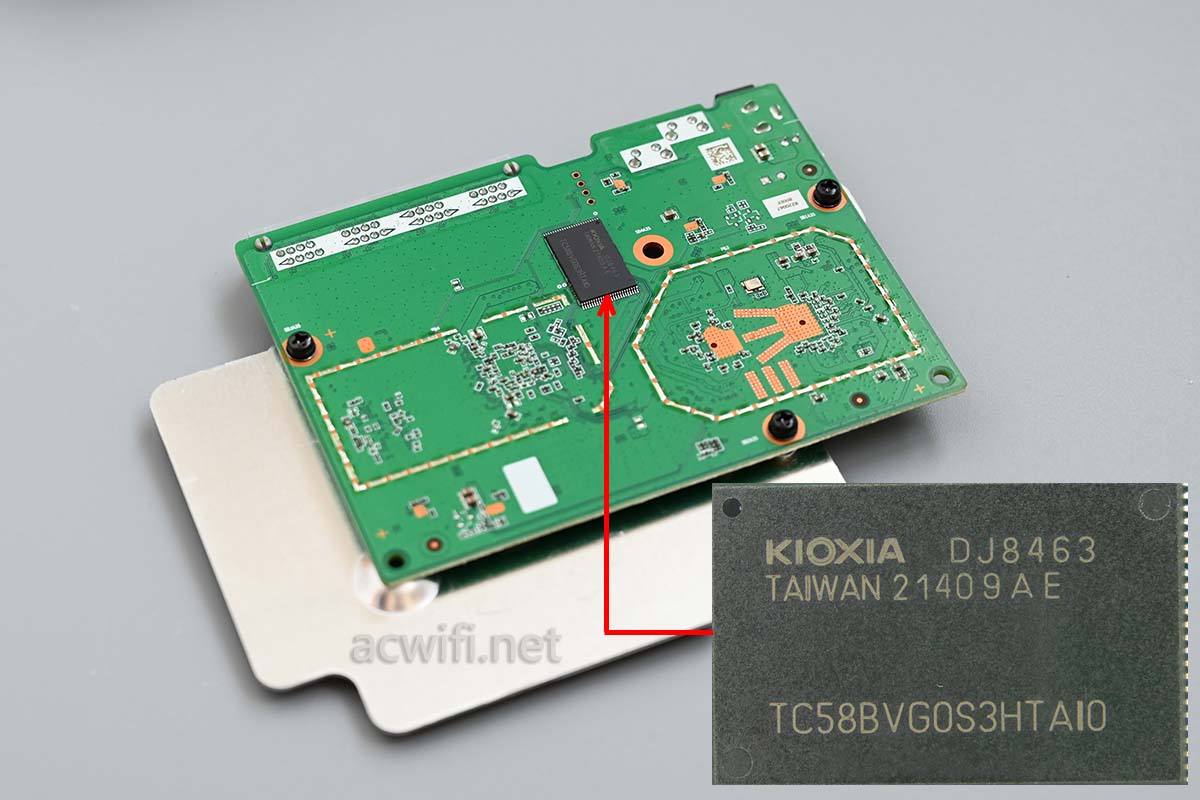

这一面只有一颗闪存芯片，型号是TC58BVG0S3HTAI0，容量128MB：

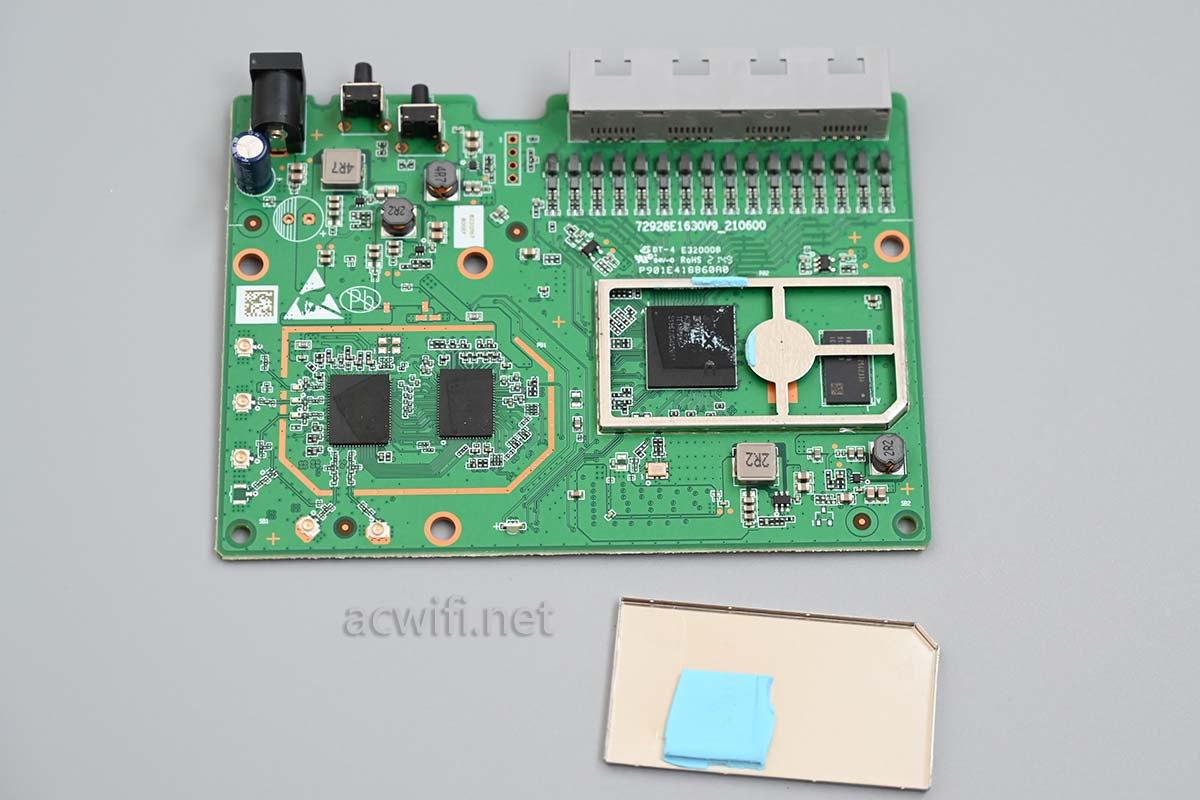

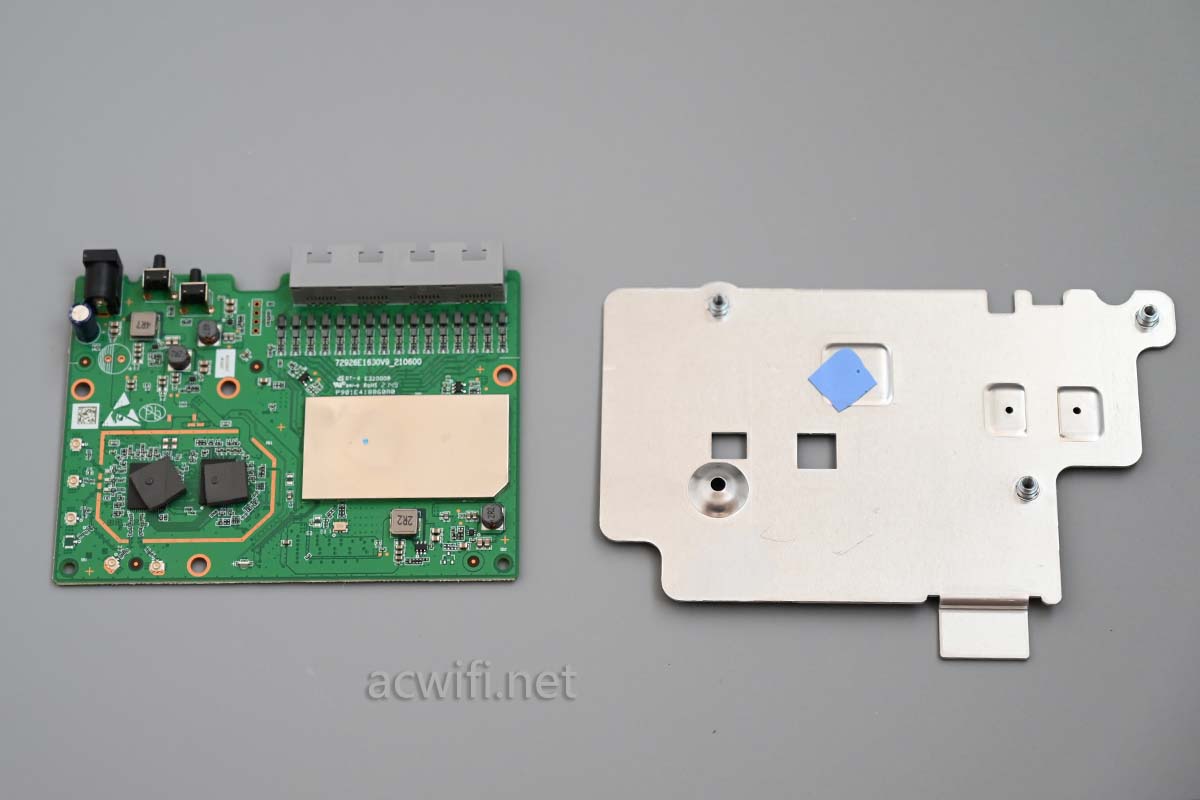

除去散热片：

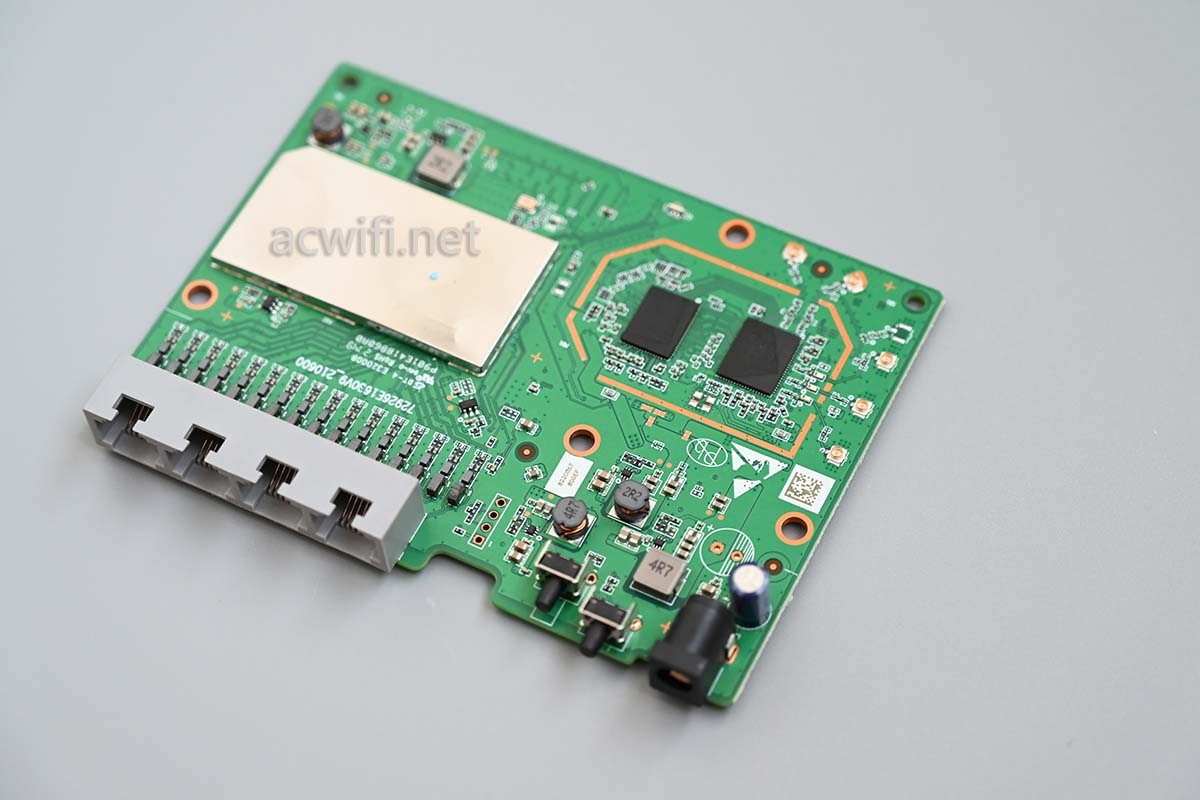

翻过来看：

拿走两片导热硅脂垫片：

撬开屏蔽罩：

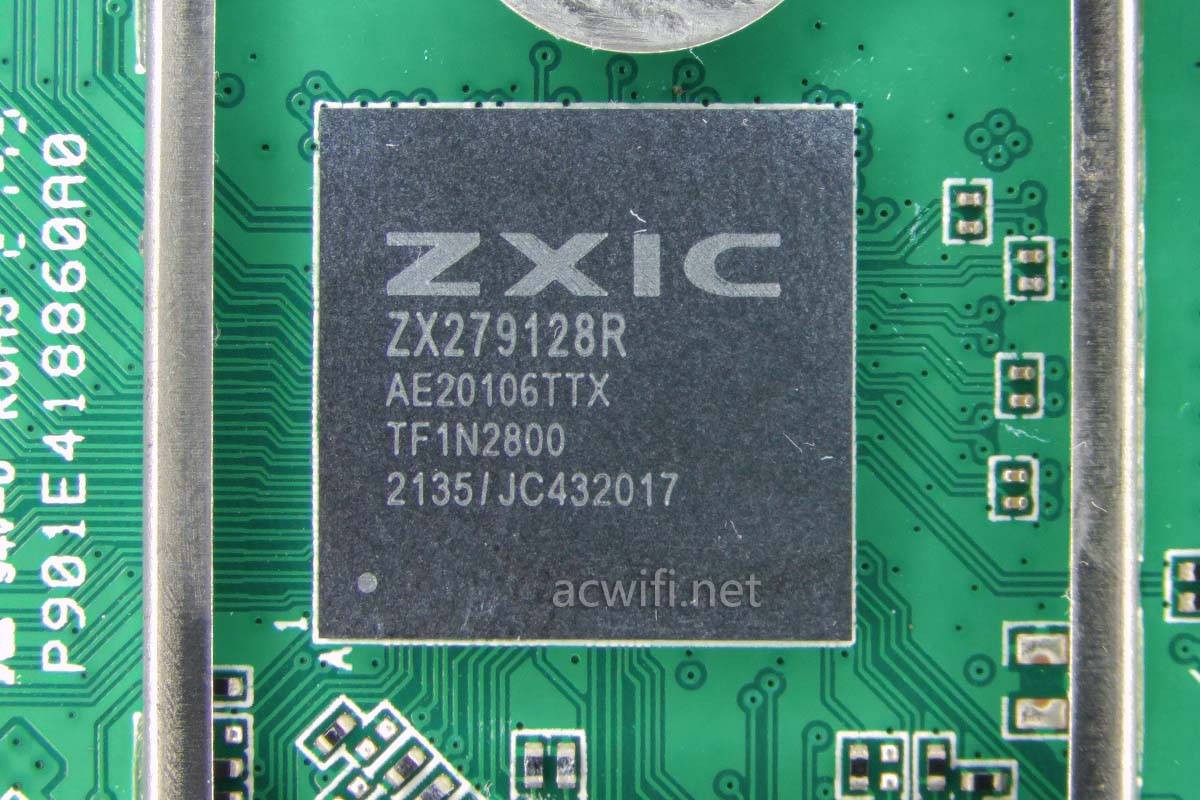

中兴E2633的CPU型号是ZX279128R，双核A9，频率1GHz，集成4个千兆PHY，支持USB3.0和USB2.0，有2条PCe2.0  x1。

内存芯片上有挡片我剪掉了， 这样可以看清楚全貌。

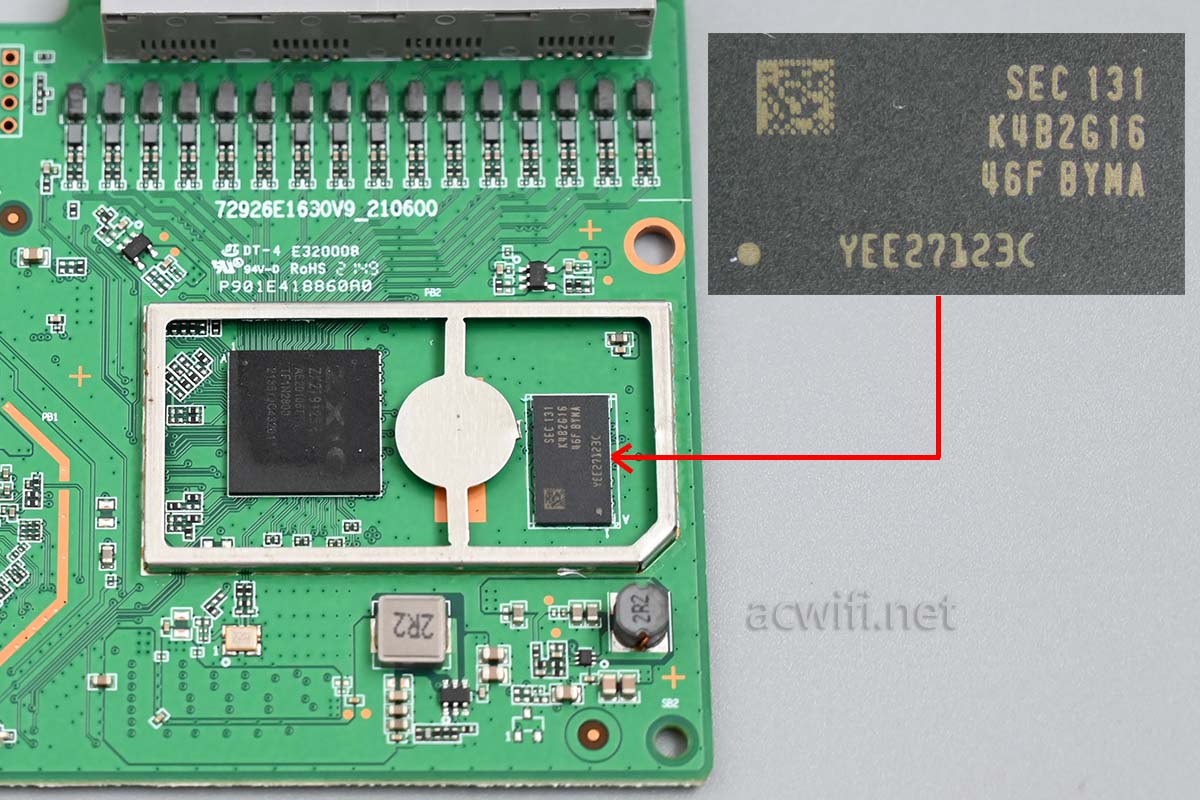

内存芯片型号是三星的K4B2G1646F-BYMA，容量256MB：

无线芯片是以下这两颗：

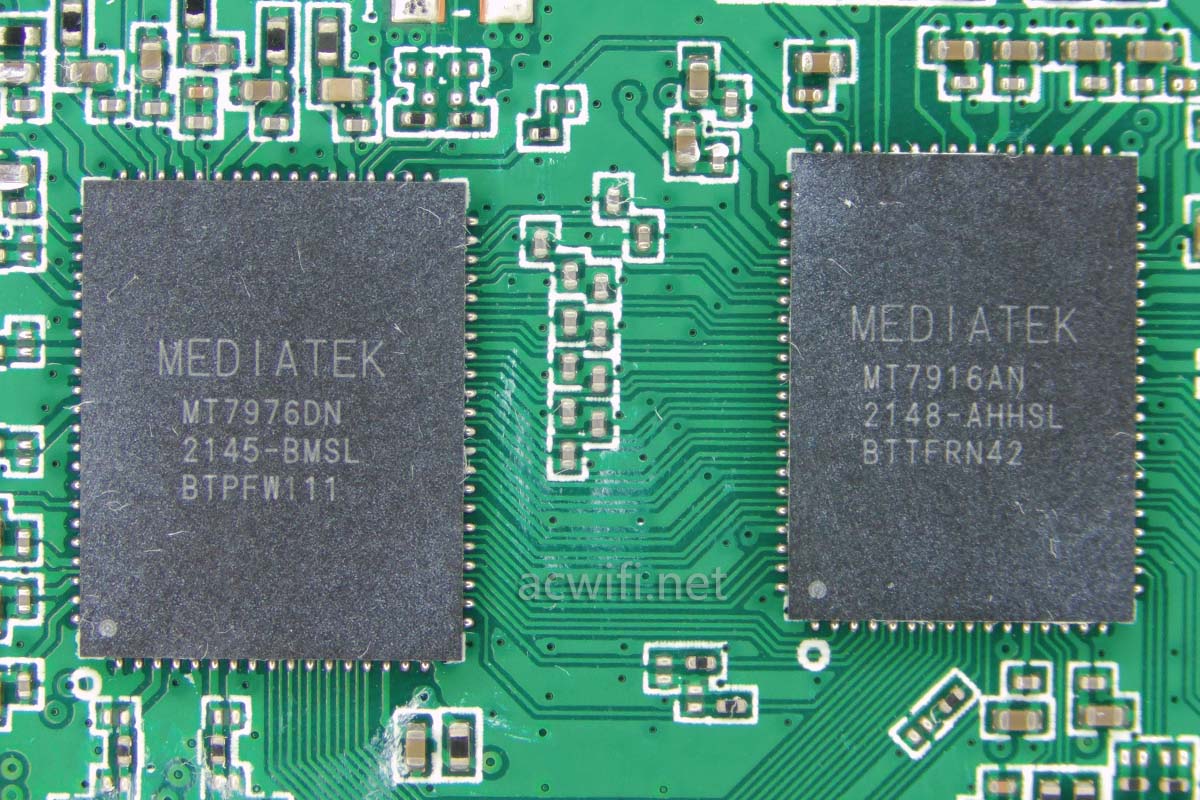

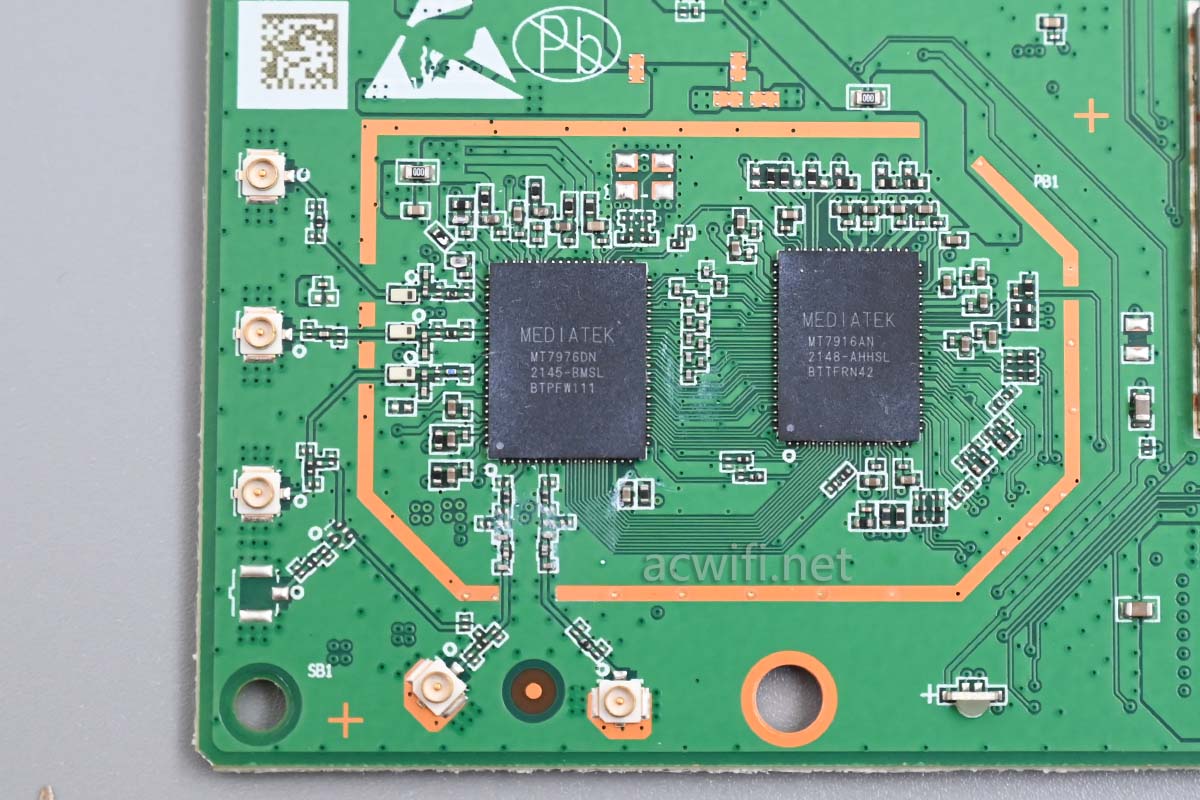

放大看看，下图左边的MT7976DN是一颗无线射频芯片（模拟信号转换），右边的MT7916AN是一颗无线基带芯片（数字信号处理）。

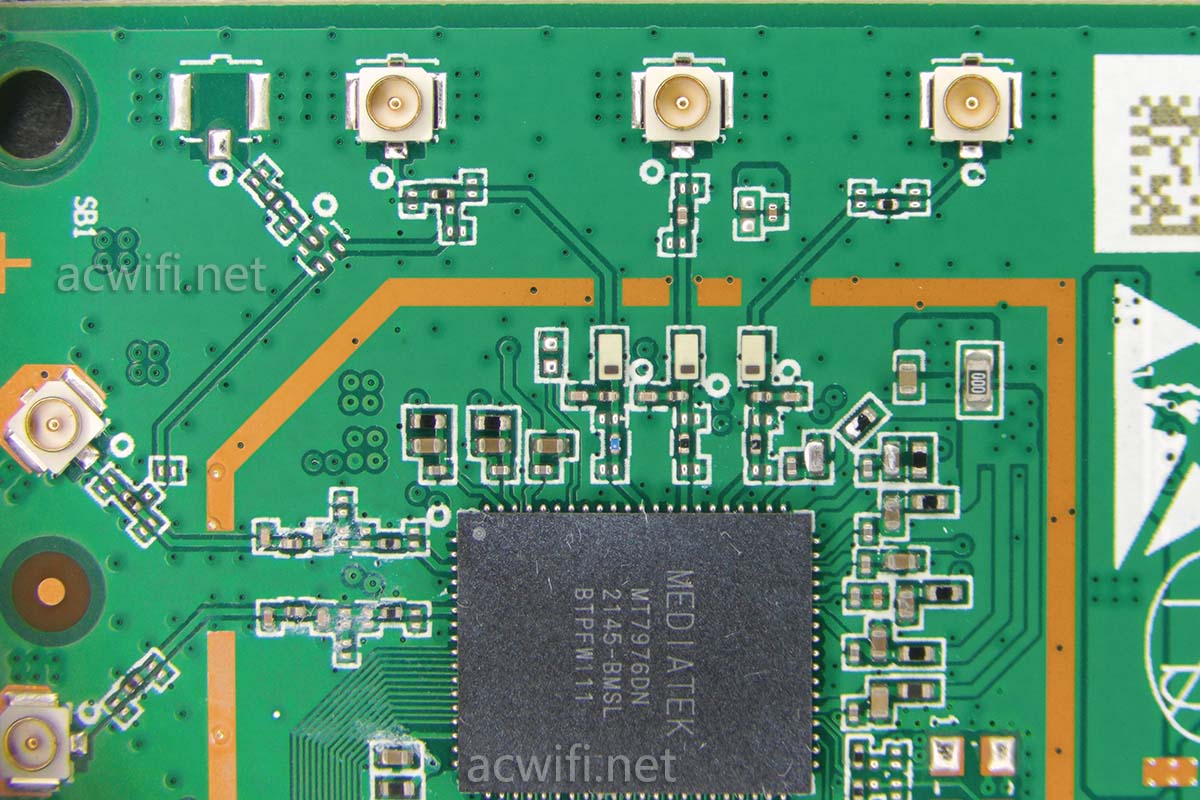

5G是三发三收的，支持2x2MIMO。

我觉得呢，如果MT7976DN只做单频5G，估计可以做成4T4R，实测3x3MIMO。。。。我YY的，别当真。你当真了也没问题!

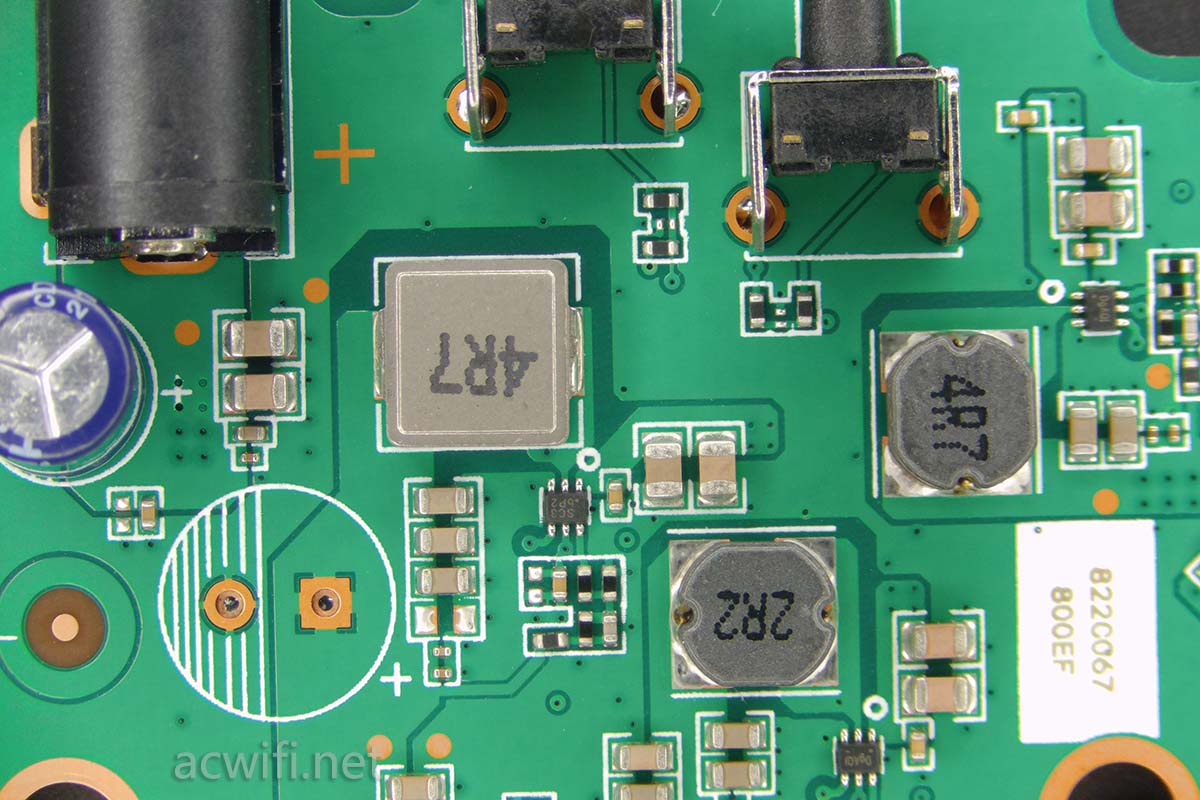

DC输入电路：

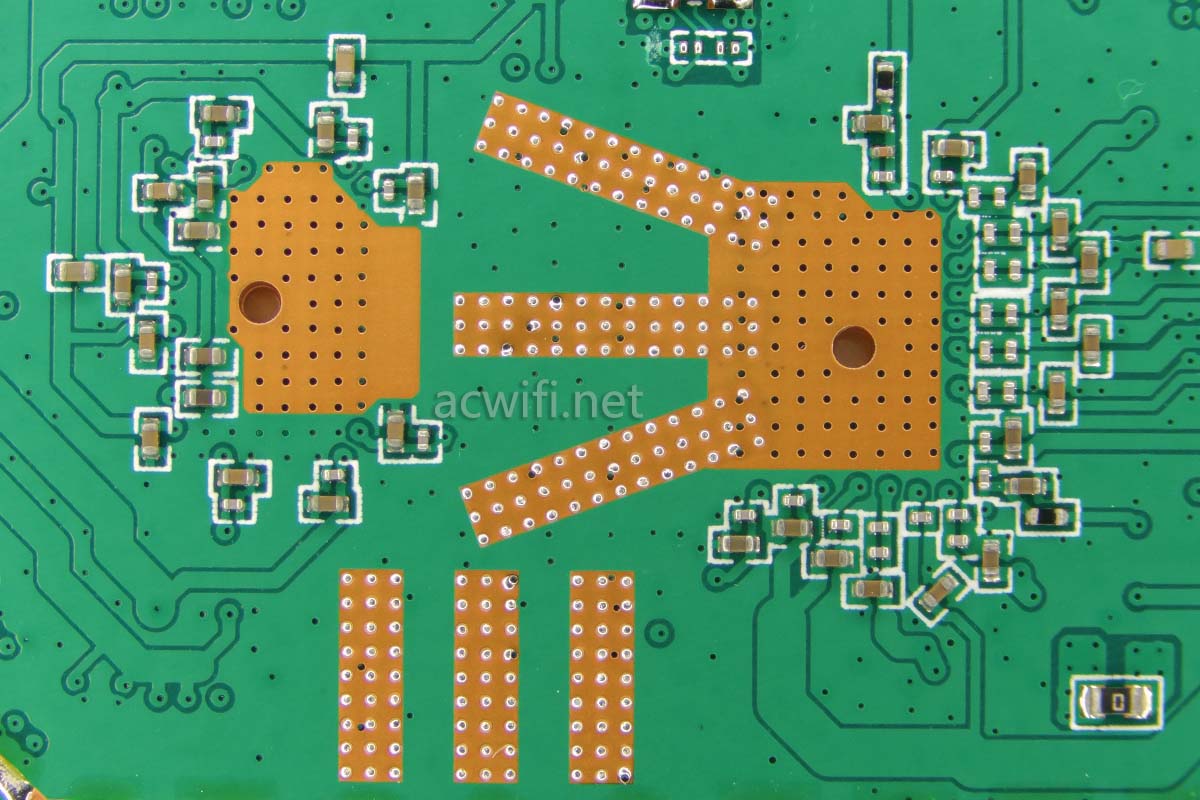

无线芯片底部的图案好有意思：

其它没啥好看了。

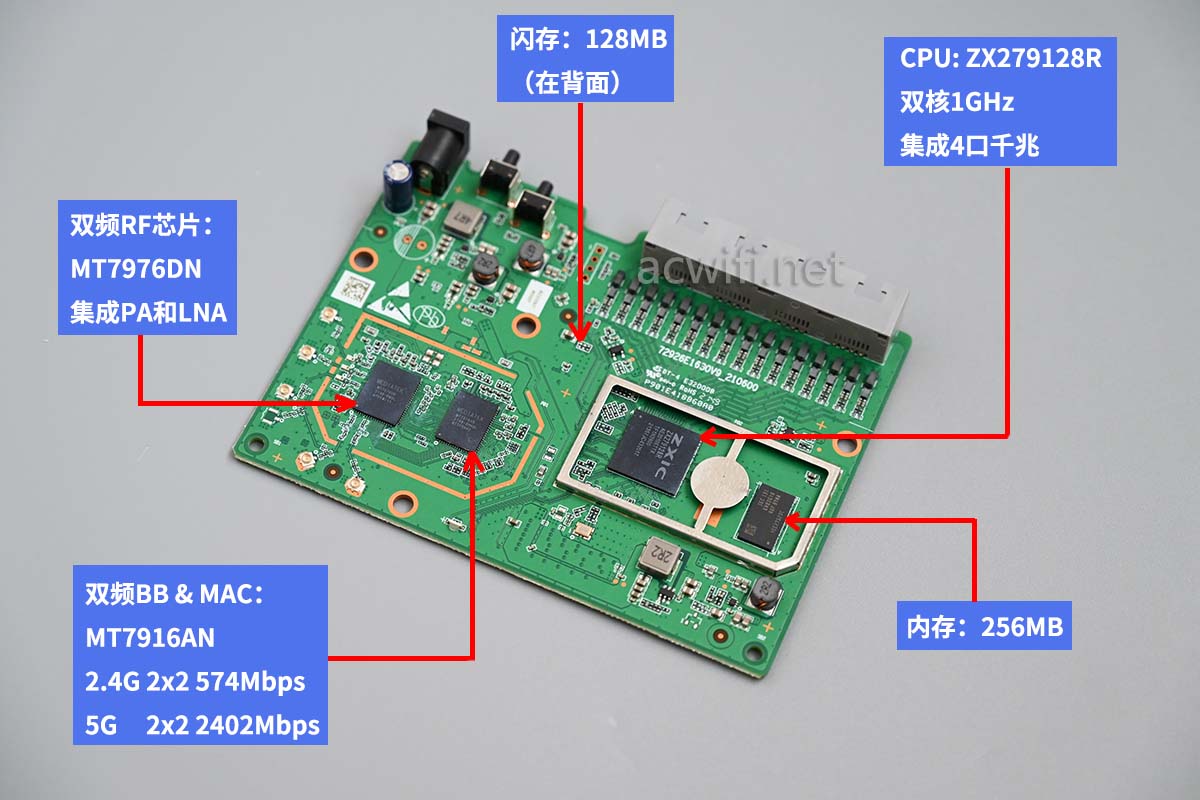

所有芯片型号汇总图如下：

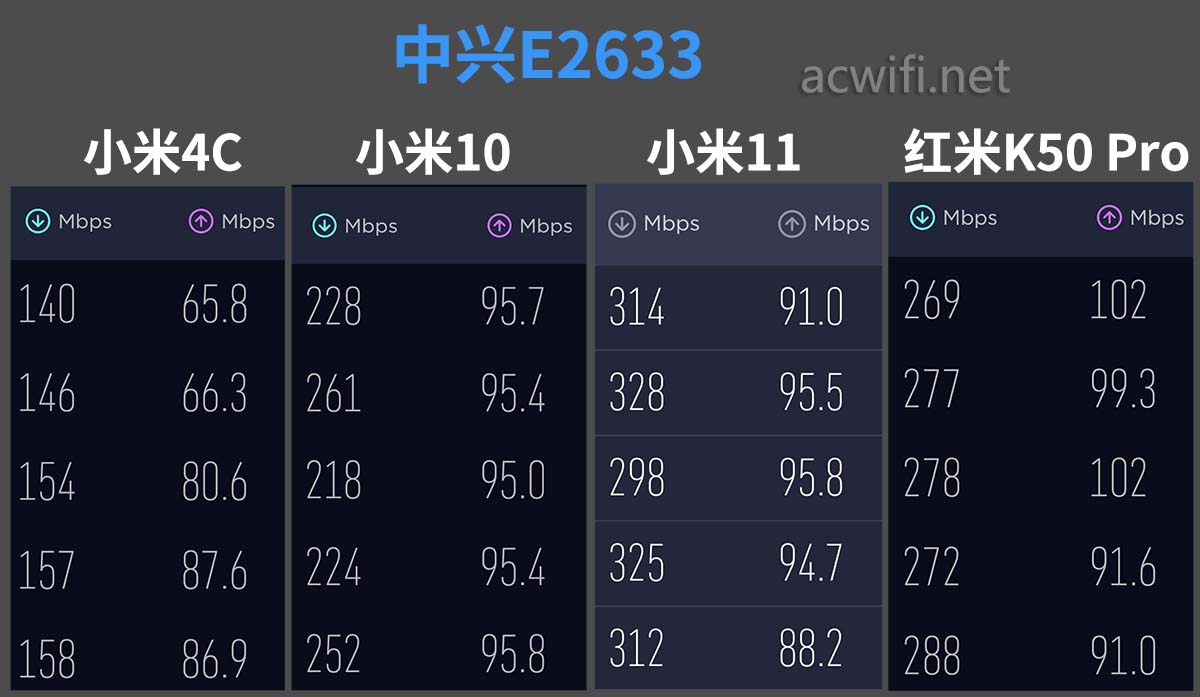

D点测速如下：

小米4C测速差些，其它还算不错。

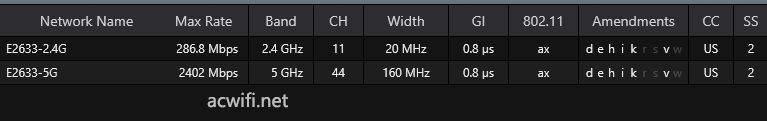

默认支持802.11k和802.11v。

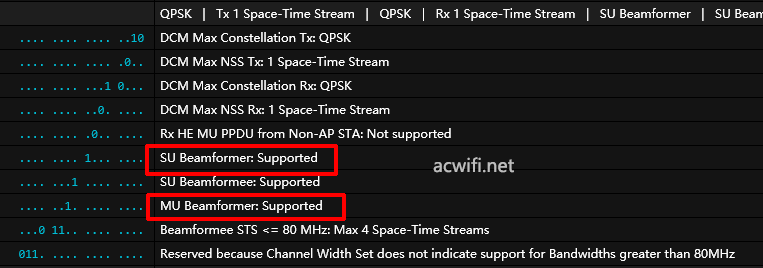

波束成形和MU-MIMO也支持：

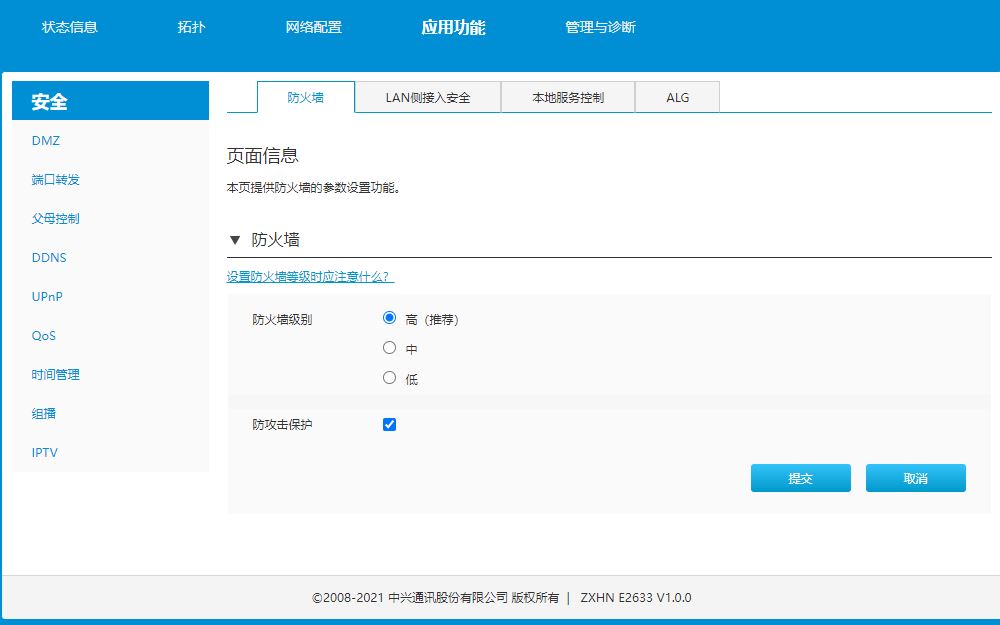

功能界面：

这台中兴E2633好早前在咸鱼收的180元，现在PDD上130多也能买到了。
