锐捷RG-MA3063拆机

锐捷这款RG-MA3063挺多人问的。

外包装:

包装盒背面没有说明硬件参数。

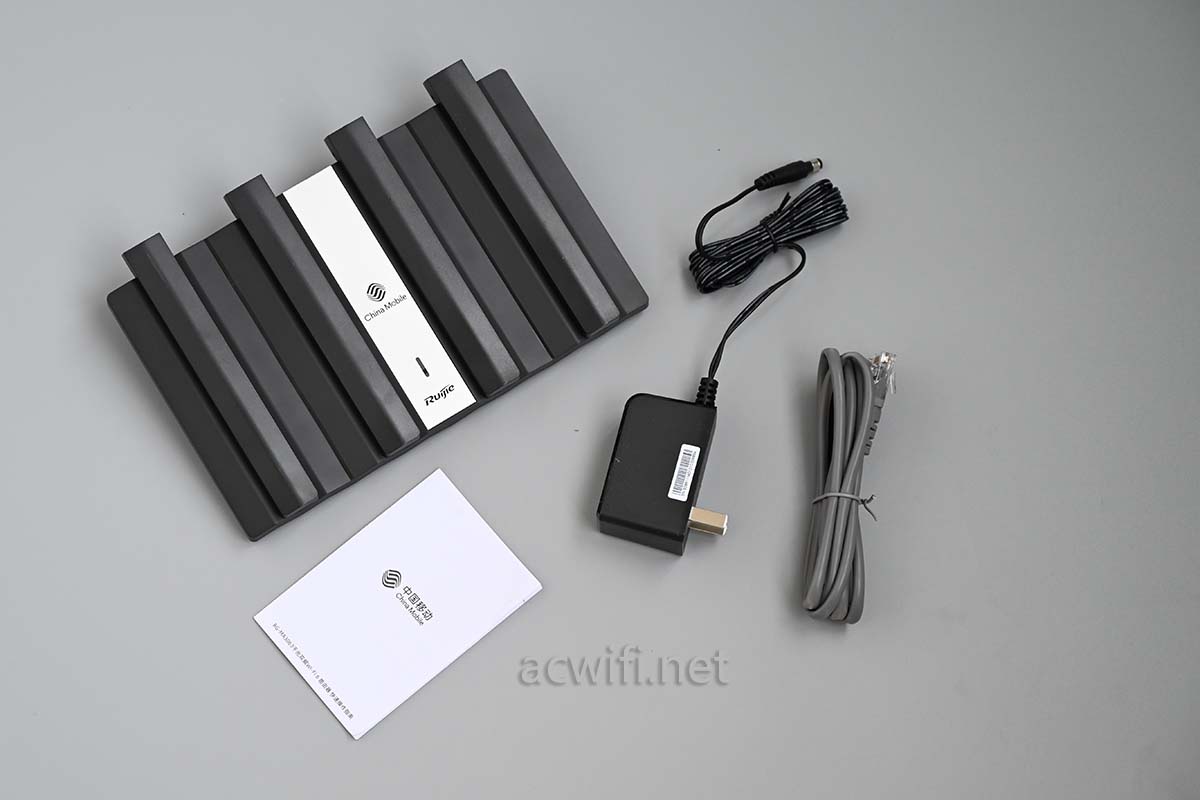

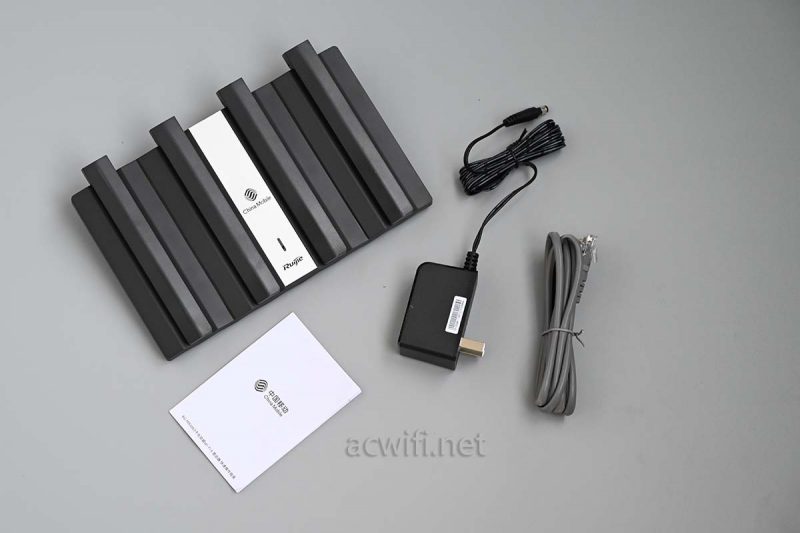

取出机身和配件 :

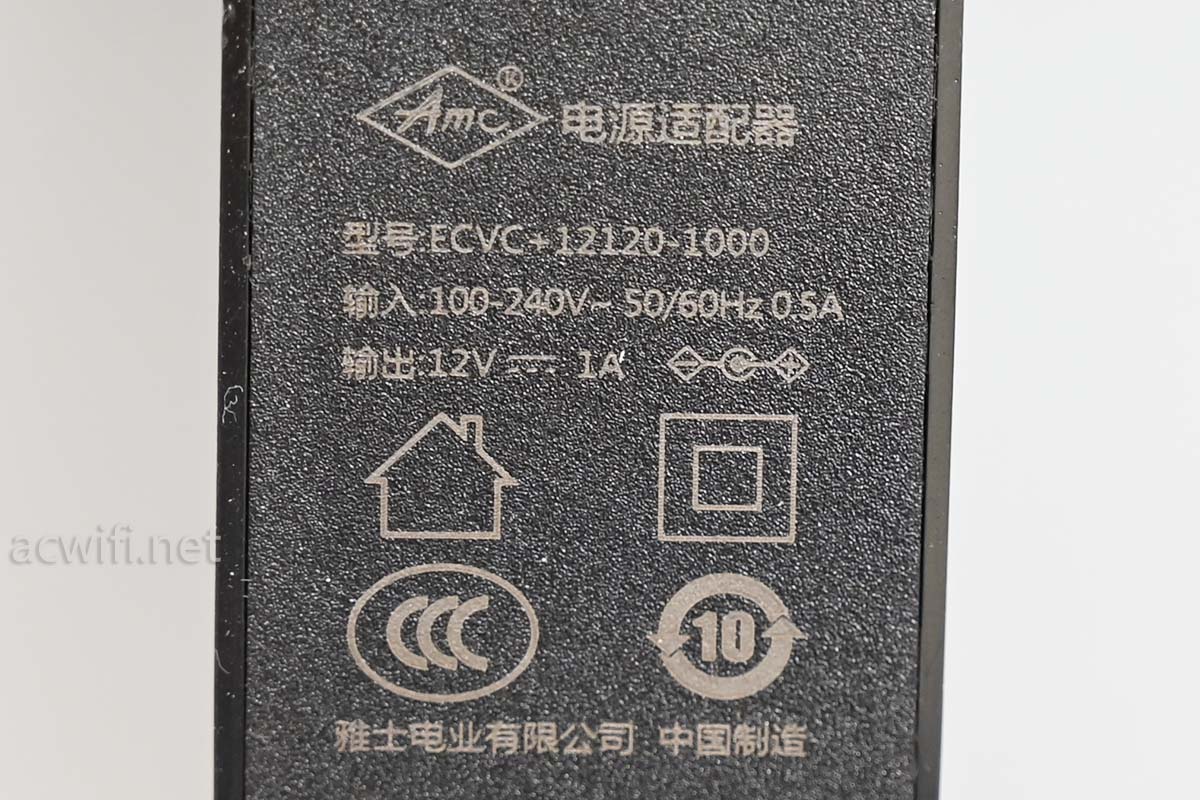

电源适配器的输出规格是12V/1A,实测联网后的待机功率是5.8W。

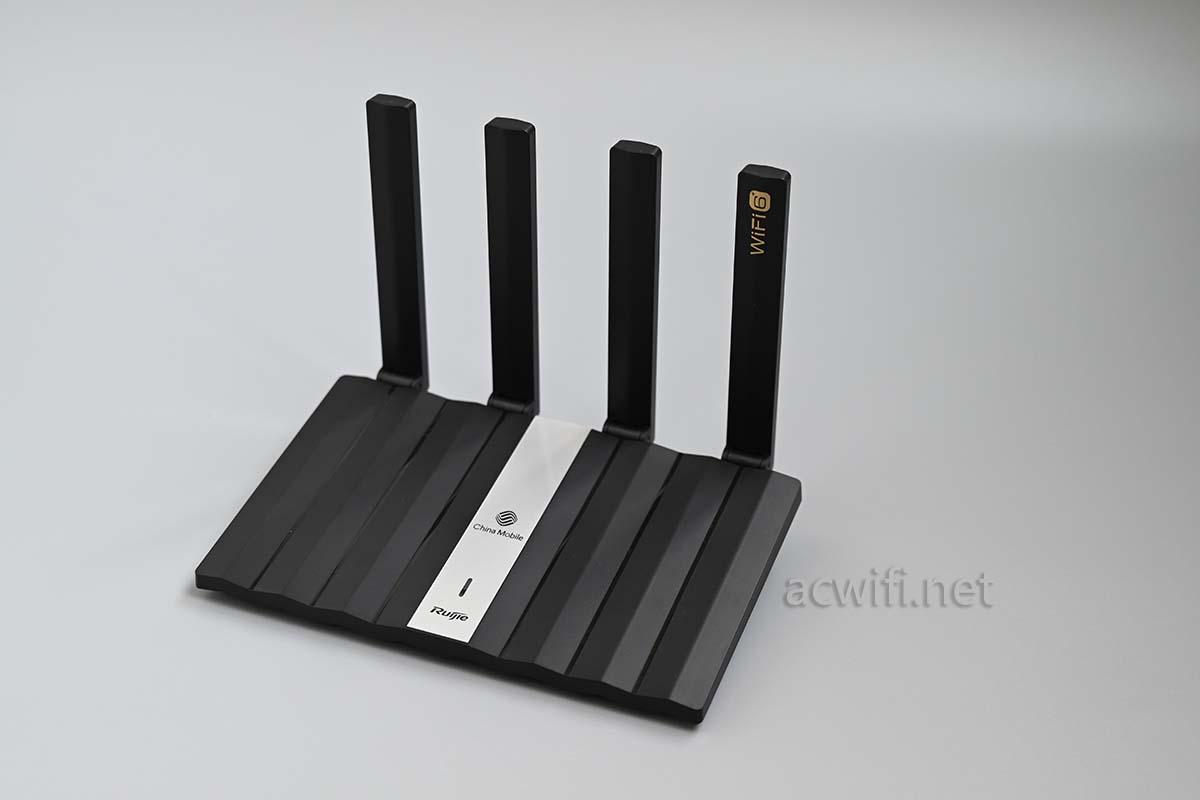

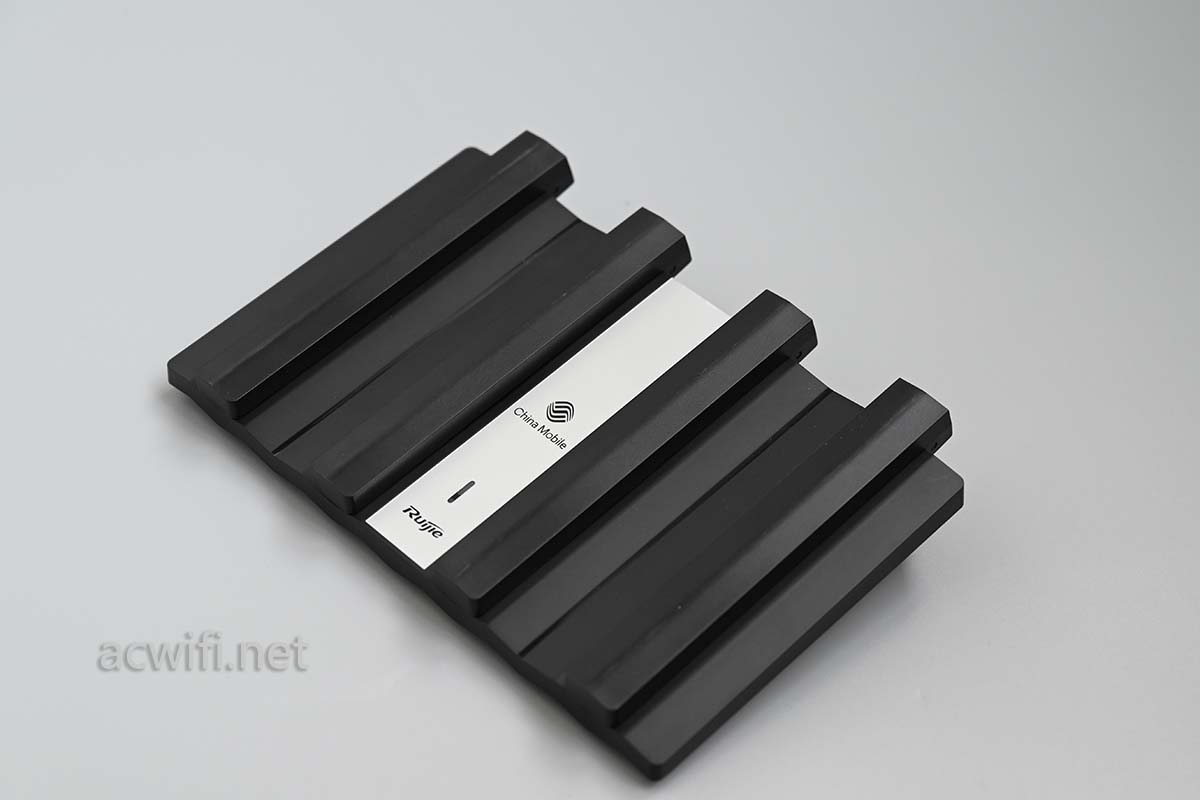

天线可以折叠收起来,有些人喜欢把无线路由器塞进弱电箱的,这种折叠天线的就可以做到。

有一根天线上面印有金色的Wi-Fi 6标志。

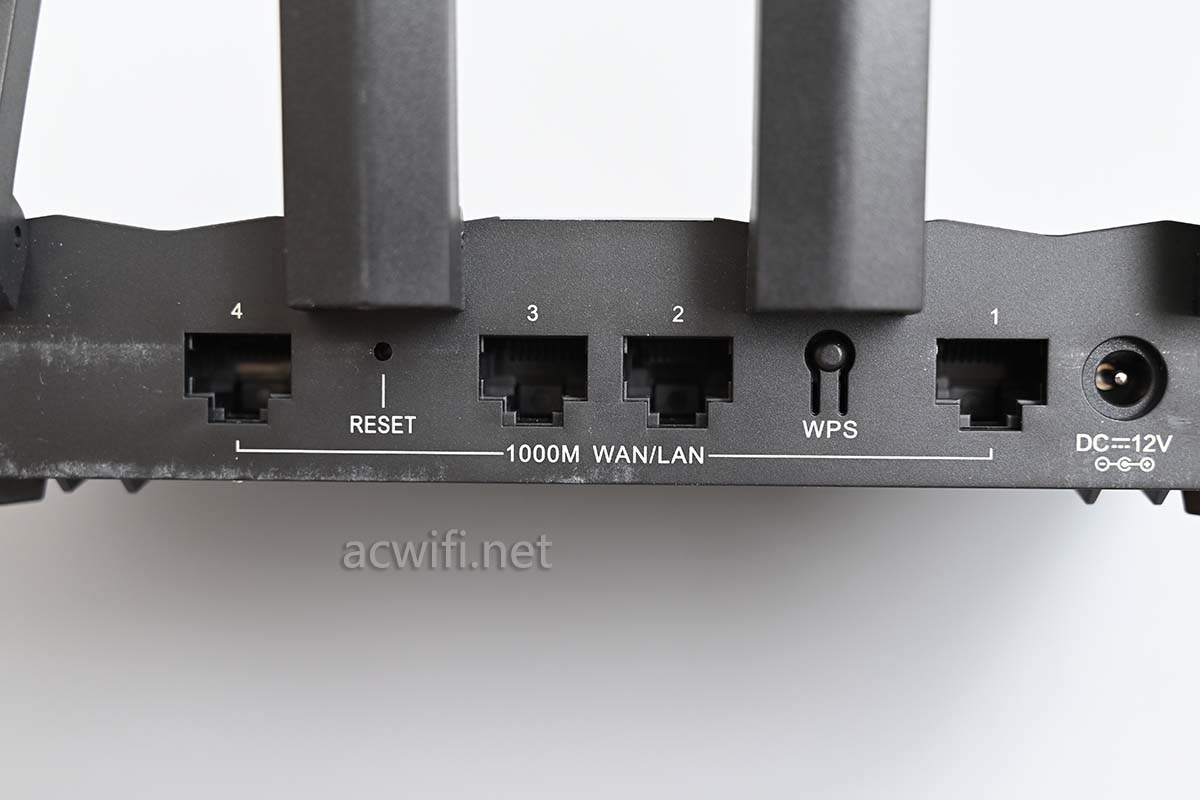

四个全千兆网口,支持盲插,默认是桥接模式,要用它拨号记得在后台修改为路由模式。

白色的不是我弄脏,是原来就有。

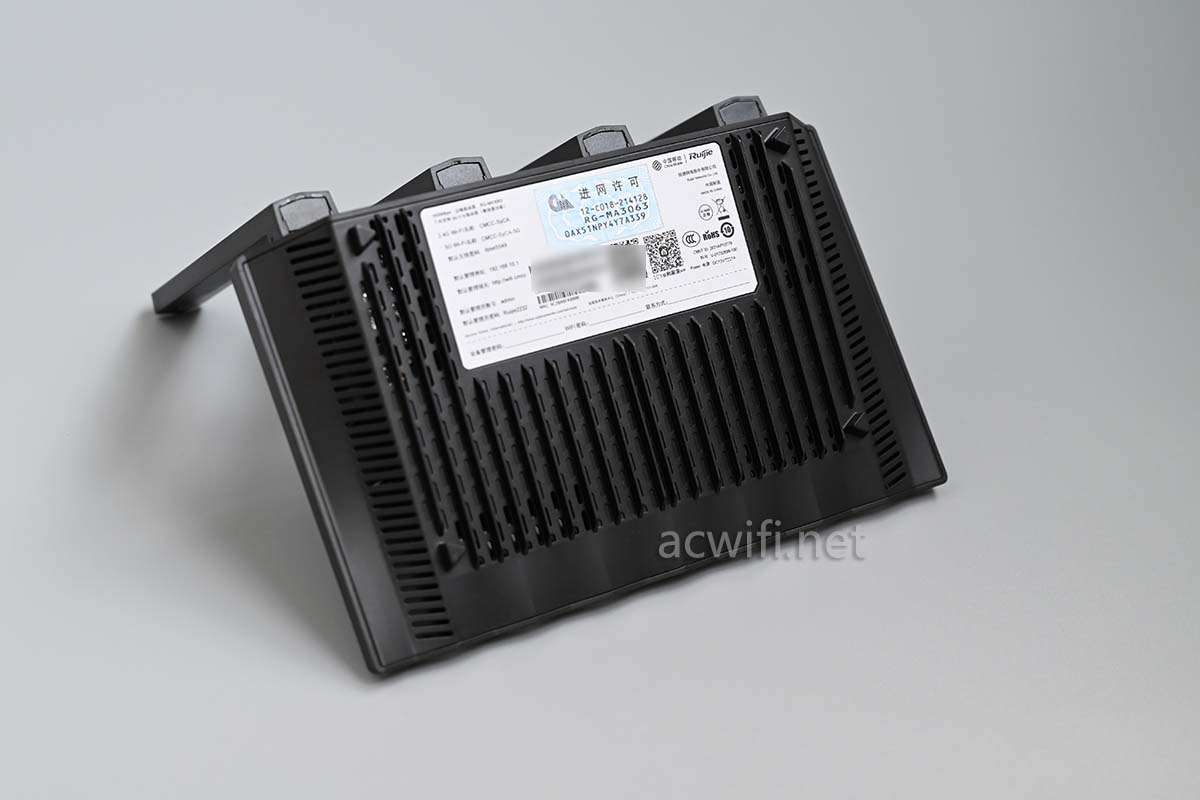

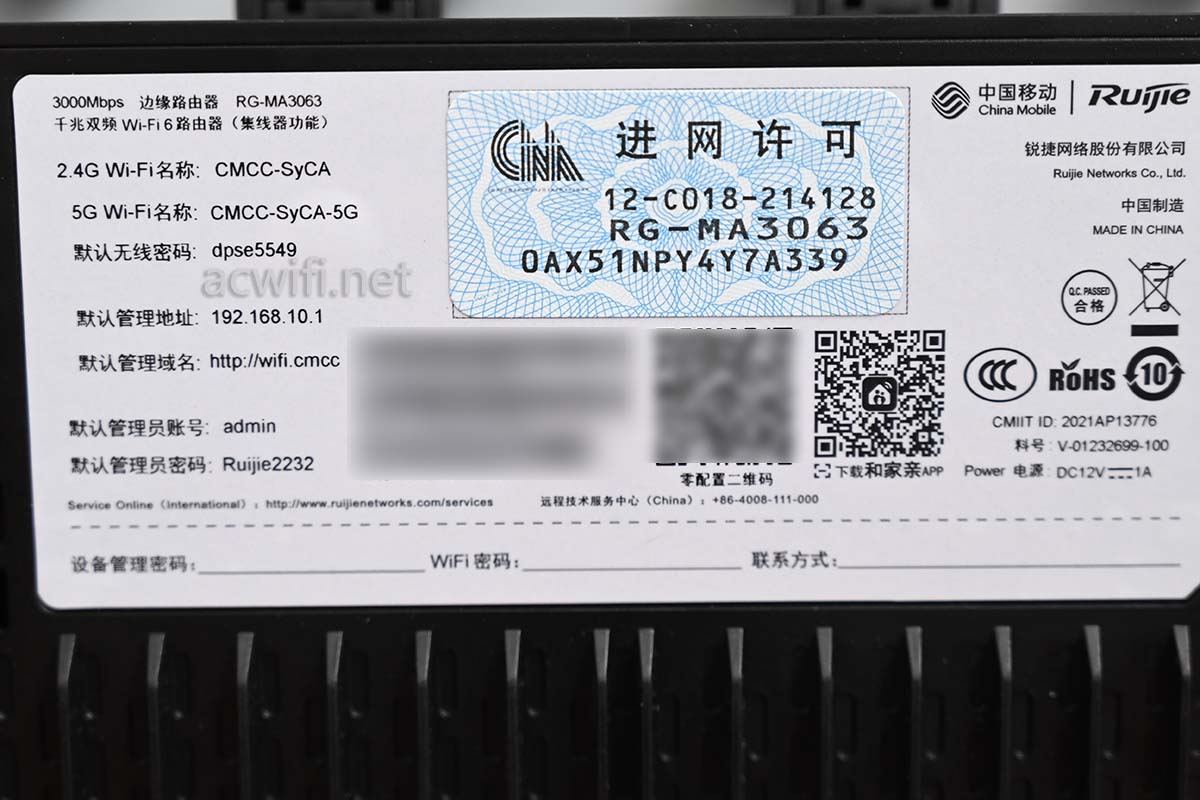

机身背面:

”边缘路由器 RG-MA3063“

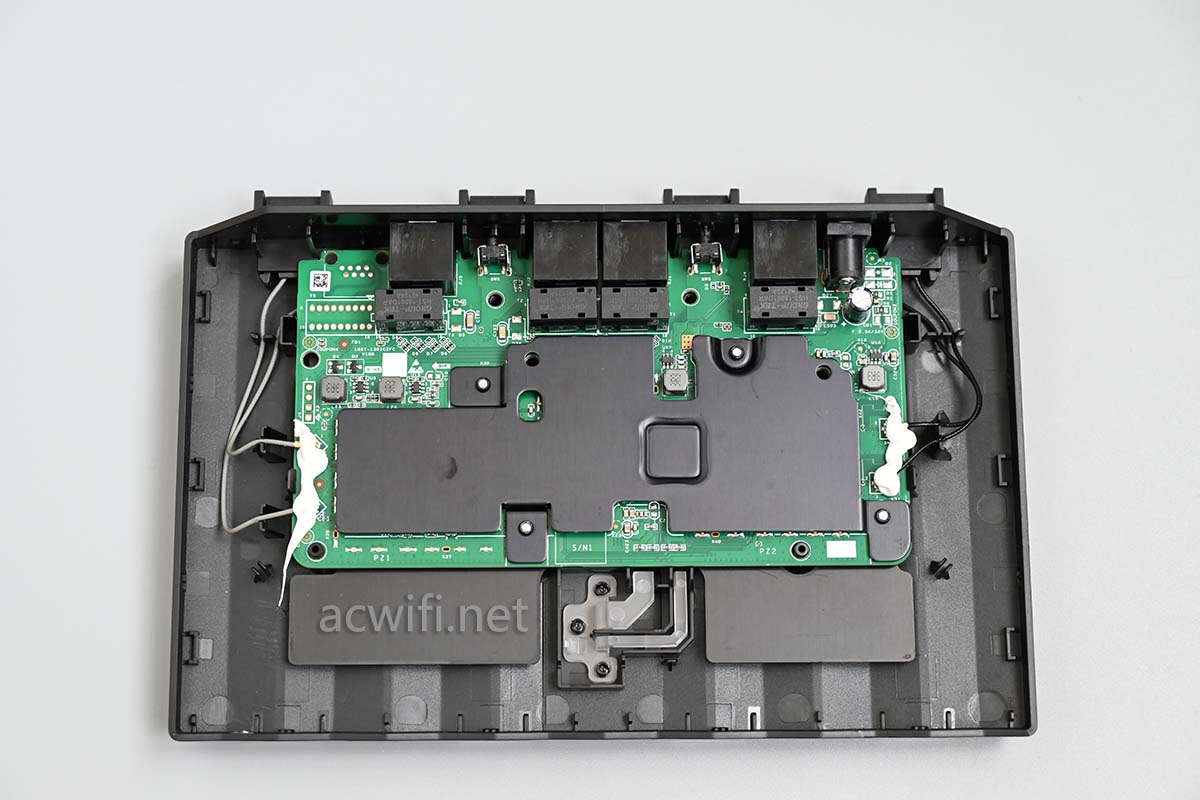

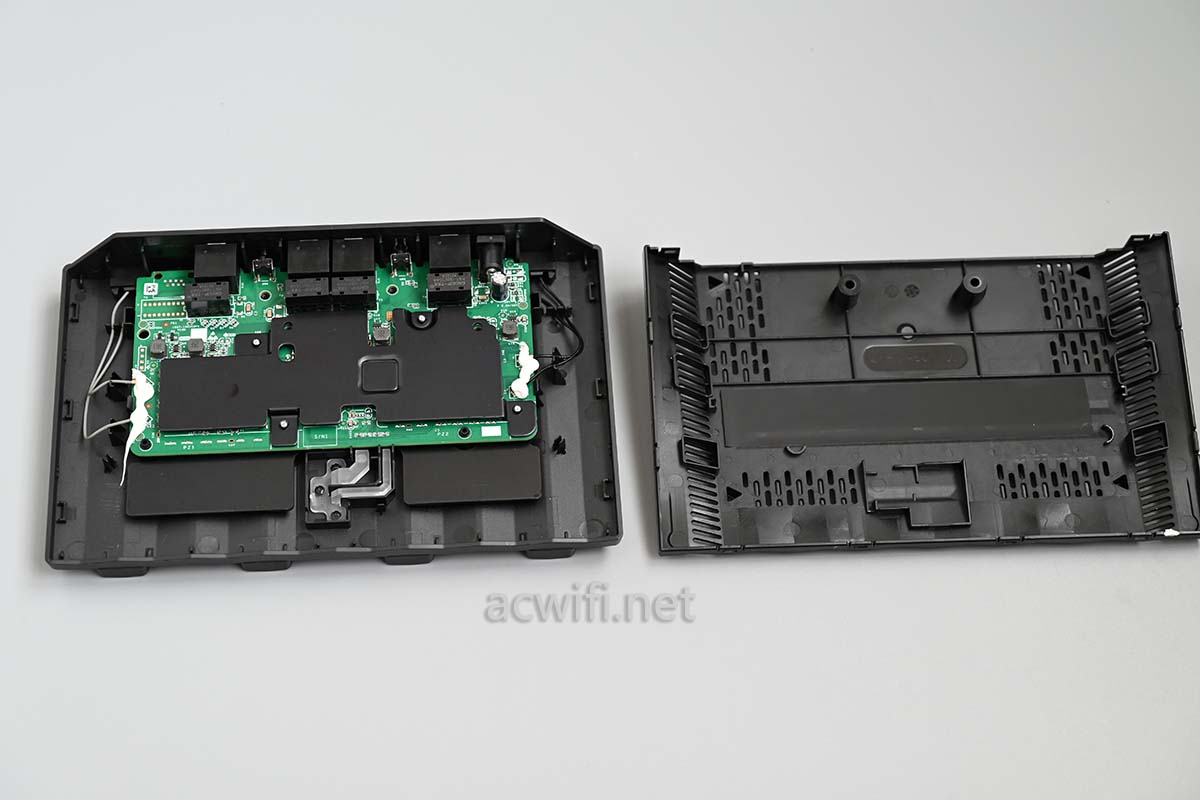

标签底下有两个螺丝,拧出来之后可轻松撬开外壳:

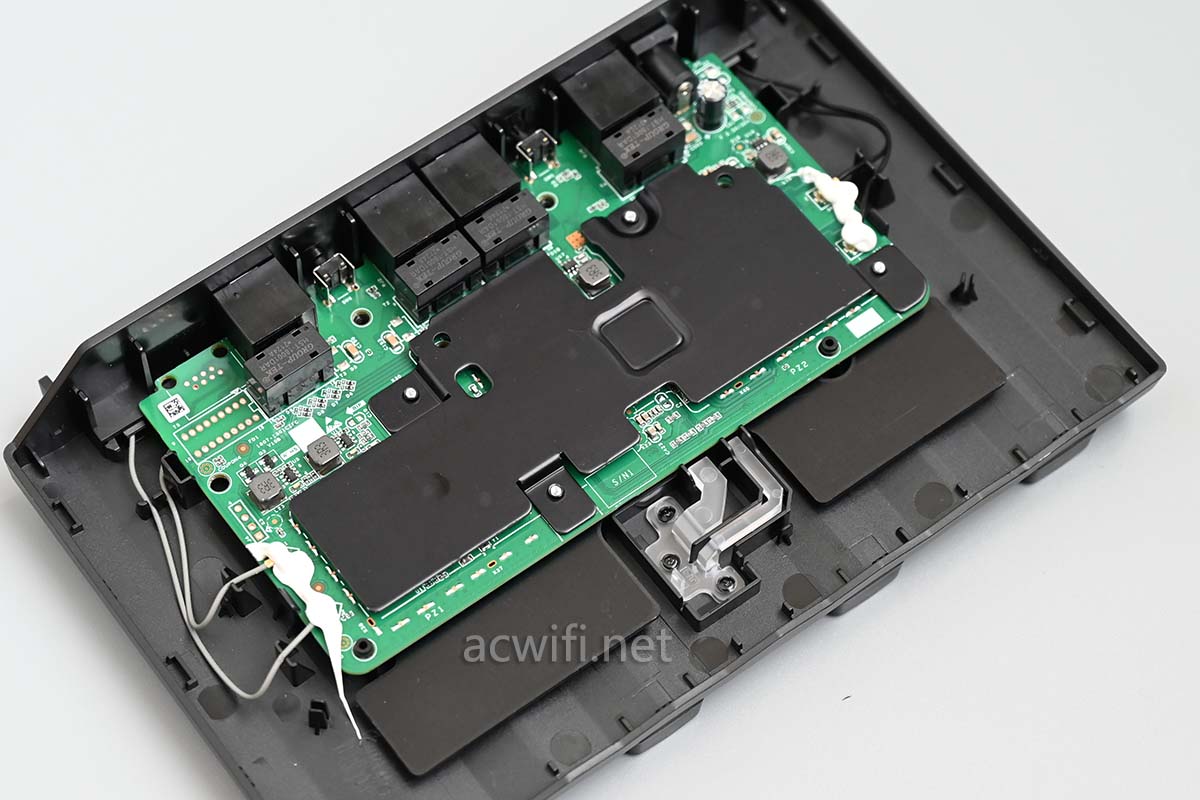

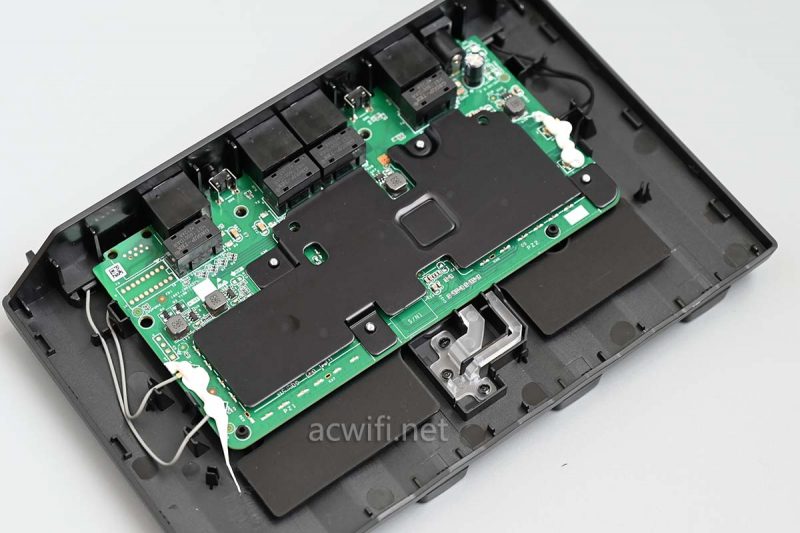

主板看上去不大。

底下的散热片更大:

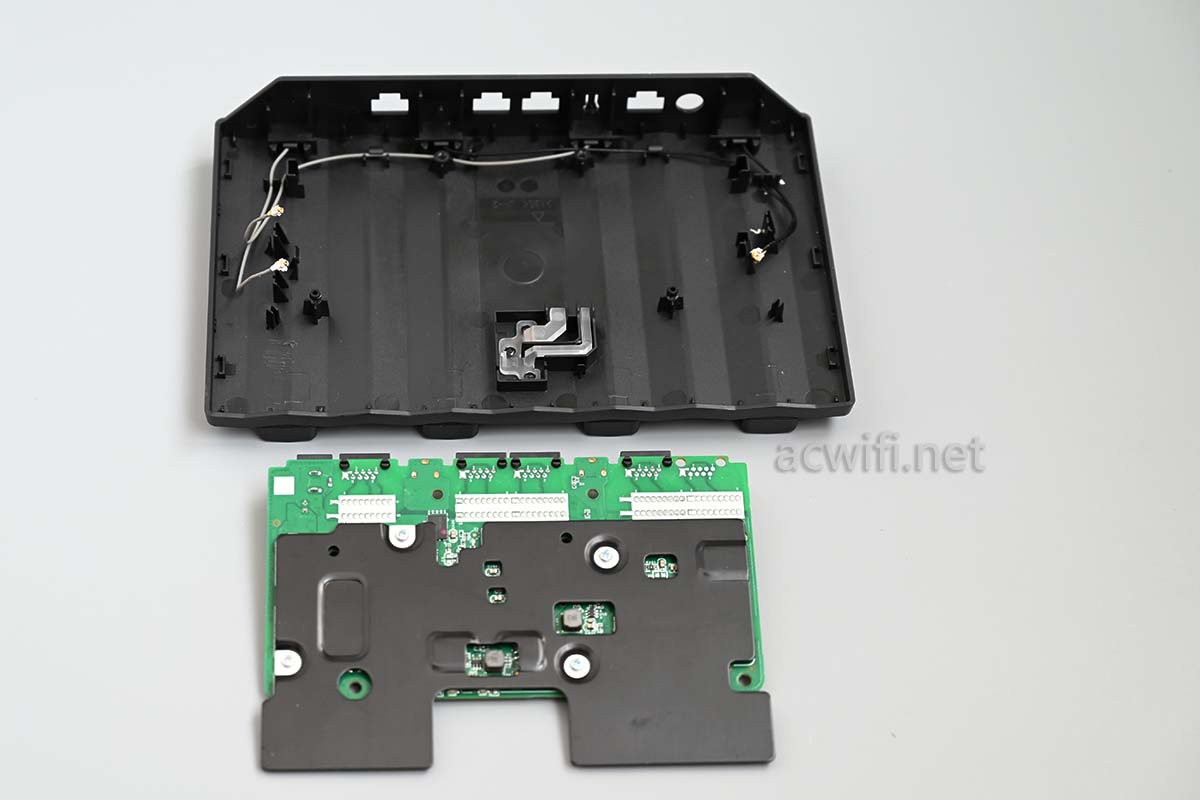

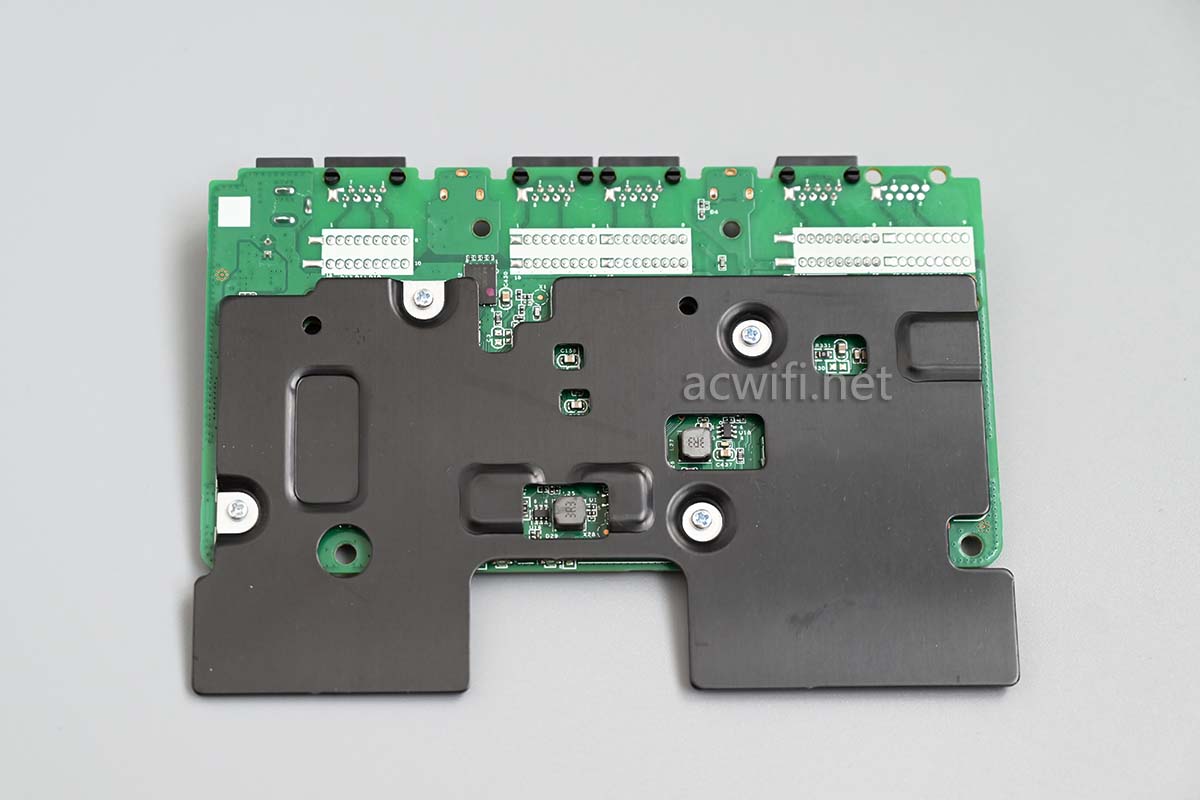

取出主板,翻过背面:

定面看不见网口所以我定义为主板背面:

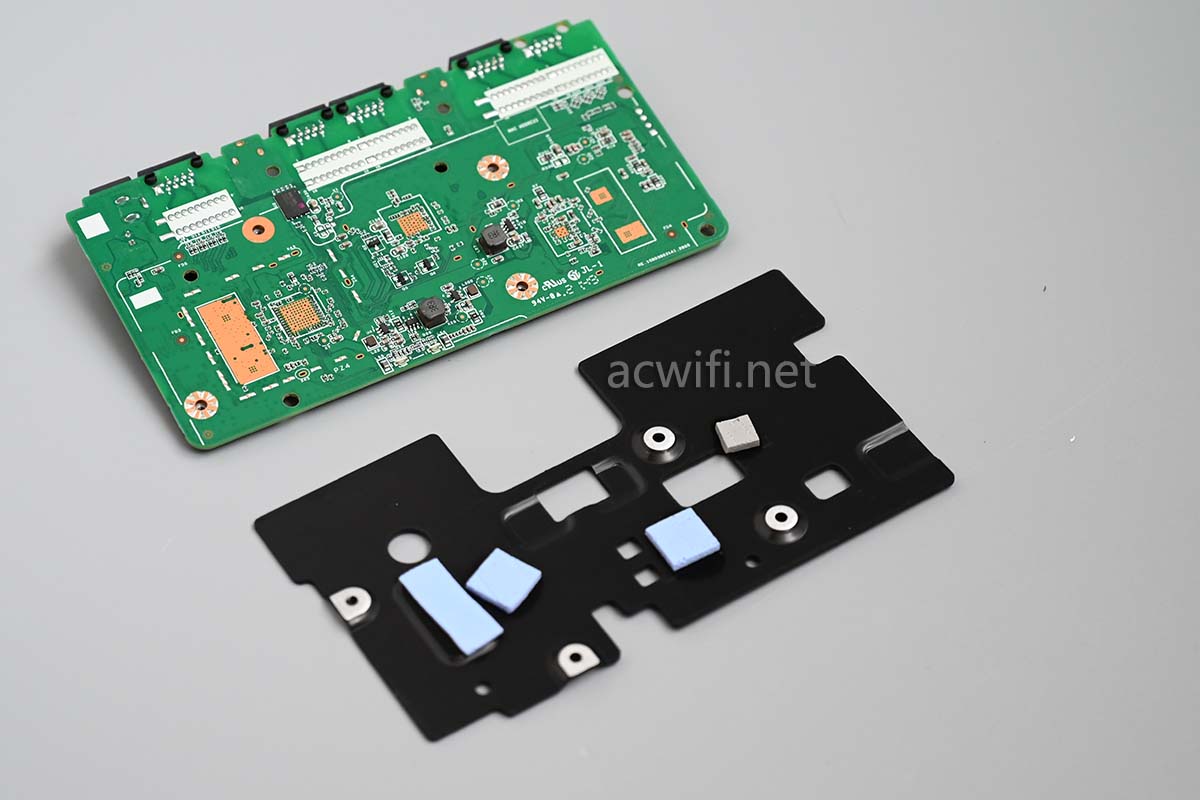

散热器上有四颗固定螺丝,拧出,移开散热之后:

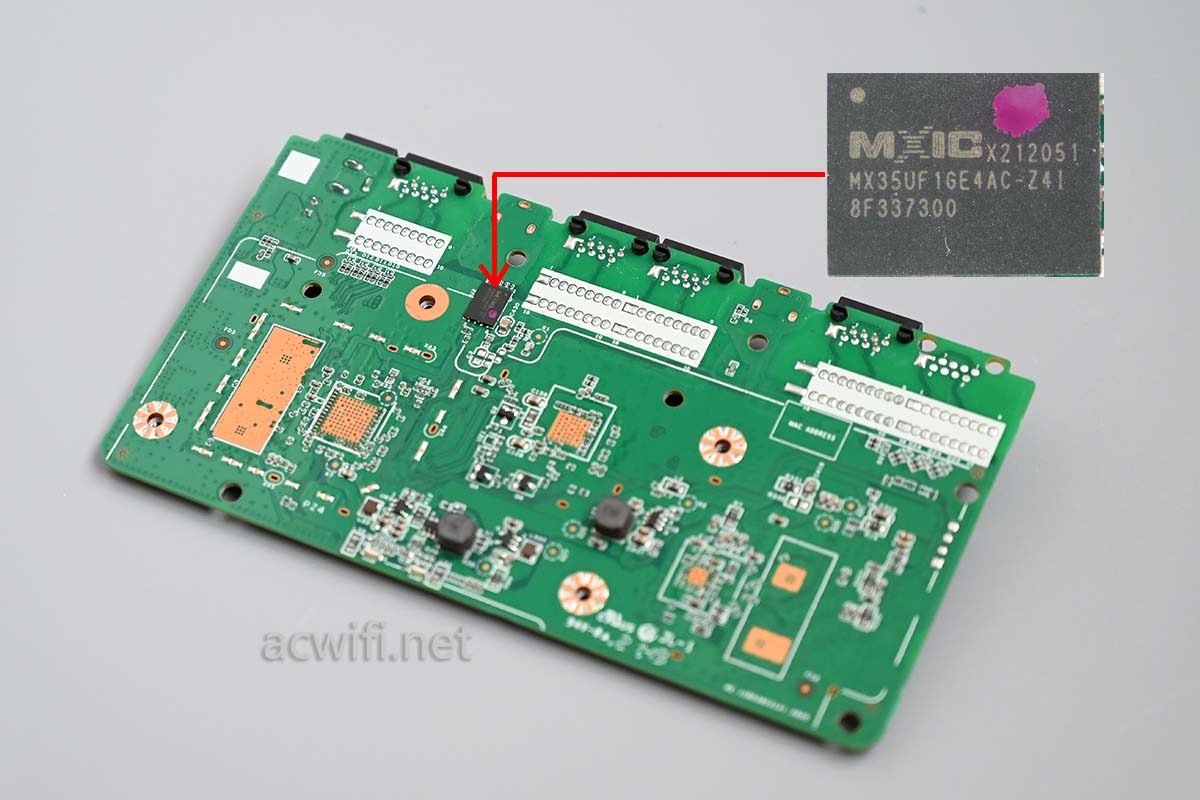

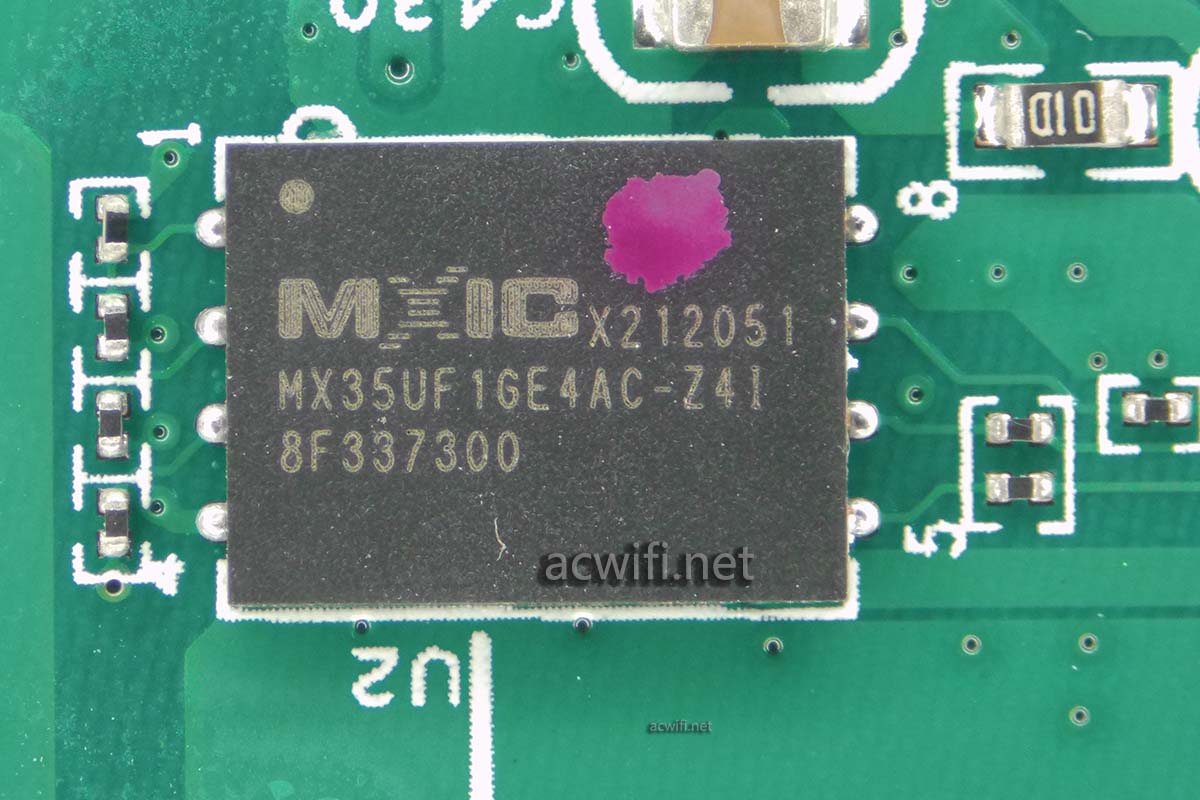

主板背面没啥芯片,只有一颗闪存芯片,型号是MX35UF1GE4AC,容量128MB:

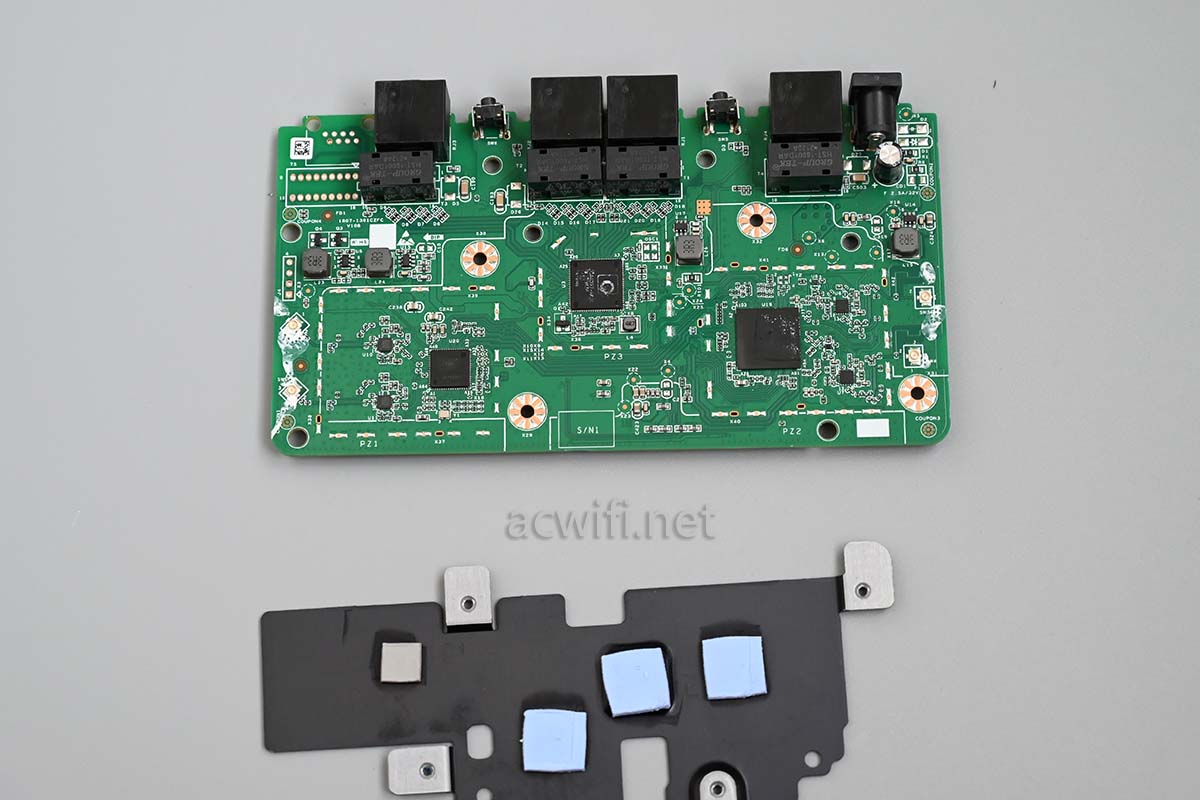

翻过来主板正面,较小的那片散热也随之取下来:

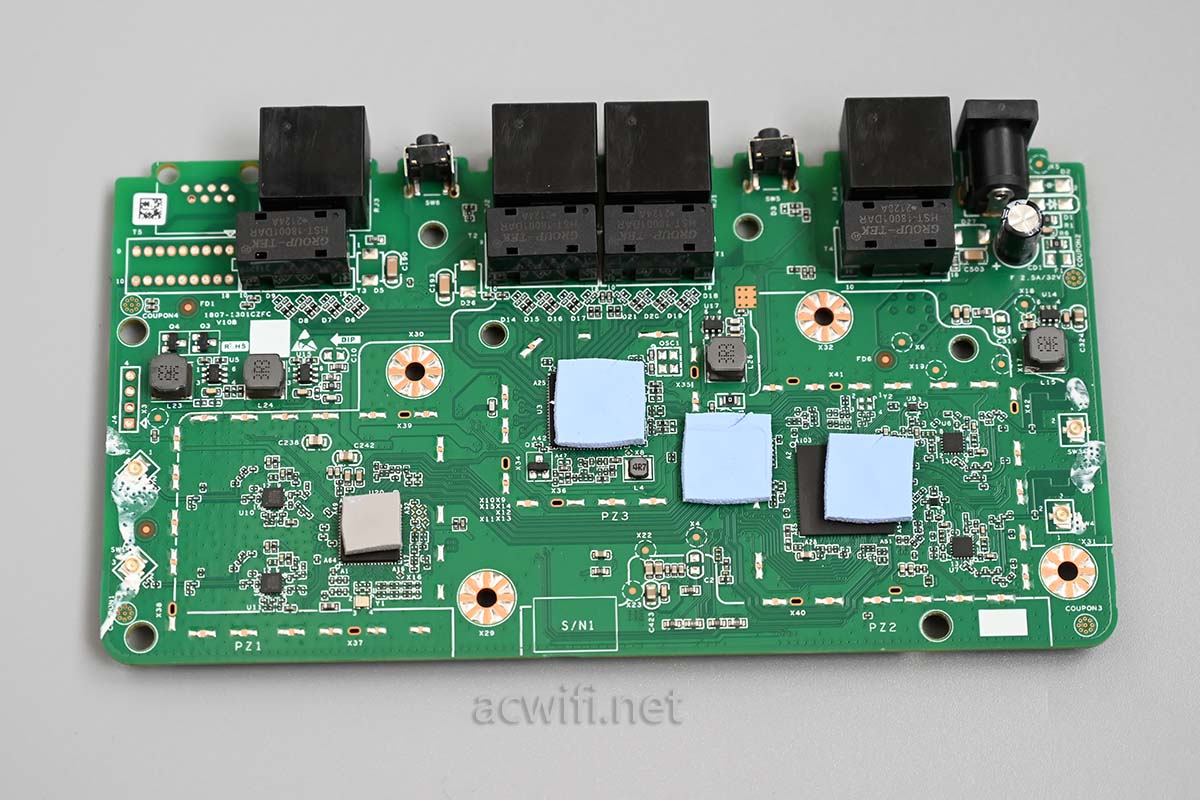

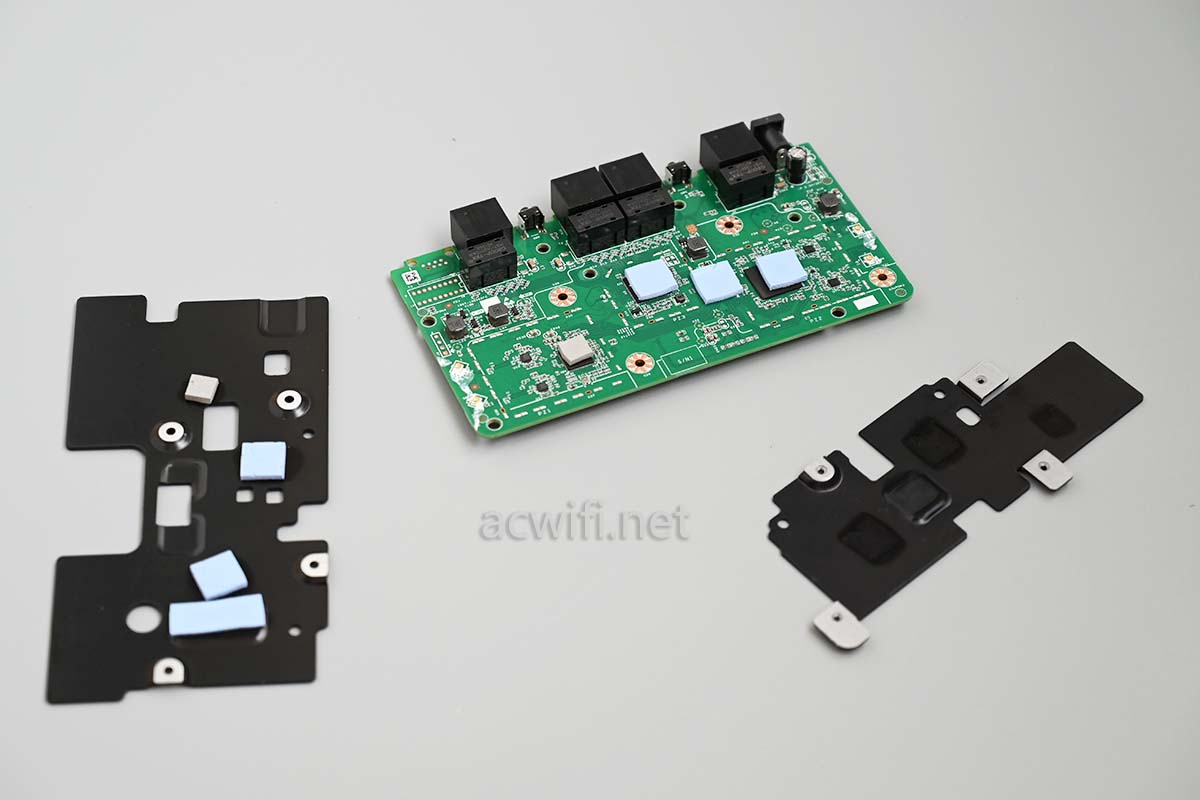

移走4片导热硅脂垫片:

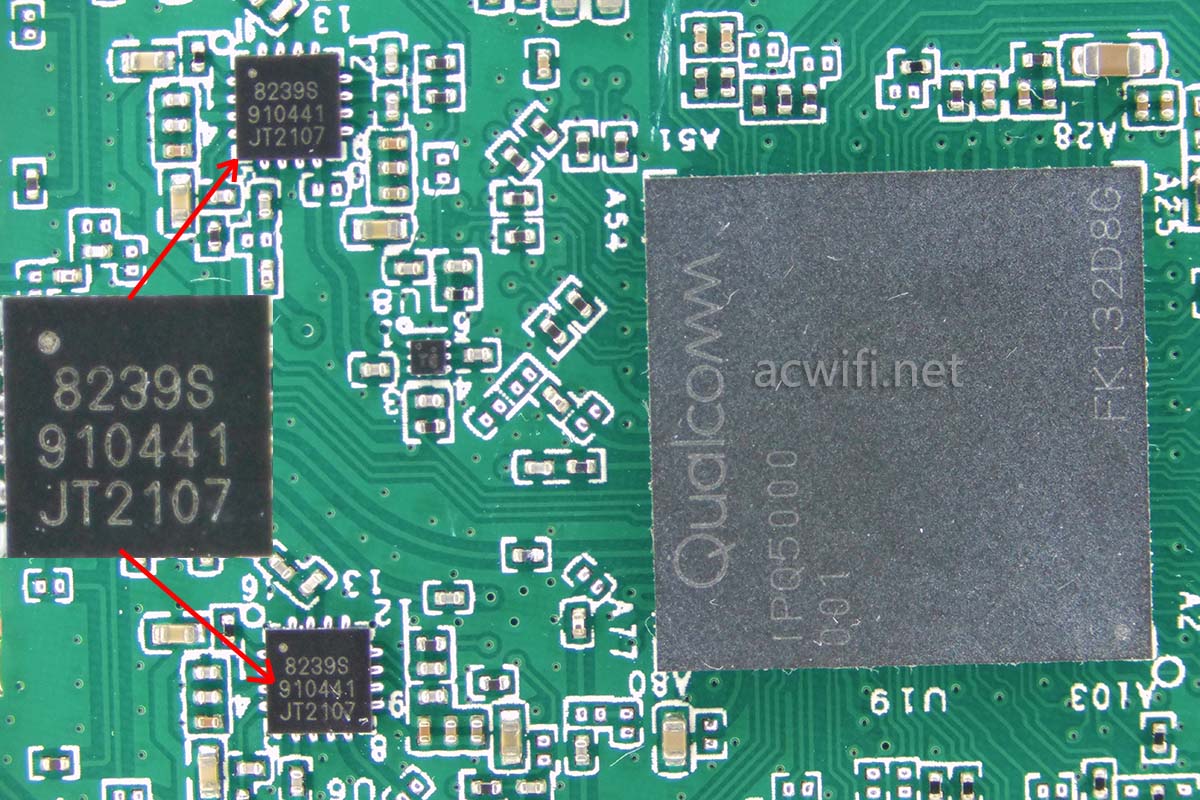

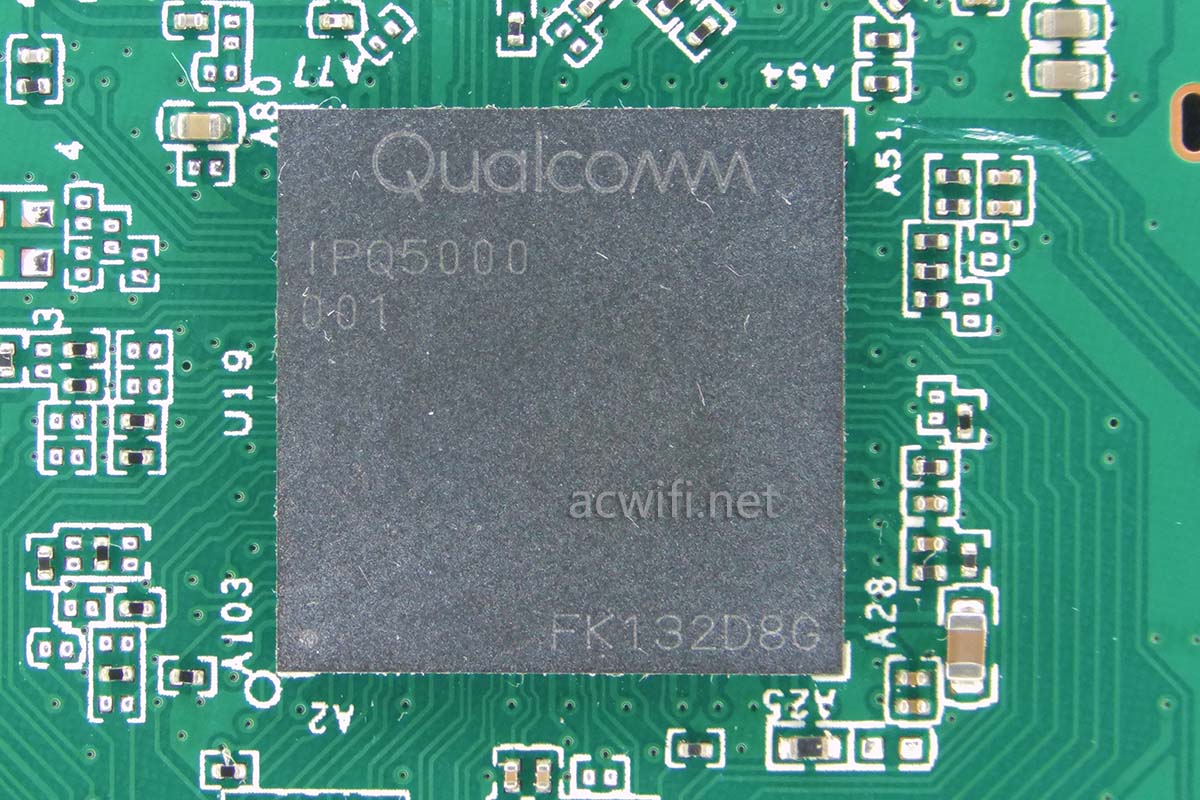

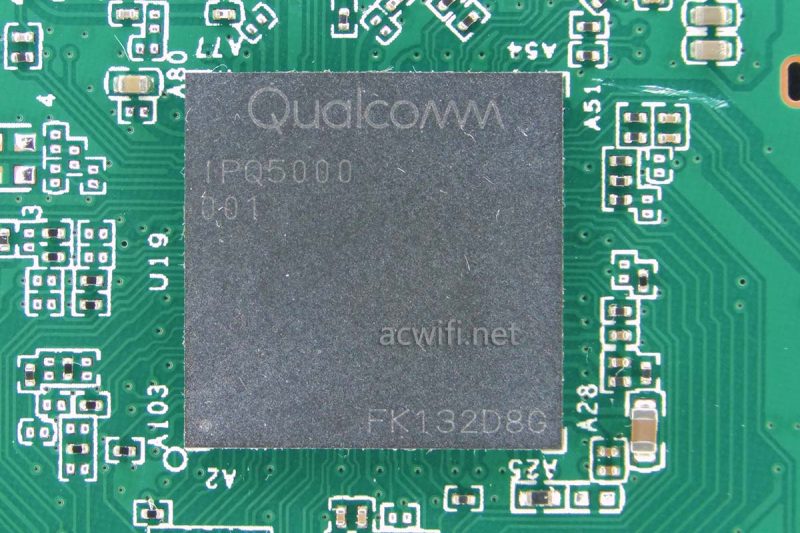

锐捷MA3063用的CPU型号是高通IPQ5000,双核1GHz,集成2.4G  574Mbps,集成256MB内存:

2.4G有外置独立的FEM芯片,型号是KCT8239S,康希通信科技(上海)有限公司的产品。

KCT8239S的参数:
Integrated high performance 2.4GHz PA, LNA with bypass, and T/R switch
Fully-matched input and output
Integrated Power Detector
Output power:

+20dBm @ DEVM=-43dB, HE40/MCS11, 5V
+20.5dBm @ DEVM=-40dB, HE40/MCS11, 5V
+22dBm @ DEVM=-35dB, VHT40/MCS9, 5V
+23dBm @ DEVM=-30dB, HT20/MCS7, 5V
Transmit gain: 29dB at 5V
Receive gain: 19dB at 5V
Noise Figure: 2.6dB at 5V
ESD protection circuitry on all PINs
Minimal External Components Required
Small package: MIS-16L, 3×3×0.55mm (MSL1, 260 oC per JEDEC J-STD-020)
ROHS and REACH Compliant

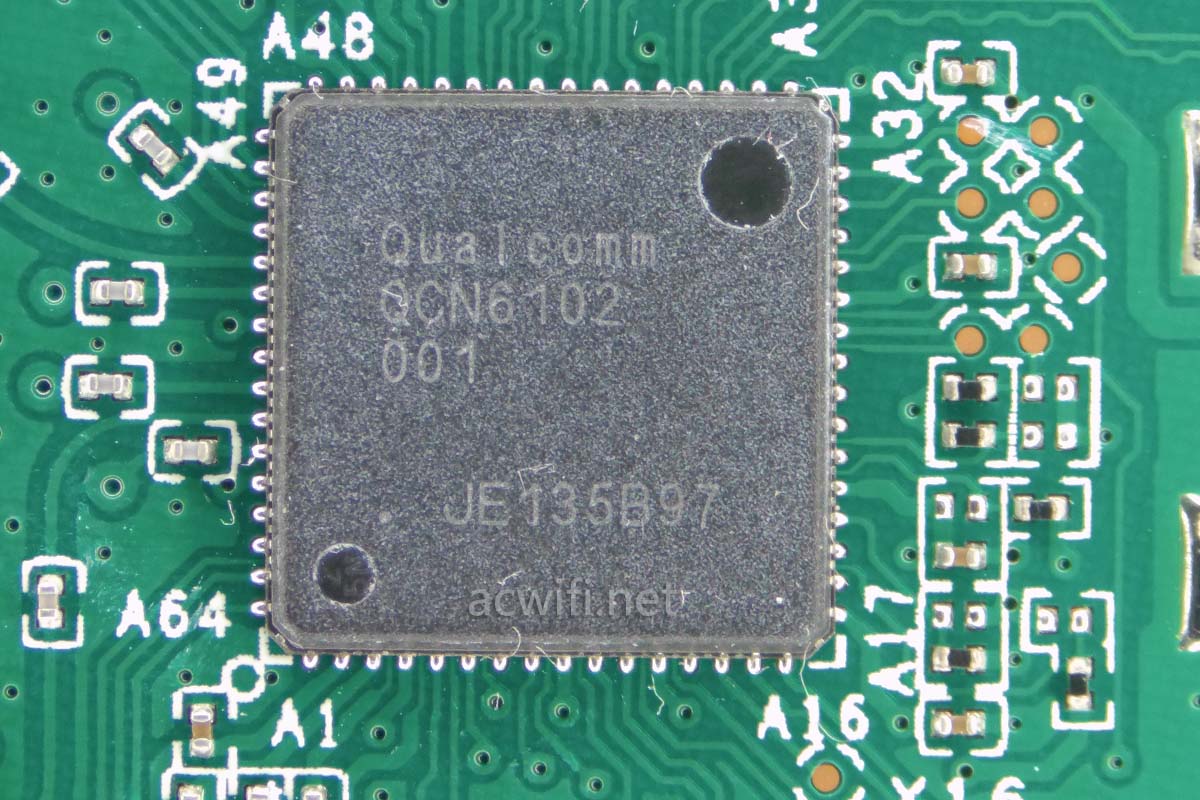

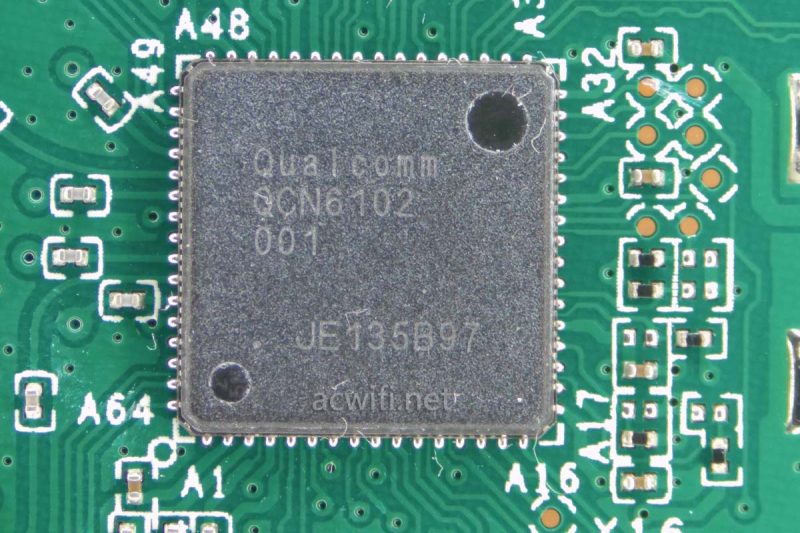

锐捷MA3063的5G无线芯片型号是高通QCN6102,支持2x2MIMO,在160MHz频宽下最高速率2402Mbps:

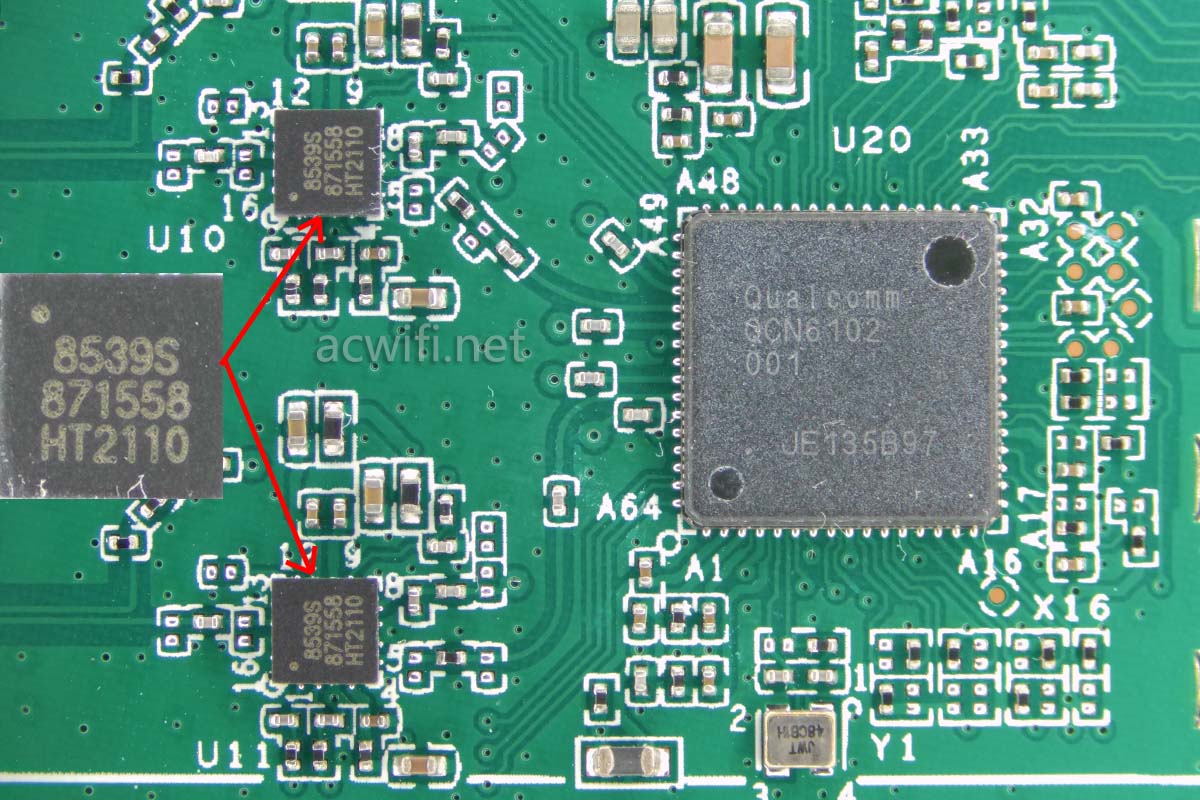

同样的,5G也有外置的FEM芯片,型号是KCT8539S:

KCT8539S的参数:
Integrated 802.11ax 5GHz PA, LNA with bypass and T/R switch
Fully-matched input and output
Integrated power detector
Transmit gain: 32dB at 5V
Receive gain: 14.5dB at 5V
Noise Figure: 2.8dB at 5V
Output power:
+19.5dBm @-43dB DEVM, HE160//MCS11, 5V
+21dBm @-40dB DEVM, HE160//MCS11, 5V
+22.5dBm @-35dB DEVM, VHT80/MCS9, 5V
+23.5dBm @-30dB DEVM, HT20/MCS7, 5V
Integrated 2.4GHz Notch Filter
ESD protection circuitry on all PINs
Minimal external components required
Small package: MIS16-pin, 3mm x 3mm x0.55mm (MSL3, 260 oC per JEDEC J-STD-020)
ROHS and REACH Compliant

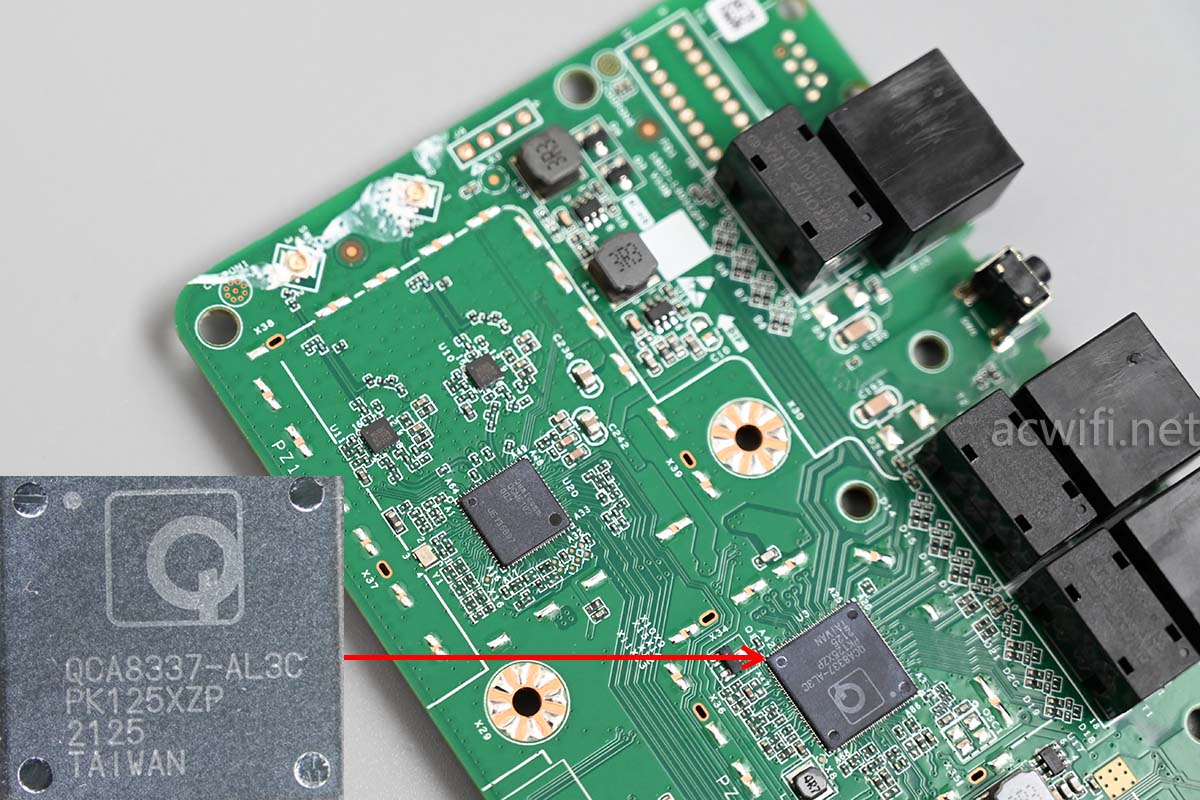

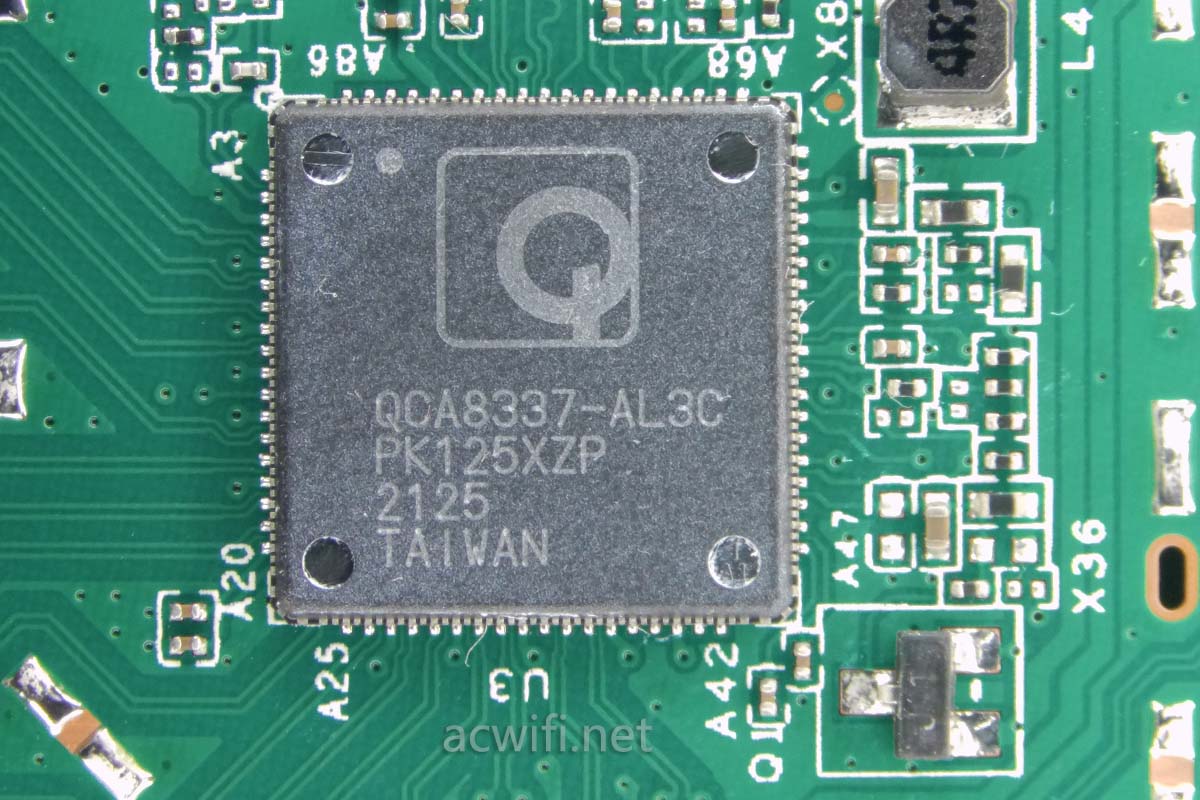

千兆交换芯片是QCA8337-AL3C:

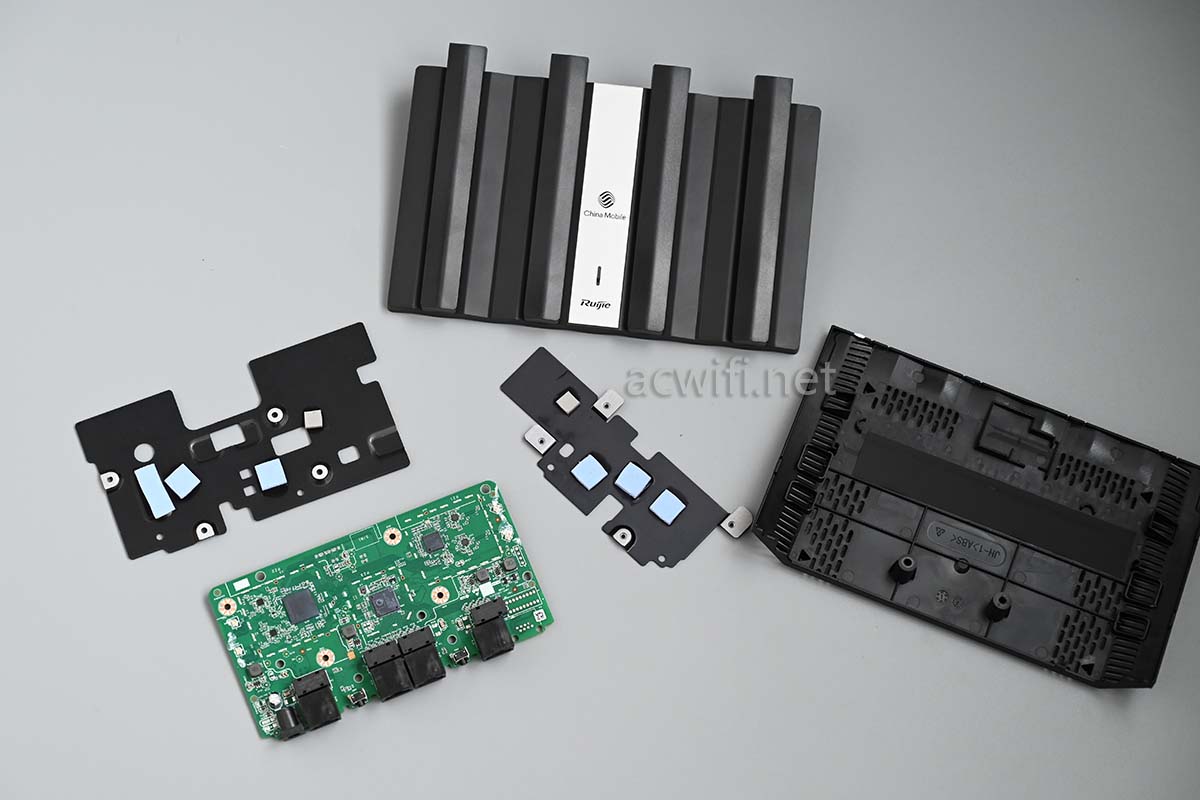

这台锐捷MA3063就拆完啦。

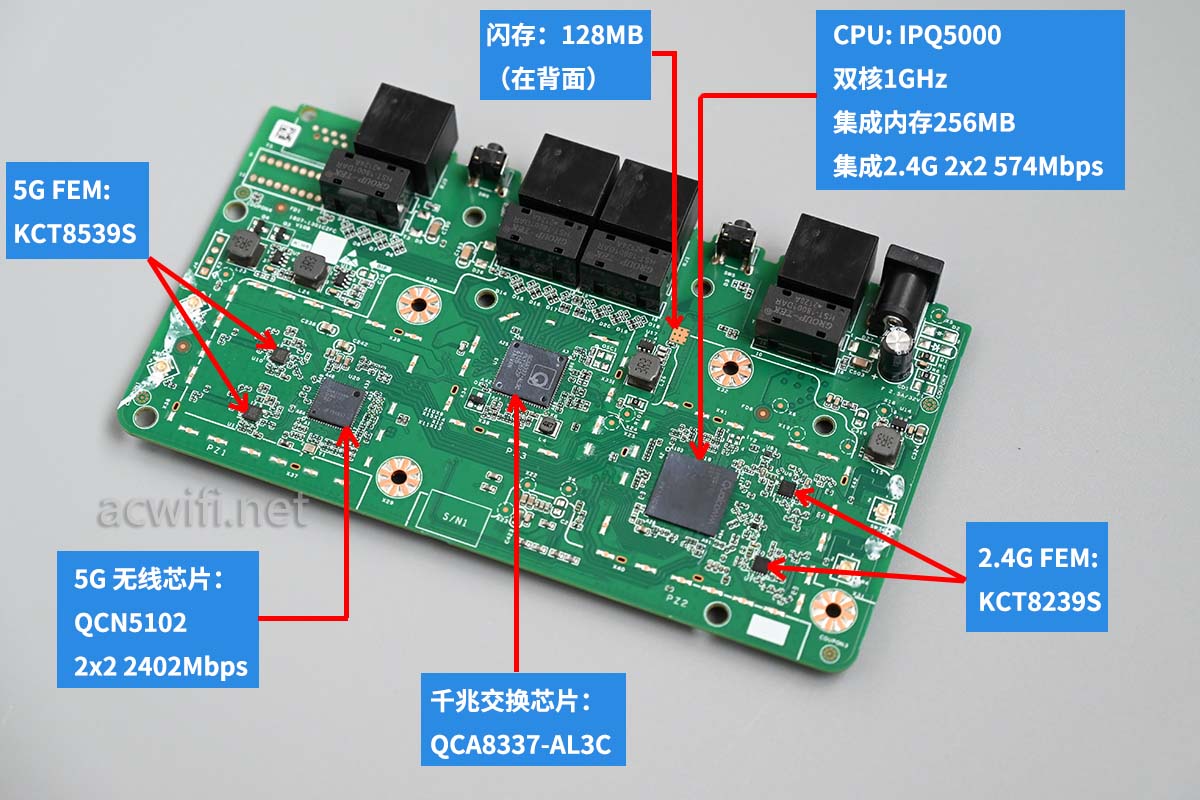

各芯片型号汇总图如下:

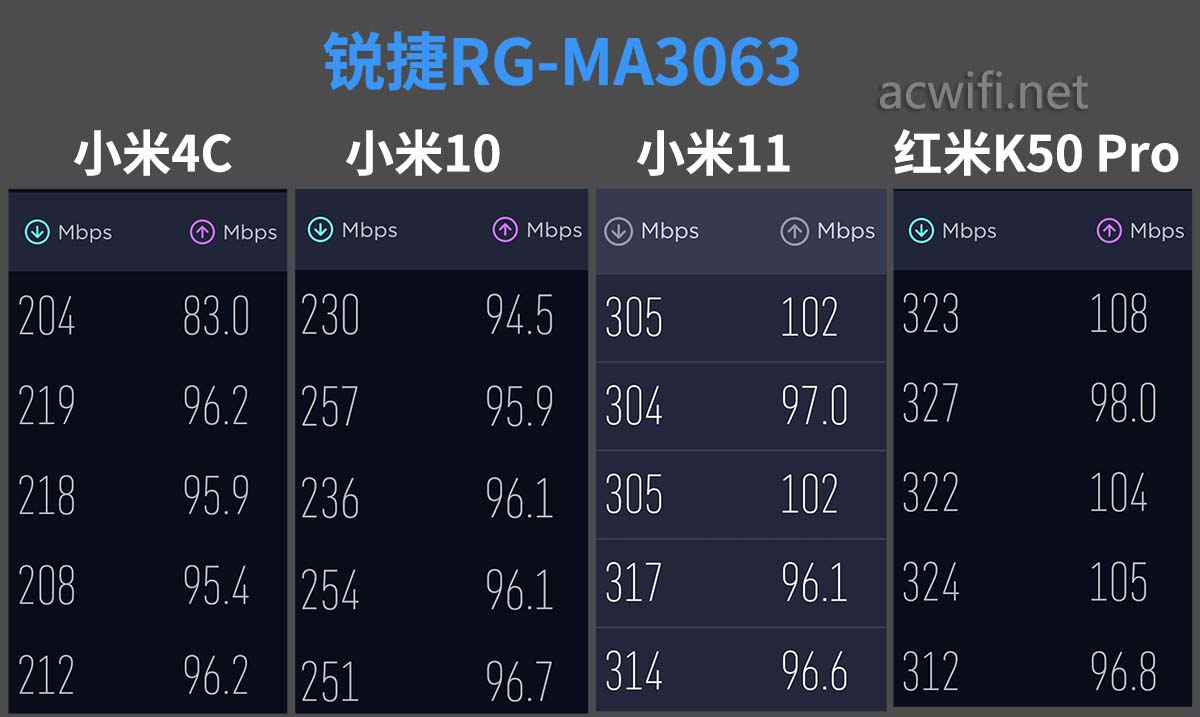

D点测速结果如下:

无线还算不错的。

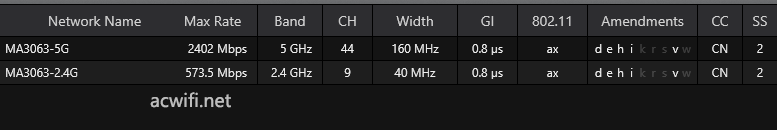

默认只有v没有k,因为mesh组网默认是关闭的,手动开启就会支持k和v。

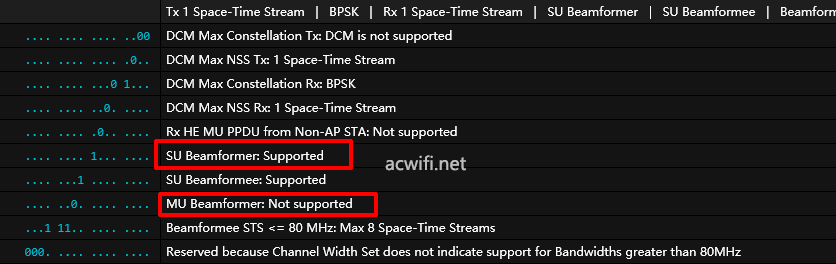

支持波束成形,但不支持MU-MIMO:

(上面的信息是用winfi查看的,在公众号里发送winfi即可自动回复下载地址和不能打开的解决办法。)

MA3063拼多多链接

或者自己搜索最低价的购买就行了,我实付价是138元。

锐捷RG-MA3063用的高通方案,无线规格AX3000,2.4G和5G无前外置功放芯片,信号还不错。

但这高通方案的缺点就是发热量有点大。
