TP-LINK纸片路由XDR5400拆机

这是第二款纸片路由器,双频AX5400的规格。

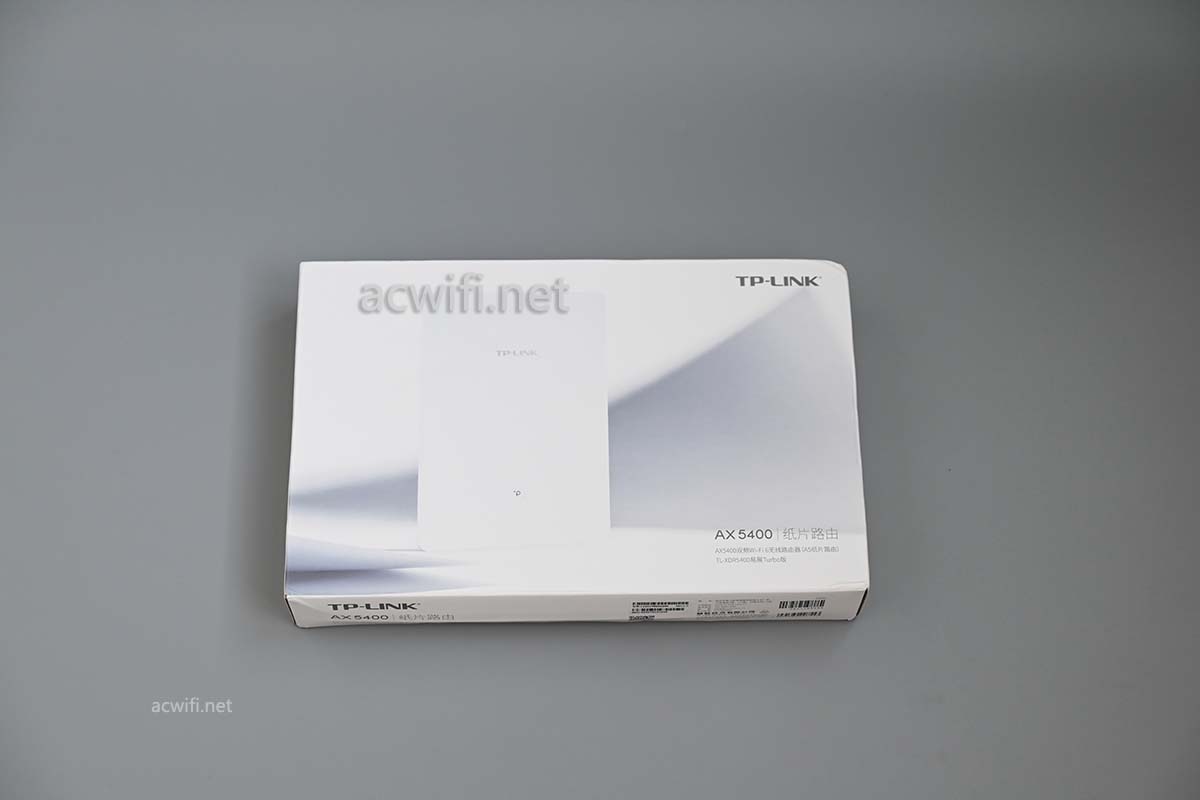

外包装:(有封膜的,拍照前撕掉了)

带有Turbo字样,那么5G FEM很可能是高功率的。

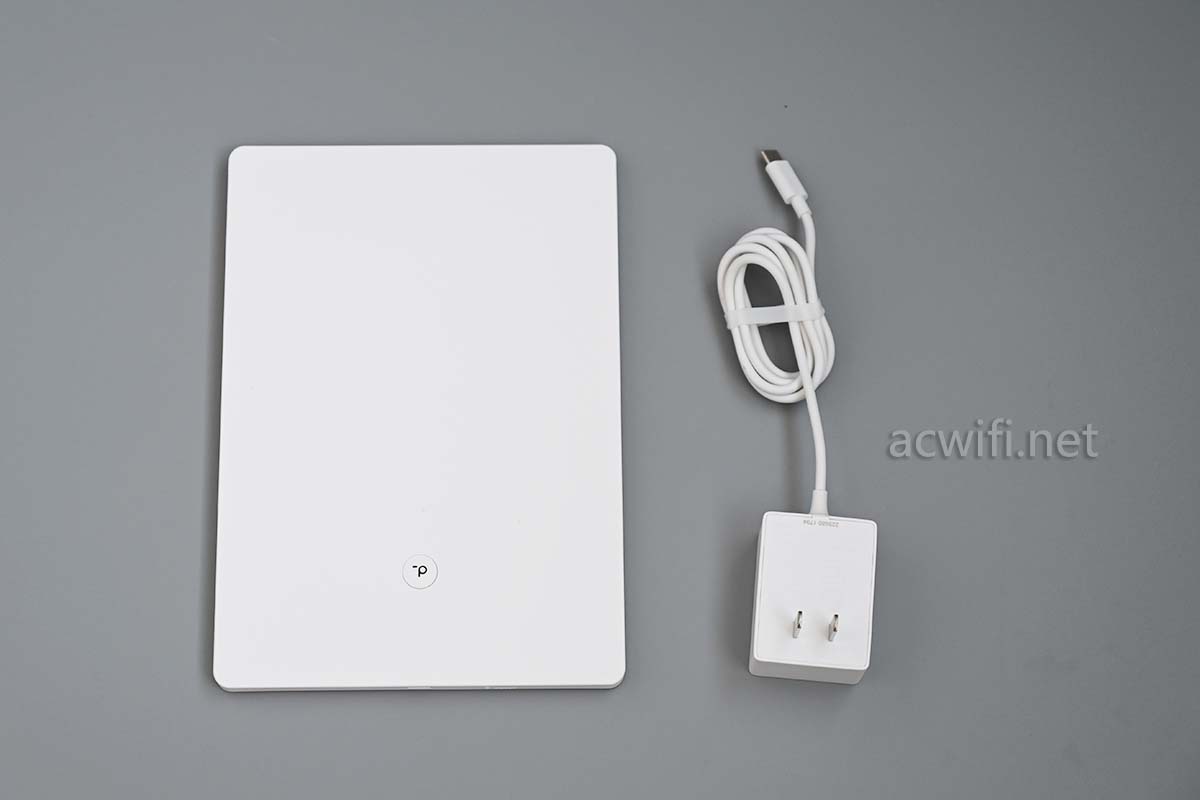

机身和电源:

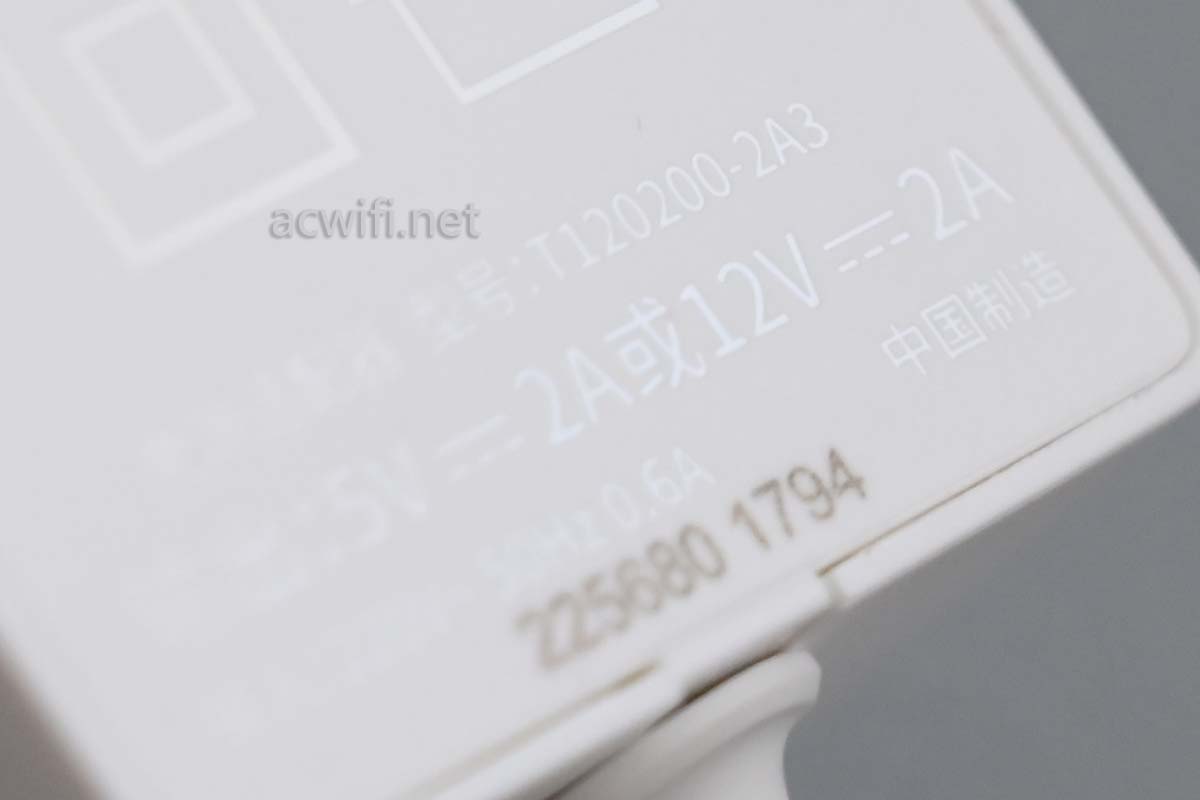

电源是专用,输出规格是5V/2A或12V/2A,实测组网后的待机功率是7W,电源足够了。

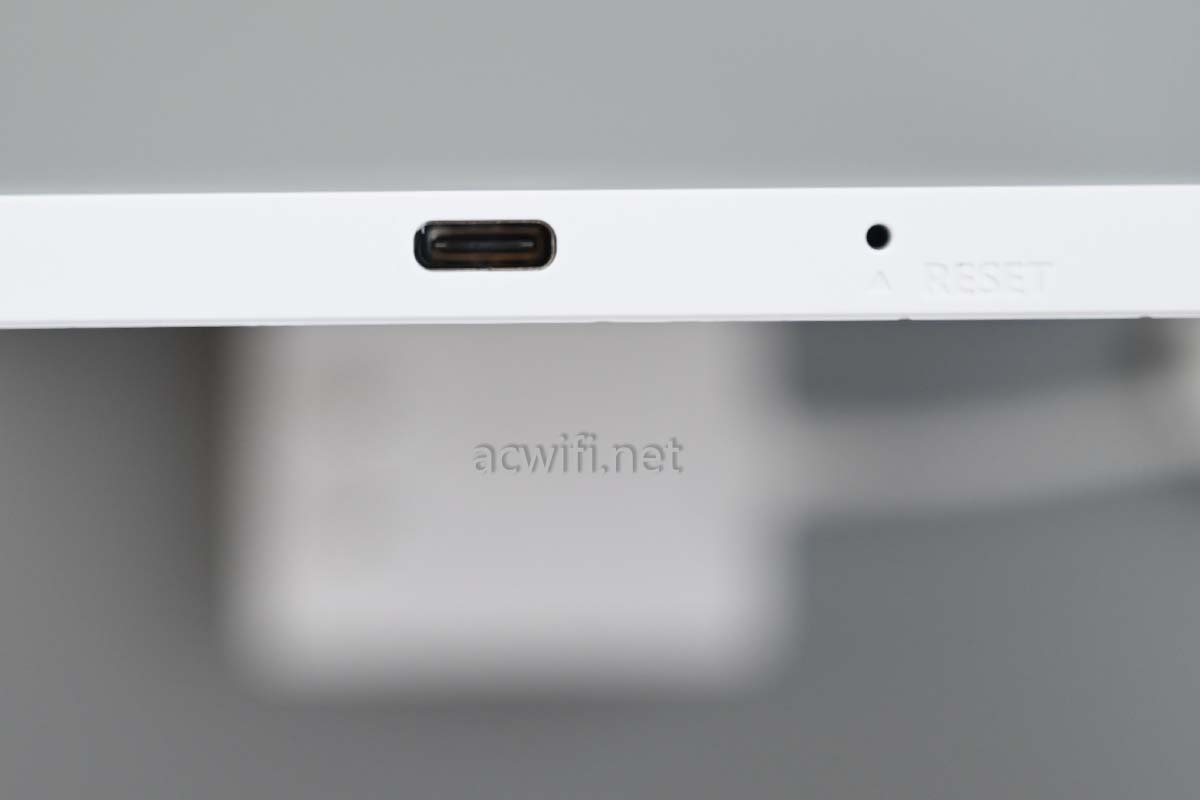

纸片路由的电源输入口和RESET键:

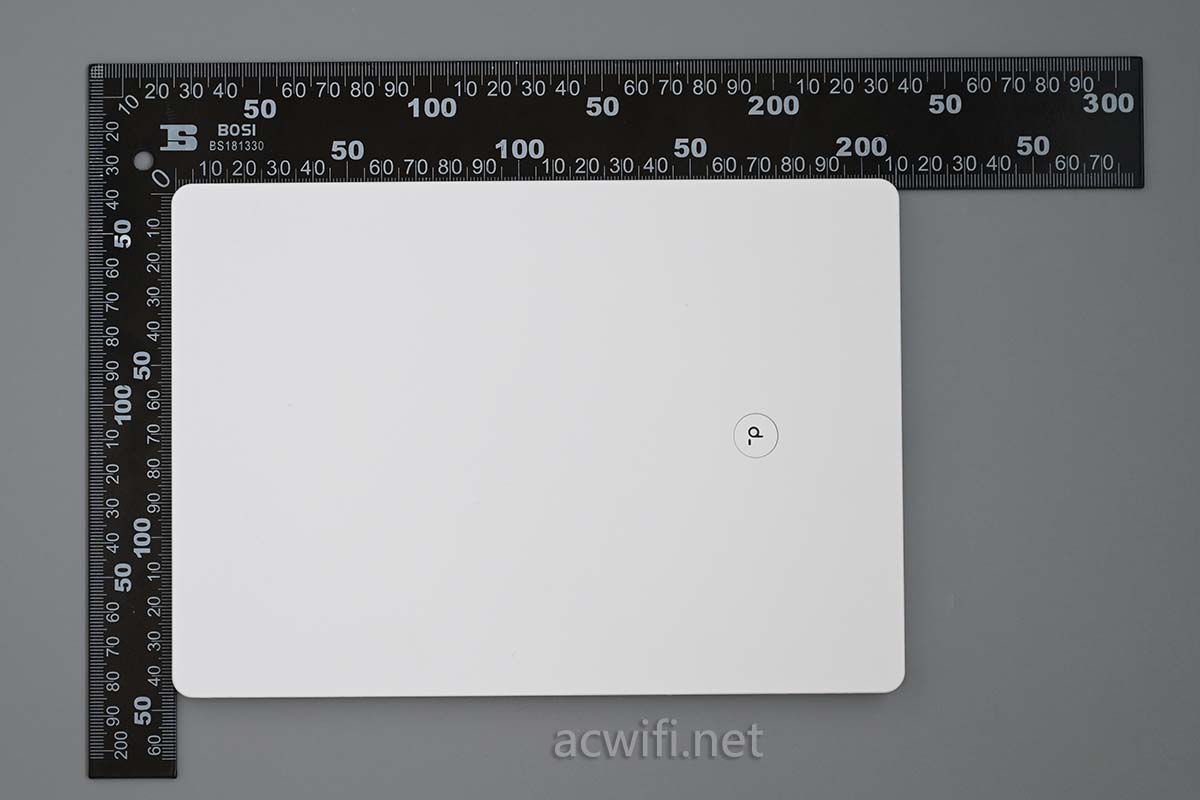

机身在大小就如A4纸对折之后,也就是A5的大小。

之前已经详细拆过第一台纸片路由,所以这台就不作详细的外观呀结构呀这些的说明!

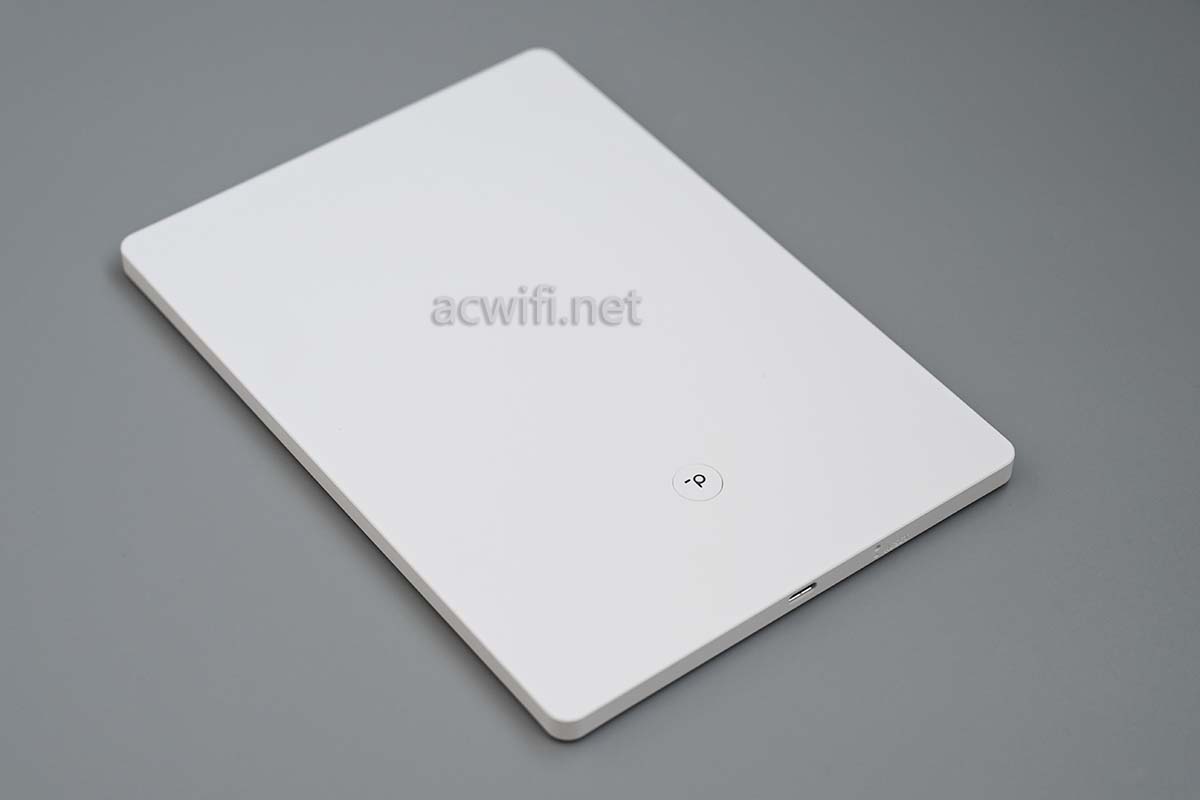

机身正面有个实体的易展组网按键,TP的组网是很快很简单的。

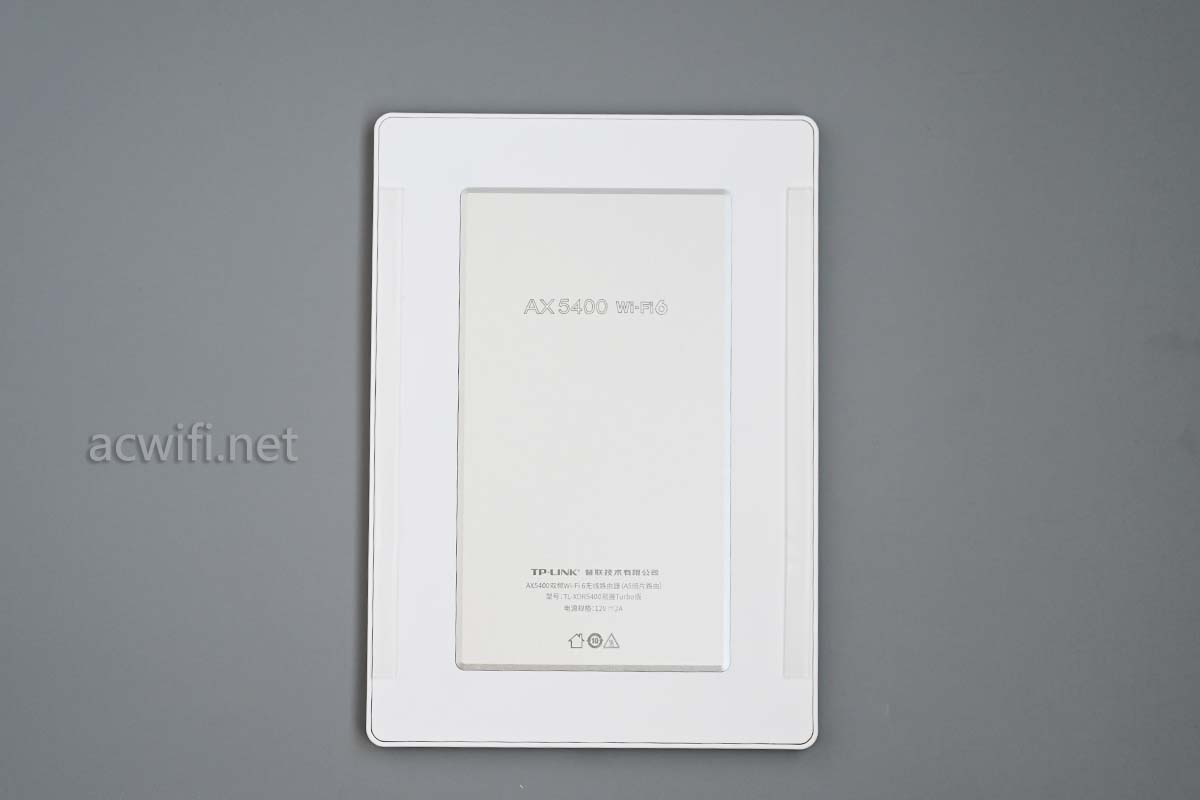

多数热量就靠背面正中间的金属铝板:

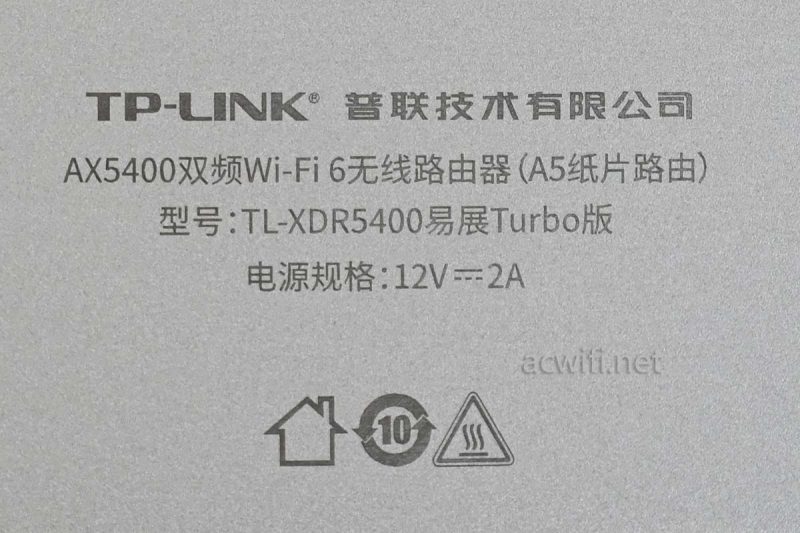

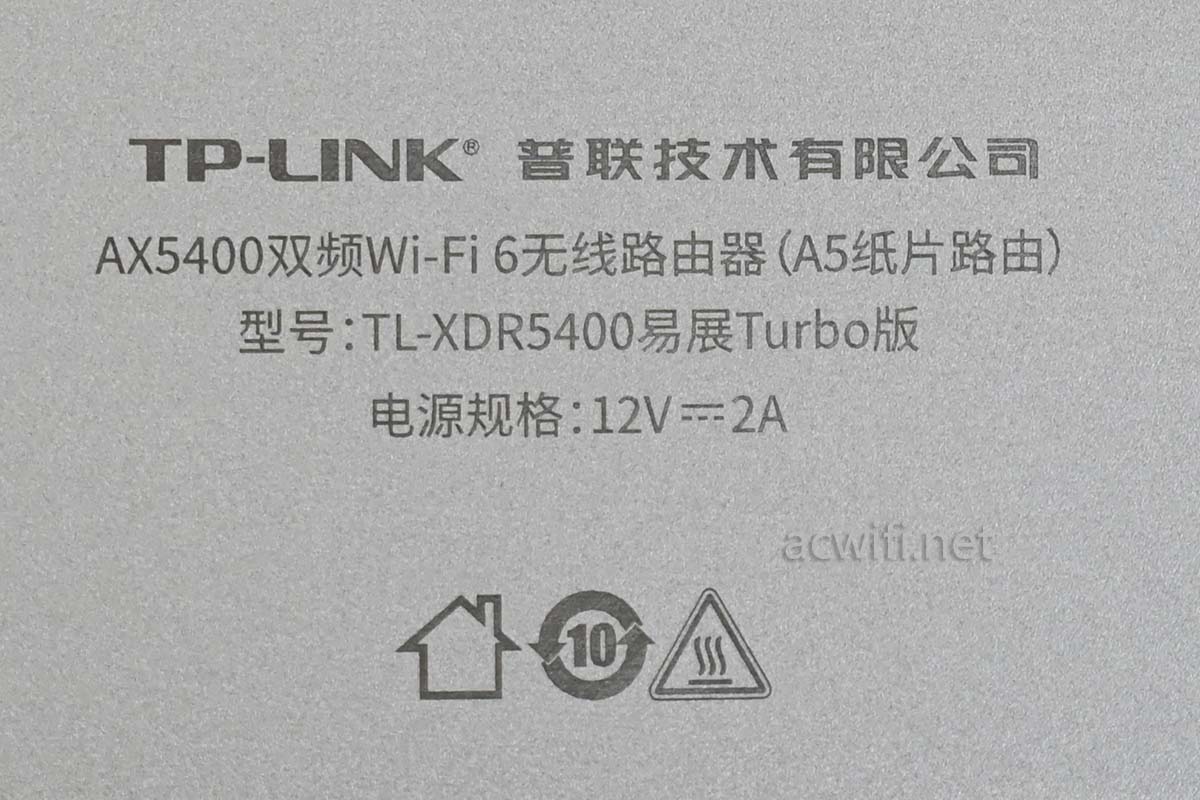

型号:TL-XDR5400易展Turbo版

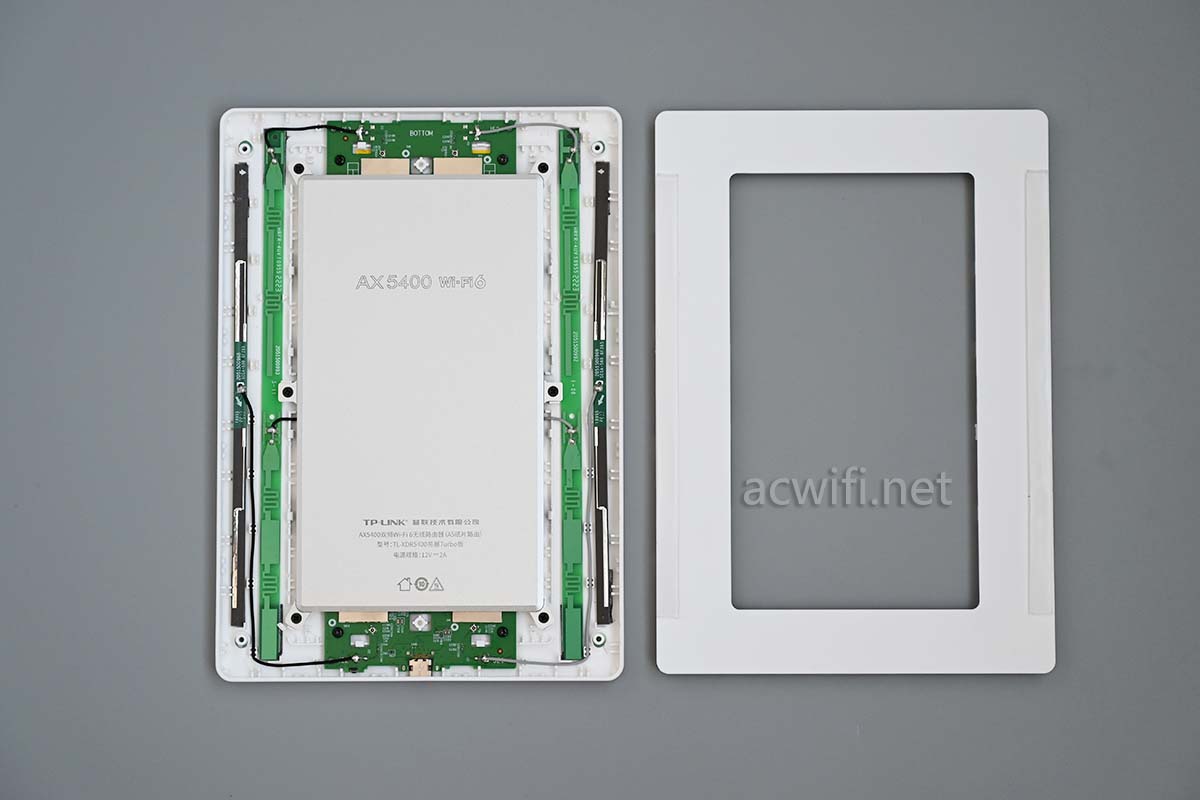

外壳是没有螺丝的,慢慢撬开外围一层+内围一层。

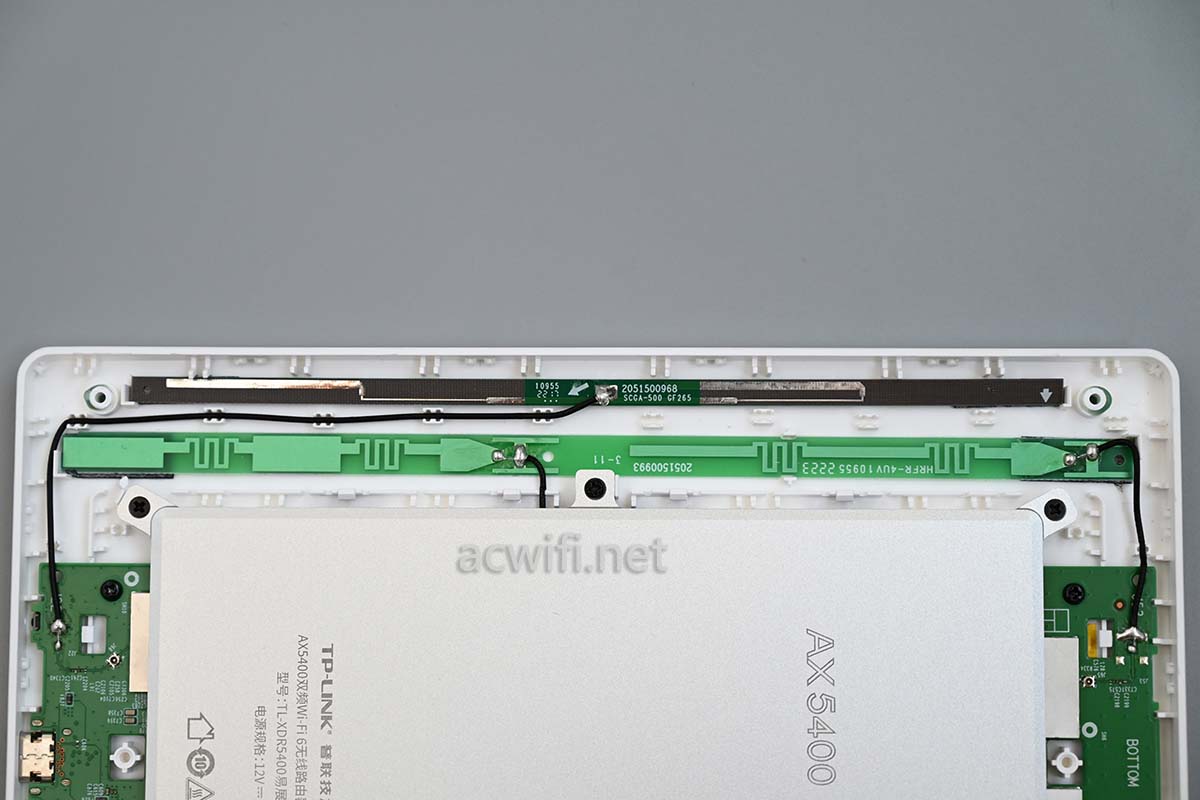

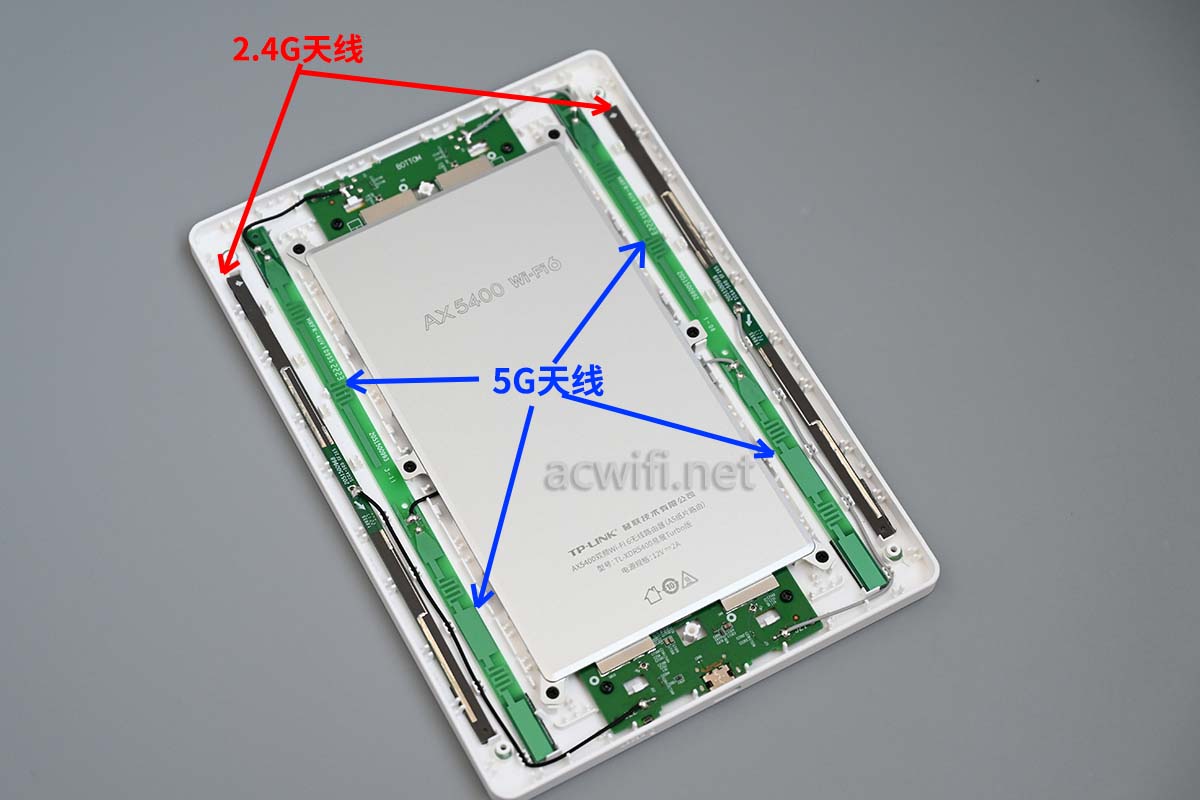

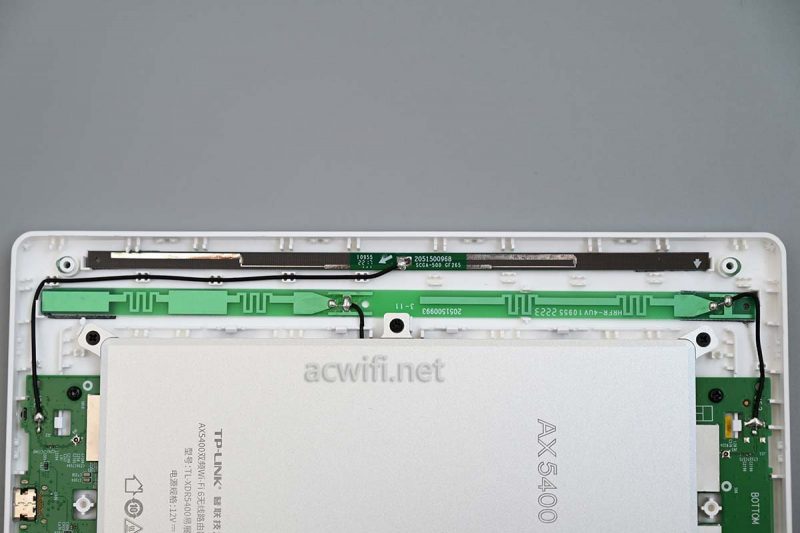

两片2.4G PCB天线,两片5G PCB天线,每片5G PCB天线上有两个5G天线。。。

铝板上用了六颗螺丝固定:

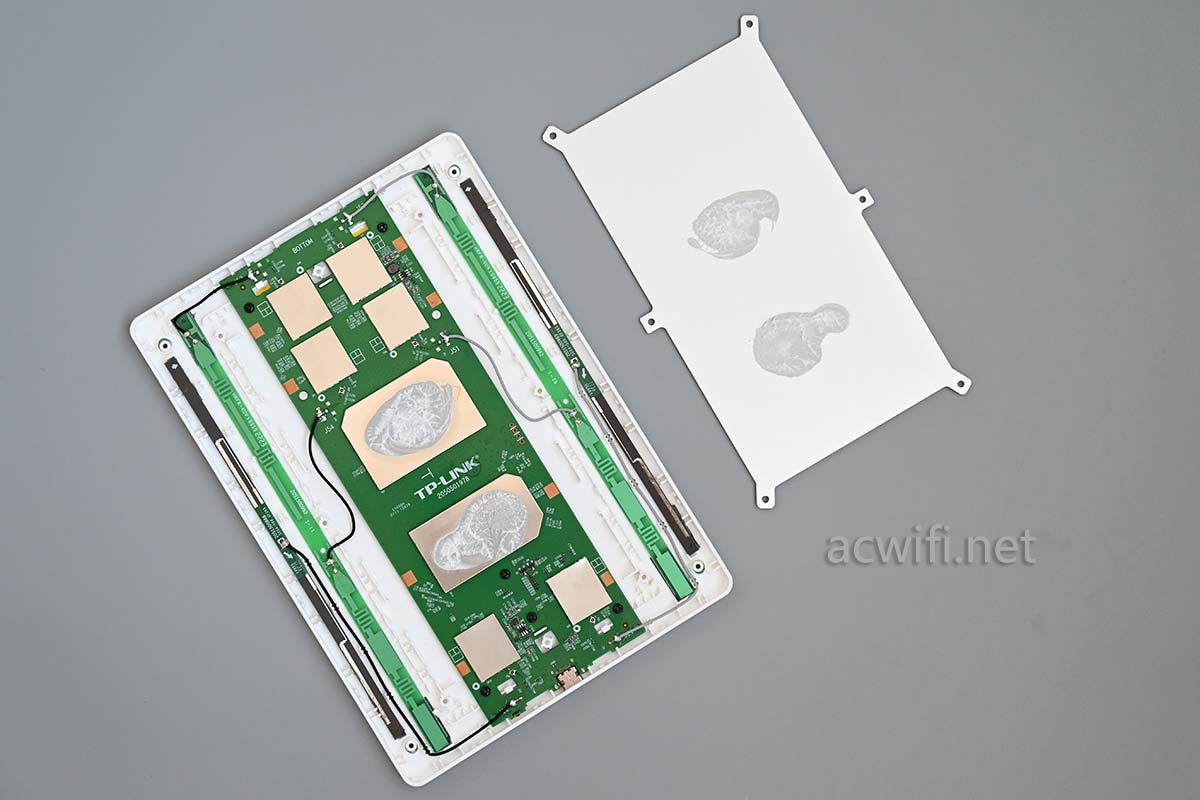

拧出螺丝,拿下散热铝板:

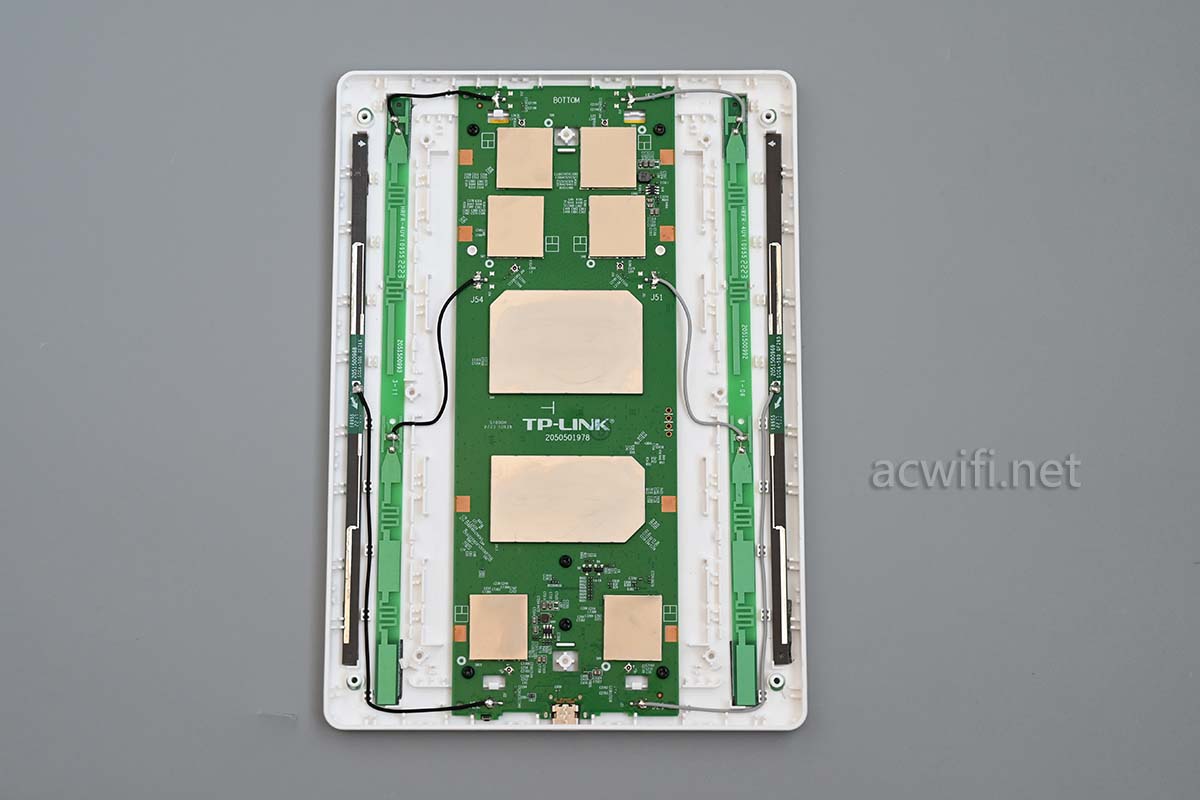

主板这一面上有好多屏蔽罩呀。

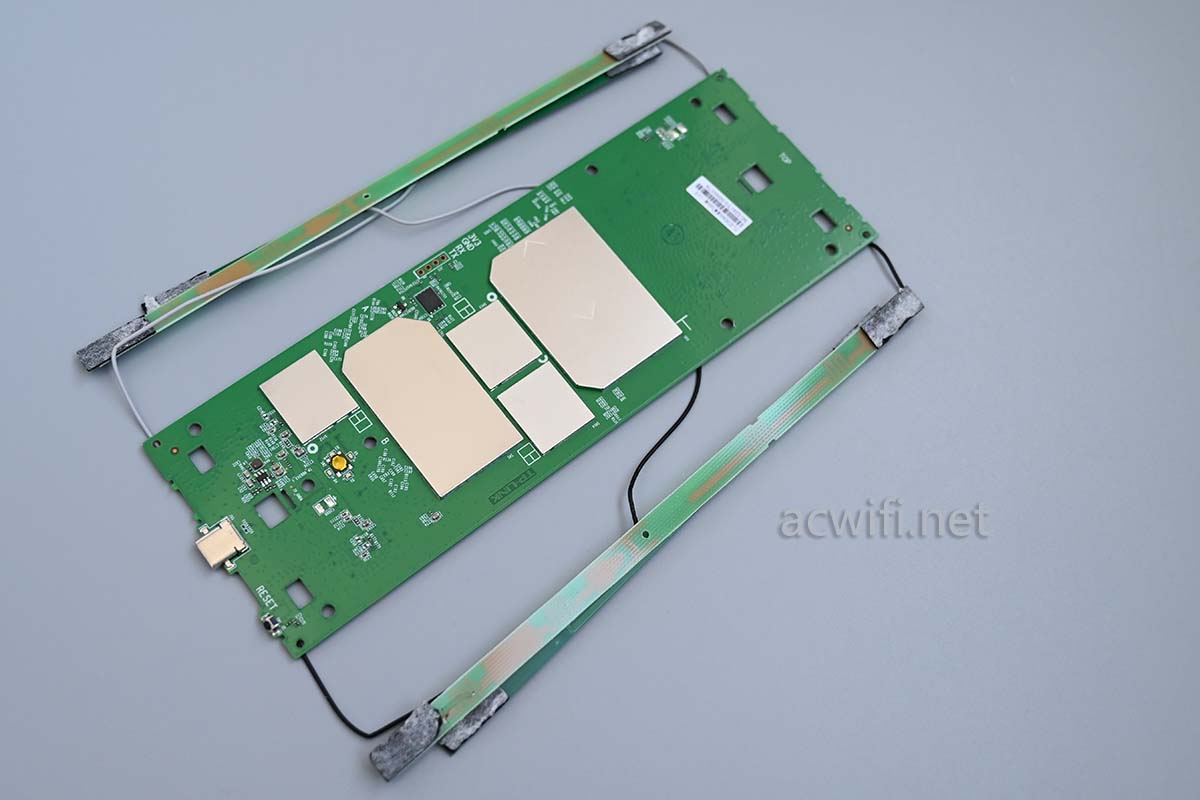

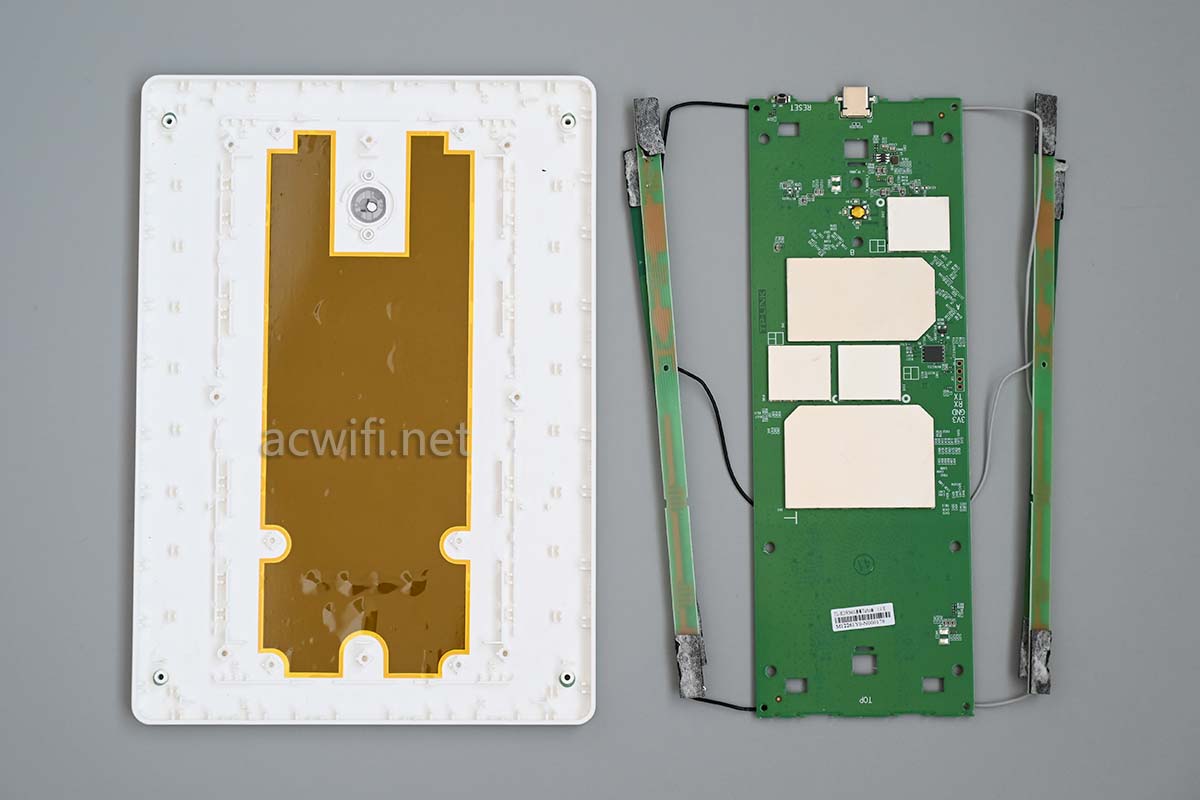

拧出固定螺丝后取出主板:

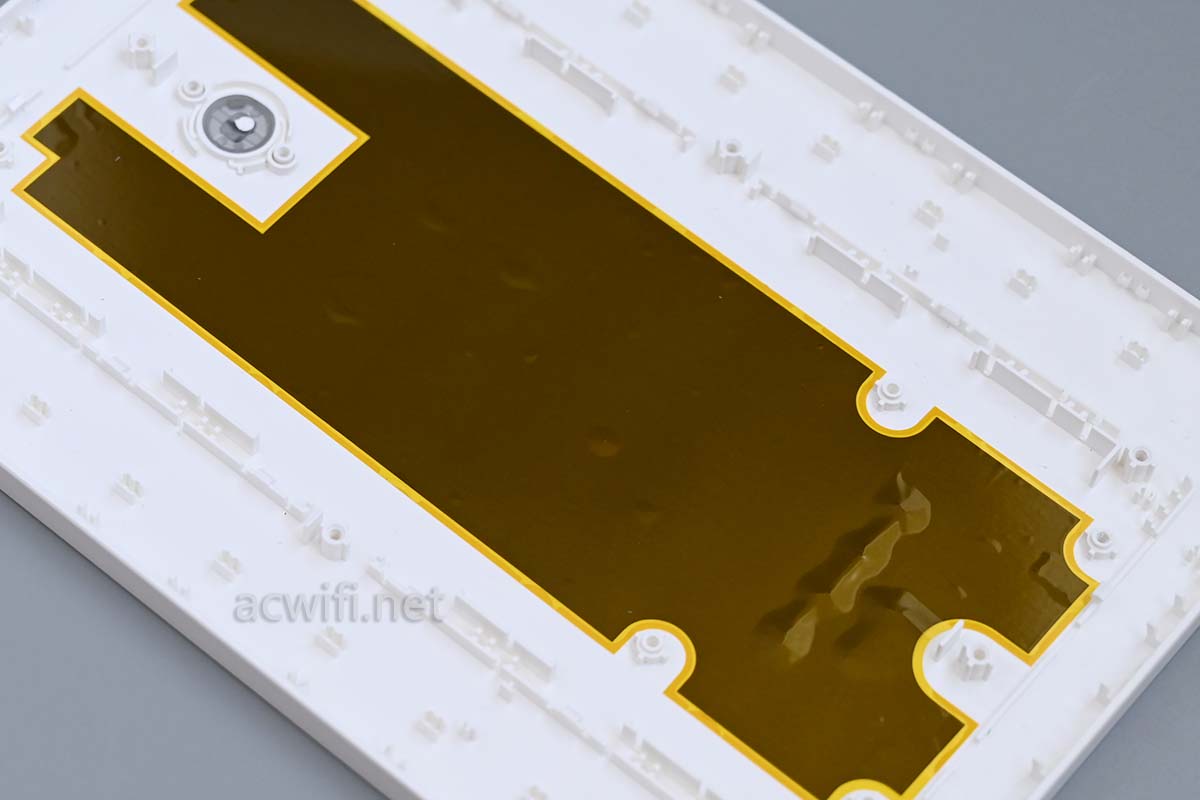

石墨散热吗:

这一面也就是朝向机身正面的。

(以下拍照,改了白平衡。。。我也没察觉。。。。)

先从屏蔽罩最多的那一面开始吧。

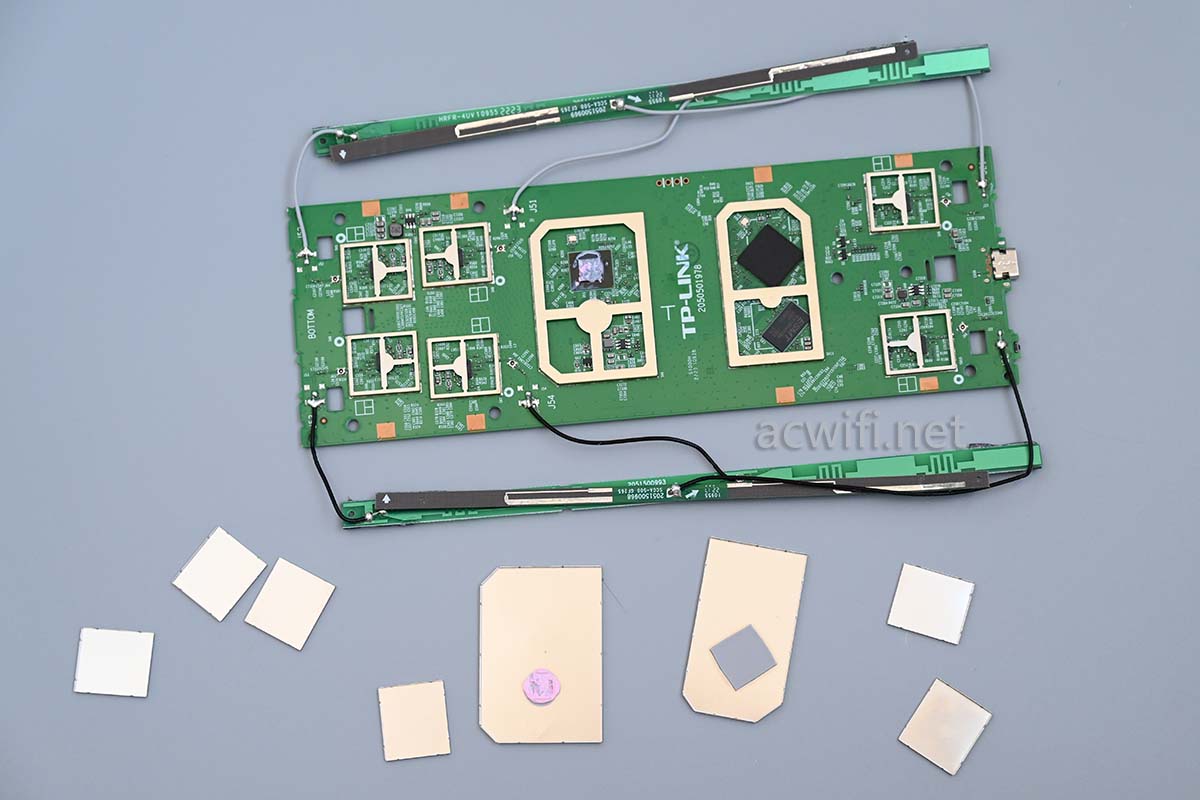

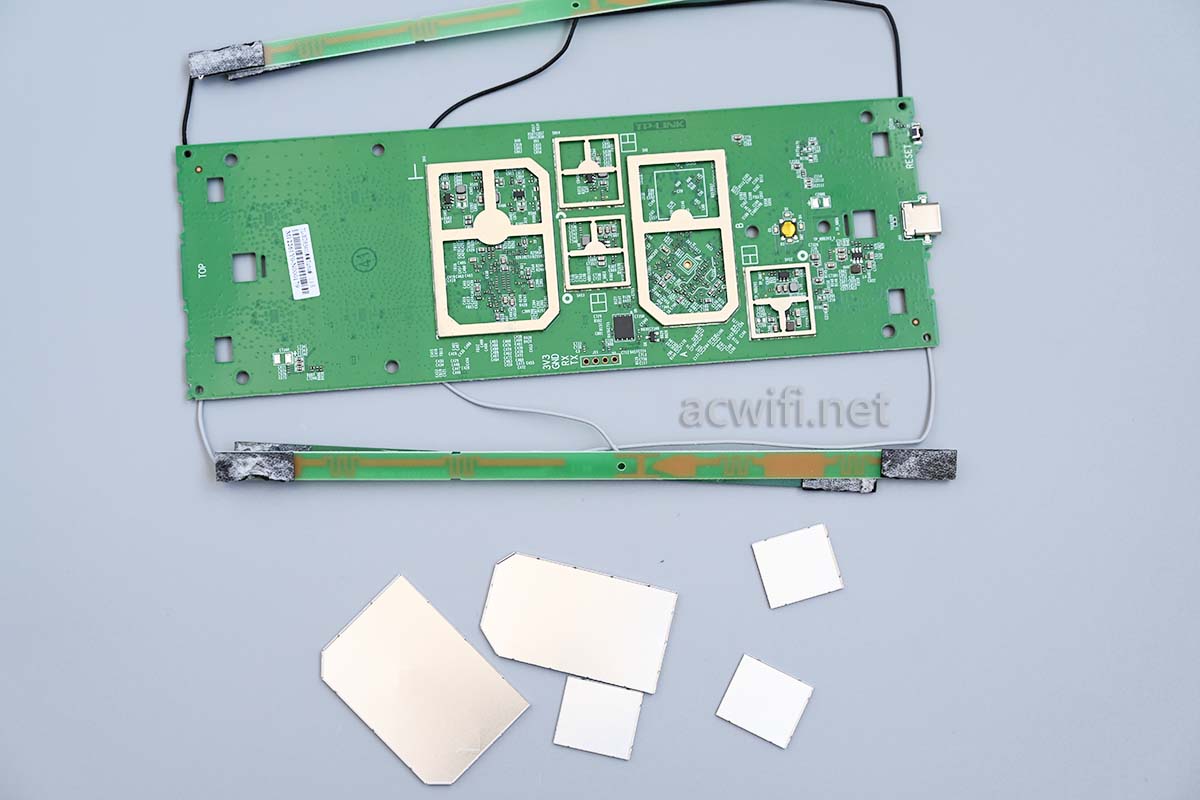

撬开所有屏蔽罩:

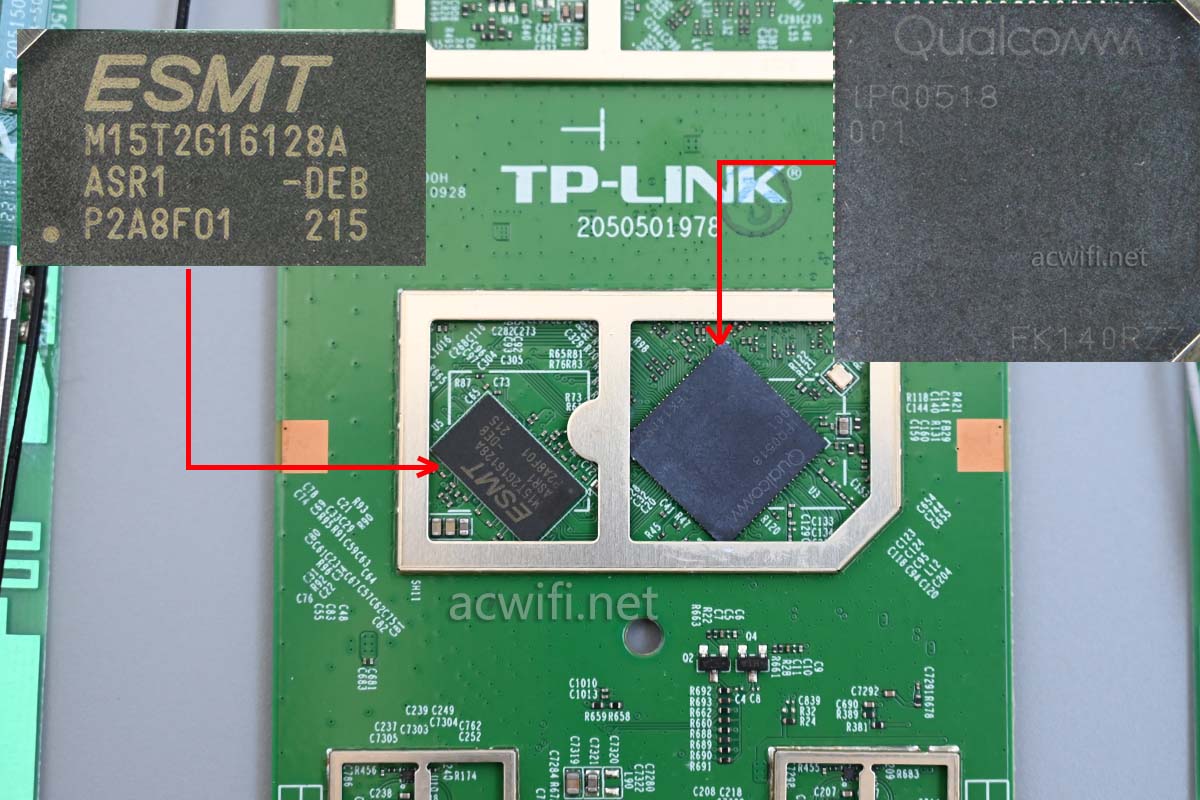

这款XDR5400纸片路由用的CPU是IPQ0518,双核1GHz,集成了2x2MIMO的2.4G,最高速率574Mbps。

CPU旁边的内存芯片,型号是M15T2G16128A,容量256MB:

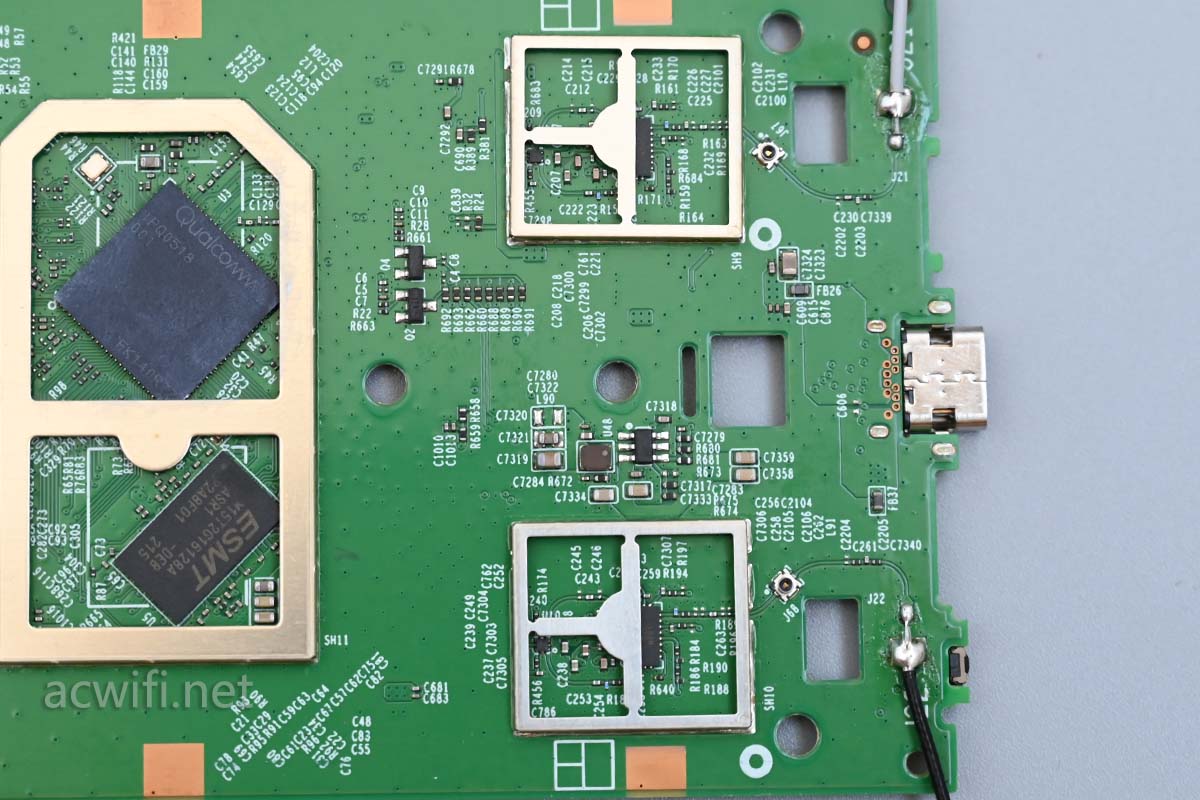

2.4G外置了两颗独立的FEM芯片:

有挡板挡住了芯片,所以我剪掉了。

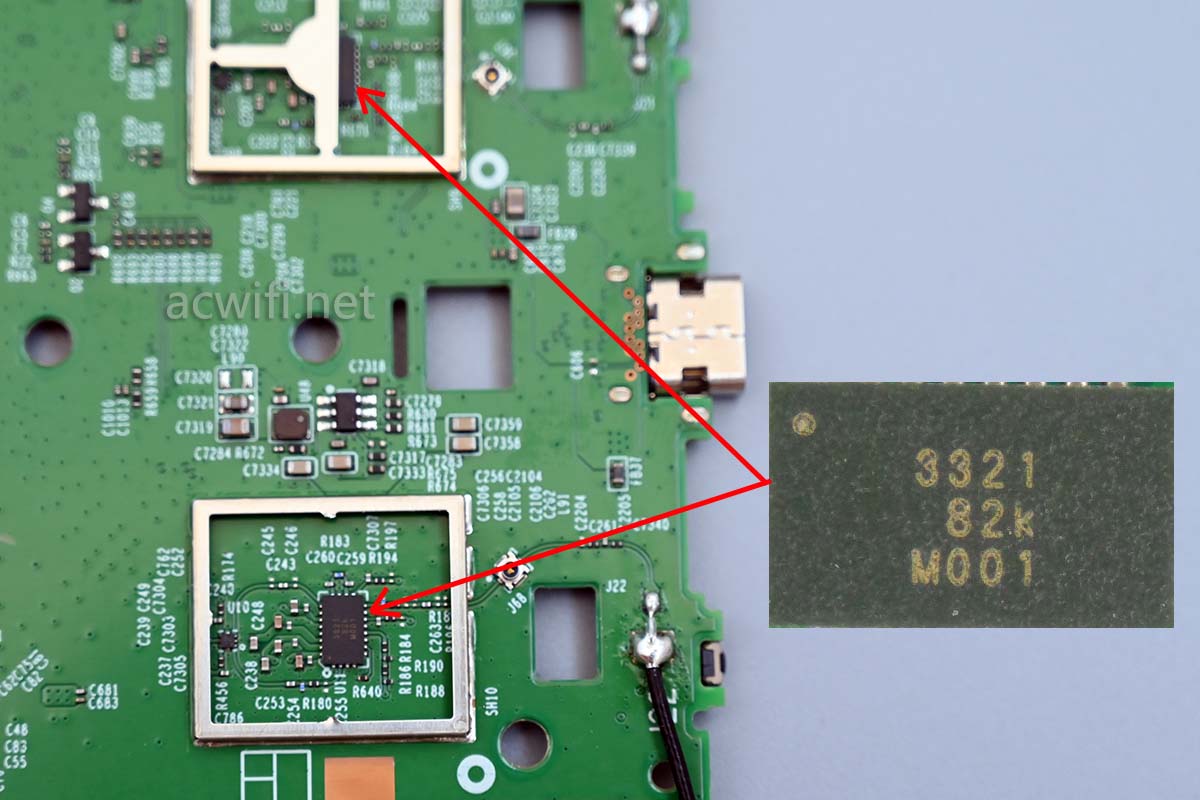

这款2.4G FEM芯片上面丝印着”3321“,暂时不清楚具体型号,只知道是国产的。它也出现在第一款纸片路由XDR3000和第一款轻舟XDR6088上。

XDR5400纸片路由用的5G无线芯片是QCN6024,我好像在擦拭表面硅脂的时候,划出了一道抹不去的痕:

QCN6024支持4x4MIMO,在160MHz频宽下最高速率4804Mbps。最多支持8个OFDMA用户,无线带机量128台。

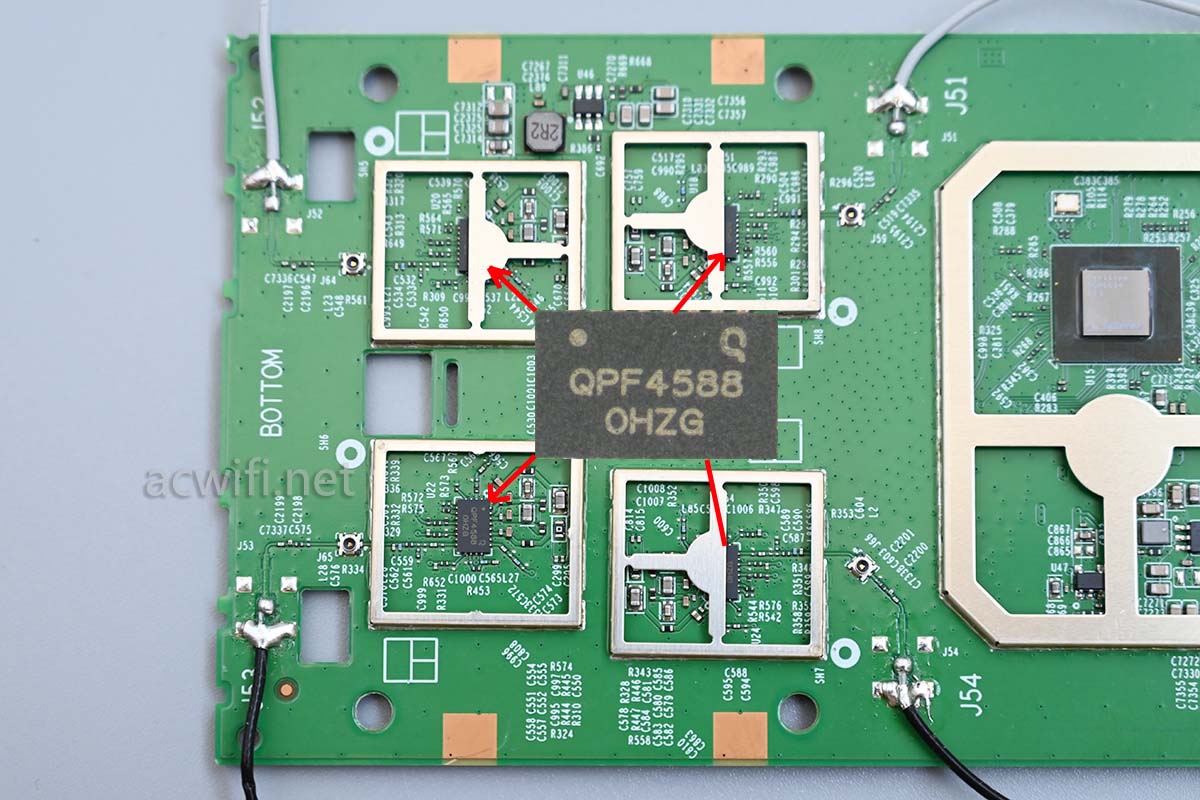

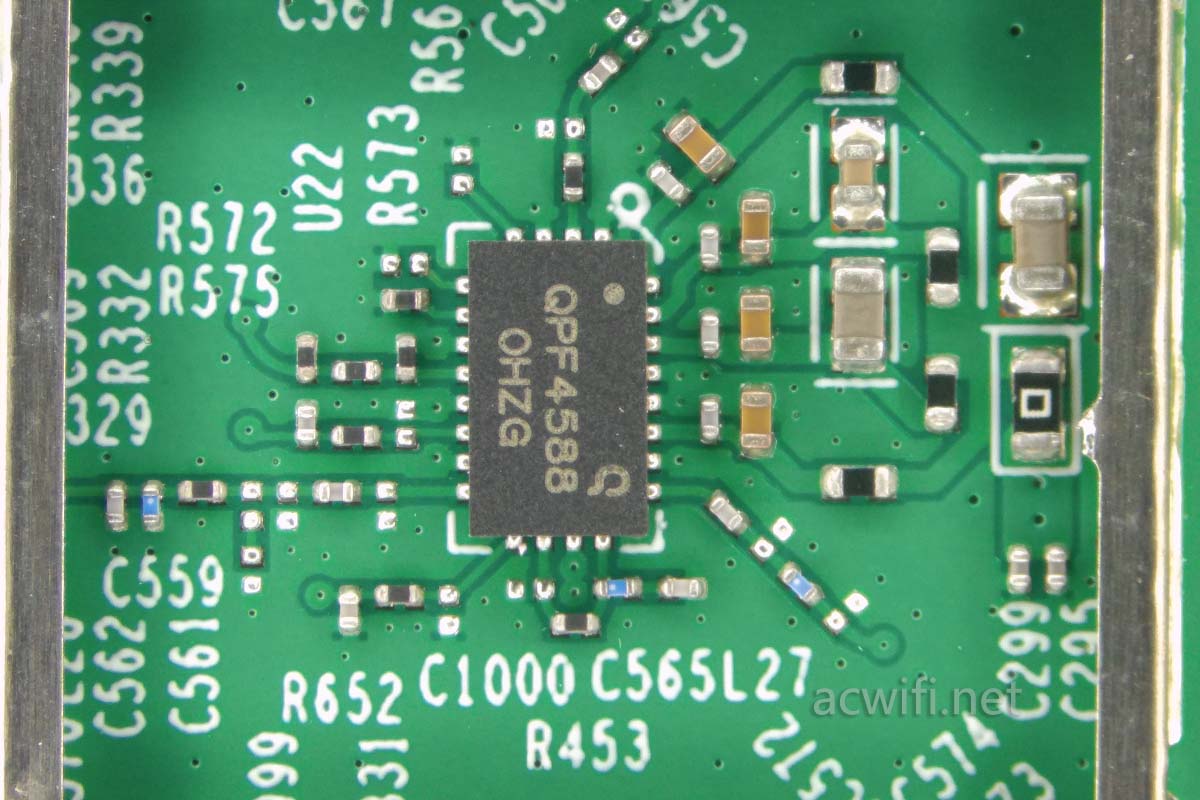

5G外置了四颗FEM芯片,型号是QPF4588,高功率芯片。(同样有挡片我剪掉了)

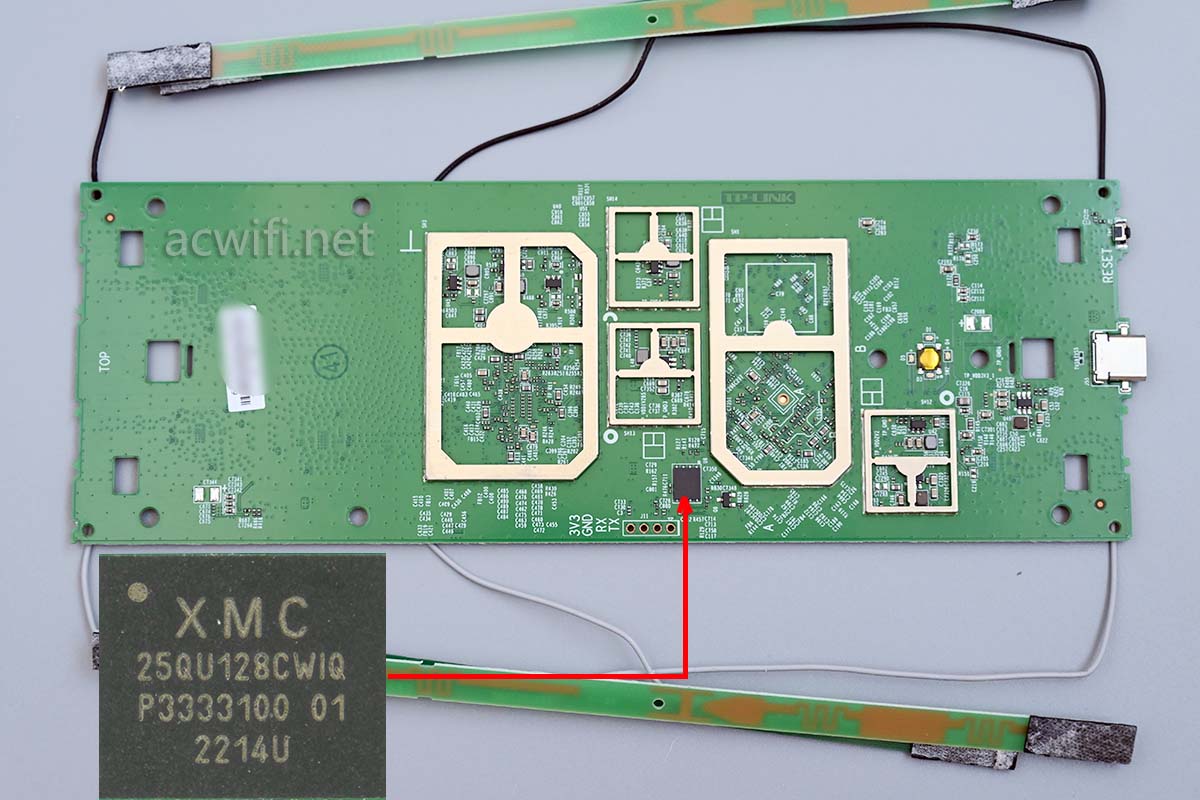

这一面看完了,翻过去看,把所有屏蔽罩拿掉:这一面只有一颗闪存芯片,型号是XM25QU128C,容量16MB:

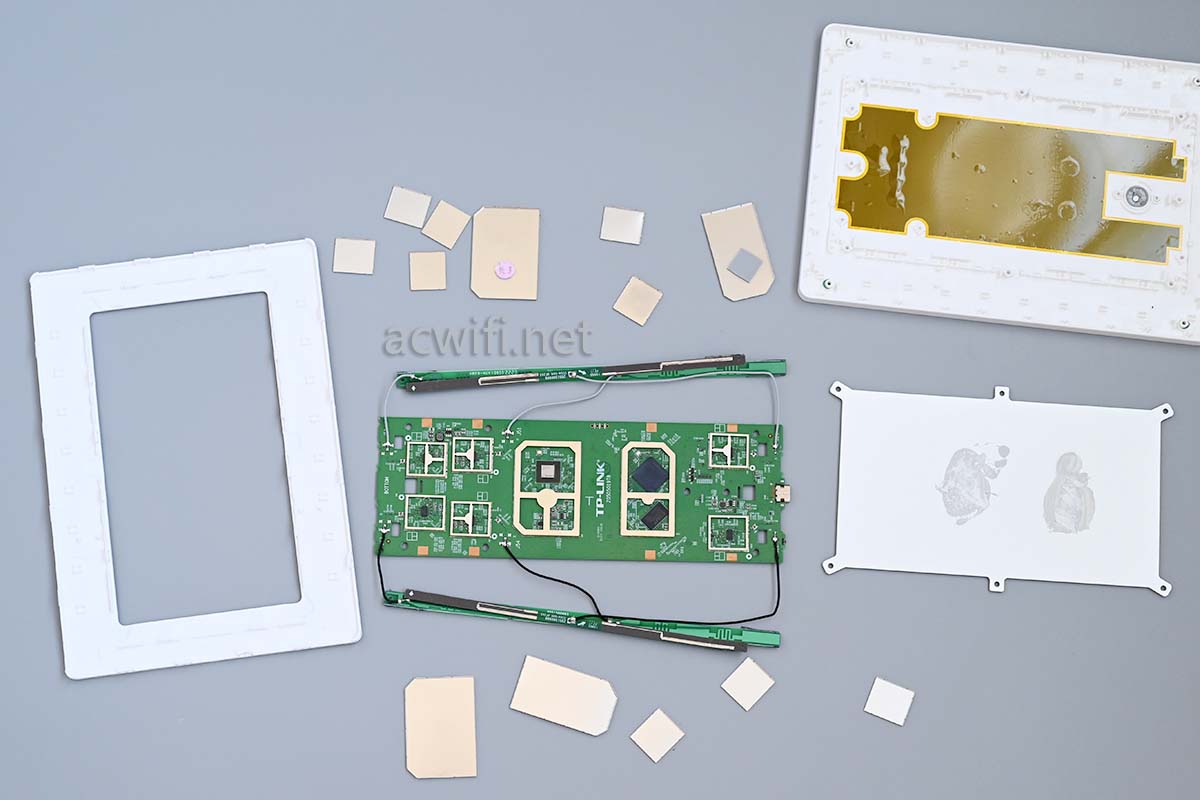

至此,XDR5400纸片路由拆机完成了。

所有芯片型号汇总图如下:

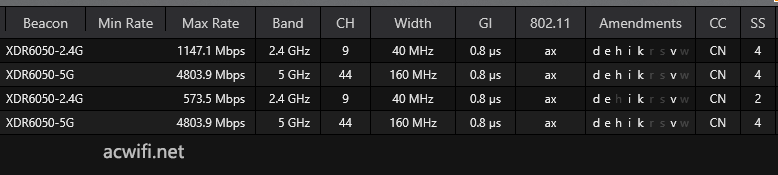

开机而不组网,它不会显示出无线信号,以下是跟XDR6050组网之后的状态,均支持k和v。

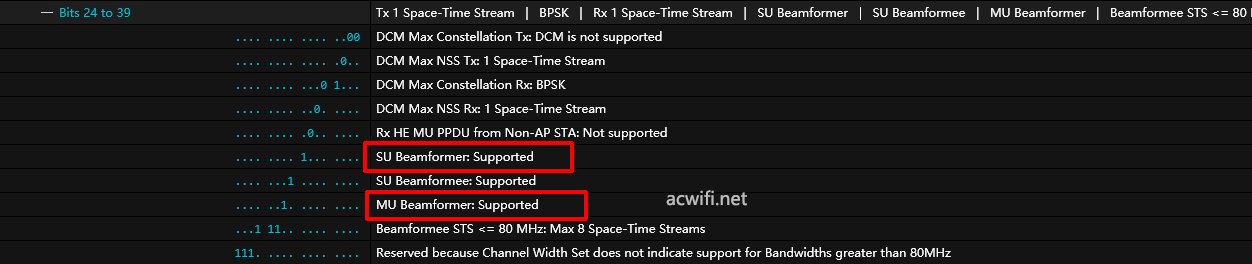

也支持MU-MIMO和波束成形:

组网之后放在下图中的”WIFI“位置(倒着竖放),手机放在楼下D点位置测速。中兴AX3000巡天版拆机评测

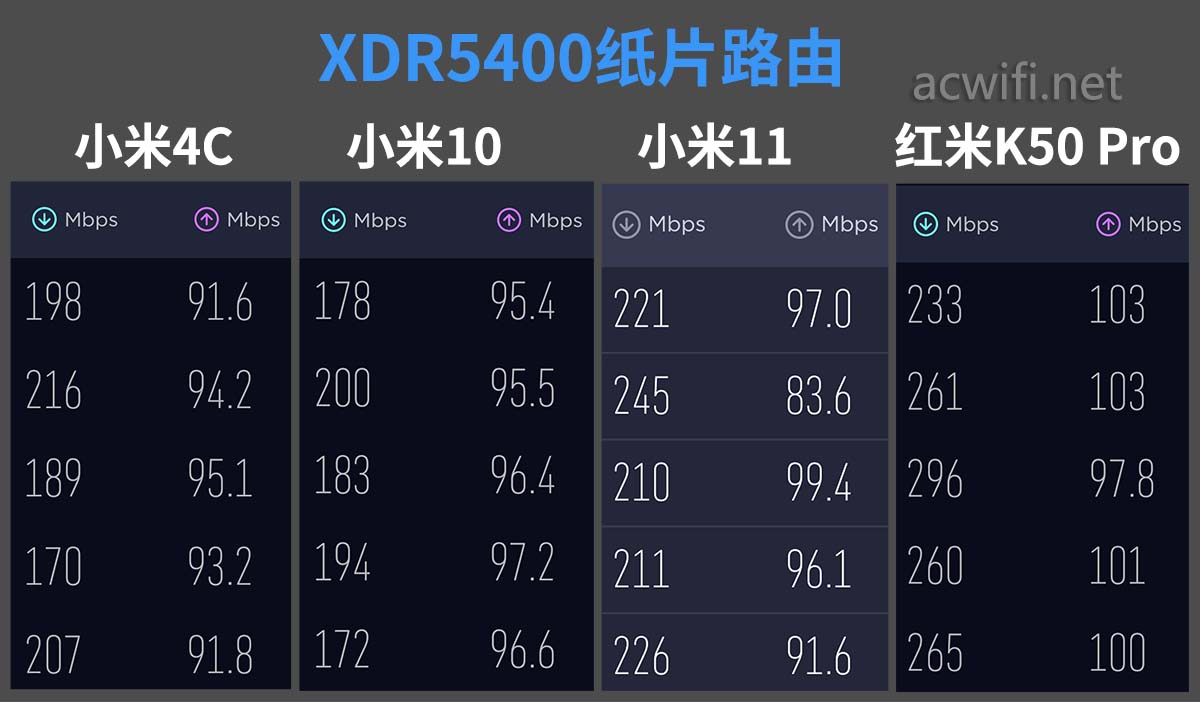

结果如下:

信号表现一般。不应该呀!难度是我倒过来竖放的姿势不对吗?

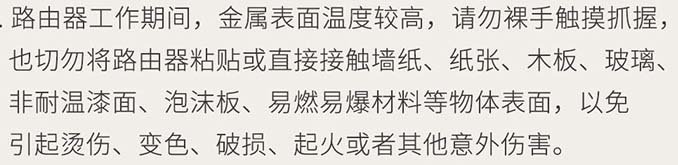

背面那片铝板温度挺高的。要注意以下事项:

纸片路由适合没有布网线的环境使用,有线组网别买它,买了也没地方让你插网线呀!

XDR5400京东购买链接

若有任何疑问可留言或关注微信公众号acwifi-net

如需转载请注明来源和链接,否则视为侵权行为!:路由器交流 » TP-LINK纸片路由XDR5400拆机
