1个2.5G+4个千兆口的交换机拆机和测试

这款交换机淘宝128元包邮,有1个2.5G口和4个1G口,这个价格完全可以买到铁壳8口的全千兆交换机,如果不是对多个接口有并发需求,或者你的另一个交换机有多余的2.5G网口又有想扩充多个千兆口来用的,那就不用买它。

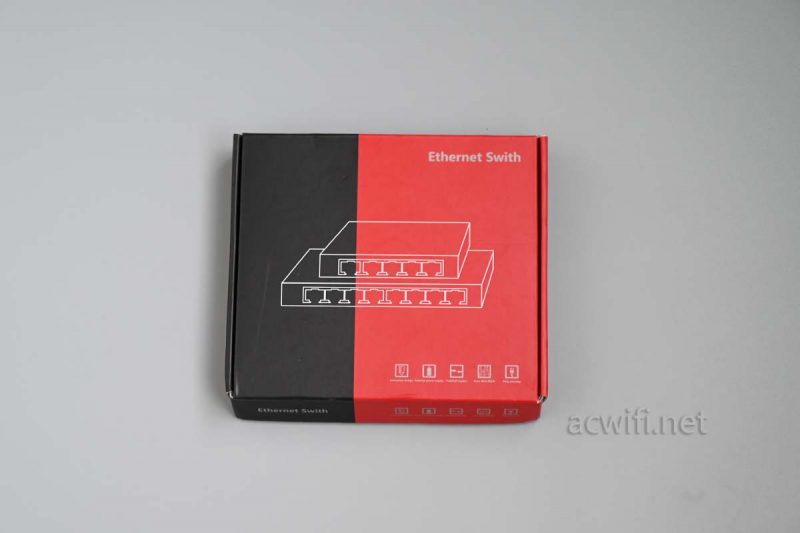

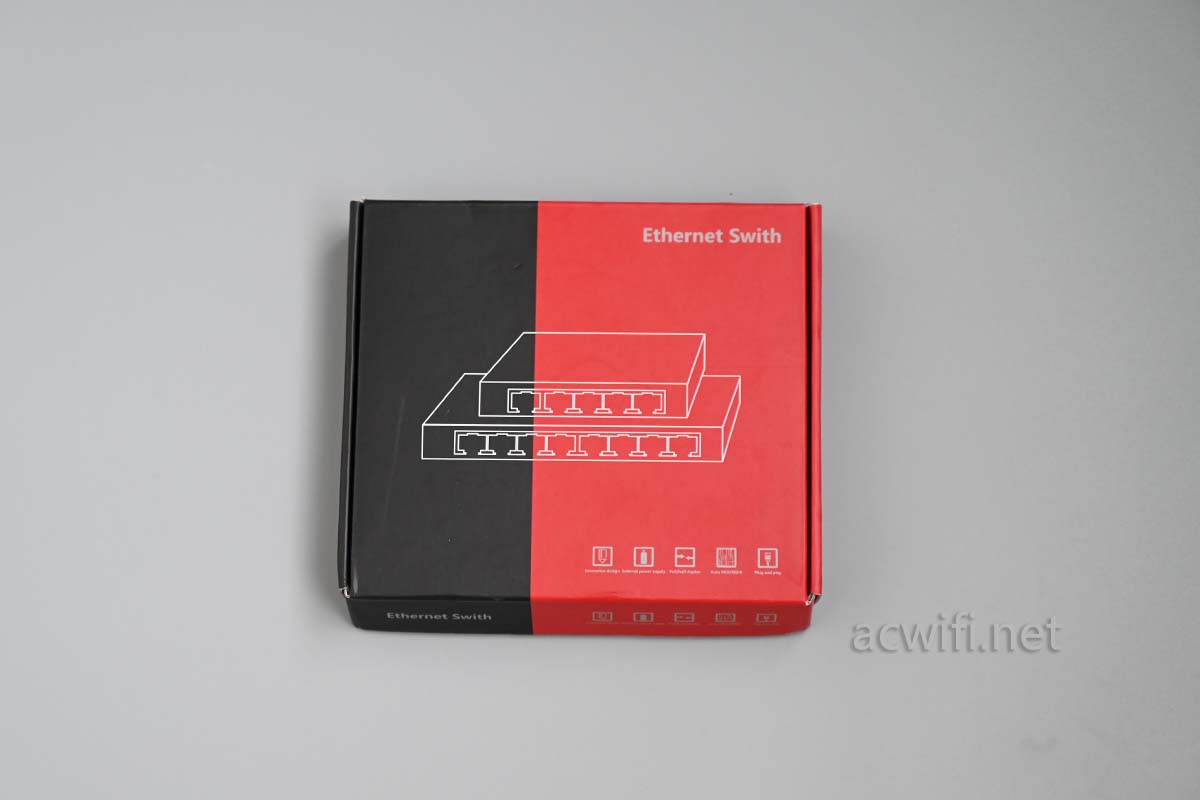

外包装:

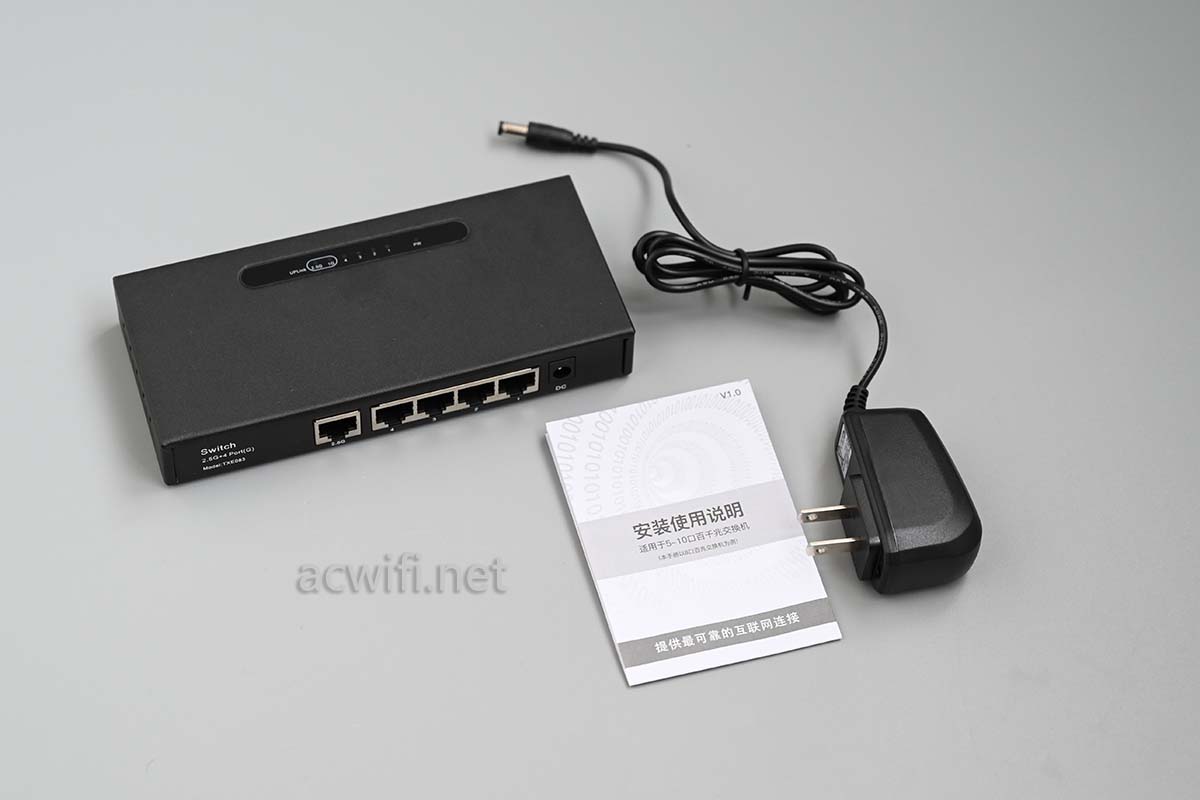

机身和配件 :

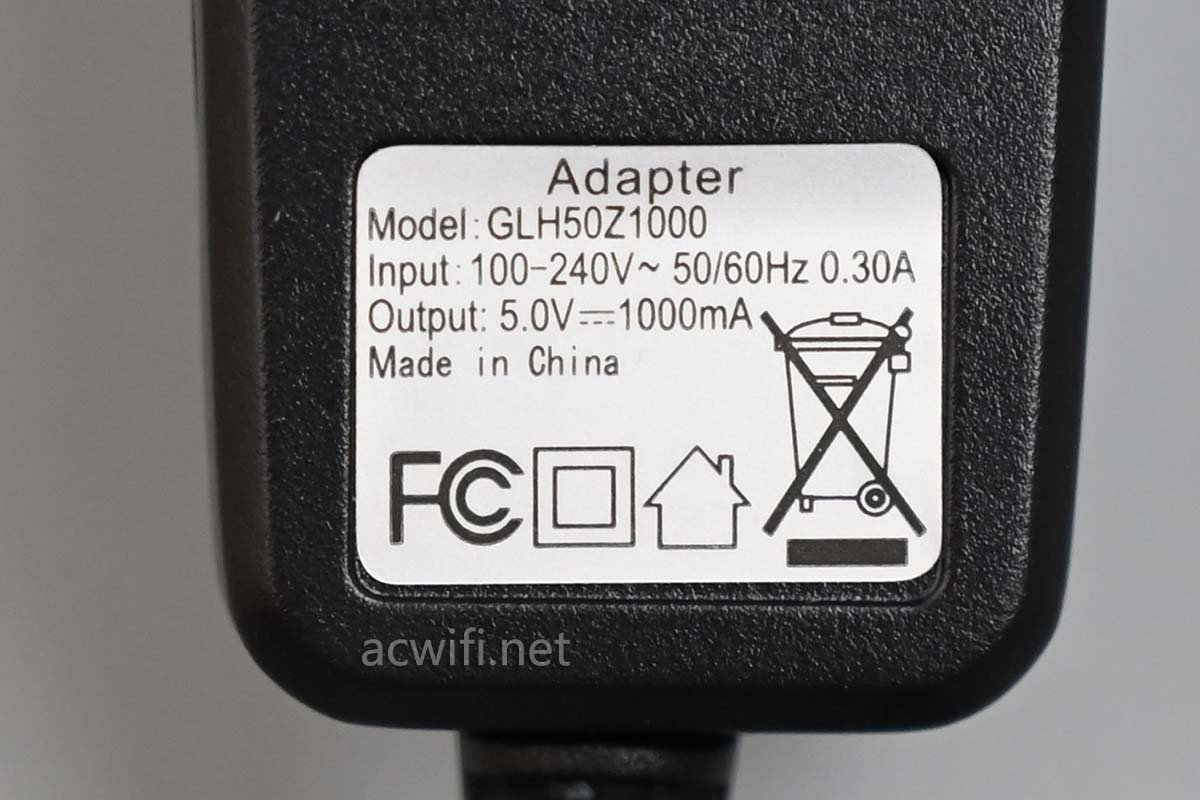

电源输出规格是5V/1A,我接的12V/3.5A电源,实测插满五个口之后的功率是3.1W,不高。

这款交换机的DC输入电路上用的电容是25V 470μF,所以可以用12V电源直接供电。

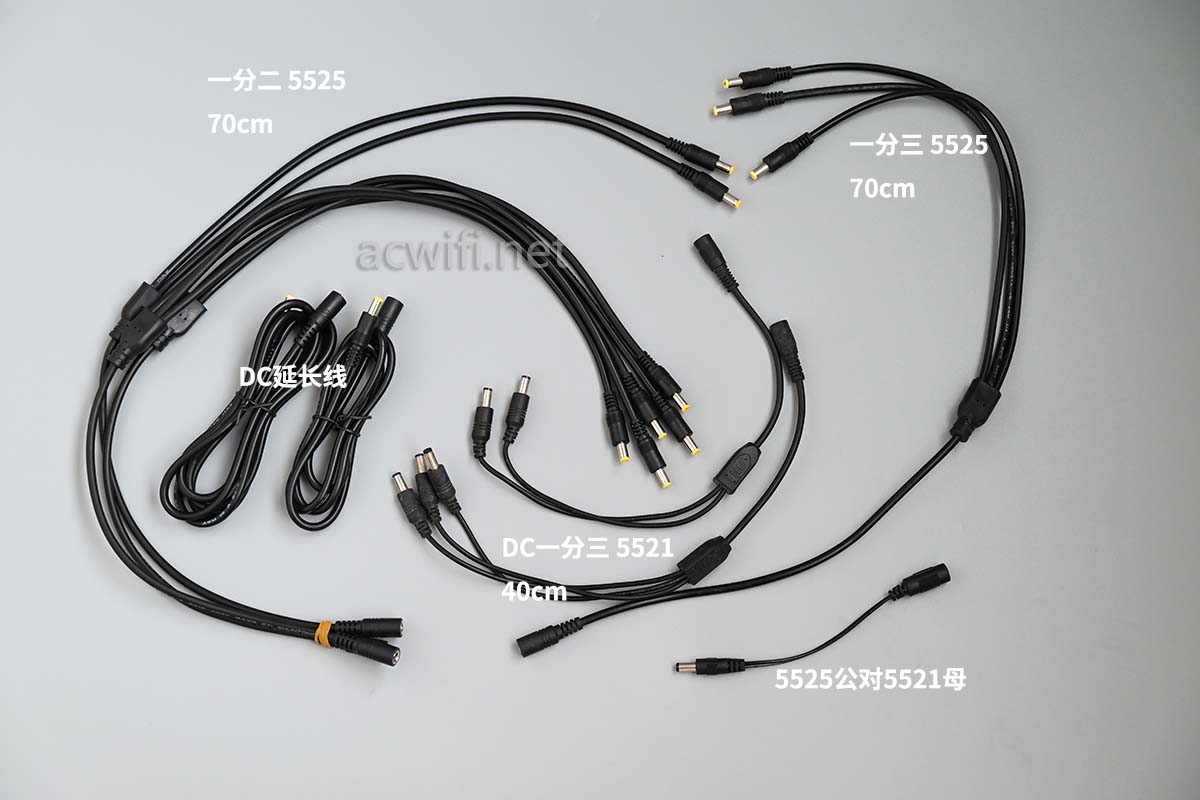

上篇说到我用了一个电源进行集中供电,有人问如何做。。。就是买一些一分、一分三、一分四的DC线接上就可以了。

建议挑5.5 2.5规格的,这样可以通用路由器交换机光猫这些5521的,也能通用软路由。如果放鞋柜的,有些设备离得远一些,可以用DC延长线(一公一母)。

挑个12V/5A或以上的电源,塞进弱电箱就可以解决所有设备的供电问题了。挑个转化率高一点的电源,省电又减少发热!

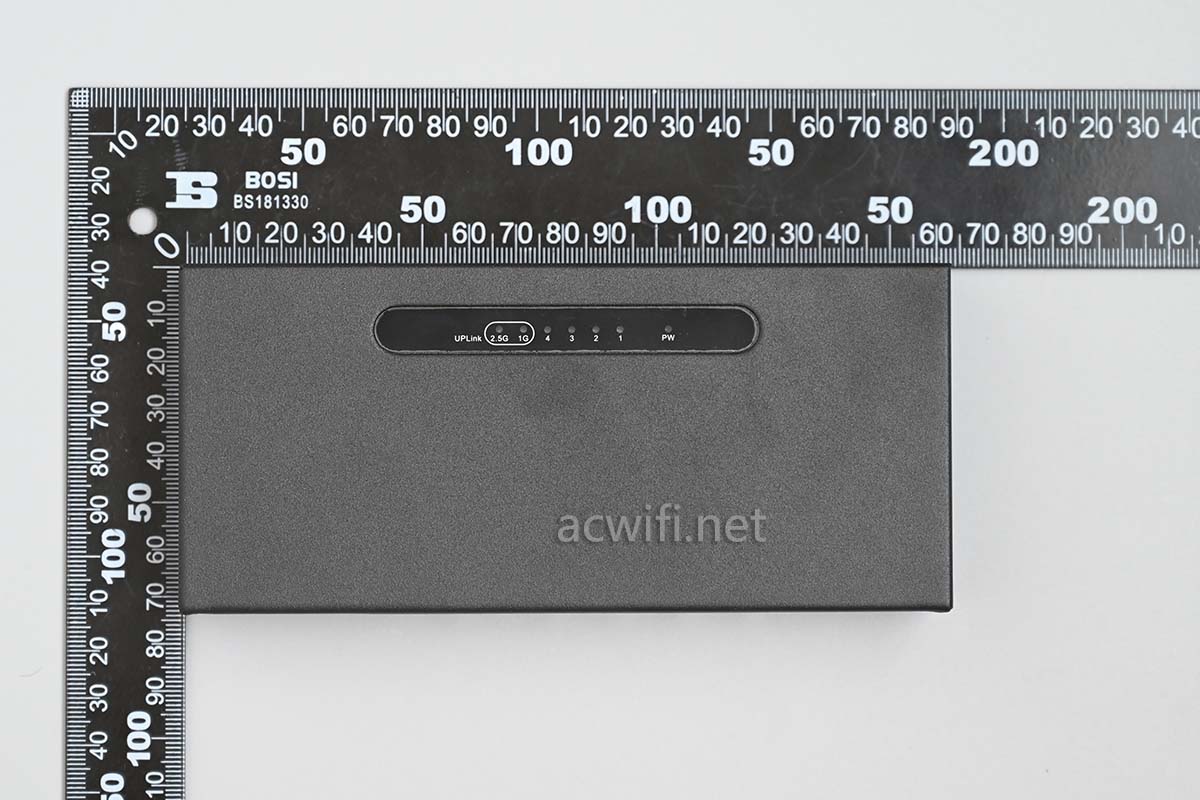

转回这款交换机。机身尺寸大约16cm x 7cm:

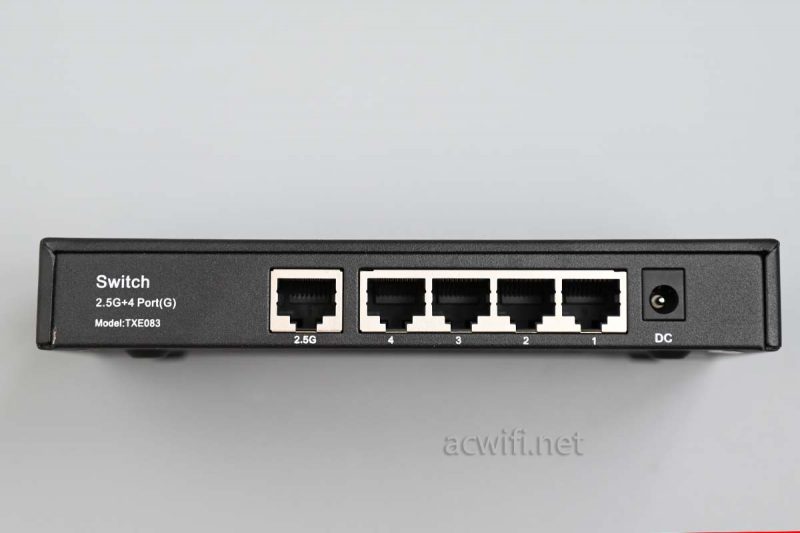

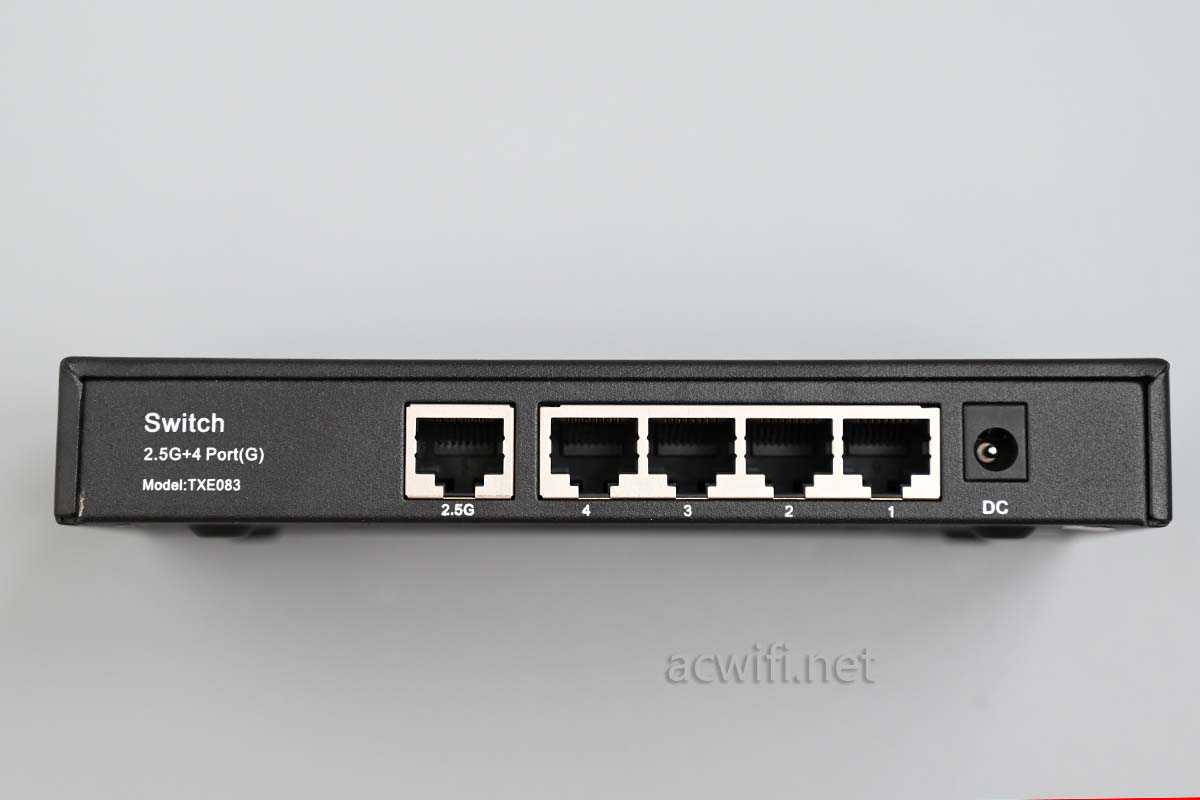

五个网口:

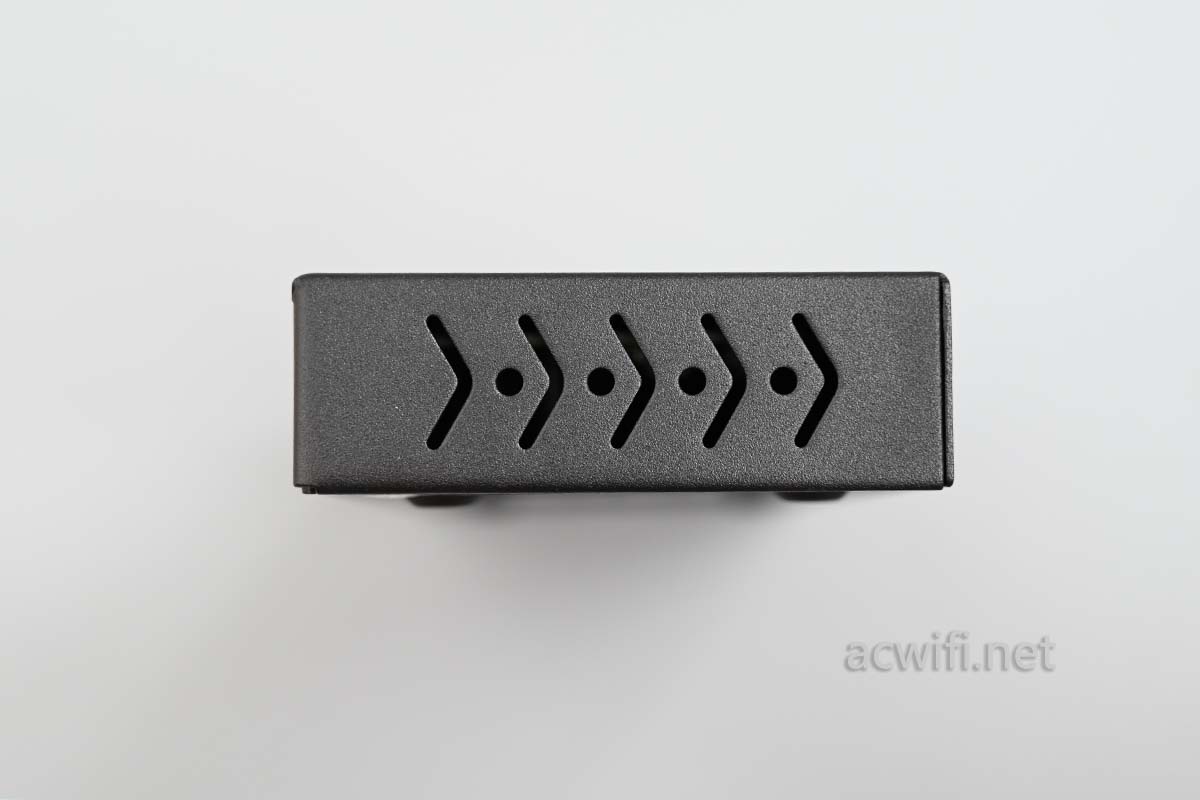

侧面:

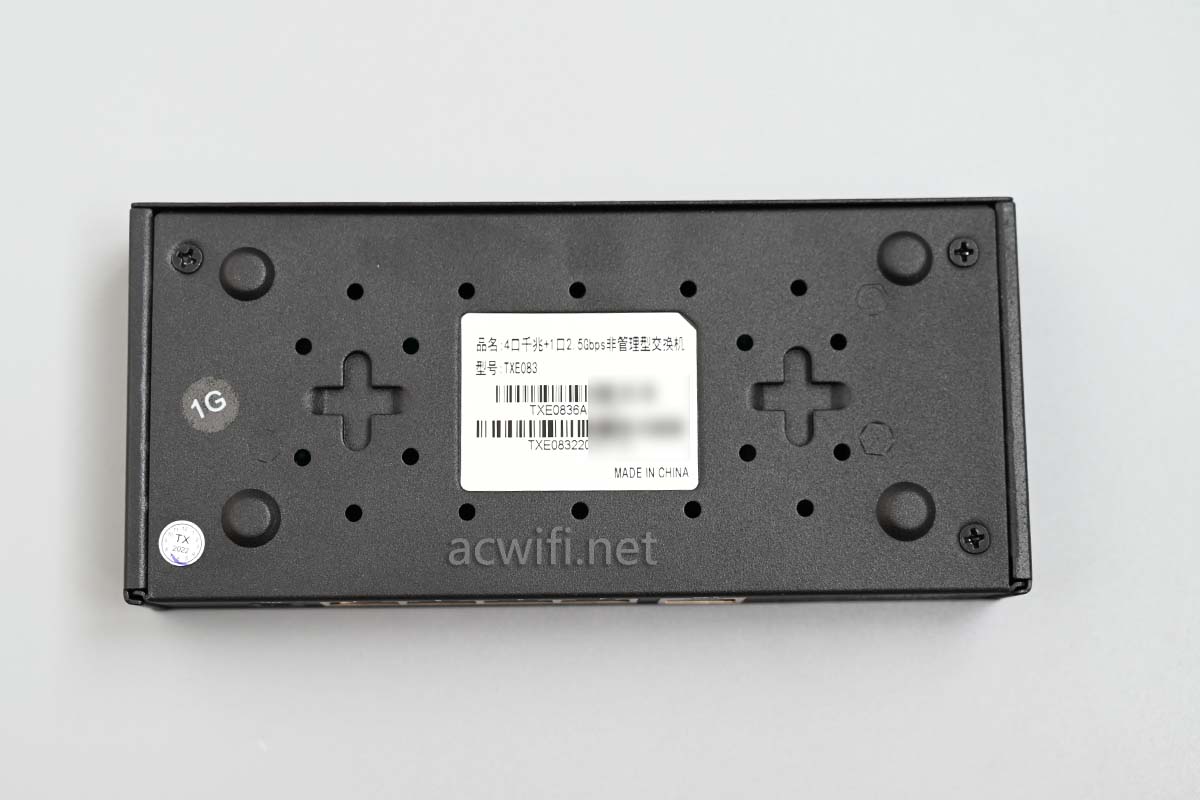

底部有挂孔:

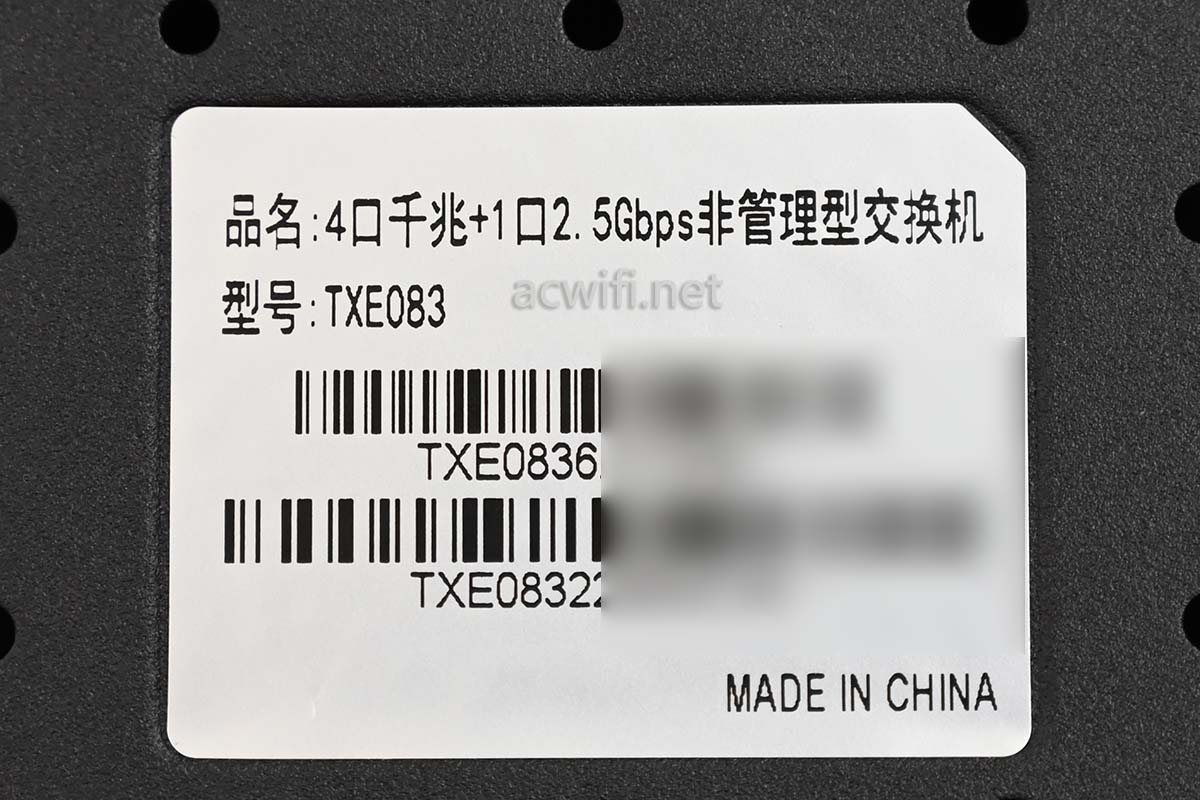

标签上显示的型号是:TXE083

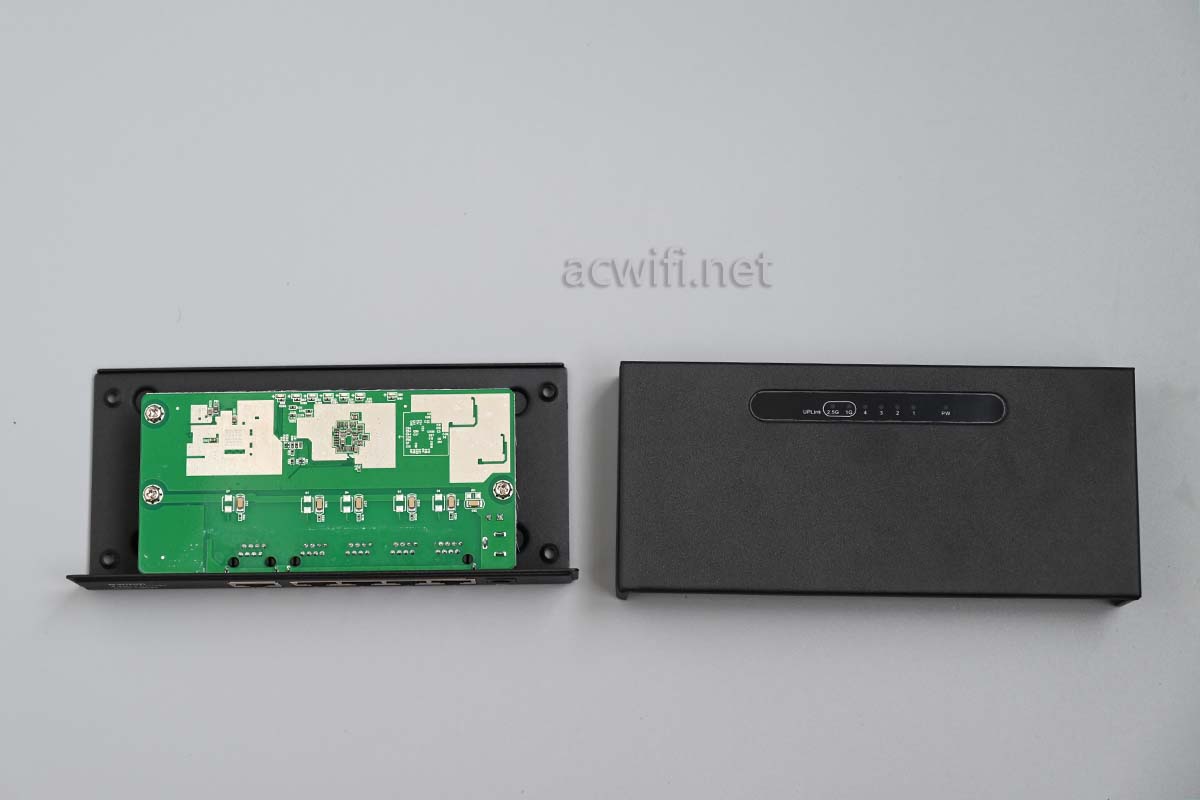

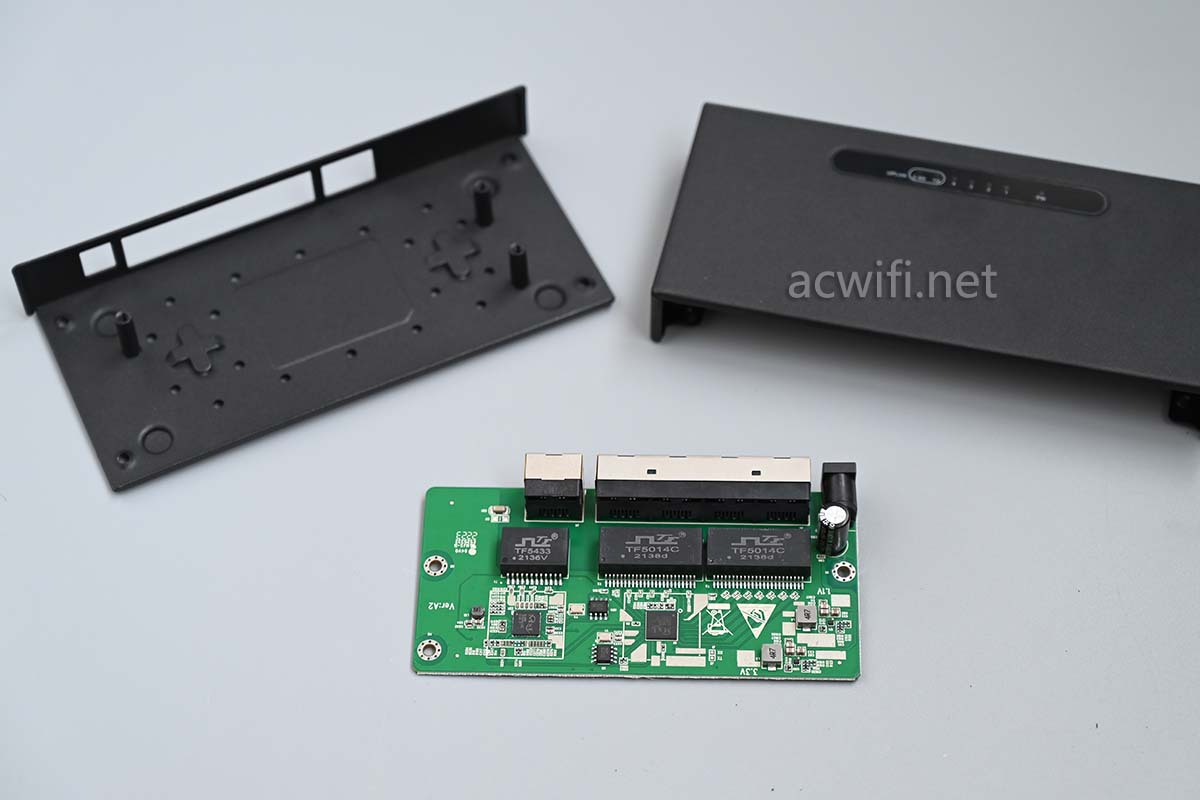

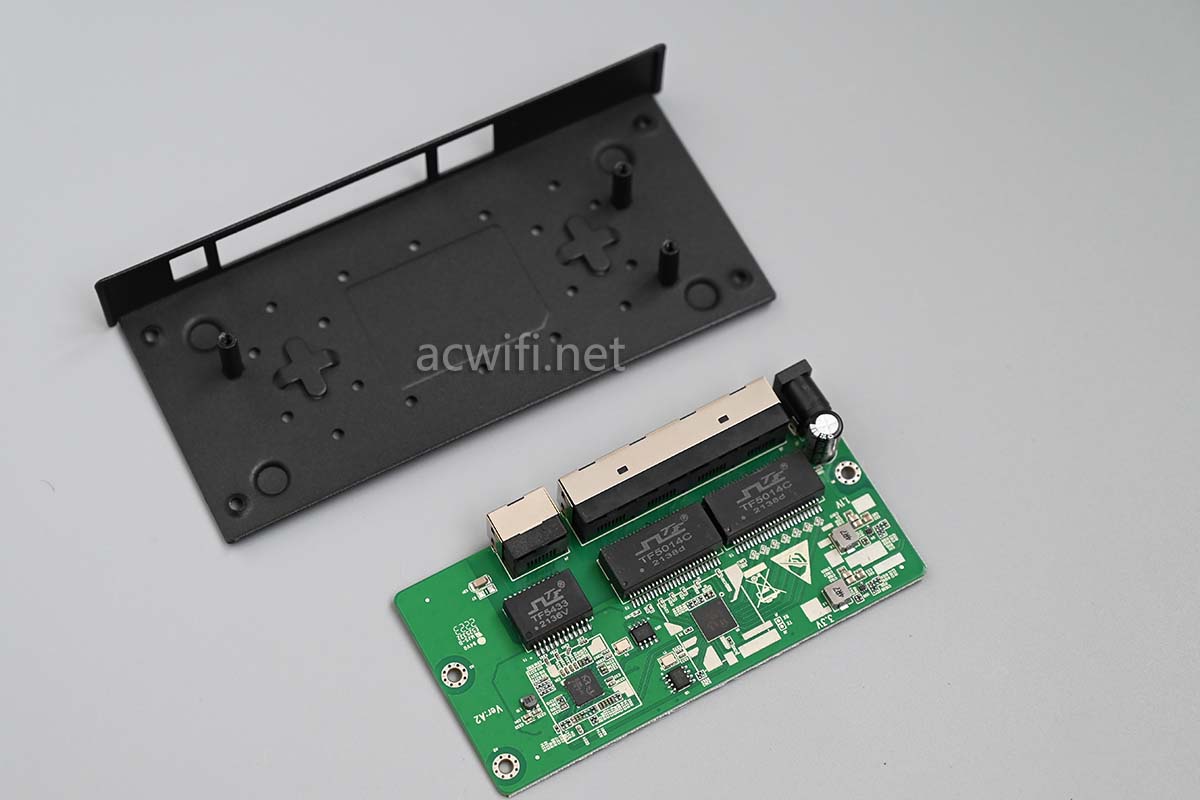

拧出四颗螺丝,拆开铁外壳:

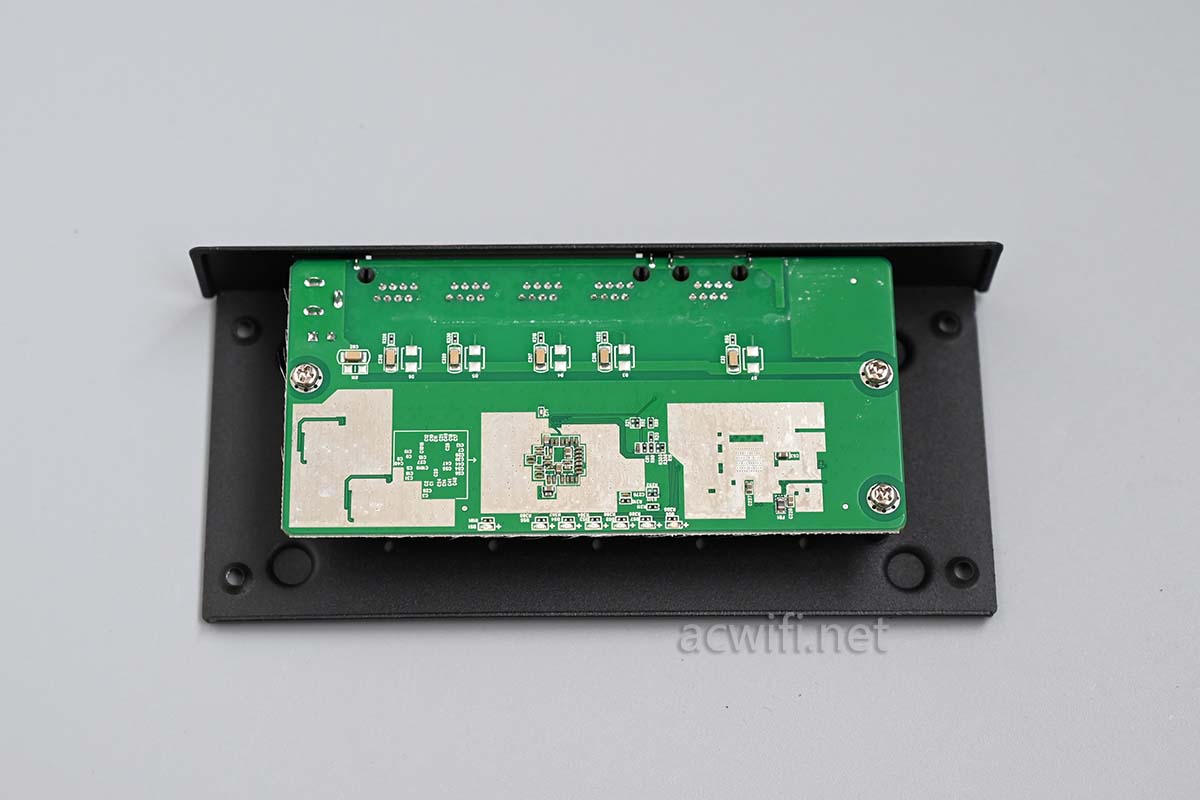

主板底面是朝上摆放的:

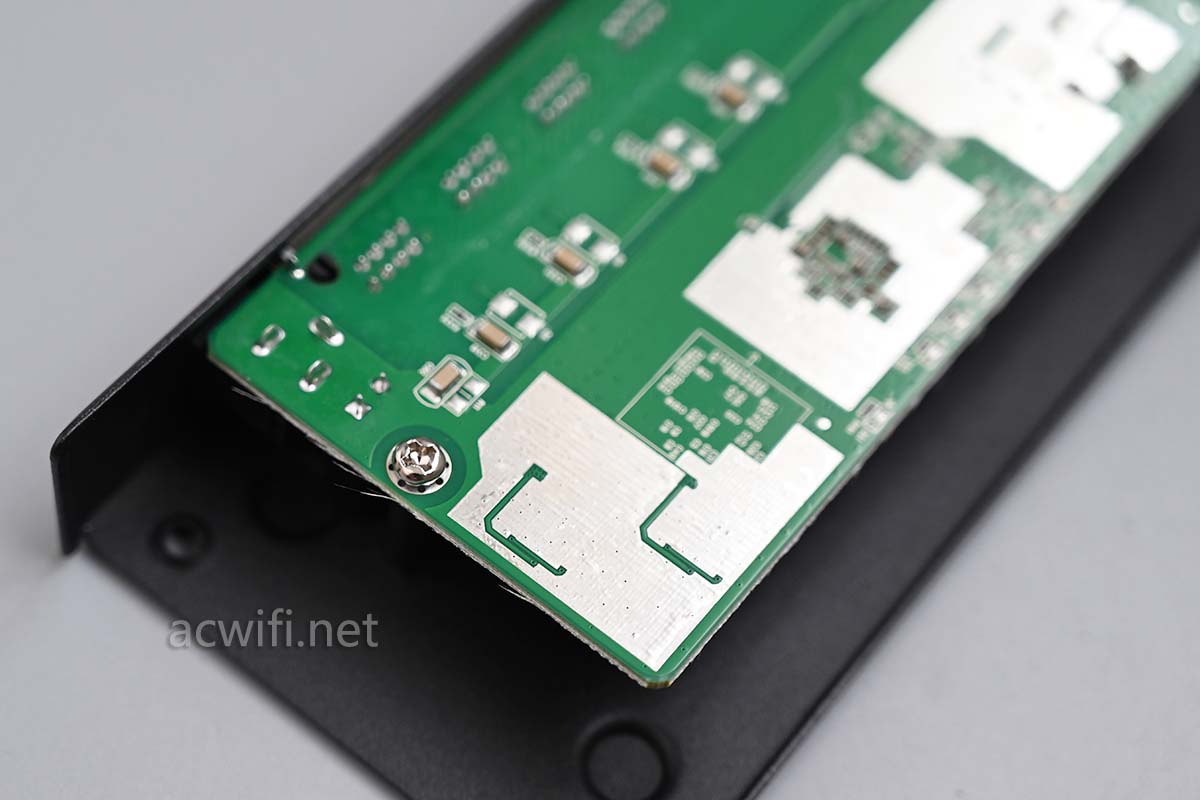

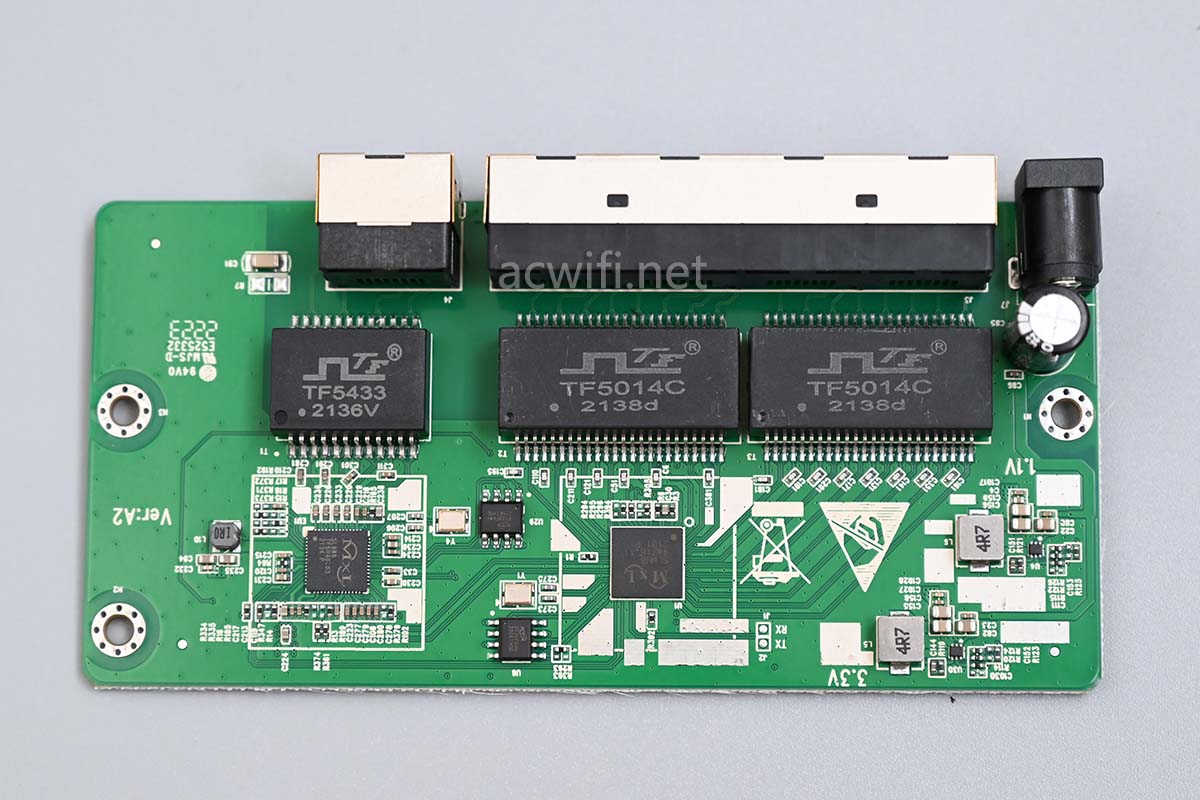

拧出三颗固定螺丝后拿下主板,这是主板正面:

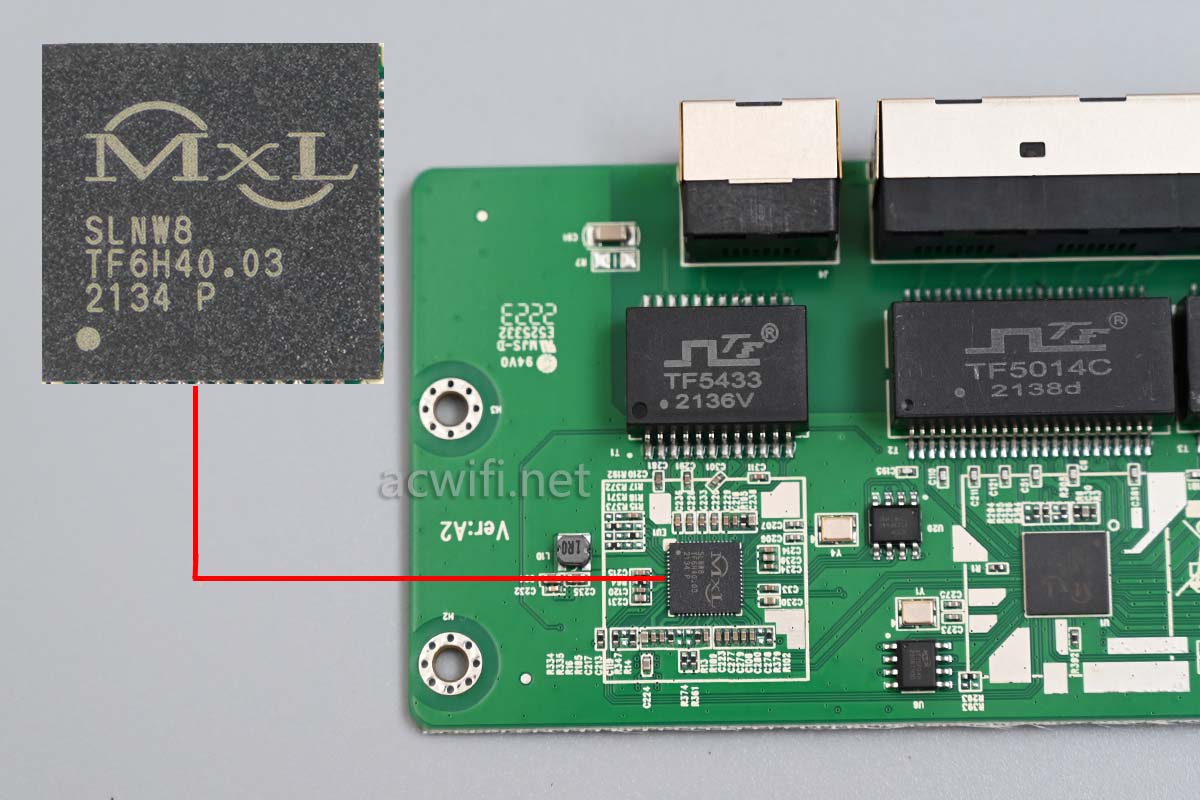

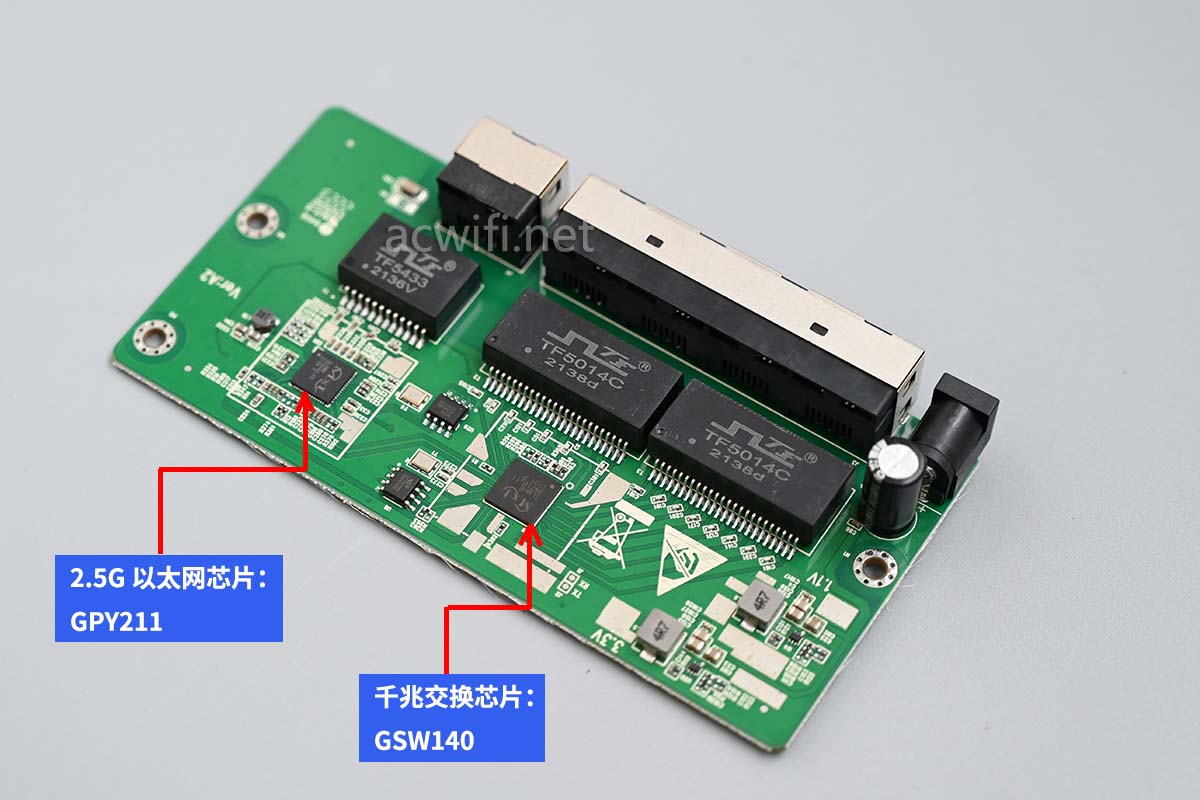

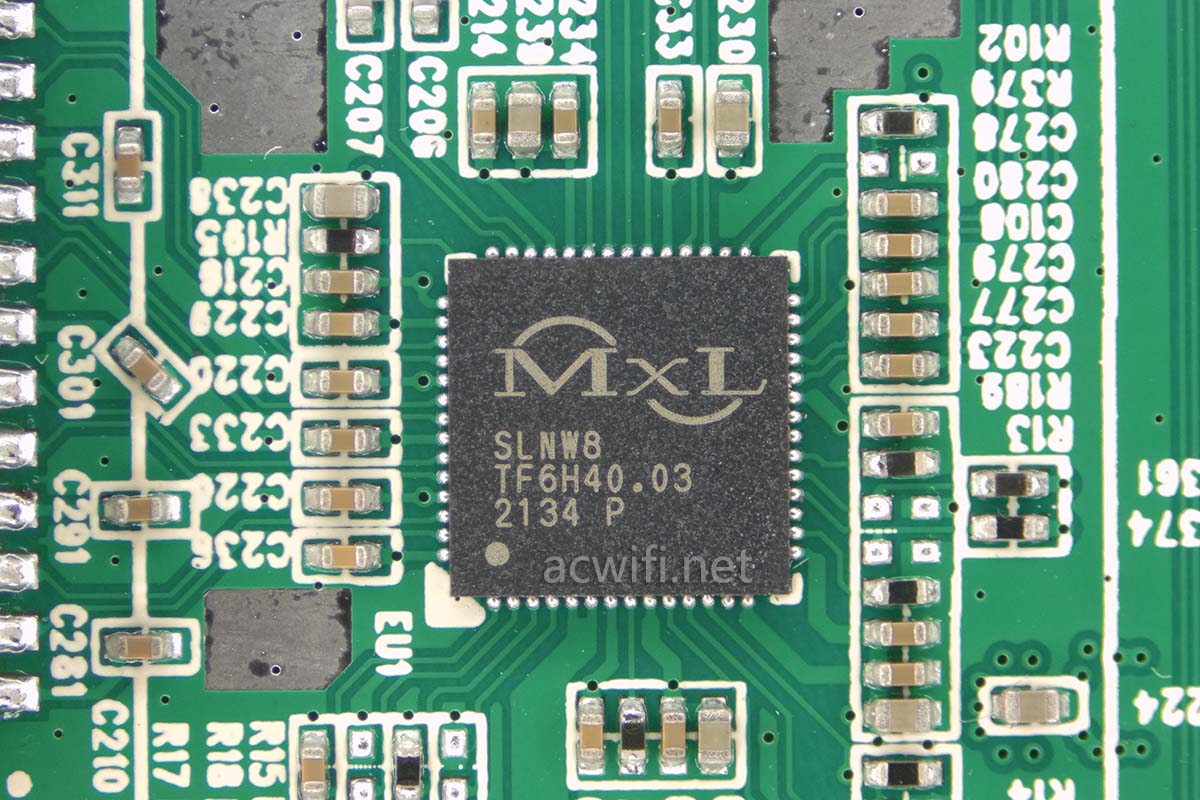

先看这颗2.5G网络芯片,上面丝印着“MXL SLNW8”,有点眼熟呀,好像在哪里遇见过,我翻了一下宇宙最强的acwifi网站上的文章,对就本站,才想起这颗芯片在华硕TUF-AX3000V2上出现过。

MXL就是MaxLinear公司,“SLNW8”是指这个芯片的型号是GPY211。

(Full and half-duplex modes for 10BASE-T(e), 100BASE-T, 1000BASE-T, and 2.5GBASE-T)

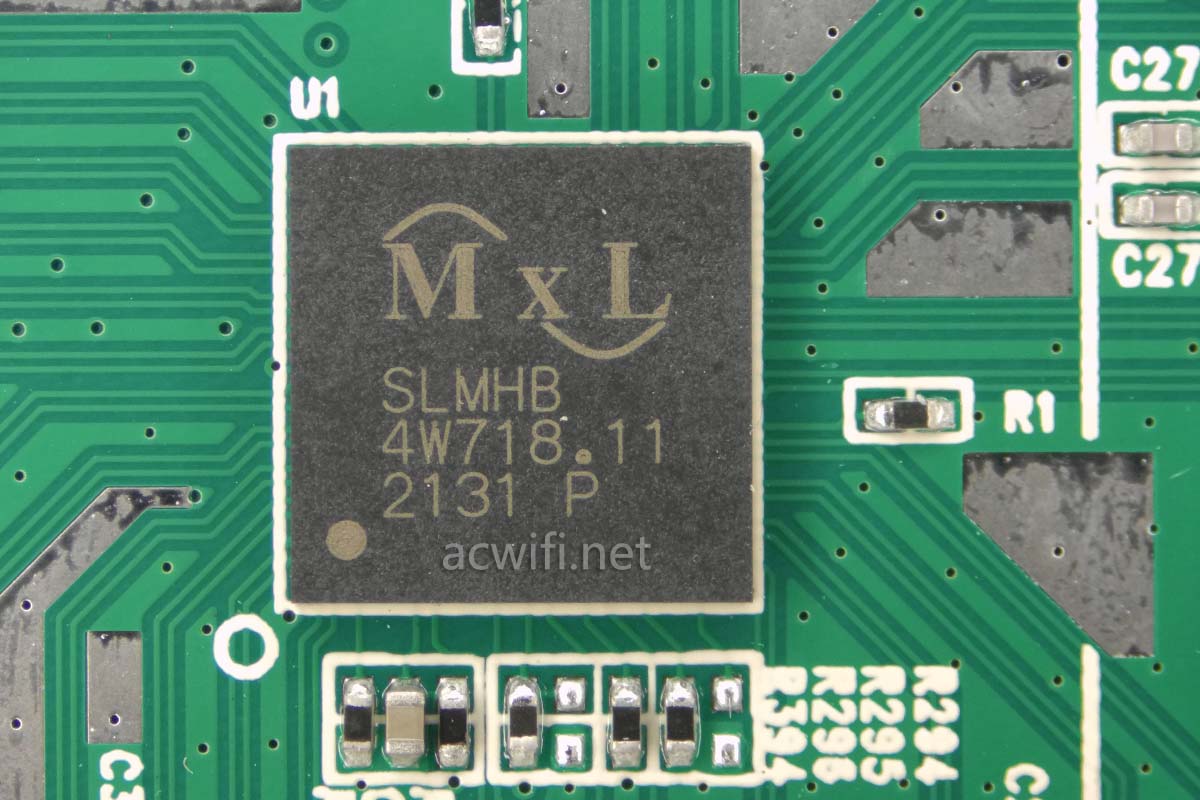

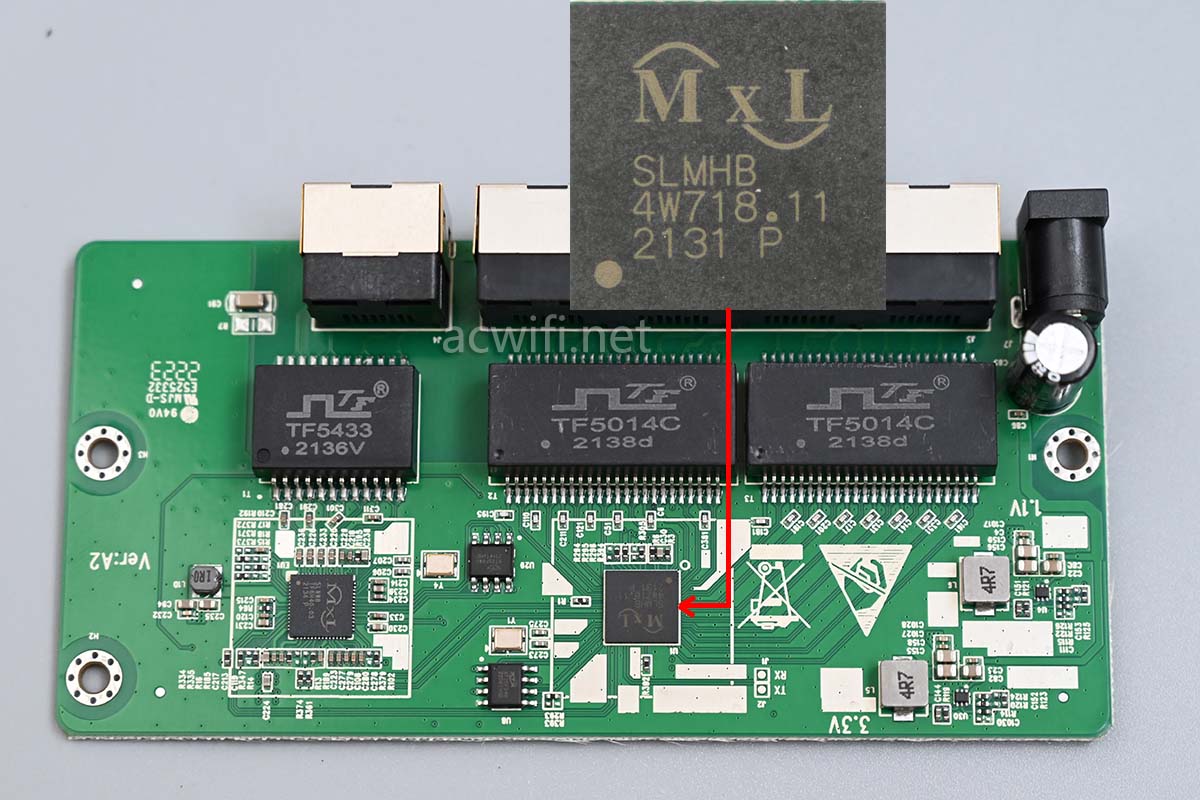

另一颗负责4个千兆网口的交换芯片也是MaxLinear公司的,丝印着”SLMHB“,代表着芯片型号是GSW140:

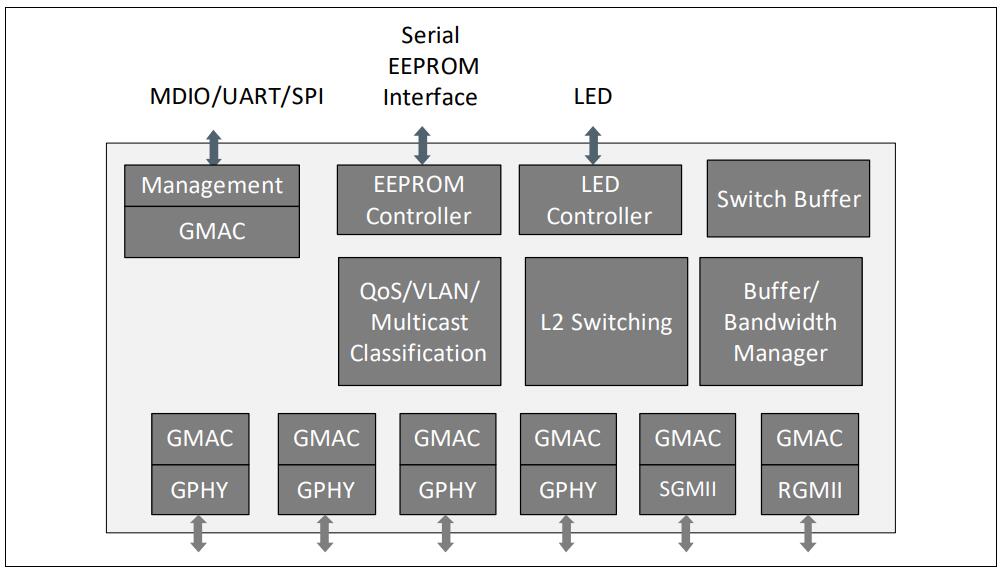

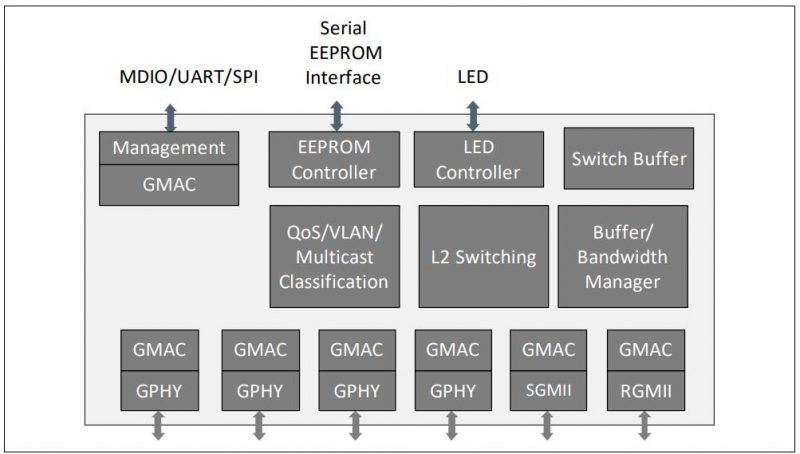

GSW140一共有4个 1G PHY,有一个2.5G速率的SGMII,用它与前面的GPY211连接。

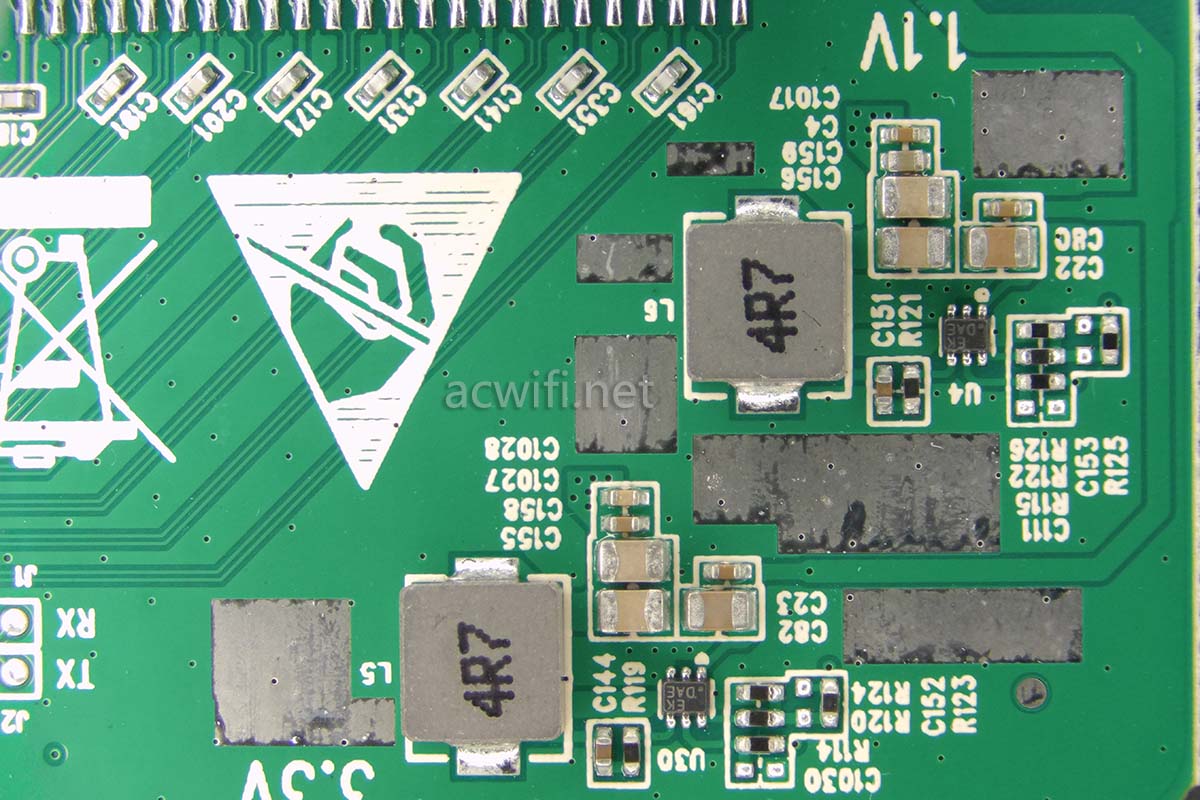

供电部分:

这台交换机就拆完了。

是呀,挺简单的。芯片型号汇总图如下:

以下简单测试一下交换机的带宽。

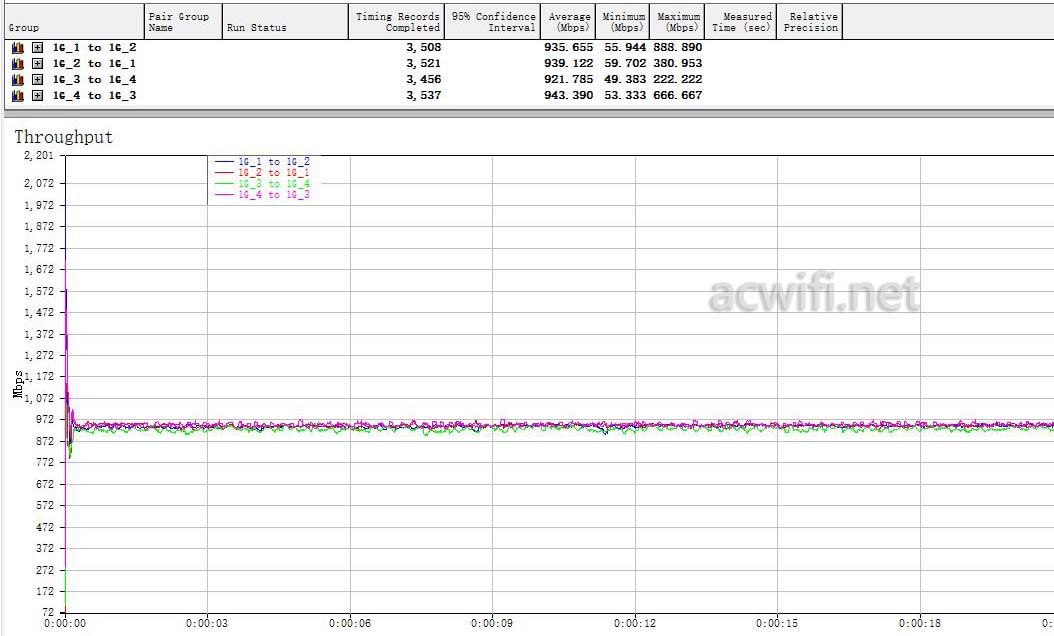

四个千兆口直接双向,满的没问题:

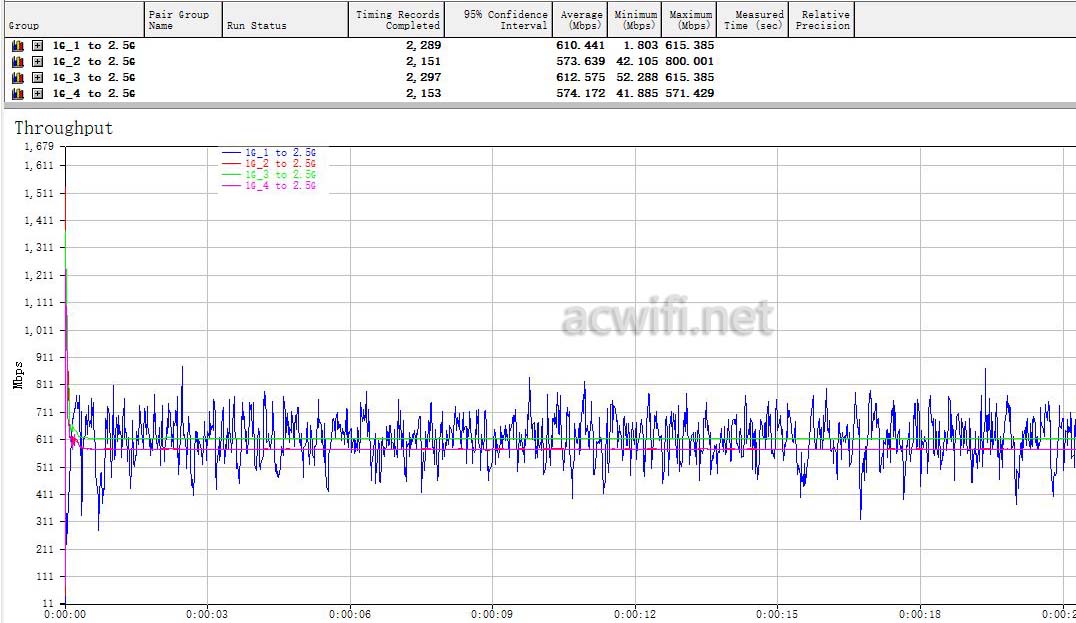

4个千兆口同时向2.5G口发送数据,也是满的,总和是2370Mbps,没问题:

之前说过了,当交换机的端口有不同的速率时,高速率端口同时向多个低速率端口发送数据时就会有堵塞现象,这台也不例外。

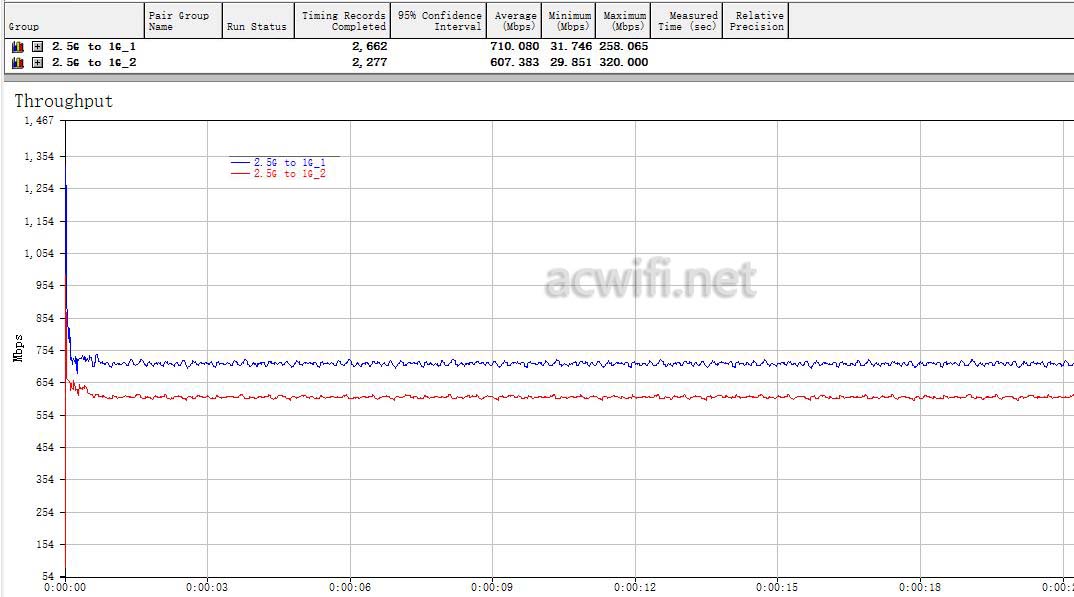

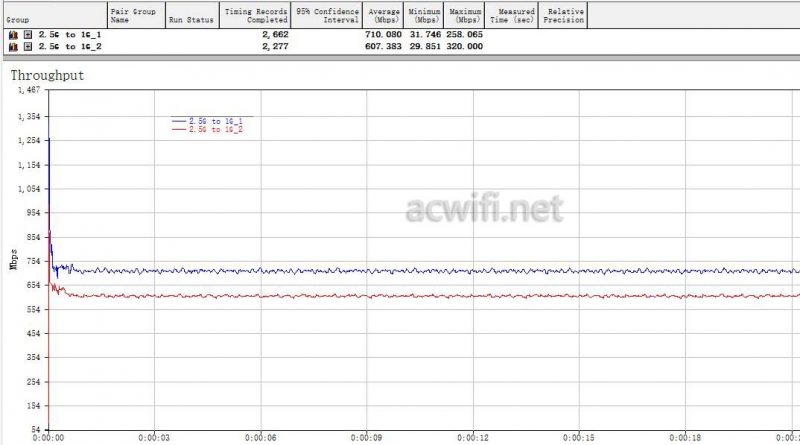

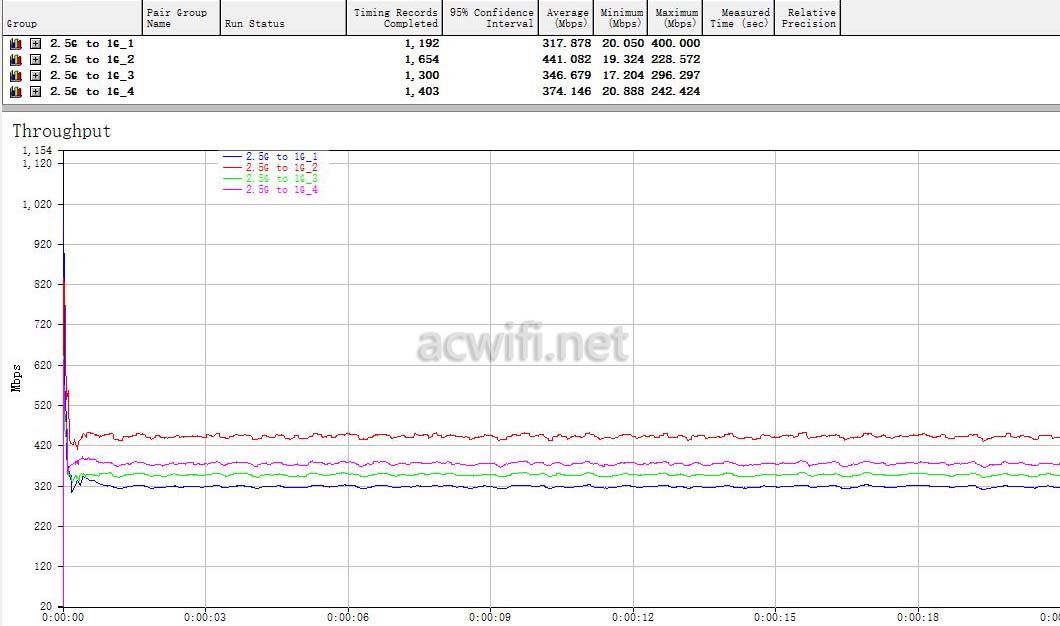

以下是2.5G口向两个千兆串口发送数据的测试结果,总和是1317Mbs:

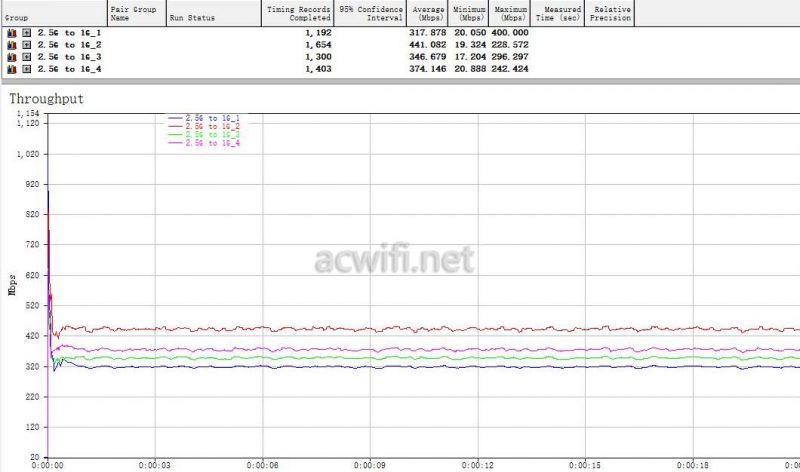

同时向四个千兆口发送数据时,总和是1479Mbps:

好了,其它没啥要测的。

我觉得这种千兆交换机的优点是有一个2.5G网口,缺点是只有一个2.5G网口。

应用范围比较窄吧!
