12V电源踩坑记,坑里还有一只小虫子

由于有不少ITX小主机,加上路由器和交换机也是12V,所以12V电源有不少,最近又装了3台小的ITX主机,有些体积较大的电源不太方便,所以找些体积适中的10A左右的电源来用用。

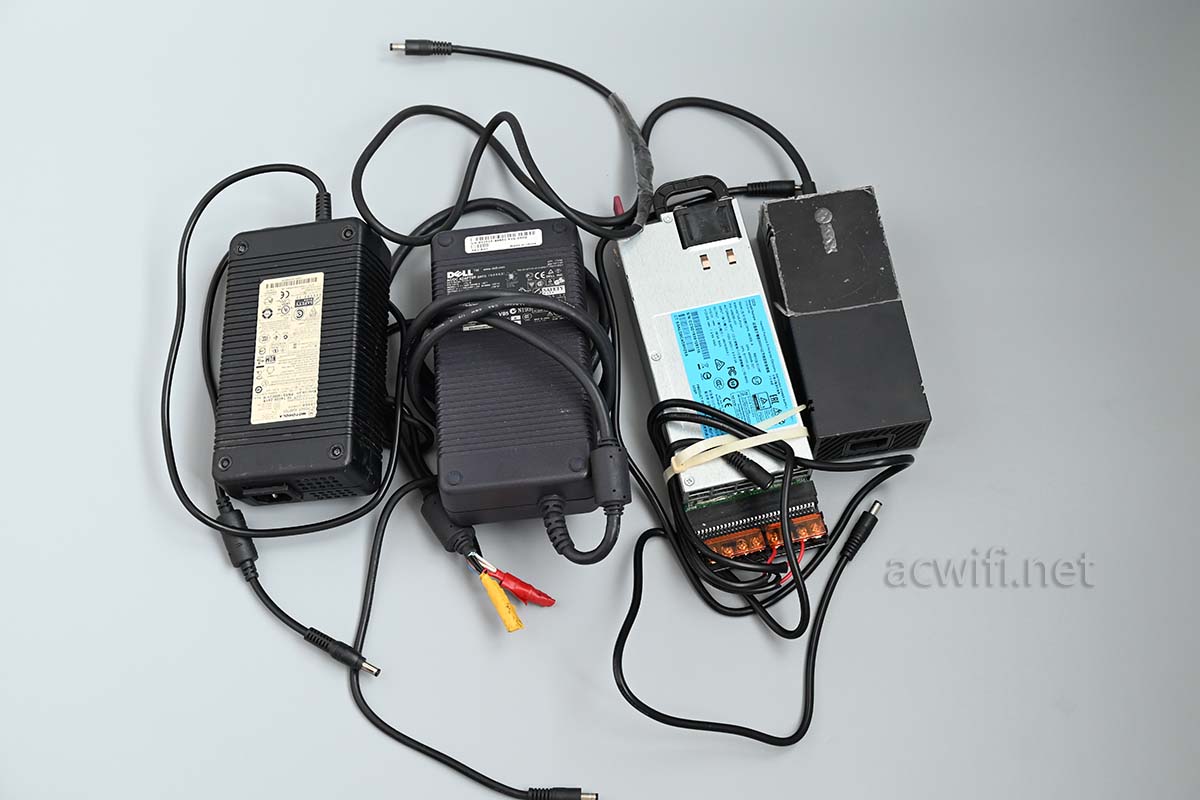

以下一堆是比较早入手的,特别是那块戴尔12V/18A的大砖头。

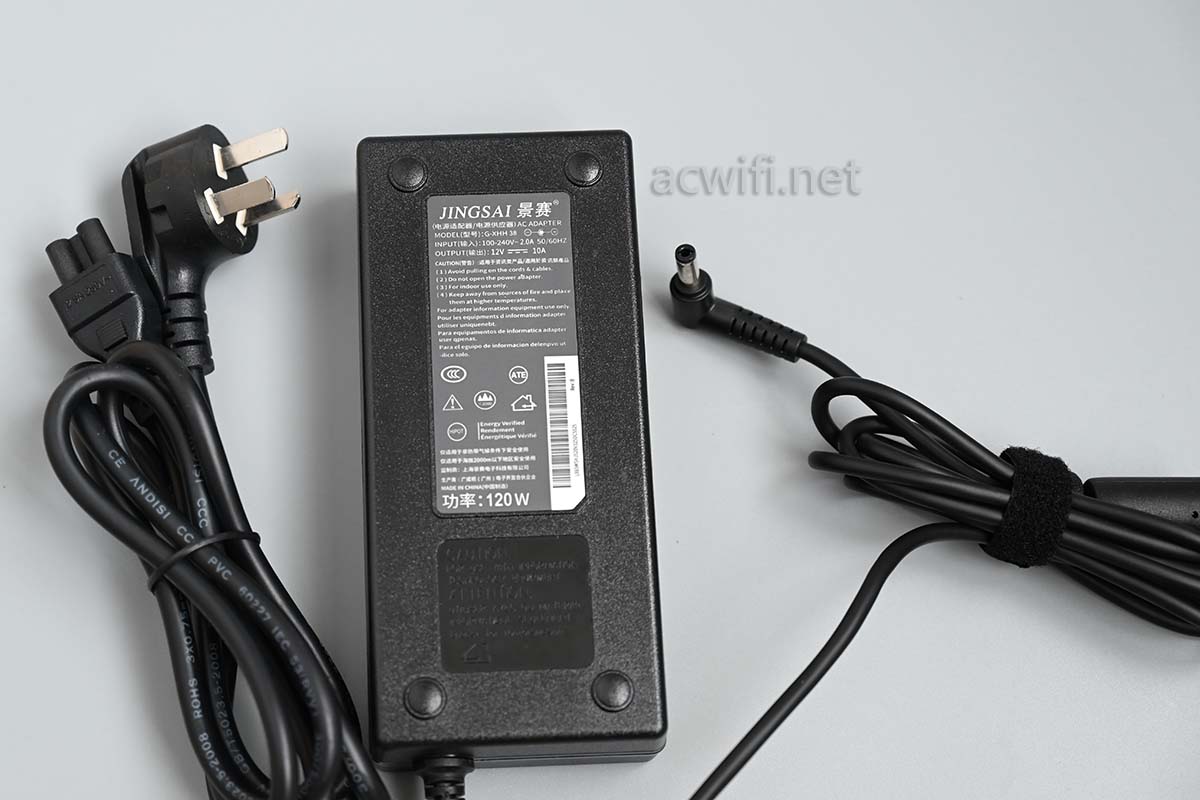

618期间买过一个全新的国产电源,12V/10A的,80多元,电源挺“重手”,只是长时间9A电流下DC线会比较烫。重点是,还没用够10次,突然就没有任何输出了。幸好有售后!

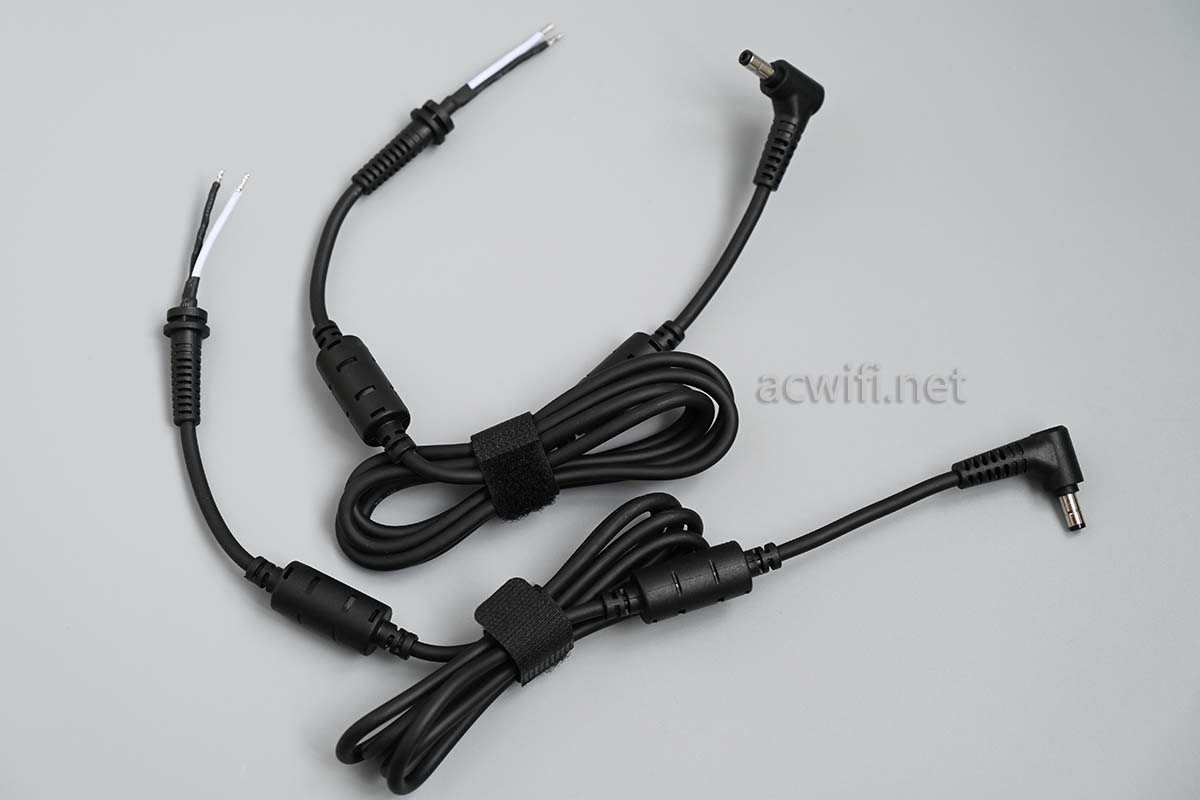

后来还是找垃圾电源看看,花60元包邮收了个改了DC线的明续电源,12V/11.5A的,买回来后发现这DC输出线还是会烫,于是特别找了DC电源线回来自己换。买得少吧又亏邮费,所以一次性买了好几根回来,14AWG,12元一根,卡口尺寸大约10x10mm,线长1.5米,也挺有份量的线。

实测长时间9A输出,线外皮也只是微温,非常满意。

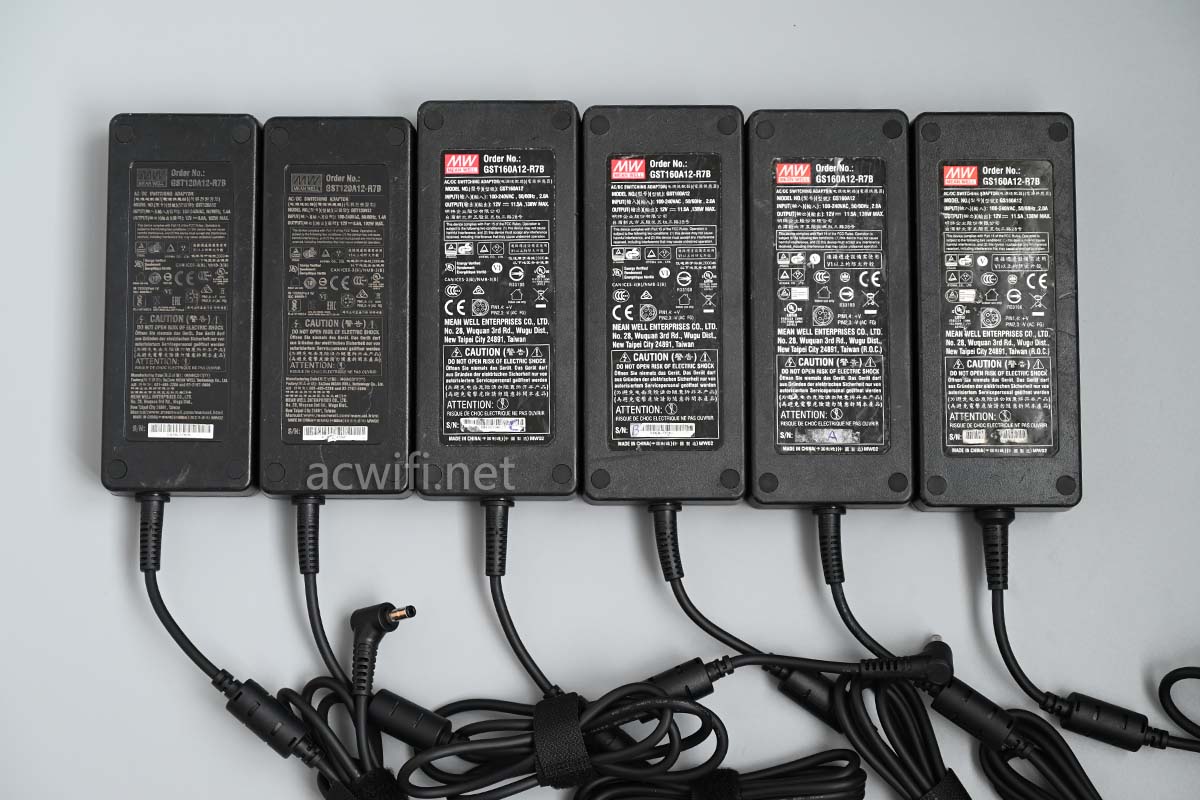

剩下几根线不能闲着呀,所以又买了几个剪线电源,因为觉得便宜呀,8.5A的才20元,11.5A的才28元。以下都是我换好DC线后的样子。还有个8.5A的已经用在路由光猫交换机的集中供电上。

左边两个较小的是12V/8.5A,型号是GST120A12-R7B。在用集中供电的型号也是GST120A12-R7B,不过是红色LOGO。

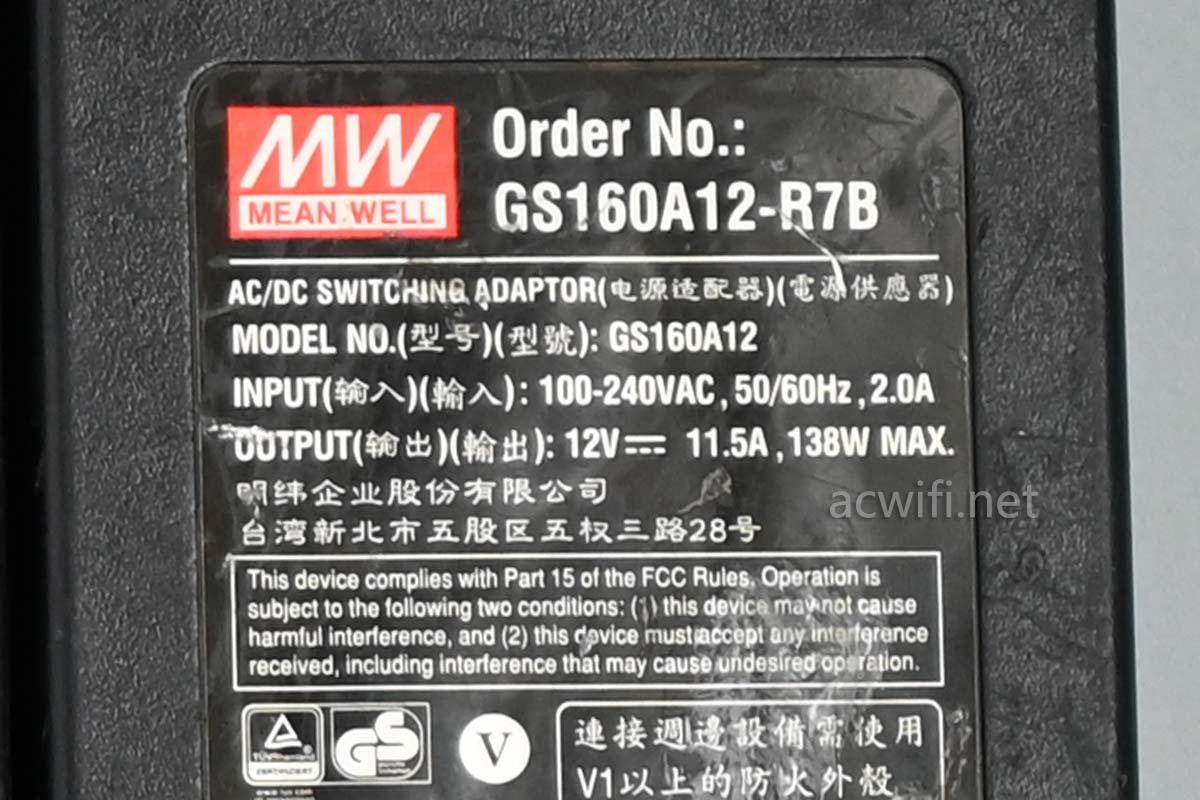

11.5A的有两个型号,分别是GST160A12-R7B和GS160A12-R7B。

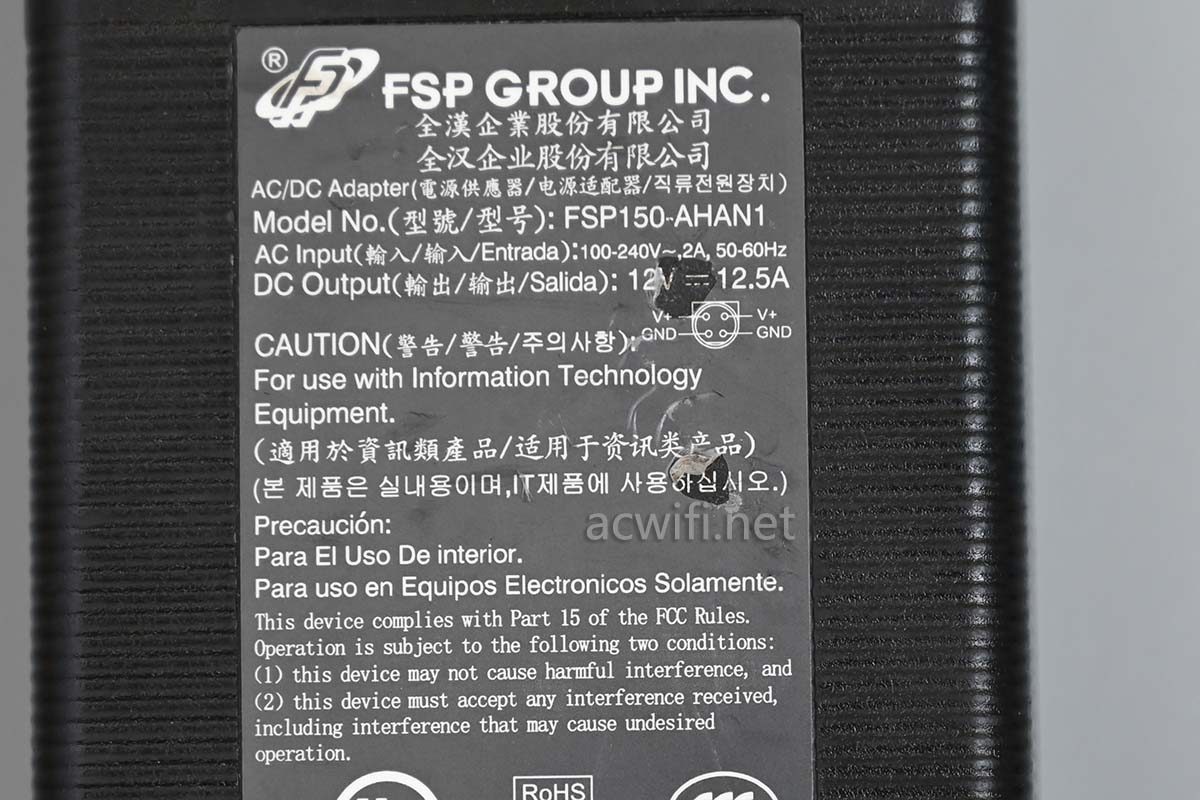

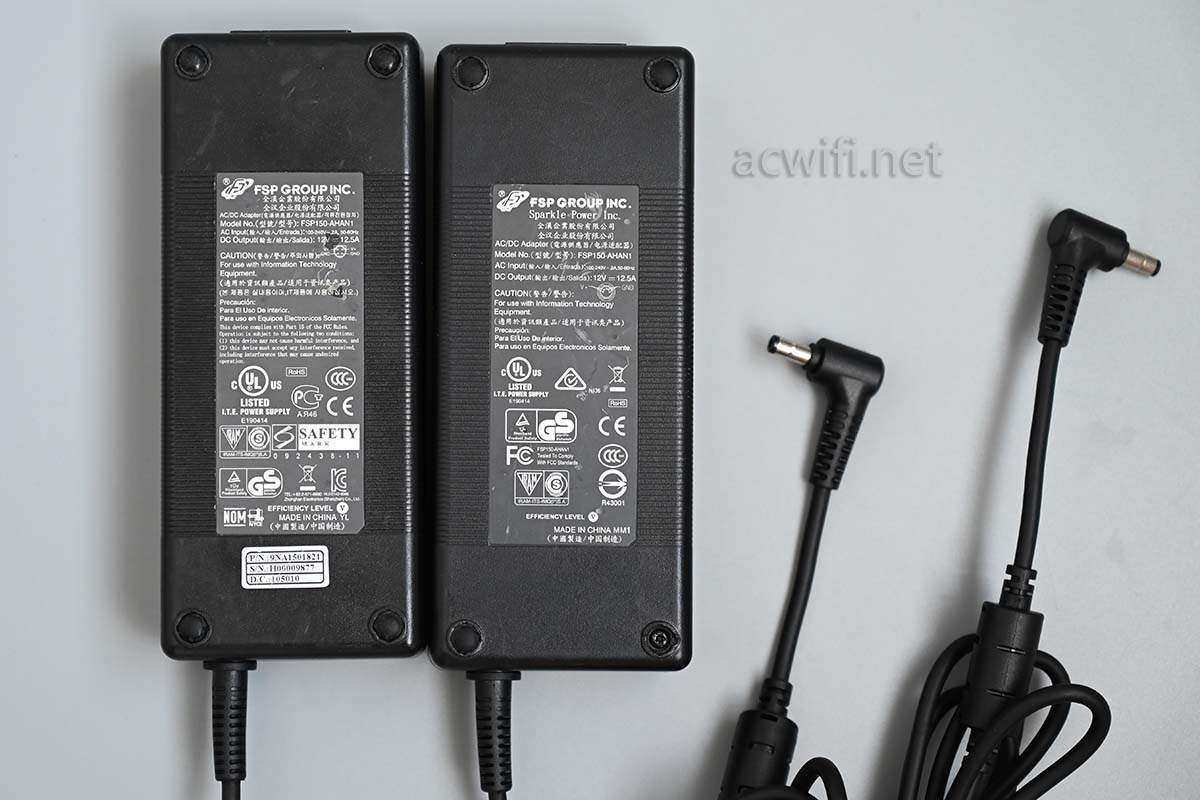

DC输出线还是有剩下的呀,为了不浪费我又买了两个全汉的剪线电源,12V/12.5A的,单个价格不到27元。比明纬的12V/11.5A电源要重一些。换上DC线的样子:(两个电源的型号都是FSP150-AHAN1)

卡口要小一点点,所以我用美工刀扩宽了1mm左右,不难。

可是,其中有一个在低负载输出时有明显的啸叫声。即使距离它1米,且背面吹着2档风扇,这声音也听得清清楚楚的。卖家说这些东西是这样,二手的东西是不完美的,好用就行,用着有问题也可以换。

这电源重呀,退换亏邮费,算了。可能人家只管有没有正常输出,不管有没有大的啸叫声。

旋转电子负载的电流大小旋钮,可以让电源播放出类似于“知了”的声音,这是免费赠送的功能吧。

当输出达到0.67A左右时,声音没有了,在0.7A以上又出现,直到2A以上的输出时,啸叫声消失,要把耳朵贴着外壳才能听见。

会不会是电感或什么线圈有松动呢?于是买来502胶水,准备修复一下。

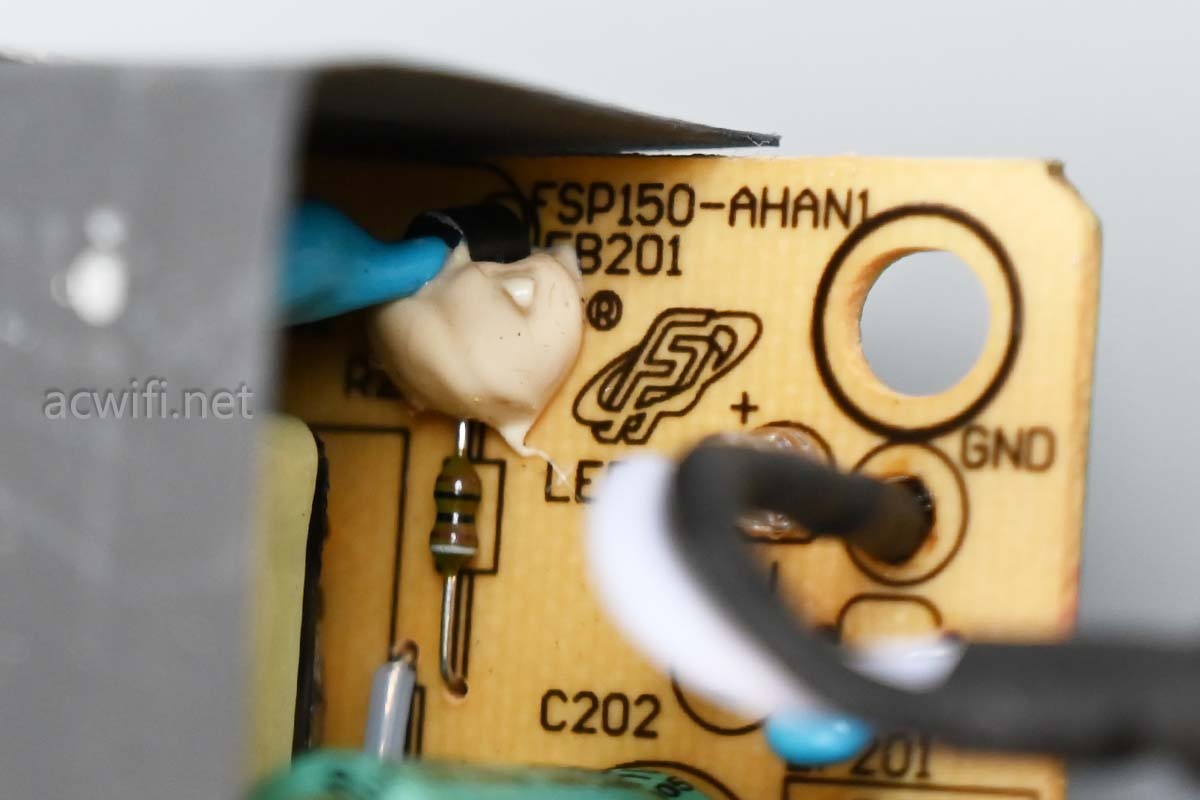

电路板上有型号:“FSP150AHAN1”

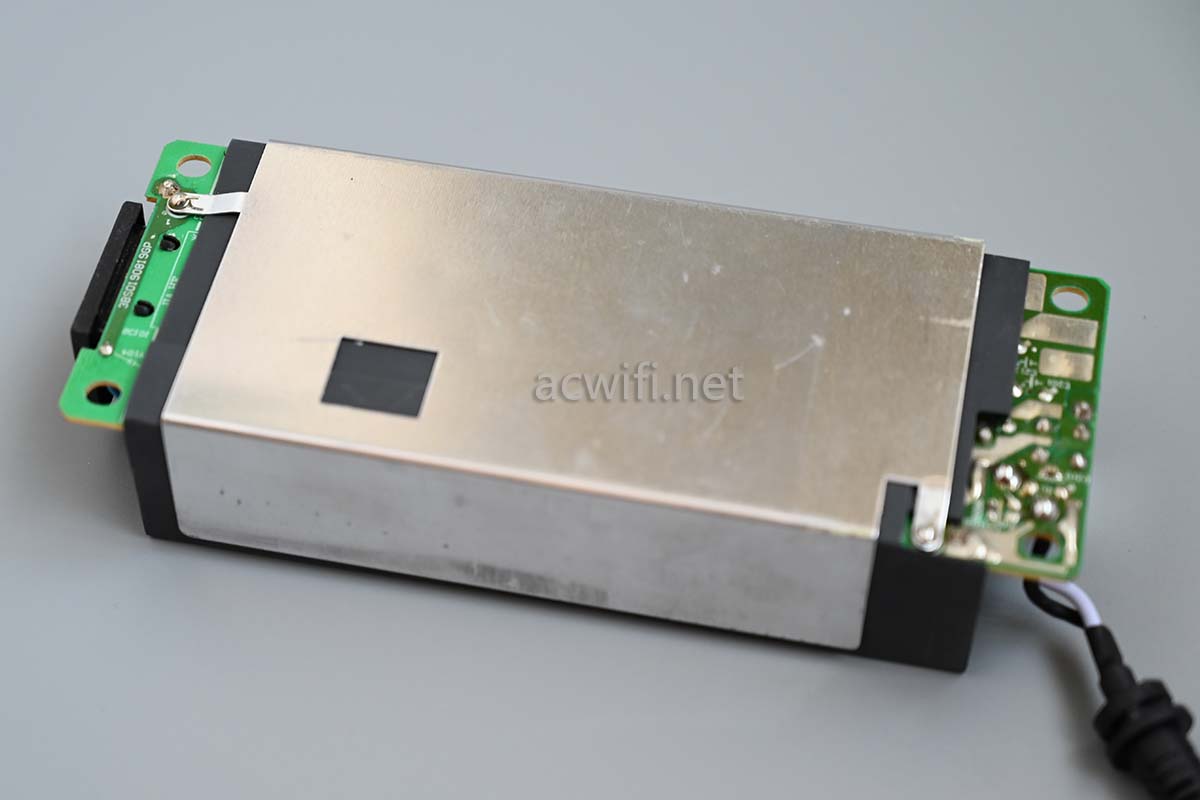

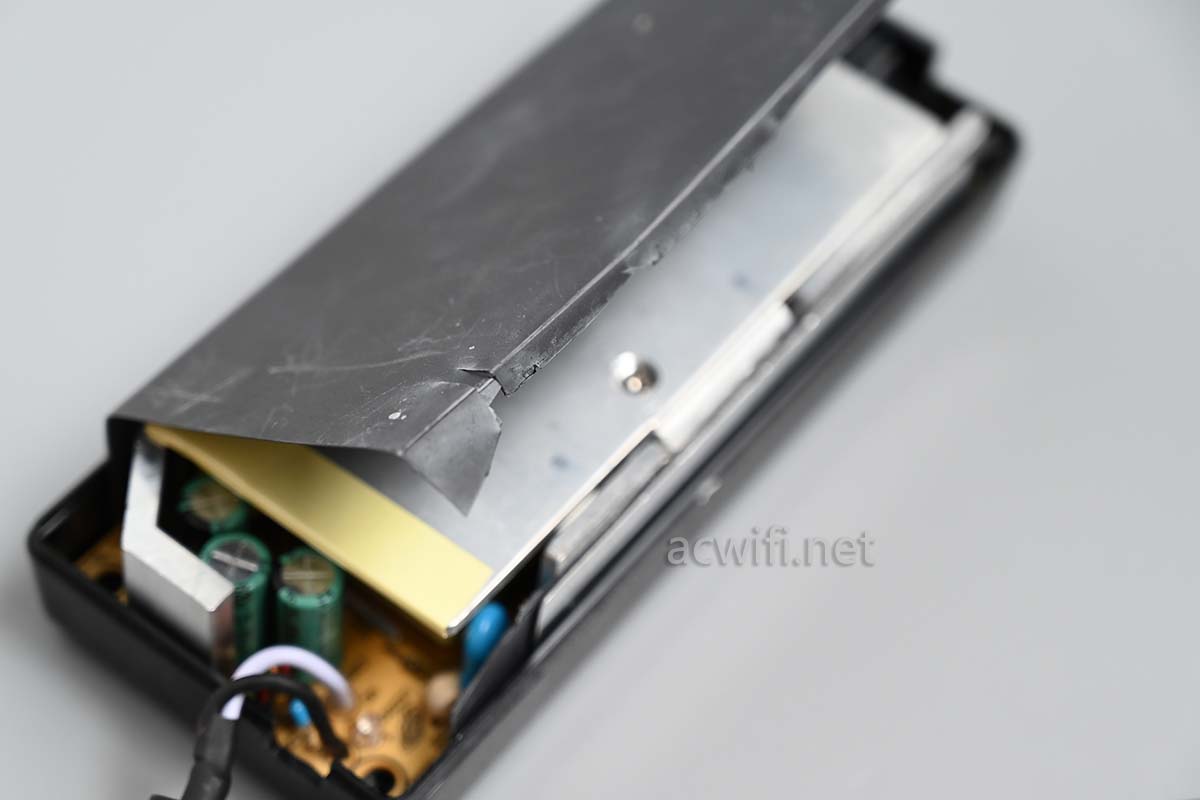

外层“铁皮”有两端焊着在主板上固定,我不打算拆焊。

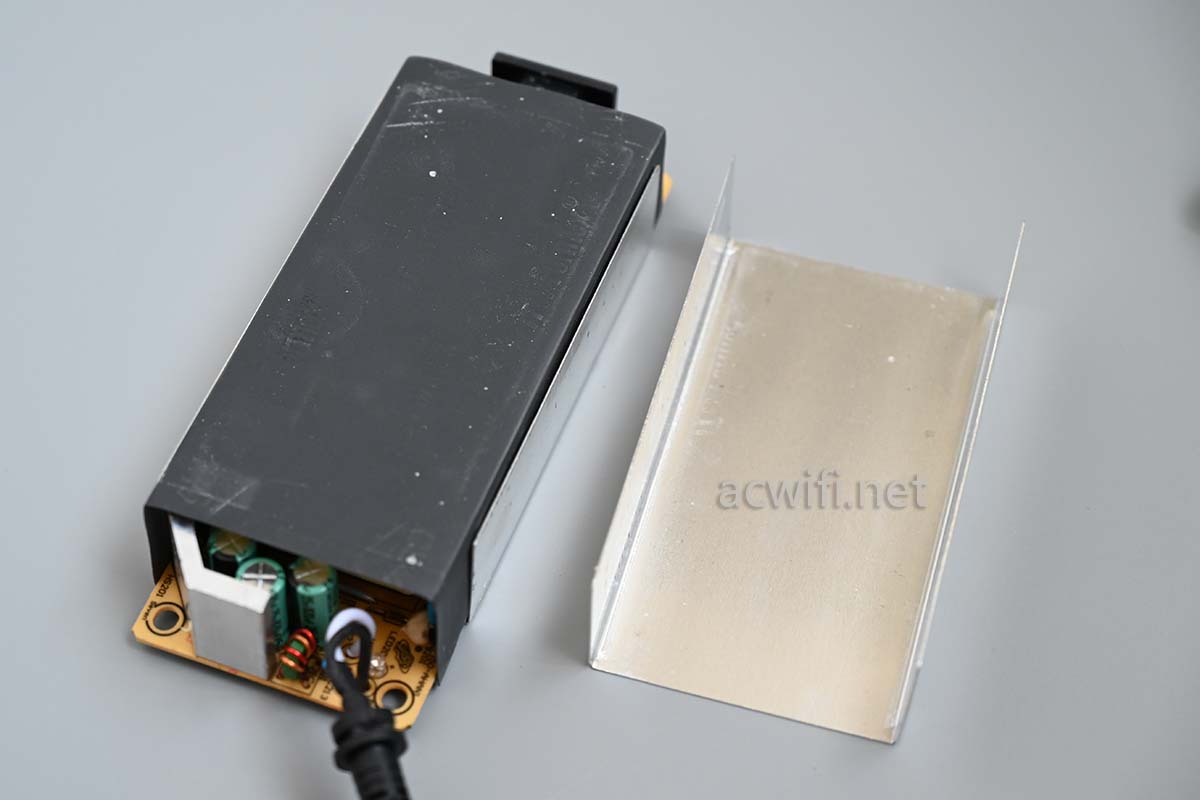

直接剪开绝缘层的“纸皮”会更好操作一些。

不是纯纸,感觉混合了胶。所以叫胶纸?

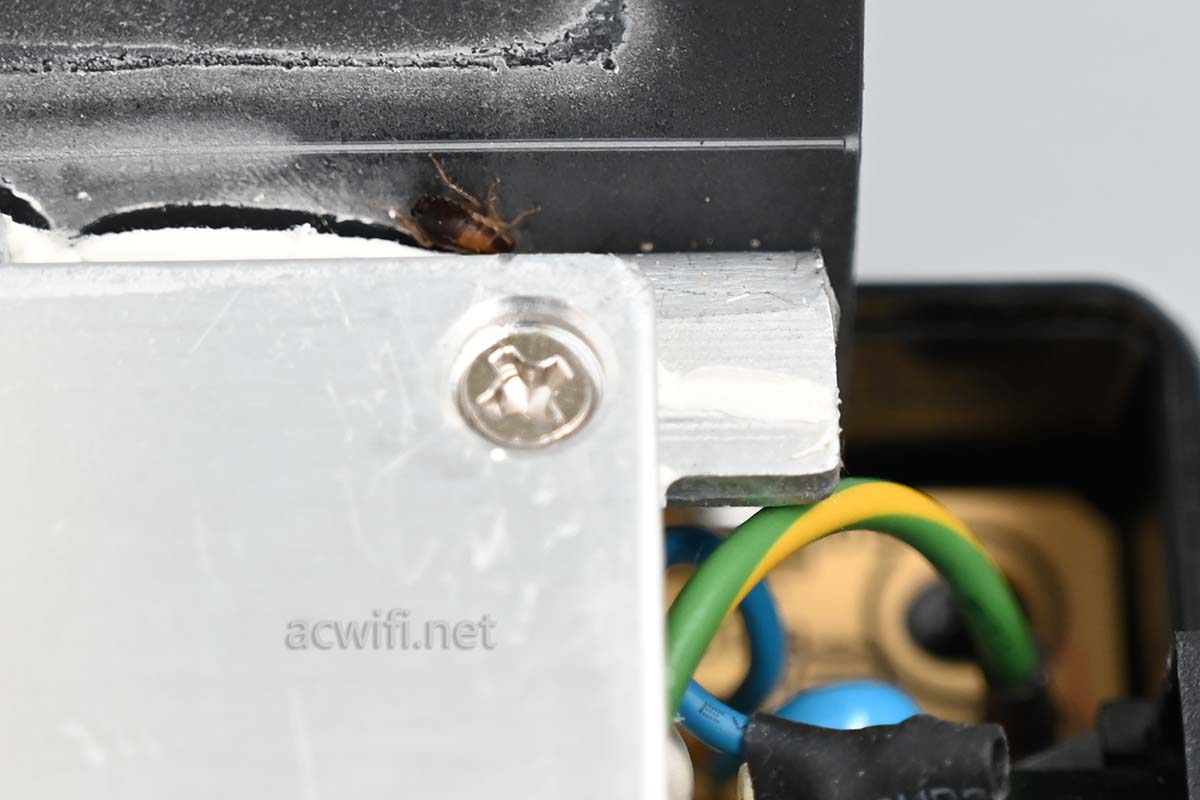

把“胶纸”掀开后,居然看见一只活的小昆虫,像是小蟑螂:
电源是密封的呀,为啥会有小昆虫呢,而且还是活的呀。我怕是外来物种,影响生态平衡,直接把它弄死了。

铝散热片多厚呀,怪不得“重手”。

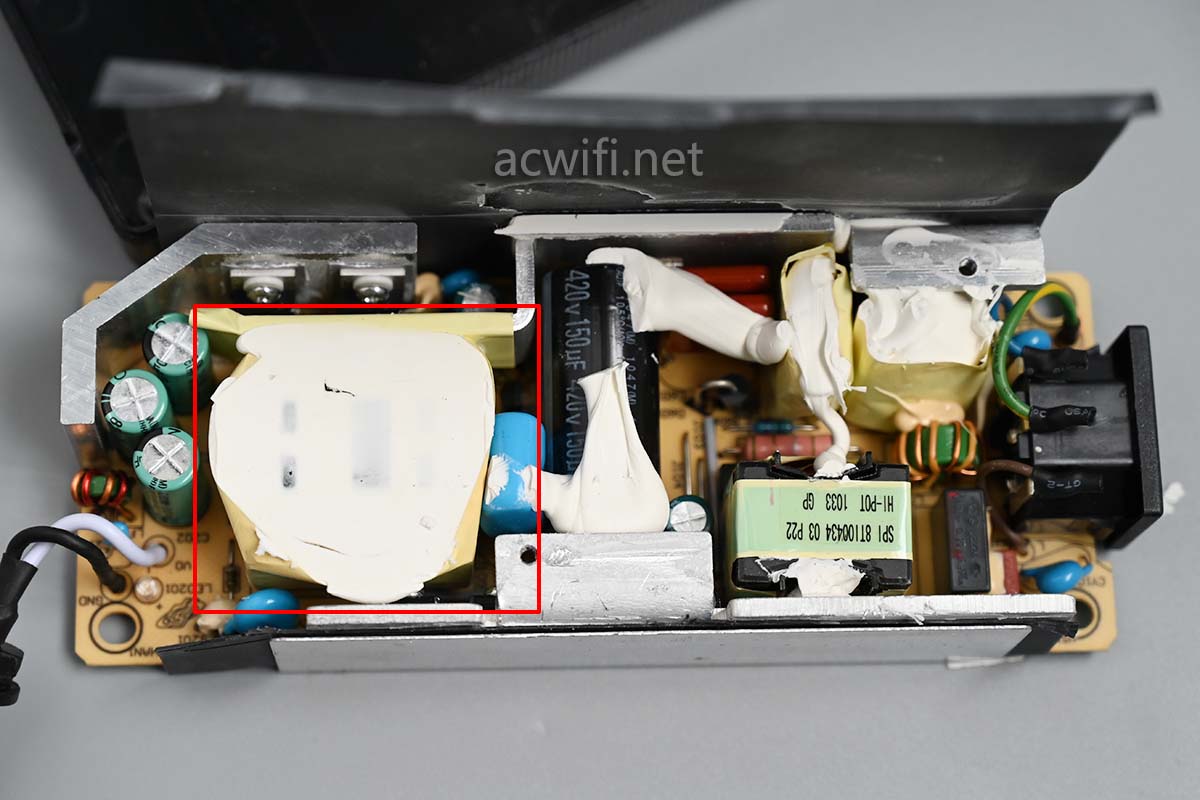

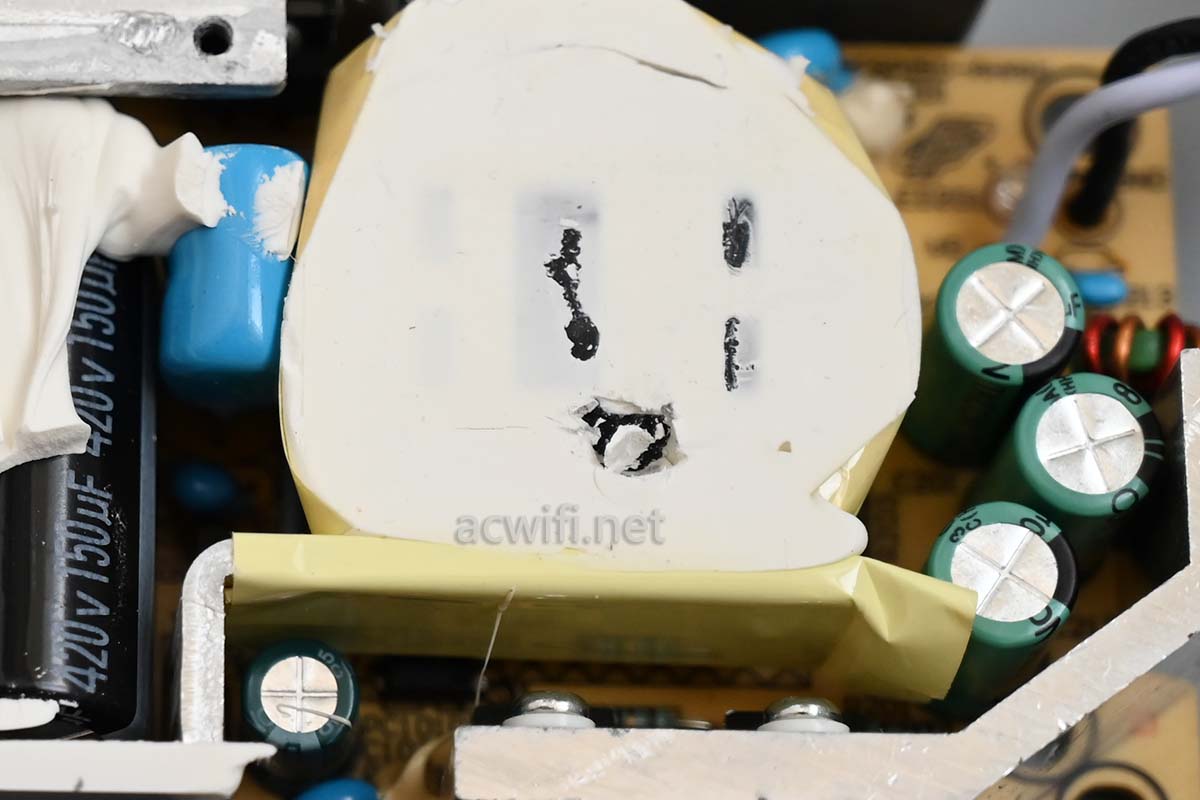

上电测试,用专业仪器(耳朵)测试看看声音来来自于哪个位置,发现啸叫声来自如下图中的红框位置:

可是,它裹得太严实了,我放弃弄它了。有可能用在日常高于25W的设备上呢,这样就没声音了。

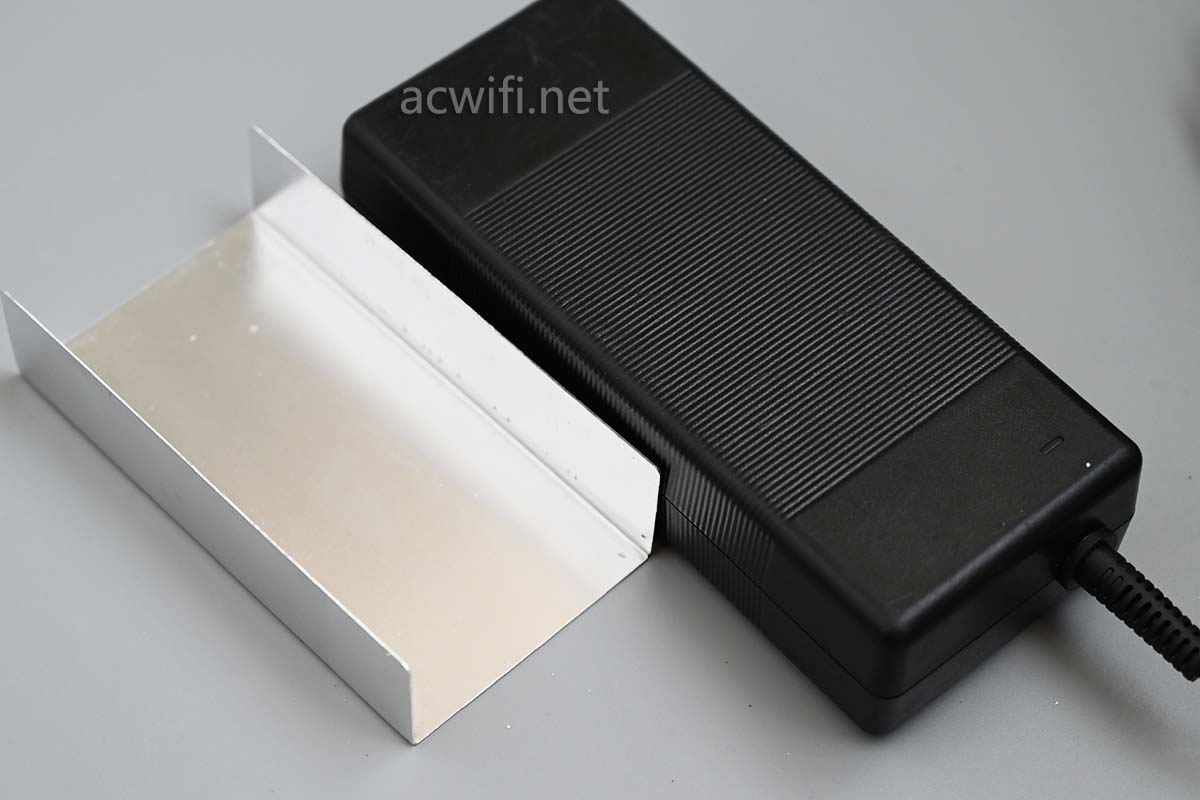

最后装回去拧紧螺丝,发现旁边怎么有个“铁皮”?唉,又要拆一次。

最后我把这些电源的输入、输出功率做个记录,比如在30W、60W、100W输出时,它的输入功率值是多少。

不同的输出有不同的转换率,转换率高,代表发热量就相对少,(没有做功的功率都被转化成热能了嘛)

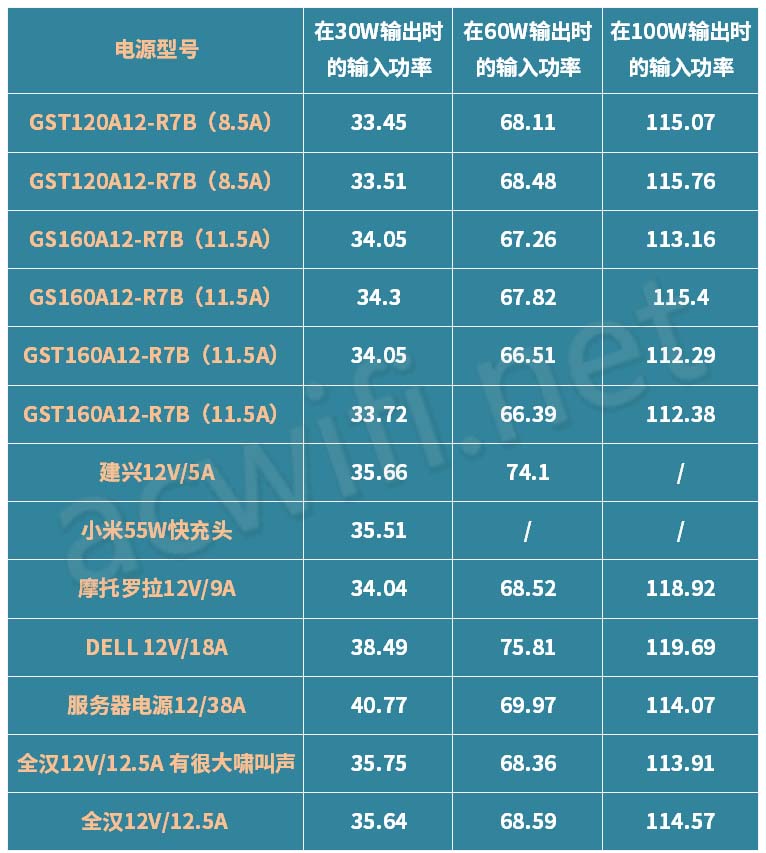

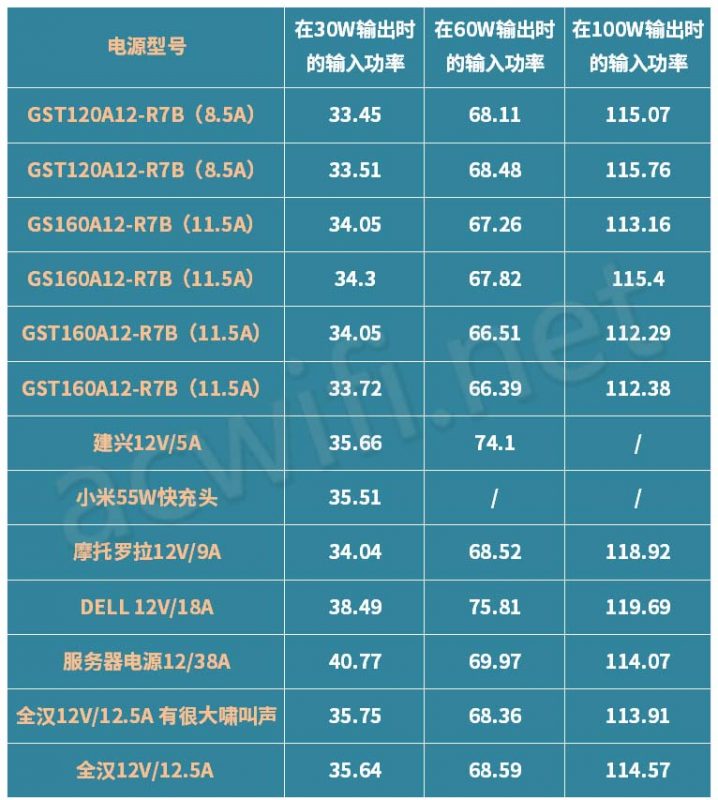

还把手机充电头也拿来测了。所有结果如下表格:

有很大啸叫声的那个全汉,我只是为了做标识,是有大的啸叫声的那个电源。在30W输出时,它是没声音的,除非耳朵巾着外壳。

耳朵贴近电源能听到声音的还有那两个明纬GST160A12-R7G,有声音是正常的,如果声音太大就非常影响使用体验了。

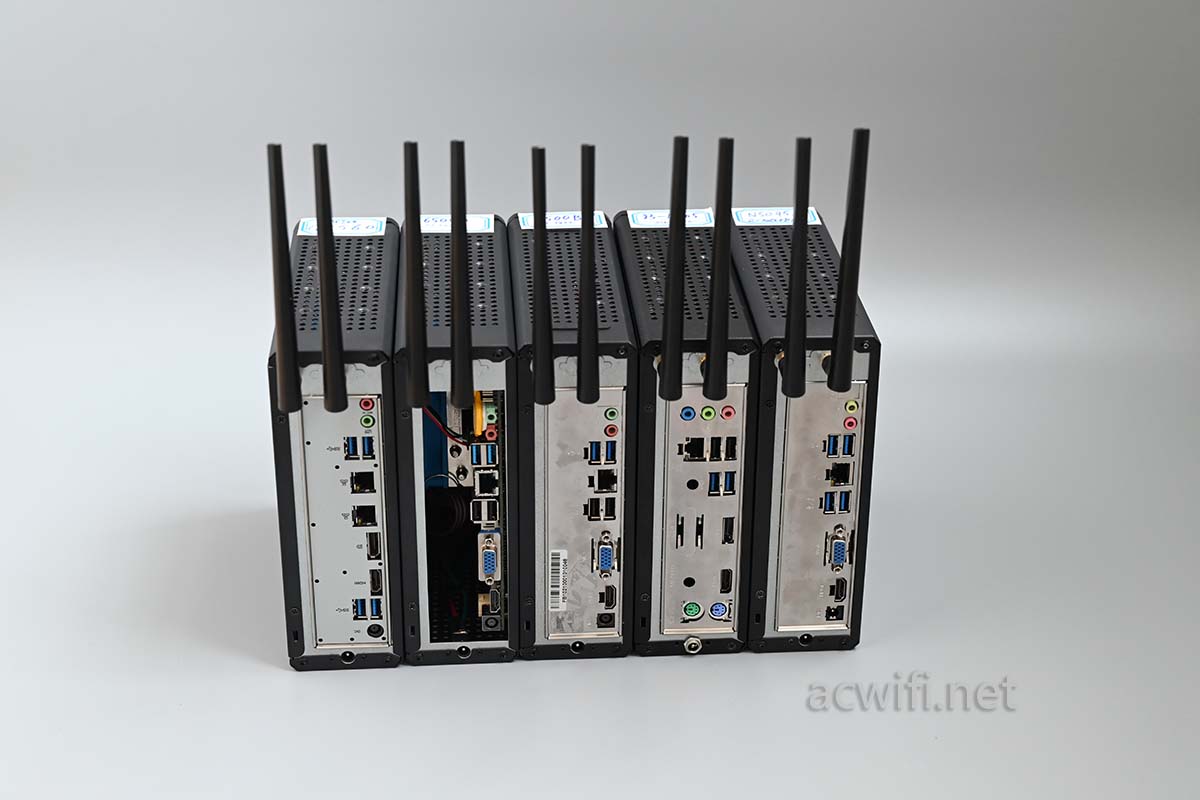

以下5台ITX小主机,只是当中的一小部分数量,这5台也是以后测试无线性能的主角。猜一下里面各装的是什么无线网卡。

我不是鼓励大家去收这些垃圾剪线电源来用。

本篇完。
