威联通QNAP QSW-2104-2T评测

威联通这款QNAP QSW-2104-2T在618期间购买,加上京东红包实付1038.78元。之前有在闲鱼问过价,950元不卖。买它是因为有人在微博at我提到了一个问题(当然他@的不只我一个人),因为这个问题,我就先做一下简单的测试,如果没有问题,后面再进行拆机。如果有问题还拆机,我岂不是67。

以下简称QSW-2104-2T。

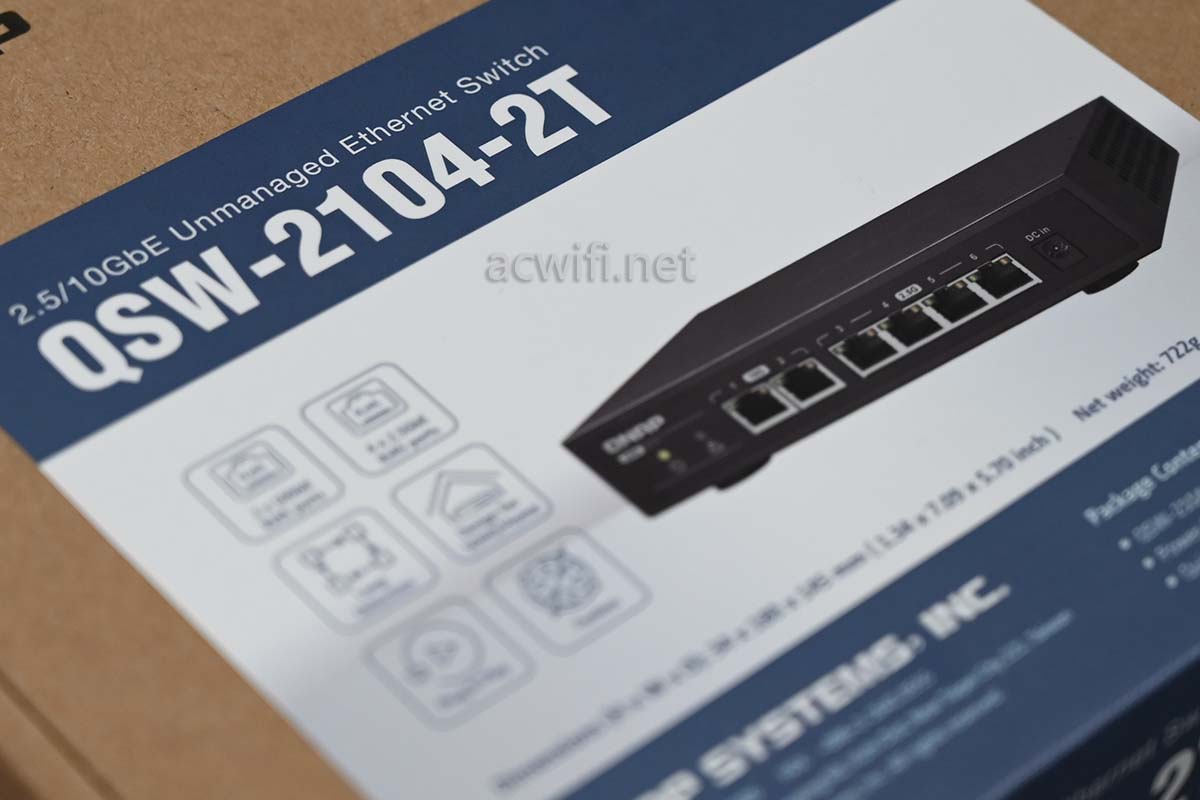

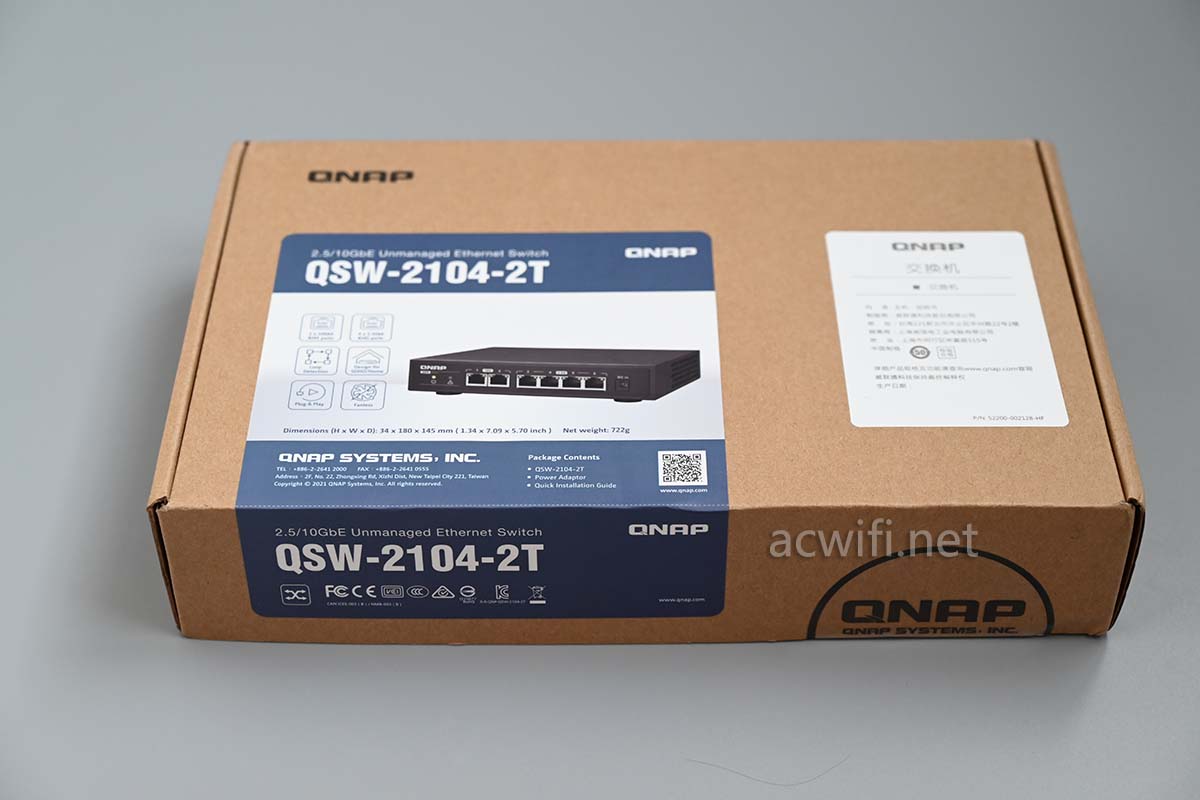

外包装:

有封口的:

型号里面的2T代表有两个10G电口,支持五速:10G/5G/2.5G/1G/100Mbps。另一个型号结束是2S,代表两个SFP+接口。

另外还有4个支持2.5G速率的网口。

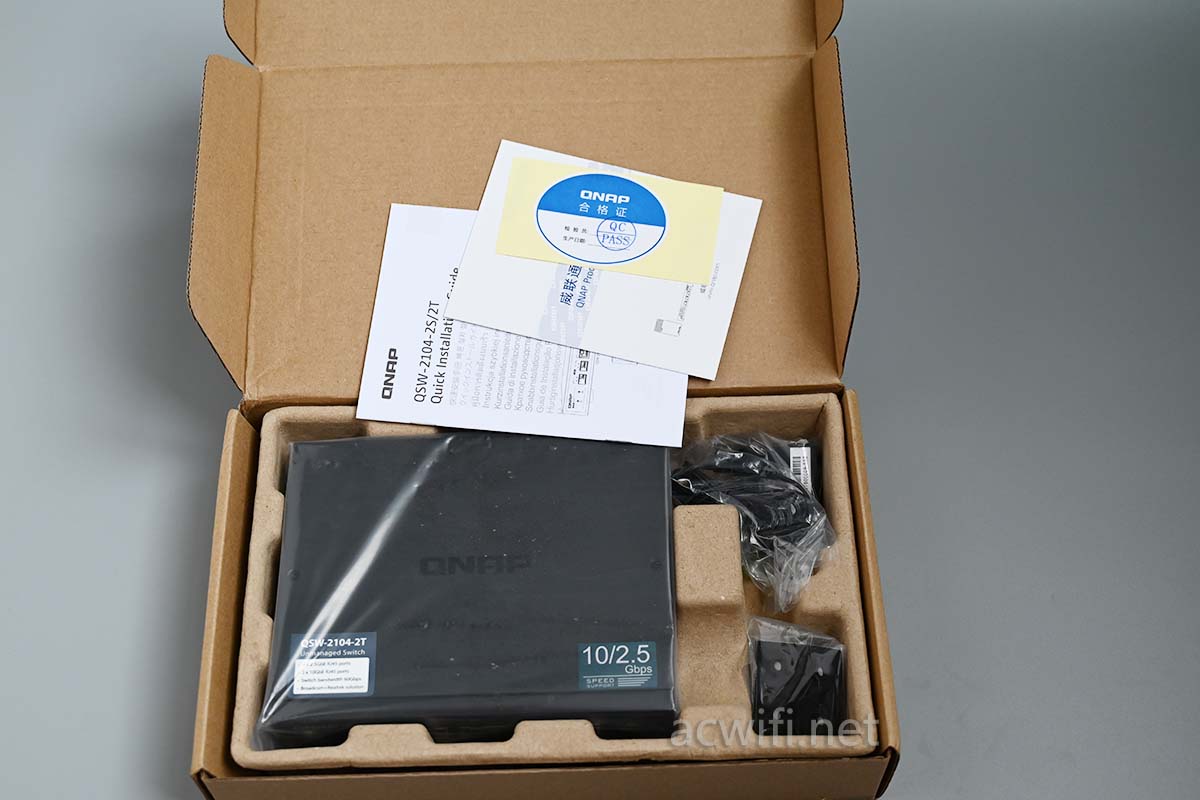

打开外包装:

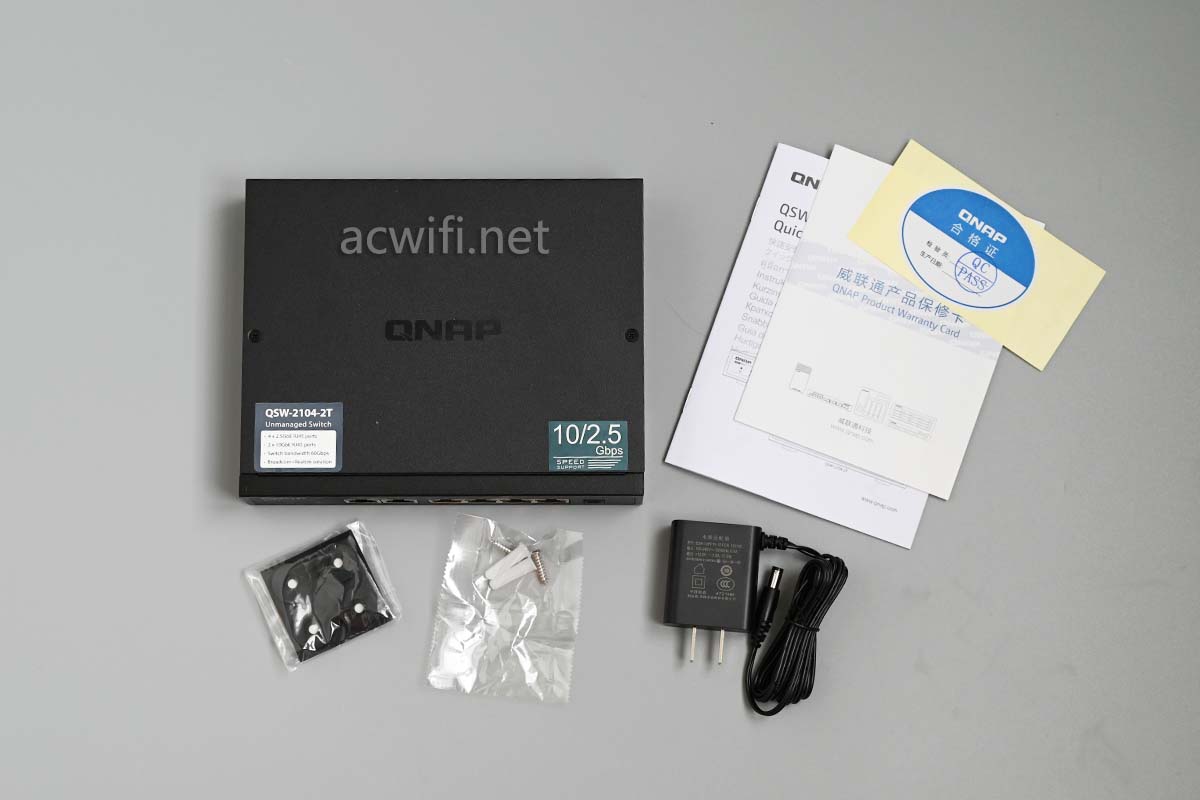

取出机身和配件 :

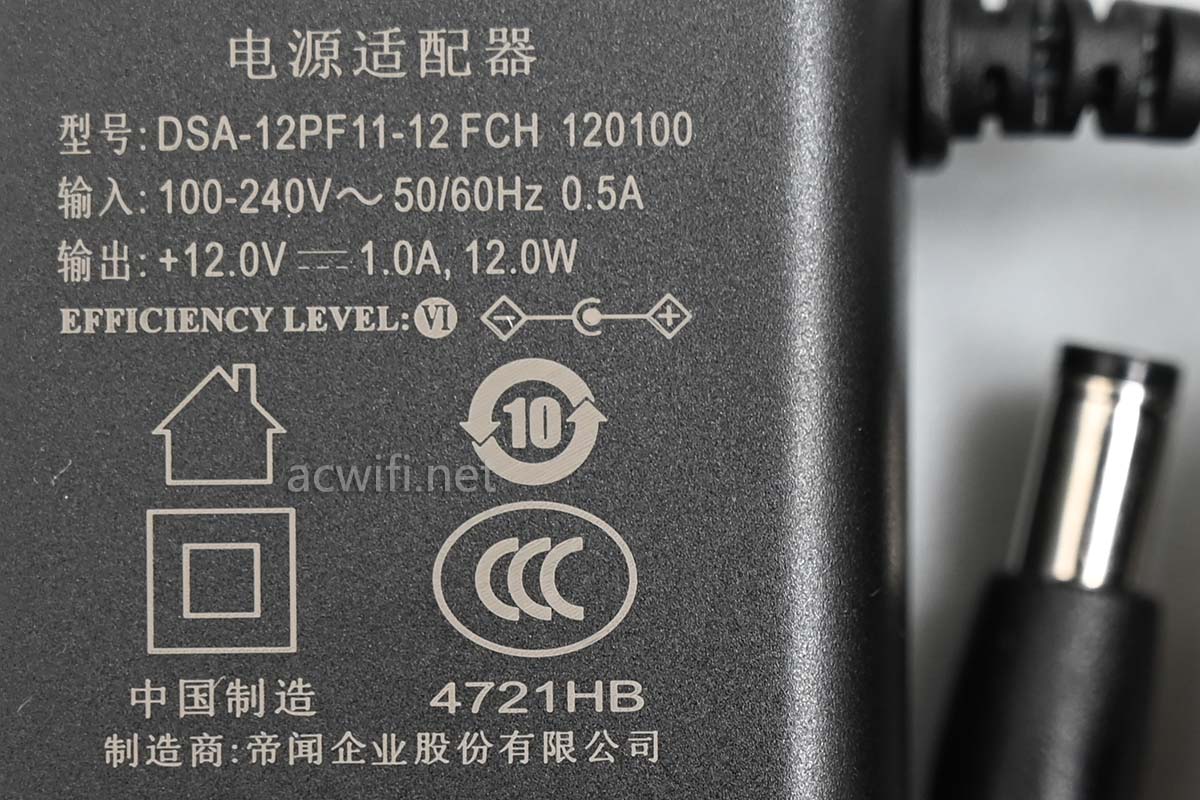

电源输出规格是12V/1A,实测不插任何网口的情况下待机功率是4.5W:

但交换机没理由不插网口吧,不然交换了个寂寞。

全部口插满的情况下功率是9.5W,即两个10G口和四个2.5G口;如果只插4个2.5G口,功率是7.2W。

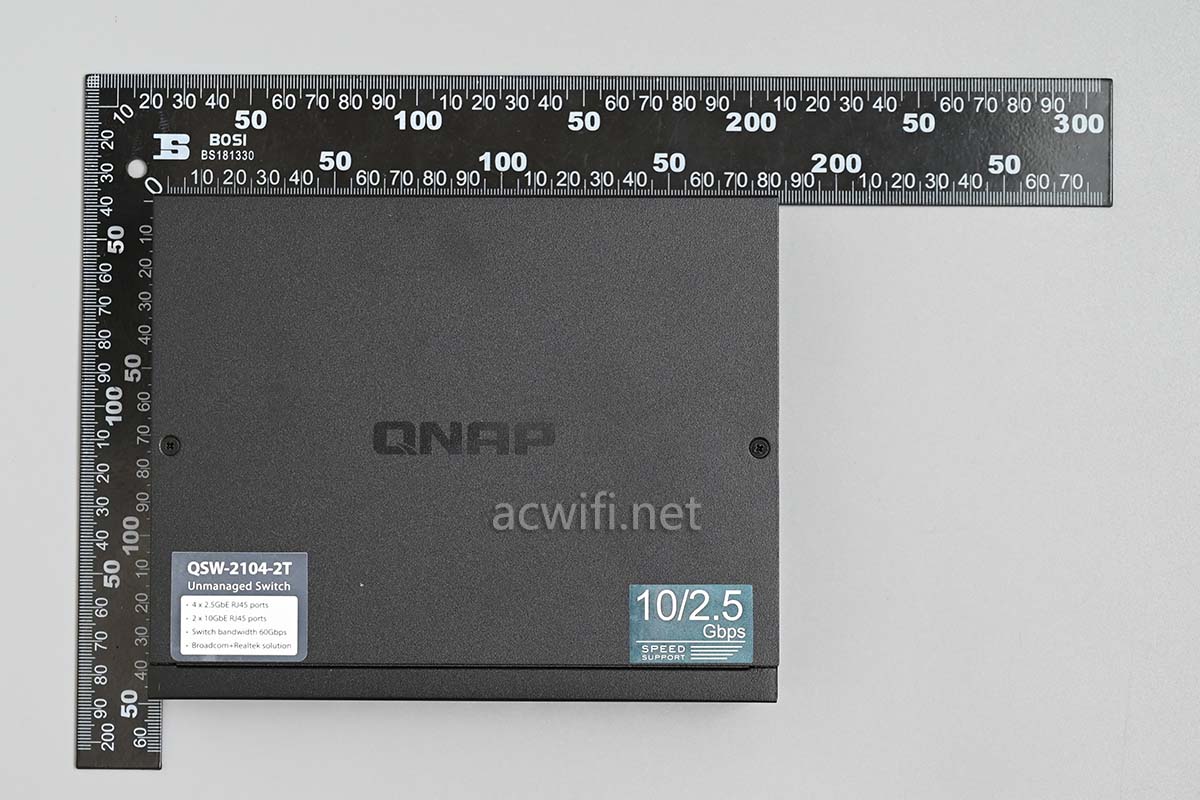

外壳尺寸我抄来了:34 x 180 x 145 mm

是比较大,大的好处是不显得那么热:

如果插上两个10G网口和两个2.5G口,时间长了,也会明显的热,功率摆在这里。比起纯10G电口交换机来说,这点温度是相对低的!

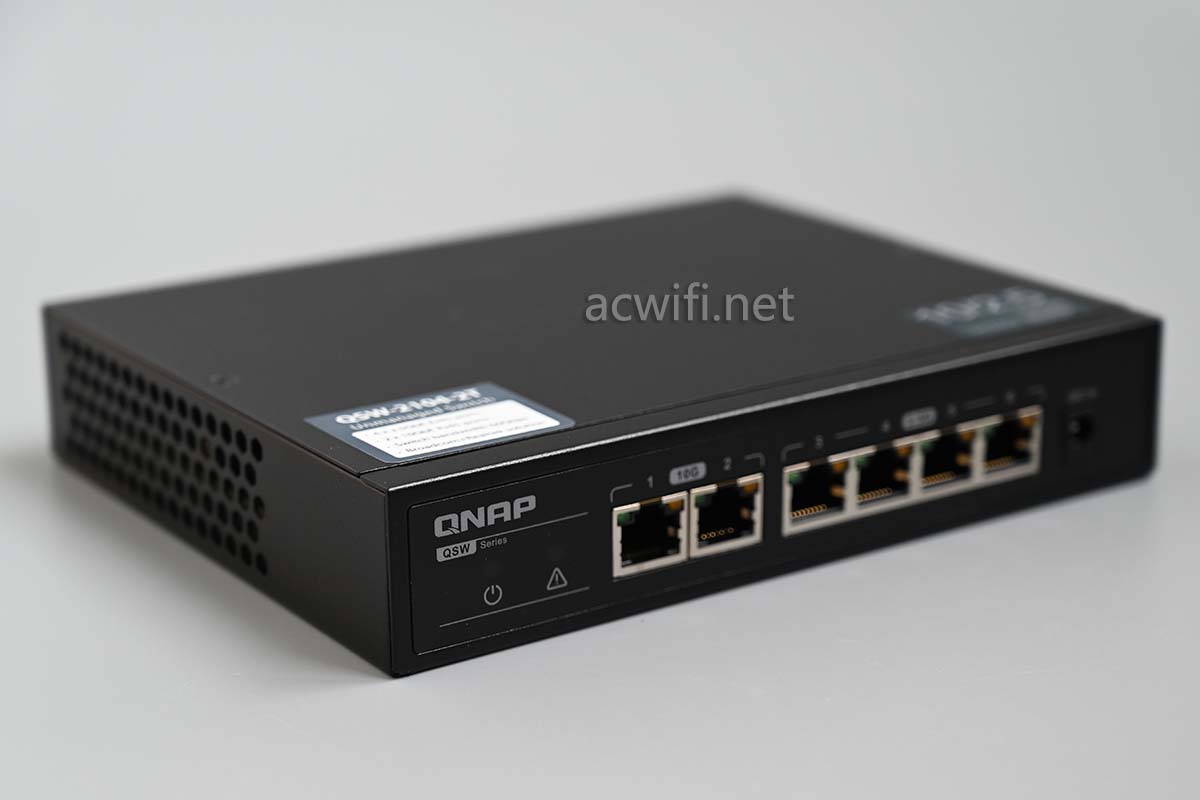

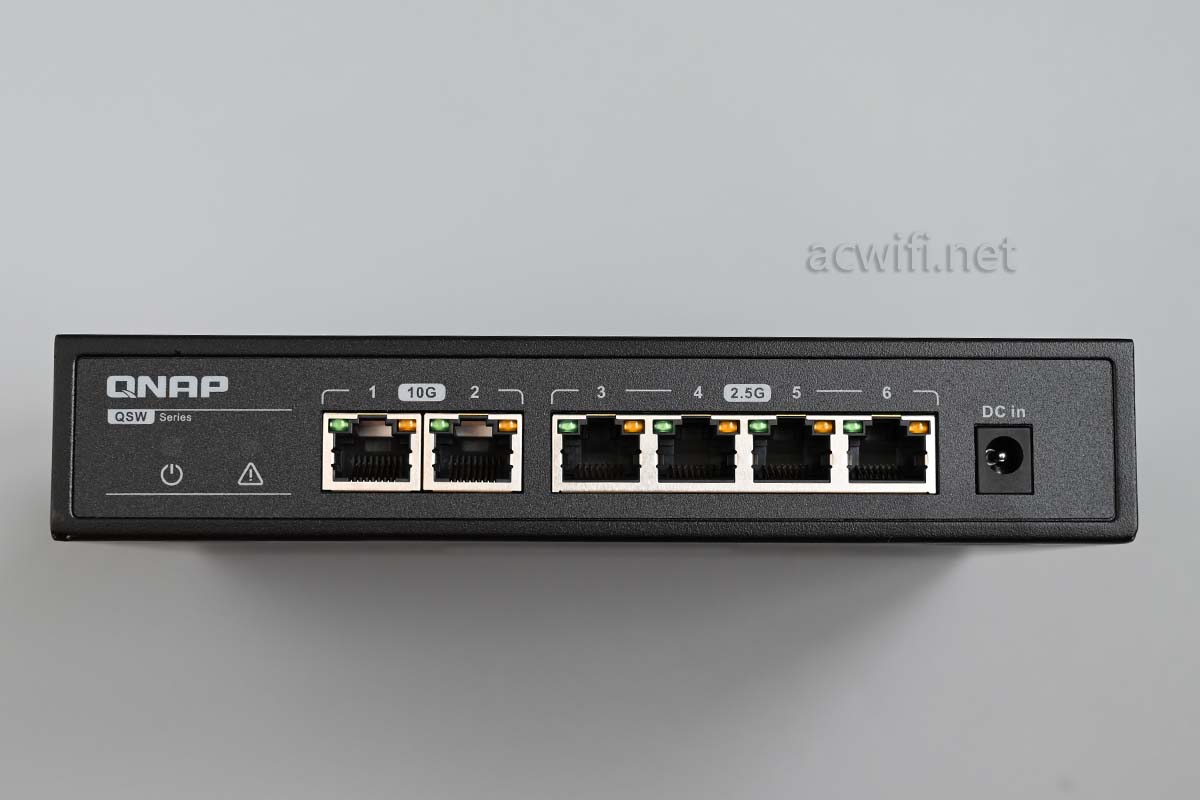

前面板:

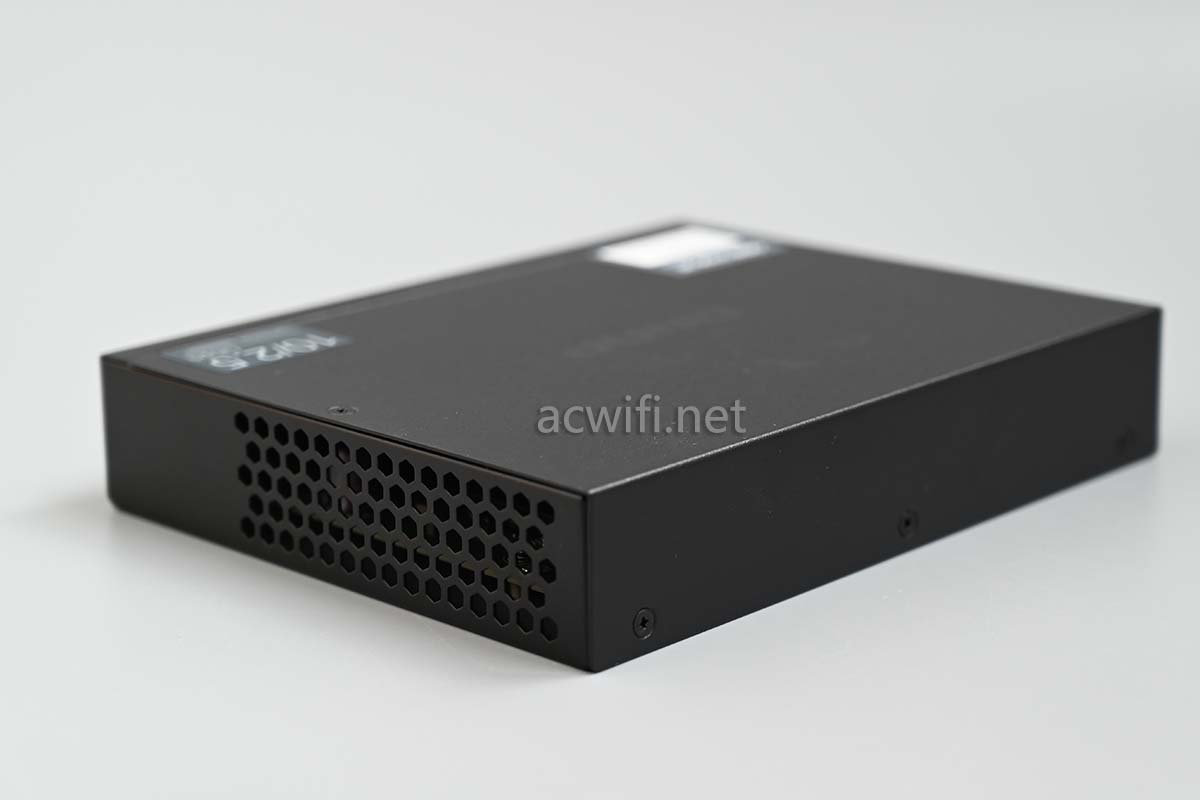

两个侧面有散热孔:

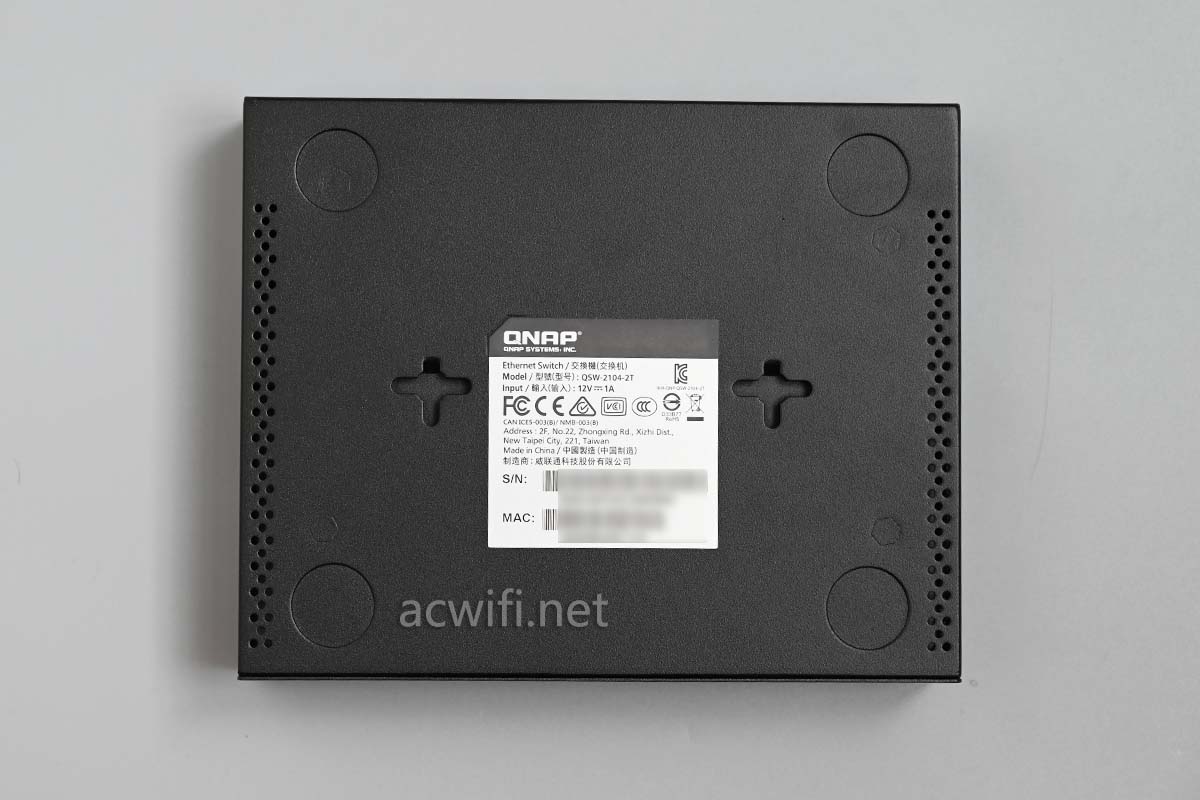

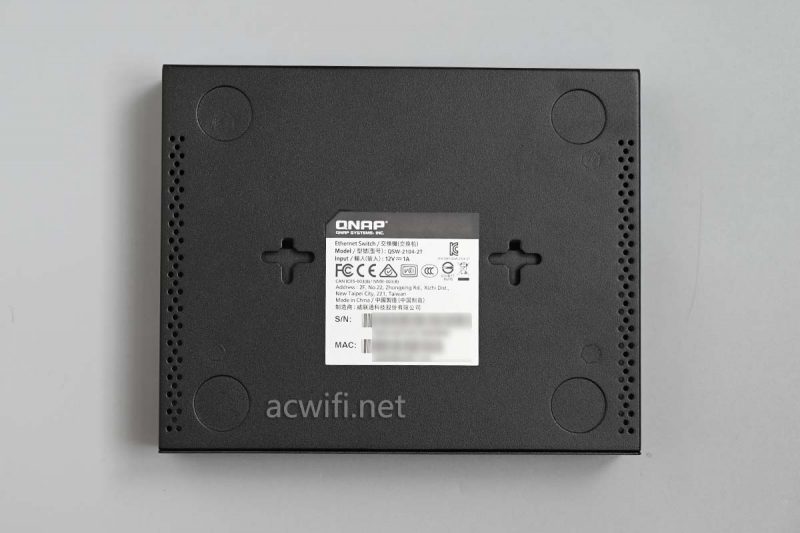

底部有挂孔,也有四个脚垫位。

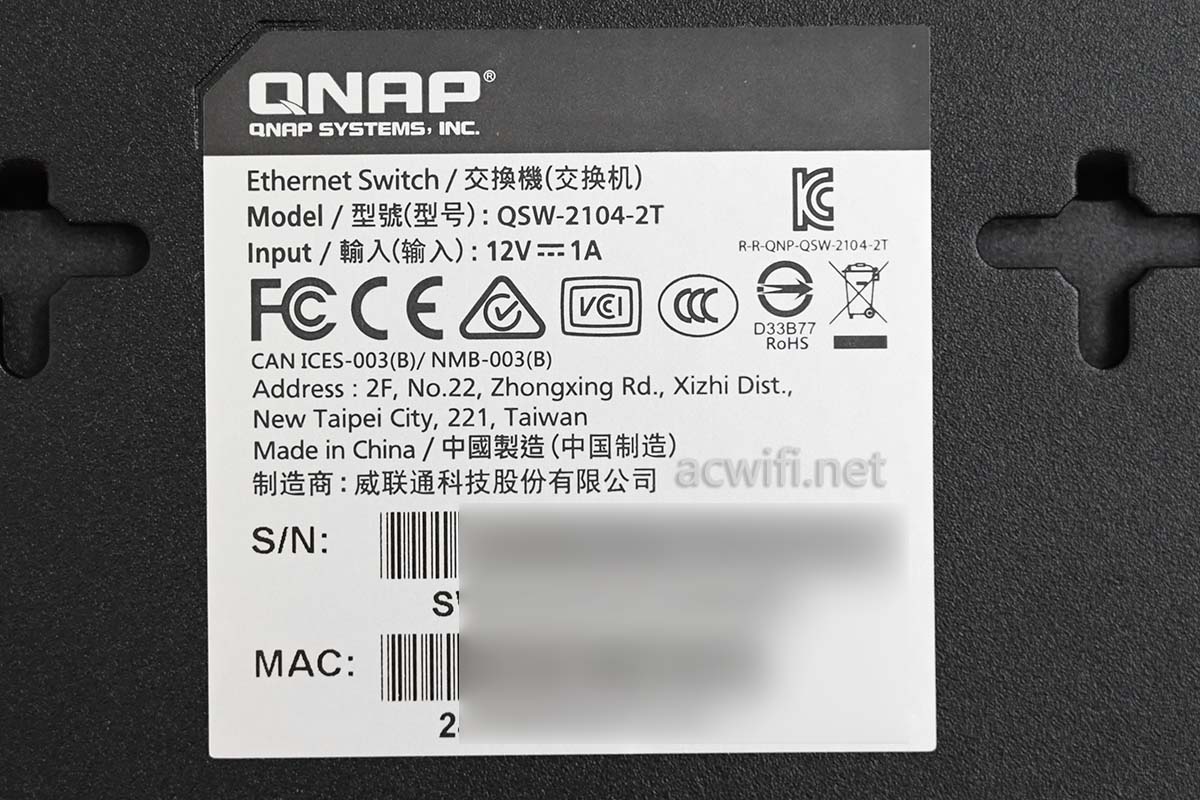

型号:QSW-2104-2T

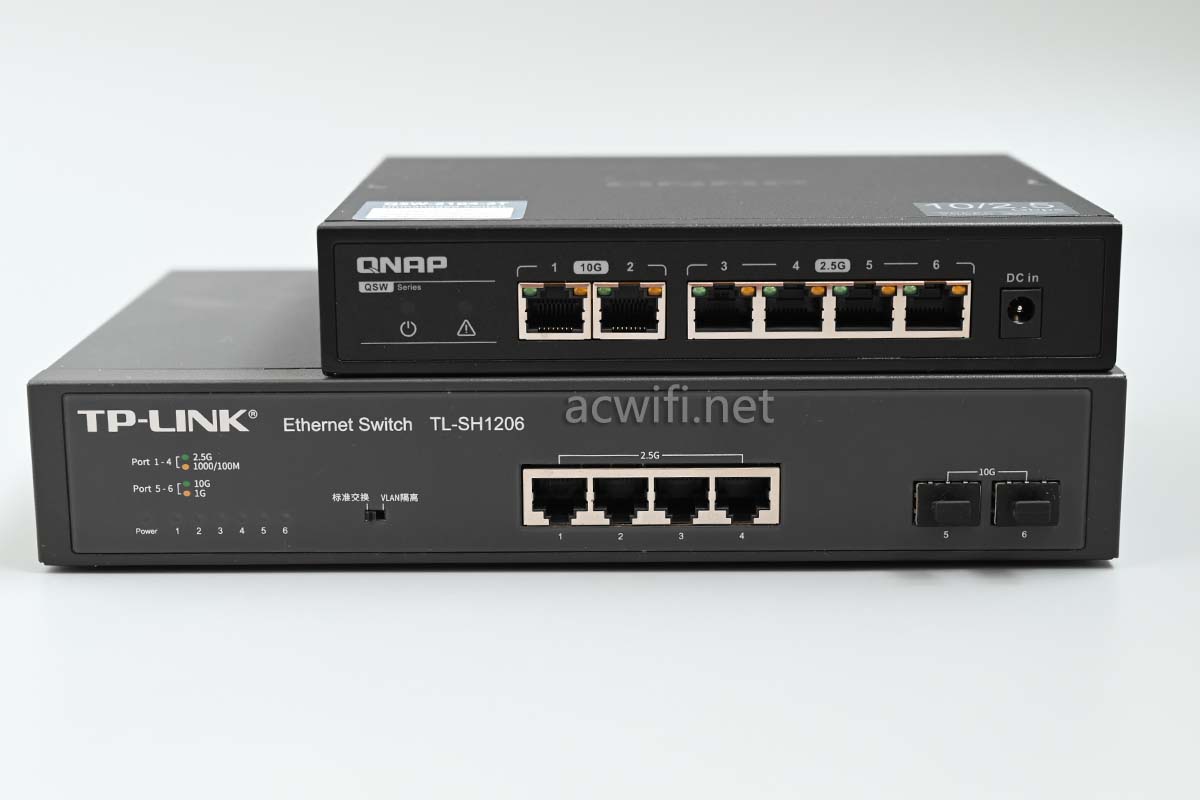

与TL-SH1206摆一起:(估计两者的芯片方案是一样的)

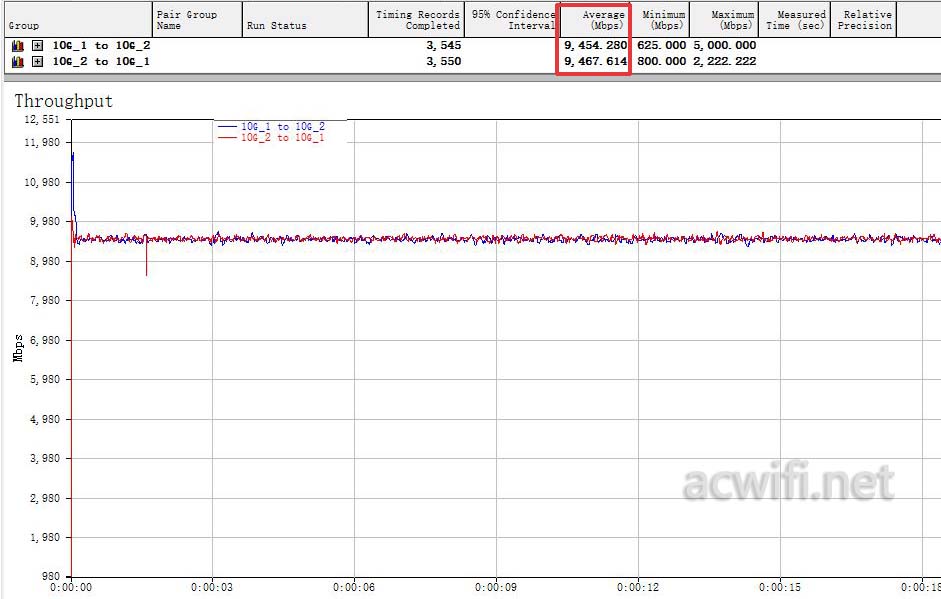

先测试两个10G网口的双向,嗯,没问题,满的,没问题,两个方向均达到9.4Gbps:

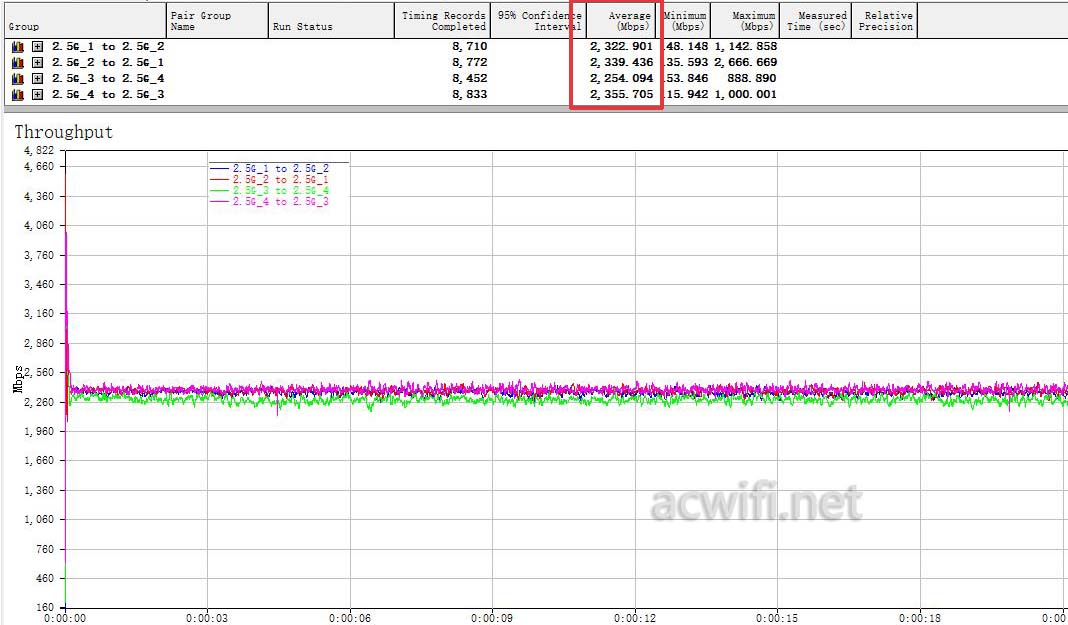

接着测试四个2.5G口的双向,也没有问题:

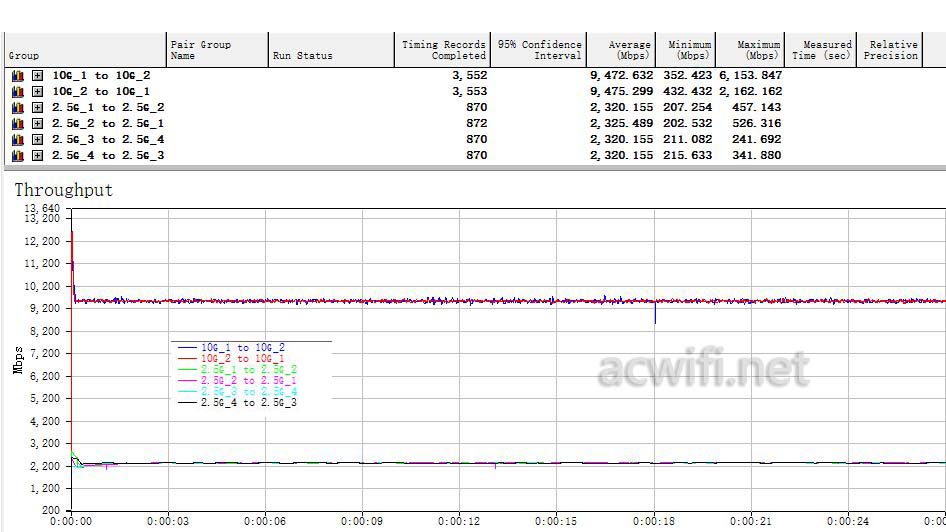

把以上的两个10G和四个2.5G同时双向测试,也没问题。

通常这种有不同速率网口的交换机,出问题的是在高速口对2个或以上低速口同时传输时,就会有“堵塞”现象,但是,反方向是没有问题的。

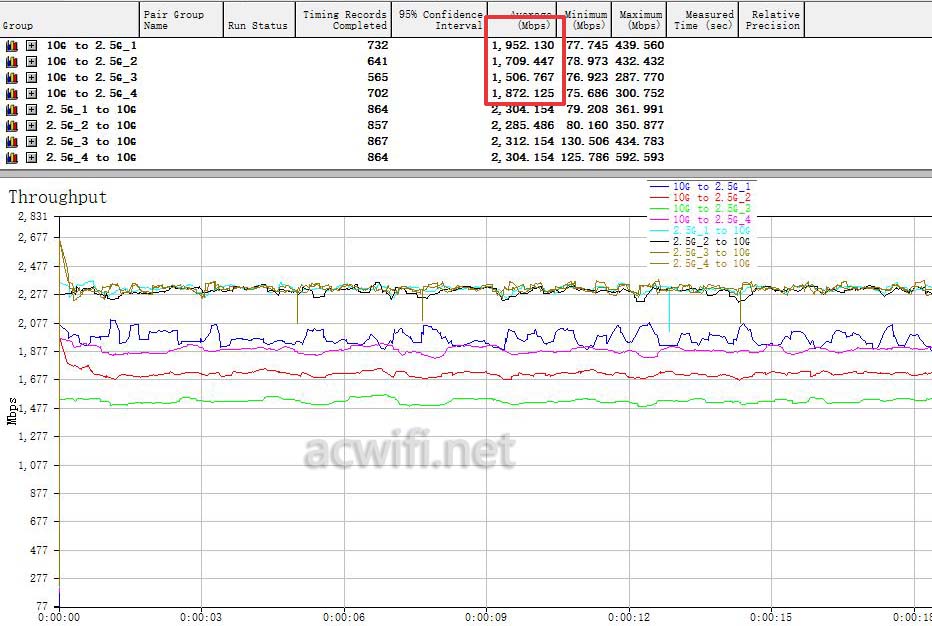

威联通这款QSW-2104-2T也一样会出现这个现象,直接测试10G口与四个2.5G口的双向,你就会看见有一个方向有问题,如下图红框位置所示:

多个2.5G口向一个10G口发送数据,是可以跑满的;反之一个10G口向多个2.5G口发送数据是不满的,平均每个1.7Gbps左右。

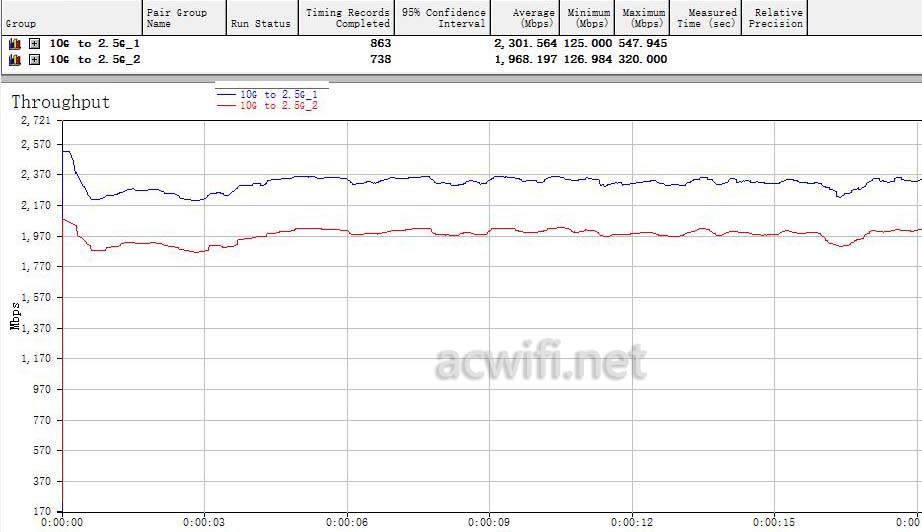

4个才出现吗?不是,只要大于1个就会出现,比如,一个10G口到两个2.5G口,如下图,两个口总的吞吐率是4.26Gbps,平均每个口2.13Gbps。

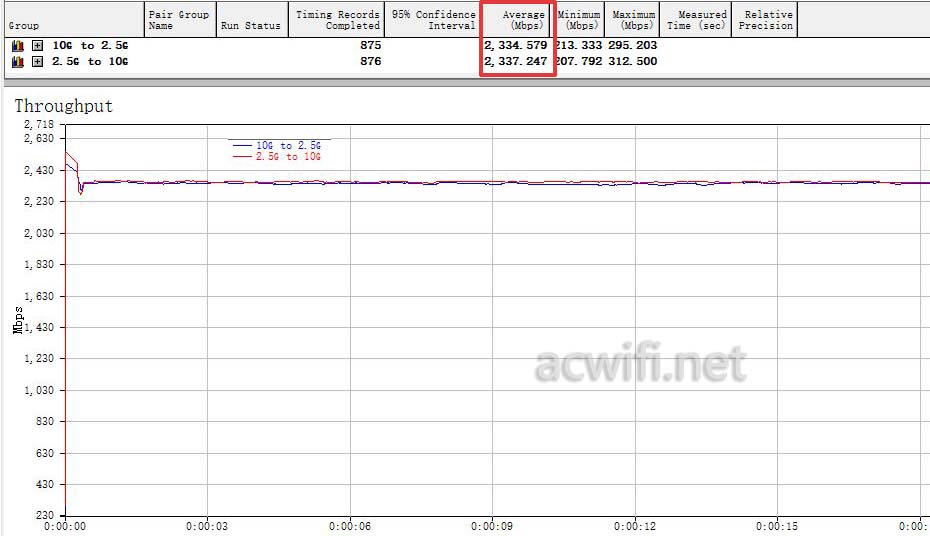

单个口没影响的,下图是单个10G口与单个2.5G口的双向,均是满的:

我还买了一台单口2.5G+四口千兆的交换机,同样也有此问题。

由于我“识条铁咩”,所以不清楚是什么原因造成的。

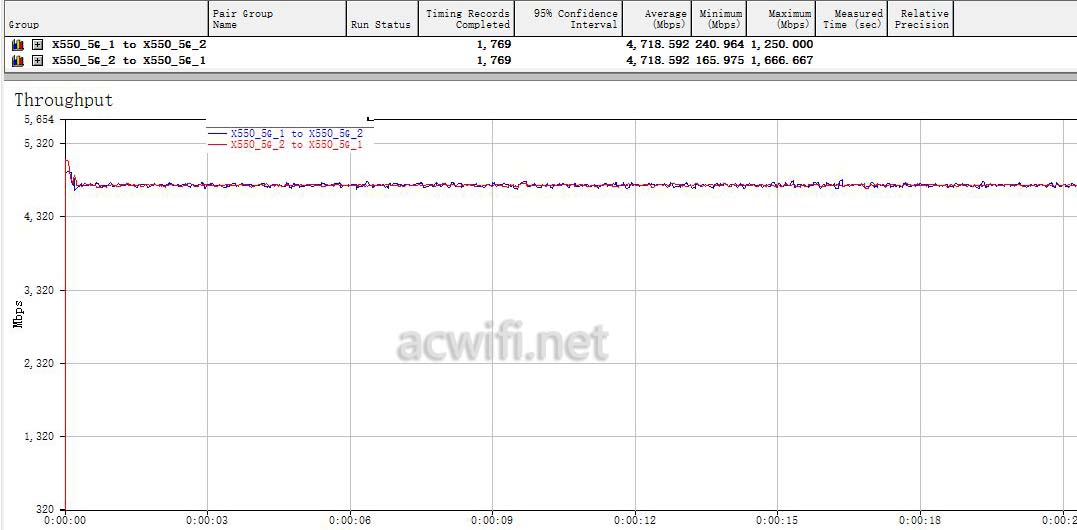

差点漏了,两个10G口还能识别到5G速率,简单测试两上5G口的双向:

同样地,单个2.5G到两个2.5G口,也有堵塞现象。我就不发图了。

我还买了一张AQC108,它是5G网卡(5G/2.5G/1G),我插在H81主板上,测速一看。。。。咦,,,3.2Gbps? 还以为设置问题或驱动问题,左折腾右折腾一圈后才流量到这H81主板只支持pcie 2.0呀,这网卡又是x1接口,所以是达不到4.7Gbps,它需要pcie 3.0的主板。

如果你不喜欢RTL8125B也不支持I225V,AQC108可以考虑一下,我100块钱收来的。

基本的测试完成了。

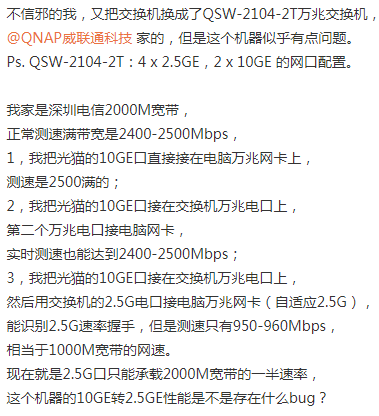

微博上有人遇到这个问题,截图如下:

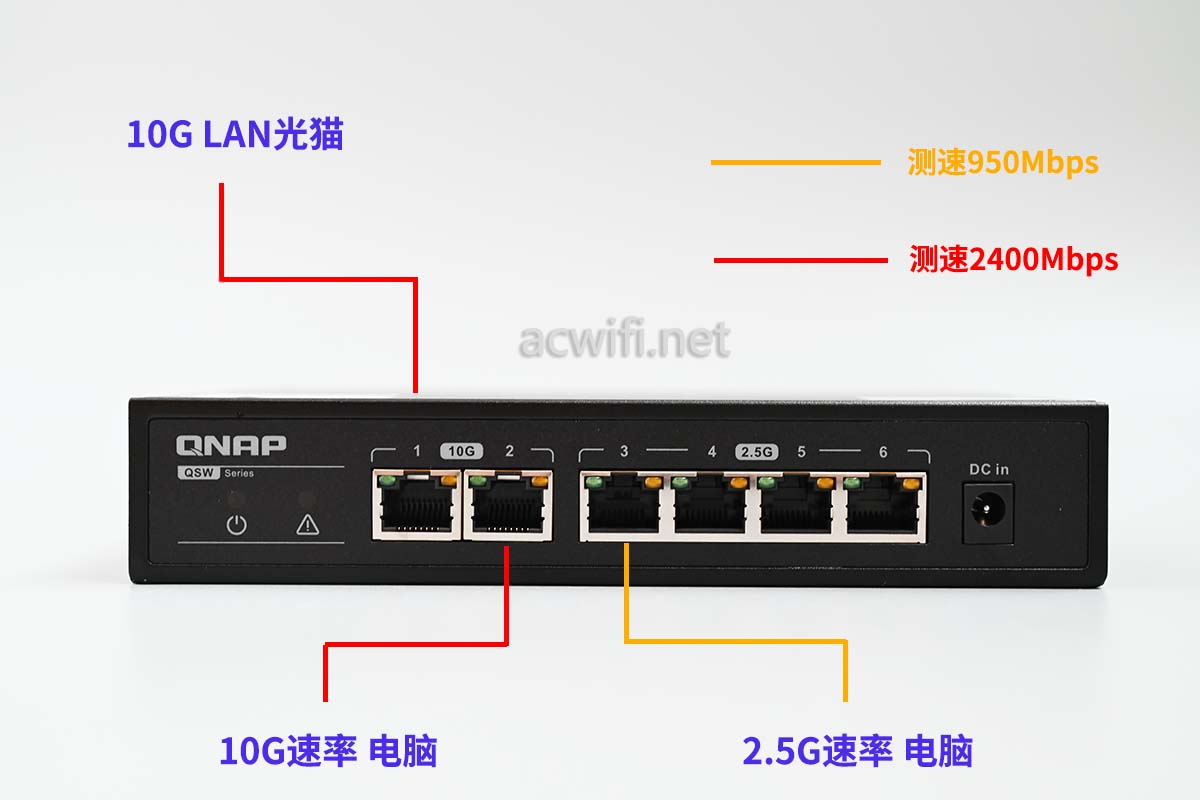

意思是,光猫和电脑均接在此交换机的10G口上,测速是可以满的,但如果电脑只接到2.5G口上(网卡连接速率2500Mbps),测速只是950Mbps。我简单画了个设备连接示意图和标上他的宽带测速结果,以便直观说明:

他的情况只是单口10G对单口2.5G,不存在前面的对1个口以上就会有流量“堵塞”的现象。所以出现这样的结果,很不正常!

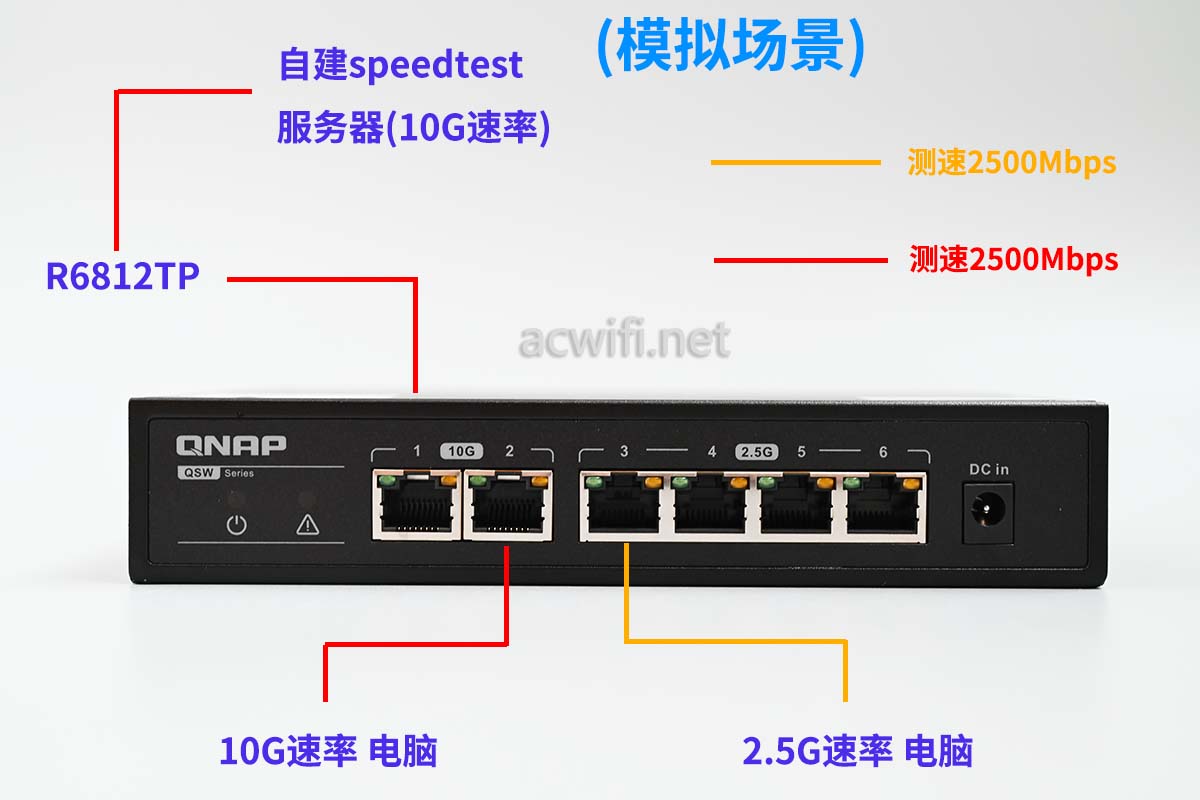

我没有10G LAN的光猫也不是2000兆宽带,所以我用自建speedtest测速服务器,配上R6812TP模拟一下场景吧。模拟场景下的各设备连接示意图如下:

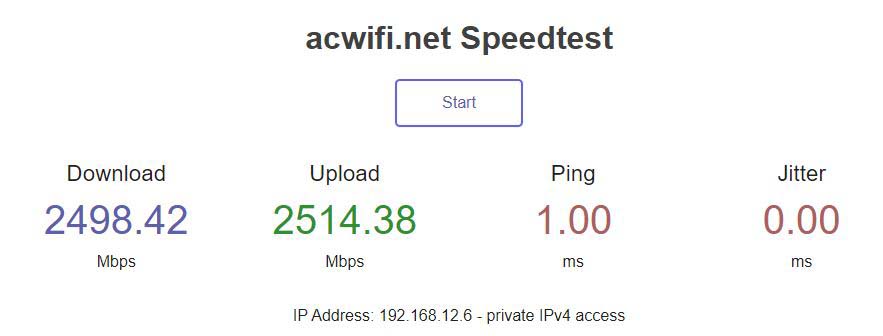

电脑不管接10G口还是2.5G口,测速均有2500Mbps,正常的,他的现象我没能复现。

我又尝试在R6812TP与QSW-2104-2T之间加一台双10G的无线路由器:XTR10890,测速也没异常。

电脑网卡是否有影响呢?以上测试均是用X550-T2测的,自适应连接速率,那我用其它的网卡呢?

接上I225V、RTL8125B、AQC107,这些不同的网卡测速也是能达到2500Mbps。

好了,其它没什么可测的。

刚好有10G和2.5G需求的,又不需要全用10G口的又不想太热的,这款就适合了。

如果还需要4个千兆口的,可以花128元买一台1×2.5G+4x1G的交换机接上去。

如果两个10G口里面有一光一电就更实用了,还能便宜点!

威联通QSW-2104-2T京东购买链接

我看哪天心血来潮就拆机看看吧。
