纽曼newsmy-6无线路由器拆机

又有人叫我捡垃圾了,纽曼这款Wi-Fi 6无线路由器,闲鱼120元收来,无线规格是AX1800,内置天线,像个饭盒,也可以开个孔当“猪仔钱罂”,或直接用来藏私房钱,用途多到简直了。

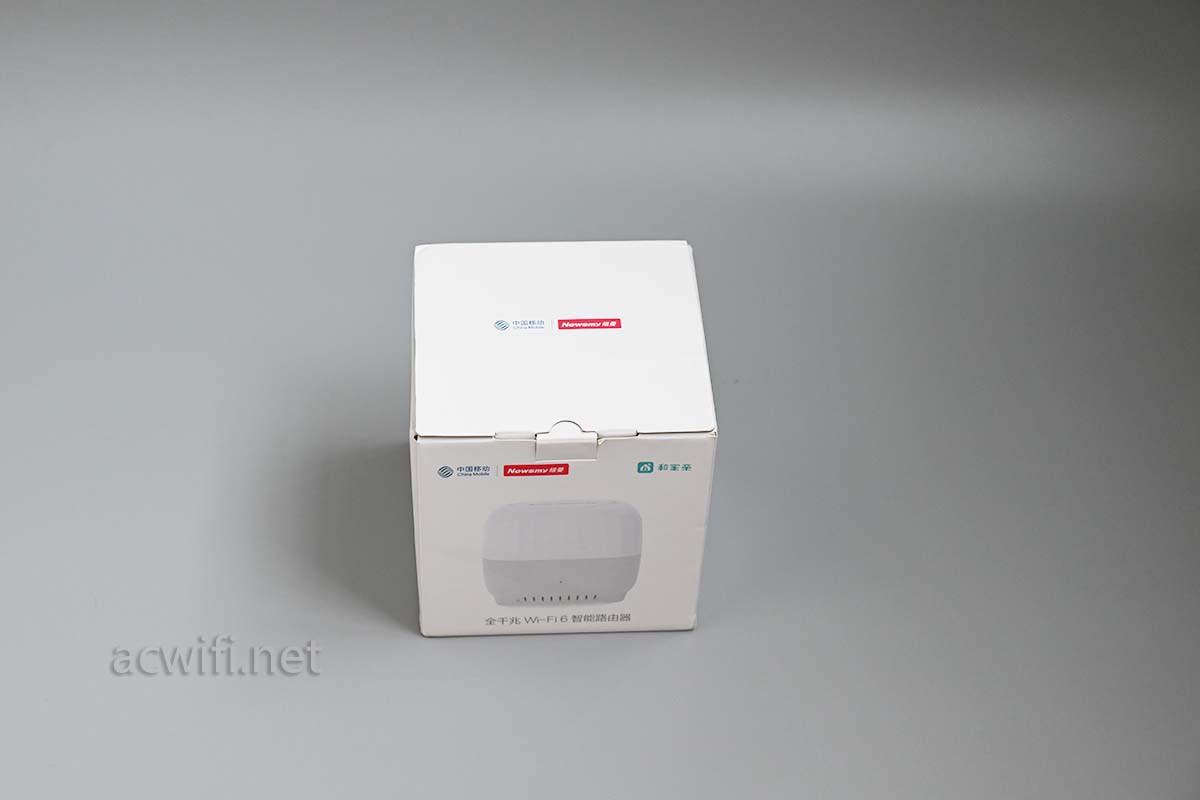

纽曼newsmy-6的外包装:

纽曼车联网??

生产者和生产企业为啥不是同一个呢?

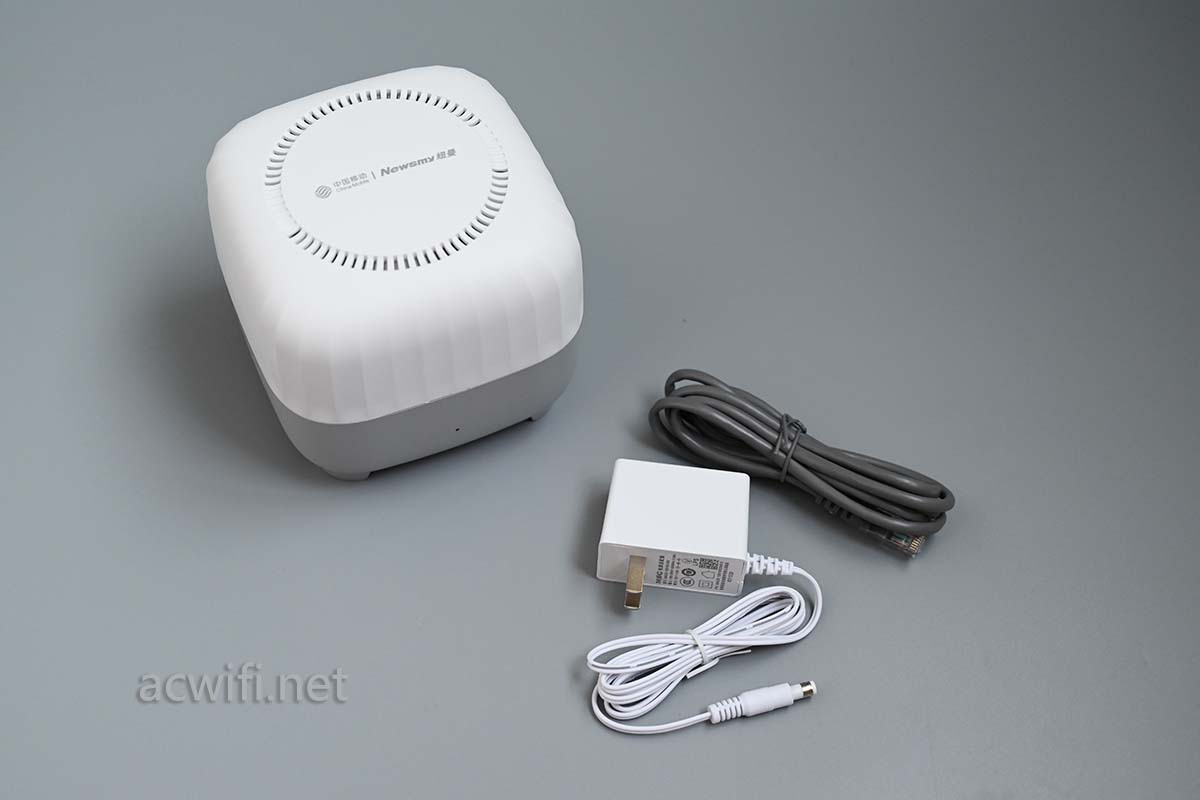

机身和配件:

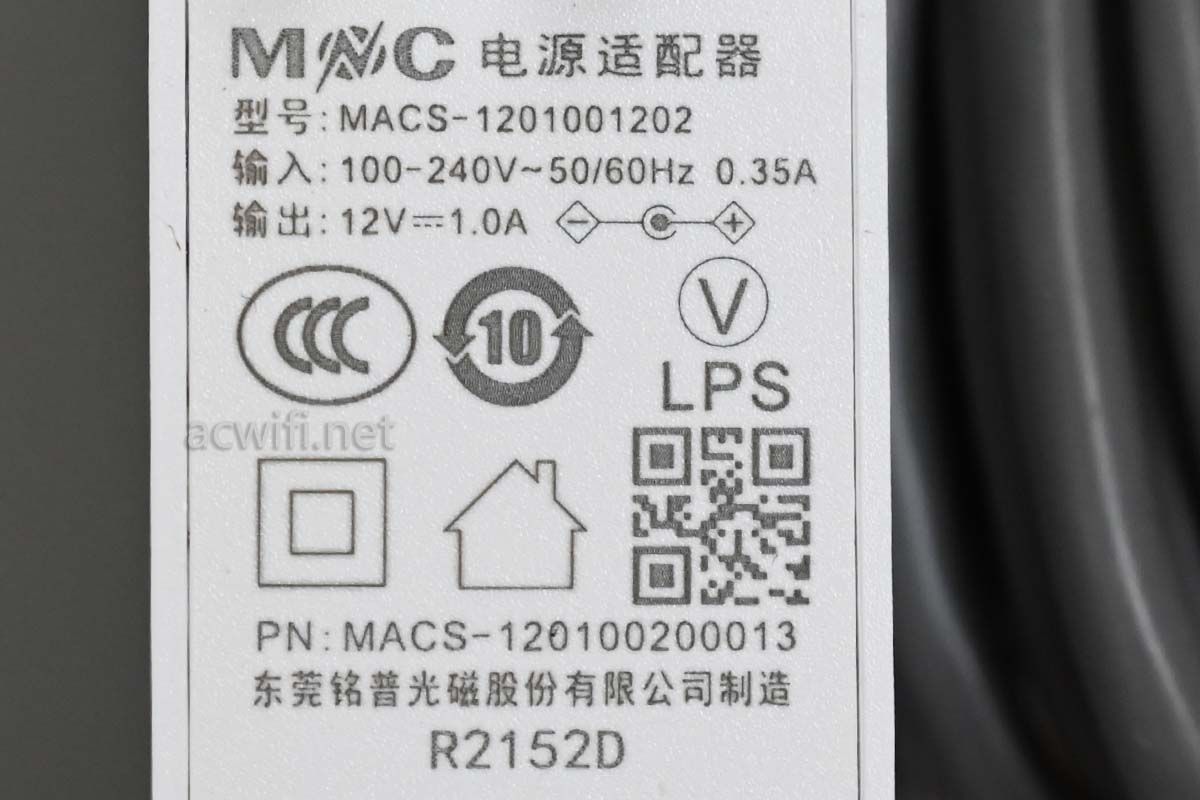

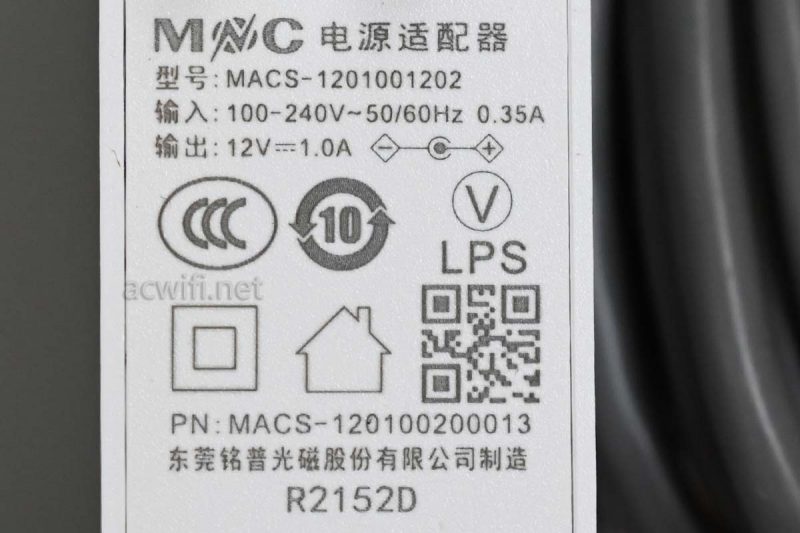

电源输出规格是12V/1A,实测输出功率是4.8W,不高。

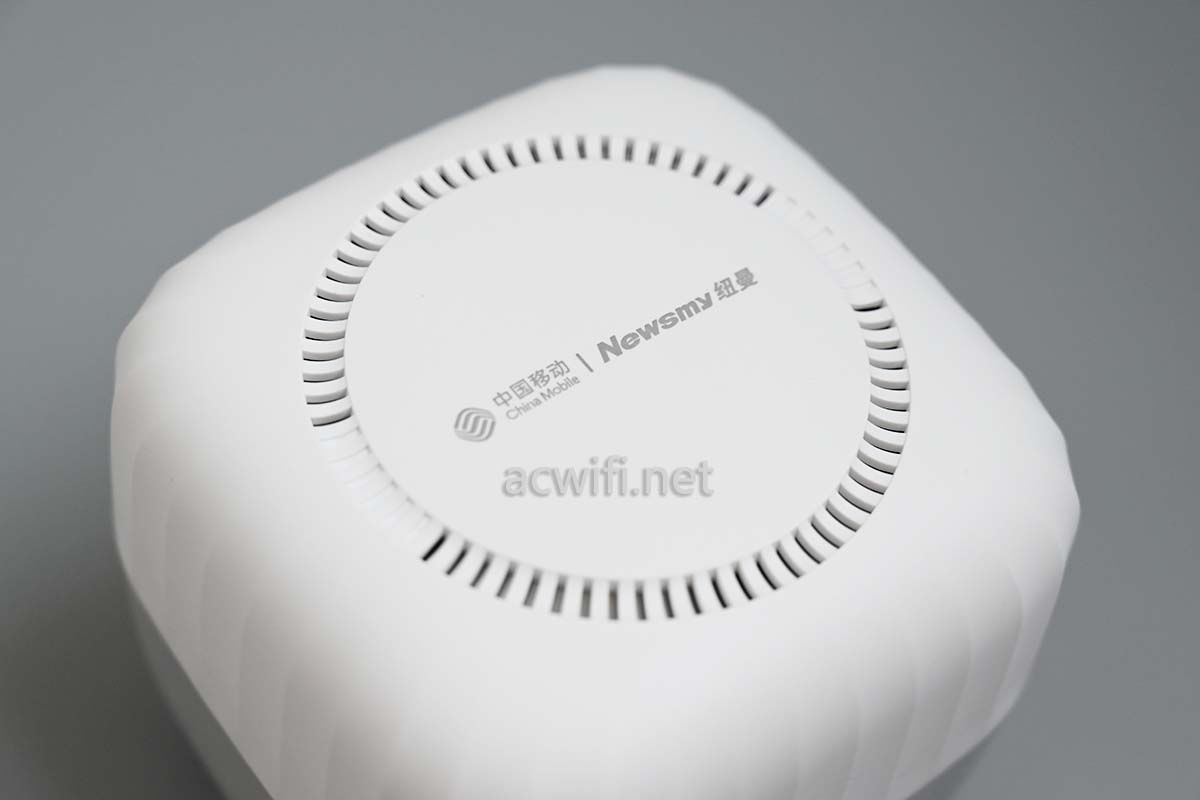

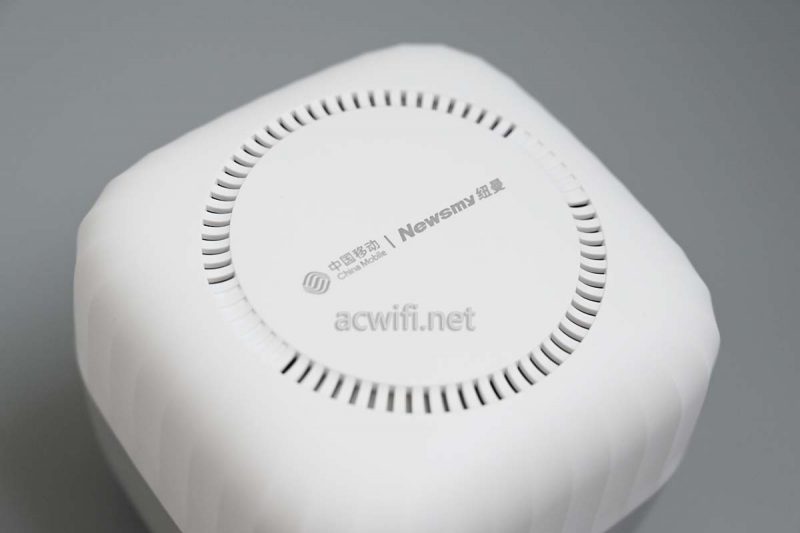

顶部有中国移动的LOGO。

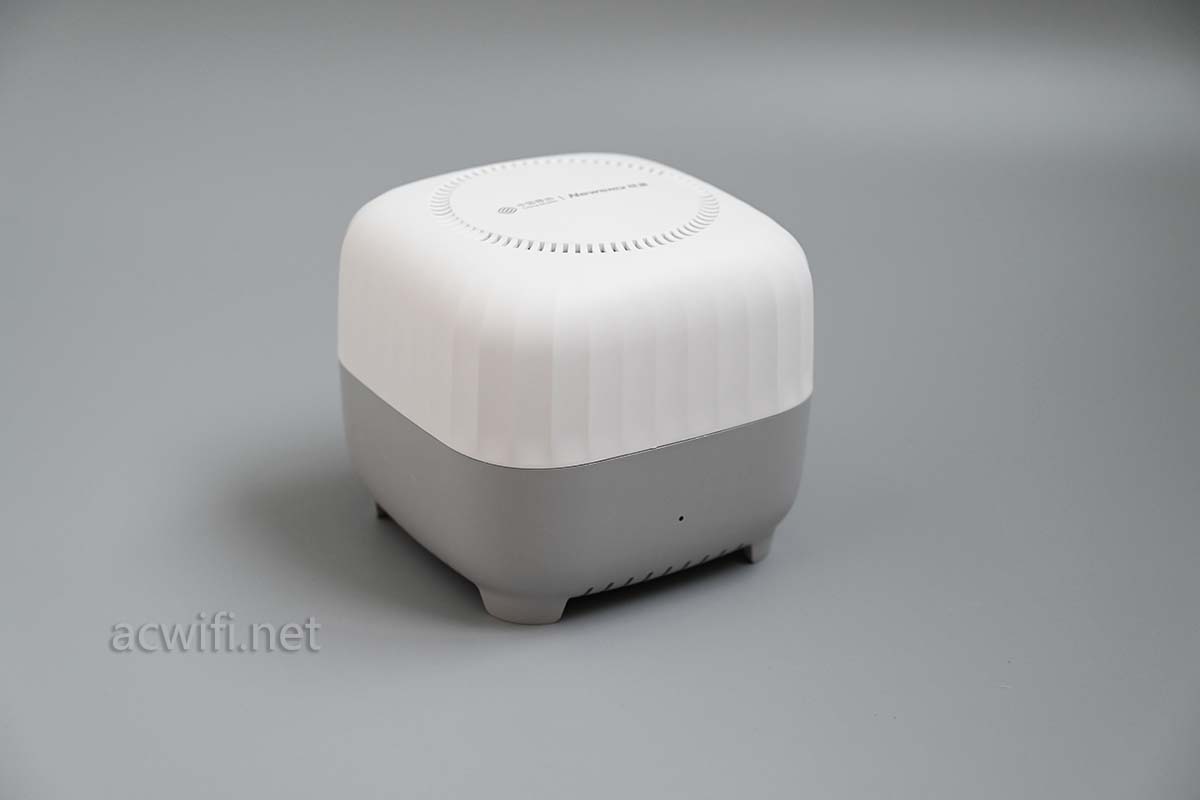

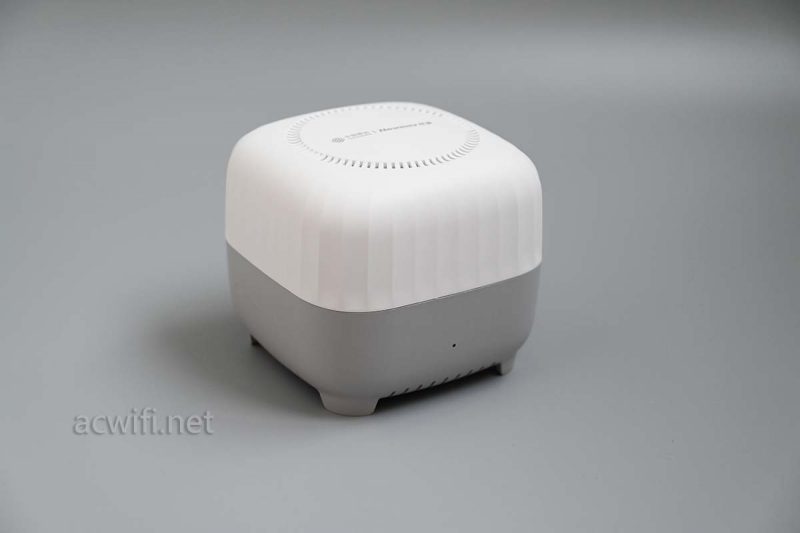

像保温饭盒不? 外观可爱,主观认为比较好看。

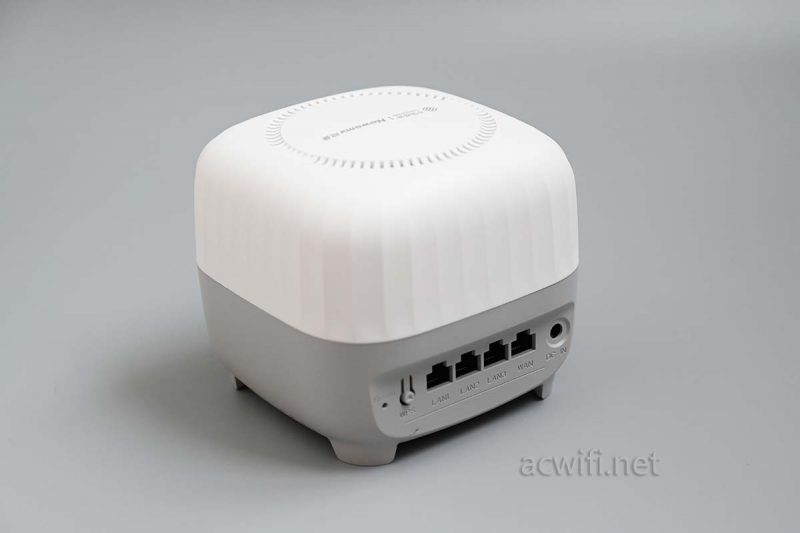

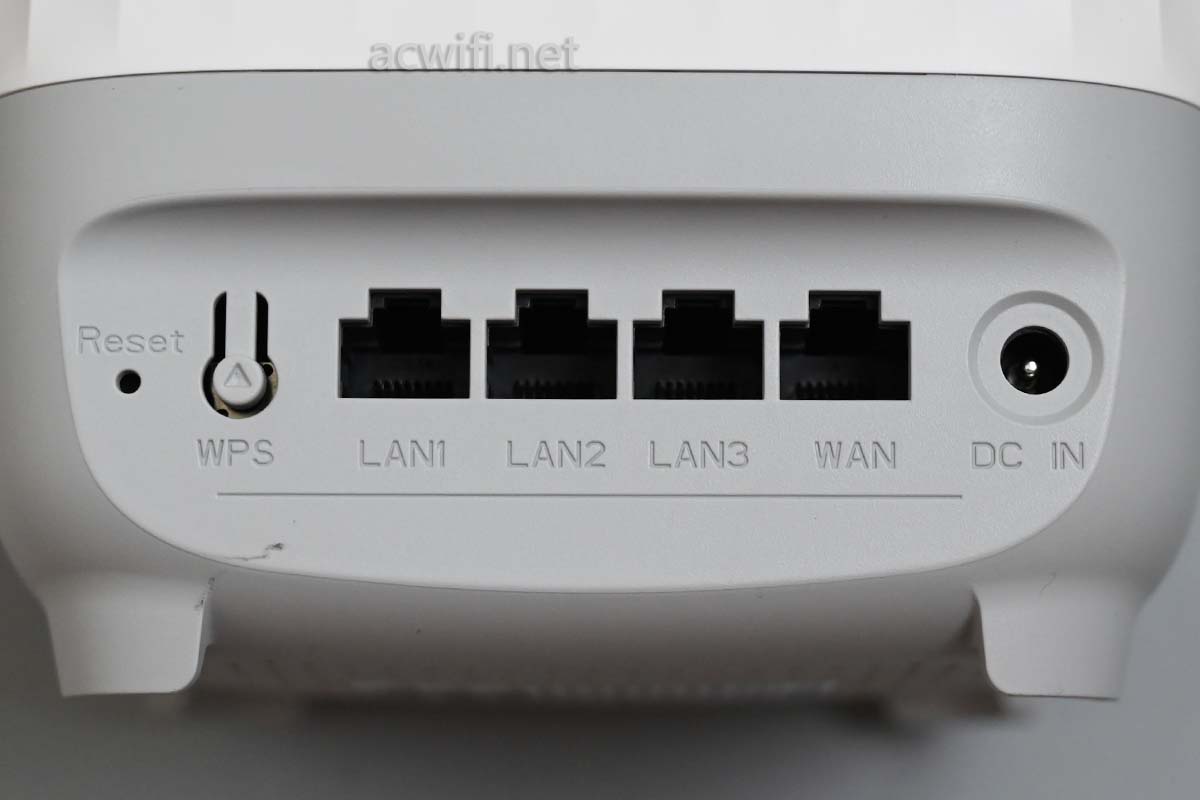

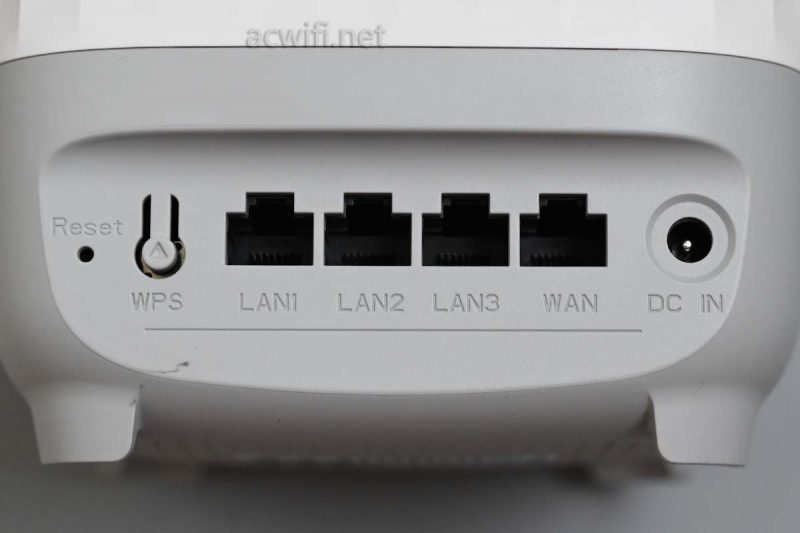

背面4个网口:

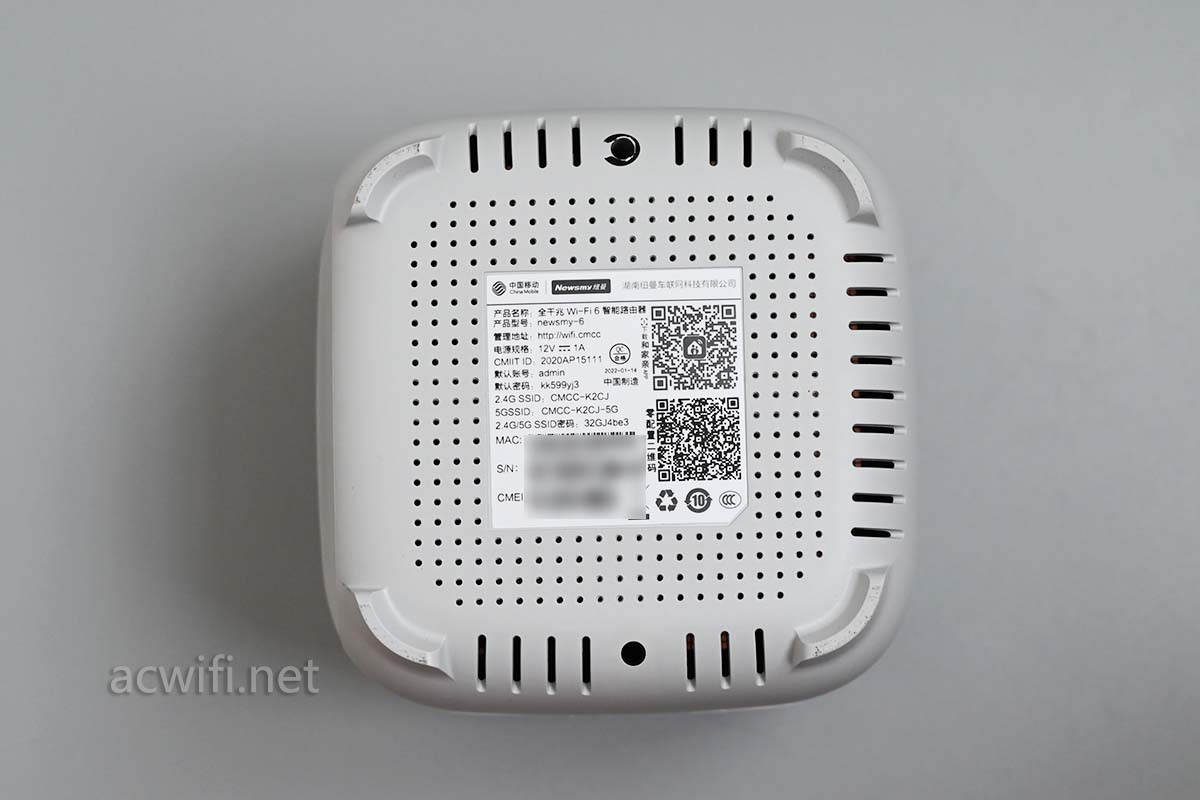

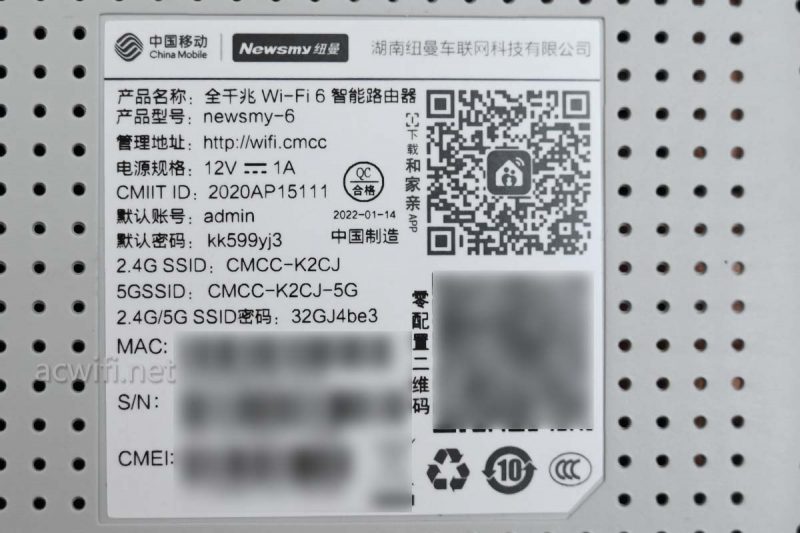

底部:

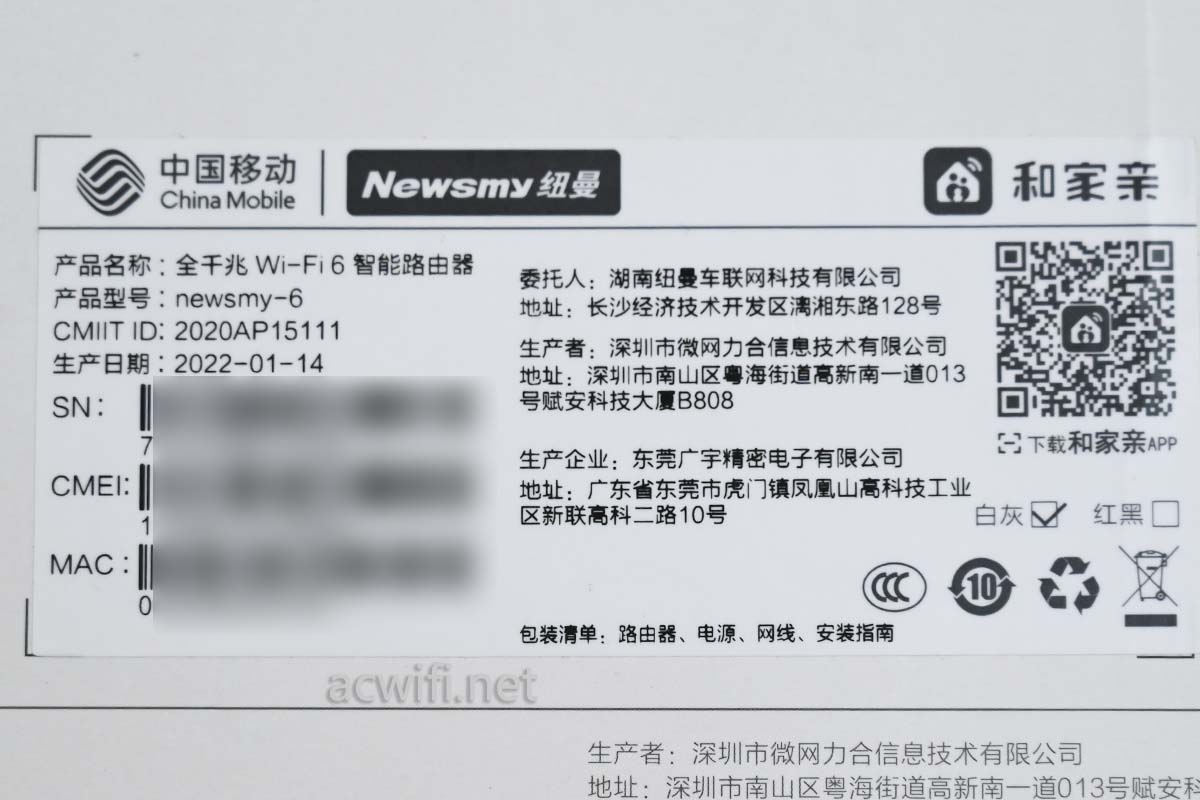

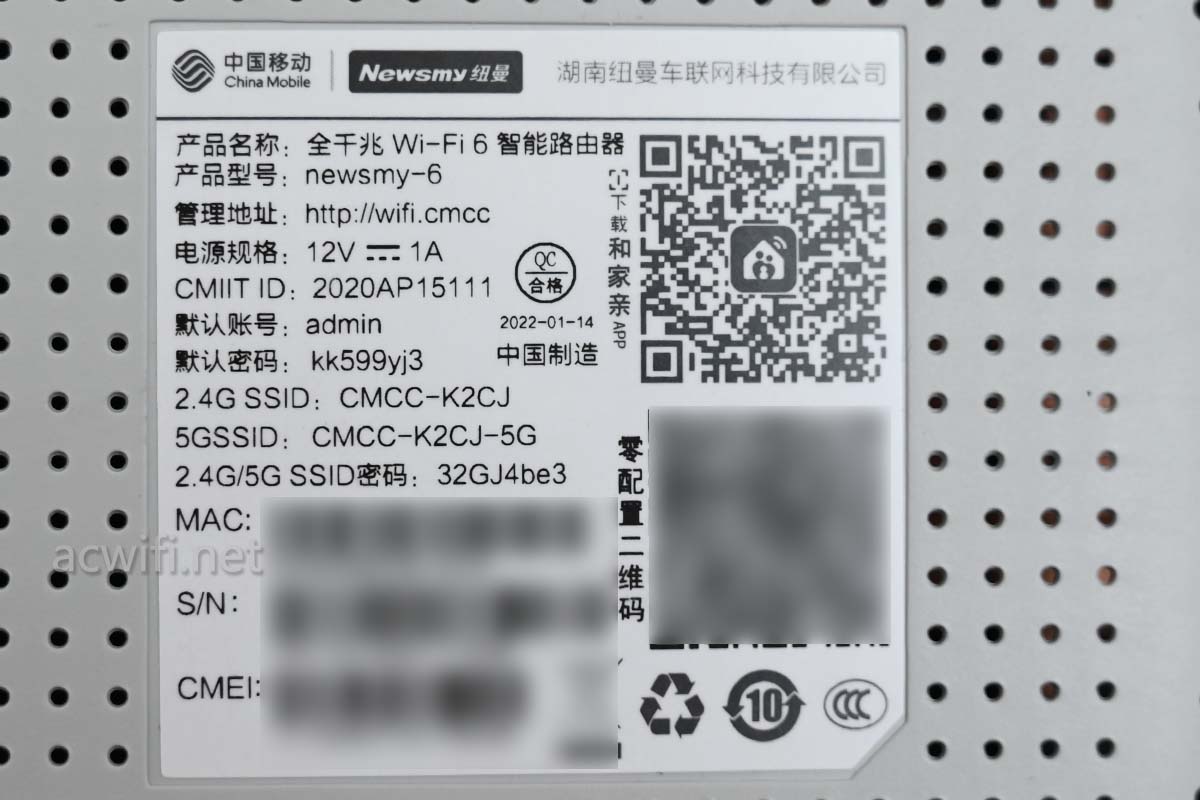

产品型号:newsmy-6

整个机身是比较“轻身”的,是有原因的,因为散热片只是一点点点点。

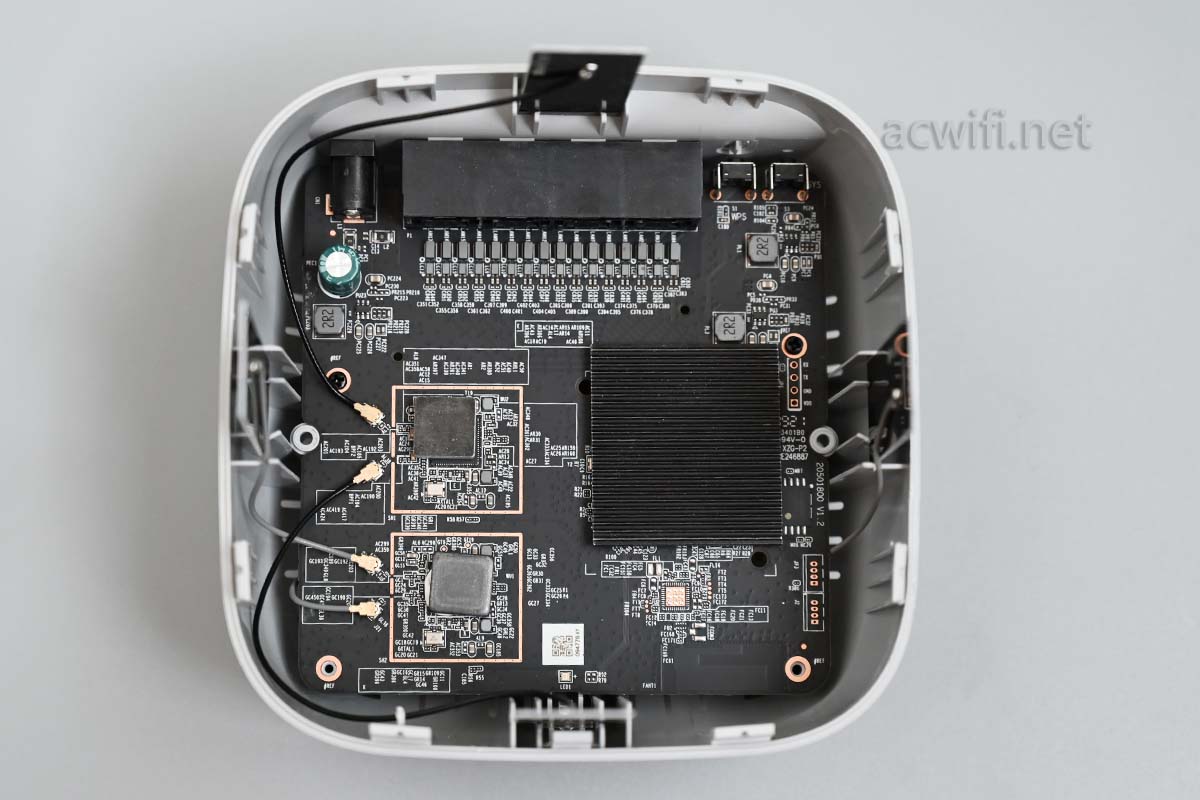

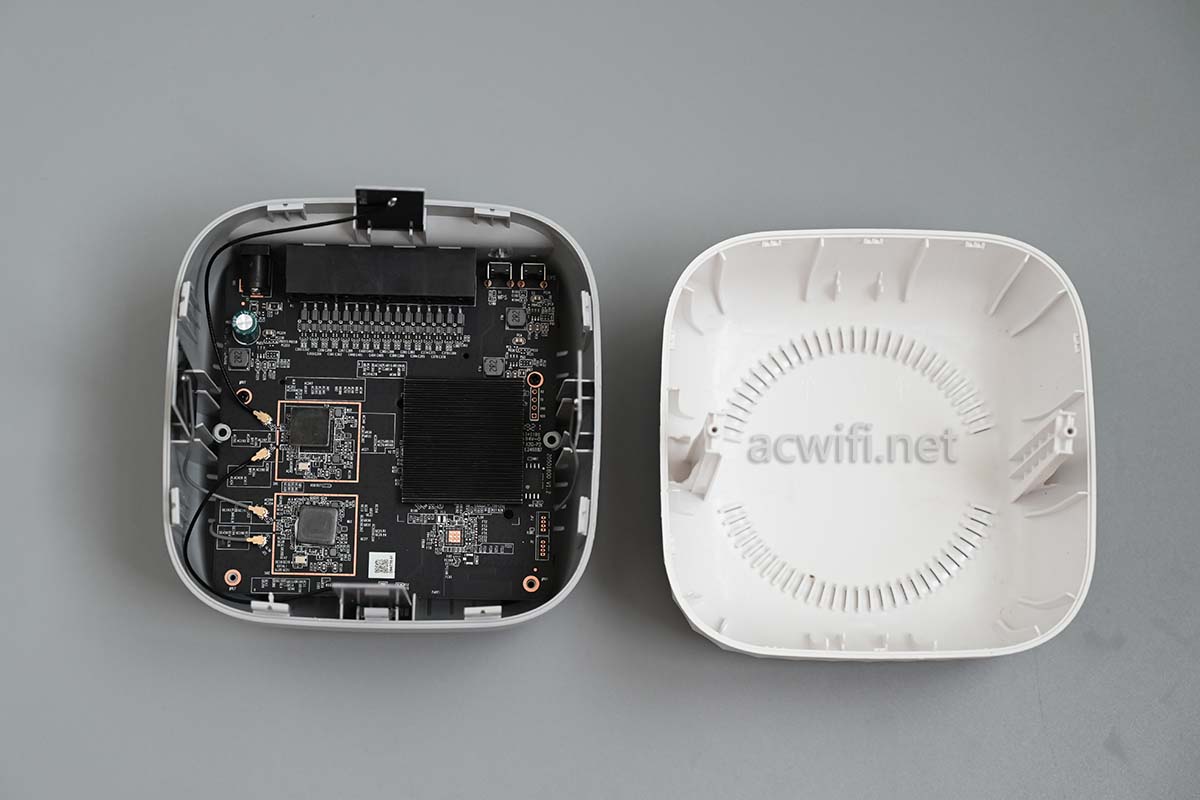

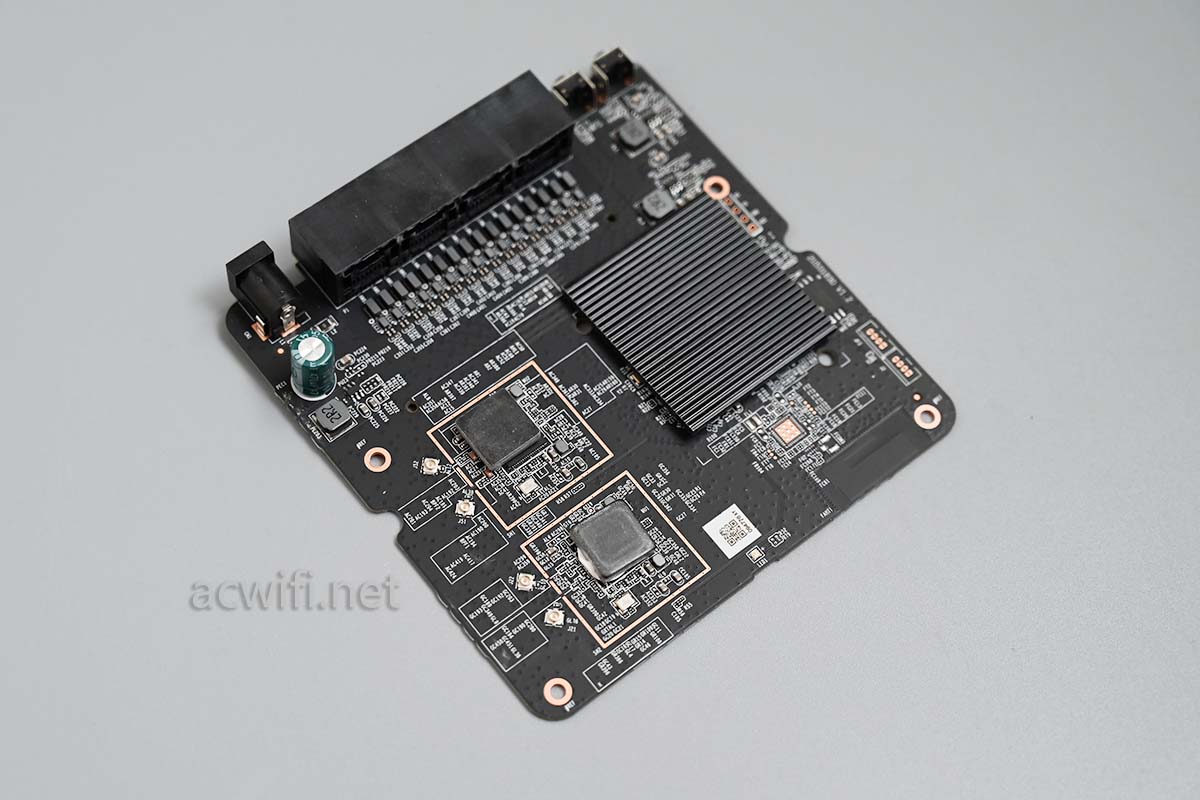

拆开外壳,看见这主板的样子,就有点似曾相识了。

这款纽曼跟TLC T20 Pro的主板一样:(下图就是TCL T20 Pro)

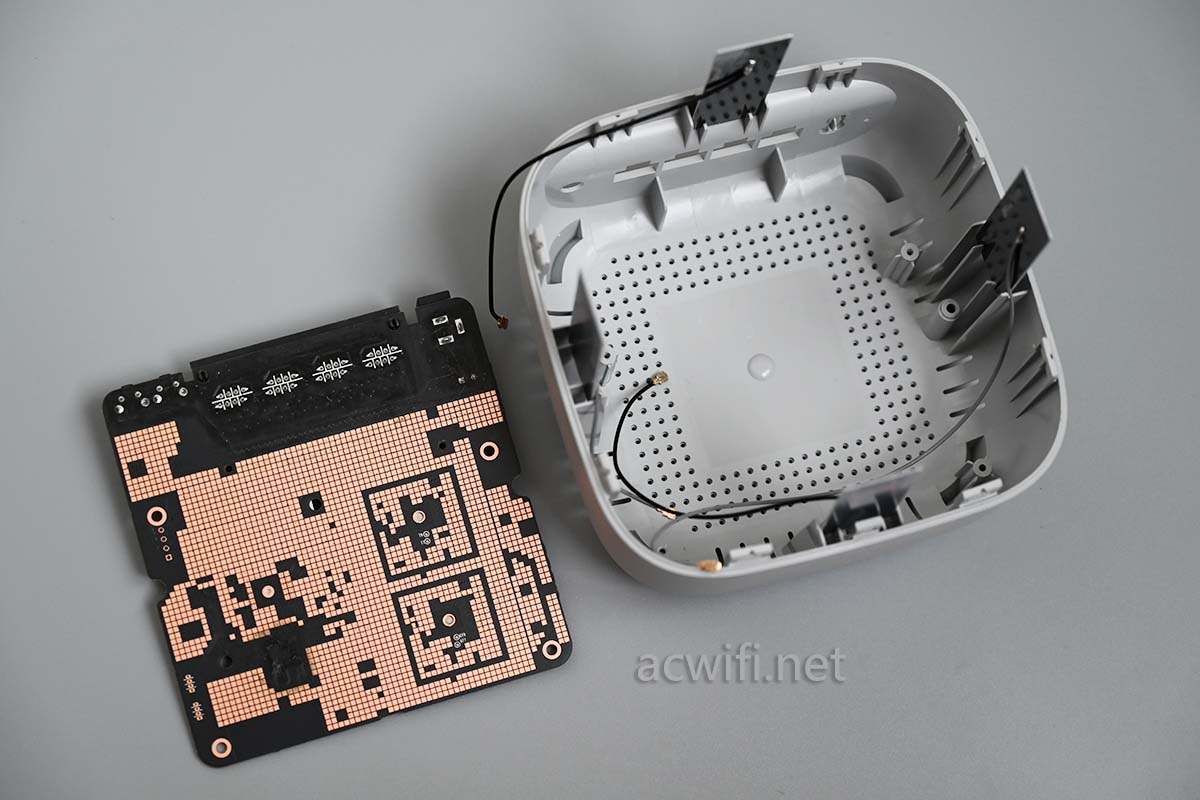

拆出主板,翻过来主板底部:

可见底部并没有散热器。

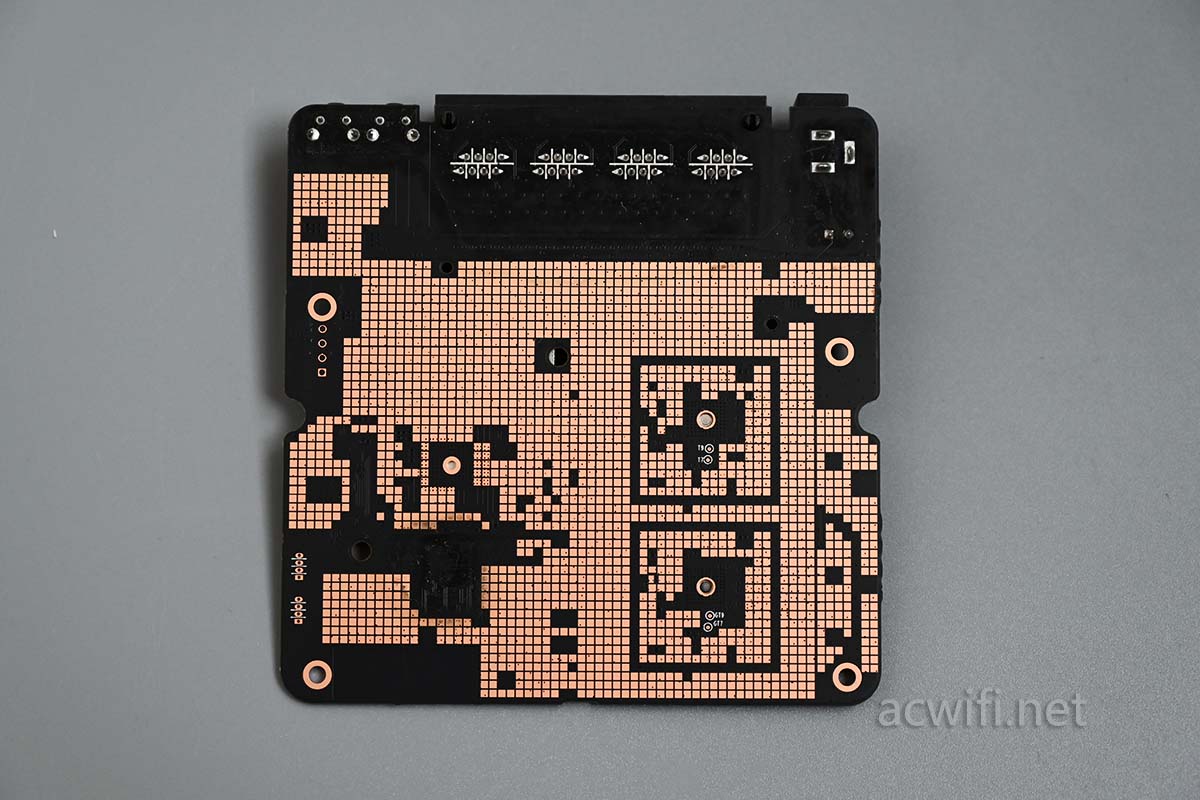

这是主板背面,没啥芯片。
不好意思呀,广东最近经常下雨,端午已过,但”龙舟水“仍然恋恋不舍! 所以图片质量有些差!

主板正面上,散热片与芯片之间用了带胶的硅脂,上次用了除胶剂后直接开不了机,所以这次不用了。还是老方法,用电吹风把散热器加热片刻,之后慢慢用力撬开或拧开。

不能太使劲,否则呢容易造成芯片的虚焊。

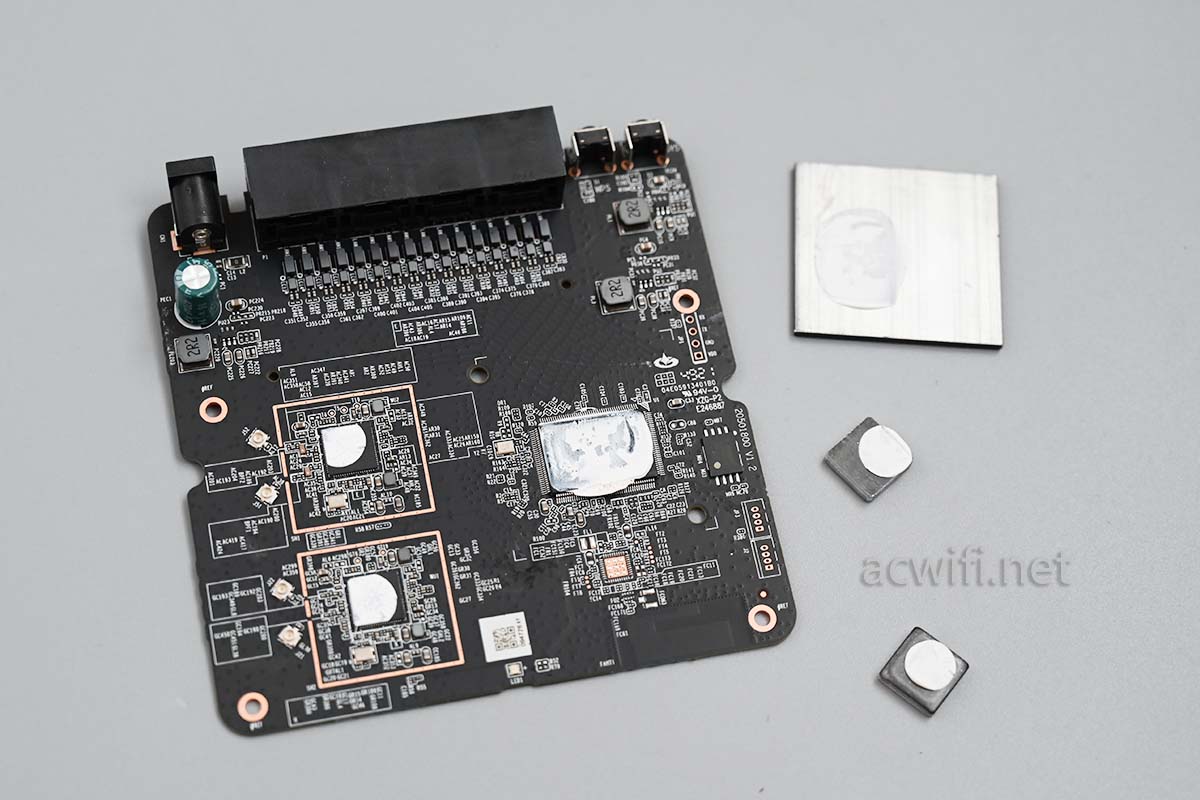

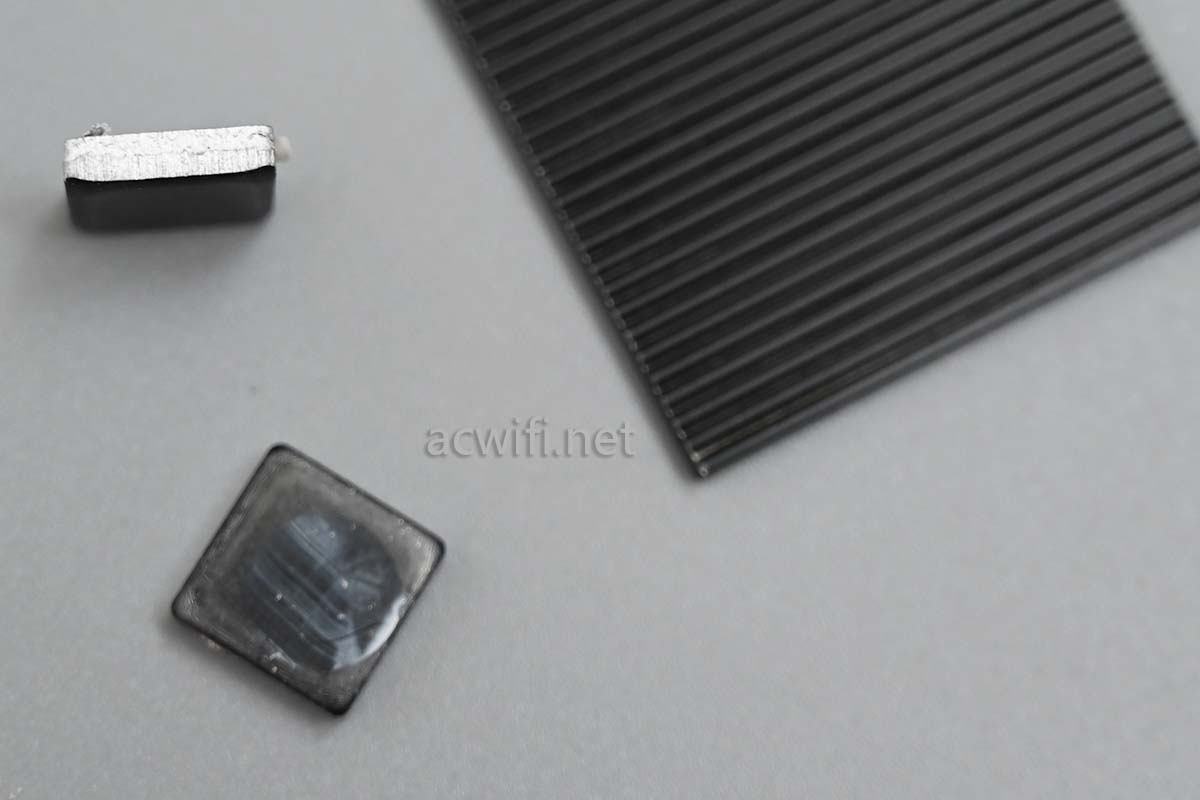

小小的铝散热块:

把硅脂清理干净后,可以见芯片上的丝印了。

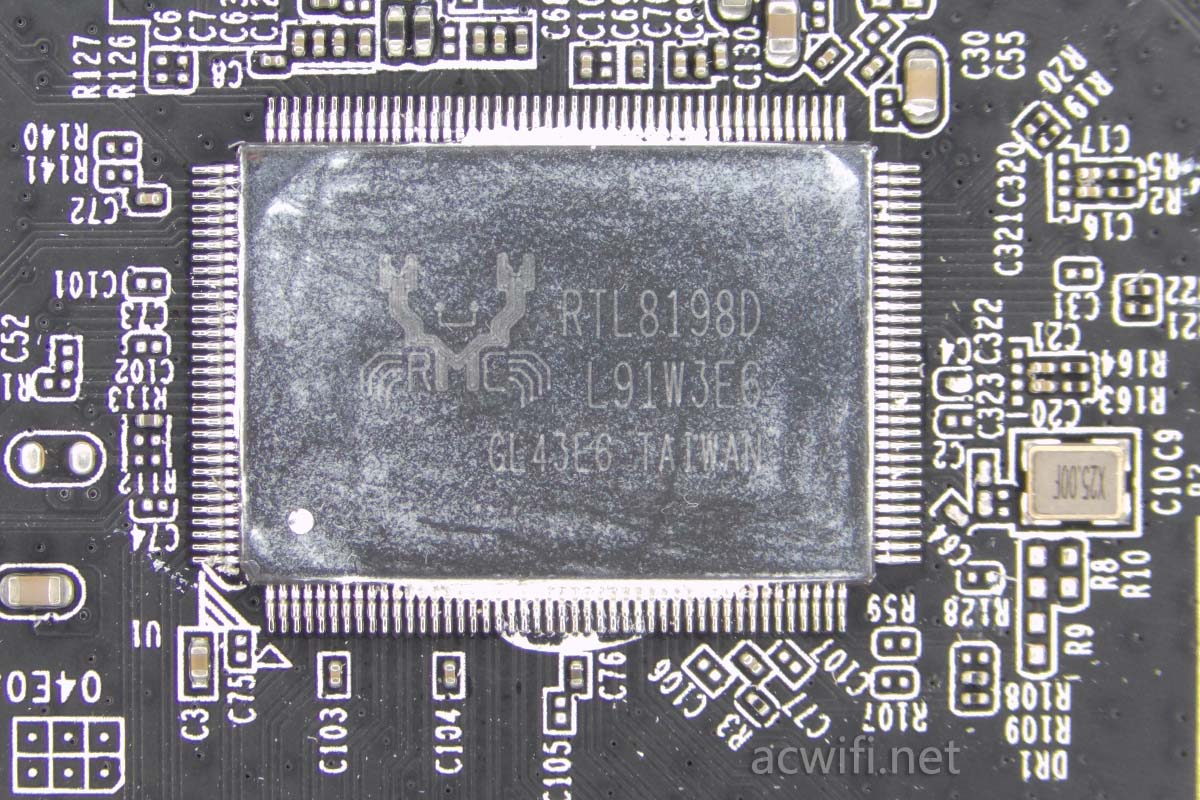

这款纽曼newsmy-6无线路由器的CPU型号是RTL8198D,双核900MHz,MIPS架构,集成256MB内存,28nm制程:

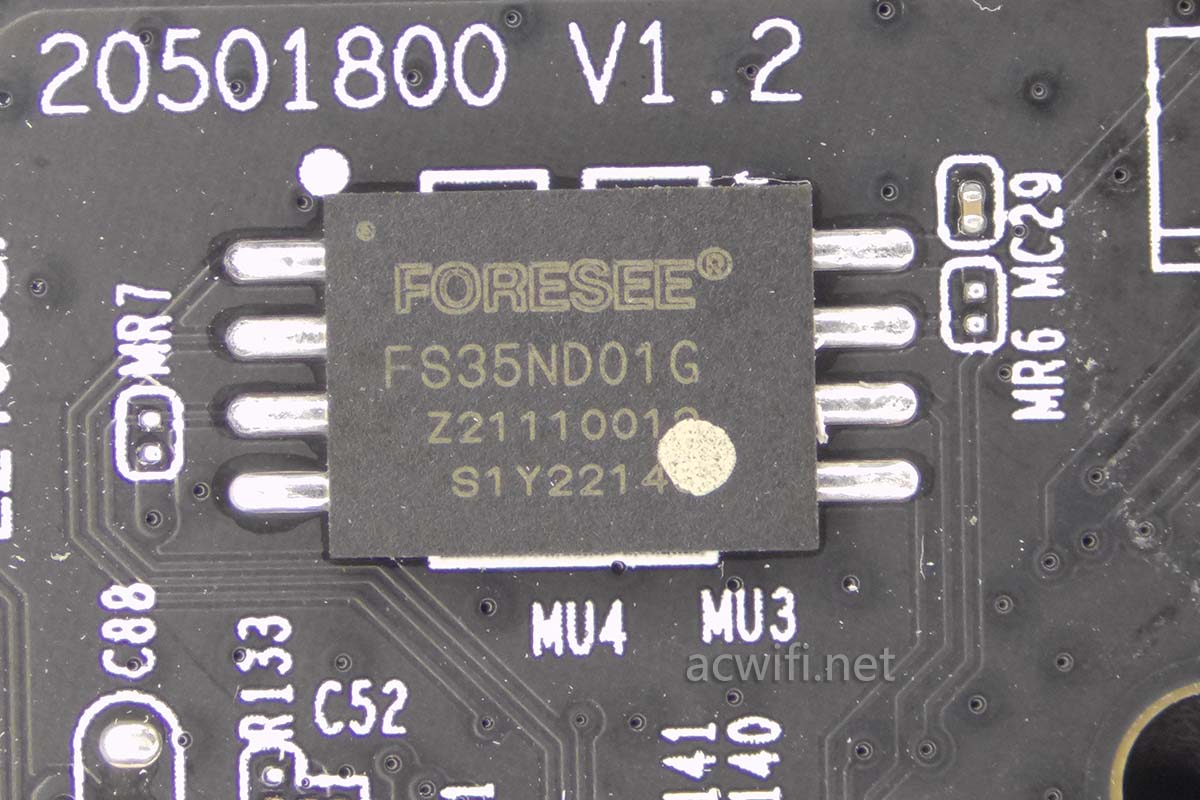

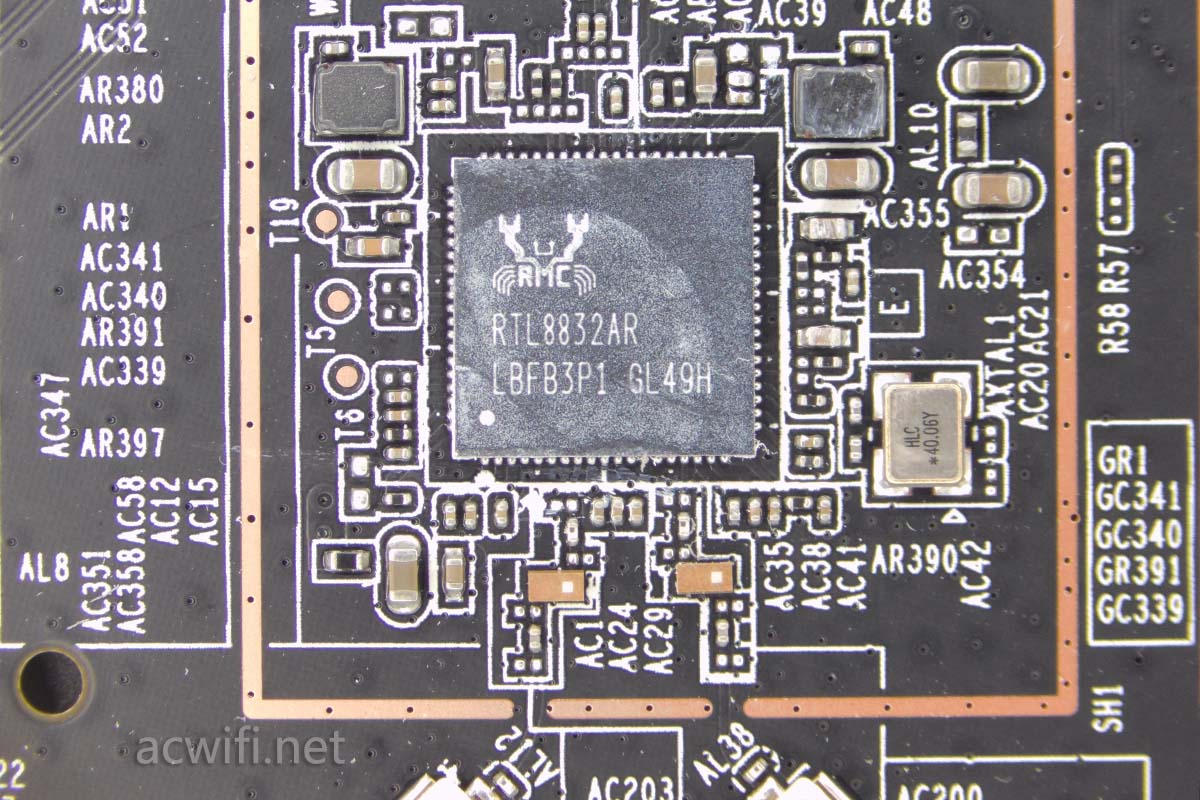

闪存是型号是FS35ND01G,容量128MB:RTL8832AR是一颗5G无线芯片,支持2x2mimo,80MHz,最高速率1201Mbps:

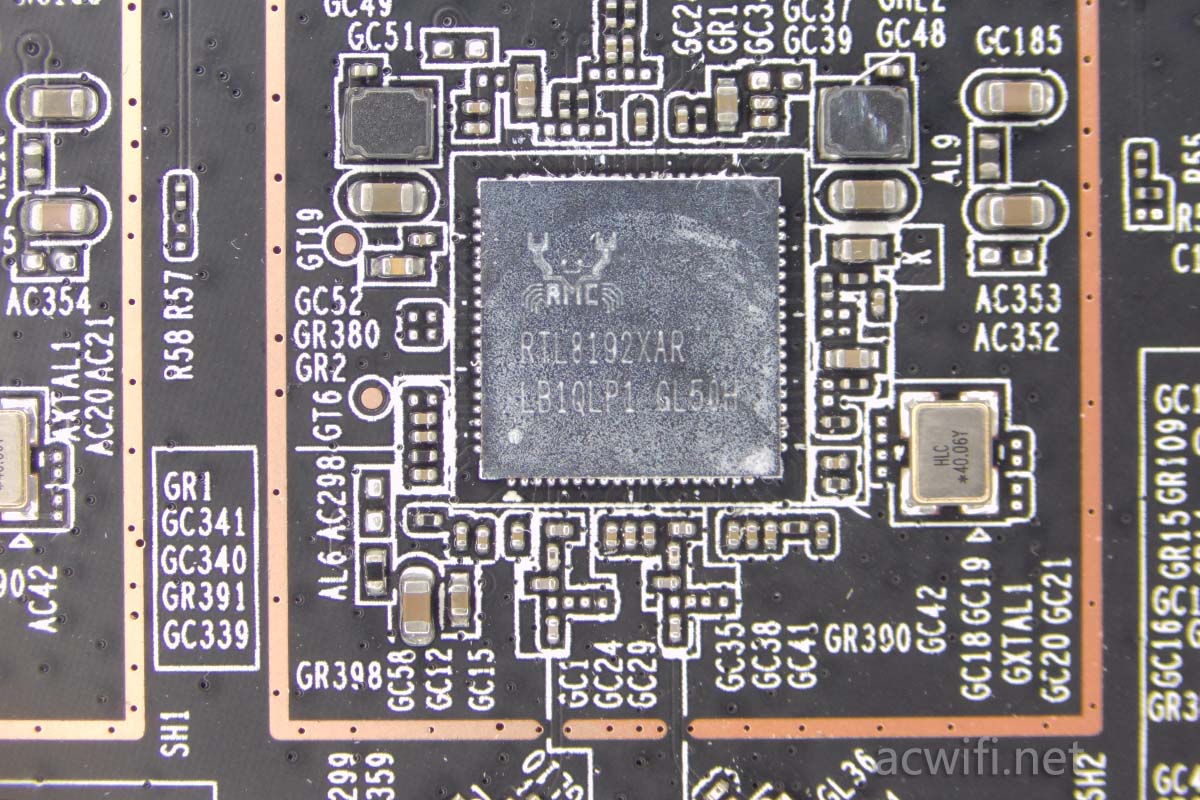

RTL8192XAR是一颗2.4G无线芯片,支持2x2mimo,40MHz,最高速率574Mbps:

2.4G和5G均没有外置独立的FEM芯片,其实LNA、PA这些一定要有的,如果你看不见它,它就一定在RF芯片或无线芯片里面。

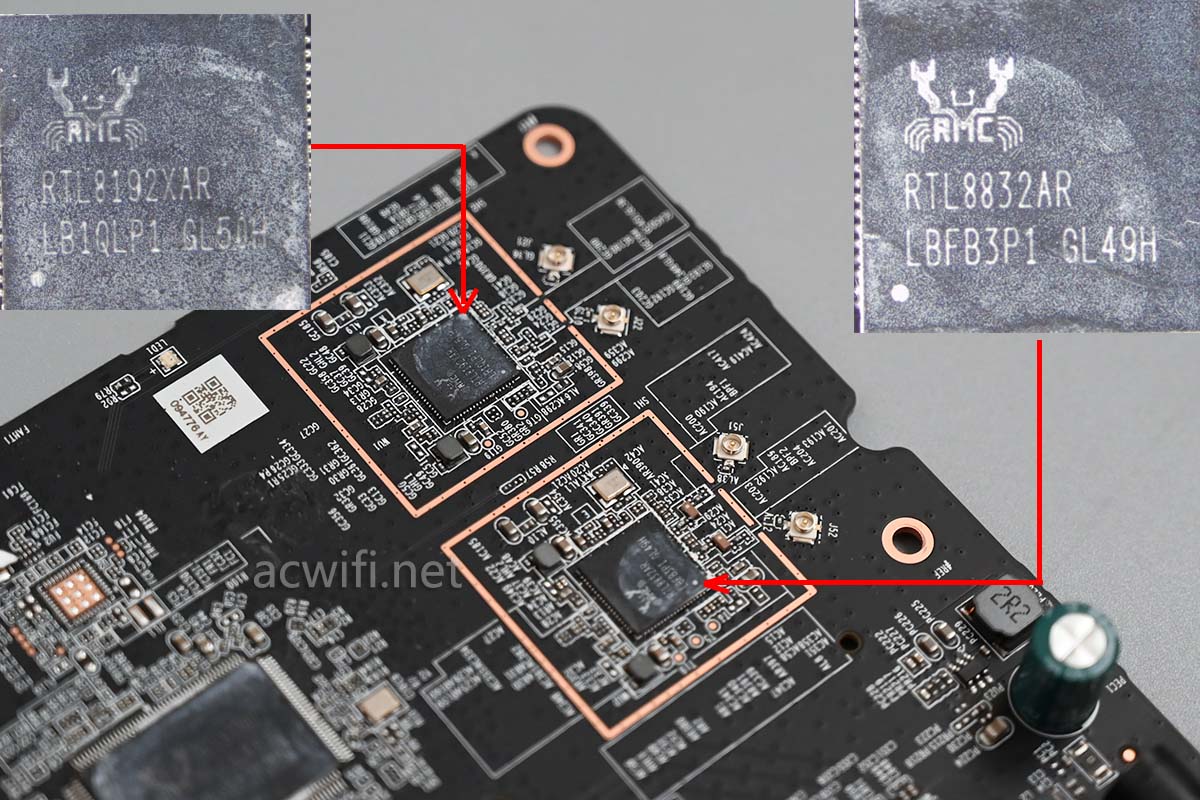

CPU与两颗无线芯片的位置关系:

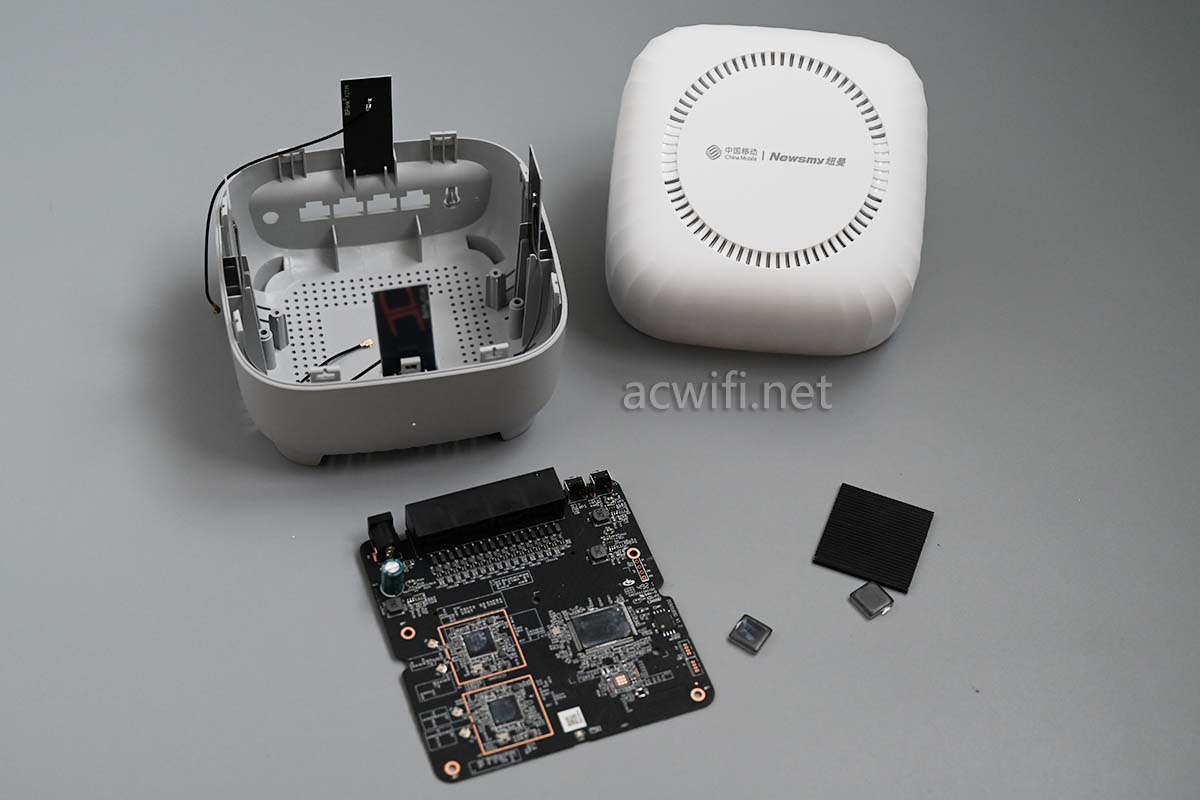

算是拆完了。没办法呀,太简单了,它就连罩子都不给我玩,一片屏蔽罩都没有。躺在工具盒里面的撬棒也寂寞了!

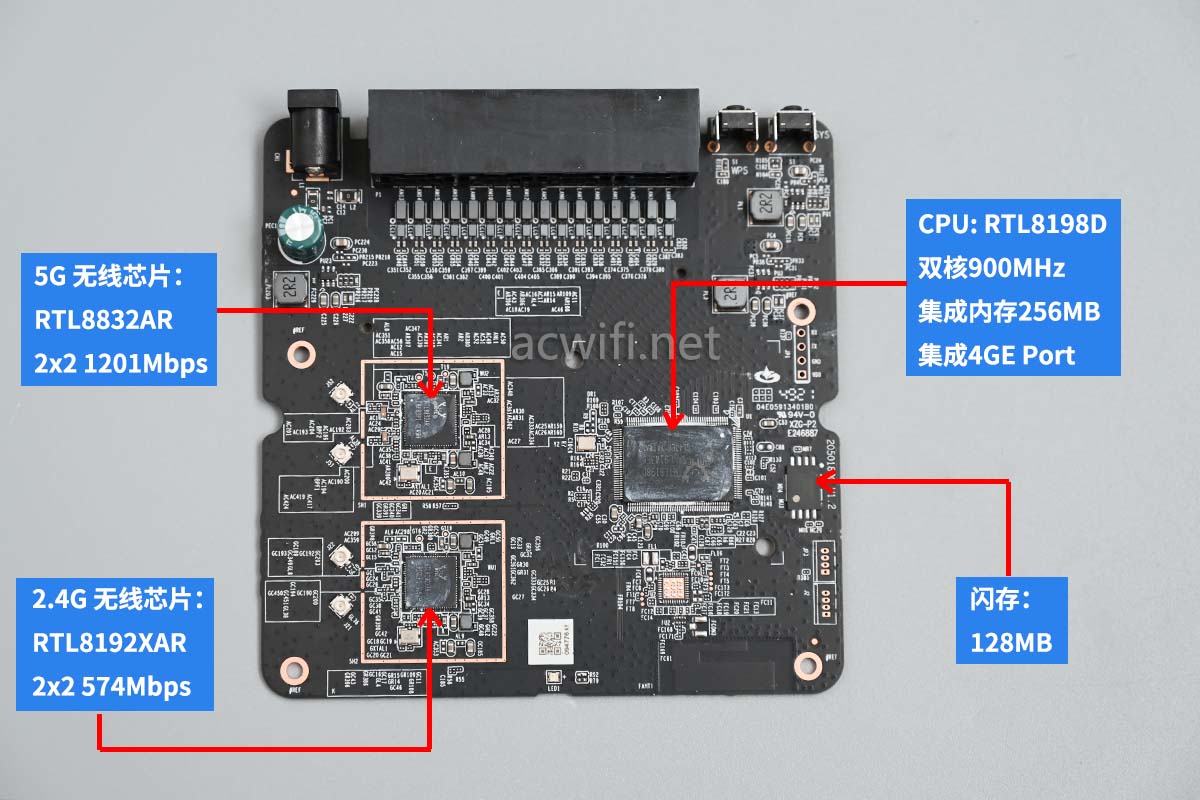

芯片型号汇总图:

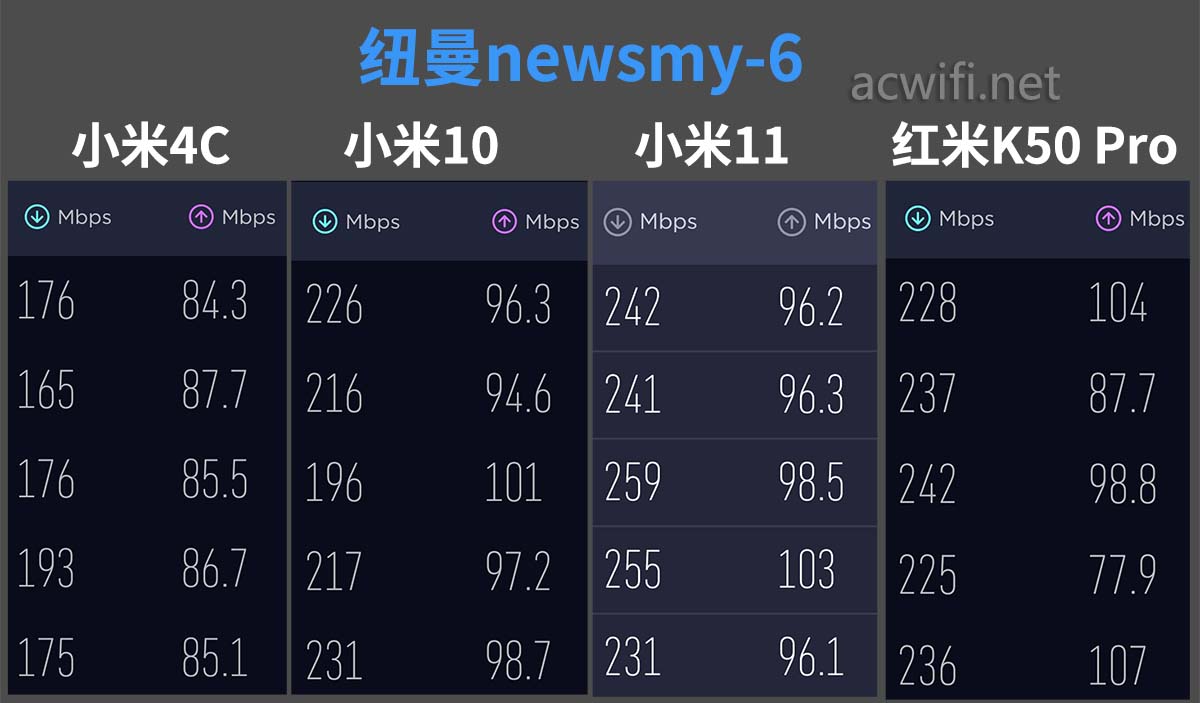

D点测速如下:

真的,这个测速结果还不错的。

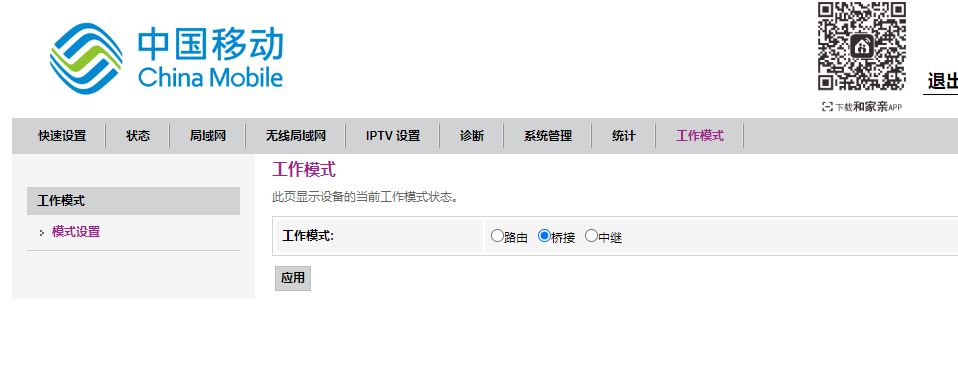

默认是桥接模式,所以如果要它做拨号就要转换成路由模式。

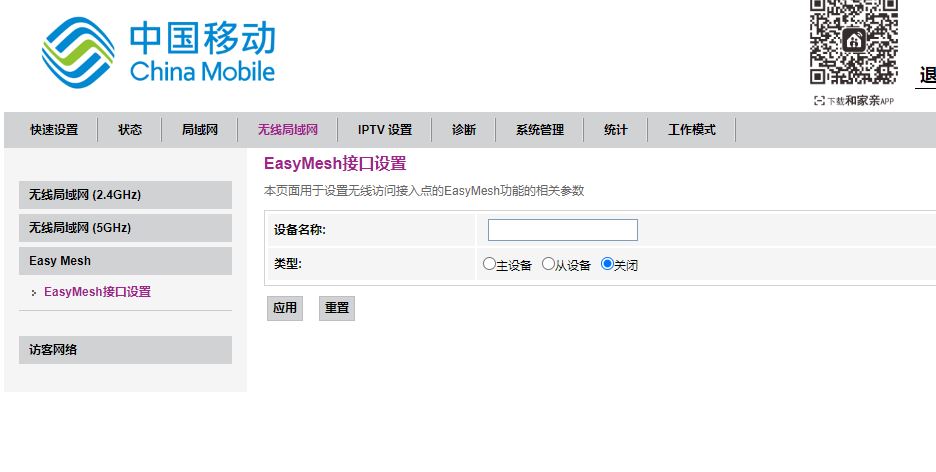

支持easymesh:

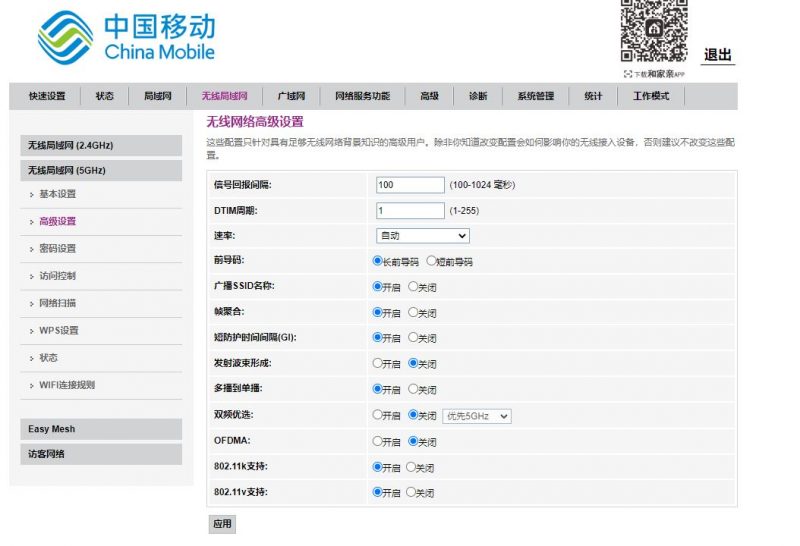

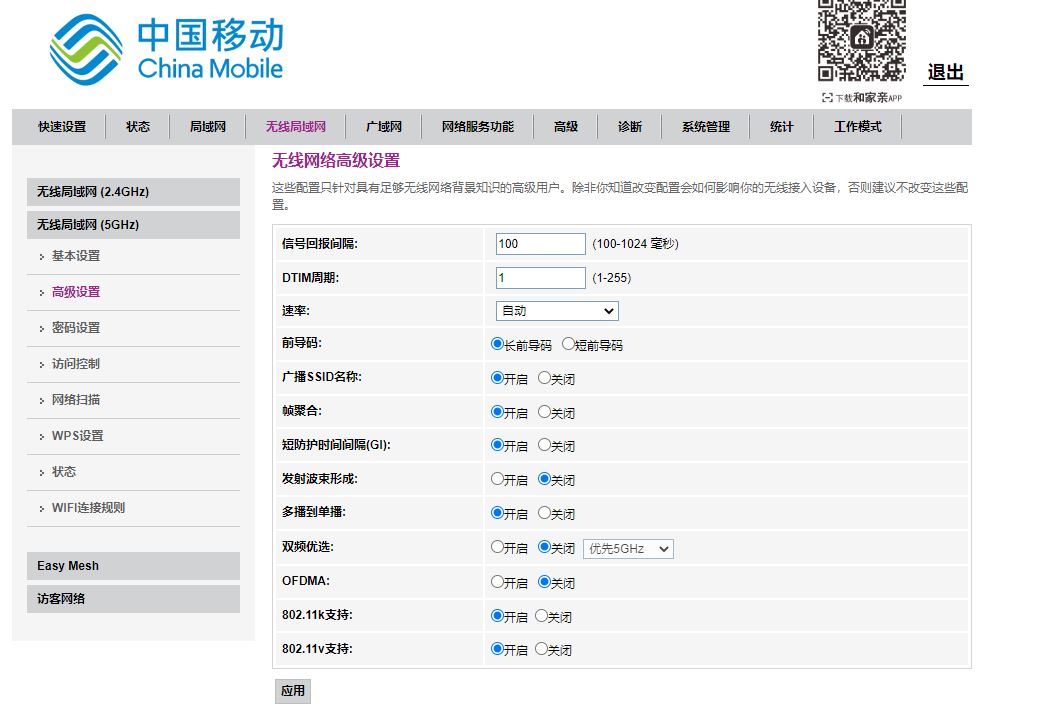

高级无线设置里的选项比较齐全,有独立的MU-MIMO和波束成形开关,也有OFDMA开关。

波束成形默认是关闭的,打开后才会在它的选项下方出现MU-MIMO。

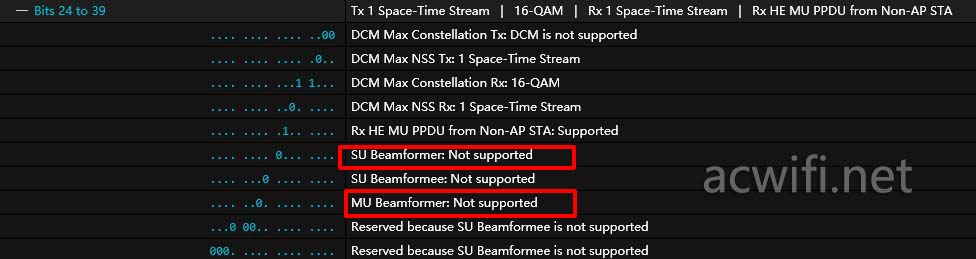

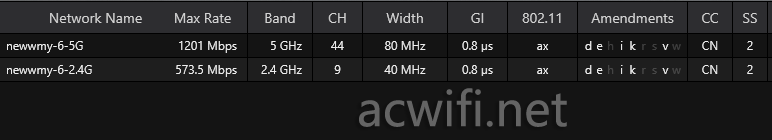

802.11k和802.11v默认打开了,用winfi软件查看也是支持的:

为啥默认是关闭波束和MU-MIMO呢?

我望着窗外的龙舟水正在深思,决定开启后看看有什么不同。(对了,以上测D点的时候,是默认设置,即这两项是关闭的)

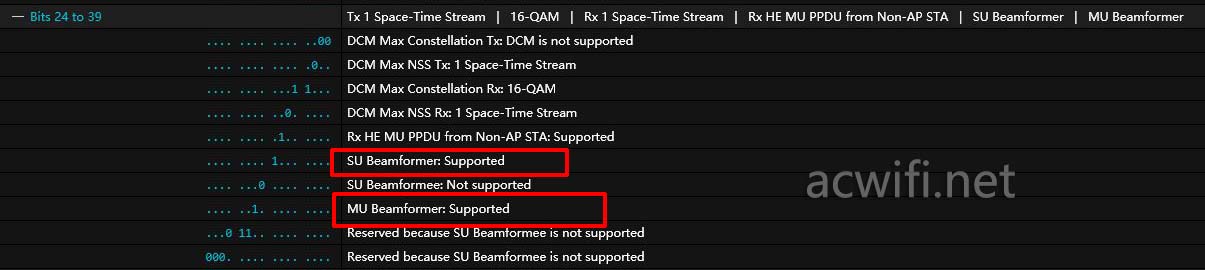

开启之后,可以”MU Beamformer“和”SU Beamformer“均支持了:

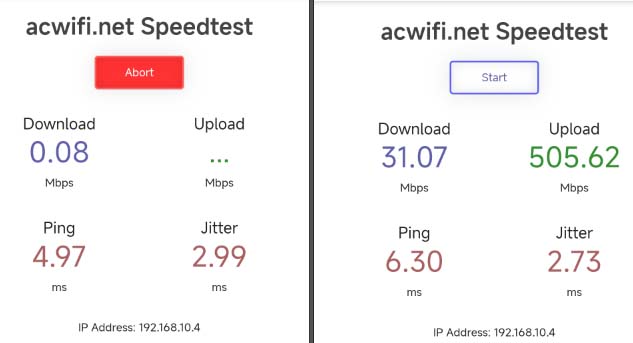

无线测速会非常不稳定,简直”离晒大谱“:

不管用小米11还是红米K50 Pro都是这个乱象。

把波束成形关掉就一切正常了。。奇怪不?

如果波束成形开启后能正常,我猜D点测速一定会更好一些。

好了,此文完。
