友善NanoPi R5S小包转发率实测

友善R5S我买的是2G标准版,479元不含邮,只有主机没有电源和TF卡,因为机身内置了8G eMMC,所以不需要TF也能用。

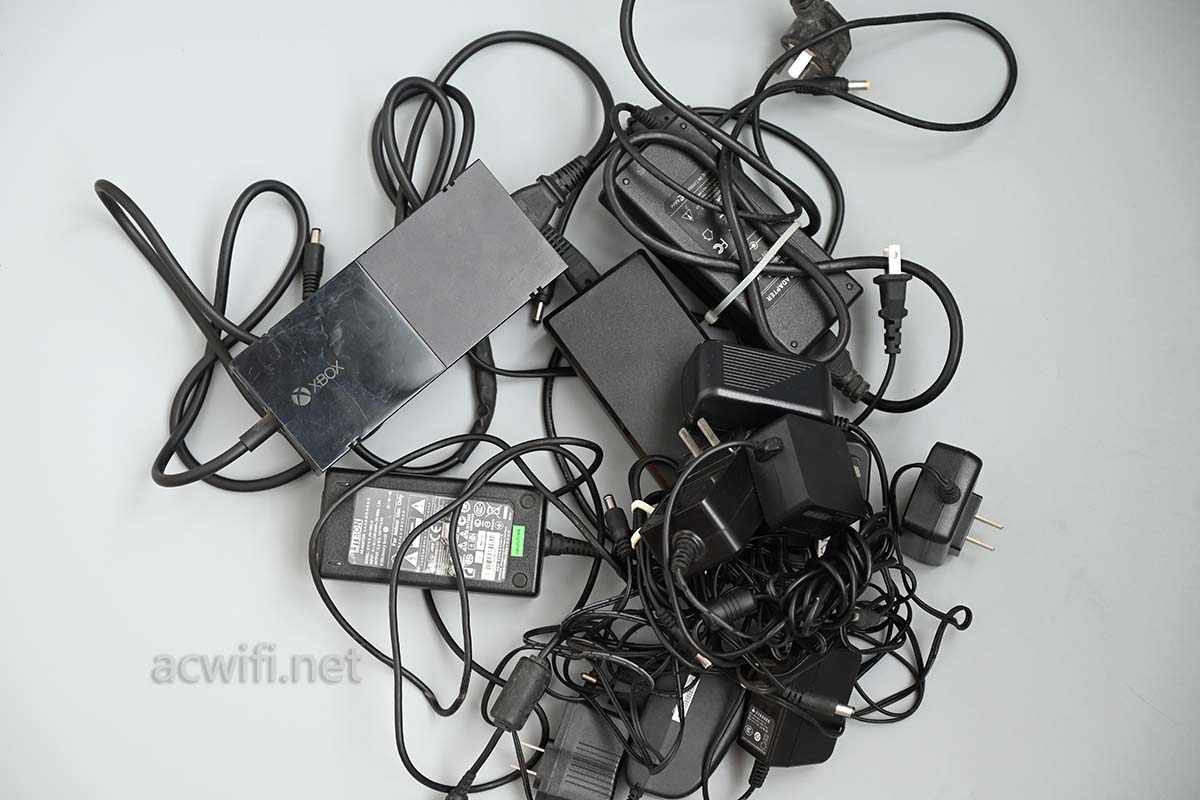

也没要电源,电源算上要增加31元,我觉得嘛,谁家里没有一堆闲置的电源呀,比如这里的冰山一角:

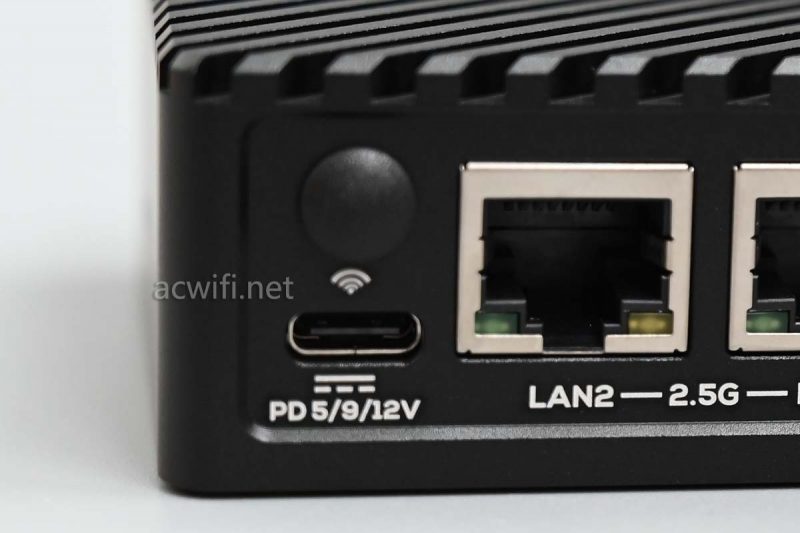

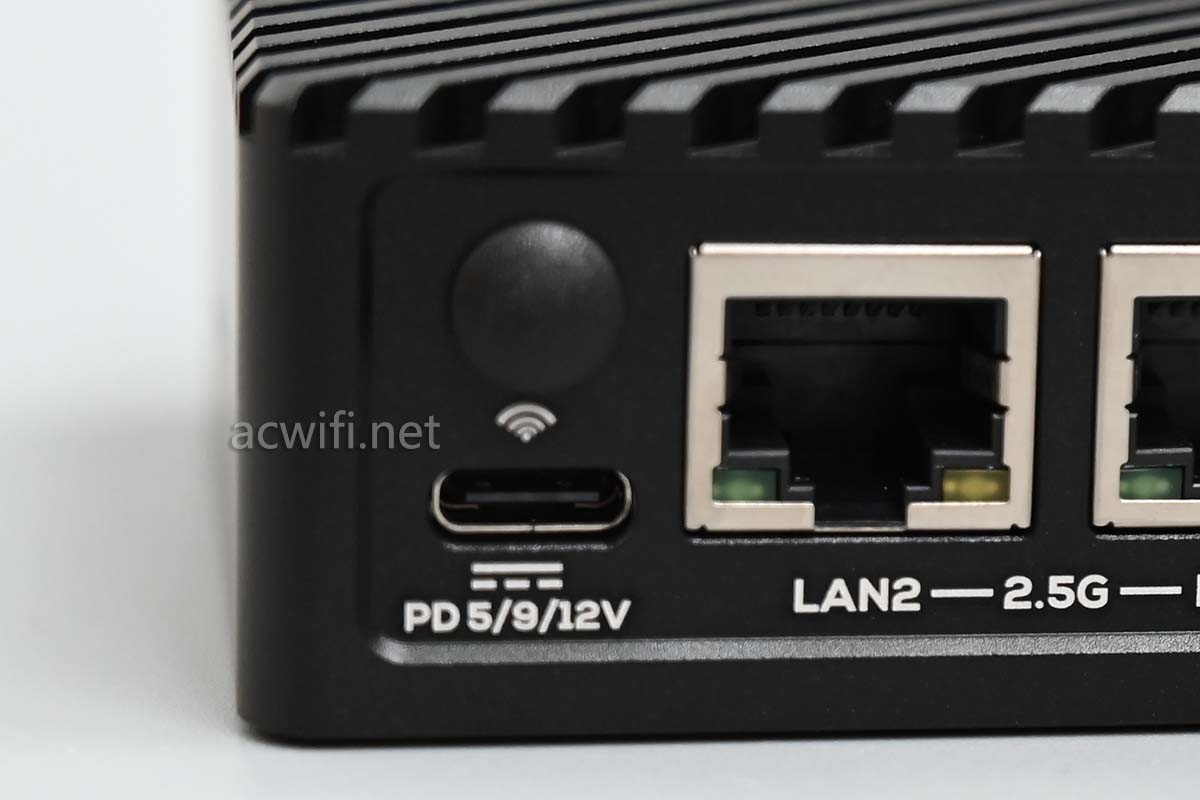

R5S的电源输入口是Type-C,输入电压是5/9/12V,支持PD充电器,随手拿个PD电源,插上可以开机;

拿了DC母转换Type-C,接普通的12V电源,指示灯不亮,不能开机;

拿了Type-C数据线,随便接几个5V的充电器,都可以正常开机。所以上图中的没有一个12V电源能用。

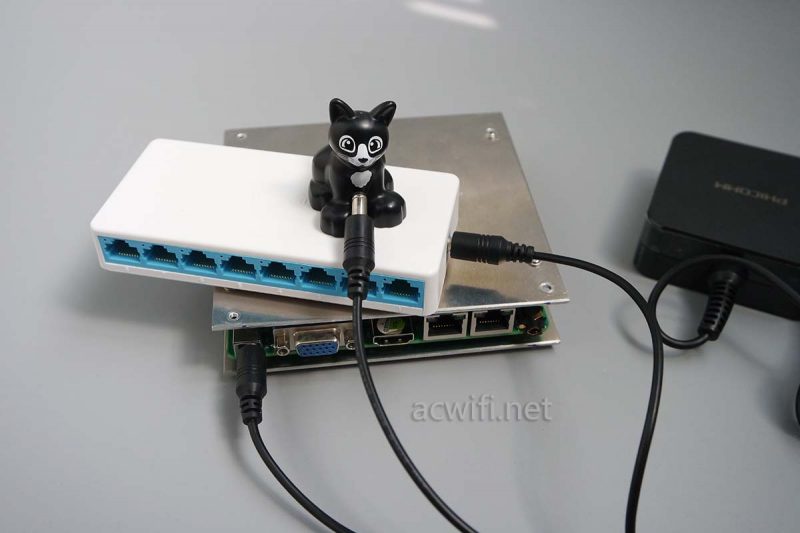

这种有线主路由的角色,多数跟光猫和交换机放在一起,它的使用环境就决定了使用12V DC供电才有“易用性”,不然你又要在线排上接个充电头,为这个4W左右的设备独立供电。多浪费空间呀。

如果DC供电,一根一分三的DC线就能满足了主路由、交换机、猫的集成中供电。

一分三

商品详情页里说明了 对电源要求高,建议买配套的电源。

其实,你明知电源要求高带来兼容性不高,为啥不对DC to DC电路做得更好一些???

R5S好小巧 ,正因为小,所以在4-5W的功率下,显得发热有些高。最好让它固定在弱电箱的铁壳上。

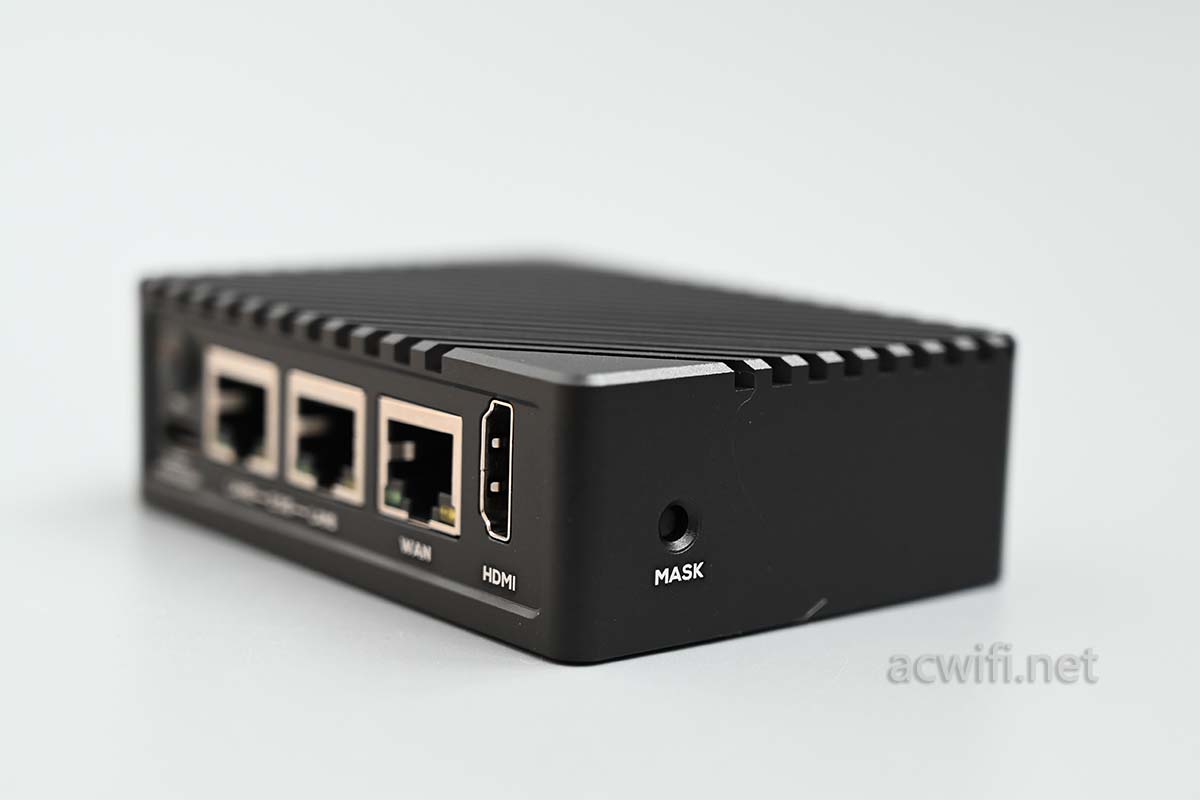

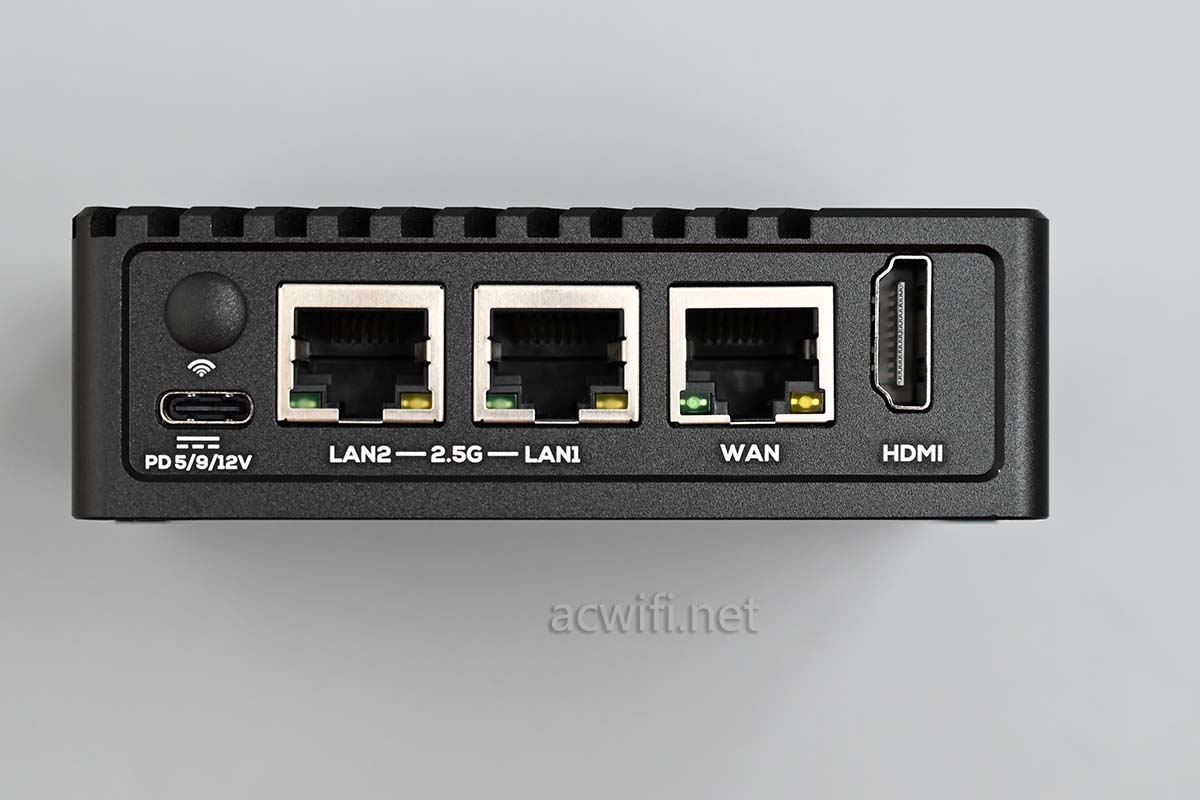

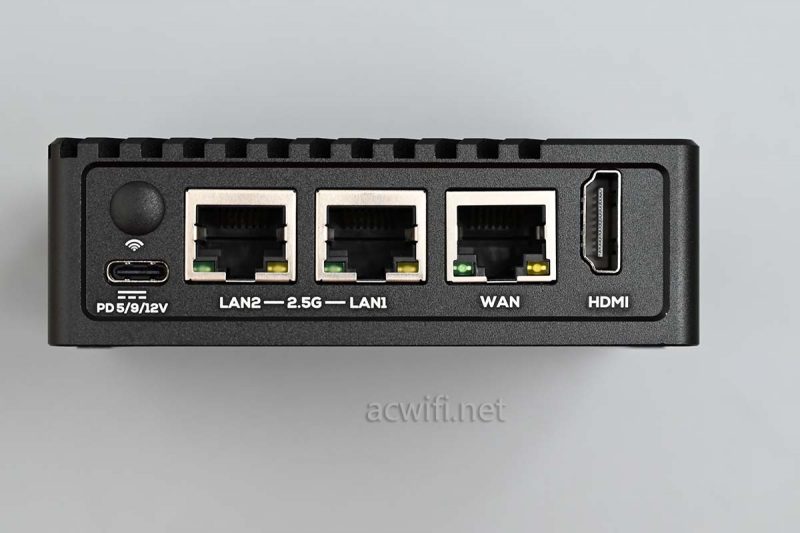

左边两个2.5G网口,右边一个1G网口,跟机的OP系统默认是用1G口做WAN。

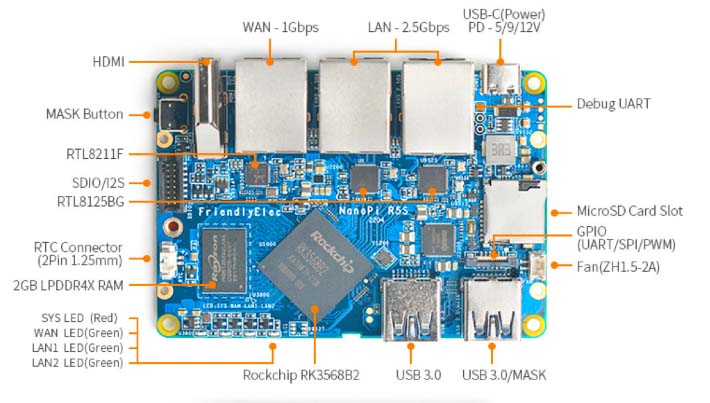

在商品详情页里有它的芯片型号介绍,2.5G芯片用的是RTL8125BG,1G用的是RTL8211F,如果CPU处理能力跟上的话。不同芯片有不同的转发能力,因此一会分别测试用1G做WAN和2.5G做WAN的小包转发率。

本acwifi也测试过RTL8125与I225的转发性能:

I225V与RTL8125B两款2.5G网卡的小包转发率实测

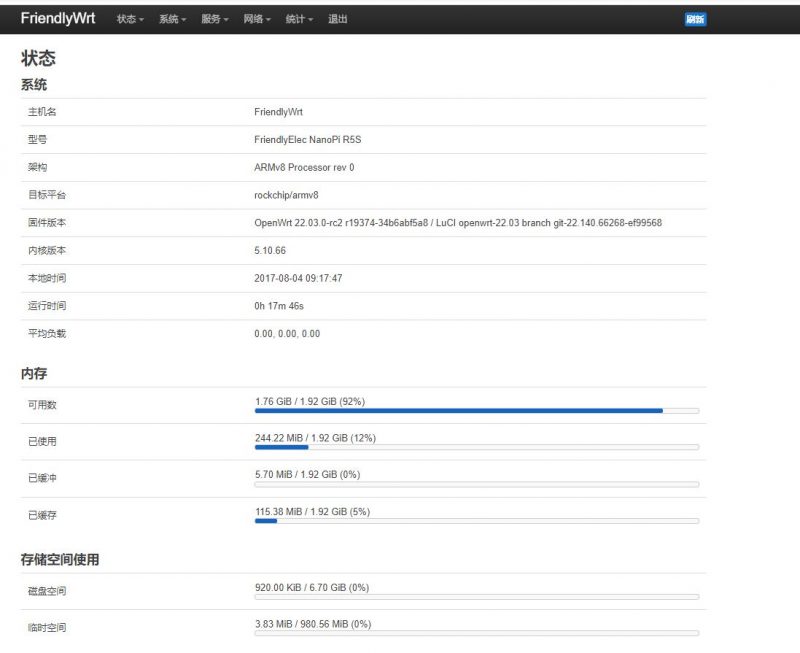

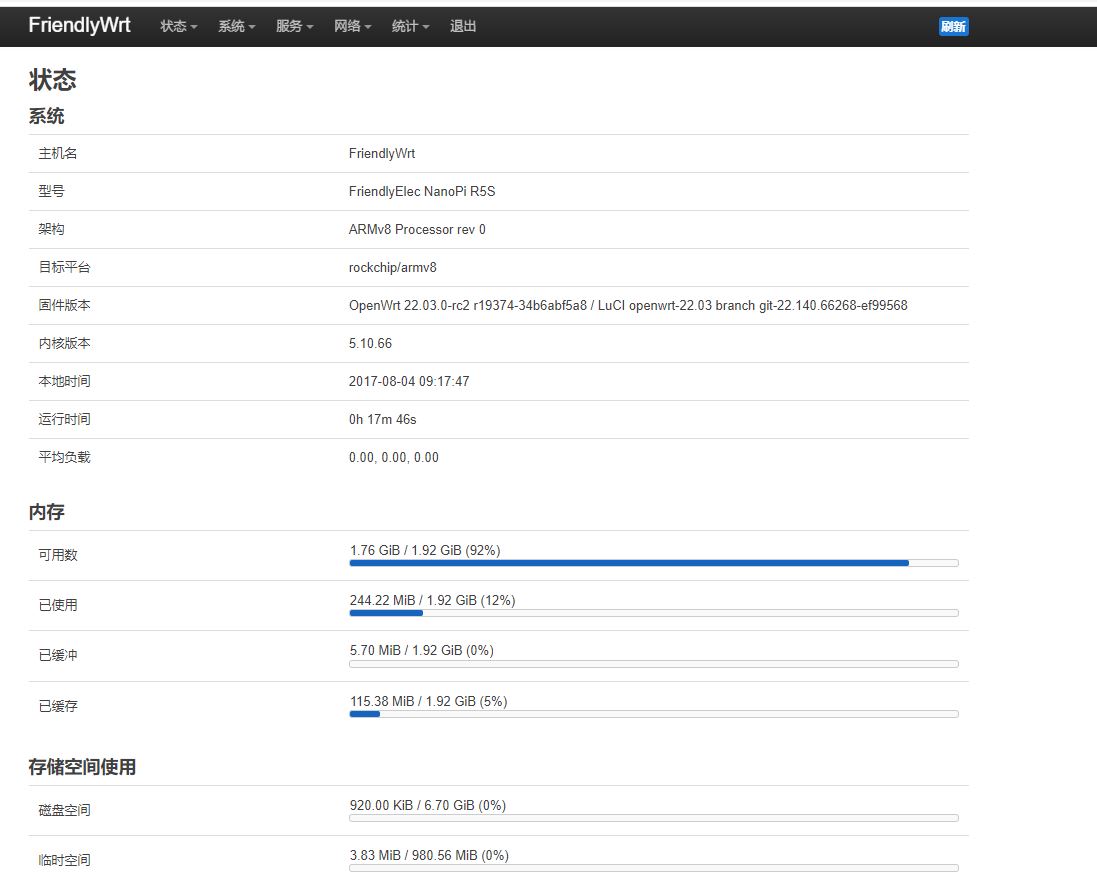

默认系统界面:

在系统里面找不到“加速”的设置。

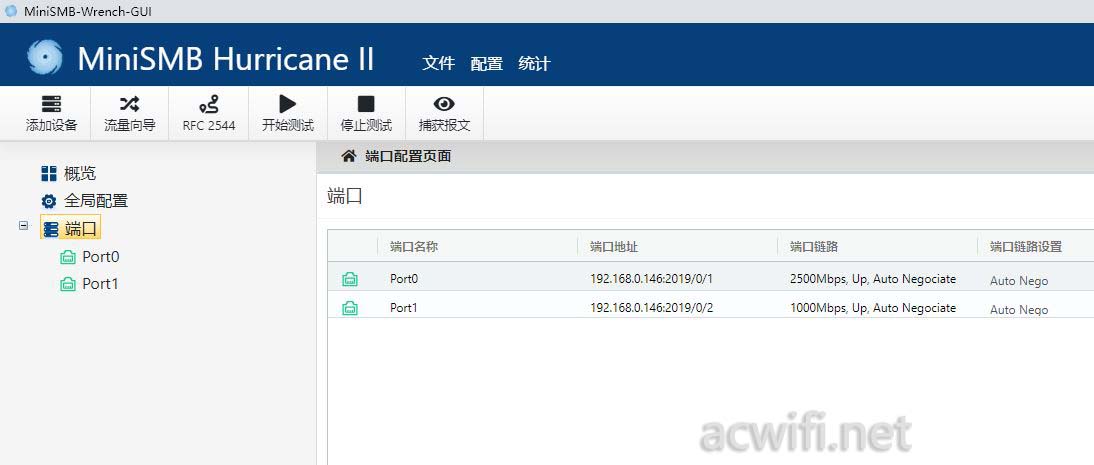

测试小包用的工具是MiniSMB Hurricane II,测试仪连接上1G WAN和2.5G LAN的两个端口:

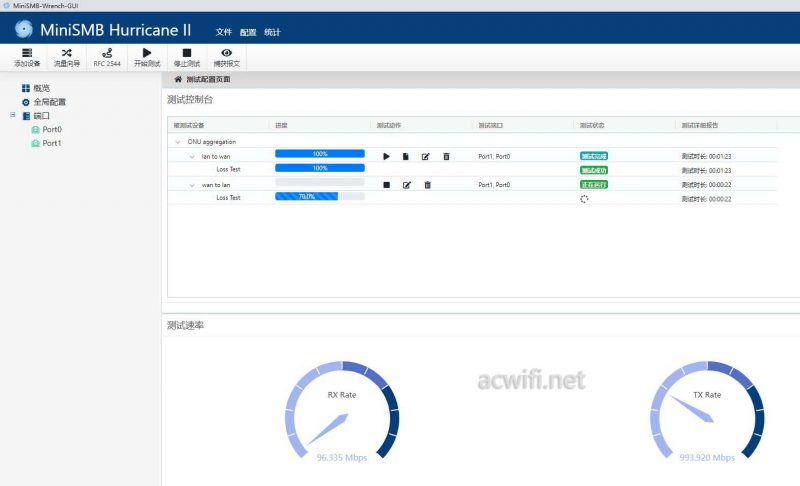

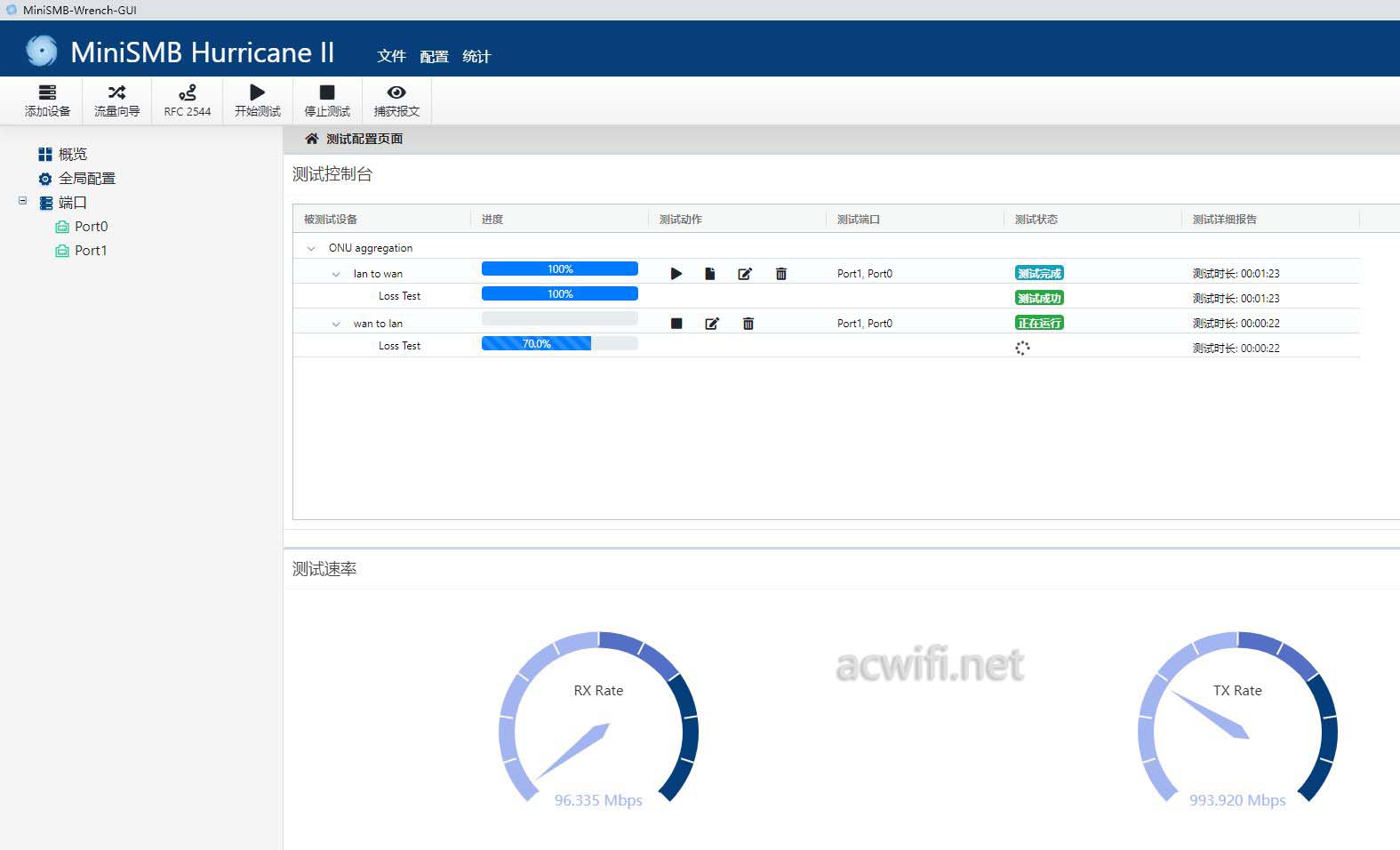

测试wan to lan时的情况:

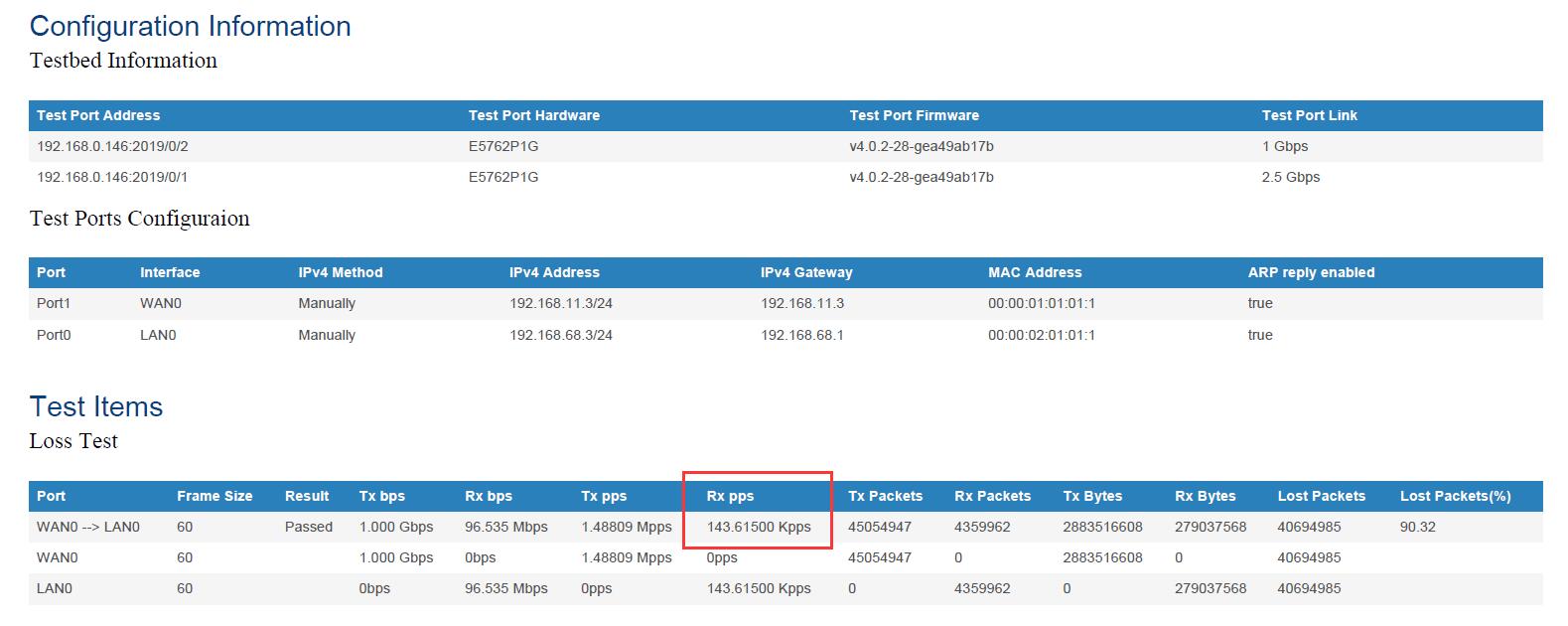

1G做WAN时的小包转发率测试结果:

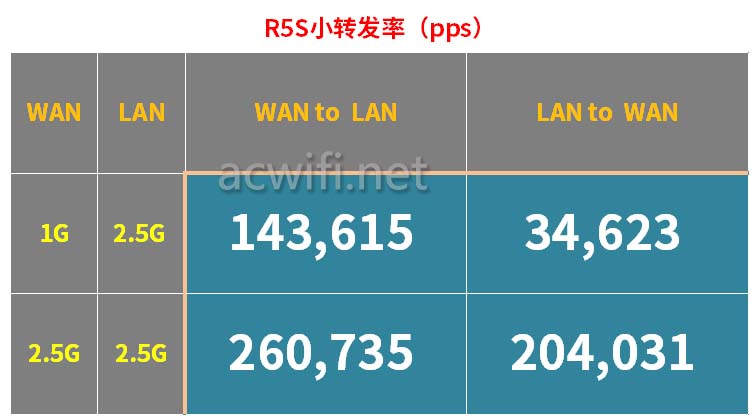

所有结果汇总如下表格:

如果你想要转发性能强些,建议用2.5G网口做WAN和做LAN。

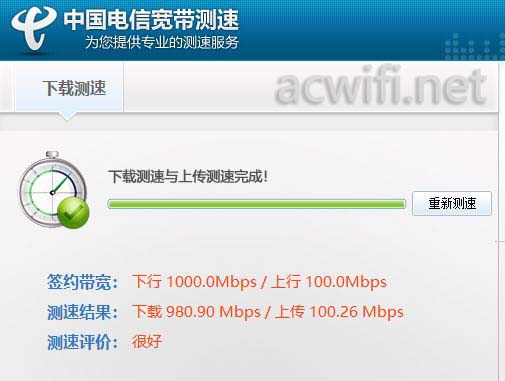

1G做WAN时它的lan to wan有点偏低呀,只有34Kpps是不可能跑满千兆端口的,不过宽带一般是50兆和100兆,这个没影响了。比如我家里的千兆宽带测速结果如下:



上行随便能测出100兆速度。

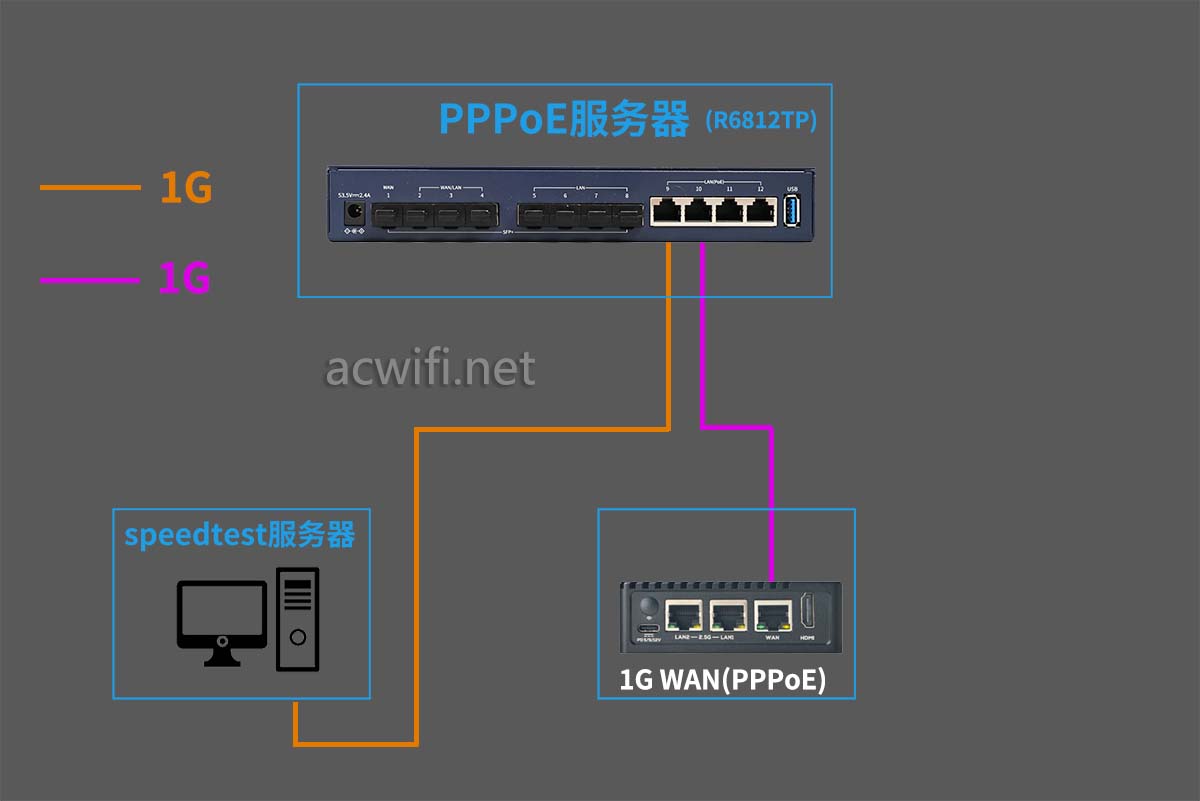

如果我用自建PPPoE服务器测速呢,上行就不稳定了,在600Mbps左右,用自建speedtest服务器(R6812TP),连接示意图如下:

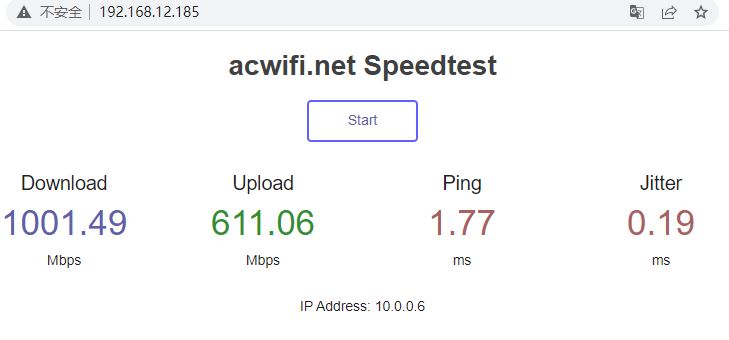

这时再配置自建pppoe服务器测速,结果如下图:

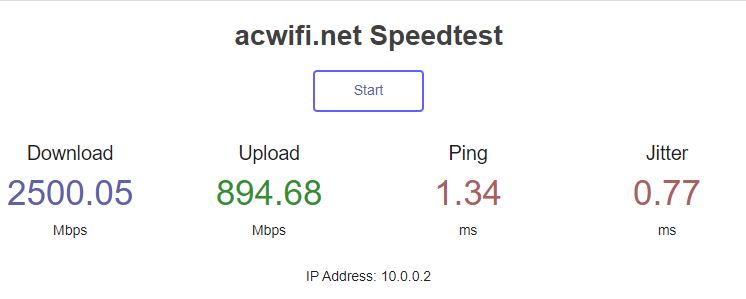

R6812TP真爽,要啥速率都有,1G、2.5G、10Gbps随便用。同样的连接方式,R5S用2.5G WAN和LAN的自建speedtest测速结果如下图:

咦,不对呀,怎么2.5G的WAN口上行也不满千兆呀? 从前面的小包转发率来看是可以有2000Mbps的上行带宽呀。

不过我测小包都是用静态IP上网,而PPPoE呢,需要多一些解密的动作,理论上PPPoE比静态或动态IP上网的转发率低一点点点的,但不明显,而在这里有些明显。我也不知道问题出在哪了,只知道不影响我们的宽带上行速度(500兆上行以内)。

然后测试一下局域网,即两个2.5G LAN的的吞吐率。

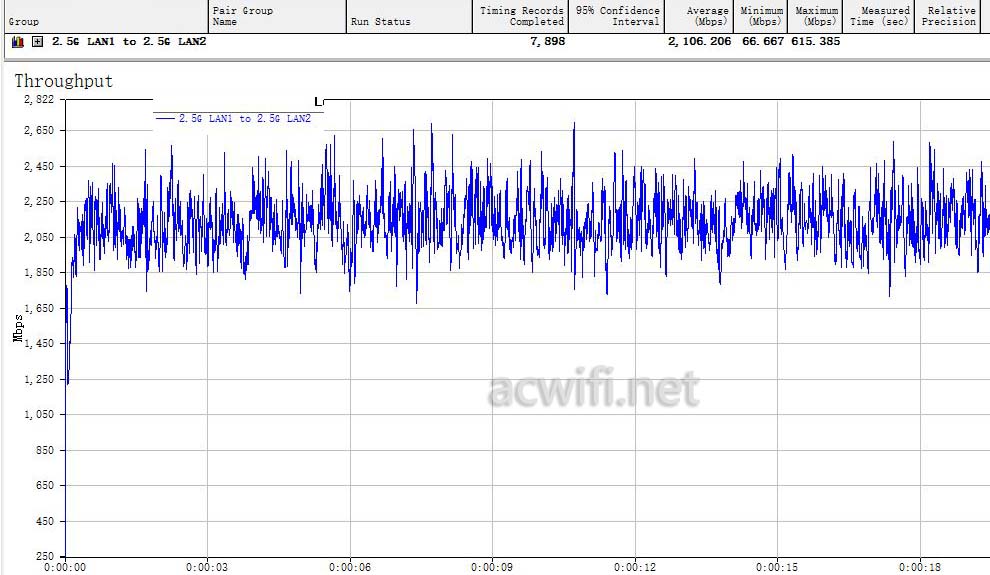

首先是单向:

咦,单向只有2.1Gbps,我重启电脑呀,重启R5S呀,换PD供电呀,都试过了,结果 还是这样。我觉得不应该呀,260Kpps的包转发率,是可以满2.5Gbps吞吐率的呀。

我也没动过什么呀,只设置了WAN口上网方式和端口转发而已。

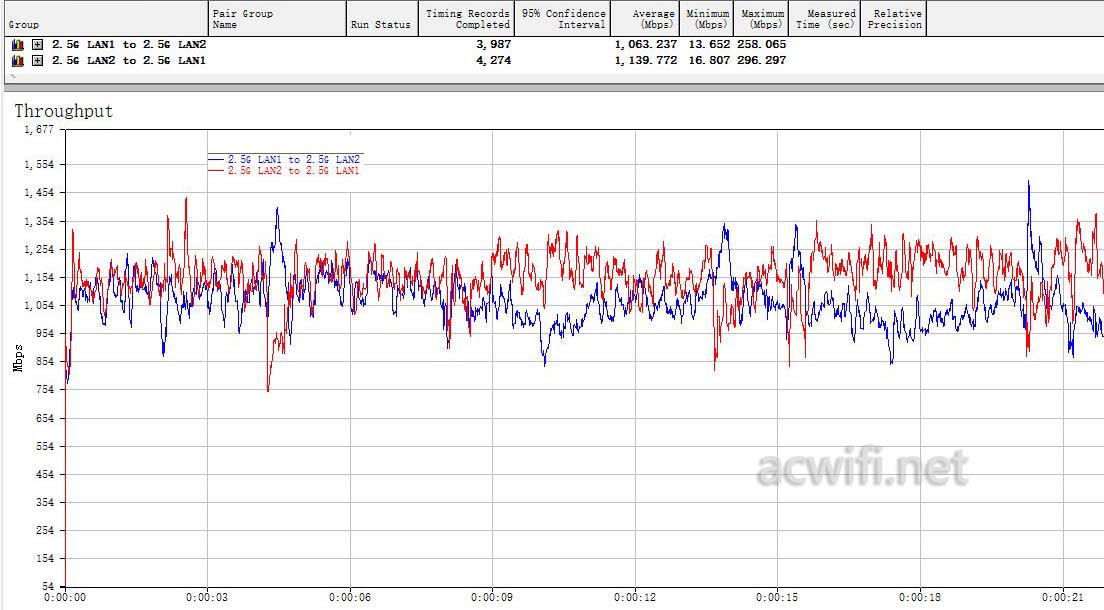

然后两个2.5G LAN口的双向结果,两个方向的总和是2.2Gbps:

不过,用这种网口少的,肯定会加交换机来使用吧。

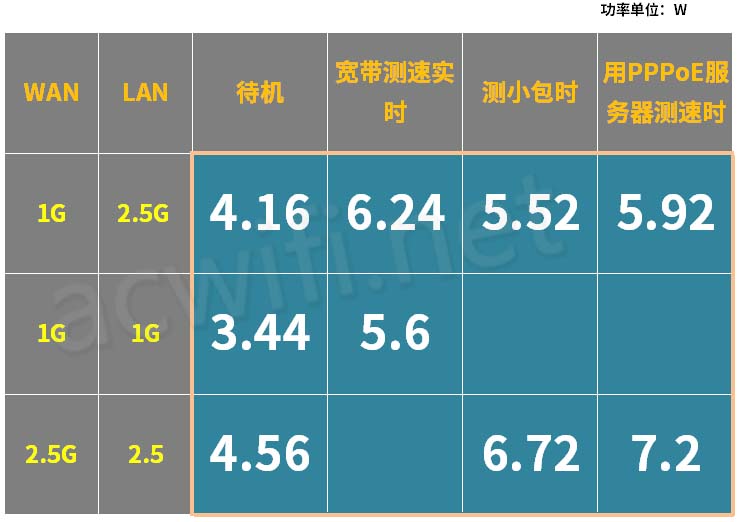

最贴上各种状态下的R5S功耗。

有些空的我没有测,要么忘记了, 要么做不到。

可见最高功率是7.2W,平常用,流量不高时,功耗还是比较低的。想要最低功耗就要用1Gbps速率

好了。没什么可说的了。

这台R5S我自刀100元,发文后就挂上闲鱼。

我不打算拆机了,反正芯片型号都能清楚看见,况且不拆机,转手后给买家有良好的售后!

还有,请问怎么恢复出厂设置呢?在系统里找不到这个选项。67了!我识条铁咩!

若有任何疑问可留言或关注微信公众号acwifi-net

如需转载请注明来源和链接,否则视为侵权行为!:路由器交流 » 友善NanoPi R5S小包转发率实测
