兆能ZN-AX1800 Pro拆机,拆完就开不了机

春节前收的,一直放着没拆,想不到。。。。

价格忘记了,懒得翻咸鱼的记录,太多记录了。

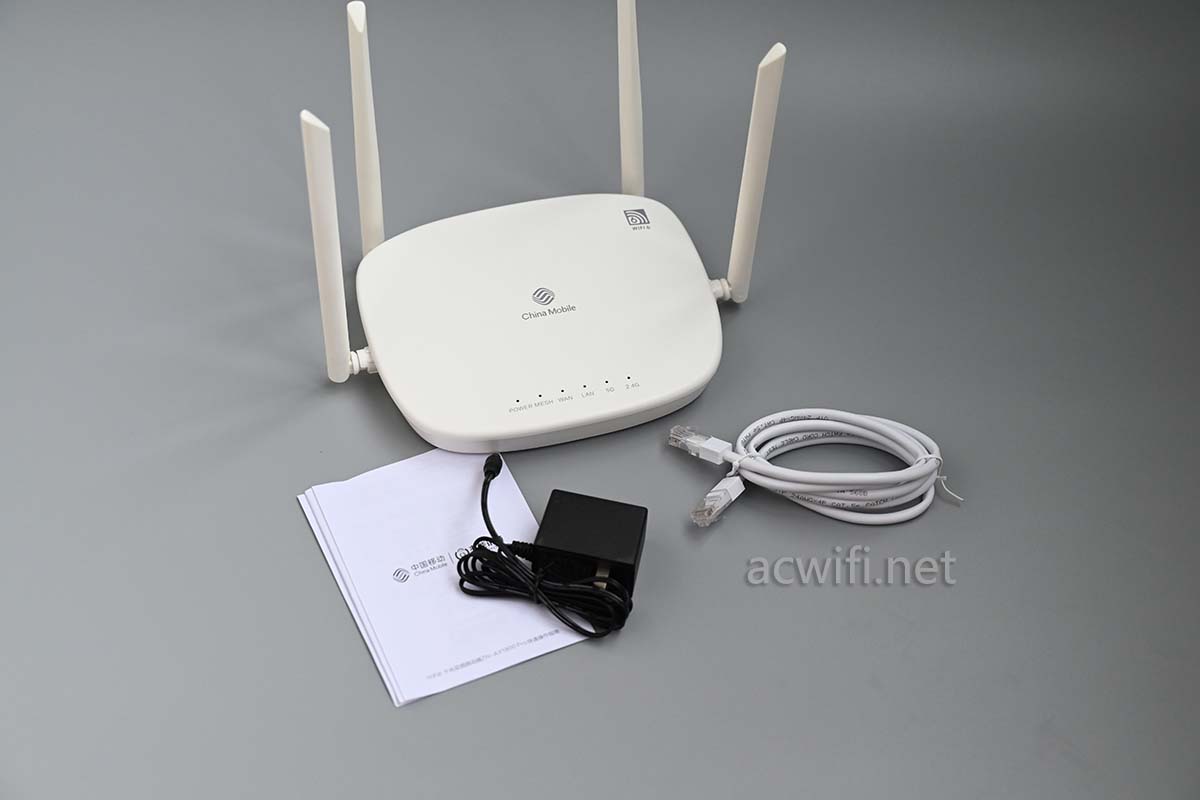

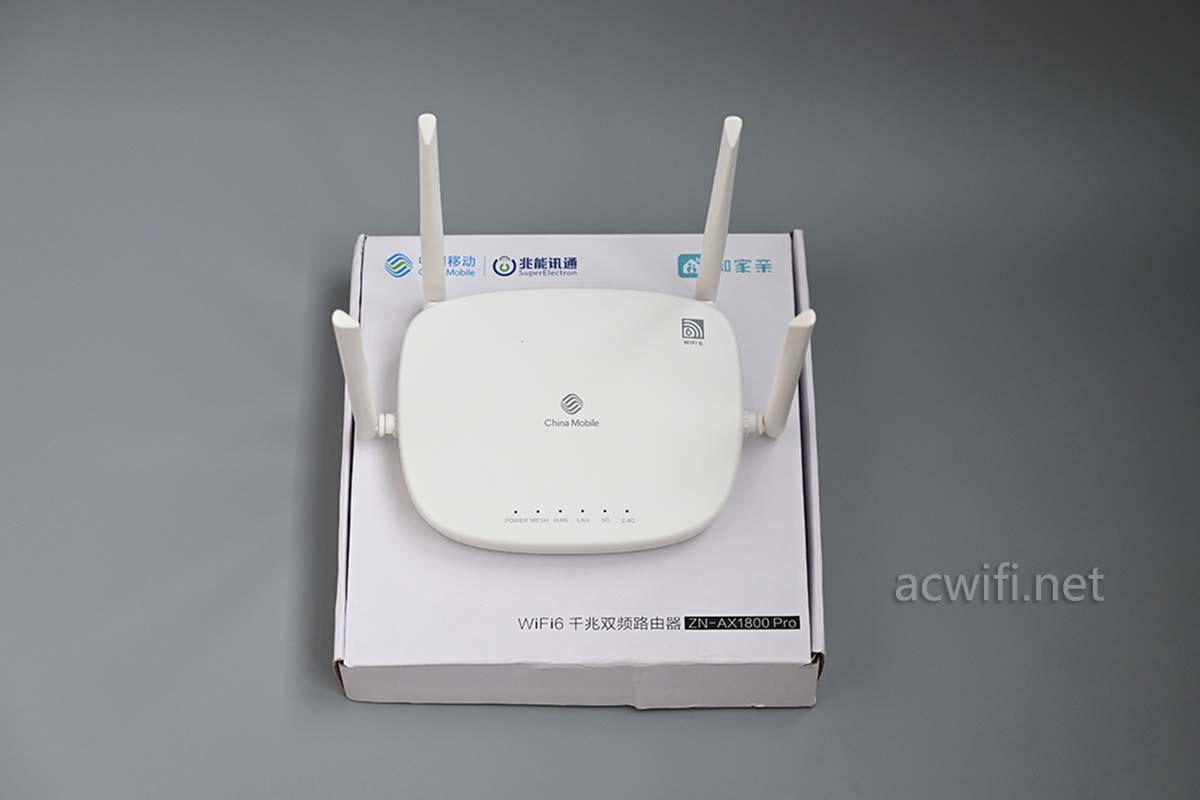

外包装:

买它,是有人说它可能是高通IPQ6000的,但不是的。。亏大了这次。

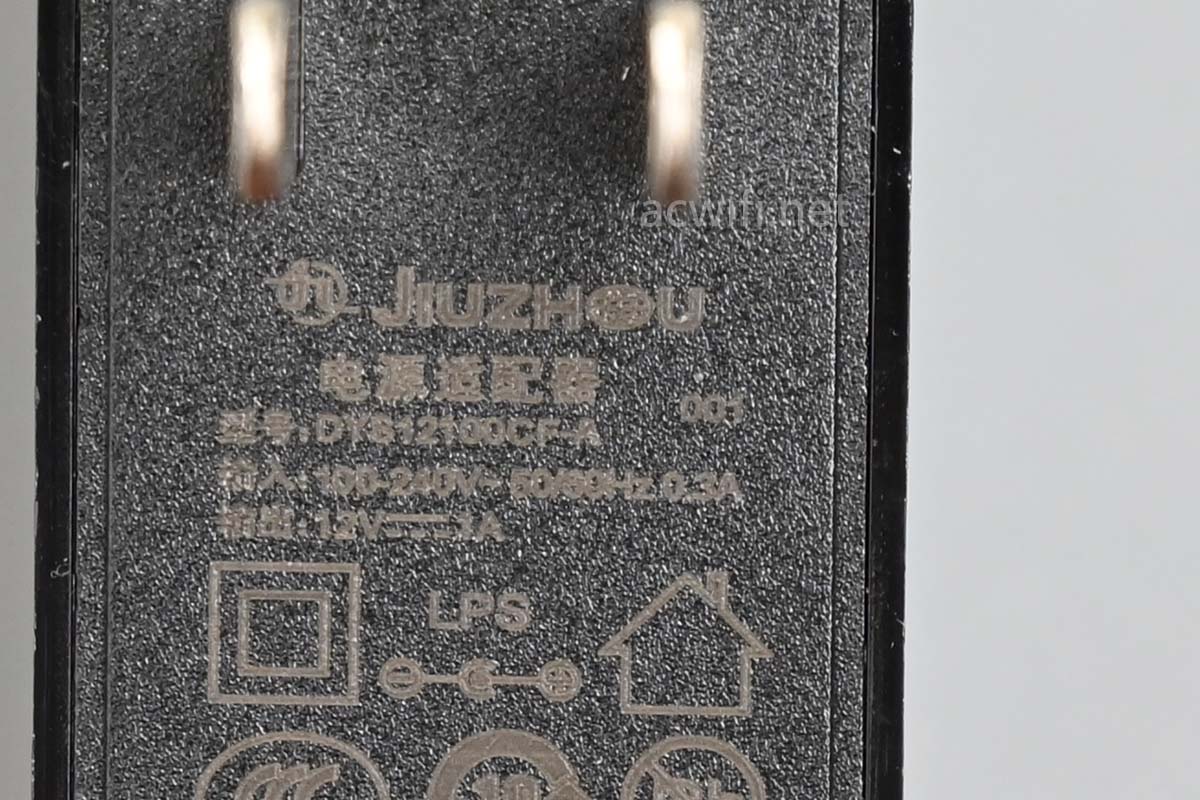

电源输出规格是12V/1A,实测待机功率是5.5W,一般。

不好意思,电源上的丝印没拍清楚。

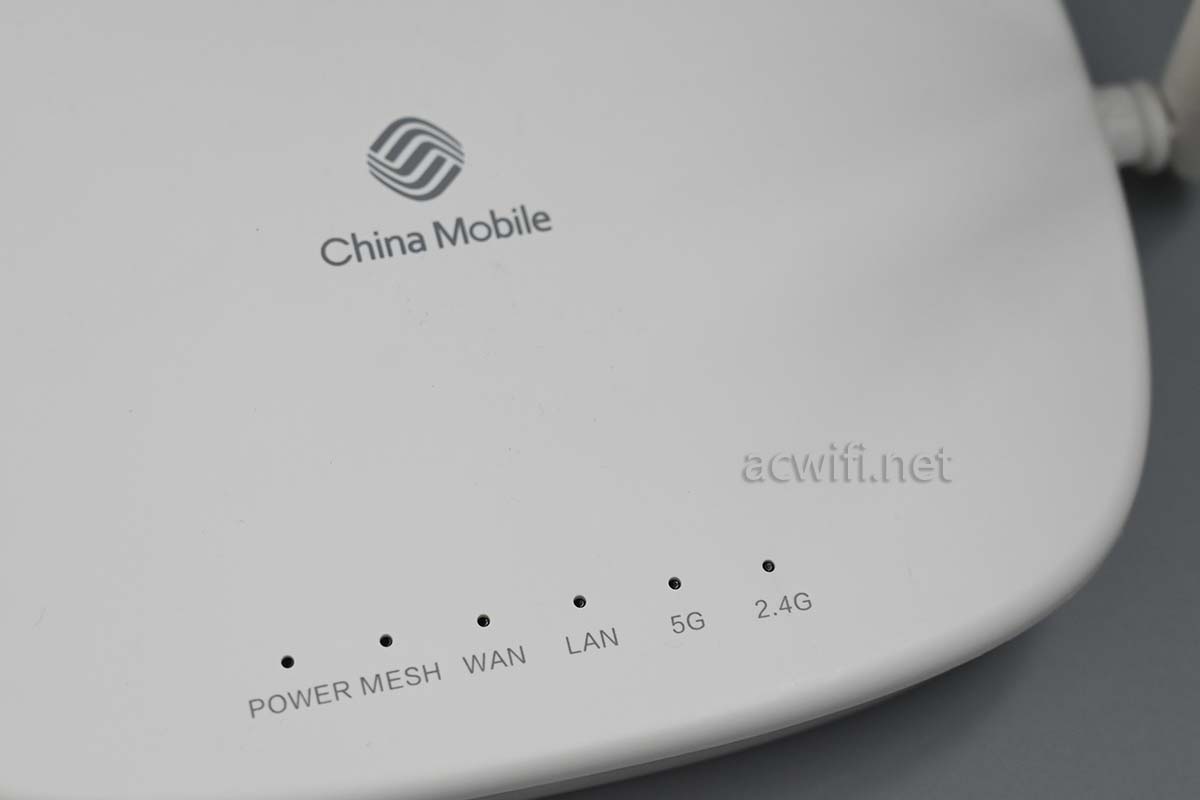

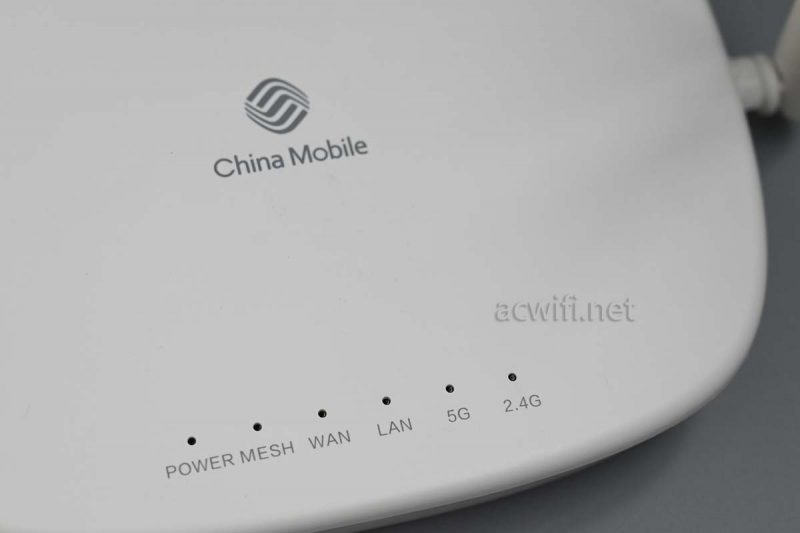

这款也可以叫做6灯版本,因为它有6个指示灯:

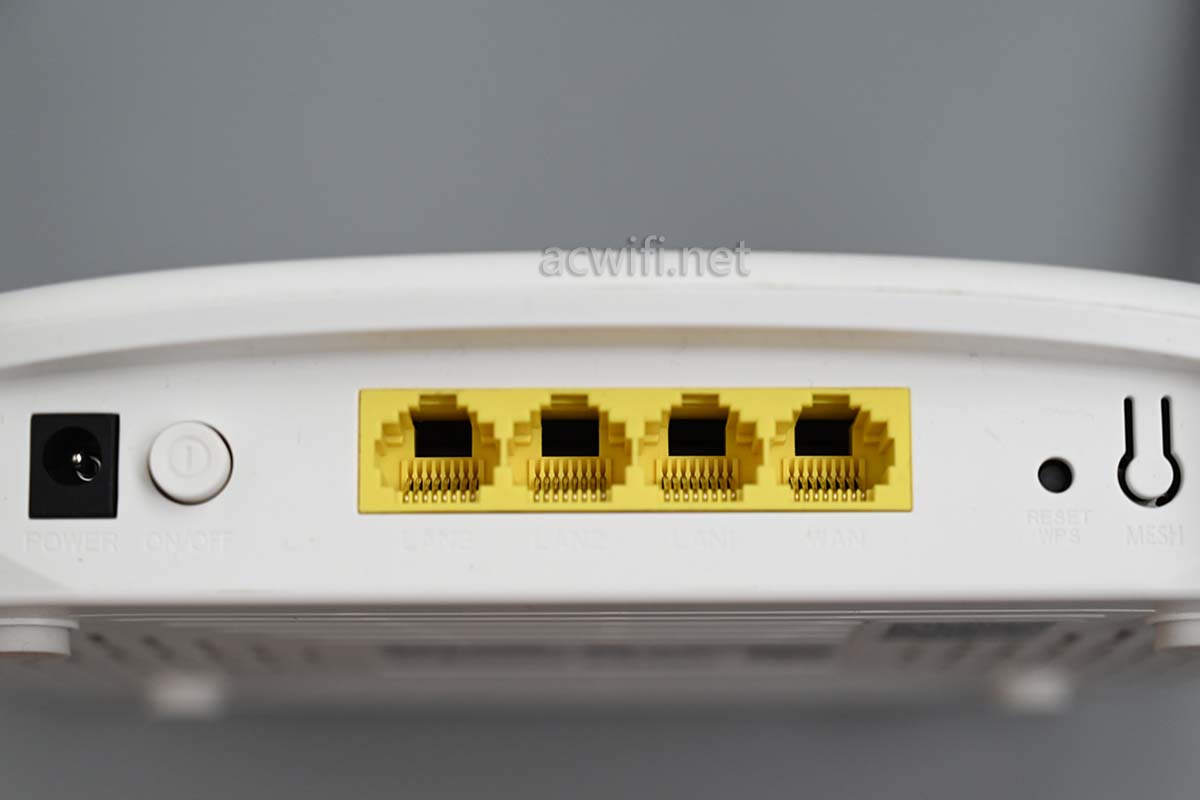

背面接口:

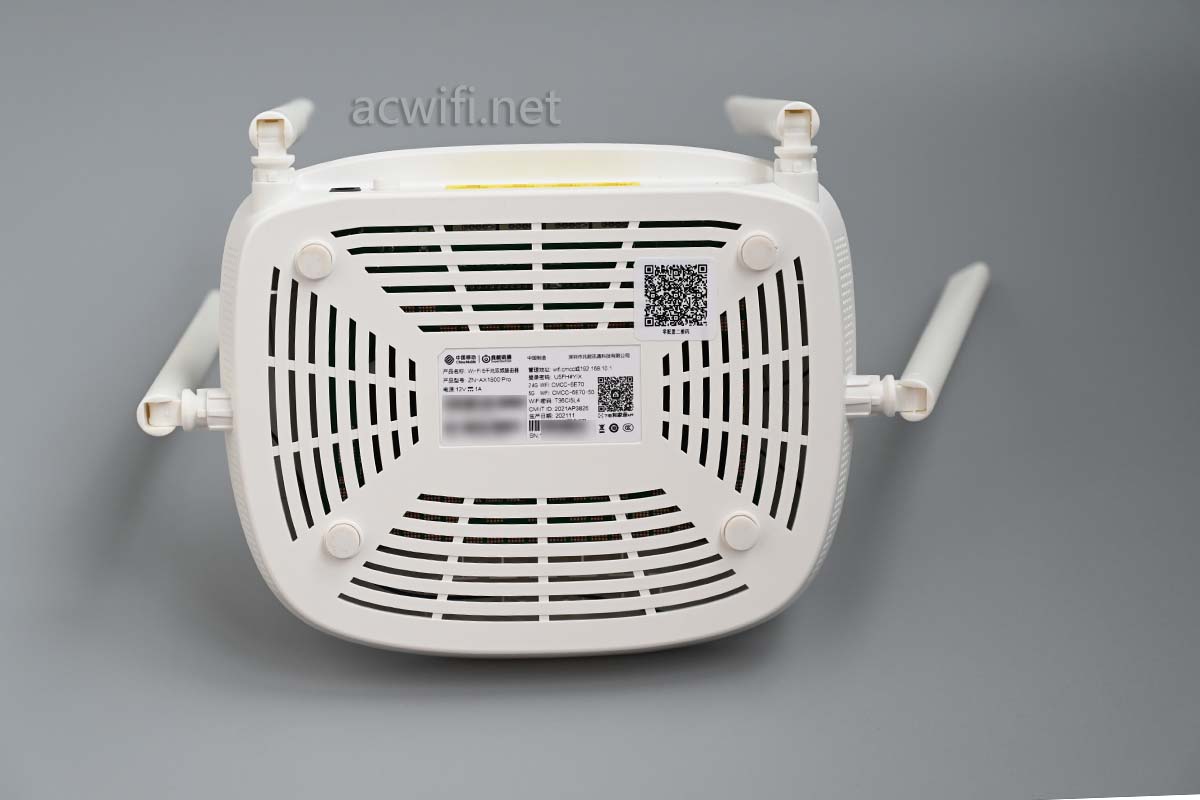

底部:

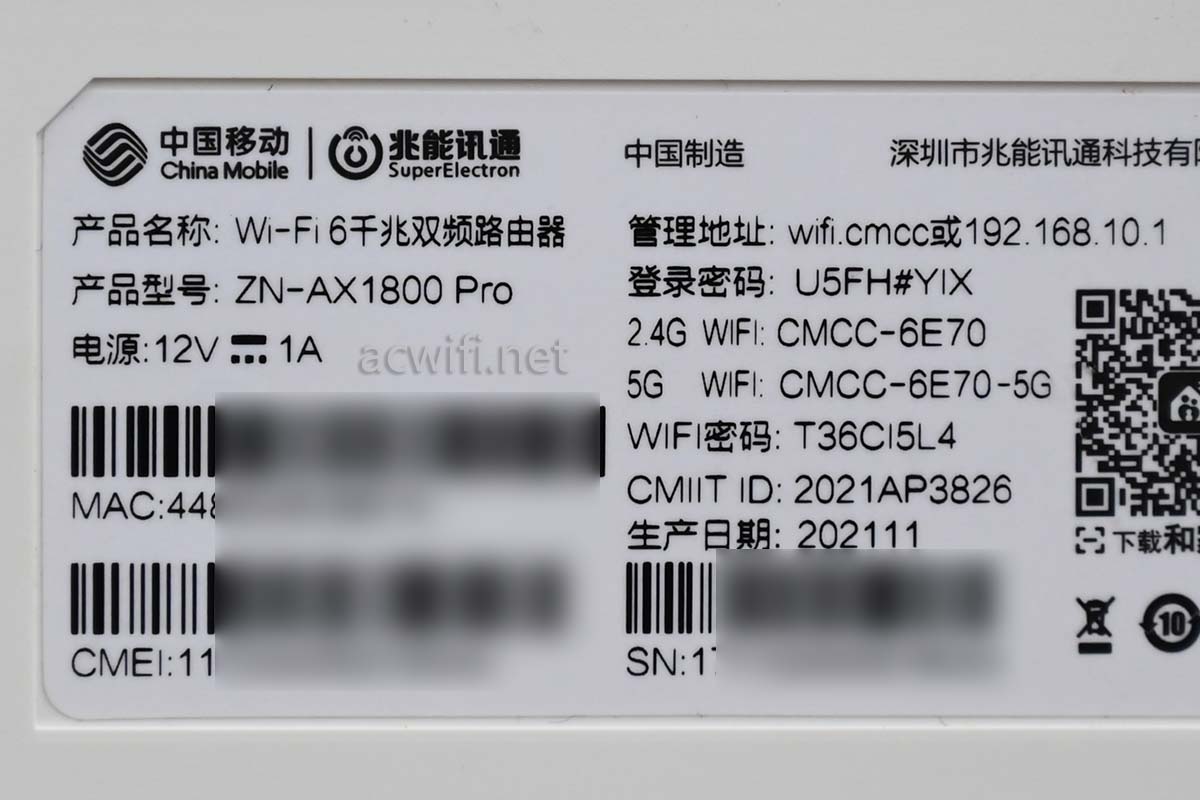

标签:

产品型号:ZN-AX1800 Pro

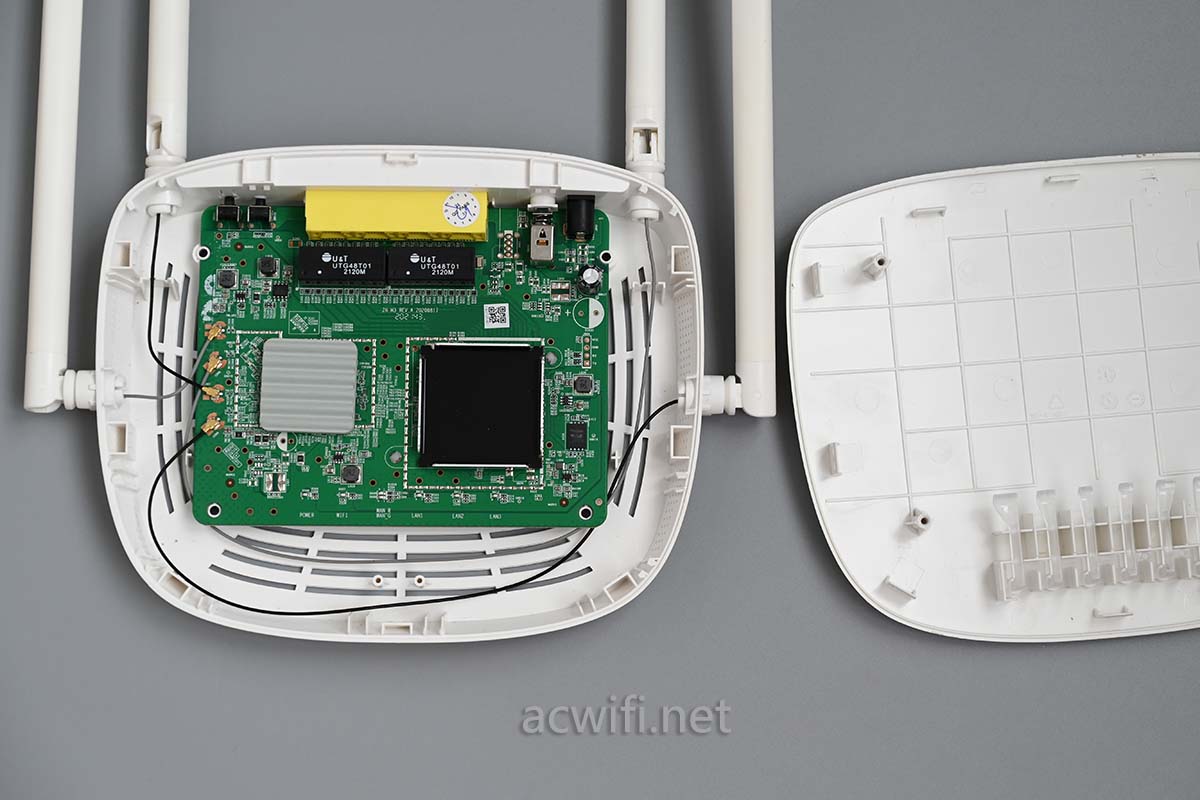

拆开:

一看见所有天线都接在一个地方,这就不会是IPQ6000方案。

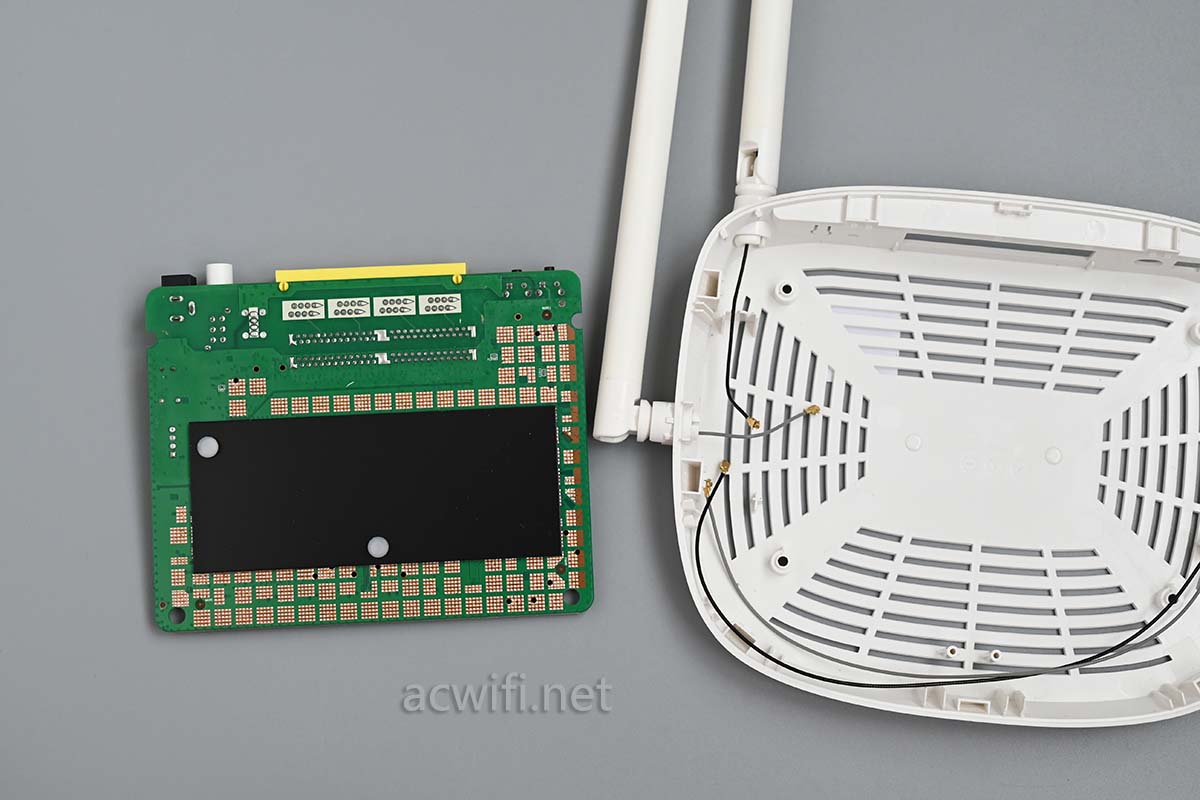

背面有黑色的散热铝板:

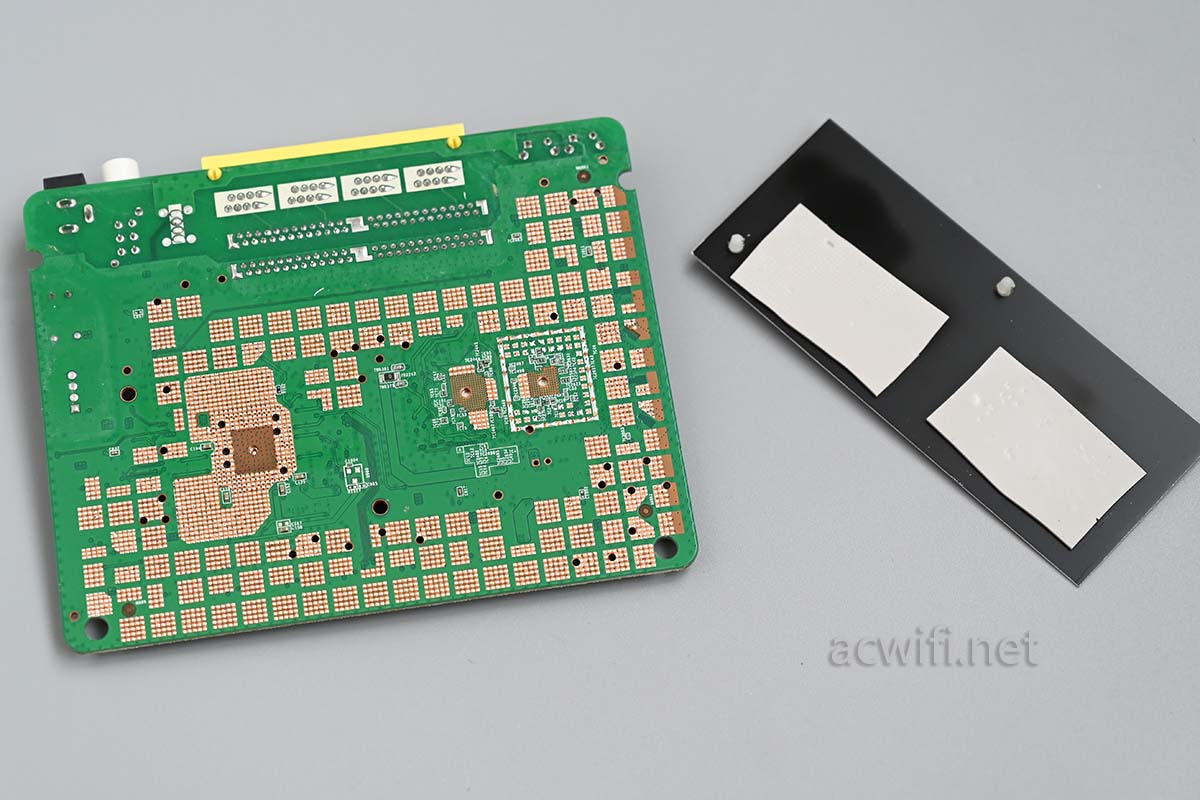

拆开背面的散热:

背面没芯片。

这款主要通过底部散热,顶部外壳没有散热孔。摸底部不算很热。

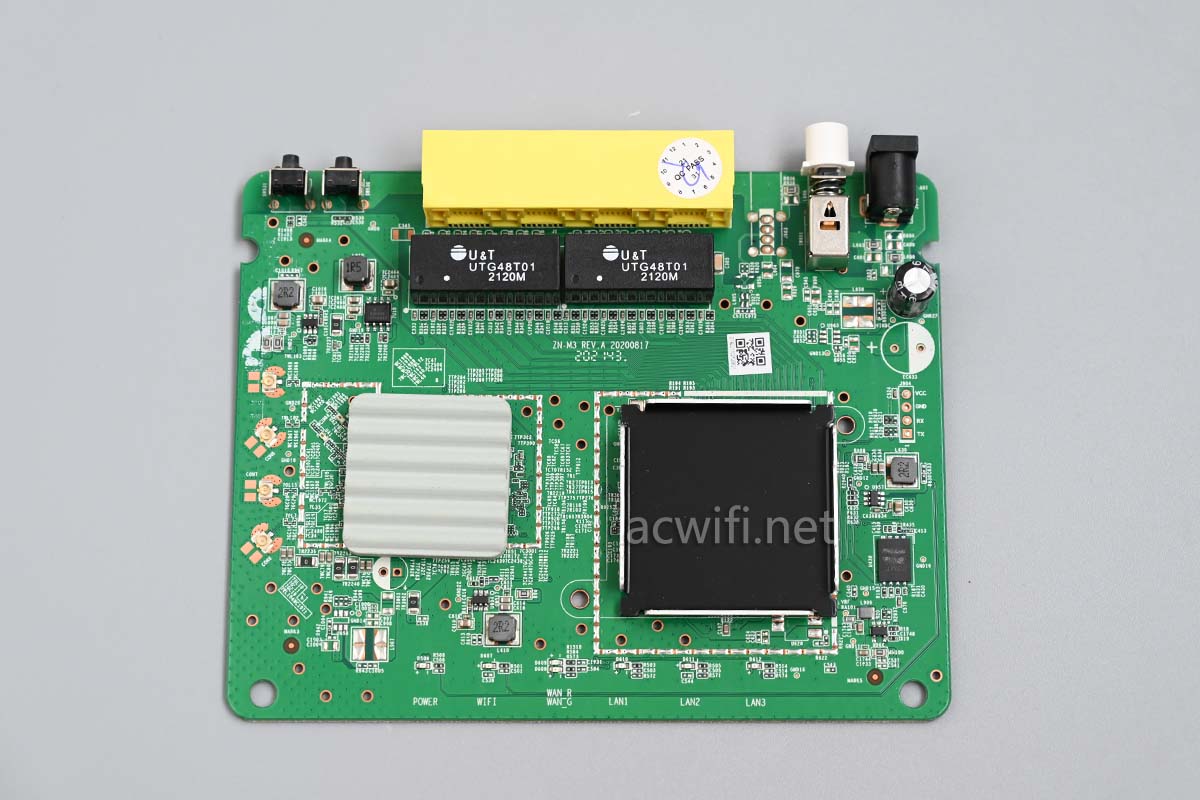

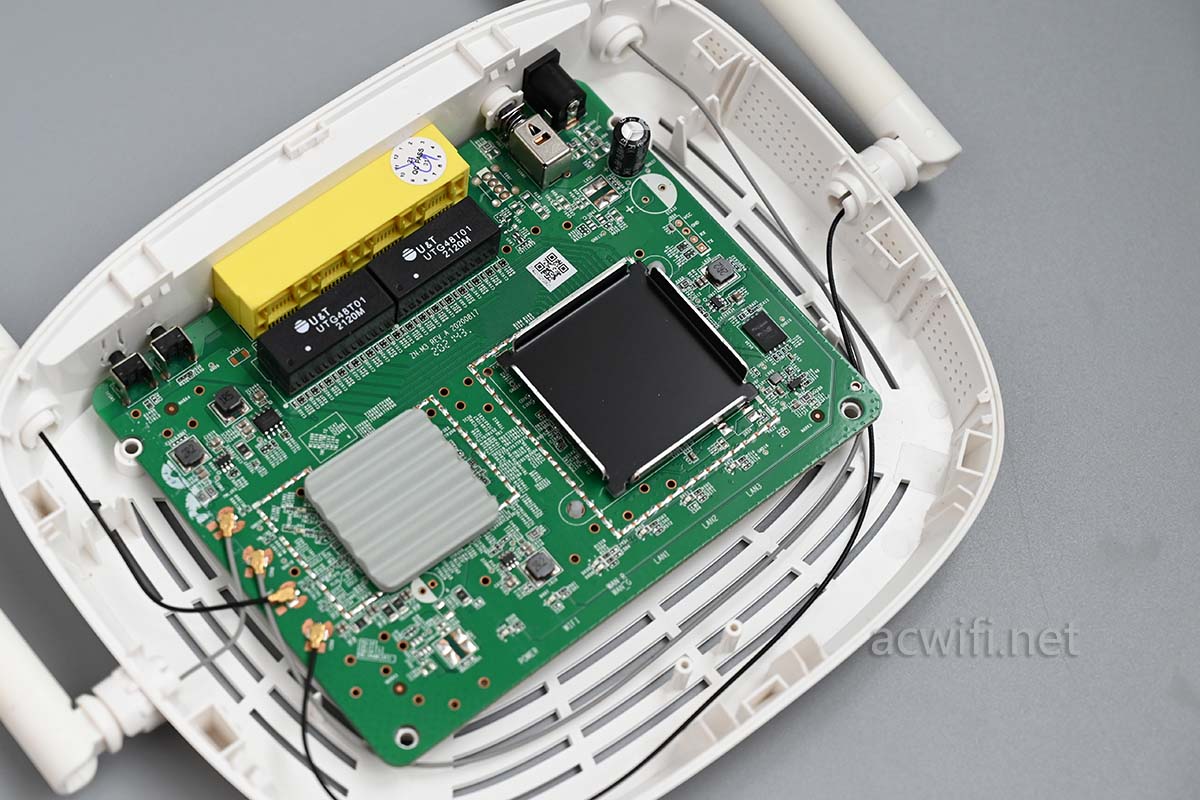

翻过来看主板正面。左边灰色的是碳化硅陶瓷散热器,右边是铝散热器,与芯片之间用了带粘性的硅胶。

我想用传统的大力出奇迹的办法:先加热后用钳子拧下来。

但这样会有造成芯片焊点松脱,即虚焊的风险,之前有人留言说可以用除胶剂,这样就不需要用多大的力气就能拧下来了。

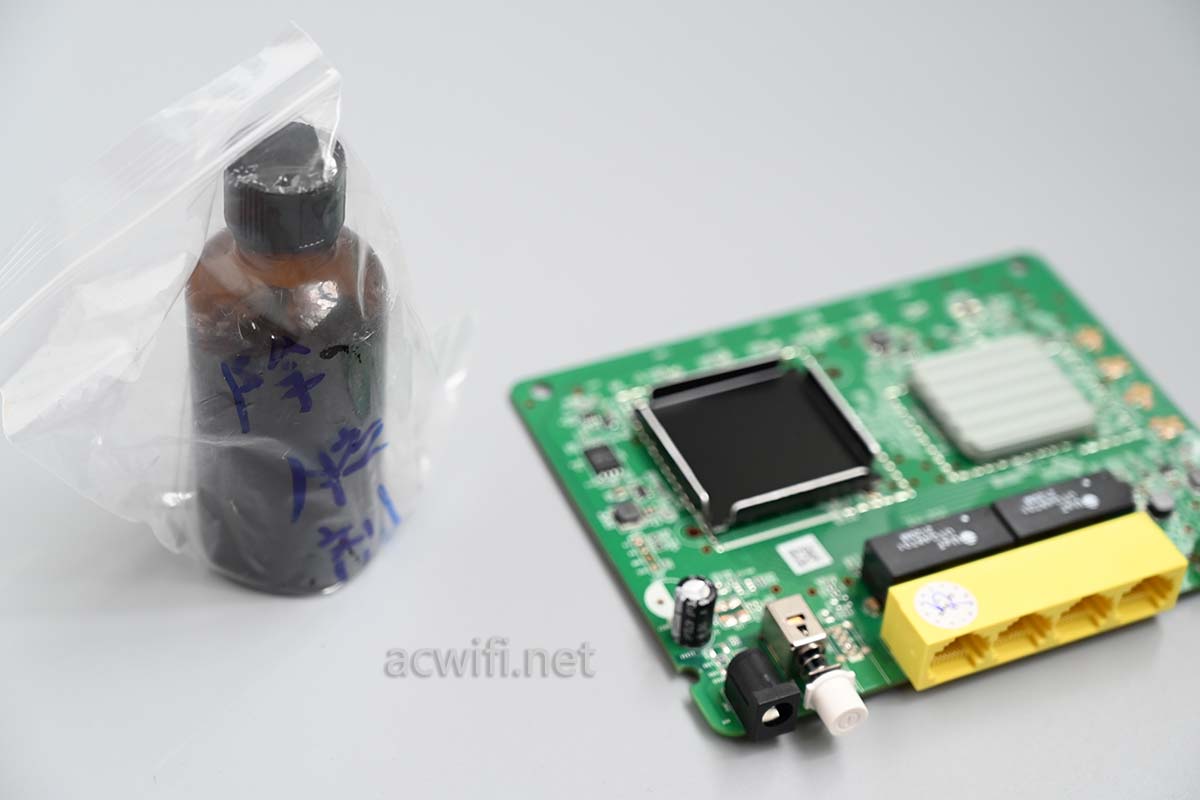

我也买来许久了,一直没使用。

除胶剂这三个字不是我写的,我写的没这么好看。

这东西,真的不用则矣,一用就惊天地泣鬼神,最后主板都不能开机了,死死在卡在1.46W功率,即CPU没能启动的状态。。。。。唉。

为了安全起见,我戴上了口罩和一次性食用手套。。。。不是手套可以食用

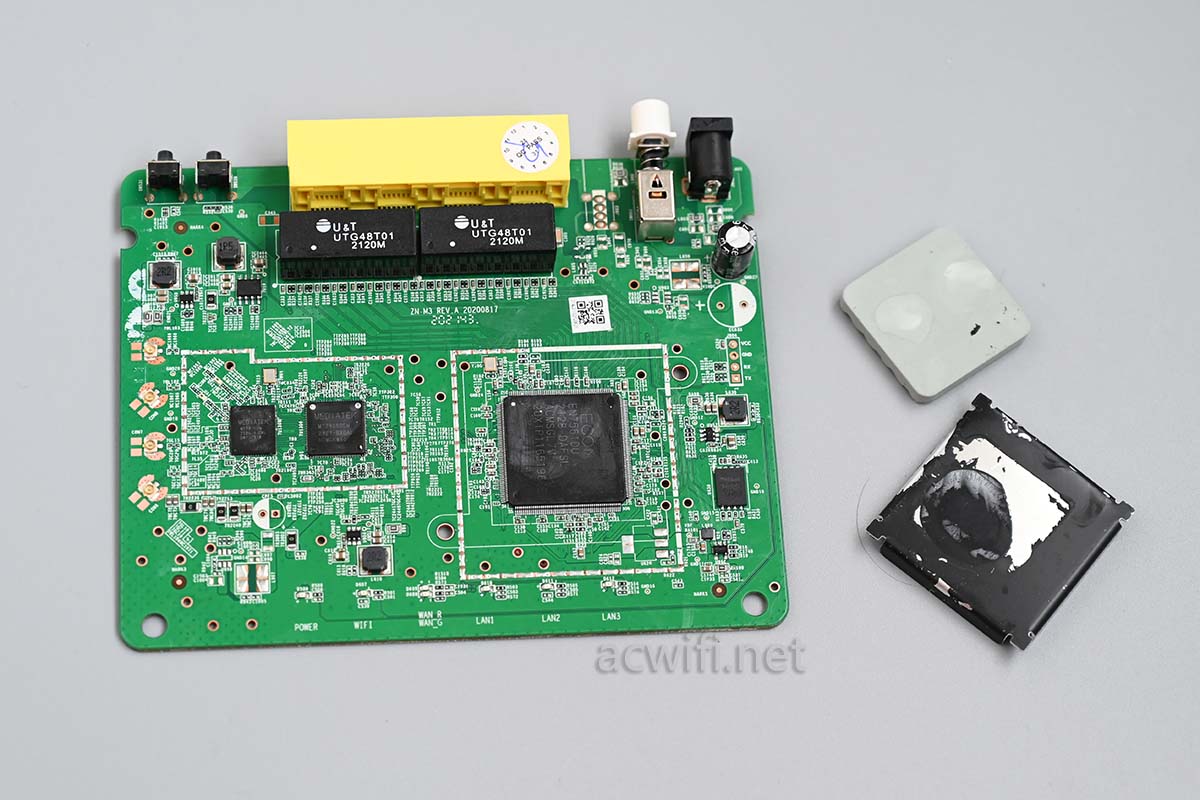

真的,有效果!  不需要用很大的力气就可取下来了散热:

这除胶剂能把黑色油漆都能轻松抹掉。有点恐怖!!!

后来我把2个散热器用水和洗洁精洗了洗,主板用洗板水擦了擦。

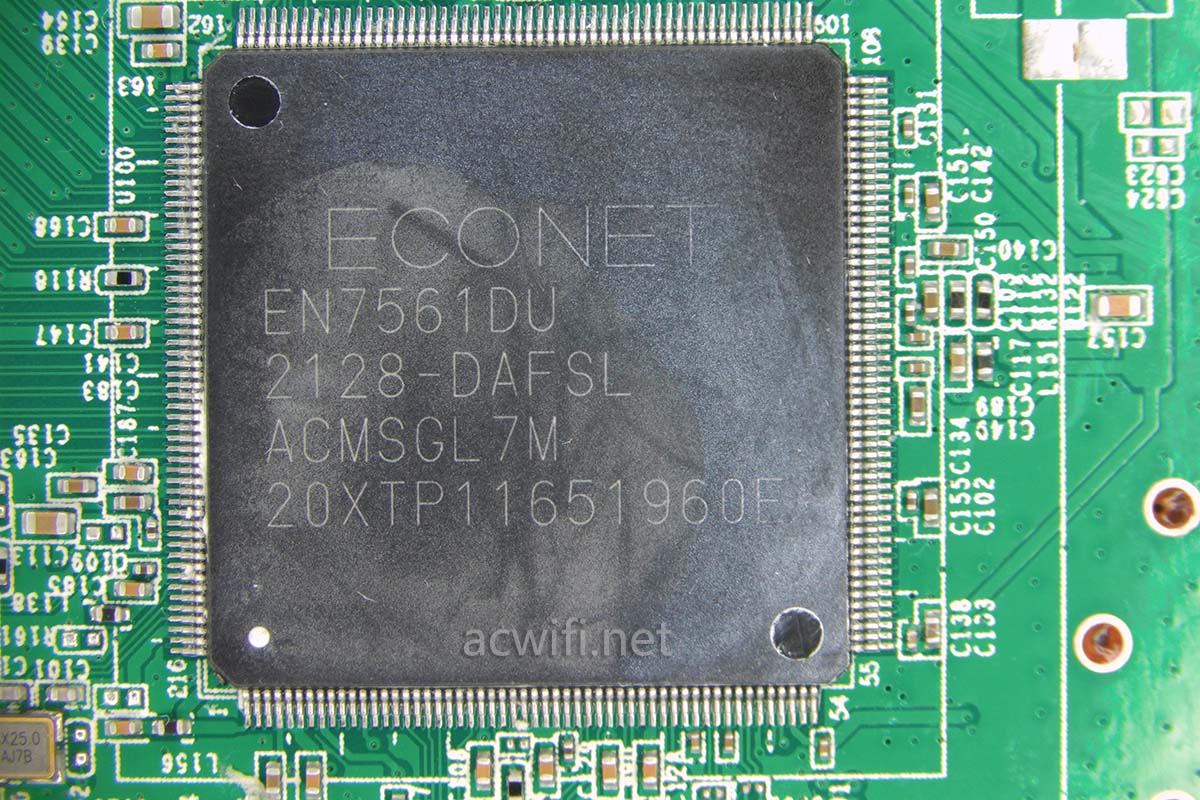

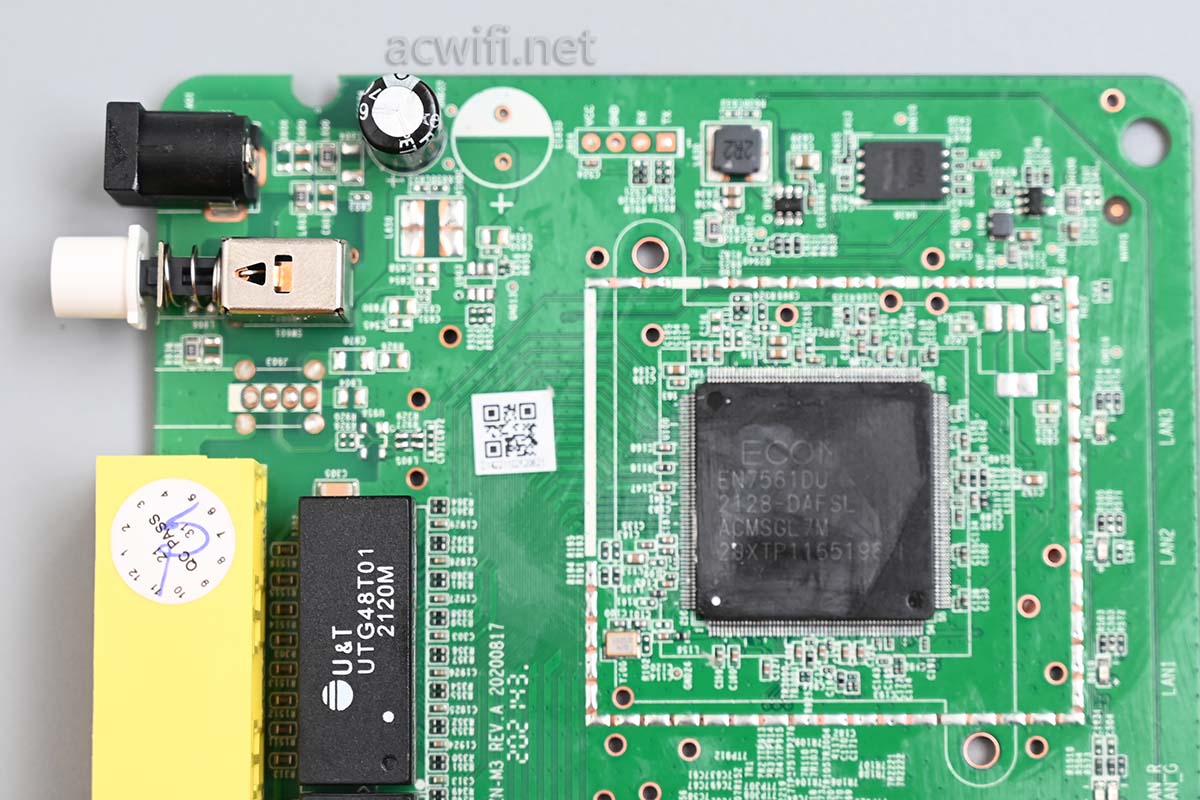

好大的CPU:

CPU型号是EN7561D,双核900MHz,集成了256MB内存,集成了4个1G PHY。

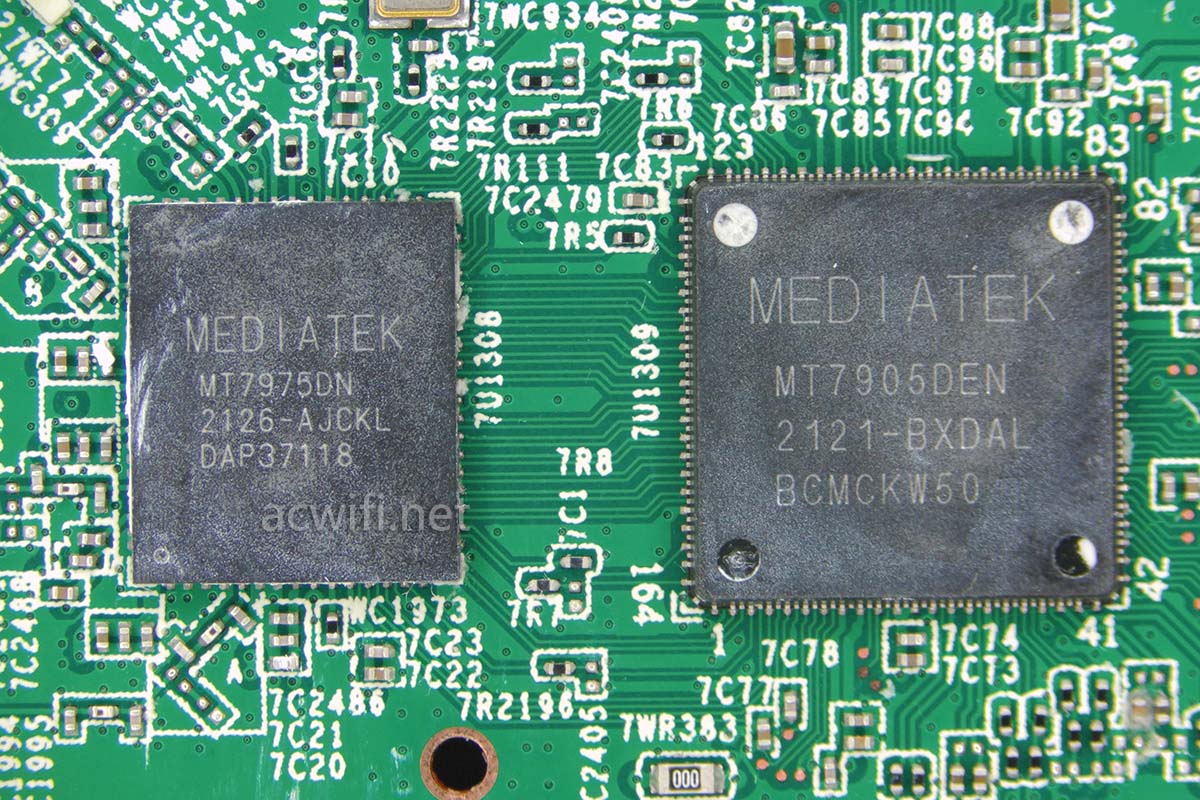

无线RF和无线基带芯片是MT7975DN、MT7905DEN:

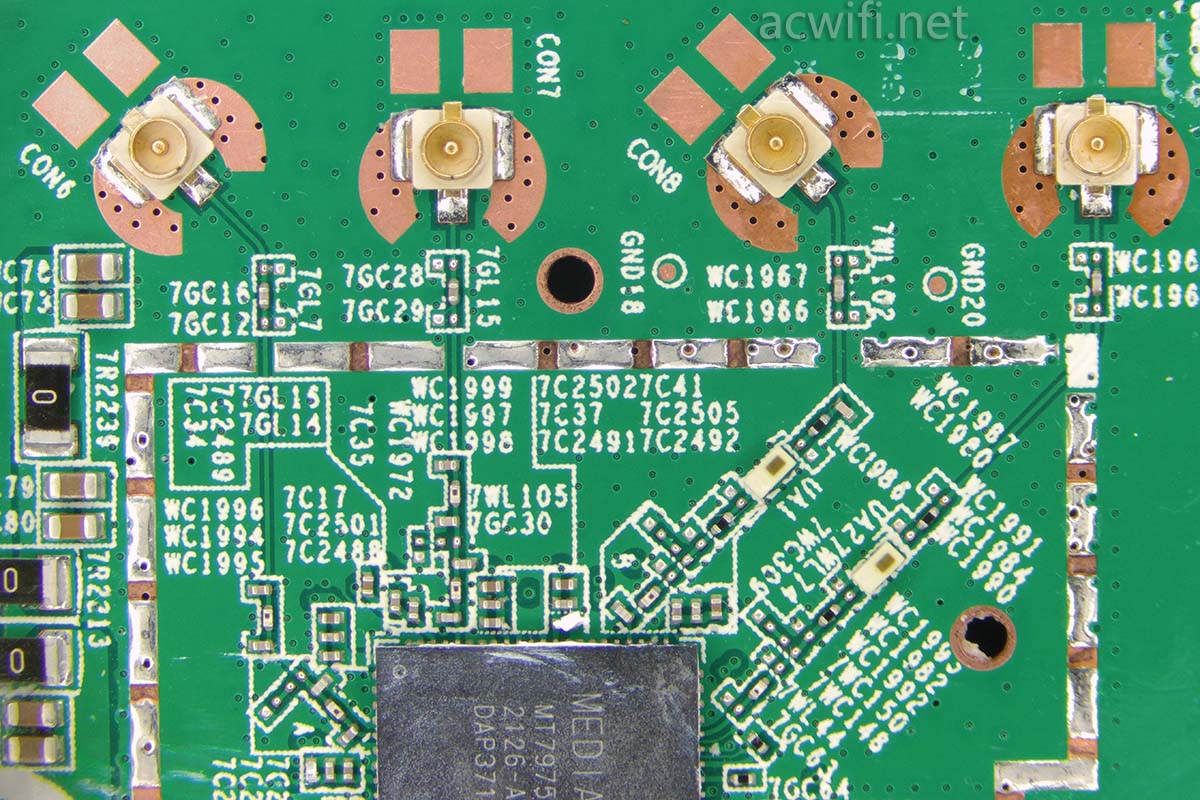

左边两路2.4G,右边两路5G:

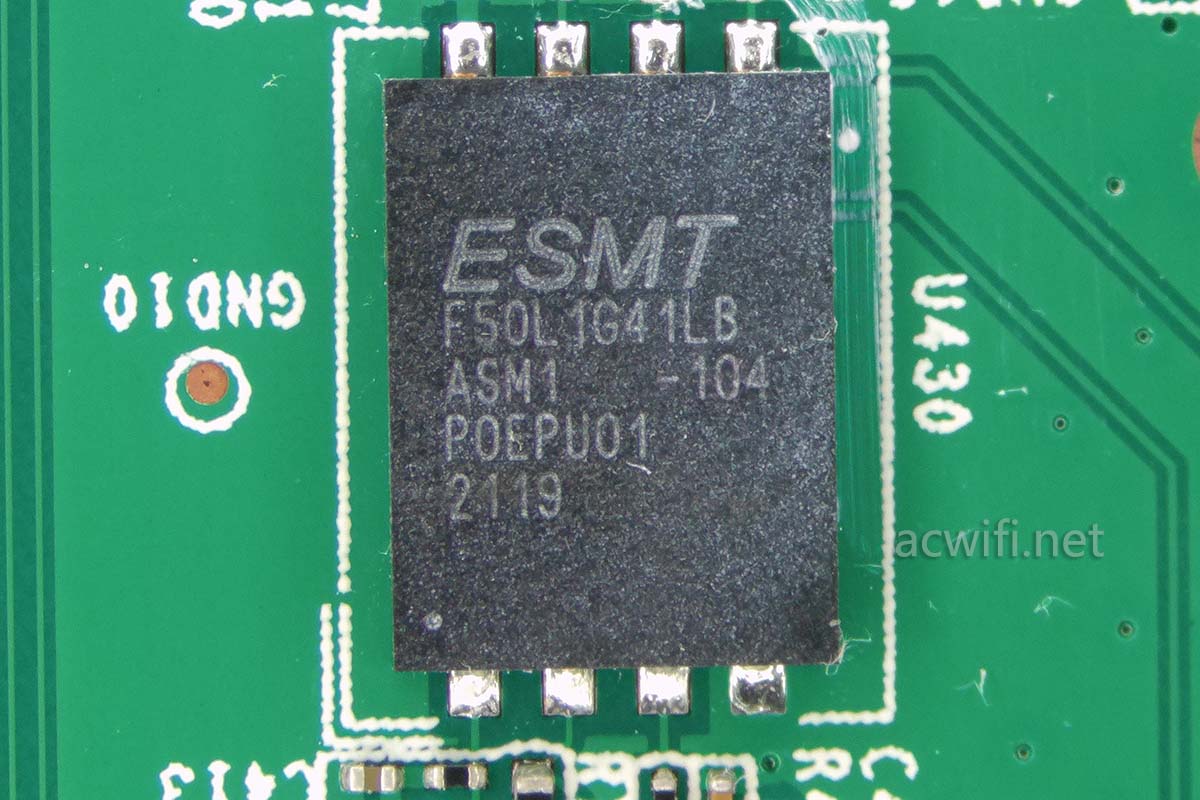

闪存容量128MB:

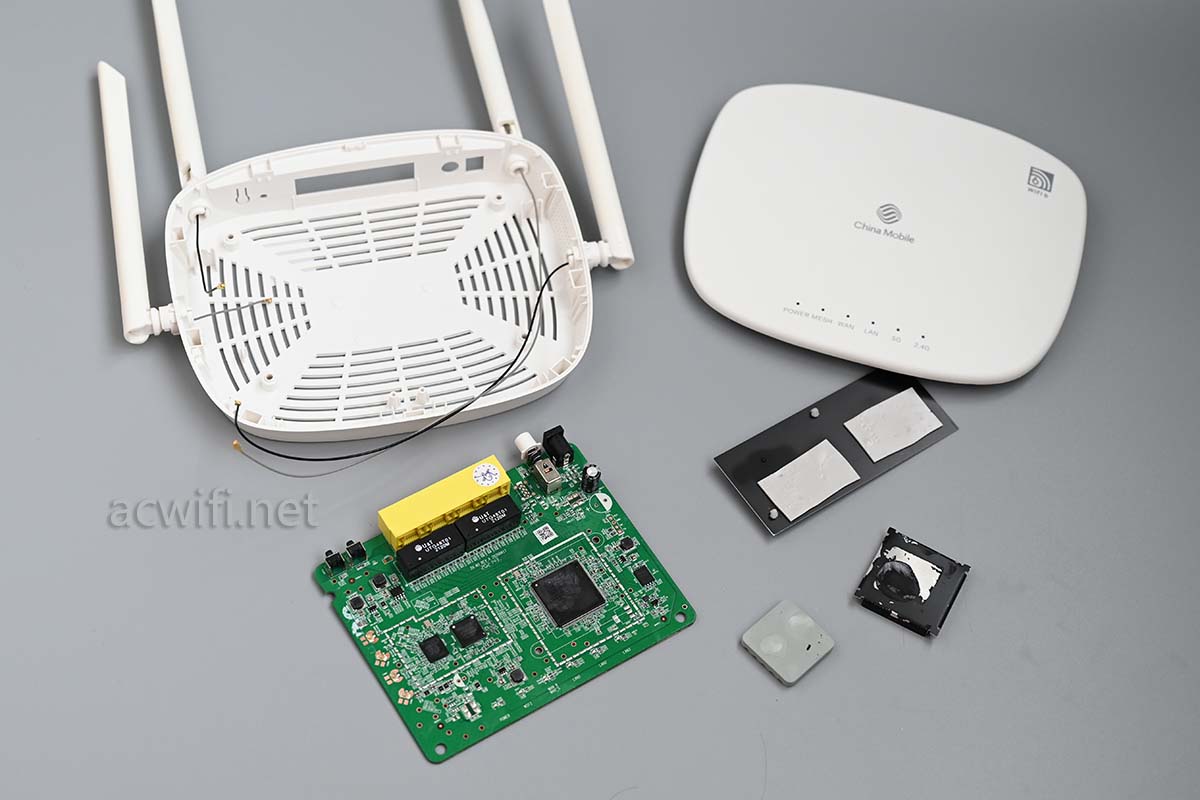

拆完了:

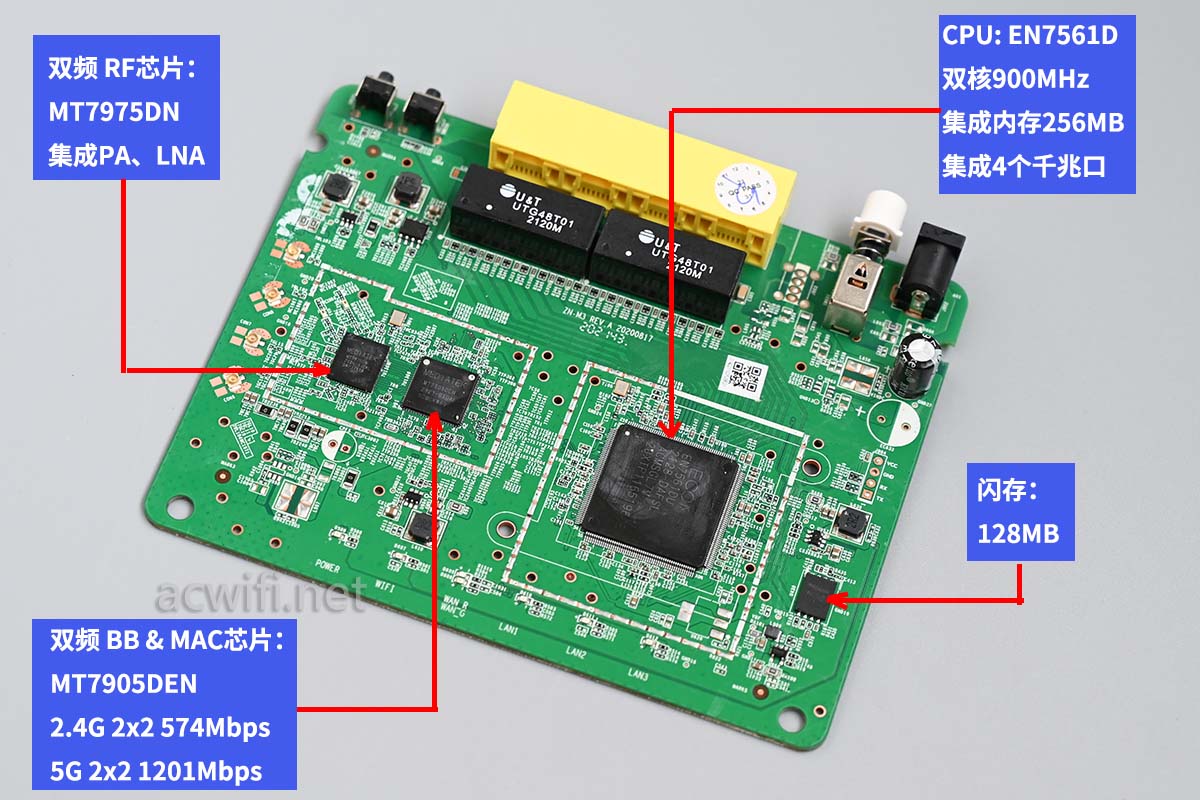

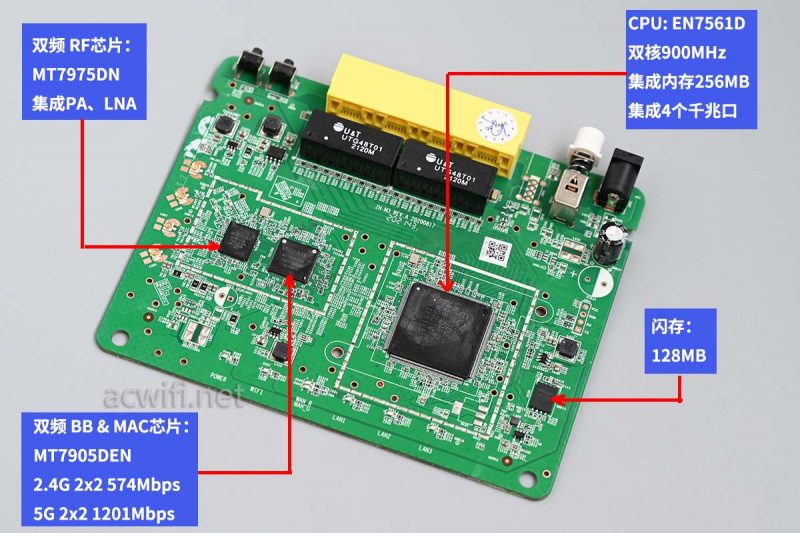

芯片型号汇总:

兆能AX1800 Pro跟早几天前拆的烽火R1差不多。

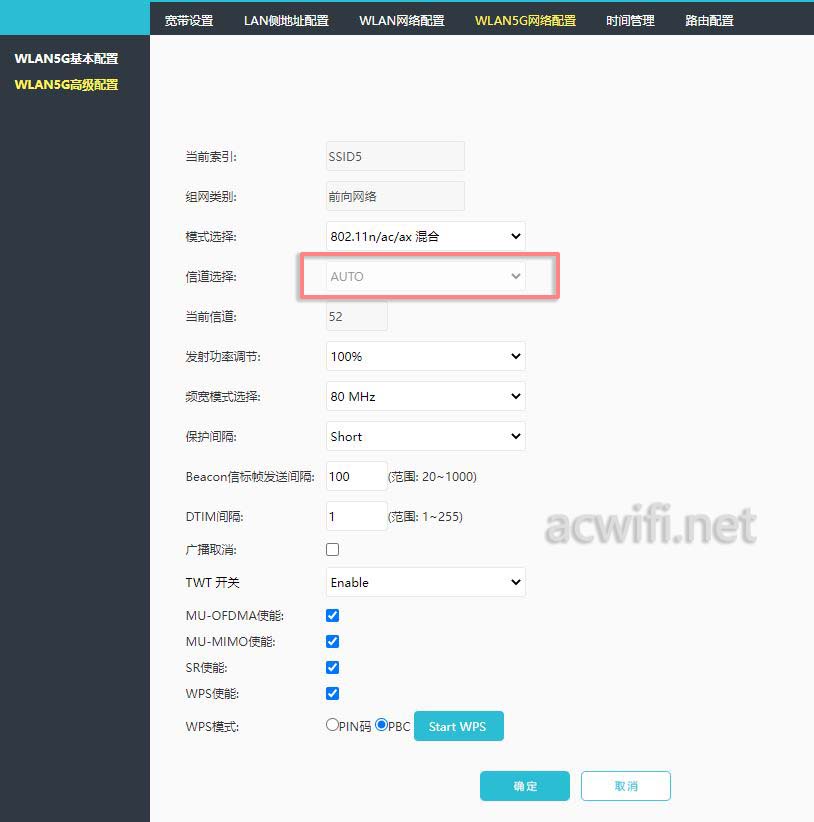

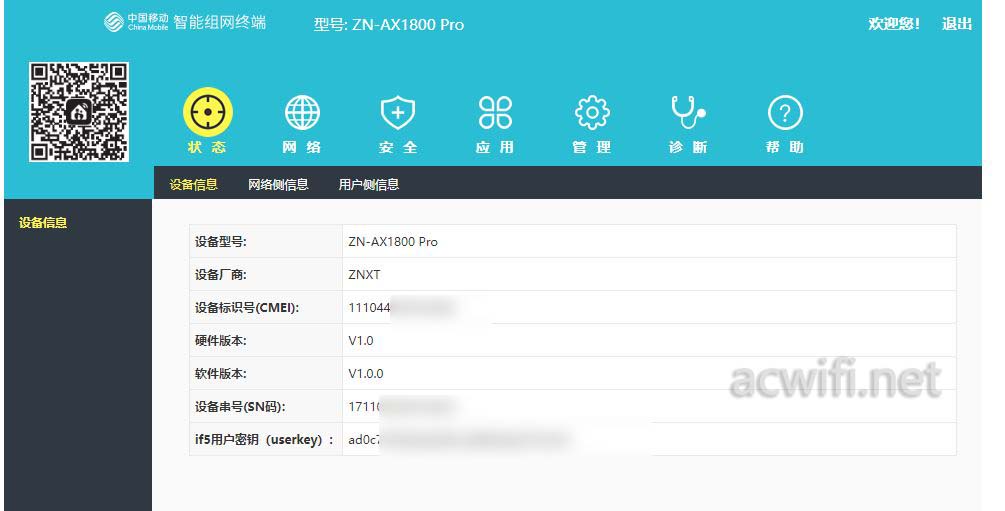

界面如下:

改不了信道,2.4G和5G都改不了信道,开机三次均是52信道,默认是AUTO,我改不了。以为等拆机完再开机,看能不能再接近一些44信道再进行D点测速。。

结果。。。。

winfi也没查看信息。

不过上图也显示了,支持MU-MIMO,能支持MU-MIMO的就一定能支持波束成形了。。是的,就是这个关系,反之不然。

好了。本文结束了!

明天进行第二波抽奖免费送无线路由器,以为这台拆完也送出去。

暂定送的是网件R6800、领势EA7500V2、红米AC2100、还有一些wfii6的机型。至少8台吧。有兴趣的留意公众号发文!

若有任何疑问可留言或关注微信公众号acwifi-net。

如需转载请注明来源和链接,否则视为侵权行为!:路由器交流 » 兆能ZN-AX1800 Pro拆机,拆完就开不了机
