中国移动RAX3000Z拆机

中国移动RAX3000Z在咸鱼收的全新未拆封,143元包邮。或许又有说我又买垃圾来拆,我觉得大多数消费者只有100多元的预算吧,这个价位和这个规格就很适合大众了。

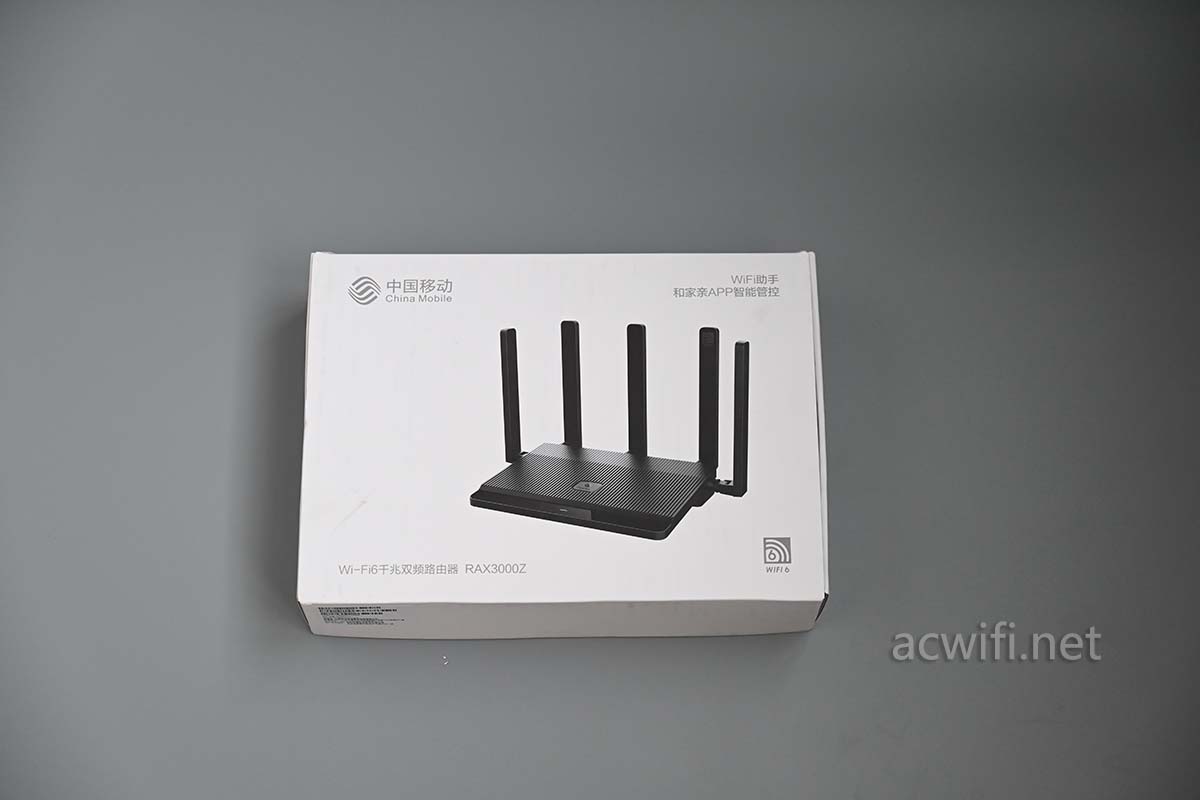

中国移动RAX3000Z的外包装:

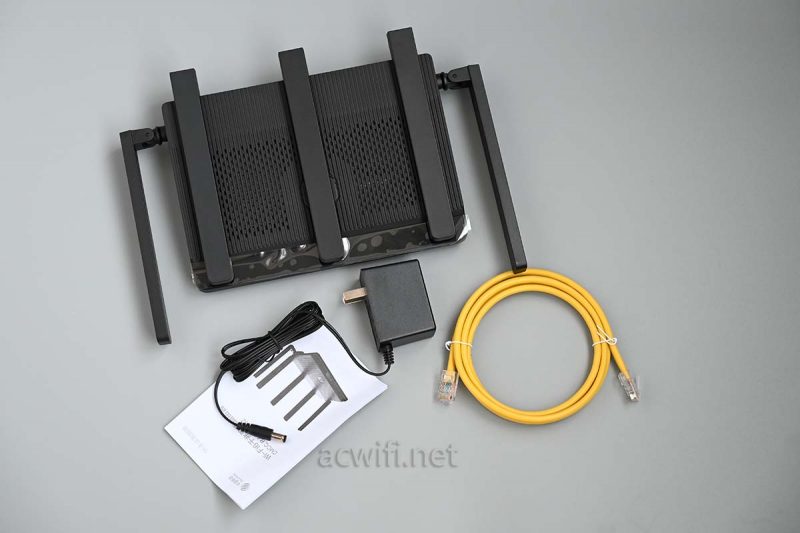

机身和配件 :

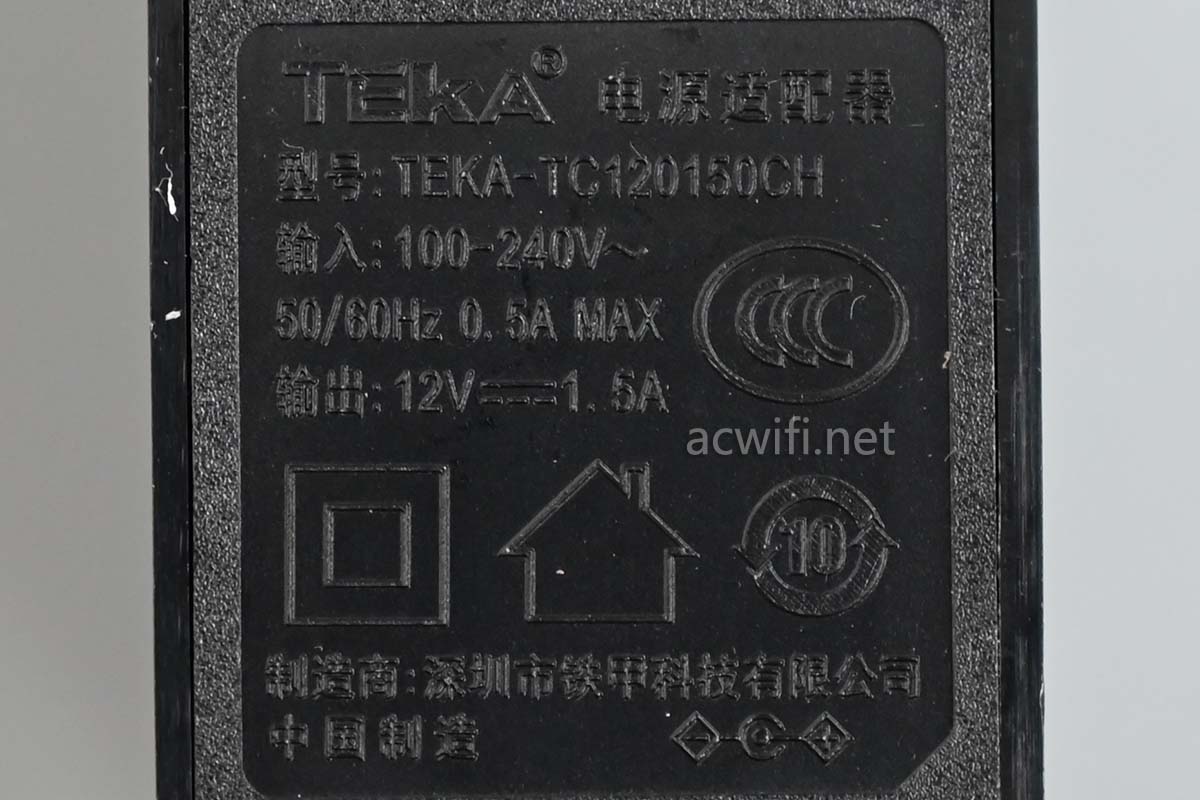

电源输出规格是12V/1.5A,我又是冲着这个电源规格买的。哈哈

实测联网后的待机功率5W,不高!

看5根天线便知是什么无线芯片了吧?如果不知道,肯定是第一次来acwifi.net看的。

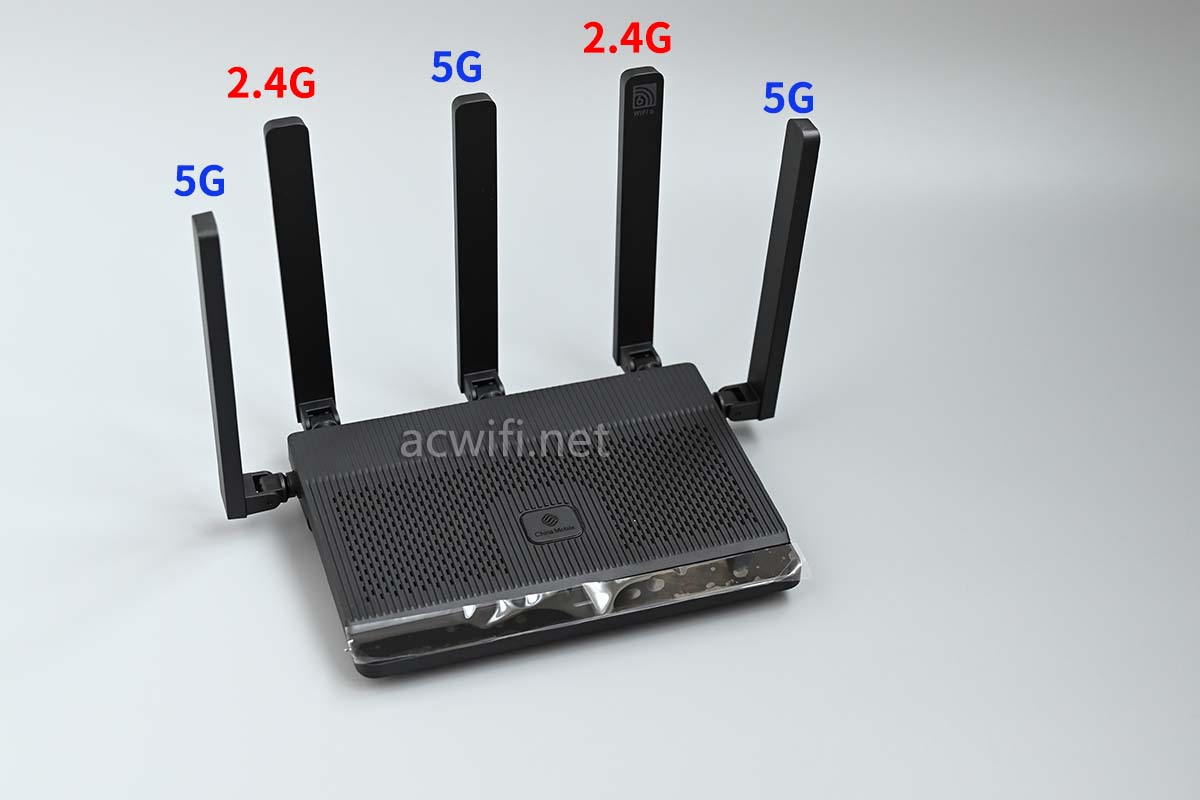

双频天线布局如下图:

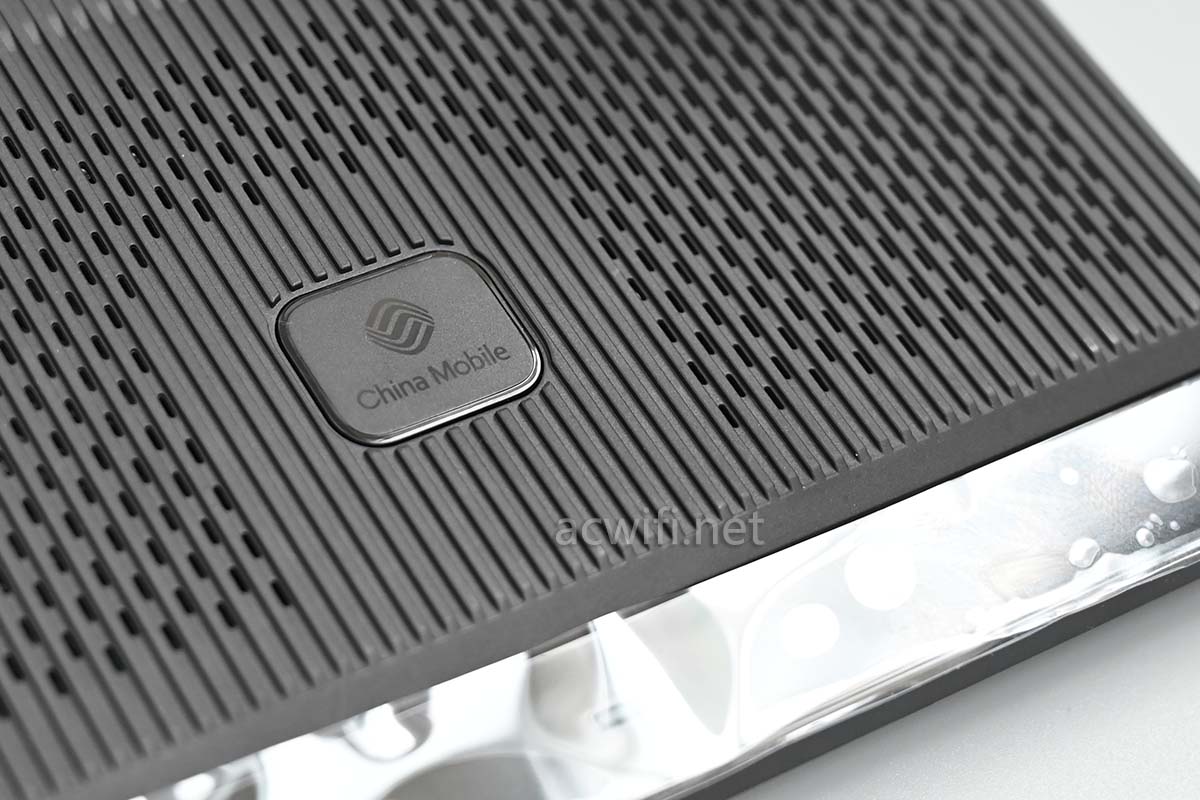

机身顶部好多散热孔,中间位置有一个中国移动的LOGO:

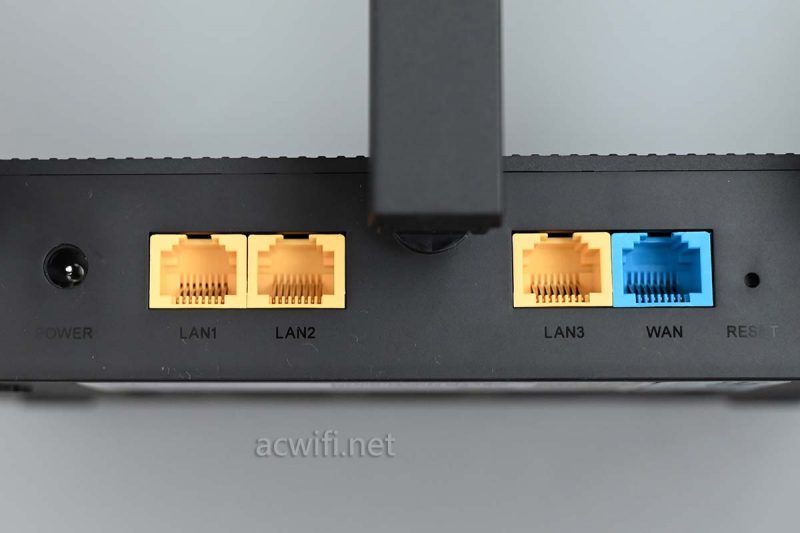

背面接口:

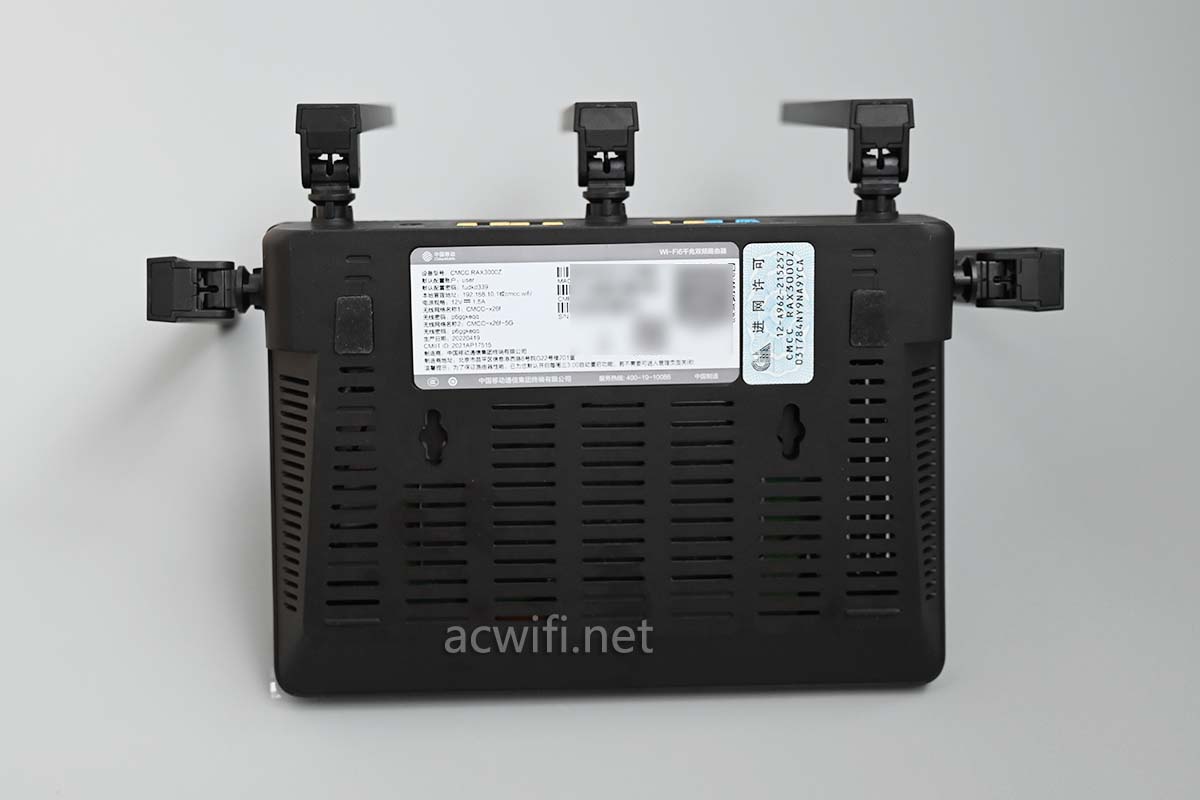

机身底部:

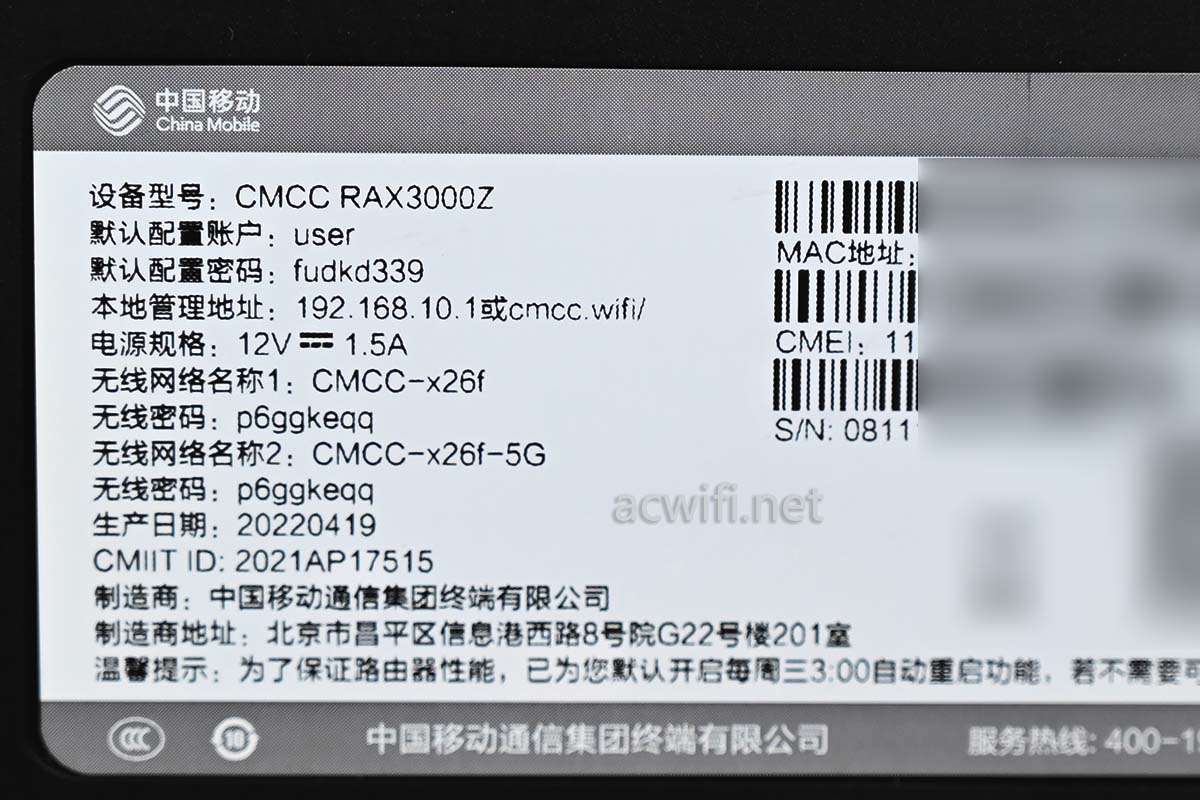

标签内容:

设备型号: CMCC RAX3000Z

路由器配置密码,这是运营商的要求,厂家只是“照单做”。

运营商为了安全,每台都用不同的密码,大概是这样的说法,三大运营商的定制机均预设了密码。

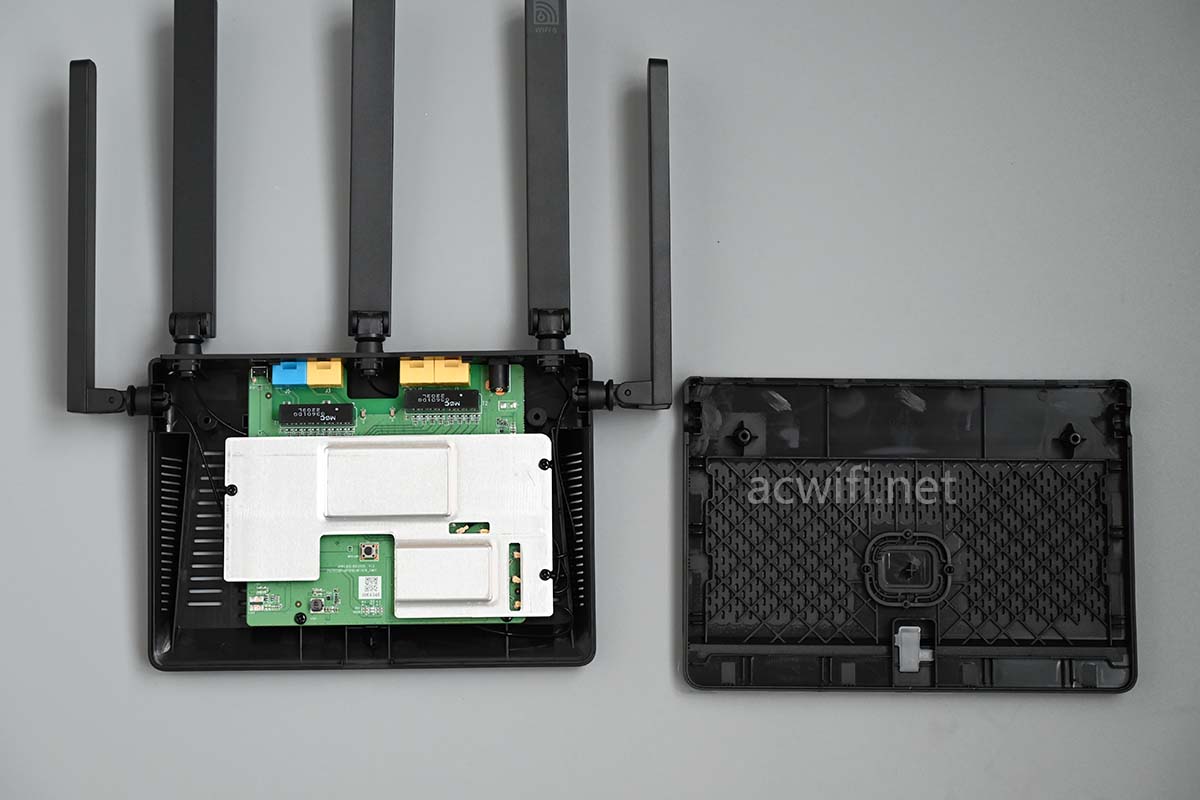

拆开外壳:

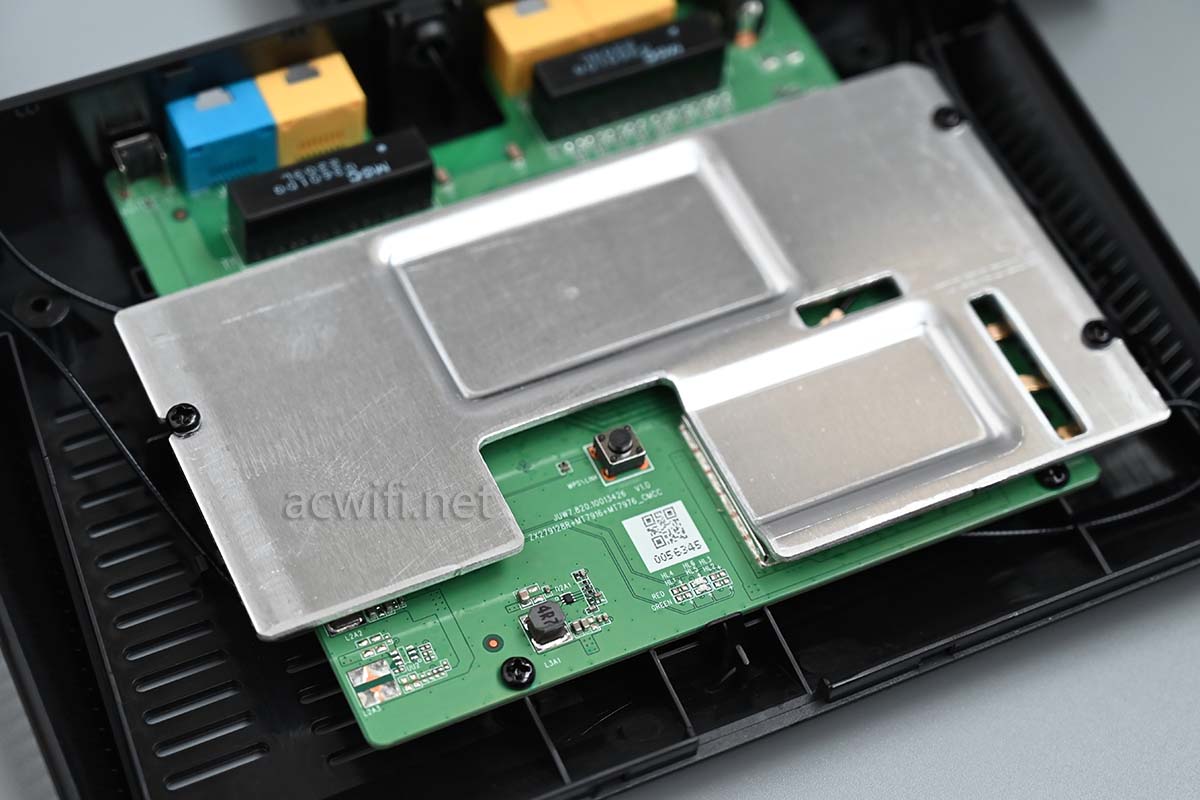

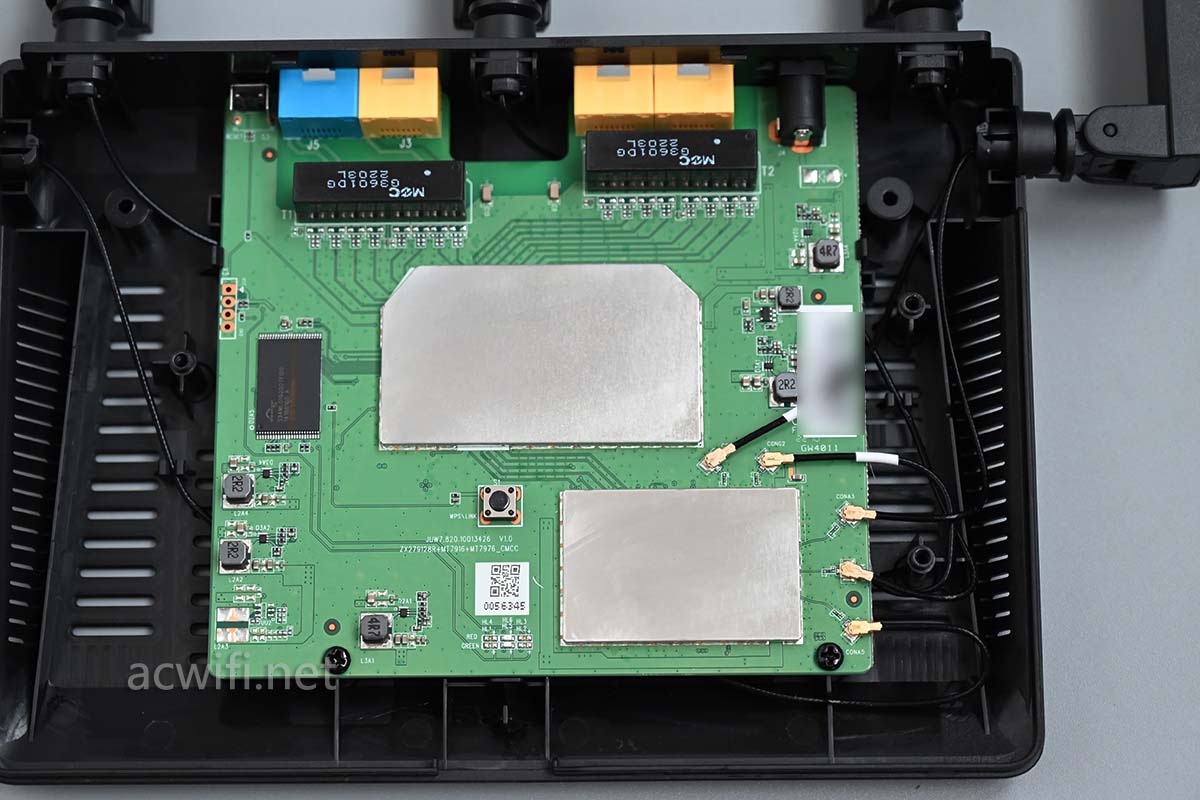

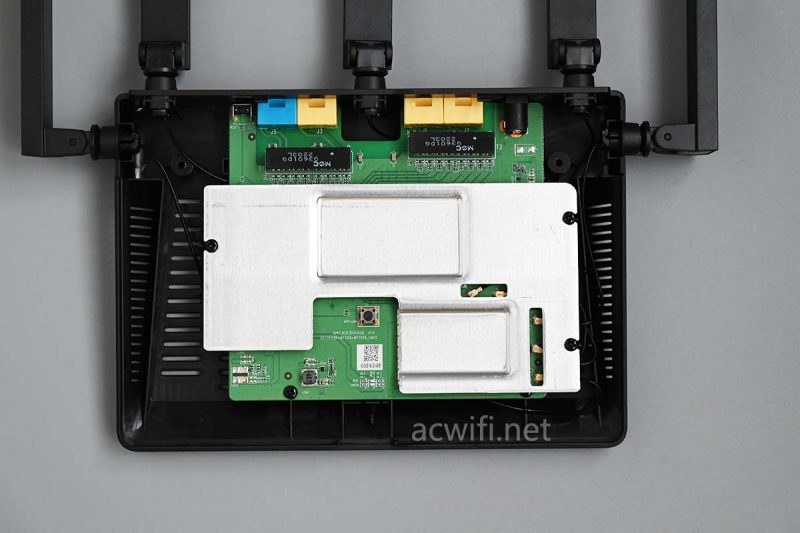

迎面而来的一片散热板:

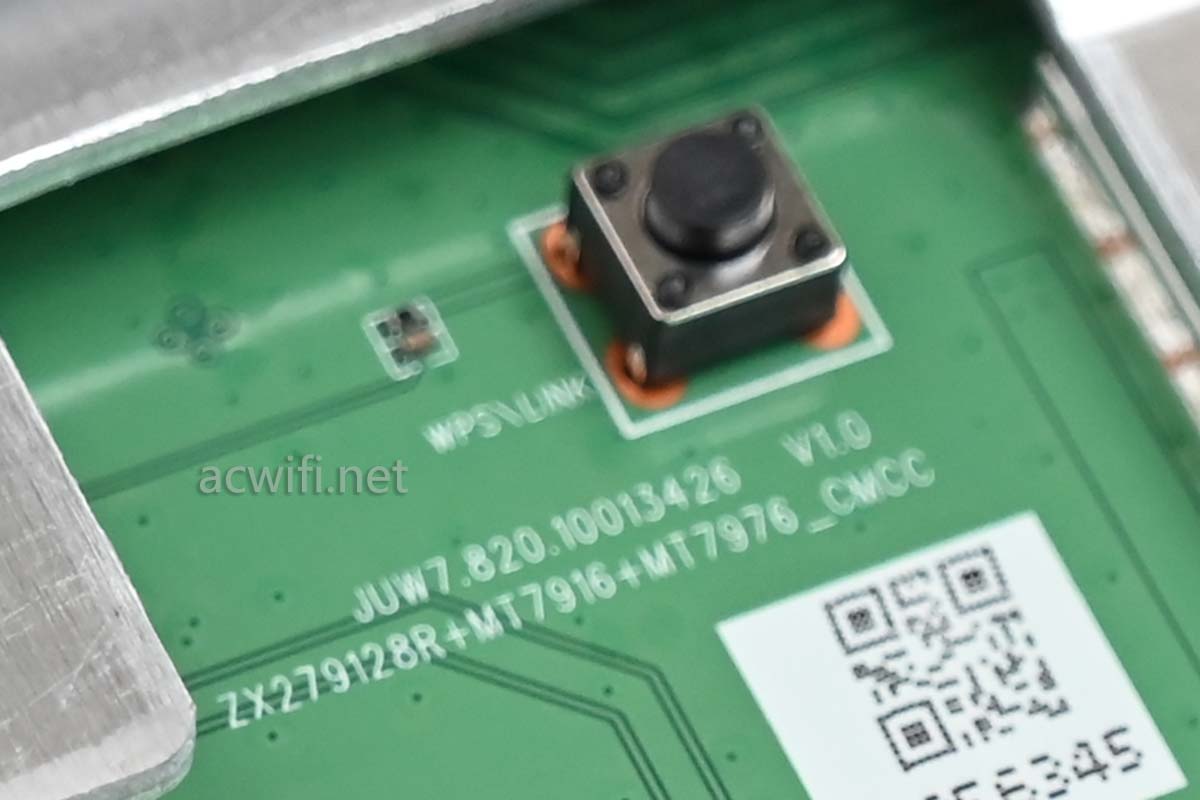

主板上有一行丝印,我看了就不想拆下去了:

“ZX279128R+MT7916+MT7976C_CMCC”

我顶喽,你这样直接就把芯片型号印出来,我的存在还有什么意义呢??是不是对我有点残忍了?

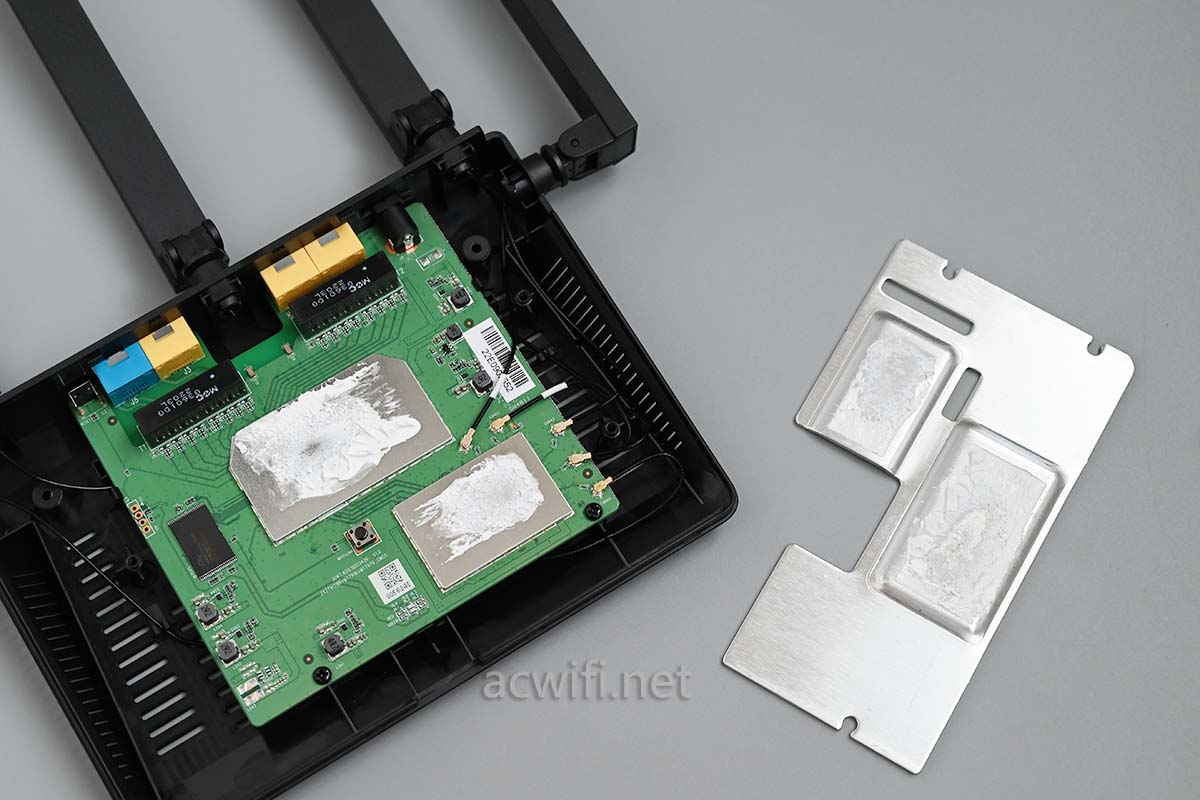

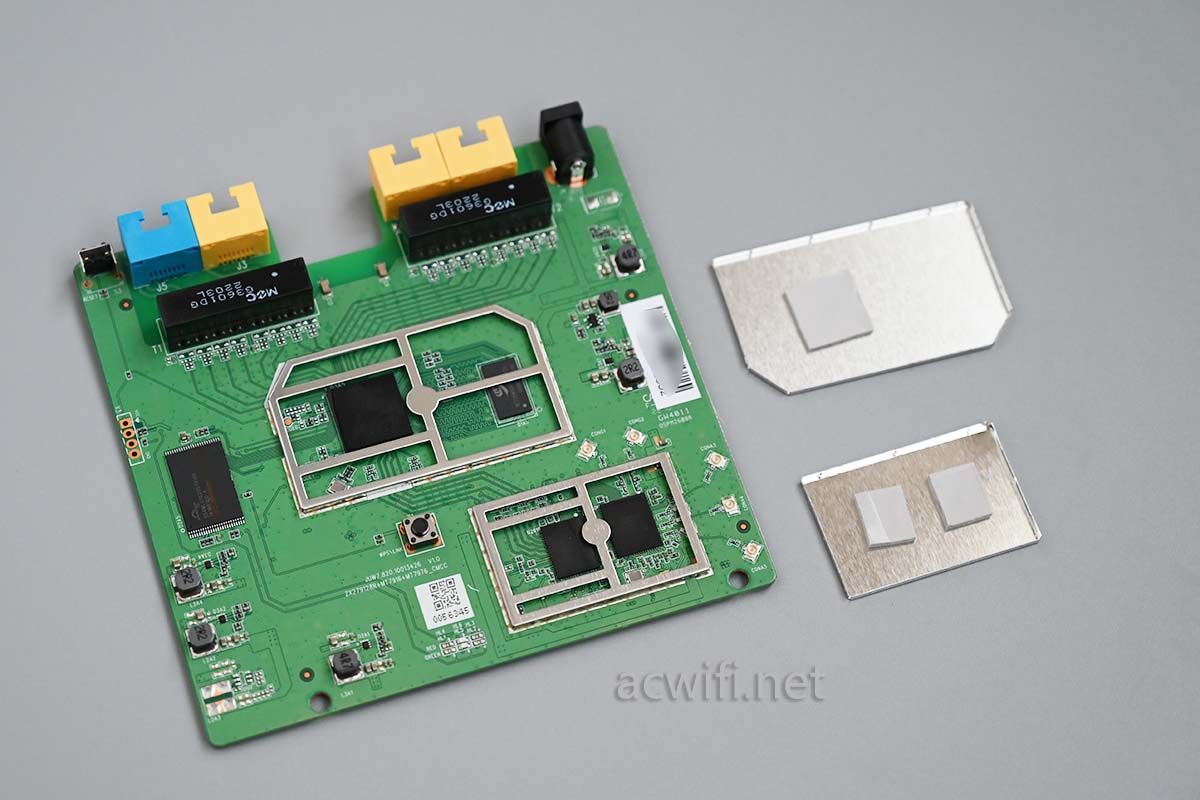

拆下散热板:

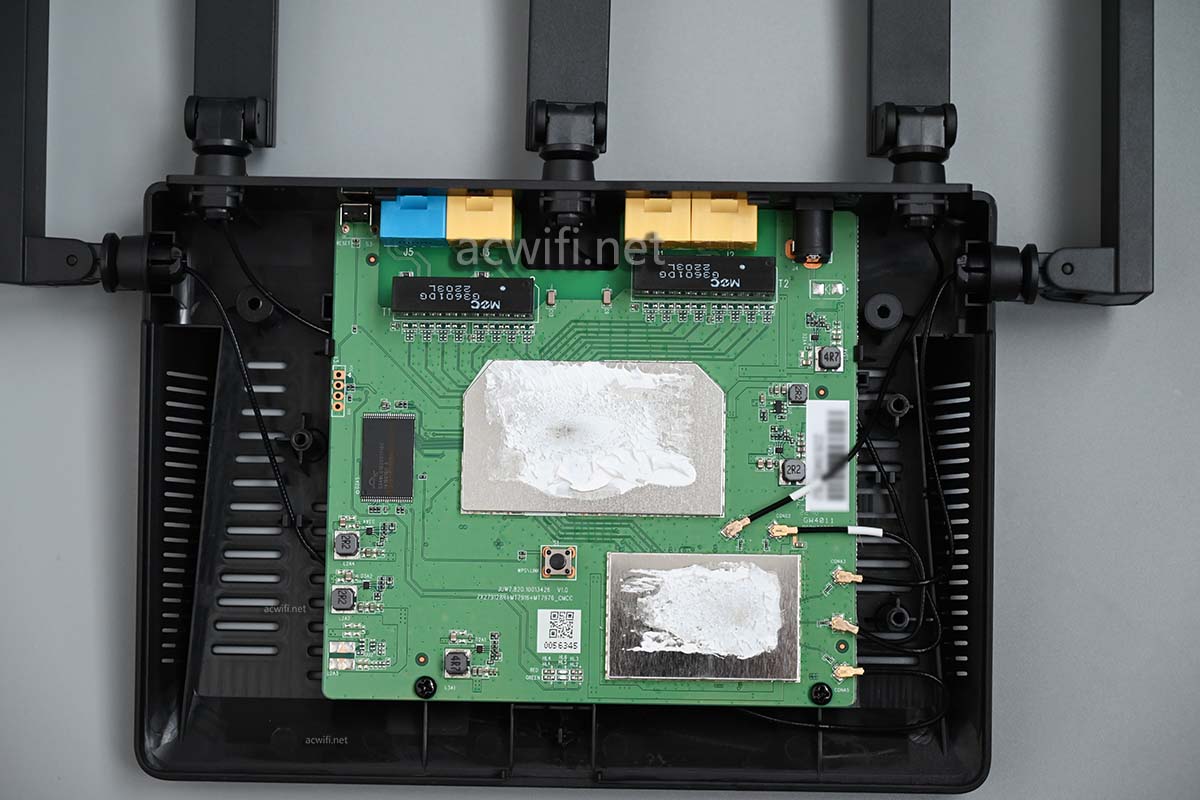

硅脂抹干净后:

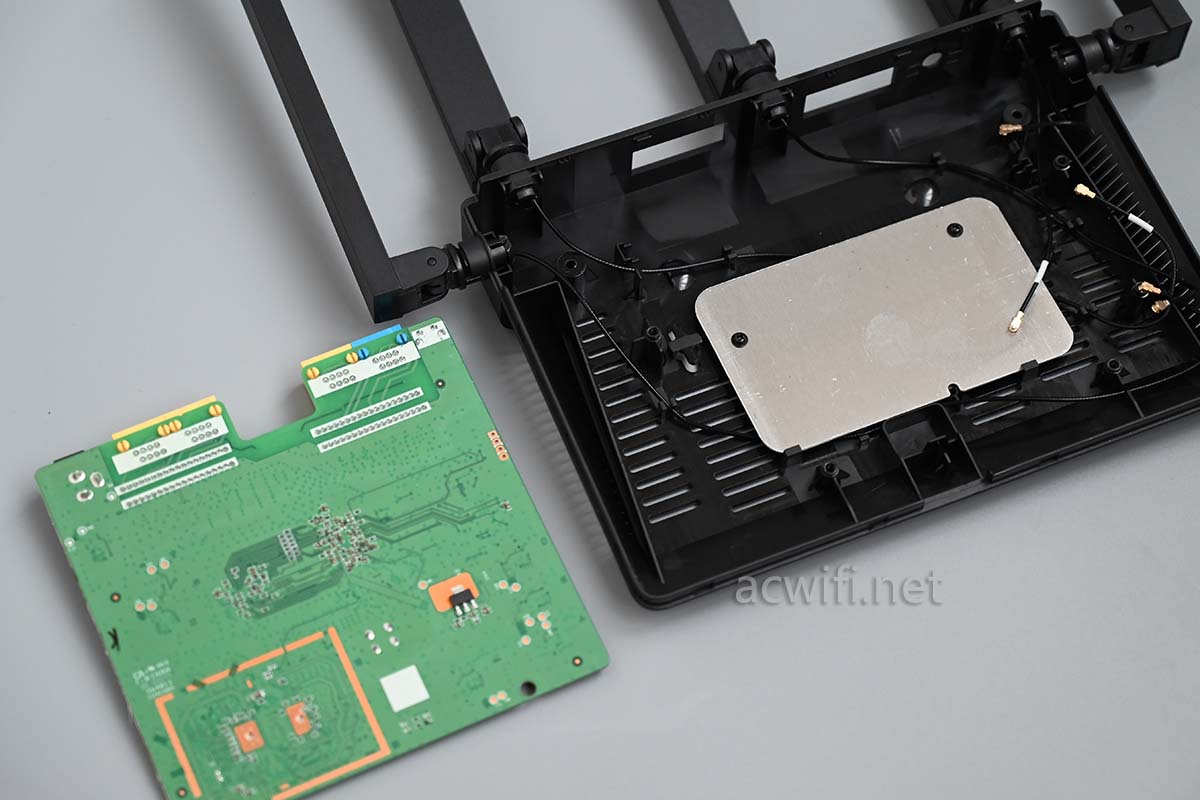

拆出主板并翻过背面,底部虽然有散热铝板,但是呢,没看见有导热硅脂垫片,不知是否为了配重效果,还是质检的大意?

这款外壳顶部和底部均有散热孔,所以这款机身摸上去不感觉很热,散热效果好。

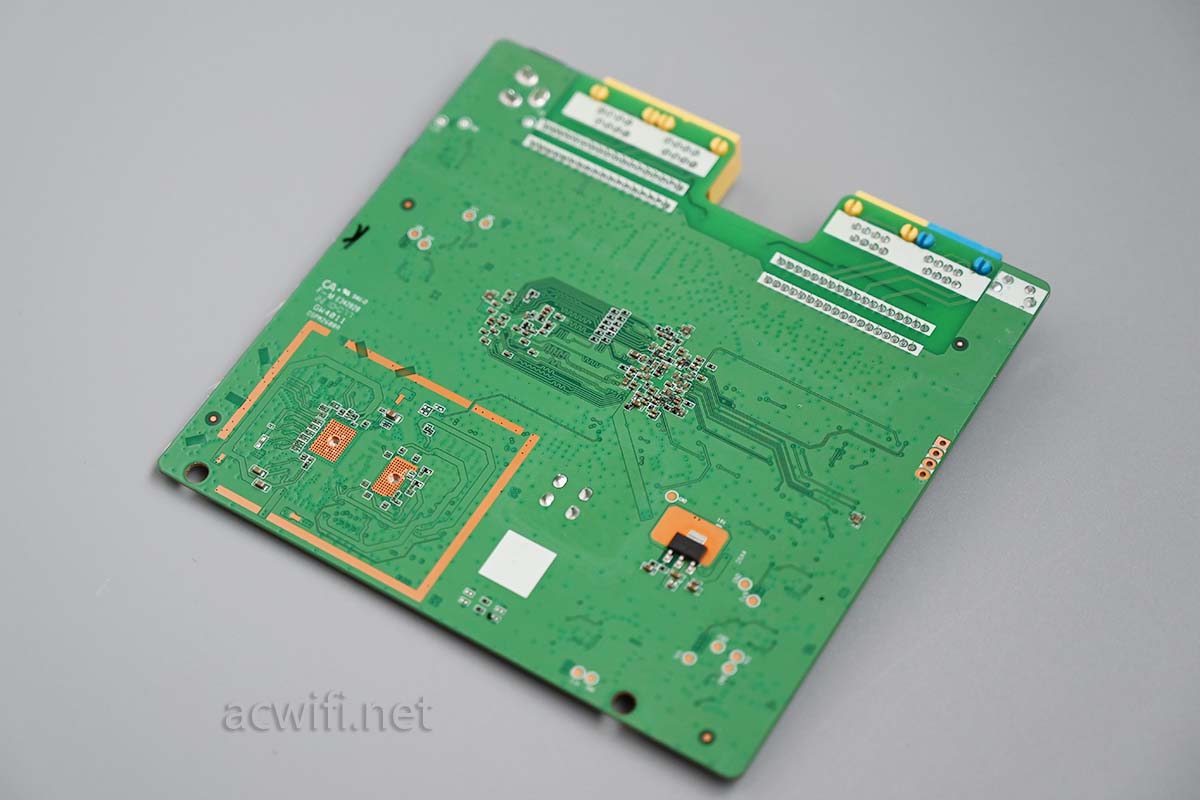

主板背面没芯片:

所以加到主板正面来吧:

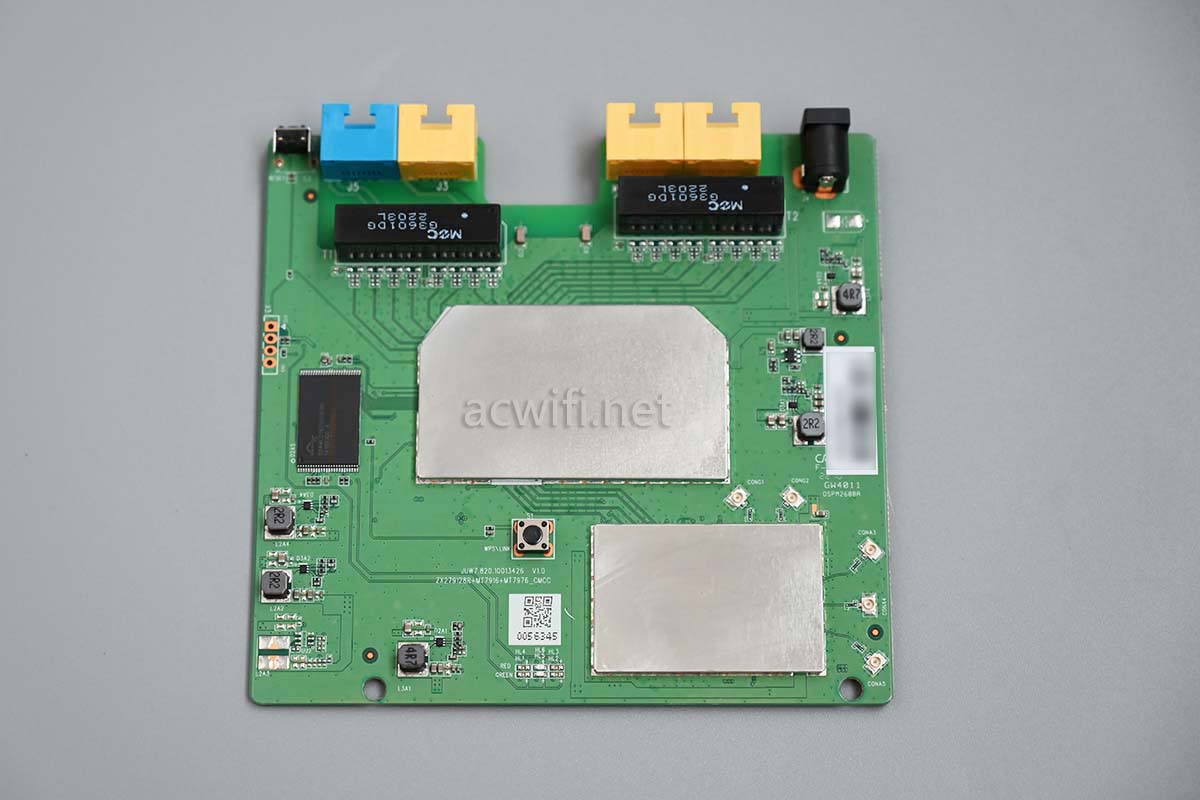

撬开所有屏蔽罩:

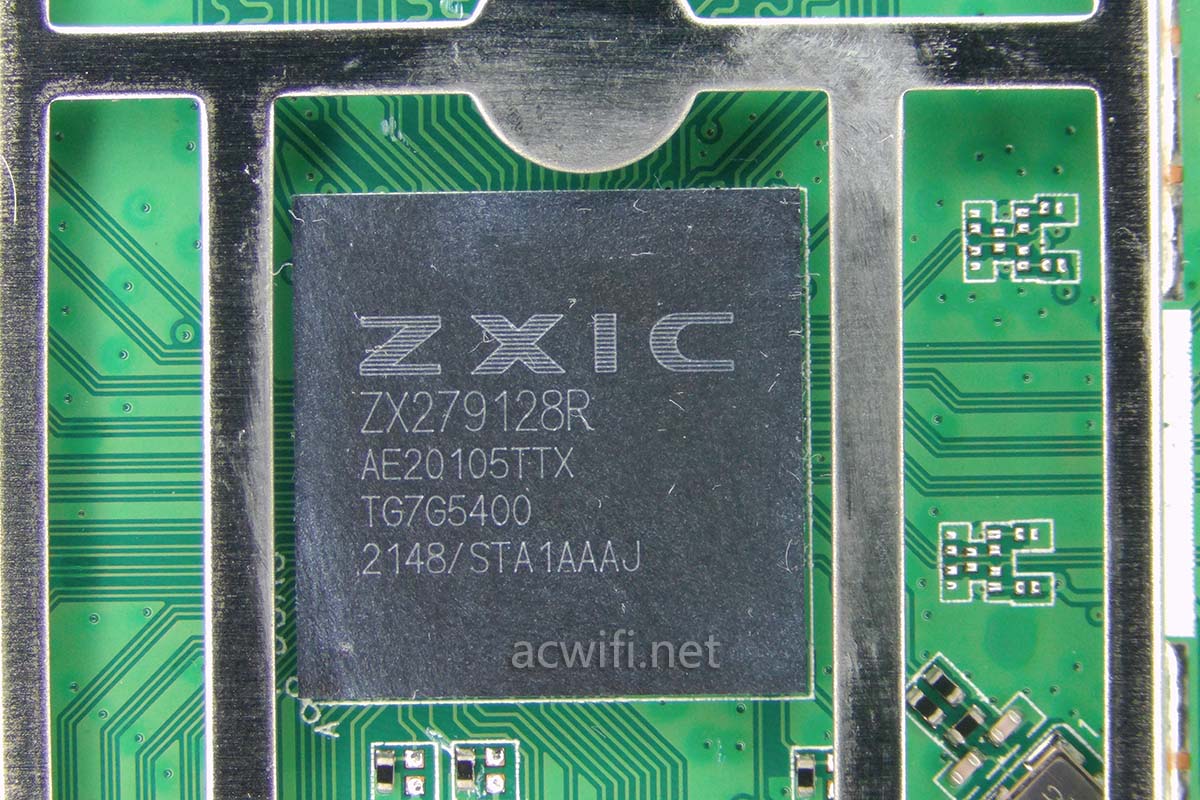

中国移动RAX3000Z的CPU型号是ZX279128R,双核A9,频率1GHz,集成4个千兆PHY:

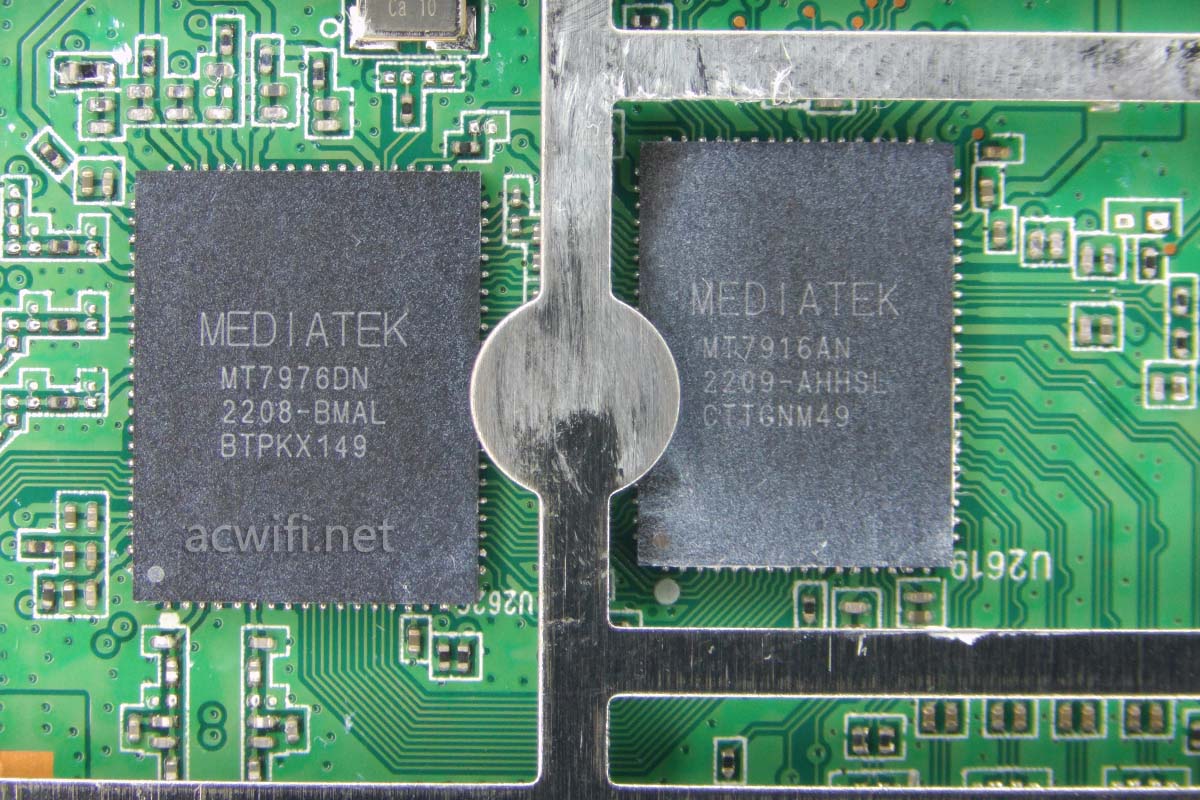

无线方案是“Filogic 630”。即MT7976DN+MT7916AN,前者负责模拟信号处理,后者负责数字处理。无线芯片就是数模的互相转换嘛!

“它俩”最近经常见,我不多说了。

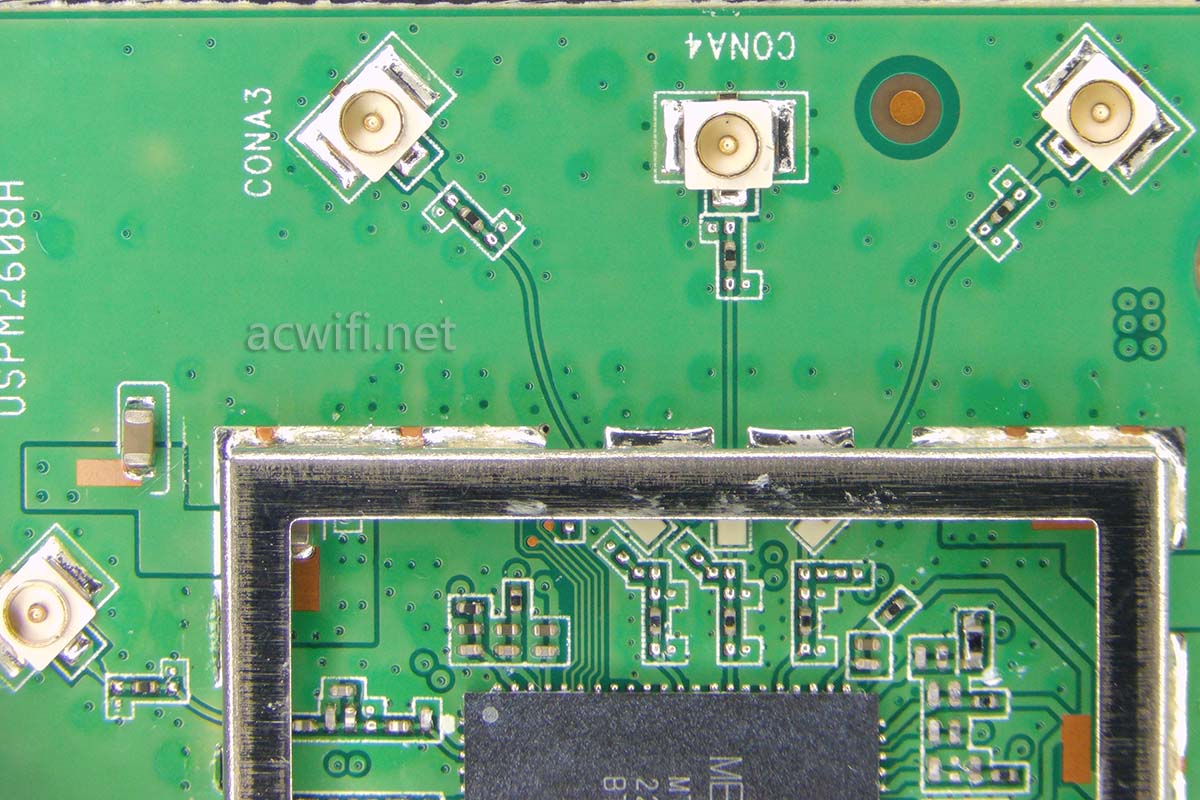

5G无线射频是3T3R,空间流是两条:2x2mimo:

内存芯片上有挡片,我剪开了,不喜欢有东西挡住芯片看不清型号。

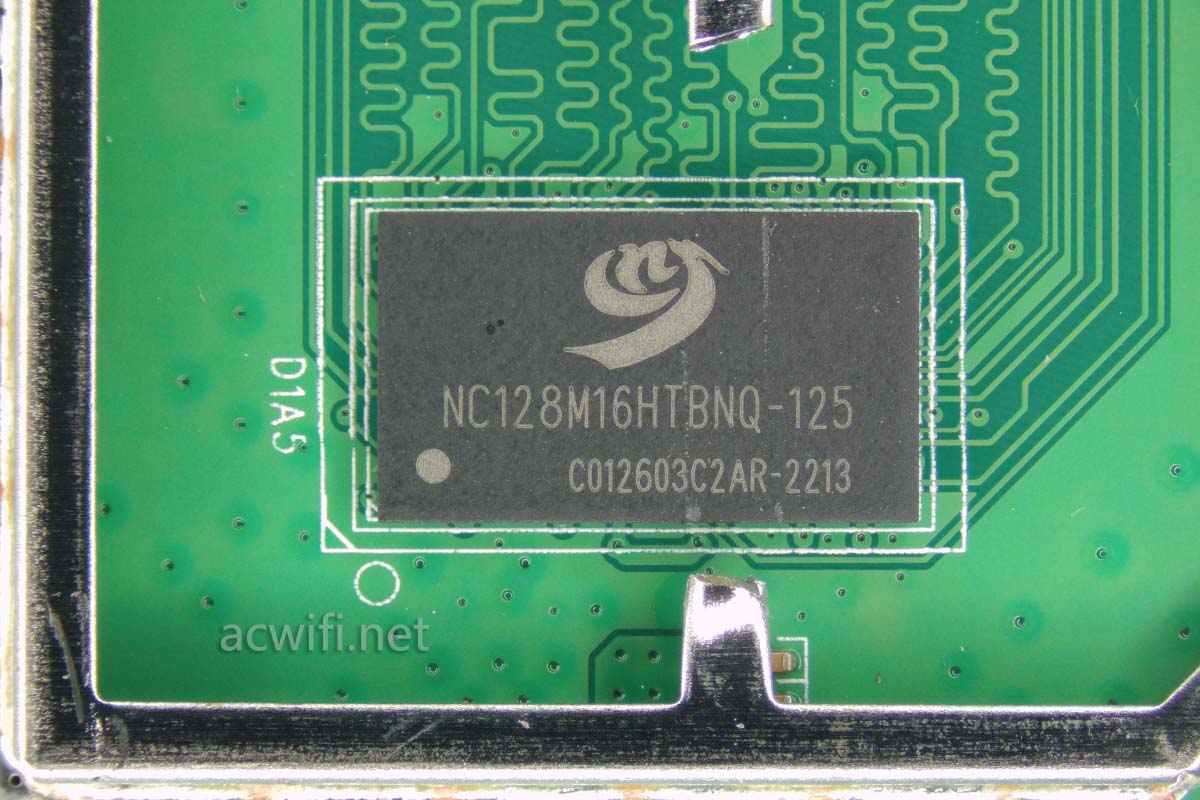

型号是NC128M16HTBNQ。。。。查不了,暂定容量256MB。有错的请留言告之。

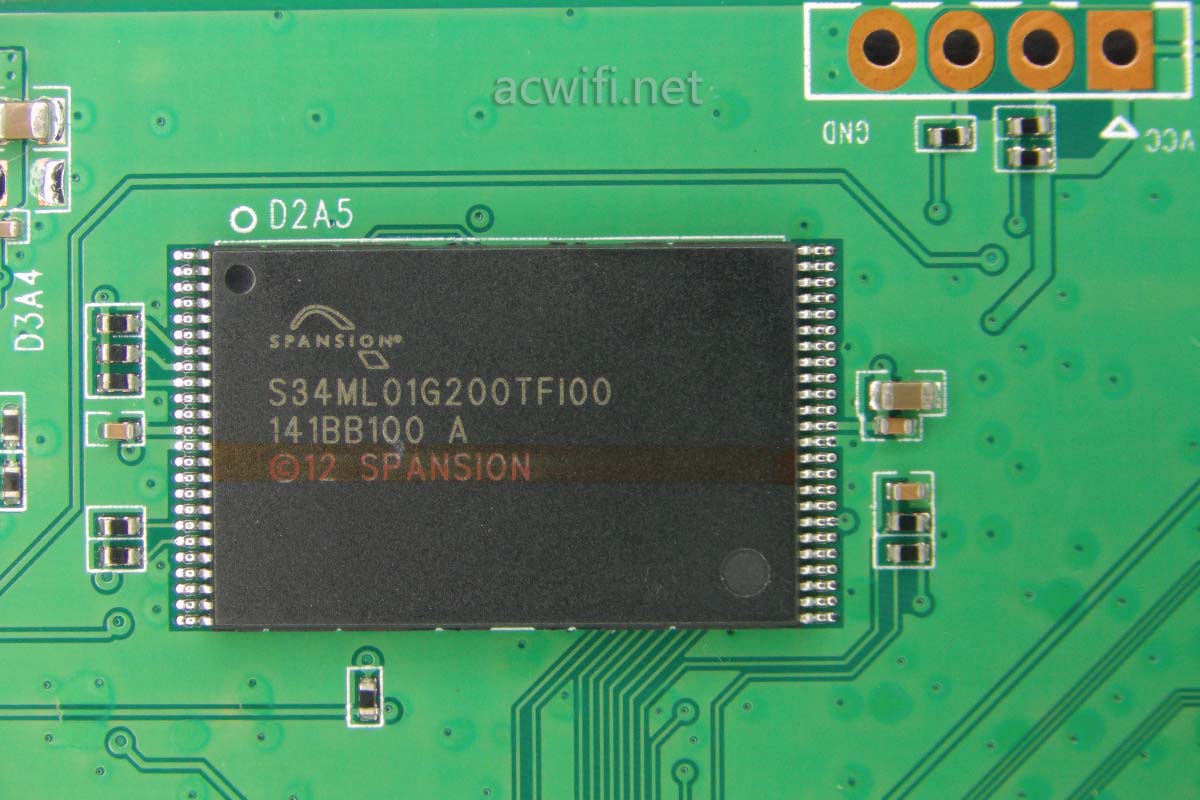

闪存芯片型号是S34ML01G200TF100,容量128MB:

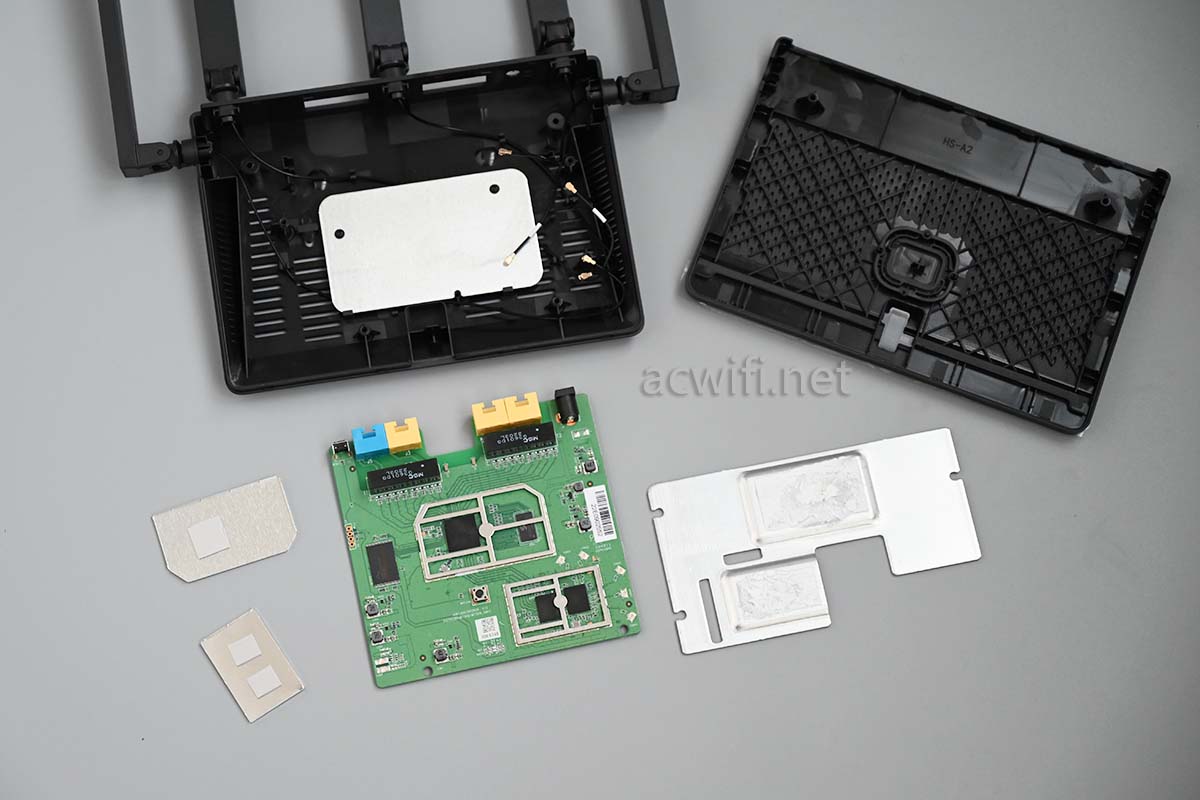

拆完了:

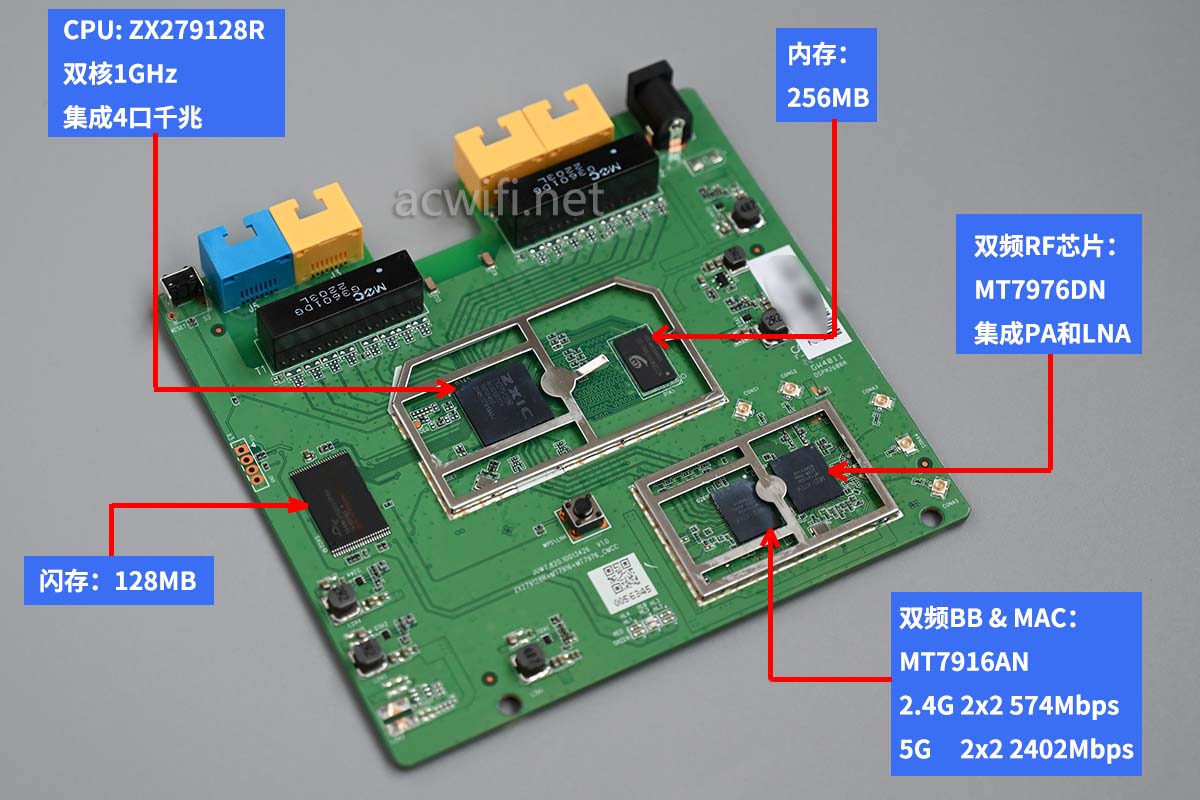

芯片型号汇总图:

在D点的测速如下:



很不错呀,小米4C能有200兆,且小米10超过300兆,这是Filogic 630应有的实力。

只是小米11的速度有些偏低,可能最近“龙舟水”,在小米11测速时刚碰上各位龙王通过44信道来通信,占用了信道所致吧!

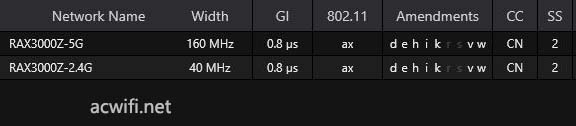

用winfi软件查看,默认支持k和v,看了是默认就打开了mesh,如果你有其它运营商定制机,默认是没有k和v,可以找找mesh开关,开启看看。

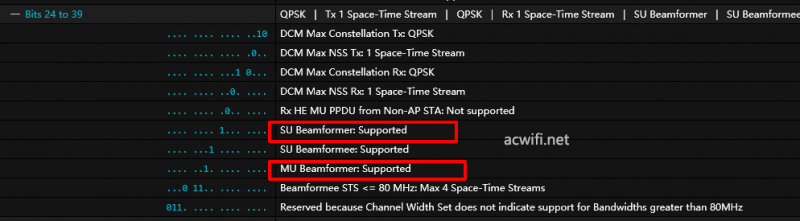

波束成形和MU-MIMO都支持:

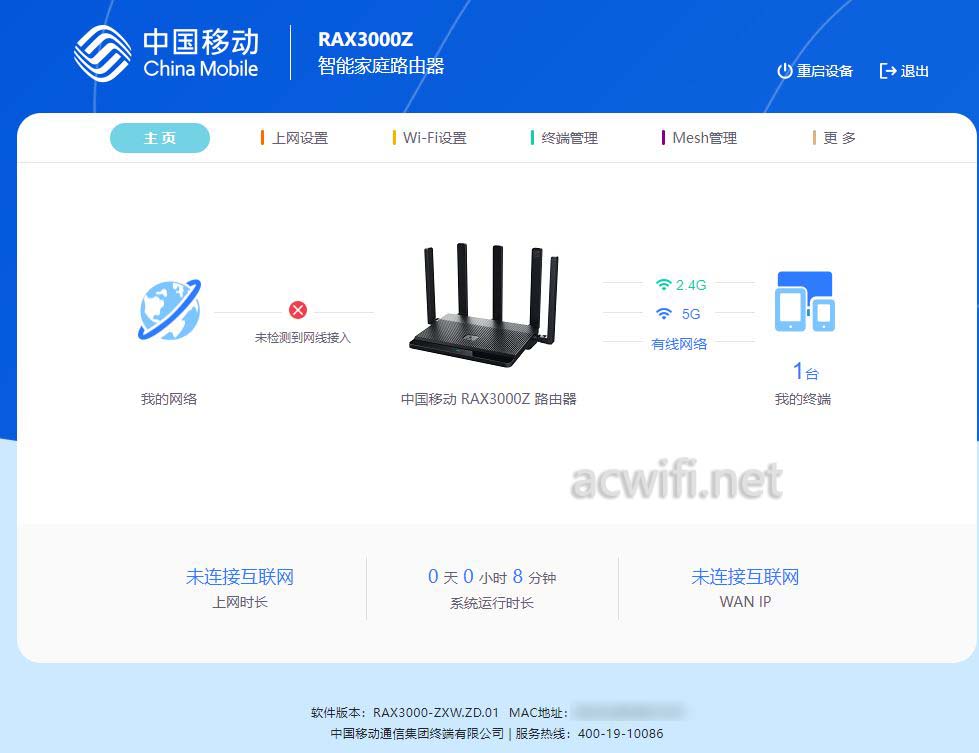

界面挺漂亮的:

我发现相当多的运营商定制机,默认上网模式是“桥接”,就是把无线路由器当无线AP用,也可以做AP柜式。

这时如果你插着光猫开机,你的电脑就会分配到光猫的IP,而进不去路由器设置页。所以先改“路由模式”后再插光猫。

143元值到烂啦。
