烽火FiberHome R1拆机

这台烽火FiberHome R1放在柜子有超过半年了吧。。。。。这款AX1800无线路由器比较简单,所以轻轻带过吧。

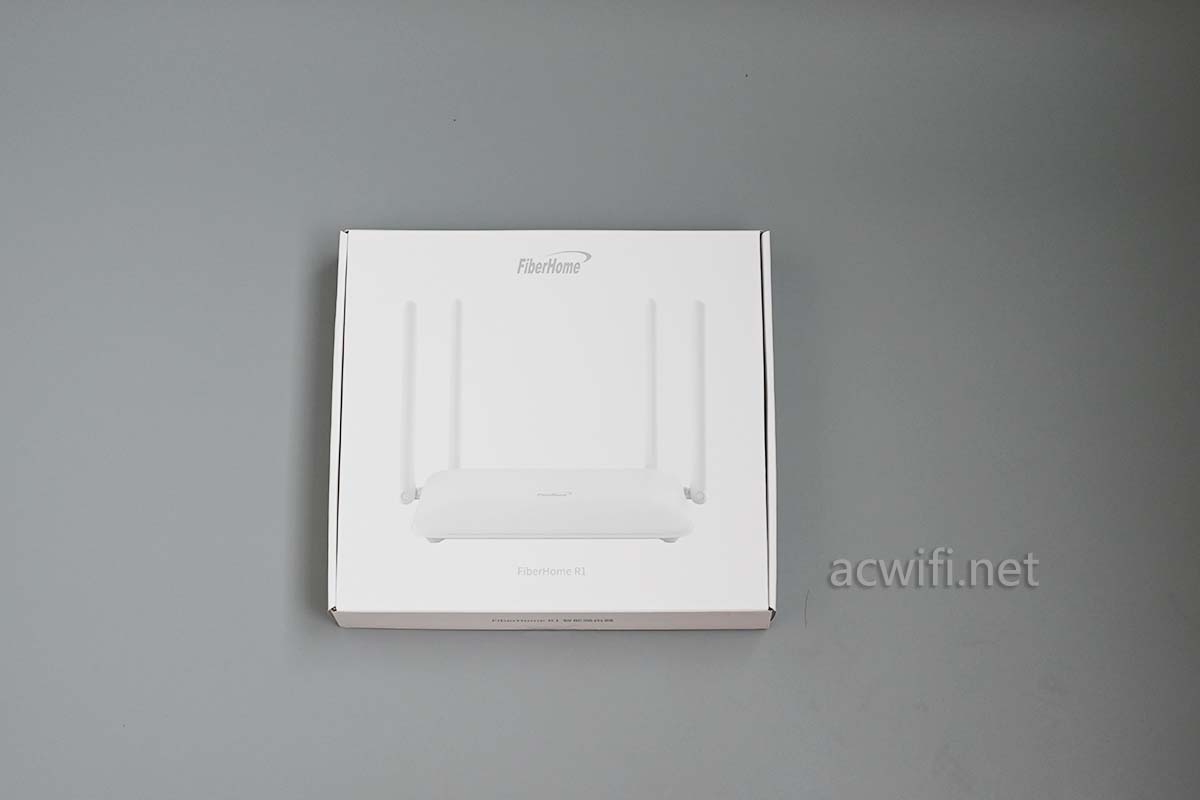

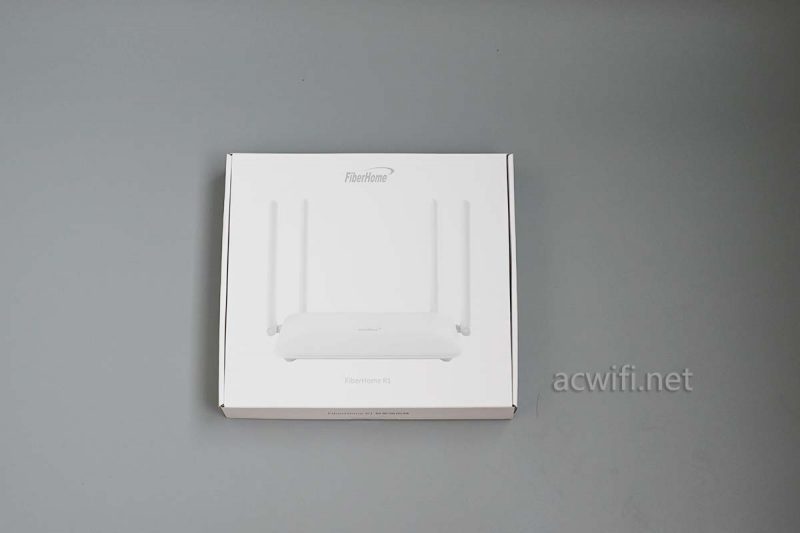

烽火R1外包装:

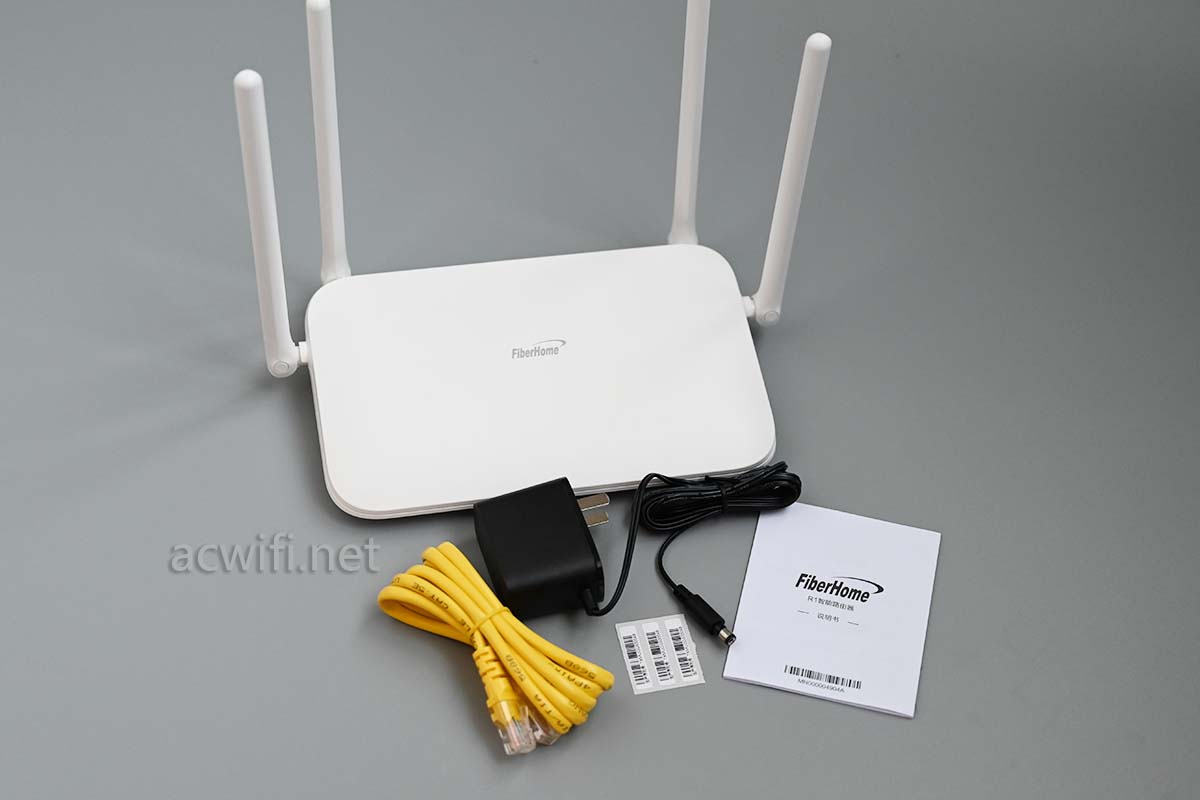

机身和配件:

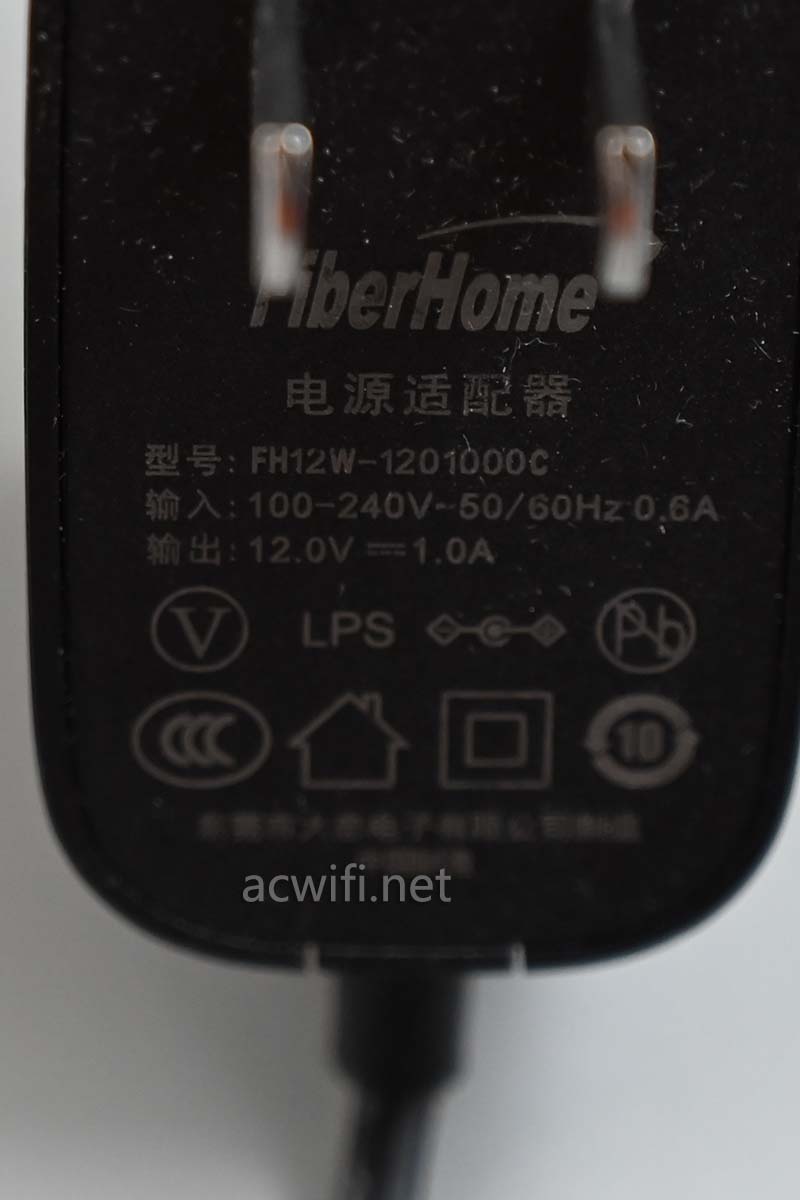

电源输出规格是12V/1A,实测联网之后的待机功耗是4.9W,,比较低。

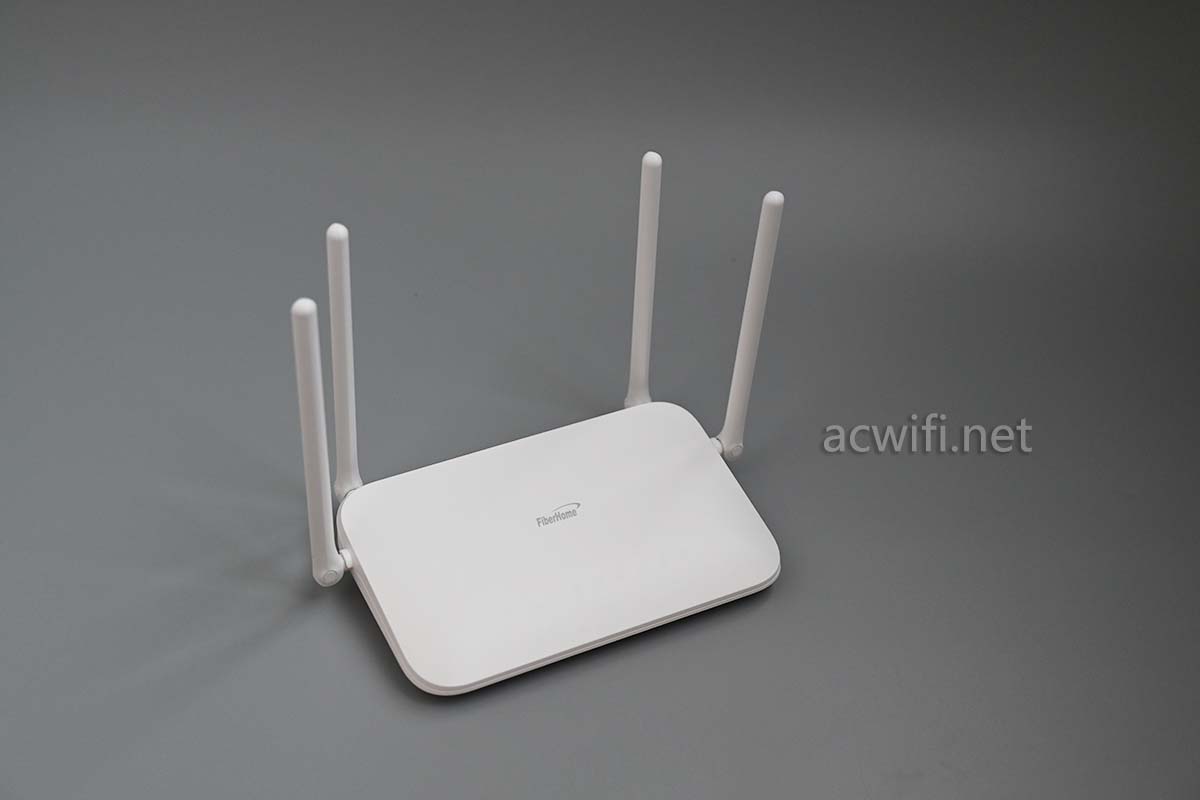

外置四根天线:

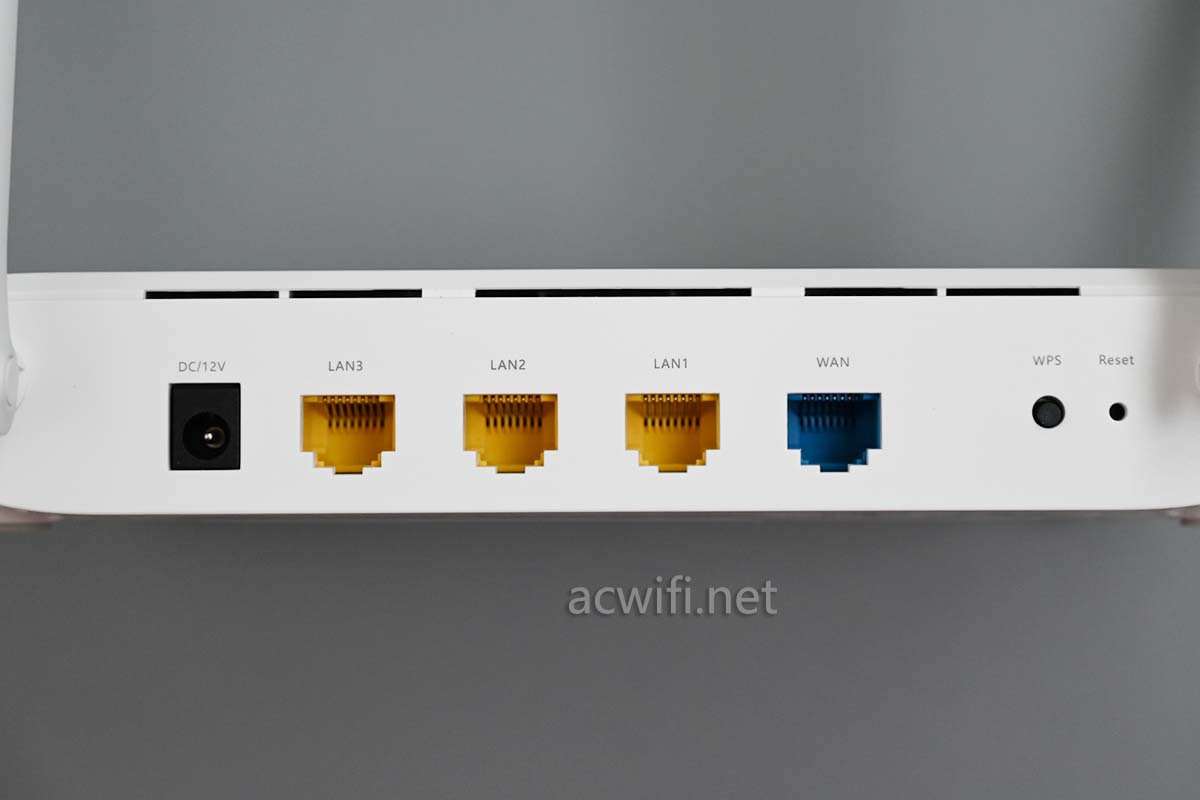

蓝色的WAN口,黄色的LAN口,很久没见这种鲜明颜色的网口了。在盲插的天下,网口外观趋向大同。

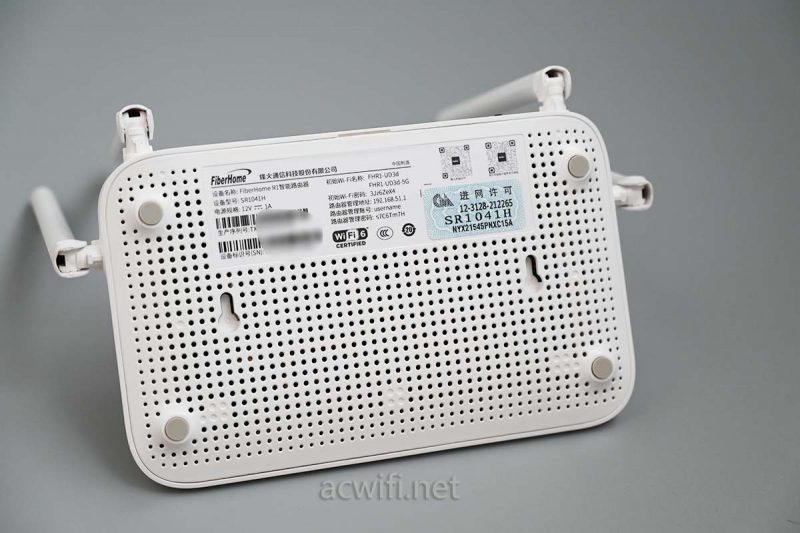

机身底部布满了散热孔,热量主要从底部散出,所以机身底部有些热但没到烫的程度。

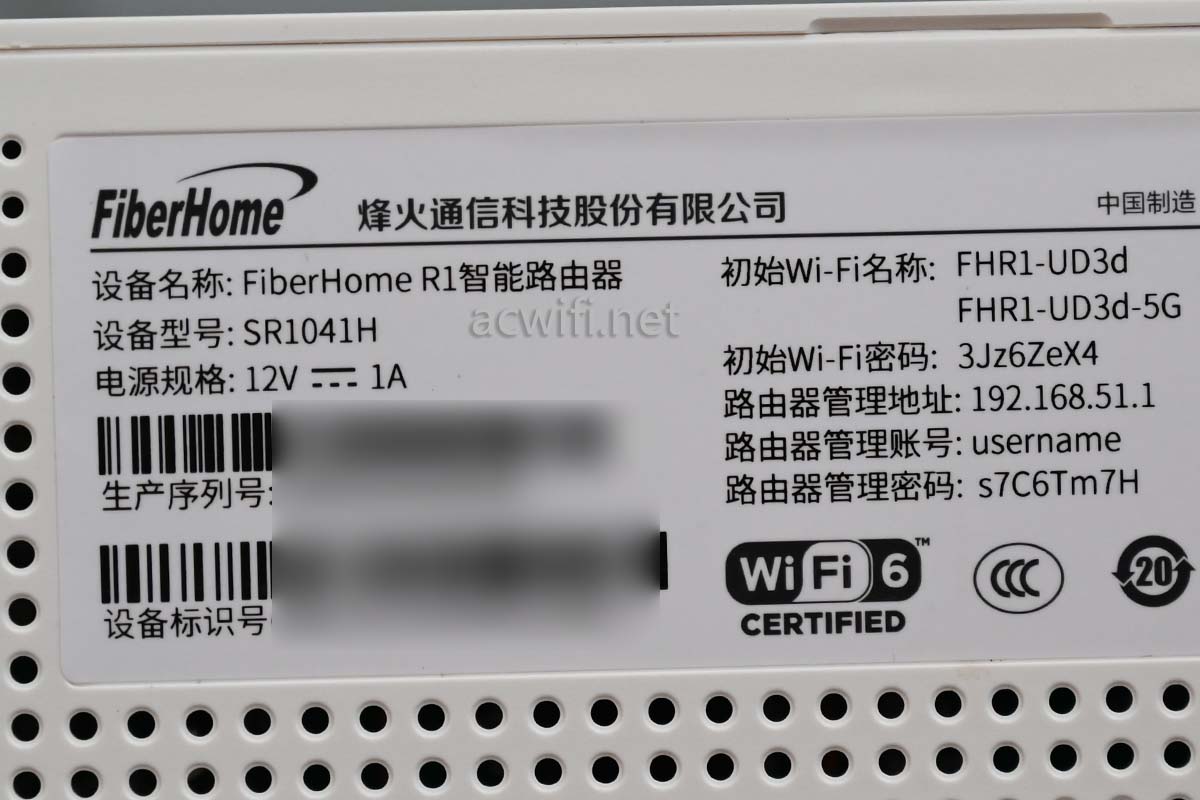

标签。

设备名称:FiberHome R1智能路由器

设备型号:SR1041H

标签要保护好,否则上面的管理密码没了,那这台路由器也废了。

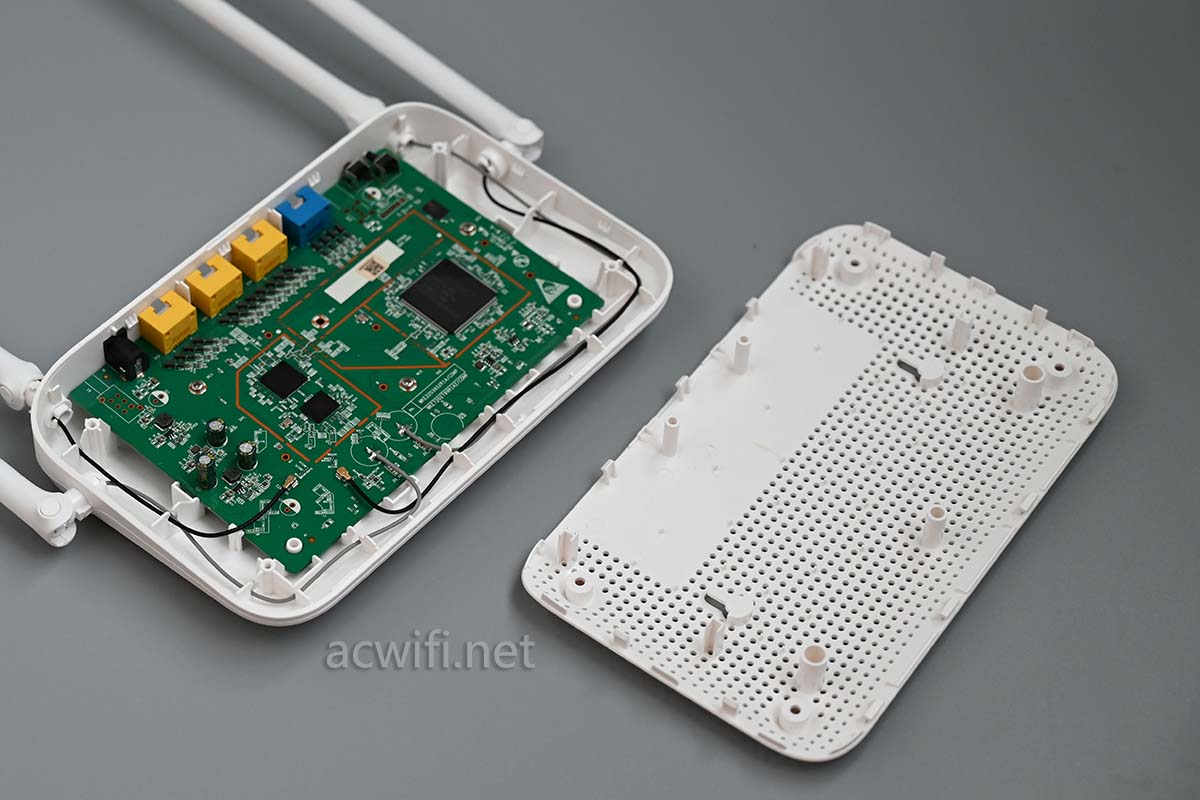

分开外壳:

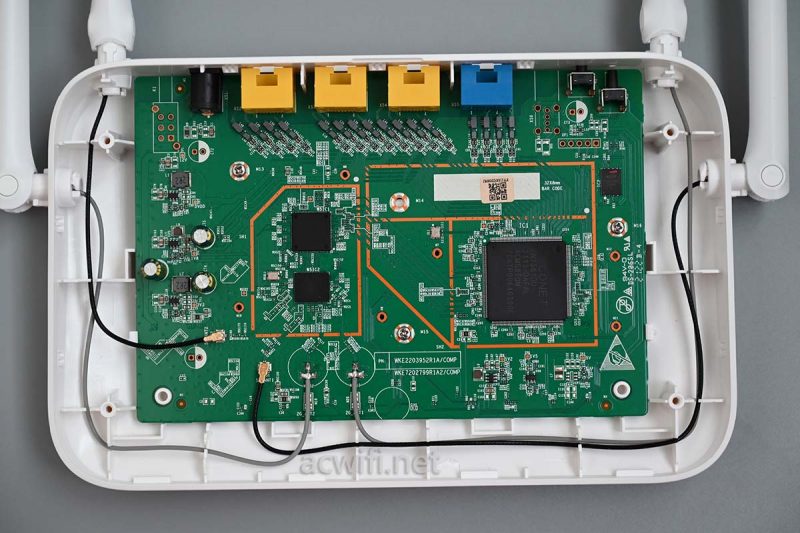

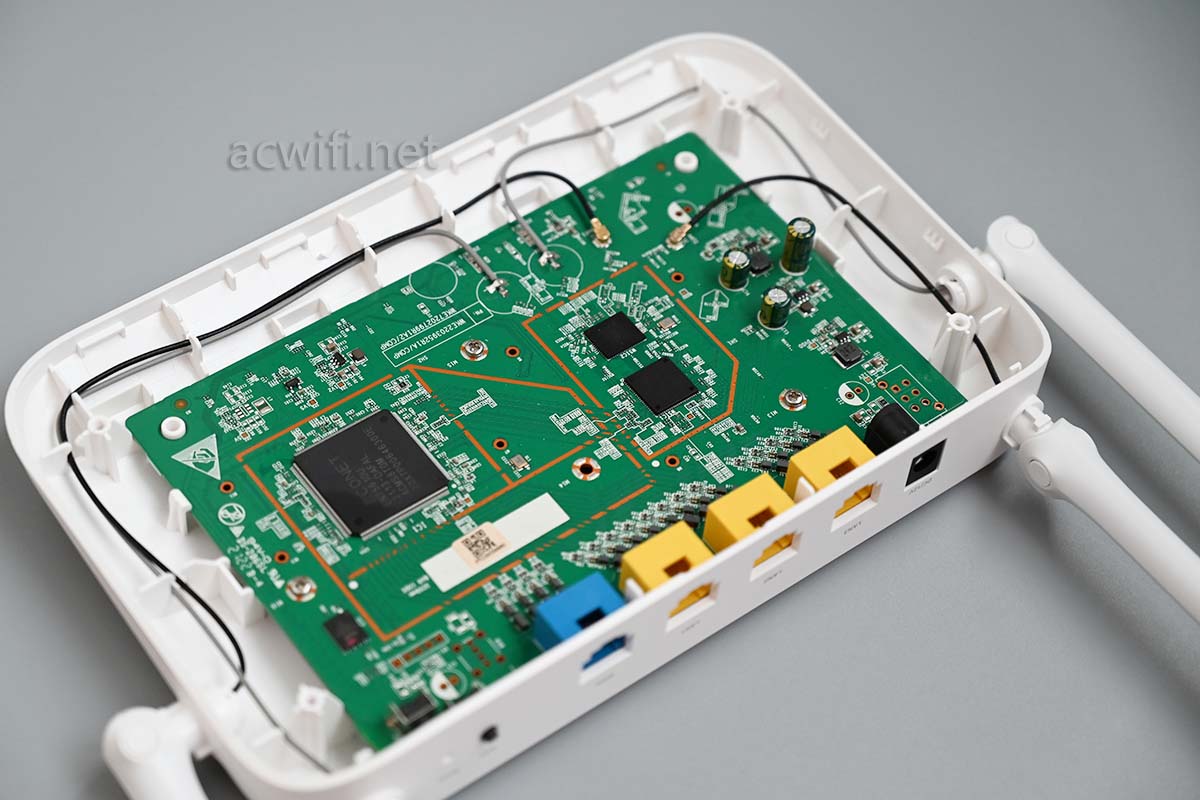

没见屏蔽罩也没见有散热器:

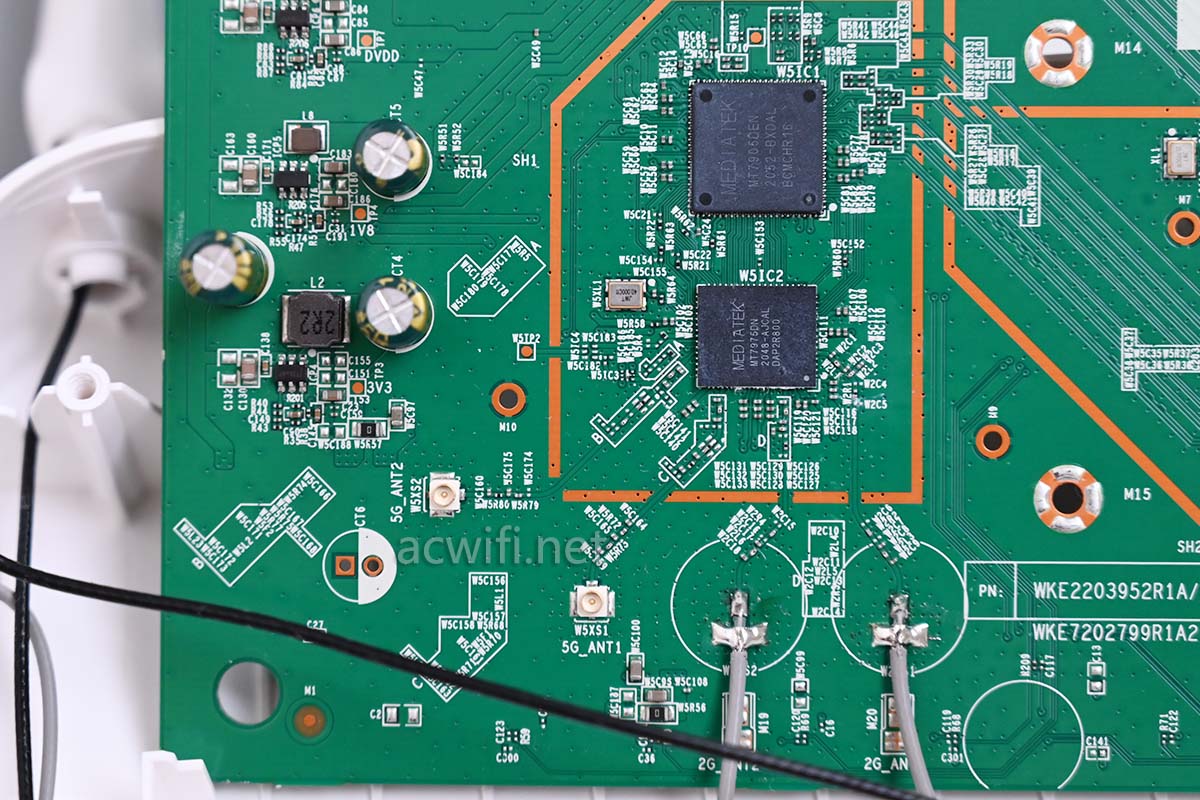

2.4G和5G堆在一起,基本是MTK方案。

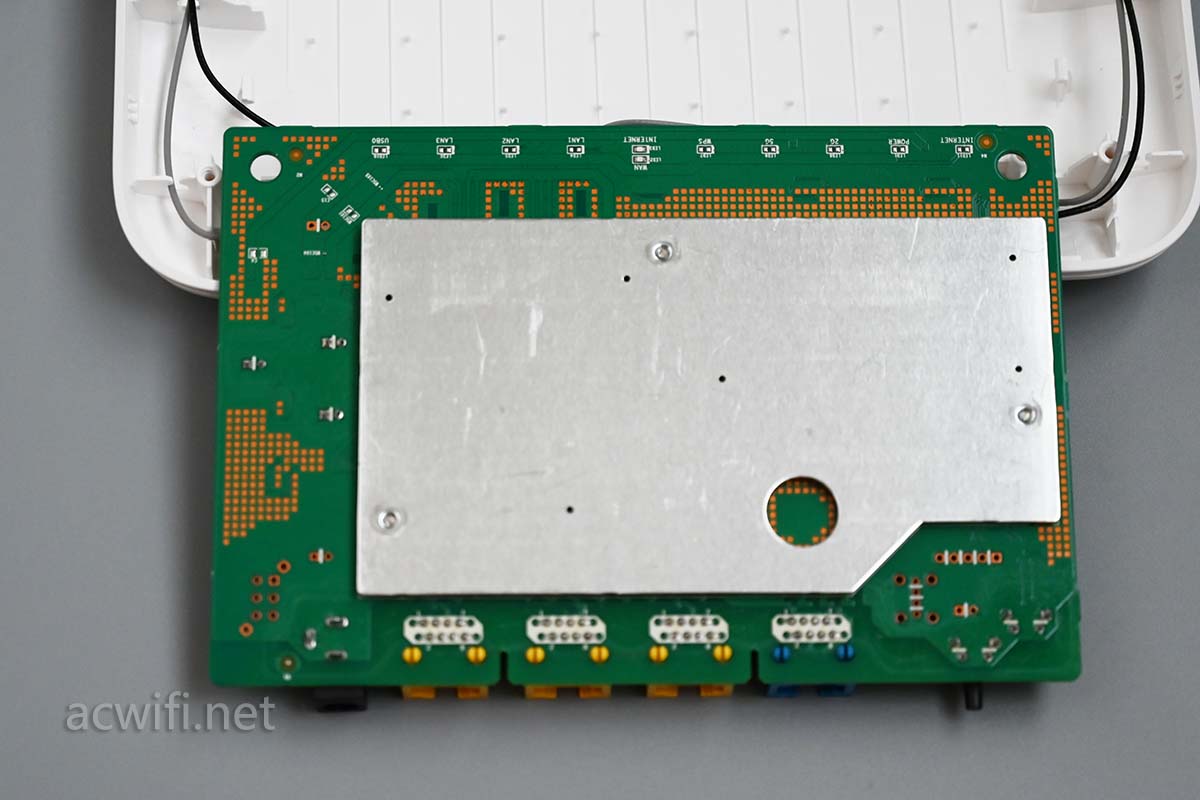

翻过主板背面,有一片较大的散热铝板:

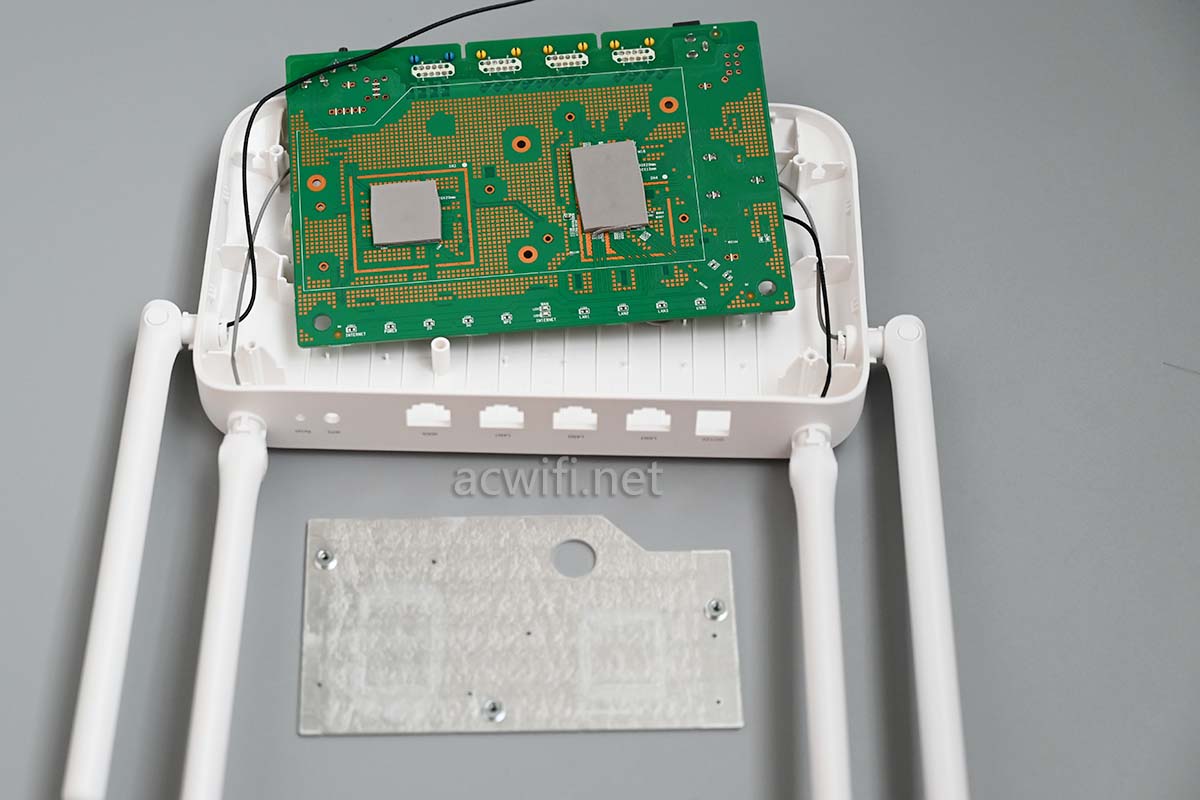

拆走散热板:

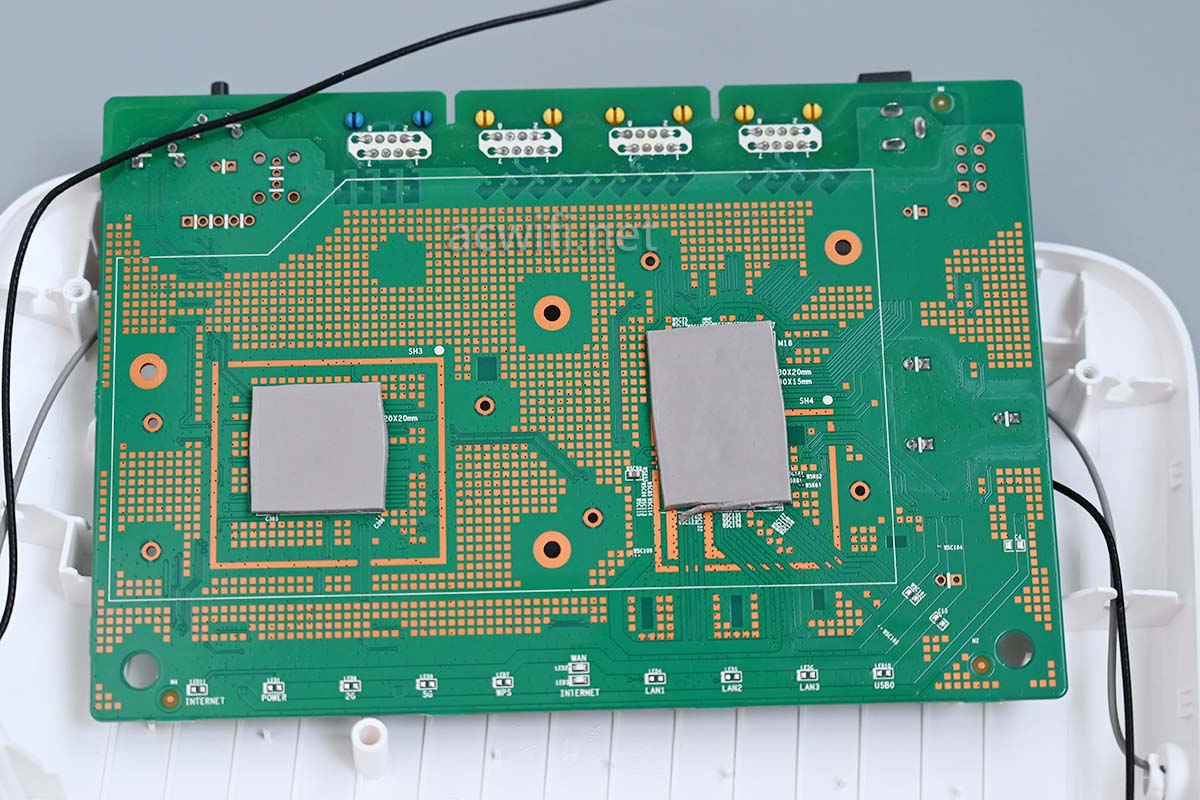

没有芯片,只有2片硅脂帮助热量传导至散热板:

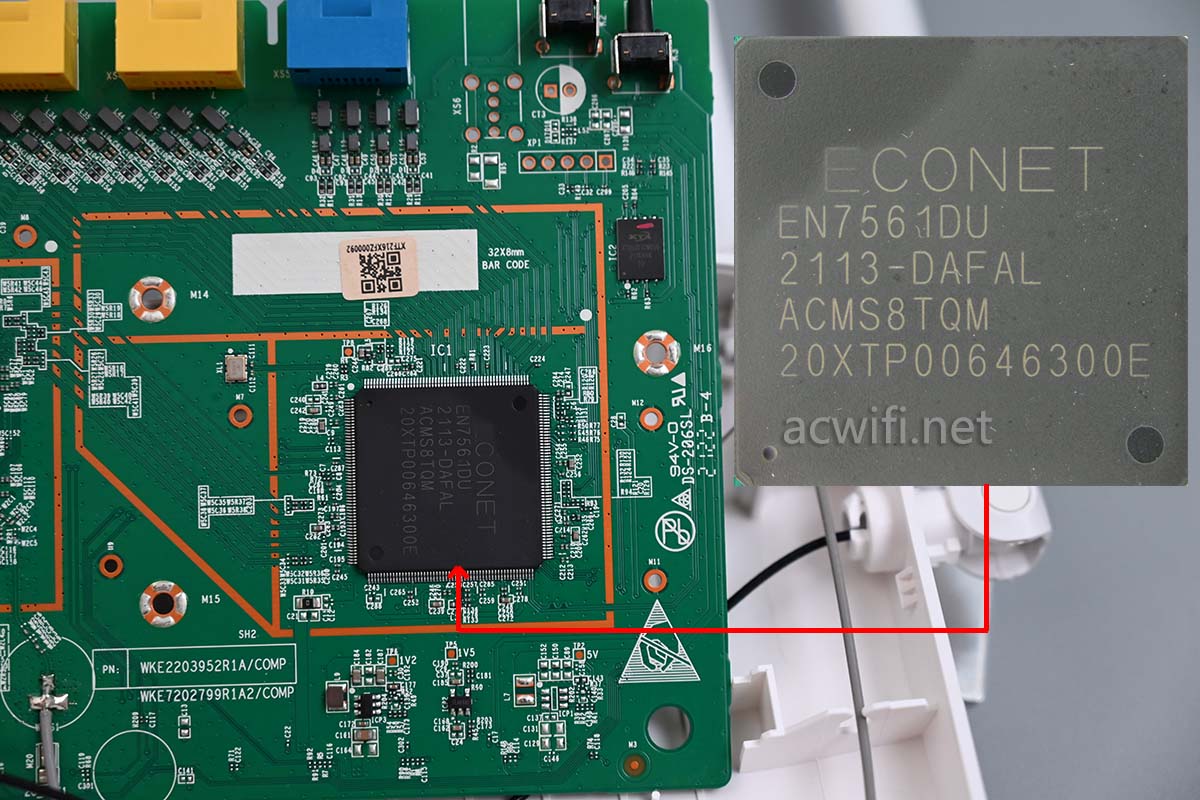

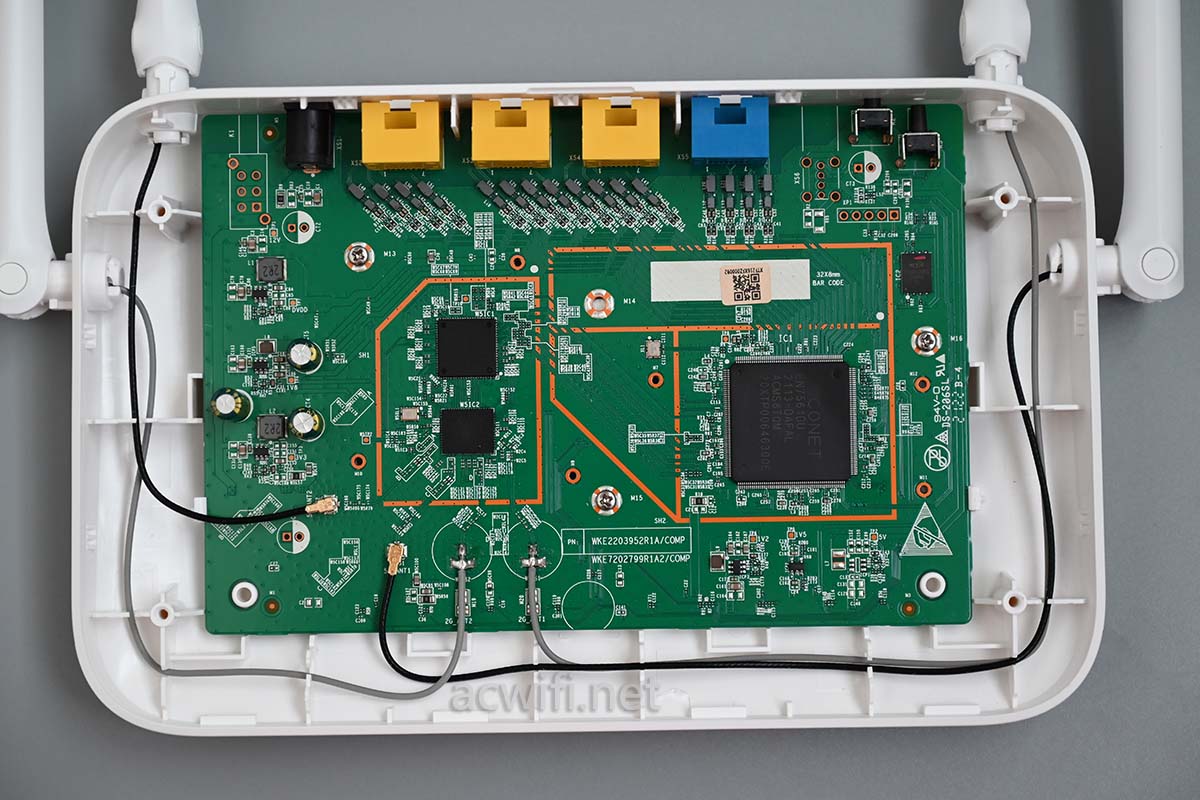

回到主板正面来,这台烽火R1的CPU型号是EN7561D,双核900MHz,集成了256MB内存,集成了4个1G PHY。

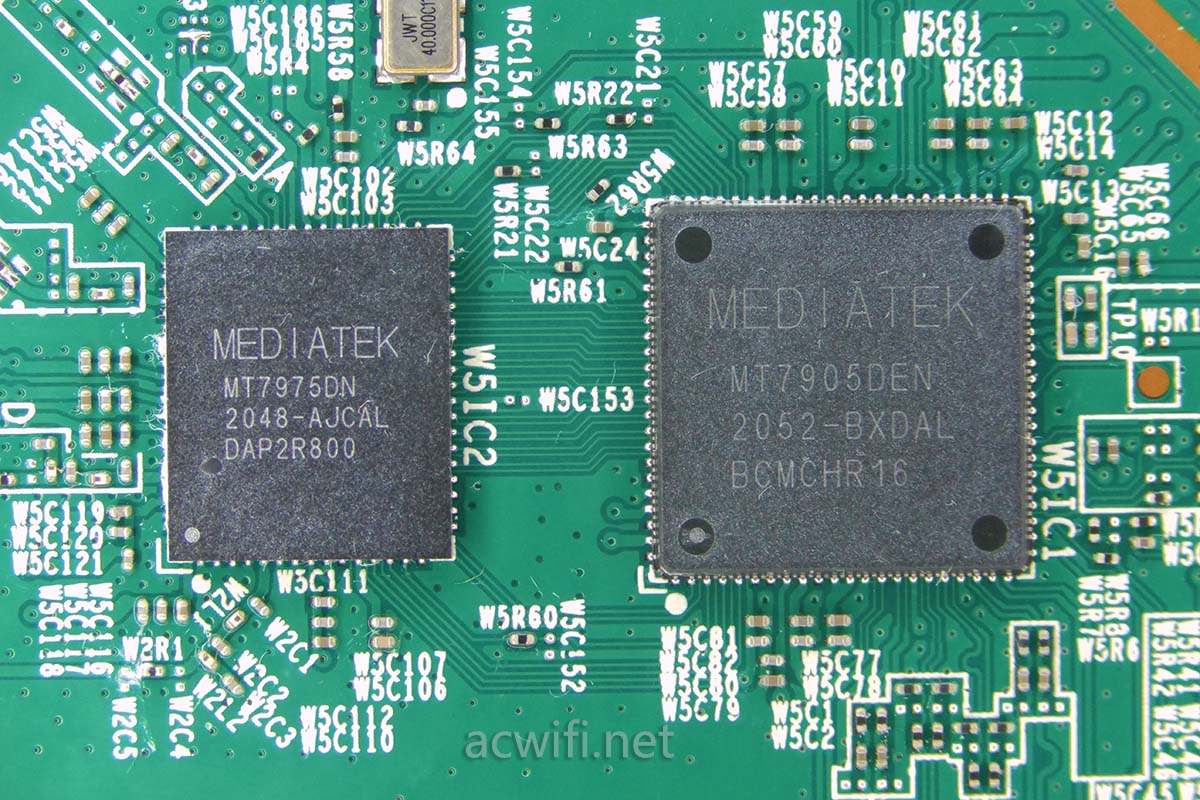

无线RF芯片是MT79705DN,无线基带芯片是MT7905DEN。2.4G和5G均支持2x2MIMO, 2.4G速率最高574Mbps,5G速率最高1210Mbps。所以这是AX1800规格的无线路由器。

闪存芯片型号是XT26G01CWSIGA,容量128MB。

拆完了。

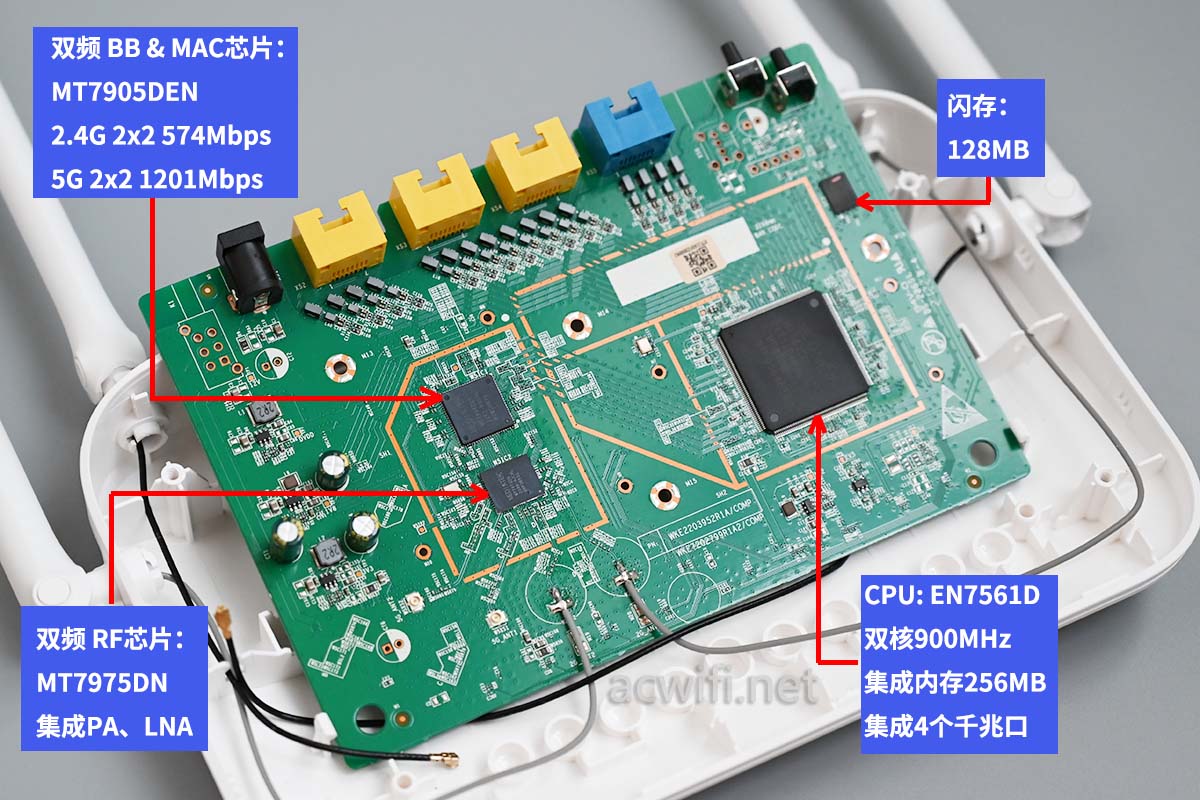

烽火R1的芯片型号汇总图如下:

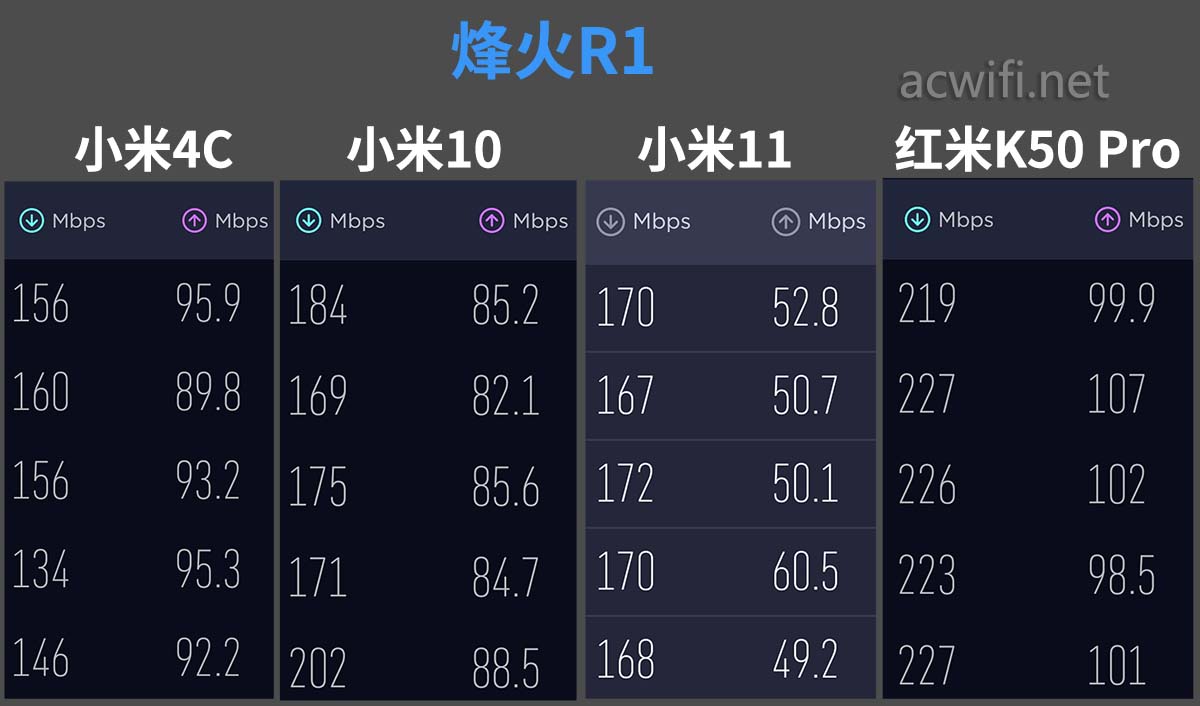

在楼下D点测速结果:(只测5G,44信道)

由于R1不支持160MHz频宽,所以后面三款手机测速都不算高。

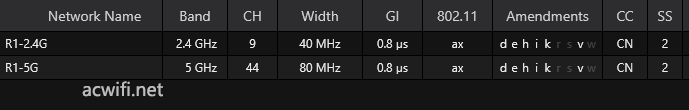

打开mesh开关后支持k和v:

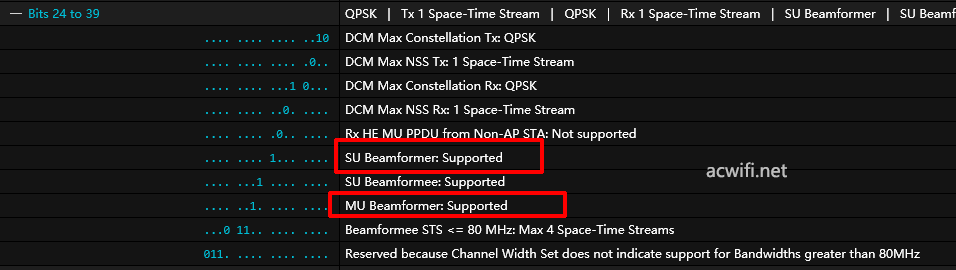

支持波束成形和MU-MIMO:

(以上信息是用winfi这个软件查看的,如果你下载用不了,请在我的公众号里面发送winfi 即可自动回复下载地址。)

烽火R1京东购买链接

229元,在当下已经是AX3000横行的年低,这些AX1800显得不入流了。不过这已经是旧款,新款是R1S,AX3000,博通方案。

昨晚折腾RTL8156B这个2.5G USB网卡,发现上行(发送)不满速,只有1.5Gbps左右,就是驱动版本惹的祸。有这类2.5G USB网卡的,一定要安装这个版本“10046.20”的驱动,方能上行满速。有空再具体说说!不是某一个的问题,这网卡我有2个不同的款式,也不是电脑的问题,我装在不同的电脑也能复现这个现象。

若有任何疑问可留言或关注微信公众号acwifi-net。

如需转载请注明来源和链接,否则视为侵权行为!:路由器交流 » 烽火FiberHome R1拆机
