创维WR9651X拆机,这是无线路由器不是电视机

多少钱来着?130元在咸鱼收的。创维WR9651X拆机拿在手里轻飘飘的感觉!

而且塑料外壳就真的很塑料:

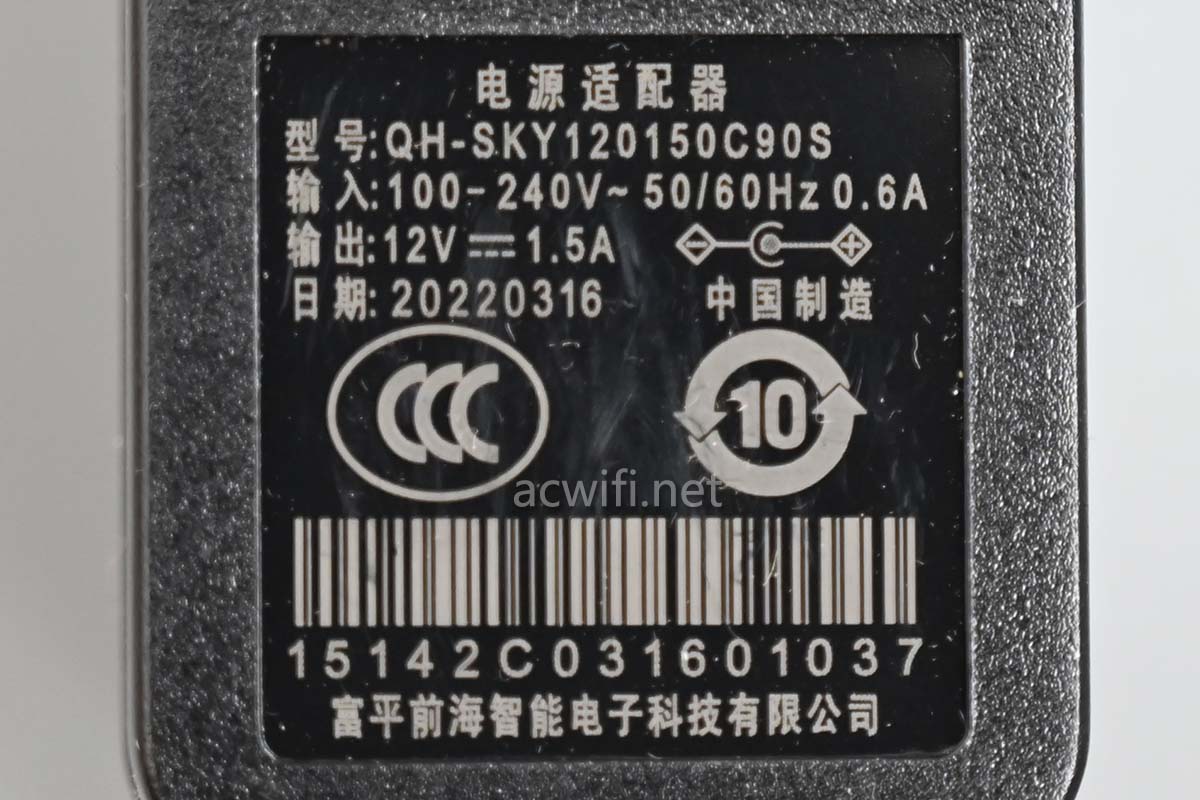

电源输出规格是12V/1.5A, 我就冲着它的电源去的,我想,不就AX3000嘛,居然用1.5A的电源。。。肯定係笋嘢啦!

实测联网后的待机功率是5.6W,不高。

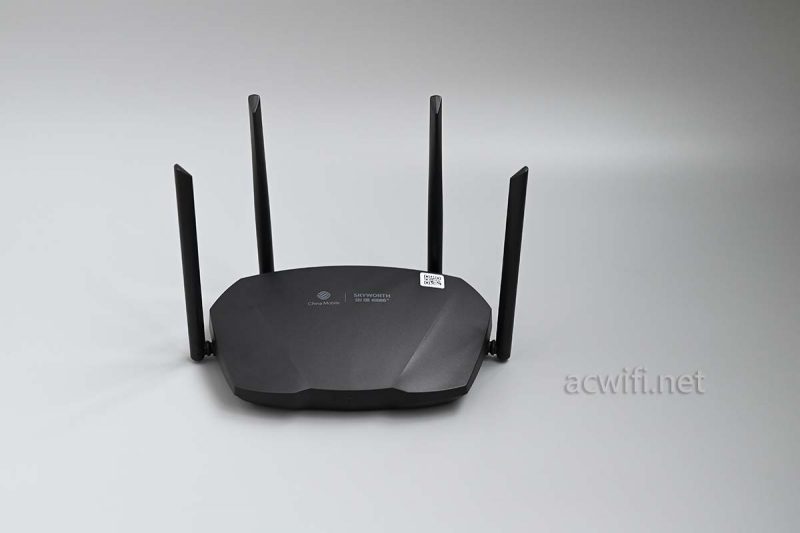

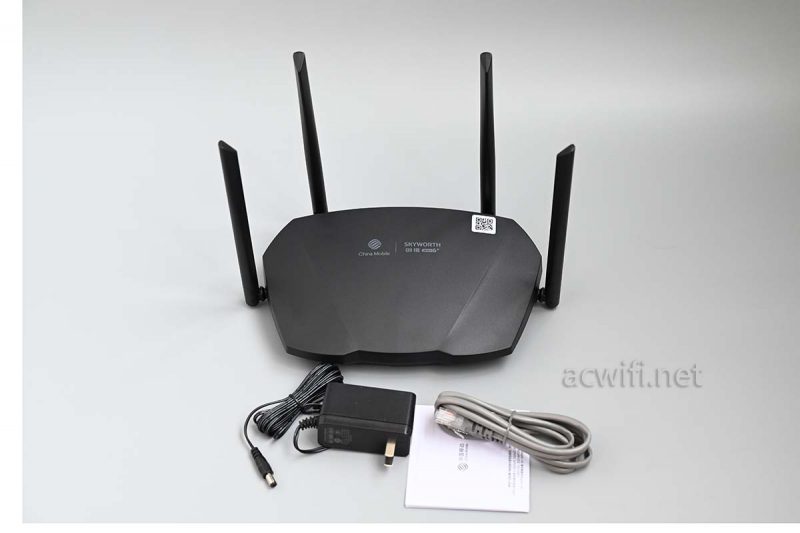

怪怪的外形:

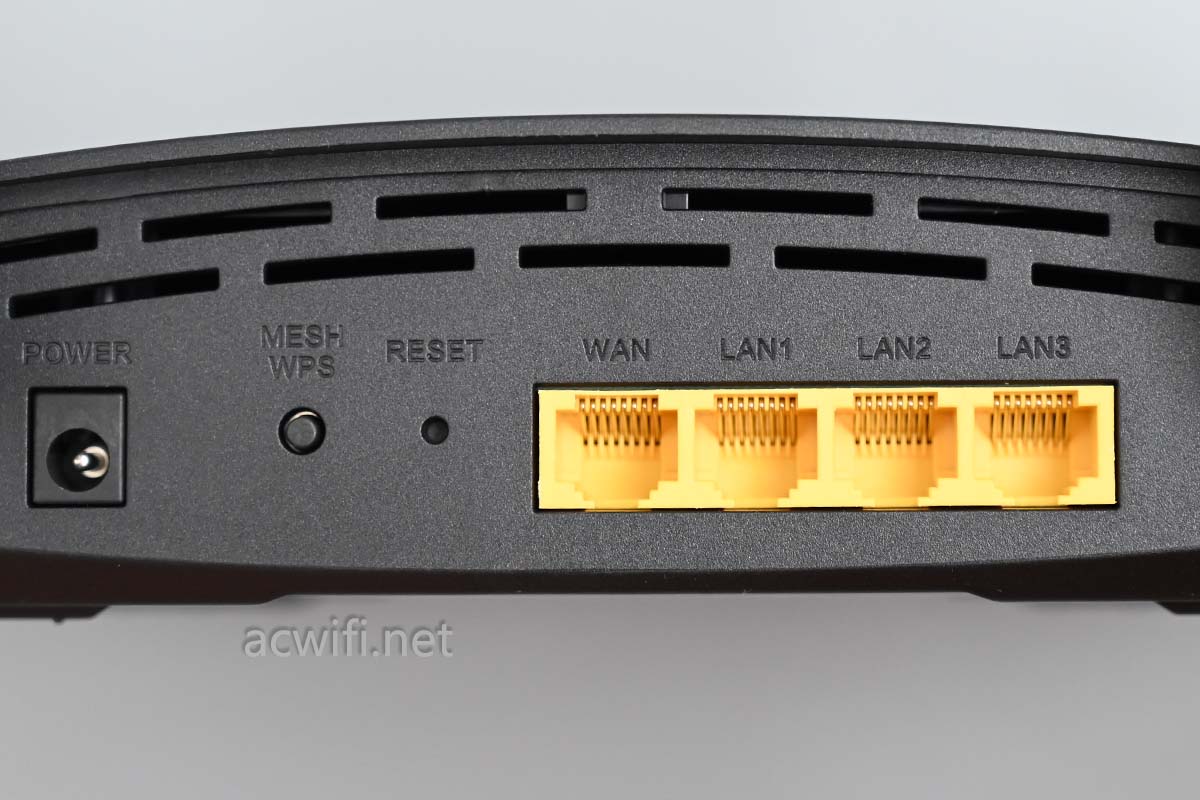

背面接口:

机身底部:

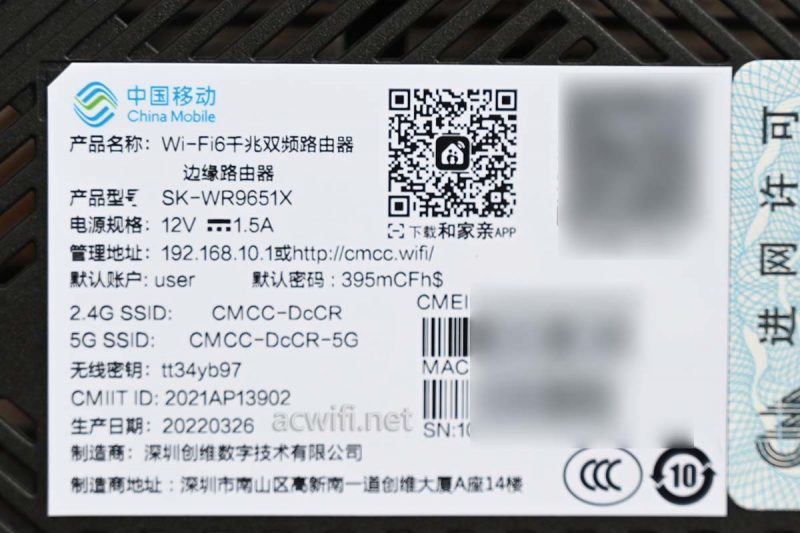

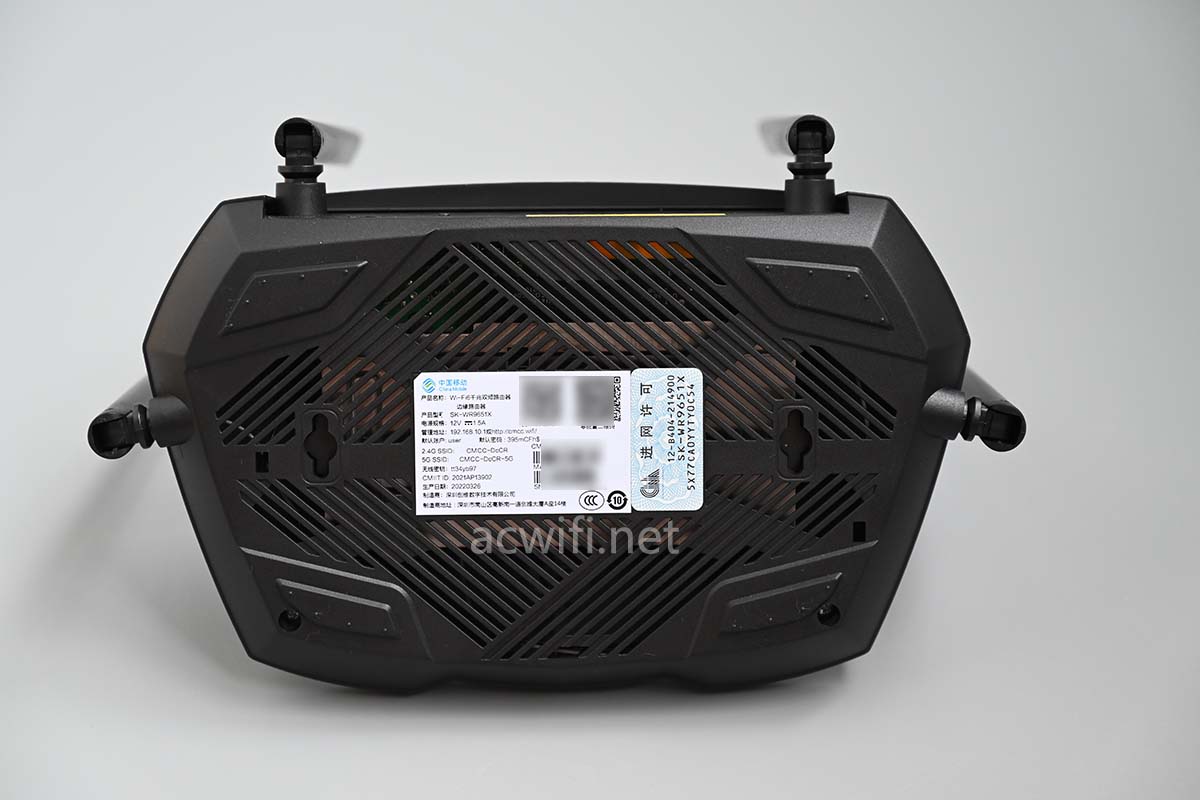

产品型号:SK-WR9651X

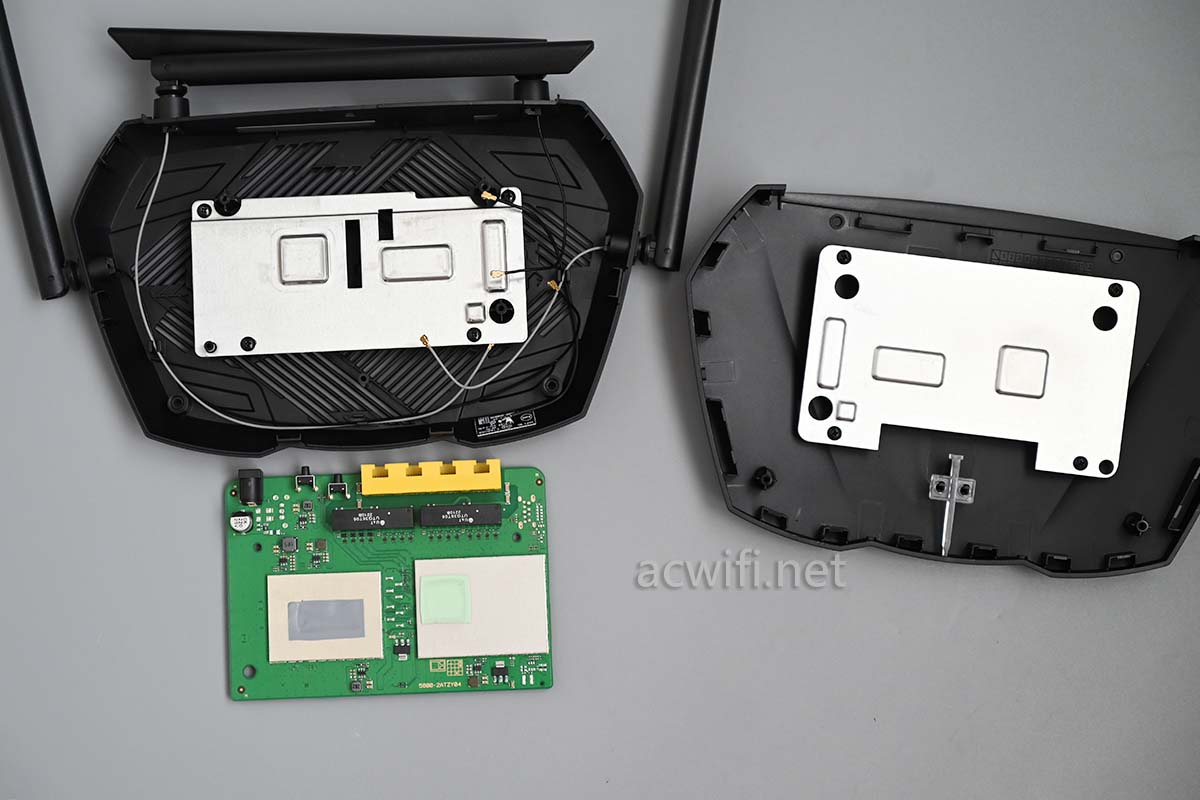

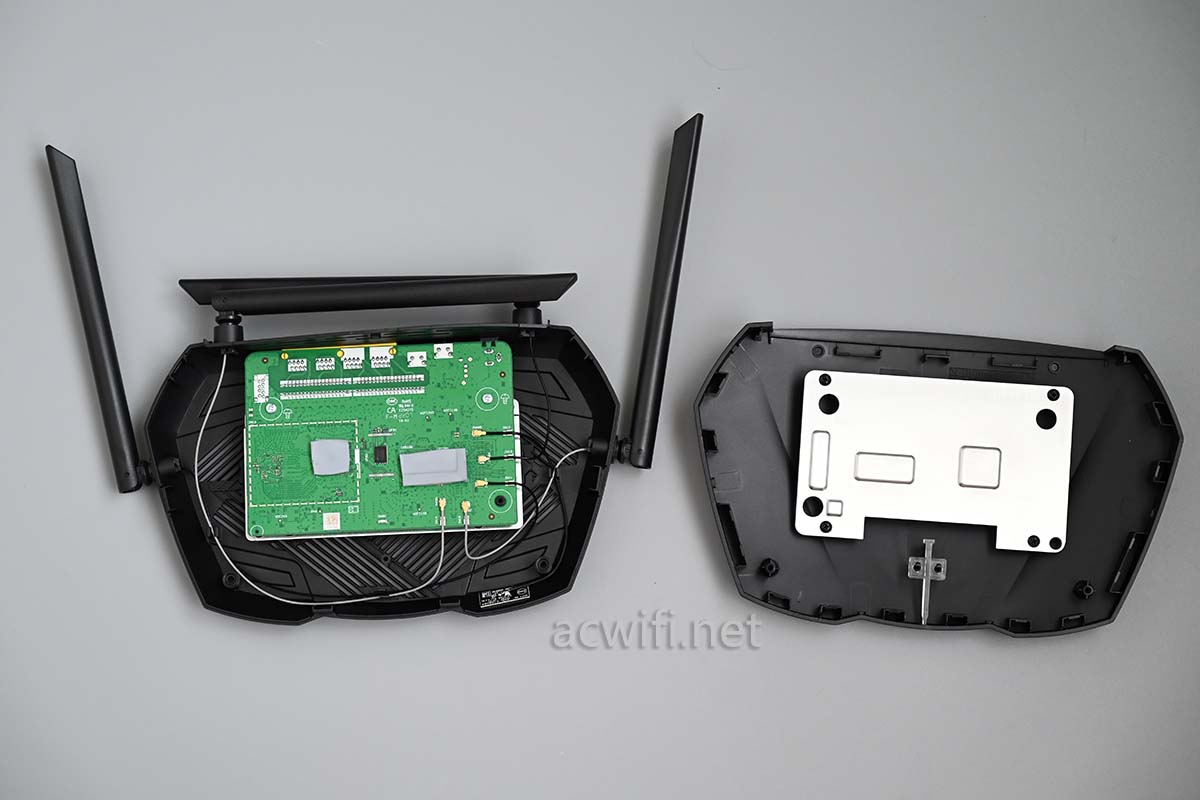

拆开外壳:

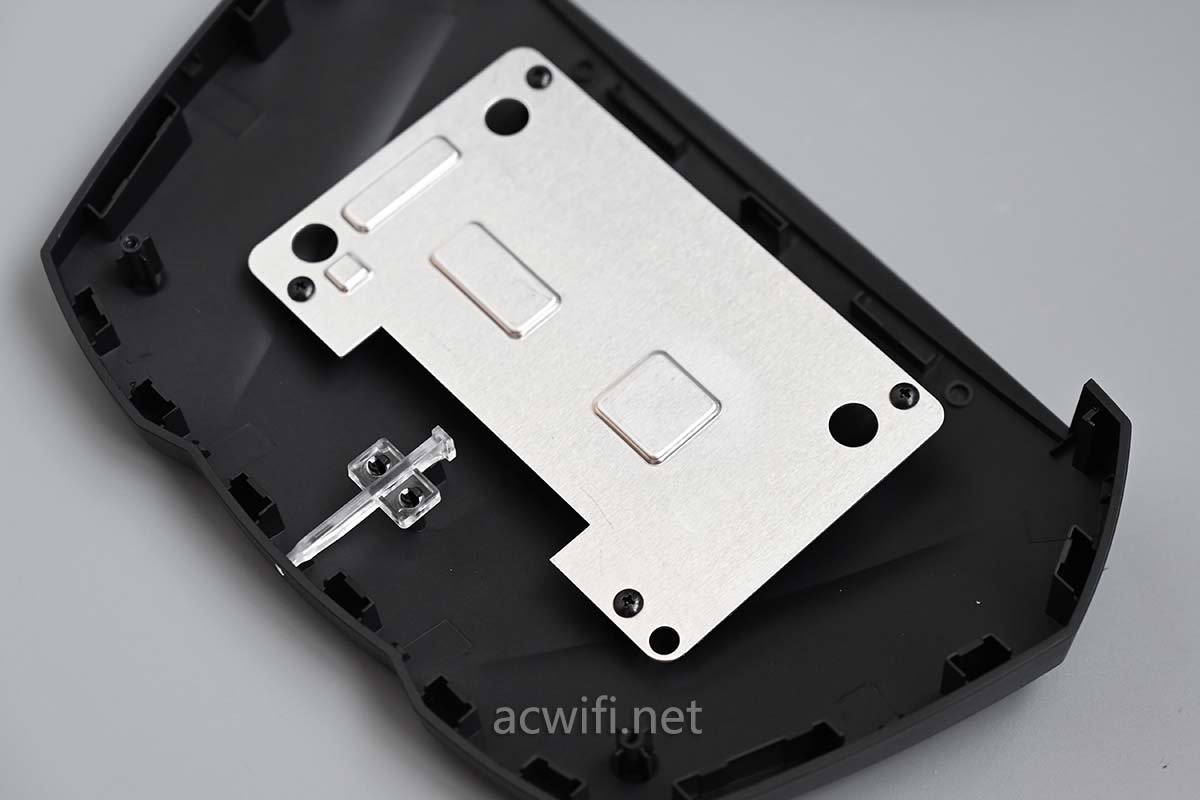

散热板固定在外壳上:

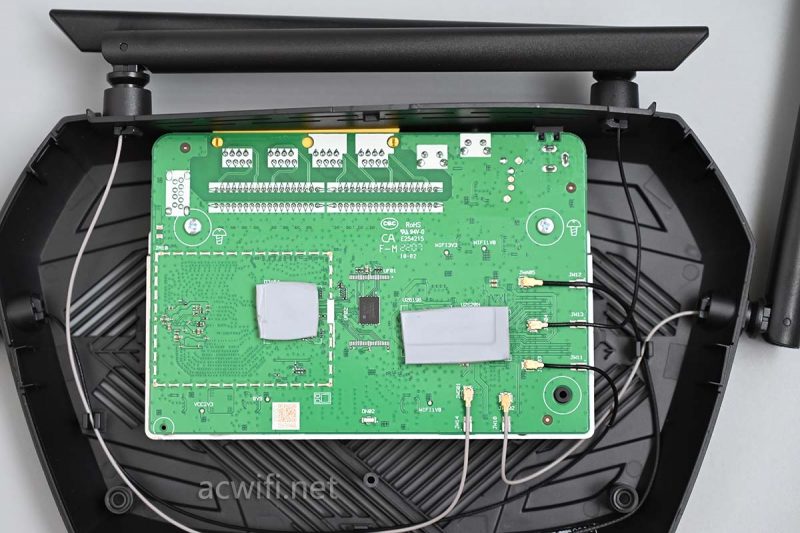

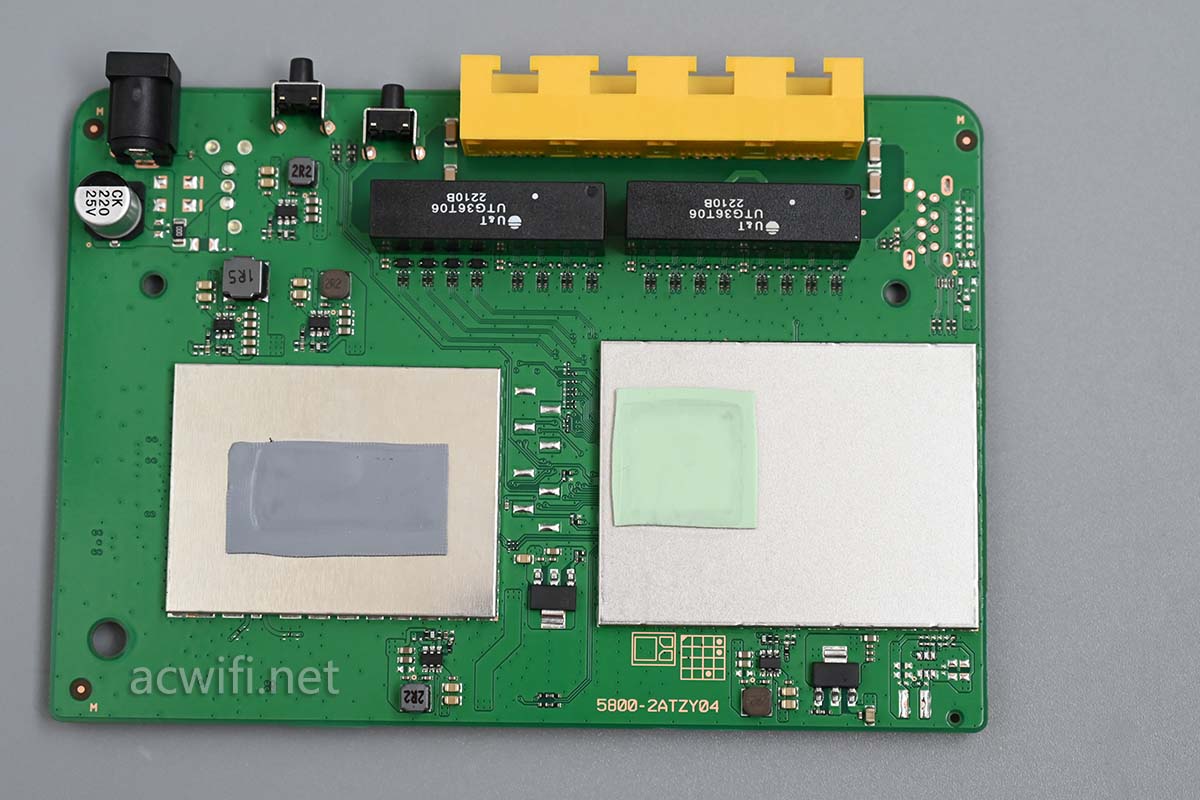

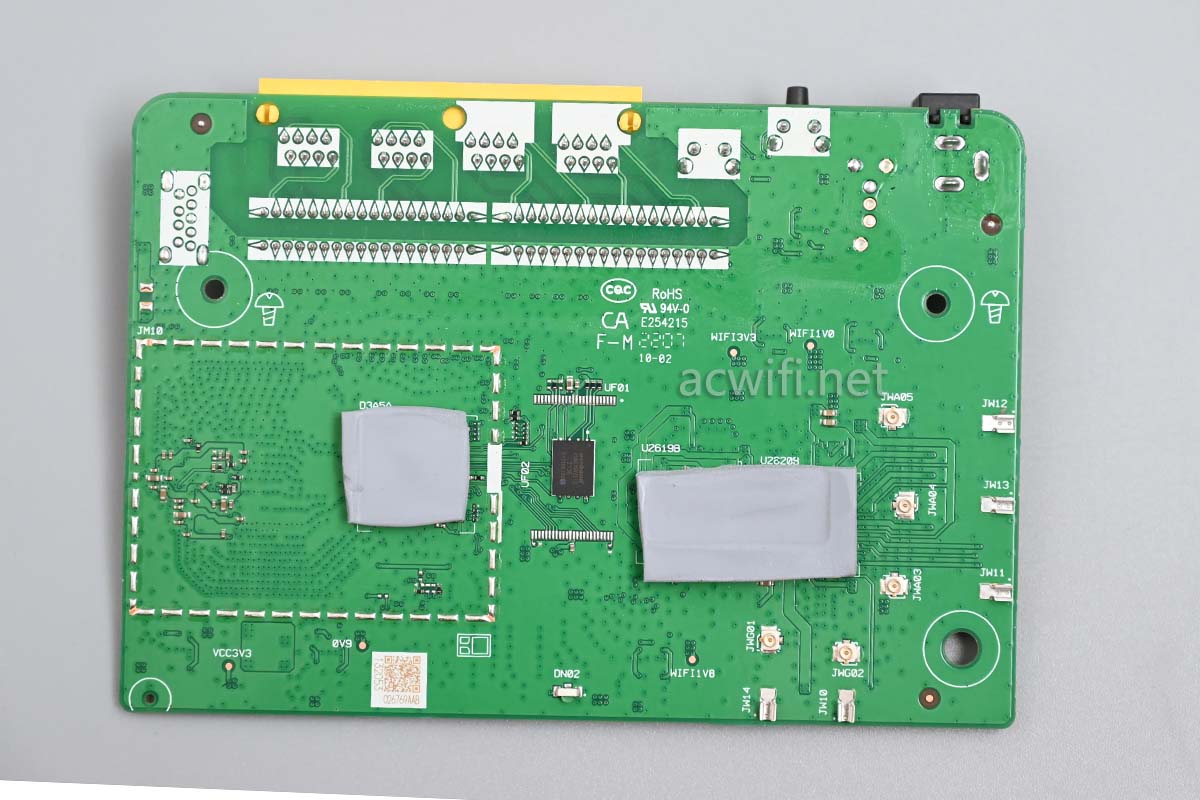

这一面没看见网口,所以我定义为主板背面:

眼熟吧, 3根5G的天线的AX3000:

外置四根天线,两根2.4G,第三根5G天线在哪?

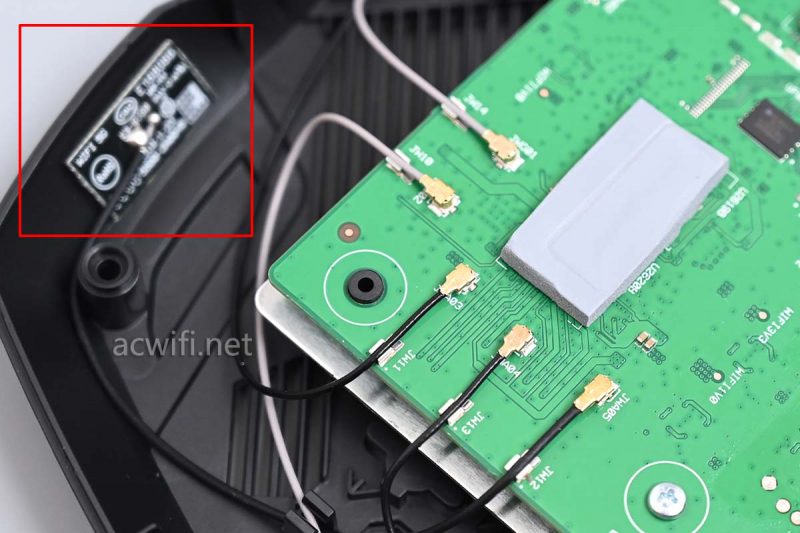

在这儿的PCB天线,不是我拍糊了,是没留意它,焦点在主板上了,我编辑文章时才发现,对哟还有一根5G天线呢?  这才在仅有的图片中找到的。

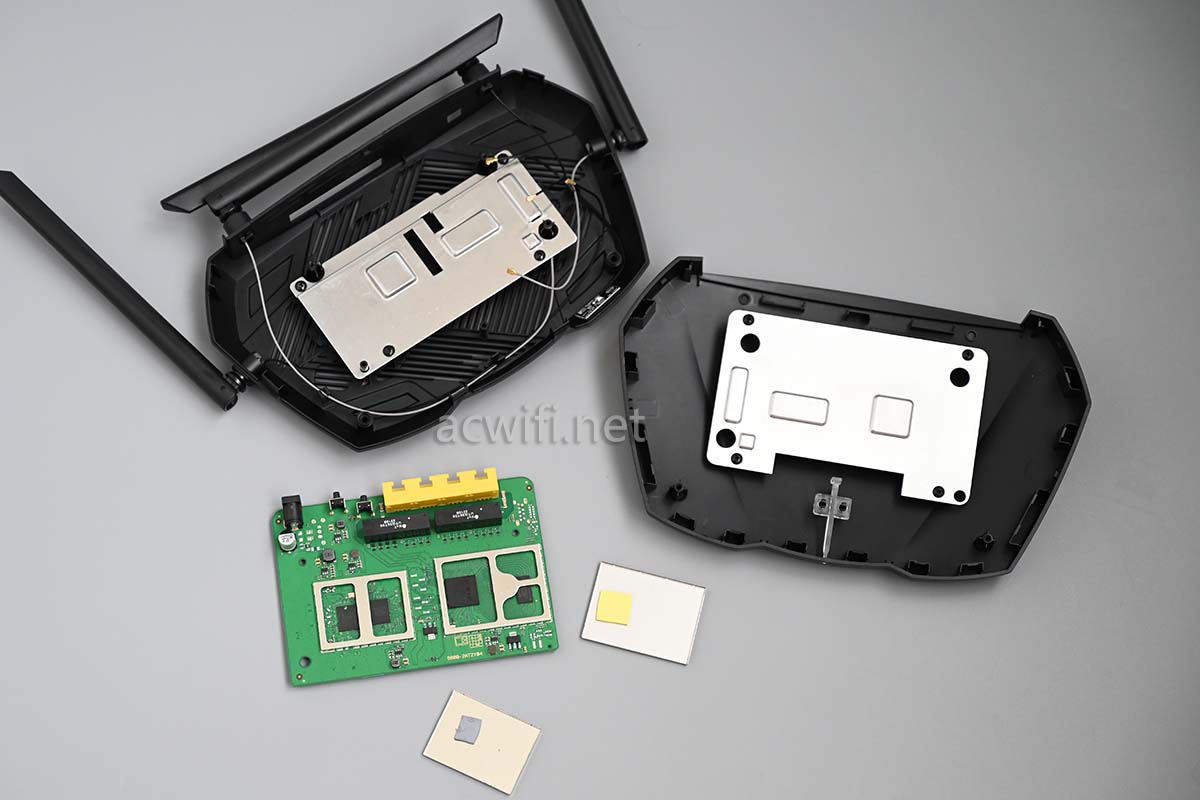

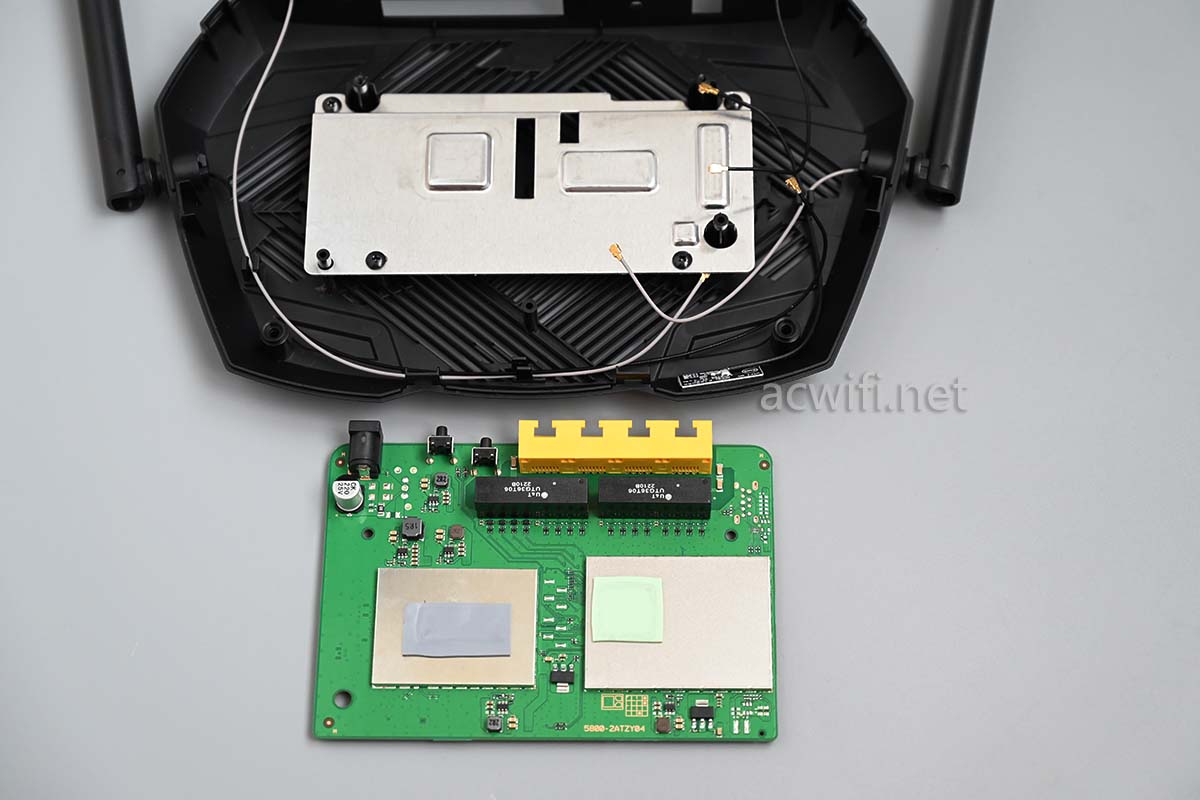

取出主板来,底部也有散热板,等于是主板两面均有散热。为啥我还感觉轻飘飘呢?可能外壳比较宽厚,相对地显得较轻吧!

这款本身功耗不算高,加上两面均有散热片,所以机身整体温度不算高。

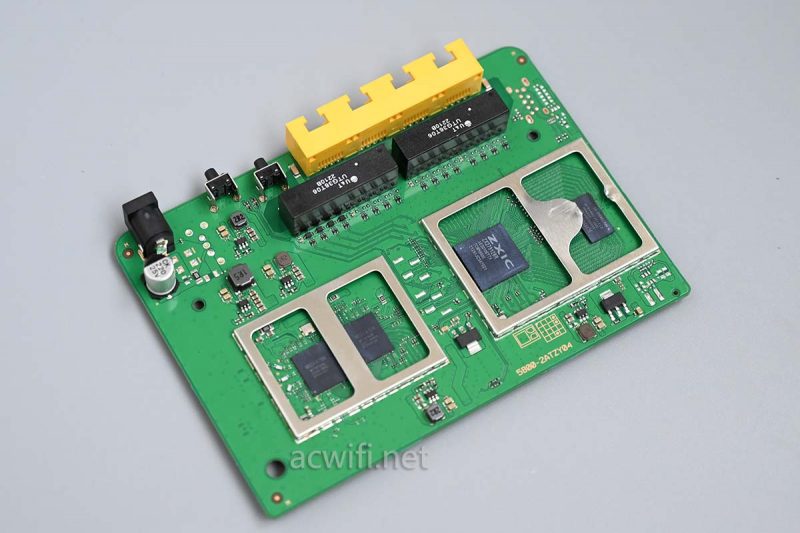

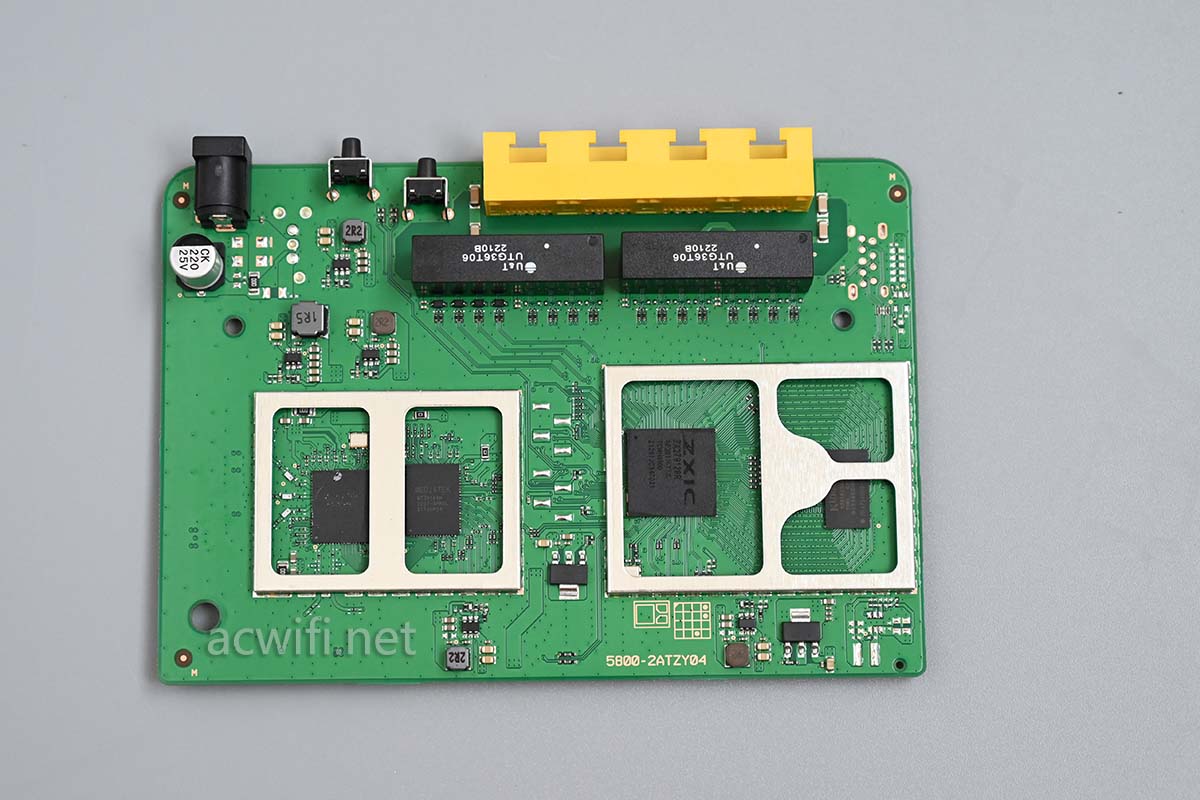

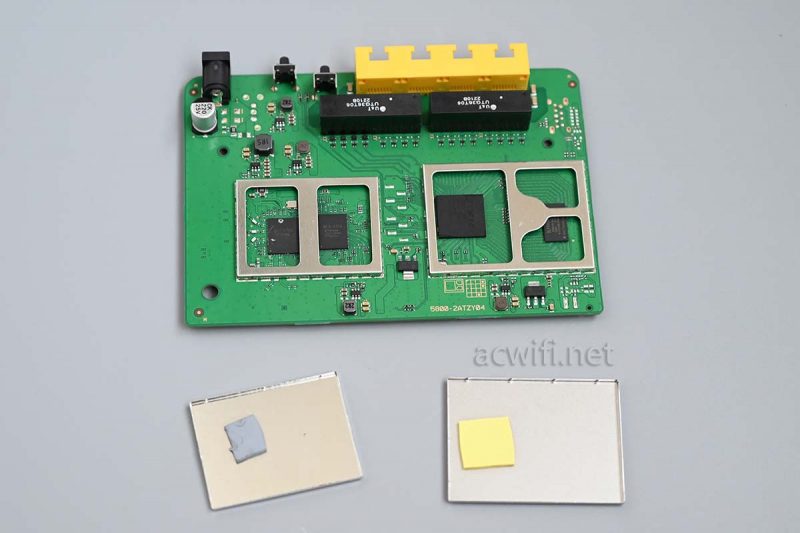

主板正面有两片大的屏蔽罩:

马上撬开:

中兴的主控加上联发科的无线方案:

内存芯片被挡片挡住了,没事,一会把它剪掉,不是我剪上瘾了,而是为了让你们看清楚芯片型号。

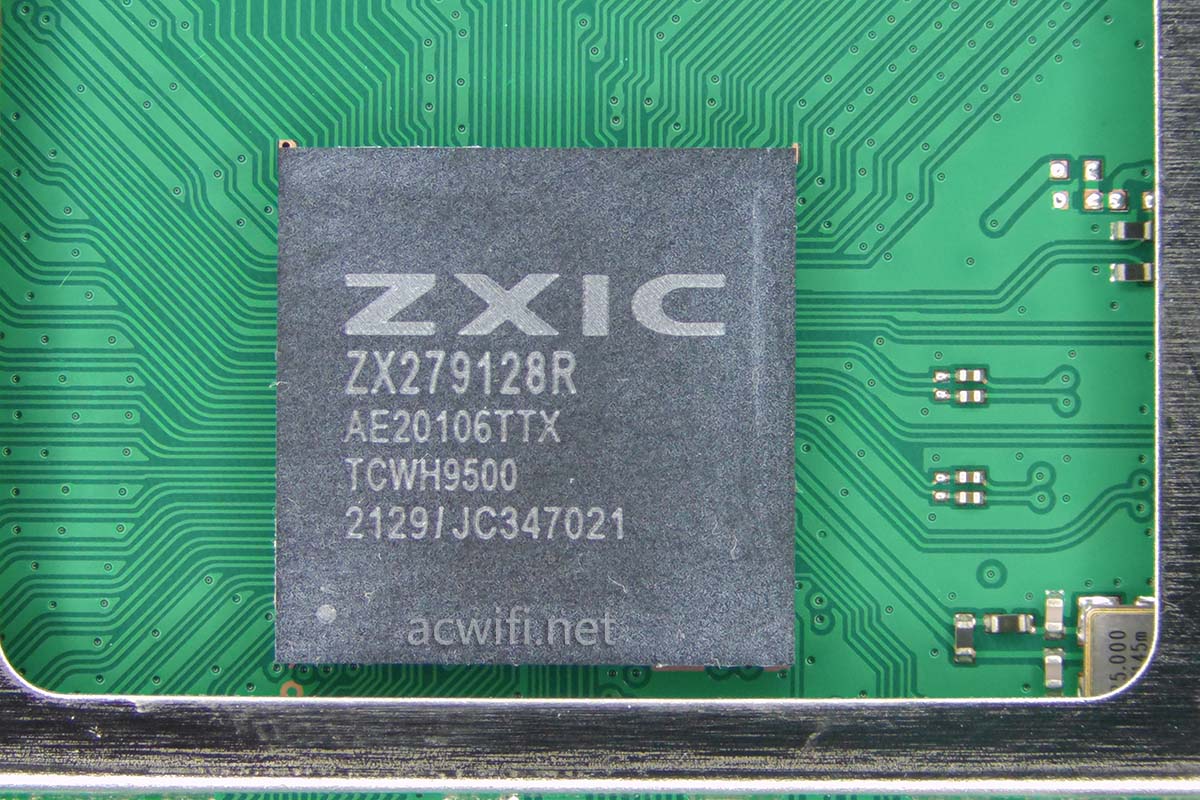

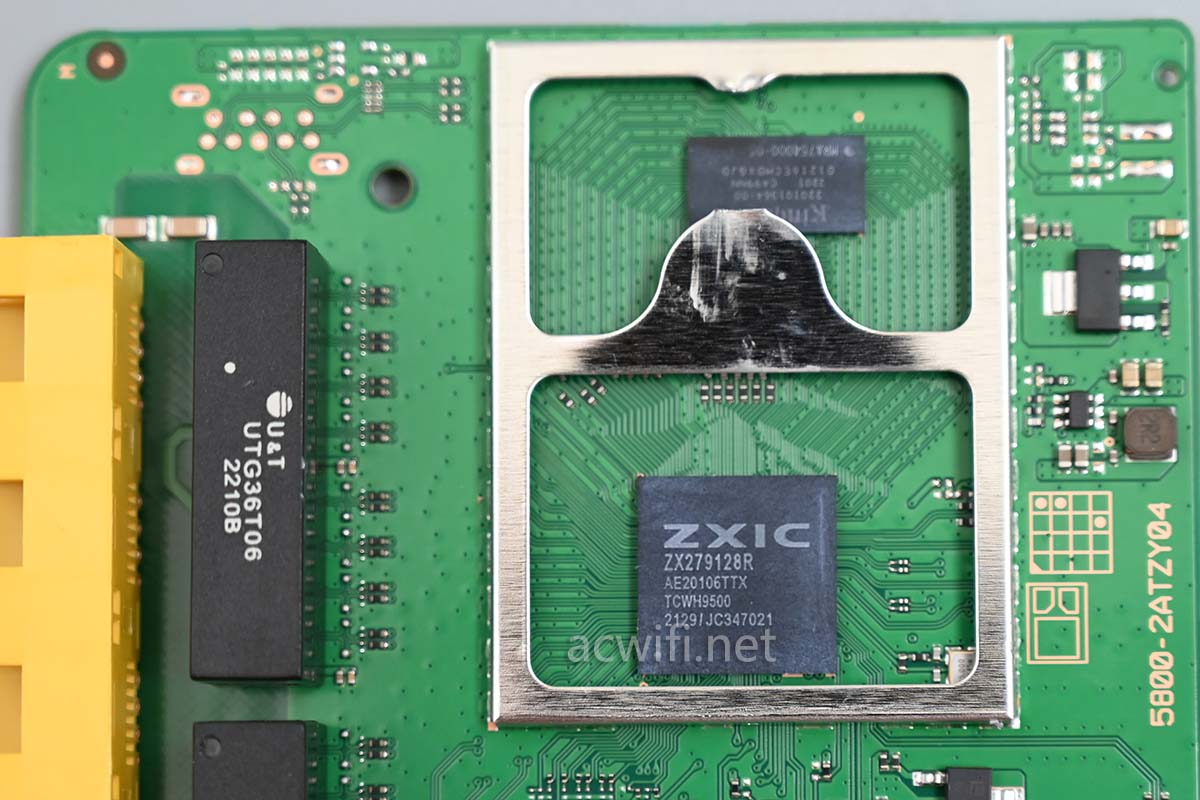

创维WR9651X的CPU型号ZX279128R,双核A9,频率1GHz,集成4个千兆PHY:

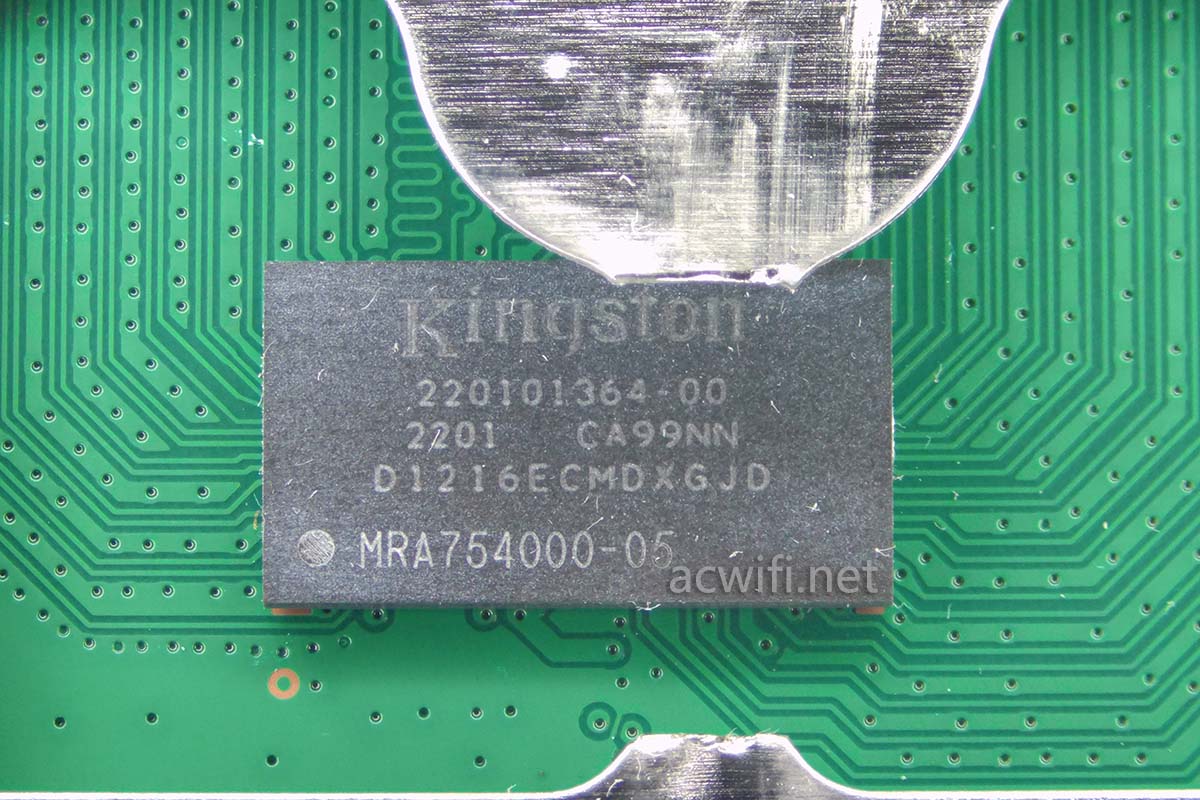

旁边的金士顿内存颗粒,型号是D1216ECMDXGJD,容量256MB。

CPU和内存的位置关系:

CPU通过PCIe与”MT7916“无线芯片连接。

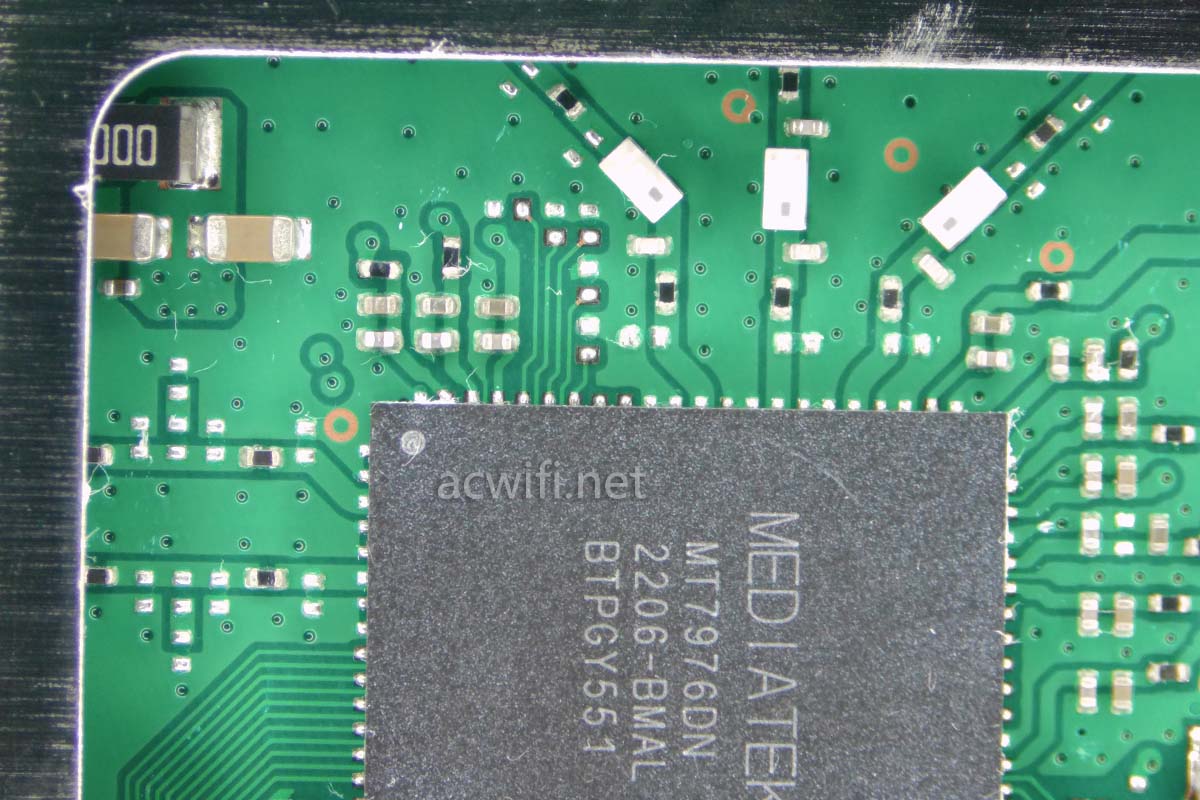

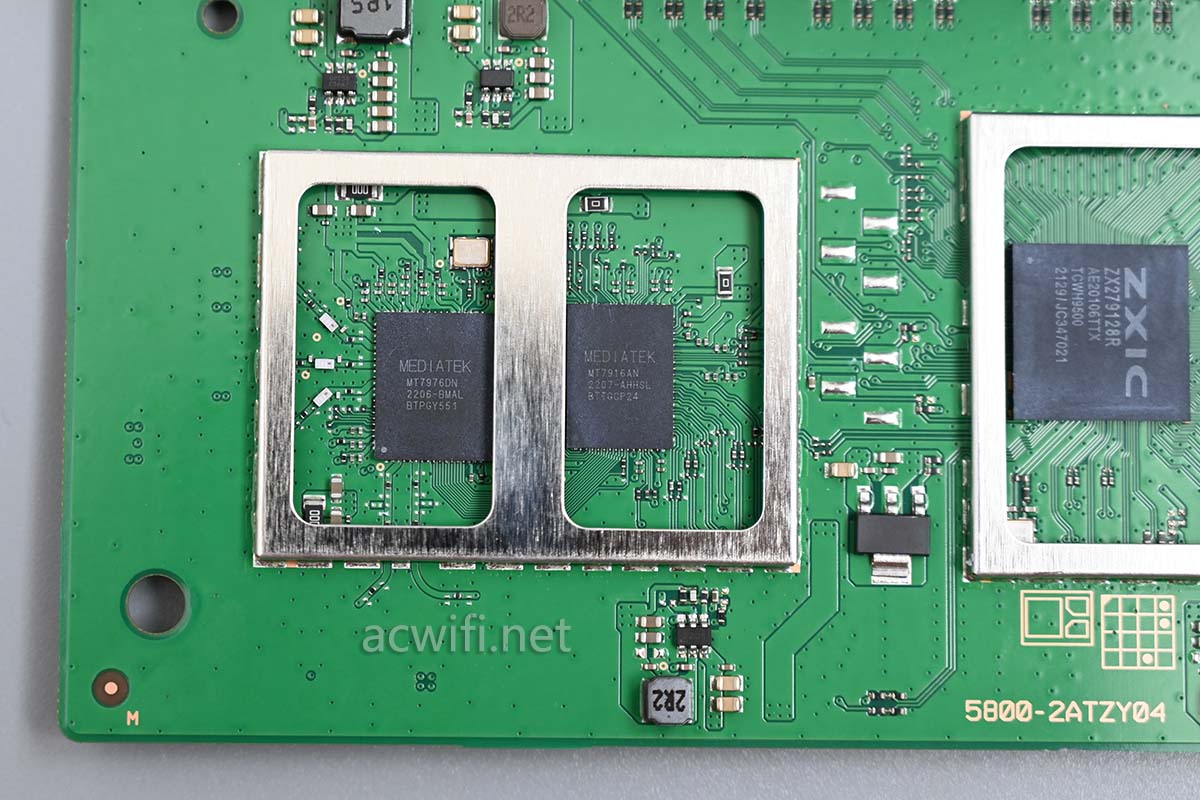

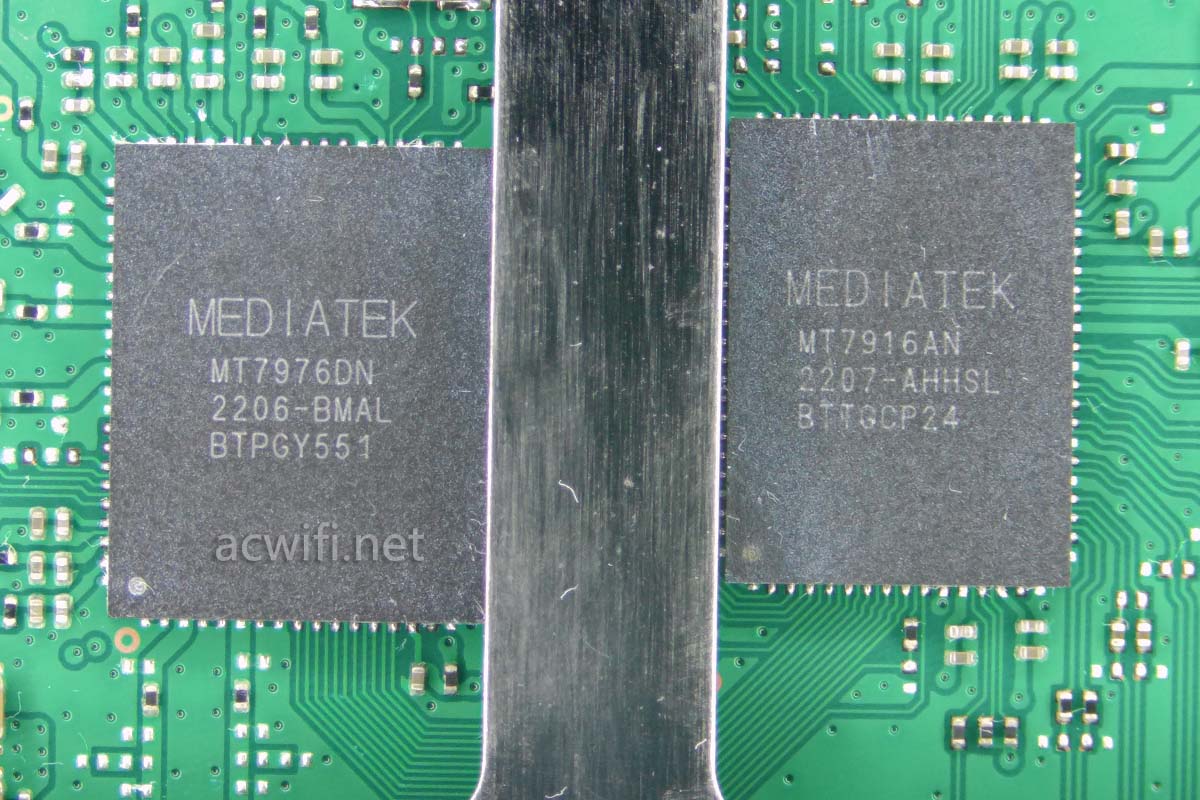

MT7916由MT7976DN和MT7916AN构成,前者是无线RF芯片,后者是无线基带芯片:

MT7976DN与屏蔽罩之间有导热硅脂垫片,而MT7916AN没有硅脂垫片,说明MT7976DN发热大些。为啥?

因为无线RF芯片MT7976DN里面集成了PA和LNA,功耗高一些发热就多一些吧!

一共有三路5G射频,用3T3R实测2x2MIMO:

这一面就看完了。

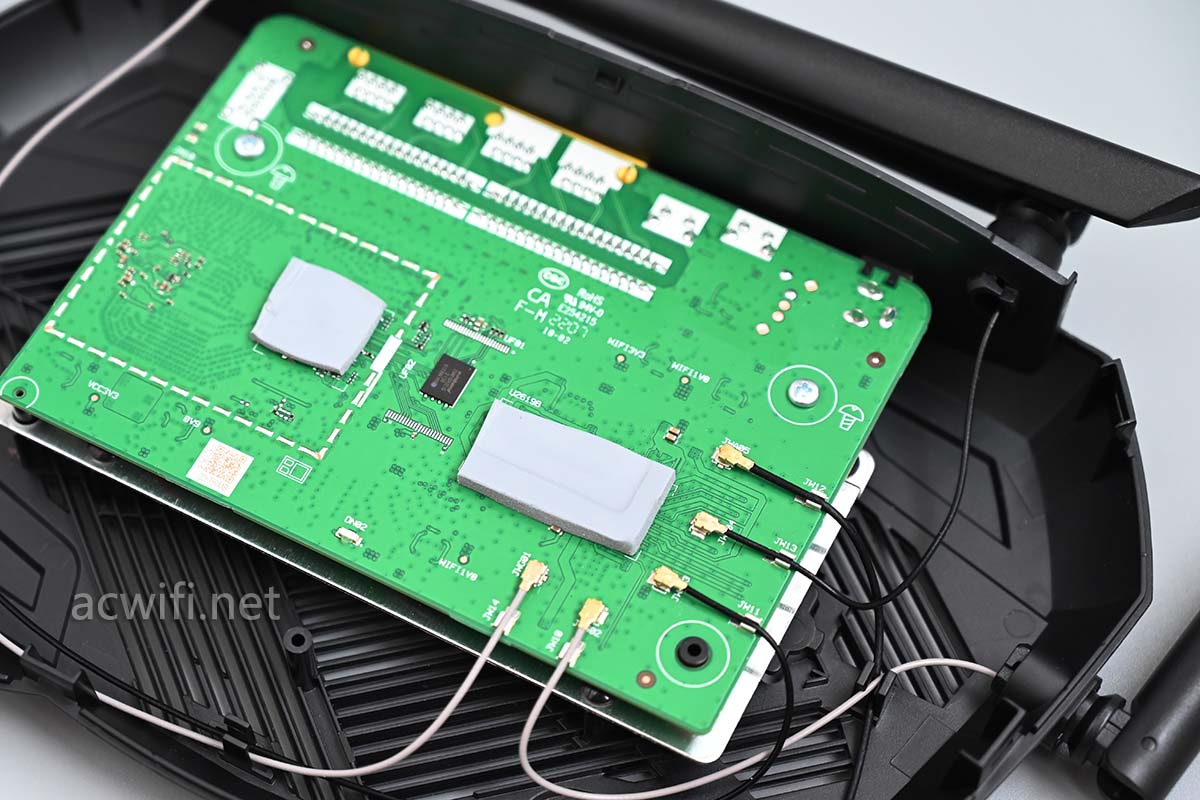

现在看主板背面:

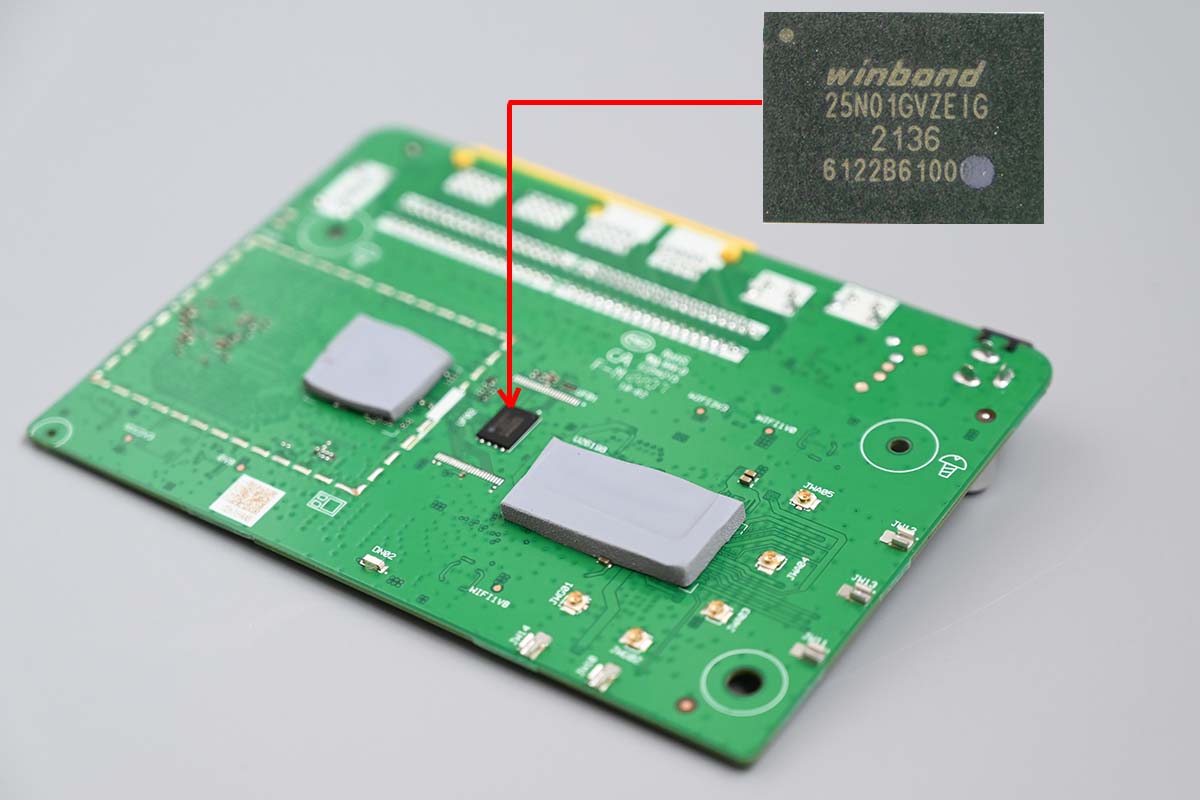

只有一颗闪存芯片:

至此,创维WR9651X拆机完成。

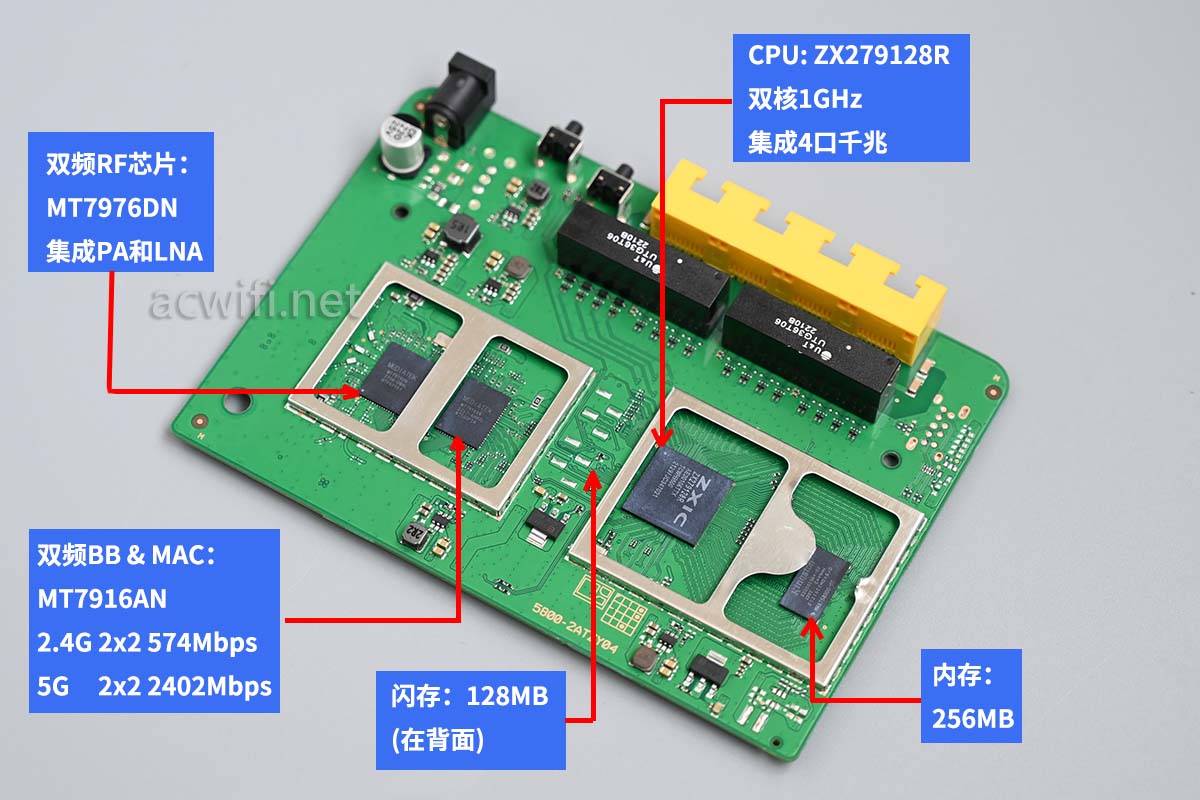

创维WR9651X的芯片型号汇总图如下:

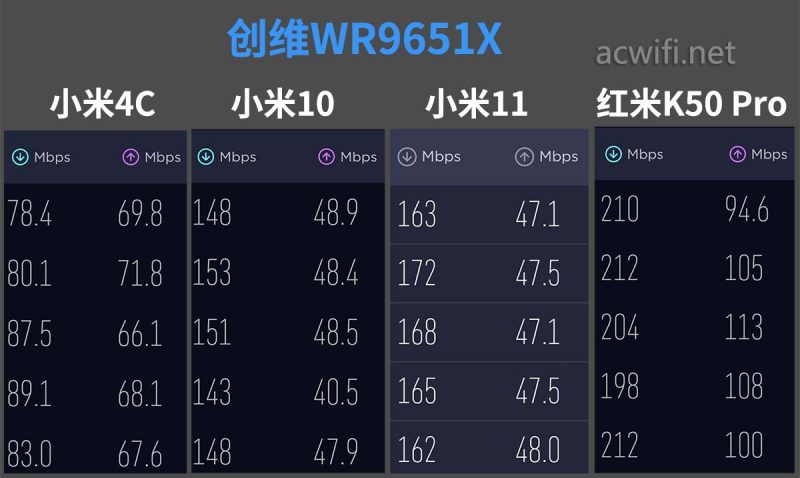

D点测速如下:

有点差。不应该呀,MTK这套MT7916不应该是这产的表现。

近距离下LAN to 5G Wi-Fi也只有800多兆(自建speedtest服务器)

很不正常!不管了。

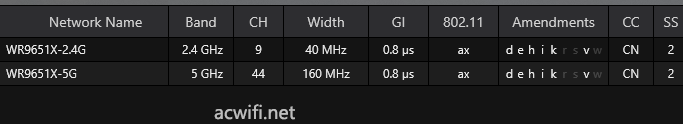

用winfi查看,默认支持802.11k和802.11v

不支持波束成形,所以更不会支持MU-MIMO

(winfi如果没找到下载的可在我公众号发送消息winfi即有自动回复)

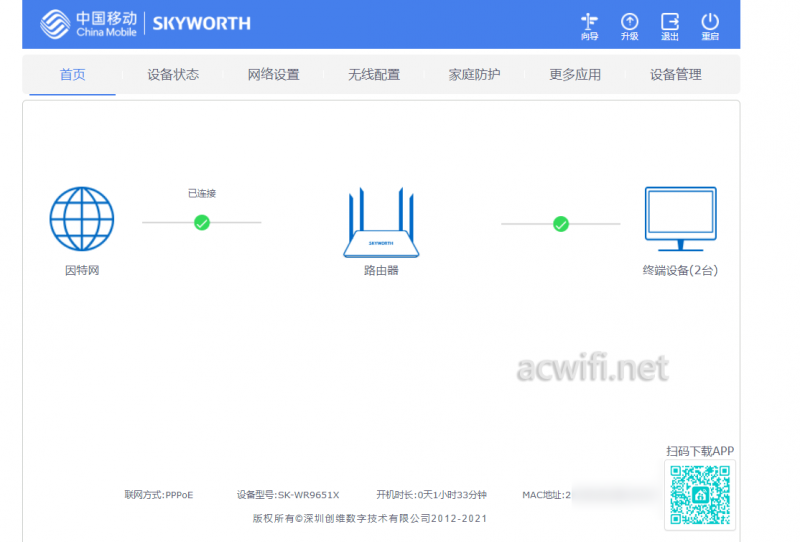

界面:

mesh设置里,居然有漫游阈值:



好了,本篇完。近距离无线测速不正常!
