京东云无线宝AX3000后羿拆机

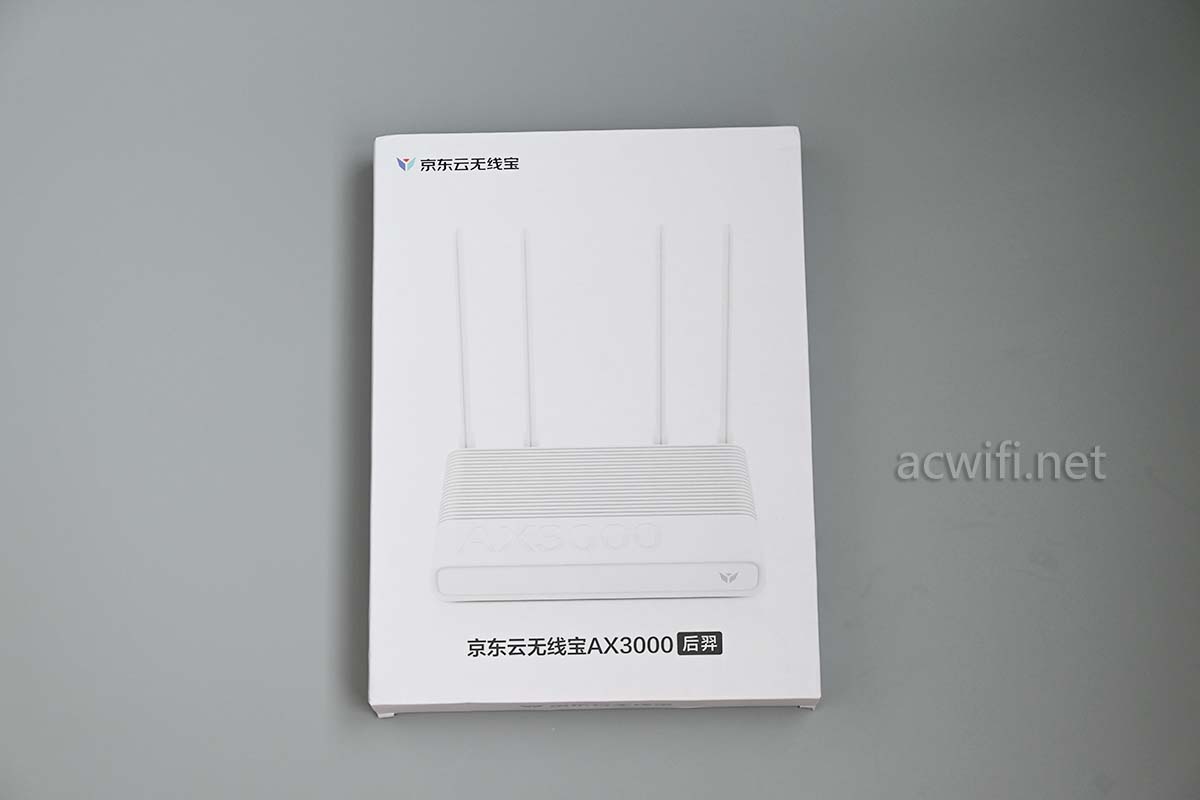

这台京东云无线宝AX3000后羿今天才收到,可能京东快递爆仓了吧。外包装:

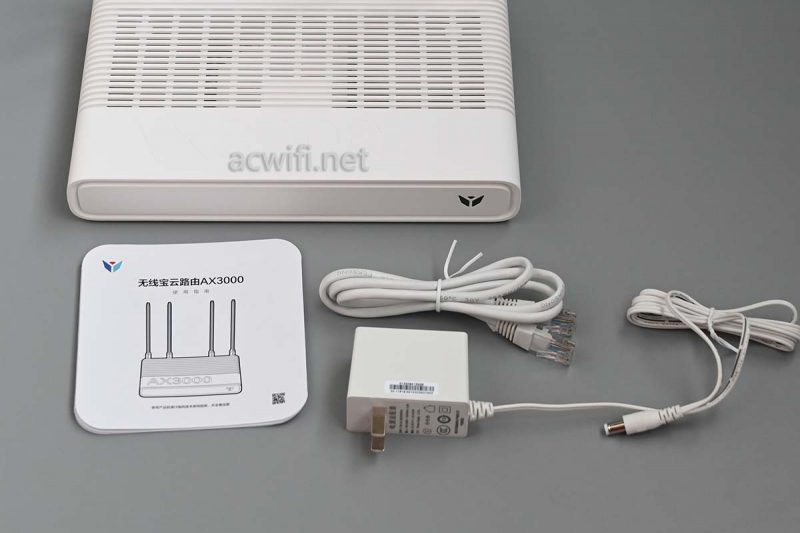

机身和配件:

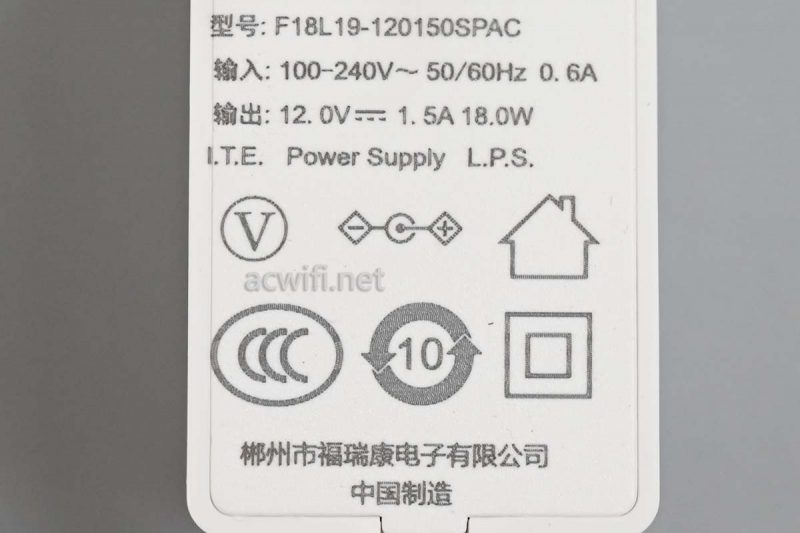

电源输出规格是12V/1.5A,鲜有的AX3000机型会给出1.5A,多数是1A的电源适配器。实测联网后的待机功率是5.5W,不高。

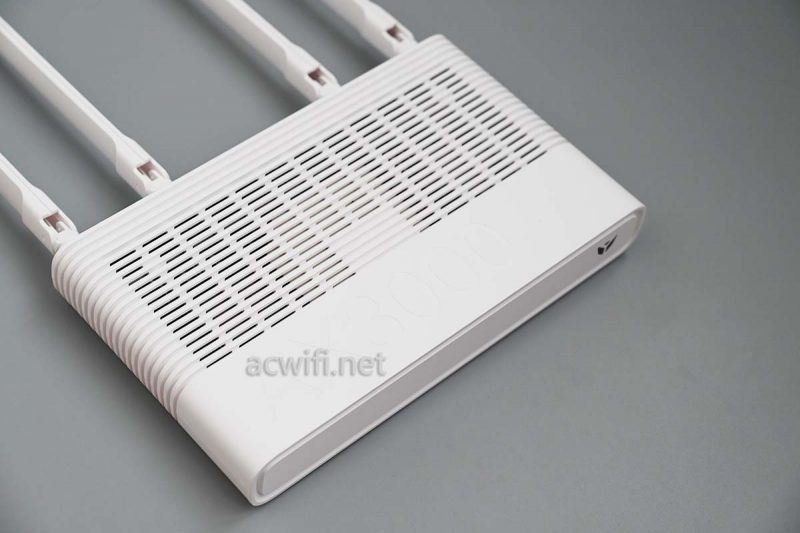

机身顶部有好多散热孔:

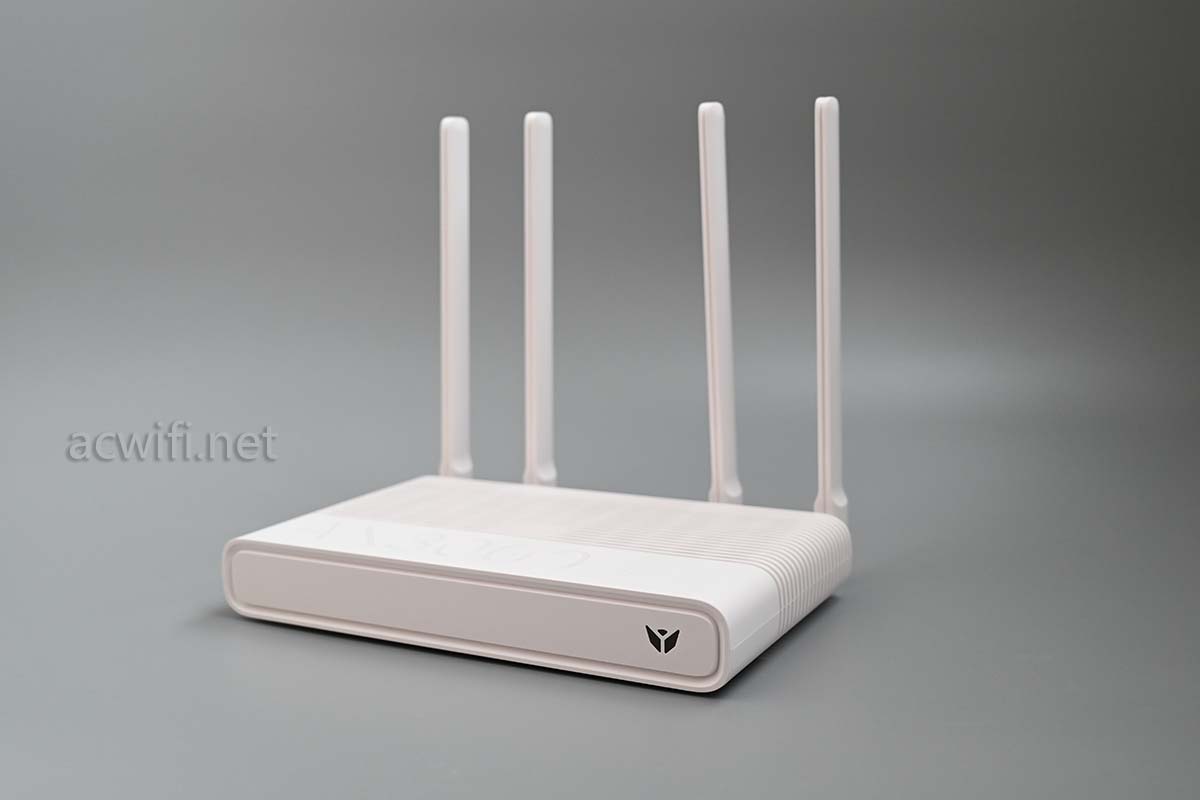

外观嘛,还算可以。

天线布局如下图:

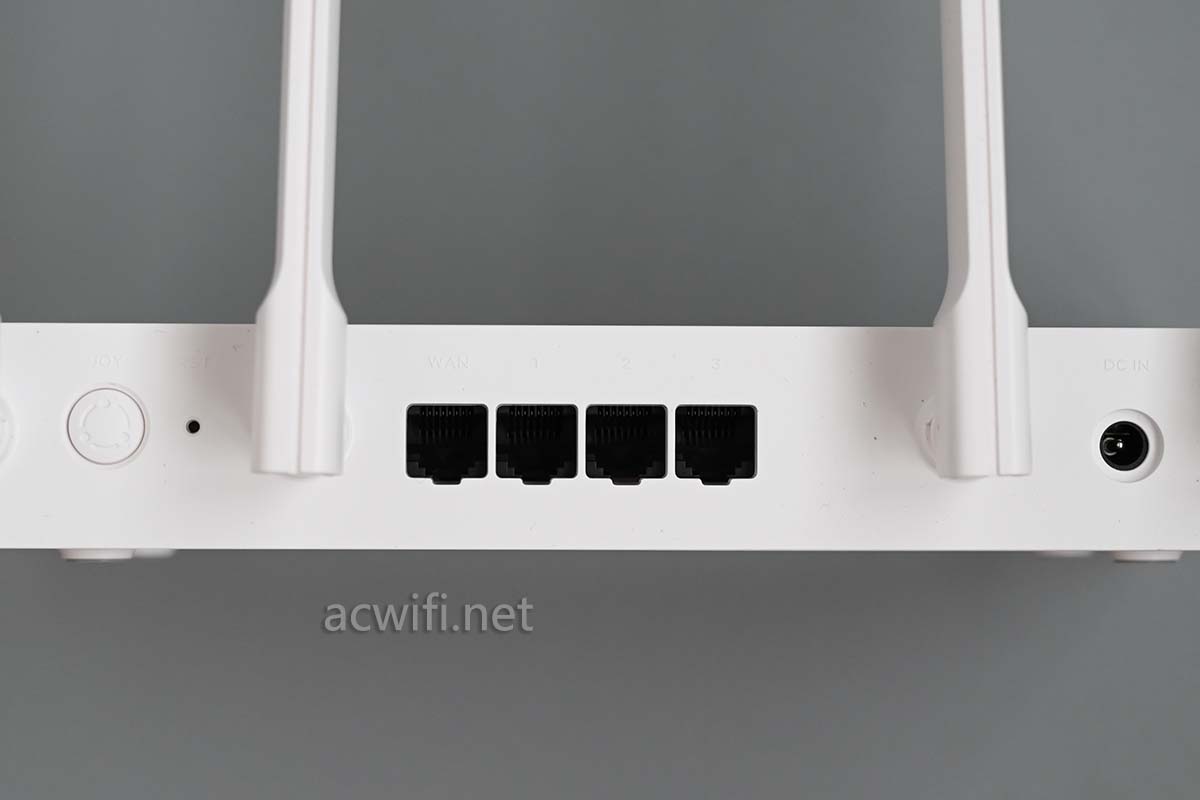

4个全千兆网口,左边的是WAN口,比较难看出WAN或LAN。

机身底部也有好多散热孔,这款外壳的散热做得真足。

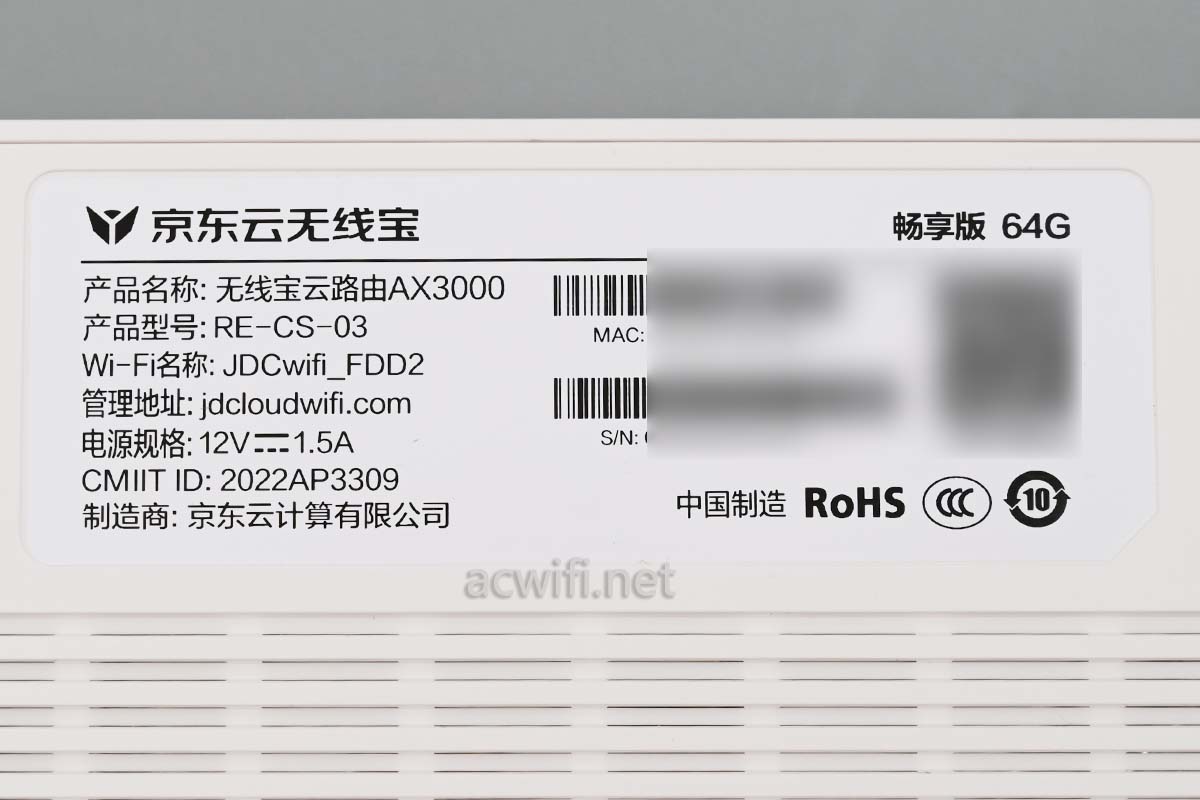

产品名称:无线宝云路由AX3000

产品型号:RE-CS-03

底部四个脚垫下有内梅花螺丝,拧出来之后,2秒即可拆开外壳,就是这么容易拆:

散热片被固定在底壳上,并不是我把散热片放在底壳上。

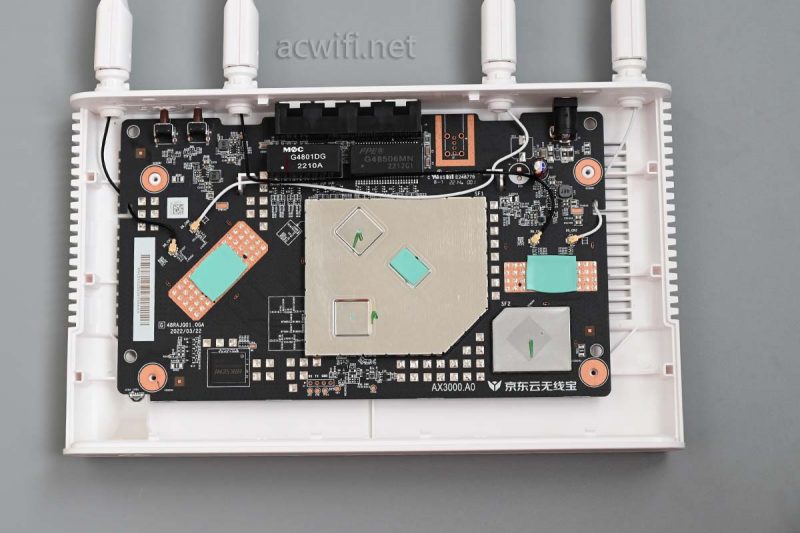

这一面能看见网口,所以我定义为主板背面:

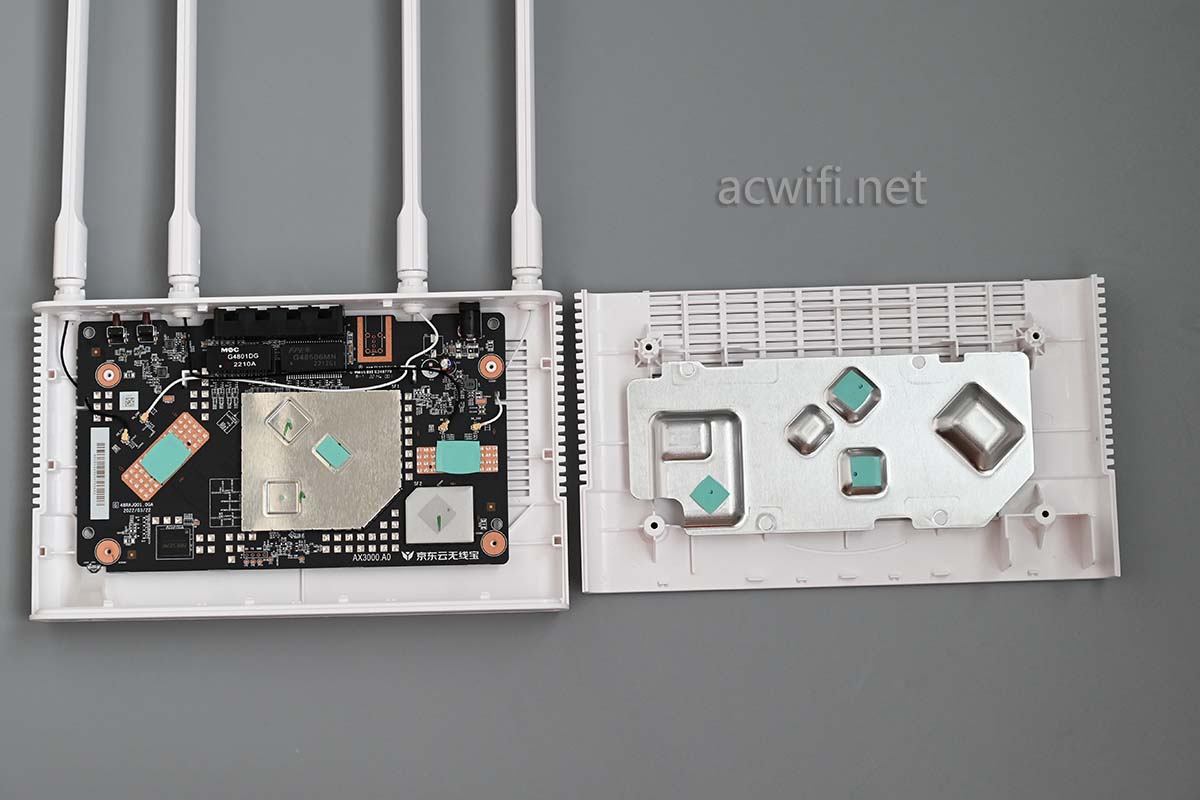

这一面有2个屏蔽罩,一个很大,一个很小,主板两侧有局部覆铜处理,且放了导热硅脂垫片,与底壳上的散热片相连,这2片垫片我不撕下来了,因为粘得比较牢,容易撕裂。

京东云无线宝 AX3000,硬件版本A0:

天线插头可以拆开,所以主板可以完整地取出来了:

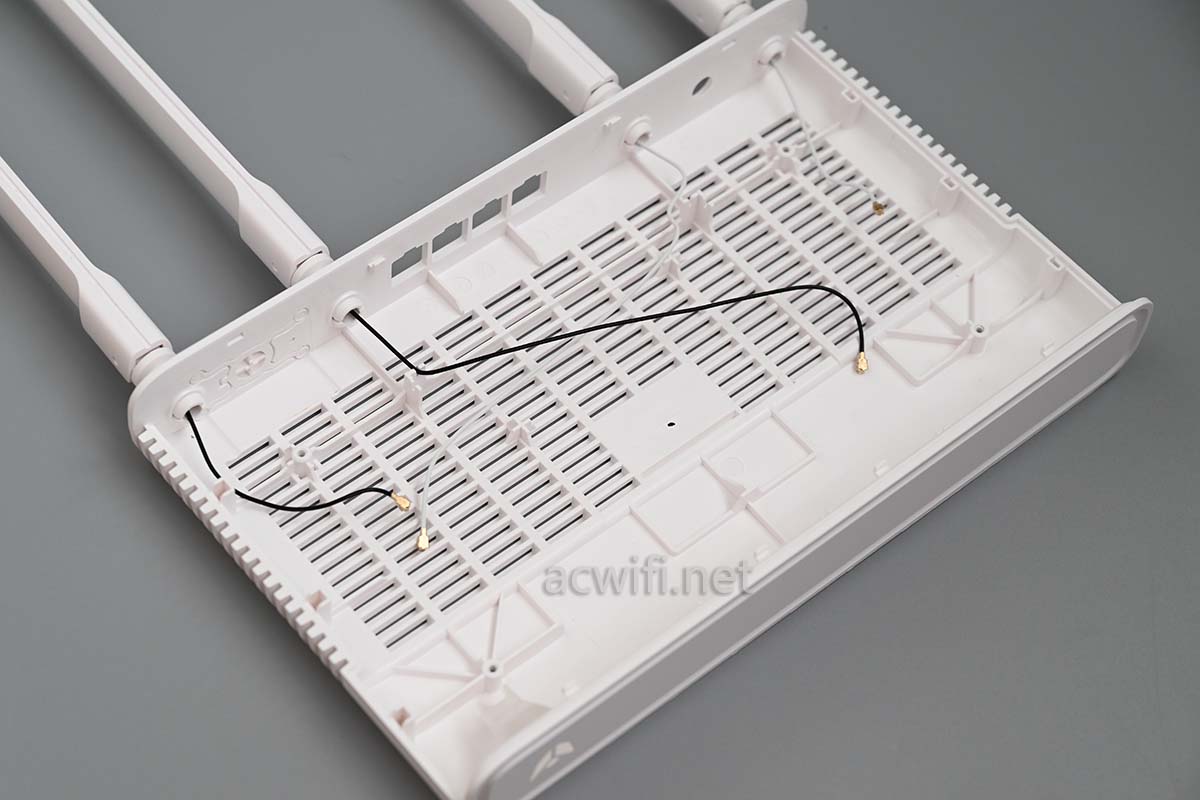

看见的这一面是机身顶盖:

是不是觉得我的相机白平衡有问题?无线宝AX3000后羿的机身就不是纯白的或奶白的。

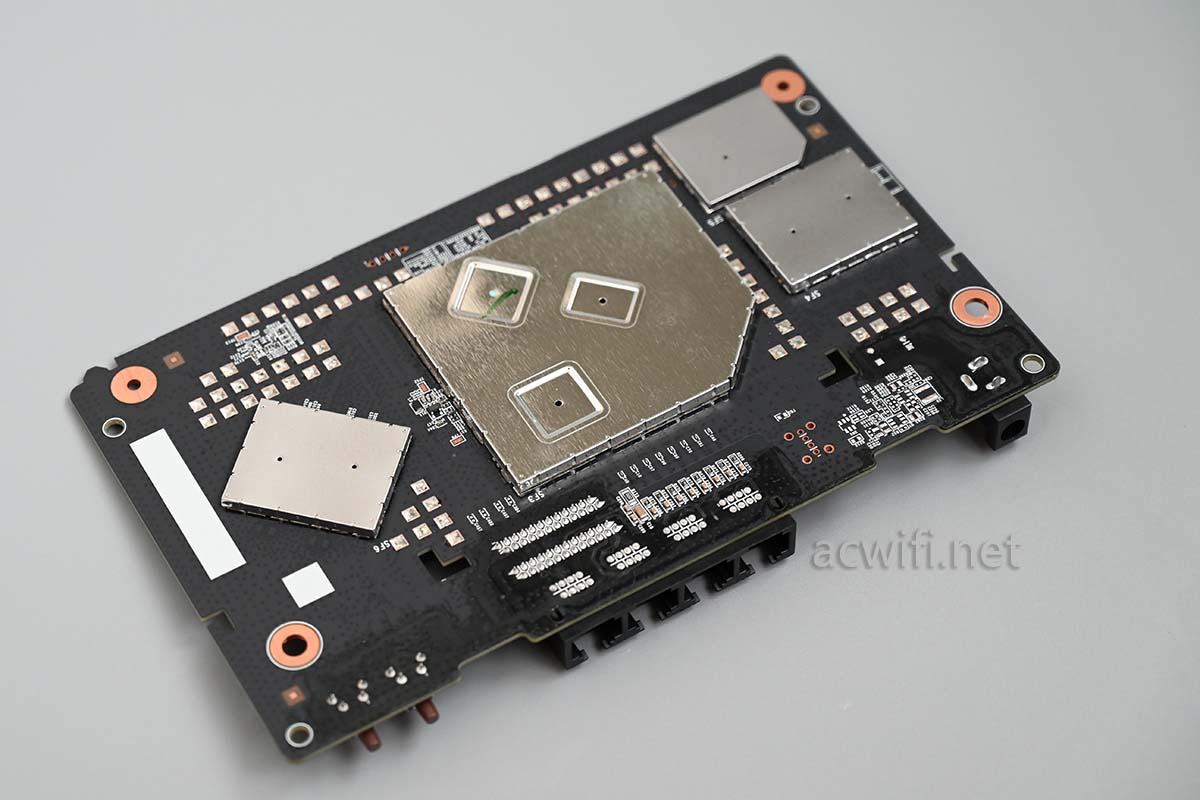

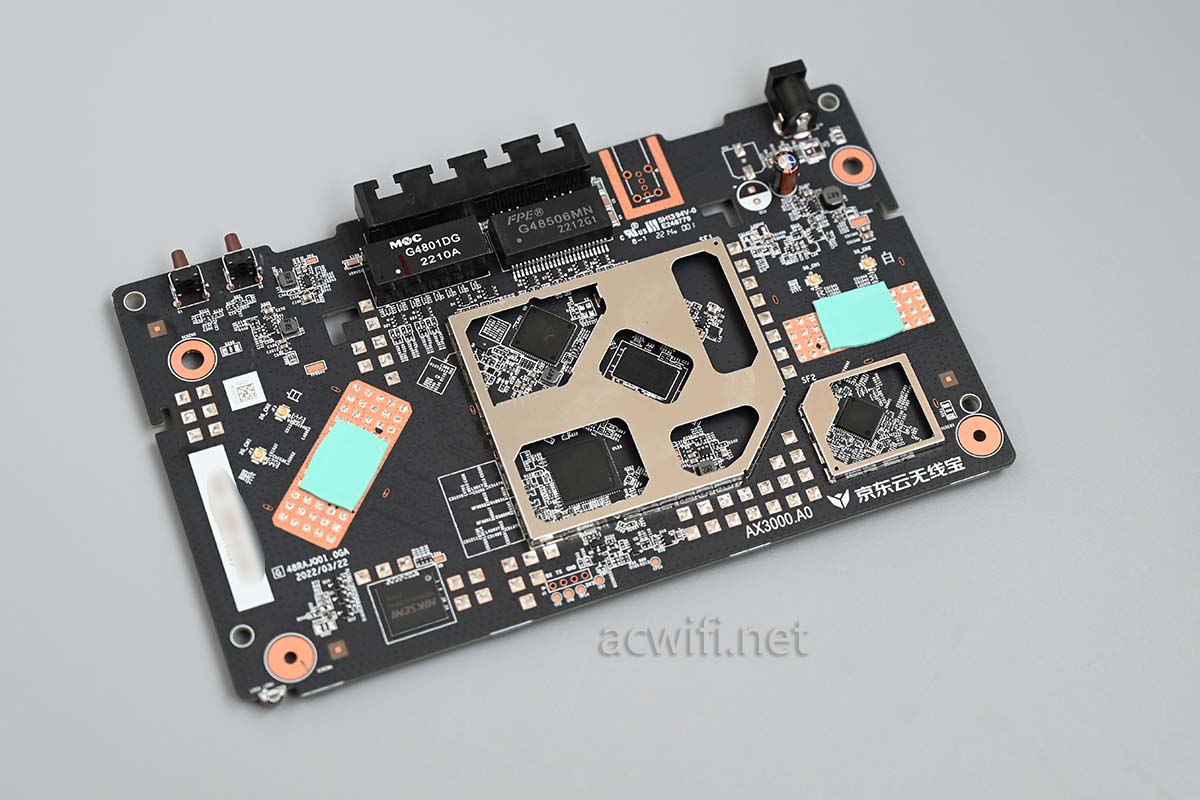

主板正面:

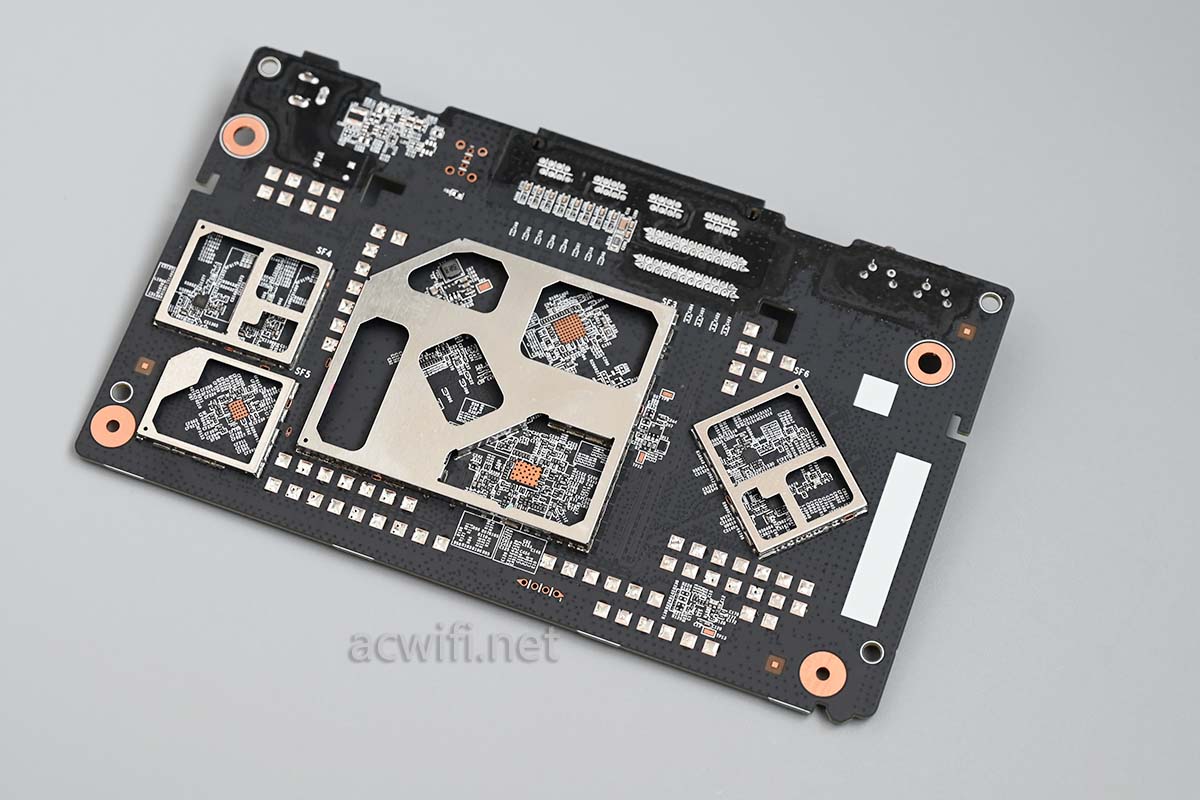

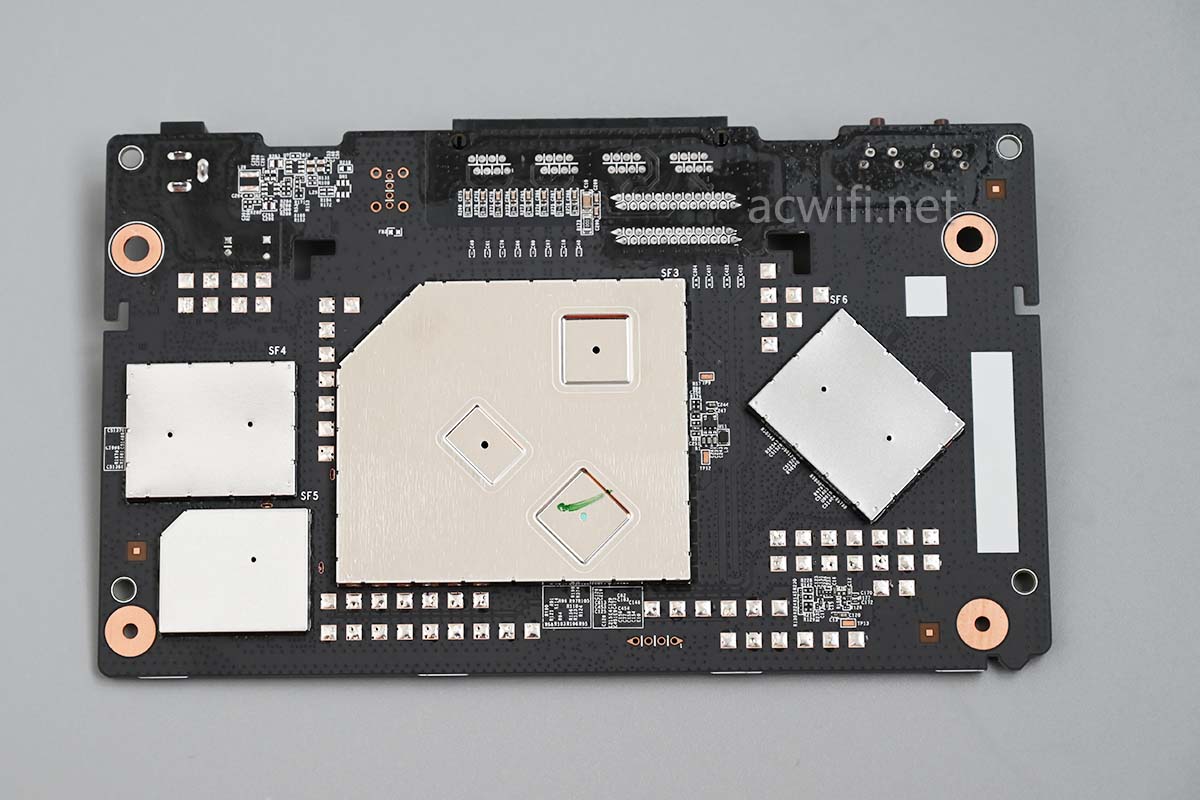

主板背面:

这一面是没有散热片的:

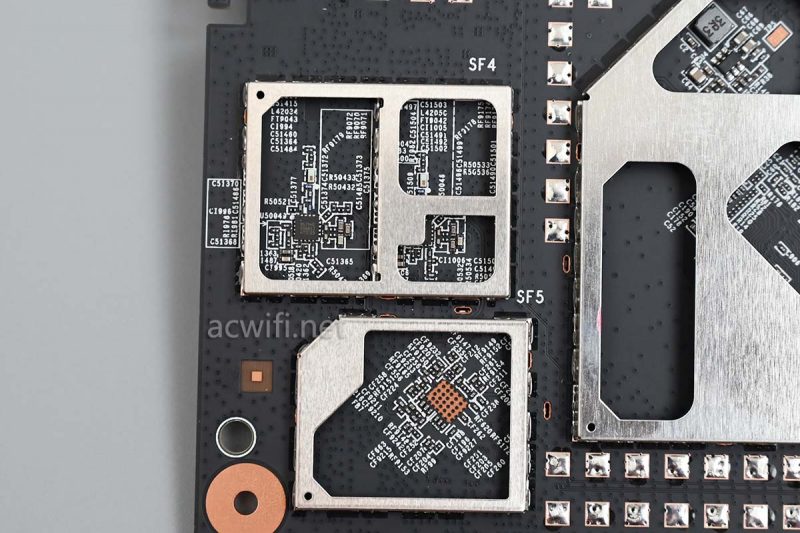

先从这一面开始拆吧,因为这一面屏蔽罩多了一些呀。

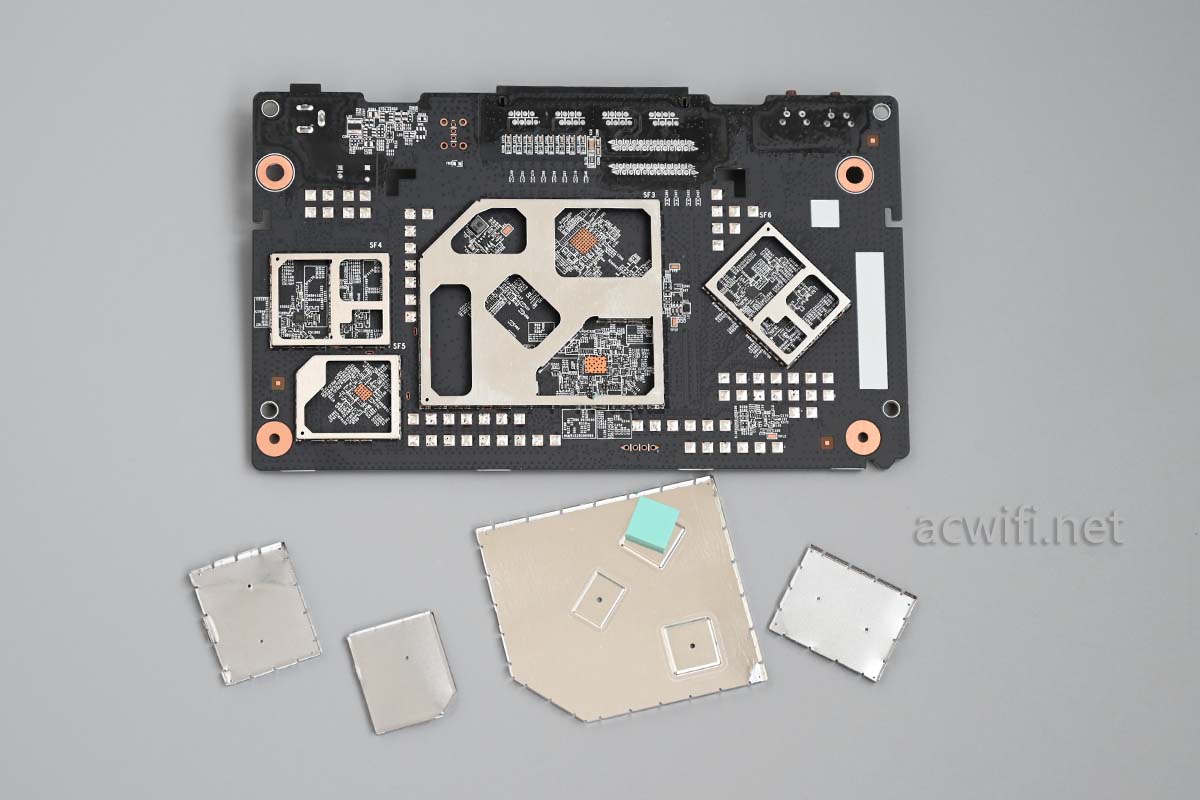

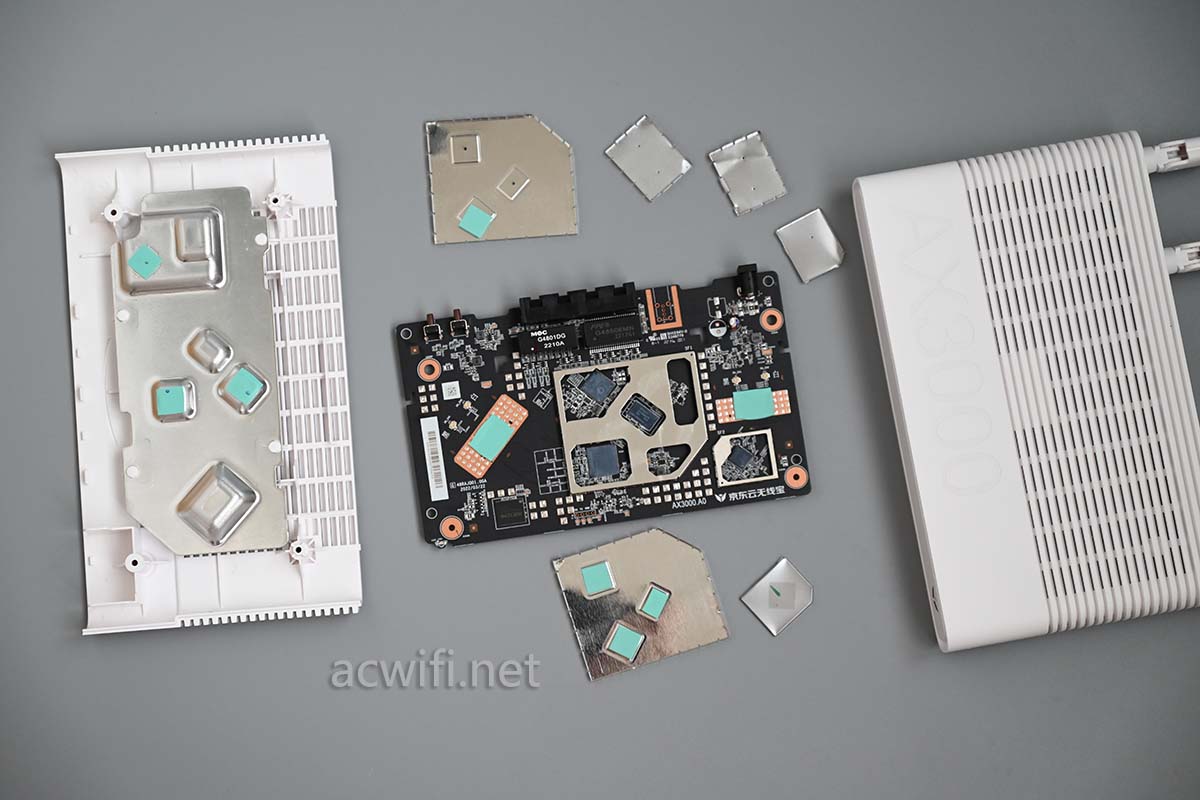

全部撬开之后:

大的屏蔽罩底下没有芯片,两侧的屏蔽罩内有FEM芯片。

这里有一颗被挡住了,不过没关系,能完速看见一颗就好。

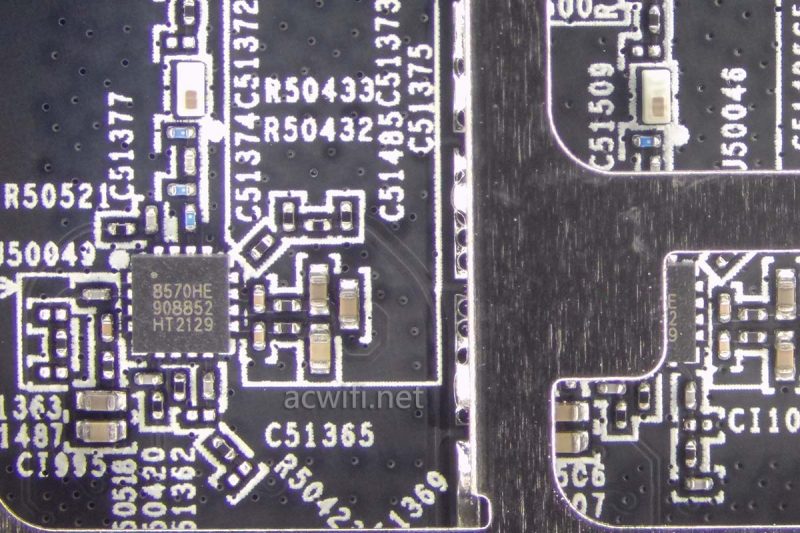

放大看,这是一款5G FEM芯片,型号是KCT8570HE,是康希通信科技(上海)有限公司的产品:

KCT8570HE的参数:
Integrated 802.11ax 5GHz PA, LNA with bypass and T/R switch
Fully-matched input and output
Integrated RF & DC power detector
Transmit gain: 30.5dB at 5V
Receive gain: 16.5dB at 5V
Noise Figure: 1.8dB at 5V
Output power:

+16.5dBm @ -43dB DEVM, HE160/MCS11, 5V
+20.5dBm @ -40dB DEVM, HE160/MCS11, 5V
+22.5dBm @ -35dB DEVM, VHT80/MCS9, 5V
+23.5dBm @ -30dB DEVM, HT20/MCS7, 5V
ESD protection circuitry on all PINs
Minimal external components required
Small package: QFN-16L, 3mm x 3mm x 0.75mm (MSL3, 260 oC per JEDEC J-STD-020)
RoHS and REACH Compliant

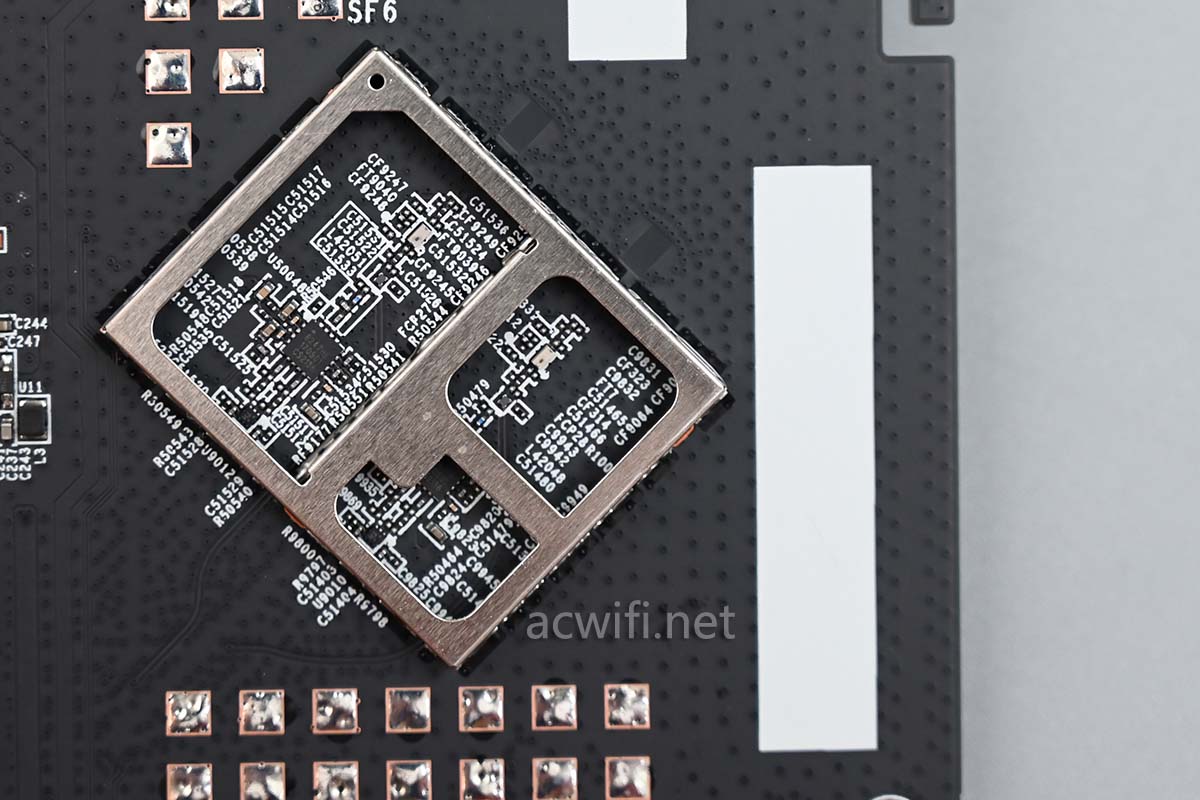

另一端也有两颗FEM芯片:

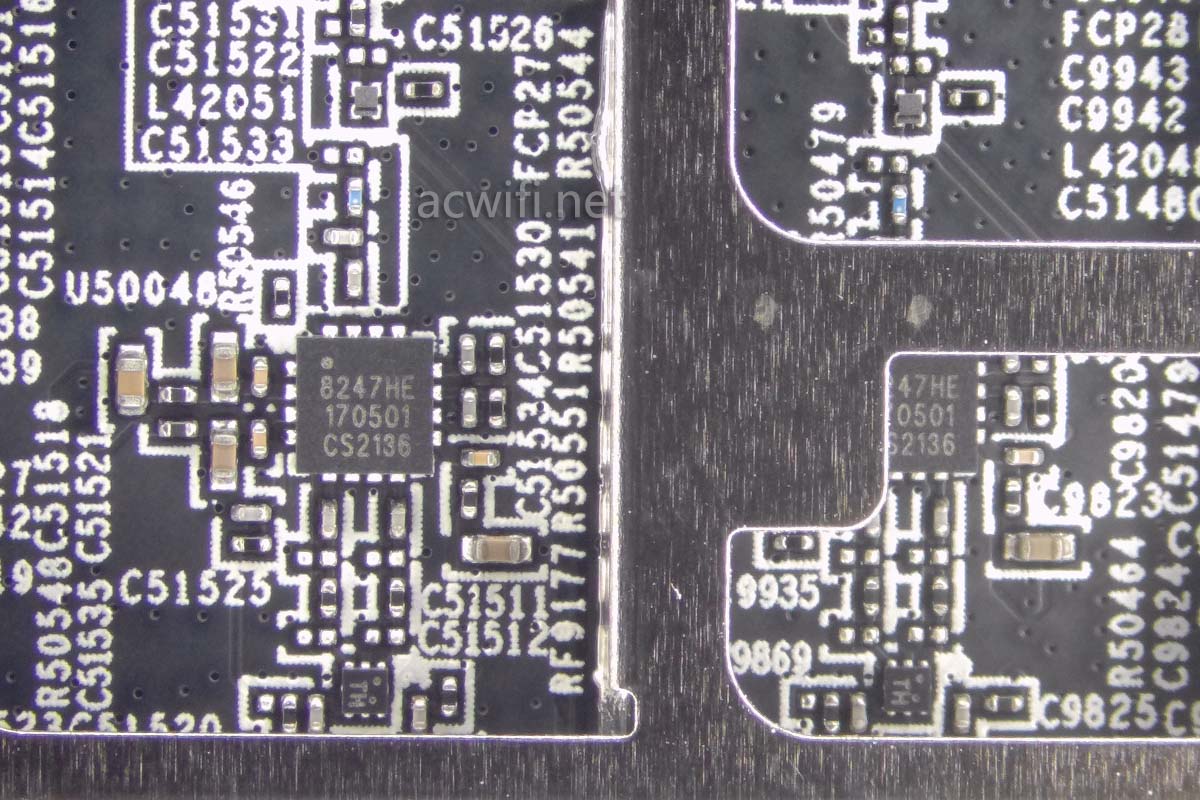

放大看看,这是一款2.4G  FEM芯片,型号是KCT8247HE,也是康希通信科技(上海)有限公司的产品:

KCT8247HE的参数:
Integrated high performance 2.4GHz PA, LNA with bypass, and T/R switch
Transmit gain: 30dB at 5V
Receive gain: 15.5dB at 5V
Noise Figure: 1.5dB at 5V
Output power:

+20dBm @ DEVM=-43dB, HE40/MCS11, 5V
+21dBm @ DEVM=-40dB, HE40/MCS11, 5V
+22.5dBm @ DEVM=-35dB, VHT40/MCS9, 5V
+23.5dBm @ DEVM=-30dB, HT20/MCS7, 5V
ESD protection circuitry on all PINs
Fully-matched input and output
Integrated Power Detector
Minimal External Components Required
Small package: MIS-16L, 3×3×0.55mm (MSL1, 260 oC per JEDEC J-STD-020)
RoHS and REACH Compliant

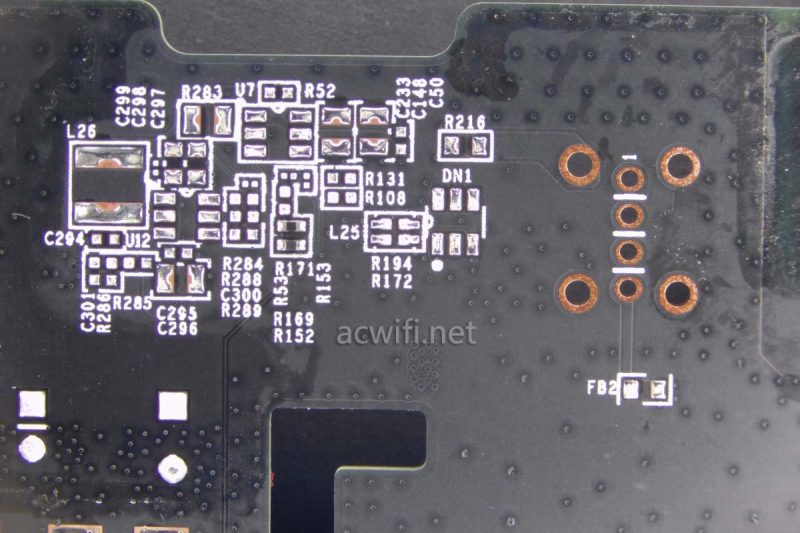

以下电路,像不像是USB供电的?

现在先小结一下主板背面的芯片型号:

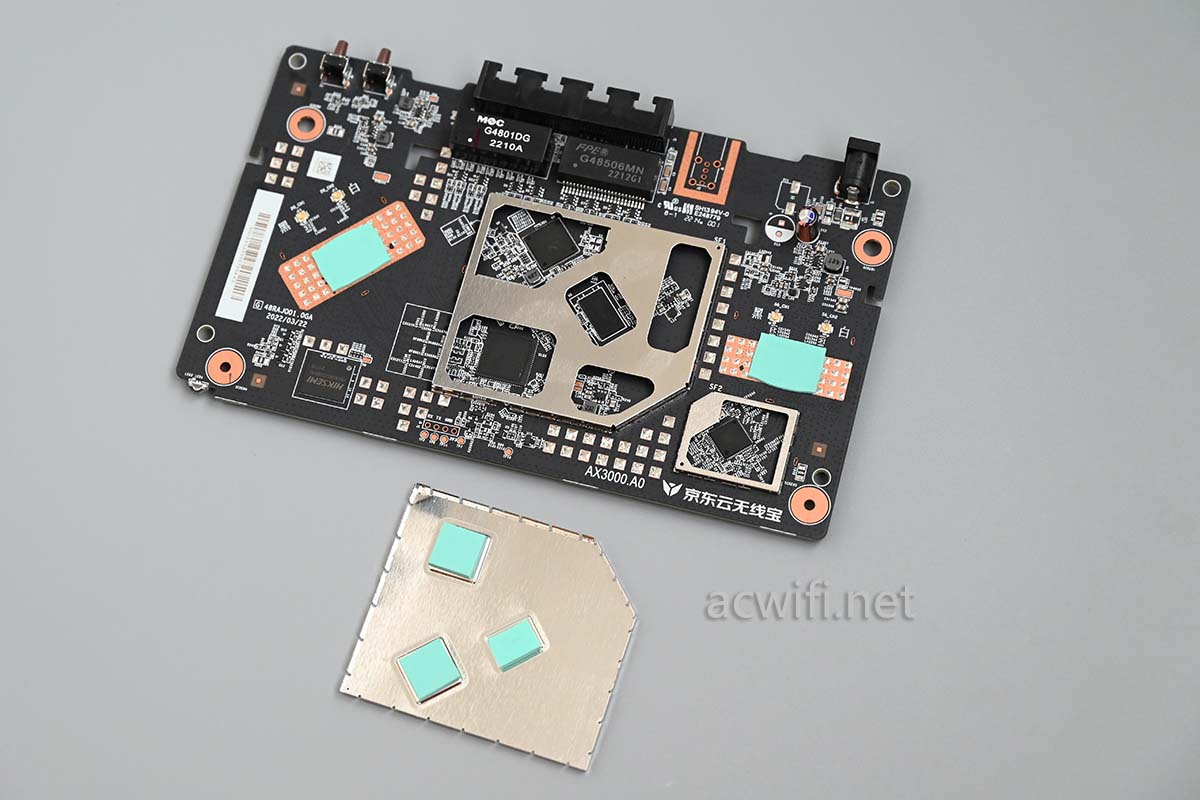

翻过来看主板正面,把两片屏蔽罩打开:(小的那片没进入镜头)

主要芯片都在这一面上了:

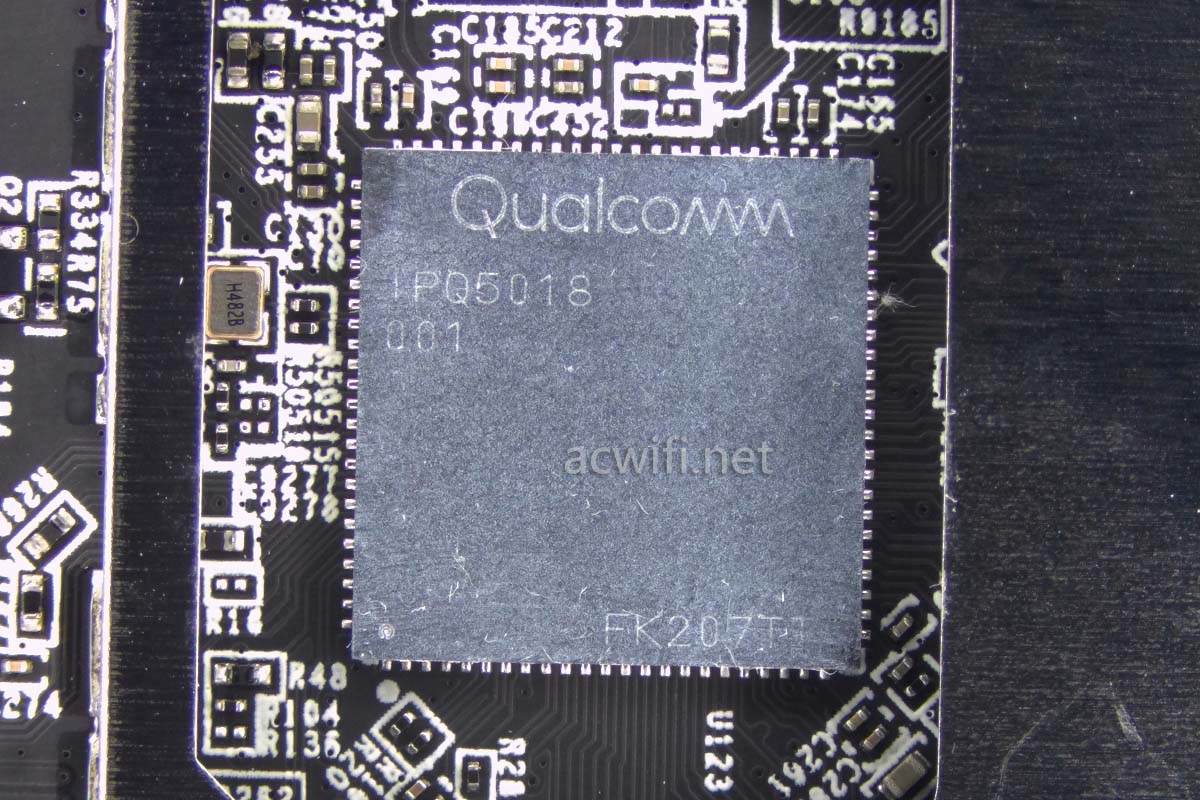

京东云AX3000后羿的CPU型号是IPQ5018,双核1GHz,集成单核1GHz NPU,集成2.4G无线芯片,最高速率574Mbps。

很少AX3000的无线路由器会用上IPQ5018的,多数是用IPQ5000,除非内存要用外挂大于256MB的内存。(IPQ5000集成256MB内存)

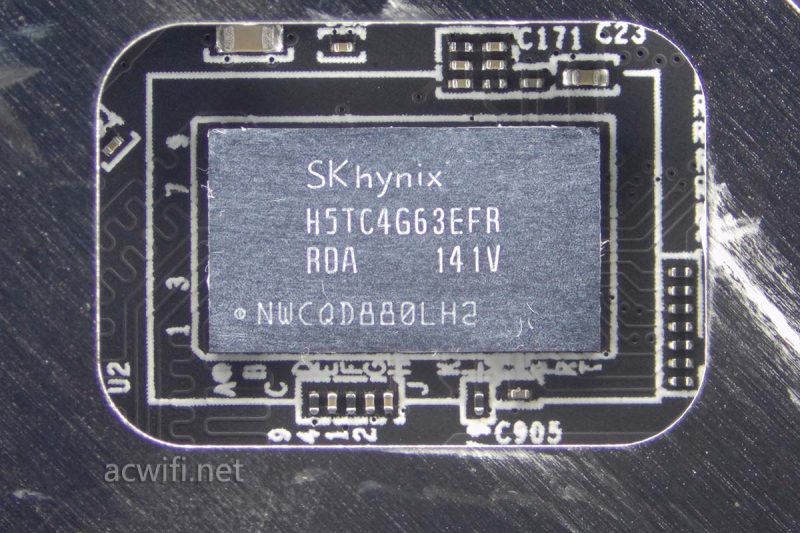

京东云AX3000后羿的内存容量正是512MB,内存颗粒的型号是H5TC4G63EFR,SDRAM-DDR3L:

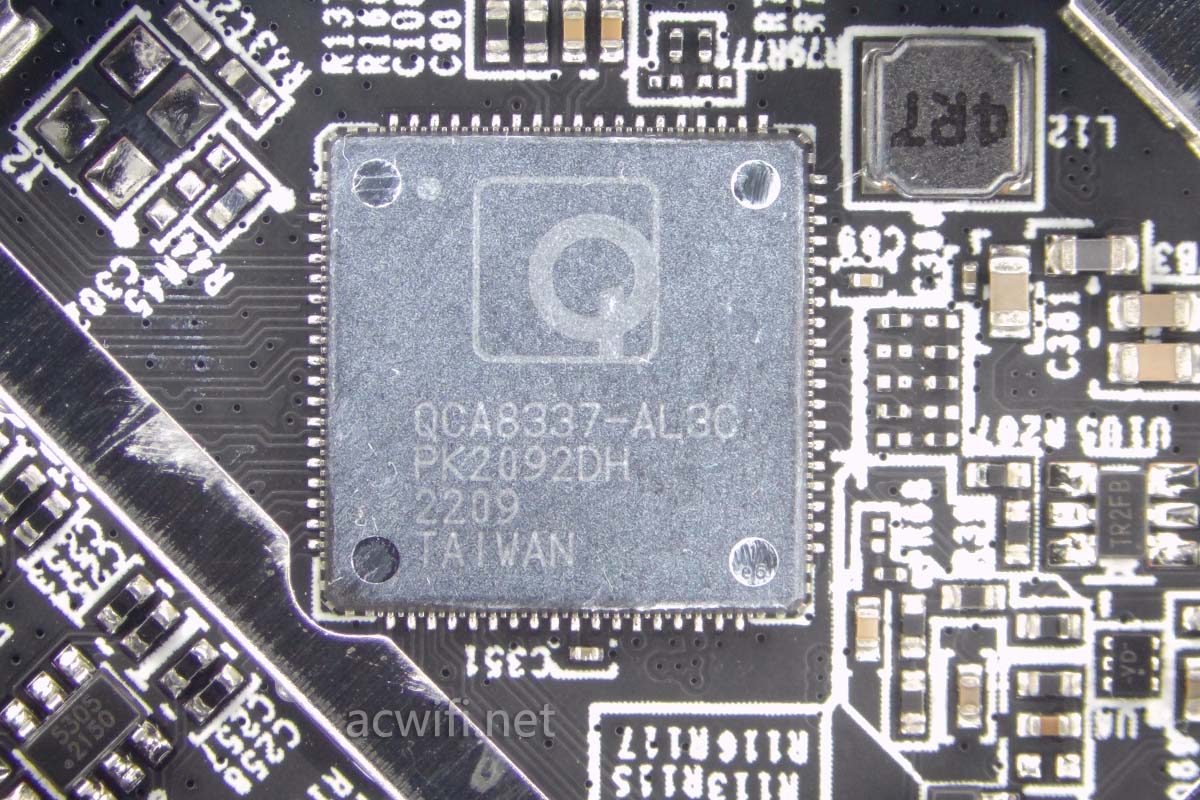

千兆交换芯片型号是QCA8337-AL3C:

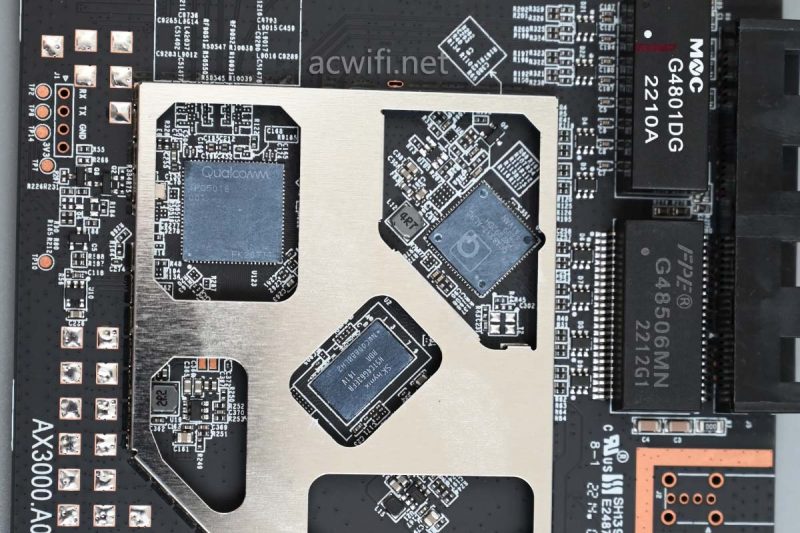

以上三颗芯片的位置关系:

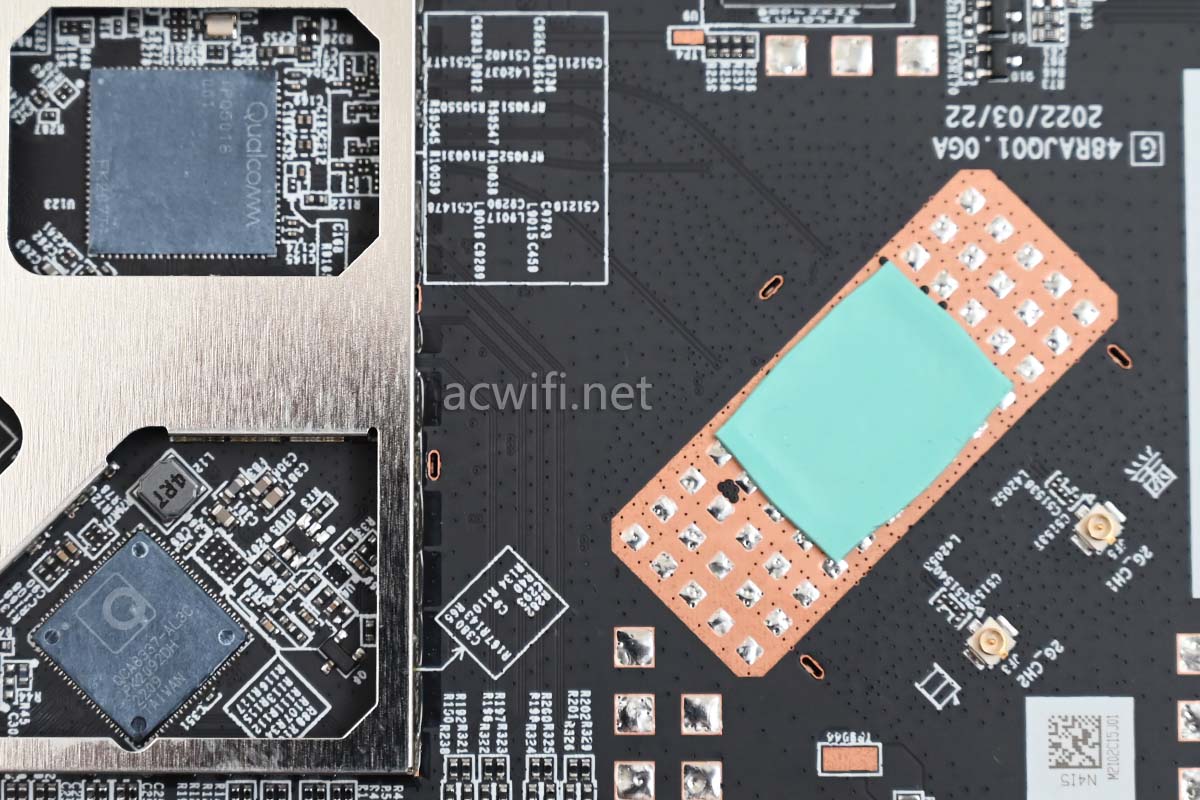

IPQ5018集成的2.4G,外置的两颗独立的FEM芯片KCT8247HE在主板背面:

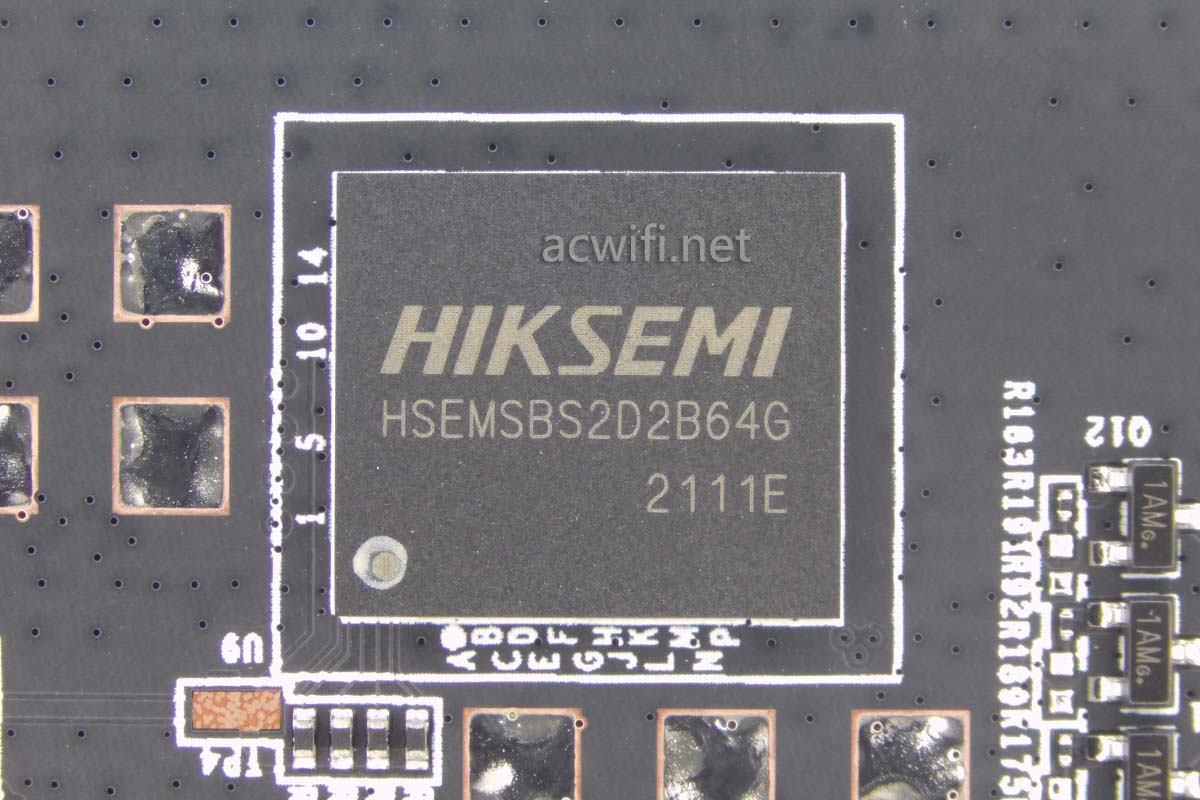

64GB eMMC,海康存储的颗粒:

路由器固件也写在里面了:

开机后就去了51.82MB,我不在APP里绑定它,它的容量就不会变化:

存储设置默认是内置,且不能动,也动不了,意思是不能关闭边缘计算。

在APP绑定后羿之后,已用容量变成156MB。

不过,直到晚上,它的上行速率都维持在1KB/s以下。。也行速率也是。

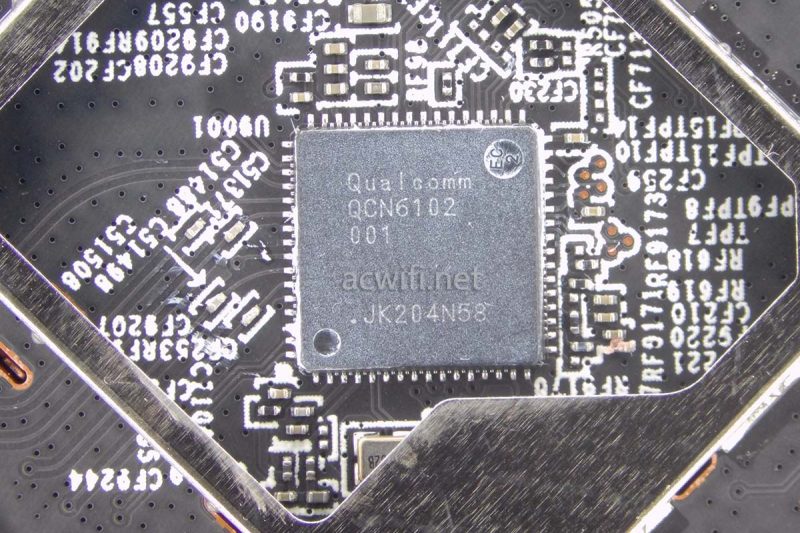

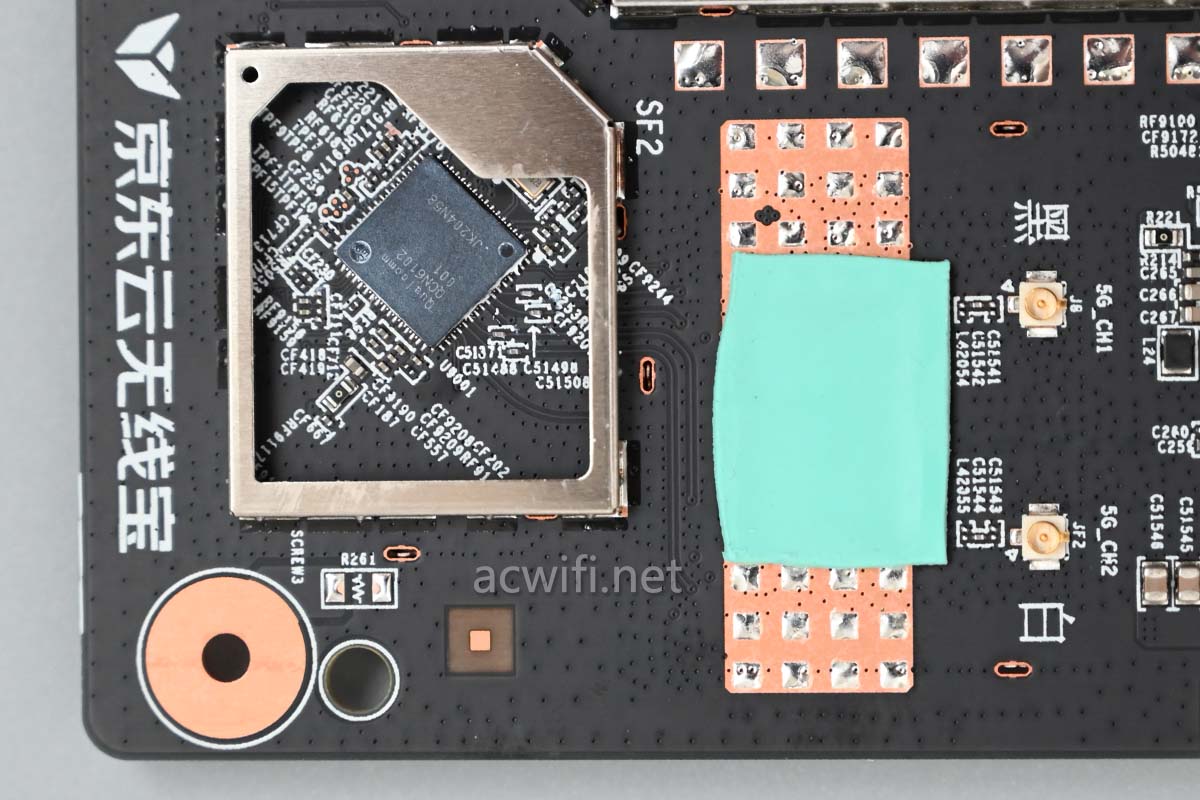

京东云AX3000后羿的5G无线芯片型号是QCN6102,支持2x2MIMO,在160MHz频宽下最高无线速率2402Mbps。

5G外置了两颗独立的FEM芯片KCT8570HE在主板背面:

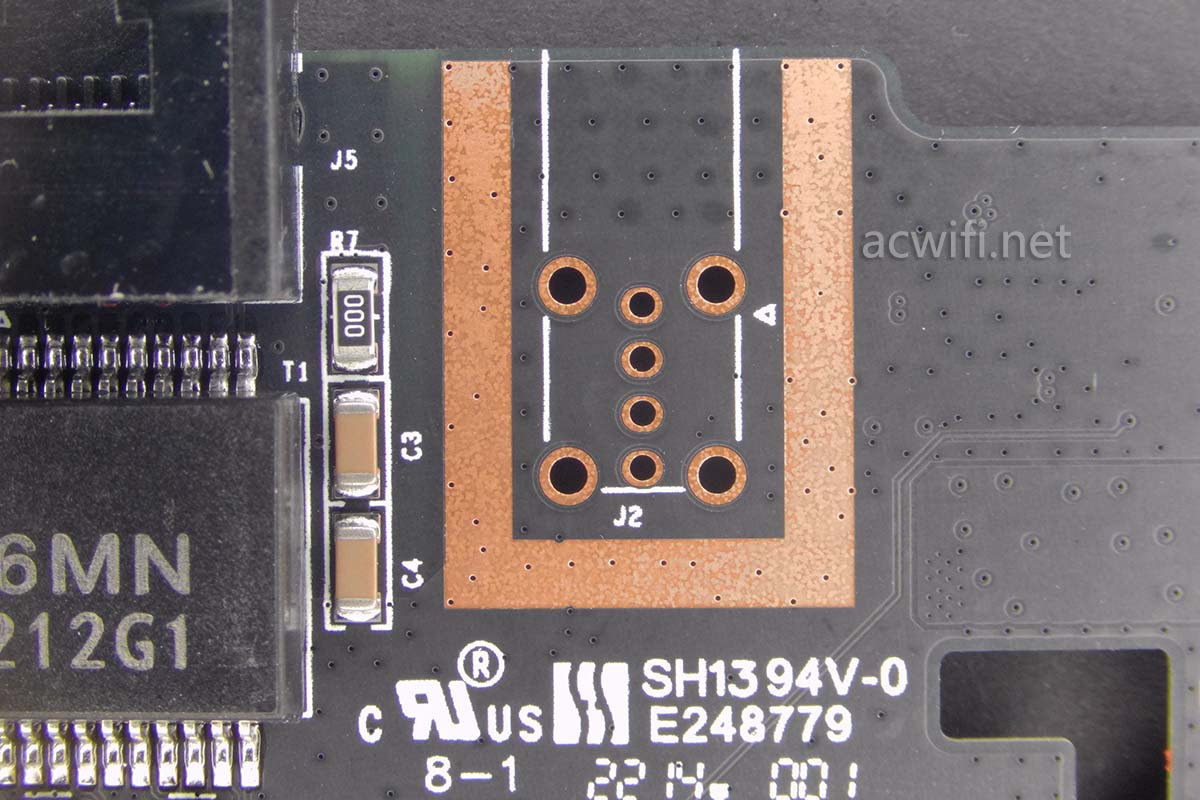

网口旁边的一个空焊盘:

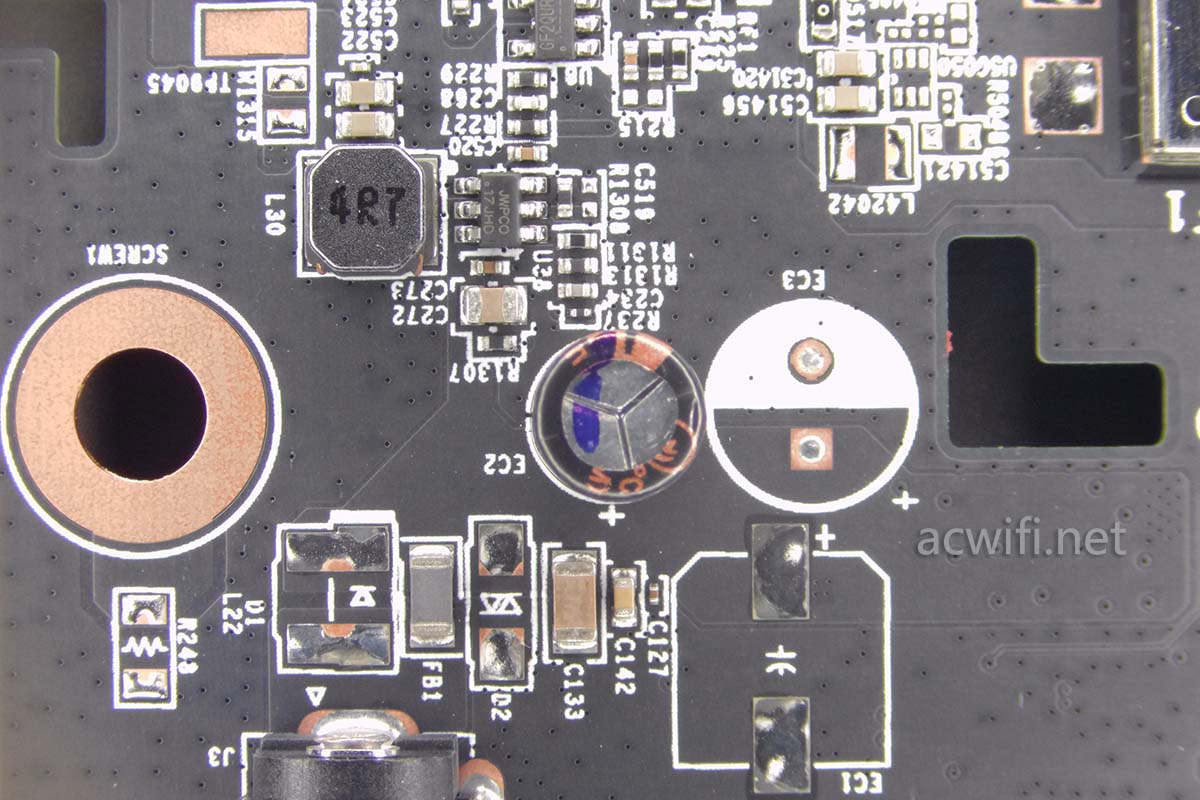

DC电源输入口附近的电路:

至此,京东云AX3000后羿拆机完成了。

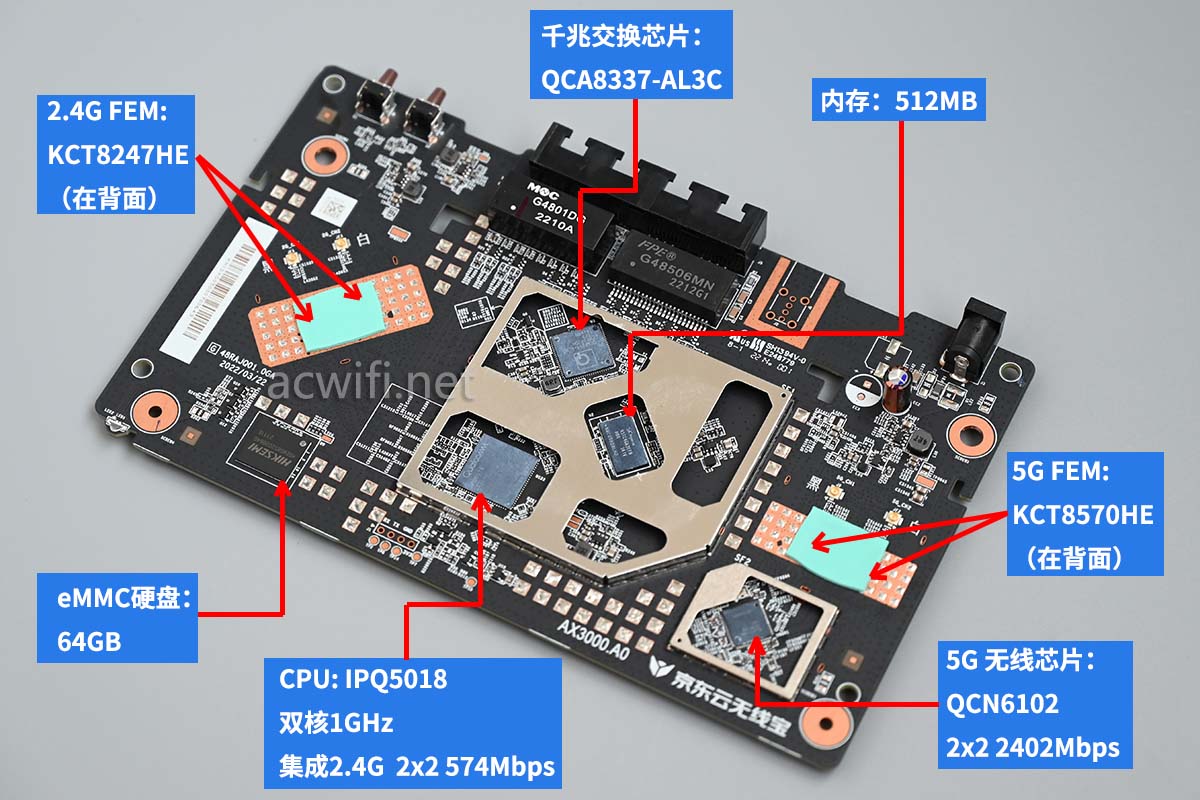

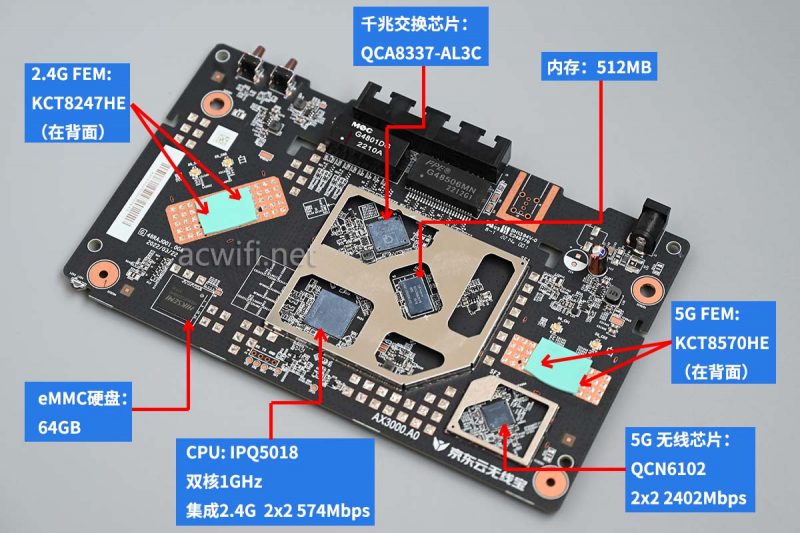

各芯片型号汇总图如下:



最后在D点测速看看:

路由器放在下图中的”WIFI“位置,拿着手机在楼下D点位置进行测速。电信宽带1000下行100上行,只测5G,信道44,开160MHz频宽。

中兴AX3000巡天版拆机评测

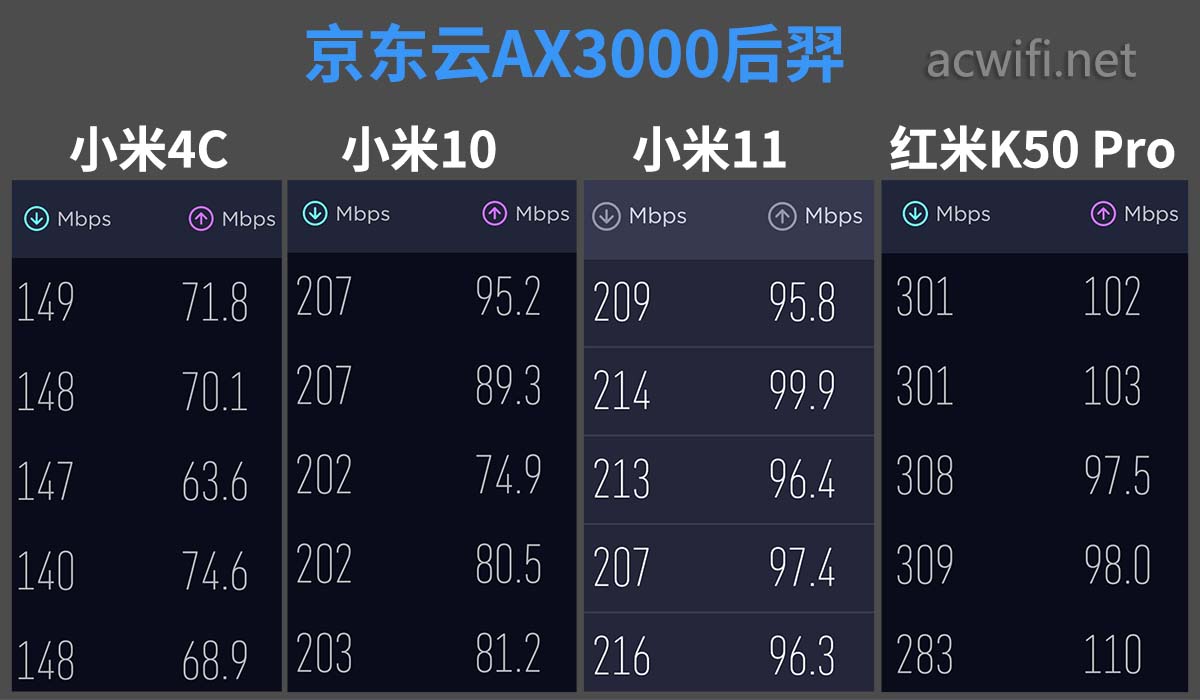

结果如下:

对于AX3000规格的无线路由器来说,测速还算不错,红米K50 Pro能有300兆。

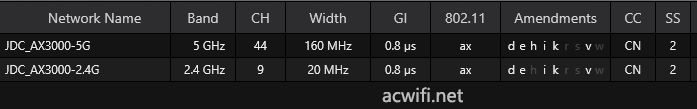

默认支持k和v:

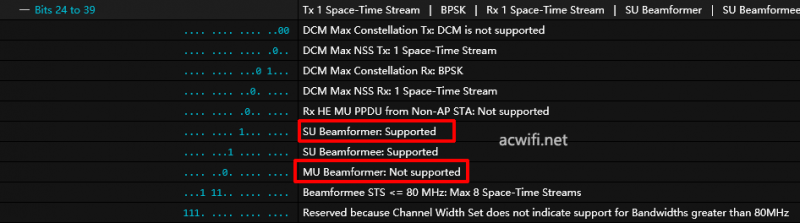

支持波束成形,不支持MU-MIMO

硬件对得起这199元的价格,比CR8806、CR8808要强一点点。

路由状态截图:



是的,到发文前,还是这个1KB不到的流量。不知为何!

不知是否等7天后才猛跑,一切都不知道,只知道不能关边缘计算,如果不冲着未知数的低积分,可以选择其它机型。

京东云后羿AX3000京东购买链接

6月5日补充:昨天我从APP里把它解绑了,开机了一晚上之后,缓存仍然继续增加的,而且还在跑流量:
