TL-XDR3000易展Turbo版纸片路由拆机

TP-LINk的纸片路由貌似一共有三款,这款Tl-XDR3000是最低规格的一款,更高的还有AX5400和AX6000,全是双频Wi-Fi 6,都没有网口输入。如果想要组网的网速更高,建议等AX5400的。

这篇也比较赶时间呀,拆完都快到晚上了。

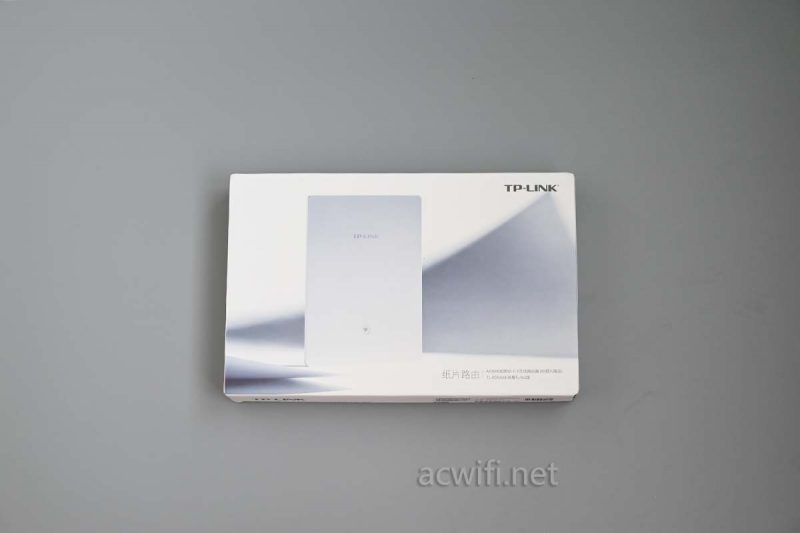

外包装有封膜,拆机前我小测试了一下,所以拍照时没有塑膜了。

印刷字:AX3000双频Wi-Fi 6无线路由器(A5纸片路由)  TL-XDR3000易展Turbo版

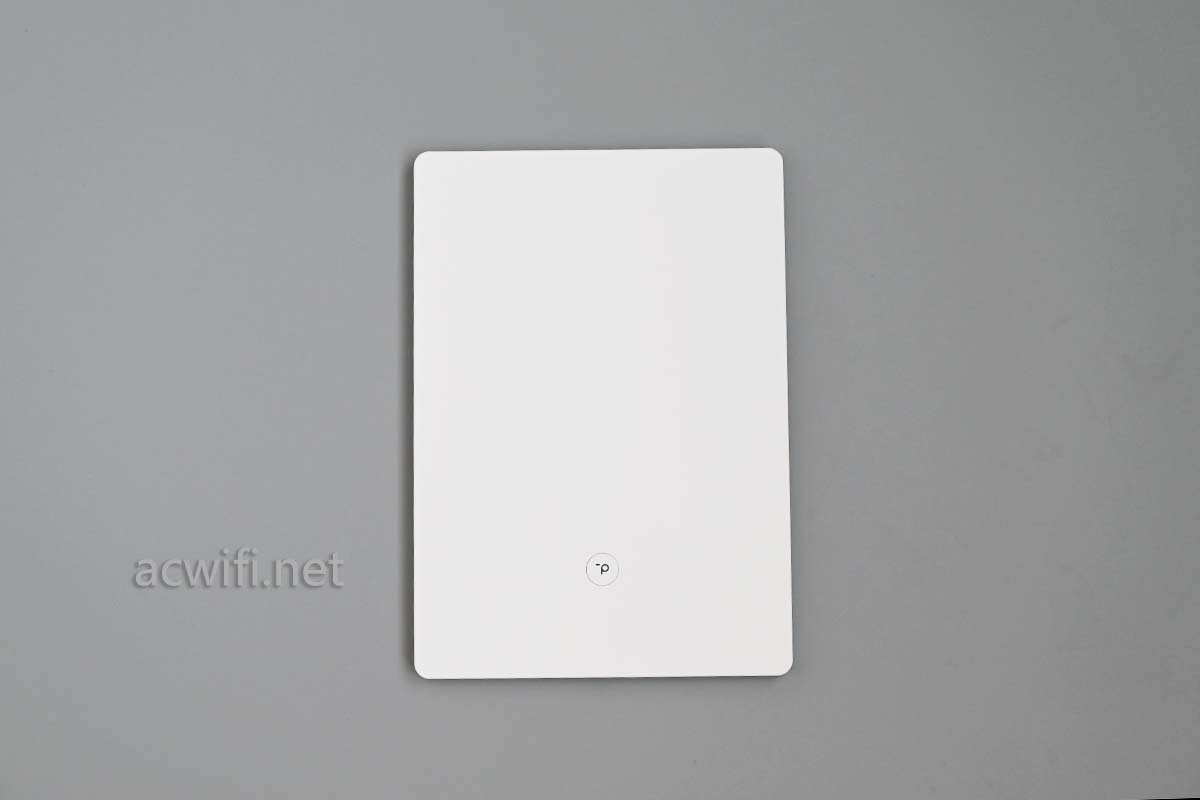

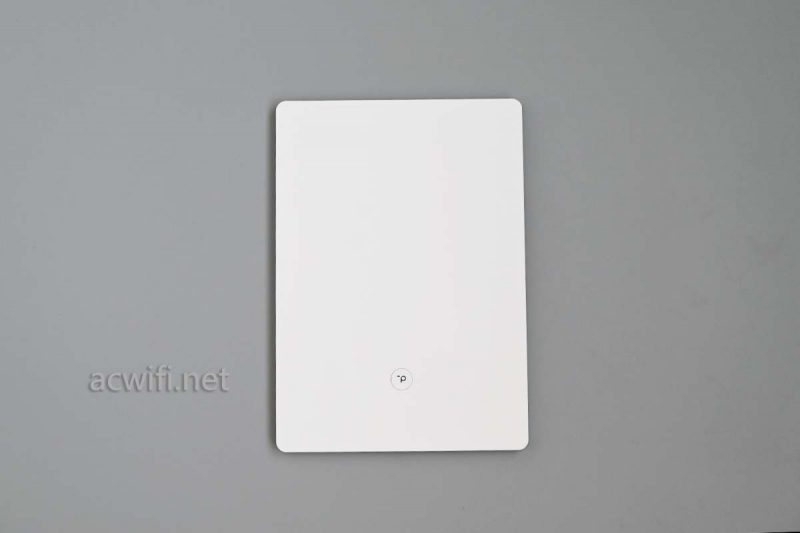

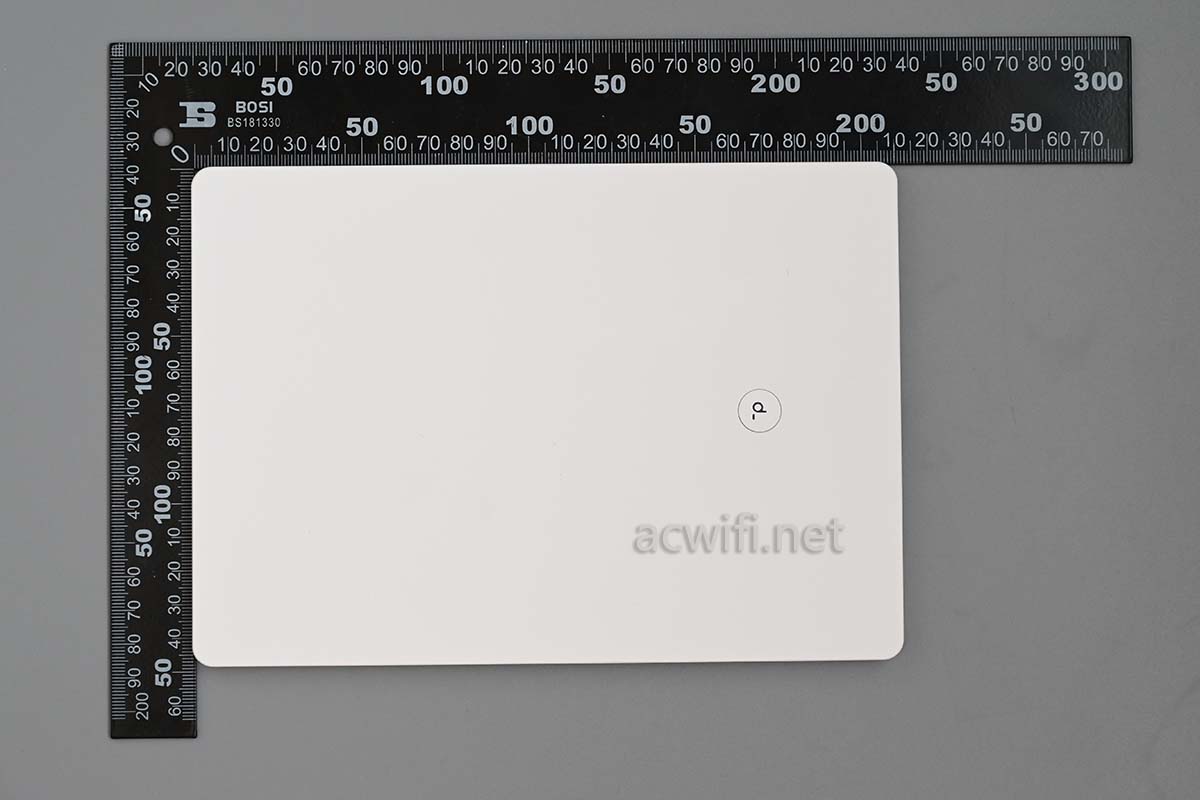

机身的尺寸就是A5,A4纸的一半,

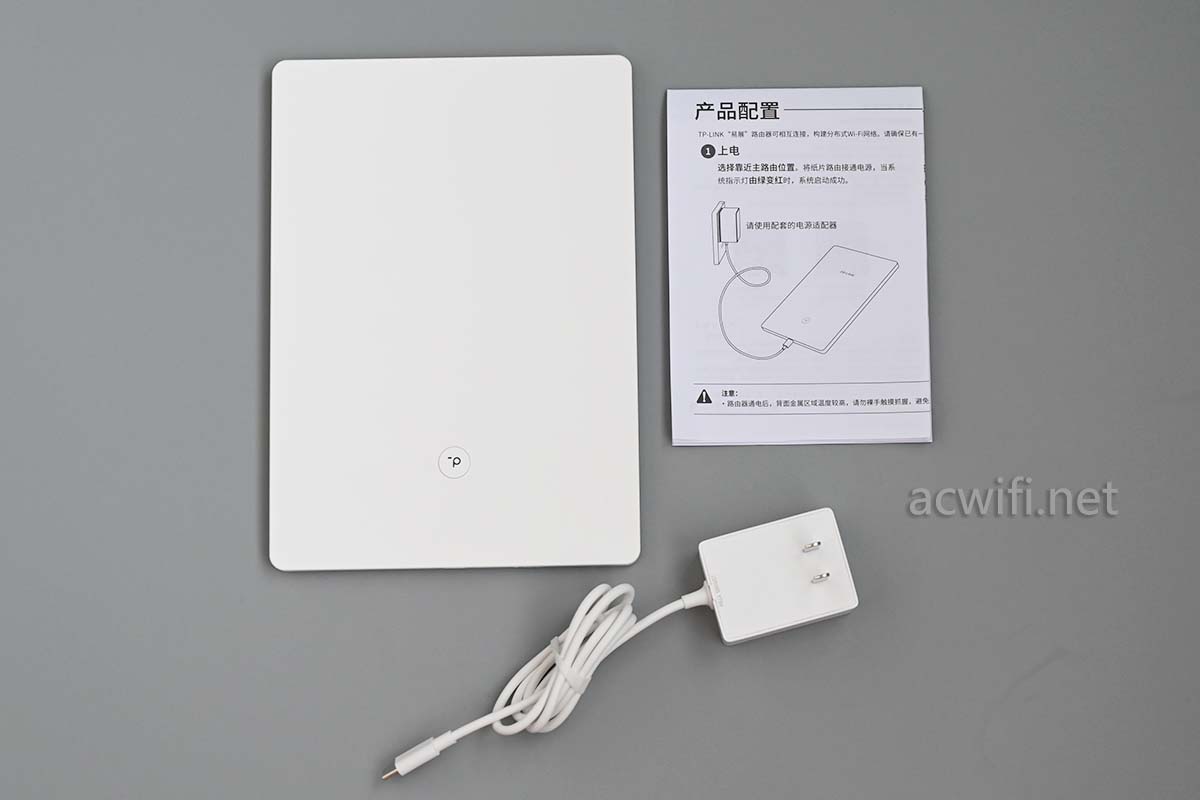

配件里没有网线,它没网口,送你网线也没用。

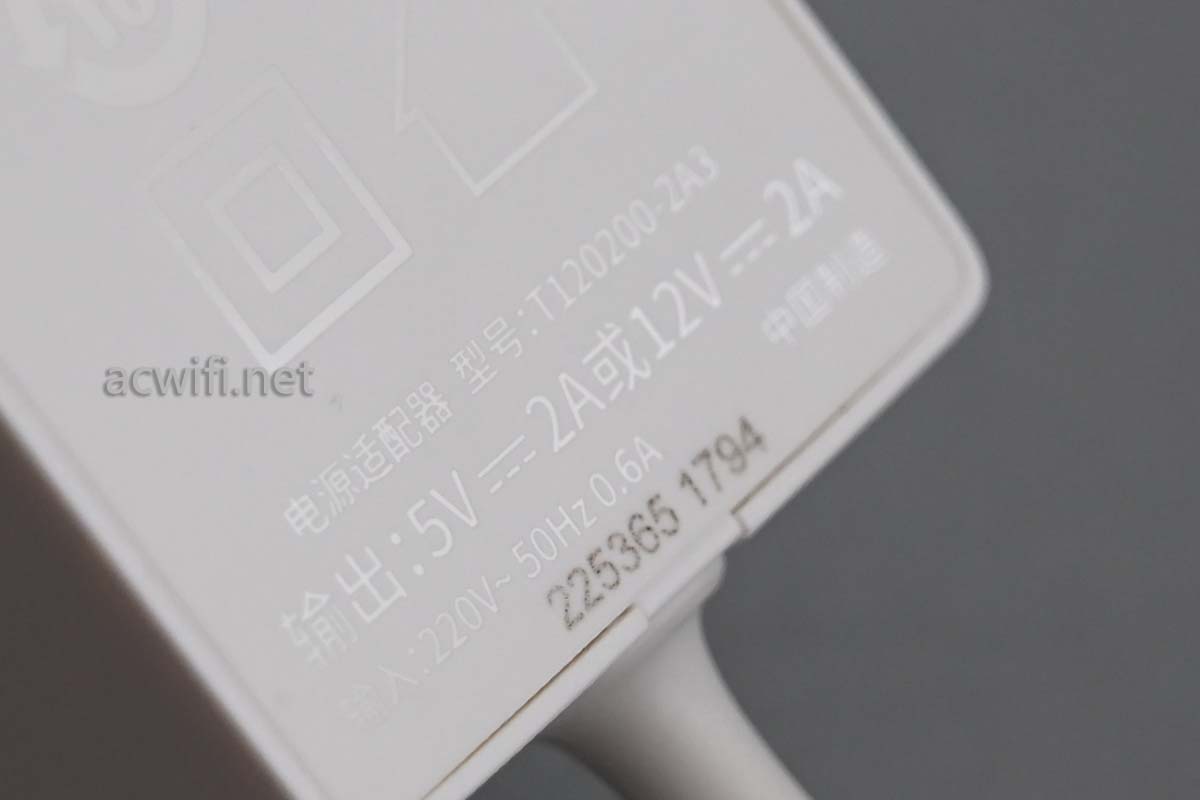

电源输出规格是5V/2A或12V/2A:

实测组网后的待机功率是5.6W,不算高。

在商品详情页的最下方会有一个注意事项说明,截图如下,我把两个必须划了红线:

必须使用配套的电源适配器;

必须搭配TP-LINK易展路由使用。

第二点我可以理解,第二点表示不怎么理解,不就一个电源适配器嘛,有什么大不了的。

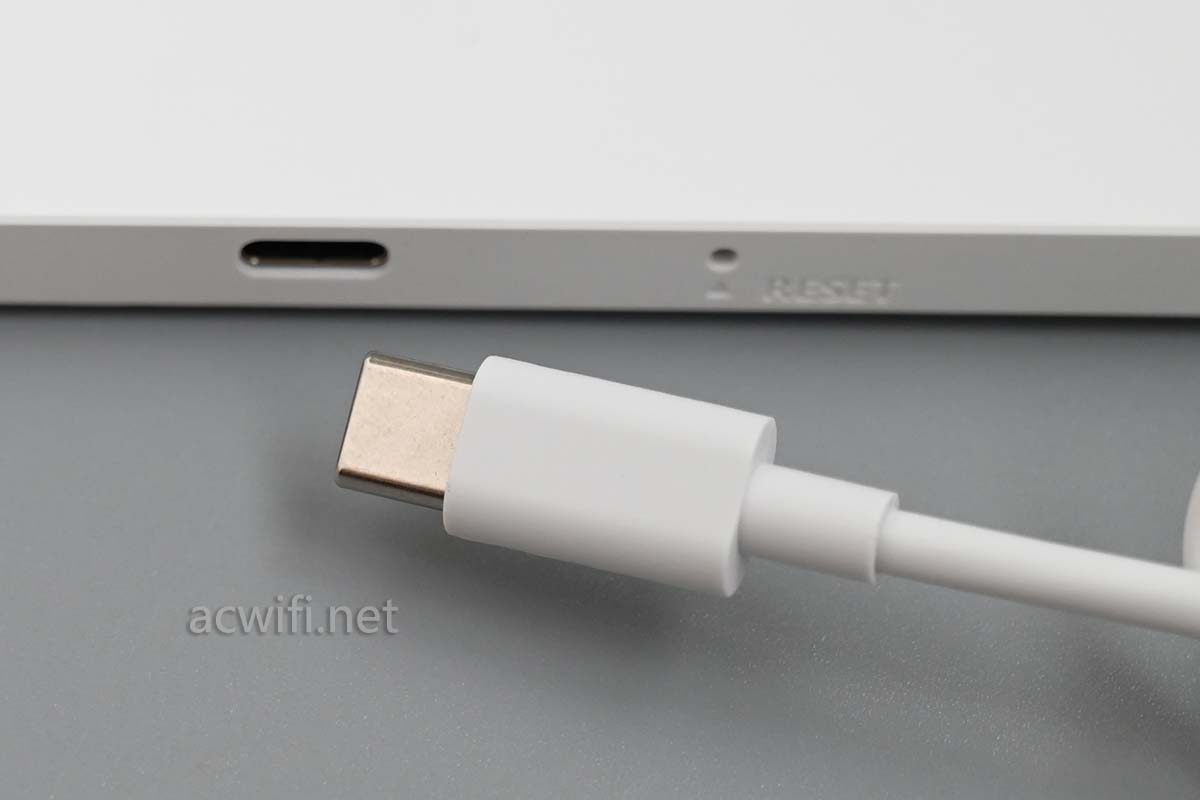

接口不就是Type C口吗

我拿出5521dc转type c的转接头插到12V/3.5A的电源上,不行,灯亮,这时机器实测功率1.6W,长时间都这样,证明CPU没启动;

拿出普通的type数据线插在插在普通5V/2.4A 充电器上,结果同上。

什么原理????不管了。

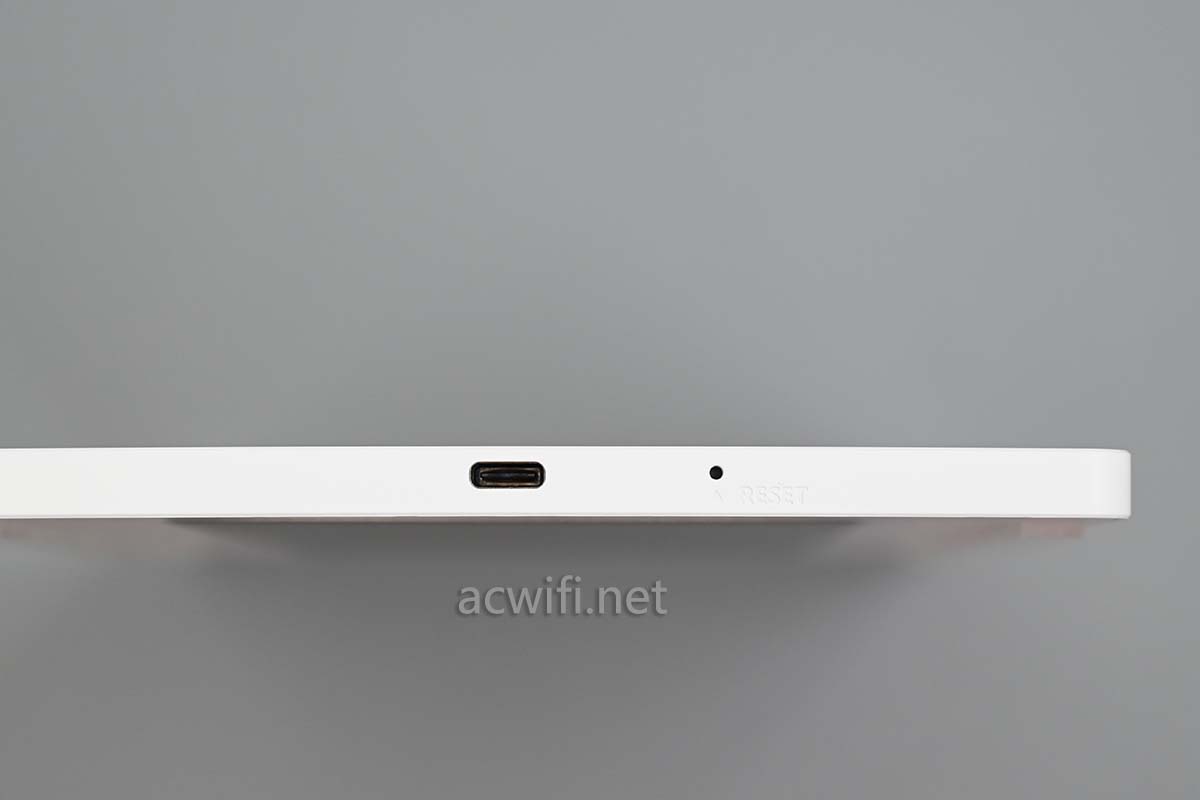

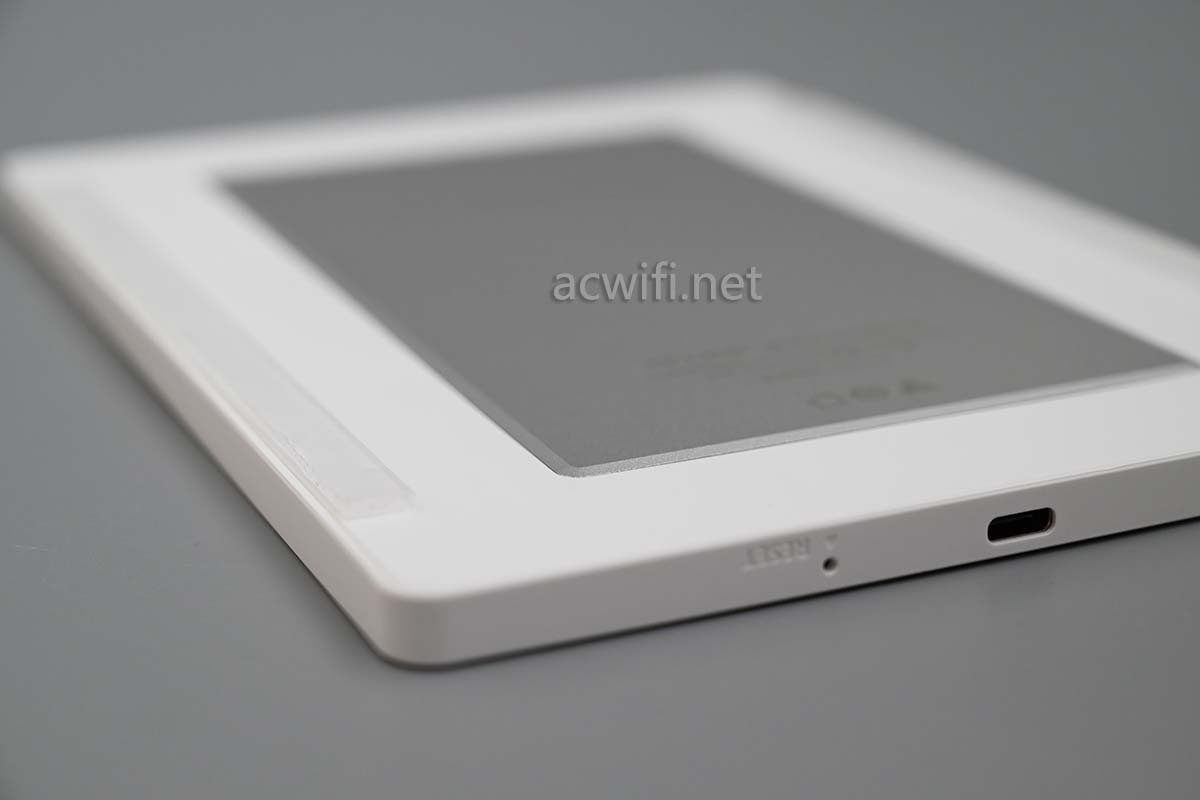

电源插头的旁边是一个RESET键:

机身下硕有一个易展实体键:

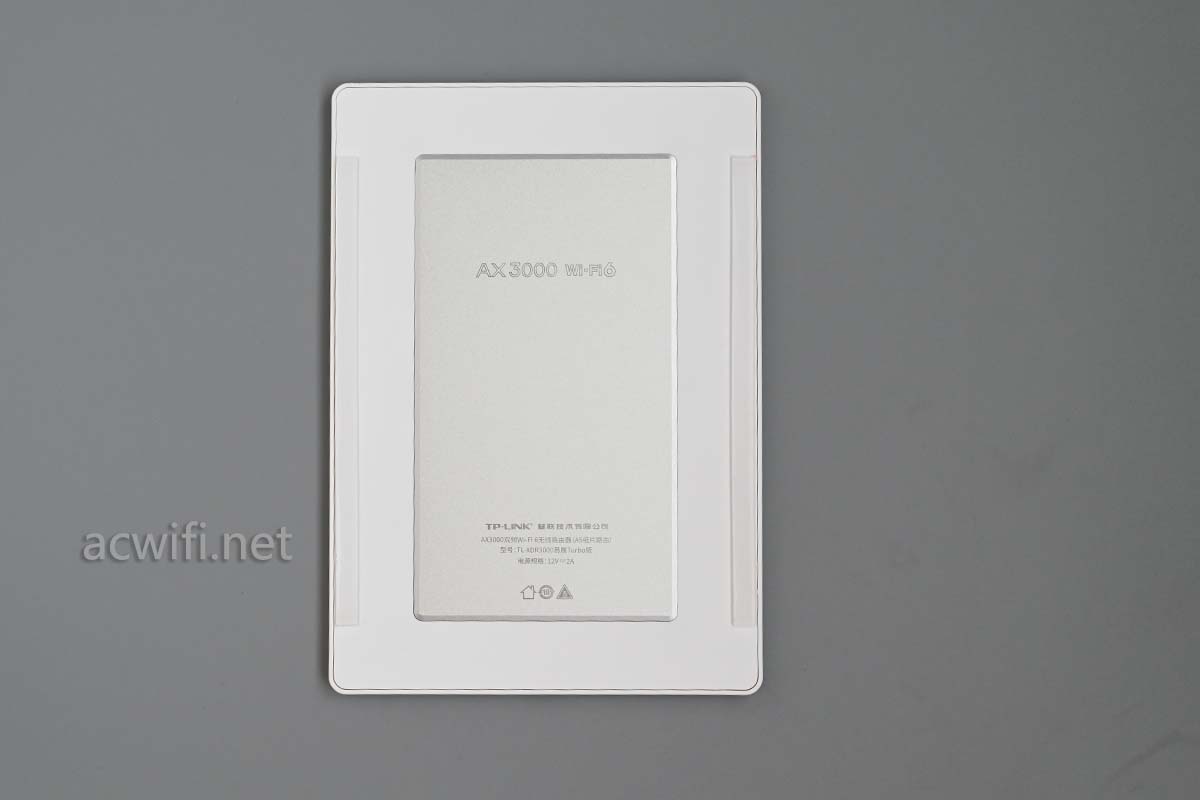

后面正中间有一片铝金属凸了出来,这不是简单的贴上去的铝板,而是直接与主板接触。

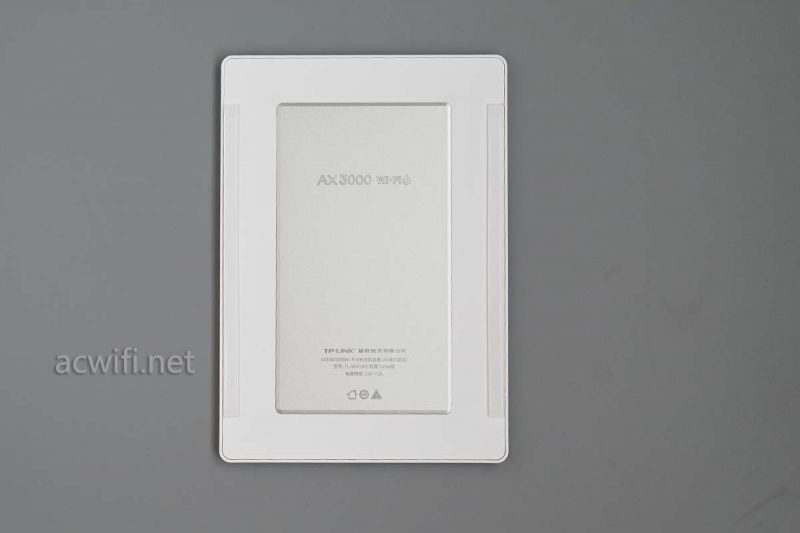

型号:TL-XDR3000易展Turbo版

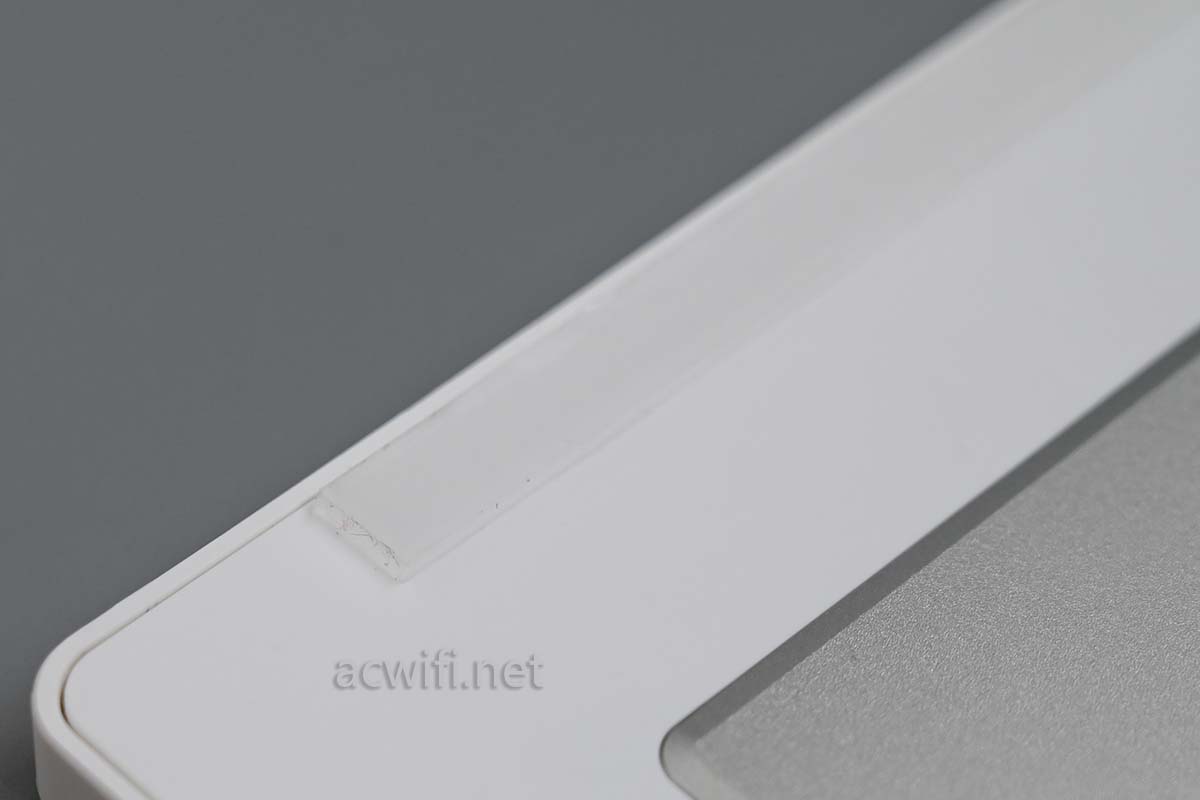

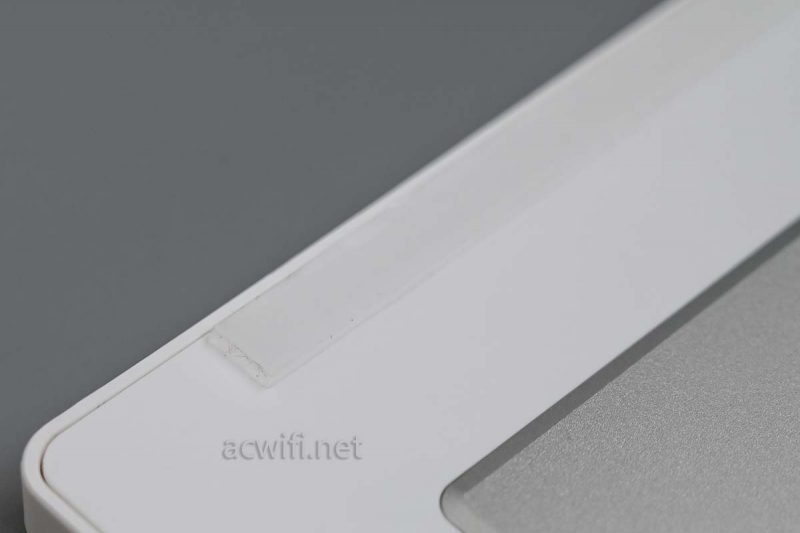

两个边上有一条透明的胶,上面有膜,撕掉后可以粘在墙上或墙上或墙上。粘在柜子上,厕所里也行。我好像明白为了啥不用上整个背面来散热,这粘性的胶不能长期受热呀。

这个胶不是一性的,可以重复粘。

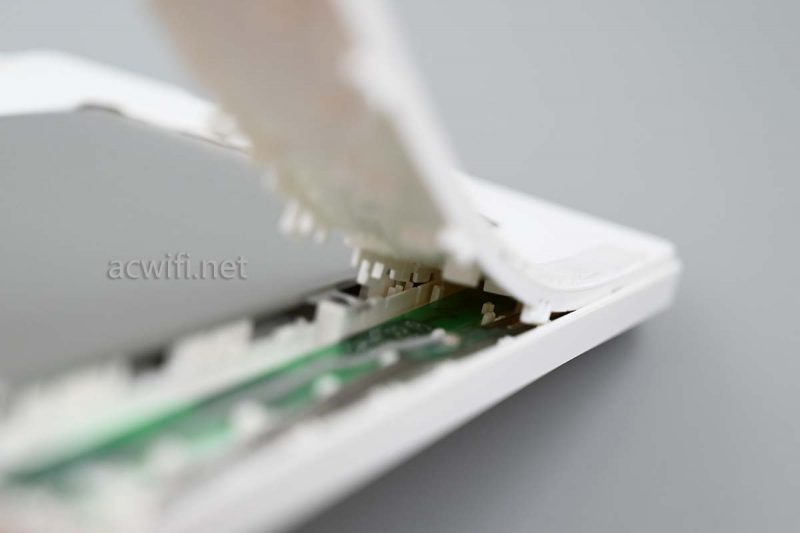

外壳是没有螺丝的,但卡扣太多了,而且是双排的,不是组队的那种双排。

几经辛苦终于把底框撕开了:

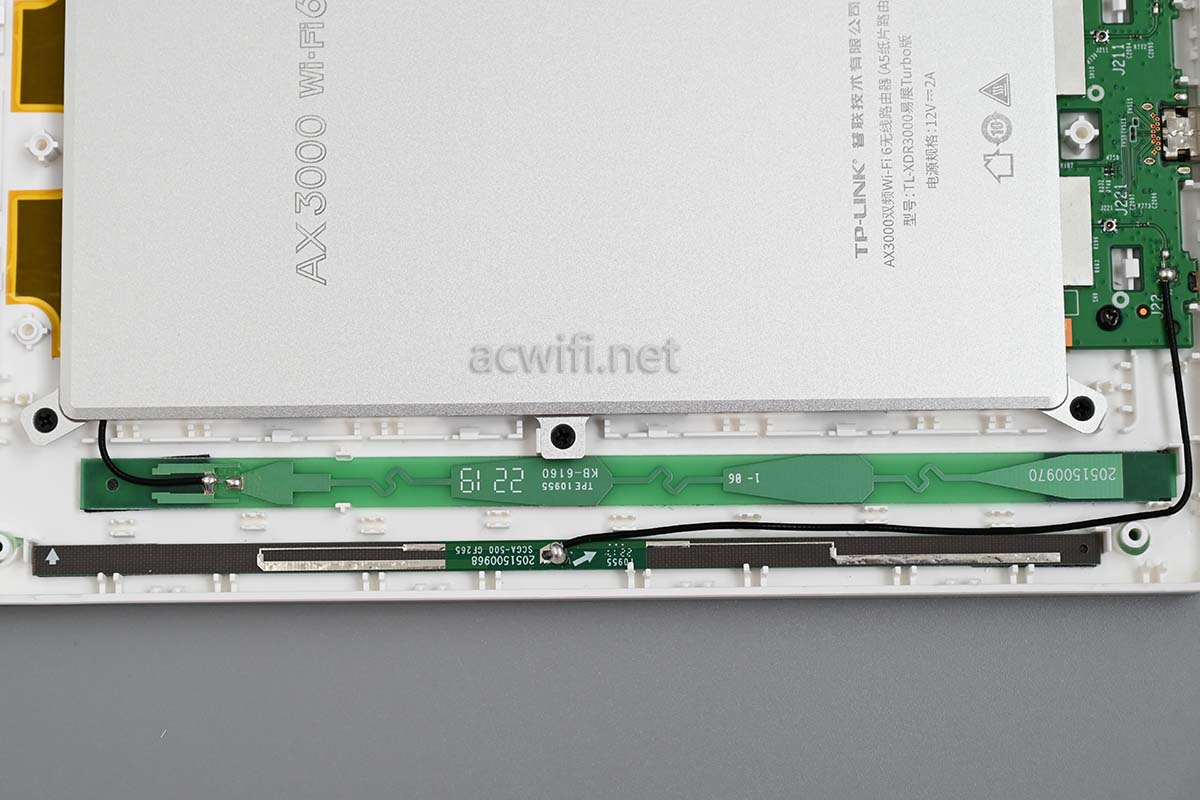

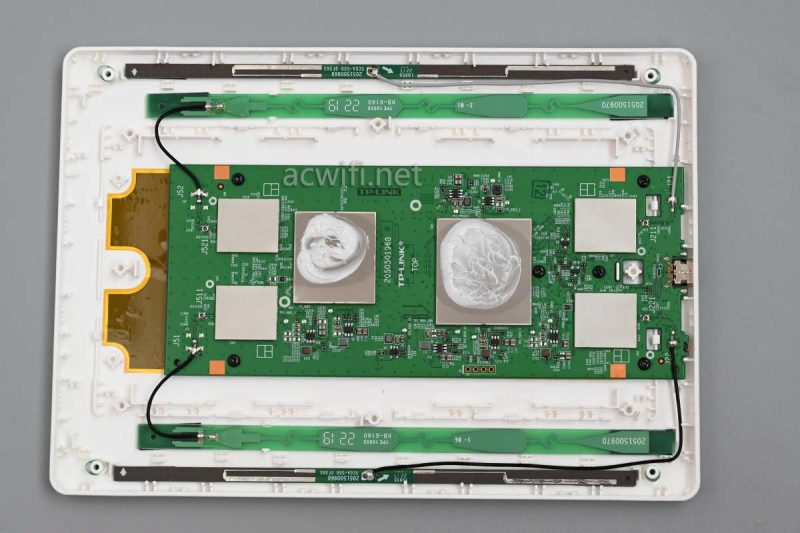

双频天线布局如下:

天线放大图:

中间的铝散热板好像一块大电池呀:

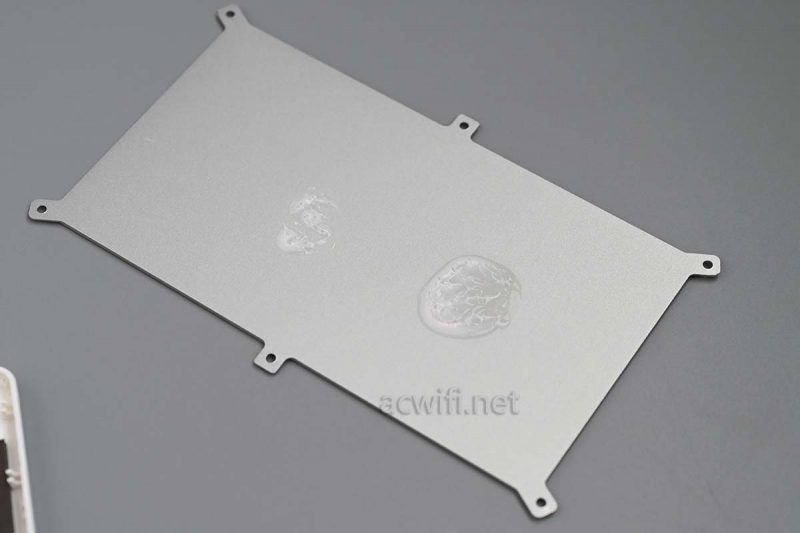

卸下6颗固定螺丝后拿出散热板:

非常平整:

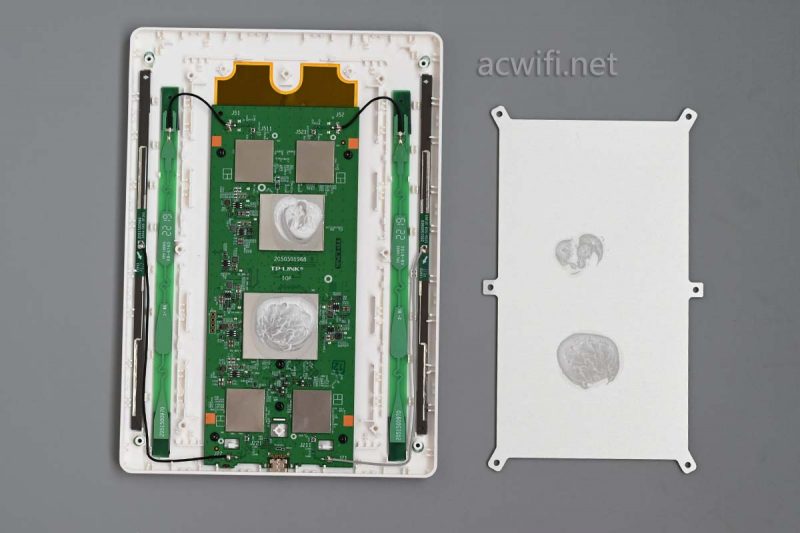

两片屏蔽罩上有硅脂,我先抹掉,免得弄脏:

主板上也有固定螺线,也是6颗,拧出来后,抽出主板,不过,在之前就先撬开四片PCB天线,因为天线两端都有很强的双面胶。

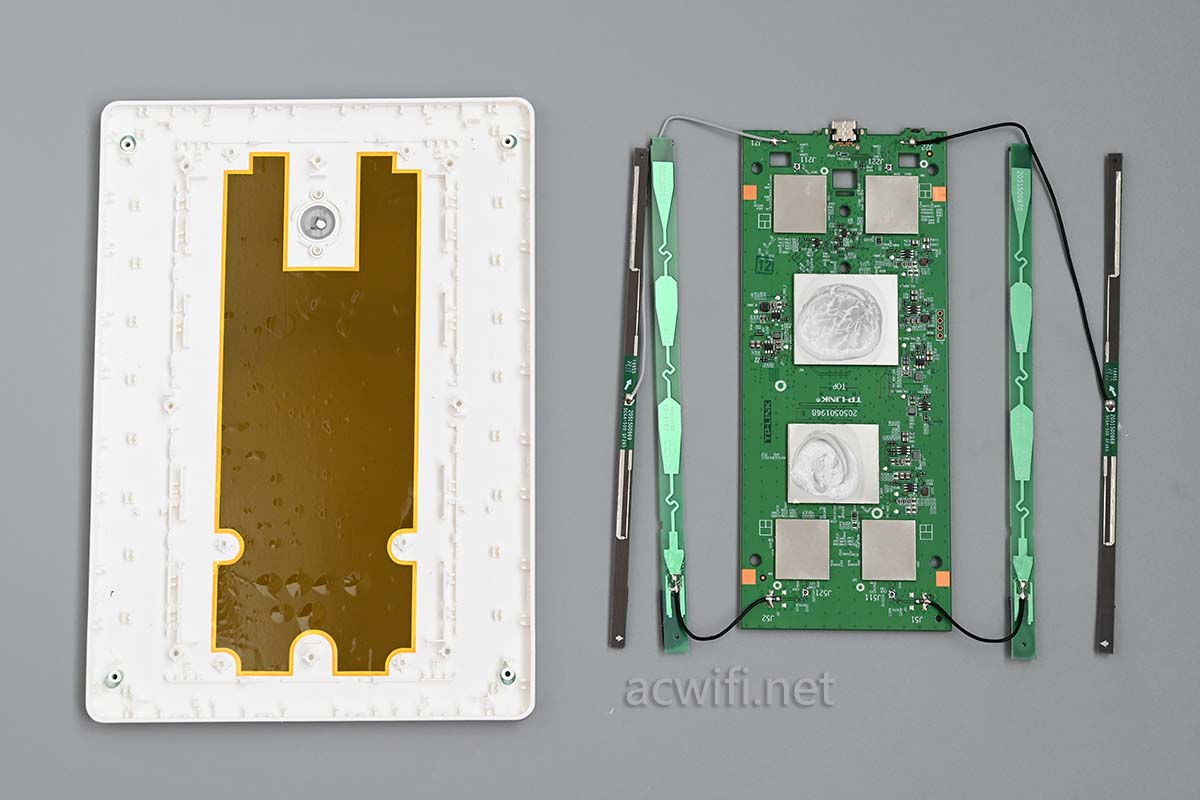

主板拆出来之后,看见金色的石墨烯散热贴??

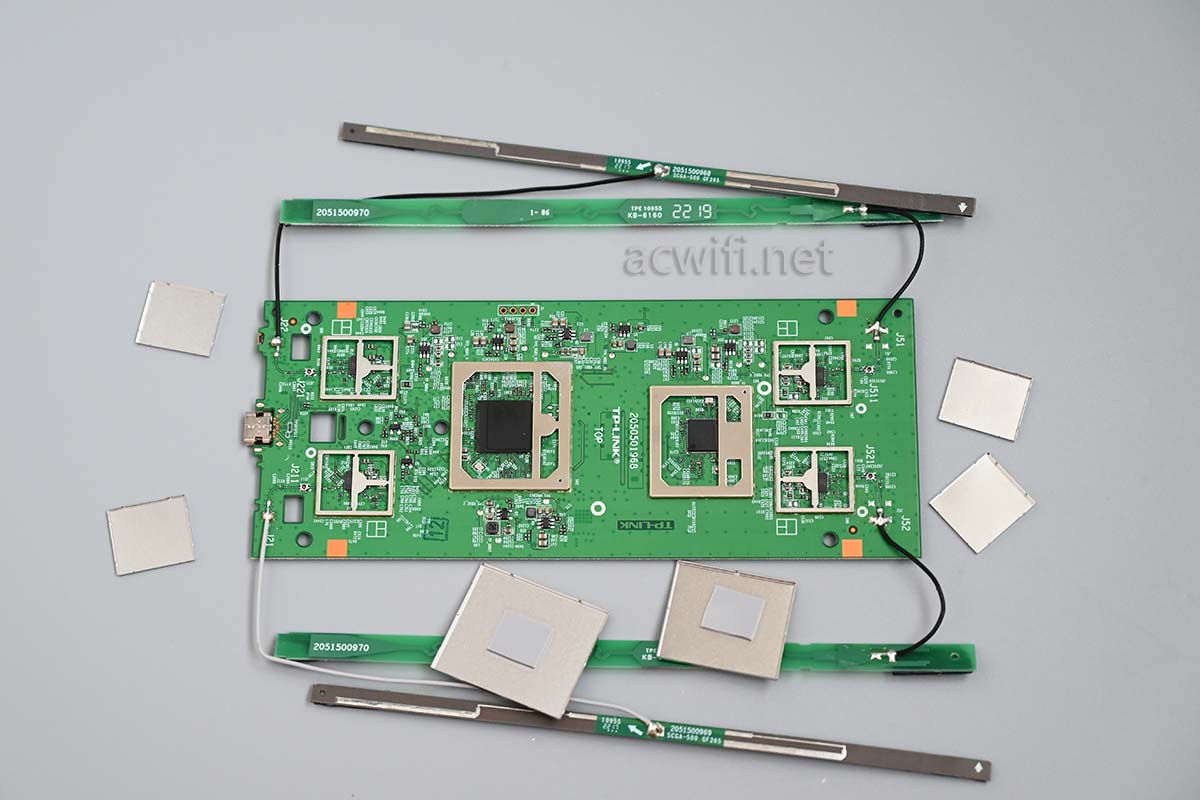

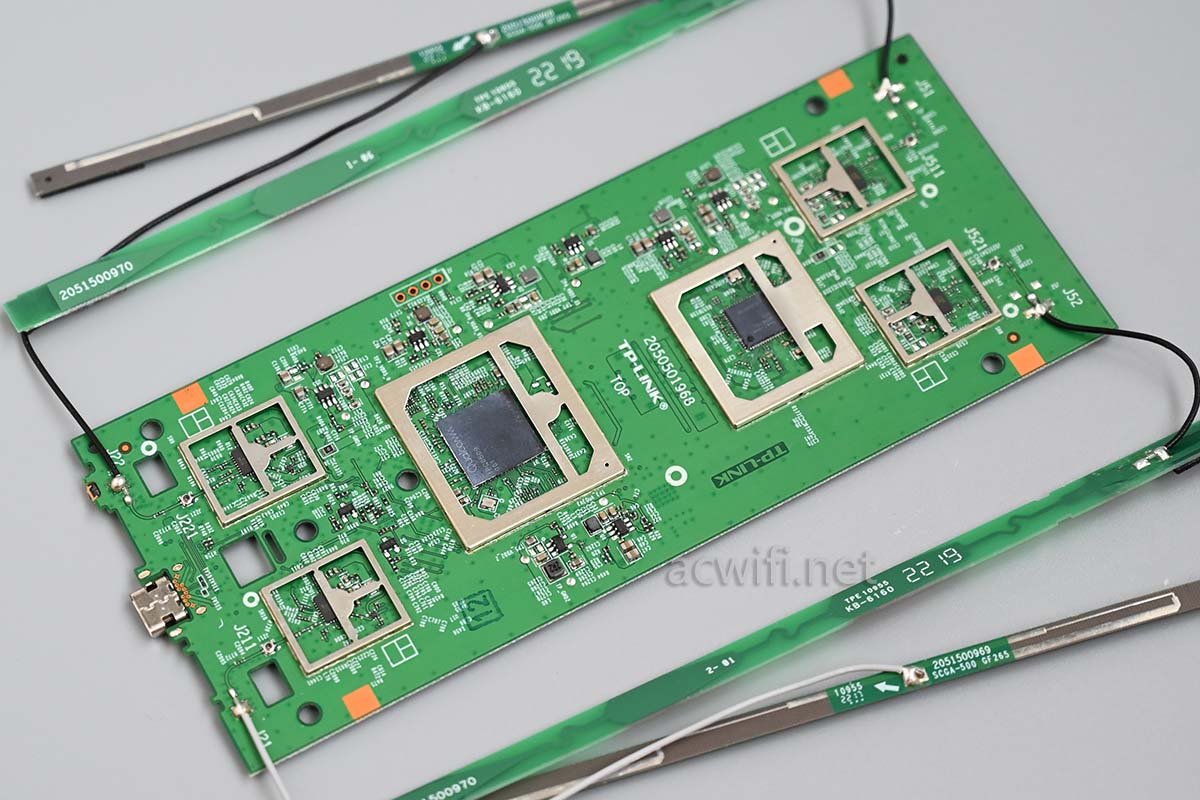

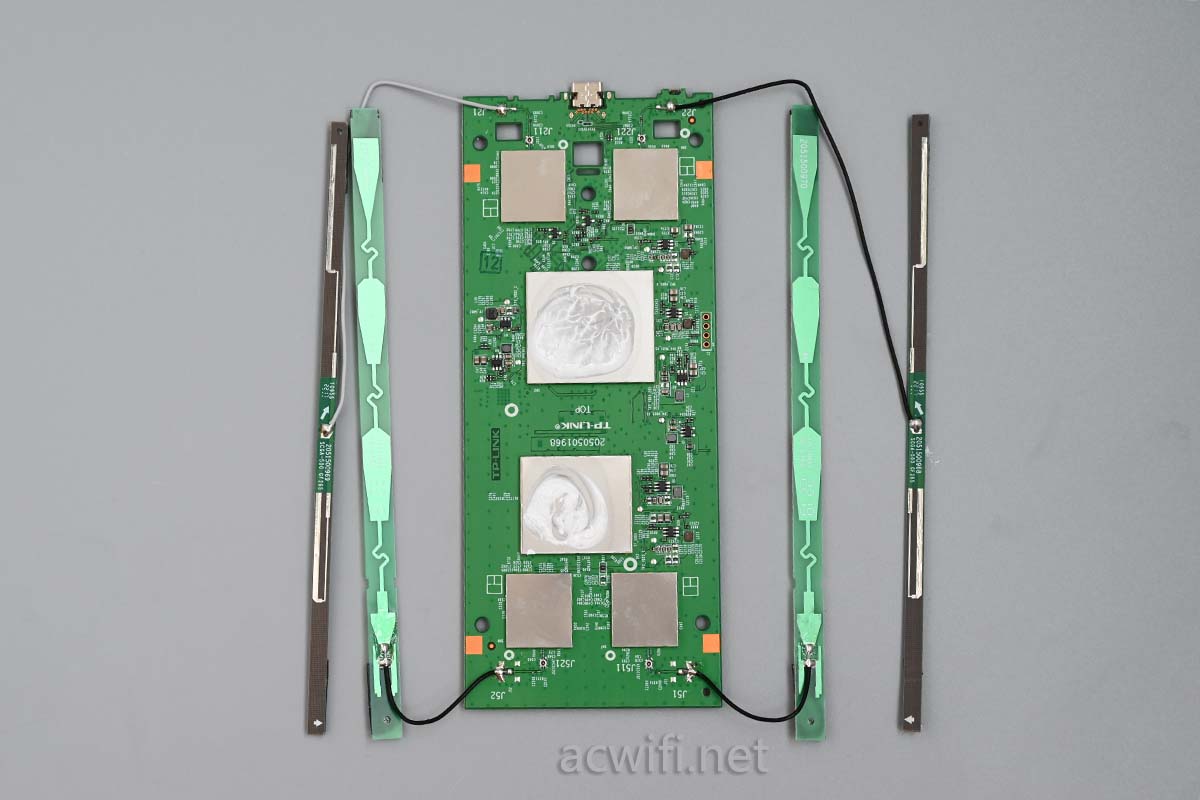

因为天线不能拆呀所以全程与主板一起出镜了:

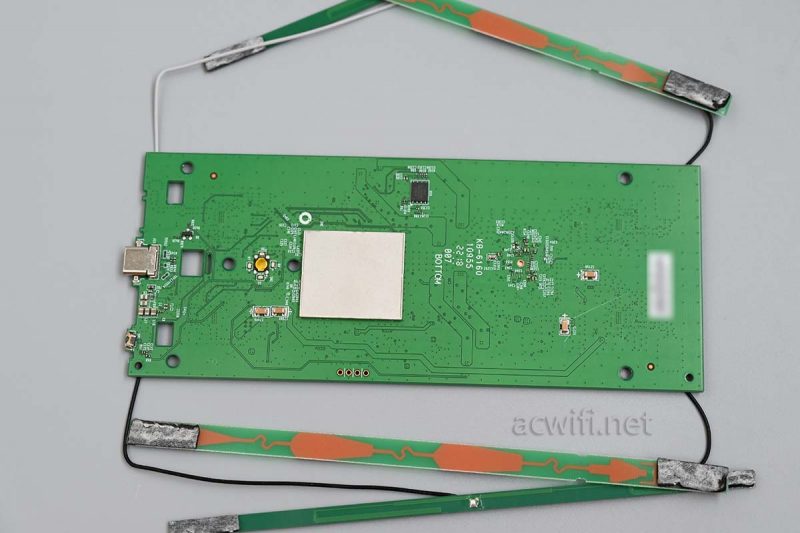

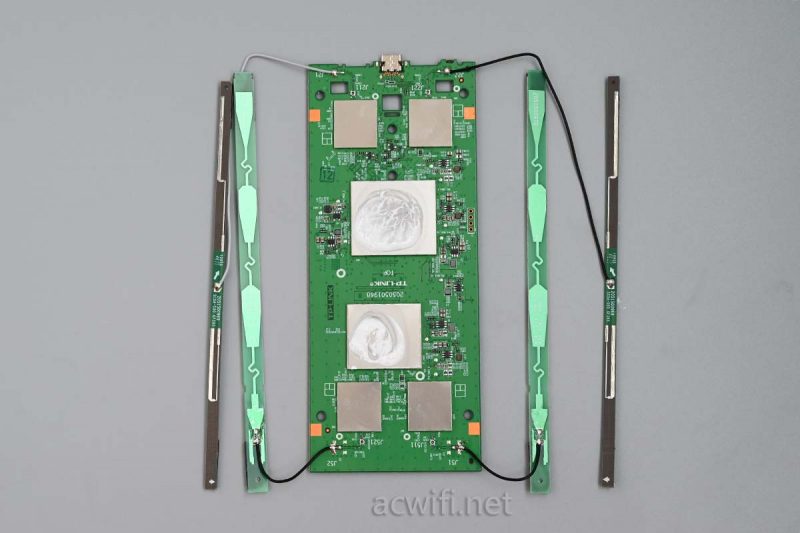

主板背面:

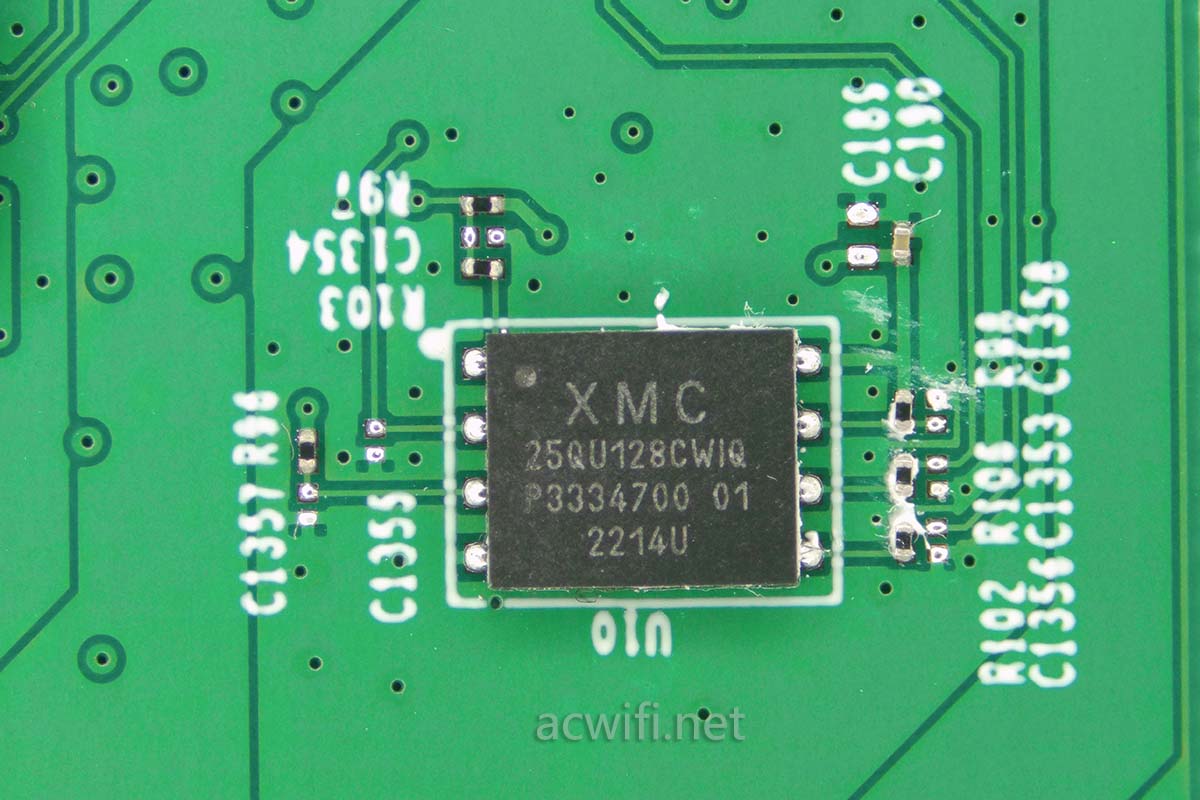

有一颗闪存芯片,型号是XM25QU128C,容量16MB。

撬开屏蔽罩,空的:

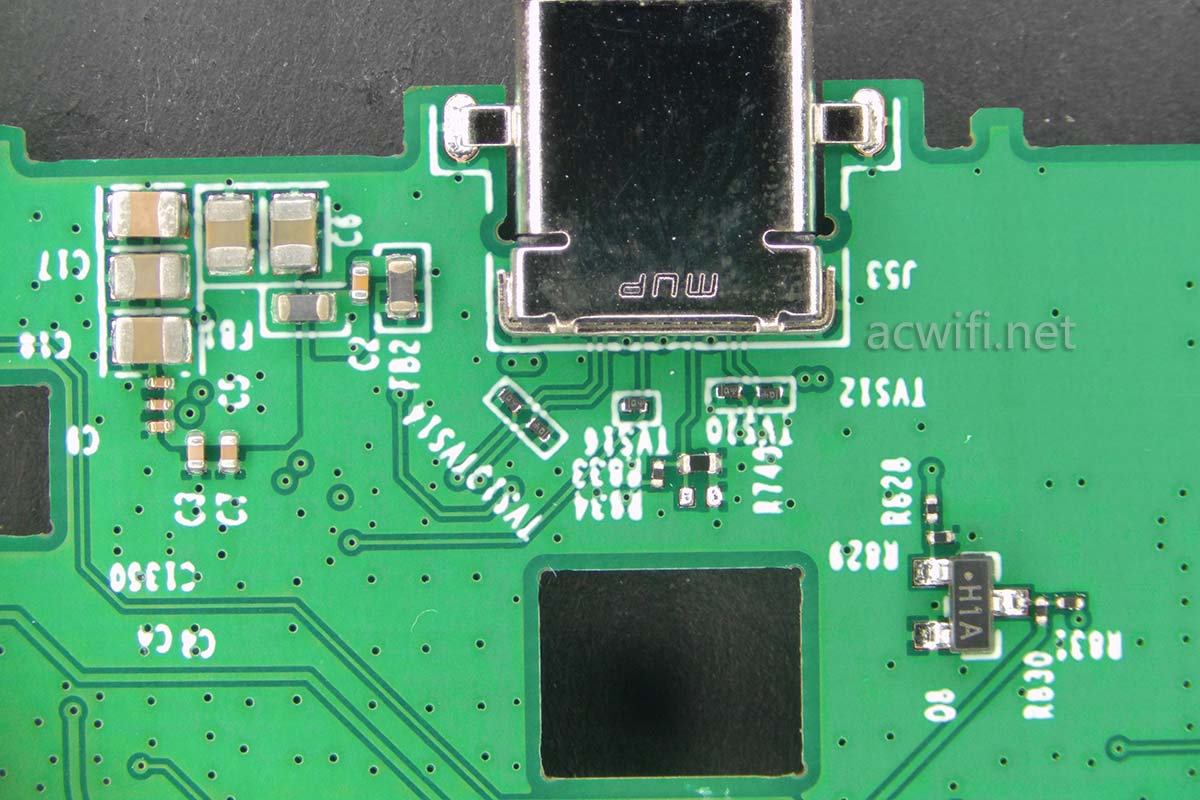

电源输入口电路:

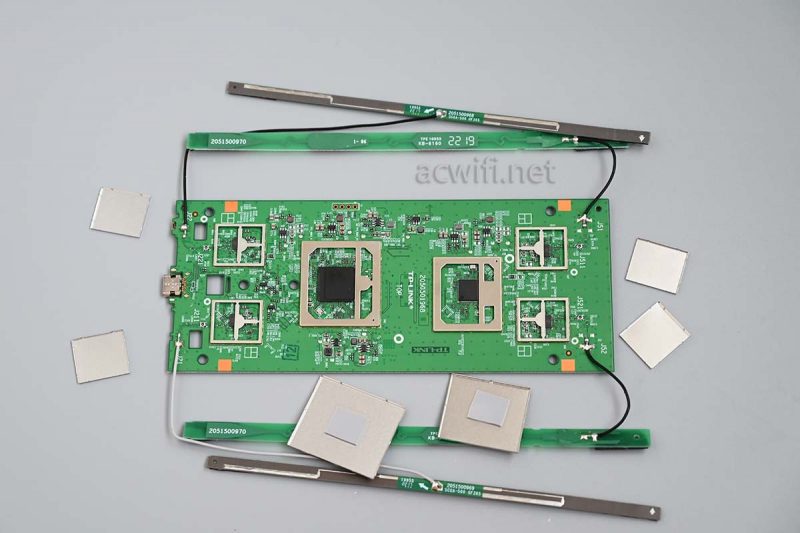

翻过去看主板正面,所有屏蔽罩撬开:

一共有四颗外置的FEM芯片,但被挡住了,不方便你们看芯片上的丝印,所以我各剪去一个挡片,方便观看芯片全貌。

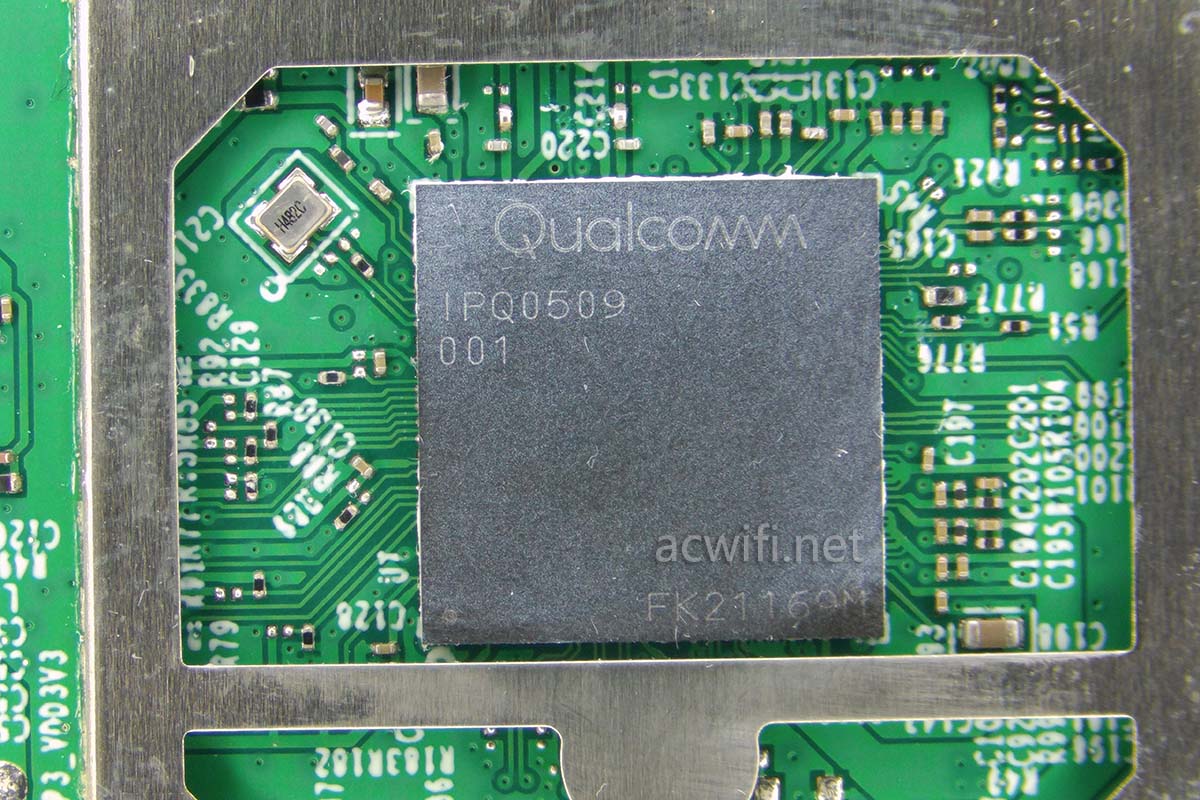

XDR3000的CPU型号是IPQ0509,等于IPQ5010,双核1GHz,单核1GHz NPU,集成2.4G Wi-Fi 6,支持2x2MIMO,最高速率574Mbps。同时集成了256MB内存:

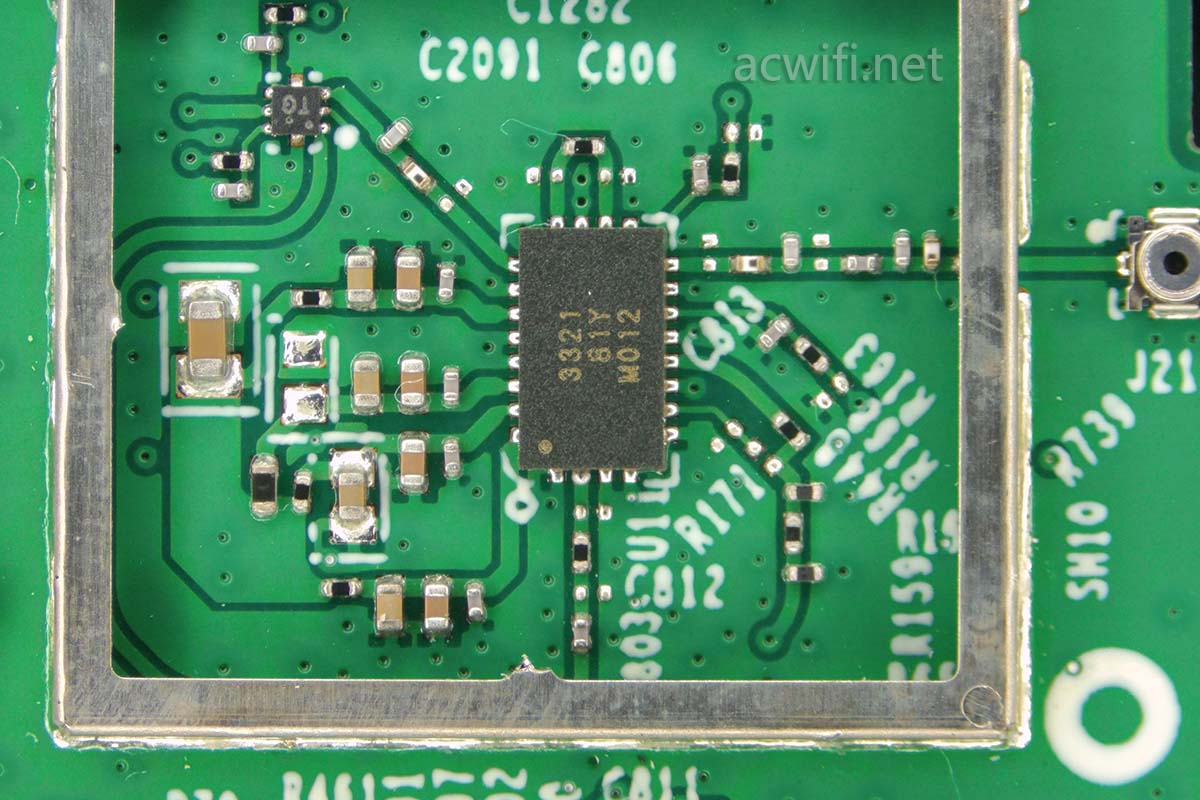

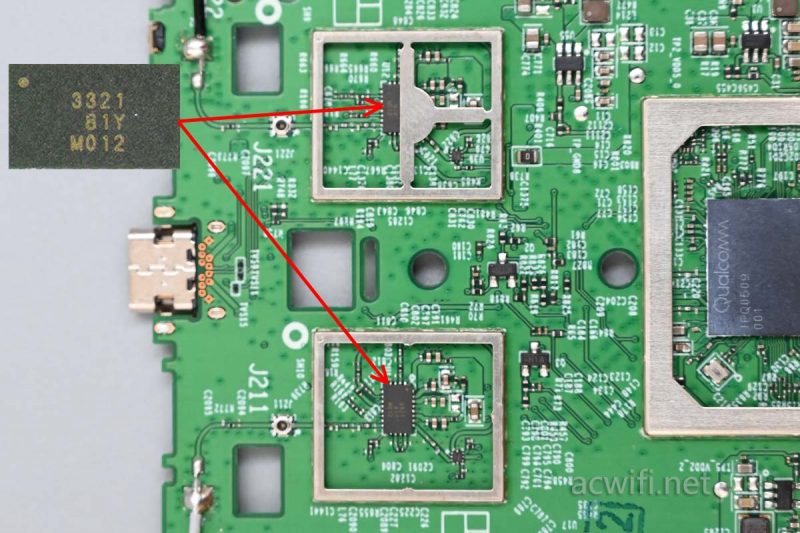

2.4G外置了两颗FEM芯片,型号是不知道,查到再补充,丝印着”3321“,似曾相识是不。就在昨天拆机XDR6088里见过。一样!

2.4G射频电路如下:

剪之前的样子:

这图没啥意思。主要是我多做了一张,不要浪费呀!

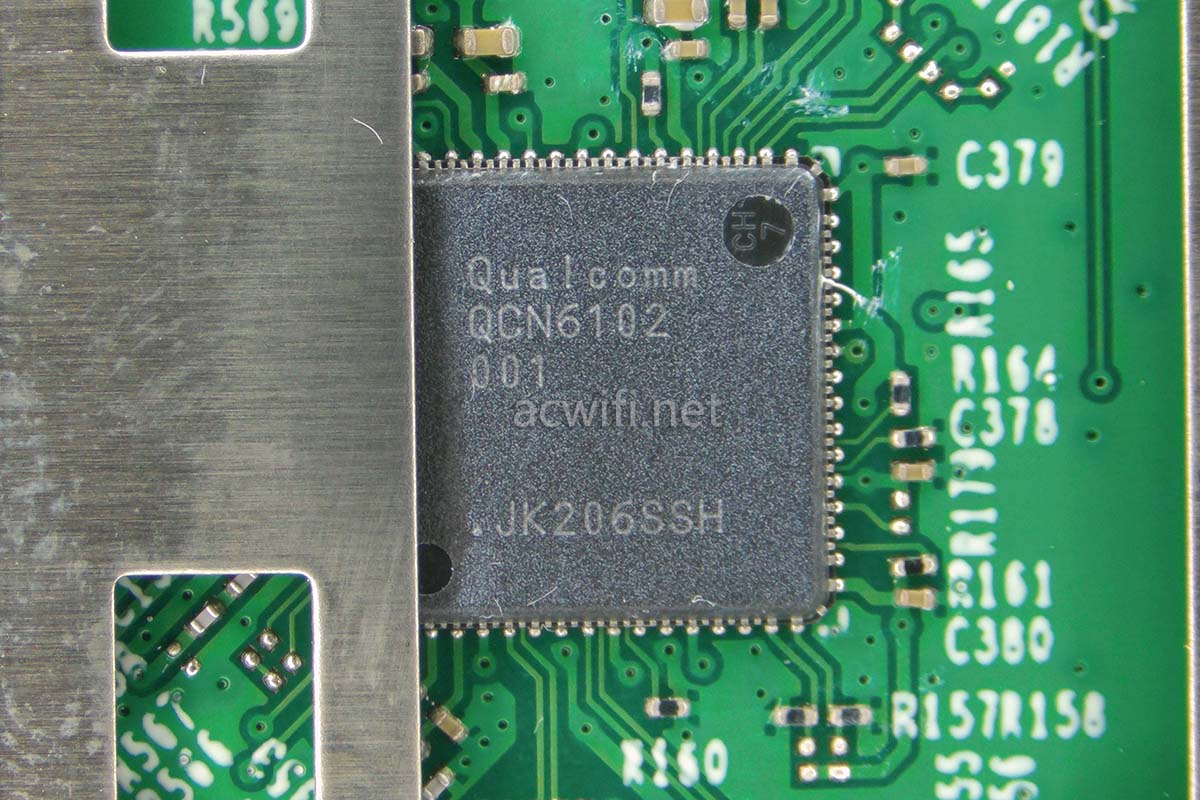

XDR3000的5G无线芯片是QCN6102,支持2x2MIMO,在160MHz频宽下最高无线速率2402Mbps。

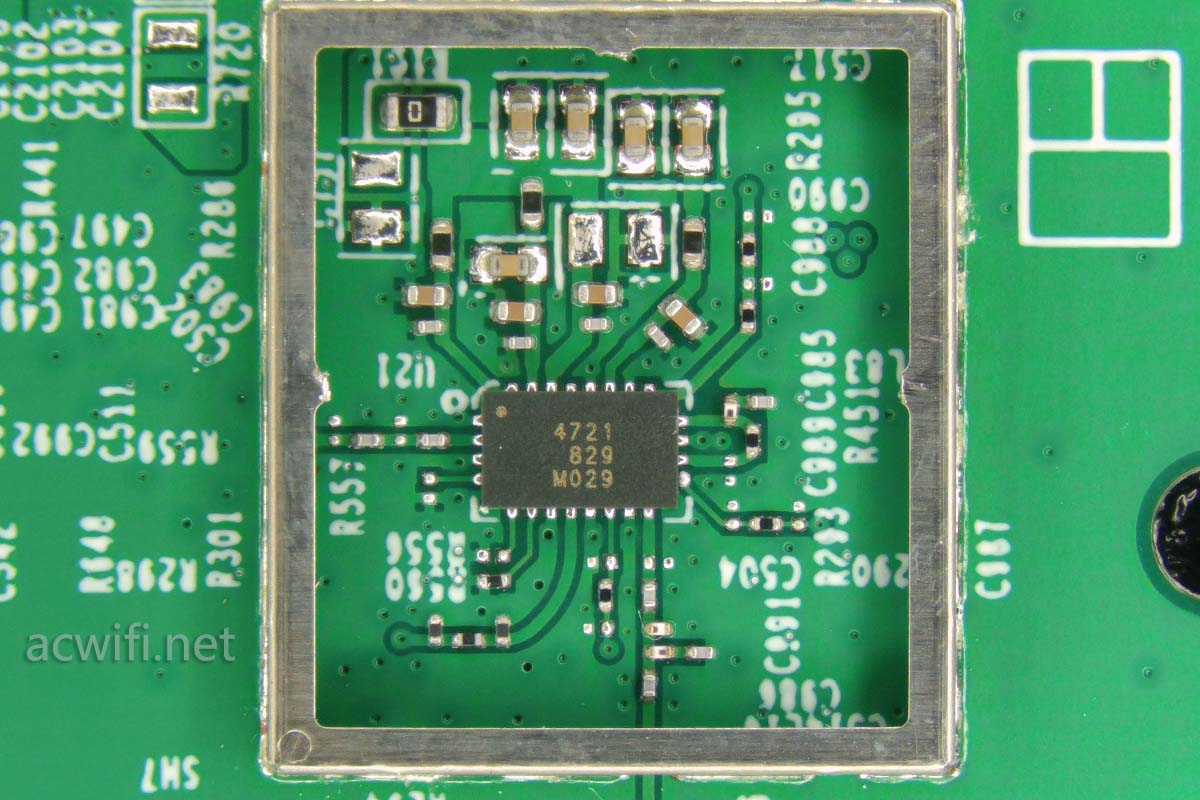

5G FEM芯片上面丝印着”4721“,查到资料再补充 。

5G射频电路如下:

至此,这台XDR3000纸片路由拆机完成:

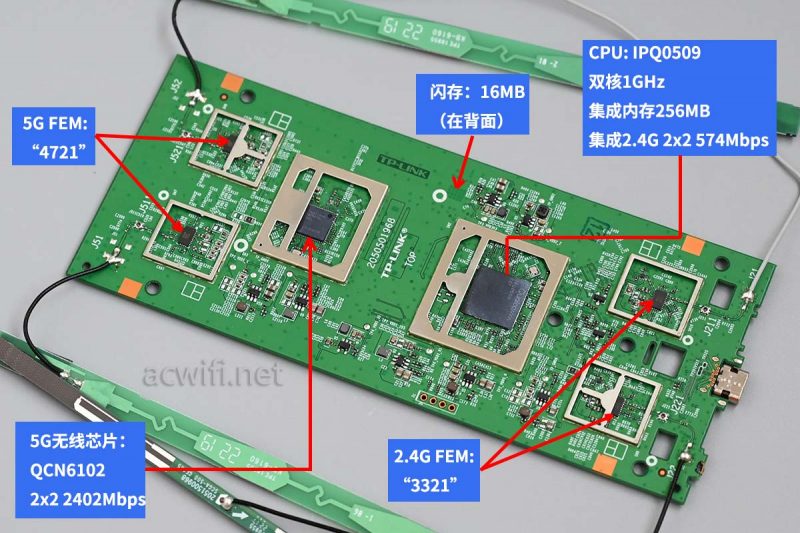

各芯片型号汇总如下:

把纸片路由XDR3000与XDR6088进行易展组网后,支持k和v。

上图下面2个就是XDR3000的WI-Fi,空间都是2,组网后无线名称密码信道这些都跟主易展路由一样。

手机红米K50 Pro放在XDR3000的旁边连接它的5G Wi-Fi(多连几次,查看MAC对应的),测速看看。

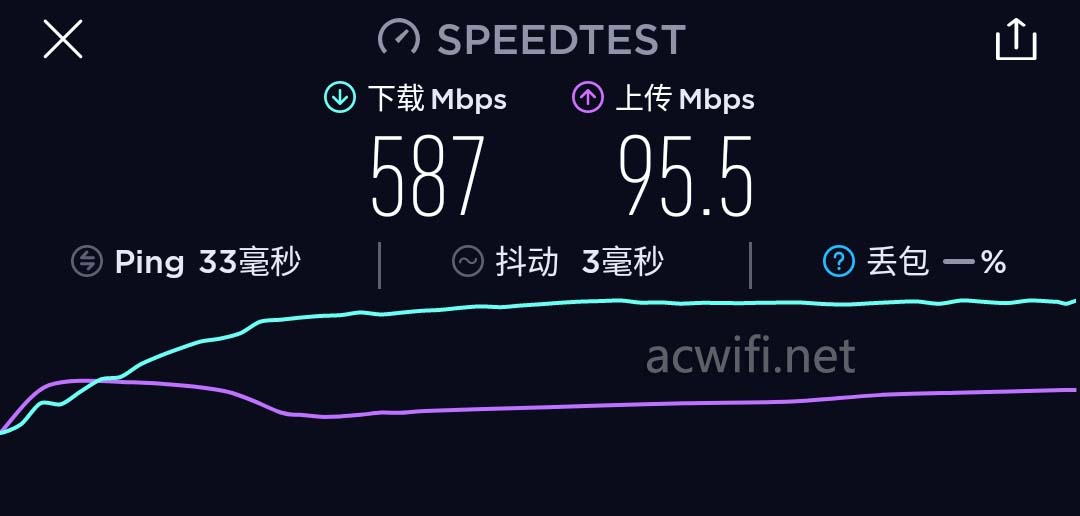

纸片路由XDR3000无线组网之后(与XDR6088距离1米)还有500多Mbps的速度。

为什么无线中继或无线桥接会掉速,那我给你看一下AX201无线网卡同时收、发的速度是怎样的,如下图所示,AX201同时接收和发送数据到2.5G LAN口:

每一个方向的速度大概是800多Mbps。

如果只是单一个方向传输,比如是2.5G网口到AX201的速度会是1800Mbps左右。所以呢,”无线中继掉半速“这说话就是这么来的。

但是叱,掉半速之后还能超过你的宽带值,你就会误以为没掉速,比如200兆、300兆(看具体主副路由的无线性能而定)

然后把纸片路由放在下图中的”WIFI“位置(XDR6088这台主路由放在离它1.5米远的位置,避免干扰)

中兴AX3000巡天版拆机评测

拿手机跑到楼下D点位置进行测速看看。

看小米4C的速度,一般,看红米K50 Pro还可以。

唉呀,我横着摆放 的,我应该竖着放。。算了,不重测了。或者有空了再补一下竖放的测速。

纸片路由是没有网口,它的设计初衷就是简单使用,不需要插网线来增加无线覆盖范围。建议主路由或组网的节点,一定要是支持160MHz频宽的,否则它的组网速度会大减,变成1201Mbps速率,那么跟普通的AC1200扩展器差别不大了。理论上是这样!如果你的宽带只是百兆,以上所说的都无所谓了。

把纸片路由底部朝下平放在桌面上,运行2小时后测得散热铝板的温度是43度,算比较热,不算烫手。

XDR6088有新固件了,听说用苹果设备的有断网问题。现在最新版是1.1.12:

我早上用了苹果SE2手机(版本15.2)对XDR6088测试(版本1.0.10),没发现断连断网丢包的问题。所以我不能帮你们测试这个1.0.12是否解决了问题。你们试了可以在下方留言。

官网有1.0.8的老版本固件下载,仍有问题的可以下载刷入试试。

有好多人纠结于XDR6088和XDR6080、XDR5480的信号强弱差距。在本月会进行详细的无线对比。我还有好多台运营商定制机还没拆,这几天拆完再来一波抽奖免费送给你们。没办法,我也没能力送你们更好的东西。

随手一粘,随手一按即可组网使用。想要有线组网的朋友,纸片路由就不适合了。

纸片路由是无线组网当中的一个选择,不是必然选择,选与不选,看你需求。

纸片路由XDR3000京东购买链接
